ОСТ 1 00267-78

Передачи зубчатые конические прямозубые. Расчет геометрических параметров

Обозначение:	ОСТ 1 00267-78
Обозначение англ:	00267-78
Статус:	действует
Название рус.:	Передачи зубчатые конические прямозубые. Расчет геометрических параметров
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1979
Область применения:	Стандарт устанавливает расчет геометрических параметров конической прямозубой зубчатой передачи с межосевым углом от 10 до 170°, внешним окружным модулем более 1 мм, а также номинальные размеры сопряженных зубчатых колес с переходной кривой зуба без поднутрения.

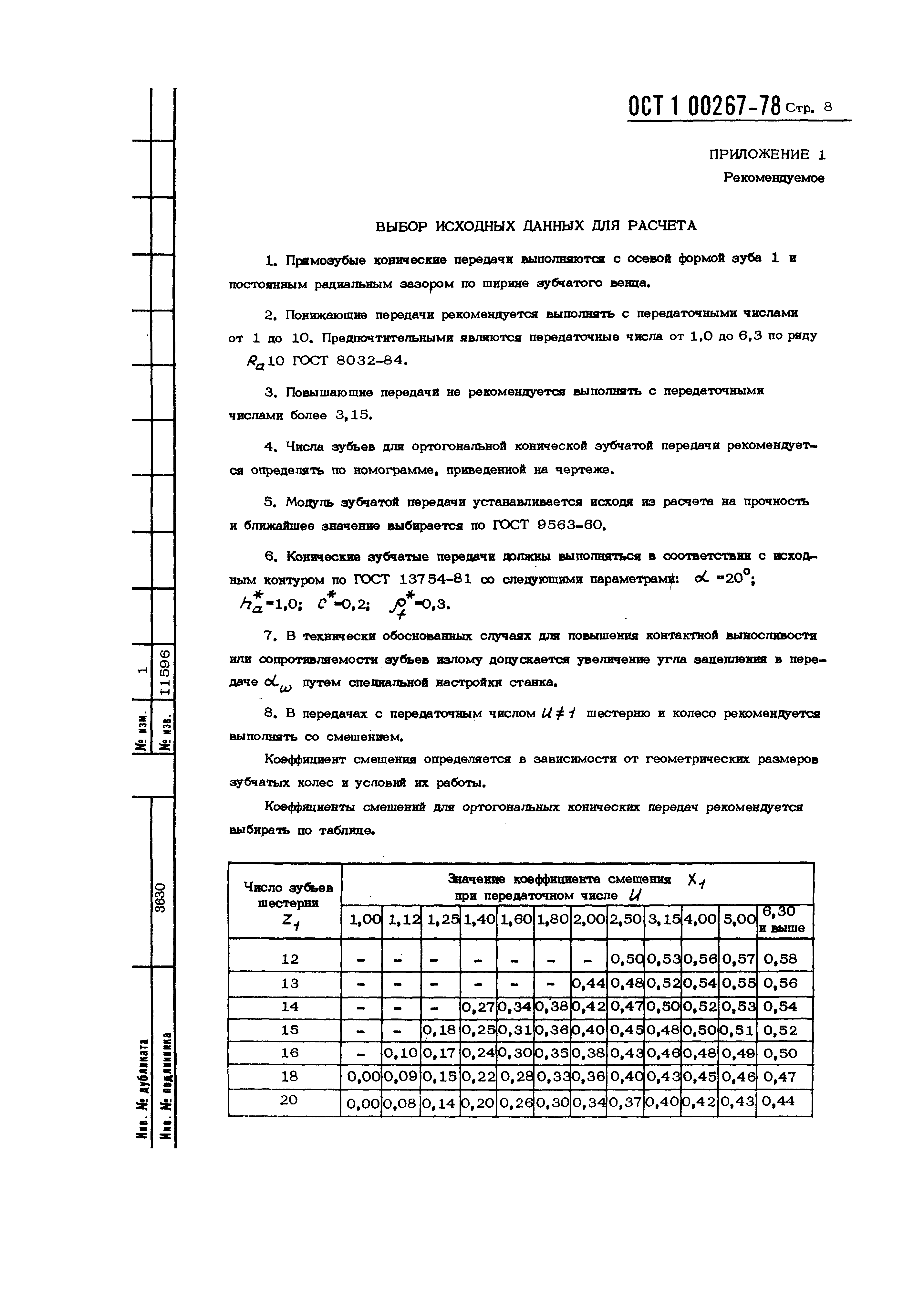

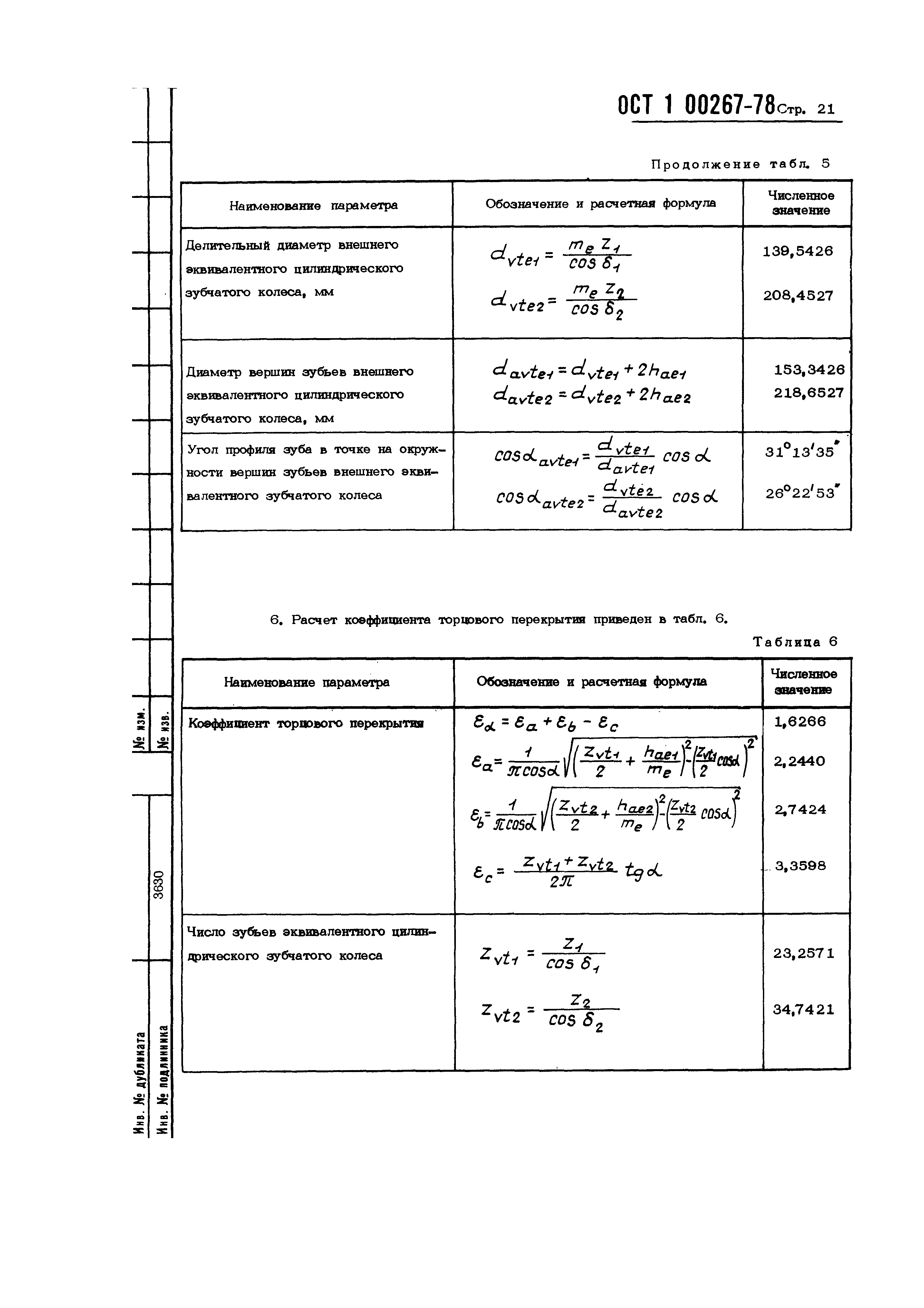

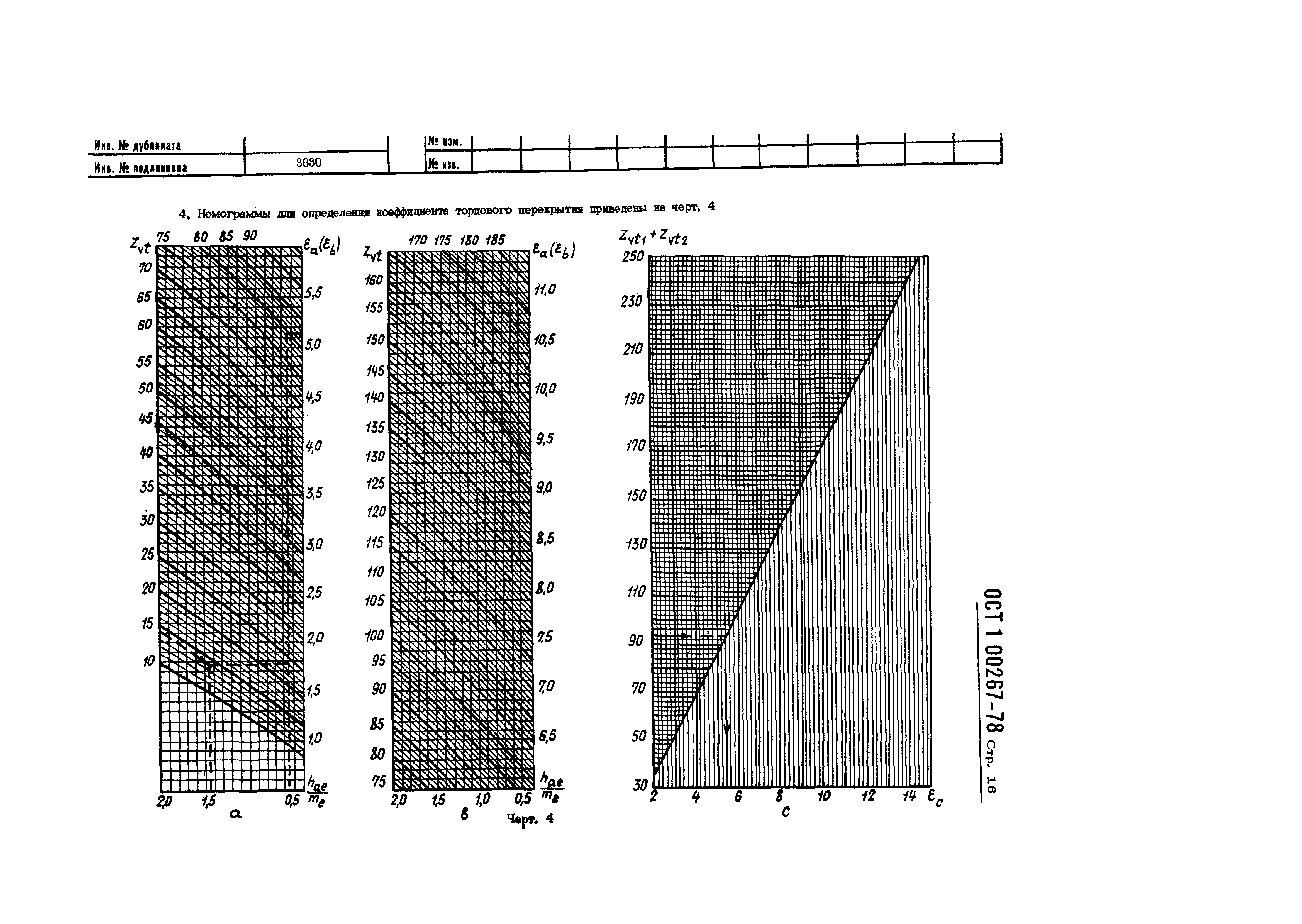

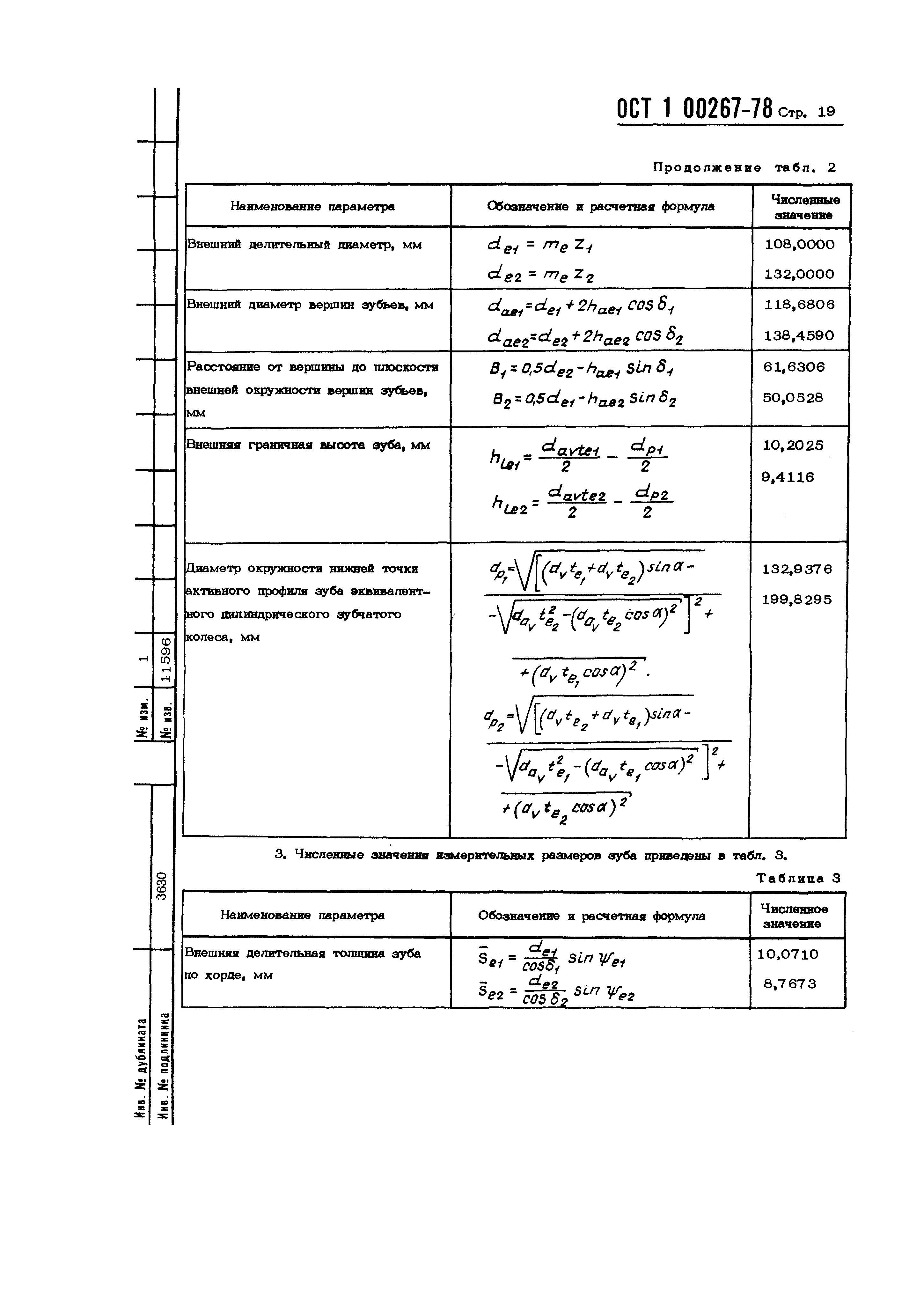

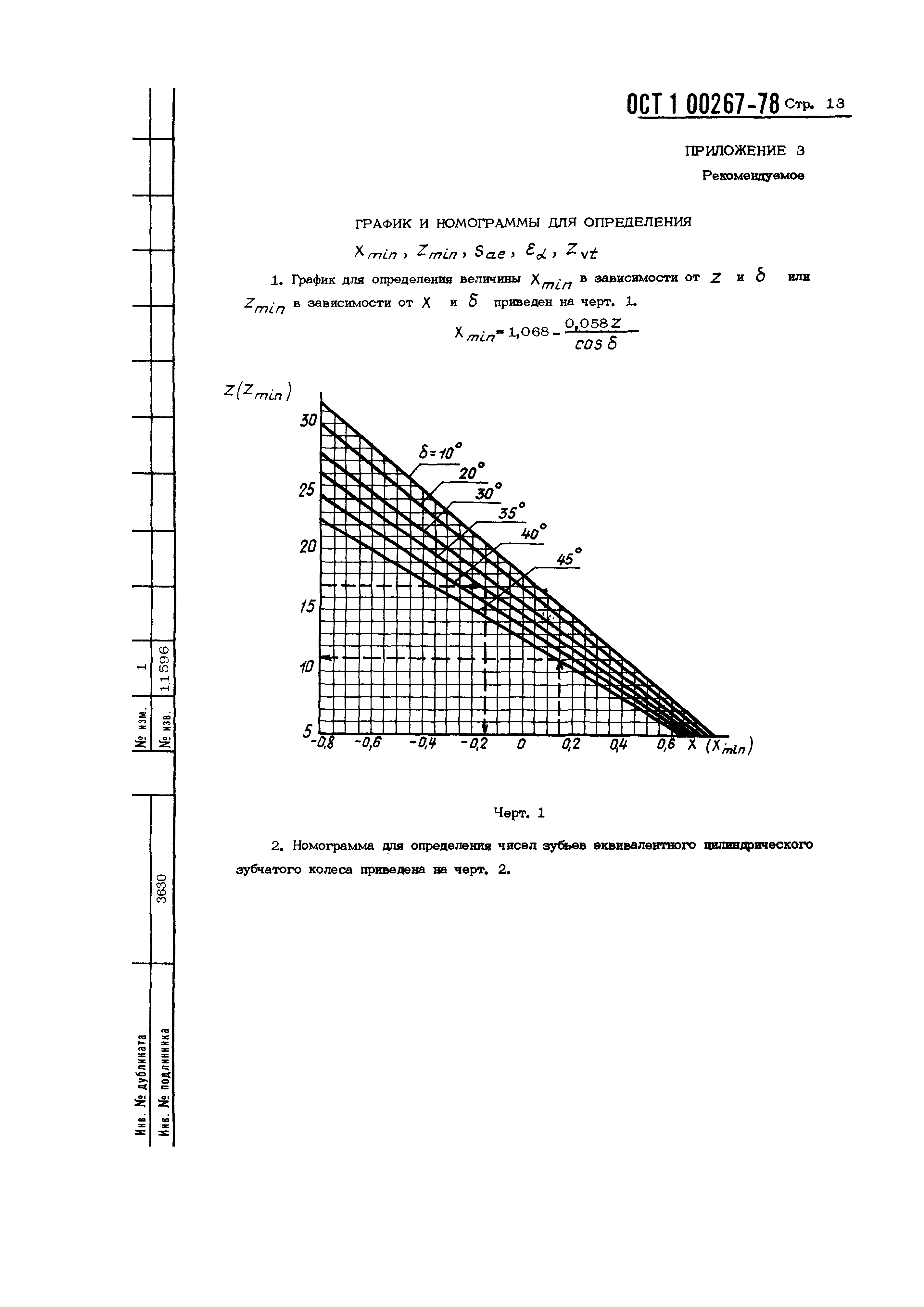

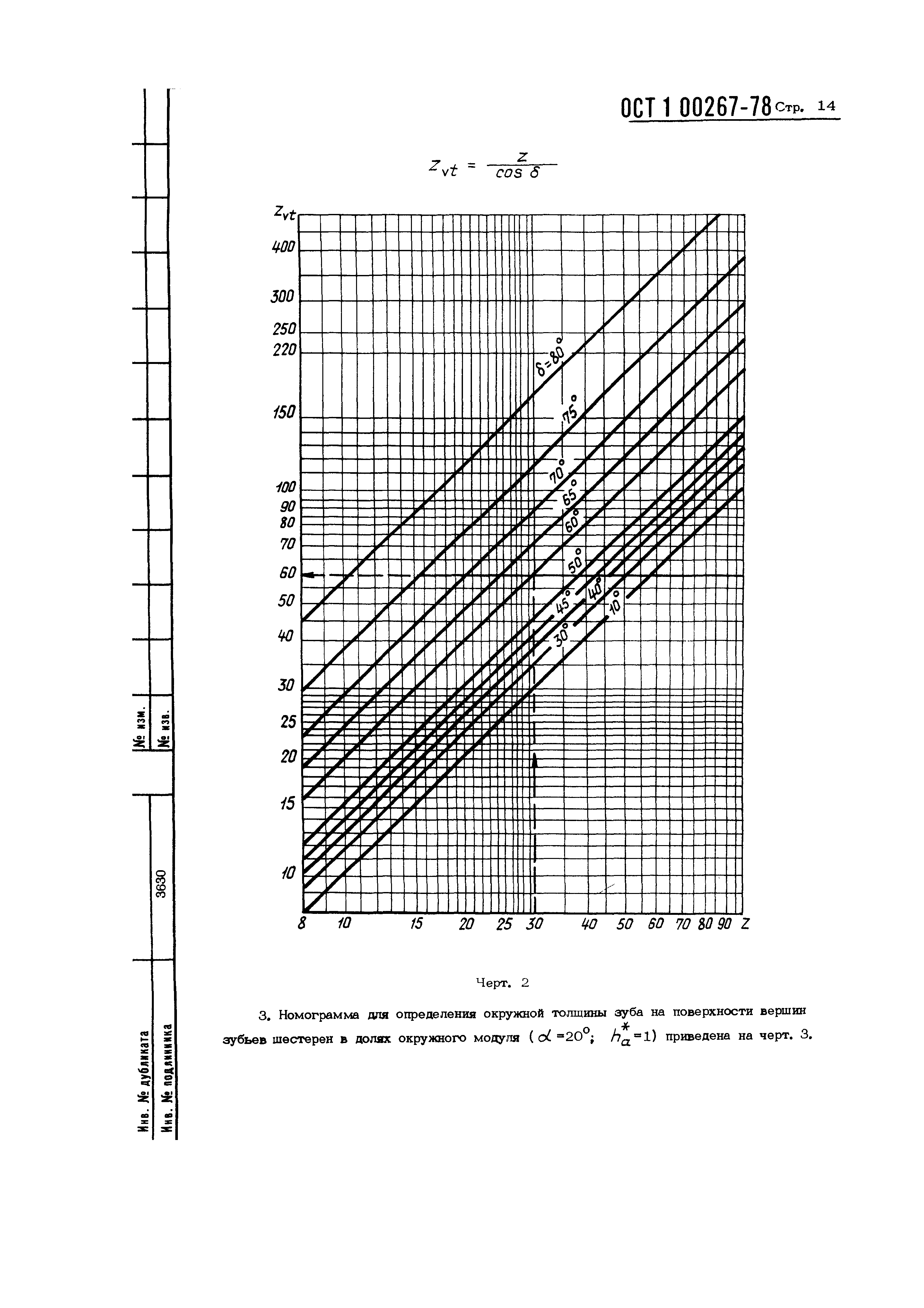

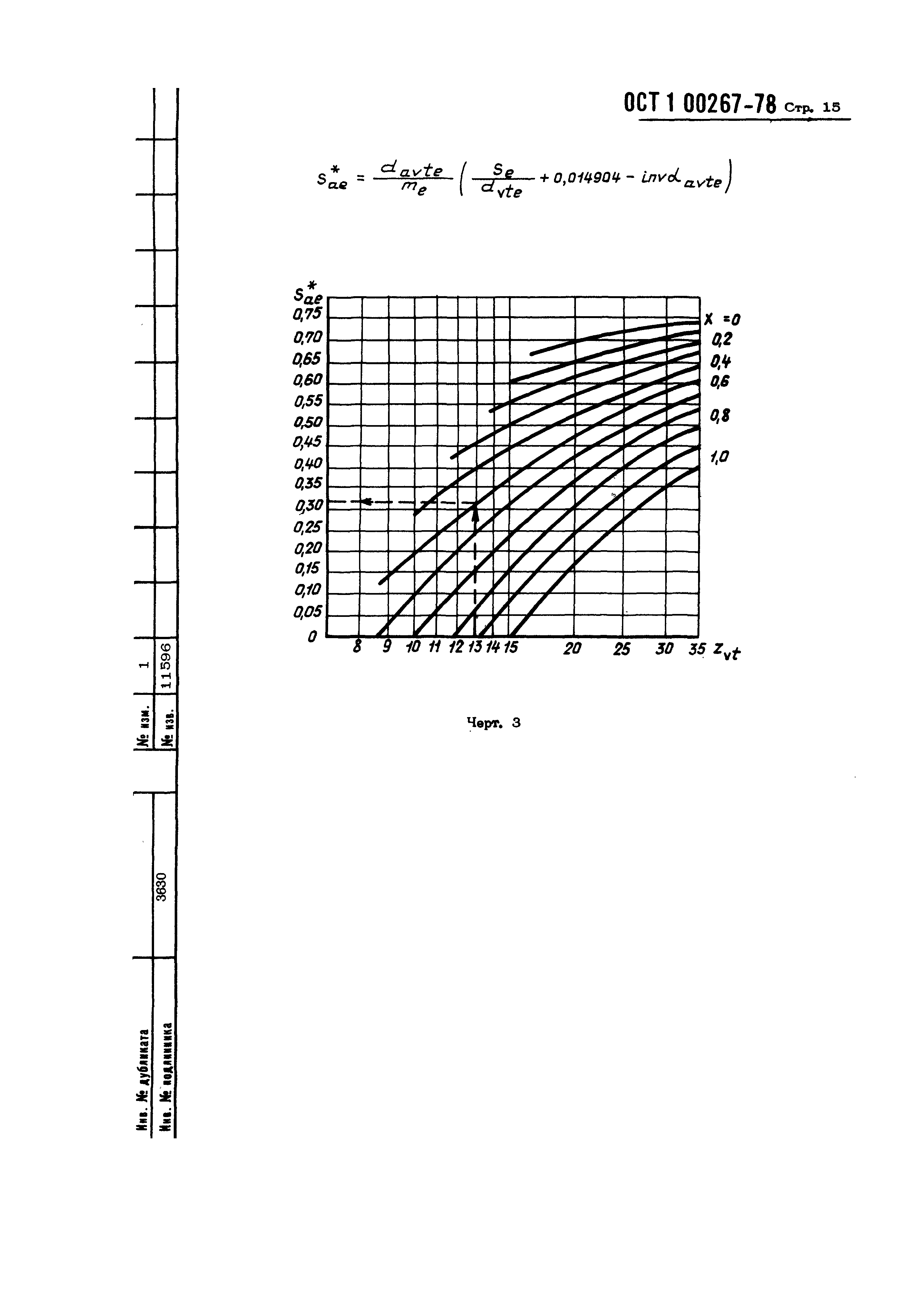

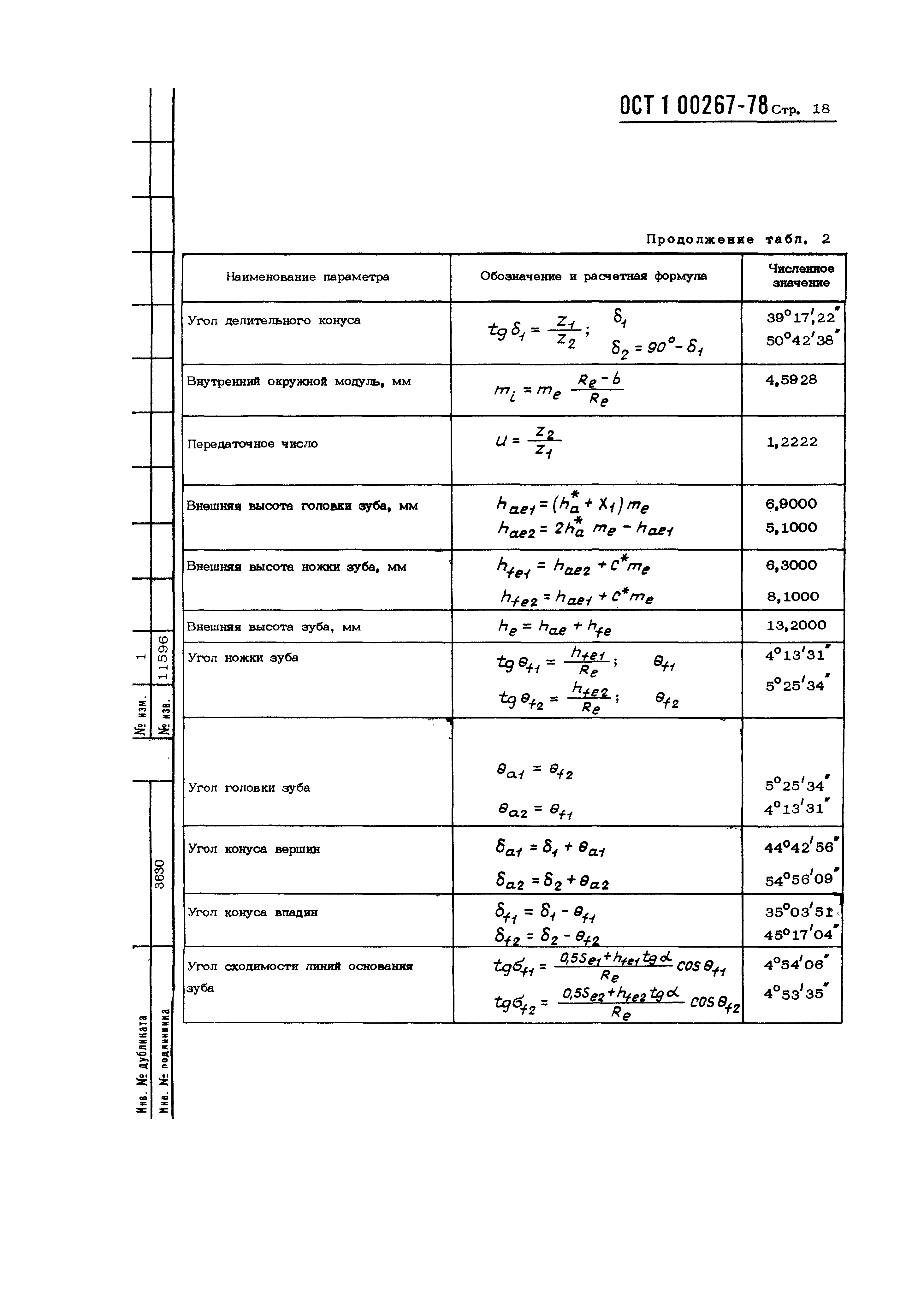

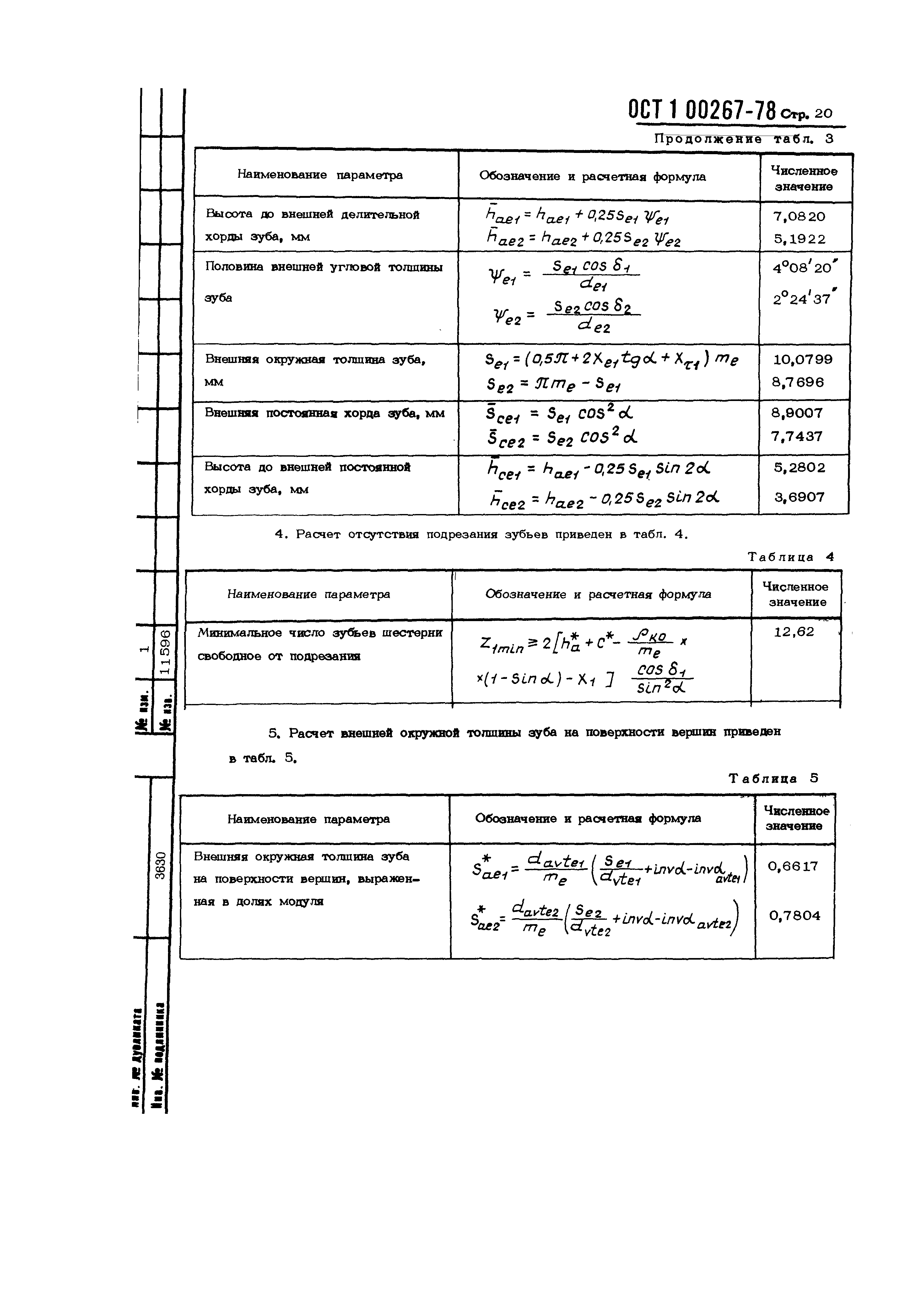

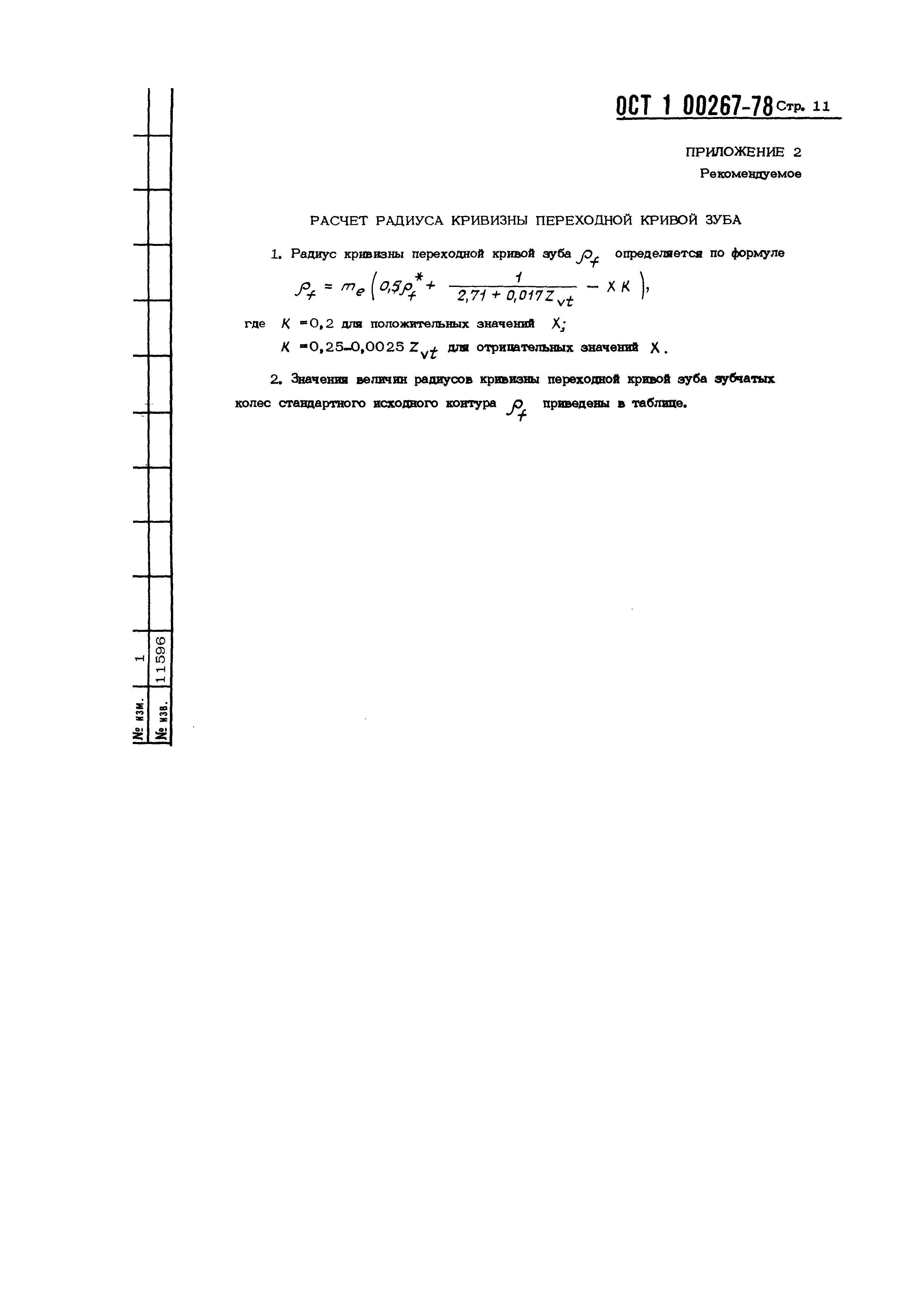

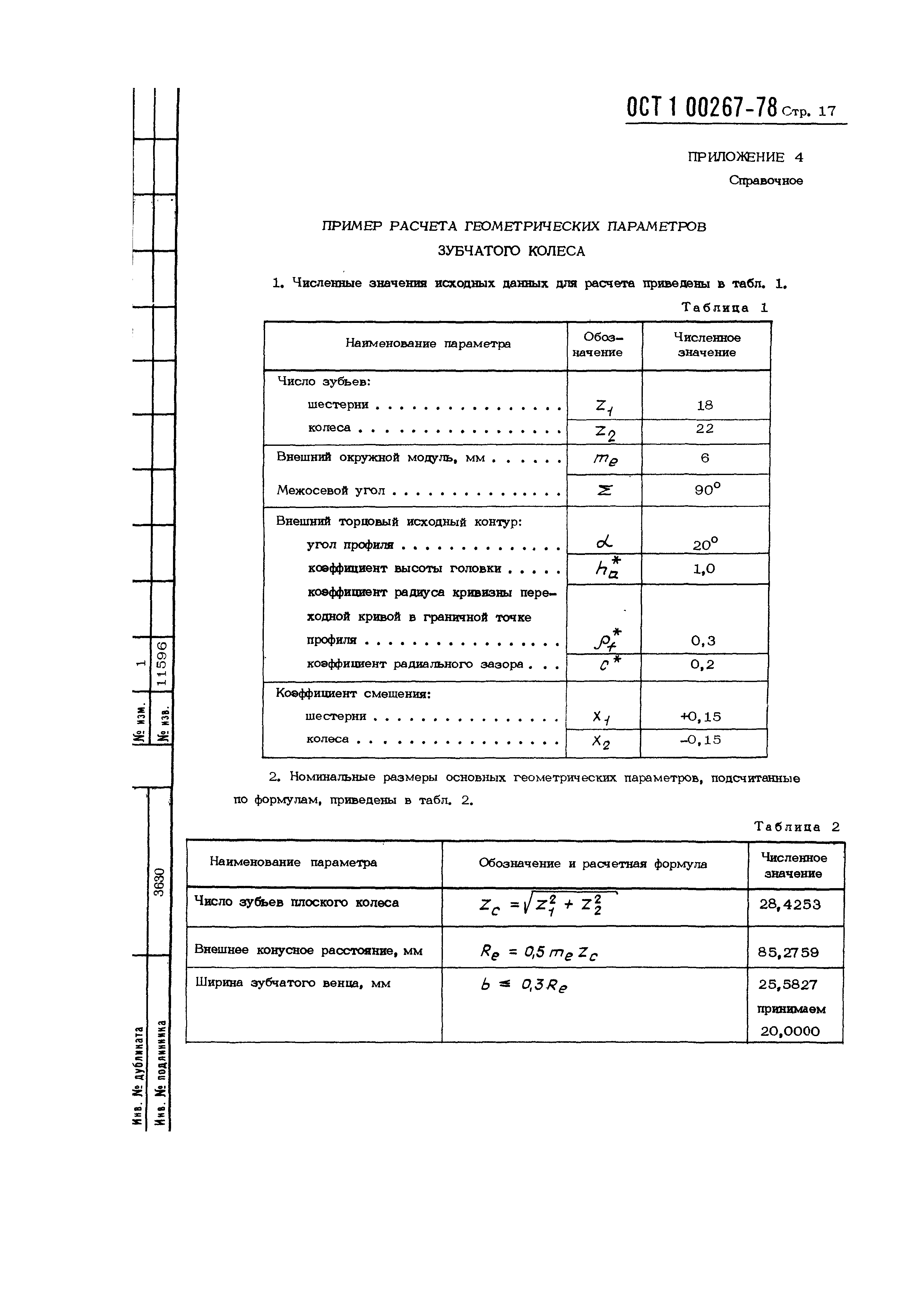

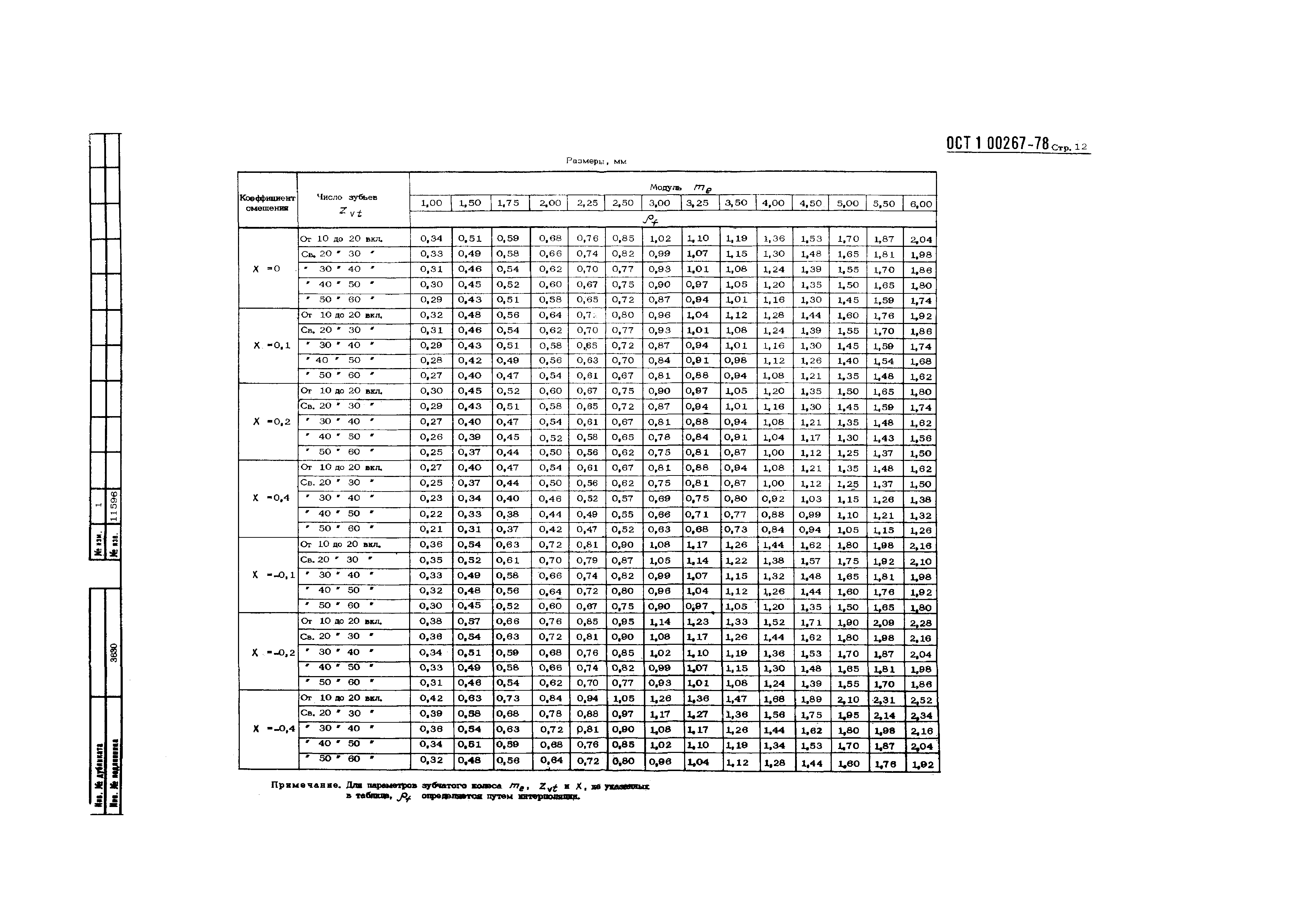

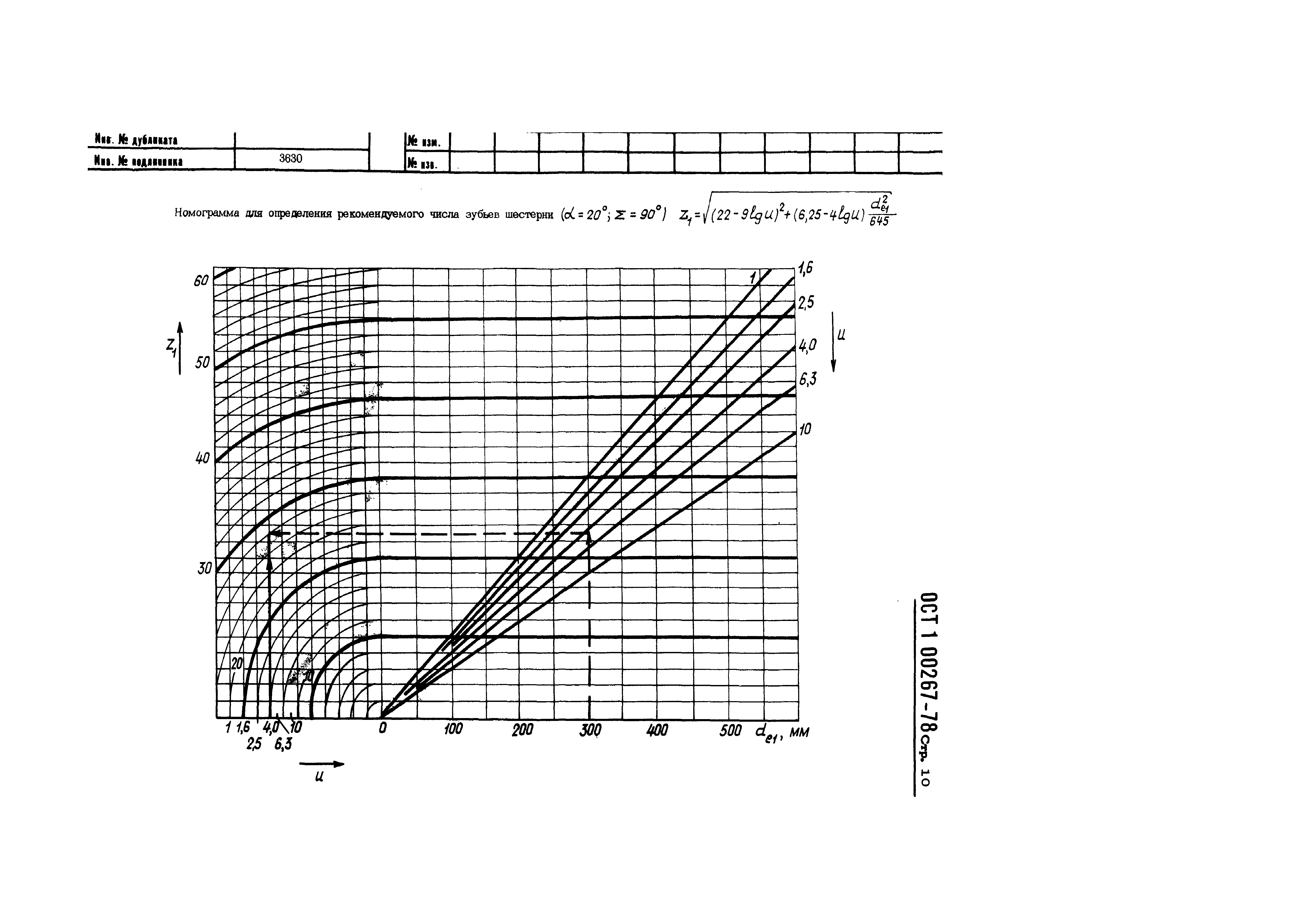

Оглавление:	Приложение 1 Выбор исходных данных для расчета Приложение 2 Расчет радиуса кривизны переходной кривой зуба Приложение 3 График и номограммы для определения Приложение 4 Пример расчета геометрических параметров зубчатого колеса
Утверждён:	12.05.1978 Министерство (Ministry 087-16)
Расположен в:	Техническая документация
Заменяет собой:	78МТ-41
Нормативные ссылки:	ГОСТ 13754-81 «Основные нормы взаимозаменяемости. Передачи зубчатые конические с прямыми зубьями. Исходный контур» ГОСТ 16530-83 «Передачи зубчатые. Общие термины, определения и обозначения» ГОСТ 19325-73 «Передачи зубчатые конические. Термины, определения и обозначения» ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел» ГОСТ 9563-60 «Основные нормы взаимозаменяемости. Колеса зубчатые. Модули»
