Типовой проект 509-18.84

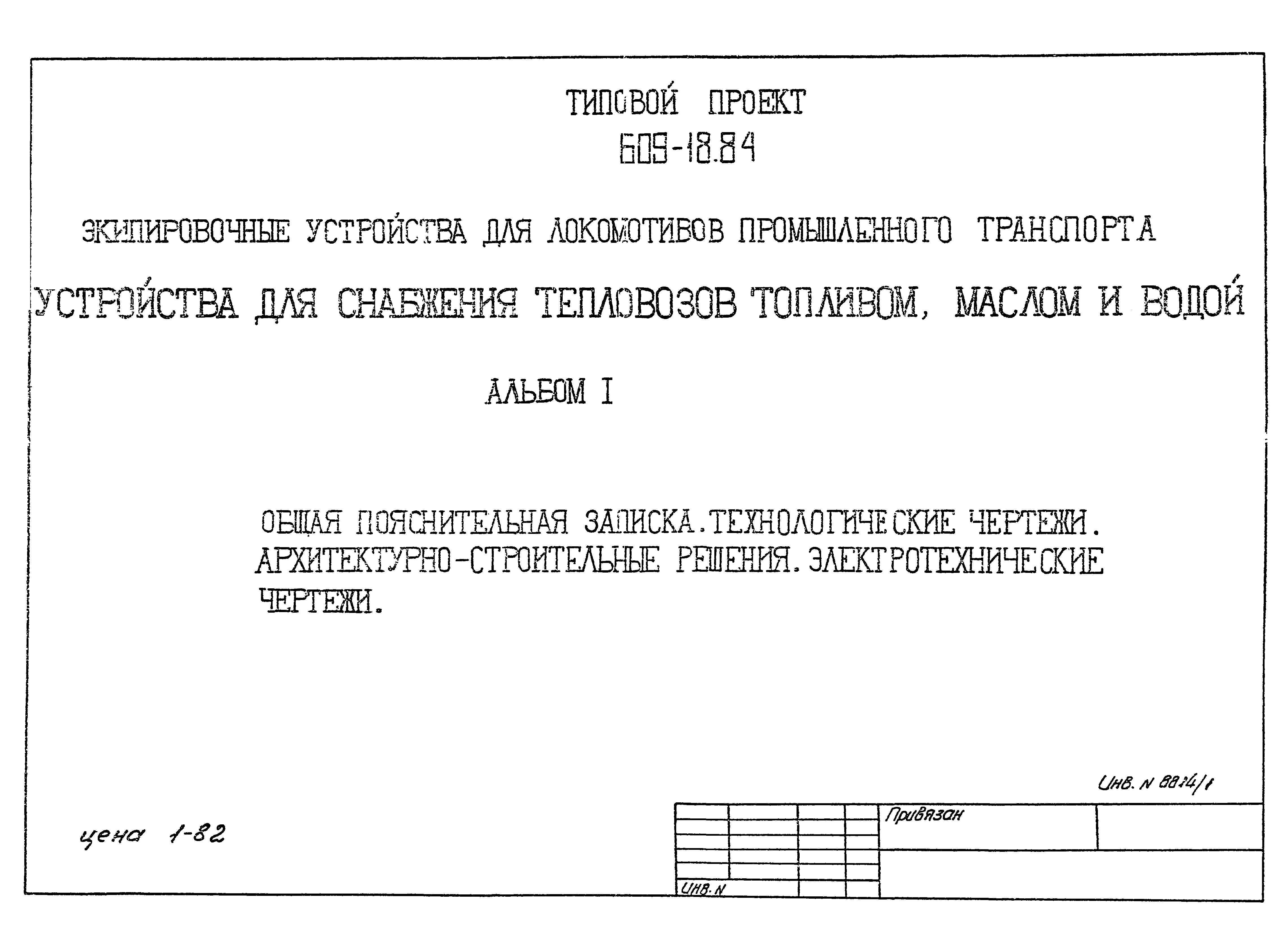

Альбом 1. Общая пояснительная записка. Технологические чертежи. Архитектурно-строительные решения. Электротехнические чертежи

Обозначение:	Типовой проект 509-18.84
Обозначение англ:	509-18.84
Статус:	не определен законодательством
Название рус.:	Альбом 1. Общая пояснительная записка. Технологические чертежи. Архитектурно-строительные решения. Электротехнические чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.08.1984

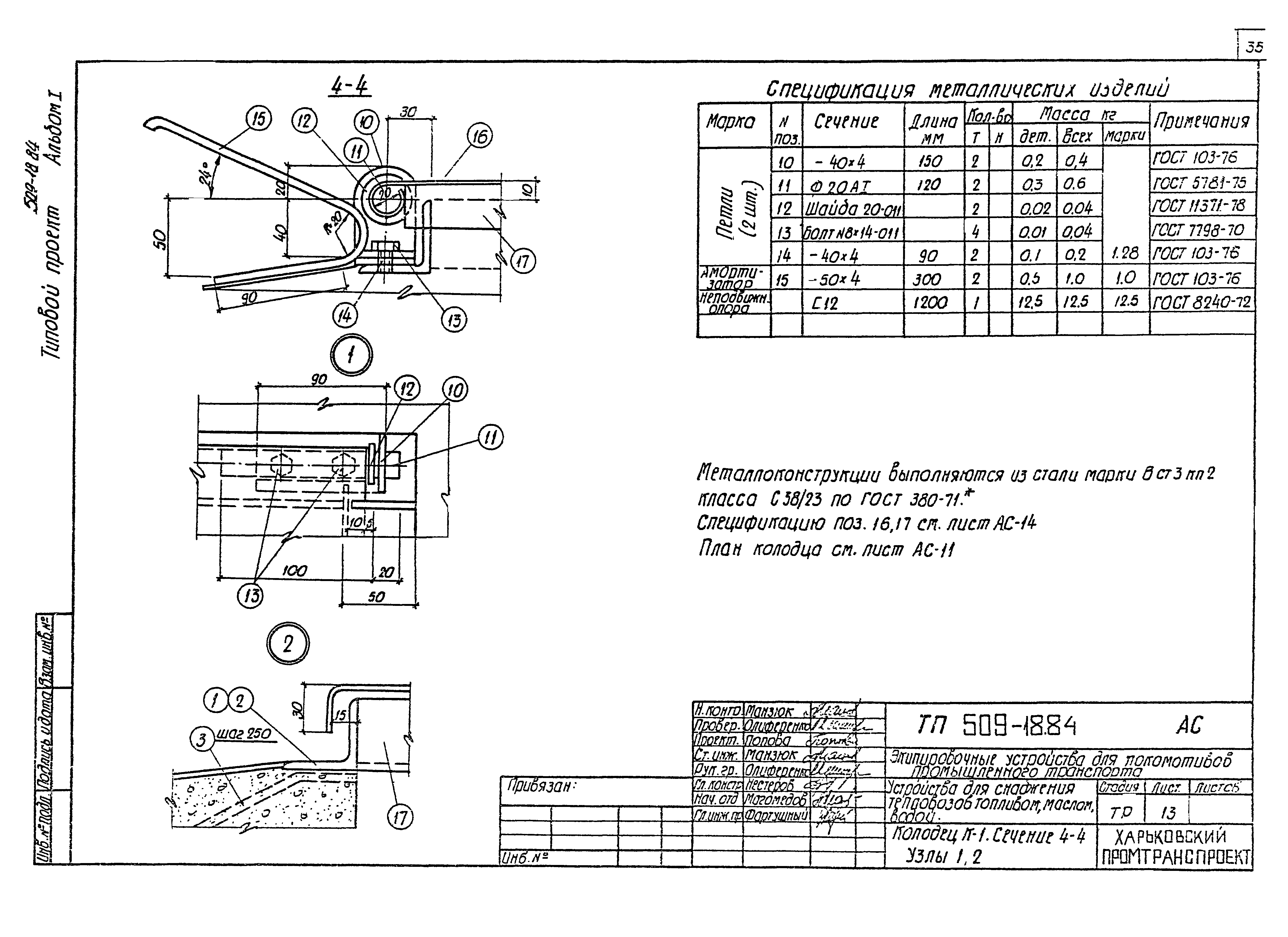

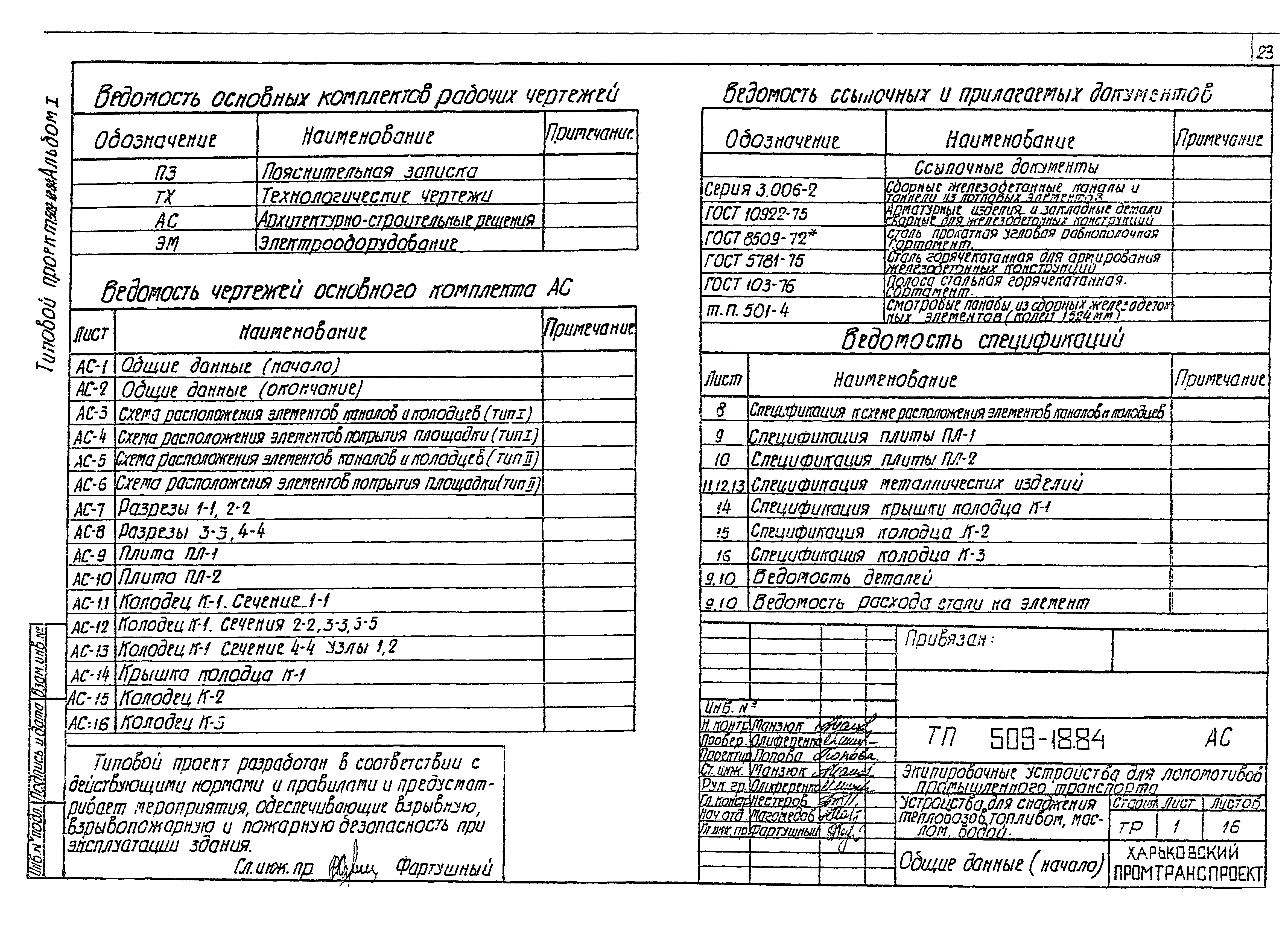

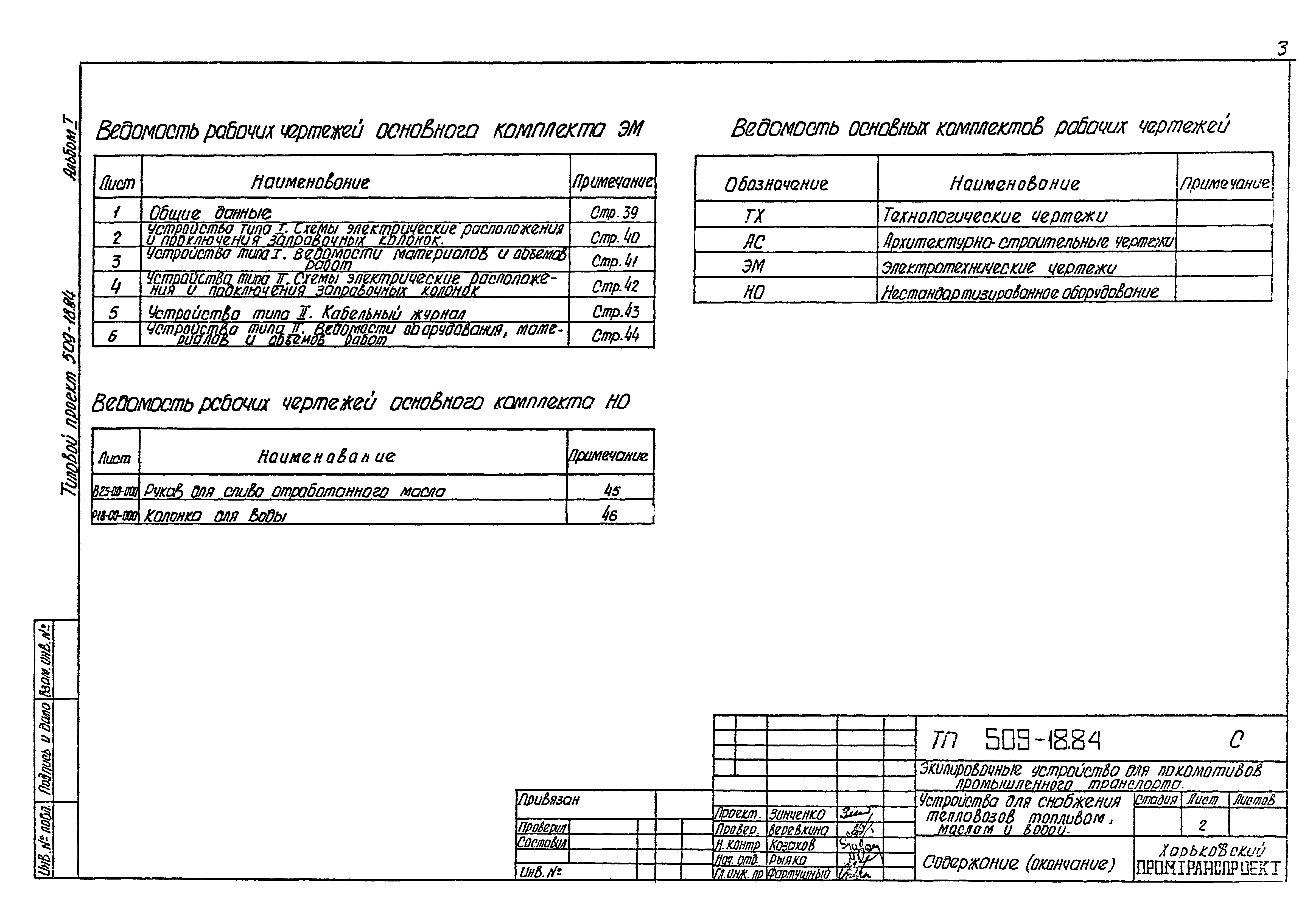

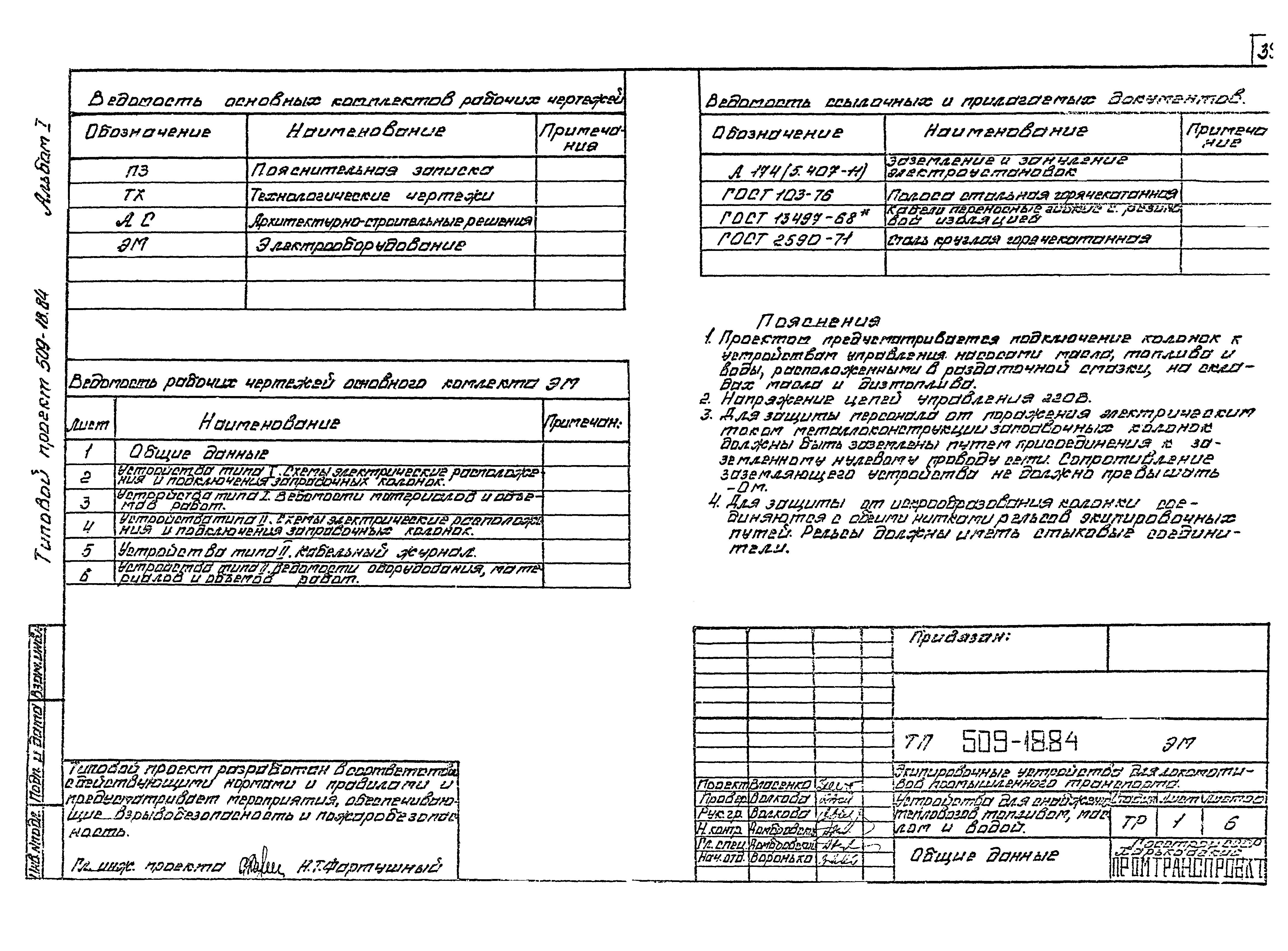

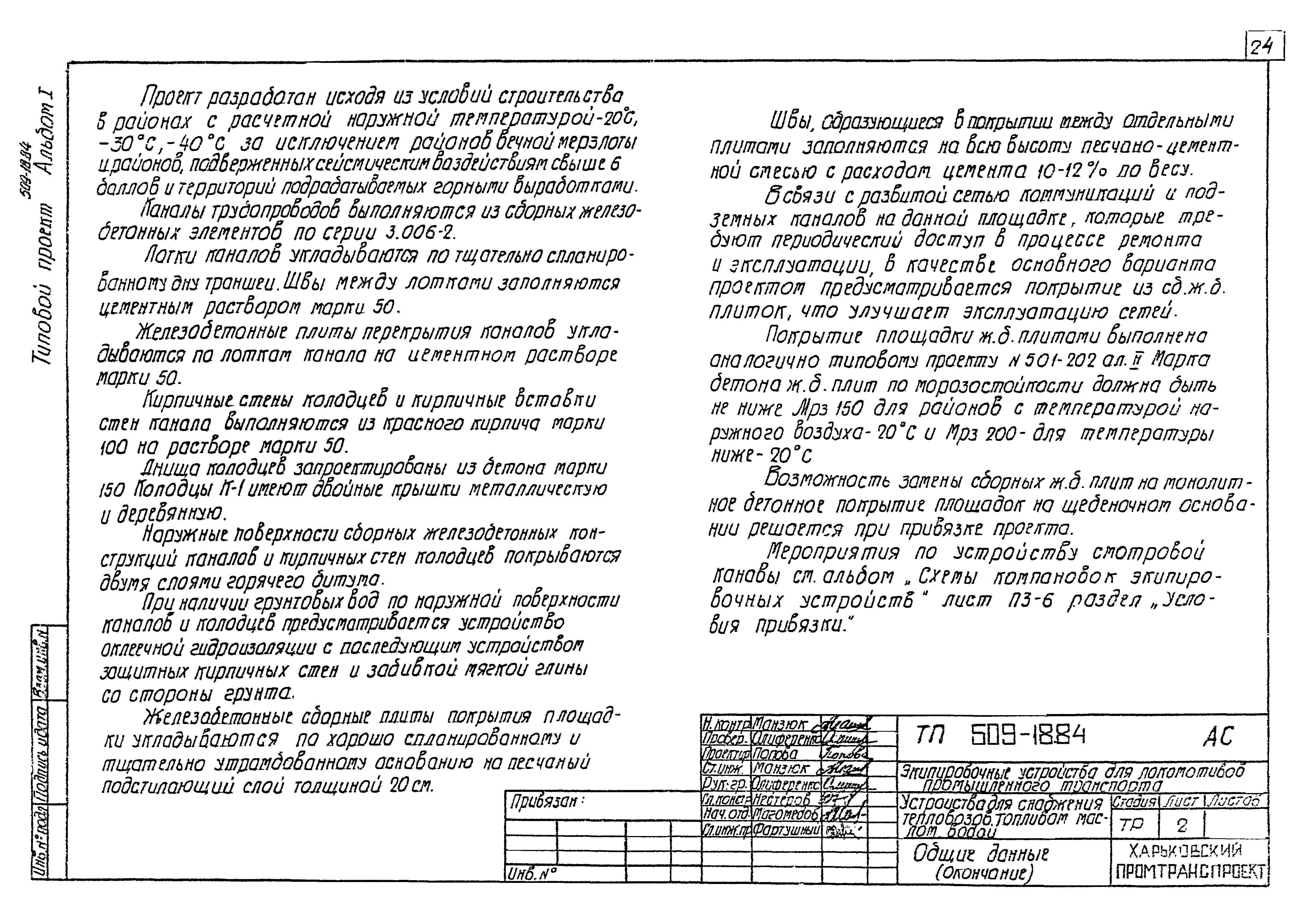

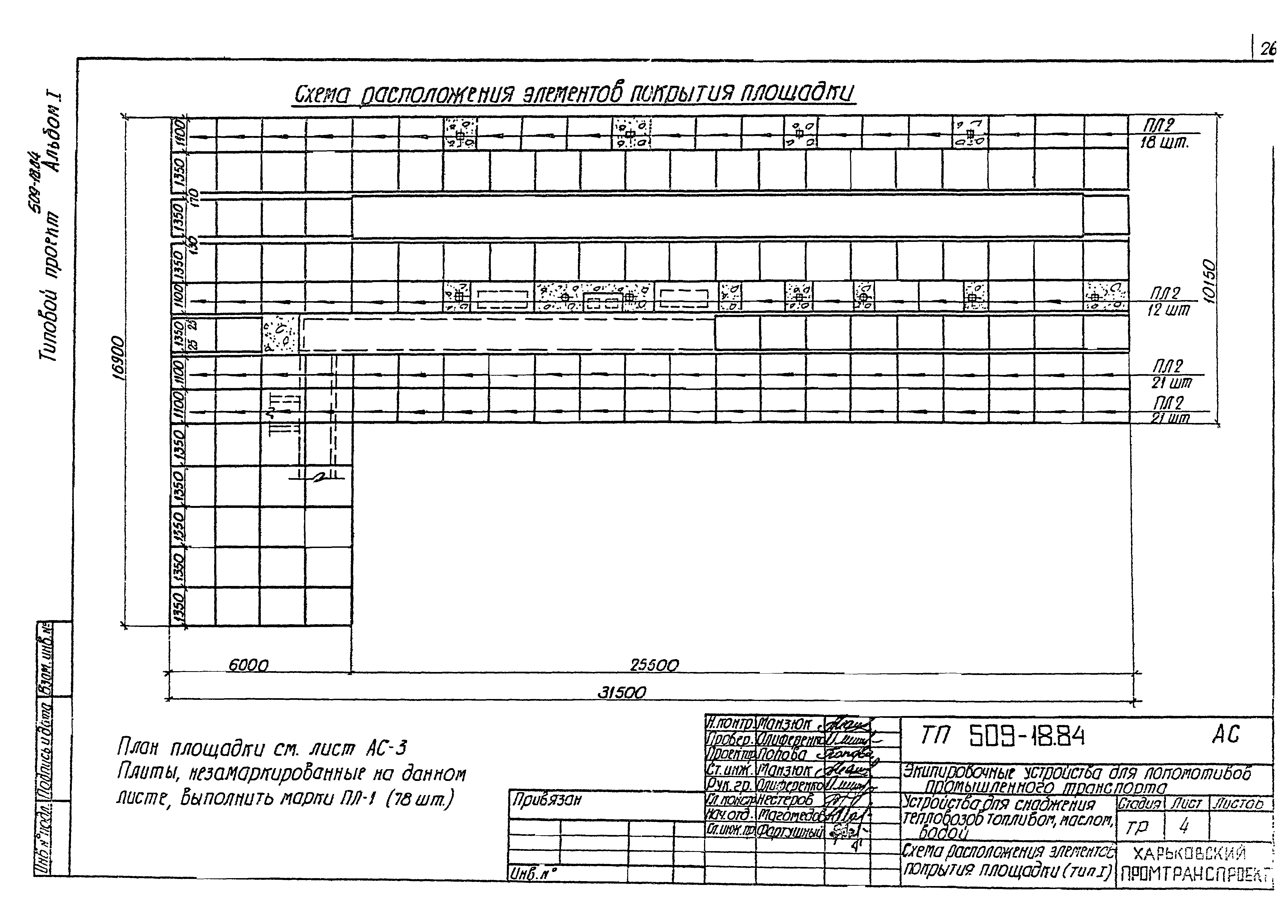

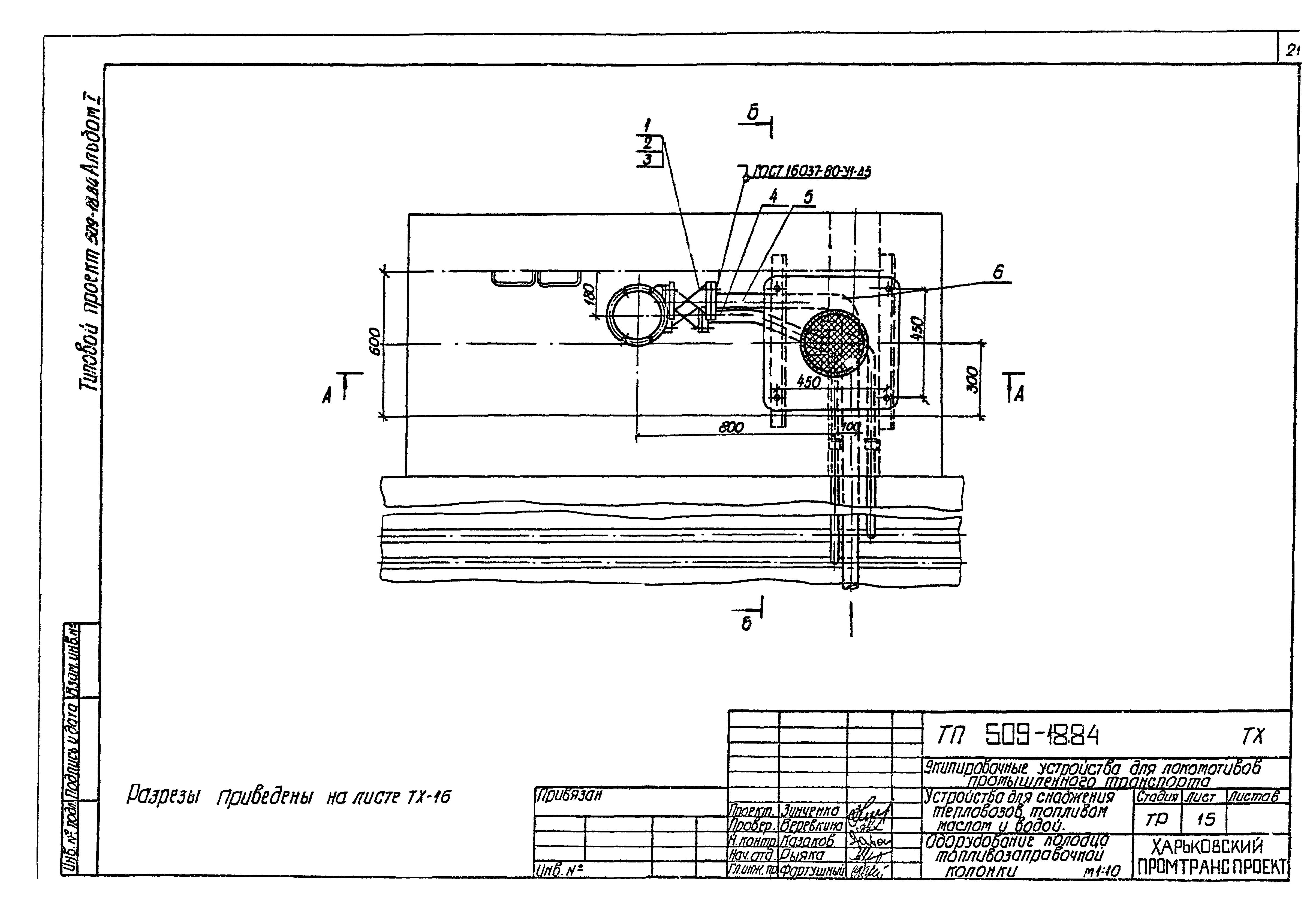

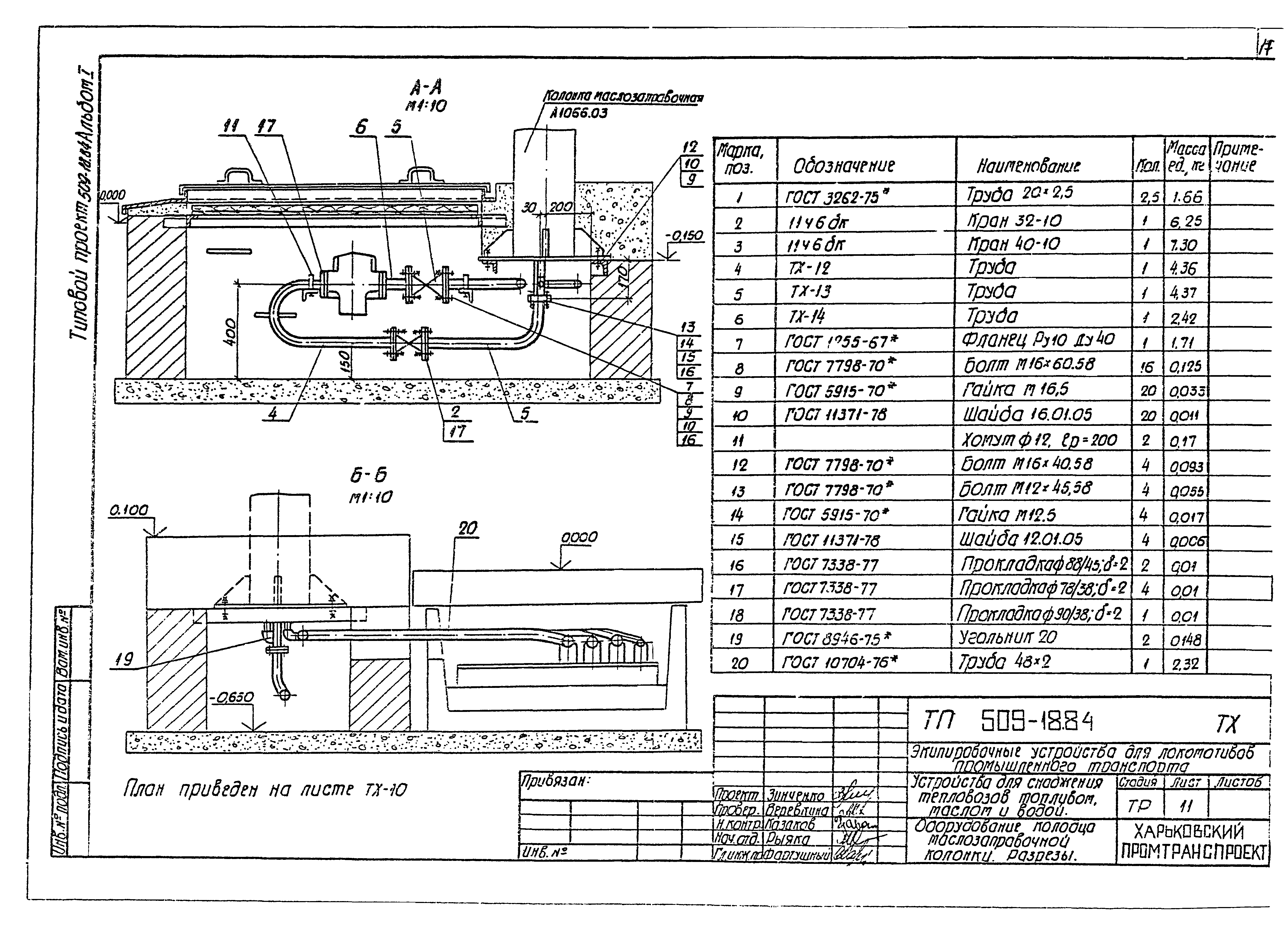

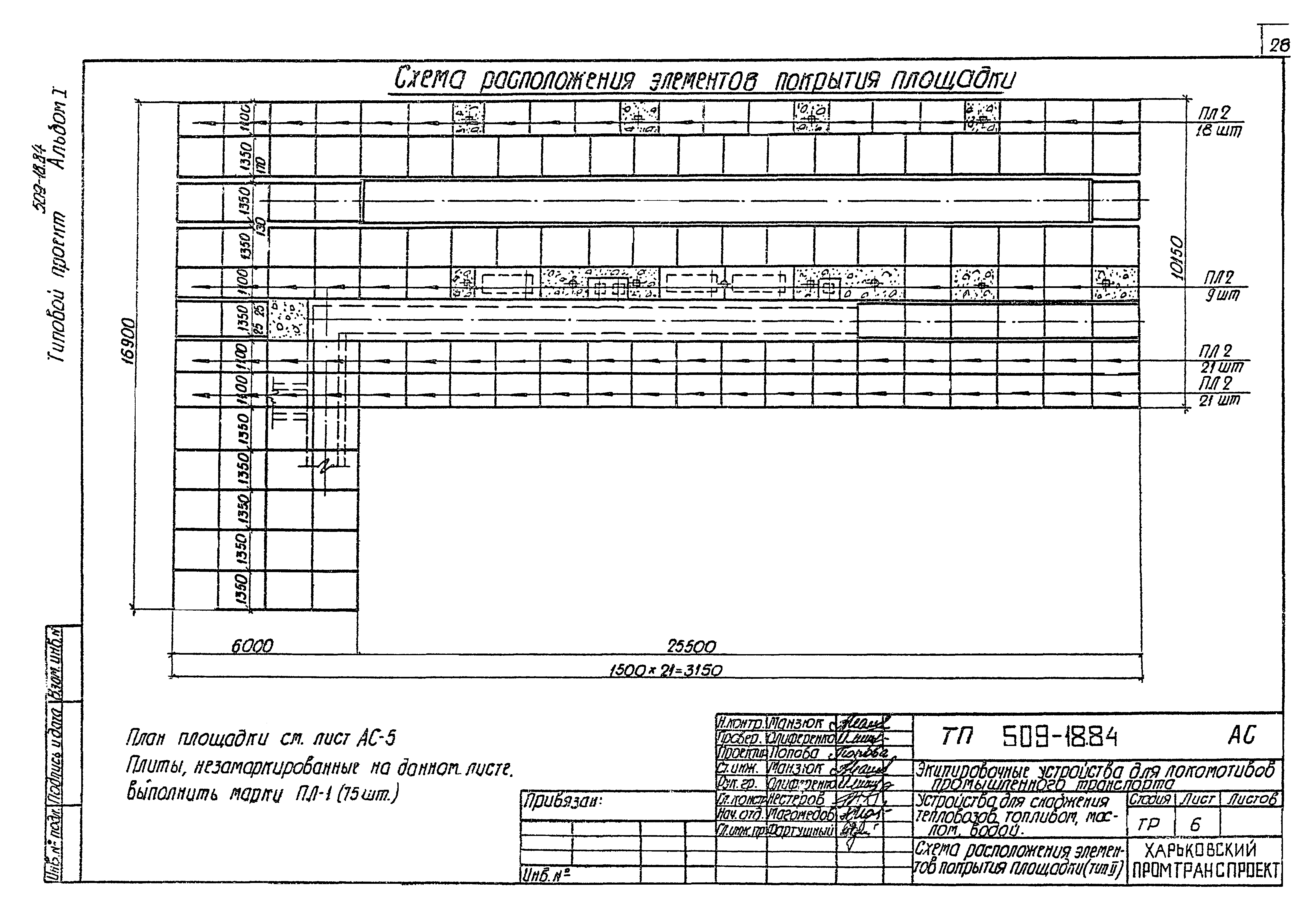

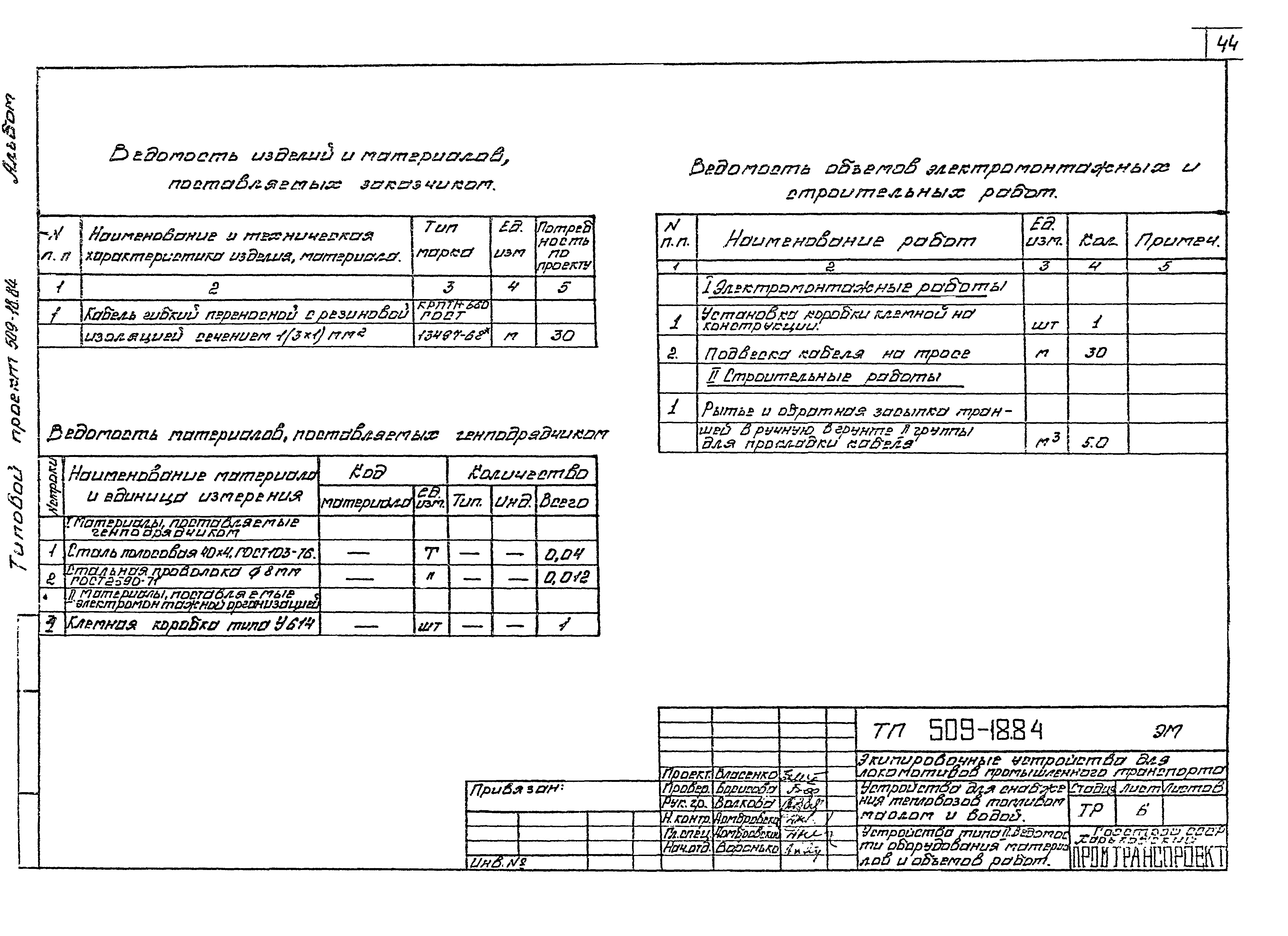

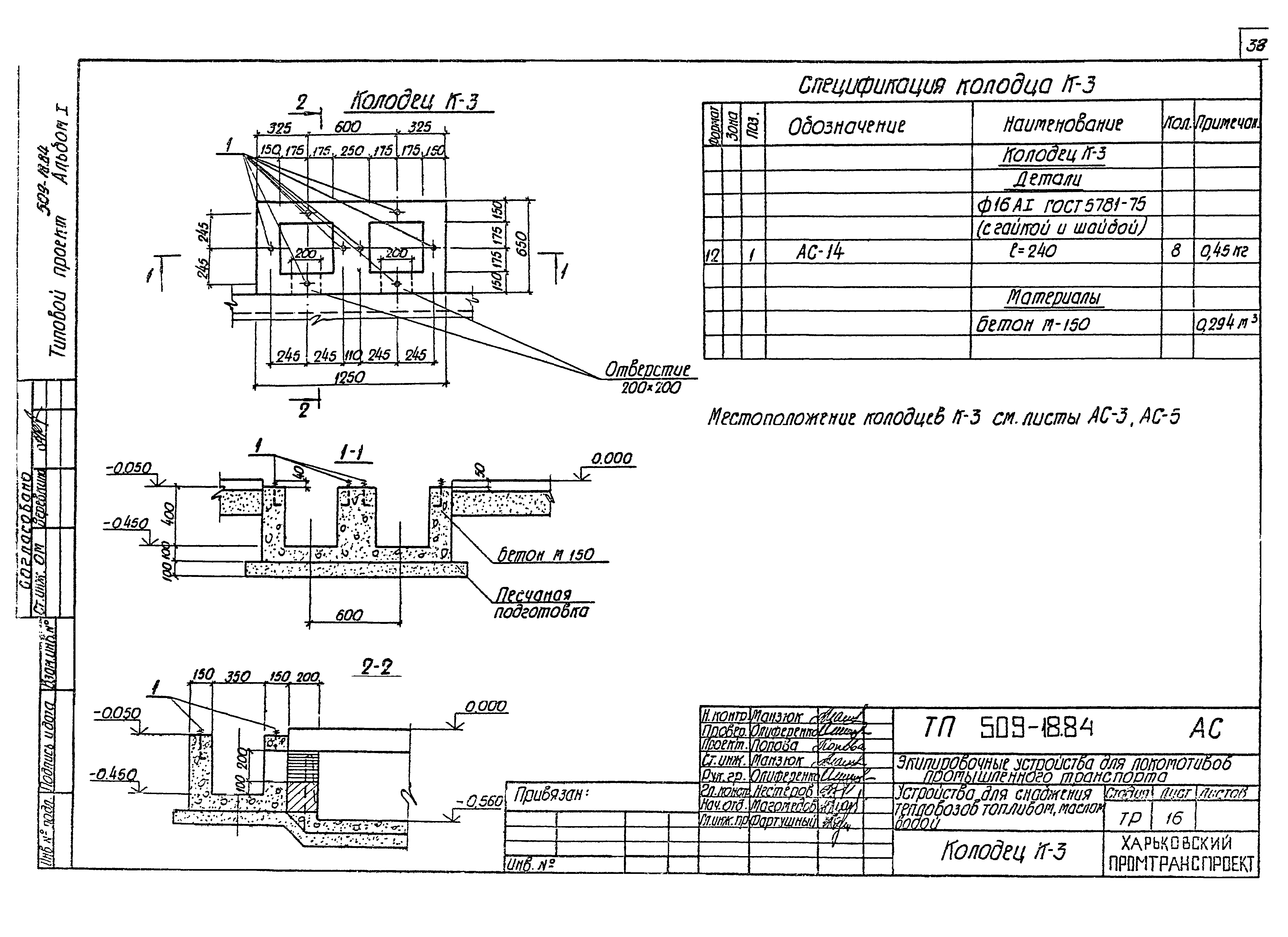

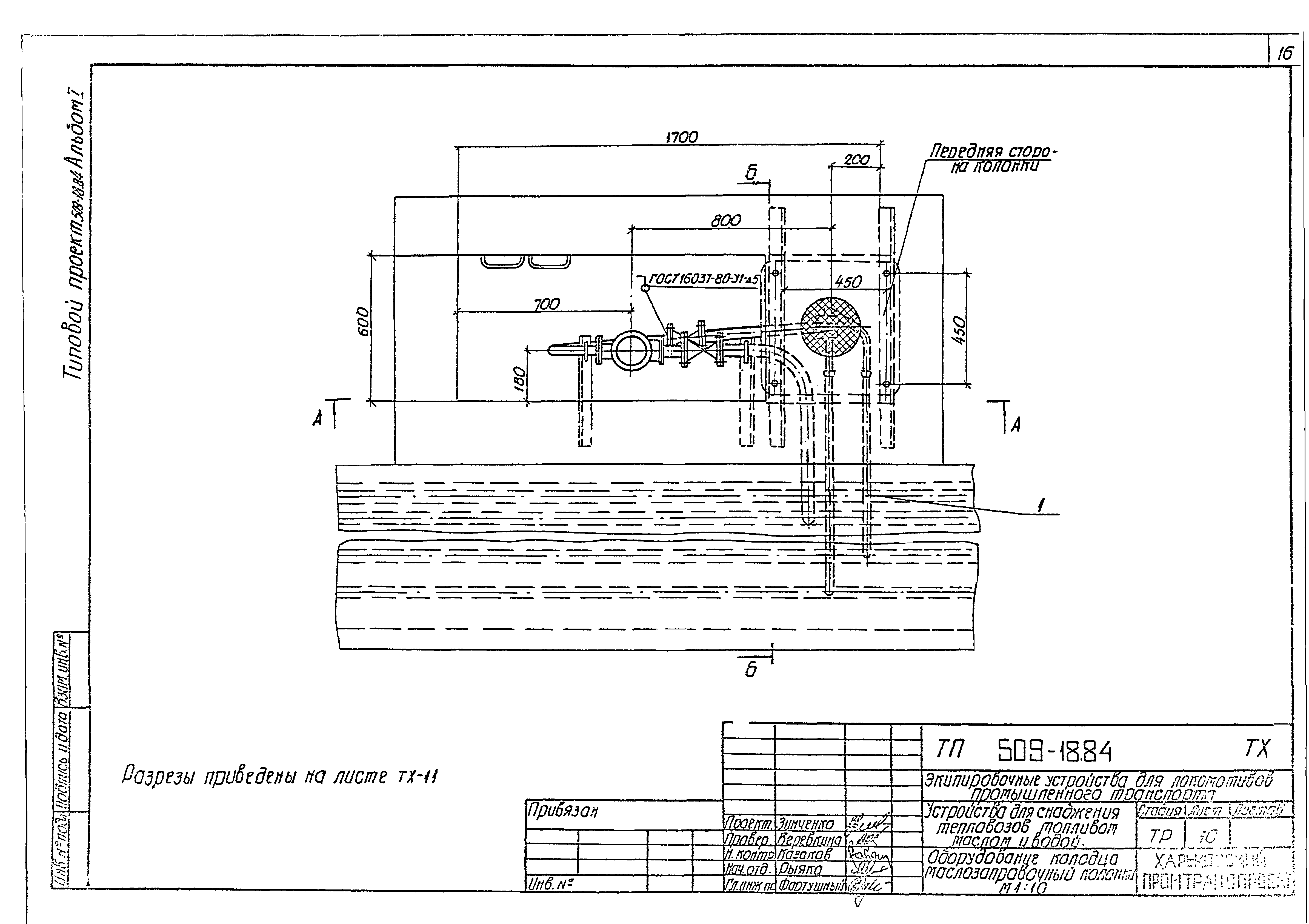

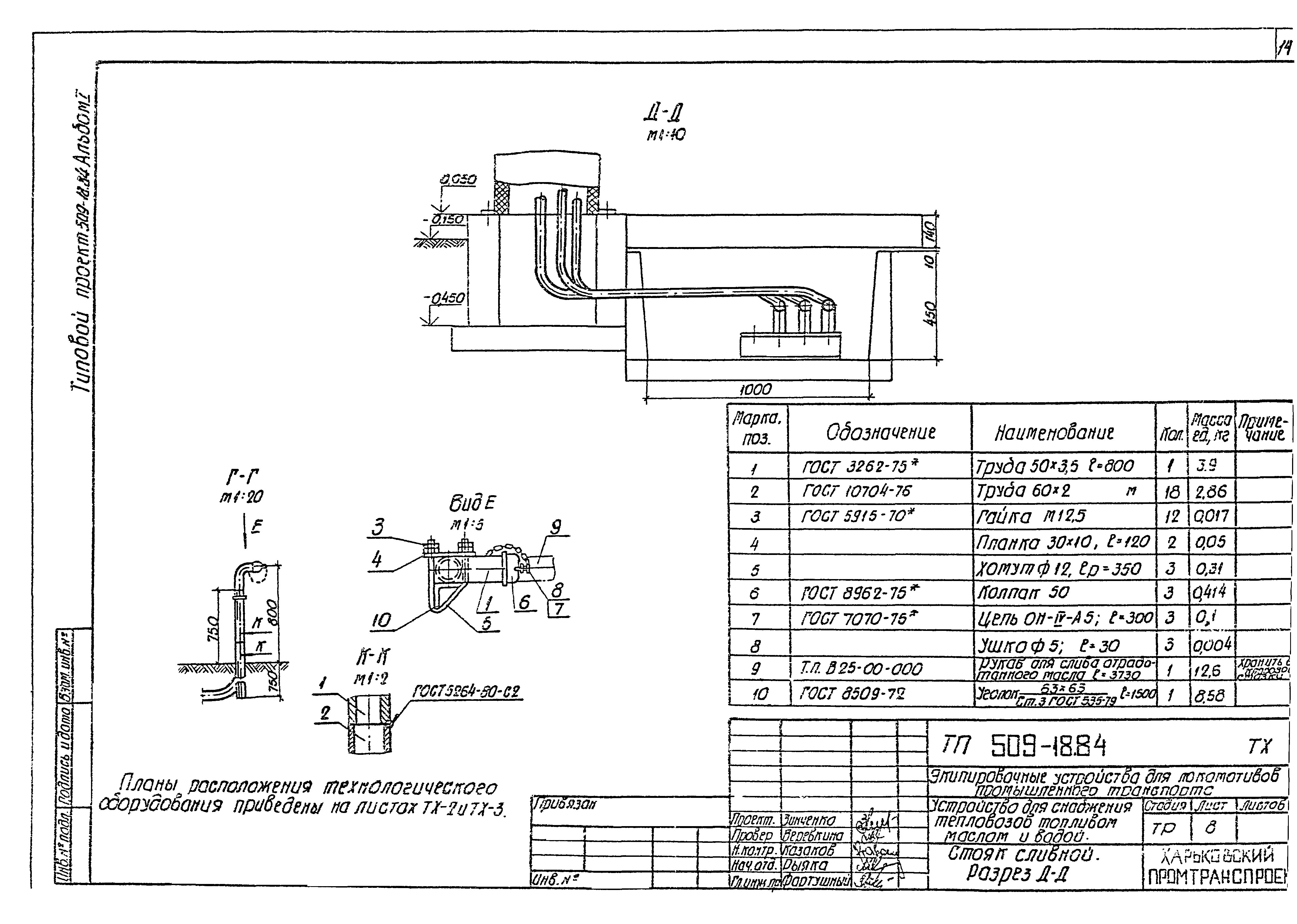

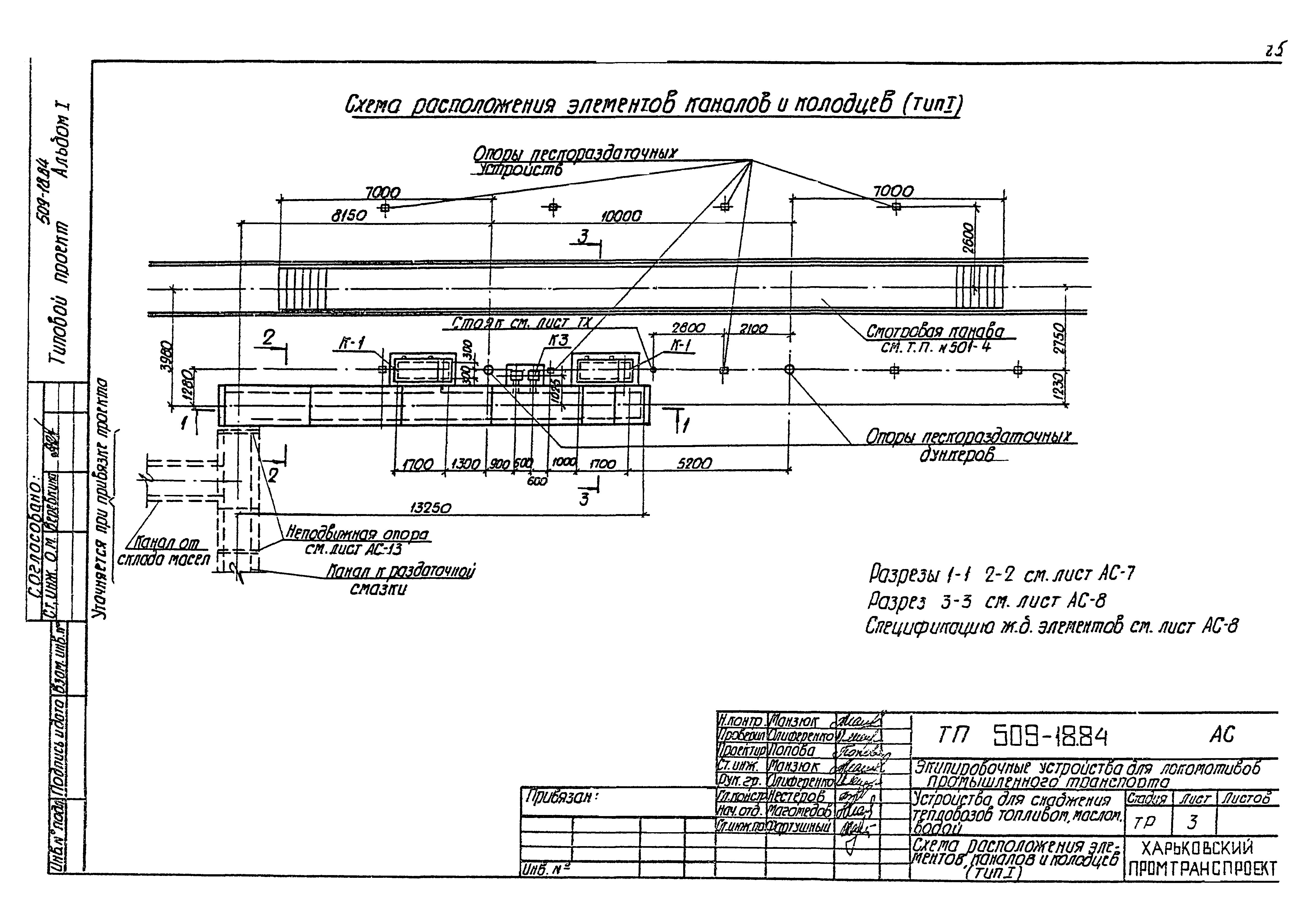

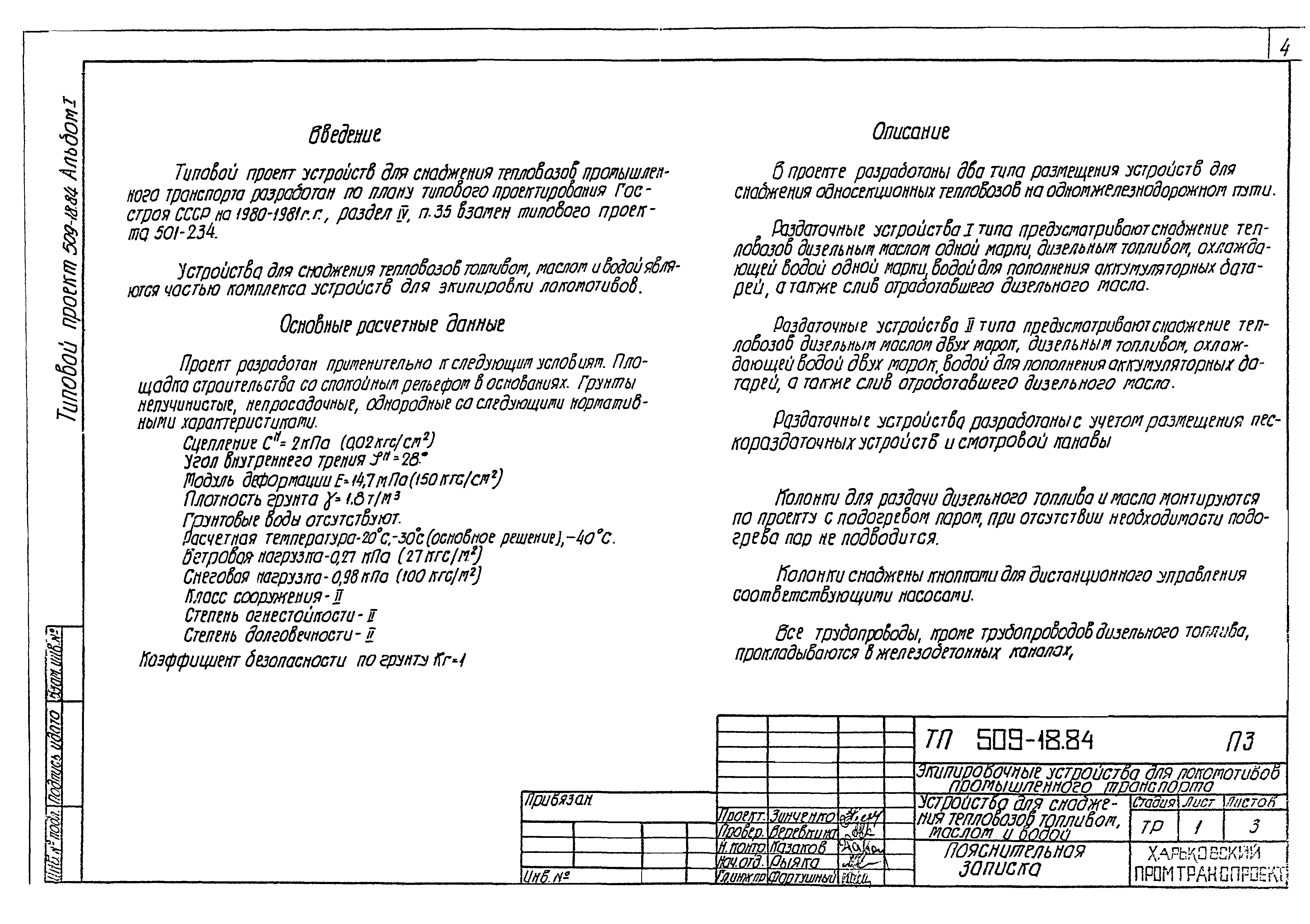

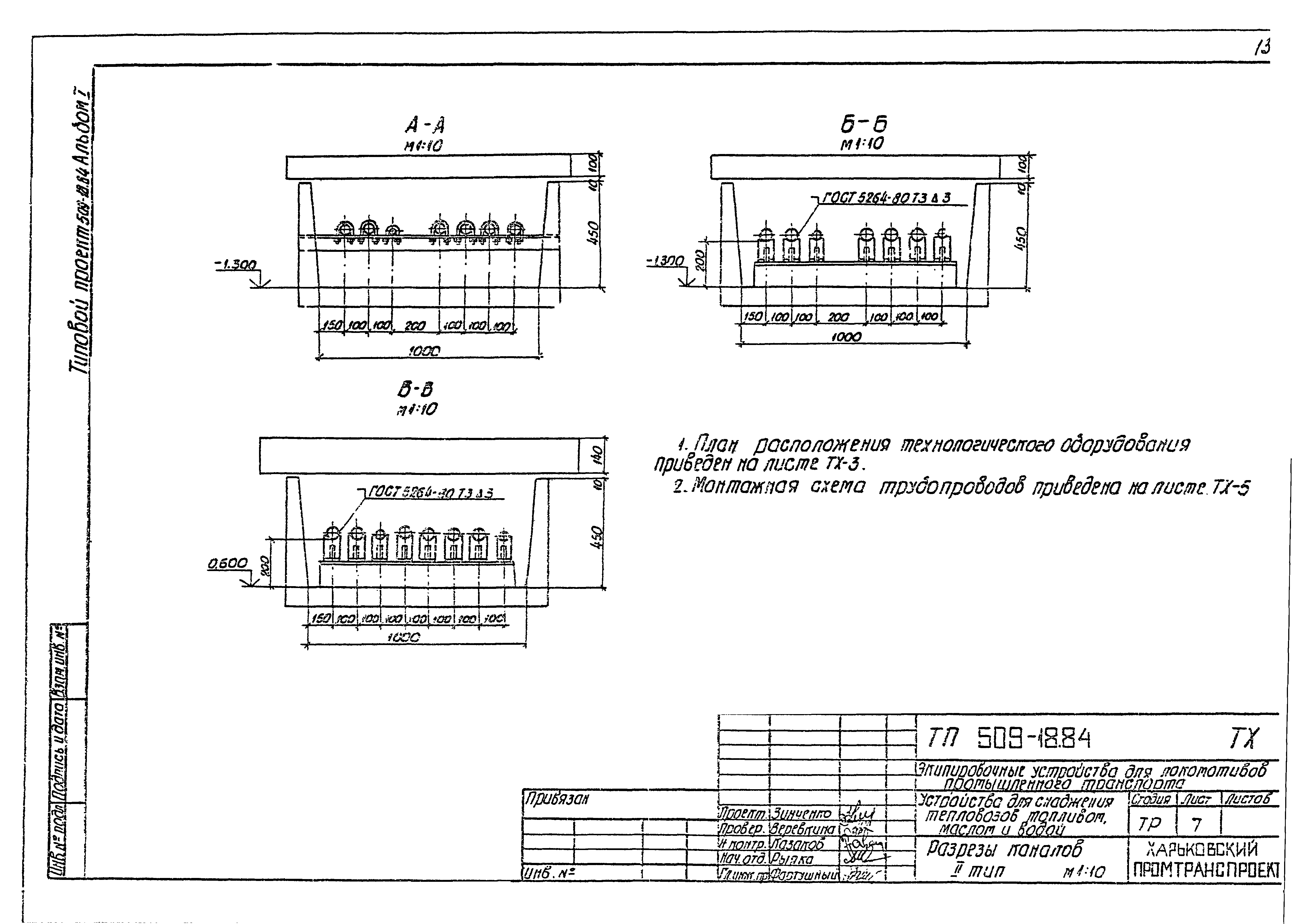

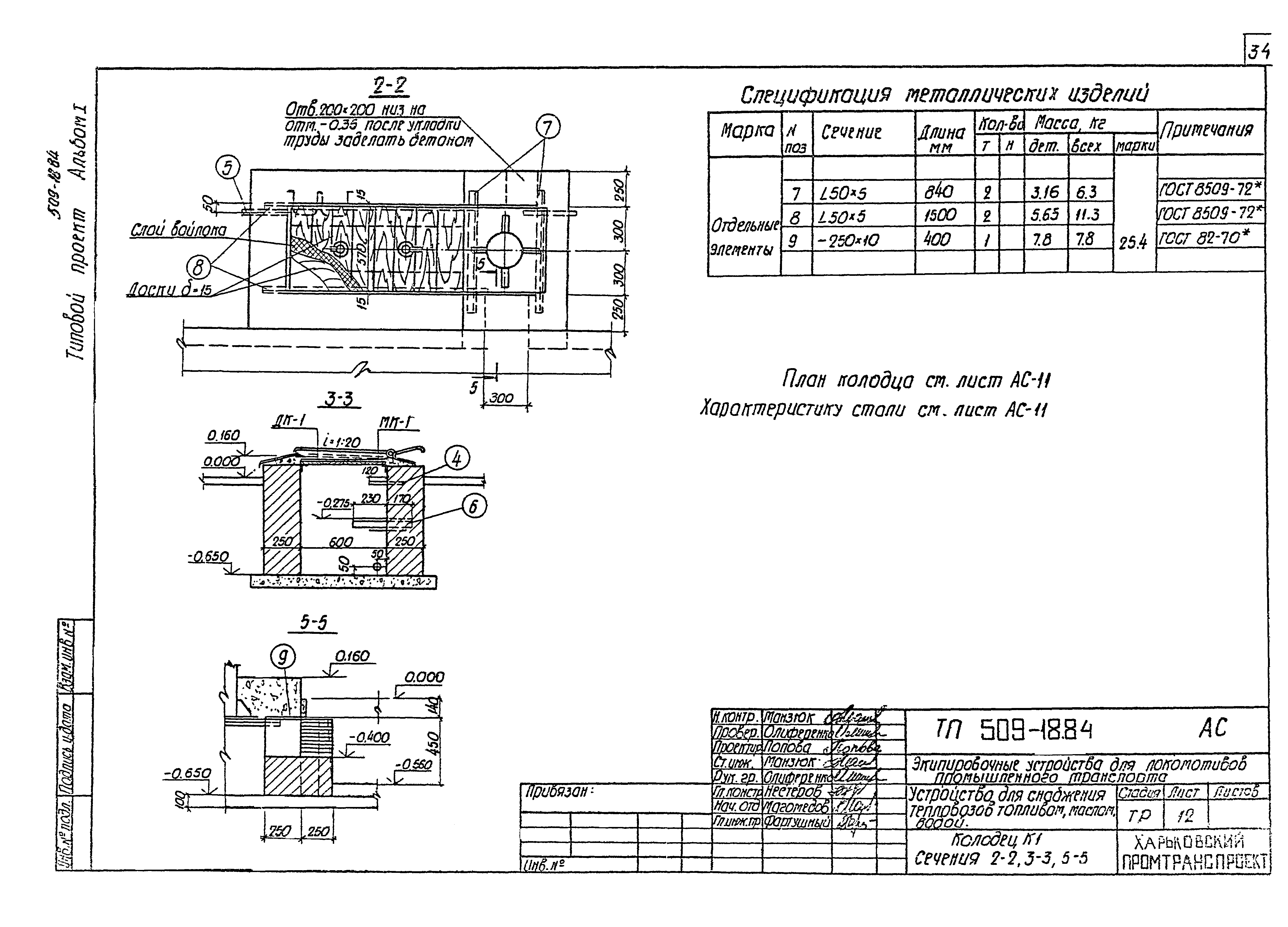

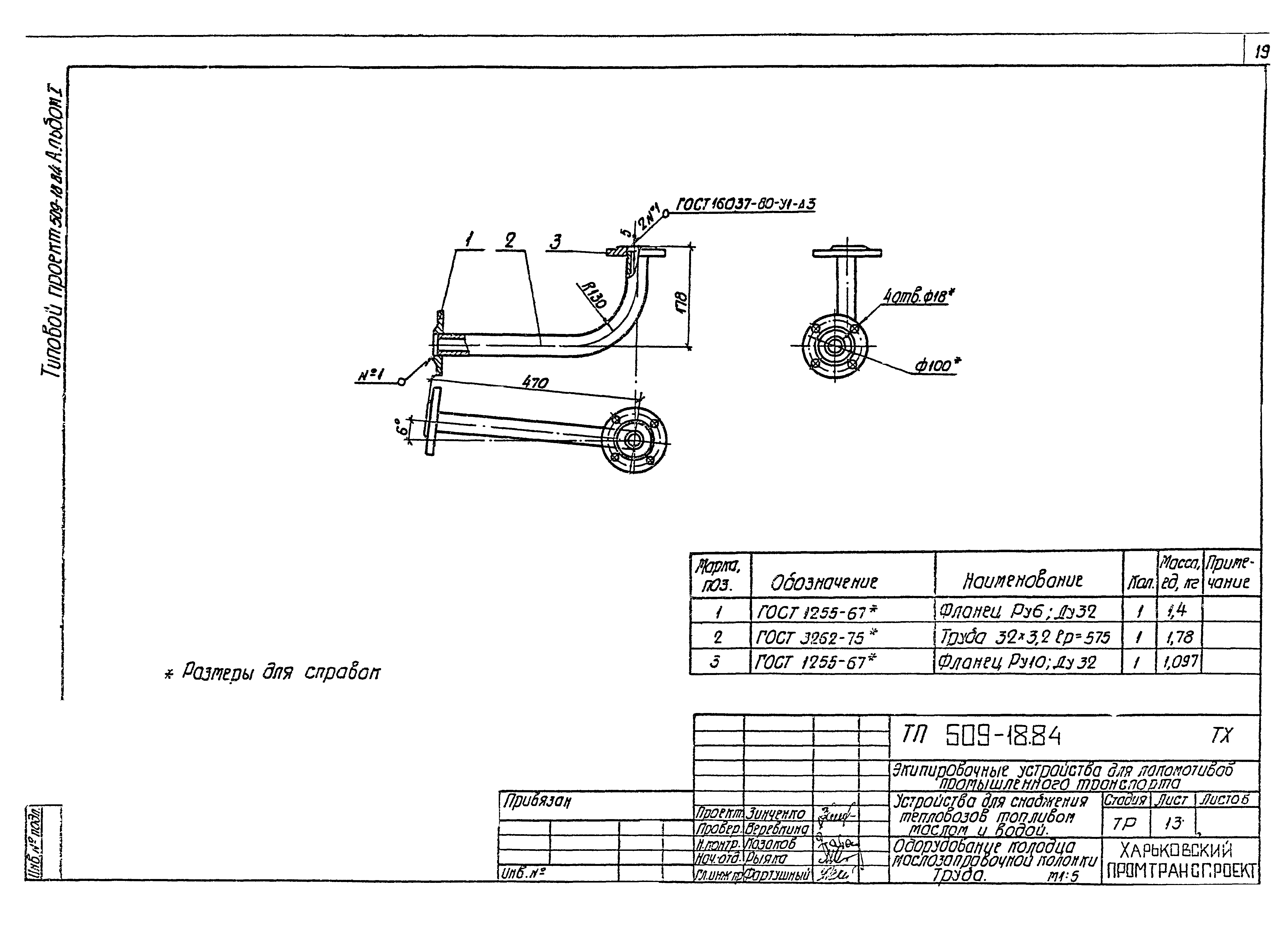

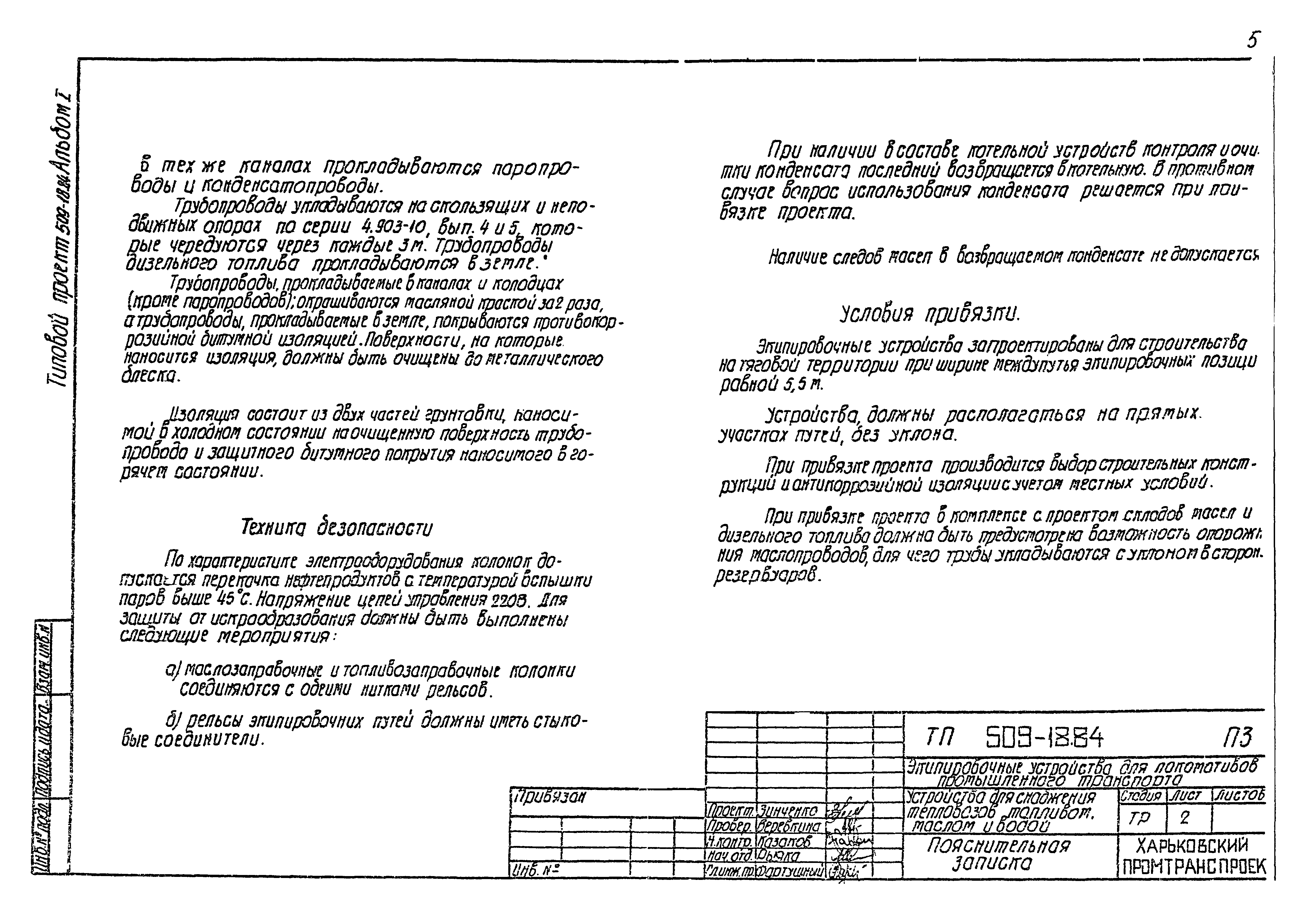

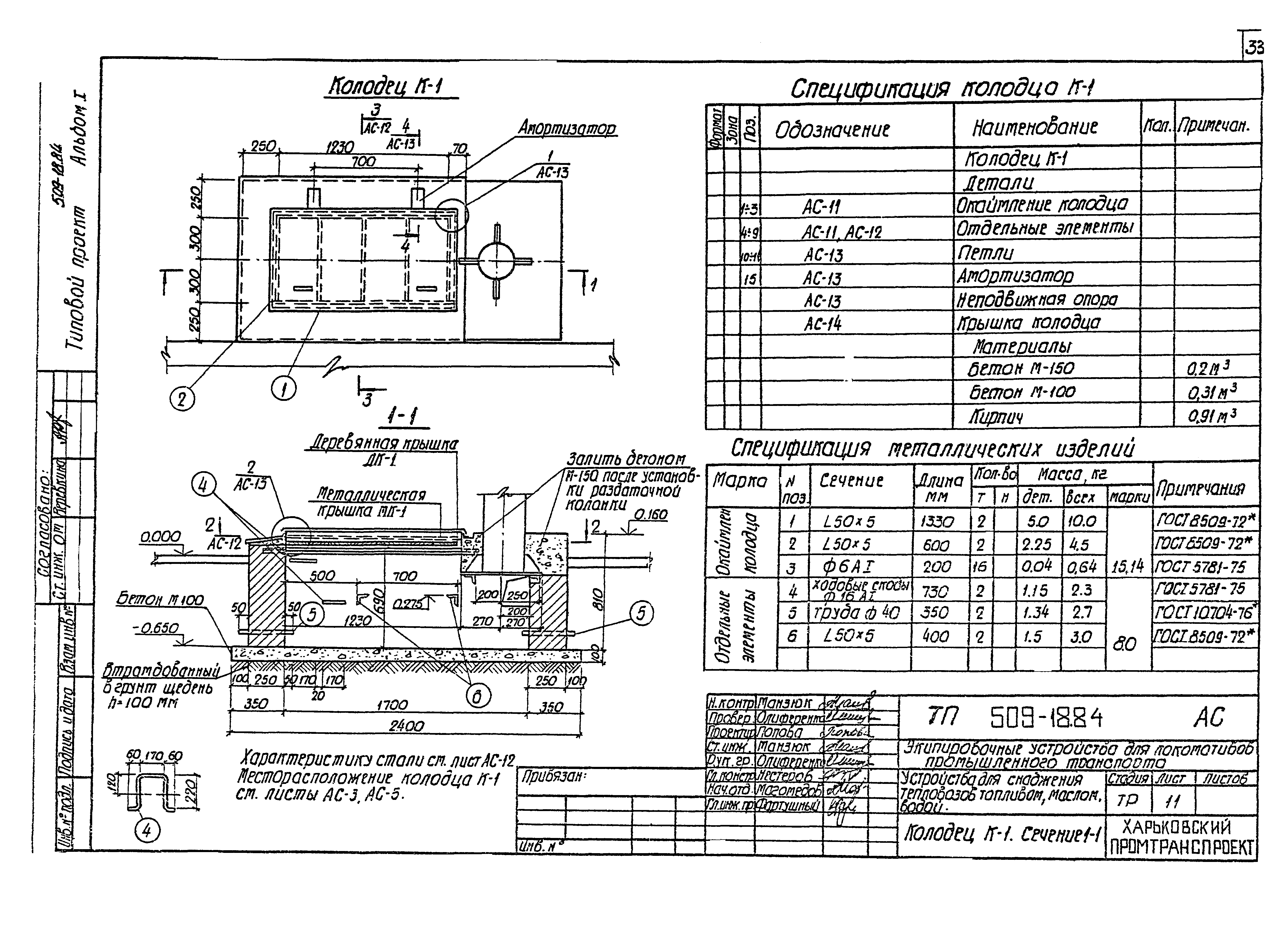

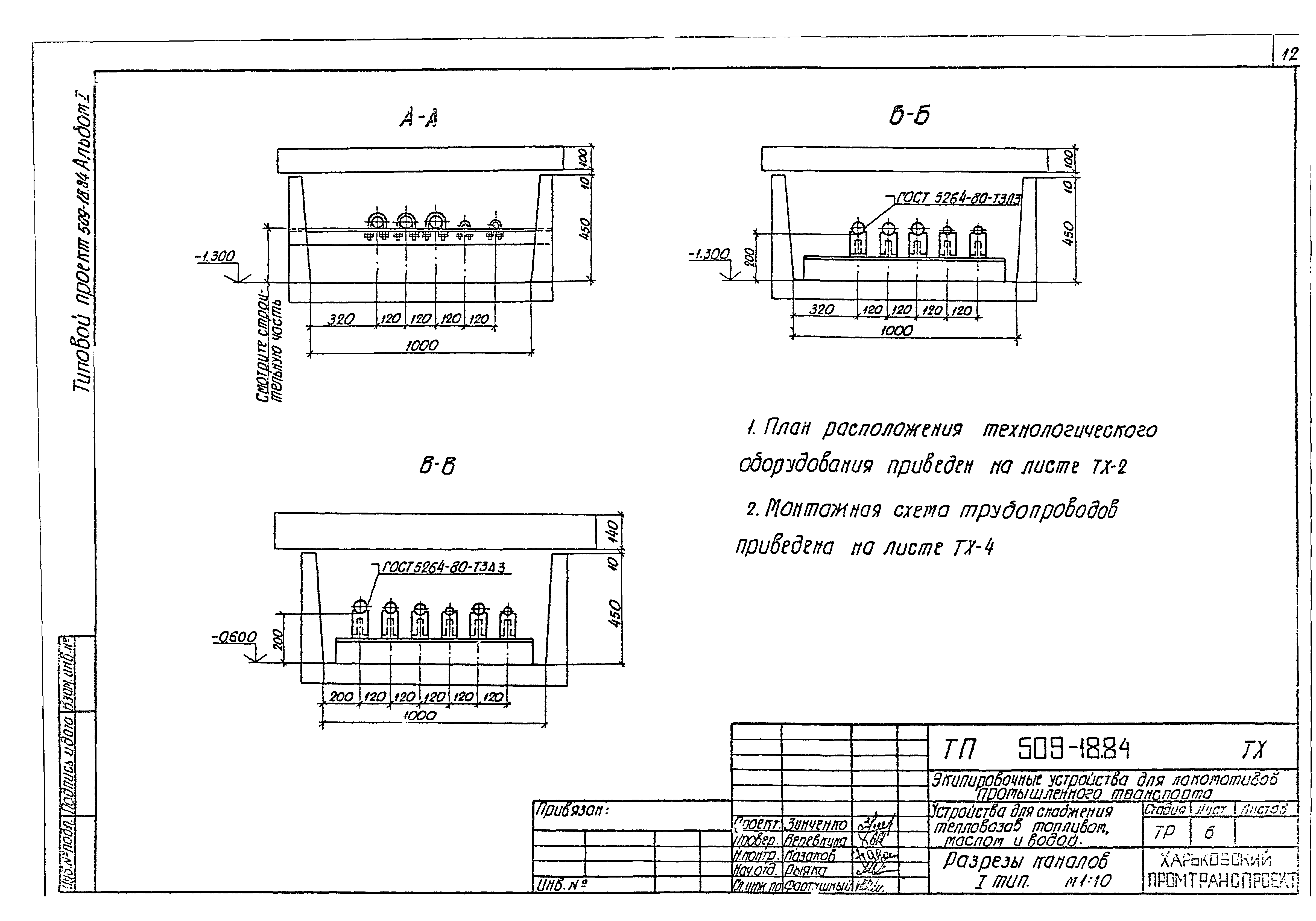

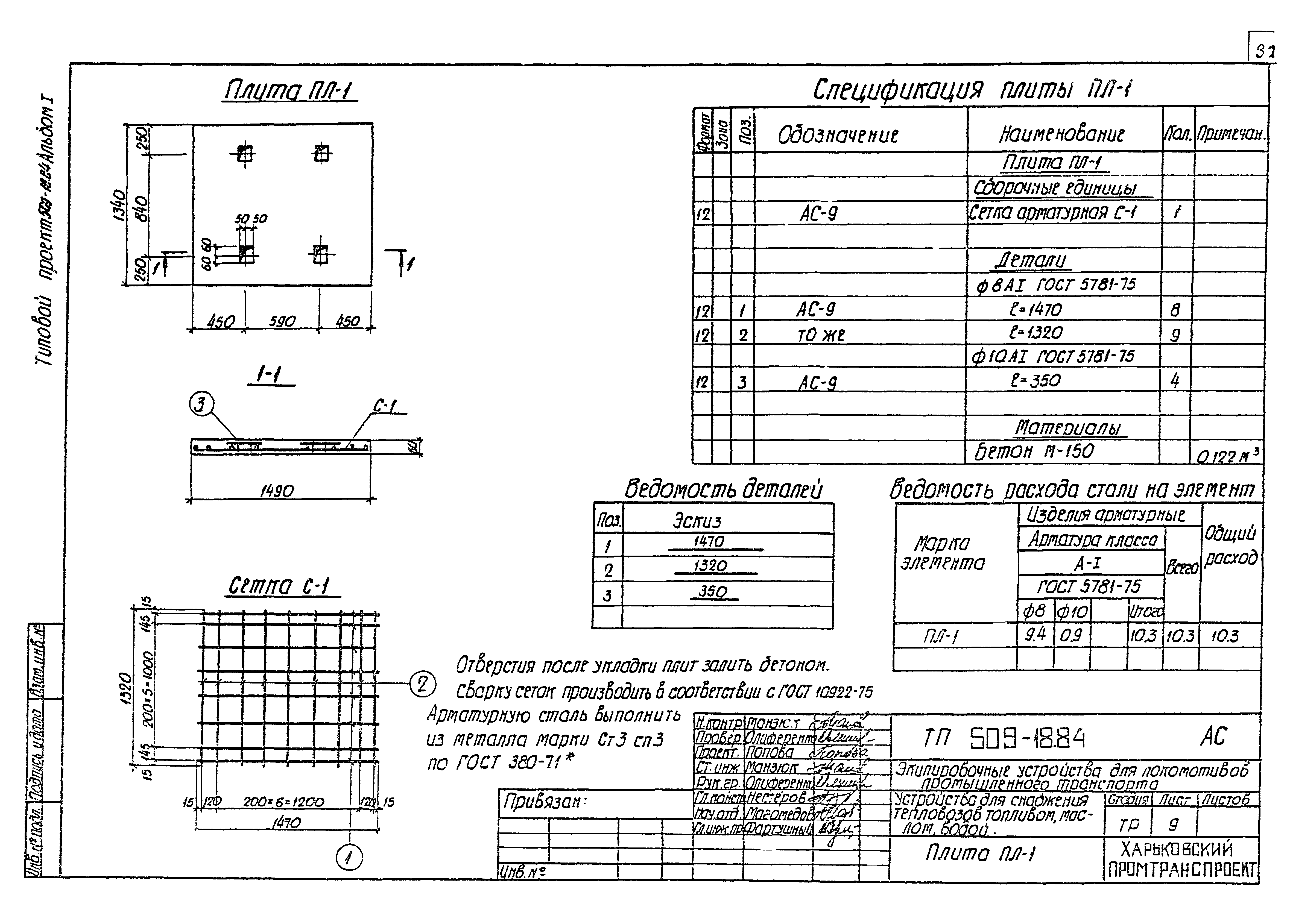

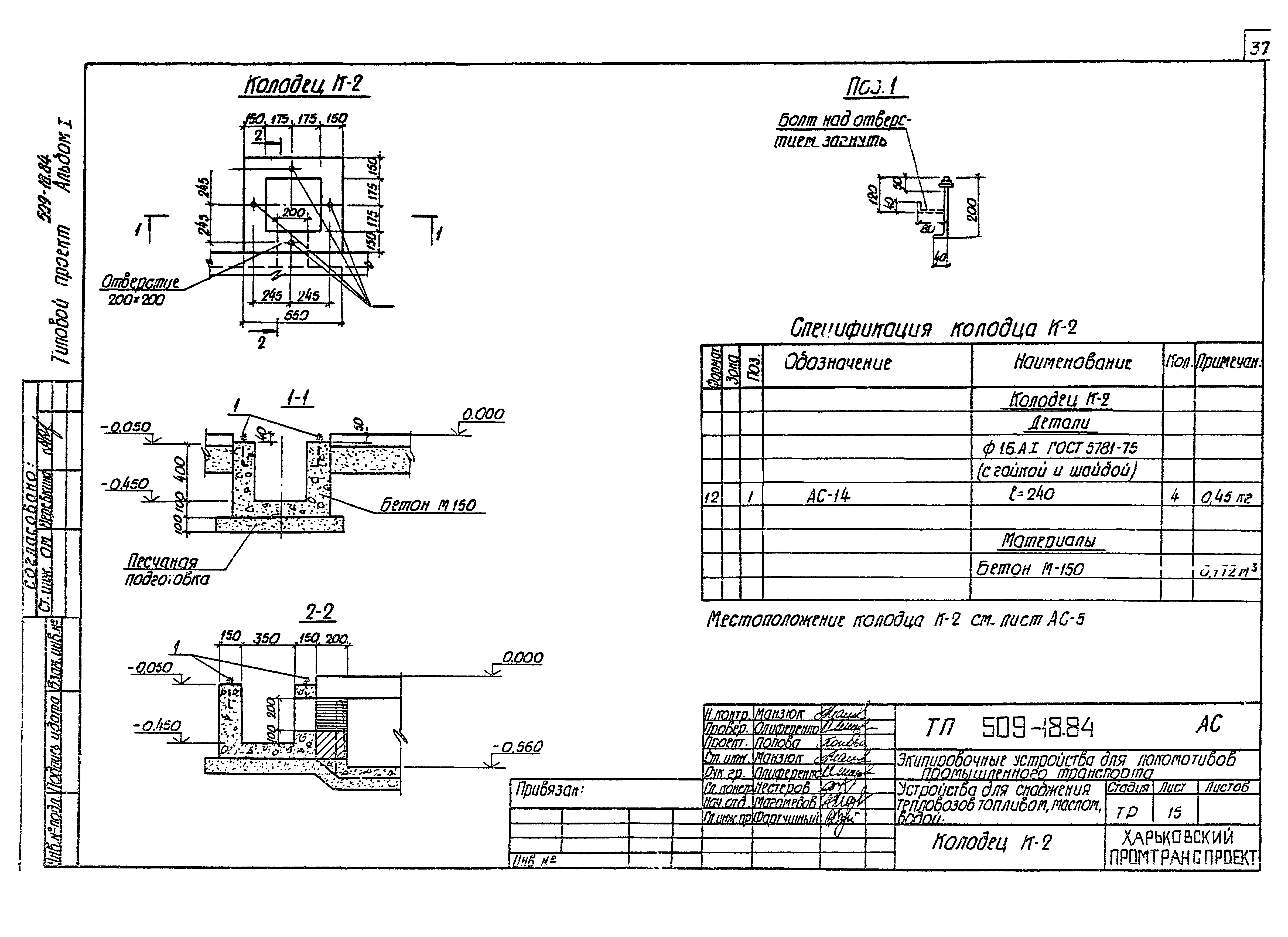

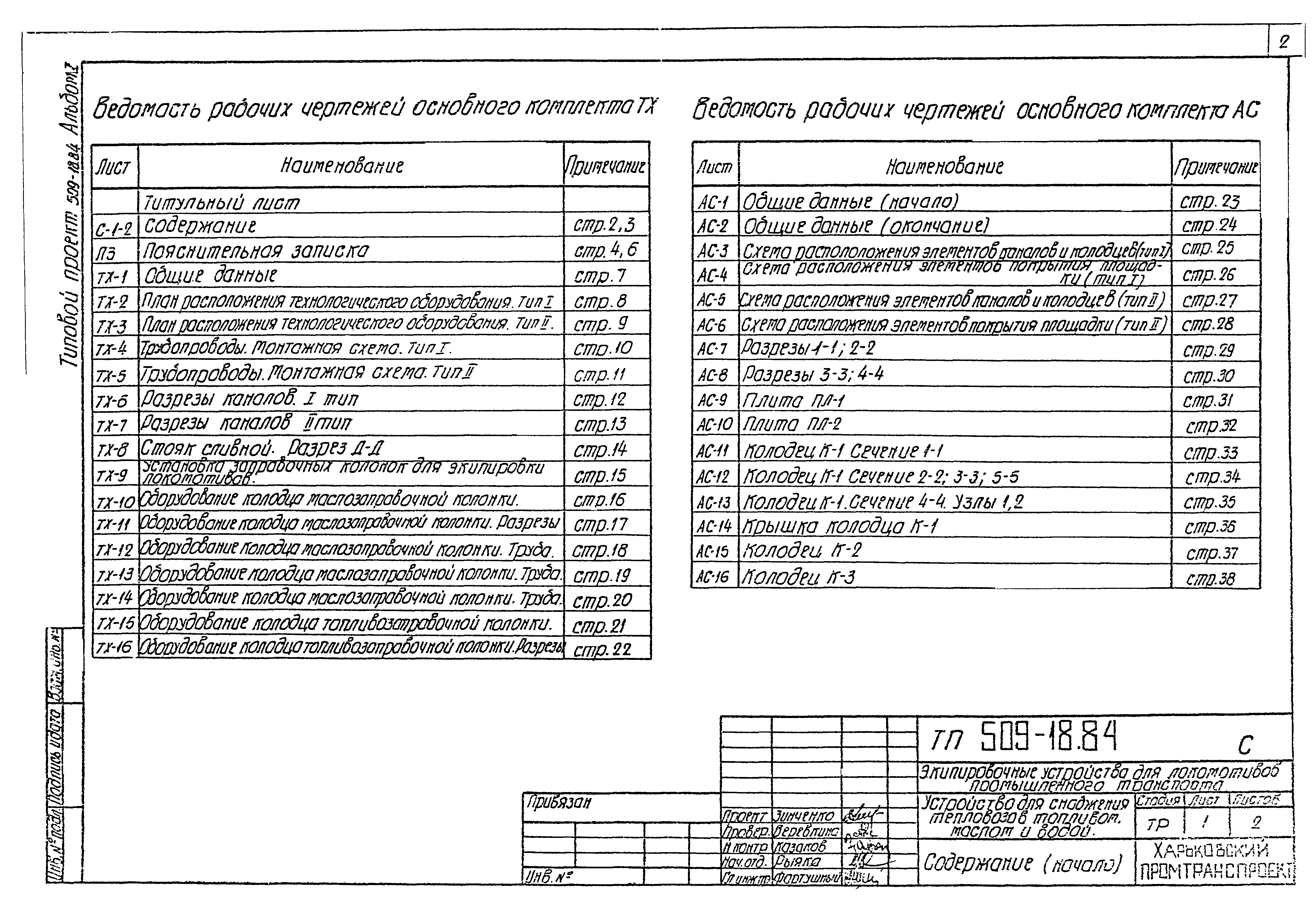

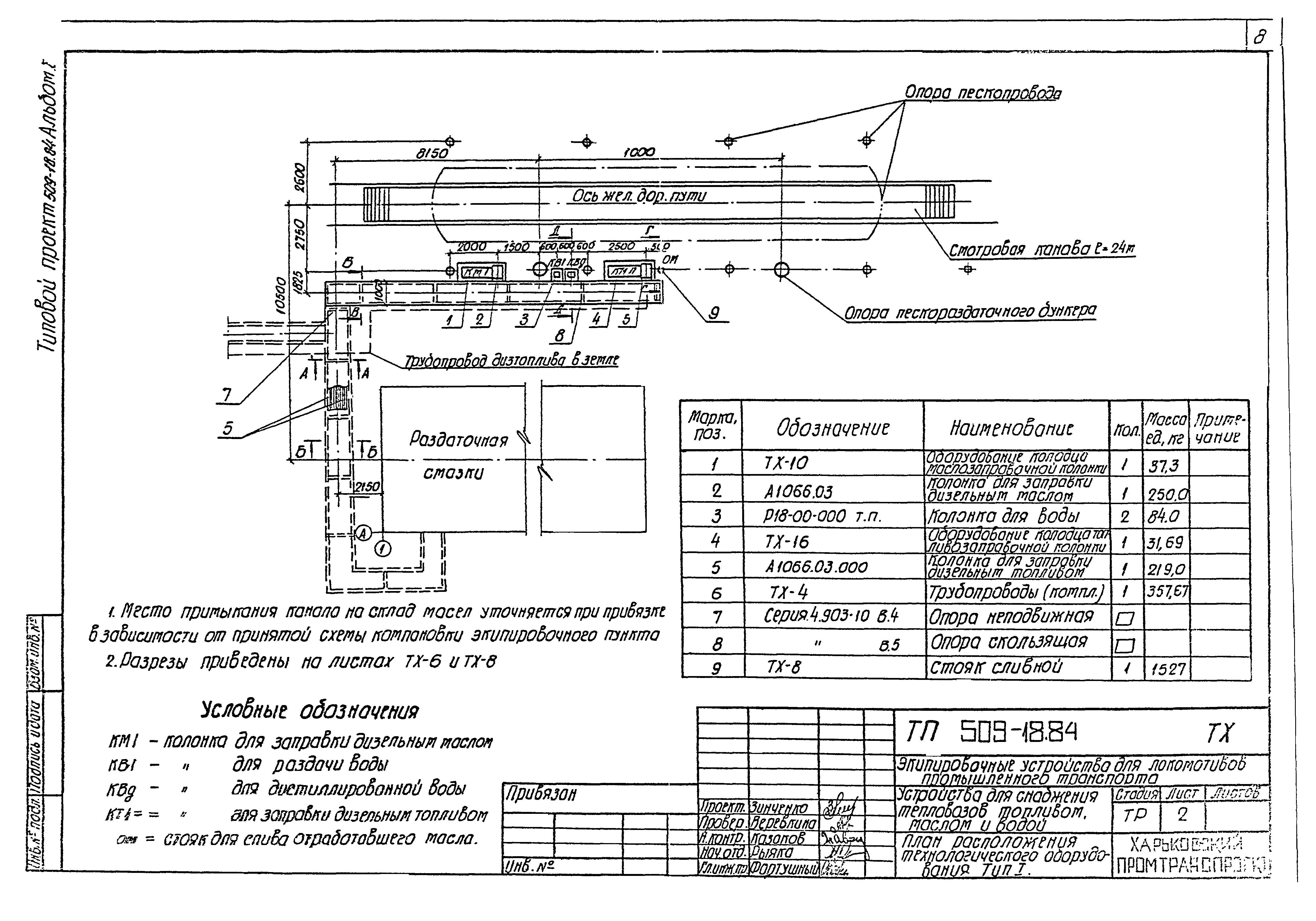

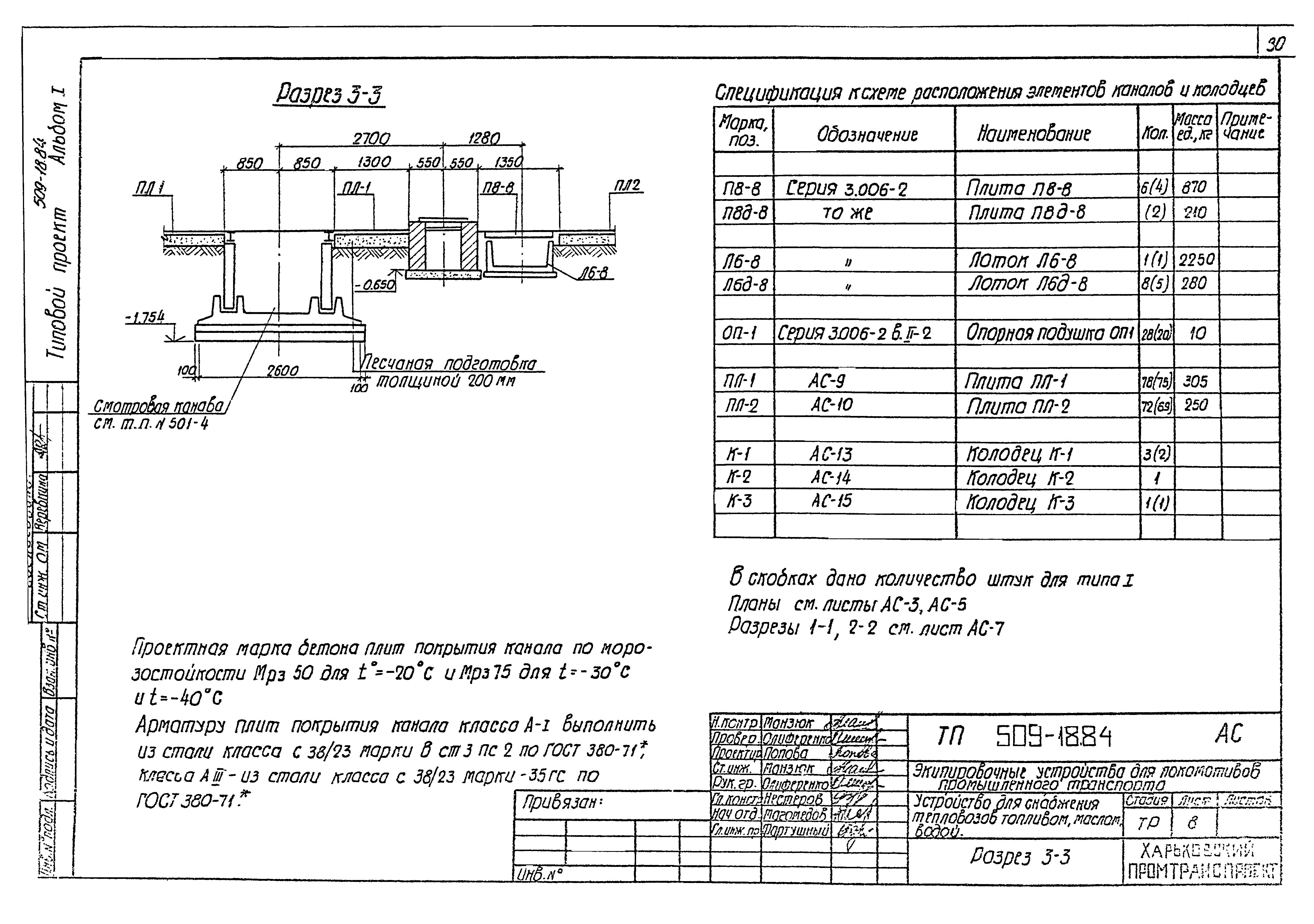

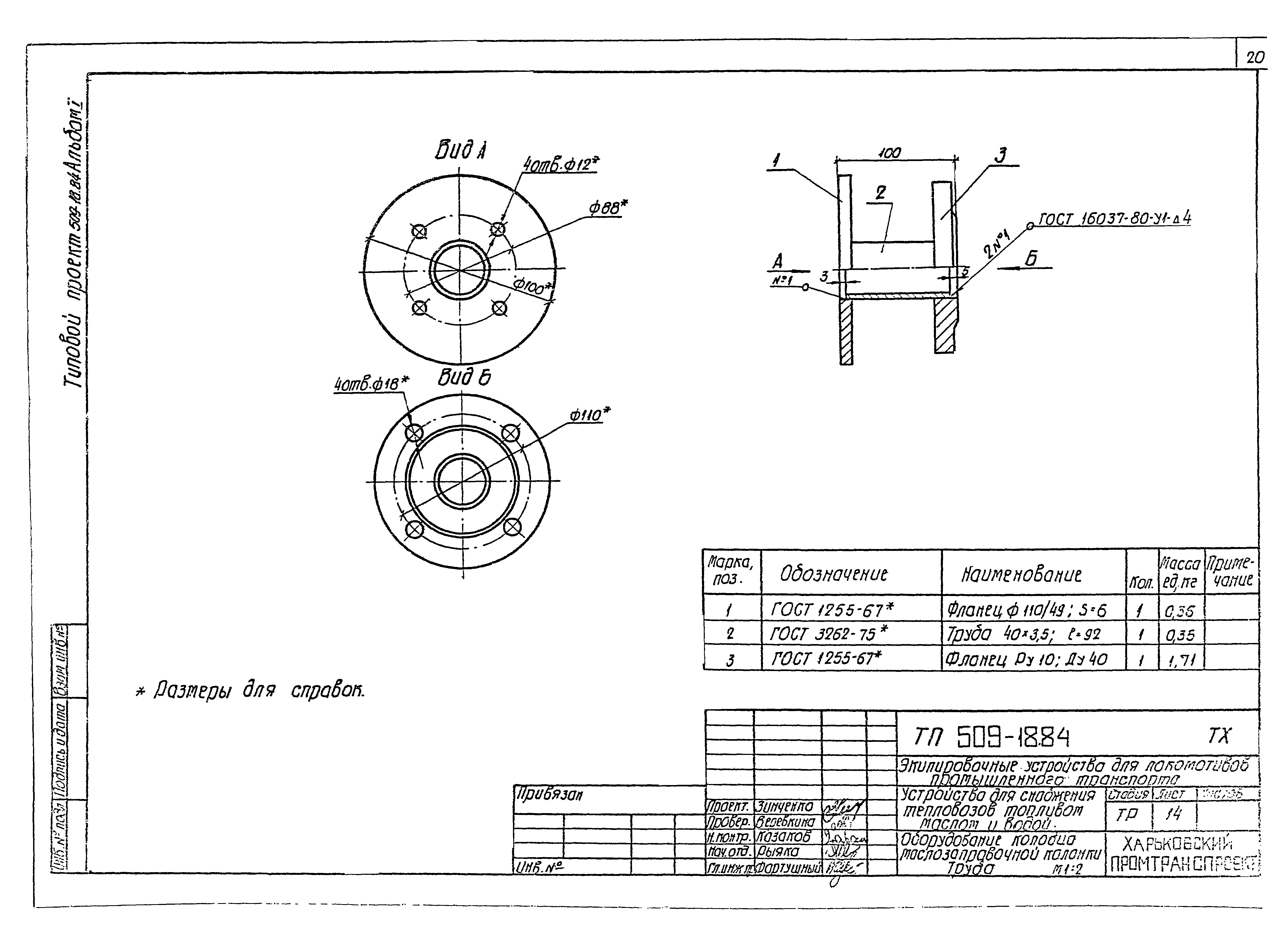

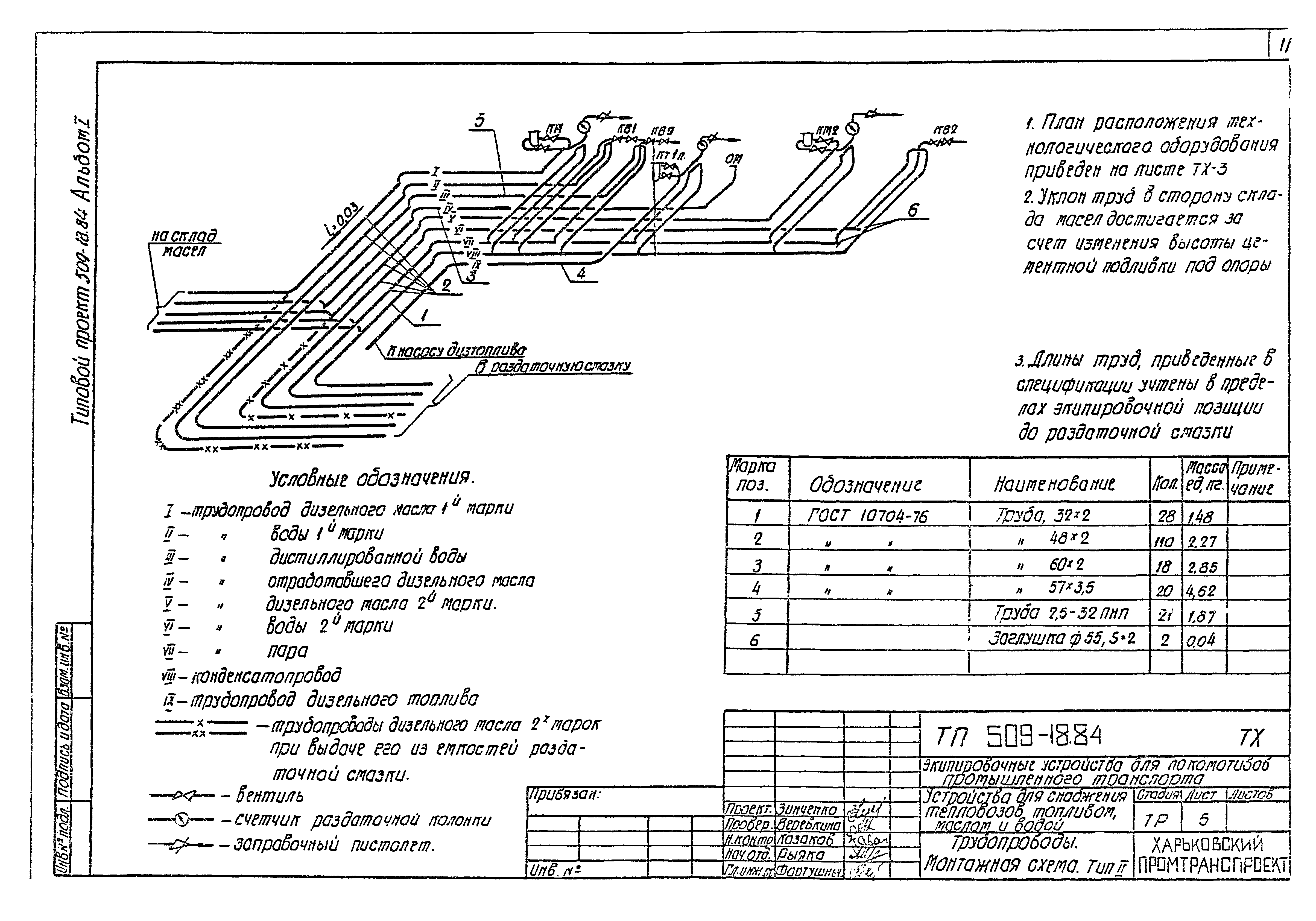

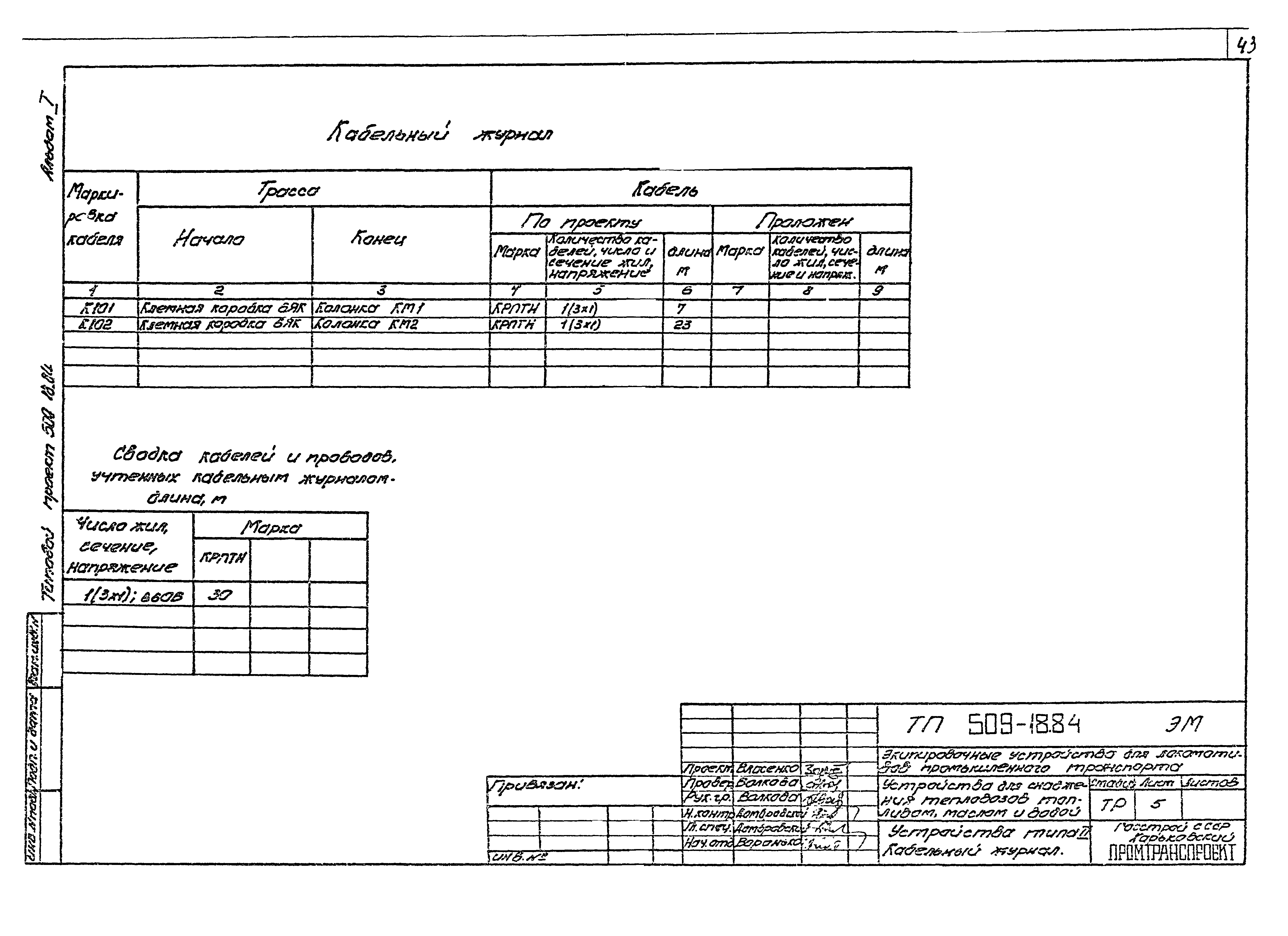

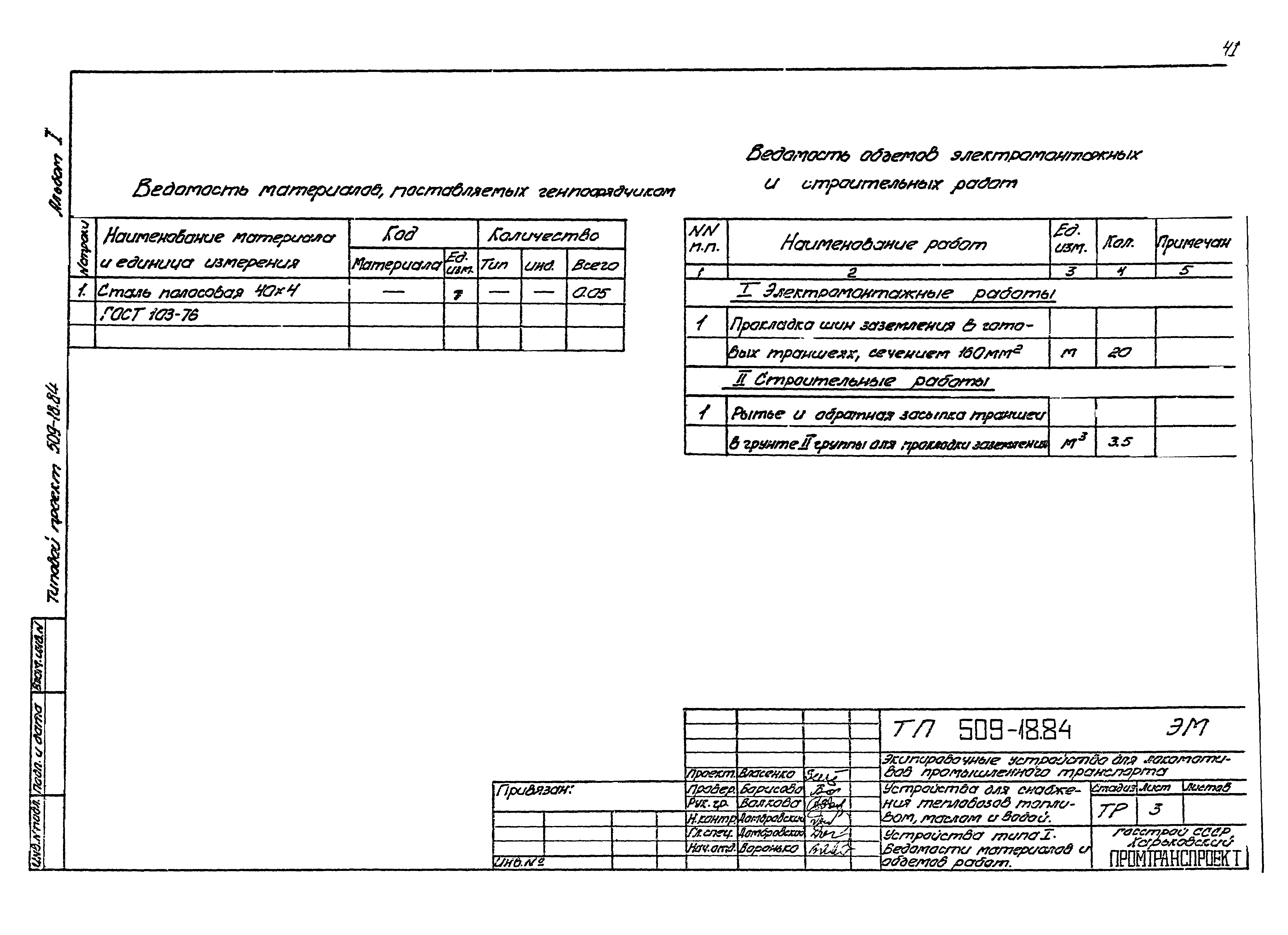

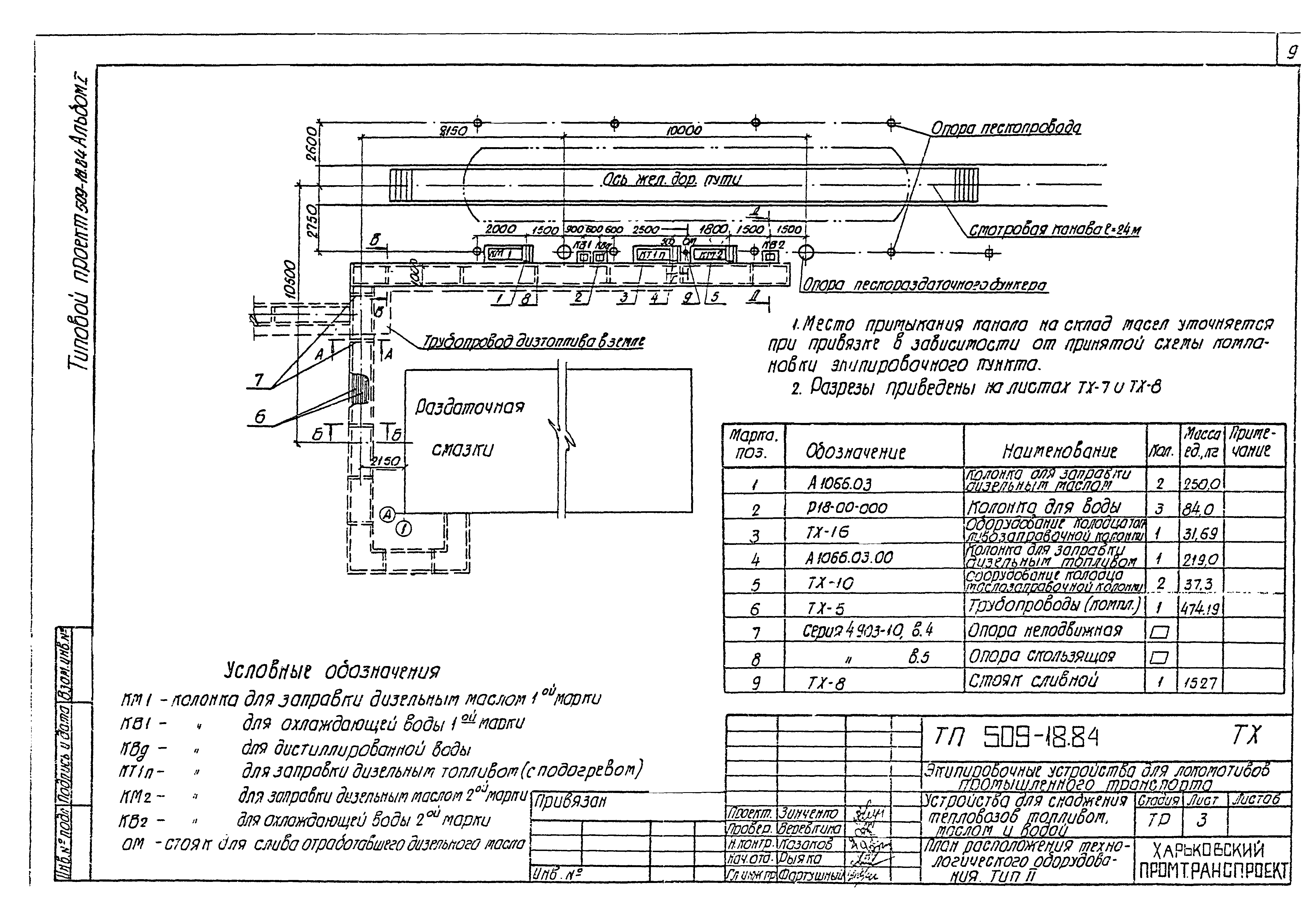

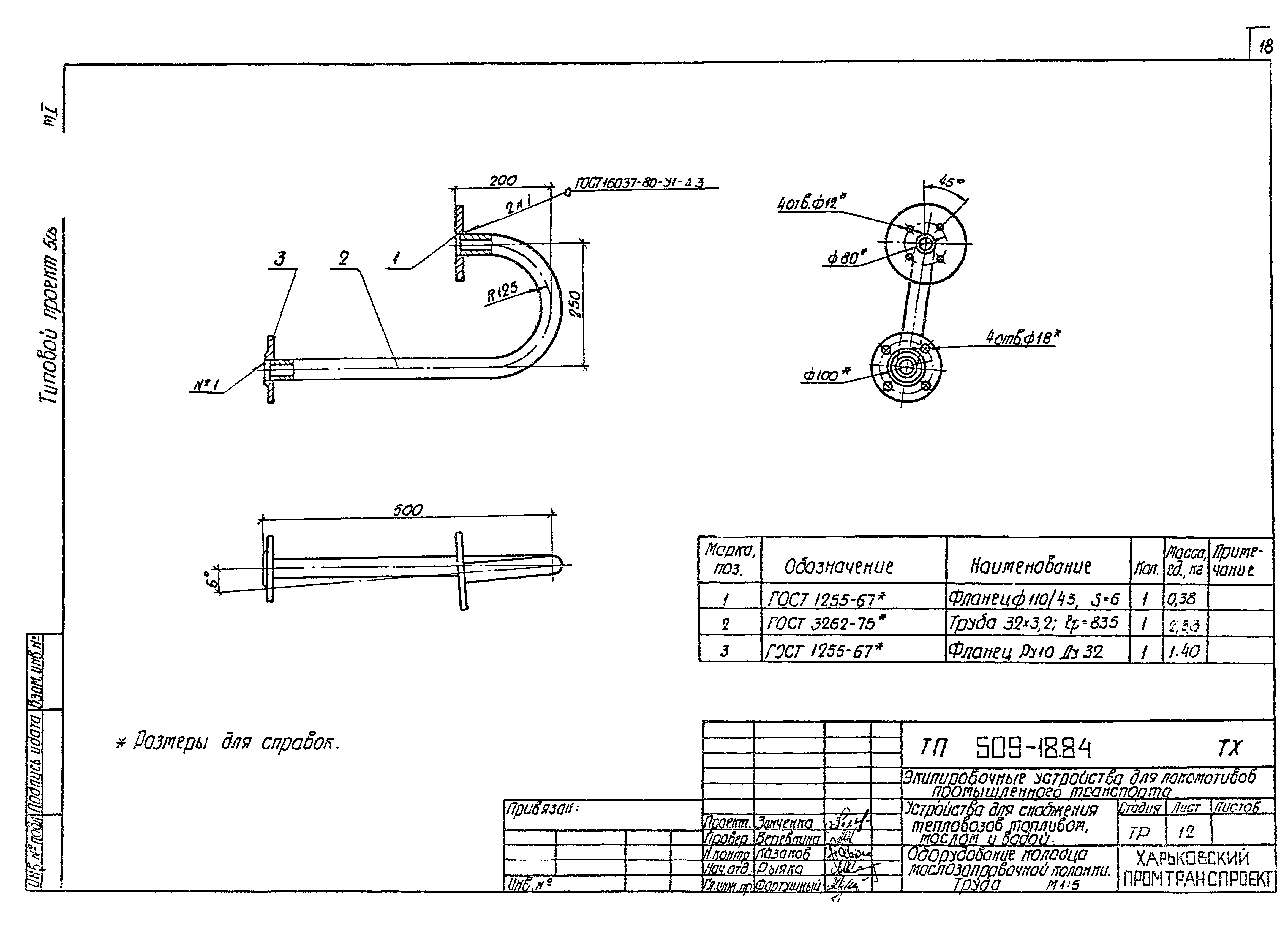

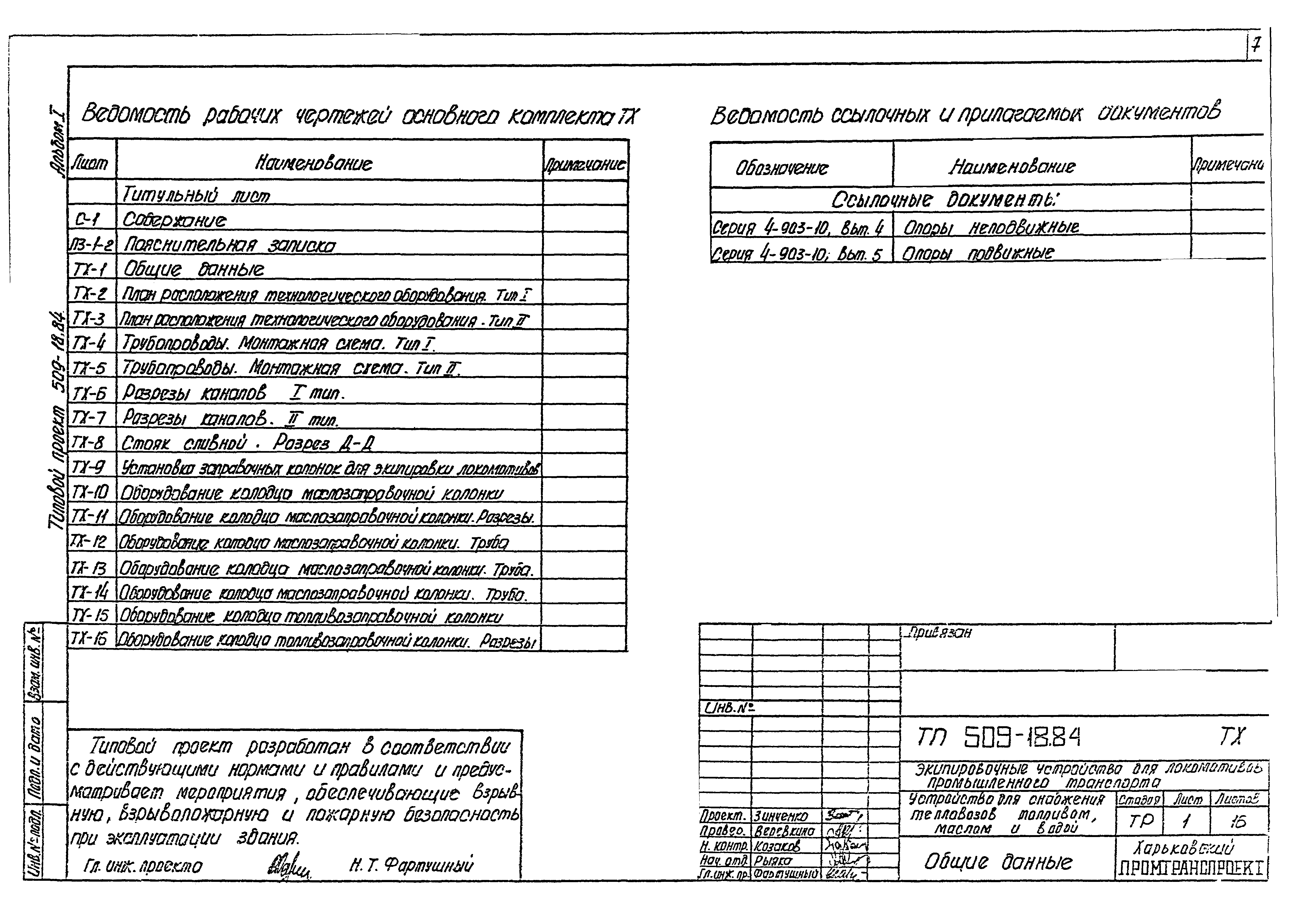

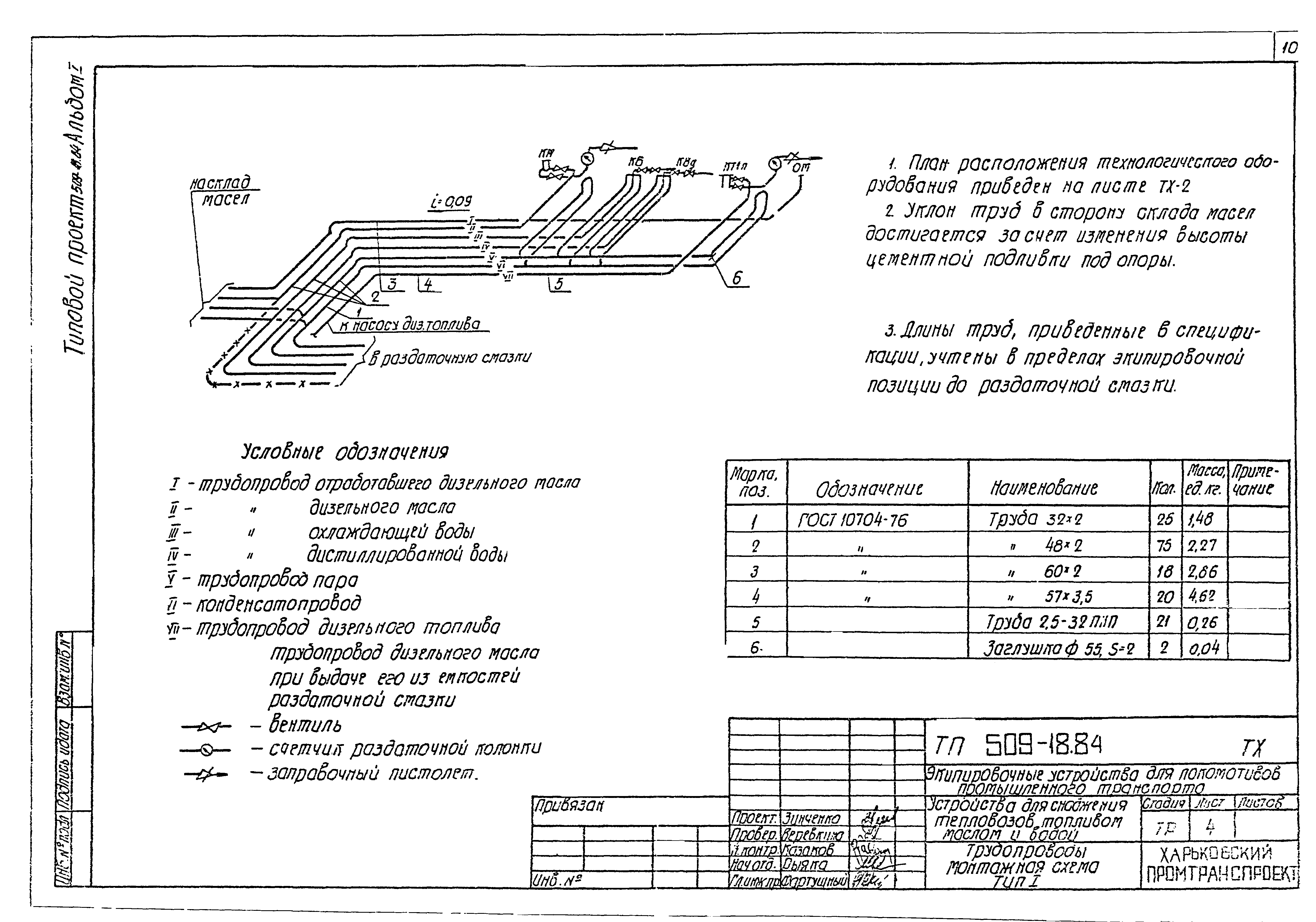

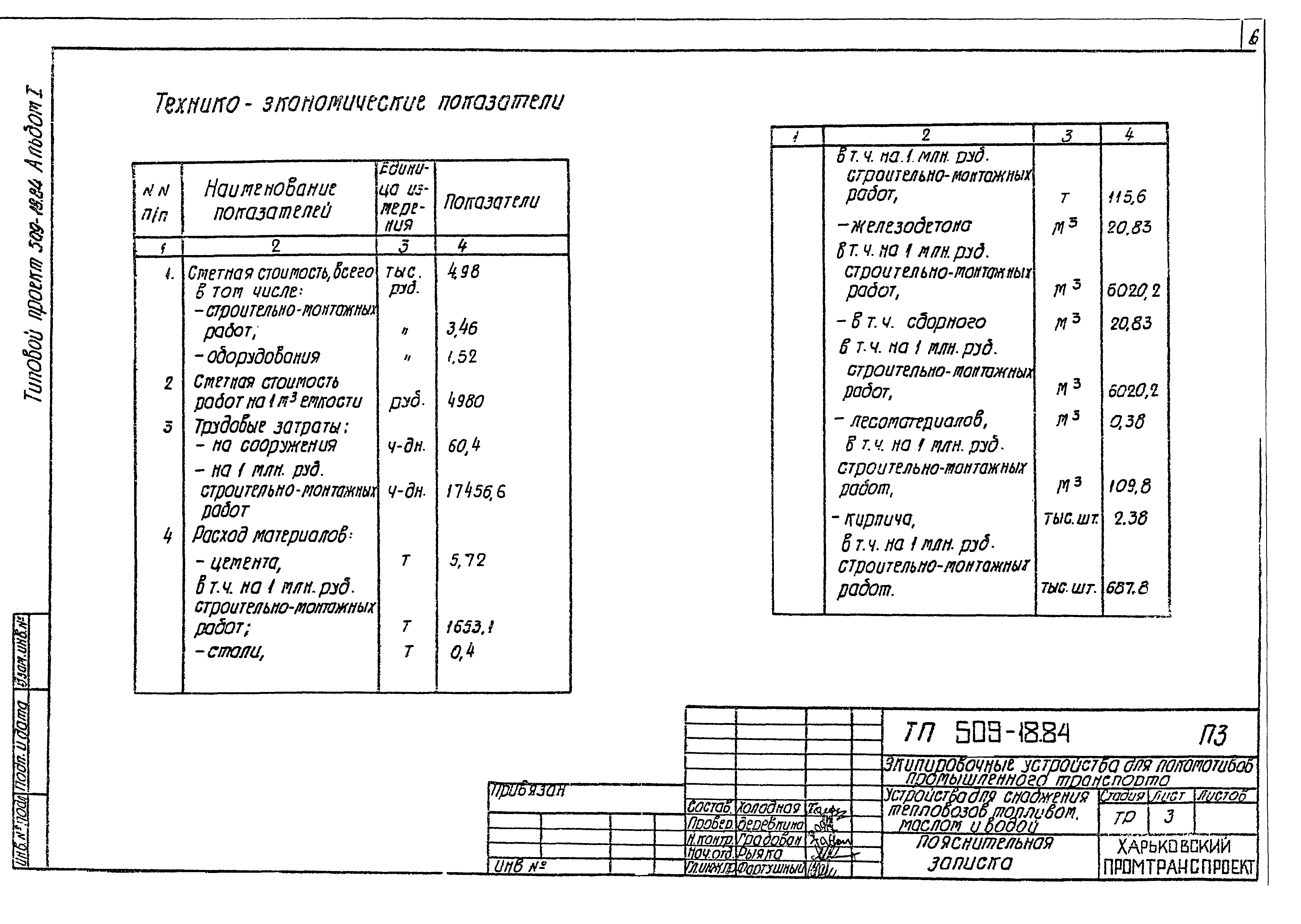

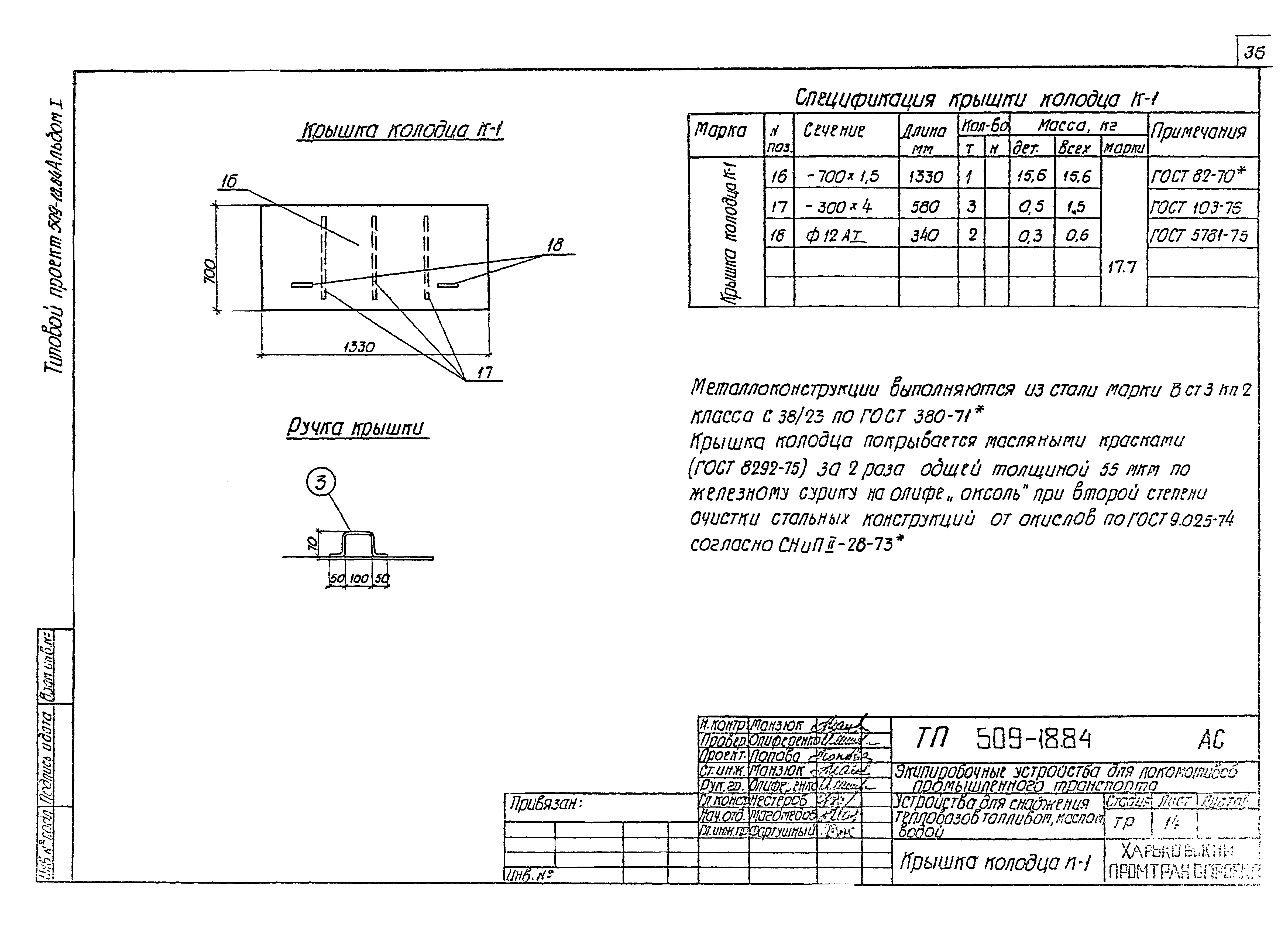

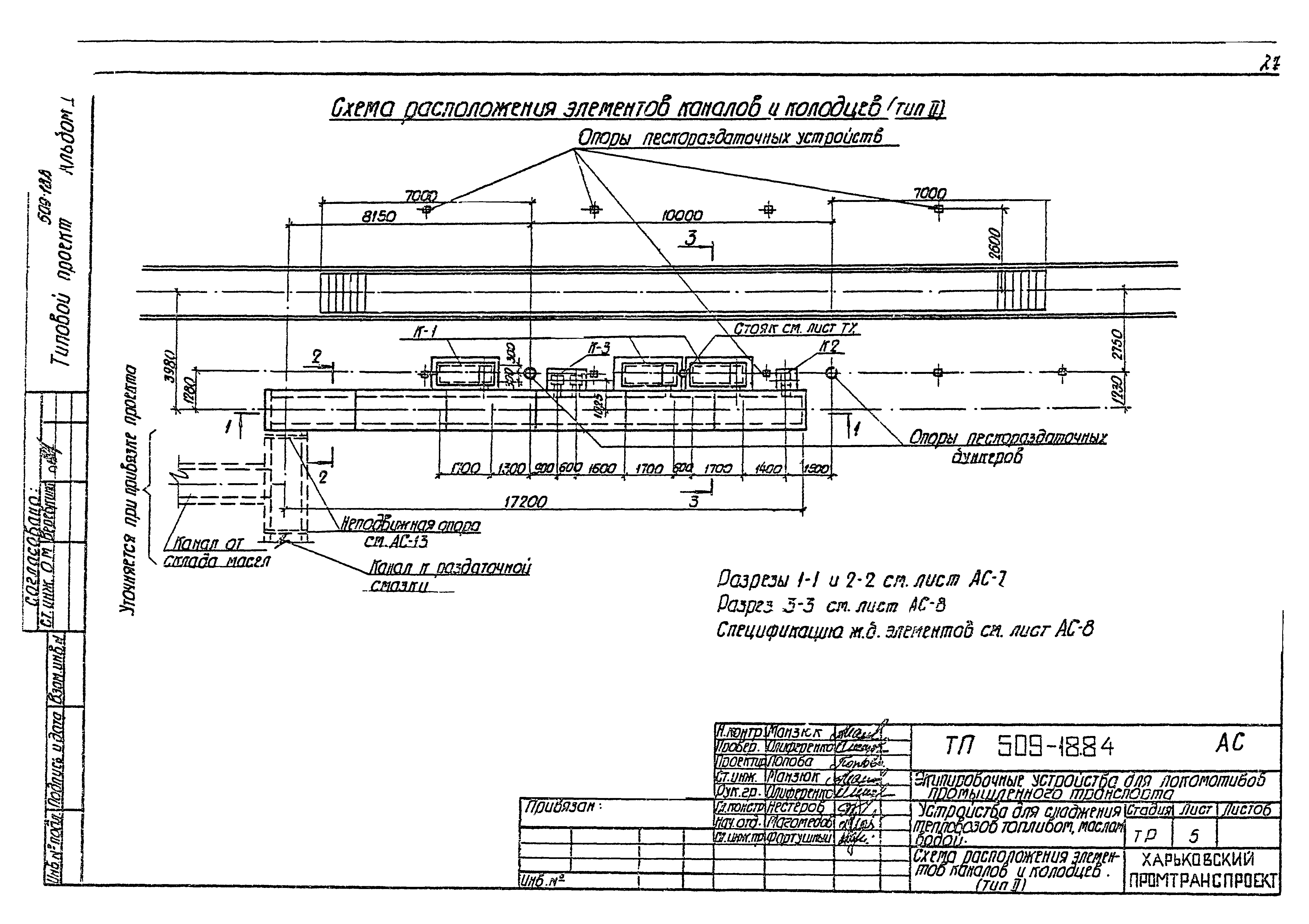

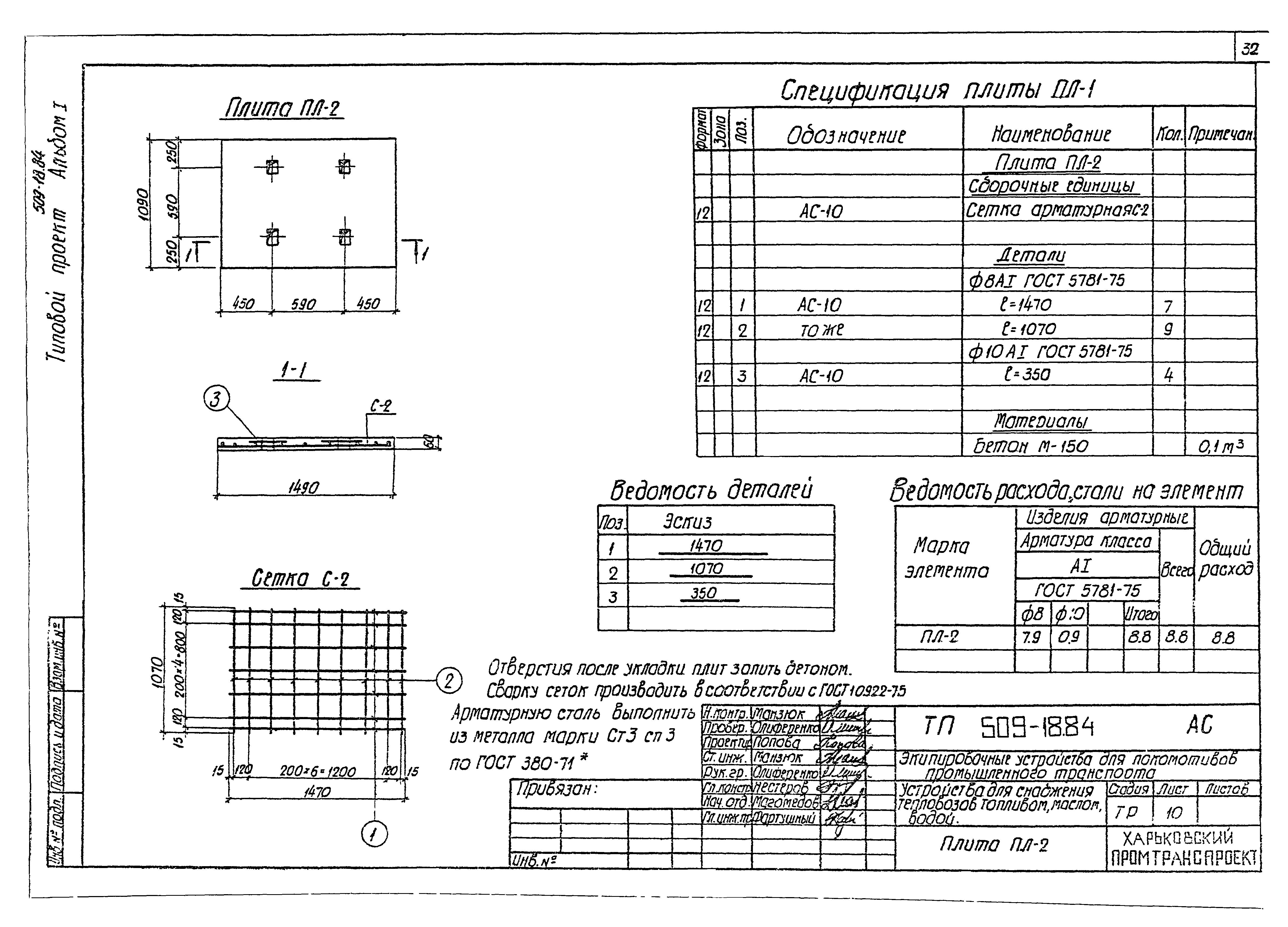

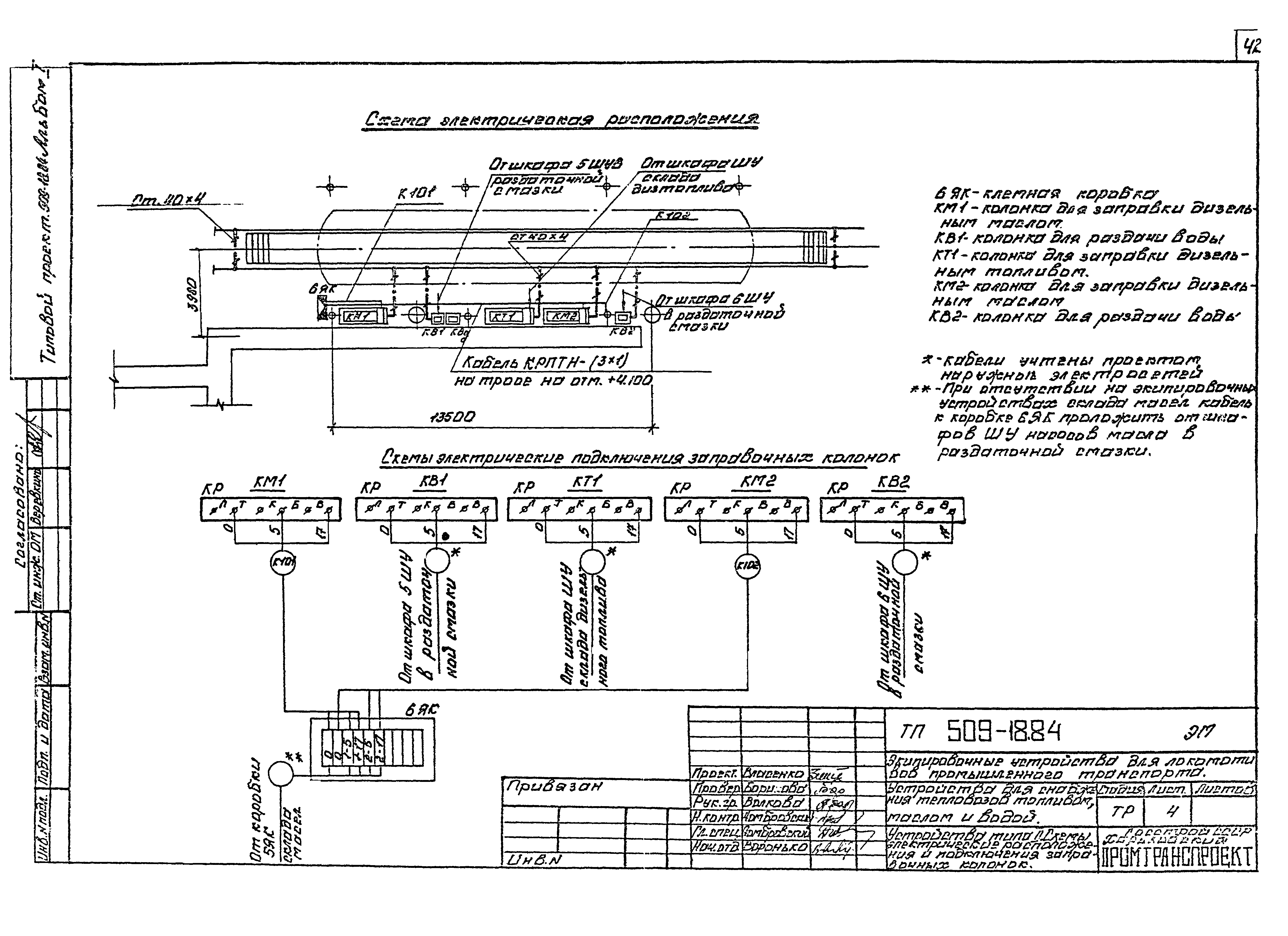

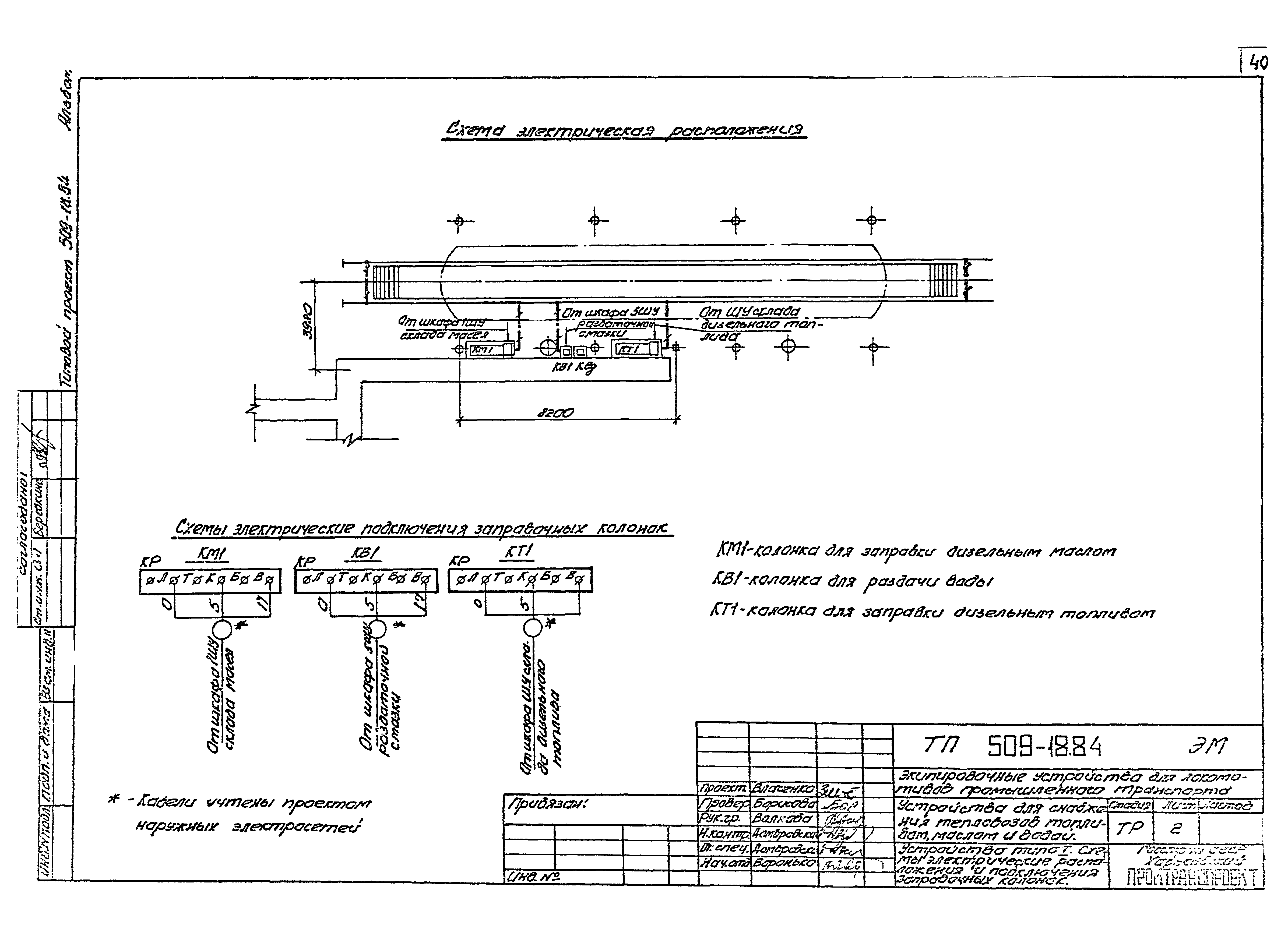

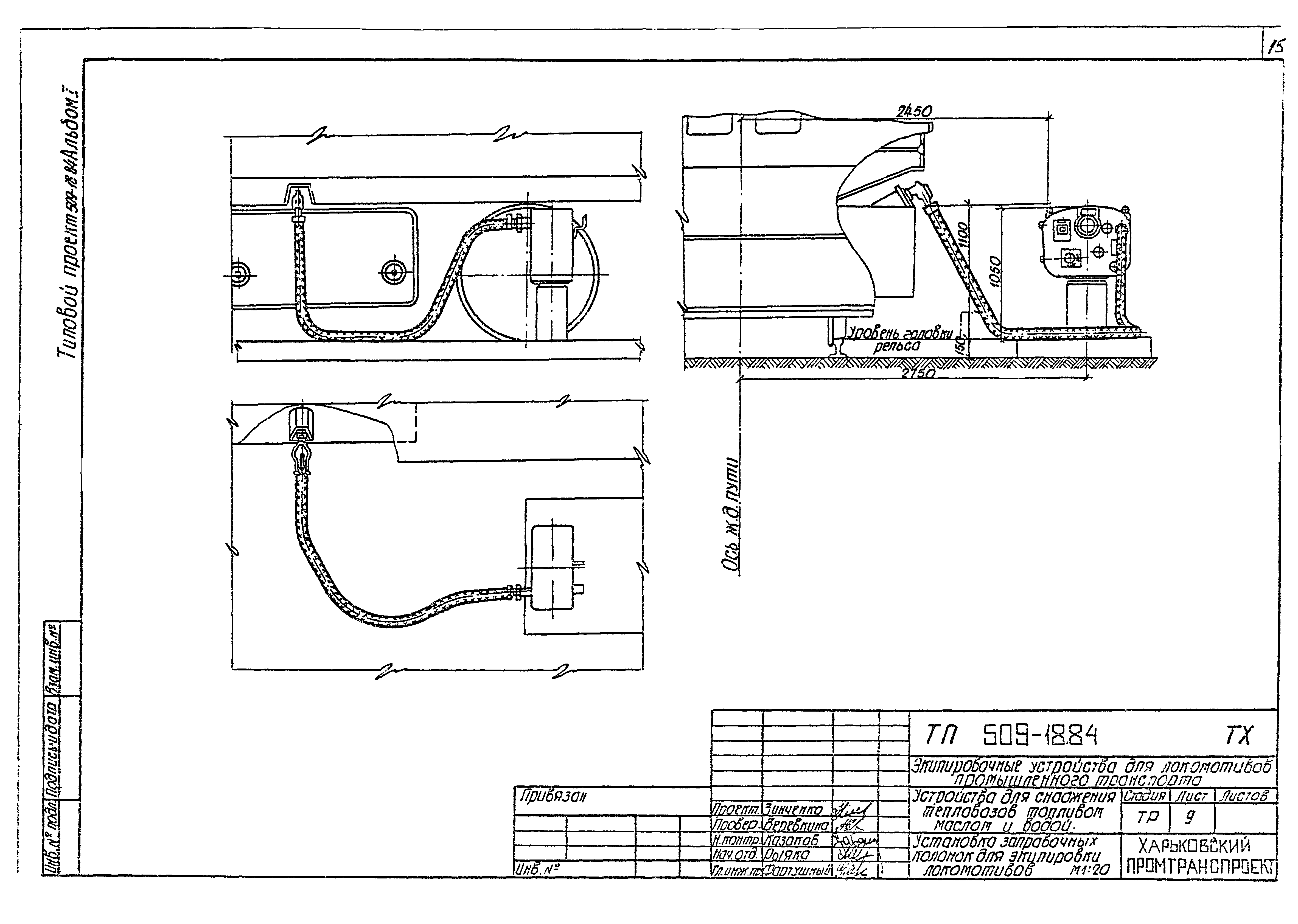

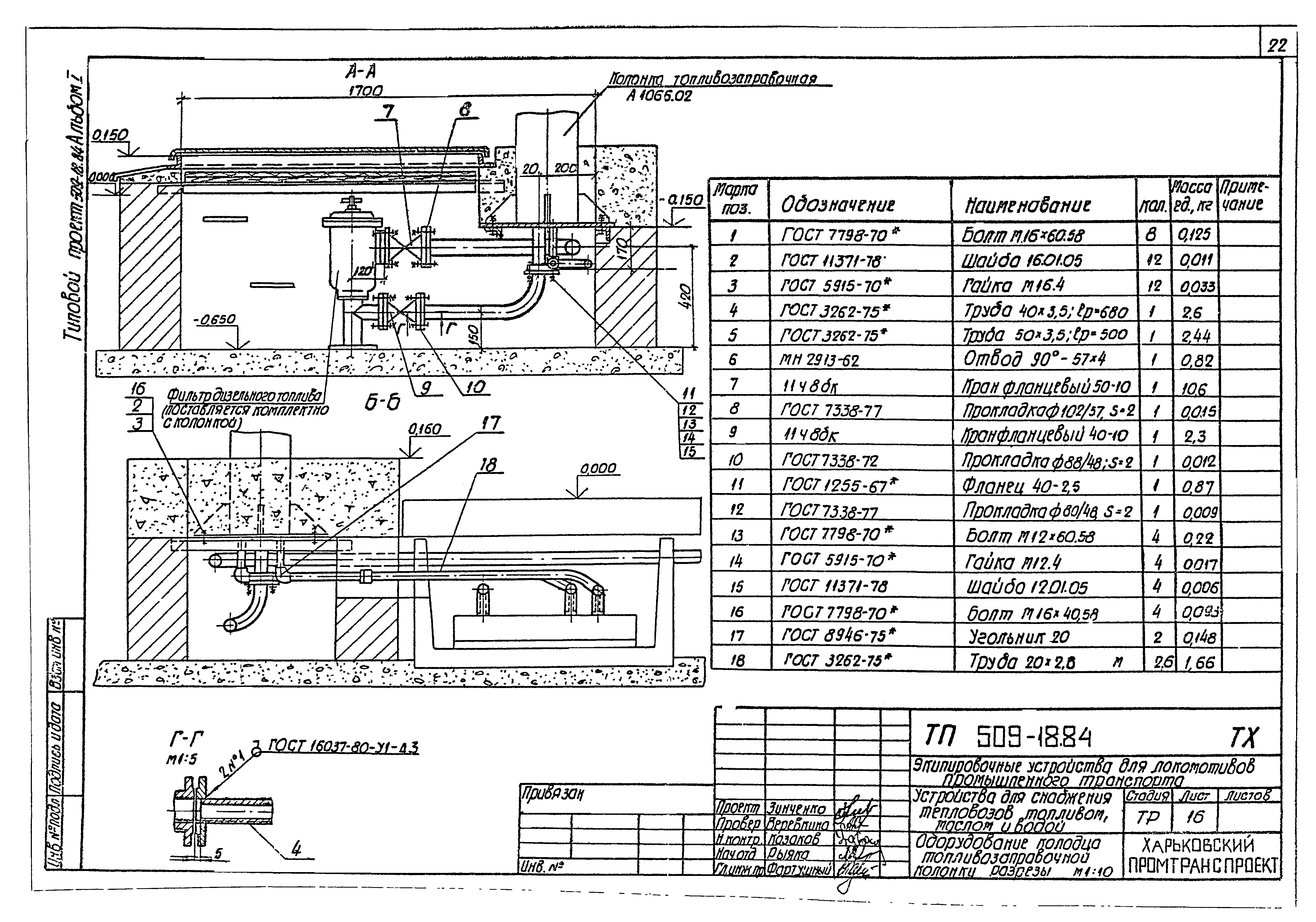

Оглавление:	ПЗ Пояснительная записка ТХ-1 Общие данные ТХ-2 План расположения технологического оборудования. Тип I ТХ-3 План расположения технологического оборудования. Тип II ТХ-4 Трубопроводы. Монтажная схема. Тип I ТХ-5 Трубопроводы. Монтажная схема. Тип II ТХ-6 Разрезы каналов. Тип I ТХ-7 Разрезы каналов. Тип II ТХ-8 Стояк сливной. Разрез Д-Д ТХ-9 Установка заправочных колонок для экипировки локомотивов ТХ-10 Оборудование колодца маслозаправочной колонки ТХ-11 Оборудование колодца маслозаправочной колонки. Разрезы ТХ-12 Оборудование колодца маслозаправочной колонки. Труба ТХ-13 Оборудование колодца маслозаправочной колонки. Труба ТХ-14 Оборудование колодца маслозаправочной колонки. Труба ТХ-15 Оборудование колодца топливозаправочной колонки. ТХ-16 Оборудование колодца топливозаправочной колонки. Разрезы АС-1 Общие данные (начало) АС-2 Общие данные (окончание) АС-3 Схема расположения элементов каналов и колодцев (тип I) АС-4 Схема расположения элементов покрытия площадки (тип I) АС-5 Схема расположения элементов каналов и колодцев (тип II) АС-6 Схема расположения элементов покрытия площадки (тип II) АС-7 Разрезы 1-1, 2-2 АС-8 Разрезы 3-3, 4-4 АС-9 Плита ПЛ-1 АС-10 Плита ПЛ-2 АС-11 Колодец К-1. Сечение 1-1 АС-12 Колодец К-1. Сечение 2-2, 3-3, 5-5 АС-13 Колодец К-1. Сечение 4-4. Узлы 1, 2 АС-14 Крышка колодца К-1 АС-15 Колодец К-2 АС-16 Колодец К-3
