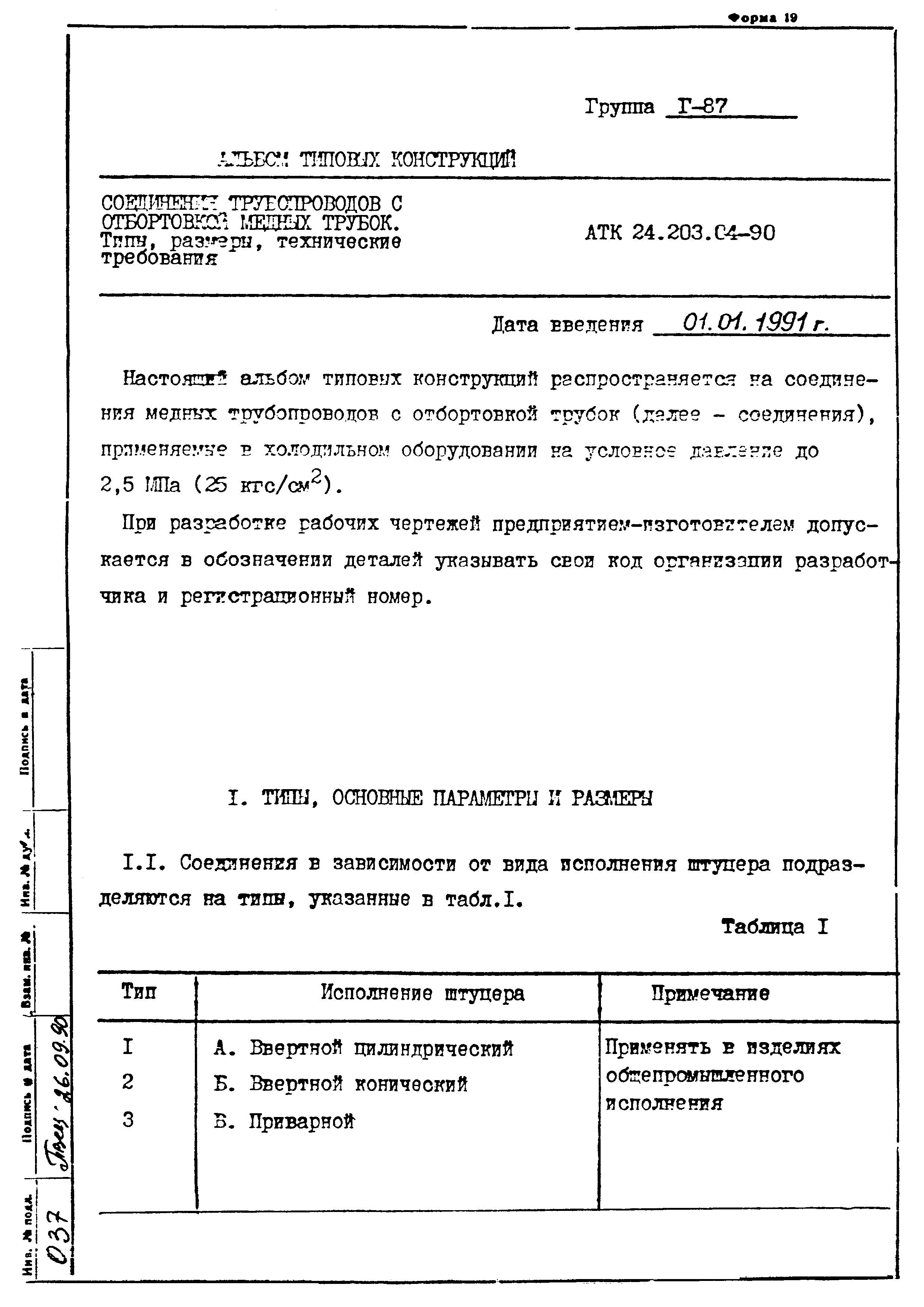

АТК 24.203.04-90

Соединения трубопроводов с отбортовкой медных трубок. Типы, размеры и технические требования

Обозначение:	АТК 24.203.04-90
Обозначение англ:	ATK 24.203.04-90
Статус:	действует
Название рус.:	Соединения трубопроводов с отбортовкой медных трубок. Типы, размеры и технические требования
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.01.1991
Область применения:	Документ распространяется на соединения медных трубопроводов с отбортовкой трубок, применяемые в холодильном оборудовании на условное давление до 2,5 МПа (25 кгс/см2)

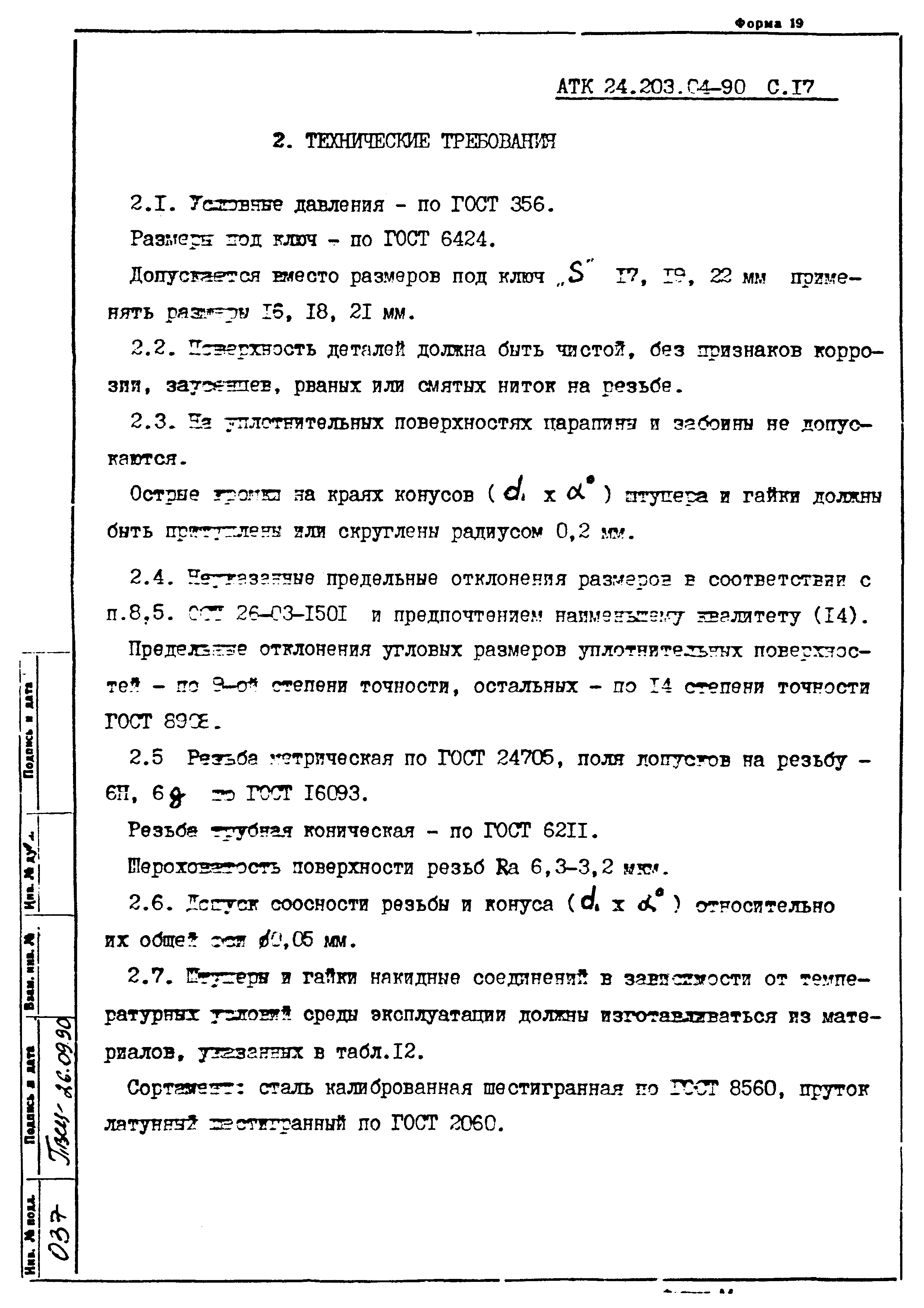

Оглавление:	1 Типы, основные параметры и размеры 2 Технические требования

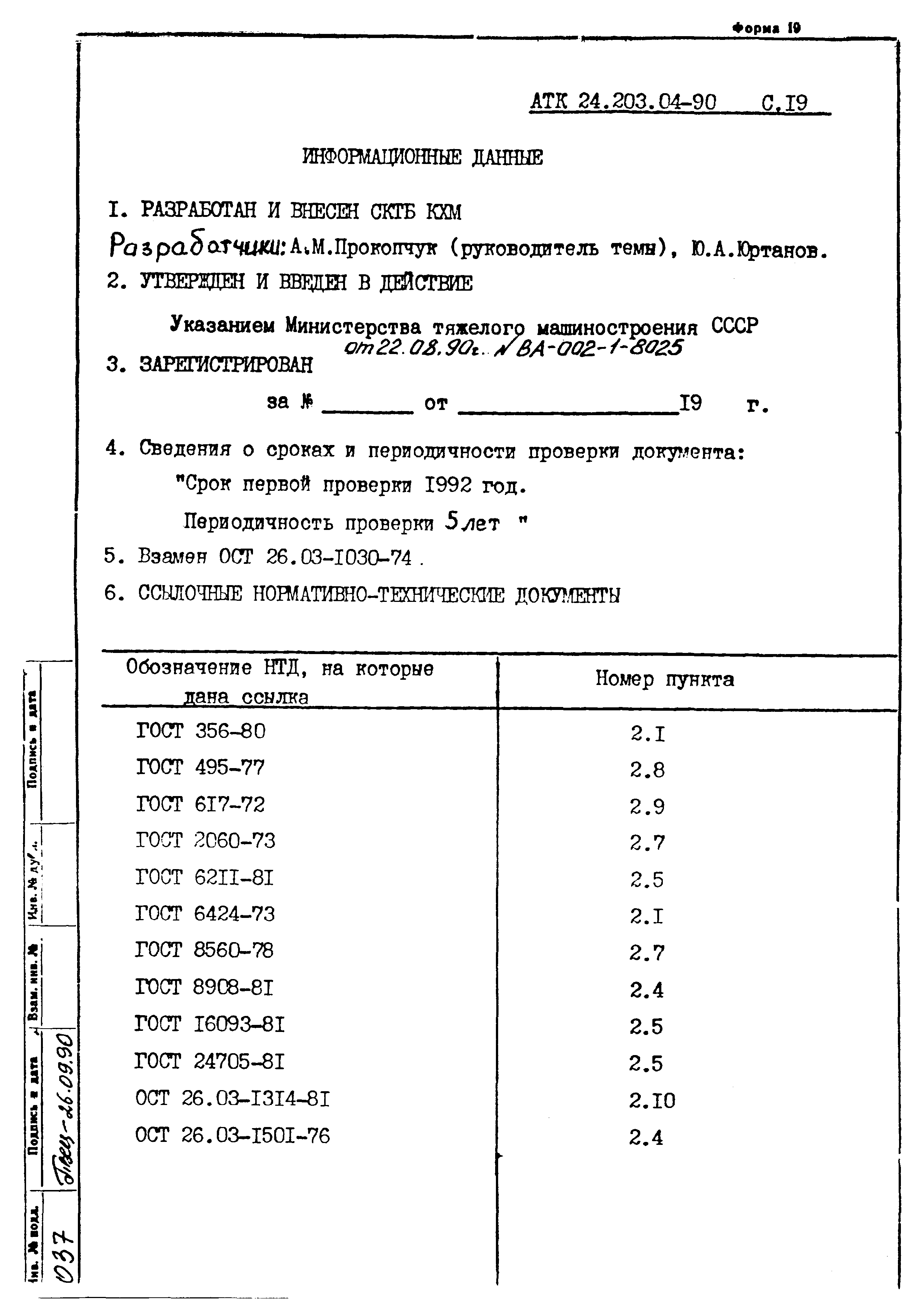

Разработан:	СКТБ КХМ
Утверждён:	22.08.1990 Министерство тяжелого машиностроения СССР (USSR Ministry of Heavy Machinery Manufacturing ВА-002-1-8025)
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Альбомы типовых конструкций и альбомы рабочих чертежей
Заменяет собой:	ОСТ 26-03-1030-74 «Соединения трубопроводов с отбортовкой медных трубок. Типы, размеры и технические требования»
Нормативные ссылки:	ГОСТ 8560-78 «Прокат калиброванный шестигранный. Сортамент» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая» ГОСТ 6424-73 «Зев (отверстие), конец ключа и размер "под ключ"» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов» ГОСТ 495-77 «Листы и полосы медные. Технические условия» ГОСТ 2060-73 «Прутки латунные. Технические условия»
