Скачать ОСТ 26-17-01-83 Аппараты теплообменные и аппараты воздушного охлаждения стандартные. Технические требования к развальцовке труб с ограничением крутящего момента

Дата актуализации: 10.08.2017

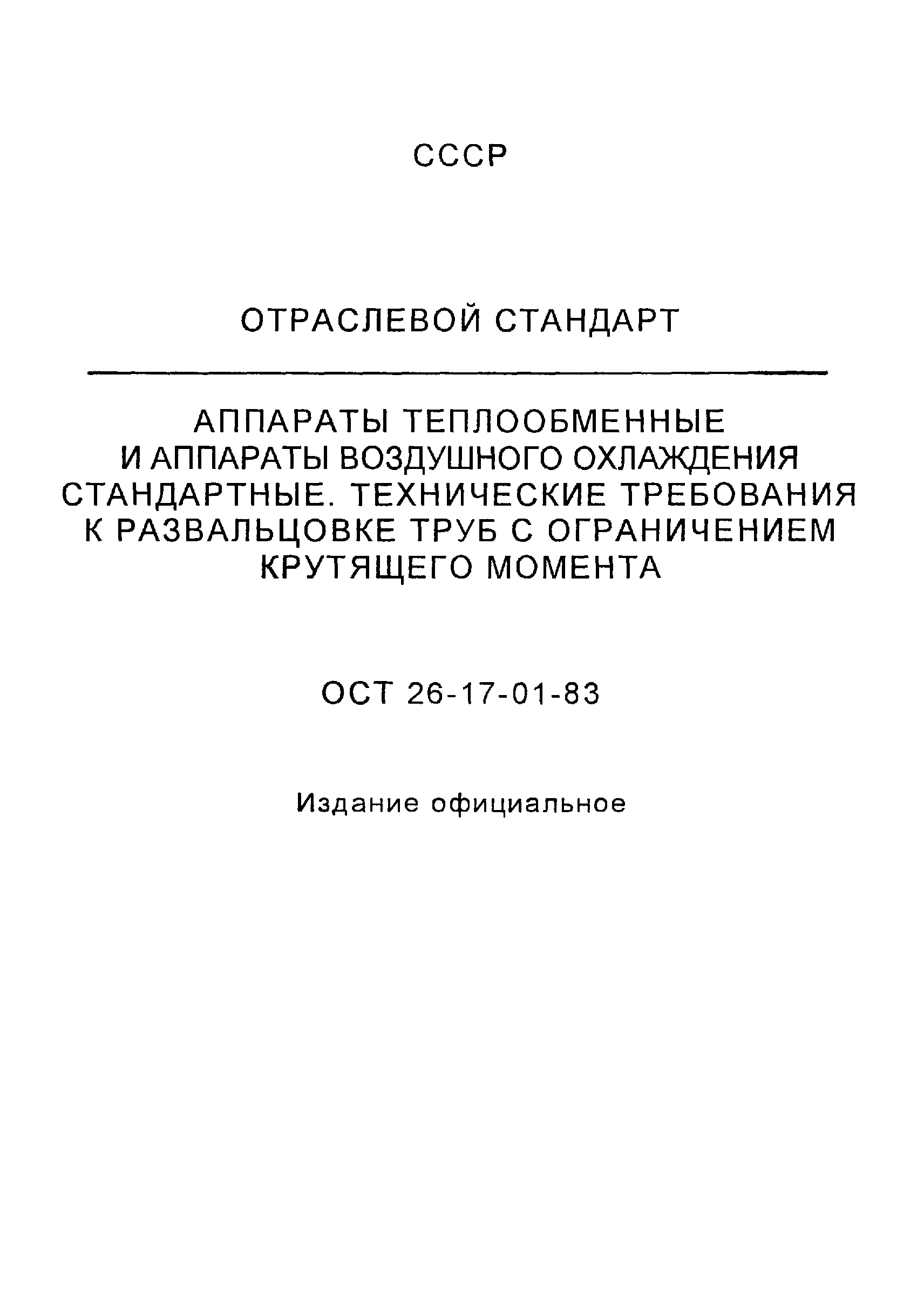

ОСТ 26-17-01-83

Аппараты теплообменные и аппараты воздушного охлаждения стандартные. Технические требования к развальцовке труб с ограничением крутящего момента

Обозначение:	ОСТ 26-17-01-83
Обозначение англ:	OST 26-17-01-83
Статус:	не определен законодательством
Название рус.:	Аппараты теплообменные и аппараты воздушного охлаждения стандартные. Технические требования к развальцовке труб с ограничением крутящего момента
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	30.06.2003

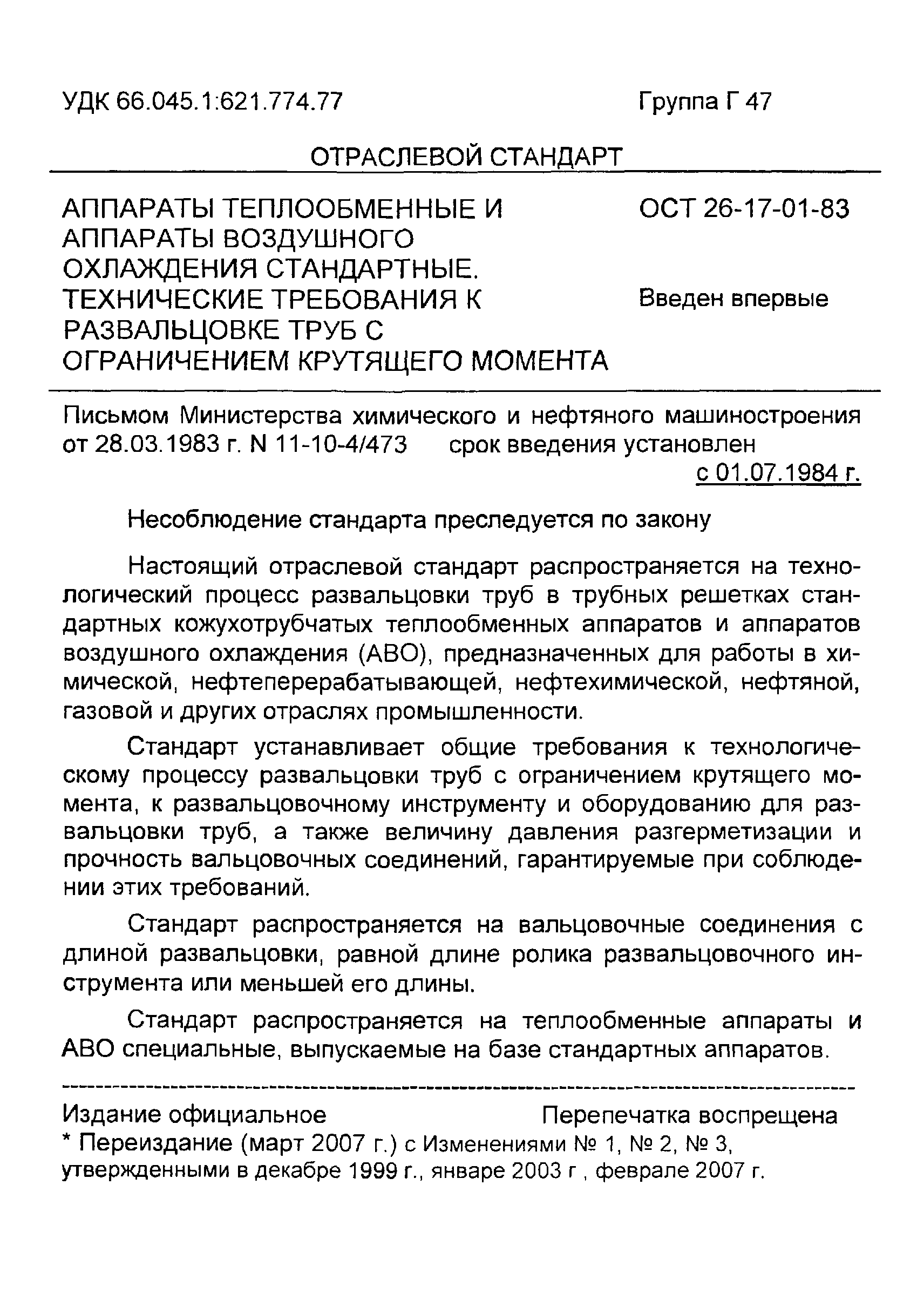

Область применения:	Отраслевой стандарт распространяется на технологический процесс развальцовки труб в трубных решетках стандартных кожухотрубчатых теплообменных аппаратов и аппаратов воздушного охлаждения (АВО), предназначенных для работы в химической нефтеперерабатывающей, нефтехимической, нефтяной, газовой и других отраслях промышленности. Стандарт устанавливает общие требования к технологическому процессу развальцовки труб с ограничением крутящего момента, к развальцовочному инструменту и оборудованию для развальцовки труб, а также величину давления разгерметизации и прочность вальцовочных соединений, гарантируемые при соблюдении этих требований. Стандарт распространяется на вальцовочные соединения длиной развальцовки равной длине ролика развальцовочного инструмента или меньшей его длины. Стандарт распространяется на теплообменные аппараты АВО специальные, выпускаемые на базе стандартных аппаратов.

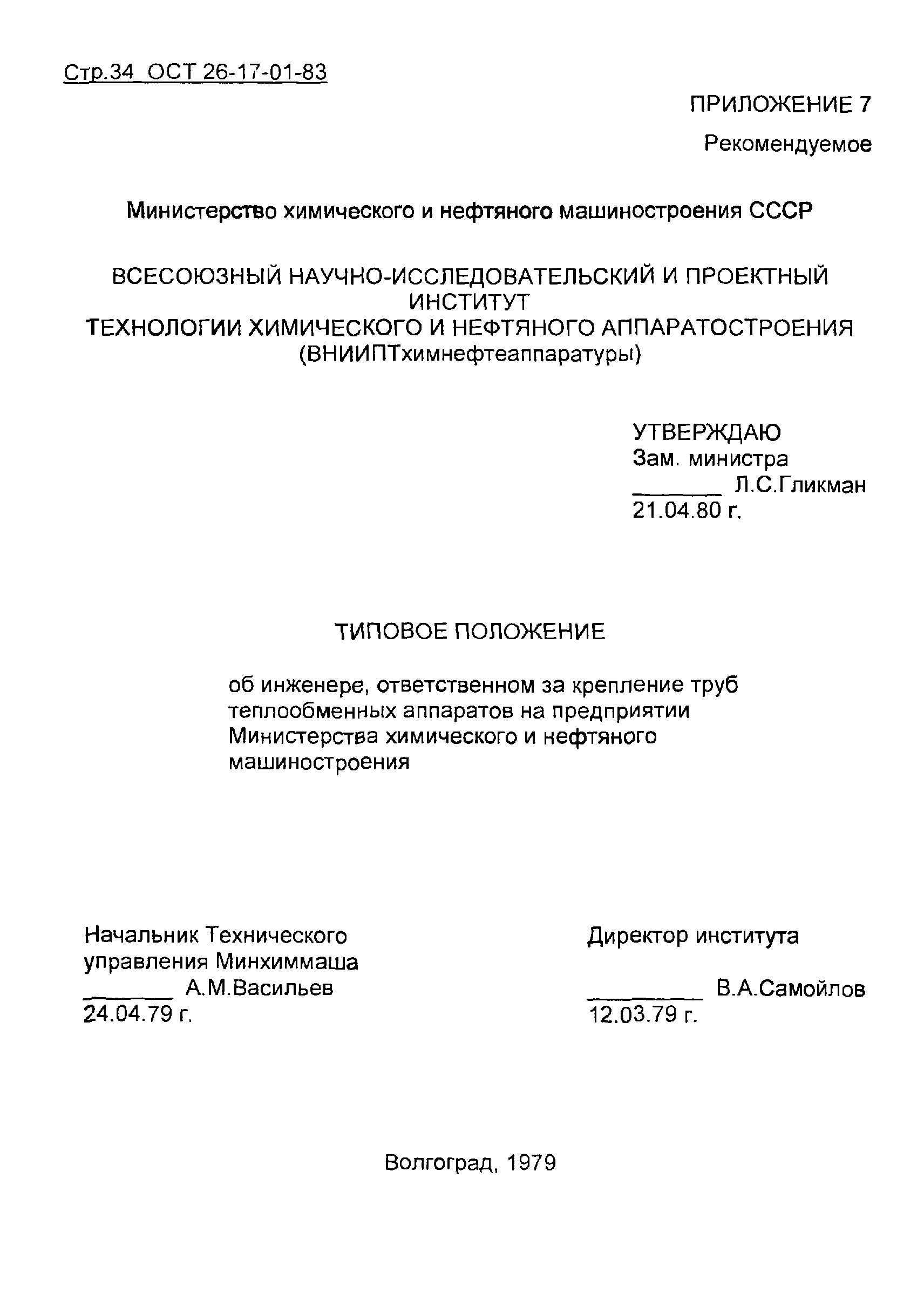

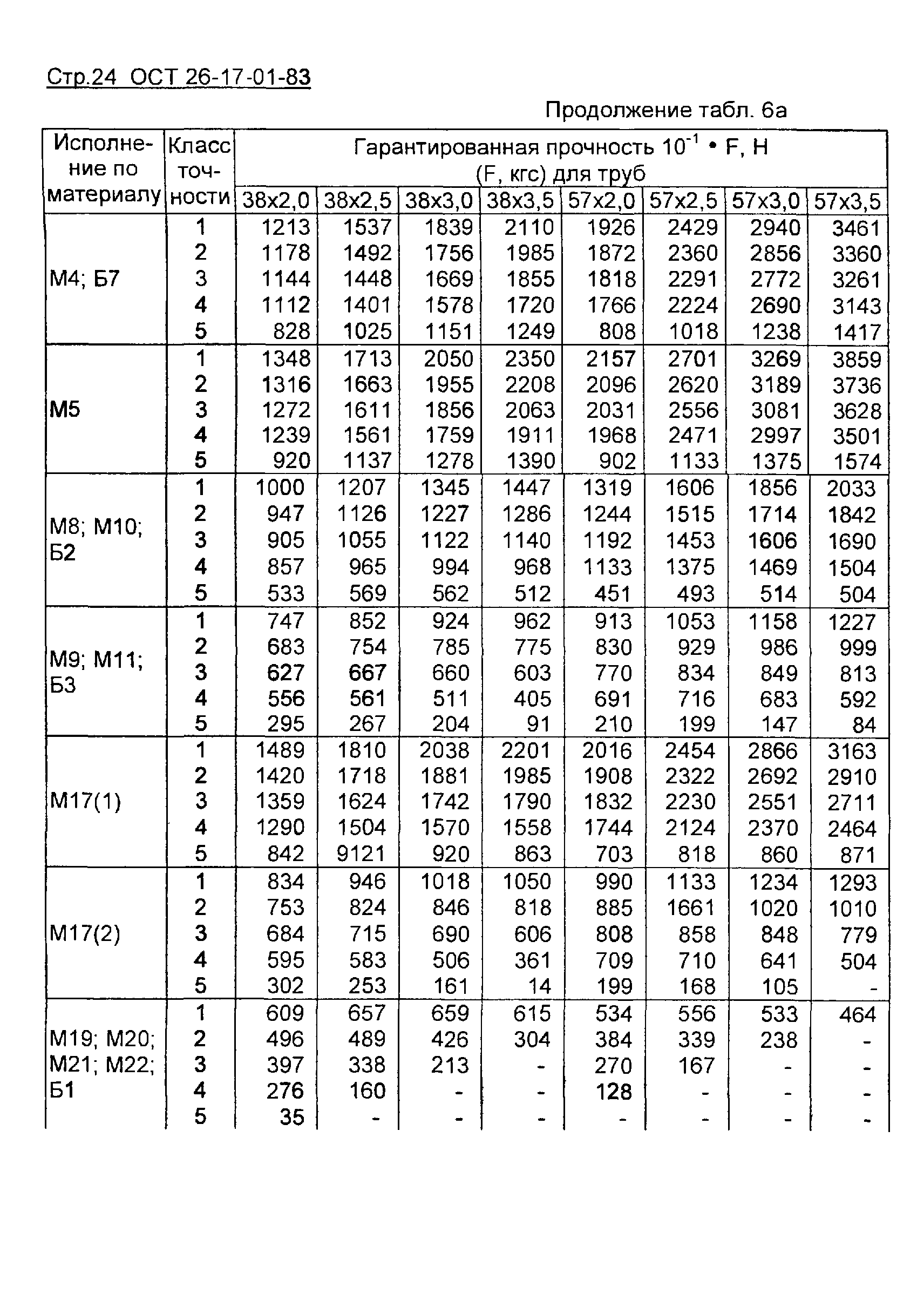

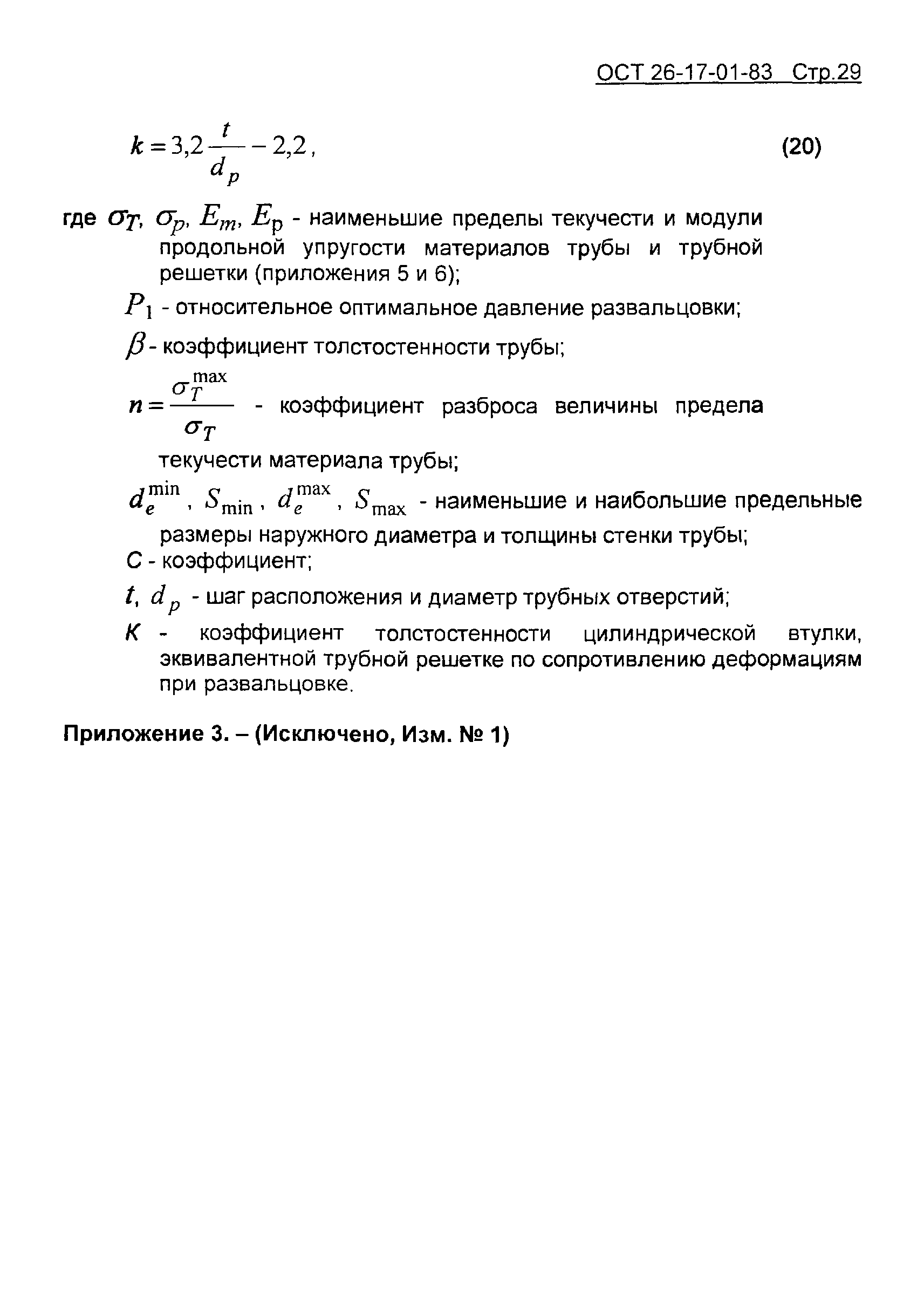

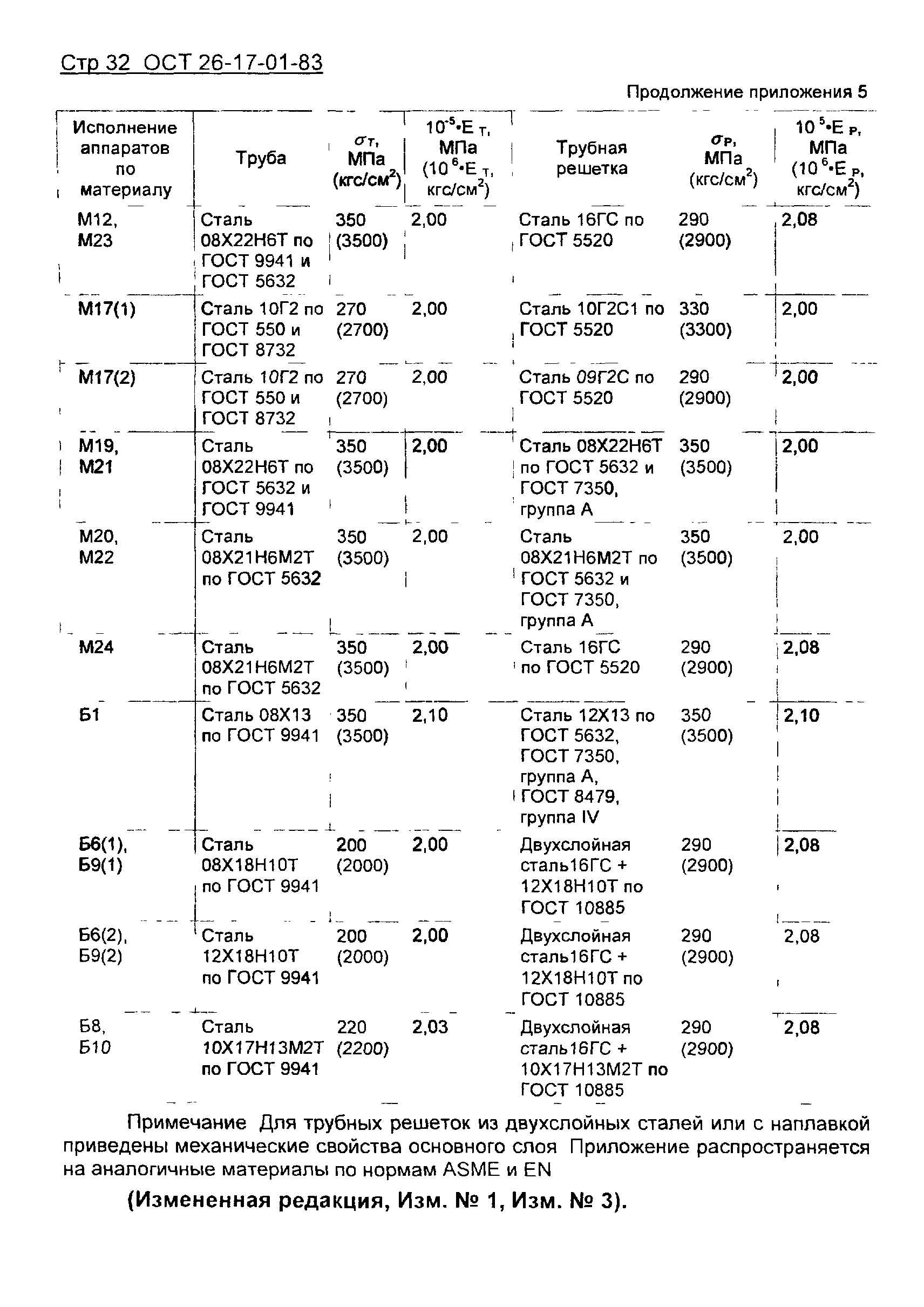

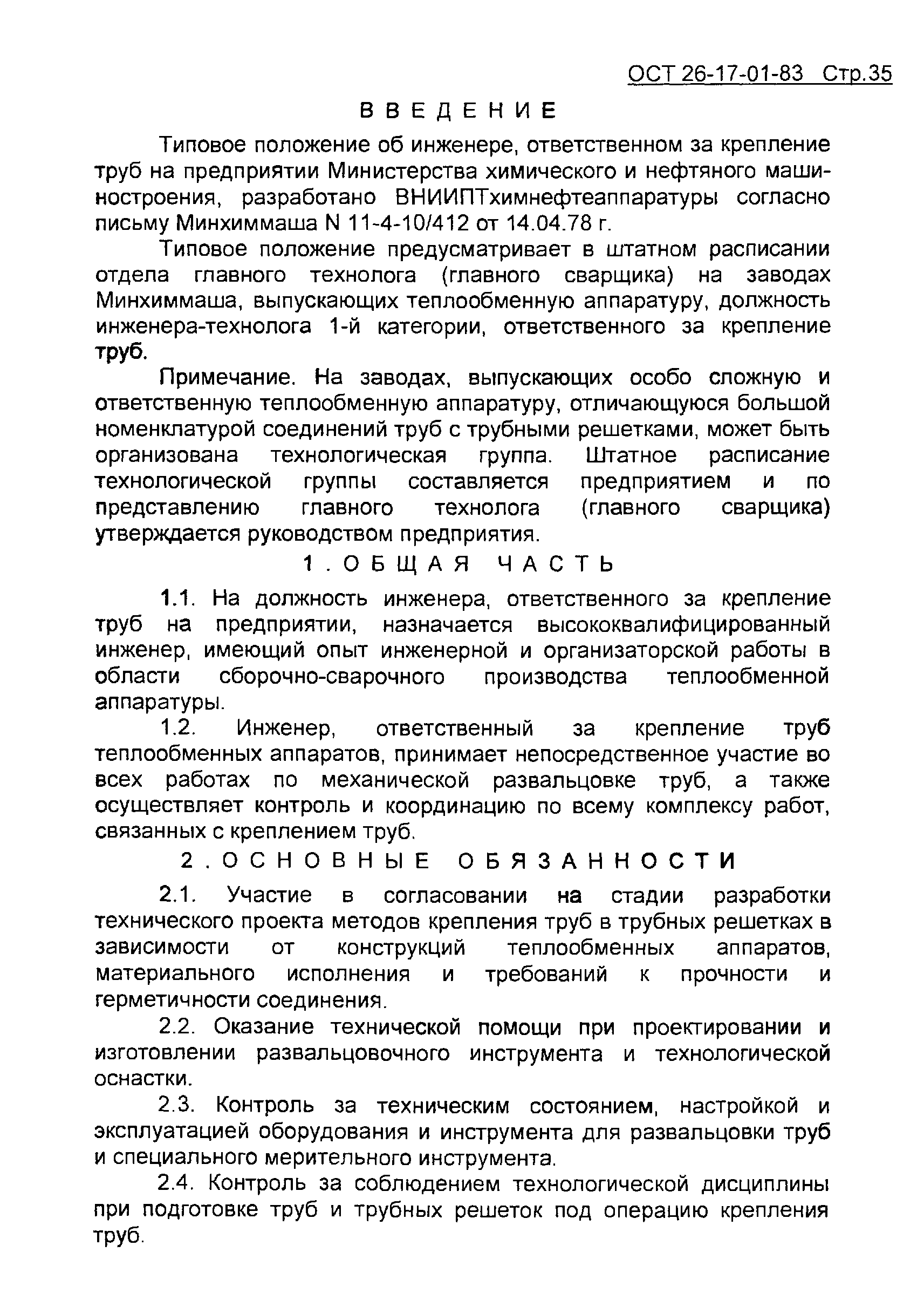

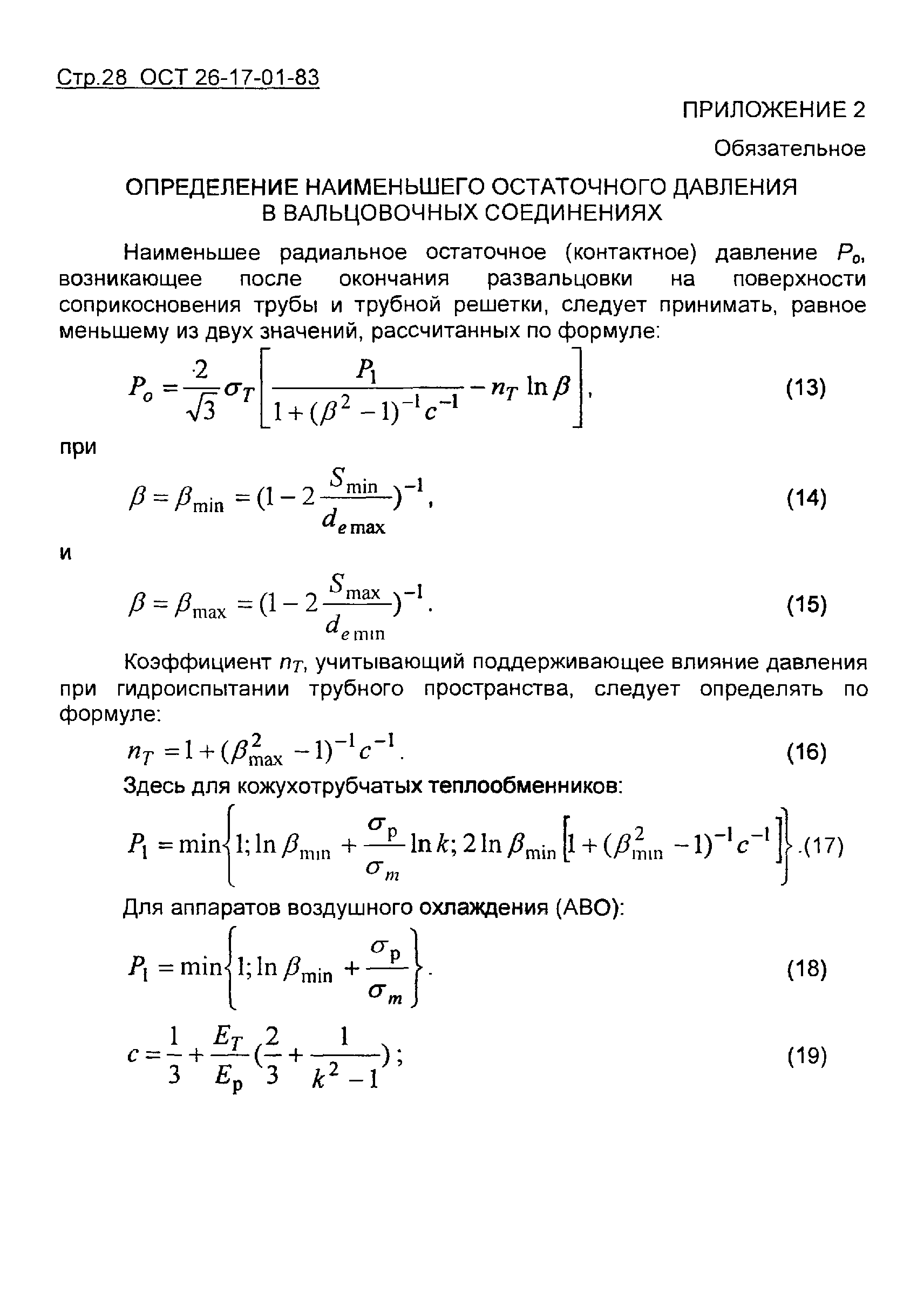

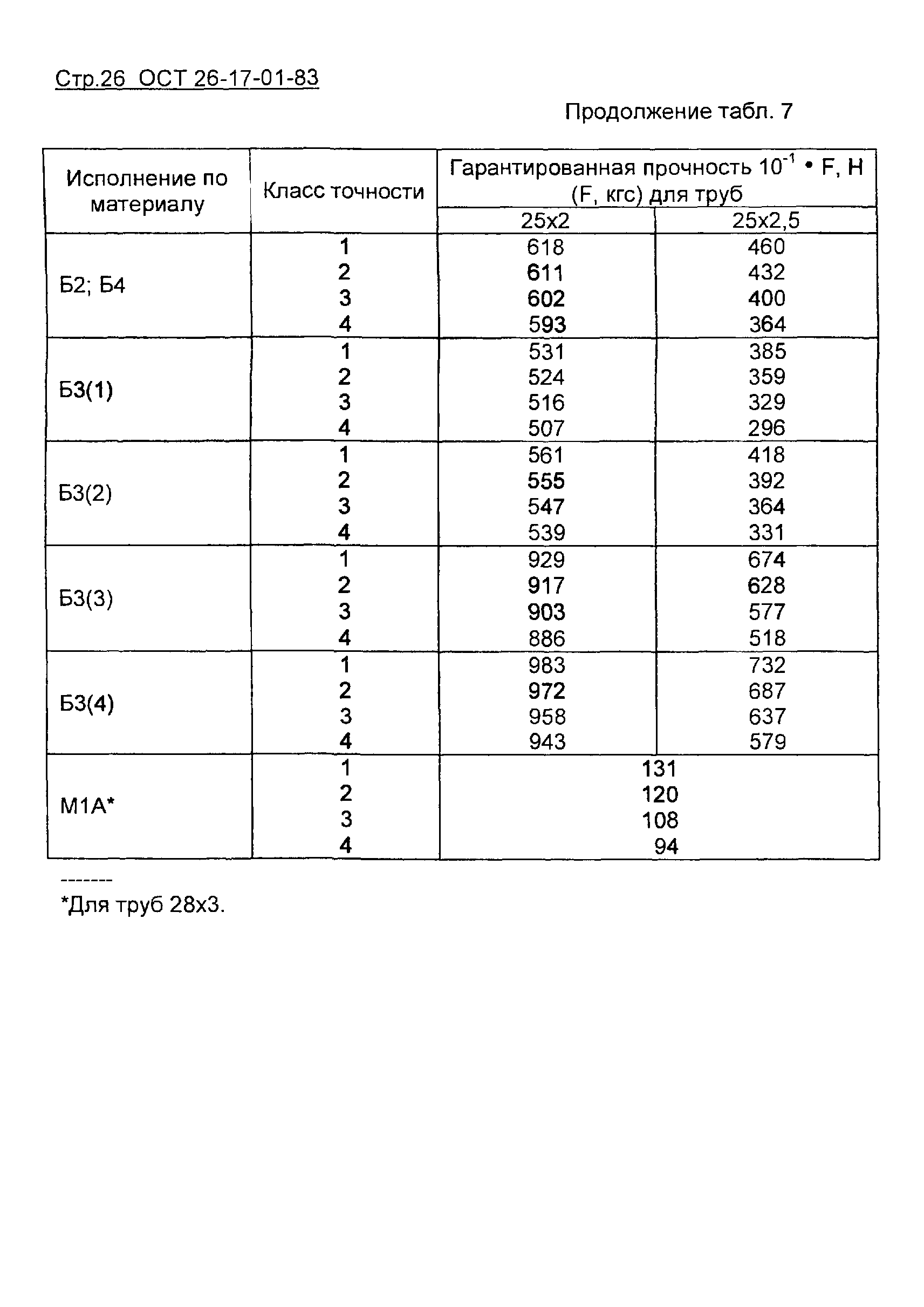

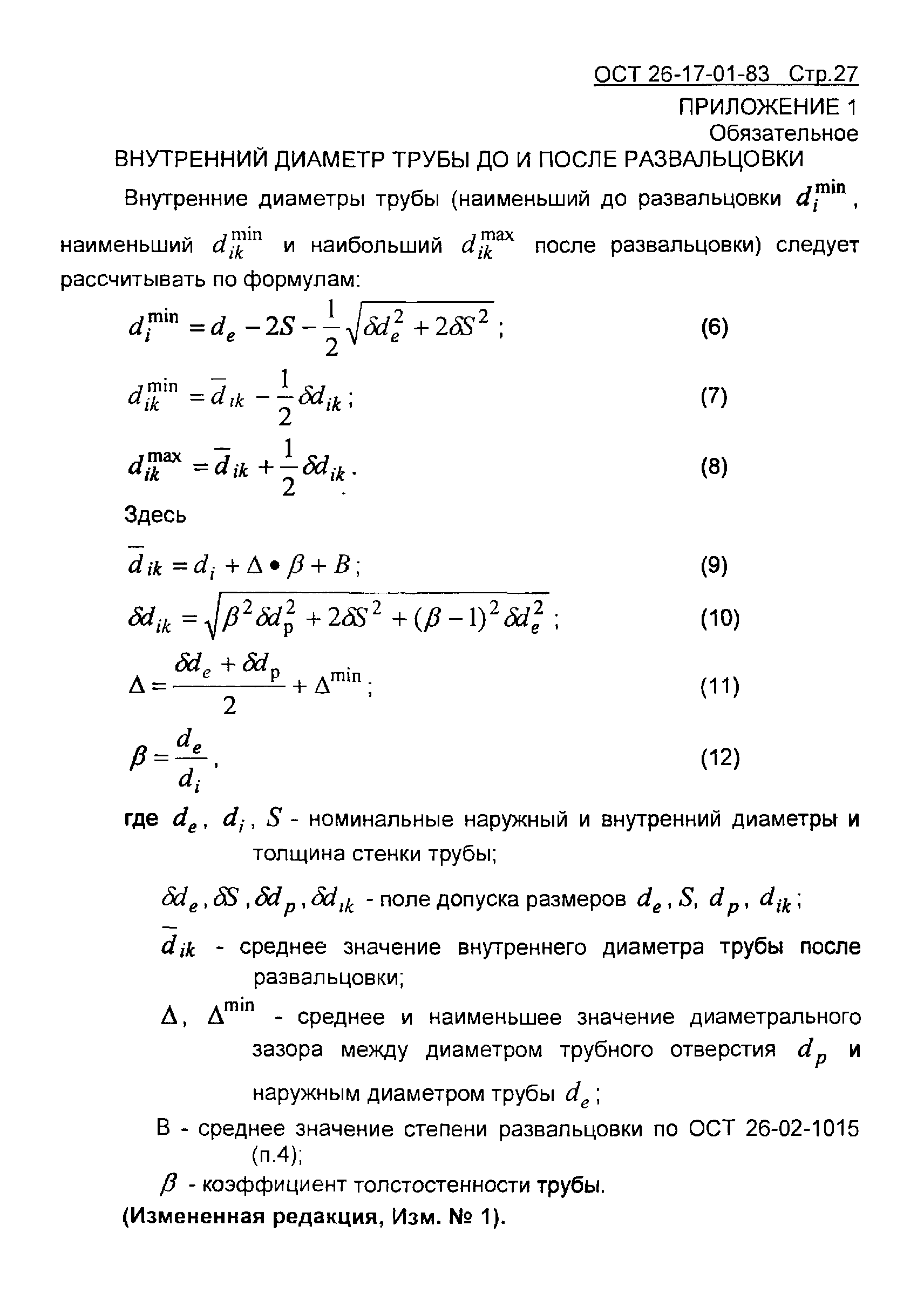

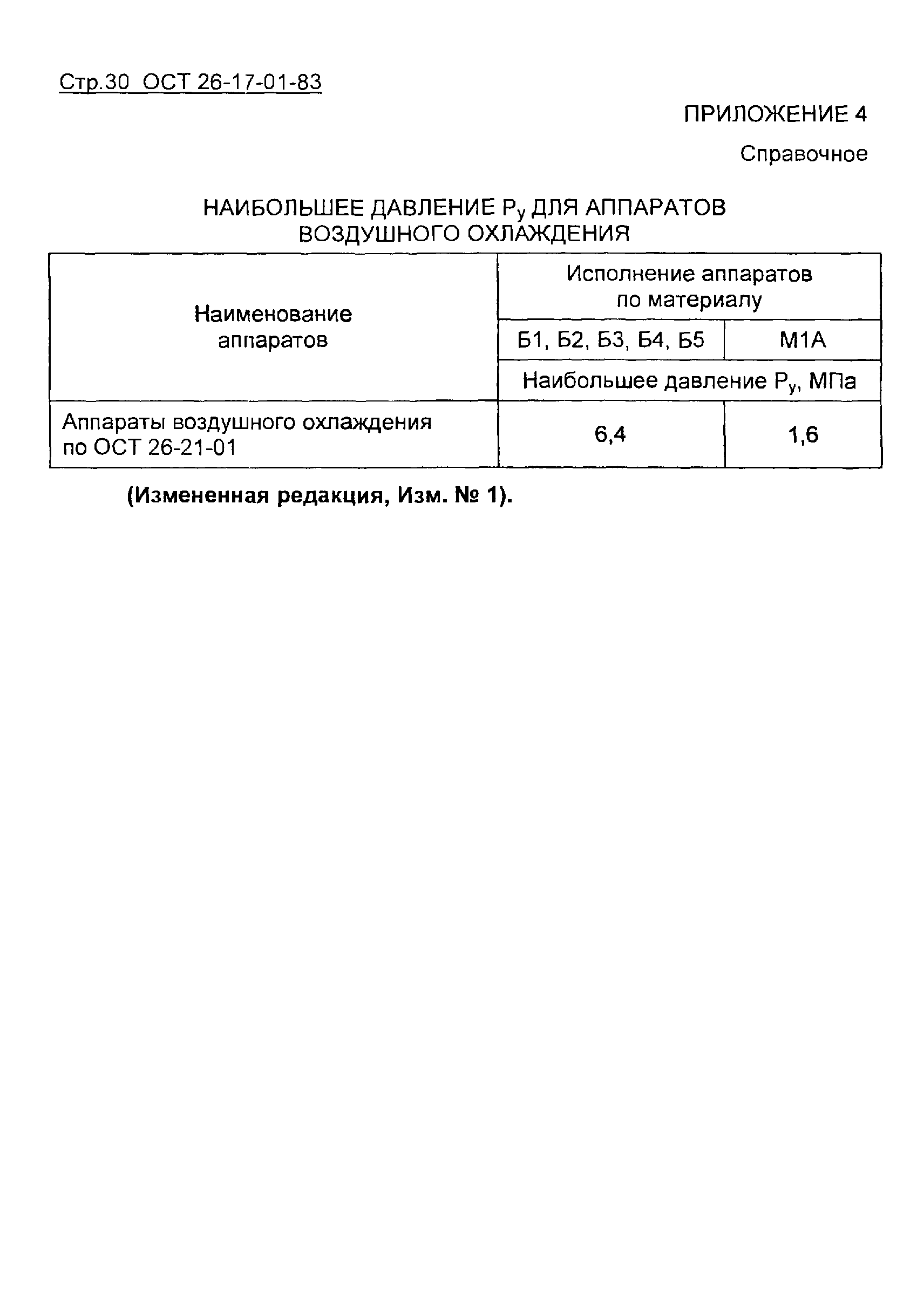

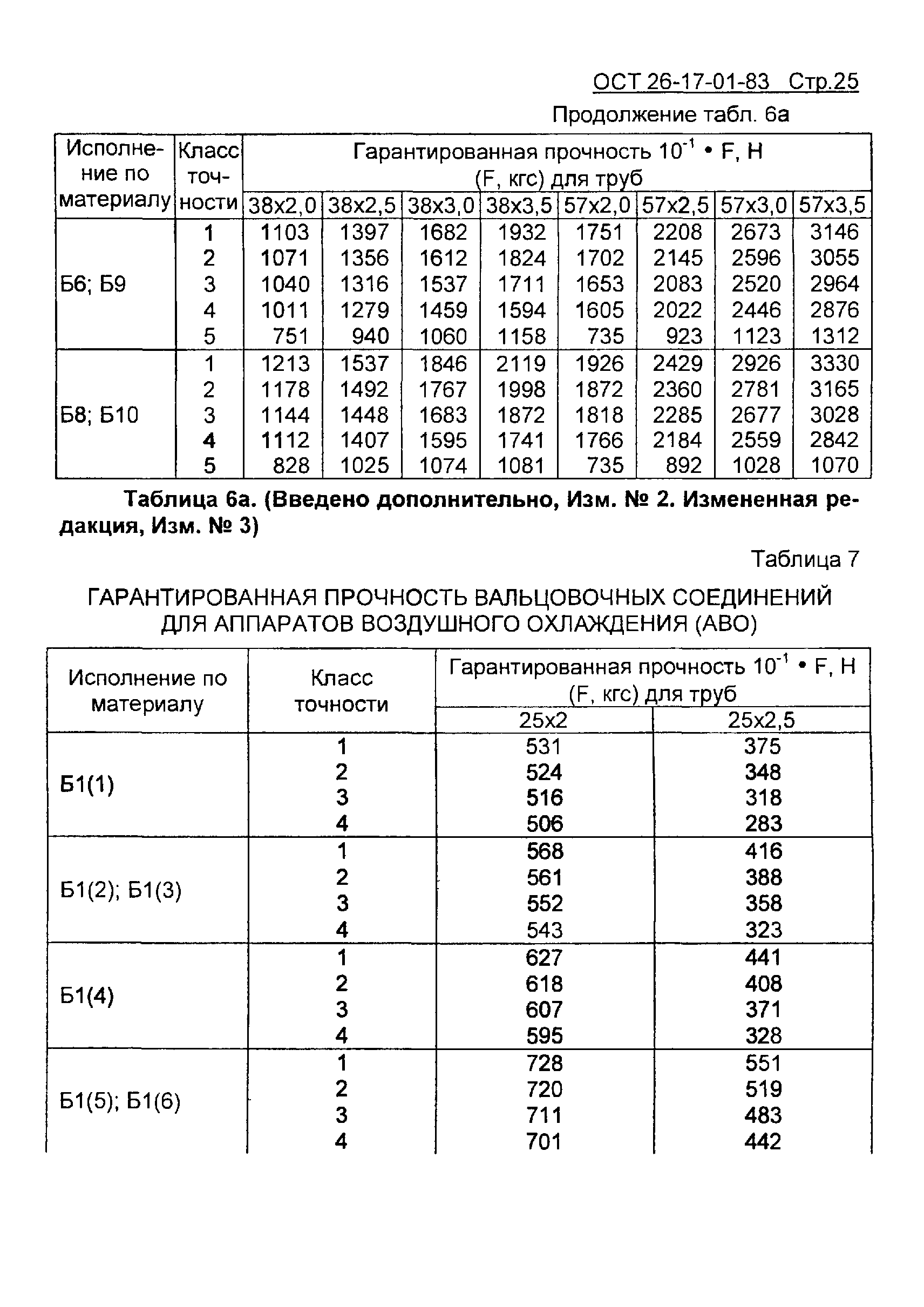

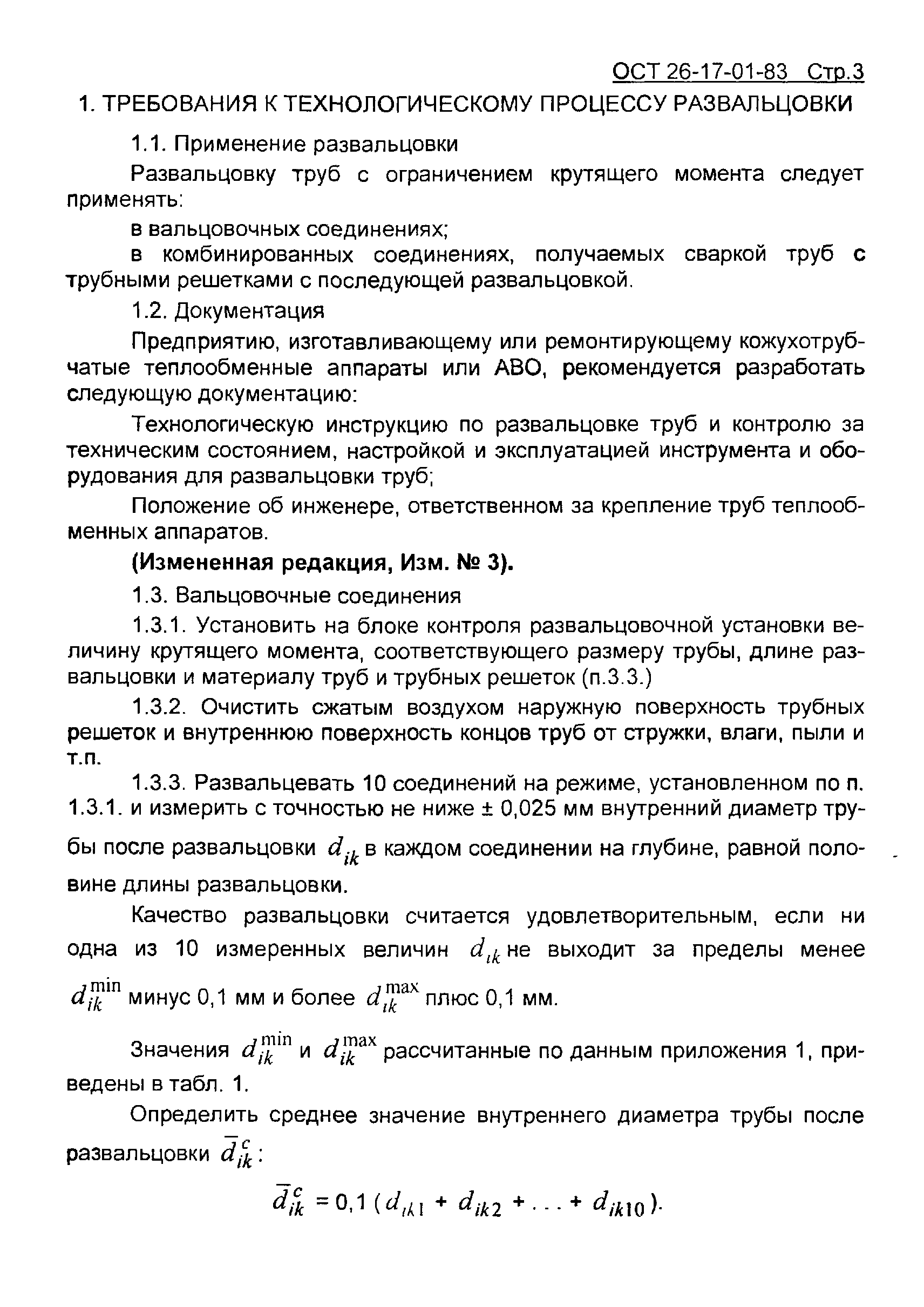

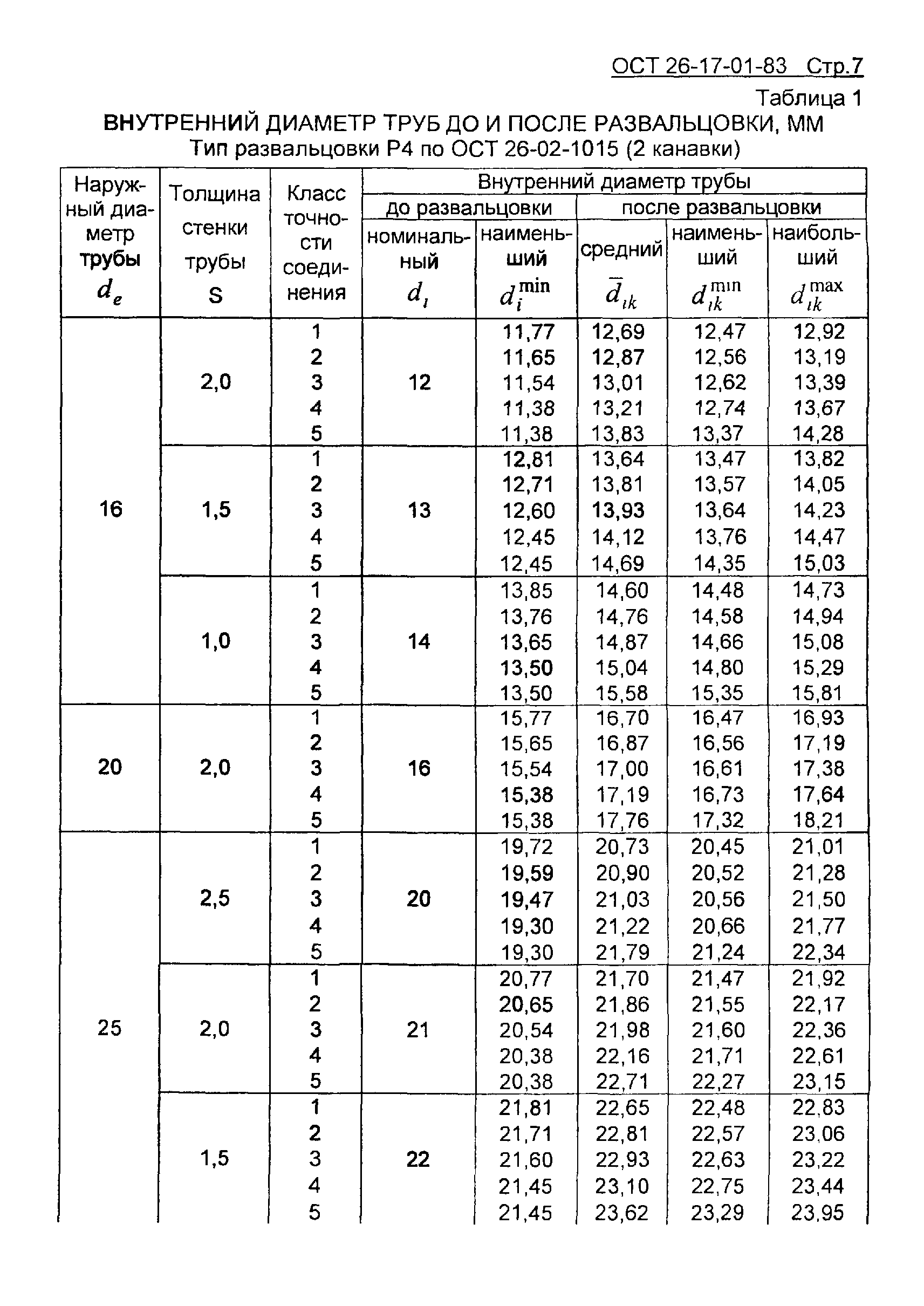

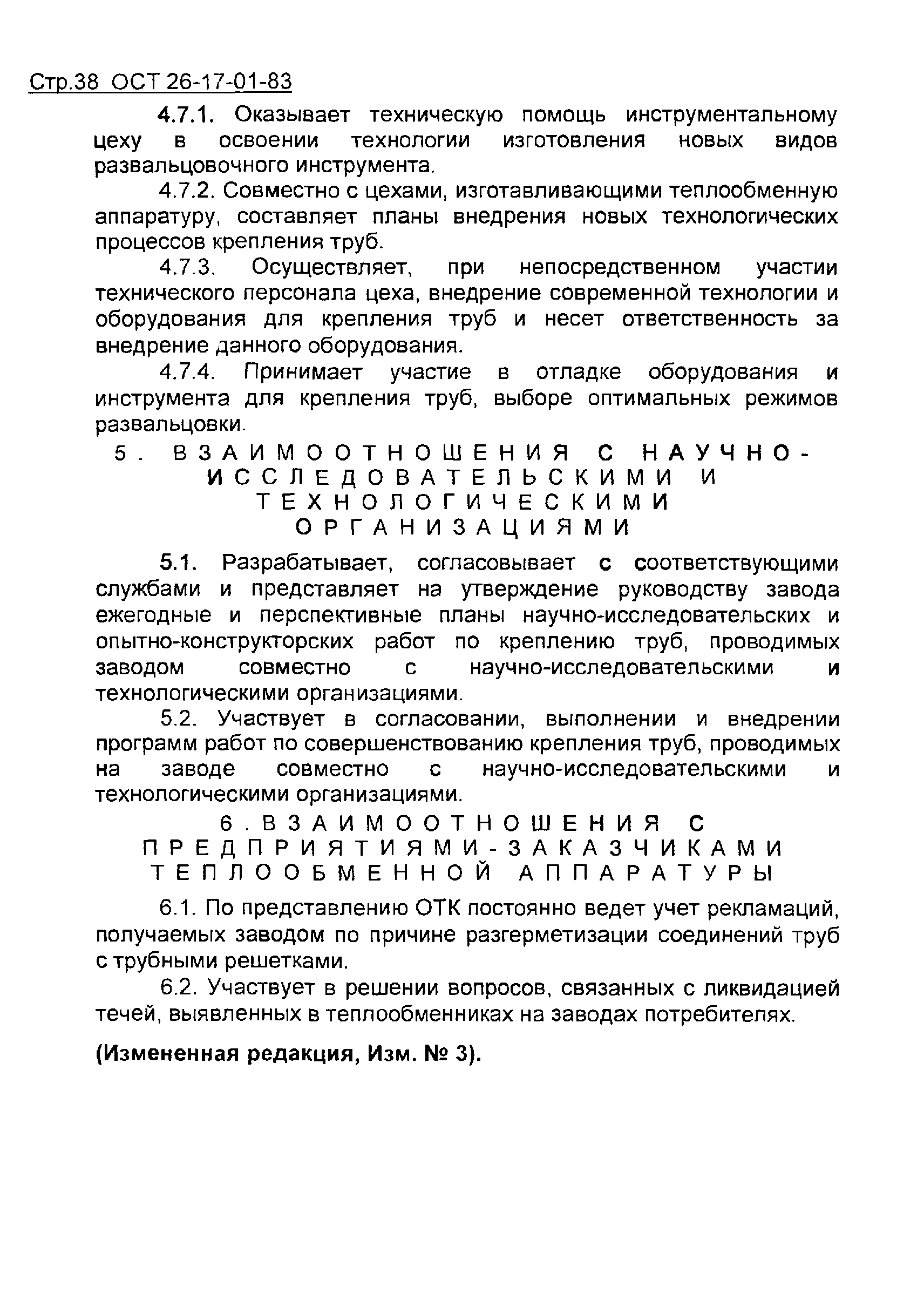

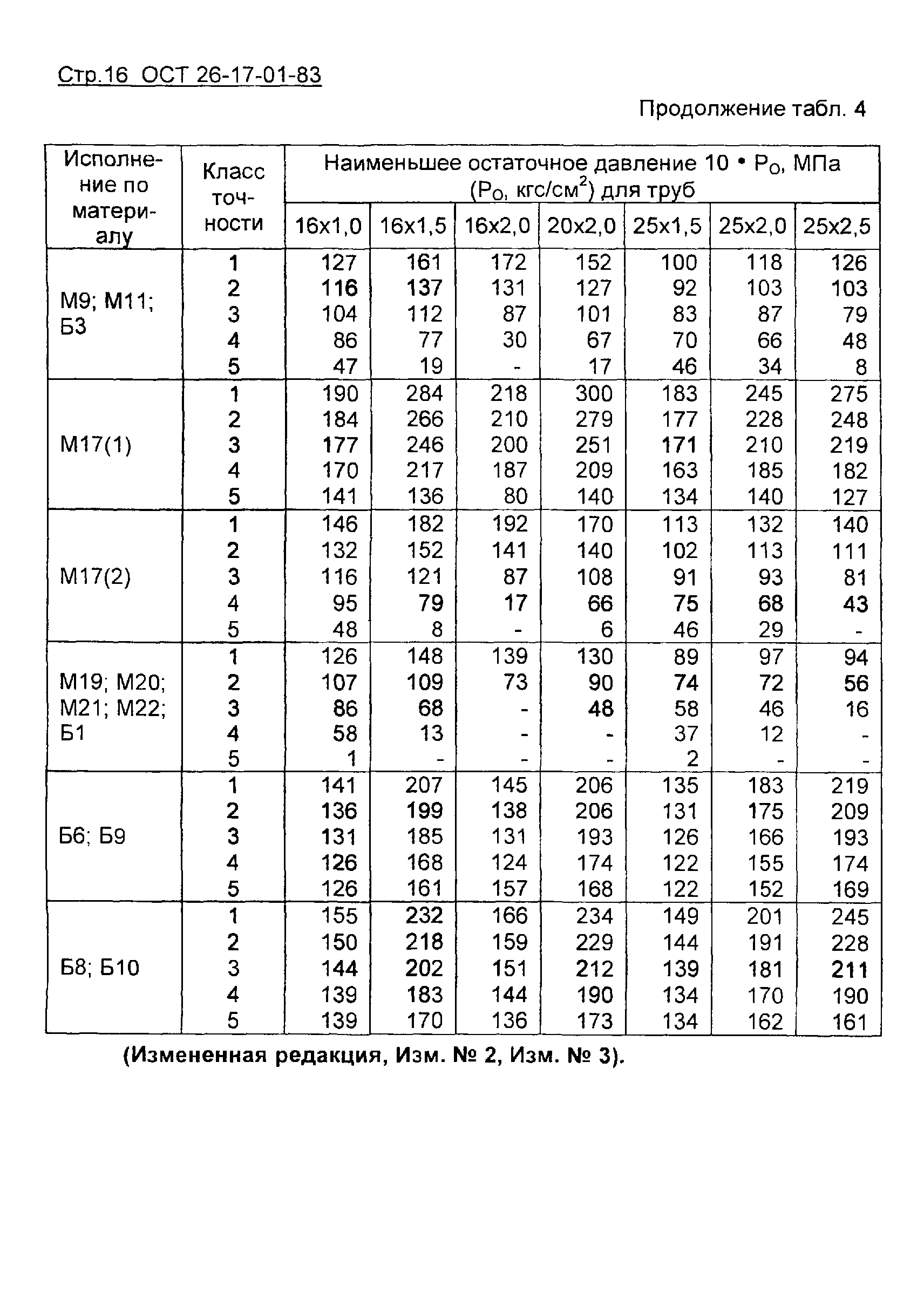

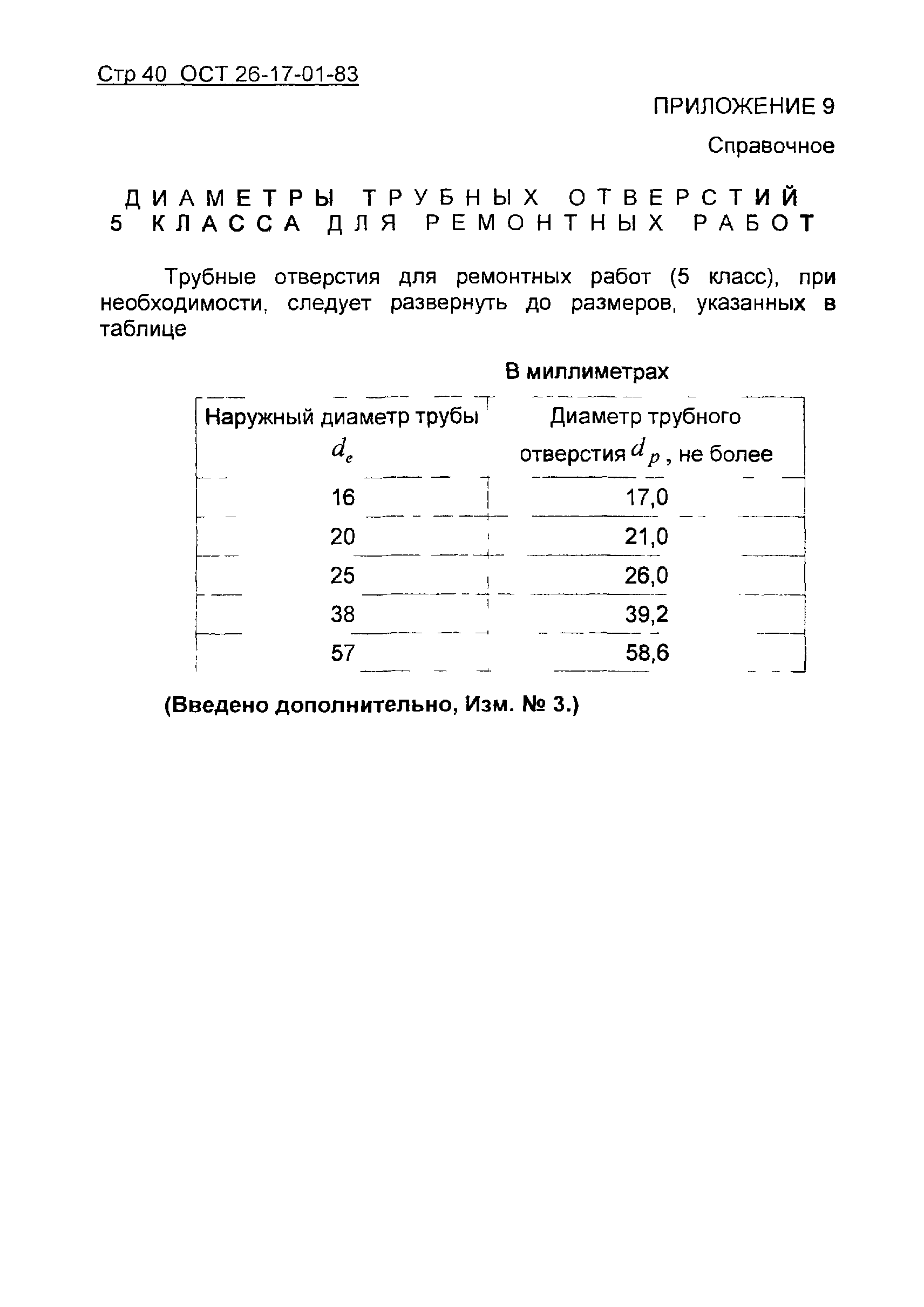

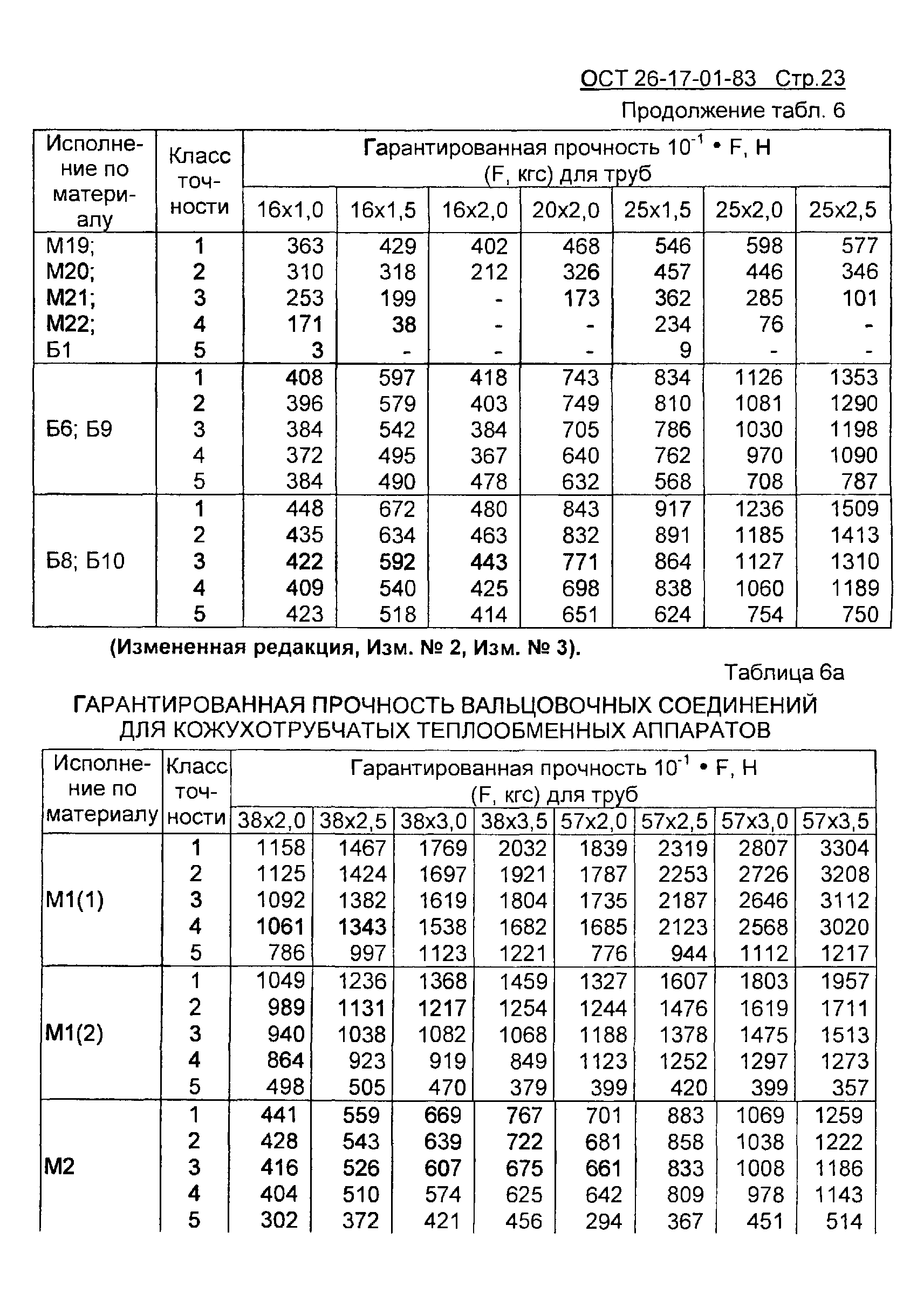

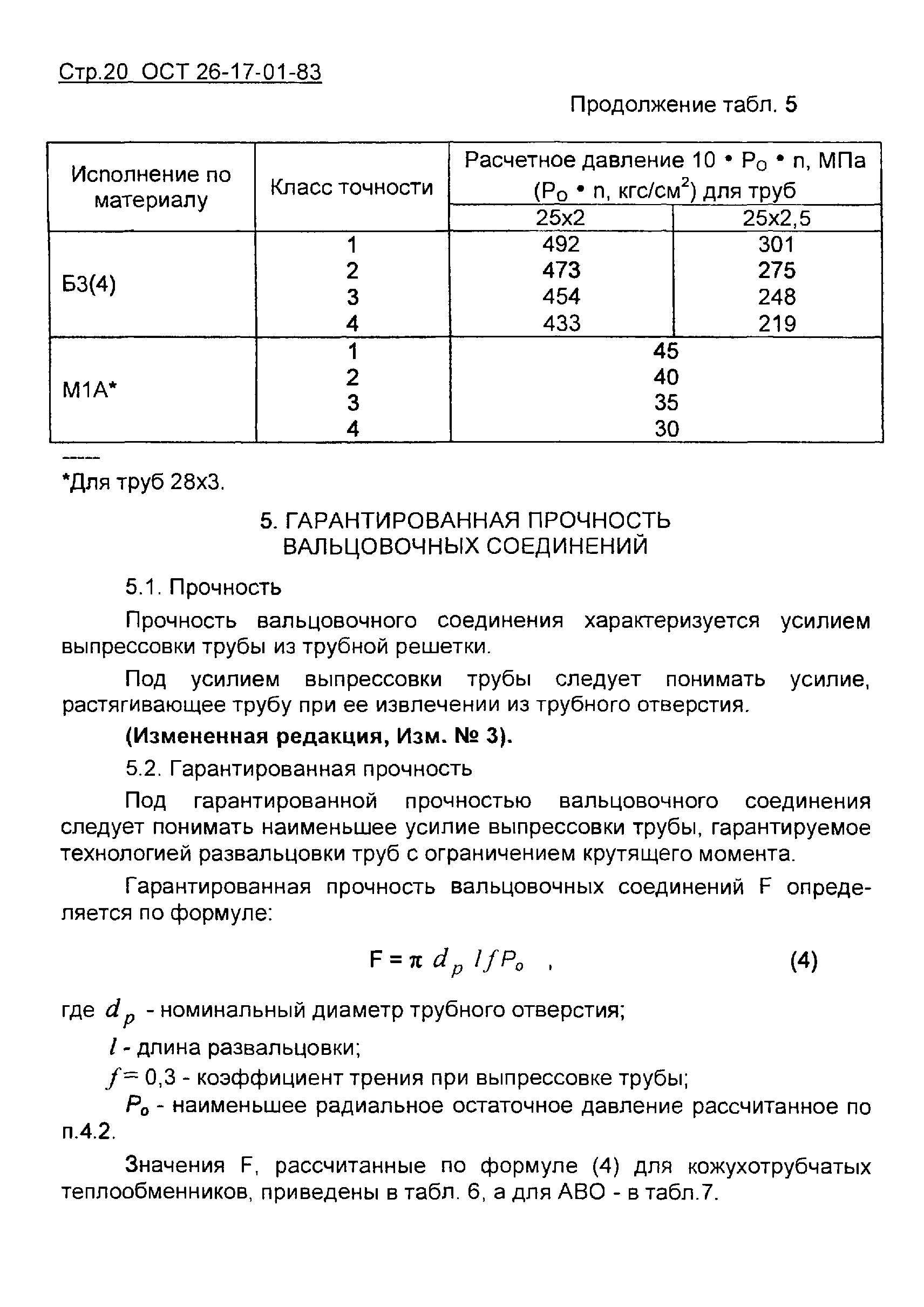

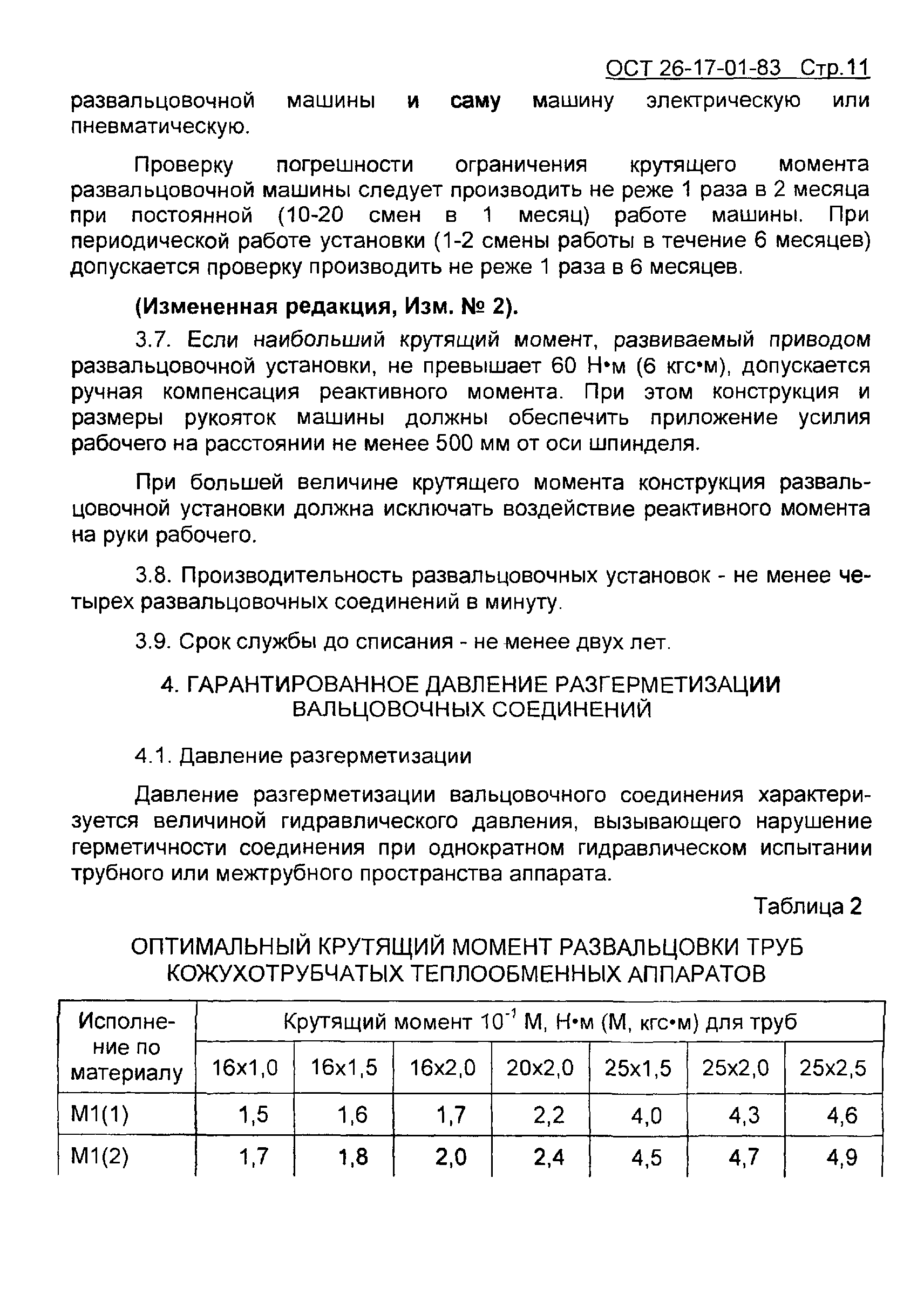

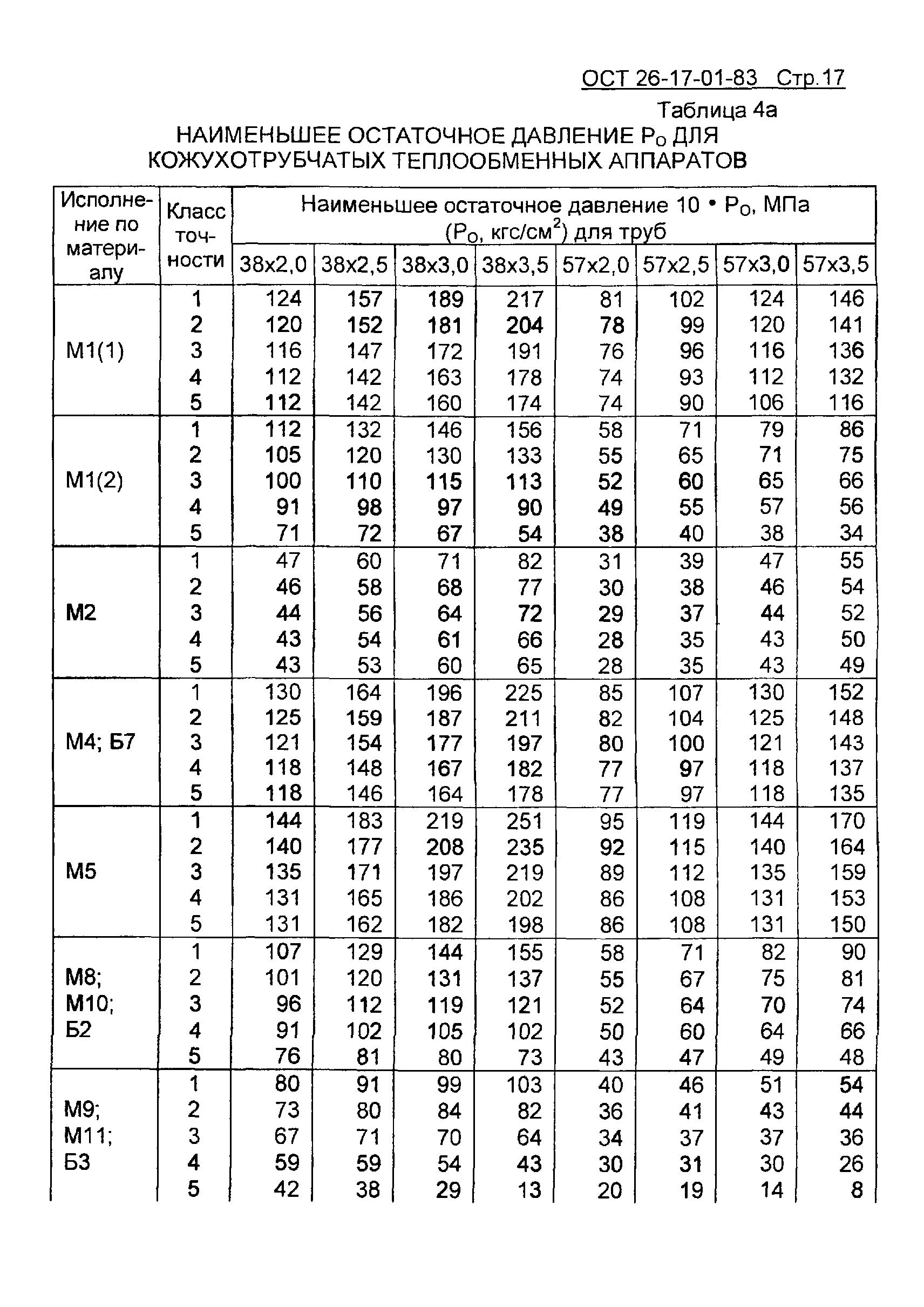

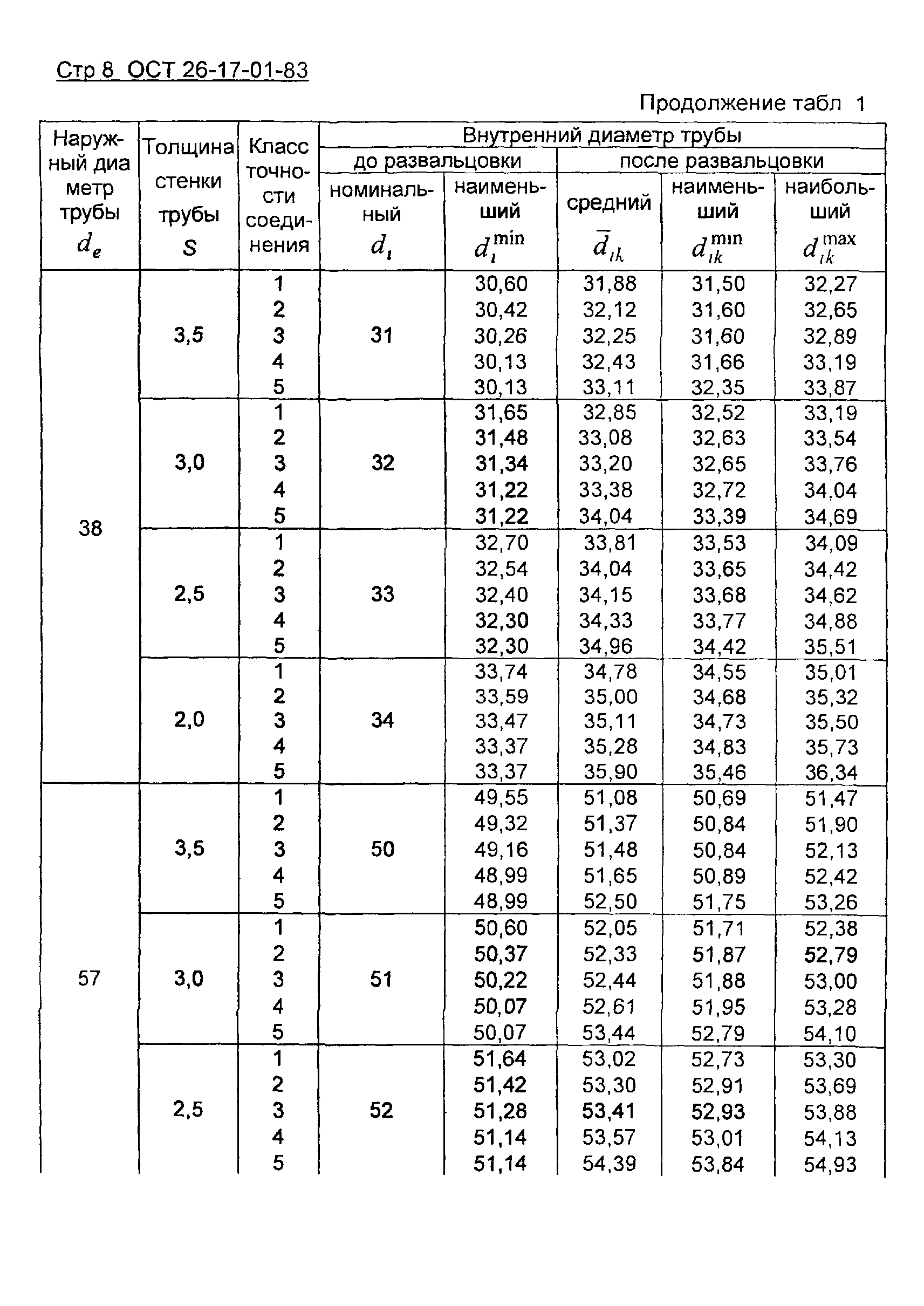

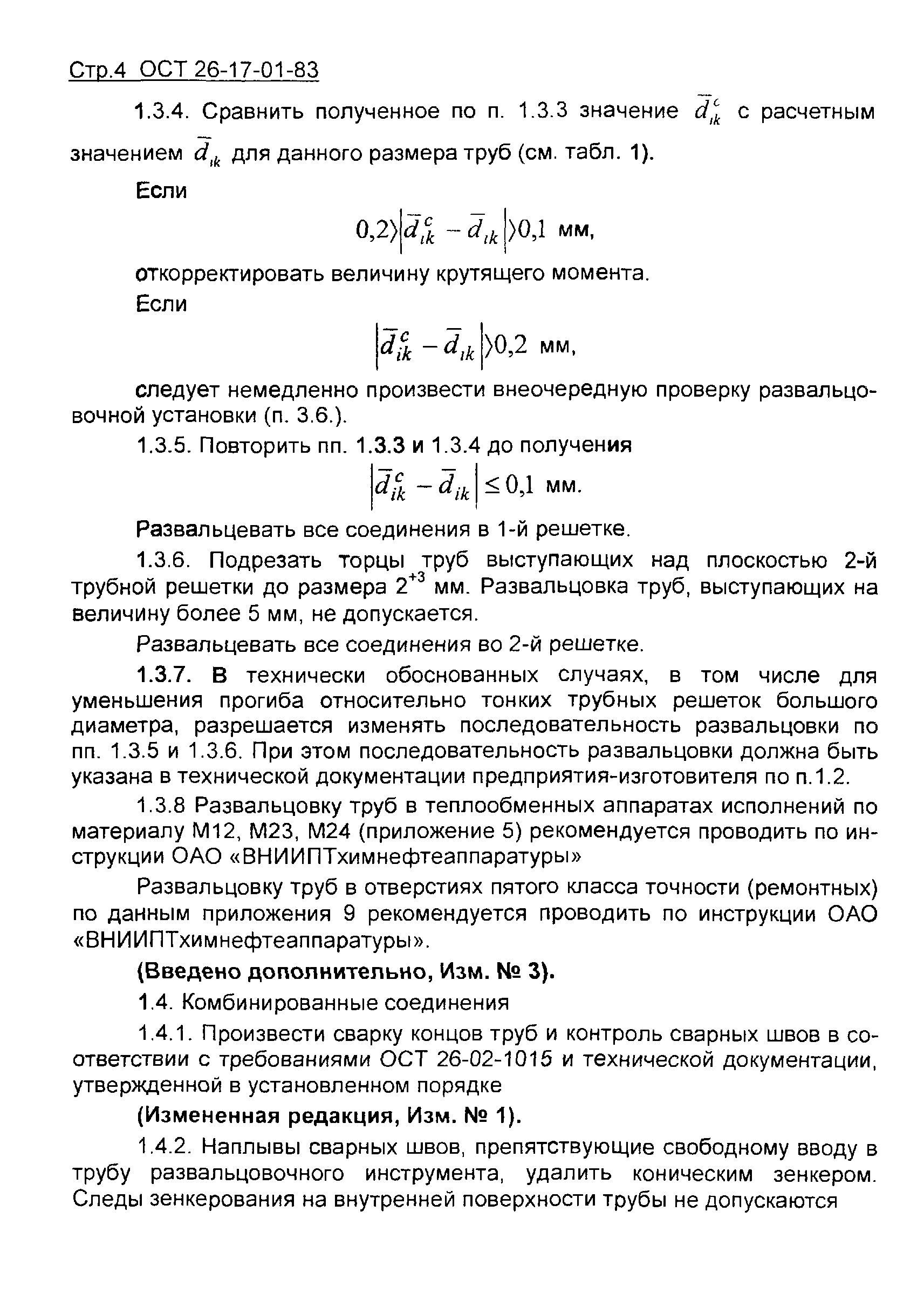

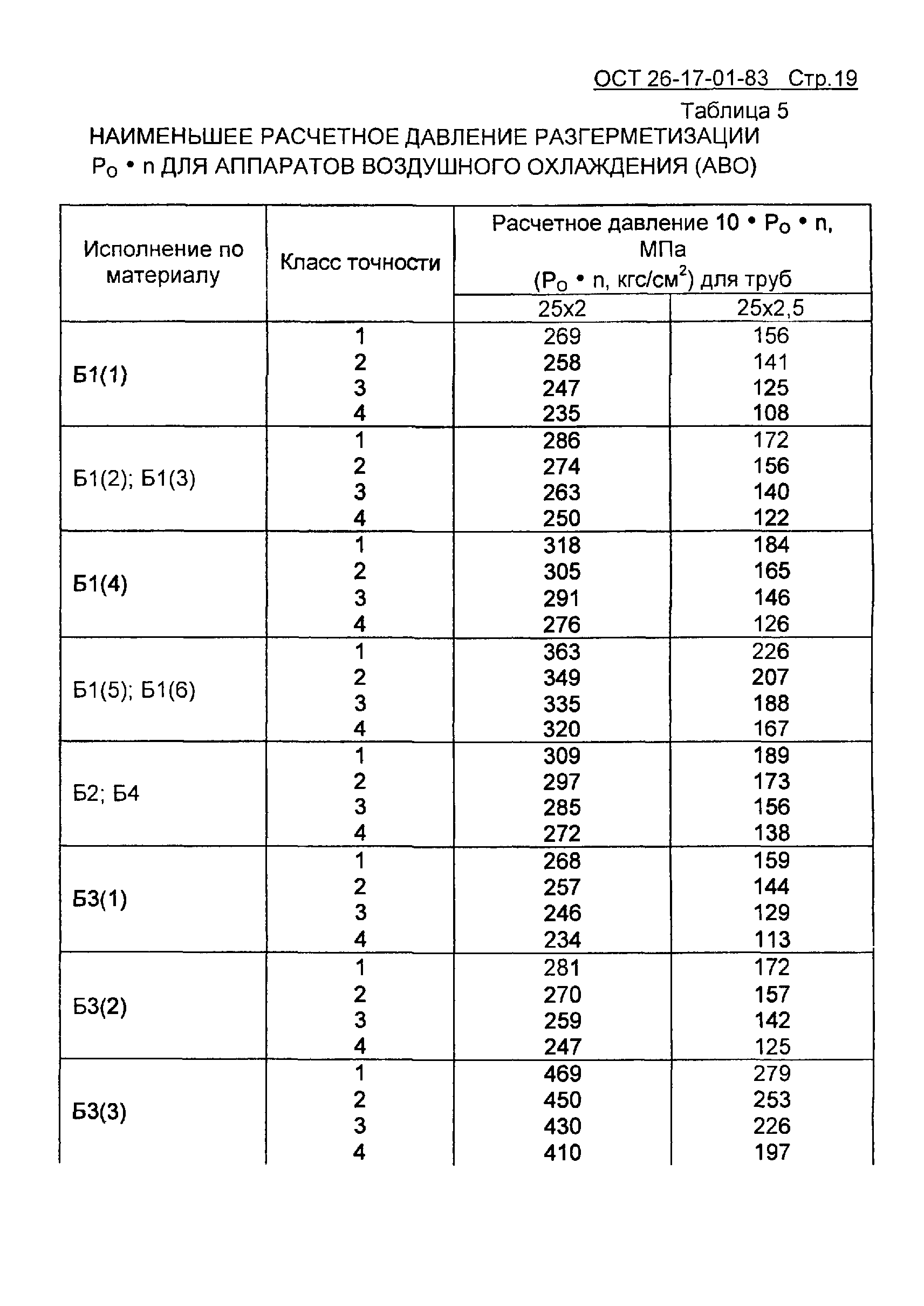

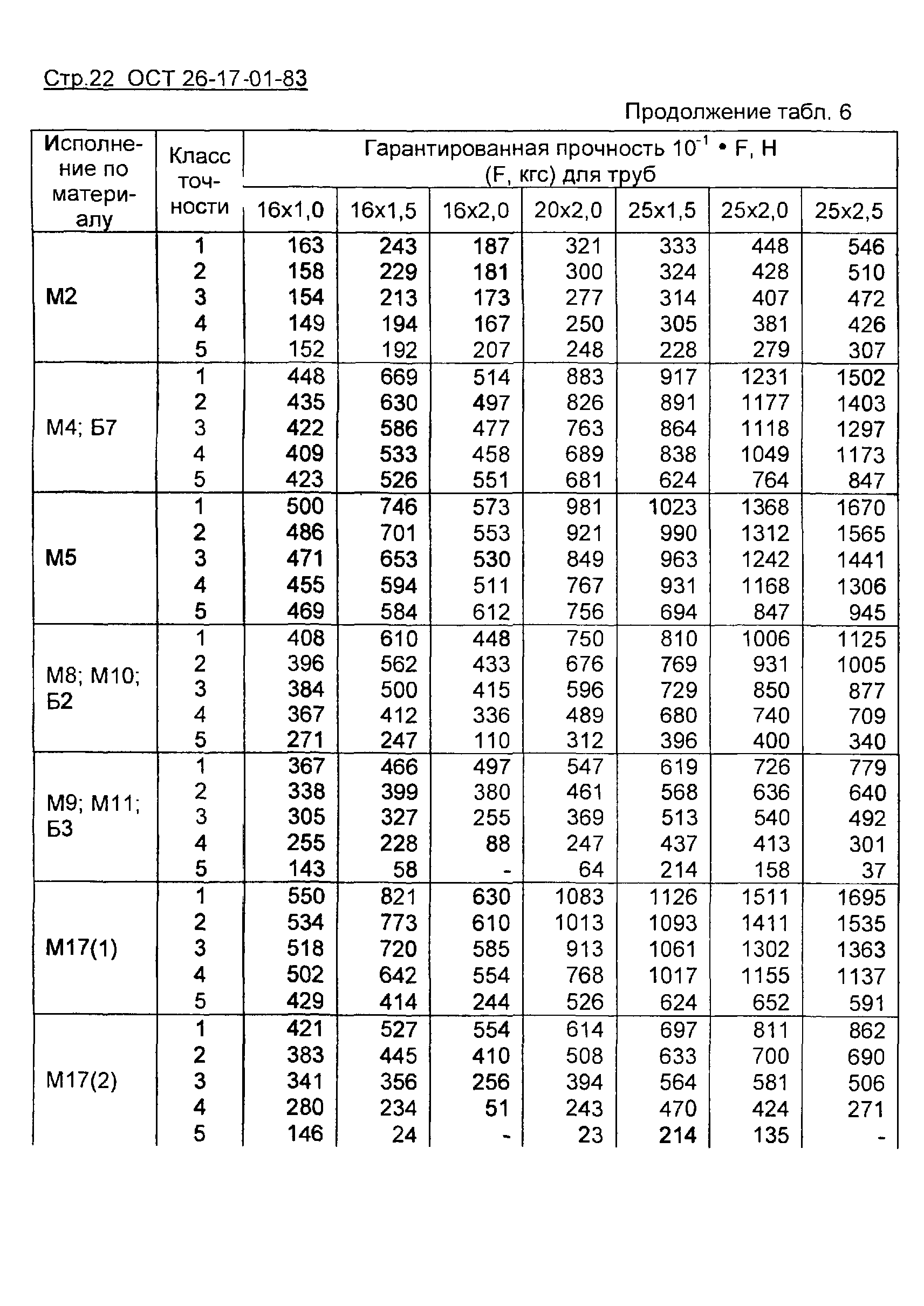

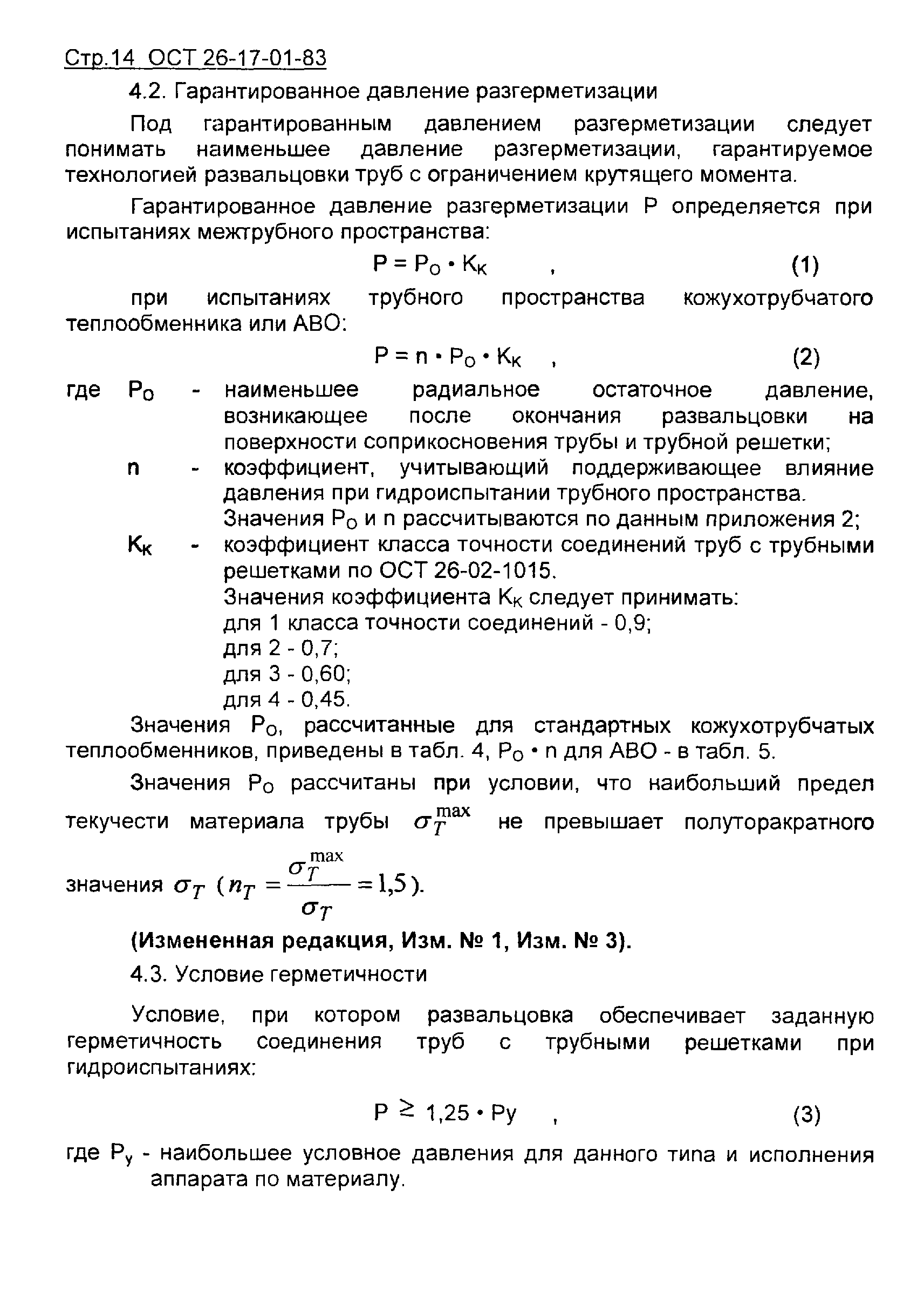

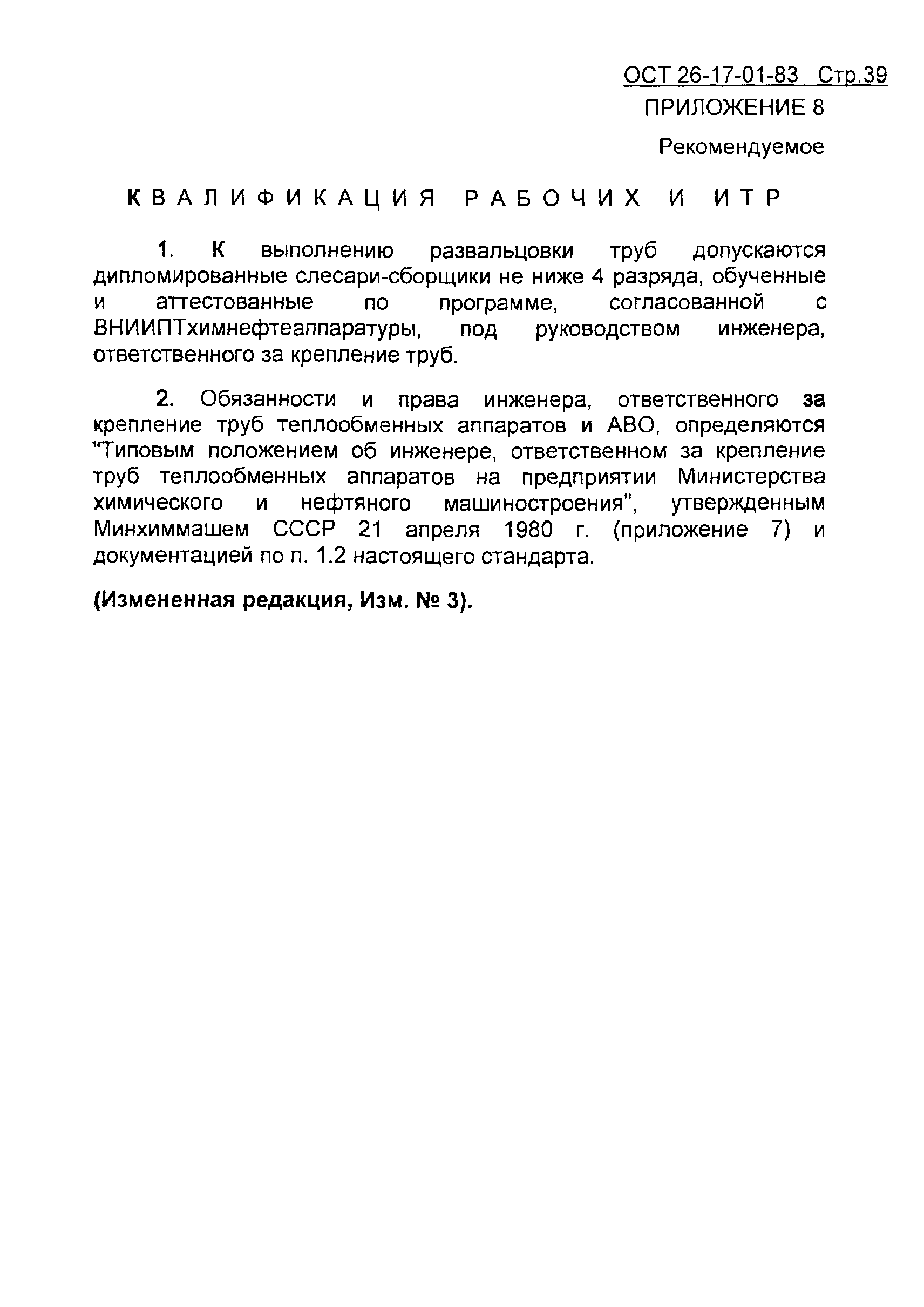

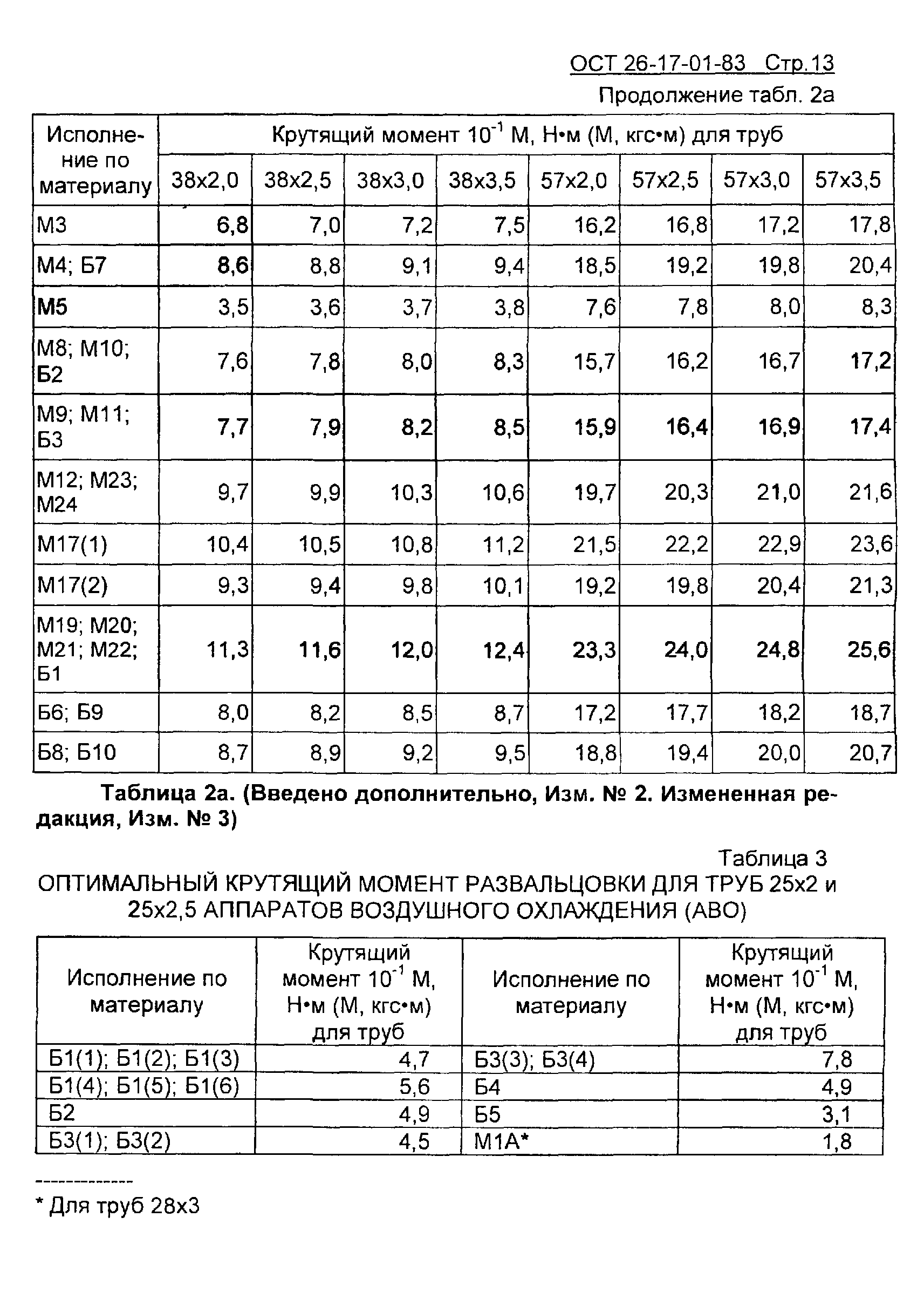

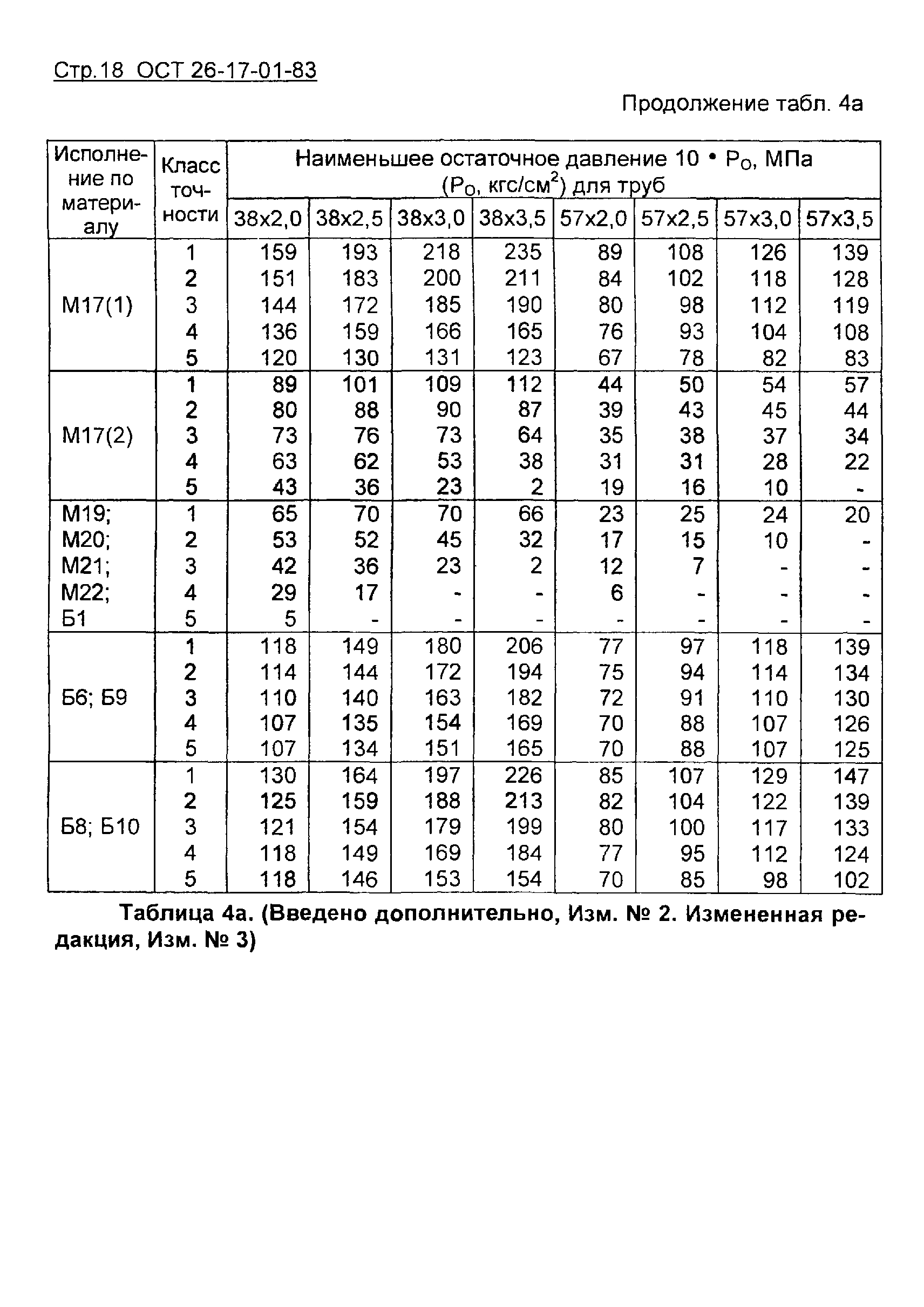

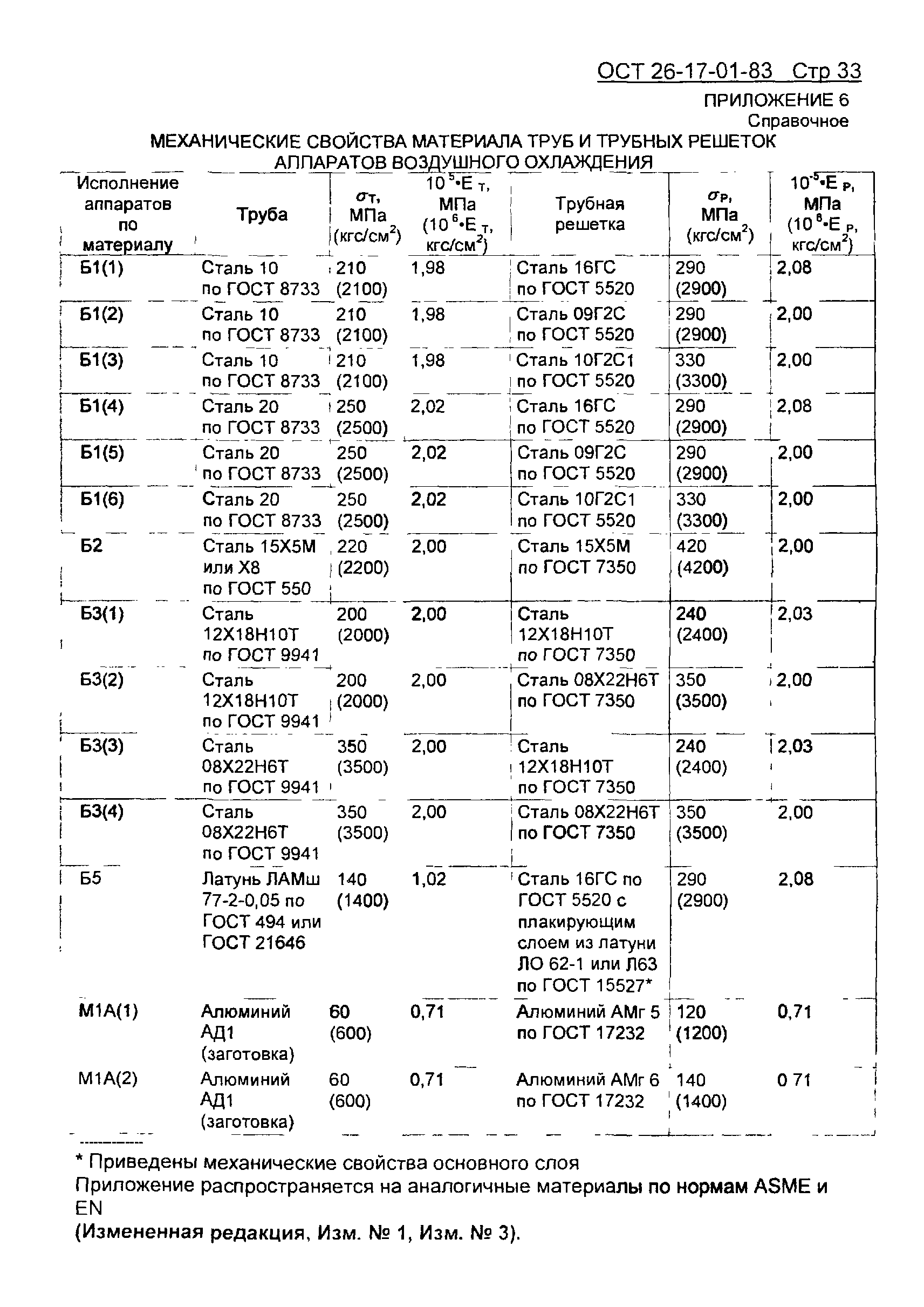

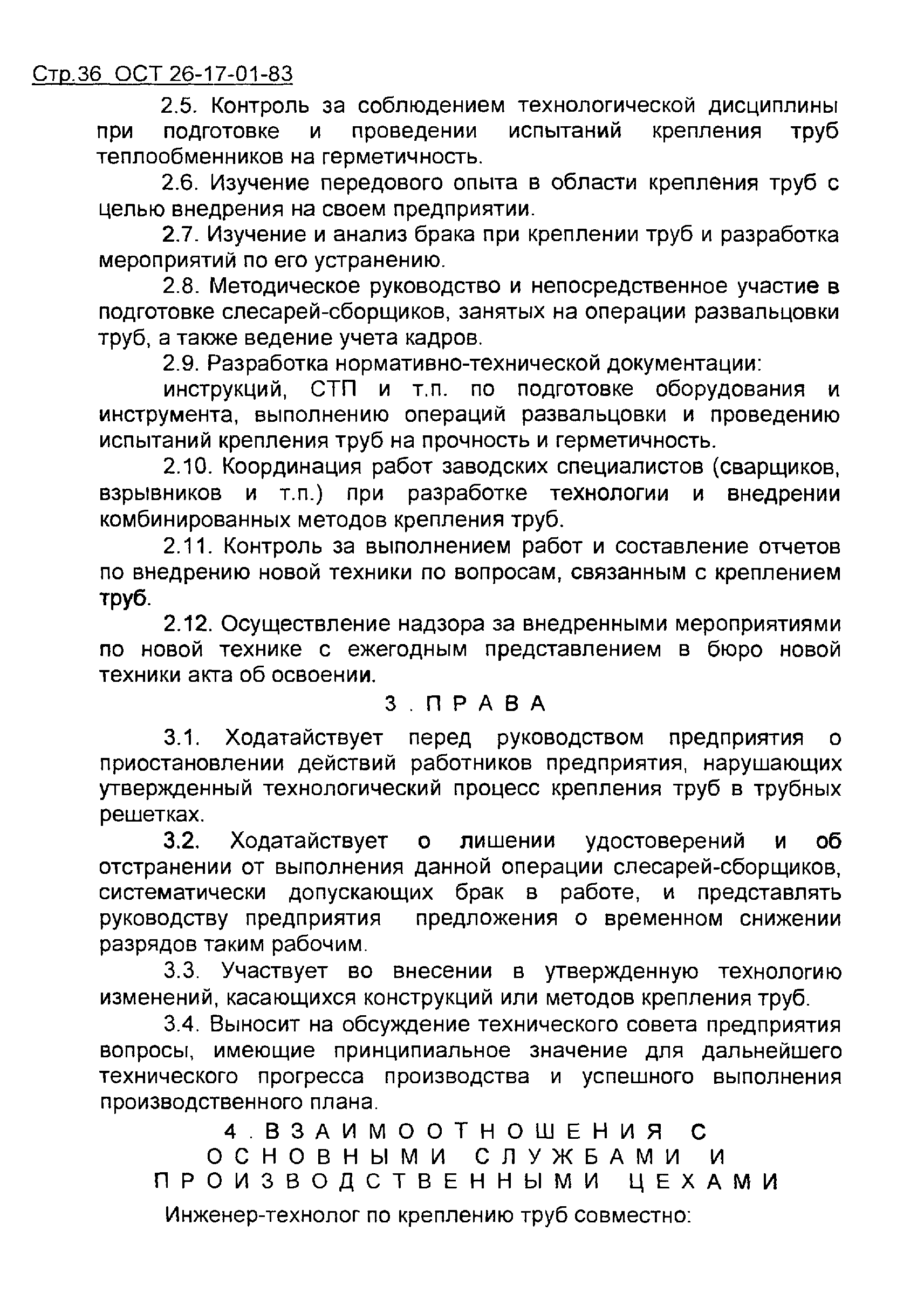

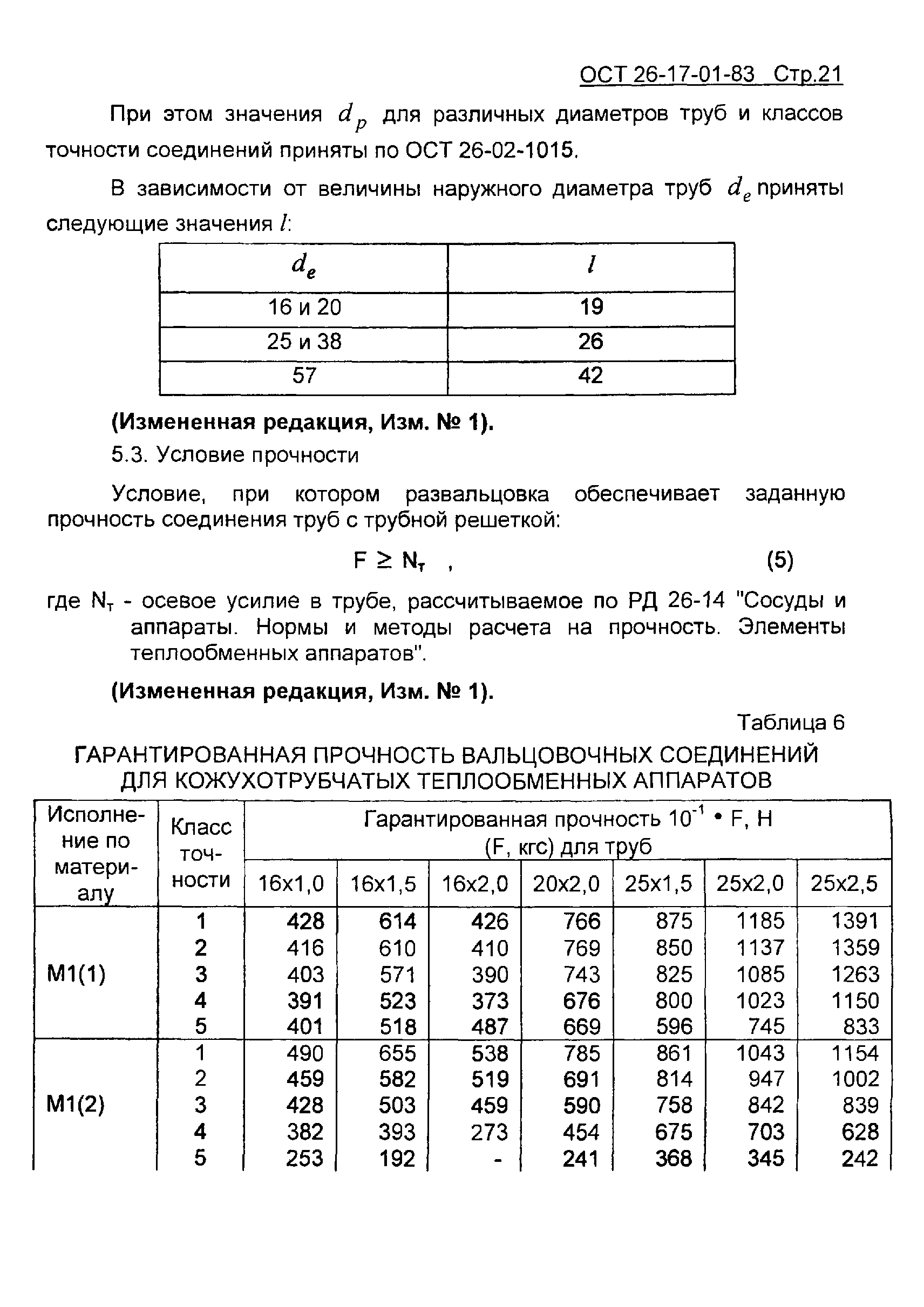

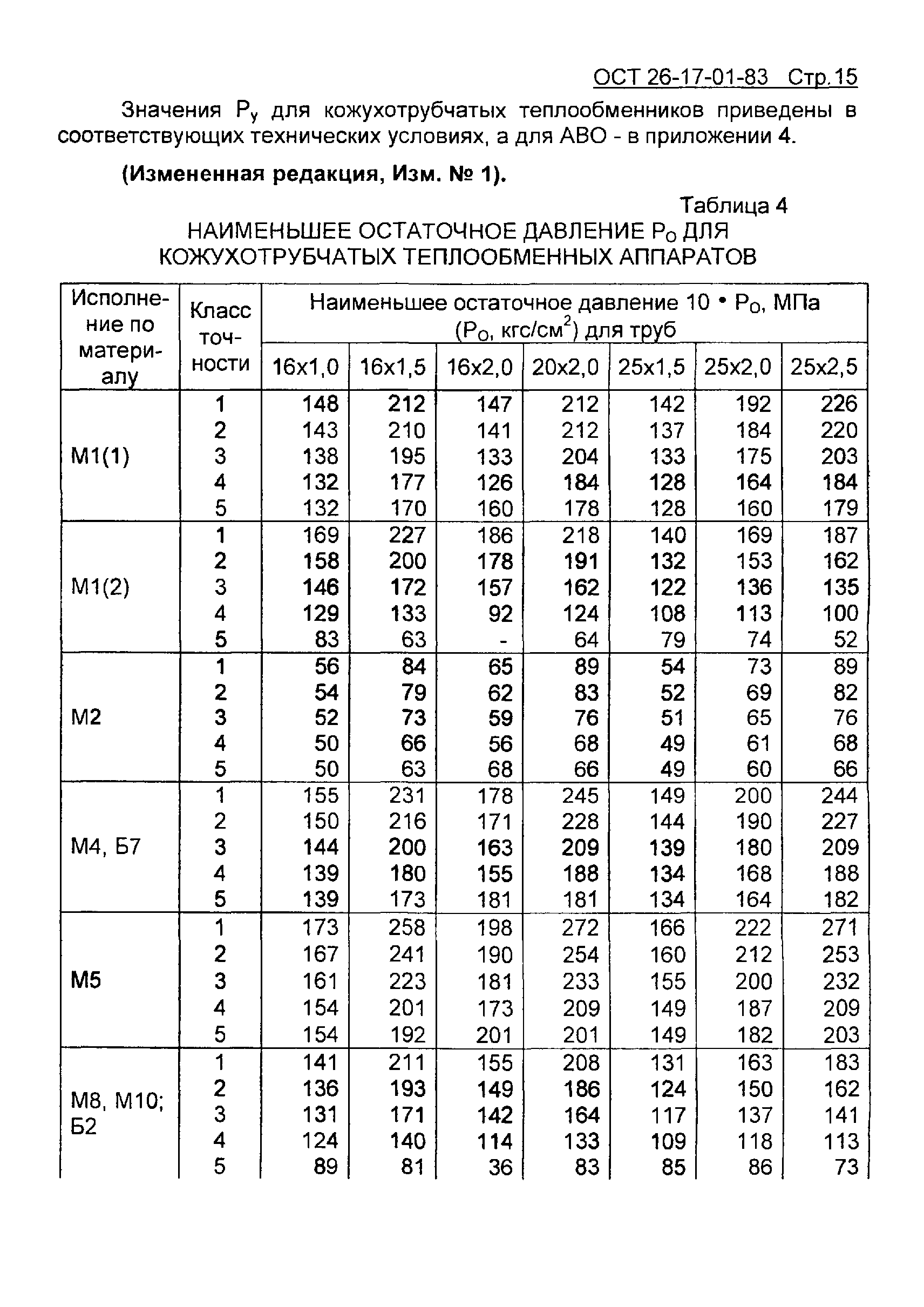

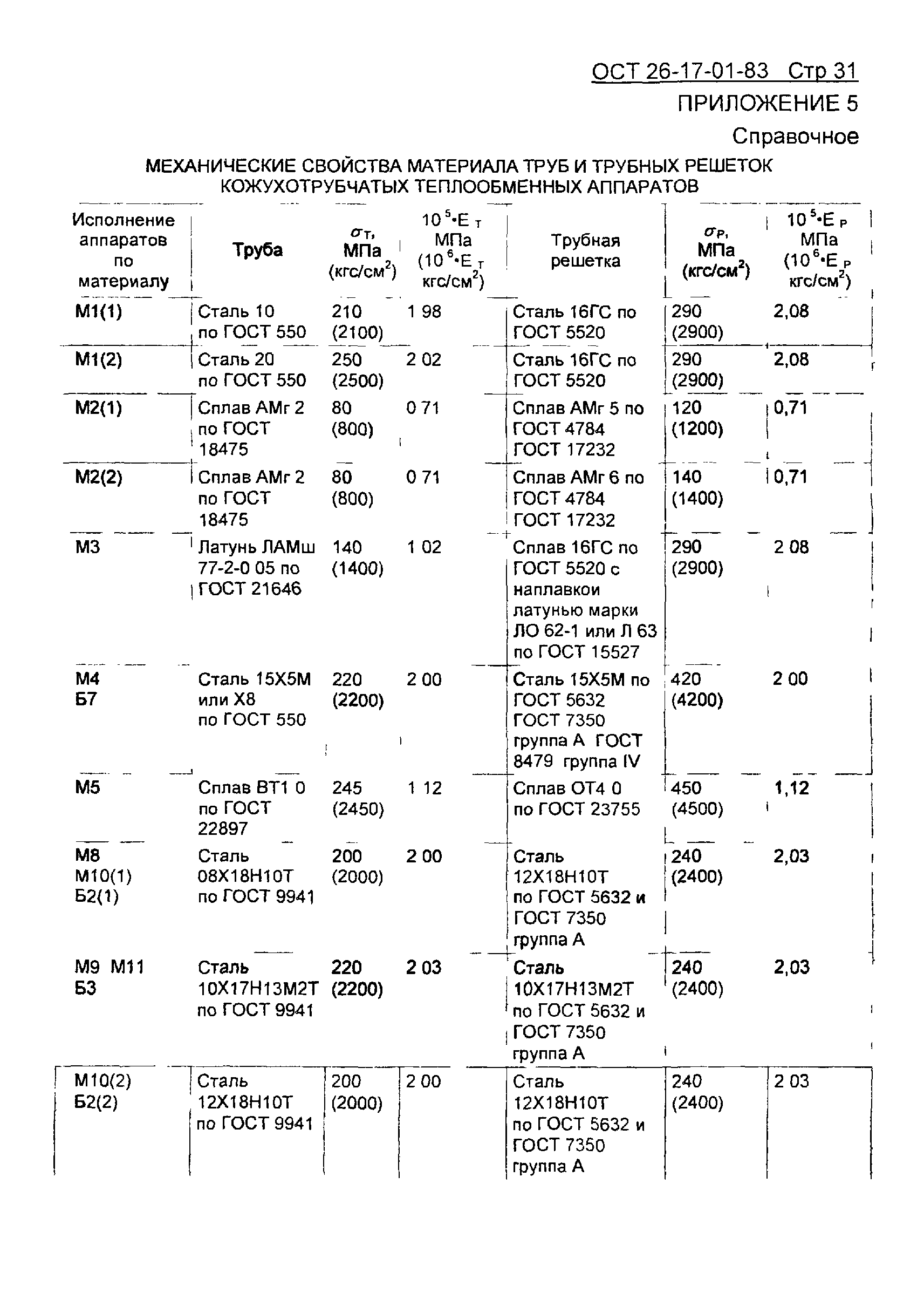

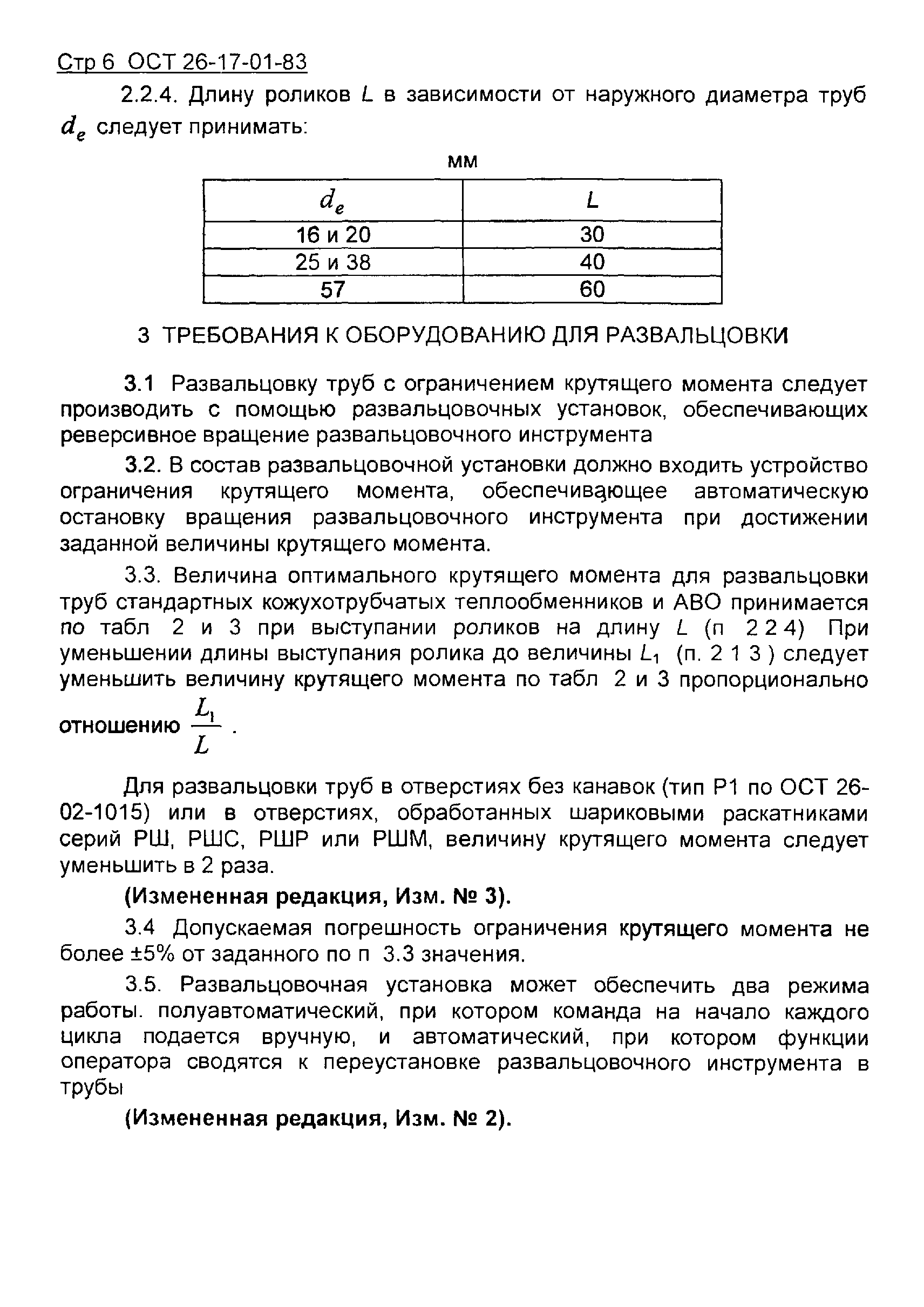

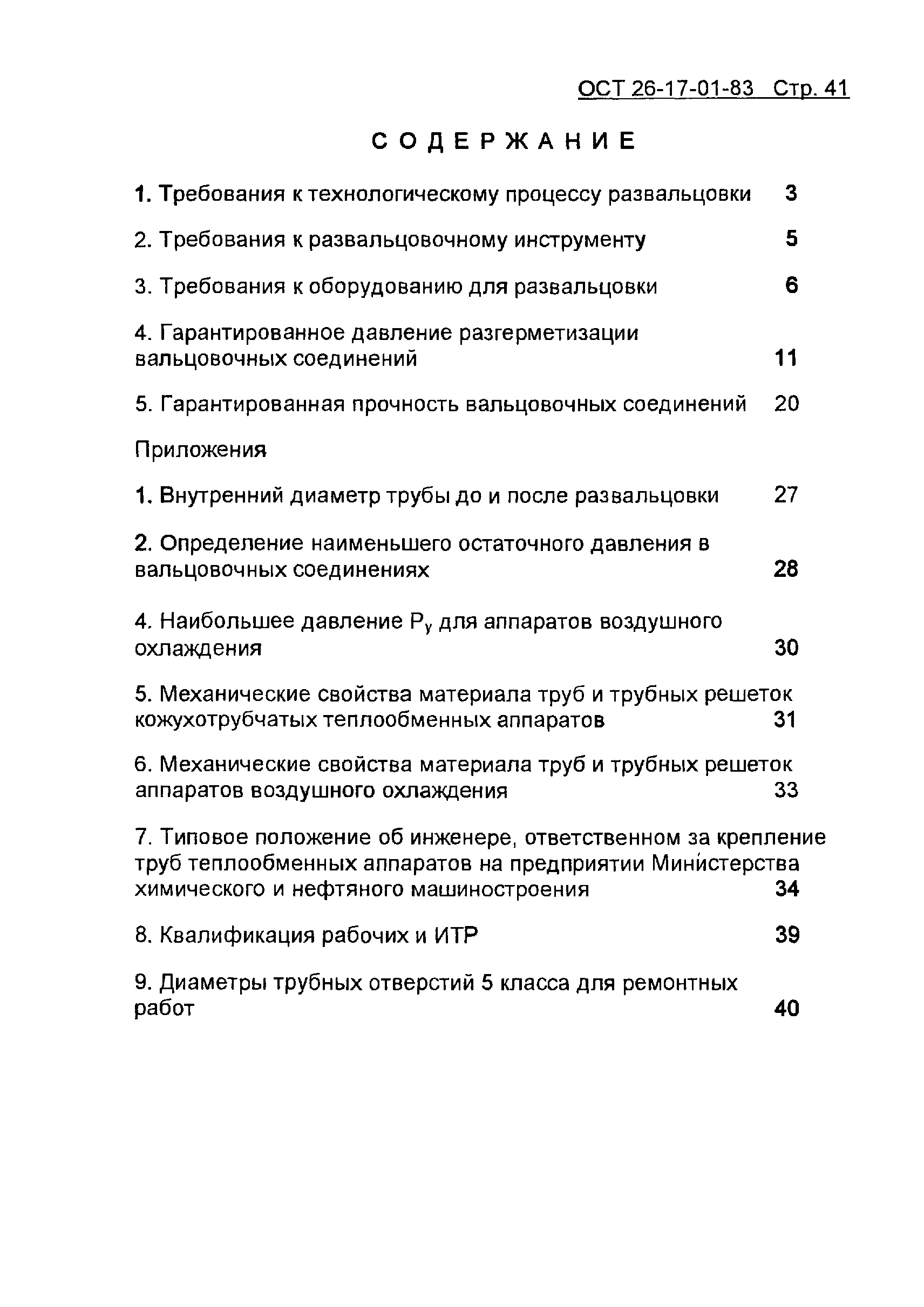

Оглавление:	1. Требования к технологическому процессу развальцовки 2. Требования к развальцовочному инструменту 3. Требования к оборудованию для развальцовки 4. Гарантированное давление разгерметизации вальцовочных соединений 5. Гарантированная прочность вальцовочных соединений Приложение 1. Внутренний диаметр трубы до и после развальцовки Приложение 2. Определение наименьшего остаточного давления в вальцовочных соединениях Приложение 4. Наибольшее давление Р, для аппаратов воздушного охлаждения Приложение 5. Механические свойства материала труб и трубных решеток кожухотрубчатых теплообменных аппаратов Приложение 6. Механические свойства материала труб и трубных решеток аппаратов воздушного охлаждения Приложение 7. Типовое положение об инженере, ответственном за крепление труб теплообменных аппаратов на предприятии Министерства химического и нефтяного машиностроения Приложение 8. Квалификация рабочих и ИТР Приложение 9. Диаметры трубных отверстий 5 класса для ремонтных работ
Разработан:	ОАО ВНИИПТхимнефтеаппаратуры

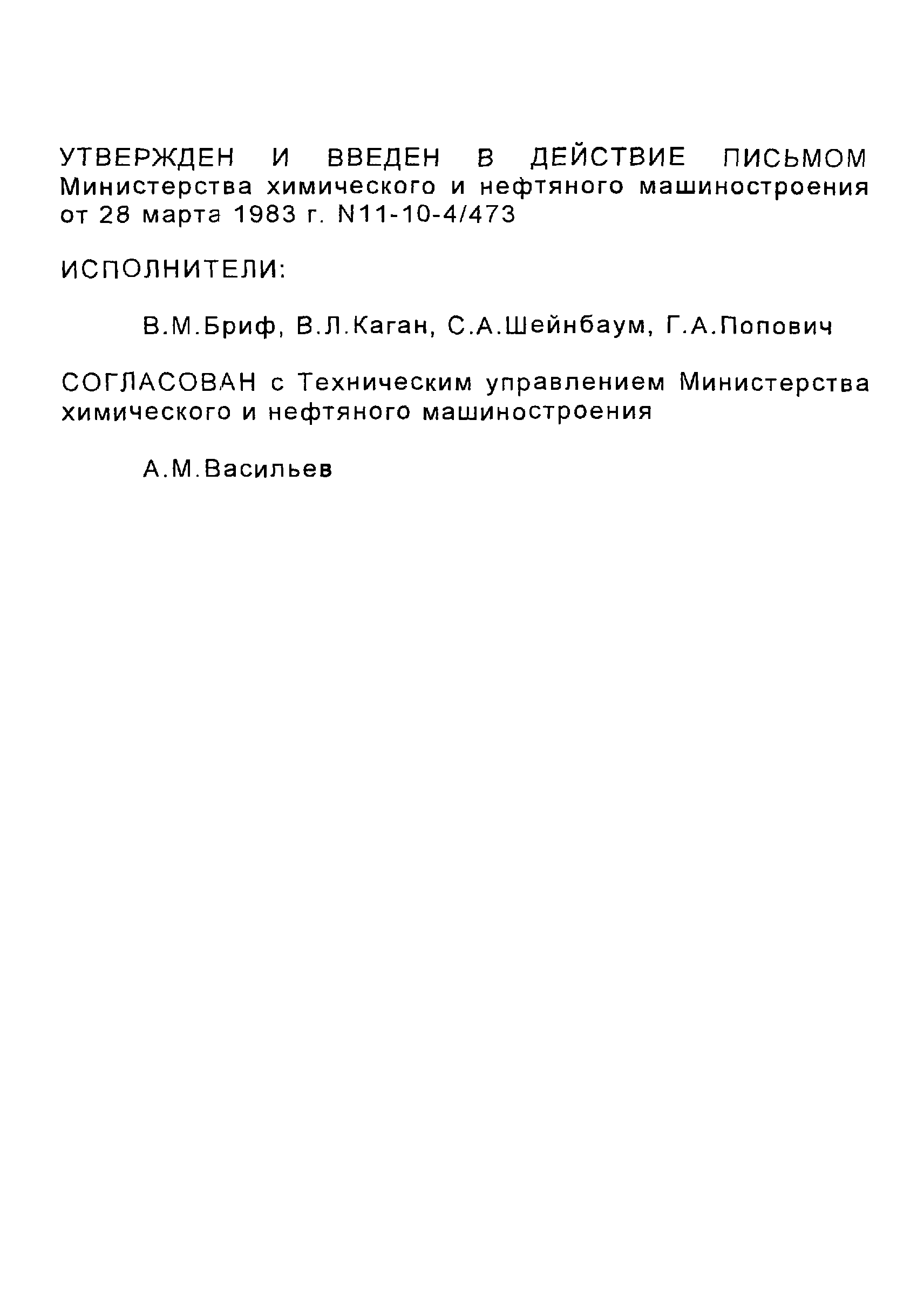

Утверждён:	28.03.1983 Министерство химического и нефтяного машиностроения СССР (USSR Ministry of Chemical and Petroleum Machine Manufacturing 11-10-4/473)
Принят:	Техническое управление Министерства химического и нефтяного машиностроения
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты

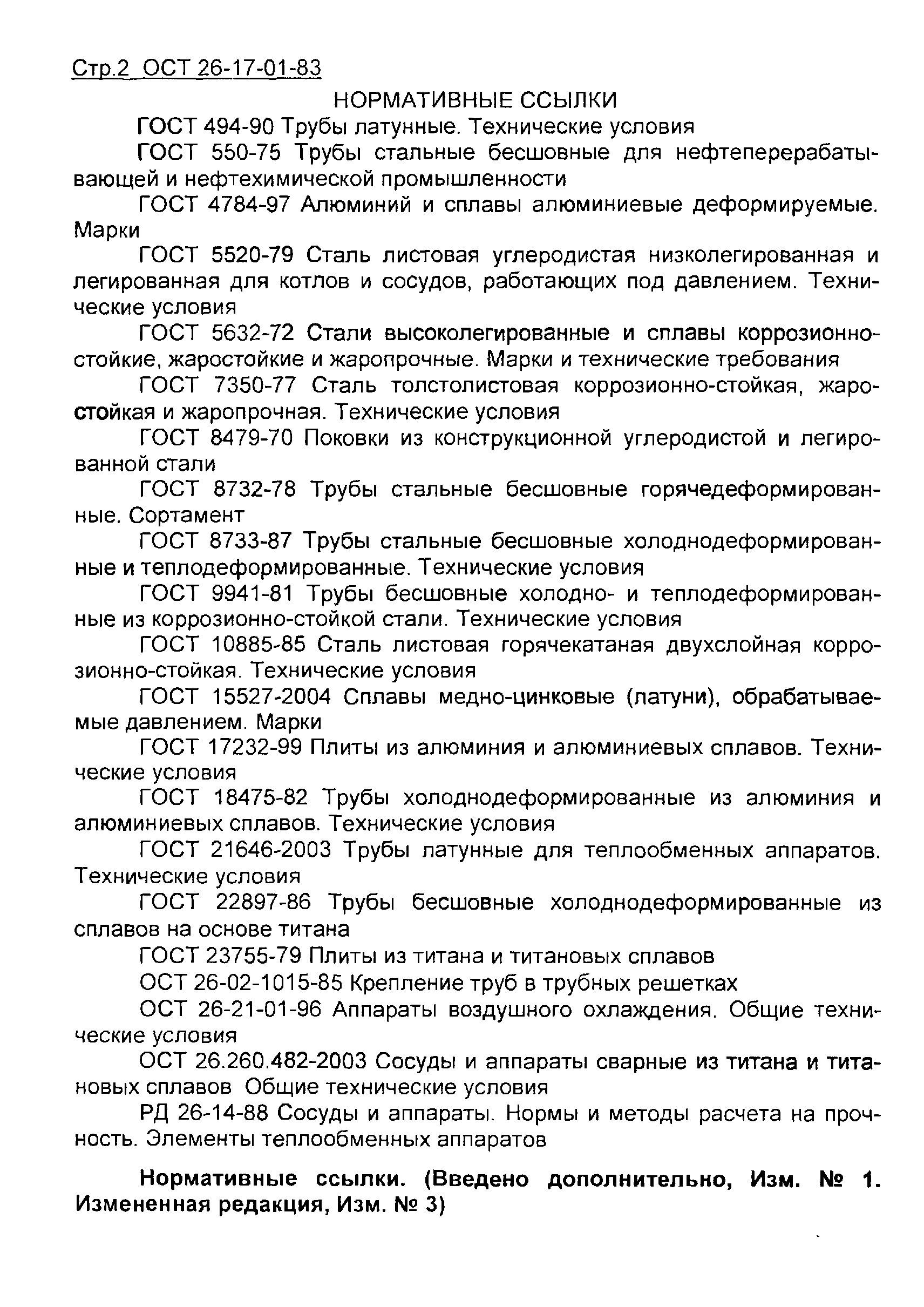

Нормативные ссылки:	ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 4784-97 «Алюминий и сплавы алюминиевые деформируемые. Марки» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 10885-85 «Сталь листовая горячекатаная двухслойная коррозионно-стойкая. Технические условия» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» ГОСТ 17232-99 «Плиты из алюминия и алюминиевых сплавов. Технические условия» ОСТ 26-02-1015-85 «Крепление труб в трубных решетках» ГОСТ 494-90 «Трубы латунные. Технические условия» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 18475-82 «Трубы холоднодеформированные из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 22897-86 «Трубы бесшовные холоднодеформированные из сплавов на основе титана. Технические условия» ГОСТ 23755-79 «Плиты из титана и титановых сплавов. Технические условия» ГОСТ 21646-2003 «Трубы медные и латунные для теплообменных аппаратов. Технические условия» ГОСТ 8733-87 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические условия» ГОСТ 15527-2004 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ОСТ 26.260.482-2003 «Сосуды и аппараты сварные из титана и титановых сплавов. Общие технические условия» РД 26-14-88 «Сосуды и аппараты. Методы расчета на прочность. Элементы теплообменных аппаратов»
