Скачать ГОСТ 5520-79 Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия

Дата актуализации: 10.08.2017

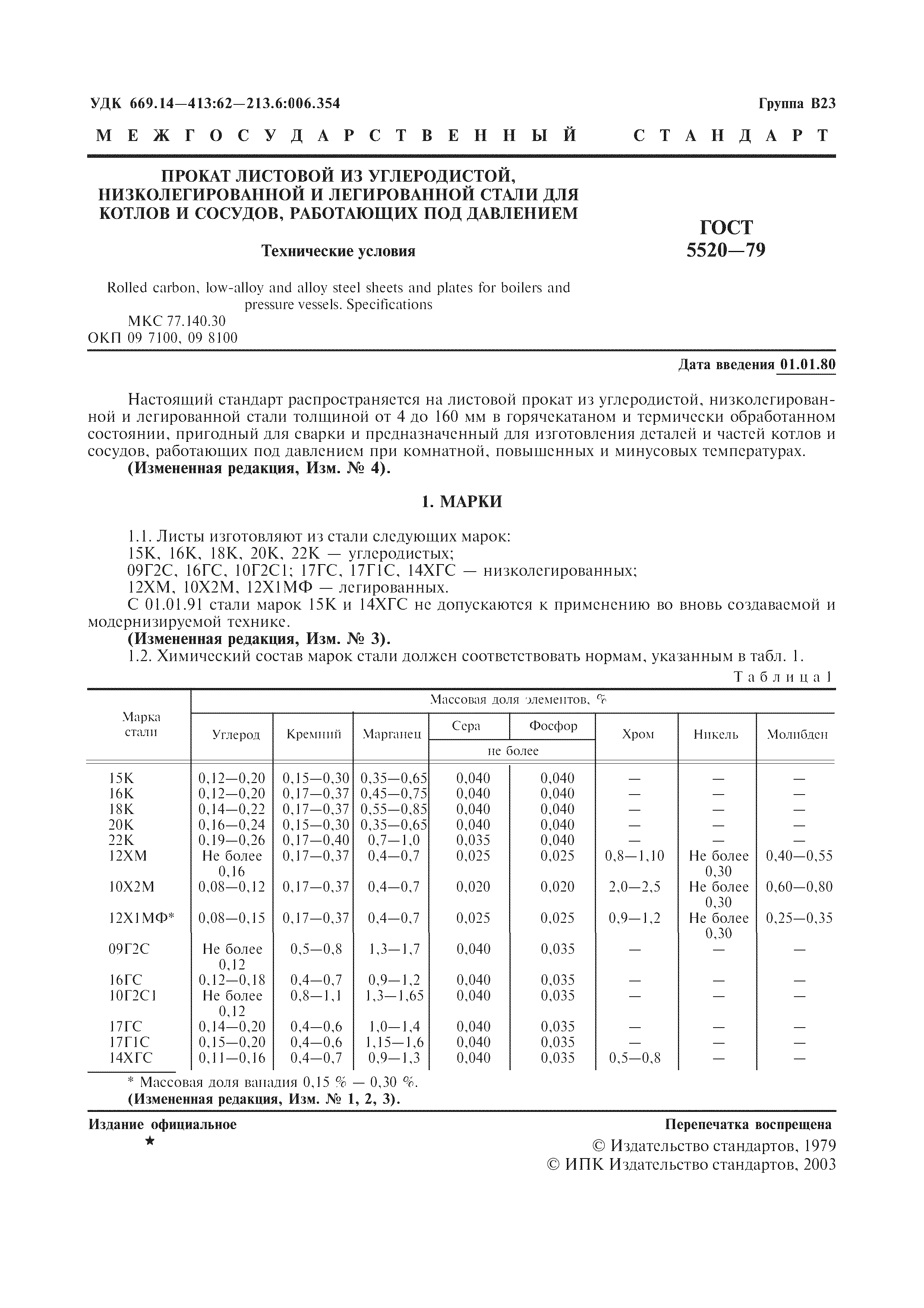

ГОСТ 5520-79

Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия

Обозначение:	ГОСТ 5520-79
Обозначение англ:	GOST 5520-79
Статус:	взамен
Название рус.:	Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия
Название англ.:	Rolled carbon low-alloy and allay steel sheets and plates for boilers and pressure vessels. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1980
Область применения:	Стандарт распространяется на листовой прокат из углеродистой, низколегированной и легированной стали толщиной от 4 до 160 мм в горячекатаном и термически обработанном состоянии, пригодный для сварки и предназначенный для изготовления деталей и частей котлов и сосудов, работающих под давлением при комнатной, повышенных и минусовых температурах.

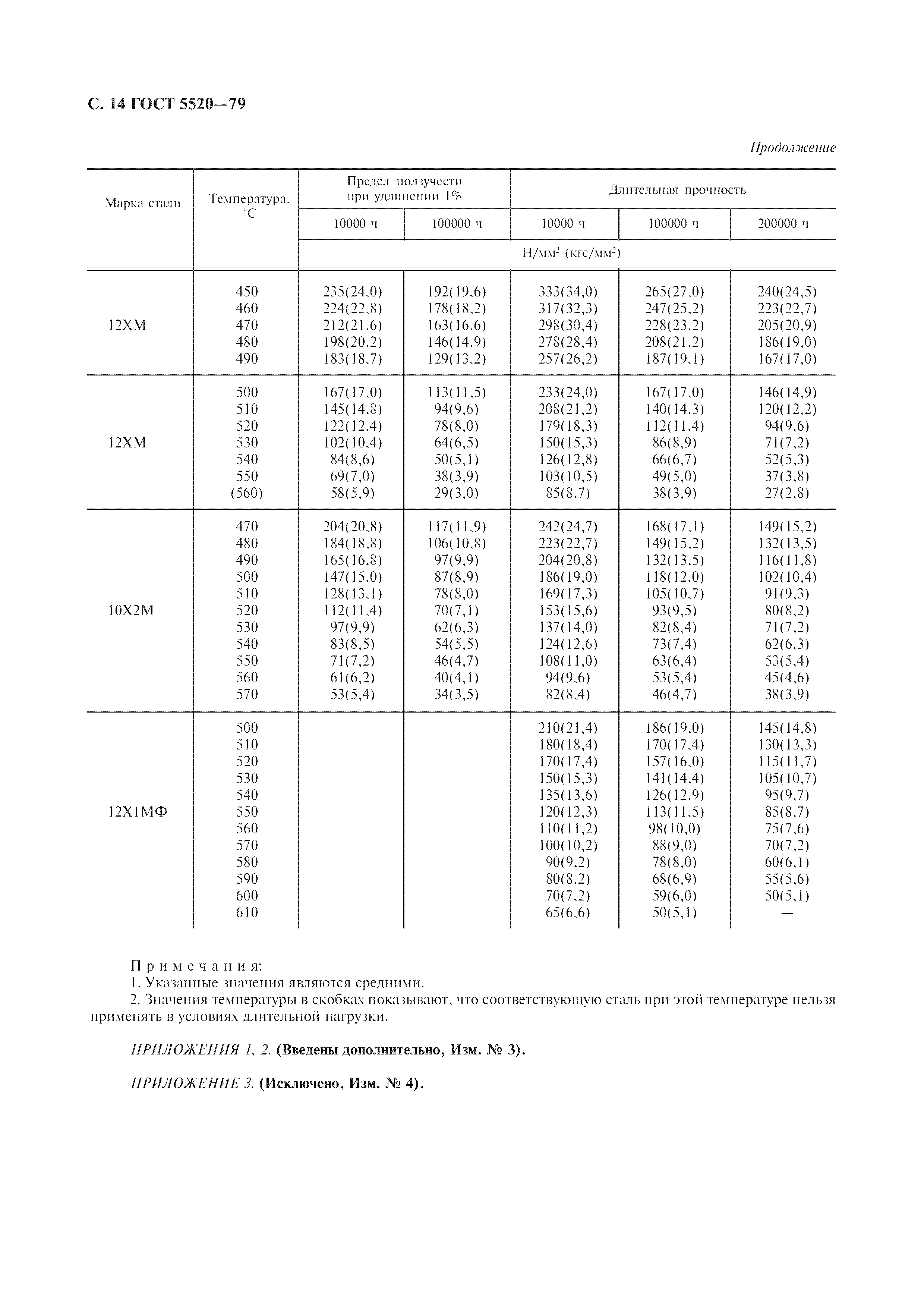

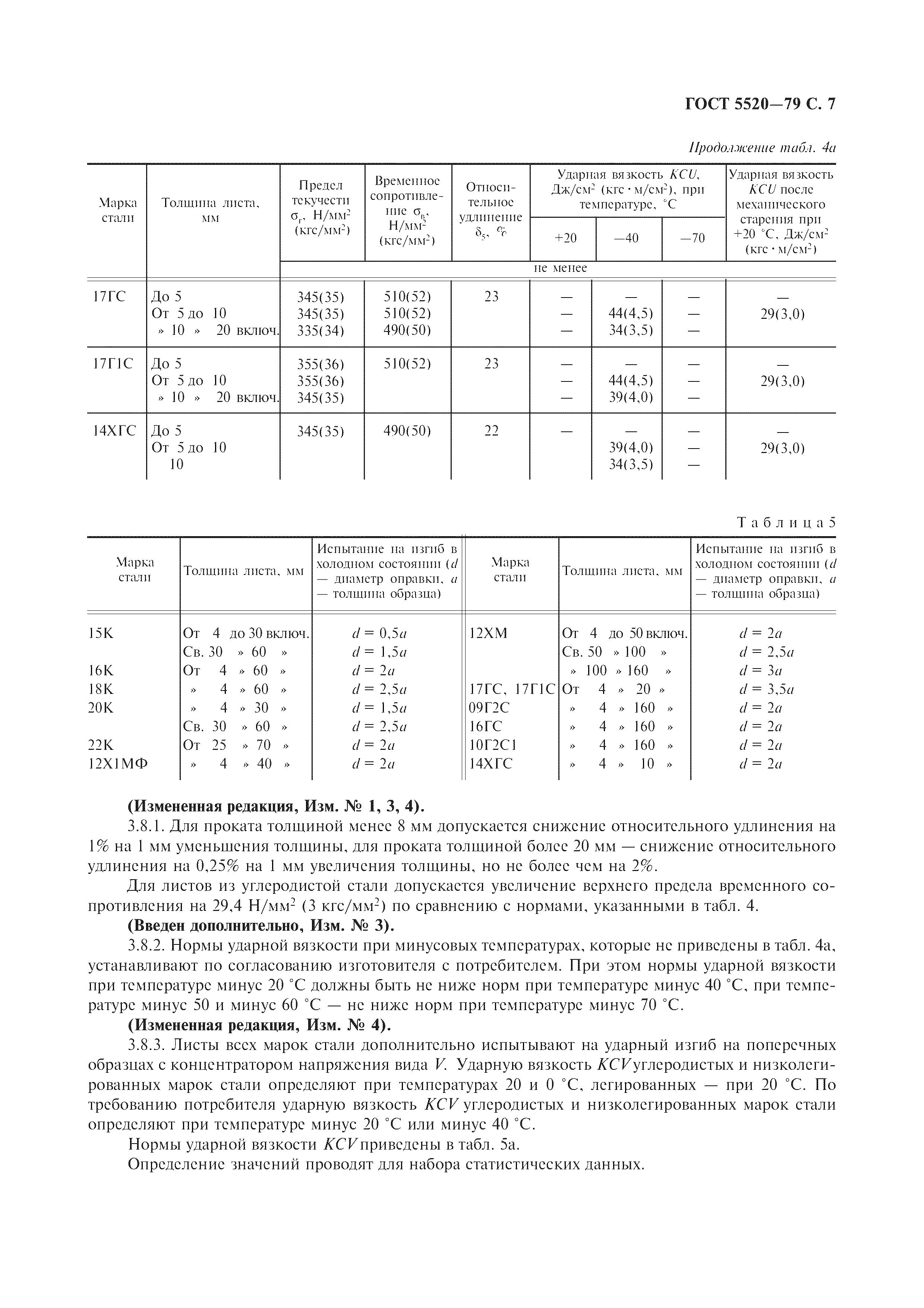

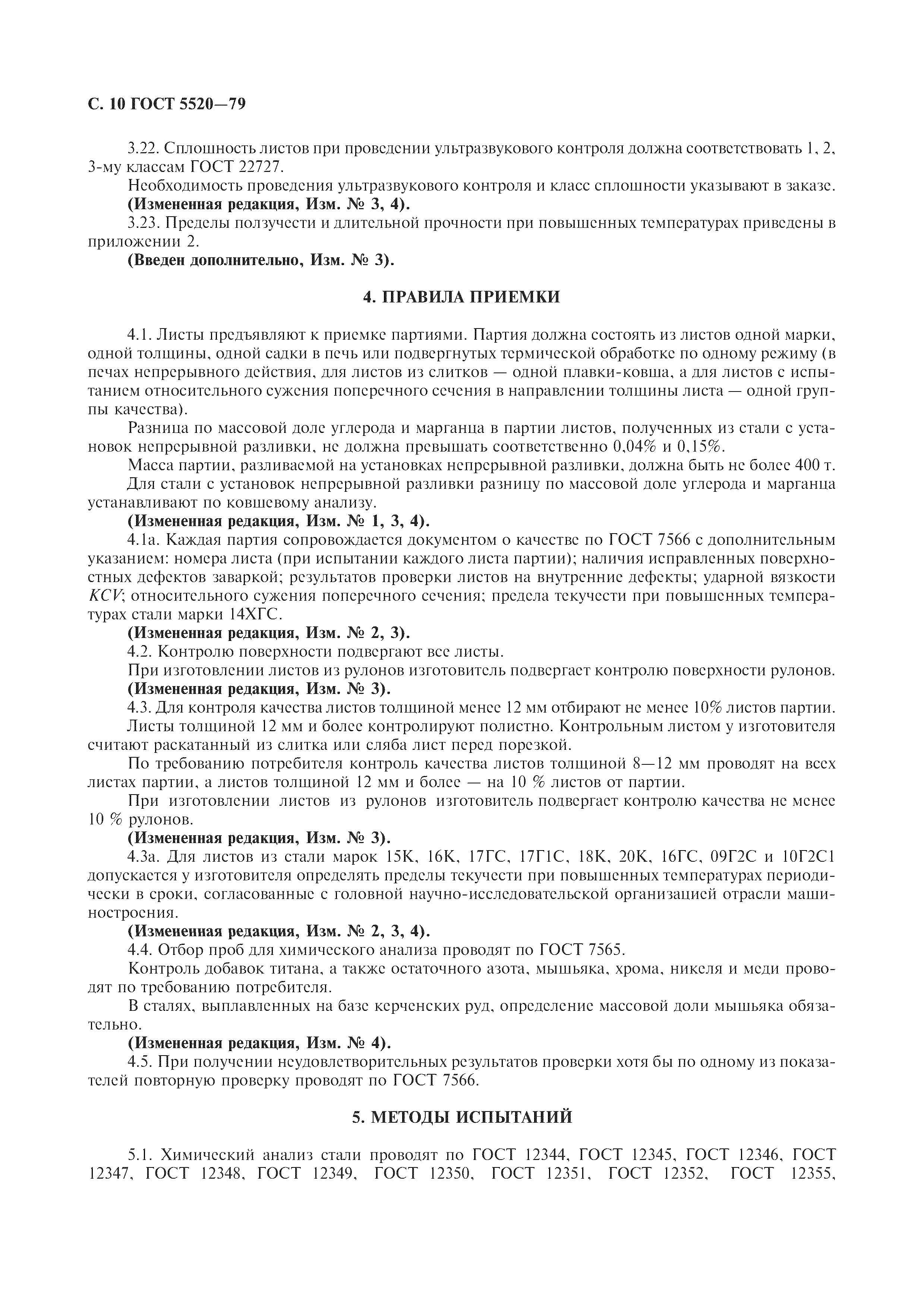

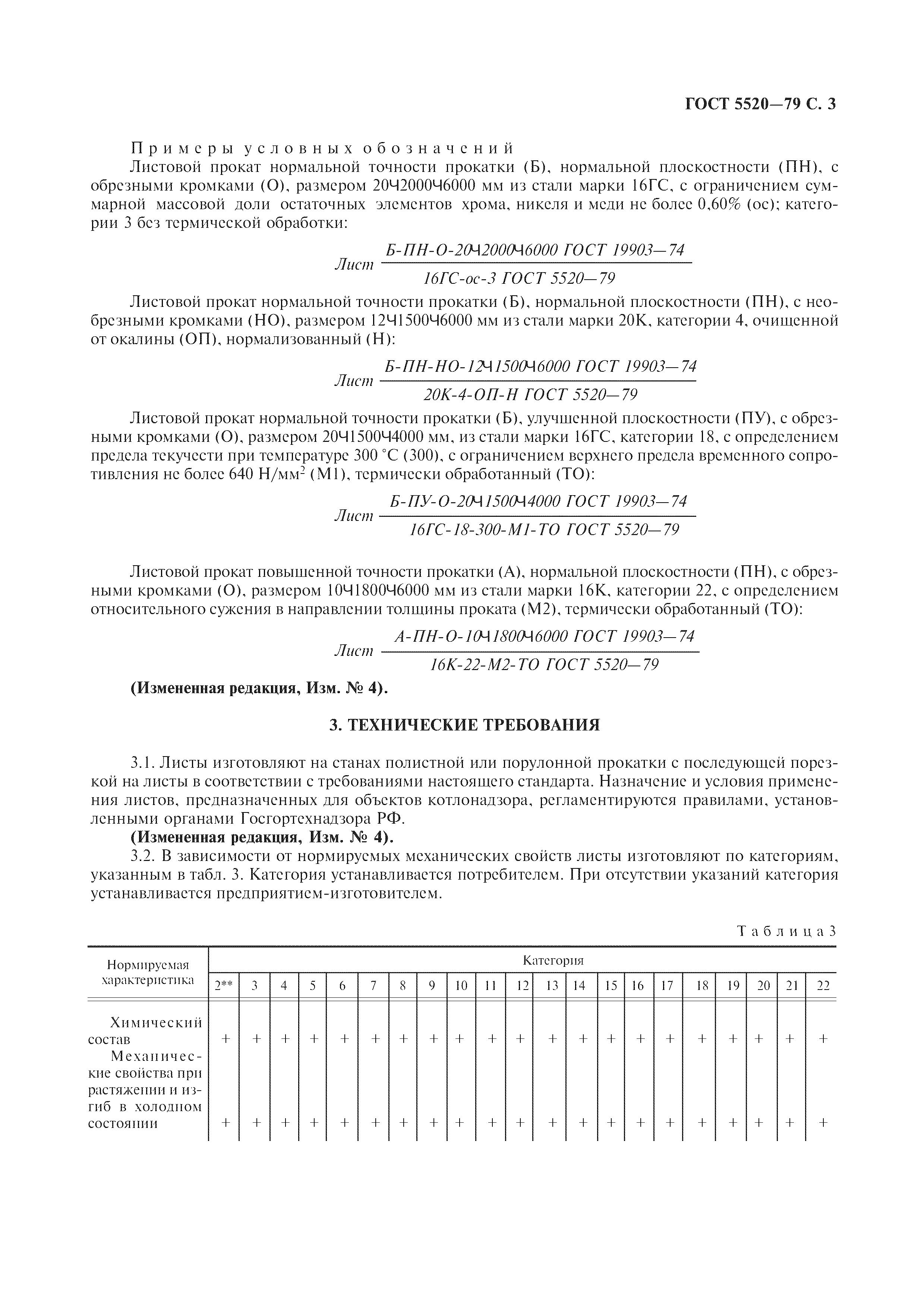

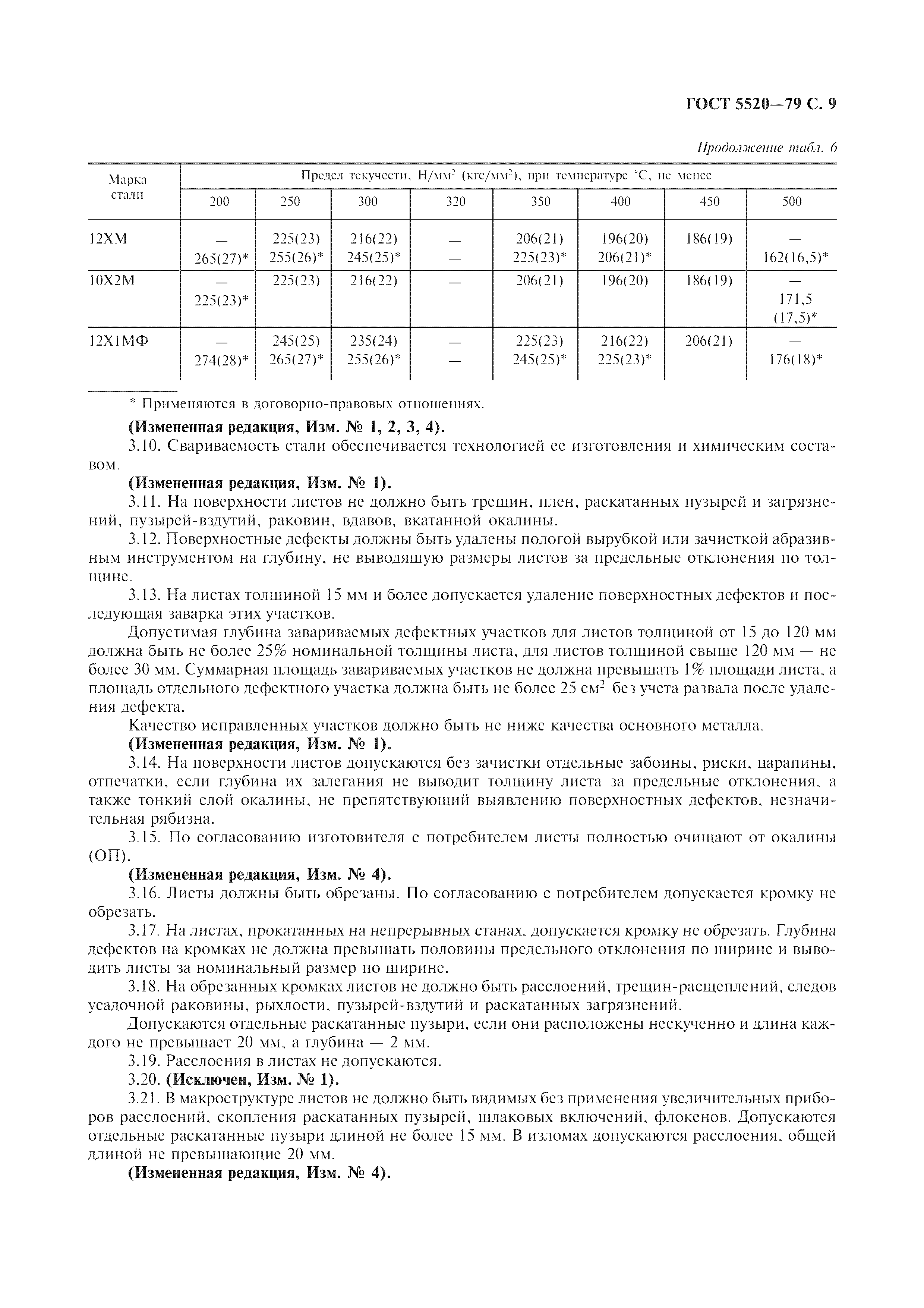

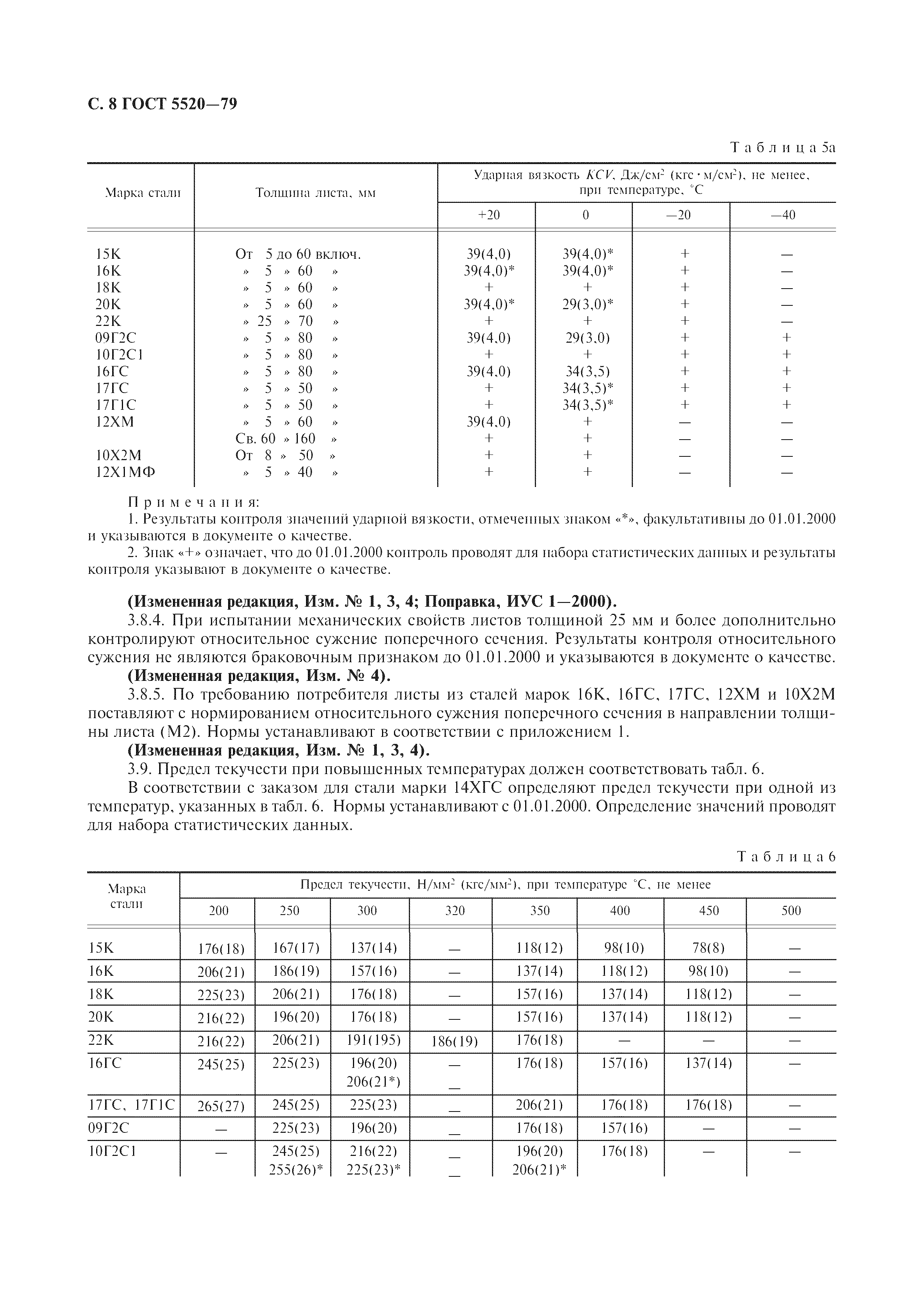

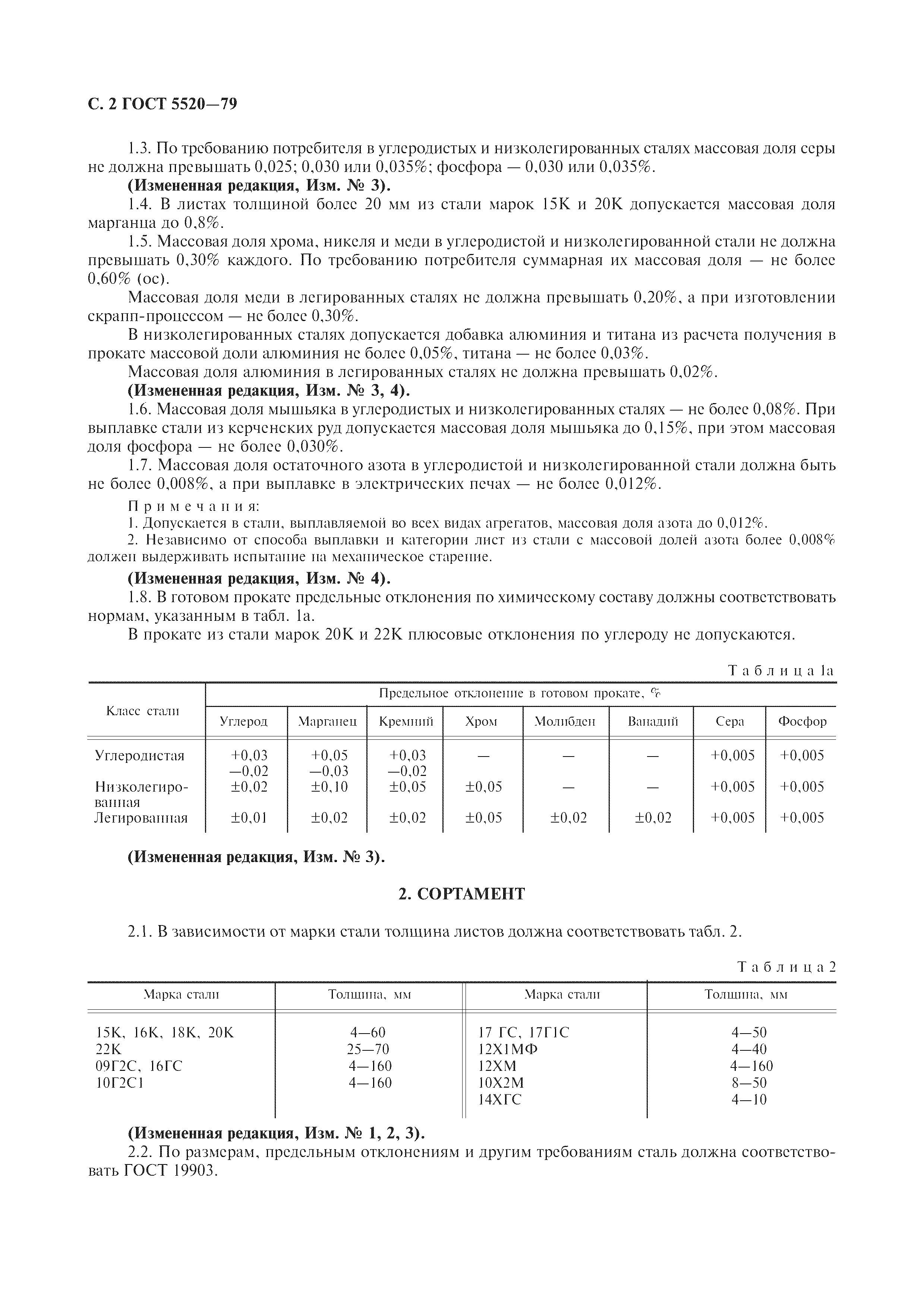

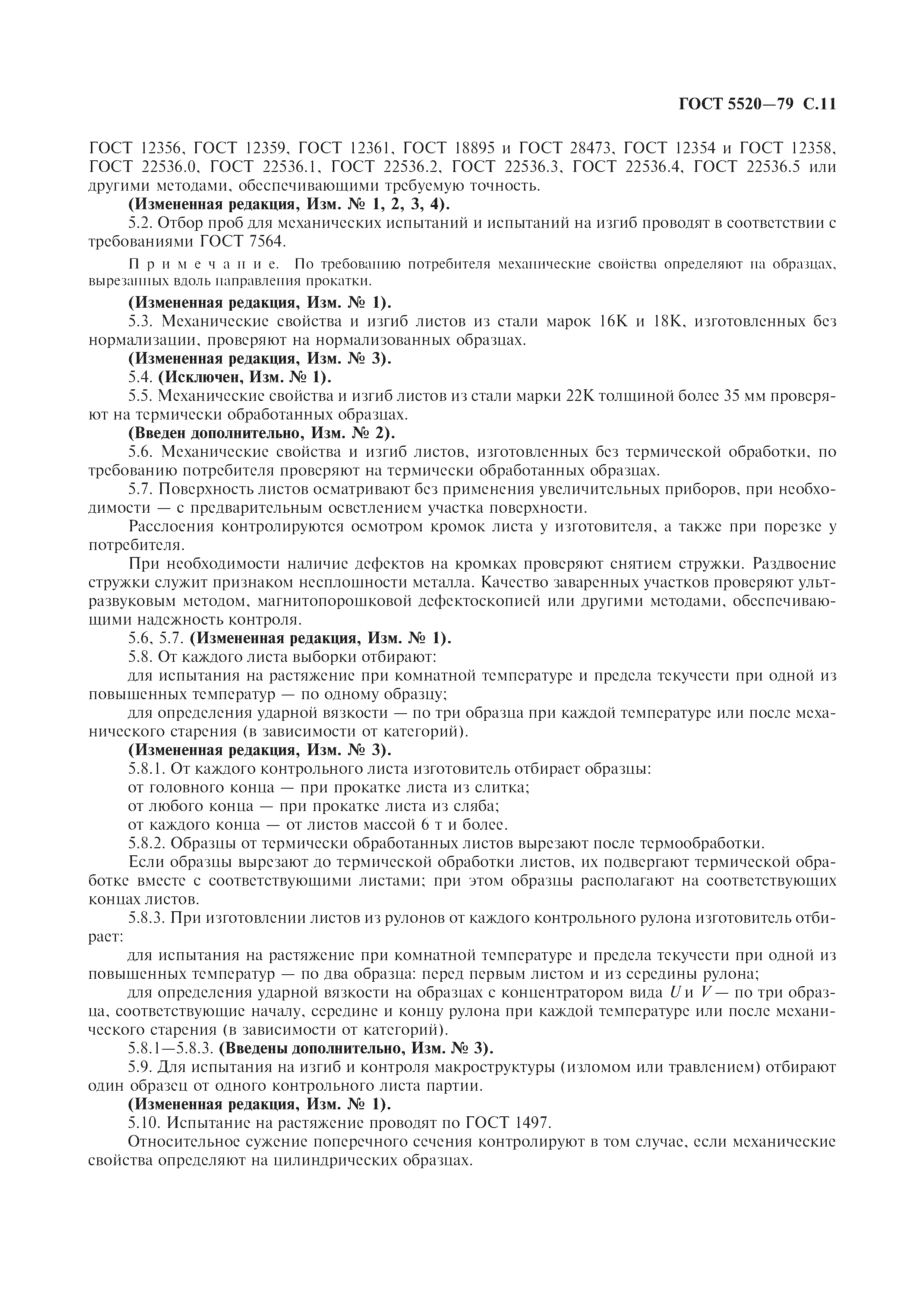

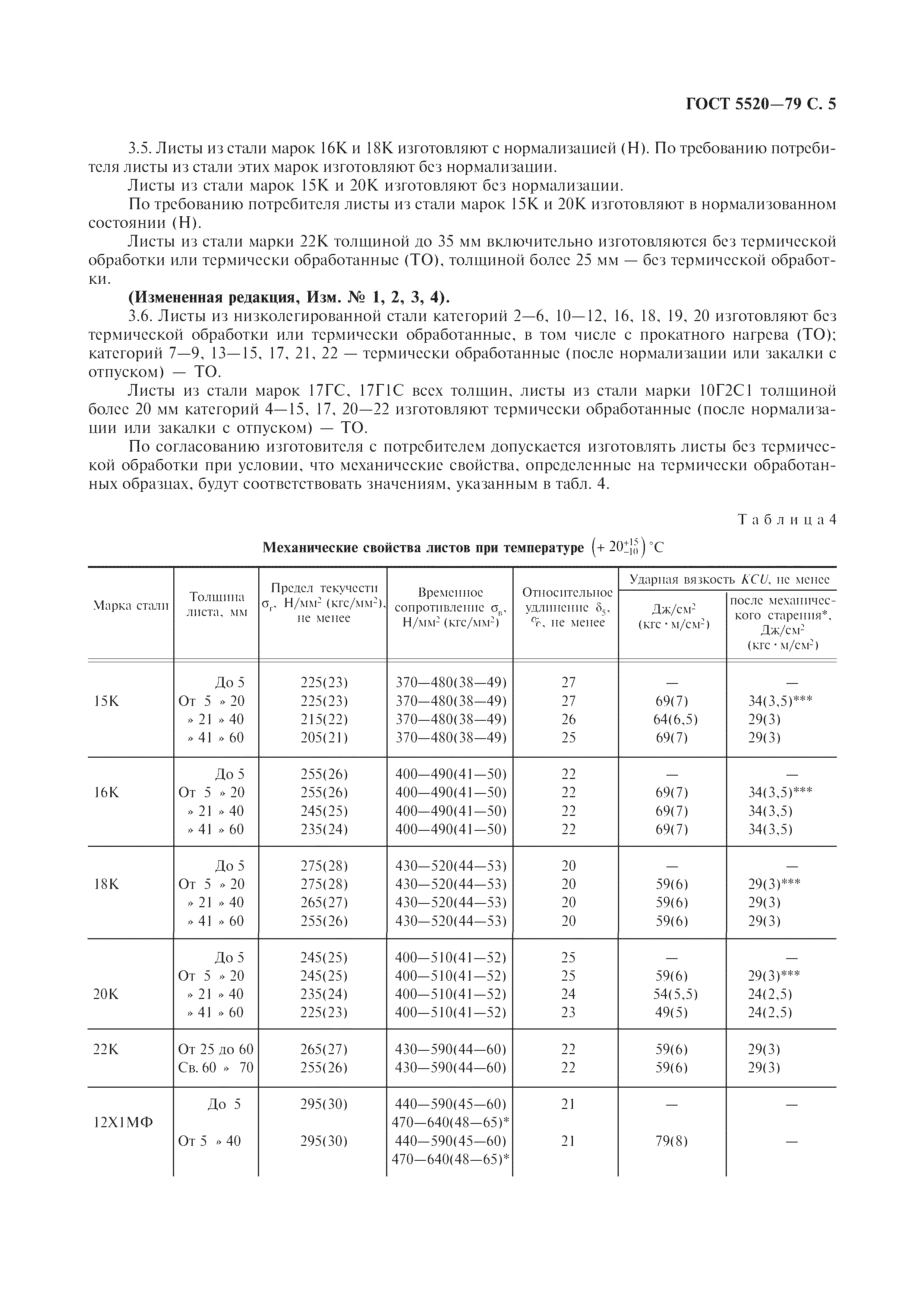

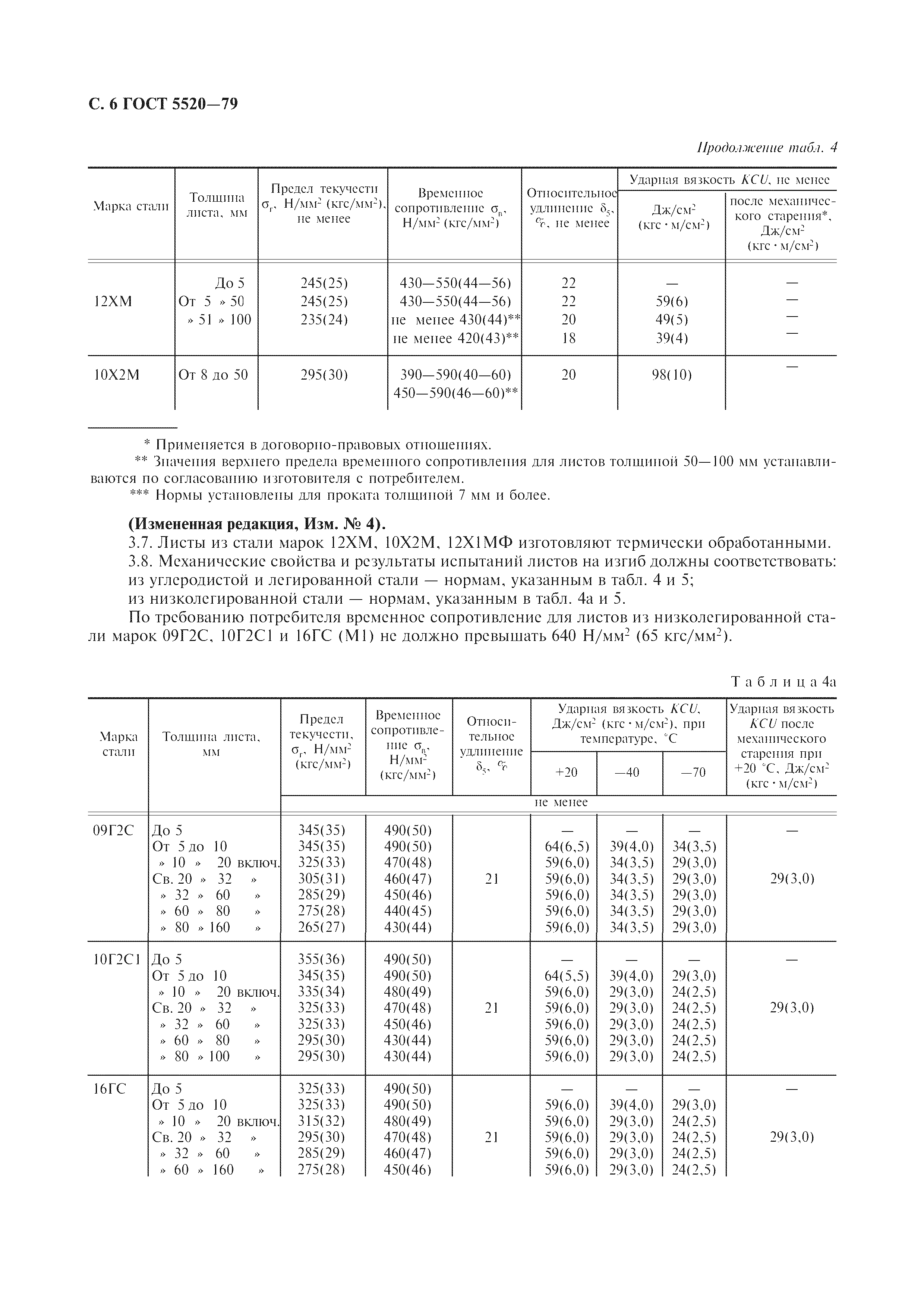

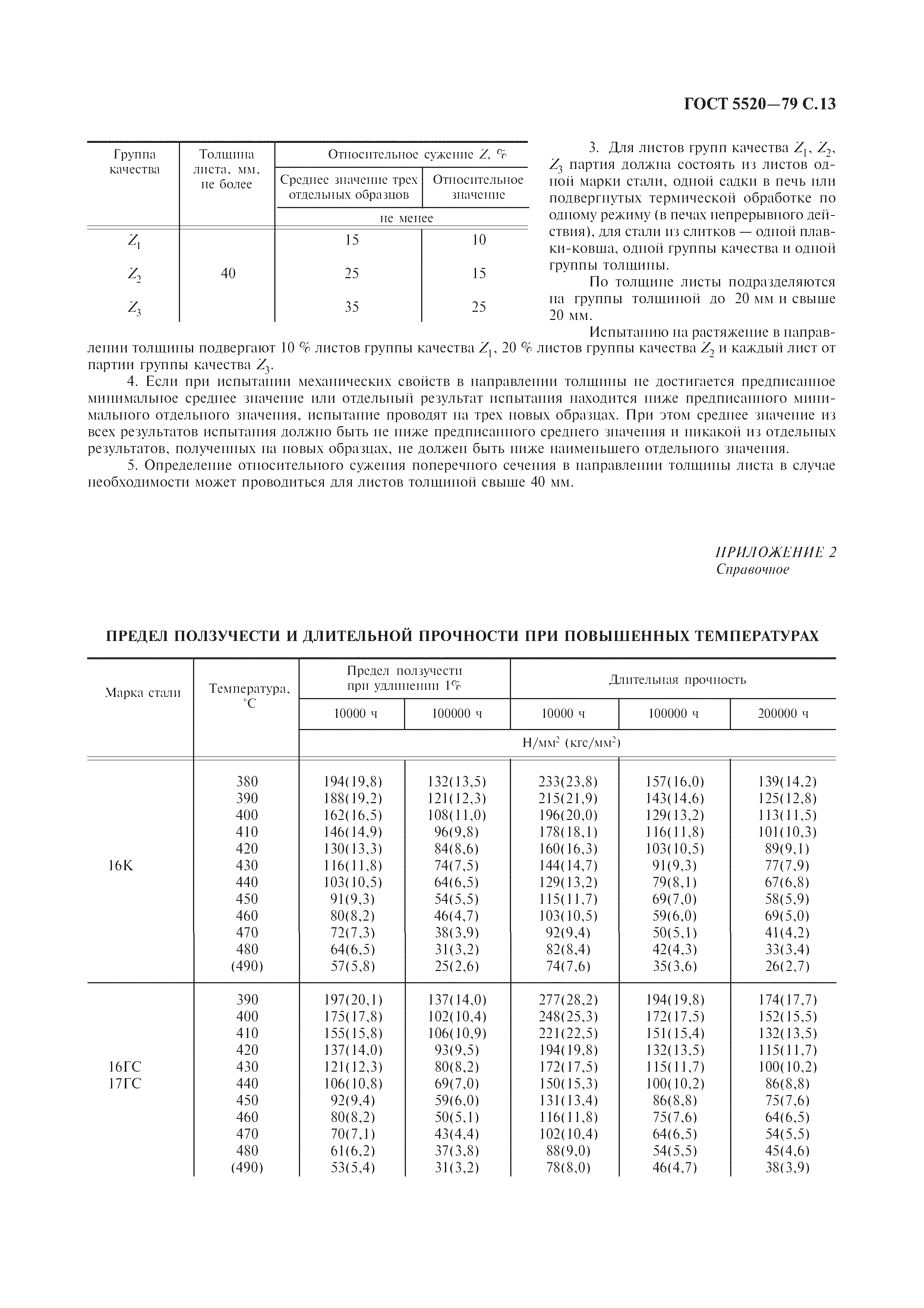

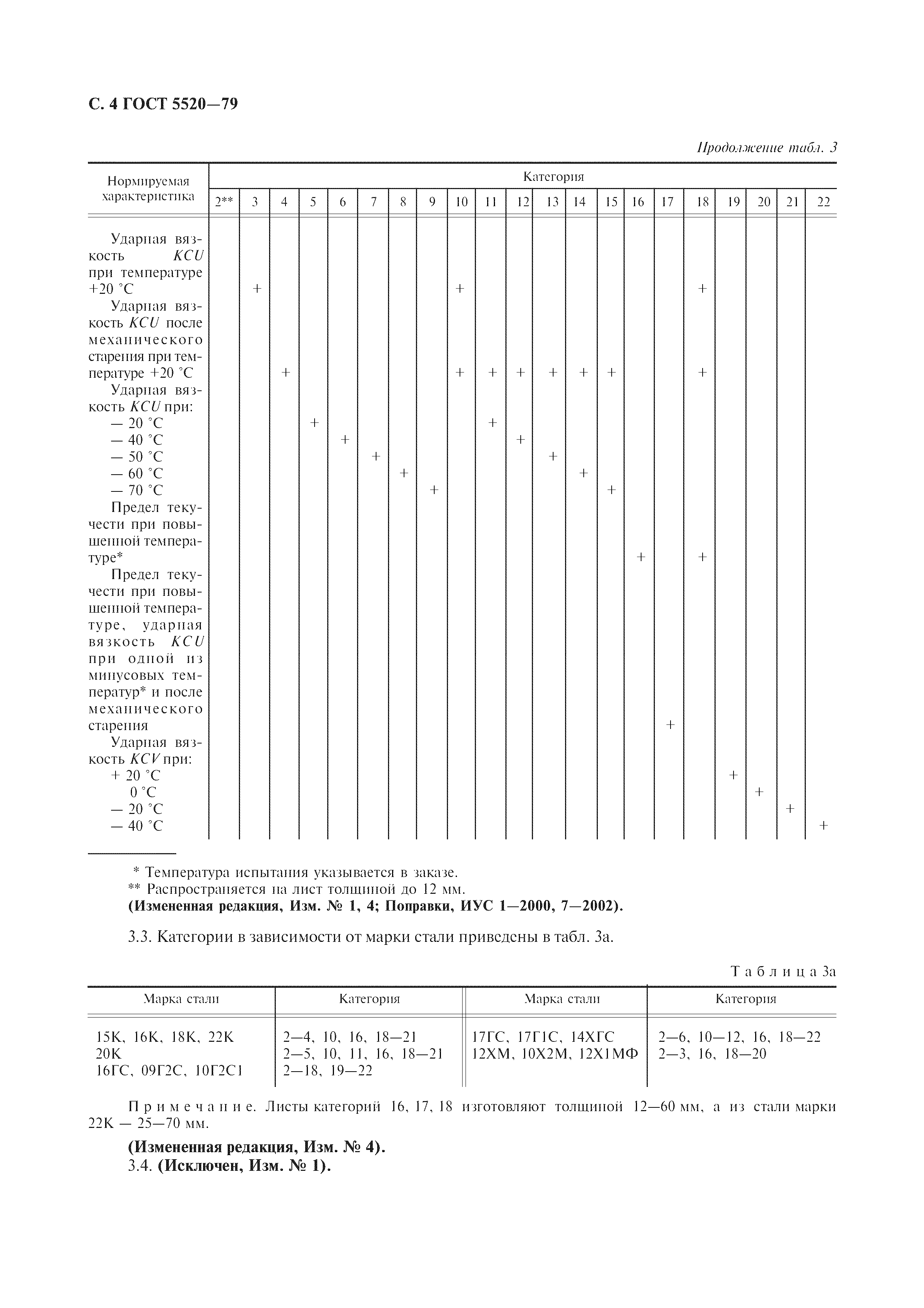

Оглавление:	1 Марки 2 Сортамент 3 Технические требования 4 Правила приемки 5 Методы испытаний 6 Маркировка и упаковка Приложение 1 Основные положения поставки листов с нормированием относительного сужения поперечного сечения в направлении толщины листа Приложение 2 Предел ползучести и длительной прочности при повышенных температурах

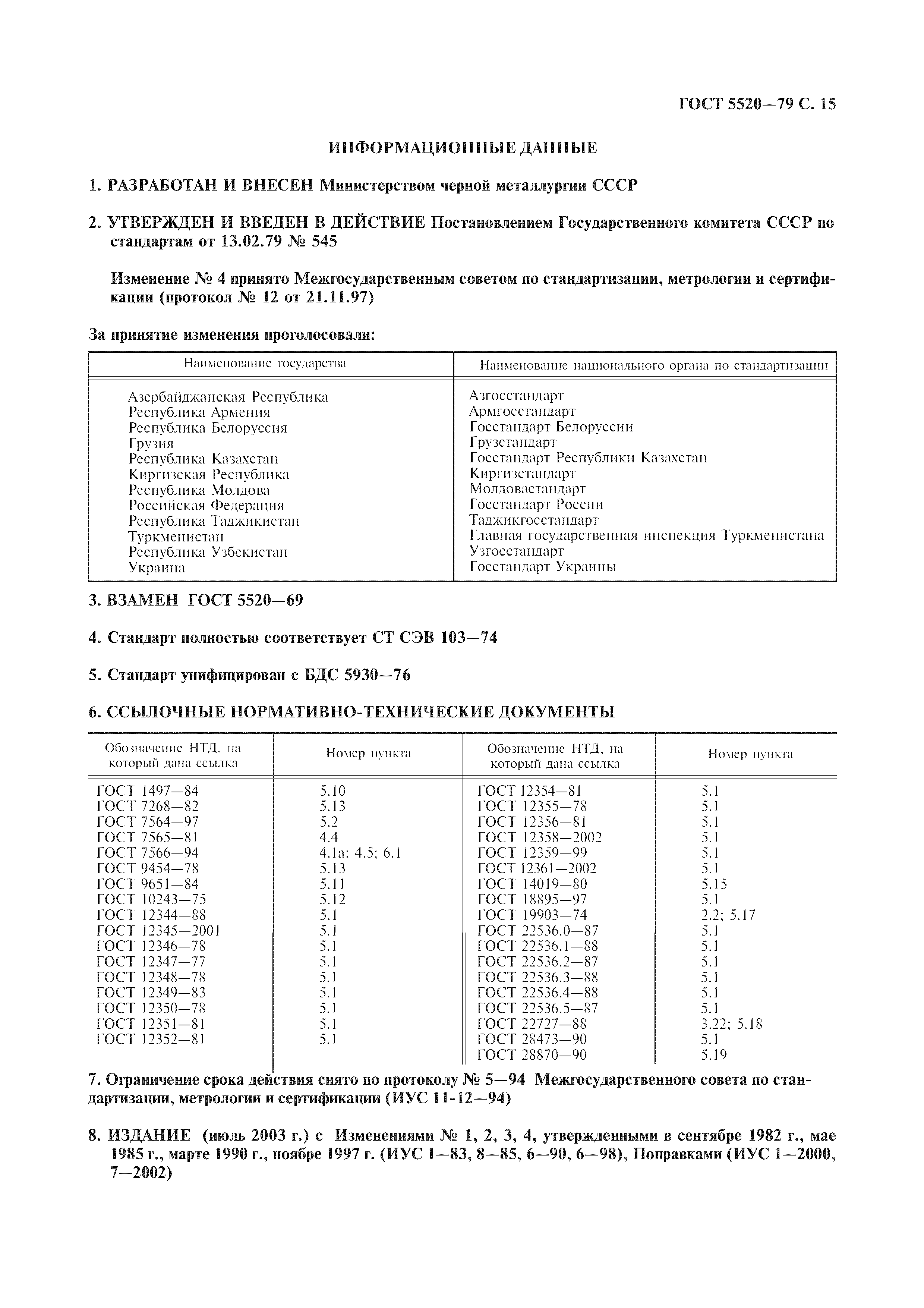

Разработан:	Министерство черной металлургии СССР
Утверждён:	13.02.1979 Государственный комитет СССР по стандартам (USSR National Committee on Standards 545)
Издан:	Издательство стандартов (1995 г. ) ИПК Издательство стандартов (2003 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Продукция из чугуна и стали Стали для работы под давлением Экология МЕТАЛЛУРГИЯ Продукция из чугуна и стали Стали для работы под давлением Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Металлургия
Список изменений:	№ 2 от 01.09.1985 (ИУС 8-85) Поправка от 15.10.1999 (ИУС 1-2000) Поправка к изменению от 05.04.2002 (ИУС 7-2002, Опечатки в изм. № 4)
Заменяет собой:	ГОСТ 5520-69 «Сталь листовая углеродистая и низколегированная для котлостроения и сосудов, работающих под давлением. Технические требования»

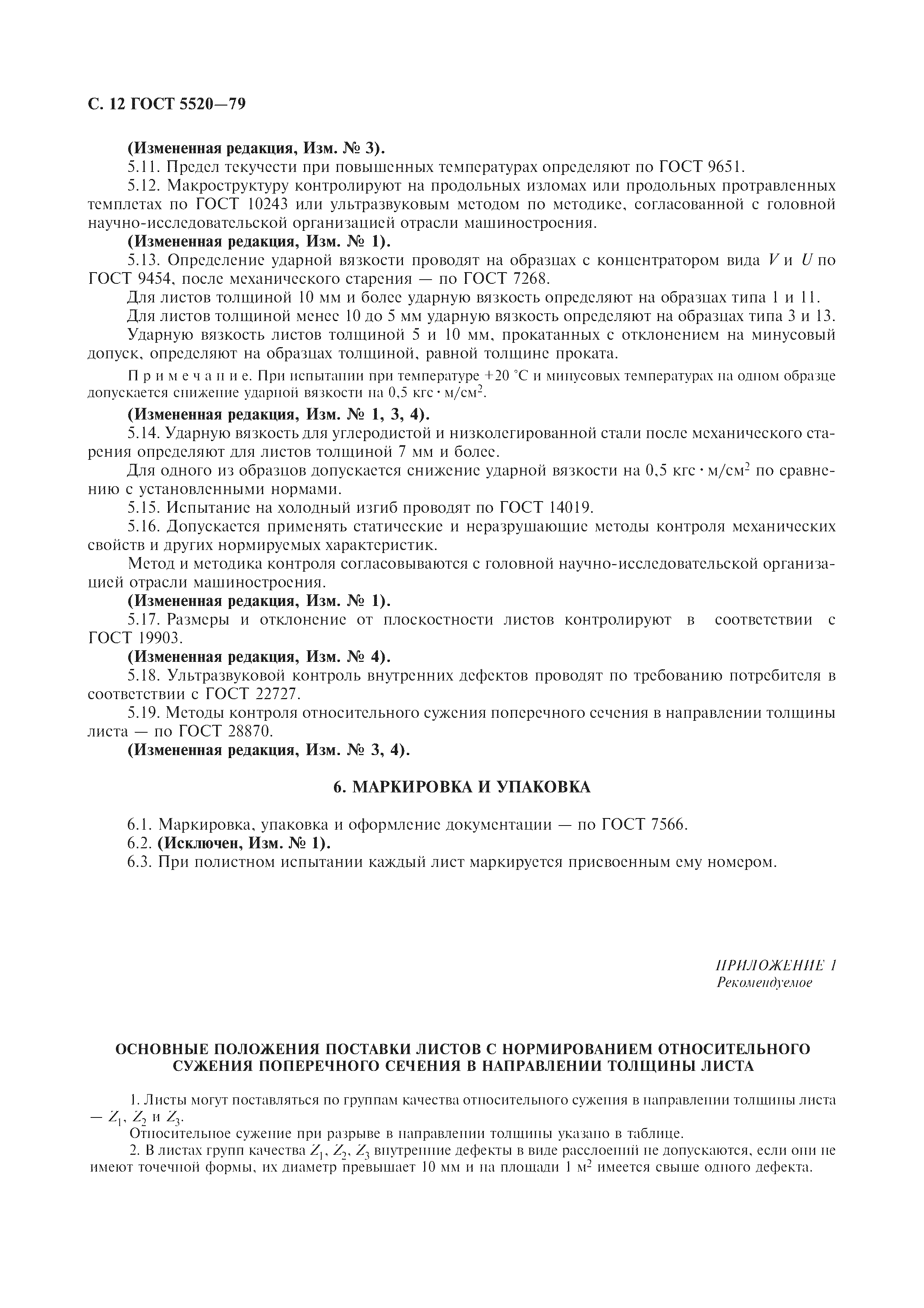

Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 7566-94 «Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение» ГОСТ 9651-84 «Металлы. Методы испытаний на растяжение при повышенных температурах» ГОСТ 14019-80 «Металлы. Методы испытания на изгиб» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 28870-90 «Сталь. Методы испытания на растяжение толстолистового проката в направлении толщины» ГОСТ 10243-75 «Сталь. Методы испытаний и оценки макроструктуры» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 12345-2001 «Стали легированные и высоколегированные. Методы определения серы» ГОСТ 28473-90 «Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа» ГОСТ 22536.0-87 «Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа» ГОСТ 22536.2-87 «Сталь углеродистая и чугун нелегированный. Методы определения серы» ГОСТ 22536.5-87 «Сталь углеродистая и чугун нелегированный. Методы определения марганца» ГОСТ 22536.1-88 «Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита» ГОСТ 22536.3-88 «Сталь углеродистая и чугун нелегированный. Методы определения фосфора» ГОСТ 22536.4-88 «Сталь углеродистая и чугун нелегированный. Методы определения кремния» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 12344-88 «Стали легированные и высоколегированные. Методы определения углерода» ГОСТ 12346-78 «Стали легированные и высоколегированные. Методы определения кремния» ГОСТ 12347-77 «Стали легированные и высоколегированные. Методы определения фосфора» ГОСТ 12348-78 «Стали легированные и высоколегированные. Методы определения марганца» ГОСТ 12349-83 «Стали легированные и высоколегированные. Методы определения вольфрама» ГОСТ 12350-78 «Стали легированные и высоколегированные. Методы определения хрома» ГОСТ 12351-81 «Стали легированные и высоколегированные. Методы определения ванадия» ГОСТ 12352-81 «Стали легированные и высоколегированные. Методы определения никеля» ГОСТ 12354-81 «Стали легированные и высоколегированные. Методы определения молибдена» ГОСТ 12355-78 «Стали легированные и высоколегированные. Методы определения меди» ГОСТ 12356-81 «Стали легированные и высоколегированные. Методы определения титана» ГОСТ 12359-99 «Стали углеродистые, легированные и высоколегированные. Методы определения азота» ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа» ГОСТ 7268-82 «Сталь. Метод определения склонности к механическому старению по испытанию на ударный изгиб» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 12358-2002 «Стали легированные и высоколегированные. Методы определения мышьяка» ГОСТ 12361-2002 «Стали легированные и высоколегированные. Методы определения ниобия»

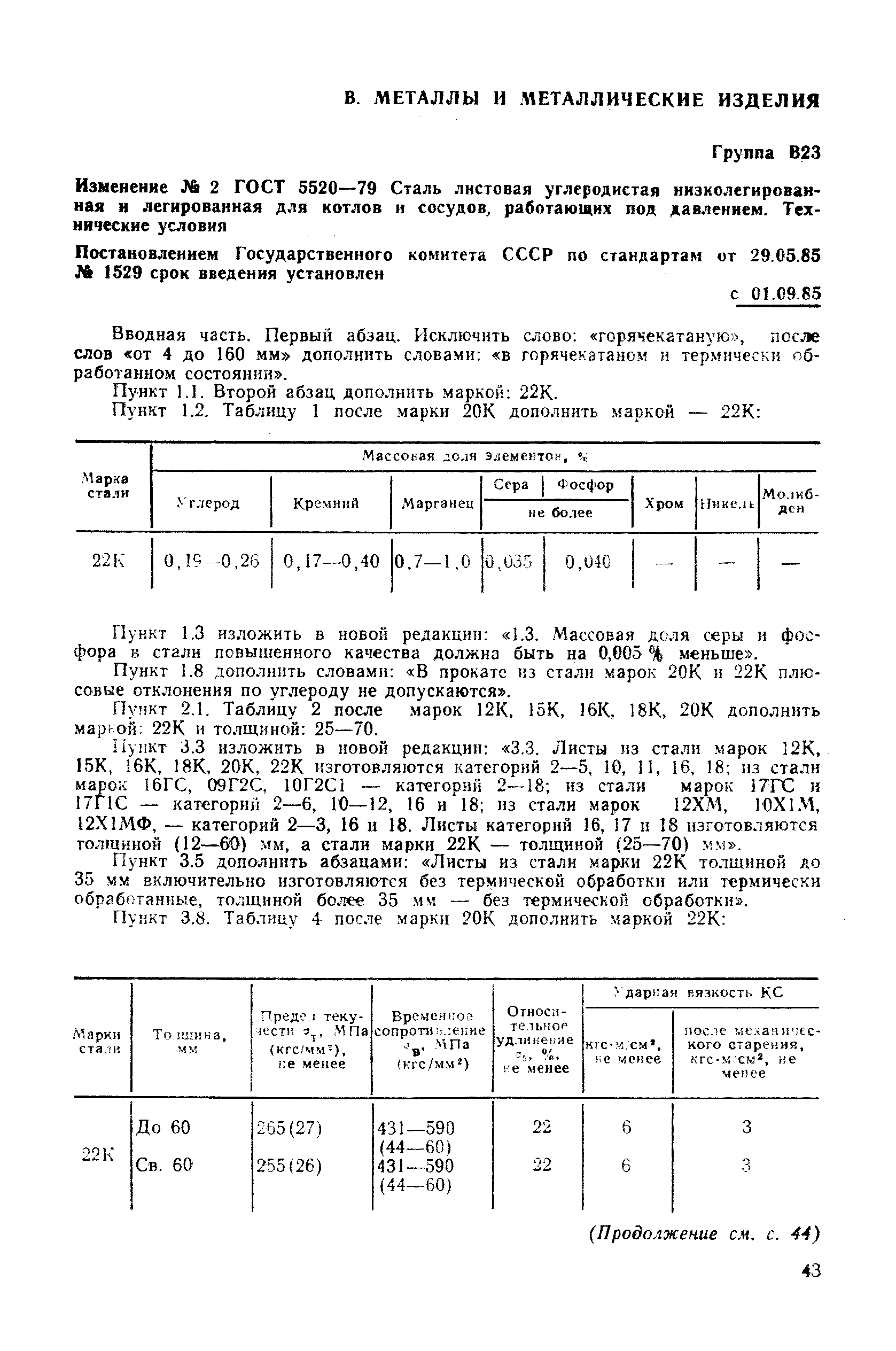

Текстовое изменение № 2 от 01.09.1985

Текстовое изменение Поправка от 15.10.1999

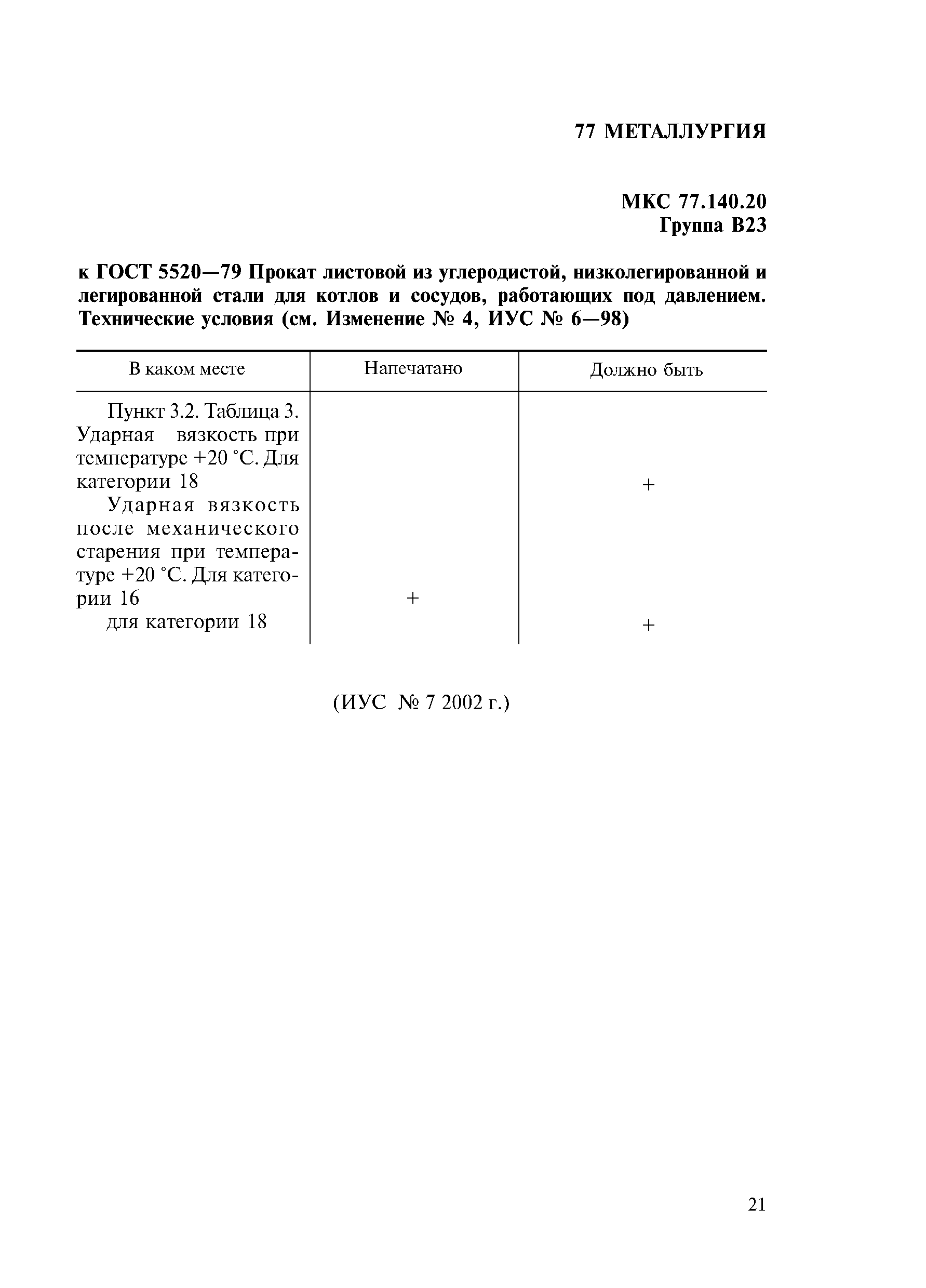

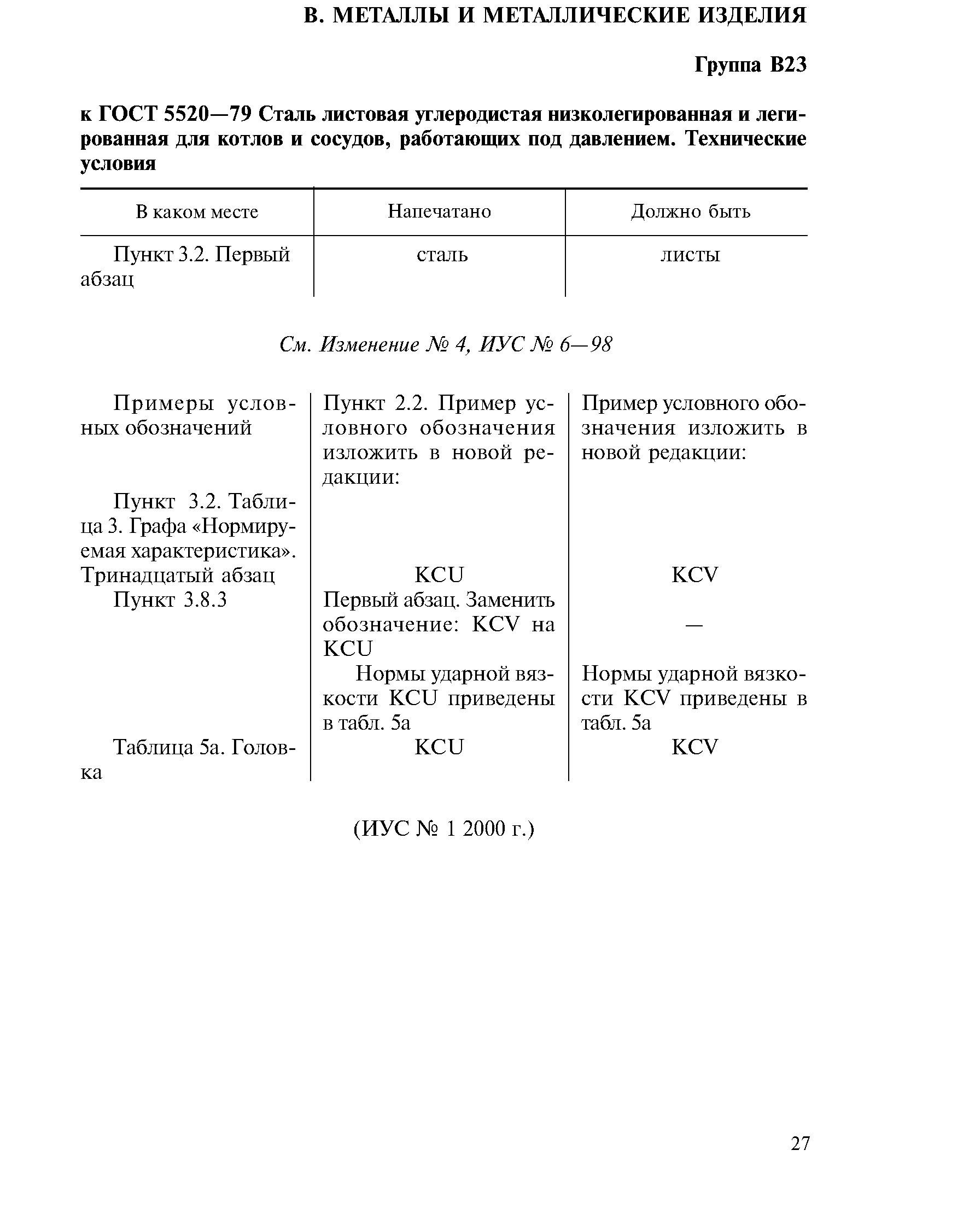

Текстовое изменение Поправка к изменению от 05.04.2002
