Серия 1.432.2-17

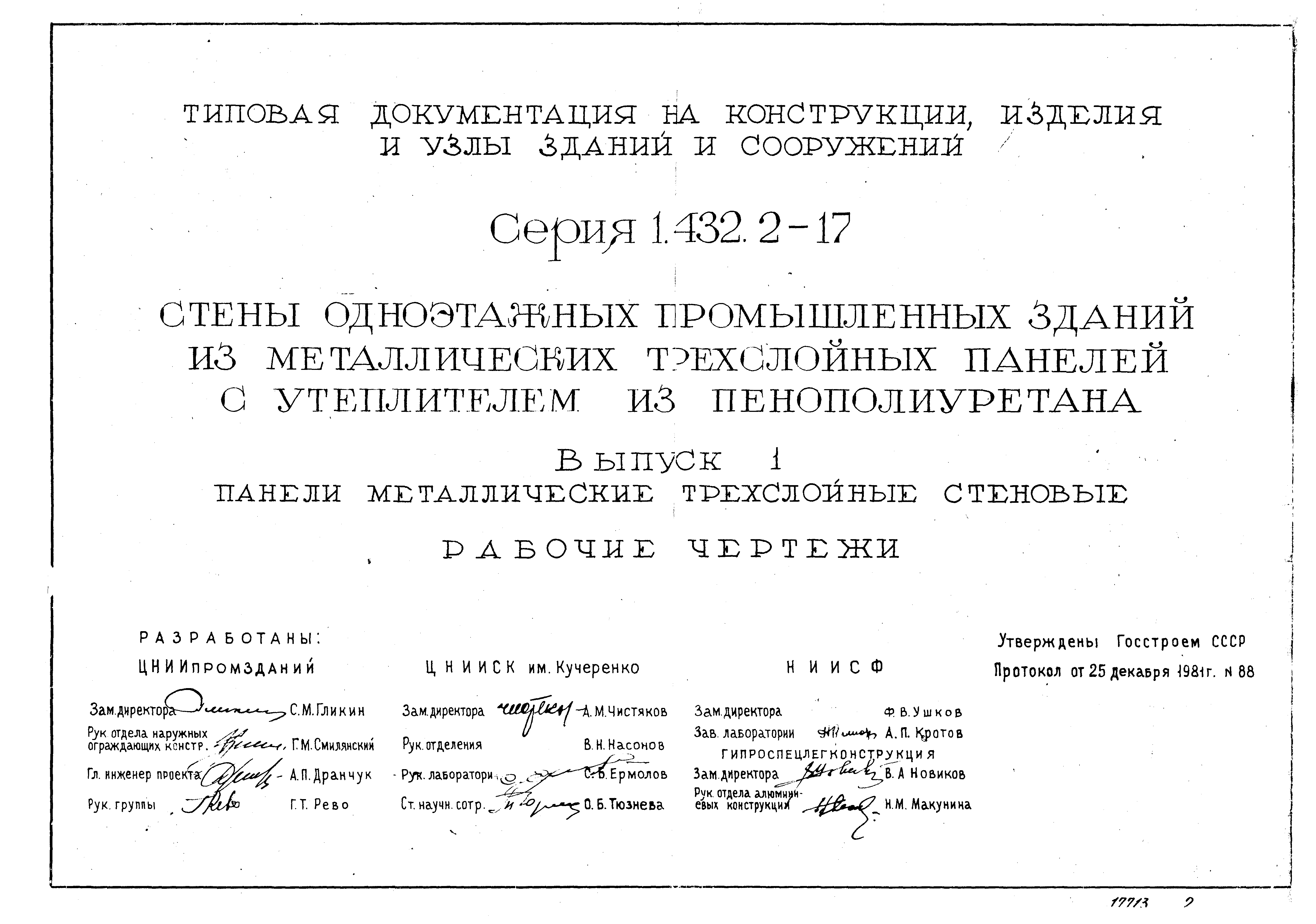

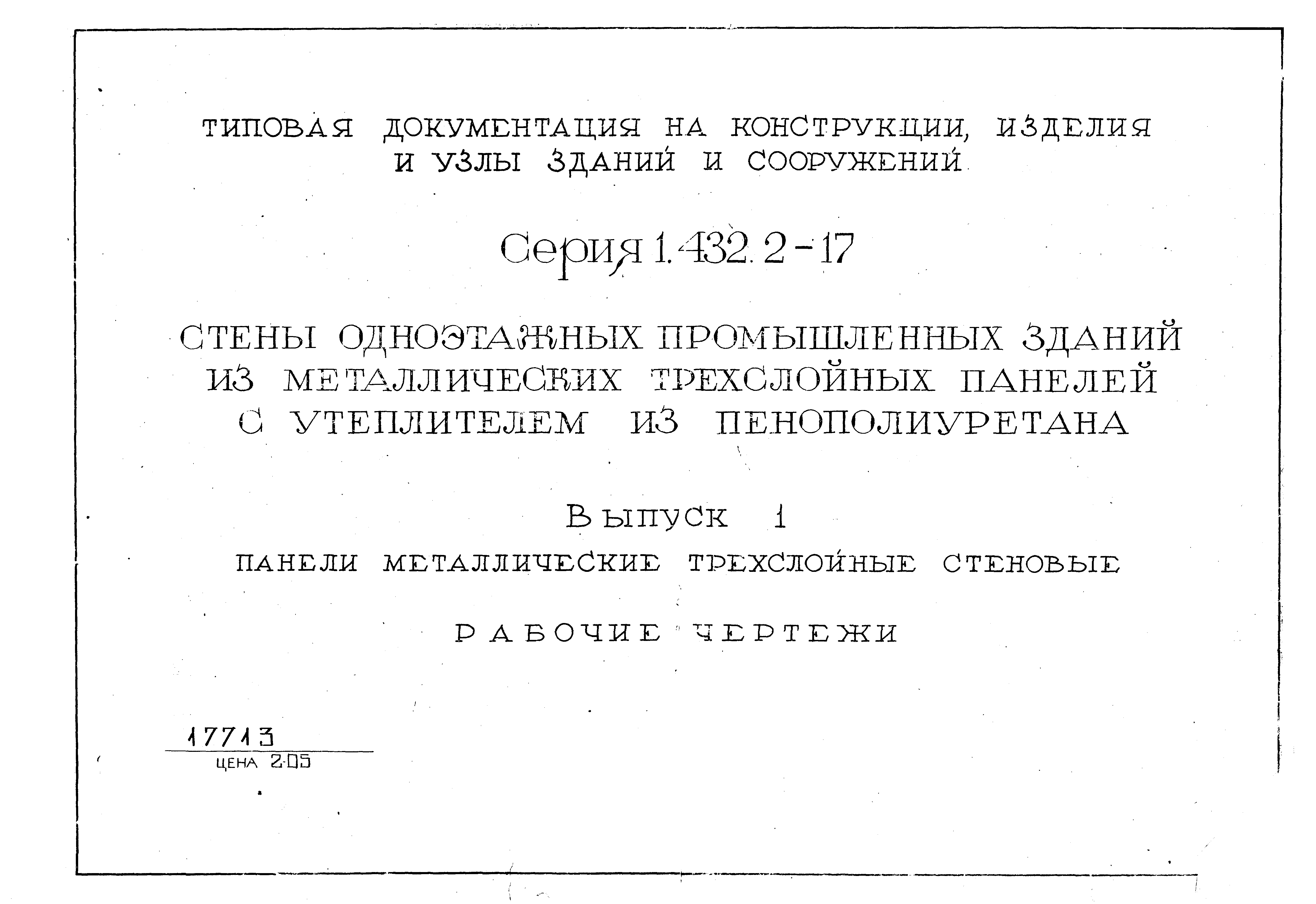

Выпуск 1. Панели металлические трехслойные стеновые. Рабочие чертежи

Обозначение:	Серия 1.432.2-17
Обозначение англ:	Series 1.432.2-17
Статус:	заменен
Название рус.:	Выпуск 1. Панели металлические трехслойные стеновые. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.1991
Область применения:	В настоящем выпуске приведены рабочие чертежи металлических трехслойных стеновых панелей с утеплителем из пенополиуретана, изготовляемых на механизированных линиях непрерывным и стендовым способами

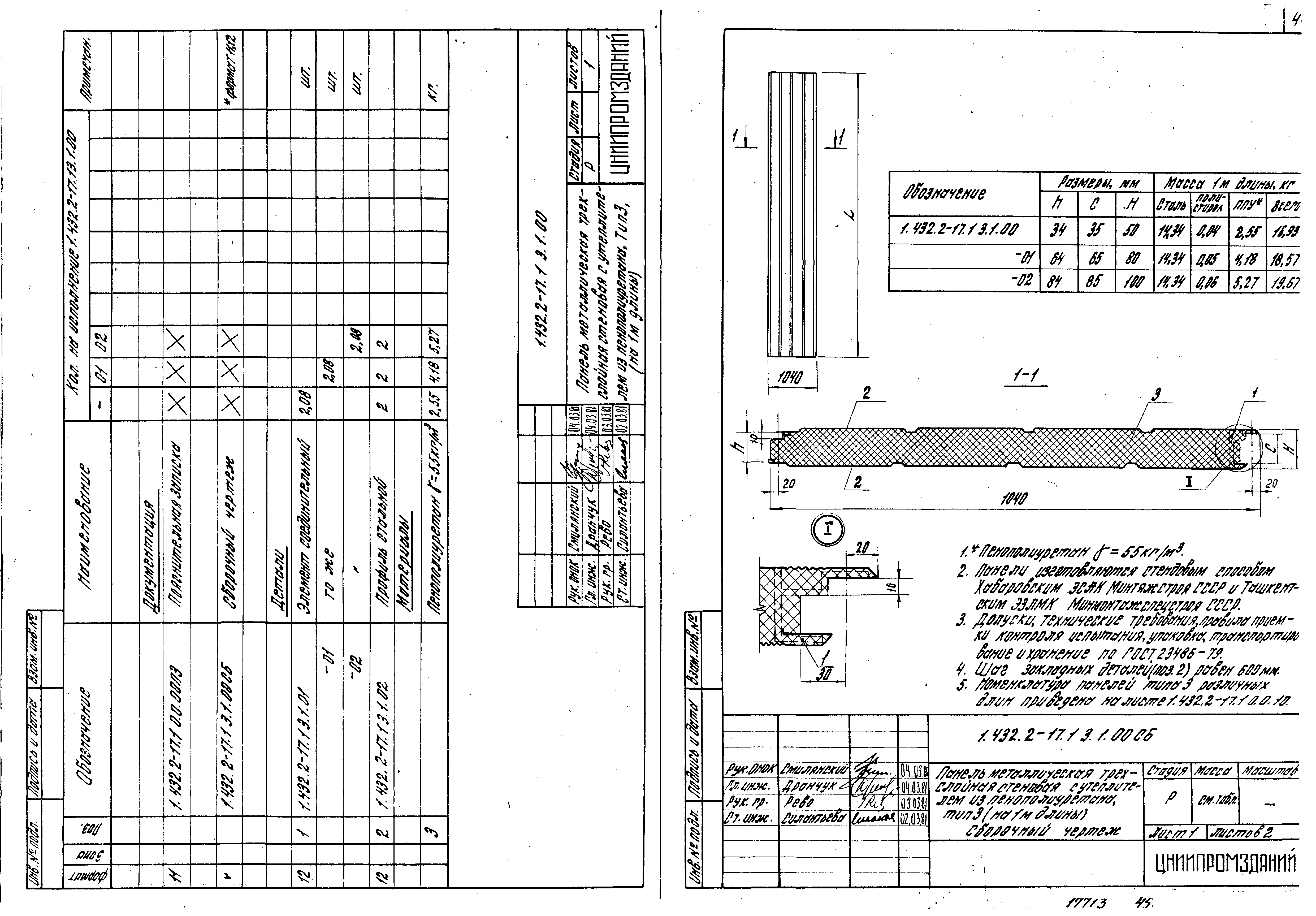

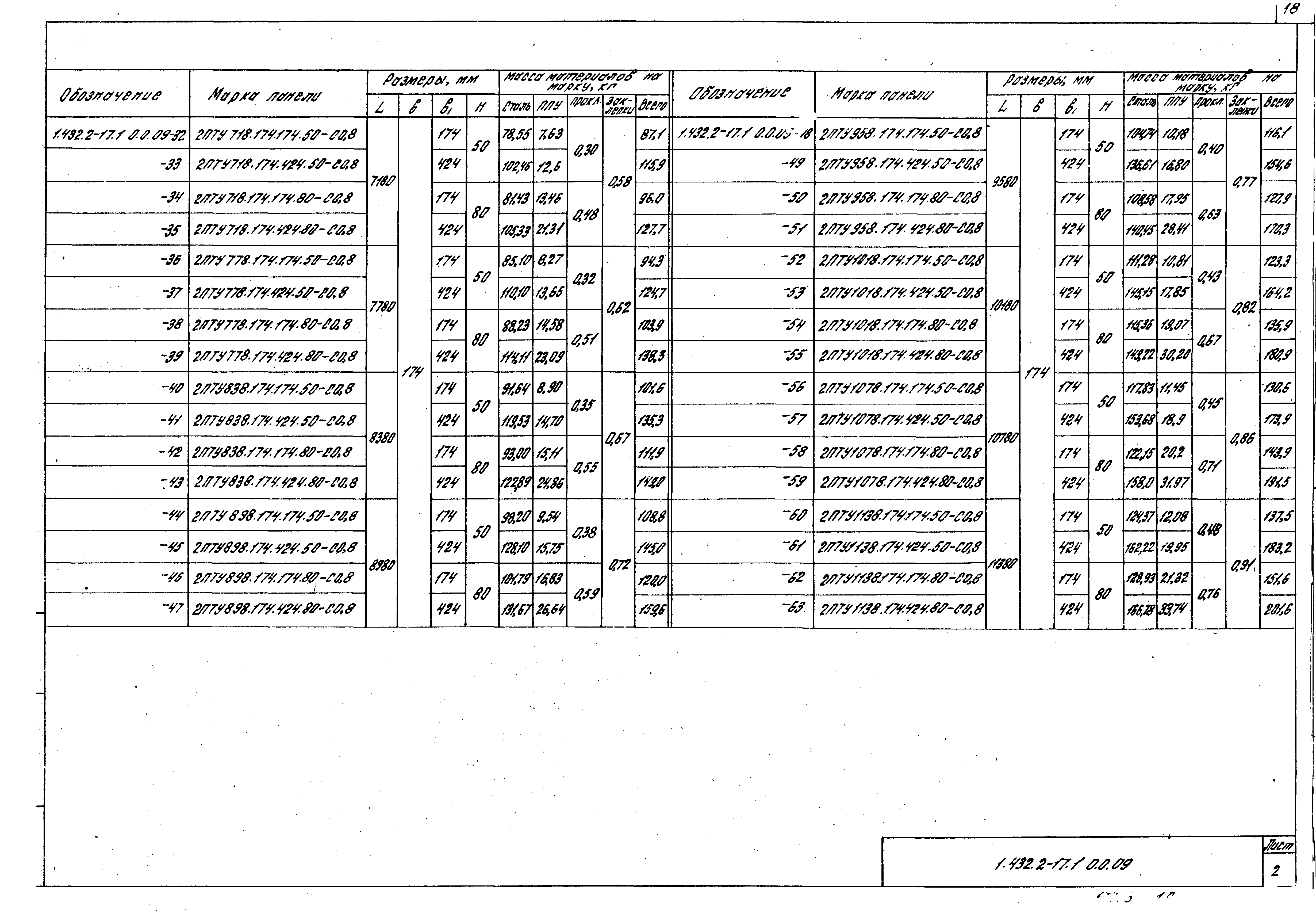

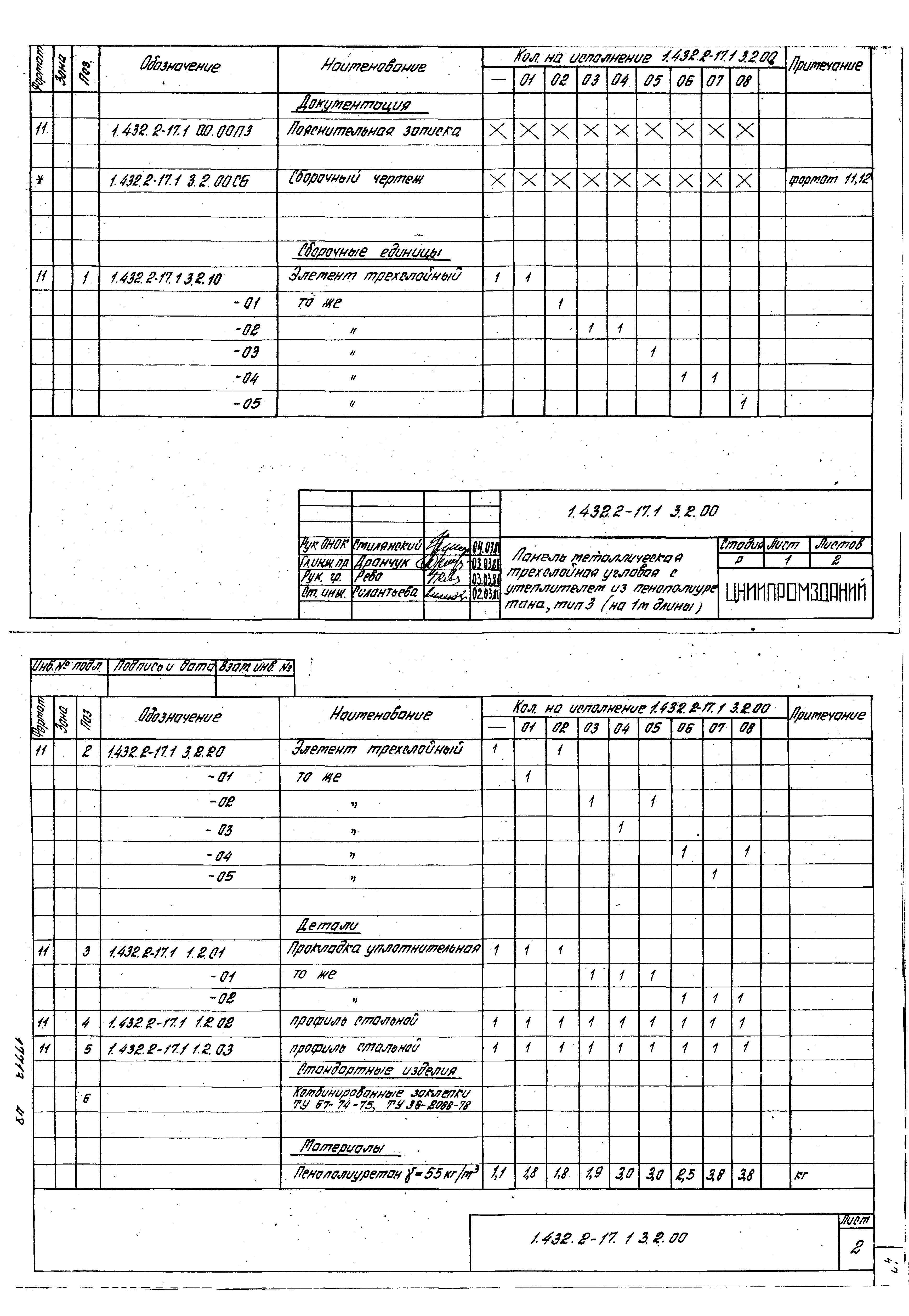

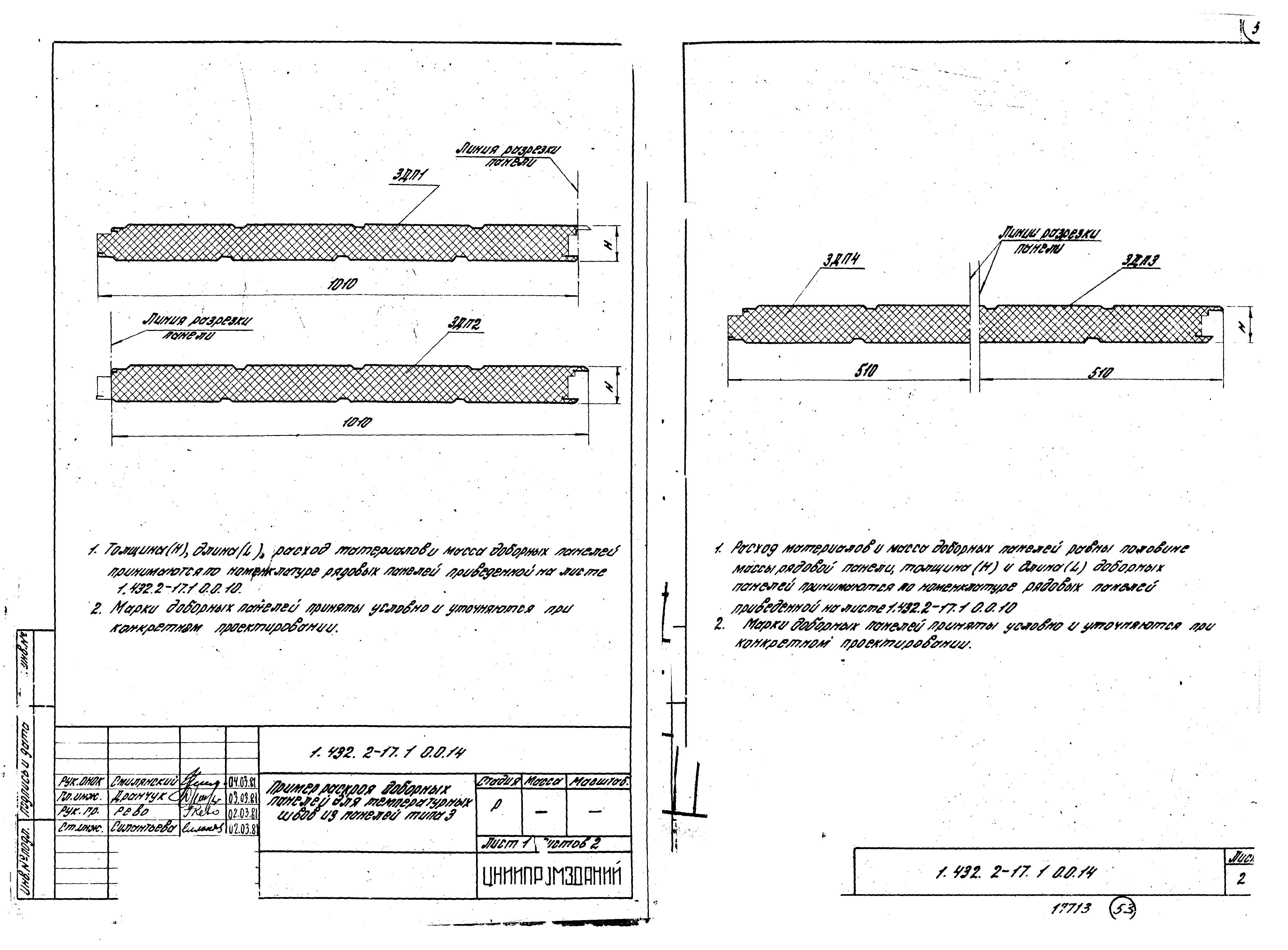

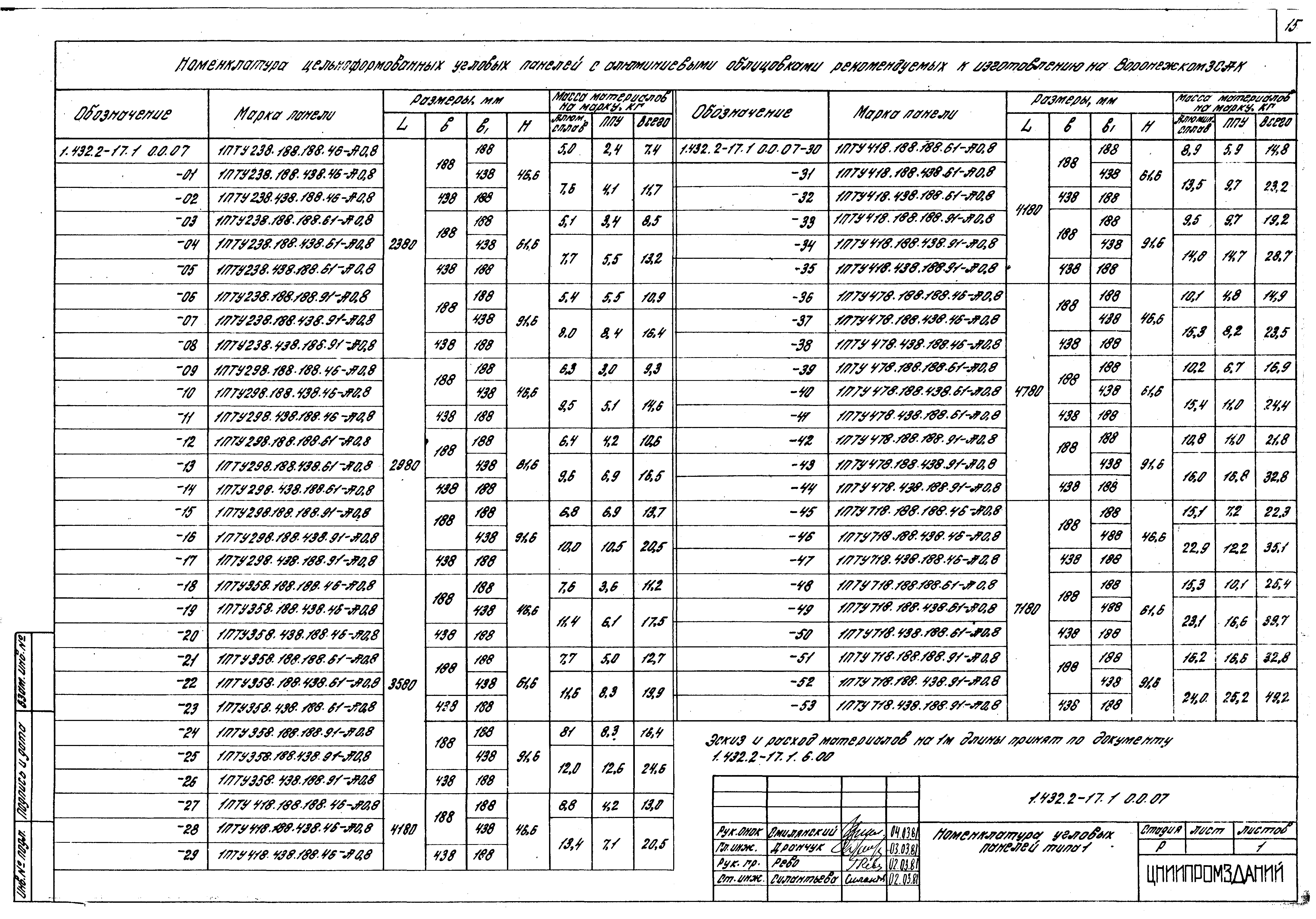

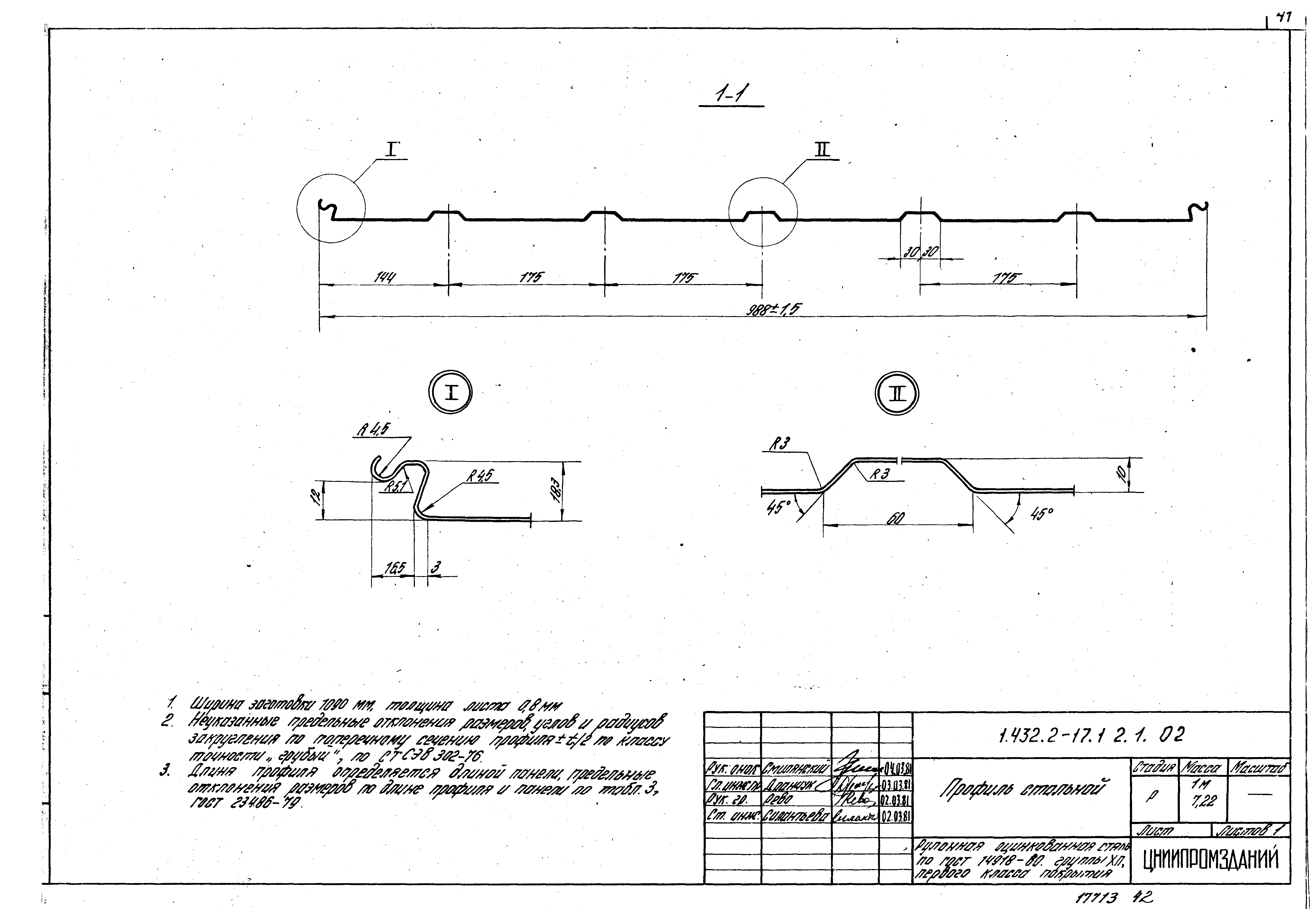

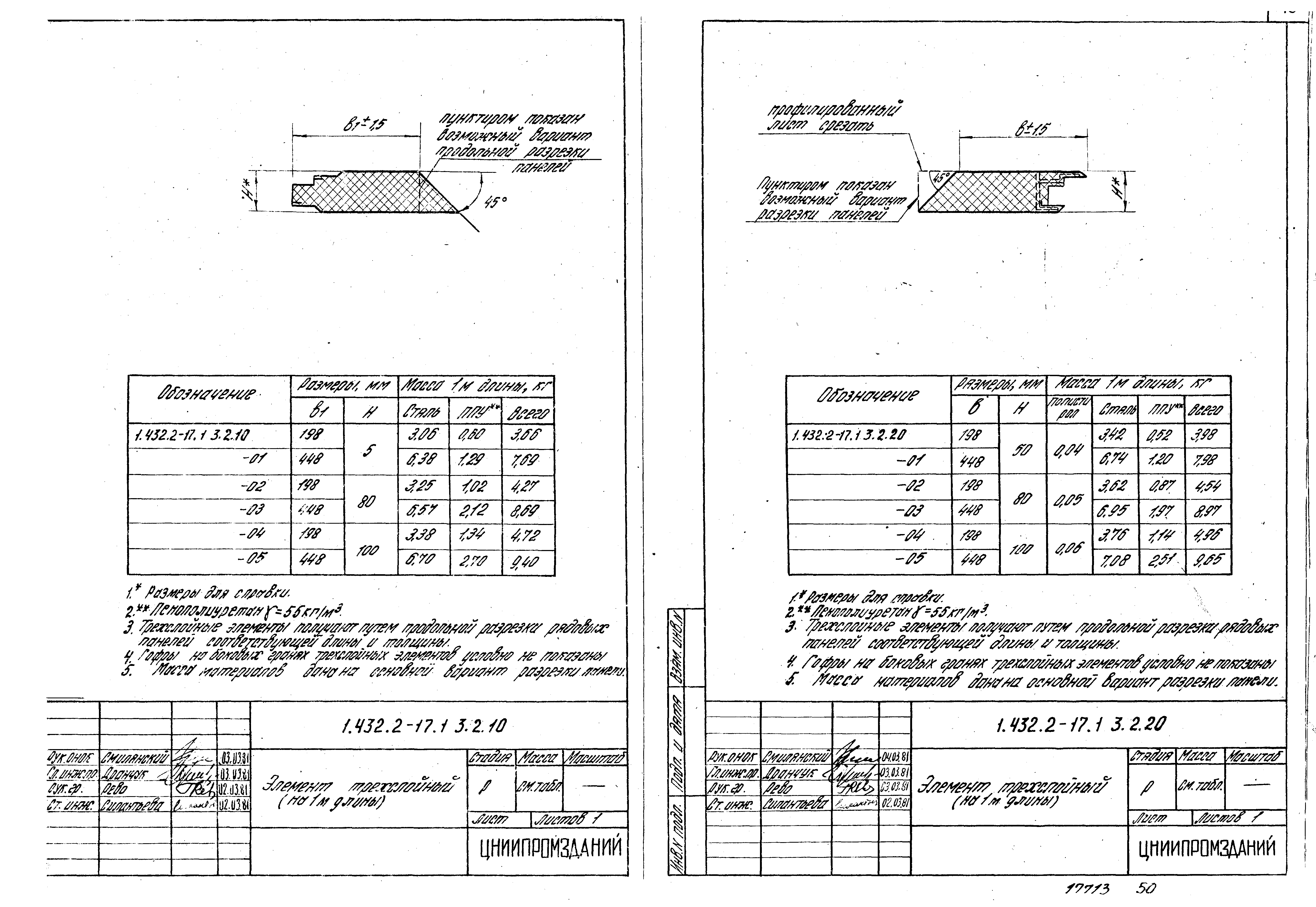

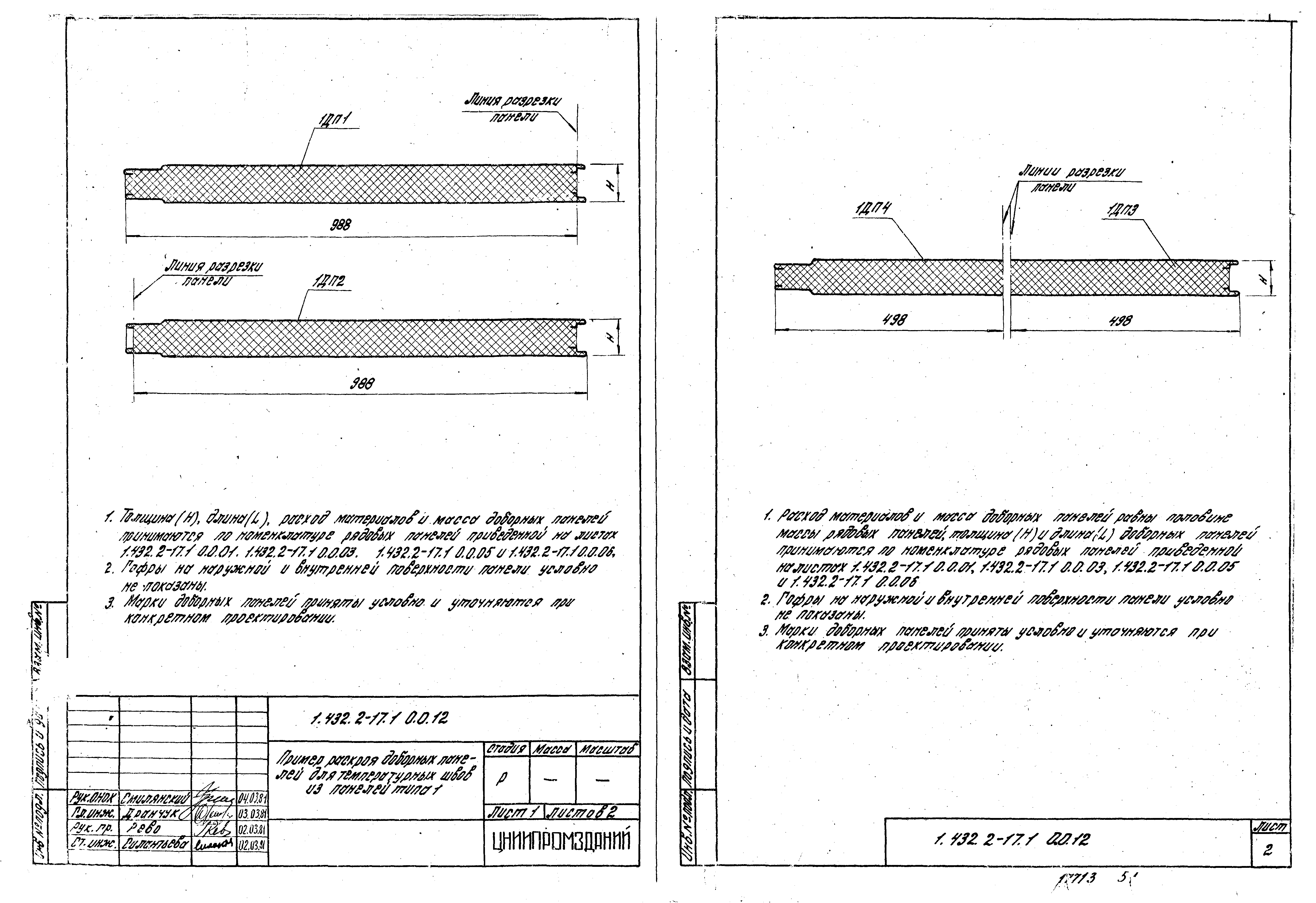

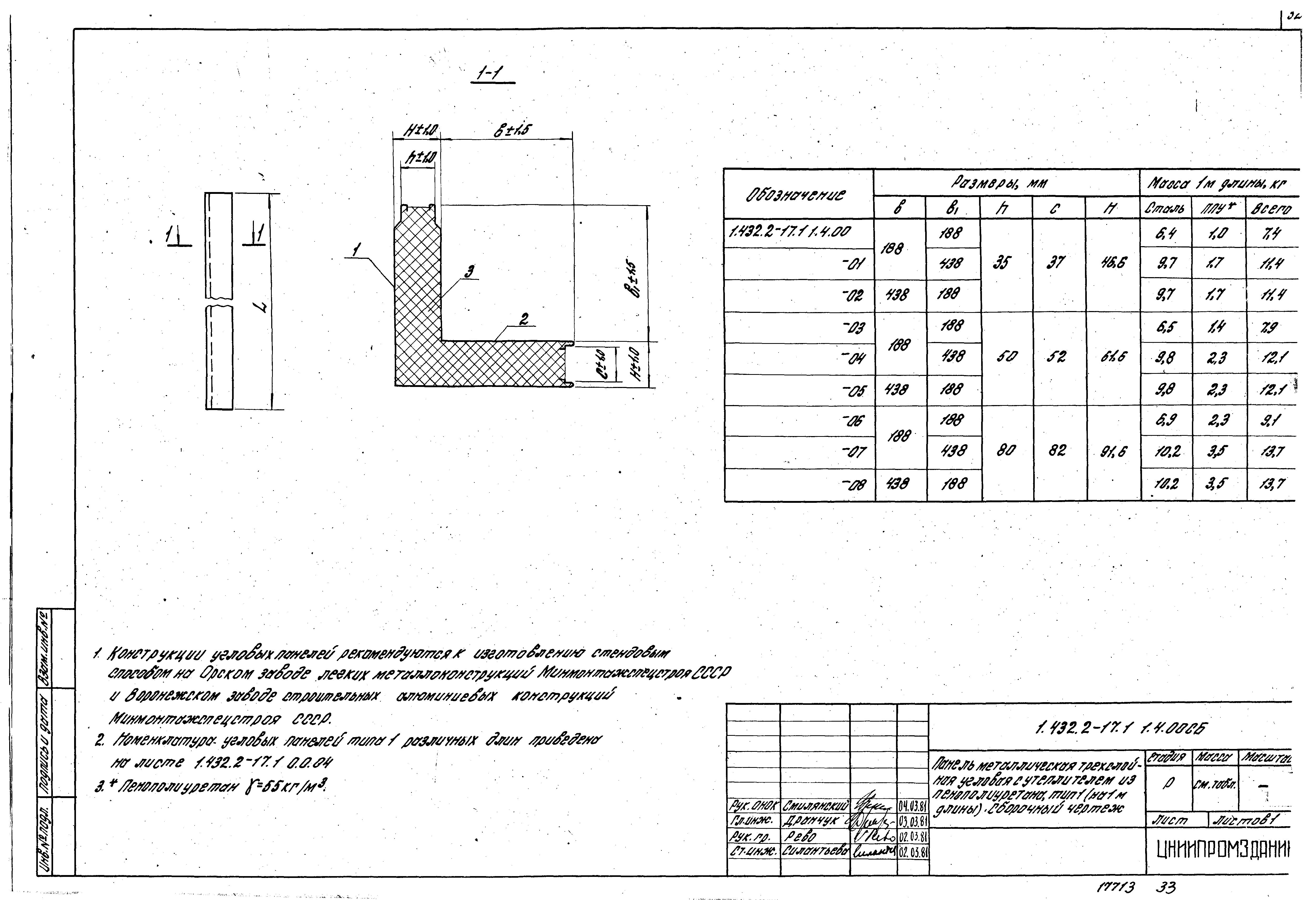

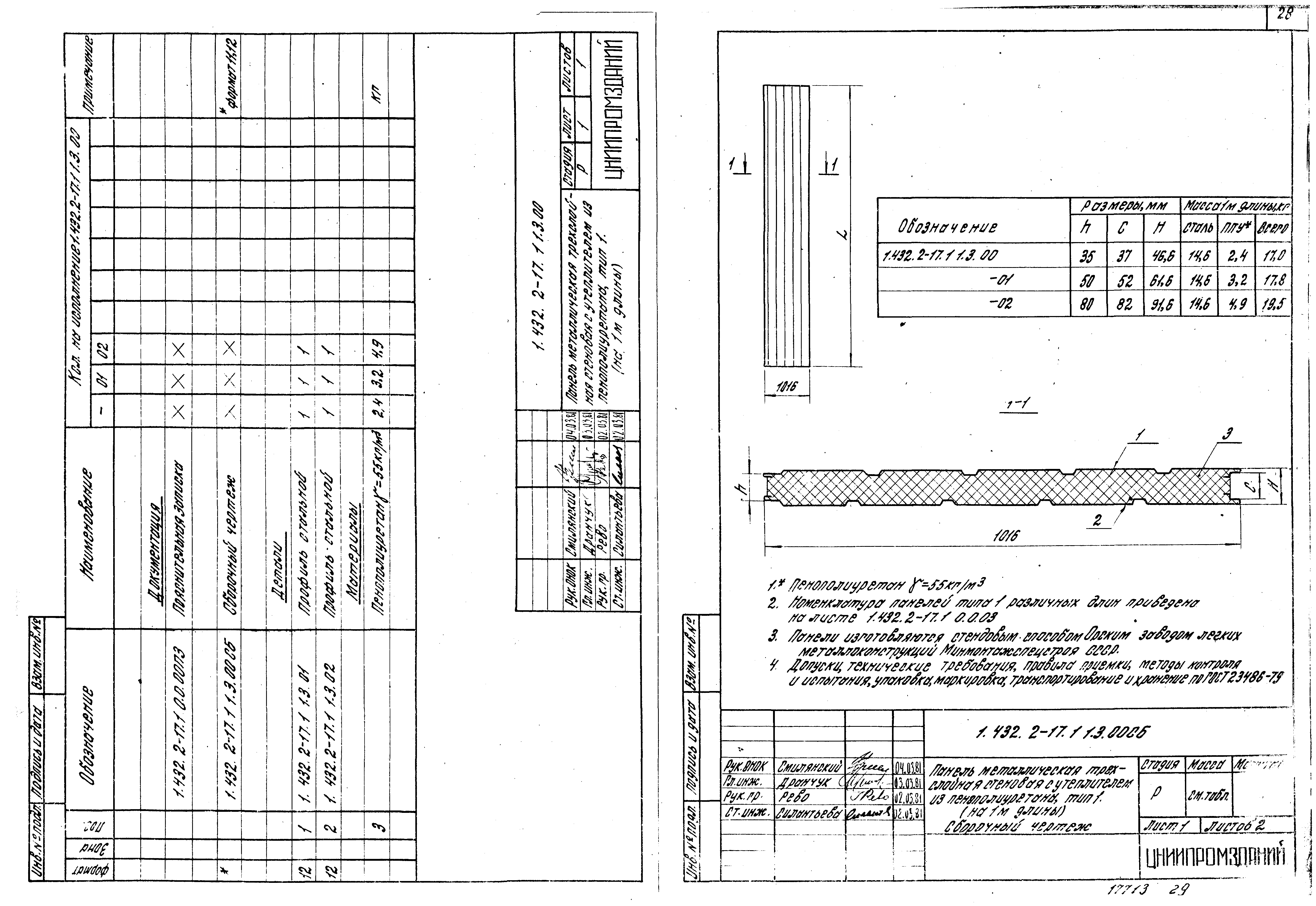

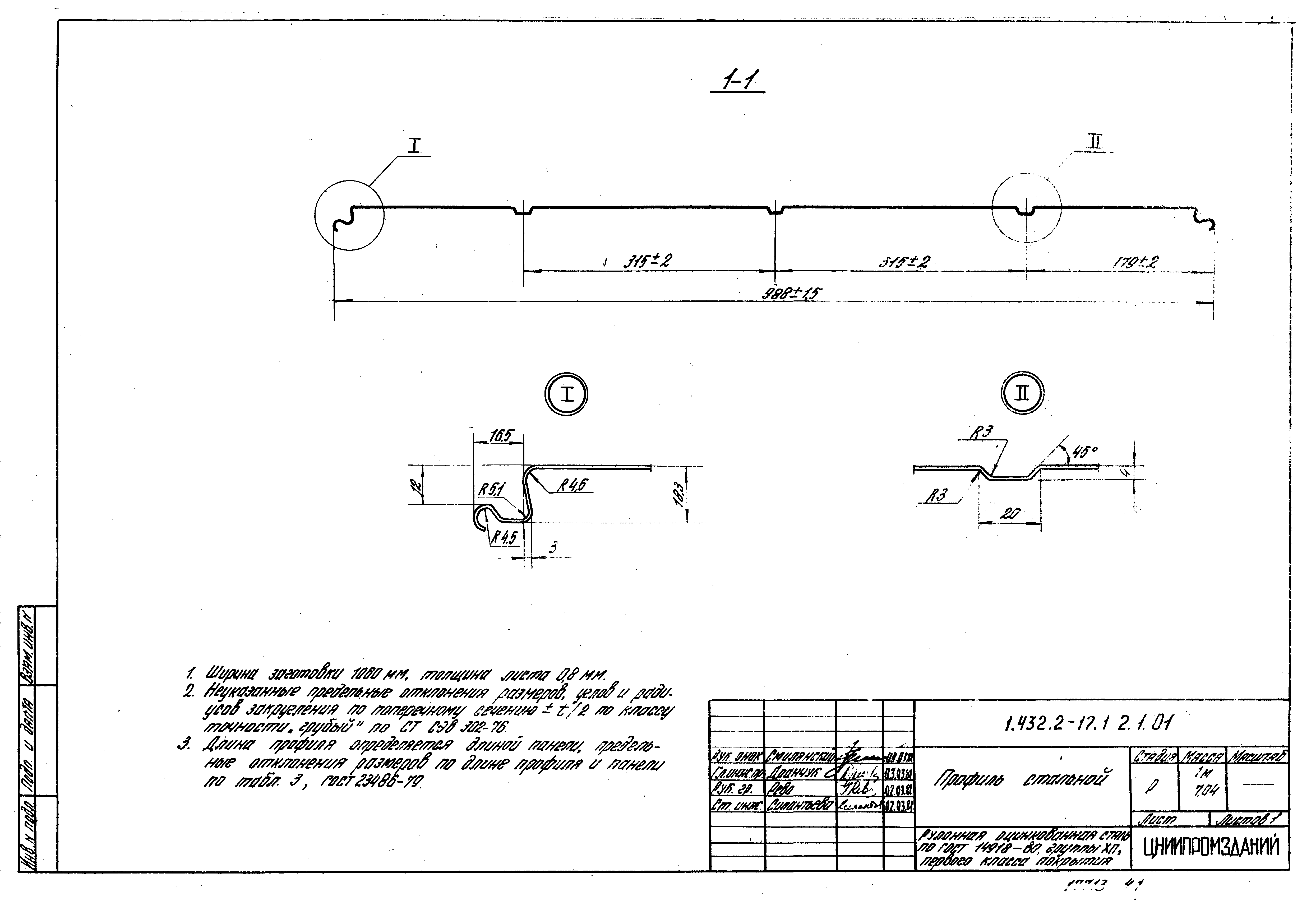

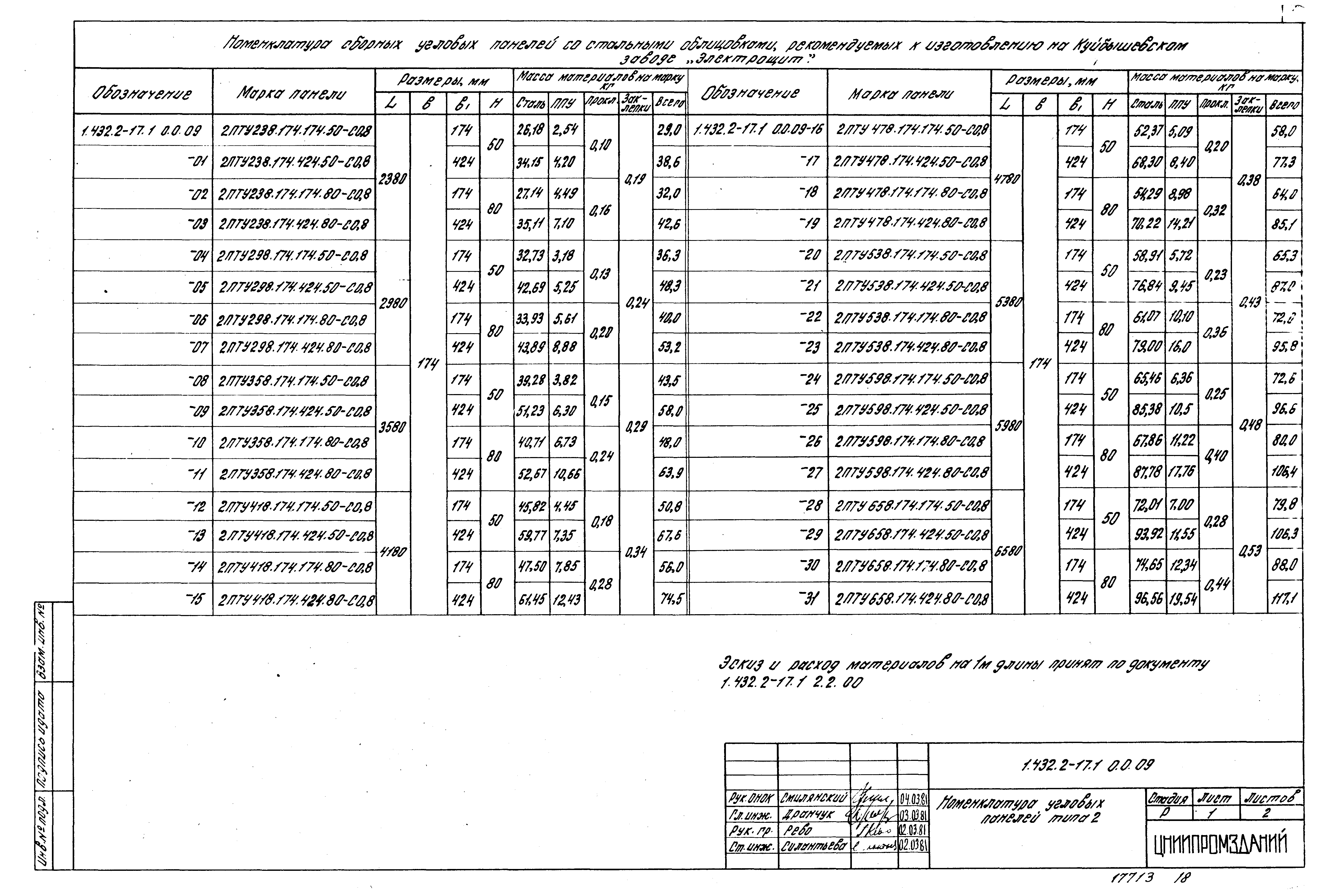

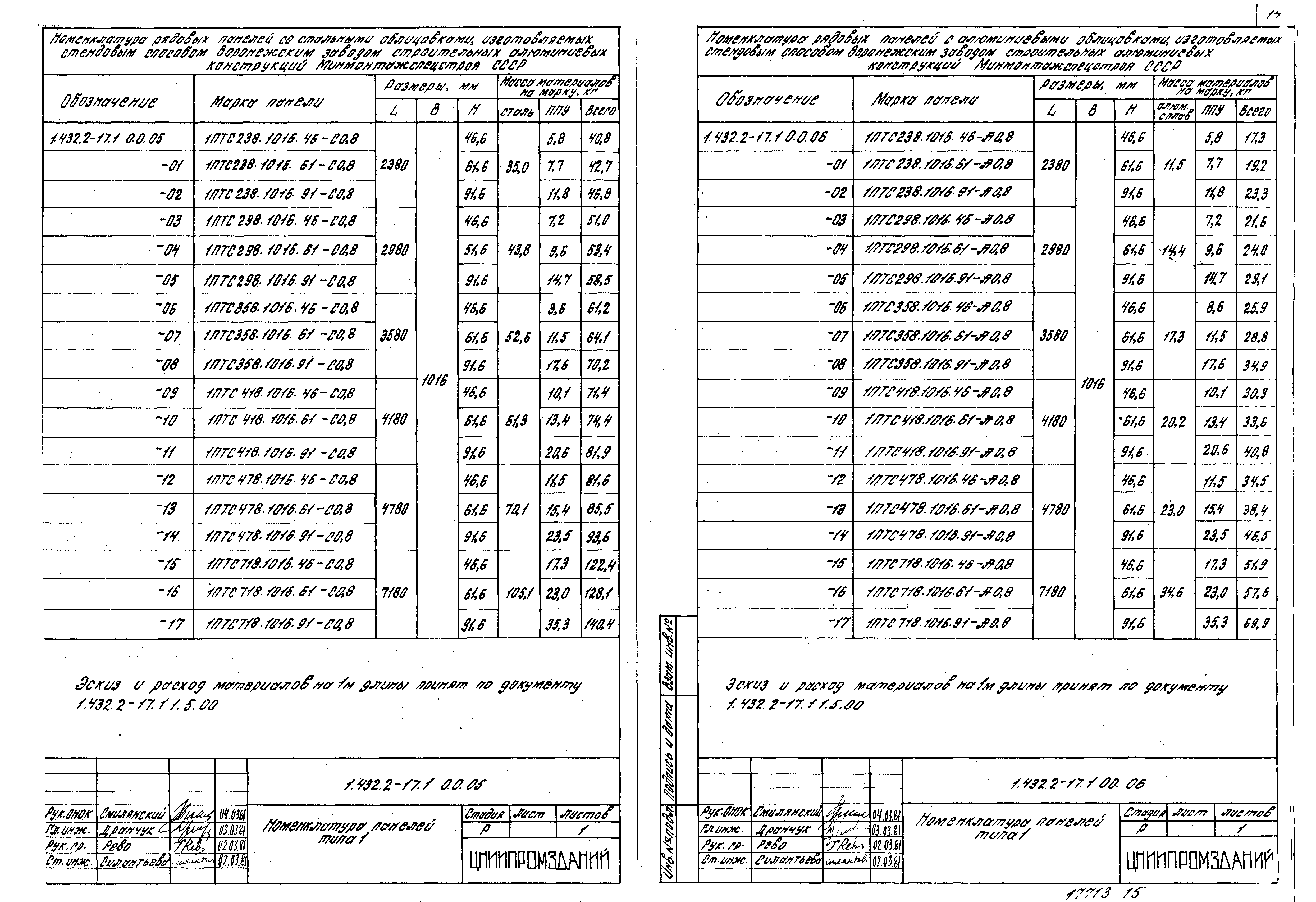

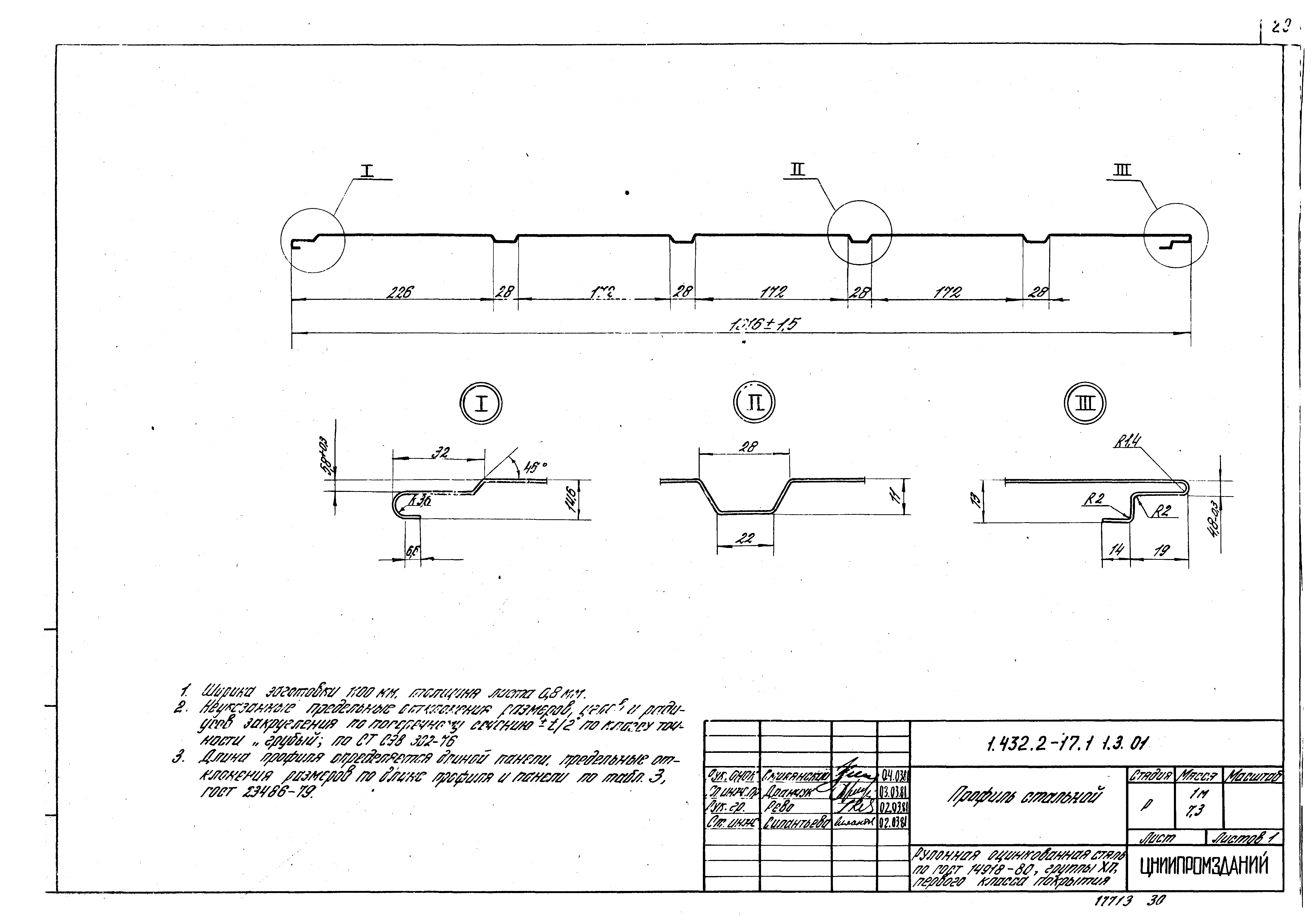

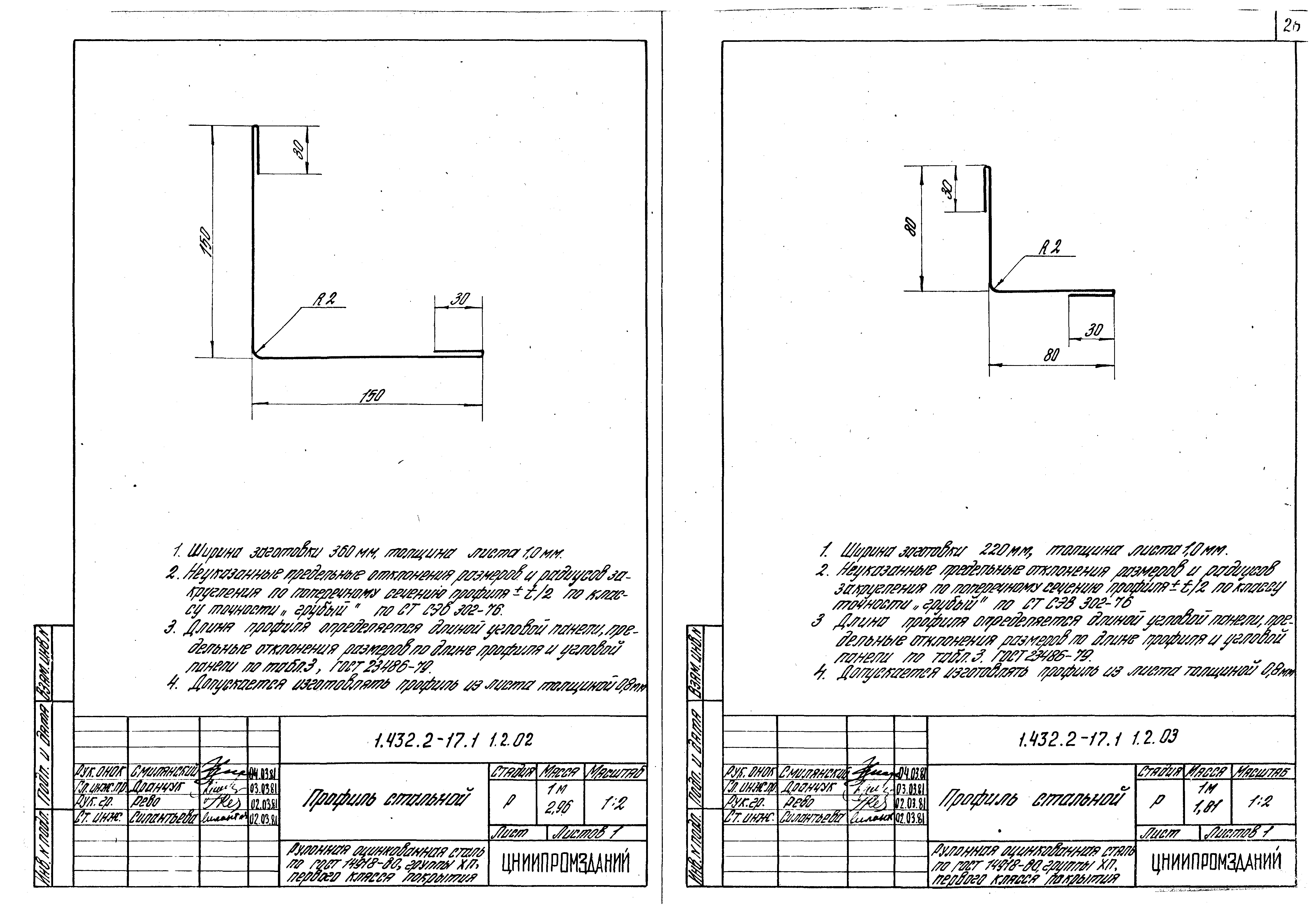

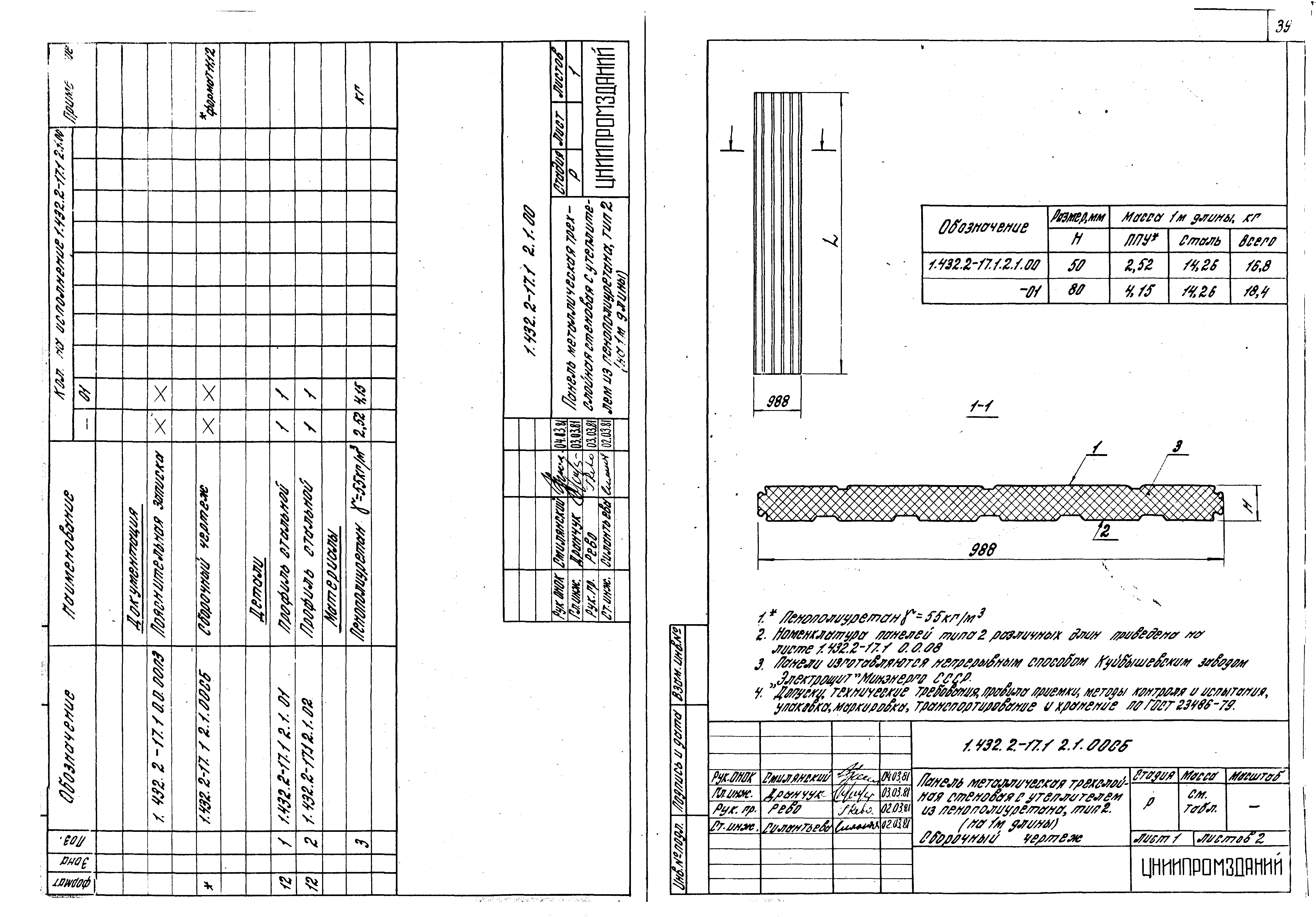

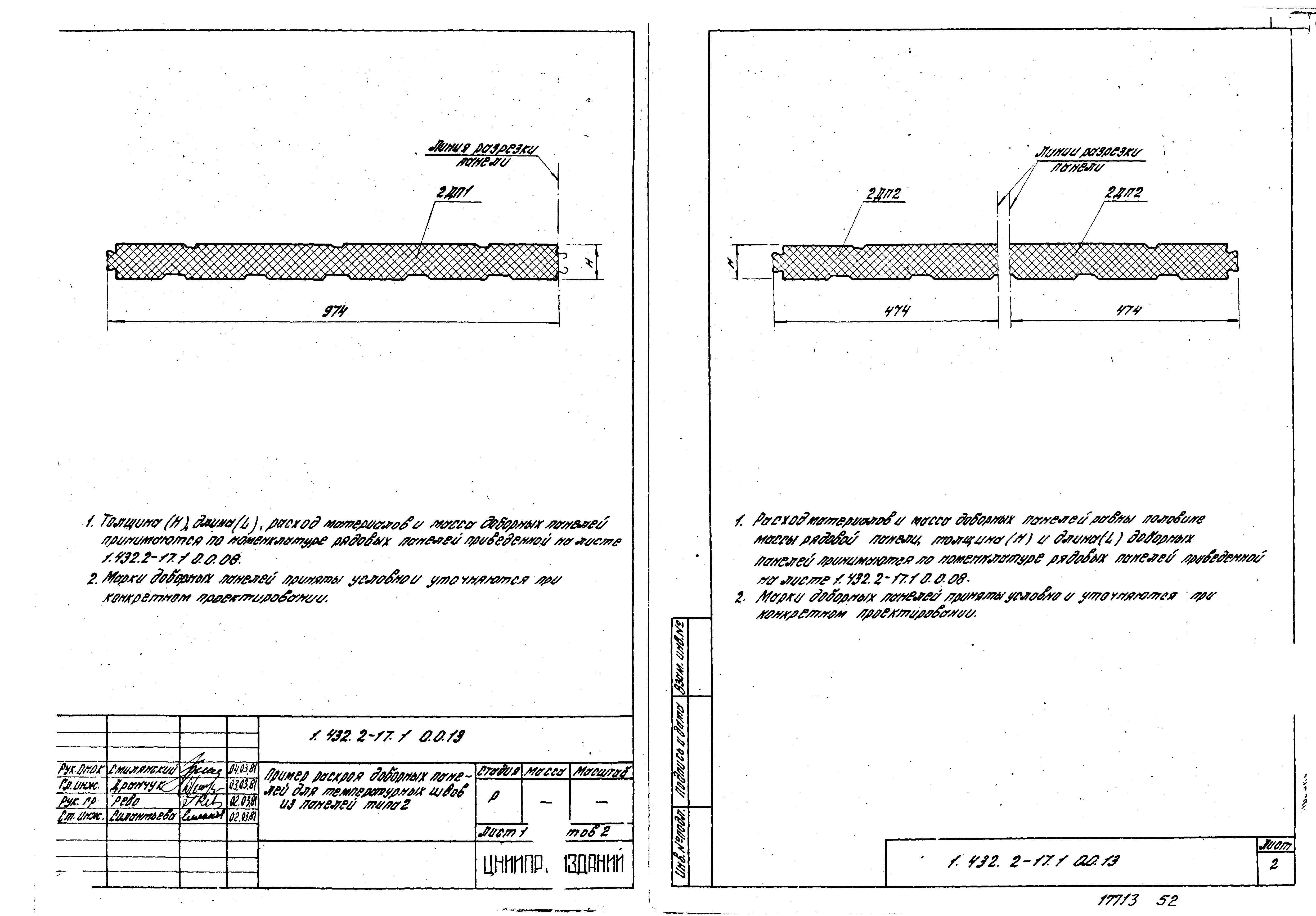

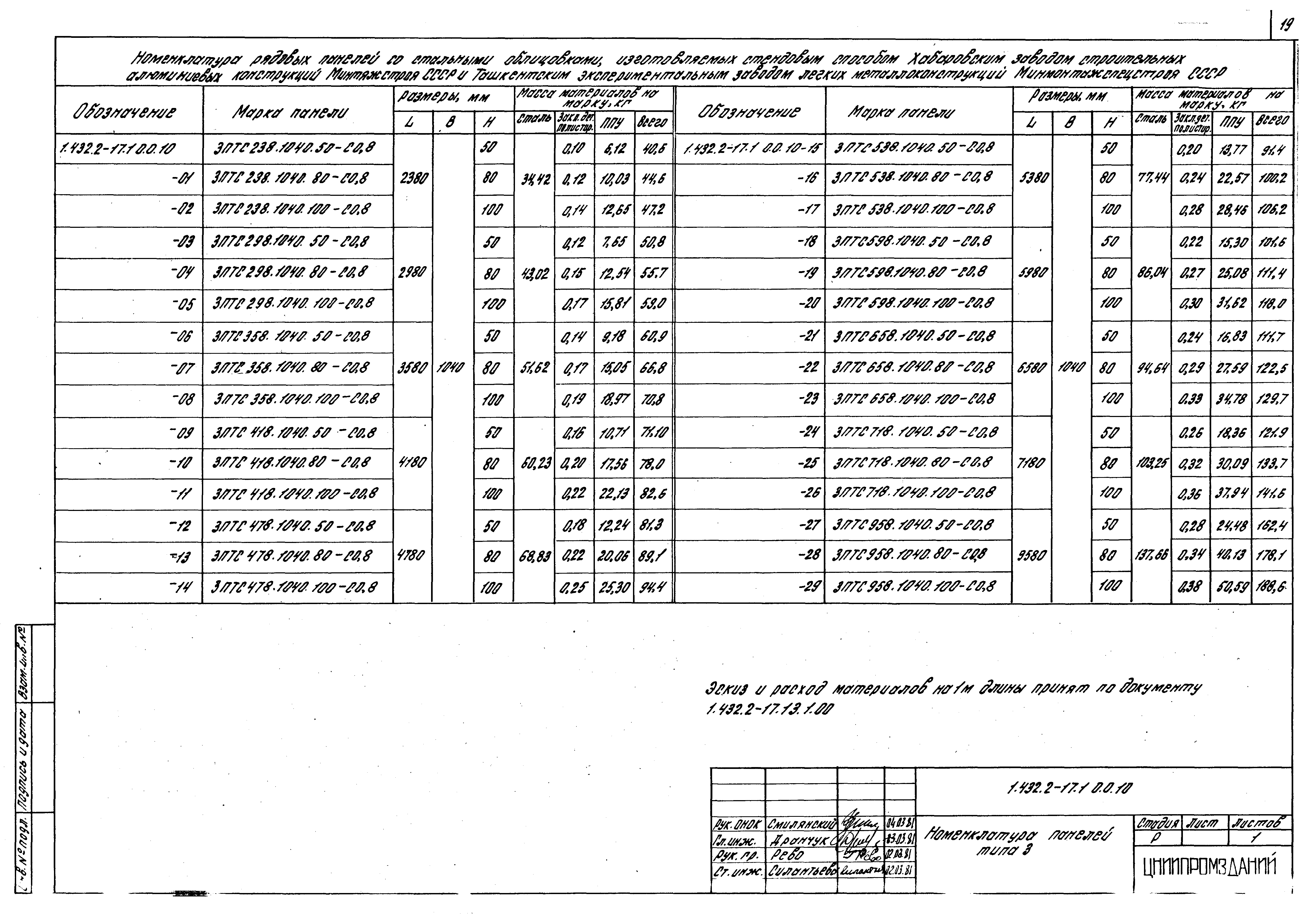

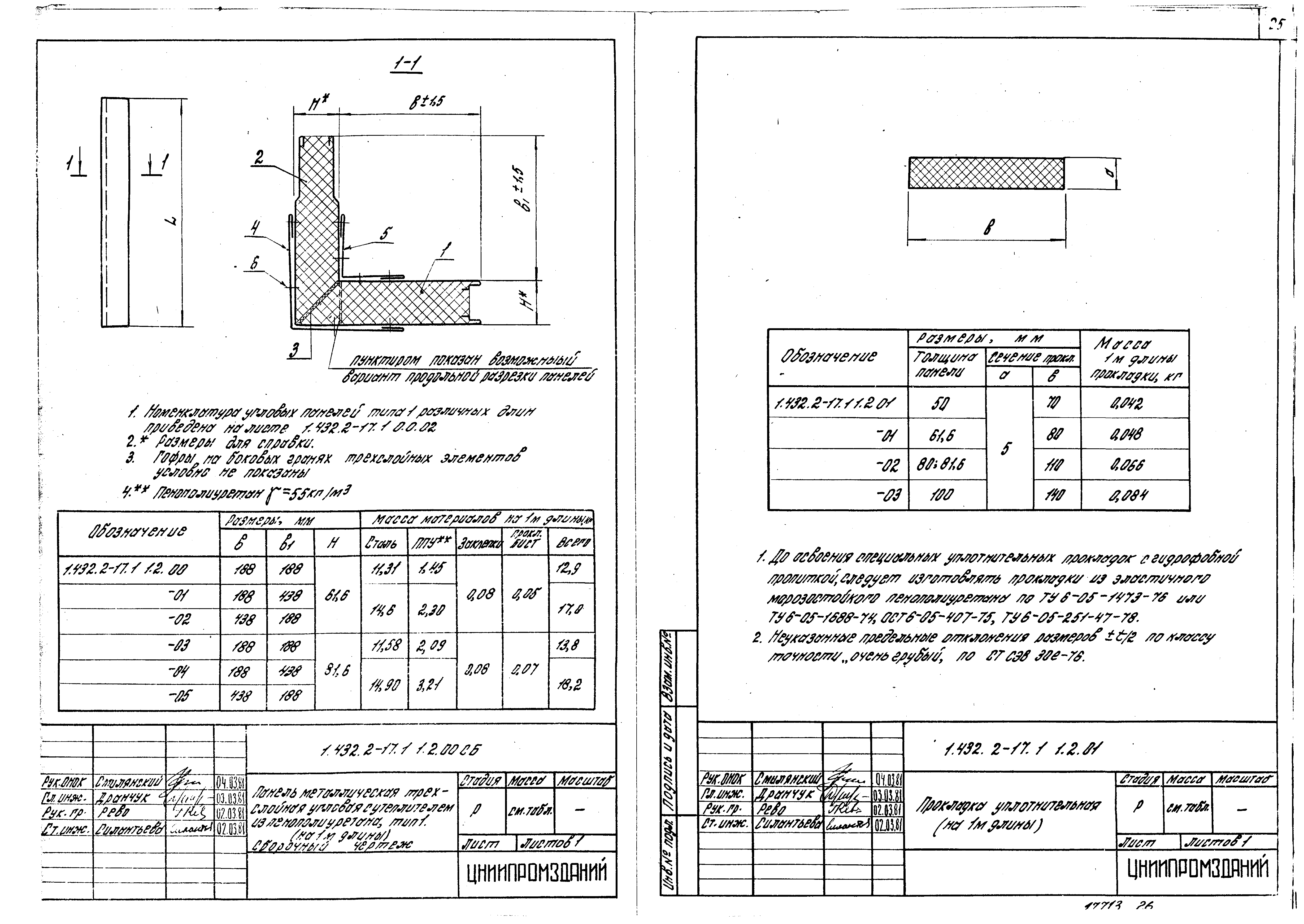

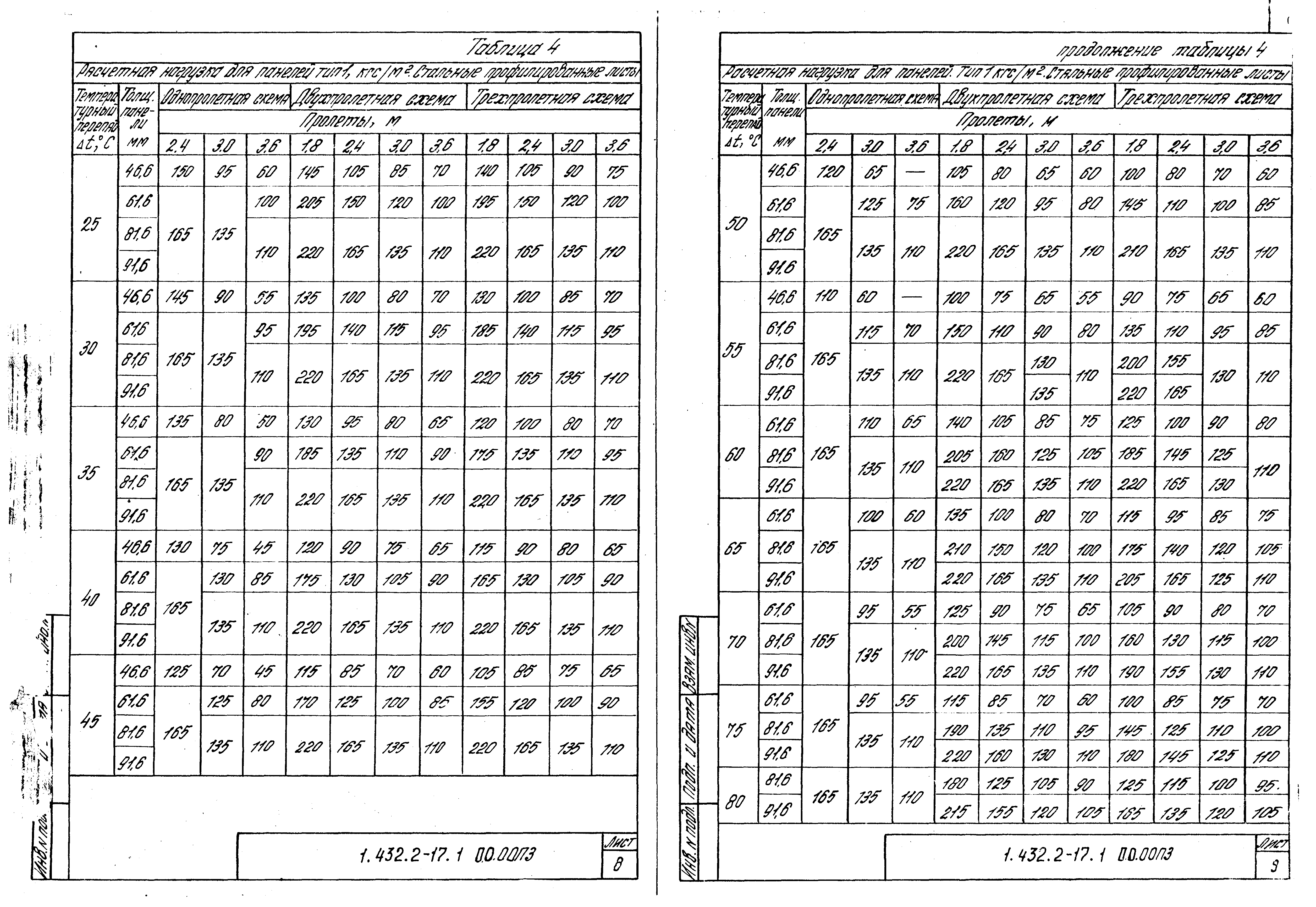

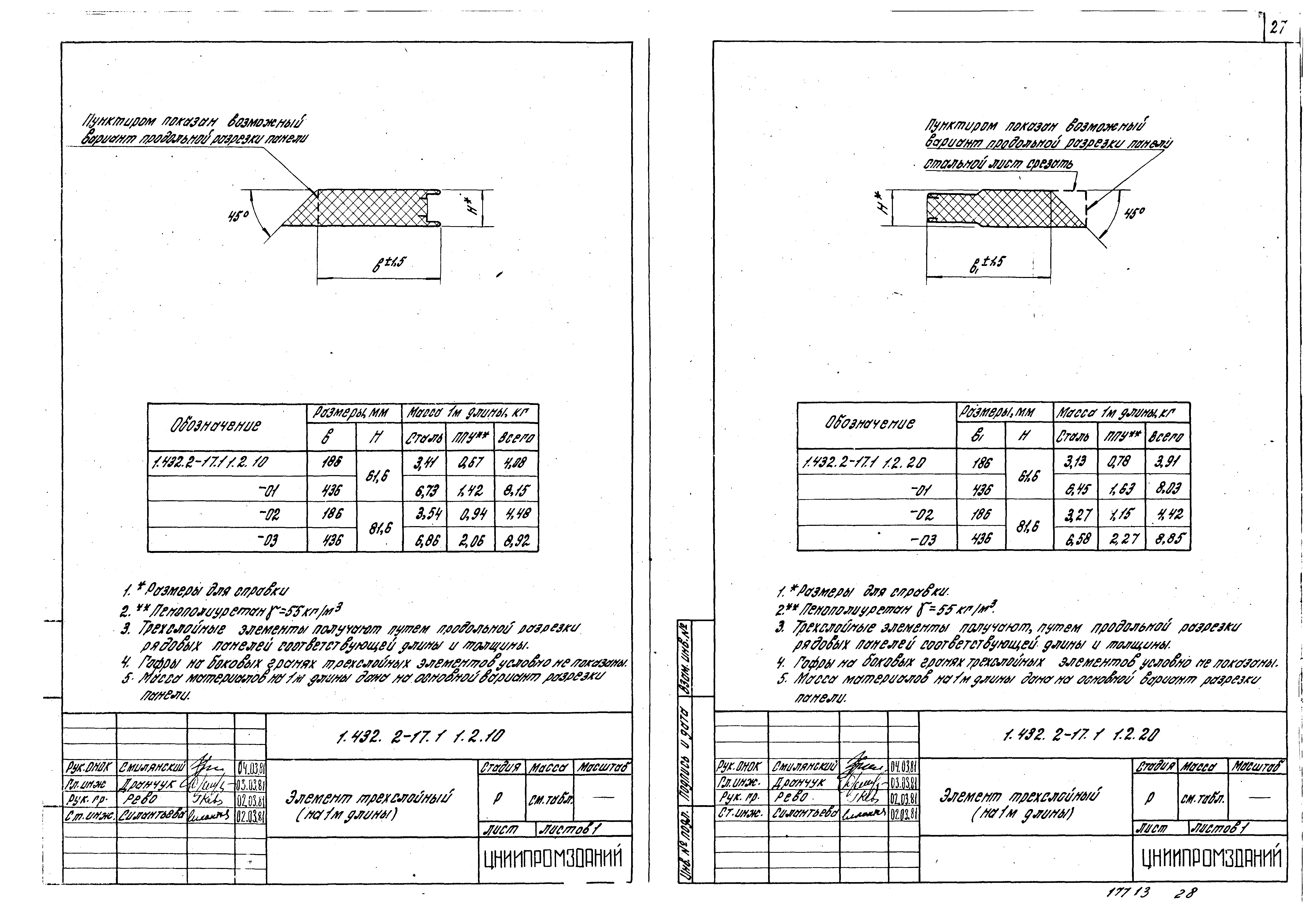

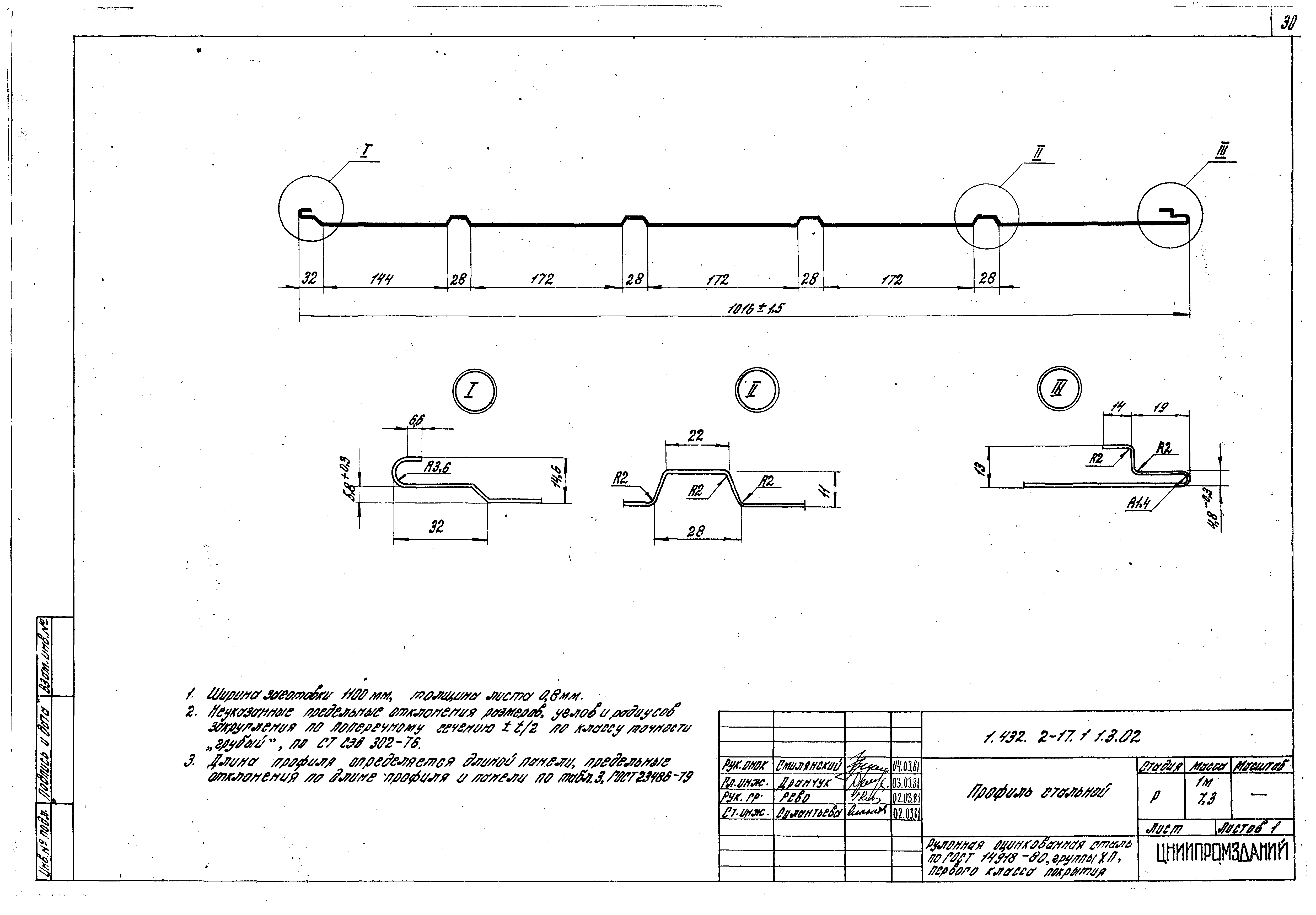

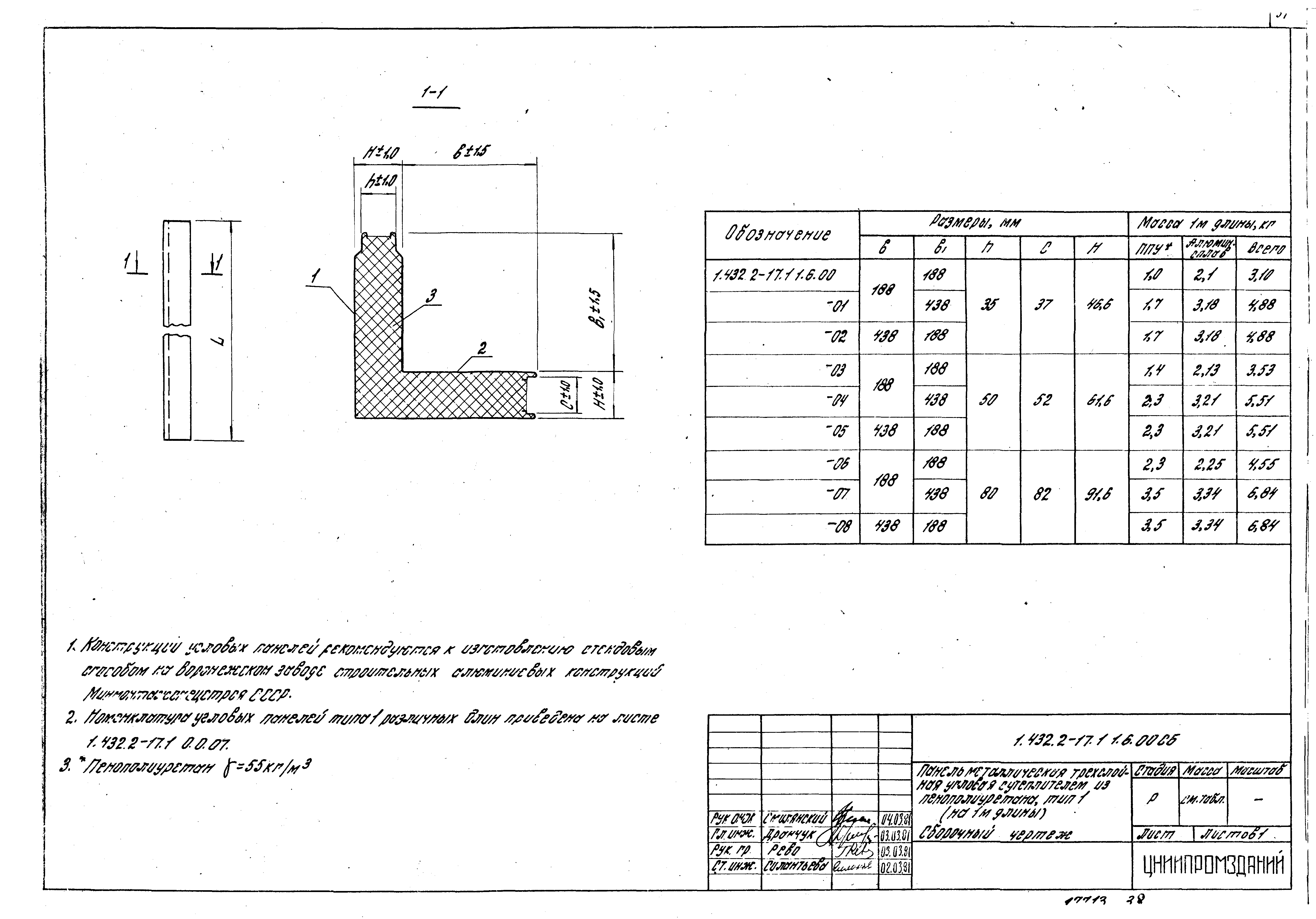

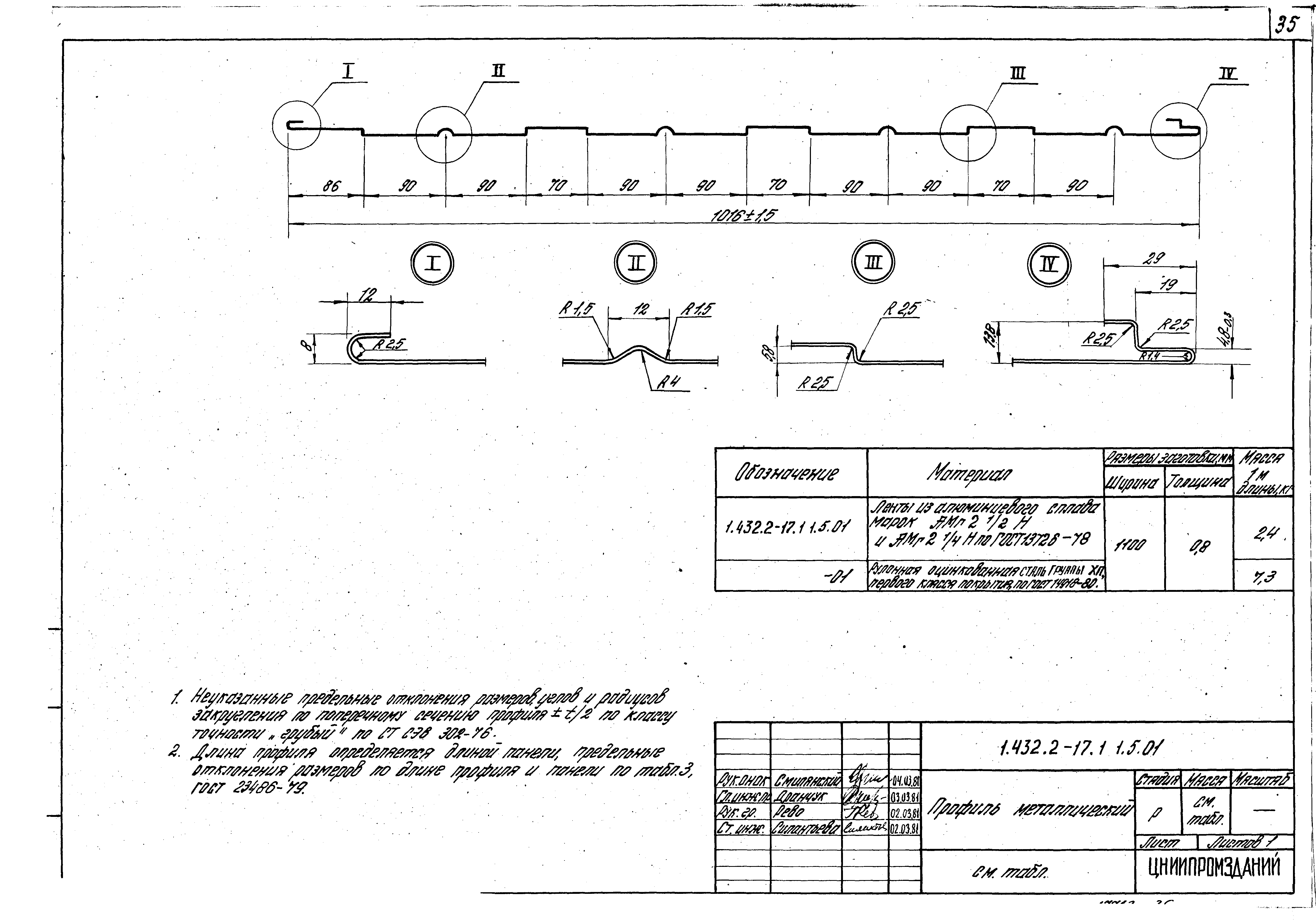

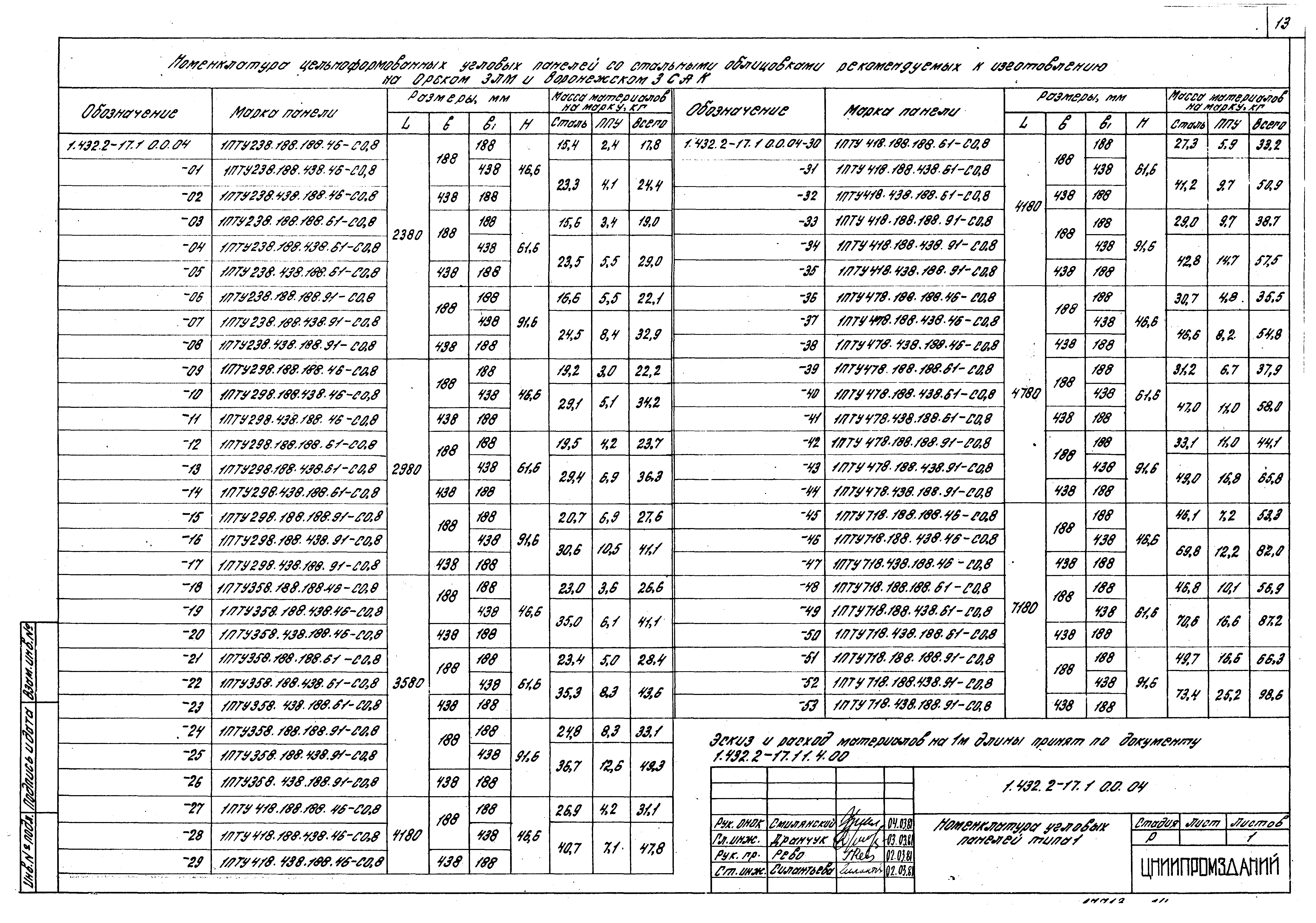

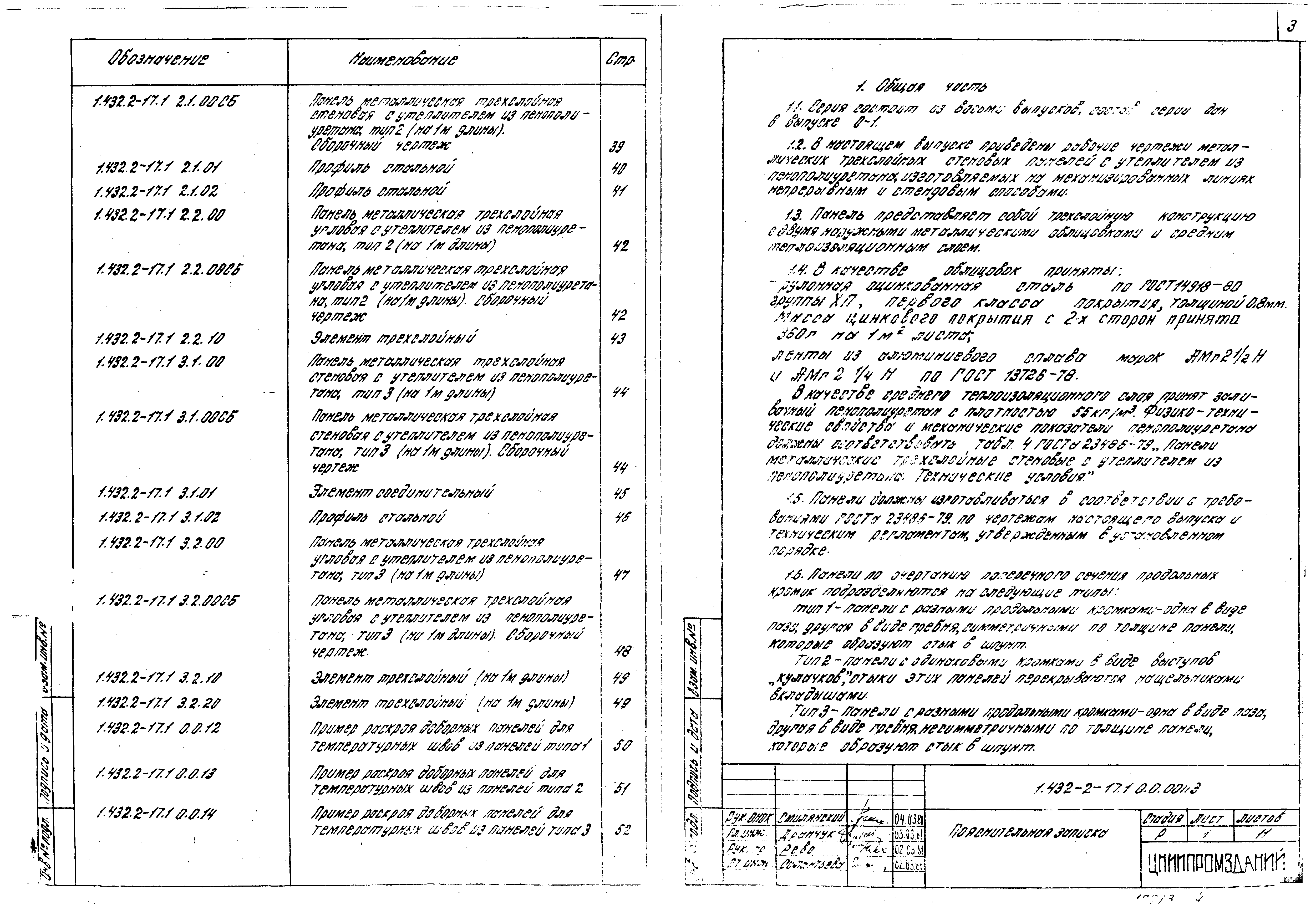

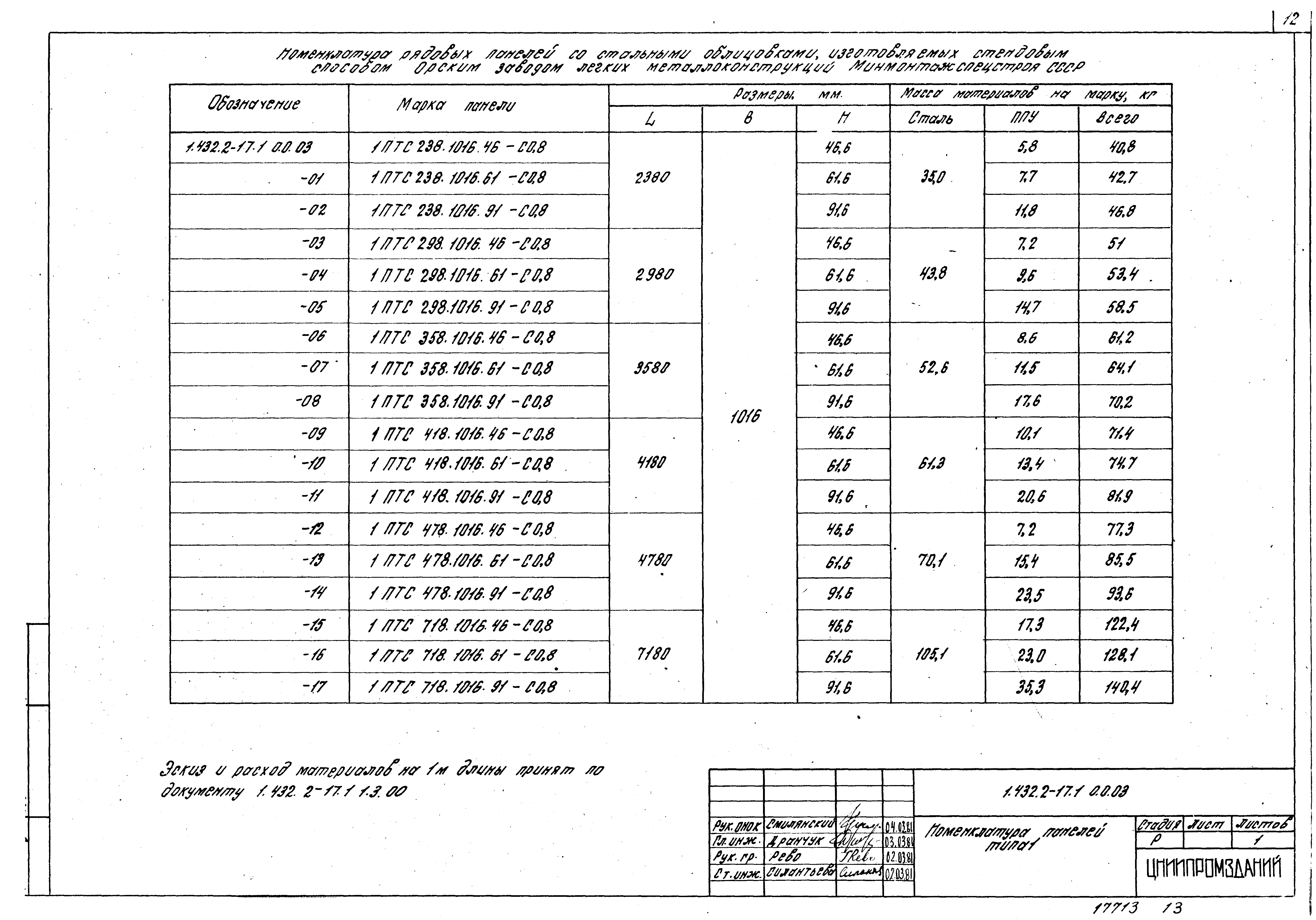

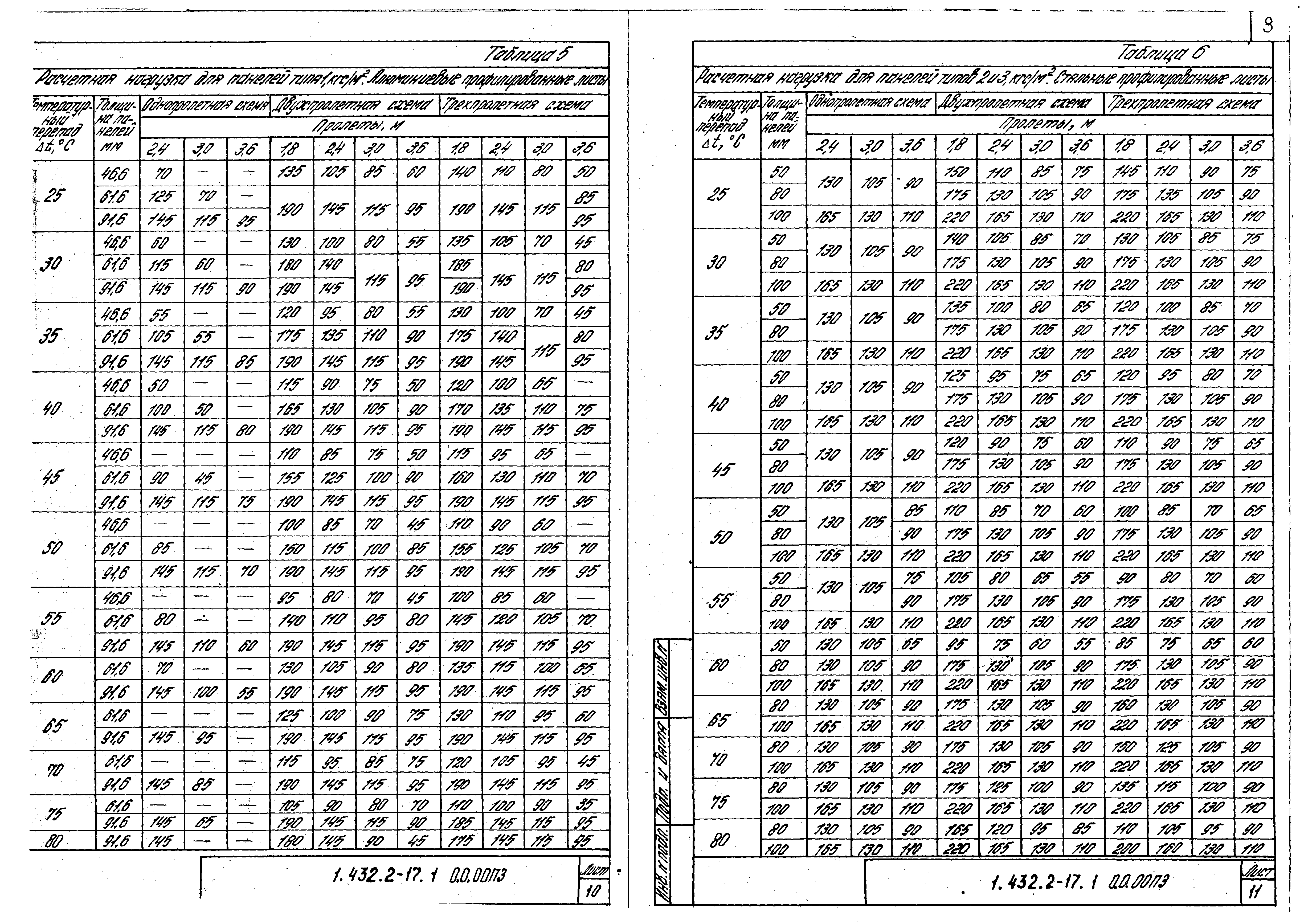

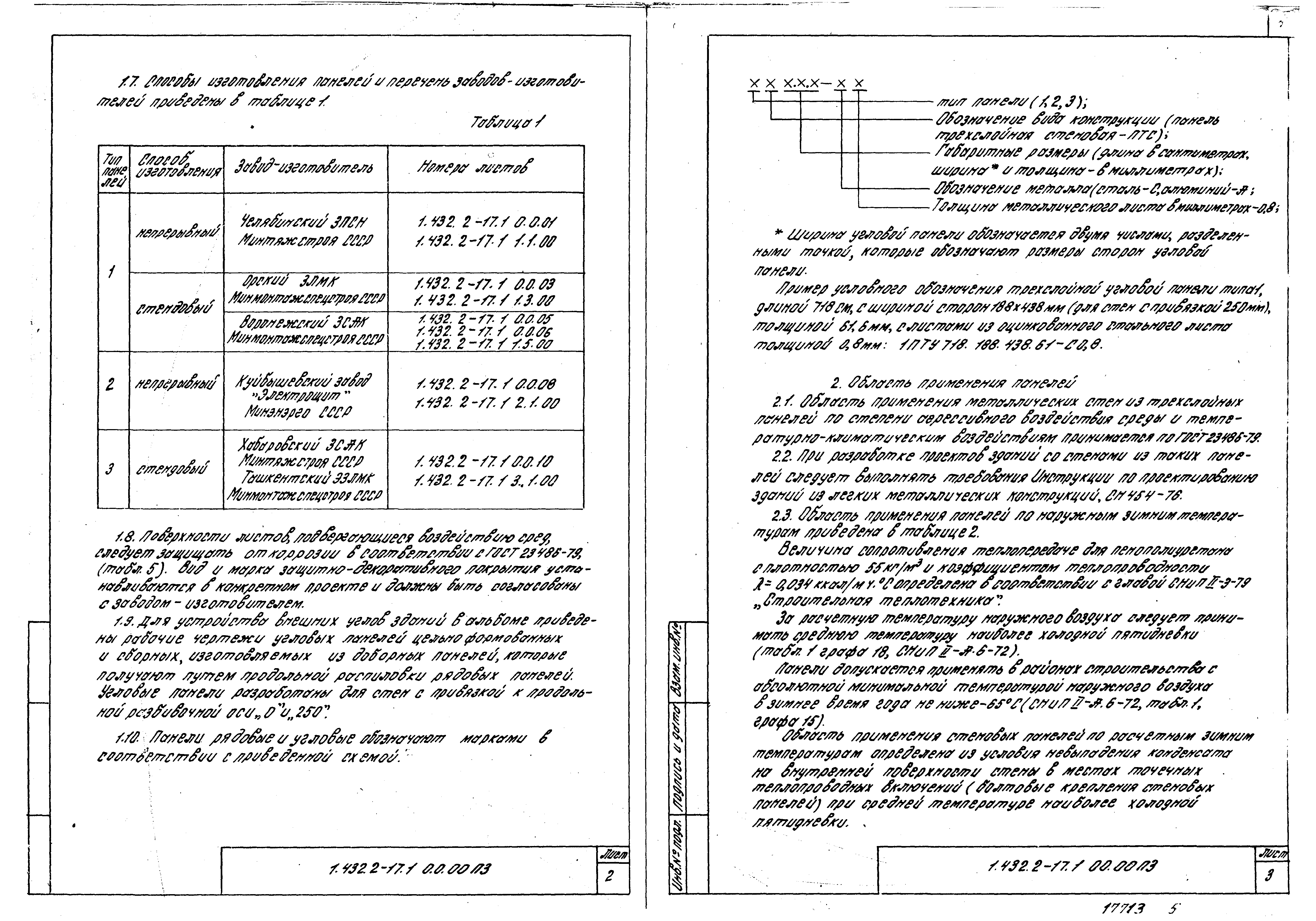

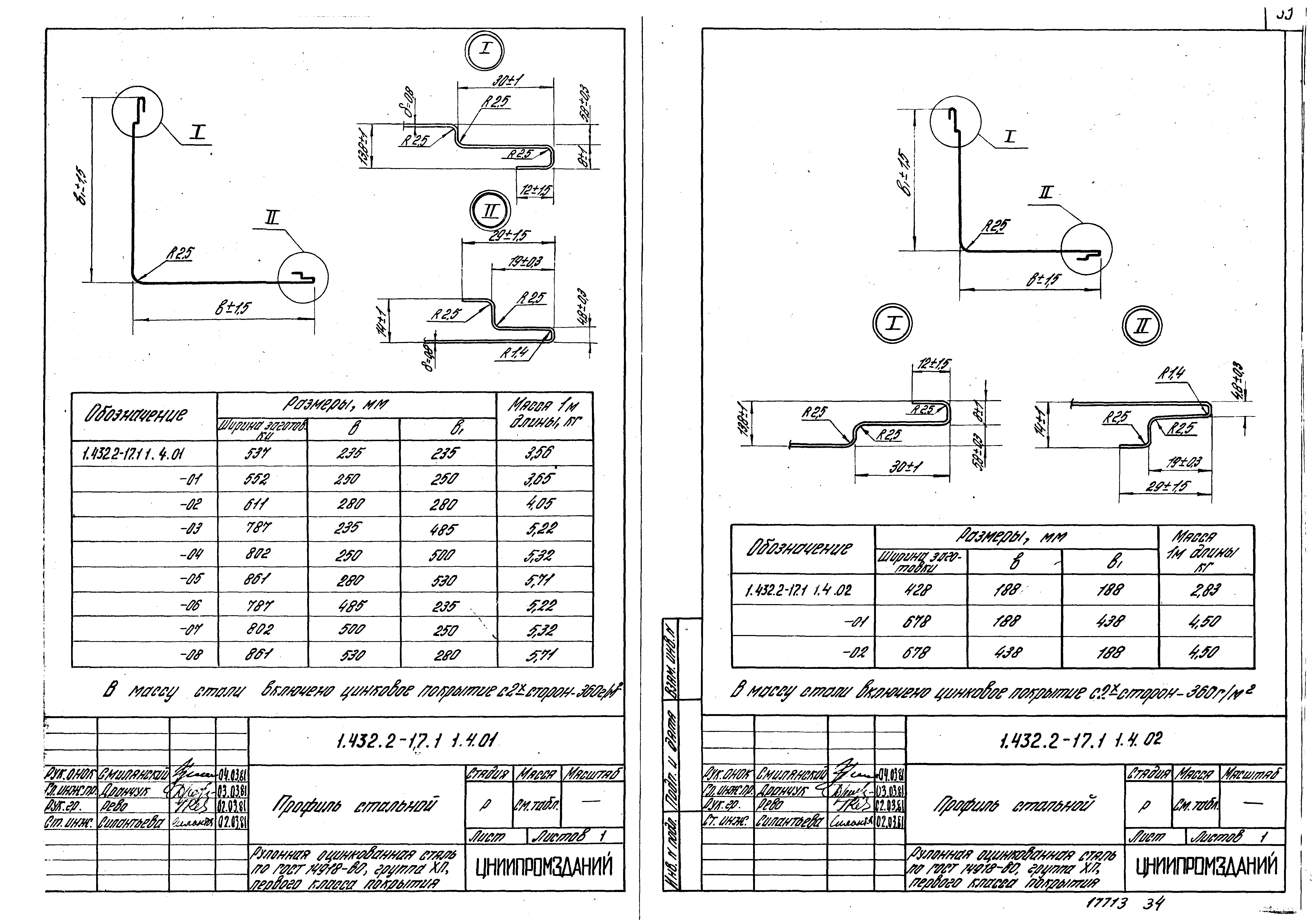

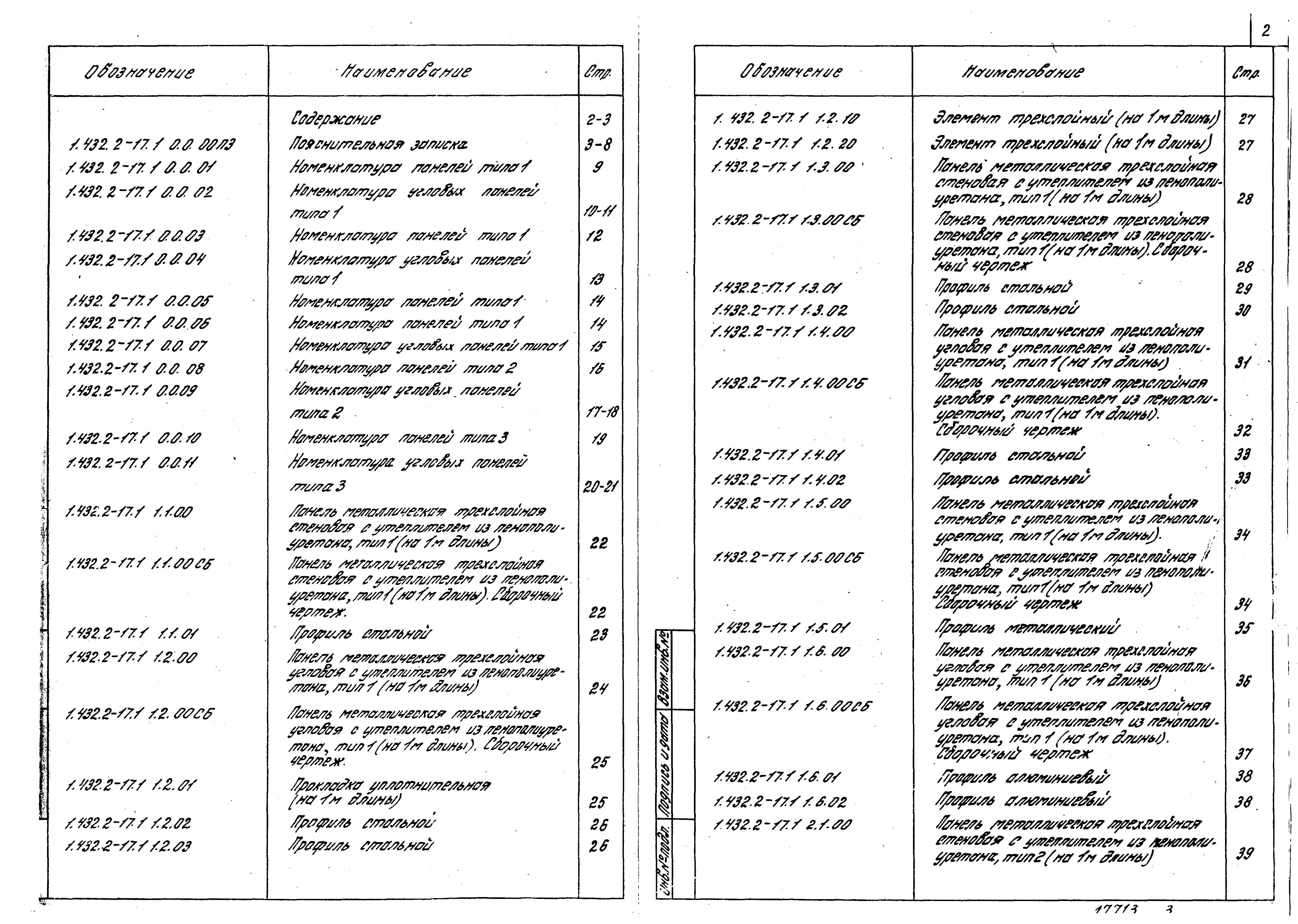

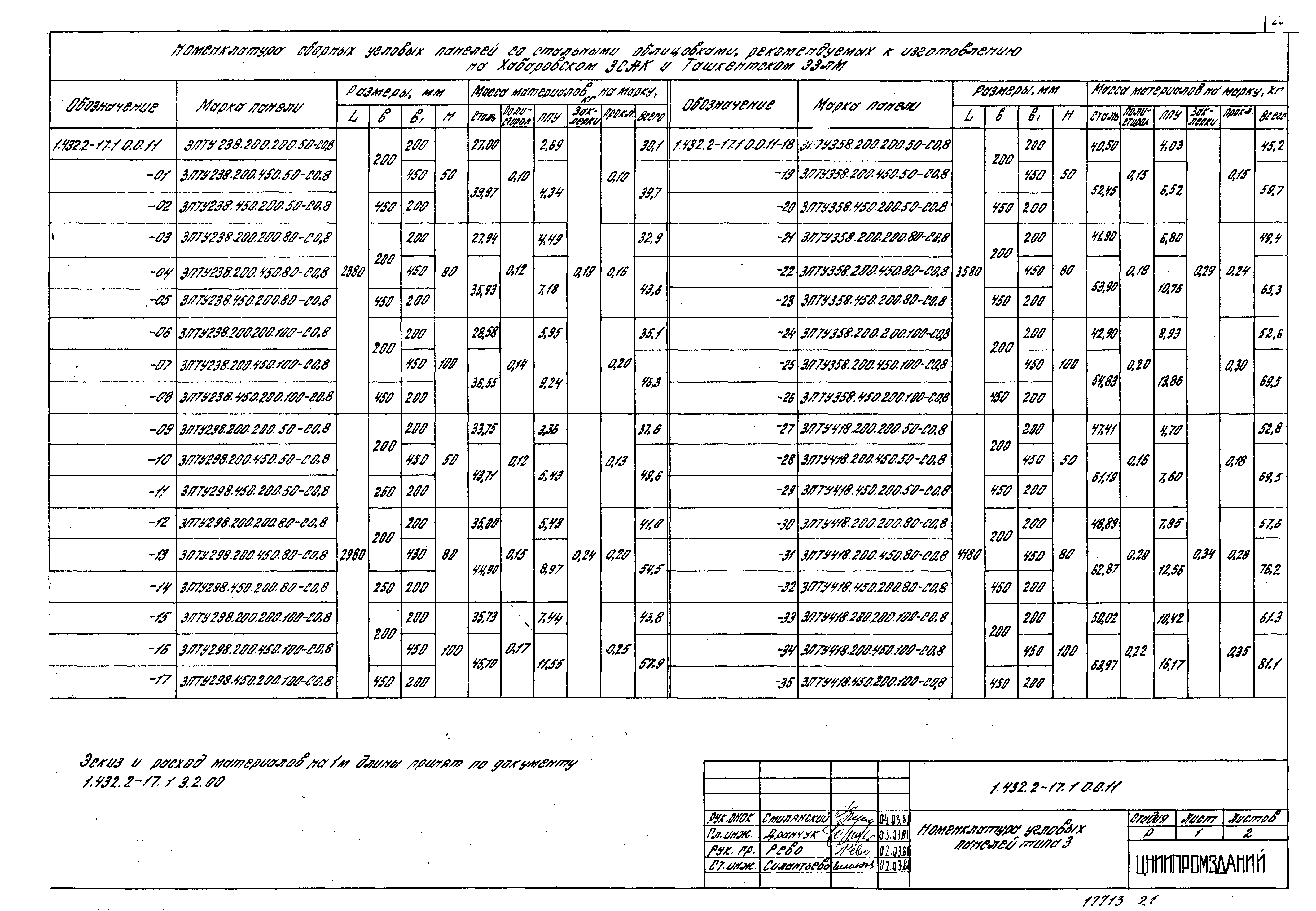

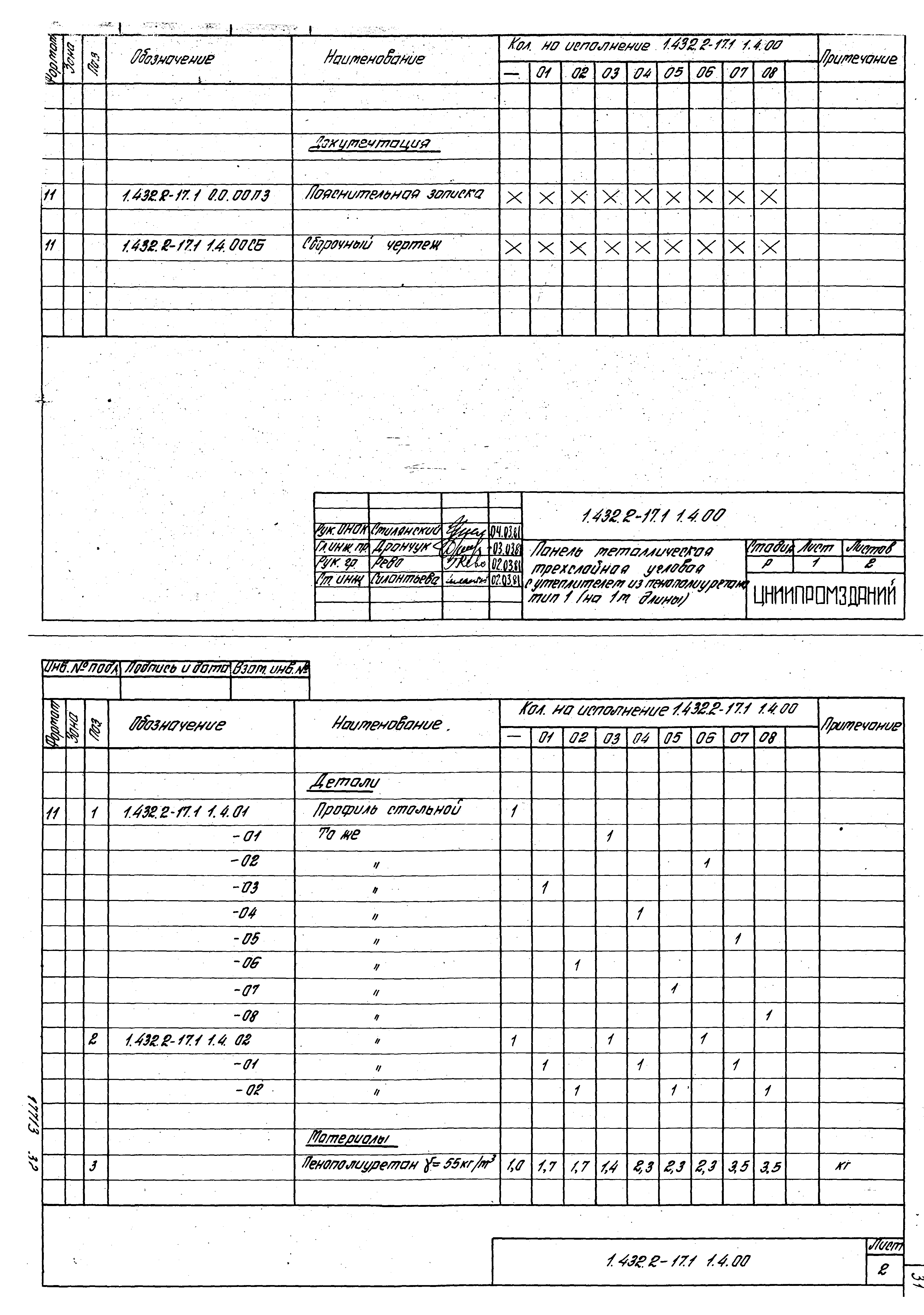

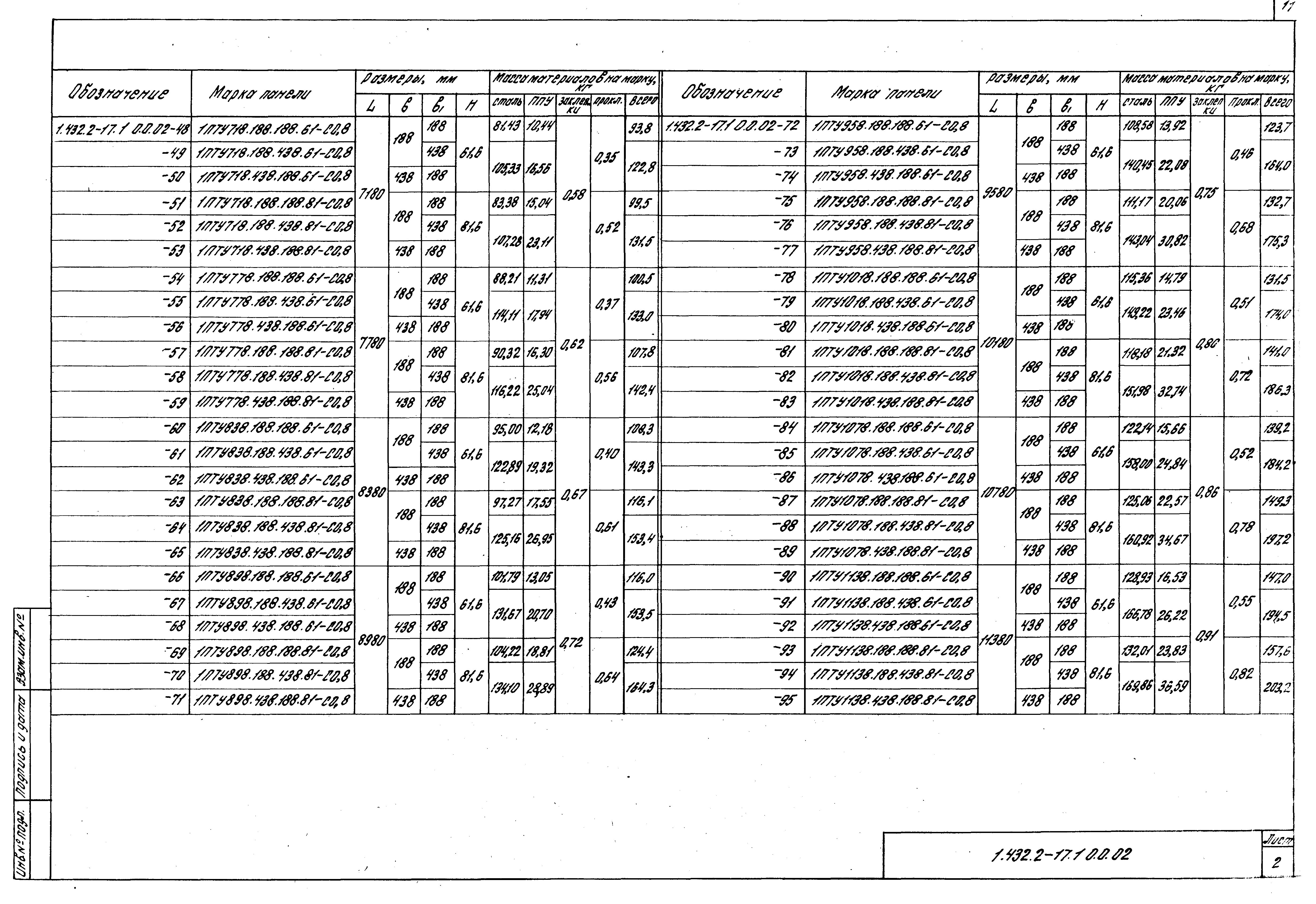

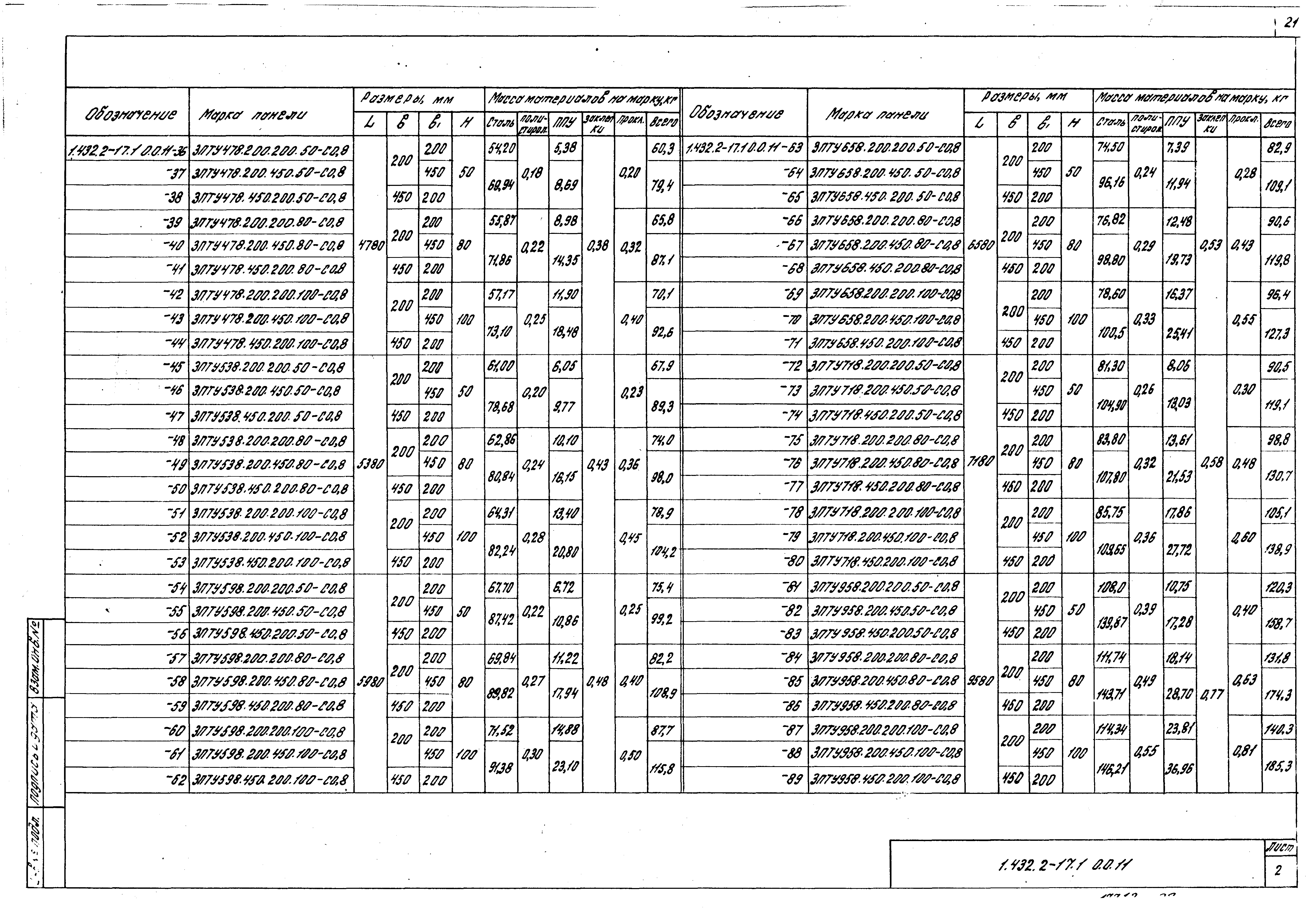

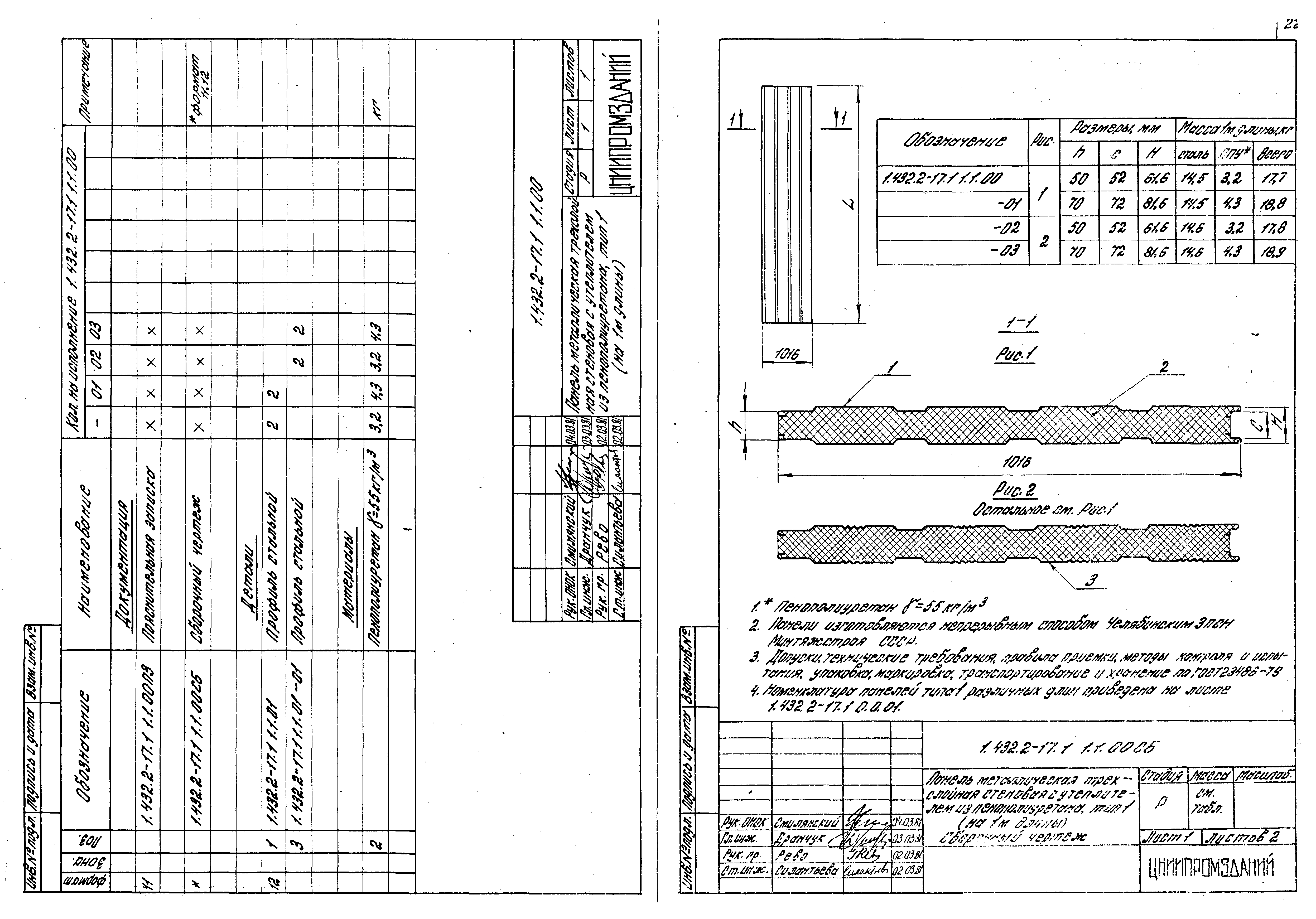

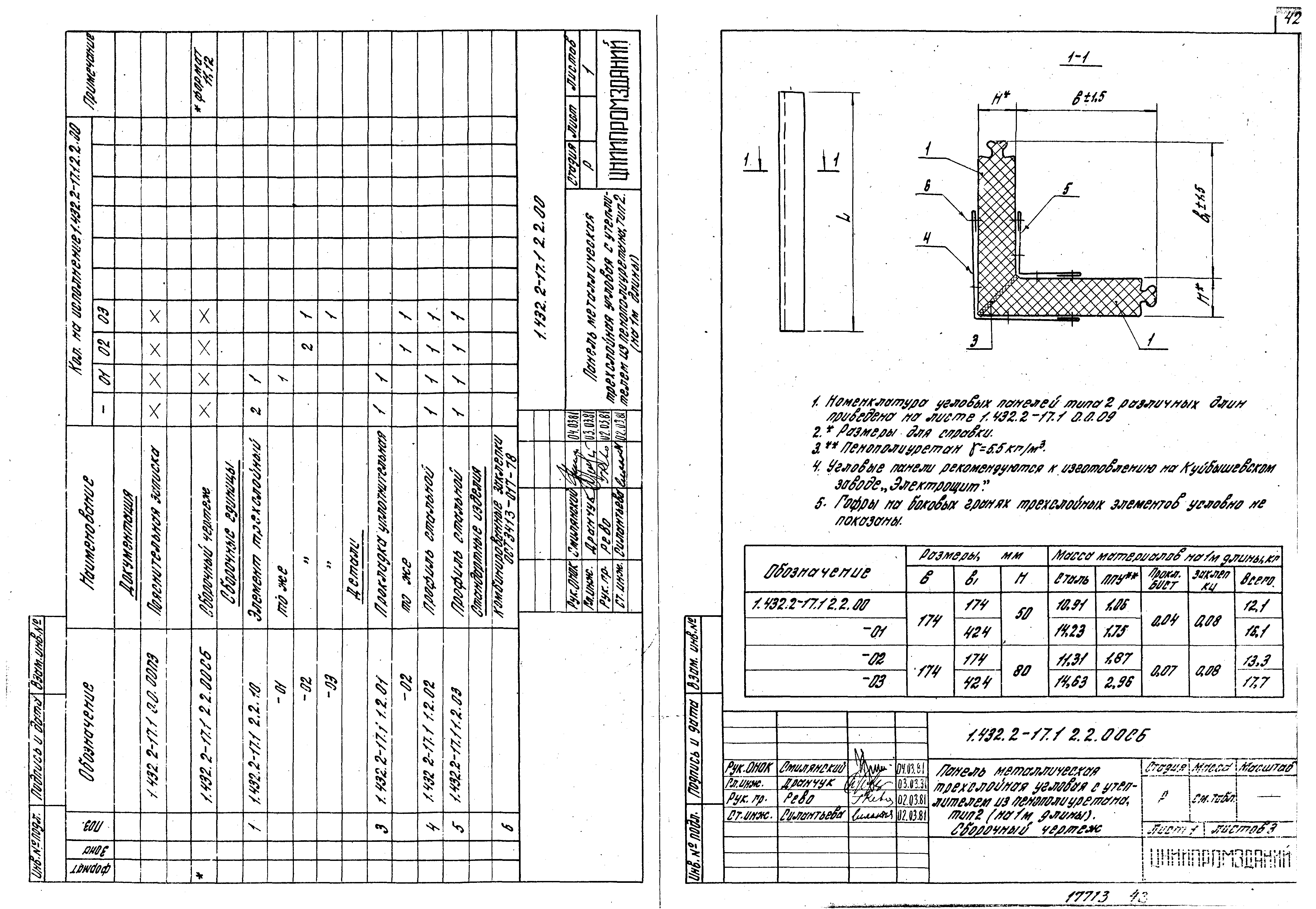

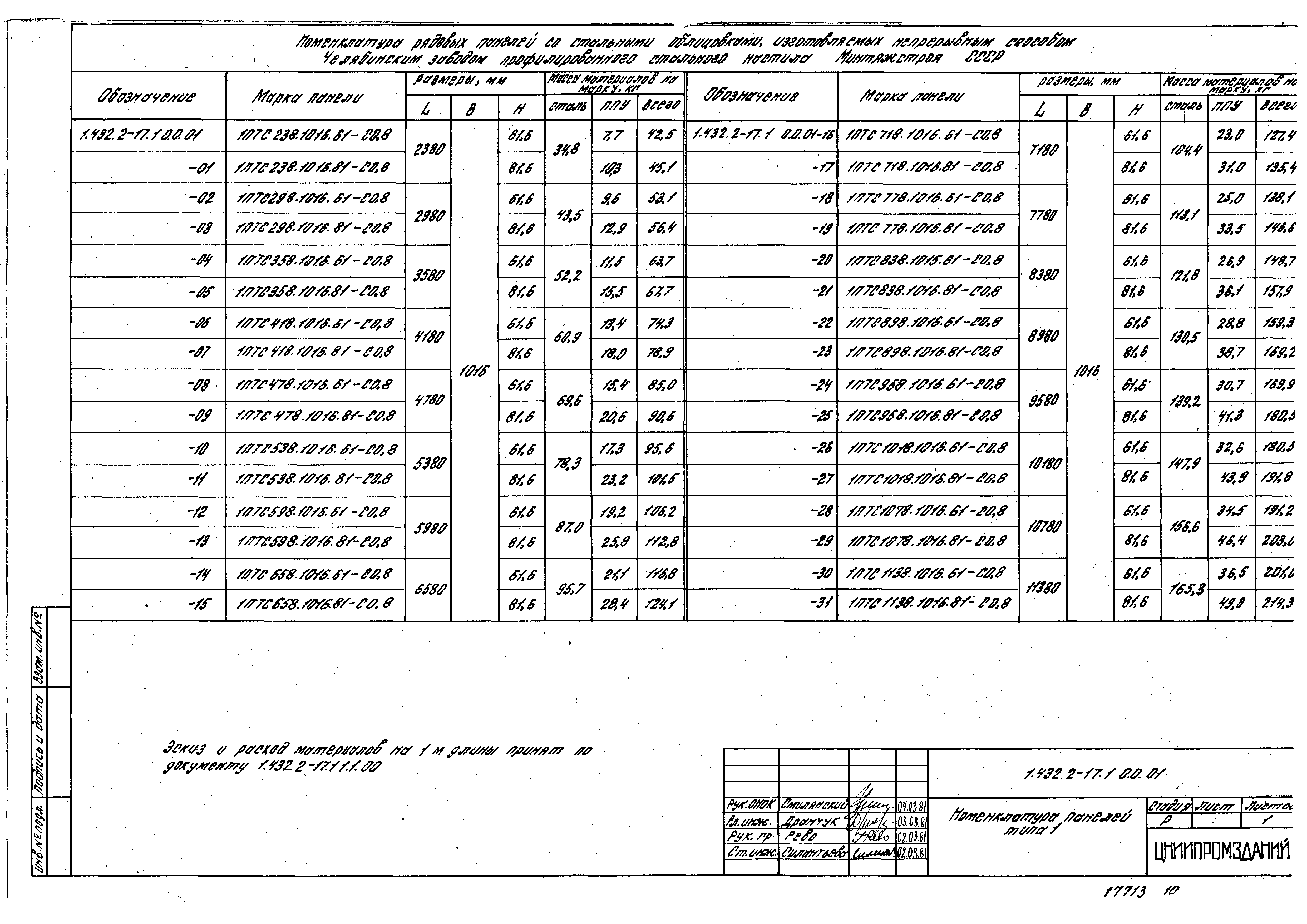

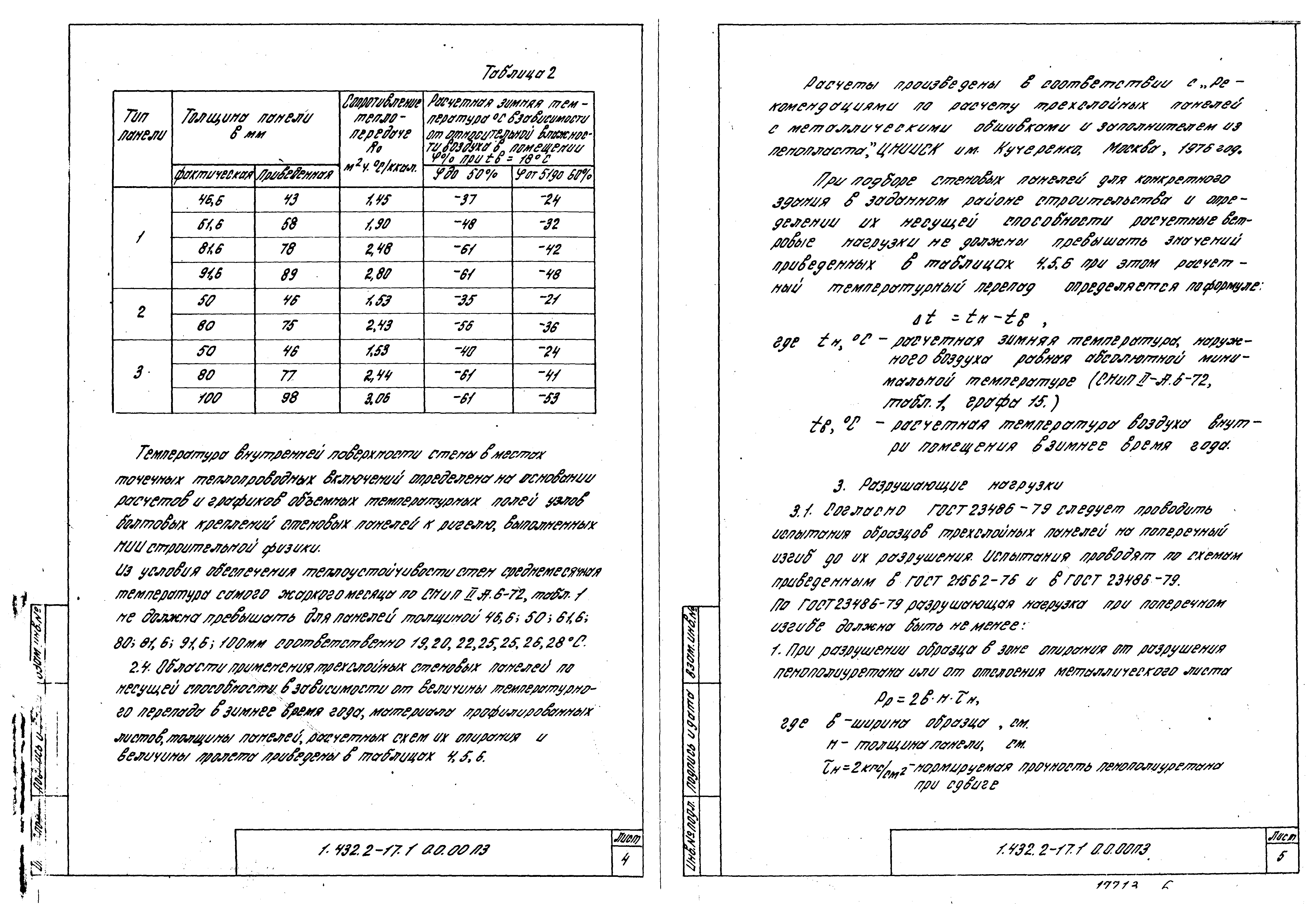

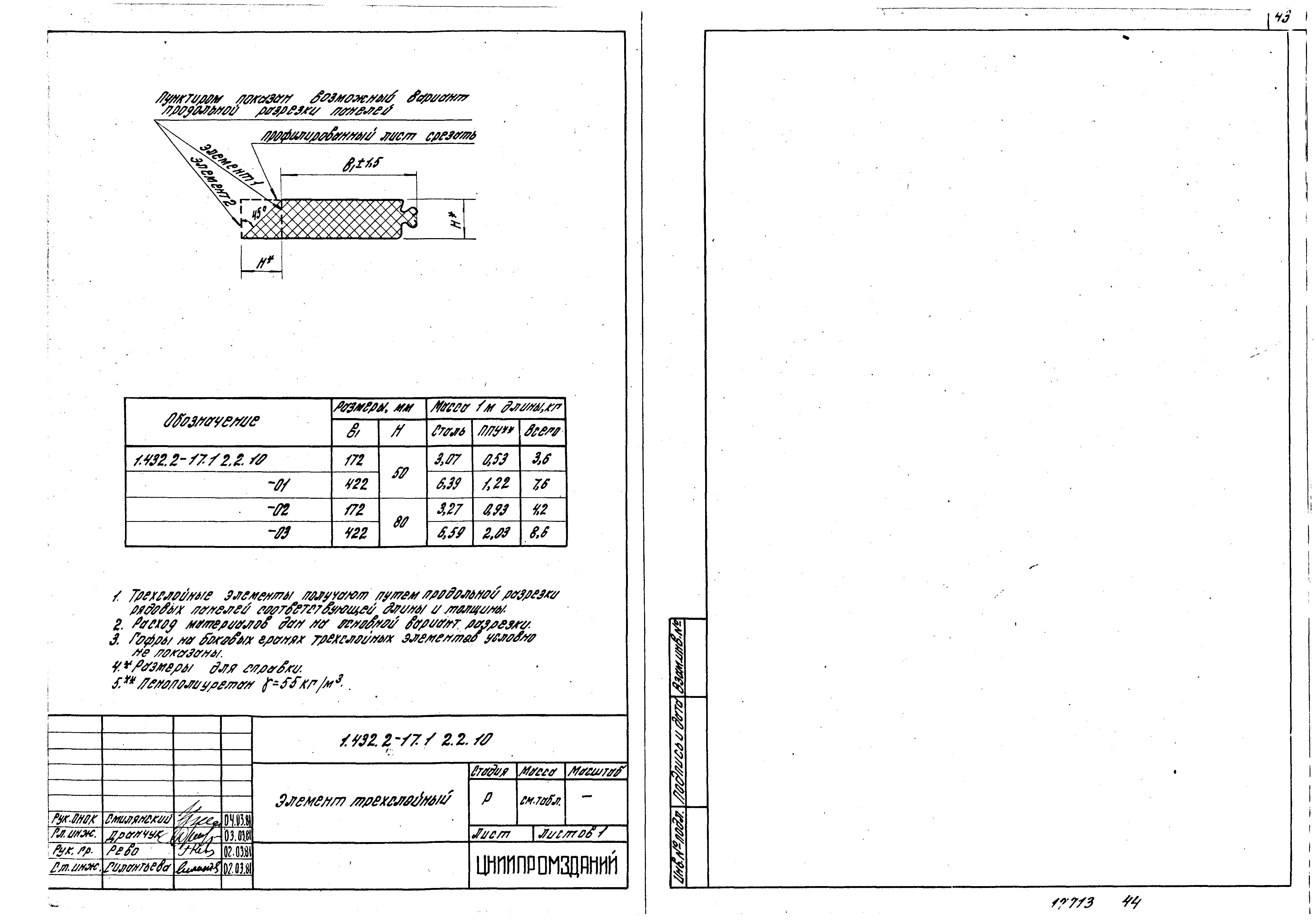

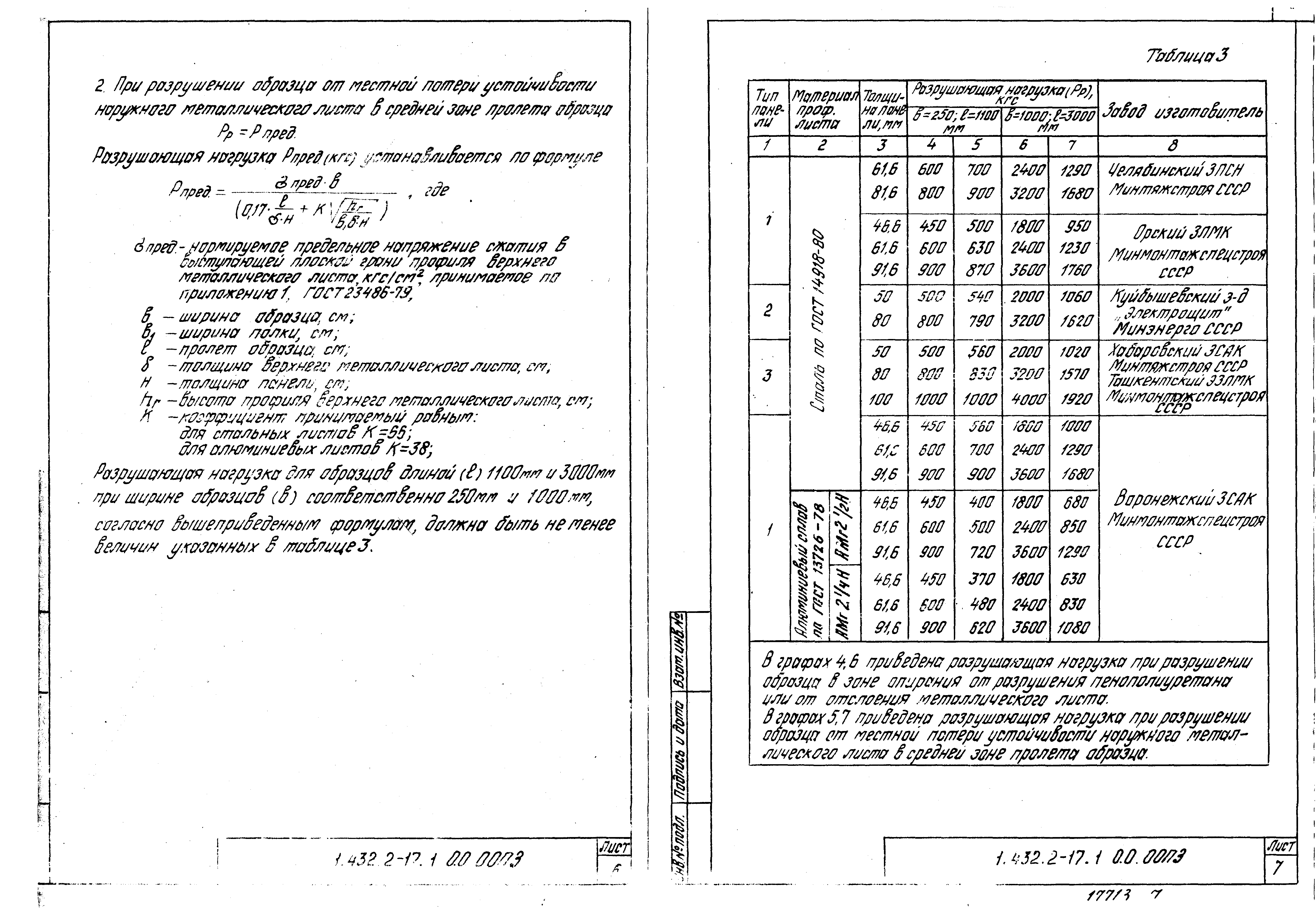

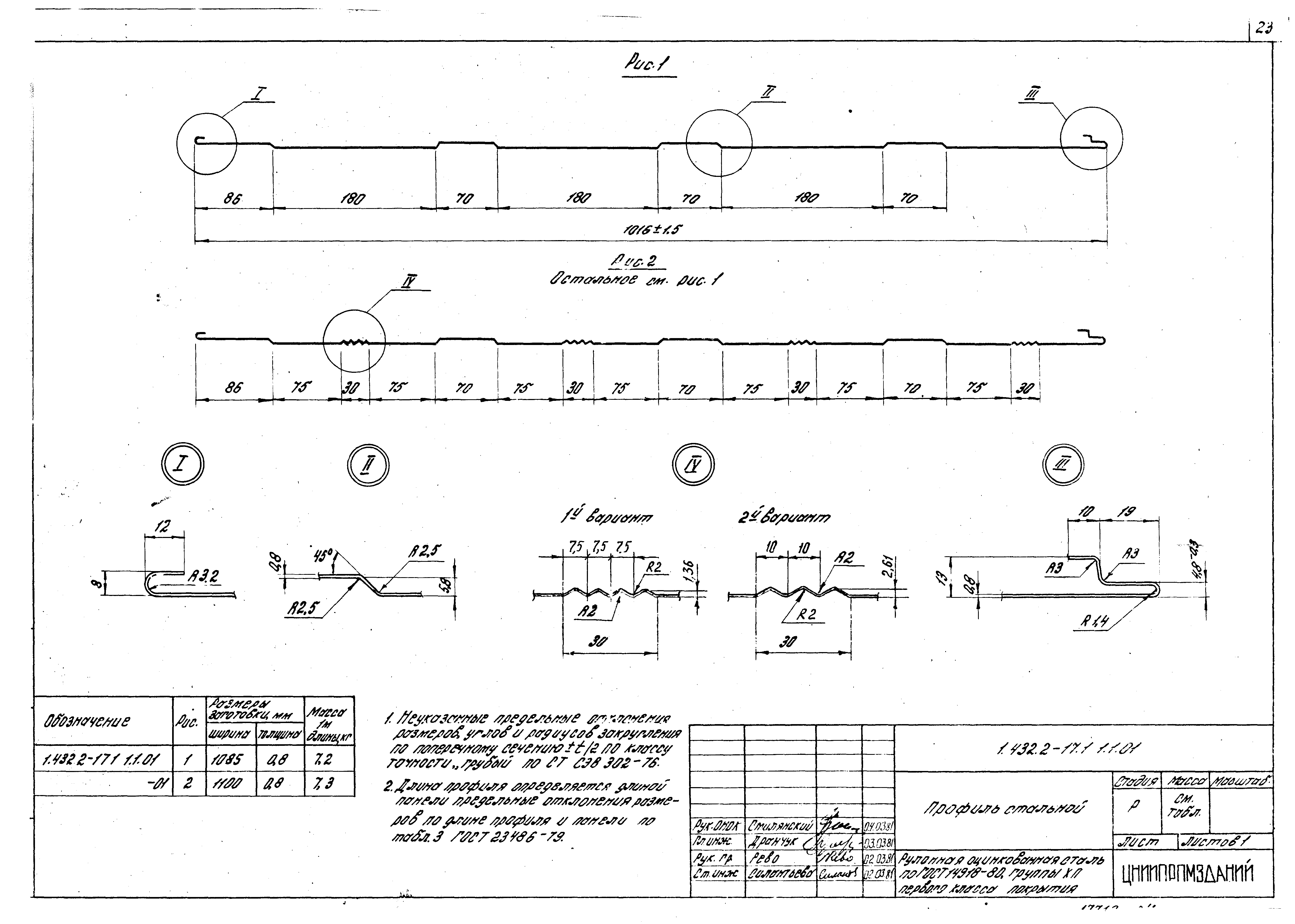

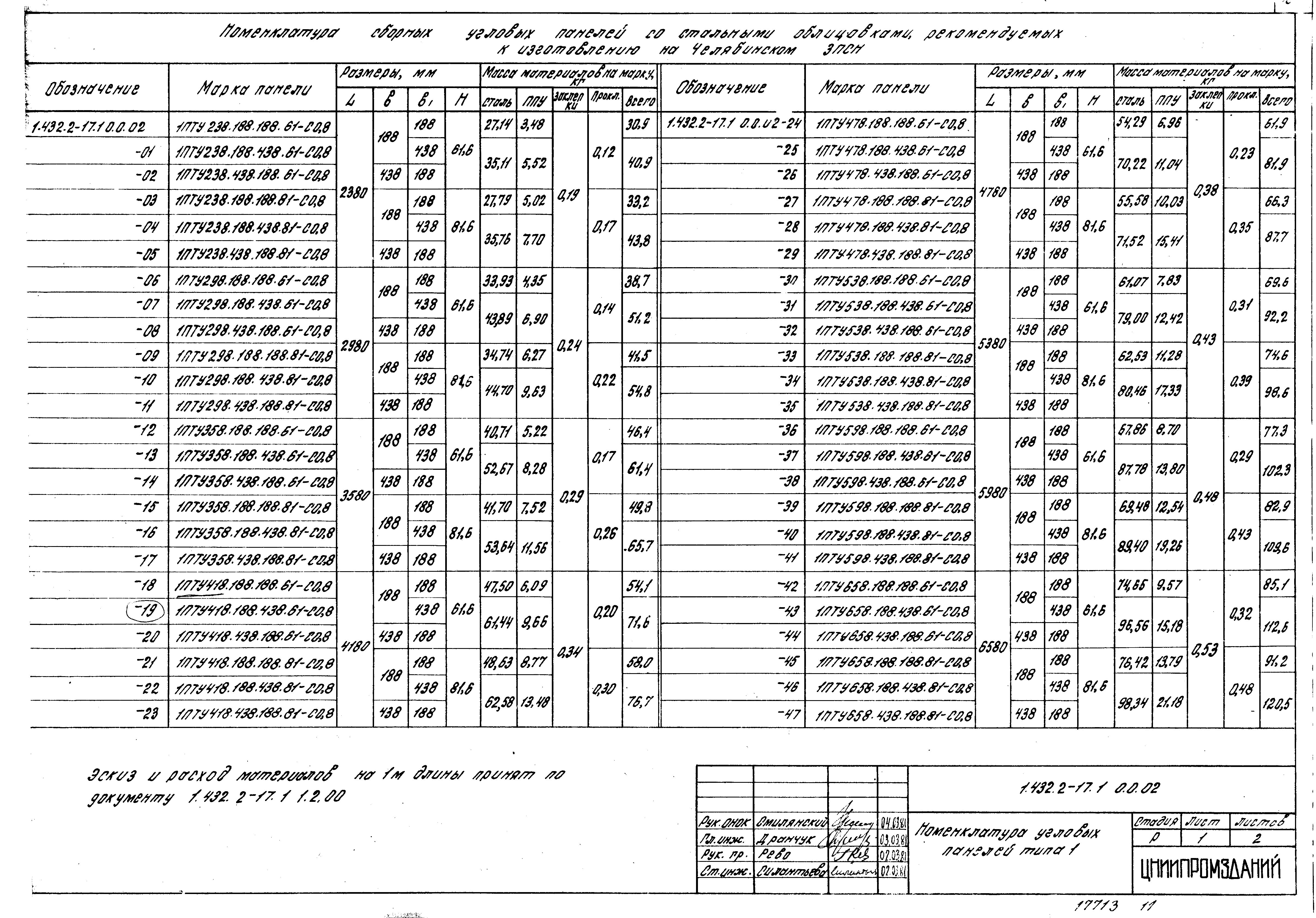

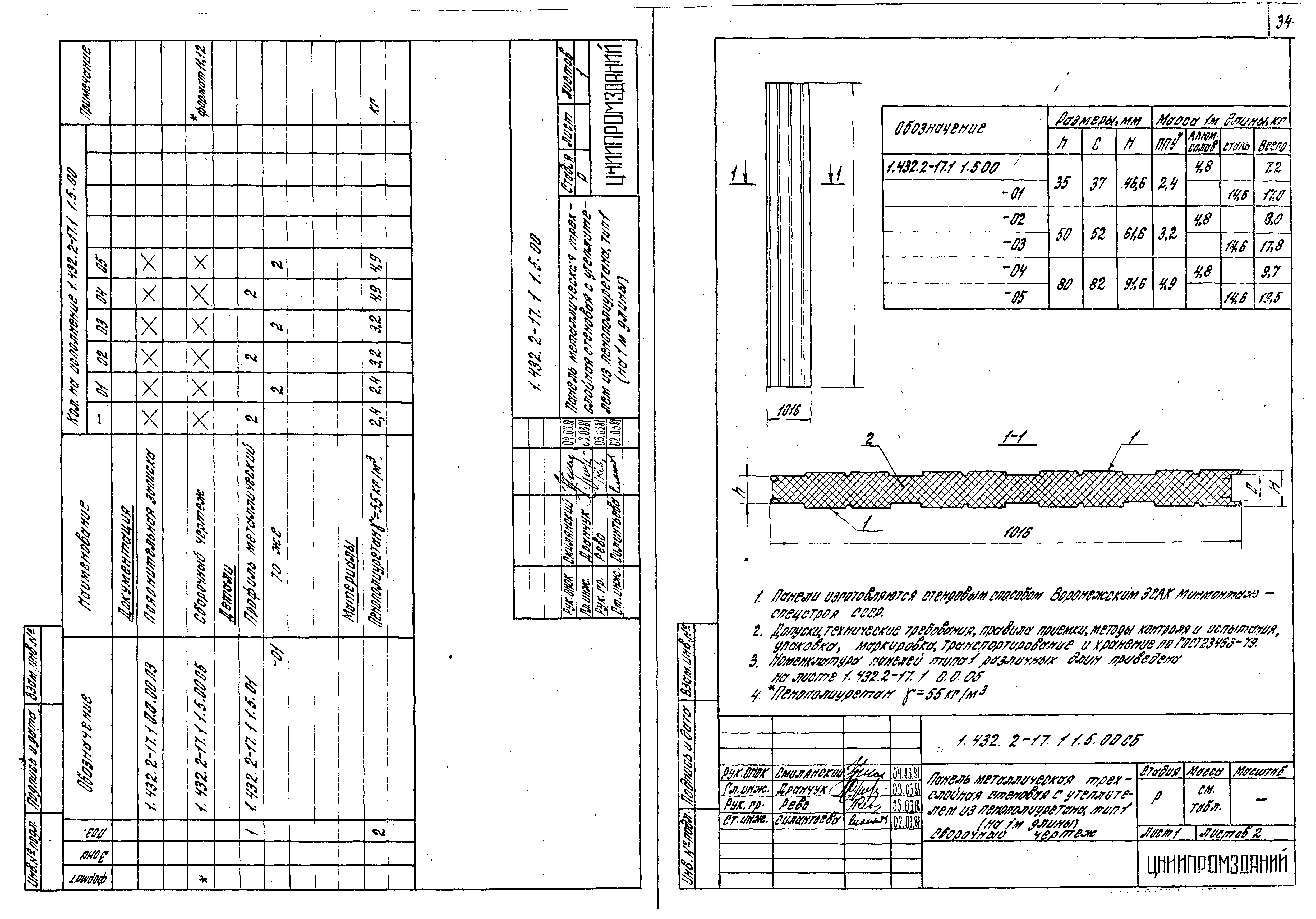

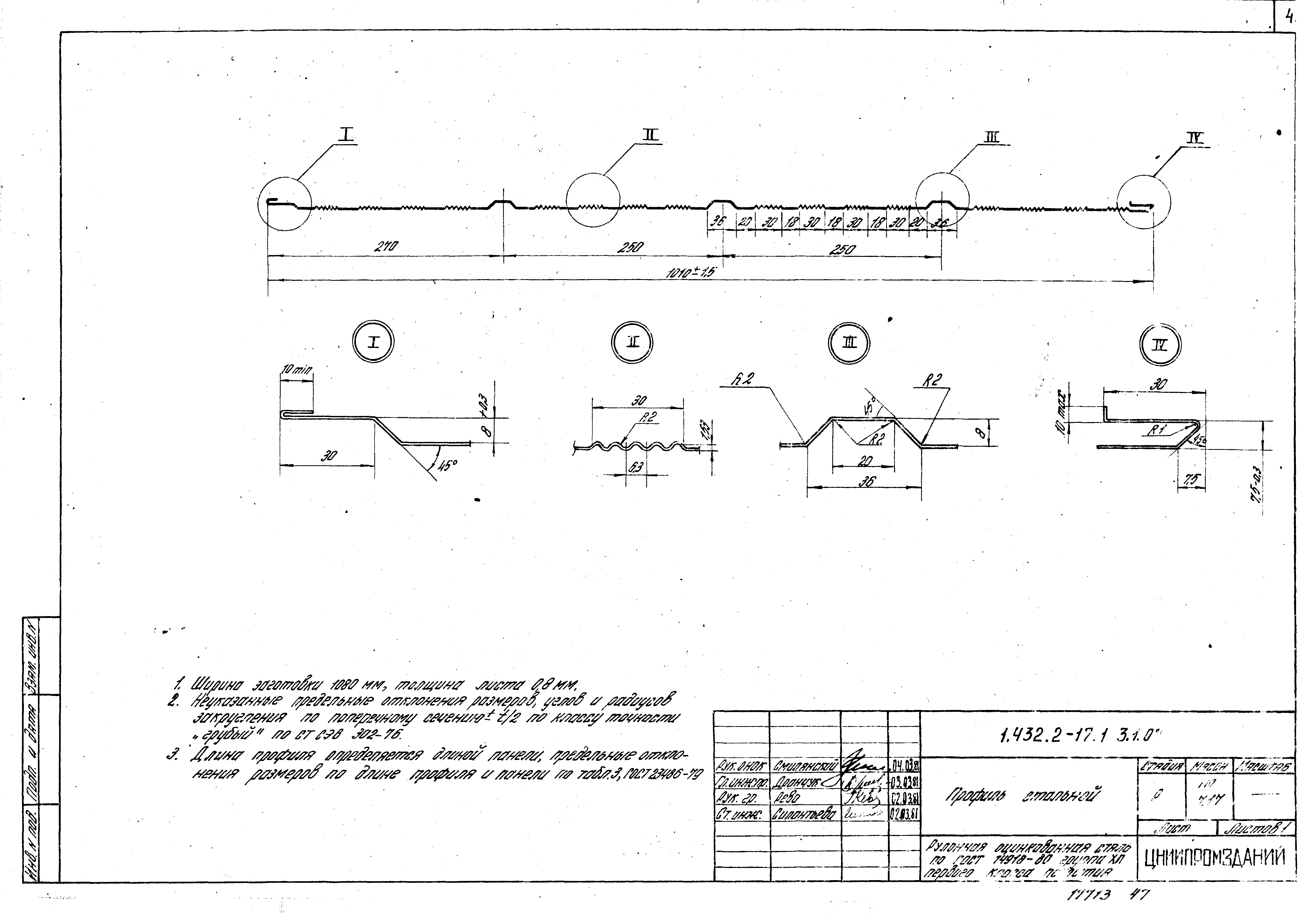

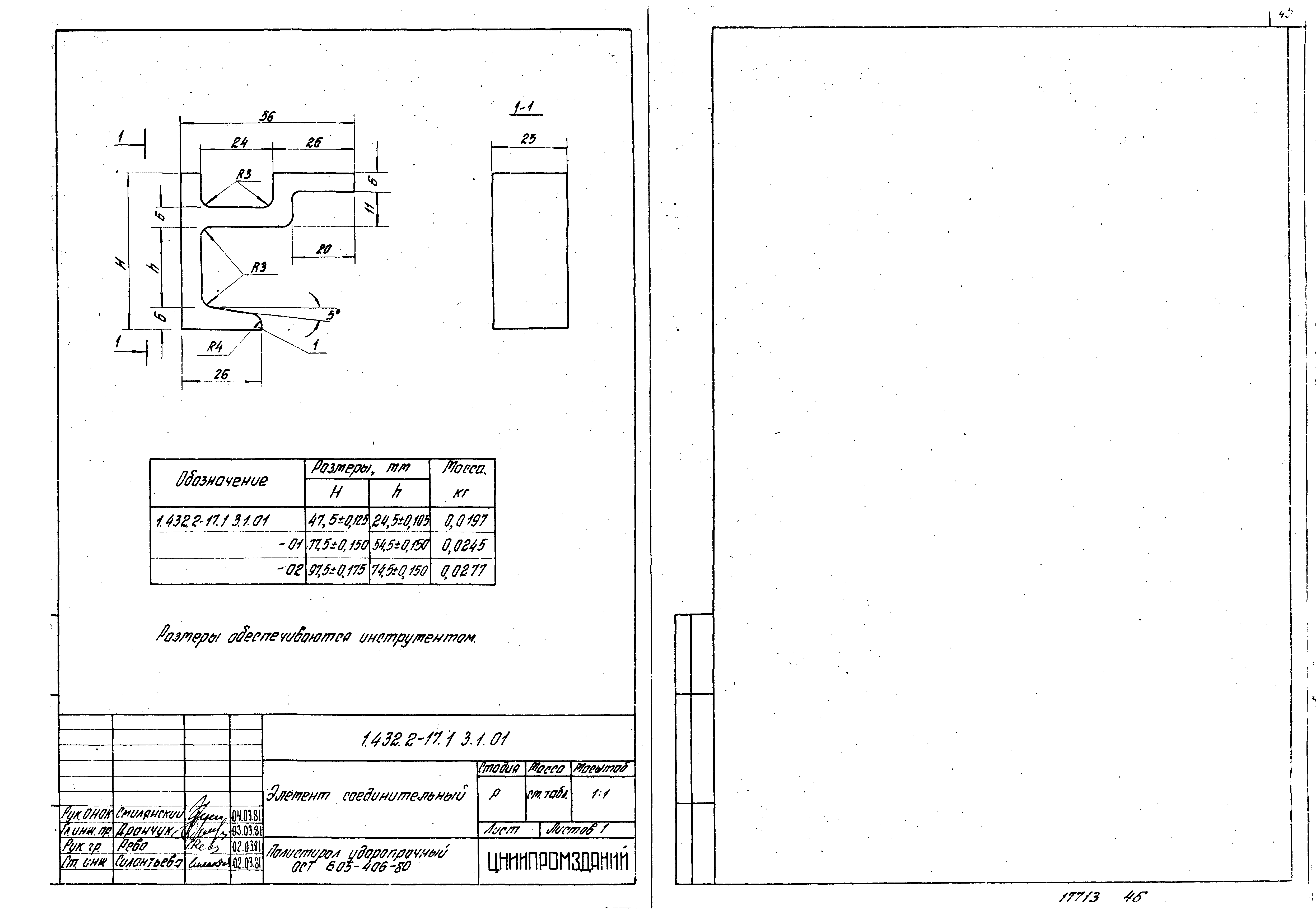

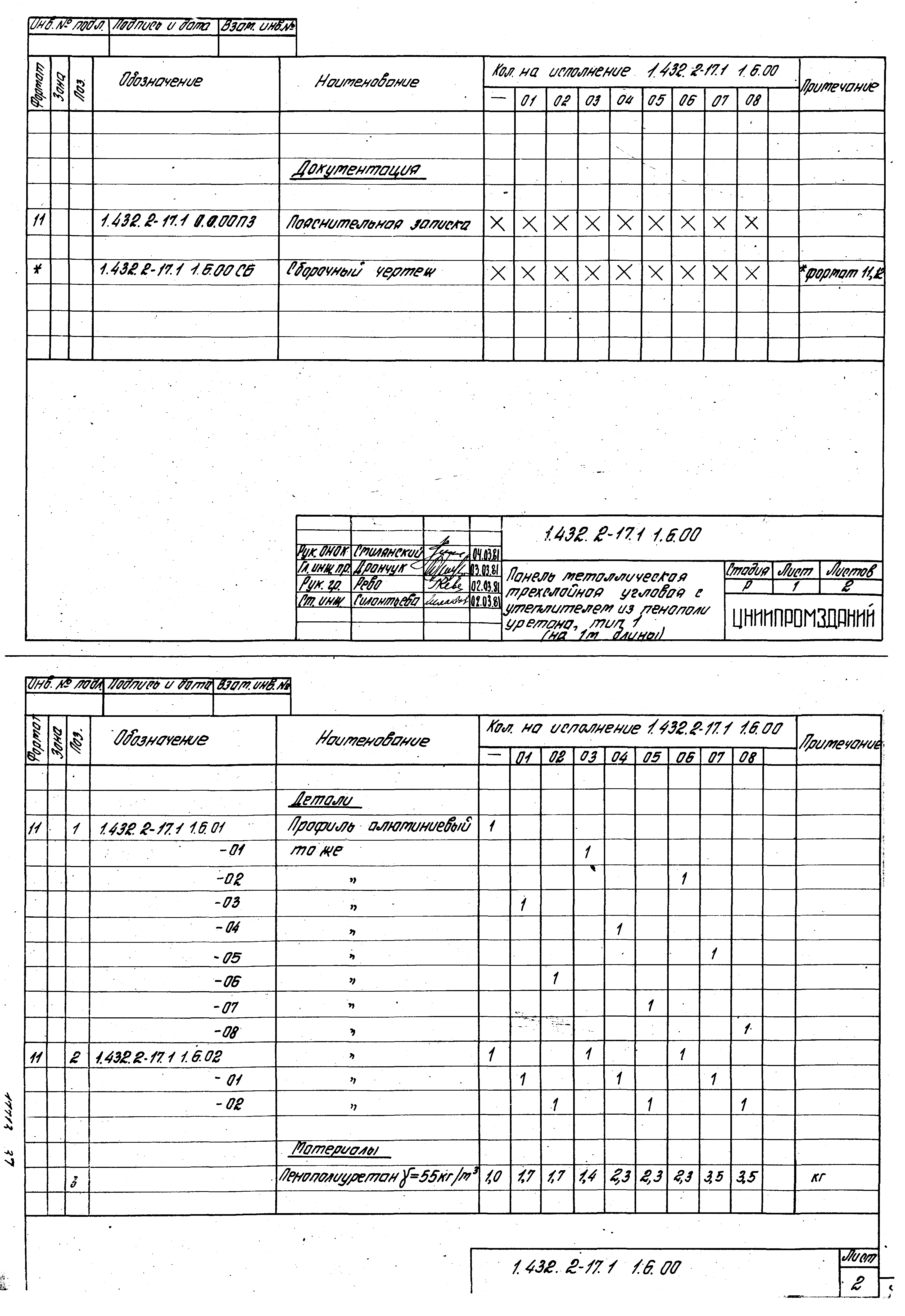

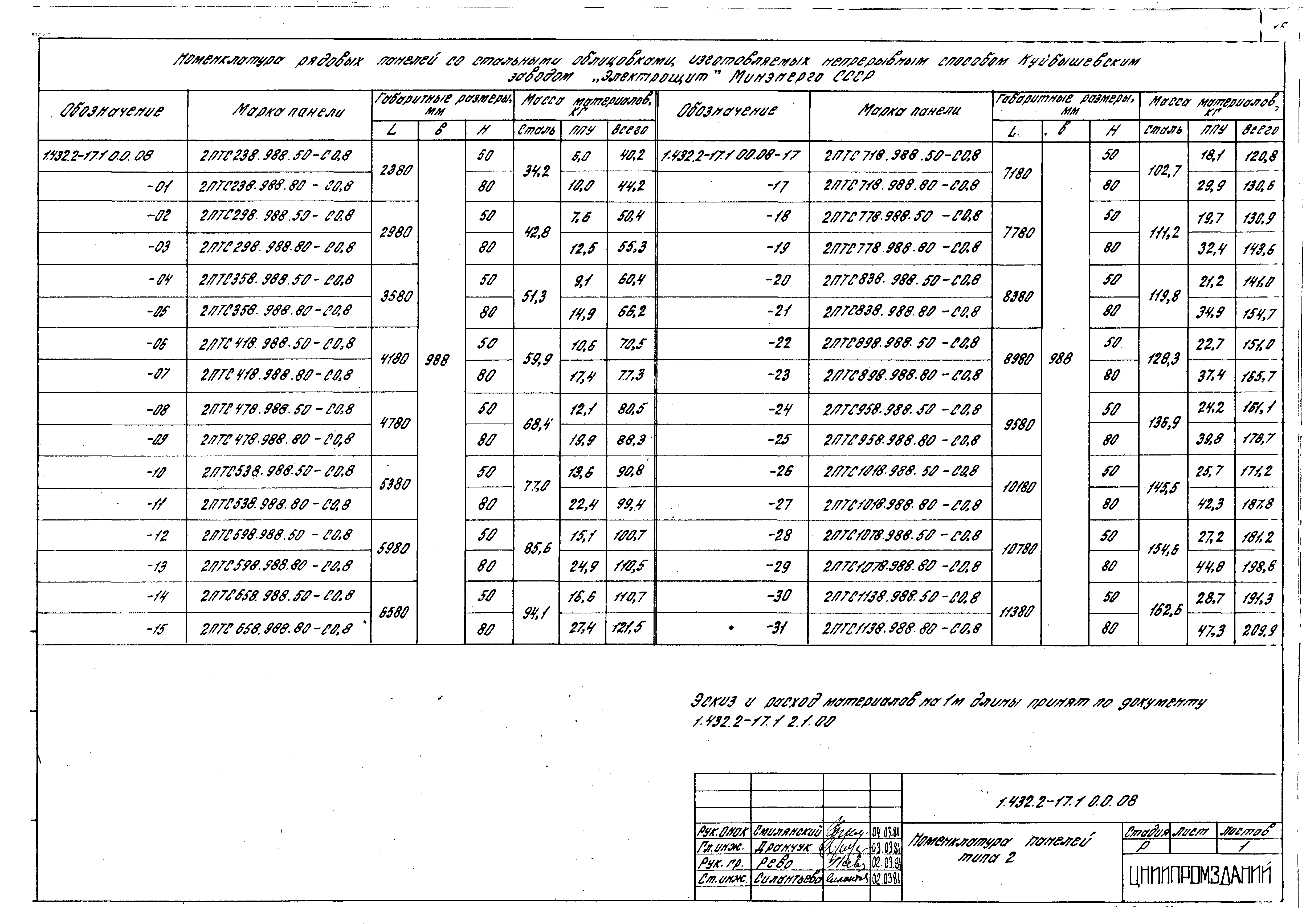

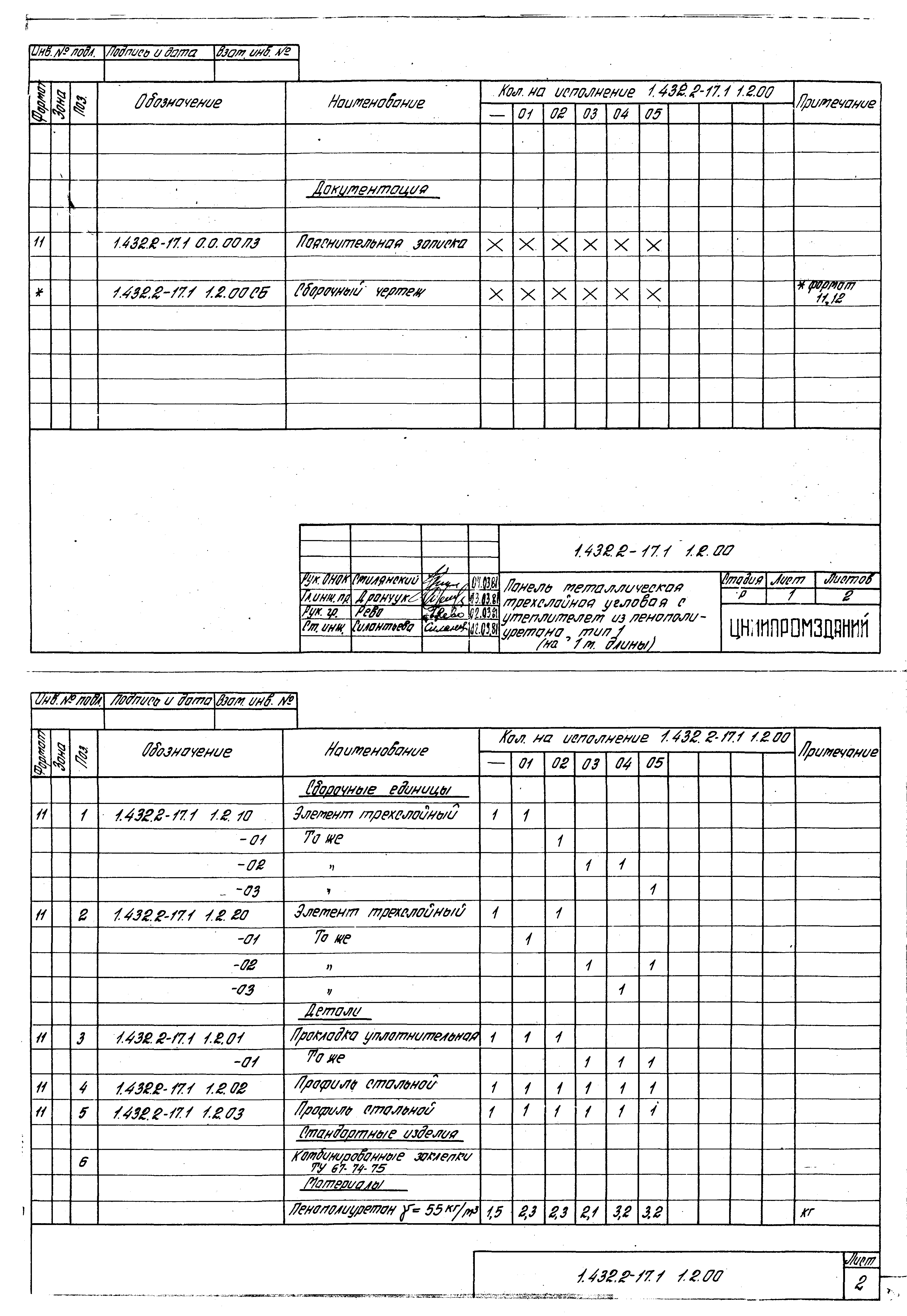

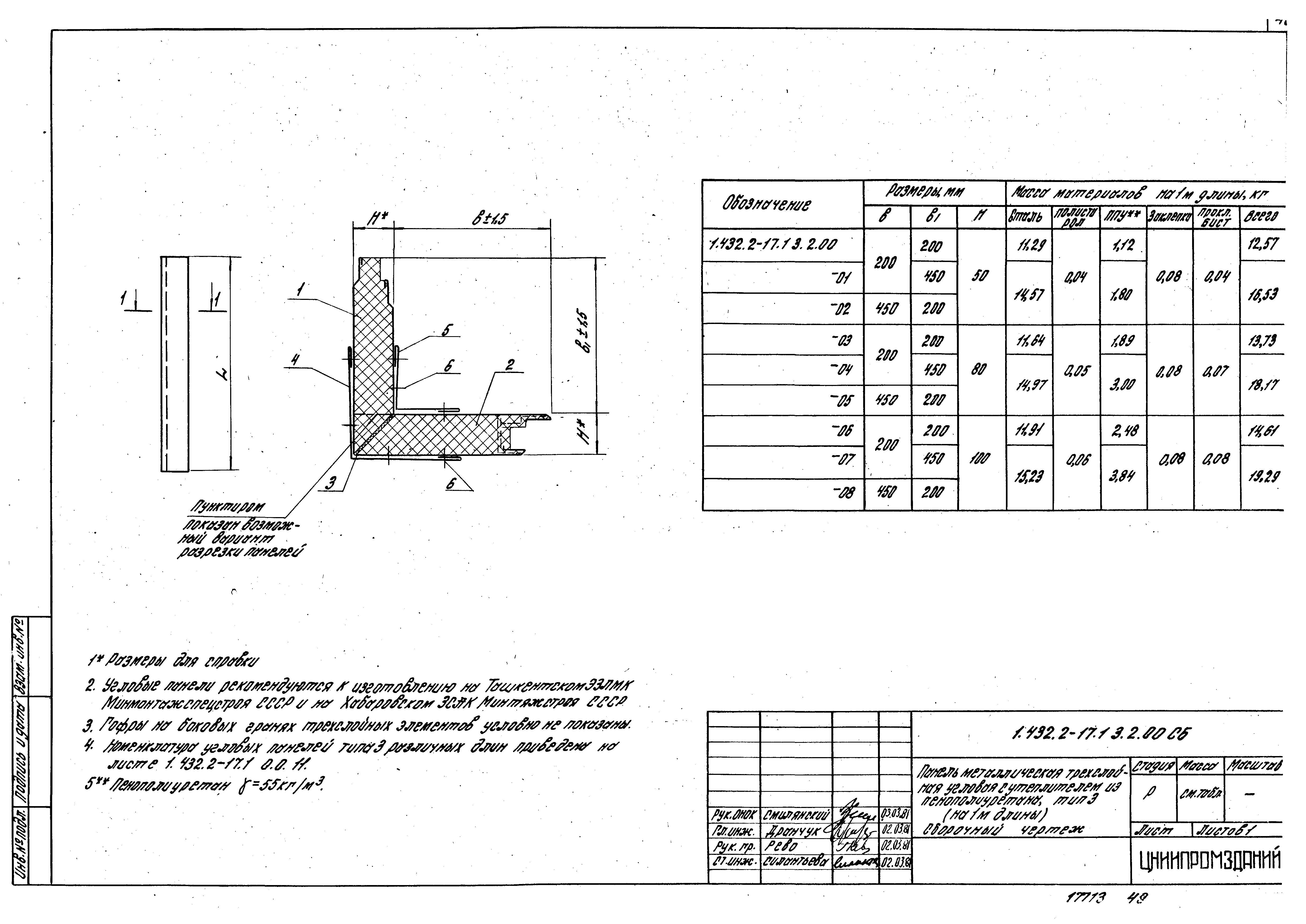

Оглавление:	1.432.2-17.10.0.0.00 ПЗ Пояснительная записка 1.432.2-17.10.0.0.01 Номенклатура панелей типа 1 1.432.2-17.10.0.0.02 Номенклатура угловых панелей типа 1 1.432.2-17.10.0.0.03 Номенклатура панелей типа 1 1.432.2-17.10.0.0.04 Номенклатура угловых панелей типа 1 1.432.2-17.10.0.0.05 Номенклатура панелей типа 1 1.432.2-17.10.0.0.06 Номенклатура панелей типа 1 1.432.2-17.10.0.0.07 Номенклатура угловых панелей типа 1 1.432.2-17.10.0.0.08 Номенклатура панелей типа 2 1.432.2-17.10.0.0.09 Номенклатура панелей типа 3 1.432.2-17.10.0.0.10 Номенклатура панелей типа 3 1.432.2-17.10.0.0.11 Номенклатура угловых панелей типа 3 1.432.2-17.11.1.00 Панель металлическая трехслойная стеновая с утеплителем из пенополиуретана, тип 1 (на 1м длинны) 1.432.2-17.11.1.00 СБ Панель металлическая трехслойная стеновая с утеплителем из пенополиуретана, тип 1 (на 1м длинны). Сборочный чертеж 1.432.2-17.11.1.01 Профиль стальной 1.432.2-17.11.2.00 Панель металлическая трехслойная угловая с утеплителем их пенополиуретана, тип 1 (на 1 м длины) 1.432.2-17.11.2.00 СБ Панель металлическая трехслойная угловая с утеплителем их пенополиуретана, тип 1 (на 1 м длины). Сборочный чертеж 1.432.2-17.11.2.01 Прокладка уплотнительная (на 1 м длины) 1.432.2-17.11.2.02 Профиль стальной 1.432.2-17.11.2.03 Профиль стальной 1.432.2-17.11.2.10 Элемент трехслойный (на 1 м длины) 1.432.2-17.11.2.20 Элемент трехслойный (на 1 м длины) 1.432.2-17.11.3.00 Панель металлическая трехслойная стеновая с утеплителем из пенополиуретана, тип 1 (на 1 м длины) 1.432.2-17.11.3.00 СБ Панель металлическая трехслойная стеновая с утеплителем из пенополиуретана, тип 1 (на 1 м длины). Сборочный чертеж 1.432.2-17.11.3.01 Профиль стальной 1.432.2-17.11.3.02 Профиль стальной 1.432.2-17.11.4.00 Панель металлическая трехслойная угловая с утеплителем из пенополиуретана, тип 1 (на 1 м длины) 1.432.2-17.11.4.00 СБ Панель металлическая трехслойная угловая с утеплителем из пенополиуретана, тип 1 (на 1 м длины). Сборочный чертеж 1.432.2-17.11.4.01 Профиль стальной 1.432.2-17.11.4.02 Профиль стальной 1.432.2-17.11.5.00 Панель металлическая трехслойная стеновая с утеплителем из пенополиуретана, тип 1 (на 1 м длины) 1.432.2-17.11.5.00 СБ Панель металлическая трехслойная стеновая с утеплителем из пенополиуретана, тип 1 (на 1 м длины). Сборочный чертеж 1.432.2-17.11.5.01 Профиль металлический 1.432.2-17.11.6.00 Панель металлическая трехслойная угловая с утеплителем из пенополиуретана, тип 1 (на 1 м длины) 1.432.2-17.11.6.00 СБ Панель металлическая трехслойная угловая с утеплителем из пенополиуретана, тип 1 (на 1 м длины). Сборочный чертеж 1.432.2-17.11.6.01 Профиль алюминиевый 1.432.2-17.11.6.02 Профиль алюминиевый 1.432.2-17.12.1.00 Панель металлическая трехслойная стеновая с утеплителем из пенополиуретана, тип 1 (на 1 м длины) 1.432.2-17.12.1.00 СБ Панель металлическая трехслойная стеновая с утеплителем из пенополиуретана, тип 2 (на 1 м длины). Сборочный чертеж 1.432.2-17.12.1.01 Профиль стальной 1.432.2-17.12.1.02 Профиль стальной 1.432.2-17.12.2.00 Панель металлическая трехслойная угловая с утеплителем из пенополиуретана, тип 2 (на 1 м длины) 1.432.2-17.12.2.00 СБ Панель металлическая трехслойная угловая с утеплителем из пенополиуретана, тип 2 (на 1 м длины). Сборочный чертеж 1.432.2-17.12.2.10 Элемент трехслойный 1.432.2-17.13.1.00 Панель металлическая трехслойная стеновая с утеплителем из пенополиуретана, тип 3 (на 1 м длины) 1.432.2-17.13.1.00 СБ Панель металлическая трехслойная стеновая с утеплителем из пенополиуретана, тип 3 (на 1 м длины). Сборочный чертеж 1.432.2-17.13.1.01 Элемент соединительный 1.432.2-17.13.1.02 Профиль стальной 1.432.2-17.13.2.00 Панель металлическая трехслойная угловая с утеплителем из пенополиуретана, тип 3 (на 1 м длины) 1.432.2-17.13.2.00 СБ Панель металлическая трехслойная угловая с утеплителем из пенополиуретана, тип 3 (на 1 м длины). Сборочный чертеж 1.432.2-17.12.2.10 Элемент трехслойный (на 1 м длины) 1.432.2-17.12.2.20 Элемент трехслойный (на 1 м длины) 1.432.2-17.10.0.12 Пример раскроя до борных панелей для температурных швов из панелей типа 1 1.432.2-17.10.0.13 Пример раскроя до борных панелей для температурных швов из панелей типа 2 1.432.2-17.10.0.14 Пример раскроя до борных панелей для температурных швов из панелей типа 3
Разработан:	ЦНИИСК им. В.А. Кучеренко ЦНИИпромзданий
Утверждён:	25.12.1981 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 88)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1982 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Заменяет собой:	Шифр 773-74 «Металлические стены одноэтажных производственных зданий из трехслойных панелей» Шифр 219-76 «Металлические стены одноэтажных производственных зданий из трехслойных панелей, изготовляемых стендовым способом (на оборудовании фирмы "Метекно"). Материалы для проектирования. Дополнение к шифру 773-74»
Чем заменён:	Серия 1.432.2-24 «Стены из металлических трехслойных панелей с теплоизоляцией из пенополиуретана для одноэтажных промышленных зданий»
Нормативные ссылки:	СНиП II-3-79* «Строительная теплотехника» ГОСТ 21562-76 «Панели металлические с утеплителем из пенопласта. Общие технические условия» ГОСТ 23486-79 «Панели металлические трехслойные стеновые с утеплителем из пенополиуретана. Технические условия» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» СНиП II-А.6-72 «Строительная климатология и геофизика»
