Скачать Шифр 219-76 Металлические стены одноэтажных производственных зданий из трехслойных панелей, изготовляемых стендовым способом (на оборудовании фирмы Метекно). Материалы для проектирования. Дополнение к шифру 773-74

Дата актуализации: 10.08.2017

Шифр 219-76

Металлические стены одноэтажных производственных зданий из трехслойных панелей, изготовляемых стендовым способом (на оборудовании фирмы "Метекно"). Материалы для проектирования. Дополнение к шифру 773-74

Обозначение:	Шифр 219-76
Обозначение англ:	219-76
Статус:	заменен
Название рус.:	Металлические стены одноэтажных производственных зданий из трехслойных панелей, изготовляемых стендовым способом (на оборудовании фирмы "Метекно"). Материалы для проектирования. Дополнение к шифру 773-74
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.1982
Область применения:	Настоящий альбом содержит материалы для проектирования металлических стен из трехслойных панелей типа 3, изготовляемых стендовым способом на механизированном оборудовании фирмы "Метекно" Хабаровским заводом алюминиевых конструкций

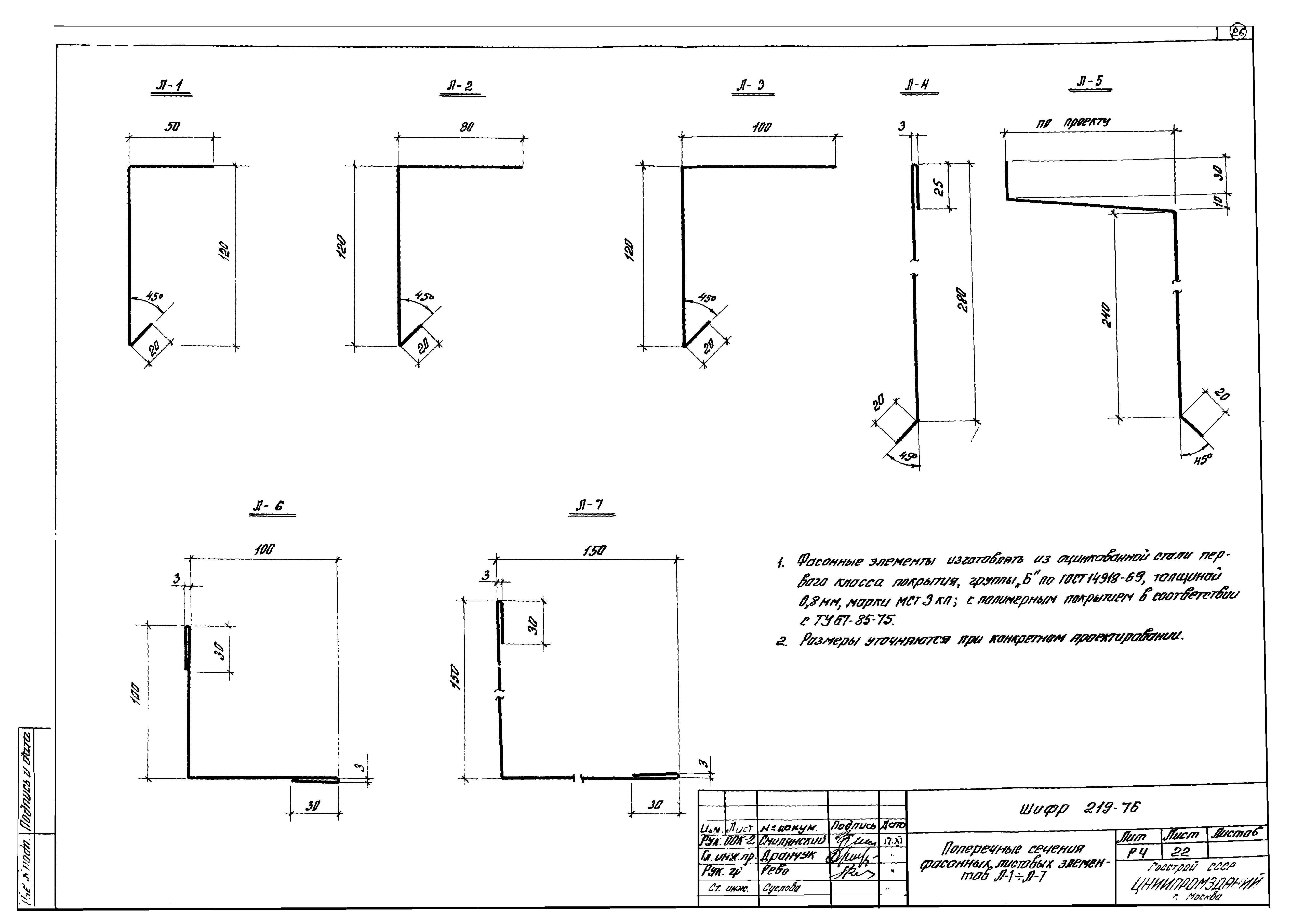

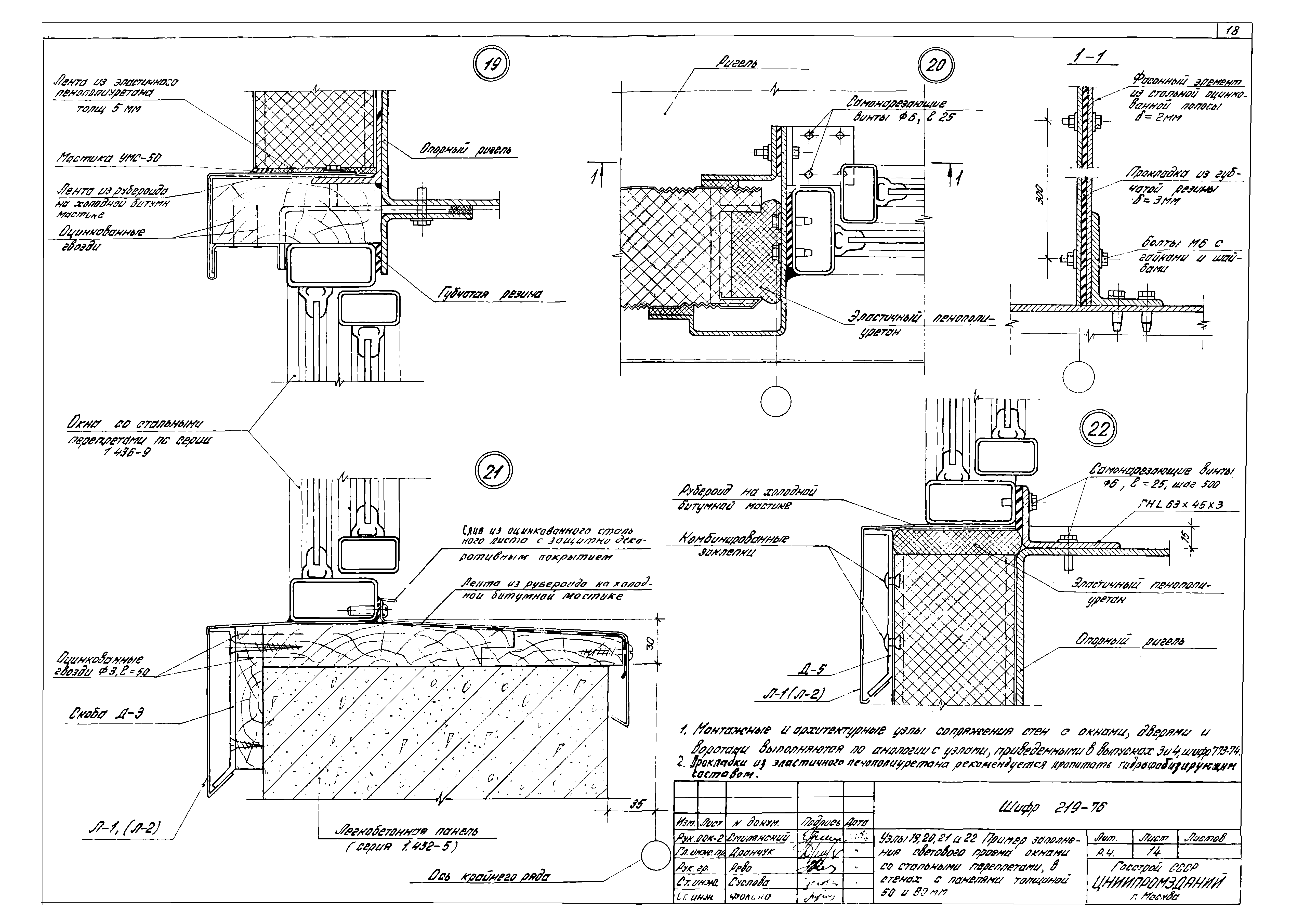

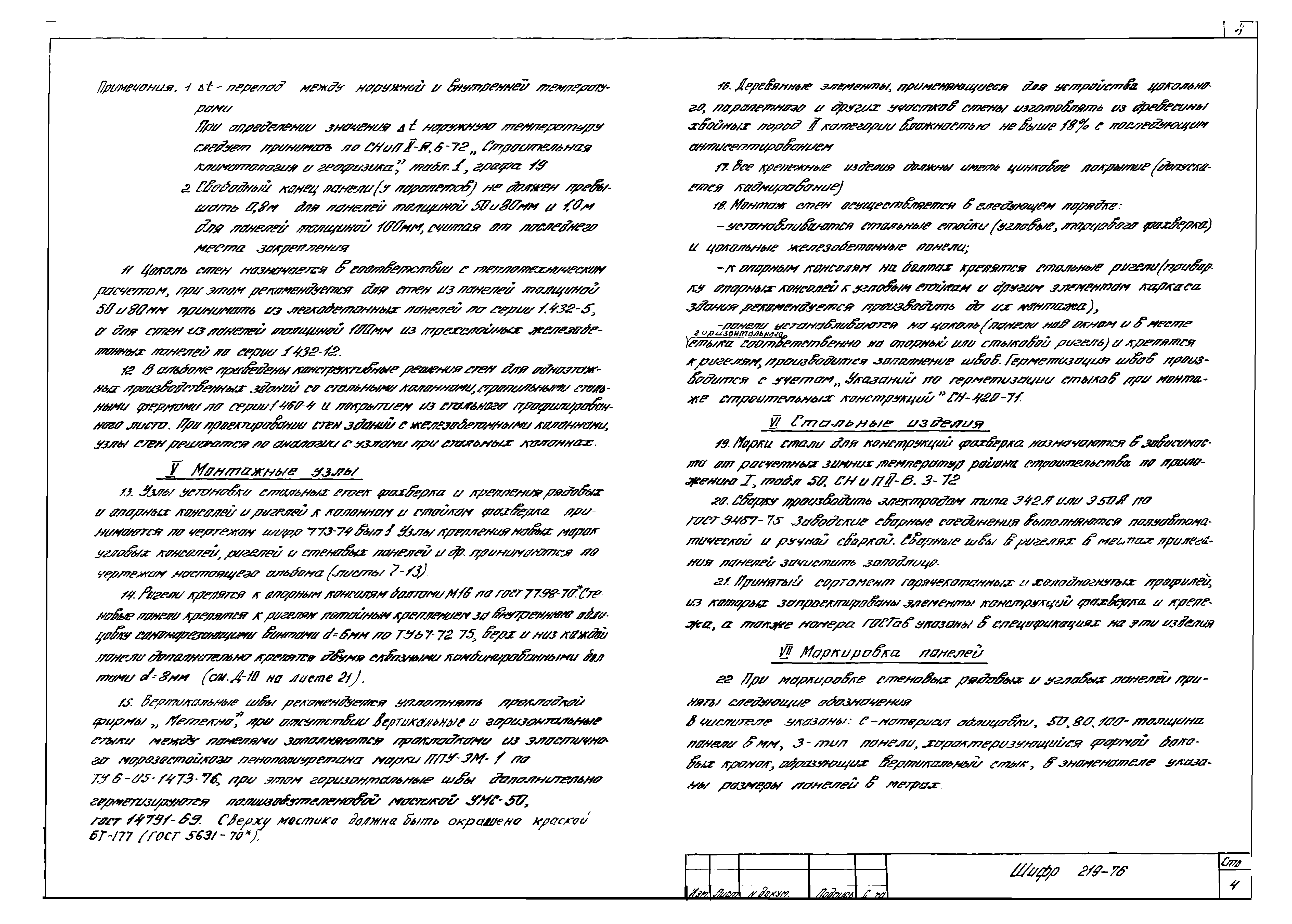

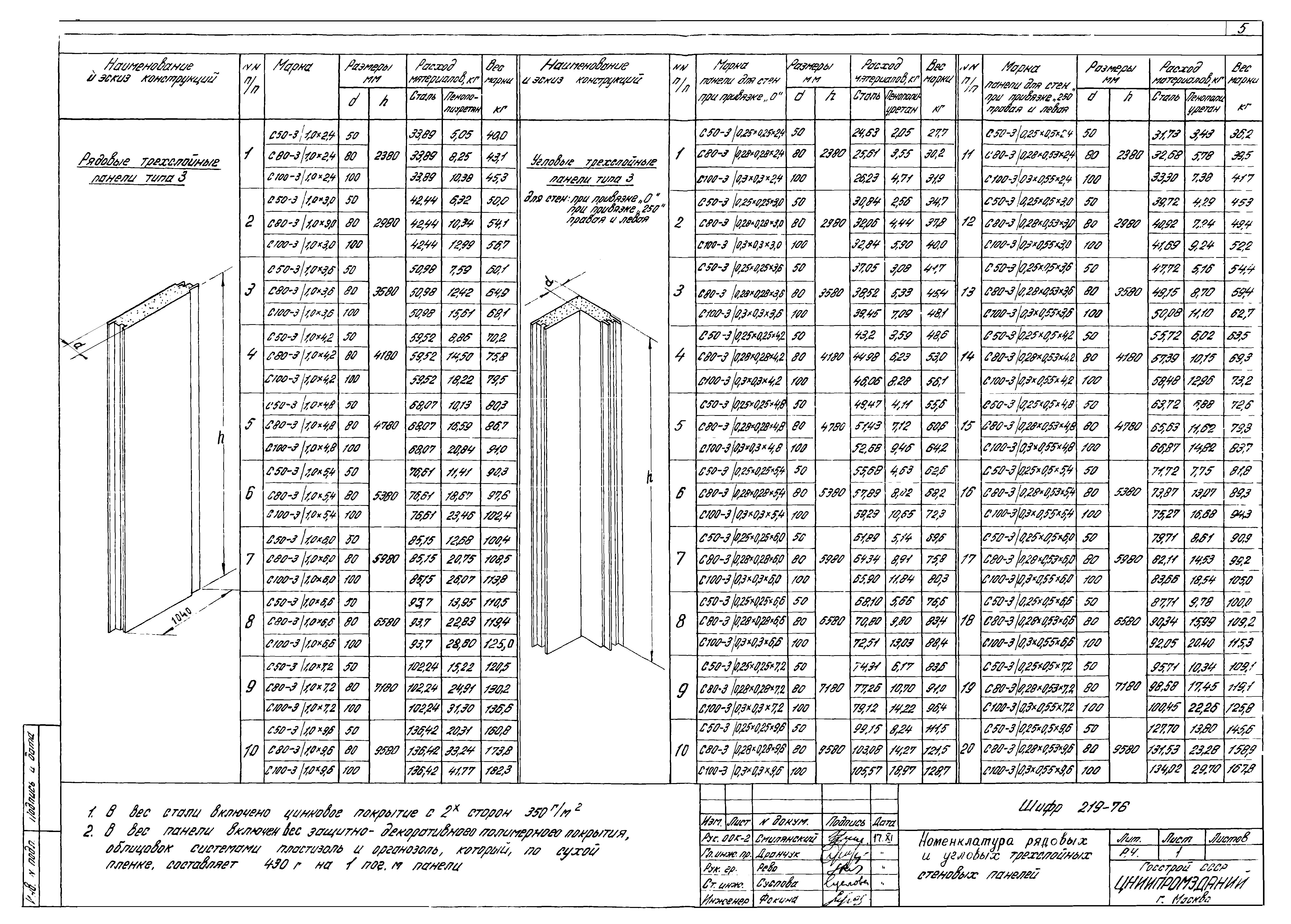

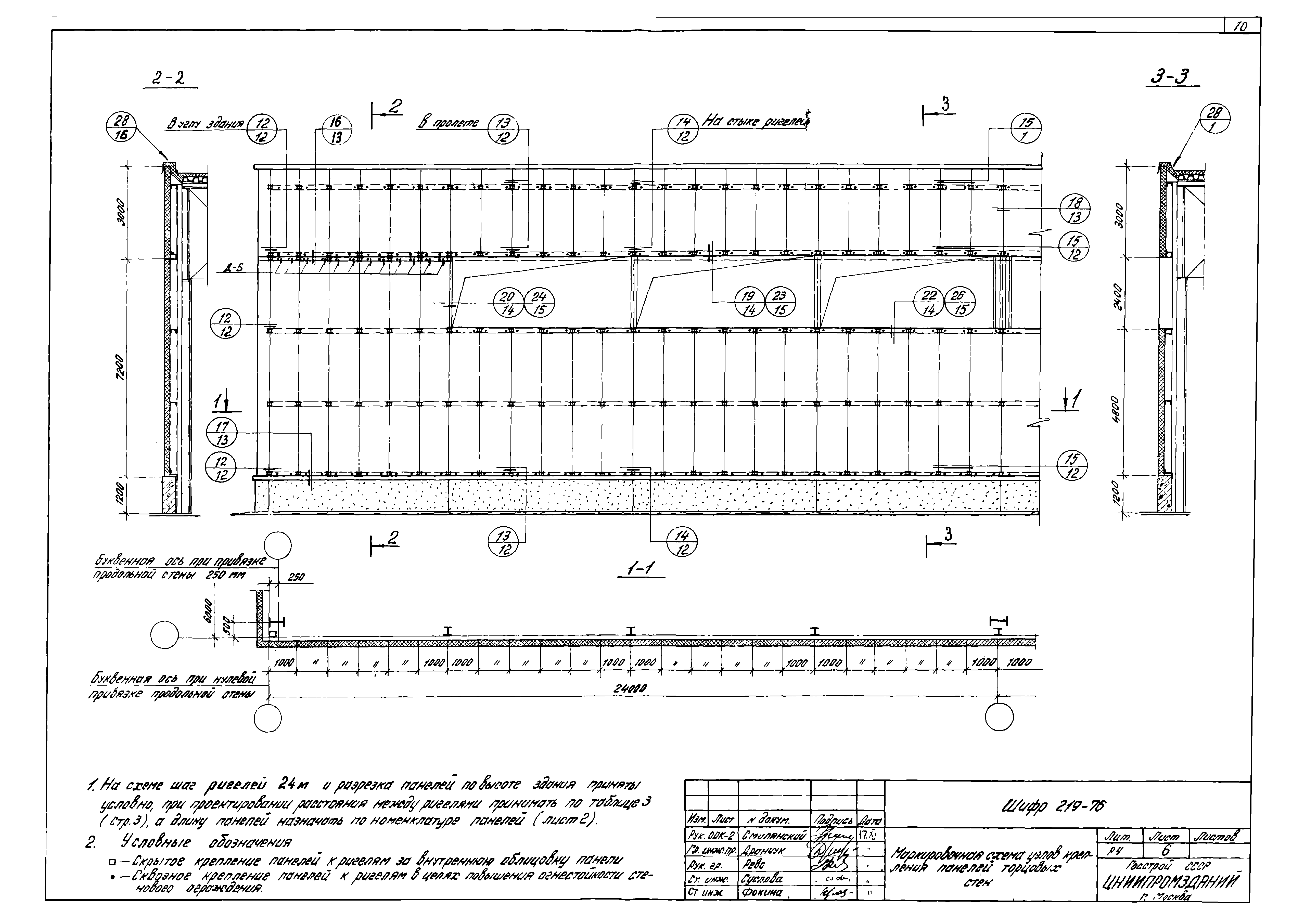

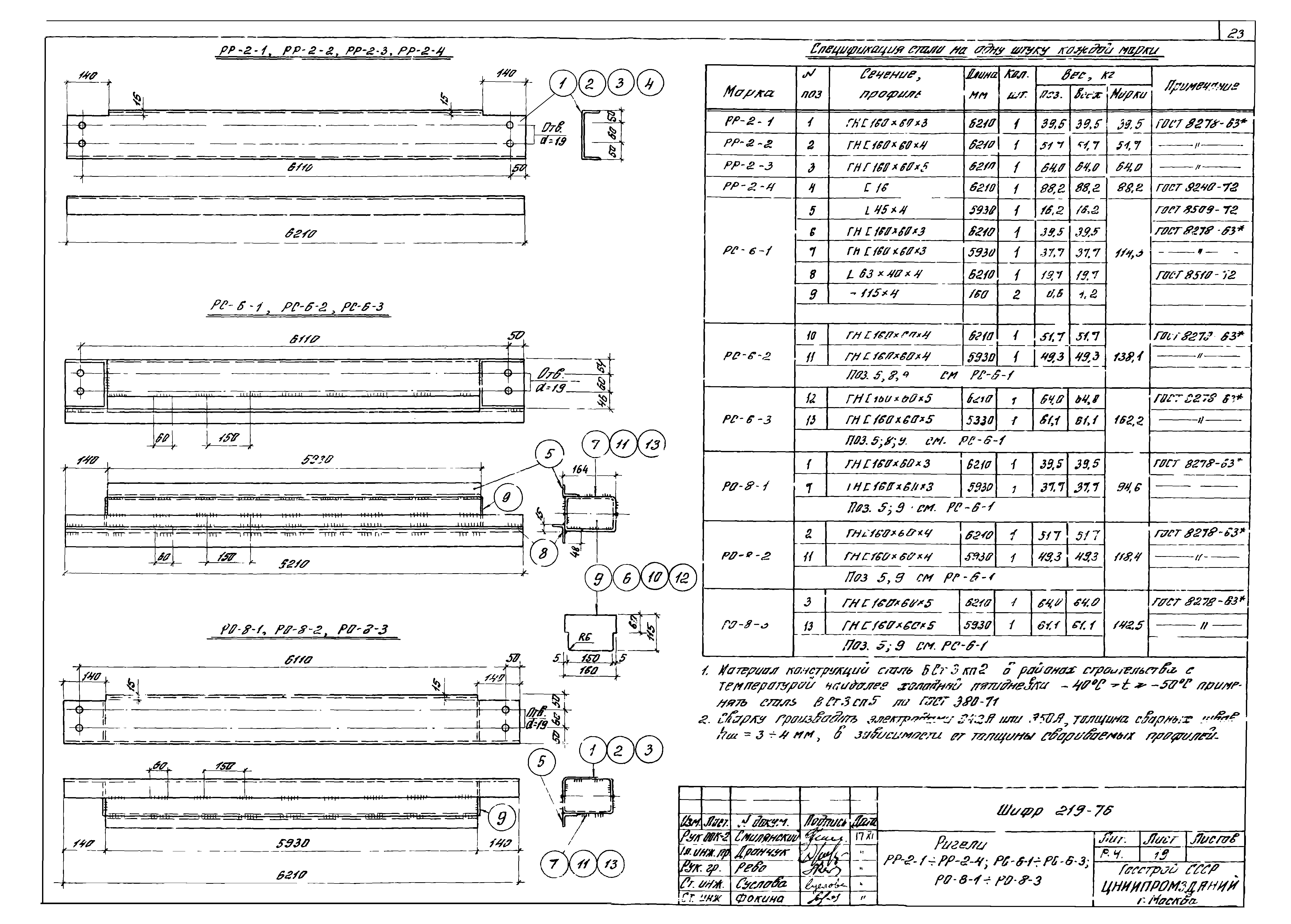

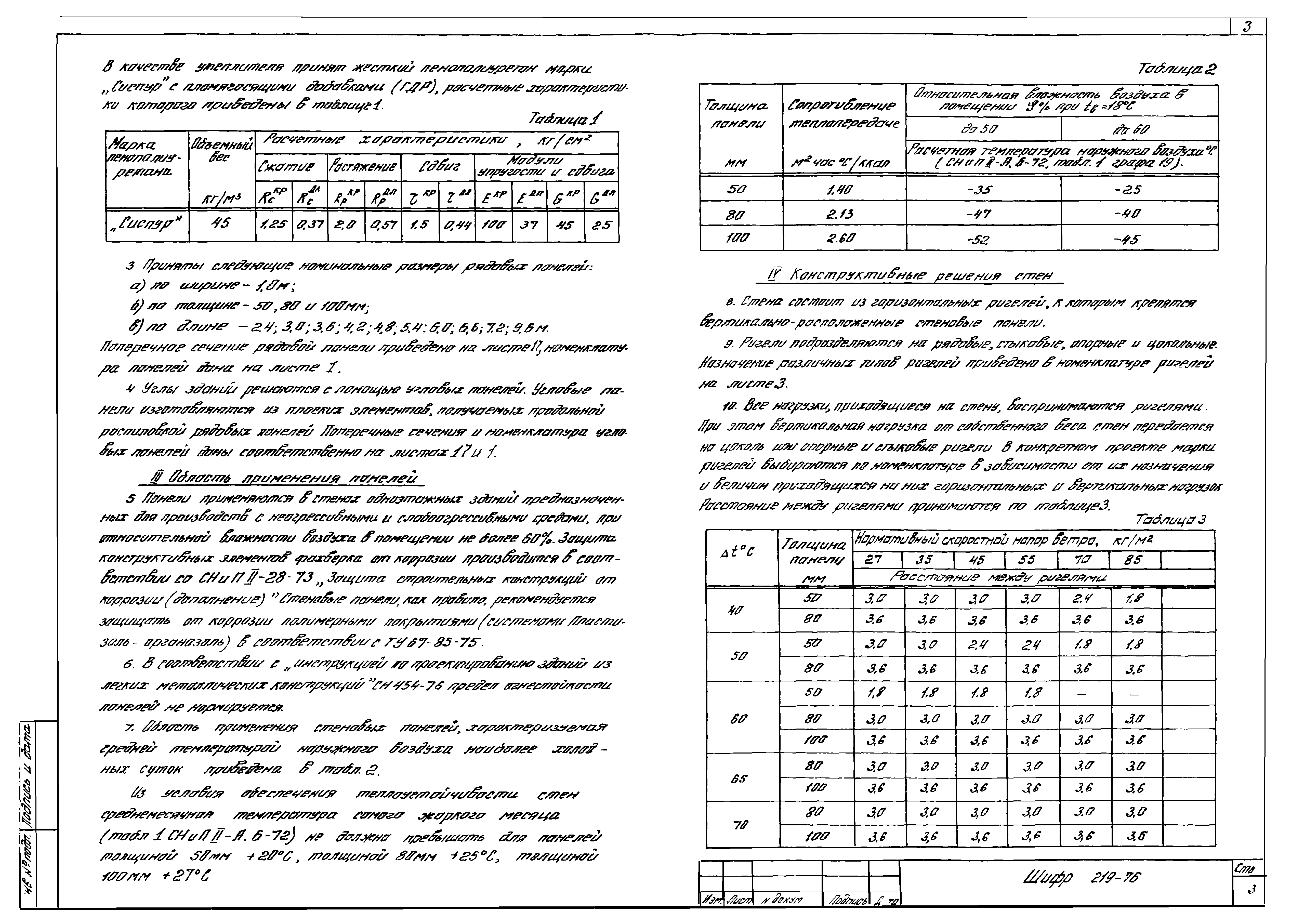

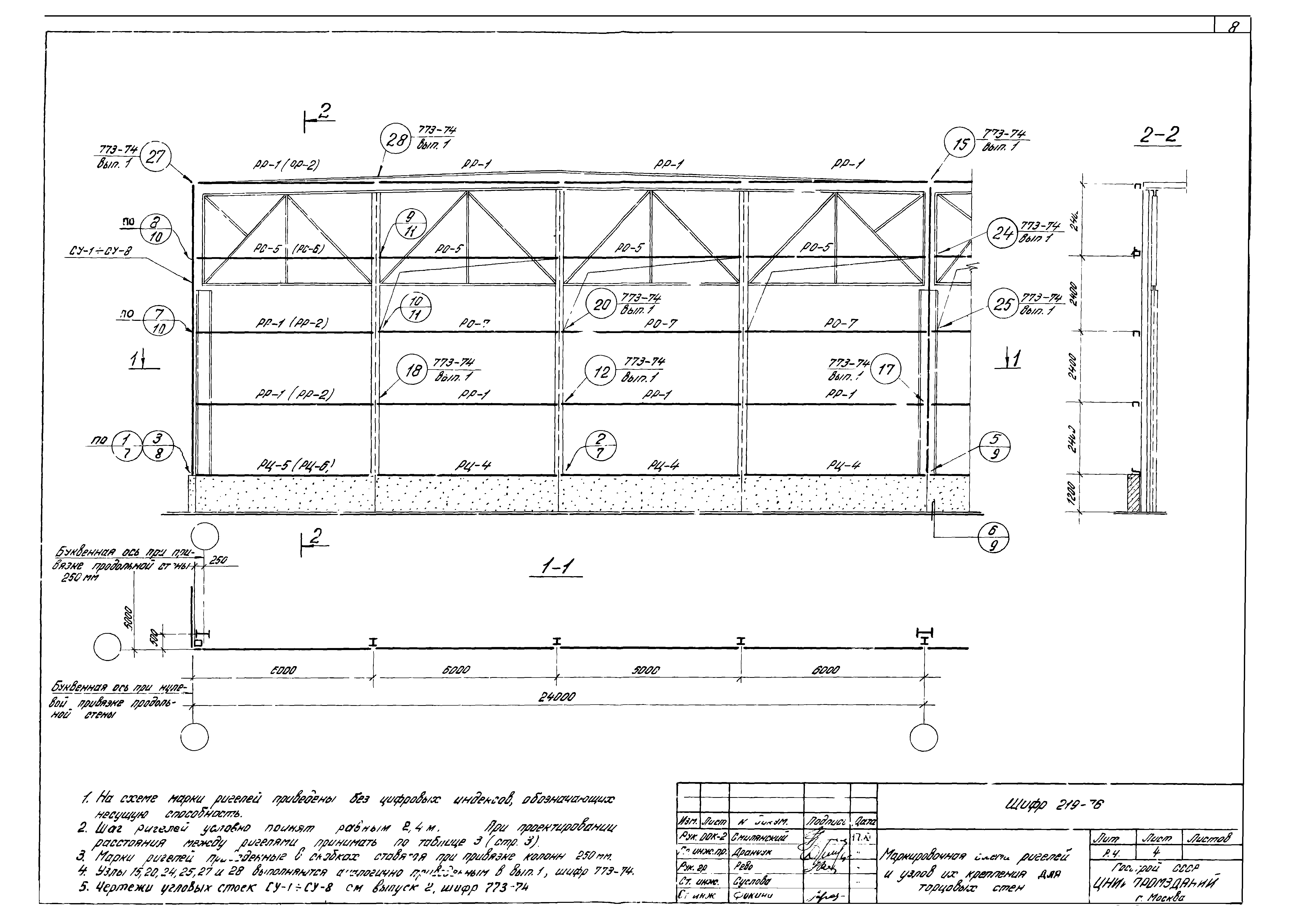

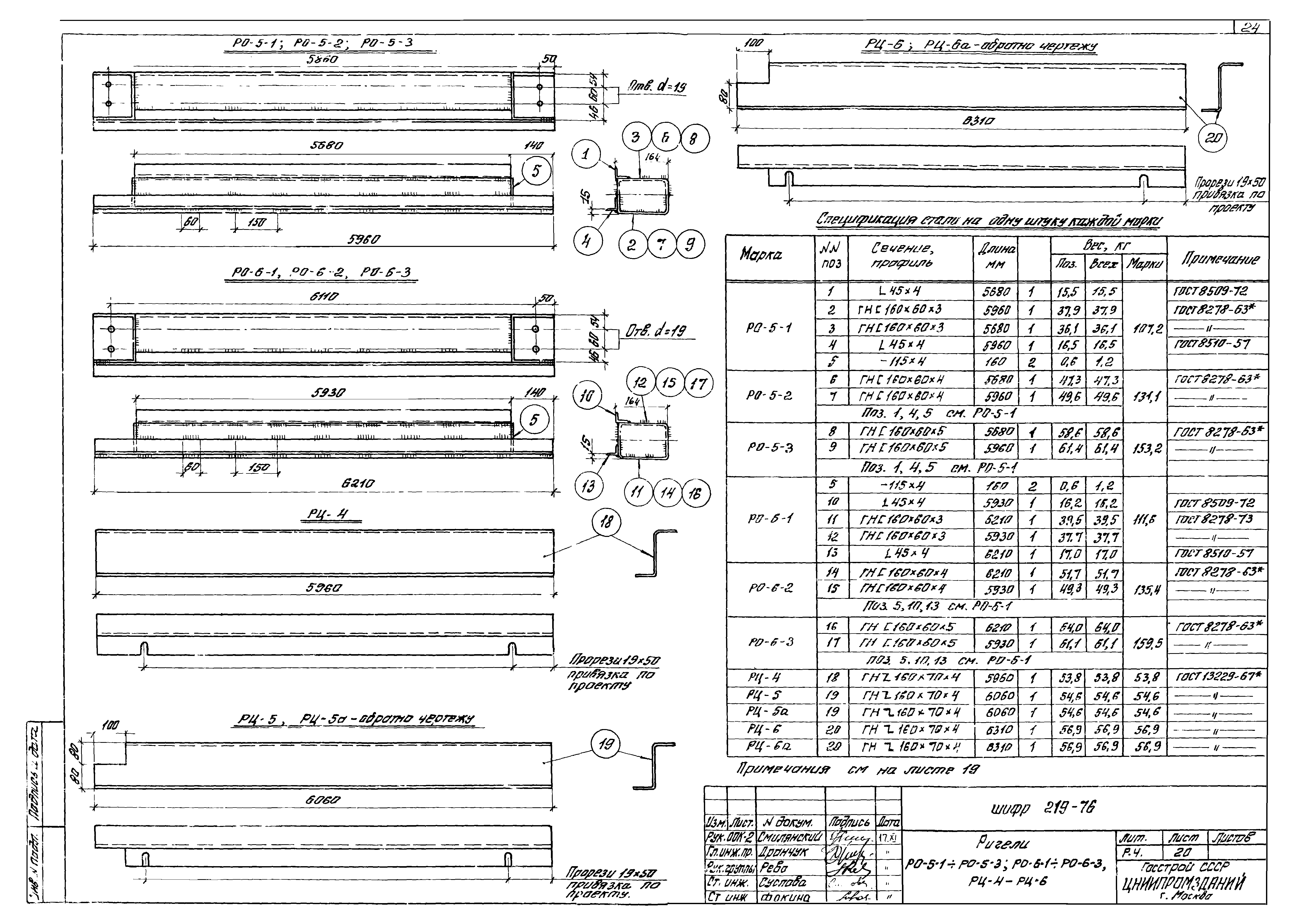

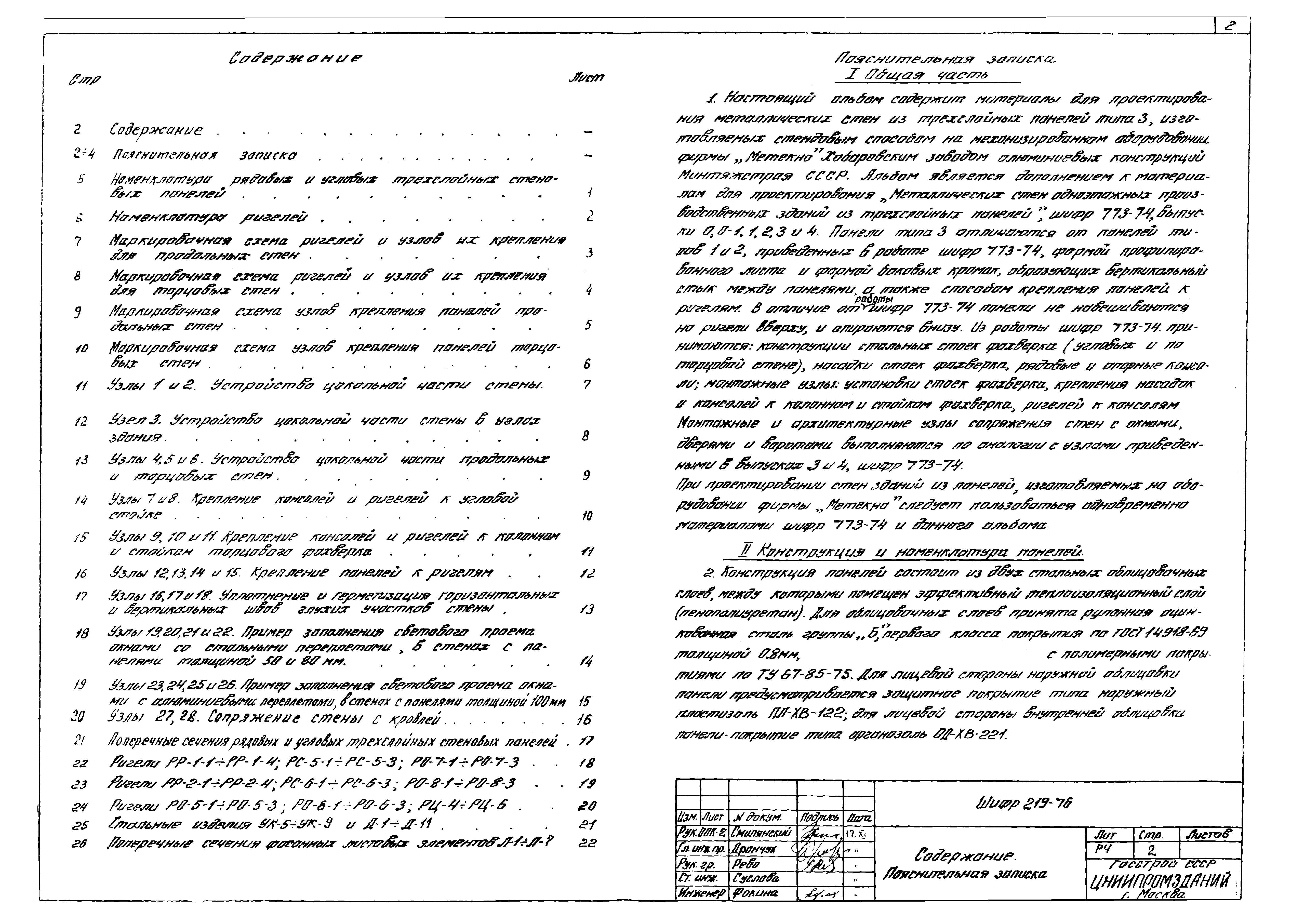

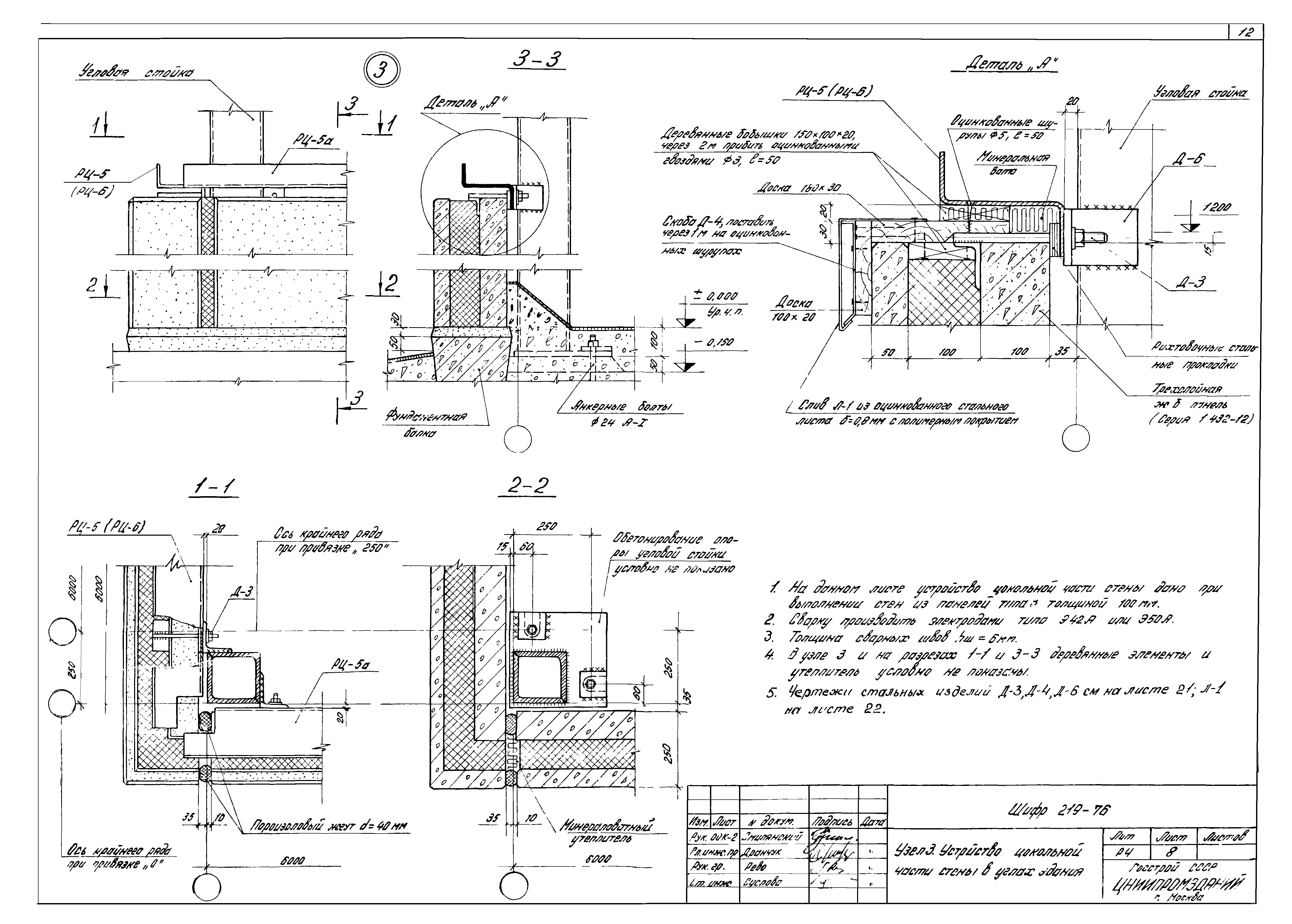

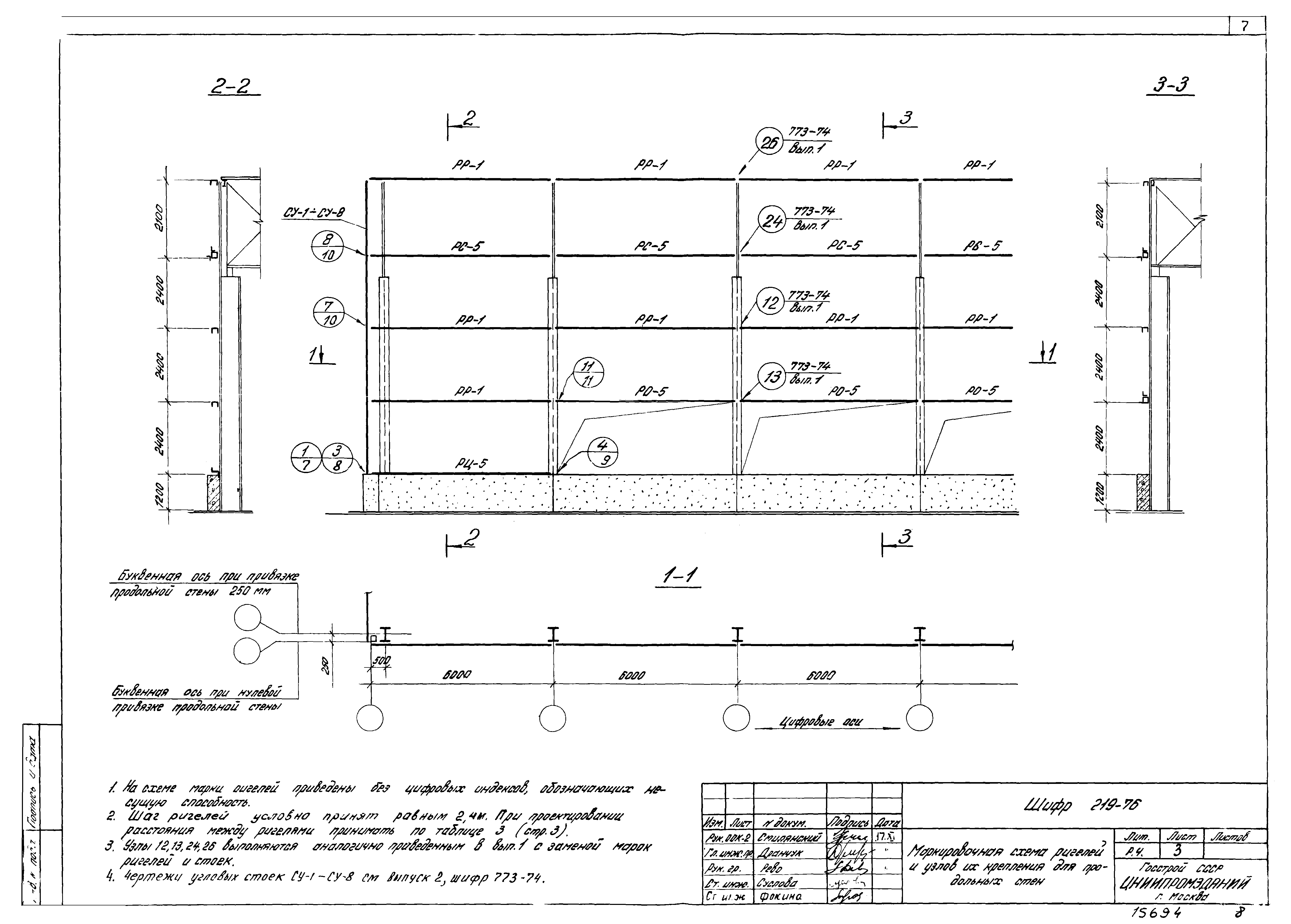

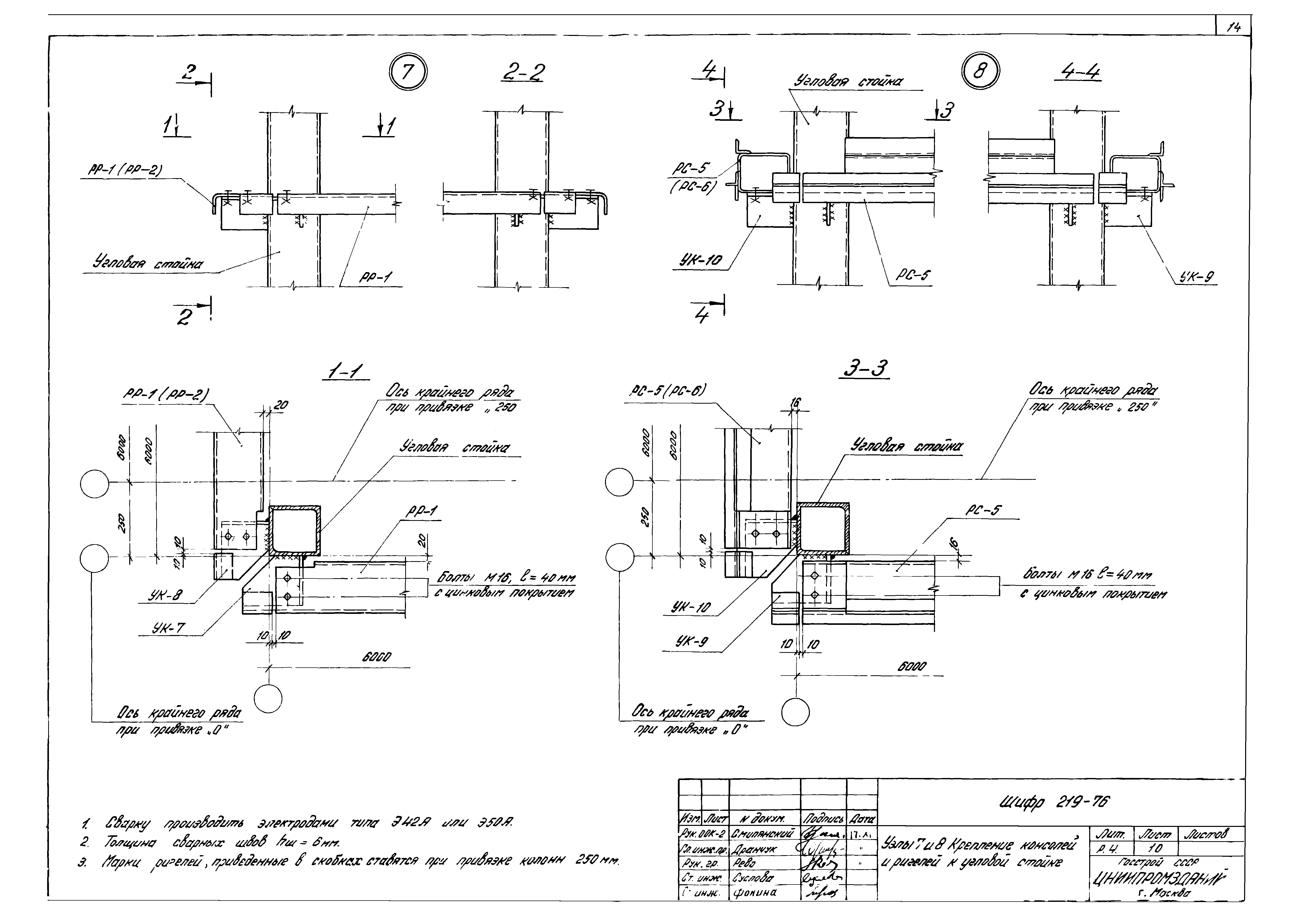

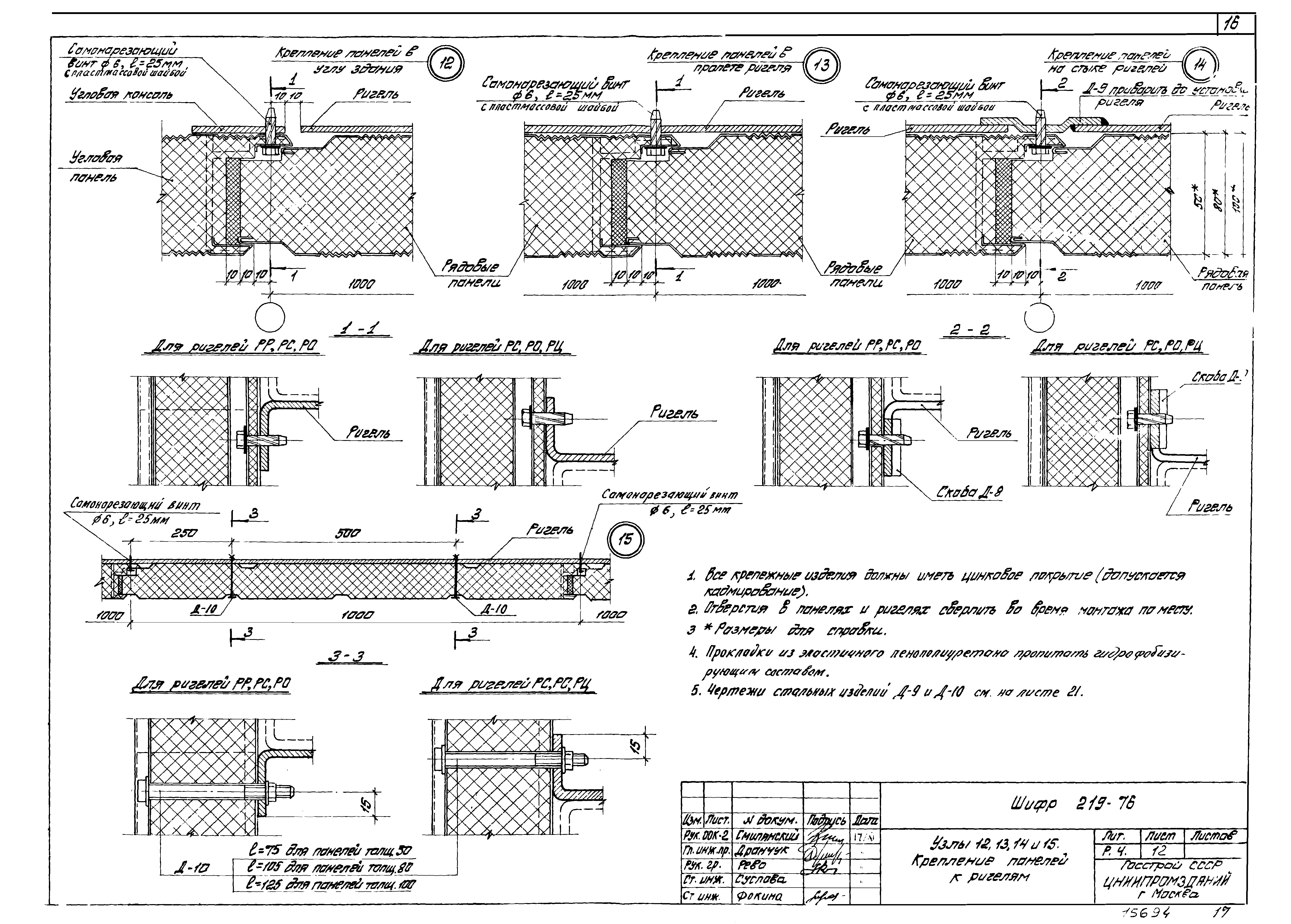

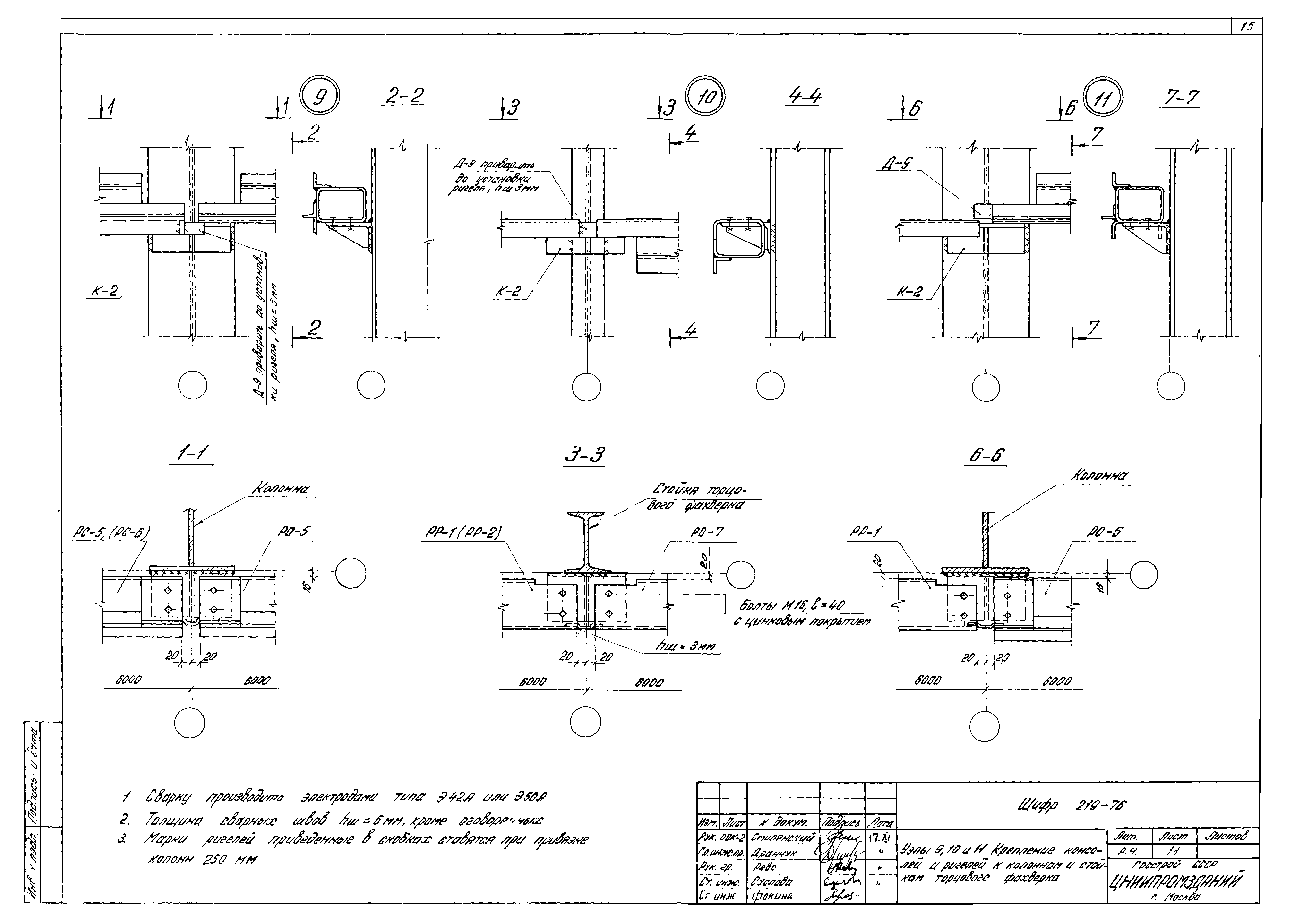

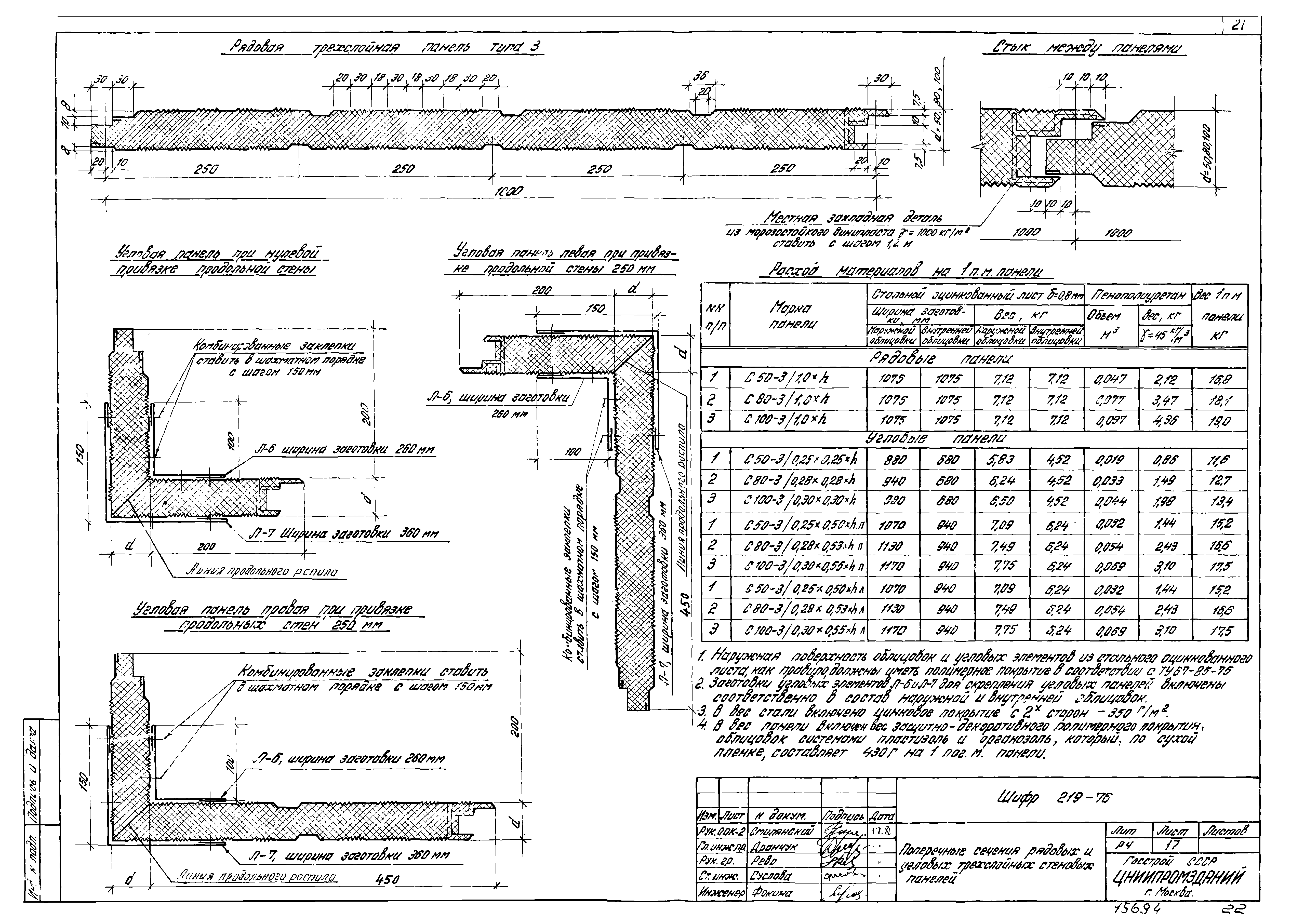

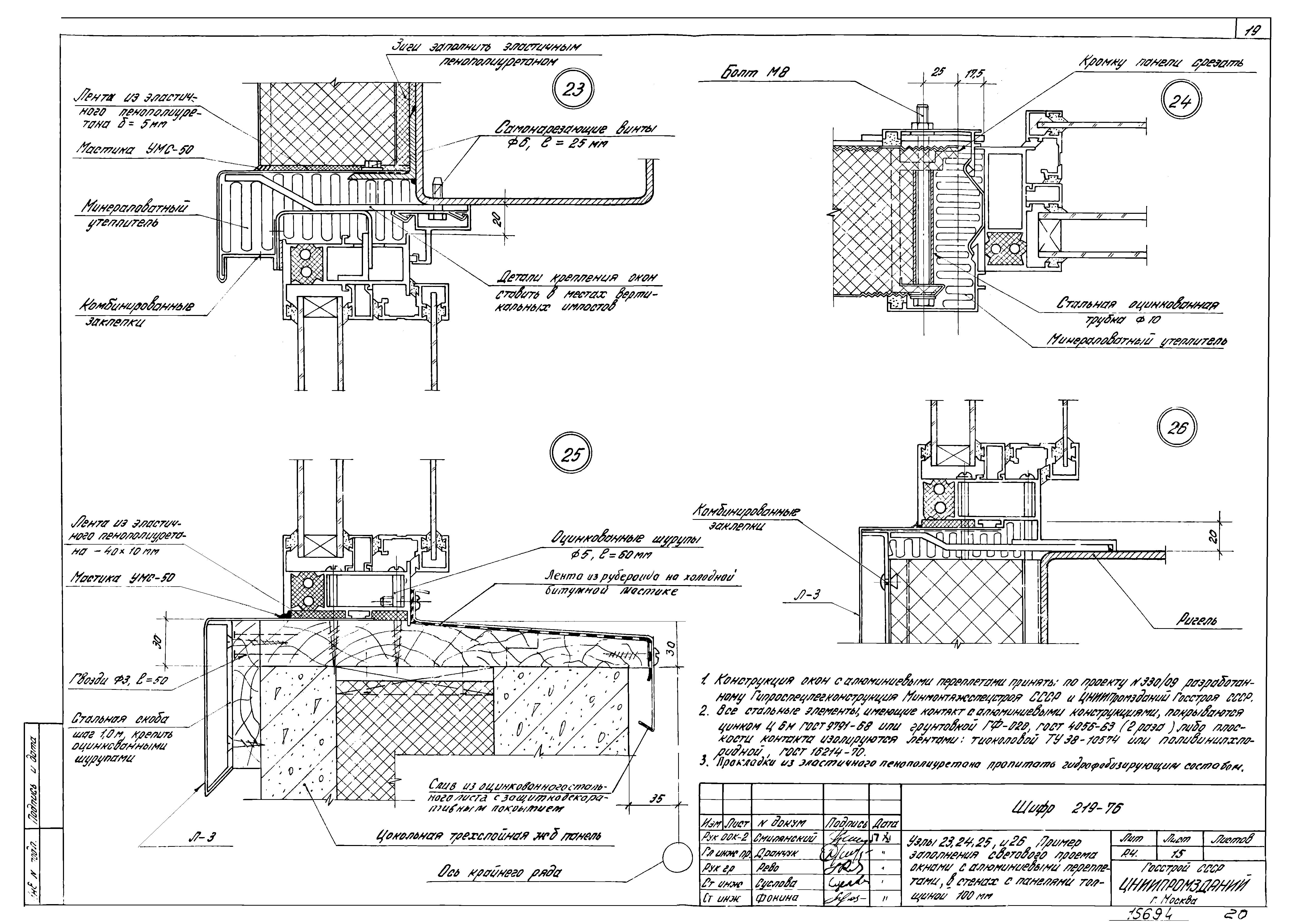

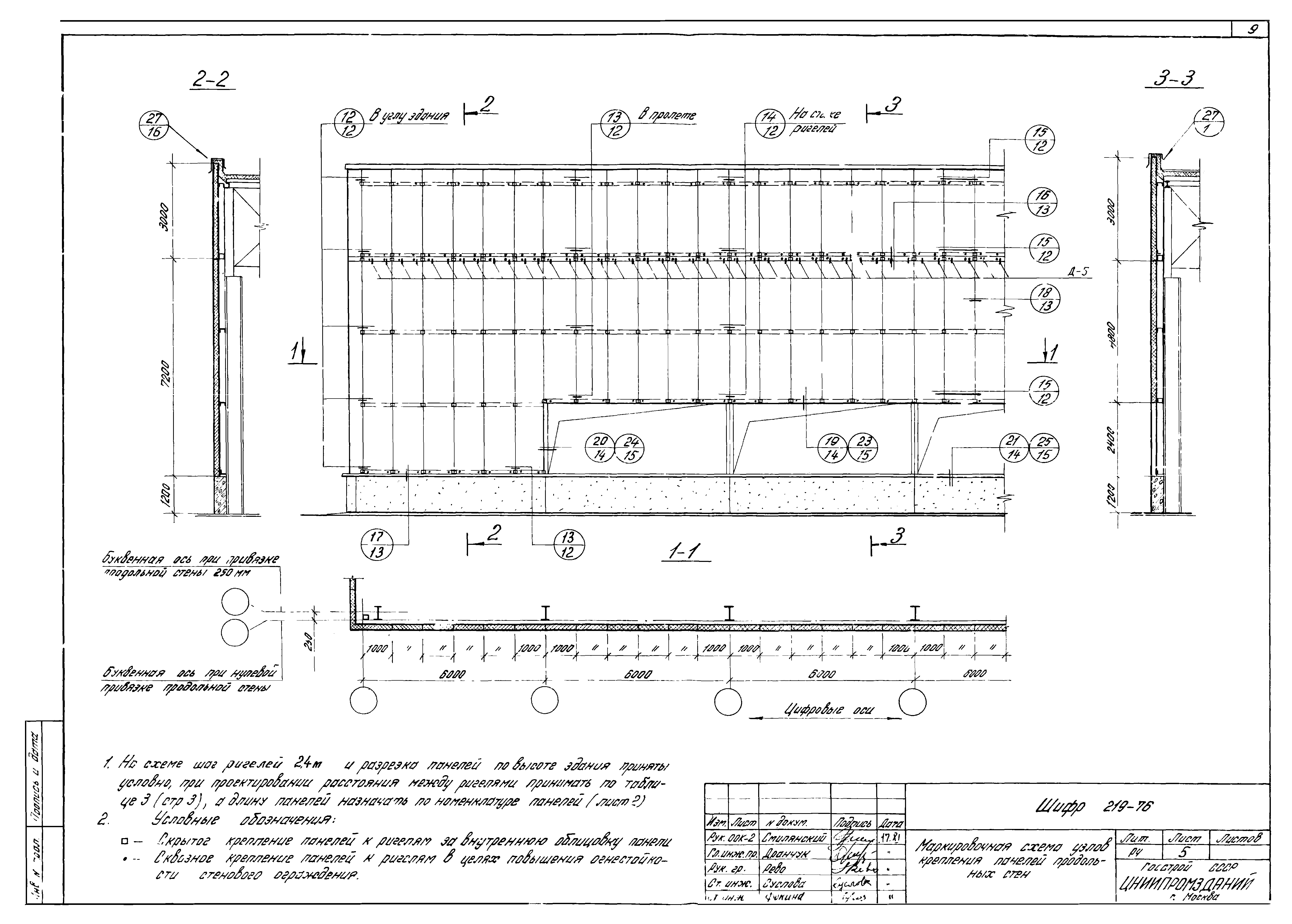

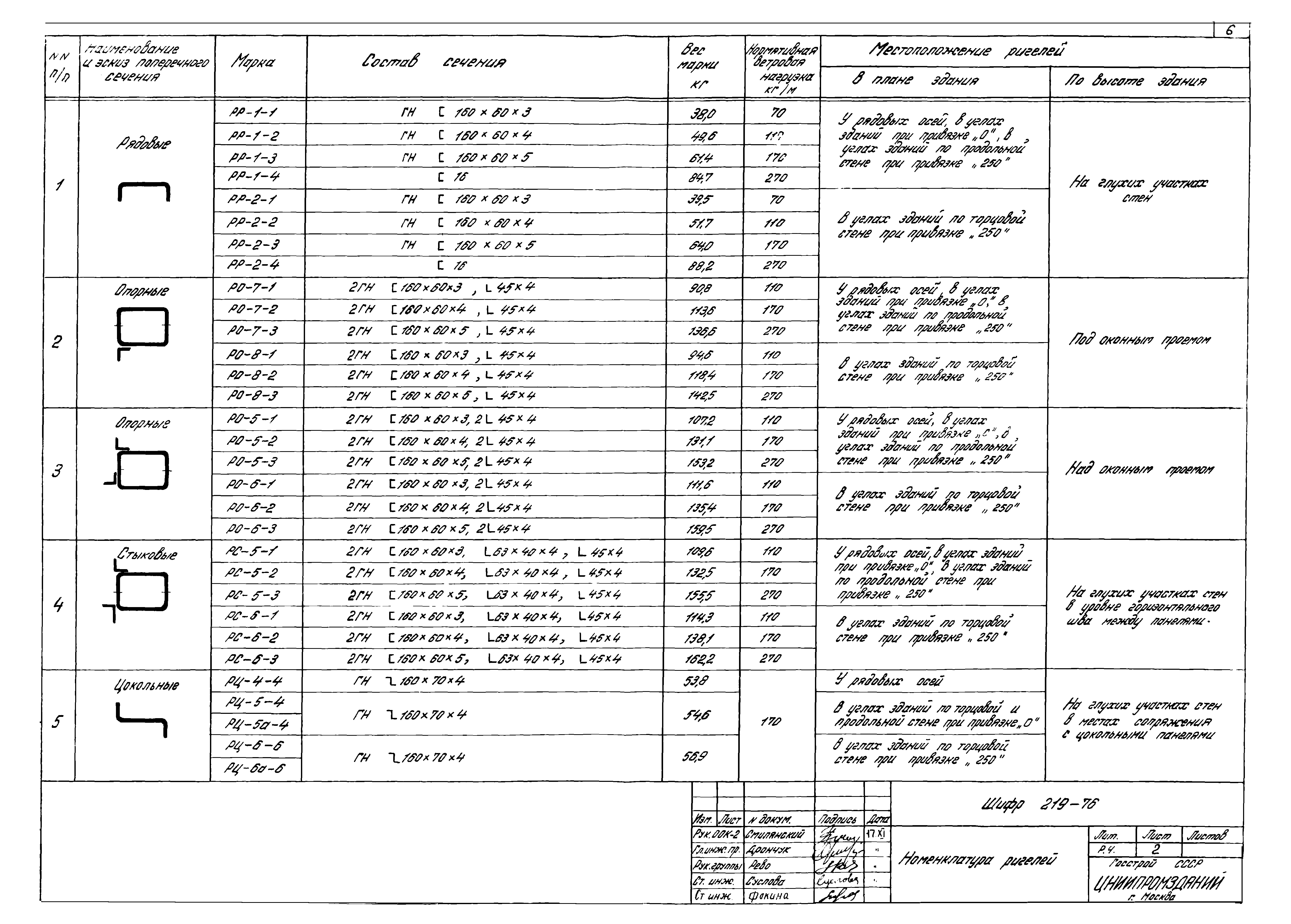

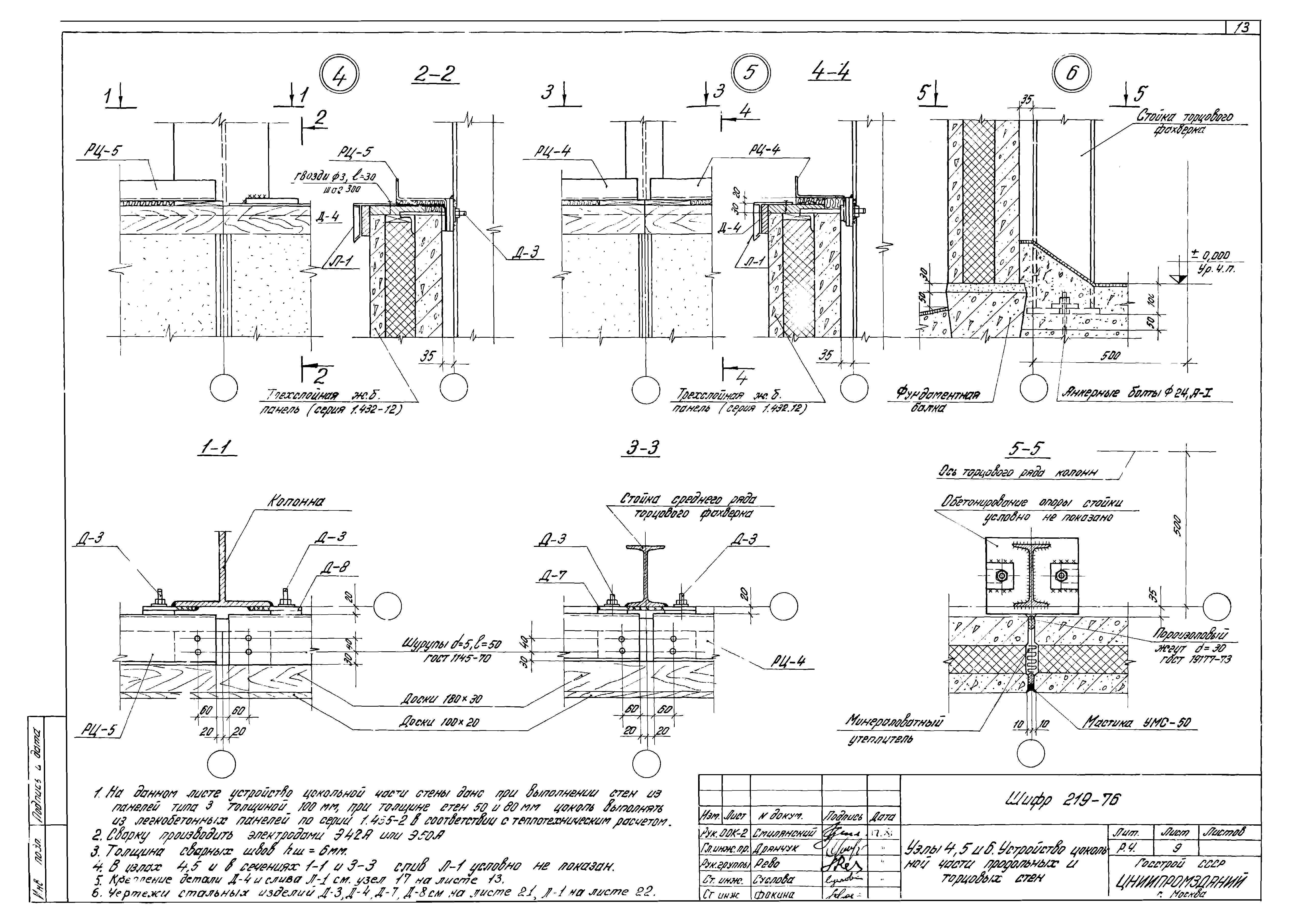

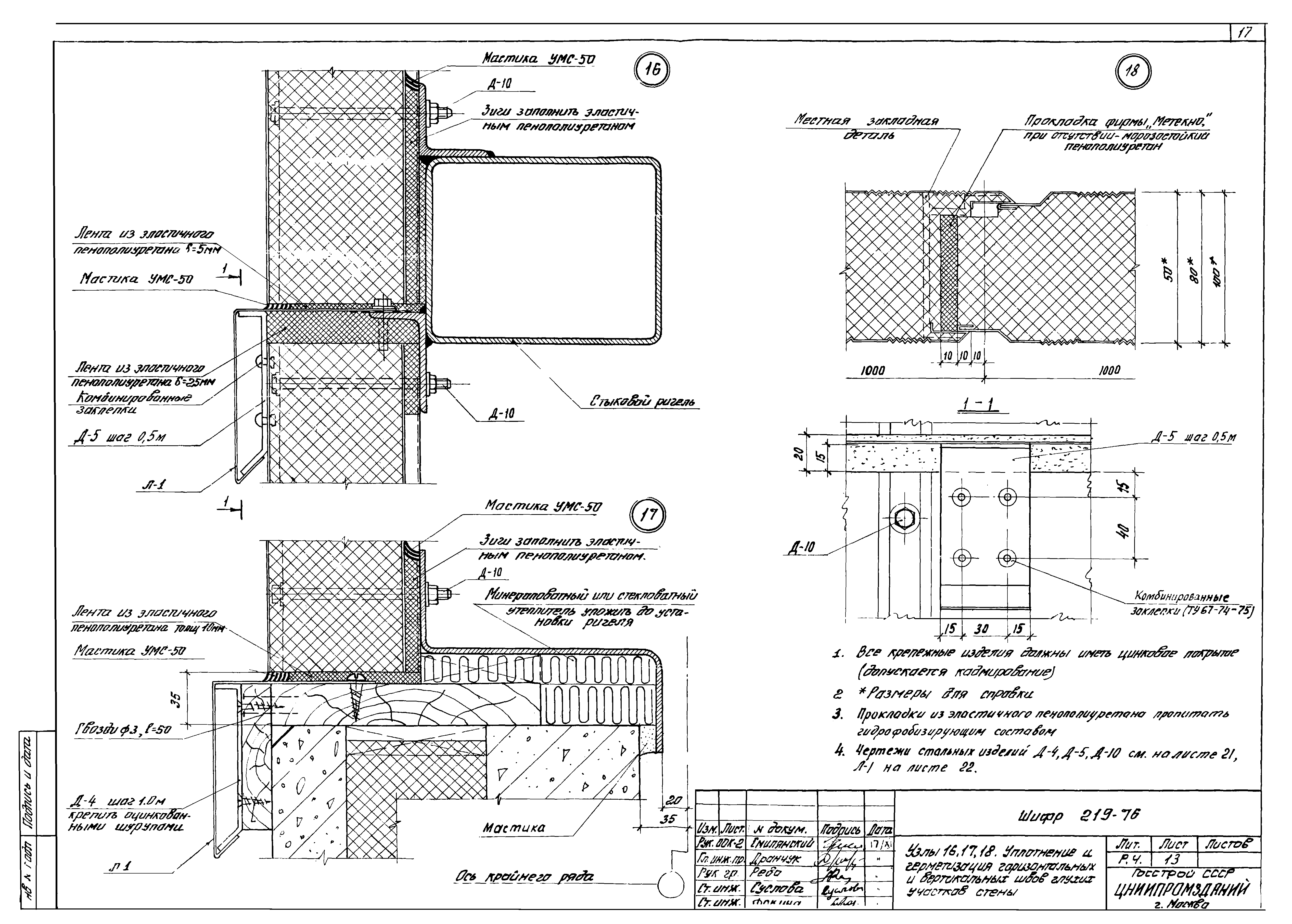

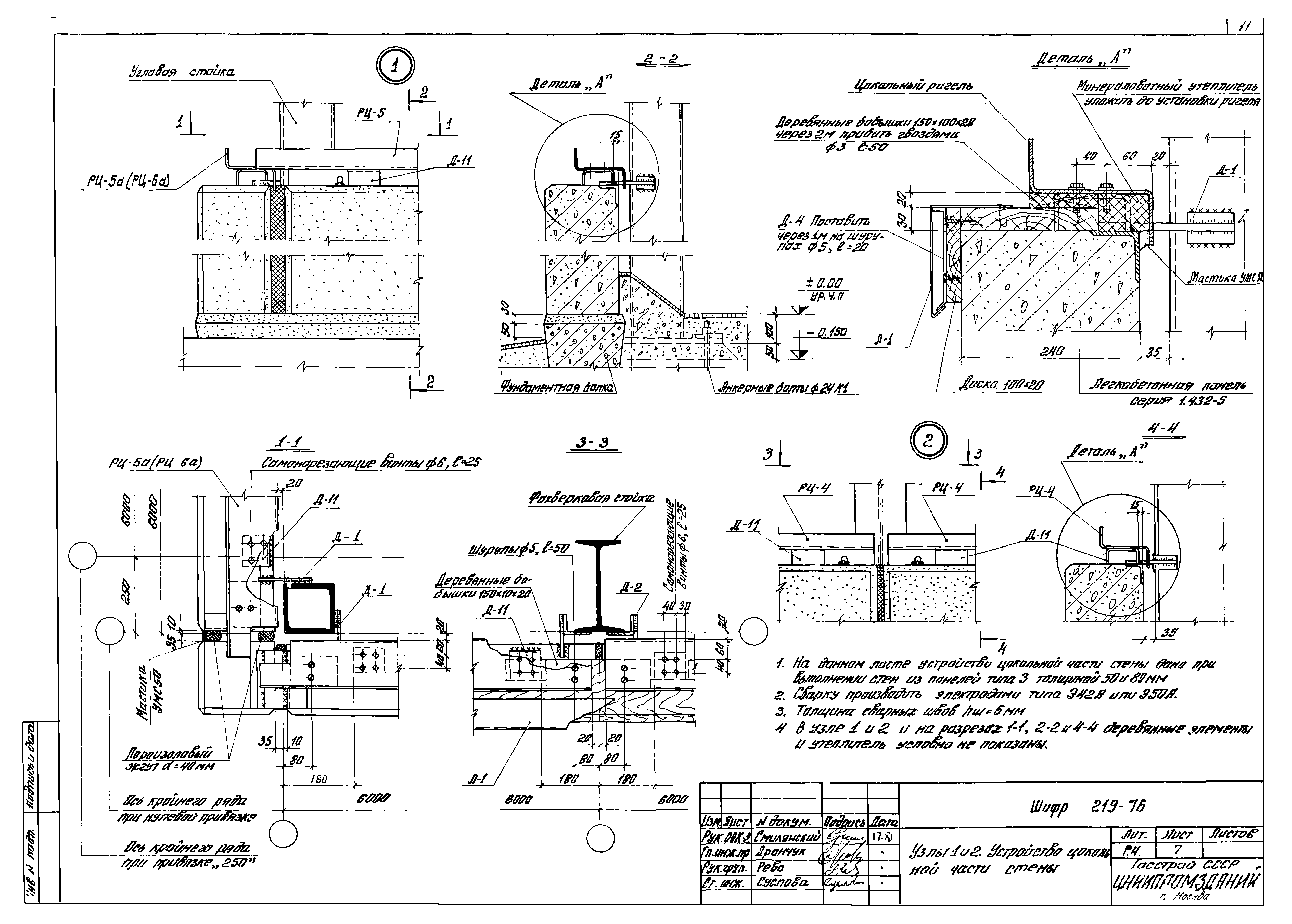

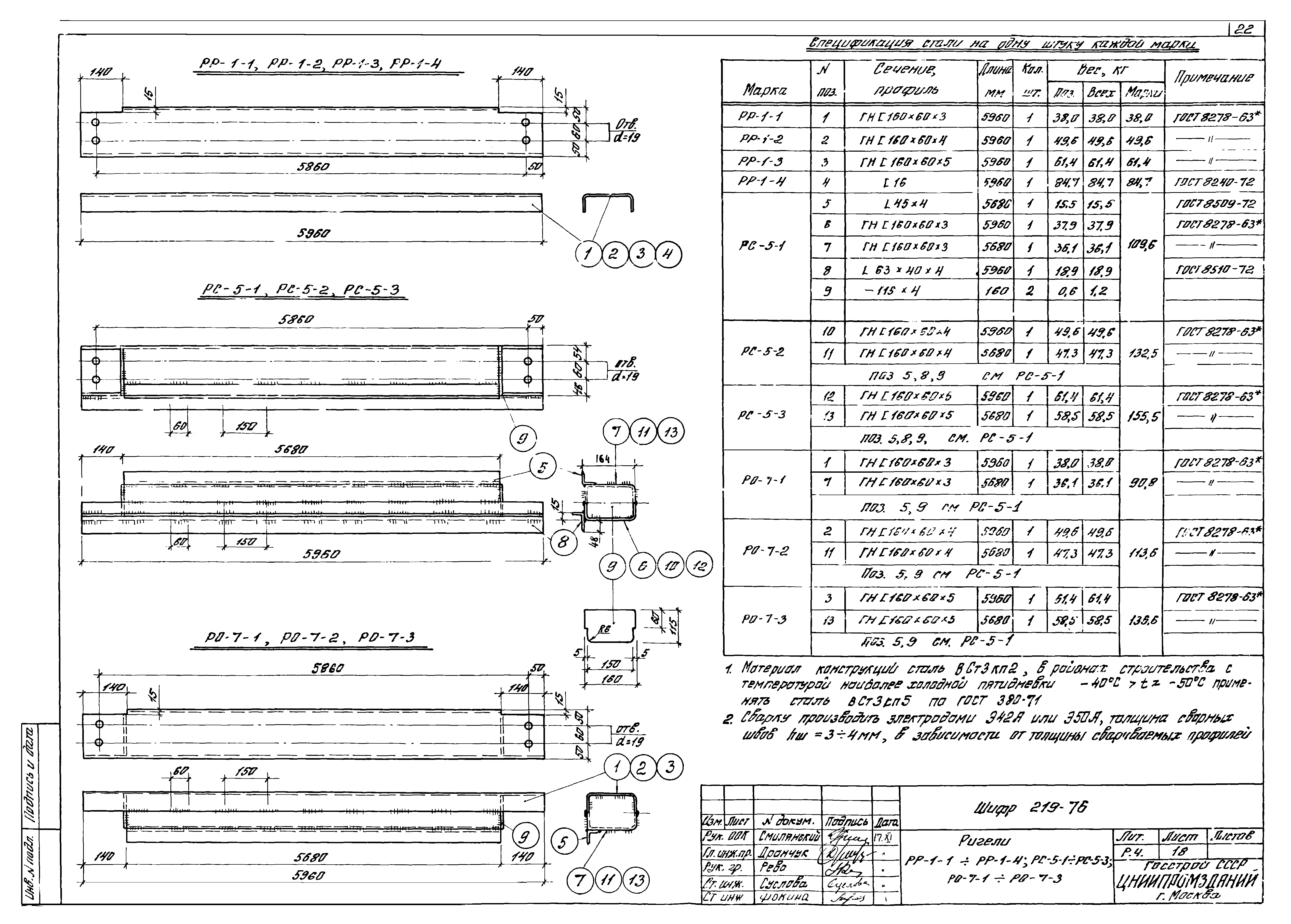

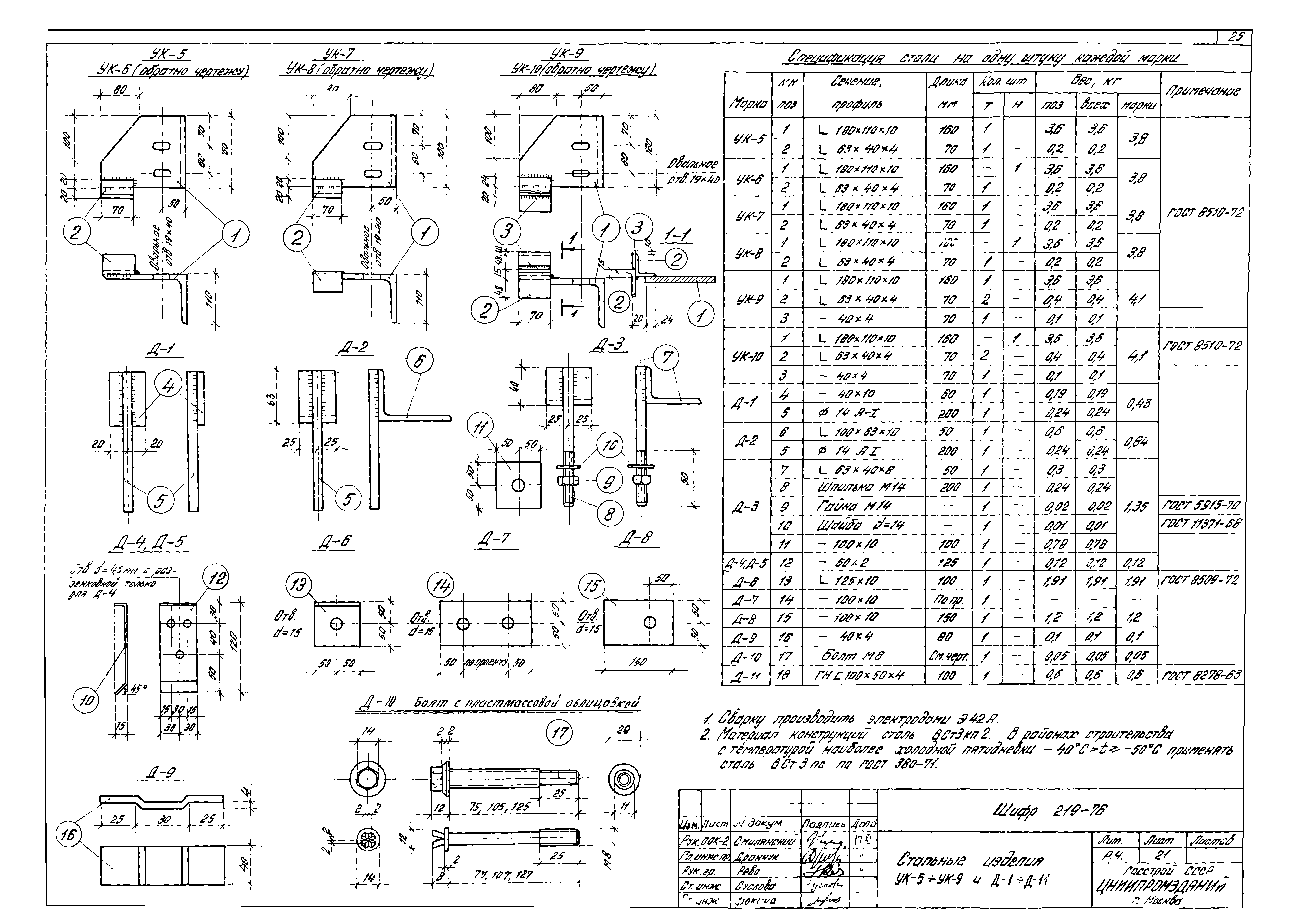

Оглавление:	Содержание Пояснительная записка Номенклатура рядовых и угловых трехслойных стеновых панелей Номенклатура ригелей Маркировочная схема ригелей и узлов их крепления для продольных стен Маркировочная схема ригелей и узлов их крепления для торцовых стен Маркировочная схема узлов крепления панелей продольных стен Маркировочная схема узлов крепления панелей торцовых стен Узлы 1 и 2. Устройство цокольной части стены Узел 3. Устройство цокольной части стены в углах здания Узлы 4, 5 и 6. Устройство цокольной части продольных и торцовых стен Узлы 7 и 8. Крепление консолей и ригелей к угловой стойке Узлы 9. 10 и 11. Крепление консолей и ригелей к колоннам и стойкам торцового фахверка Узлы 12, 13, 14 и 15. Крепление панелей к ригелям Узлы 16, 17 и 18. Уплотнение и герметизация горизонтальных и вертикальных швов глухих участков стены Узлы 19, 20, 21 и 22. Пример заполнения светового проема окнами со стальными переплетами, в стенах с панелями толщиной 50 и 80 мм Узлы 23, 24, 25 и 26. Пример заполнения светового проема окнами с алюминиевыми переплетами, в стенах с панелями толщиной 100 мм Узлы 27, 28. Сопряжение стены с кровлей Поперечные сечения рядовых и угловых трехслойных стеновых панелей Ригели РР-1-1 - РР-1-4; РС-5-1 - РС-5-3; РО-7-1 - РО-7-3 Ригели РР-2-1 - РР-2-4; РС-6-1 - РС-6-3; РО-8-1 - РО-8-3 Ригели РО-5-1 - РО-5-3; РО-6-1 - РО-6-3; РЦ-4 - РЦ-6 Стальные изделия УК-5 - УК-9 и Д-1 - Д-11 Поперечные сечения фасонных листовых элементов Л-1 - Л-7
Разработан:	ЦНИИСК им. В.А. Кучеренко ЦНИИпромзданий НИИСФ
Утверждён:	28.08.1977 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 60)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Чем заменён:	Серия 1.432.2-17 «Стены одноэтажных промышленных зданий из металлических трехслойных панелей с утеплителем из пенополиуретана» Серия 1.432.2-17 «Выпуск 0-1. Материалы для проектирования» Серия 1.432.2-17 «Выпуск 0-2. Материалы для проектирования стен с проемами» Серия 1.432.2-17 «Выпуск 1. Панели металлические трехслойные стеновые. Рабочие чертежи» Серия 1.432.2-17 «Выпуск 2. Стальные изделия фахверка. Рабочие чертежи» Серия 1.432.2-17 «Выпуск 3. Узлы установки фахверка и стеновых панелей. Рабочие чертежи» Серия 1.432.2-17 «Выпуск 4. Узлы установки окон, дверей, ворот и сопряжения их с панелями. Рабочие чертежи» Серия 1.432.2-17 «Выпуск 5-1. Изделия комплектующие для глухих участков стен. Рабочие чертежи» Серия 1.432.2-17 «Выпуск 5-2. Изделия комплектующие для участков стен с проемами. Рабочие чертежи»
Нормативные ссылки:	ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 8278-63 «Сталь холодногнутая. Швеллеры. Сортамент» ГОСТ 4056-63 «Грунтовка ГФ-020» ГОСТ 13229-67 «Сталь холодногнутая зетовая равнополочная. Сортамент» ГОСТ 16214-70 «Лента поливинилхлоридная электроизоляционная. Технические условия» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» СНиП II-В.3-72 «Стальные конструкции. Нормы проектирования» Серия 1.432-5 «Стеновые панели для производственных зданий с шагом колонн 6 м» Серия 1.436-9 «Окна стальные для производственных зданий из легких металлических конструкций» СНиП II-А.6-72 «Строительная климатология и геофизика» Серия 1.460-4 «Стальные конструкции покрытий производственных зданий с применением стального профилированного настила» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» Серия 1.432-12 «Железобетонные трехслойные стеновые панели длиной 6 м с эффективным утеплителем для отапливаемых зданий с высокой влажностью и агрессивной средой. Рабочие чертежи» Серия 1.435-2 «Ворота промышленных зданий раздвижные однопольные и двухпольные размером 4,8х5,4 м» Шифр 773-74 «Металлические стены одноэтажных производственных зданий из трехслойных панелей» Шифр 773-74 «Выпуск 1. Монтажные детали. Рабочие чертежи» СН 420-71 «Указания по герметизации стыков при монтаже строительных конструкций» ГОСТ 14791-69 «Мастика полиизобутиленовая строительная УМС-50»
