Серия 1.432.2-17

Выпуск 0-2. Материалы для проектирования стен с проемами

Обозначение:	Серия 1.432.2-17
Обозначение англ:	Series 1.432.2-17
Статус:	заменен
Название рус.:	Выпуск 0-2. Материалы для проектирования стен с проемами
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.1991

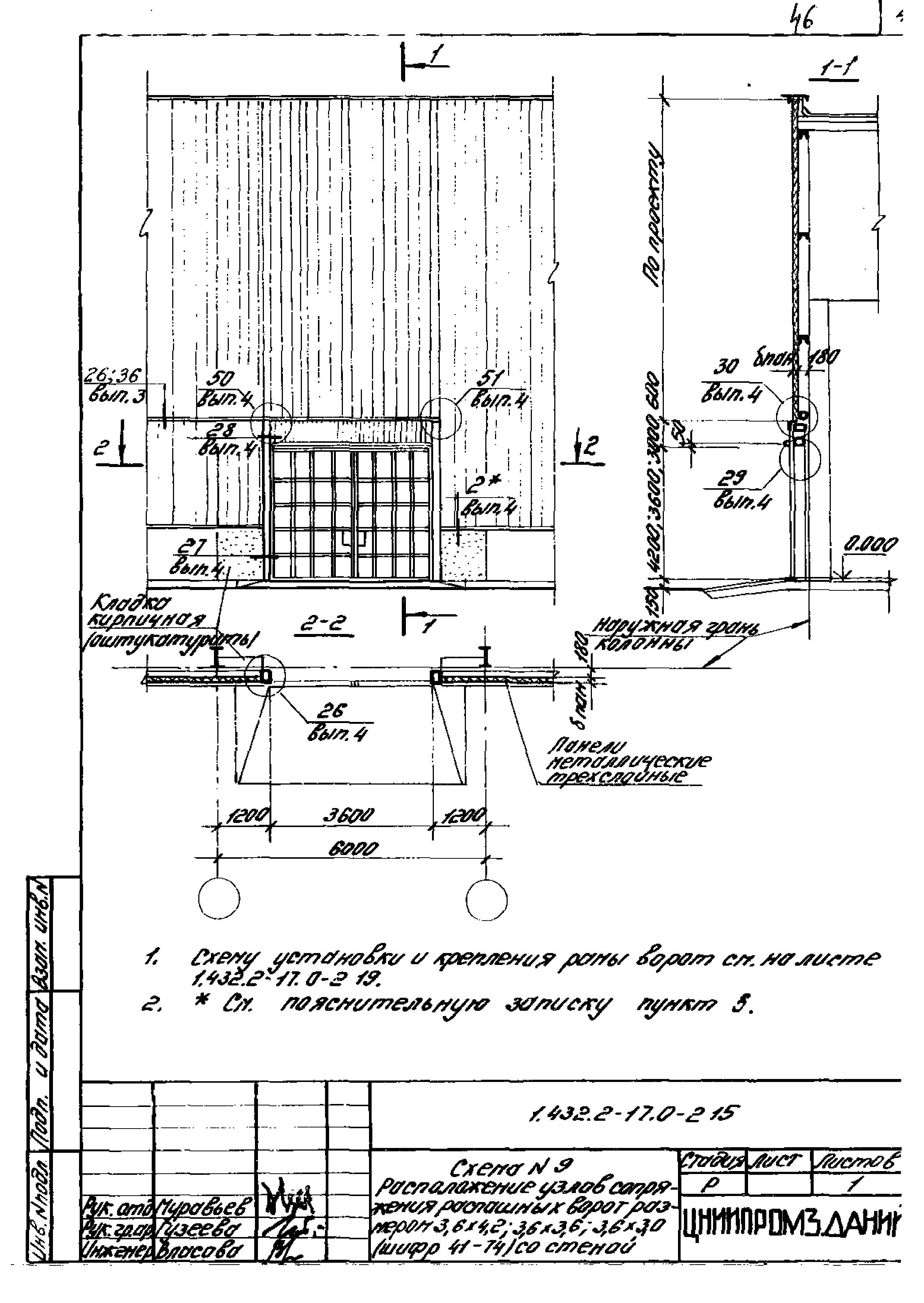

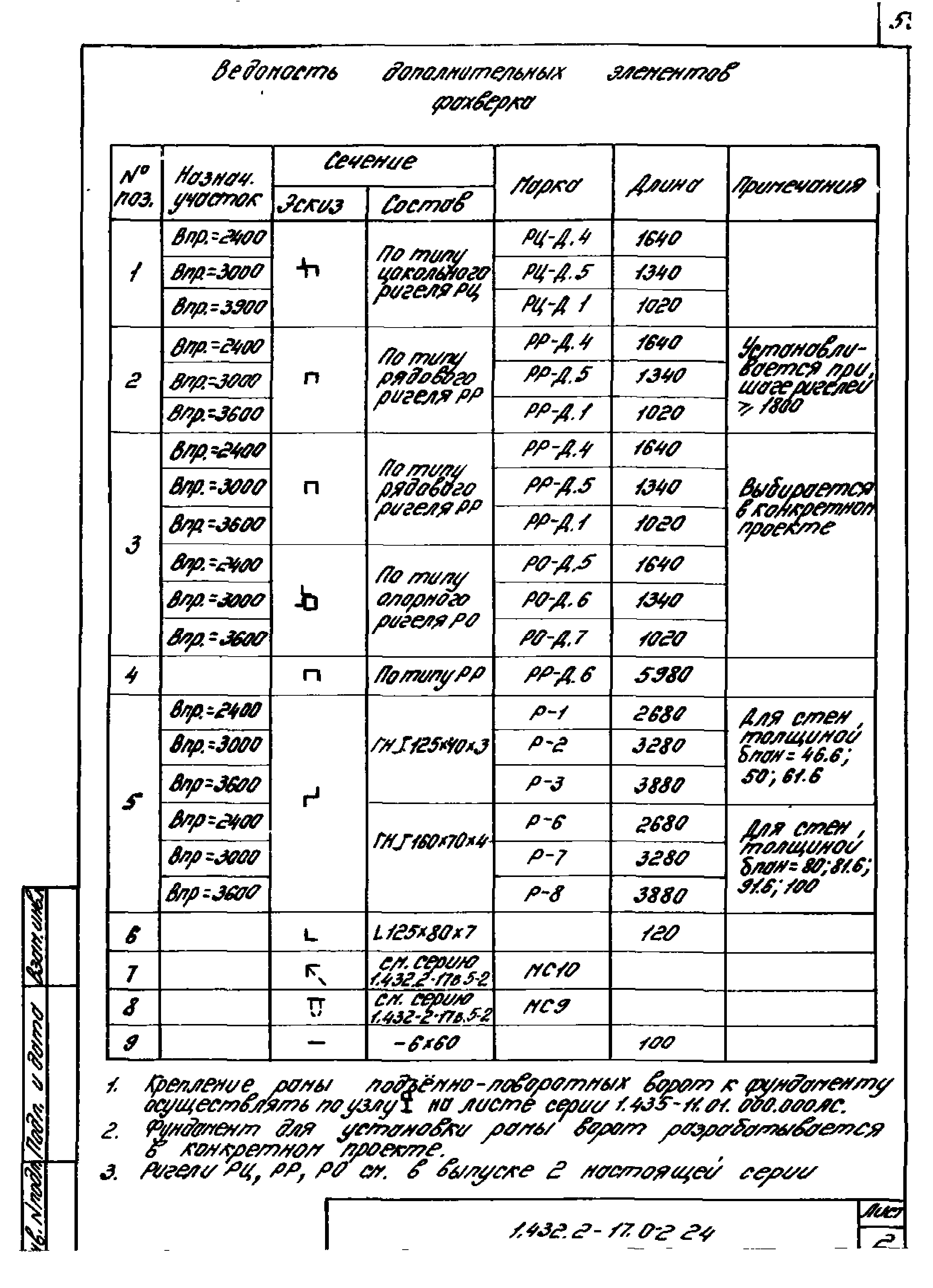

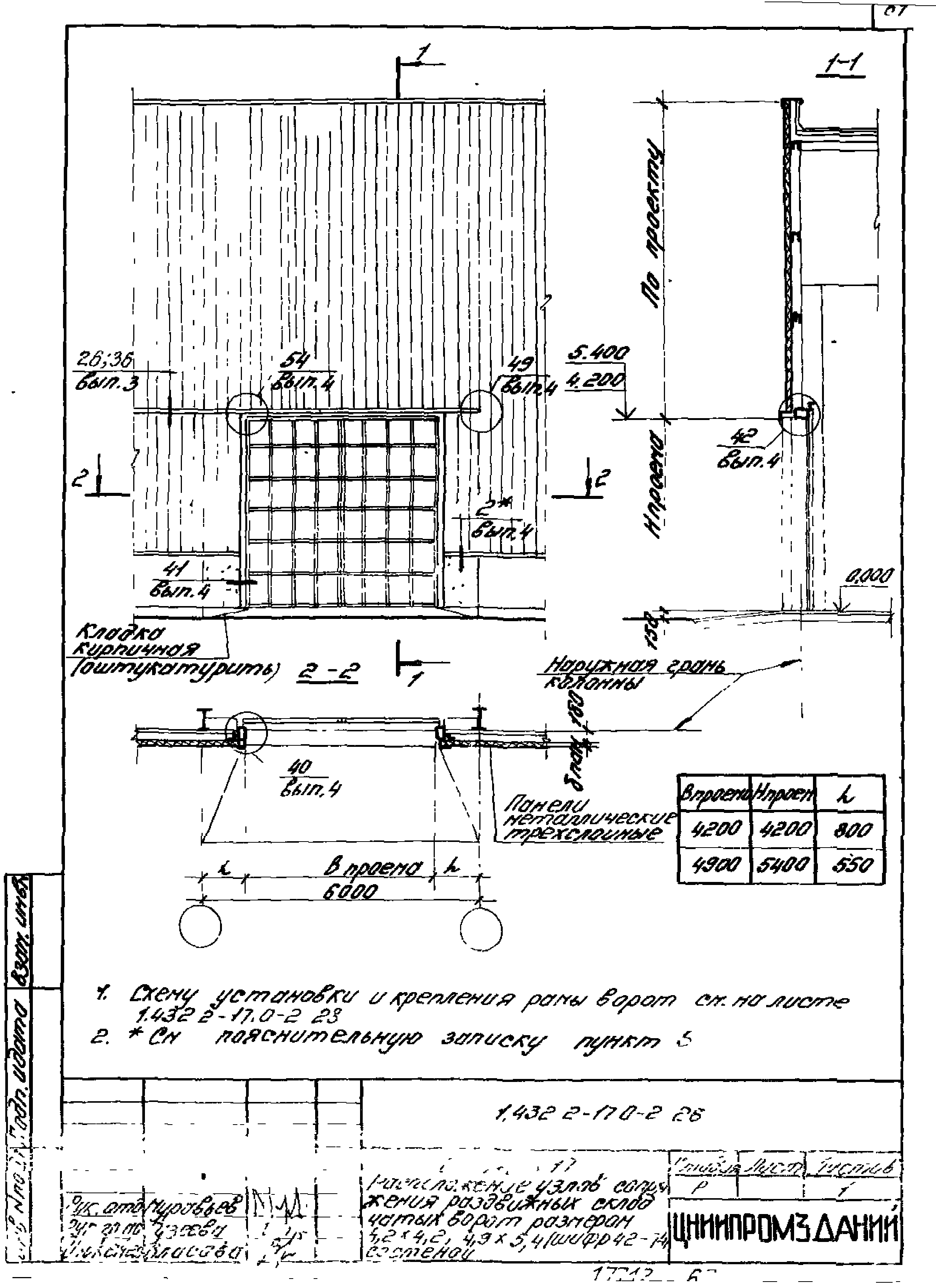

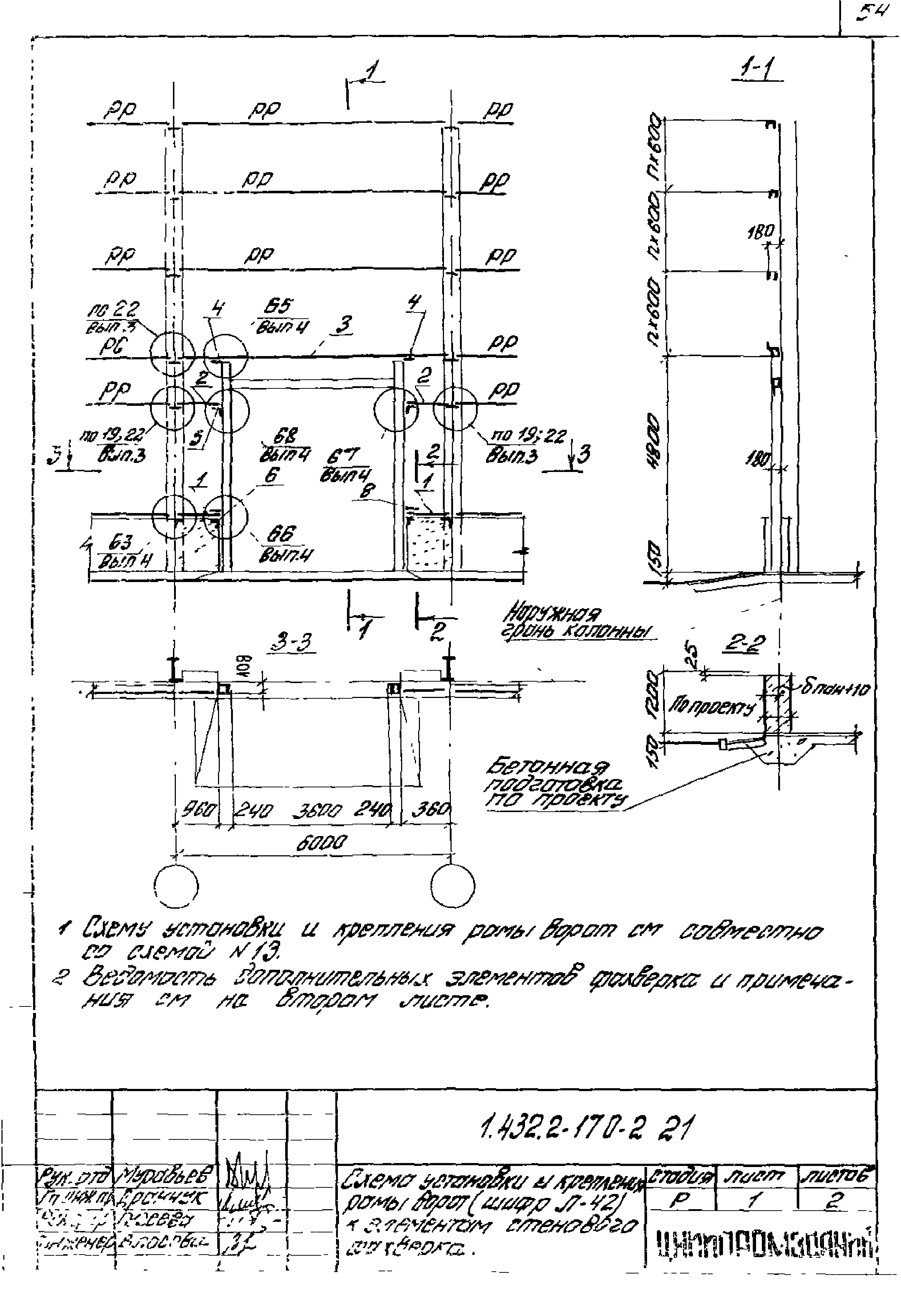

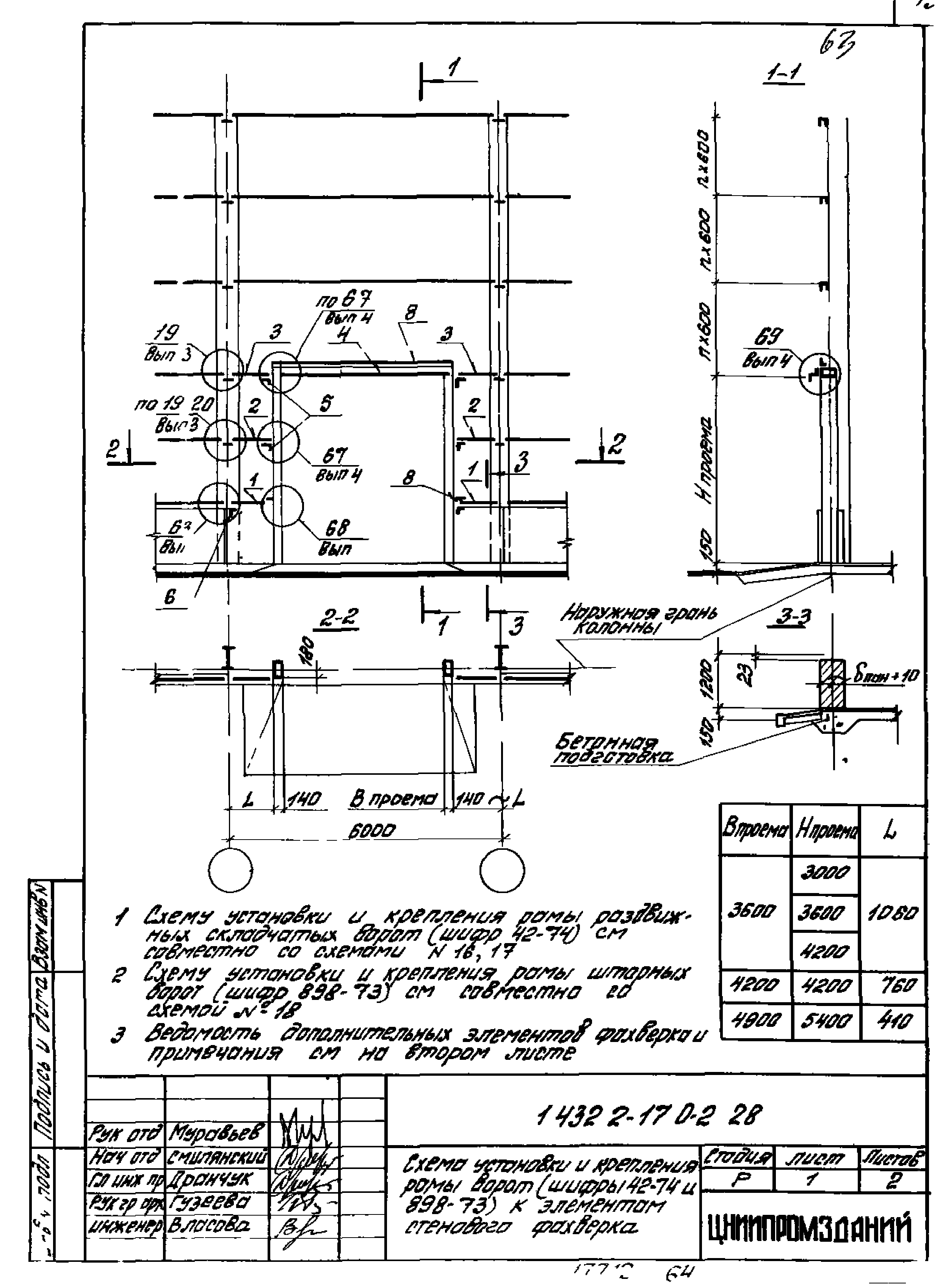

Область применения:	В состав выпуска 0-2 включены материалы для проектирования стен из металлических трехслойных панелей с проемами для окон, дверей и ворот схемы расположения узлов сопряжения окон, дверей и ворот со стенами, схемы ригелей на участке стены с окнами и дверями, схемы установки и крепления рамы ворот к элементам фахверка, расход изделий и материалов по узлам

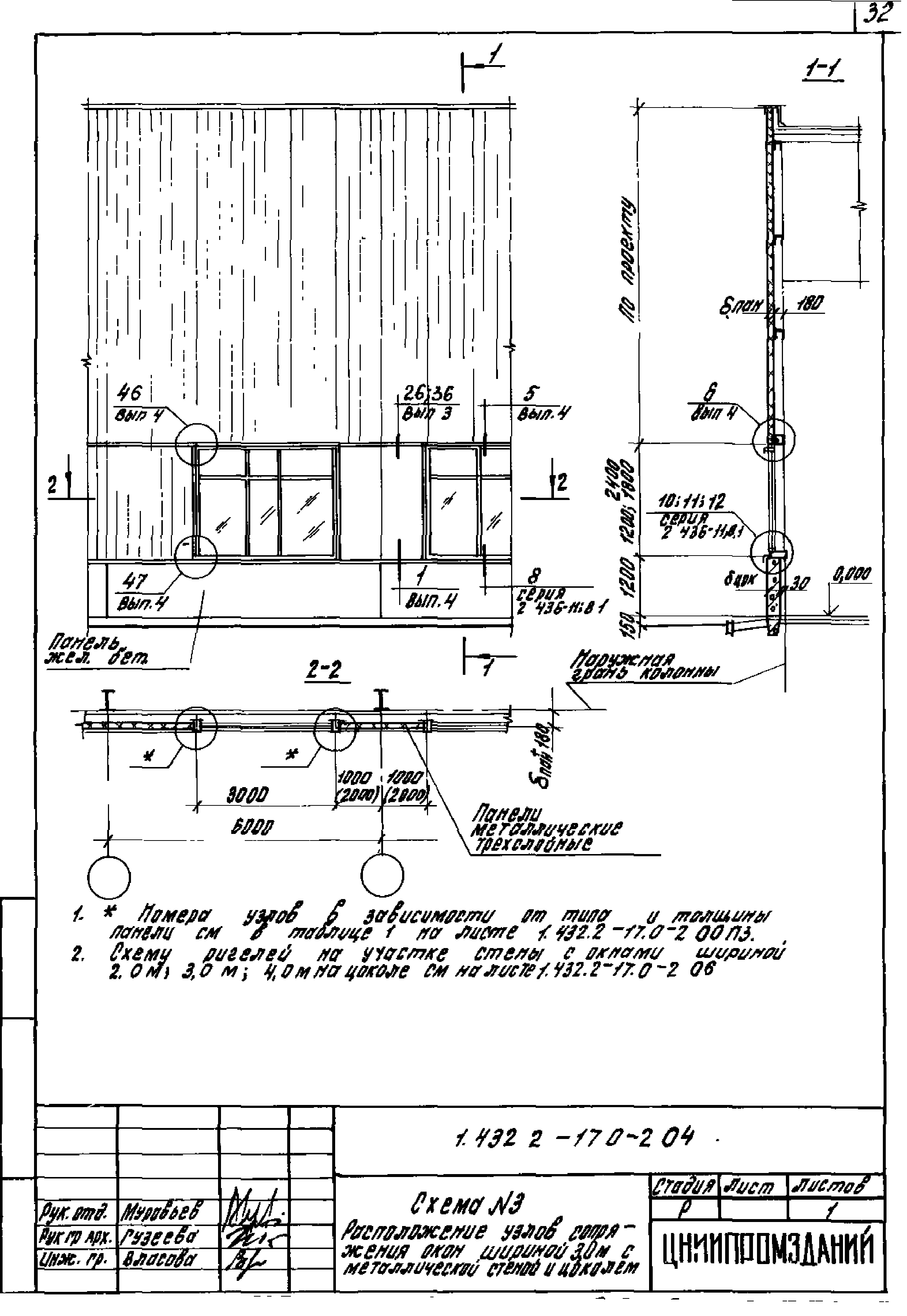

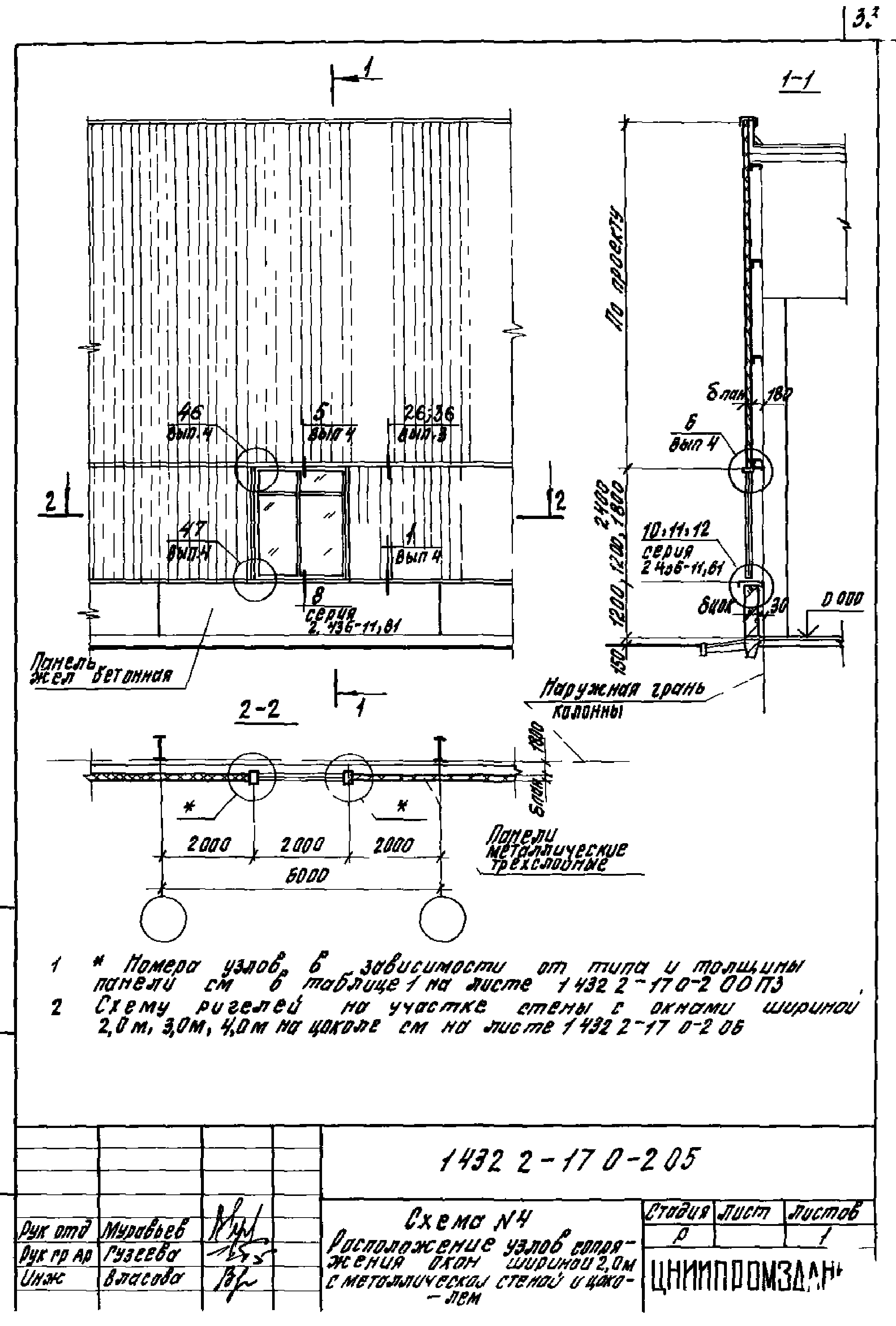

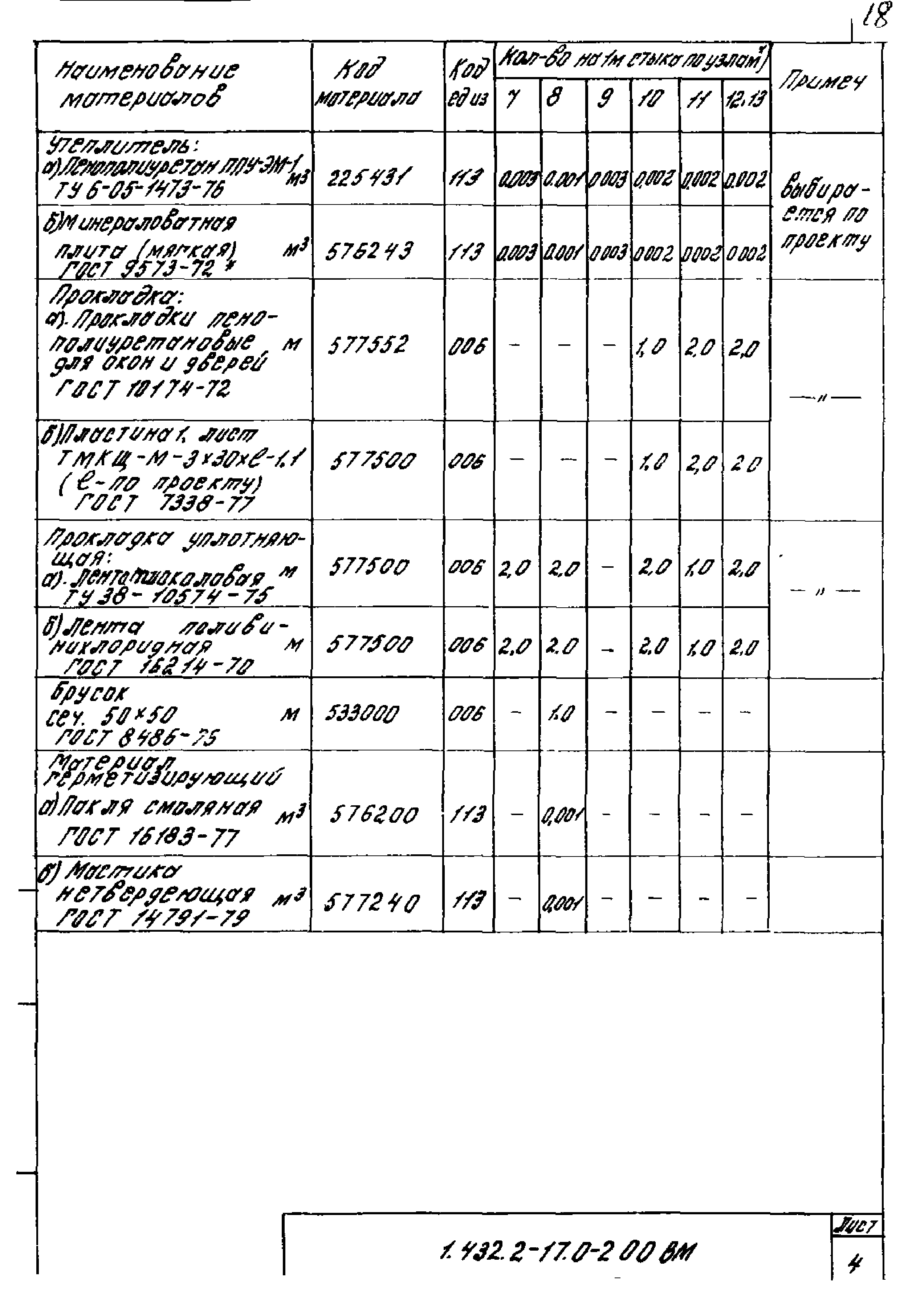

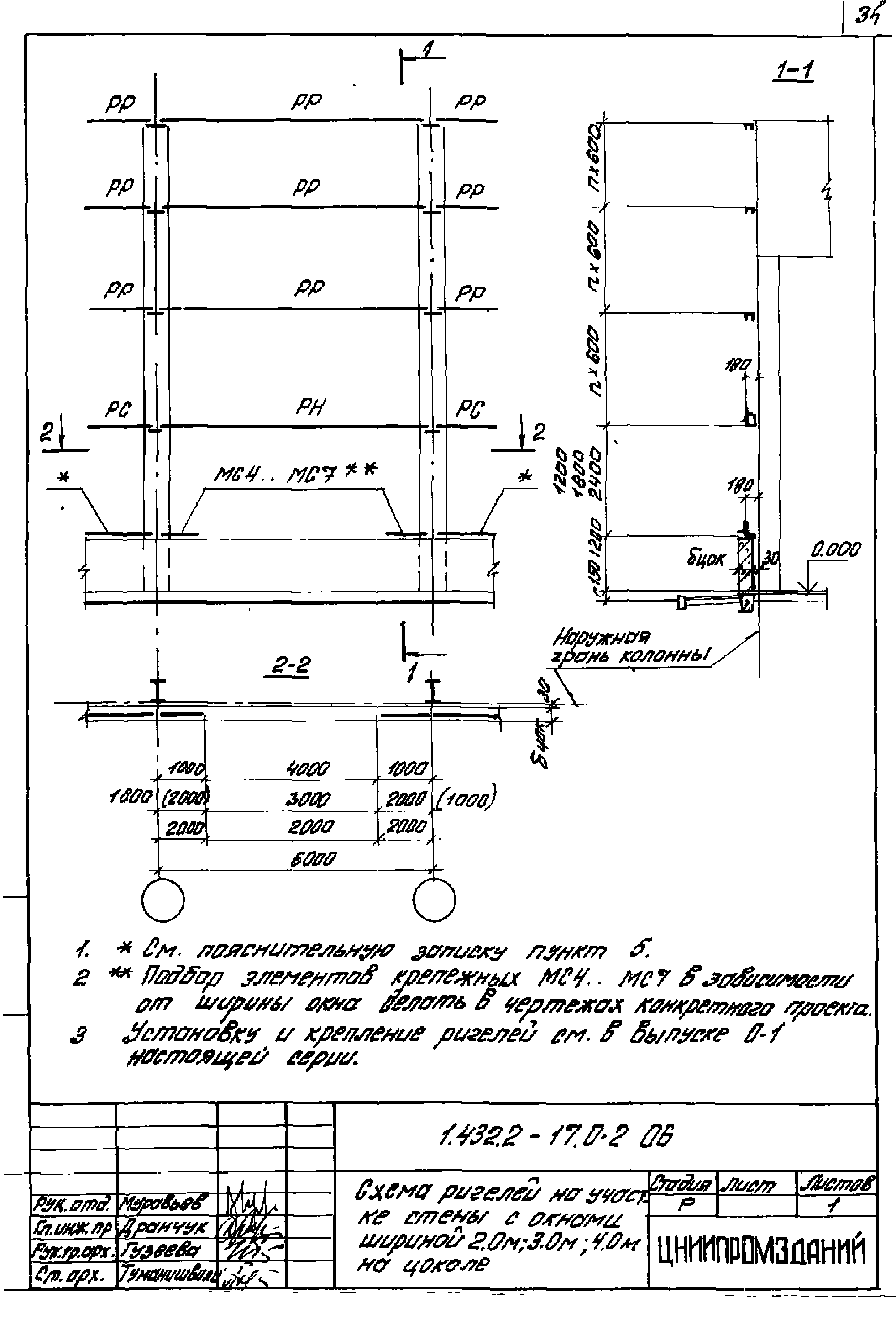

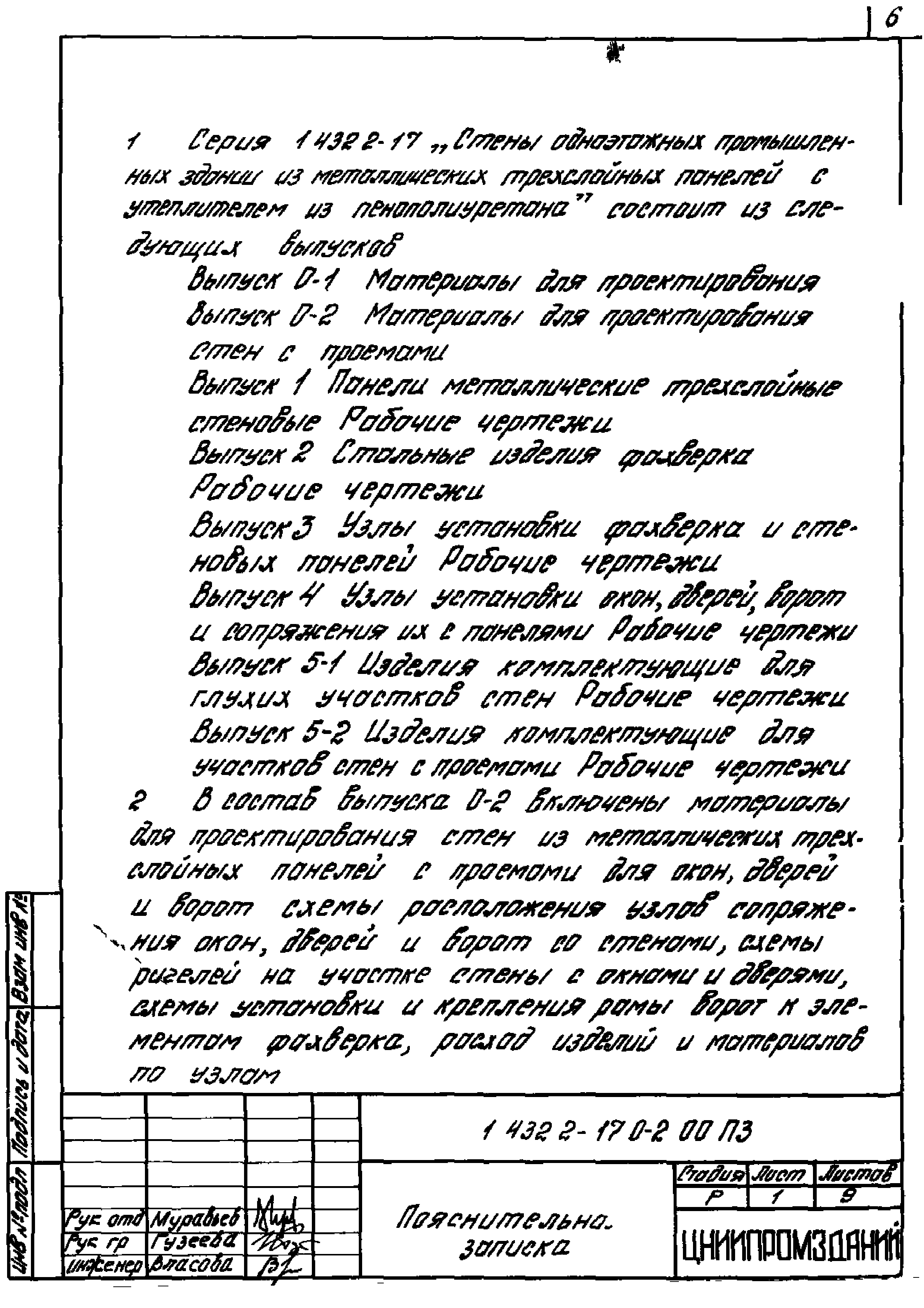

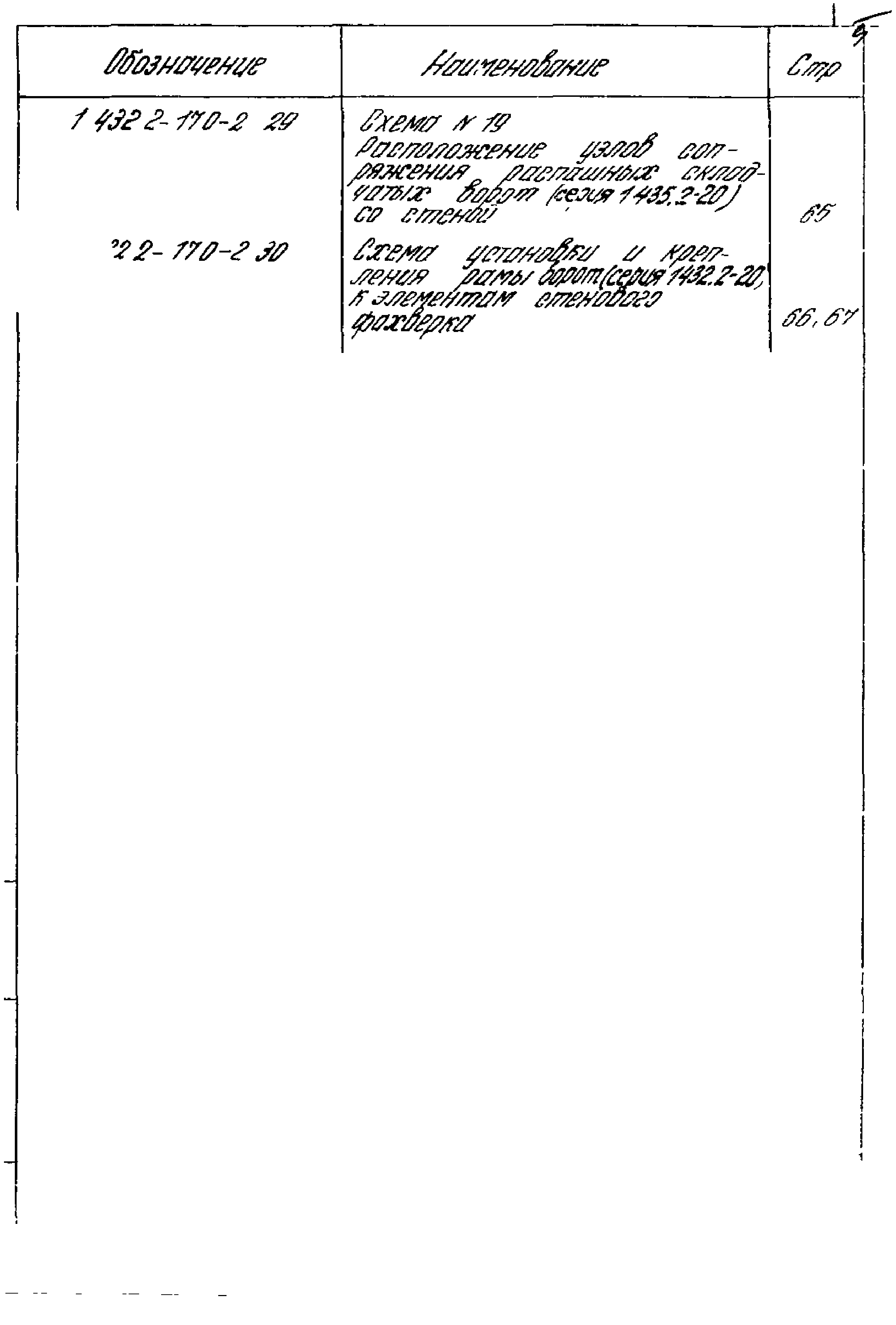

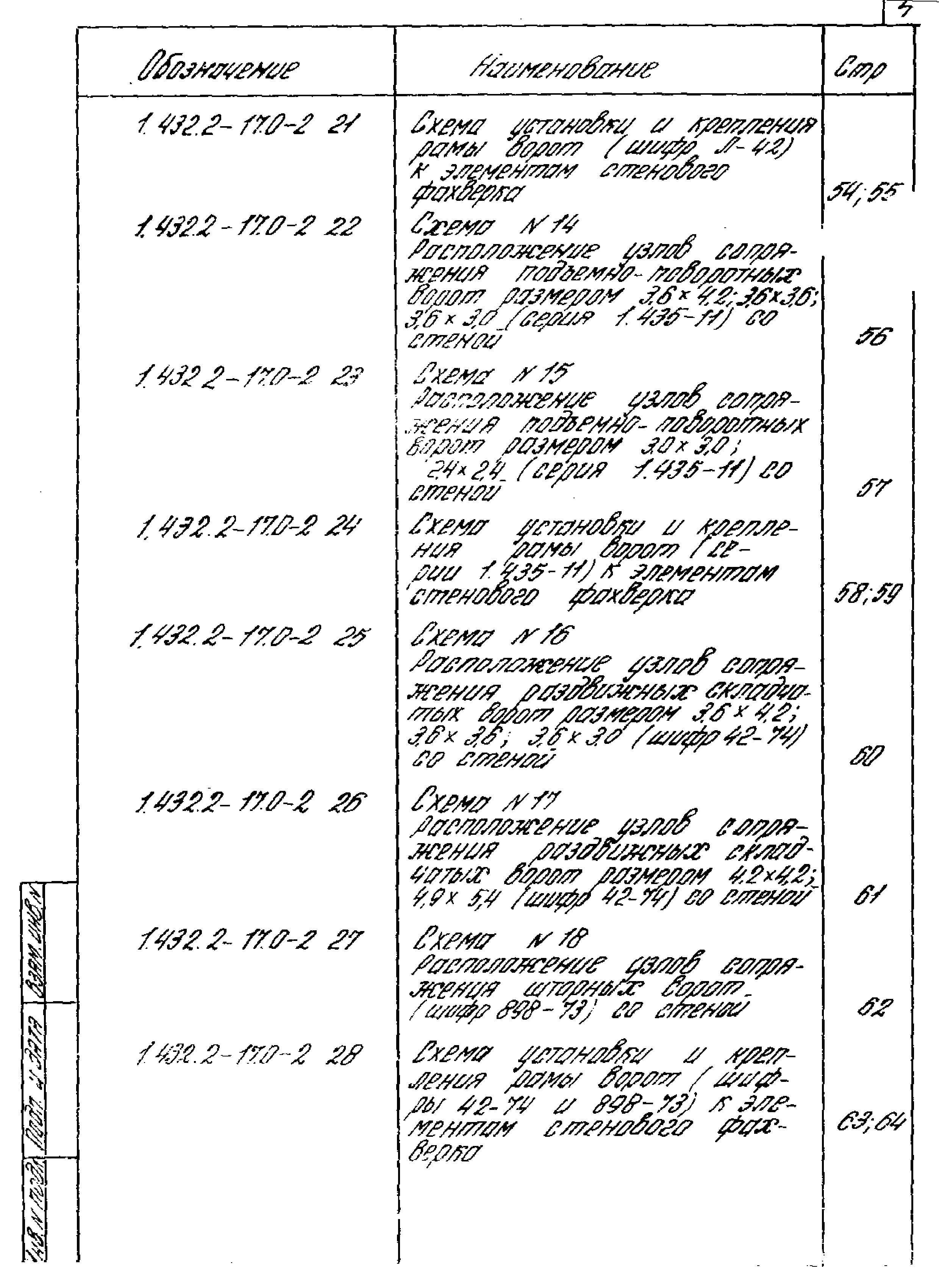

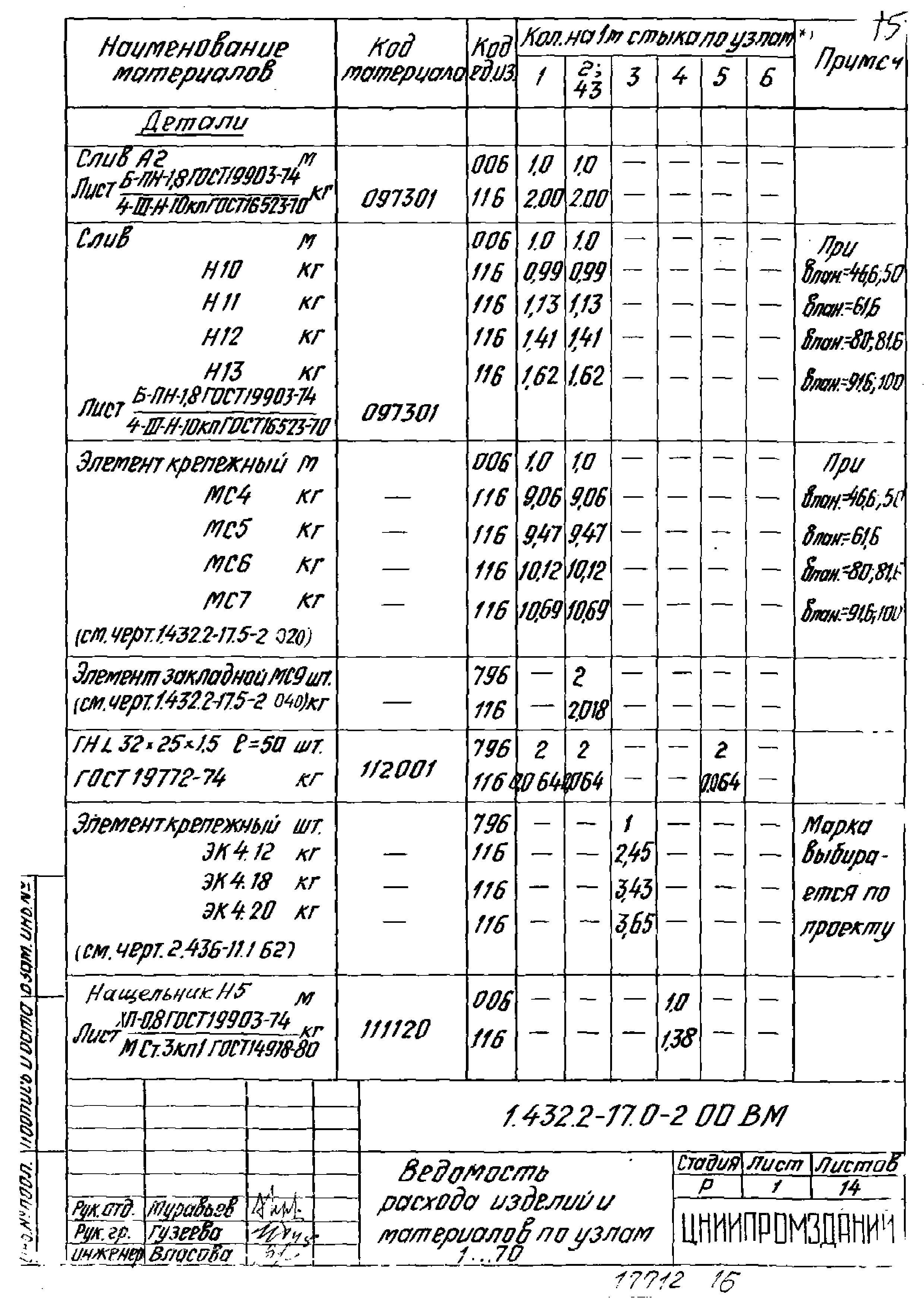

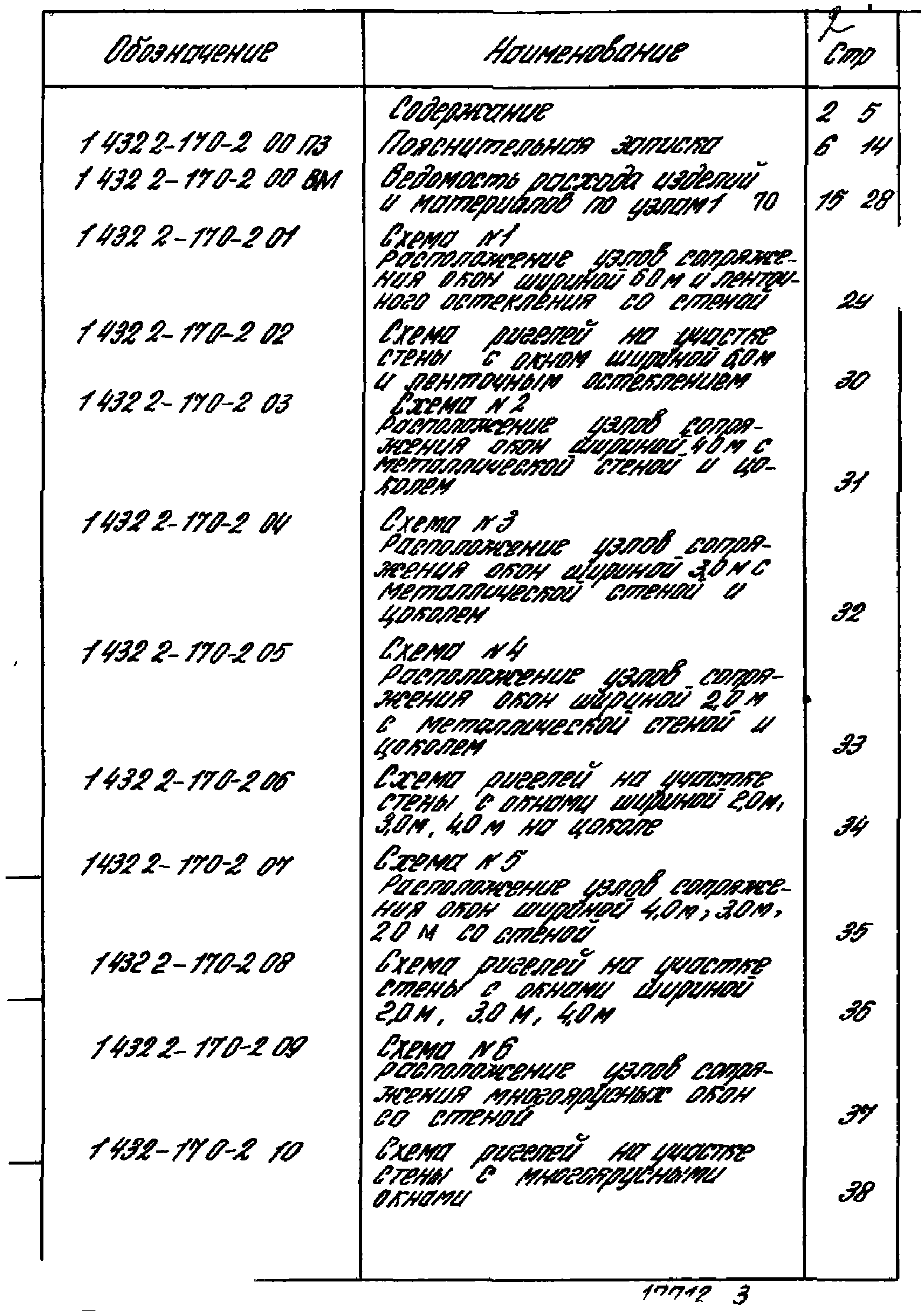

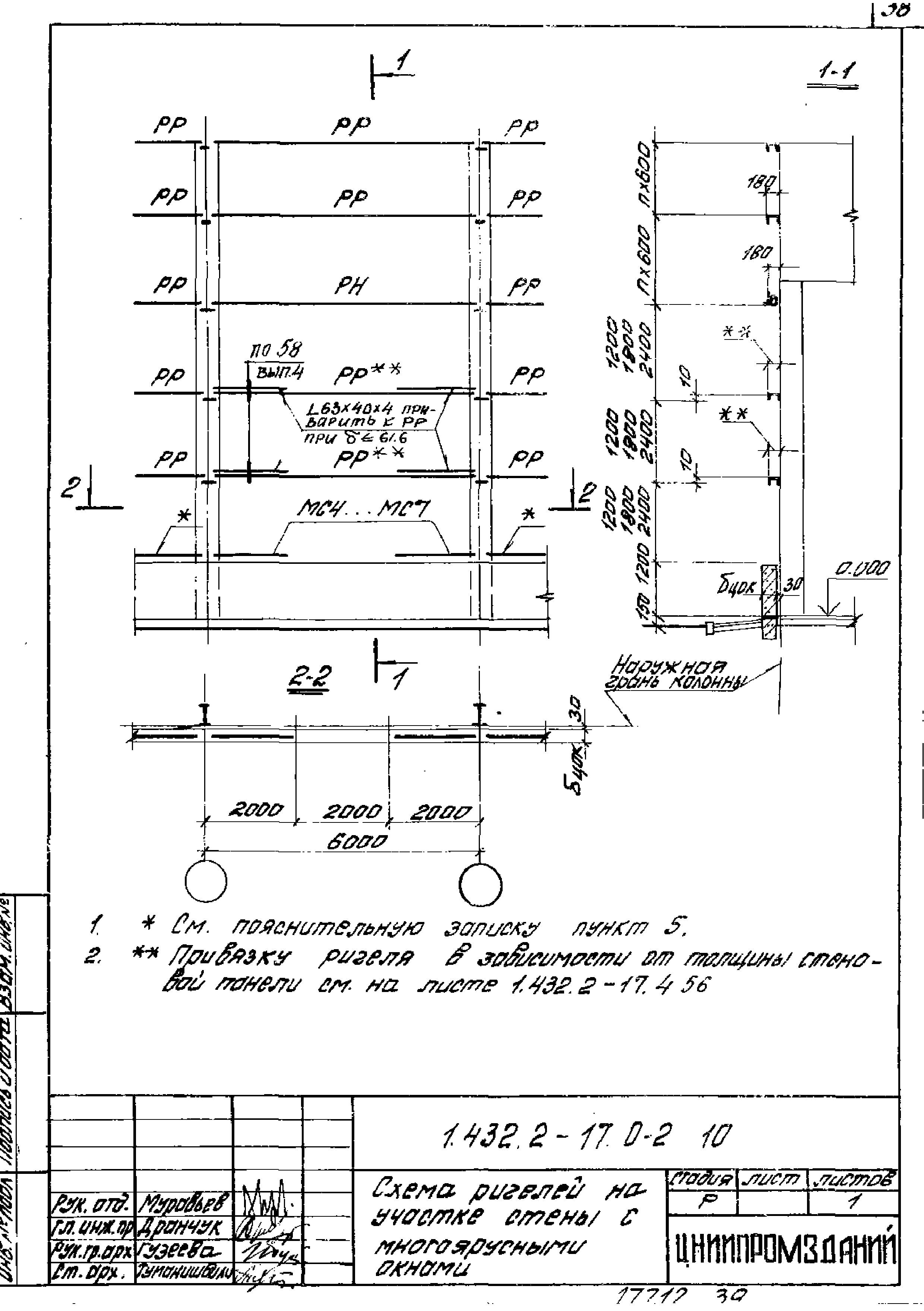

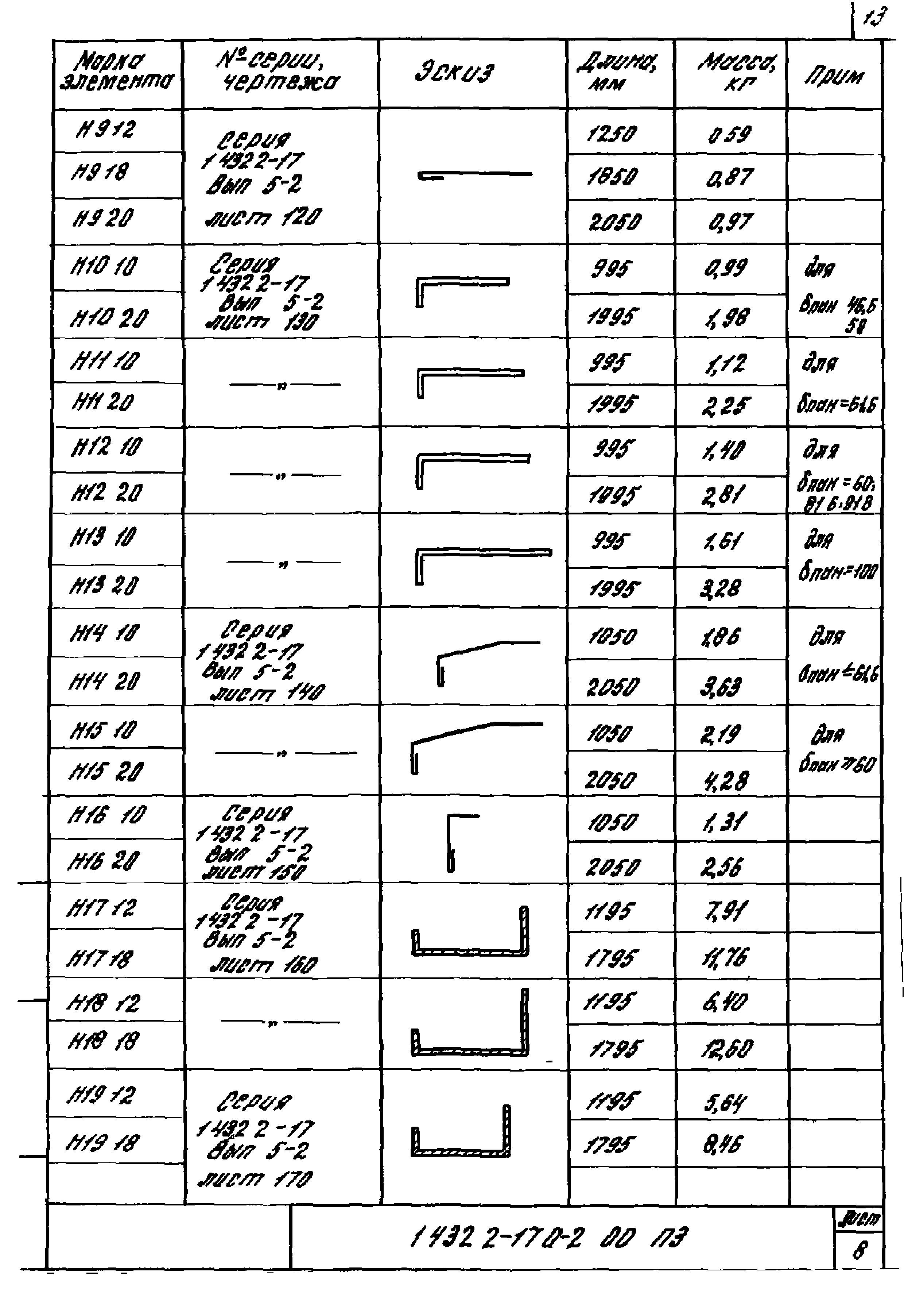

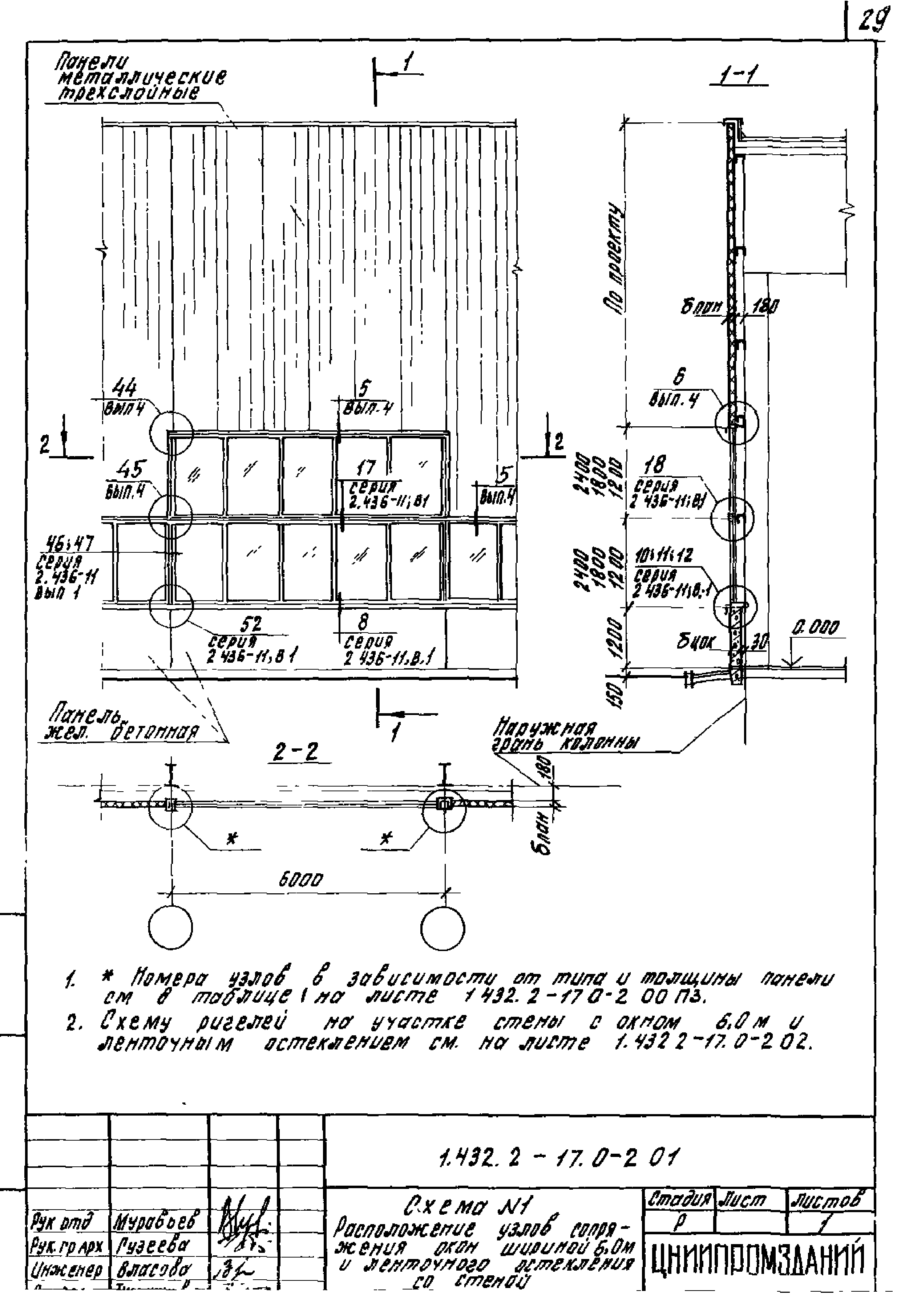

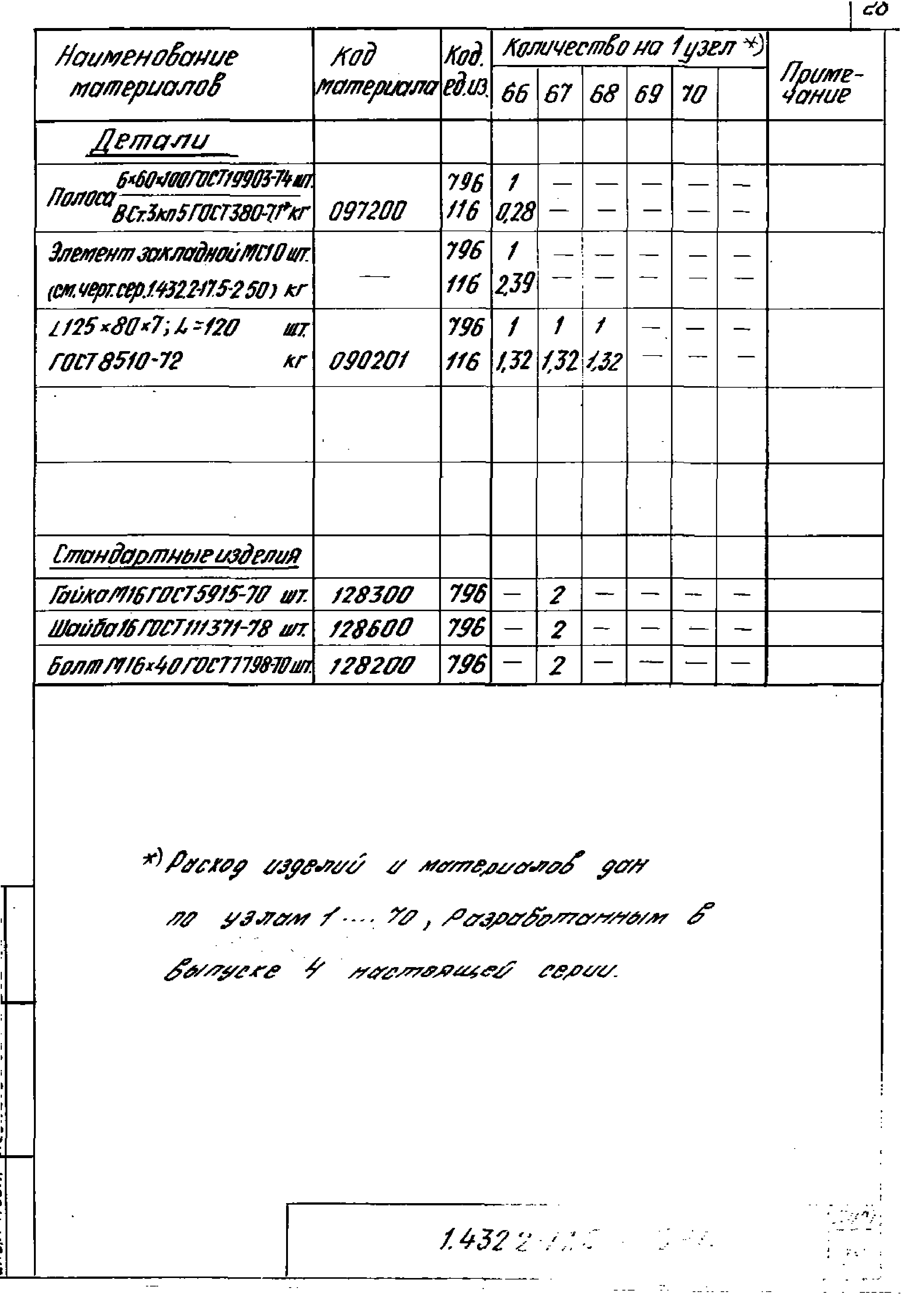

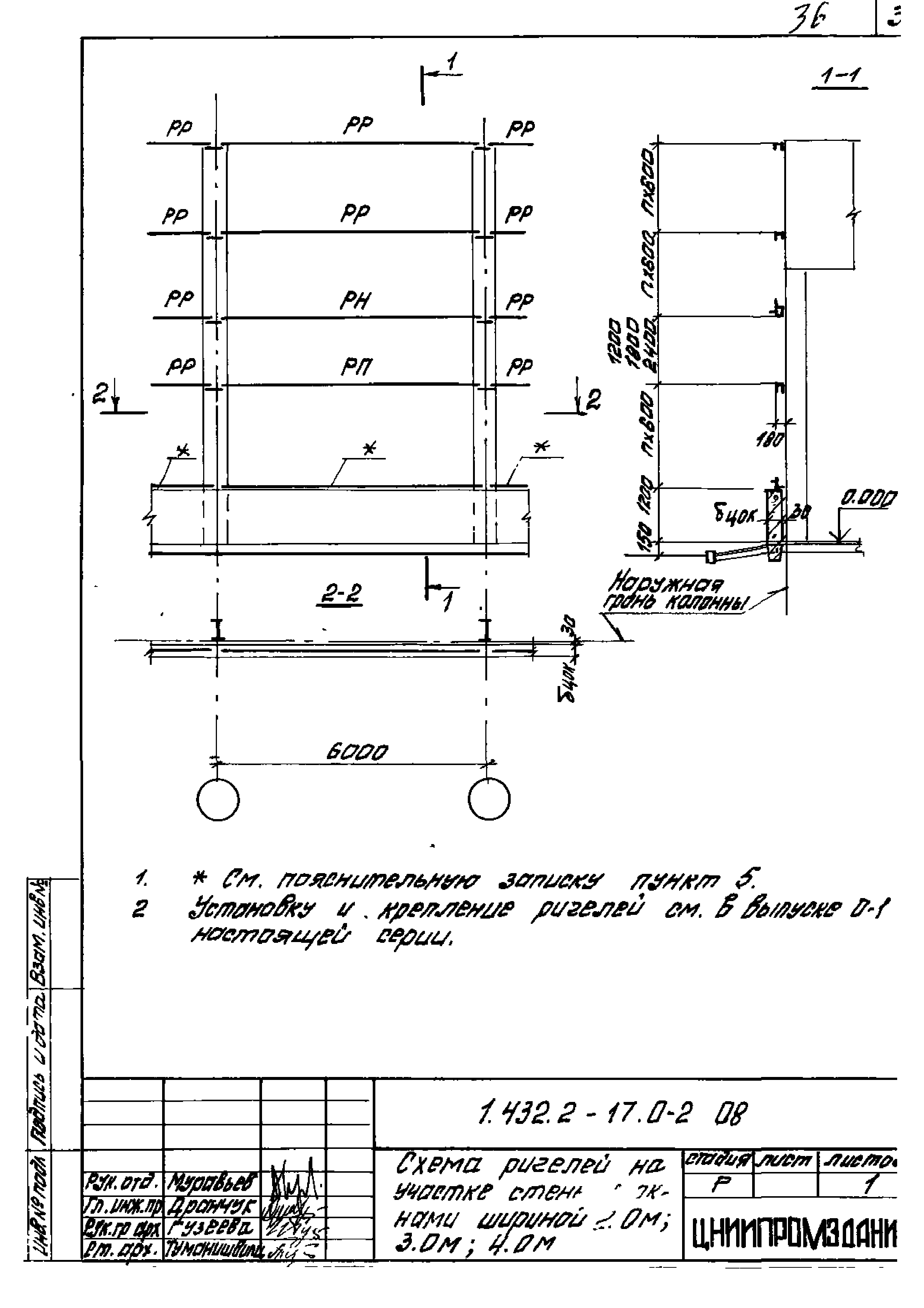

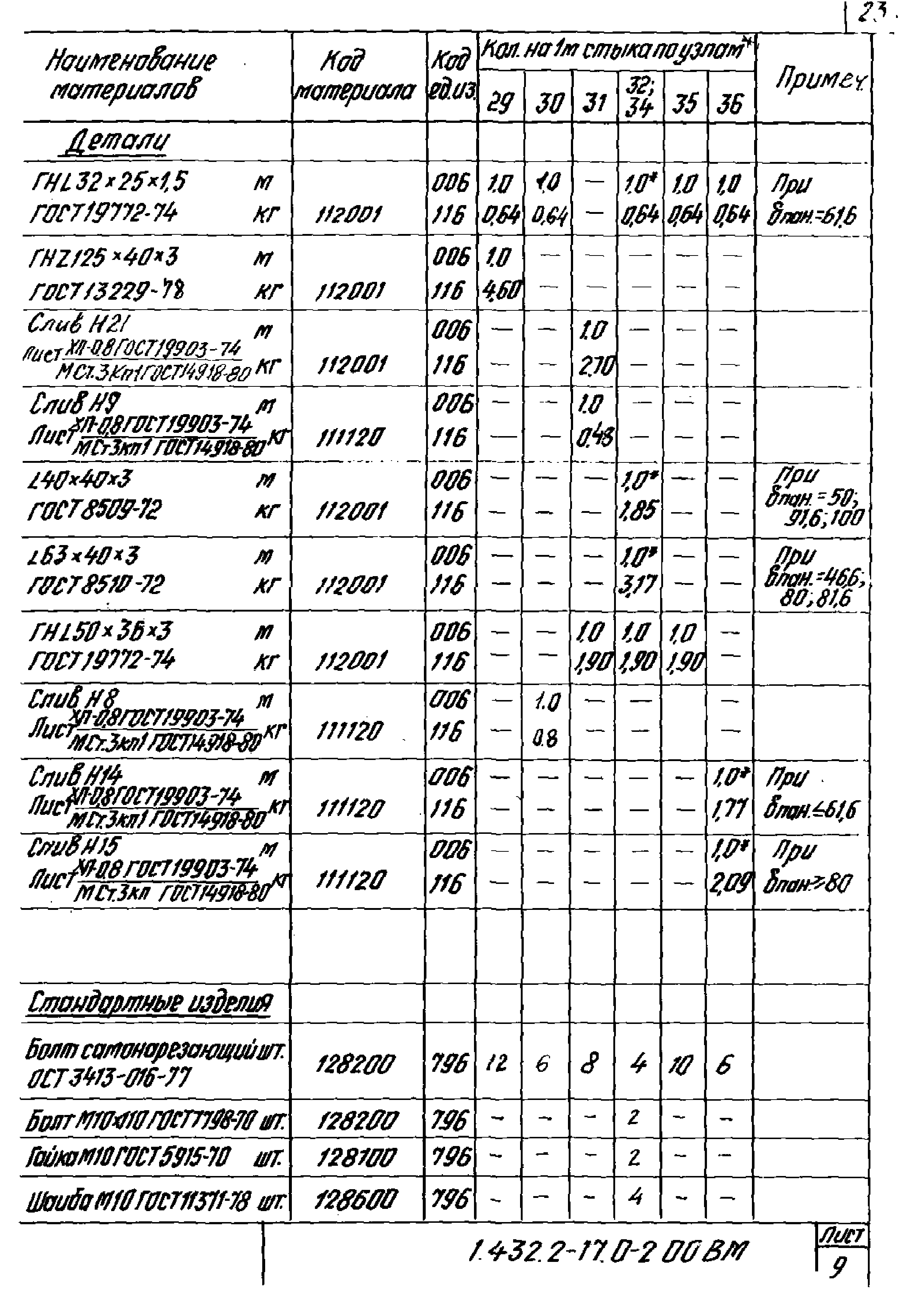

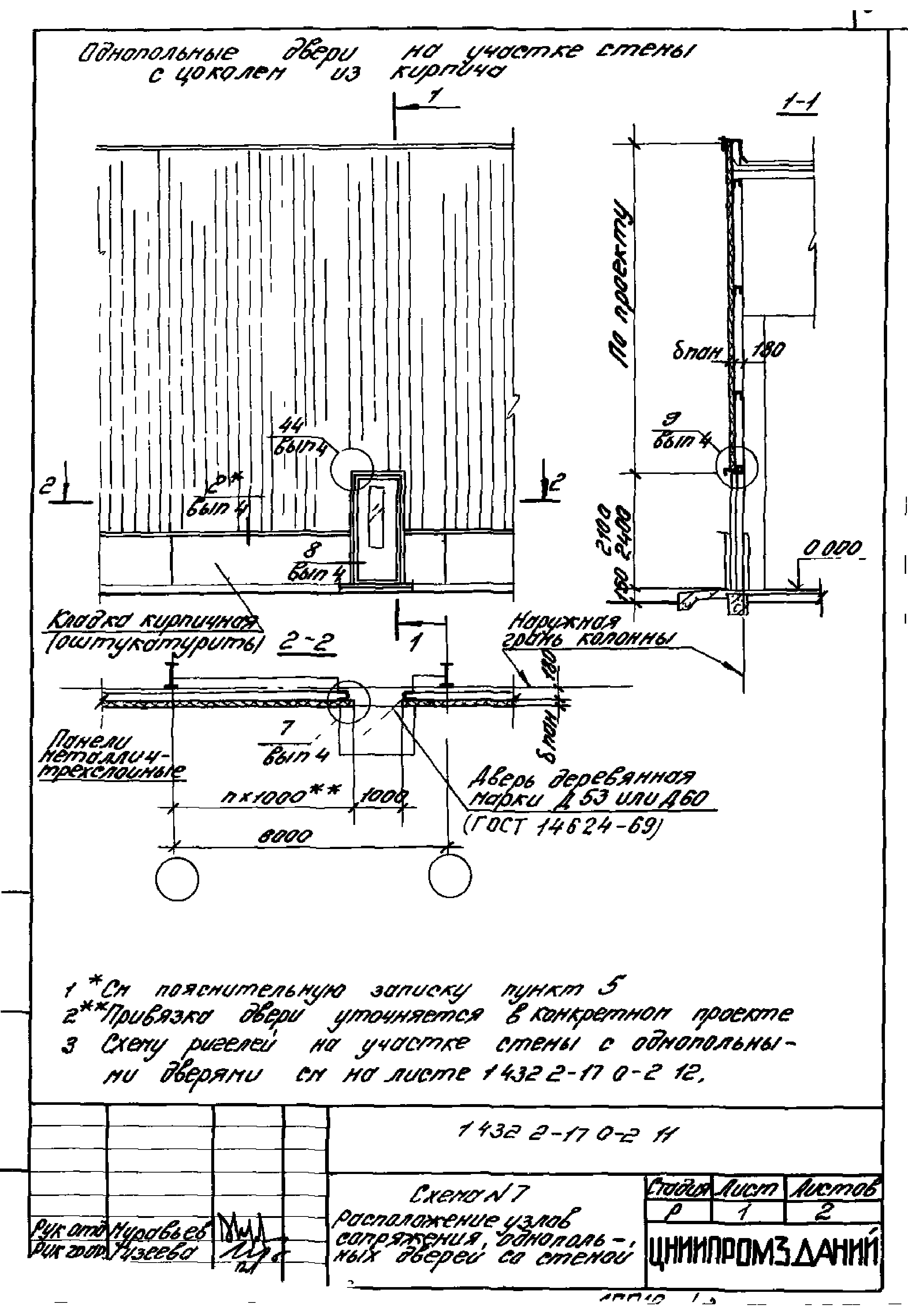

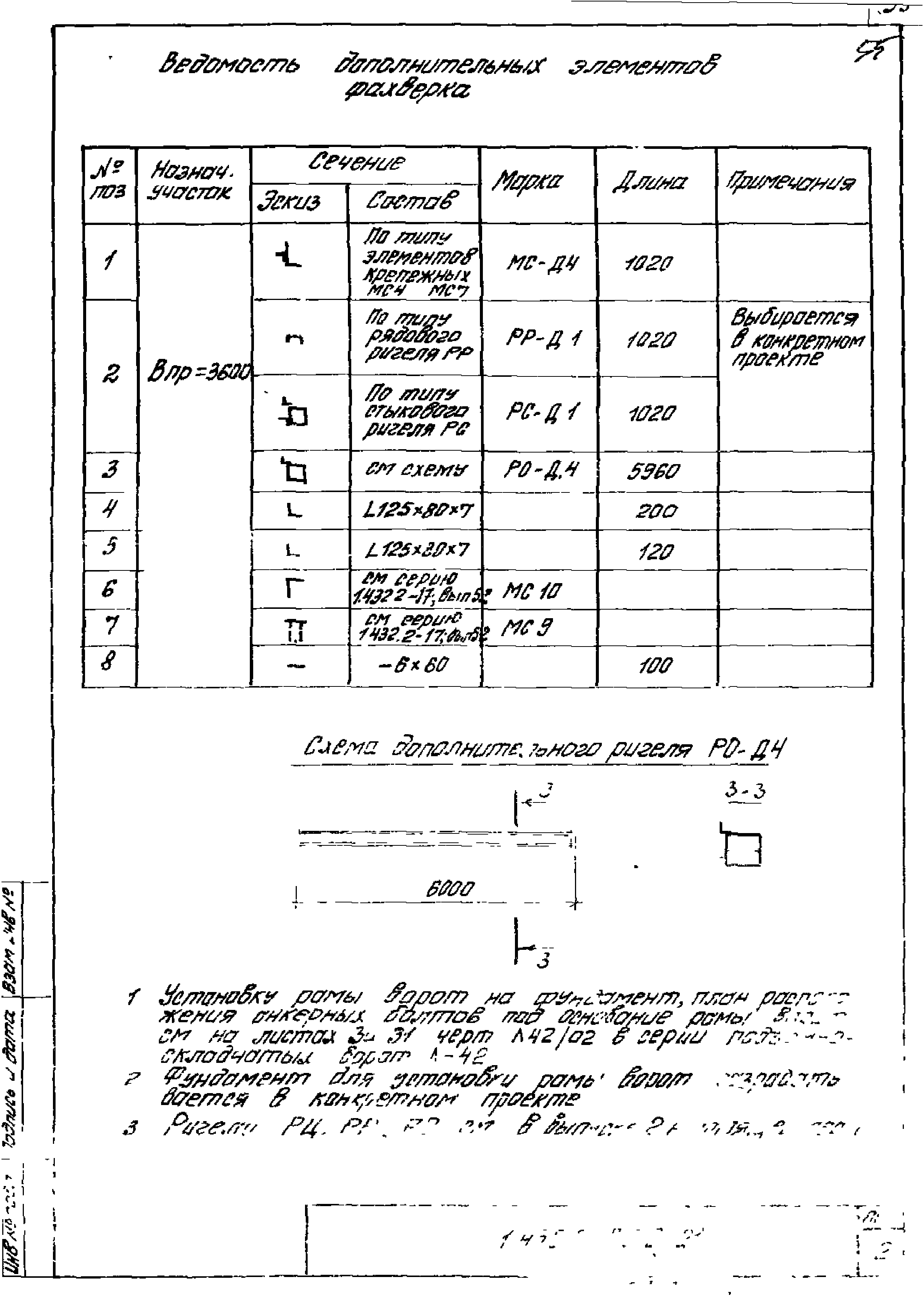

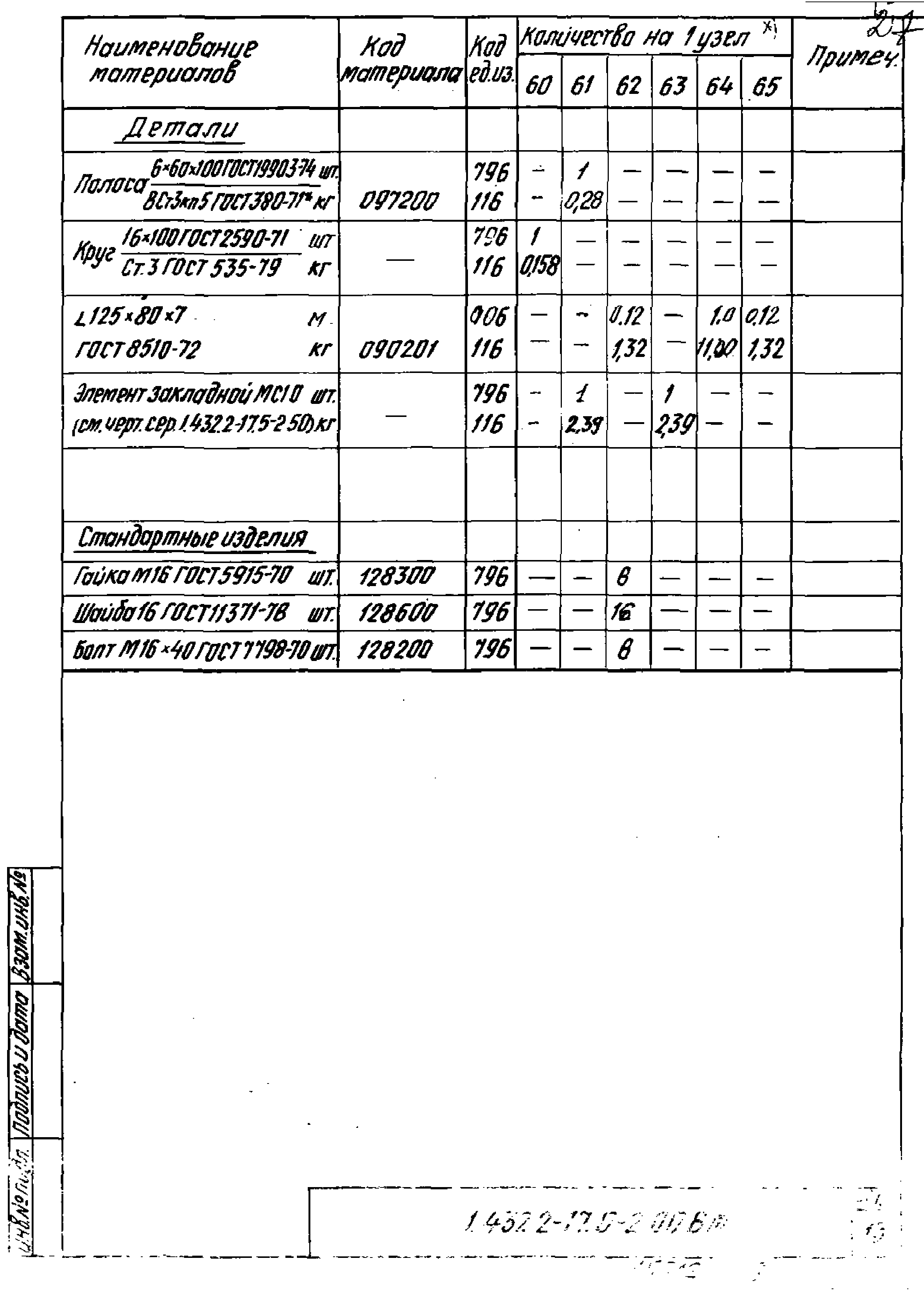

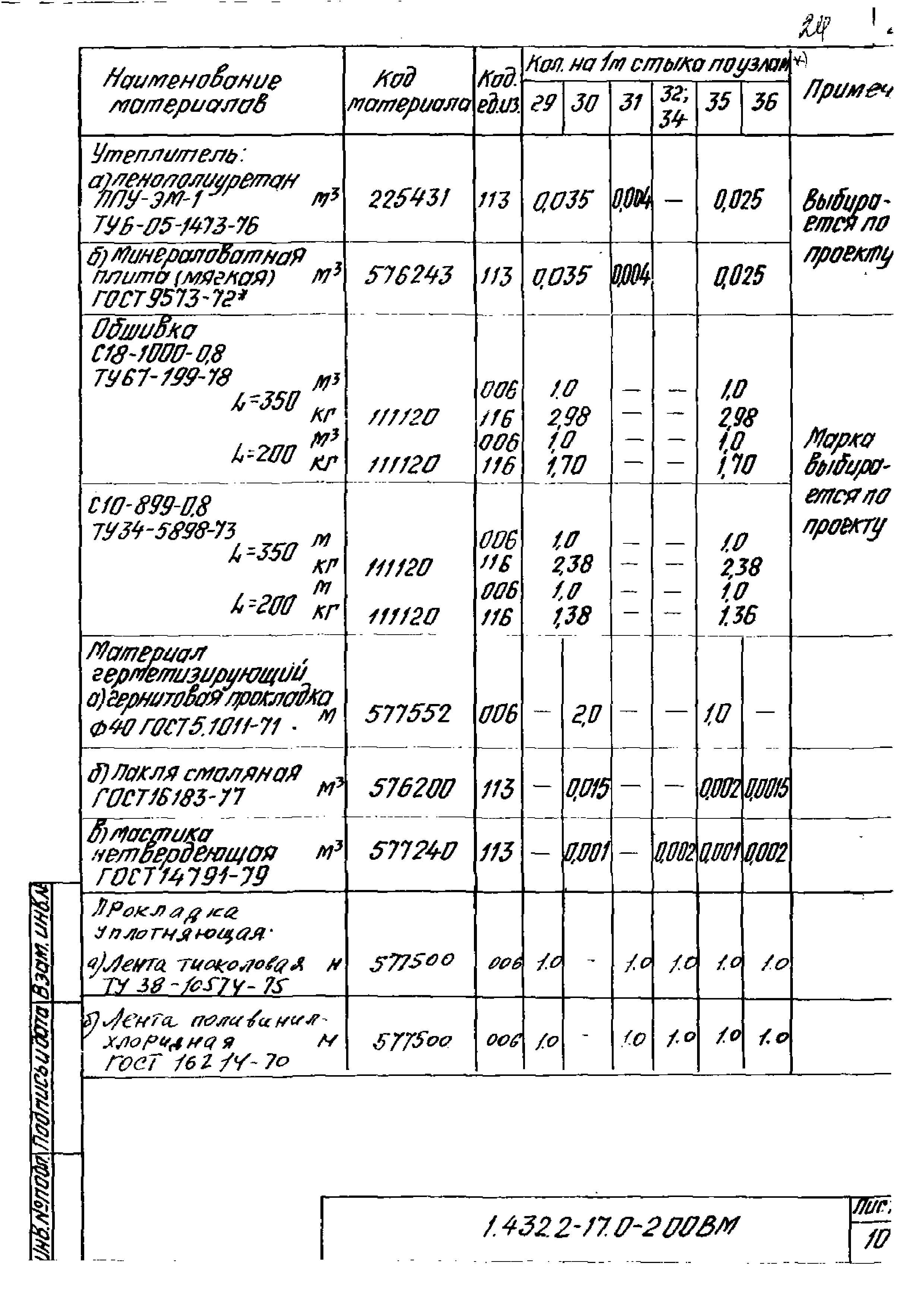

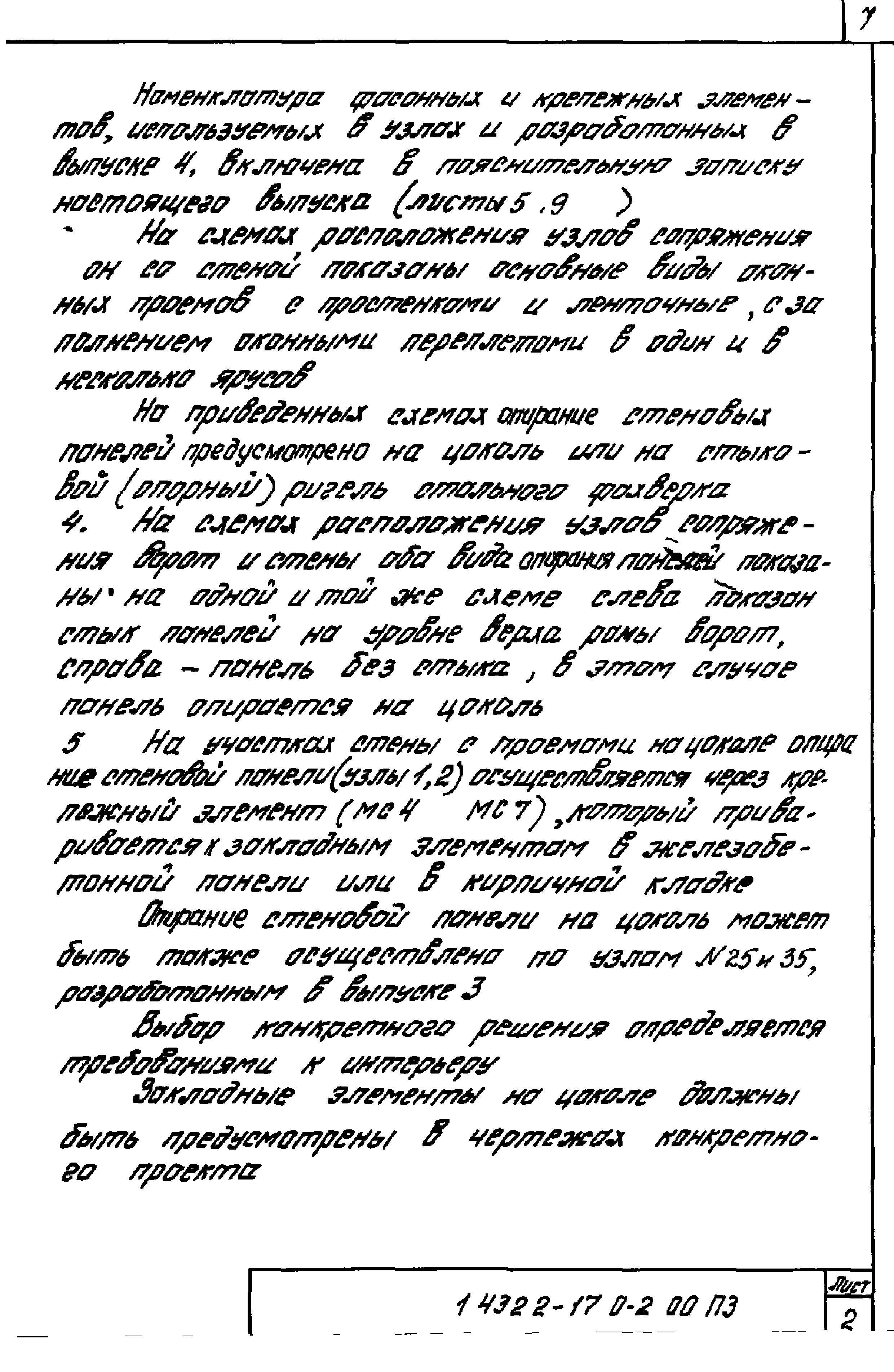

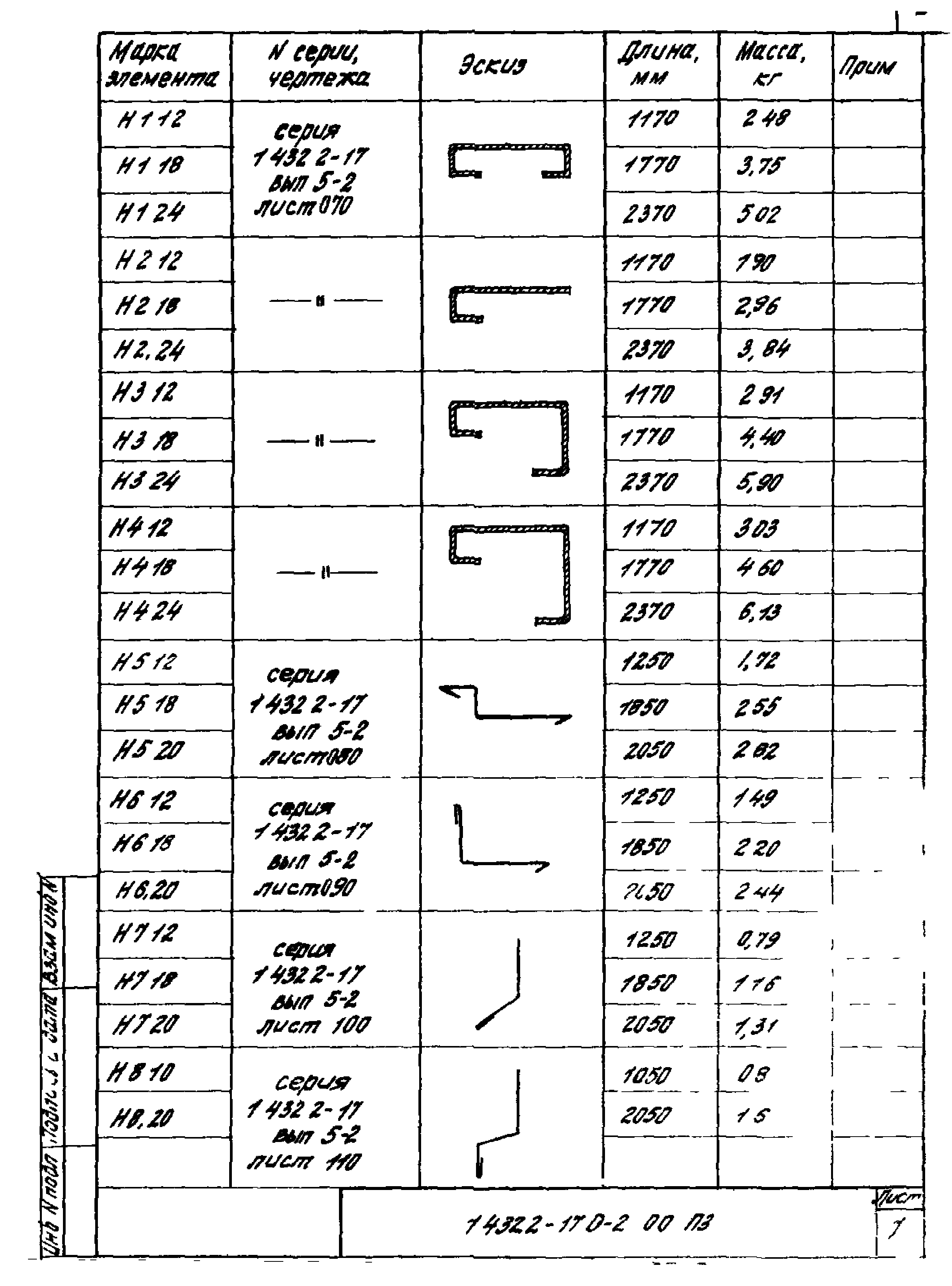

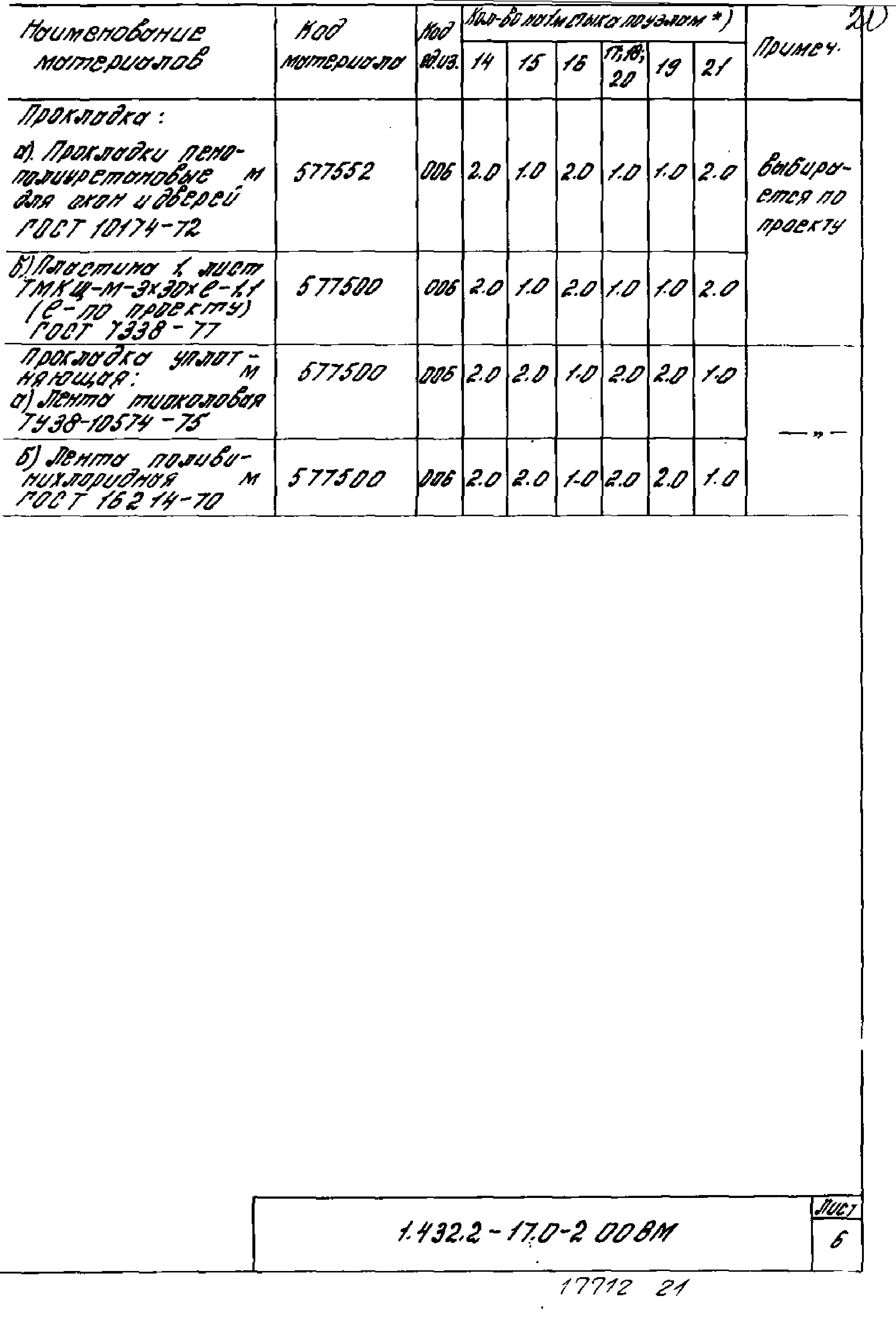

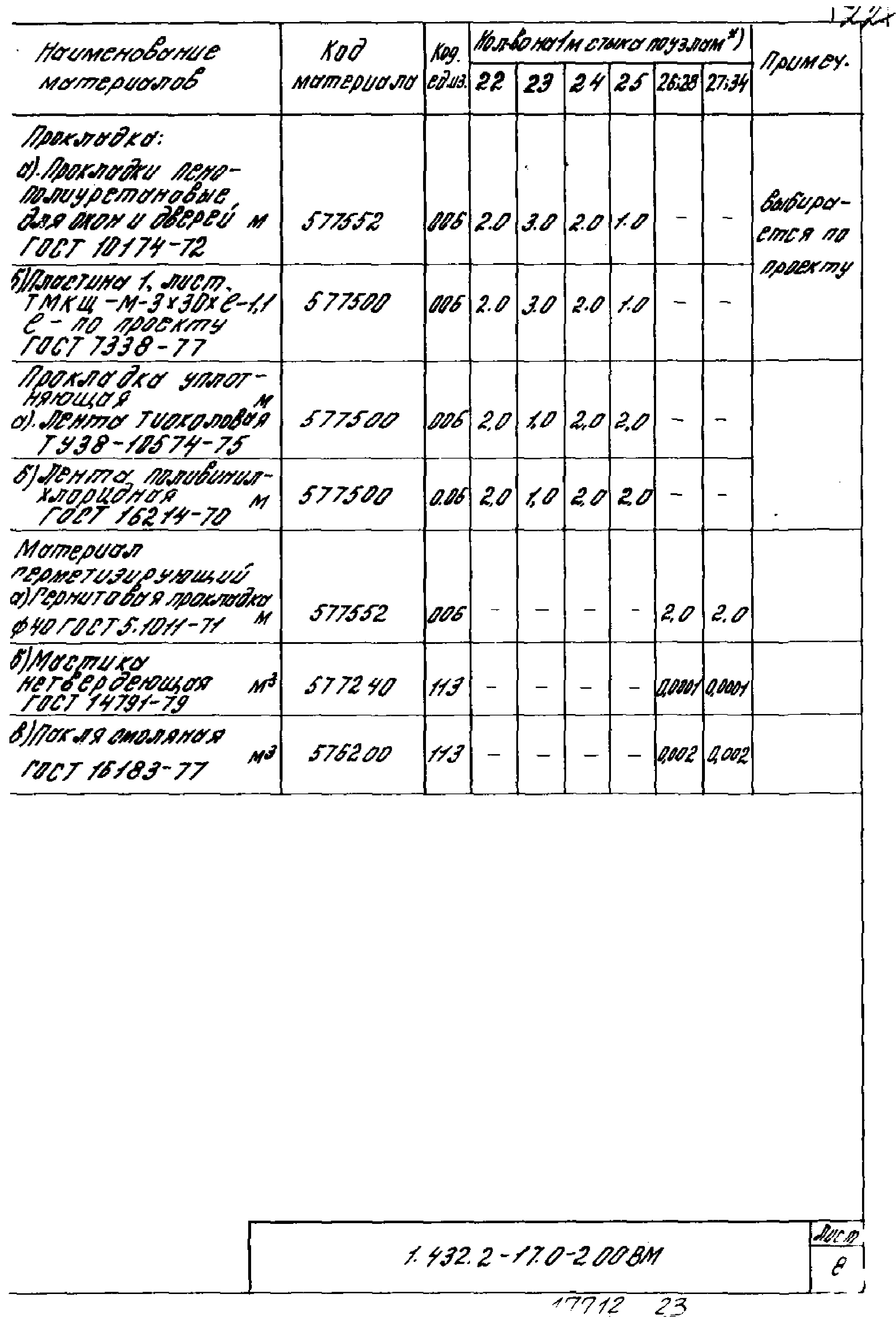

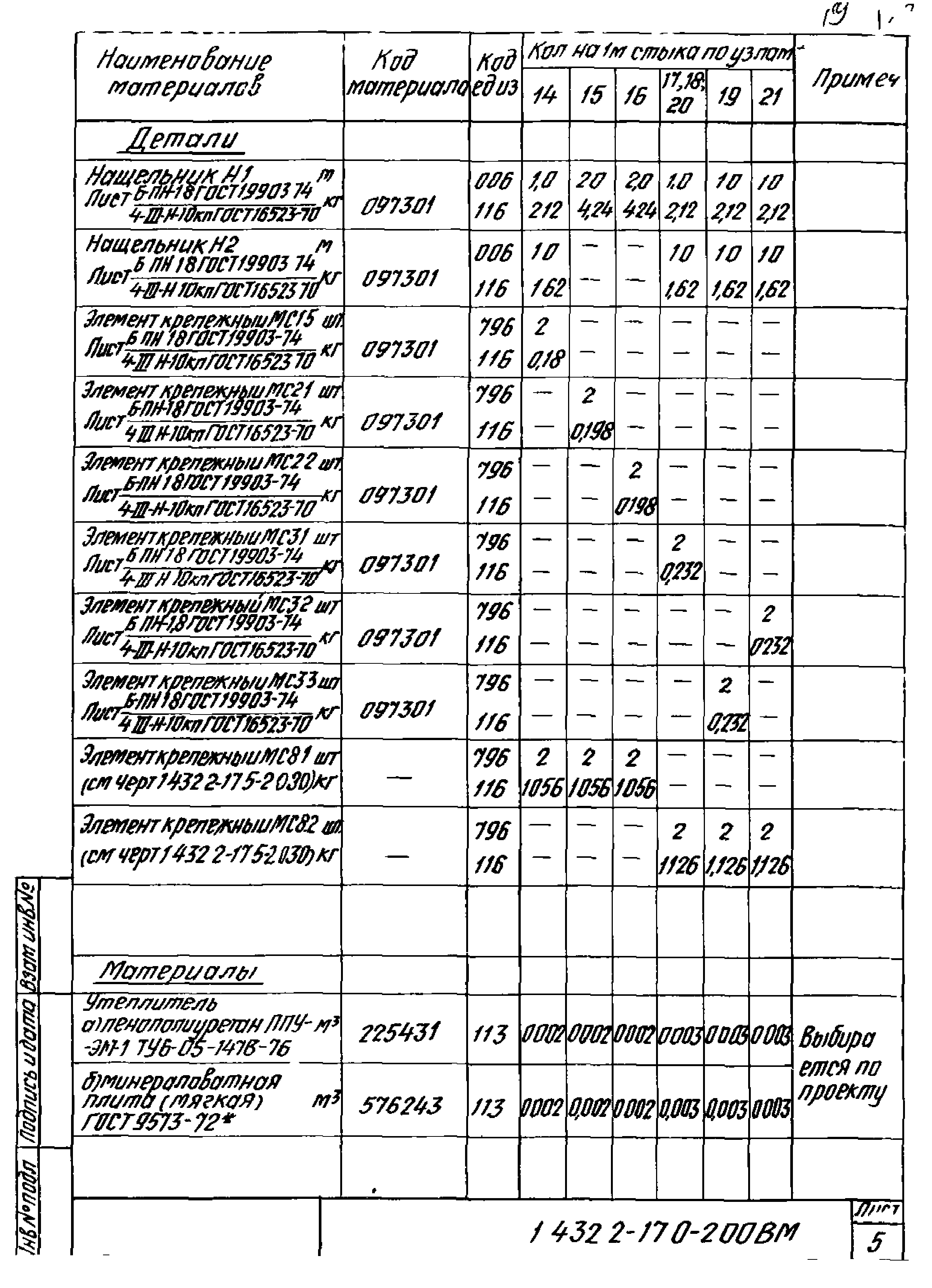

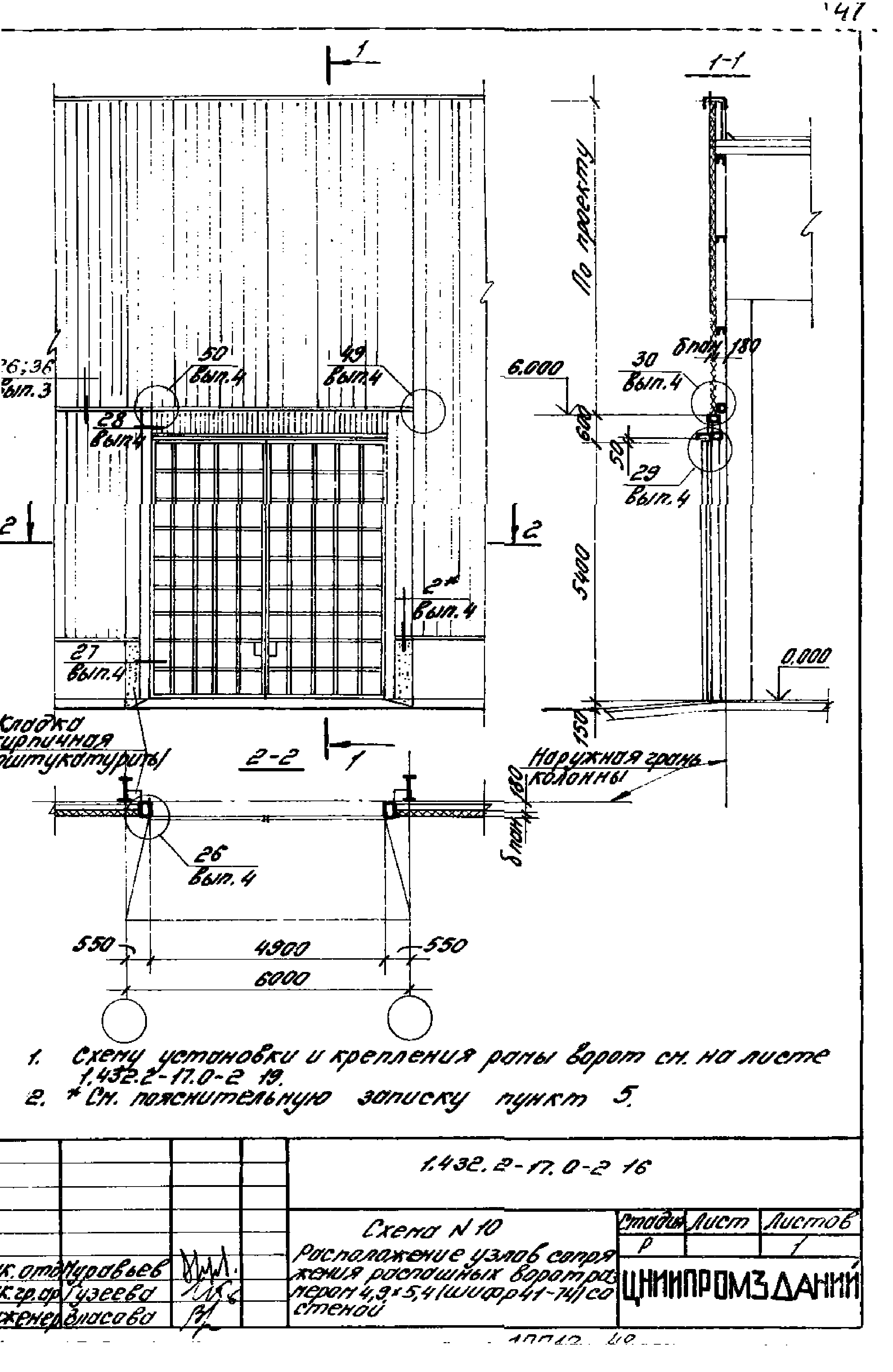

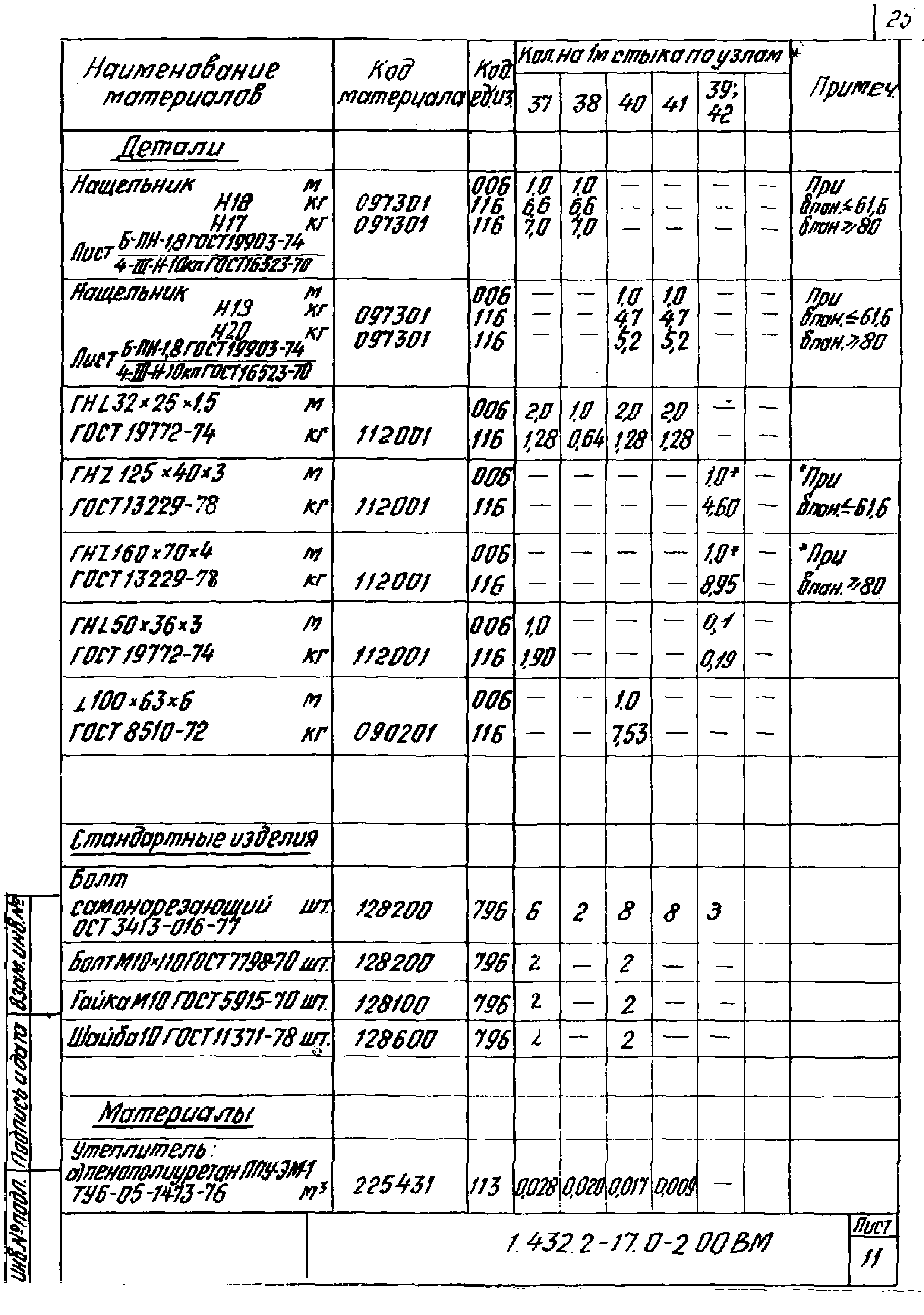

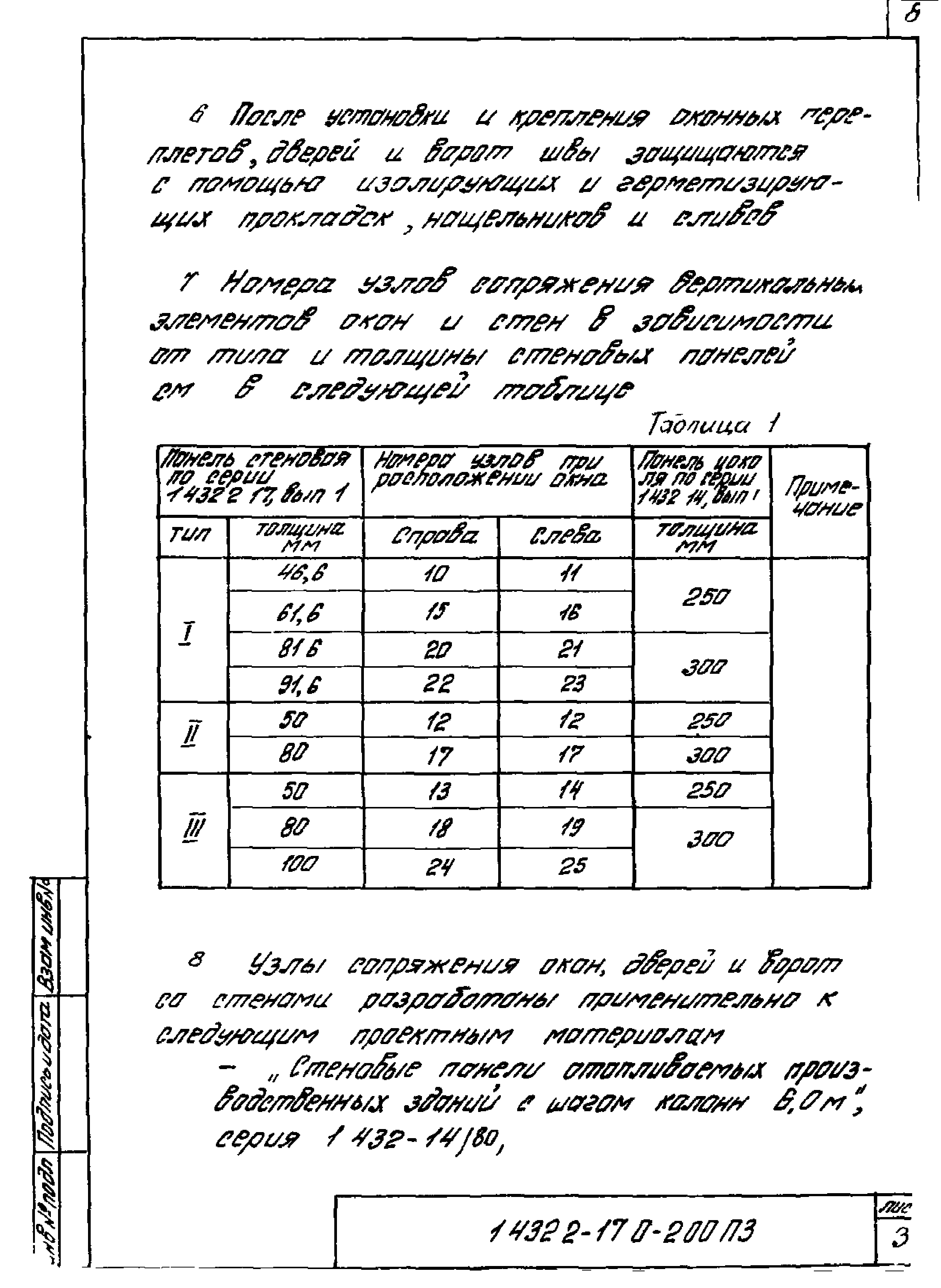

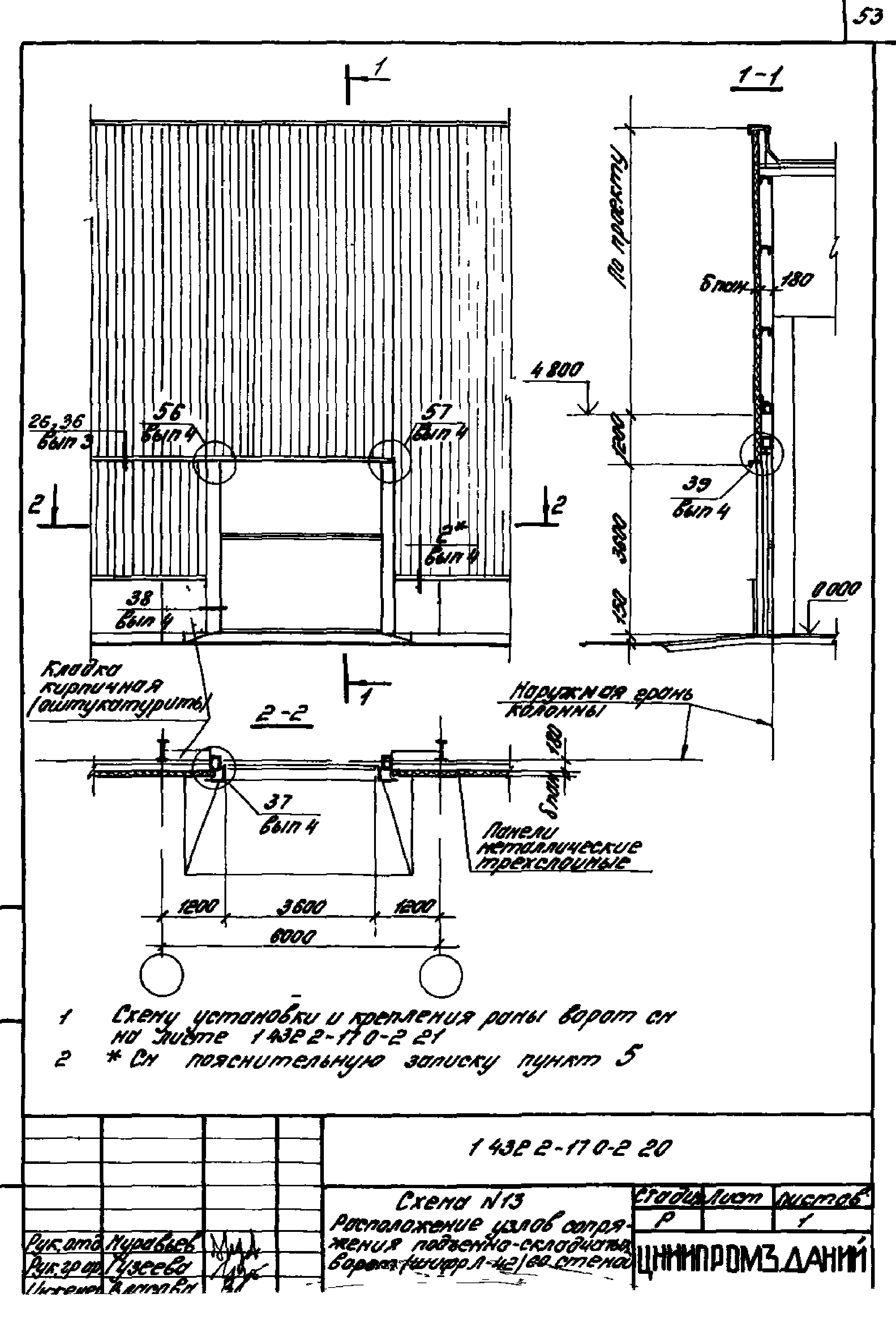

Оглавление:	1.432.2-17.0-2 00 ПЗ Пояснительная записка 1.432.2-17.0-2 00 ВМ Ведомость расхода изделий и материалов по узлам 1… 70 1.432.2-17.0-2 01 Схема №1. Расположение узлов сопряжения окон шириной 6,0 м и ленточного остекления со стеной 1.432.2-17.0-2 02 Схема ригелей на участке стены с окном шириной 6,0 м и ленточным остеклением 1.432.2-17.0-2 03 Схема №2. Расположение узлов сопряжения окон шириной 4,0 м с металлической стеной и цоколем 1.432.2-17.0-2 04 Схема №3. Расположение узлов сопряжения окон шириной 3,0 м с металлической стеной и цоколем 1.432.2-17.0-2 05 Схема №4. Расположение узлов сопряжения окон шириной 2,0 м с металлической стеной и цоколем 1.432.2-17.0-2 06 Схема ригелей на участке стены с окнами шириной 2,0 м, 3,0 м, 4,0 м на цоколе 1.432.2-17.0-2 07 Схема №5. Расположение узлов сопряжения окон шириной 4,0 м, 3,0 м, 2,0 м со стеной 1.432.2-17.0-2 08 Схема ригелей на участке стены с окнами шириной 2,0 м, 3,0 м, 4,0 м 1.432.2-17.0-2 09 Схема №6. Расположение узлов сопряжения многоярусных окон со стеной 1.432.2-17.0-2 10 Схема ригелей на участке стены с многоярусными окнами 1.432.2-17.0-2 11 Схема №7. Расположение узлов сопряжения однопольных дверей со стеной 1.432.2-17.0-2 12 Схема ригелей на участке стены с однопольными дверями 1.432.2-17.0-2 13 Схема №8. Расположение узлов сопряжения двухпольных дверей со стеной 1.432.2-17.0-2 14 Схема ригелей на участке стены с двупольными дверями 1.432.2-17.0-2 15 Схема №9. Расположение узлов сопряжения распашных ворот размером 3,6х4,2, 3,6х3,6, 3,6х3,0 (шифр 41-74) со стеной 1.432.2-17.0-2 16 Схема №10. Расположение узлов сопряжения распашных ворот размером 4,9х5,4 (шифр 41-74) со стеной 1.432.2-17.0-2 17 Схема №11. Расположение узлов сопряжения раздвижных ворот размером 3,6х4,2, 3,6х3,6, 3,6х3,0 (шифр 259 - 75) со стеной 1.432.2-17.0-2 18 Схема №12. Расположение узлов сопряжения раздвижных ворот размером 4,2х4,2, 4,9х5,4 (шифр 259 - 75) со стеной 1.432.2-17.0-2 19 Схема установки и крепления рамы ворот (шифры 41 - 74 и 259 - 75) к элементам стенового фахверка 1.432.2-17.0-2 20 Схема №13. Расположение узлов сопряжения подъемно-сладчатых ворот (шифр Л-42) со стеной 1.432.2-17.0-2 21 Схема установки и крепления рамы ворот (шифр Л-42) к элементам стенового фахверка 1.432.2-17.0-2 22 Схема №14. Расположение узлов сопряжения подъемно-поворотных ворот размером 3,6х4,2, 3,6х3,6, 3,6х3,0 (серия 1.435-11) со стеной 1.432.2-17.0-2 23 Схема №15. Расположение узлов сопряжения подъемно-поворотных ворот размером 3,0х3,0; 2,4х2,4 (серия 1.435-11) со стеной 1.432.2-17.0-2 24 Схема установки и крепления рамы ворот (серии 1.435-11) к элементам стенового фахверка 1.432.2-17.0-2 25 Схема №16. Расположение узлов сопряжения раздвижных складчатых ворот размером 3,6х4,2; 3,6х3,6; 3,6х3,0 (шифр 42-74) со стеной 1.432.2-17.0-2 26 Схема №17. Расположение узлов сопряжения раздвижных складчатых ворот размером 4,2х4,2; 4,9х5,4 (шифр 42-74) со стеной 1.432.2-17.0-2 27 Схема №18. Расположение узлов сопряжения шторных ворот ( шифр 898-73) со стеной 1.432.2-17.0-2 28 Схема установки и крепления рамы ворот (шифры 42-74 и 898-73) к элементам стенового фахверка 1.432.2-17.0-2 29 Схема №19. Расположение узлов сопряжения распашных складчатых ворот (серия 1.435.2-20) со стеной 1.432.2-17.0-2 30 Схема установки и крепления рамы ворот (серии 1.432.2-20) к элементам стенового фахверка
Разработан:	ЦНИИпромзданий
Утверждён:	25.12.1981 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 88)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Заменяет собой:	Шифр 773-74 «Металлические стены одноэтажных производственных зданий из трехслойных панелей» Шифр 219-76 «Металлические стены одноэтажных производственных зданий из трехслойных панелей, изготовляемых стендовым способом (на оборудовании фирмы "Метекно"). Материалы для проектирования. Дополнение к шифру 773-74»
Чем заменён:	Серия 1.432.2-24 «Стены из металлических трехслойных панелей с теплоизоляцией из пенополиуретана для одноэтажных промышленных зданий»
Нормативные ссылки:	ГОСТ 6785-80 «Плиты подоконные железобетонные. Технические условия» ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 13229-78 «Профили стальные гнутые зетовые. Сортамент» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 19772-74 «Уголки стальные гнутые неравнополочные. Сортамент» ГОСТ 16214-70 «Лента поливинилхлоридная электроизоляционная. Технические условия» ГОСТ 8510-72 «Сталь прокатная угловая неравнополочная. Сортамент» ГОСТ 10174-72 «Прокладки уплотняющие пенополиуретановые для окон и дверей» Серия 1.435.2-20 «Ворота распашные складчатые» Серия 1.432.2-17 «Выпуск 5-2. Изделия комплектующие для участков стен с проемами. Рабочие чертежи» Серия 1.432-14/80 «Стеновые панели отапливаемых производственных зданий с шагом колонн 6 м» Серия 1.435-11 «Ворота подъемно-поворотные с автоматическим управлением» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» Шифр 259-75 «Ворота раздвижные (ВР 3,6х3,0; ВР 3,6х3,6; ВР 4,2х4,2; ВР 4,9х5,4)» Шифр 42-74 «Ворота раздвижные складчатые ВРС 3,6х3,0; ВРС 3,6х3,6; ВРС 3,6х4,2; ВРС 4,2х4,2; ВРС 4,9х5,4» Шифр 41-74 «Выпуск 2. Рабочие чертежи. Технические условия 1.435-172.0000ТУ» Серия 1.436.2-15 «Окна с переплетами из спаренных прямоугольных стальных труб и механизмы открывания» ГОСТ 14624-69 «Двери деревянные для зданий промышленных предприятий» ГОСТ 16183-77 «Пакля ленточная пропитанная. Технические условия» Серия 2.436-11 «Узлы окон со стальными переплетами по серии 1.436.2-15» ГОСТ 9573-72 «Плиты и маты теплоизоляционные из минеральной ваты на синтетическом связующем»
