ГОСТ 2.701-2008

Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению

Обозначение:	ГОСТ 2.701-2008
Обозначение англ:	GOST 2.701-2008
Статус:	действует
Название рус.:	Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению
Название англ.:	Unified system for design documentation. Diagrams. Kinds and types. General requirements for fulfillment
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2009

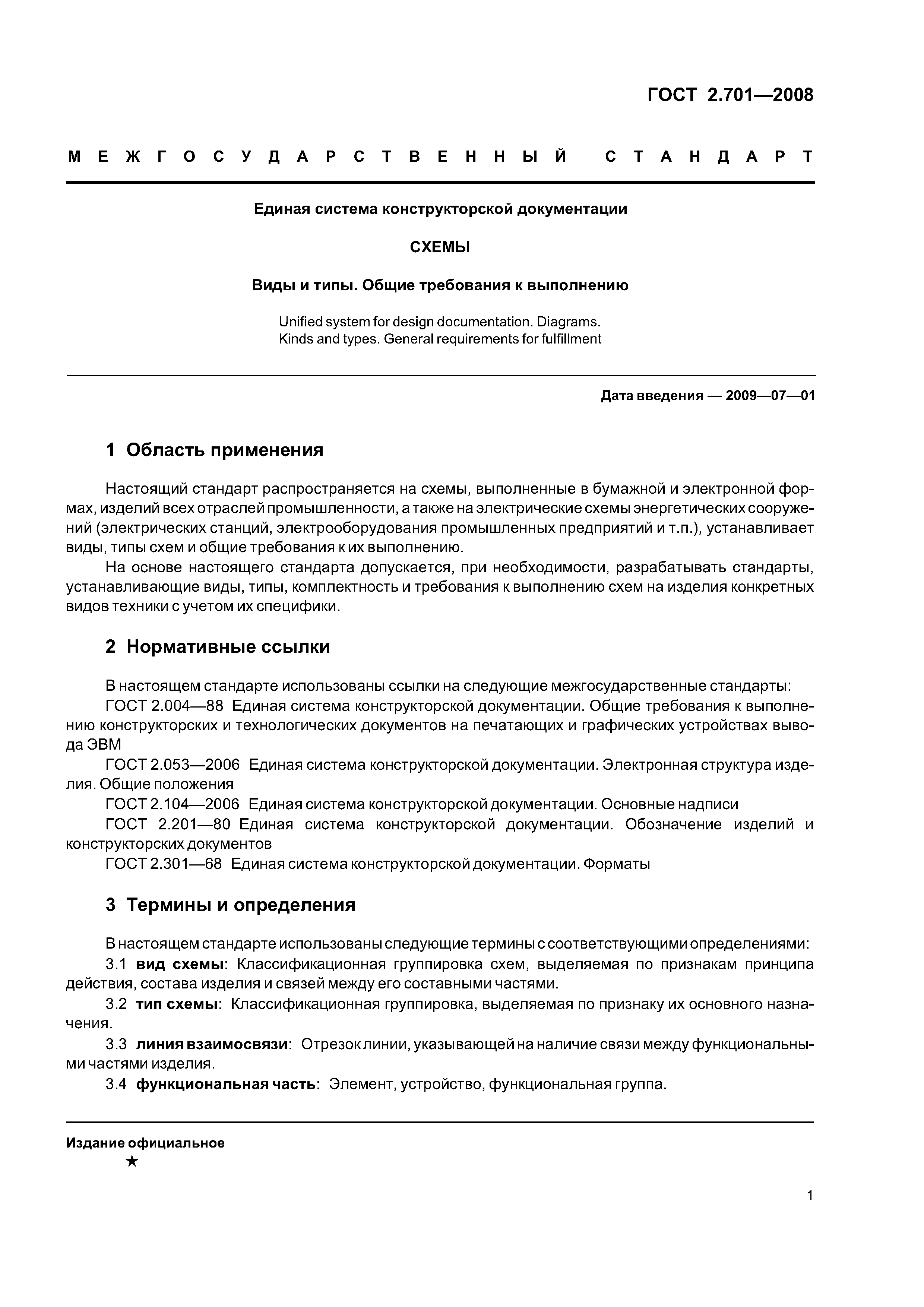

Область применения:	Стандарт распространяется на схемы, выполненные в бумажной и электронной формах, изделий всех отраслей промышленности, а также на электрические схемы энергетических сооружений (электрических станций, электрооборудования промышленных предприятий и т.п.), устанавливает виды, типы схем и общие требования к их выполнению. На основе стандарта допускается разработка стандартов на изделия конкретных видов техники с учетом их специфики.

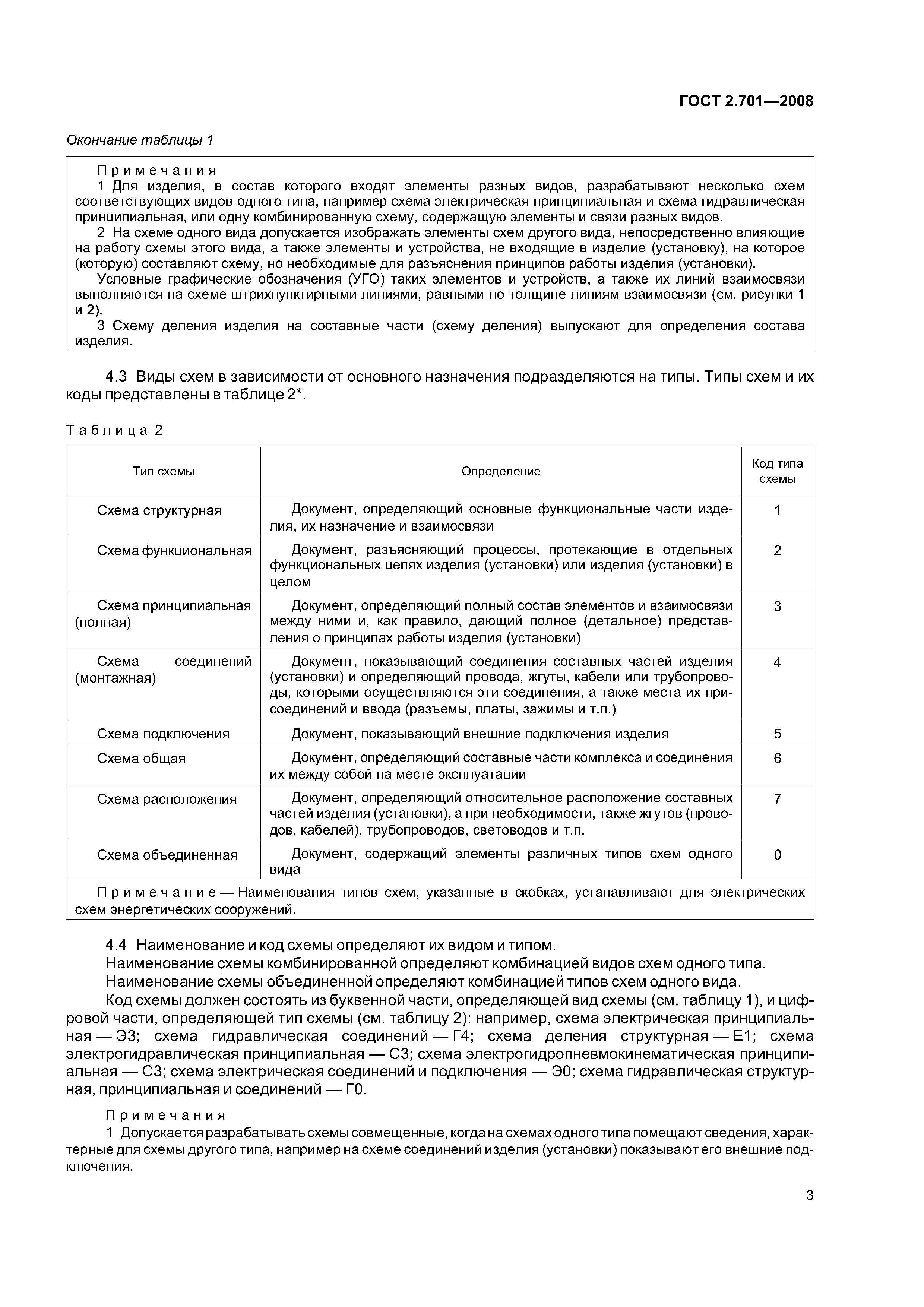

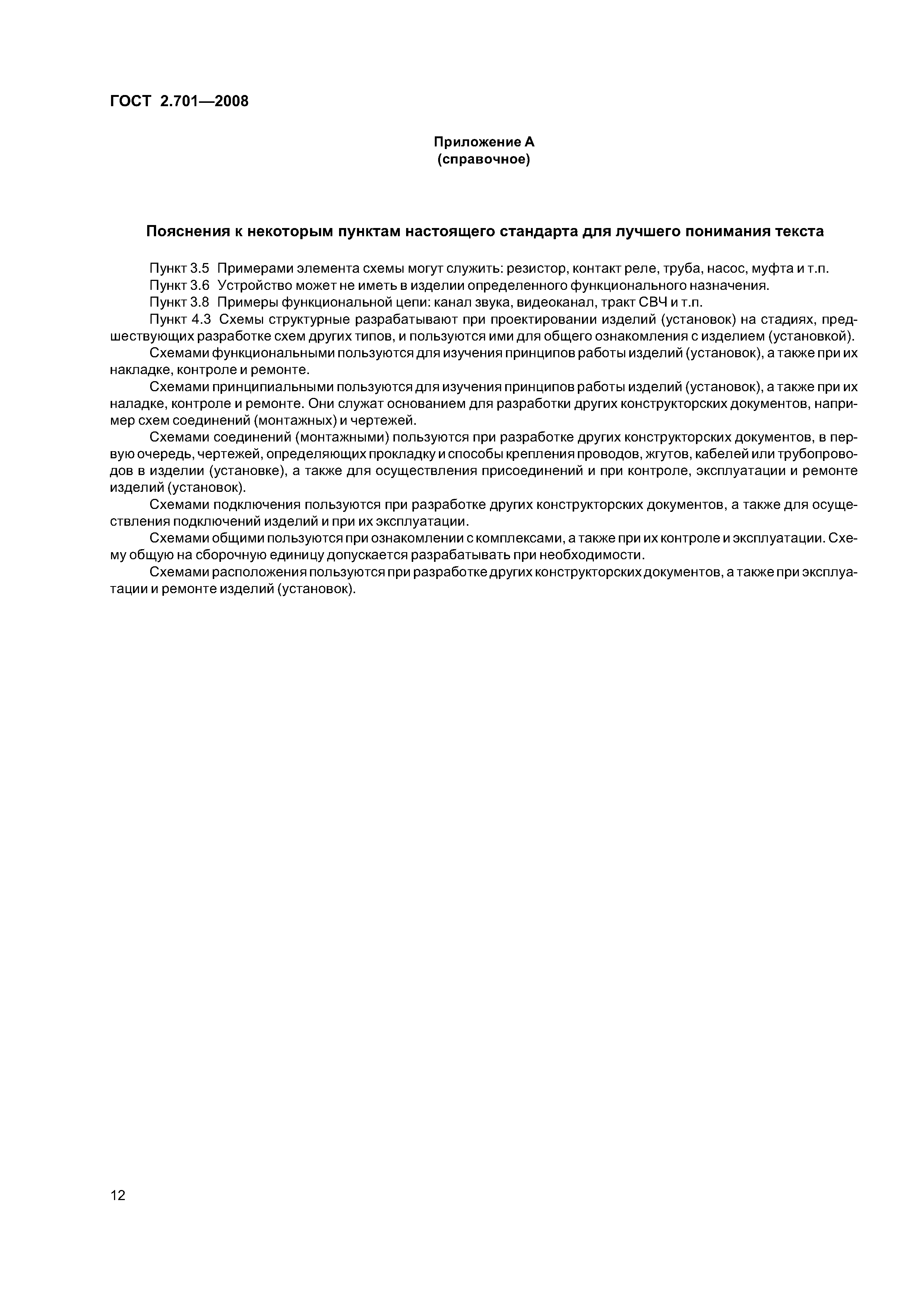

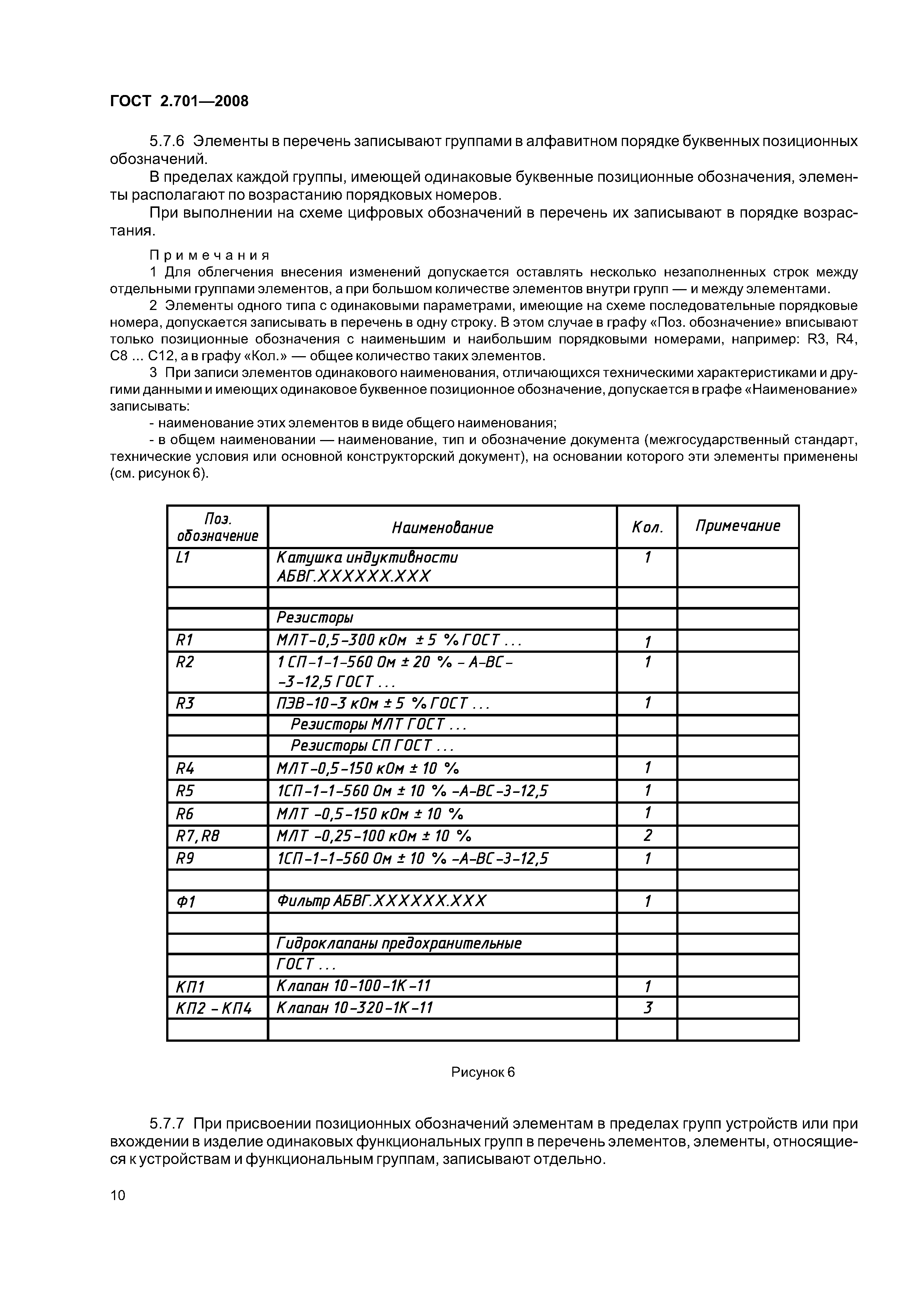

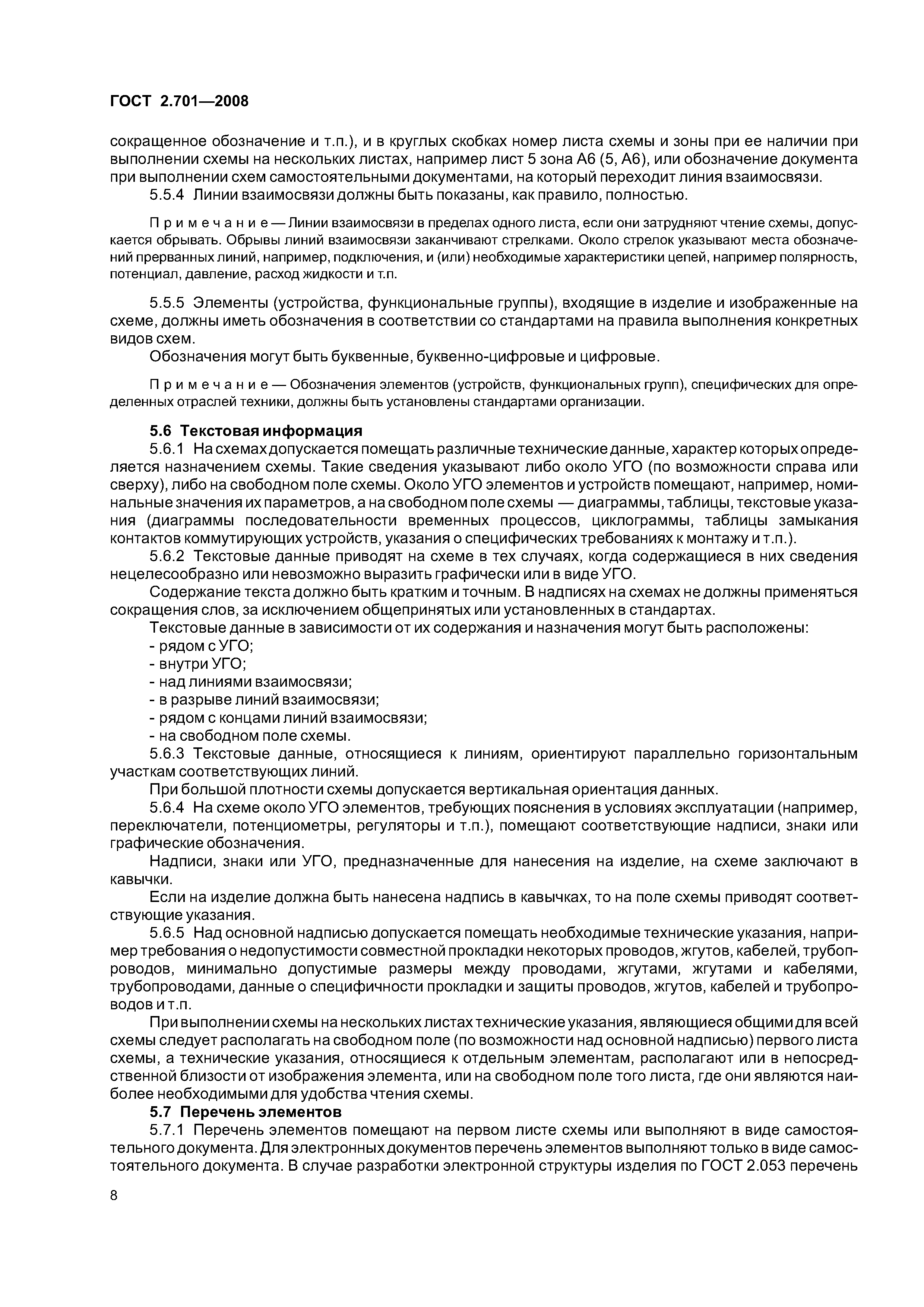

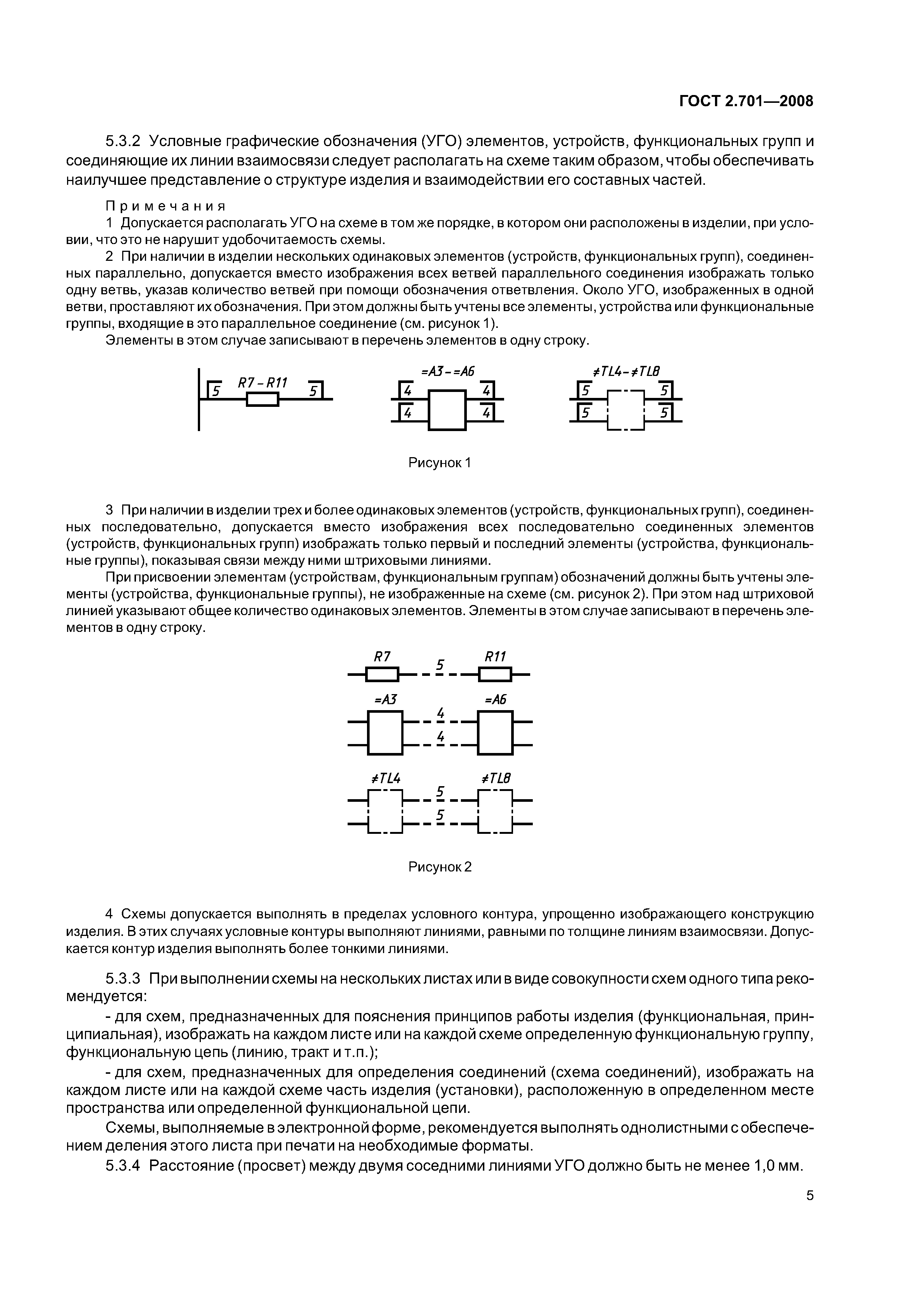

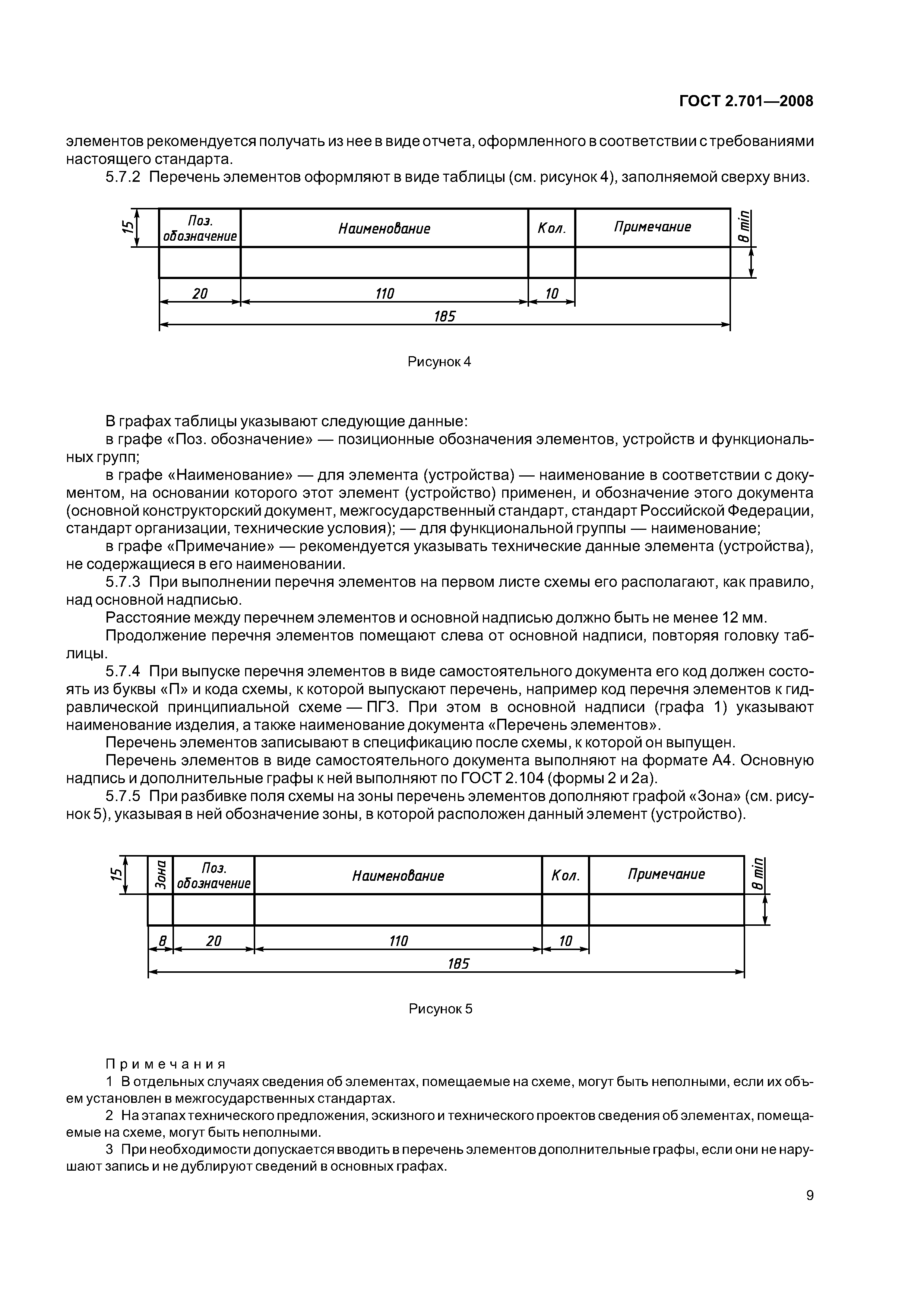

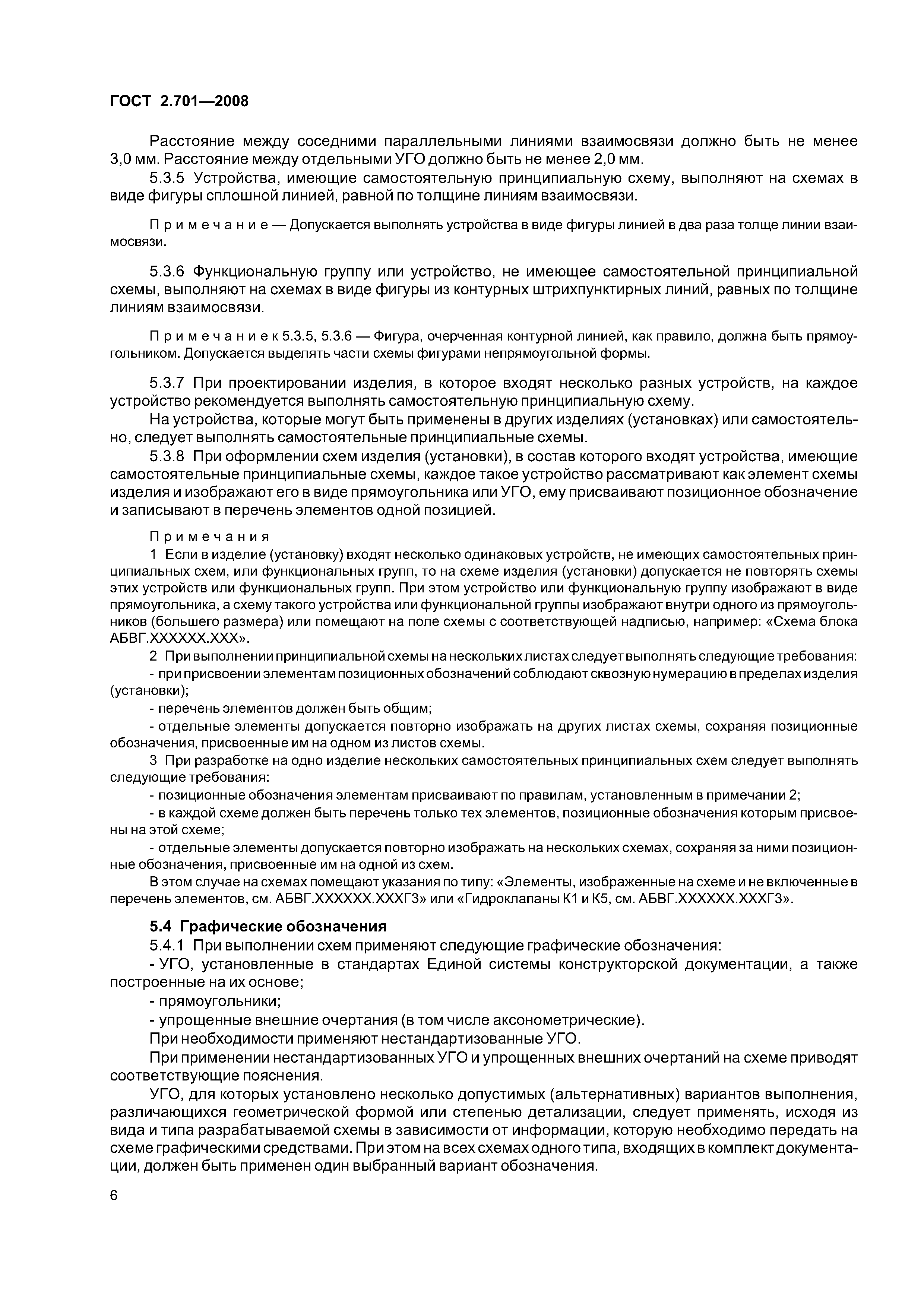

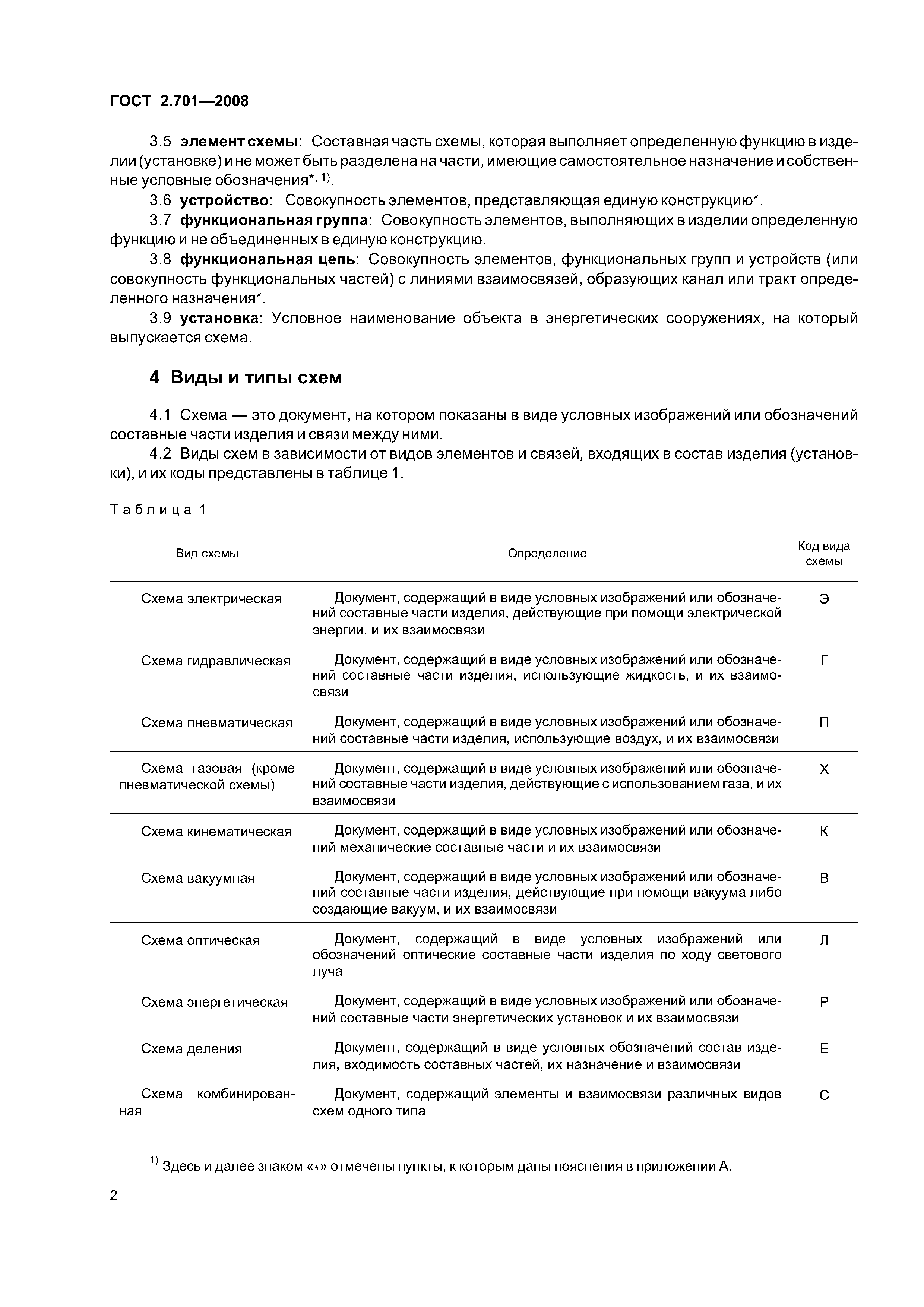

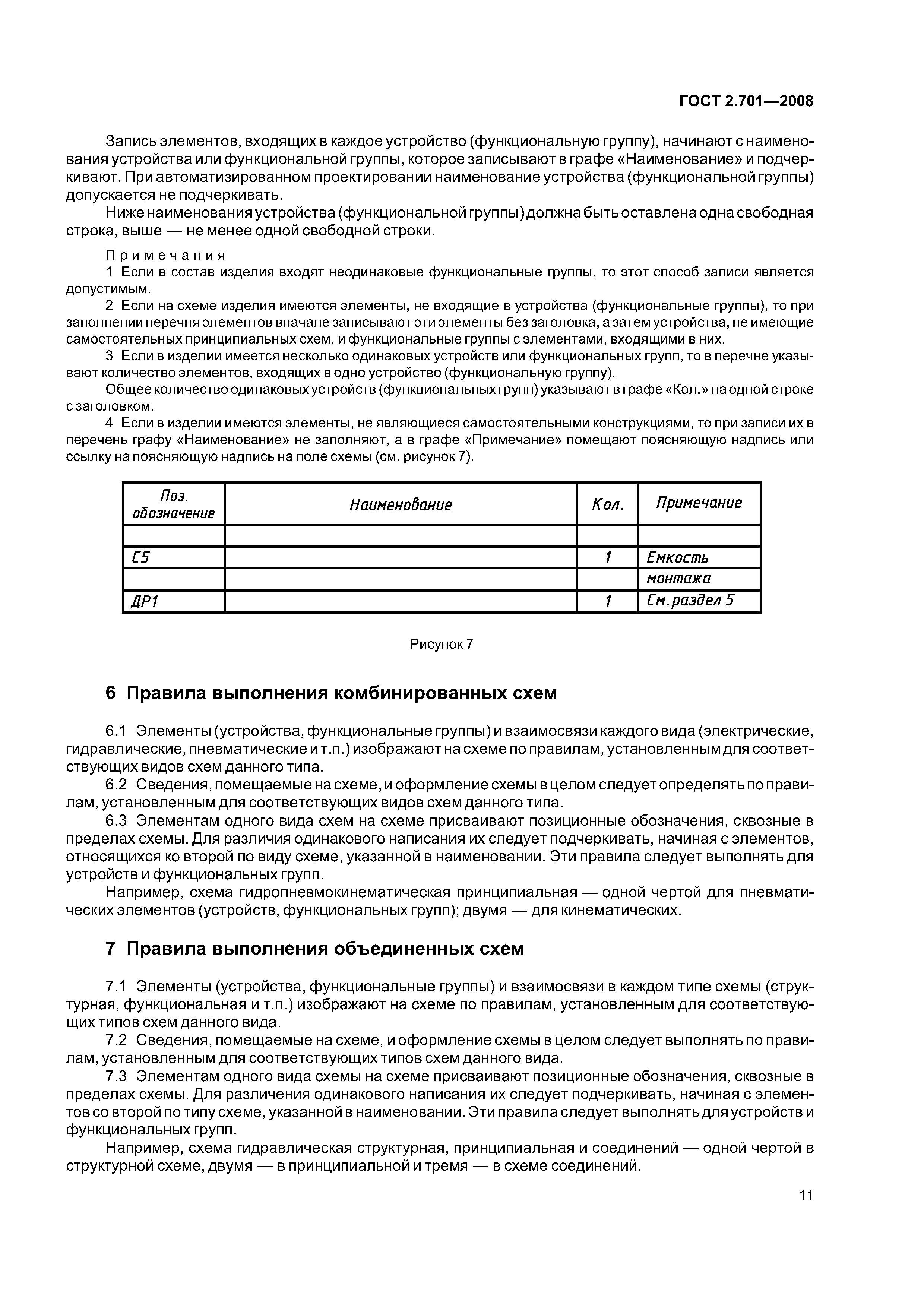

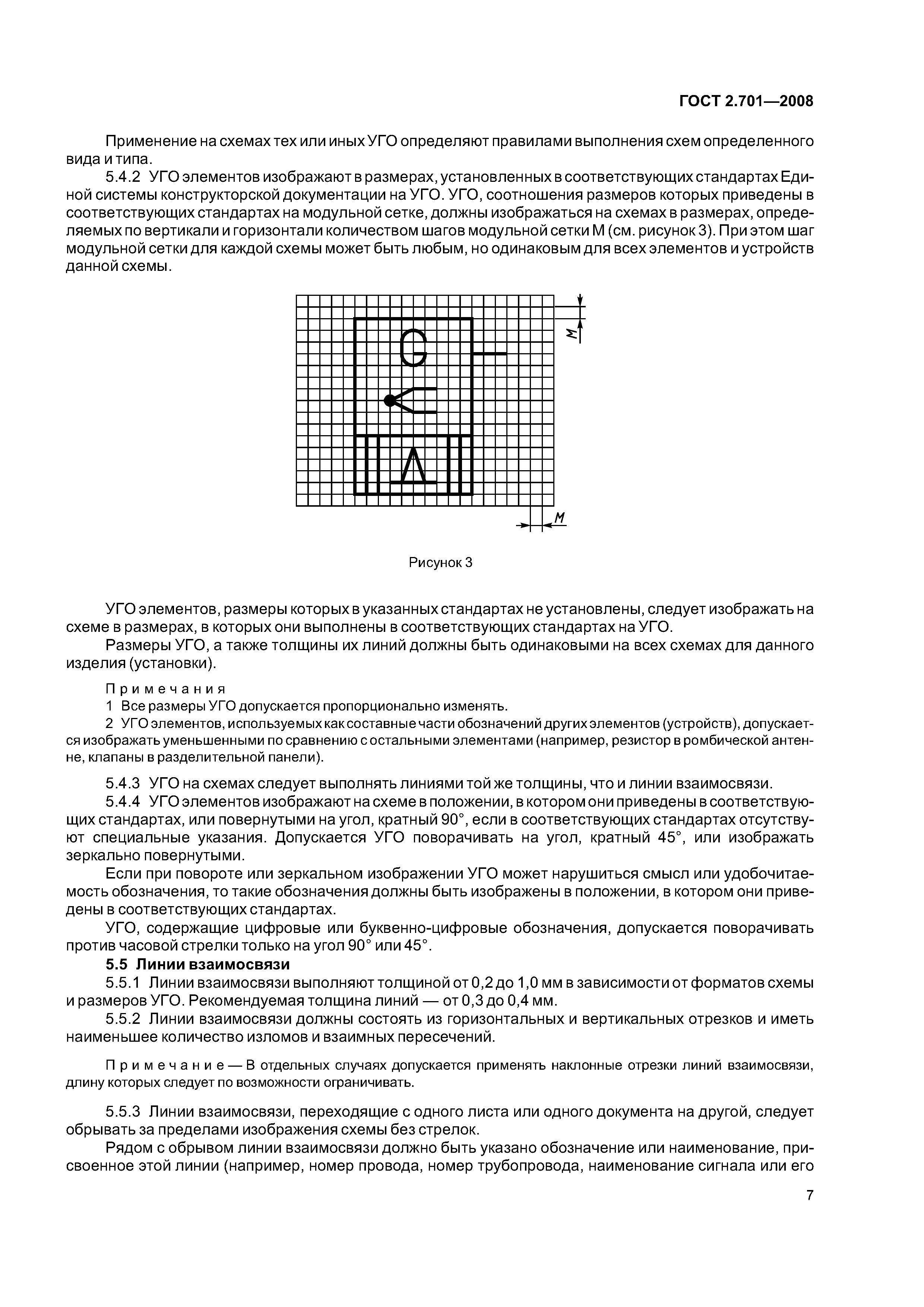

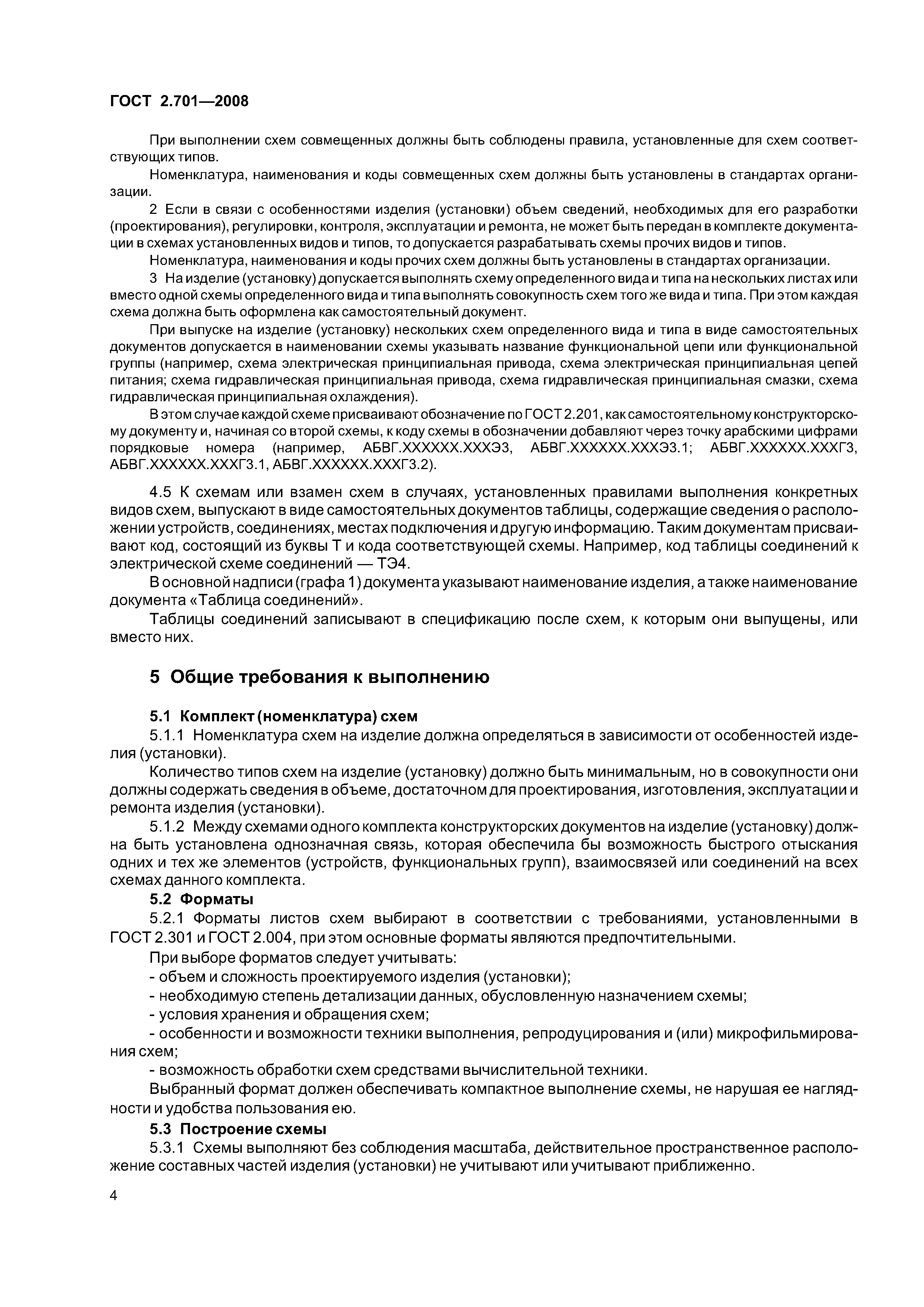

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Виды и типы схем 5 Общие требования к выполнению    5.1 Комплект (номенклатура) схем    5.2 Форматы    5.3 Построение схемы    5.4 Графические обозначения    5.5 Линии взаимосвязи    5.6 Текстовая информация    5.7 Перечень элементов 6 Правила выполнения комбинированных схем 7 Правила выполнения объединенных схем Приложение А (справочное) Пояснения к некоторым пунктам настоящего стандарта для лучшего понимания текста
Разработан:	ВНИИНМАШ АНО НИЦ CALS-технологий Прикладная логистика
Утверждён:	07.10.2008 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 34) 25.12.2008 Федеральное агентство по техническому регулированию и метрологии (702-ст)
Издан:	Стандартинформ (2009 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Список изменений:	Поправка от 01.02.2012 (ИУС 2-2012)
Заменяет собой:	ГОСТ 2.701-84 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»
Нормативные ссылки:	ГОСТ 2.004-88 «Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ» ГОСТ 2.201-80 «Единая система конструкторской документации. Обозначение изделий и конструкторских документов» ГОСТ 2.301-68 «Единая система конструкторской документации. Форматы» ГОСТ 2.104-2006 «Единая система конструкторской документации. Основные надписи» ГОСТ 2.053-2006 «Единая система конструкторской документации. Электронная структура изделия. Общие положения» ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» ГОСТ 2.701-84 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»
