ГОСТ 2.701-84

Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению

Обозначение:	ГОСТ 2.701-84
Обозначение англ:	GOST 2.701-84
Статус:	заменен
Название рус.:	Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению
Название англ.:	Unified system for design documentation. Diagrams. Kinds and types. General requirements for fulfilment
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2009

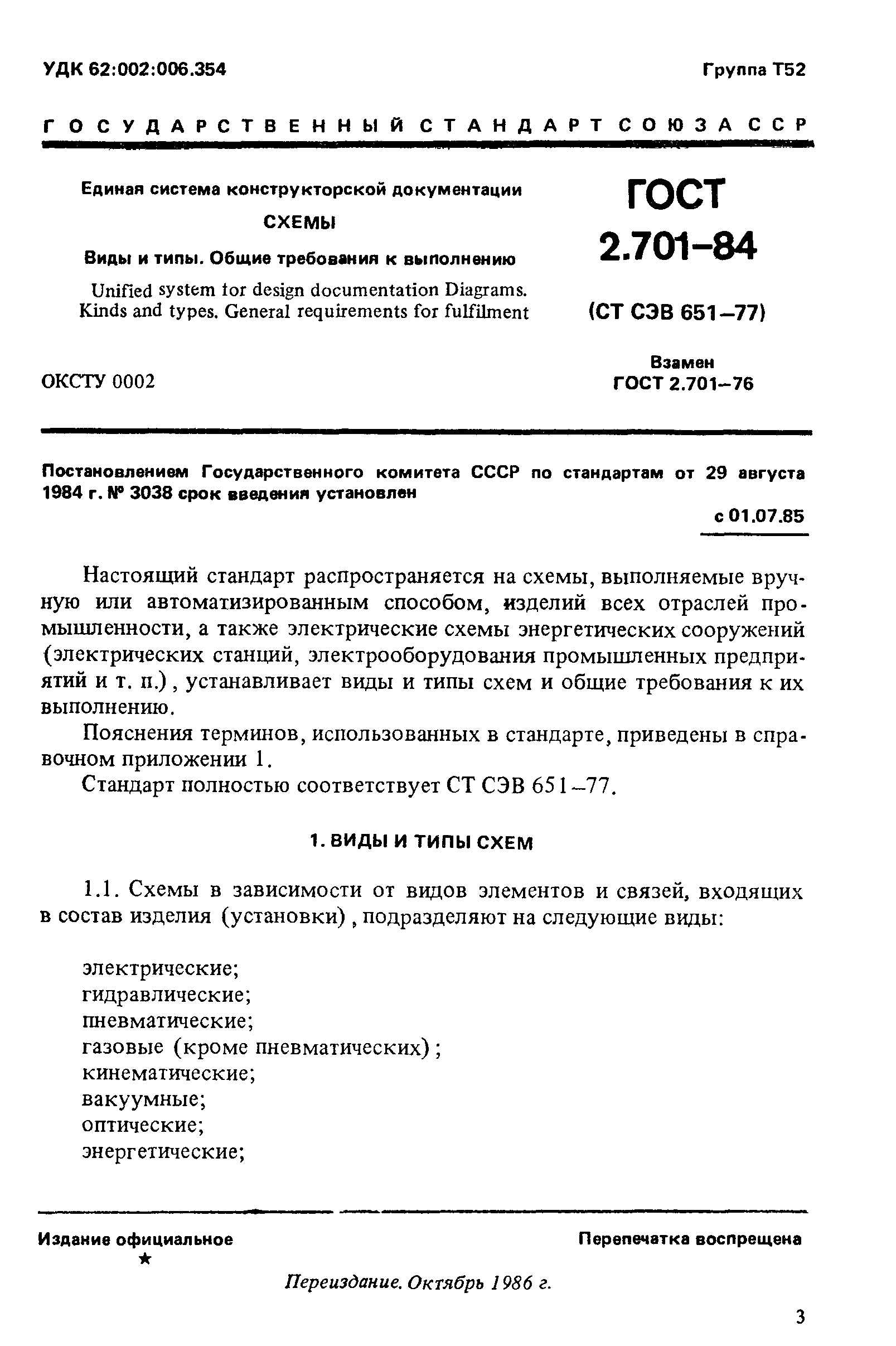

Область применения:	Стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности, а также электрические схемы энергетических сооружений (электрических станций, электрооборудования промышленных предприятий и т.п.), устанавливает виды и типы схем и общие требования к их выполнению.

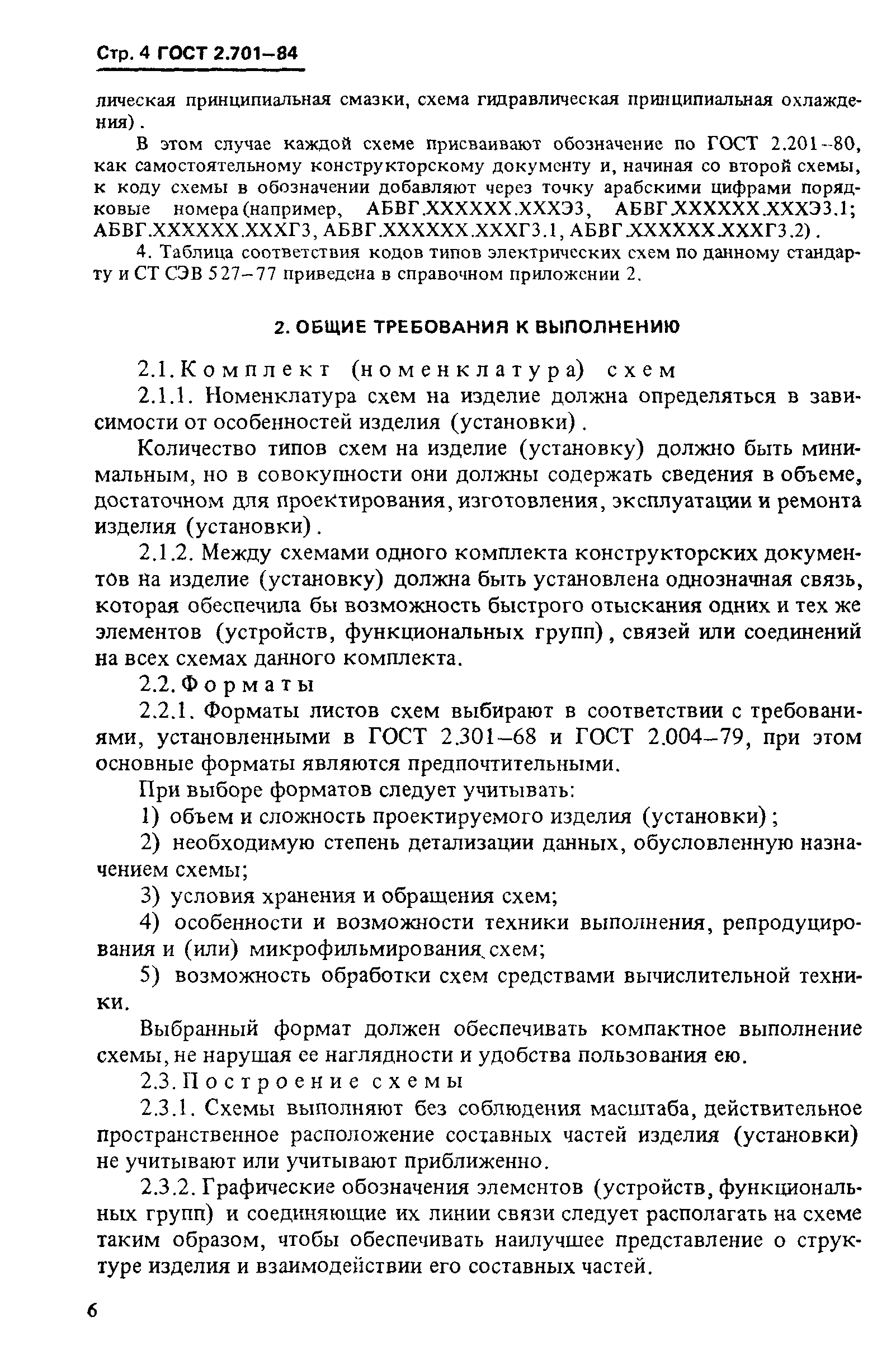

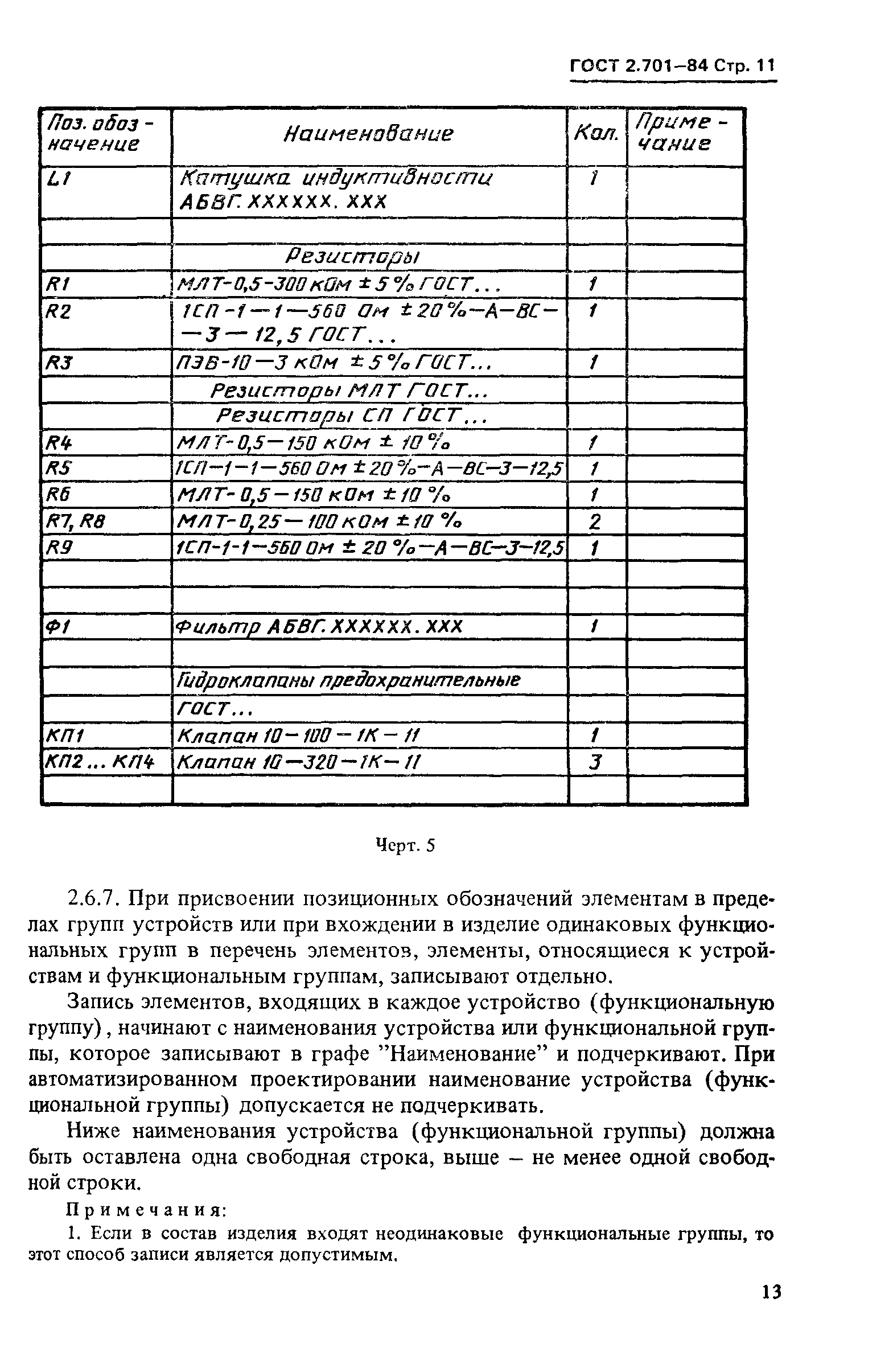

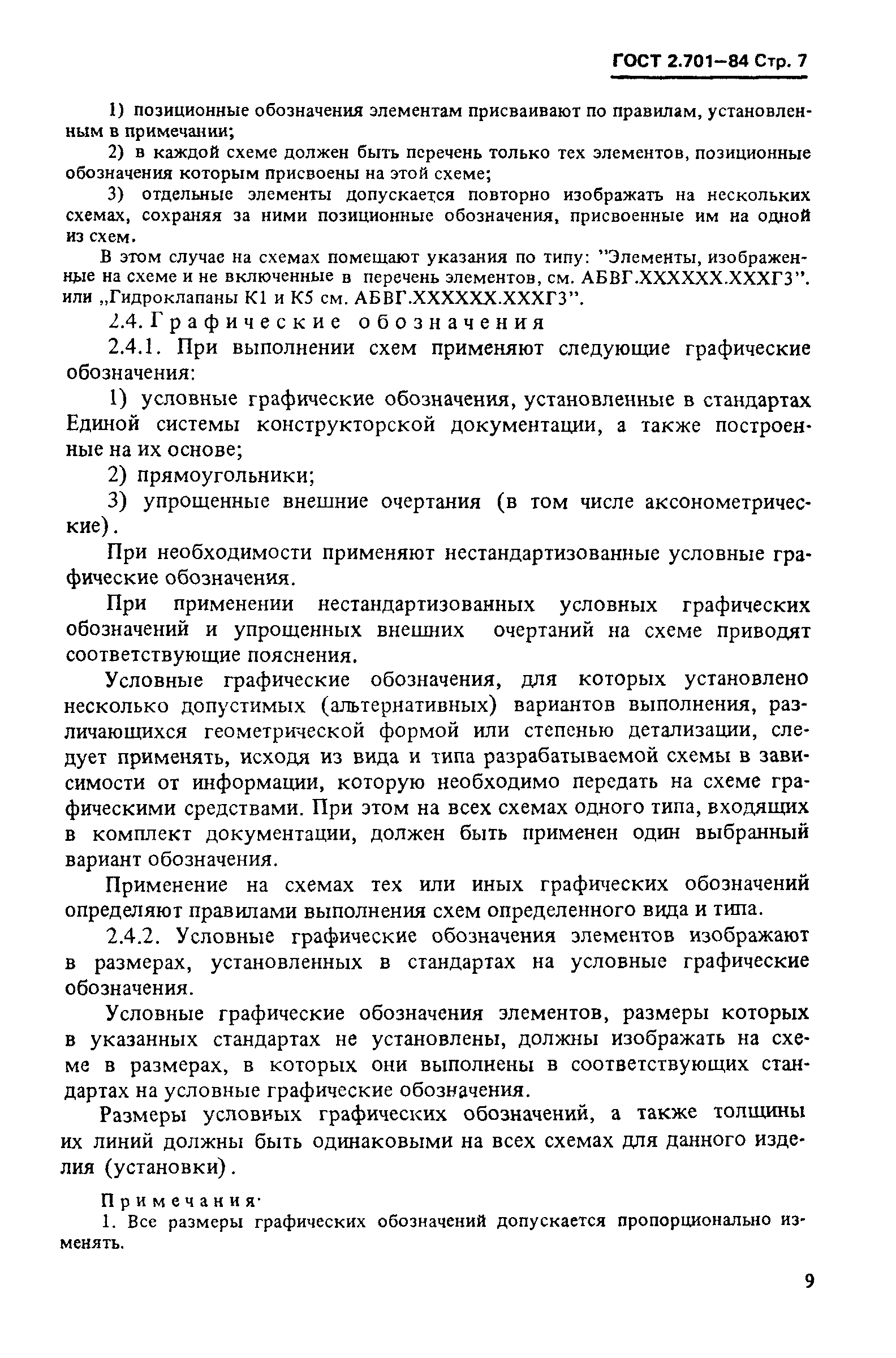

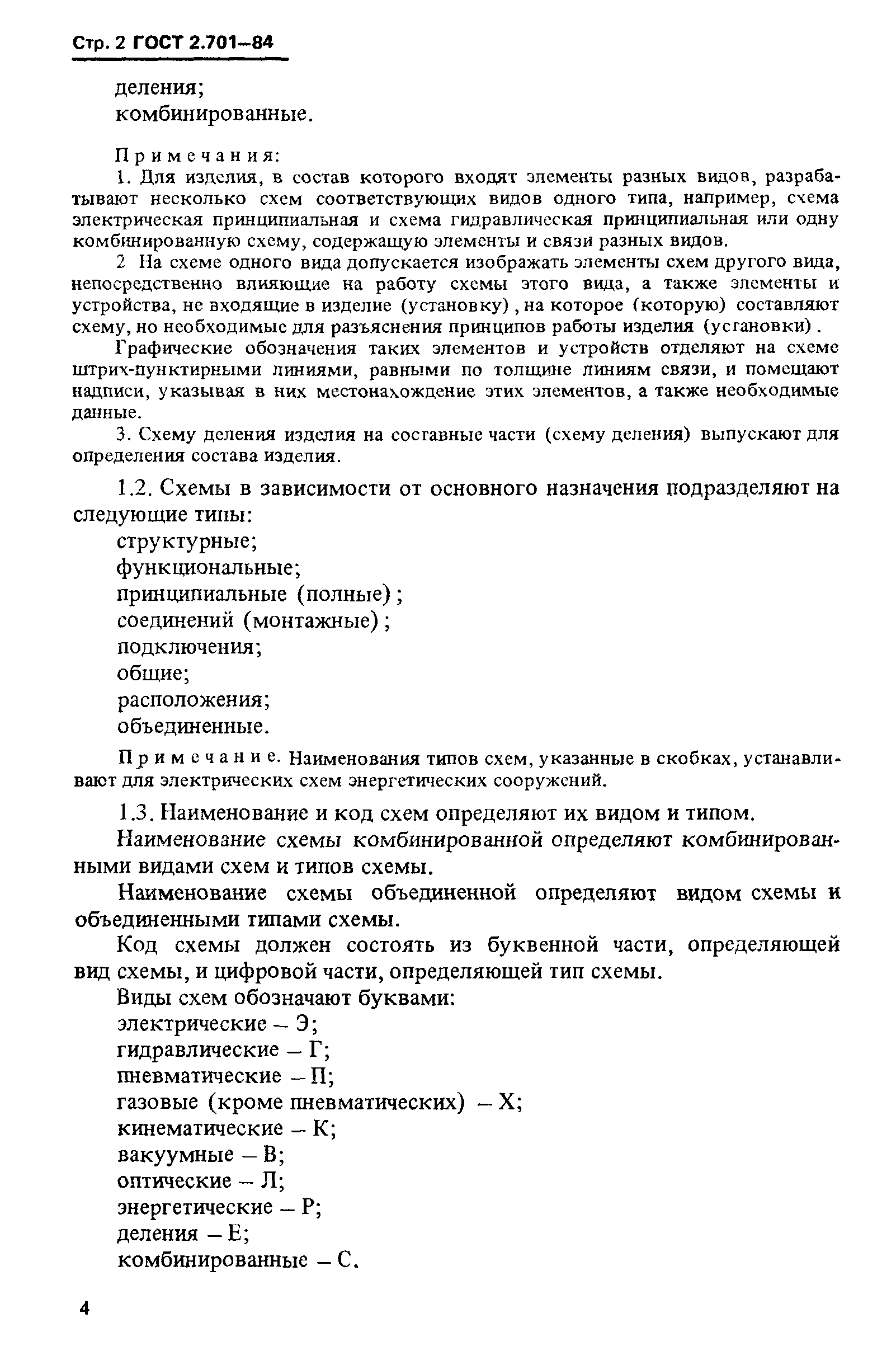

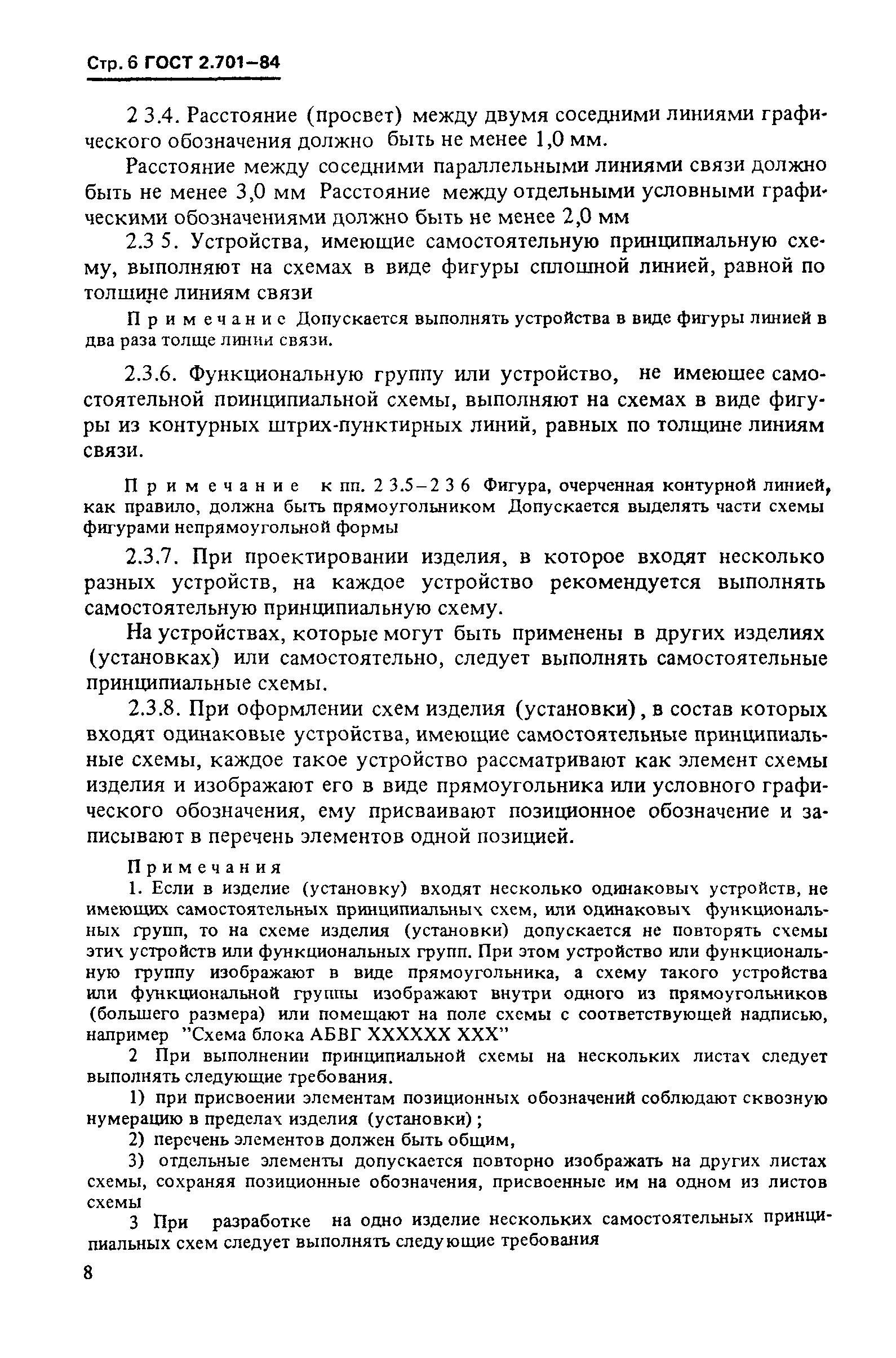

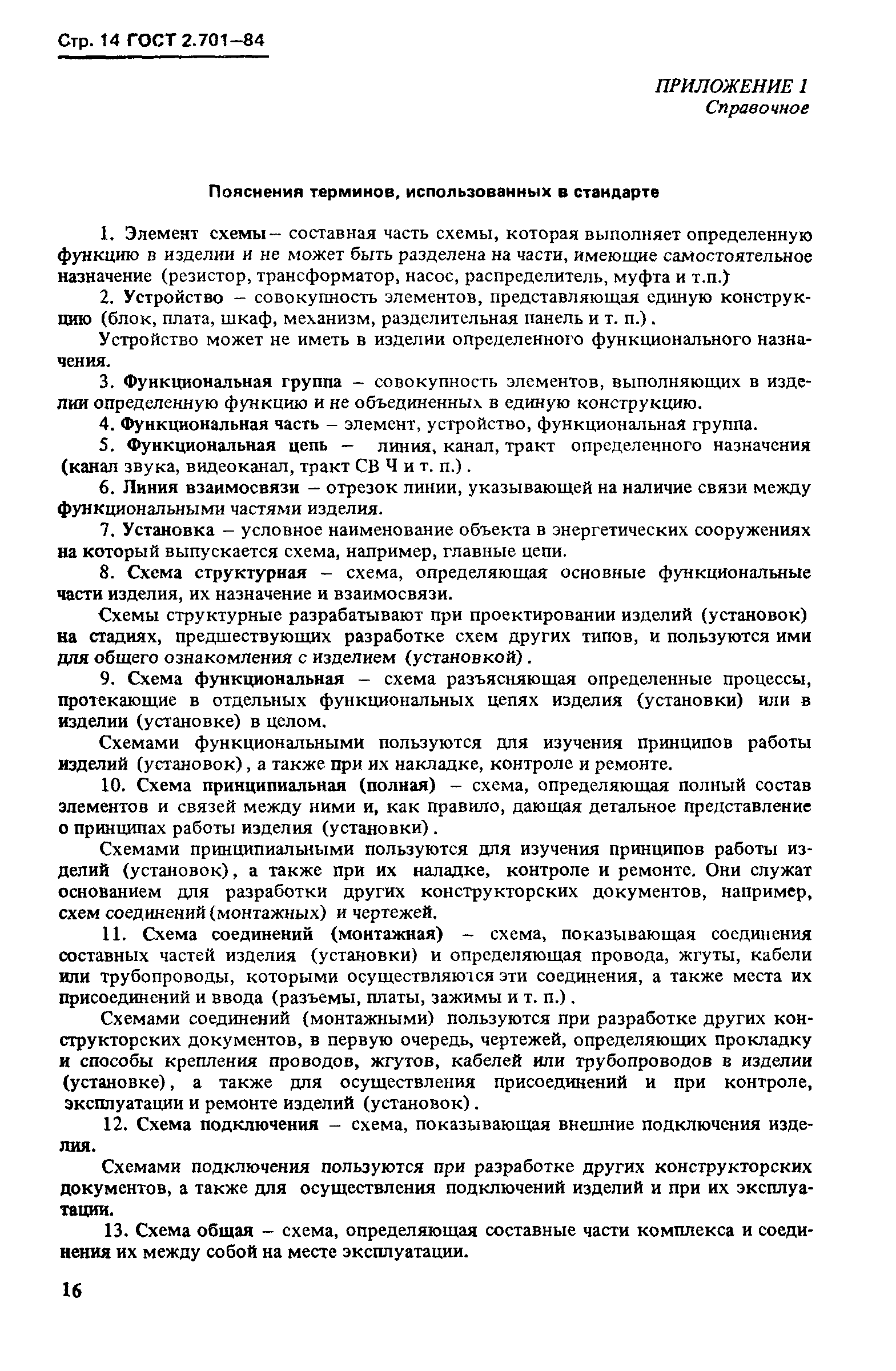

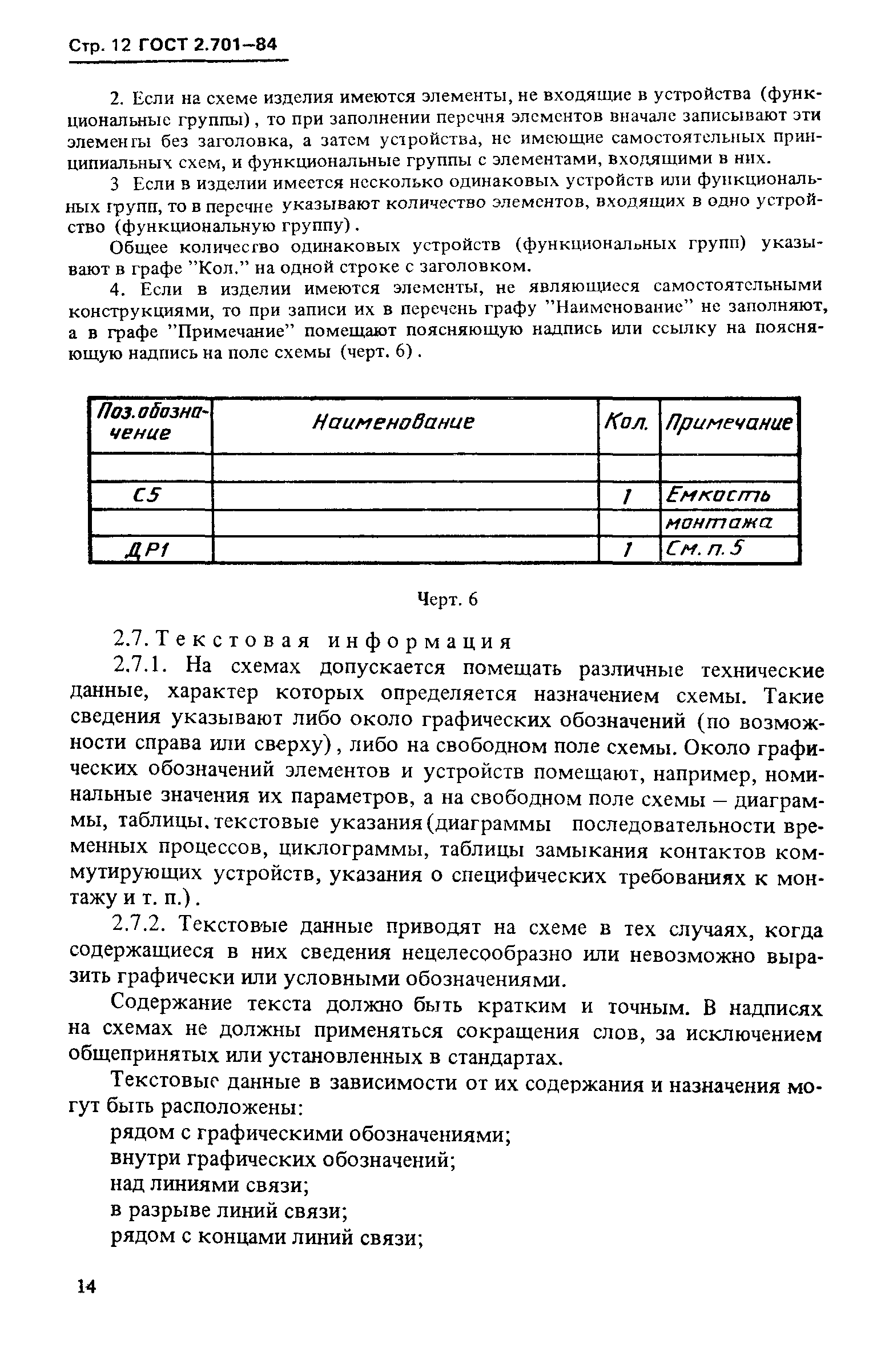

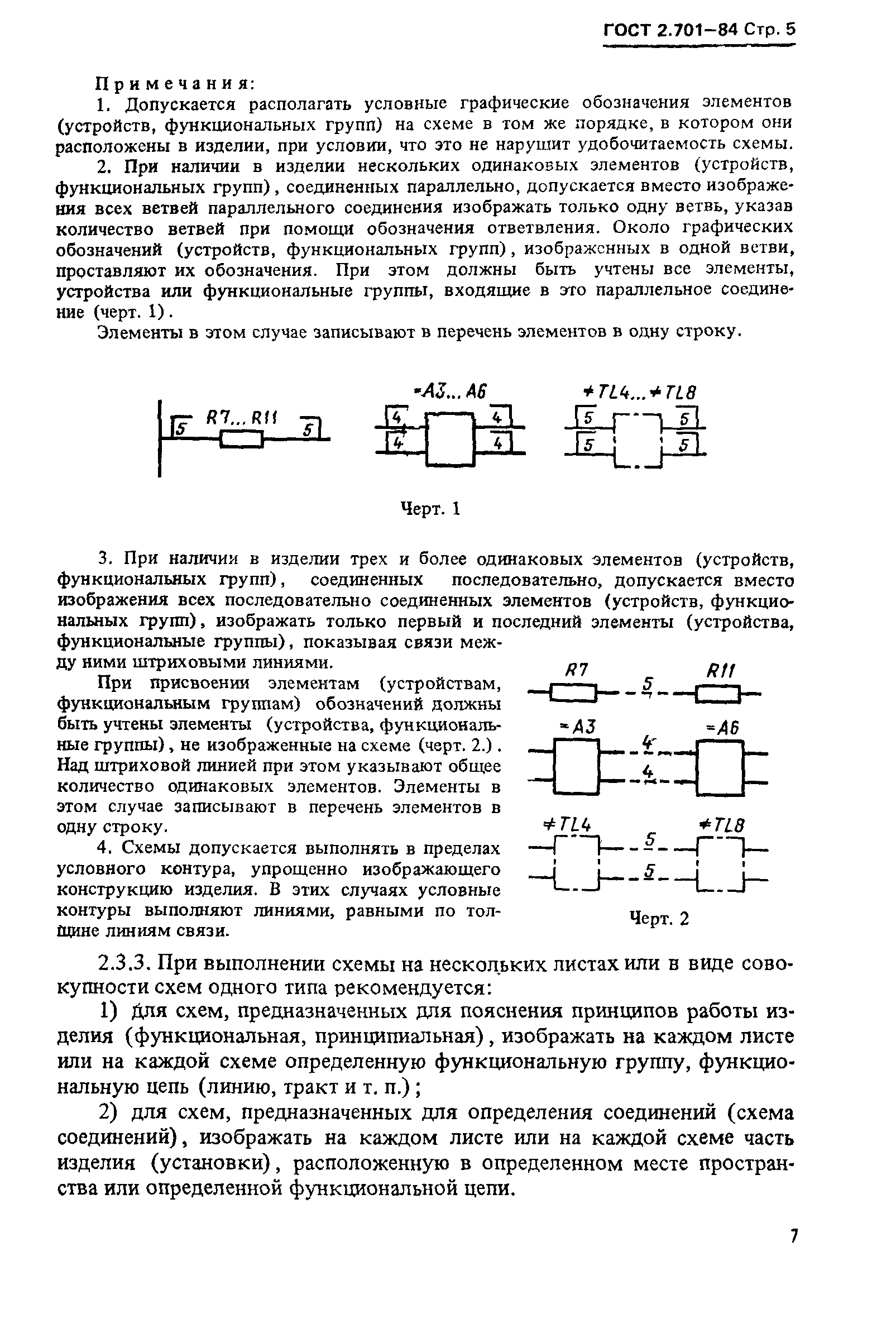

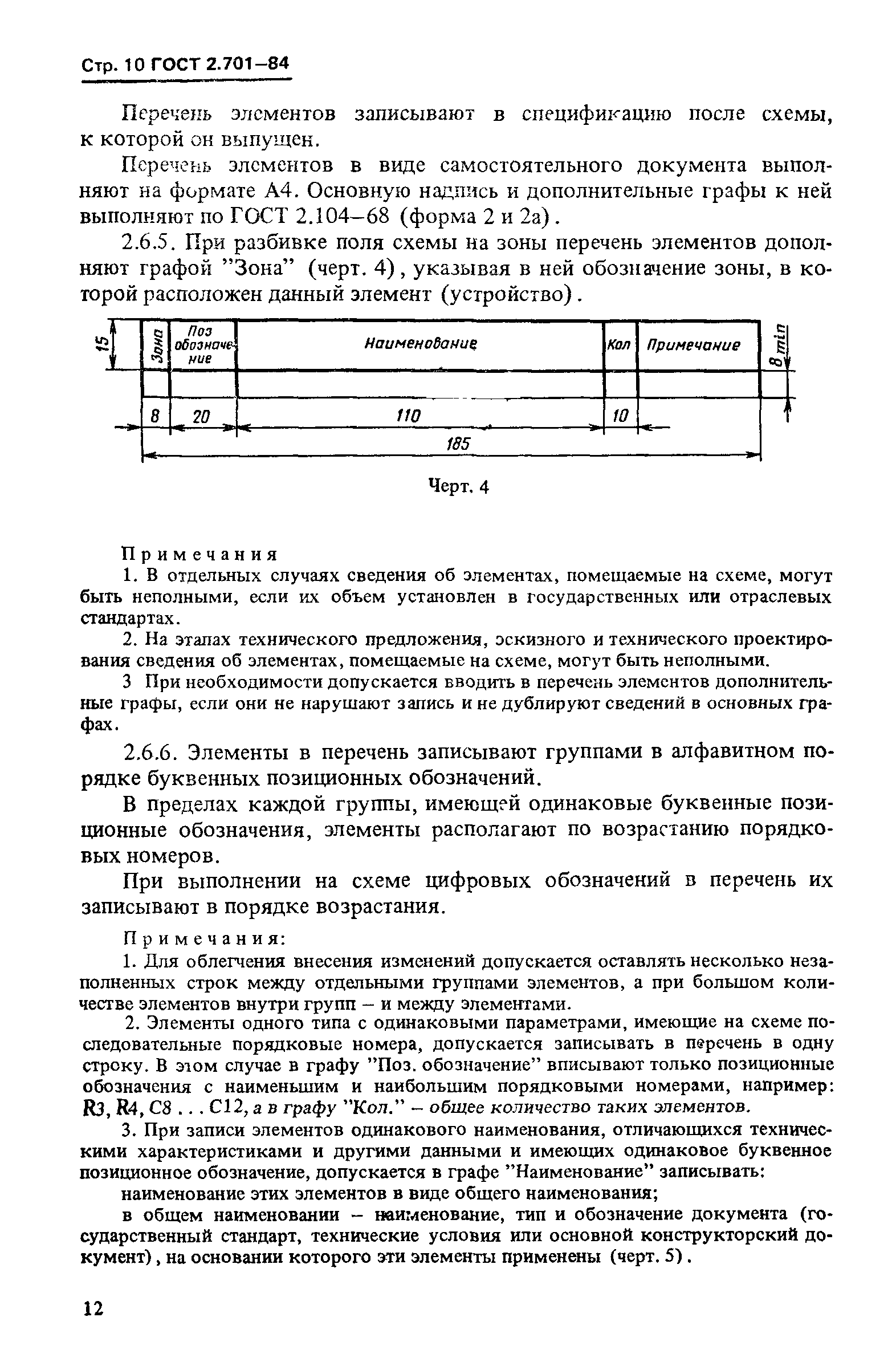

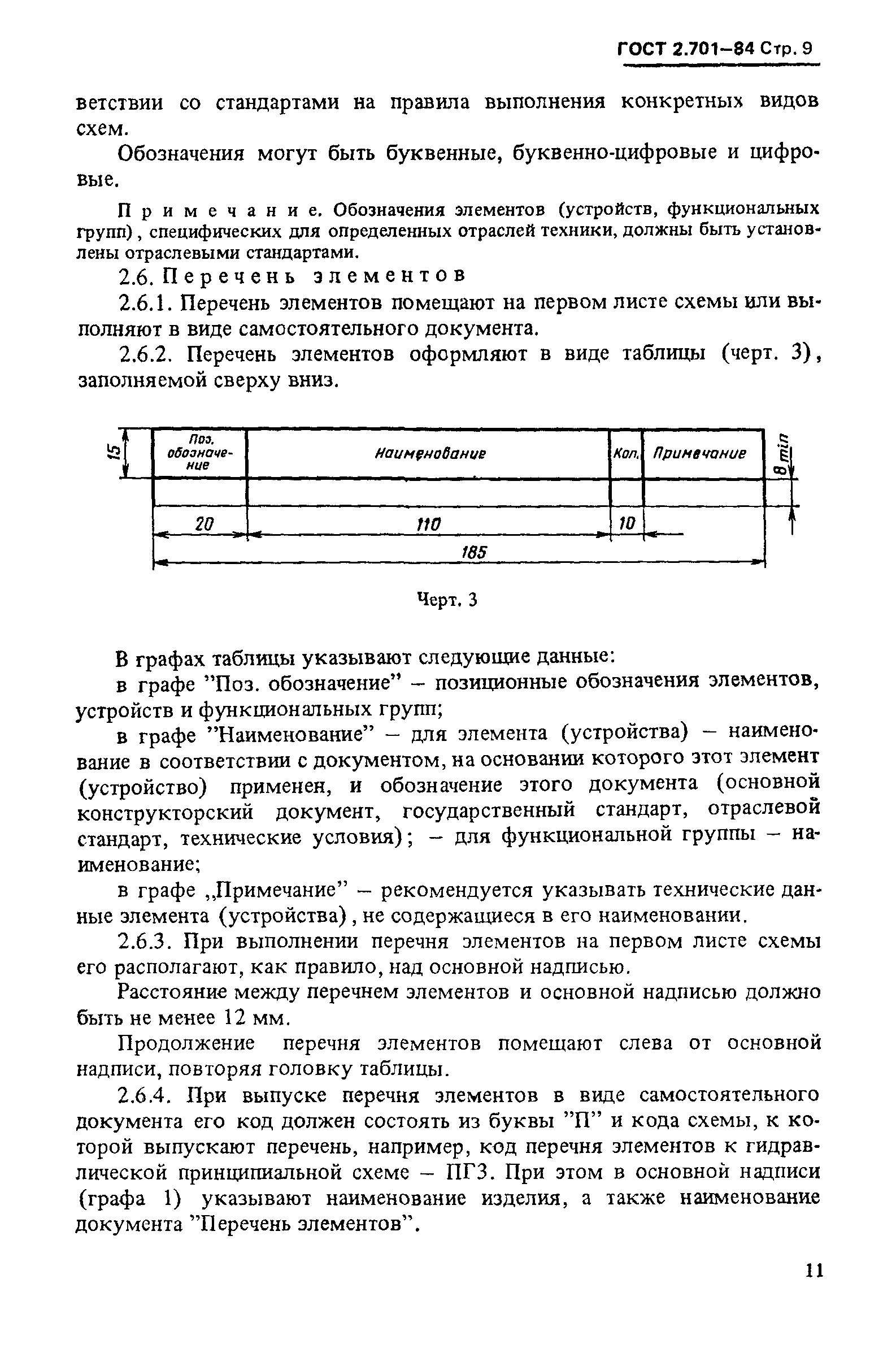

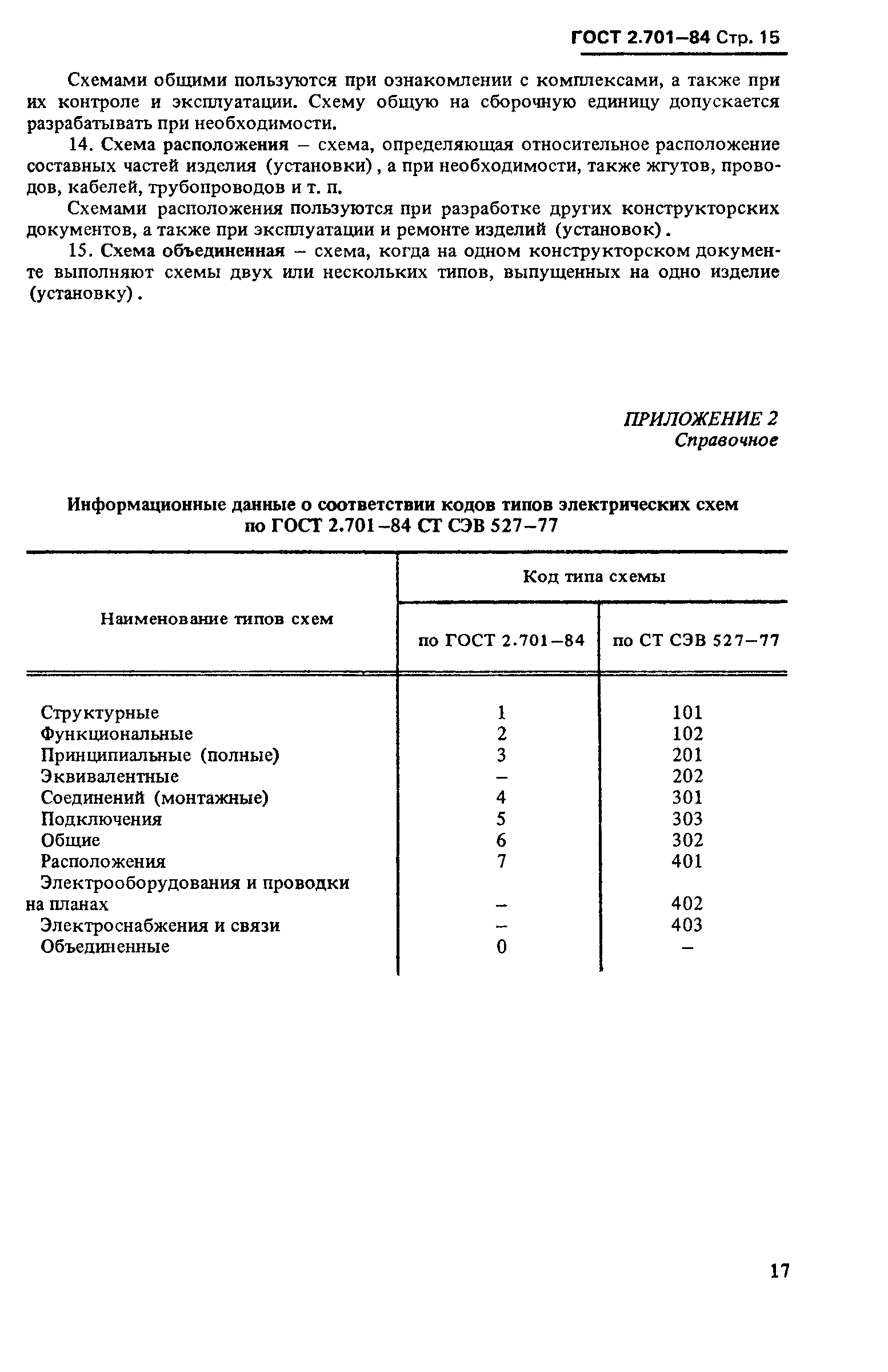

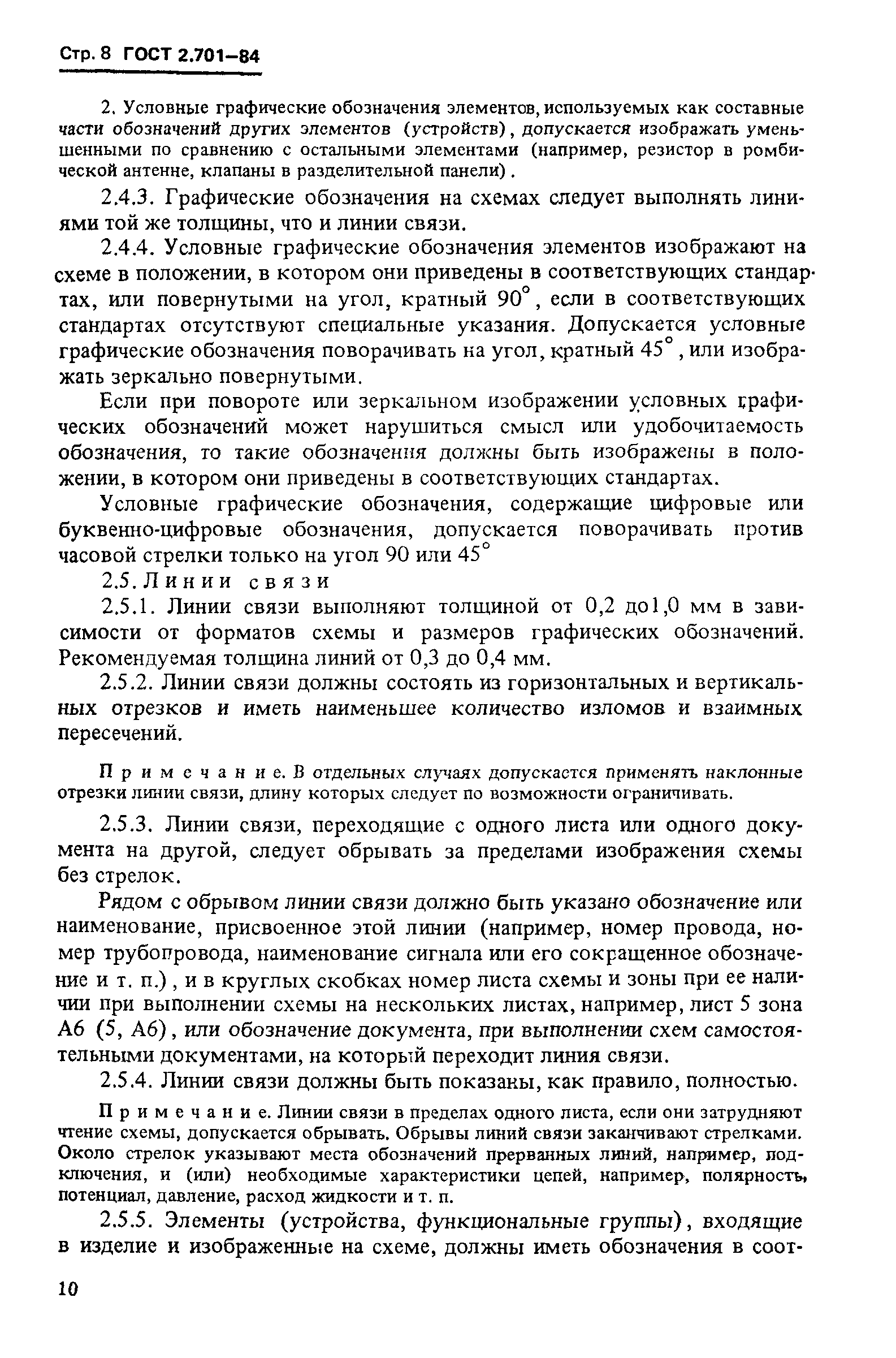

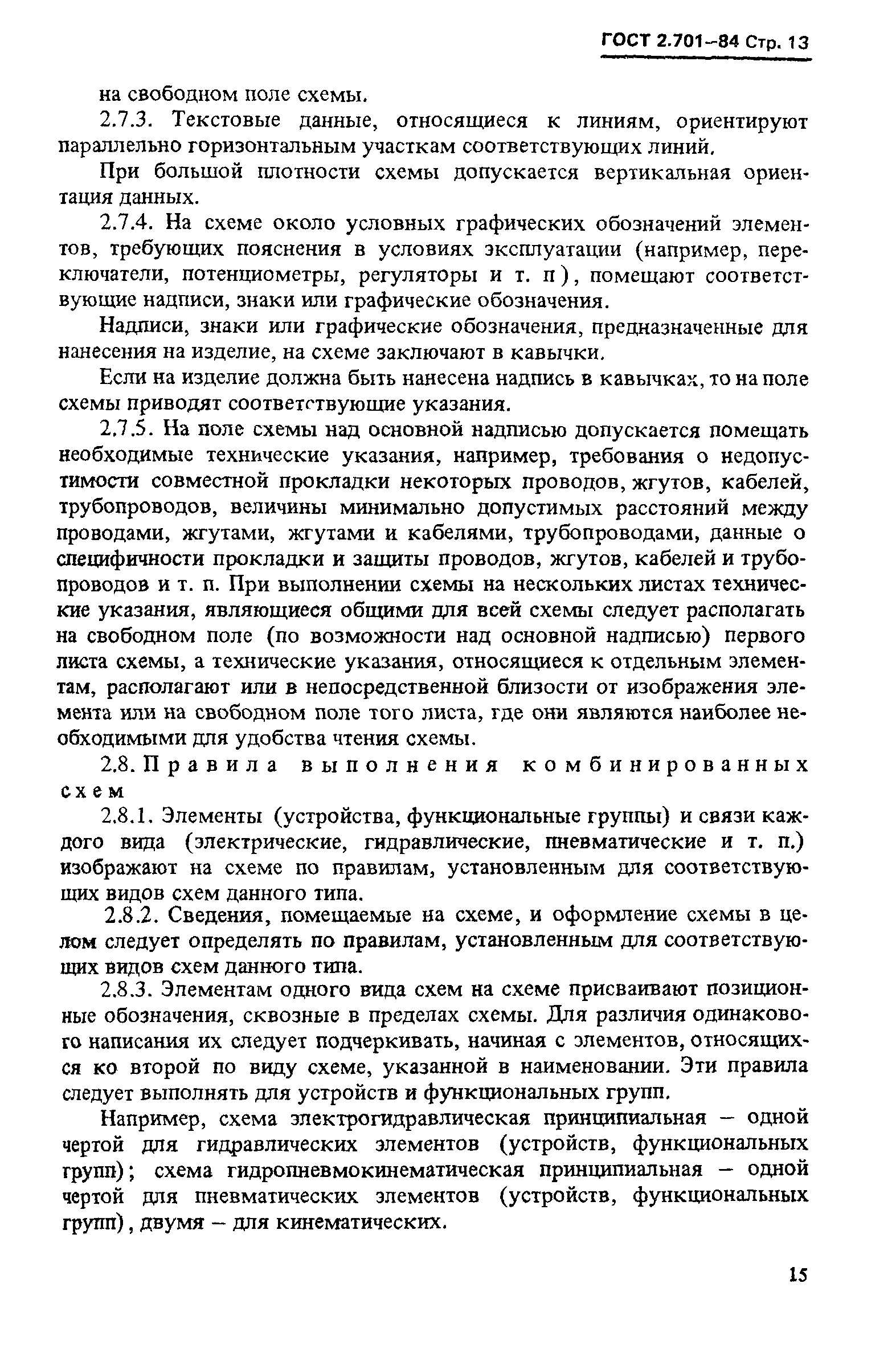

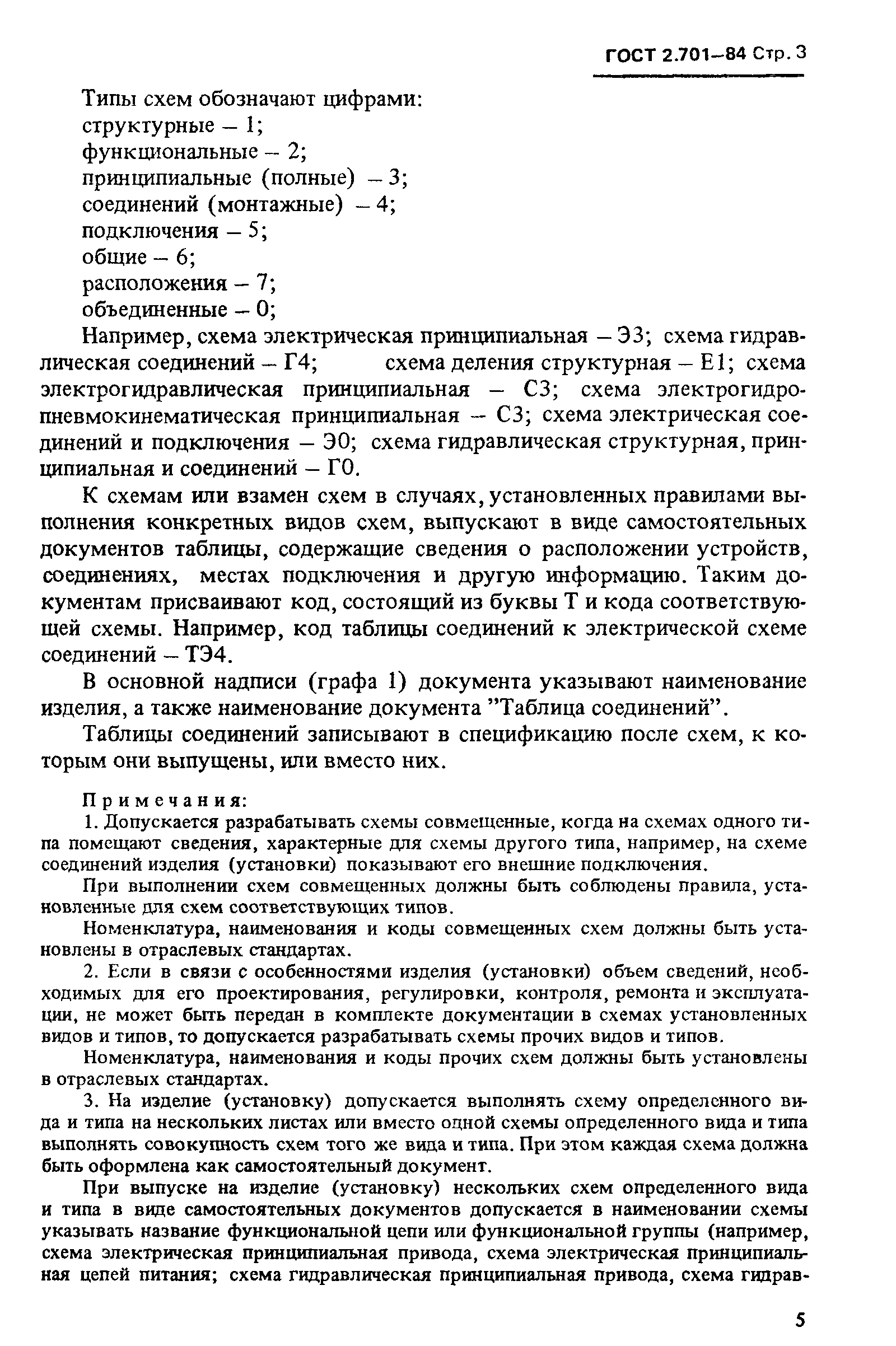

Оглавление:	1 Виды и типы схем 2 Общие требования к выполнению 2.1 Комплект (номенклатура) схем 2.2 Форматы 2.3 Построение схемы 2.4 Графические обозначения 2.5 Линии связи 2.6 Перечень элементов 2.7 Текстовая информация 2.8 Правила выполнения комбинированных схем Приложение 1 Пояснения терминов, использованных в стандарте Приложение 2 Информационные данные о соответствии кодов типов электрических схем по ГОСТ 2.701-84 СТ СЭВ 527-77
Утверждён:	29.08.1984 Госстандарт СССР (USSR Gosstandart 3038)
Издан:	Издательство стандартов (1984 г. ) ИПК Издательство стандартов (2000 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Технические чертежи в целом Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Технические чертежи в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация

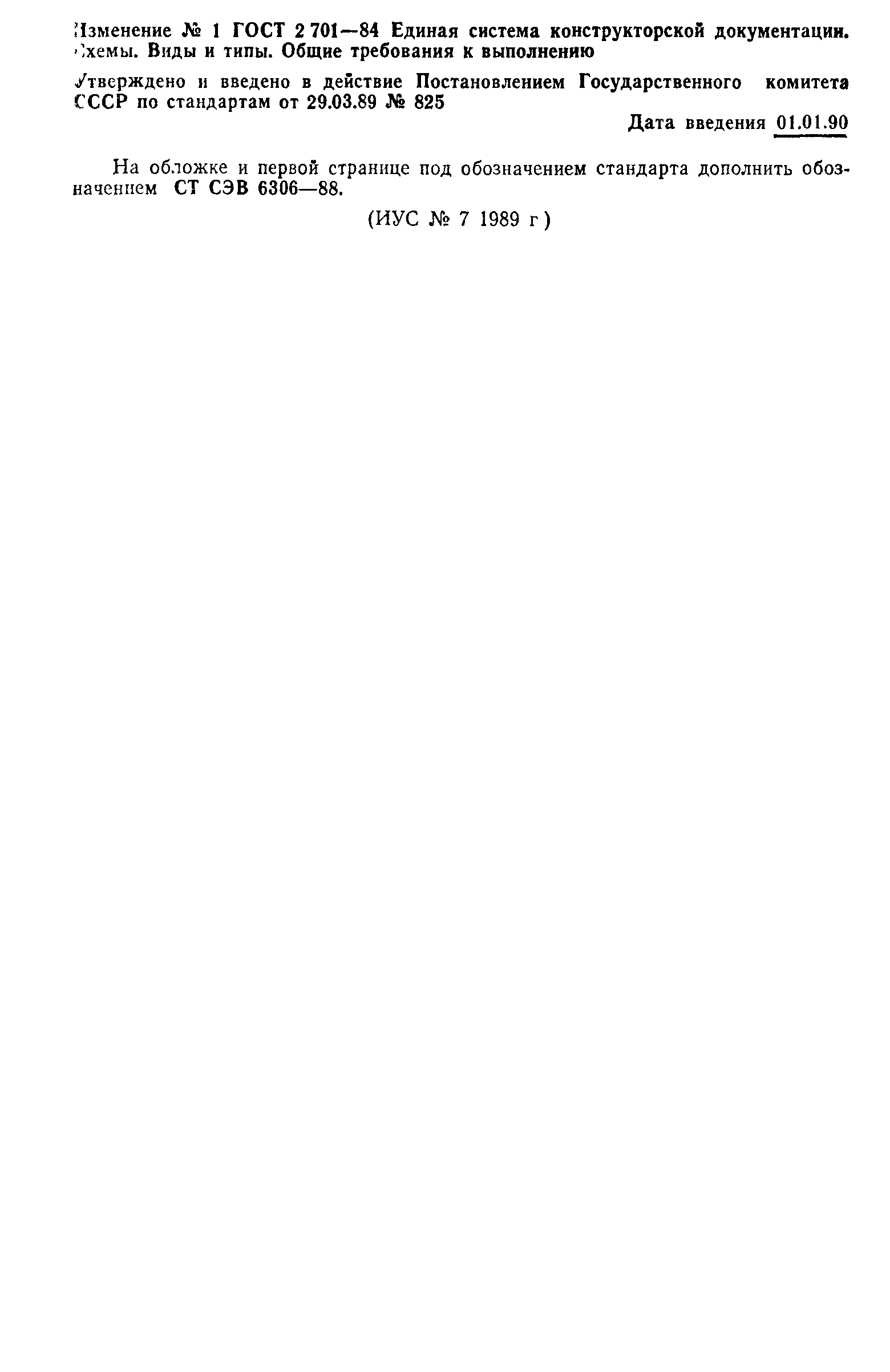

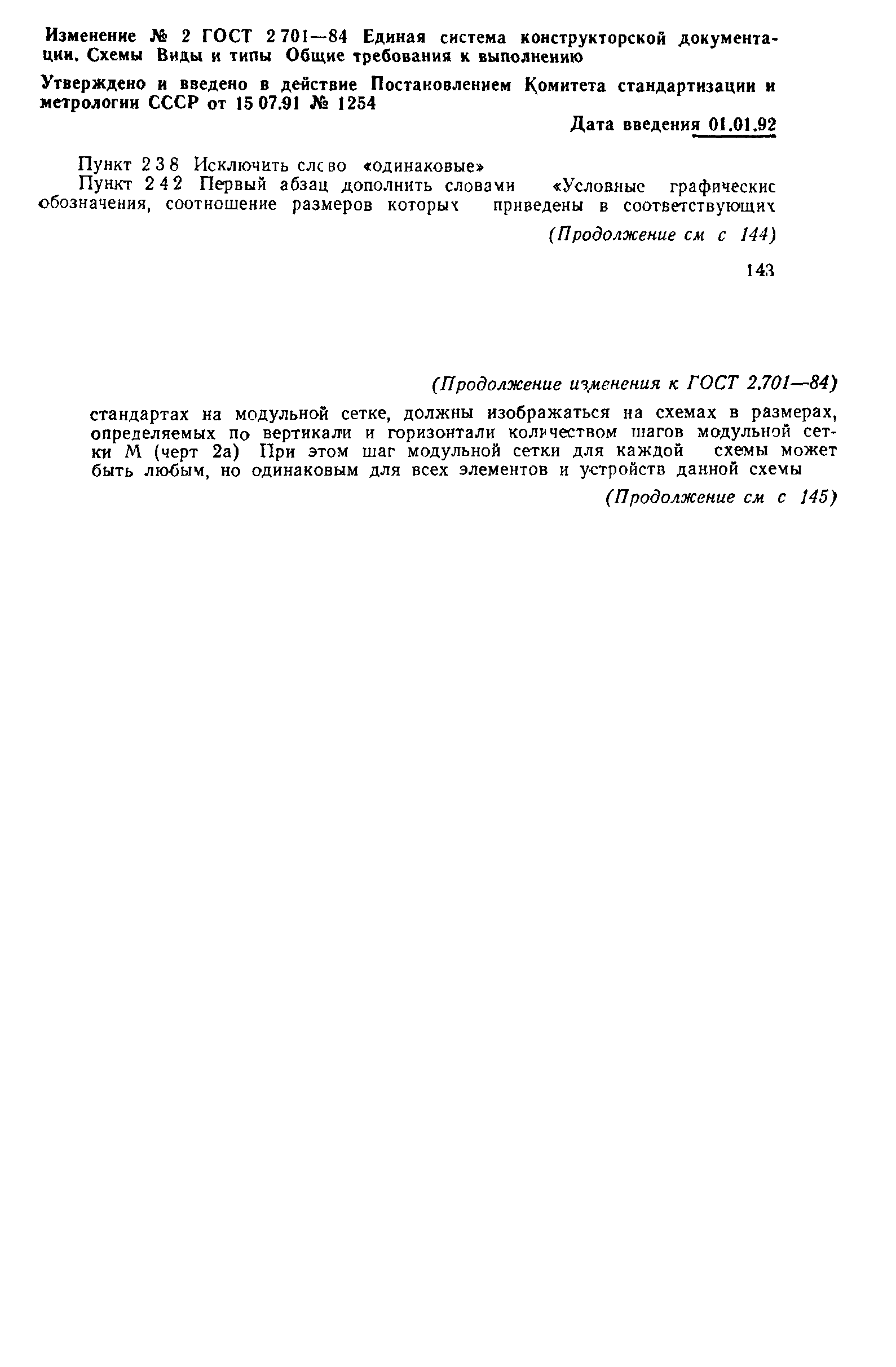

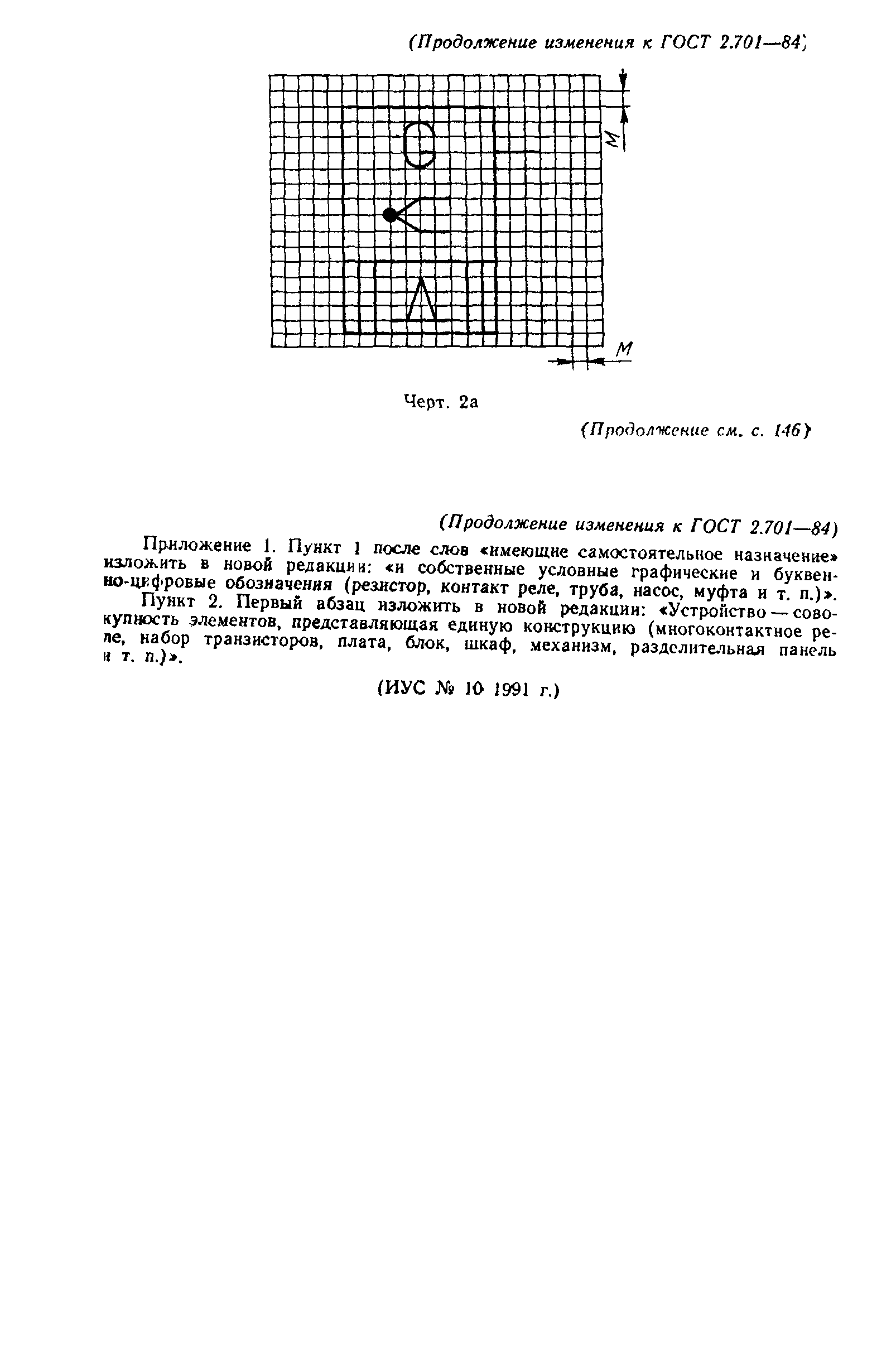

Список изменений:	№ 1 от 01.03.1989 (ИУС 7-89) № 2 от 01.06.1991 (ИУС 10-91)
Заменяет собой:	ГОСТ 2.701-76 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»
Чем заменён:	ГОСТ 2.701-2008 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению»
Нормативные ссылки:	ГОСТ 2.004-88 «Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ» ГОСТ 2.104-68 «Единая система конструкторской документации. Основные надписи» ГОСТ 2.201-80 «Единая система конструкторской документации. Обозначение изделий и конструкторских документов» ГОСТ 2.301-68 «Единая система конструкторской документации. Форматы»
