Скачать СТО 17330282.27.140.014-2008 Технические системы гидроэлектростанций. Условия создания. Номы и требования

Дата актуализации: 10.08.2017

СТО 17330282.27.140.014-2008

Технические системы гидроэлектростанций. Условия создания. Номы и требования

Обозначение:	СТО 17330282.27.140.014-2008
Обозначение англ:	STO 17330282.27.140.014-2008
Статус:	действует
Название рус.:	Технические системы гидроэлектростанций. Условия создания. Номы и требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.07.2008

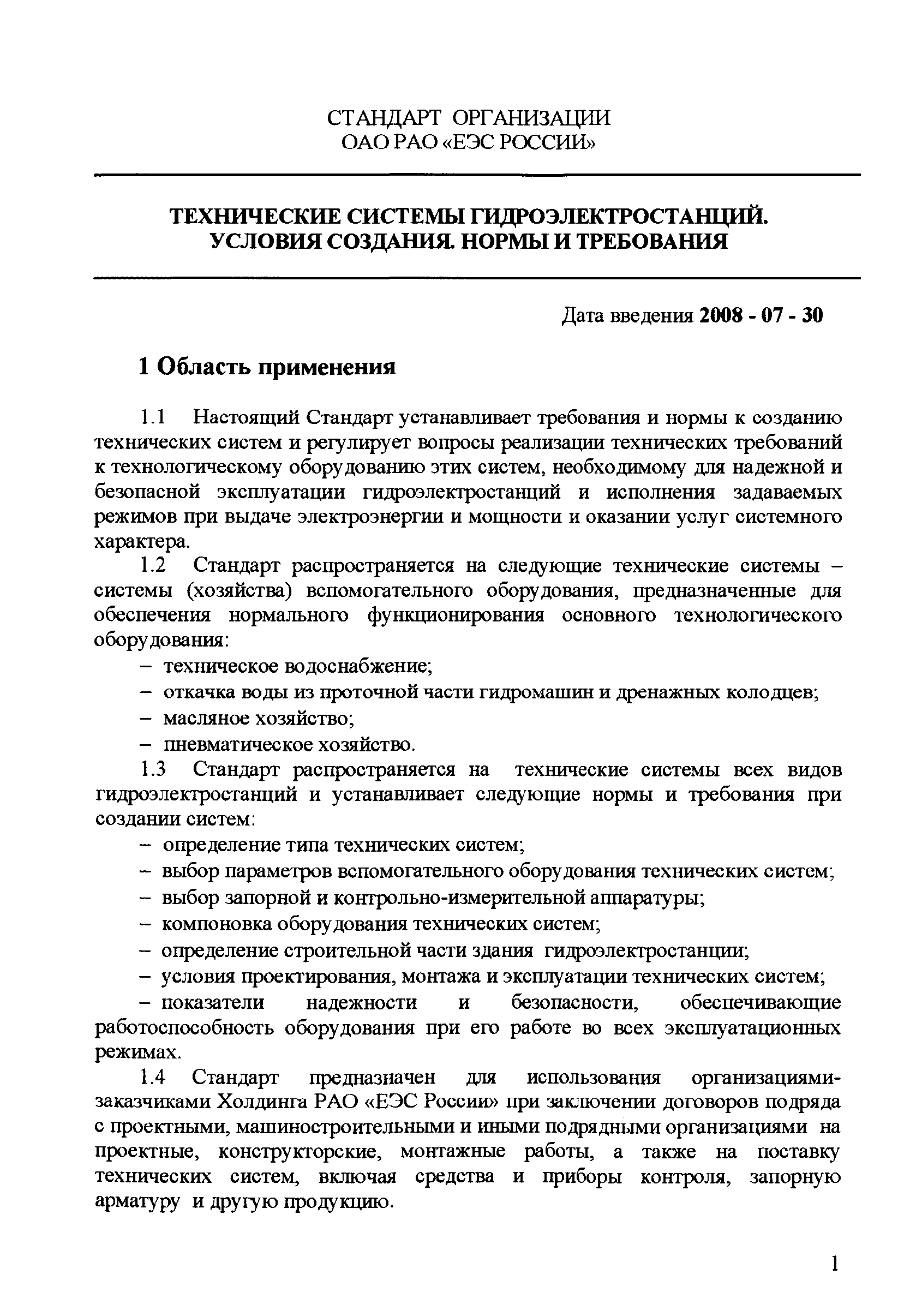

Область применения:	Стандарт устанавливает требования и нормы к созданию технических систем и регулирует вопросы реализации технических требований к технологическому оборудованию этих систем, необходимому для надежной и безопасной эксплуатации гидроэлектростанций и исполнения задаваемых режимов при выдаче электроэнергии и мощности и оказания услуг системного характера.

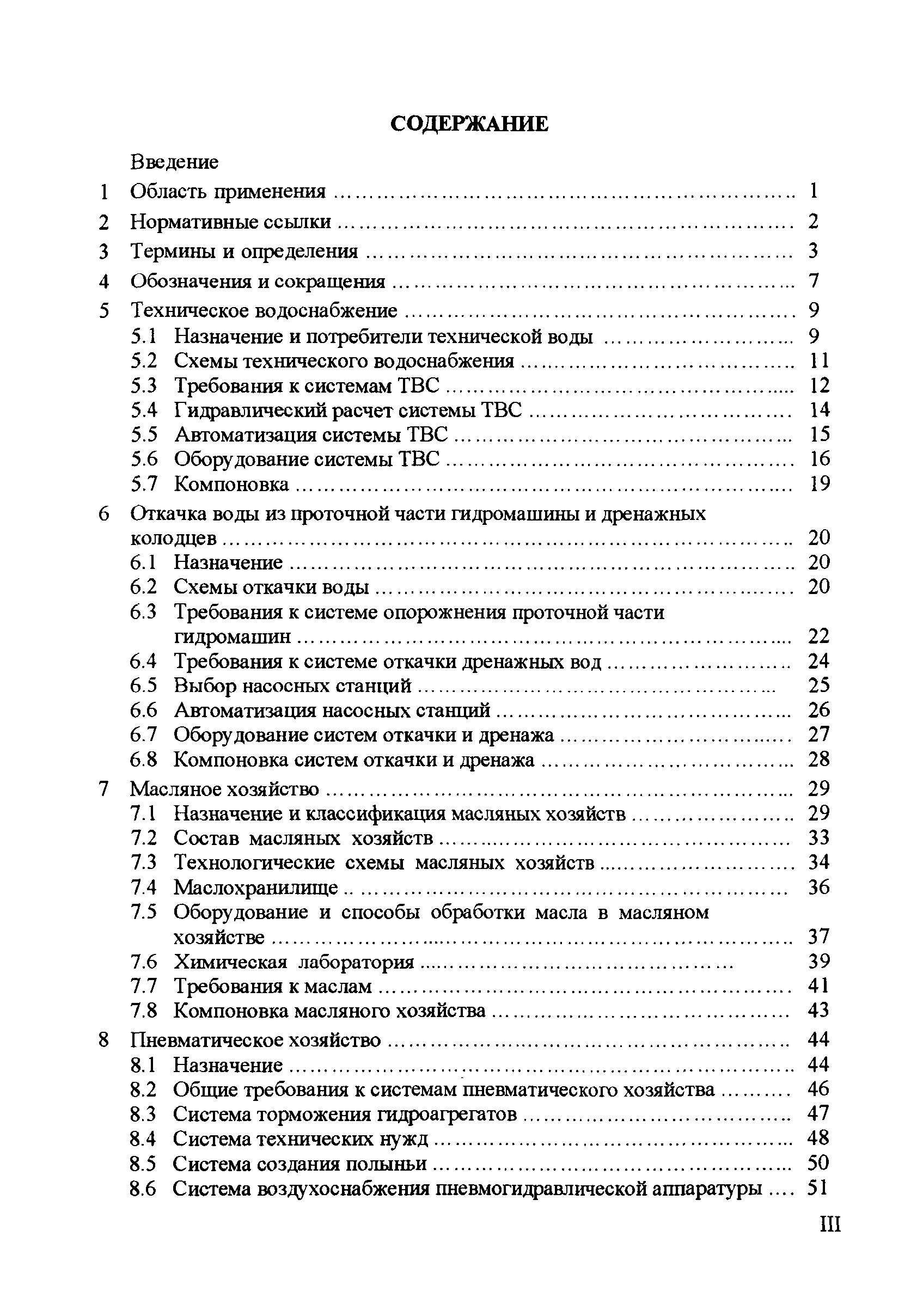

Оглавление:	Введение 1. Область применения 2. Нормативные ссылки 3. Термины и определения 4. Обозначения и сокращения 5. Техническое водоснабжение    5.1 Назначение и потребителт технической воды    5.2 Схемы технического водоснабжения    5.3 Требования к системам ТВС    5.4 Гидравлический расчет системы ТВС    5.5 Автоматизация системы ТВС    5.6 Оборудование системы ТВС    5.7 Компоновка 6. Откачка воды из проточной части гидромашины и дренажных колодцев    6.1 Назначение    6.2 Схемы откачки воды    6.3 Требования к системе опорожнения проточной части гидромашин    6.4 Требования к системе откачки дренажных вод    6.5 Выбор насосных станций    6.6 Автоматизация насосных станций    6.7 Оборудование систем откачки и дренажа    6.8 Компоновка систем откачки и дренажа 7. Масляное хозяйство    7.1 Назначение и классификация масляных хозяйств    7.2 Состав масляных хозяйств    7.3 Технологические схемы масляных хозяйств    7.4 Маслохранилище    7.5 Оборудование и способы обработки масла в масляном хозяйстве    7.6 Химическая лаборатория    7.7 Требования к маслам    7.8 Компоновка масляного хозяйства 8. Пневматическое хозяйство    8.1 Назначение    8.2 Общие требования к системам пневматического хозяйства    8.3 Система торможения гидроагрегатов    8.4 Система технических нужд    8.5 Система создания полыньи    8.6 Система воздухоснабжения пневмогидравлической аппаратуры    8.7 Система отжатия воды при работе агрегатов в режиме синхронного компенсатора и пуске агрегатов ГАЭС в насосном режиме    8.8 Система зарядки гидроаккумуляторов МНУ    8.9 Система воздухоснабжения пневматических ремонтных уплотнений подшипников турбин и предтурбинных затворов    8.10 Система воздухоснабжения выключателей высокого напряжения    8.11 Оборудование пневматического хозяйства    8.12 Компоновка пневматического хозяйства 9. Объем поставки    9.1 Техническое водоснабжение    9.2 Откачка воды из проточной части гидромашины и дренажных колодцев    9.3 Масляное хозяйство    9.4 Пневматическое хозяйство 10. Общие требования к техническим системам    10.1 Общие положения    10.2 Показатели надежности    10.3 Безопасность    10.4 Эстетические и эргономические требования    10.5 Экологические требования    10.6 Сейсмостойкость оборудования 11. Создание технических систем    11.1 Этапы создания    11.2 Показатели надежности    11.3 Безопасность    11.4 Комплектация оборудования    11.5 Транспортирование и хранение    11.6 Монтаж оборудования    11.7 Общие требования к эксплуатации оборудования 12. Оценка соответствия Библиография
Разработан:	Некоммерческое Партнерство Гидроэнергетика России ОАО ЛенгидропроектГидроОГК
Утверждён:	30.06.2008 ОАО РАО ЕЭС России (UES of Russia RAO OAO 319)
Расположен в:	Техническая документация
Нормативные ссылки:	ГОСТ 14202-69 «Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ Р ИСО 9001-2001 «Системы менеджмента качества. Требования» ГОСТ 18698-79 «Рукава резиновые напорные с текстильным каркасом. Технические условия» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 12.2.049-80 «Система стандартов безопасности труда. Оборудование производственное. Общие эргономические требования» ГОСТ 2517-85 «Нефть и нефтепродукты. Методы отбора проб» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» Кодекс 74-ФЗ «Водный кодекс Российской Федерации» СТО 17330282.27.140.005-2008 «Гидротурбинные установки. Организация эксплуатации и технического обслуживания. Нормы и требования» СТО 17330282.27.140.020-2008 «Системы питания собственных нужд ГЭС. Условия создания. Нормы и требования» ГОСТ 30775-2001 «Ресурсосбережение. Обращение с отходами. Классификация, идентификация и кодирование отходов. Основные положения» ПБ 03-581-03 «Правила устройства и безопасной эксплуатации стационарных компрессорных установок, воздухопроводов и газопроводов» ППБ 01-03 «Правила пожарной безопасности в Российской Федерации» НПБ 105-95 «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности» ГОСТ Р 50460-92 «Знак соответствия при обязательной сертификации. Форма, размеры и технические требования» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» СНиП 11-01-95 «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений» ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов» Федеральный закон 7-ФЗ «Об охране окружающей среды» ГОСТ 30772-2001 «Ресурсосбережение. Обращение с отходами. Термины и определения» ГОСТ 30773-2001 «Ресурсосбережение. Обращение с отходами. Этапы технологического цикла. Основные положения» ГОСТ 30774-2001 «Ресурсосбережение. Обращение с отходами. Паспорт опасности отходов. Основные требования» СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы»
