ГОСТ Р 52857.4-2007

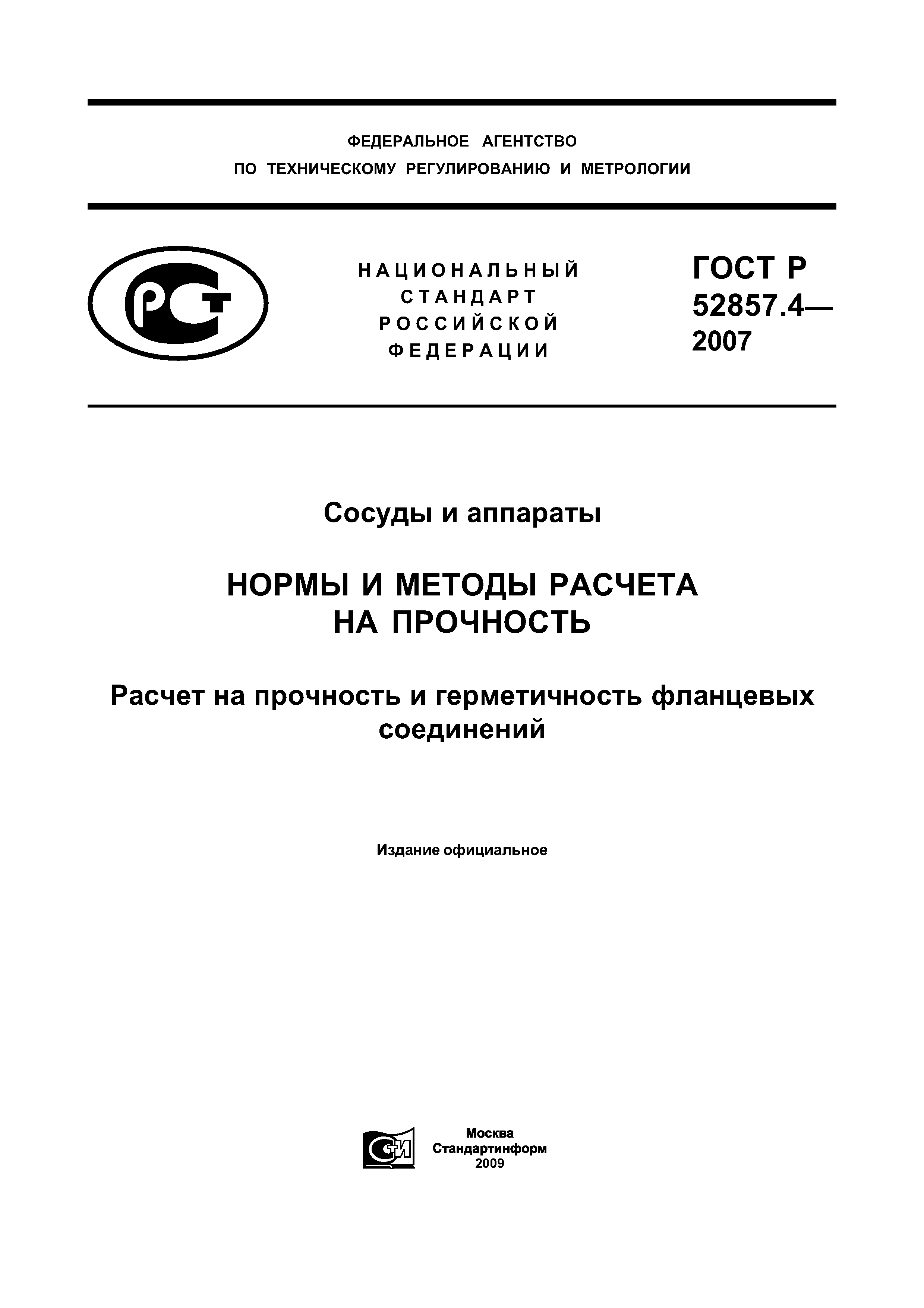

Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений

Обозначение:	ГОСТ Р 52857.4-2007
Обозначение англ:	GOST R 52857.4-2007
Статус:	действует
Название рус.:	Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений
Название англ.:	Vessels and apparatus. Norms and methods of strength calculation. Stength and leak-tightness calculation of flange joints
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.2008

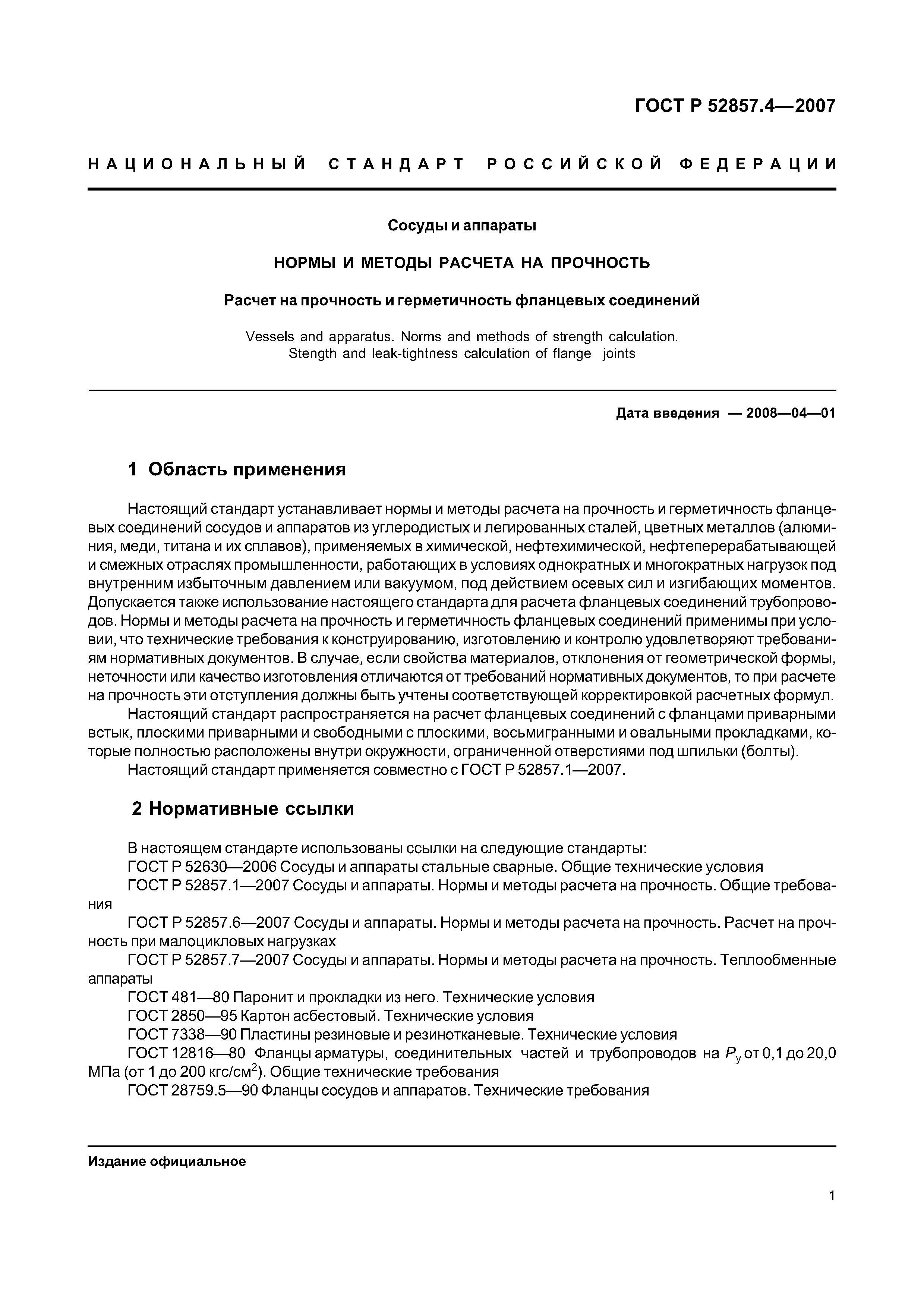

Область применения:	Стандарт устанавливает нормы и методы расчета на прочность и герметичность фланцевых соединений сосудов и аппаратов из углеродистых и легированных сталей, цветных металлов {алюминия, меди, титана и их сплавов), применяемых в химической, нефтехимической, нефтеперерабатывающей и смежных отраслях промышленности, работающих в условиях однократных и многократных нагрузок под внутренним избыточным давлением или вакуумом, под действием осевых сил и изгибающих моментов. Допускается также использование настоящего стандарта для расчета фланцевых соединений трубопроводов. Нормы и методы расчета на прочность и герметичность фланцевых соединений применимы при условии, что технические требования к конструированию, изготовлению и контролю удовлетворяют требованиям нормативных документов. В случае, если свойства материалов, отклонения от геометрической формы, неточности или качество изготовления отличаются от требований нормативных документов, то при расчете на прочность эти отступления должны быть учтены соответствующей корректировкой расчетных формул.

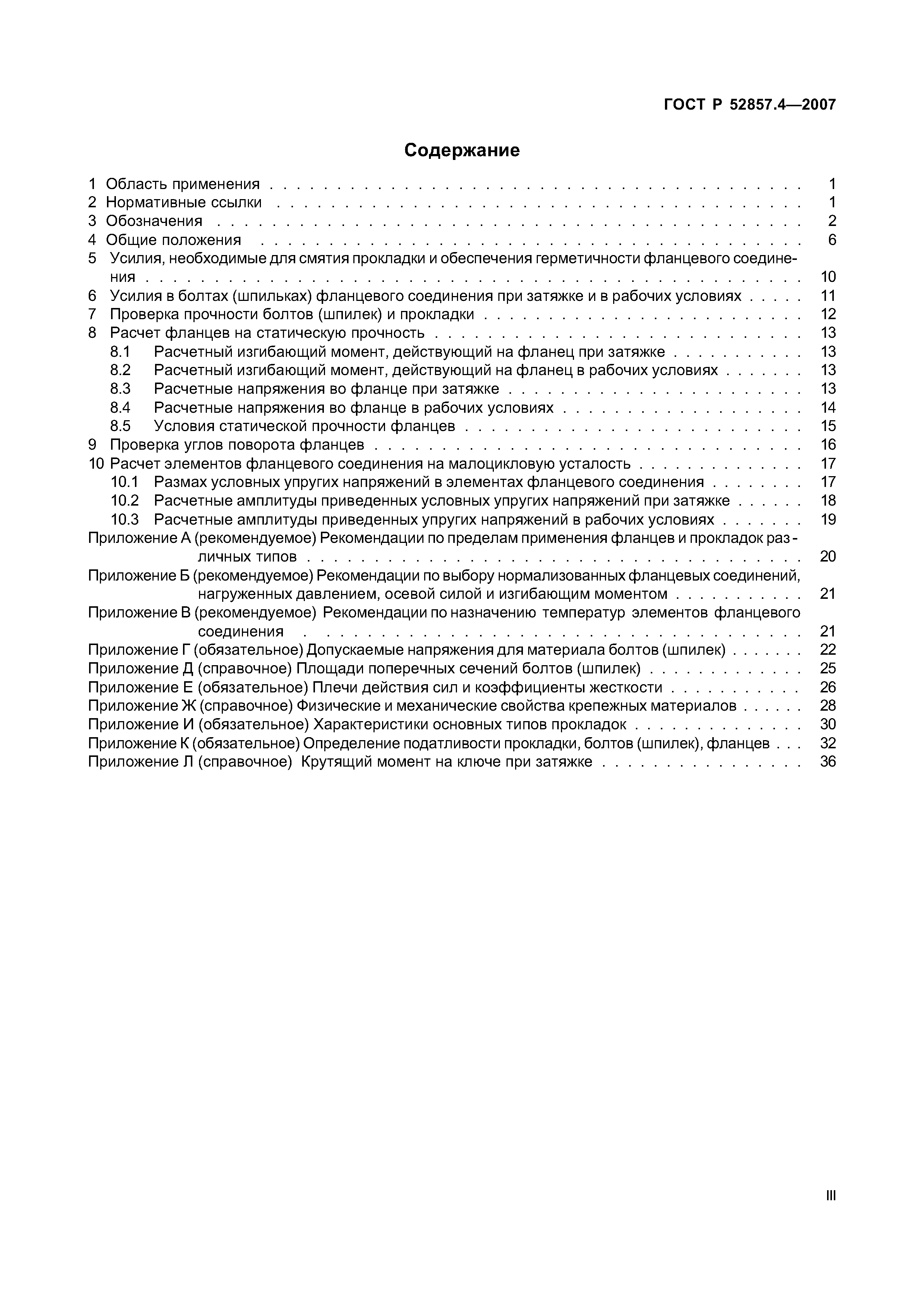

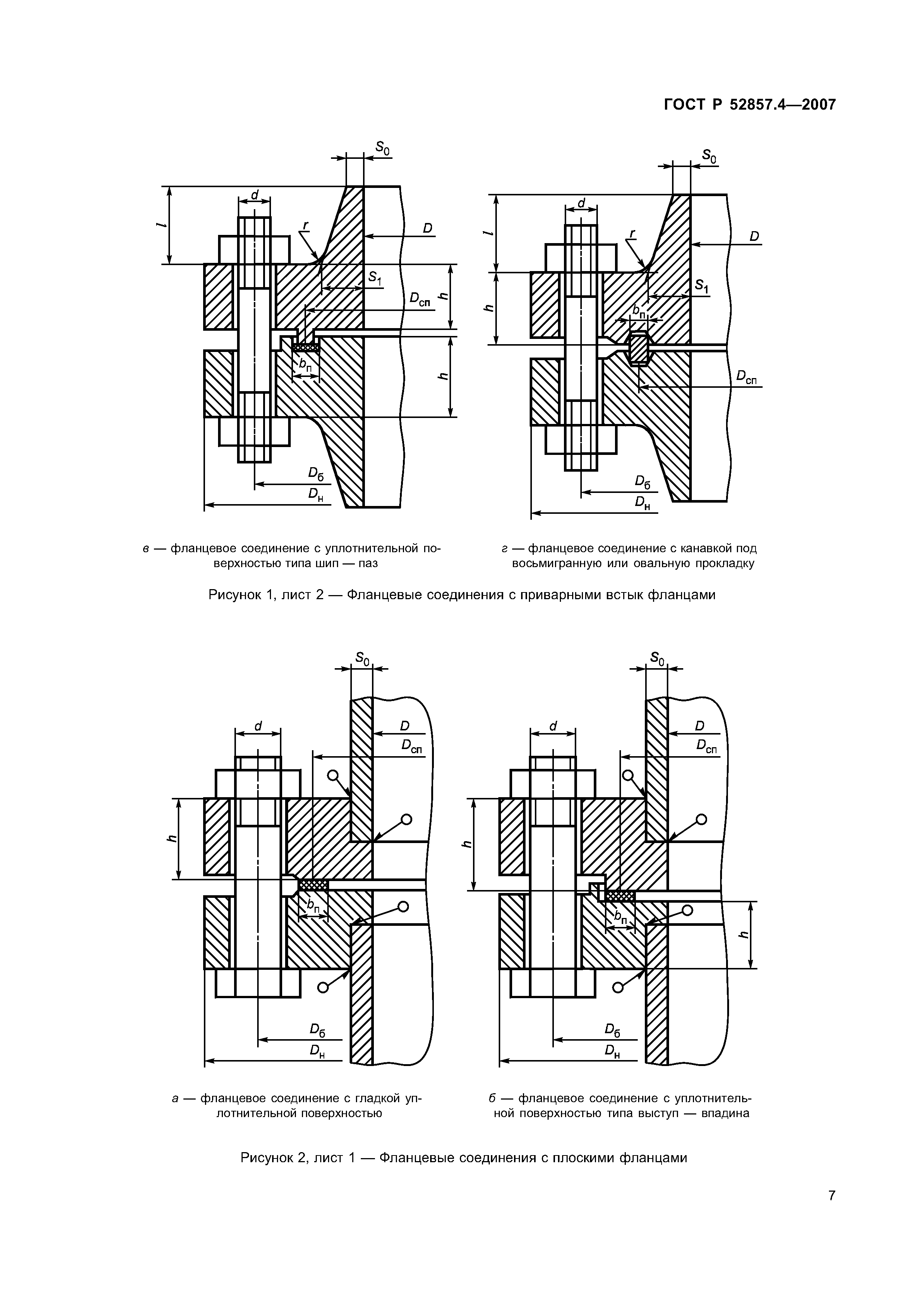

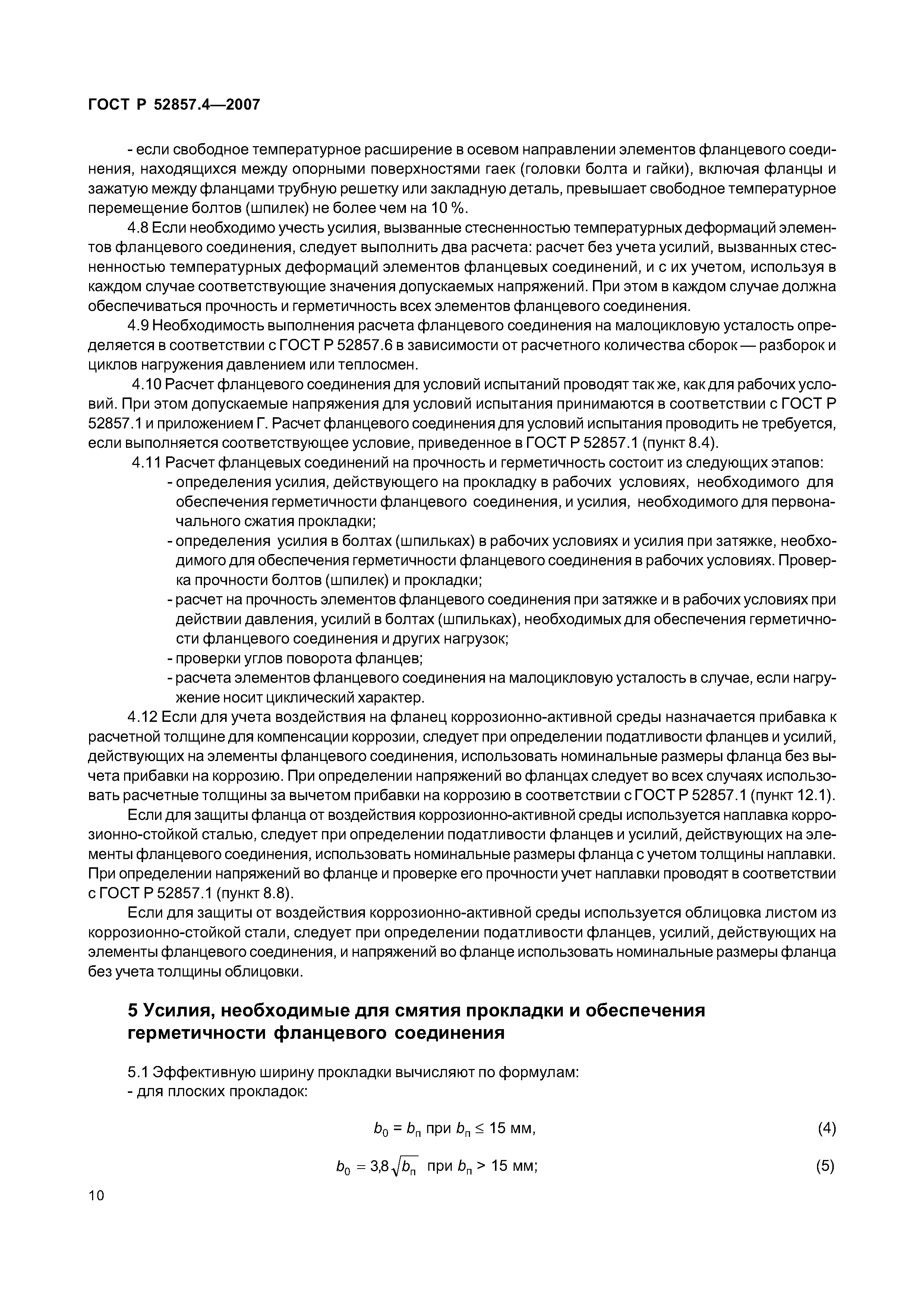

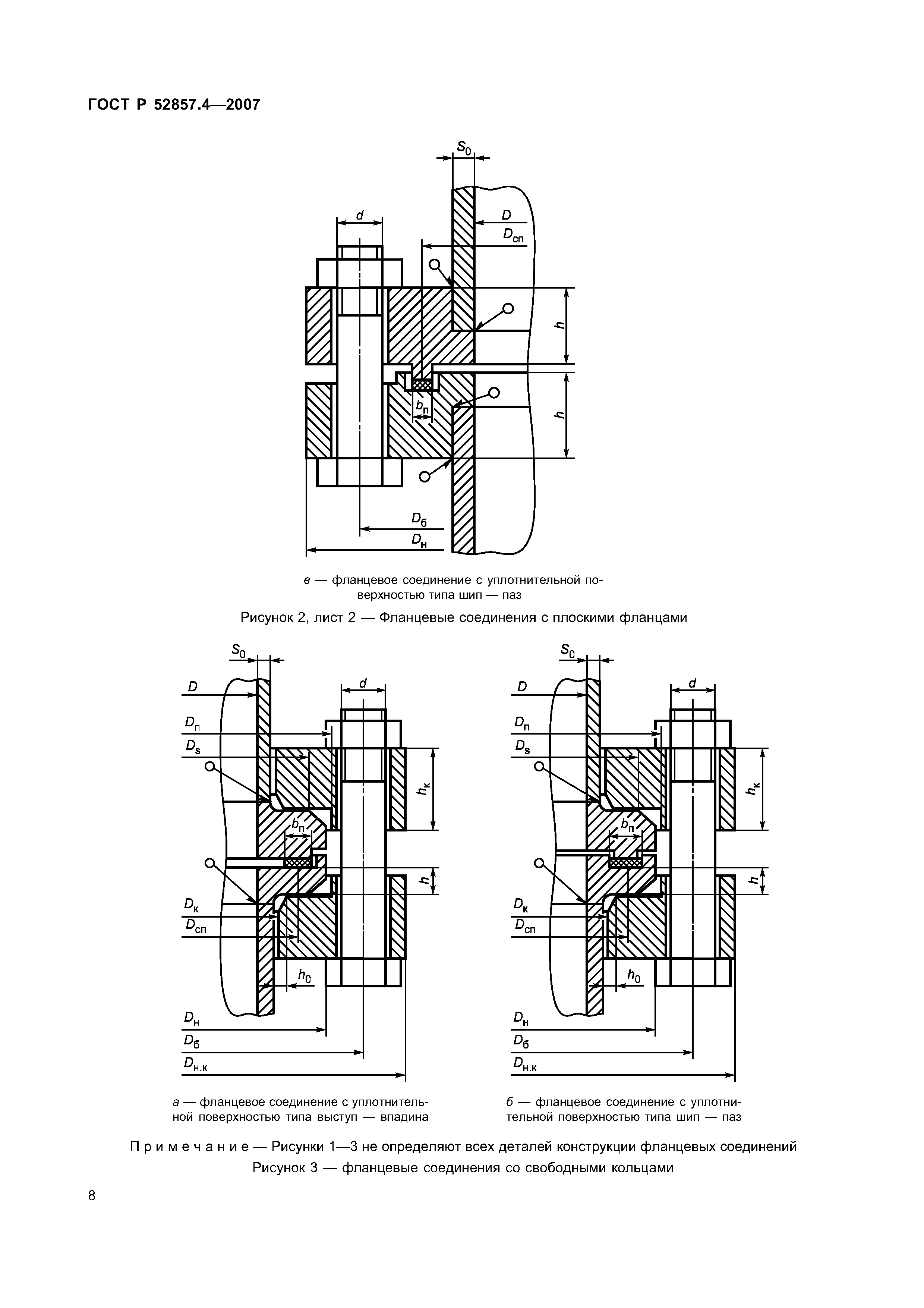

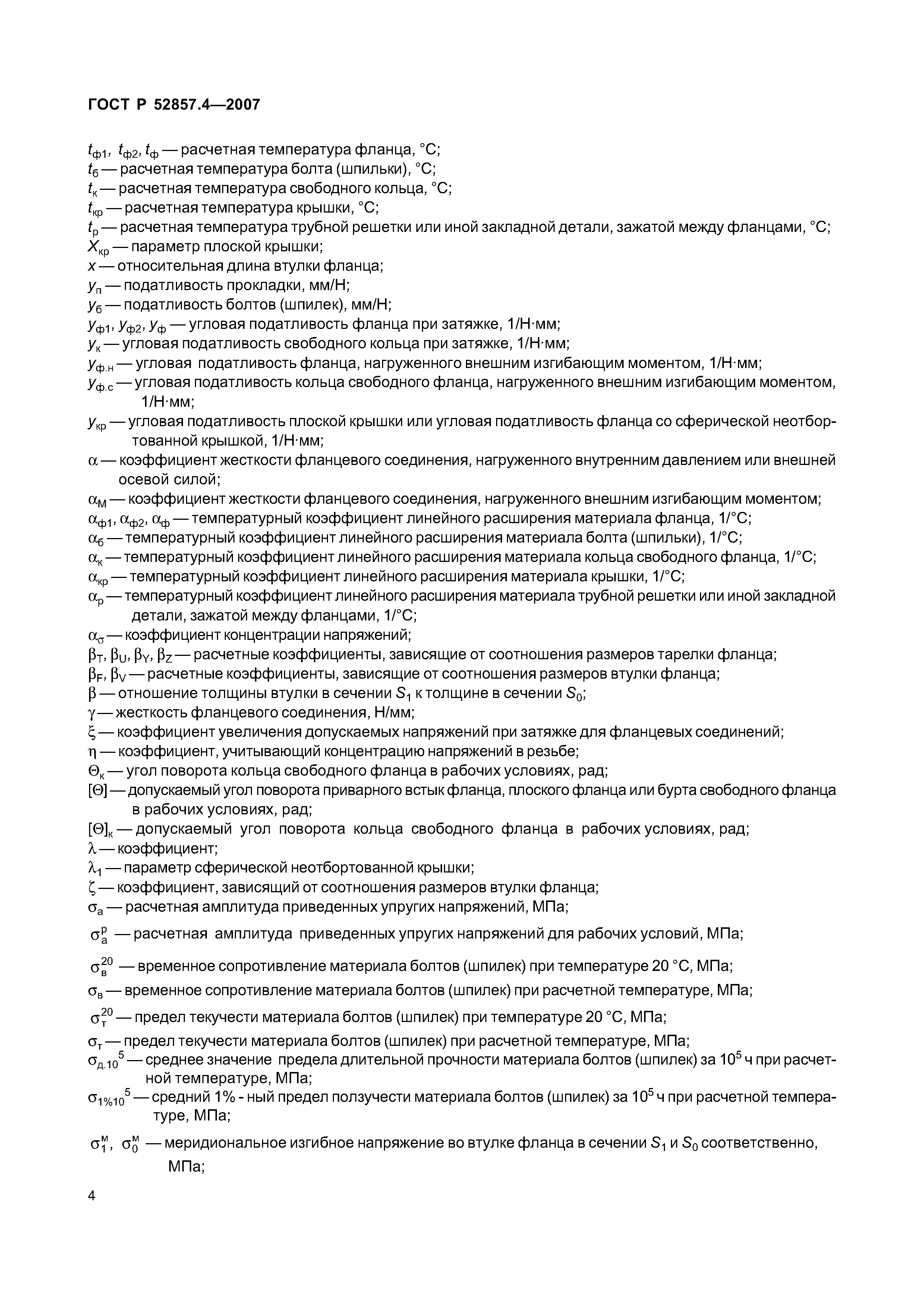

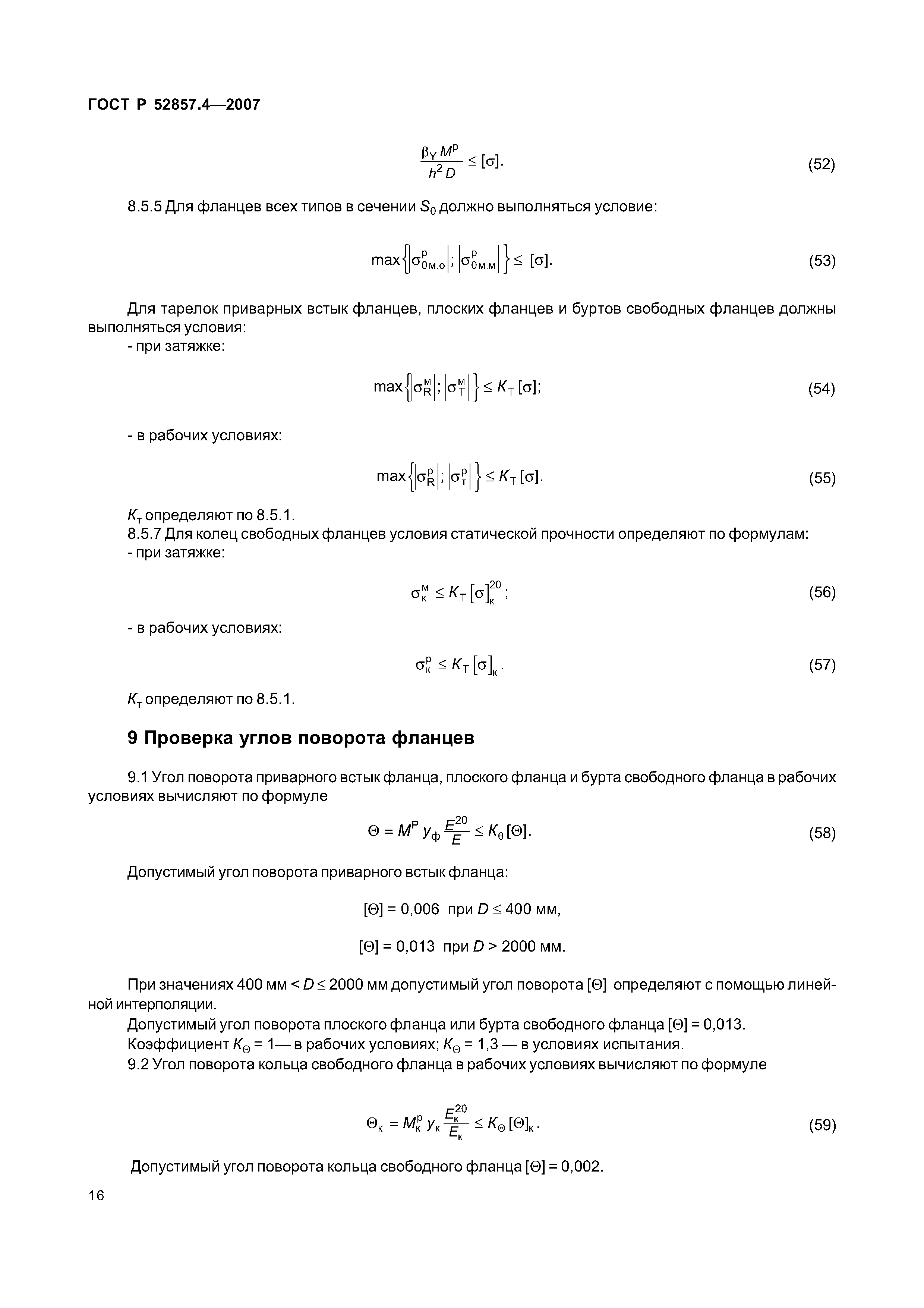

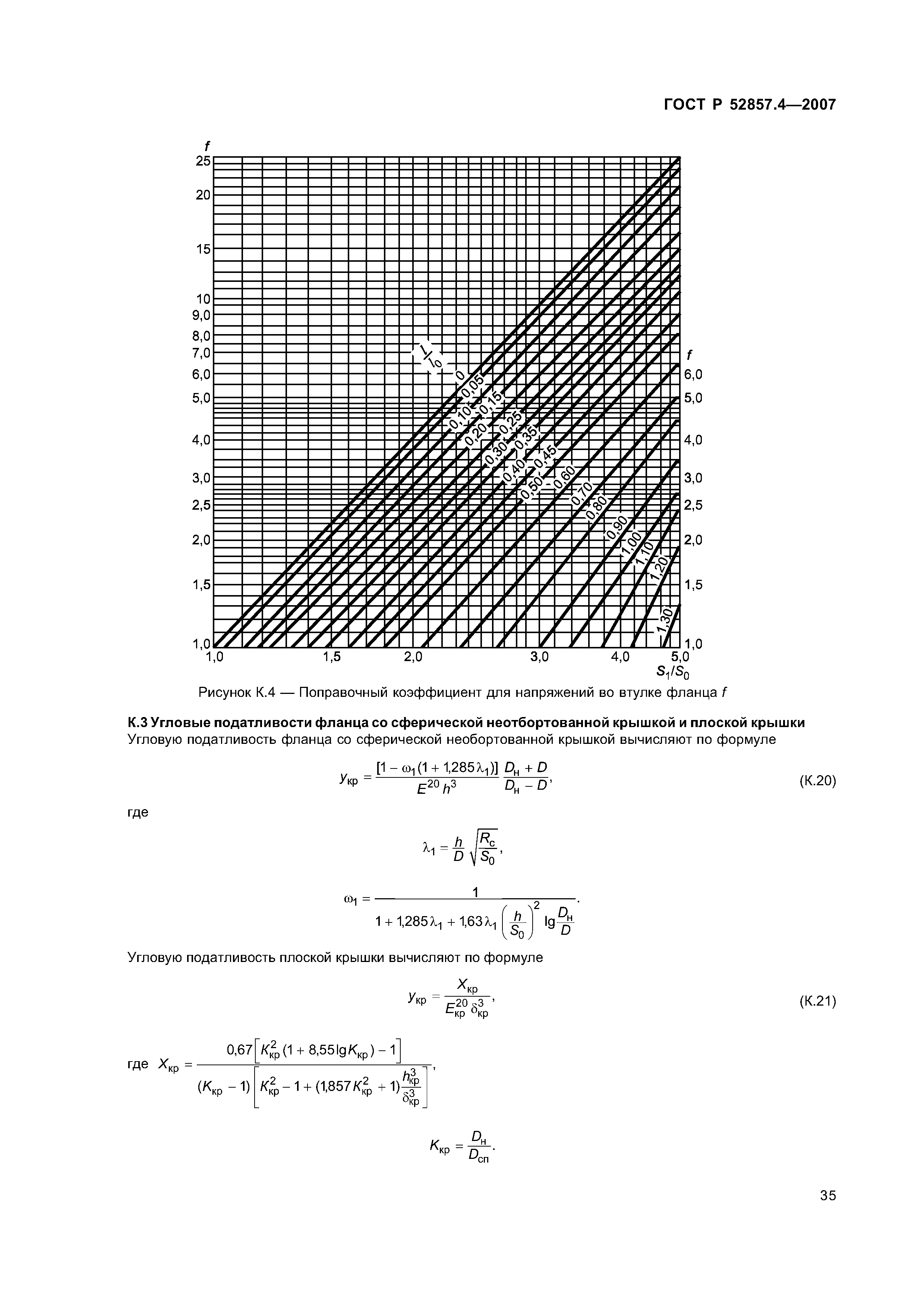

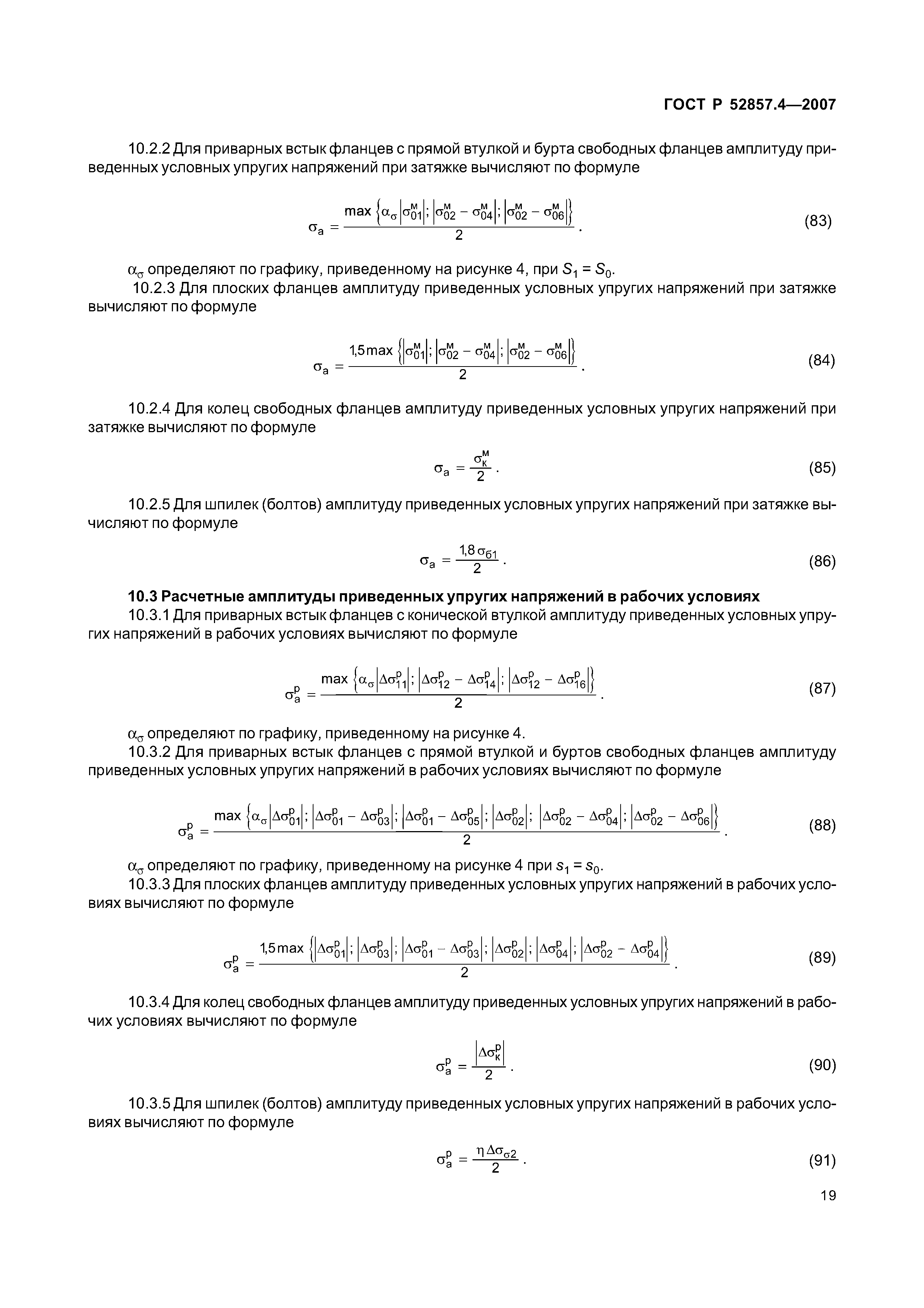

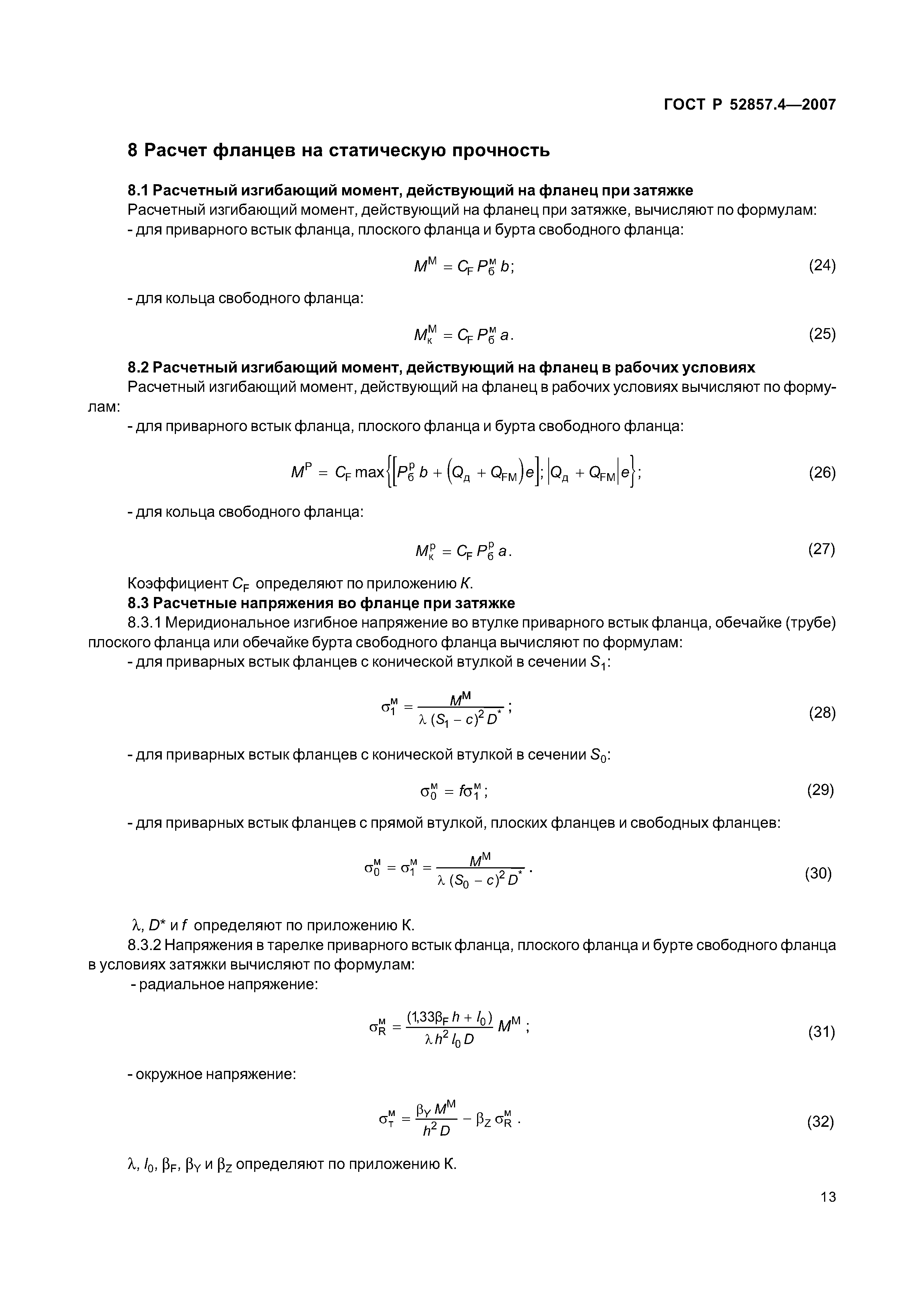

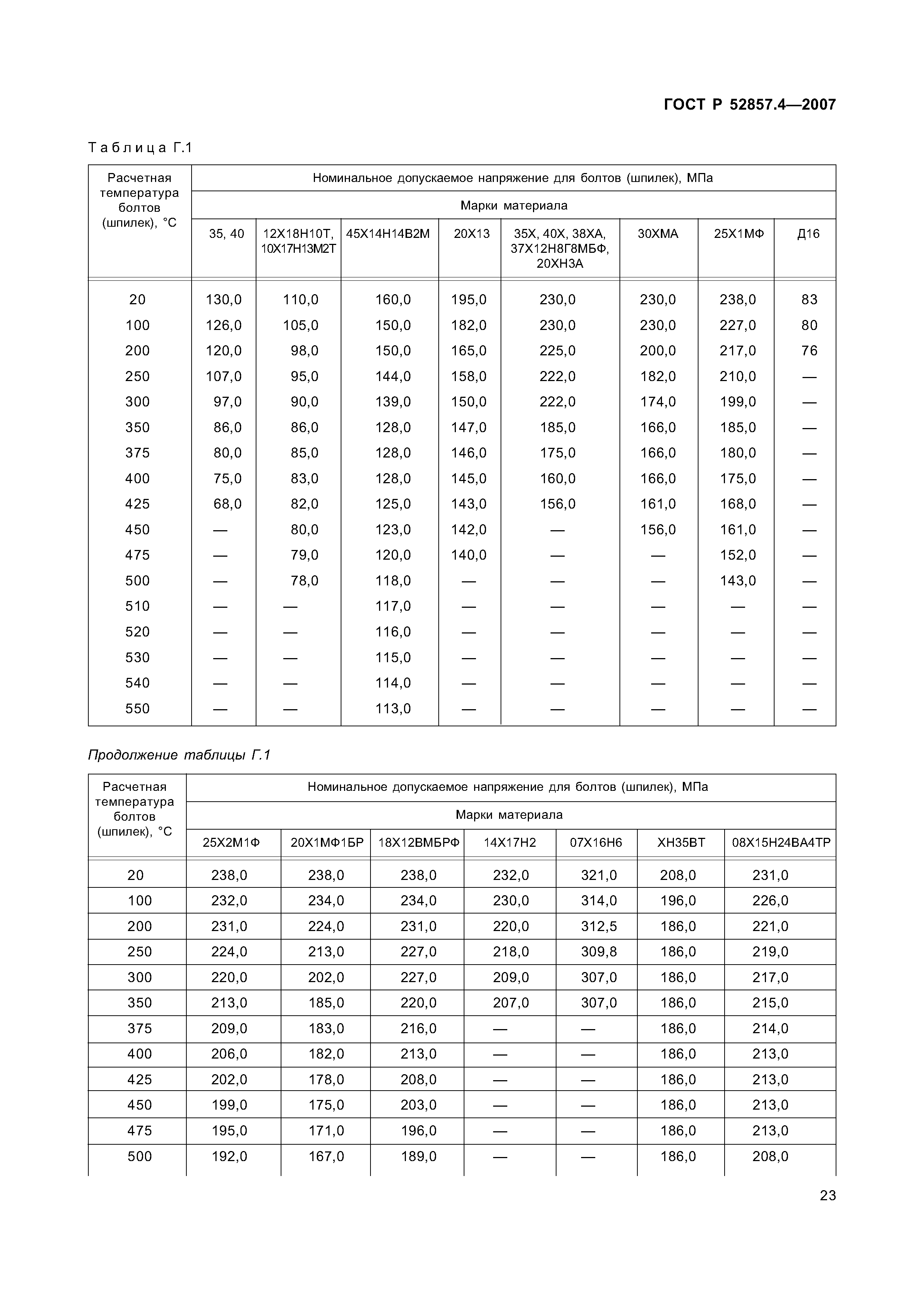

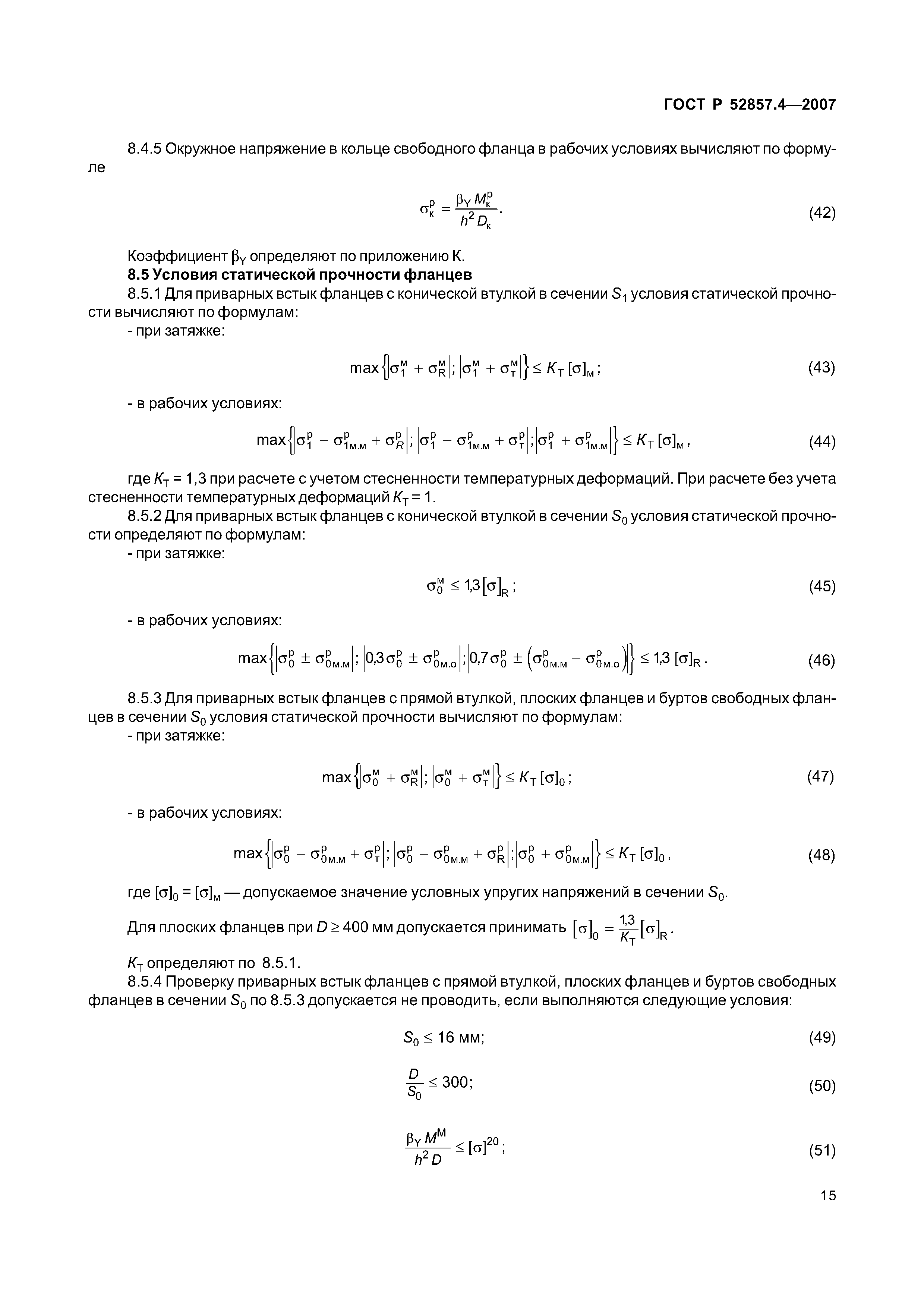

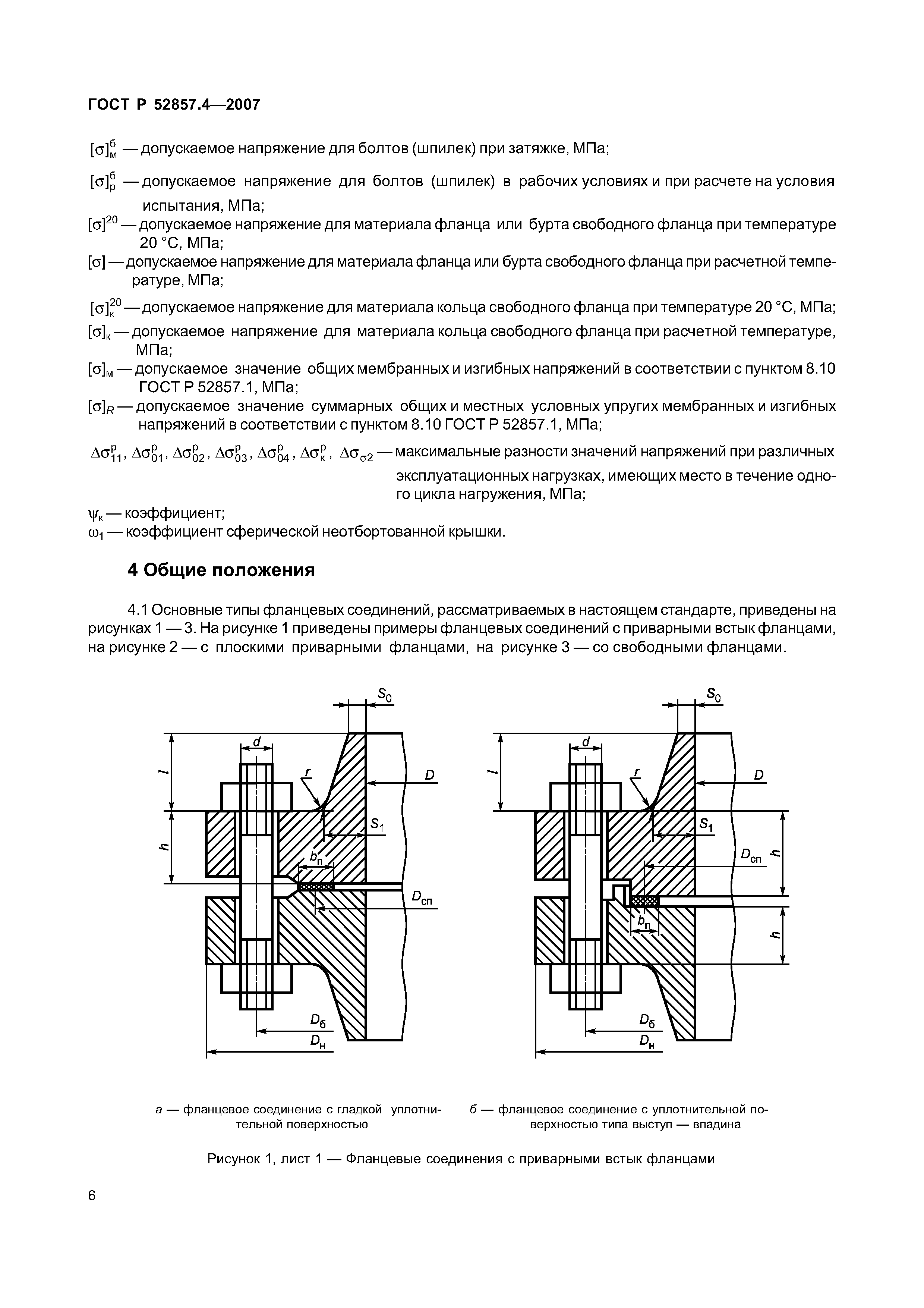

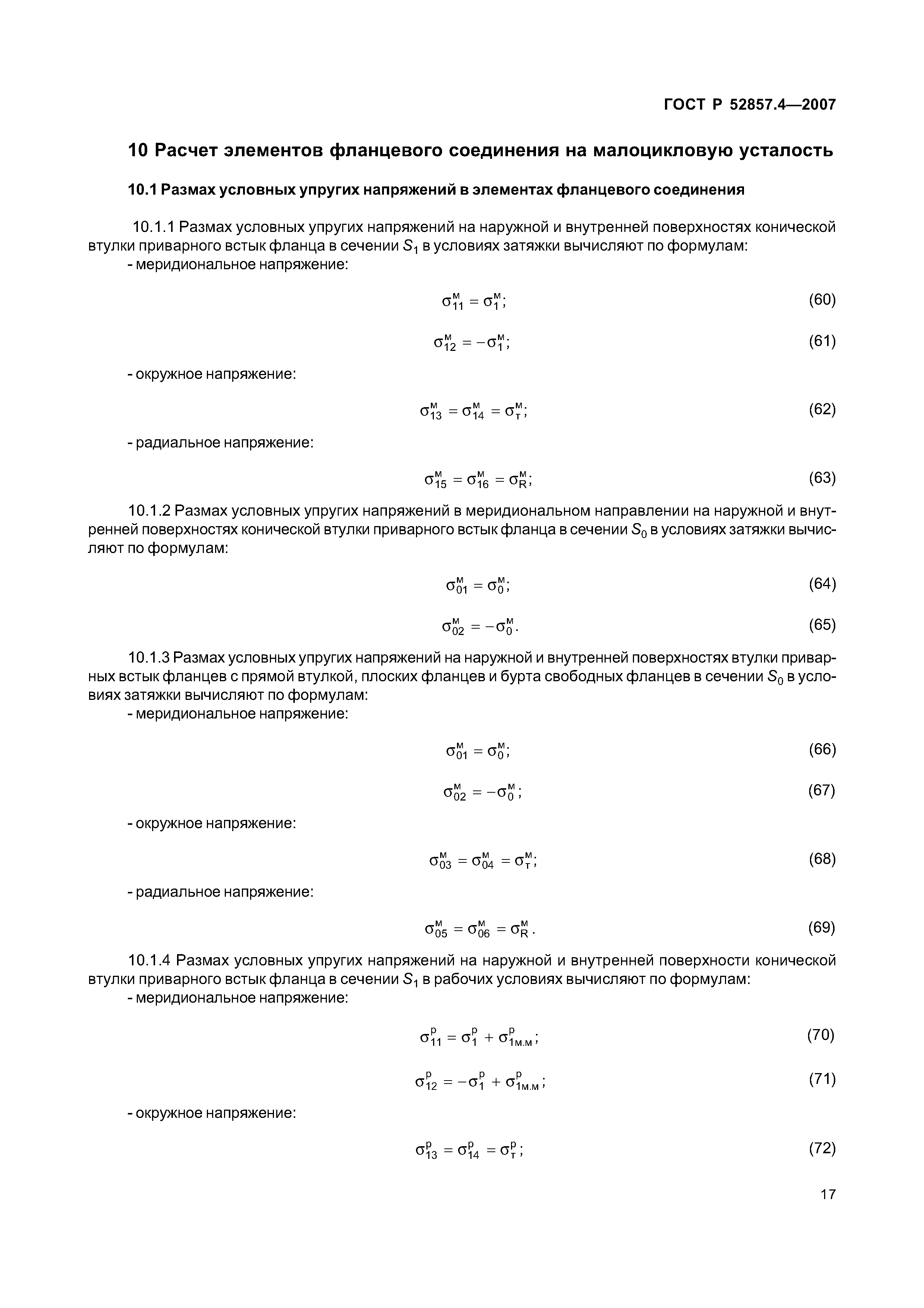

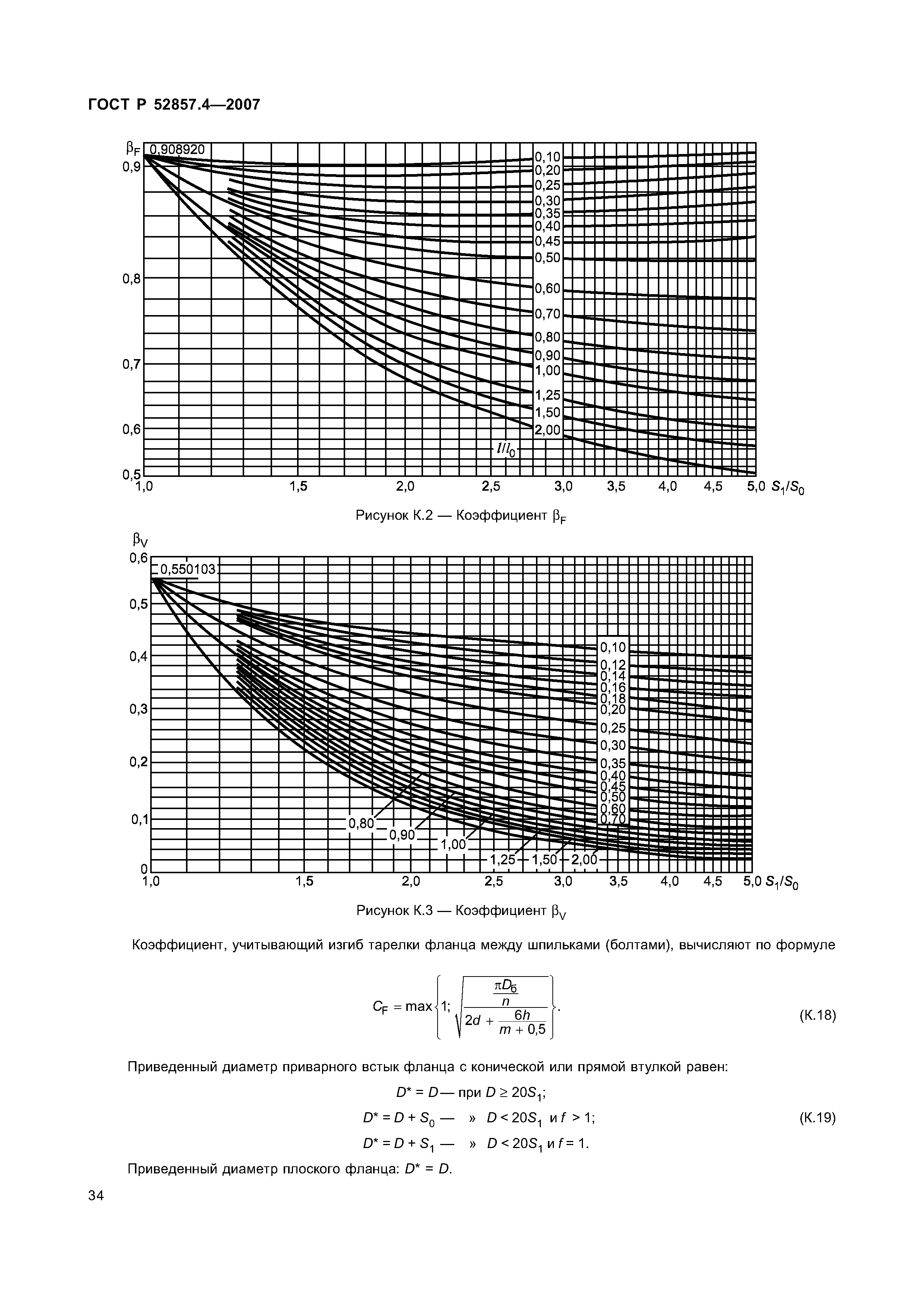

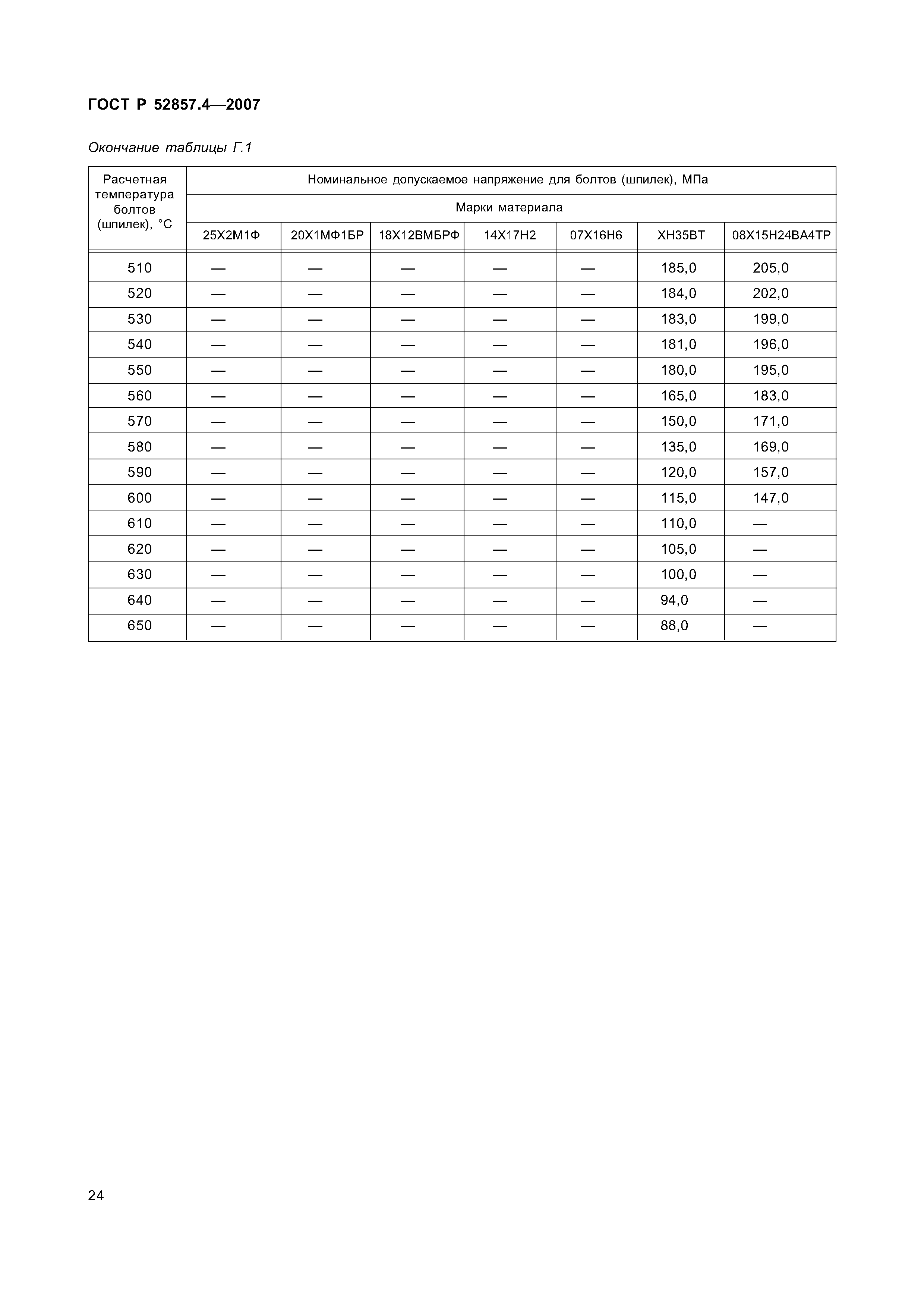

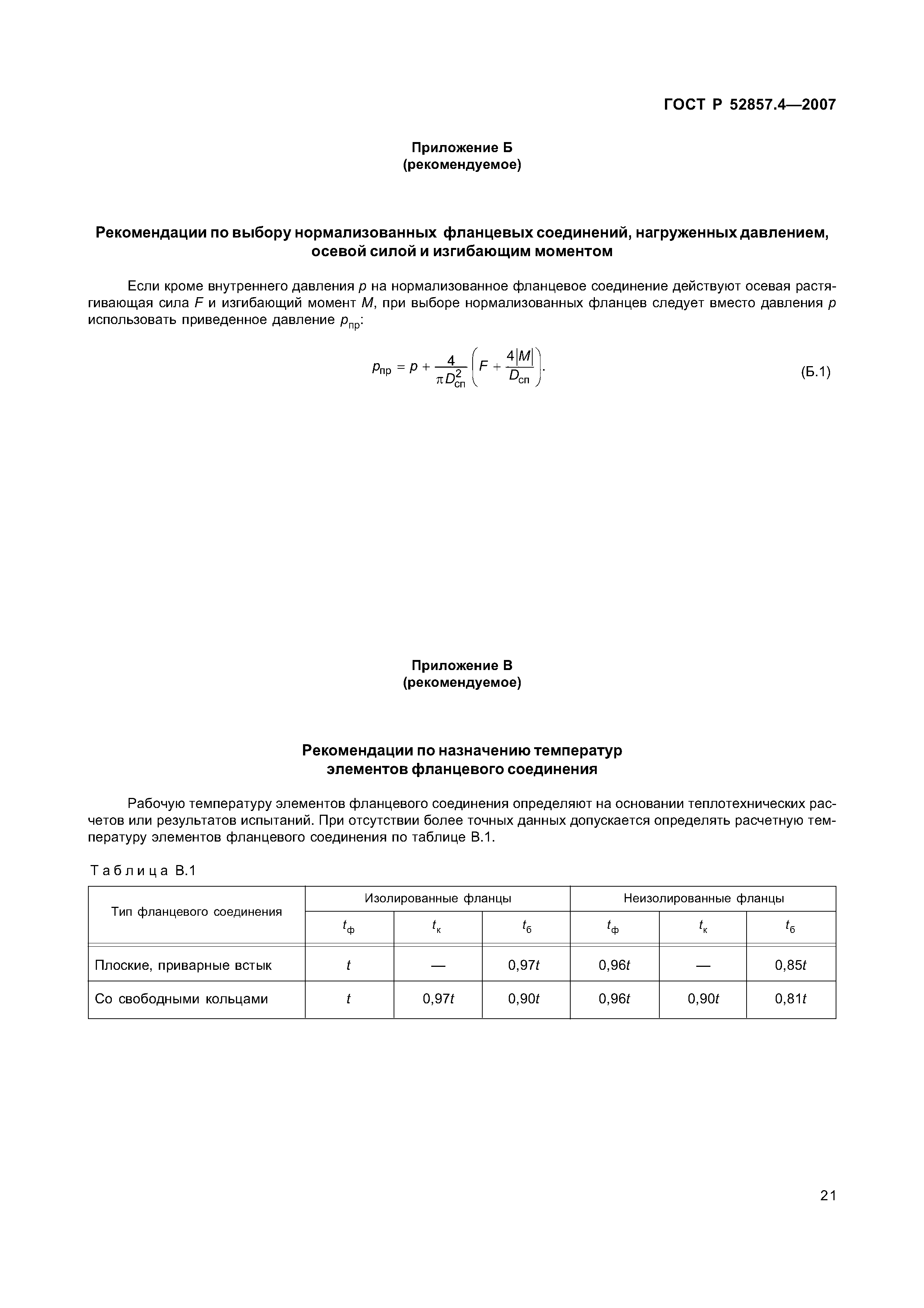

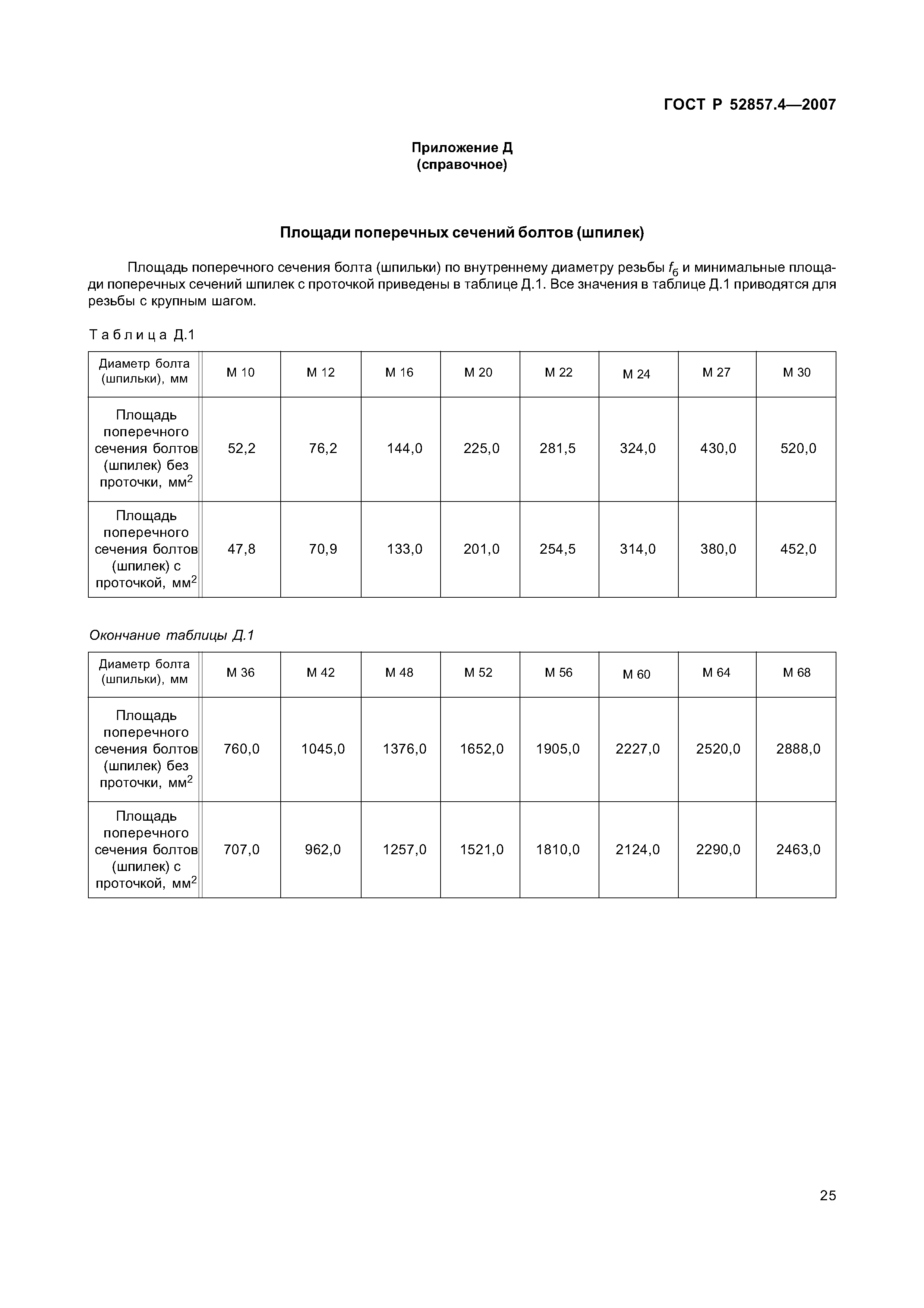

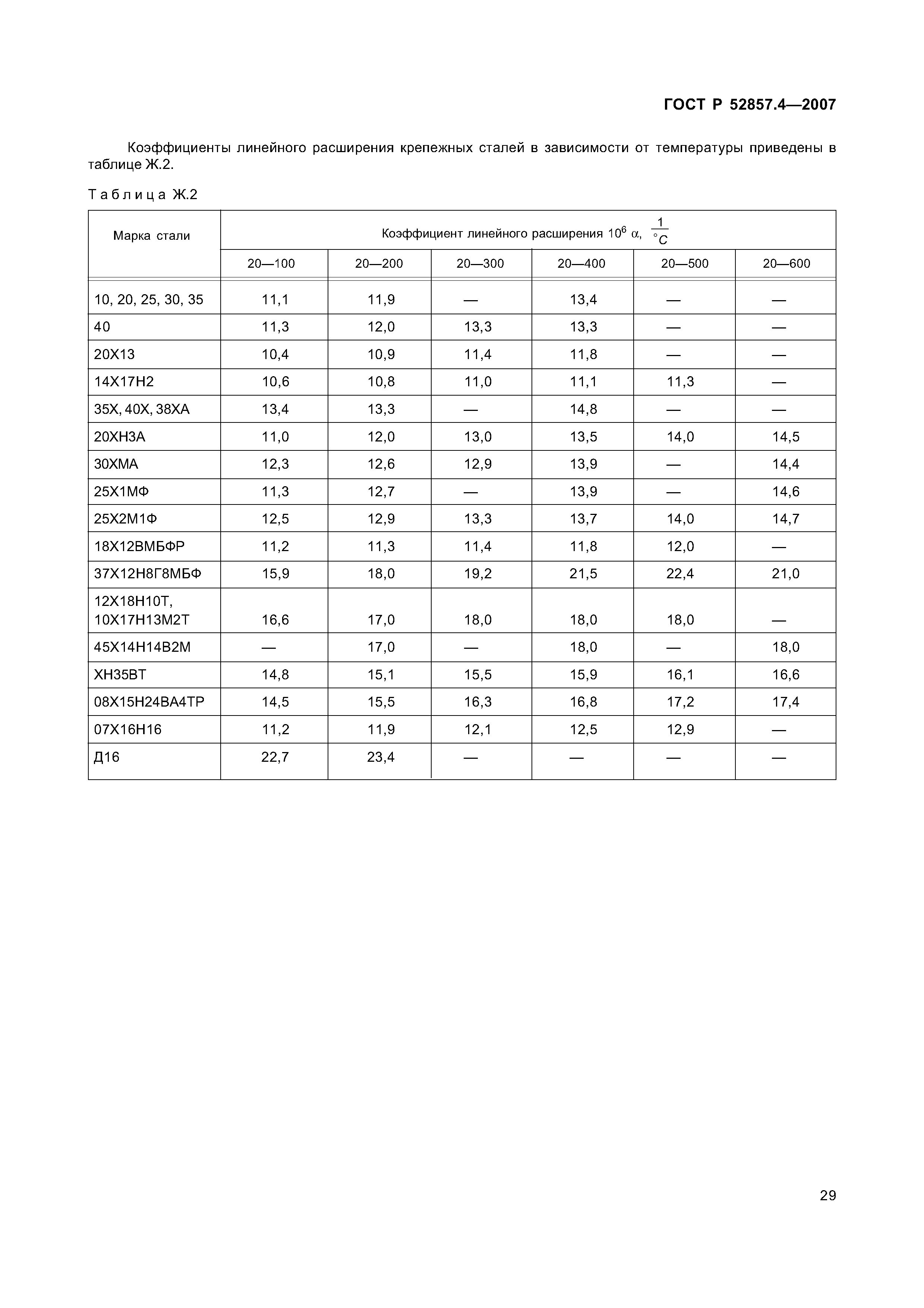

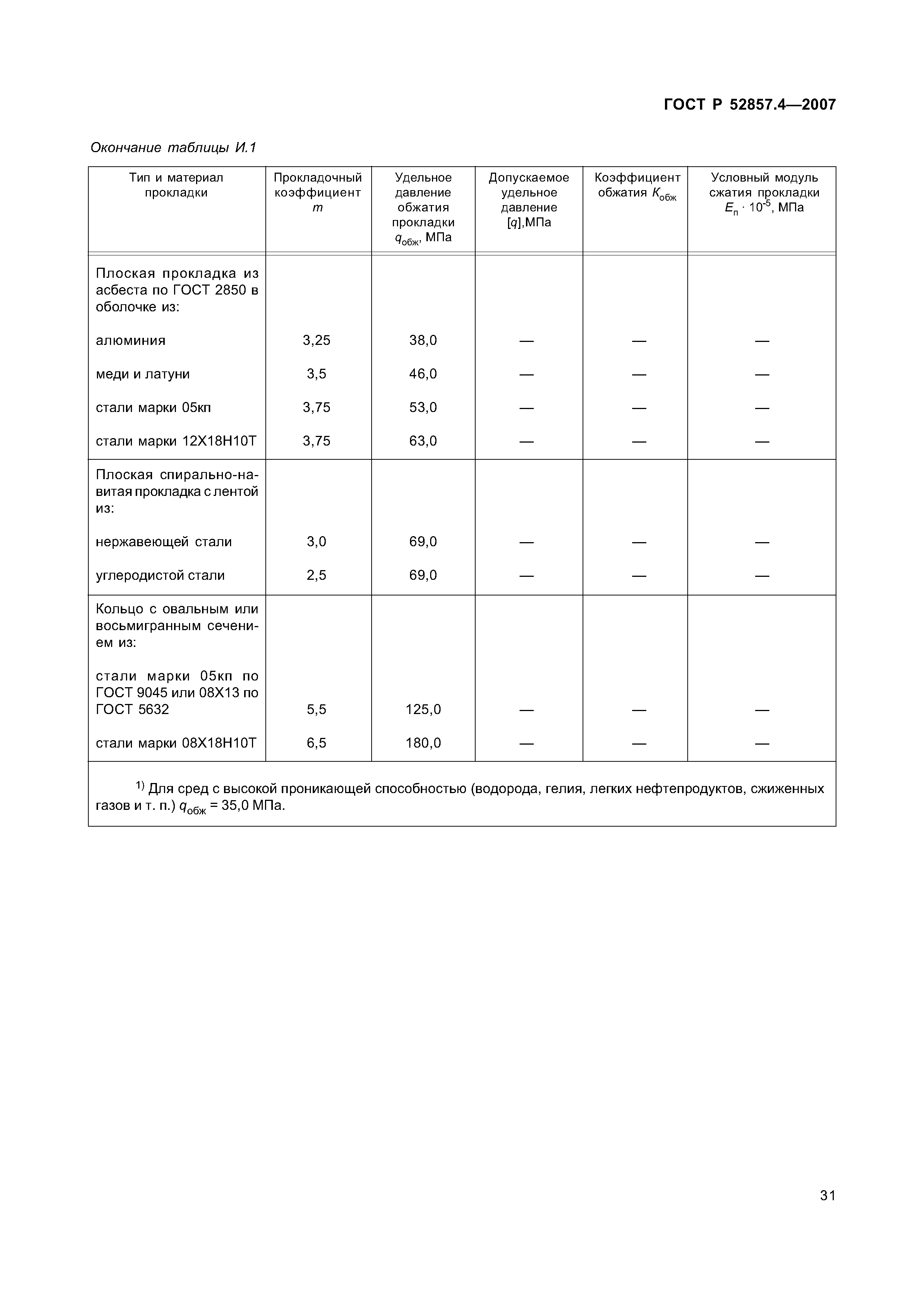

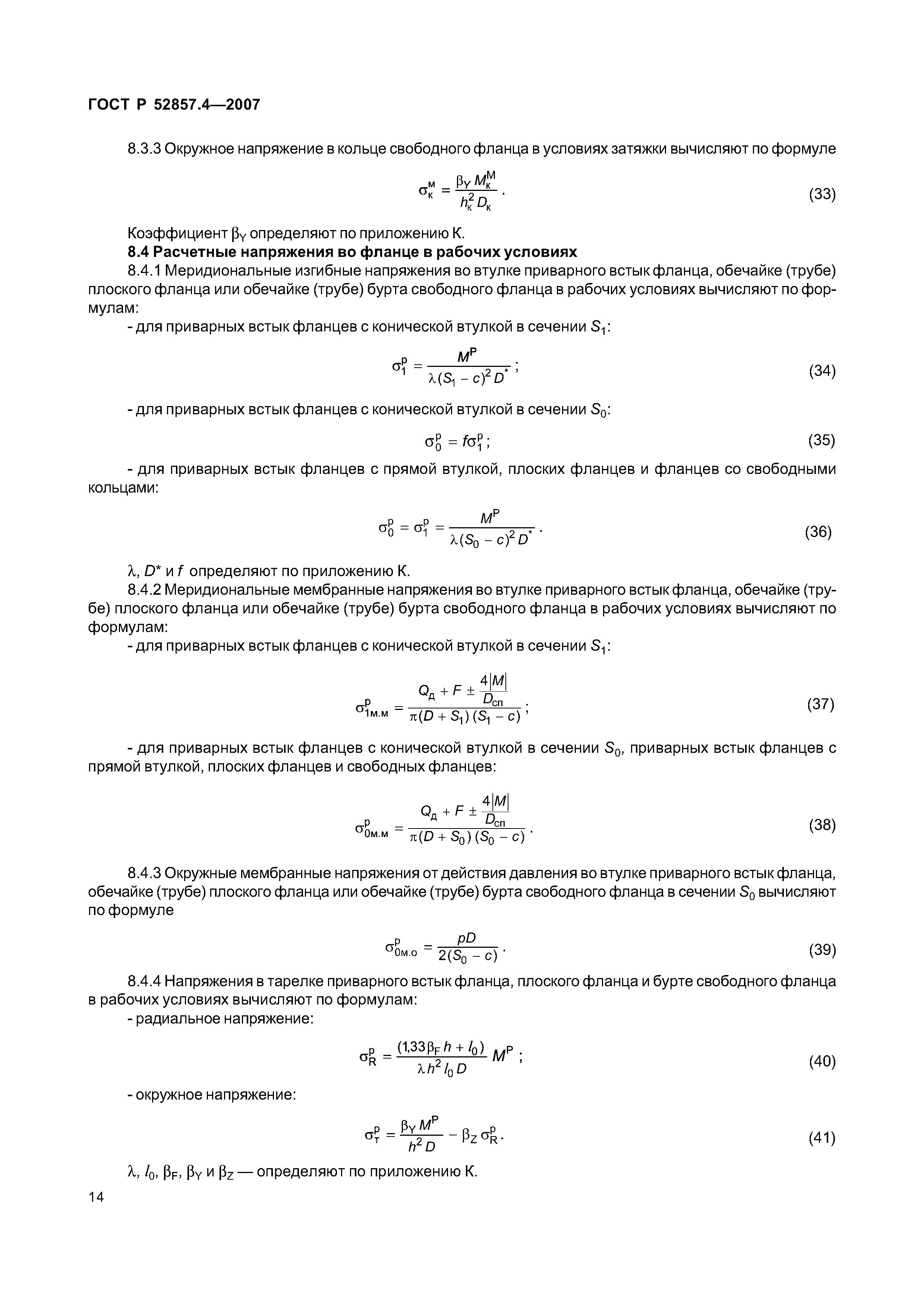

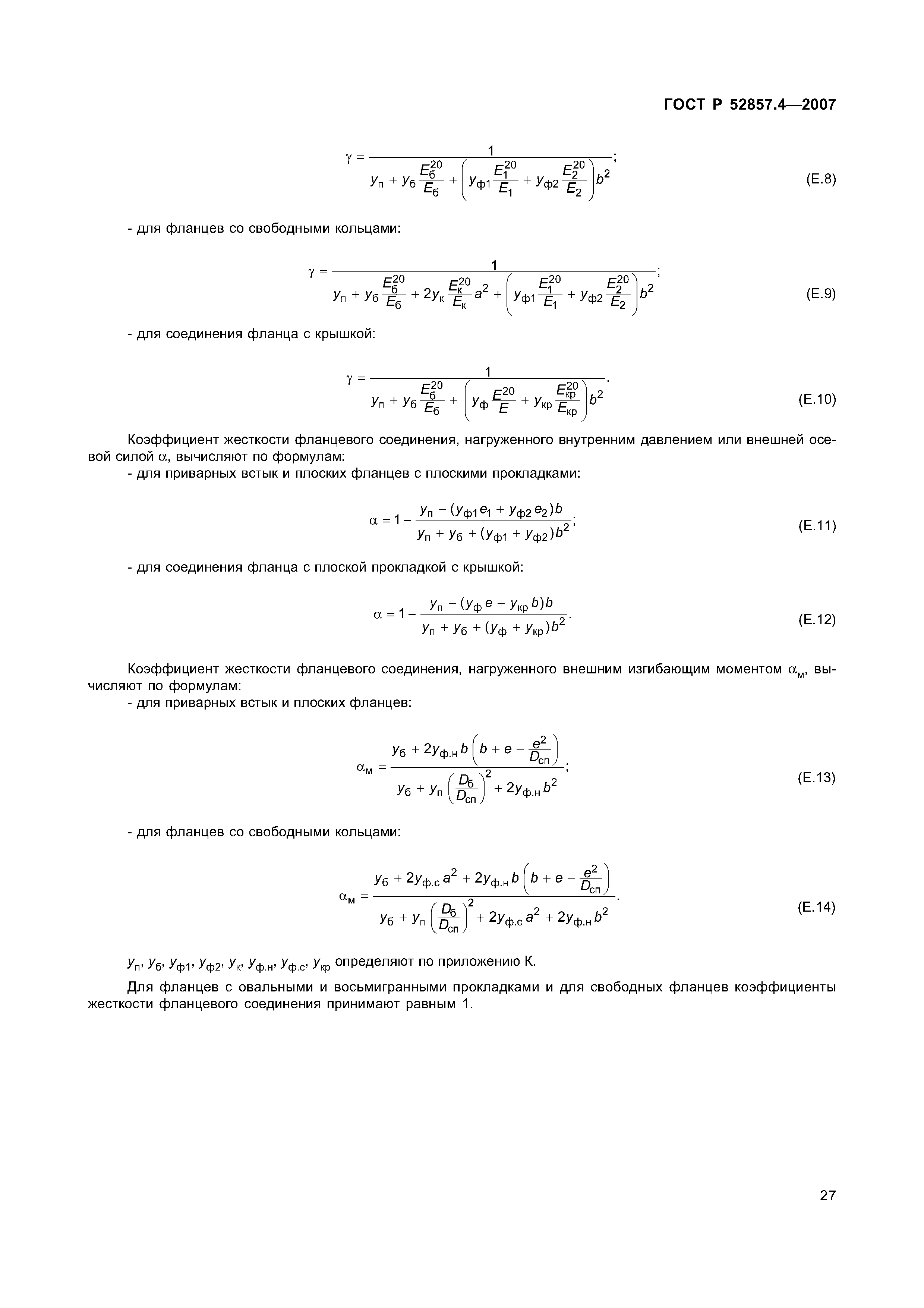

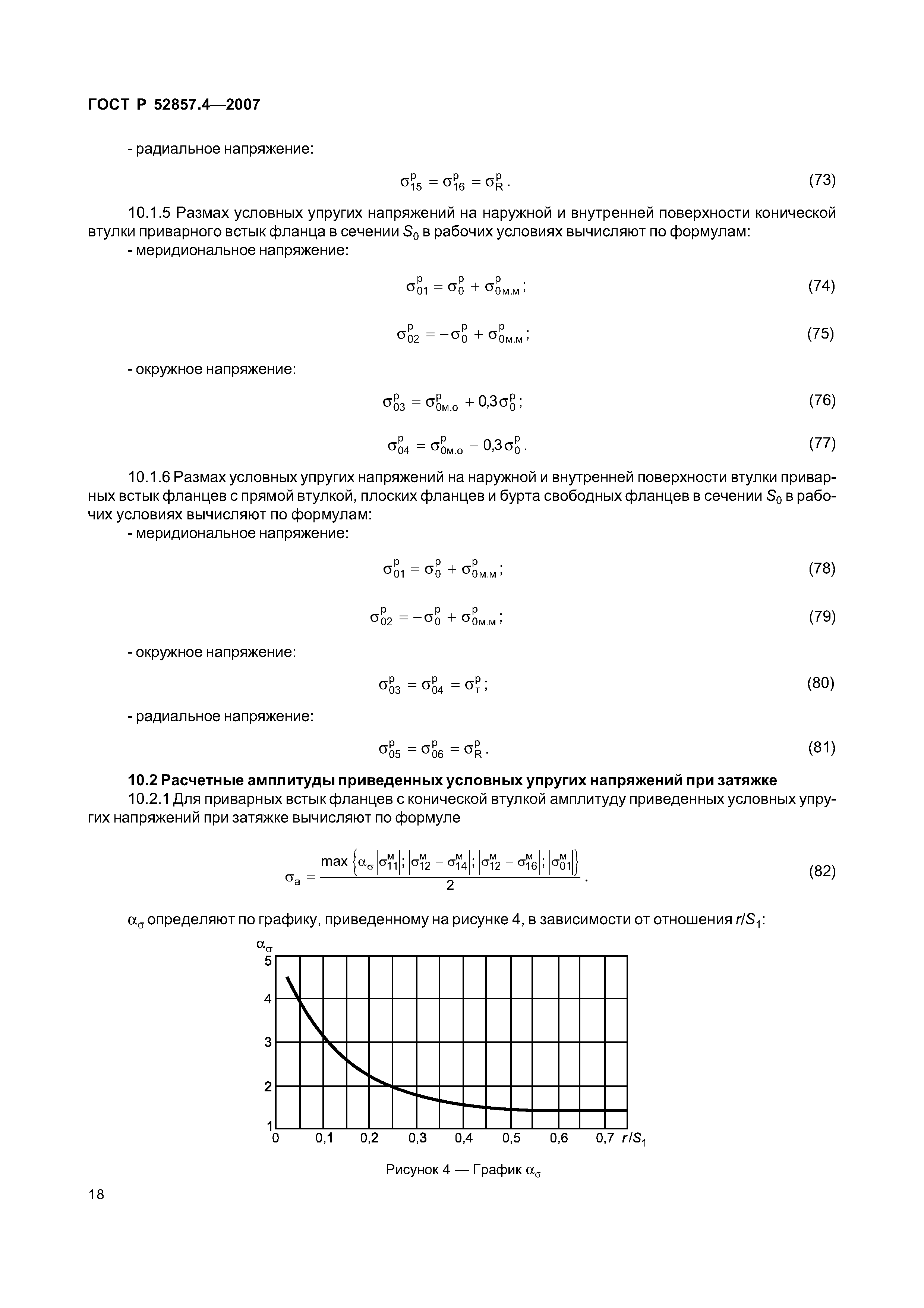

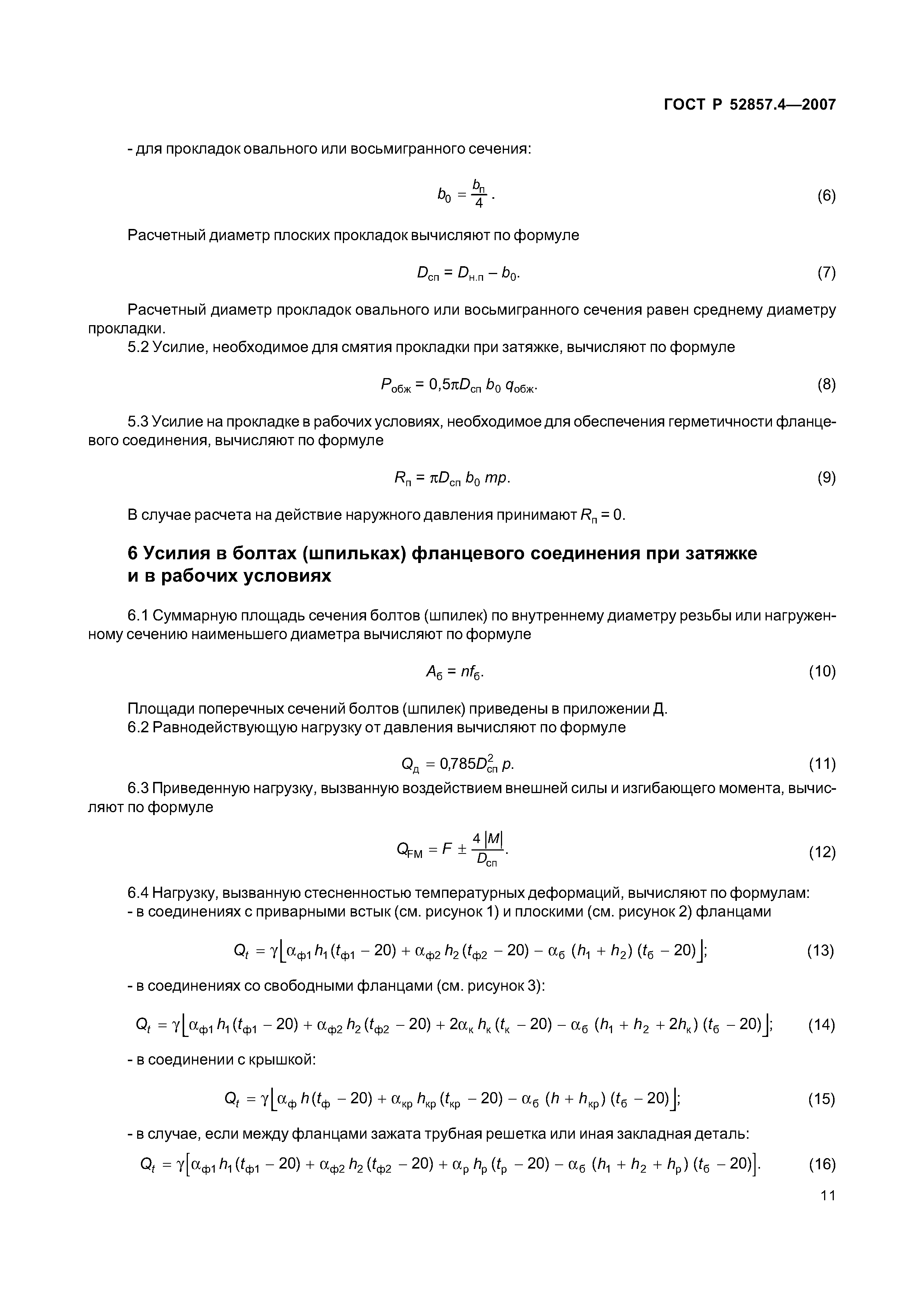

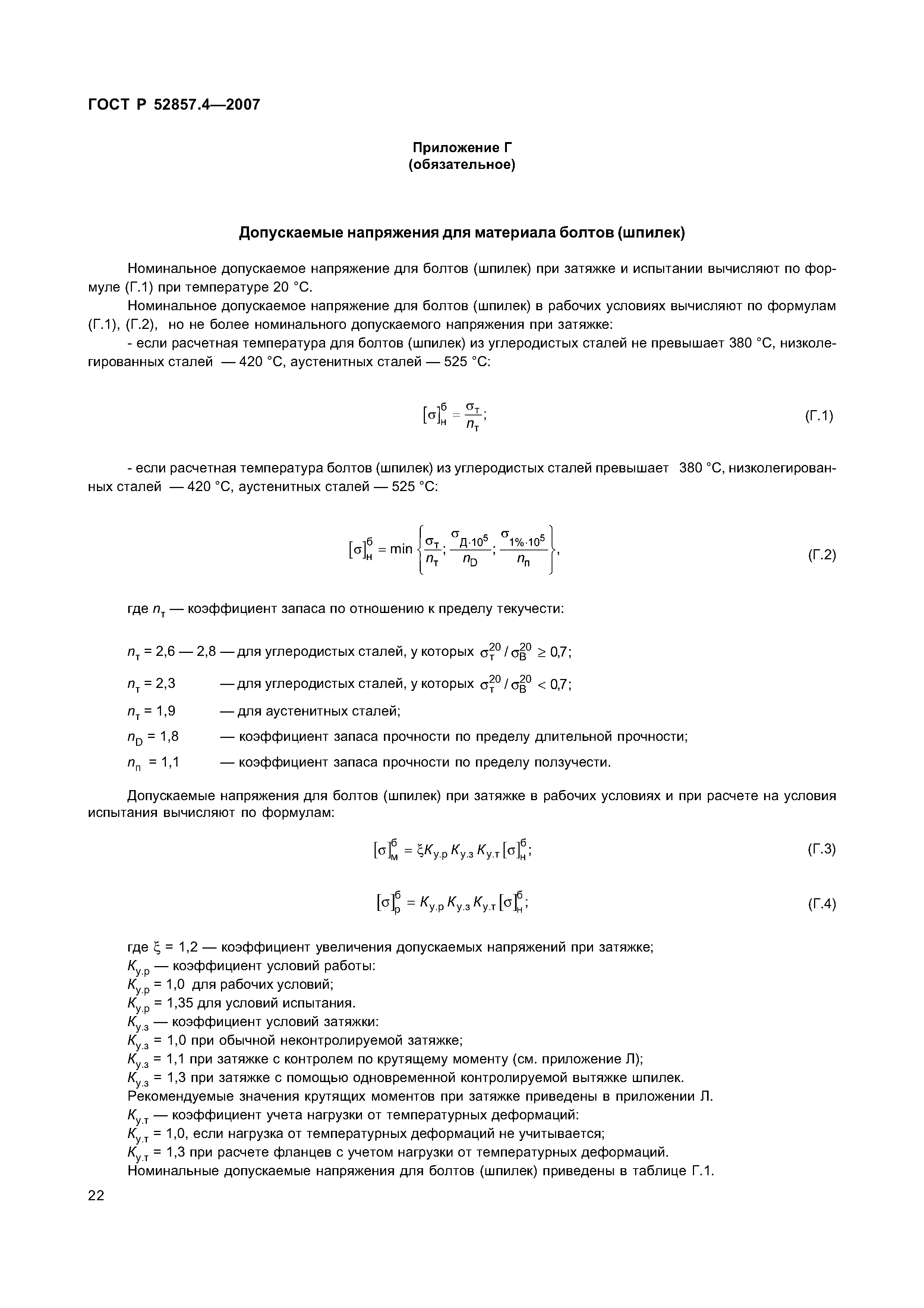

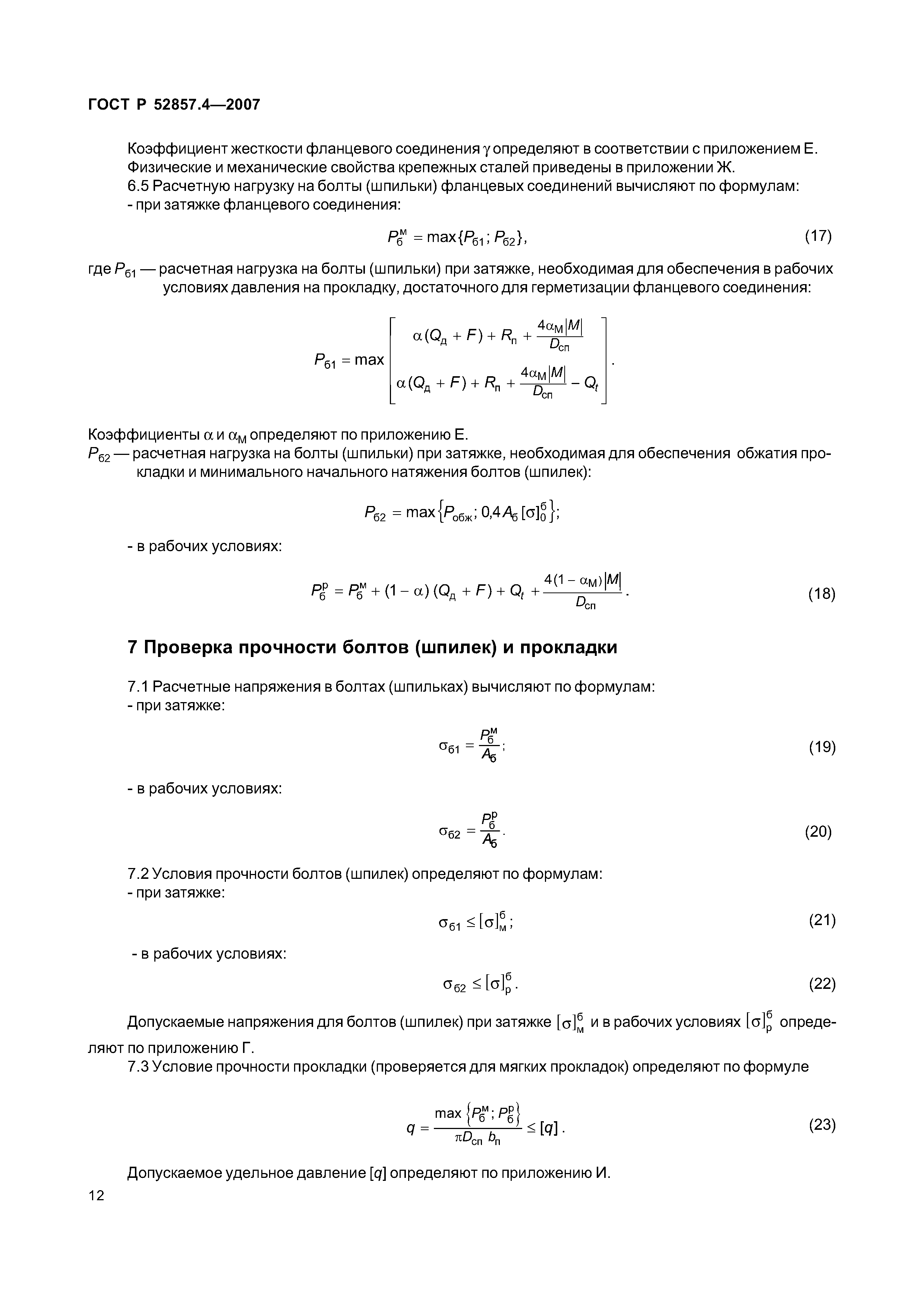

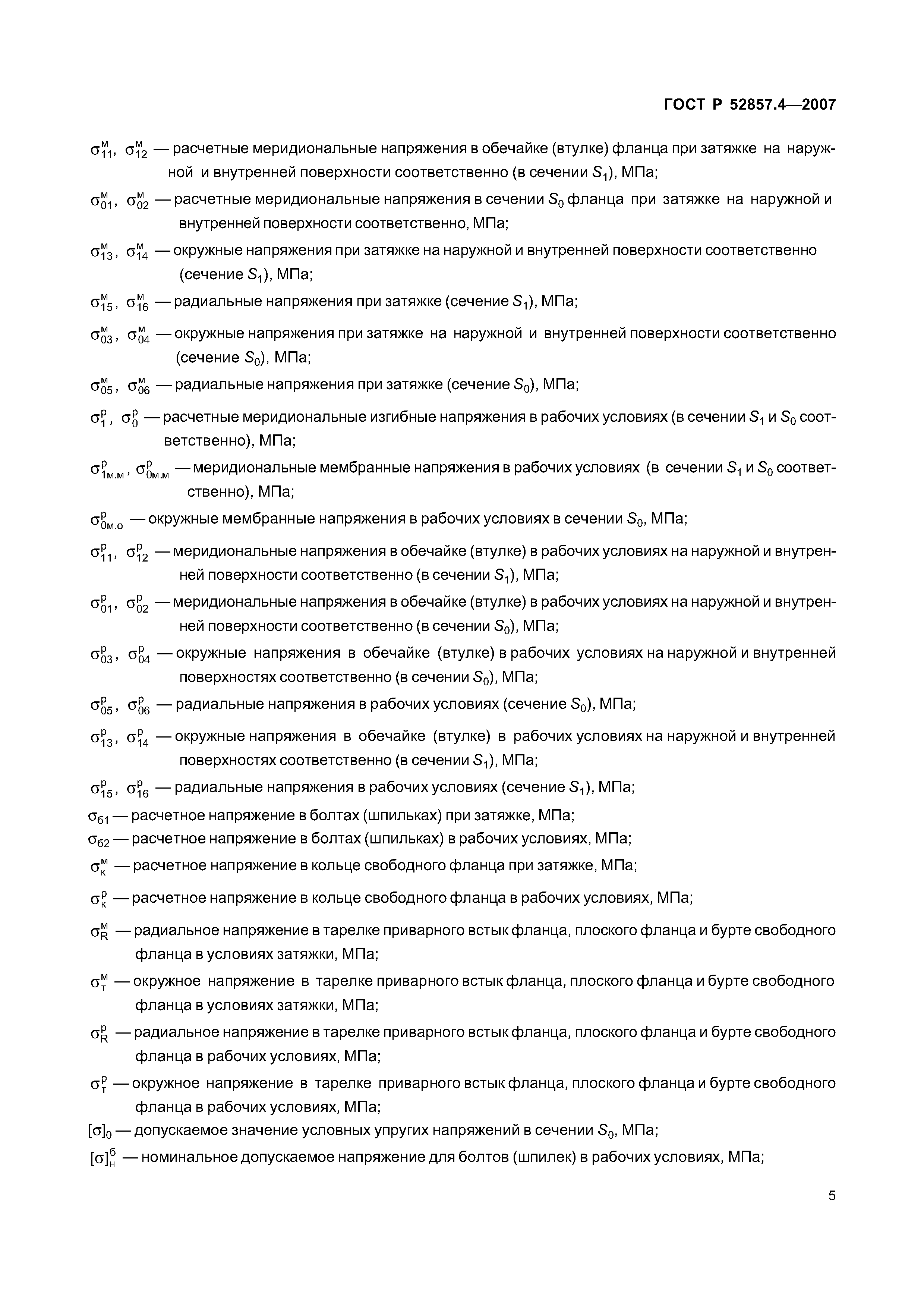

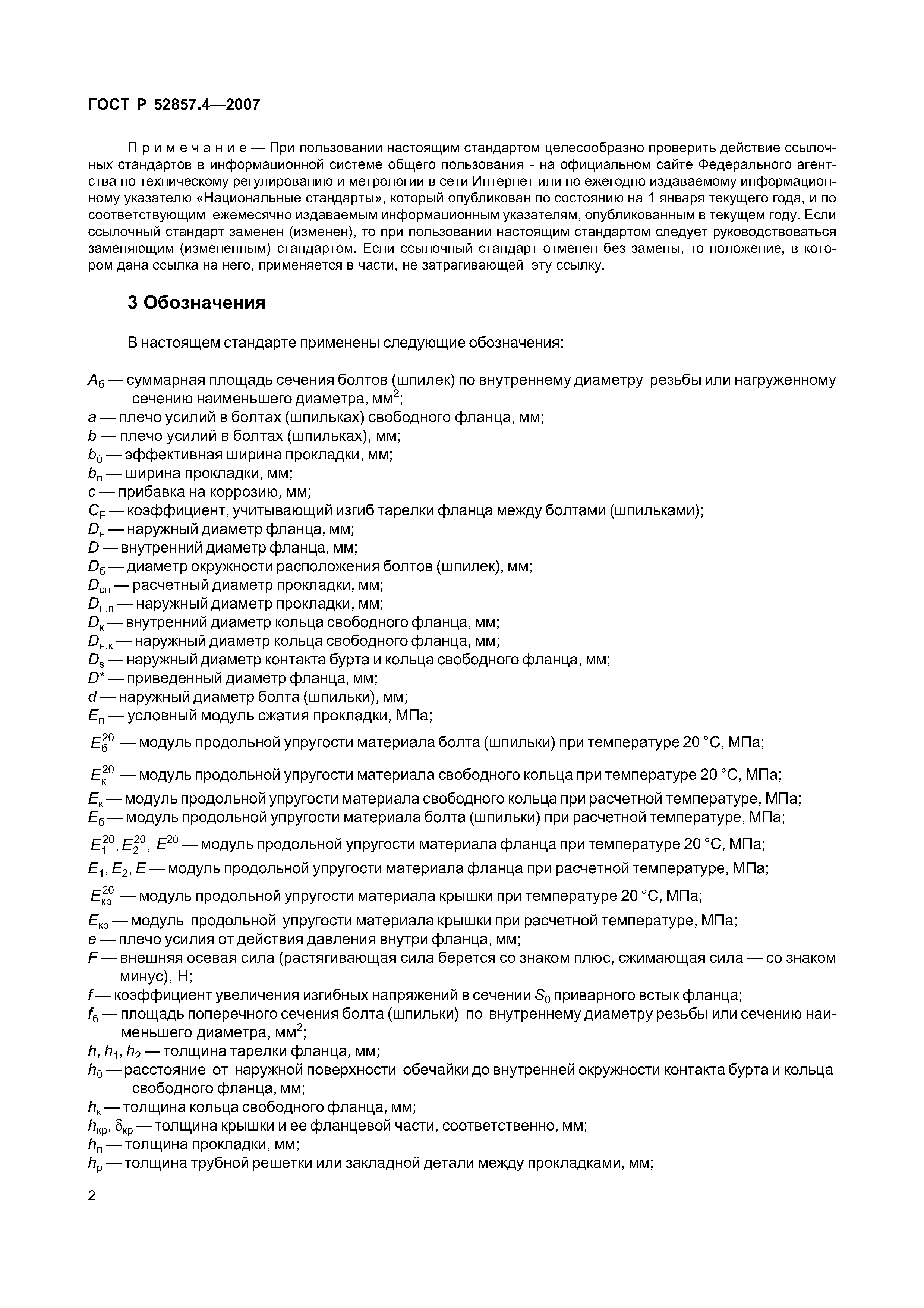

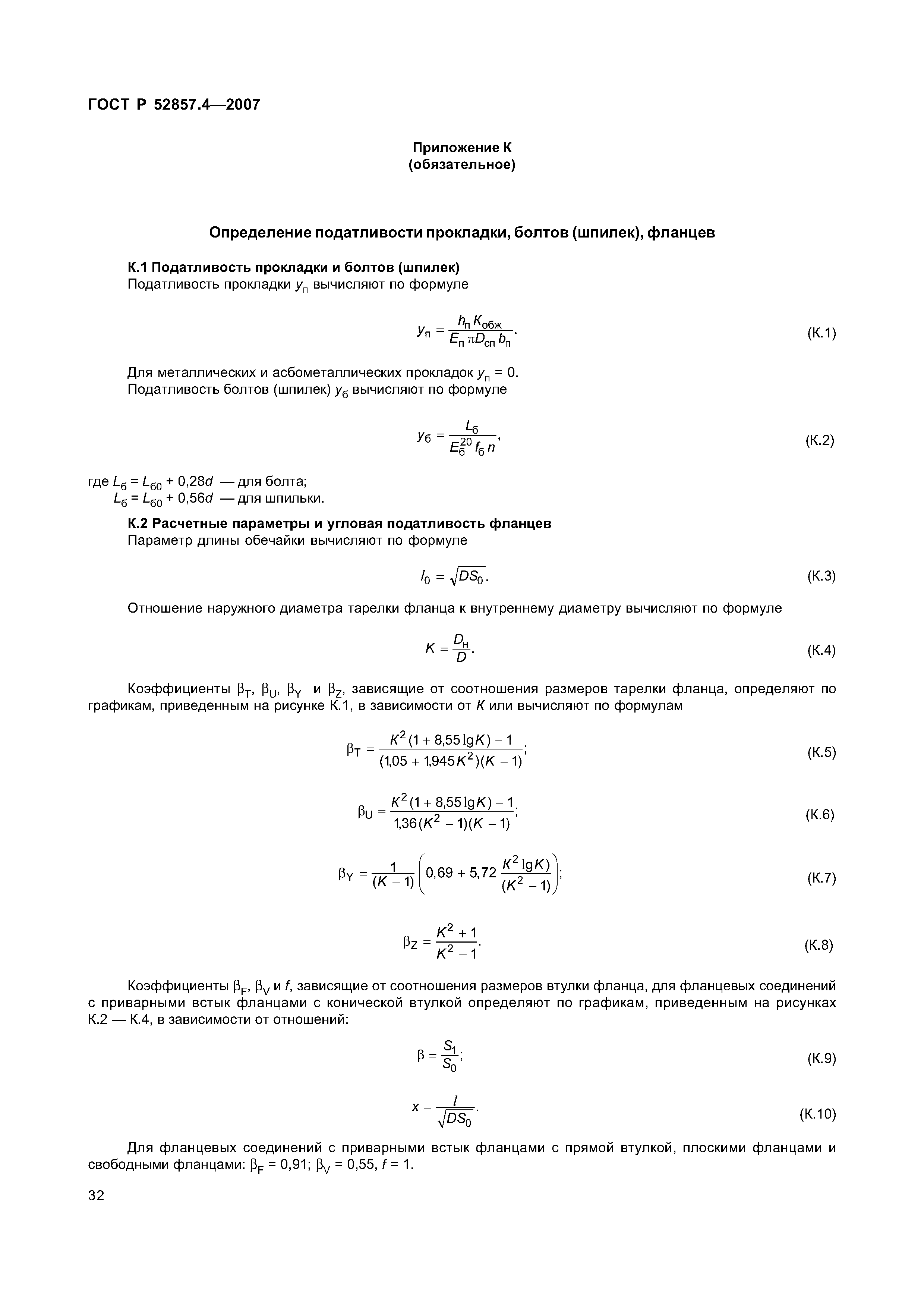

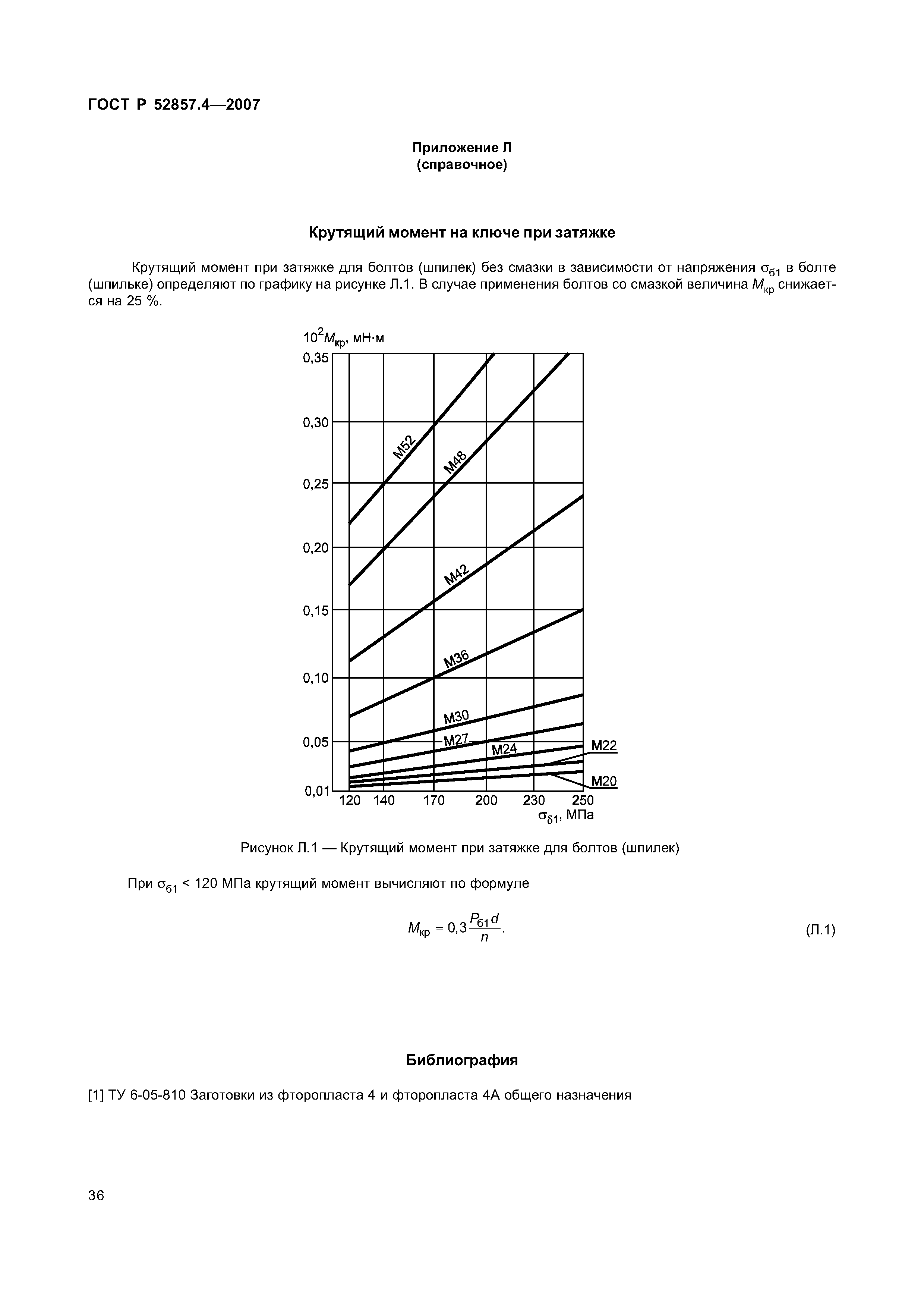

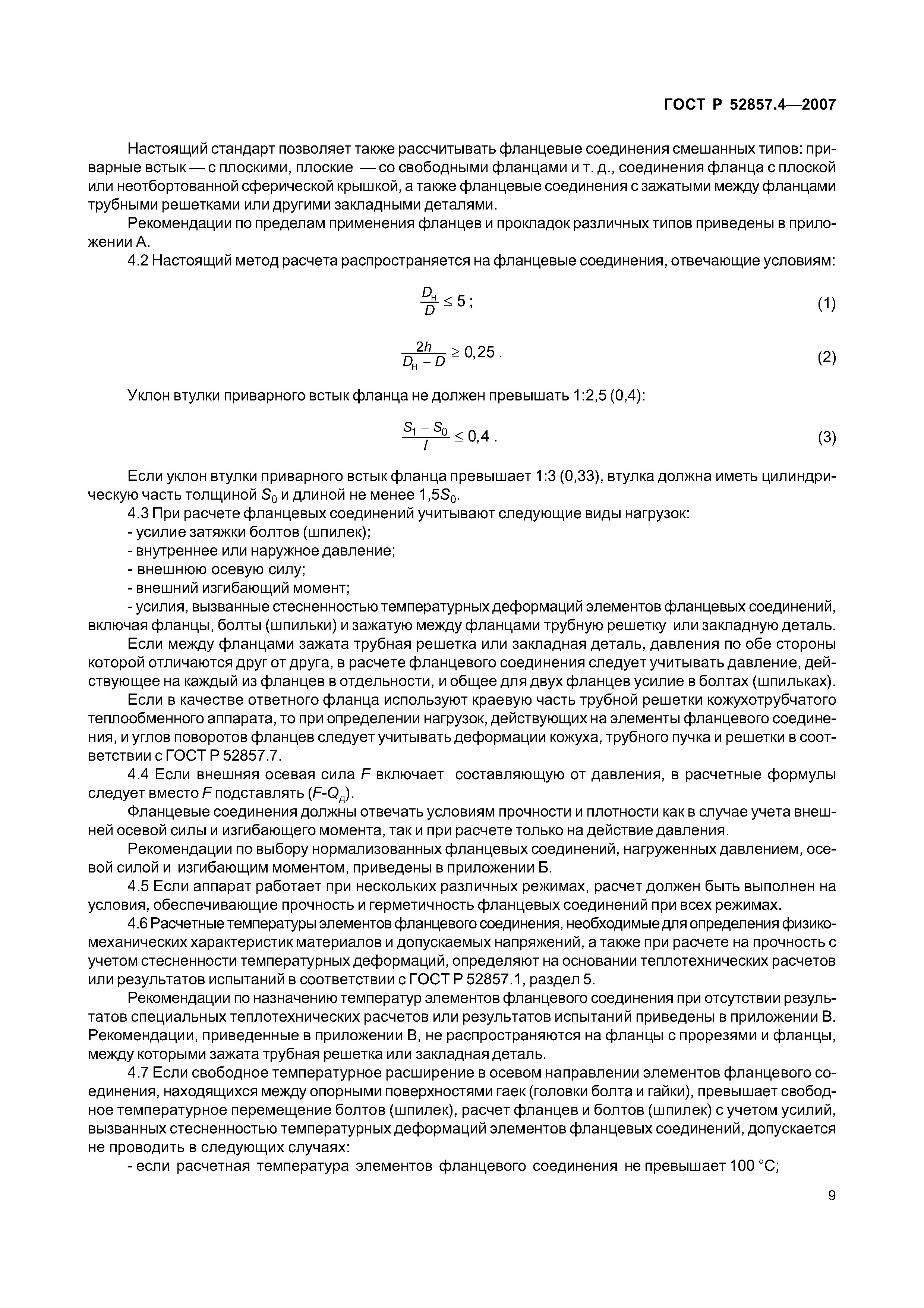

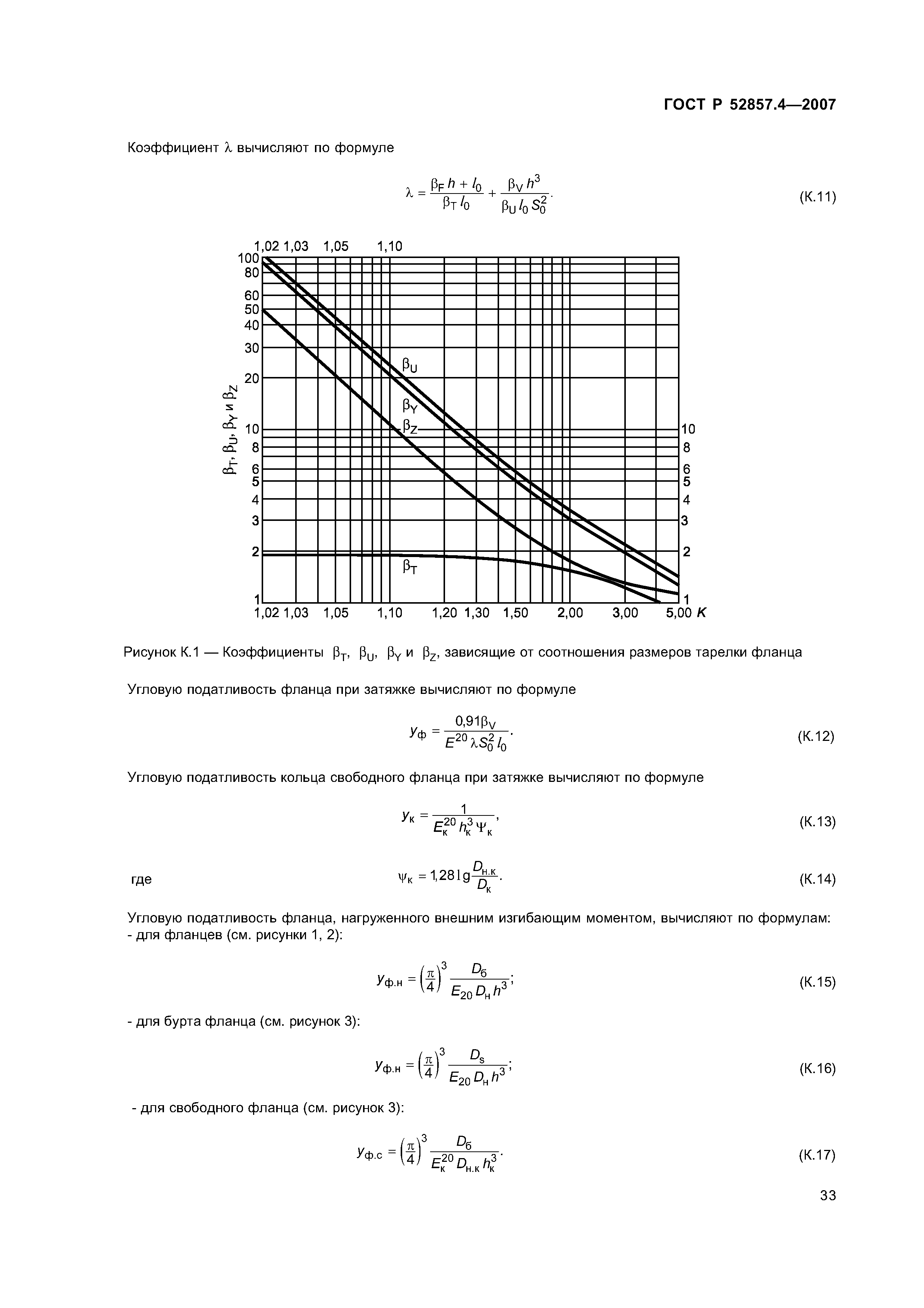

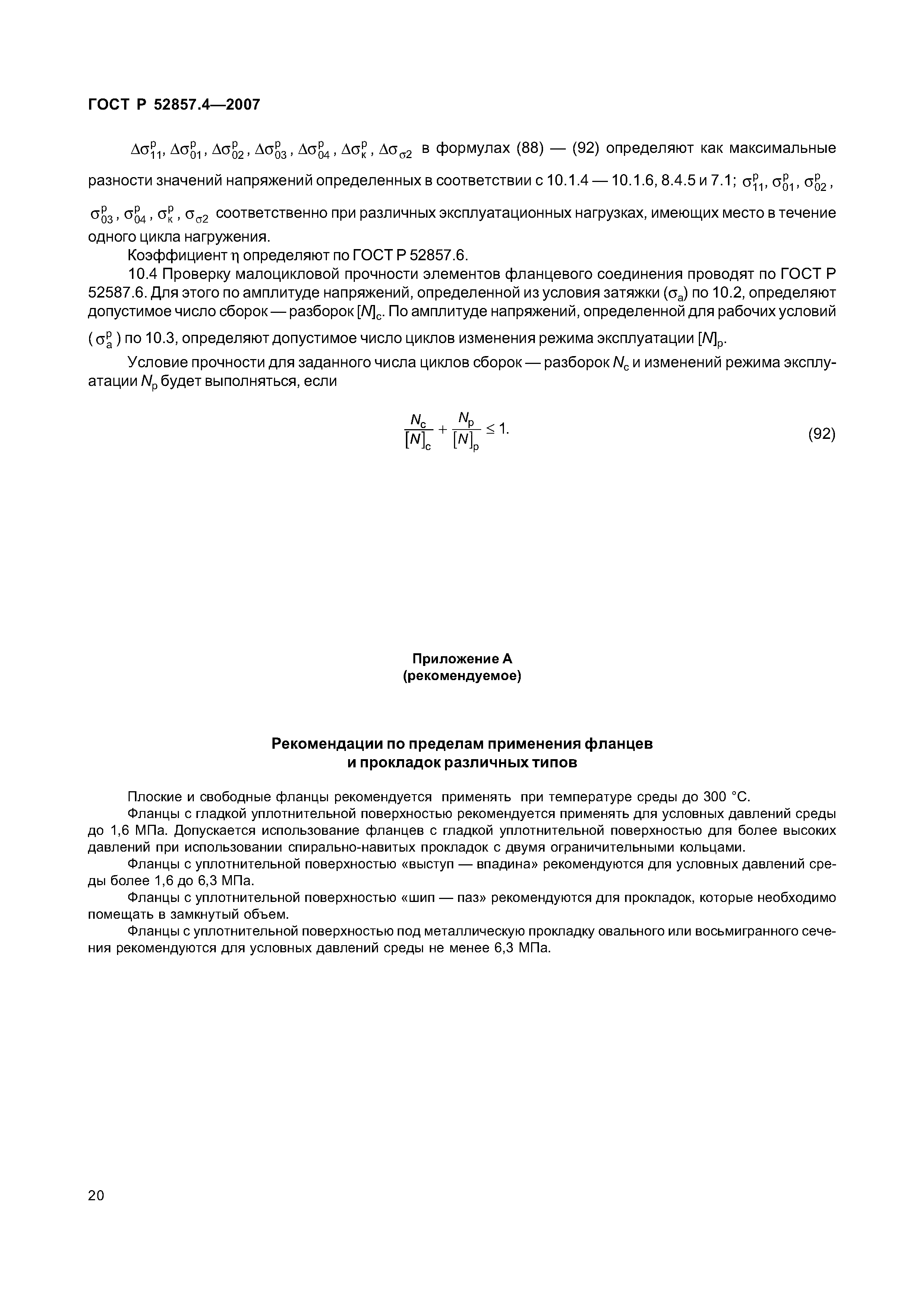

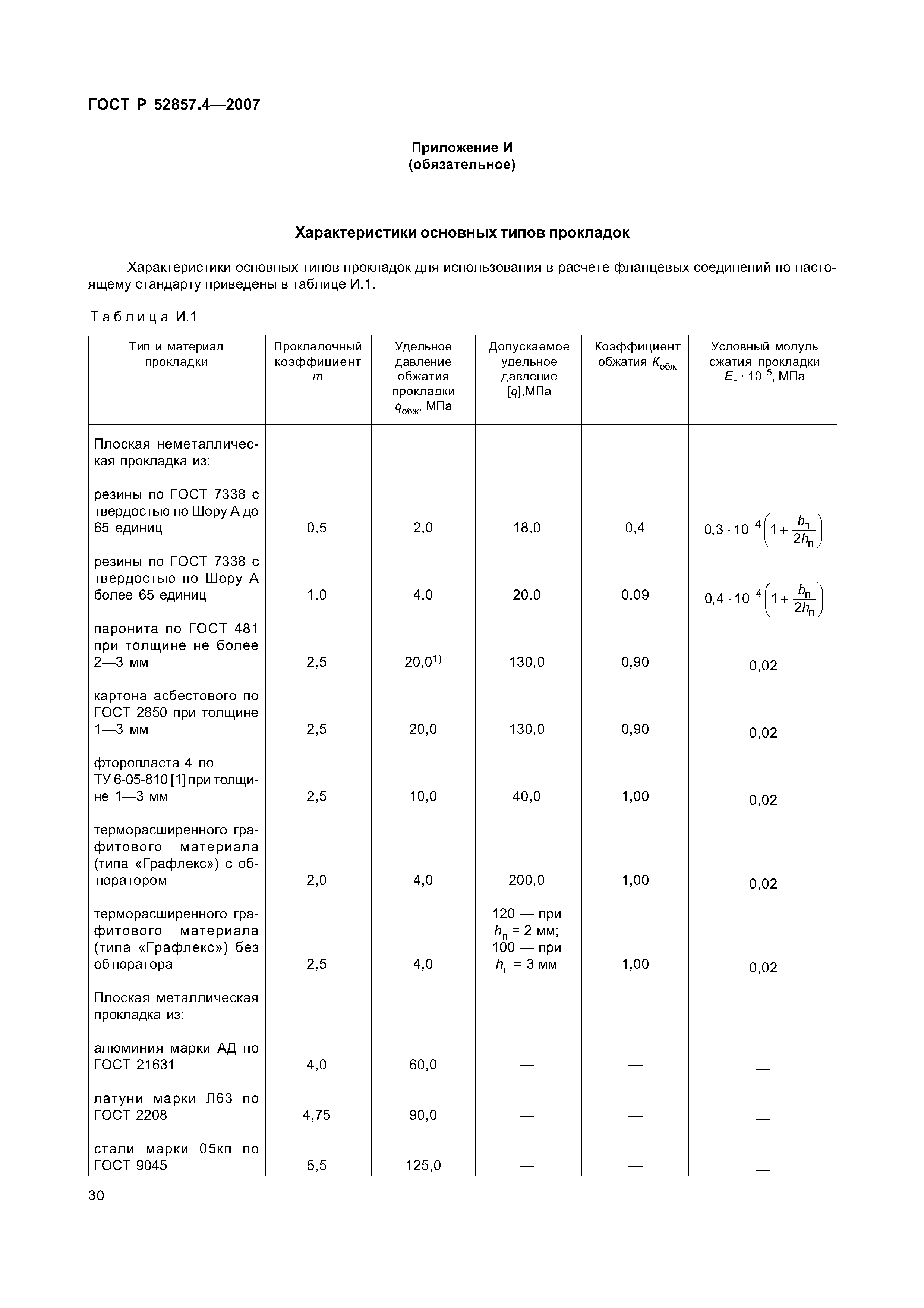

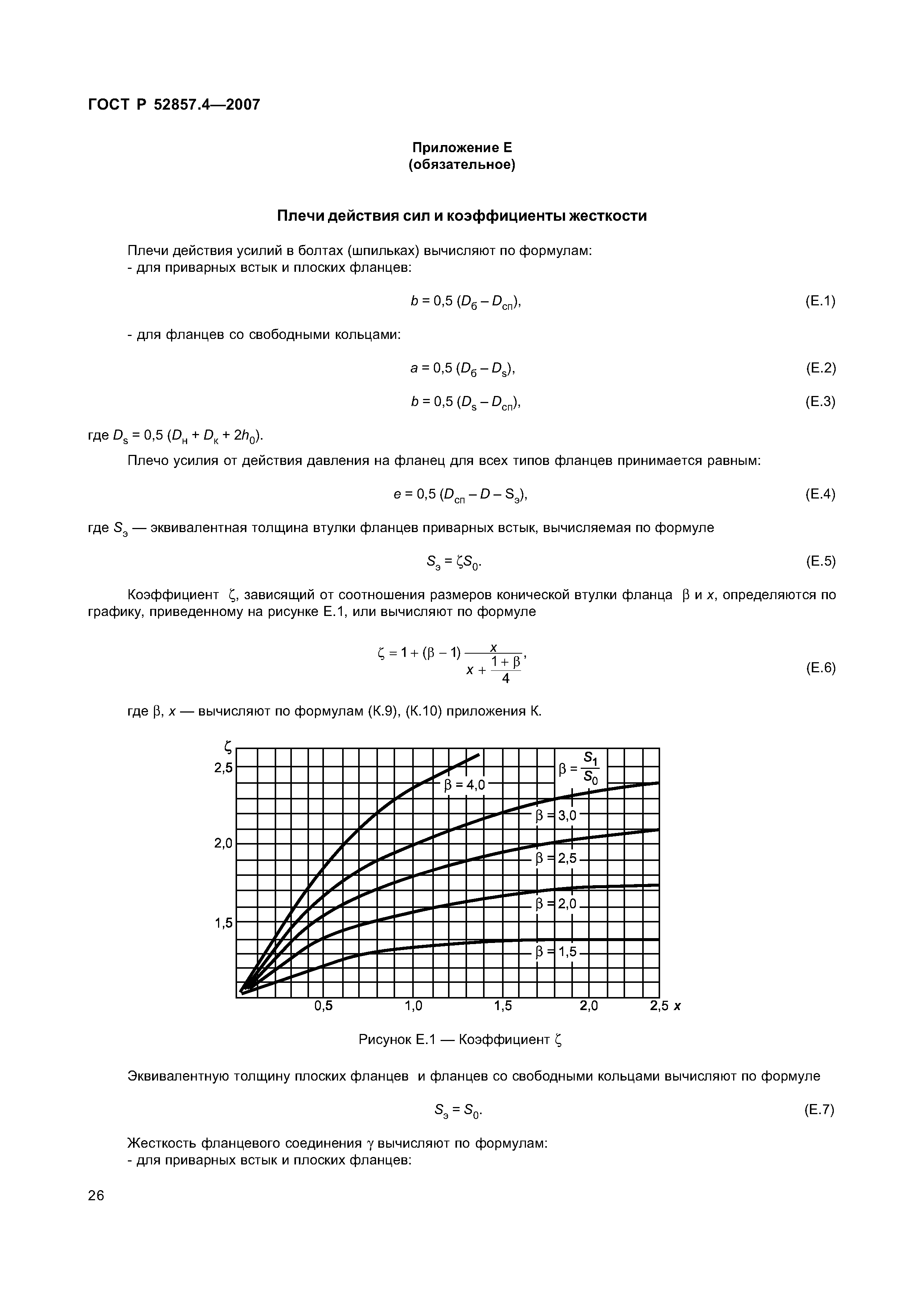

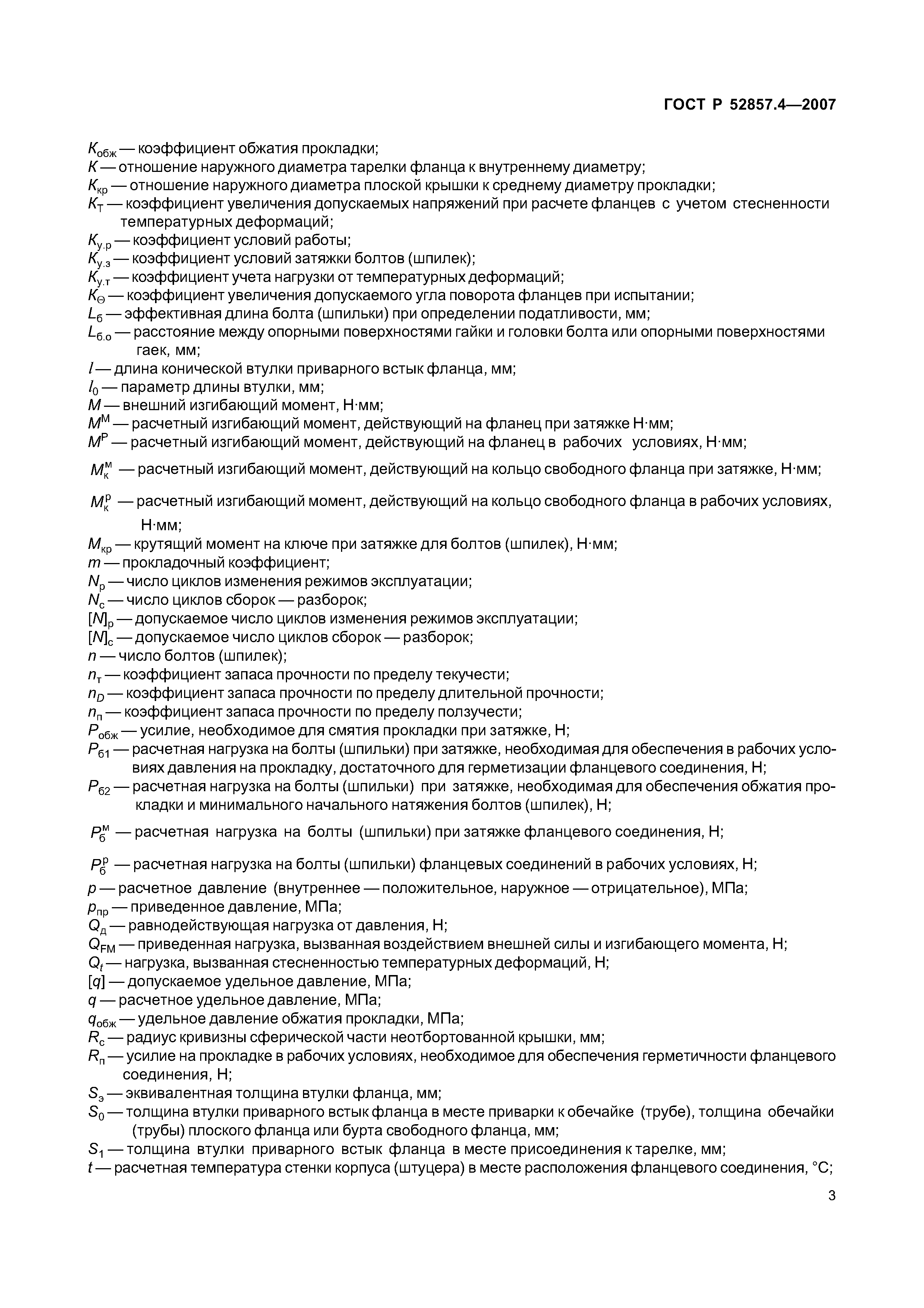

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Обозначения 4 Общие положения 5 Усилия, необходимые для смятия прокладки и обеспечения герметичности фланцевого соединения 6 Усилия в болтах (шпильках) фланцевого соединения при затяжке и в рабочих условиях 7 Проверка прочности болтов (шпилек) и прокладки 8 Расчет фланцев на статическую прочность    8.1 Расчетный изгибающий момент, действующий на фланец при затяжке    8.2 Расчетный изгибающий момент, действующий на фланец в рабочих условиях    8.3 Расчетные напряжения во фланце при затяжке    8.4 Расчетные напряжения во фланце в рабочих условиях    8.5 Условия статической прочности фланцев 9 Проверка углов поворота фланцев 10 Расчет элементов фланцевого соединения на малоцикловую усталость    10.1 Размах условных упругих напряжений в элементах фланцевого соединения    10.2 Расчетные амплитуды приведенных условных упругих напряжений при затяжке    10.3 Расчетные амплитуды приведенных упругих напряжений в рабочих условиях Приложение А (рекомендуемое) Рекомендации по пределам применения фланцев и прокладок различных типов Приложение Б (рекомендуемое) Рекомендации по выбору нормализованных фланцевых соединений, нагруженных давлением, осевой силой и изгибающим моментом Приложение В (рекомендуемое) Рекомендации по назначению температур элементов фланцевого соединения Приложение Г (обязательное) Допускаемые напряжения для материала болтов (шпилек) Приложение Д (справочное) Площади поперечных сечений болтов (шпилек) Приложение Е (обязательное) Плечи действия сил и коэффициенты жесткости Приложение Ж (справочное) Физические и механические свойства крепежных материалов Приложение И (обязательное) Характеристики основных типов прокладок Приложение К (обязательное) Определение податливости прокладки, болтов (шпилек), фланцев Приложение Л (справочное) Крутящий момент на ключе при затяжке
Разработан:	Ростехнадзор ОАО НИИХИММАШ ОАО ВНИИНЕФТЕМАШ ЗАО Петрохим Инжиниринг
Утверждён:	27.12.2007 Федеральное агентство по техническому регулированию и метрологии (503-ст)
Издан:	Стандартинформ (2008 г. ) Стандартинформ (2009 г. )
Расположен в:	Техническая документация Электроэнергия ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Трубопроводы и их компоненты ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Оборудование для химической промышленности в целом Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Трубопроводы и их компоненты ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Оборудование для химической промышленности в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Добыча и переработка нефти, газа и смежные производства Химическая промышленность
Нормативные ссылки:	ГОСТ 2850-95 «Картон асбестовый. Технические условия» ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования» ГОСТ 28759.5-90 «Фланцы сосудов и аппаратов. Технические требования» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия» ГОСТ Р 52630-2006 «Сосуды и аппараты стальные сварные. Общие технические условия» ГОСТ Р 52857.1-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования» ГОСТ Р 52857.6-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность при малоцикловых нагрузках» ГОСТ Р 52857.7-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Теплообменные аппараты» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ 2208-2007 «Фольга, ленты, полосы, листы и плиты латунные. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 9045-93 «Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки. Технические условия» Федеральный закон 184-ФЗ «О техническом регулировании»
