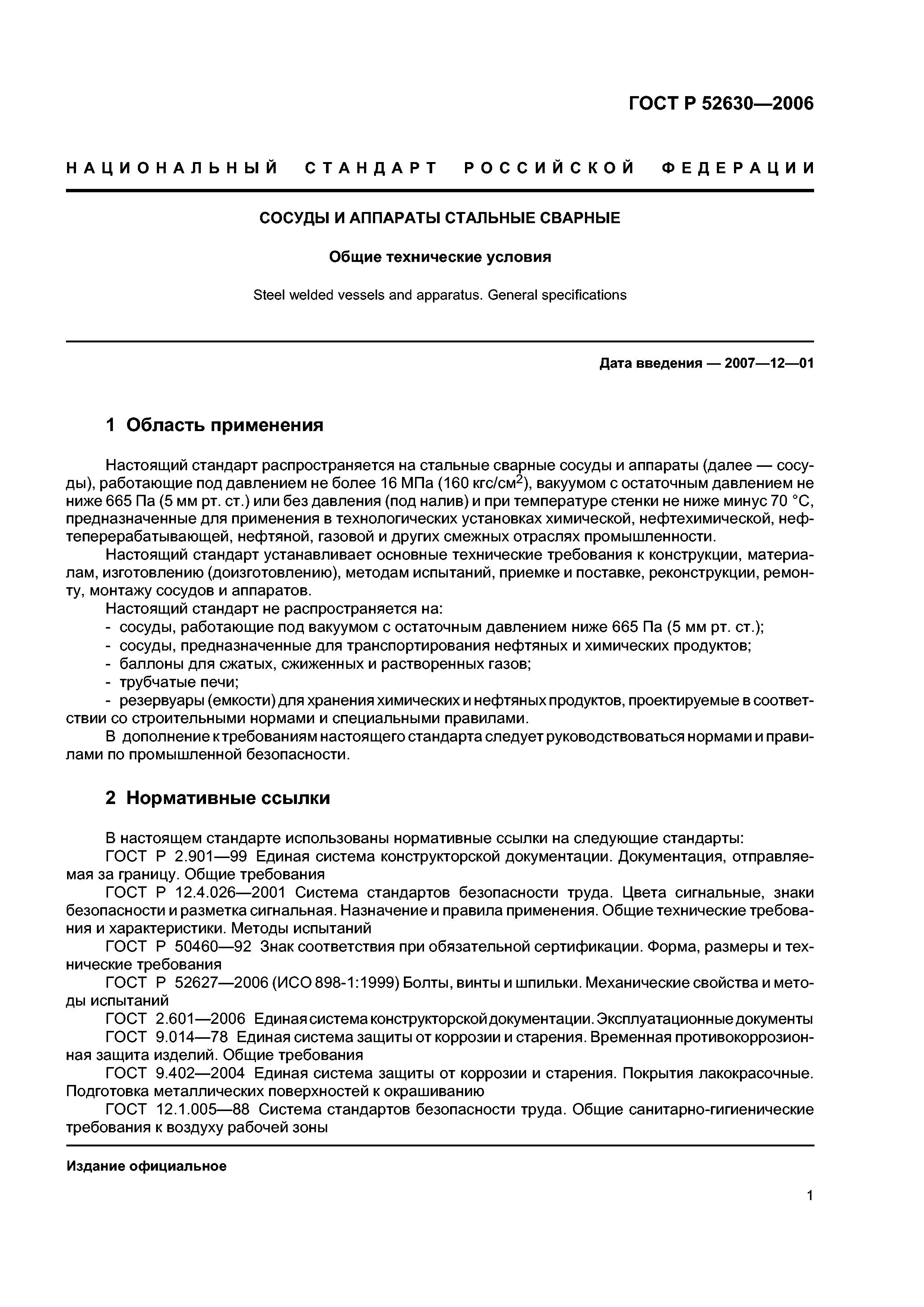

| Область применения: | Стандарт распространяется на стальные сварные сосуды и аппараты, работающие под давлением не более 16 МПа (160 кгс/см2.), вакуумом с остаточным давлением не ниже 665 Па (5 мм рт. ст.) или без давления (под налив) и при температуре стенки не ниже минус 70 град. Цельсия, предназначенные для применения в технологических установках химической, нефтехимической, нефтеперерабатывающей, нефтяной, газовой и других смежных отраслях промышленности.
Стандарт устанавливает основные технические требования к конструкции, материалам, изготовлению (доизготовлению), методам испытаний, приемке и поставке, реконструкции, ремонту, монтажу сосудов и аппаратов.
Стандарт не распространяется на: - сосуды, работающие под вакуумом с остаточным давлением ниже 665 Па (5 мм рт. ст.); - сосуды, предназначенные для транспортирования нефтяных и химических продуктов; - баллоны для сжатых, сжиженных и растворенных газов; - трубчатые печи; - резервуары (емкости) для хранения химических и нефтяных продуктов, проектируемые в соответствии со строительными нормами и специальными правилами. |

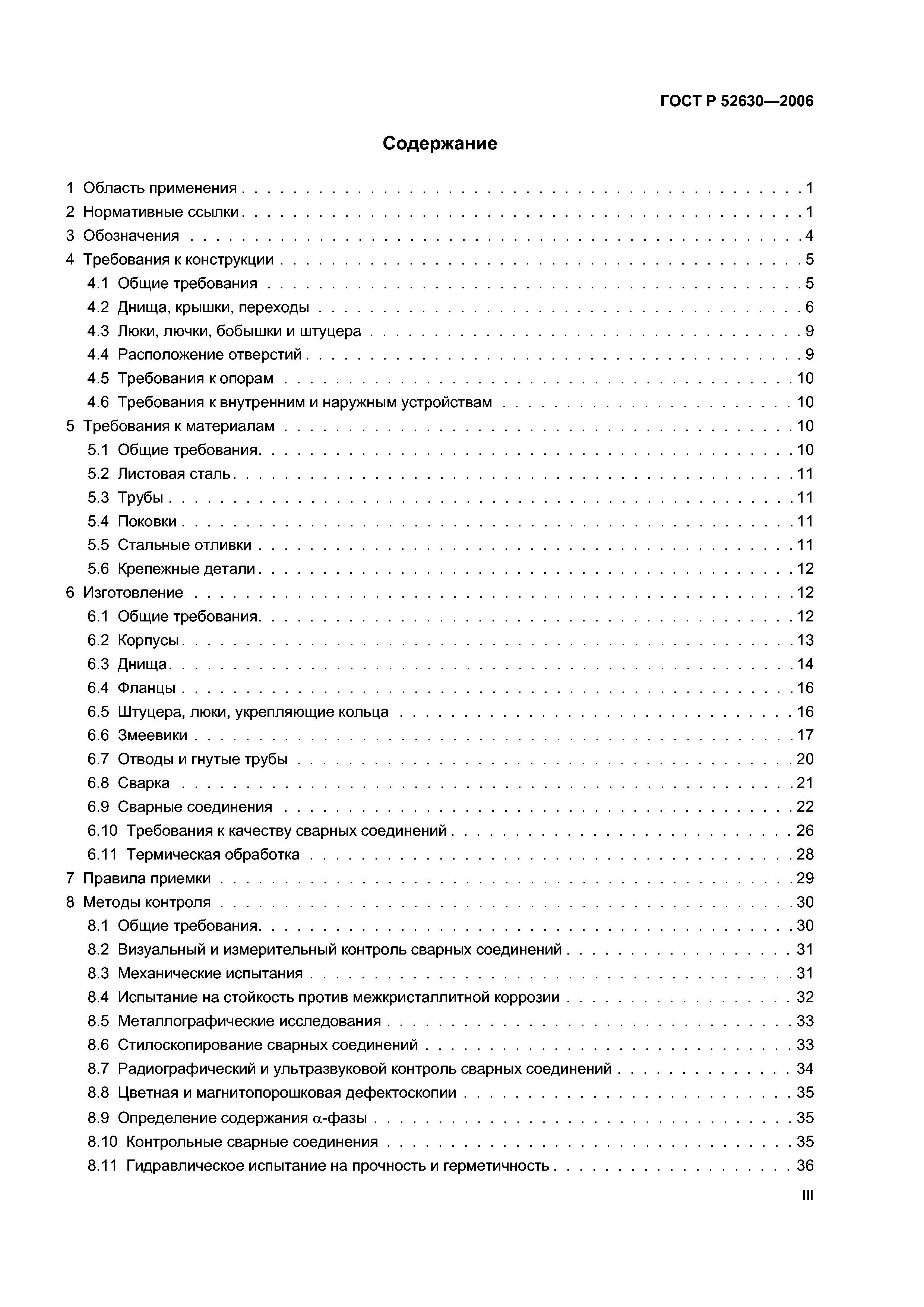

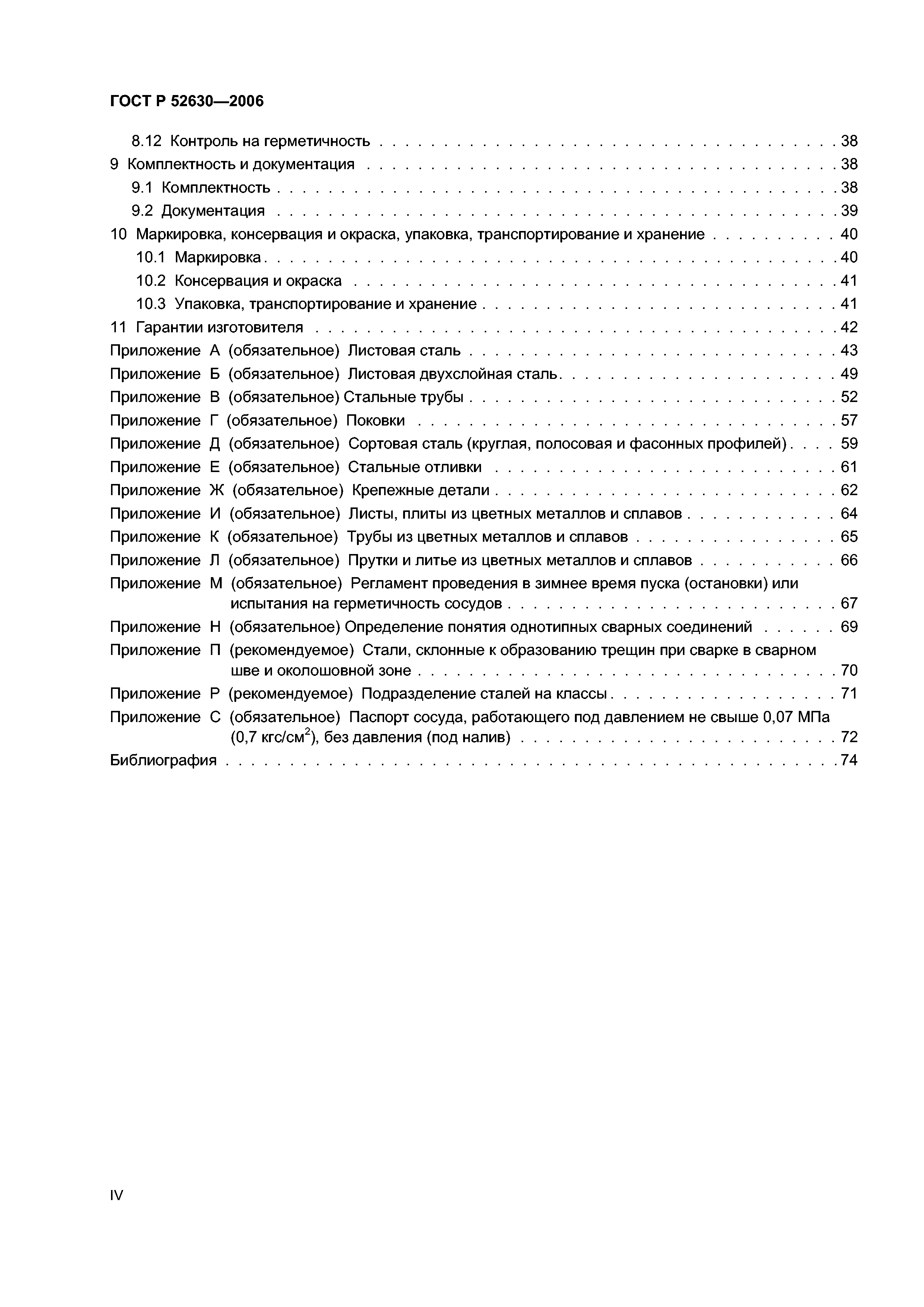

| Оглавление: | 1 Область применения

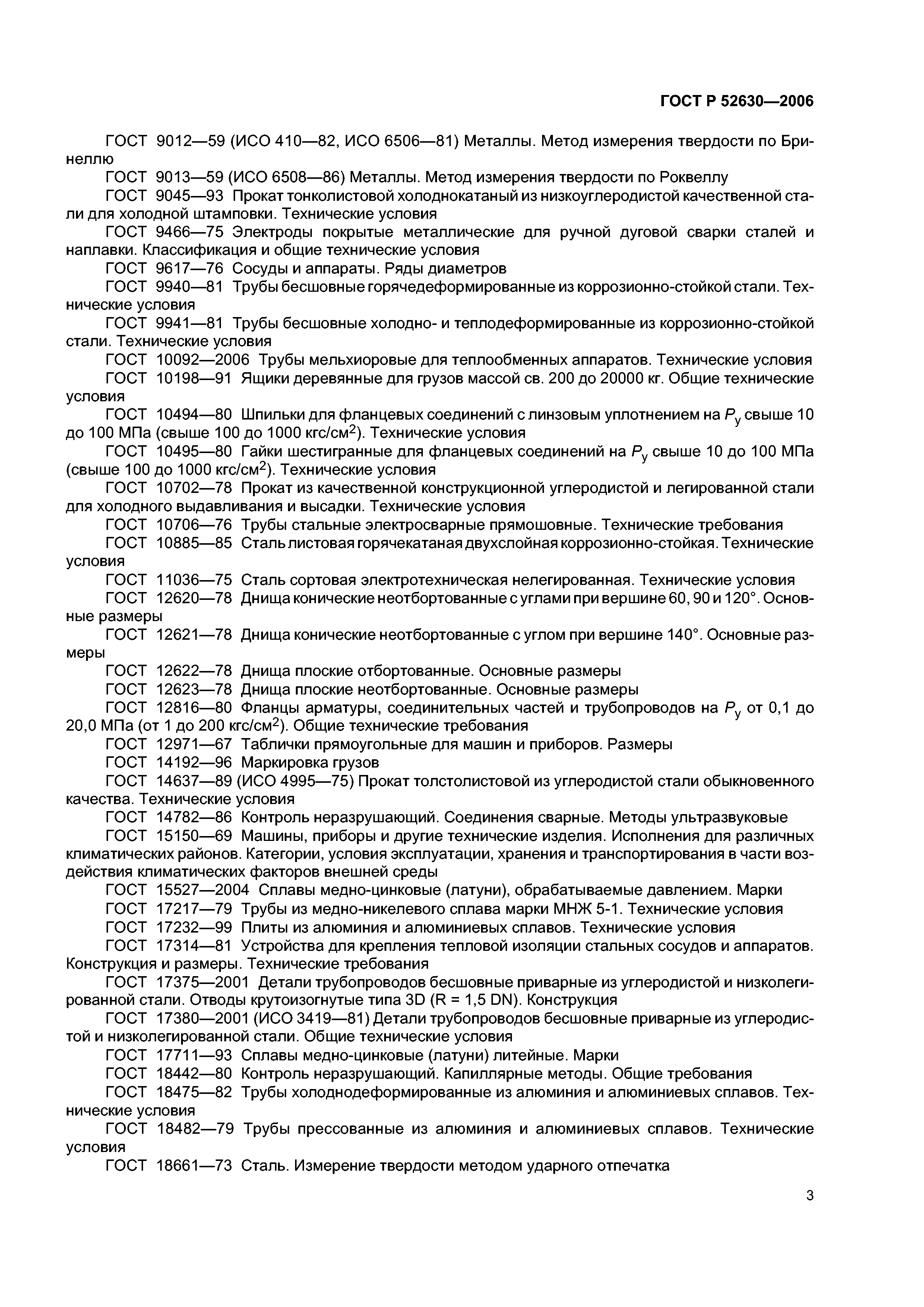

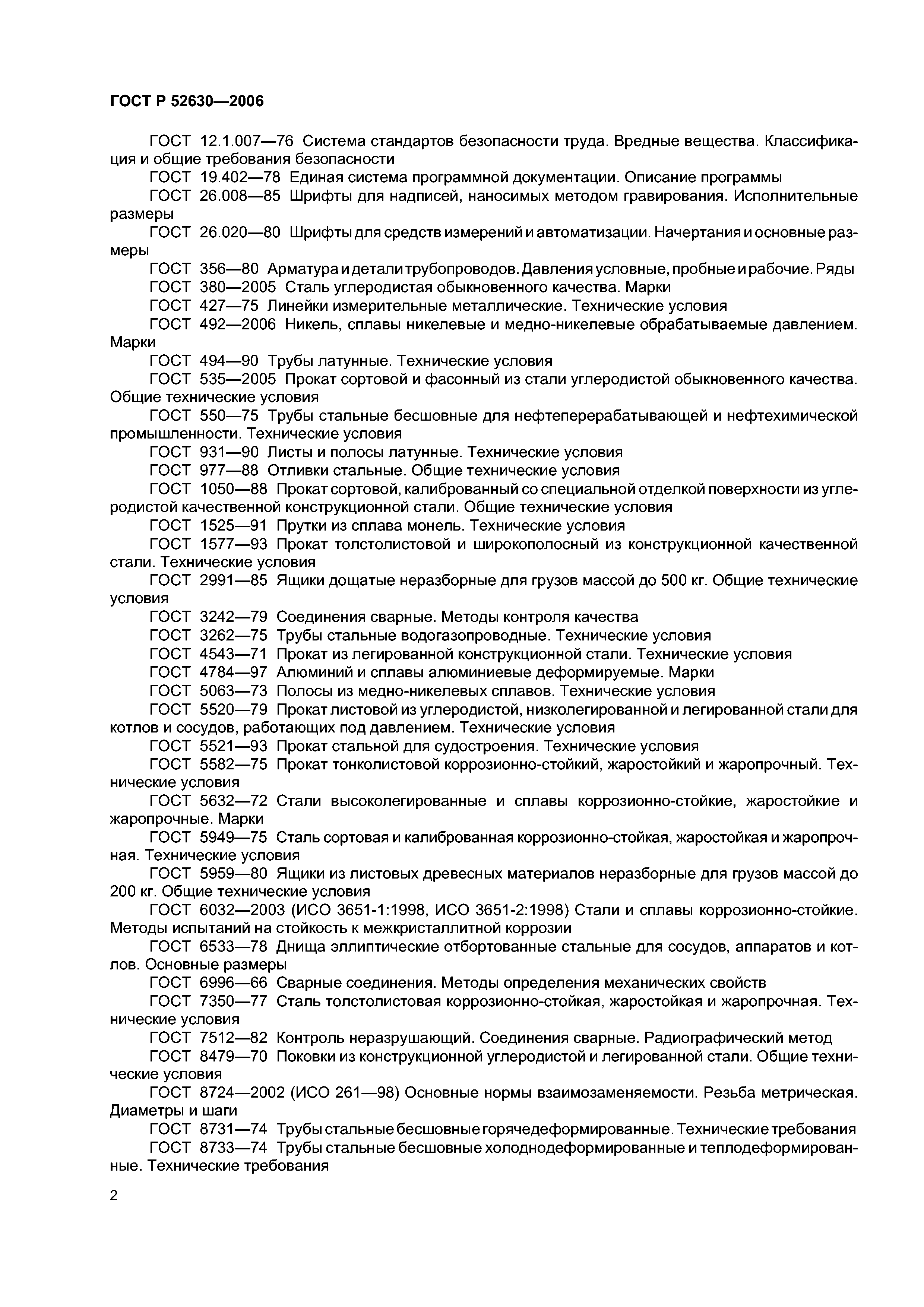

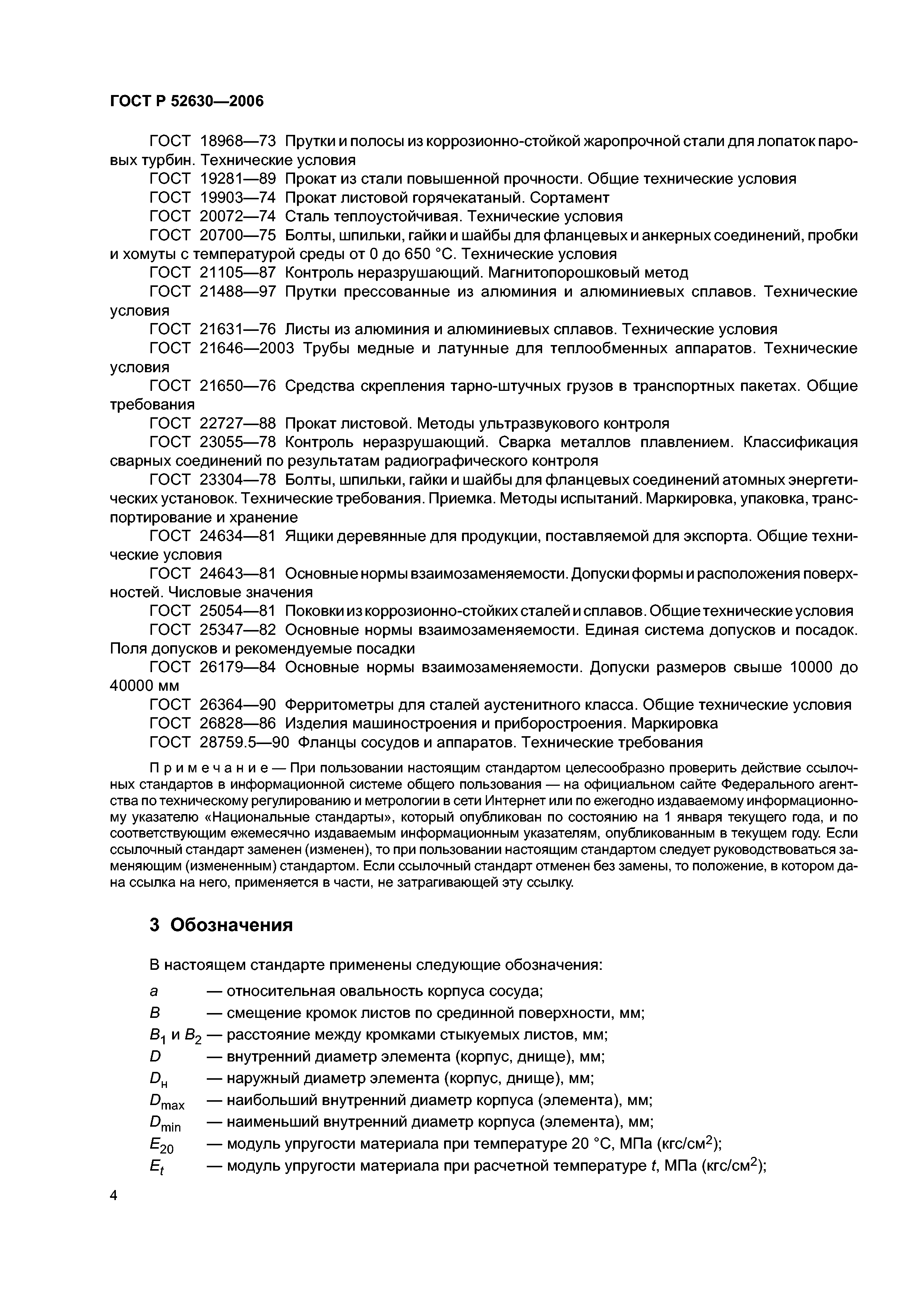

2 Нормативные ссылки
3 Обозначения

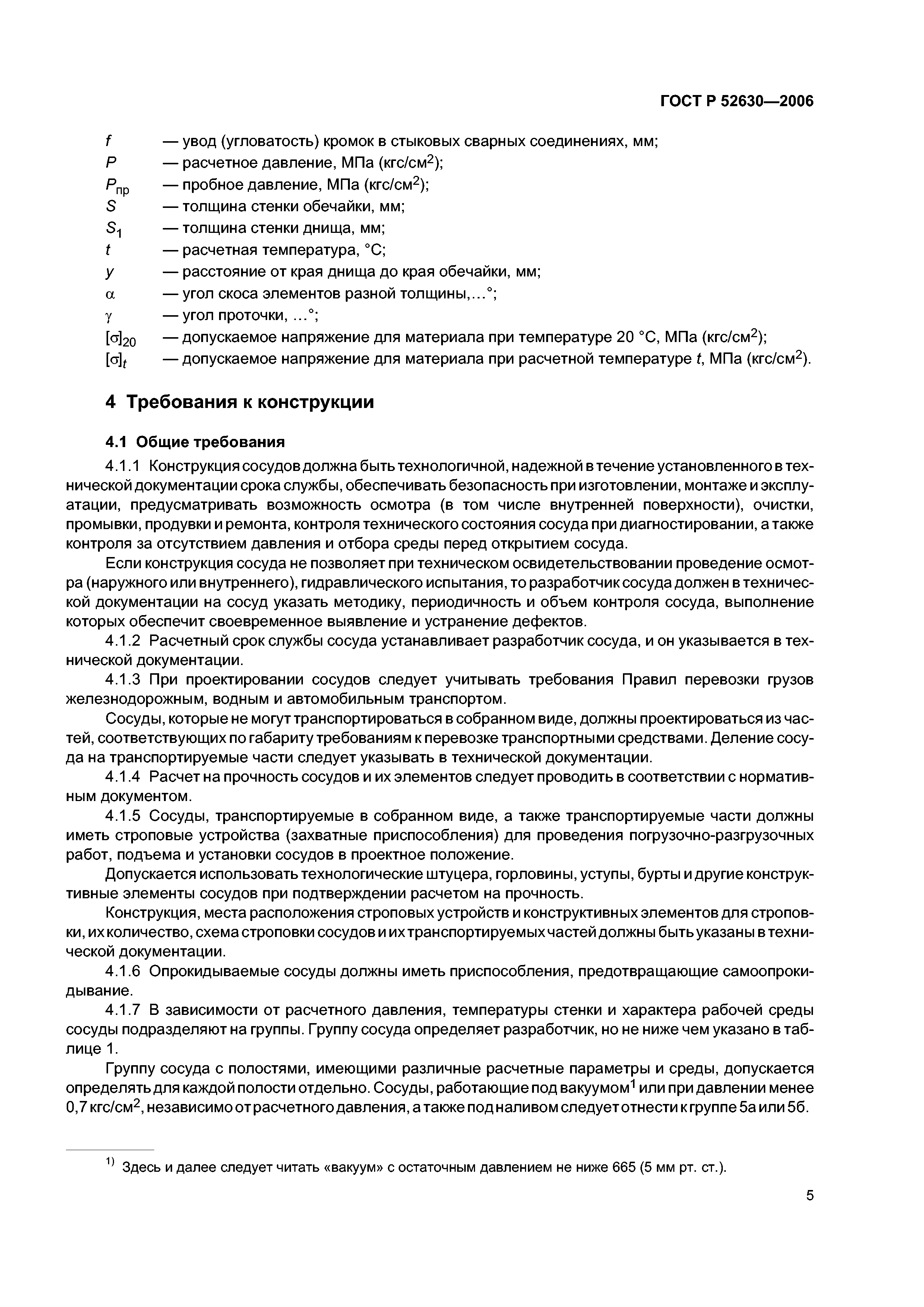

4 Требования к конструкции
4.1 Общие требования

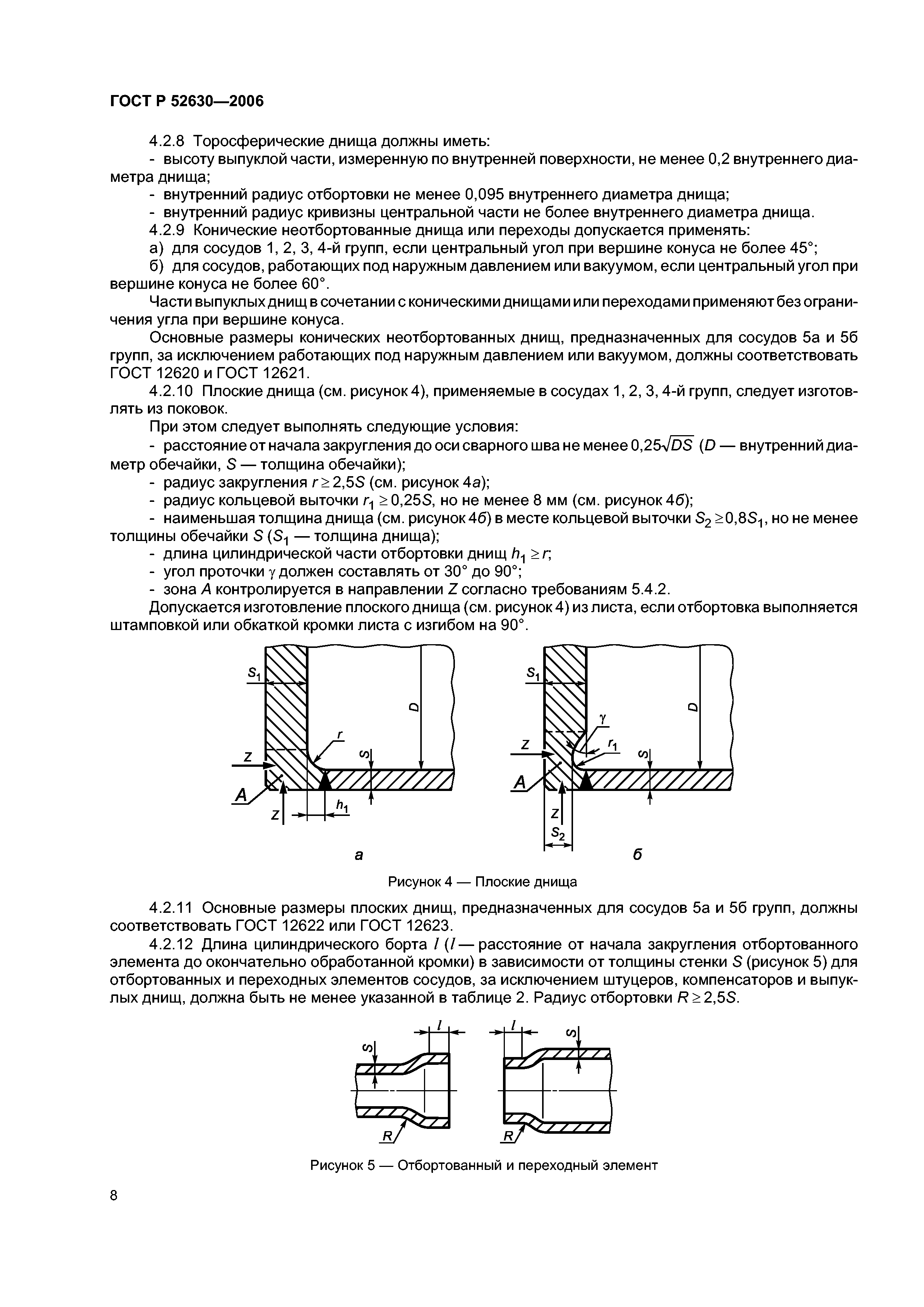

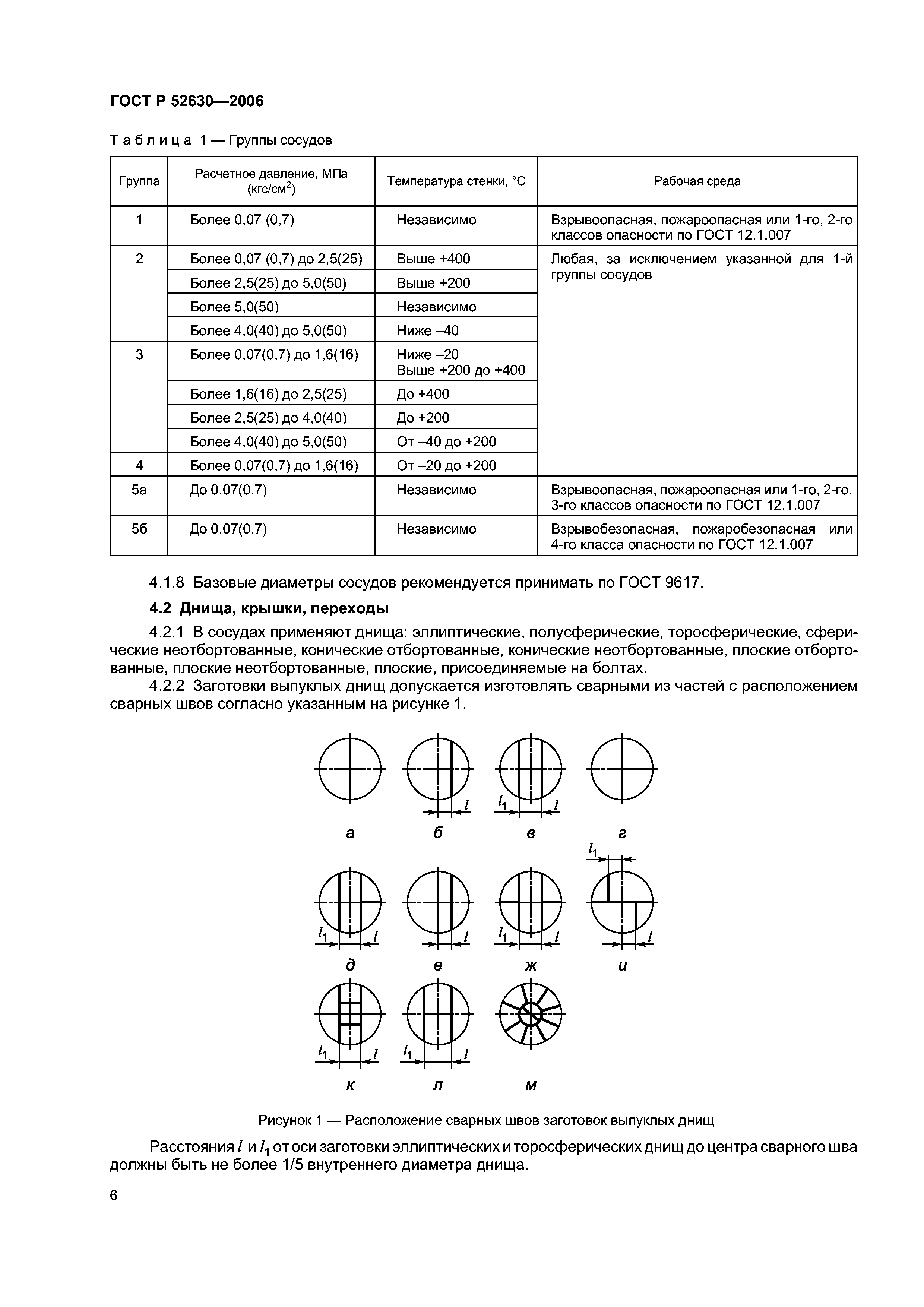

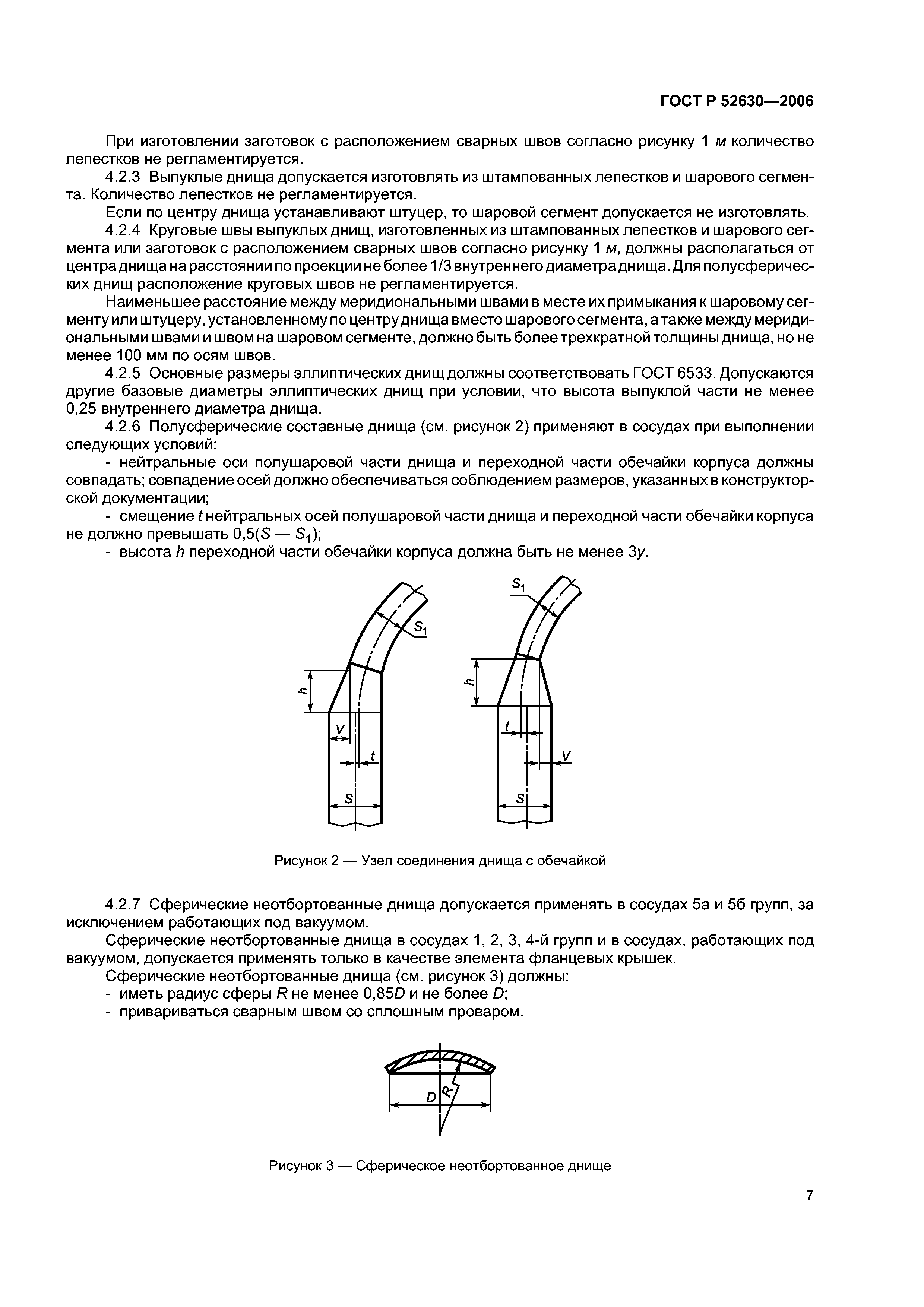

4.2 Днища, крышки, переходы

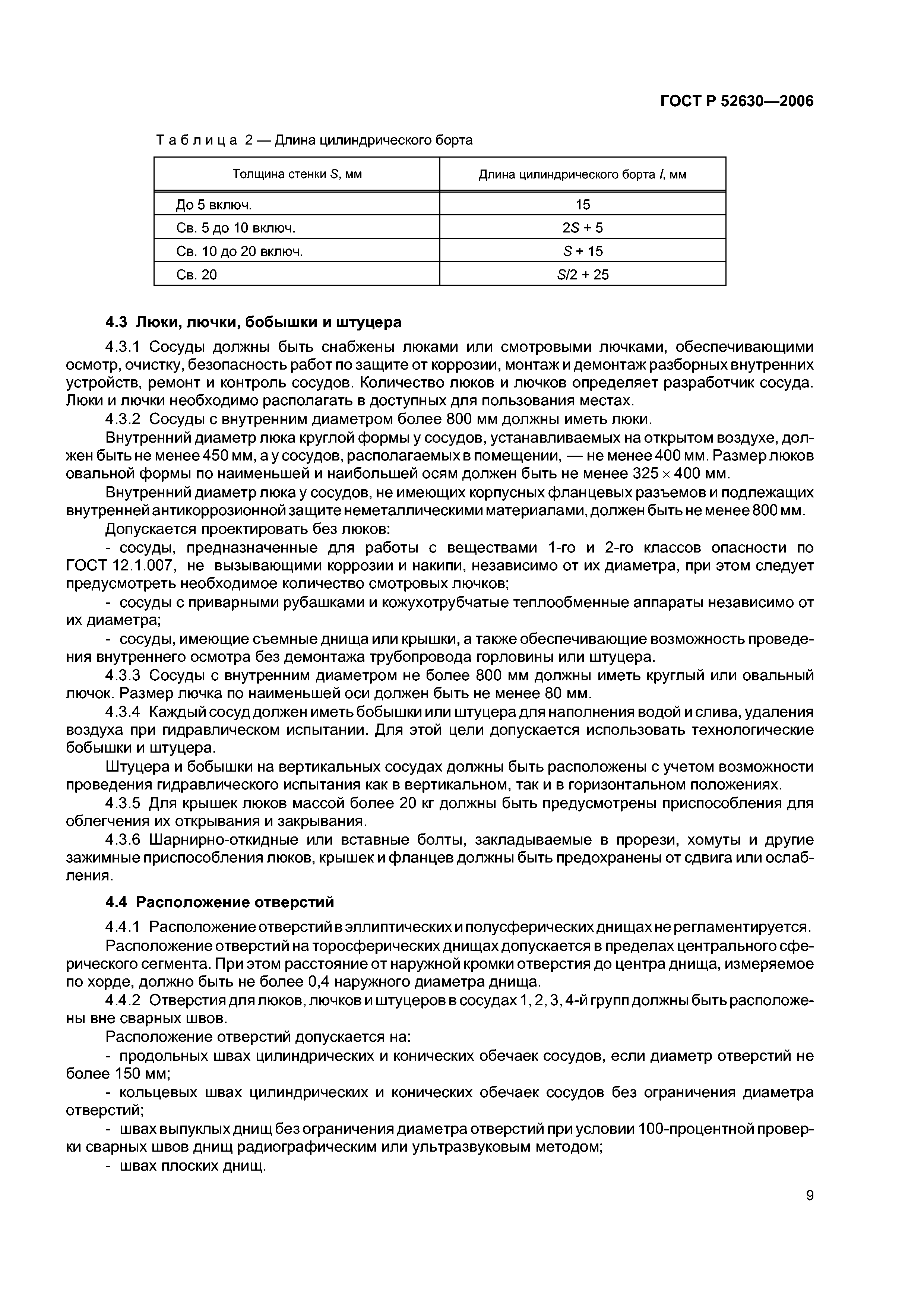

4.3 Люки, лючки, бобышки и штуцера
4.4 Расположение отверстий
4.6 Требования к внутренним и наружным устройствам

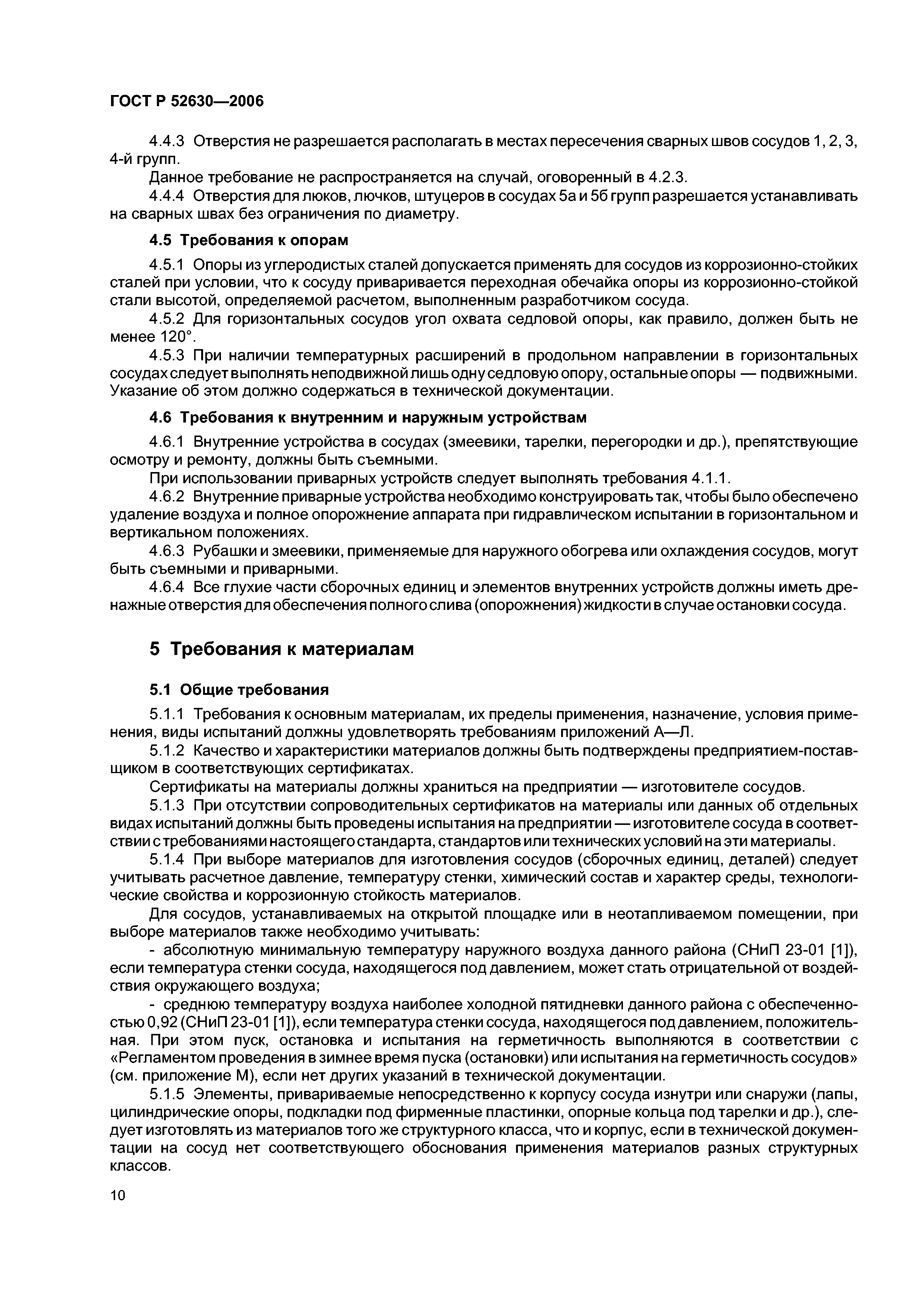

5 Требования к материалам
5.1 Общие требования

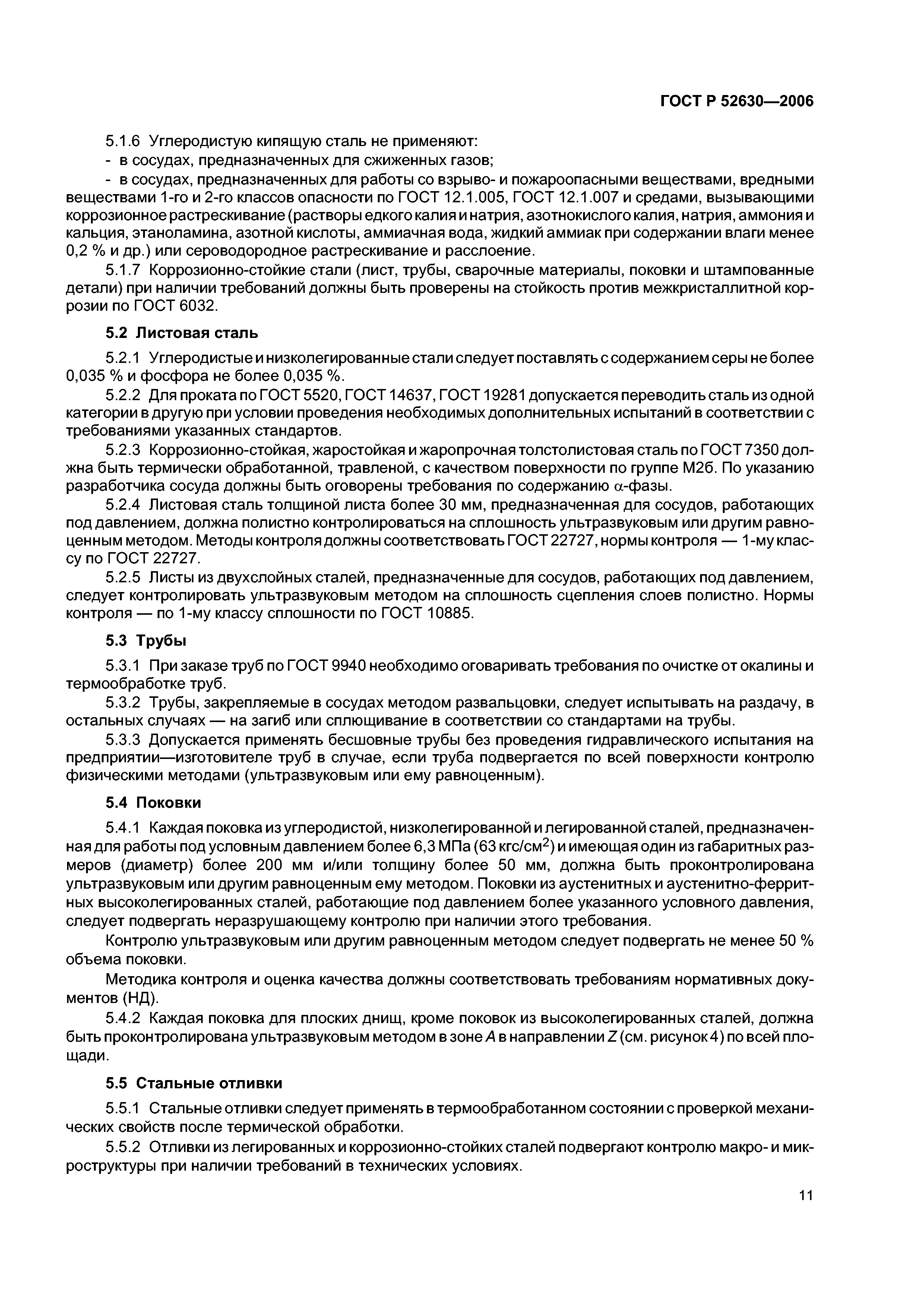

5.2 Листовая сталь
5.3 Трубы
5.4 Поковки
5.5 Стальные отливки
5.6 Крепежные детали

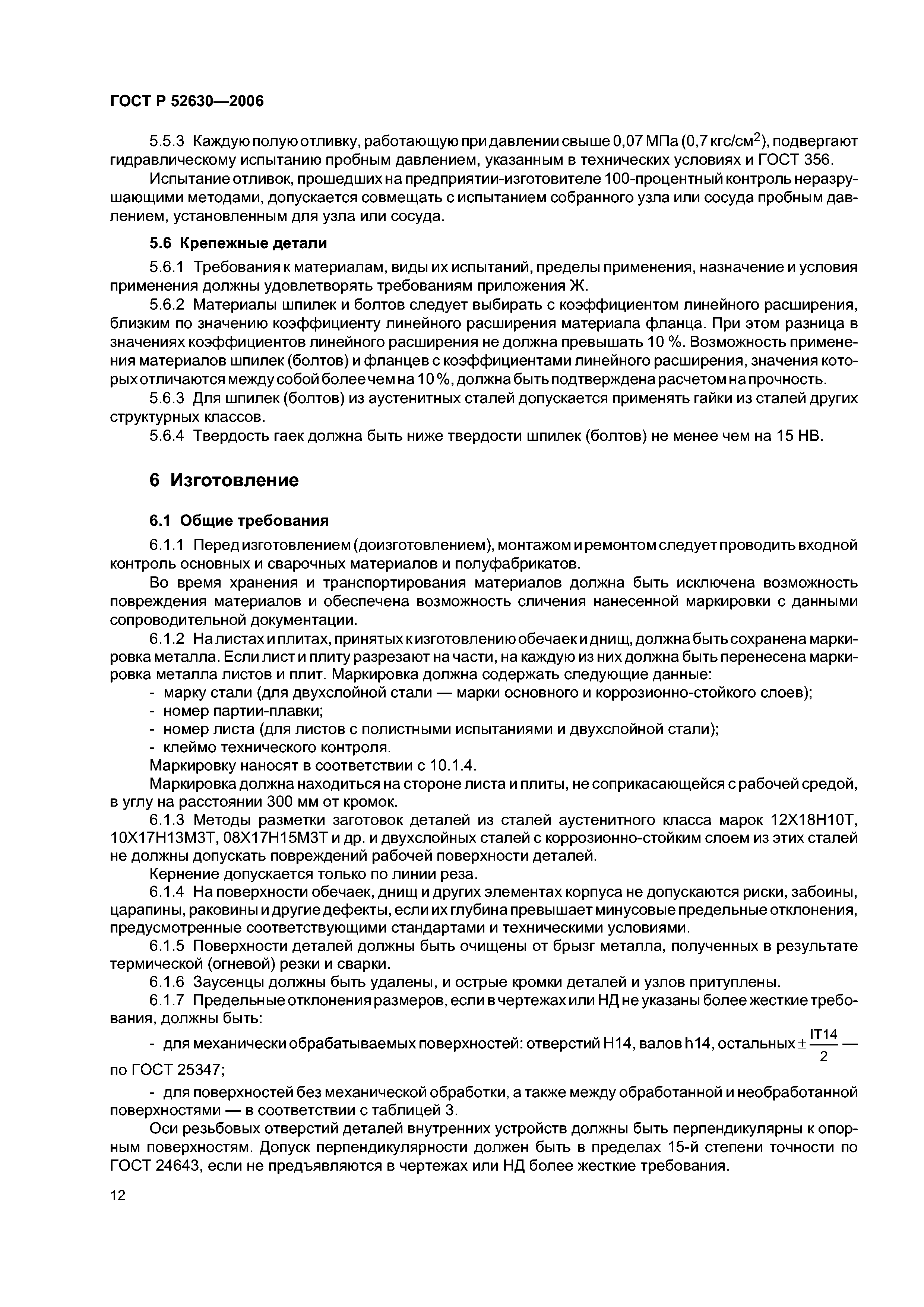

6 Изготовление
6.1 Общие требования

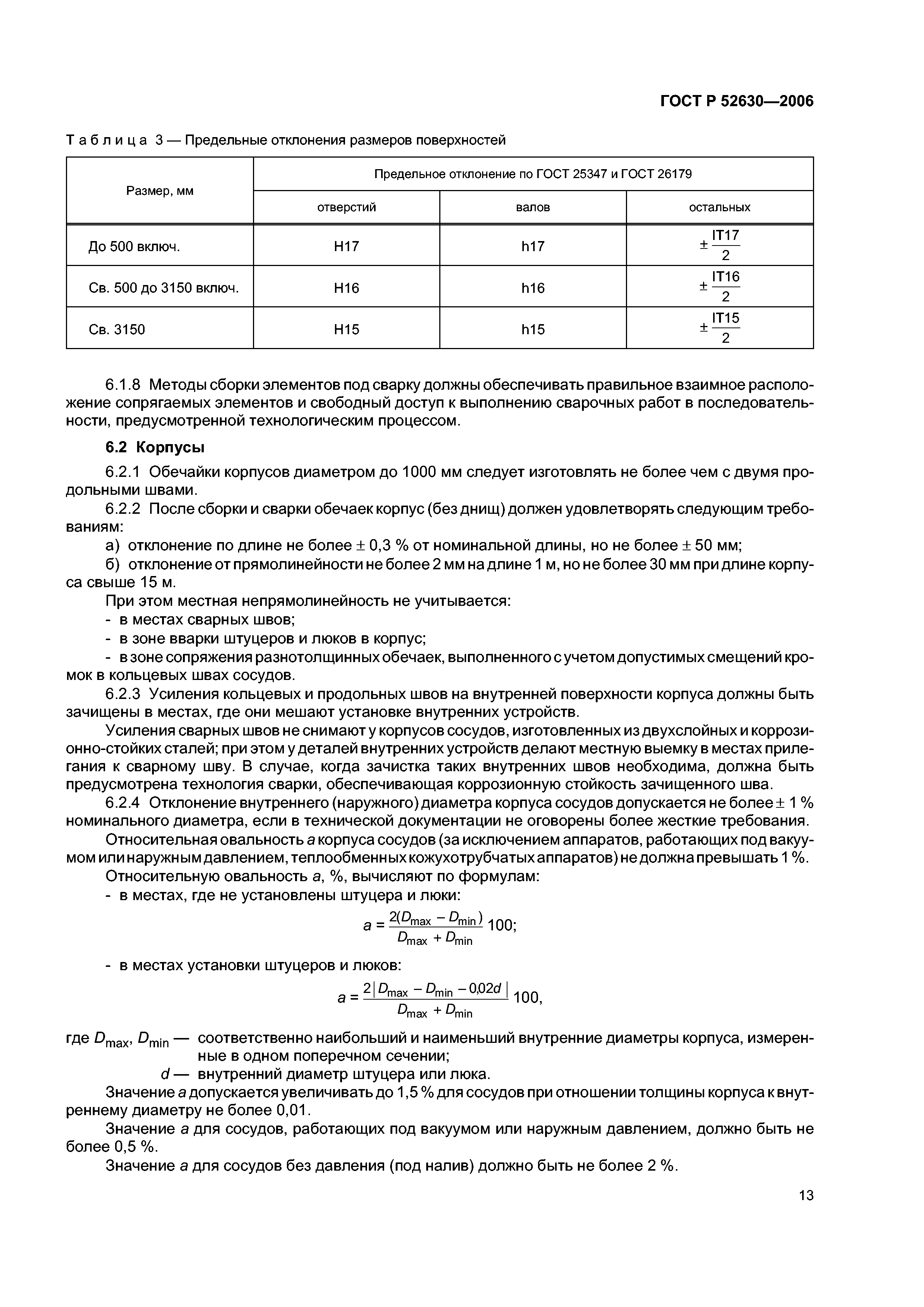

6.2 Крпусы

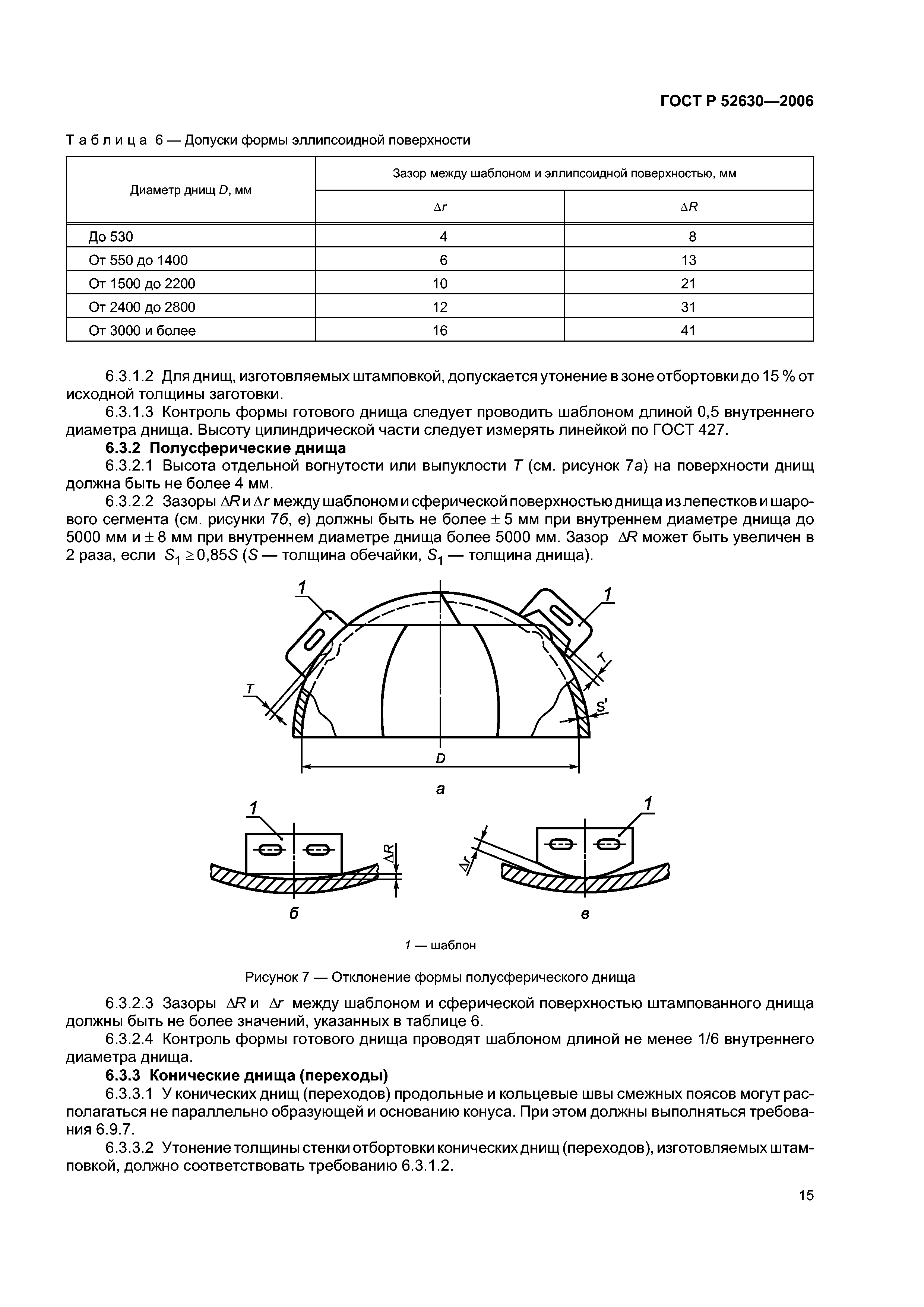

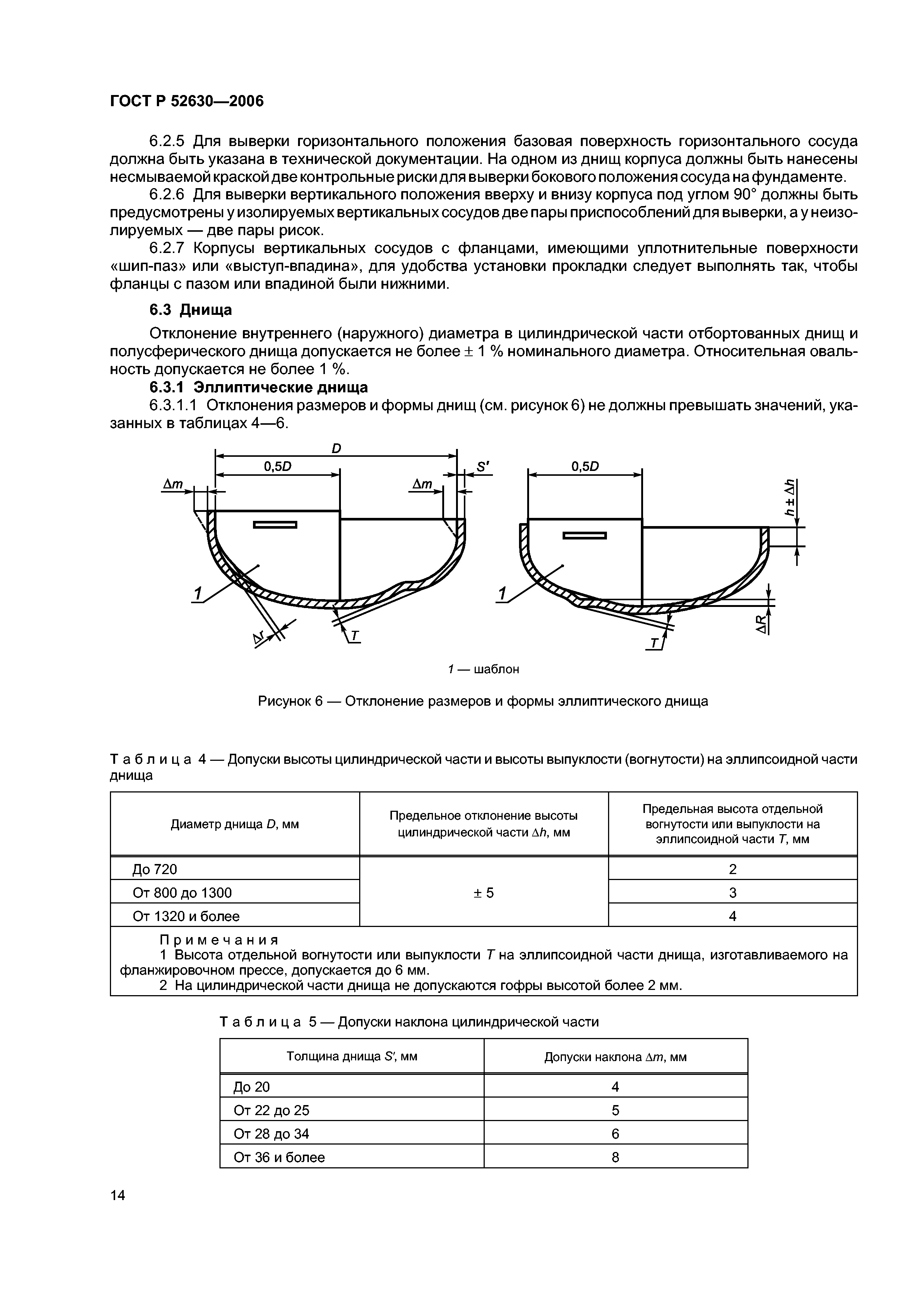

6.3 Днища
6.4 Фланцы

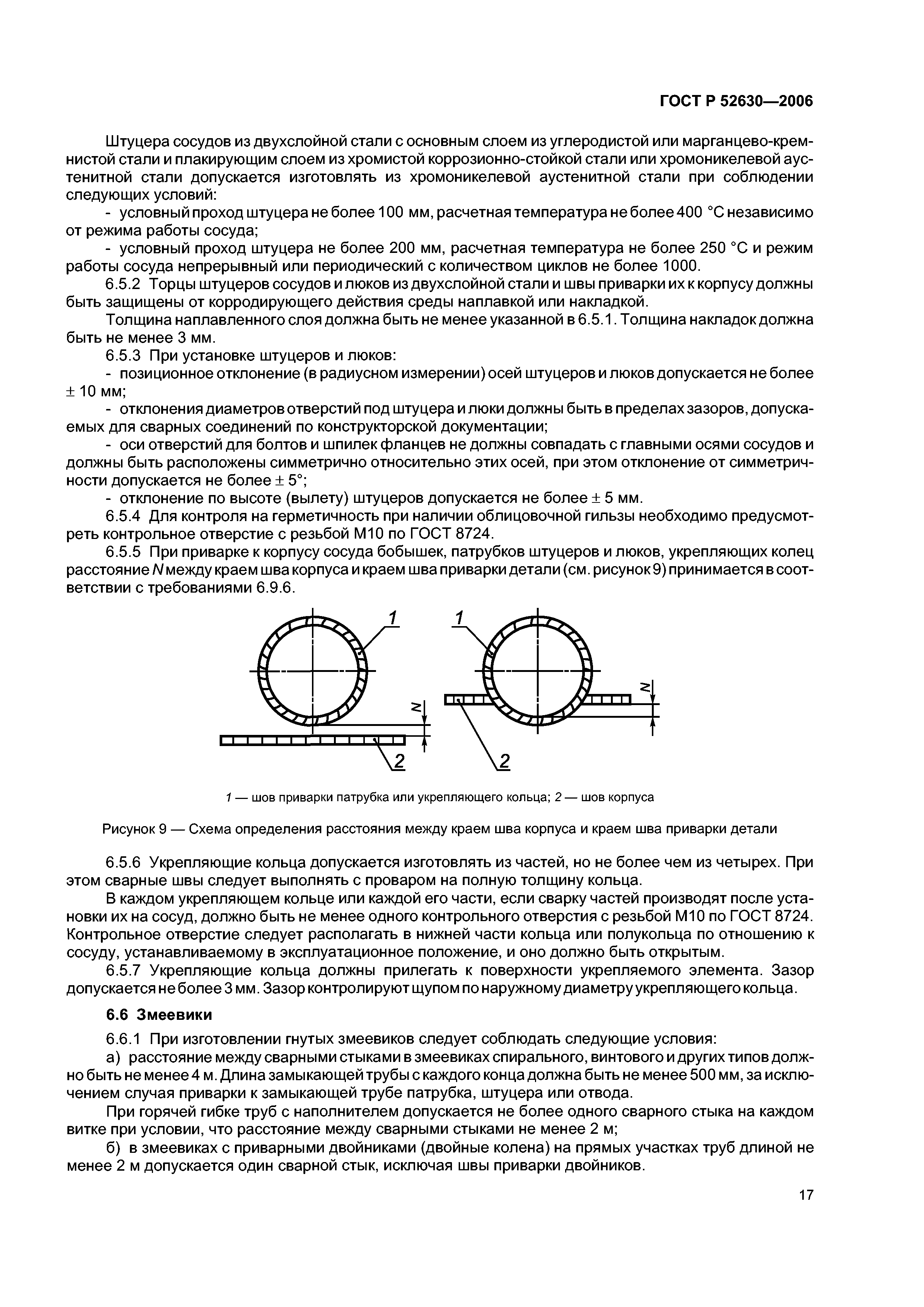

6.5 Штуцера, люки, укрепляющие кольца

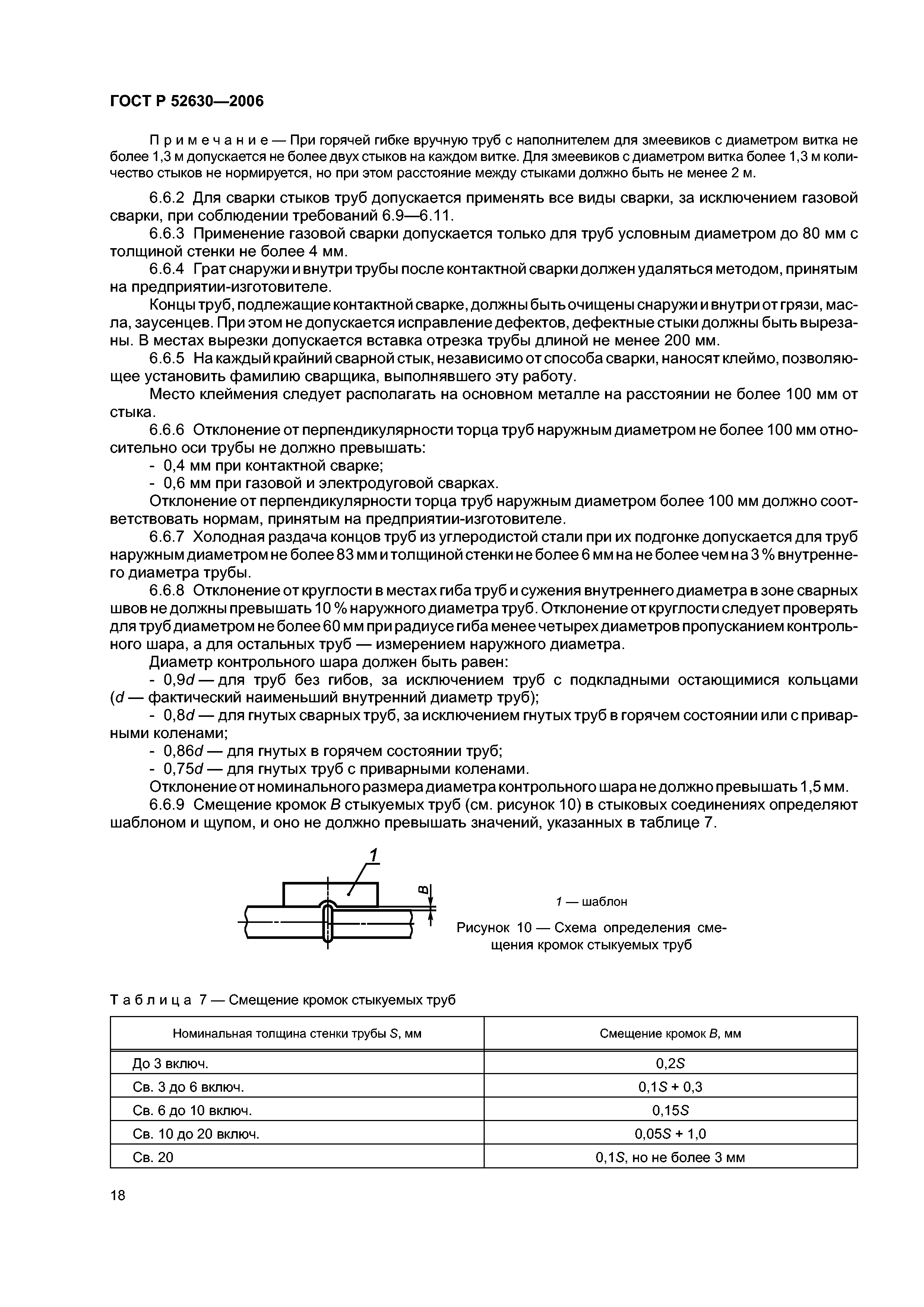

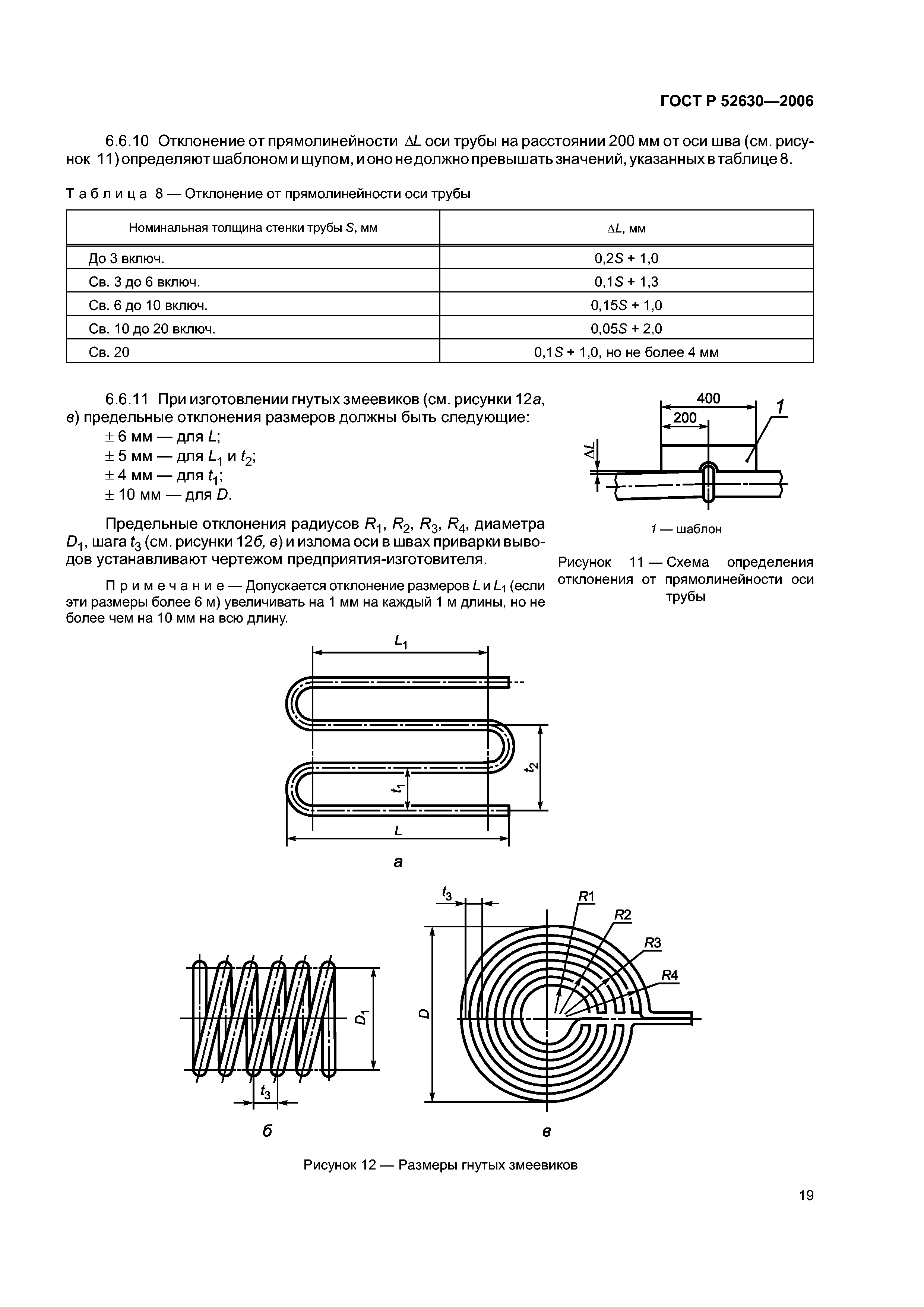

6.6 Змеевики

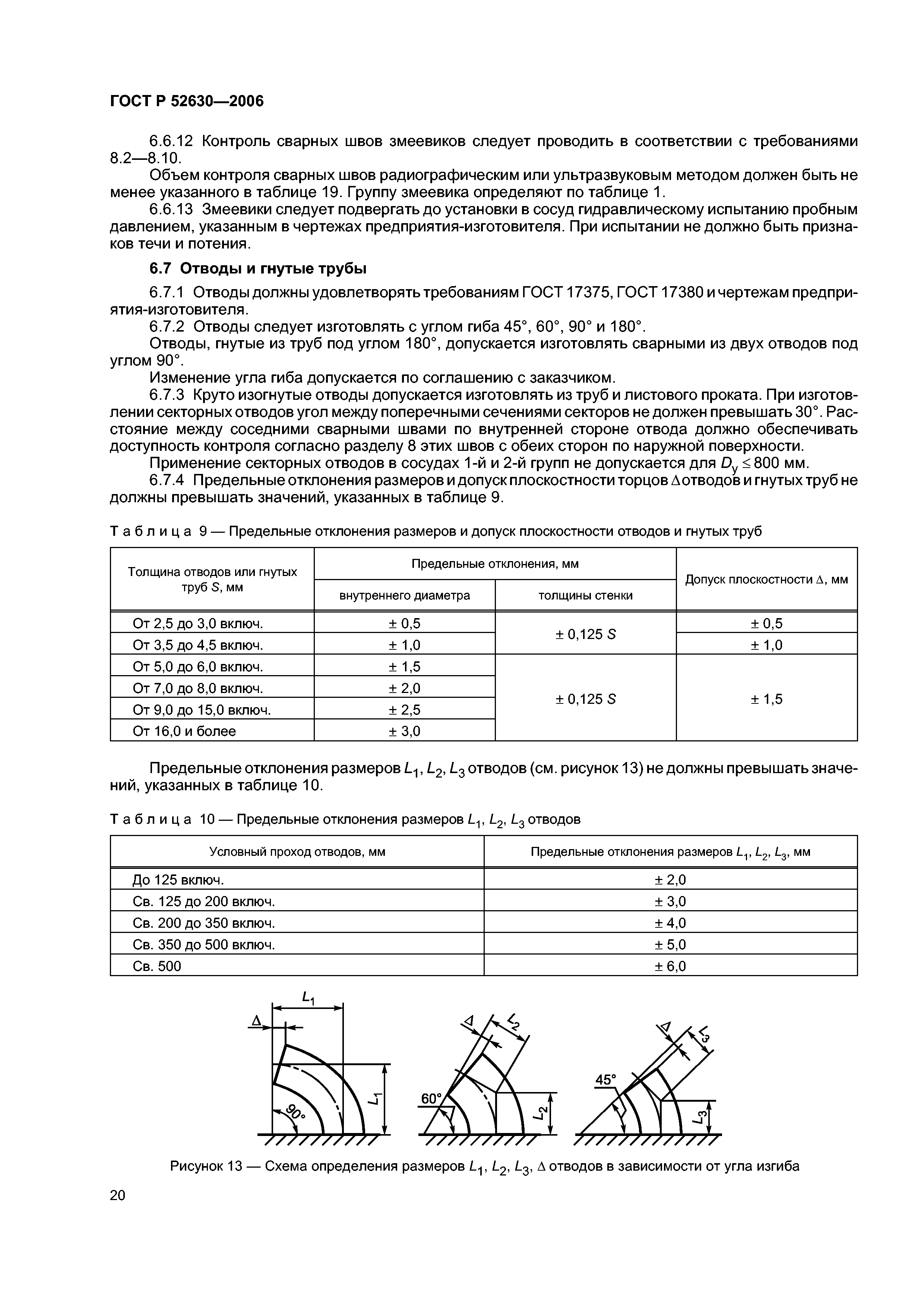

6.7 Отводы и гнутые трубы

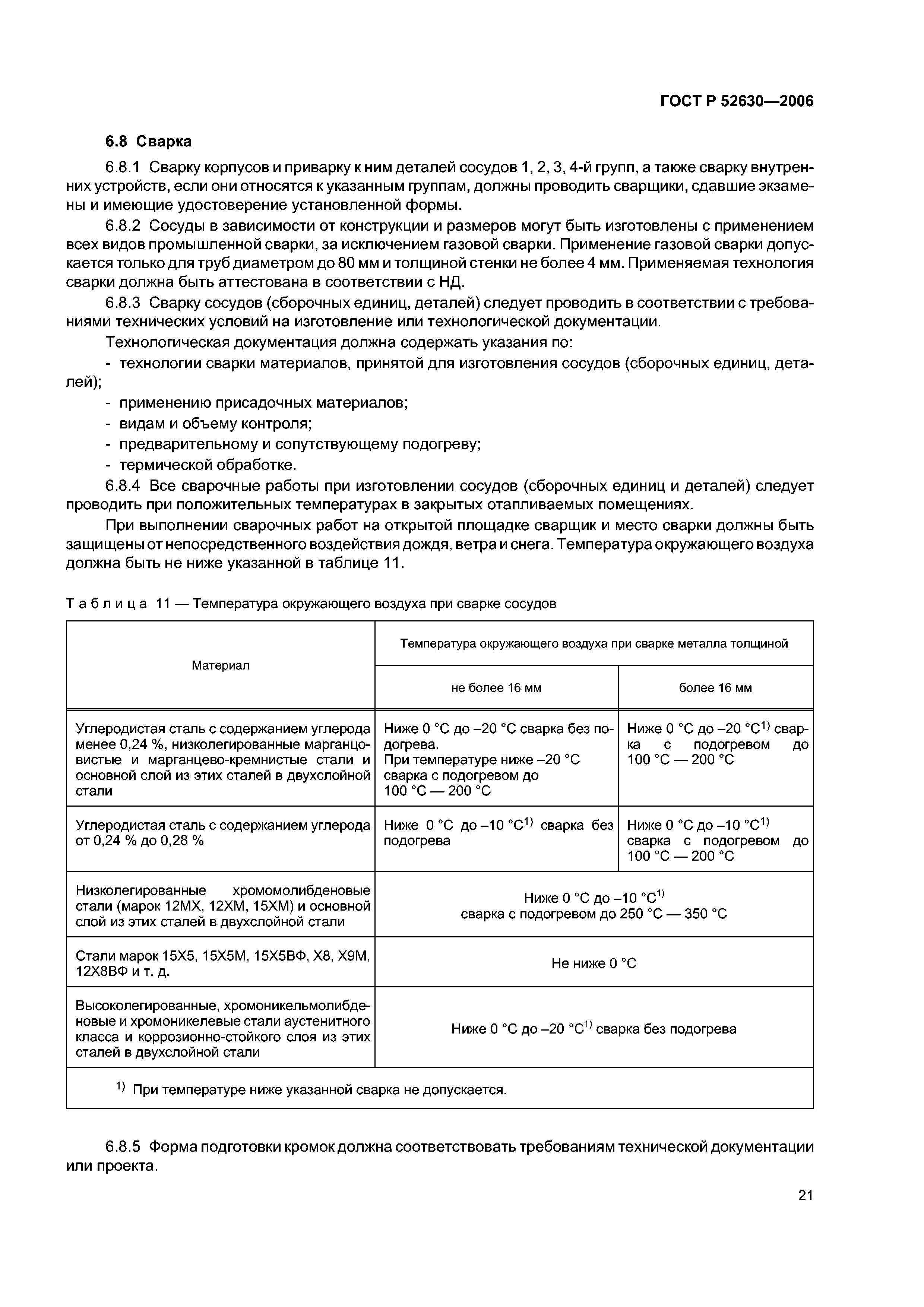

6.8 Сварка

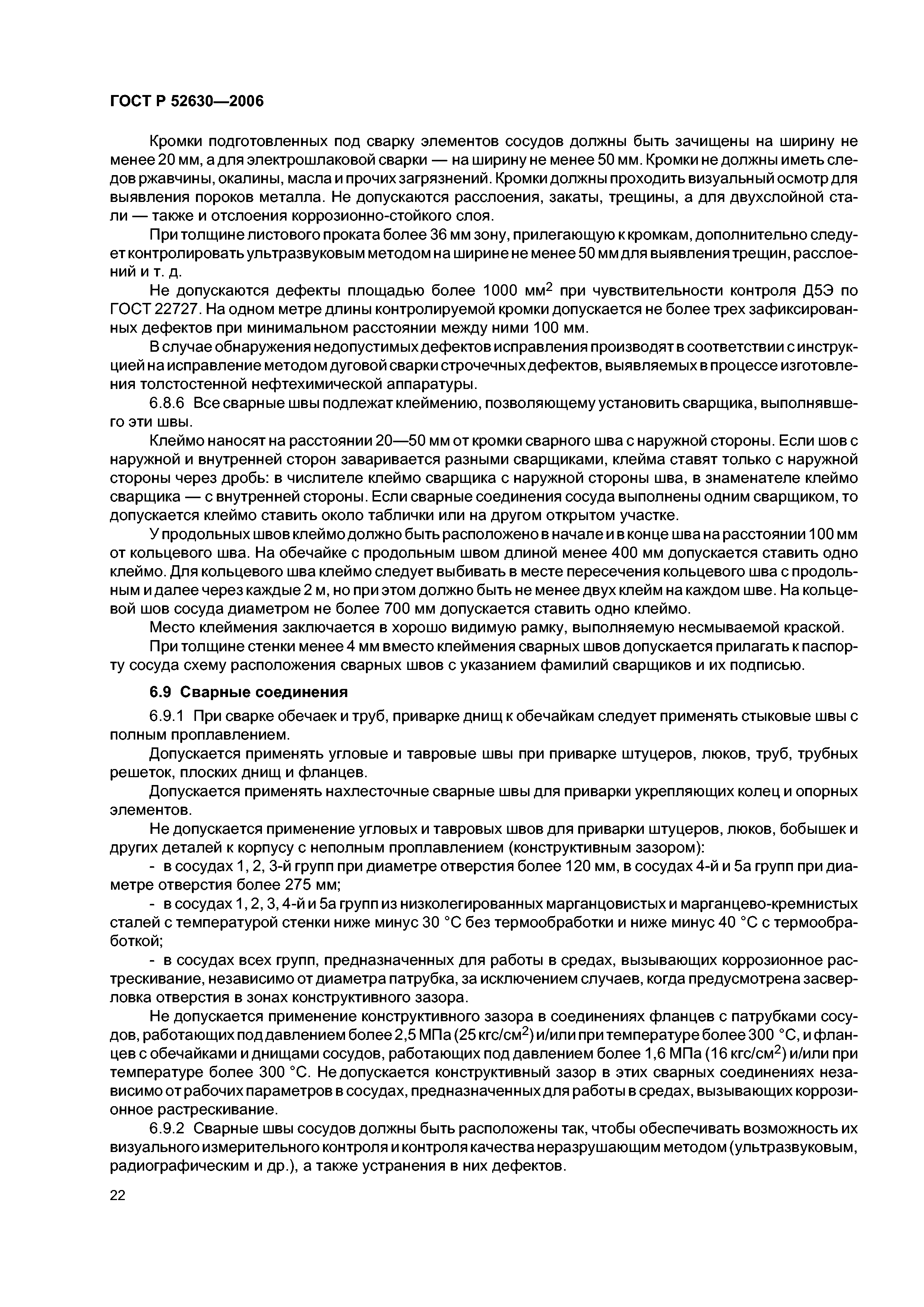

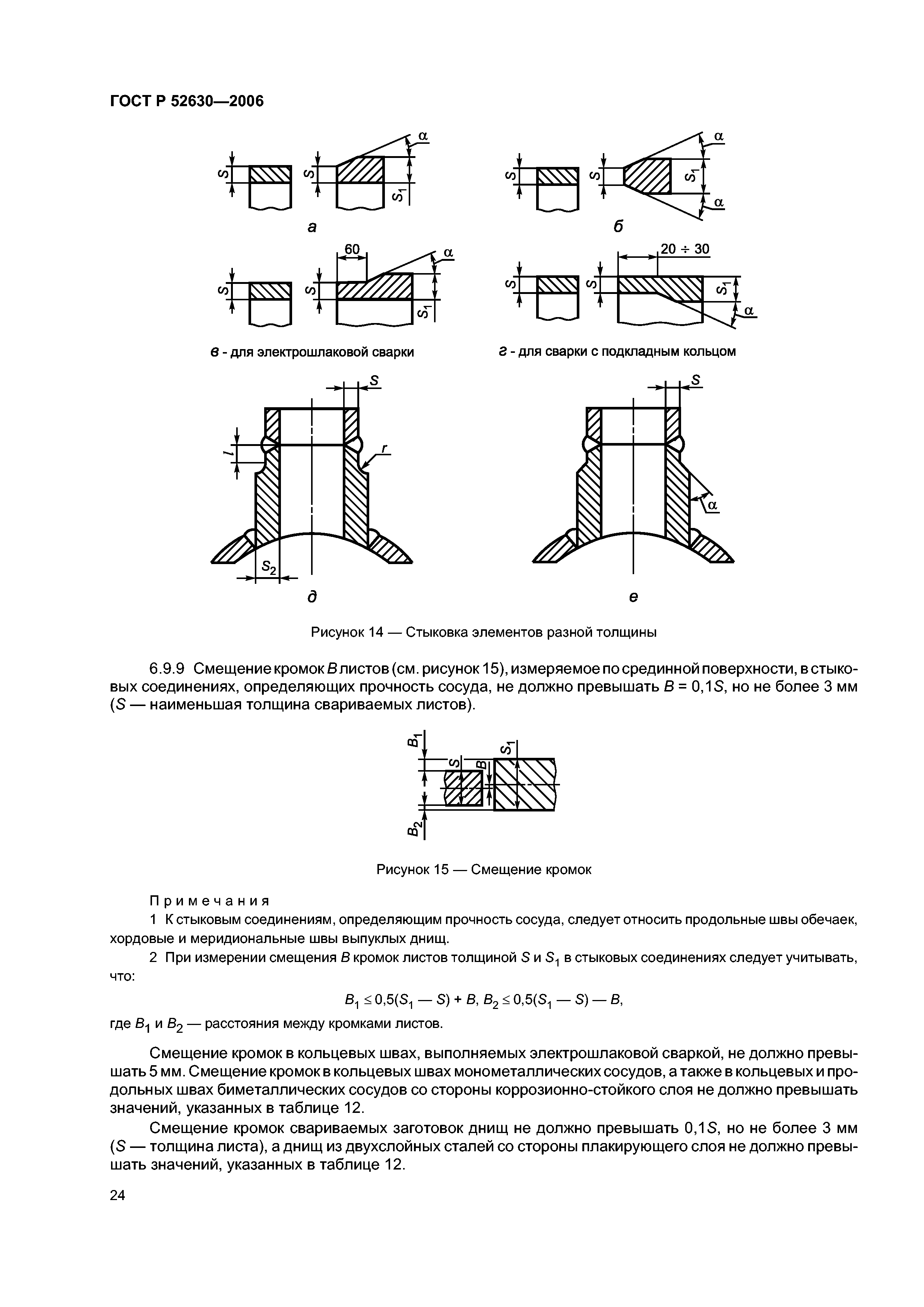

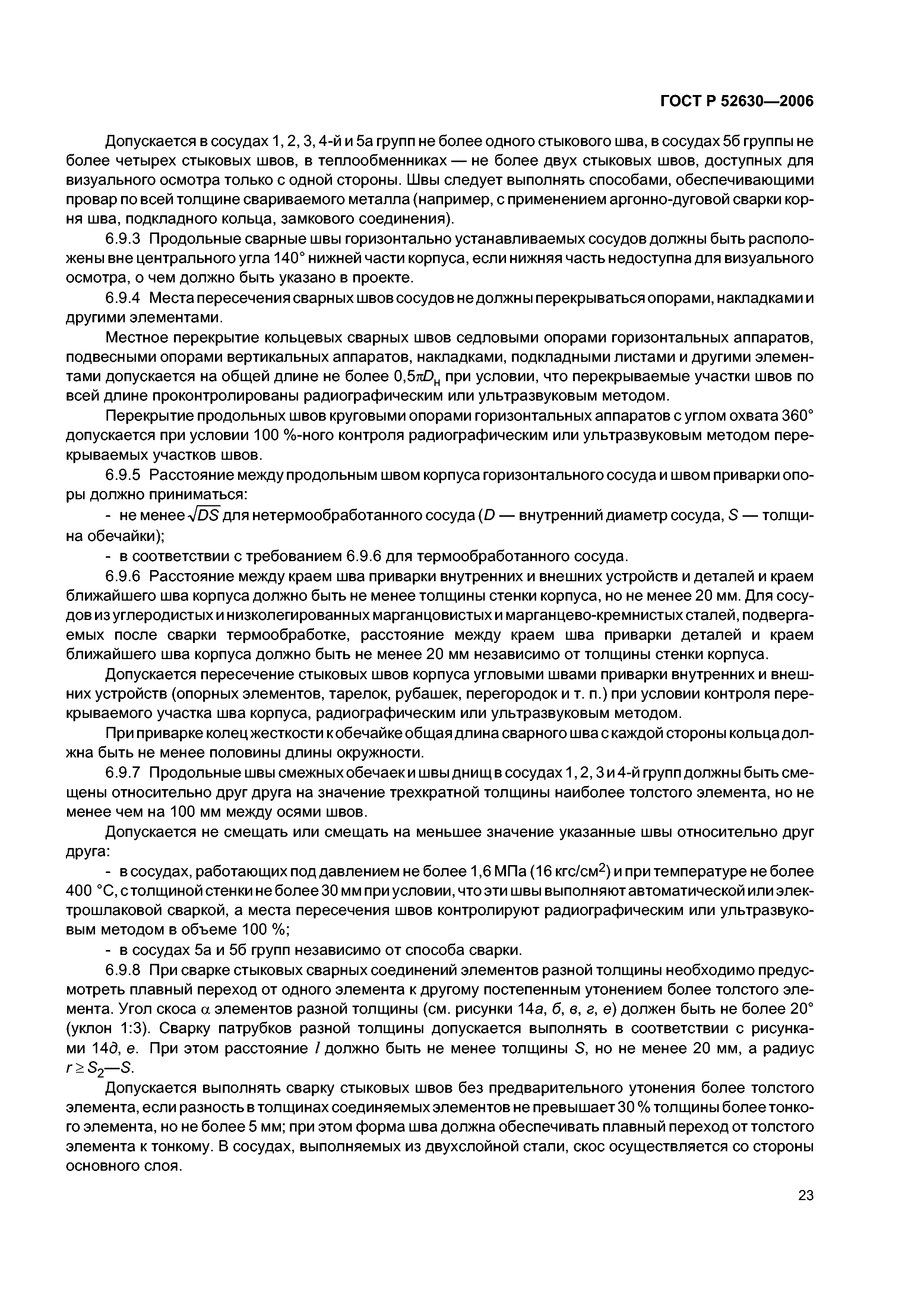

6.9 Сварные соединения

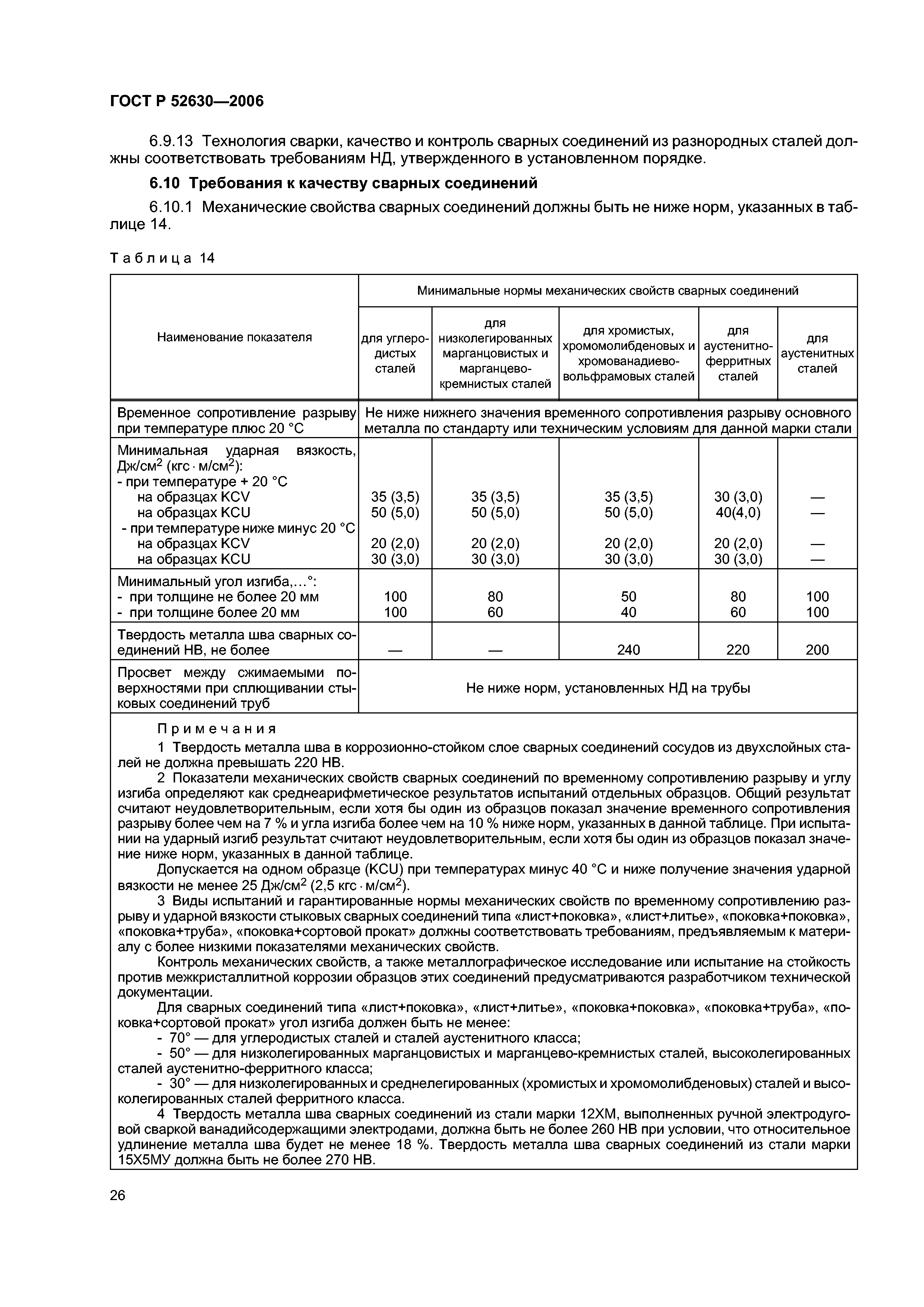

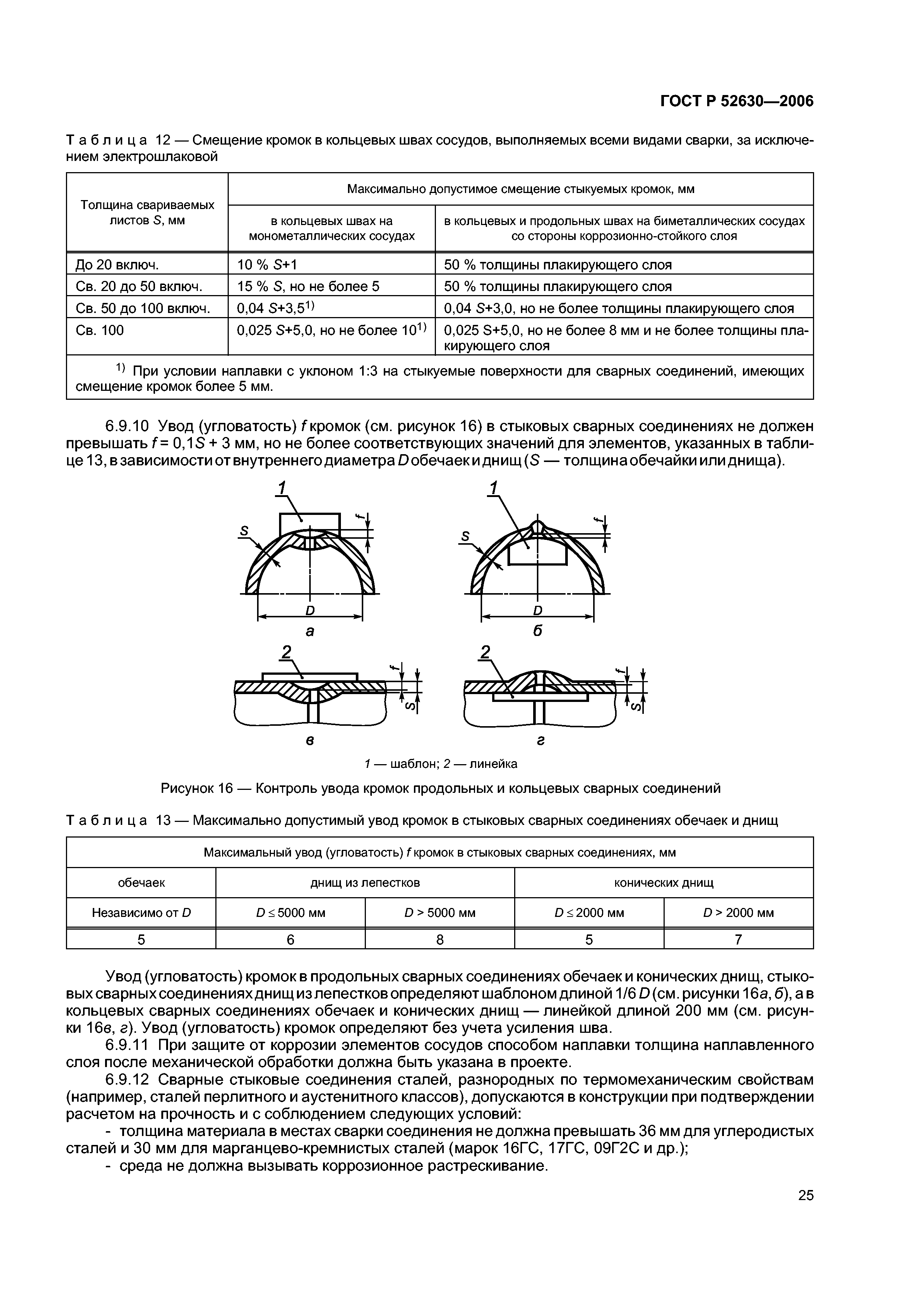

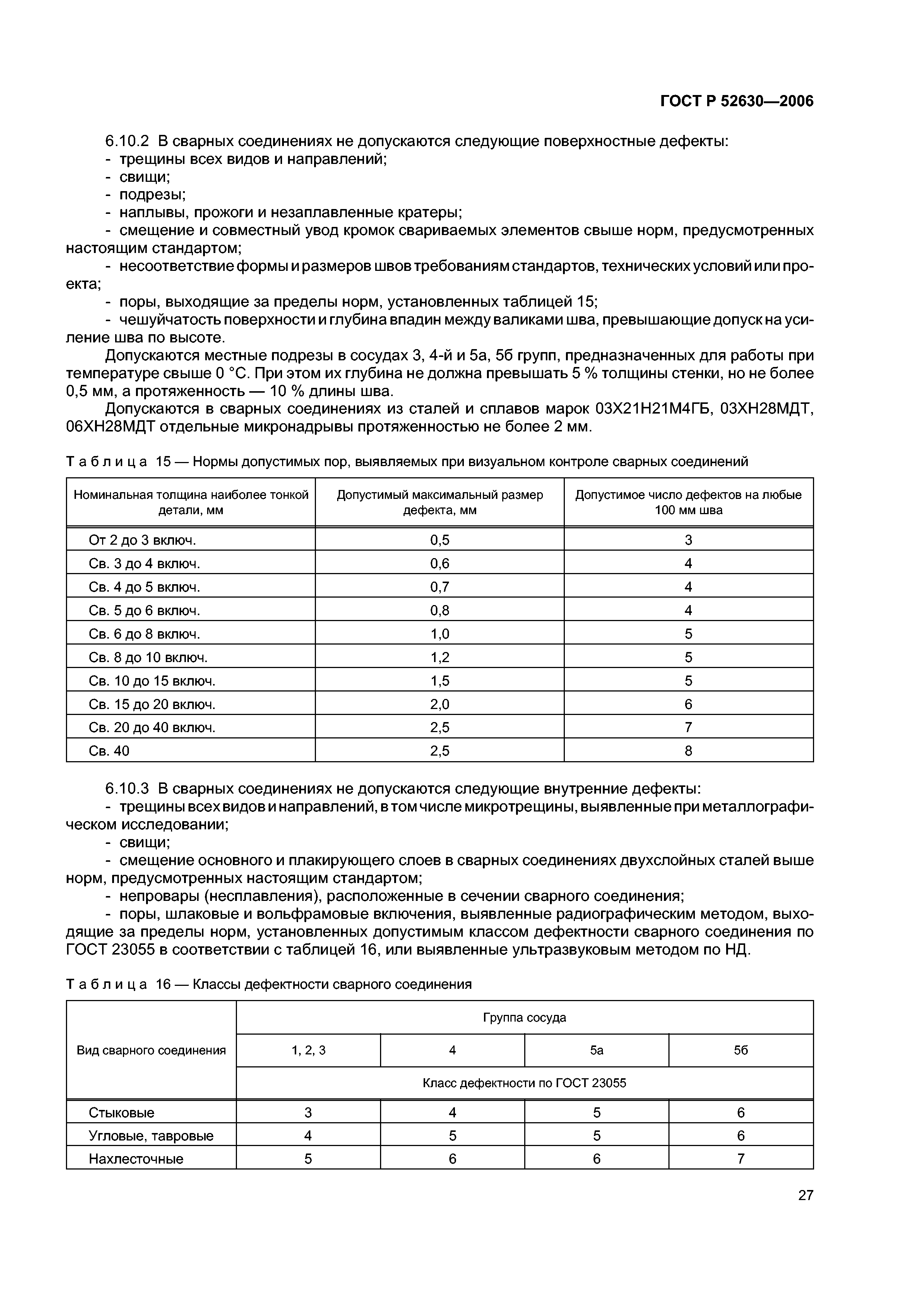

6.10 Требования к качеству сварных соединений

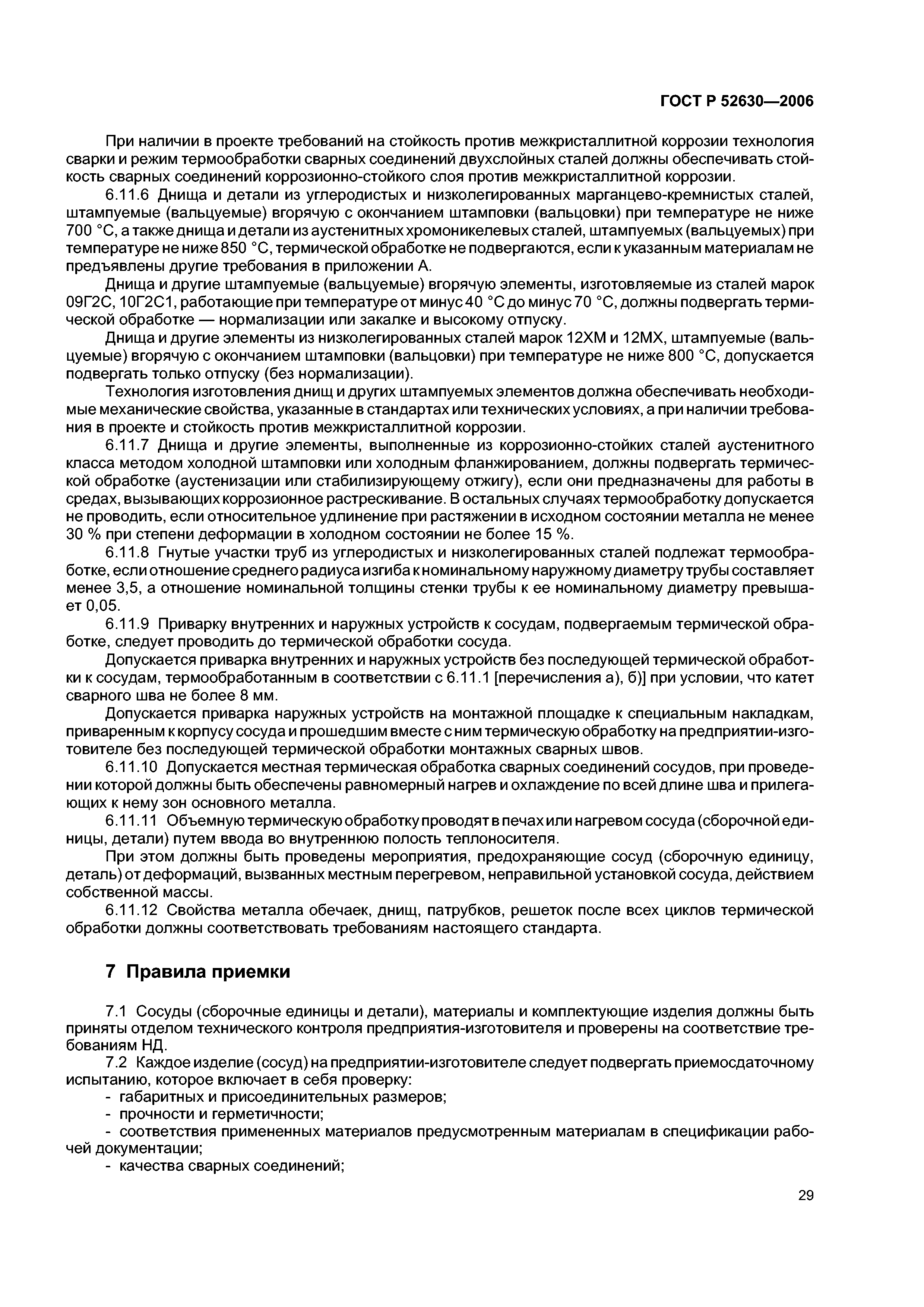

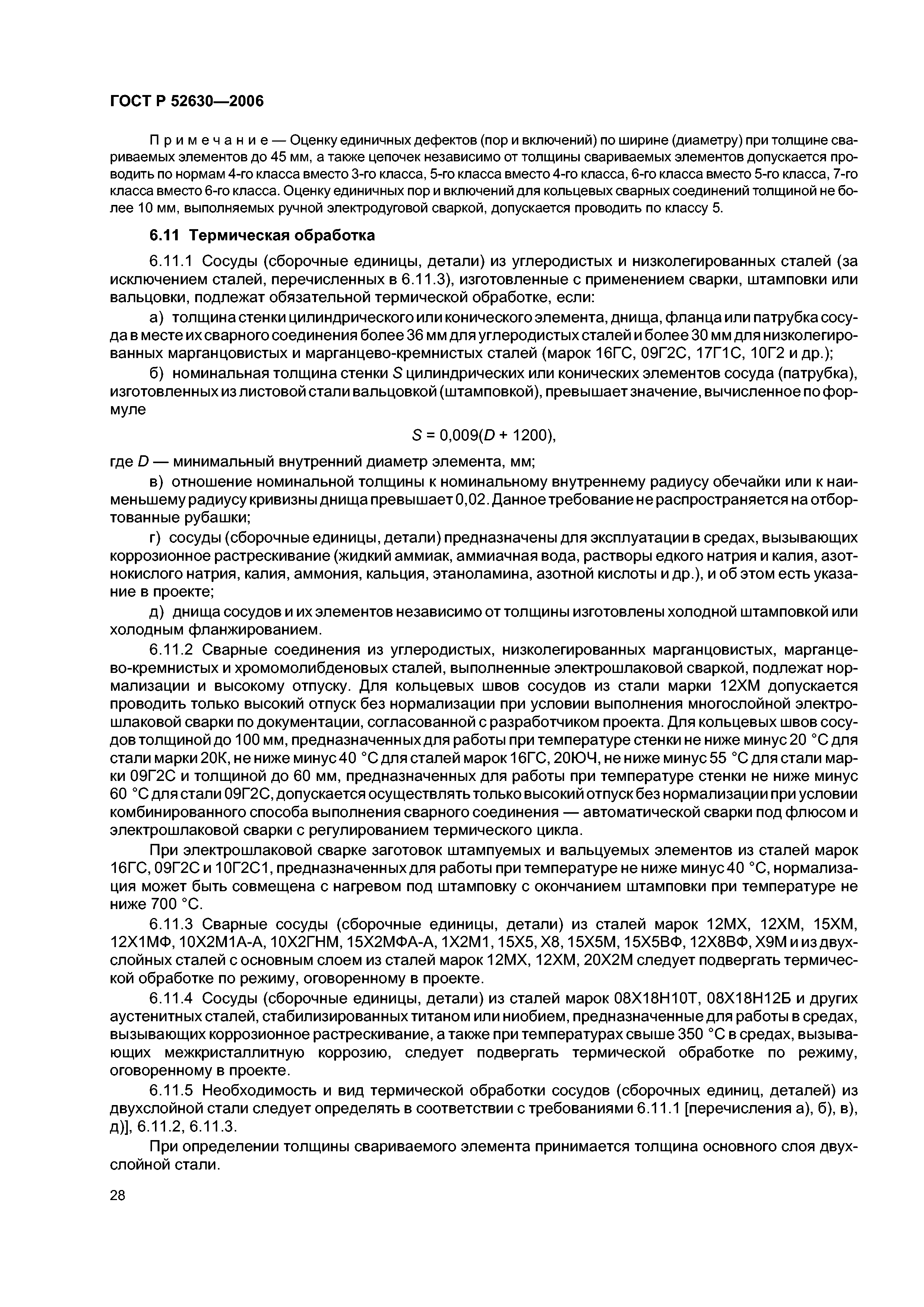

6.11 термическая обработка
7 Правила приемки

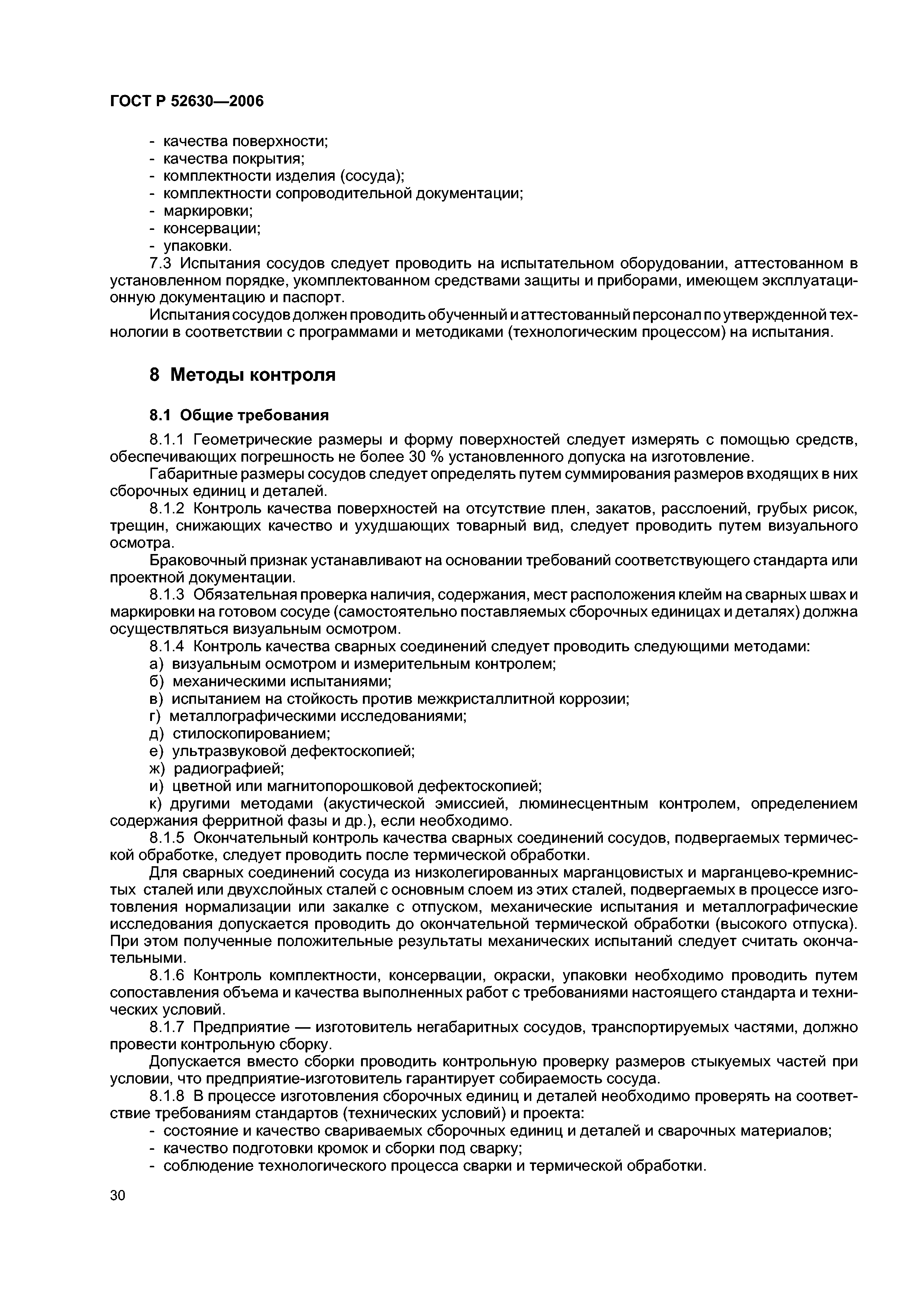

8 Методы контроля
8.1 Общие требования

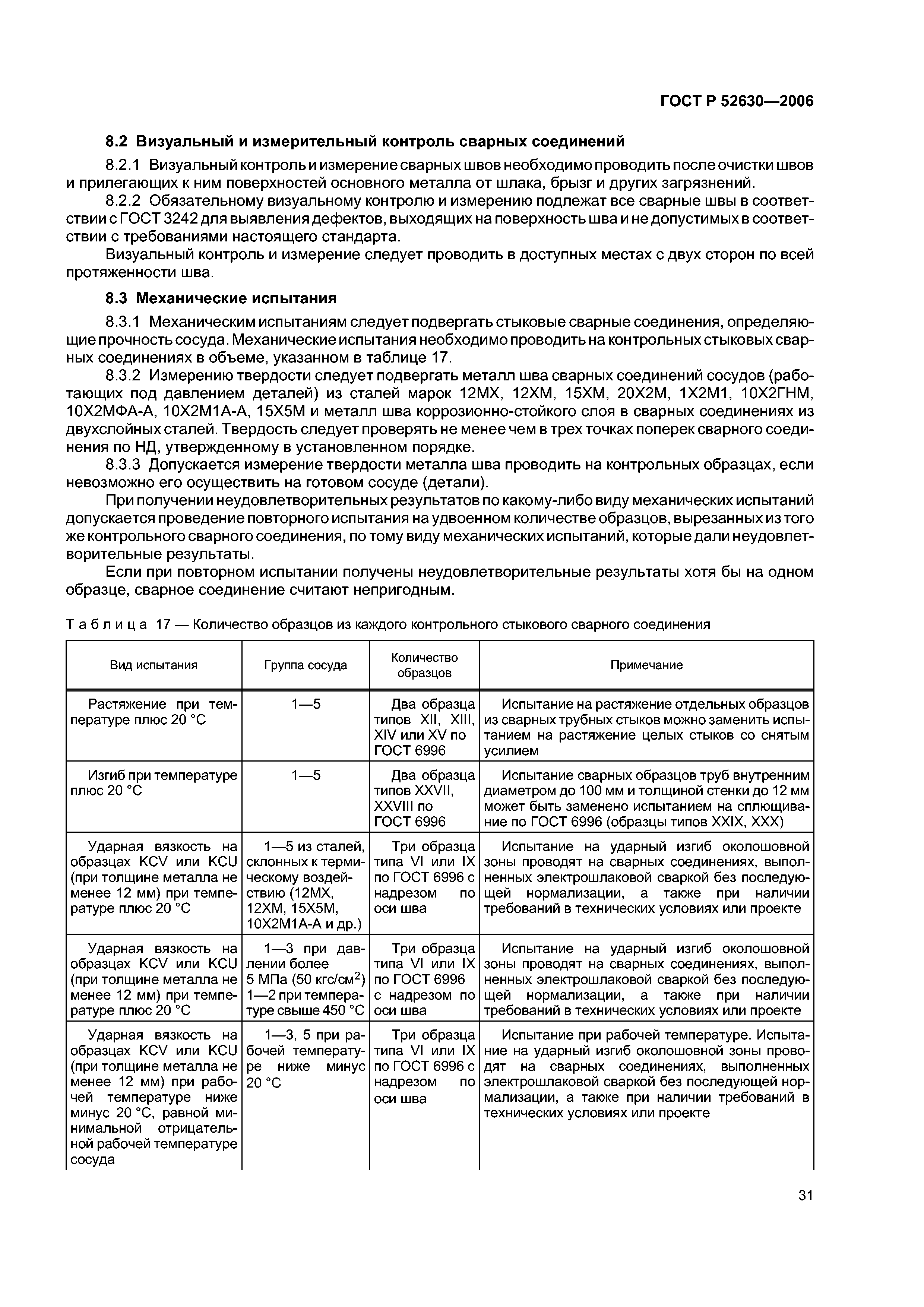

8.2 Визуальный и измерительный контроль сарных соединений
8.3 Механические испытания

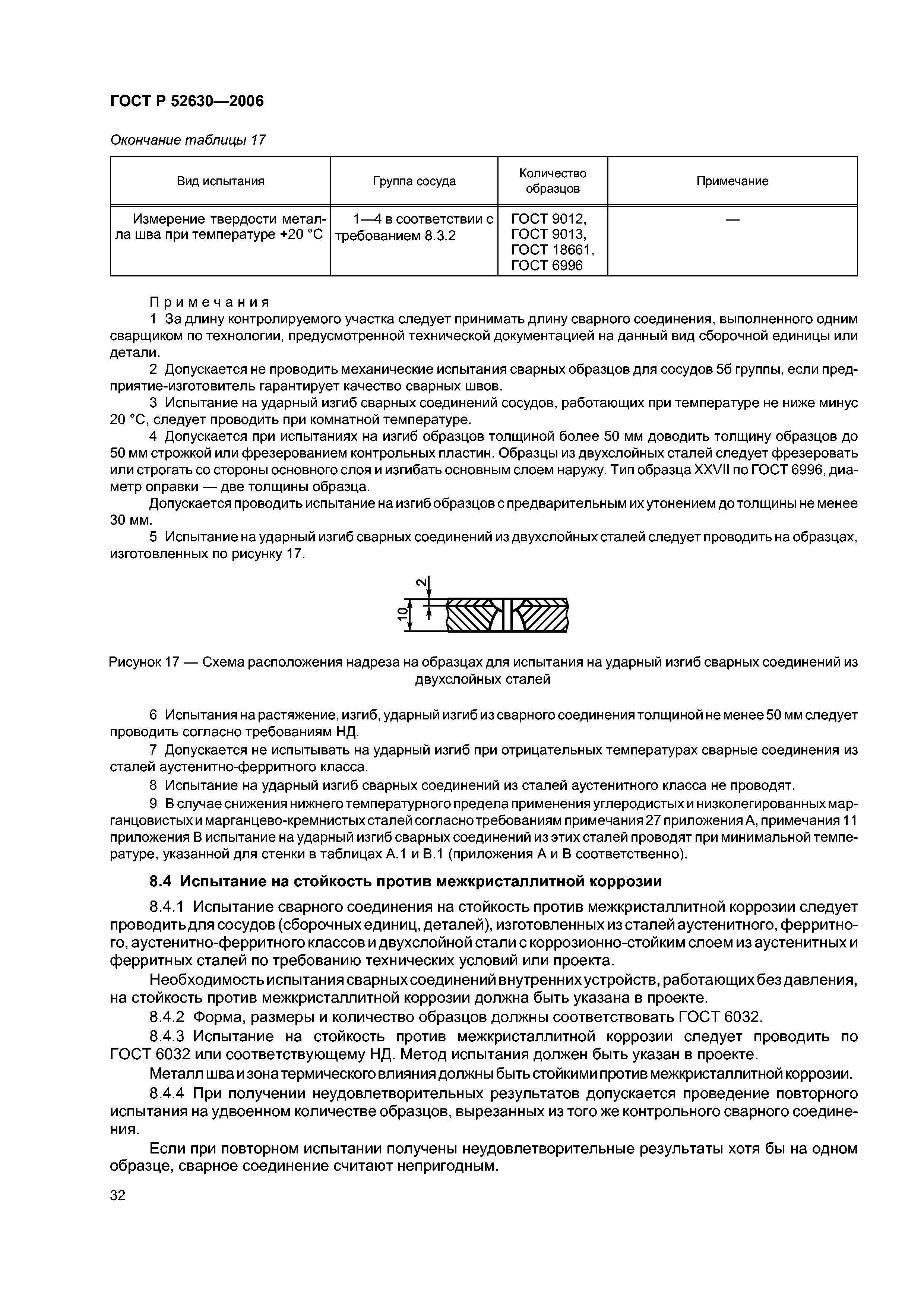

8.4 Испытание на стойкость против межкристаллитной коррозии

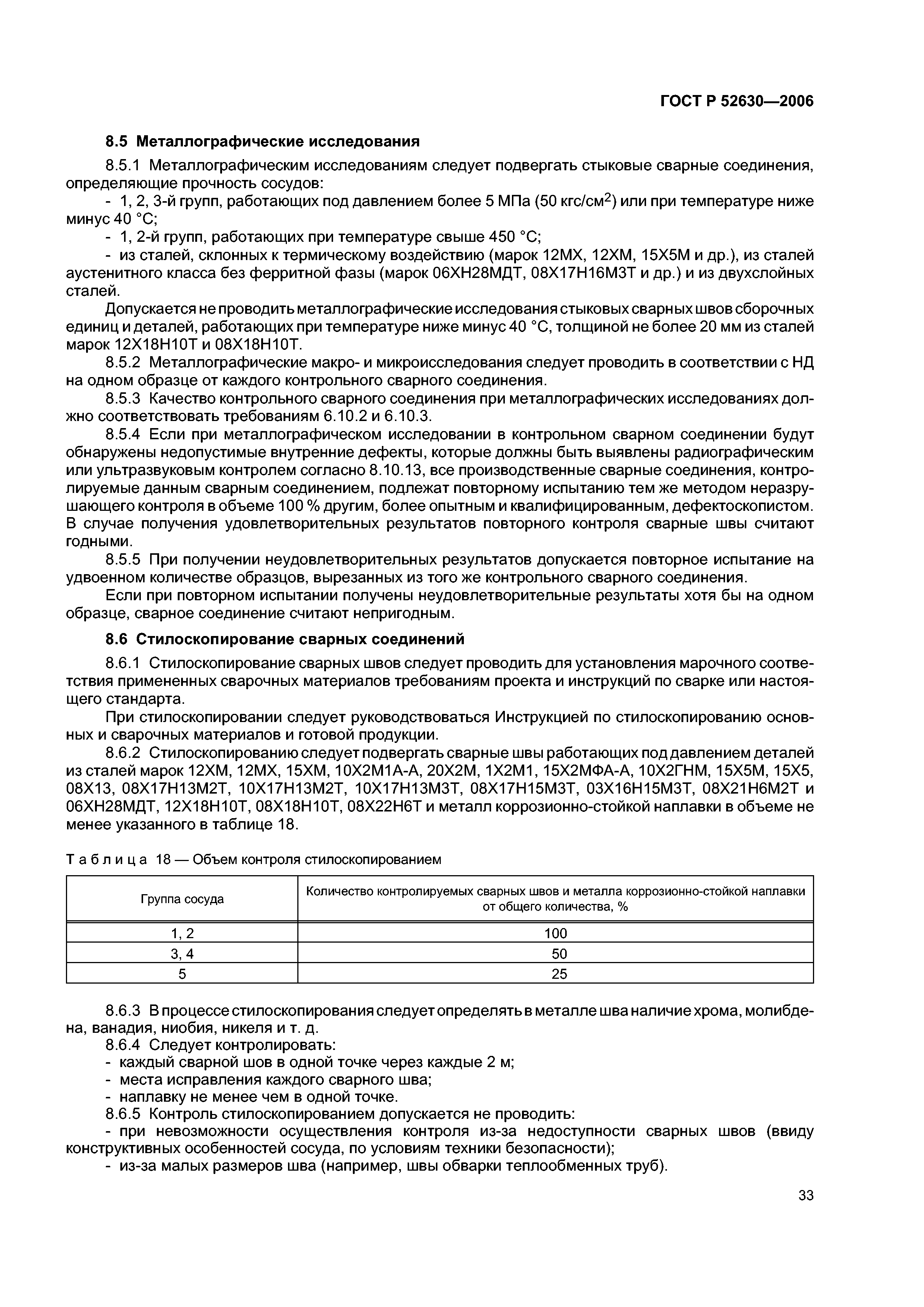

8.5 Металлографические исследования
8.6 Стилоскопирование сварных соединений

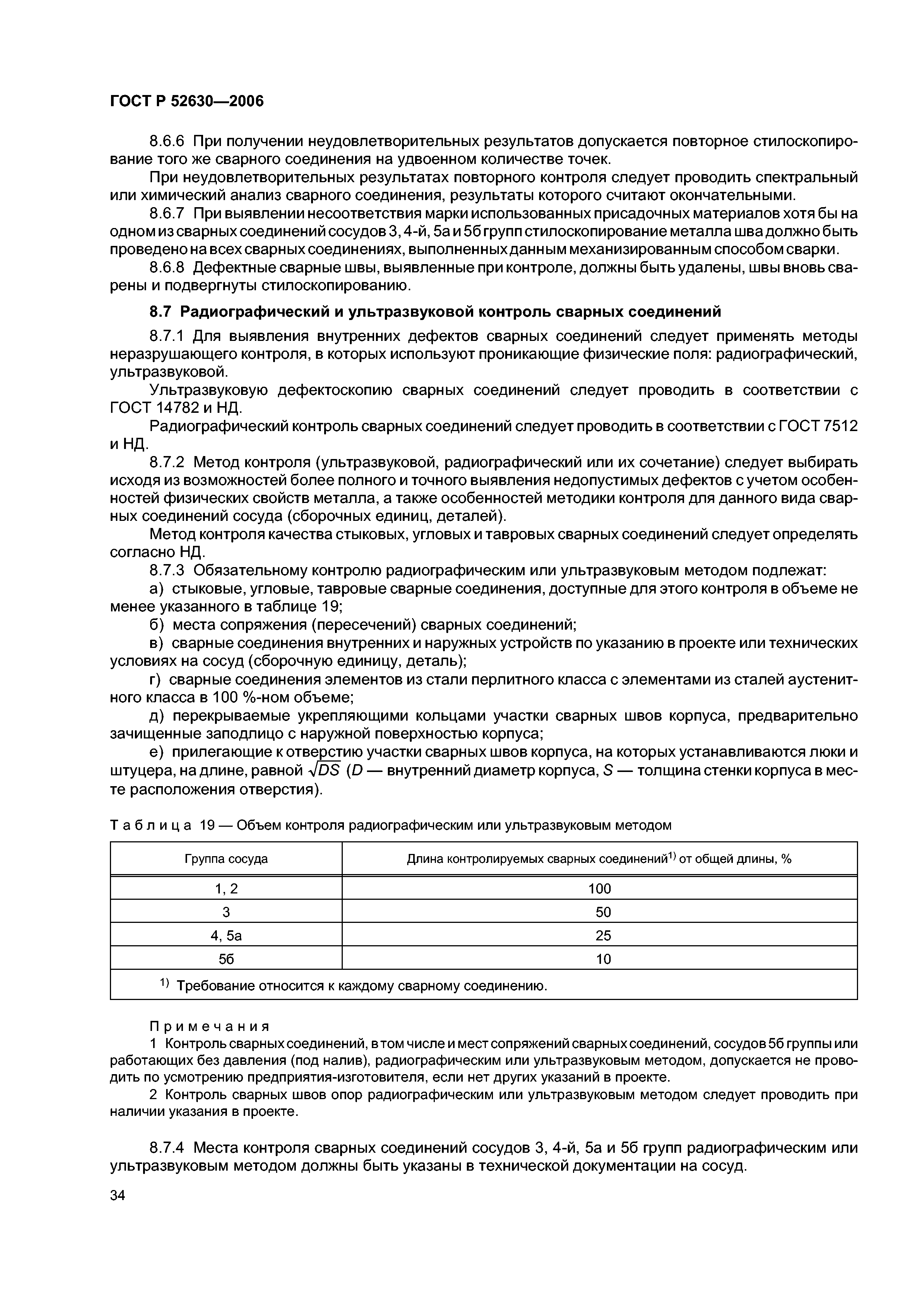

8.7 радиографический и ультразвуковой контроль сварных соединений

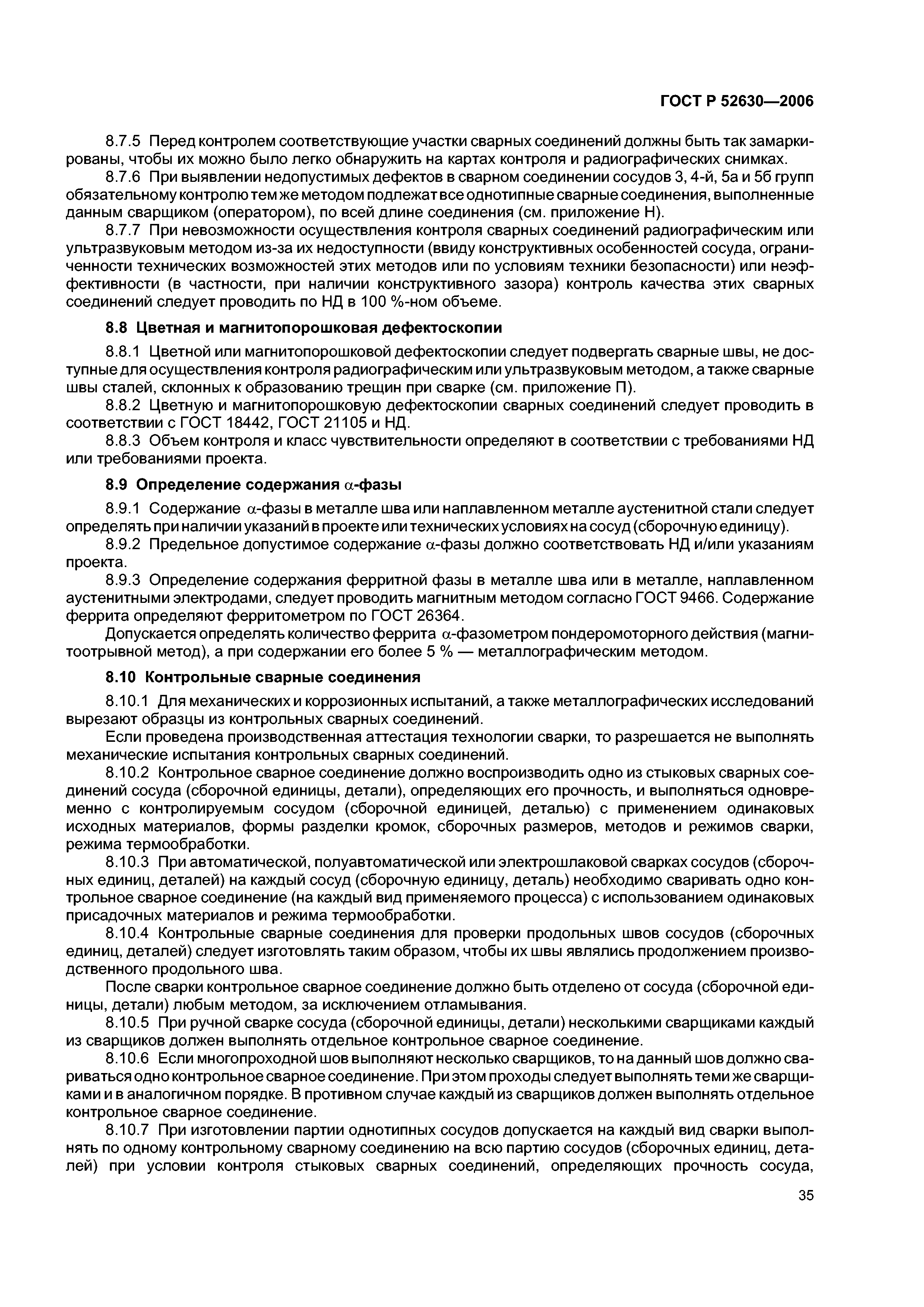

8.8 Цветная и магнитопорошковая дефектоскопии
8.9 Определение содержания a-фазы

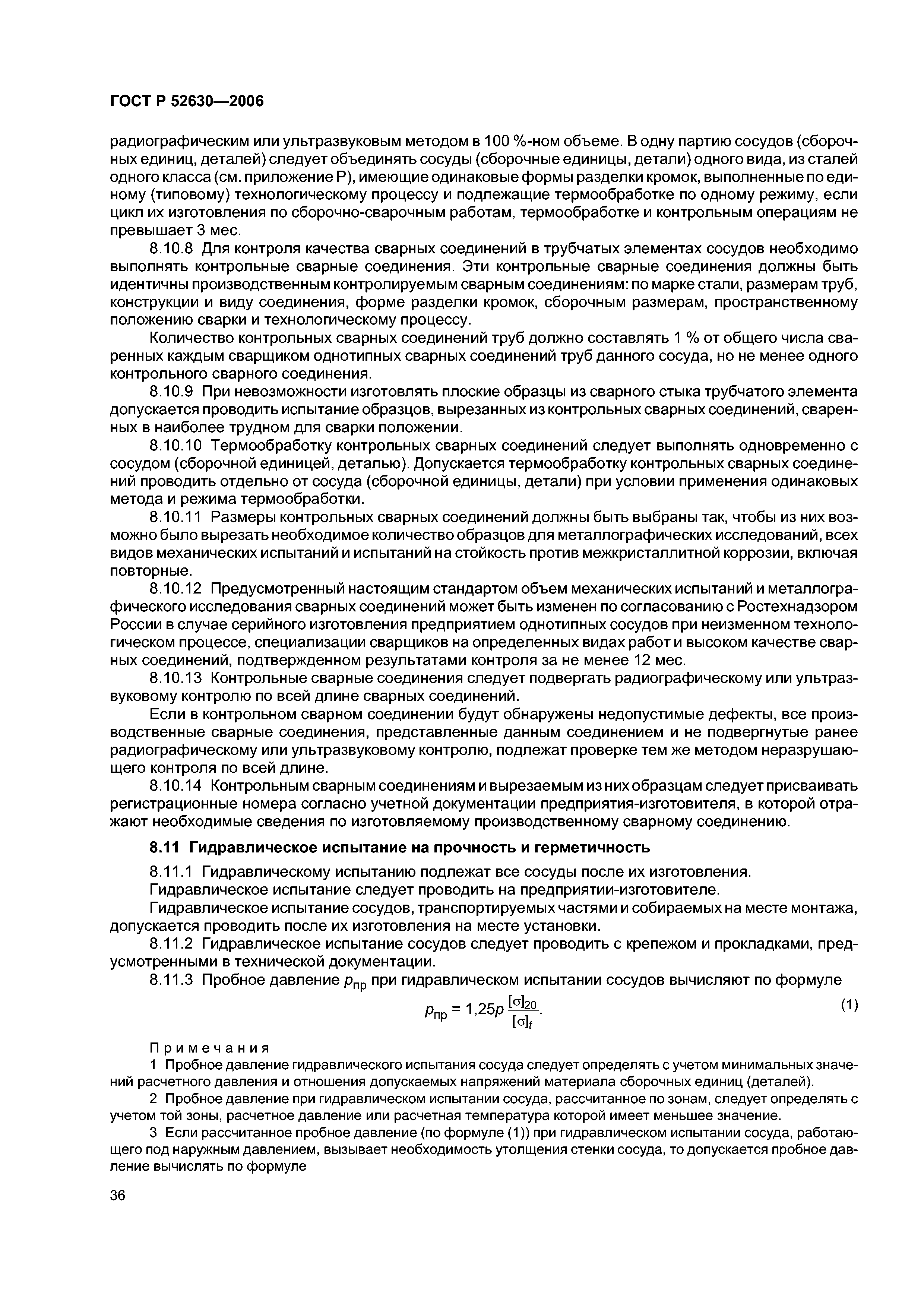

8.10 Контрольные сварные соединения

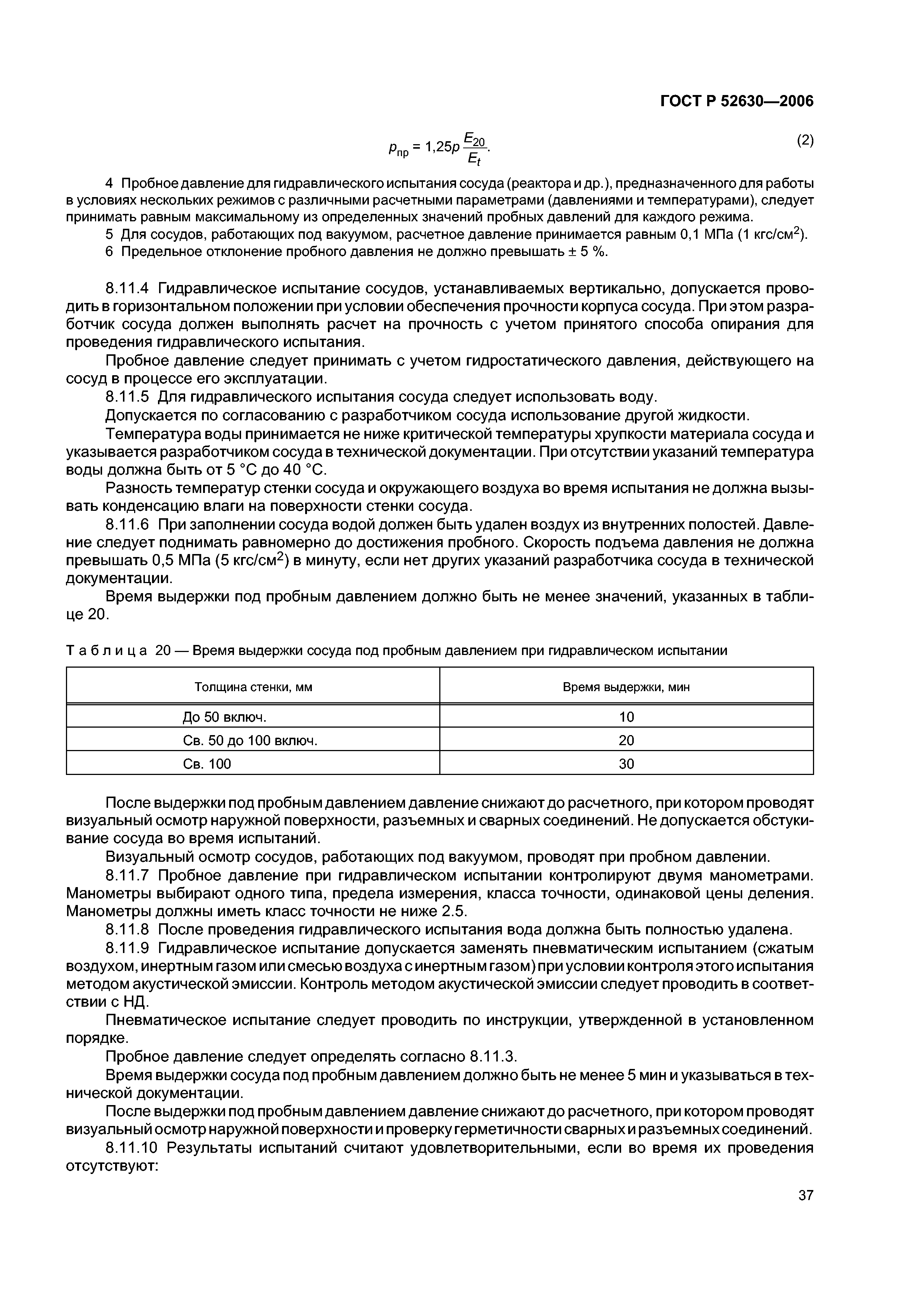

8.11 Гидравлическиое испытание на прочность и герметичность

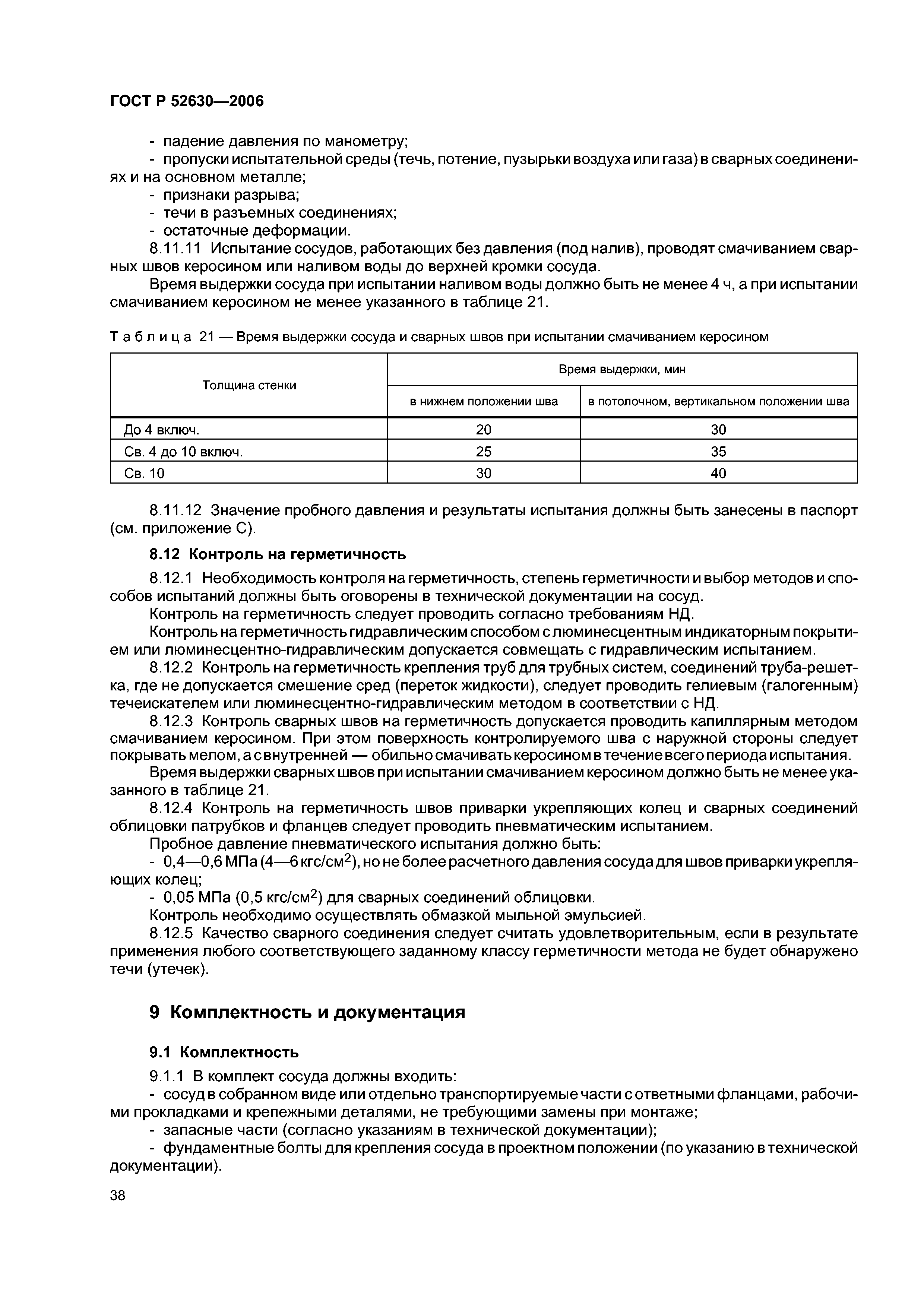

8.12 Контроль на герметичность
9 Комплектность и документация
9.1 Комплектность

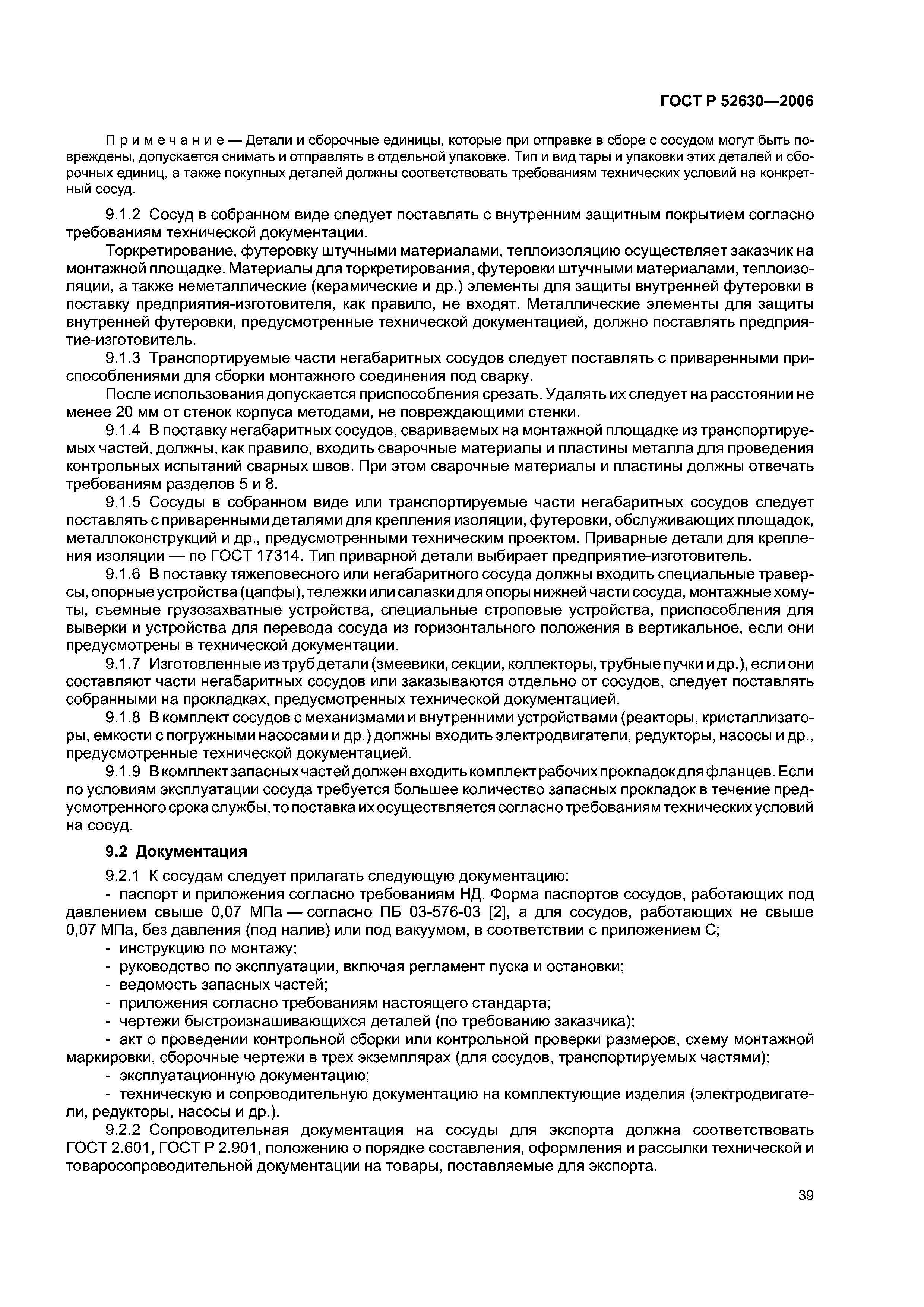

9.2 Документация
10 Маркировка, консервация и окраска, упаковка, транспортирование и хранение

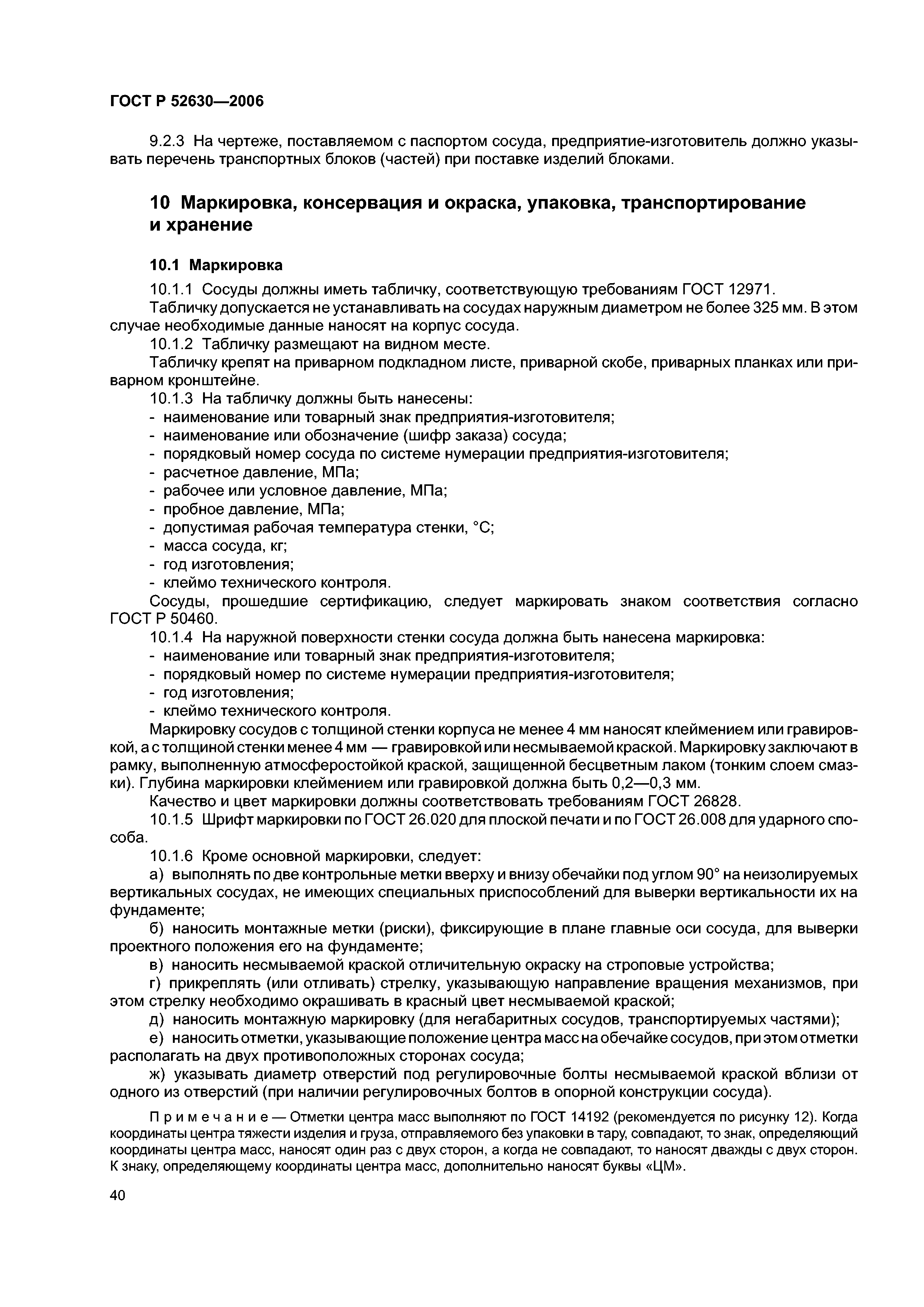

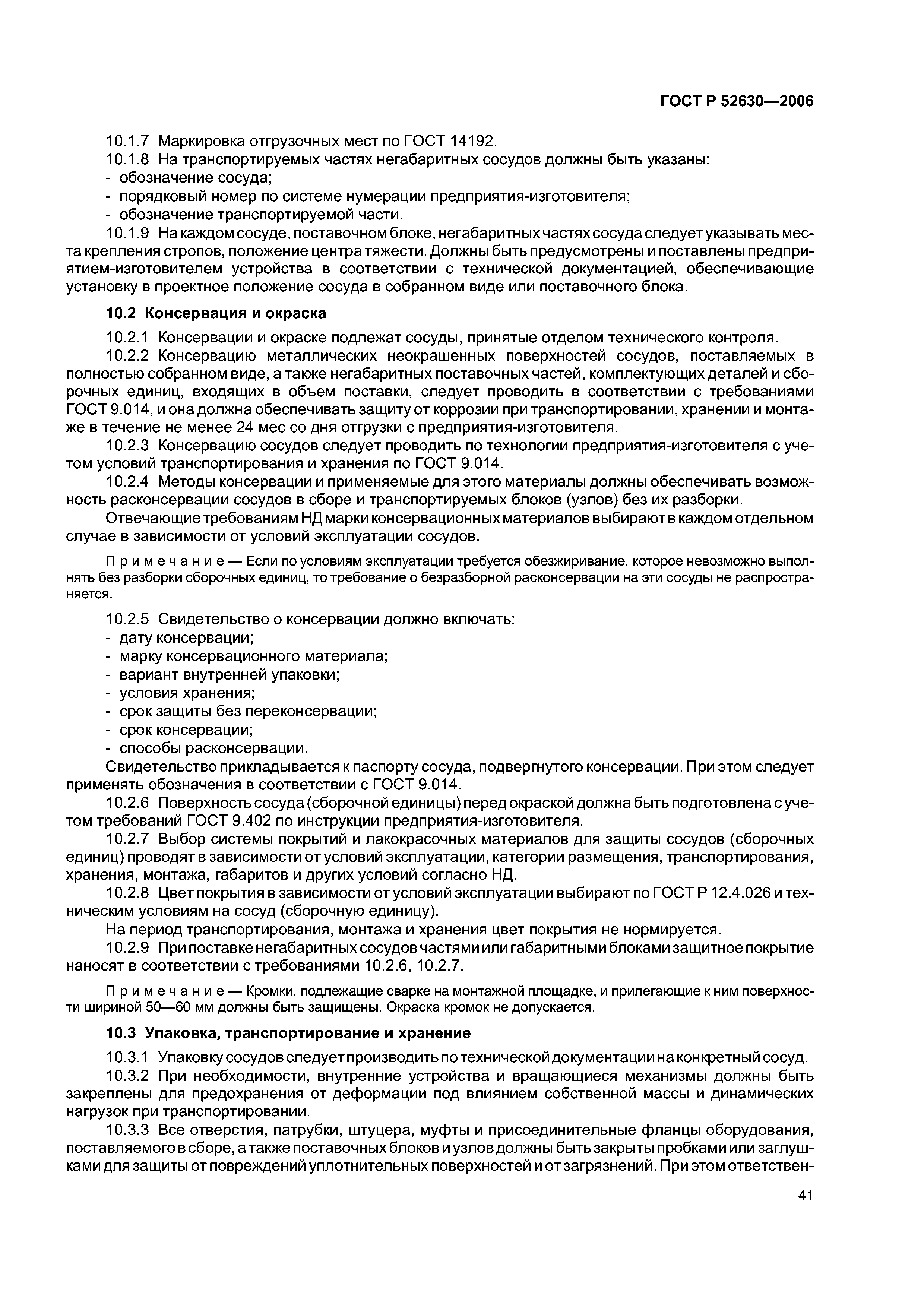

10.1 Маркировка
10.2 Консервация и окраска

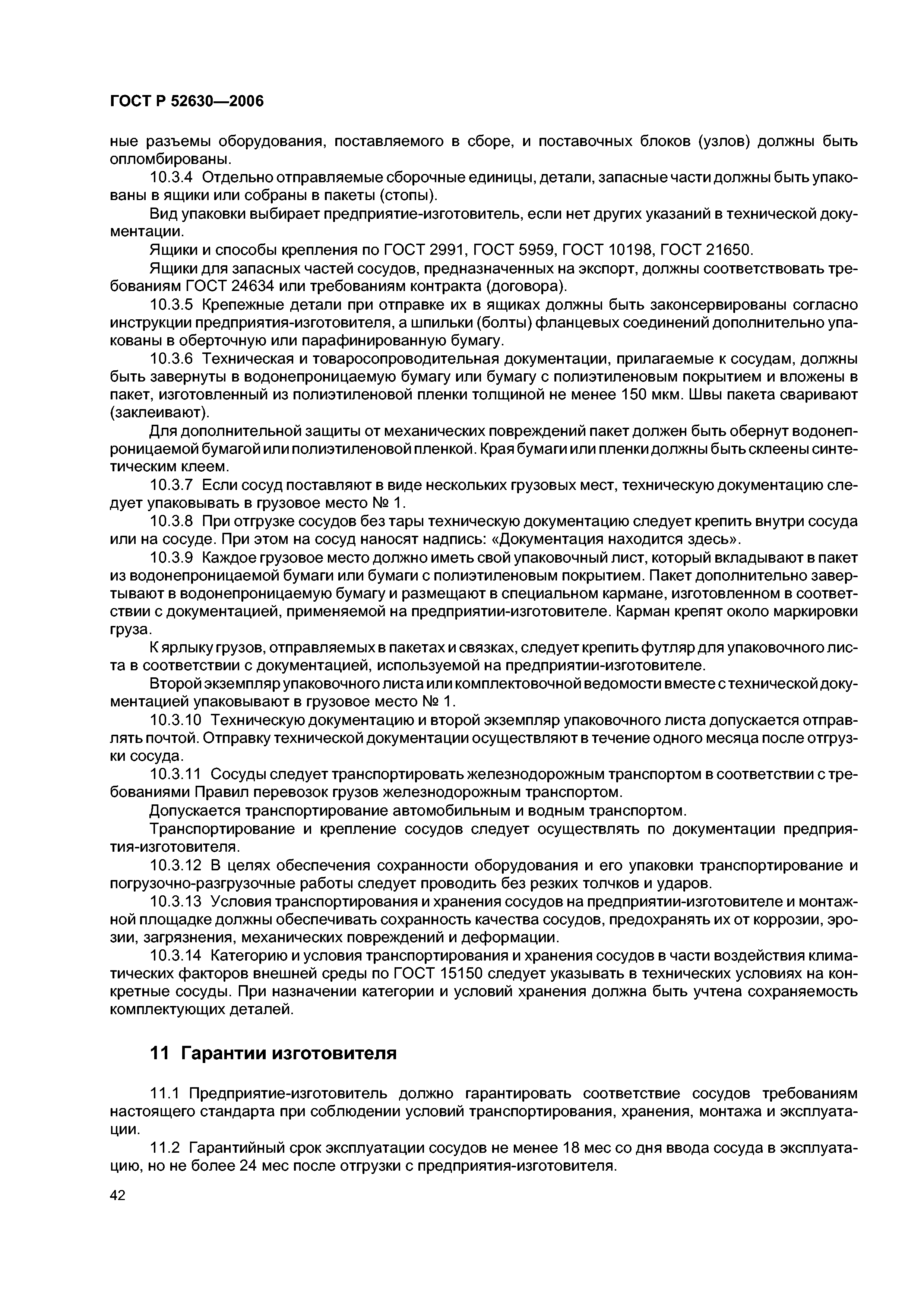

10.3 Упаковка, транспортирование и хранение
11 Гарантии изготовителя

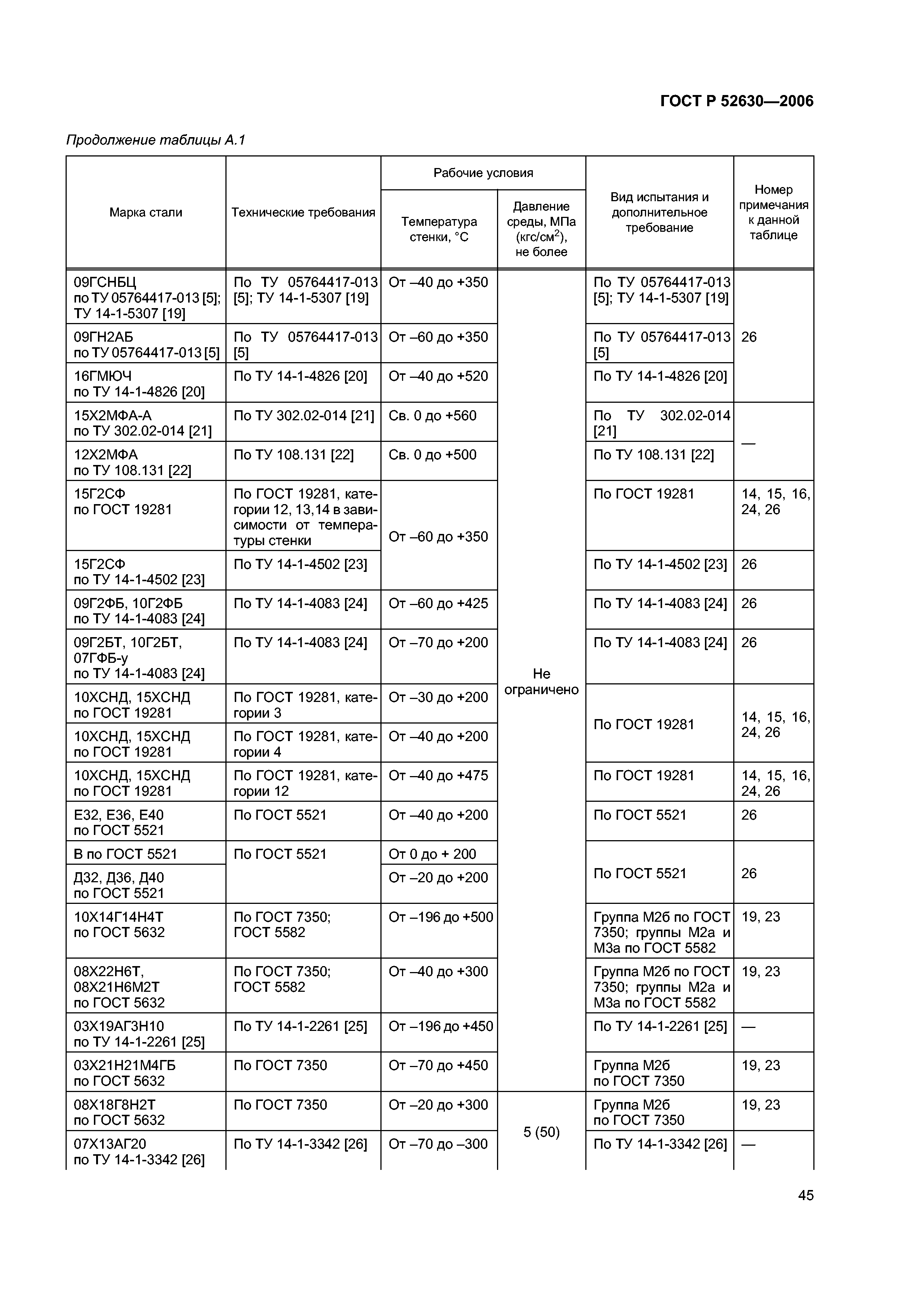

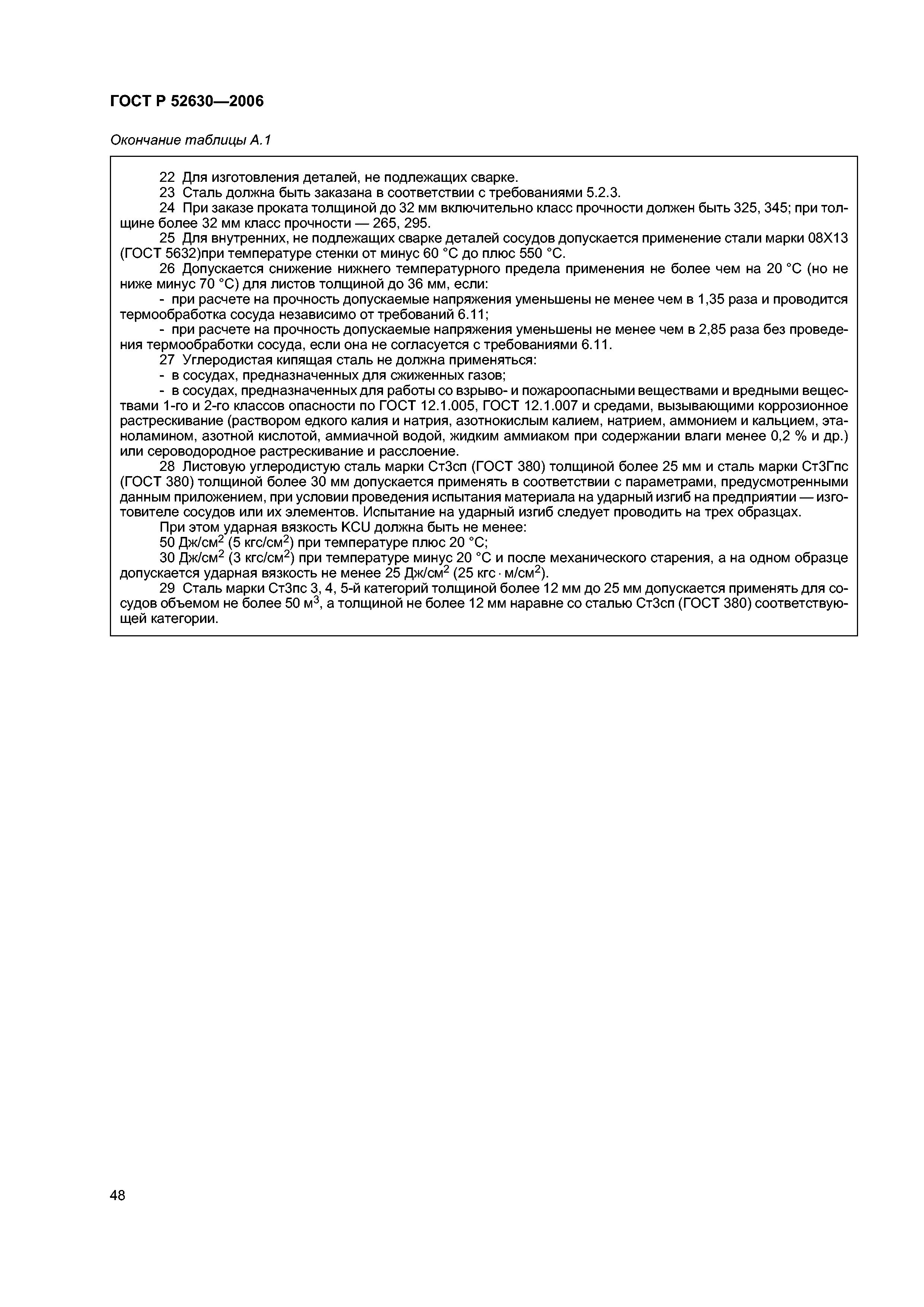

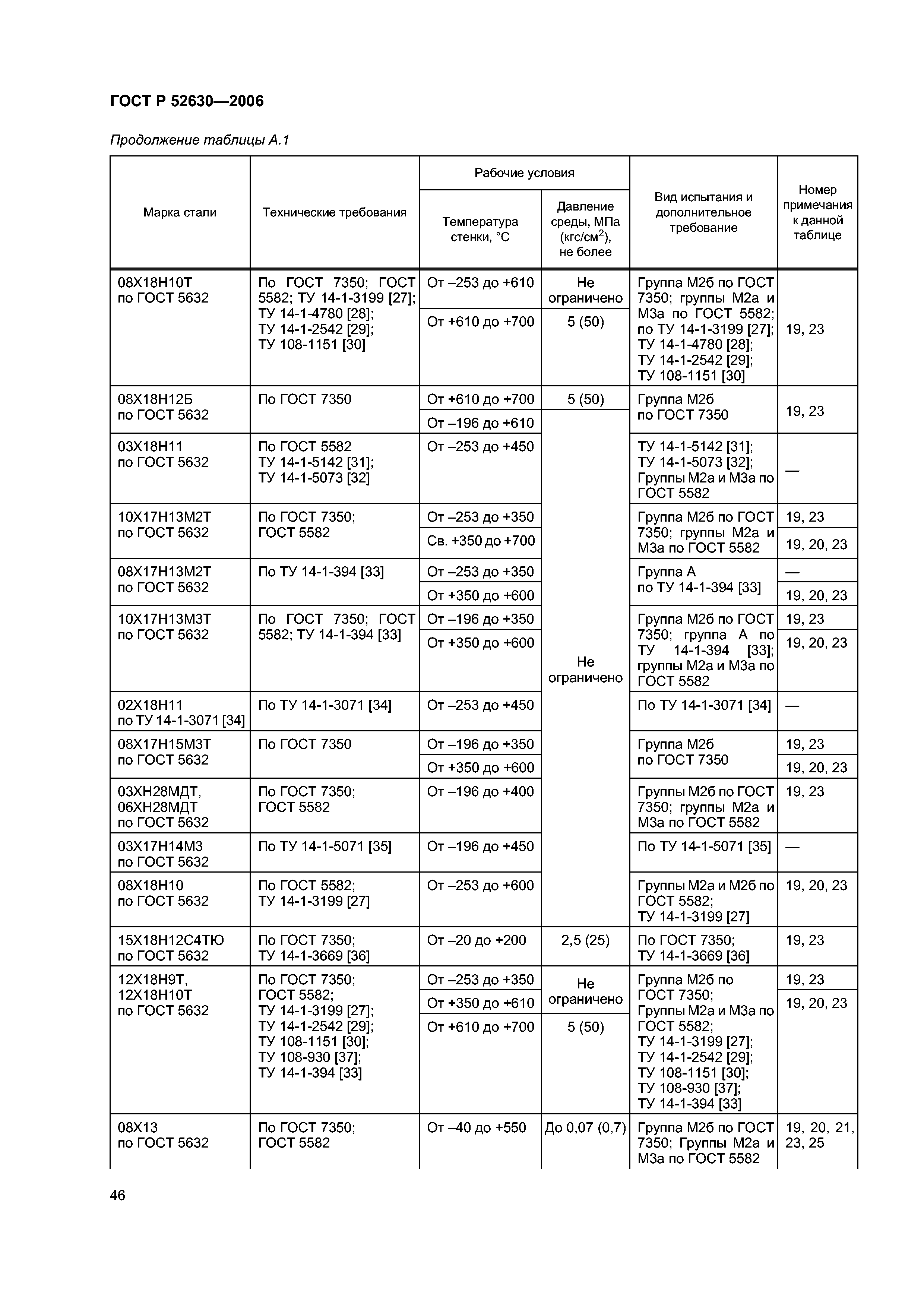

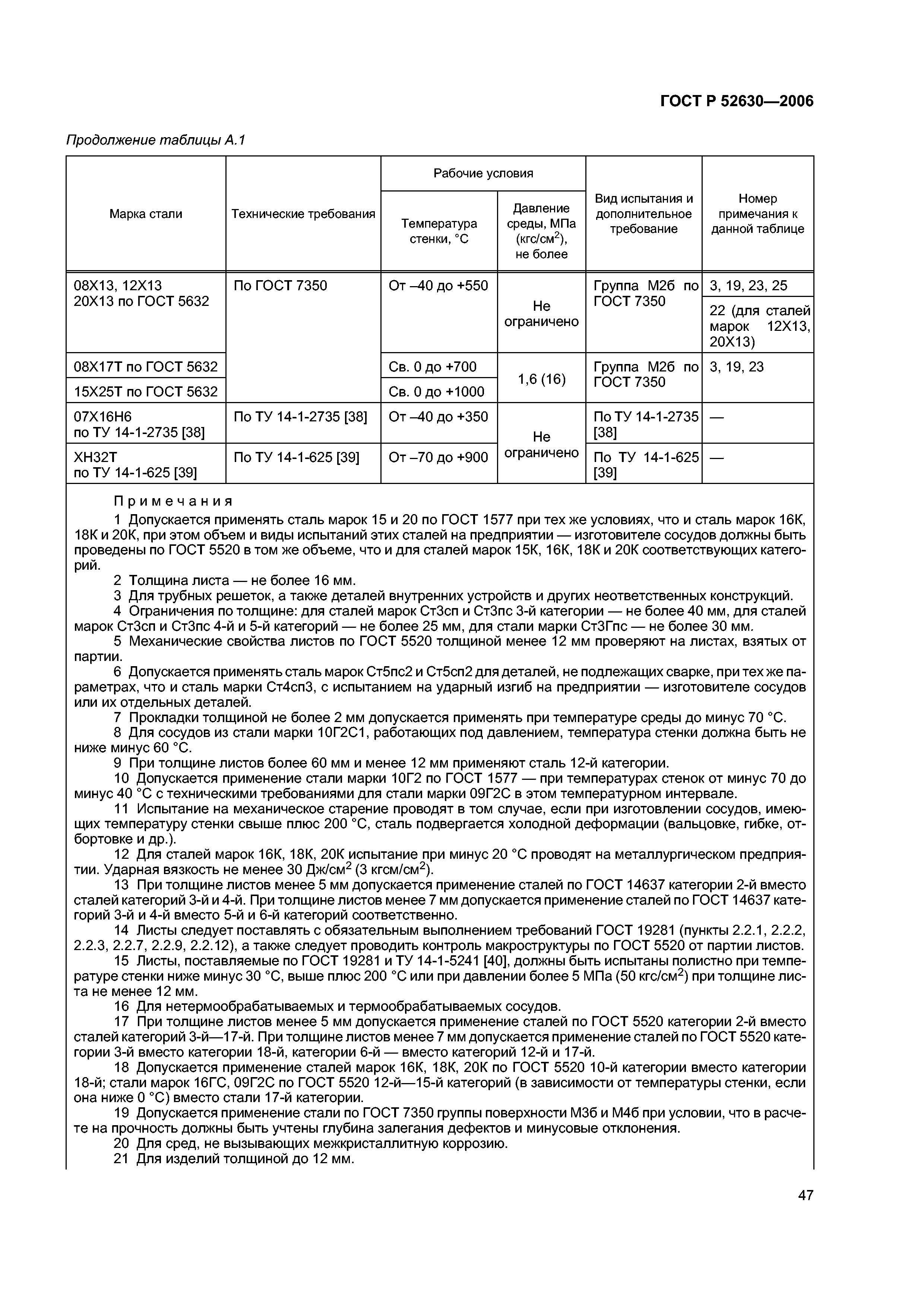

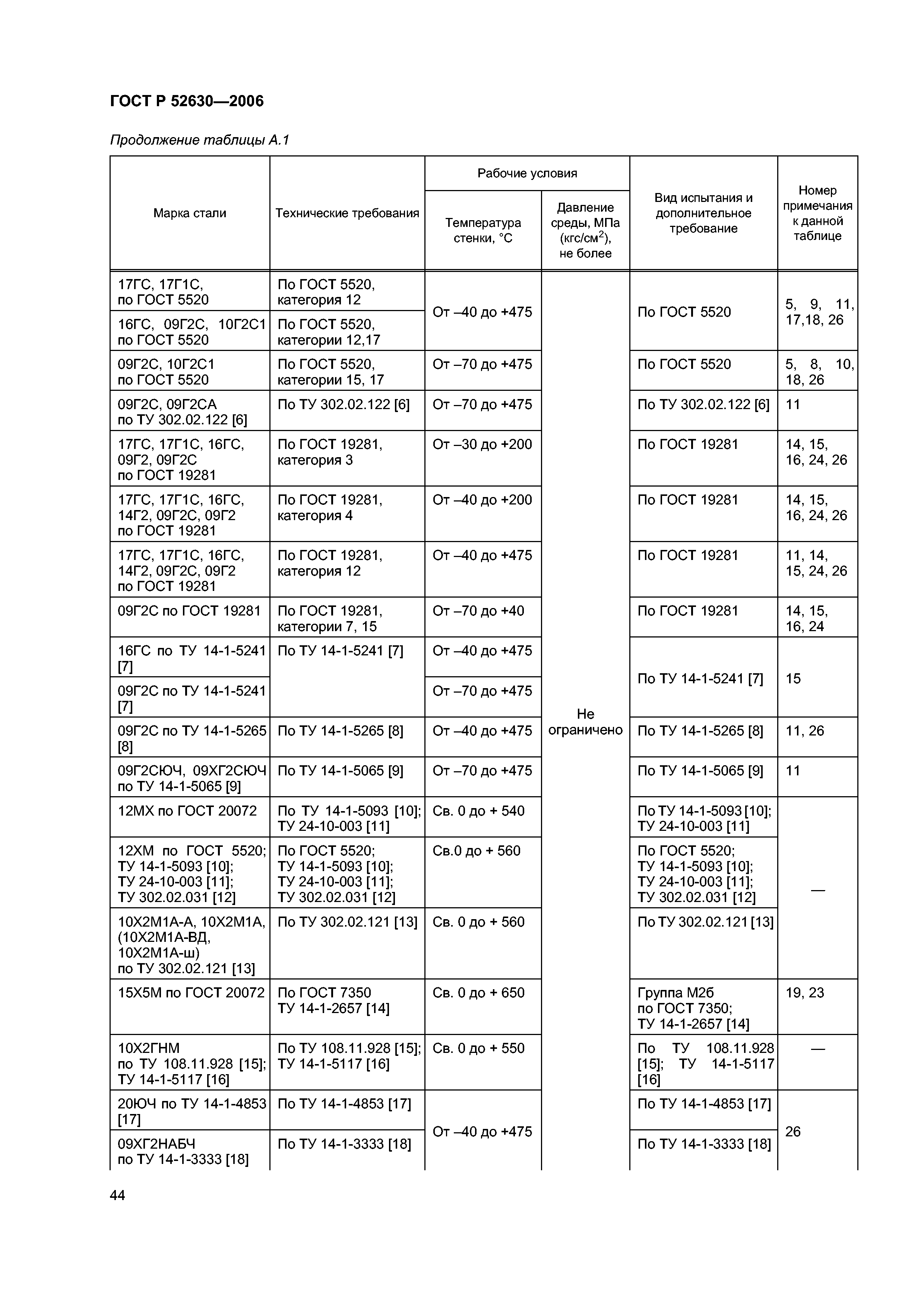

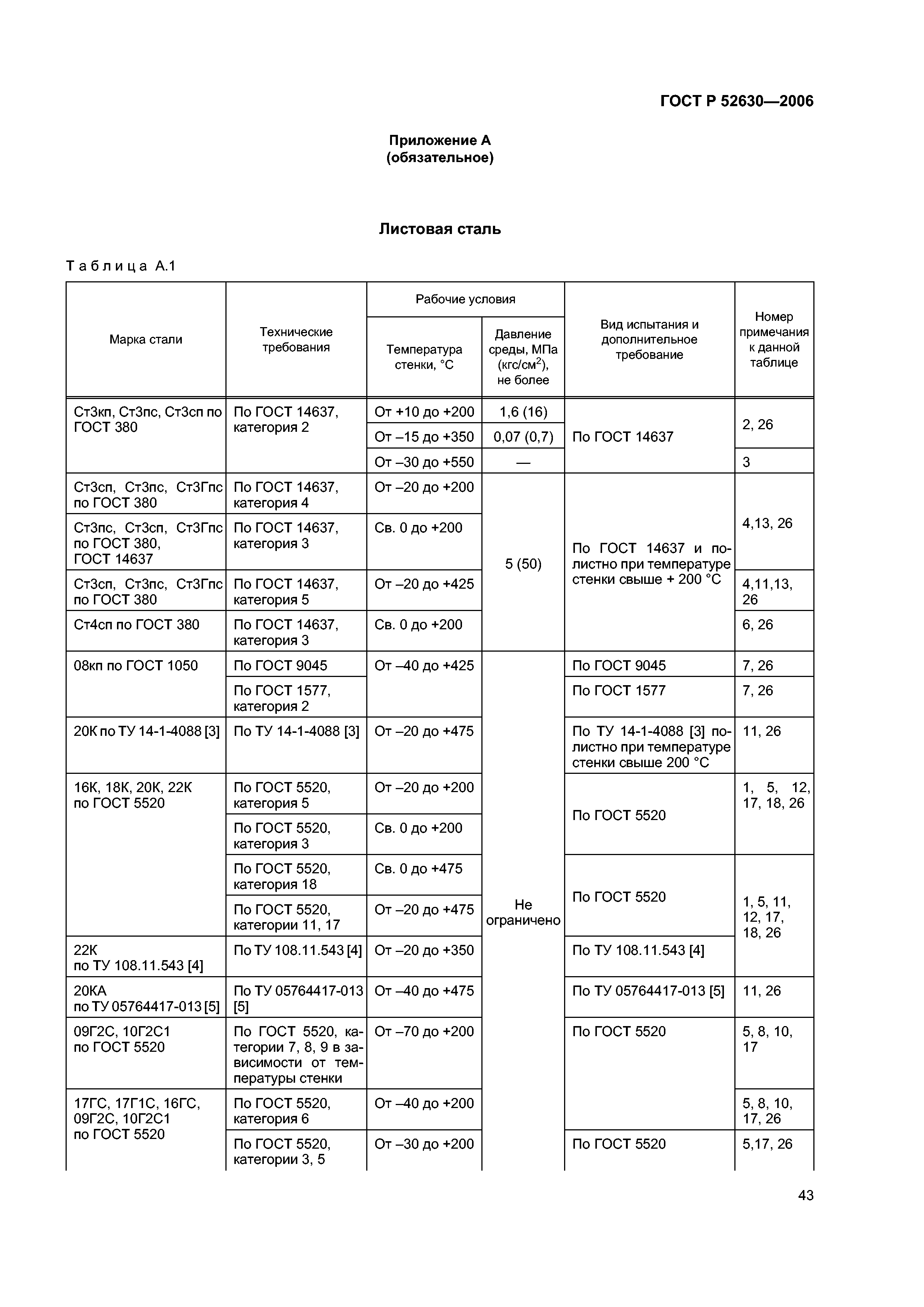

Приложение А Листовая сталь

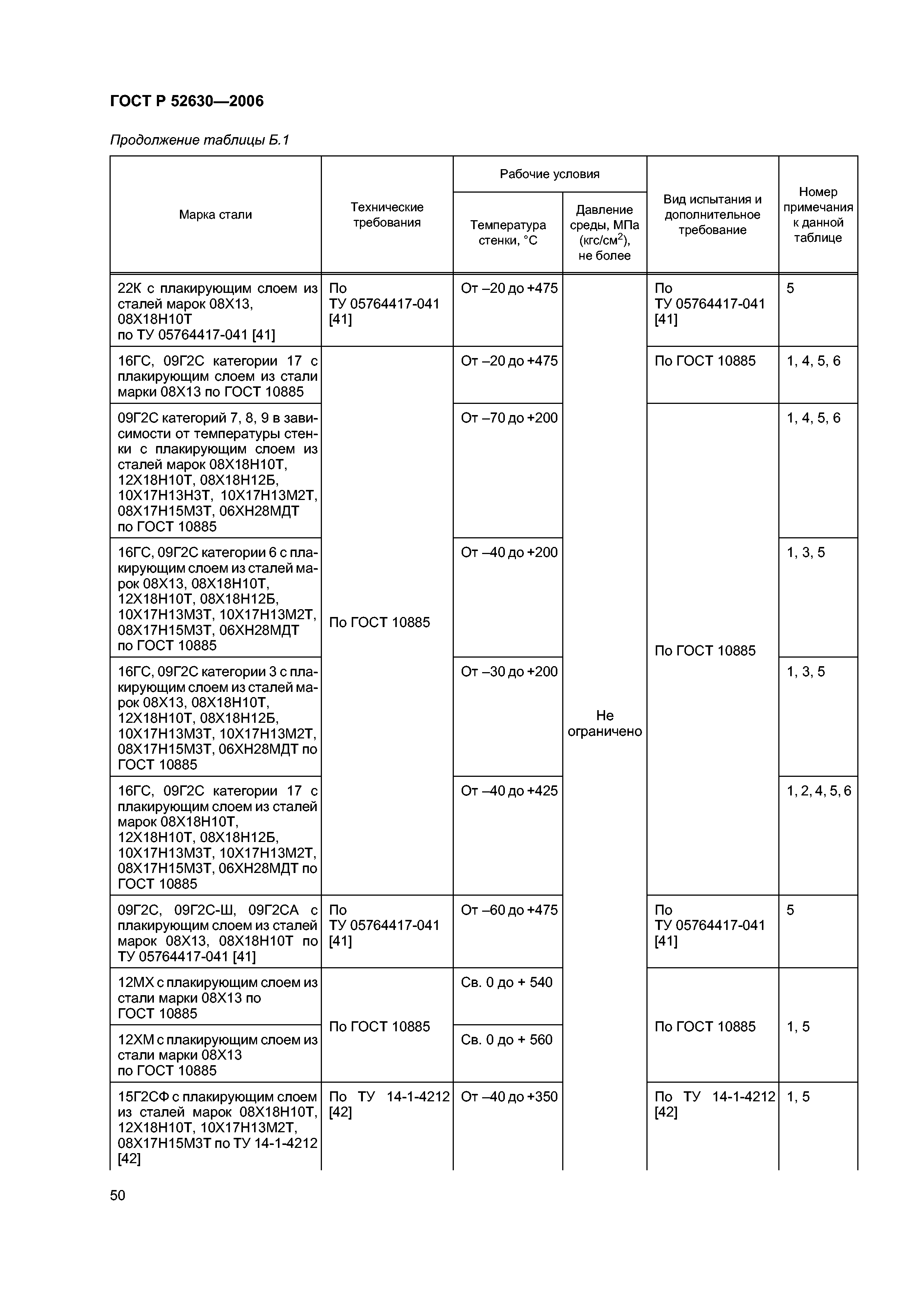

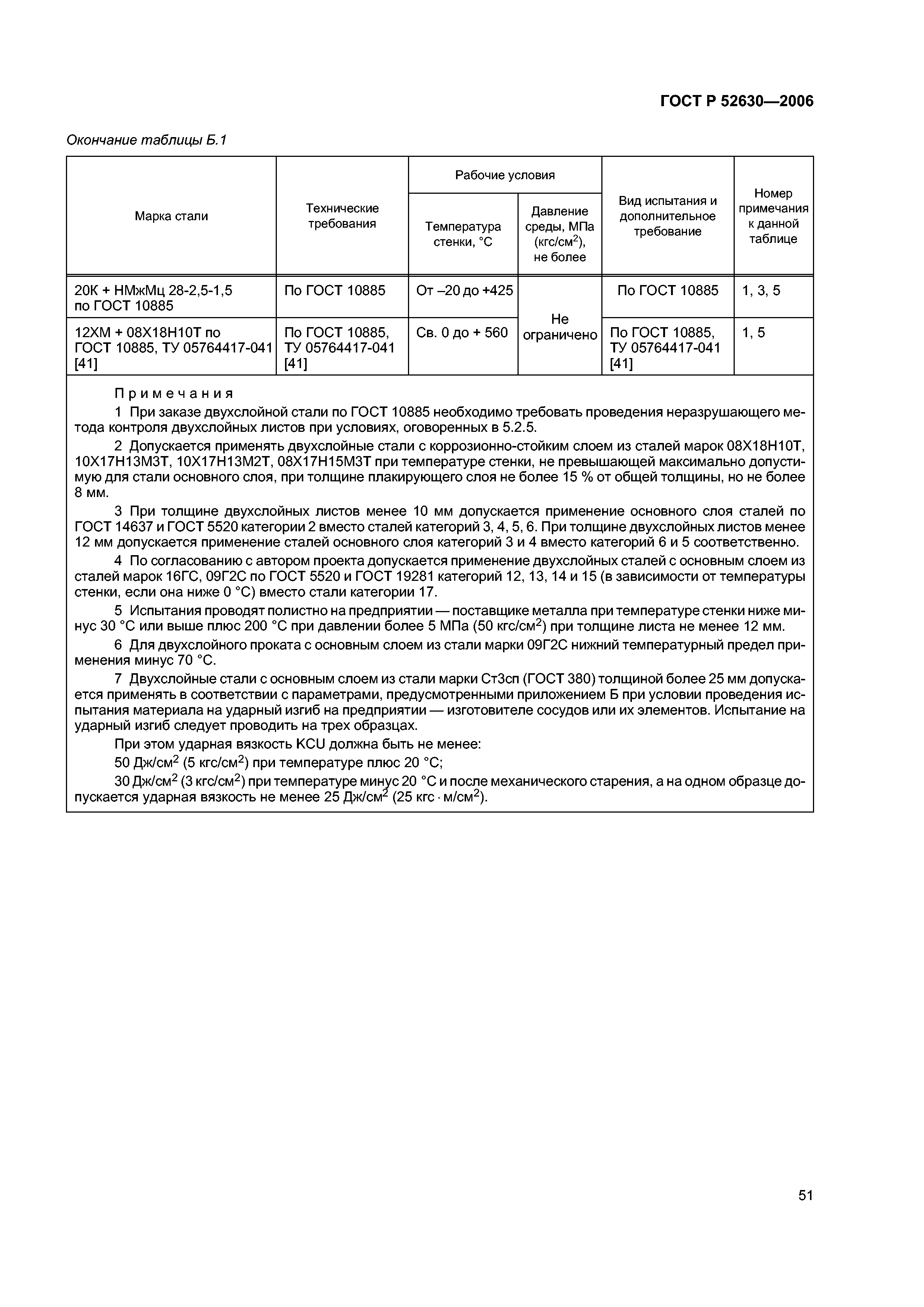

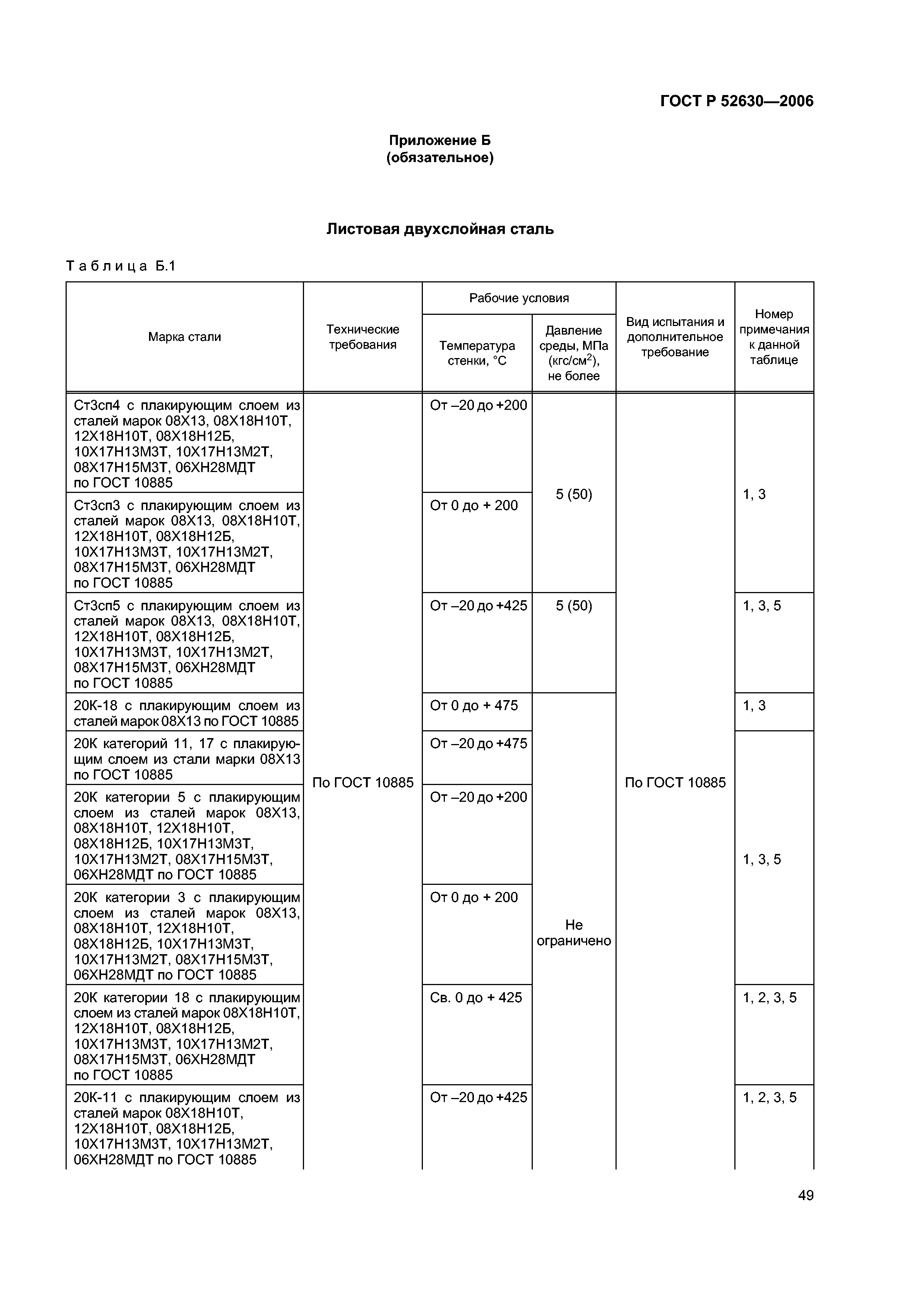

Приложение Б Листовая двухслойная сталь

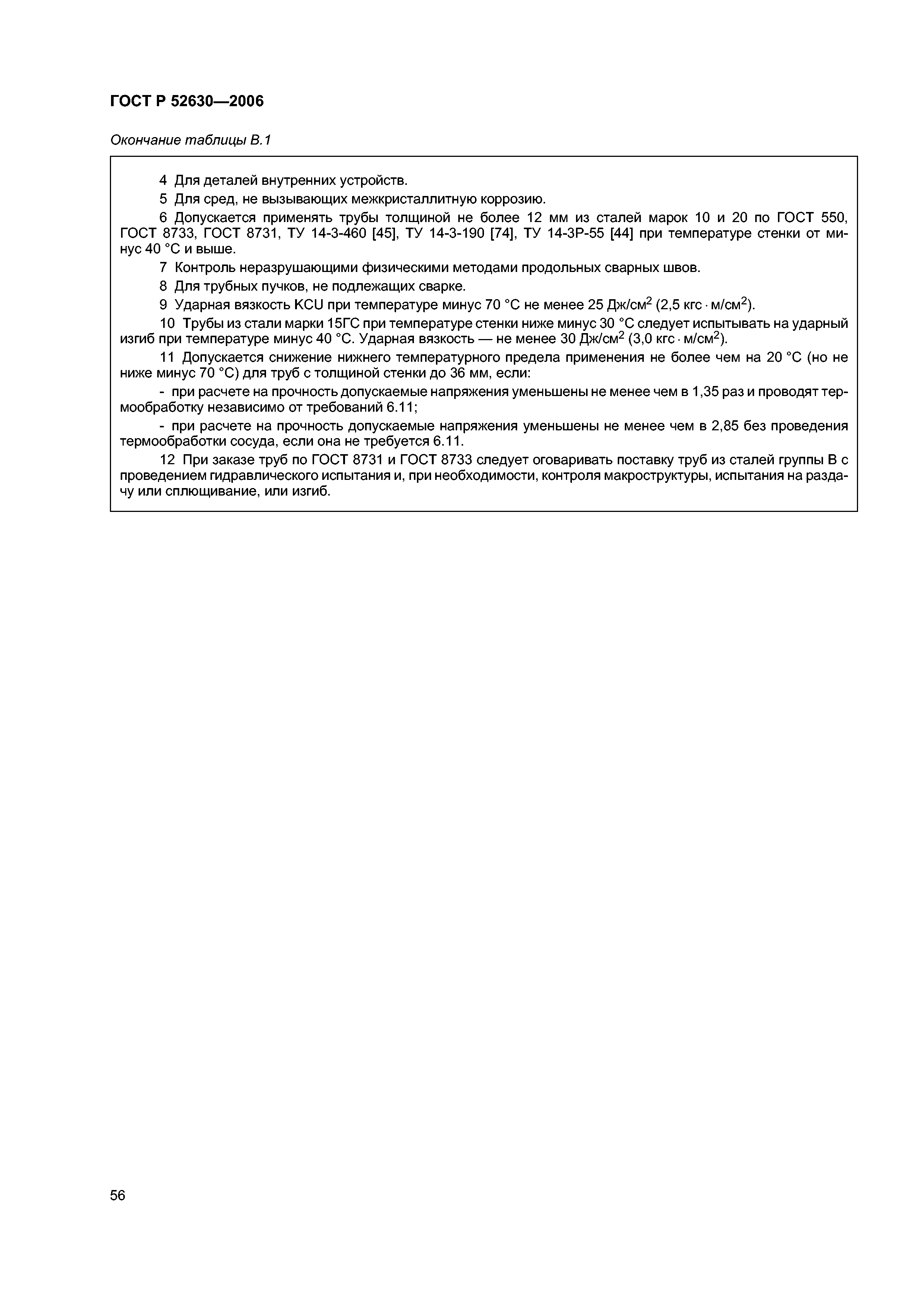

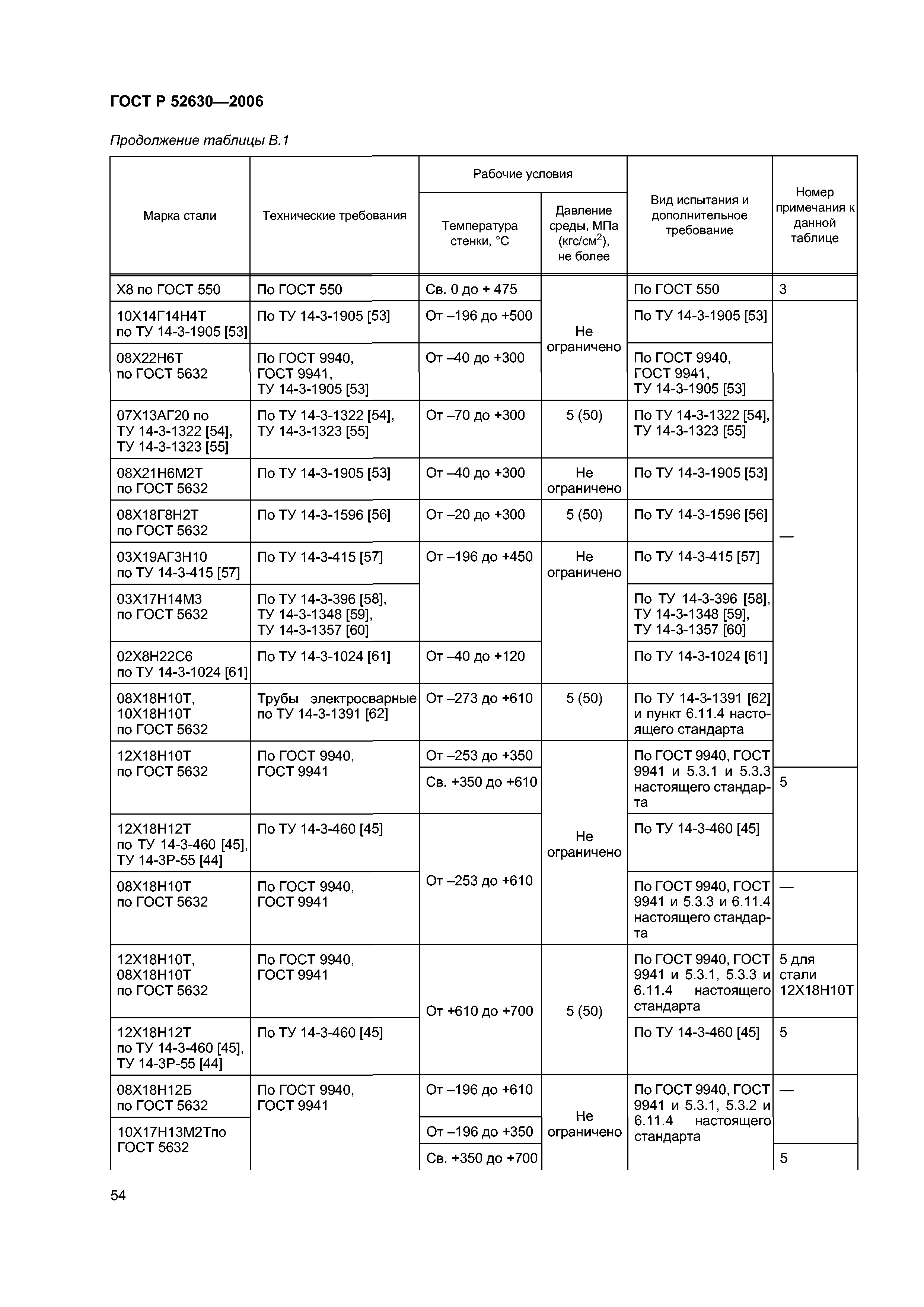

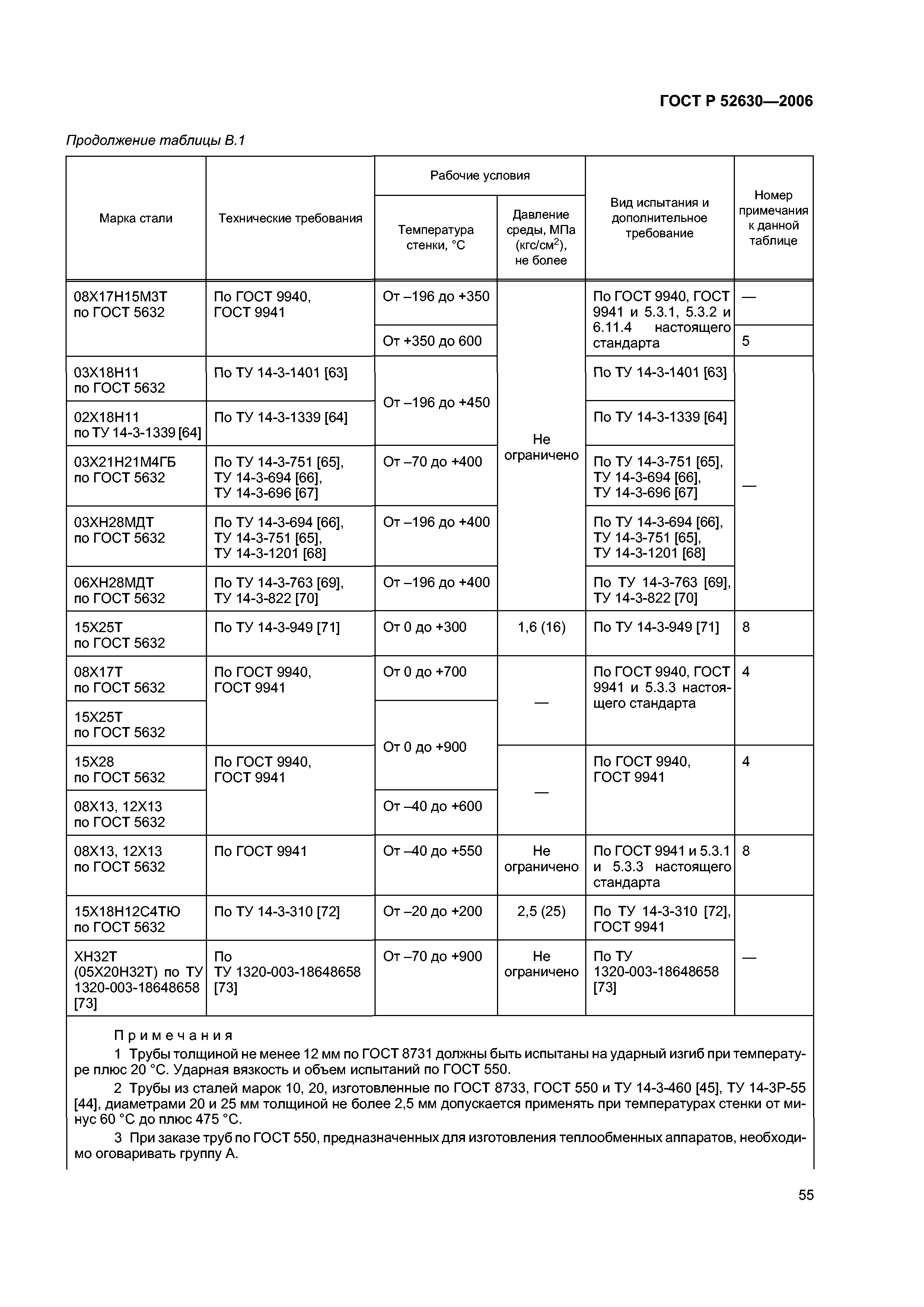

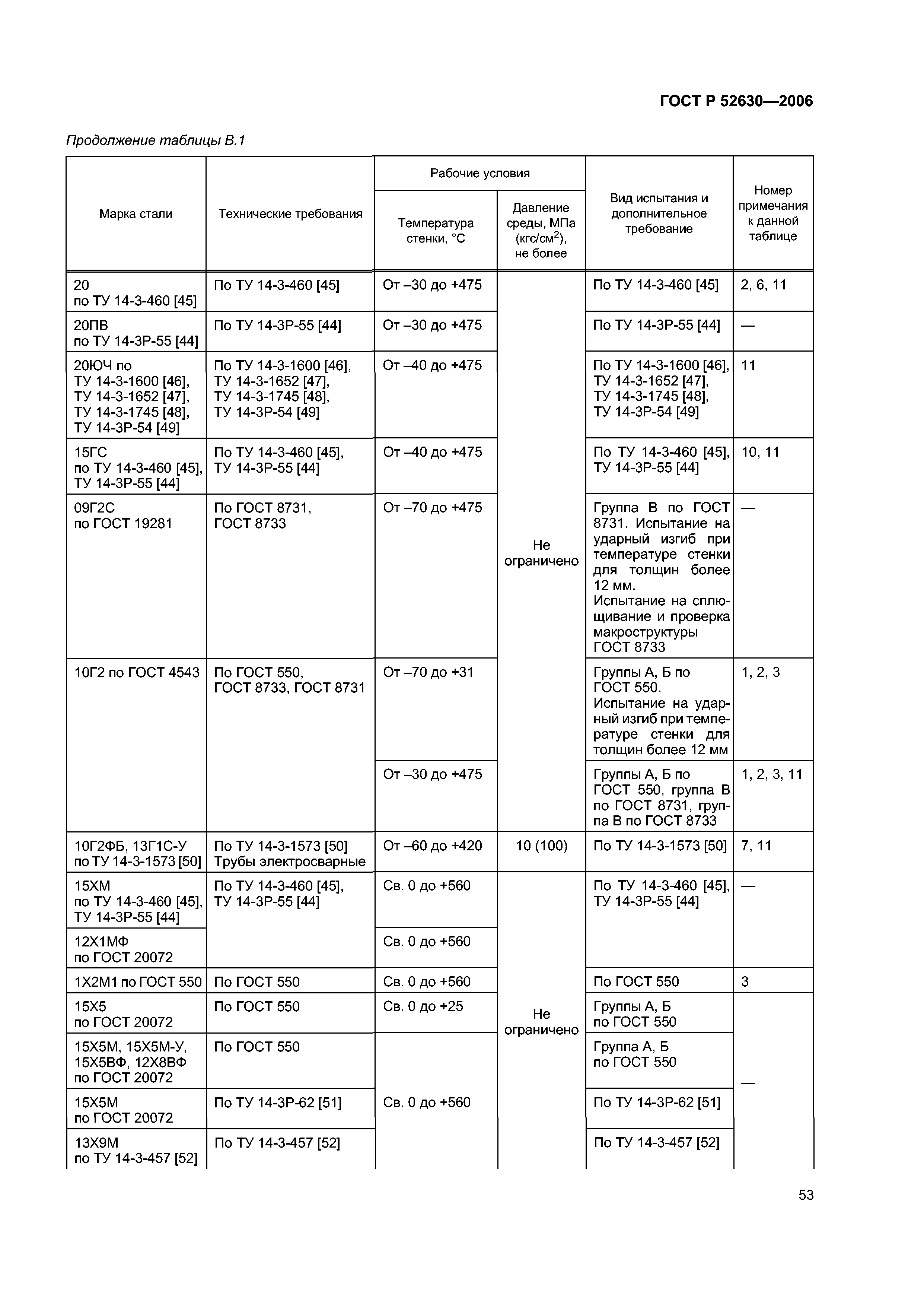

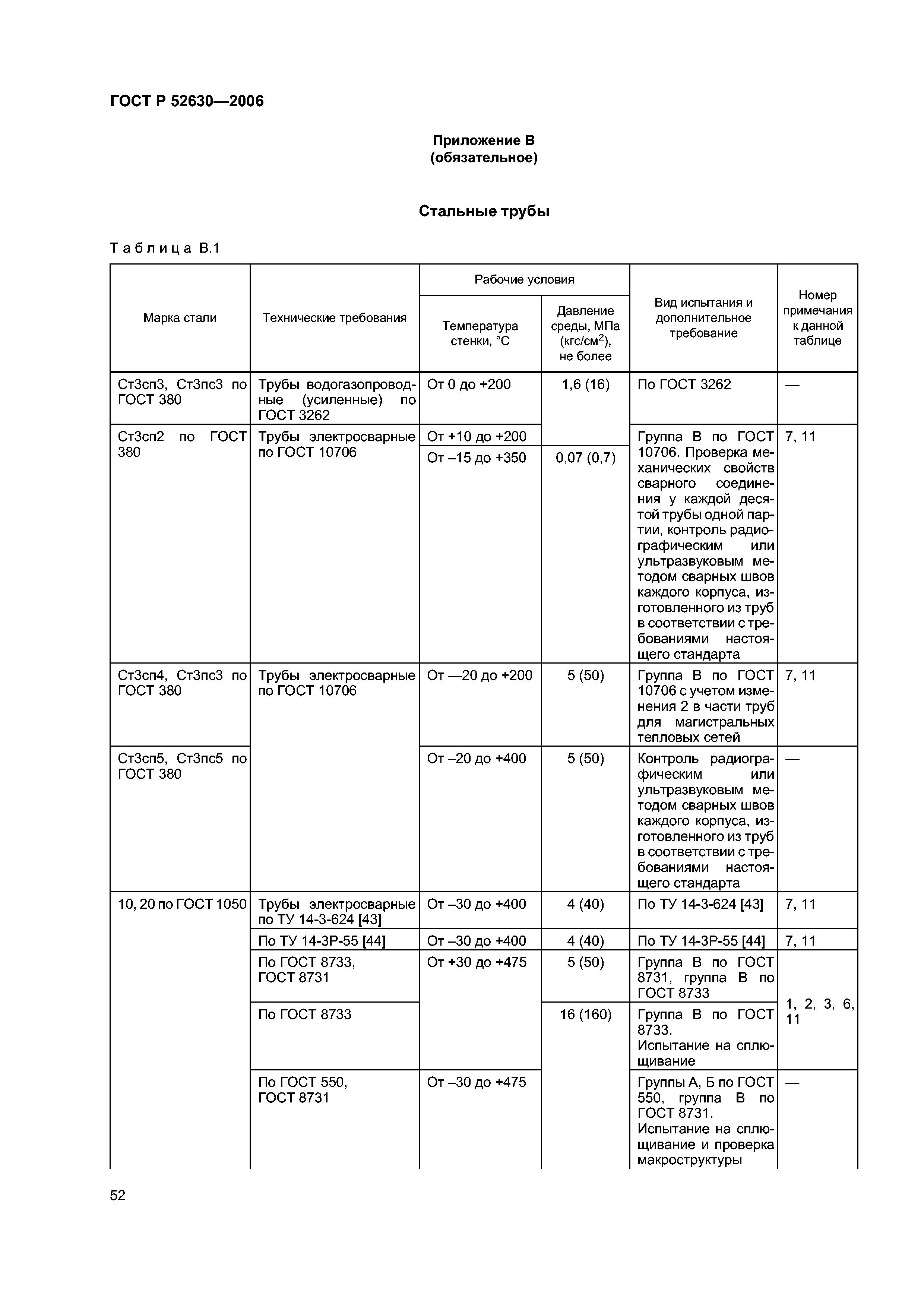

Приложение В Стальные трубы

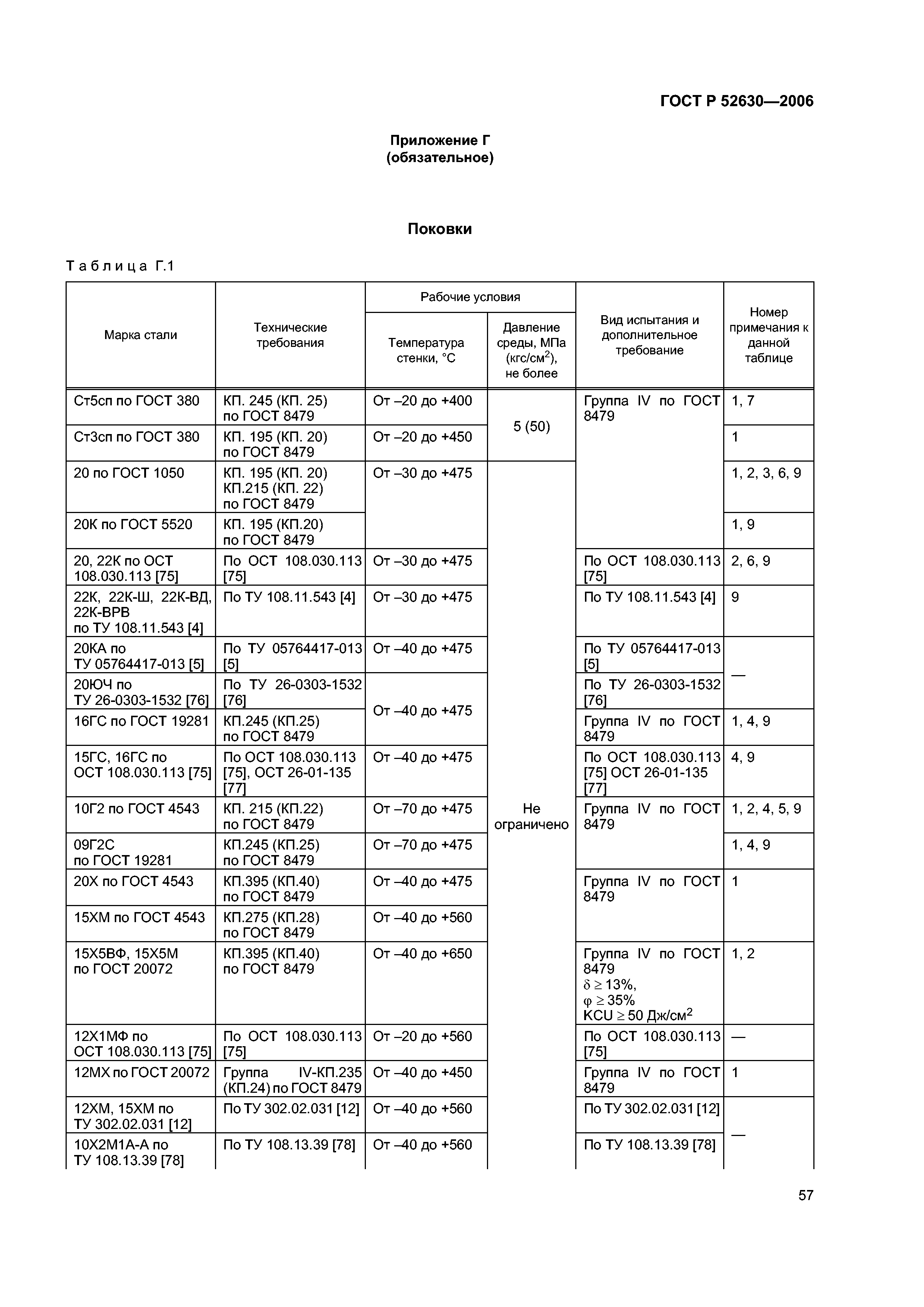

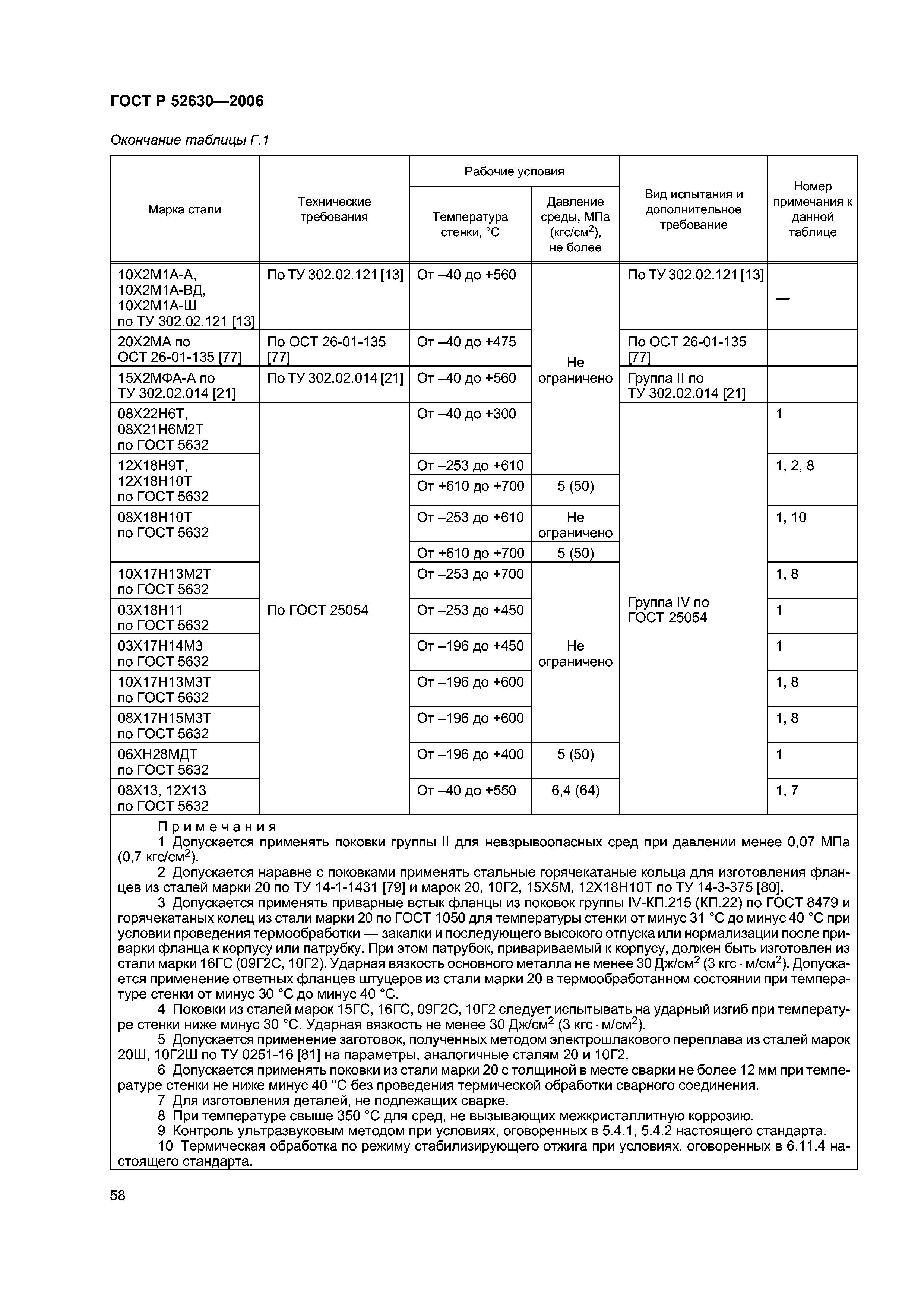

Приложение Г Поковки

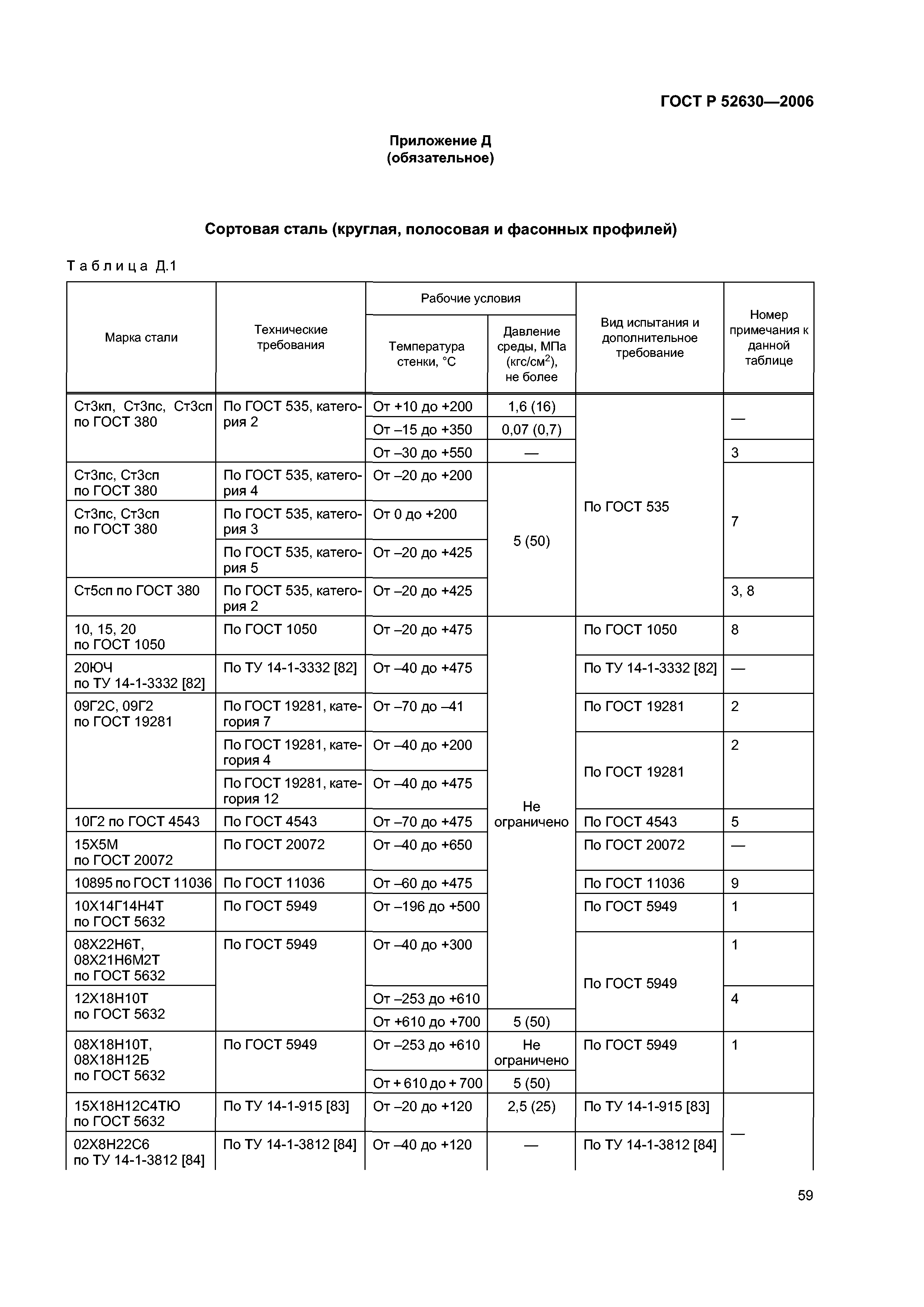

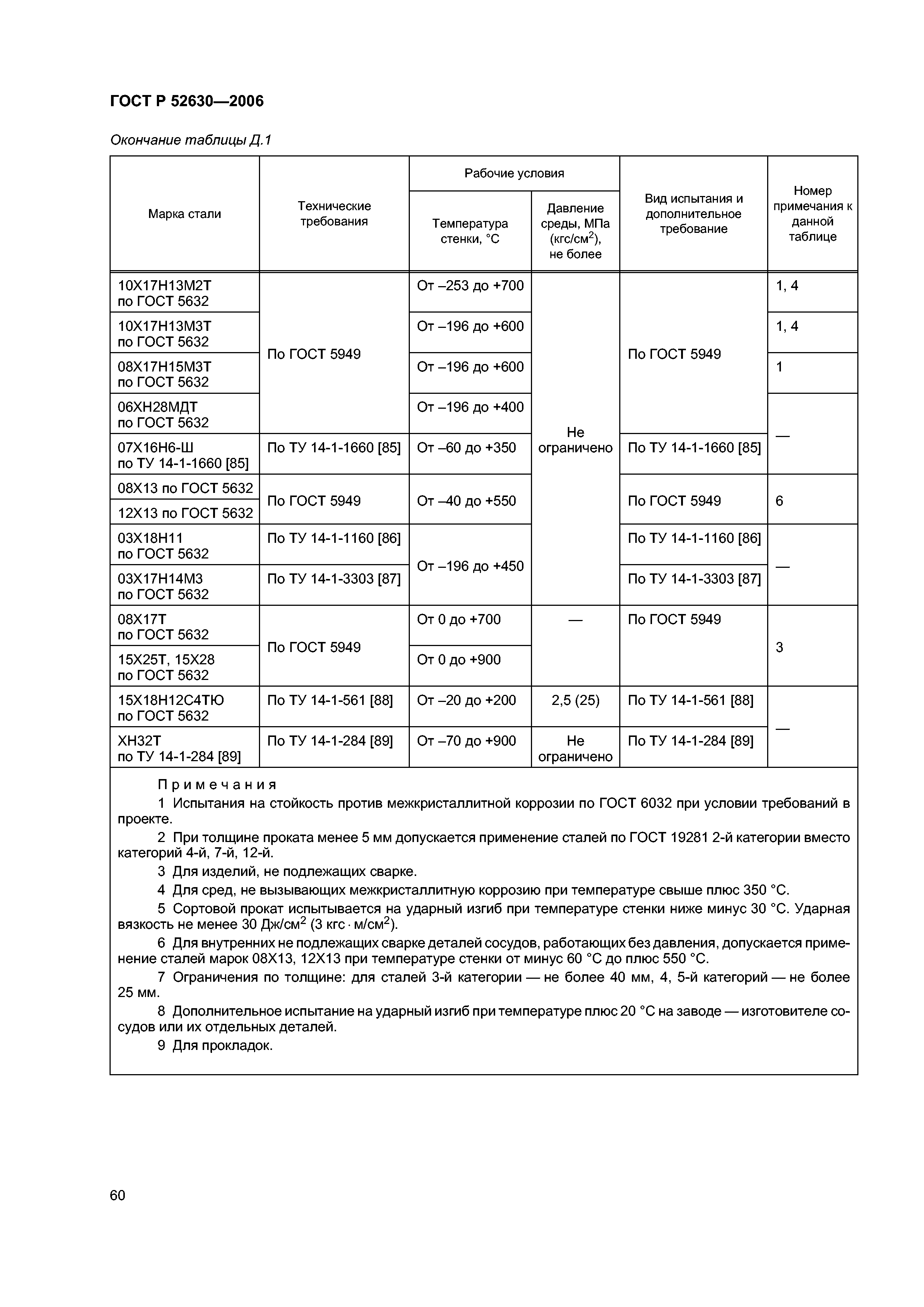

Приложение Д Сортовая сталь (круглая, голосовая и фасонных профилей)

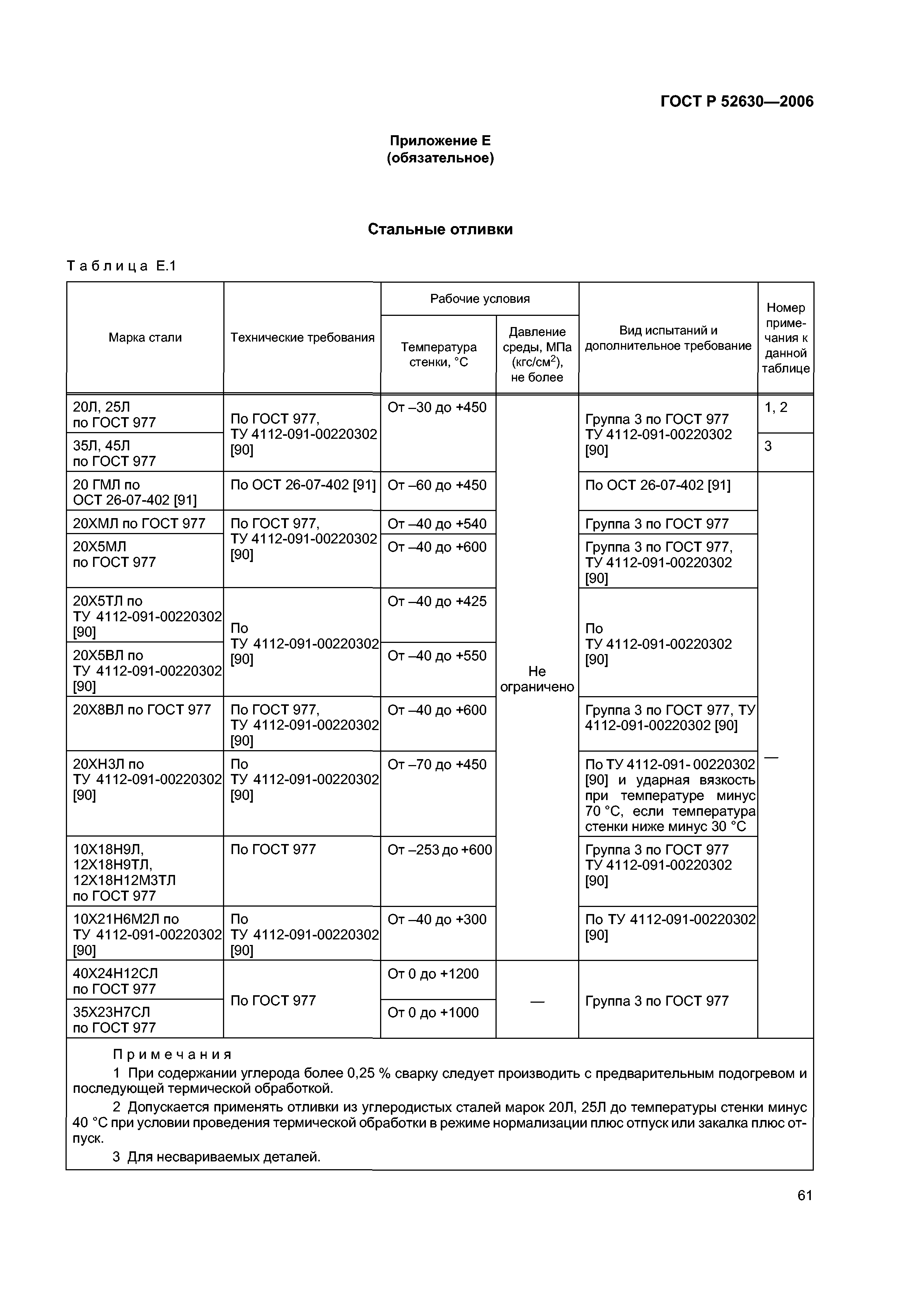

Приложение Е Стальные отливки

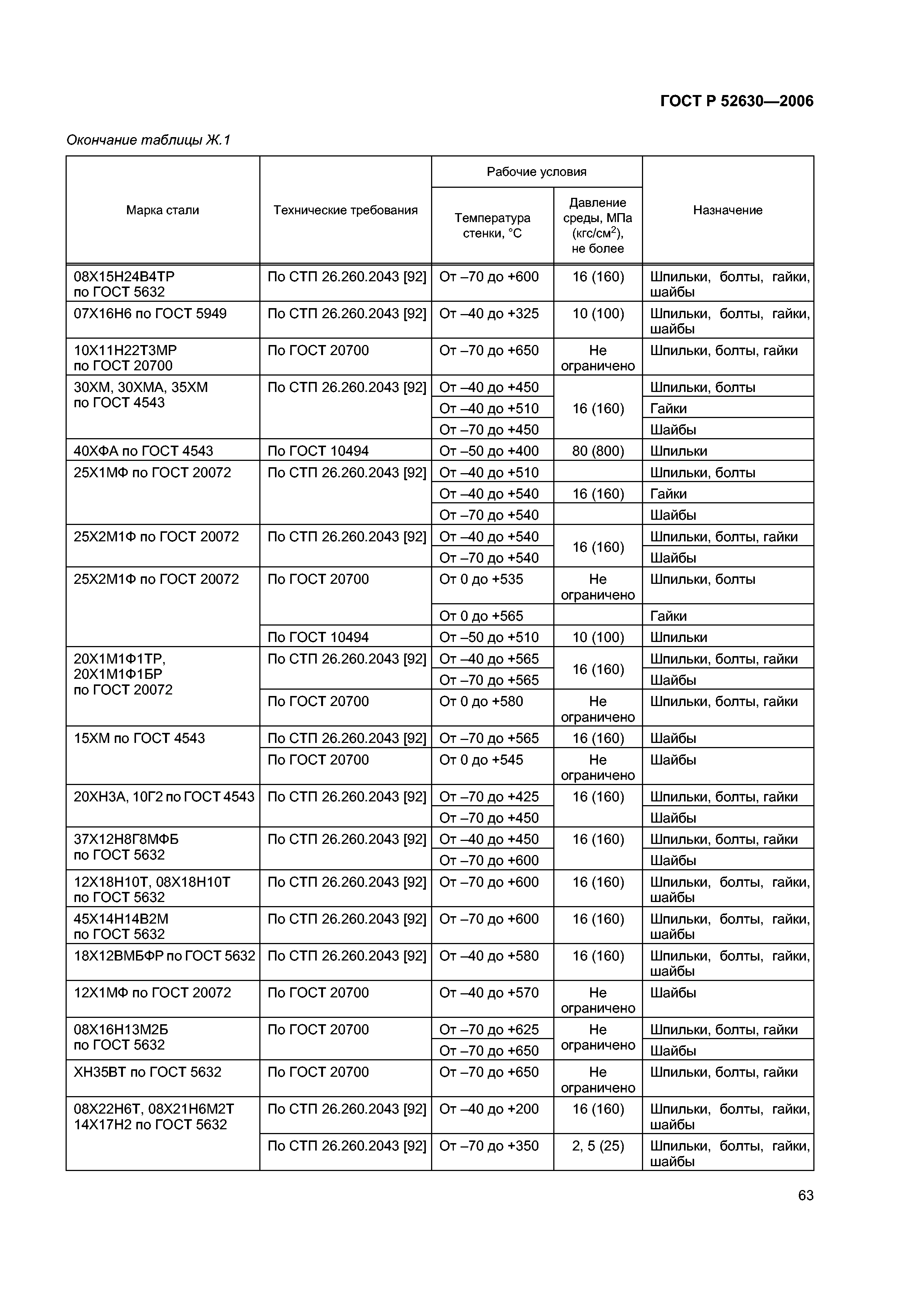

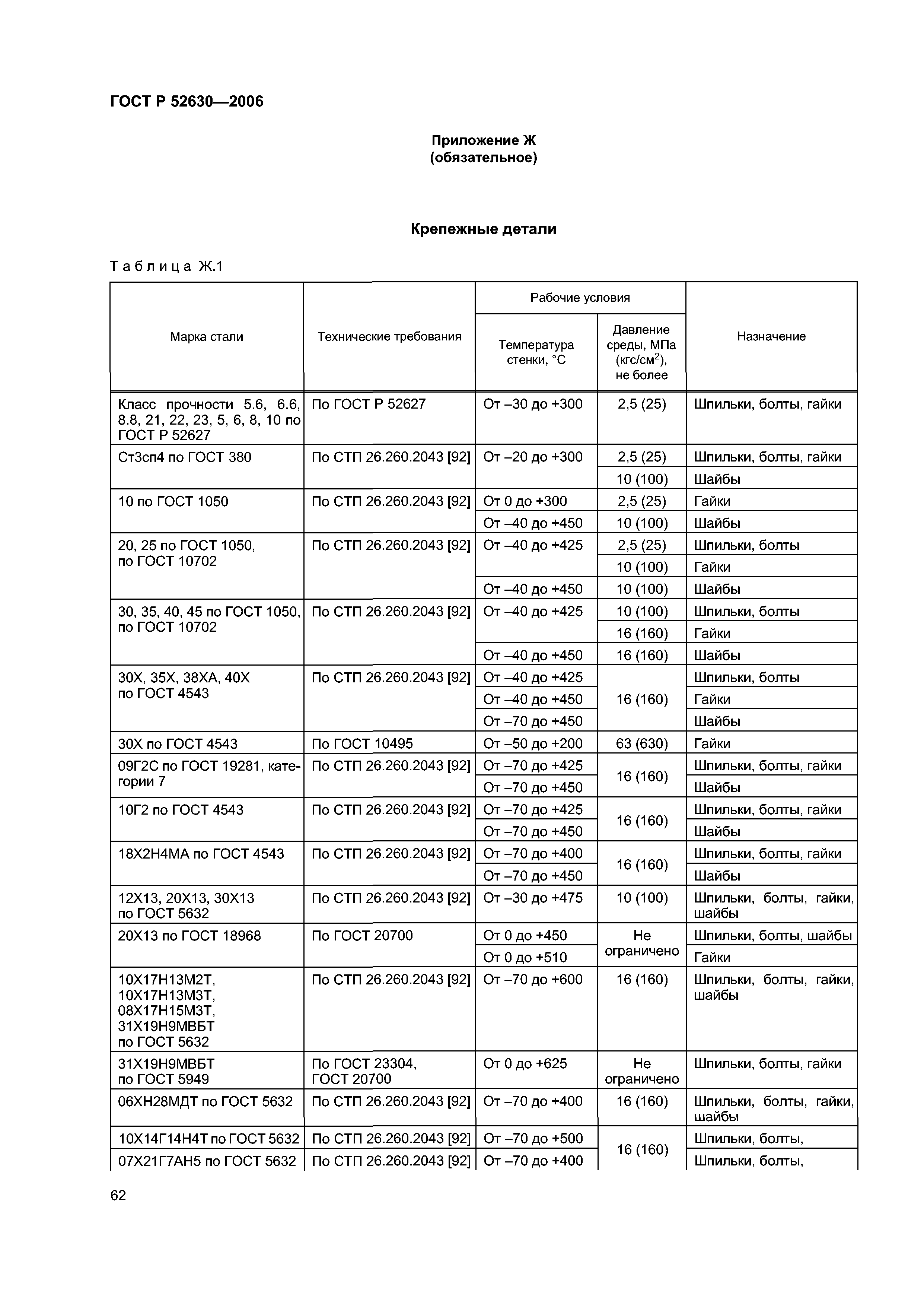

Приложение Ж Крепежные детали

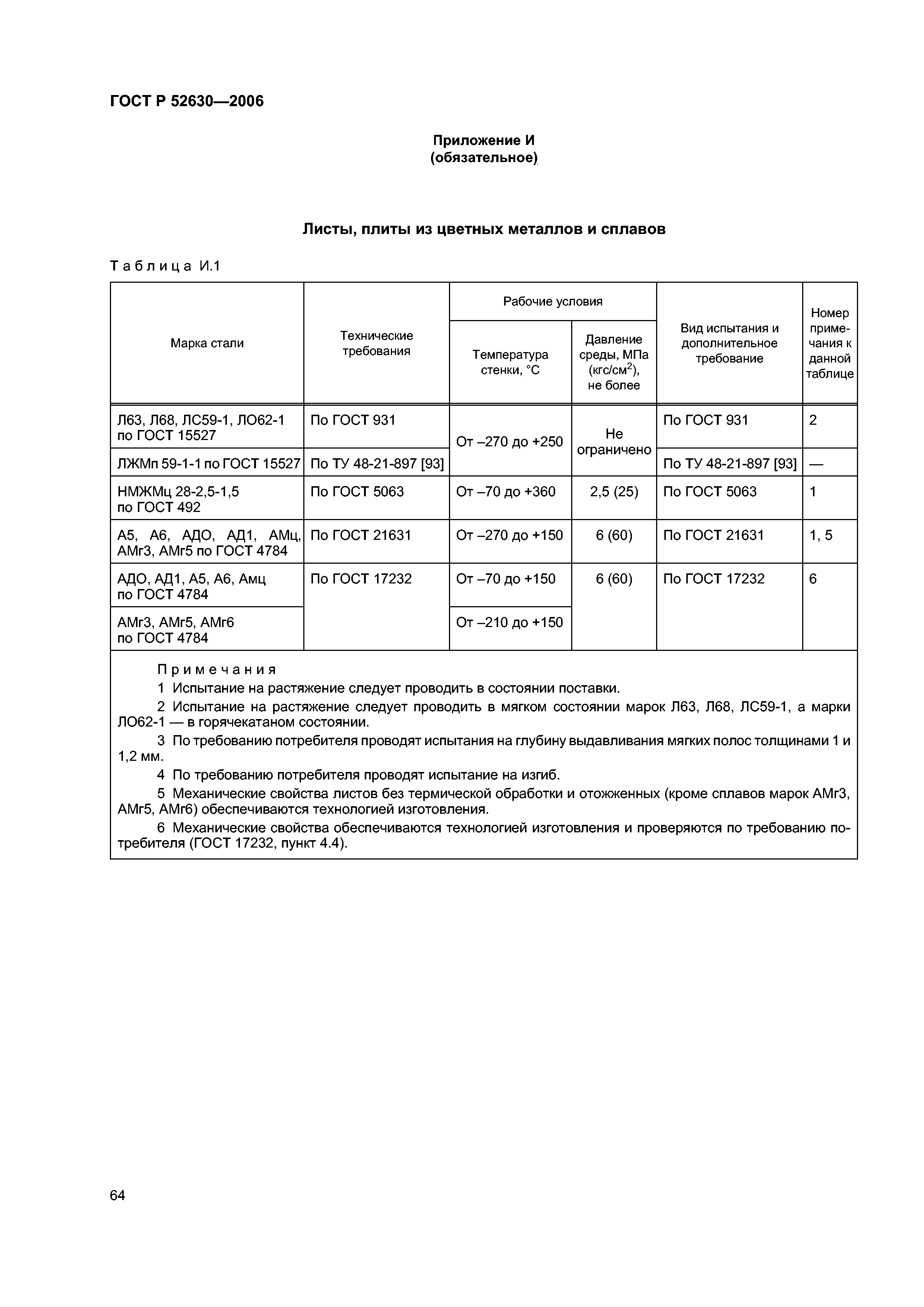

Приложение И Листы, плиты из цветных металлов и сплавов

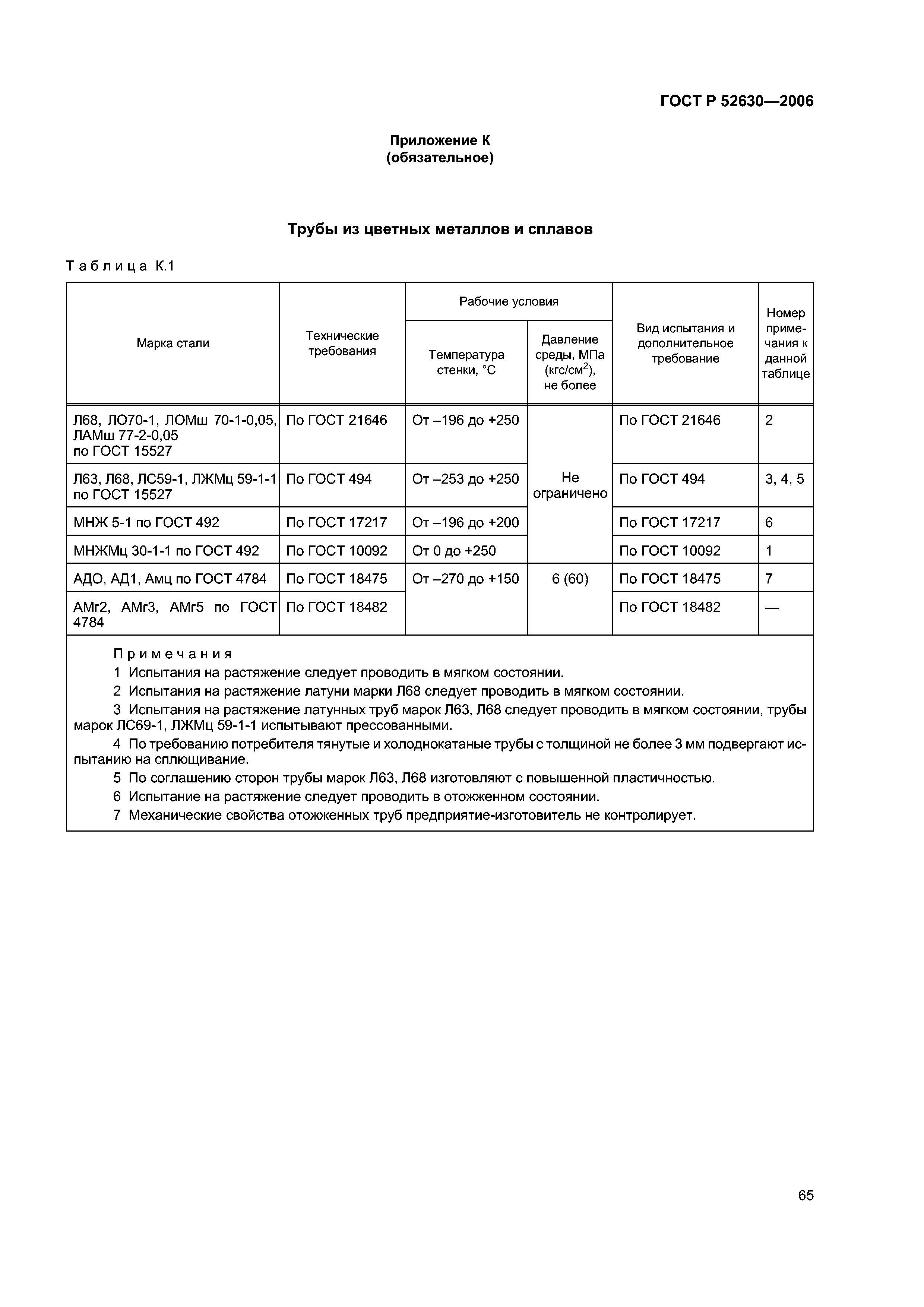

Приложение К Трубы из цветных металлов и сплавов

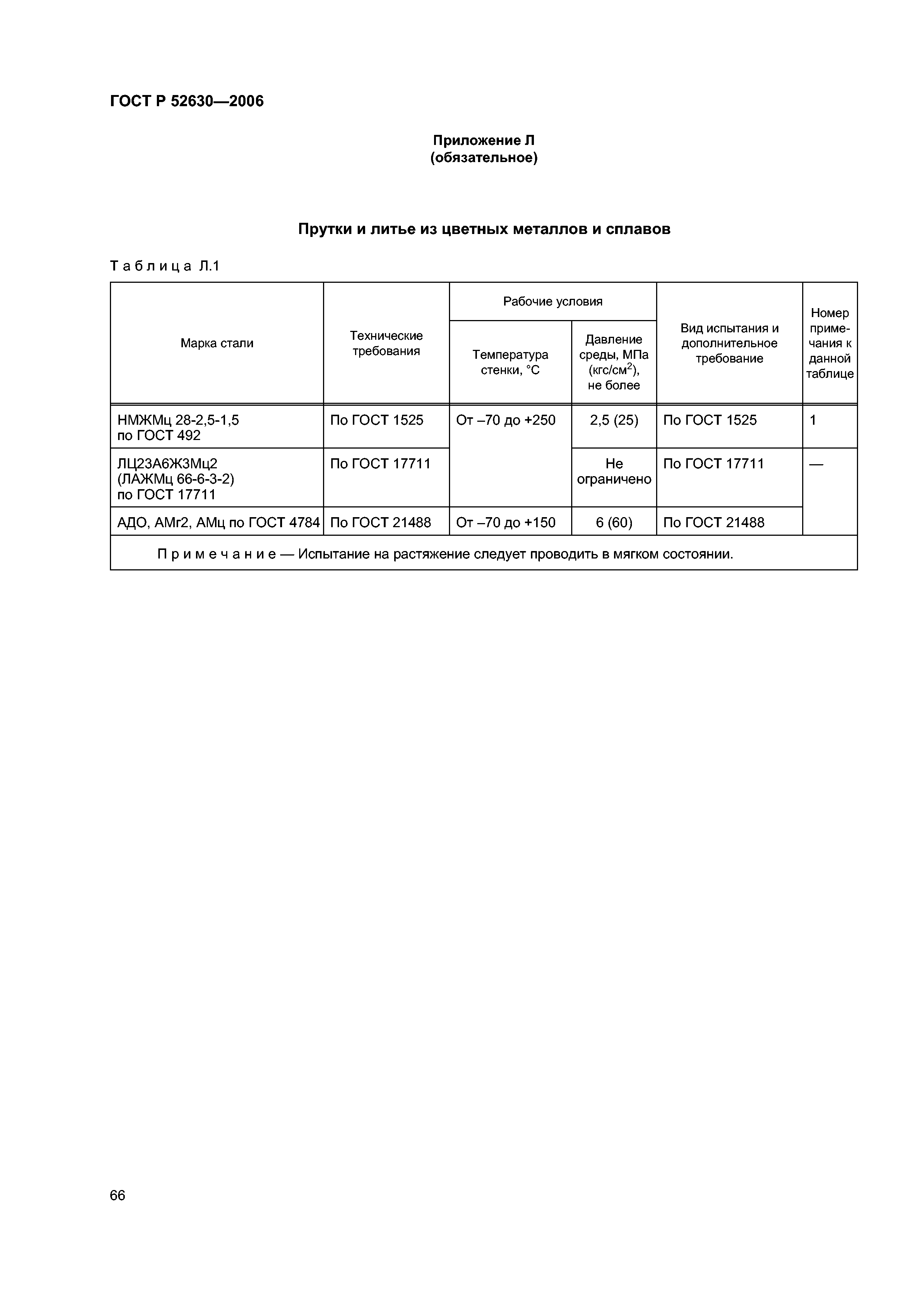

Приложение Л Прутки и литье из цветных металлов и сплавов

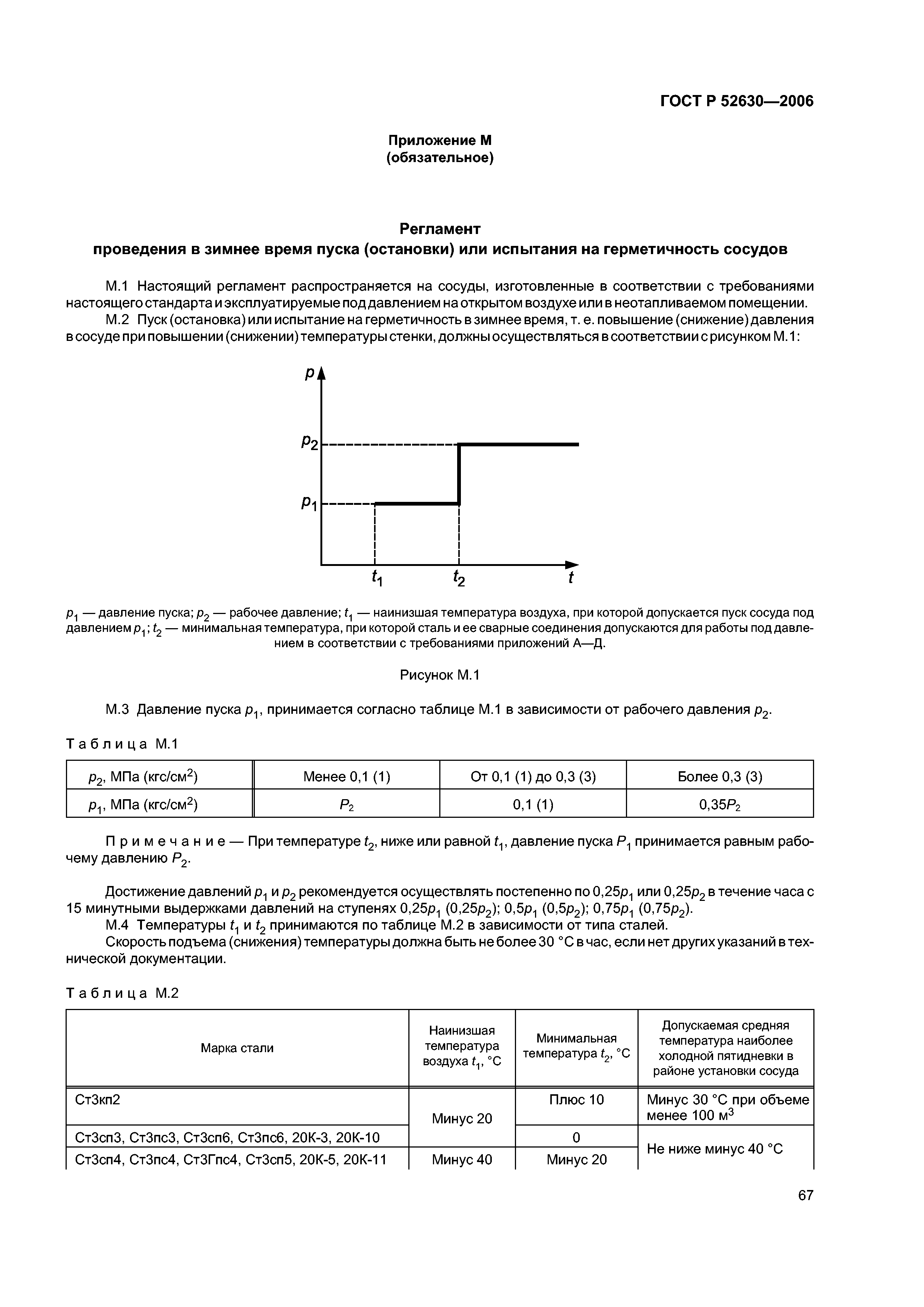

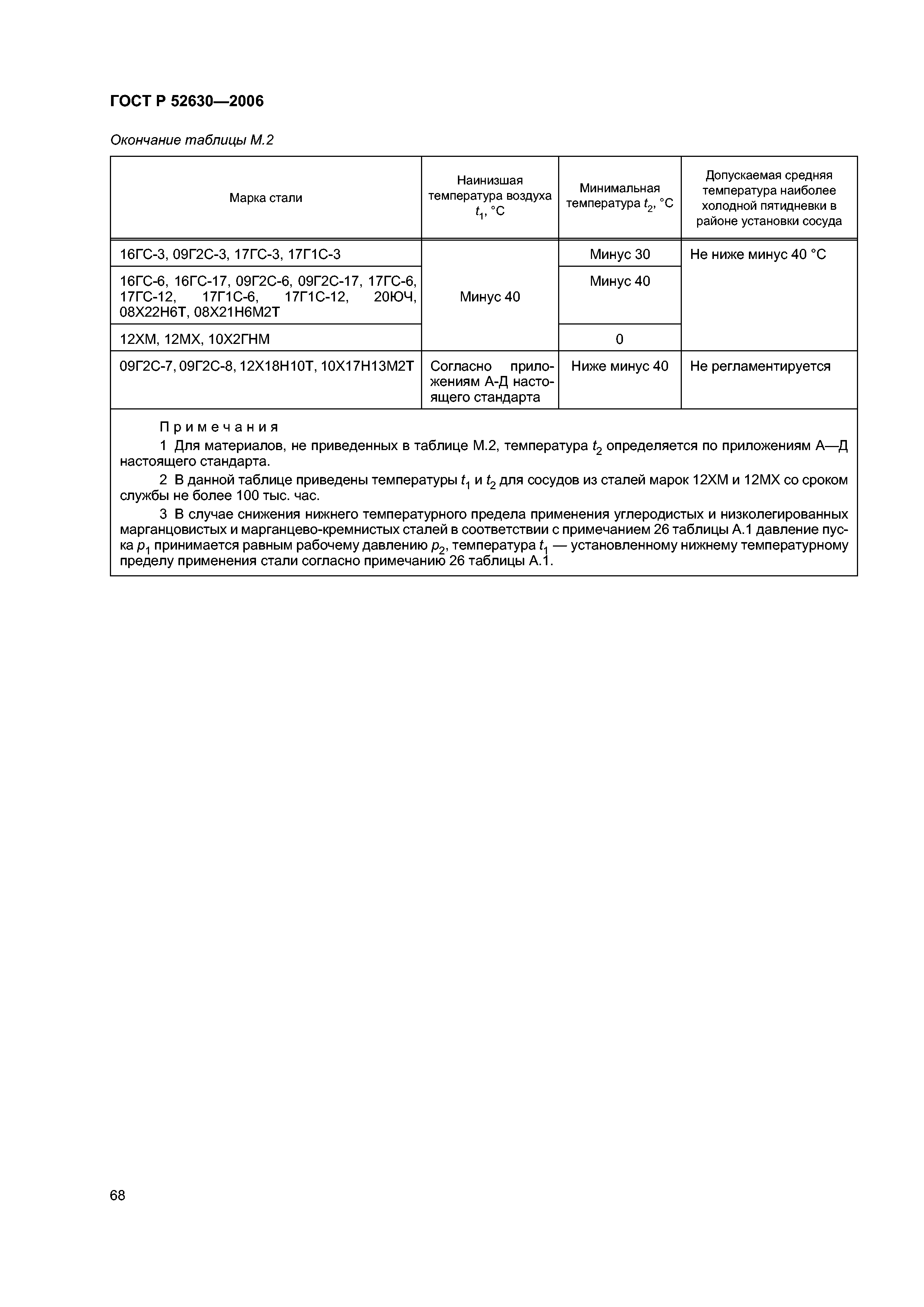

Приложение М регламент проведения в зимнее время пуска (остановки) или испытания на герметичность сосудов

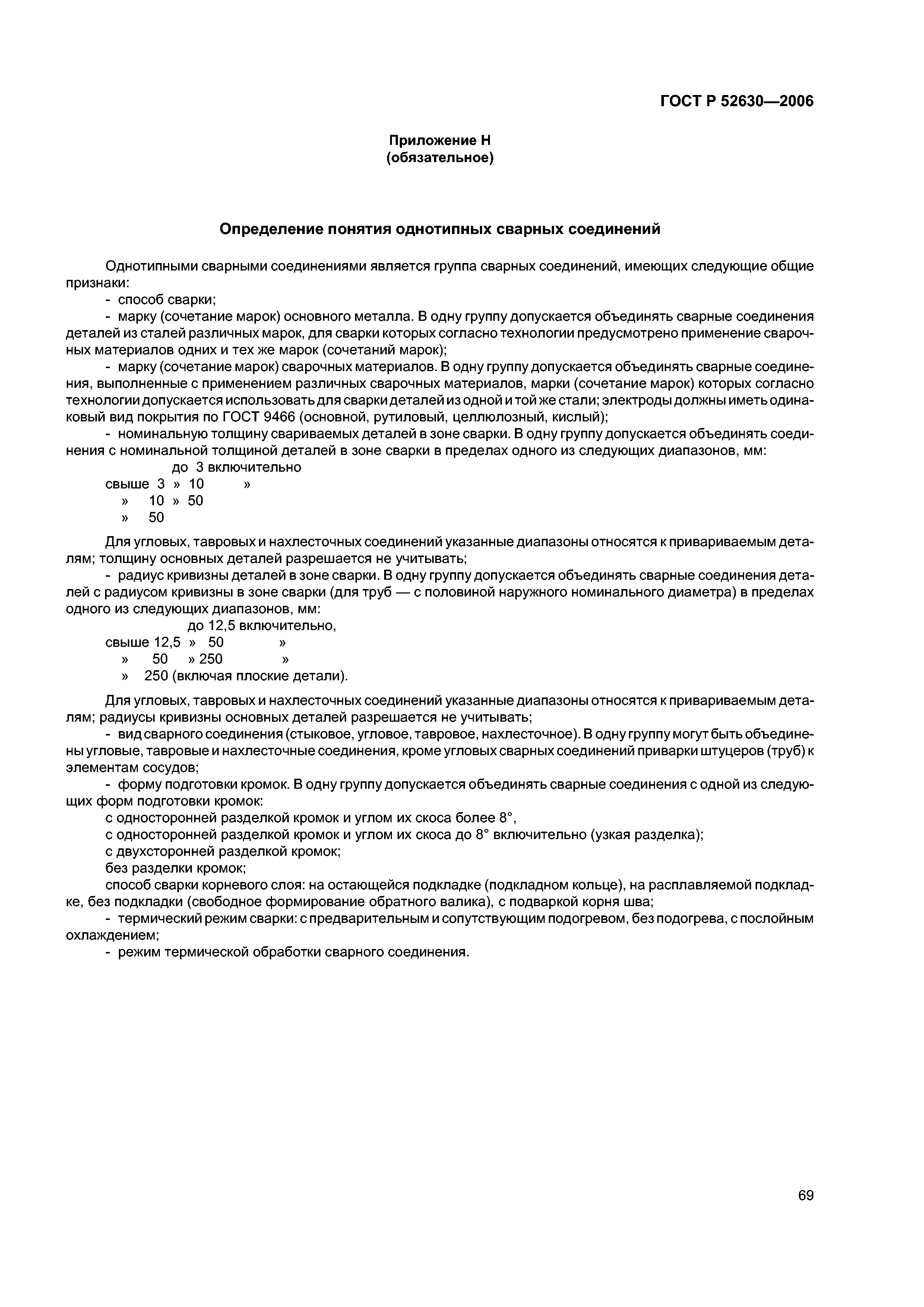

Приложение Н Определение понятия однотипных сварных соединений

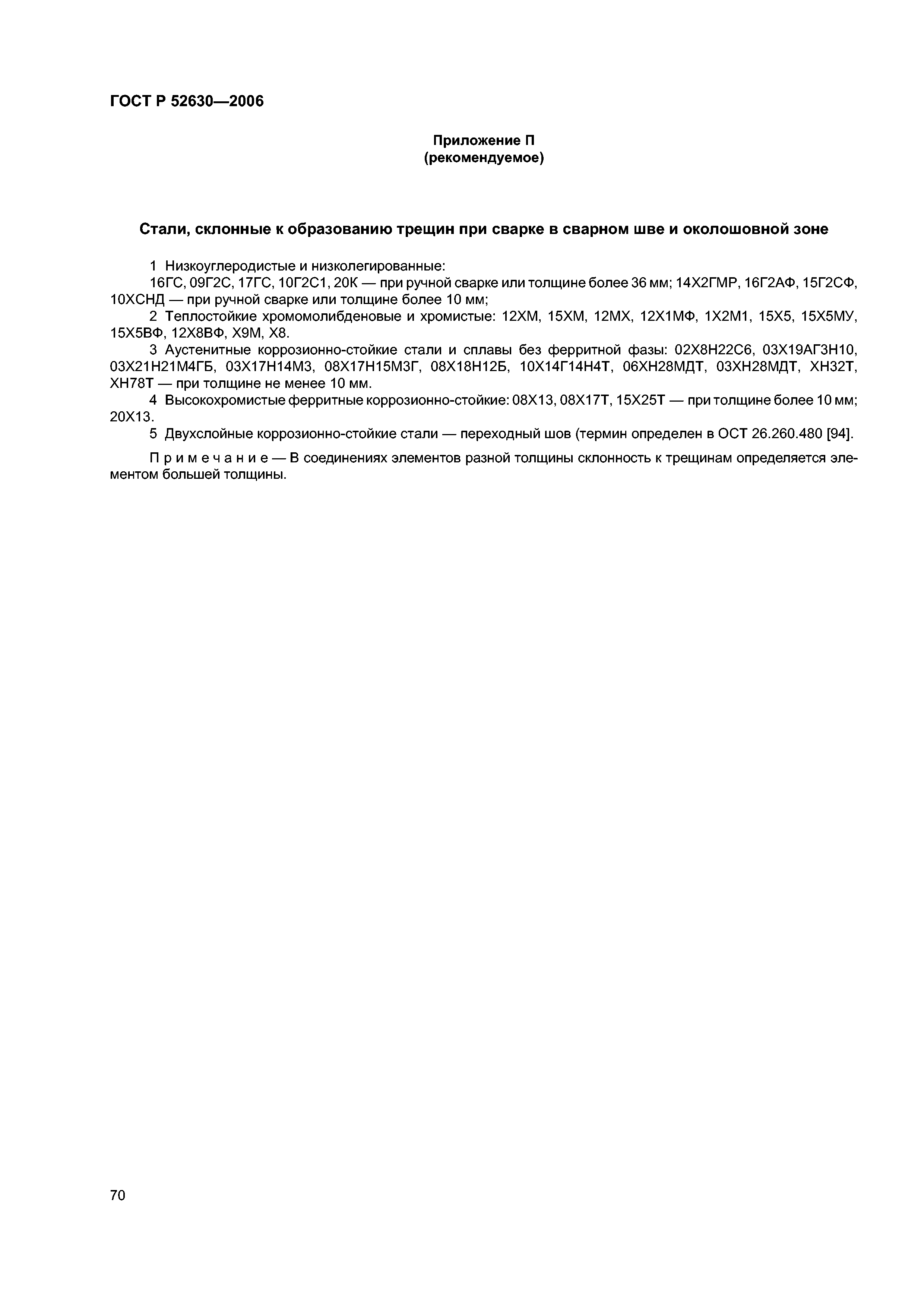

Приложение П Стали, склонные к образованию трещин при сварке в сварном шве и околошовной зоне

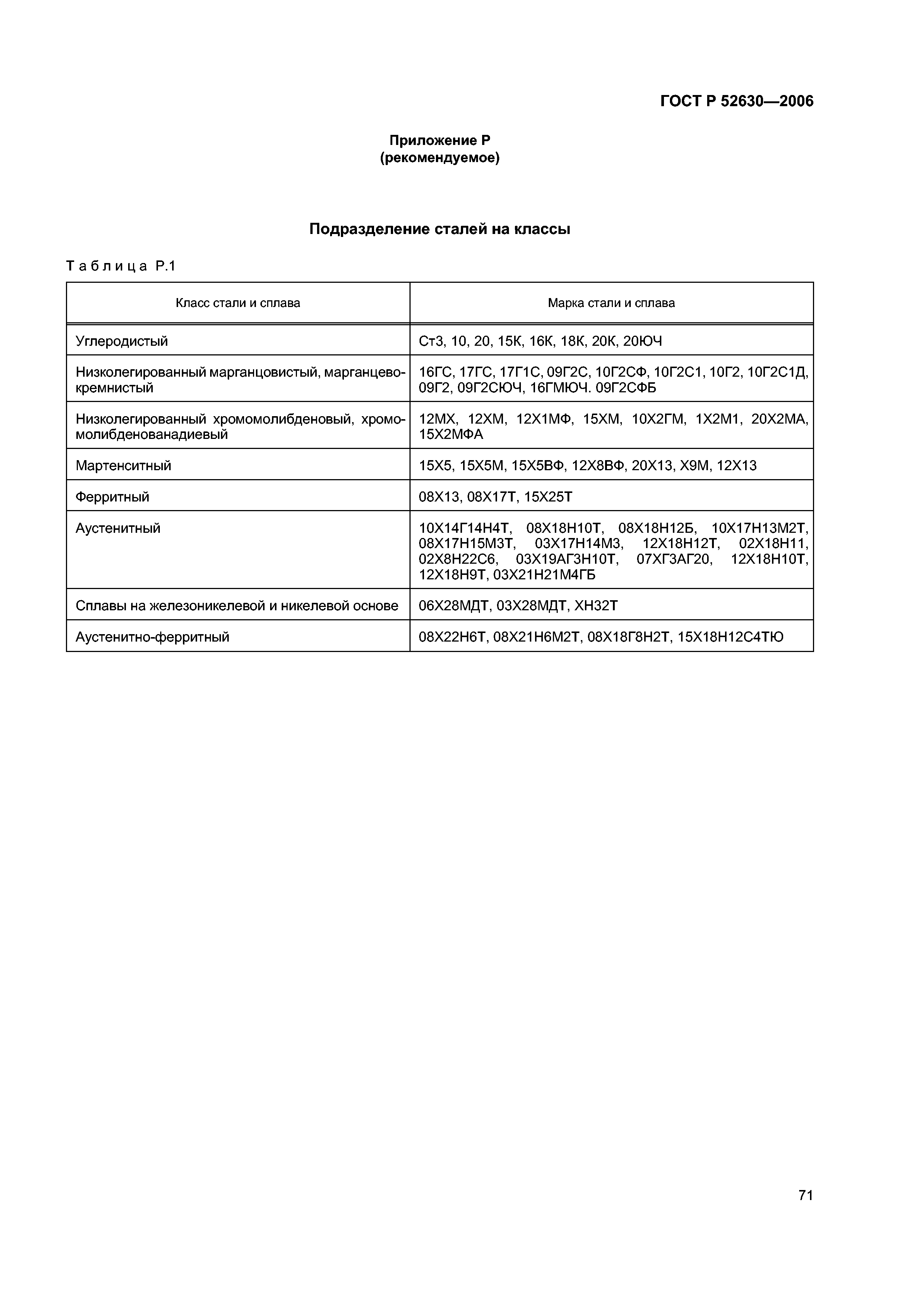

Приложение Р Подразделение сталей на классы

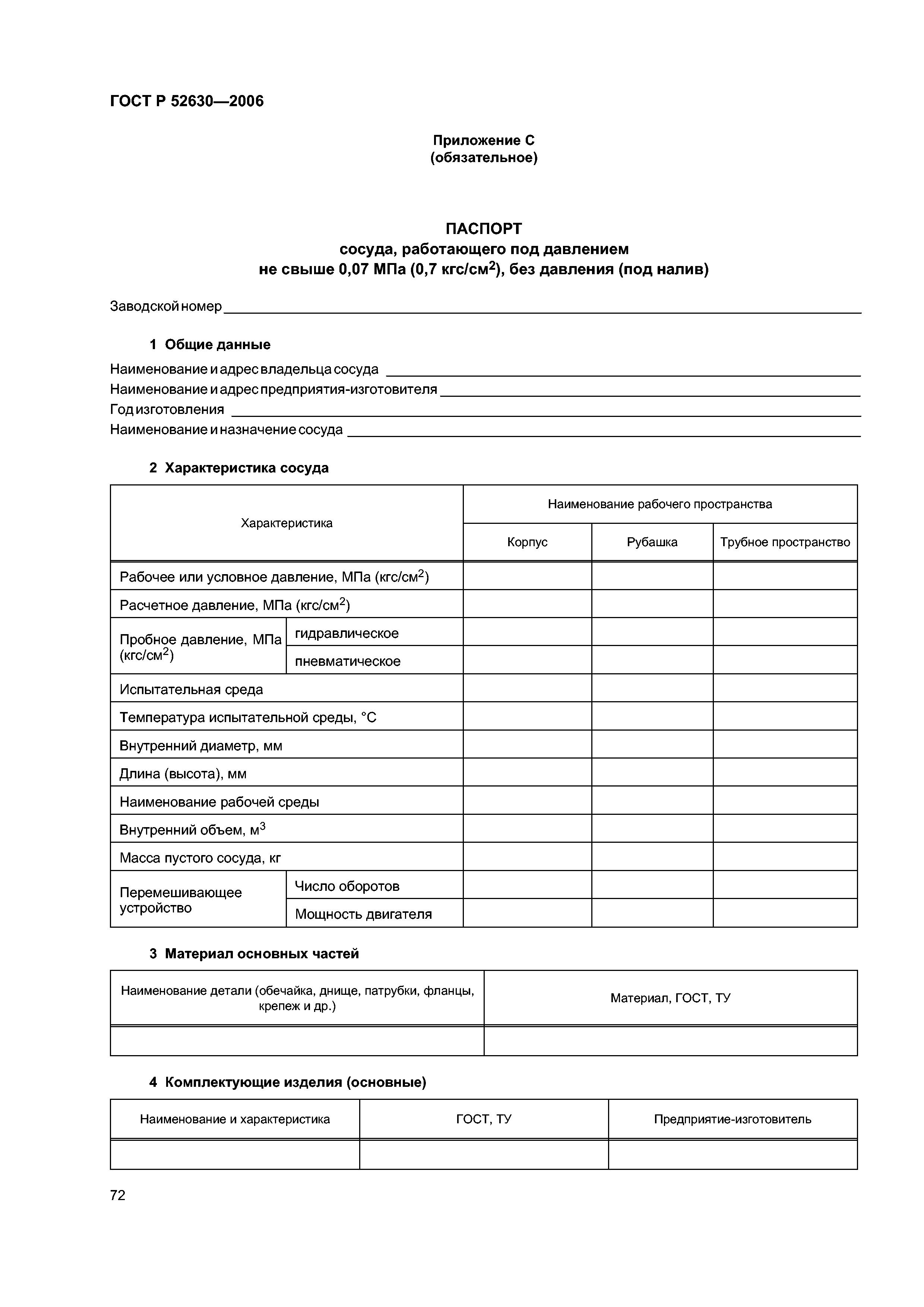

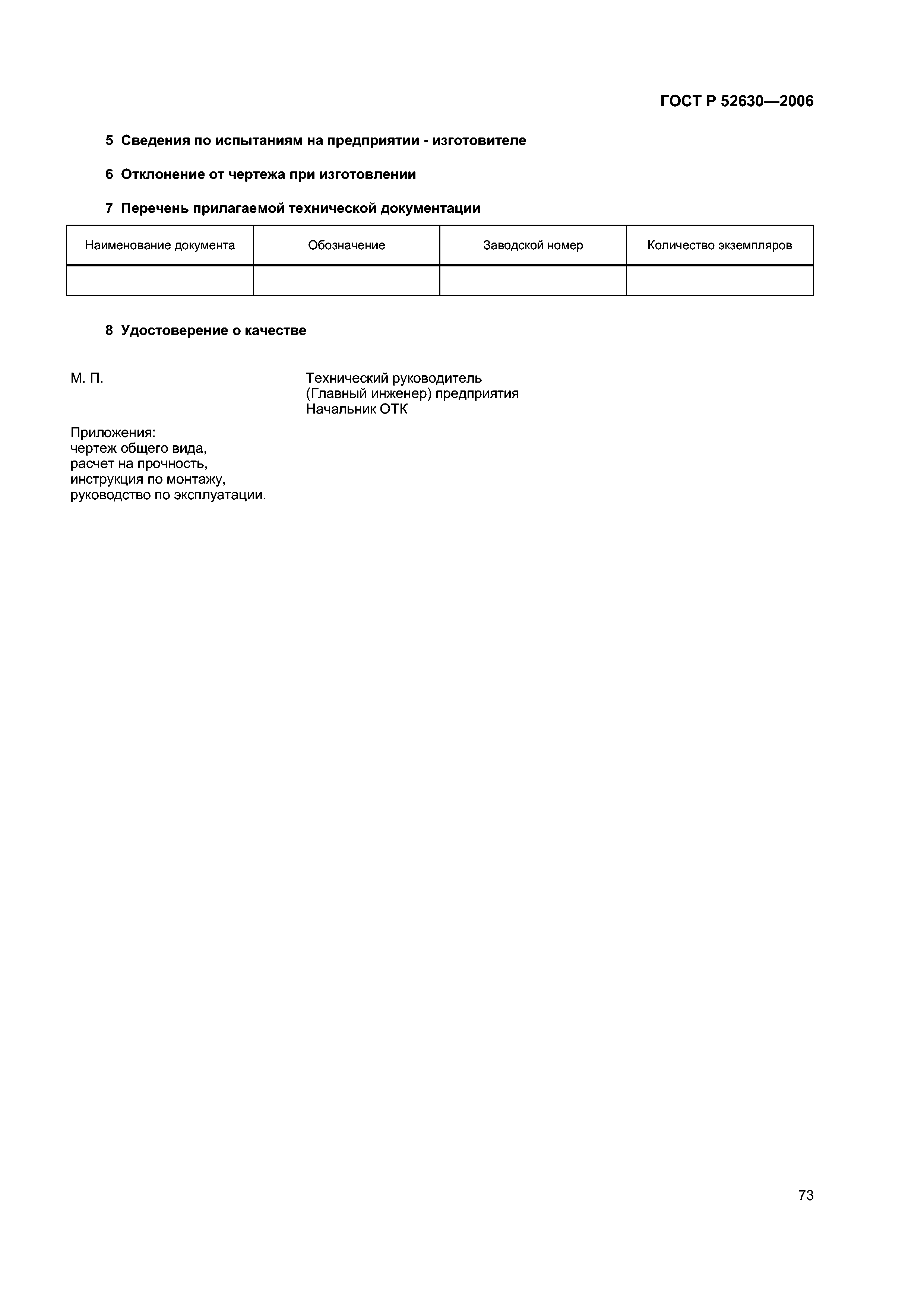

Приложение С Паспорт сосуда, работающего под давление не свыше 0,07 Мпа (0,7 кгс/см2), без давления (под налив)

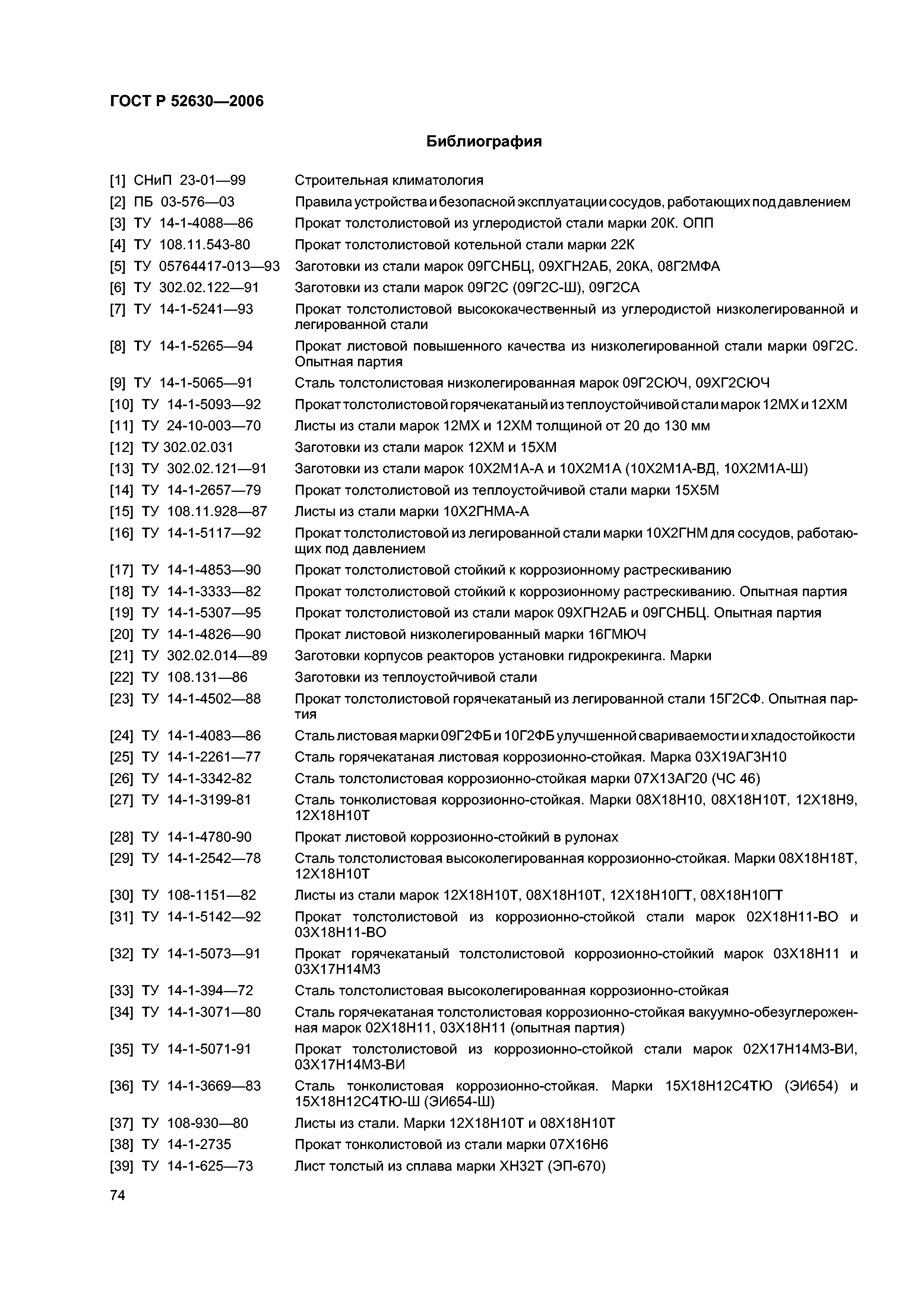

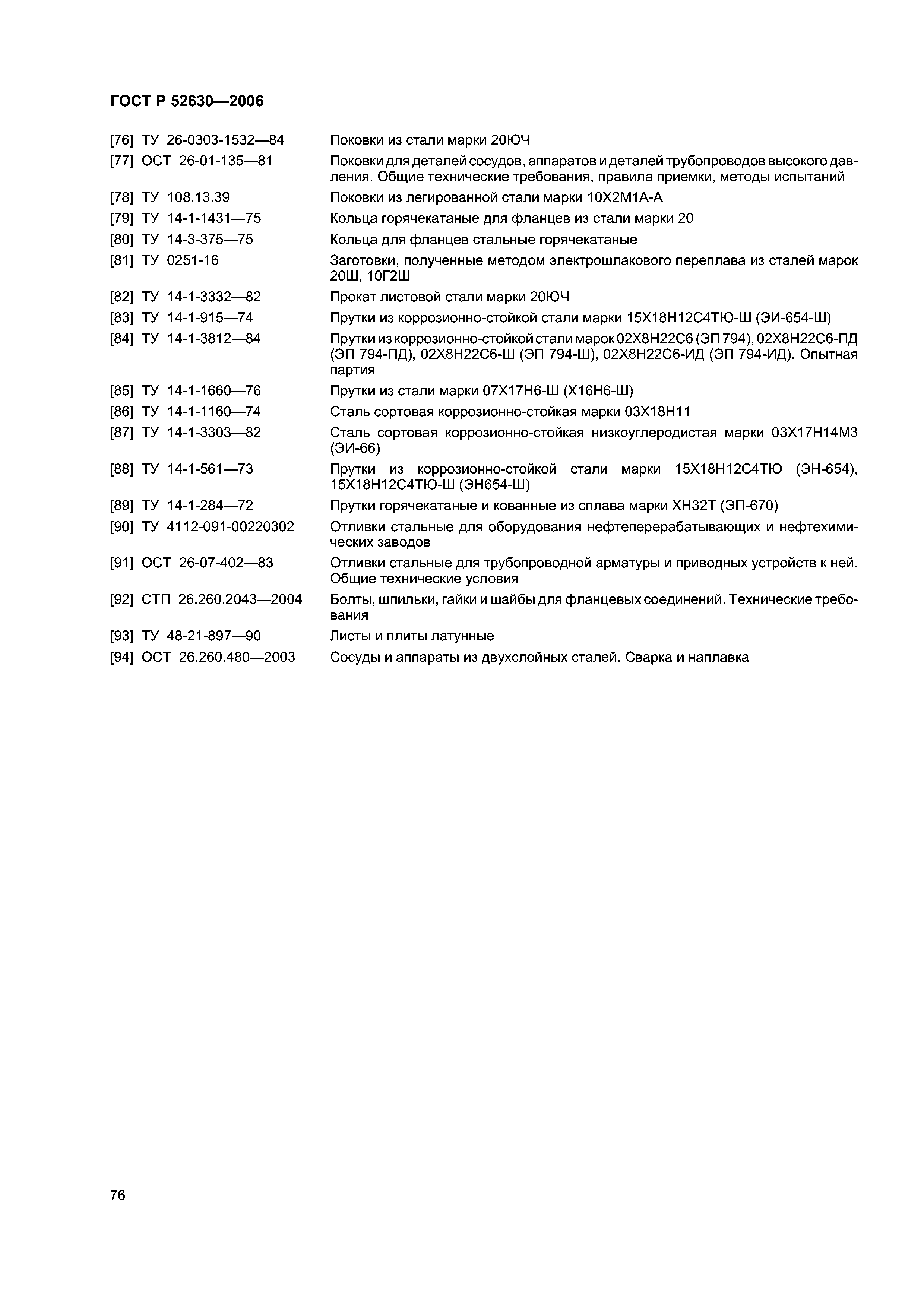

Библиография |

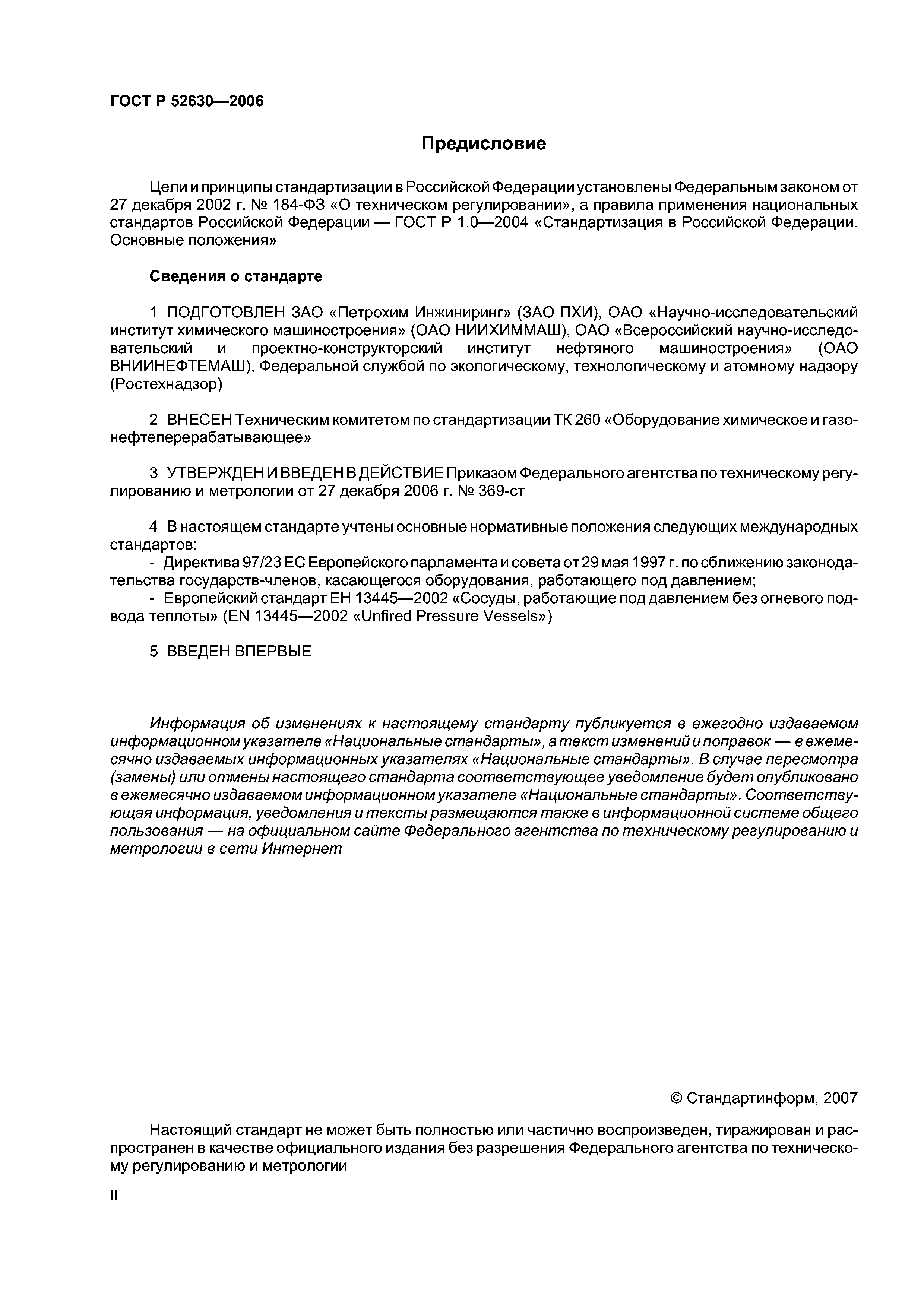

ГОСТ Р 52630-2006
ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия»
