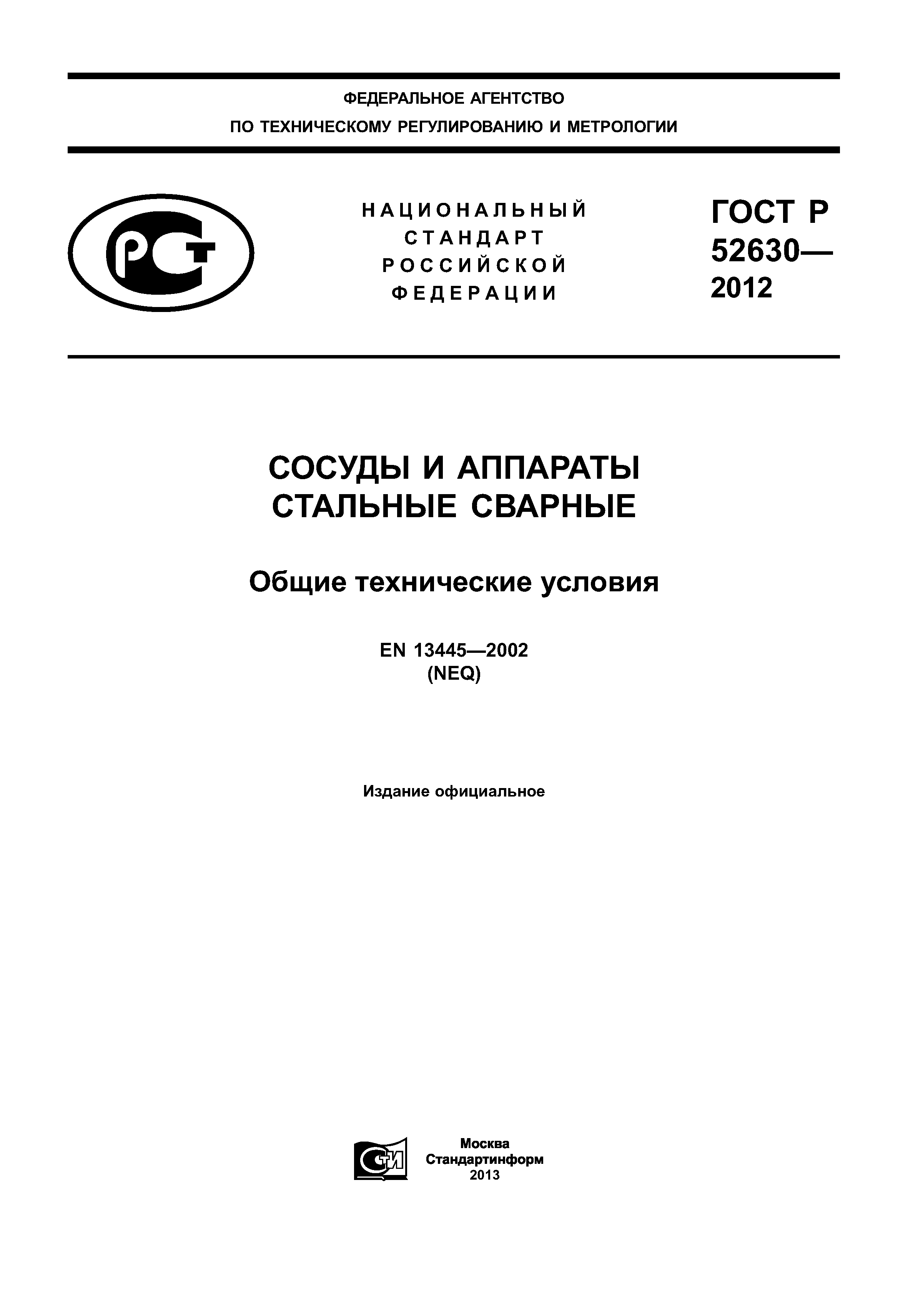

ГОСТ Р 52630-2012

Сосуды и аппараты стальные сварные. Общие технические условия

Обозначение:	ГОСТ Р 52630-2012
Обозначение англ:	GOST R 52630-2012
Статус:	взамен
Название рус.:	Сосуды и аппараты стальные сварные. Общие технические условия
Название англ.:	Steel welded vessels and apparatus. General specifications
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.04.2013

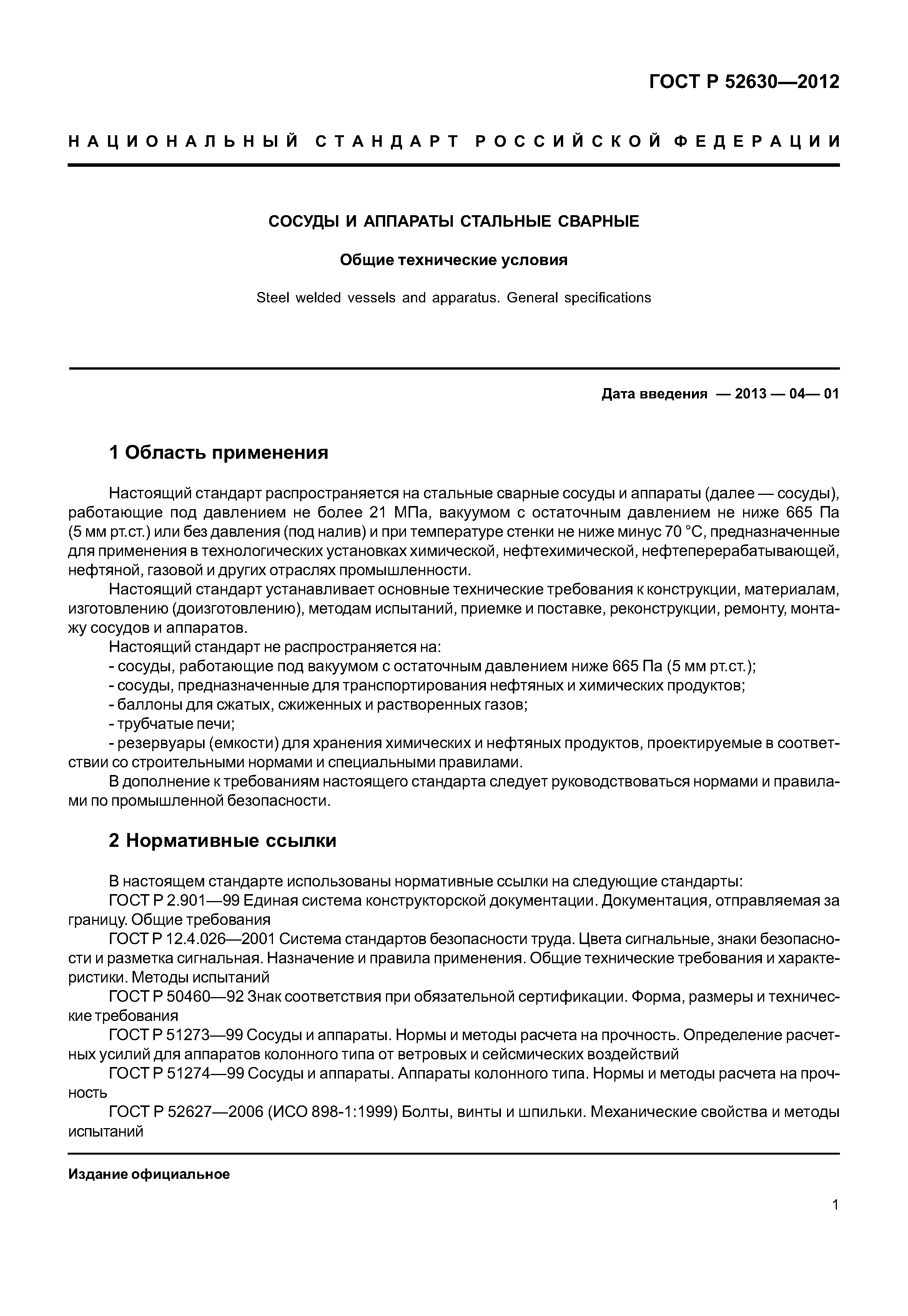

Область применения:	Стандарт распространяется на стальные сварные сосуды и аппараты (далее — сосуды), работающие под давлением не более 21 МПа, вакуумом с остаточным давлением не ниже 665 Па (5 мм рт.ст.) или без давления (под налив) и при температуре стенки не ниже минус 70 °С, предназначенные для применения в технологических установках химической, нефтехимической, нефтеперерабатывающей, нефтяной, газовой и других отраслях промышленности. Стандарт устанавливает основные технические требования к конструкции, материалам, изготовлению (доизготовлению), методам испытаний, приемке и поставке, реконструкции, ремонту, монтажу сосудов и аппаратов.

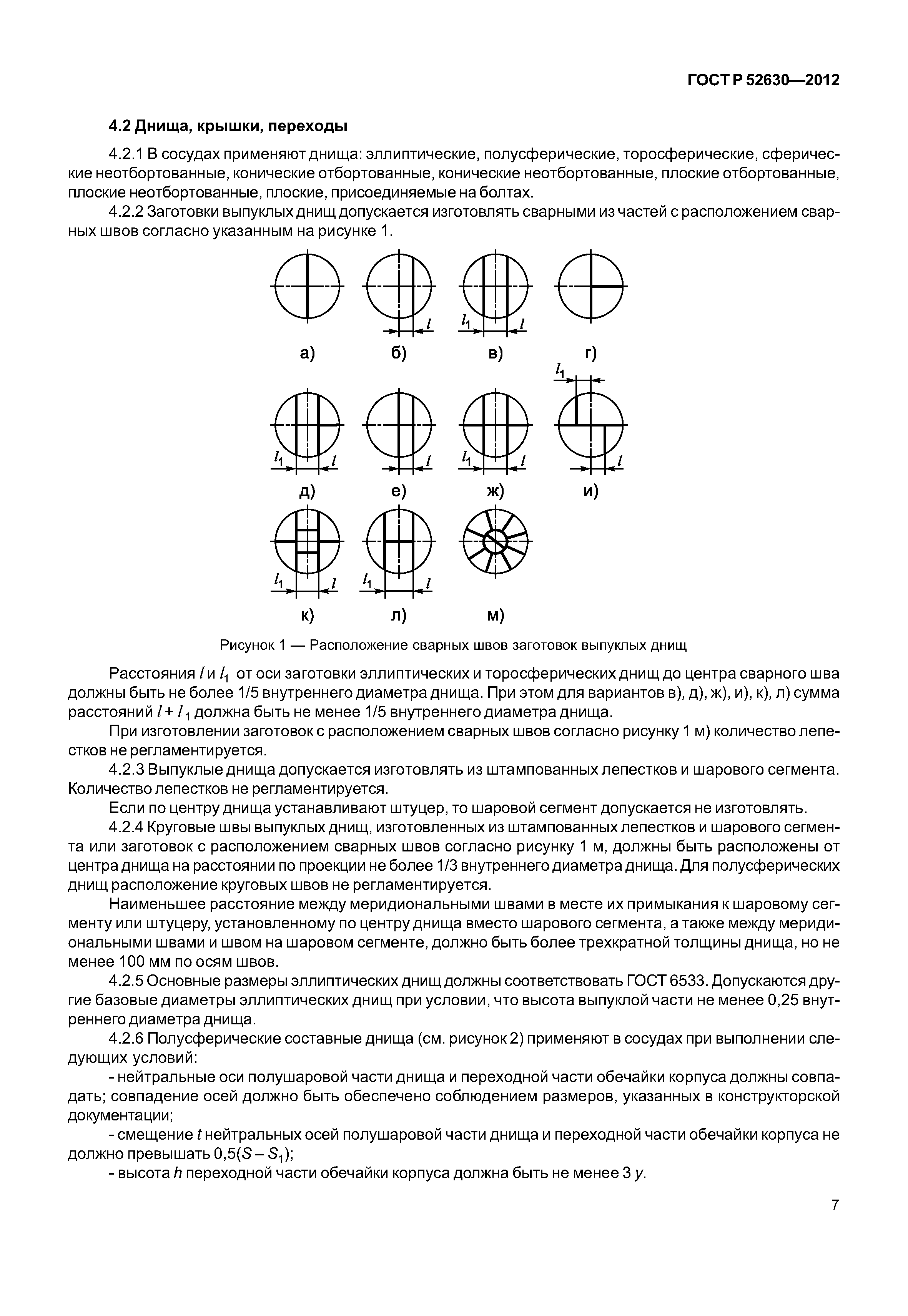

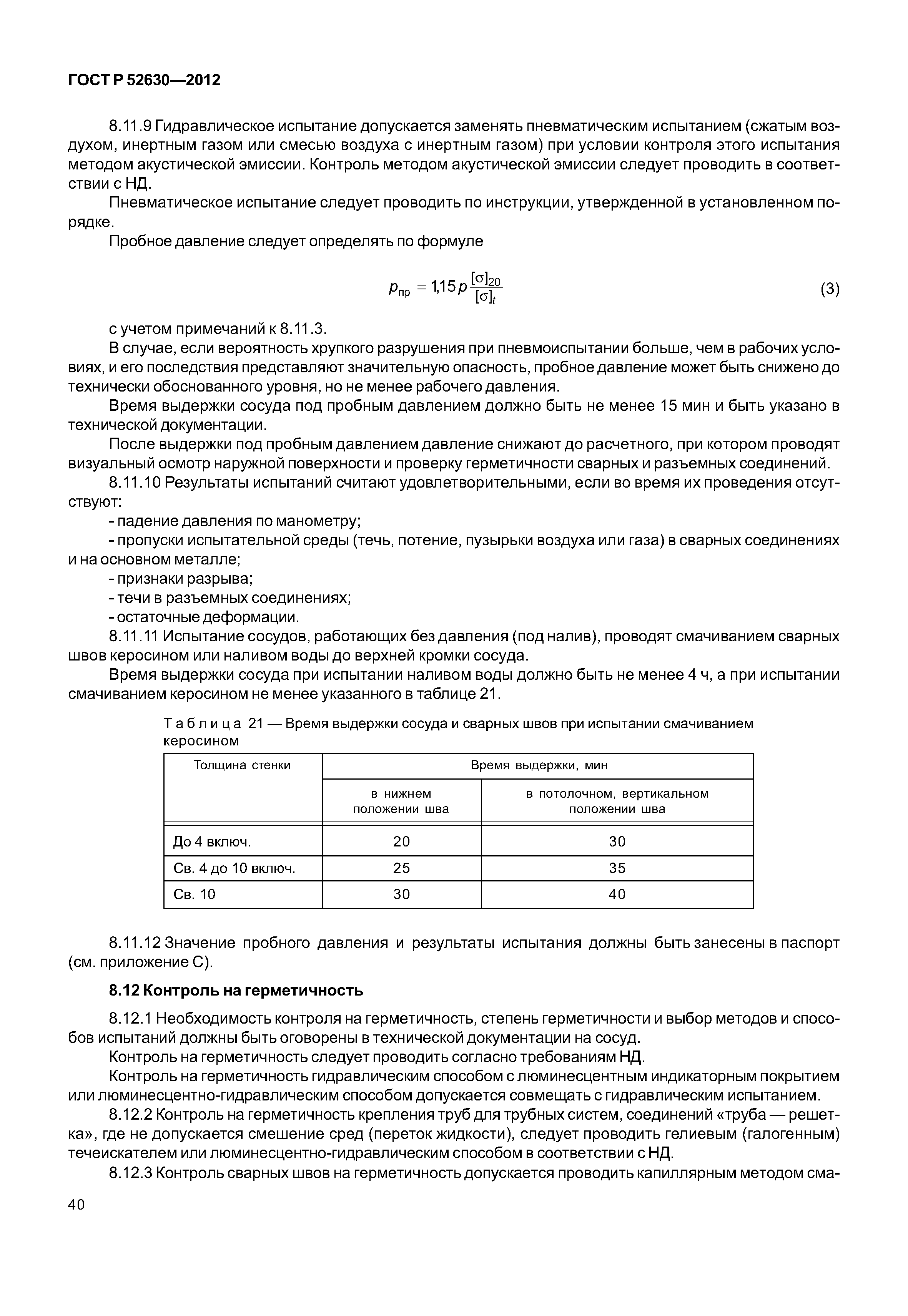

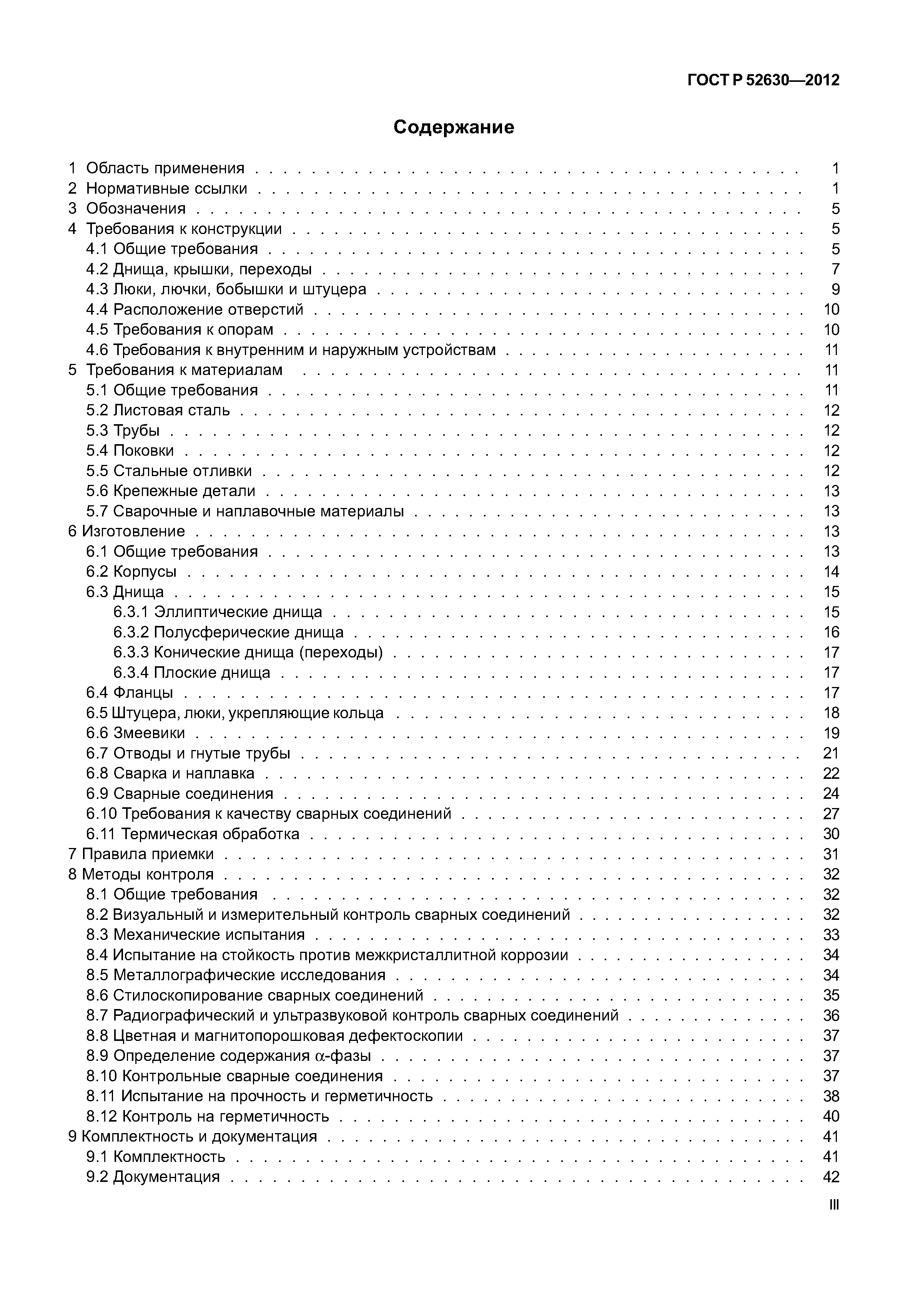

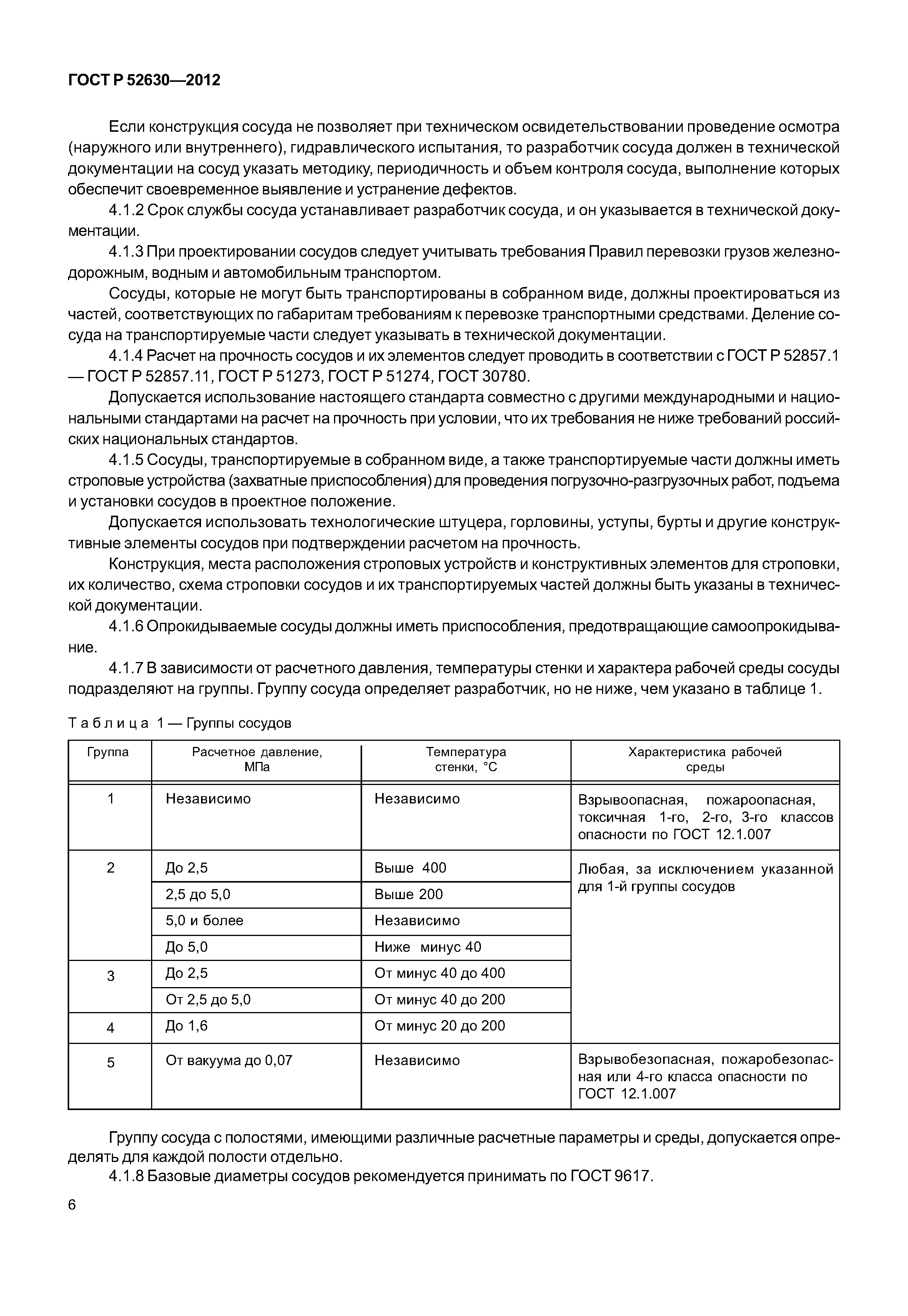

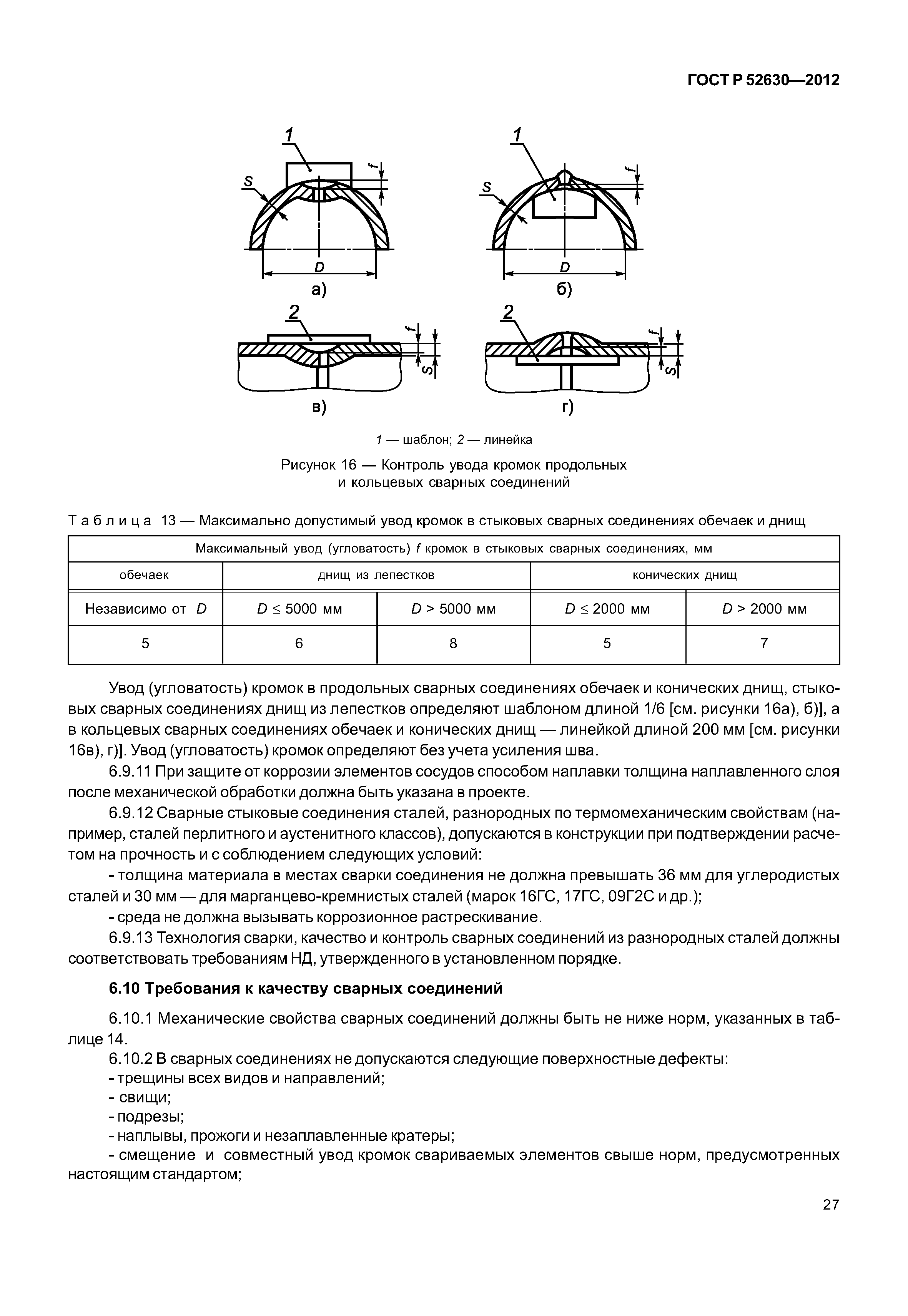

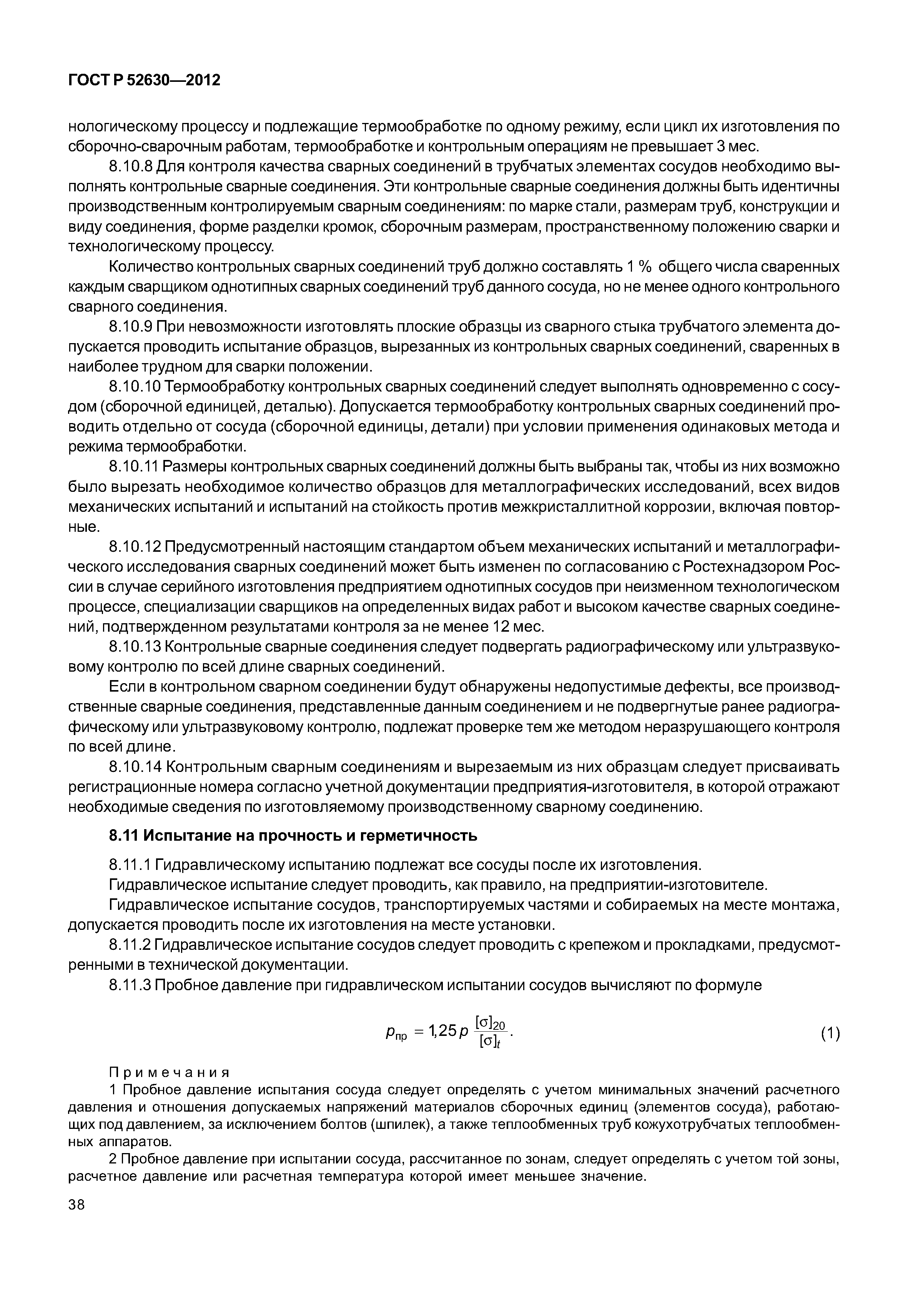

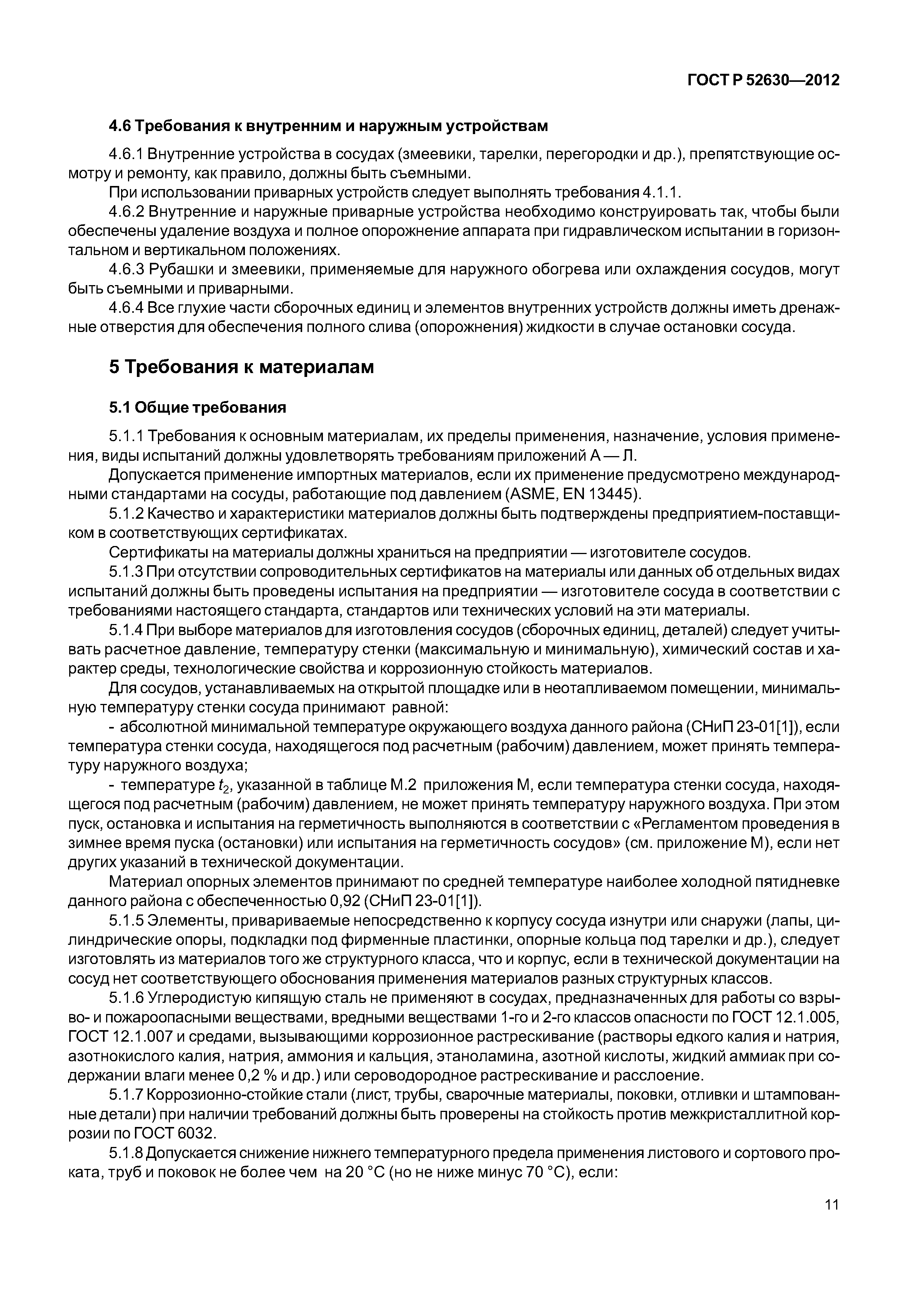

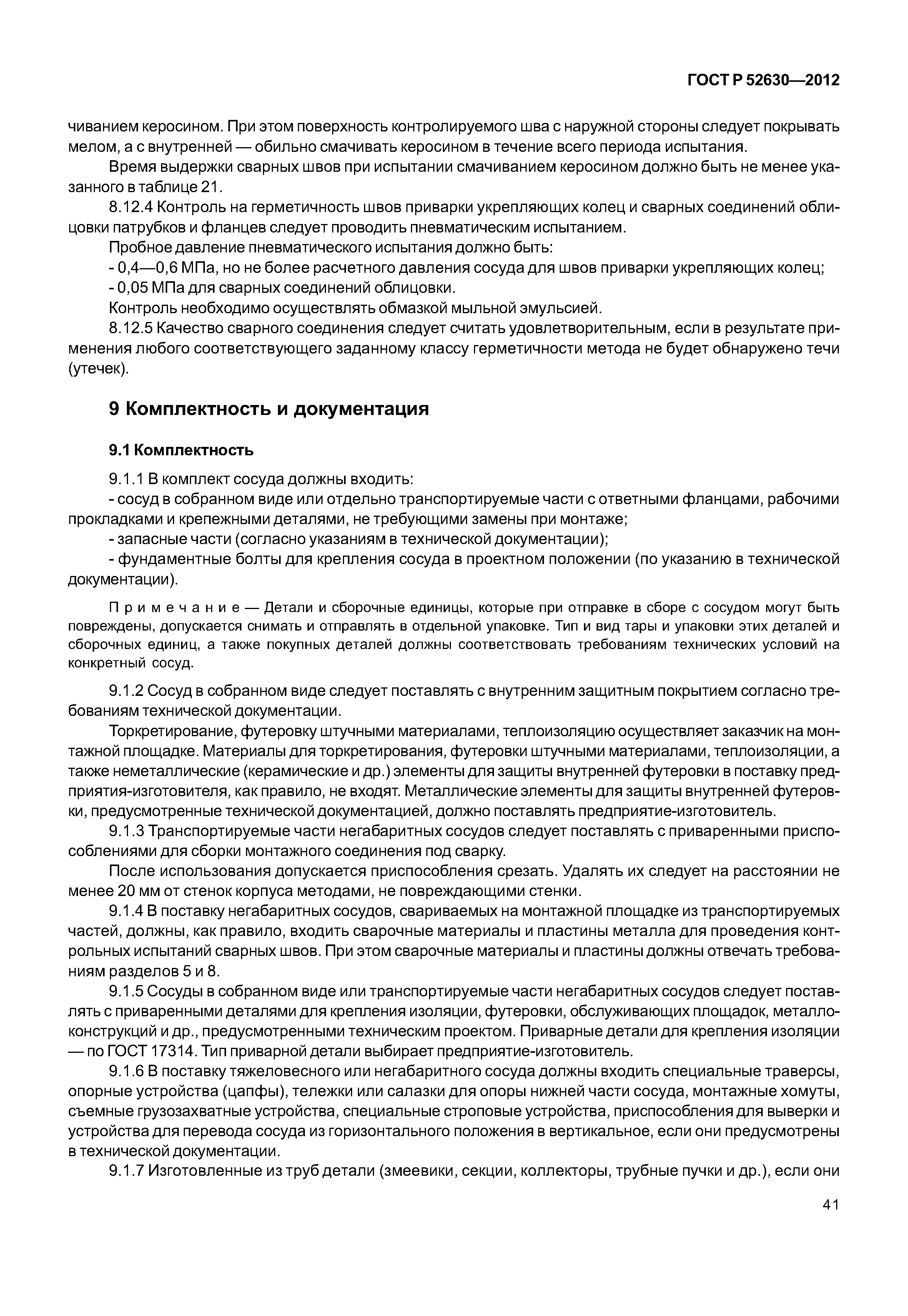

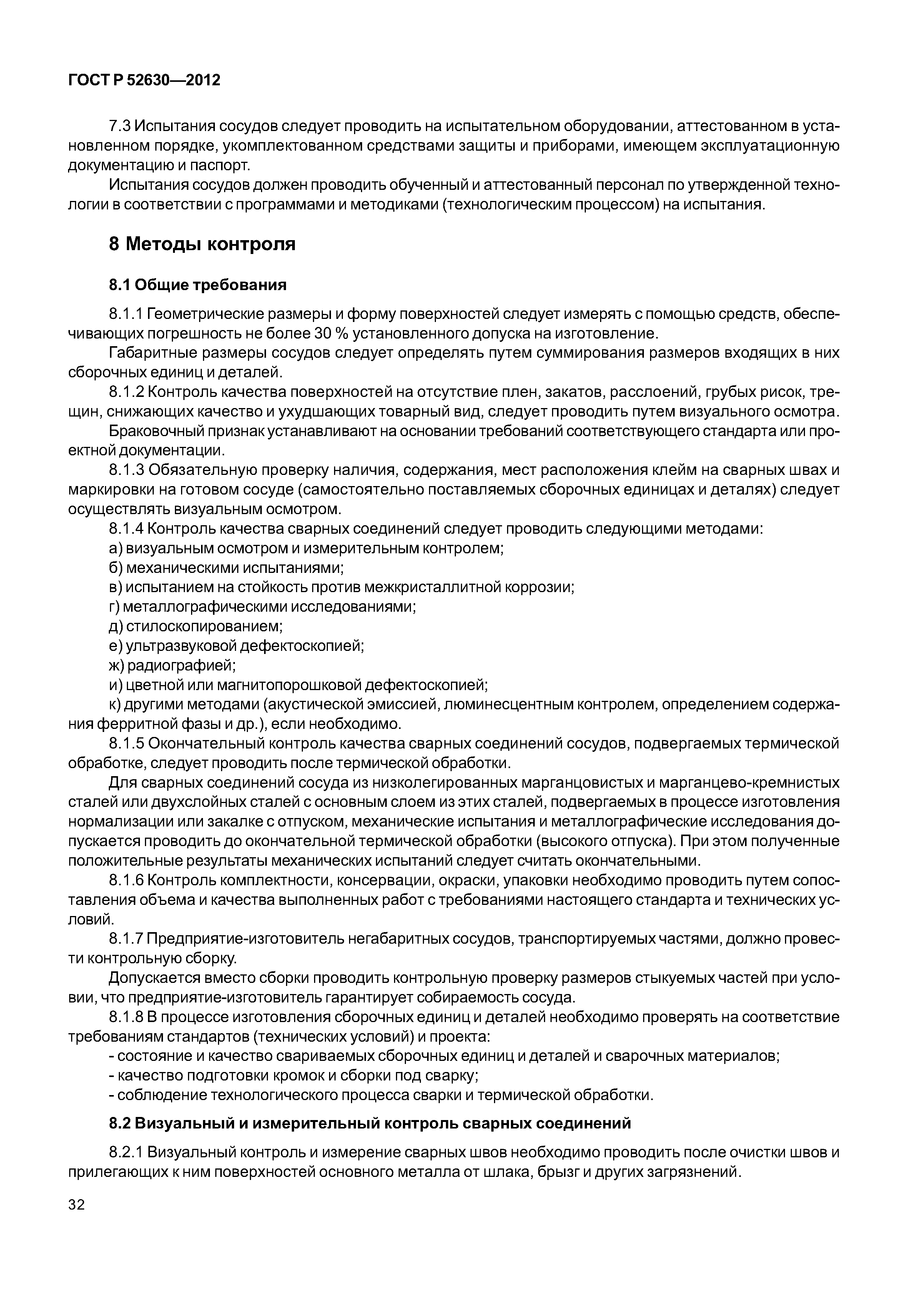

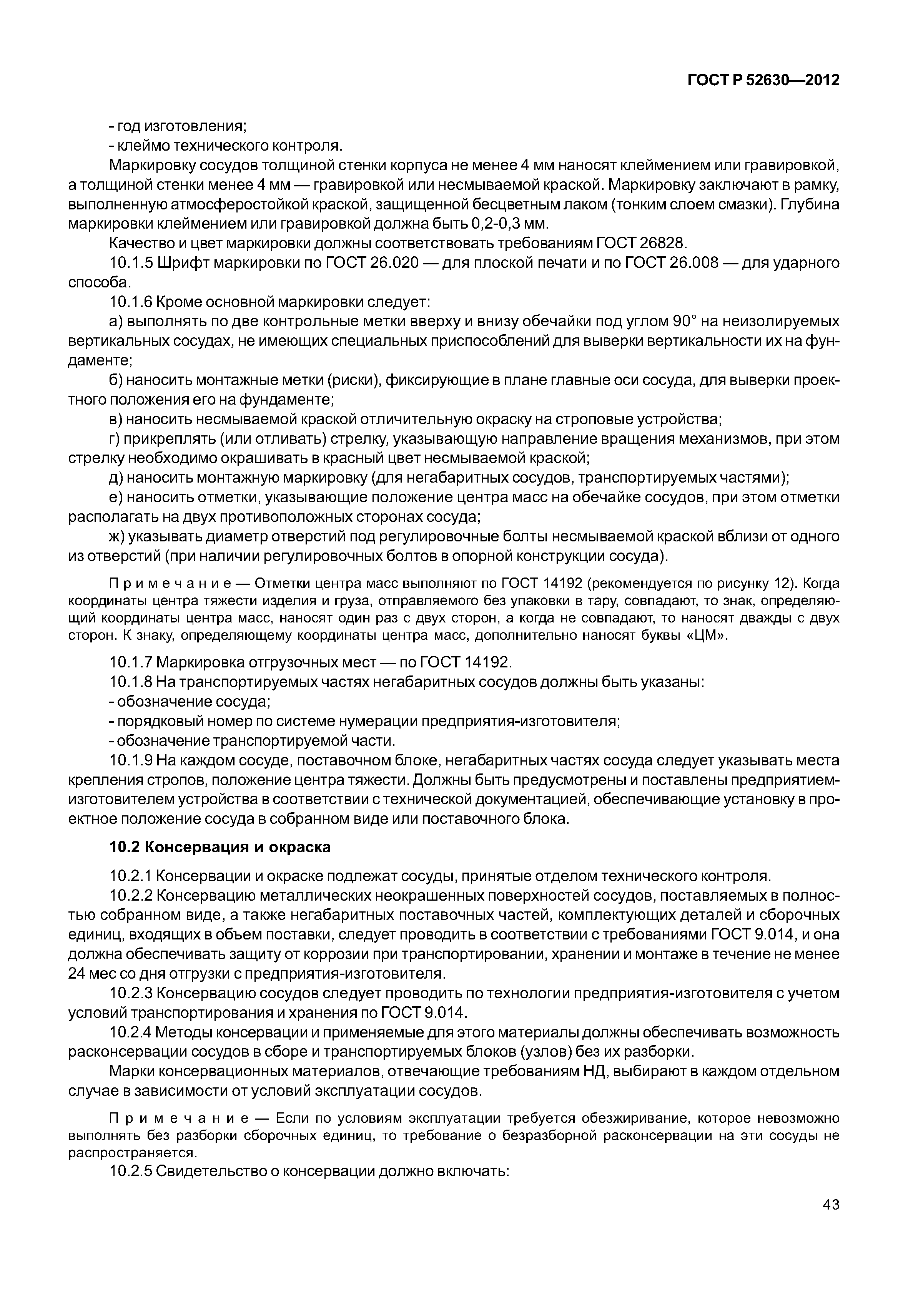

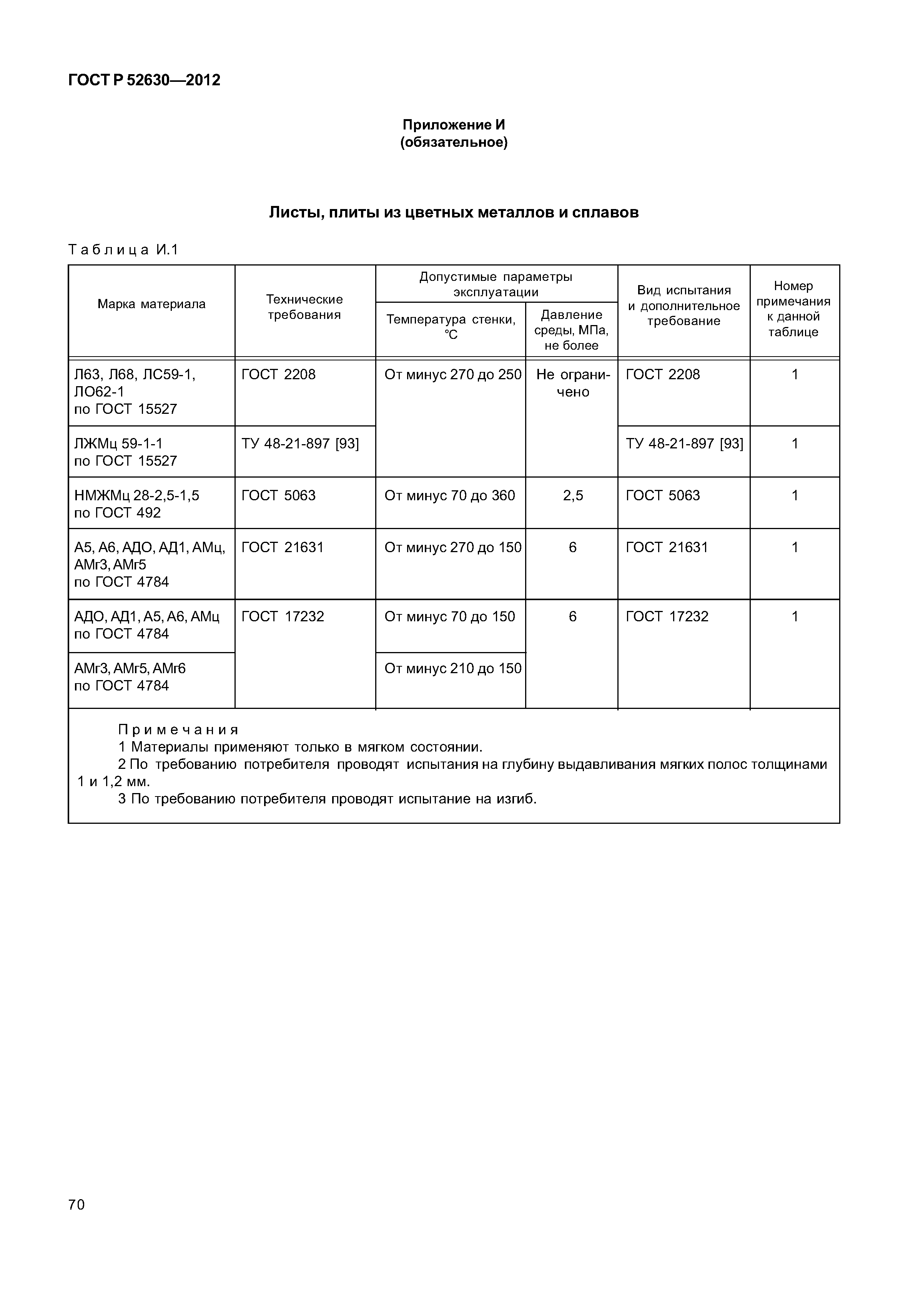

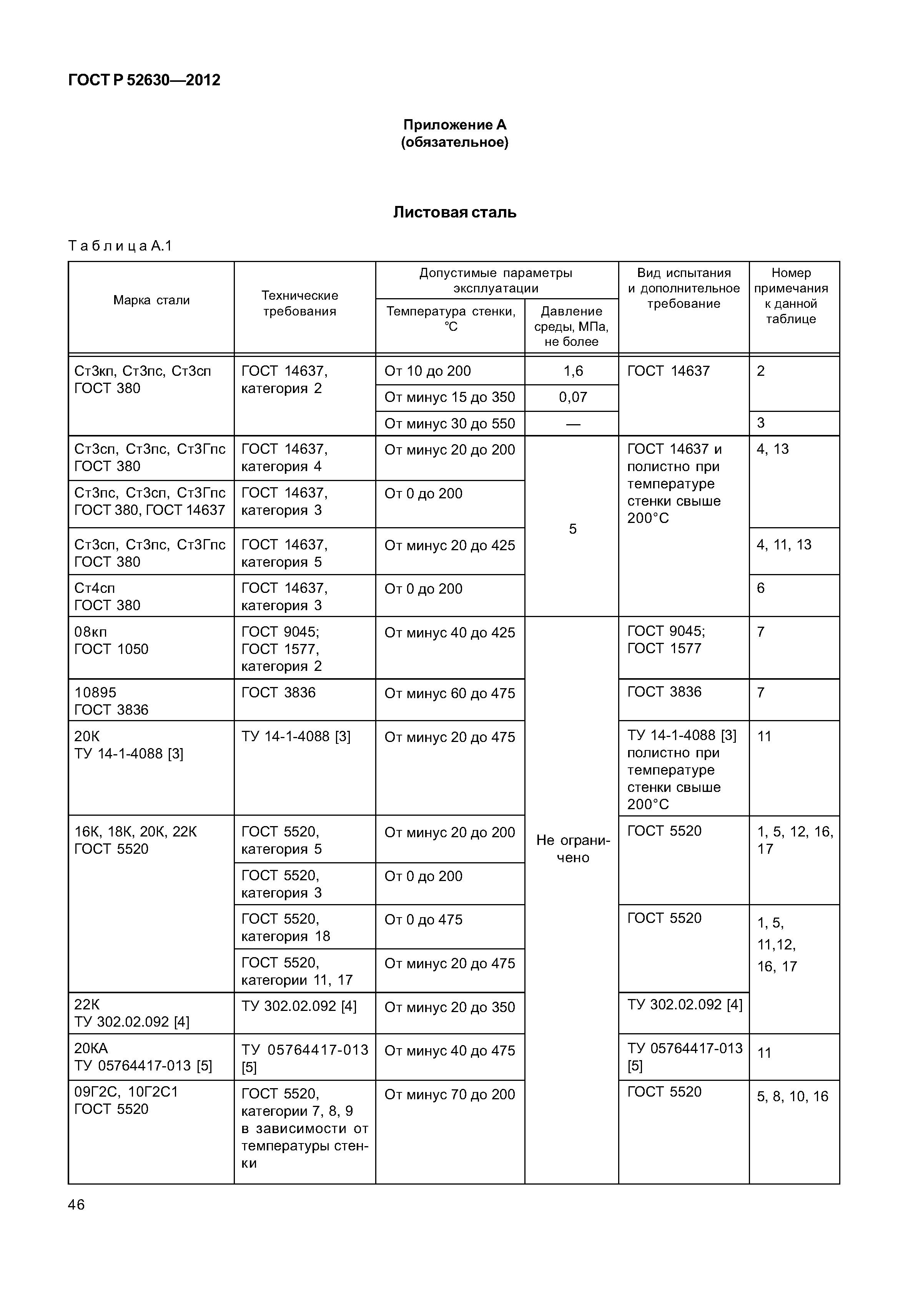

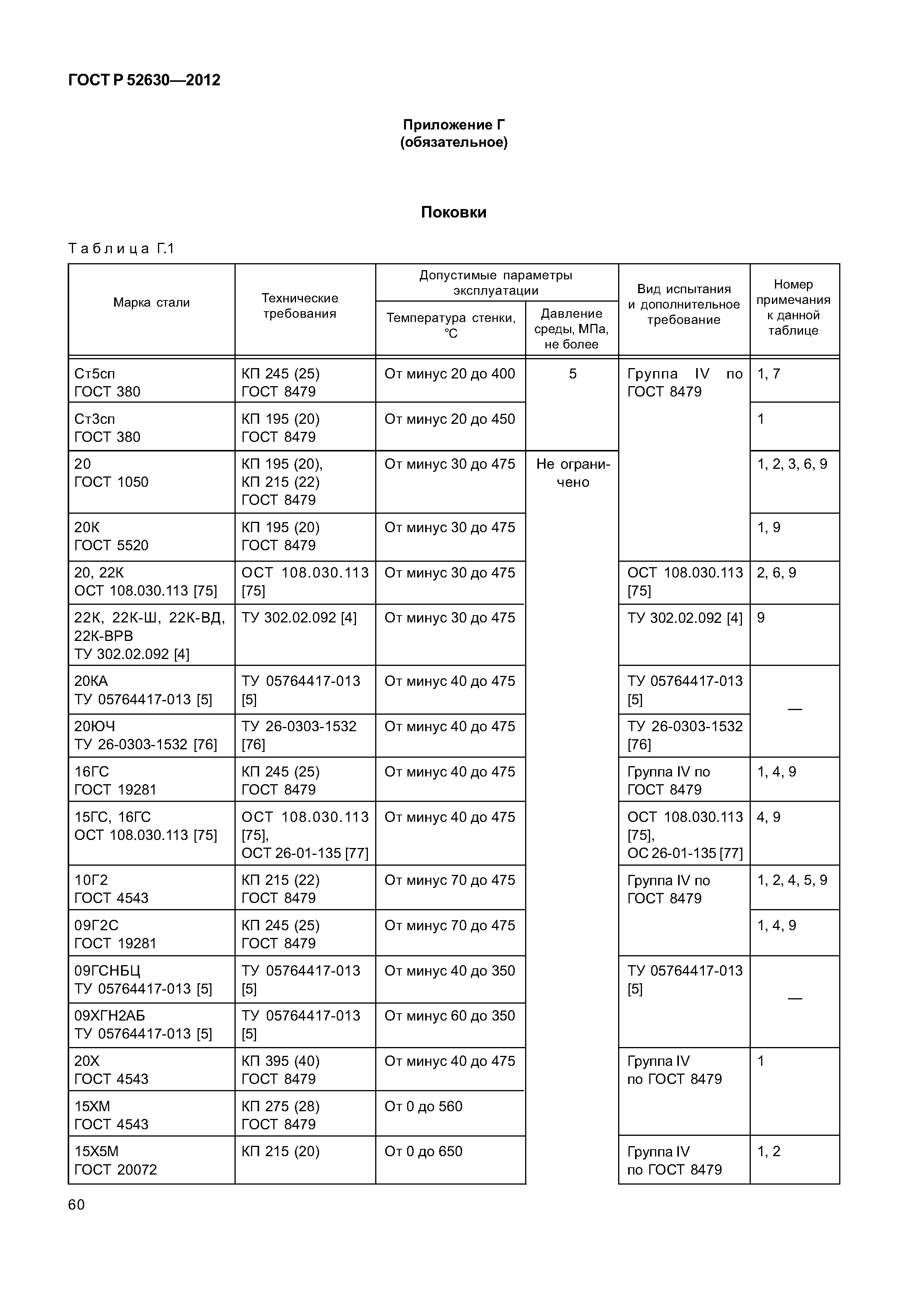

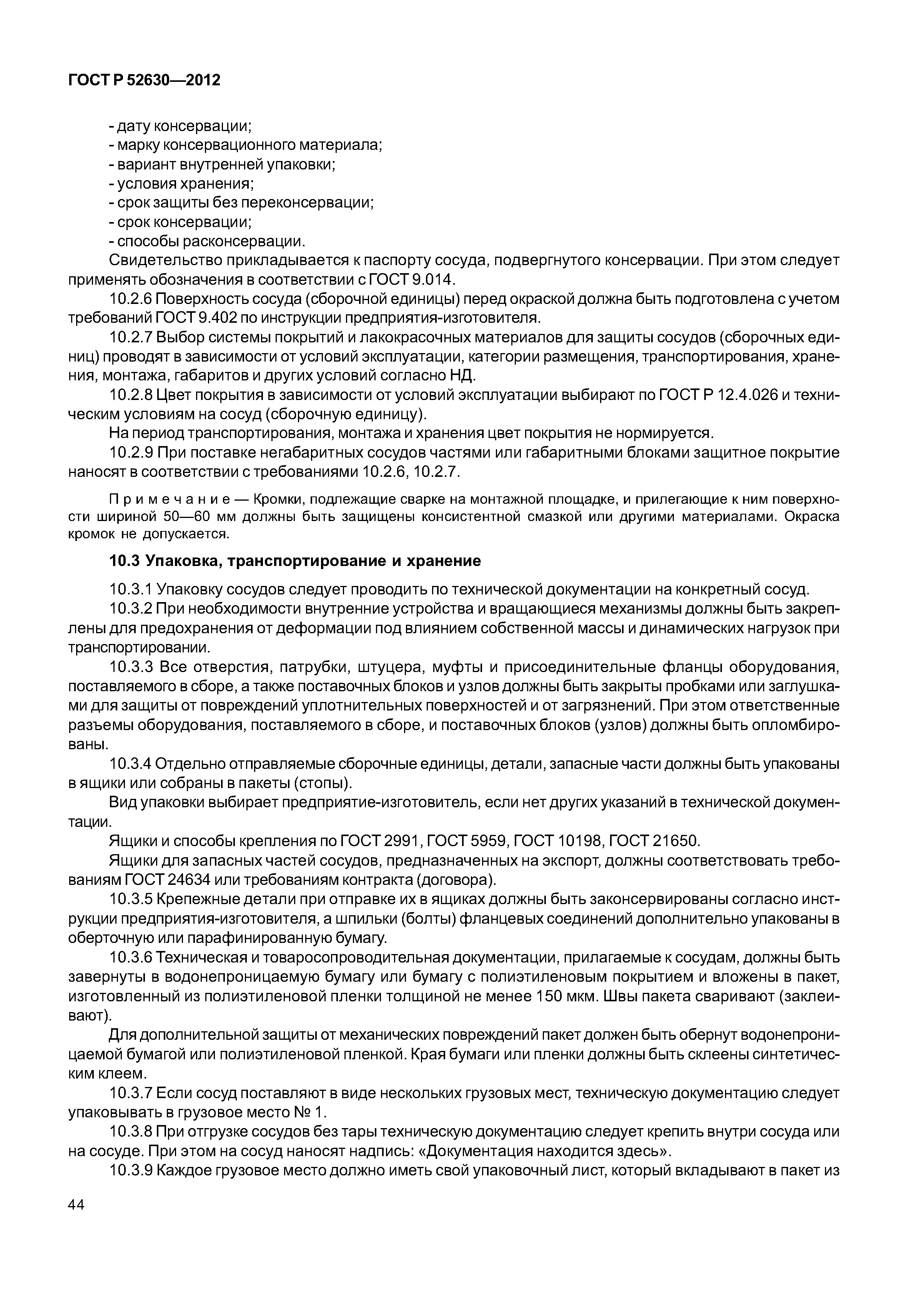

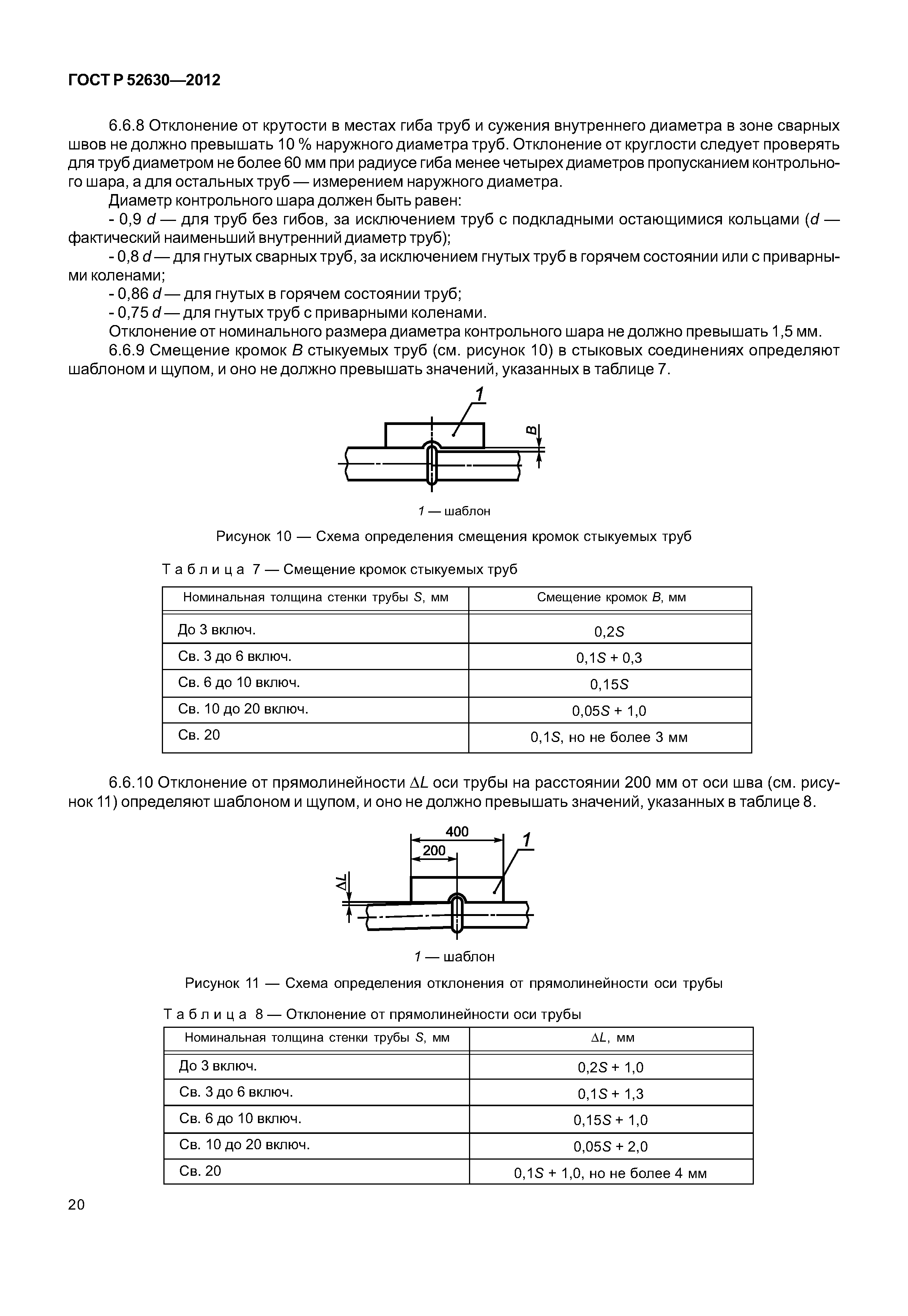

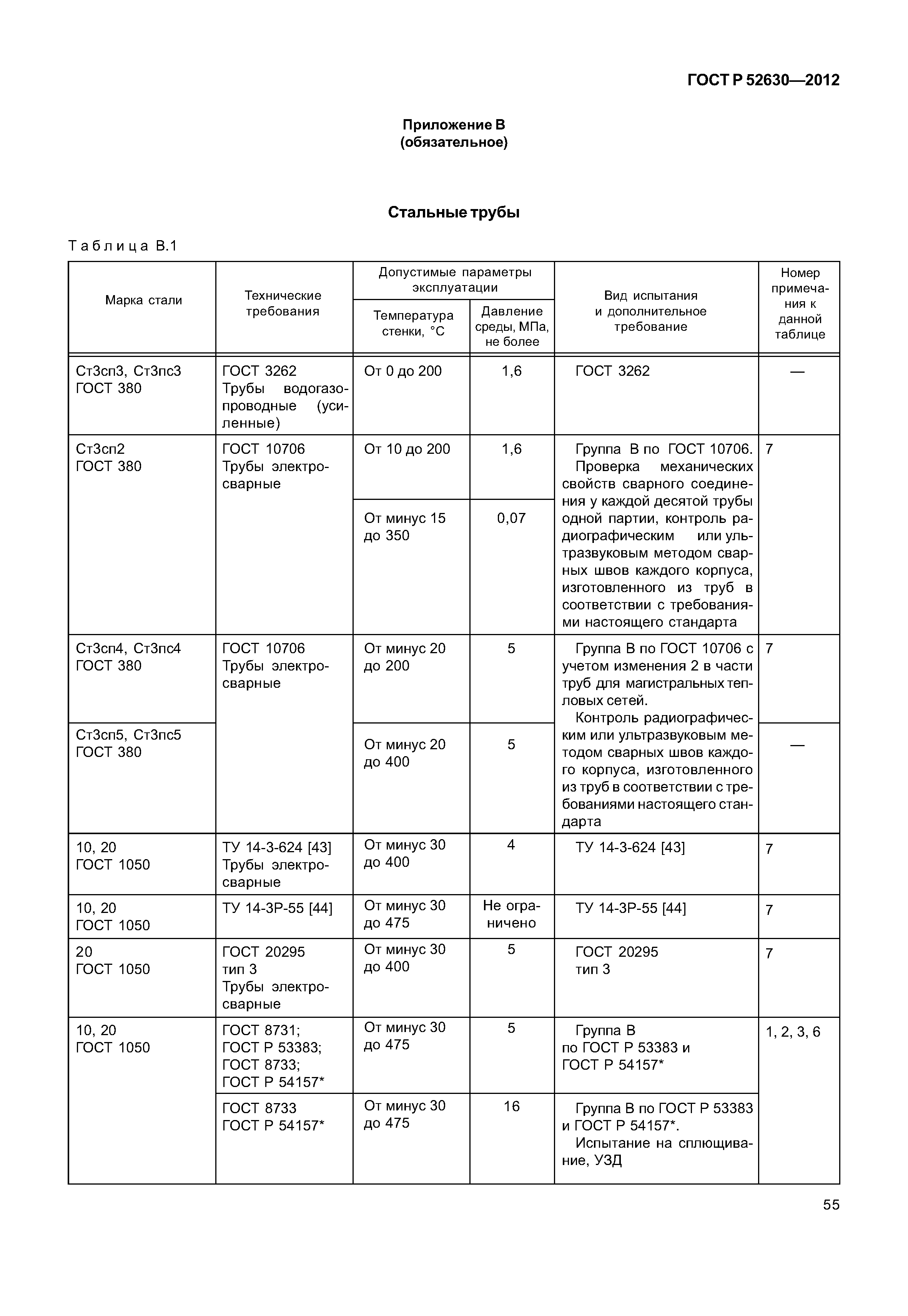

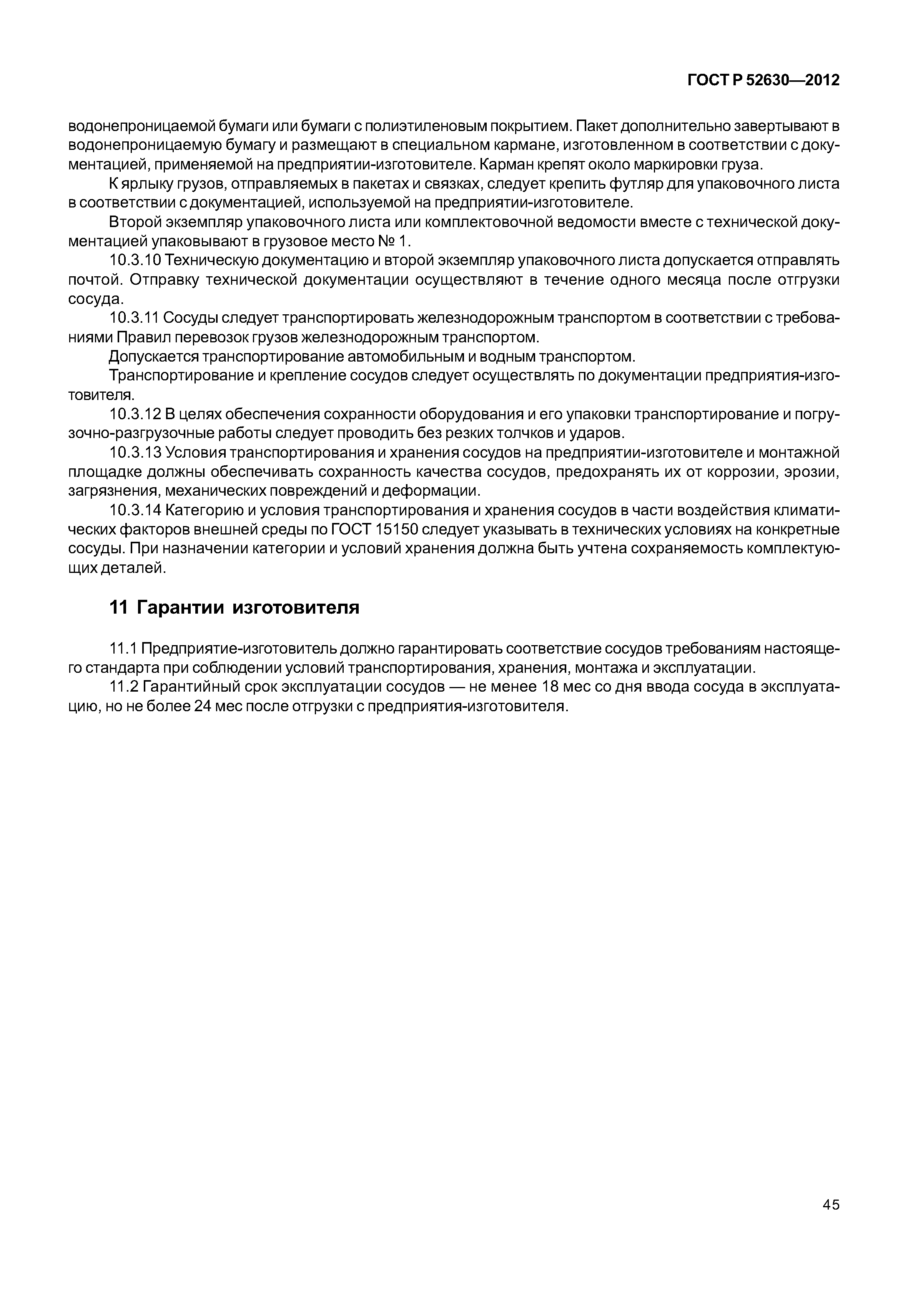

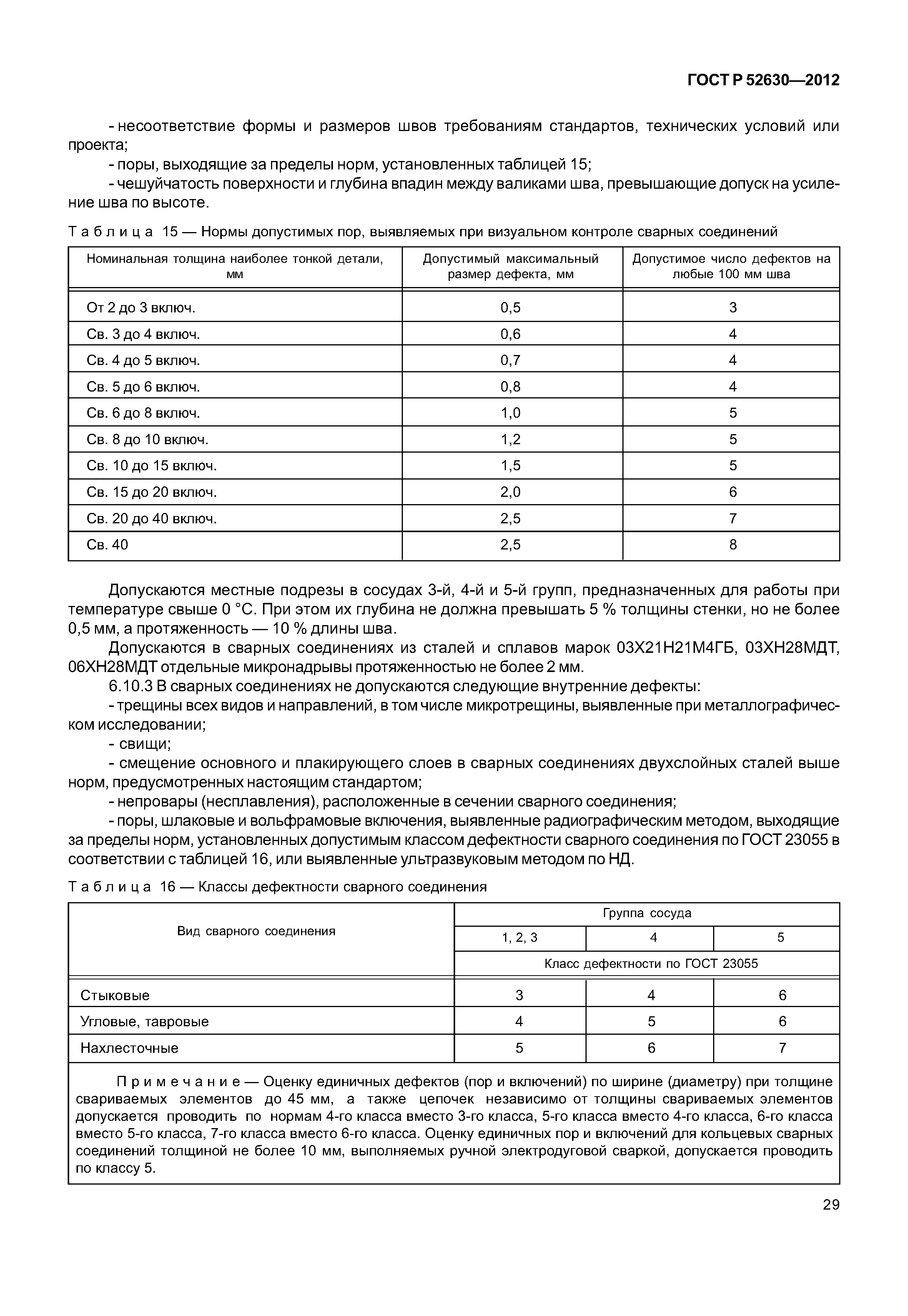

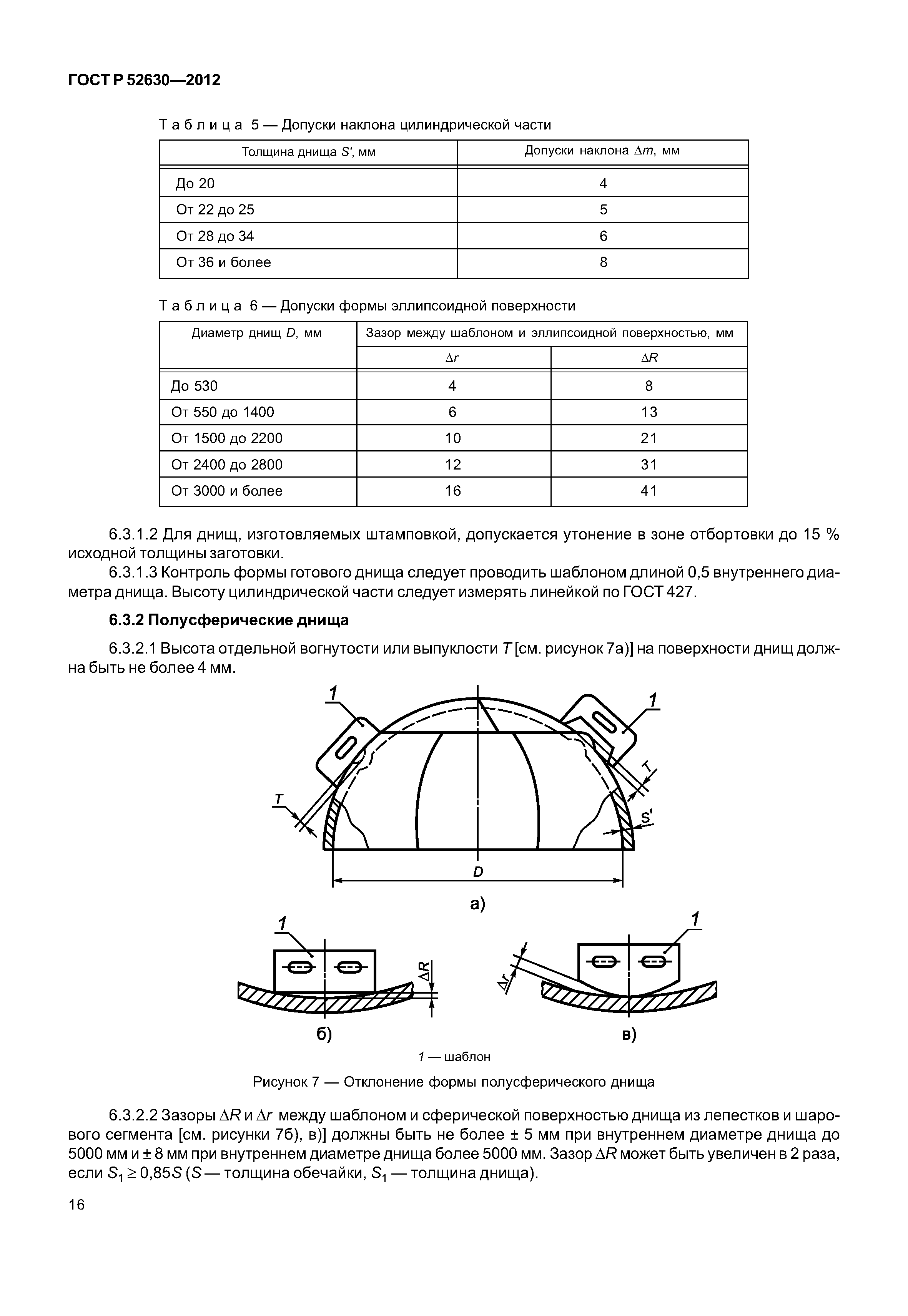

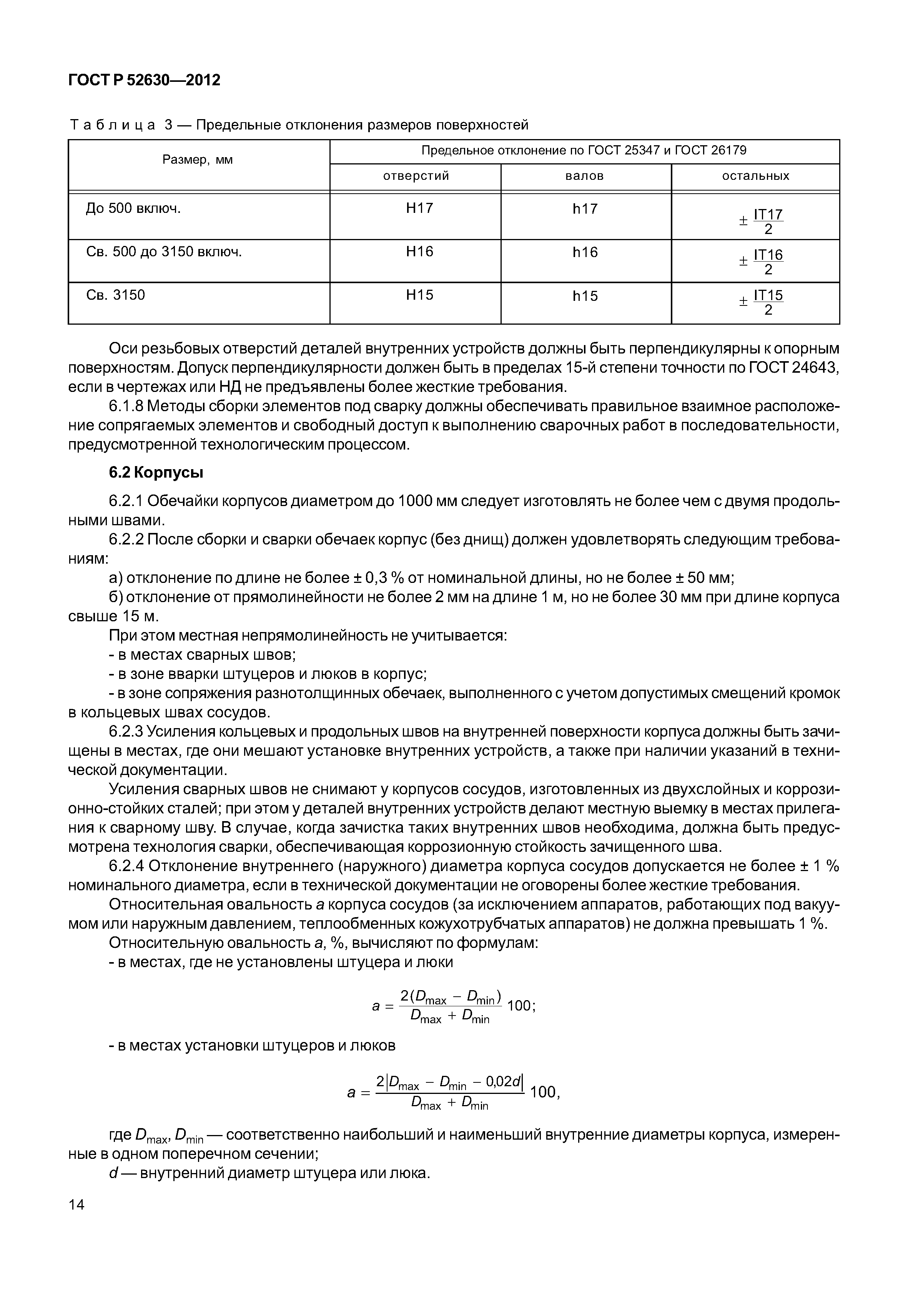

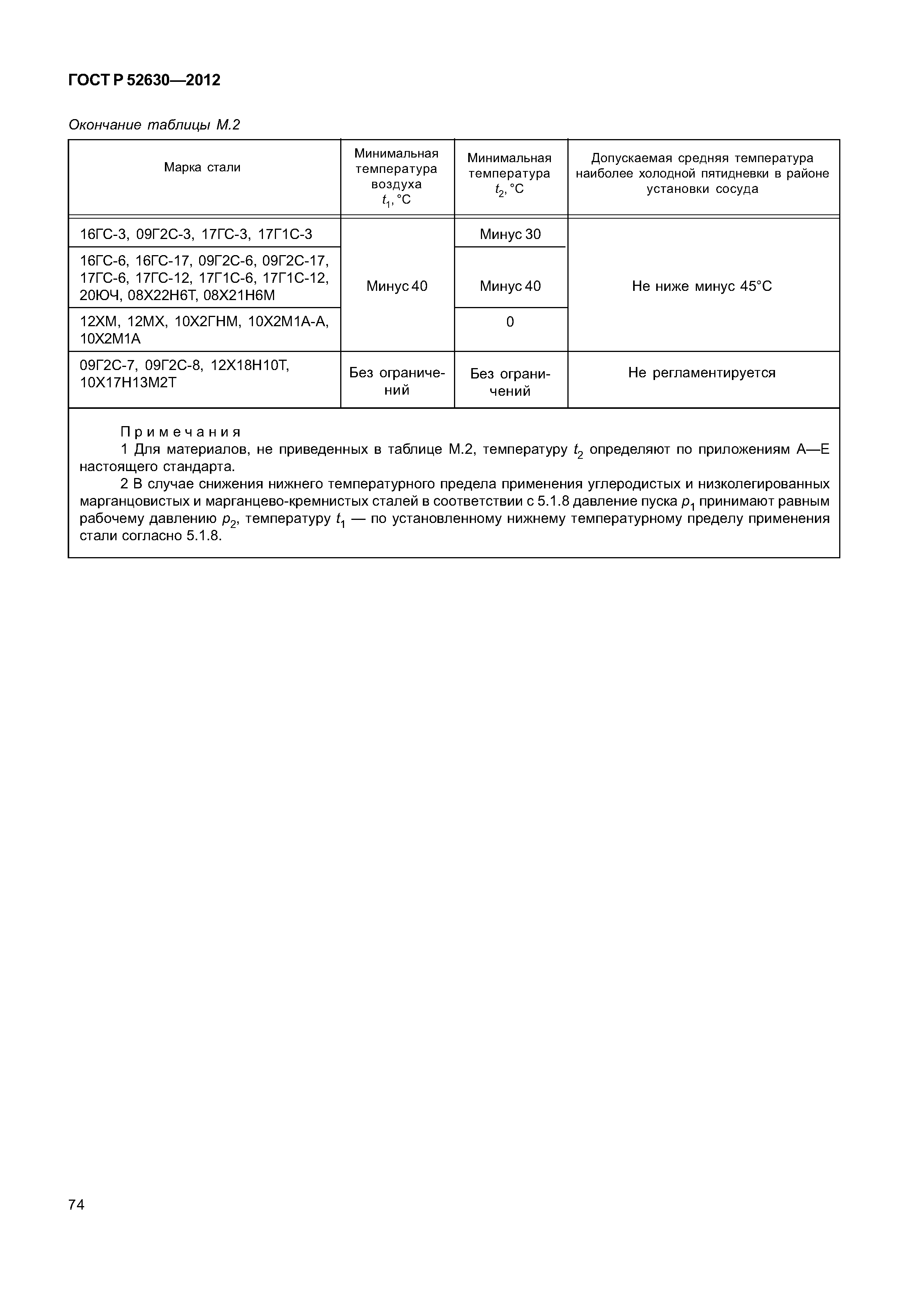

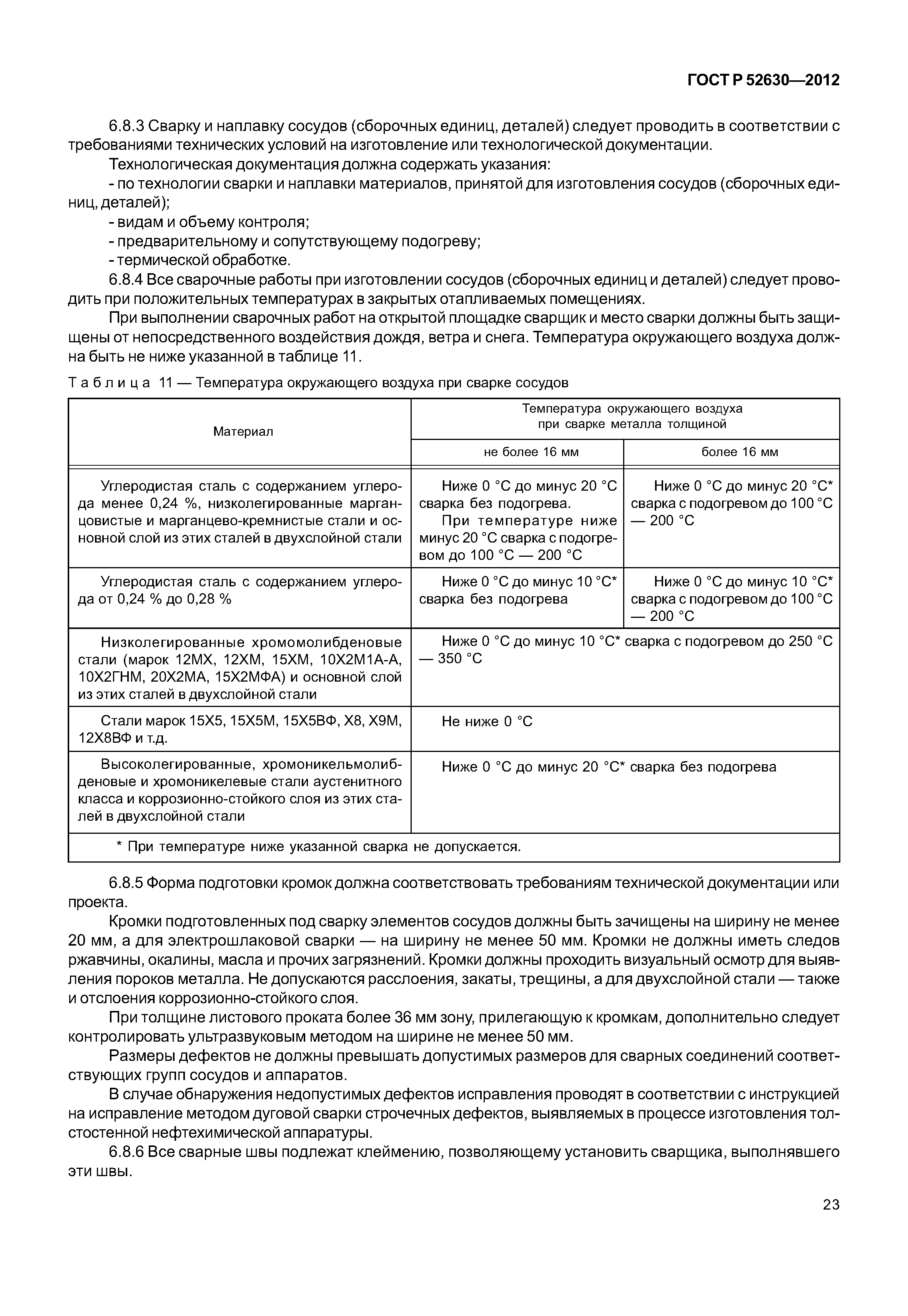

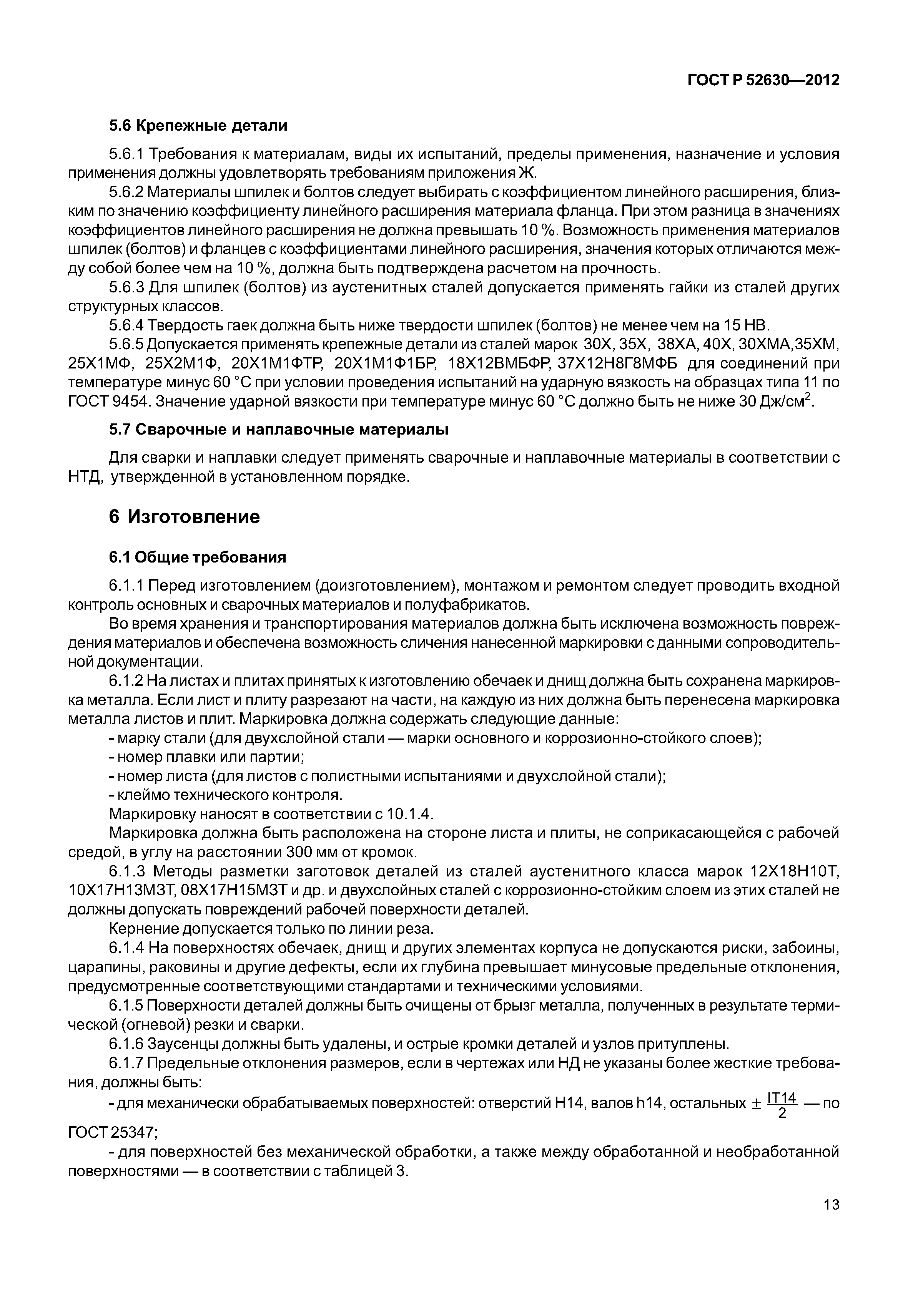

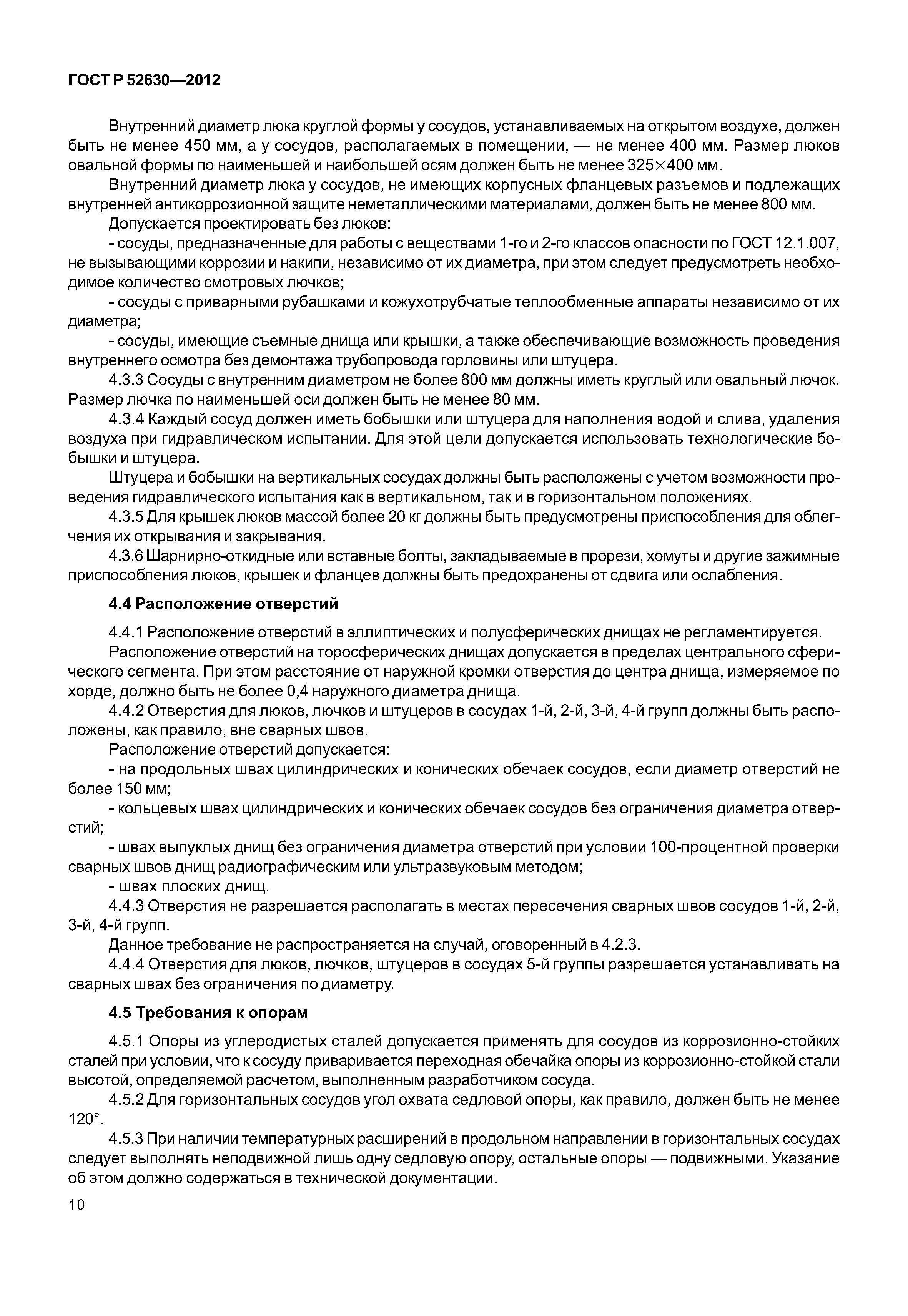

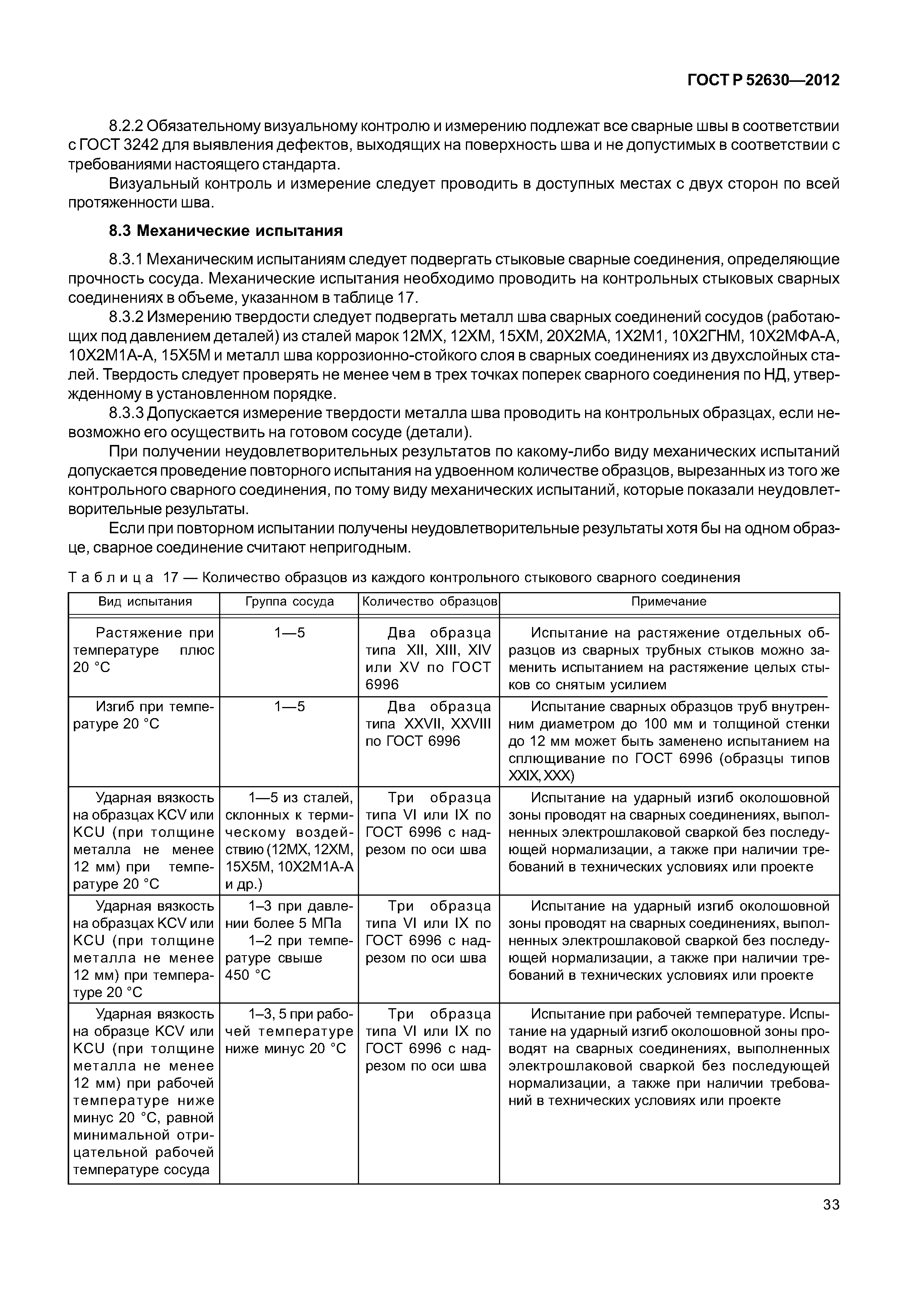

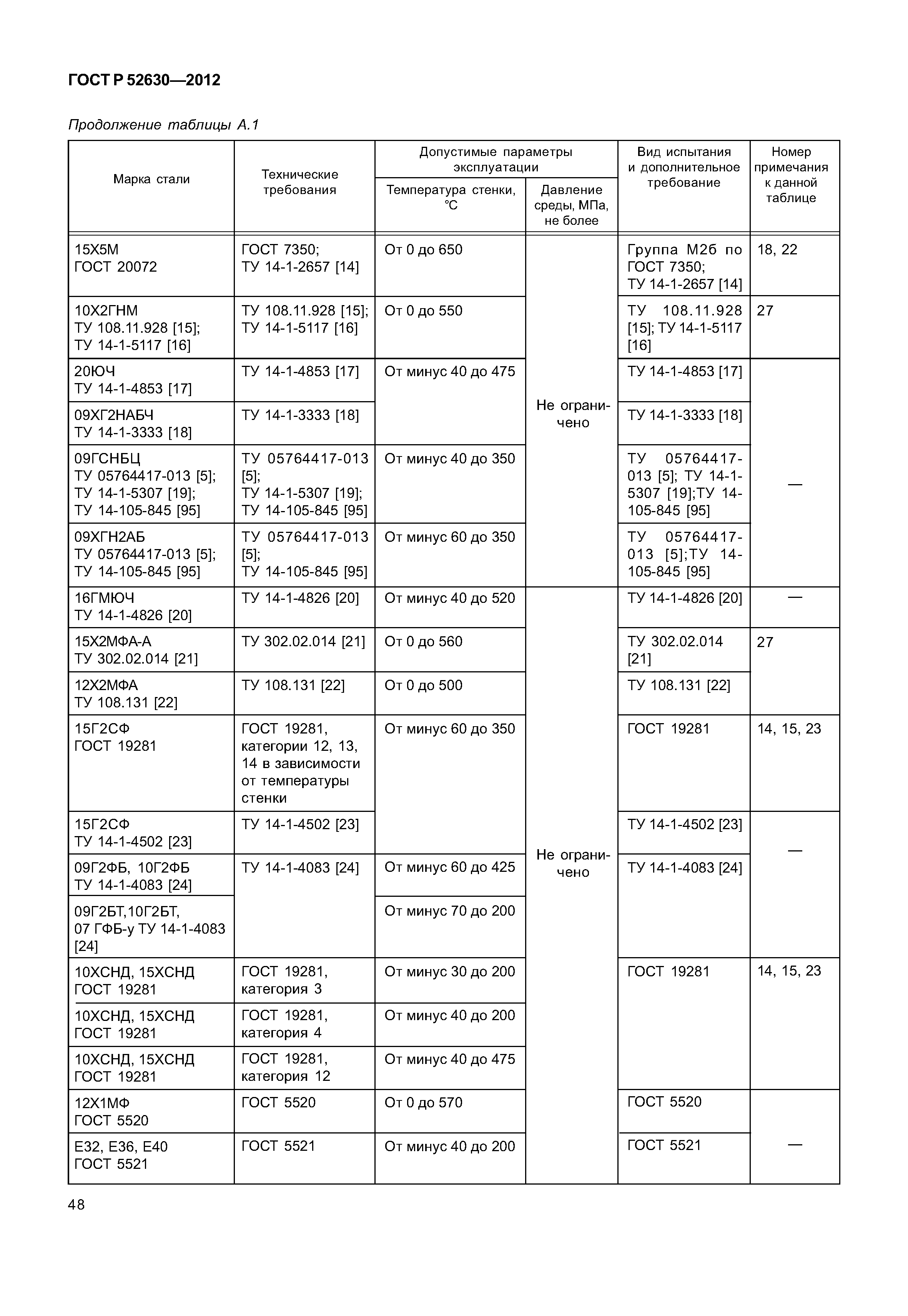

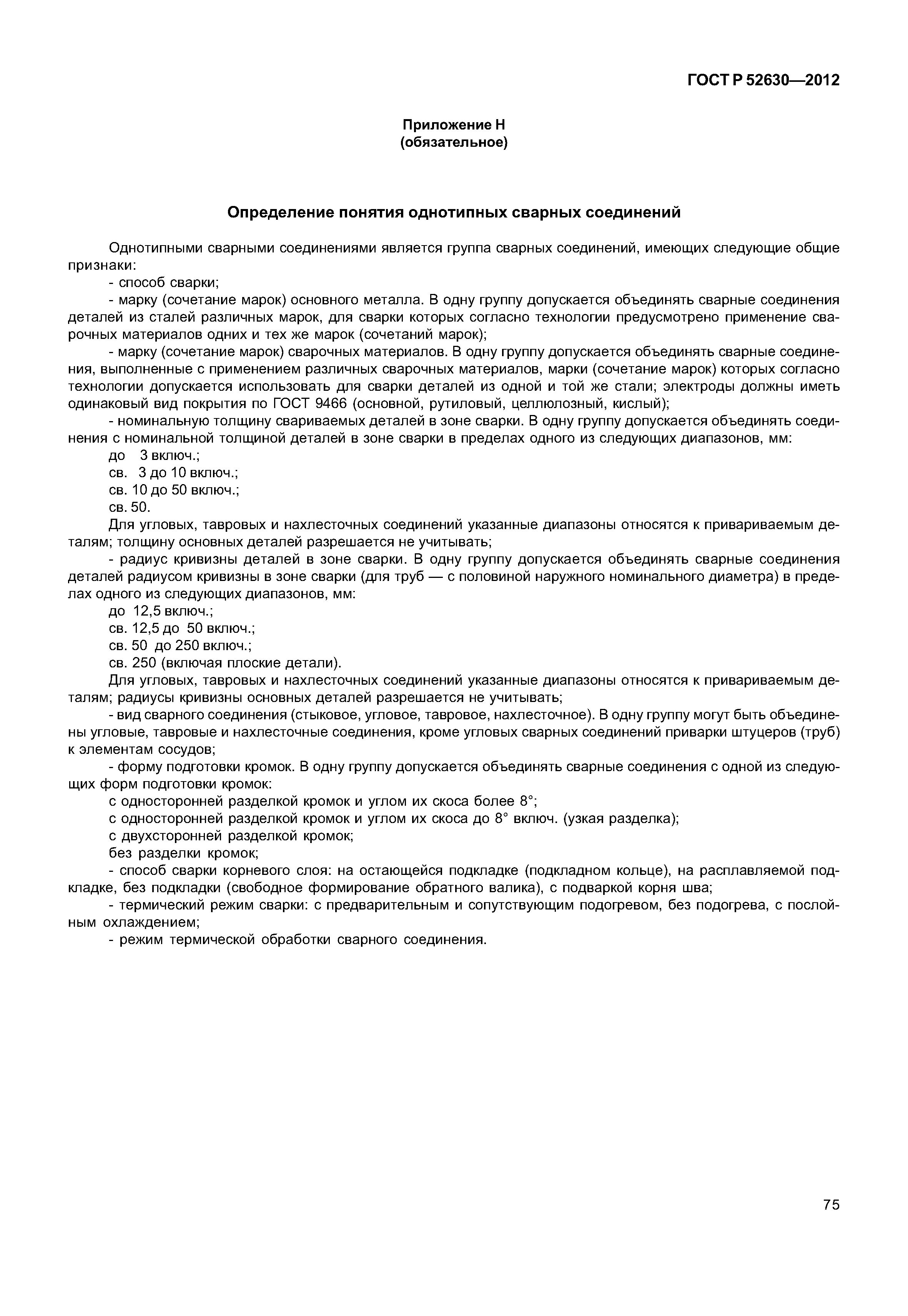

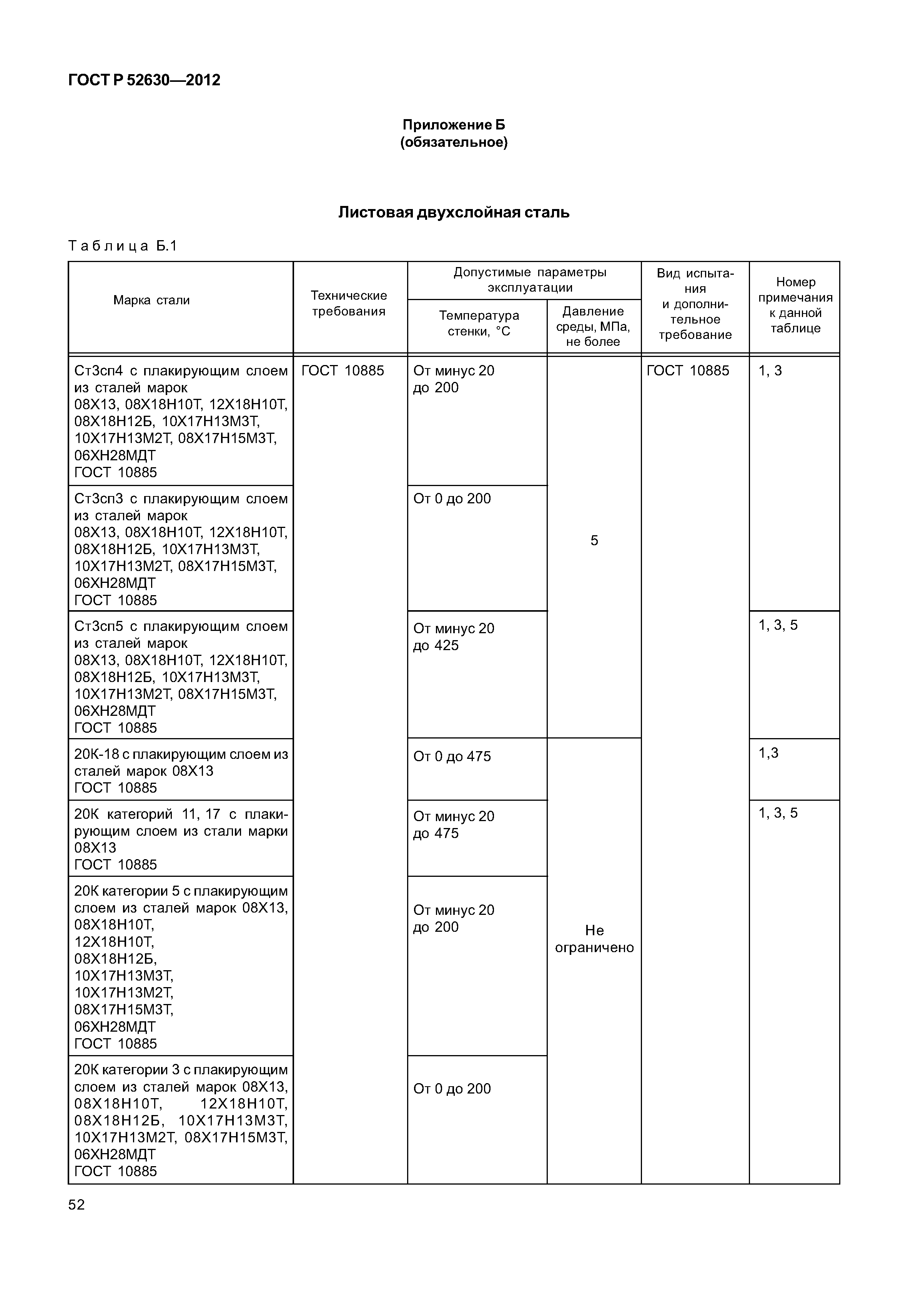

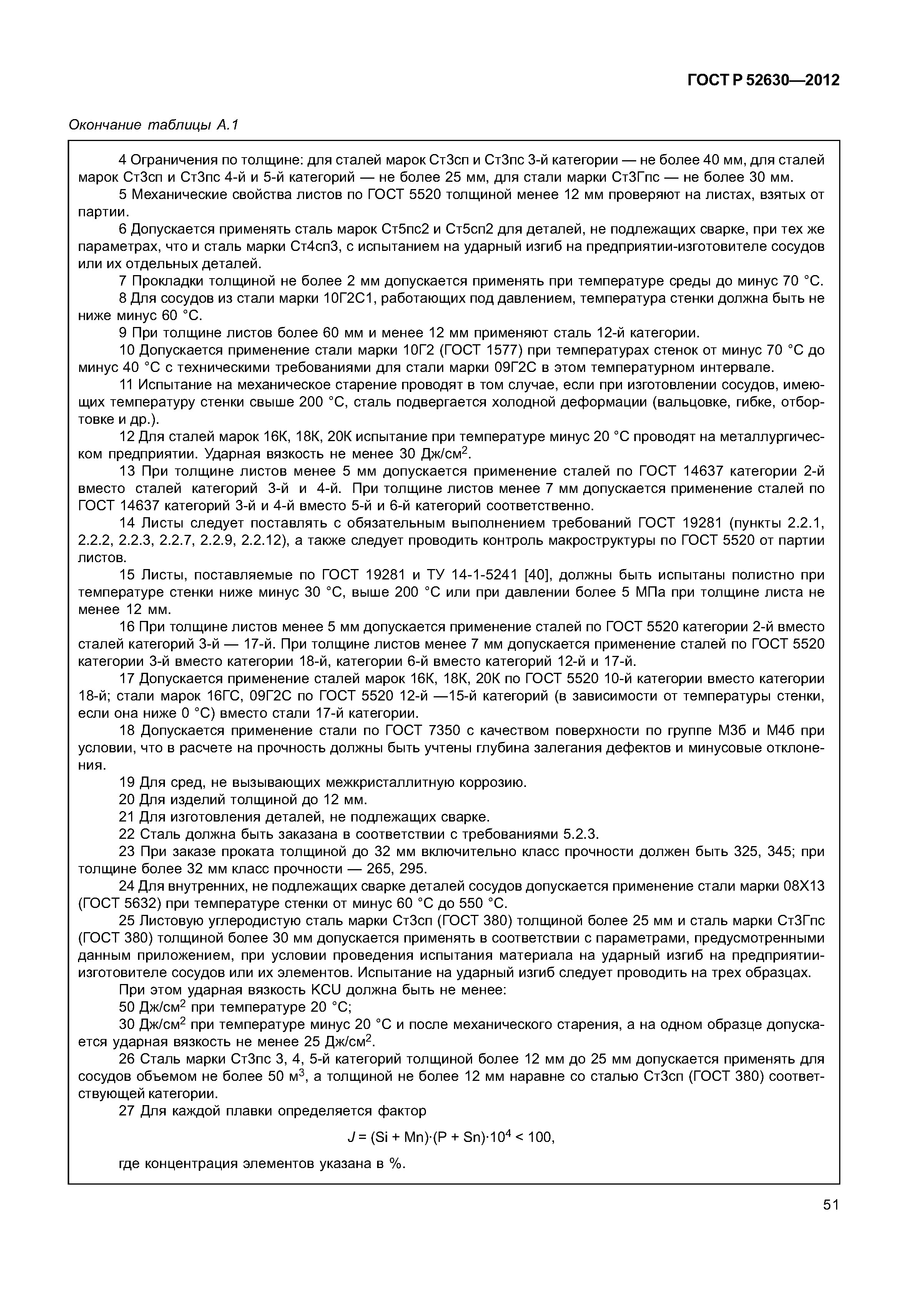

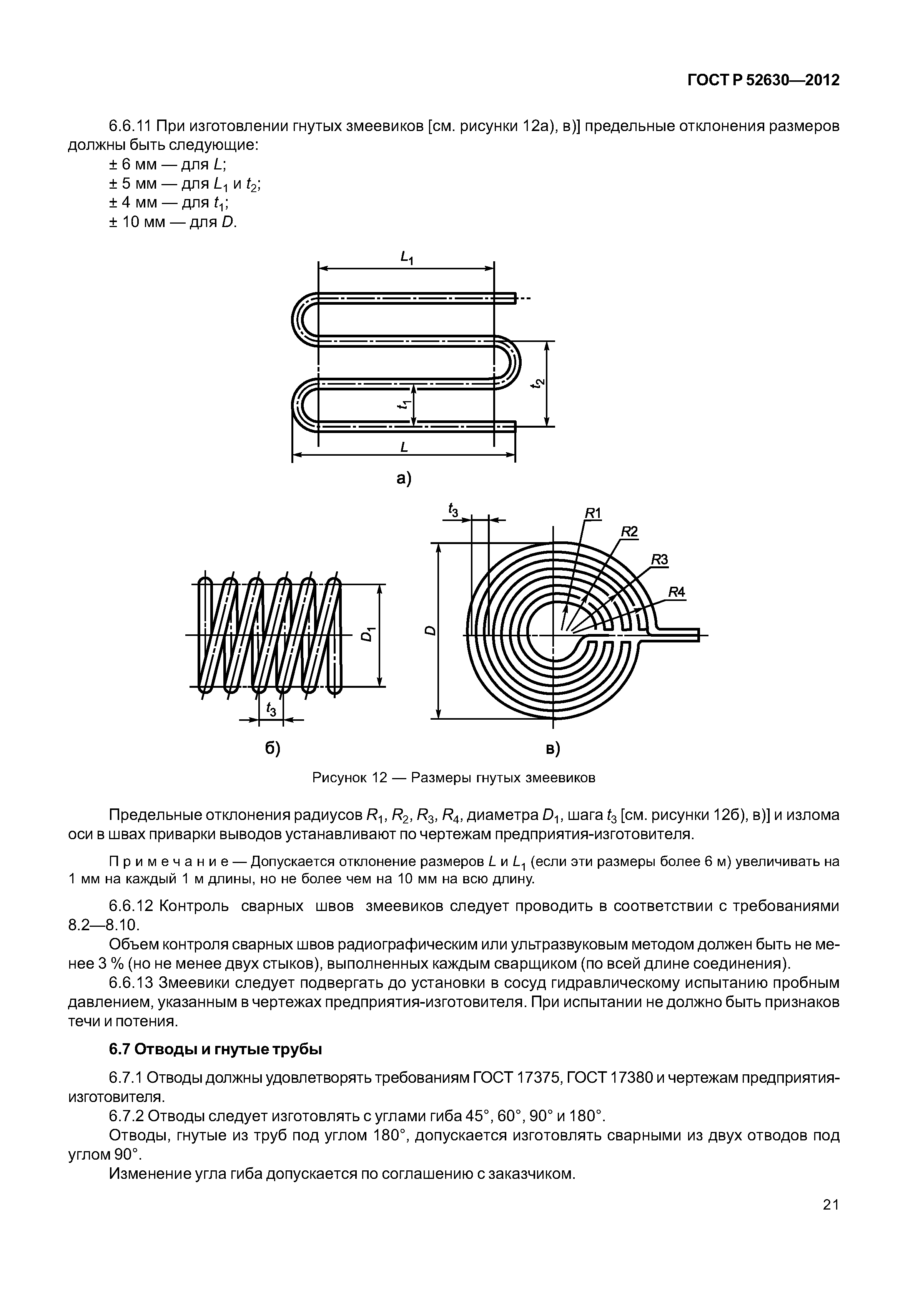

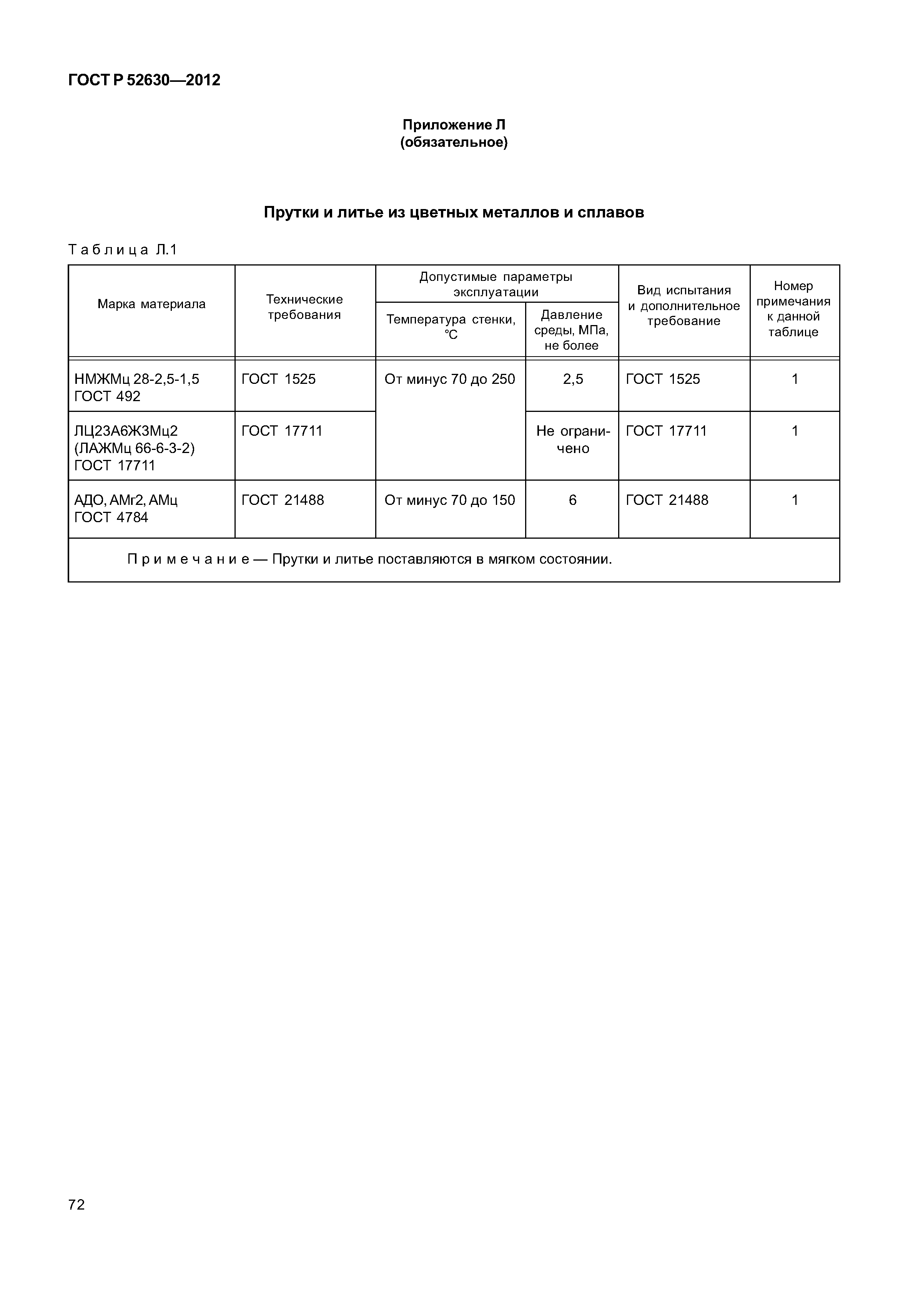

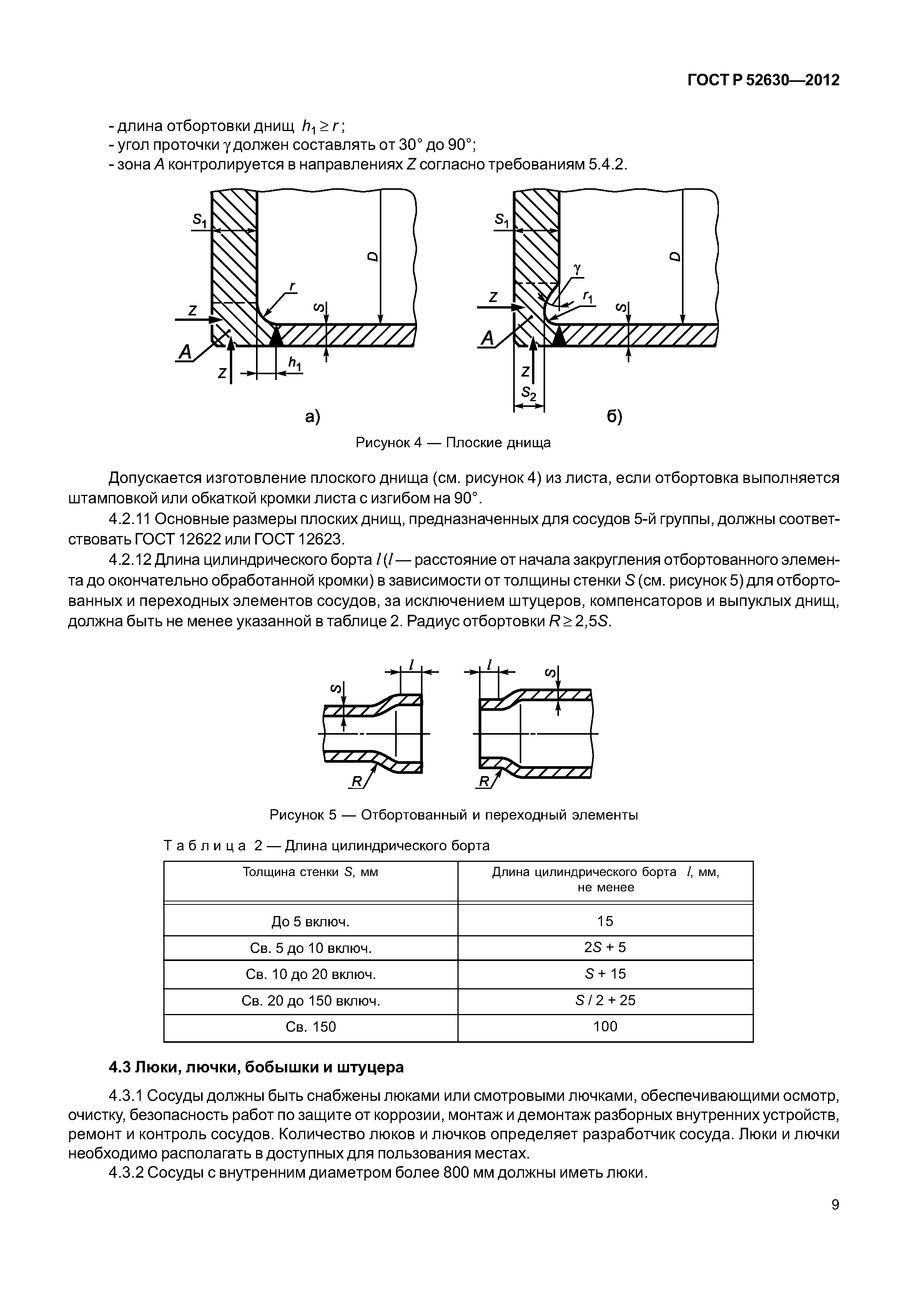

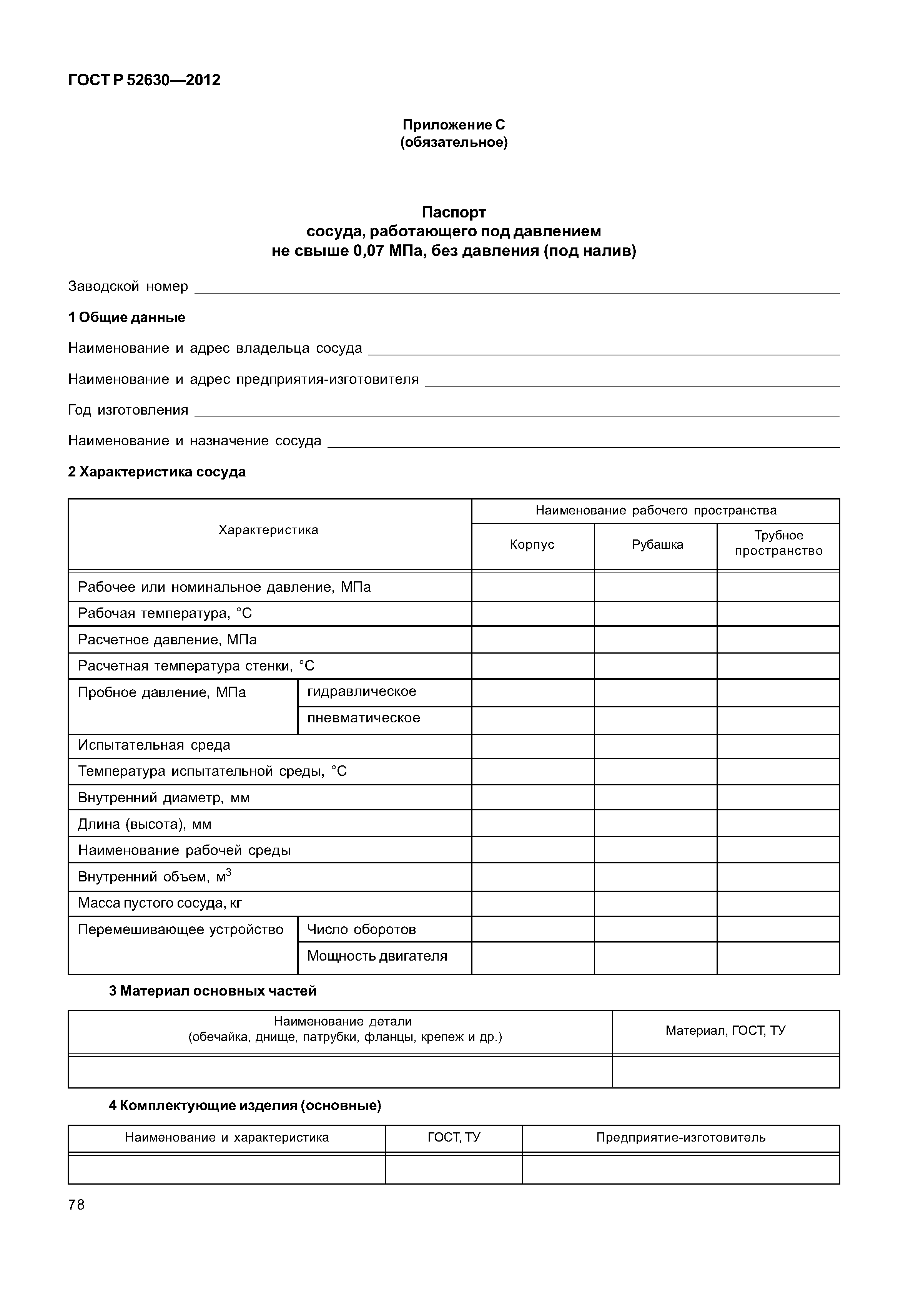

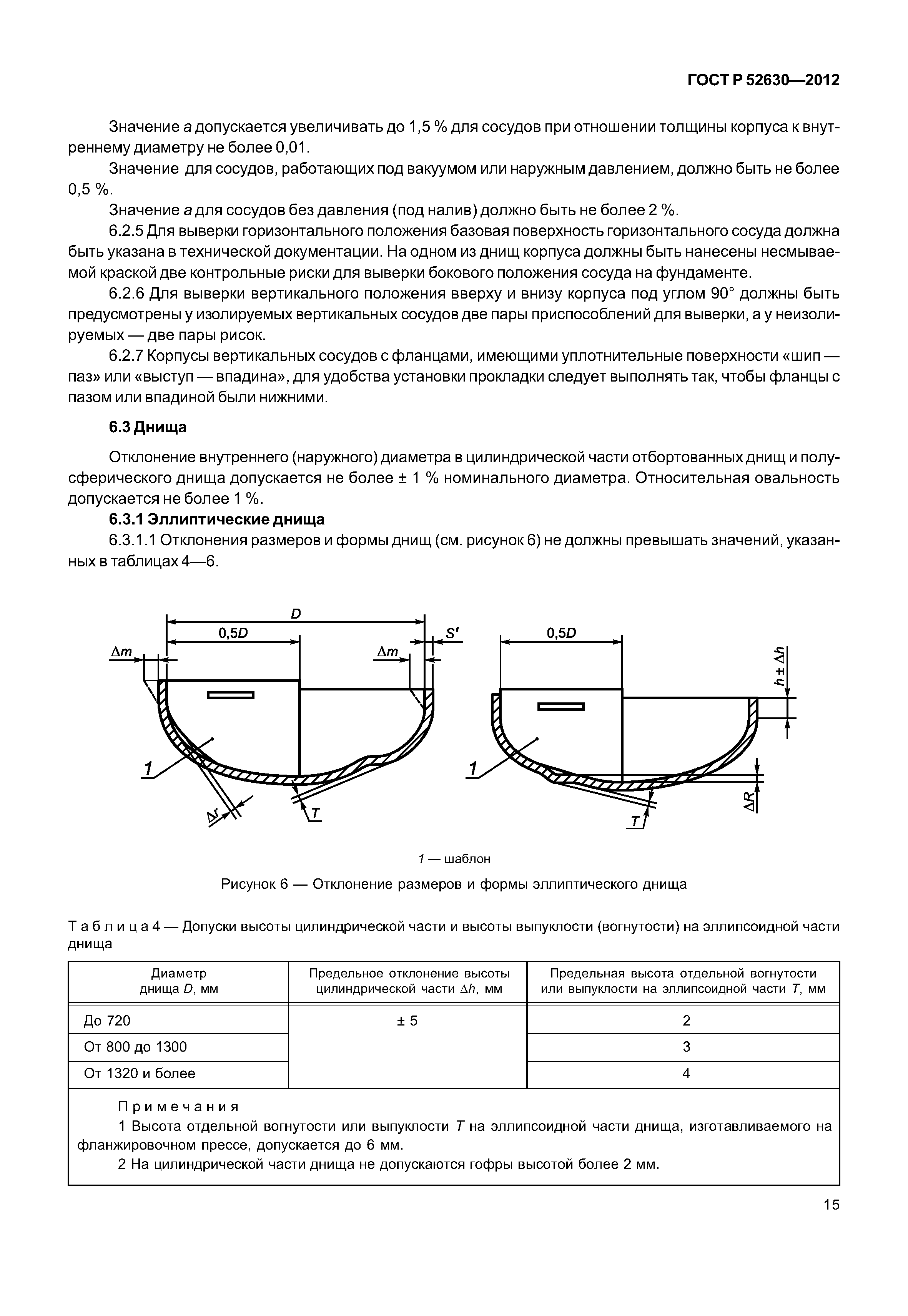

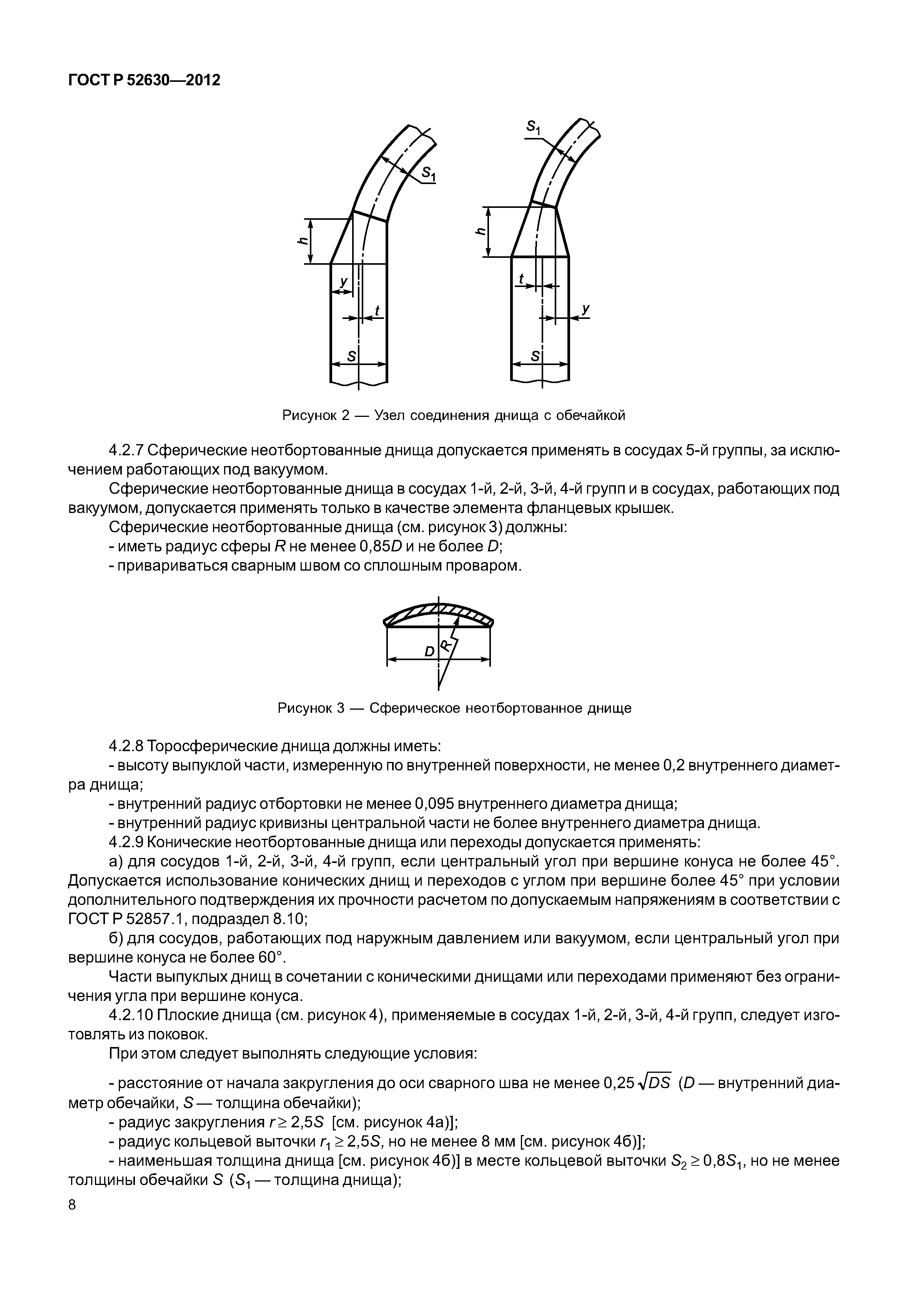

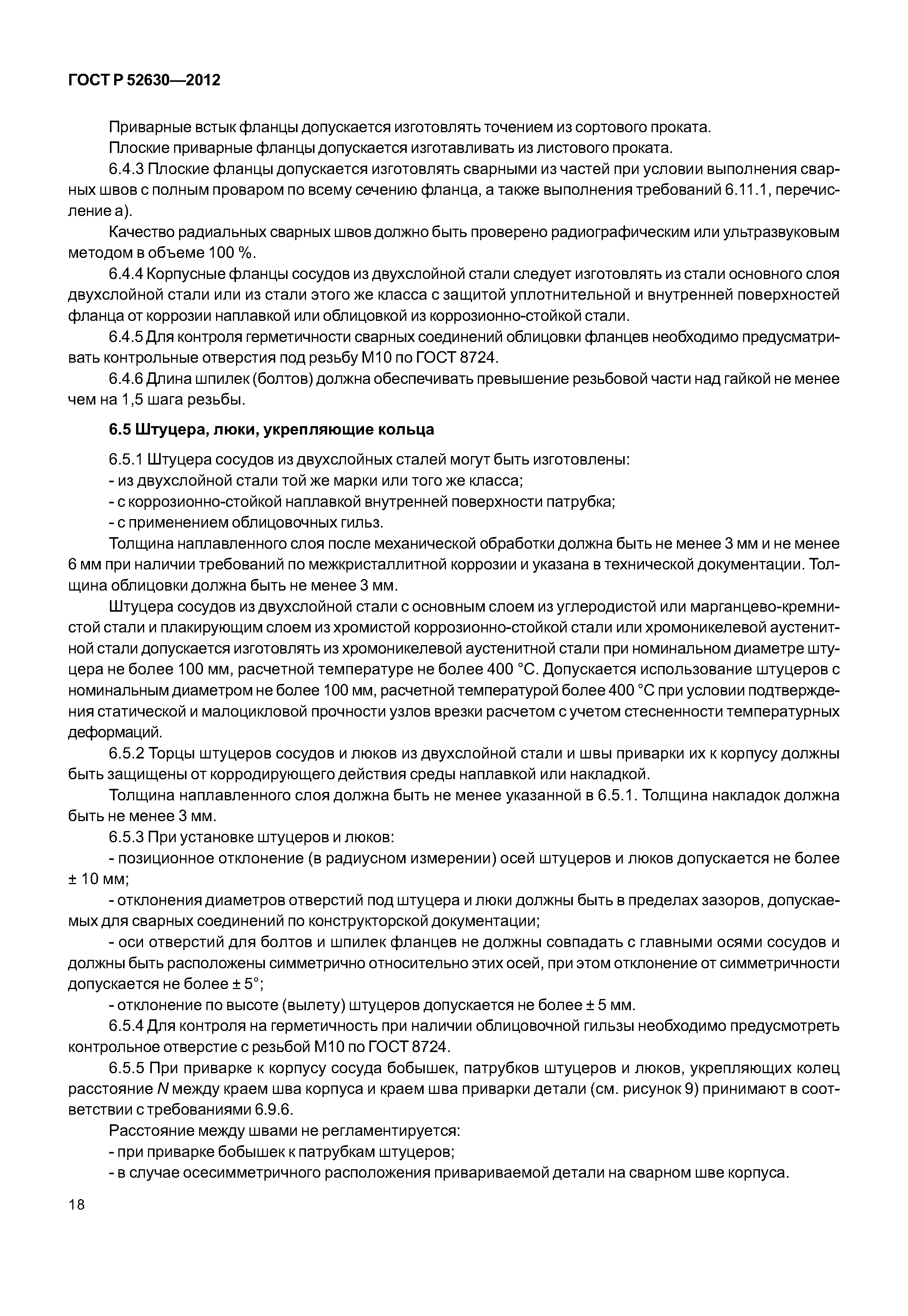

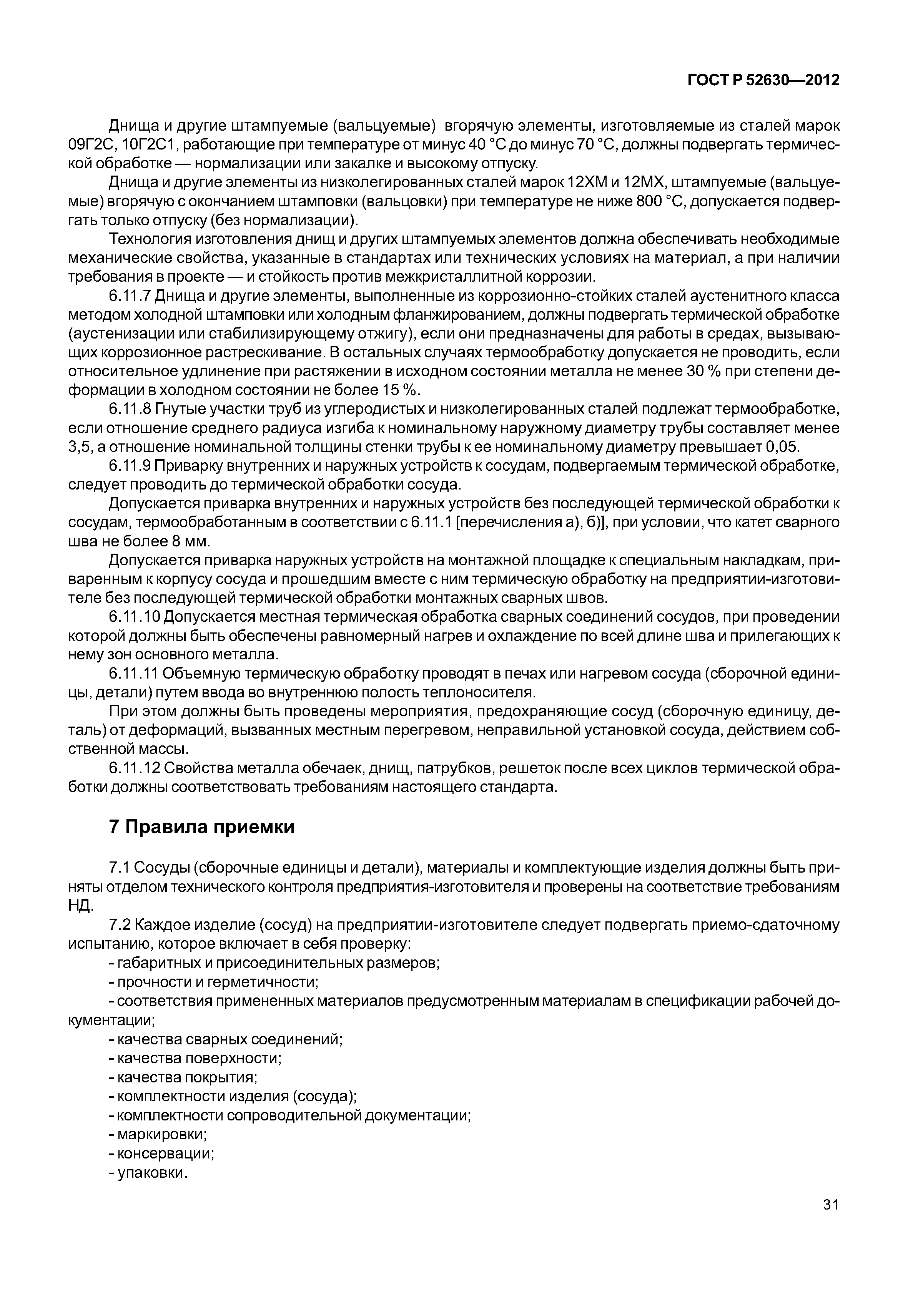

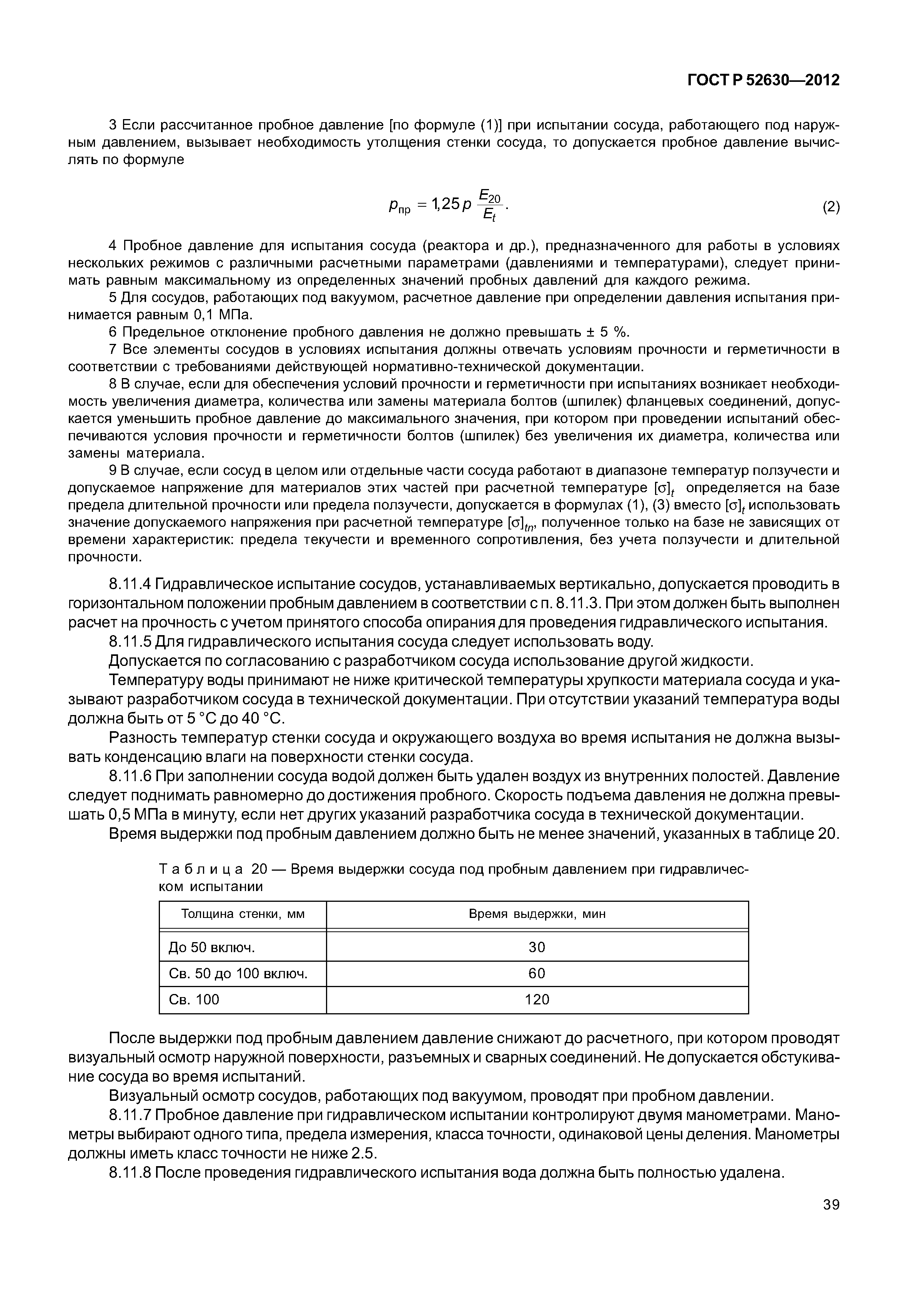

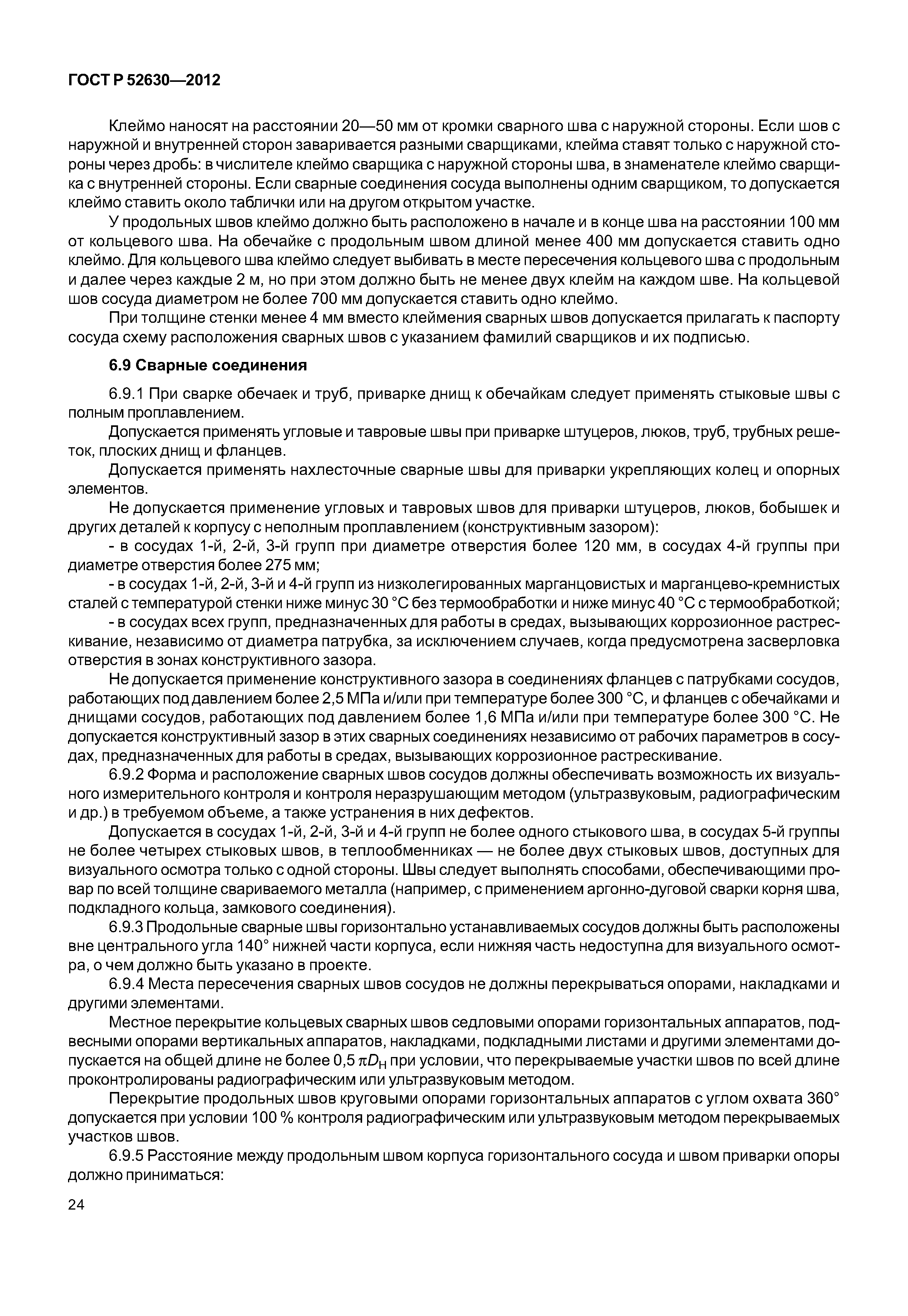

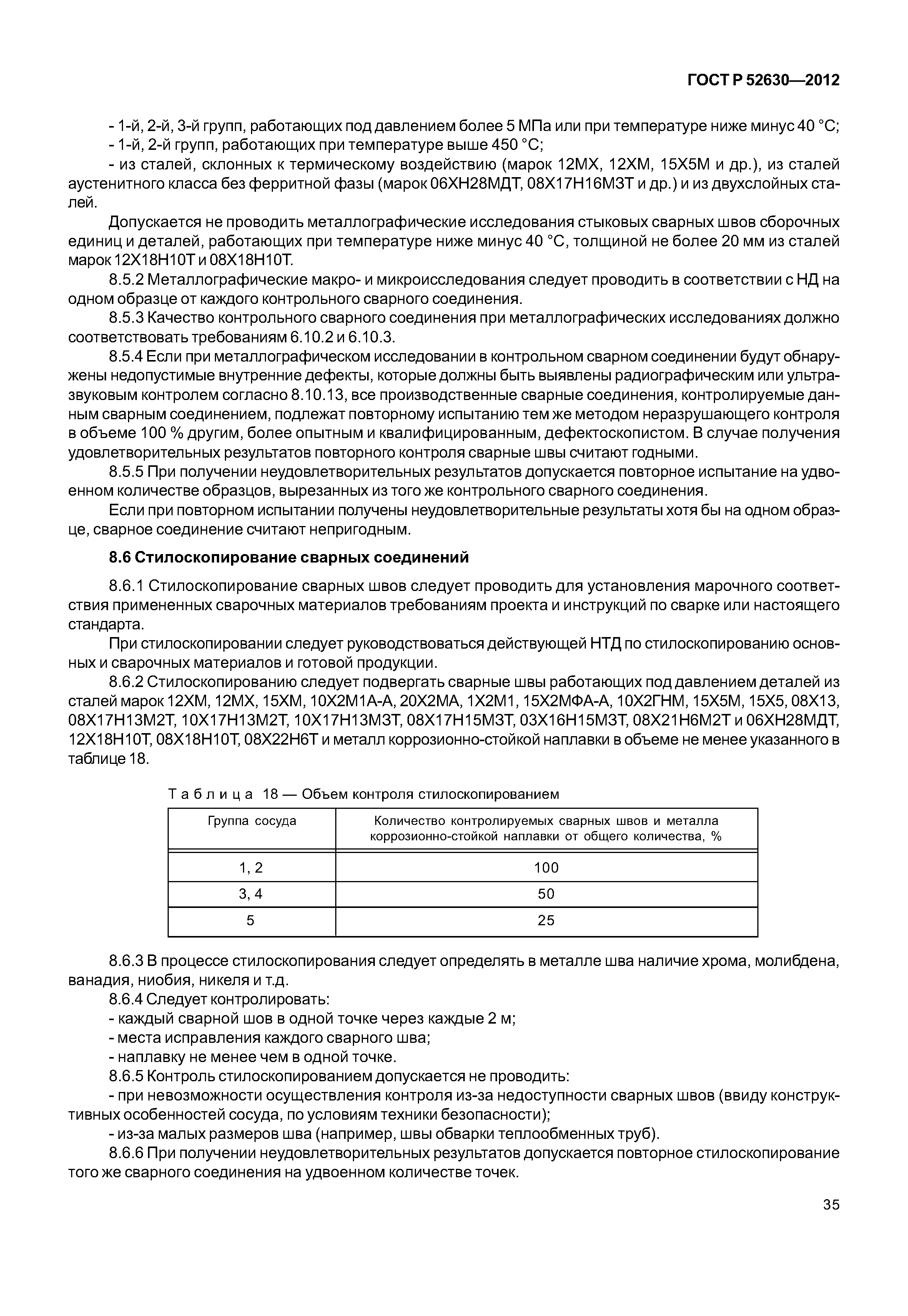

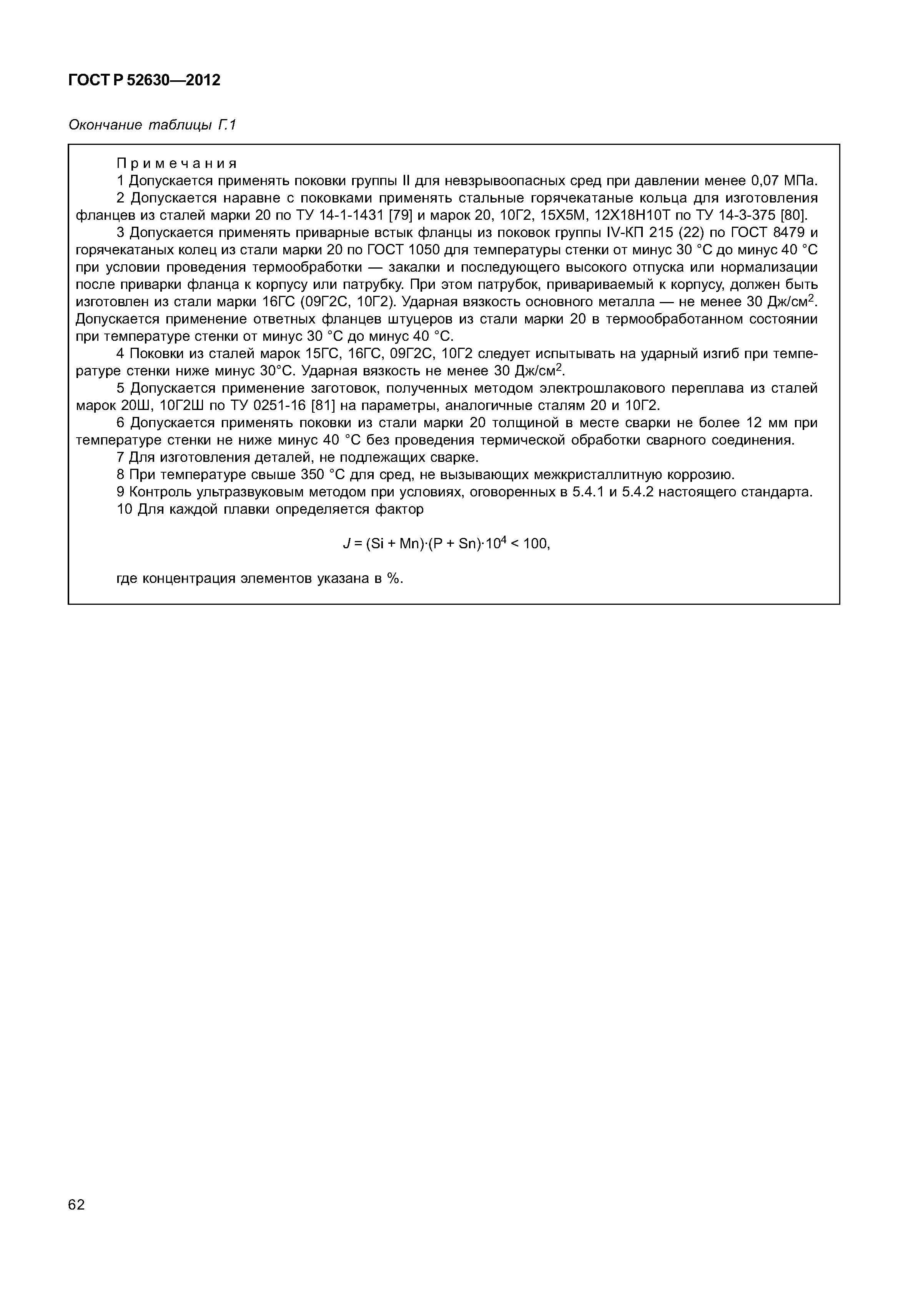

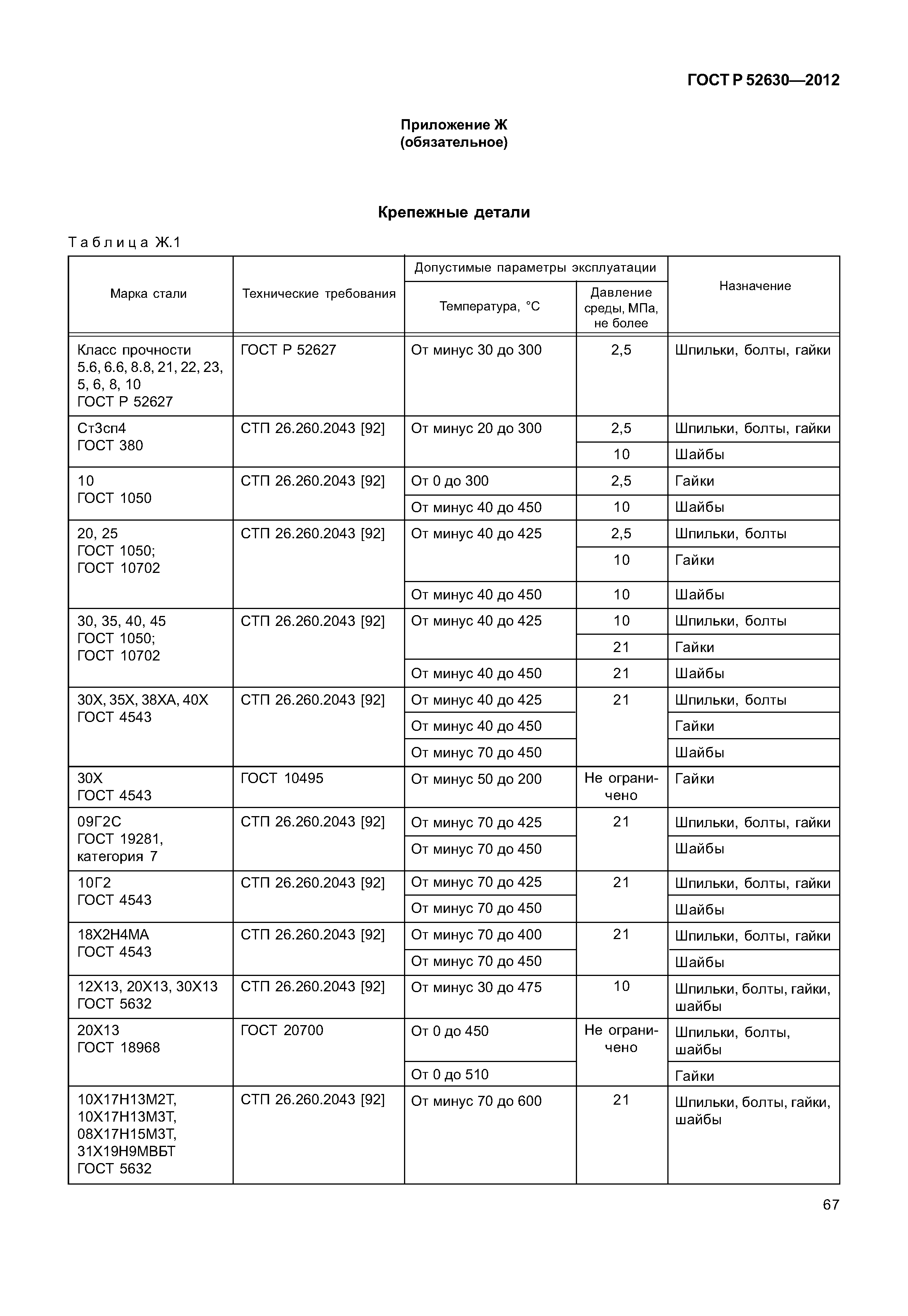

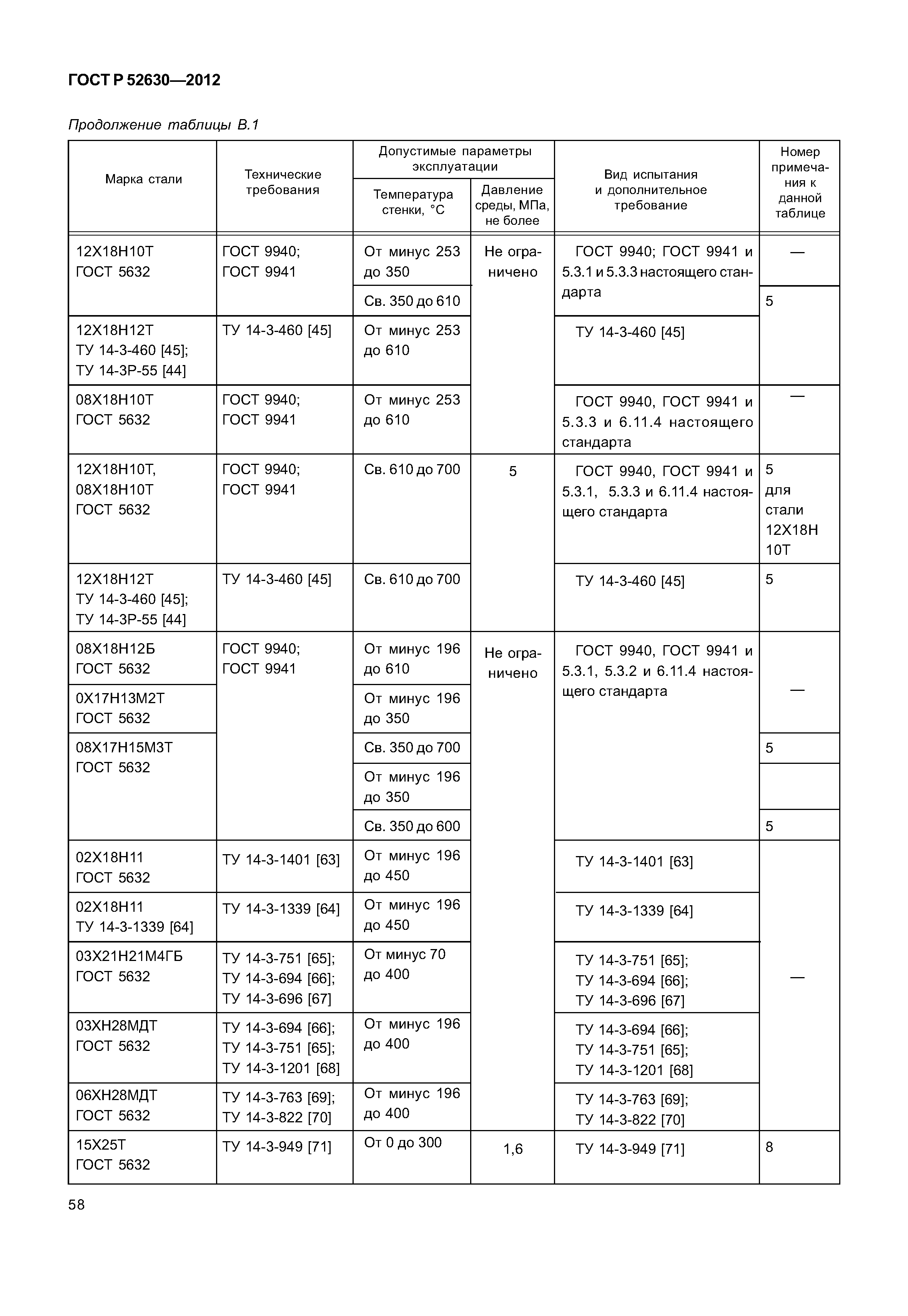

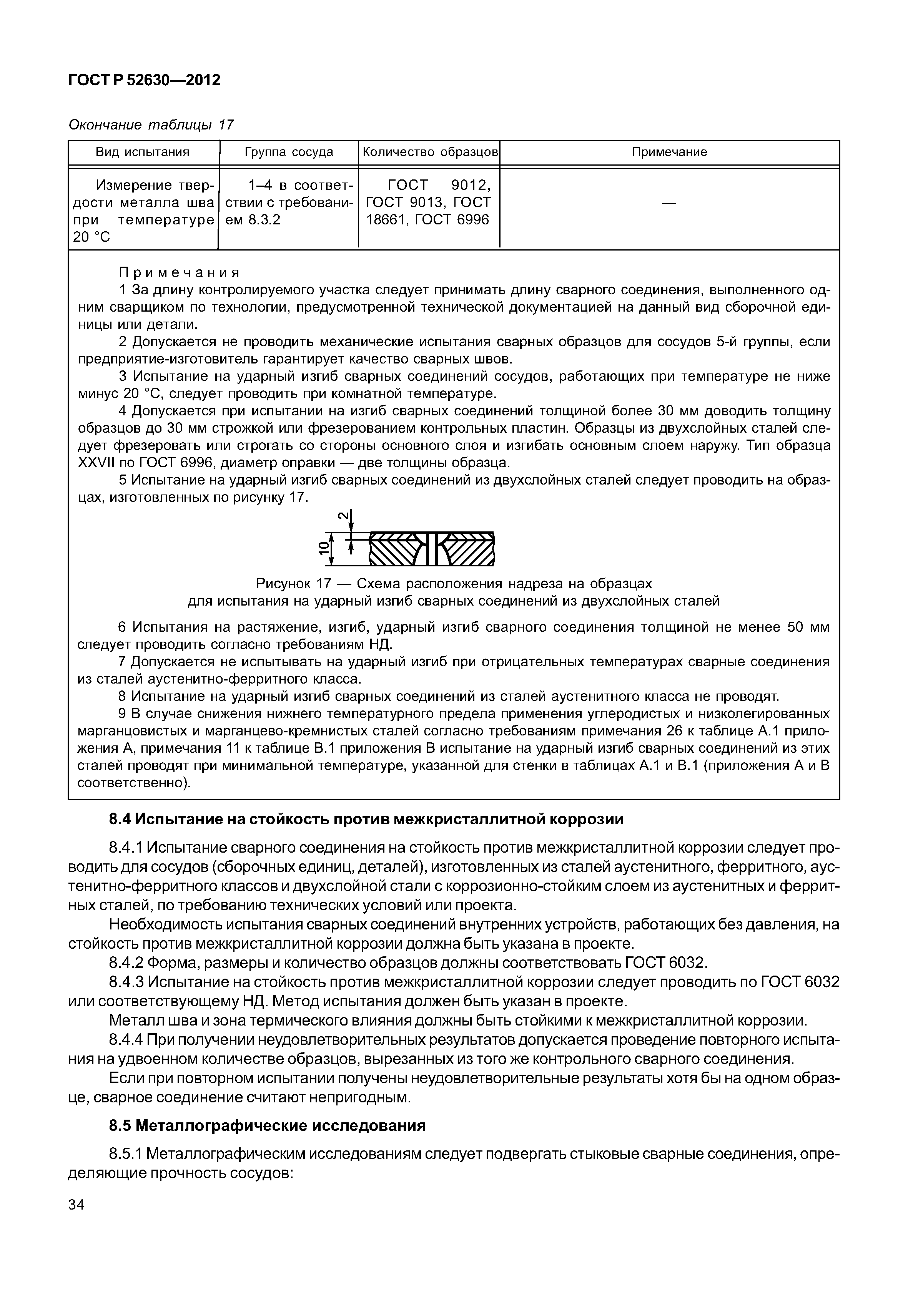

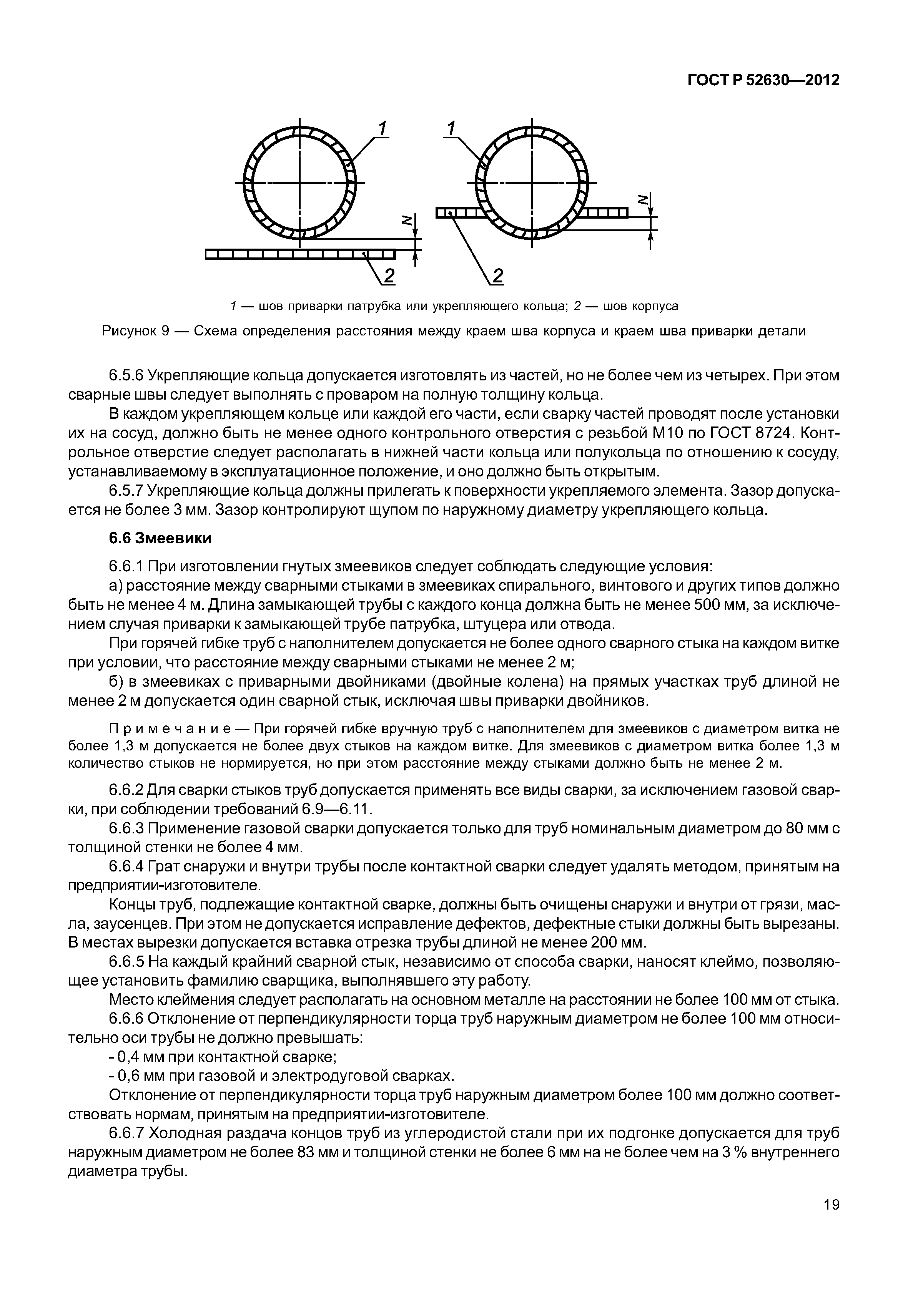

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Обозначения 4 Требования к конструкции    4.1 Общие требования    4.2 Днища, крышки, переходы    4.3 Люки, лючки, бобышки и штуцера    4.4 Расположение отверстий    4.5 Требования к опорам    4.6 Требования к внутренним и наружным устройствам 5 Требования к материалам    5.1 Общие требования    5.2 Листовая сталь    5.3 Трубы    5.4 Поковки    5.5 Стальные отливки    5.6 Крепежные детали    5.7 Сварочные и наплавочные материалы 6 Изготовление    6.1 Общие требования    6.2 Корпусы    6.3 Днища       6.3.1 Эллиптические днища       6.3.2 Полусферические днища       6.3.3 Конические днища (переходы)       6.3.4 Плоские днища    6.4 Фланцы    6.5 Штуцера, люки, укрепляющие кольца    6.6 Змеевики    6.7 Отводы и гнутые трубы    6.8 Сварка и наплавка    6.9 Сварные соединения    6.10 Требования к качеству сварных соединений    6.11 Термическая обработка 7 Правила приемки 8 Методы контроля    8.1 Общие требования    8.2 Визуальный и измерительный контроль сварных соединений    8.3 Механические испытания    8.4 Испытание на стойкость к межкристаллитной коррозии    8.5 Металлографические исследования    8.6 Стилоскопирование сварных соединений    8.7 Радиографический и ультразвуковой контроль сварных соединений    8.8 Цветная и магнитопорошковая дефектоскопии    8.9 Определение содержания альфа-фазы    8.10 Контрольные сварные соединения    8.11 Испытание на прочность и герметичность    8.12 Контроль на герметичность 9 Комплектность и документация    9.1 Комплектность    9.2 Документация 10 Маркировка, консервация и окраска, упаковка, транспортирование и хранение    10.1 Маркировка    10.2 Консервация и окраска    10.3 Упаковка, транспортирование и хранение 11 Гарантии изготовителя Приложение А (обязательное) Листовая сталь Приложение Б (обязательное) Листовая двухслойная сталь Приложение В (обязательное) Стальные трубы Приложение Г (обязательное) Поковки Приложение Д (обязательное) Сортовая сталь (круглая, полосовая и фасонных профилей) Приложение Е (обязательное) Стальные отливки Приложение Ж (обязательное) Крепежные детали Приложение И (обязательное) Листы, плиты из цветных металлов и сплавов Приложение К (обязательное) Трубы из цветных металлов и сплавов Приложение Л (обязательное) Прутки и литье из цветных металлов и сплавов Приложение М (обязательное) Регламент проведения в зимнее время пуска (остановки) или испытания на герметичность сосудов Приложение Н (обязательное) Определение понятия однотипных сварных соединений Приложение П (рекомендуемое) Стали, склонные к образованию трещин при сварке в сварном шве и околошовной зоне Приложение Р (рекомендуемое) Подразделение сталей и сплавов на классы Приложение С (обязательное) Паспорт сосуда, работающего под давлением не свыше 0,05 МПа, без давления (под налив) Приложение Т (обязательное) Паспорт сосуда, работающего под давлением свыше 0,05 МПа или под вакуумом Приложение У (рекомендуемое) Техническое освидетельствование сосудов Библиография

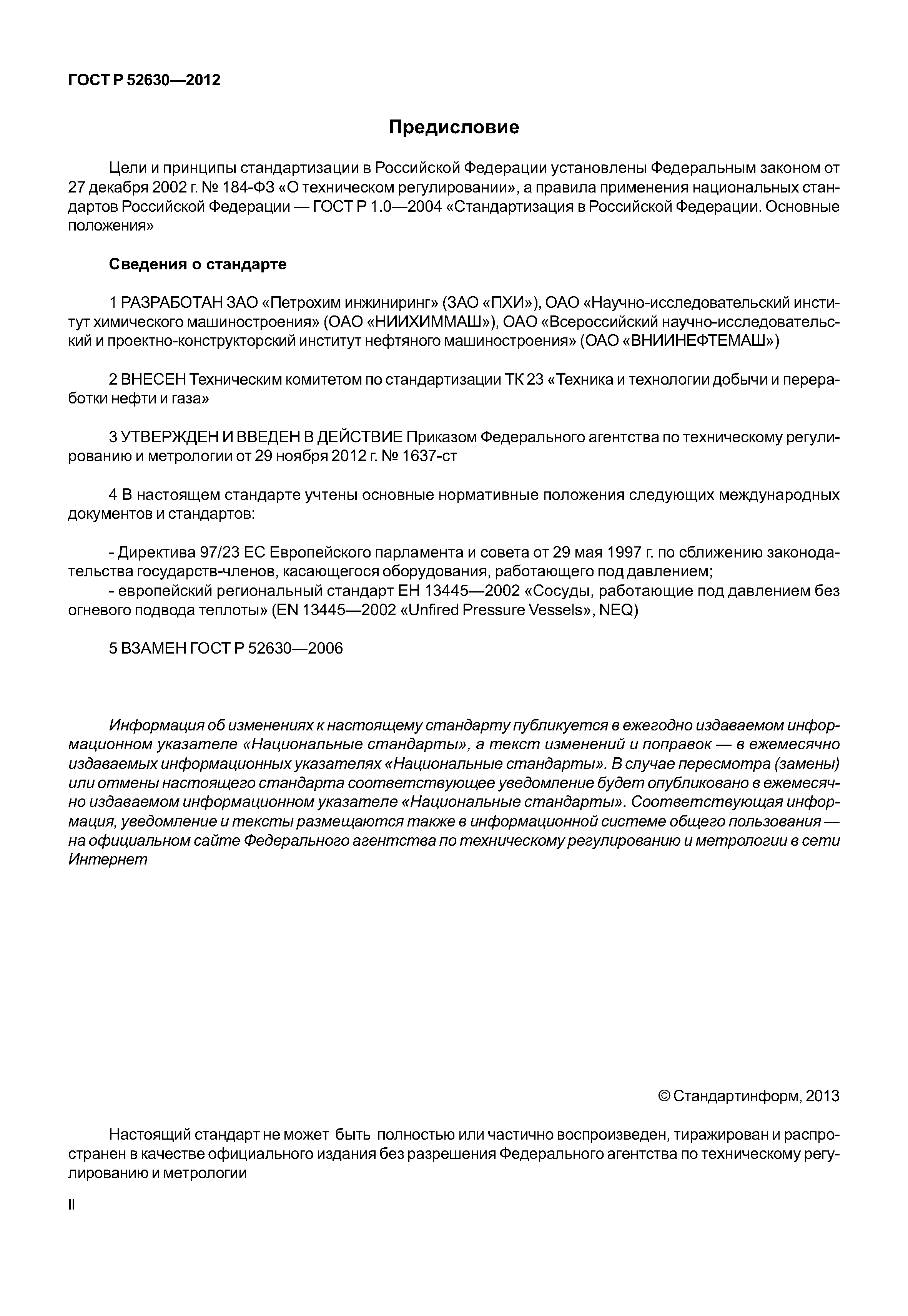

Разработан:	ОАО НИИХИММАШ ОАО ВНИИНЕФТЕМАШ ЗАО ПХИ
Утверждён:	29.11.2012 Федеральное агентство по техническому регулированию и метрологии (1637-ст)
Издан:	Стандартинформ (2013 г. )
Расположен в:	Техническая документация Электроэнергия ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Оборудование для химической промышленности в целом Экология ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Оборудование для химической промышленности в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Химическая промышленность

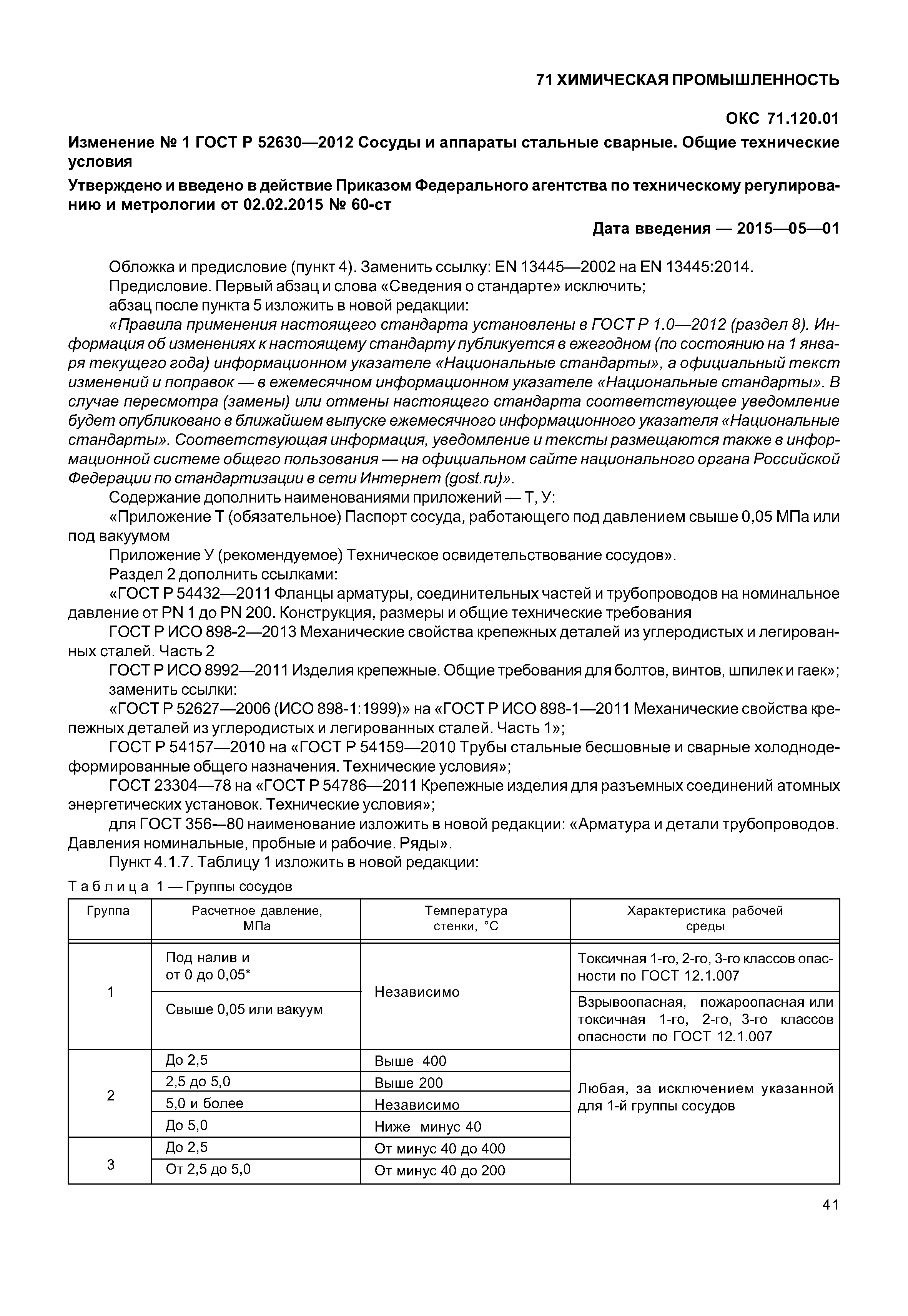

Список изменений:	№ 1 от 01.05.2015 (ИУС 6-2015, Текстовое изменение; Изменены ссылочные НД; Изменен код ОКП)
Заменяет собой:	ГОСТ Р 52630-2006 «Сосуды и аппараты стальные сварные. Общие технические условия»

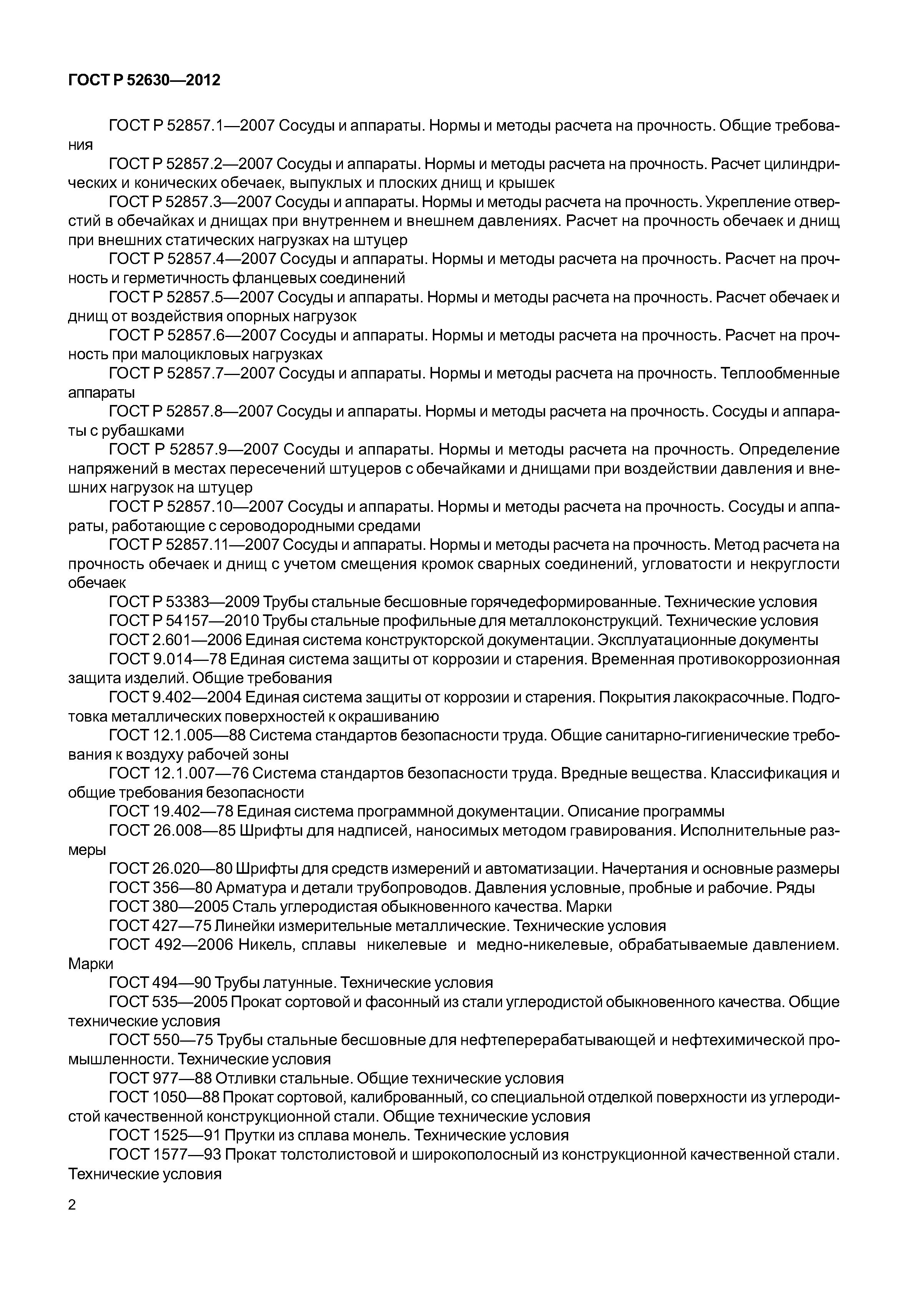

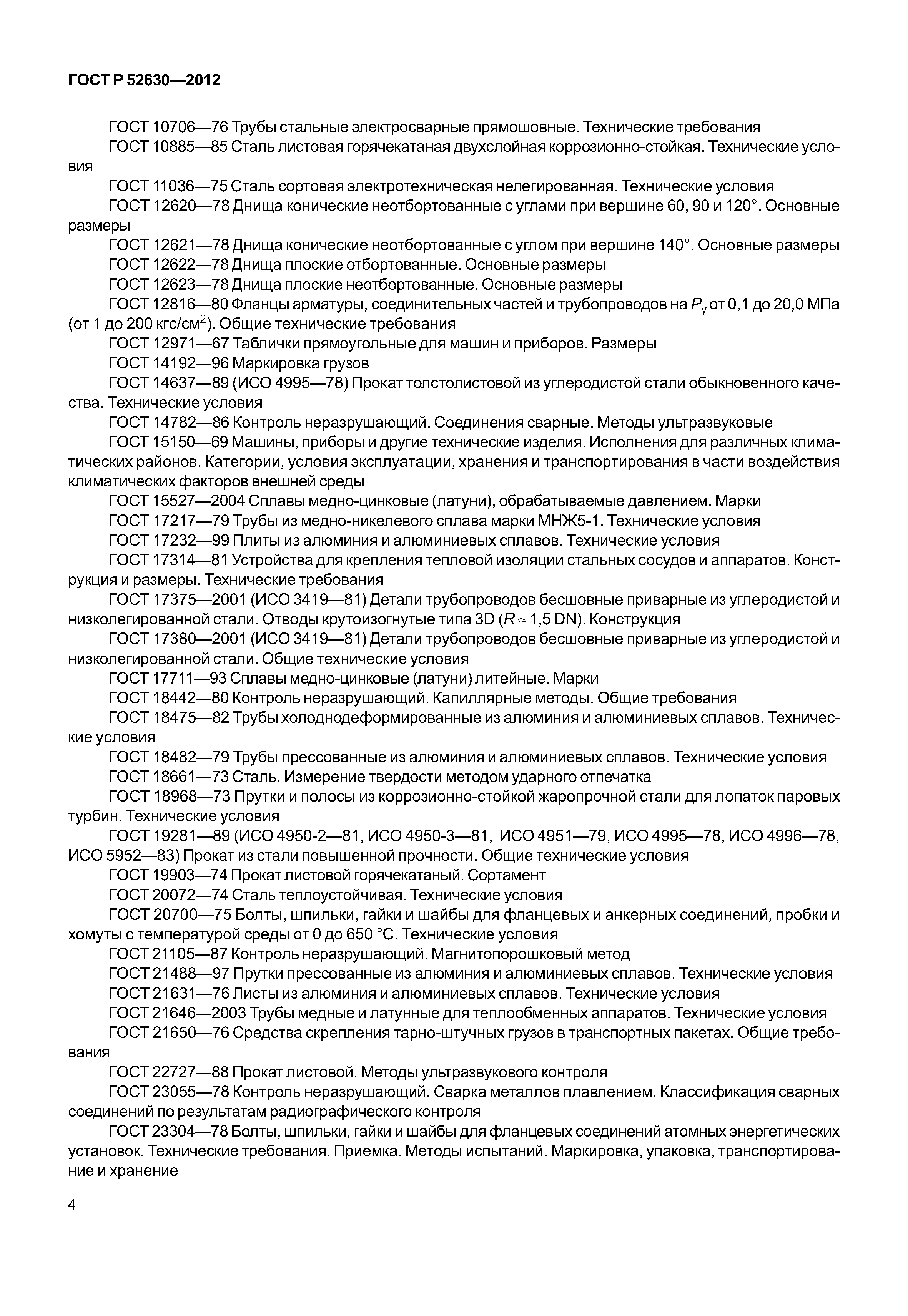

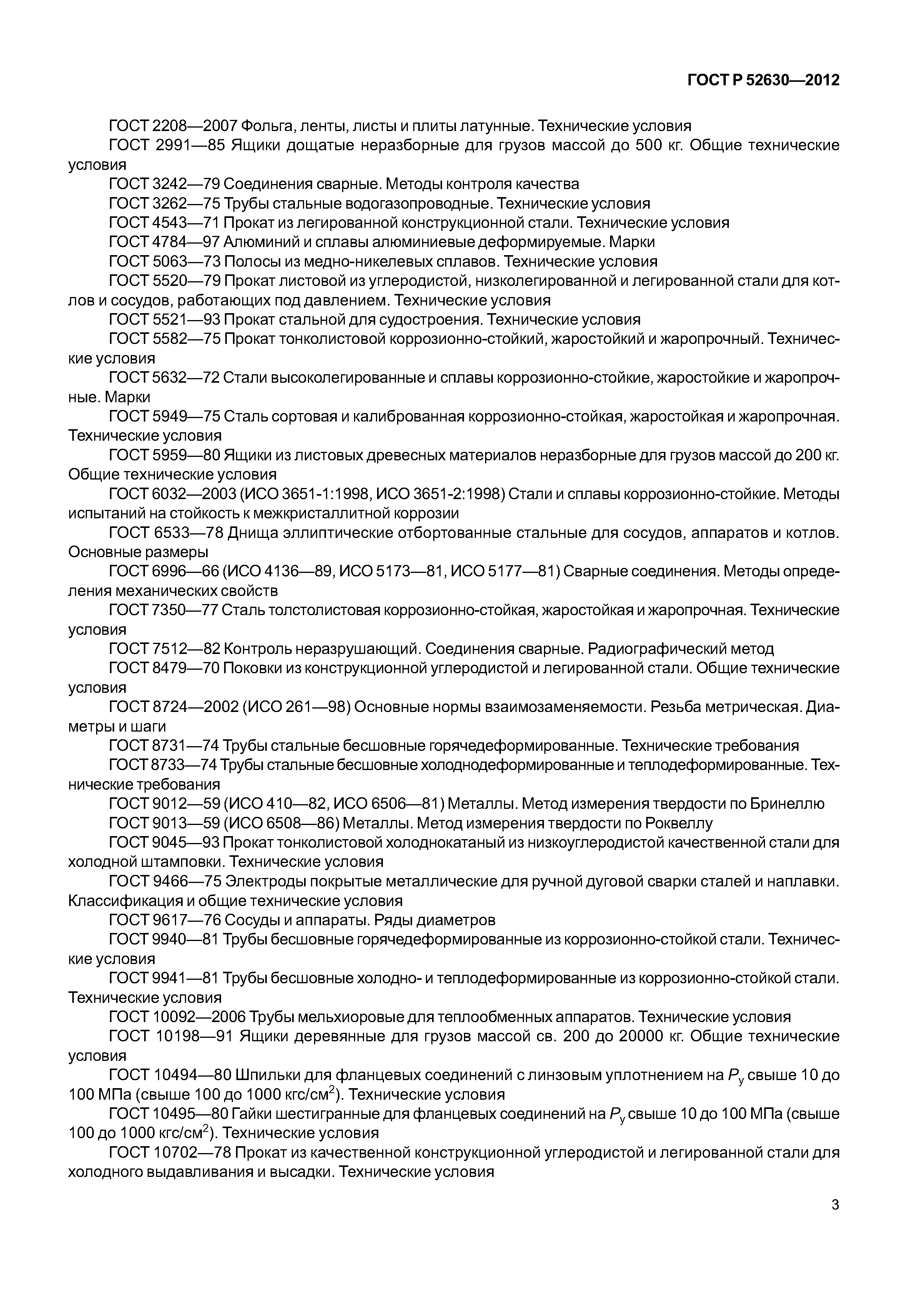

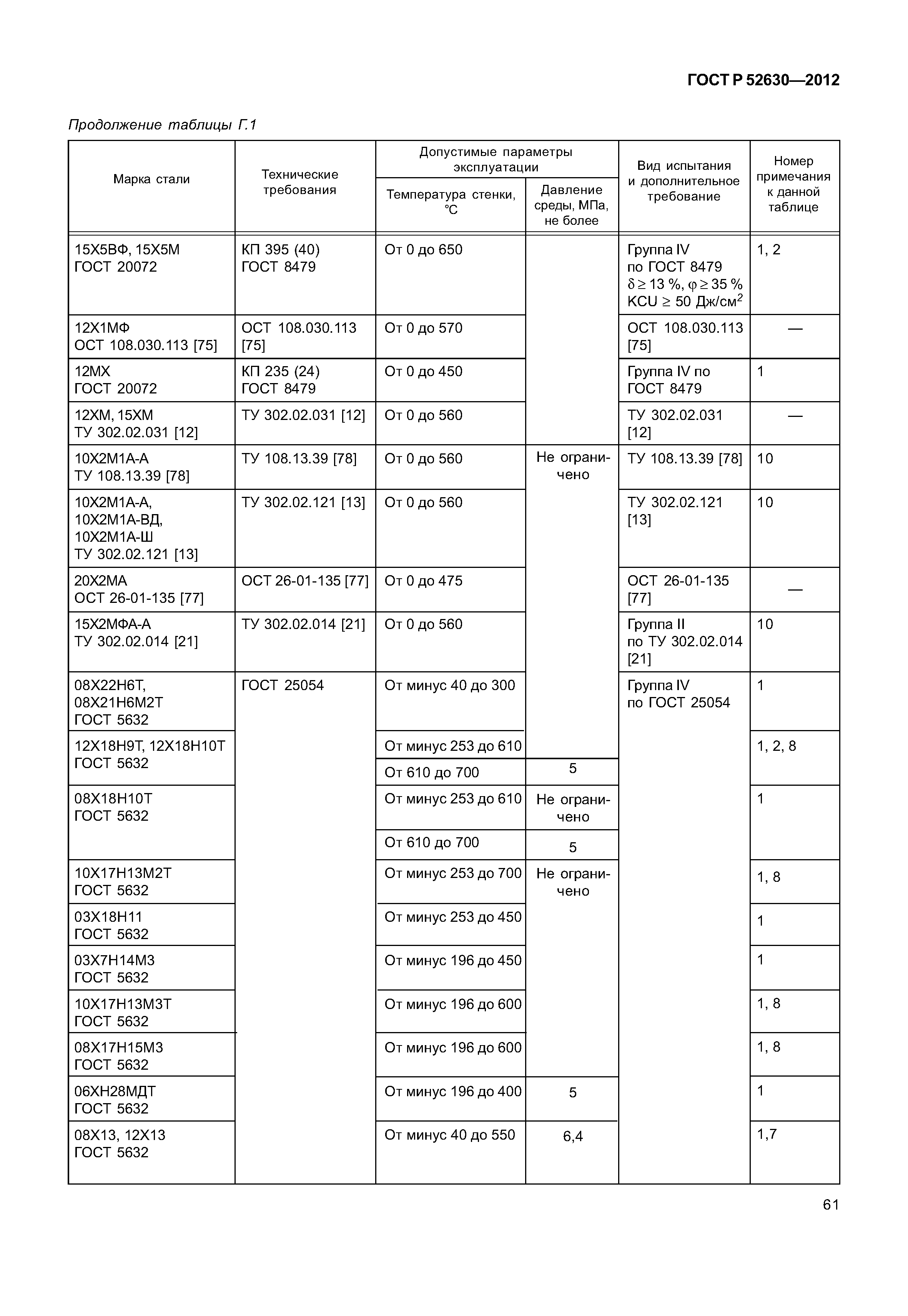

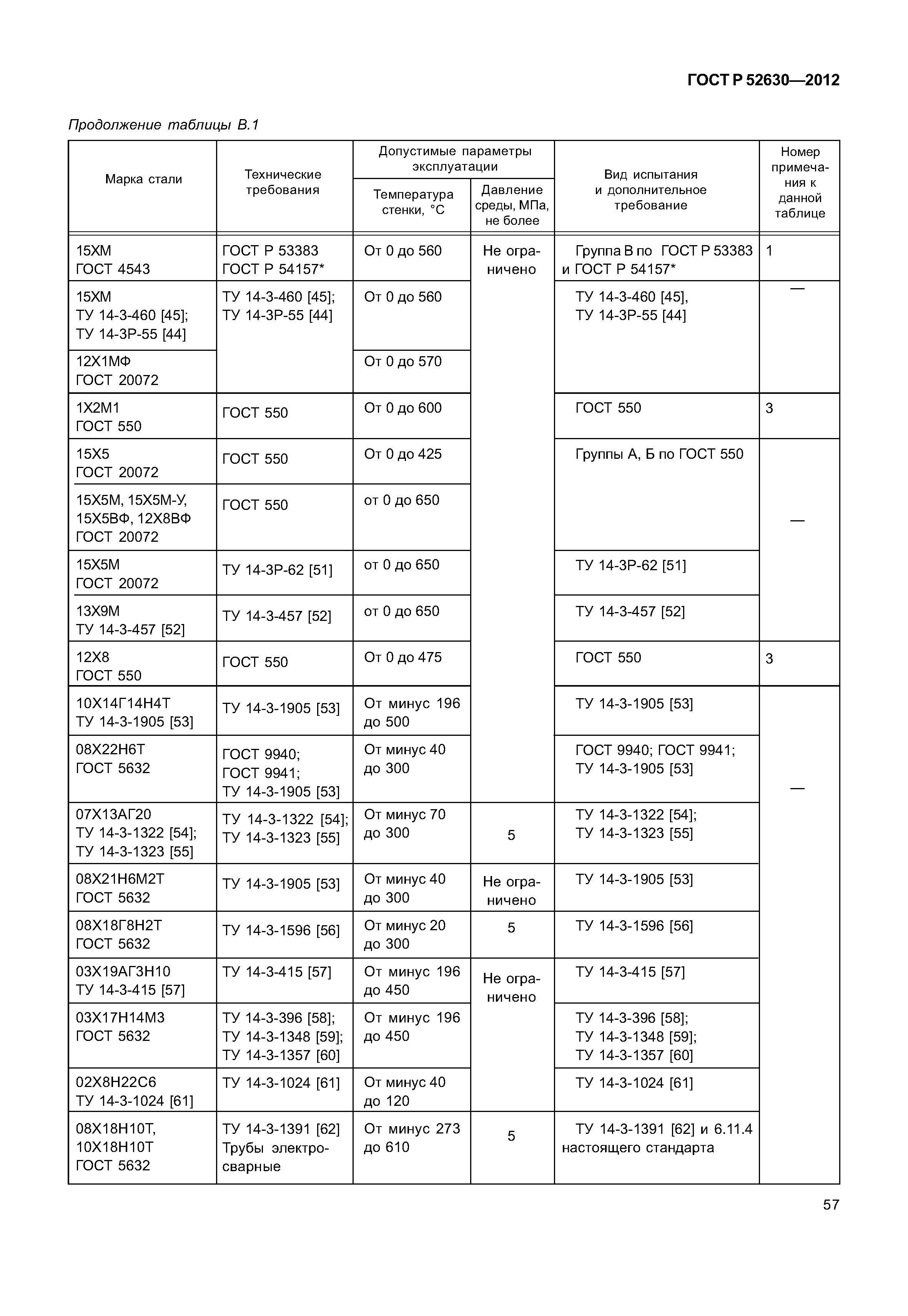

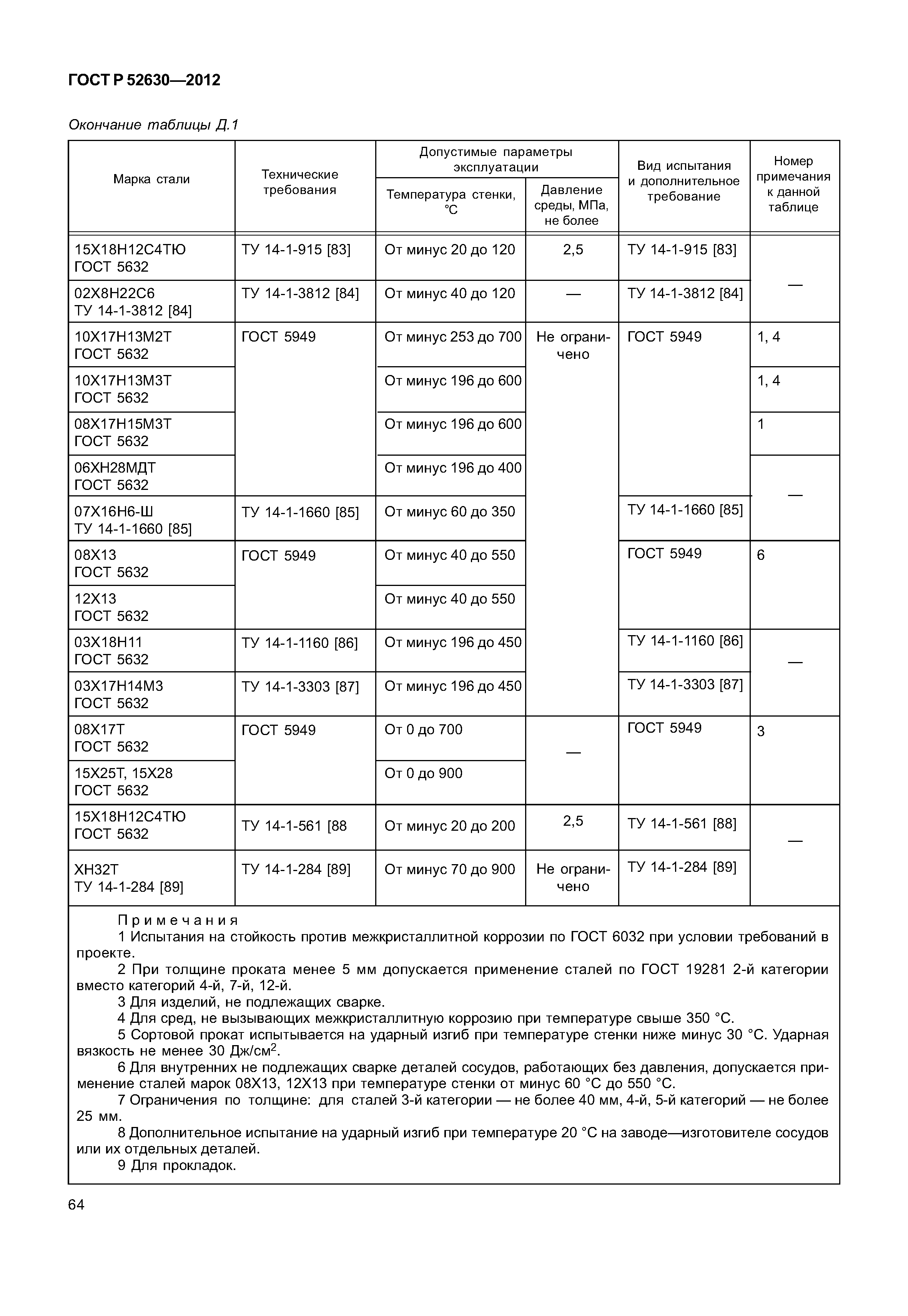

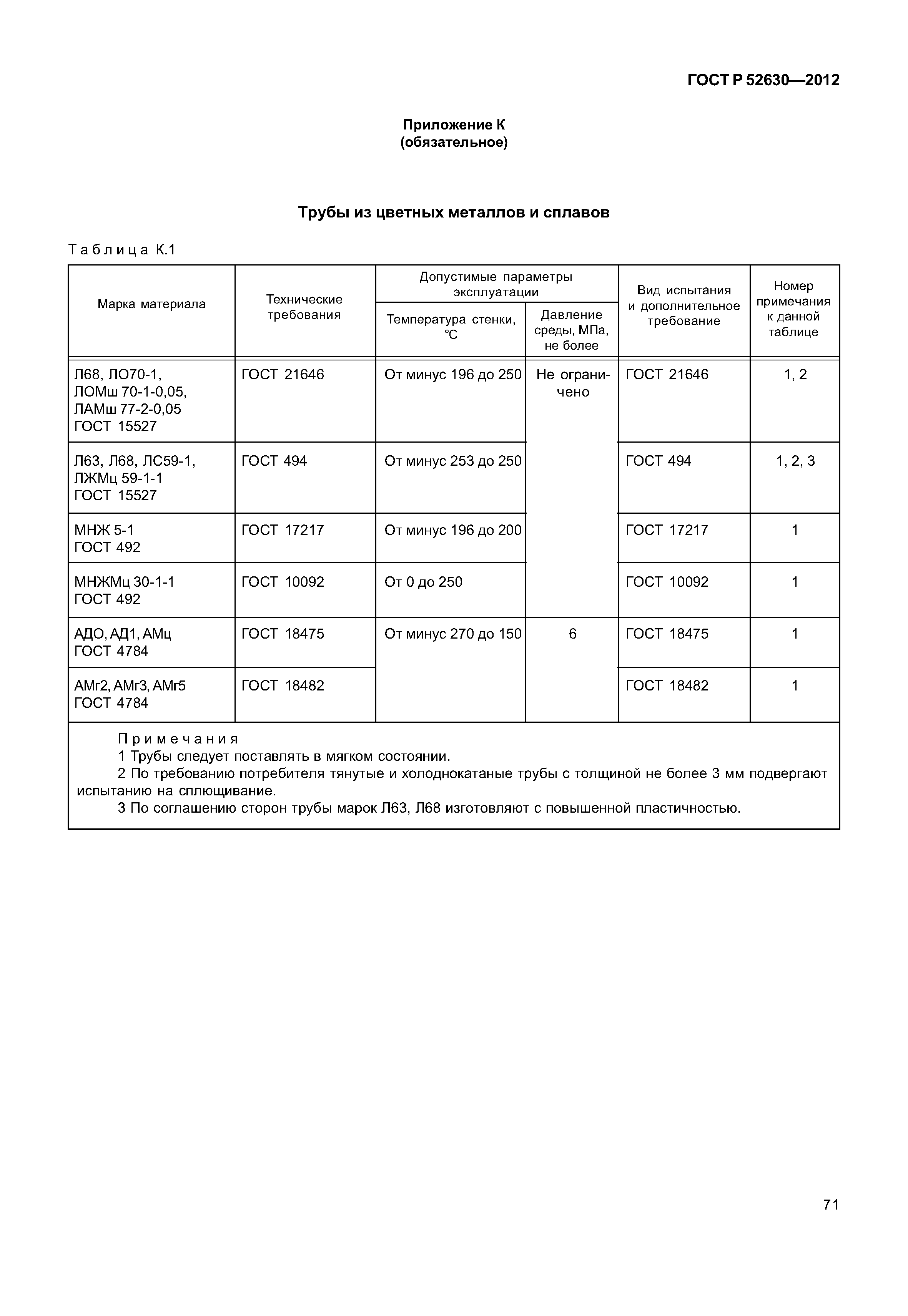

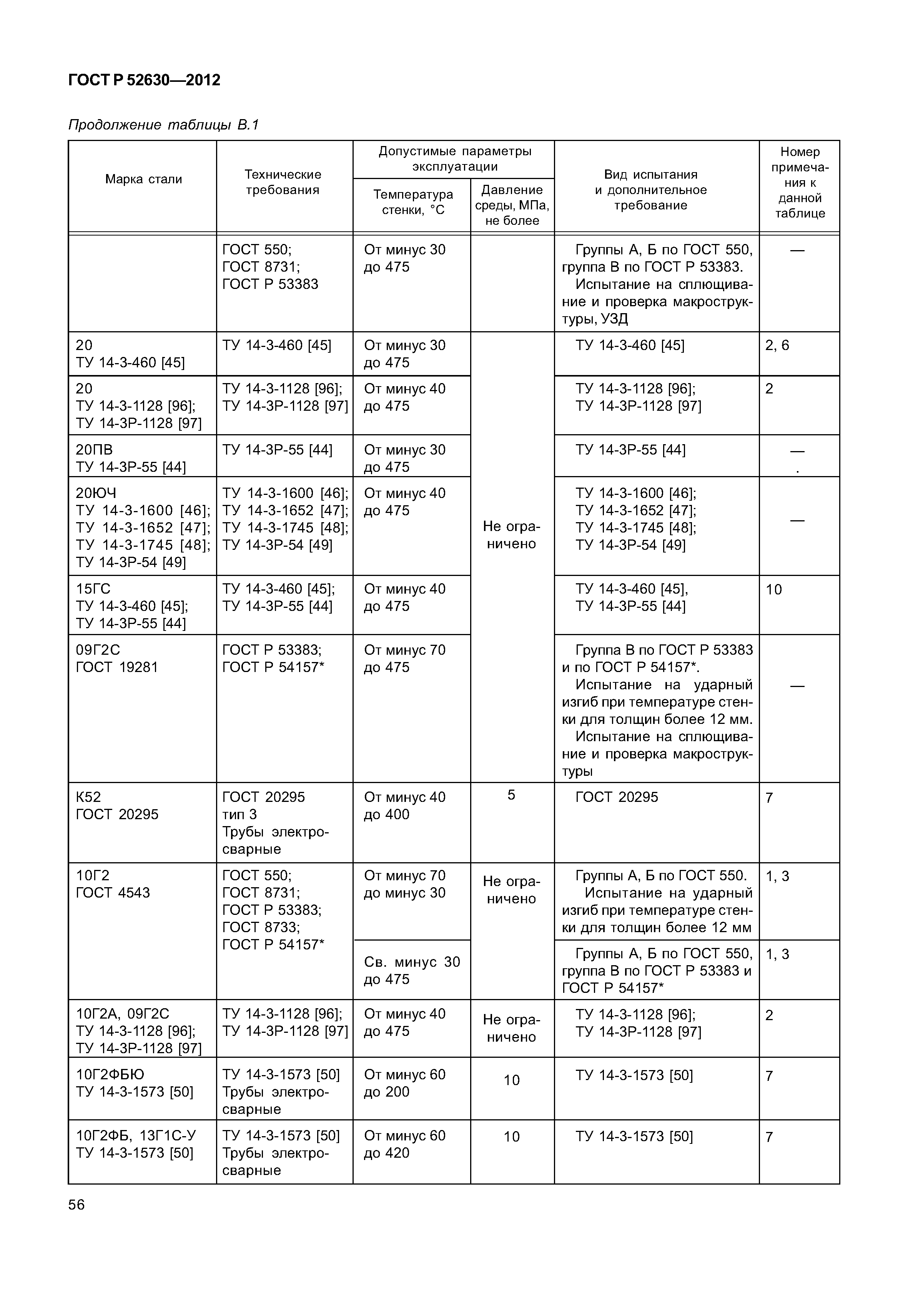

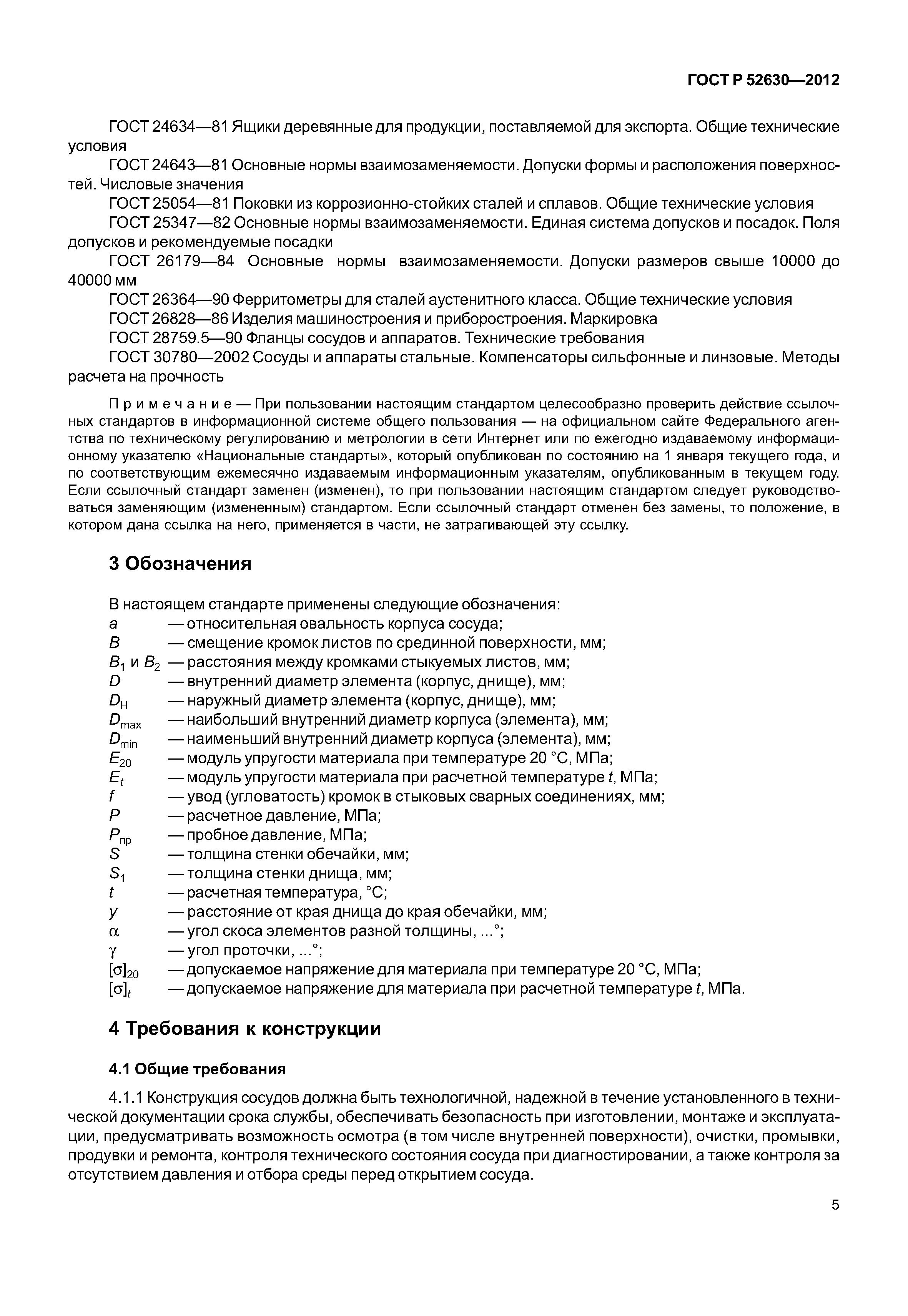

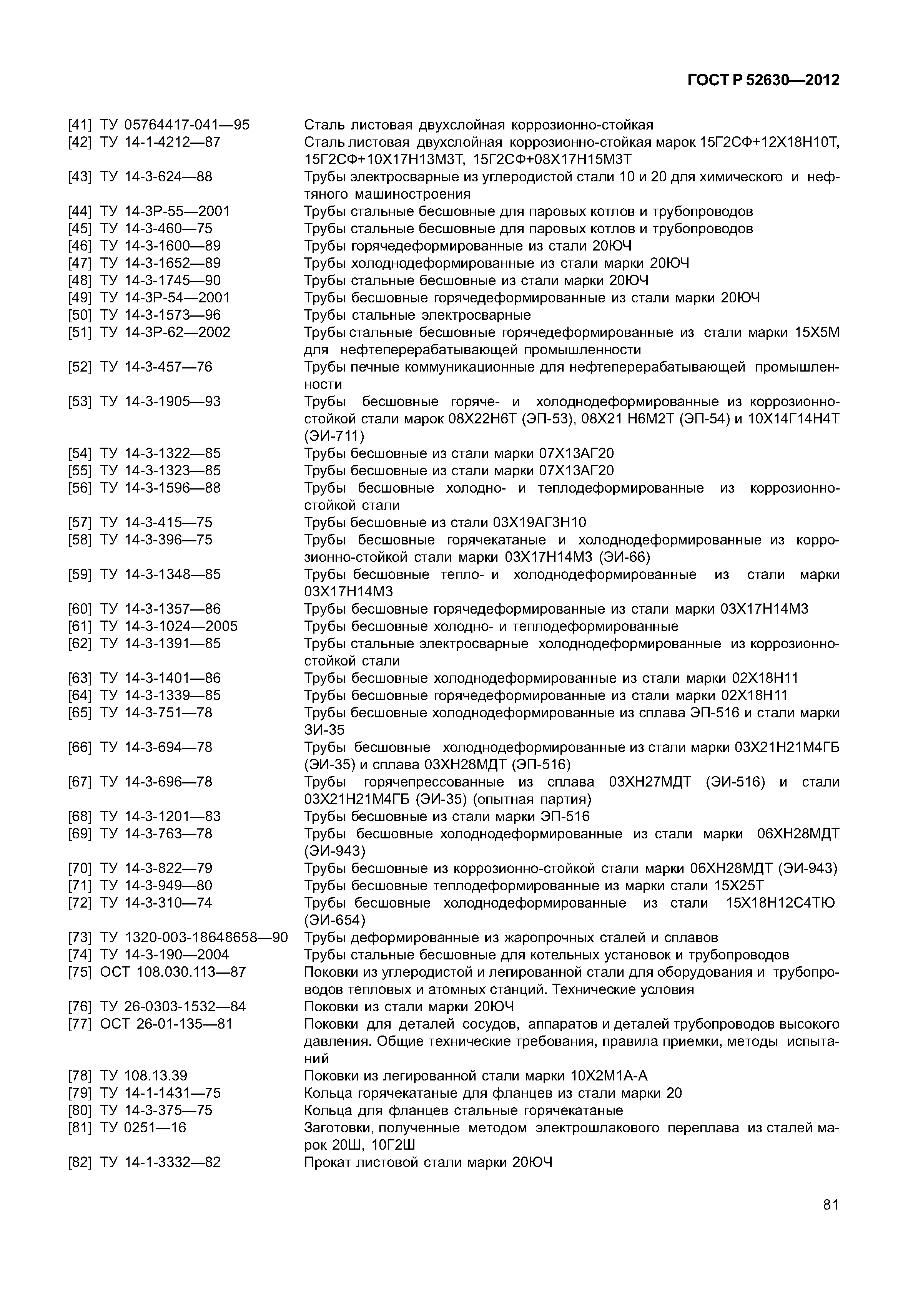

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1577-93 «Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ Р 50460-92 «Знак соответствия при обязательной сертификации. Форма, размеры и технические требования» ГОСТ 4784-97 «Алюминий и сплавы алюминиевые деформируемые. Марки» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 19.402-78 «Единая система программной документации. Описание программы» ГОСТ Р 51273-99 «Сосуды и аппараты. Нормы и методы расчета на прочность. Определение расчетных усилий для аппаратов колонного типа от ветровых нагрузок и сейсмических воздействий» ГОСТ Р 51274-99 «Сосуды и аппараты. Аппараты колонного типа. Нормы и методы расчета на прочность» СНиП 23-01-99* «Строительная климатология» ГОСТ Р 2.901-99 «Единая система конструкторской документации. Документация, отправляемая за границу. Общие требования» ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 17314-81 «Устройства для крепления тепловой изоляции стальных сосудов и аппаратов. Конструкция и размеры. Технические требования» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 21650-76 «Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования» ГОСТ 9617-76 «Сосуды и аппараты. Ряды диаметров» ГОСТ 8724-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ 10495-80 «Гайки шестигранные для фланцевых соединений на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 9940-81 «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования» ГОСТ 28759.5-90 «Фланцы сосудов и аппаратов. Технические требования» ГОСТ 24634-81 «Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры» ГОСТ 12620-78 «Днища конические неотбортованные с углами при вершине 60, 90 и 120 градусов. Основные размеры» ГОСТ 12621-78 «Днища конические неотбортованные с углом при вершине 140 градусов. Основные размеры» ГОСТ 12622-78 «Днища плоские отбортованные. Основные размеры» ГОСТ 12623-78 «Днища плоские неотбортованные. Основные размеры» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 9045-93 «Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки. Технические условия» ГОСТ 10885-85 «Сталь листовая горячекатаная двухслойная коррозионно-стойкая. Технические условия» ГОСТ 6533-78 «Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов. Основные размеры» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» ГОСТ 17232-99 «Плиты из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 494-90 «Трубы латунные. Технические условия» ГОСТ 26.020-80 «Шрифты для средств измерений и автоматизации. Начертания и основные размеры» ГОСТ Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» ГОСТ 5582-75 «Прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный. Технические условия» ГОСТ 5949-75 «Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 17375-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D (R около 1,5 DN). Конструкция» ГОСТ 17380-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия» ГОСТ 18482-79 «Трубы прессованные из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 30780-2002 «Сосуды и аппараты стальные. Компенсаторы сильфонные и линзовые. Методы расчета на прочность» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 10494-80 «Шпильки для фланцевых соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см кв.). Технические условия» ГОСТ 10702-78 «Прокат из качественной конструкционной углеродистой и легированной стали для холодного выдавливания и высадки. Технические условия» ГОСТ 11036-75 «Сталь сортовая электротехническая нелегированная. Технические условия» ГОСТ 1525-91 «Прутки из сплава монель. Технические условия» ГОСТ 17217-79 «Трубы из медно-никелевого сплава марки МНЖ5-1. Технические условия» ГОСТ 17711-93 «Сплавы медно-цинковые (латуни) литейные. Марки» ГОСТ 18475-82 «Трубы холоднодеформированные из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 18661-73 «Сталь. Измерение твердости методом ударного отпечатка» ГОСТ 18968-73 «Прутки и полосы из коррозионно-стойкой и жаропрочной стали для лопаток паровых турбин. Технические условия» ГОСТ 21488-97 «Прутки прессованные из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 25054-81 «Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия» ГОСТ 26.008-85 «Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры» ГОСТ 26179-84 «Основные нормы взаимозаменяемости. Допуски размеров свыше 10000 до 40000 мм» ГОСТ 26364-90 «Ферритометры для сталей аустенитного класса. Общие технические условия» ГОСТ 26828-86 «Изделия машиностроения и приборостроения. Маркировка» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 5063-73 «Полосы из медно-никелевых сплавов. Технические условия» ГОСТ 5521-93 «Прокат стальной для судостроения. Технические условия» ГОСТ 5959-80 «Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ГОСТ 21646-2003 «Трубы медные и латунные для теплообменных аппаратов. Технические условия» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ГОСТ 15527-2004 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ОСТ 26-01-135-81 «Поковки деталей сосудов, аппаратов и трубопроводов высокого давления. Общие технические требования, правила приемки, методы испытаний» ГОСТ 9.402-2004 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей к окрашиванию» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ТУ 14-1-394-72 «Сталь толстолистовая высоколегированная коррозионностойкая» ОСТ 108.030.113-87 «Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций» ТУ 14-3-1128-2000 «Трубы стальные бесшовные горячедеформированные для газопроводов газлифтных систем и обустройства газовых месторождений. Технические условия» ГОСТ 492-2006 «Никель, сплавы никелевые и медно-никелевые, обрабатываемые давлением. Марки» ГОСТ 10092-2006 «Трубы мельхиоровые для теплообменных аппаратов. Технические условия» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 535-2005 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» СТ ЦКБА 014-2004 «Арматура трубопроводная. Отливки стальные. Общие технические условия» ТУ 14-3-1573-96 «Трубы стальные электросварные прямошовные диаметром 530-1020 мм с толщиной стенки до 32 мм для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов» СТП 26.260.2043-2004 «Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования» ГОСТ 2208-2007 «Фольга, ленты, полосы, листы и плиты латунные. Технические условия» ГОСТ Р 52857.1-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования» ГОСТ Р 52857.2-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек» ГОСТ Р 52857.3-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Укрепление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет на прочность обечаек и днищ при внешних статических нагрузках на штуцер» ГОСТ Р 52857.4-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений» ГОСТ Р 52857.5-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет обечаек и днищ от воздействия опорных нагрузок» ГОСТ Р 52857.6-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность при малоцикловых нагрузках» ГОСТ Р 52857.7-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Теплообменные аппараты» ГОСТ Р 52857.8-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Сосуды и аппараты с рубашками» ГОСТ Р 52857.9-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Определение напряжений в местах пересечений штуцеров с обечайками и днищами при воздействии давления и внешних нагрузок на штуцер» ГОСТ Р 52857.10-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Сосуды и аппараты, работающие с сероводородными средами» ГОСТ Р 52857.11-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Метод расчета на прочность обечаек и днищ с учетом смещения кромок сварных соединений, угловатости и некруглости обечаек» ОСТ 26.260.480-2003 «Сосуды и аппараты из двухслойных сталей. Сварка и наплавка» ТУ 14-3Р-55-2001 «Трубы стальные бесшовные для паровых котлов и трубопроводов» ГОСТ Р 53383-2009 «Трубы стальные бесшовные горячедеформированные. Технические условия» ТУ 14-3Р-54-2001 «Трубы бесшовные горячедеформированные из стали марки 20ЮЧ. Технические условия» ТУ 14-3Р-1128-2007 «Трубы стальные бесшовные хладостойкие для газопроводов газлифтных систем добычи нефти и обустройства газовых месторождений. Технические условия» ГОСТ Р 54159-2010 «Трубы стальные бесшовные и сварные холоднодеформированные общего назначения. Технические условия» ТУ 14-1-5241-93 «Прокат толстолистовой высококачественный из углеродистой, низколегированной и легированной стали. Технические условия» ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования» ТУ 14-3-1401-86 «Трубы бесшовные холоднодеформированные из стали марки 02Х18Н11» ТУ 14-3-190-2004 «Трубы стальные бесшовные для котельных установок и трубопроводов» СП 131.13330.2012 «Строительная климатология» ГОСТ Р 54786-2011 «Крепежные изделия для разъемных соединений атомных энергетических установок. Технические условия» ГОСТ Р ИСО 8992-2011 «Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек» ГОСТ Р ИСО 898-1-2011 «Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы» ТУ 14-3Р-62-2002 «Трубы стальные бесшовные горячедеформированные из стали марки 15Х5М для нефтеперерабатывающей промышленности. Технические условия» ГОСТ Р ИСО 898-2-2013 «Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности с крупным и мелким шагом резьбы» ГОСТ Р 52630-2006 «Сосуды и аппараты стальные сварные. Общие технические условия» ГОСТ Р 52857.12-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Требования к форме представления расчетов на прочность, выполняемых на ЭВМ» Технический регламент Таможенного союза 032/2013 «О безопасности оборудования, работающего под избыточным давлением» ГОСТ Р 1.0-2012 «Стандартизация в Российской Федерации. Основные положения» М 3 «Методика выполнения измерений массовой концентрации аэрозоля серной кислоты в промышленных выбросах в атмосферу фотометрическим методом» ГОСТ 5632-2014 «Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 19281-2014 «Прокат повышенной прочности. Общие технические условия» ГОСТ 1050-2013 «Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 3836-83 «Сталь электротехническая нелегированная тонколистовая и ленты. Технические условия» ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах»

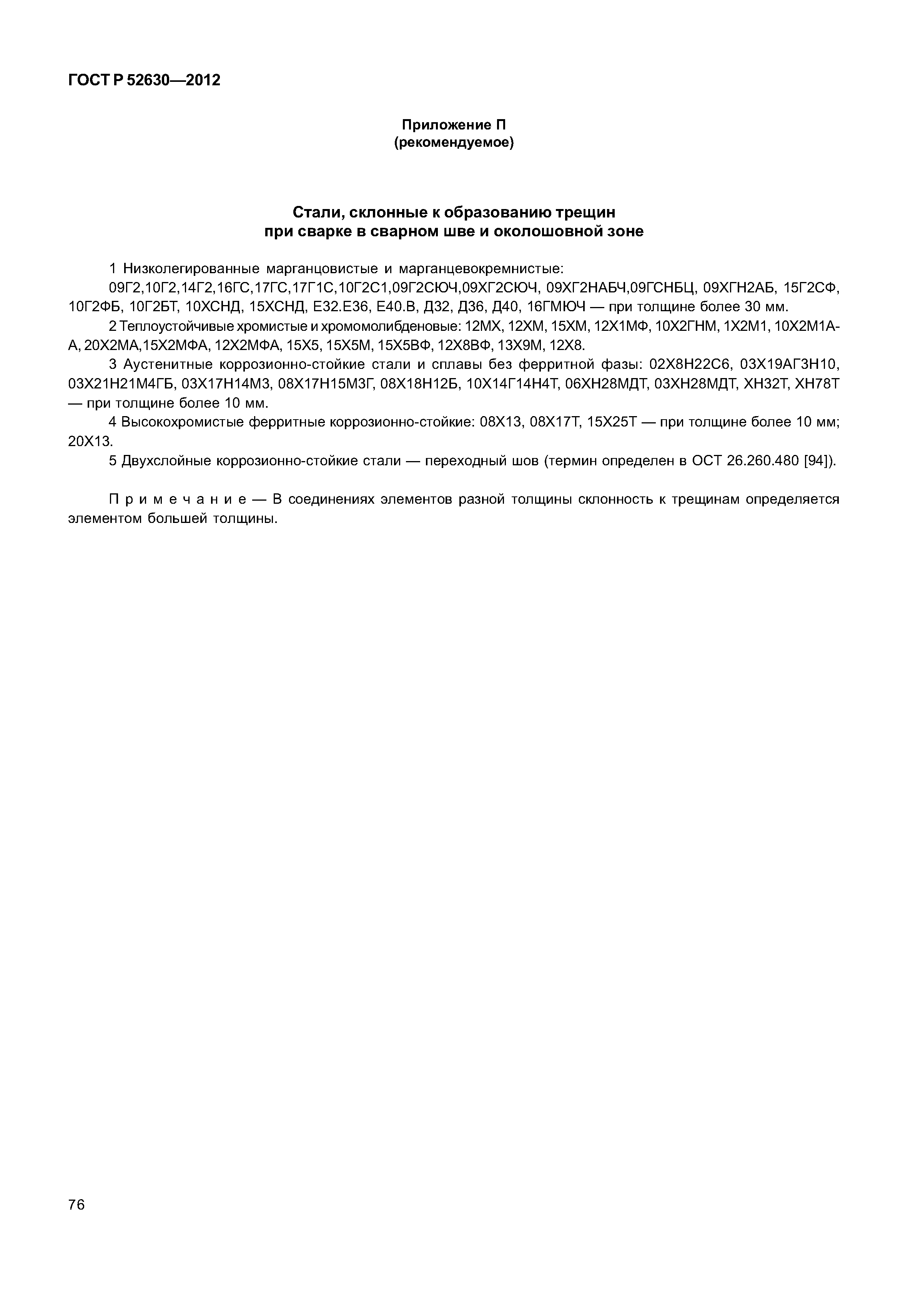

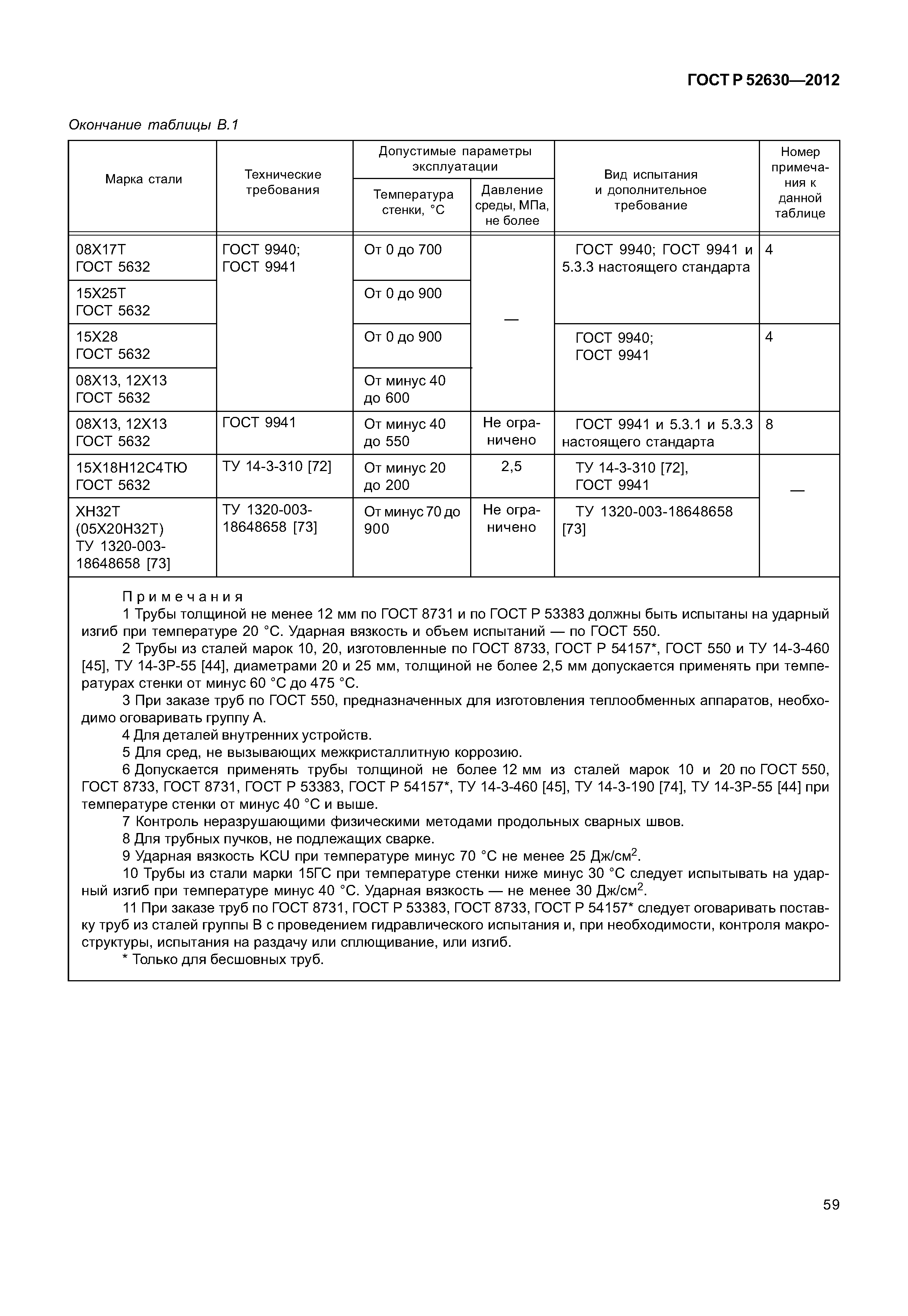

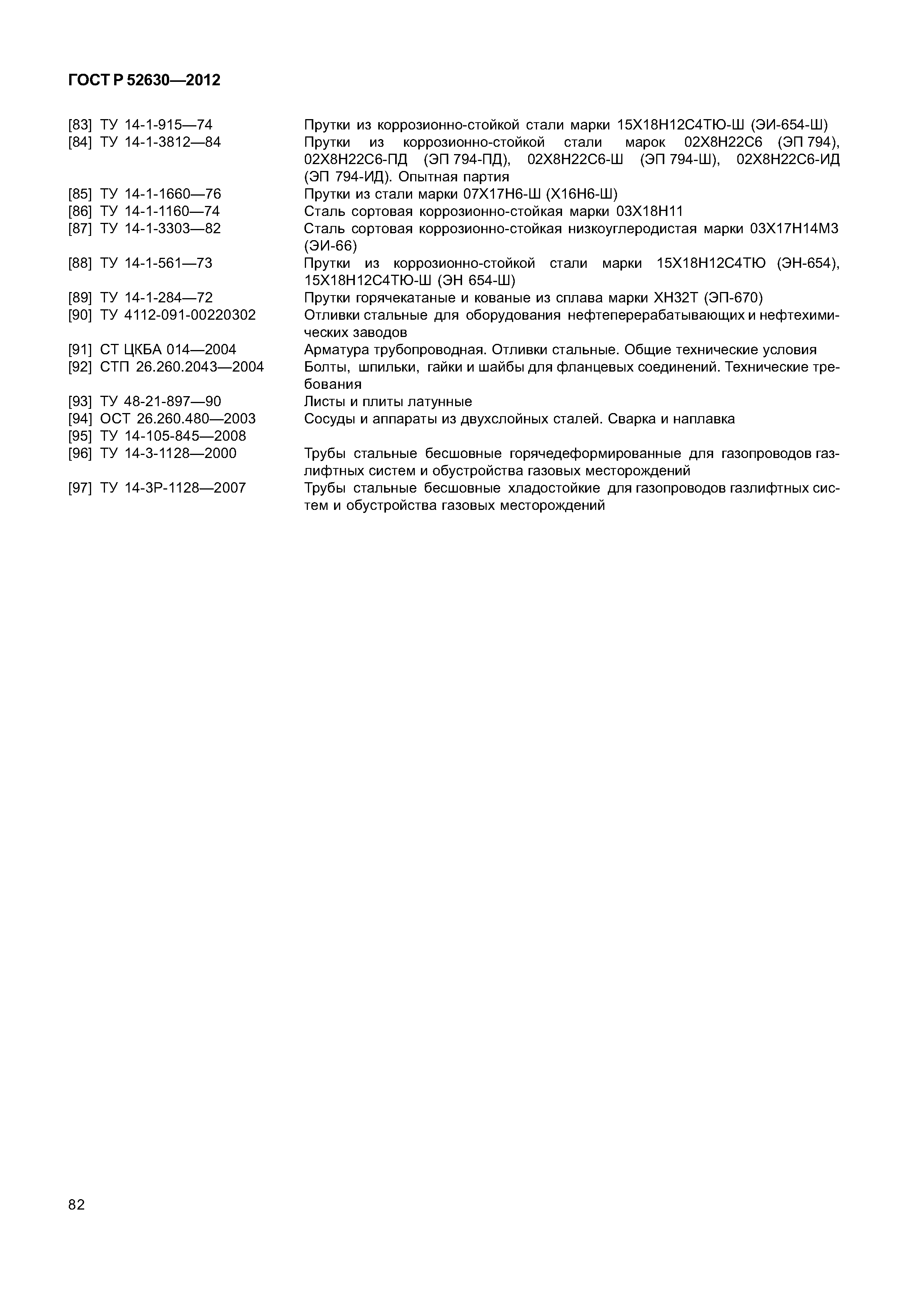

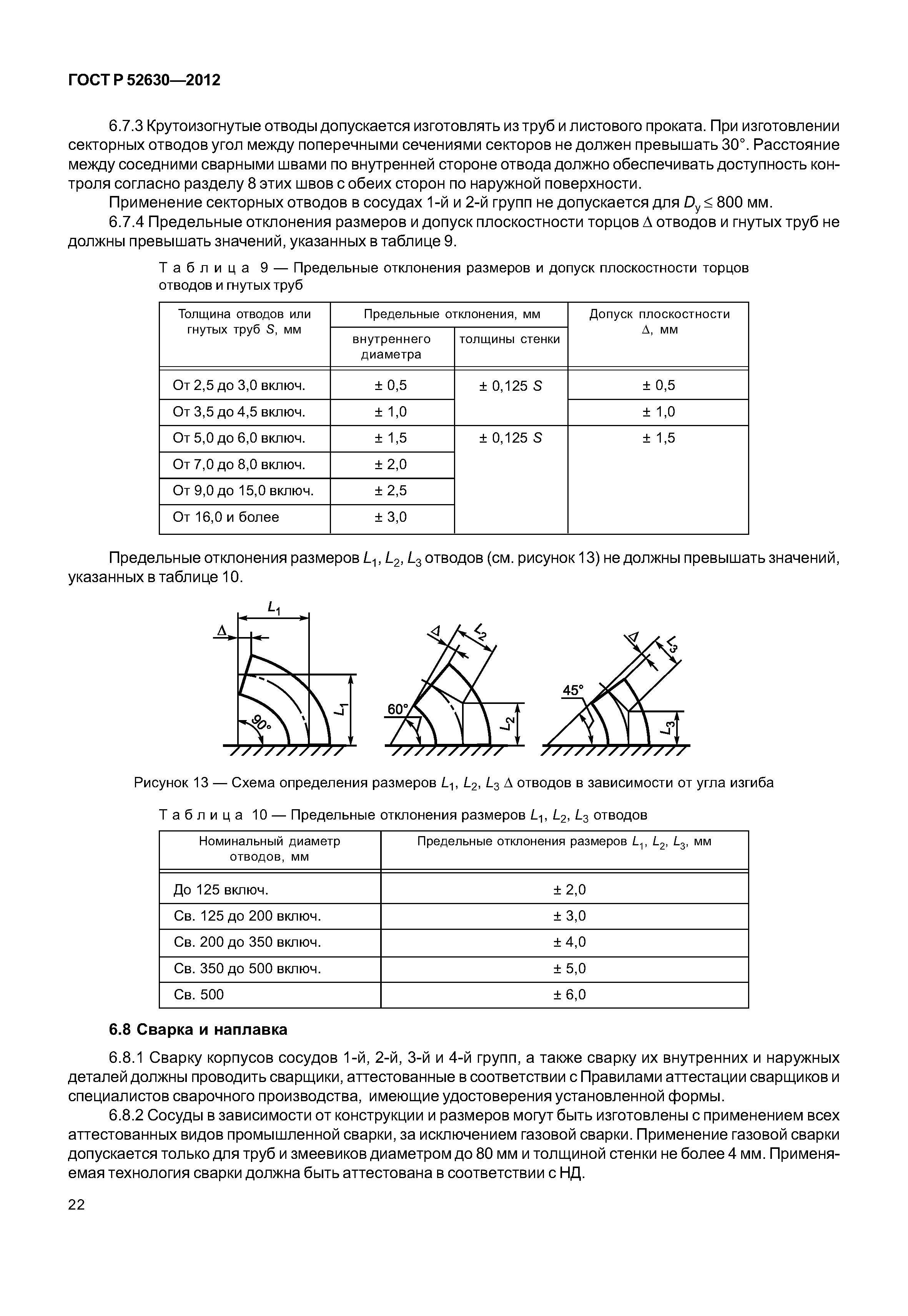

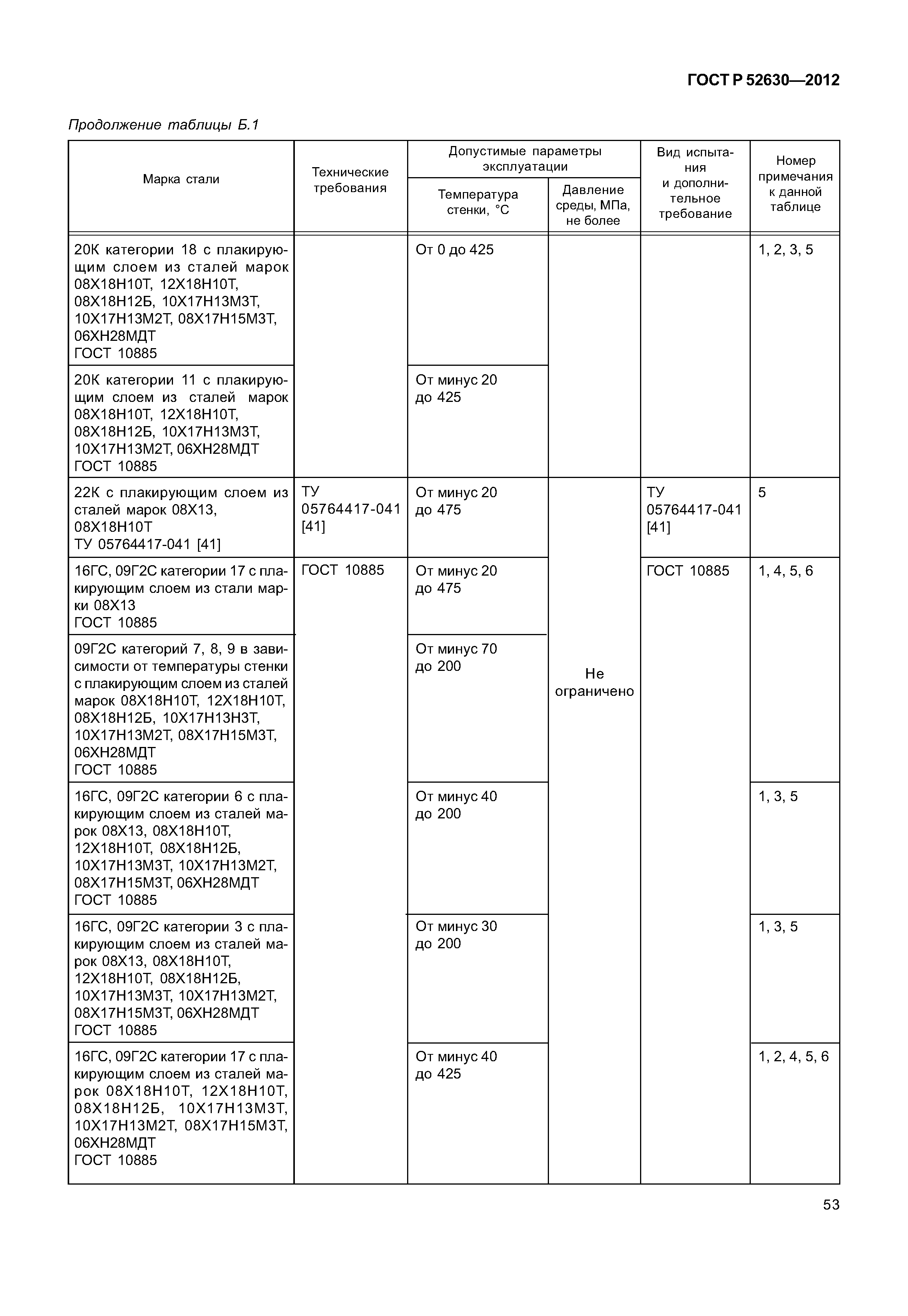

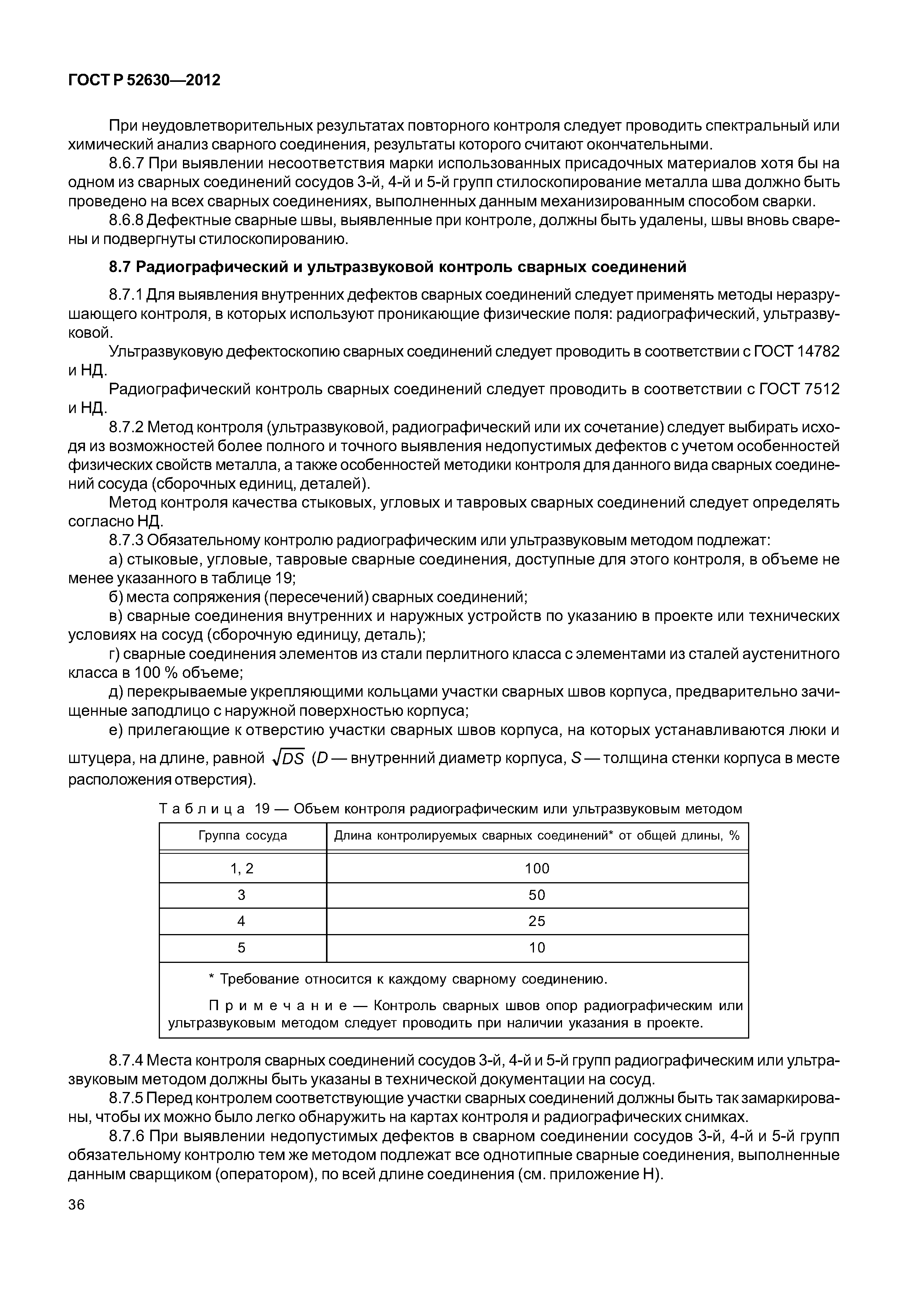

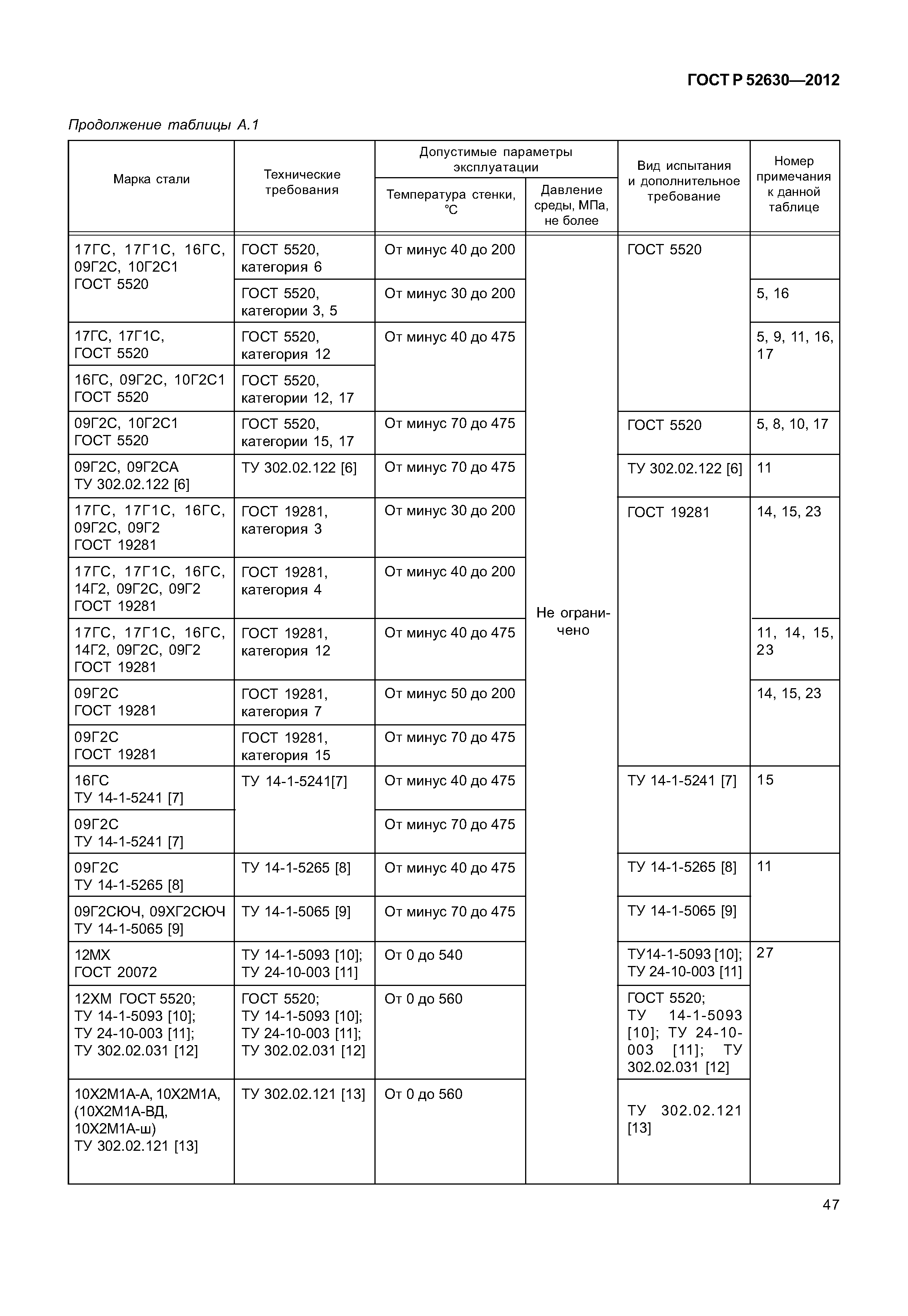

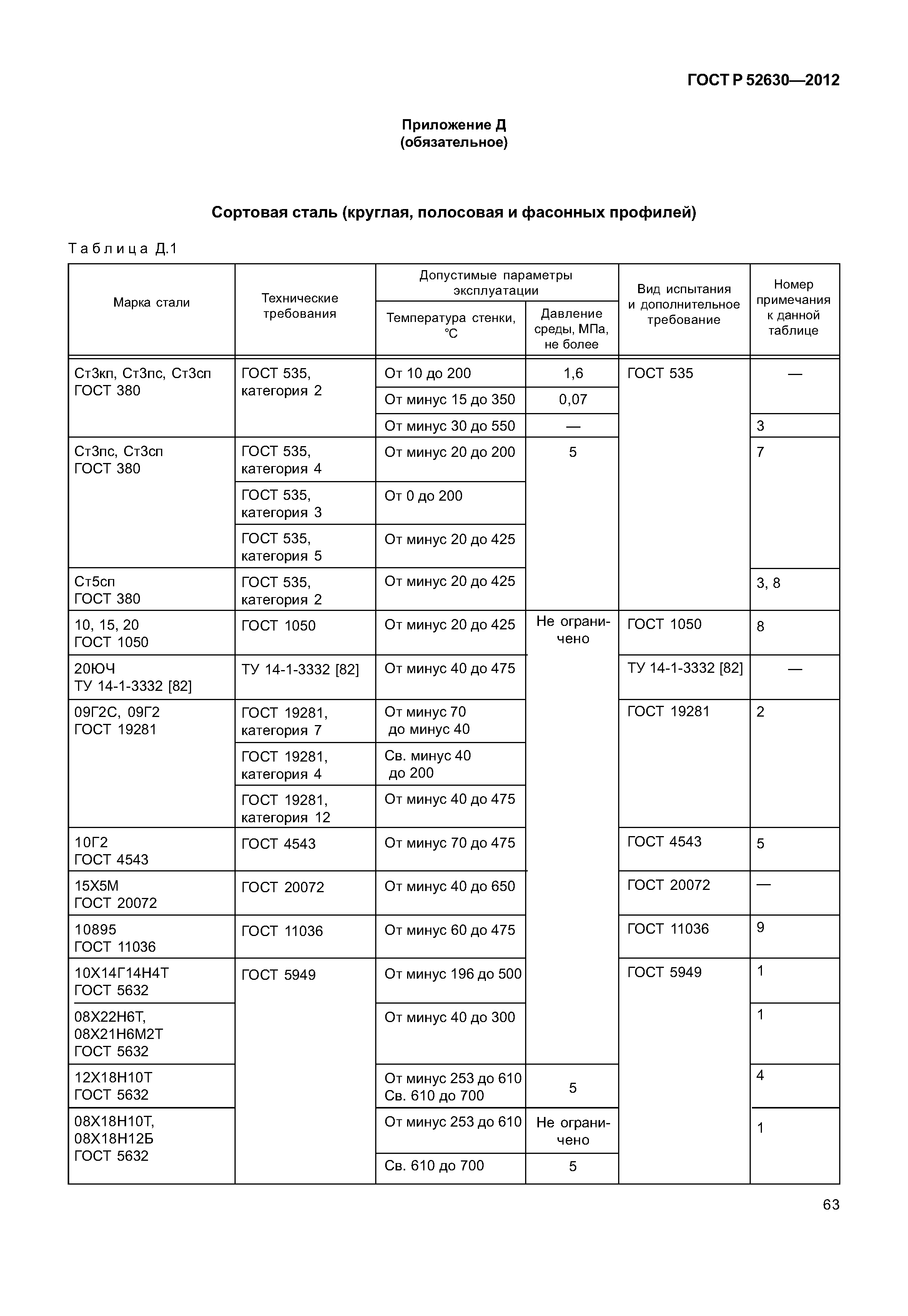

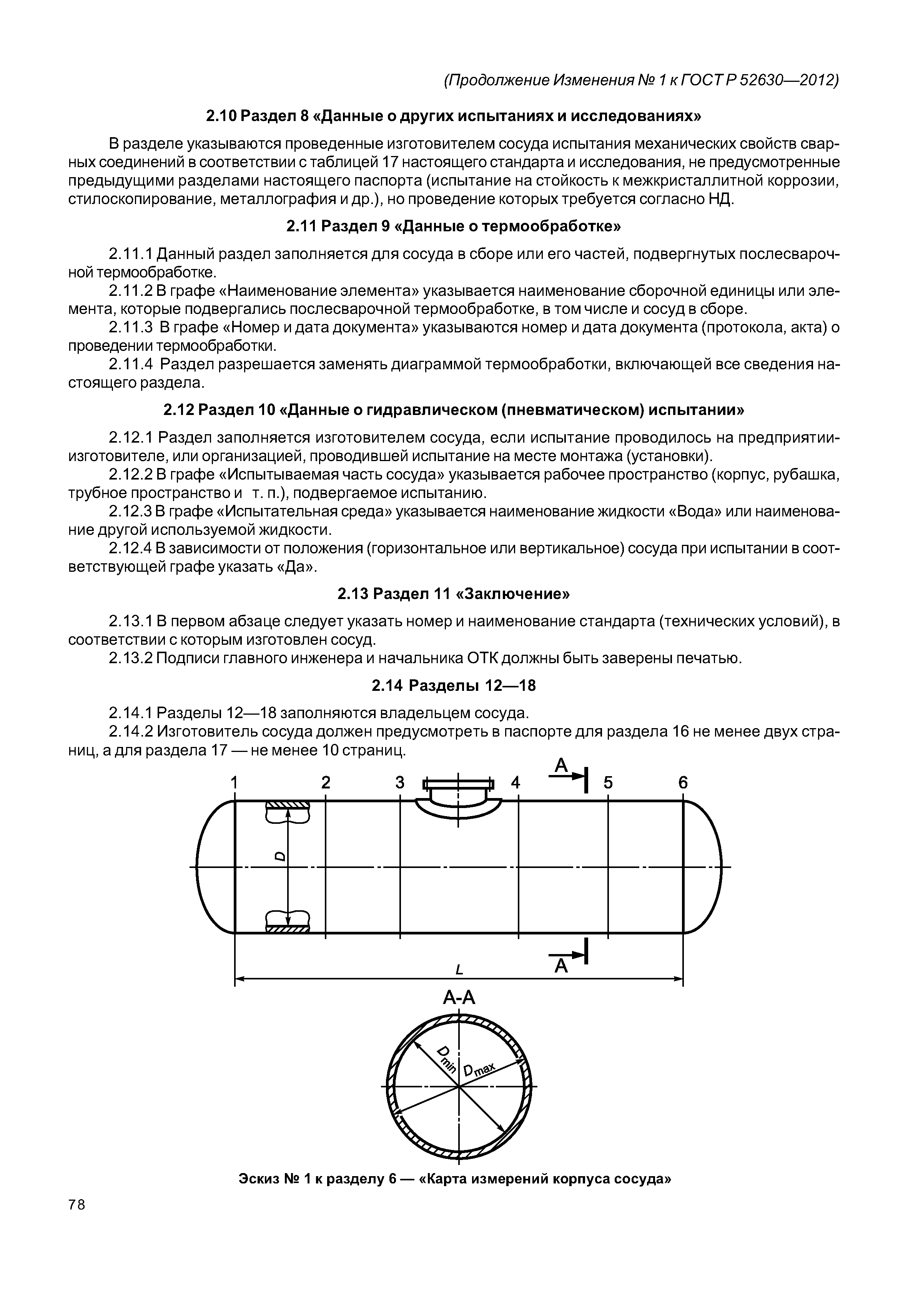

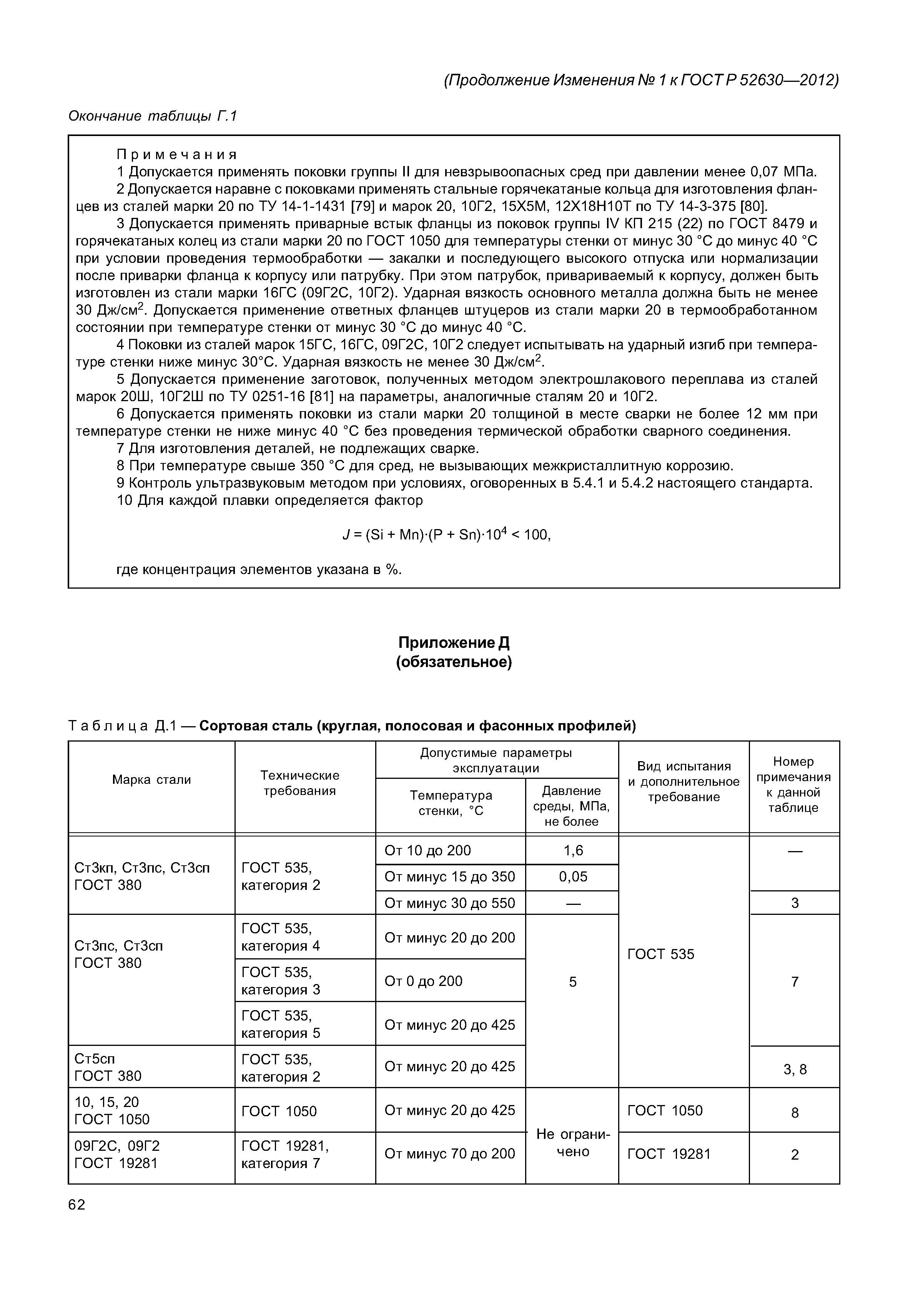

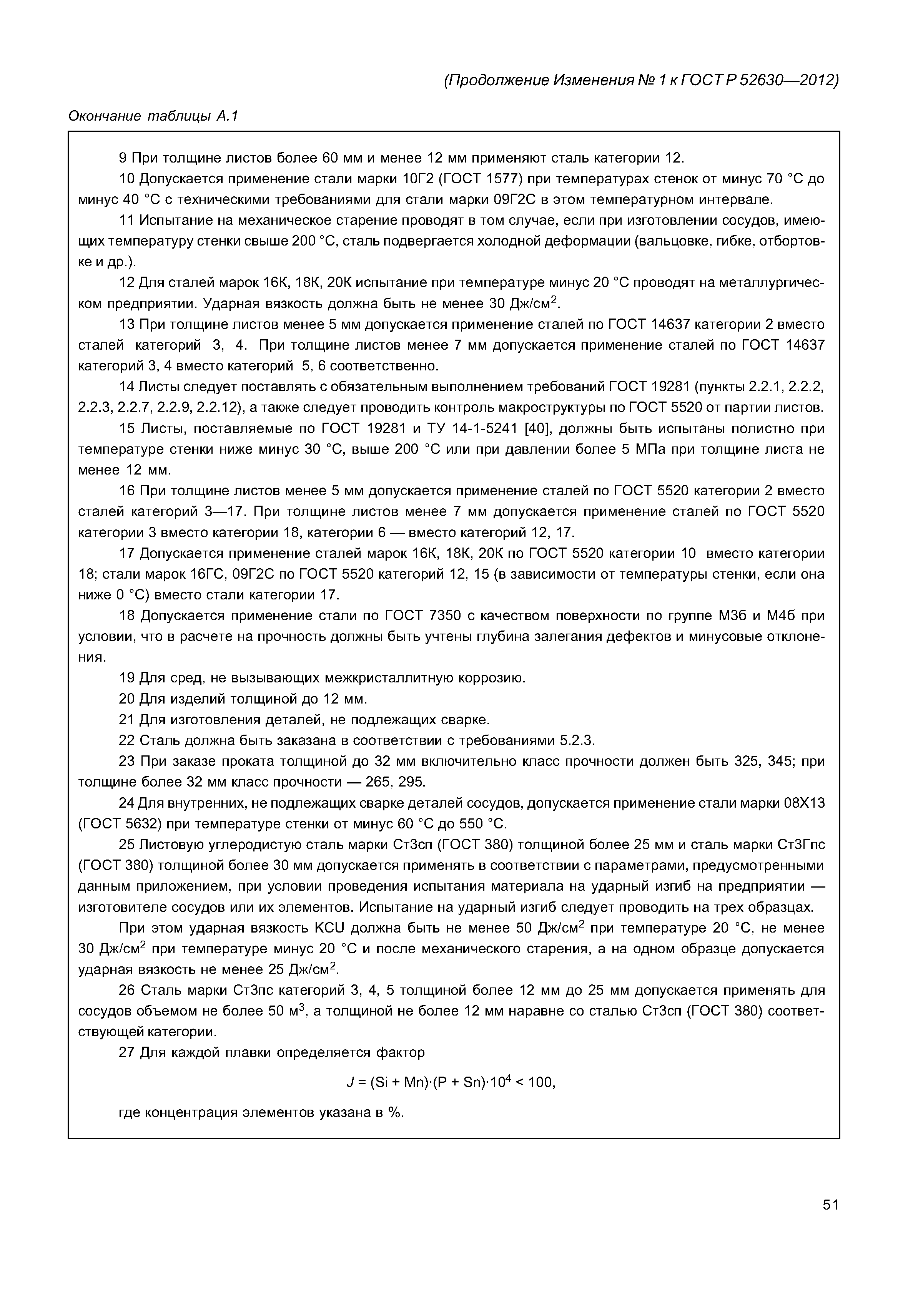

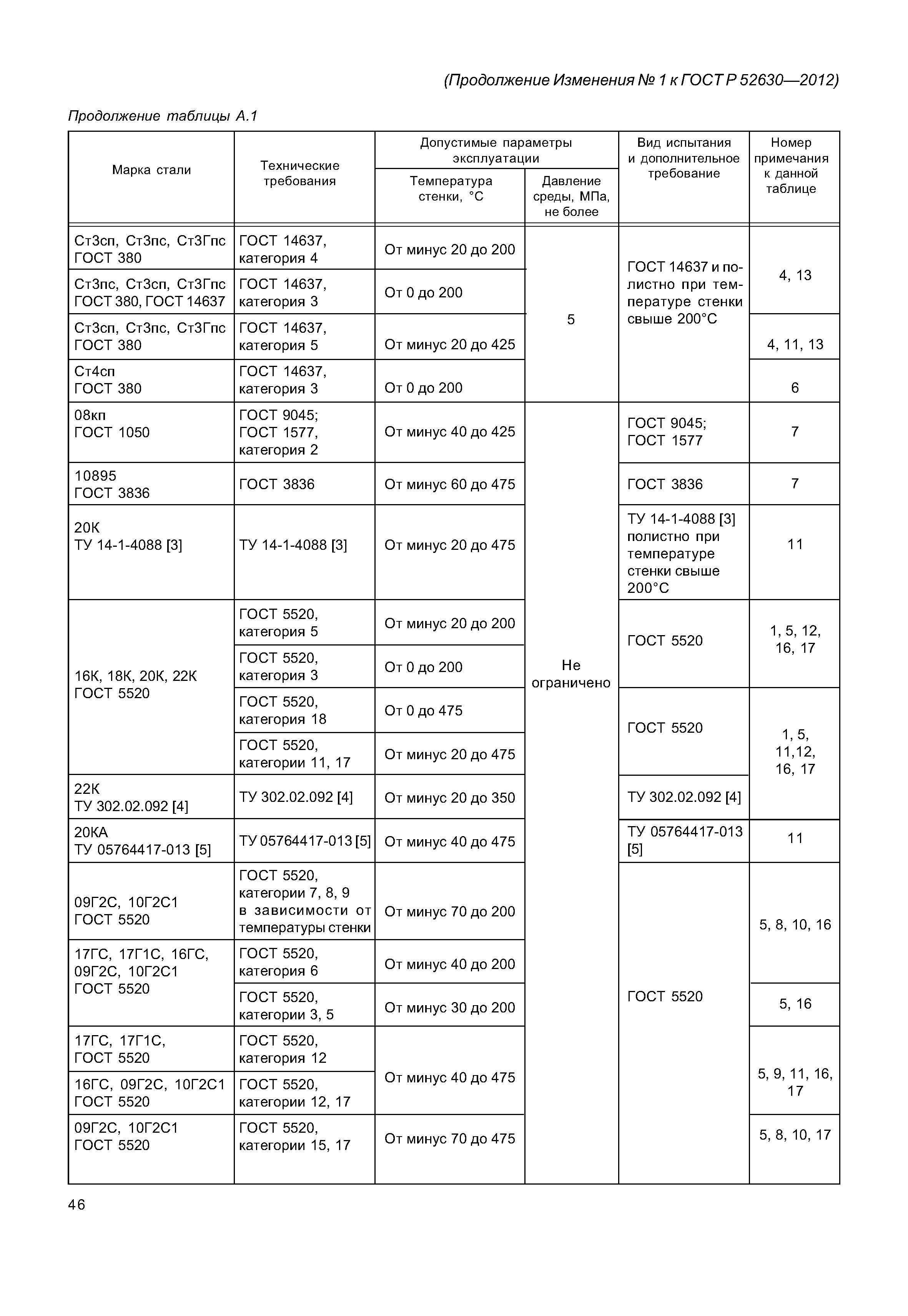

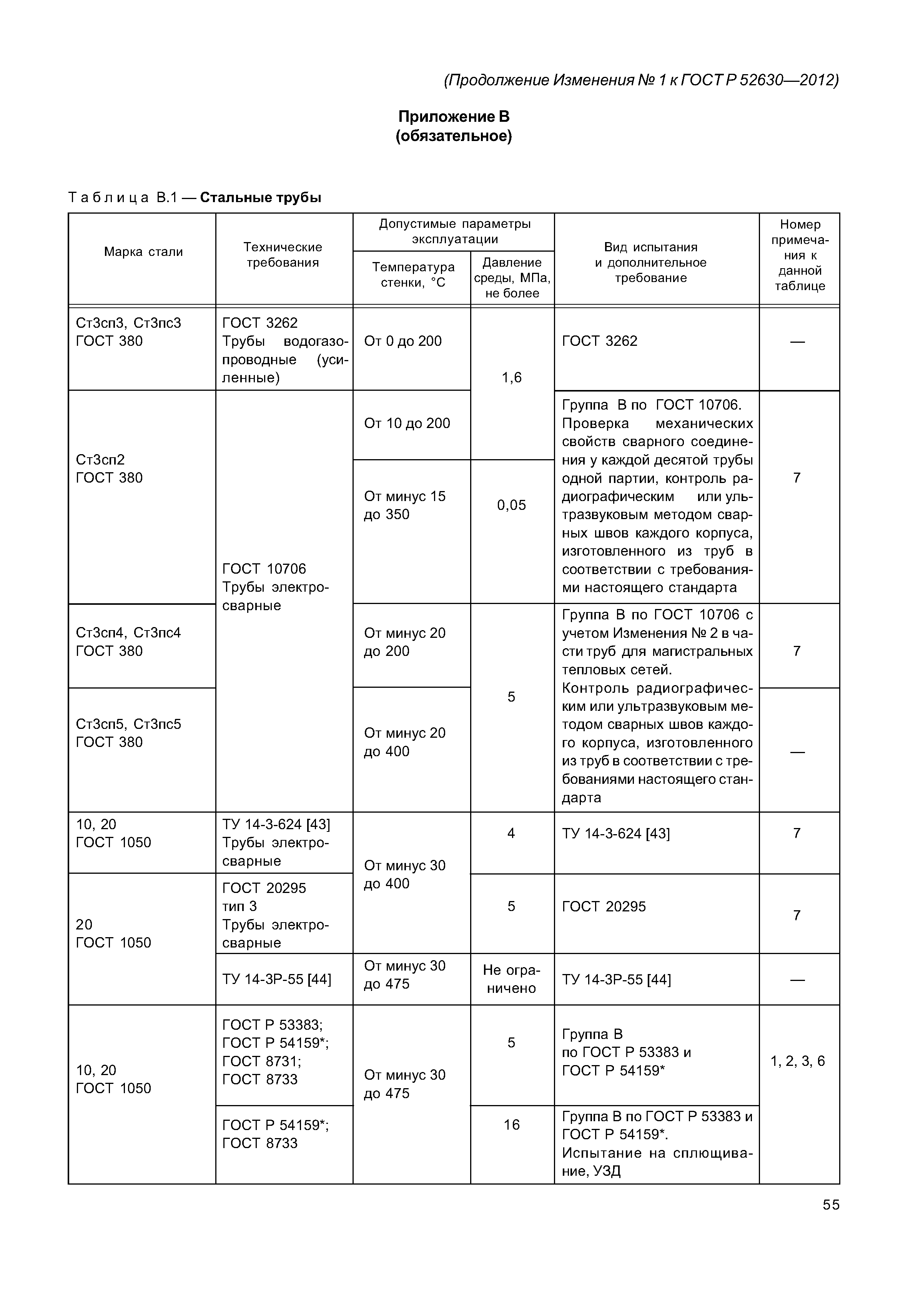

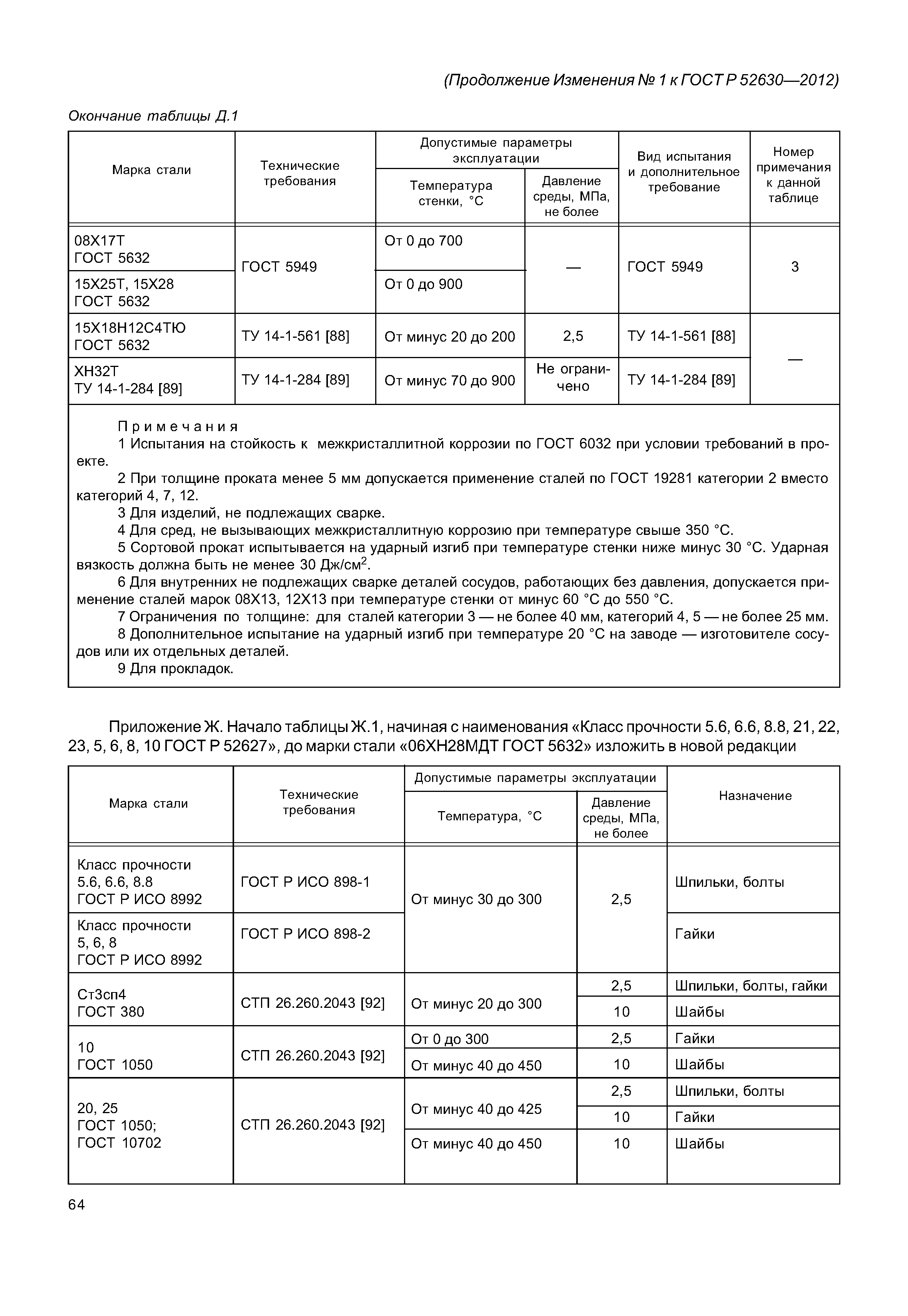

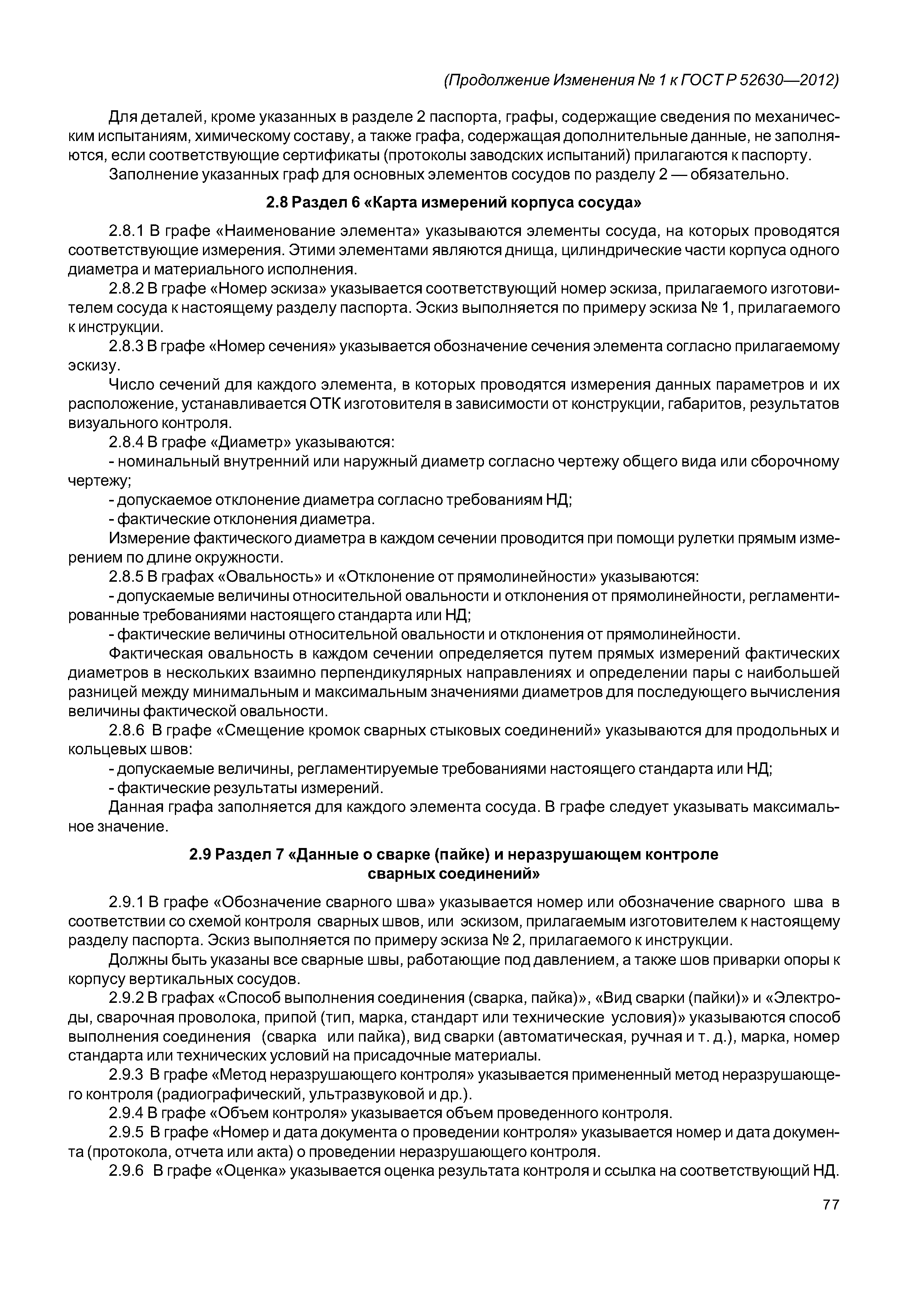

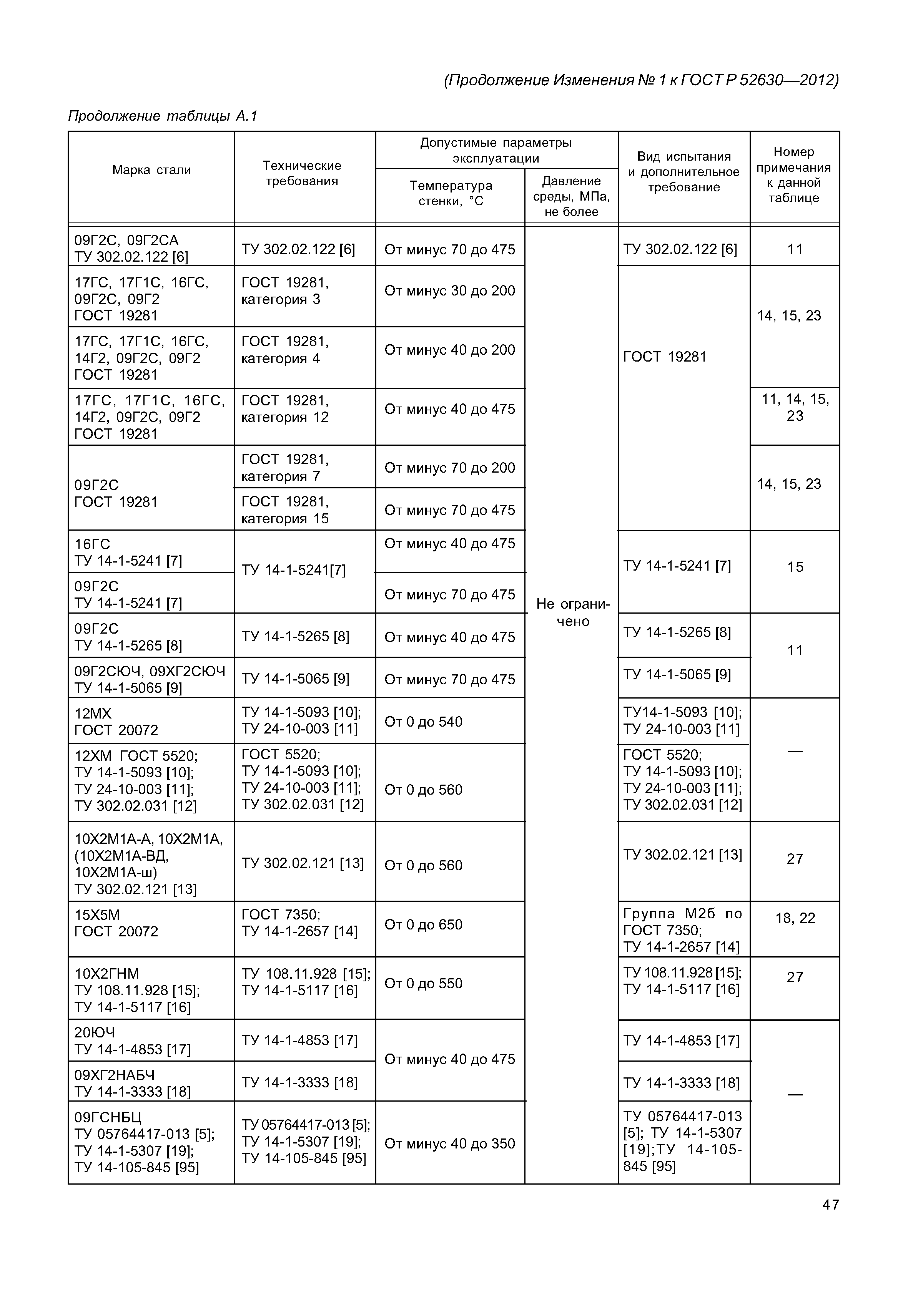

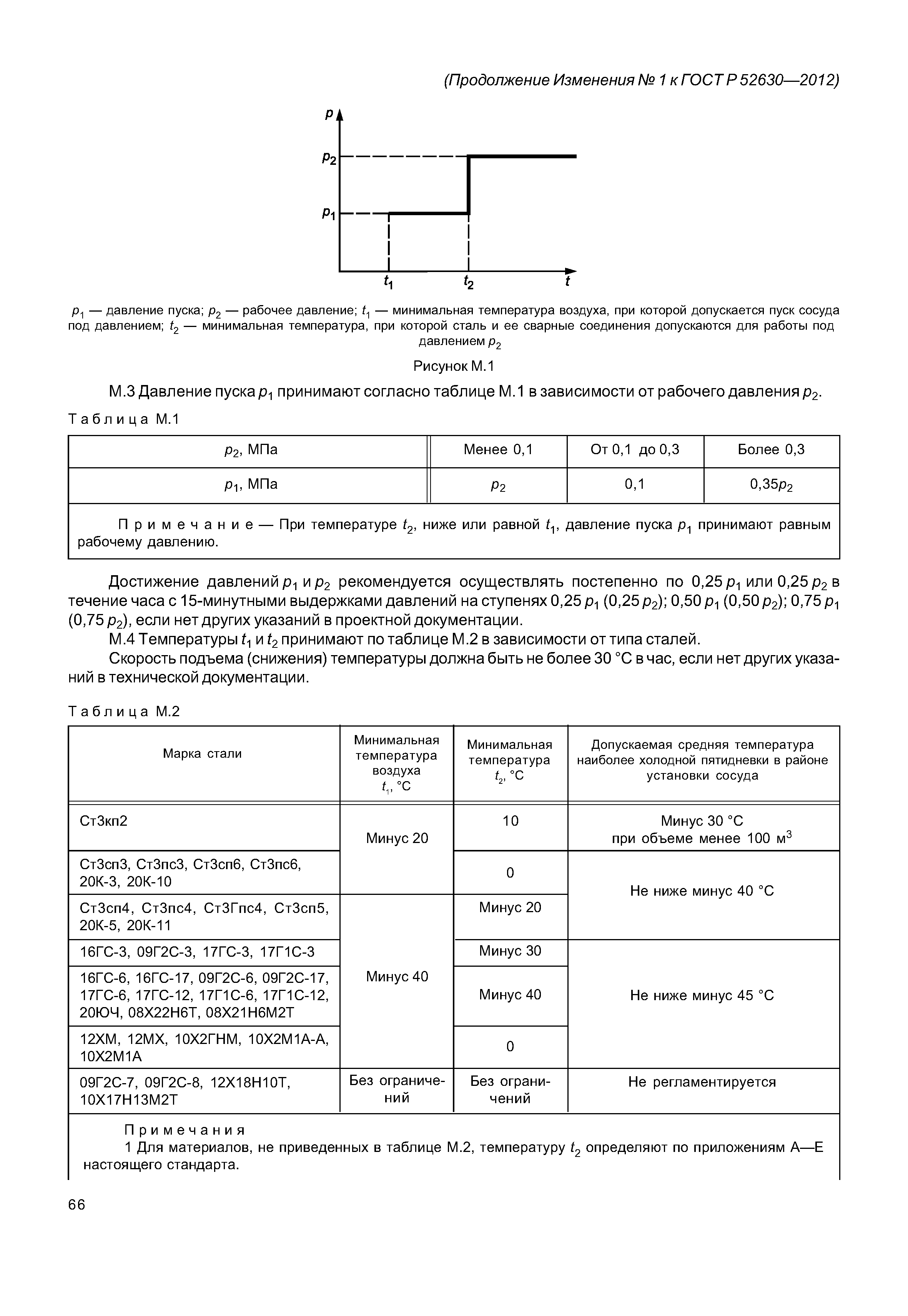

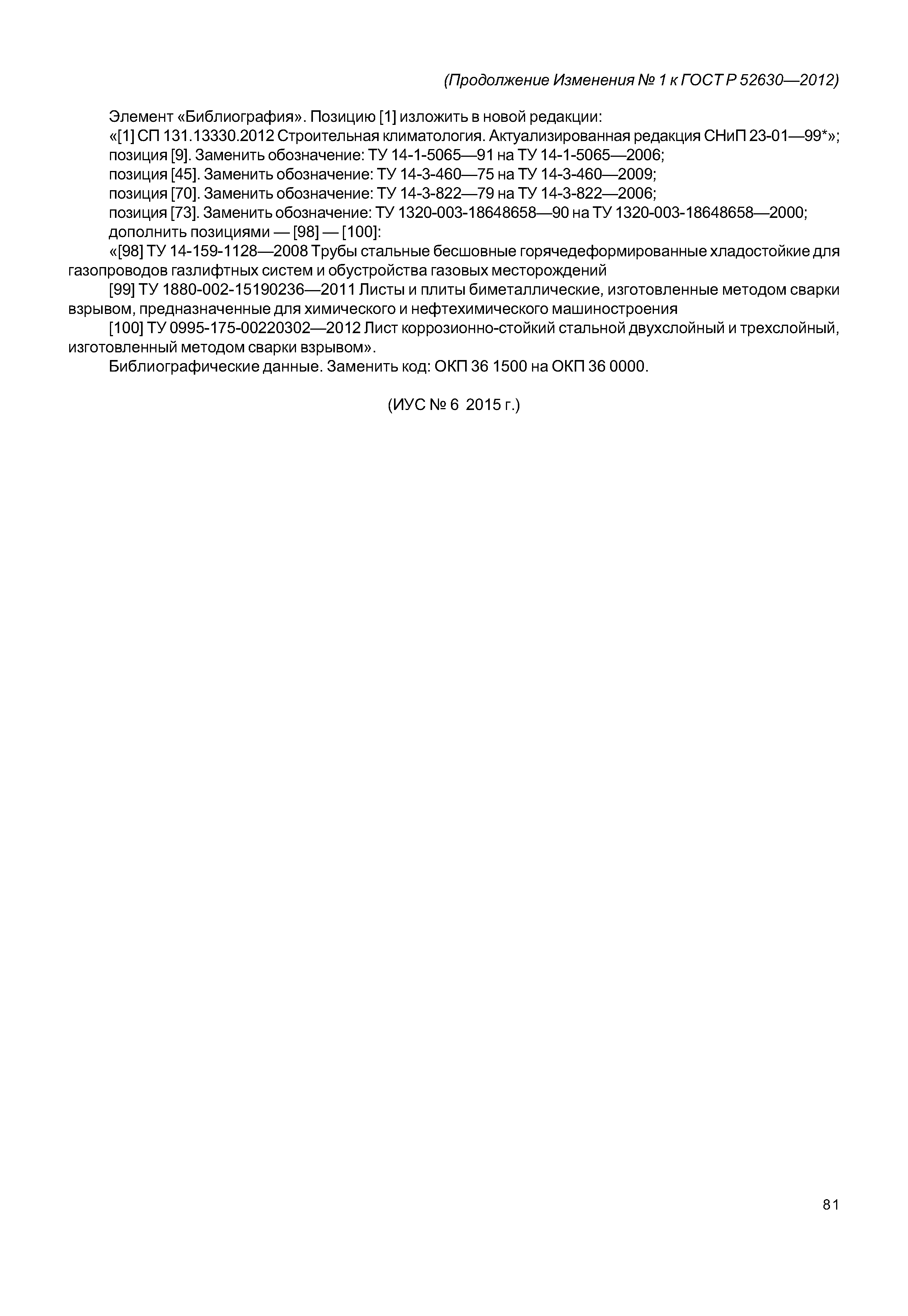

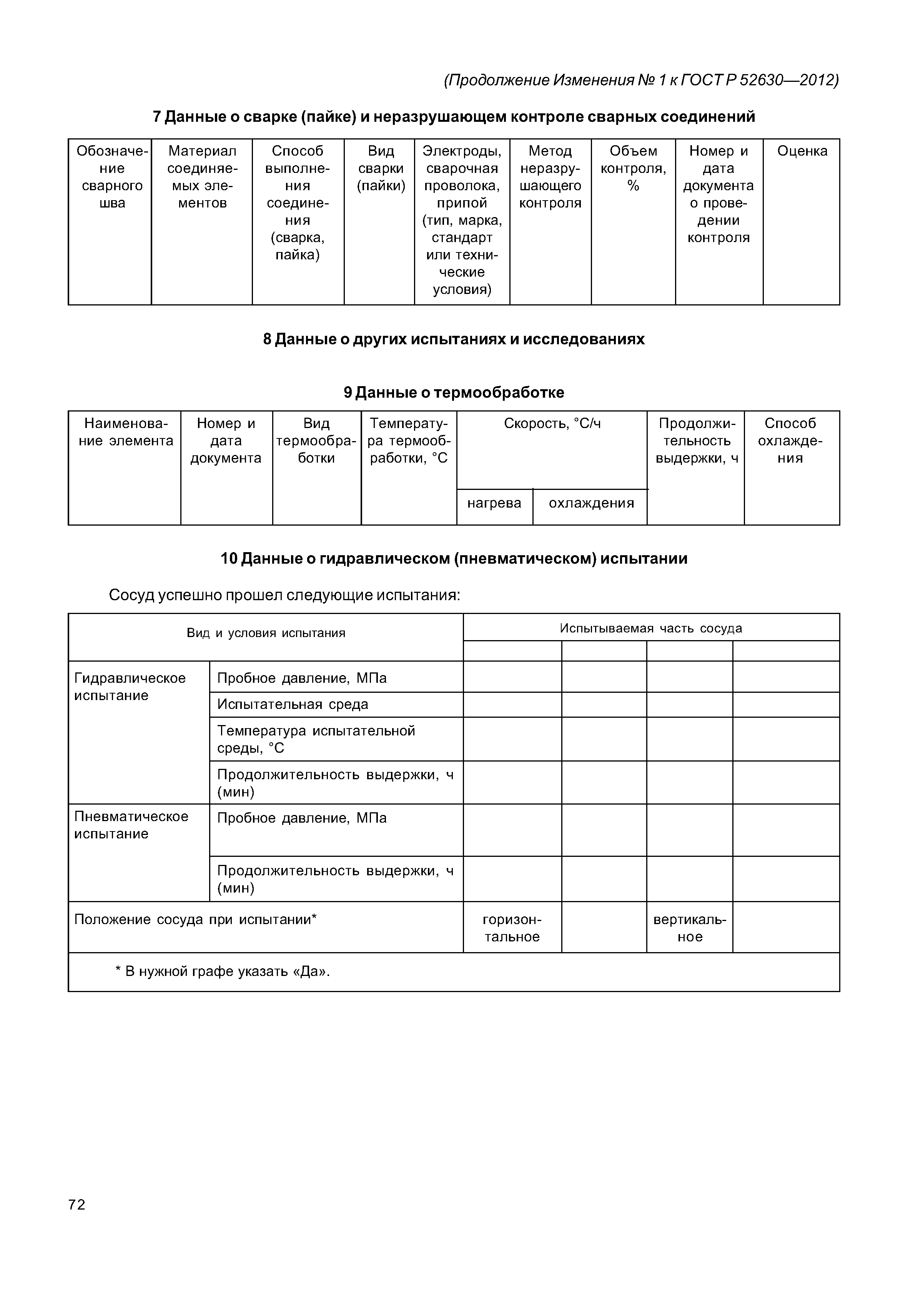

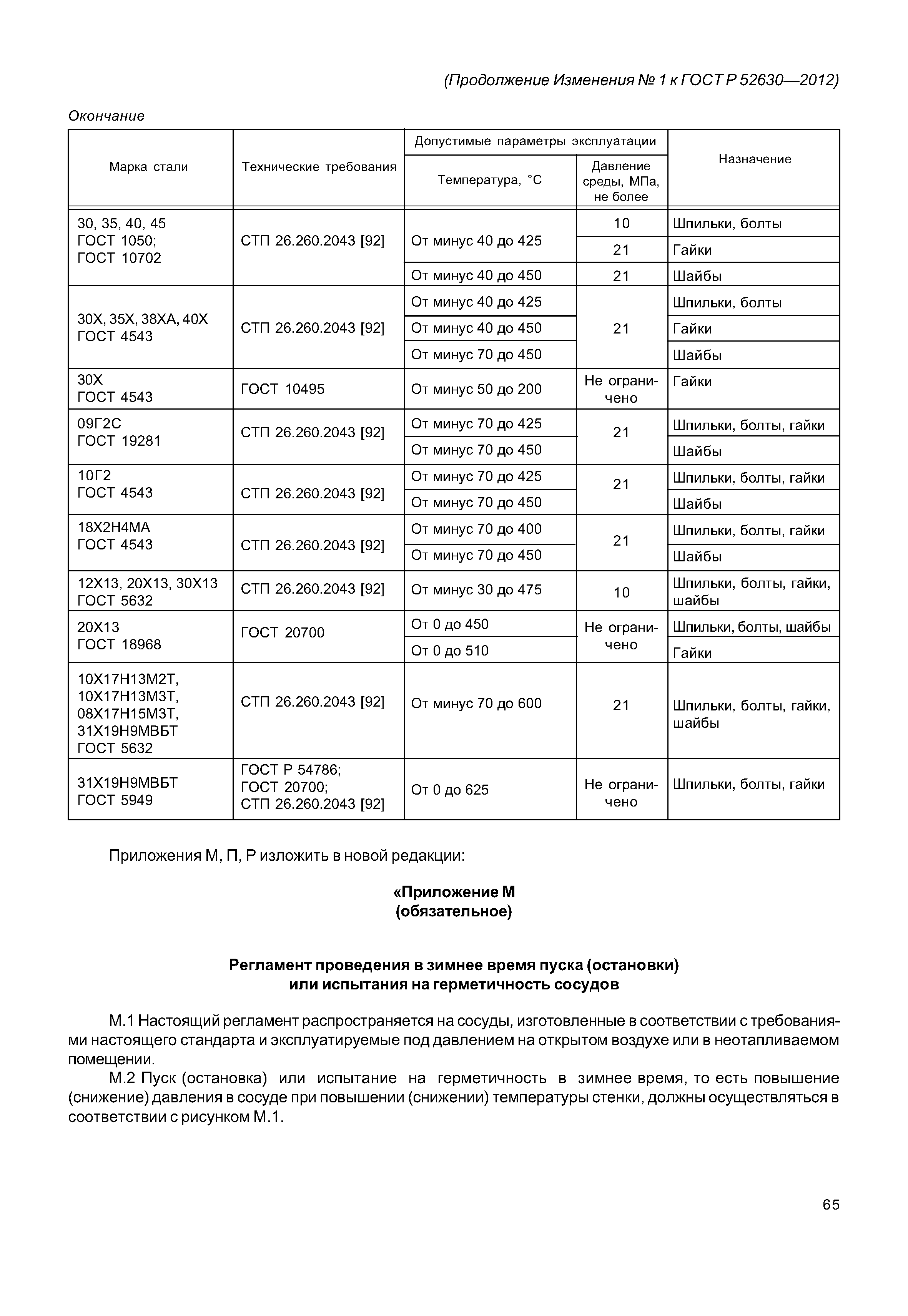

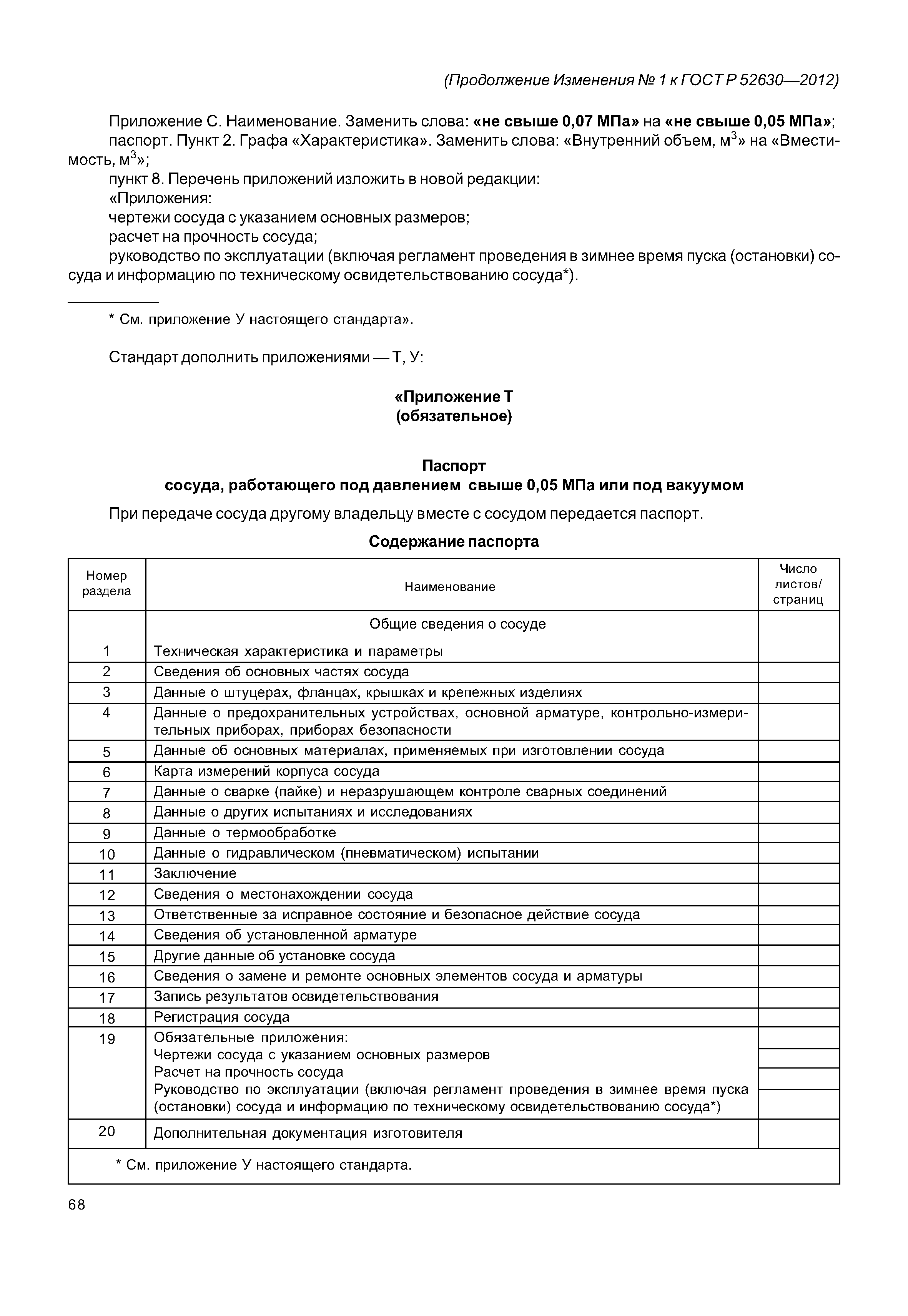

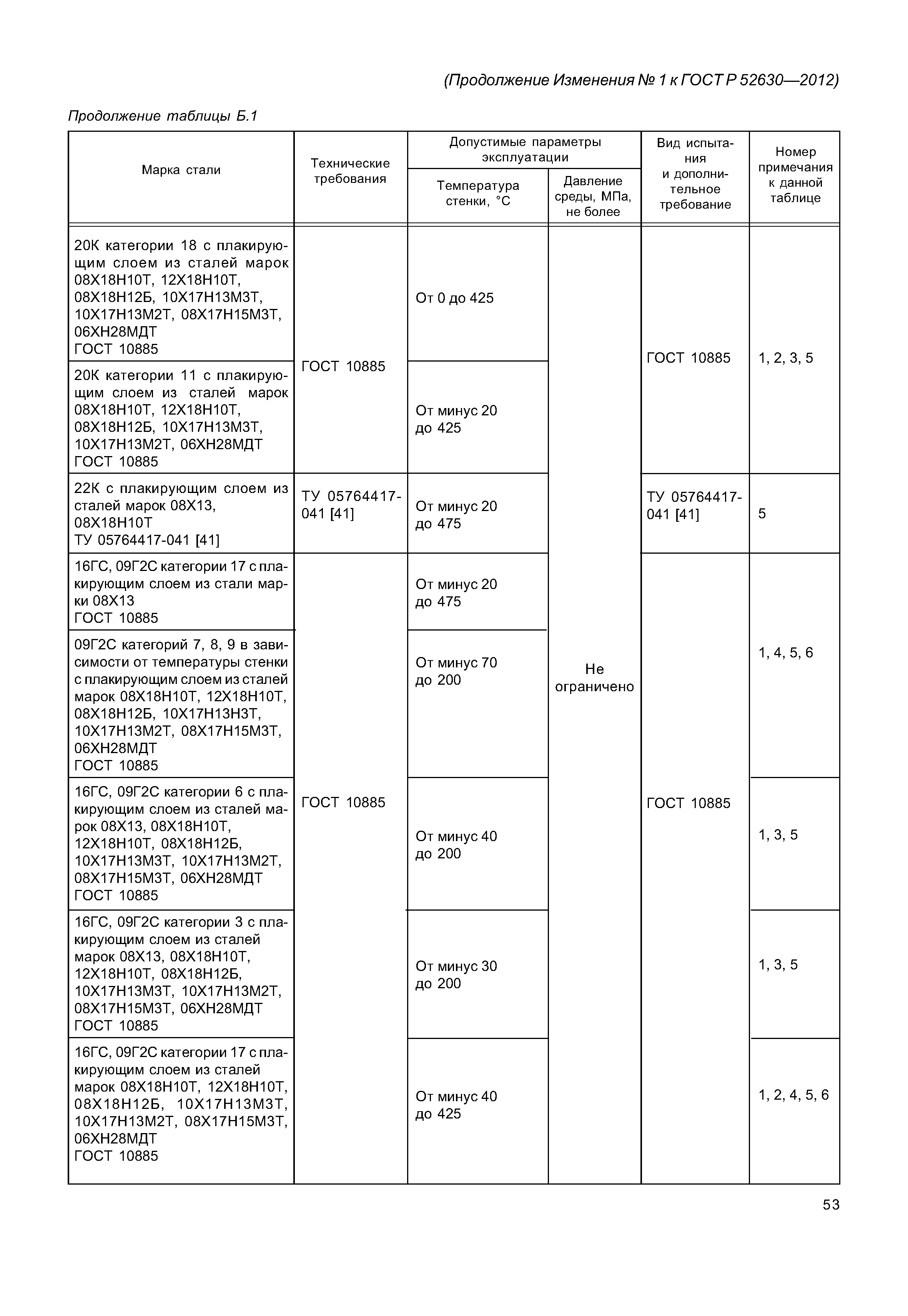

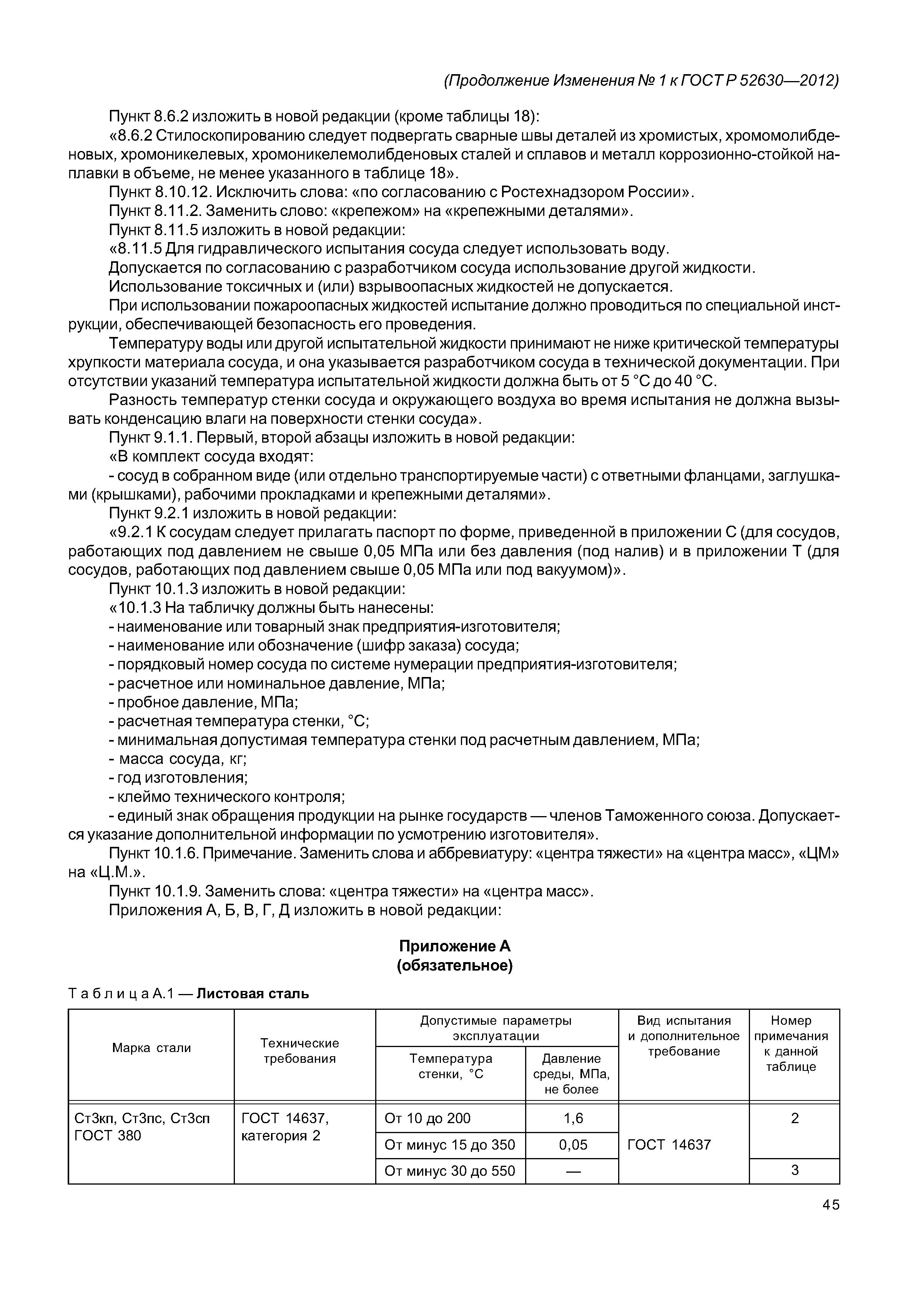

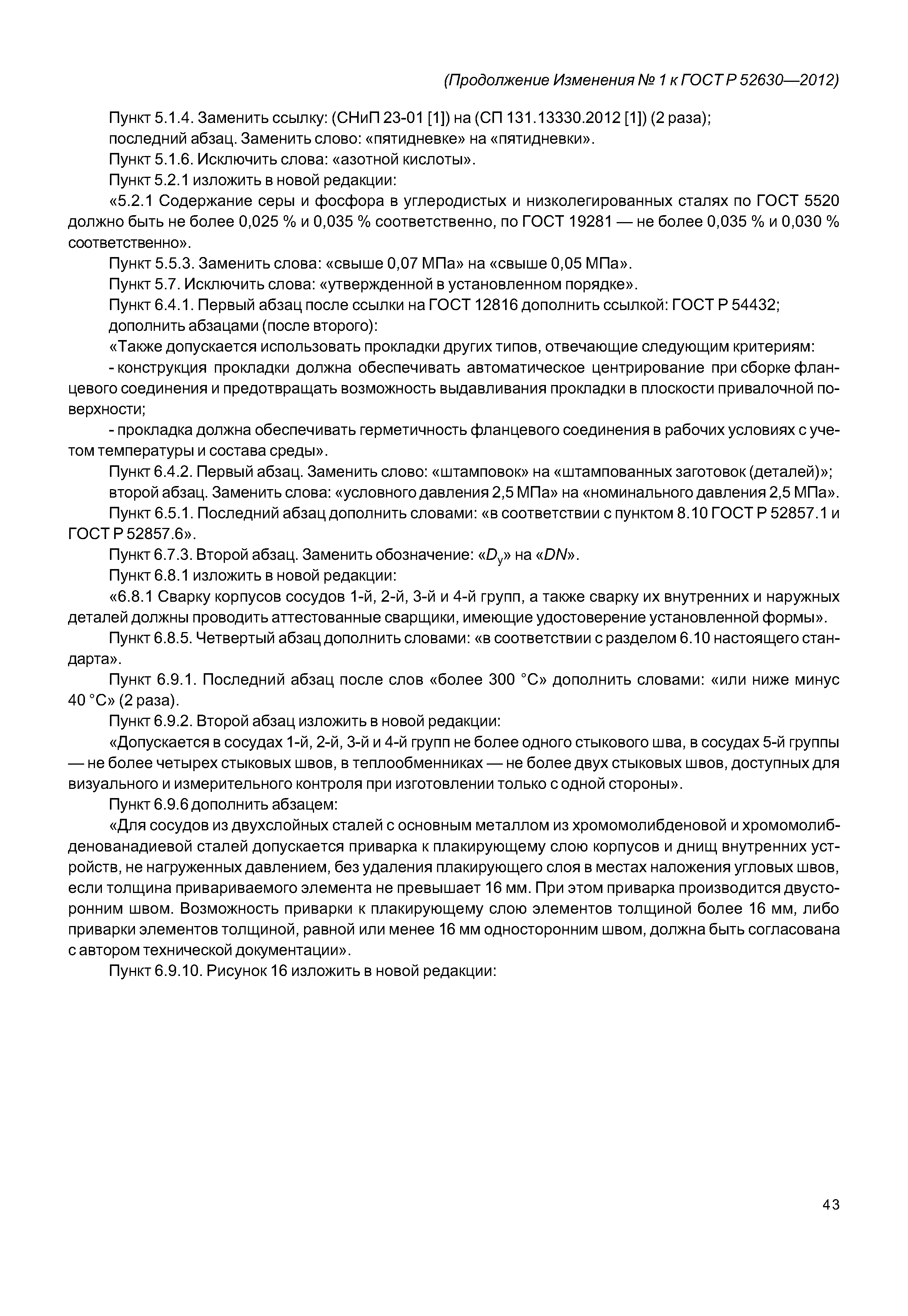

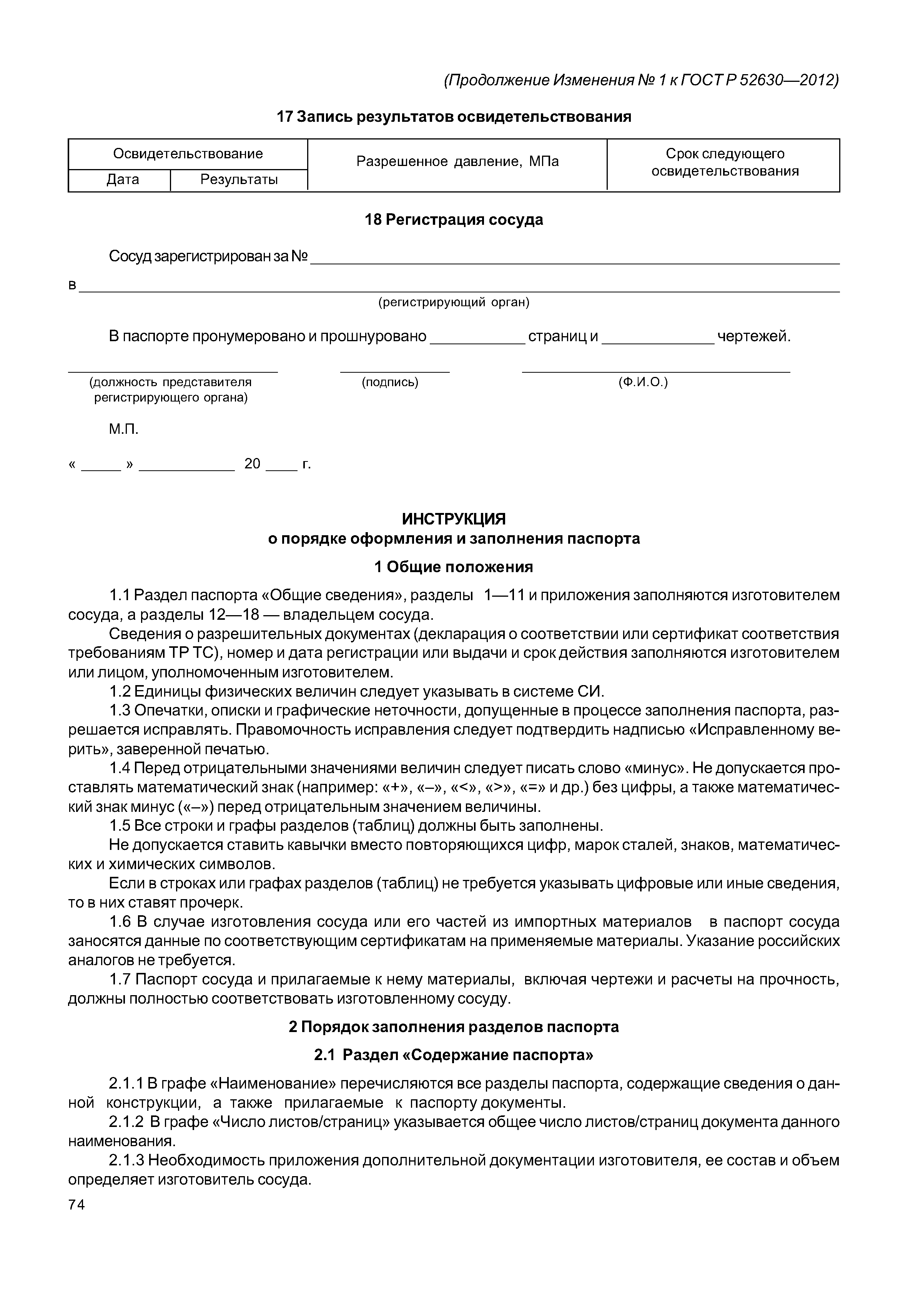

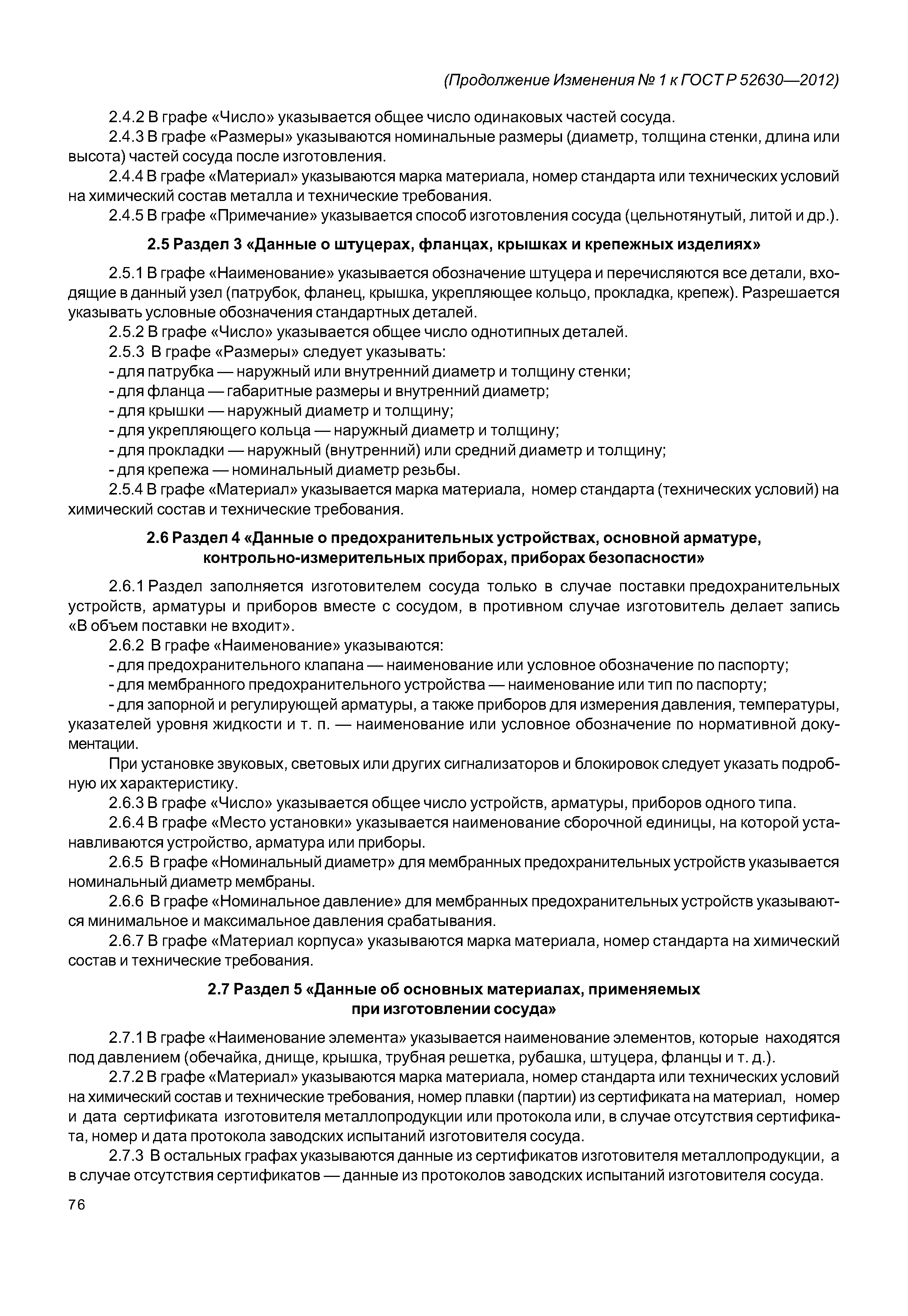

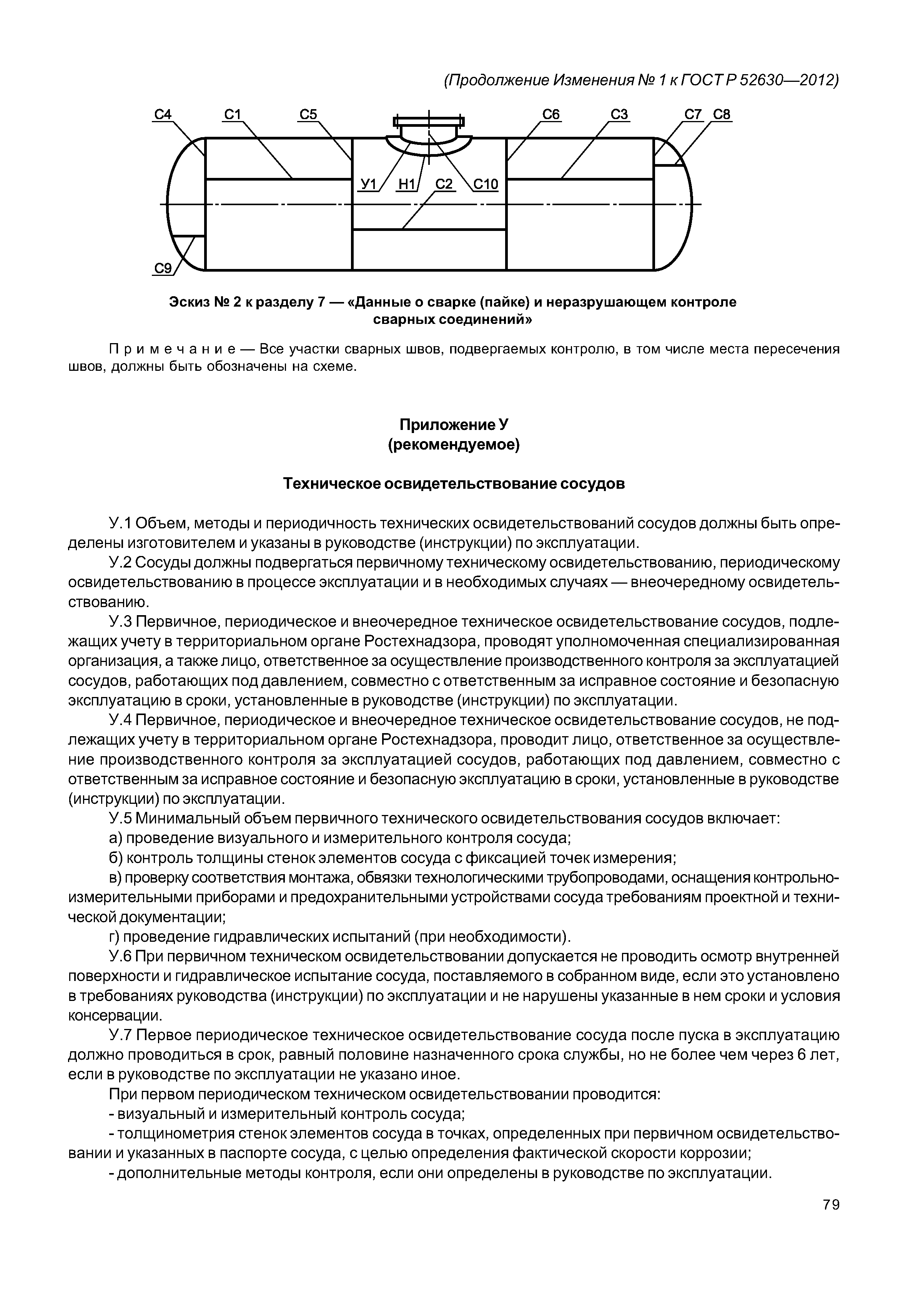

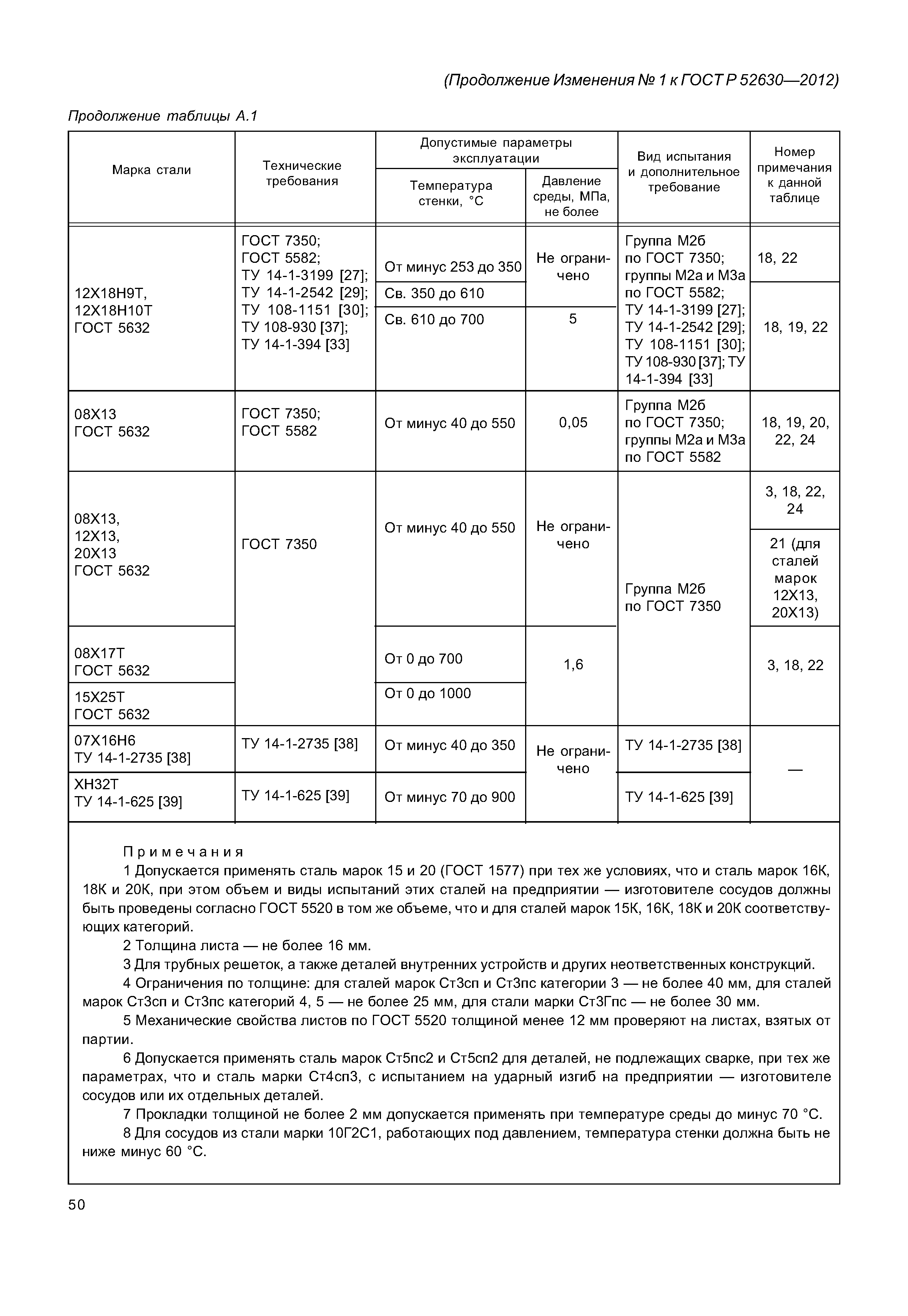

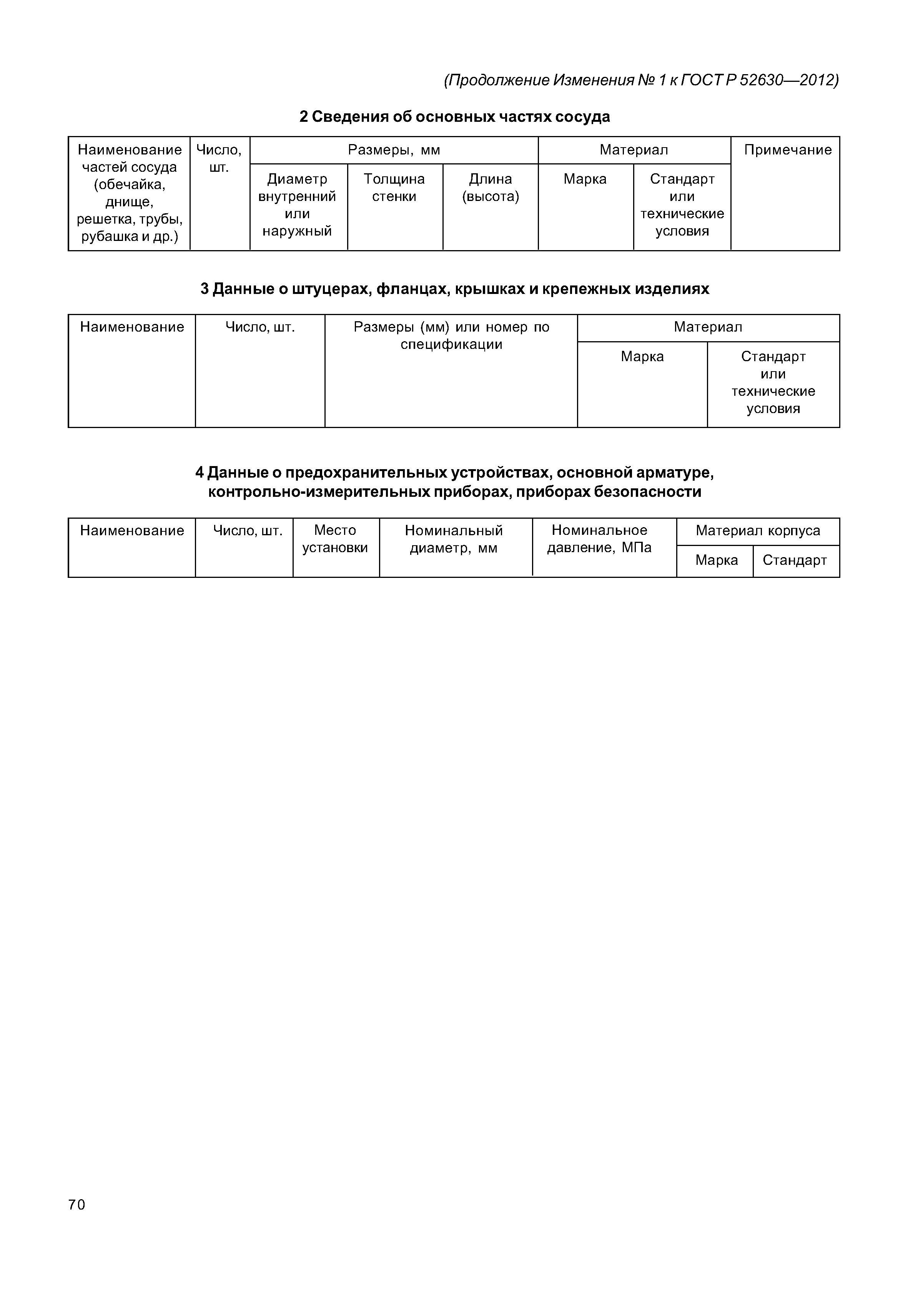

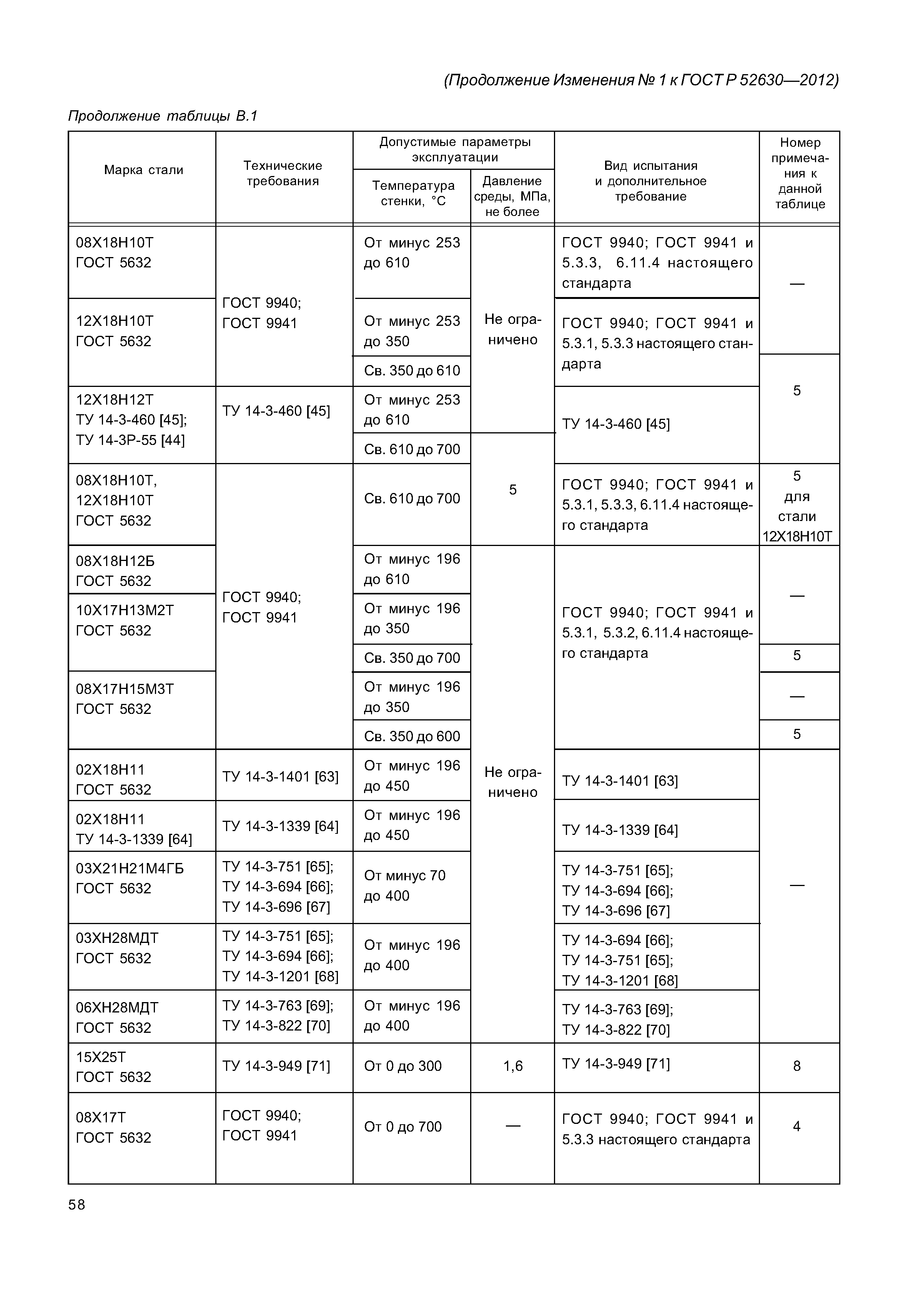

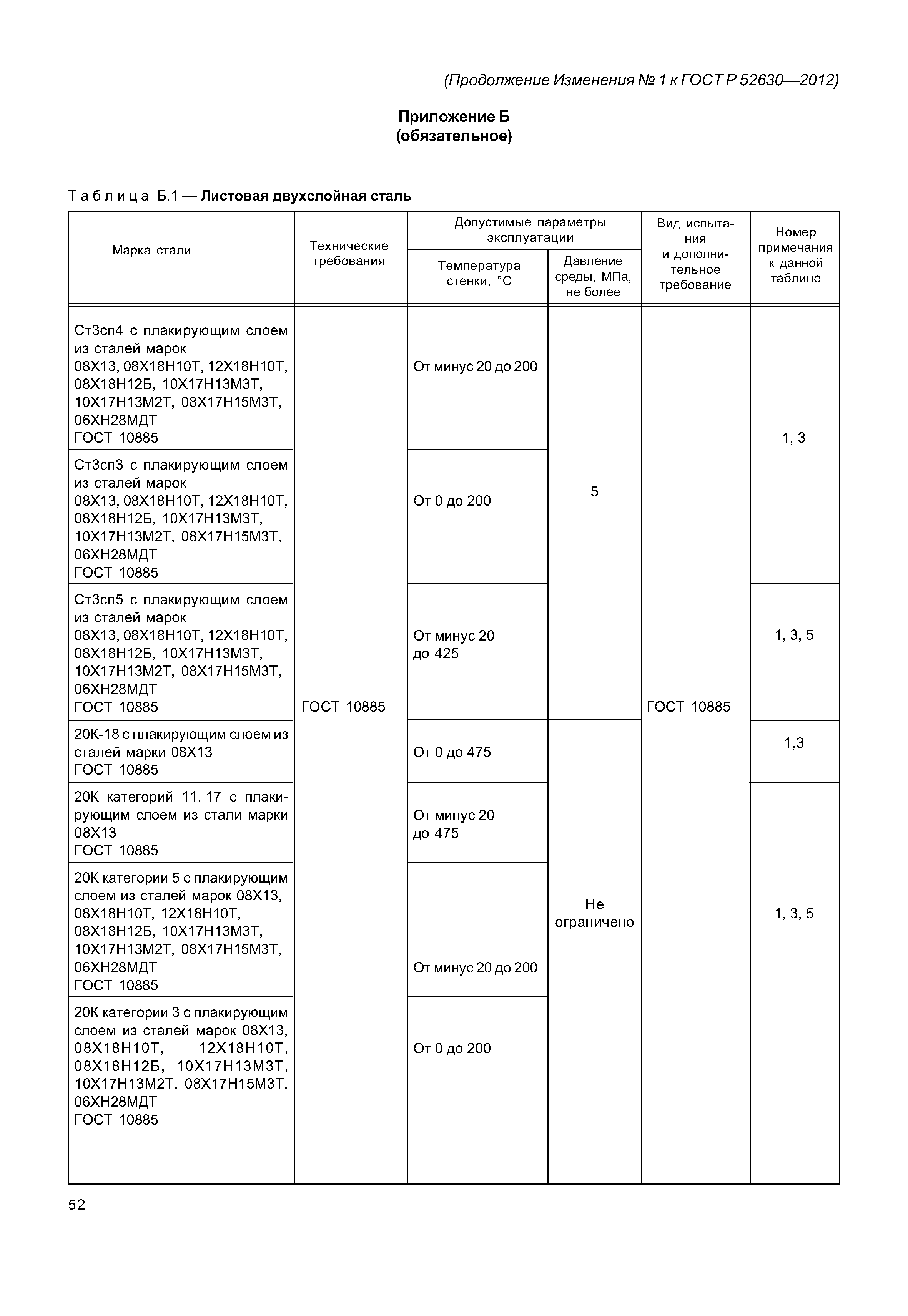

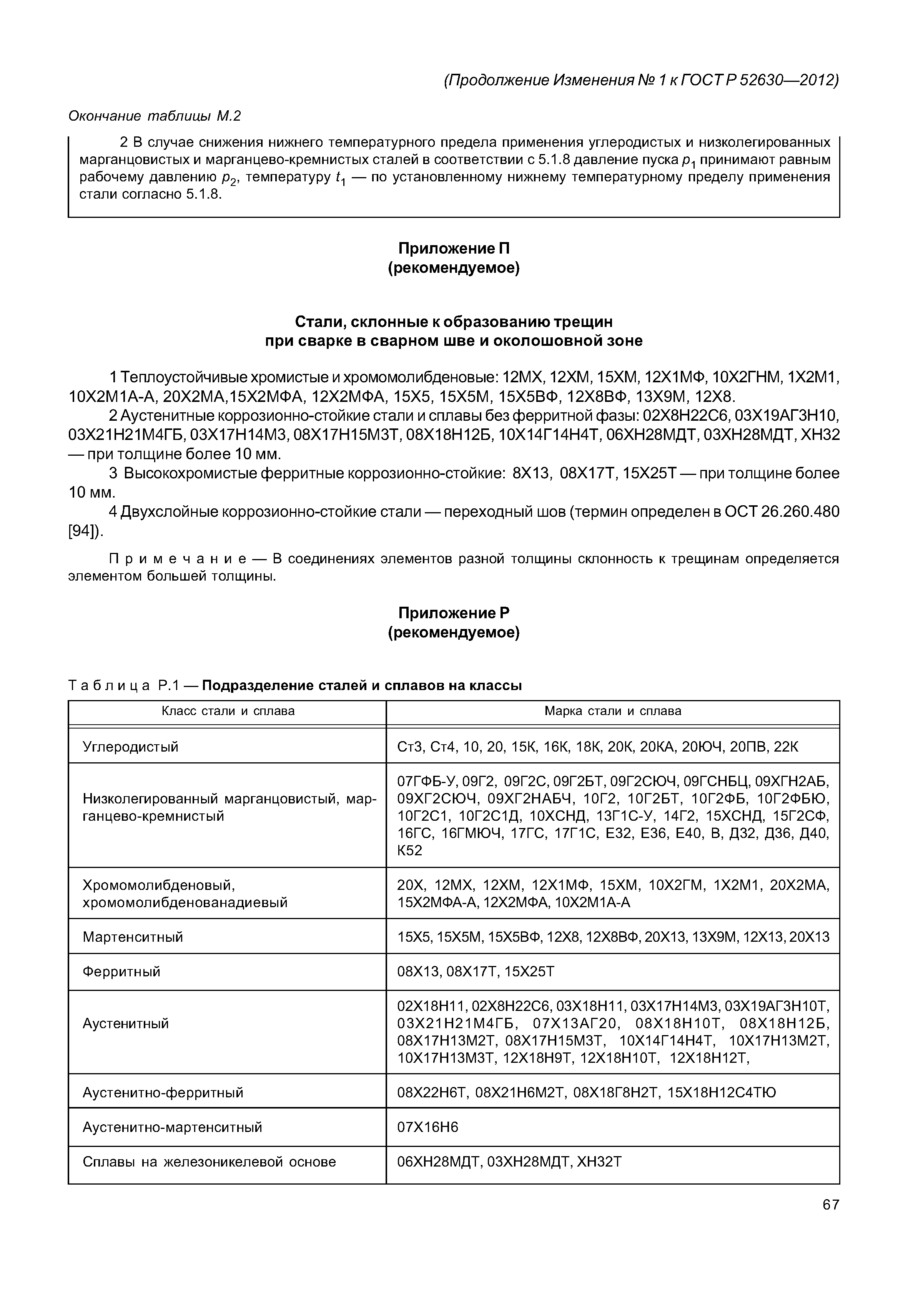

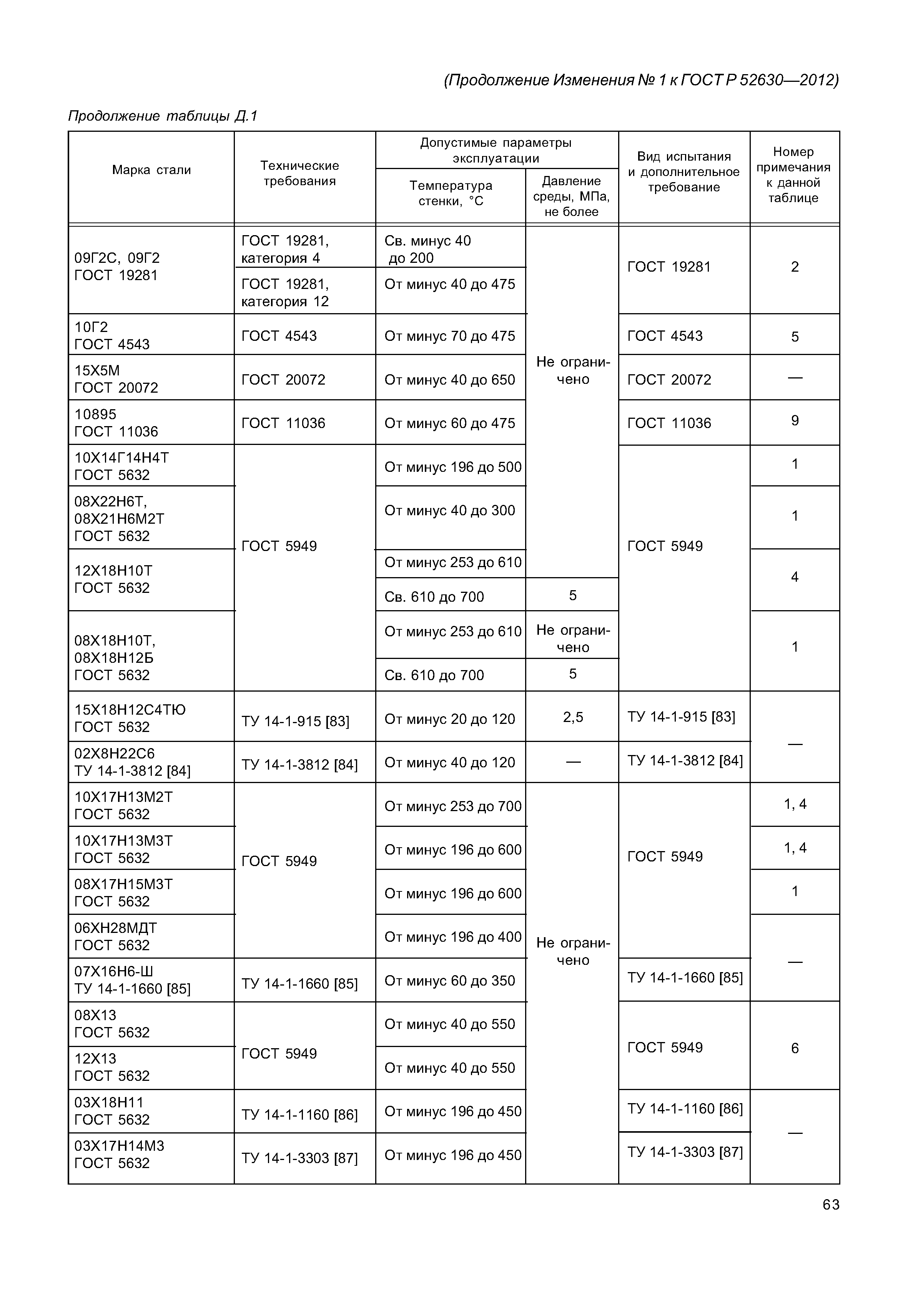

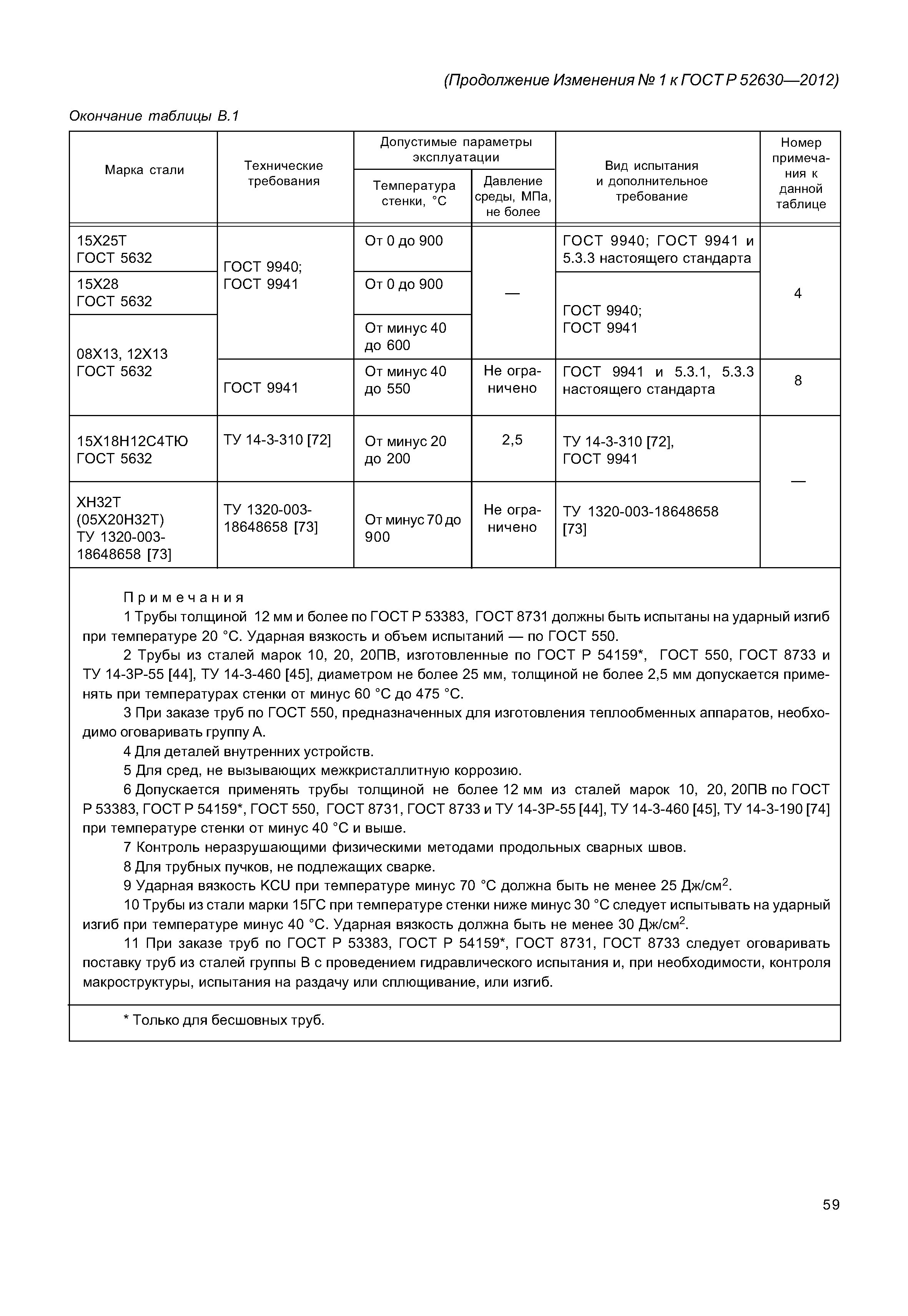

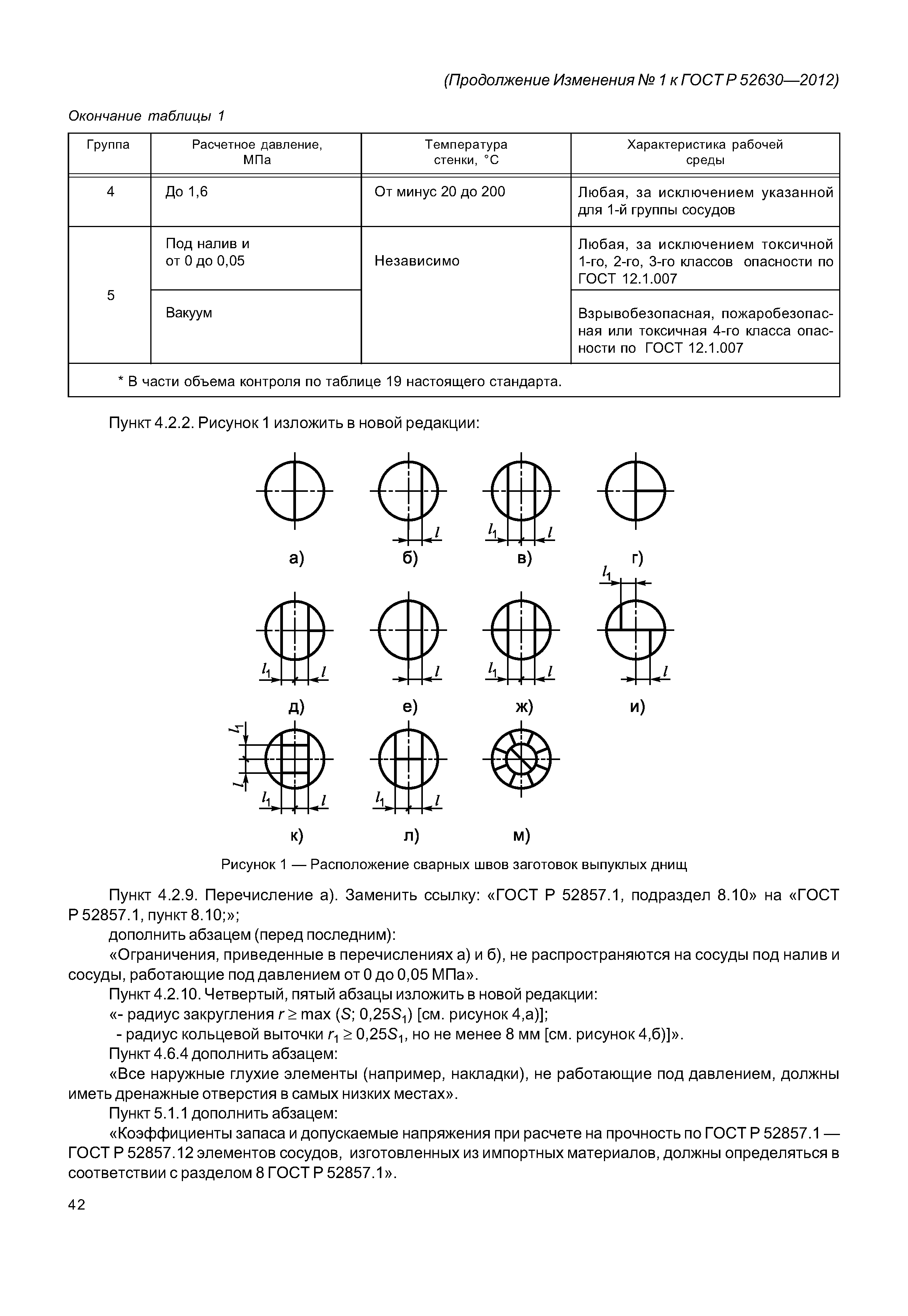

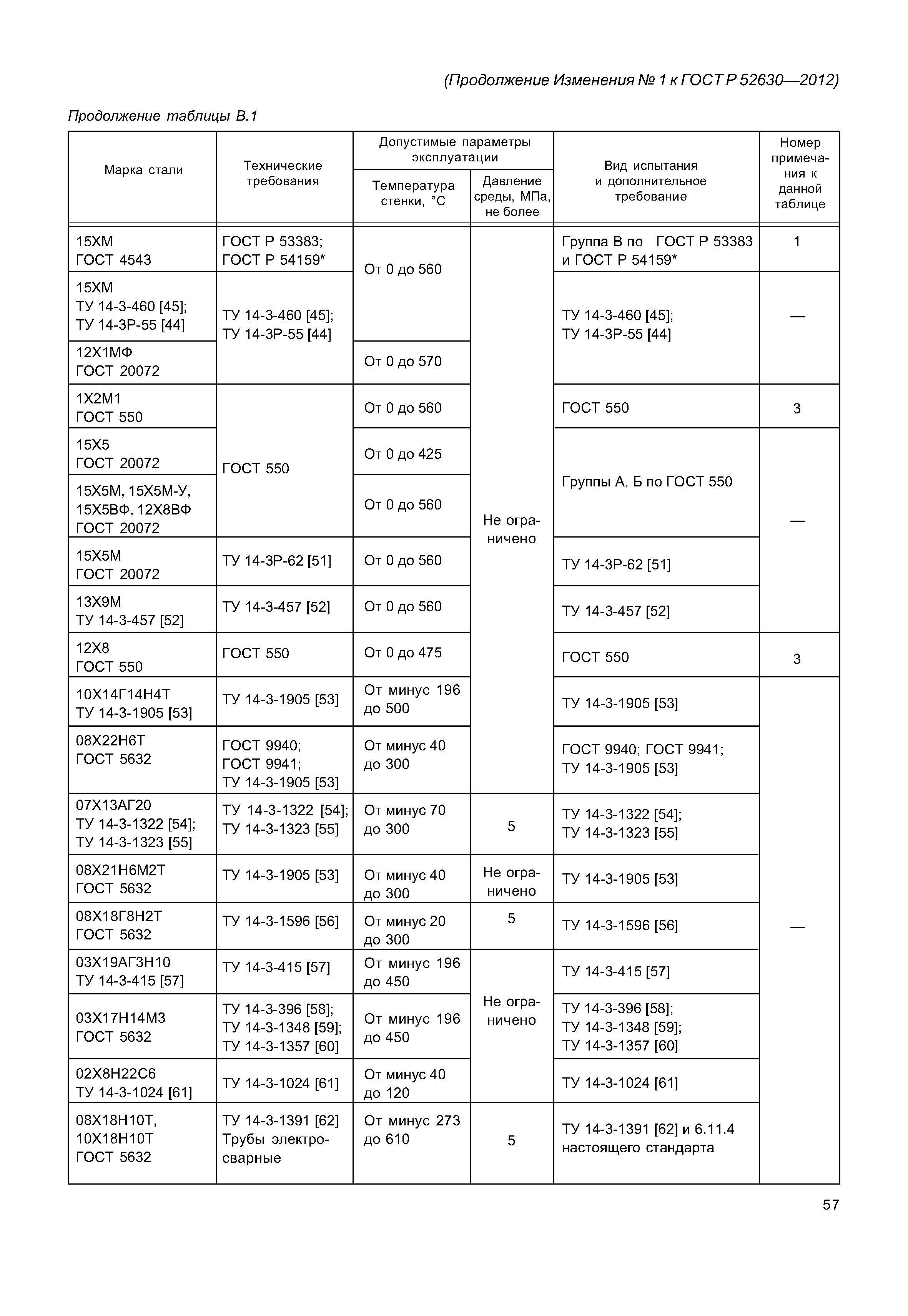

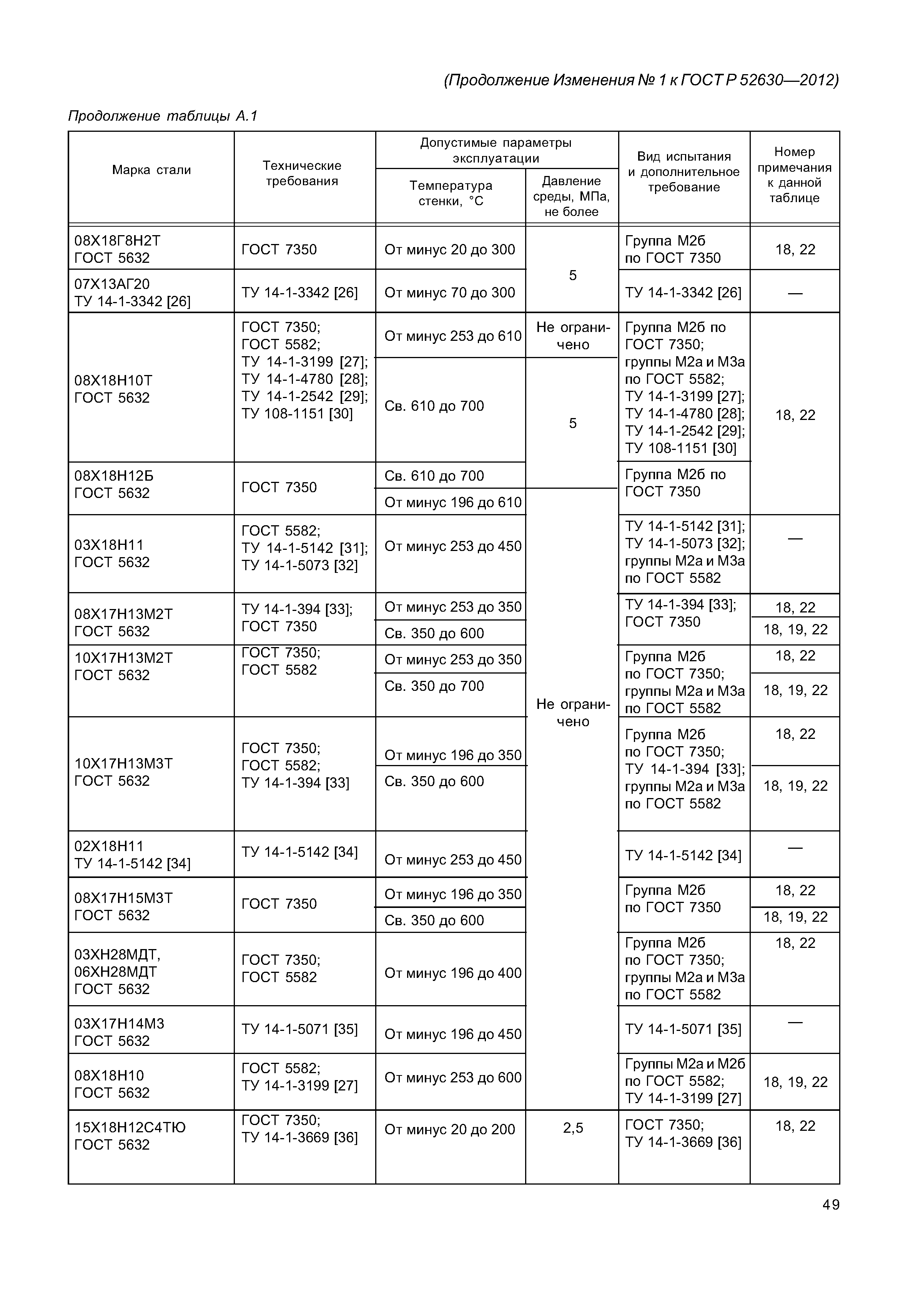

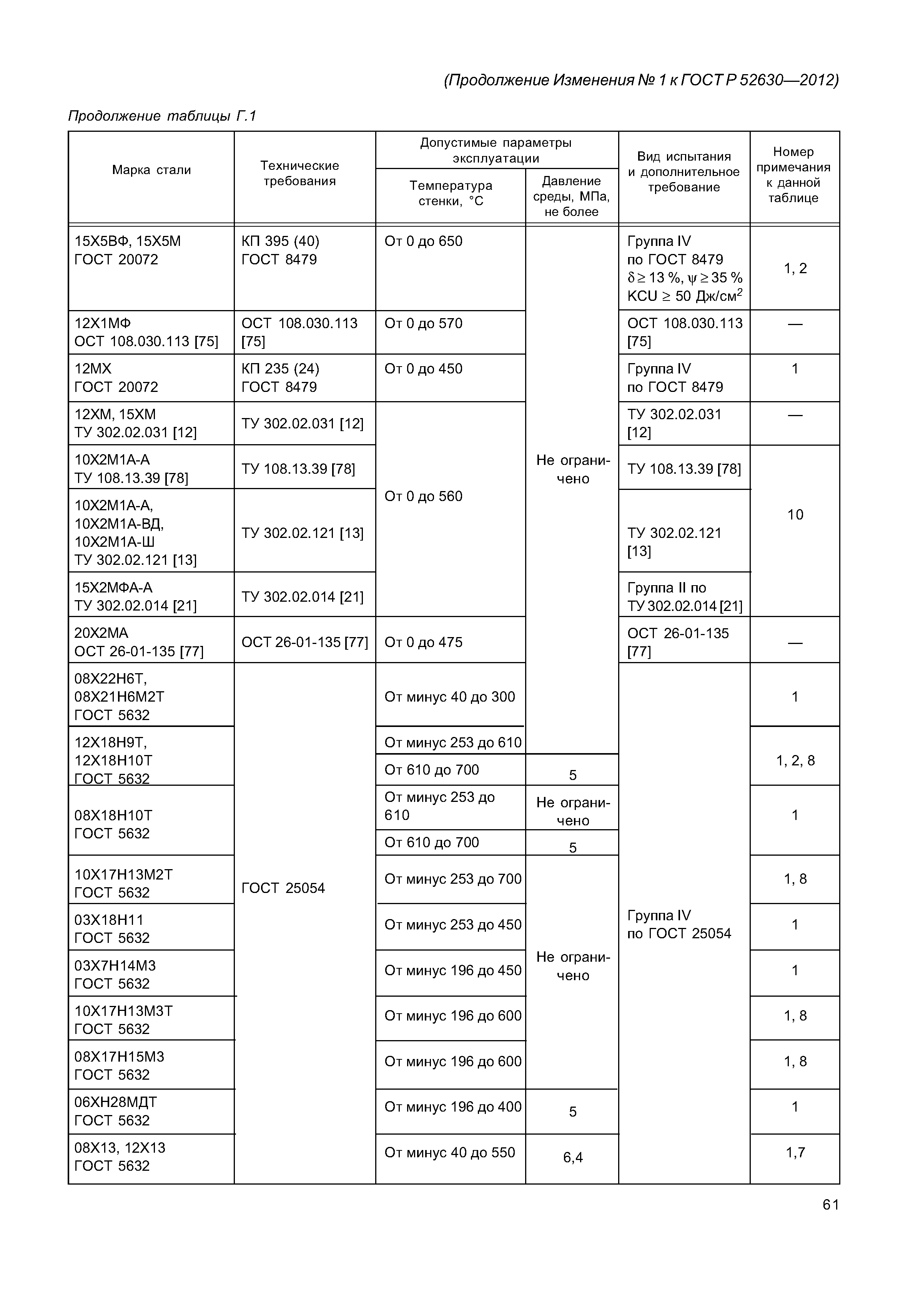

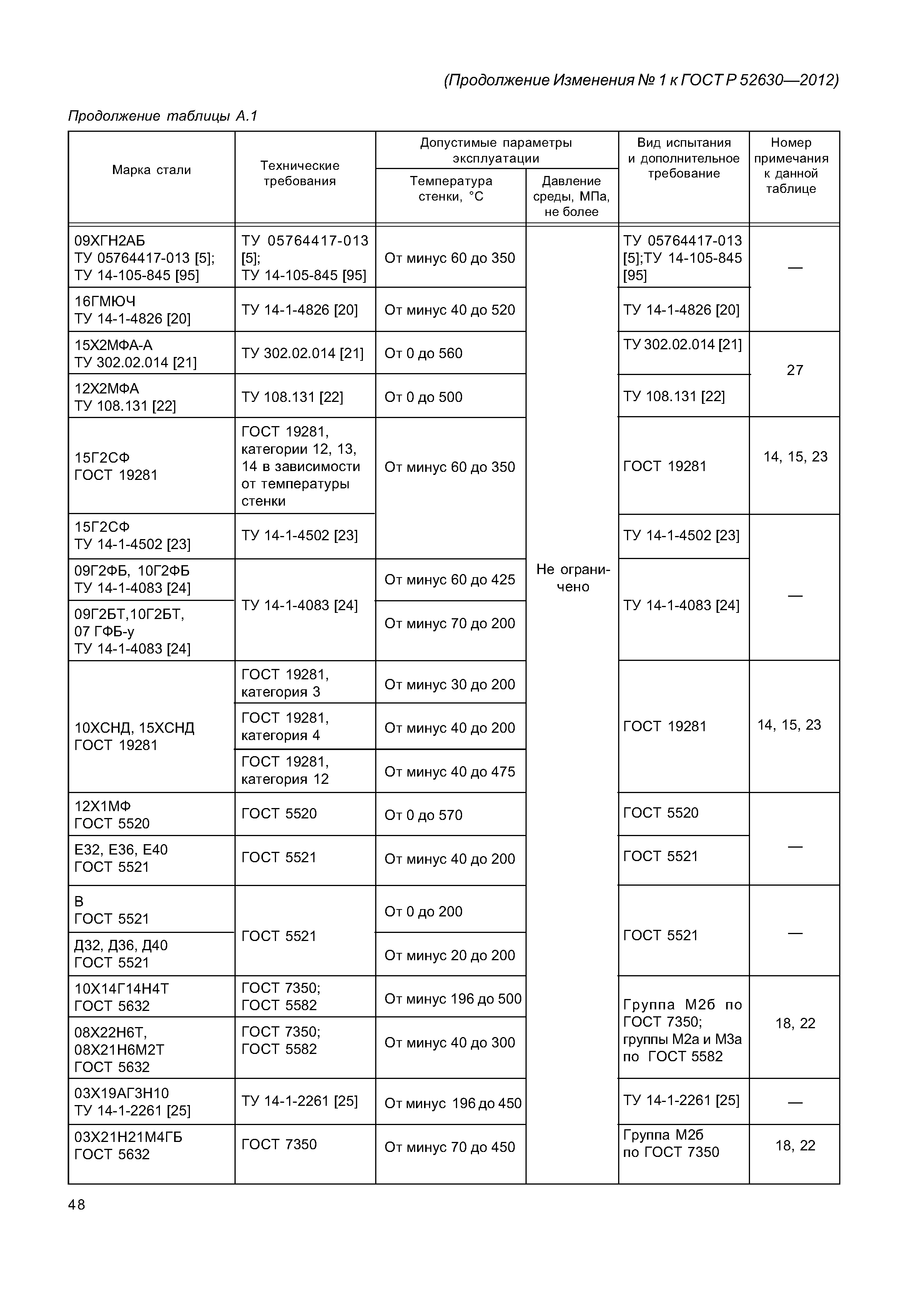

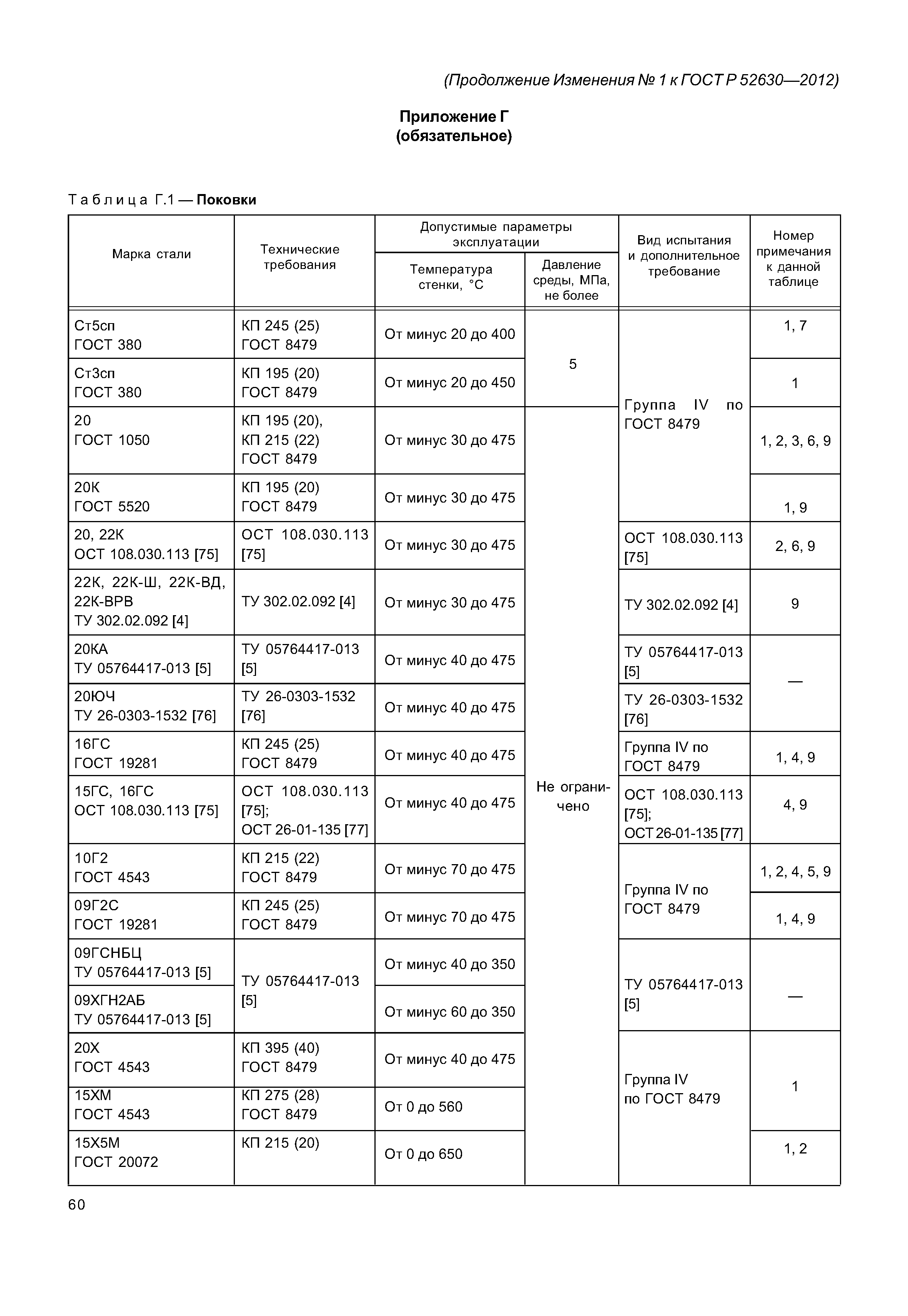

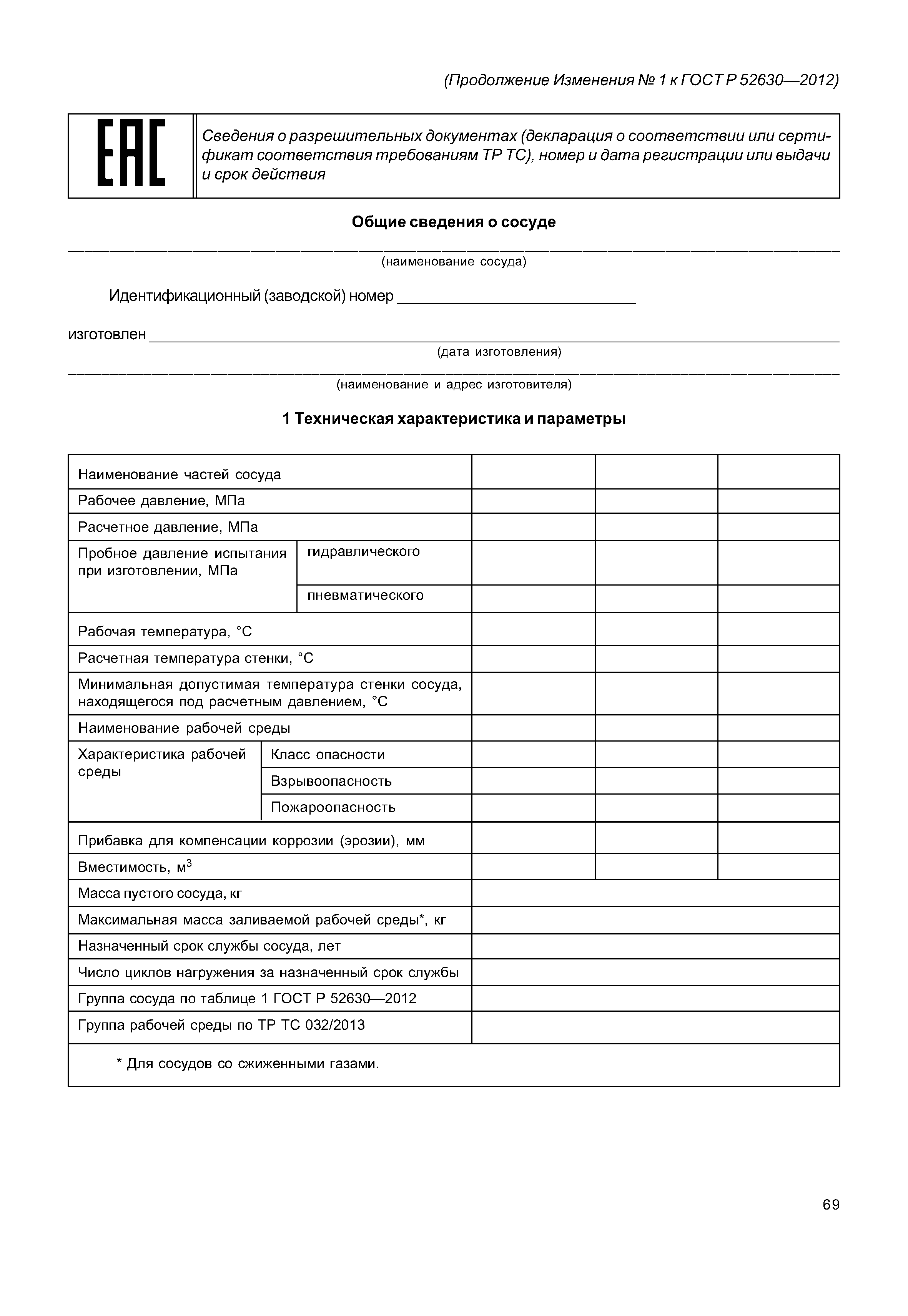

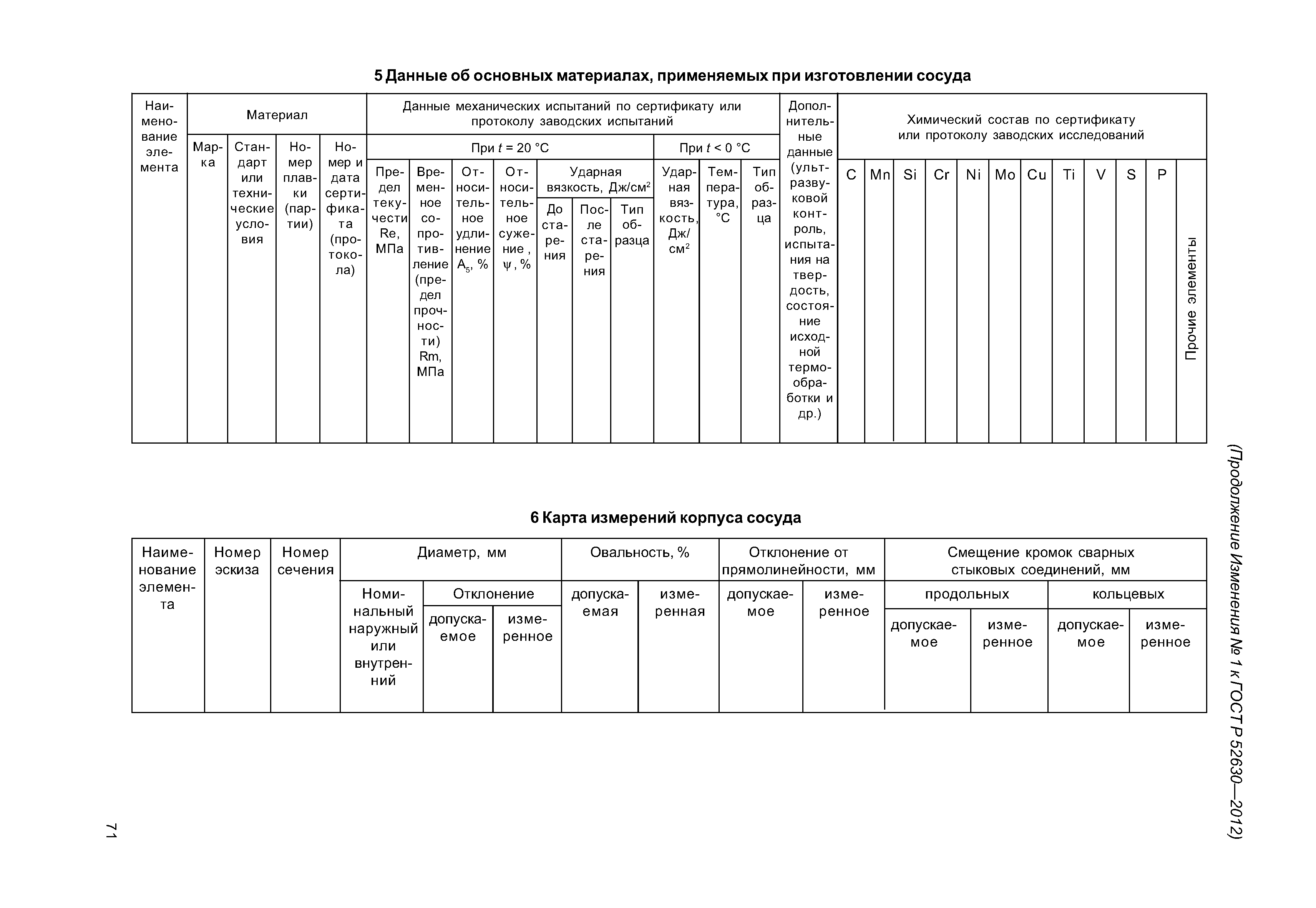

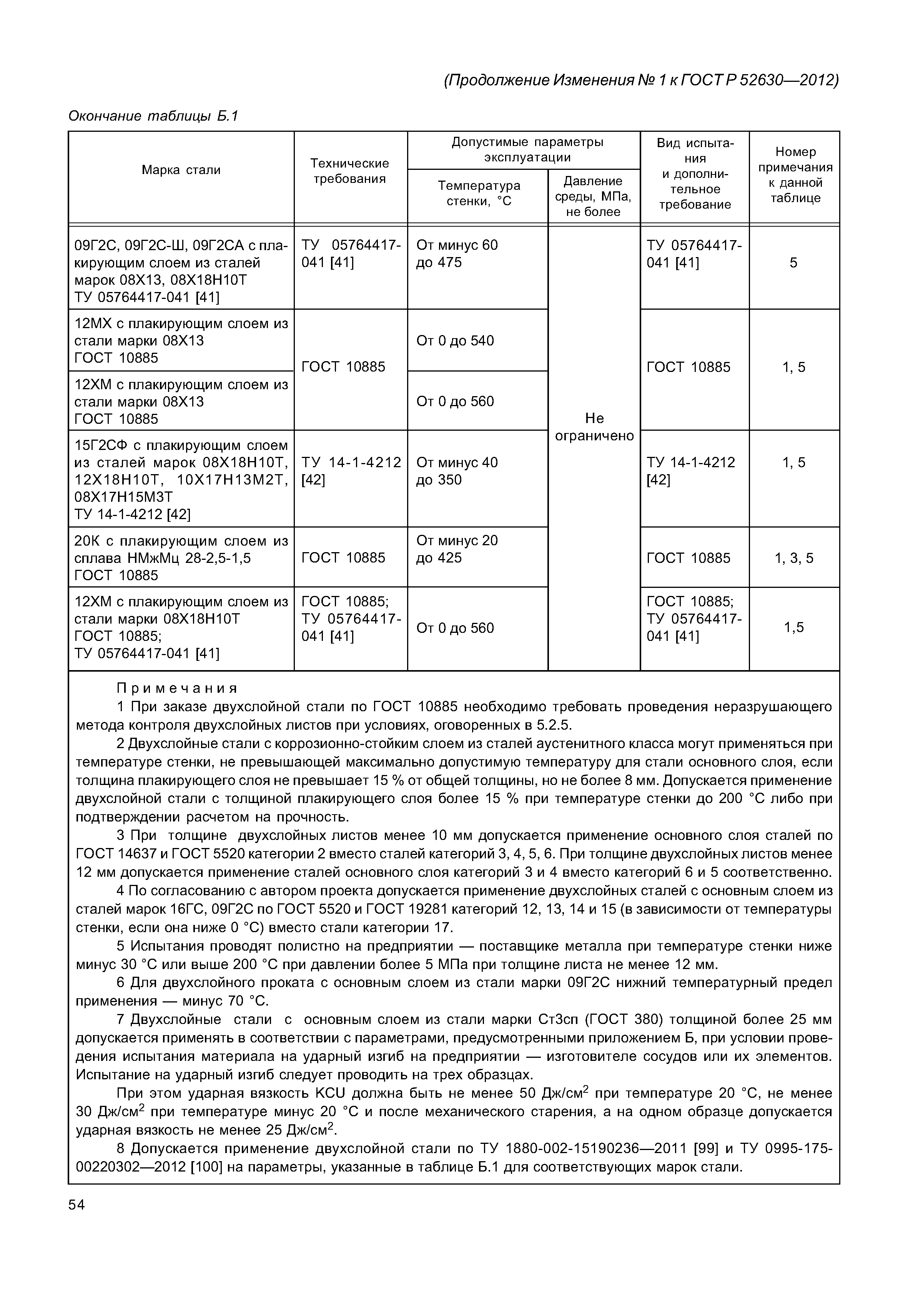

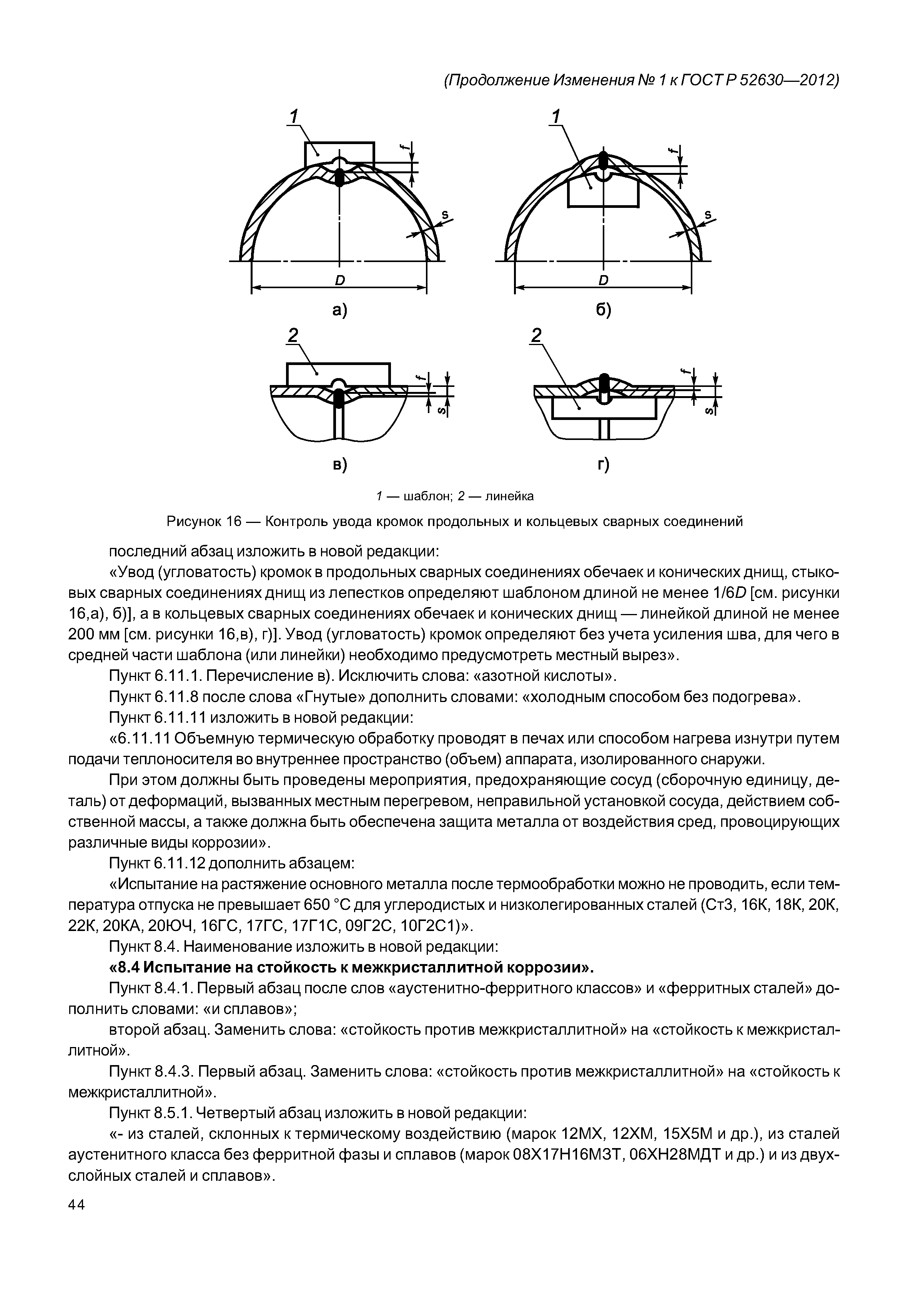

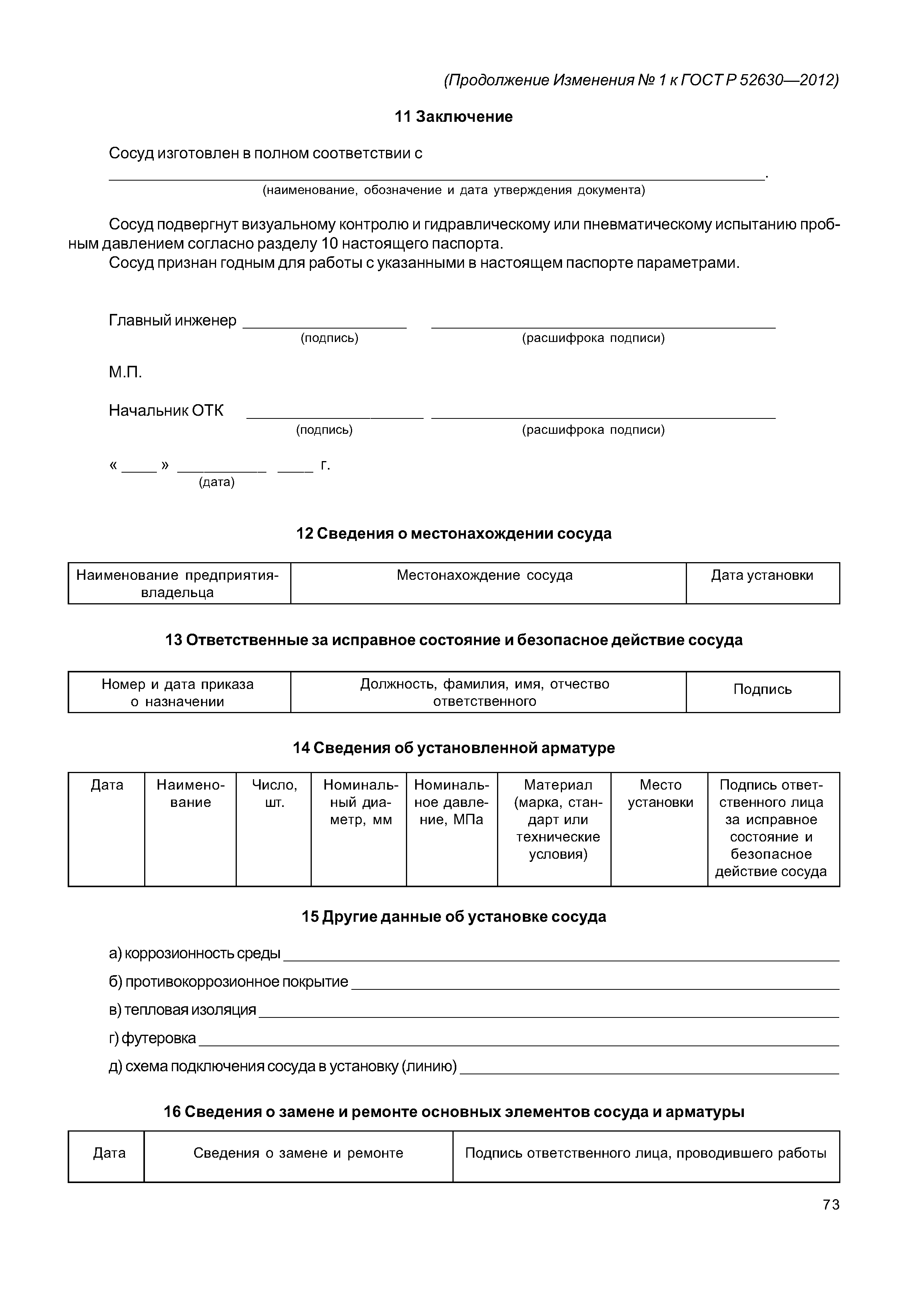

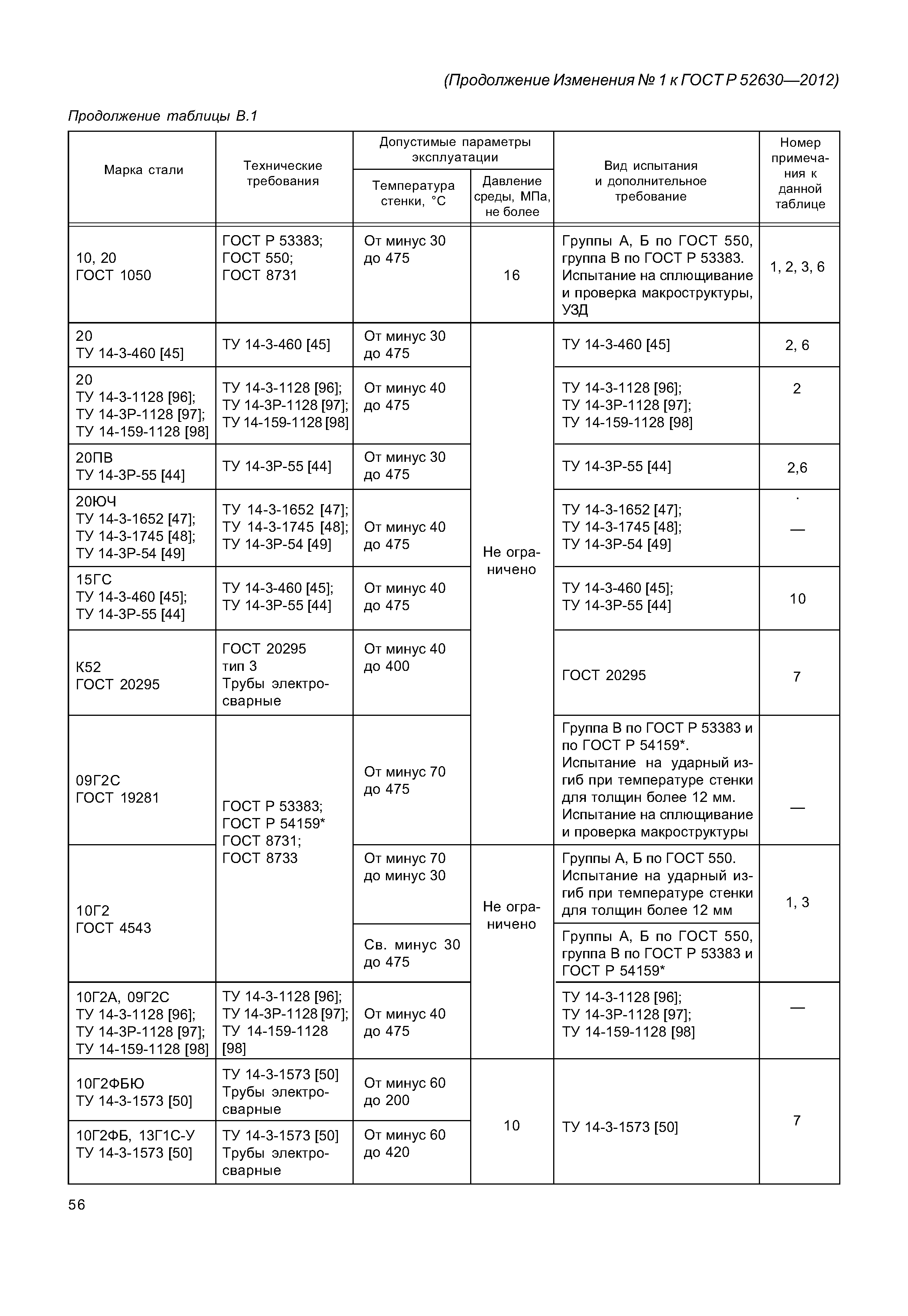

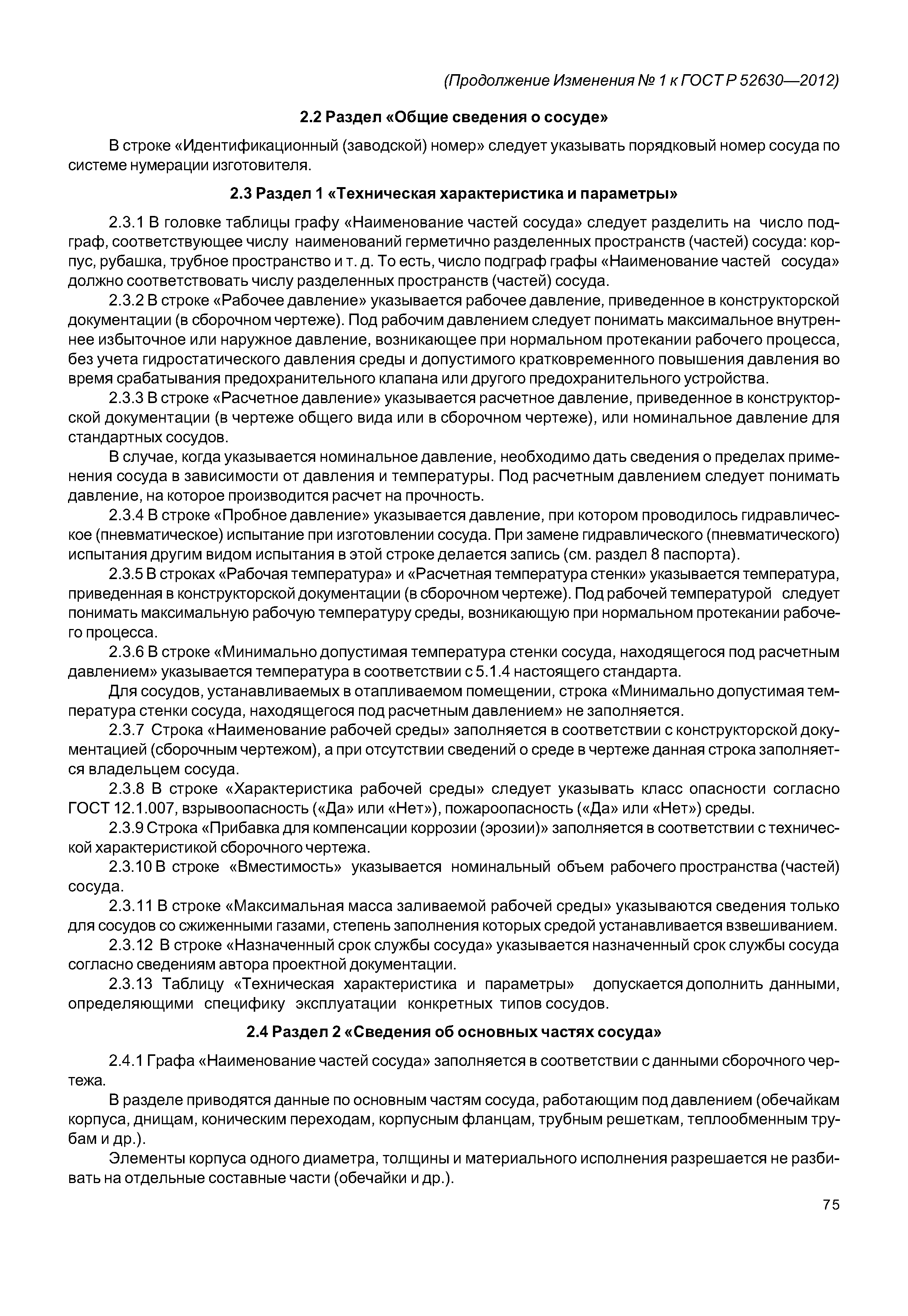

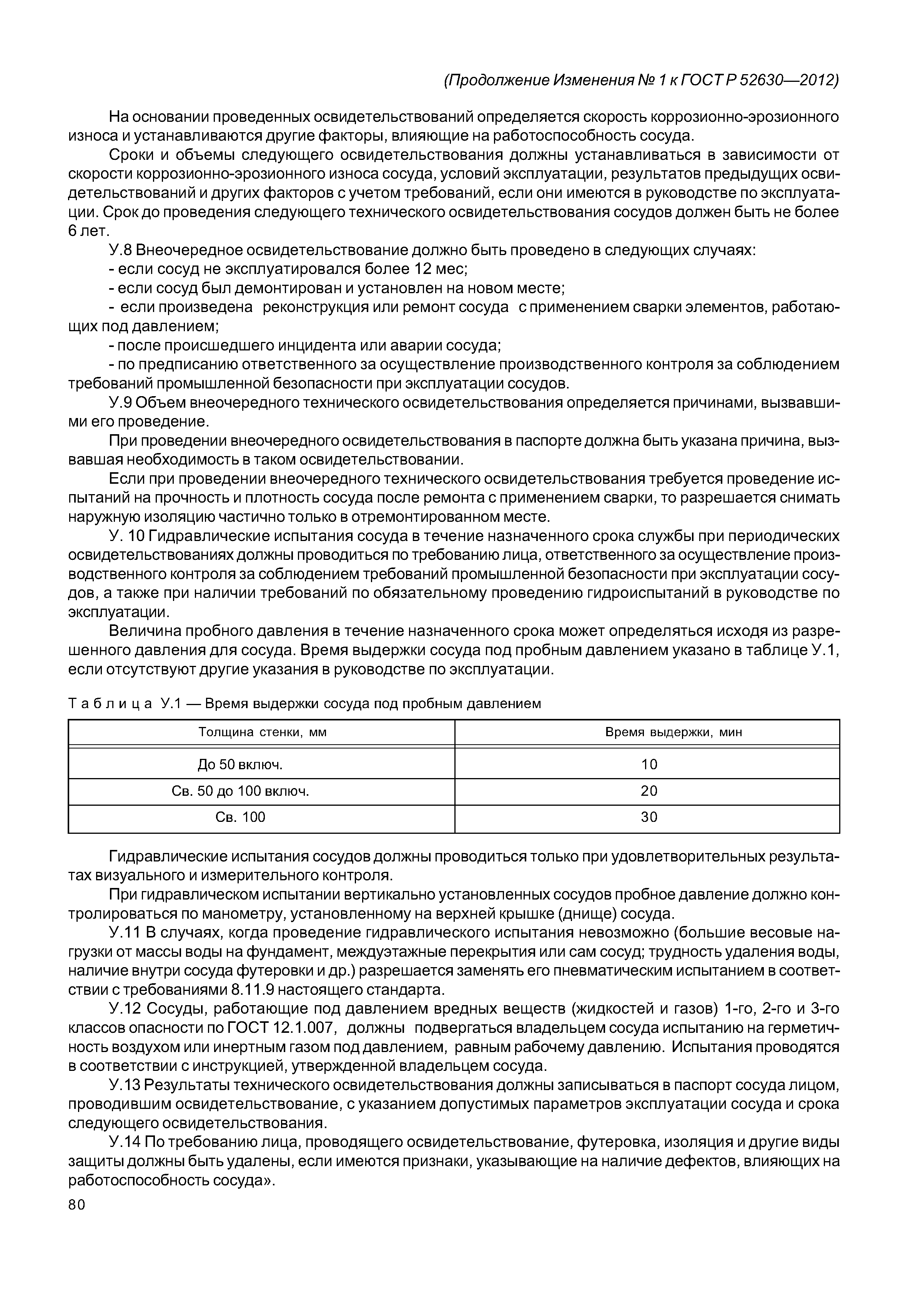

Текстовое изменение № 1 от 01.05.2015
