Скачать ГОСТ 19281-89 Прокат из стали повышенной прочности. Общие технические условия

Дата актуализации: 10.08.2017

ГОСТ 19281-89

Прокат из стали повышенной прочности. Общие технические условия

Обозначение:	ГОСТ 19281-89
Обозначение англ:	GOST 19281-89
Статус:	частично действует
Название рус.:	Прокат из стали повышенной прочности. Общие технические условия
Название англ.:	Rolled steel with increased strength. General specificatios
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.2016

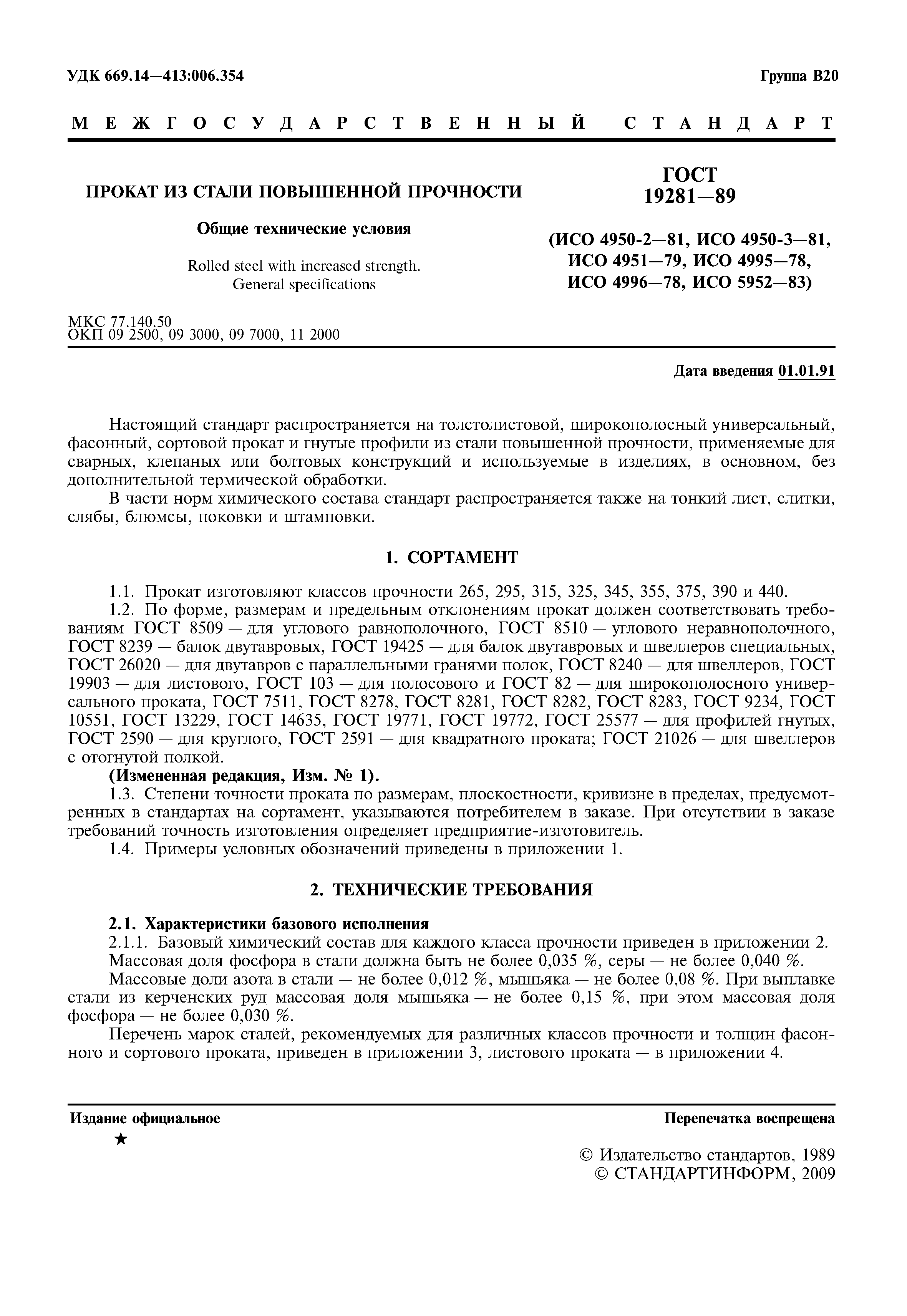

Область применения:	Стандарт распространяется на толстолистовой, широкополосный универсальный, фасонный, сортовой прокат и гнутые профили из стали повышенной прочности, применяемые для сварных, клепаных или болтовых конструкций и используемые в изделиях, в основном, без дополнительной термической обработки. В части норм химического состава стандарт распространяется также на тонкий лист, слитки, слябы, блюмсы, поковки и штамповки.

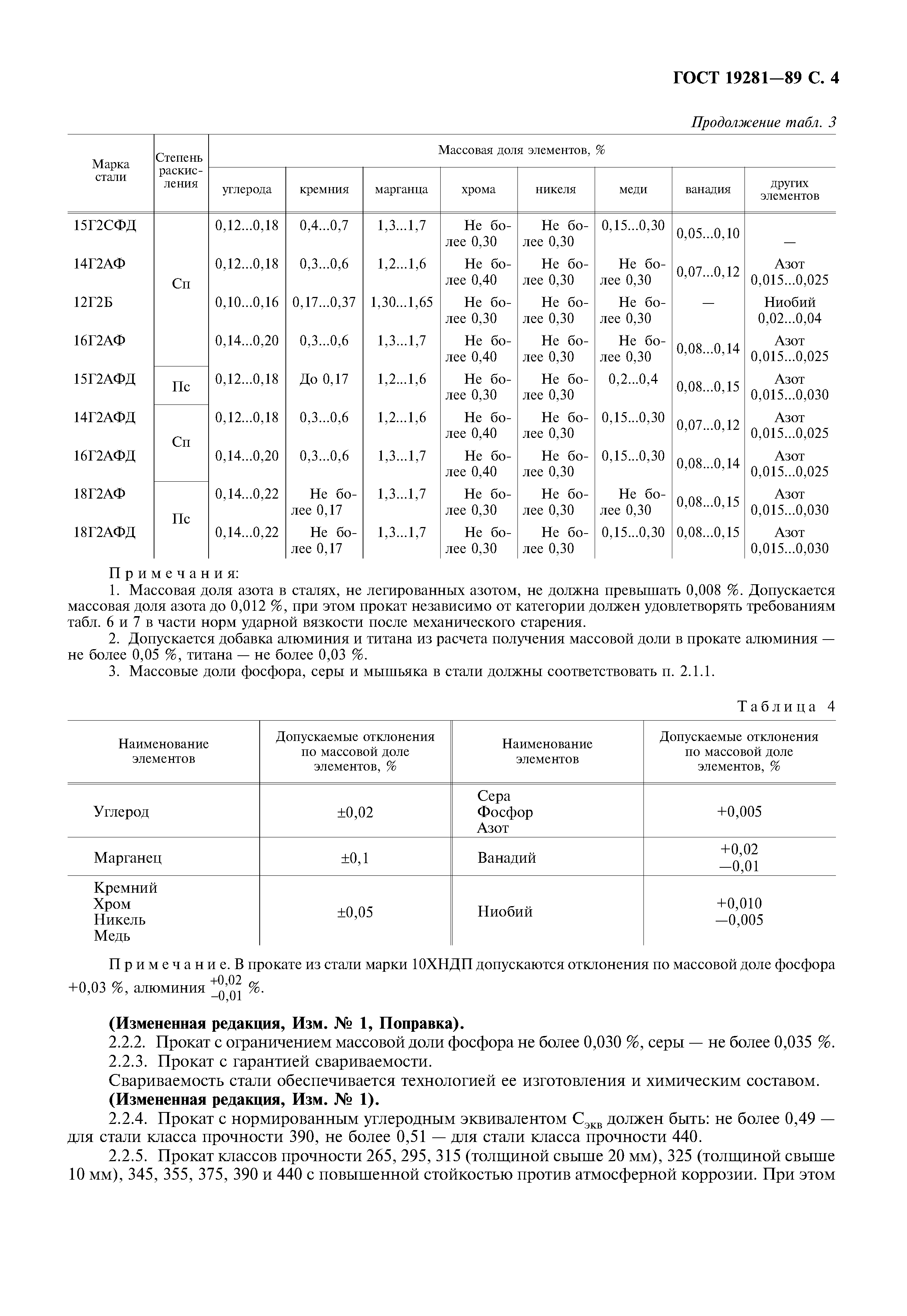

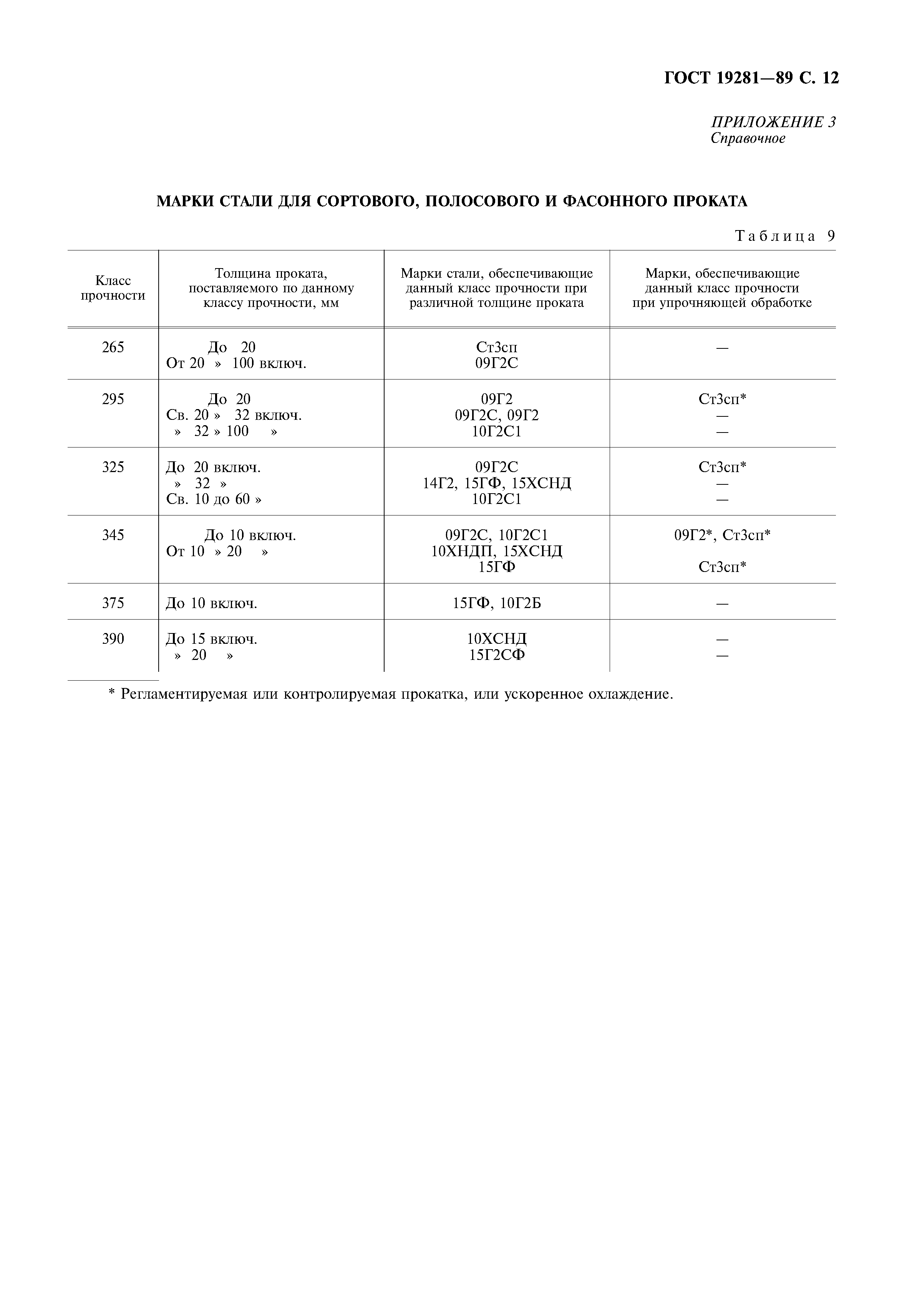

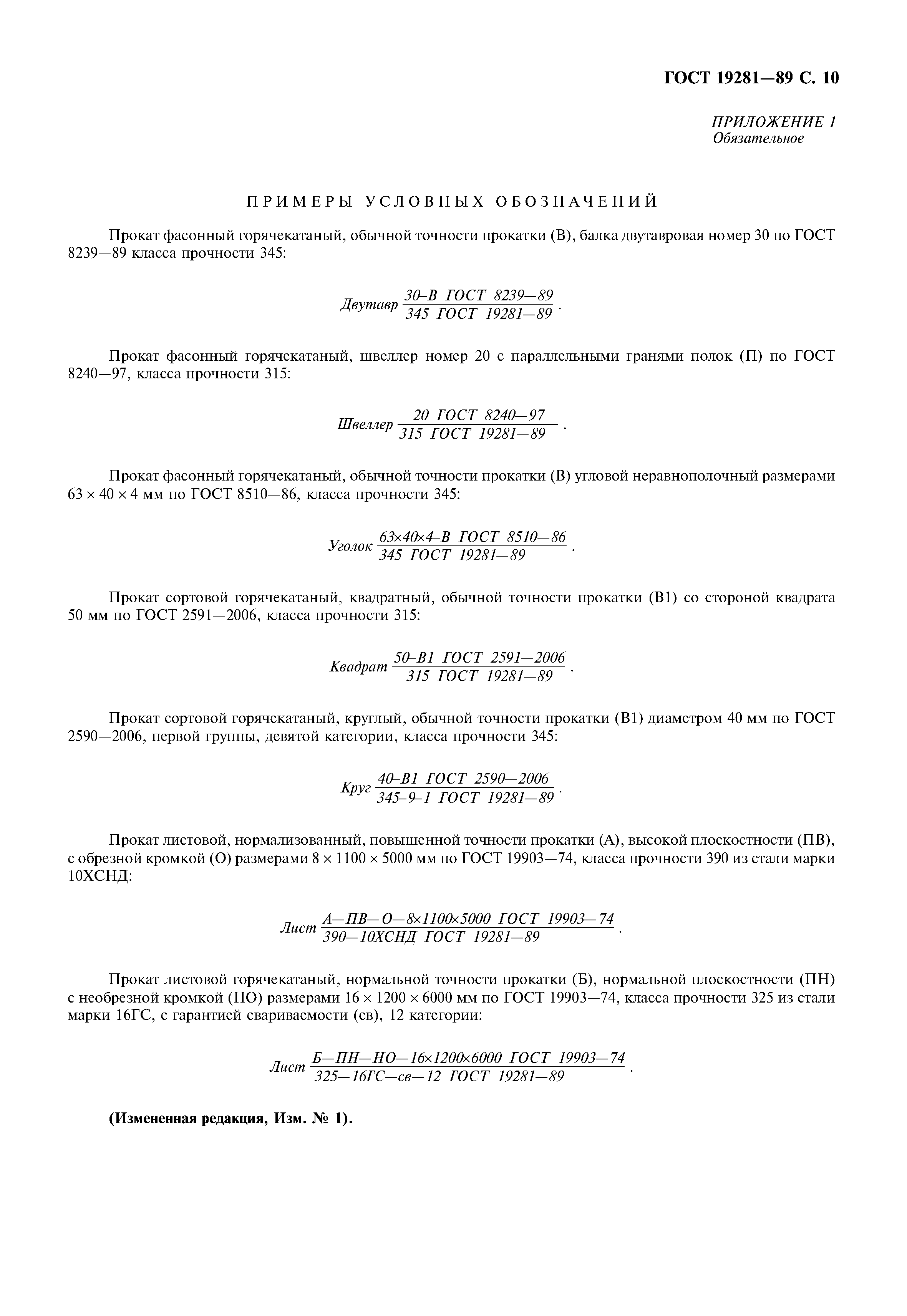

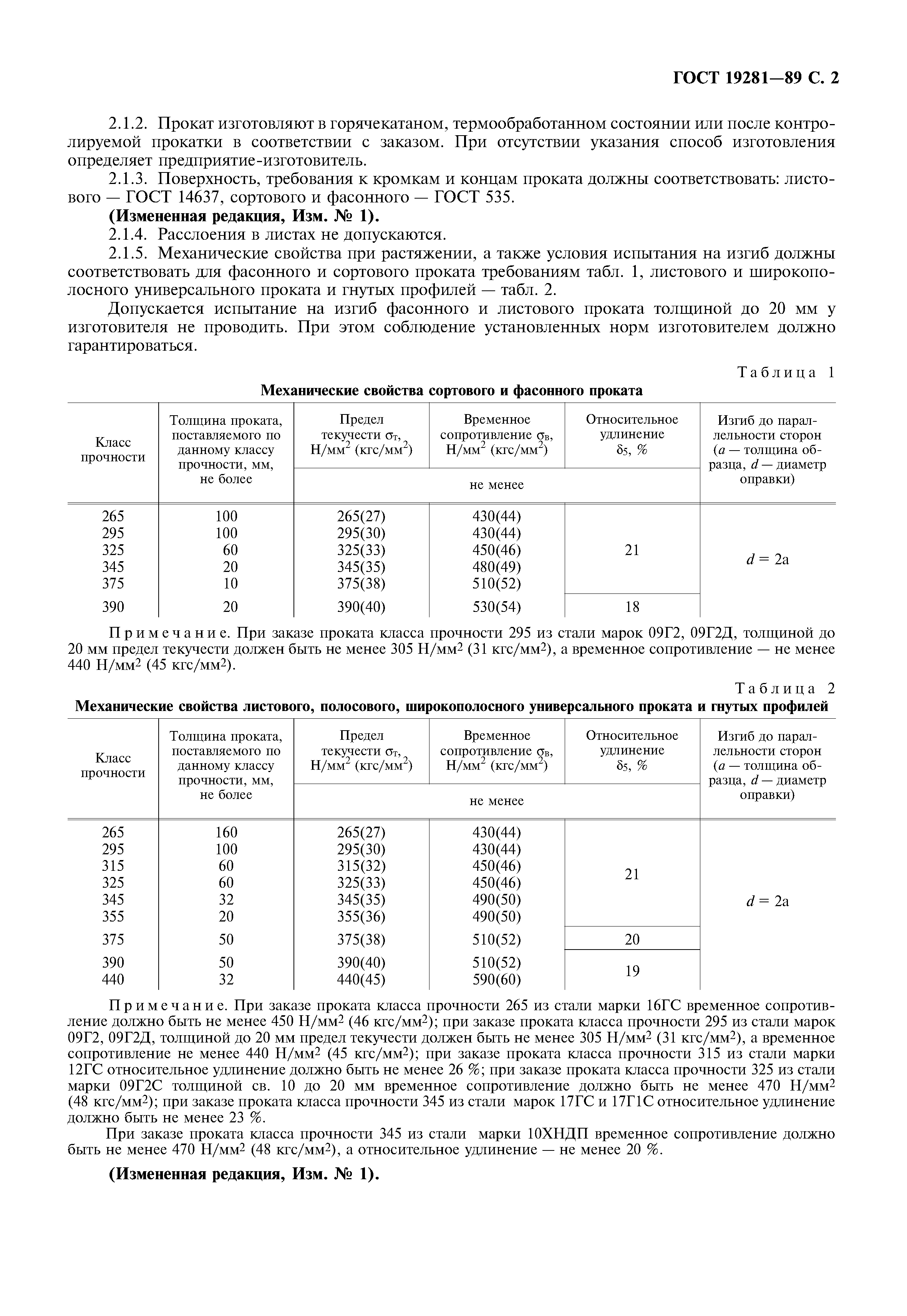

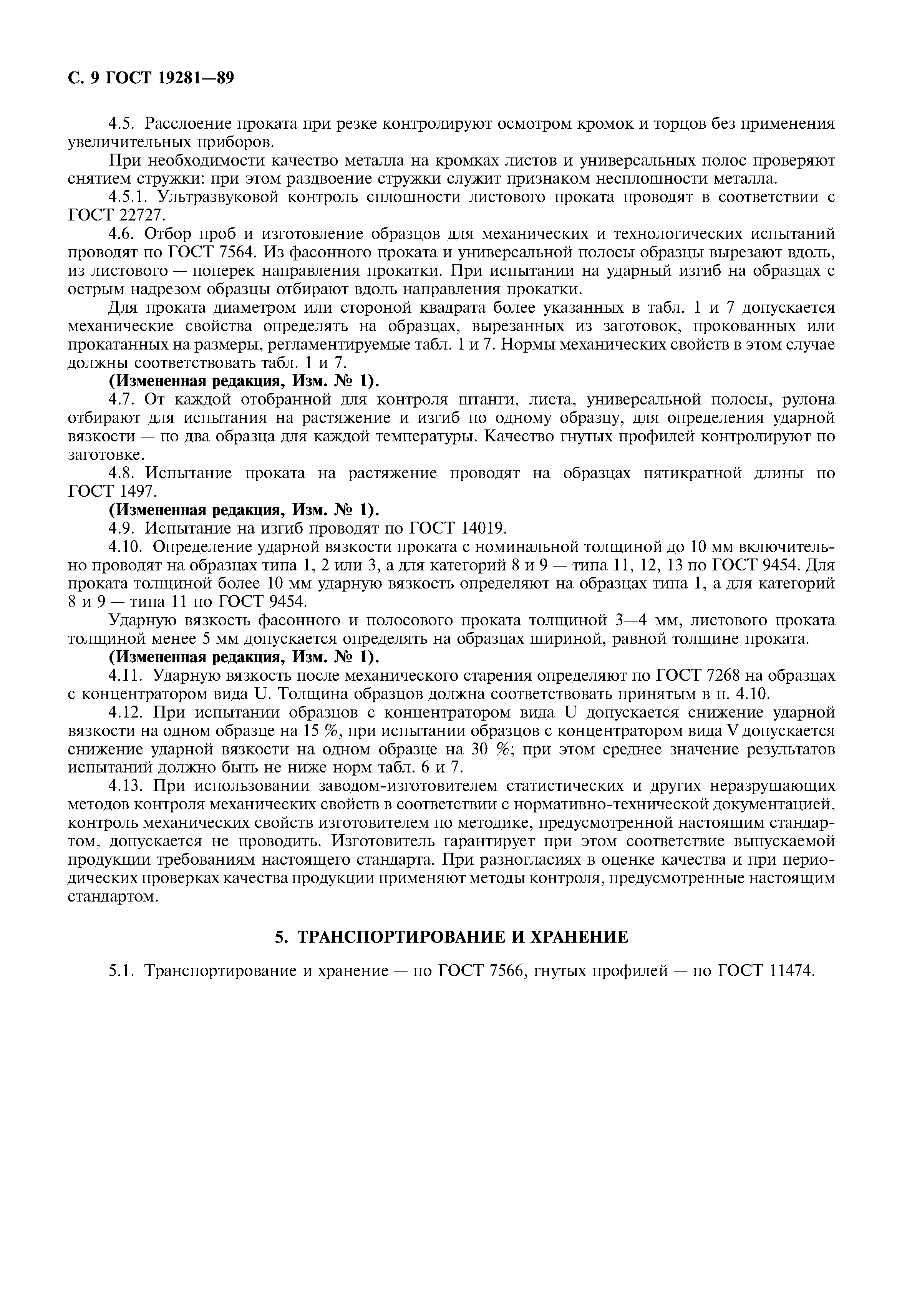

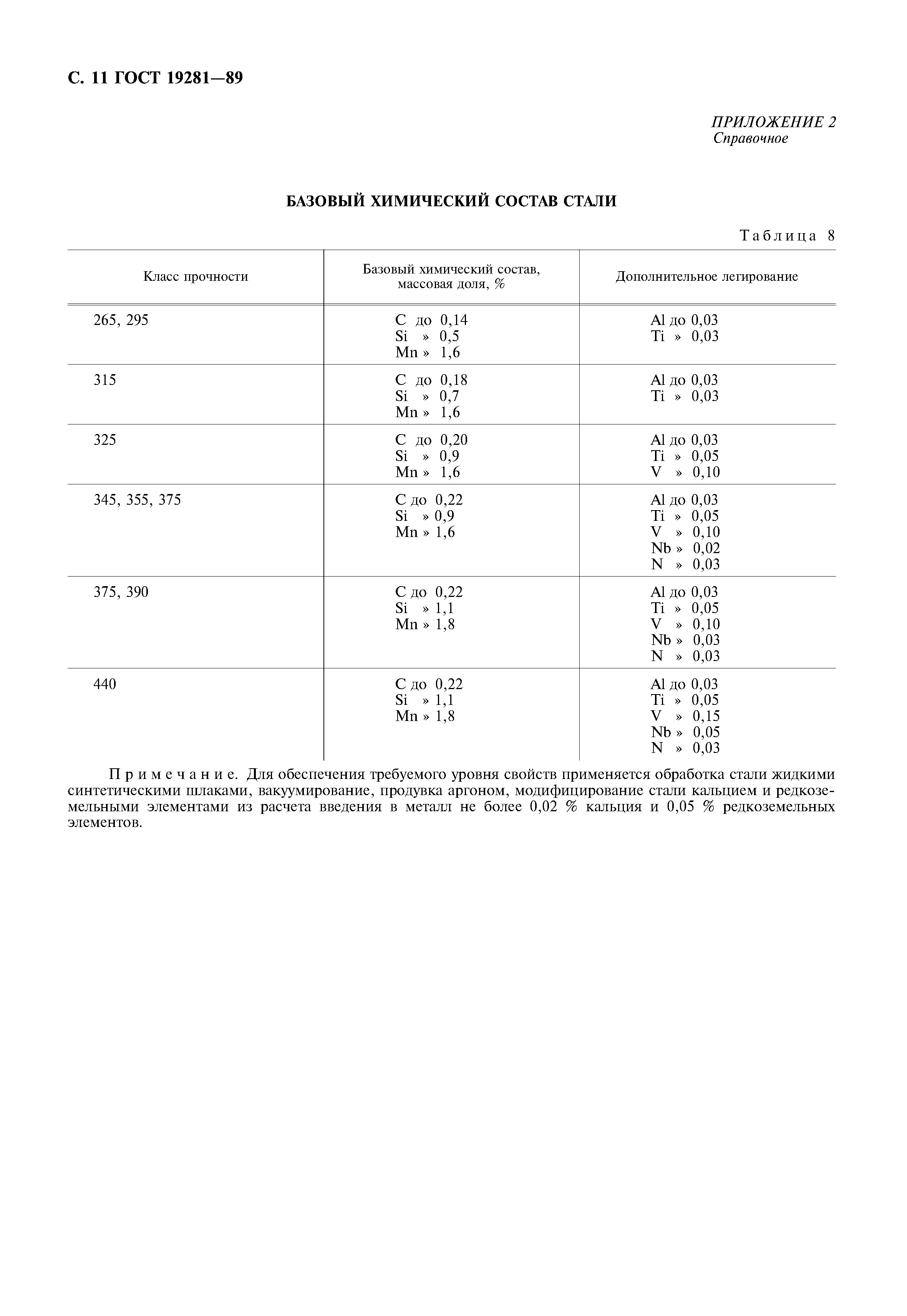

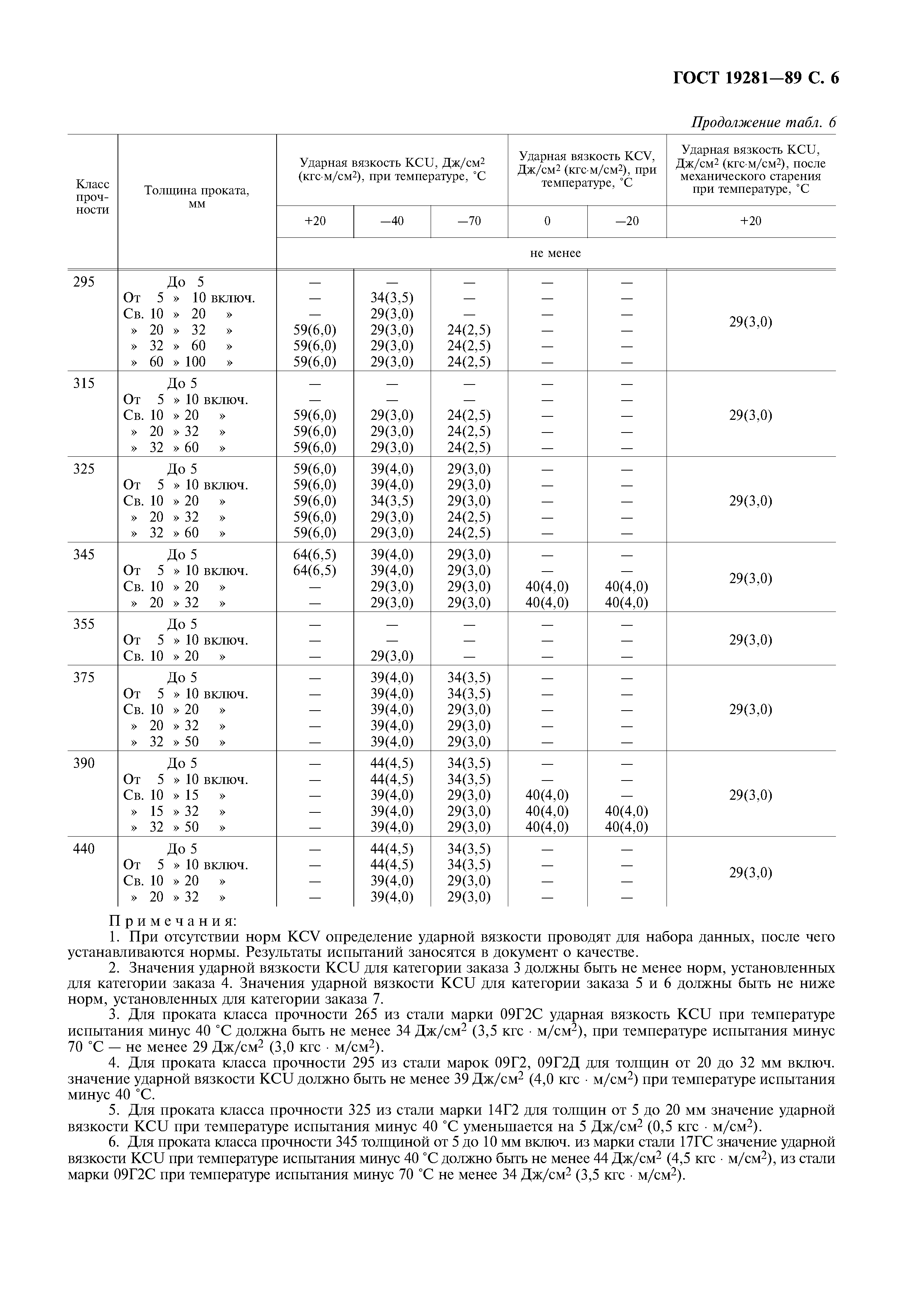

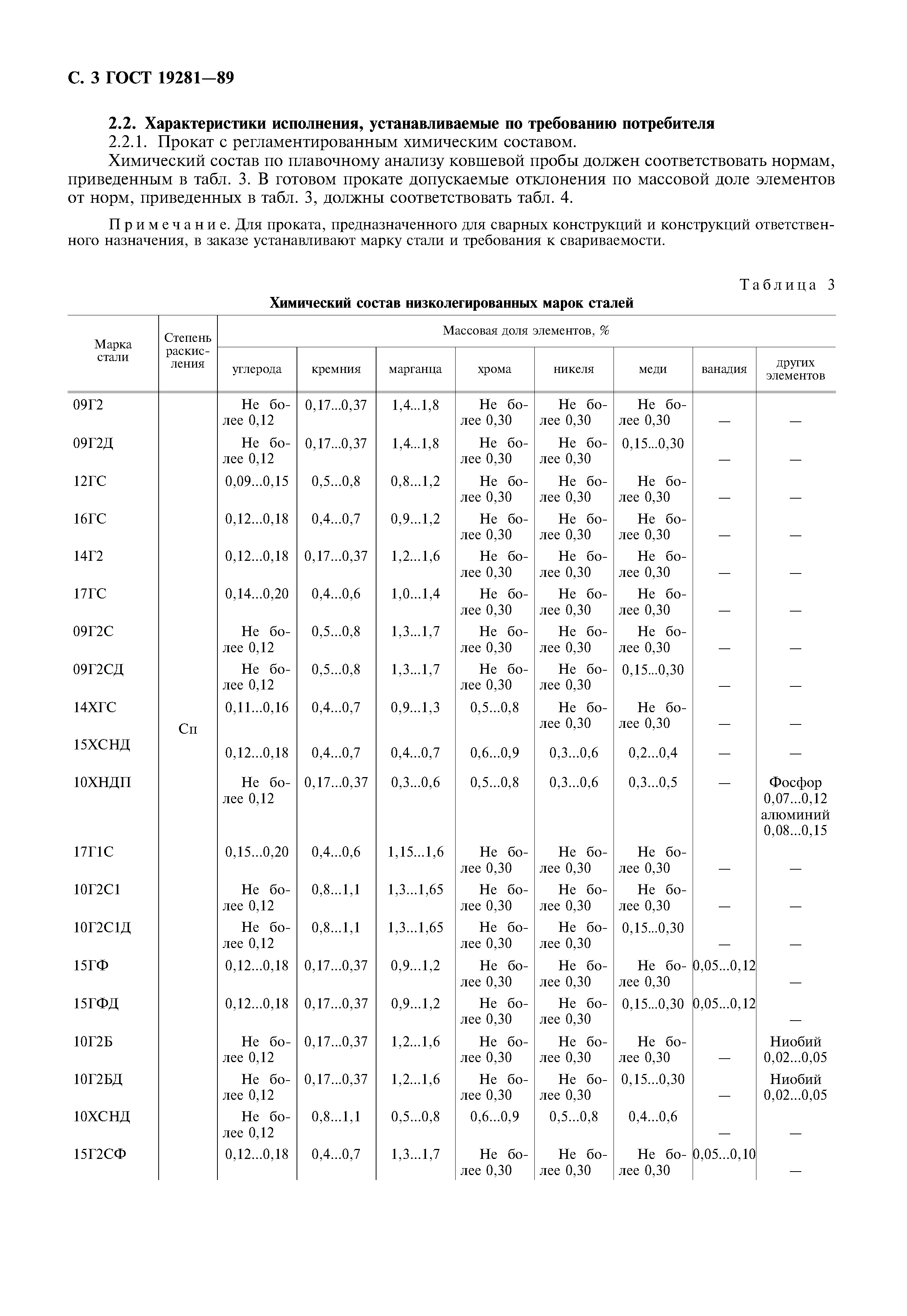

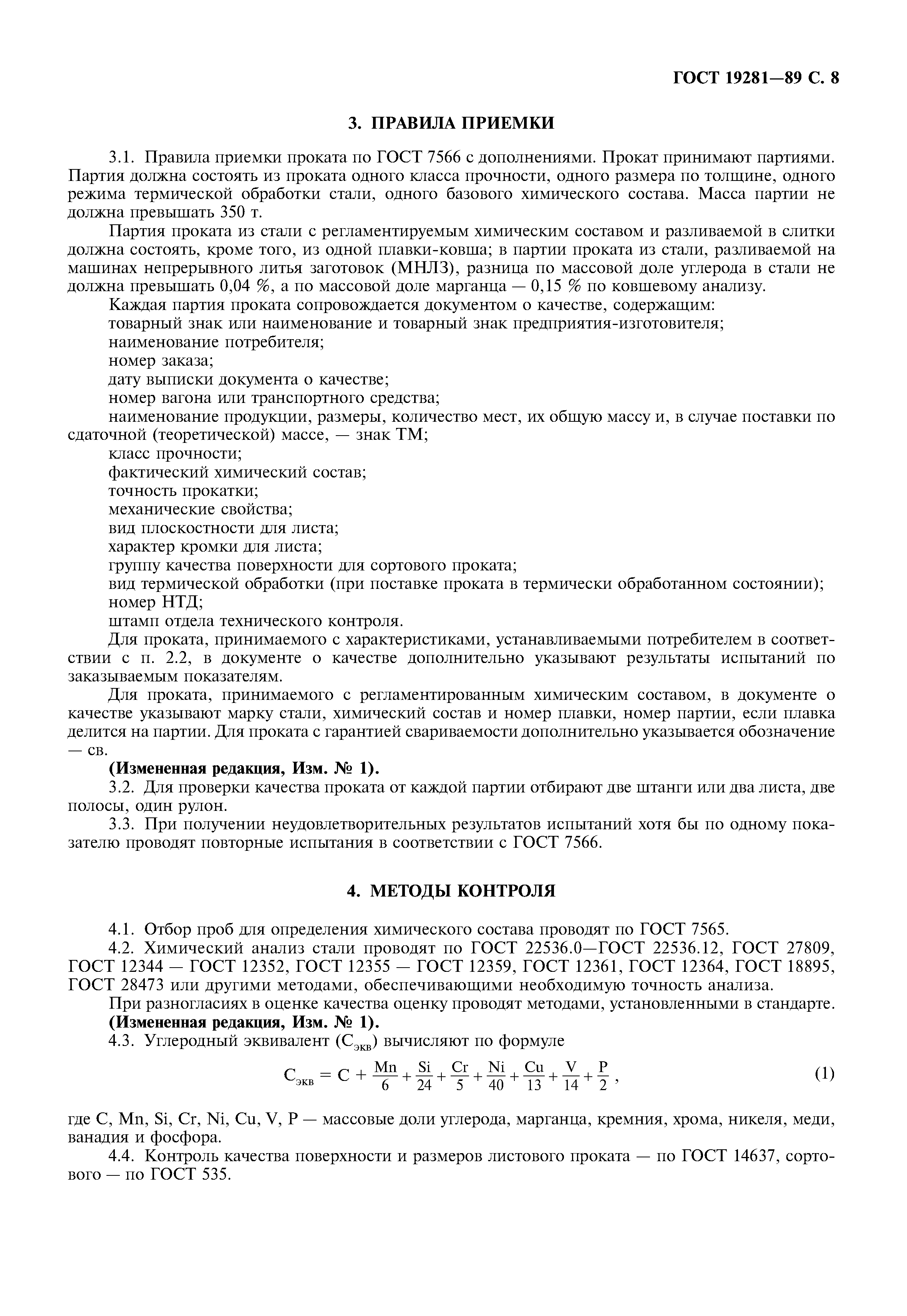

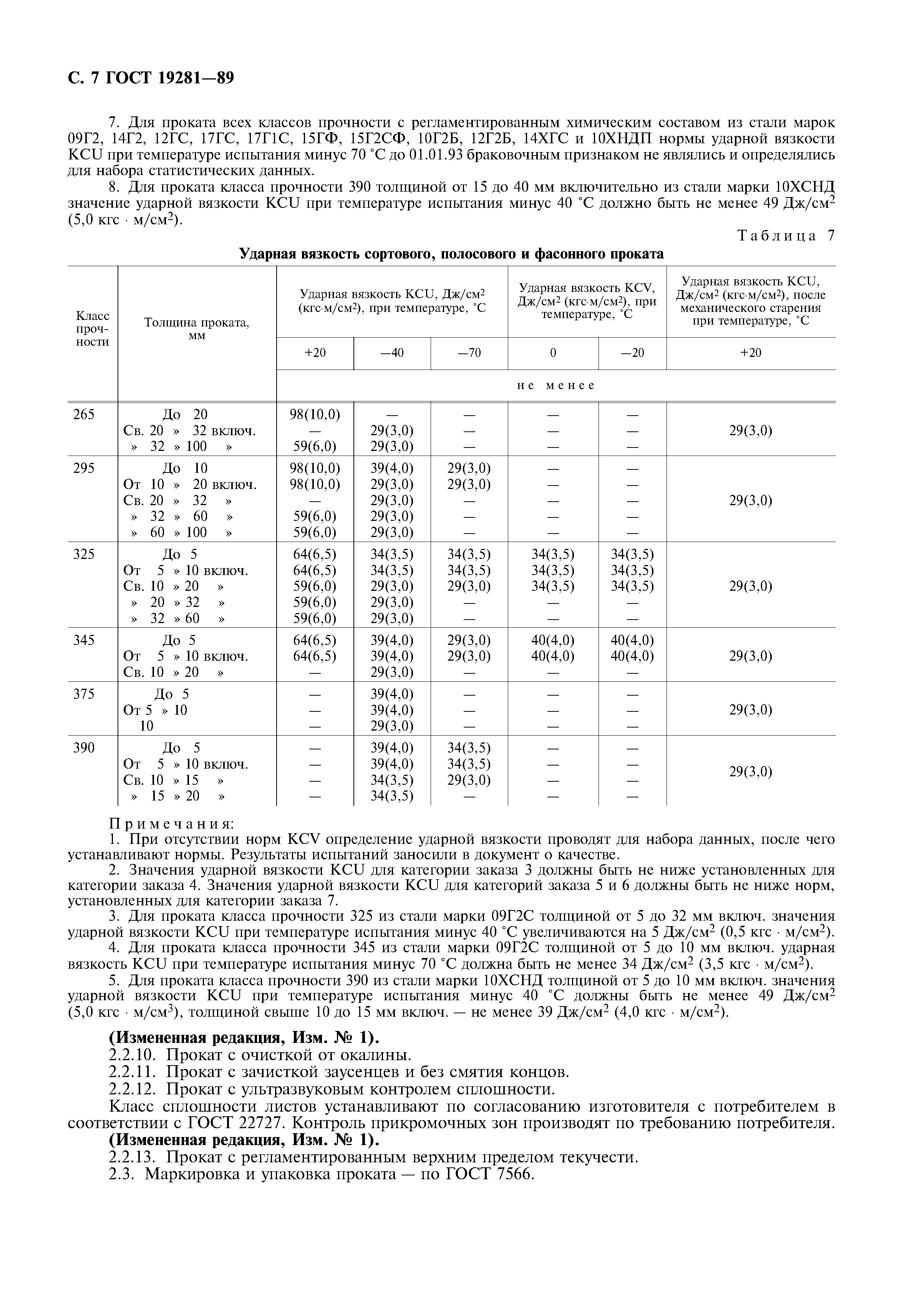

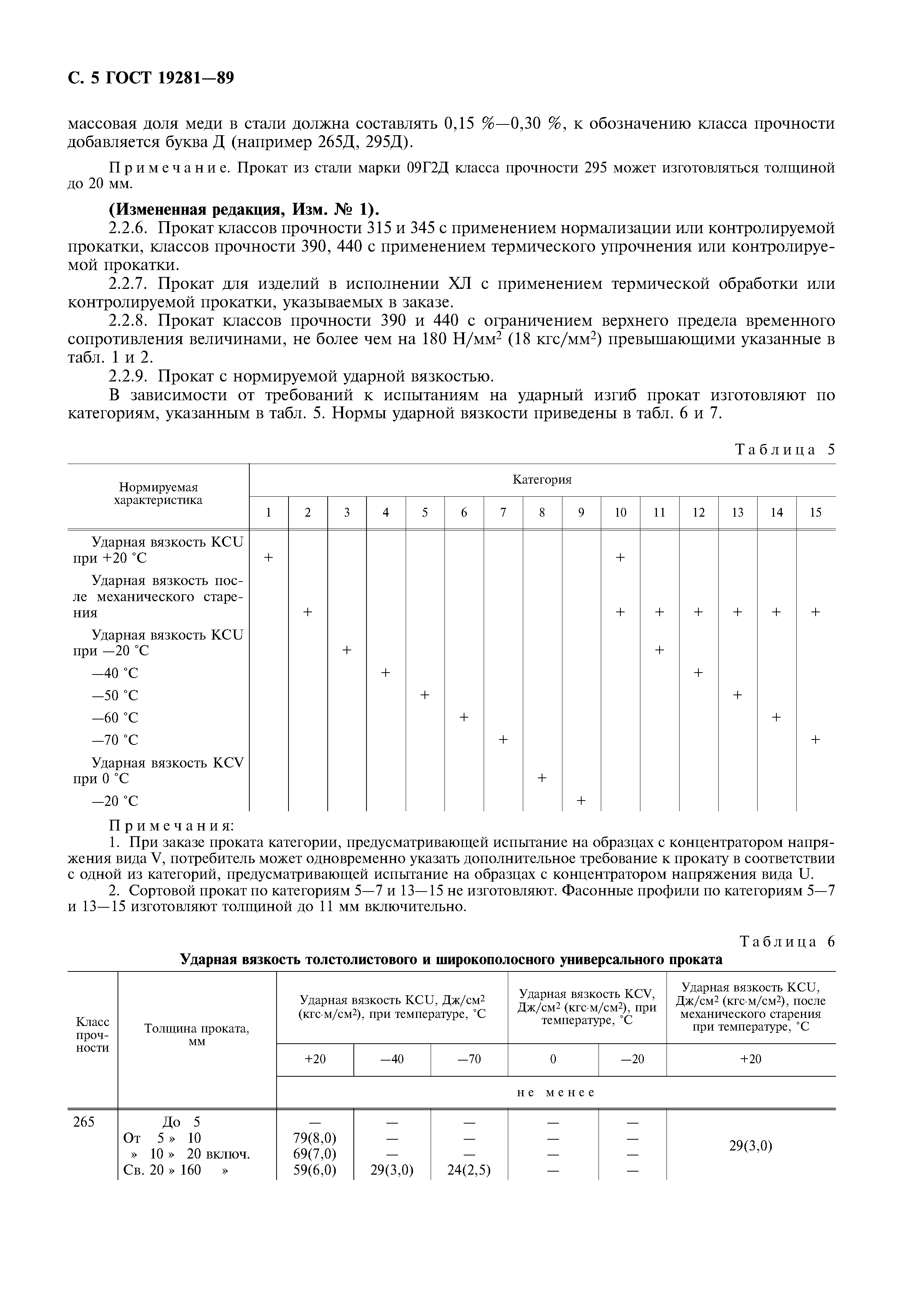

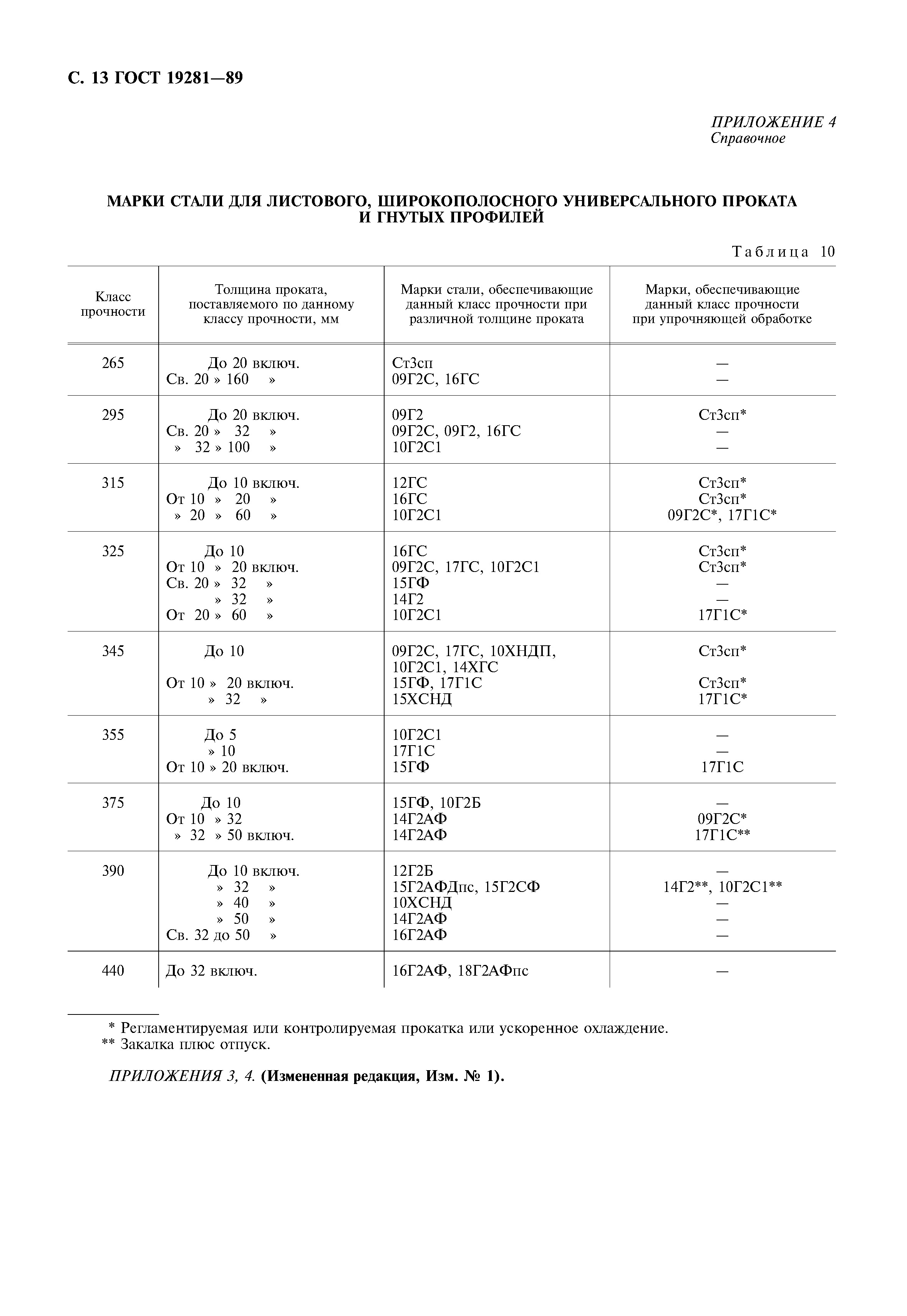

Оглавление:	1 Сортамент 2 Технические требования    2.1 Характеристики базового исполнения    2.2 Характеристики исполнения, устанавливаемые по требованию потребителя 3 Правила приемки 4 Методы контроля 5 Транспортирование и хранение Приложение 1 (обязательное) Примеры условных обозначений Приложение 2 (справочное) Базовый химический состав стали Приложение 3 (справочное) Марки стали сортового, полосового и фасонного проката Приложение 4 (справочное) Марки стали для листового, широкополосного универсального проката и гнутых профилей

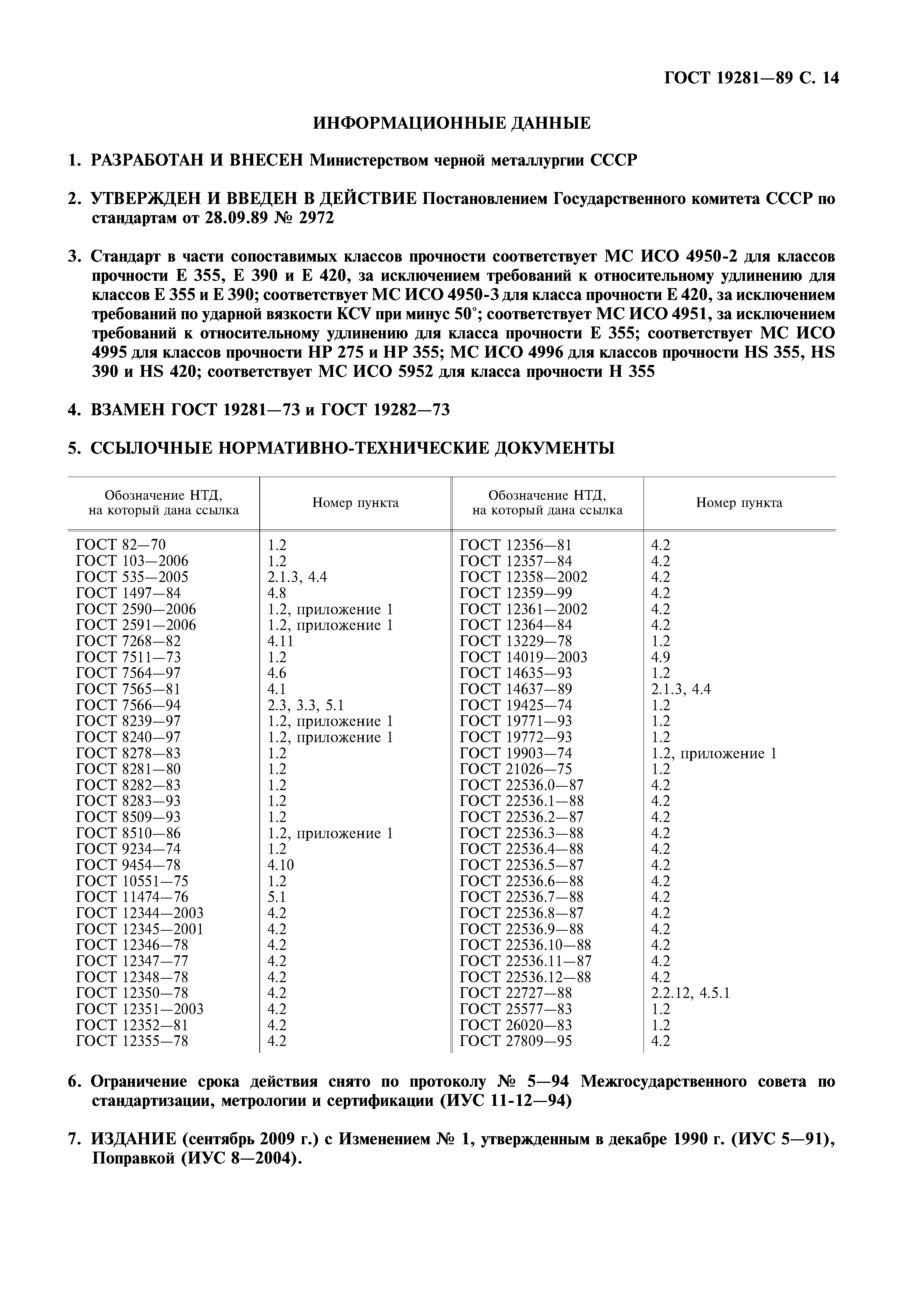

Разработан:	Министерство черной металлургии СССР
Утверждён:	28.09.1989 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2972)
Издан:	Издательство стандартов (1991 г. ) Издательство стандартов (1989 г. ) ИПК Издательство стандартов (2001 г. ) Стандартинформ (2009 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Продукция из чугуна и стали Стальной листовой прокат и полуфабрикаты Экология МЕТАЛЛУРГИЯ Продукция из чугуна и стали Стальной листовой прокат и полуфабрикаты Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Металлургия
Список изменений:	Поправка от 01.08.2004 (ИУС 8-2004)
Заменяет собой:	ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 19281-73 «Сталь низколегированная сортовая и фасонная»
Чем заменён:	ГОСТ 19281-2014 «Прокат повышенной прочности. Общие технические условия»
Нормативные ссылки:	ГОСТ 82-70 «Прокат стальной горячекатаный широкополосный универсальный. Сортамент» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 7511-73 «Профили стальные для оконных и фонарных переплетов и оконных панелей промышленных зданий. Технические условия» ГОСТ 7566-94 «Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение» ГОСТ 8278-83 «Швеллеры стальные гнутые равнополочные. Сортамент» ГОСТ 8281-80 «Швеллеры стальные гнутые неравнополочные. Сортамент» ГОСТ 8282-83 «Профили стальные гнутые С-образные равнополочные. Сортамент» ГОСТ 8283-93 «Профили стальные гнутые корытные равнополочные. Сортамент» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 9234-74 «Профили стальные гнутые листовые с трапециевидным гофром. Сортамент» ГОСТ 10551-75 «Профили стальные гнутые гофрированные. Сортамент» ГОСТ 11474-76 «Профили стальные гнутые. Технические условия» ГОСТ 13229-78 «Профили стальные гнутые зетовые. Сортамент» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 19425-74 «Балки двутавровые и швеллеры стальные специальные. Сортамент» ГОСТ 19771-93 «Уголки стальные гнутые равнополочные. Сортамент» ГОСТ 19772-93 «Уголки стальные гнутые неравнополочные. Сортамент» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 25577-83 «Профили стальные гнутые замкнутые сварные квадратные и прямоугольные. Технические условия» ГОСТ 26020-83 «Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент» ГОСТ 21026-75 «Швеллеры стальные горячекатаные с отогнутой полкой для вагонеток. Сортамент» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент» ГОСТ 12345-2001 «Стали легированные и высоколегированные. Методы определения серы» ГОСТ 22536.0-87 «Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа» ГОСТ 22536.2-87 «Сталь углеродистая и чугун нелегированный. Методы определения серы» ГОСТ 22536.5-87 «Сталь углеродистая и чугун нелегированный. Методы определения марганца» ГОСТ 22536.8-87 «Сталь углеродистая и чугун нелегированный. Методы определения меди» ГОСТ 22536.11-87 «Сталь углеродистая и чугун нелегированный. Методы определения титана» ГОСТ 22536.1-88 «Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита» ГОСТ 22536.3-88 «Сталь углеродистая и чугун нелегированный. Методы определения фосфора» ГОСТ 22536.4-88 «Сталь углеродистая и чугун нелегированный. Методы определения кремния» ГОСТ 22536.6-88 «Сталь углеродистая и чугун нелегированный. Методы определения мышьяка» ГОСТ 22536.7-88 «Сталь углеродистая и чугун нелегированный. Методы определения хрома» ГОСТ 22536.9-88 «Сталь углеродистая и чугун нелегированный. Методы определения никеля» ГОСТ 22536.10-88 «Сталь углеродистая и чугун нелегированный. Методы определения алюминия» ГОСТ 22536.12-88 «Сталь углеродистая и чугун нелегированный. Методы определения ванадия» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 12346-78 «Стали легированные и высоколегированные. Методы определения кремния» ГОСТ 12347-77 «Стали легированные и высоколегированные. Методы определения фосфора» ГОСТ 12348-78 «Стали легированные и высоколегированные. Методы определения марганца» ГОСТ 12350-78 «Стали легированные и высоколегированные. Методы определения хрома» ГОСТ 12352-81 «Стали легированные и высоколегированные. Методы определения никеля» ГОСТ 12355-78 «Стали легированные и высоколегированные. Методы определения меди» ГОСТ 12356-81 «Стали легированные и высоколегированные. Методы определения титана» ГОСТ 12357-84 «Стали легированные и высоколегированные. Методы определения алюминия» ГОСТ 12359-99 «Стали углеродистые, легированные и высоколегированные. Методы определения азота» ГОСТ 12364-84 «Стали легированные и высоколегированные. Методы определения церия» ГОСТ 14635-93 «Профили стальные гнутые специальные для вагоностроения. Сортамент» ГОСТ 27809-95 «Чугун и сталь. Методы спектрографического анализа» ГОСТ 7268-82 «Сталь. Метод определения склонности к механическому старению по испытанию на ударный изгиб» ГОСТ 7564-73 «Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 12358-2002 «Стали легированные и высоколегированные. Методы определения мышьяка» ГОСТ 12361-2002 «Стали легированные и высоколегированные. Методы определения ниобия» ГОСТ 12344-2003 «Стали легированные и высоколегированные. Методы определения углерода» ГОСТ 14019-2003 «Материалы металлические. Метод испытания на изгиб» ГОСТ 12351-2003 «Стали легированные и высоколегированные. Методы определения ванадия» ГОСТ 535-2005 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» ГОСТ 2590-2006 «Прокат сортовой стальной горячекатаный круглый. Сортамент» ГОСТ 2591-2006 «Прокат сортовой стальной горячекатаный квадратный. Сортамент» ГОСТ 103-2006 «Прокат сортовой стальной горячекатаный полосовой. Сортамент» ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 8239-89 «Двутавры стальные горячекатаные. Сортамент» ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 28473-90 «Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа»
