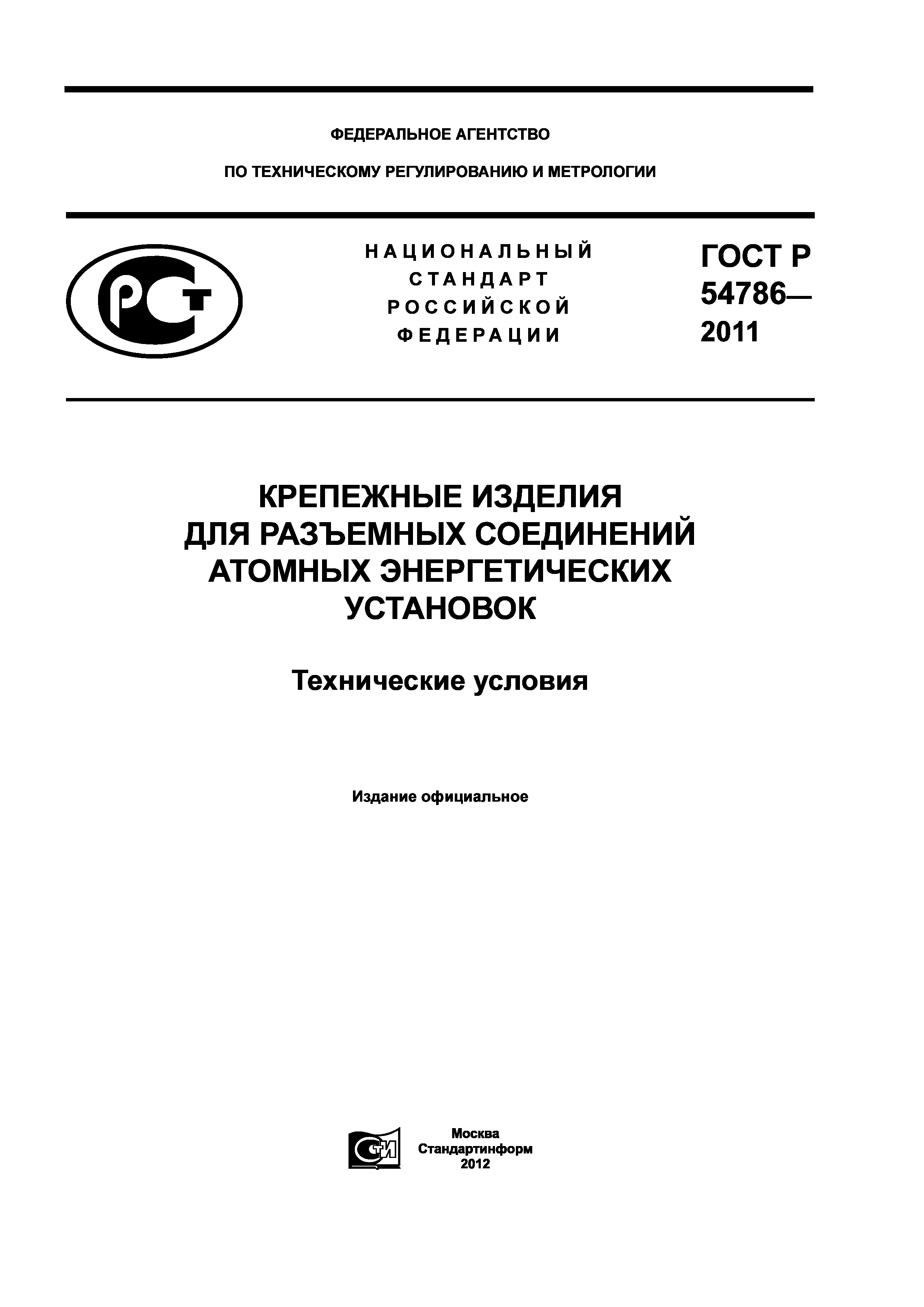

Скачать ГОСТ Р 54786-2011 Крепежные изделия для разъемных соединений атомных энергетических установок. Технические условия

Дата актуализации: 10.08.2017

ГОСТ Р 54786-2011

Крепежные изделия для разъемных соединений атомных энергетических установок. Технические условия

Обозначение:	ГОСТ Р 54786-2011
Обозначение англ:	GOST R 54786-2011
Статус:	действует
Название рус.:	Крепежные изделия для разъемных соединений атомных энергетических установок. Технические условия
Название англ.:	Fastening parts for detachable connections of nuclear power plants. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2013

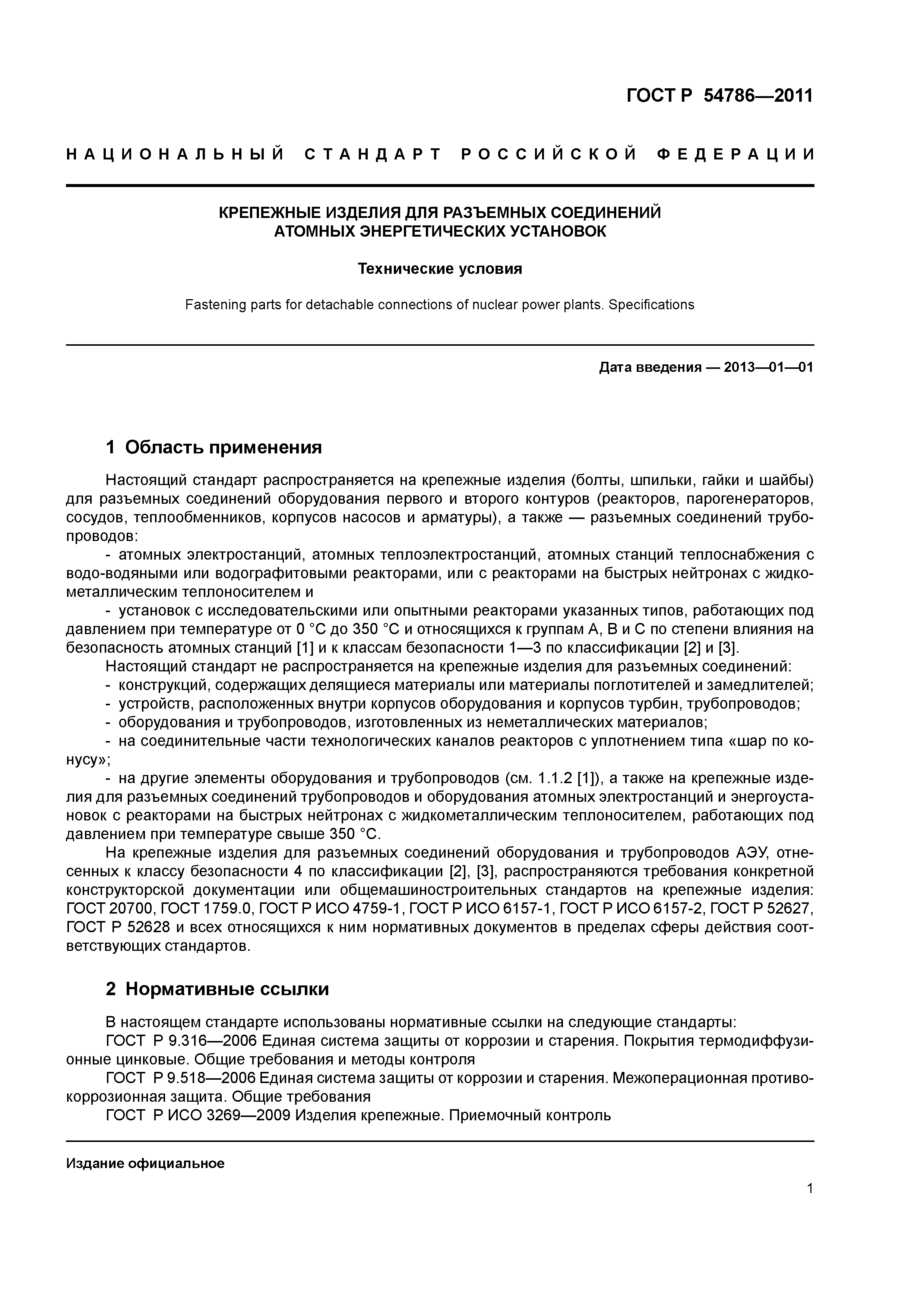

Область применения:	Стандарт распространяется на крепежные изделия (болты, шпильки, гайки и шайбы) для разъемных соединений оборудования первого и второго контуров (реакторов, парогенераторов, сосудов, теплообменников, корпусов насосов и арматуры), а также - разъемных соединений трубопроводов: - атомных электростанций, атомных теплоэлектростанций, атомных станций теплоснабжения с водо-водяными или водографитовыми реакторами, или с реакторами на быстрых нейтронах с жидкометаллическим теплоносителем; - установок с исследовательскими или опытными реакторами указанных типов, работающих под давлением при температуре от 0 °С до 350 °С и относящихся к группам А, В и С по степени влияния на безопасность атомных станций и к классам безопасности 1-3 по классификации. Настоящий стандарт не распространяется на крепежные изделия для разъемных соединений: - конструкций, содержащих делящиеся материалы или материалы поглотителей и замедлителей; - устройств, расположенных внутри корпусов оборудования и корпусов турбин, трубопроводов; - оборудования и трубопроводов, изготовленных из неметаллических материалов; - на соединительные части технологических каналов реакторов с уплотнением типа «шар по конусу»; - на другие элементы оборудования и трубопроводов, а также на крепежные изделия для разъемных соединений трубопроводов и оборудования атомных электростанций и энергоустановок с реакторами на быстрых нейтронах с жидкометаллическим теплоносителем, работающих под давлением при температуре свыше 350 °С.

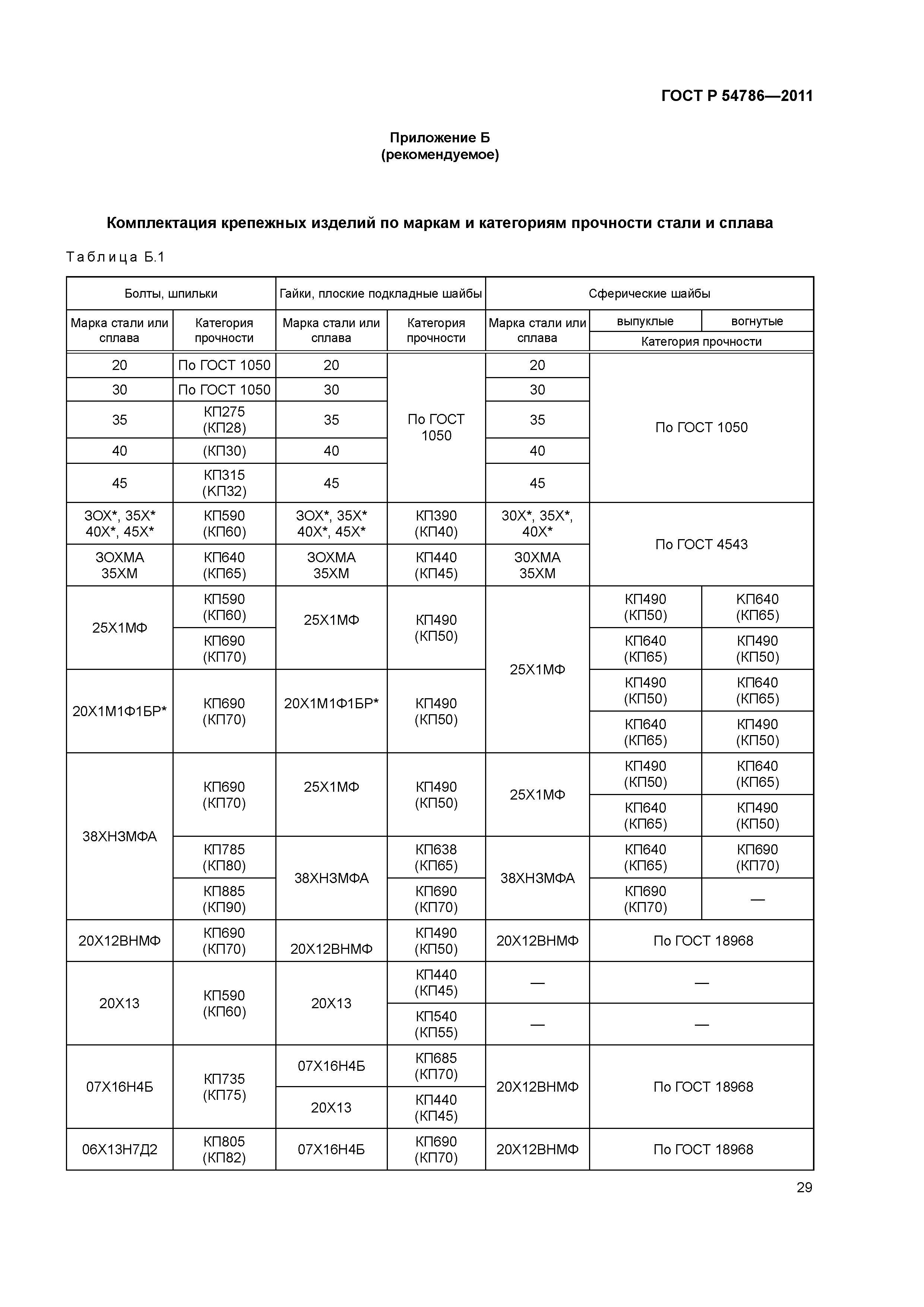

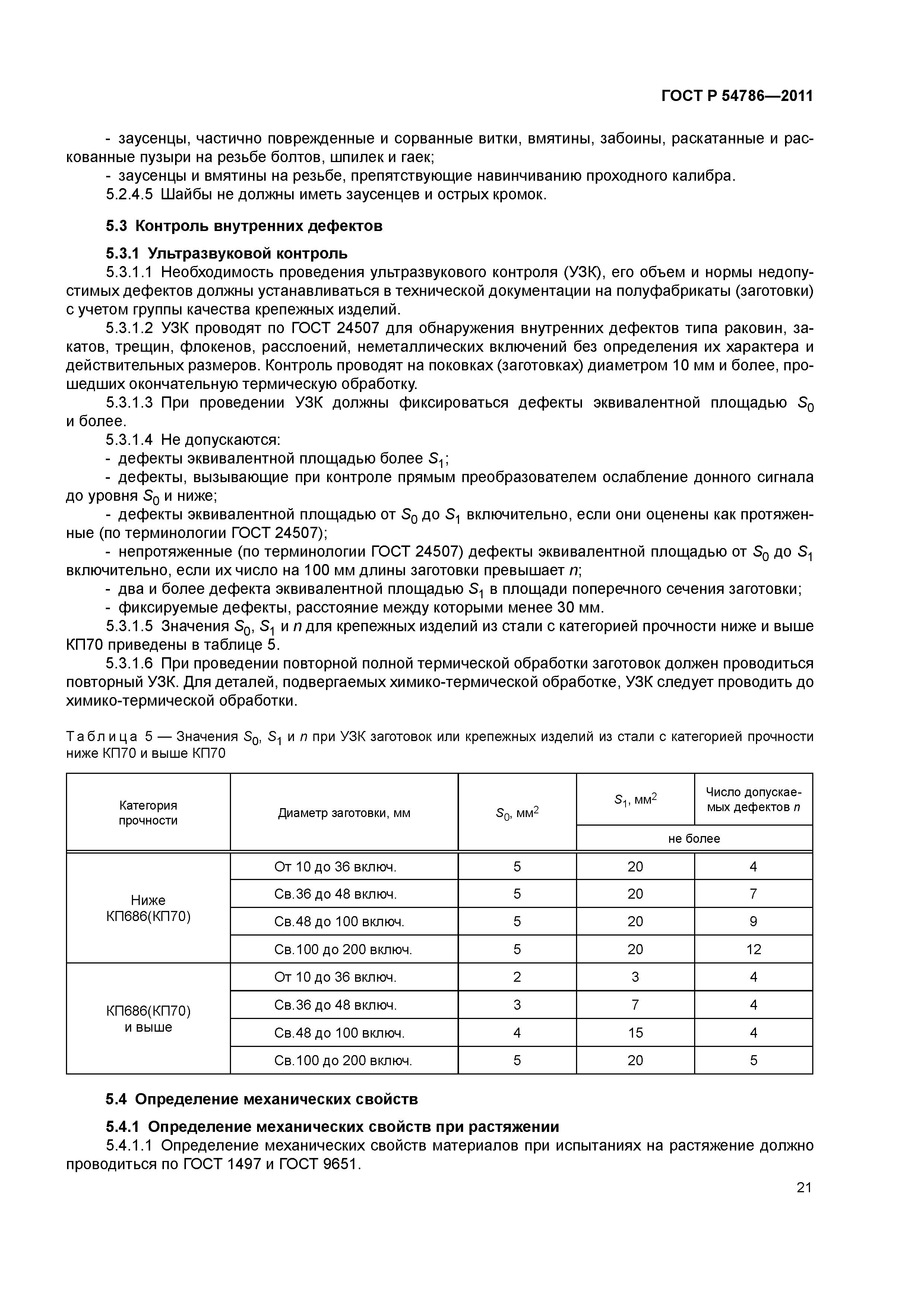

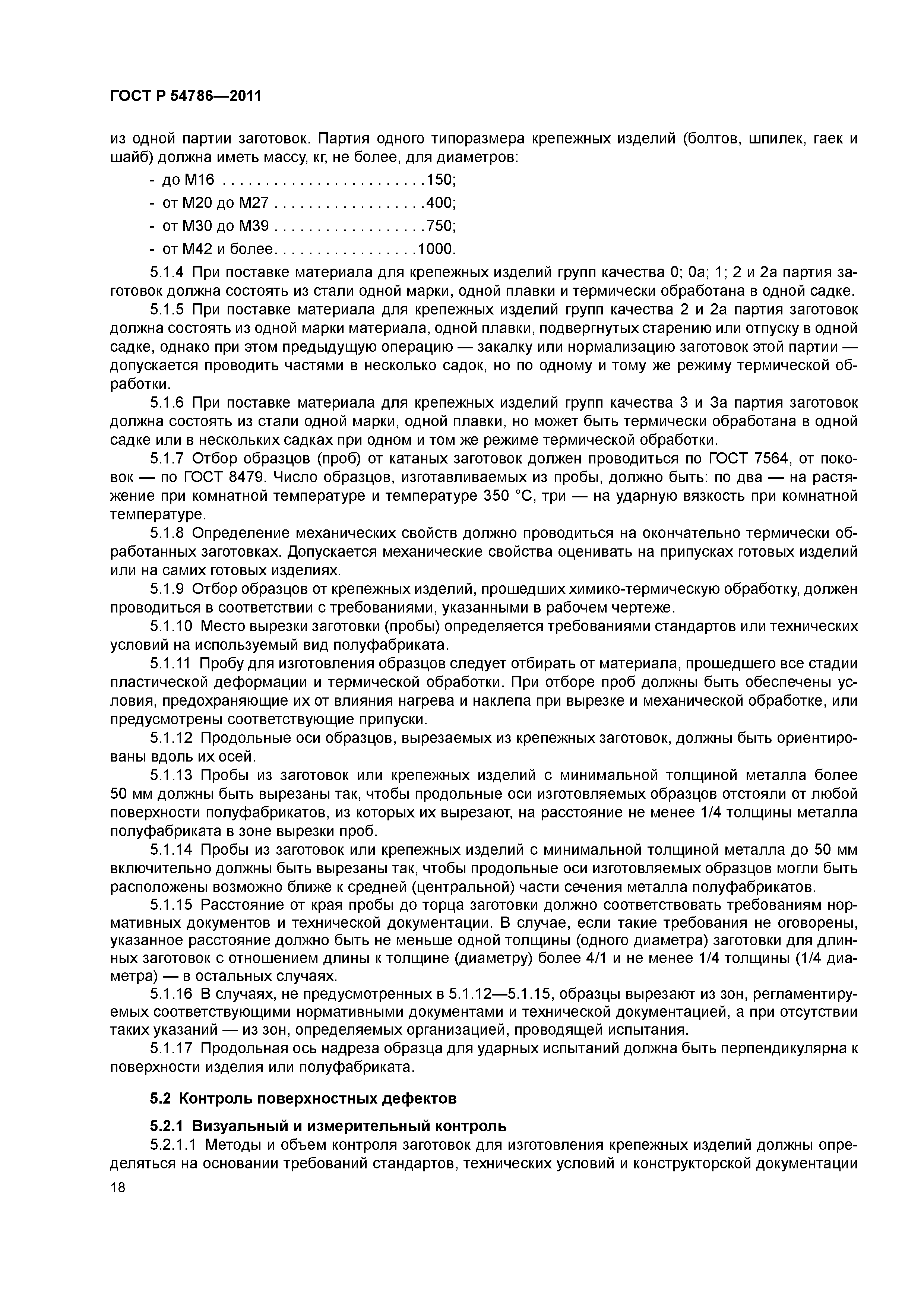

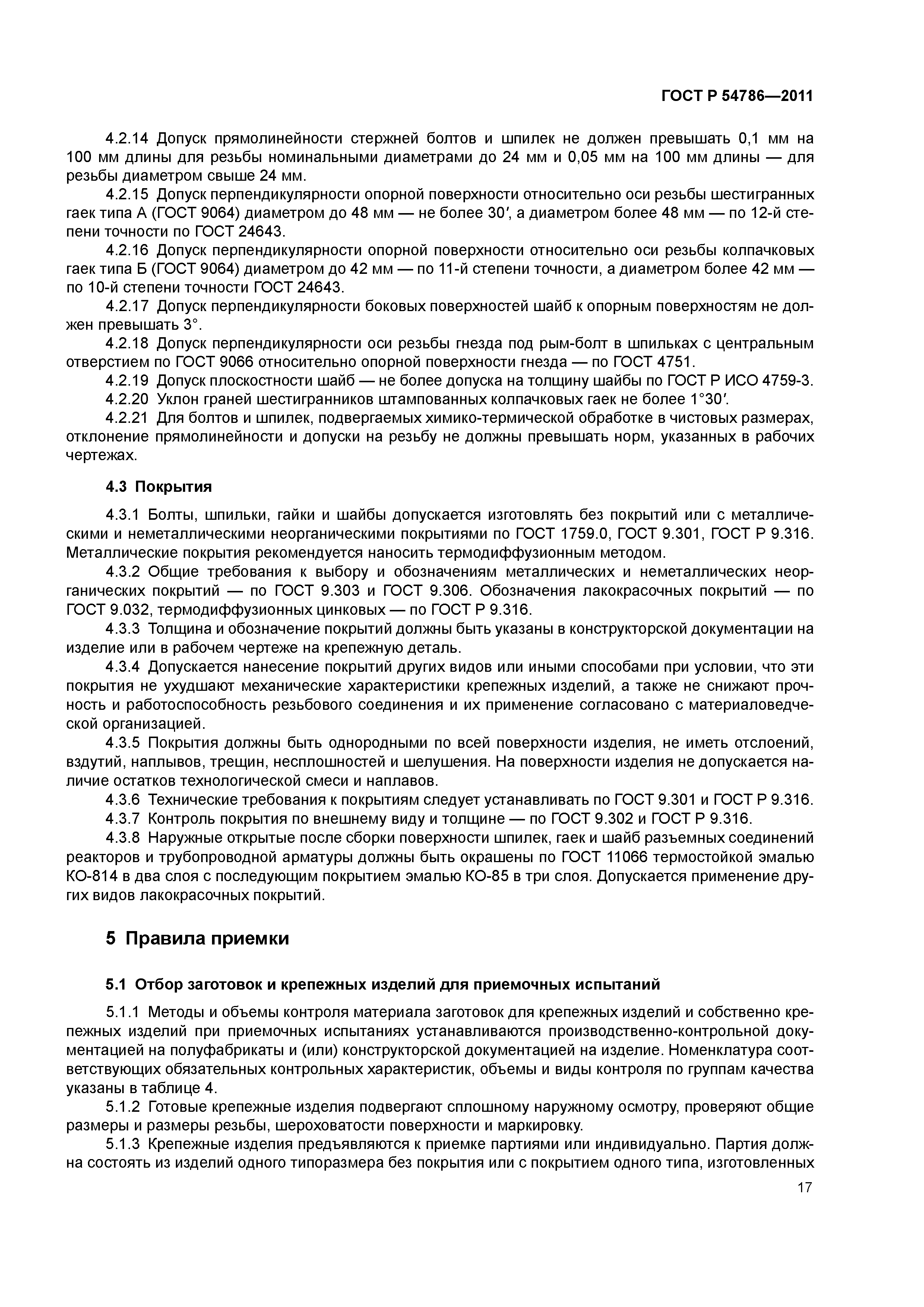

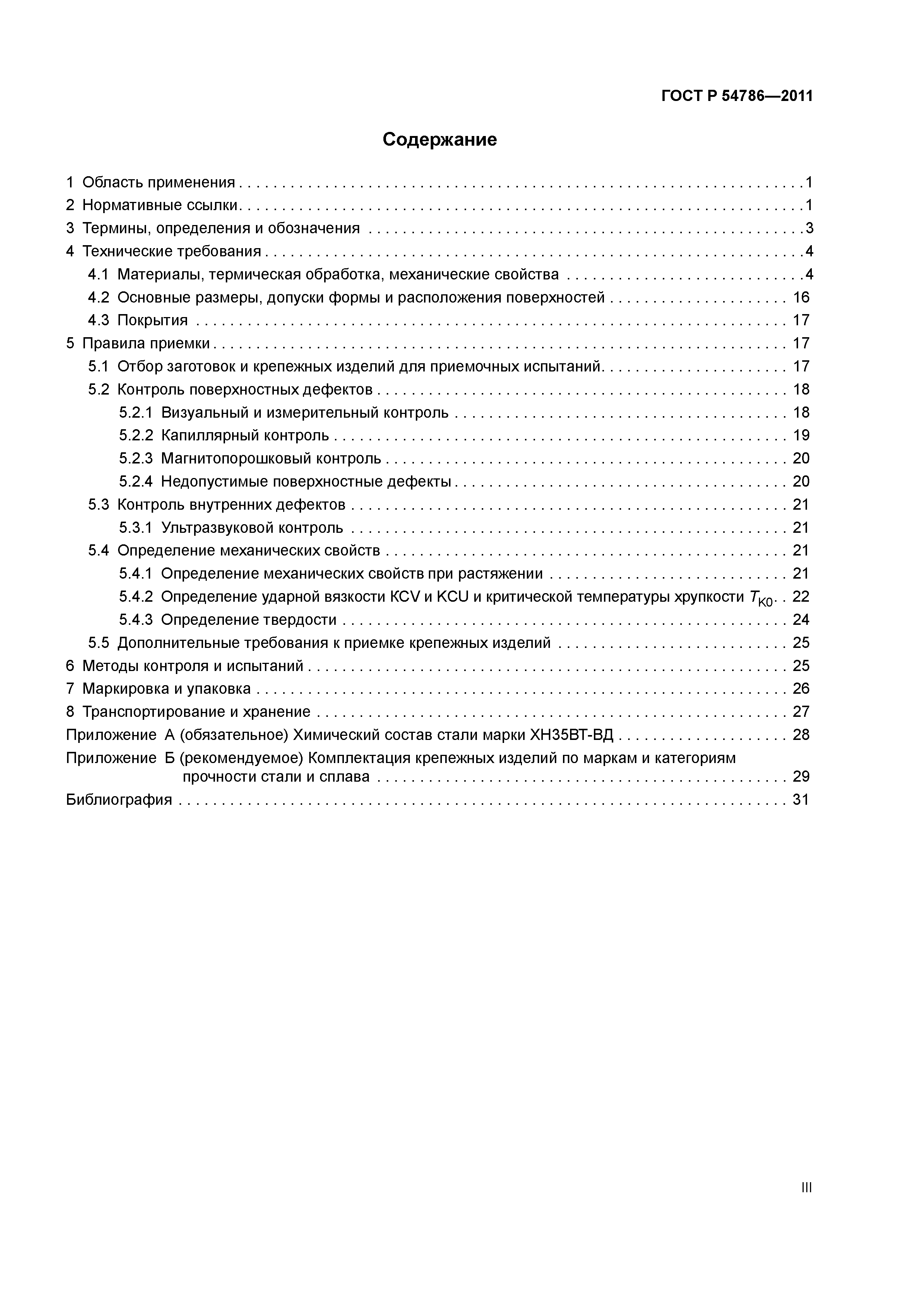

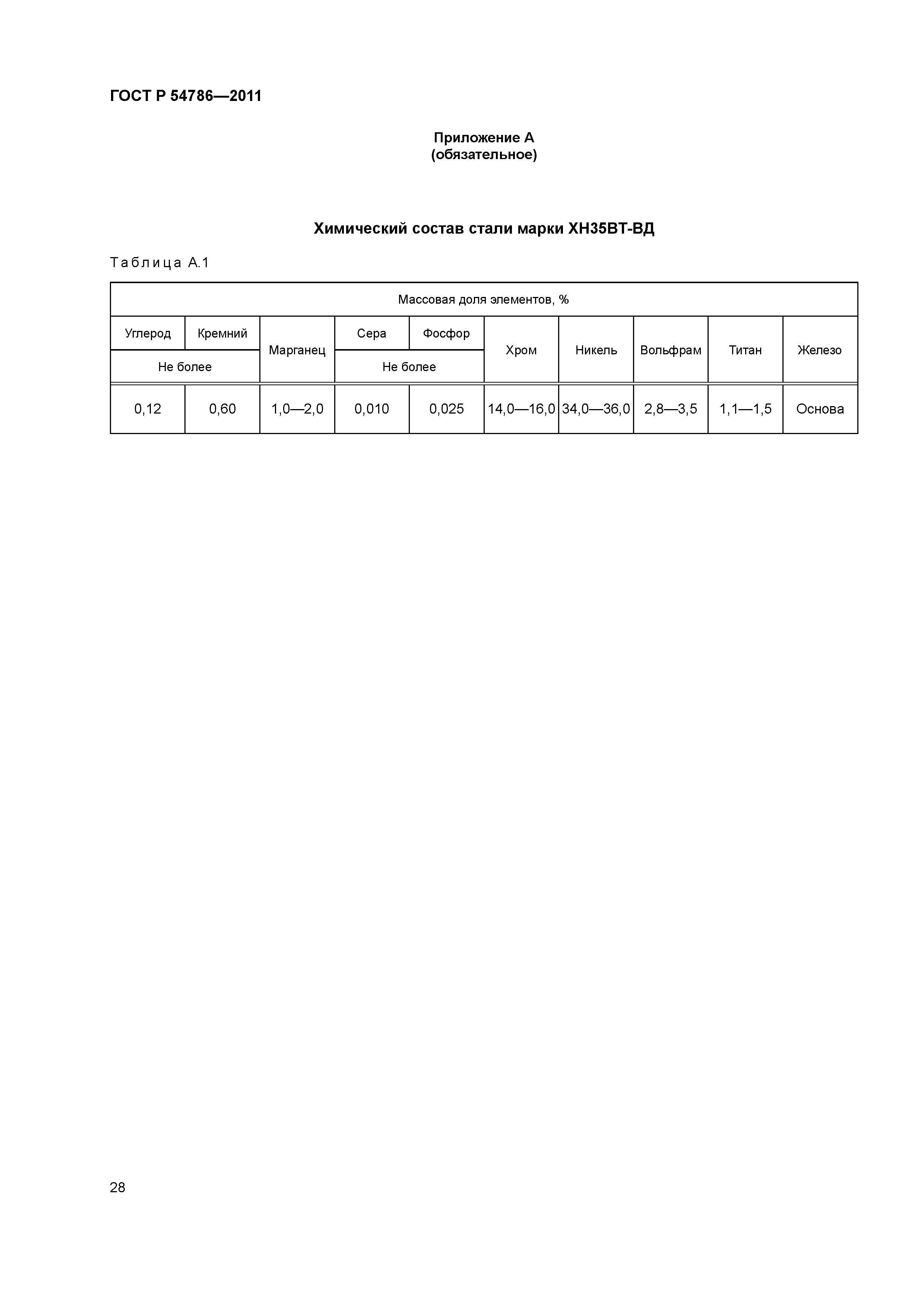

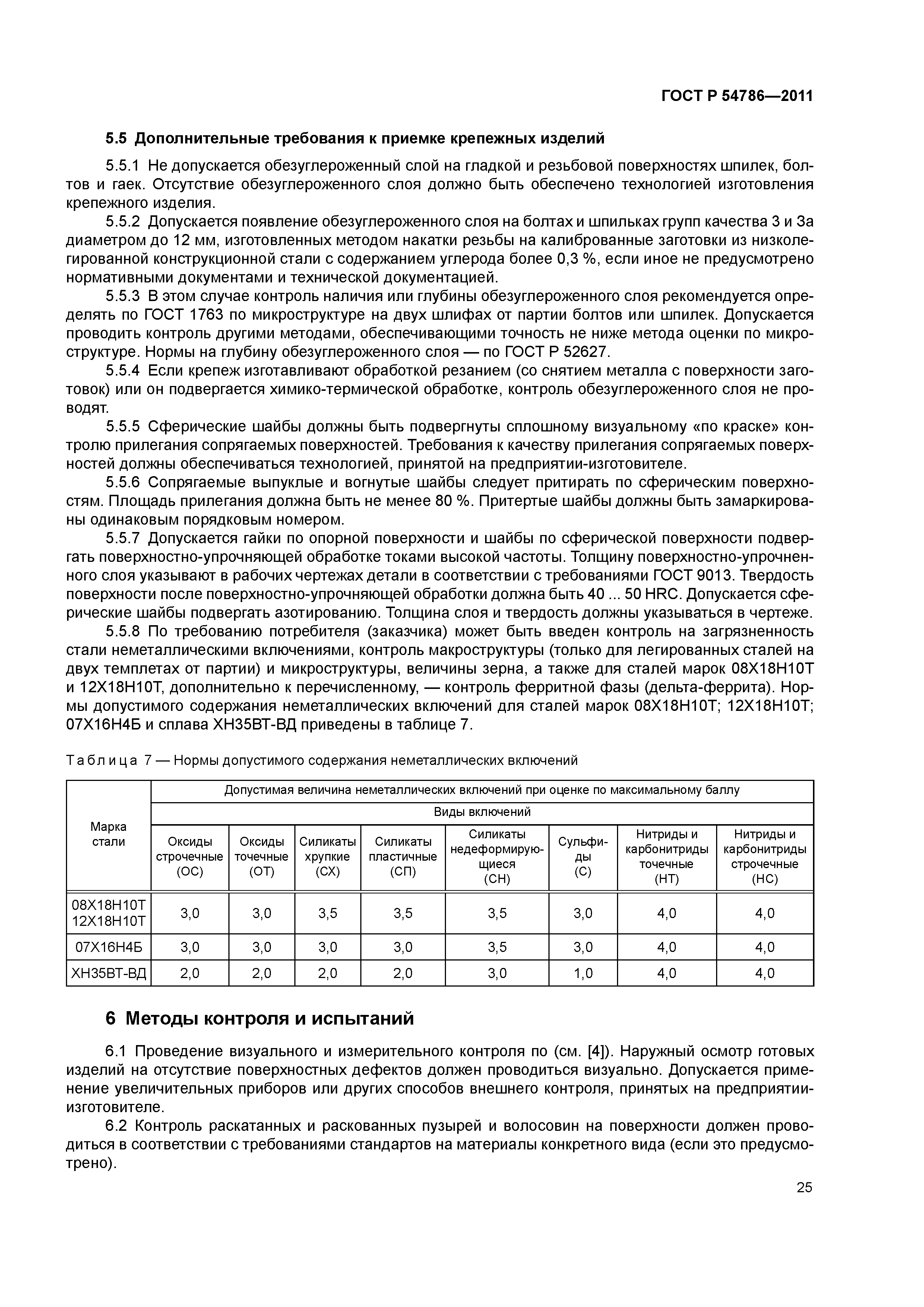

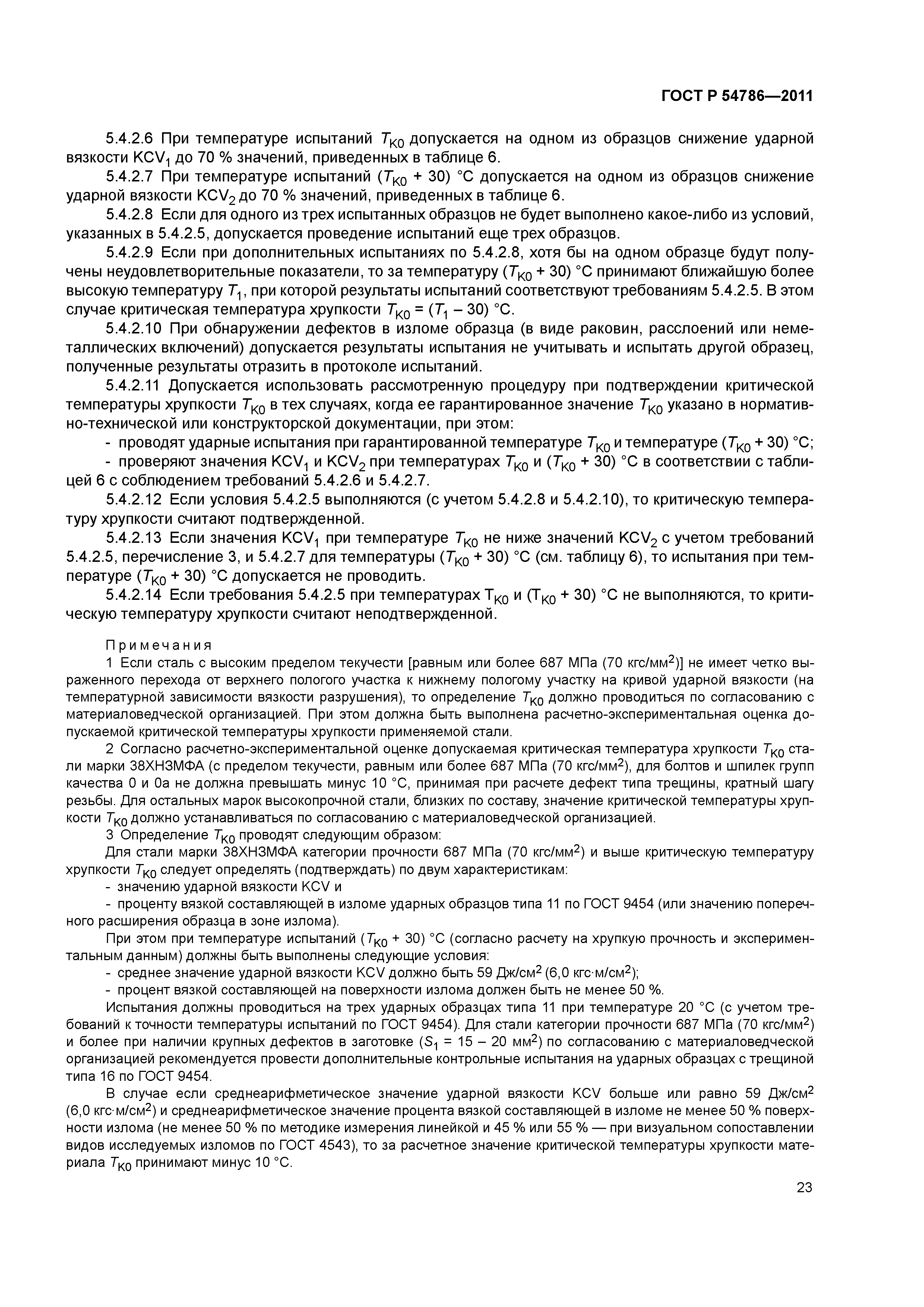

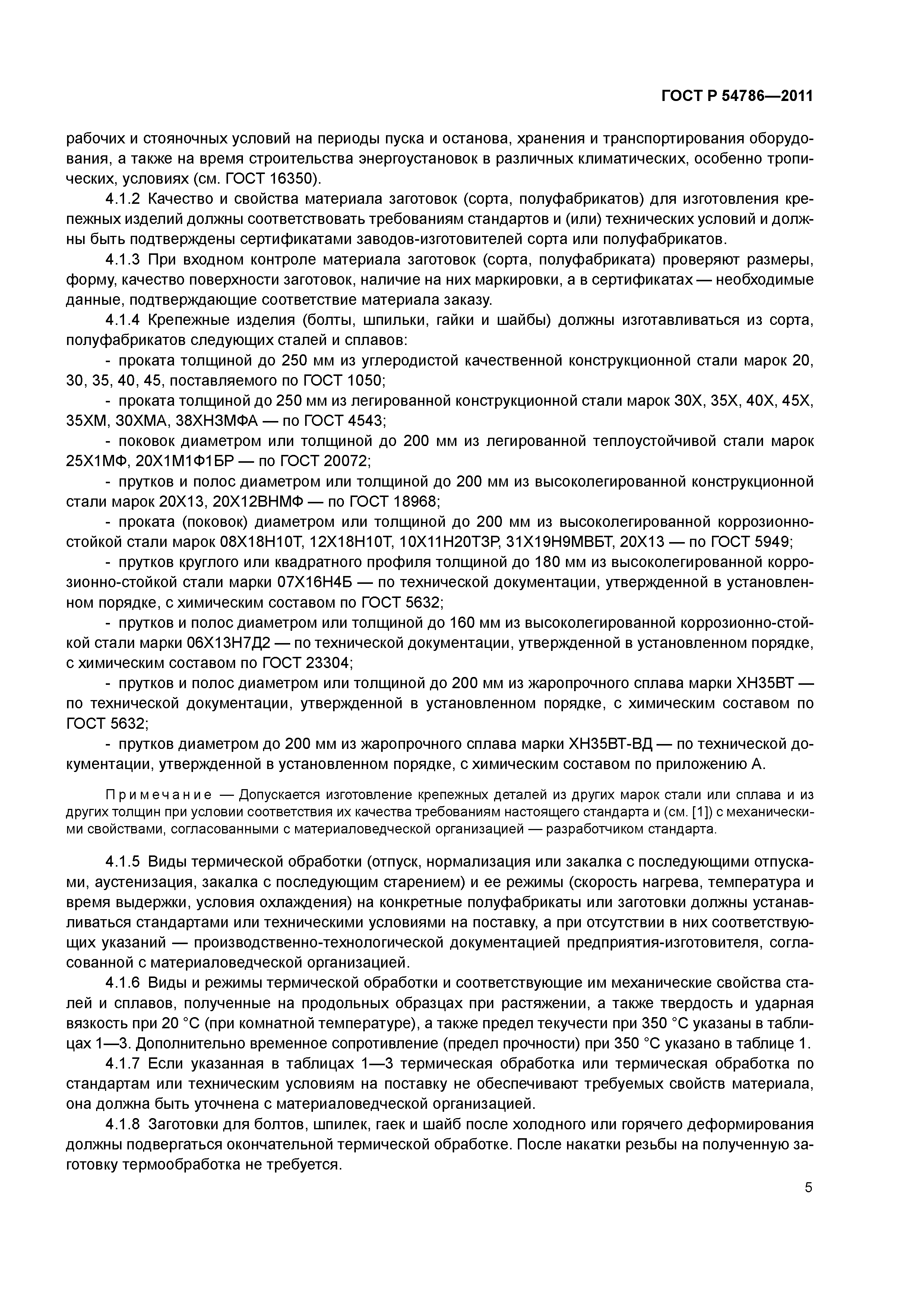

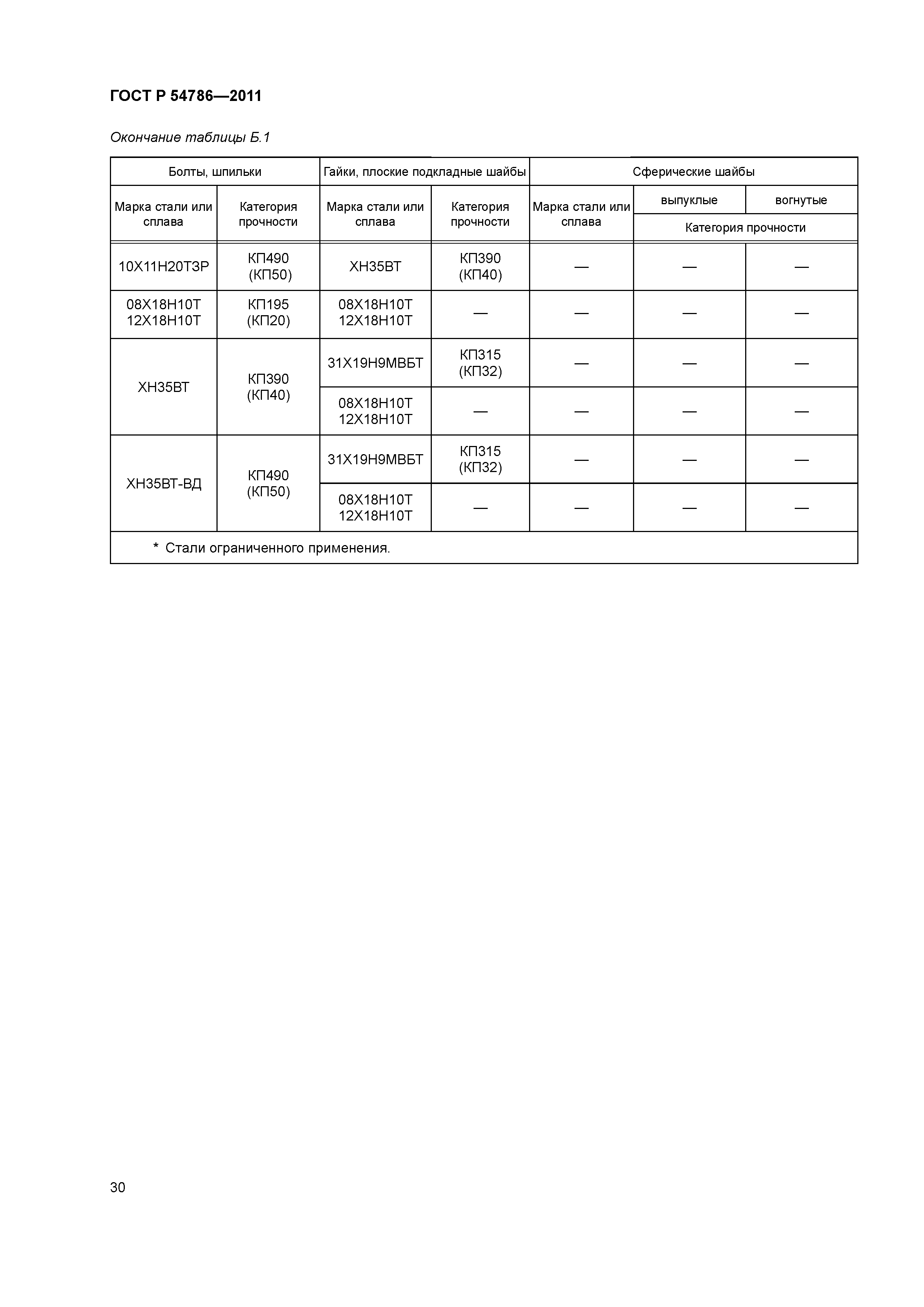

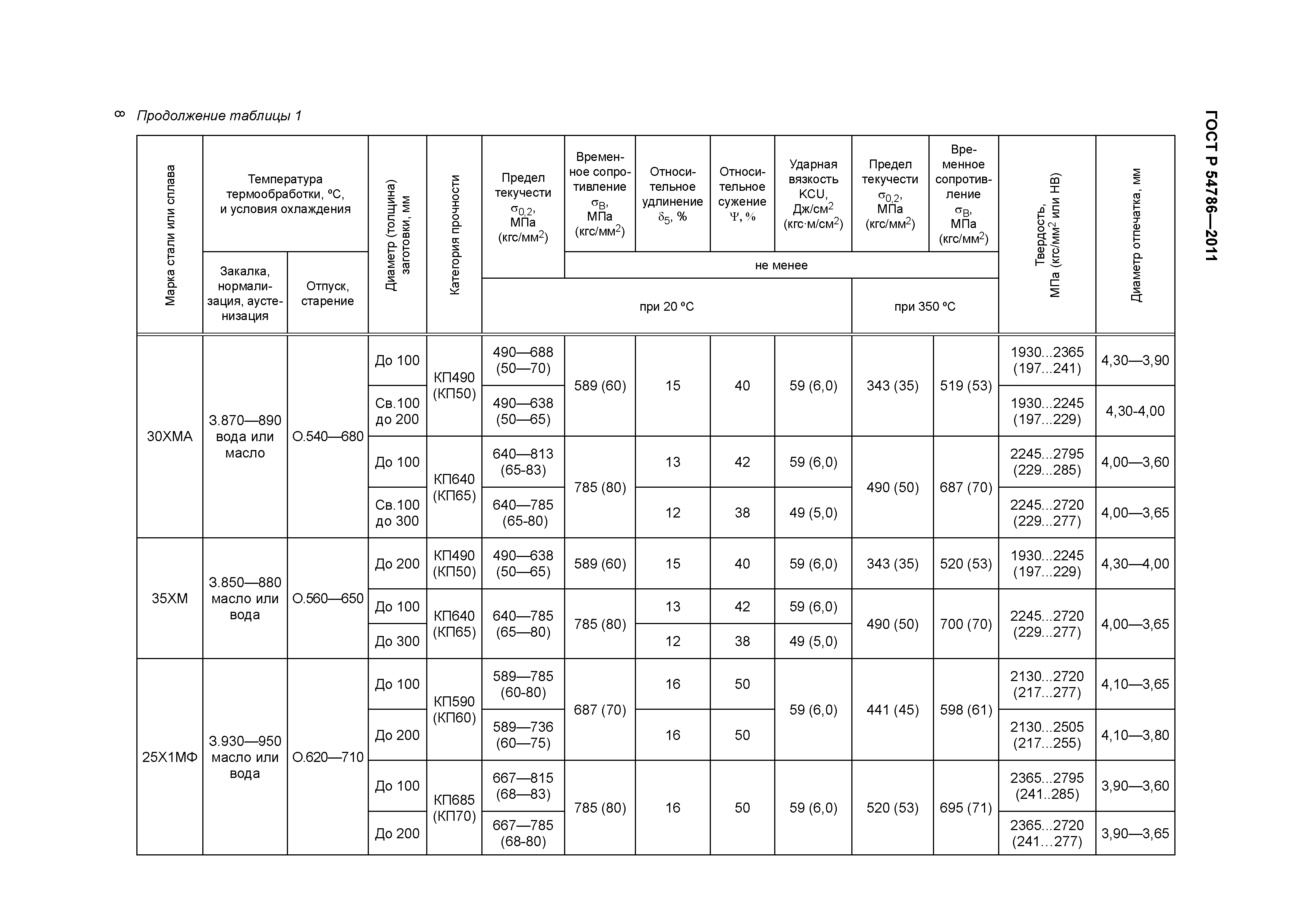

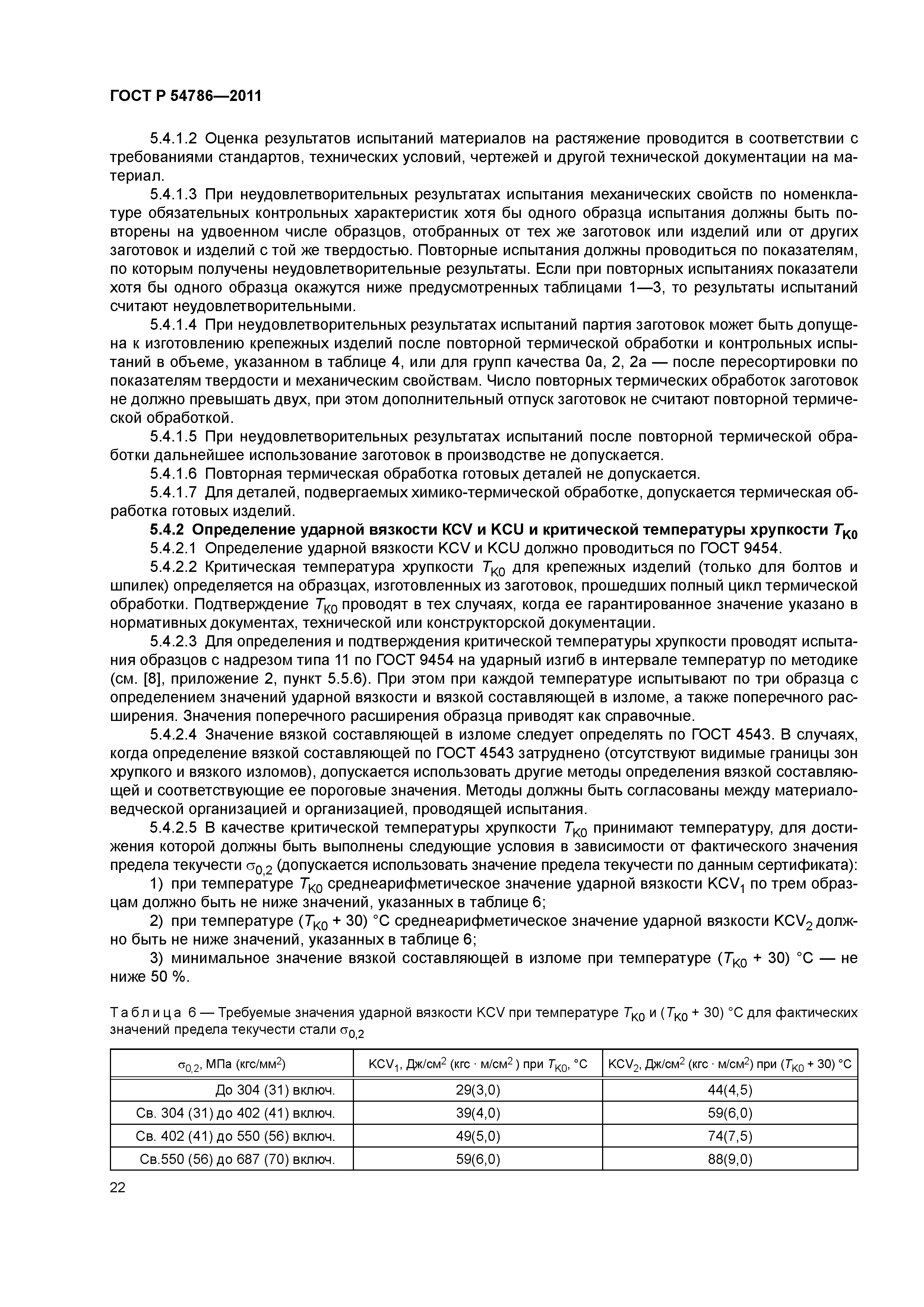

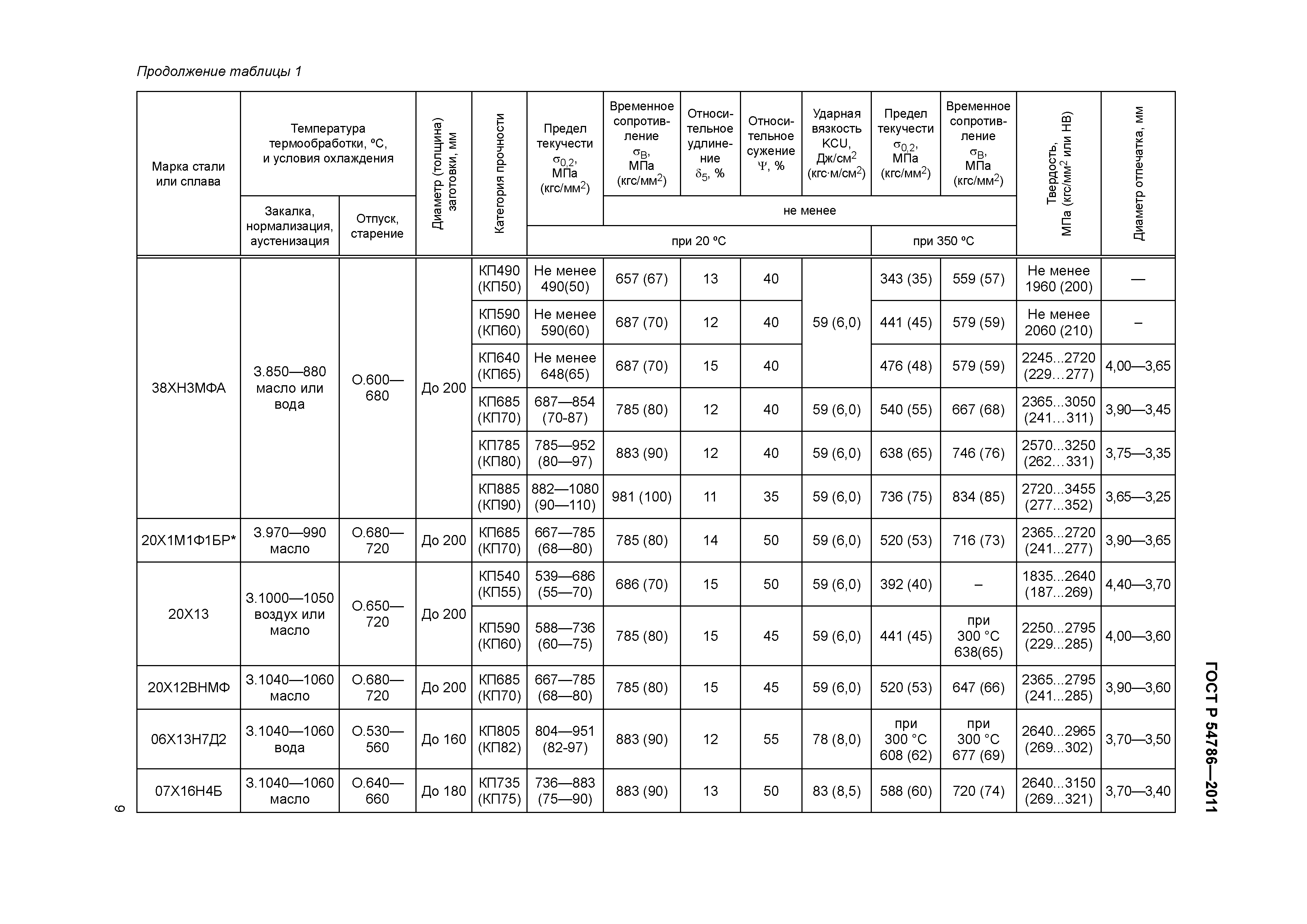

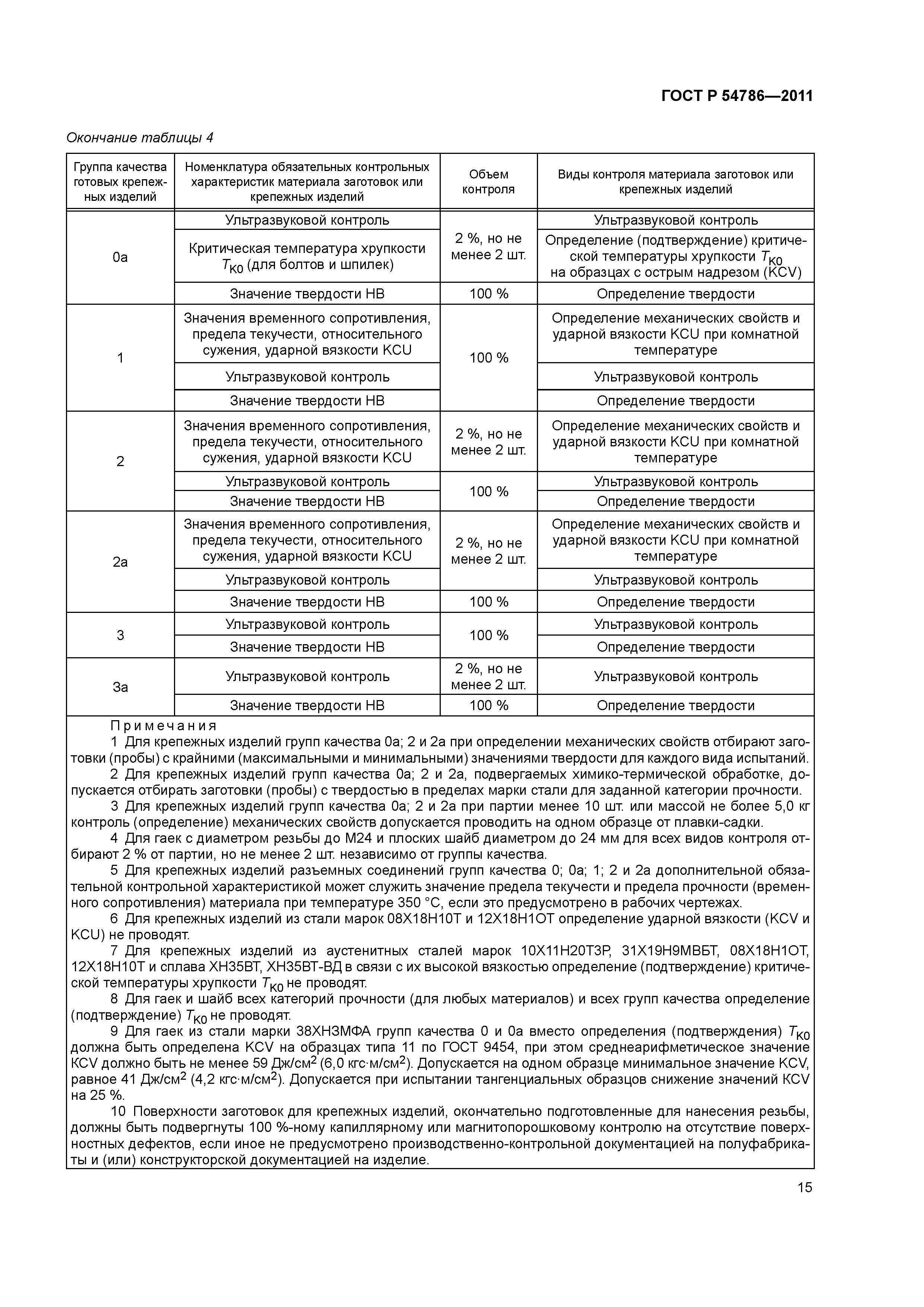

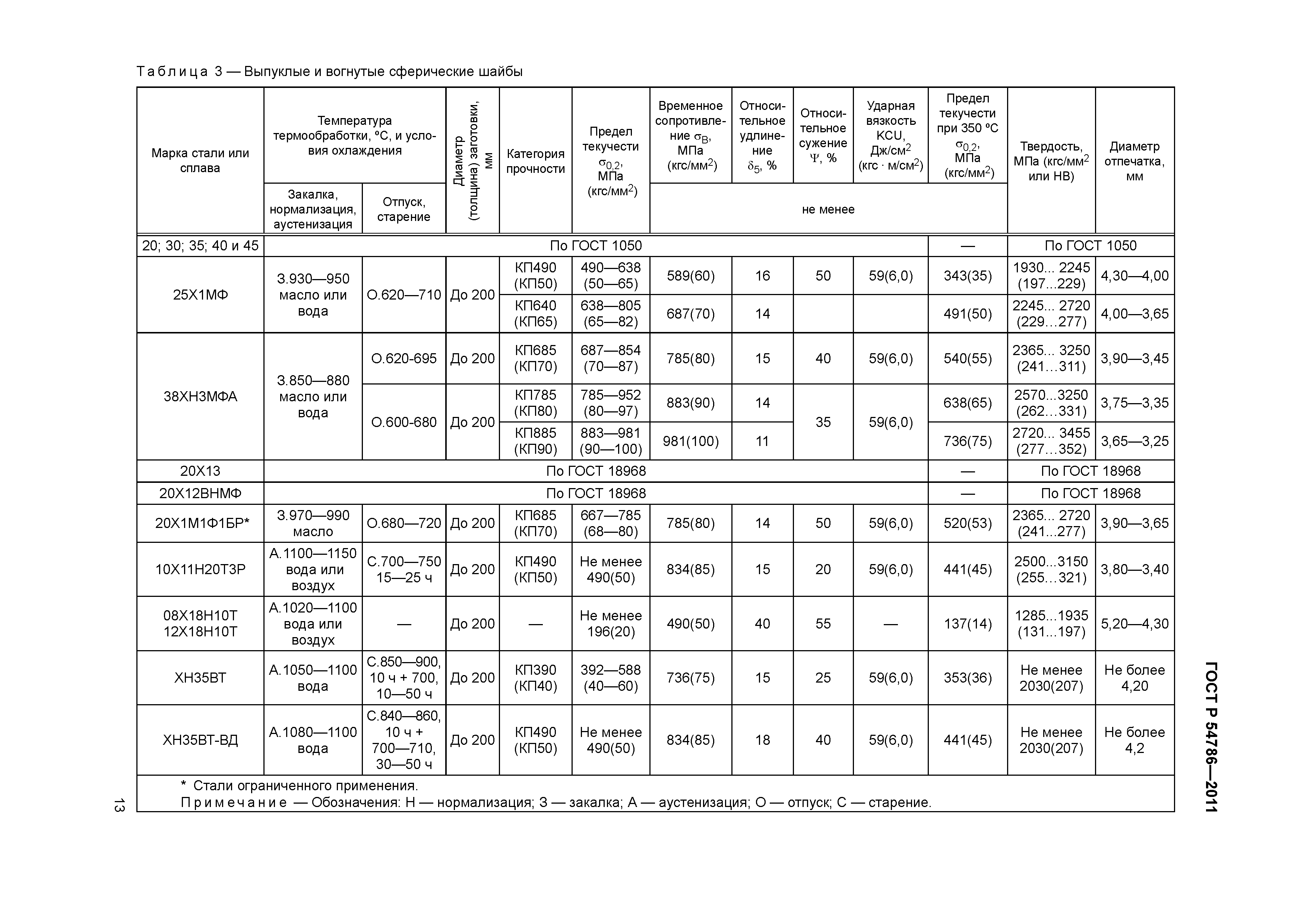

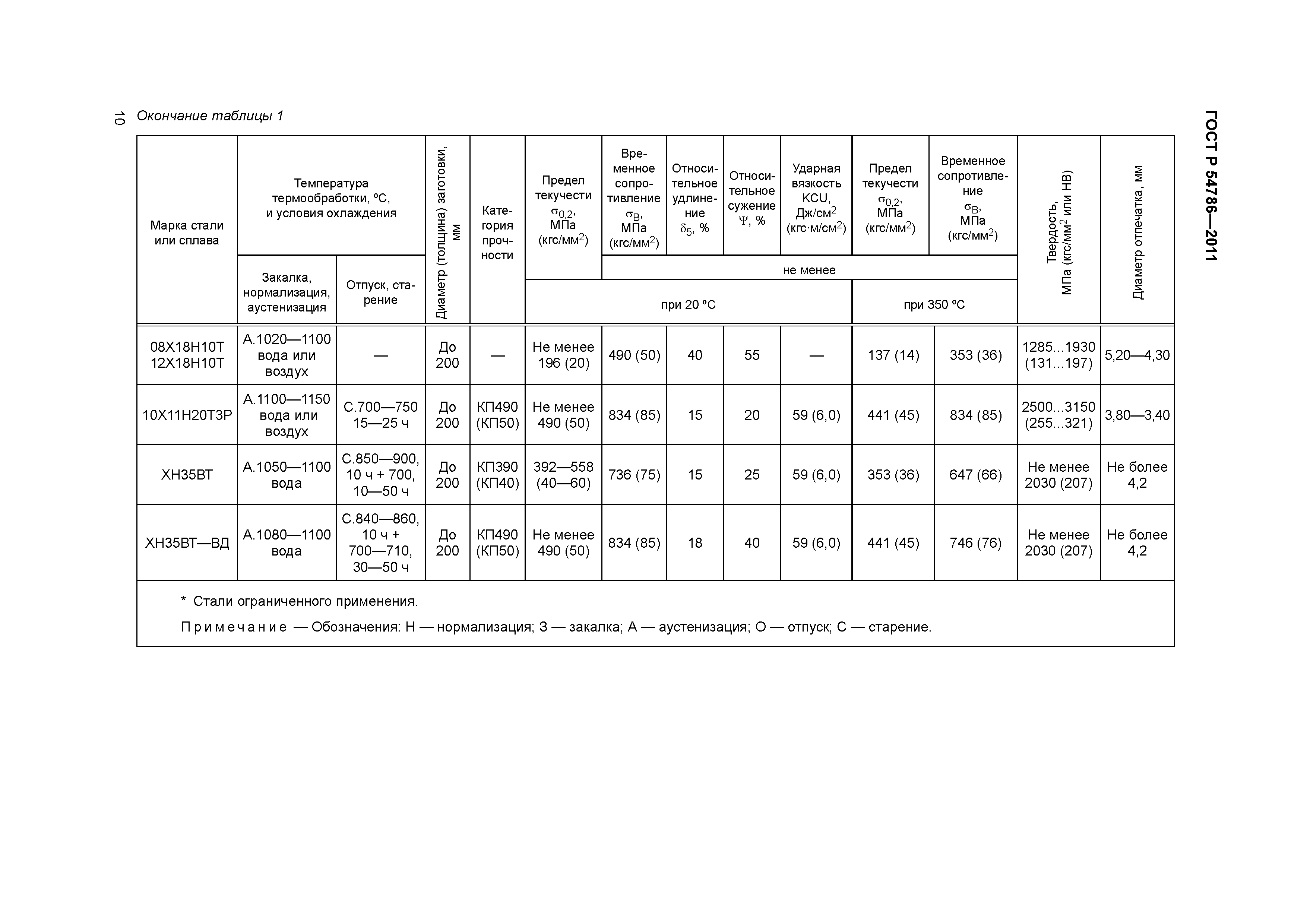

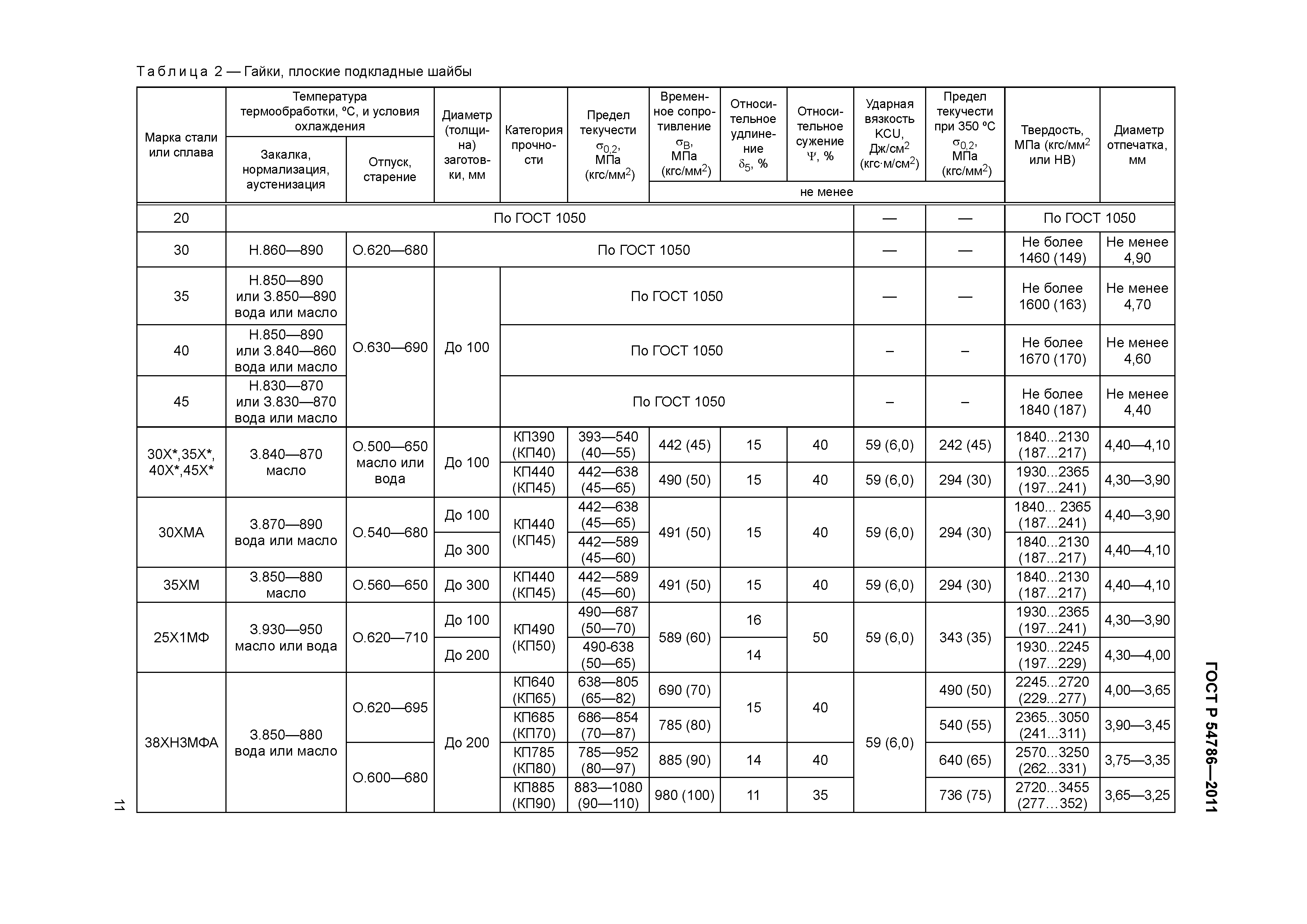

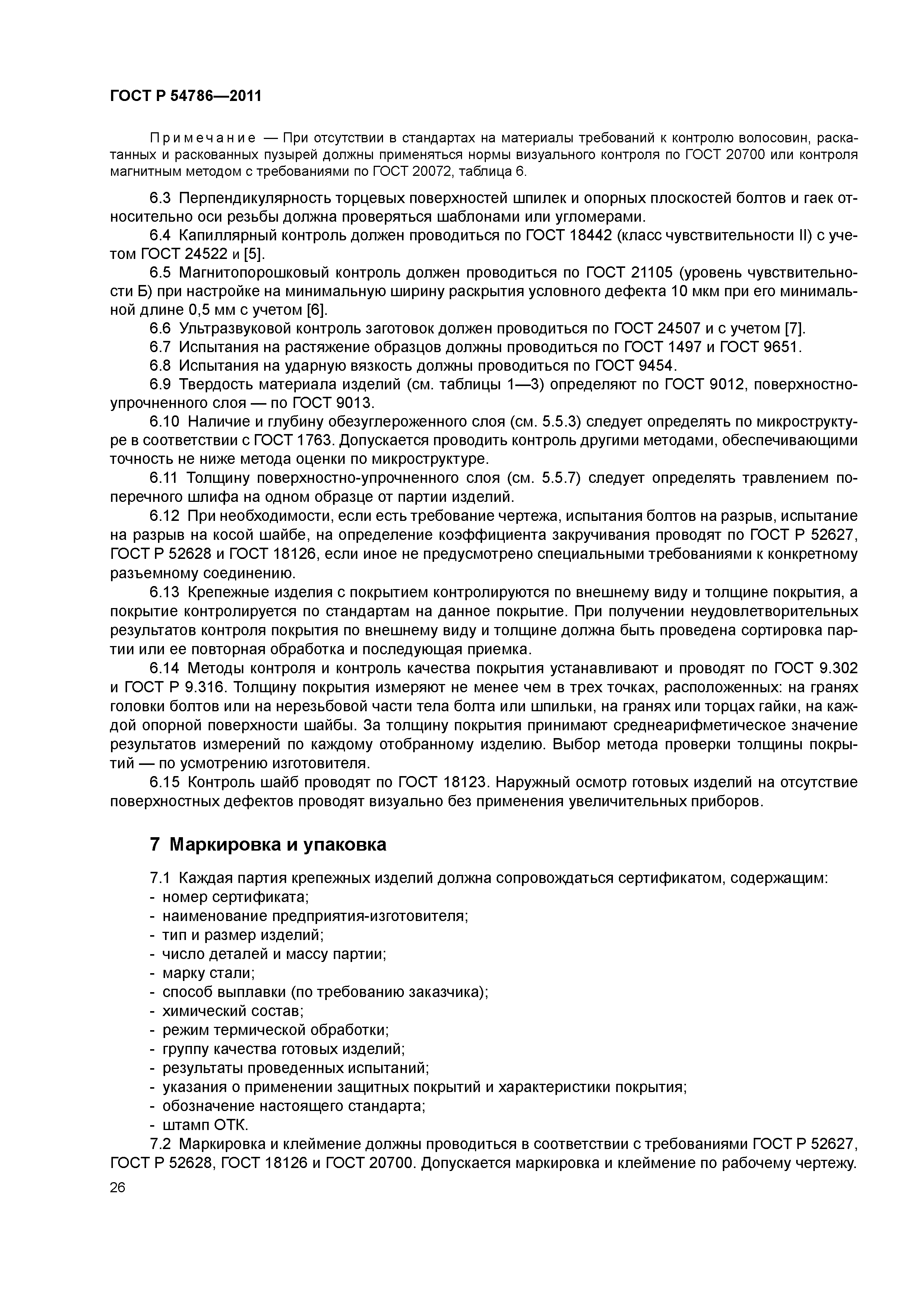

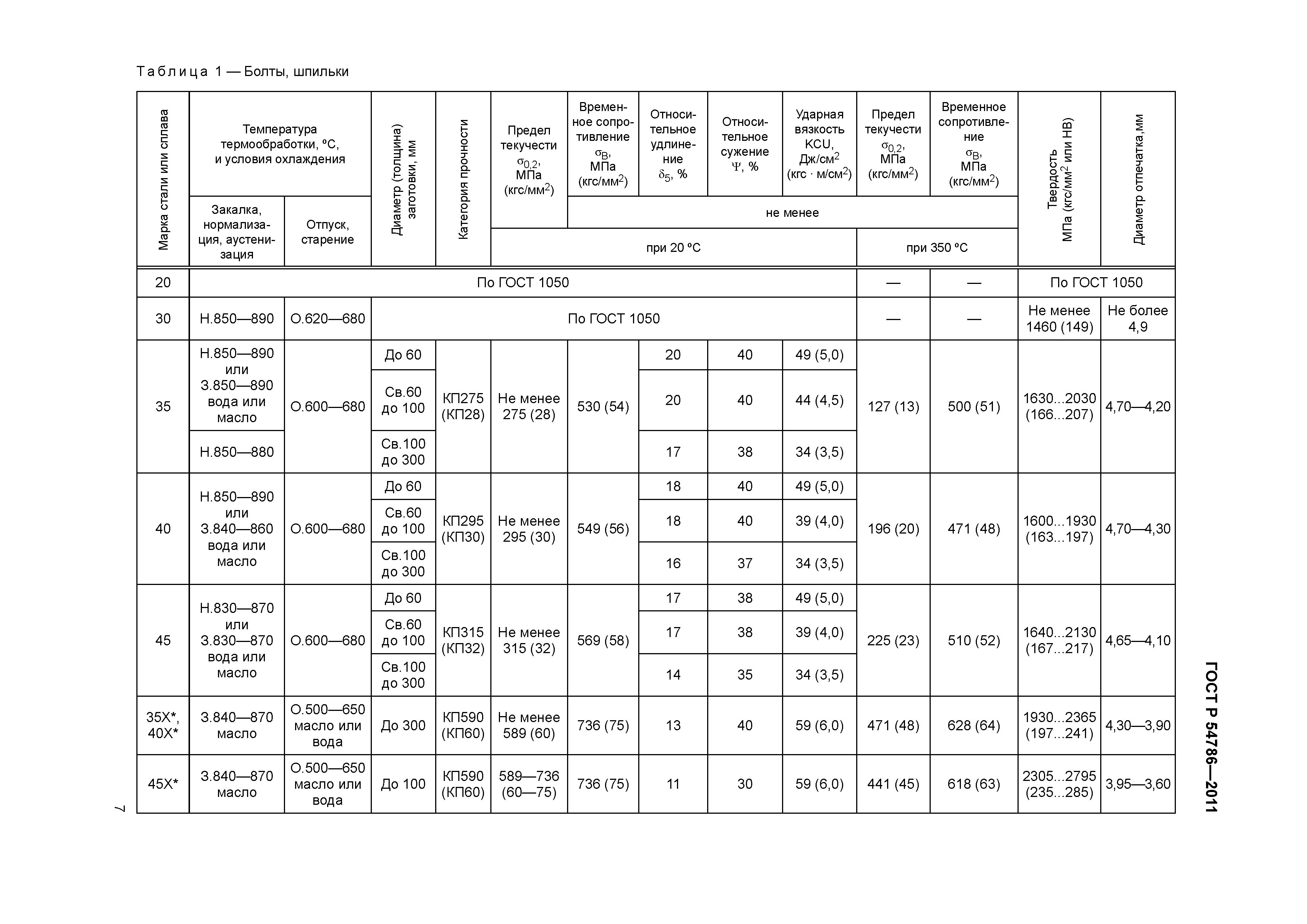

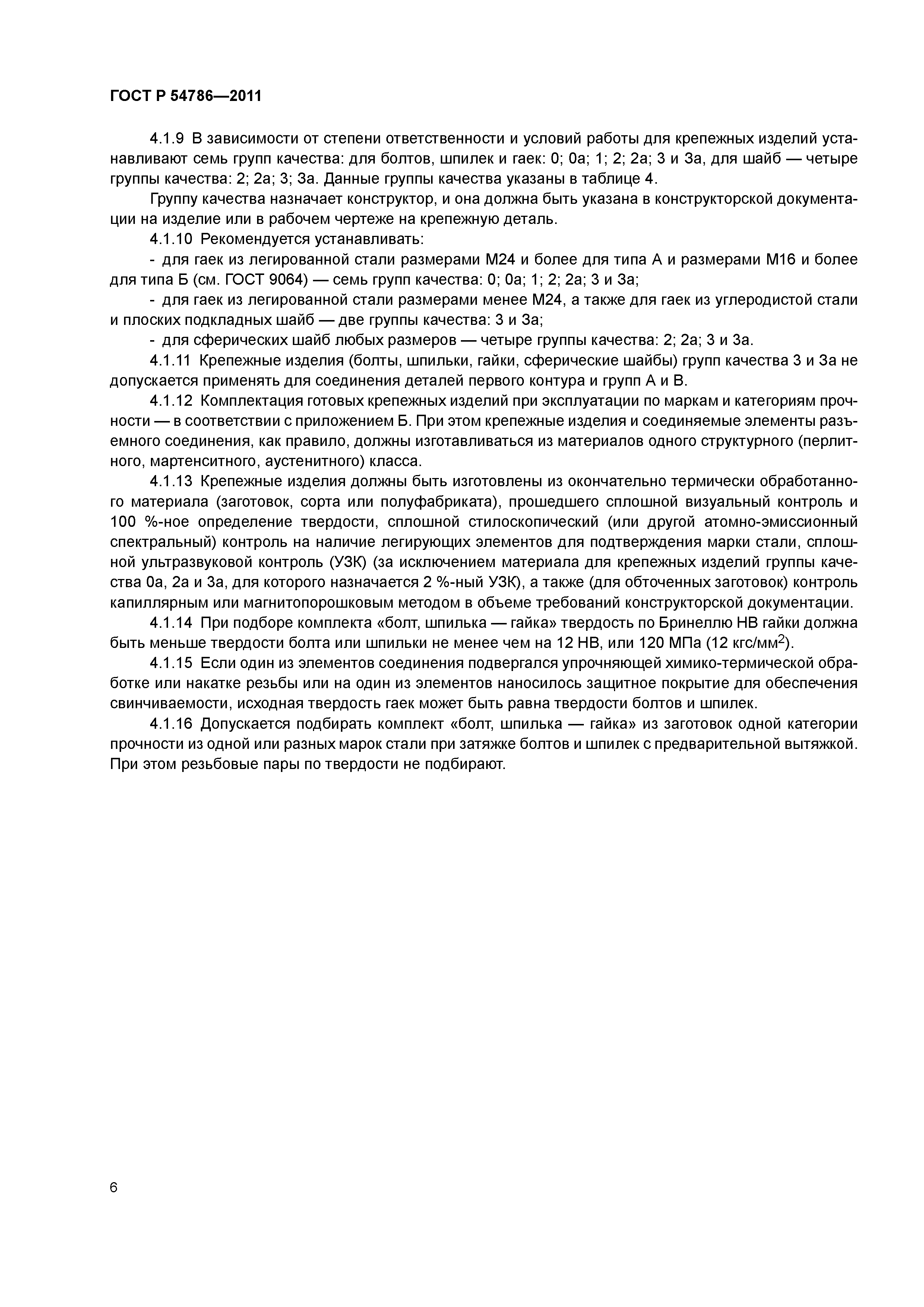

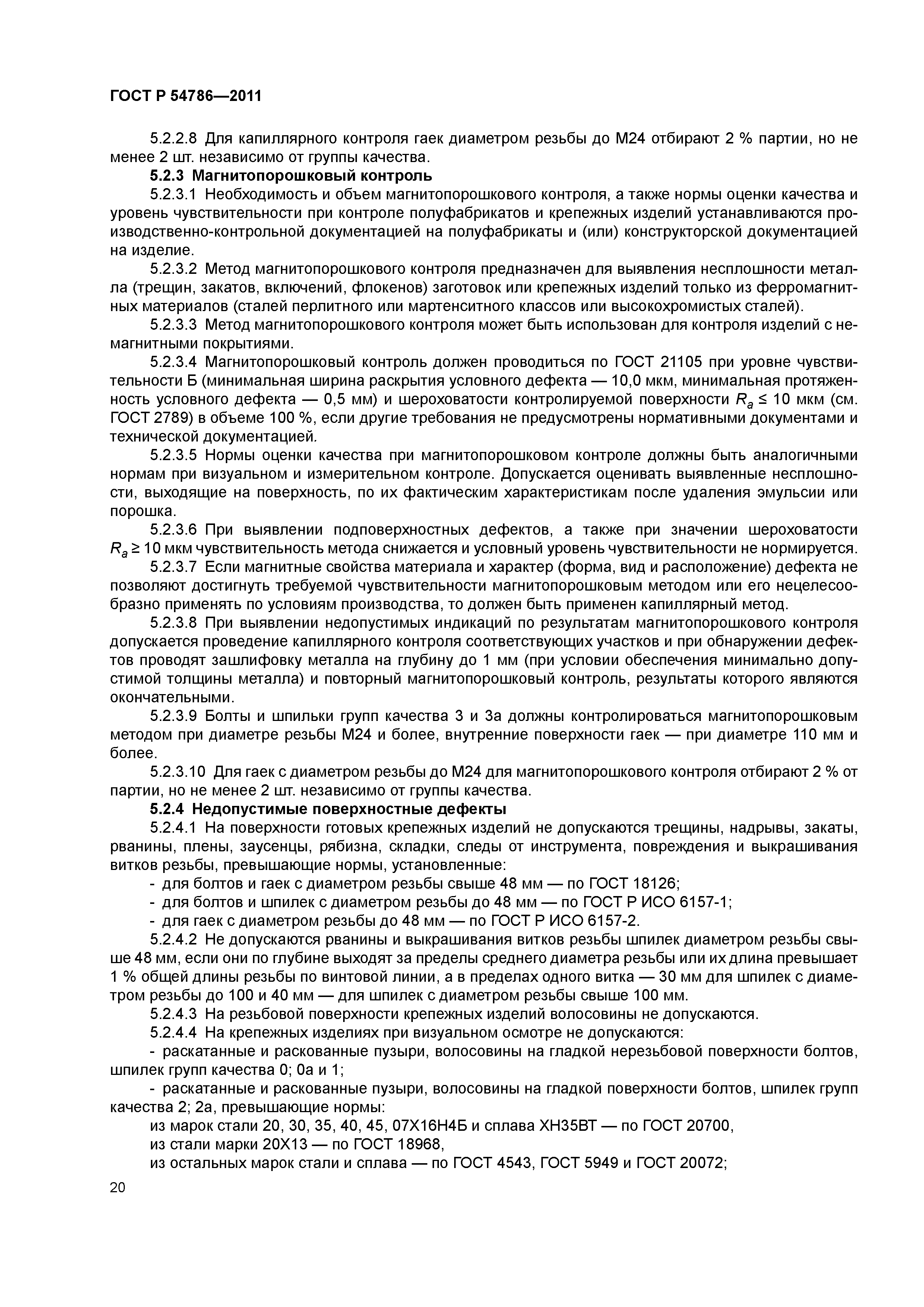

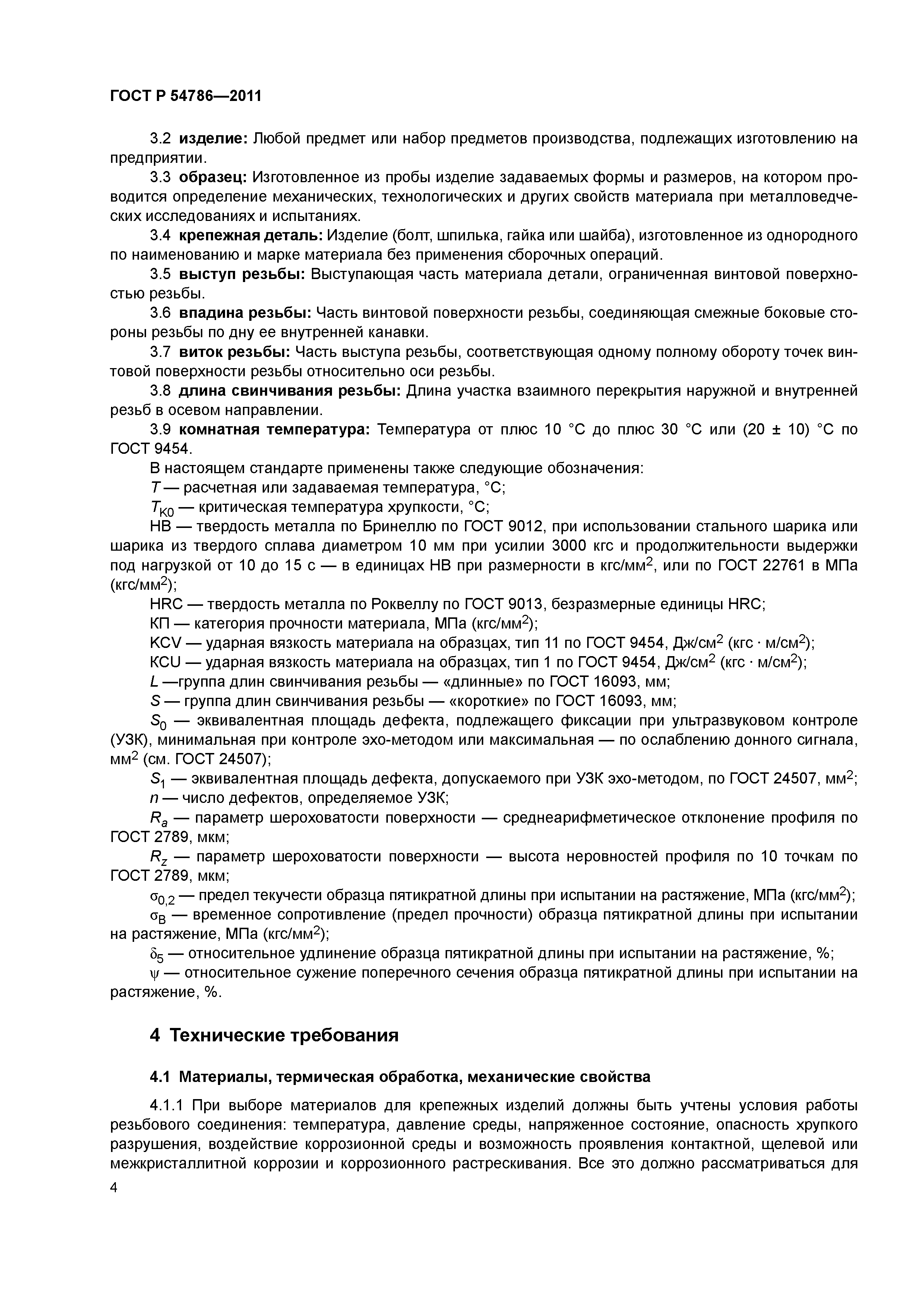

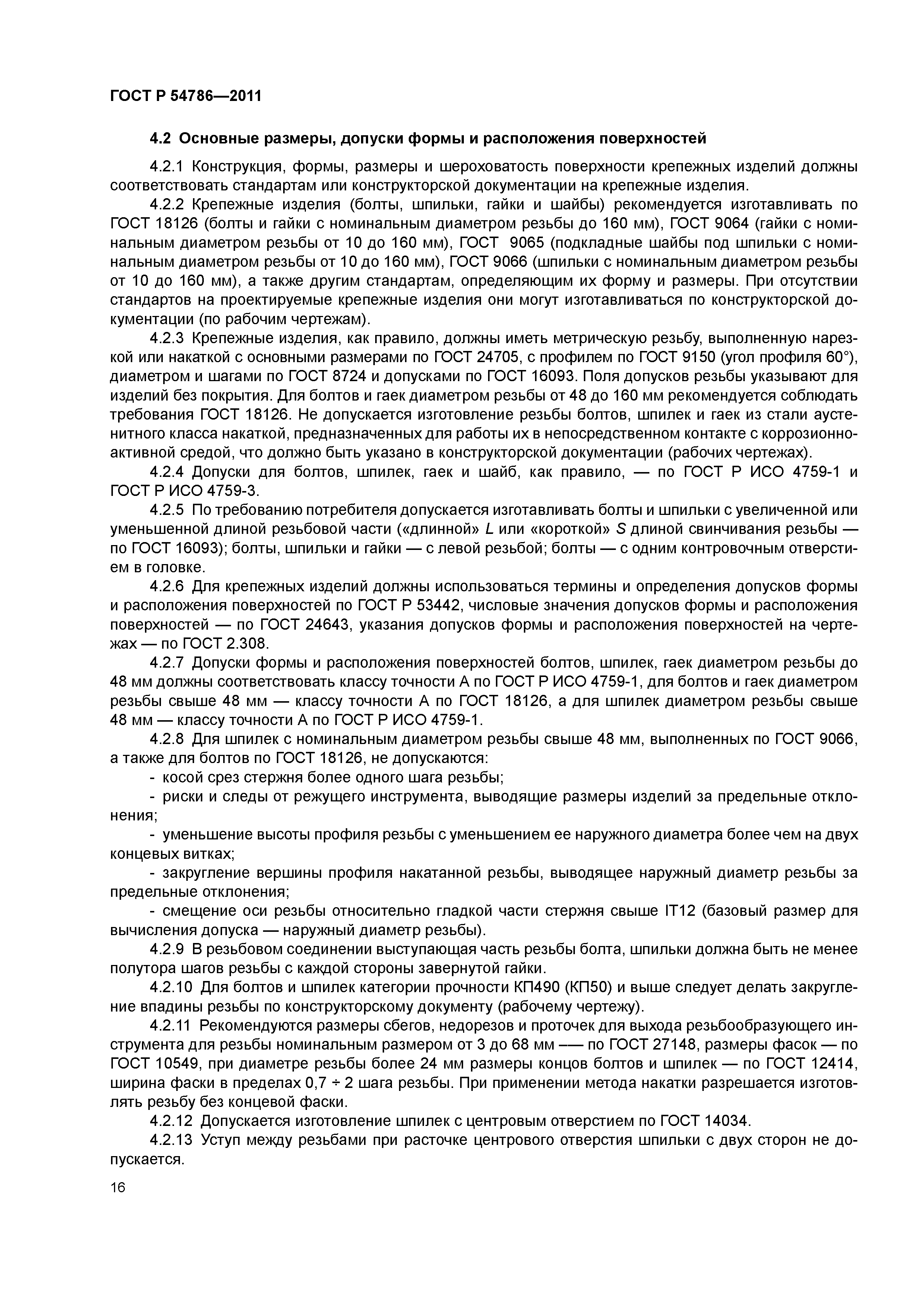

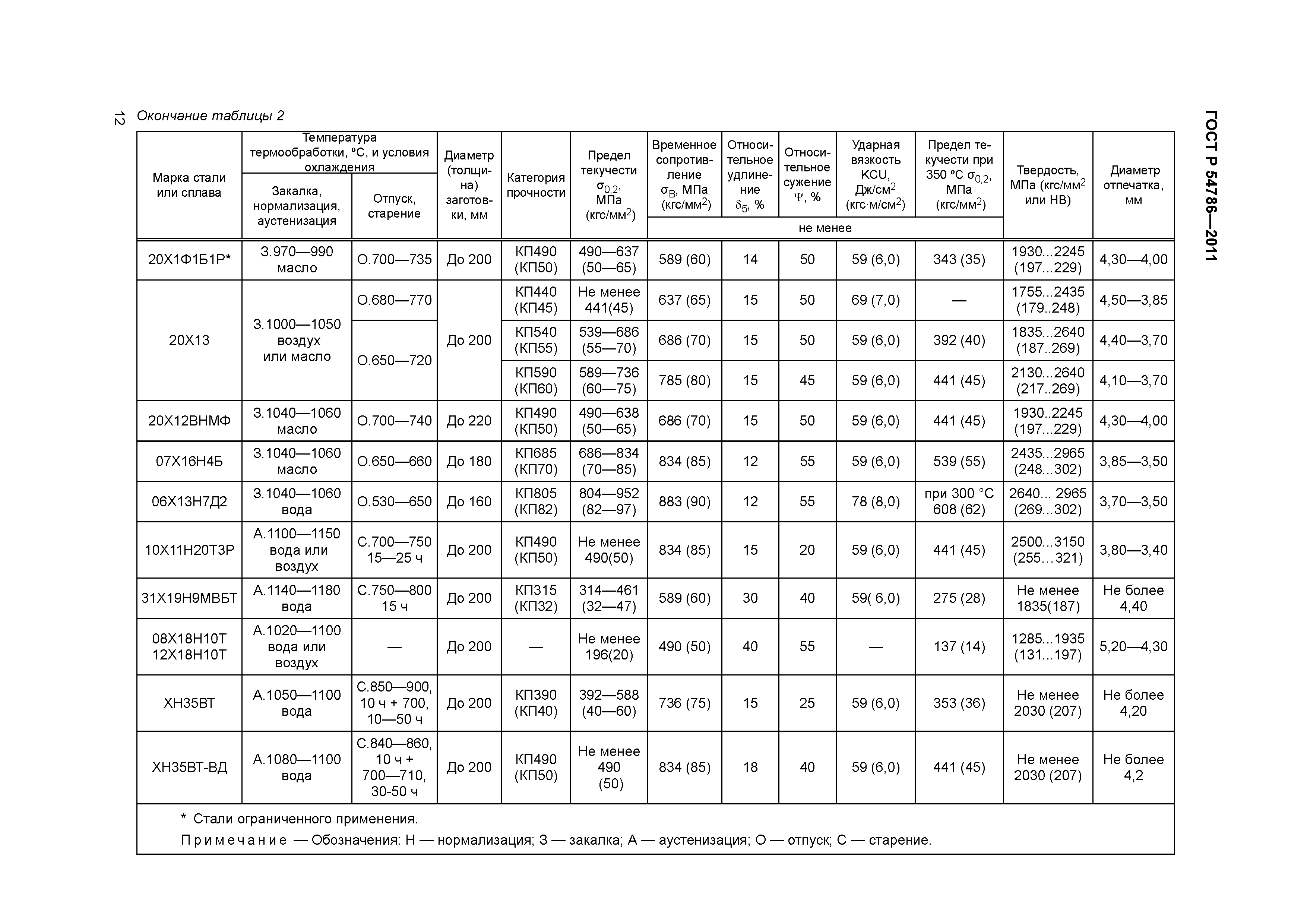

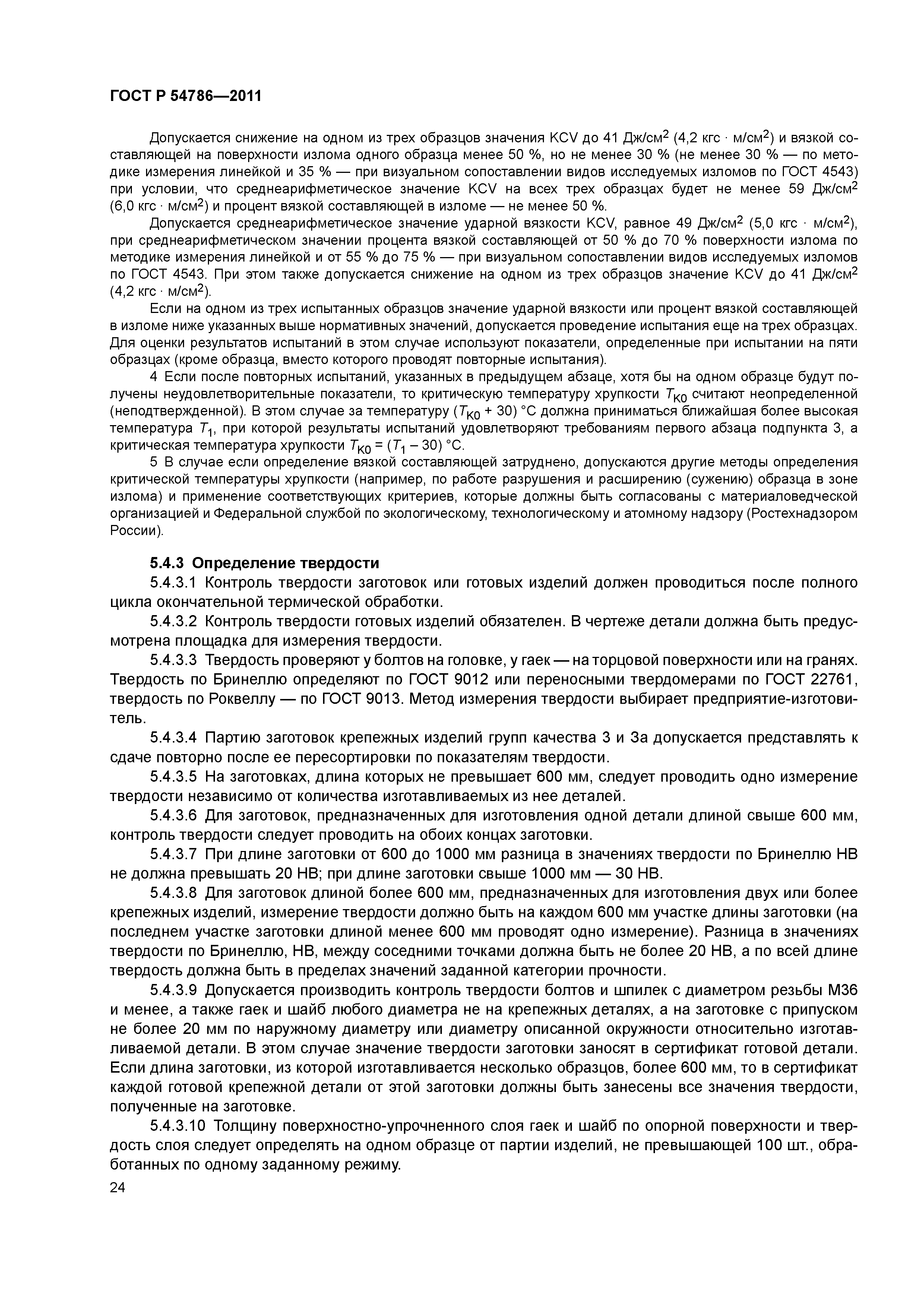

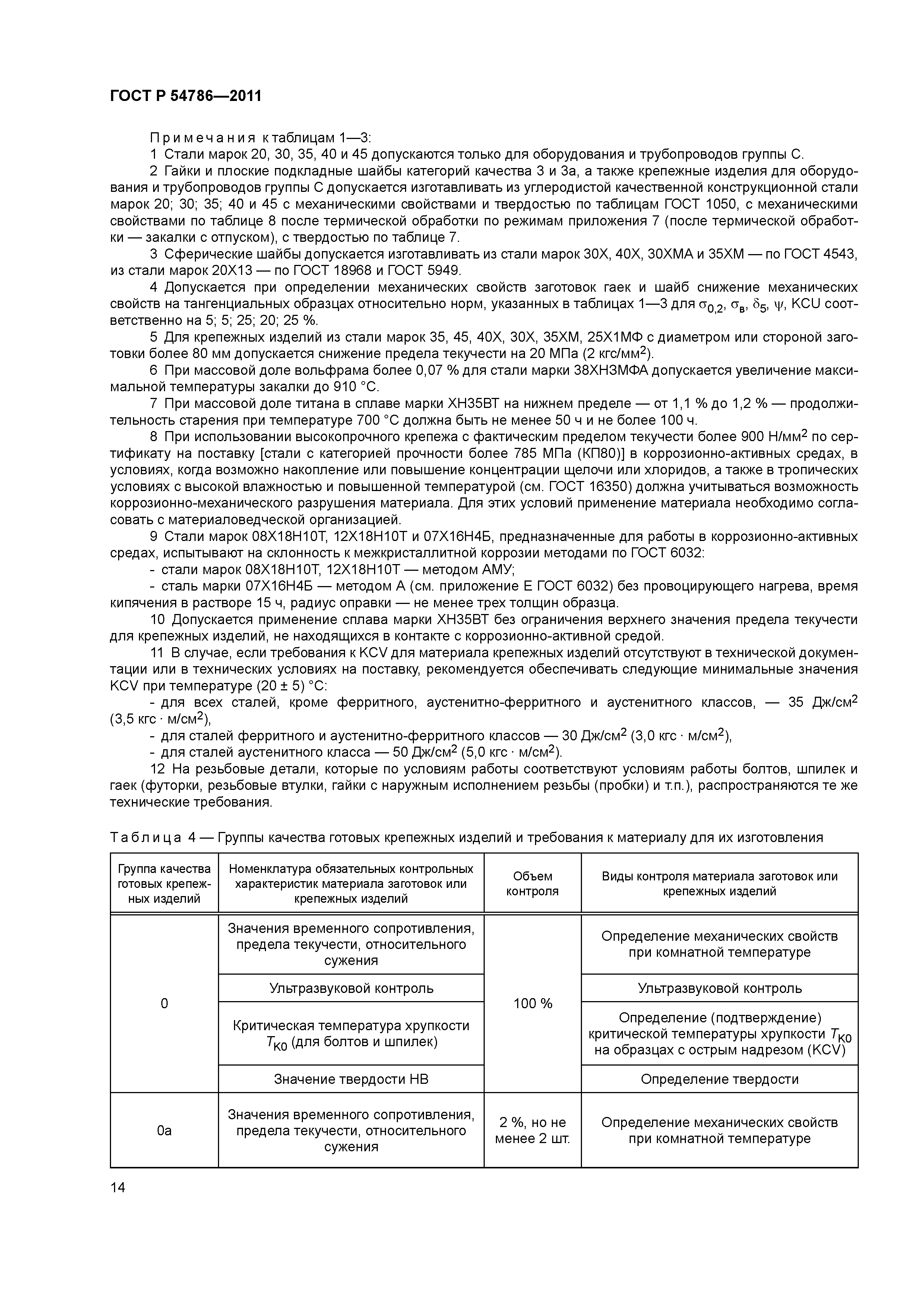

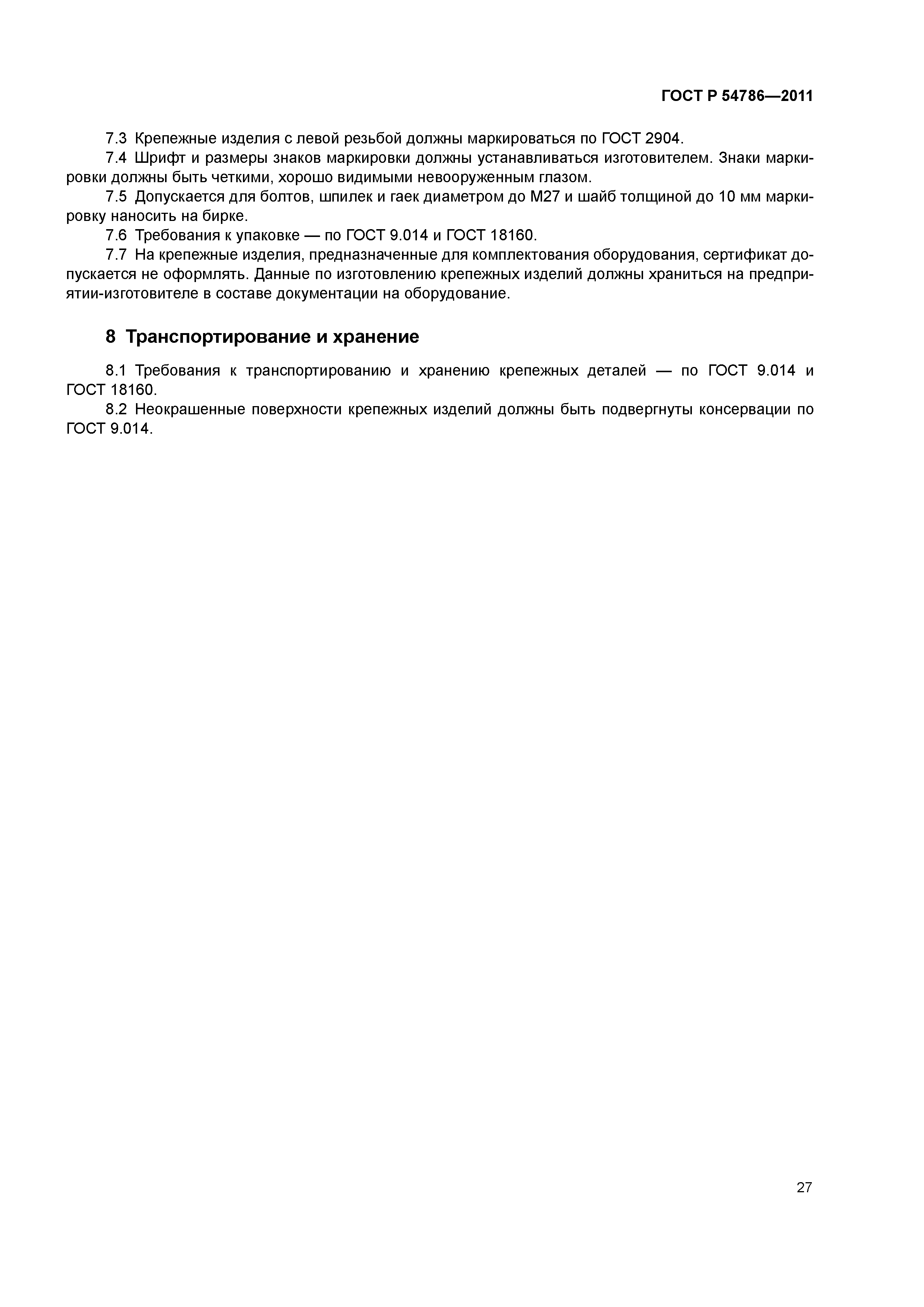

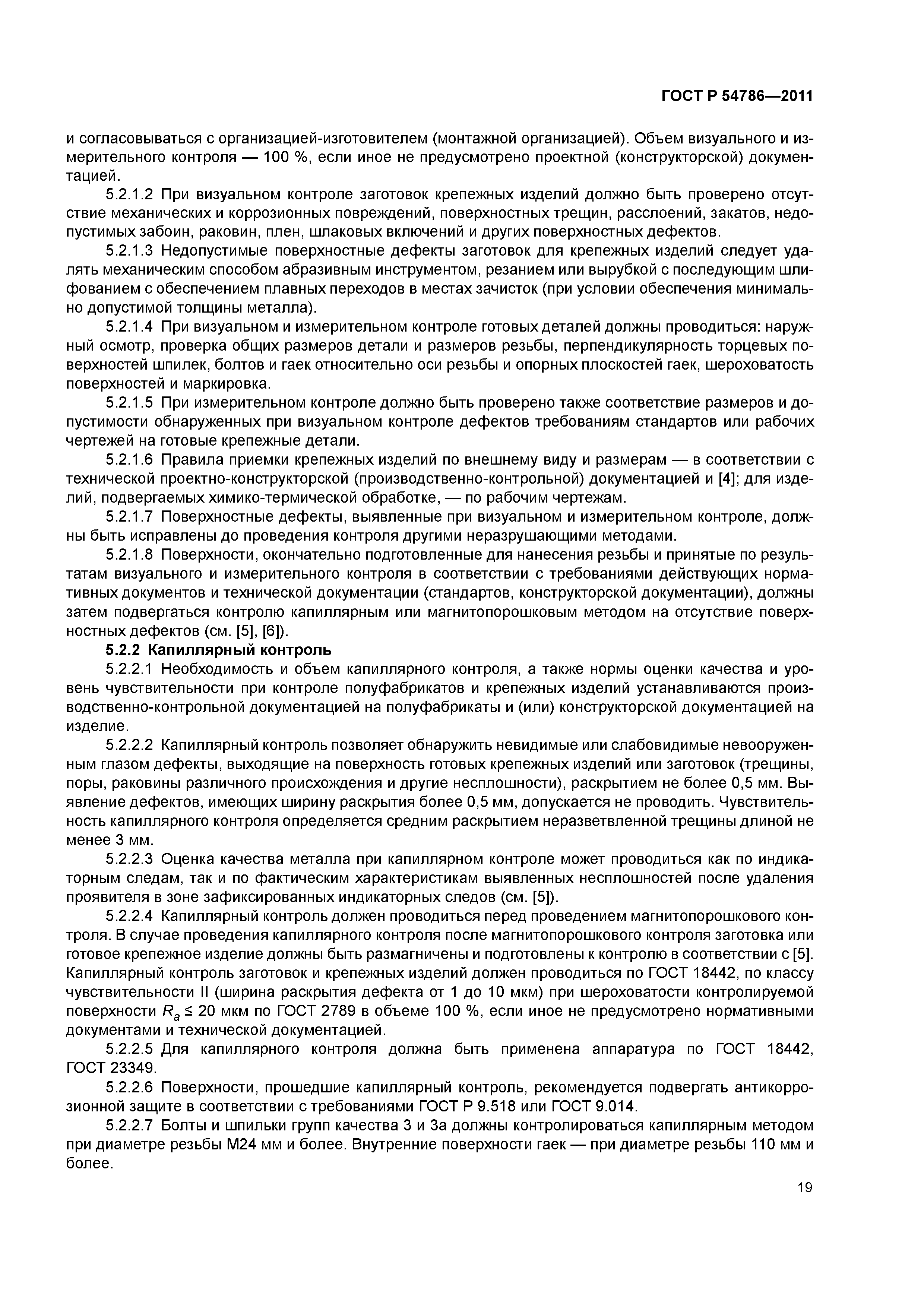

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 4 Технические требования    4.1 Материалы, термическая обработка, механические свойства    4.2 Основные размеры, допуски формы и расположения поверхностей    4.3 Покрытия 5 Правила приемки    5.1 Отбор заготовок и крепежных изделий для приемочных испытаний    5.2 Контроль поверхностных дефектов       5.2.1 Визуальный и измерительный контроль       5.2.2 Капиллярный контроль       5.2.3 Магнитопорошковый контроль       5.2.4 Недопустимые поверхностные дефекты    5.3 Контроль внутренних дефектов       5.3.1 Ультразвуковой контроль    5.4 Определение механических свойств       5.4.1 Определение механических свойств при растяжении       5.4.2 Определение ударной вязкости KCV и KCU и критической температуры хрупкости Тко       5.4.3 Определение твердости    5.5 Дополнительные требования к приемке крепежных изделий 6 Методы контроля и испытаний 7 Маркировка и упаковка 8 Транспортирование и хранение Приложение А (обязательное) Химический состав стали марки ХН35ВТ-ВД Приложение Б (рекомендуемое) Комплектация крепежных изделий по маркам и категориям прочности стали и сплава Библиография

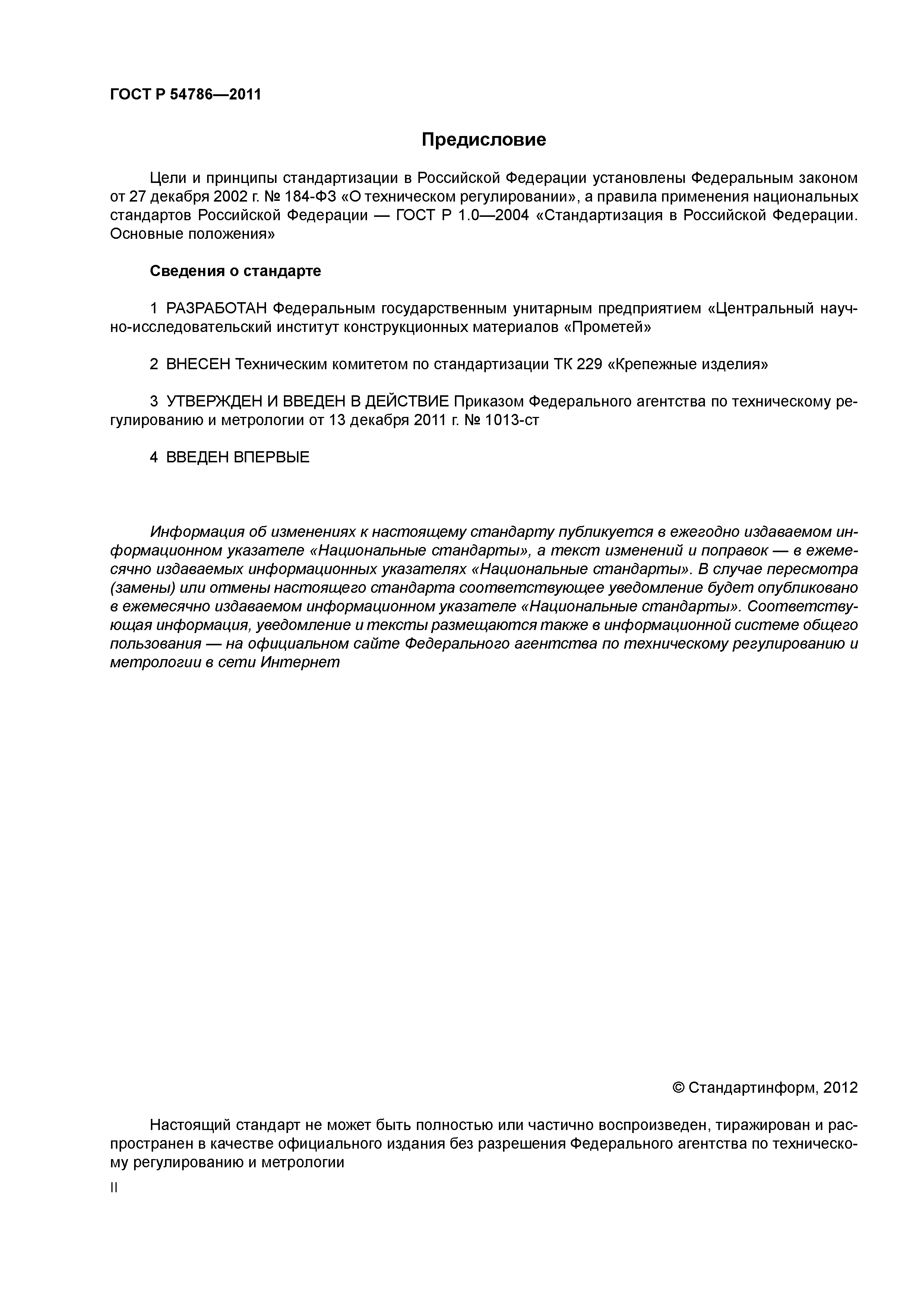

Разработан:	ФГУП Центральный научно-исследовательский институт конструкторских материалов Прометей
Утверждён:	13.12.2011 Федеральное агентство по техническому регулированию и метрологии (1013-ст)
Издан:	Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Атомная энергетика Атомные электростанции. Безопасность ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Атомная энергетика Атомные электростанции. Безопасность ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Энергетика и теплотехника Гидравлические и пневматические системы и компоненты общего назначения

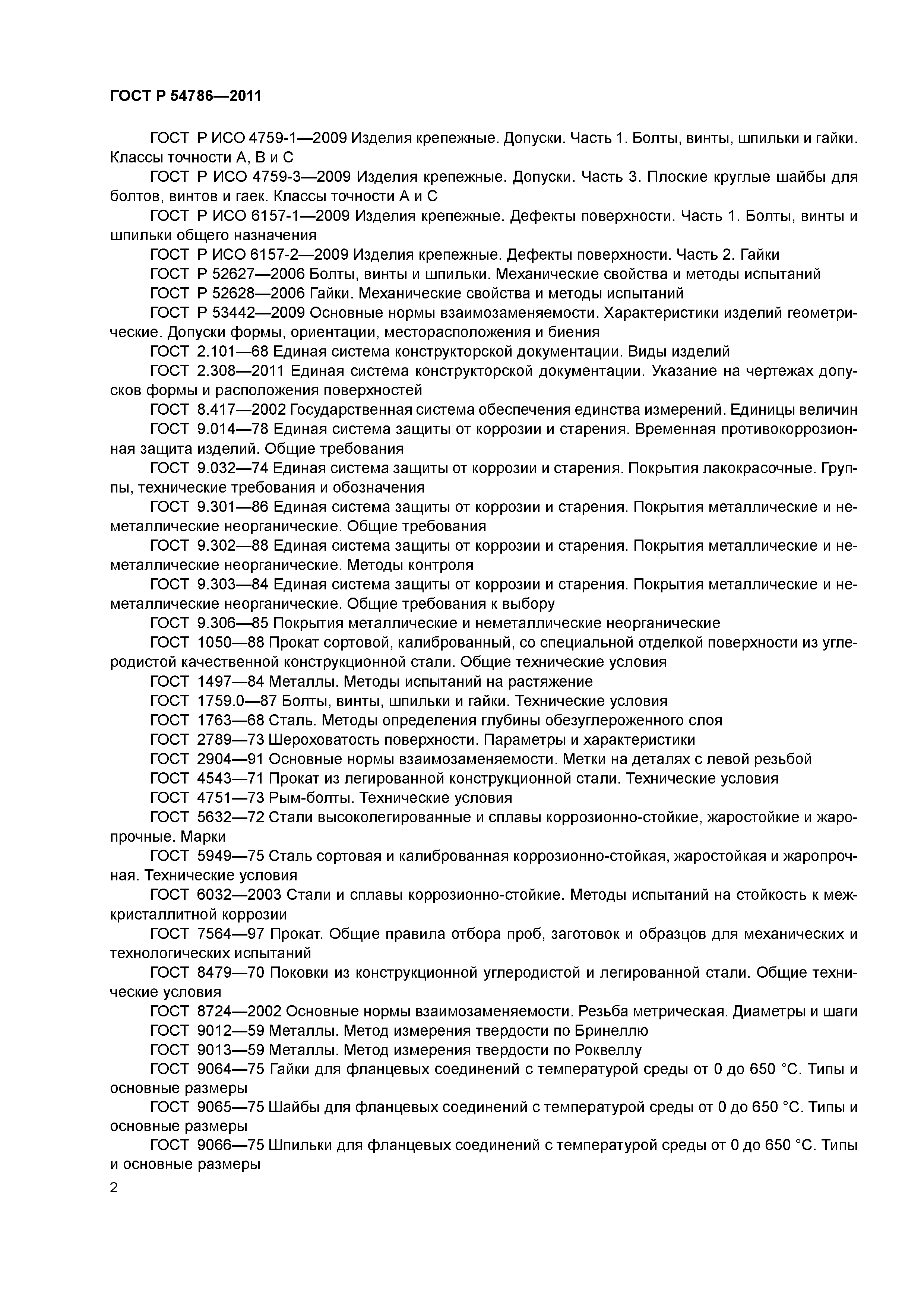

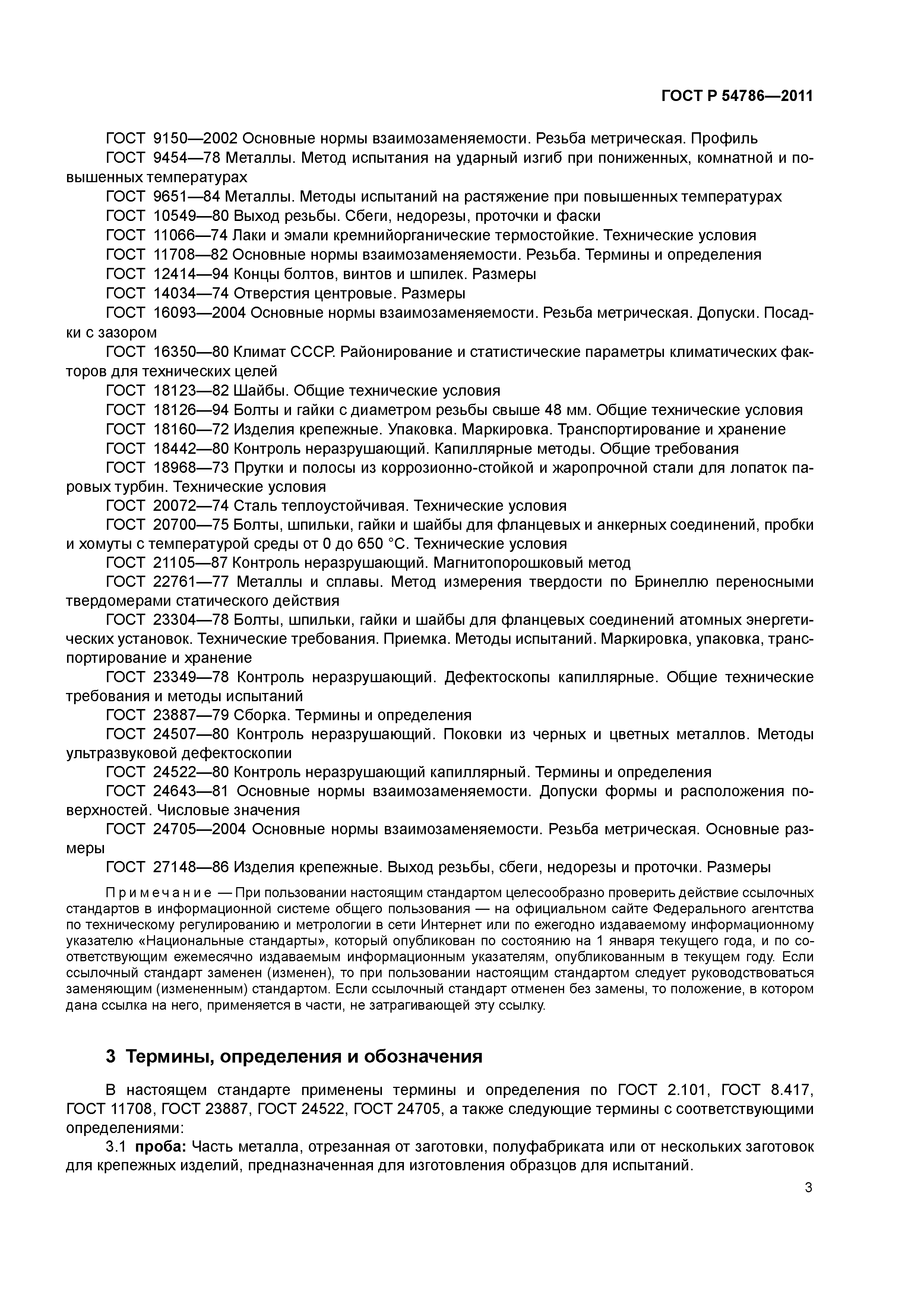

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 9651-84 «Металлы. Методы испытаний на растяжение при повышенных температурах» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 18160-72 «Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение» ГОСТ 16350-80 «Климат СССР. Районирование и статистические параметры климатических факторов для технических целей» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 18123-82 «Шайбы. Общие технические условия» ГОСТ 2.101-68 «Единая система конструкторской документации. Виды изделий» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 9.302-88 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения» ГОСТ 8724-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 9064-75 «Гайки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры» ГОСТ 9065-75 «Шайбы для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры» ГОСТ 9066-75 «Шпильки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 5949-75 «Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 8.417-2002 «Государственная система обеспечения единства измерений. Единицы величин» ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски» ГОСТ 11066-74 «Лаки и эмали кремнийорганические термостойкие. Технические условия» ГОСТ 11708-82 «Основные нормы взаимозаменяемости. Резьба. Термины и определения» ГОСТ 12414-94 «Концы болтов, винтов и шпилек. Размеры» ГОСТ 14034-74 «Отверстия центровые. Размеры» ГОСТ 1763-68 «Сталь. Методы определения глубины обезуглероженного слоя» ГОСТ 18126-94 «Болты и гайки с диаметром резьбы свыше 48 мм. Общие технические условия» ГОСТ 18968-73 «Прутки и полосы из коррозионно-стойкой и жаропрочной стали для лопаток паровых турбин. Технические условия» ГОСТ 22761-77 «Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами статического действия» ГОСТ 23304-78 «Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение» ГОСТ 23887-79 «Сборка. Термины и определения» ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии» ГОСТ 24522-80 «Контроль неразрушающий капиллярный. Термины и определения» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 27148-86 «Изделия крепежные. Выход резьбы, сбеги, недорезы и проточки. Размеры» ГОСТ 2904-91 «Основные нормы взаимозаменяемости. Метки на деталях с левой резьбой» ГОСТ 4751-73 «Рым-болты. Технические условия» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 9150-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ Р 9.316-2006 «Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля» ГОСТ Р 9.518-2006 «Единая система защиты от коррозии и старения. Межоперационная противокоррозионная защита. Общие требования» ГОСТ Р 52627-2006 «Болты, винты и шпильки. Механические свойства и методы испытаний» ГОСТ Р 52628-2006 «Гайки. Механические свойства и методы испытаний» ГОСТ Р ИСО 4759-1-2009 «Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С» ГОСТ Р ИСО 6157-1-2009 «Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения» ГОСТ Р ИСО 6157-2-2009 «Изделия крепежные. Дефекты поверхности. Часть 2. Гайки» ГОСТ Р ИСО 4759-3-2009 «Изделия крепежные. Допуски. Часть 3. Плоские круглые шайбы для болтов, винтов и гаек. Классы точности А и С» ГОСТ Р 53442-2009 «Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Допуски формы, ориентации, месторасположения и биения» ГОСТ Р ИСО 3269-2009 «Изделия крепежные. Приемочный контроль» ГОСТ 2.308-2011 «Единая система конструкторской документации. Указания допусков формы и расположения поверхностей» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ПНАЭ Г-7-015-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Магнитопорошковый контроль» ПНАЭ Г-7-014-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Ультразвуковой контроль. Часть I. Контроль основных материалов (полуфабрикатов)» ПНАЭ Г-7-016-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Визуальный и измерительный контроль» ПНАЭ Г-7-018-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Капиллярный контроль» ПНАЭ Г-7-002-86 «Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок» НП 033-11 «Общие положения обеспечения безопасности исследовательских ядерных установок» ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ПНАЭ Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок» ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля» ПНАЭ Г-01-011-97 «Общие положения обеспечения безопасности атомных станций» Федеральный закон 184-ФЗ «О техническом регулировании»
