Скачать ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия

Дата актуализации: 10.08.2017

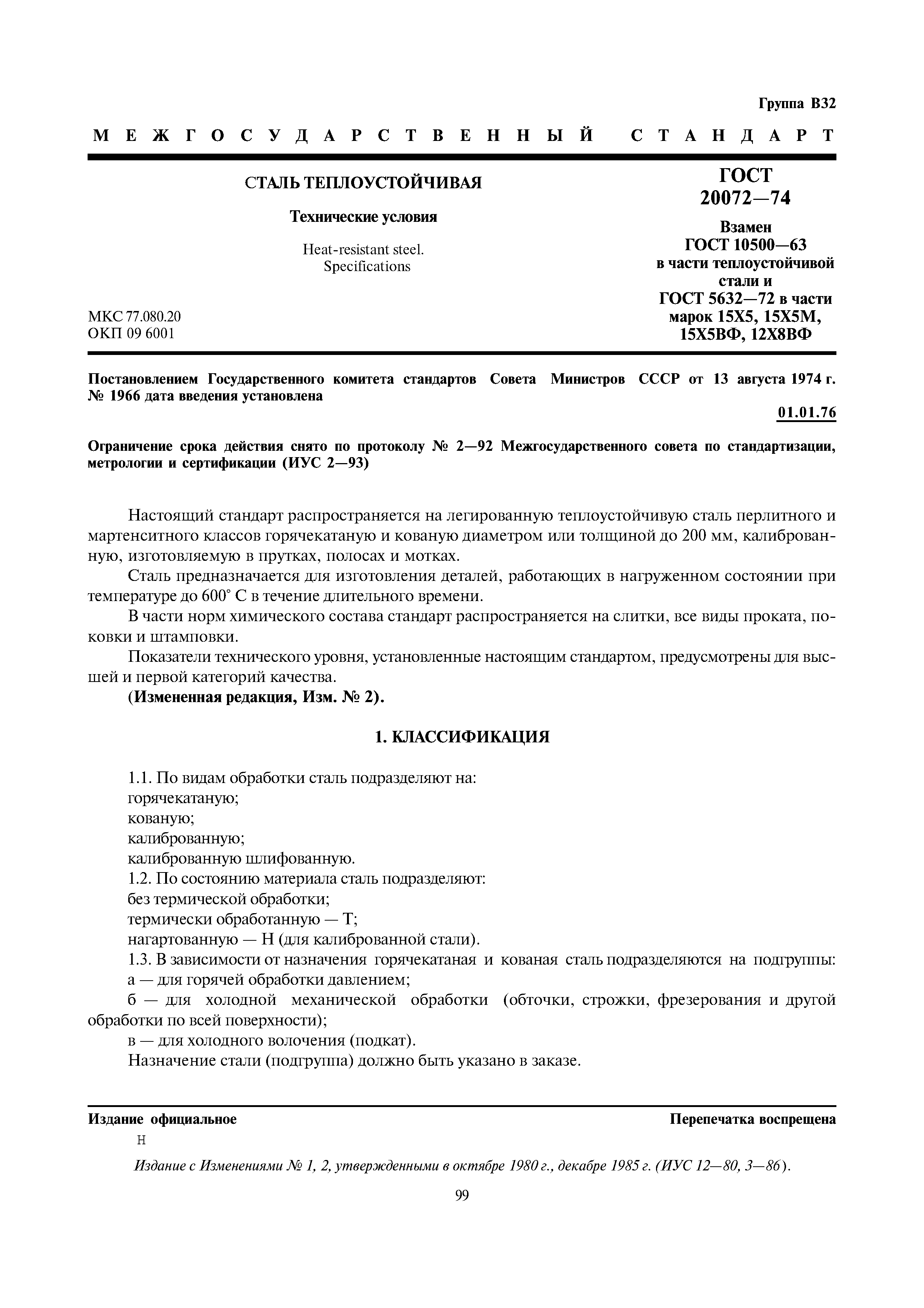

ГОСТ 20072-74

Сталь теплоустойчивая. Технические условия

Обозначение:	ГОСТ 20072-74
Обозначение англ:	GOST 20072-74
Статус:	действует
Название рус.:	Сталь теплоустойчивая. Технические условия
Название англ.:	Heat-resistant steel. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1976
Область применения:	Стандарт распространяется на легированную теплоустойчивую сталь перлитного и мартенситного классов горячекатаную и кованую диаметром или толщиной до 200 мм, калиброванную, изготовляемую в прутках, полосах и мотках. Сталь предназначается для изготовления деталей, работающих в нагруженном состоянии при температуре до 600 град. С в течение длительного времени. В части норм химического состава стандарт распространяется на слитки, все виды проката, поката и штамповки. Показатели технического уровня, установленные стандартом, предусмотрены для высшей и первой категории качества.

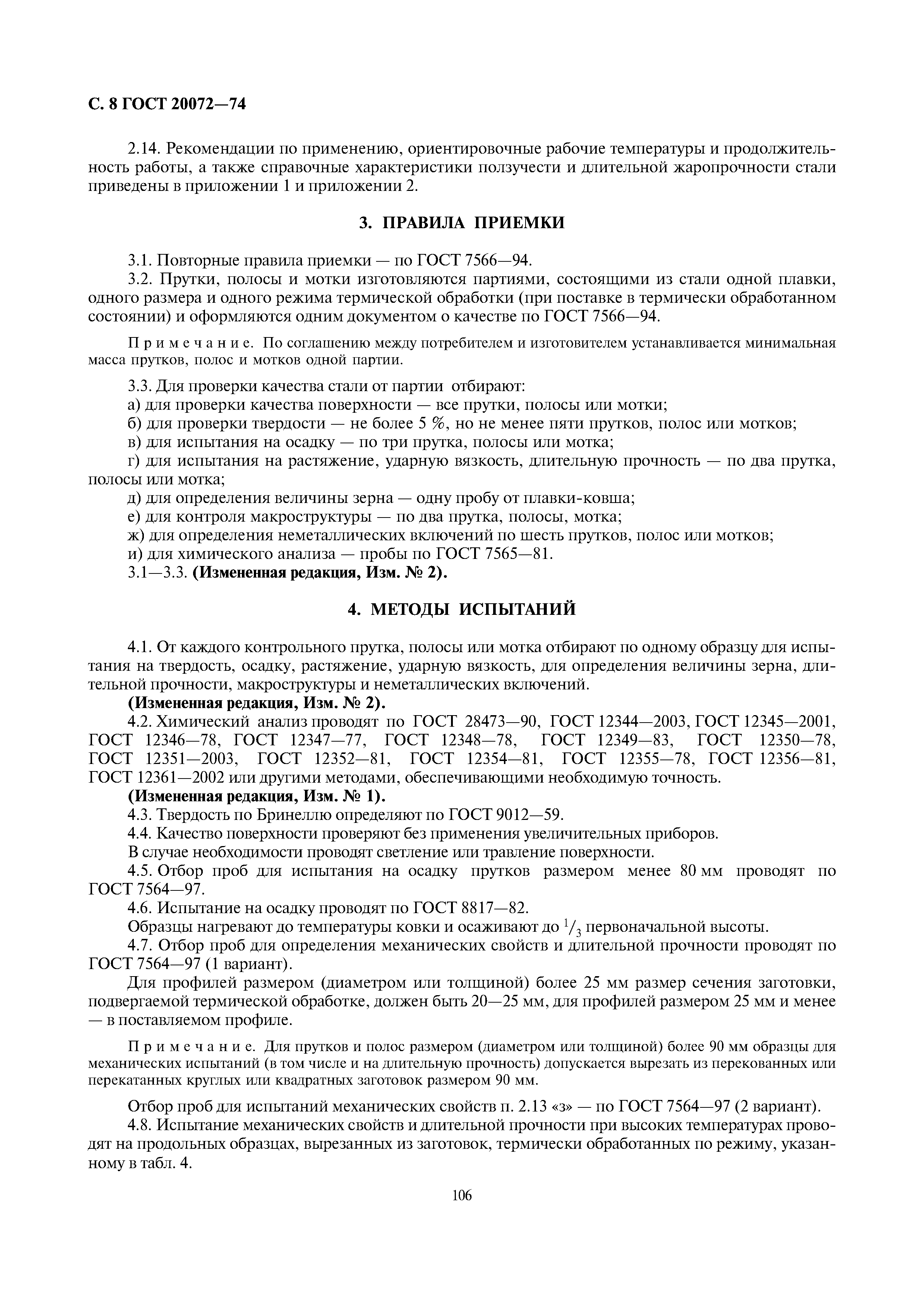

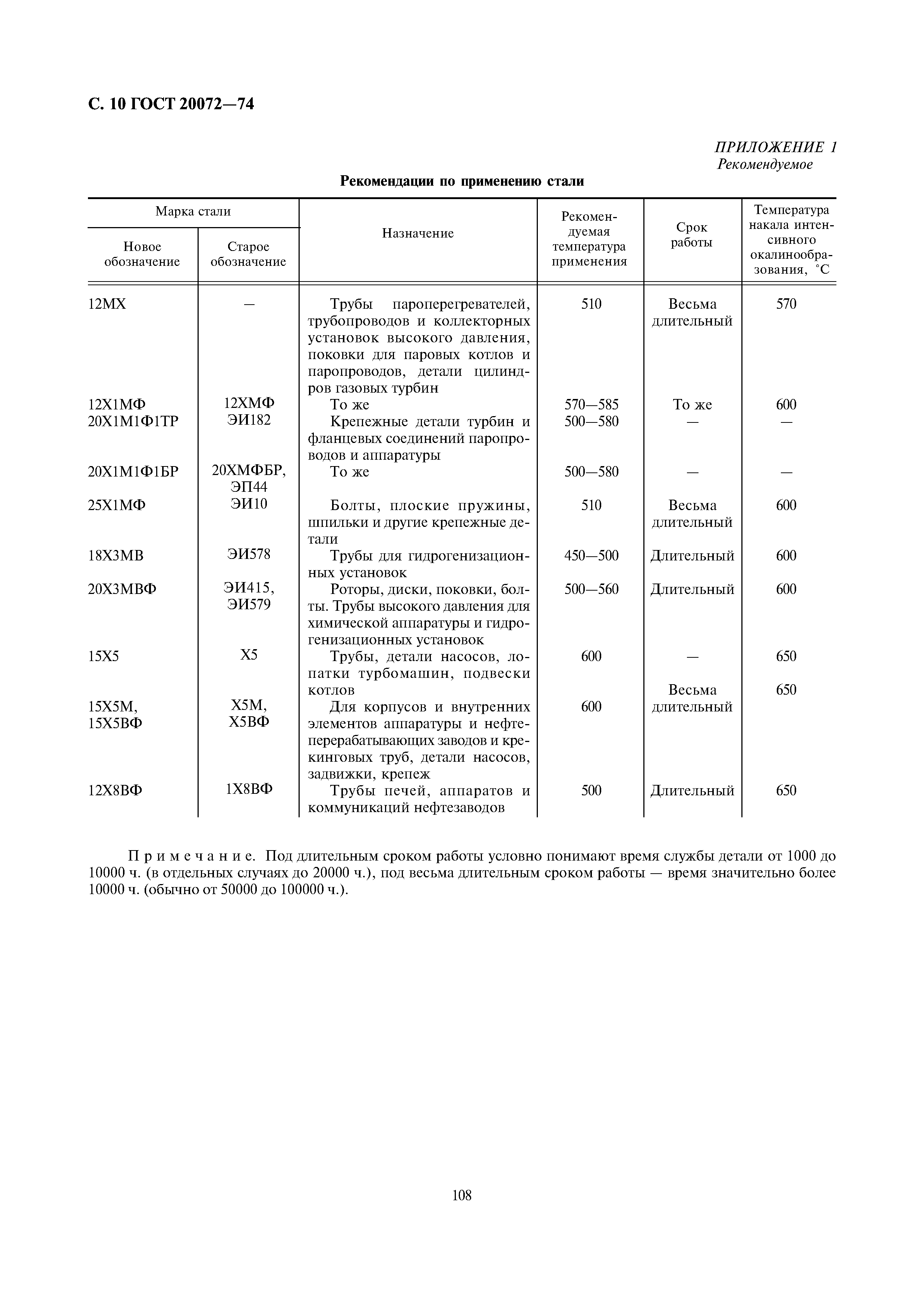

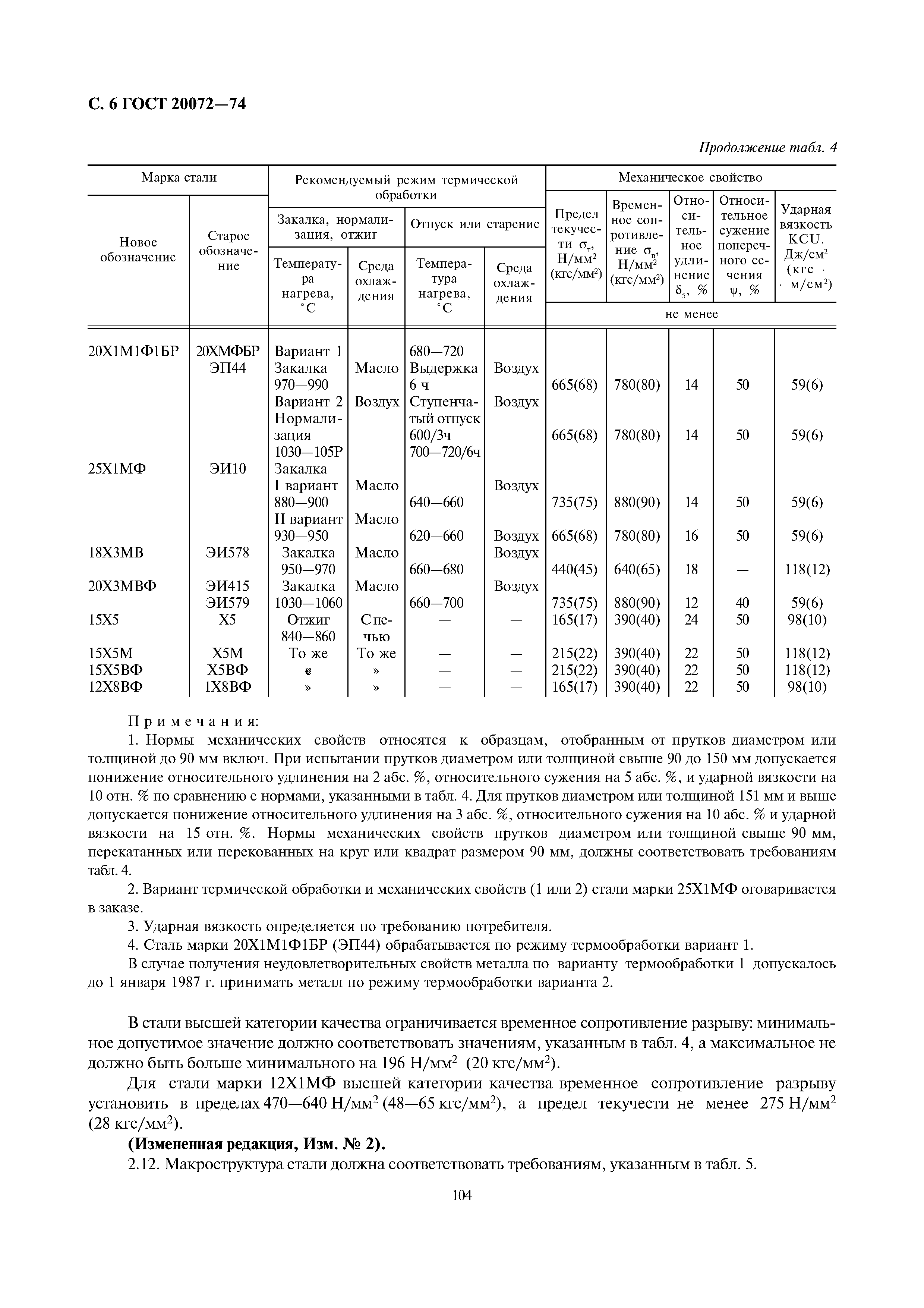

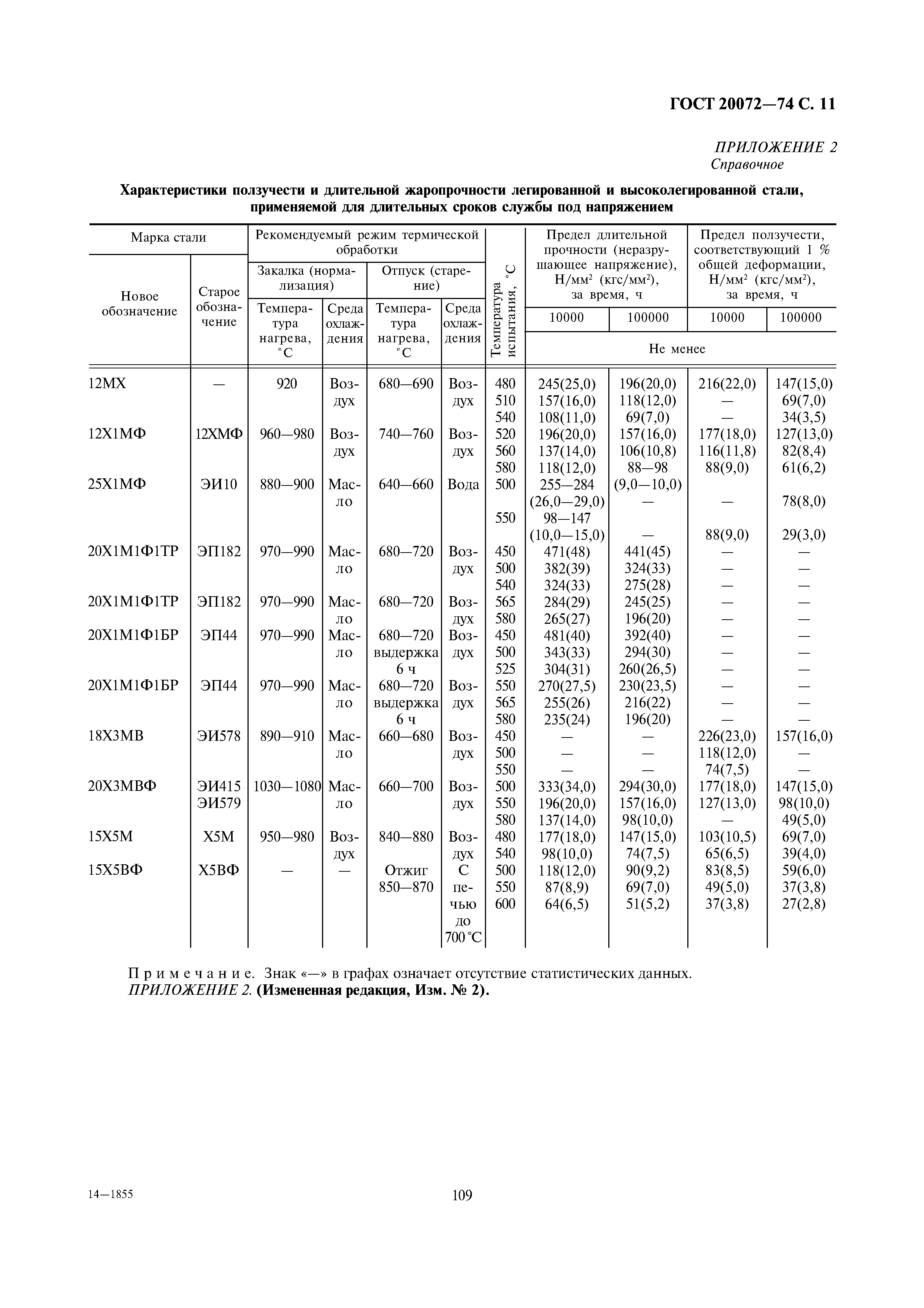

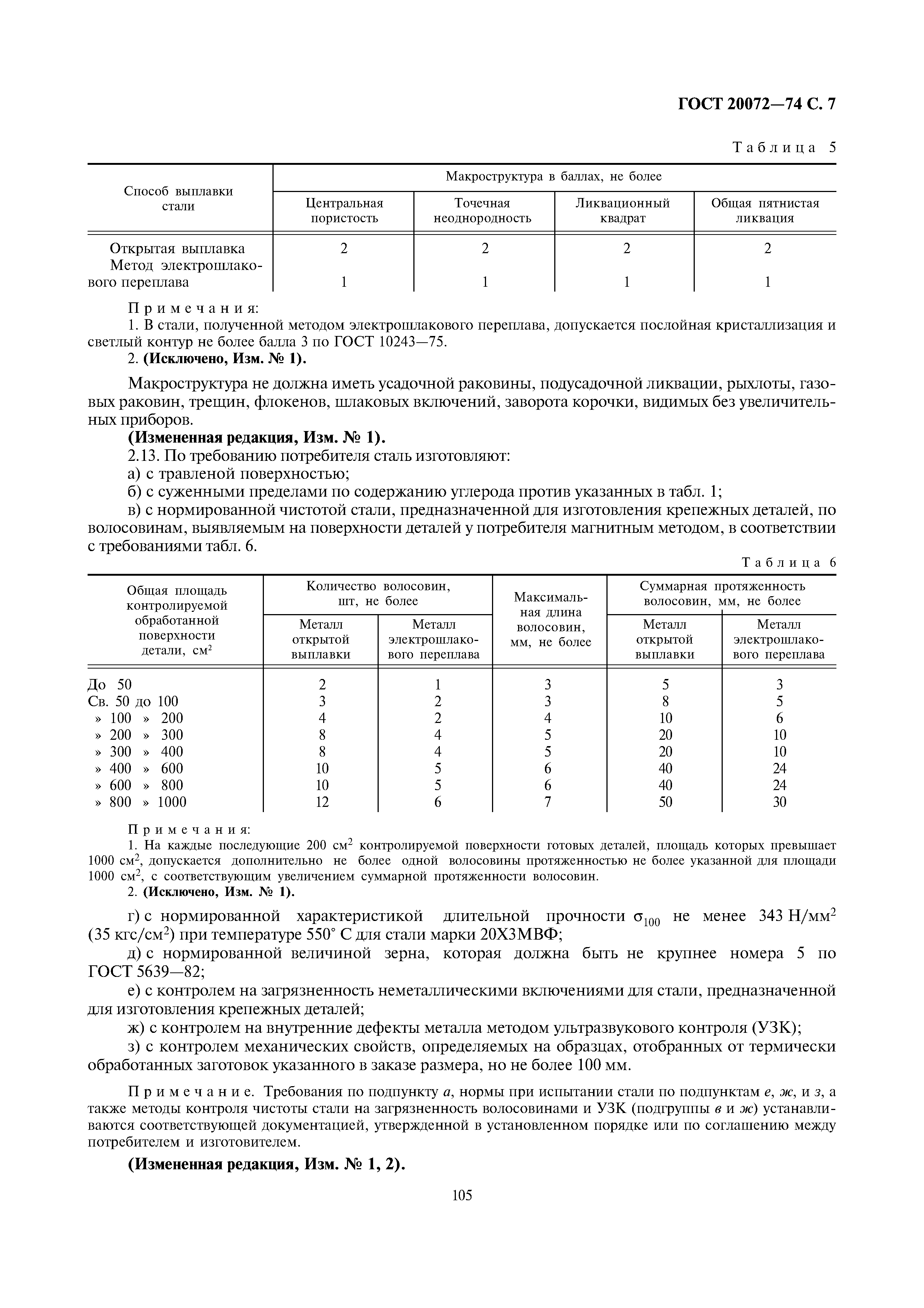

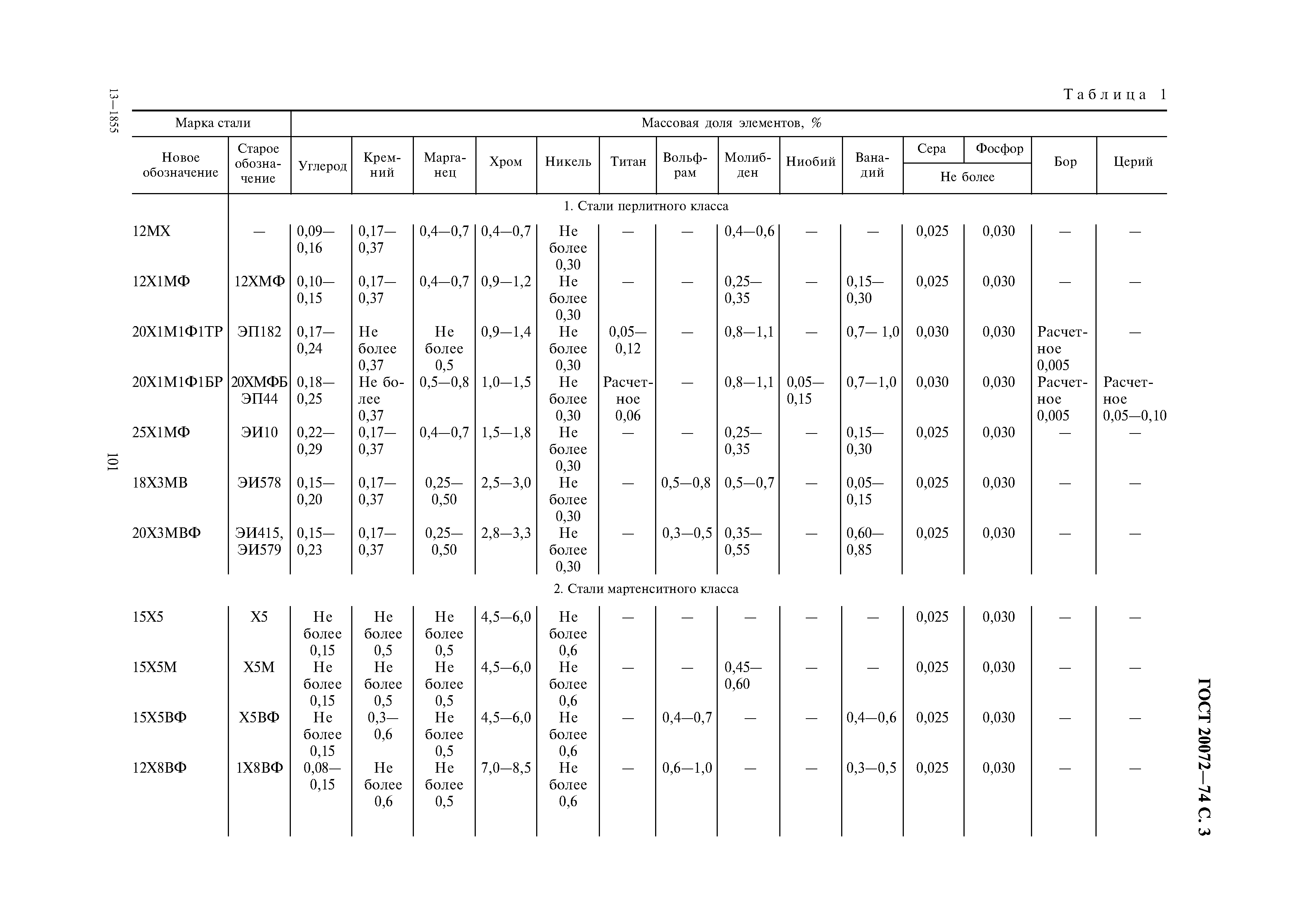

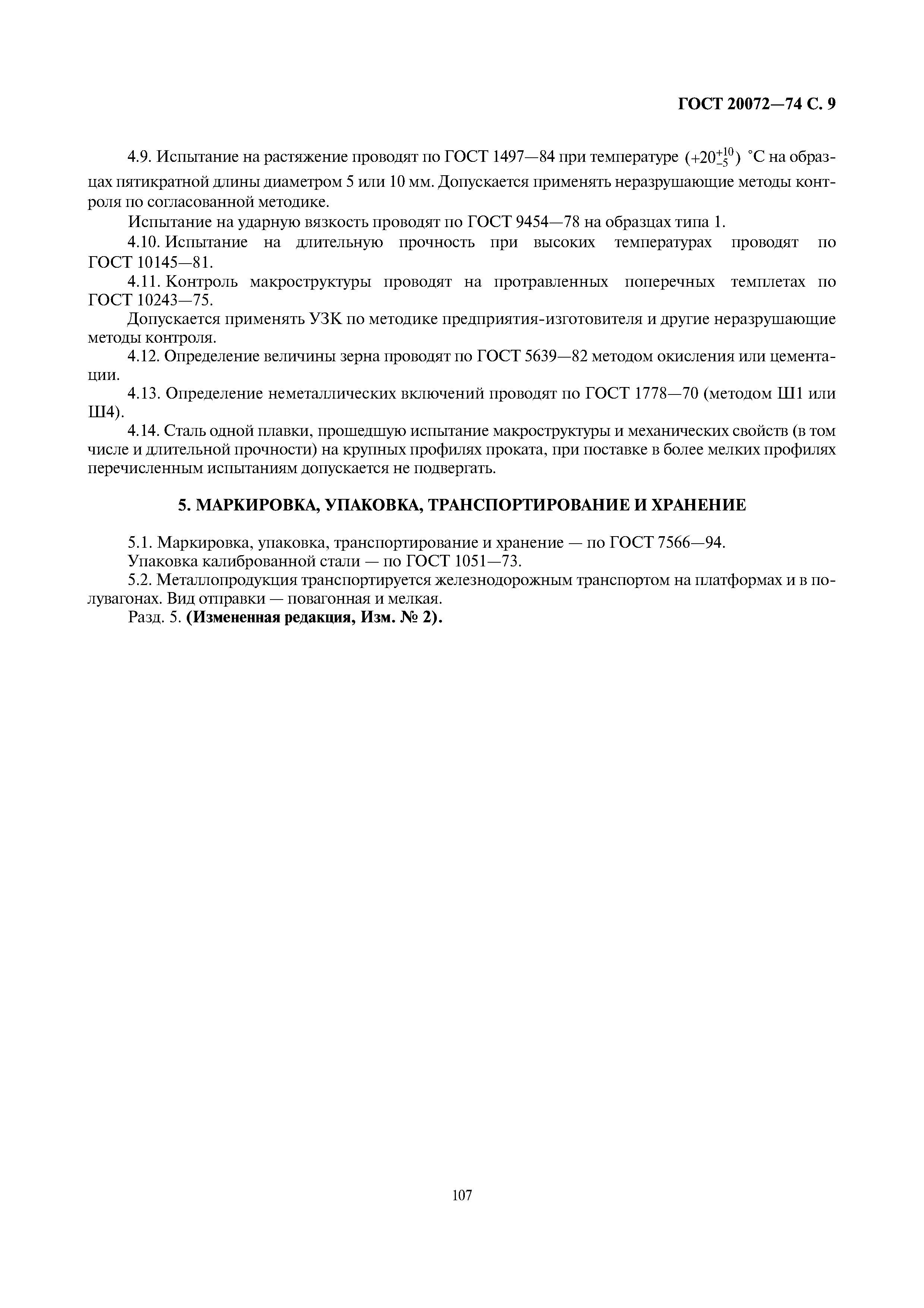

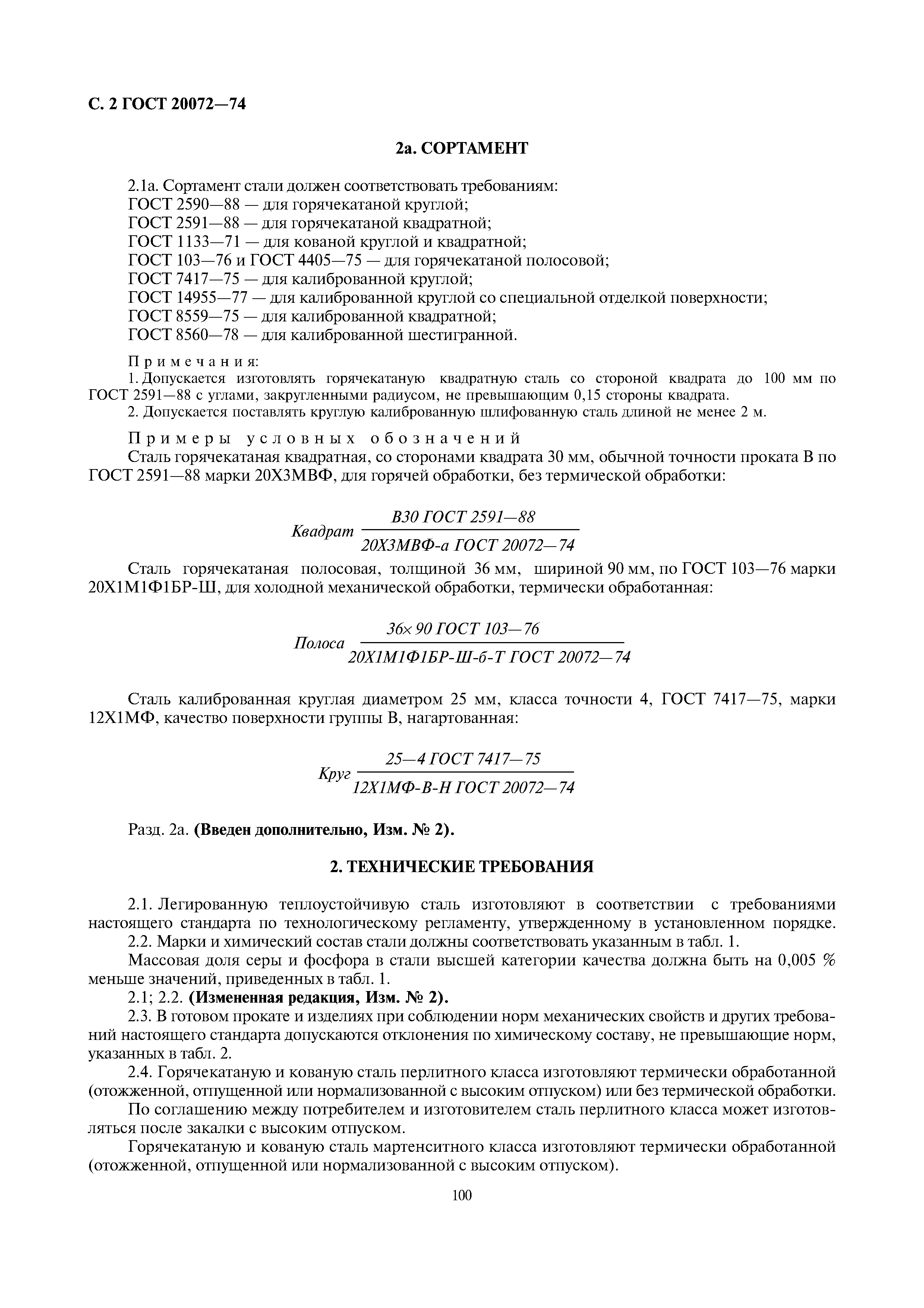

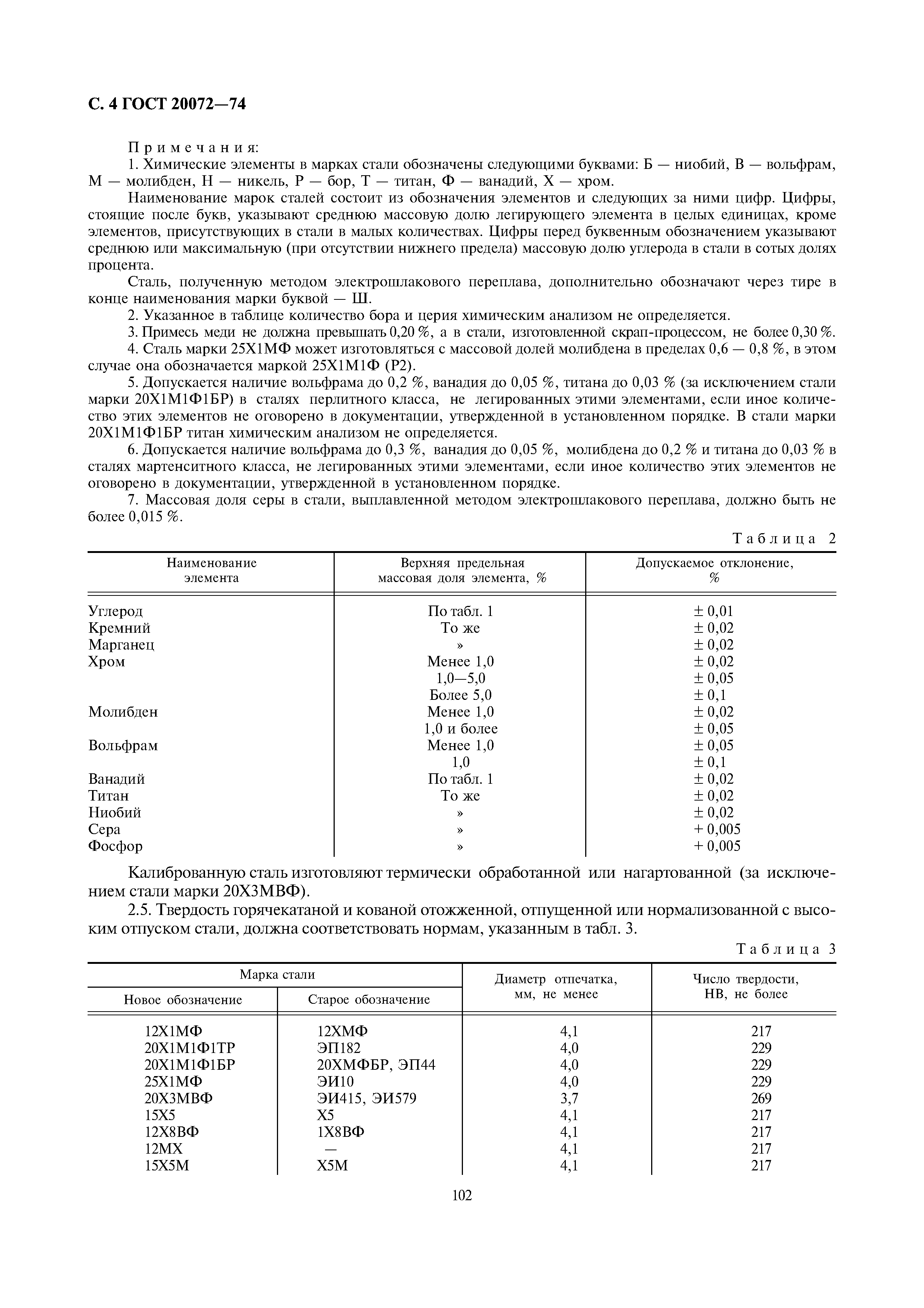

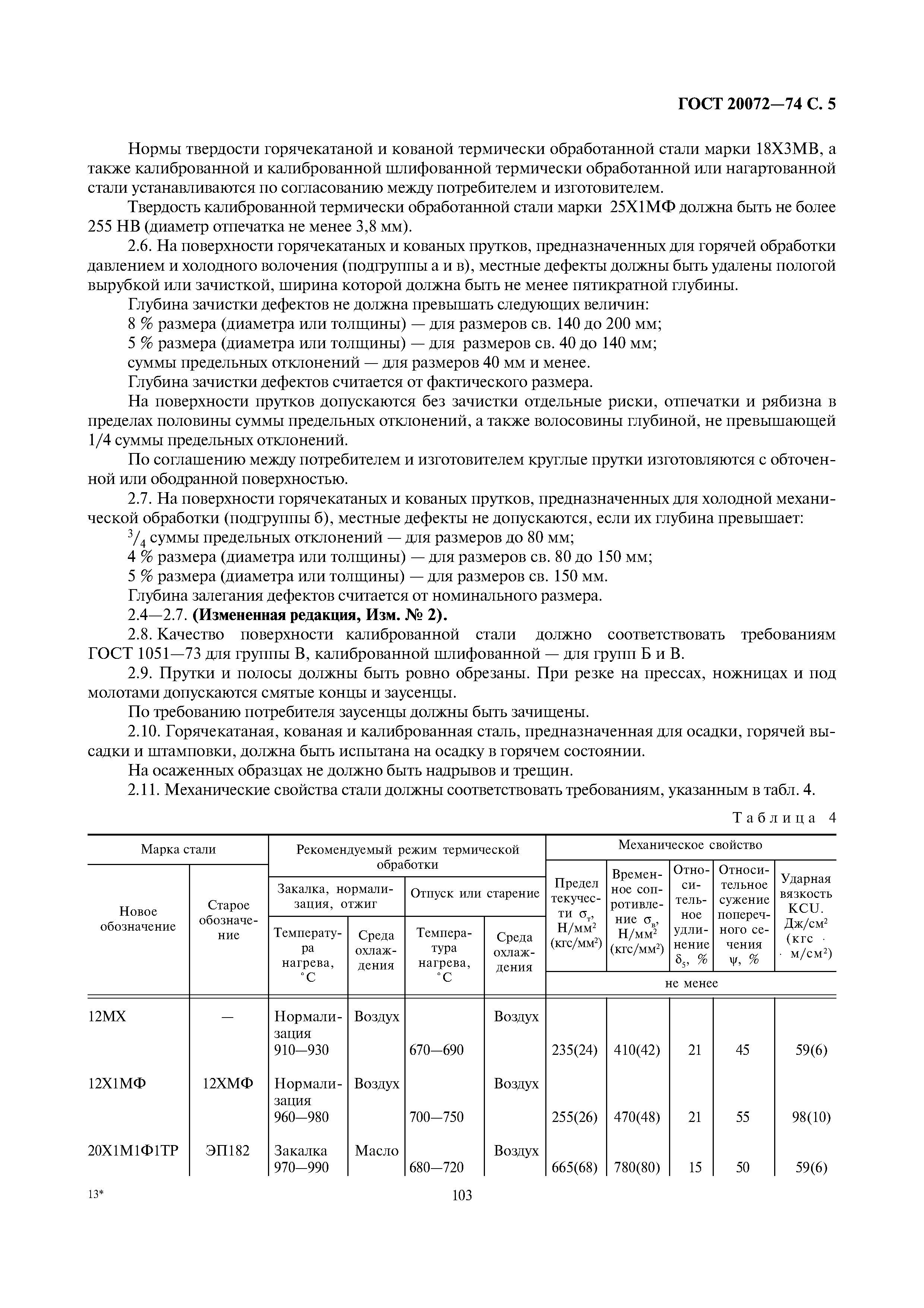

Оглавление:	1 Классификация 2а Сортамент 2 Технические требования 3 Правила приемки 4 Методы испытаний 5 Маркировка, упаковка, транспортирование и хранение Приложение 1 Рекомендации по применению стали Приложение 2 Характеристики ползучести и длительной жаропрочности легированной и высоколегированной стали, применяемой для длительных сроков службы под напряжением
Утверждён:	13.08.1974 Госстандарт СССР (USSR Gosstandart 1966)
Издан:	Издательство стандартов (1987 г. ) ИПК Издательство стандартов (1996 г. ) Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Черные металлы Стали Экология МЕТАЛЛУРГИЯ Черные металлы Стали Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Металлургия
Заменяет собой:	ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 10500-63 «Прутки, штанги и полосы из теплоустойчивых и жаропрочных сталей» (в части теплоустойчивой стали)
Нормативные ссылки:	ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 1133-71 «Сталь кованая круглая и квадратная. Сортамент» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 2590-88 «Прокат стальной горячекатаный круглый. Сортамент» ГОСТ 2591-88 «Прокат стальной горячекатаный квадратный. Сортамент» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 10145-81 «Металлы. Метод испытания на длительную прочность» ГОСТ 4405-75 «Полосы горячекатаные и кованые из инструментальной стали. Сортамент» ГОСТ 7417-75 «Сталь калиброванная круглая. Сортамент» ГОСТ 8559-75 «Сталь калиброванная квадратная. Сортамент» ГОСТ 8560-78 «Прокат калиброванный шестигранный. Сортамент» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 10243-75 «Сталь. Методы испытаний и оценки макроструктуры» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 28473-90 «Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа» ГОСТ 1051-73 «Прокат калиброванный. Общие технические условия» ГОСТ 12344-88 «Стали легированные и высоколегированные. Методы определения углерода» ГОСТ 12345-88 «Стали легированные и высоколегированные. Методы определения серы» ГОСТ 12346-78 «Стали легированные и высоколегированные. Методы определения кремния» ГОСТ 12347-77 «Стали легированные и высоколегированные. Методы определения фосфора» ГОСТ 12348-78 «Стали легированные и высоколегированные. Методы определения марганца» ГОСТ 12349-83 «Стали легированные и высоколегированные. Методы определения вольфрама» ГОСТ 12350-78 «Стали легированные и высоколегированные. Методы определения хрома» ГОСТ 12351-81 «Стали легированные и высоколегированные. Методы определения ванадия» ГОСТ 12352-81 «Стали легированные и высоколегированные. Методы определения никеля» ГОСТ 12354-81 «Стали легированные и высоколегированные. Методы определения молибдена» ГОСТ 12355-78 «Стали легированные и высоколегированные. Методы определения меди» ГОСТ 12356-81 «Стали легированные и высоколегированные. Методы определения титана» ГОСТ 12361-82 «Стали легированные и высоколегированные. Методы определения ниобия» ГОСТ 14955-77 «Сталь качественная круглая со специальной отделкой поверхности. Технические условия» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 7564-73 «Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 7566-81 «Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки, транспортирования и хранения» ГОСТ 8817-82 «Металлы. Метод испытания на осадку» ГОСТ 12351-2003 «Стали легированные и высоколегированные. Методы определения ванадия» ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 7566-94 «Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение» ГОСТ 12361-2002 «Стали легированные и высоколегированные. Методы определения ниобия» ГОСТ 12344-2003 «Стали легированные и высоколегированные. Методы определения углерода» ГОСТ 12345-2001 «Стали легированные и высоколегированные. Методы определения серы»
