ГОСТ 10494-80

Шпильки для фланцевых соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см кв.). Технические условия

Обозначение:	ГОСТ 10494-80
Обозначение англ:	GOST 10494-80
Статус:	действует
Название рус.:	Шпильки для фланцевых соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см кв.). Технические условия
Название англ.:	Studs for flanged connections with lens-shaped seals pn 10-100 mpa (100-1000 kgf/cm2) technical requirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982
Область применения:	Стандарт распространяется на шпильки для фланцевых соединений с линзовым уплотнением арматуры, соединительных частей и трубопроводов, используемых в химической и нефтехимической промышленностях на Py свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2) с температурой от минус 50 до плюс 510 град. С.

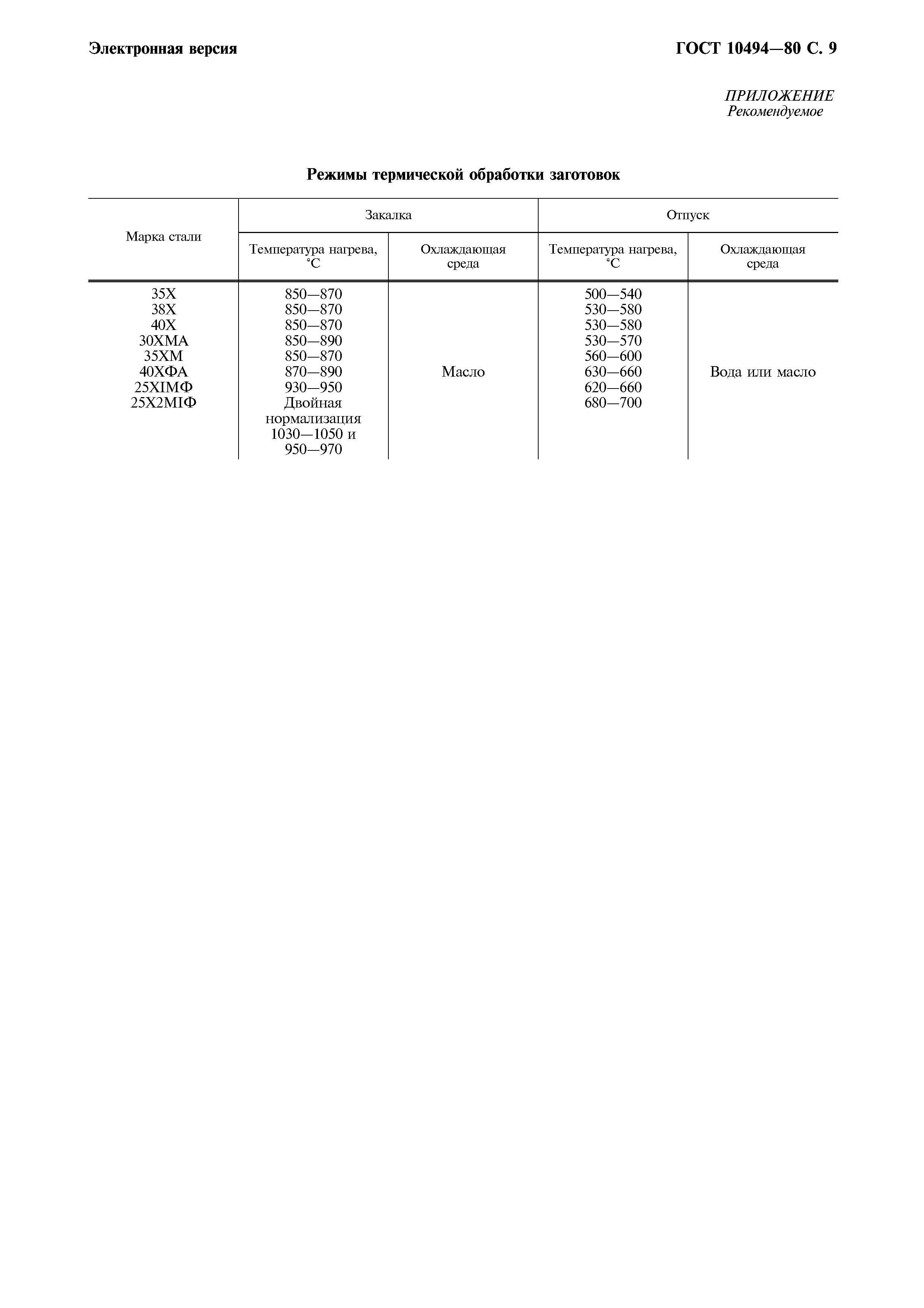

Оглавление:	1 Конструкция и размеры 2 Технические требования 3 Правила приемки 4 Методы испытаний 5 Маркировка, упаковка, транспортирование и хранение Приложение Режимы термической обработки заготовок
Разработан:	Министерство химического и нефтяного машиностроения СССР
Утверждён:	30.12.1980 Госстандарт СССР (USSR Gosstandart 6075)
Издан:	Издательство стандартов (1981 г. ) ИПК Издательство стандартов (1999 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения
Список изменений:	№ 1 от 01.01.1987 (ИУС 10-86) № 2 от 01.01.1992 (ИУС 5-91)
Заменяет собой:	ГОСТ 10494-74 «Шпильки двусторонние для фланцевых соединений с линзовым уплотнением на Ру 9,81-98,10 МПа (100-1000 кгс/см2)»
Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 17769-83 «Изделия крепежные. Правила приемки» ГОСТ 18160-72 «Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 9.302-88 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 9150-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль» ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски» ГОСТ 14034-74 «Отверстия центровые. Размеры» ГОСТ 19256-73 «Стержни под накатывание метрической резьбы. Диаметры» ГОСТ 19258-73 «Стержни под нарезание метрической резьбы. Диаметры» ГОСТ 7564-73 «Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний»
