Скачать ГОСТ Р 52857.3-2007 Сосуды и аппараты. Нормы и методы расчета на прочность. Укрепление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет на прочность обечаек и днищ при внешних статических нагрузках на штуцер

Дата актуализации: 10.08.2017

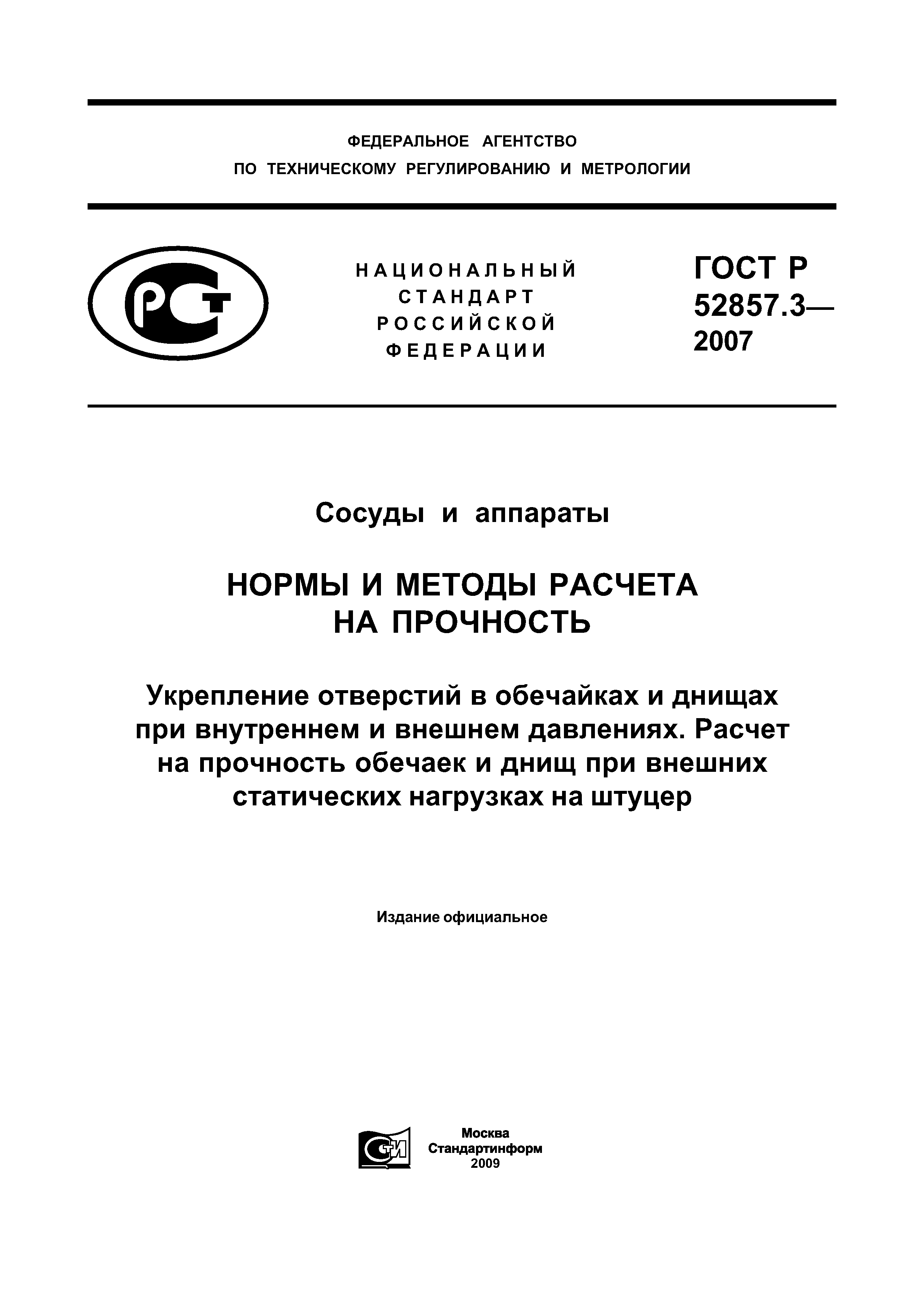

ГОСТ Р 52857.3-2007

Сосуды и аппараты. Нормы и методы расчета на прочность. Укрепление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет на прочность обечаек и днищ при внешних статических нагрузках на штуцер

Обозначение:	ГОСТ Р 52857.3-2007
Обозначение англ:	GOST R 52857.3-2007
Статус:	действует
Название рус.:	Сосуды и аппараты. Нормы и методы расчета на прочность. Укрепление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет на прочность обечаек и днищ при внешних статических нагрузках на штуцер
Название англ.:	Vessels and apparatus. Norms and methods of strength calculation. Reinforcement of openings in shells and heads under internal and external pressure. Strength calculation of shells and heads under external static loads on the nozzle
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.2008
Область применения:	Стандарт устанавливает нормы и методы расчета на прочность укрепления отверстий в цилиндрических и конических обечайках, конических переходах, выпуклых днищах и крышках сосудов и аппаратов, применяемых в химической, нефтегазоперерабатывающей и смежных отраслях промышленности, работающих под действием внутреннего или наружного давления.

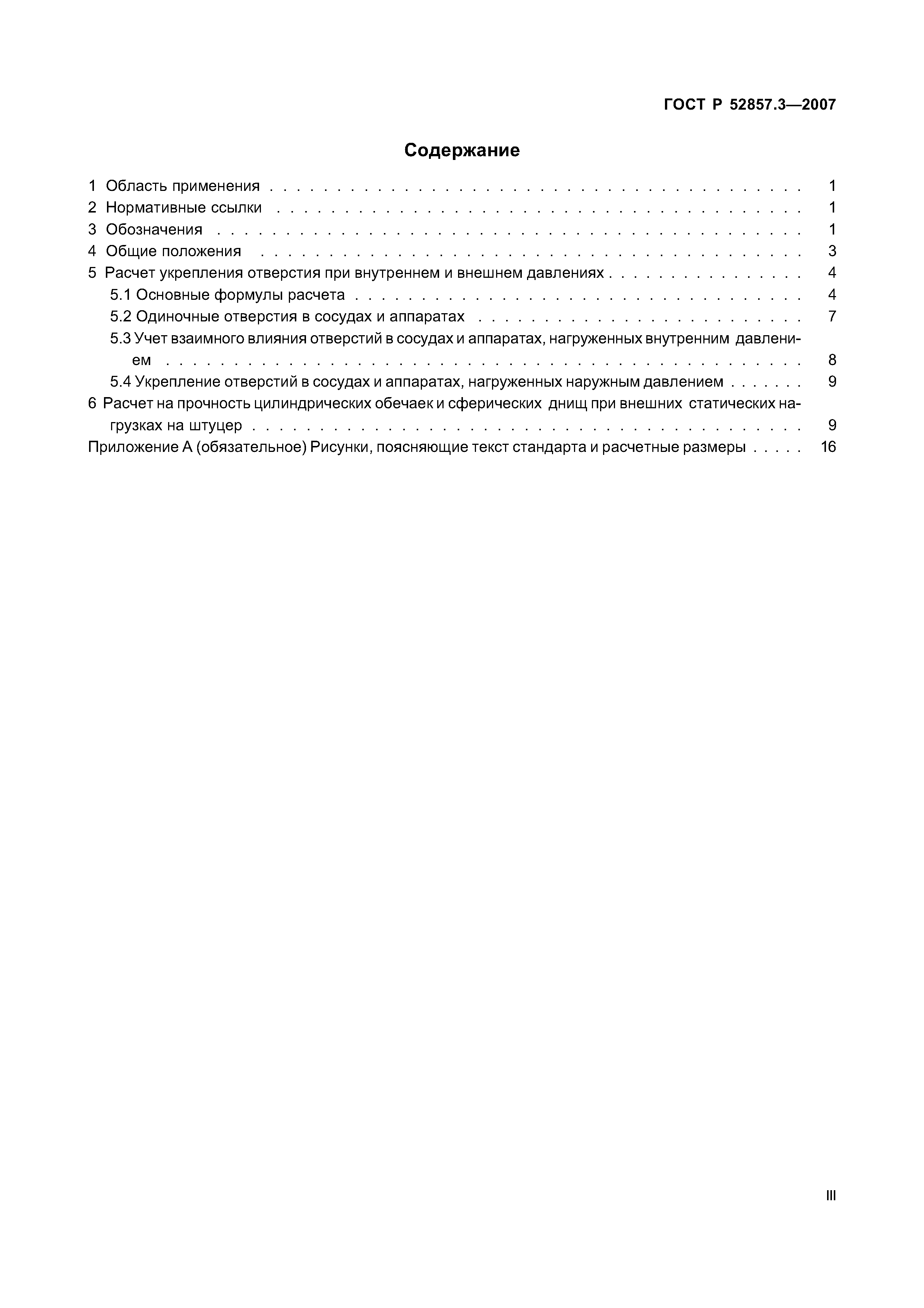

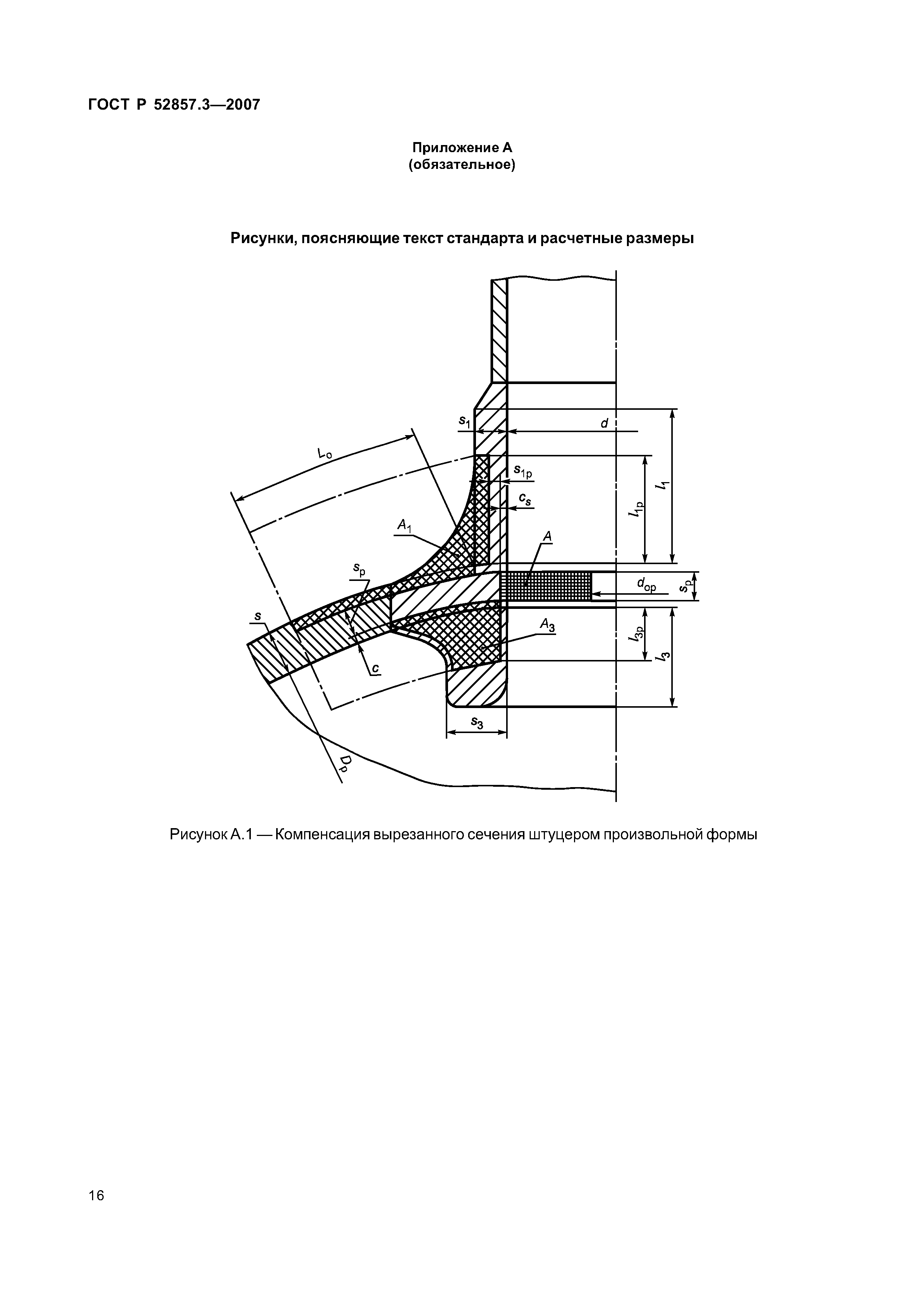

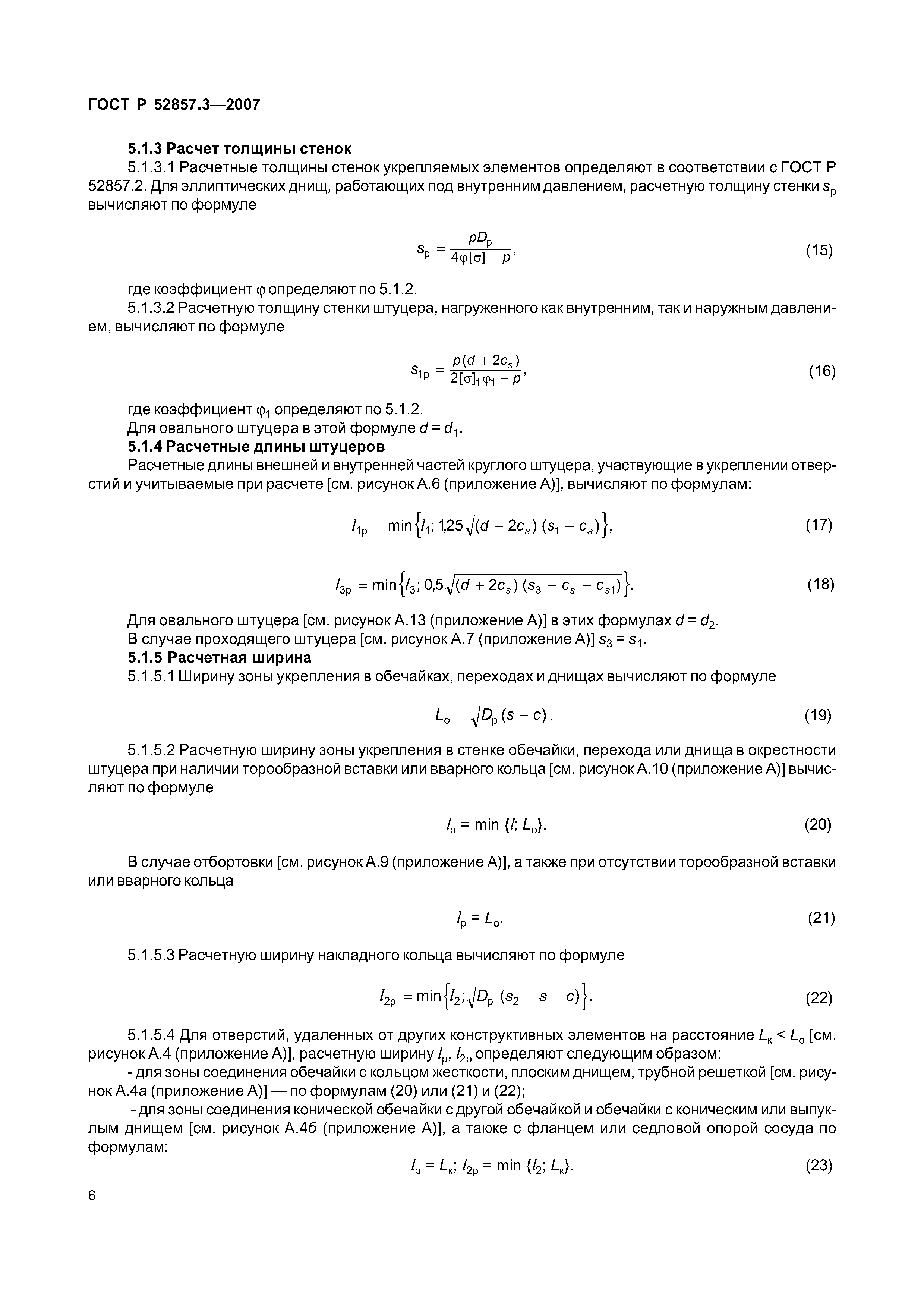

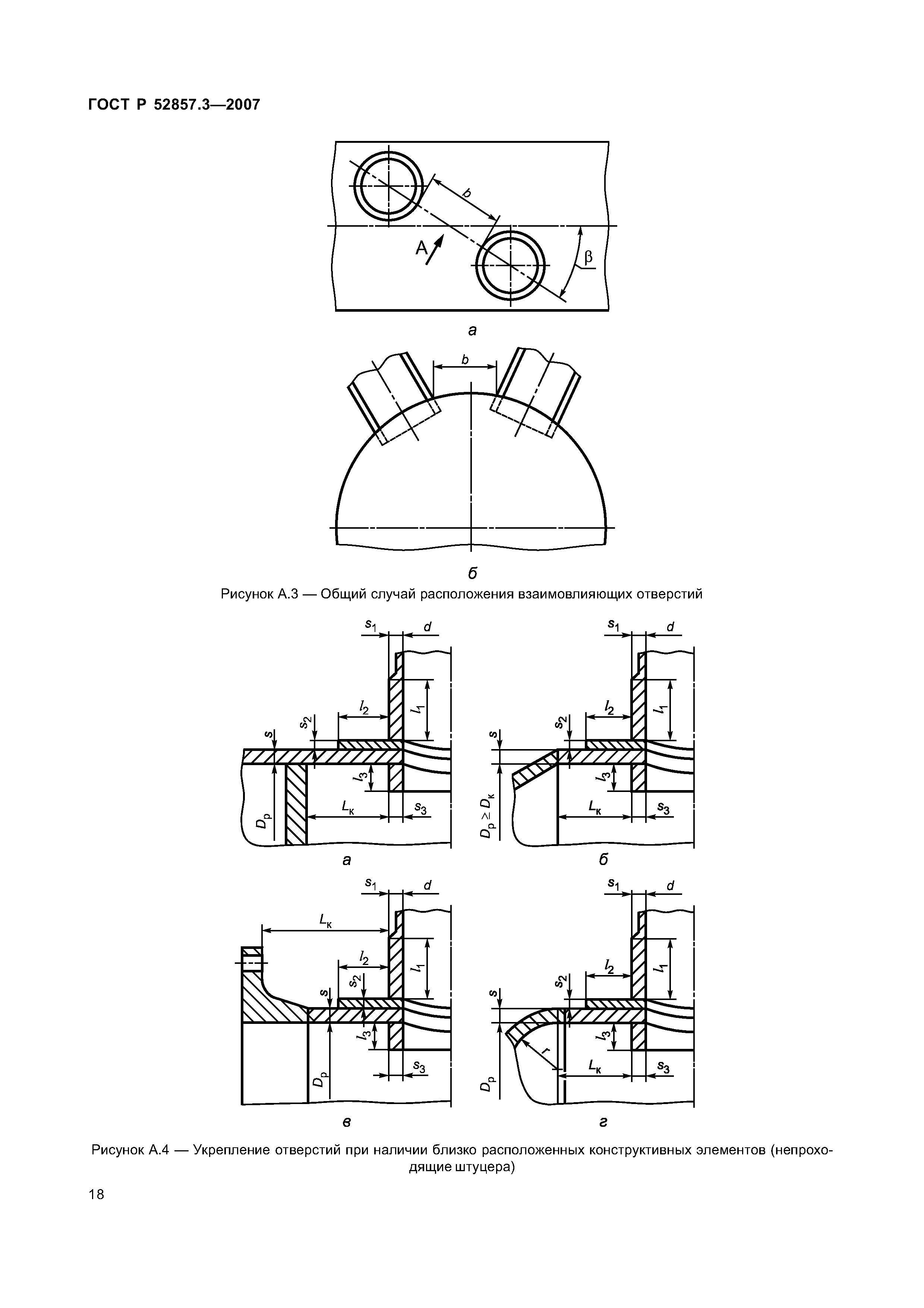

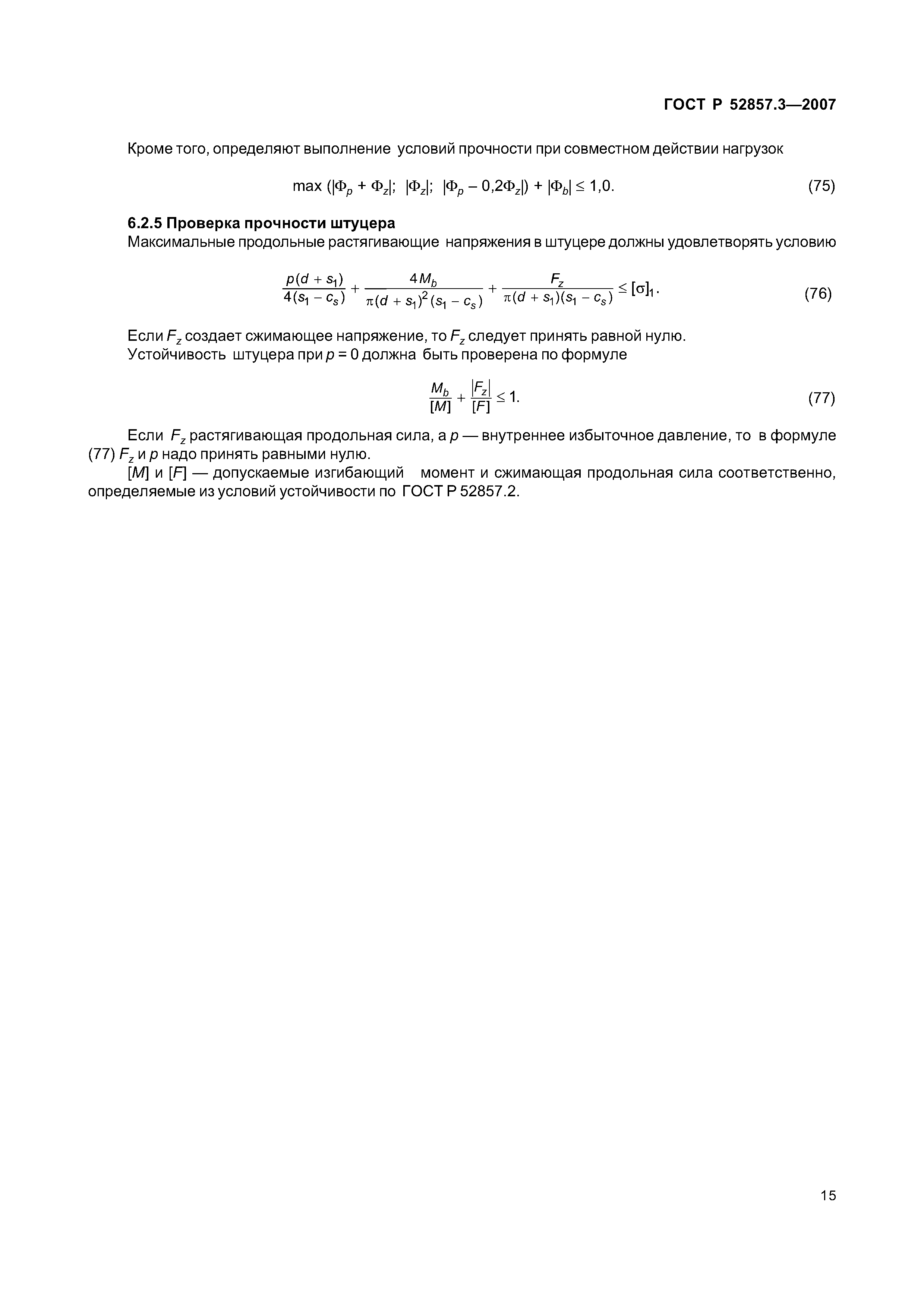

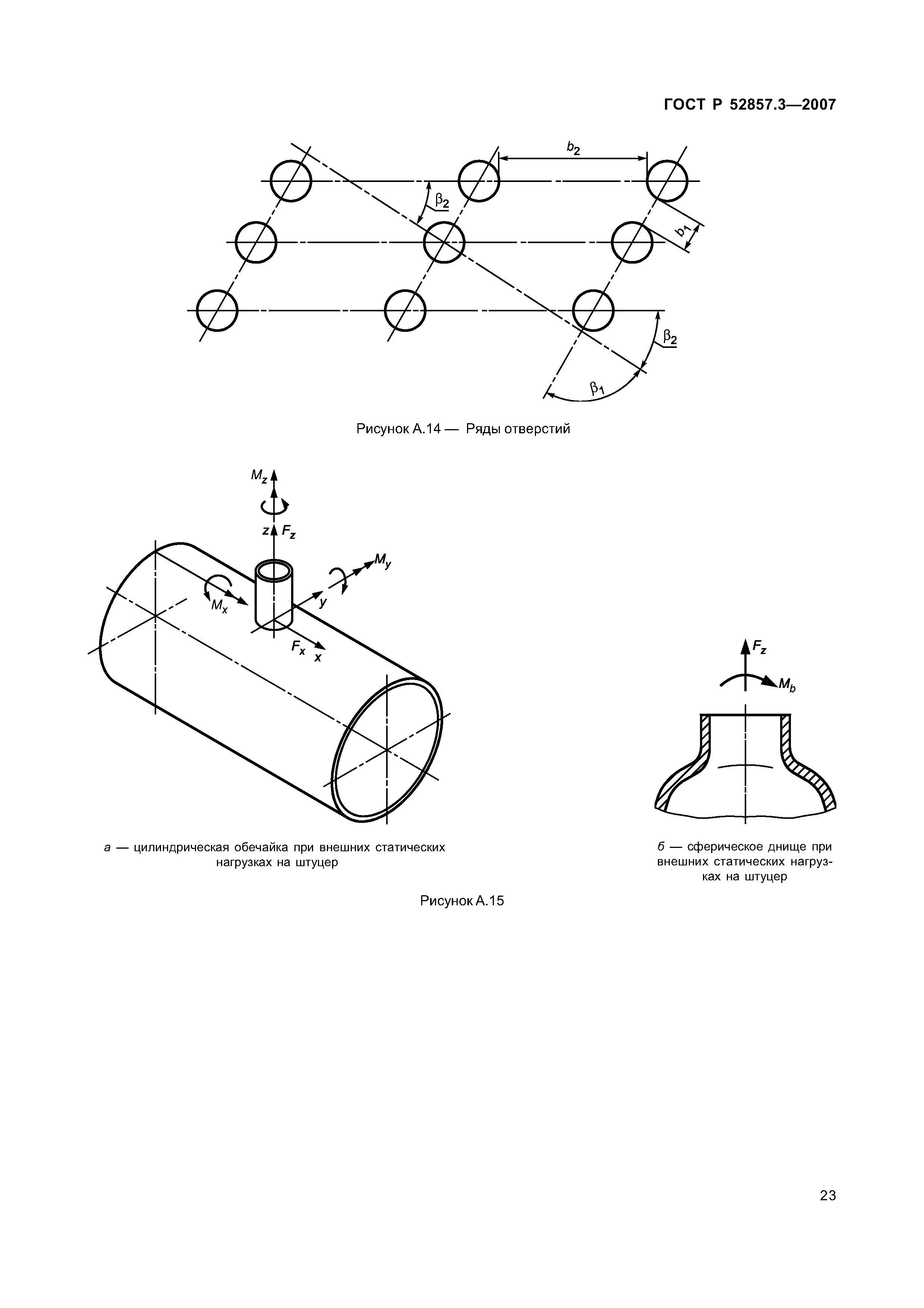

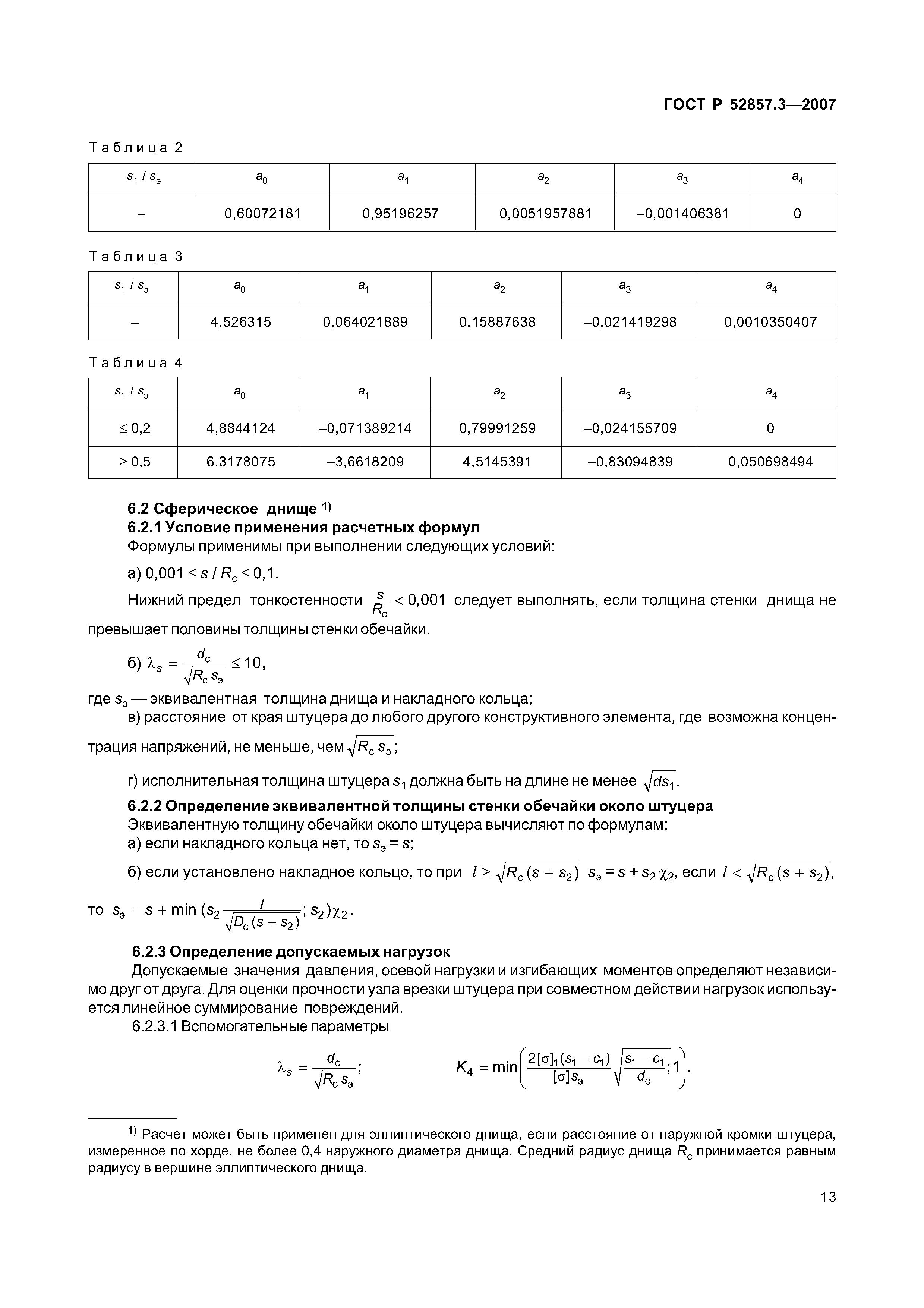

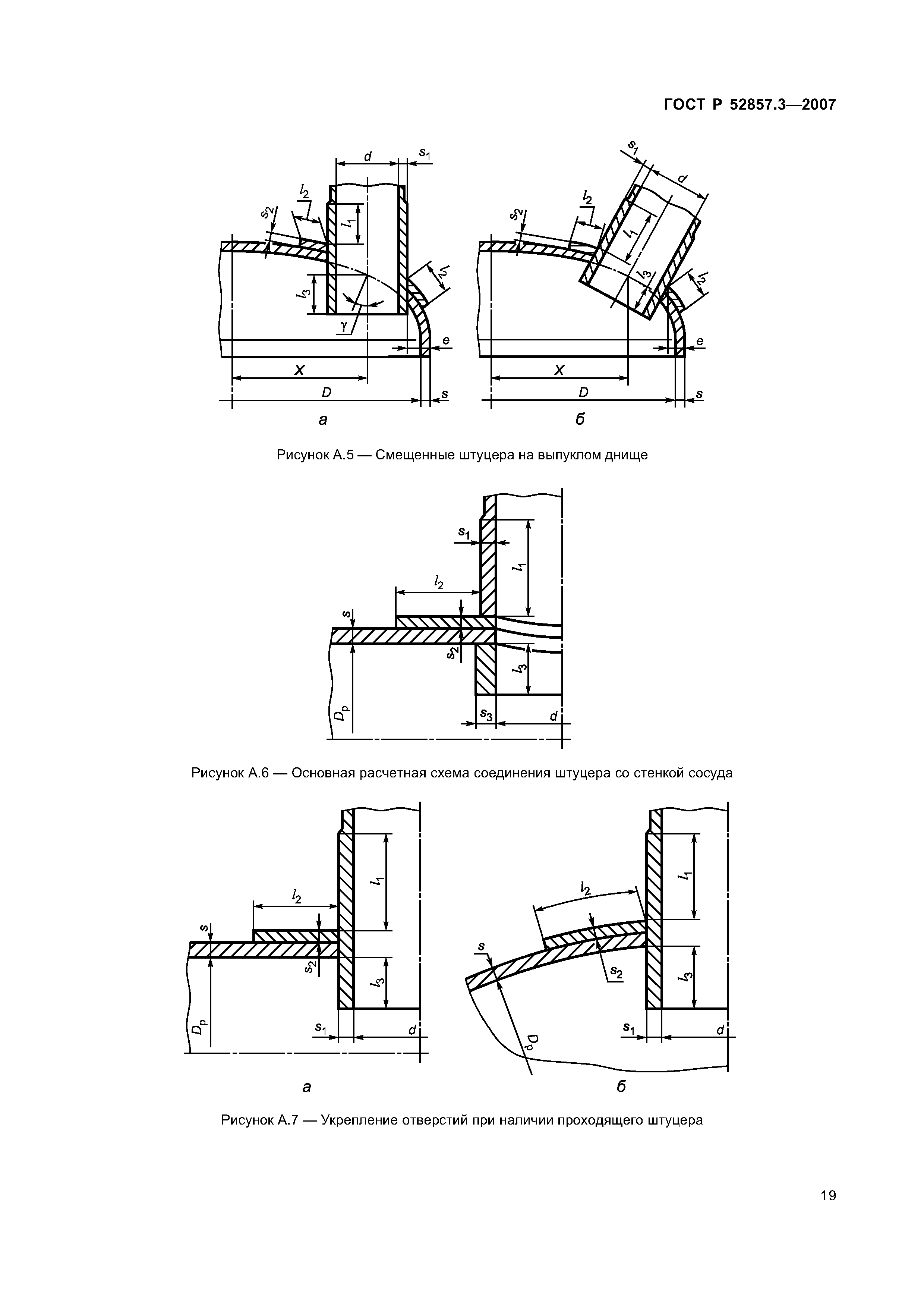

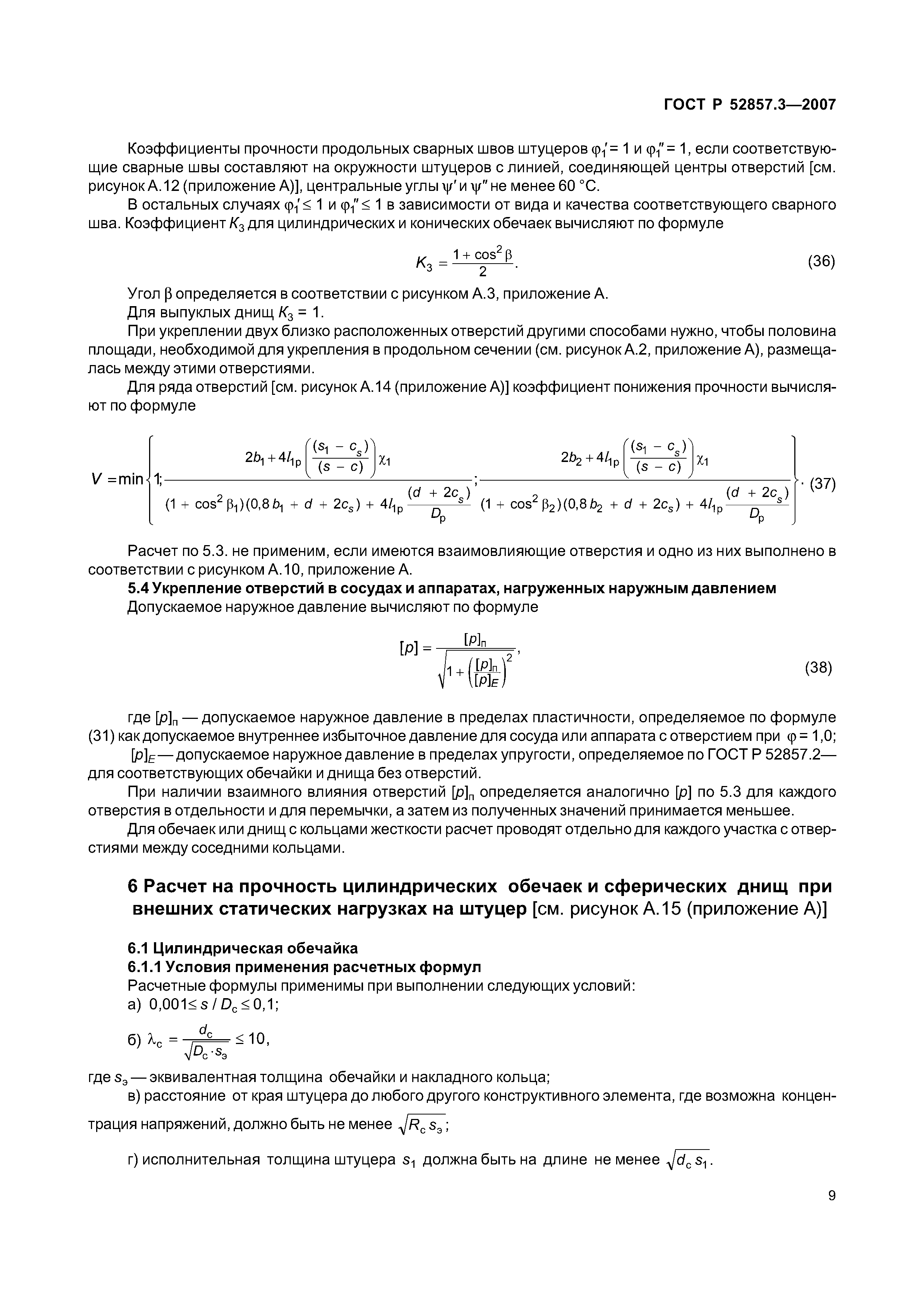

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Обозначения 4 Общие положения 5 Расчет укрепления отверстия при внутреннем и внешнем давлениях    5.1 Основные формулы расчета    5.2 Одиночные отверстия в сосудах и аппаратах    5.3 Учет взаимного влияния отверстий в сосудах и аппаратах, нагруженных внутренним давлением    5.4 Укрепление отверстий в сосудах и аппаратах, нагруженных наружным давлением 6 Расчет на прочность цилиндрических обечаек и сферических днищ при внешних статических нагрузках на штуцер Приложение А (обязательное) Рисунки, поясняющие текст стандарта и расчетные размеры
Разработан:	Ростехнадзор ОАО НИИХИММАШ ОАО ВНИИНЕФТЕМАШ ЗАО Петрохим Инжиниринг
Утверждён:	27.12.2007 Федеральное агентство по техническому регулированию и метрологии (503-ст)
Издан:	Стандартинформ (2008 г. ) Стандартинформ (2009 г. )
Расположен в:	Техническая документация Электроэнергия ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Трубопроводы и их компоненты ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Оборудование для химической промышленности в целом Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Трубопроводы и их компоненты ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Оборудование для химической промышленности в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Добыча и переработка нефти, газа и смежные производства Химическая промышленность
Нормативные ссылки:	ГОСТ Р 52630-2006 «Сосуды и аппараты стальные сварные. Общие технические условия» ГОСТ Р 52857.1-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования» ГОСТ Р 52857.2-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 52857.9-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Определение напряжений в местах пересечений штуцеров с обечайками и днищами при воздействии давления и внешних нагрузок на штуцер» Федеральный закон 184-ФЗ «О техническом регулировании»
