ГОСТ Р 54432-2011

Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования

Обозначение:	ГОСТ Р 54432-2011
Обозначение англ:	GOST R 54432-2011
Статус:	отменен
Название рус.:	Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования
Название англ.:	Flanges for valves, fittings, and pipelines for pressure from PN 1 to PN 200. Design, dimensions and general technical requirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.2017
Область применения:	Стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, приборов, патрубков, аппаратов и резервуаров на номинальное давление от PN 1 до PN 200 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю. Также в стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей. На фланцы для других объектов, параметров и условий применения действуют ГОСТ 1536, ГОСТ 4433, ГОСТ 9399, ГОСТ 25660, ГОСТ 28759.1-ГОСТ 28759.5. Стандарт может быть использован для подтверждения соответствия..

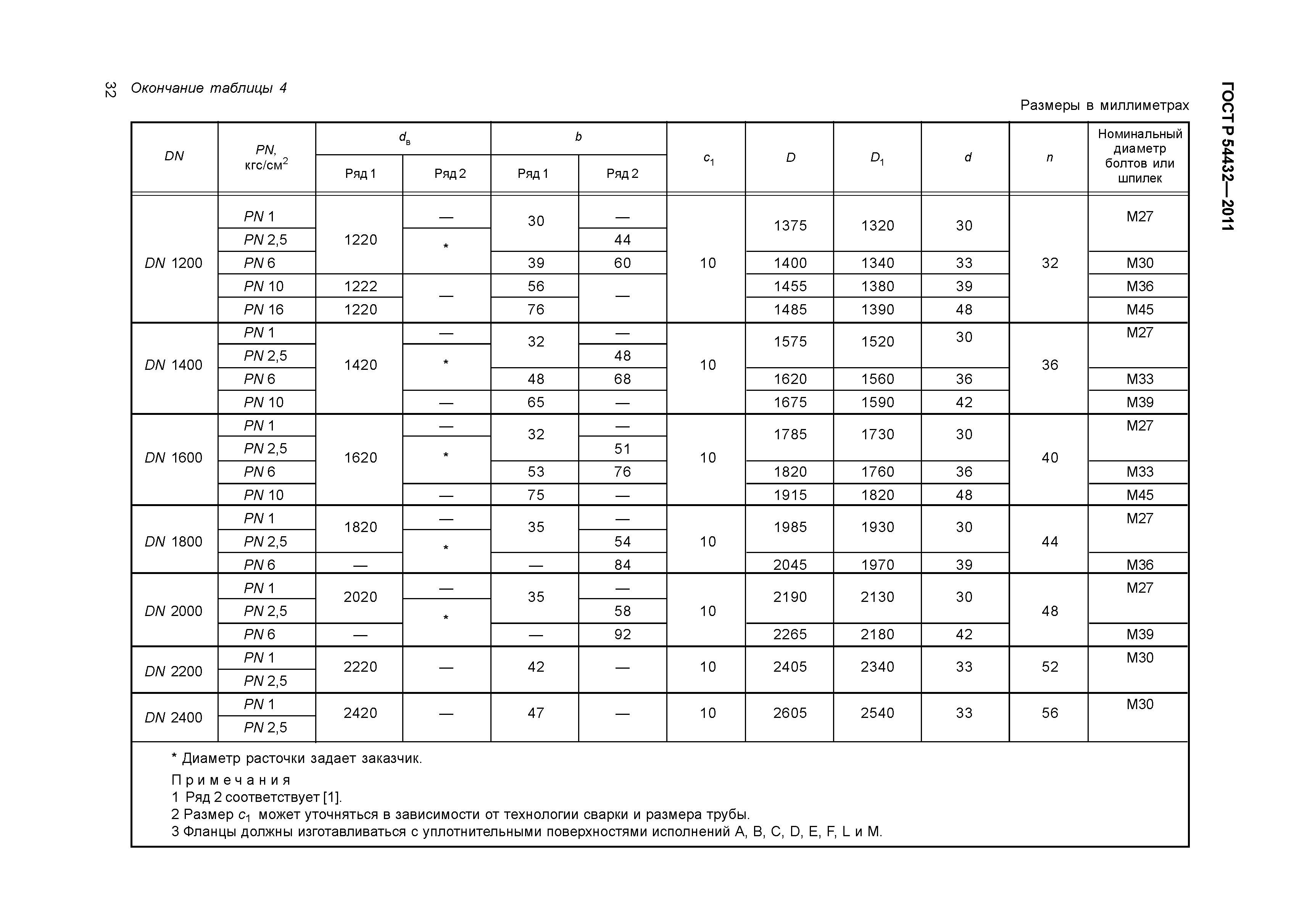

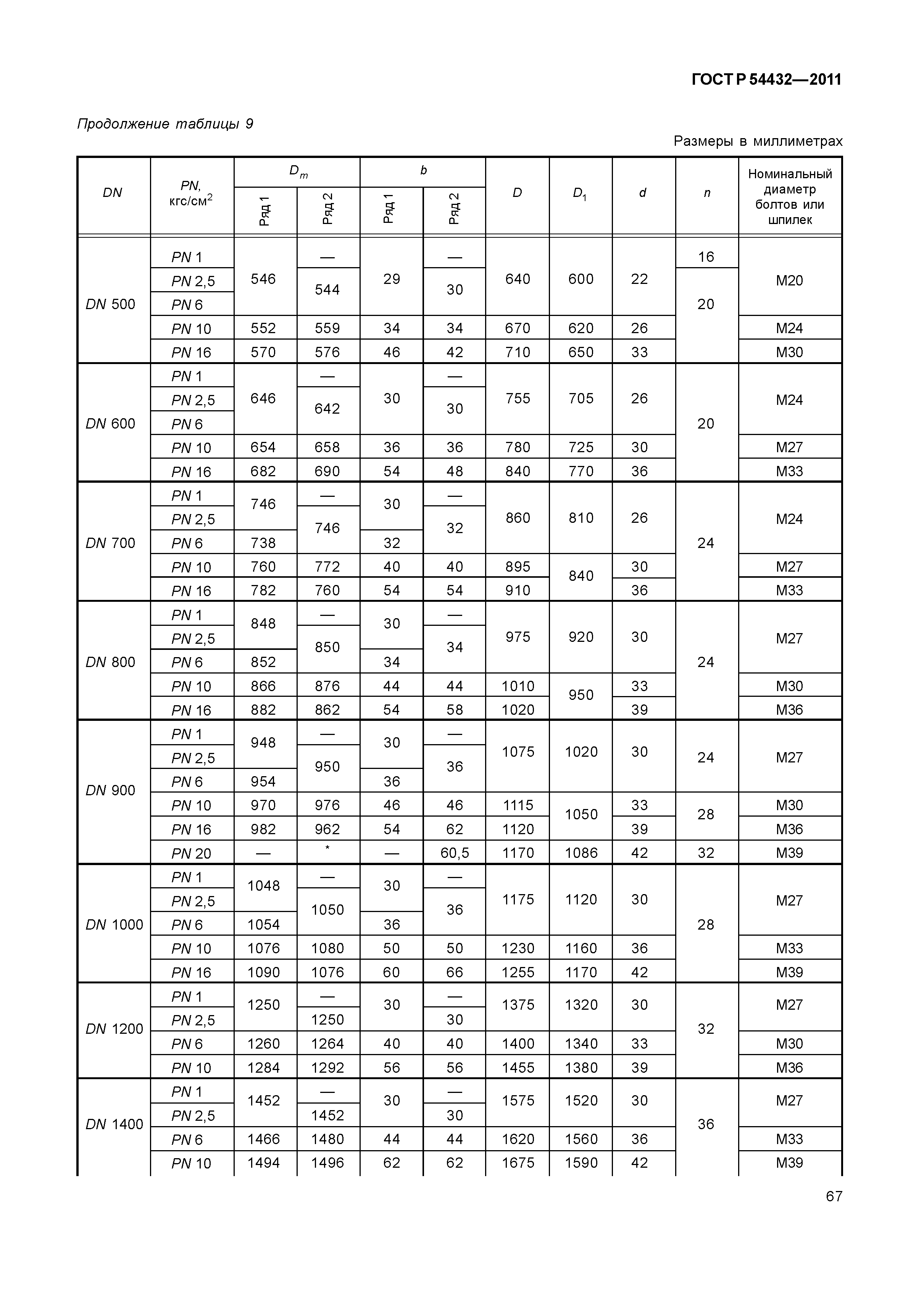

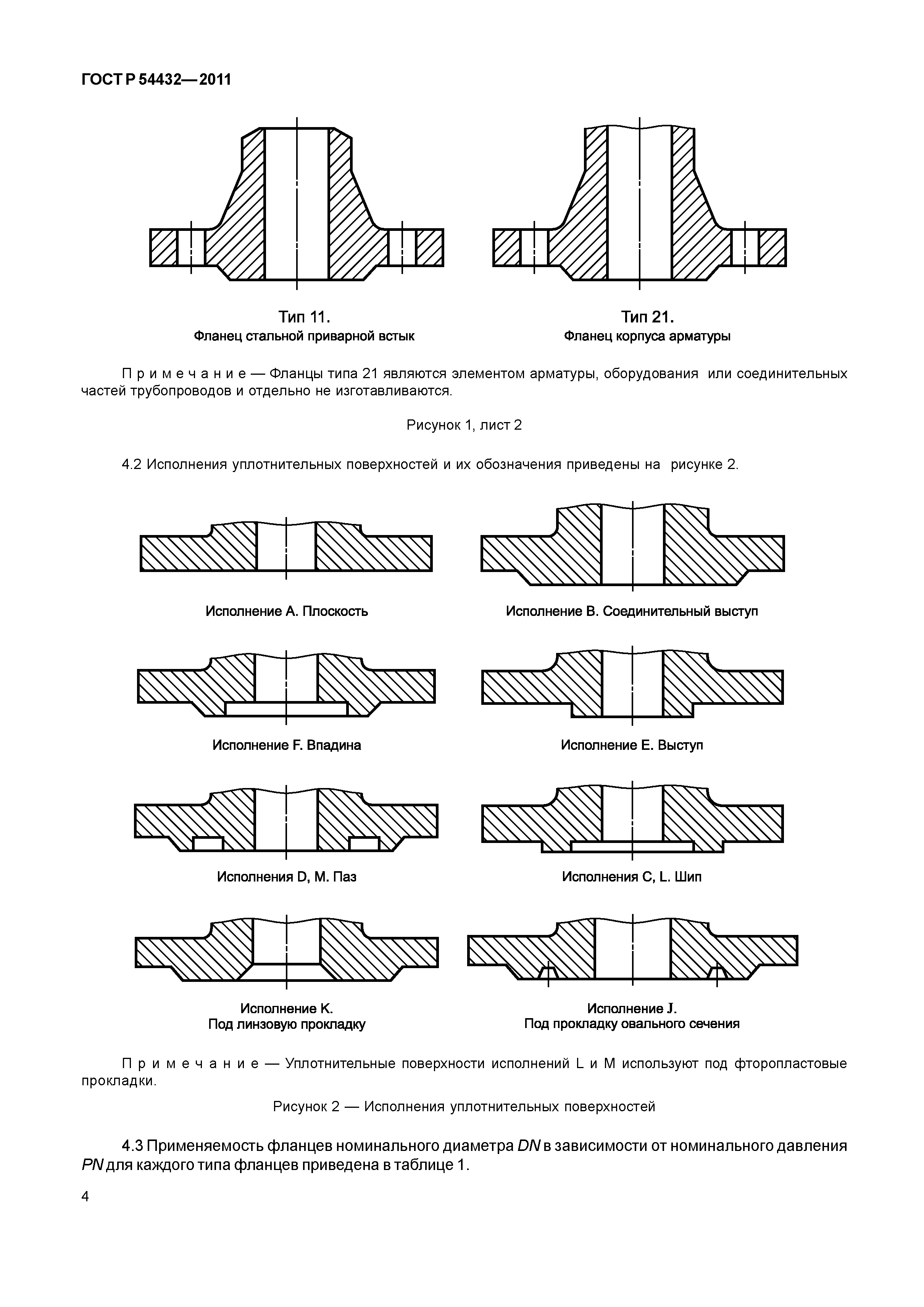

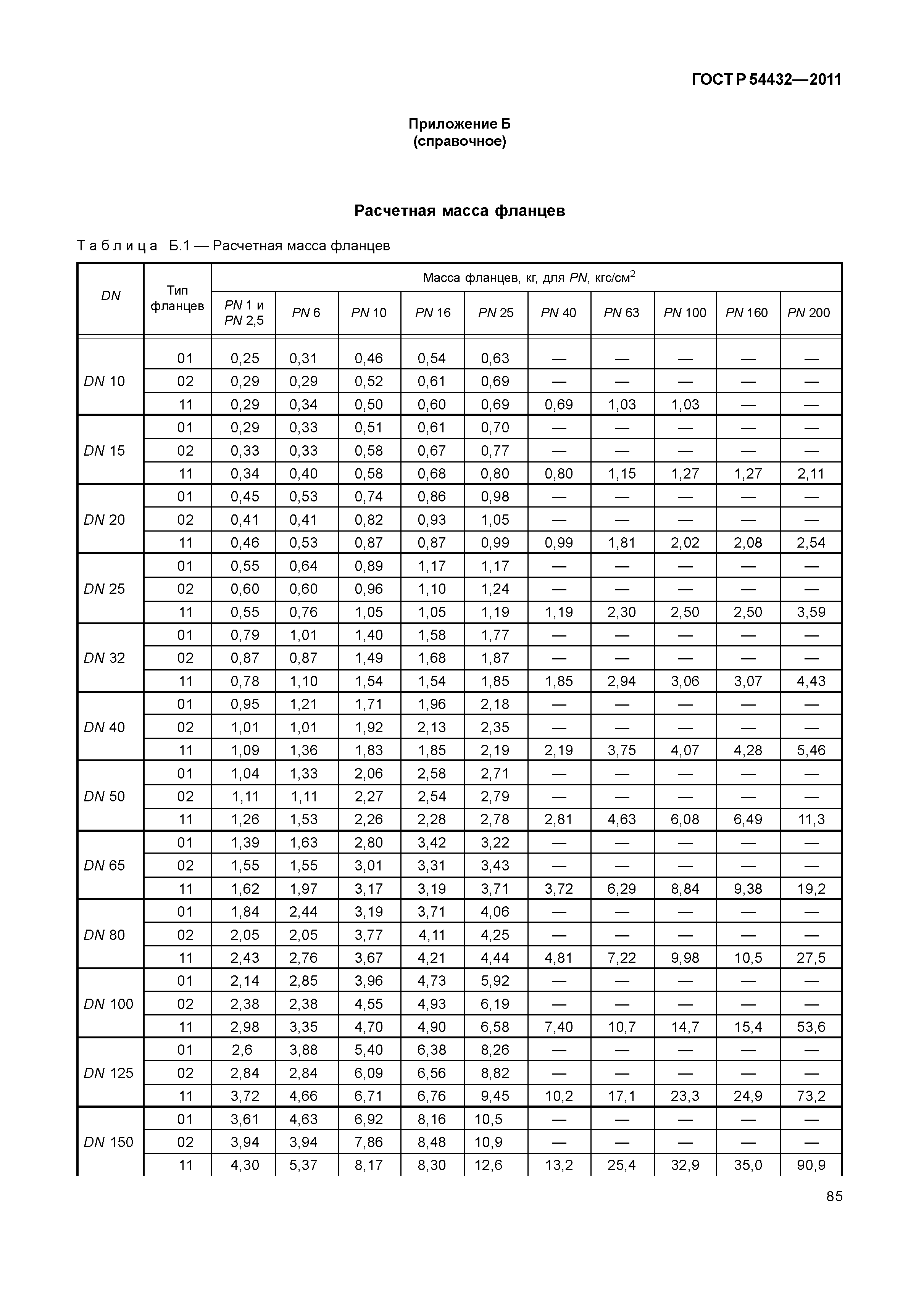

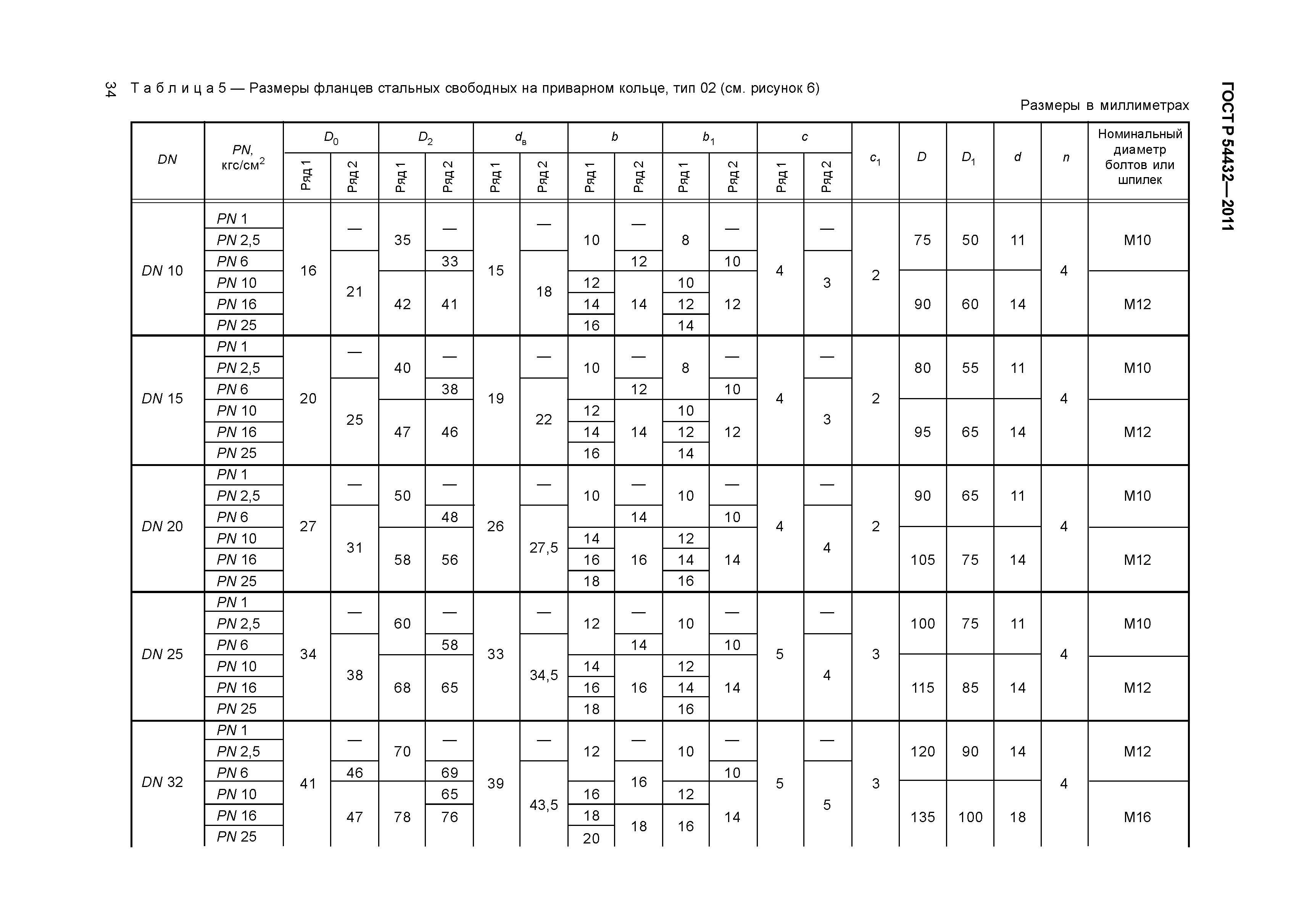

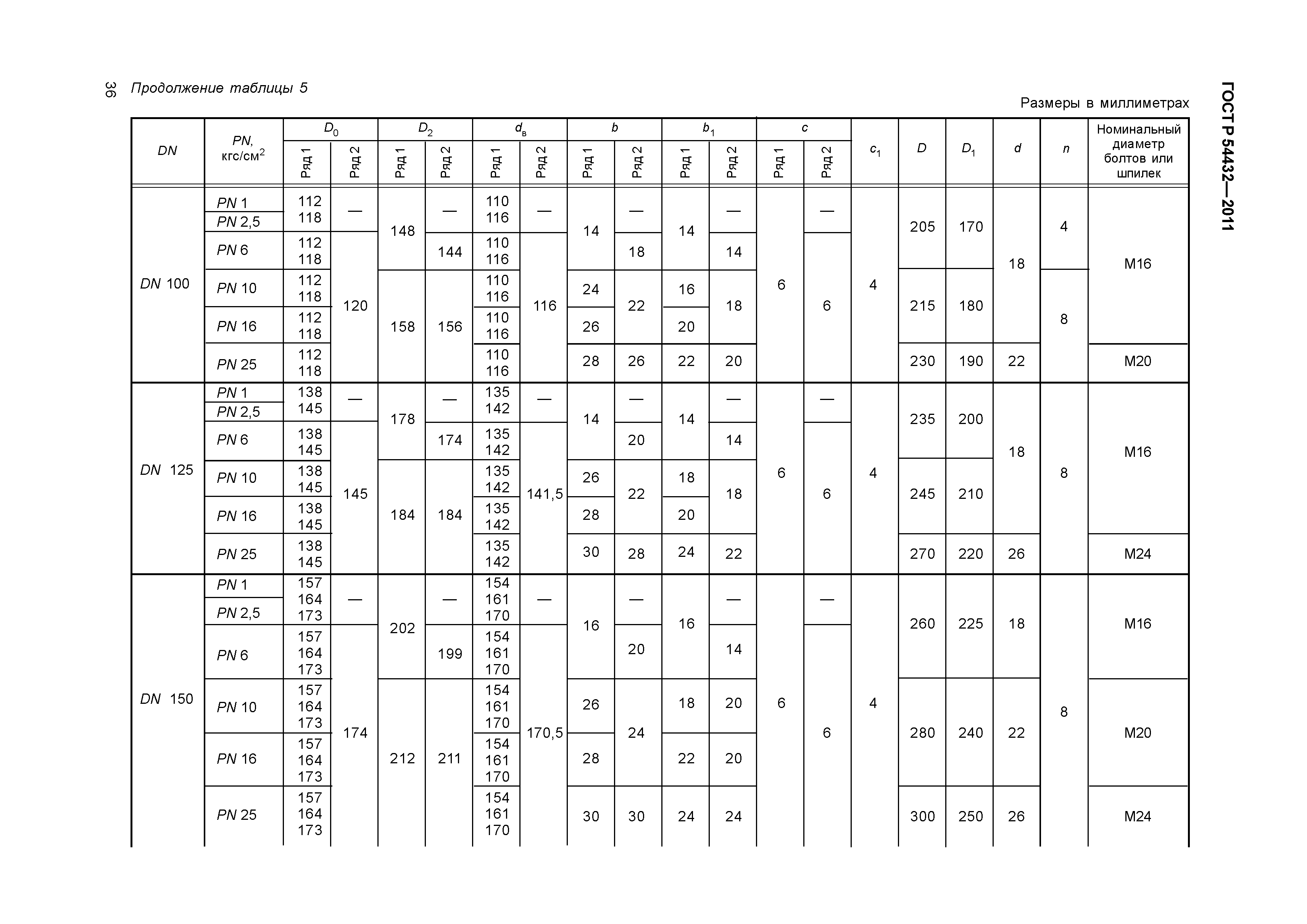

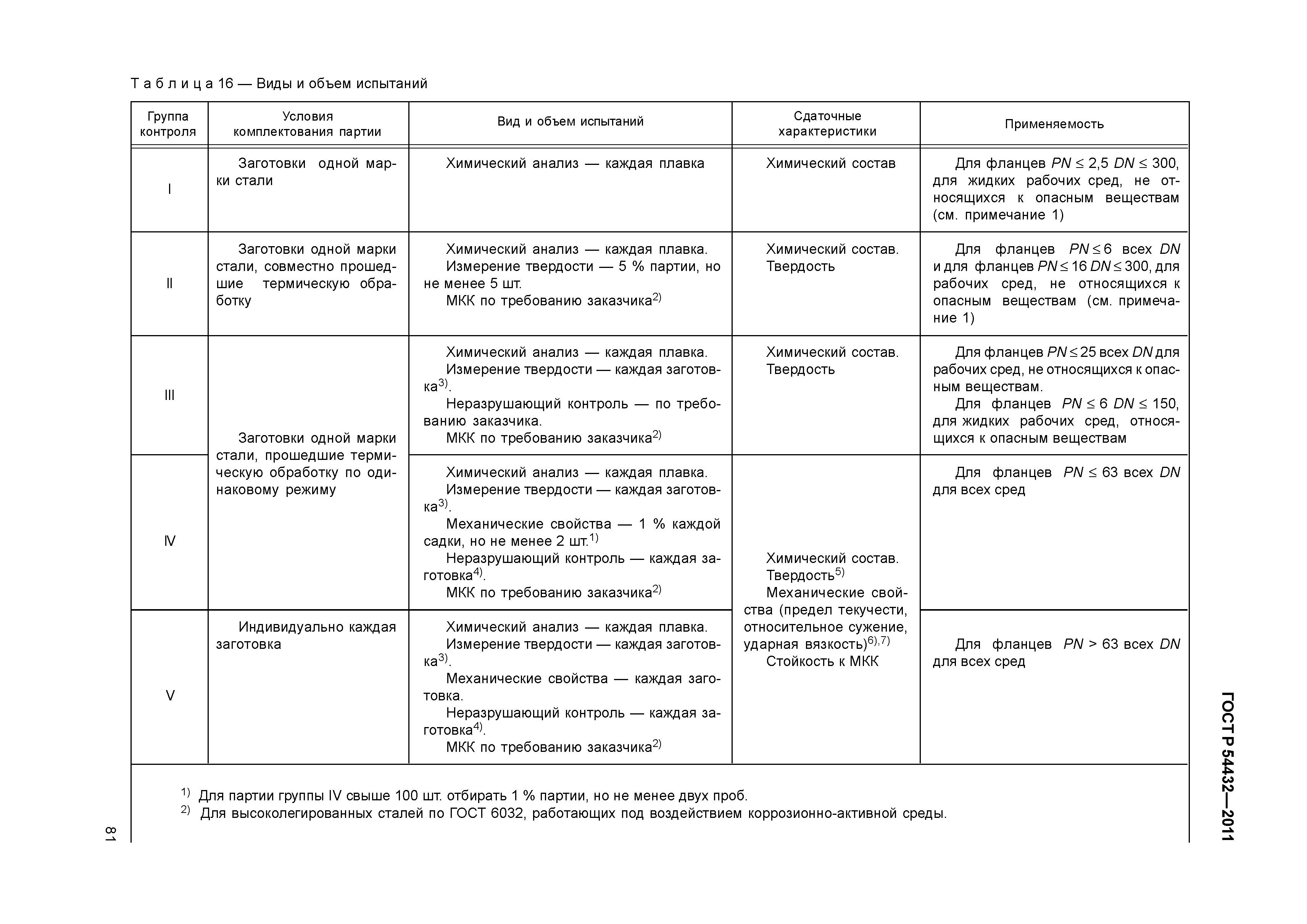

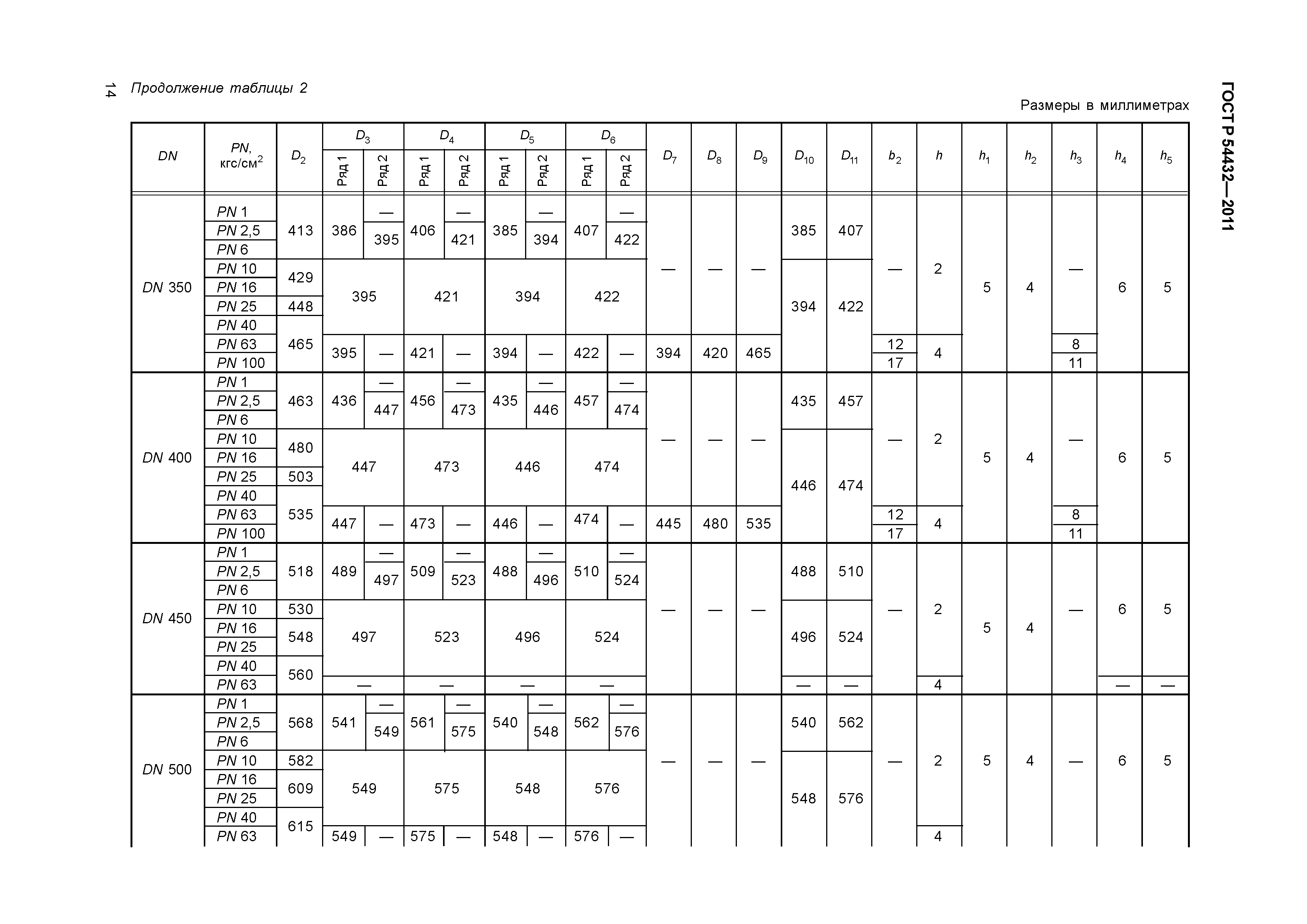

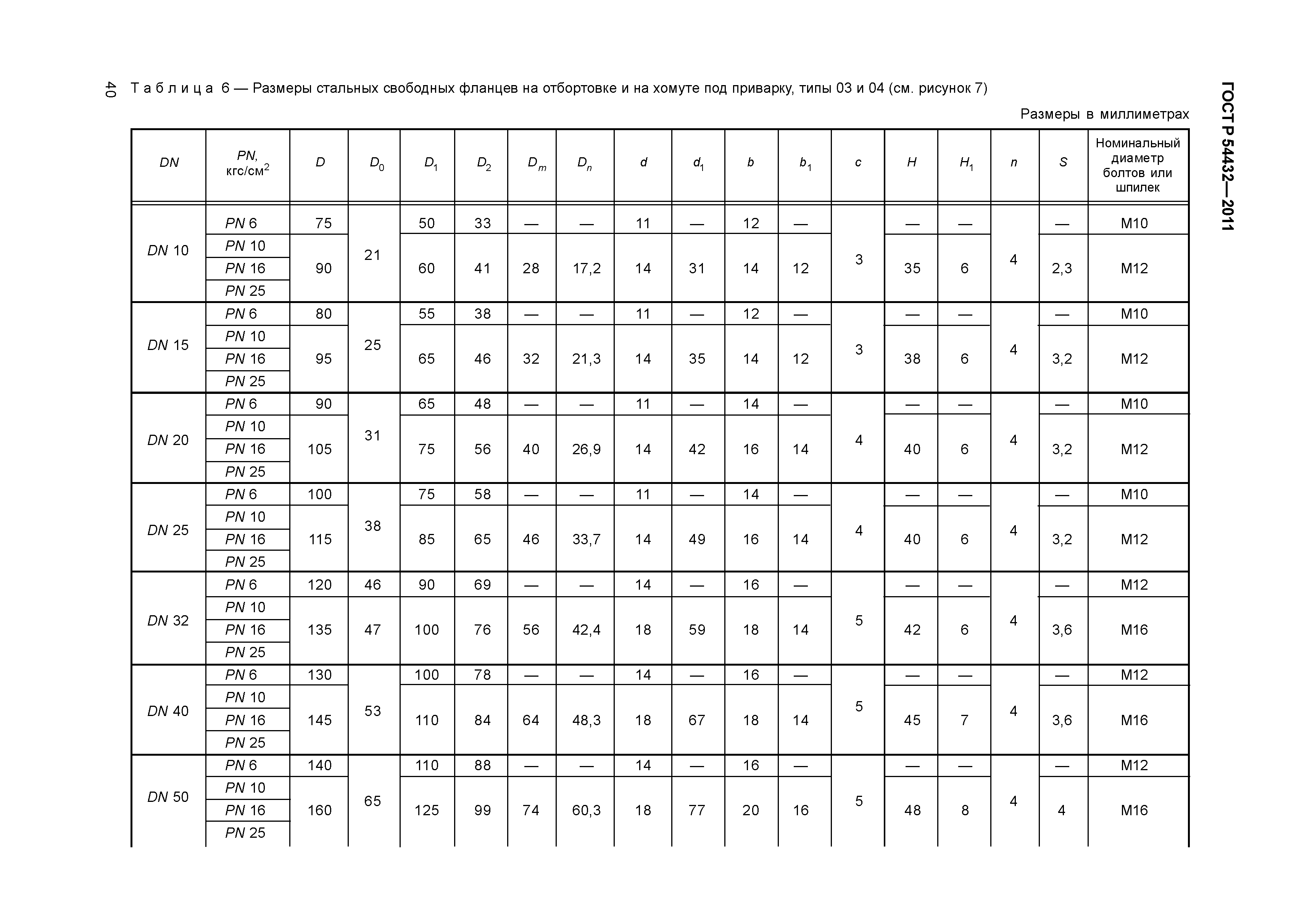

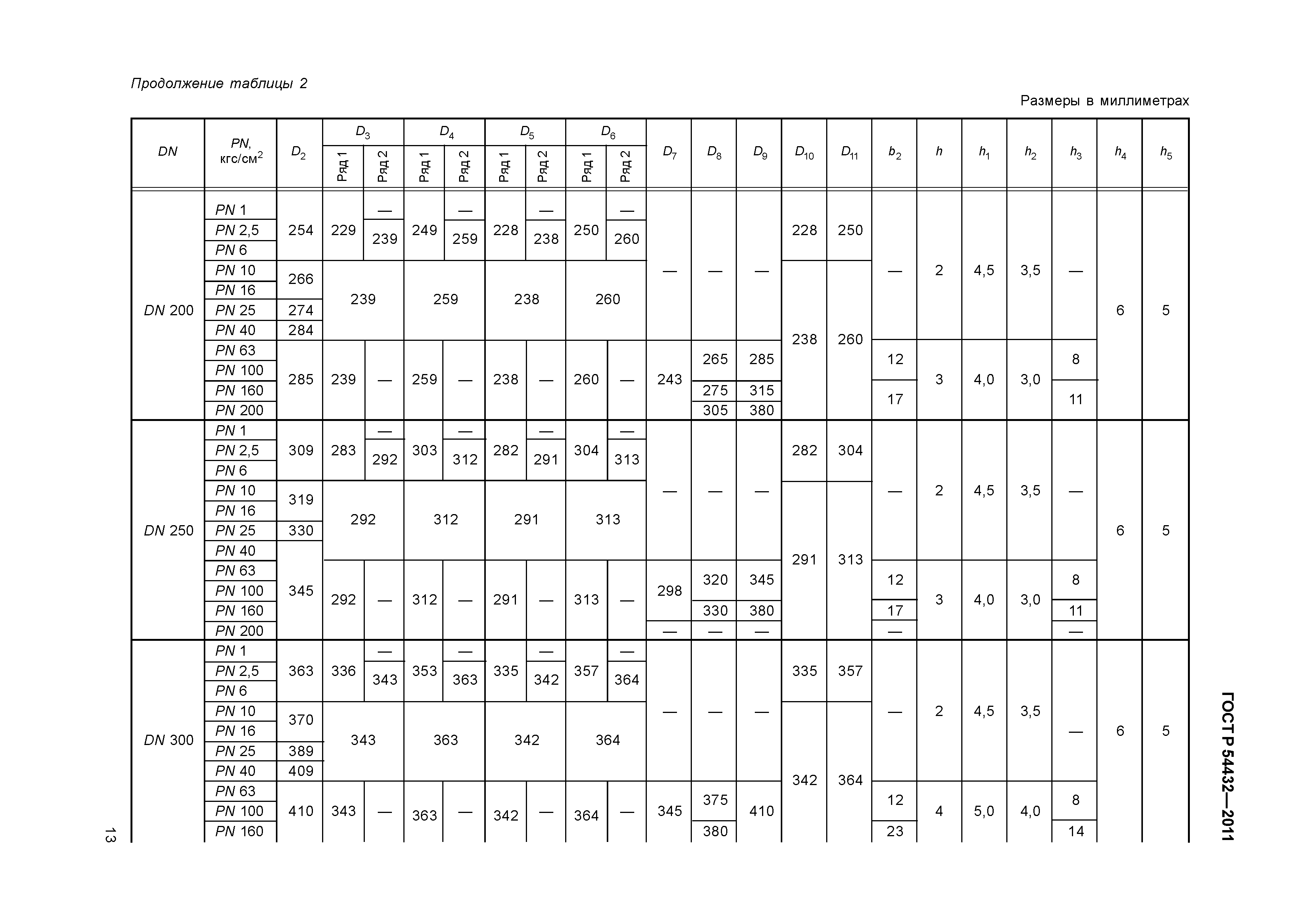

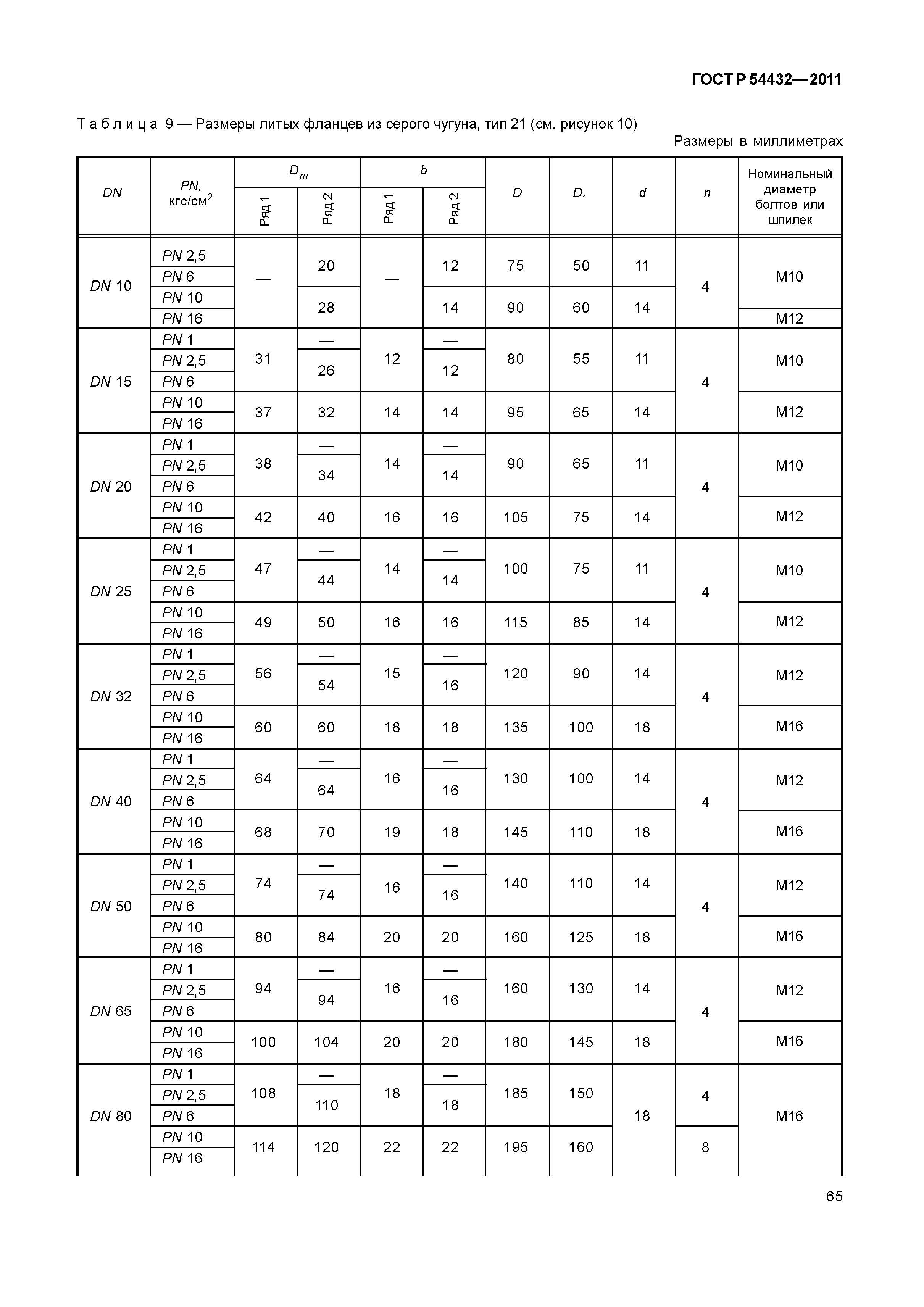

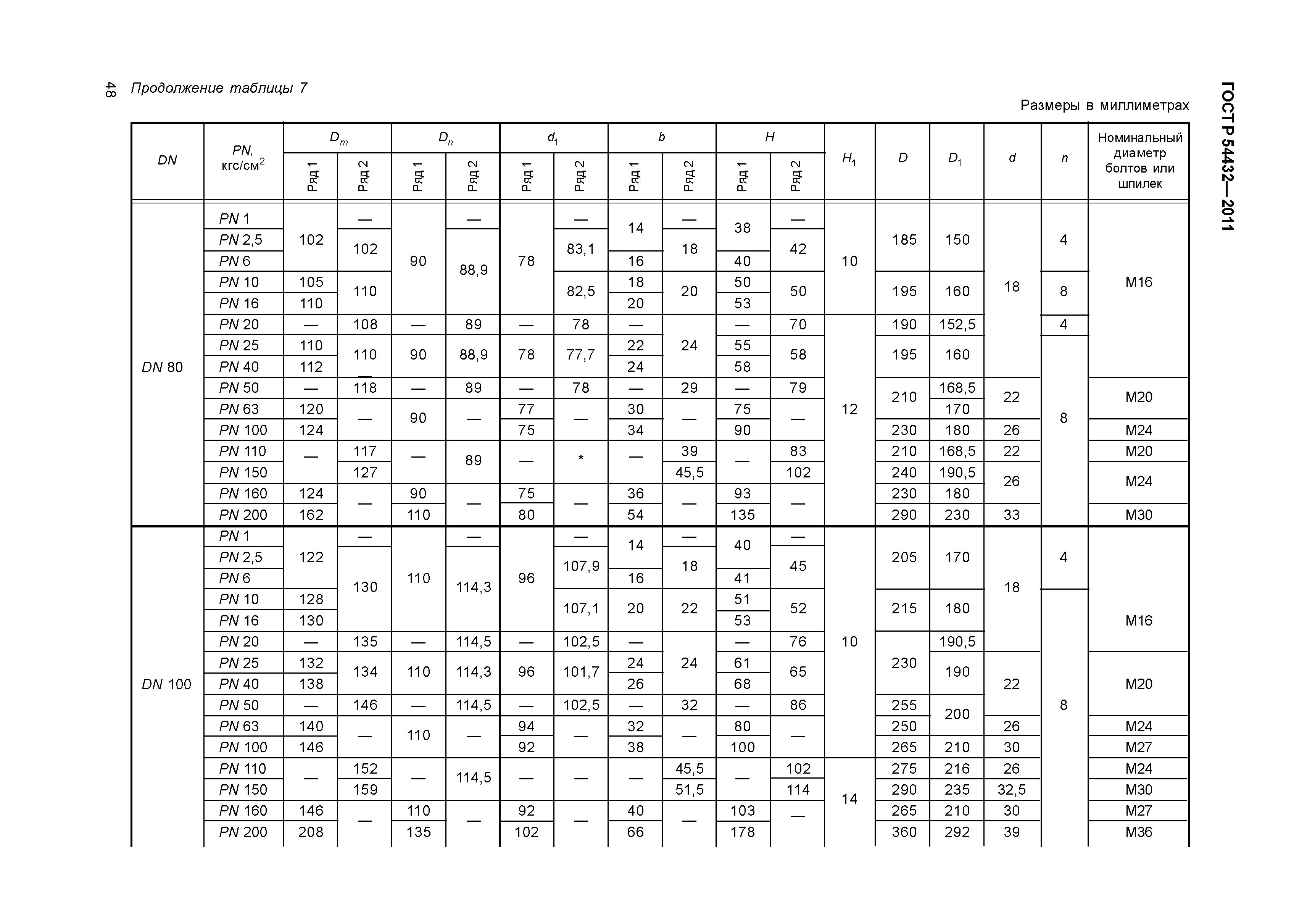

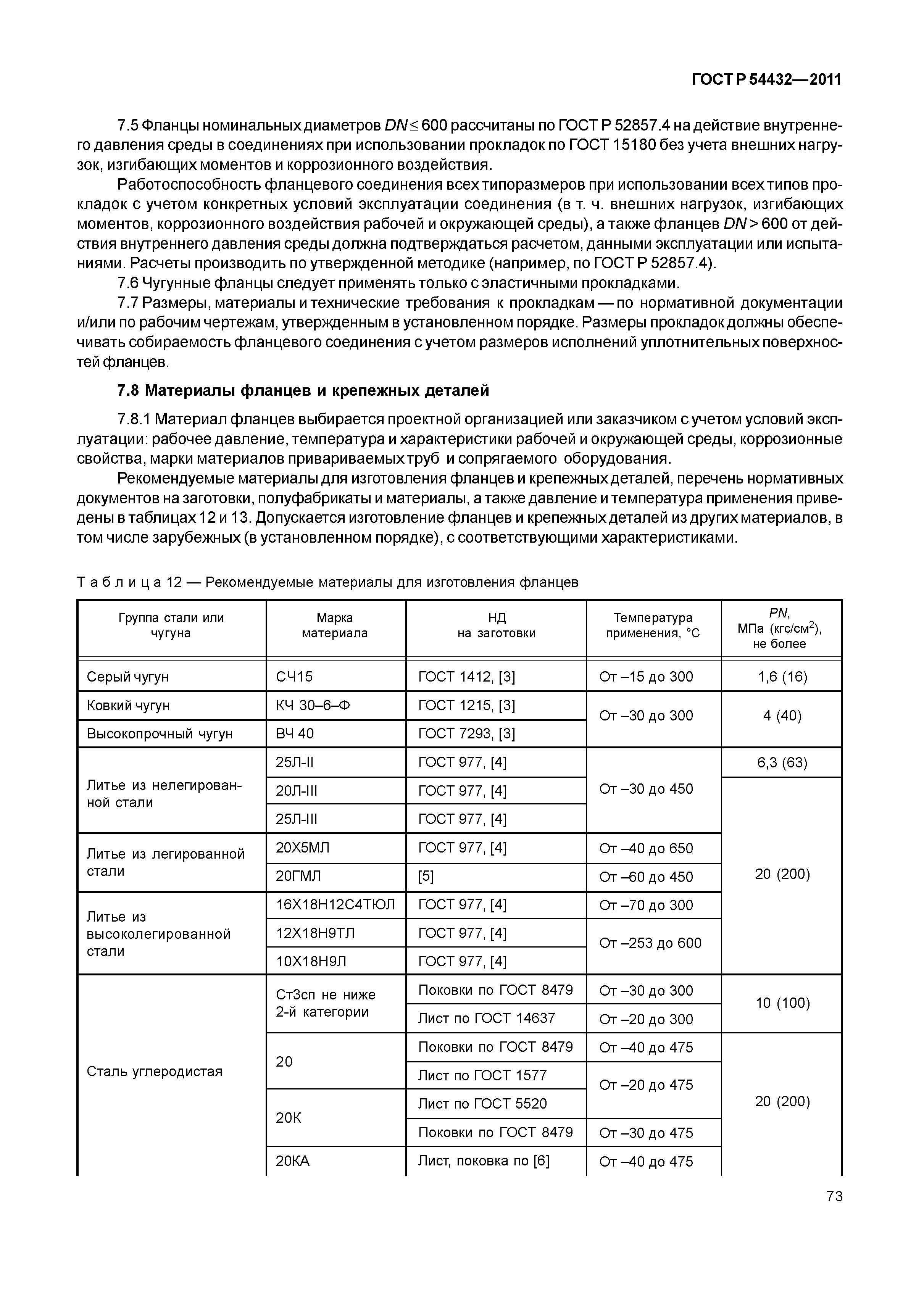

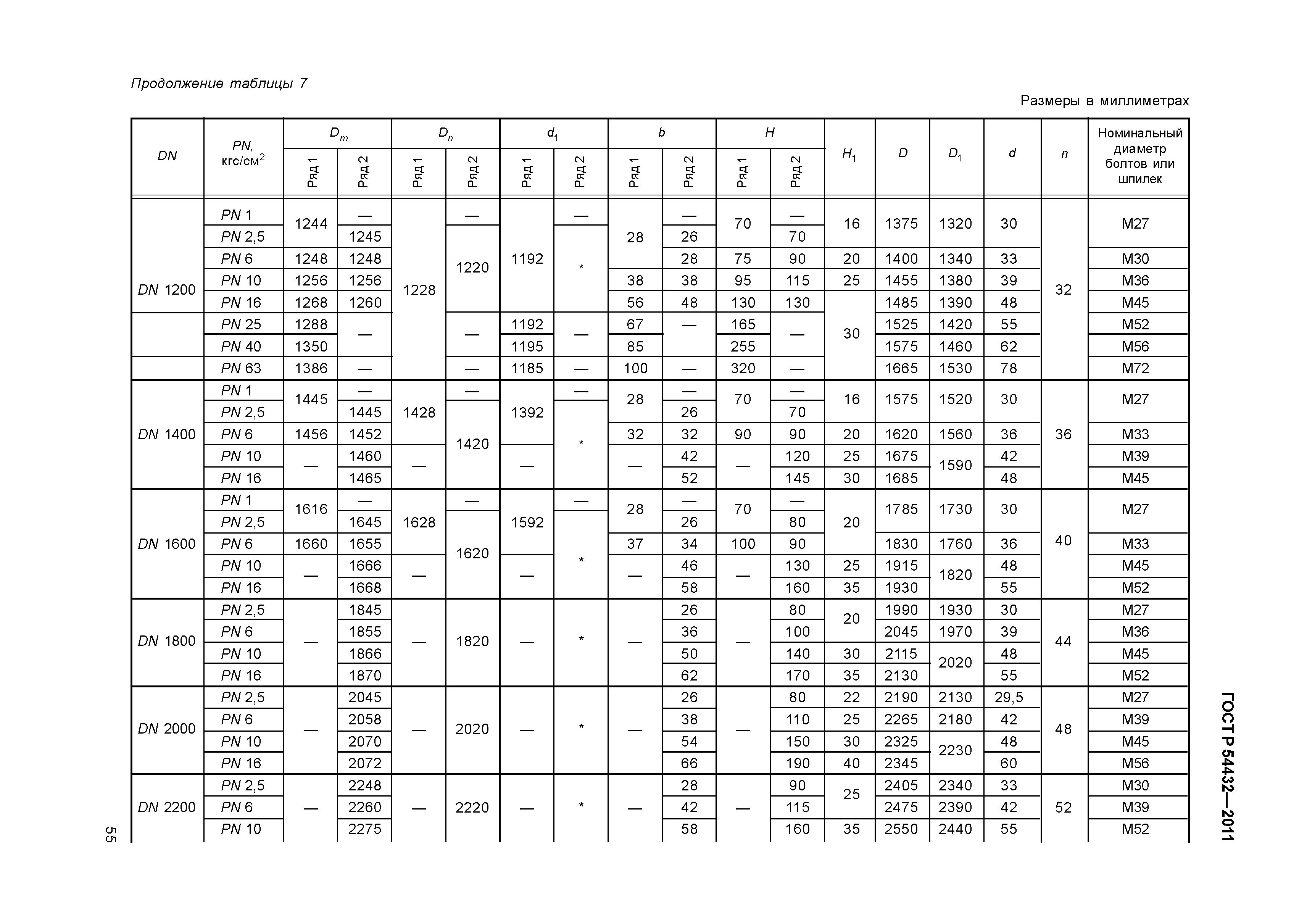

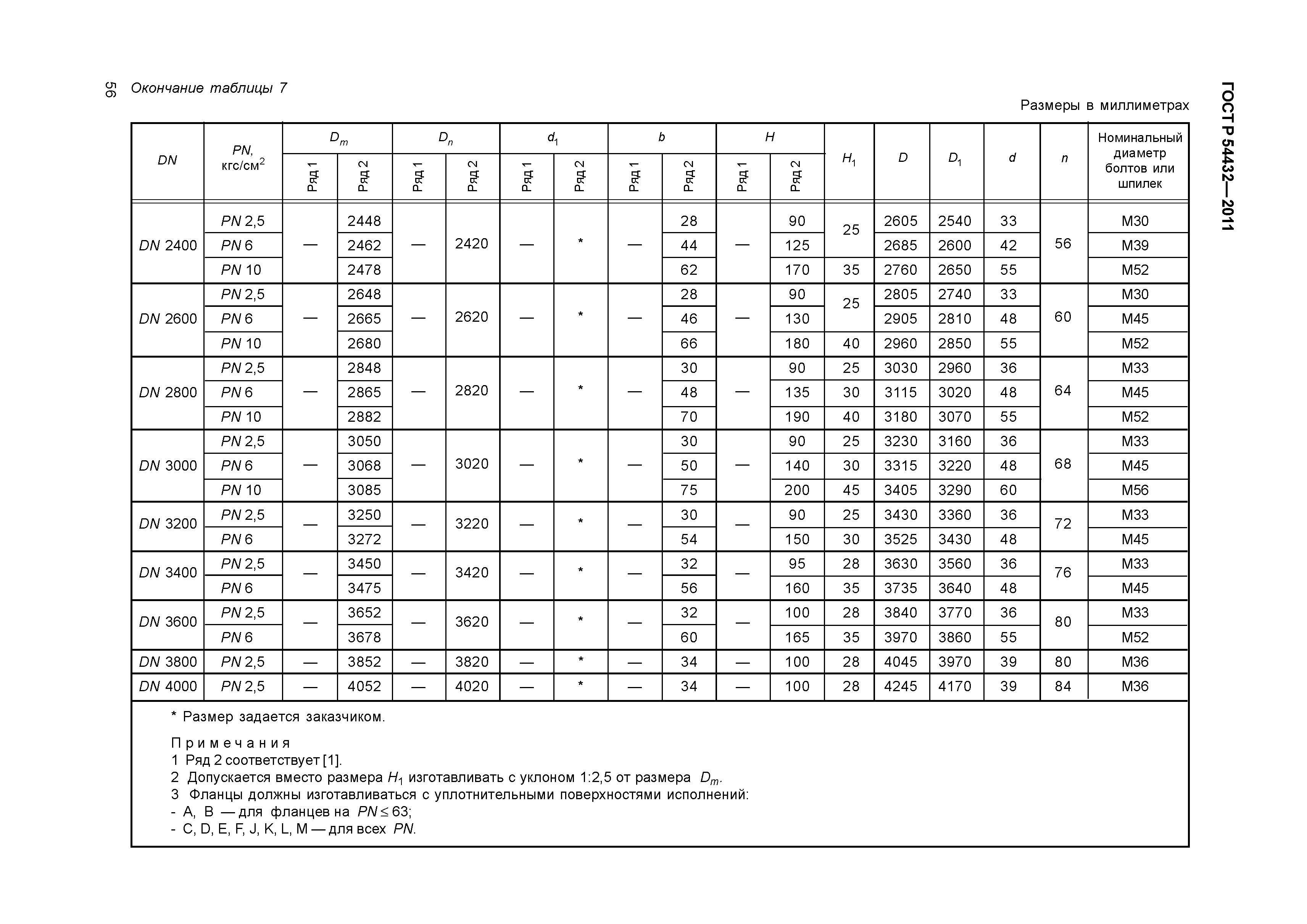

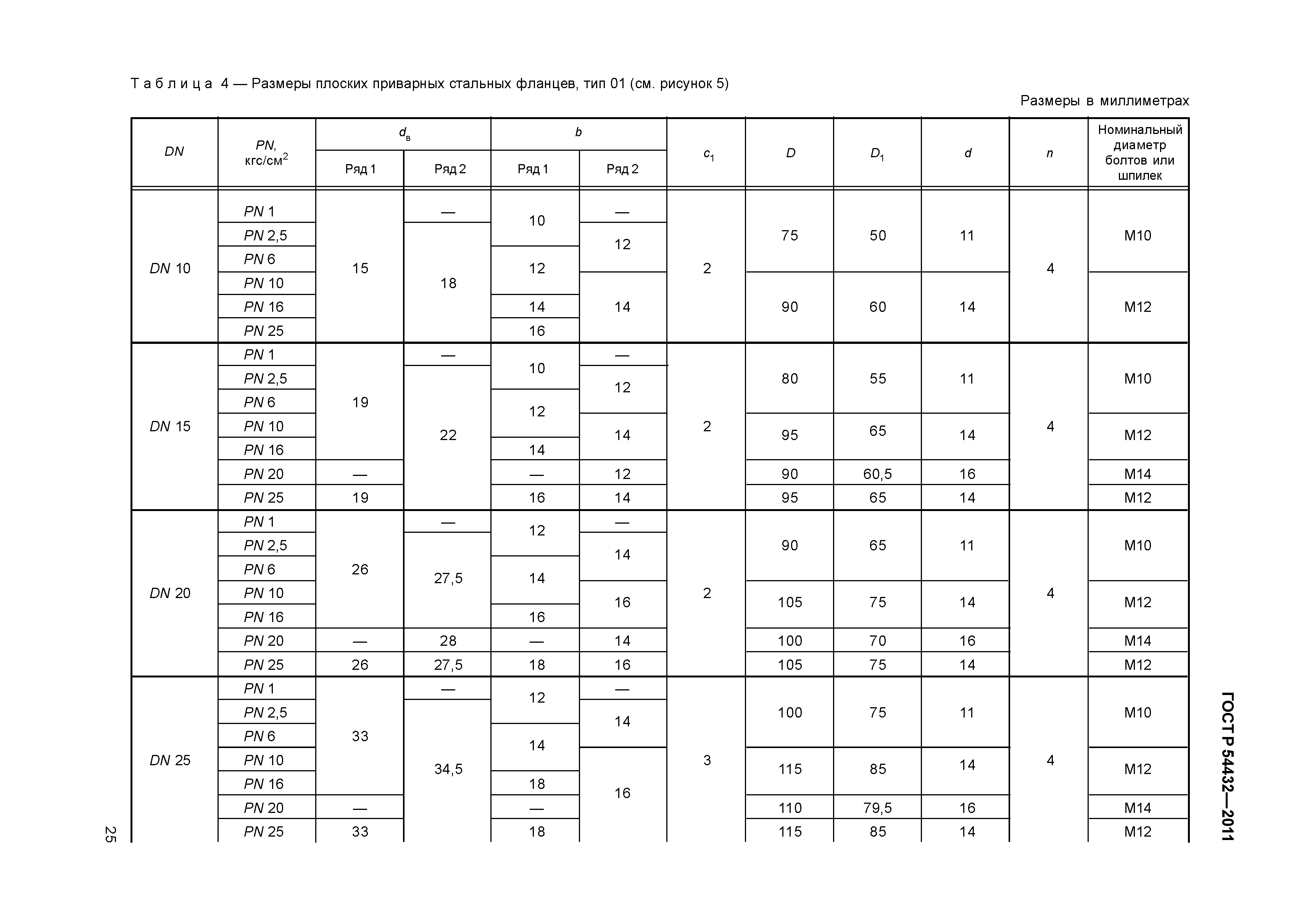

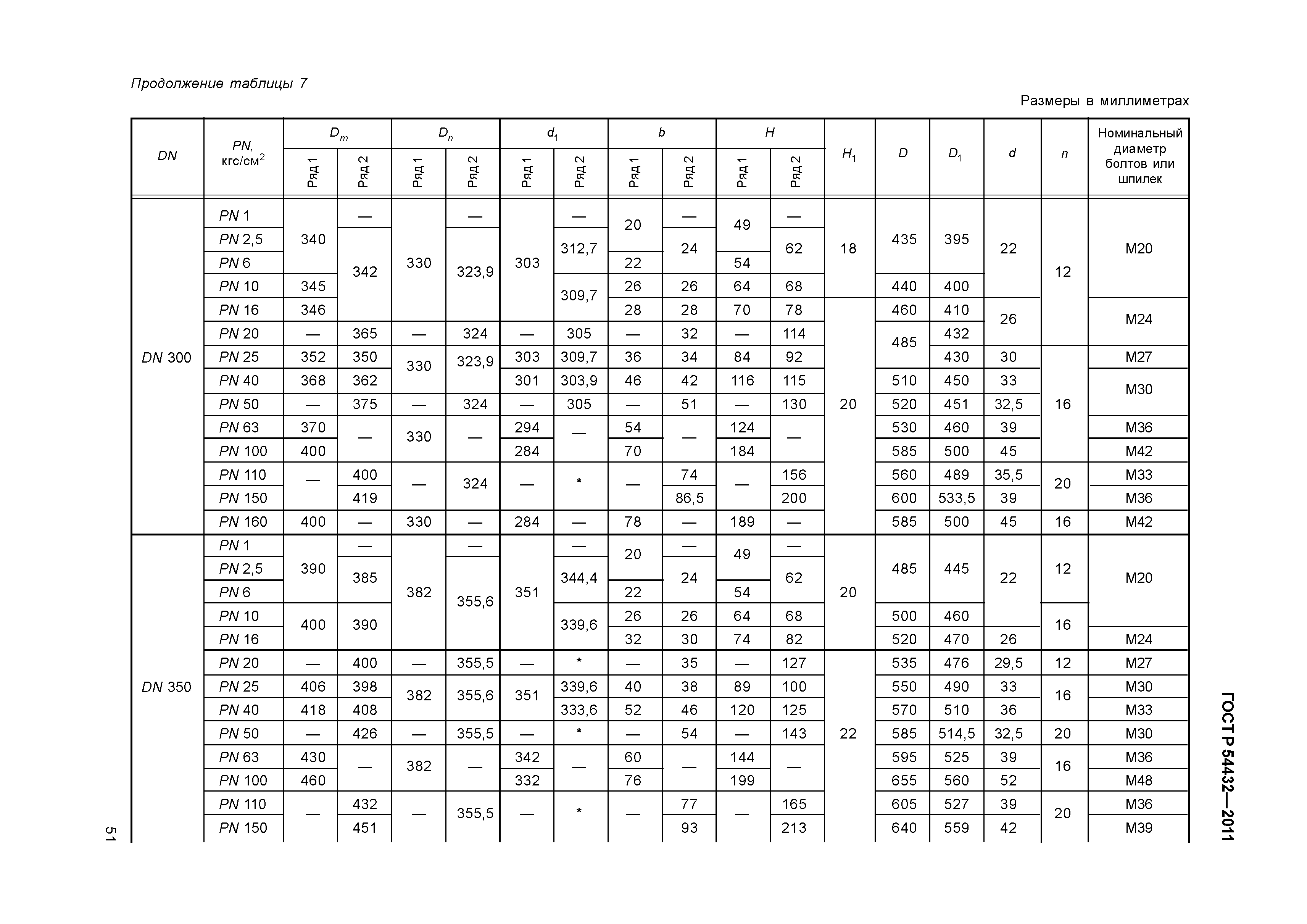

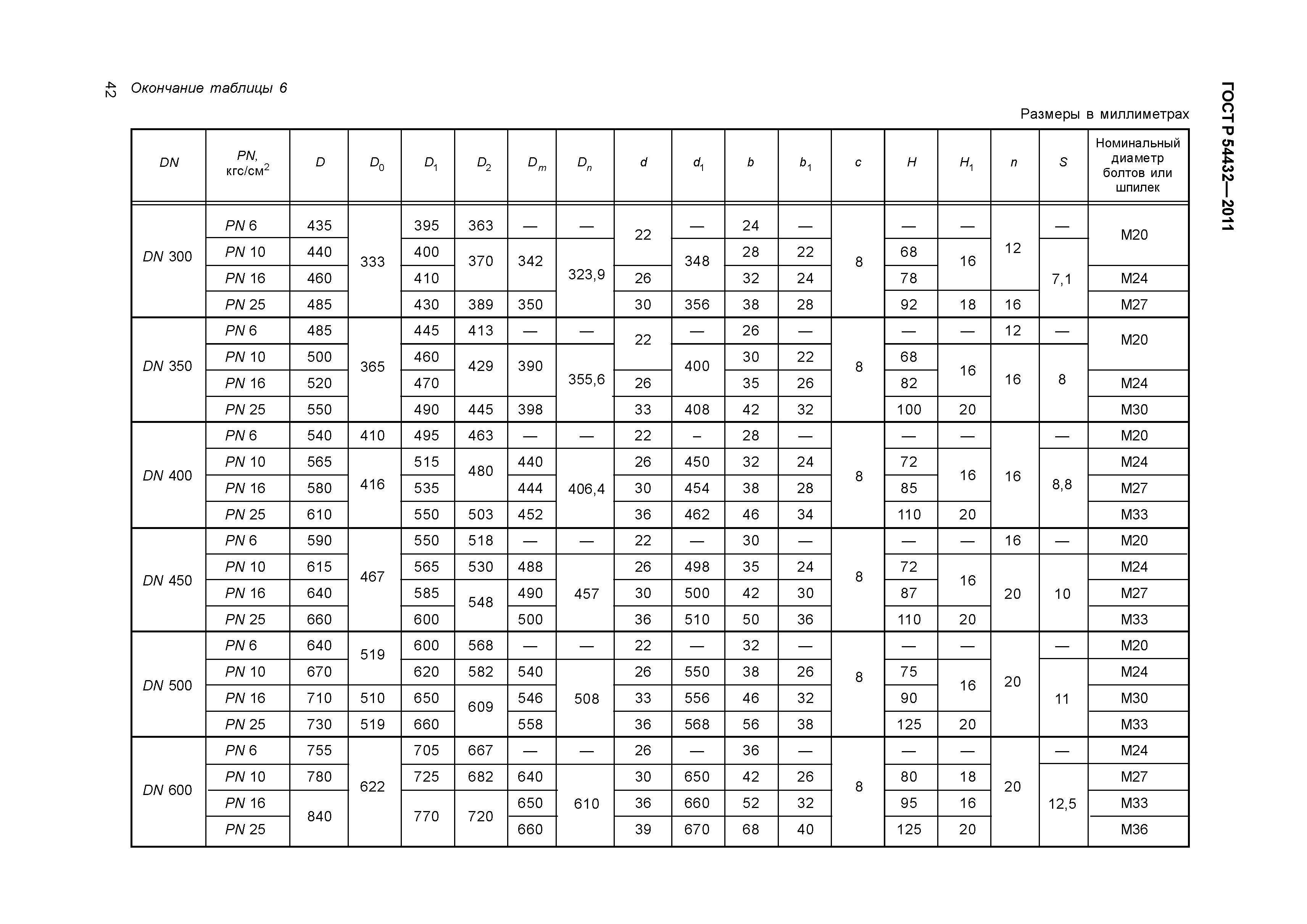

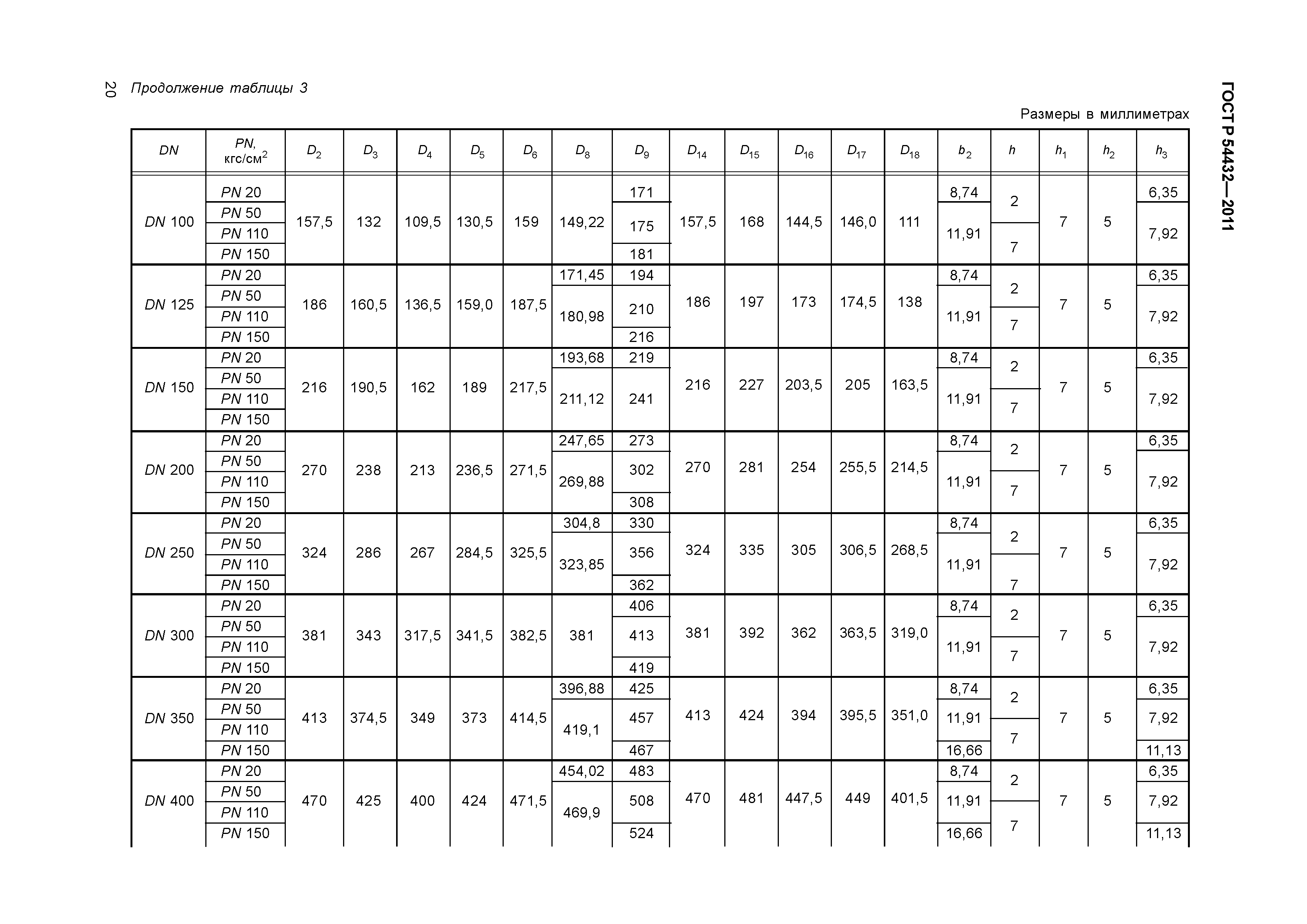

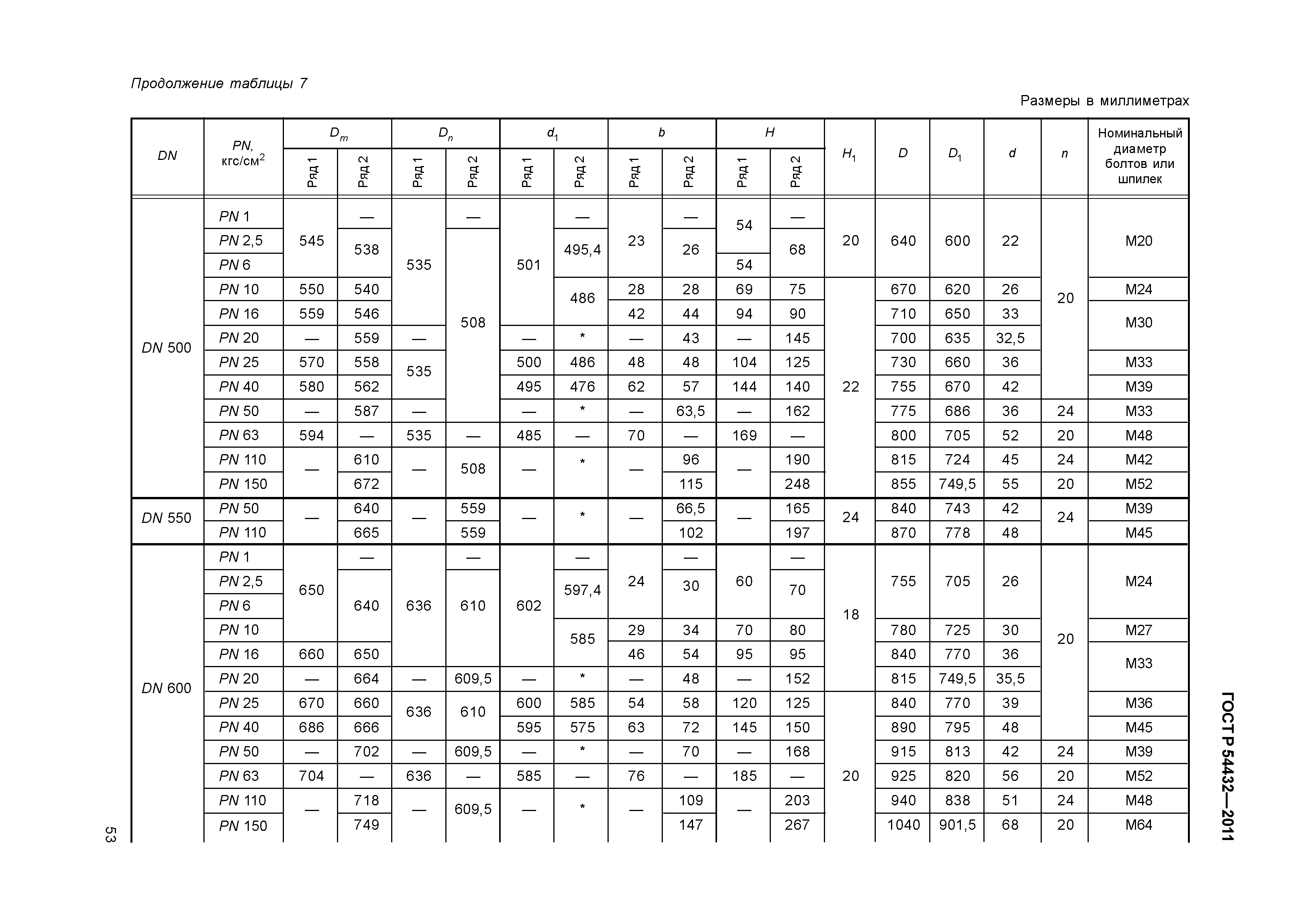

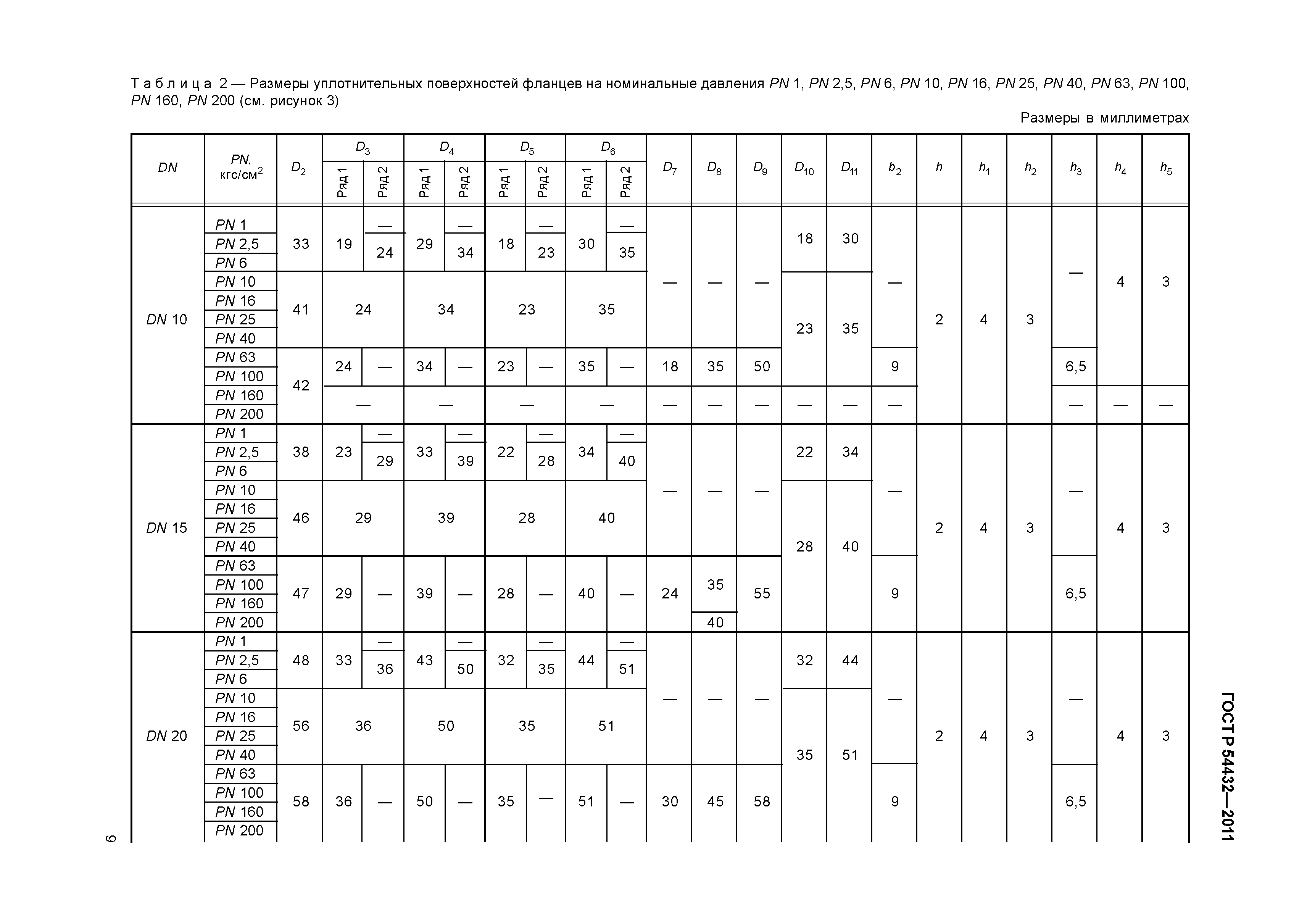

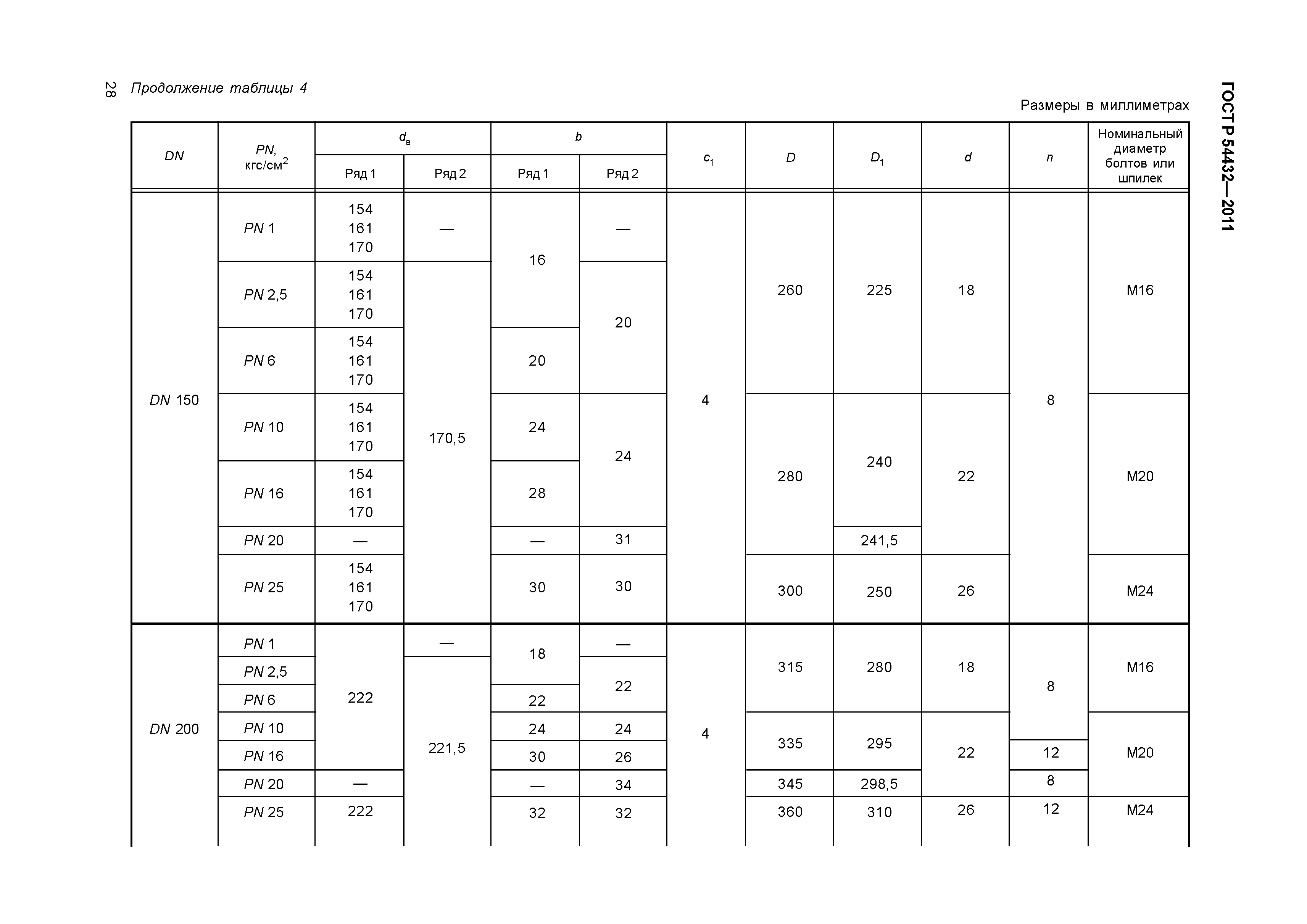

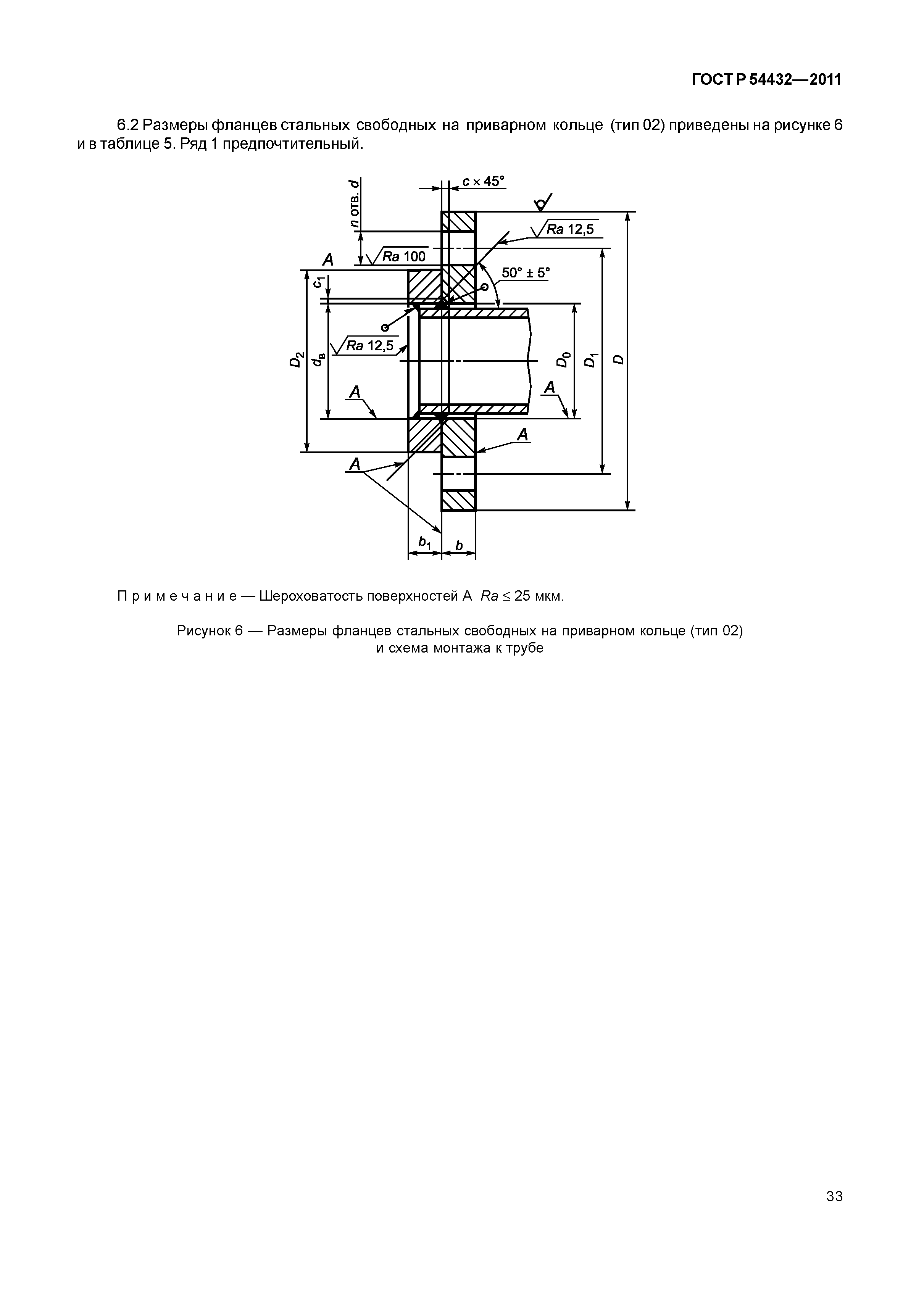

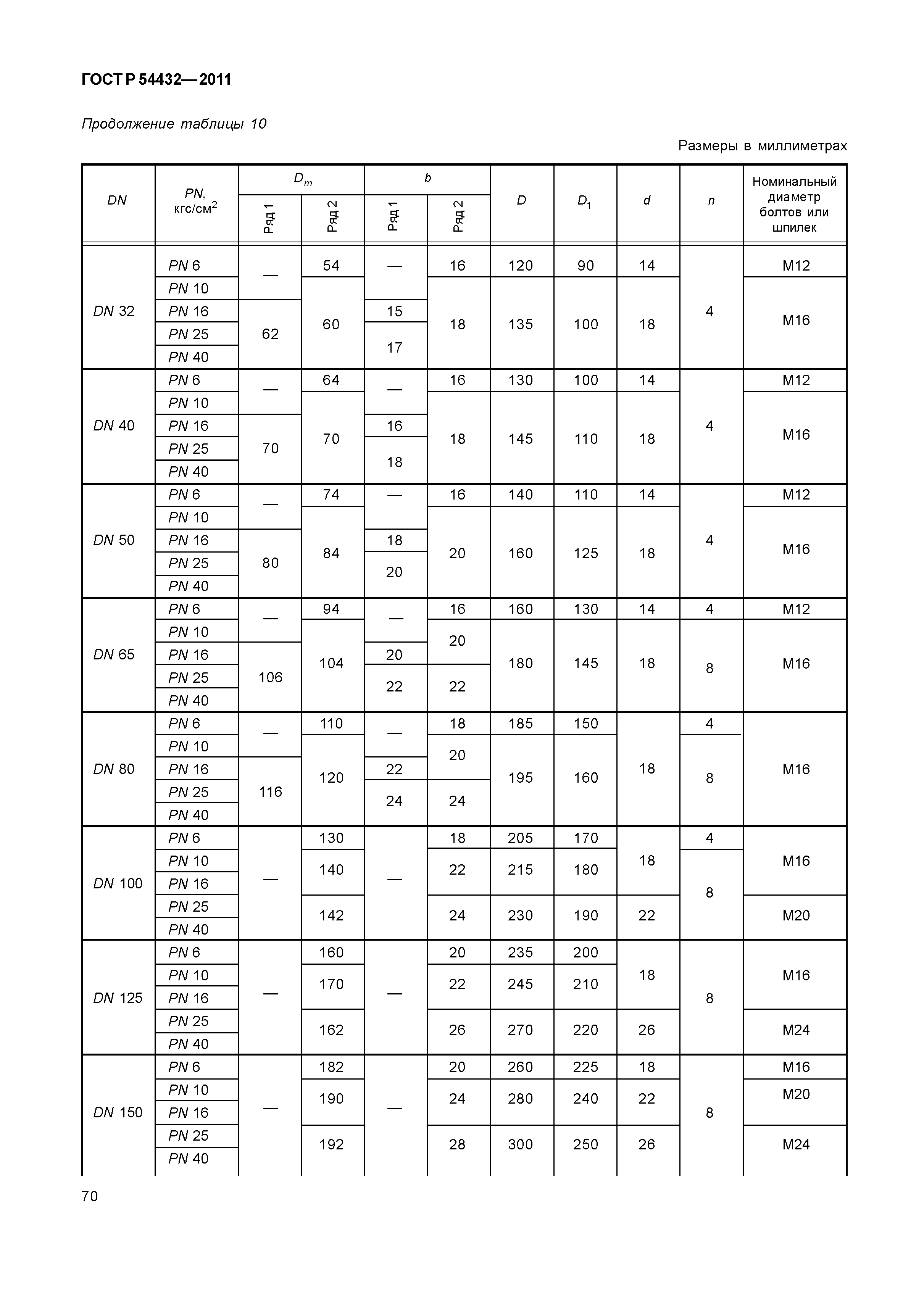

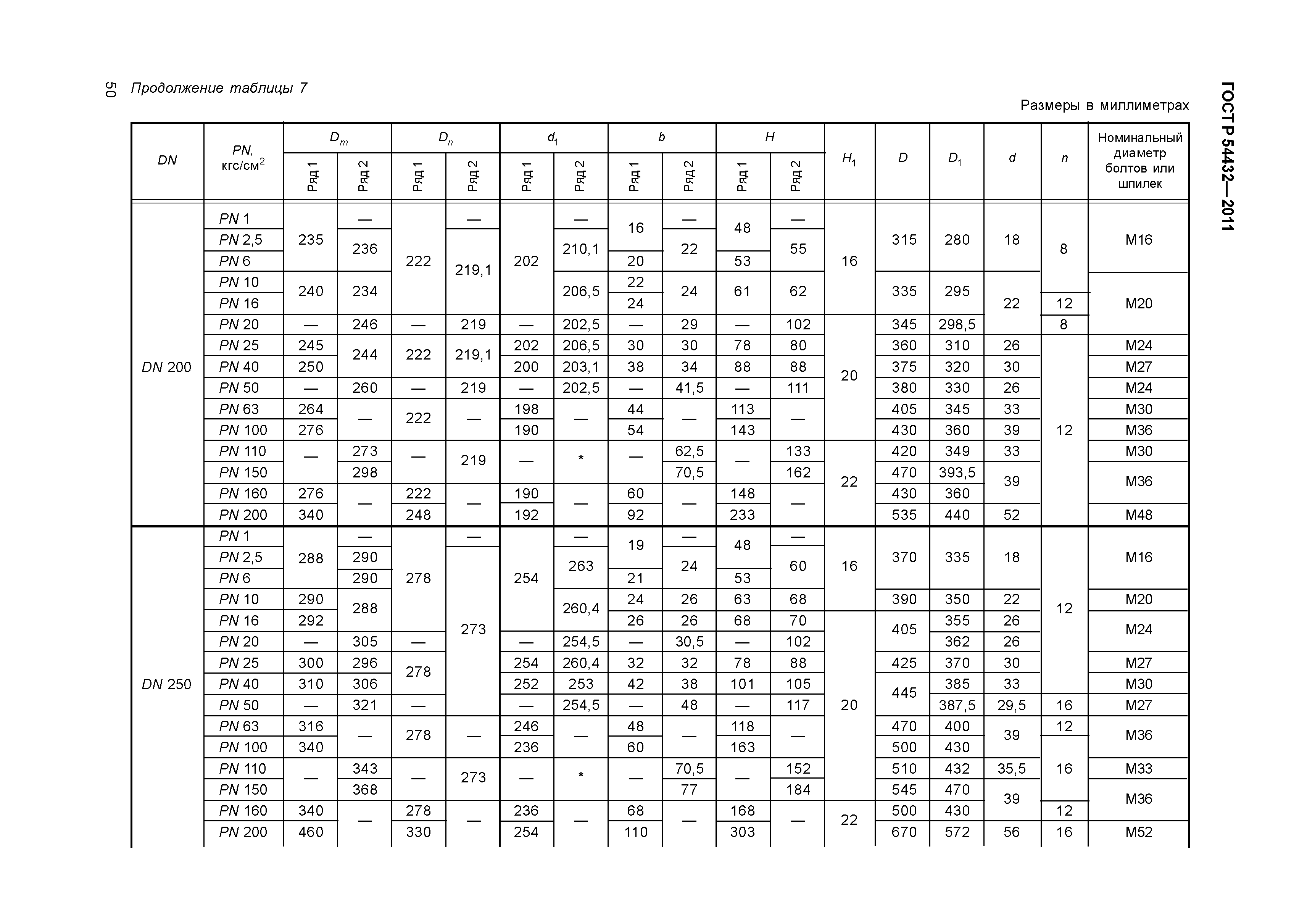

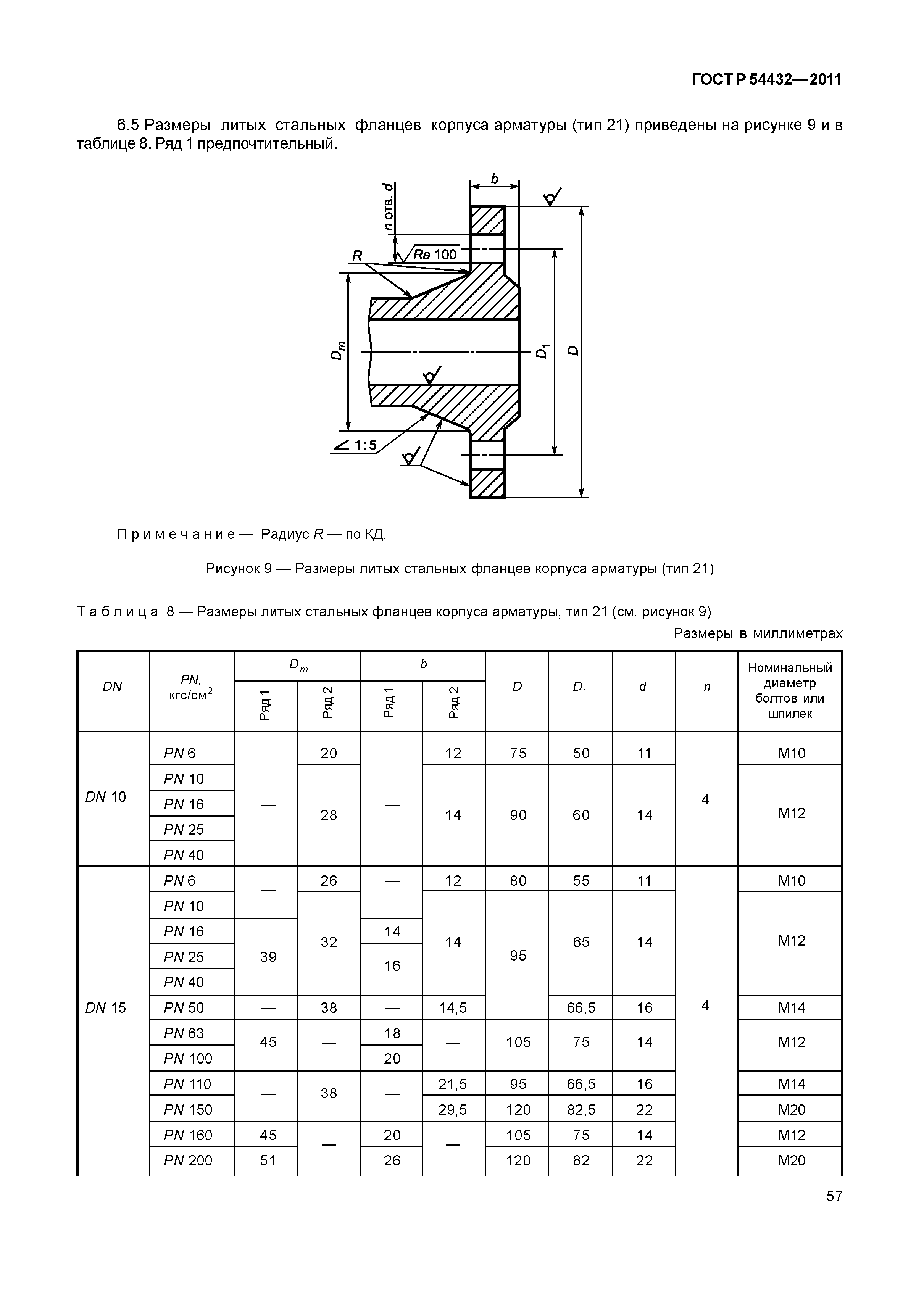

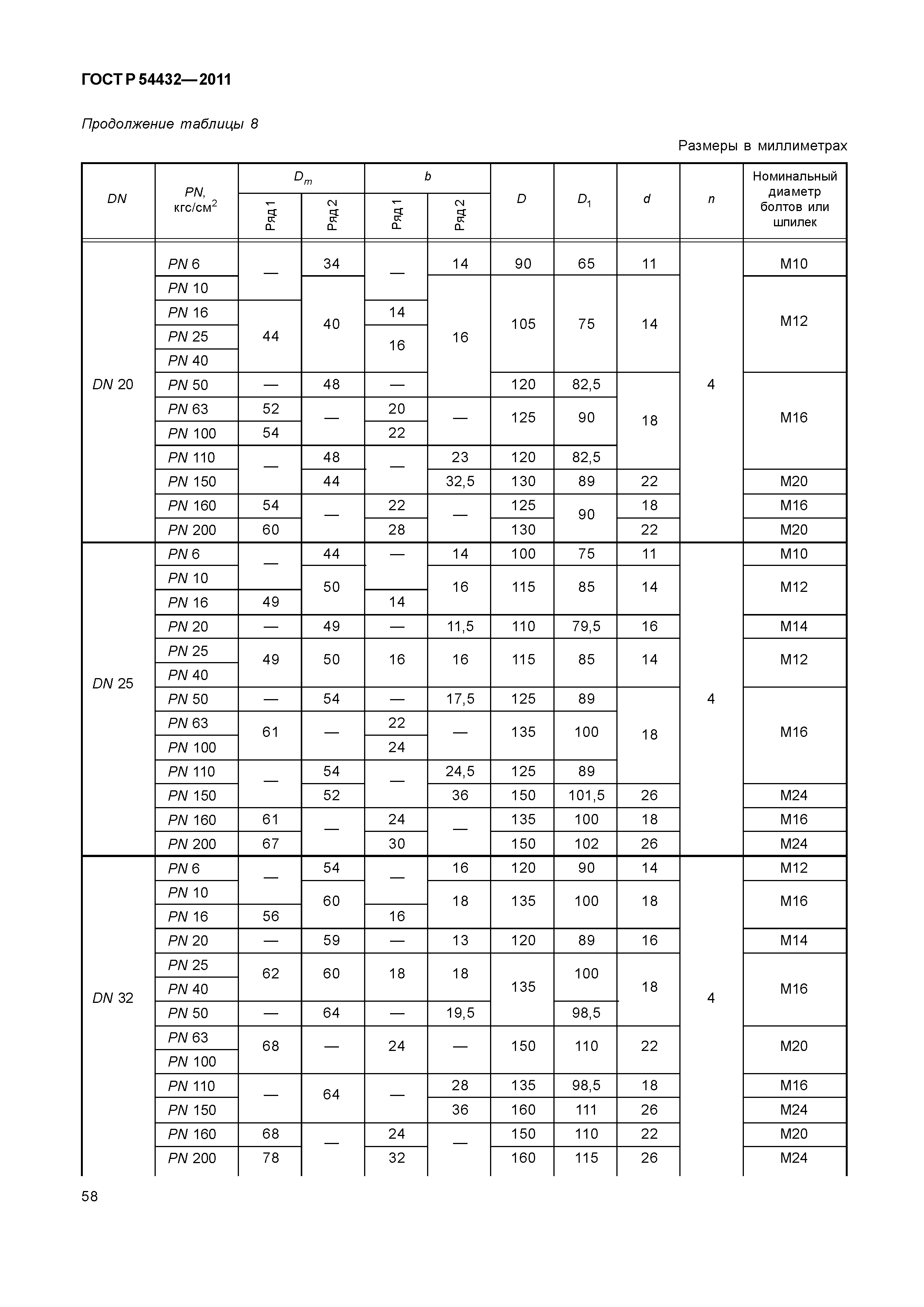

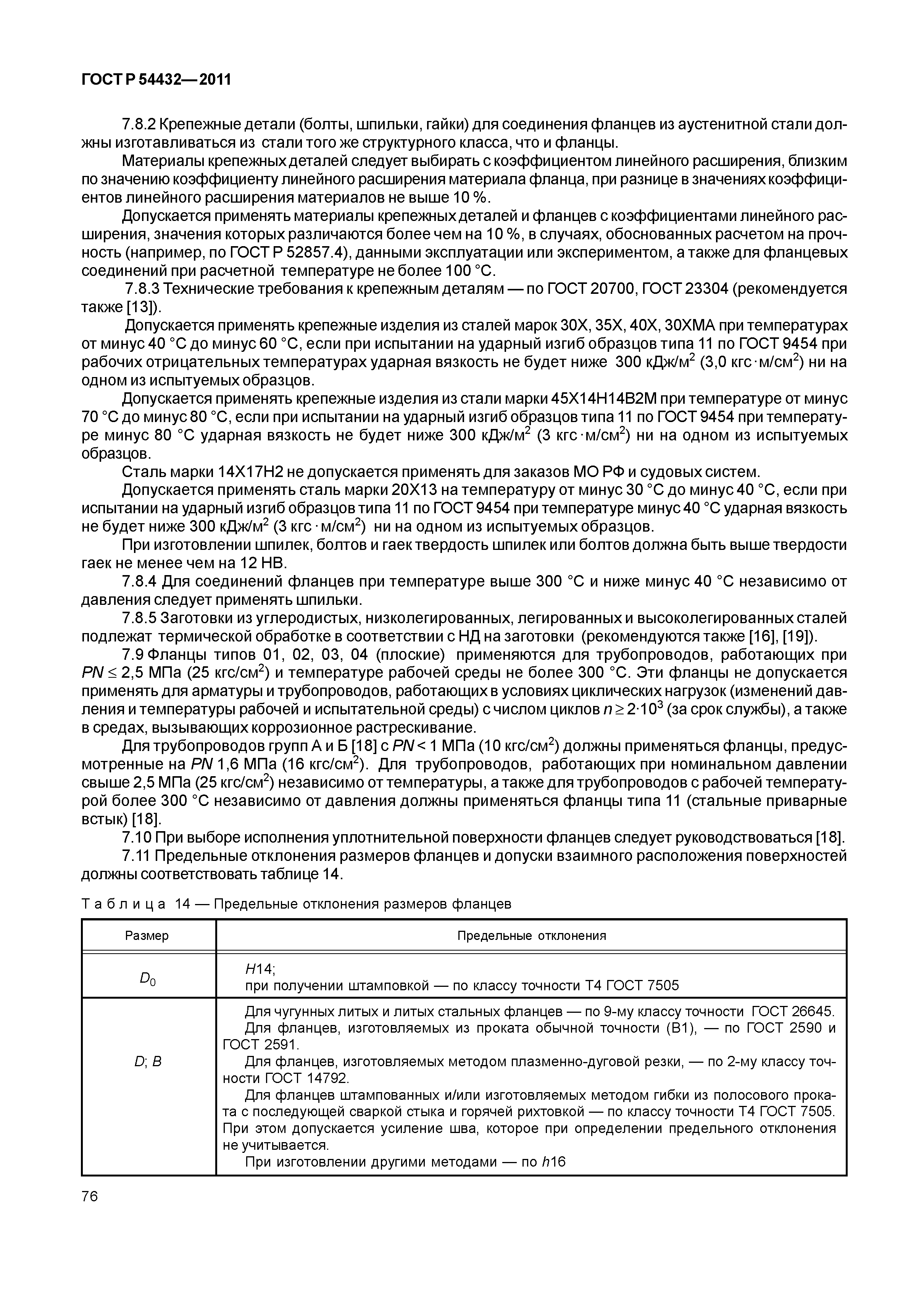

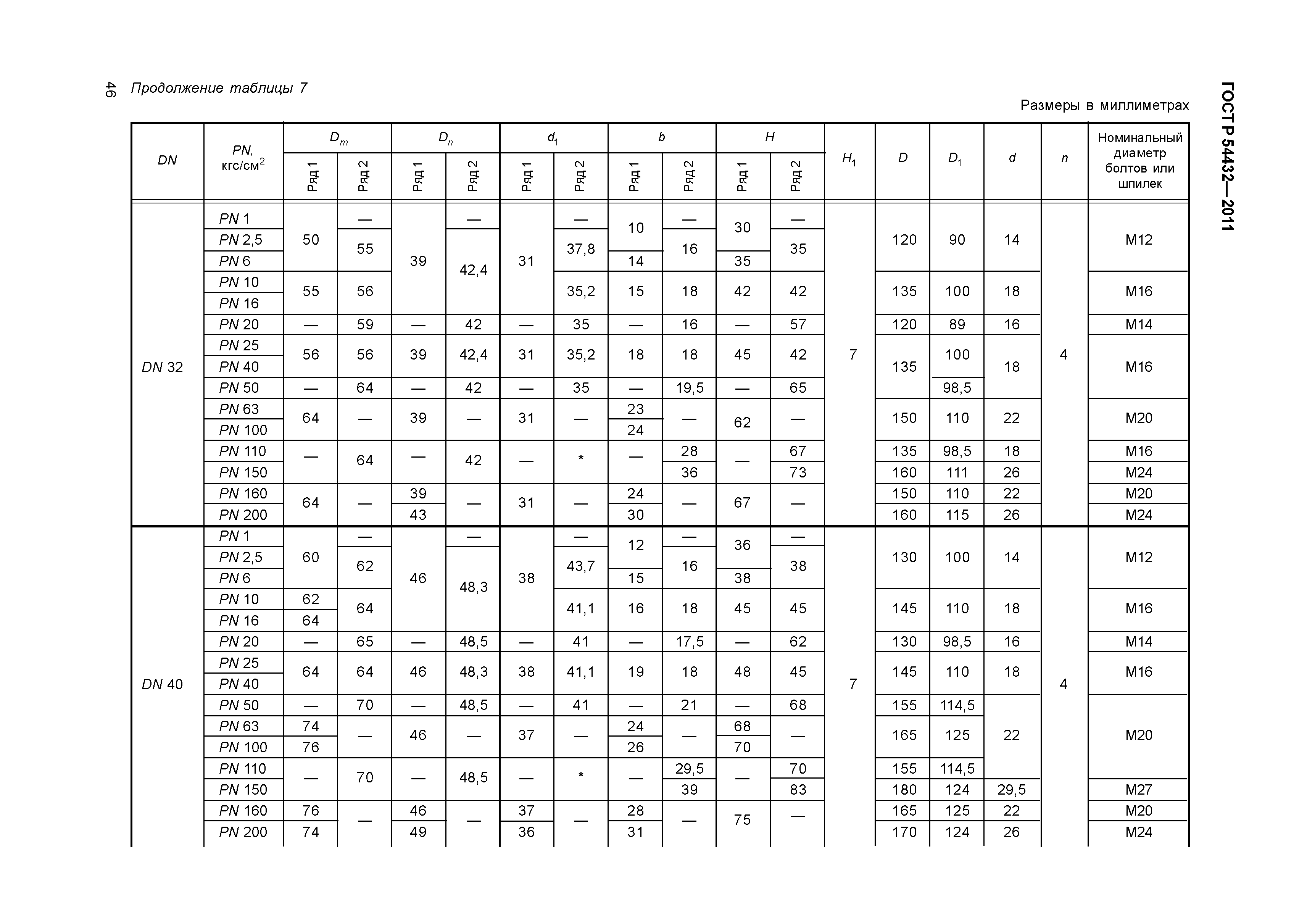

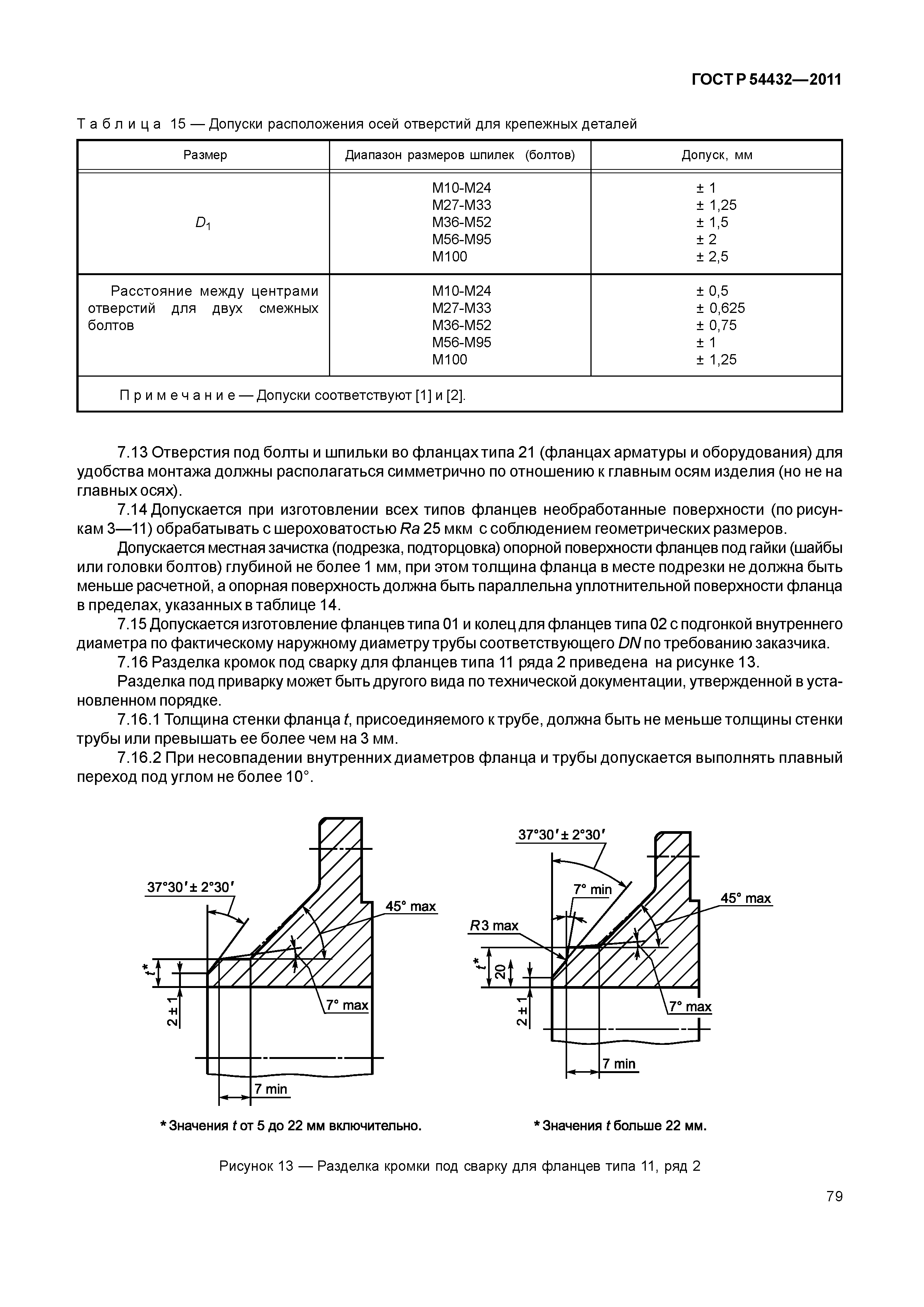

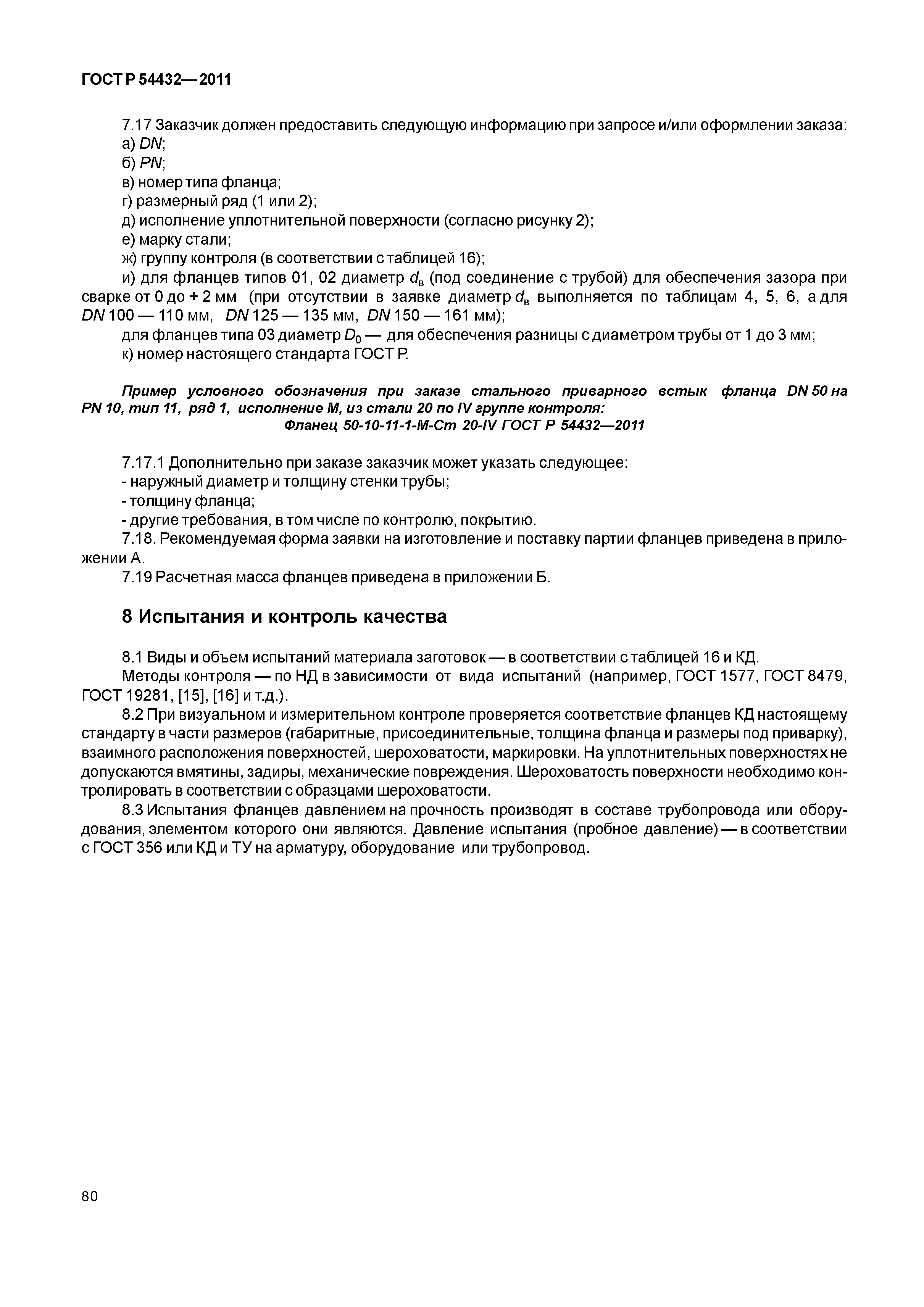

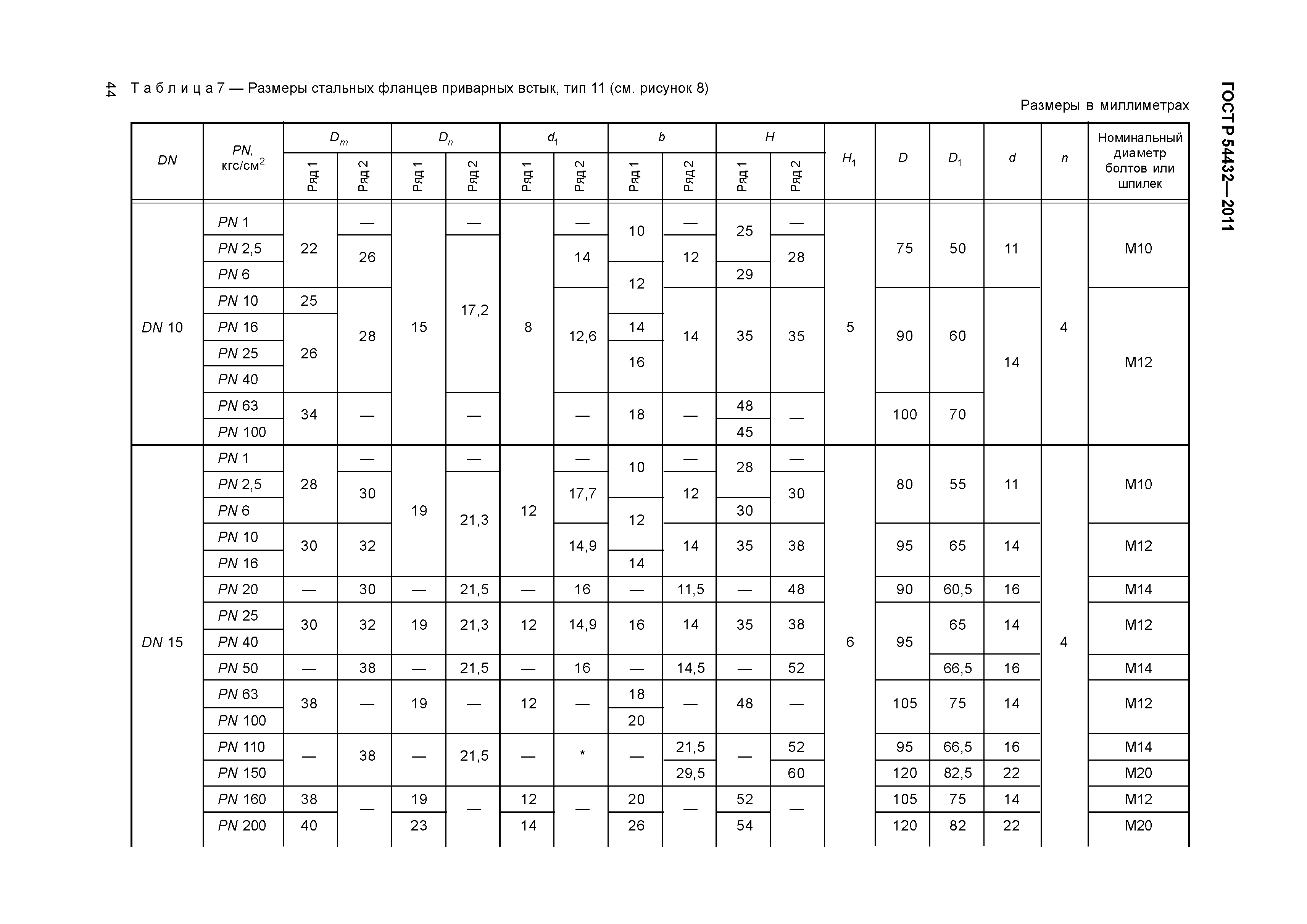

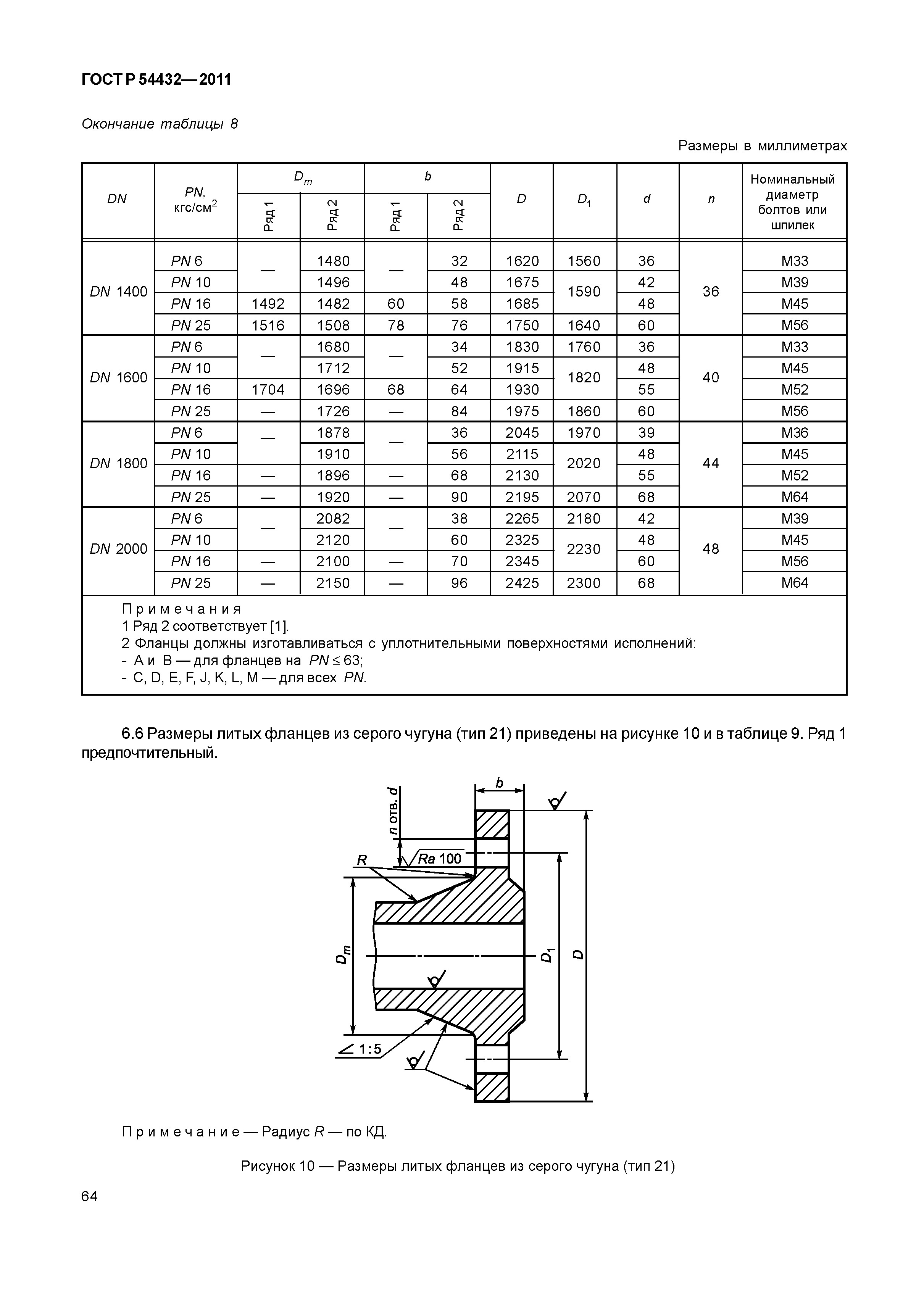

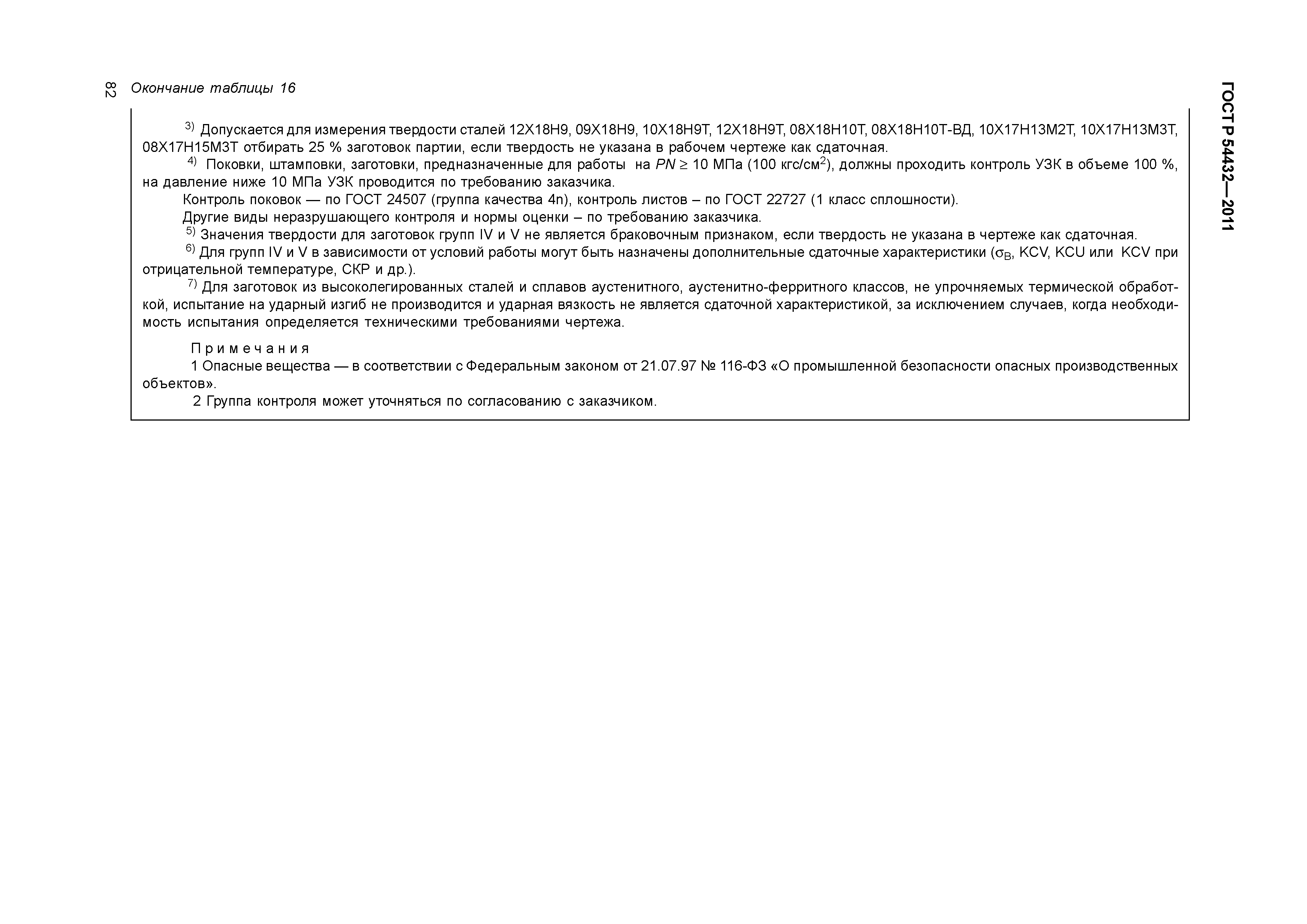

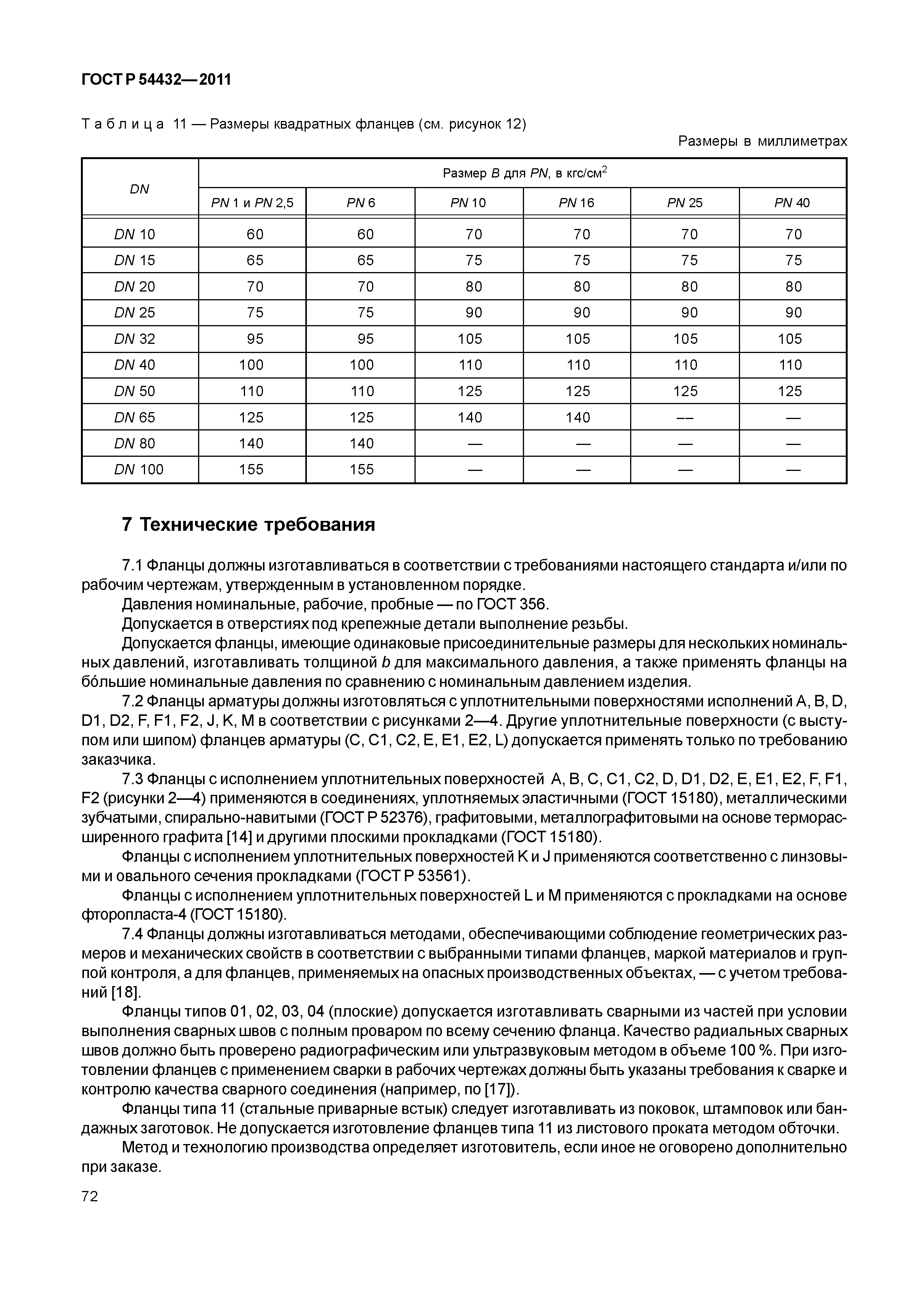

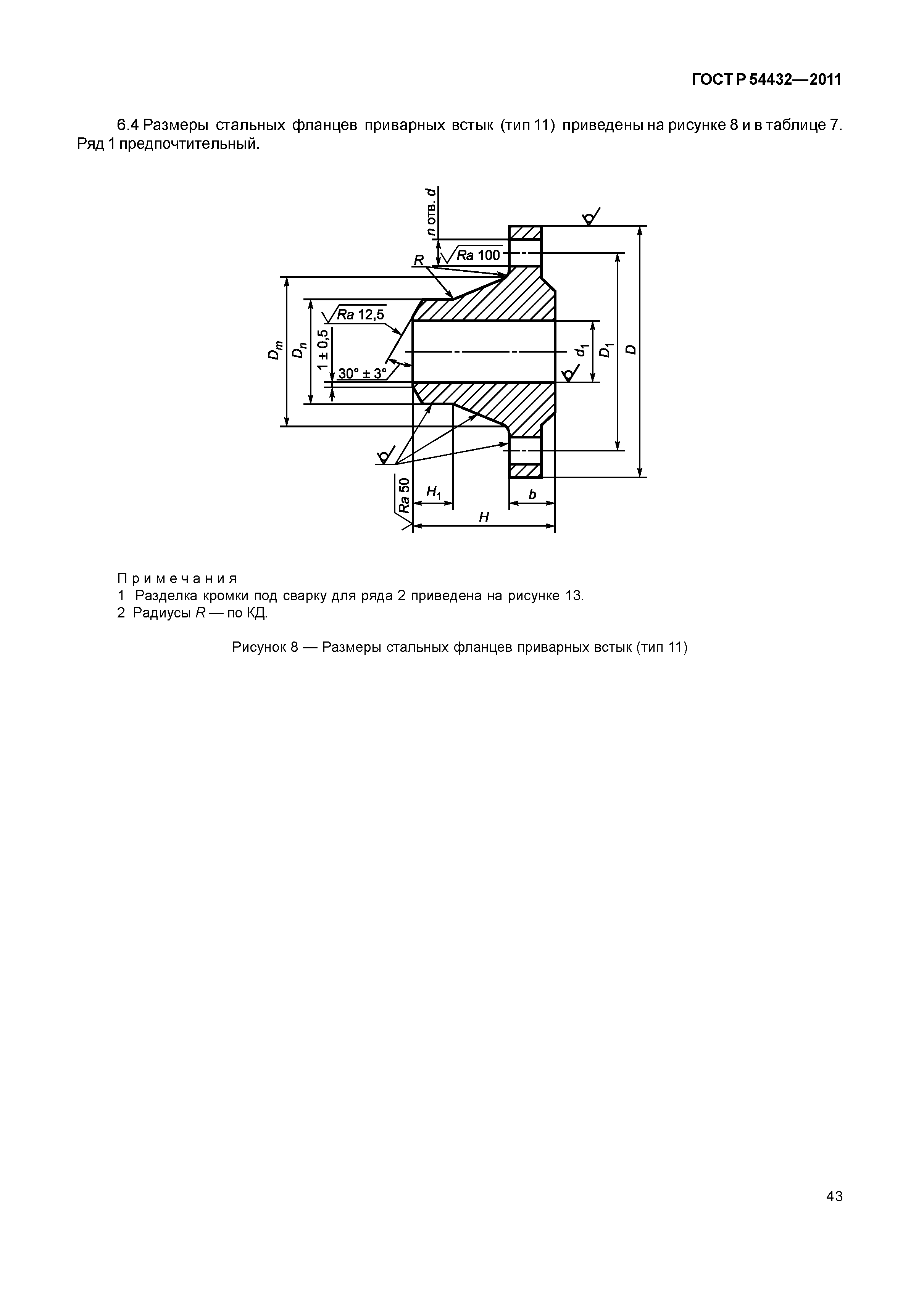

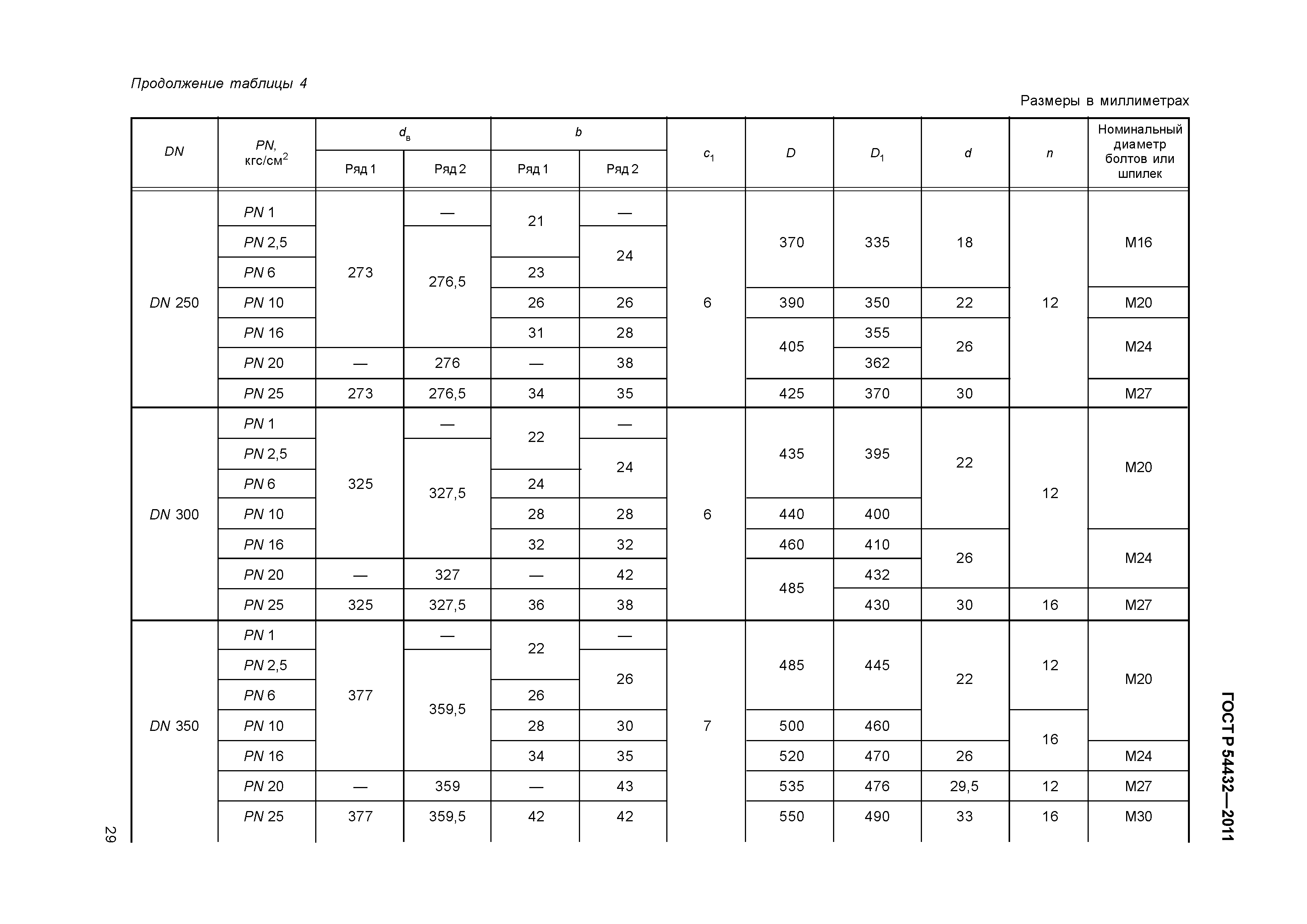

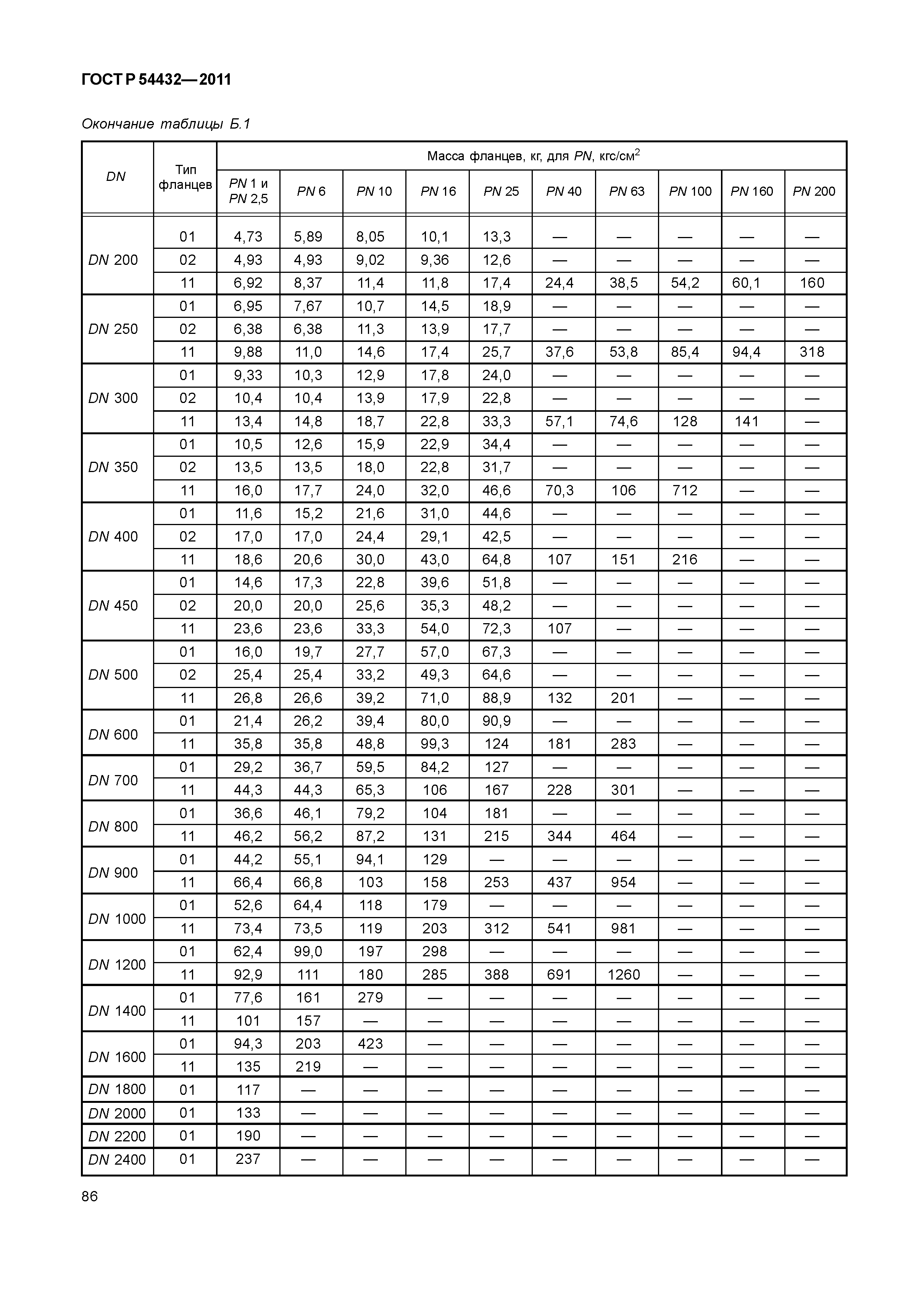

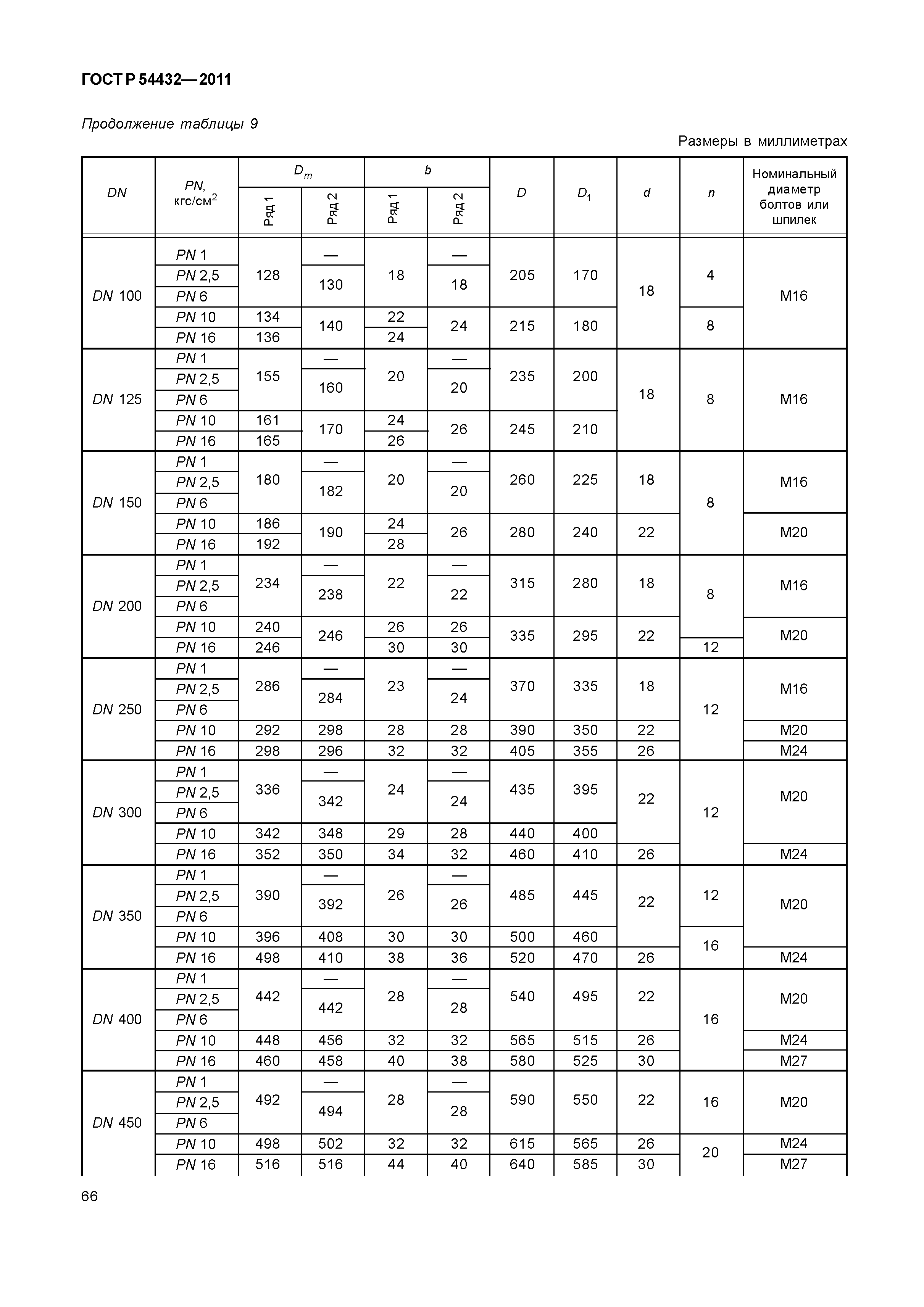

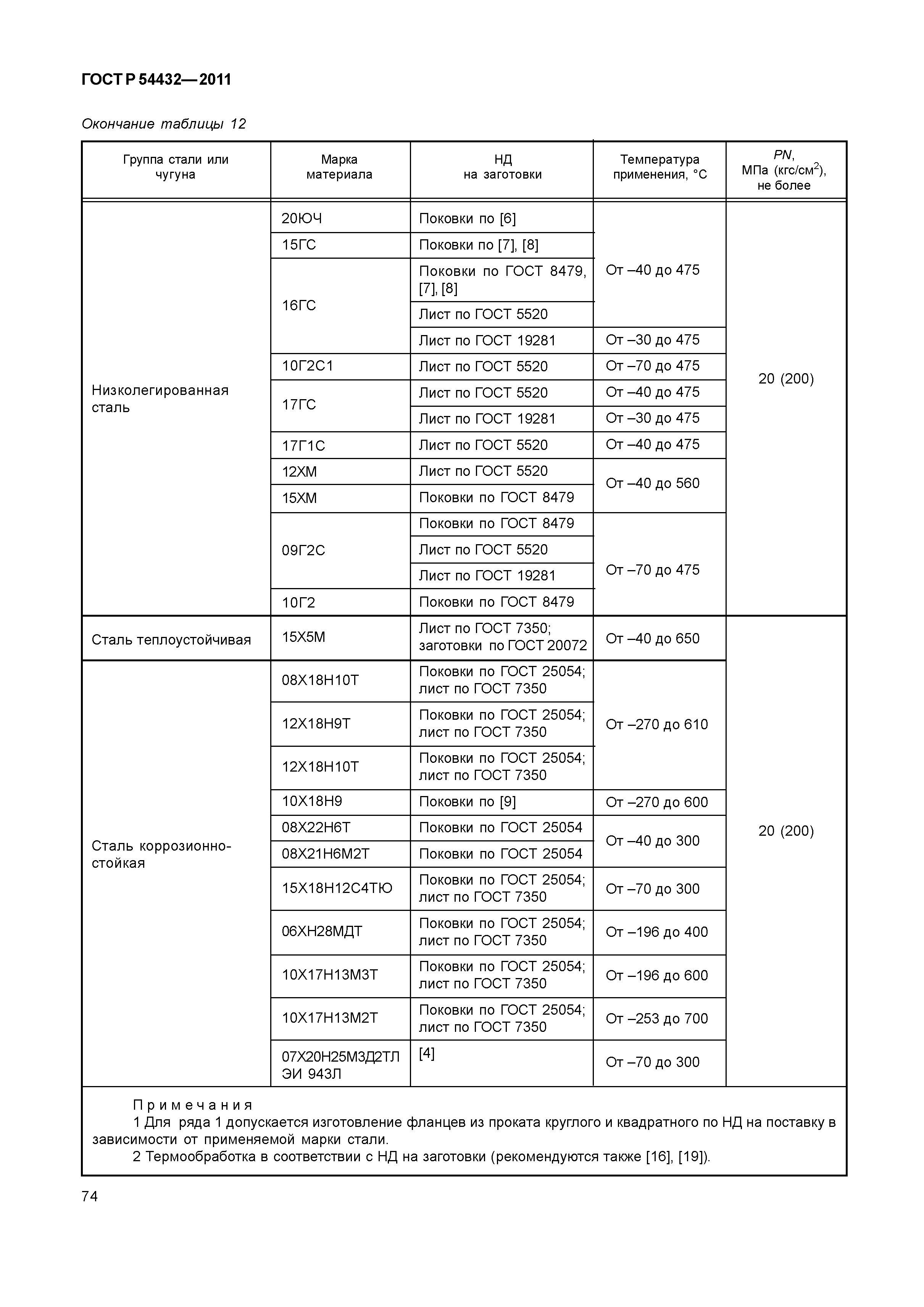

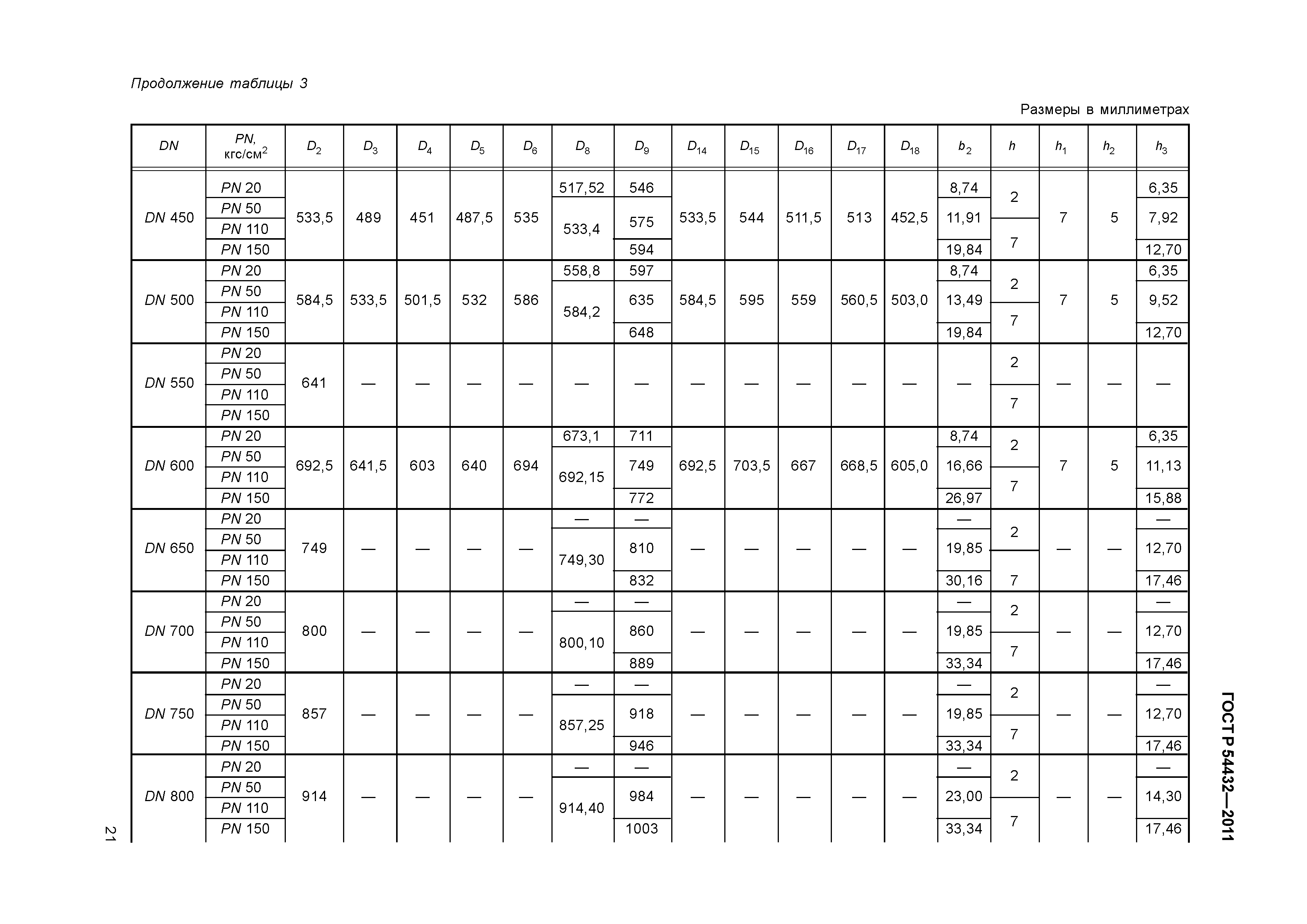

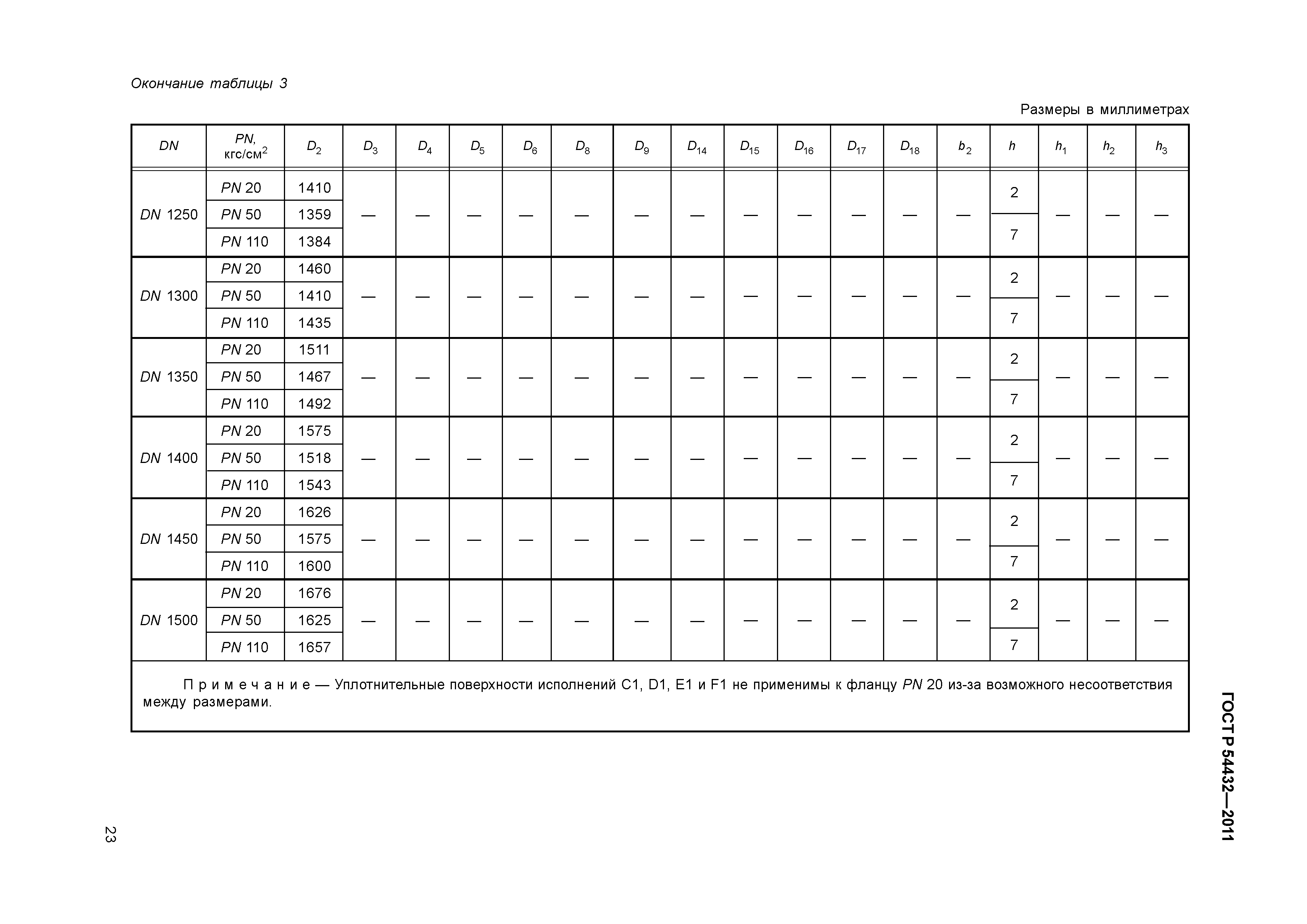

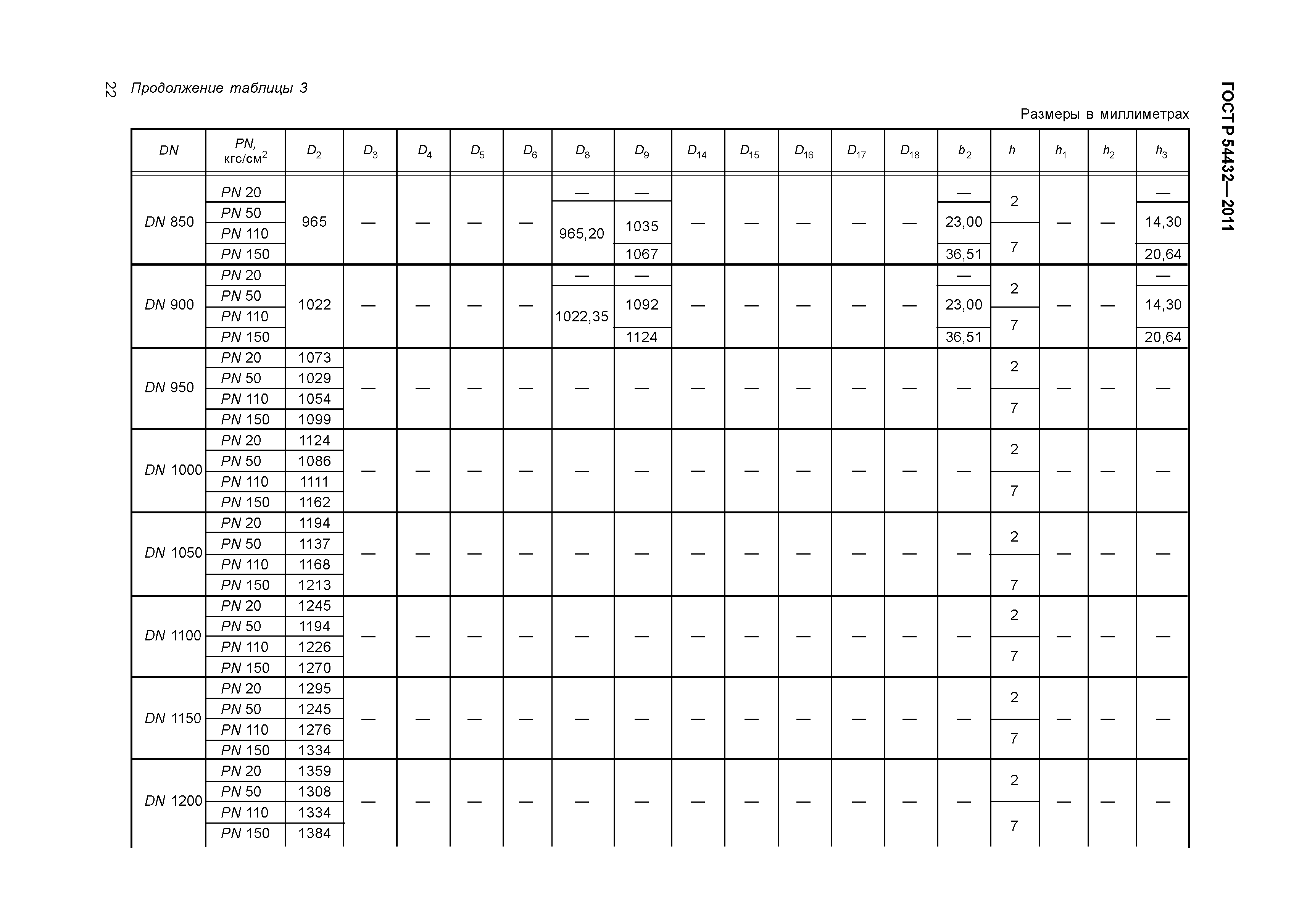

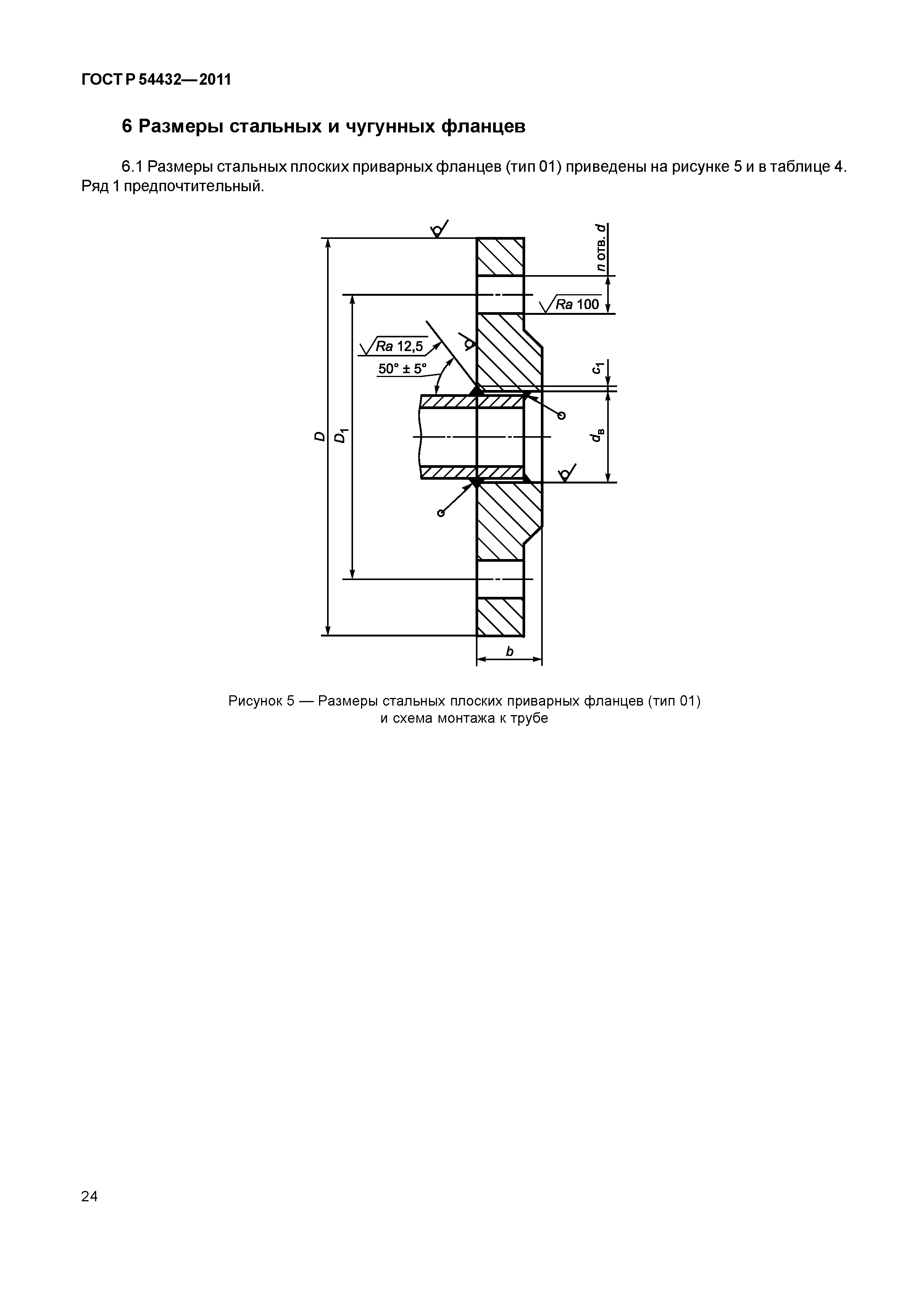

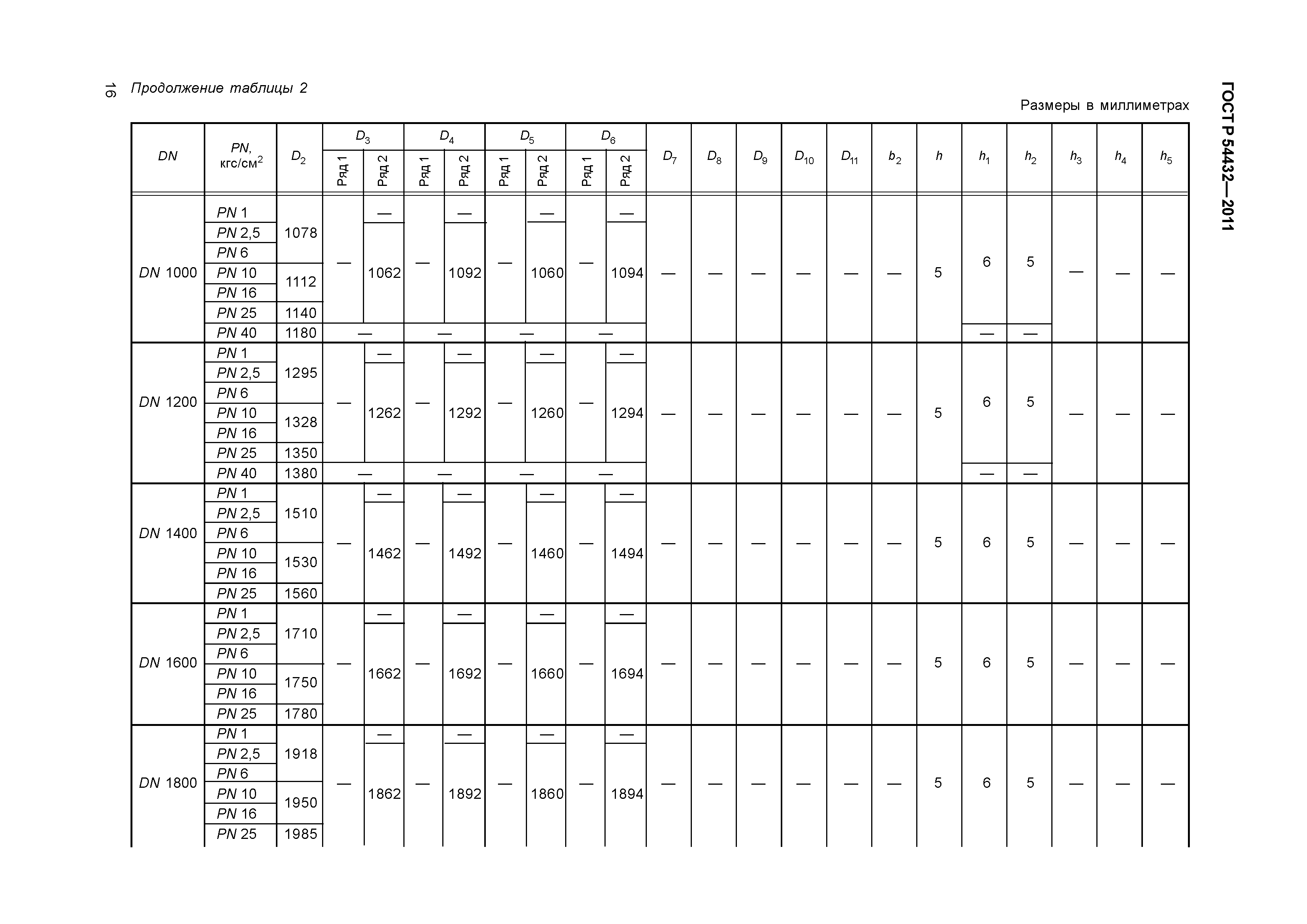

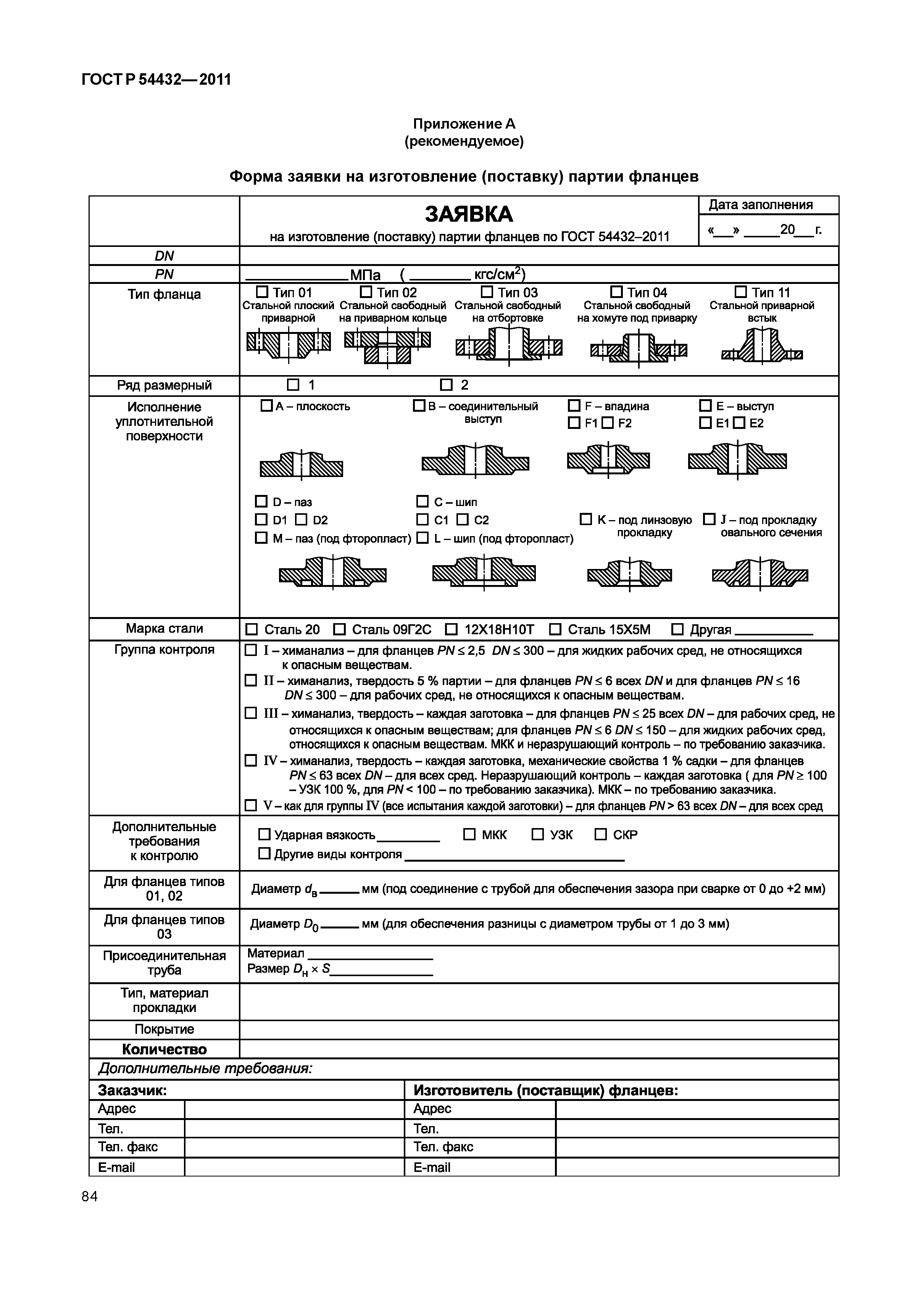

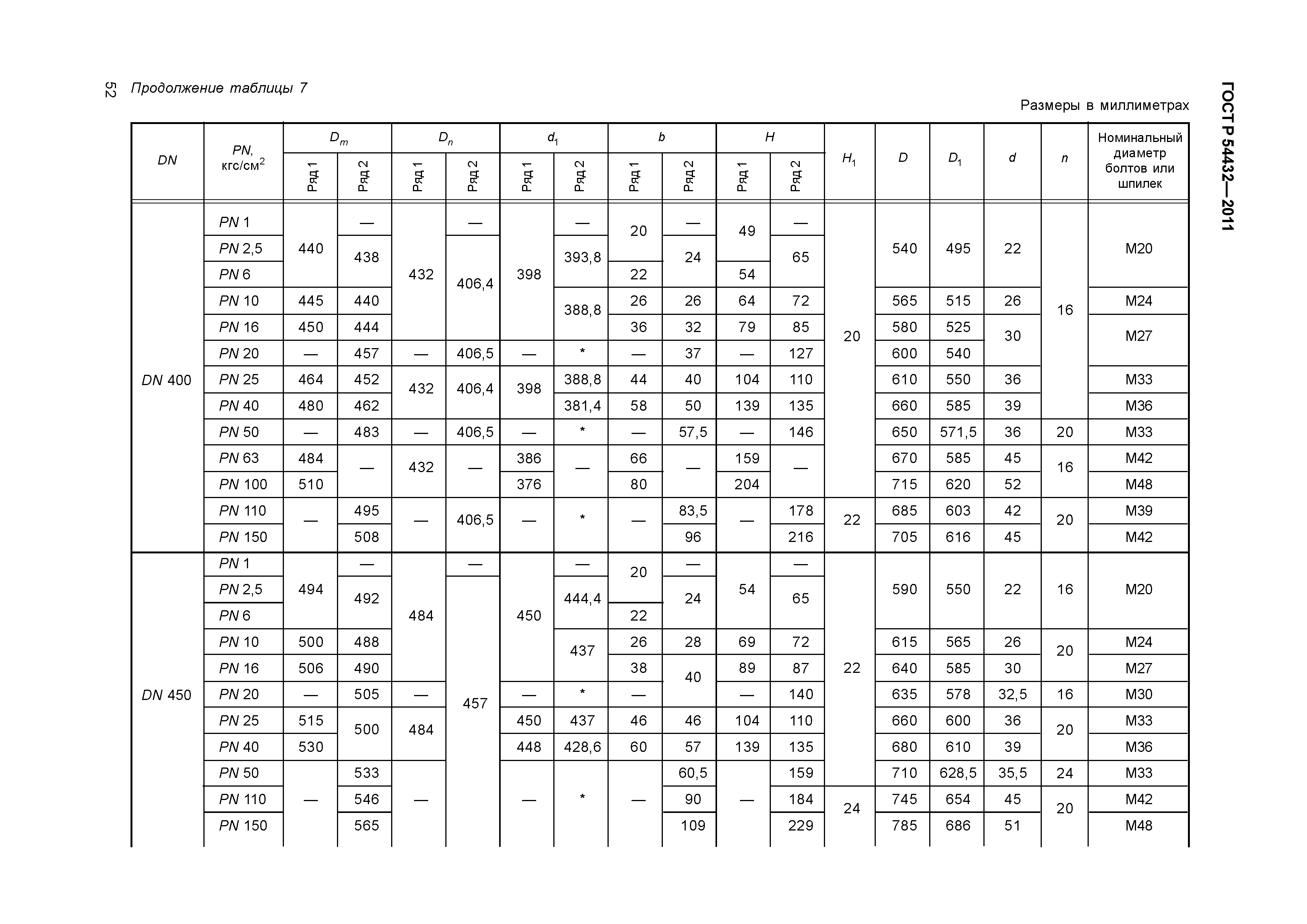

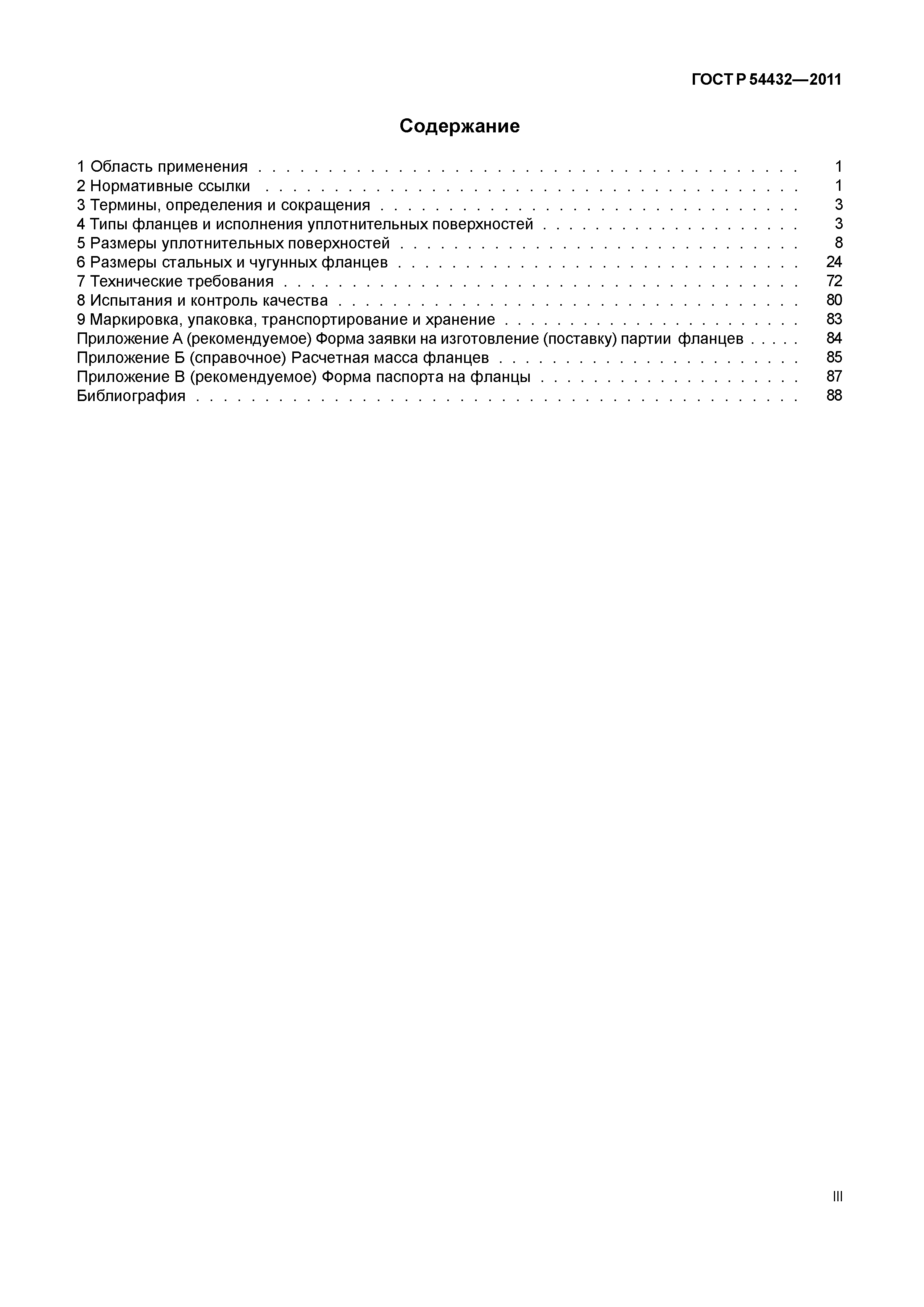

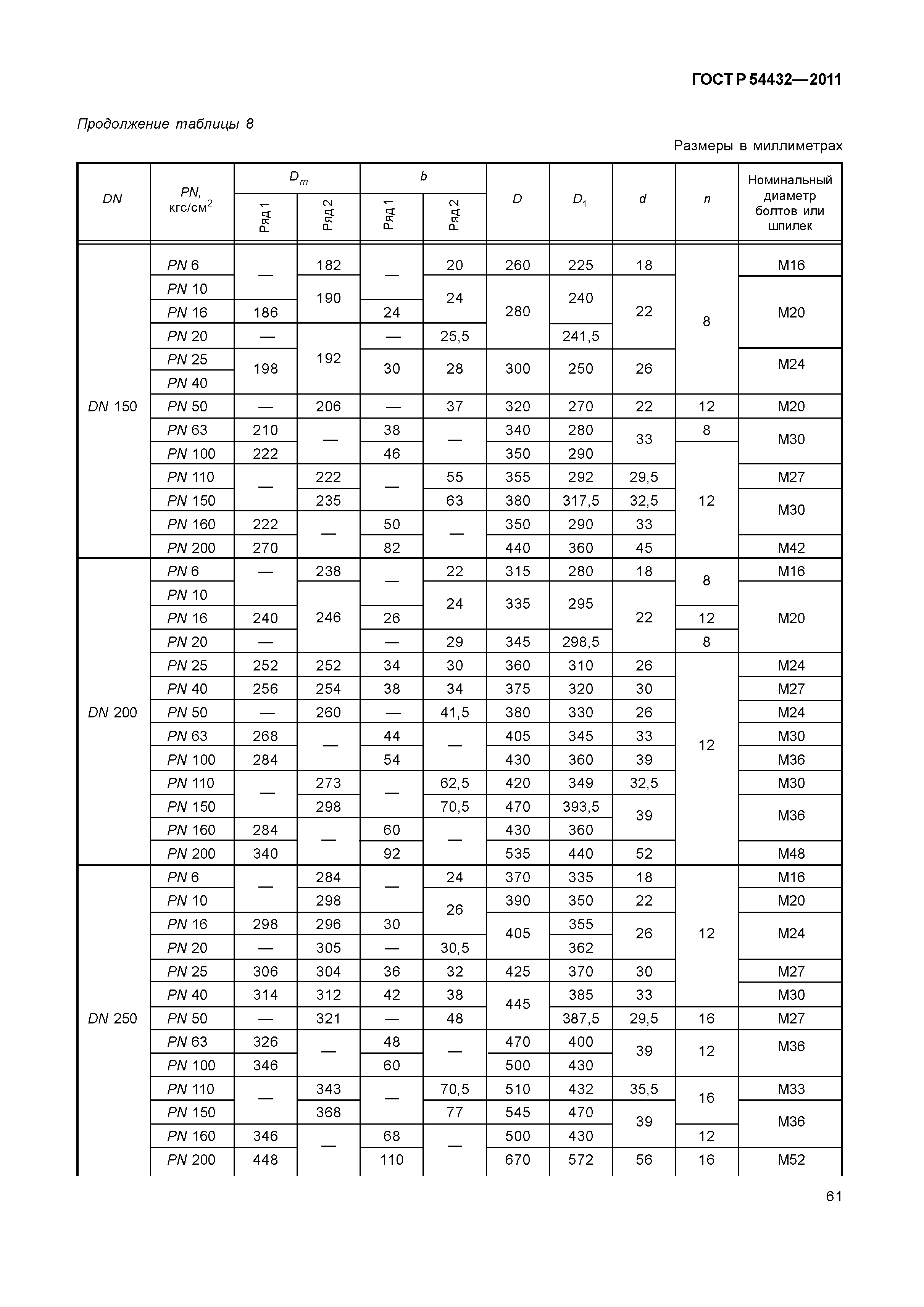

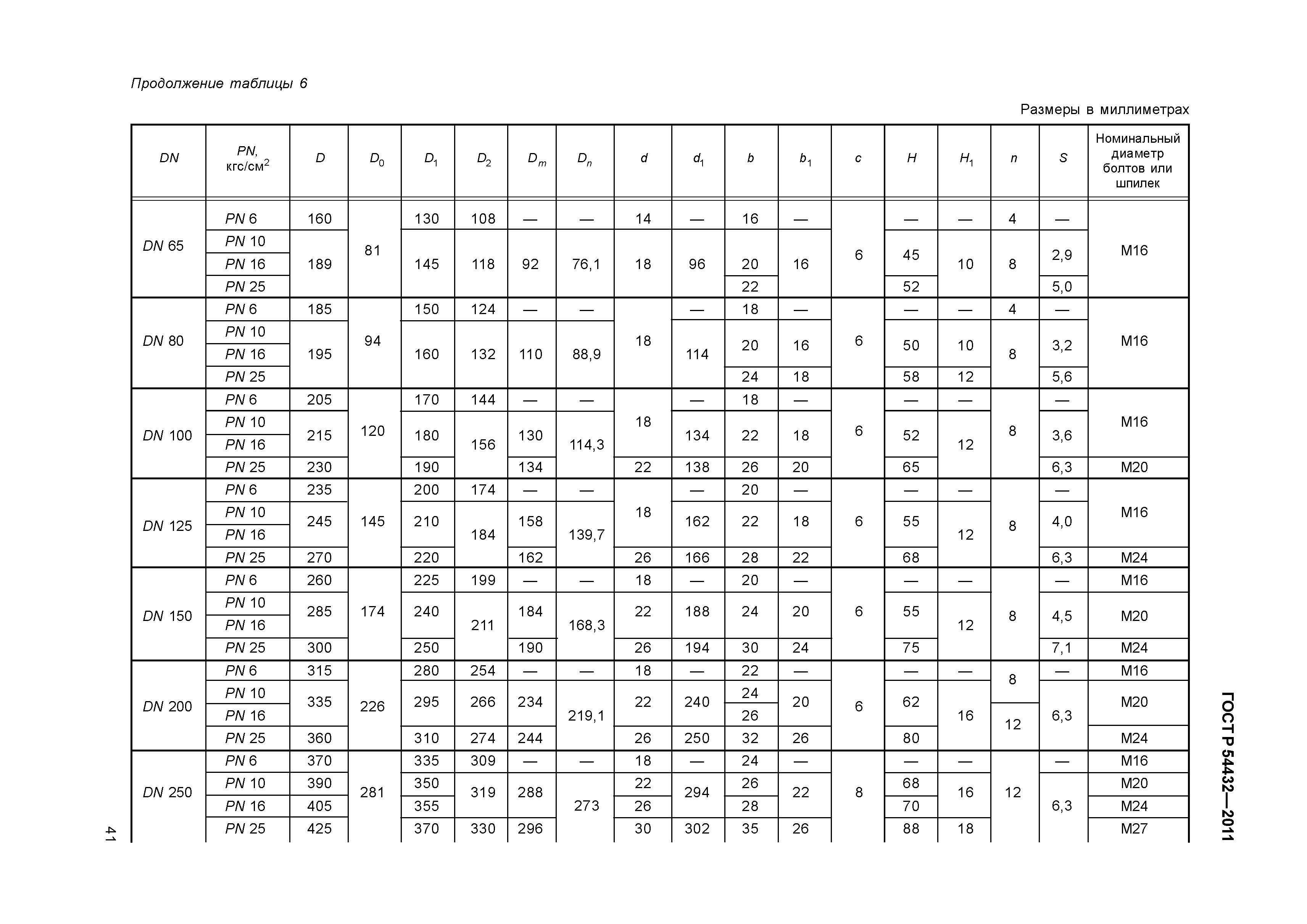

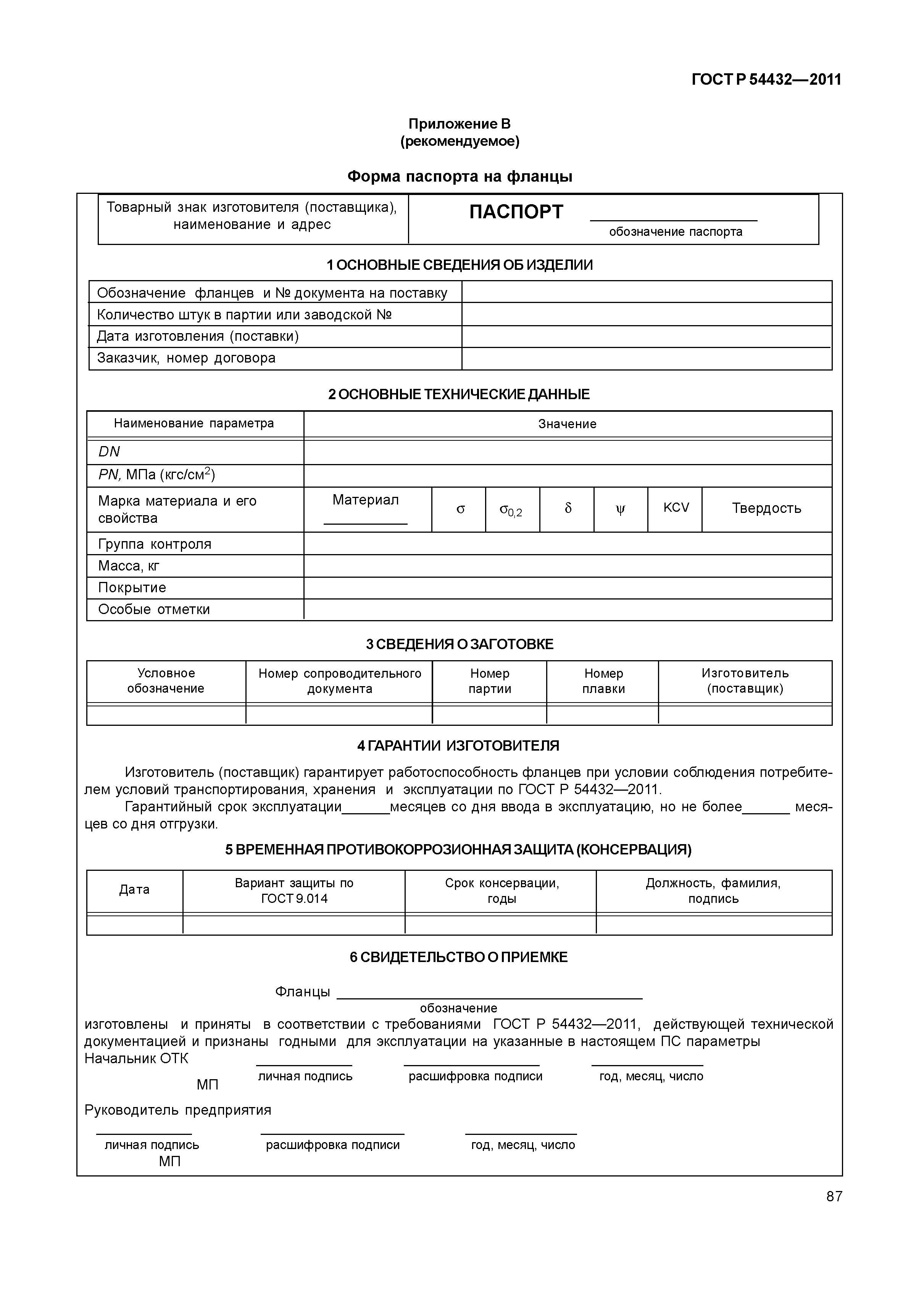

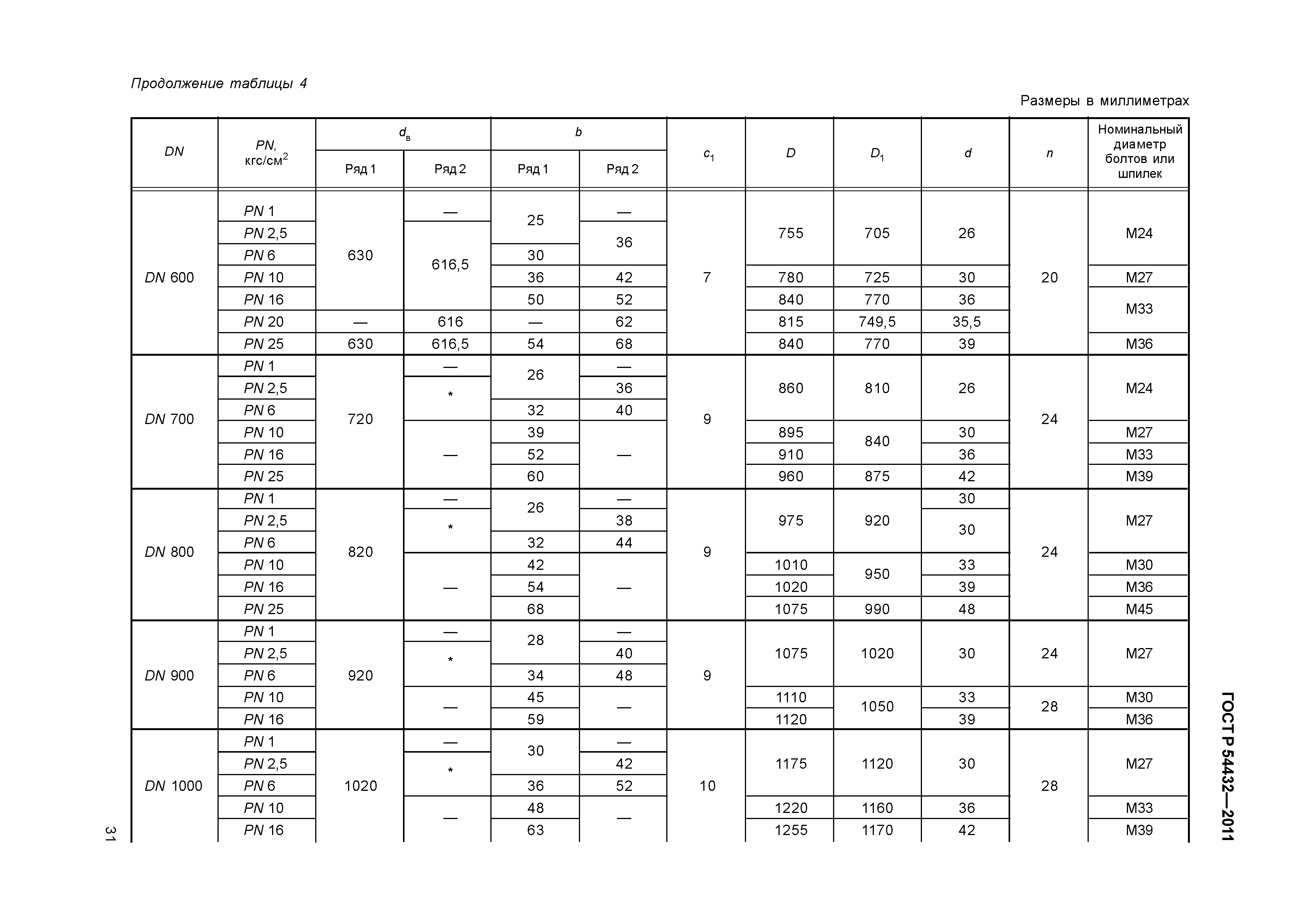

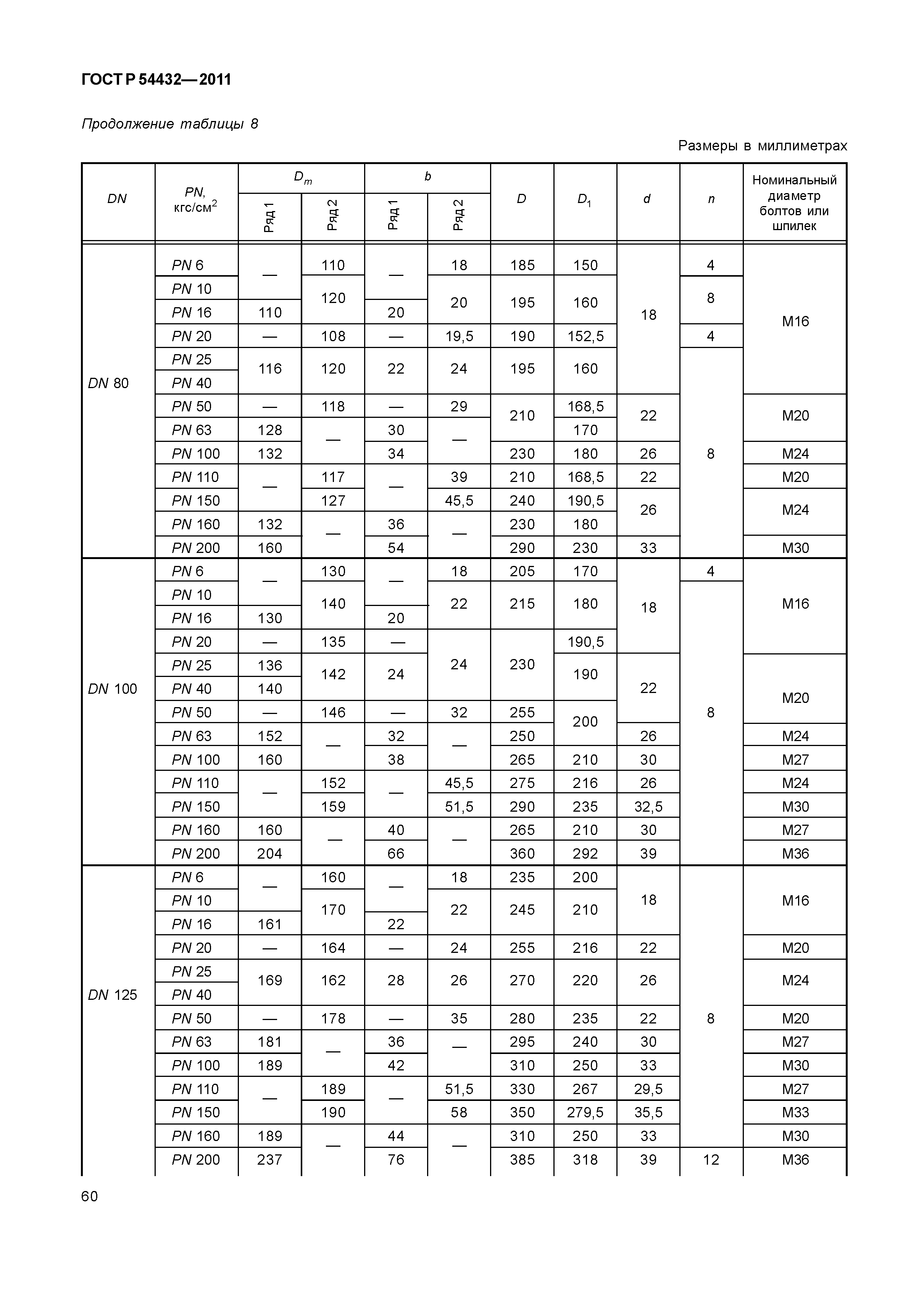

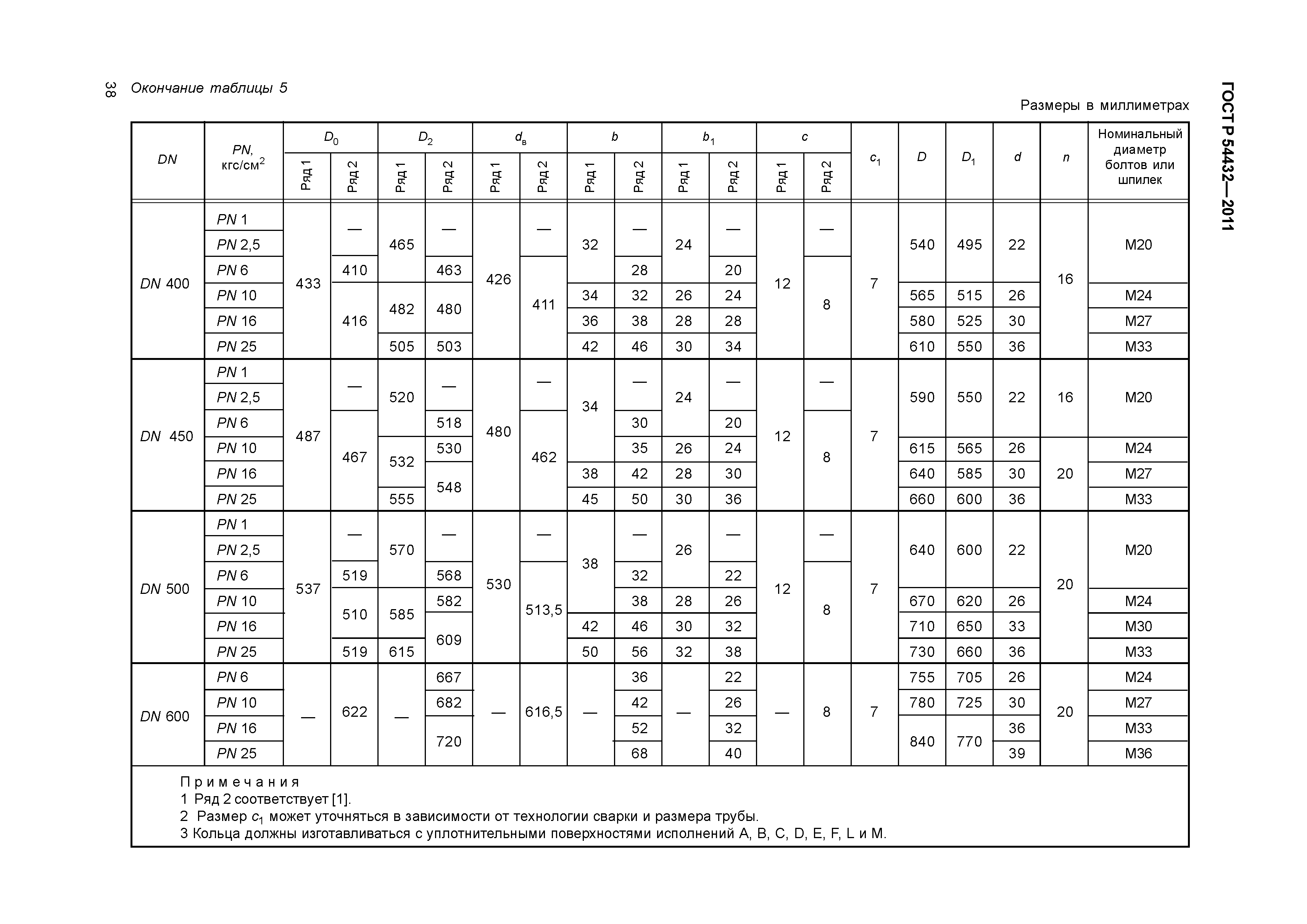

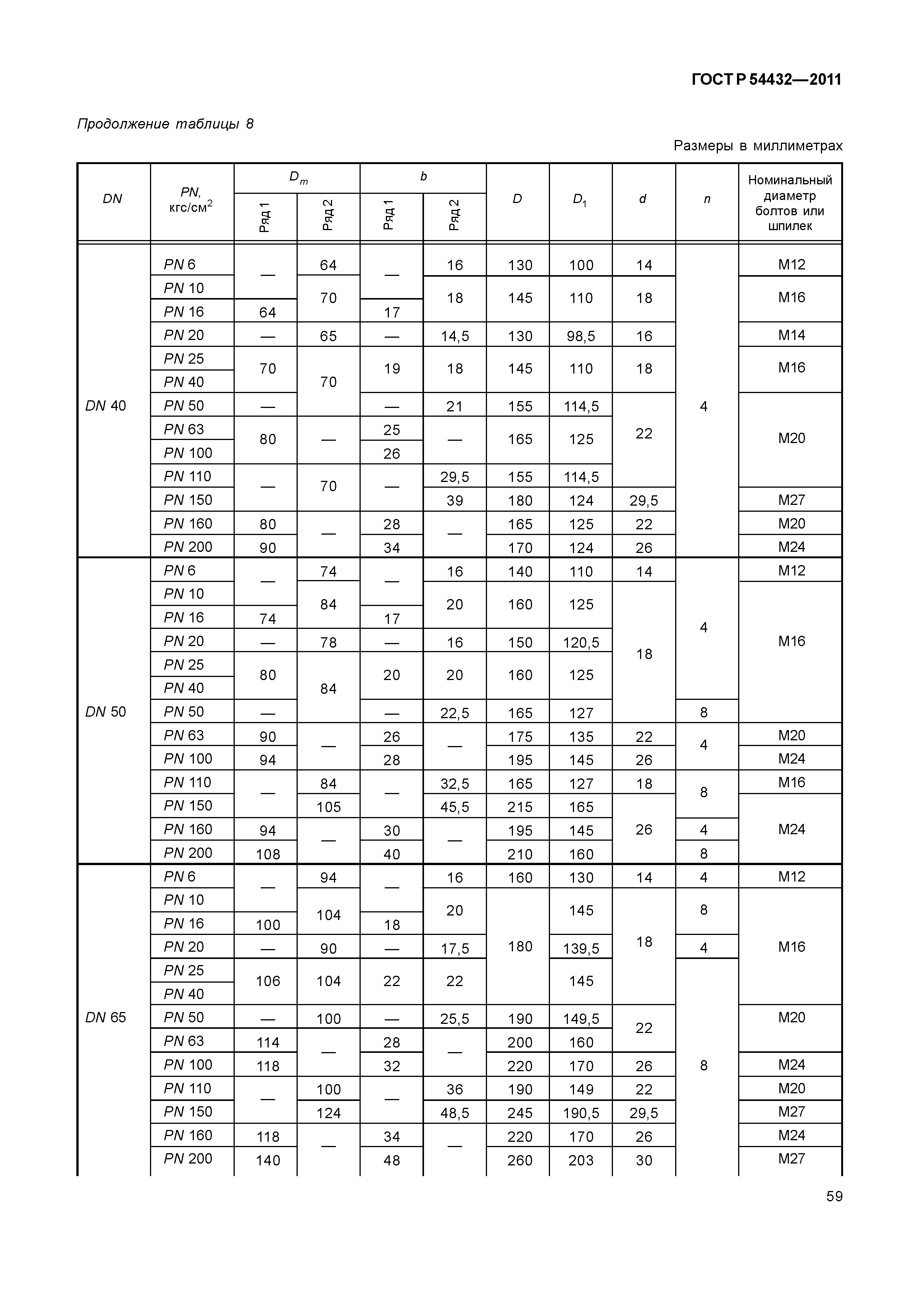

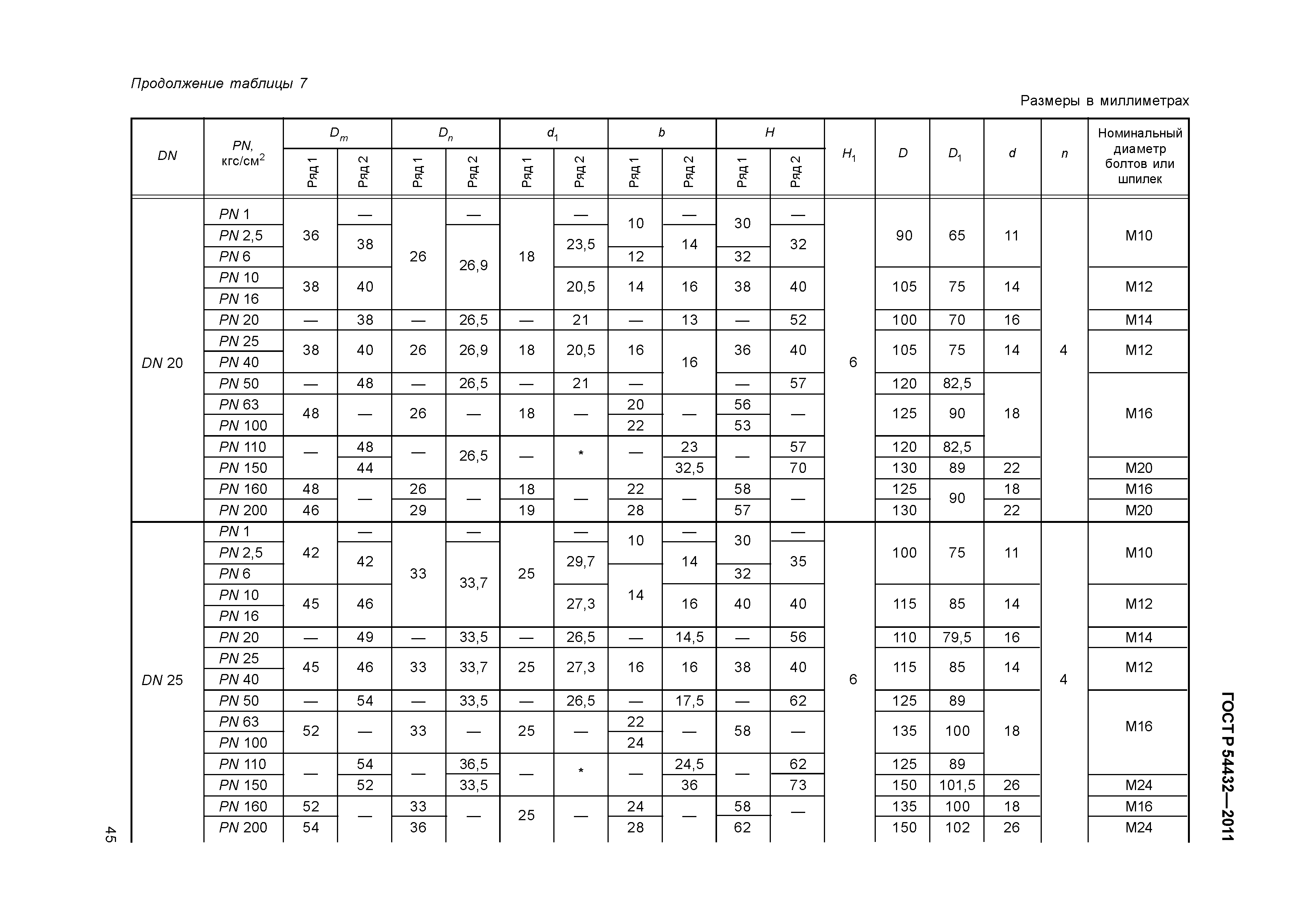

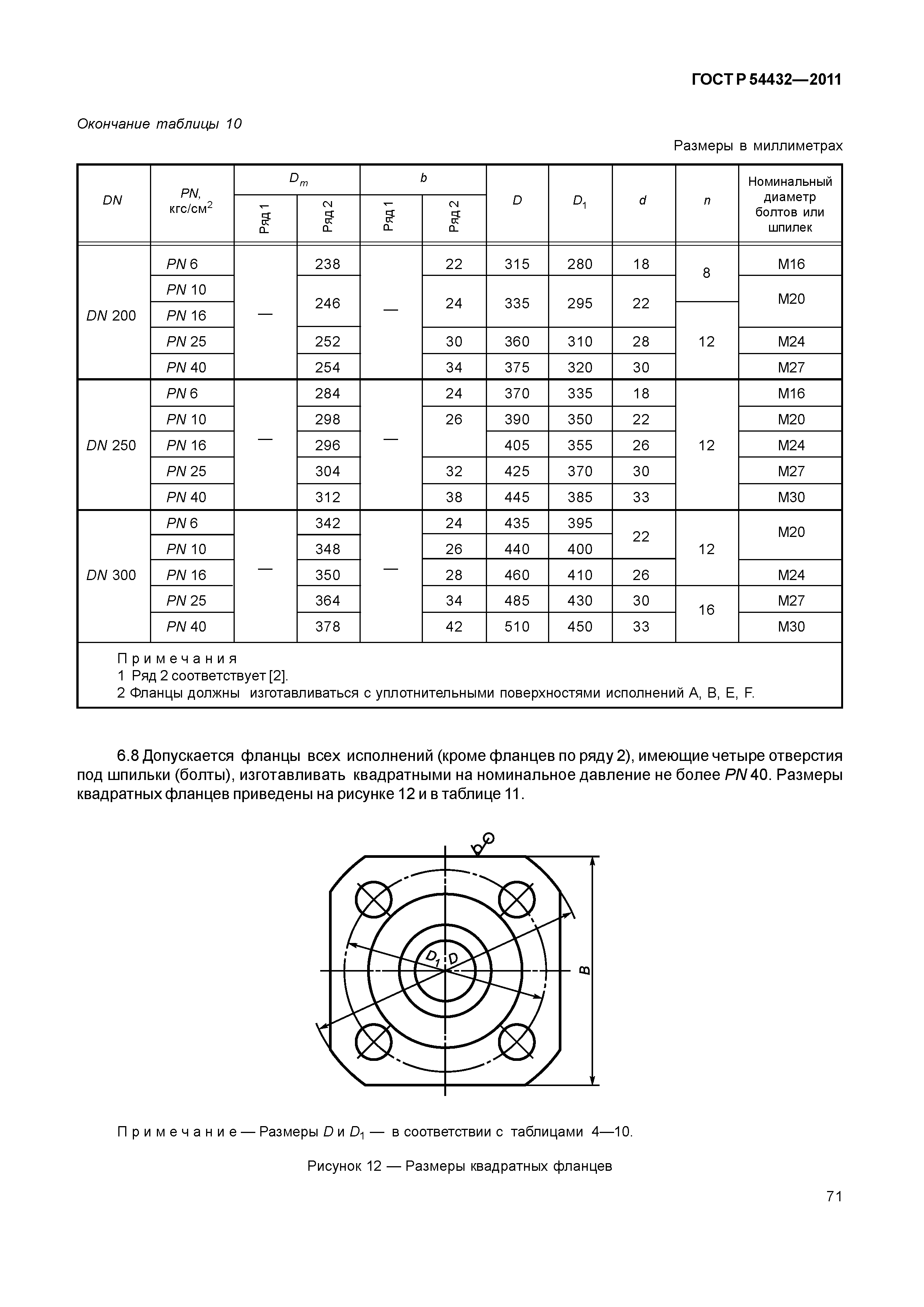

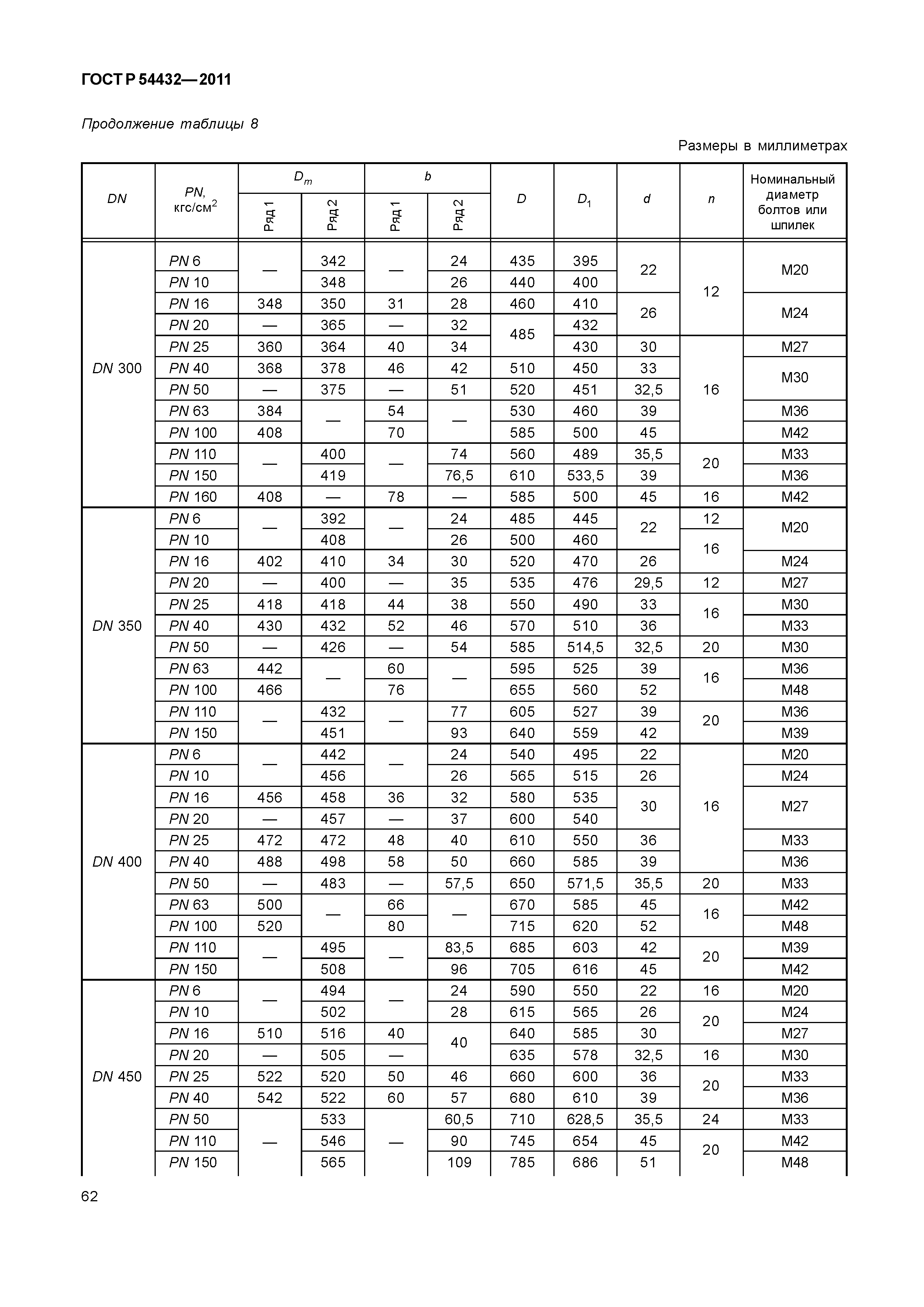

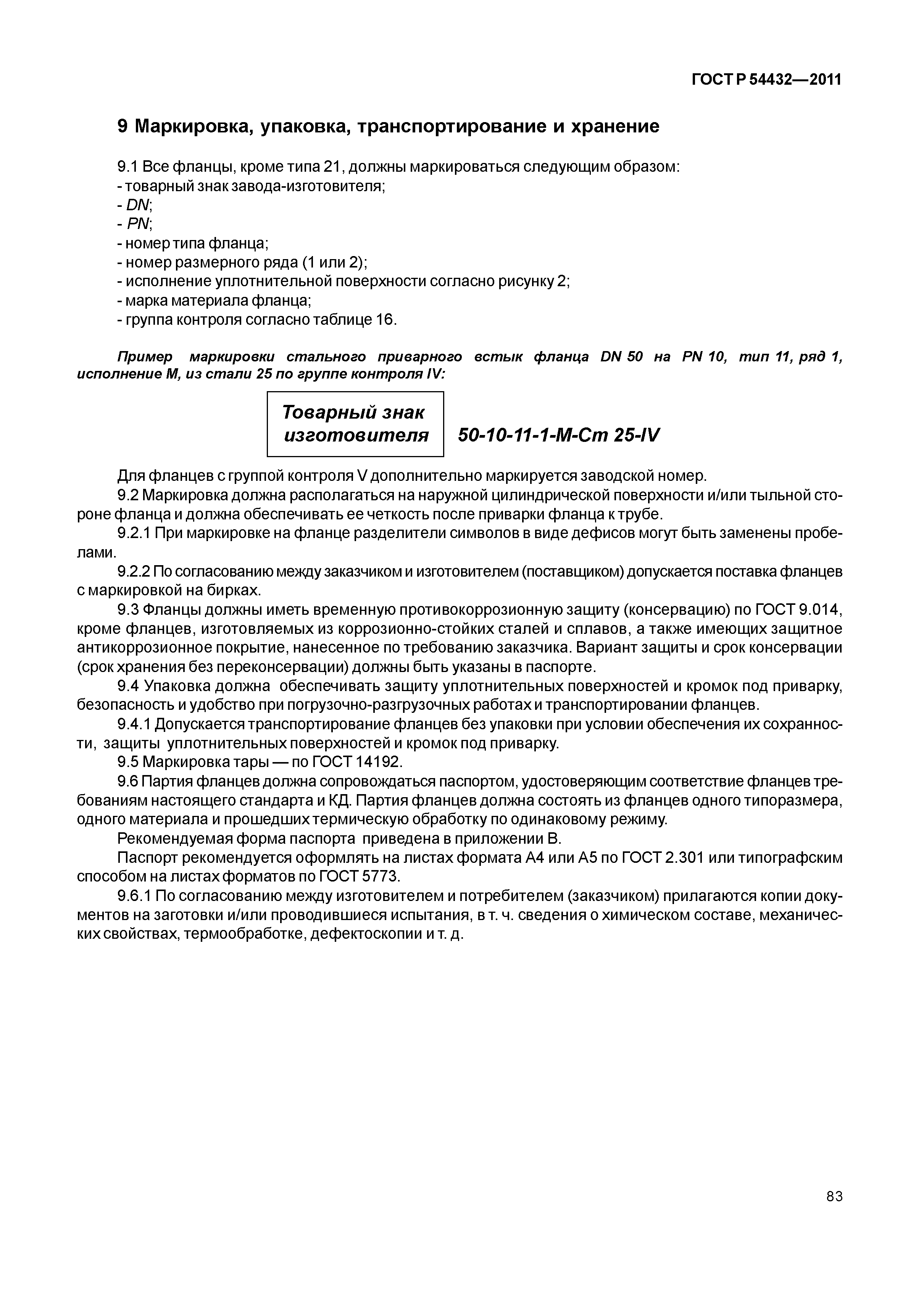

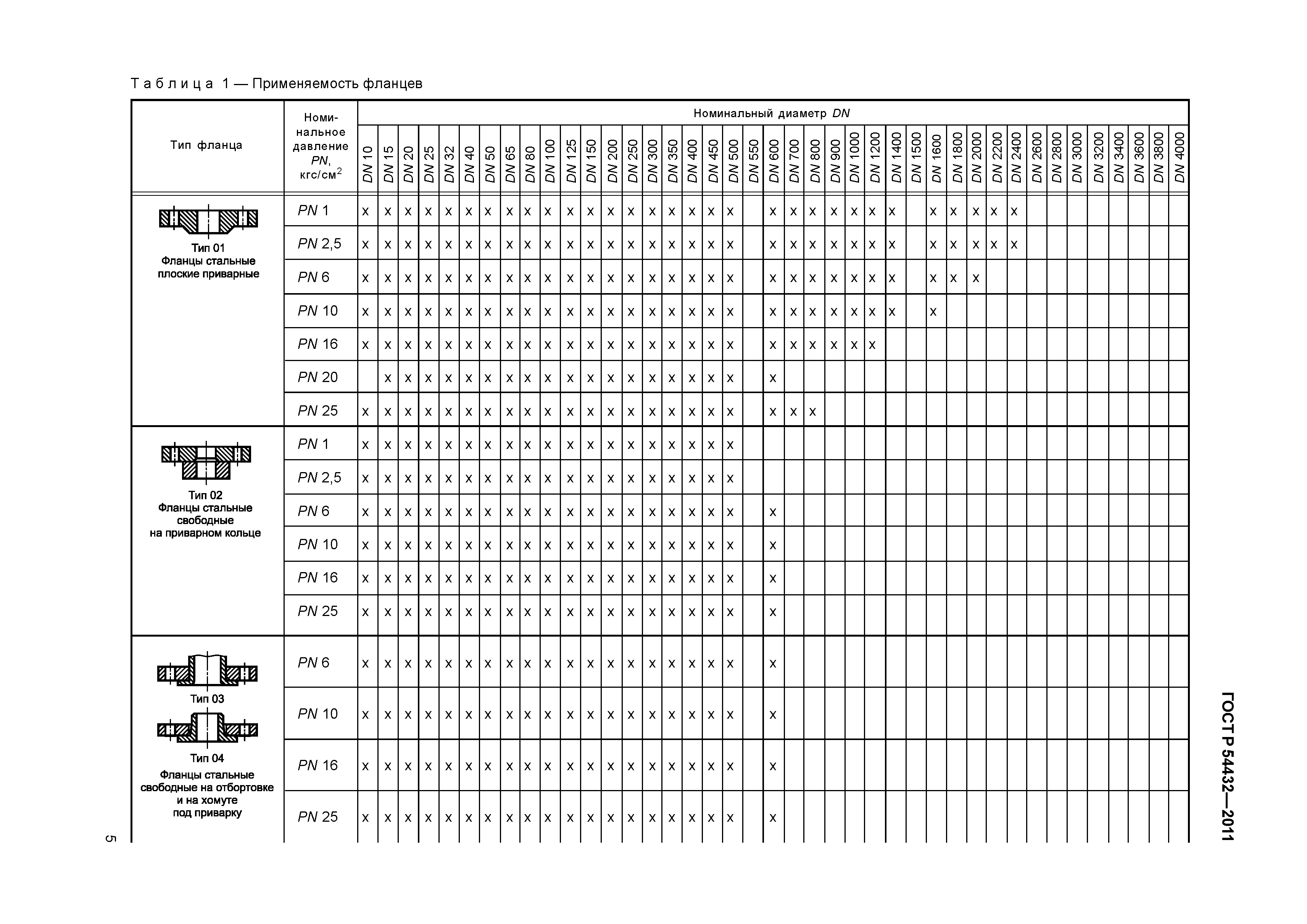

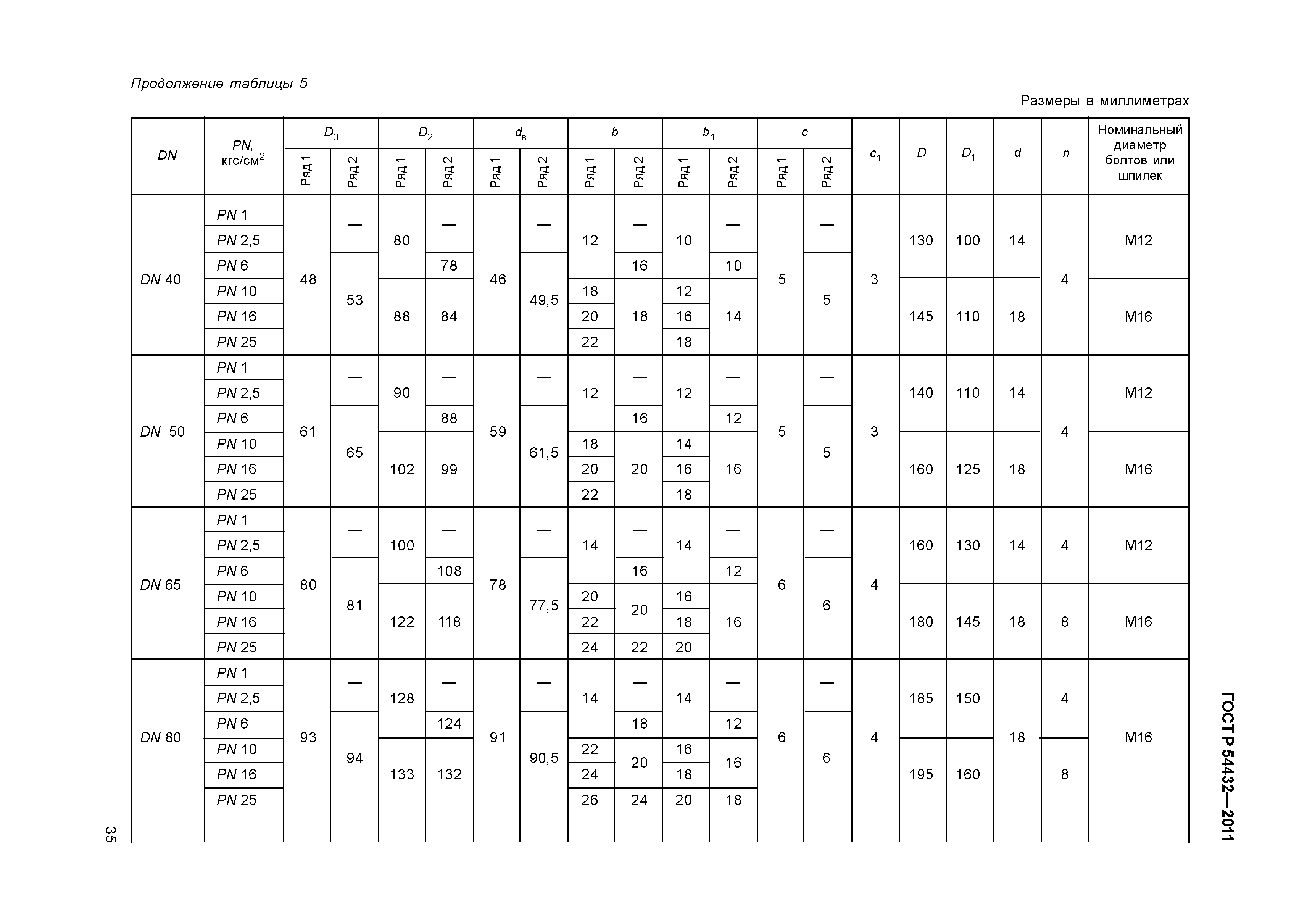

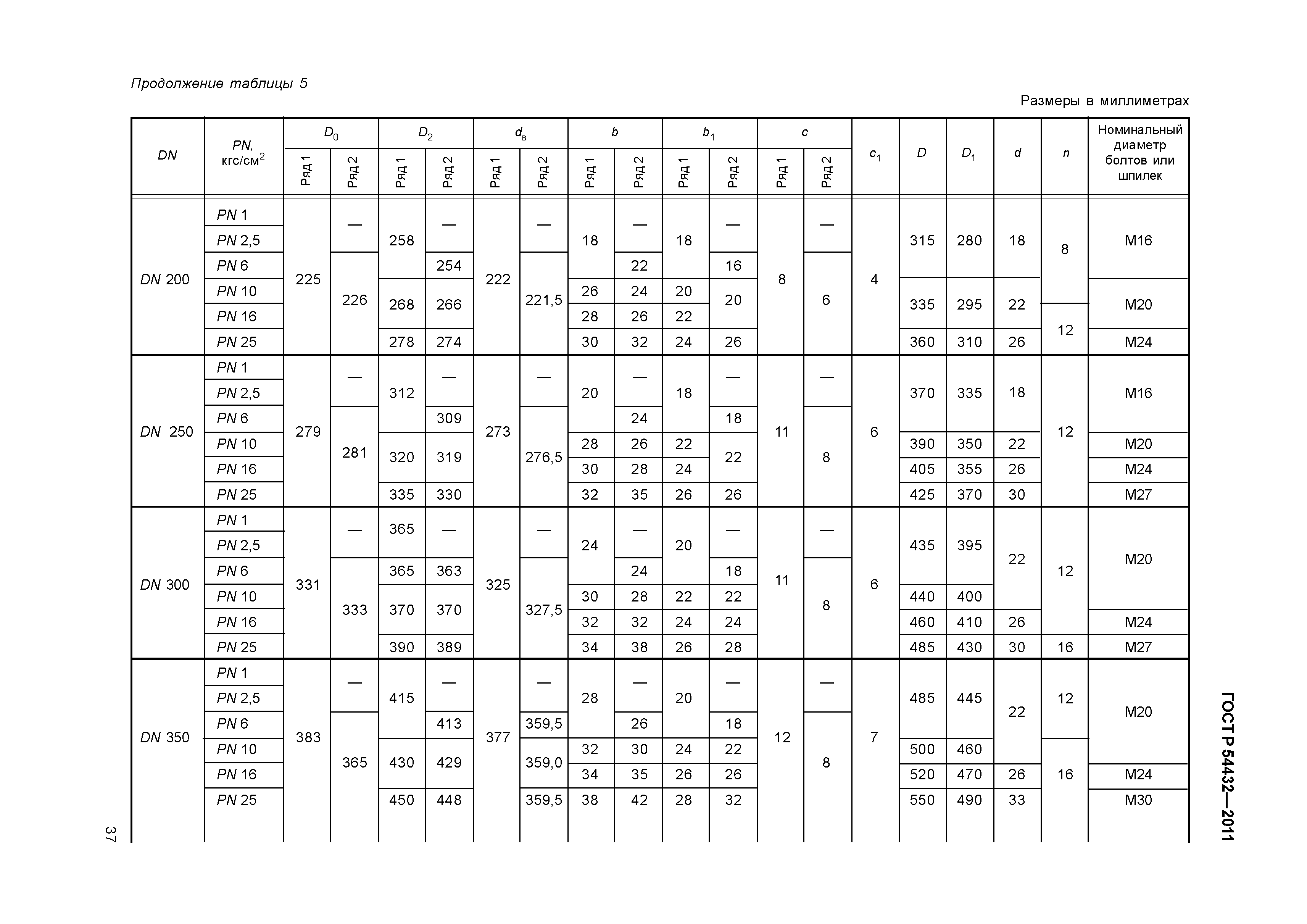

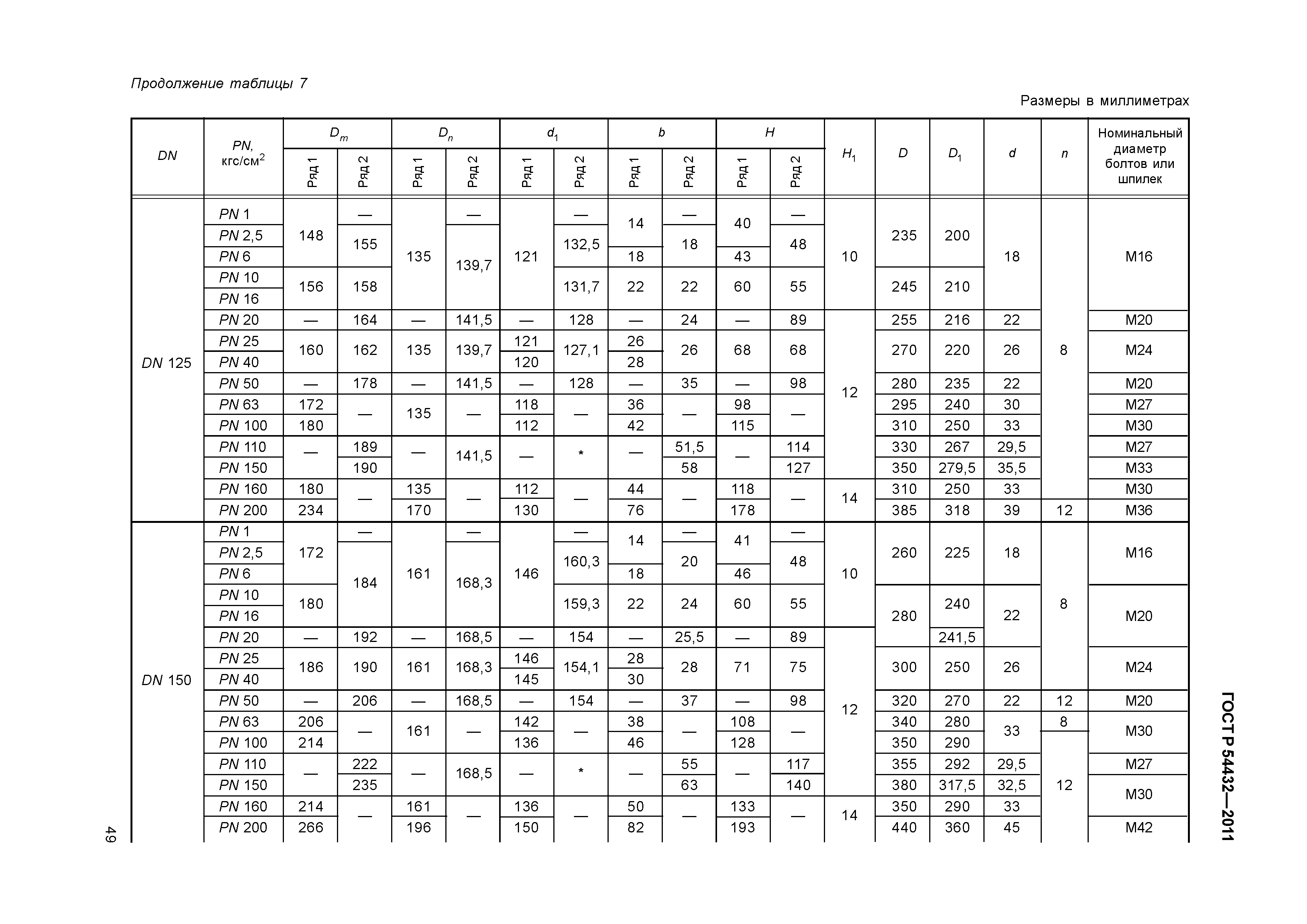

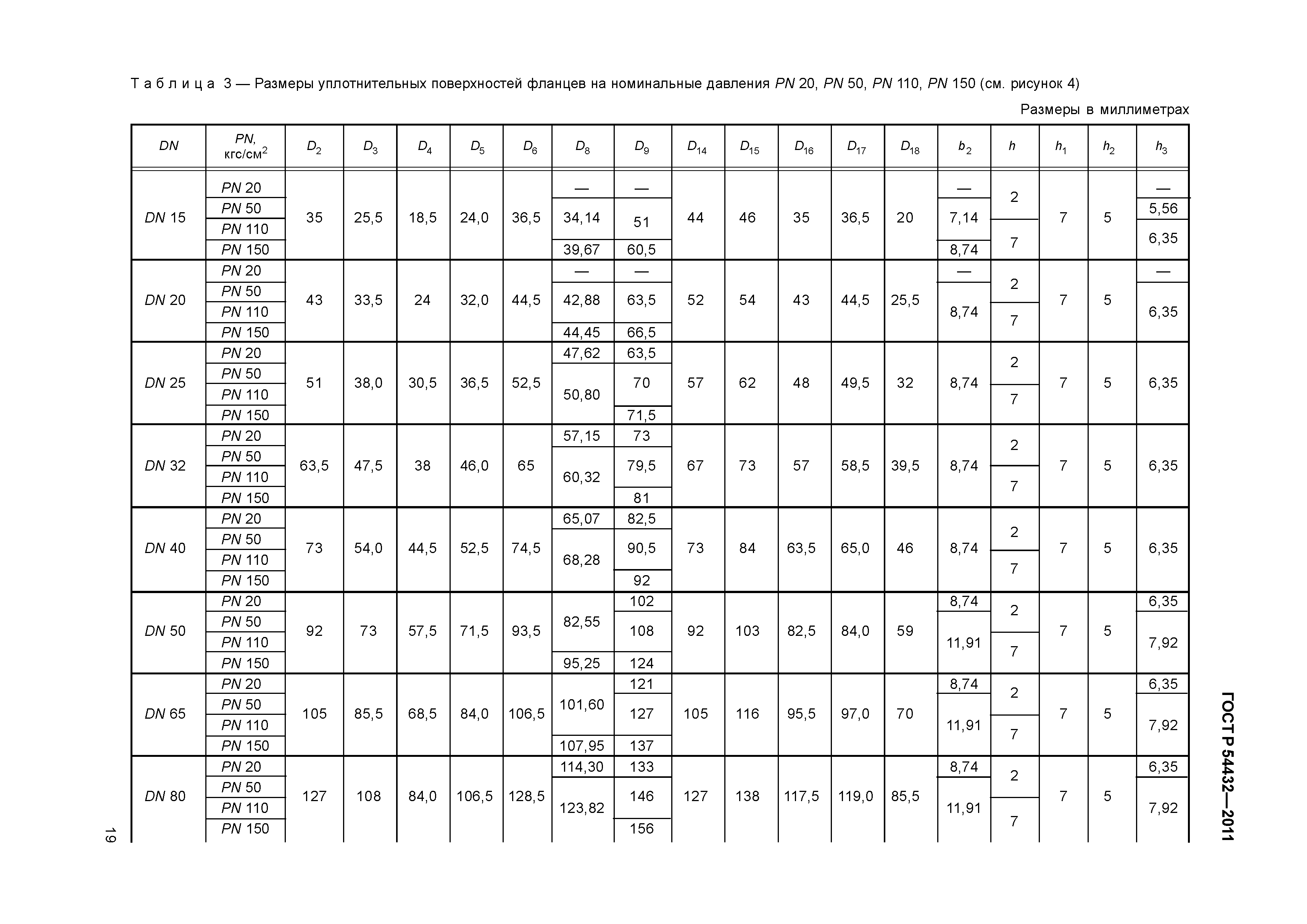

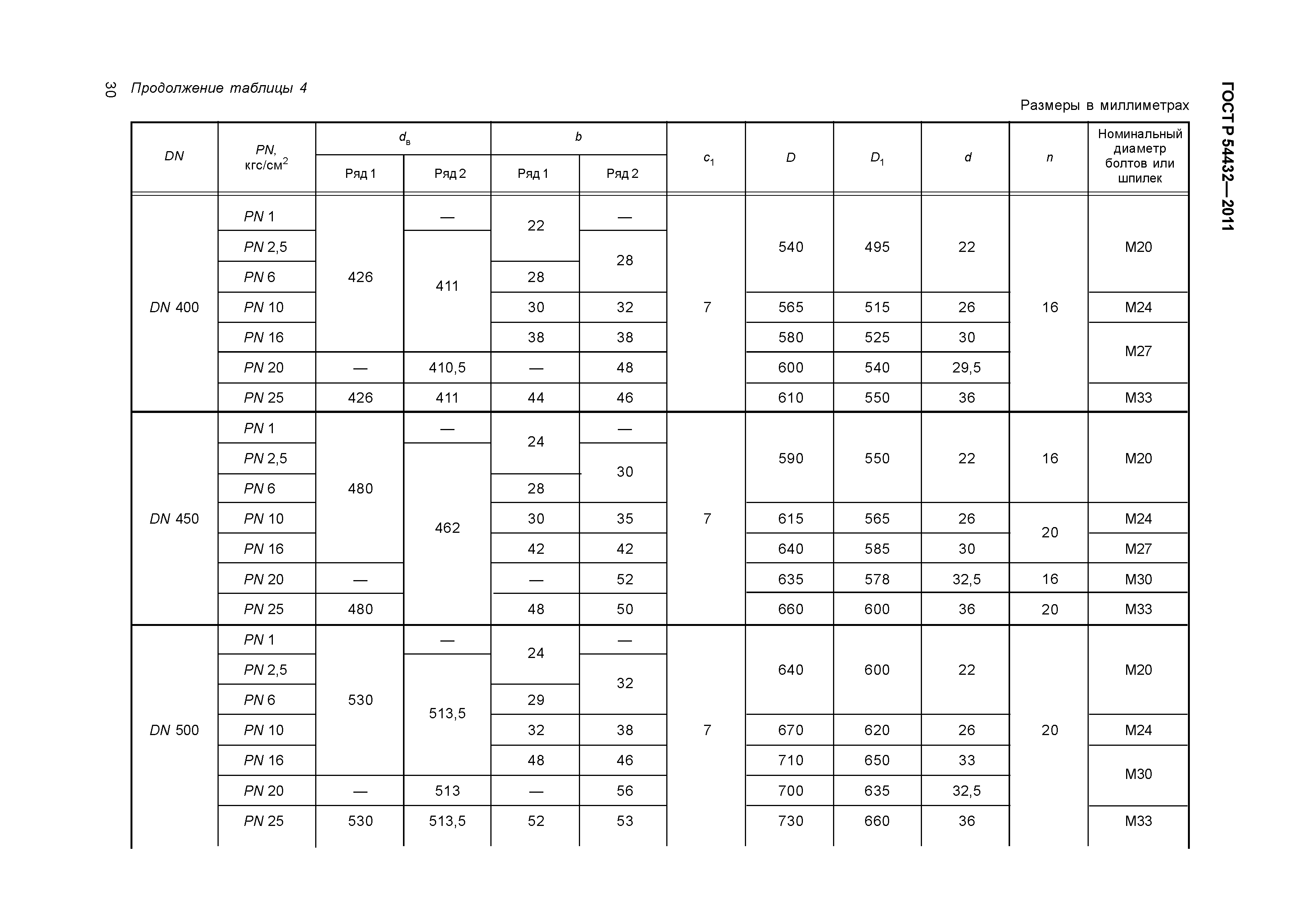

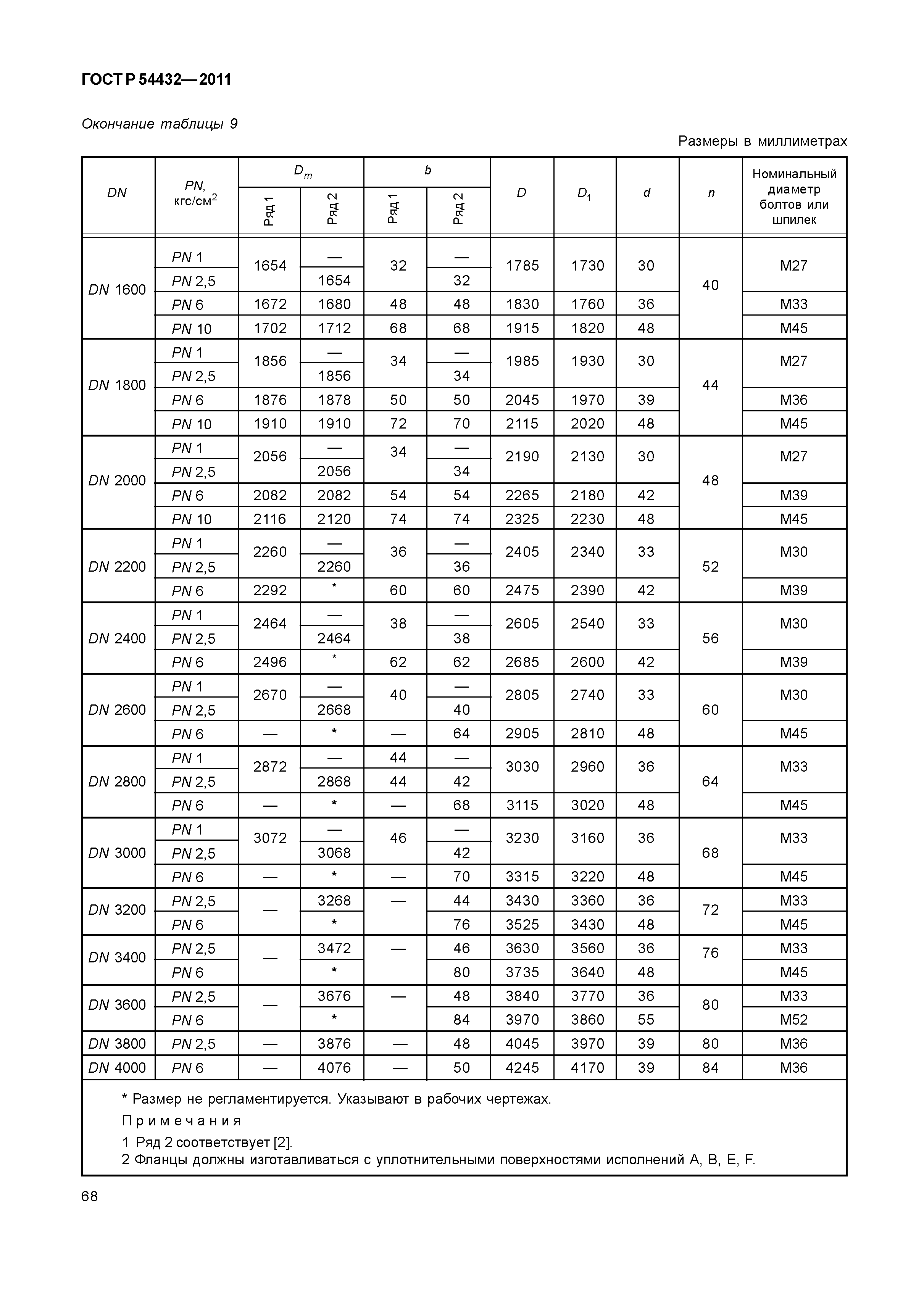

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Типы фланцев и исполнения уплотнительных поверхностей 5 Размеры уплотнительных поверхностей 6 Размеры стальных и чугунных фланцев 7 Технические требования 8 Испытания и контроль качества 9 Маркировка, упаковка, транспортирование и хранение Приложение А (рекомендуемое) Форма заявки на изготовление (поставку) партии фланцев Приложение Б (справочное) Расчетная масса фланцев Приложение В (рекомендуемое) Форма паспорта на фланцы Библиография
Разработан:	ЗАО НПФ ЦКБА
Утверждён:	28.09.2011 Федеральное агентство по техническому регулированию и метрологии (374-ст)
Издан:	Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения

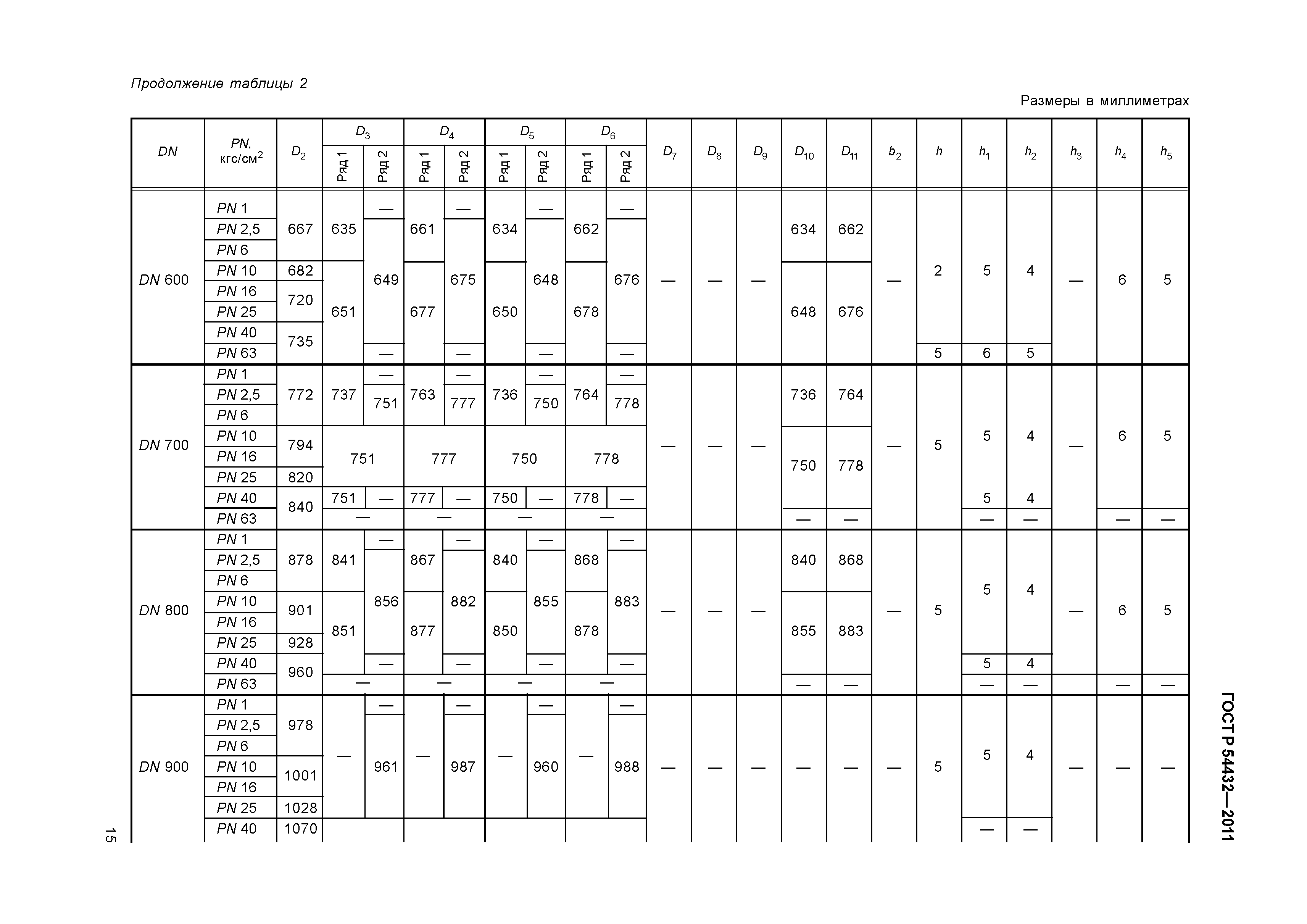

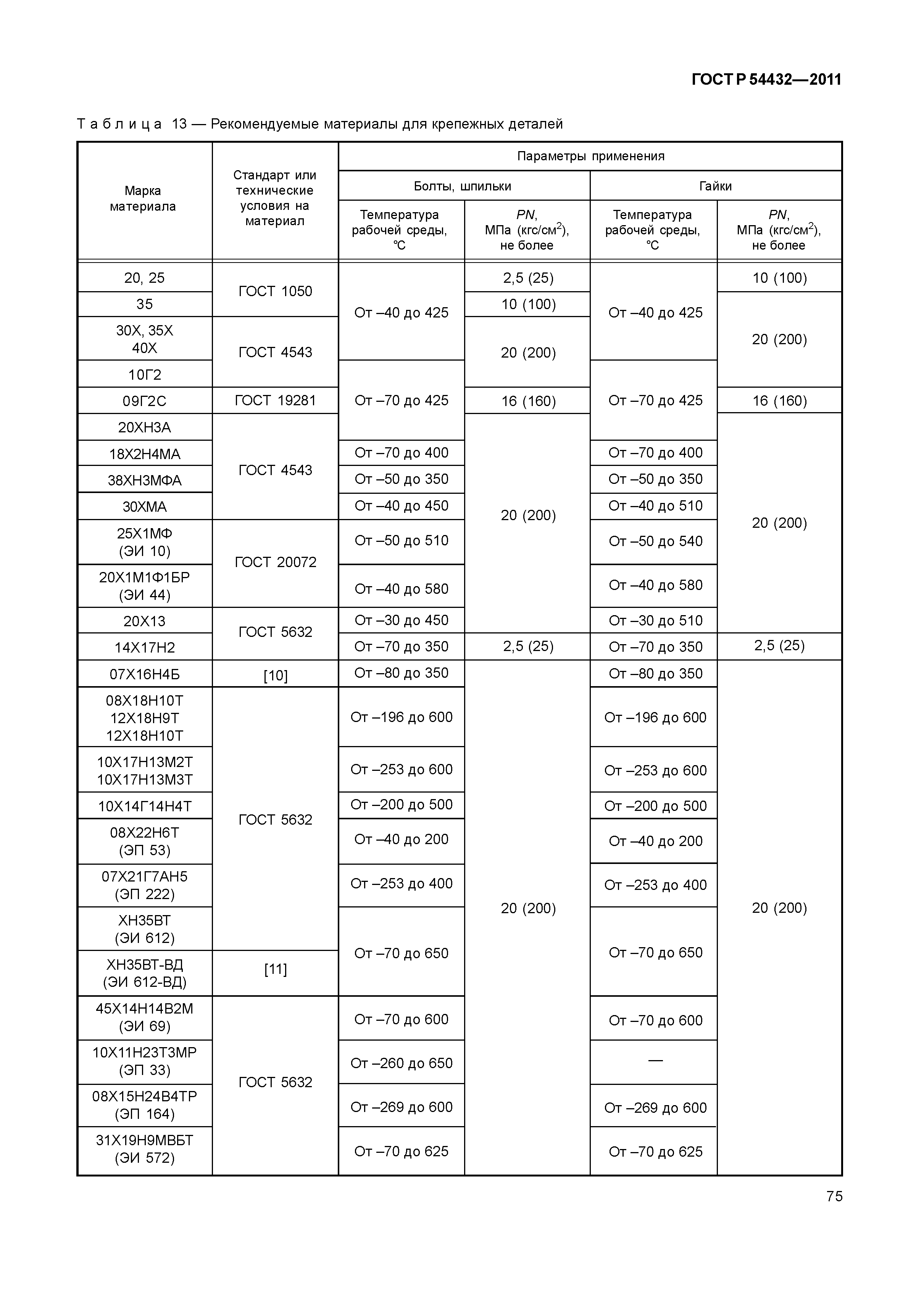

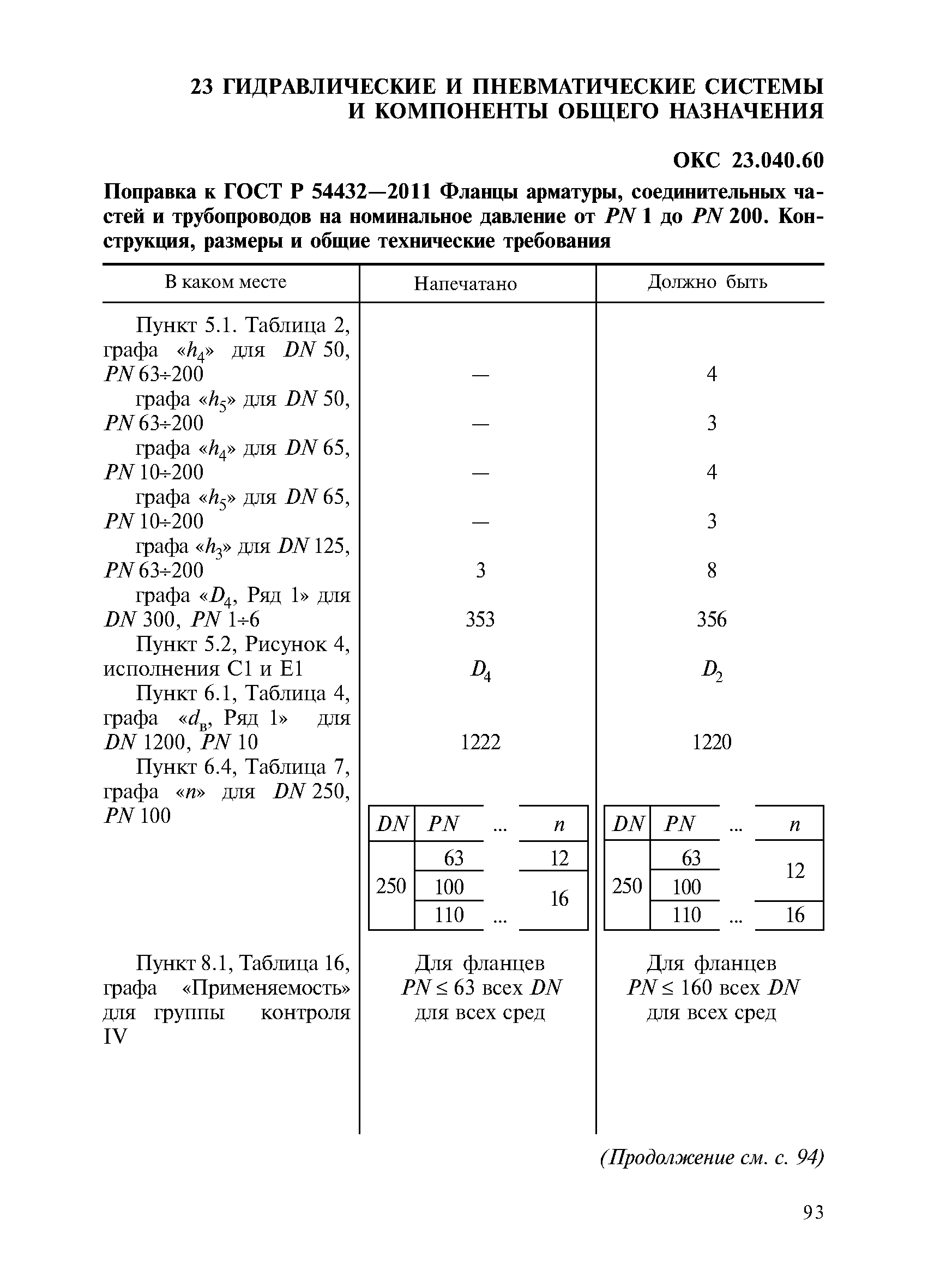

Список изменений:	Поправка от 25.12.2012 (ИУС 3-2013)
Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1577-93 «Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 2.301-68 «Единая система конструкторской документации. Форматы» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 28759.1-90 «Фланцы сосудов и аппаратов. Типы и параметры» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 14792-80 «Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза» ГОСТ 7505-89 «Поковки стальные штампованные. Допуски, припуски и кузнечные напуски» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 1215-79 «Отливки из ковкого чугуна. Общие технические условия» ГОСТ 14140-81 «Основные нормы взаимозаменяемости. Допуски расположения осей отверстий для крепежных деталей» ГОСТ 1536-76 «Фланцы судовых трубопроводов. Присоединительные размеры и уплотнительные поверхности» ГОСТ 23304-78 «Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение» ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии» ГОСТ 25054-81 «Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия» ГОСТ 25660-83 «Фланцы изолирующие для подводных трубопроводов на Ру 10,0 МПа (около 100 кгс/см.кв.). Конструкция» ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные. Ряды» ГОСТ 26645-85 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку» ГОСТ 4433-76 «Фланцы арматуры, соединительных частей и трубопроводов судовые. Типы» ГОСТ 5773-90 «Издания книжные и журнальные. Форматы» ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки» ГОСТ 9399-81 «Фланцы стальные резьбовые на Ру 20-100 МПа (200-1000 кгс/см2). Технические условия» ГОСТ 30893.1-2002 «Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ГОСТ Р 52376-2005 «Прокладки спирально-навитые термостойкие. Типы. Основные размеры» ГОСТ Р 52720-2007 «Арматура трубопроводная. Термины и определения» ГОСТ Р 52857.4-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений» ГОСТ 2590-2006 «Прокат сортовой стальной горячекатаный круглый. Сортамент» ГОСТ 2591-2006 «Прокат сортовой стальной горячекатаный квадратный. Сортамент» ОСТ 26-01-135-81 «Поковки деталей сосудов, аппаратов и трубопроводов высокого давления. Общие технические требования, правила приемки, методы испытаний» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» СТ ЦКБА 025-2006 «Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования» ОСТ 108.030.113-87 «Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций» СТ ЦКБА 026-2005 «Арматура трубопроводная. Термическая обработка заготовок из углеродистых и легированных конструкционных сталей. Типовой технологический процесс» СТ ЦКБА 014-2004 «Арматура трубопроводная. Отливки стальные. Общие технические условия» СТ ЦКБА 050-2008 «Арматура трубопроводная. Отливки из чугуна. Технические требования» СТ ЦКБА 012-2005 «Арматура трубопроводная. Шпильки, болты, гайки и шайбы для трубопроводной арматуры. Технические требования» СТ ЦКБА 010-2004 «Арматура трубопроводная. Поковки, штамповки и заготовки из проката. Технические требования» ГОСТ Р 53561-2009 «Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры. Конструкция, размеры и общие технические требования» ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов» ГОСТ 28759.5-90 «Фланцы сосудов и аппаратов. Технические требования» Федеральный закон 184-ФЗ «О техническом регулировании»

Текстовое изменение Поправка от 25.12.2012
