ГОСТ Р 52376-2005

Прокладки спирально-навитые термостойкие. Типы. Основные размеры

Обозначение:	ГОСТ Р 52376-2005
Обозначение англ:	GOST R 52376-2005
Статус:	введен впервые
Название рус.:	Прокладки спирально-навитые термостойкие. Типы. Основные размеры
Название англ.:	Heat-resistant spiral-wound gaskets. Types. Main dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2006

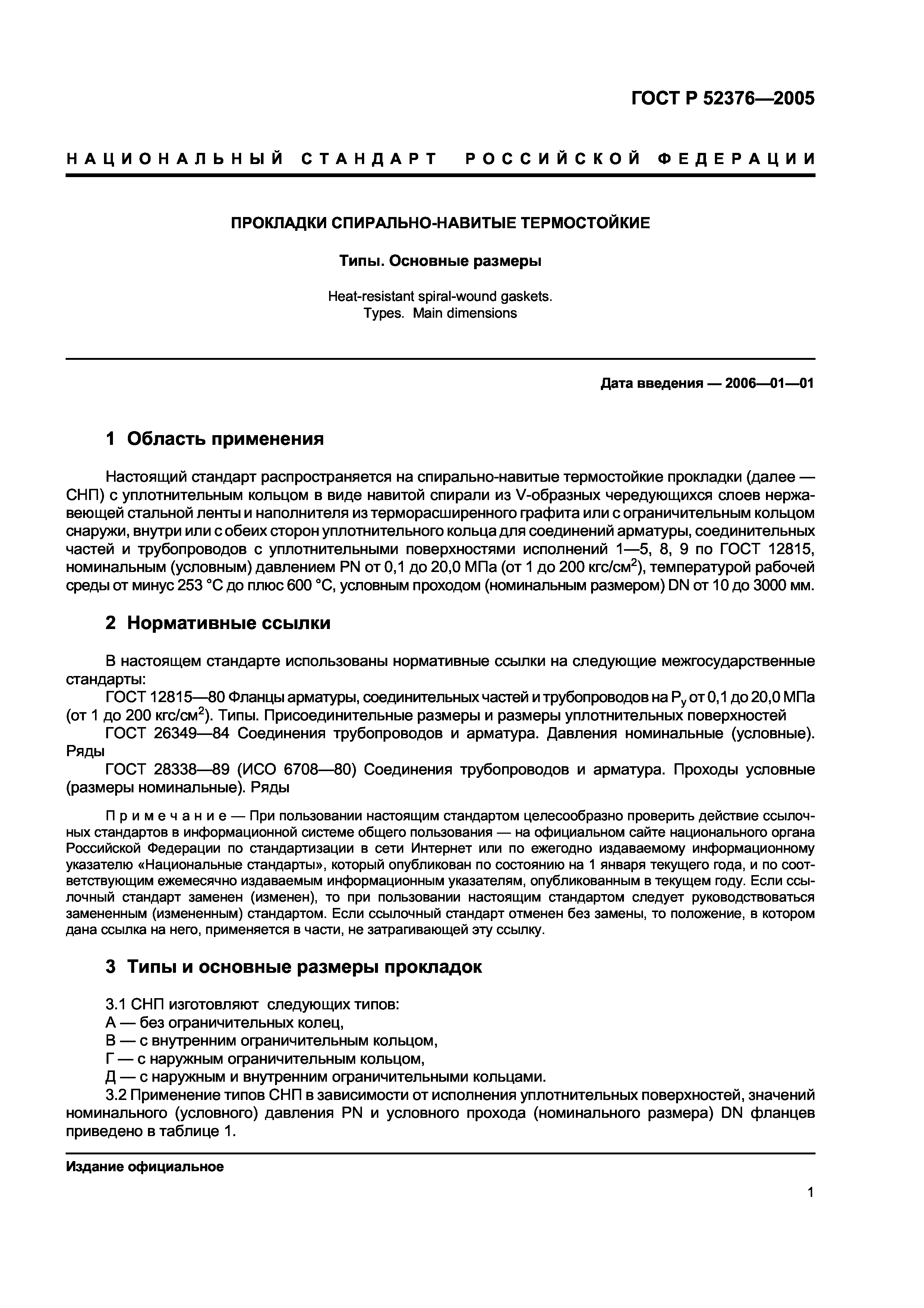

Область применения:	Стандарт распространяется на спирально-навитые термостойкие прокладки с уплотнительным кольцом в виде навитой спирали из V-образных чередующихся слоев нержавеющей стальнойленты и наполнителя из терморасширенного графита или с ограничительным кольцом снаружи, внутри или с обеих сторон уплотнительного кольца для соединений арматуры, соединительных частей и трубопроводов с уплотнительными поверхностями исполнений 1-5, 8. 9 по ГОСТ 12815, номинальным (условным) давлением PN от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2), температурой рабочей среды от минус 253 град. С до плюс 600 град. С, условным проходом (номинальным размером) DN от 10 до 3000 мм.

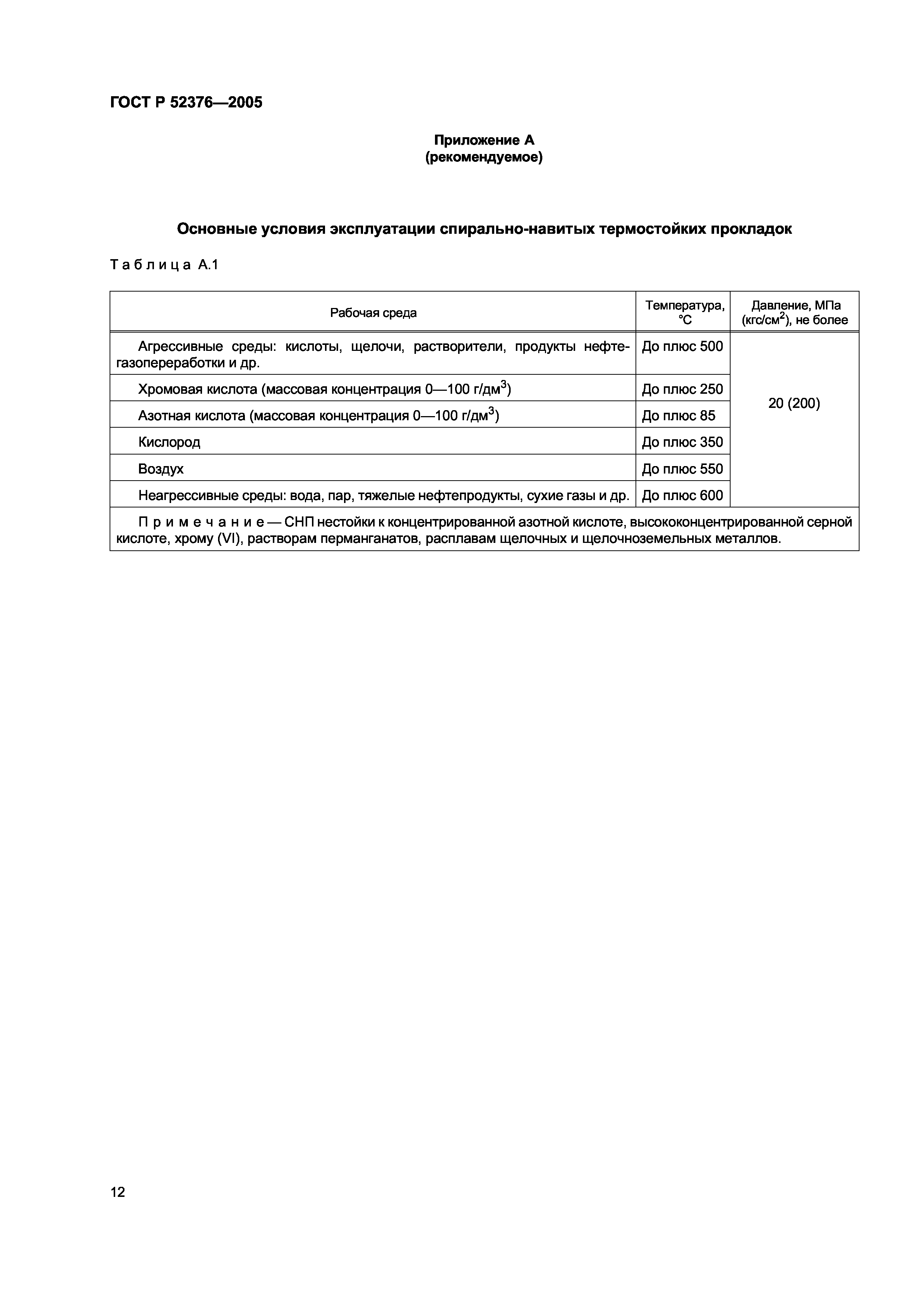

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Типы и основные размеры прокладок Приложение А (рекомендуемое) Основные условия эксплуатации спирально-навитых термостойких прокладок
Разработан:	ЗАО Фирма СОЮЗ-01
Утверждён:	20.09.2005 Федеральное агентство по техническому регулированию и метрологии (229-ст)
Издан:	Стандартинформ (2005 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения
Нормативные ссылки:	ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные. Ряды» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей»
