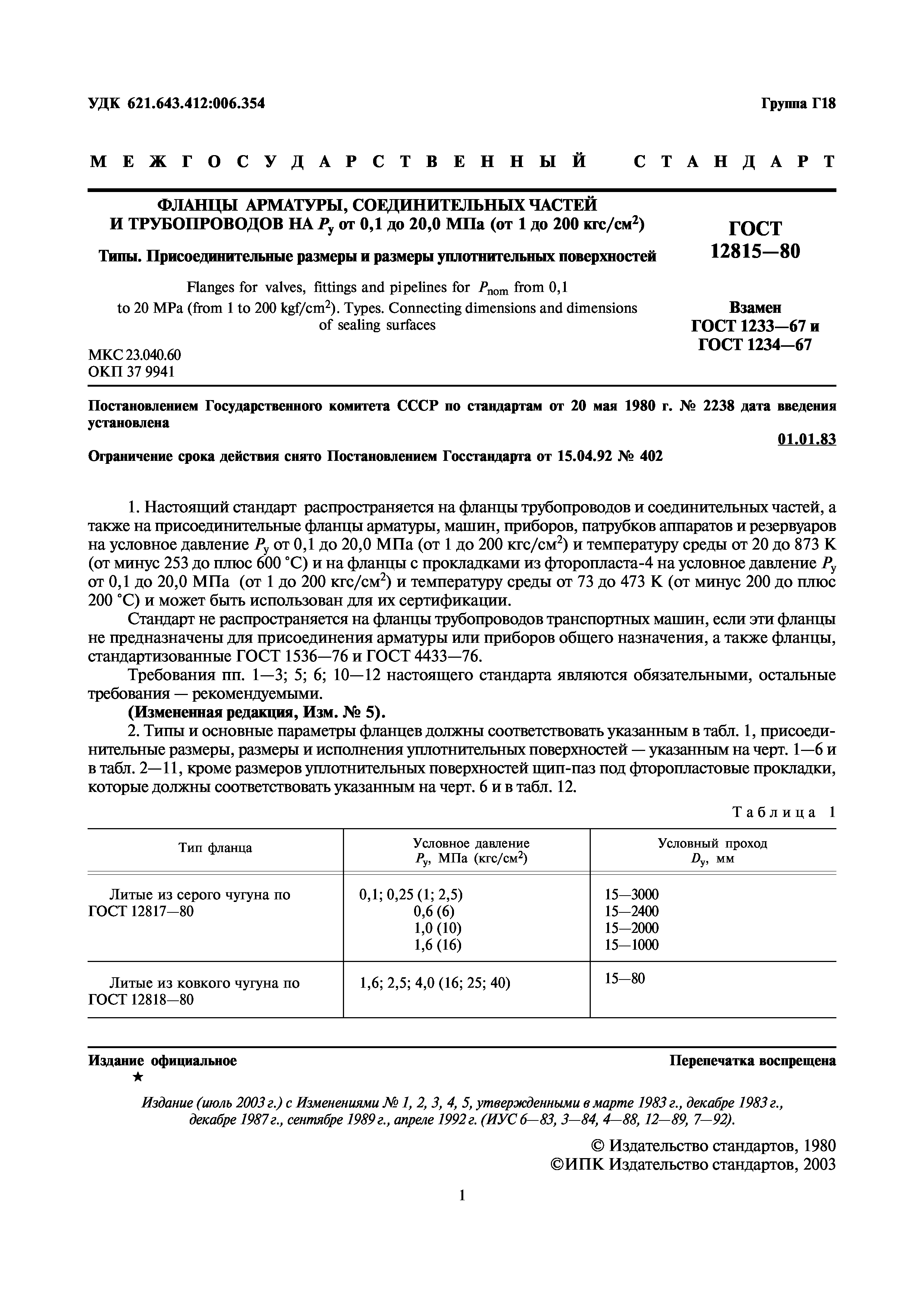

ГОСТ 12815-80

Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей

Обозначение:	ГОСТ 12815-80
Обозначение англ:	GOST 12815-80
Статус:	отменен в рф
Название рус.:	Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
Название англ.:	Flanges for valves, fittings and pipelines for Pnom from 0,1 to 20 MPa (from 1 to 200kgf/sq sm). Types. Connecting dimensions and dimensions of sealing surfaces
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.2017
Область применения:	Стандарт распространяется на фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, машин, приборов, патрубков, аппаратов и резервуаров на условное давление Ру от 0,1 до 20 МПа (от 1 до 200 кгс/см2) и температуру среды от 20 до 873 К (от -253 до 600 град. С) и на фланцы с прокладками из фторопласта - 4 на условное давление Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2) и температуру среды от 43 до 473 К (от -200 до 200 град. С). Стандарт не распространяется на фланцы трубопроводов транспортных машин, если эти фланцы не предназначены для присоединения арматуры или приборов общего назначения, а также фланцы по ГОСТ 1536-76 и ГОСТ 4433-76.
Оглавление:	Приложение (справочное)
Разработан:	Министерство химического и нефтяного машиностроения
Утверждён:	20.05.1980 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2240)
Издан:	Издательство стандартов (1989 г. ) Издательство стандартов (1980 г. ) ИПК Издательство стандартов (2003 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения
Список изменений:	Поправка от 01.11.2005 (ИУС 11-2005) Поправка от 01.04.2010 (ИУС 4-2010) Поправка от 01.06.2011 (ИУС 6-2011) № 4 от 01.04.1990 (ИУС 12-89) № 5 от 01.10.1992 (ИУС 7-92)
Заменяет собой:	ГОСТ 1234-67 «Фланцы арматуры, соединительных частей и трубопроводов. Присоединительные размеры» ГОСТ 1233-67 «Фланцы арматуры, соединительных частей и трубопроводов. Типы»
Чем заменён:	ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования»
Нормативные ссылки:	ГОСТ 2590-88 «Прокат стальной горячекатаный круглый. Сортамент» ГОСТ 2591-88 «Прокат стальной горячекатаный квадратный. Сортамент» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 12819-80 «Фланцы литые стальные на Ру от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12822-80 «Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 14792-80 «Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза» ГОСТ 7505-89 «Поковки стальные штампованные. Допуски, припуски и кузнечные напуски» ГОСТ 14140-81 «Основные нормы взаимозаменяемости. Допуски расположения осей отверстий для крепежных деталей» ГОСТ 1536-76 «Фланцы судовых трубопроводов. Присоединительные размеры и уплотнительные поверхности» ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные. Ряды» ГОСТ 26645-85 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку» ГОСТ 4433-76 «Фланцы арматуры, соединительных частей и трубопроводов судовые. Типы» ГОСТ 12817-80 «Фланцы литые из серого чугуна на Ру от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2). Конструкция и размеры» ГОСТ 12818-80 «Фланцы литые из ковкого чугуна на Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры»

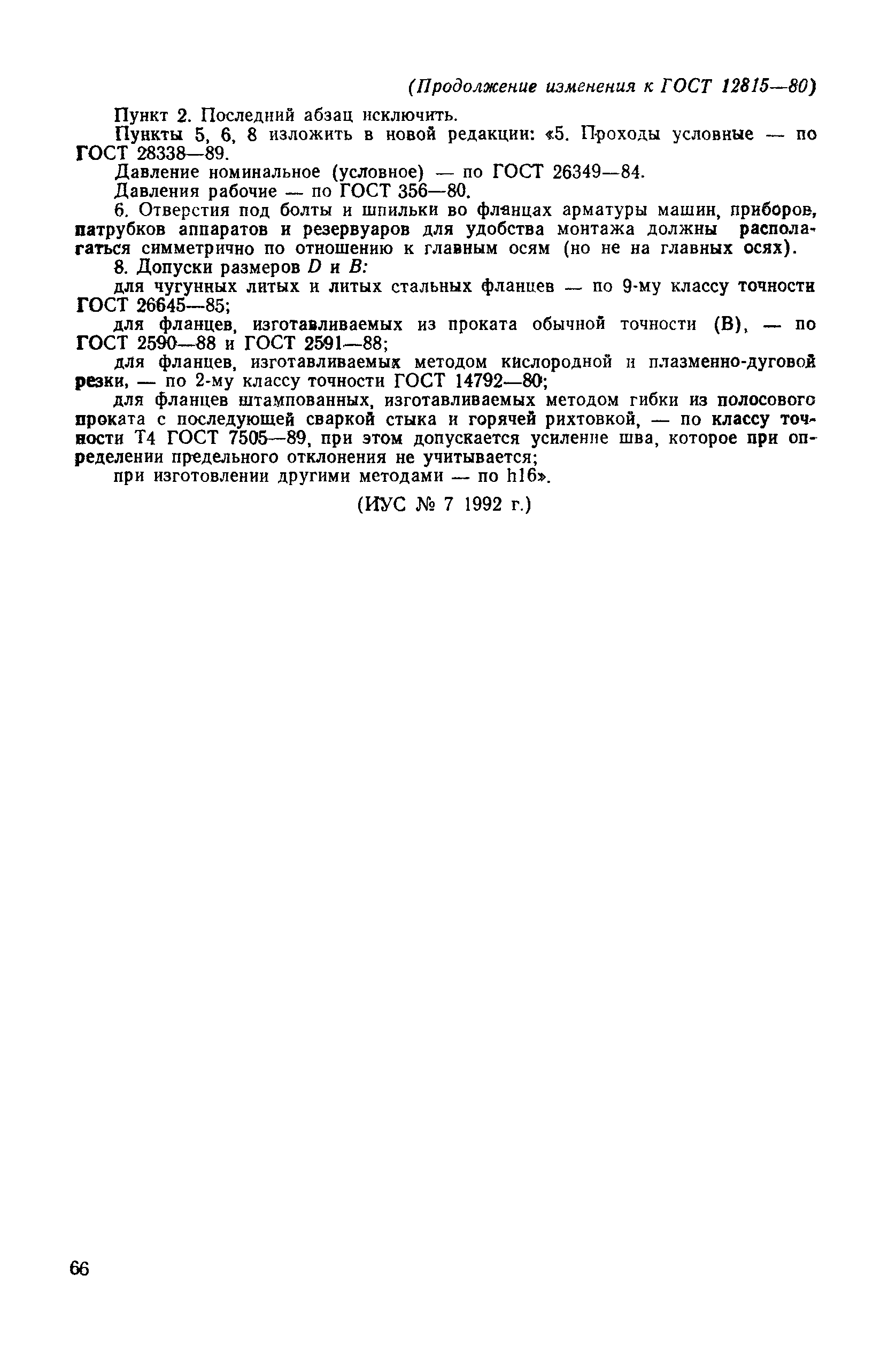

Текстовое изменение № 4 от 01.04.1990

Текстовое изменение № 5 от 01.10.1992
