Скачать ГОСТ 33259-2015 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования

Дата актуализации: 10.08.2017

ГОСТ 33259-2015

Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования

Обозначение:	ГОСТ 33259-2015
Обозначение англ:	GOST 33259-2015
Статус:	взамен
Название рус.:	Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Конструкция, размеры и общие технические требования
Название англ.:	Flanges for valves, fittings and pipelines for pressure to PN 250. Design, dimensions and general technical requirements
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.04.2016

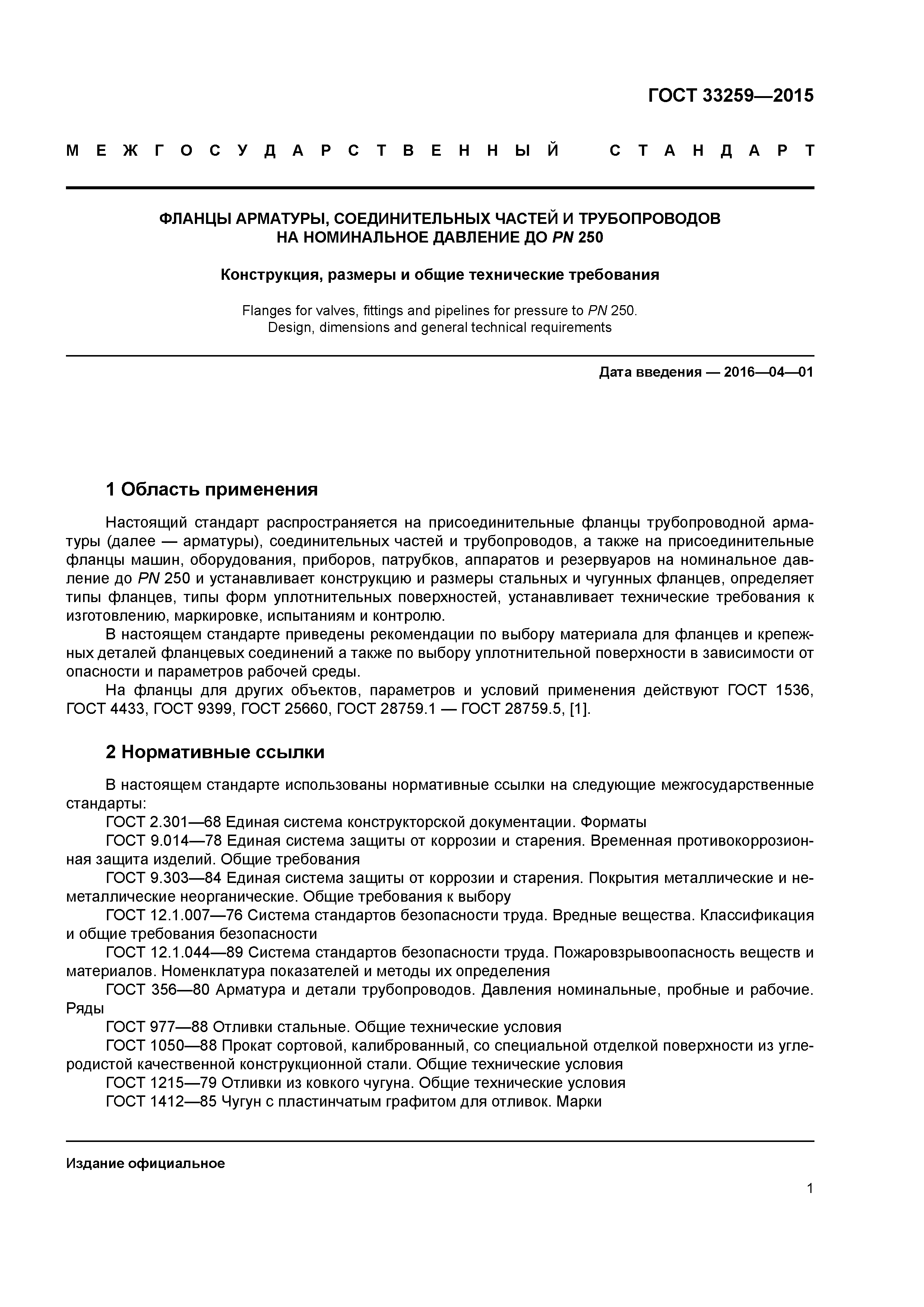

Область применения:	Стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до PN 250 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю. В стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей фланцевых соединений а также по выбору уплотнительной поверхности в зависимости от опасности и параметров рабочей среды.

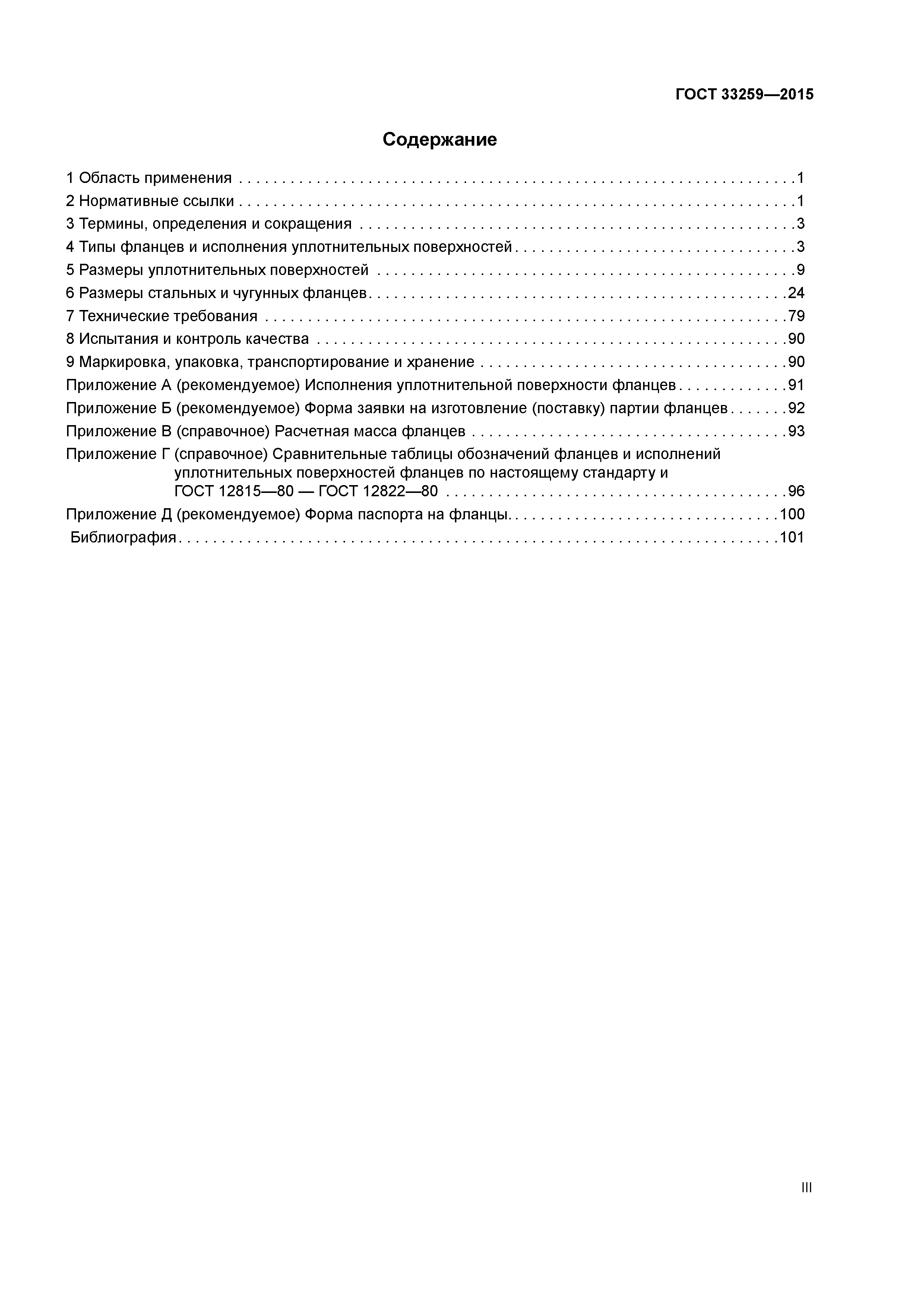

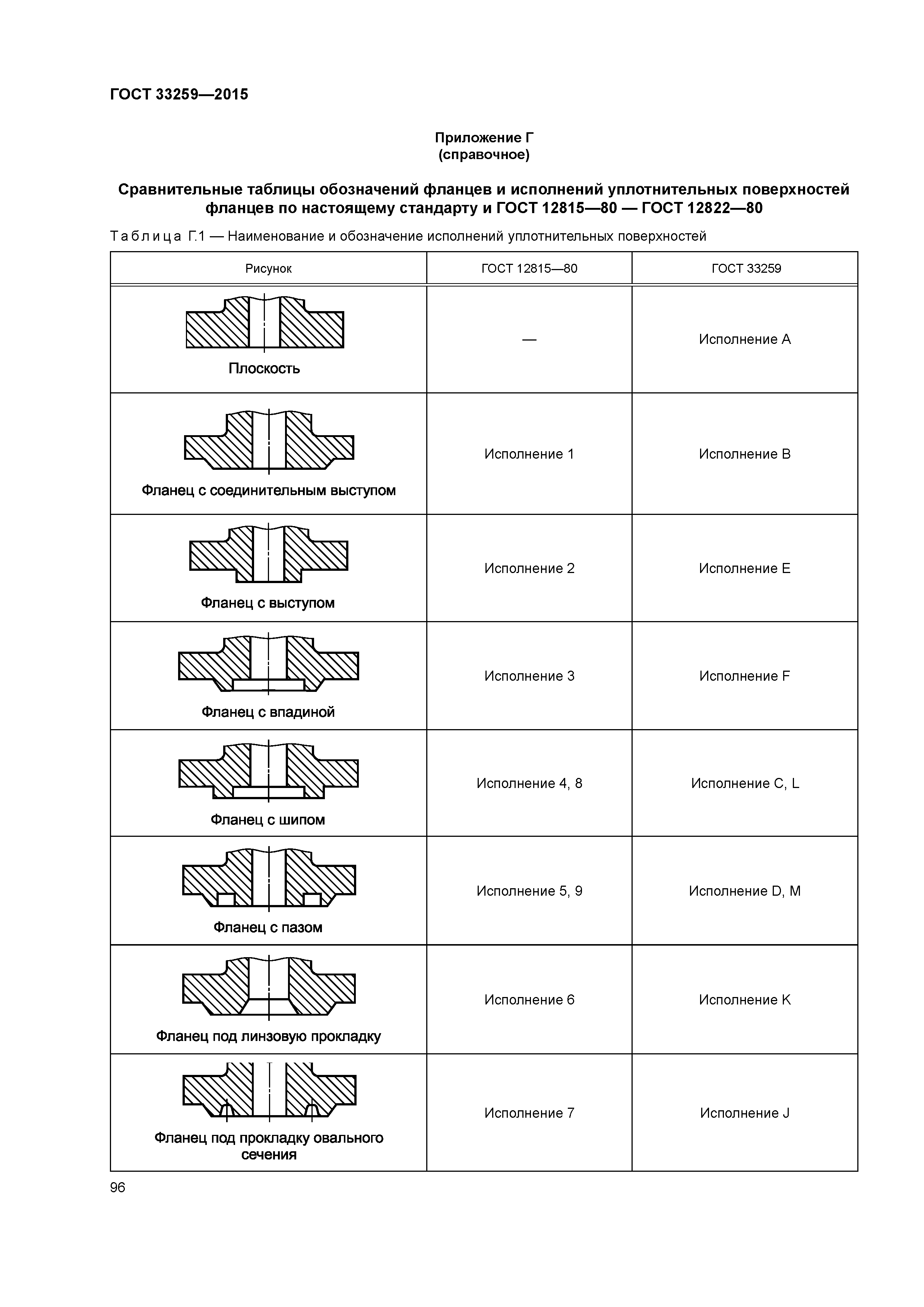

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Типы фланцев и исполнения уплотнительных поверхностей. 5 Размеры уплотнительных поверхностей 6 Размеры стальных и чугунных фланцев 7 Технические требования 8 Испытания и контроль качества 9 Маркировка, упаковка, транспортирование и хранение Приложение А (рекомендуемое) Исполнения уплотнительной поверхности фланцев Приложение Б (рекомендуемое) Форма заявки на изготовление (поставку) партии фланцев Приложение В (справочное) Расчетная масса фланцев Приложение Г (справочное) Сравнительные таблицы обозначений фланцев и исполнений уплотнительных поверхностей фланцев по настоящему стандарту и ГОСТ 1281 5—80 — ГОСТ 12822—80 Приложение Д (рекомендуемое) Форма паспорта на фланцы Библиография
Разработан:	ЗАО НПФ ЦКБА
Утверждён:	27.03.2015 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 76-П) 26.05.2015 Федеральное агентство по техническому регулированию и метрологии (443-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения
Список изменений:	Поправка от 30.08.2016 (ИУС 11-2016)
Заменяет собой:	ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования» ГОСТ 12817-80 «Фланцы литые из серого чугуна на Ру от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2). Конструкция и размеры» ГОСТ 12818-80 «Фланцы литые из ковкого чугуна на Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры» ГОСТ 12819-80 «Фланцы литые стальные на Ру от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12822-80 «Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры»
Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1577-93 «Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 2.301-68 «Единая система конструкторской документации. Форматы» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.044-89 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 28759.1-90 «Фланцы сосудов и аппаратов. Типы и параметры» ГОСТ 28759.2-90 «Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры» ГОСТ 28759.3-90 «Фланцы сосудов и аппаратов стальные приварные встык. Конструкция и размеры» ГОСТ 28759.4-90 «Фланцы сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения. Конструкция и размеры» ГОСТ 28759.5-90 «Фланцы сосудов и аппаратов. Технические требования» ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 1412-85 «Чугун с пластинчатым графитом для отливок. Марки» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 14792-80 «Детали и заготовки, вырезаемые кислородной и плазменно-дуговой резкой. Точность, качество поверхности реза» ГОСТ 7505-89 «Поковки стальные штампованные. Допуски, припуски и кузнечные напуски» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 1215-79 «Отливки из ковкого чугуна. Общие технические условия» ГОСТ 14140-81 «Основные нормы взаимозаменяемости. Допуски расположения осей отверстий для крепежных деталей» ГОСТ 1536-76 «Фланцы судовых трубопроводов. Присоединительные размеры и уплотнительные поверхности» ГОСТ 21120-75 «Прутки и заготовки круглого и прямоугольного сечения. Методы ультразвуковой дефектоскопии» ГОСТ 23304-78 «Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение» ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии» ГОСТ 25054-81 «Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия» ГОСТ 25660-83 «Фланцы изолирующие для подводных трубопроводов на Ру 10,0 МПа (около 100 кгс/см.кв.). Конструкция» ГОСТ 26645-85 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку» ГОСТ 5773-90 «Издания книжные и журнальные. Форматы» ГОСТ 7293-85 «Чугун с шаровидным графитом для отливок. Марки» ГОСТ 9399-81 «Фланцы стальные резьбовые на Ру 20-100 МПа (200-1000 кгс/см2). Технические условия» ГОСТ 9833-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры» ГОСТ 30893.1-2002 «Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками» ПНАЭ Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок» ПНАЭ Г-7-009-89 «Оборудование и трубопроводы атомных энергетических установок. Сварка и наплавка. Основные положения» ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ГОСТ Р 52376-2005 «Прокладки спирально-навитые термостойкие. Типы. Основные размеры» СТ ЦКБА 025-2006 «Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования» ОСТ 108.030.113-87 «Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций» ГОСТ Р 52591-2006 «Система передачи данных пользователя в цифровом телевизионном формате. Основные параметры» ГОСТ Р 52590-2006 «Фрезы концевые, оснащенные сверхтвердыми материалами, для высокоскоростной обработки древесных материалов и пластиков. Технические условия и требования безопасности» СТ ЦКБА 026-2005 «Арматура трубопроводная. Термическая обработка заготовок из углеродистых и легированных конструкционных сталей. Типовой технологический процесс» СТ ЦКБА 014-2004 «Арматура трубопроводная. Отливки стальные. Общие технические условия» СТ ЦКБА 050-2008 «Арматура трубопроводная. Отливки из чугуна. Технические требования» ГОСТ Р 52857.4-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений» ГОСТ 2590-2006 «Прокат сортовой стальной горячекатаный круглый. Сортамент» ГОСТ 2591-2006 «Прокат сортовой стальной горячекатаный квадратный. Сортамент» СТ ЦКБА 012-2005 «Арматура трубопроводная. Шпильки, болты, гайки и шайбы для трубопроводной арматуры. Технические требования» СТ ЦКБА 010-2004 «Арматура трубопроводная. Поковки, штамповки и заготовки из проката. Технические требования» ГОСТ Р 53561-2009 «Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры. Конструкция, размеры и общие технические требования» ГОСТ Р 53464-2009 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку» СТ ЦКБА 019-2012 «Арматура трубопроводная. Уплотнения на основе терморасширенного графита. Общие технические требования» ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия» ГОСТ 31901-2013 «Арматура трубопроводная для атомных станций. Общие технические условия» ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения» ГОСТ 33260-2015 «Арматура трубопроводная. Металлы, применяемые в арматуростроении. Основные требования к выбору материалов» ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены» ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования» ТУ 14-1-3573-83 «Прутки из коррозионностойкой стали марки 07Х16Н4Б и 07Х16Н4Б-Ш» ГОСТ 4433-76 «Фланцы арматуры, соединительных частей и трубопроводов судовые. Типы» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования» ГОСТ 12817-80 «Фланцы литые из серого чугуна на Ру от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2). Конструкция и размеры» ГОСТ 12818-80 «Фланцы литые из ковкого чугуна на Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры» ГОСТ 12819-80 «Фланцы литые стальные на Ру от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12822-80 «Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия»

Текстовое изменение Поправка от 30.08.2016
