Скачать СТ ЦКБА 012-2005 Арматура трубопроводная. Шпильки, болты, гайки и шайбы для трубопроводной арматуры. Технические требованияДата актуализации: 10.08.2017 СТ ЦКБА 012-2005

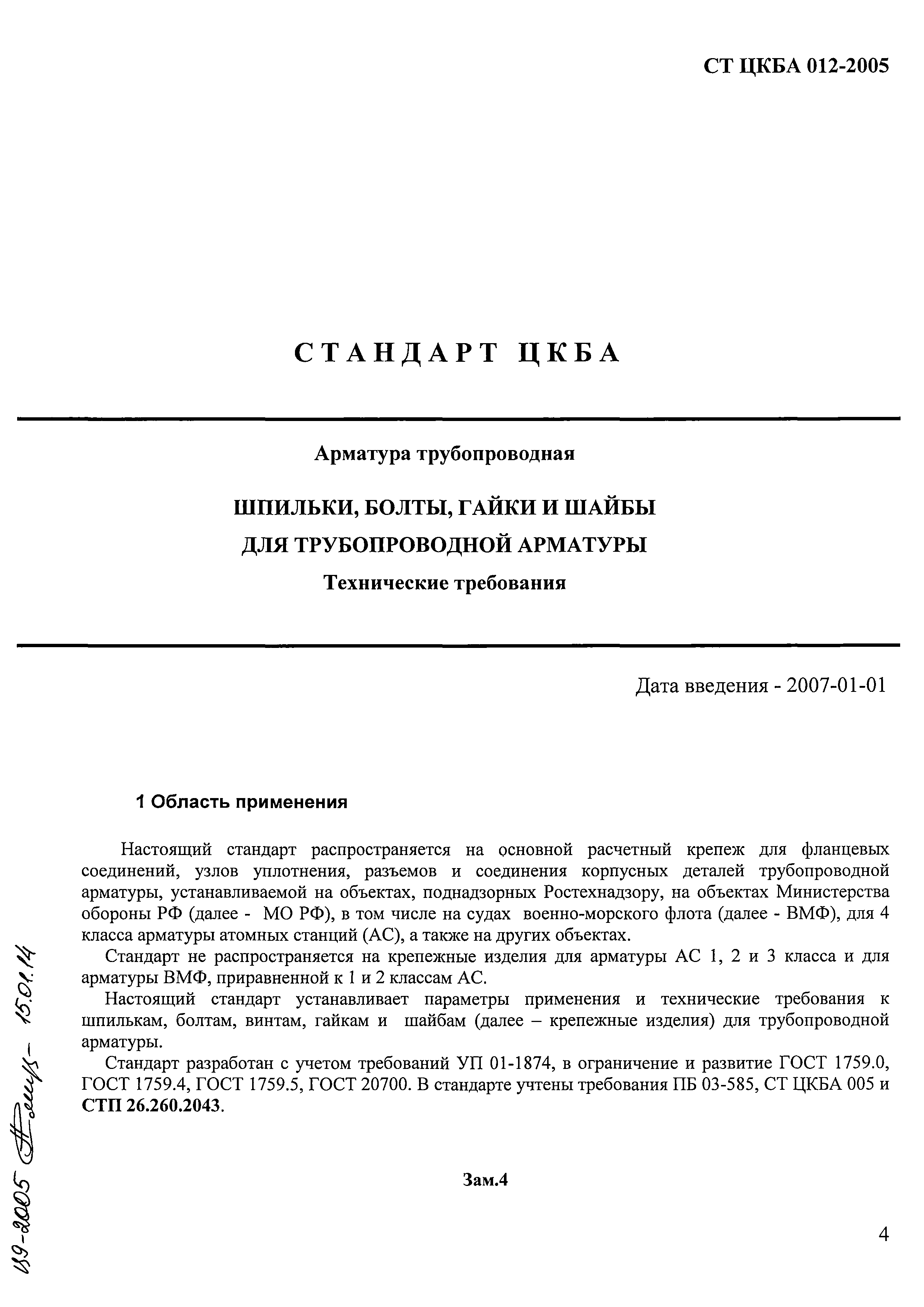

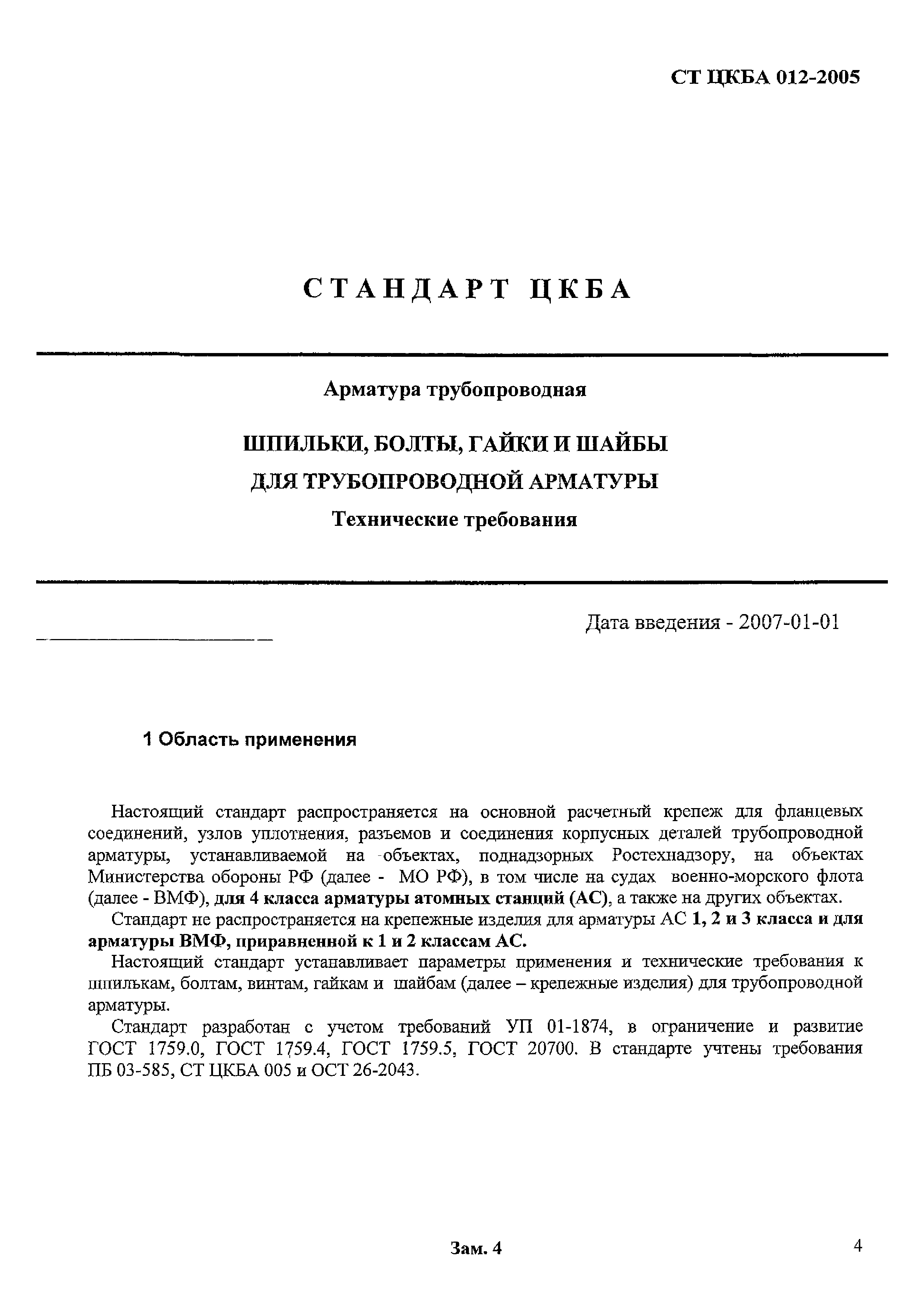

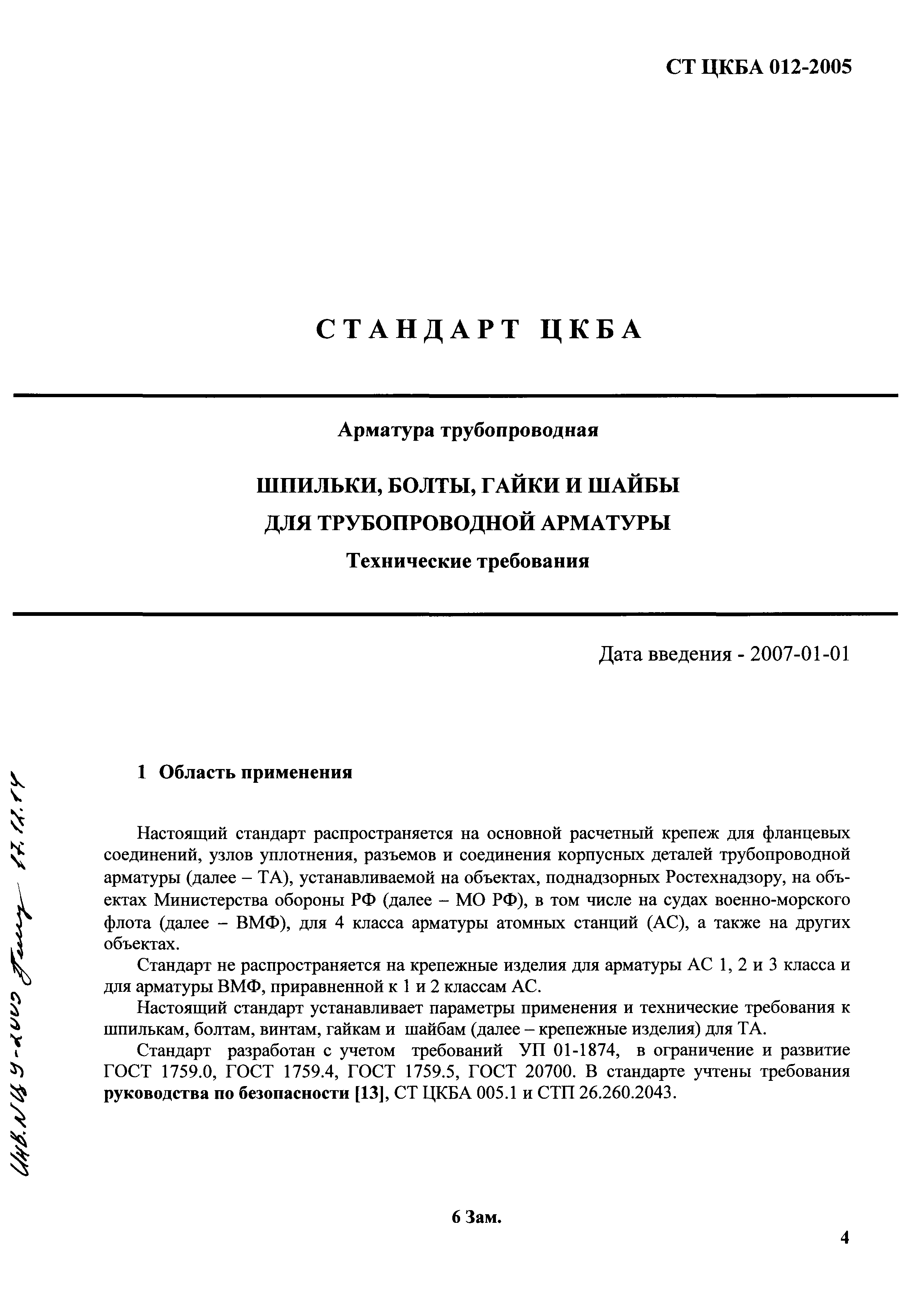

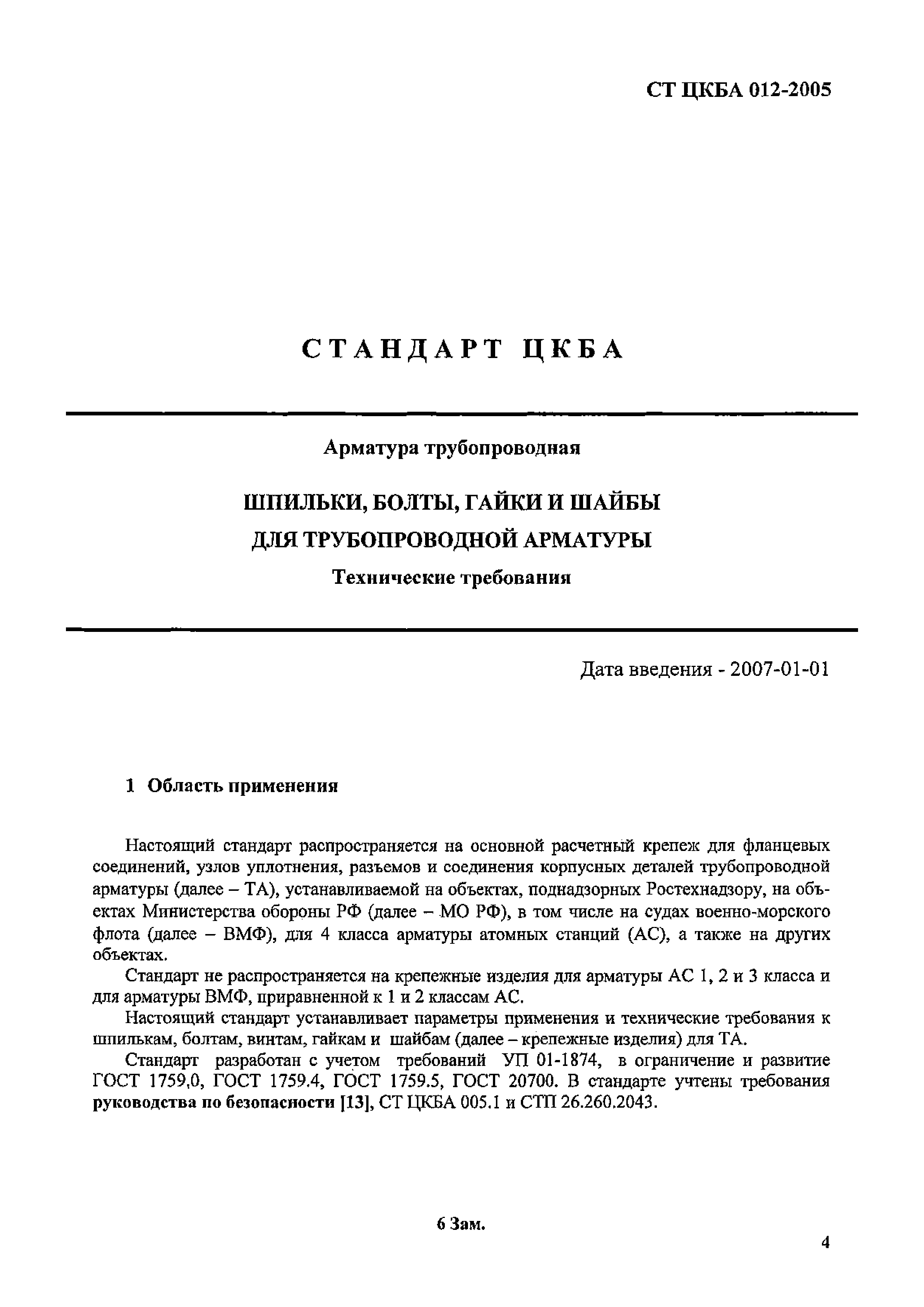

Арматура трубопроводная. Шпильки, болты, гайки и шайбы для трубопроводной арматуры. Технические требованияОбозначение: | СТ ЦКБА 012-2005 | Обозначение англ: | 012-2005 | Статус: | действует | Название рус.: | Арматура трубопроводная. Шпильки, болты, гайки и шайбы для трубопроводной арматуры. Технические требования | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2007 | Область применения: | Стандарт распространяется на основной расчетный крепеж для фланцевых соединений, узлов уплотнения, разъемов и соединения корпусных деталей трубопроводной арматуры, устанавливаемой на объектах, поднадзорных Ростехнадзору, на объектах Министерства обороны РФ, в том числе на судах военно-морского флота, для 4 класса арматуры атомных станций (АС), а также на других объектах.

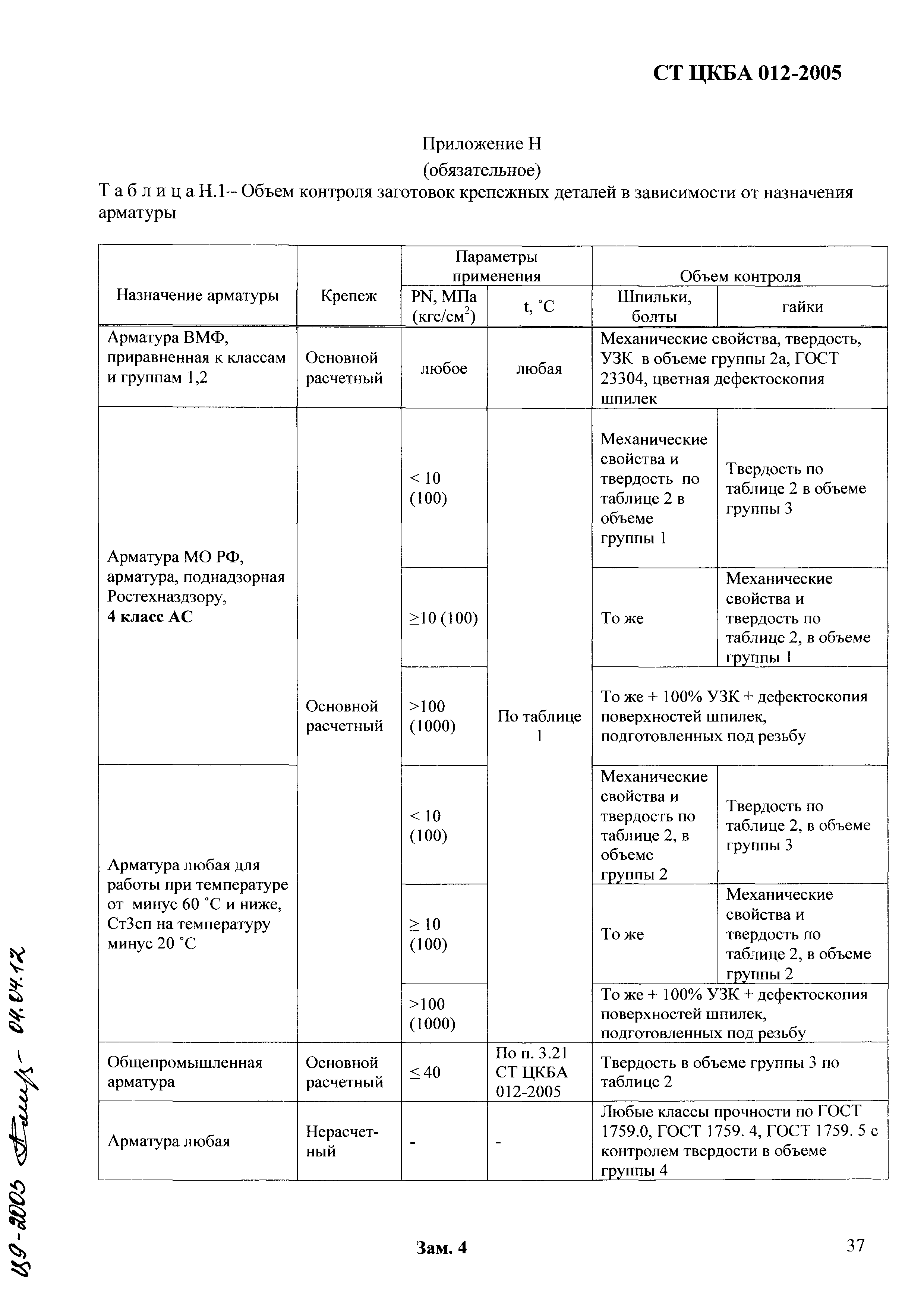

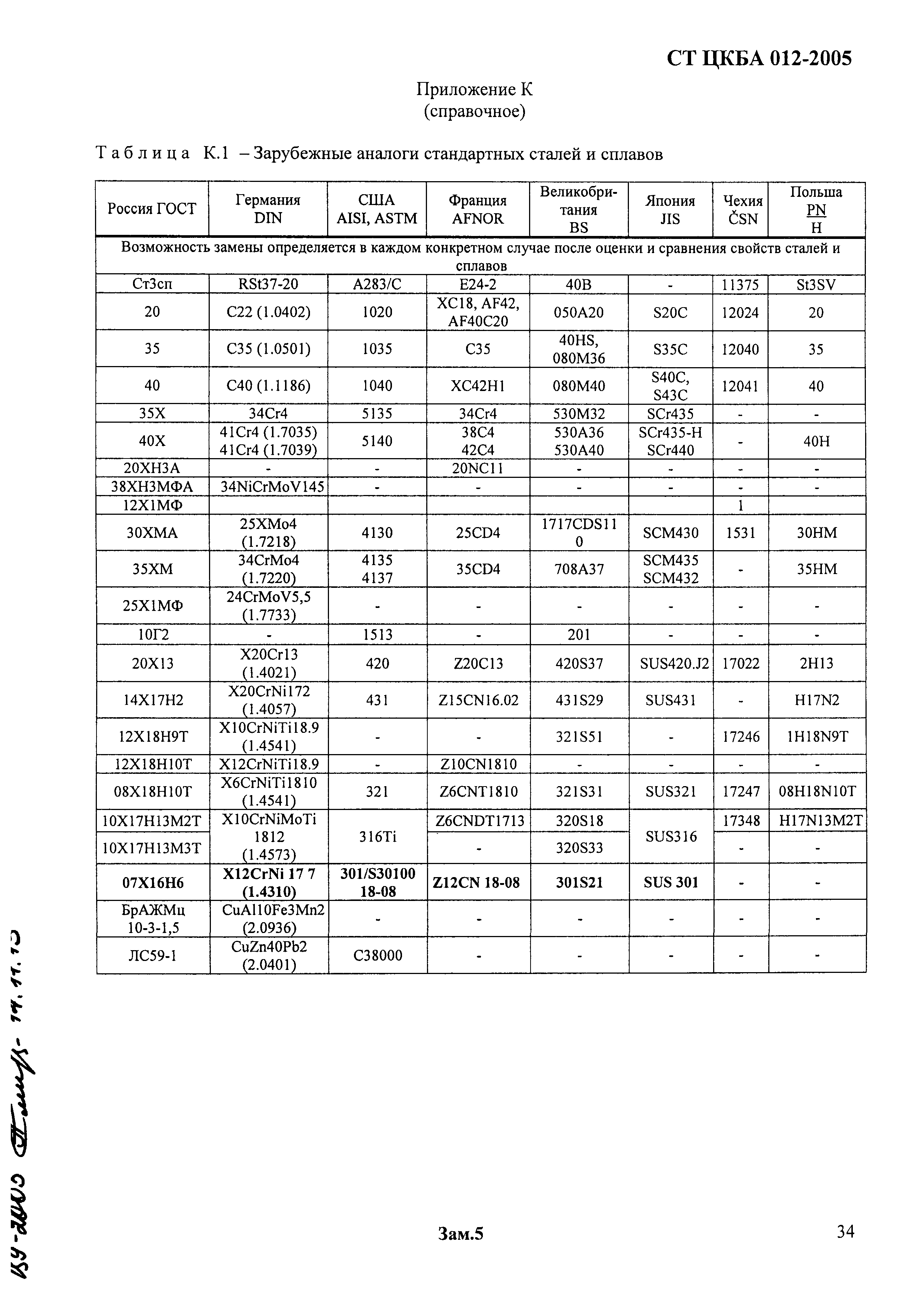

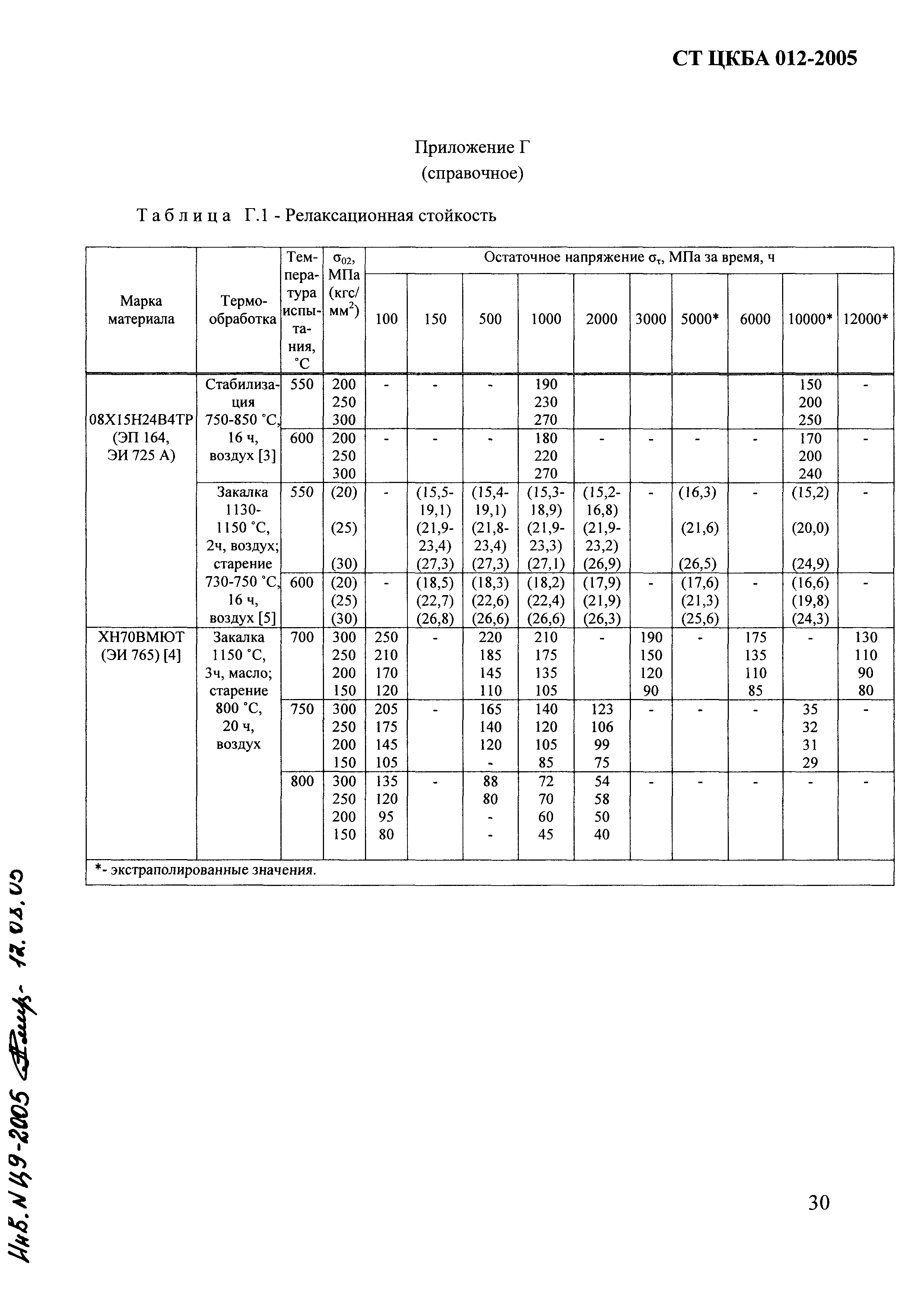

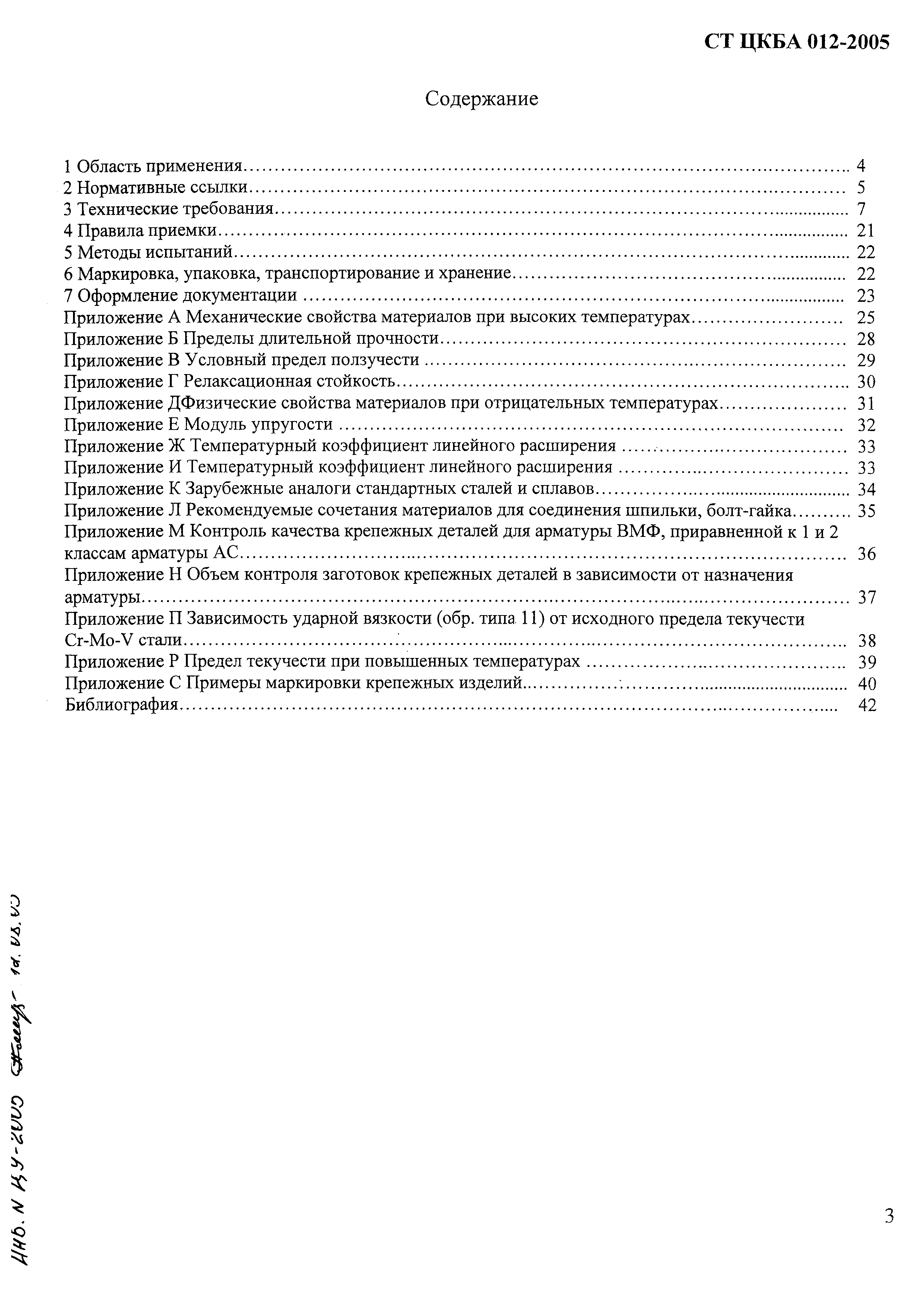

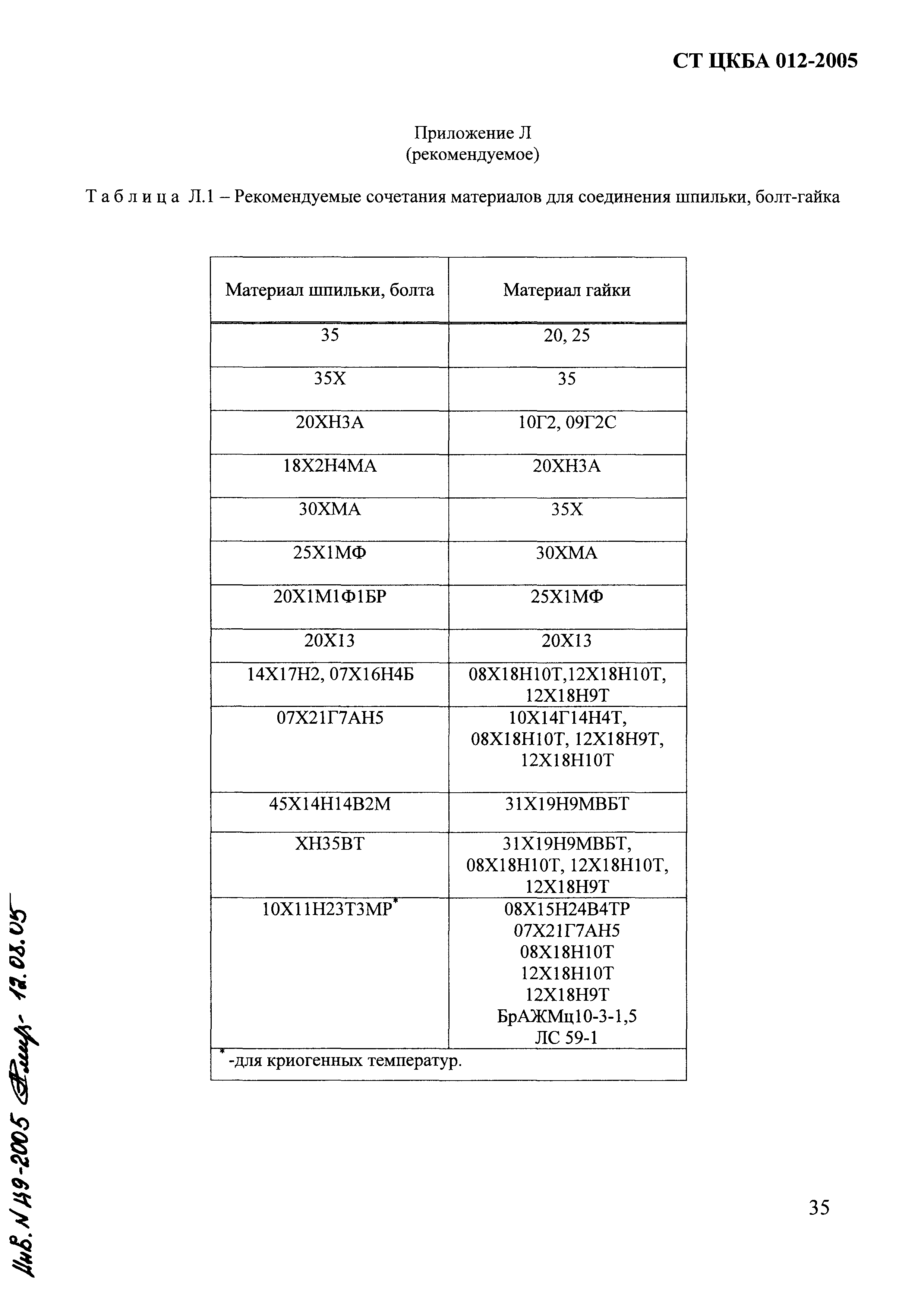

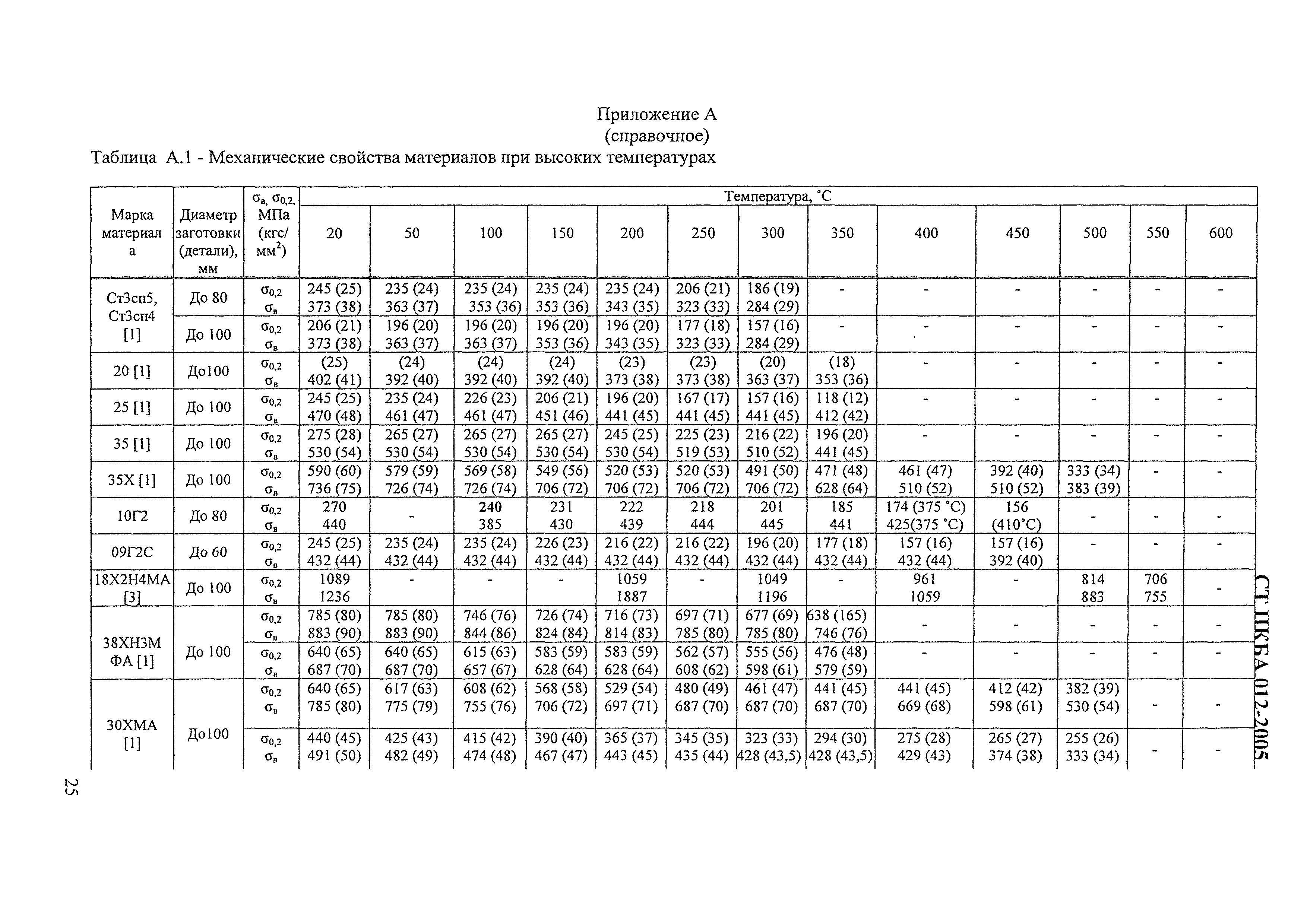

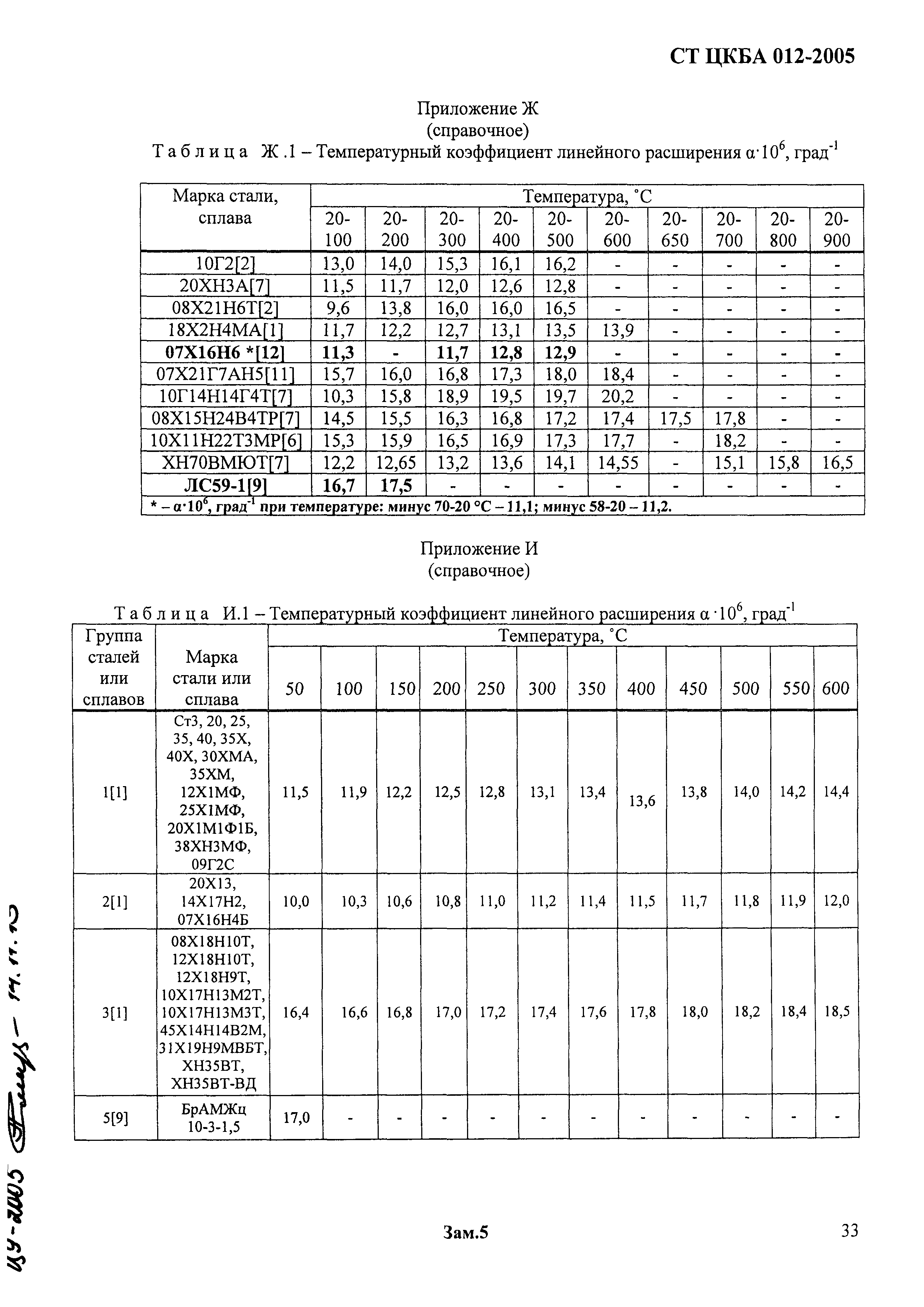

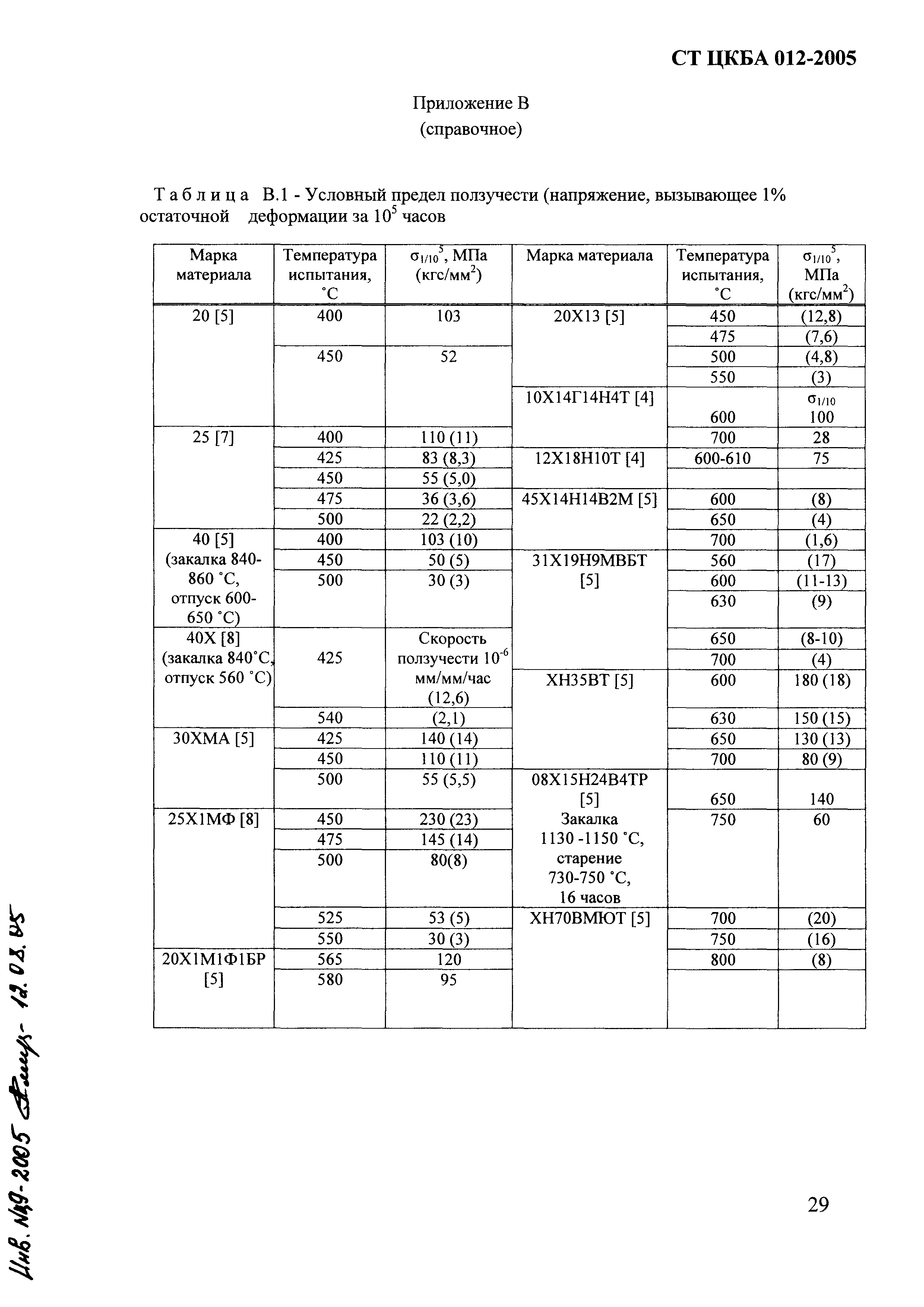

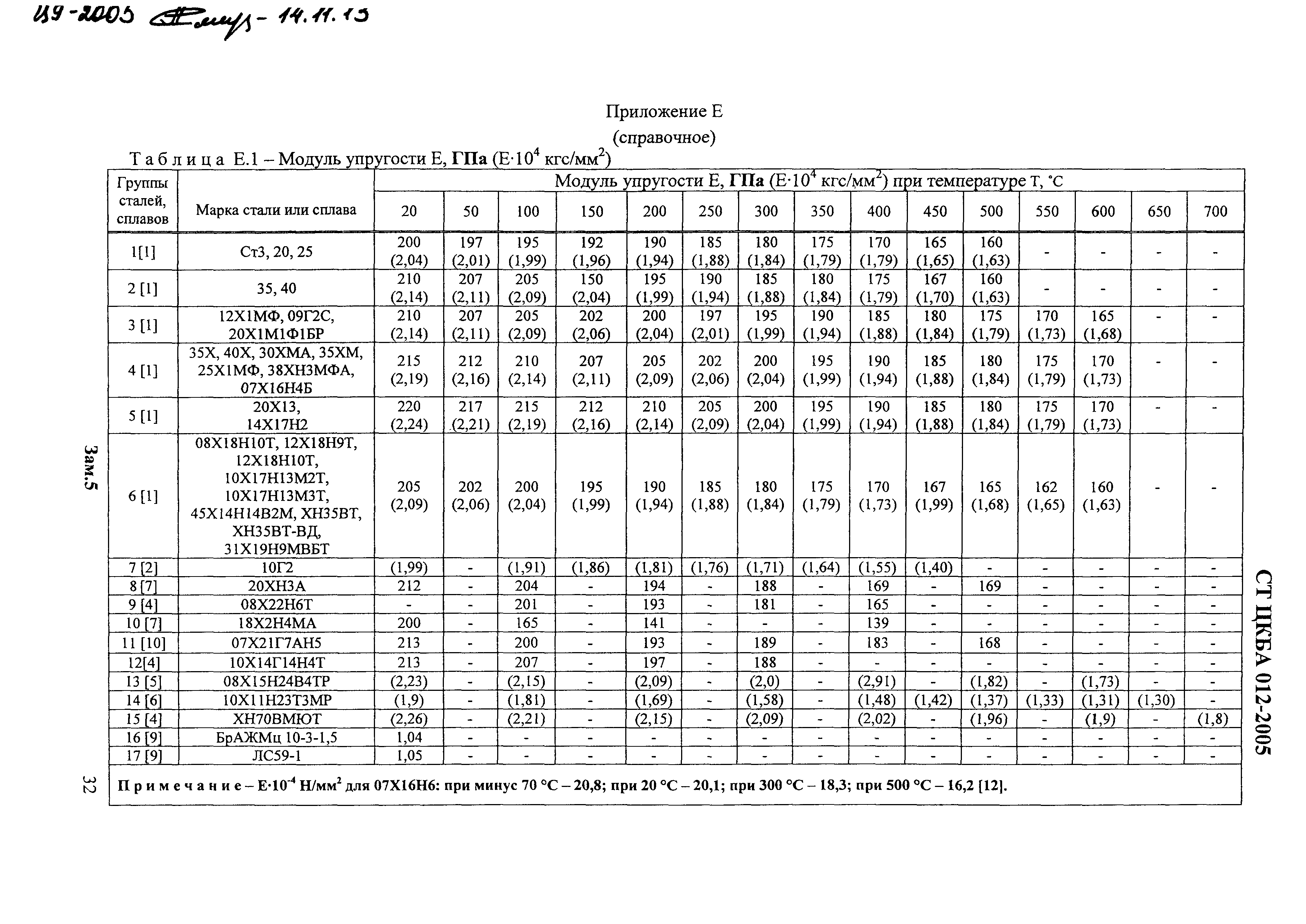

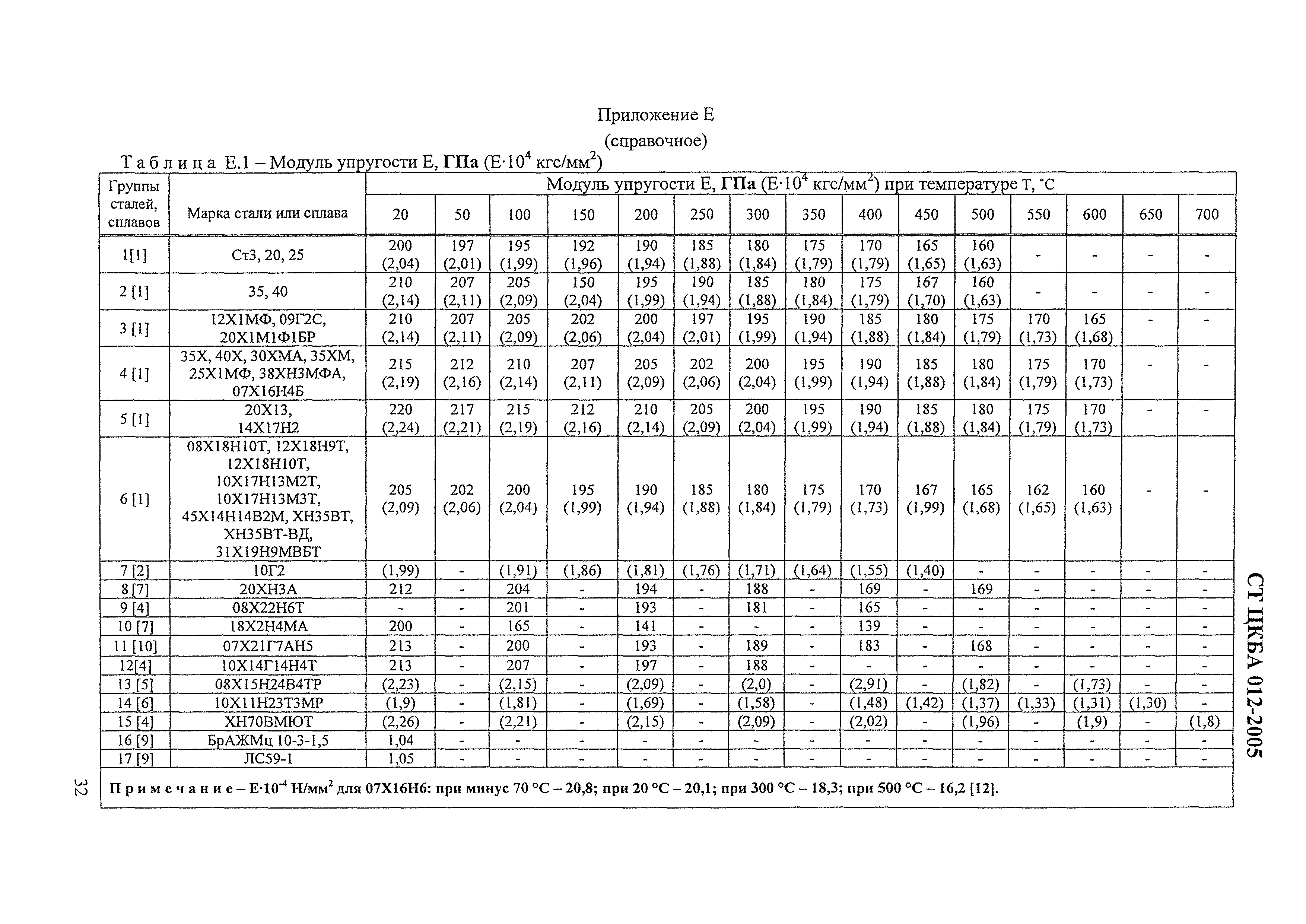

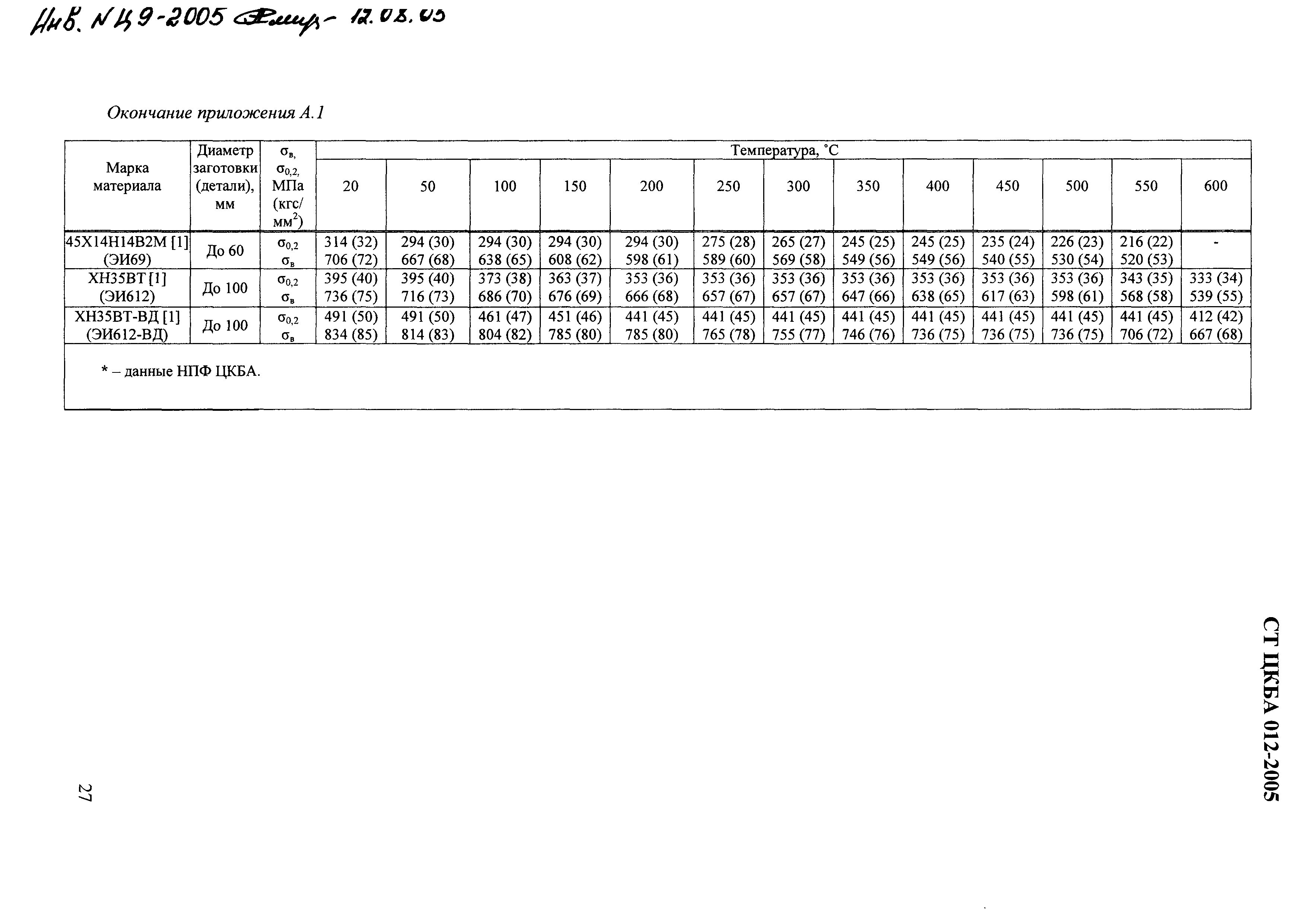

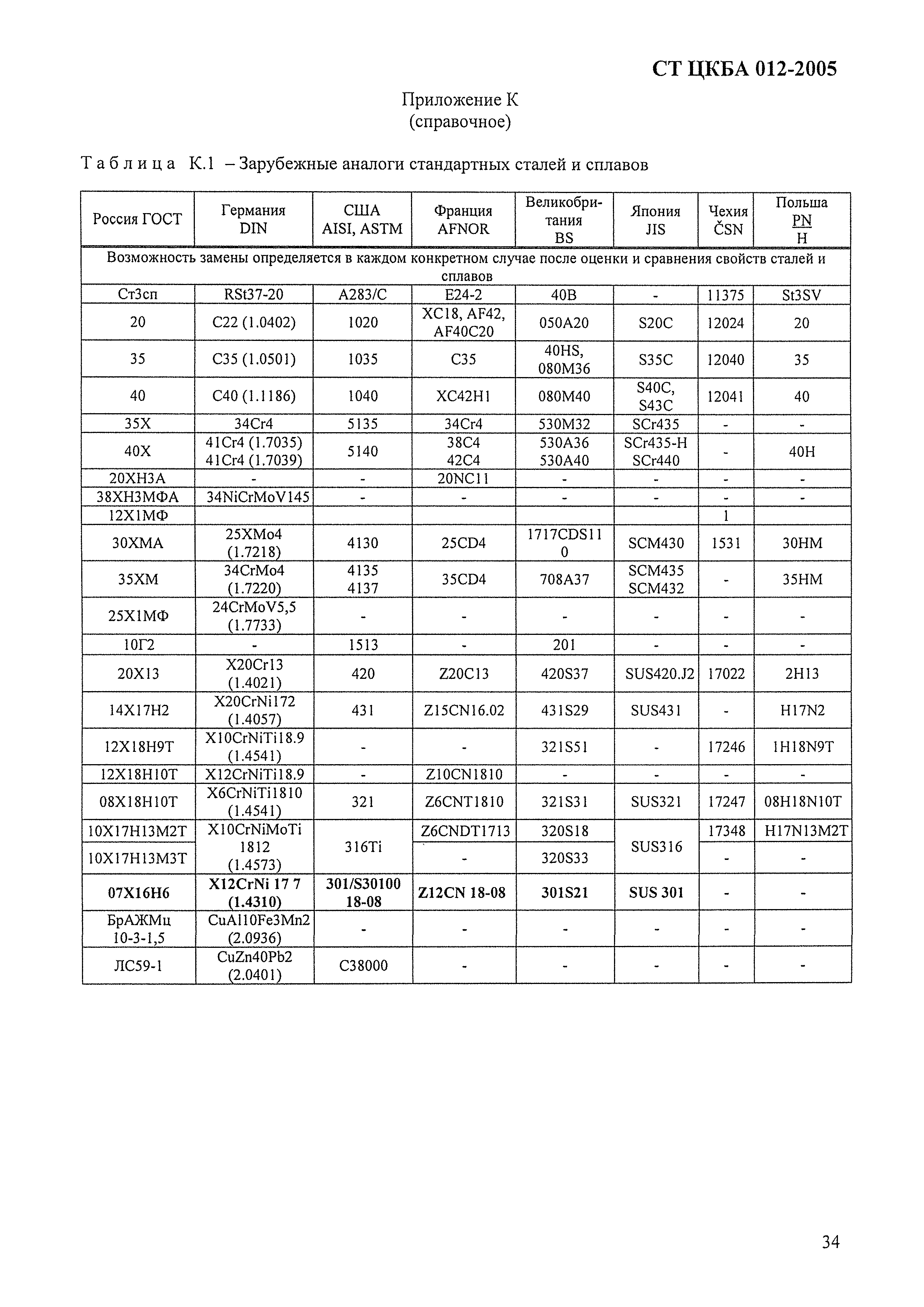

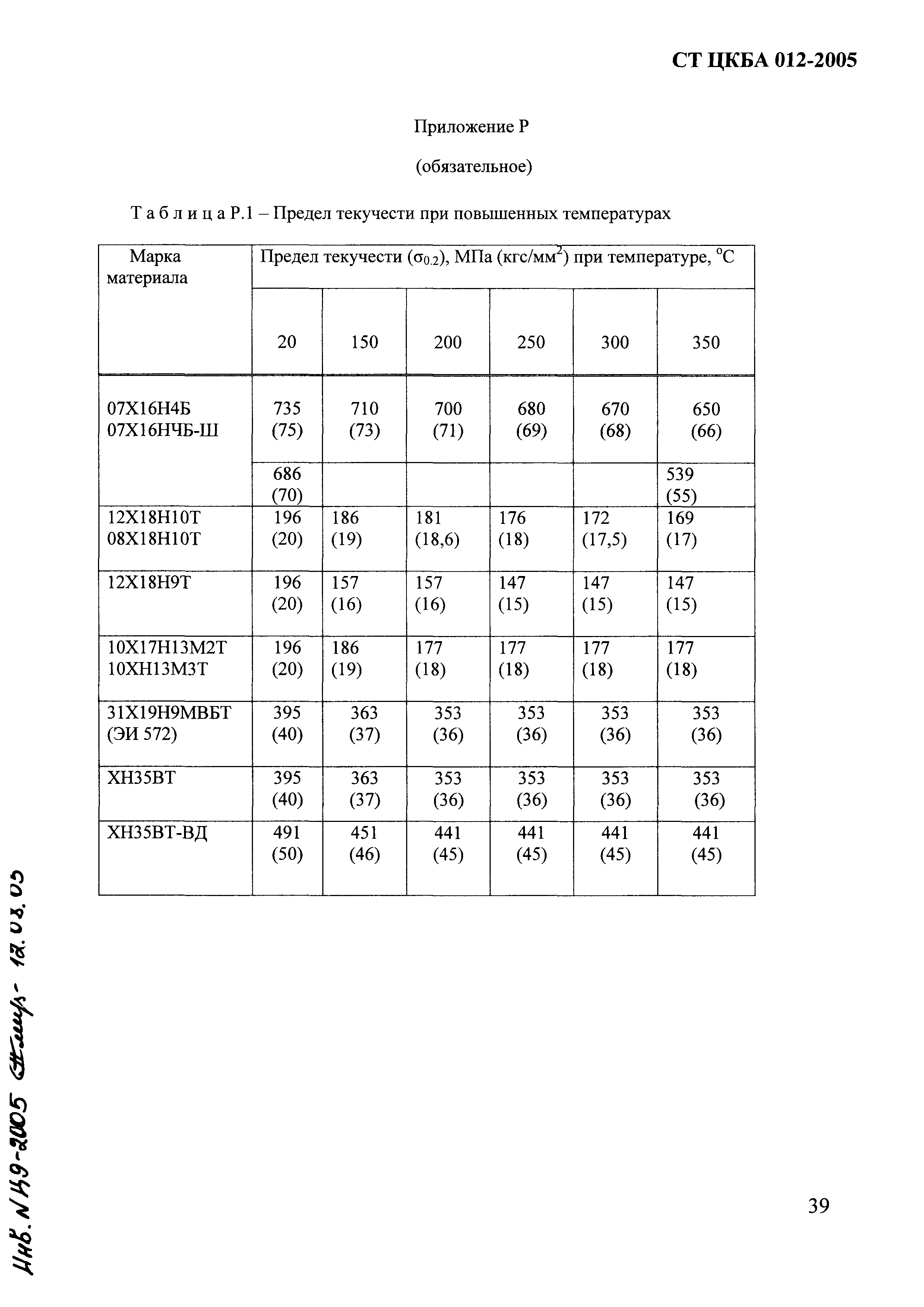

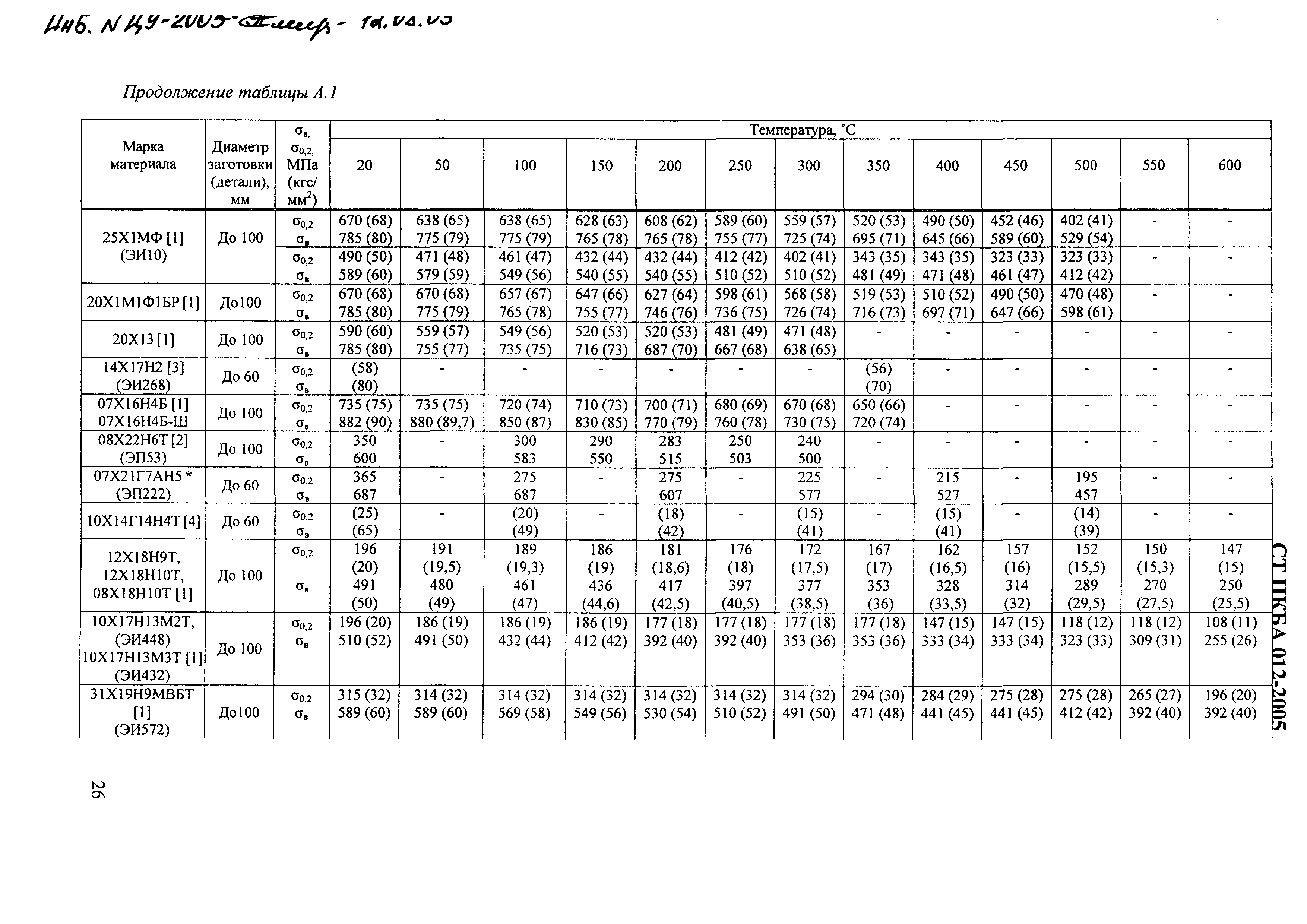

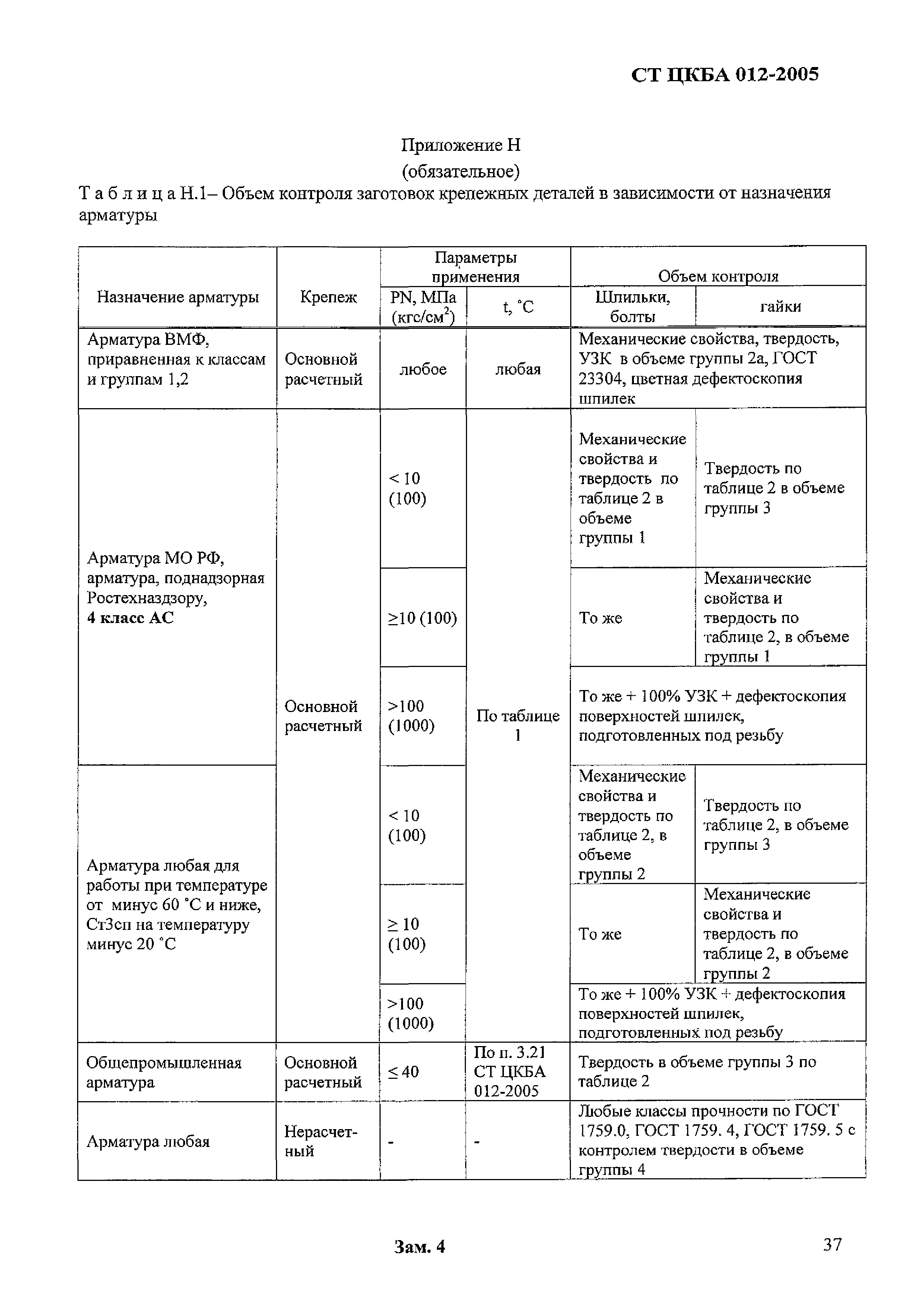

Стандарт не распространяется на крепежные изделия для арматуры АС 1, 2 и 3 класса и для арматуры ВМФ, приравненной к 1 и 2 классам АС. Стандарт устанавливает параметры применения и технические требования к шпилькам, болтам, винтам, гайкам и шайбам для трубопроводной арматуры. | Оглавление: | 1 Область применения . 2 Нормативные ссылки 3 Технические требования 4 Правила приемки 5 Методы испытаний 6 Маркировка, упаковка, транспортирование и хранение 7 Оформление документации Приложение А Механические свойства материалов при высоких температурах Приложение Б Пределы длительной прочности Приложение В Условный предел ползучести Приложение Г Релаксационная стойкость Приложение Д Физические свойства материалов при отрицательных температурах Приложение Е Модуль упругости Приложение Ж Температурный коэффициент линейного расширения Приложение И Температурный коэффициент линейного расширения Приложение К Зарубежные аналоги стандартных сталей и сплавов Приложение Л Рекомендуемые сочетания материалов для соединения шпильки, болт-гайка Приложение М Контроль качества крепежных деталей для арматуры ВМФ, приравненной к 1 и 2 классам арматуры АС Приложение Н Объем контроля заготовок крепежных деталей в зависимости от назначения арматуры Приложение П Зависимость ударной вязкости (обр. типа 11) от исходного предела текучести Cr-Mo-V-стали Приложение Р Предел текучести при повышенных температурах Приложение С Примеры маркировки крепежных изделий Библиография | Разработан: | ЗАО НПФ ЦКБА НПАА

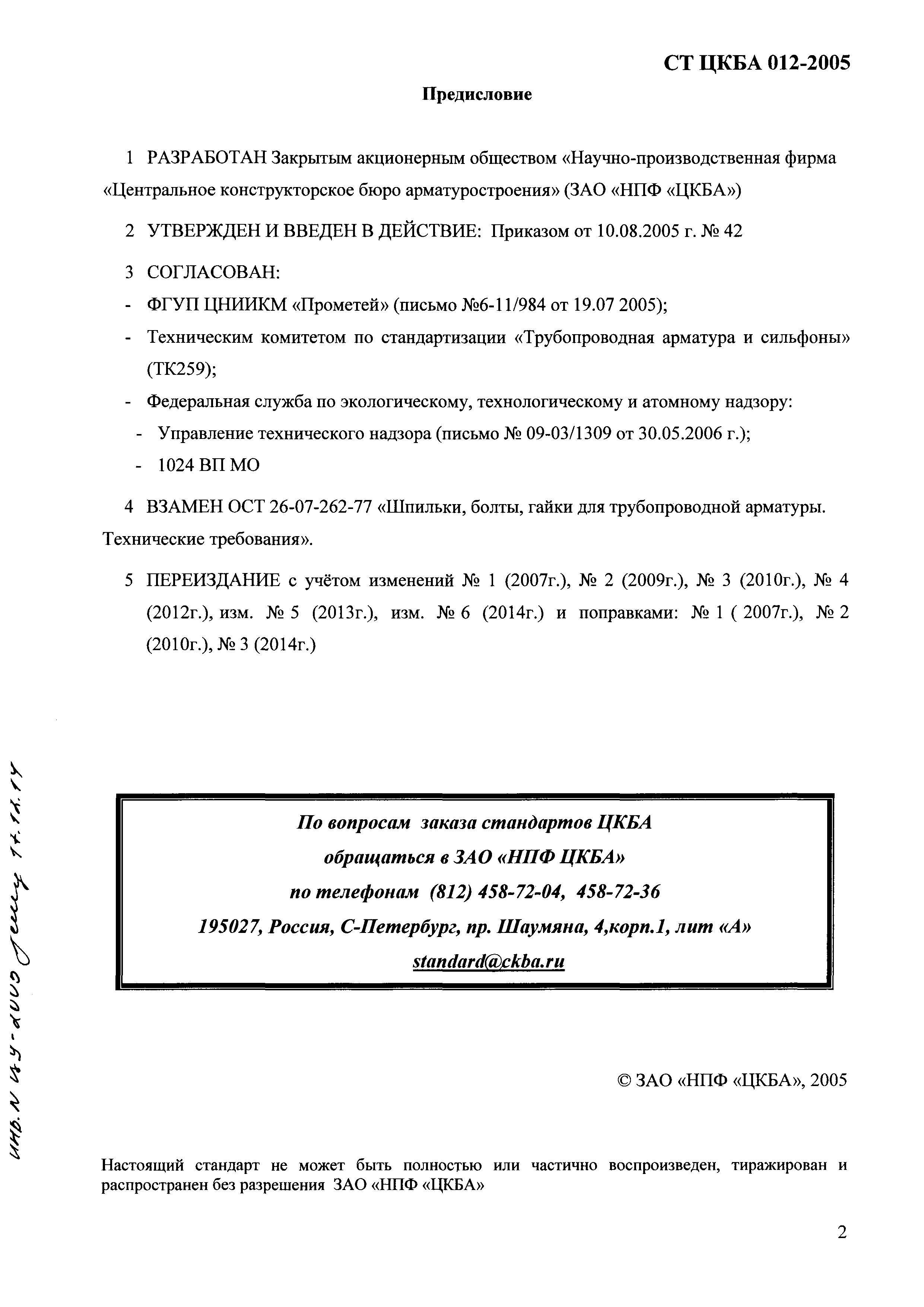

| Утверждён: | 10.08.2005 ЗАО НПФ ЦКБА (42)

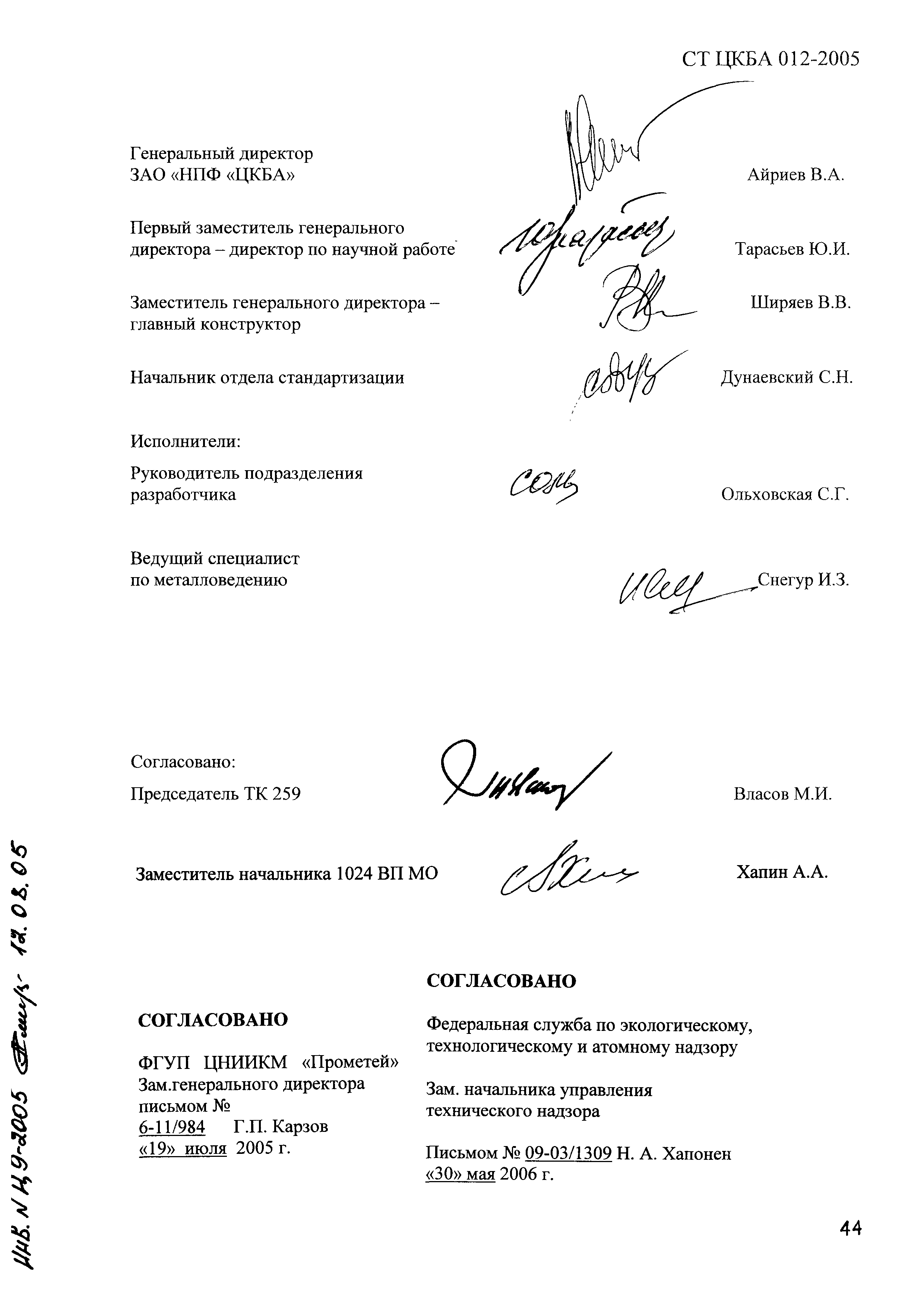

| Принят: | 19.07.2005 ФГУП ЦНИИКМ Прометей (6-11/984) ТК 259 Трубопроводная арматура и сильфоны 1024 ВП МО РФ 30.05.2006 Федеральная служба по экологическому, технологическому и атомному надзору - Управление технического надзора (09-03/1309)
| Издан: | ЗАО НПФ ЦКБА (2005 г. ) ЗАО НПФ ЦКБА (2010 г. )
| Расположен в: |

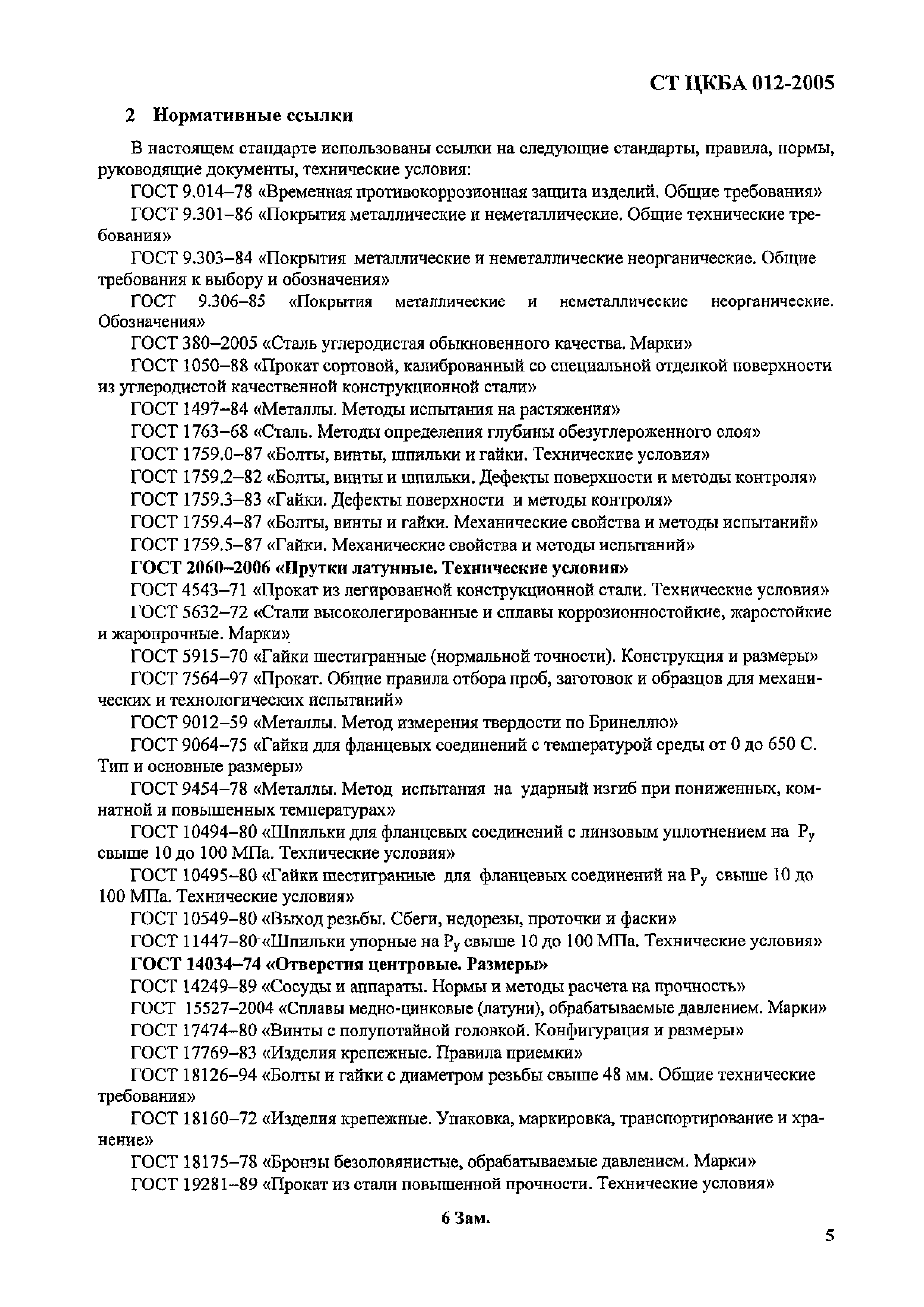

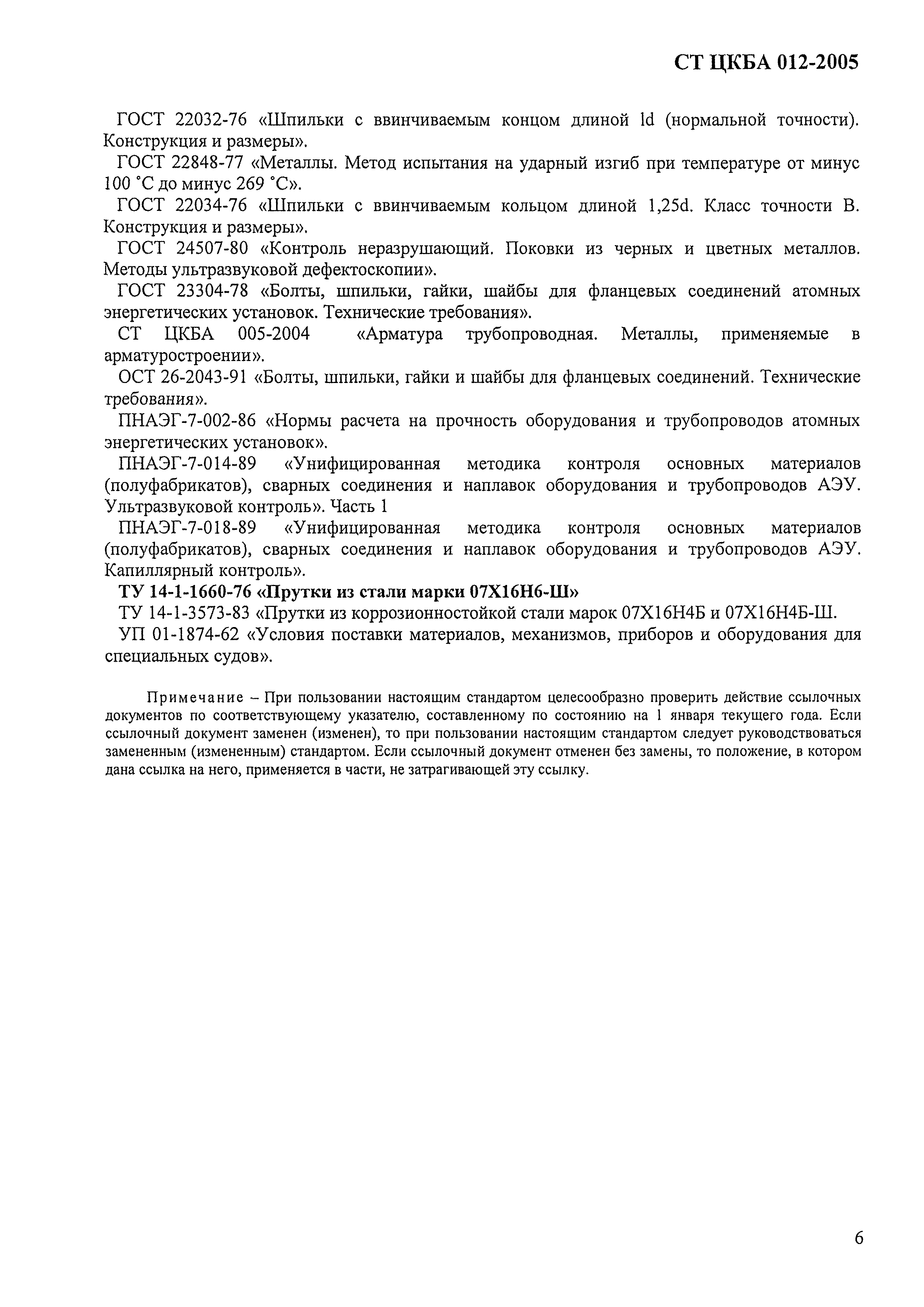

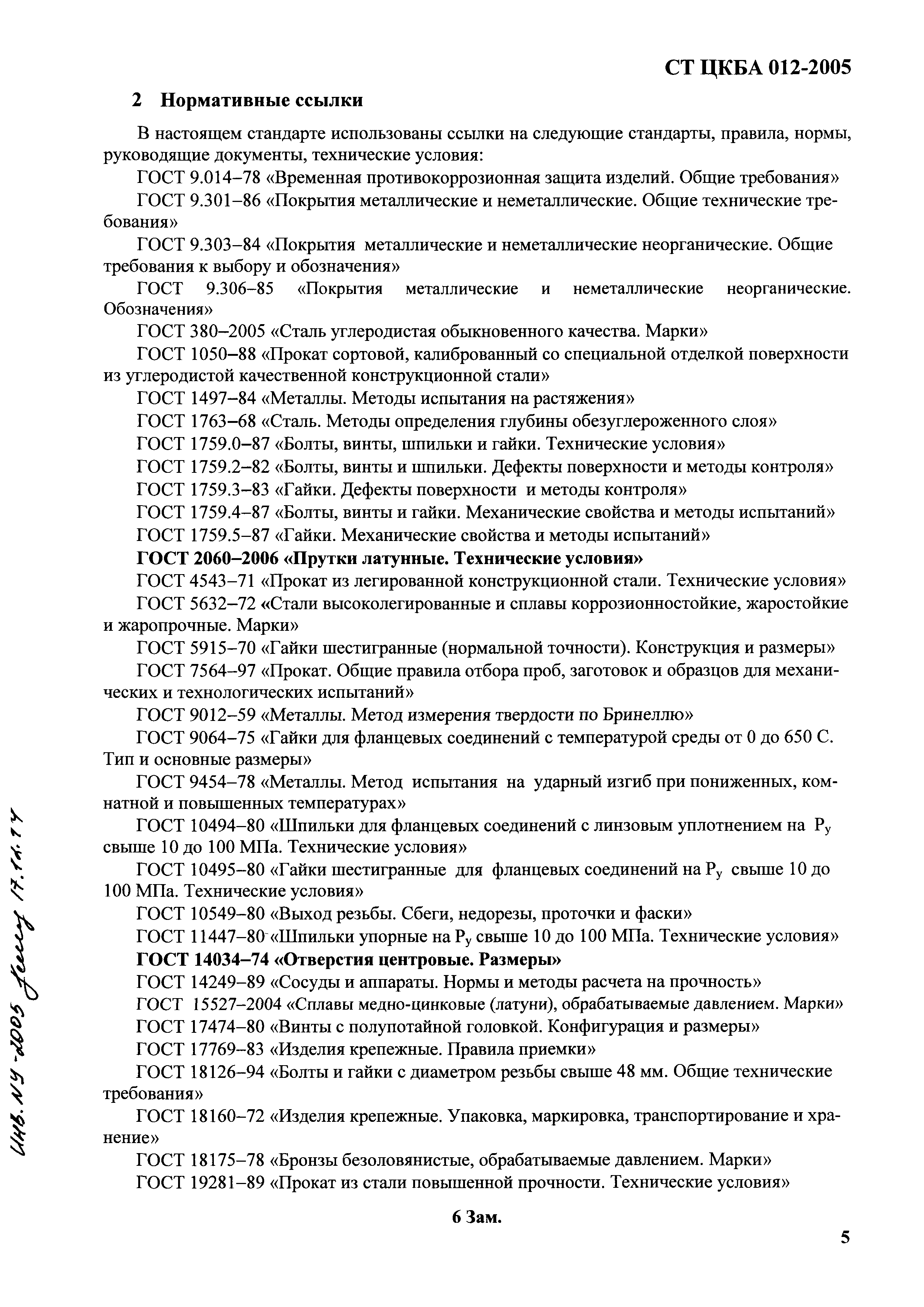

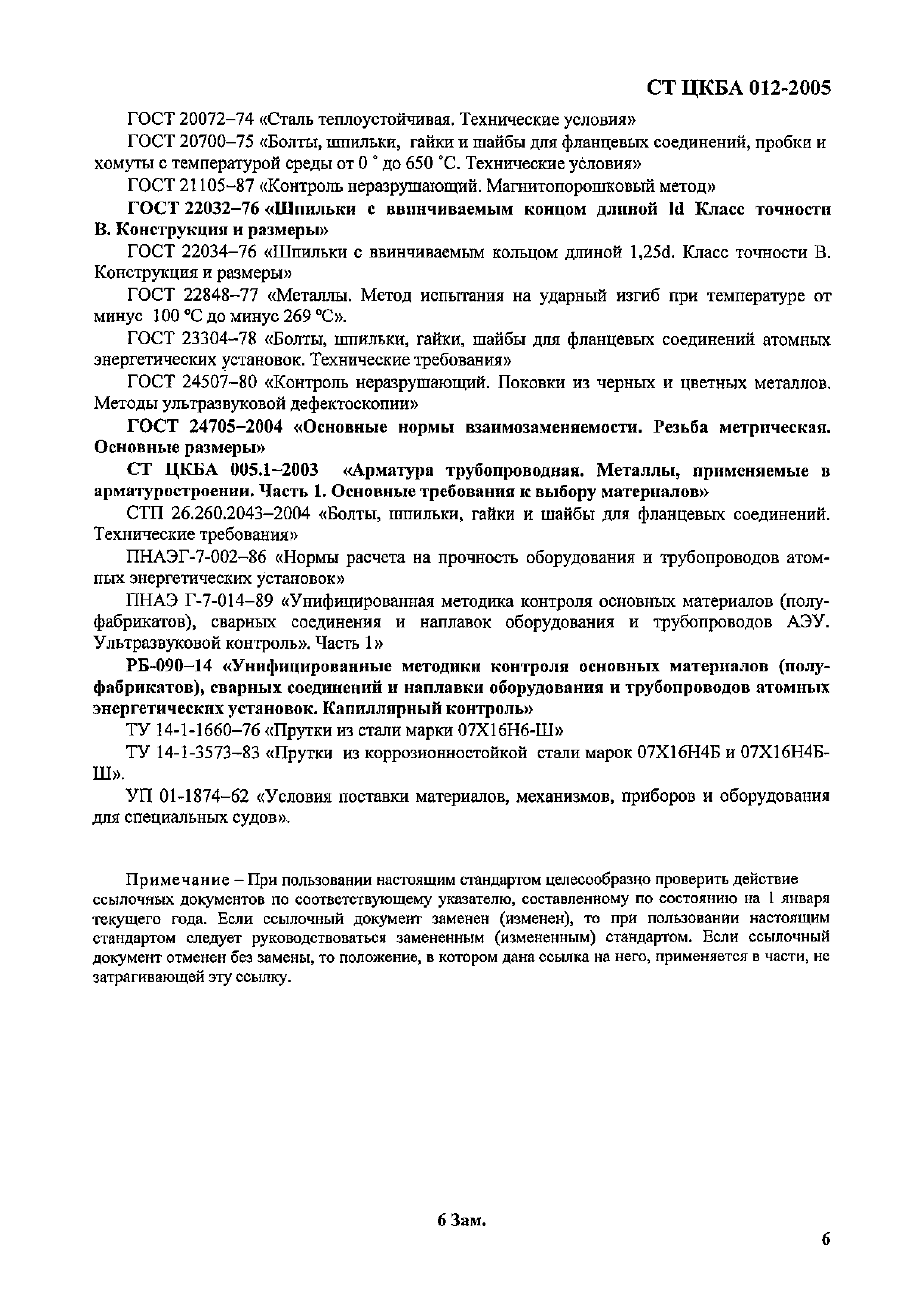

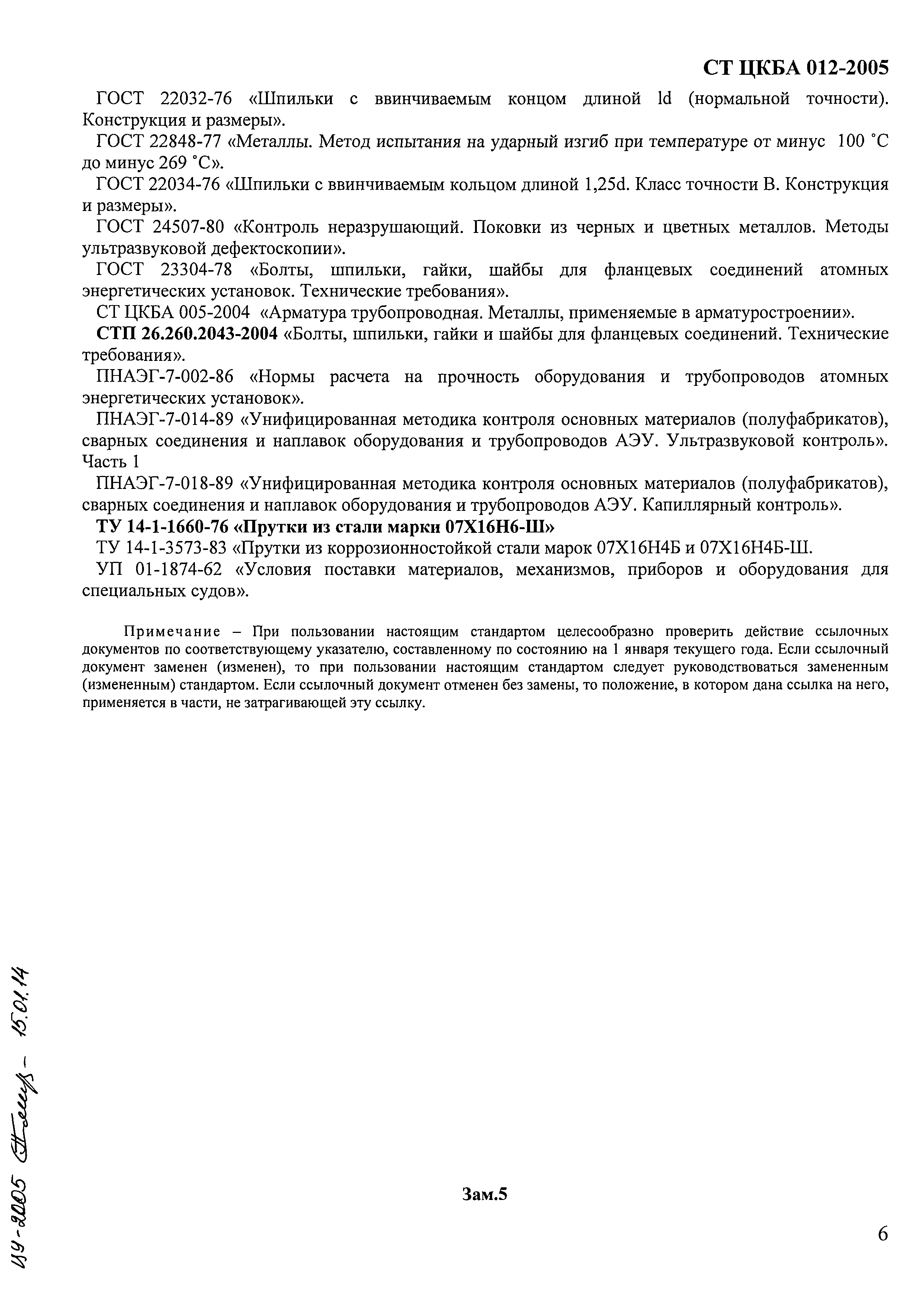

| Список изменений: | | Заменяет собой: | | Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17769-83 «Изделия крепежные. Правила приемки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18160-72 «Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1759.5-87 «Гайки. Механические свойства и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1759.4-87 «Болты, винты и шпильки. Механические свойства и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 11447-80 «Шпильки упорные на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см кв.). Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10495-80 «Гайки шестигранные для фланцевых соединений на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9064-75 «Гайки для фланцевых соединений с температурой среды от 0 до 650 град. С. Типы и основные размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 22032-76 «Шпильки с ввинчиваемым концом длиной 1d. Класс точности В. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 22034-76 «Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ОСТ 26-2043-91 «Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1759.1-82 «Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10494-80 «Шпильки для фланцевых соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см кв.). Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14034-74 «Отверстия центровые. Размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17474-80 «Винты с полупотайной головкой классов точности А и В. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1759.2-82 «Болты, винты и шпильки. Дефекты поверхности и методы контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1759.3-83 «Гайки. Дефекты поверхности и методы контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1763-68 «Сталь. Методы определения глубины обезуглероженного слоя»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18126-94 «Болты и гайки с диаметром резьбы свыше 48 мм. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18175-78 «Бронзы безоловянные, обрабатываемые давлением. Марки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 22848-77 «Металлы. Метод испытания на ударный изгиб при температурах от минус 100 до минус 269 град.С»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23304-78 «Болты, шпильки, гайки и шайбы для фланцевых соединений атомных энергетических установок. Технические требования. Приемка. Методы испытаний. Маркировка, упаковка, транспортирование и хранение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15527-2004 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2060-2006 «Прутки латунные. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПНАЭ Г-7-014-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Ультразвуковой контроль. Часть I. Контроль основных материалов (полуфабрикатов)»![](../../../image/file3.gif) ПНАЭ Г-7-018-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Капиллярный контроль»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПНАЭ Г-7-002-86 «Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки»![](../../../image/file2.gif) ![](../../../image/file3.gif) СТ ЦКБА 005.3-2004 «Арматура трубопроводная. Металлы, применяемые в арматуростроении. Часть 3. Зарубежные материалы и их отечественные аналоги»![](../../../image/file2.gif) СТ ЦКБА 005.2-2004 «Арматура трубопроводная. Металлы, применяемые в арматуростроении. Часть 2. Справочные данные о свойствах материалов»![](../../../image/file2.gif) СТ ЦКБА 005.1-2003 «Арматура трубопроводная. Металлы, применяемые в арматуростроении. Часть 1. Основные требования к выбору материалов»![](../../../image/file2.gif) ![](../../../image/file3.gif) РБ 090-14 «Руководство по безопасности при использовании атомной энергии "Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов атомных энергетических установок. Капиллярный контроль"»![](../../../image/file2.gif) ![](../../../image/file3.gif) СТП 26.260.2043-2004 «Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования»![](../../../image/file2.gif) ОСТ 26-07-262-77 «Шпильки, болты, винты, гайки для трубопроводной арматуры. Общие технические требования»![](../../../image/file2.gif) ГОСТ 1759-70 «Болты, винты, шпильки и гайки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ТУ 14-1-3573-83 «Прутки из коррозионностойкой стали марки 07Х16Н4Б и 07Х16Н4Б-Ш»![](../../../image/file2.gif) ![](../../../image/file3.gif) «Руководство по безопасности "Рекомендации по устройству и безопасной эксплуатации технологических трубопроводов"»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»
|

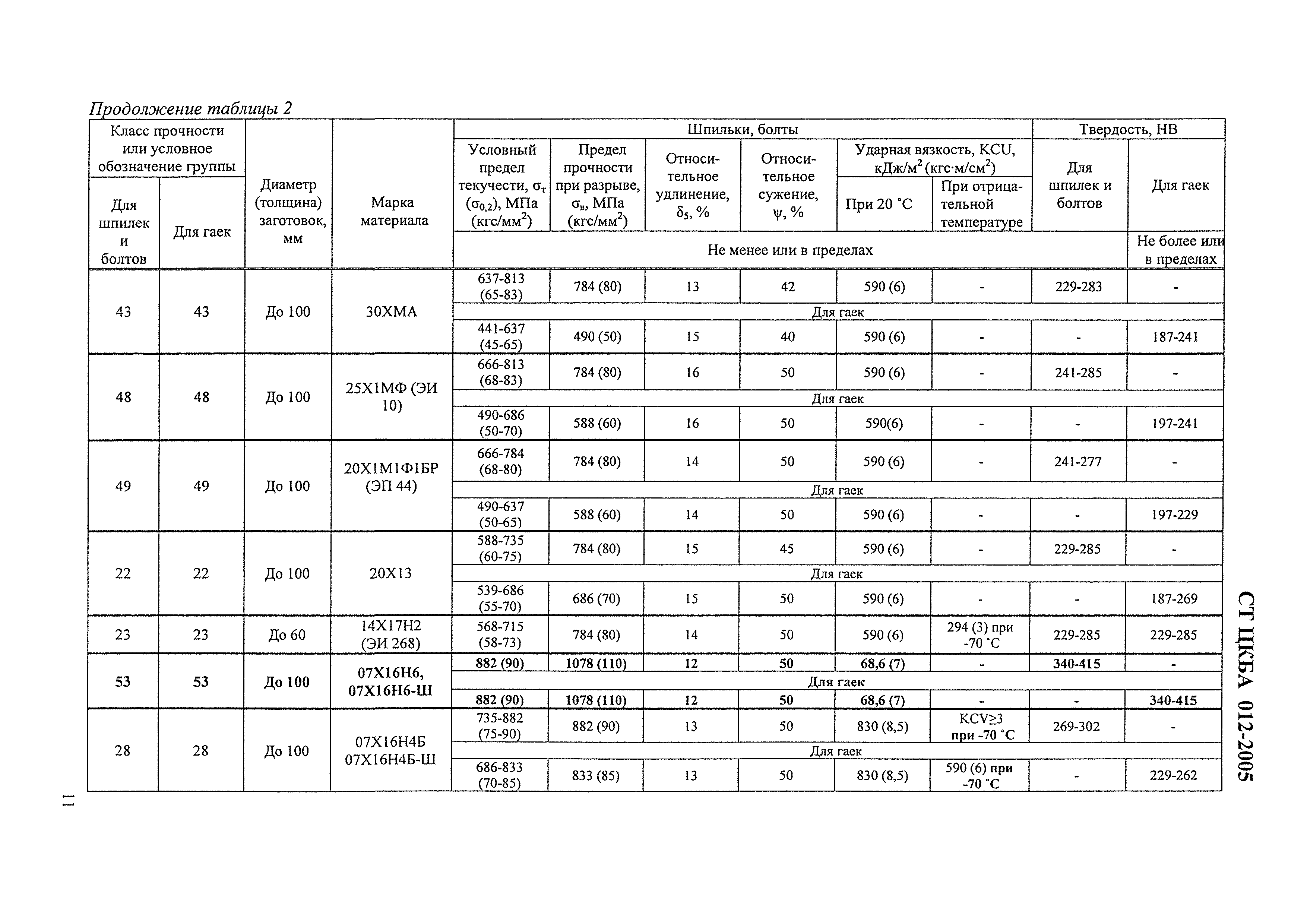

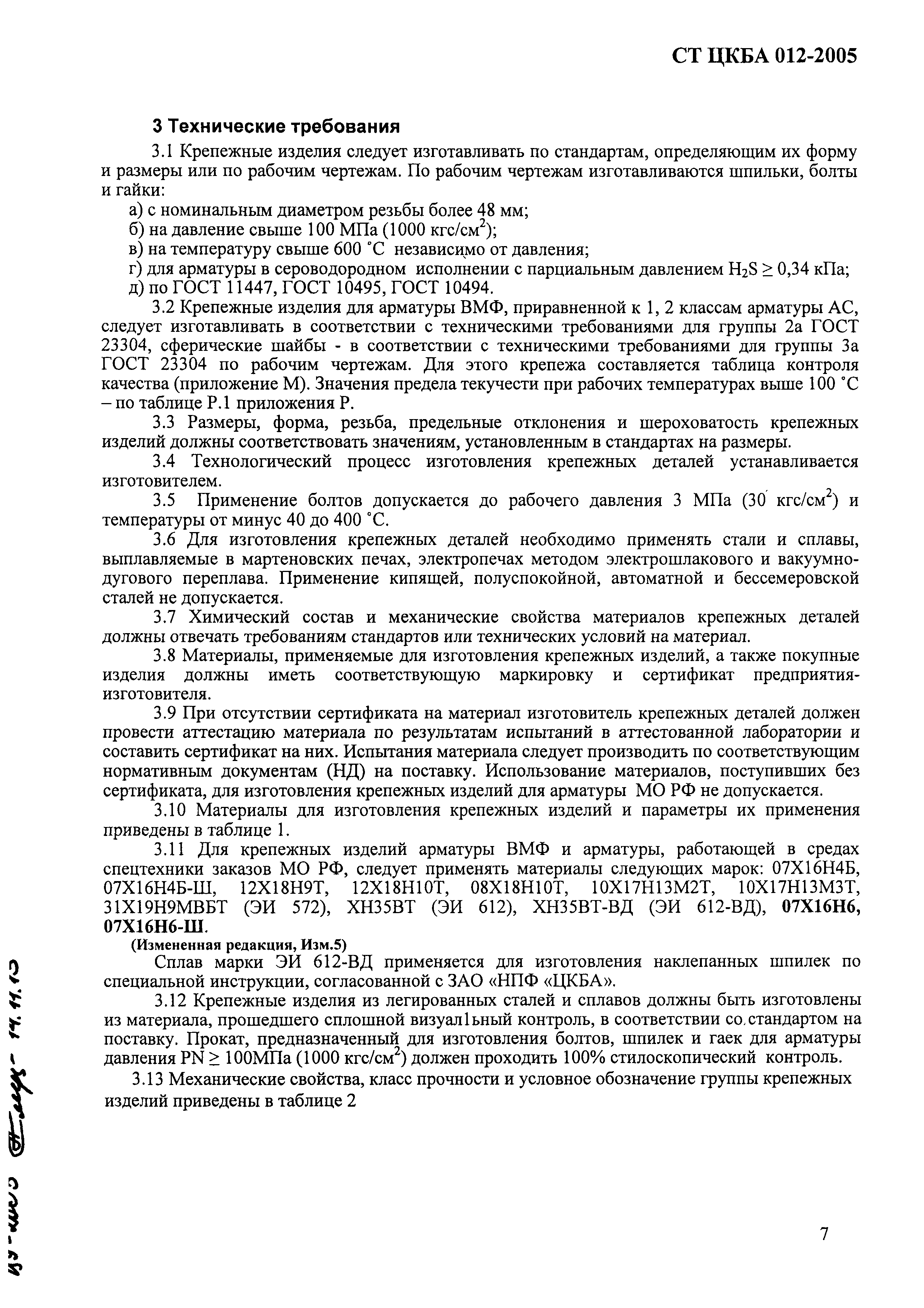

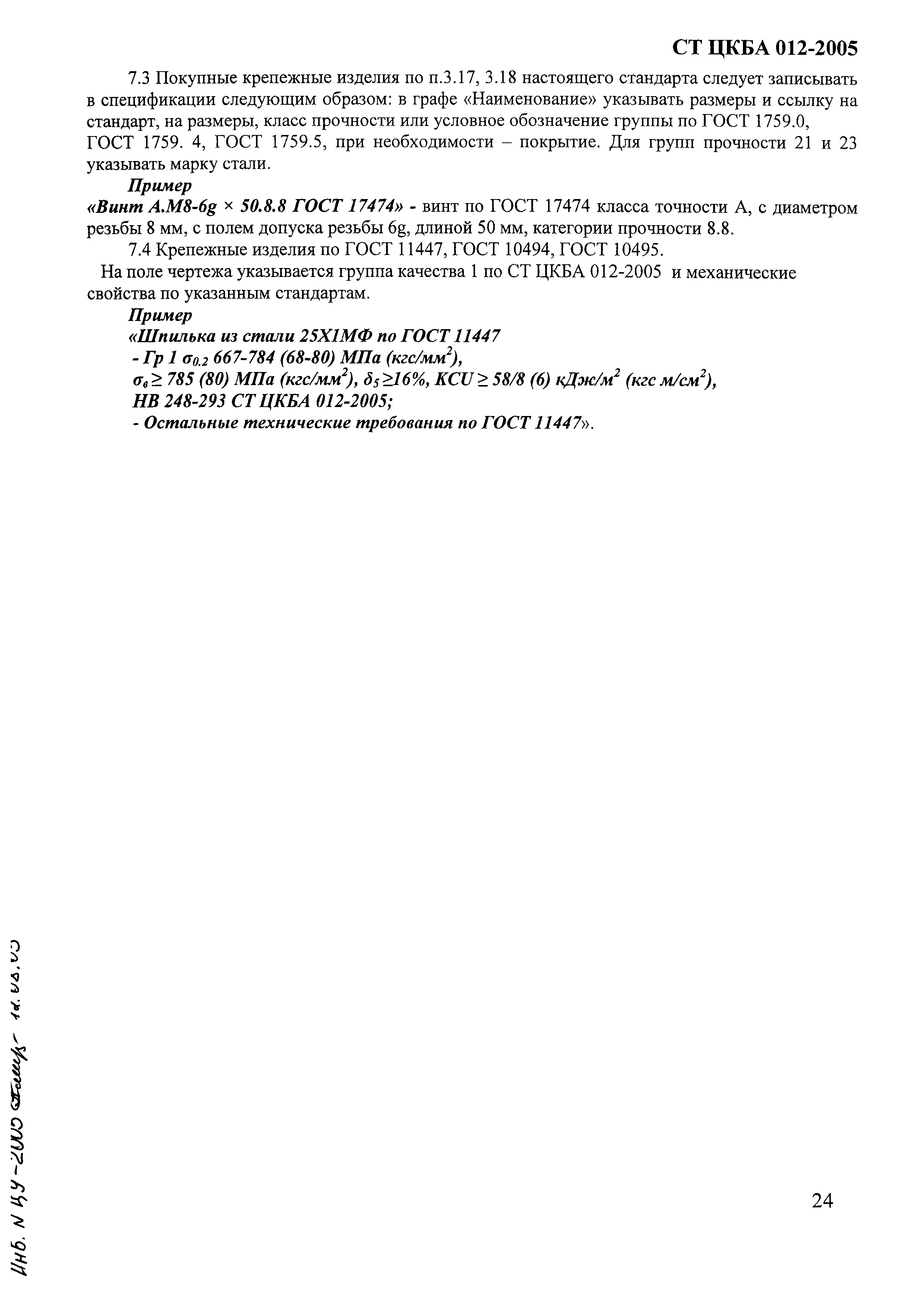

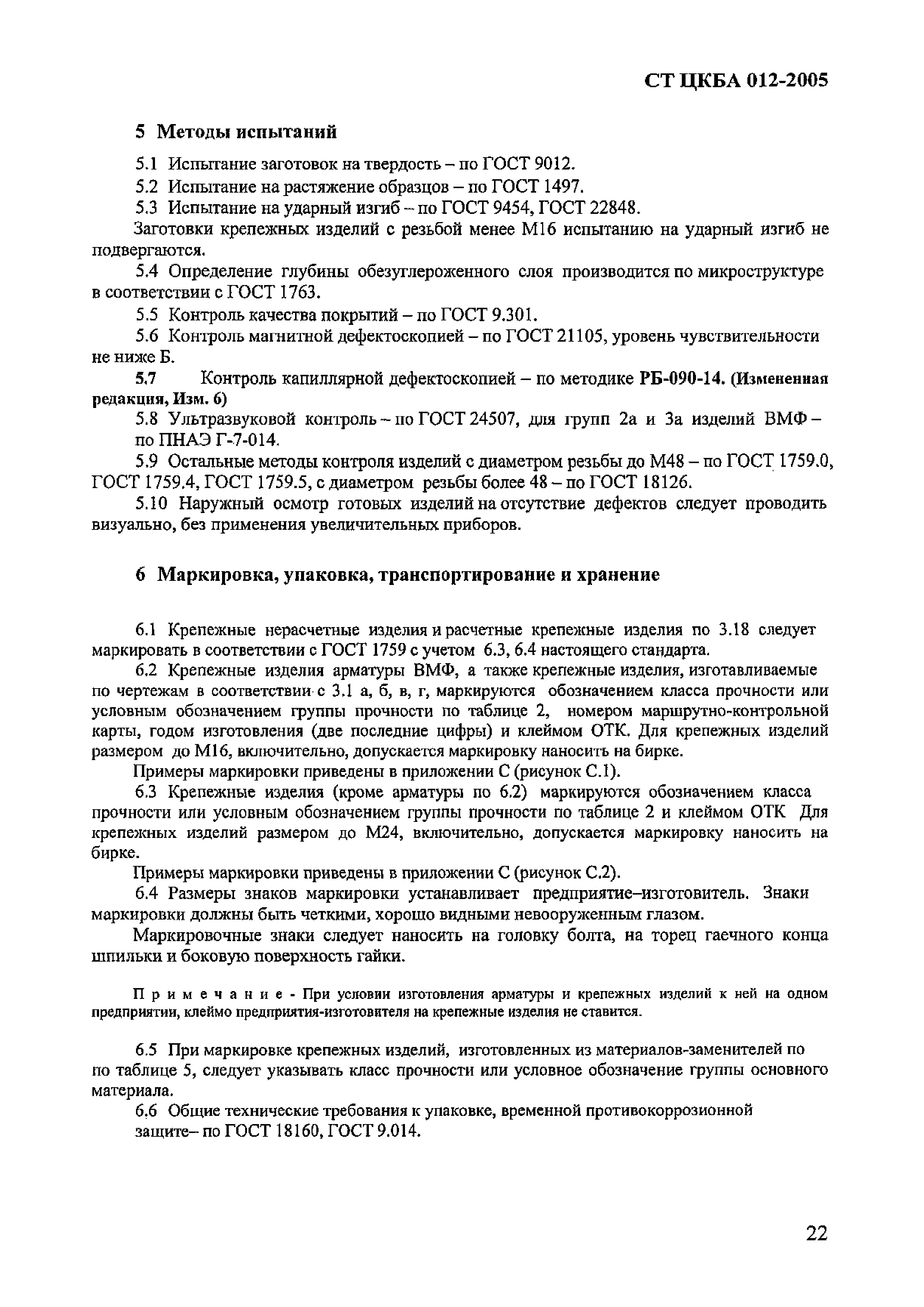

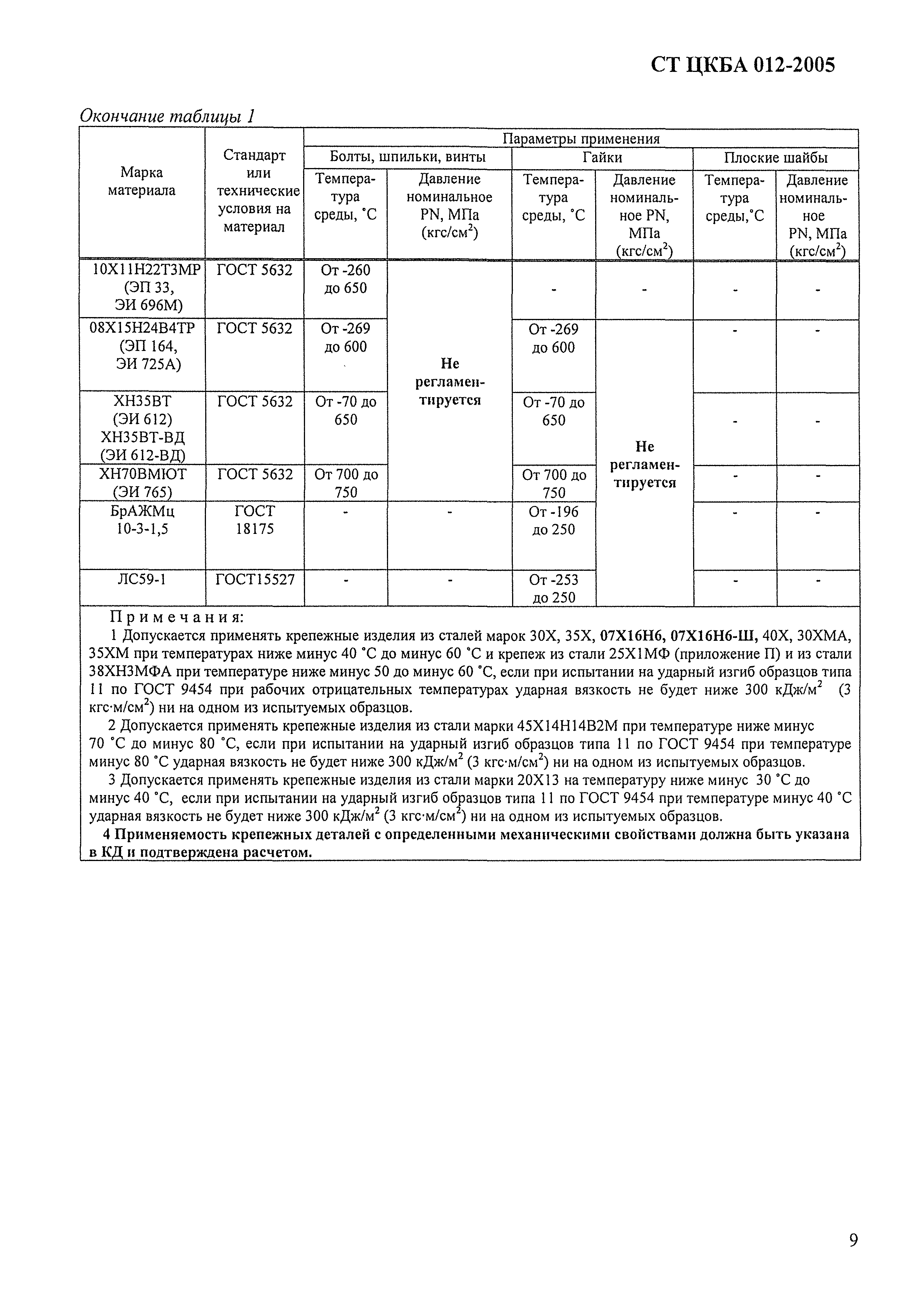

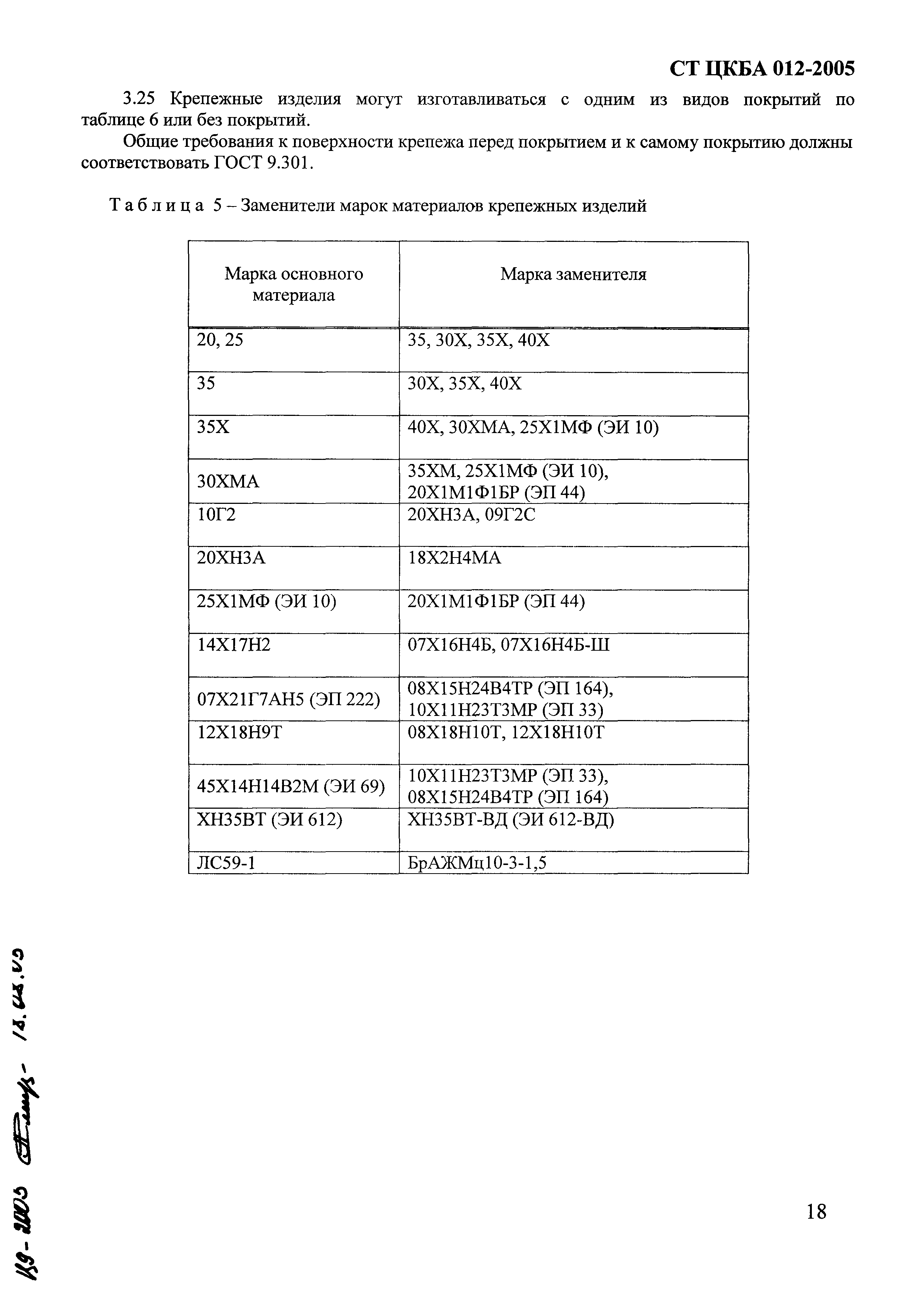

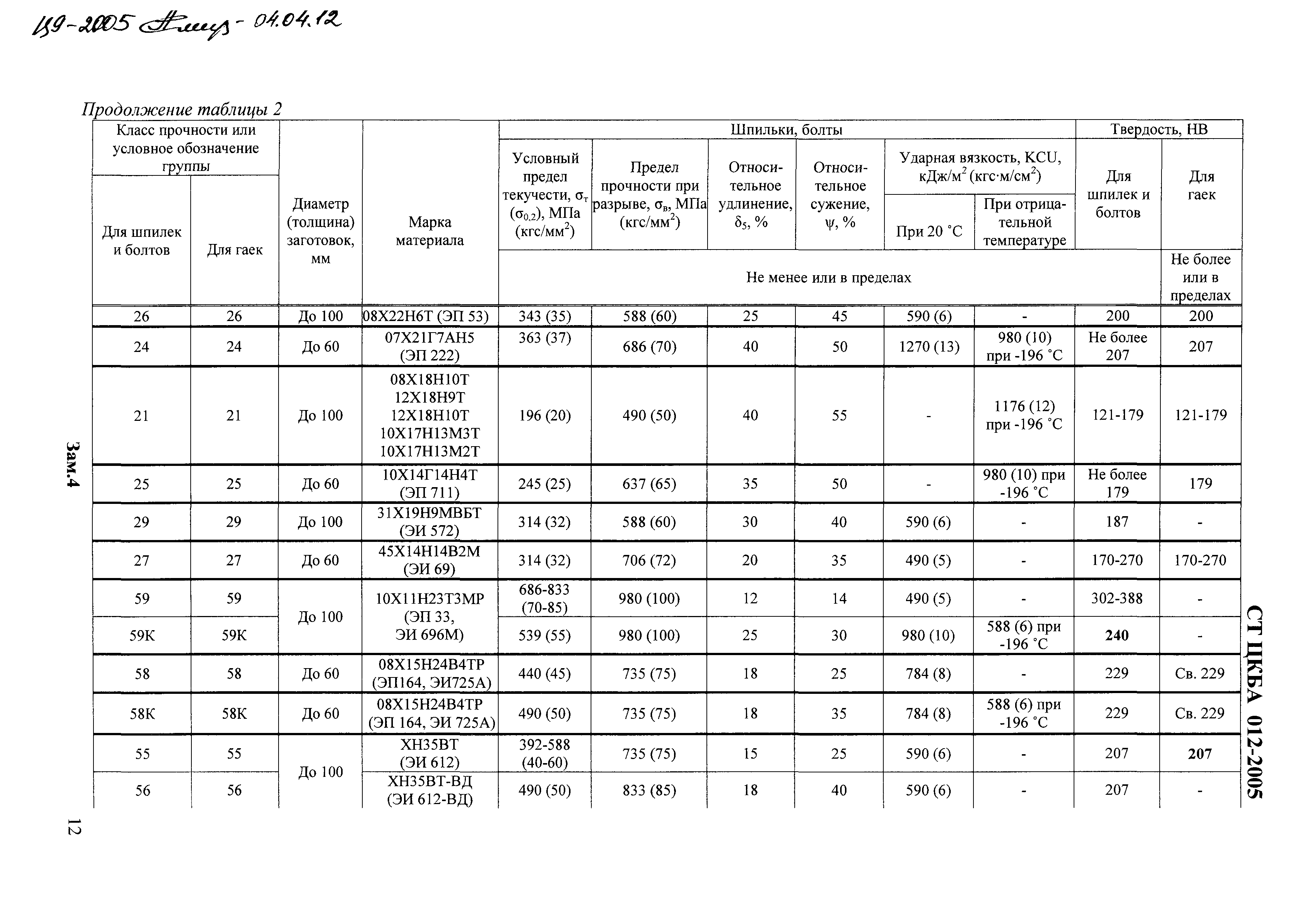

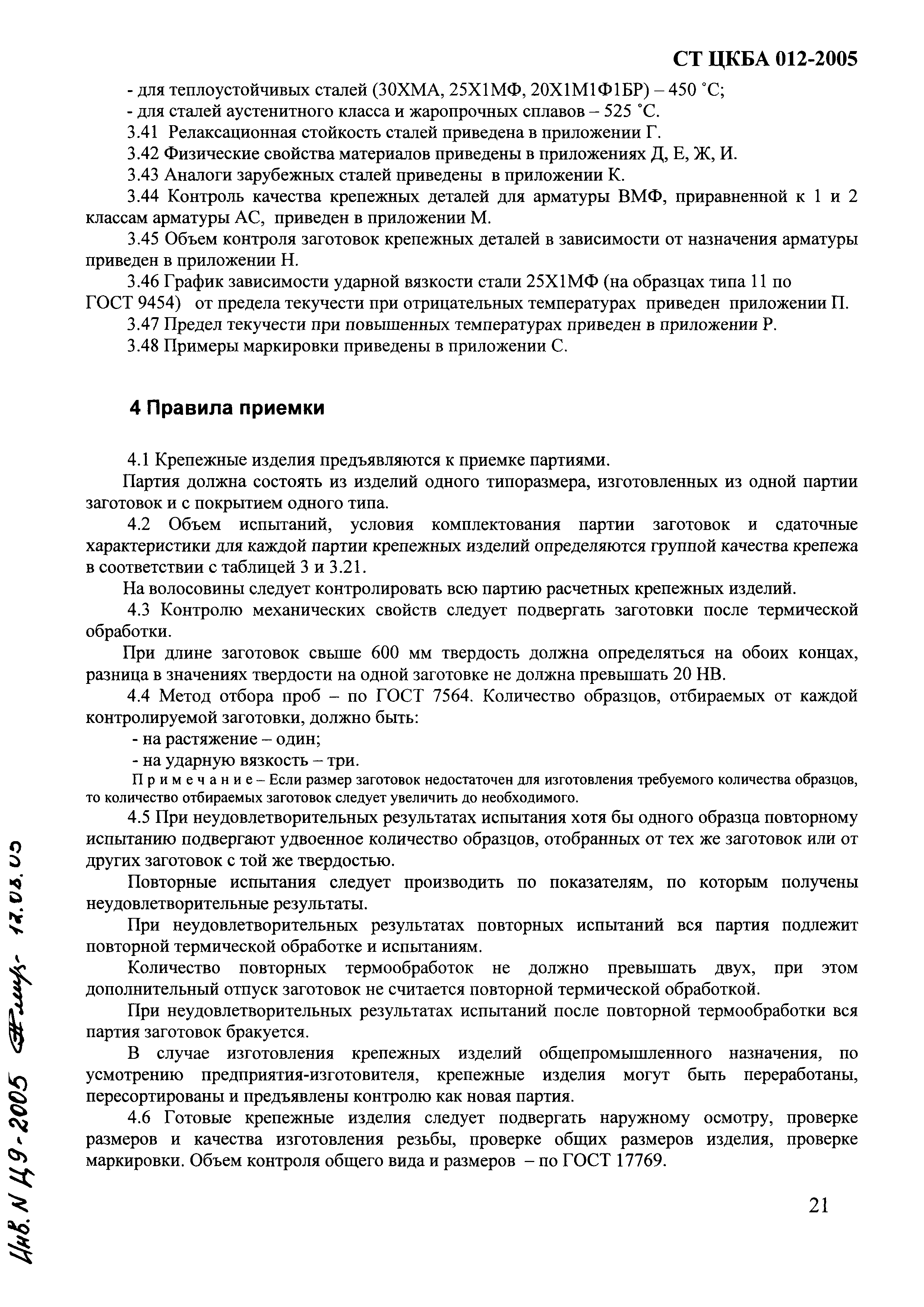

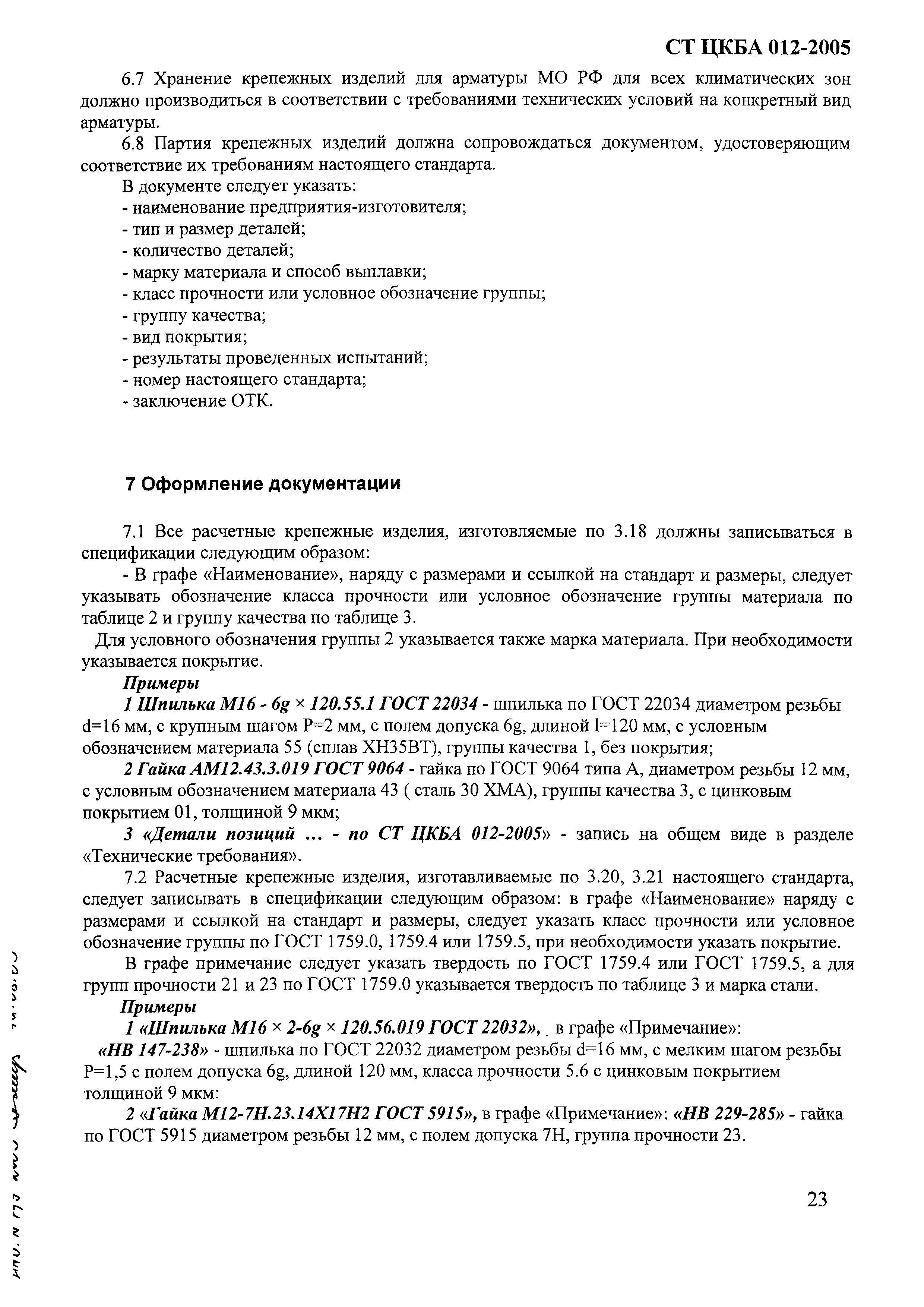

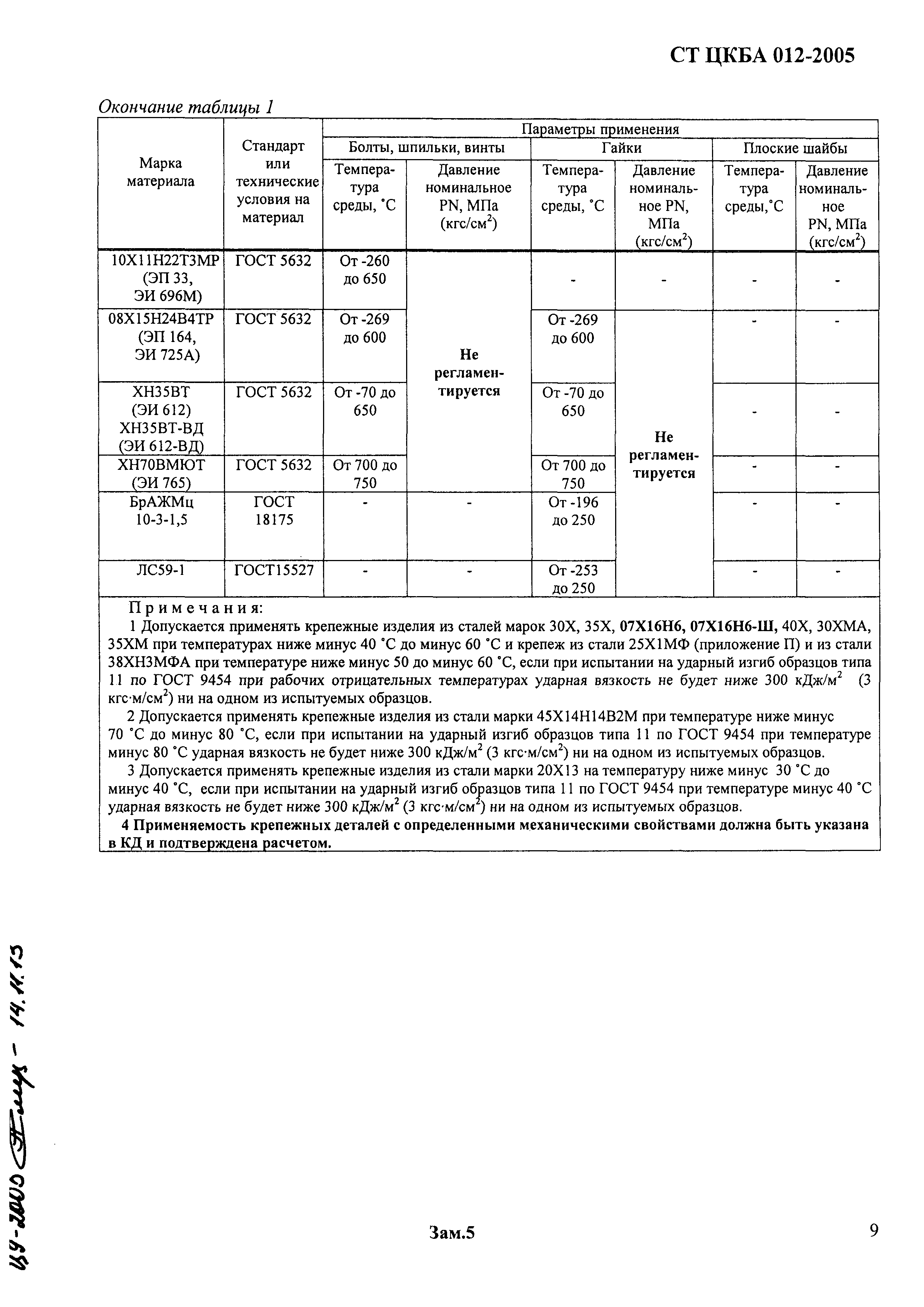

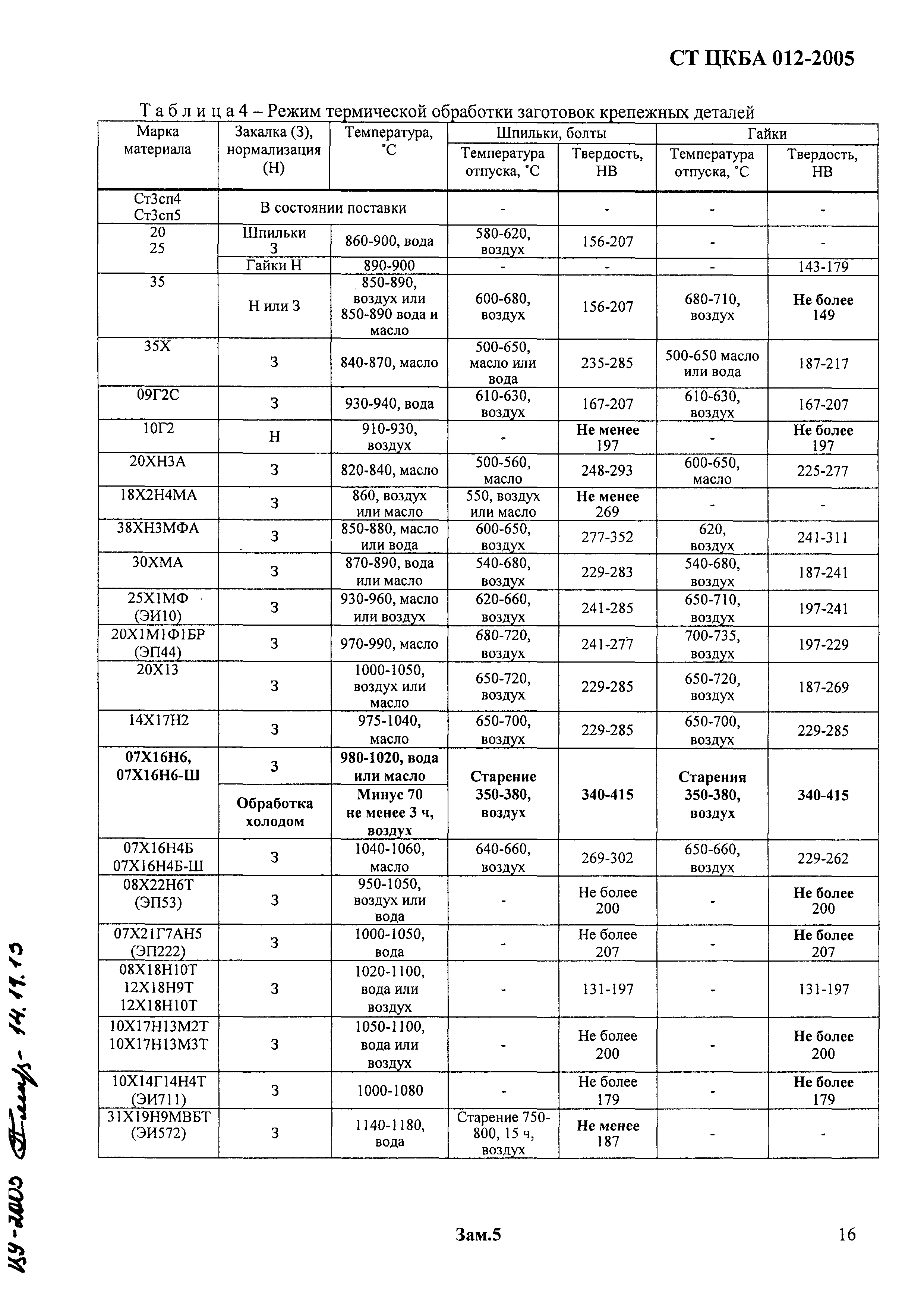

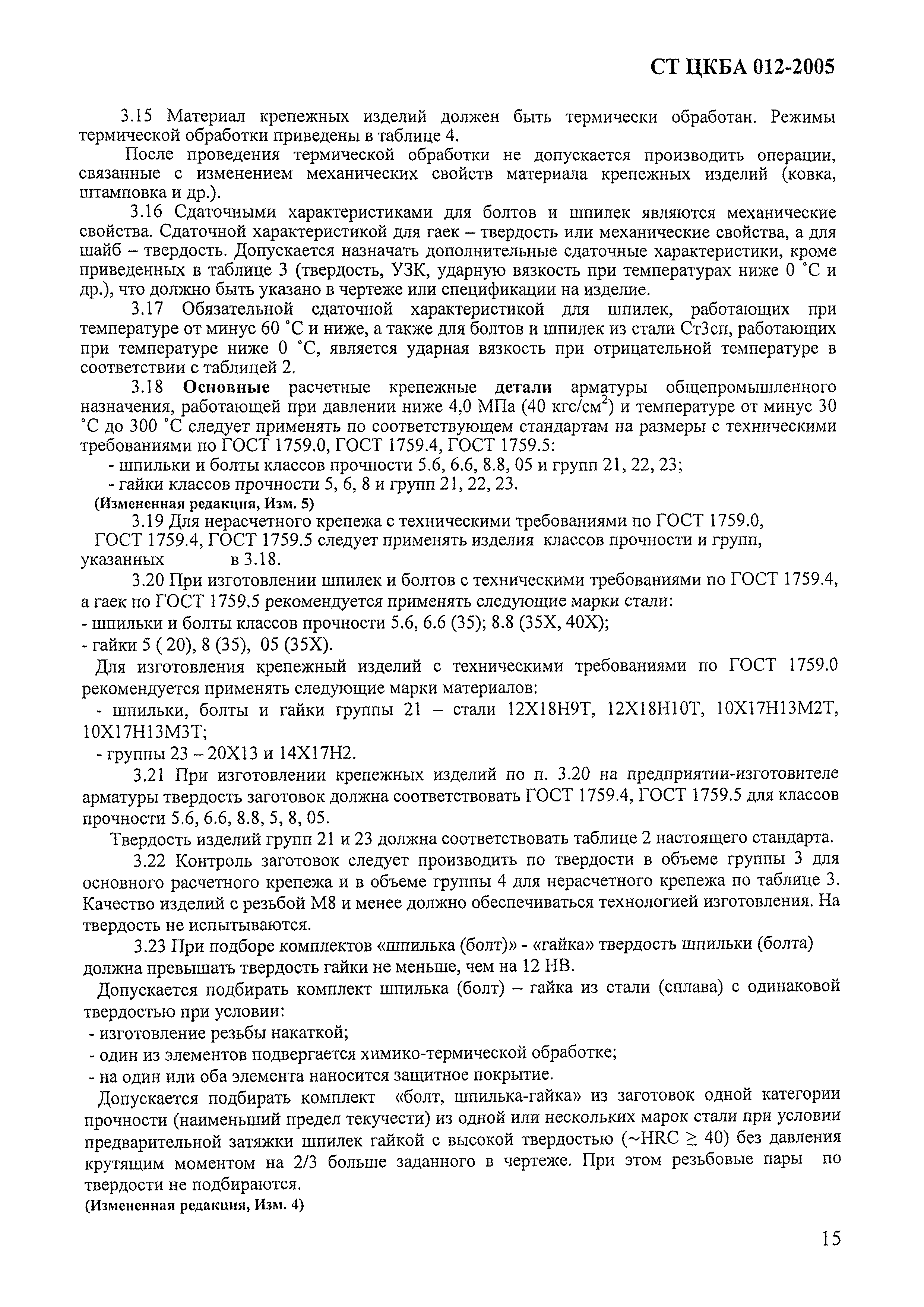

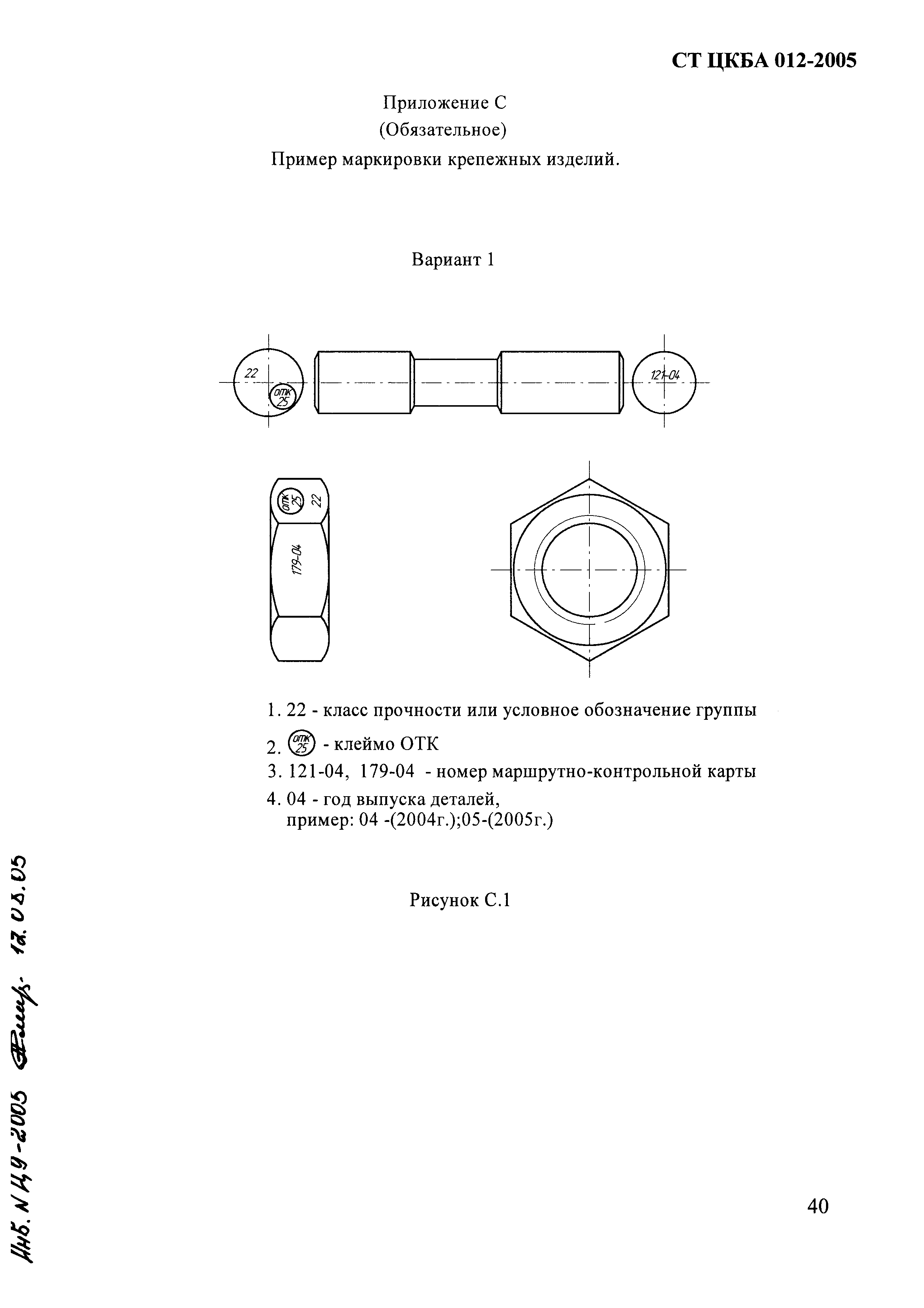

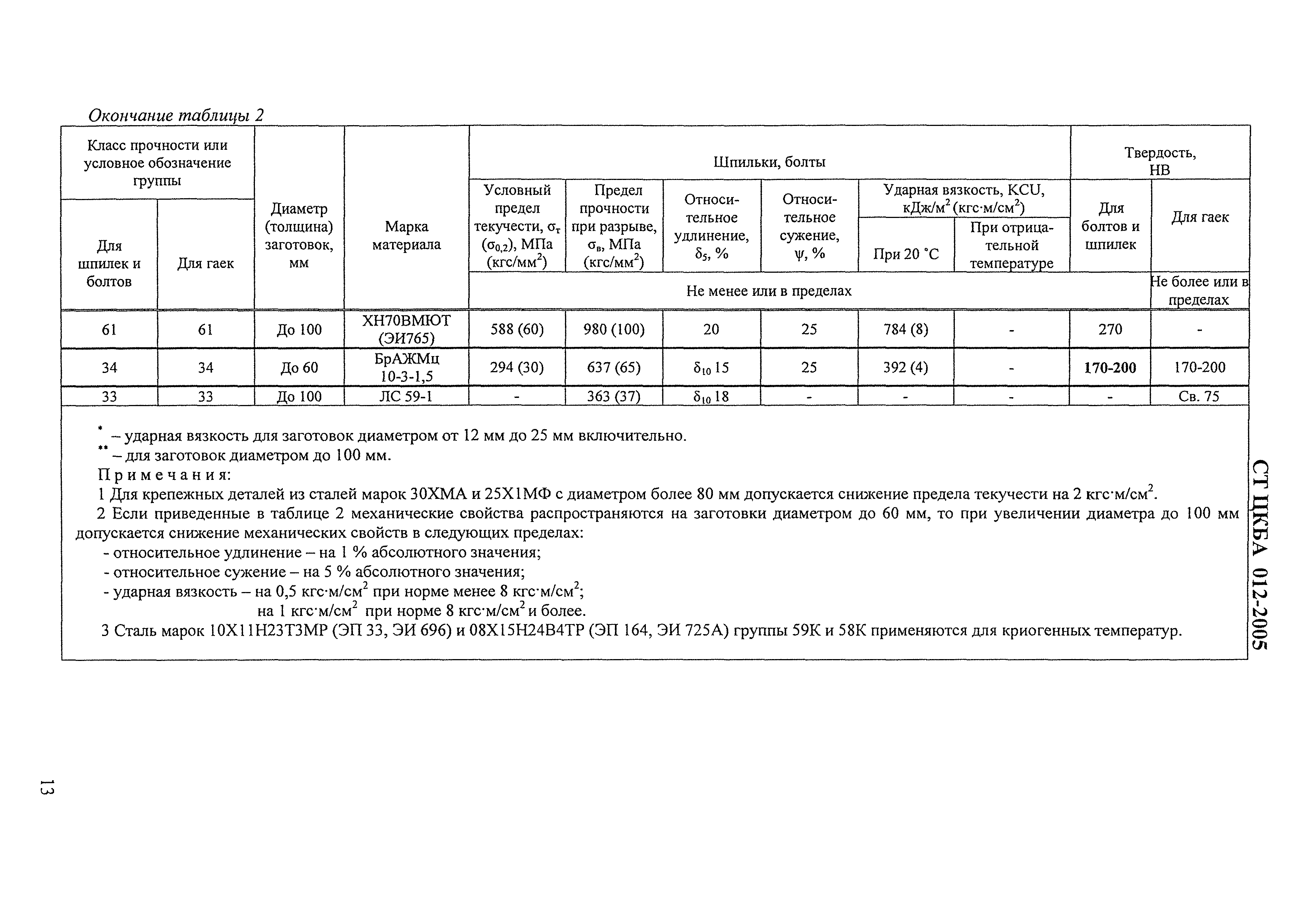

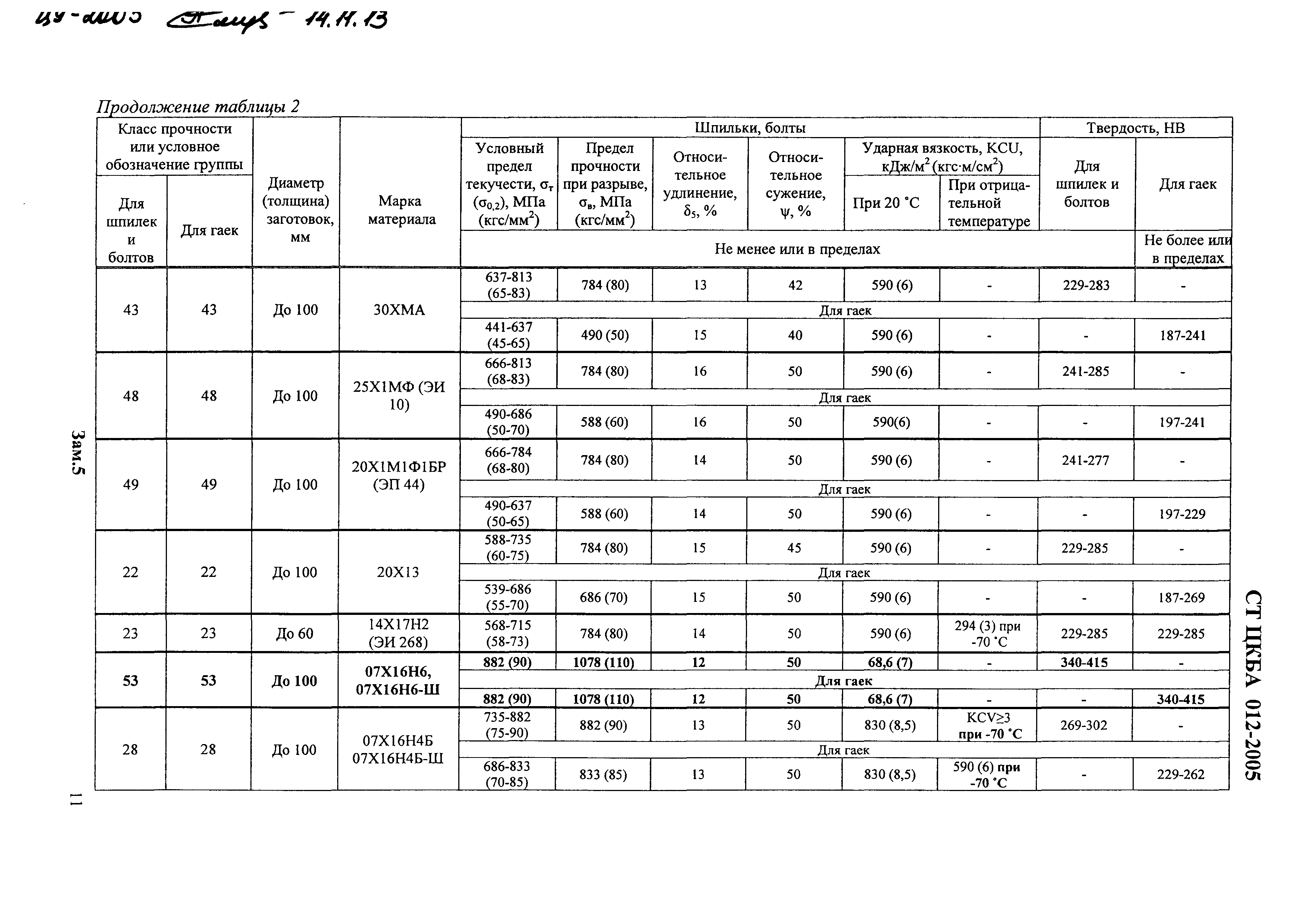

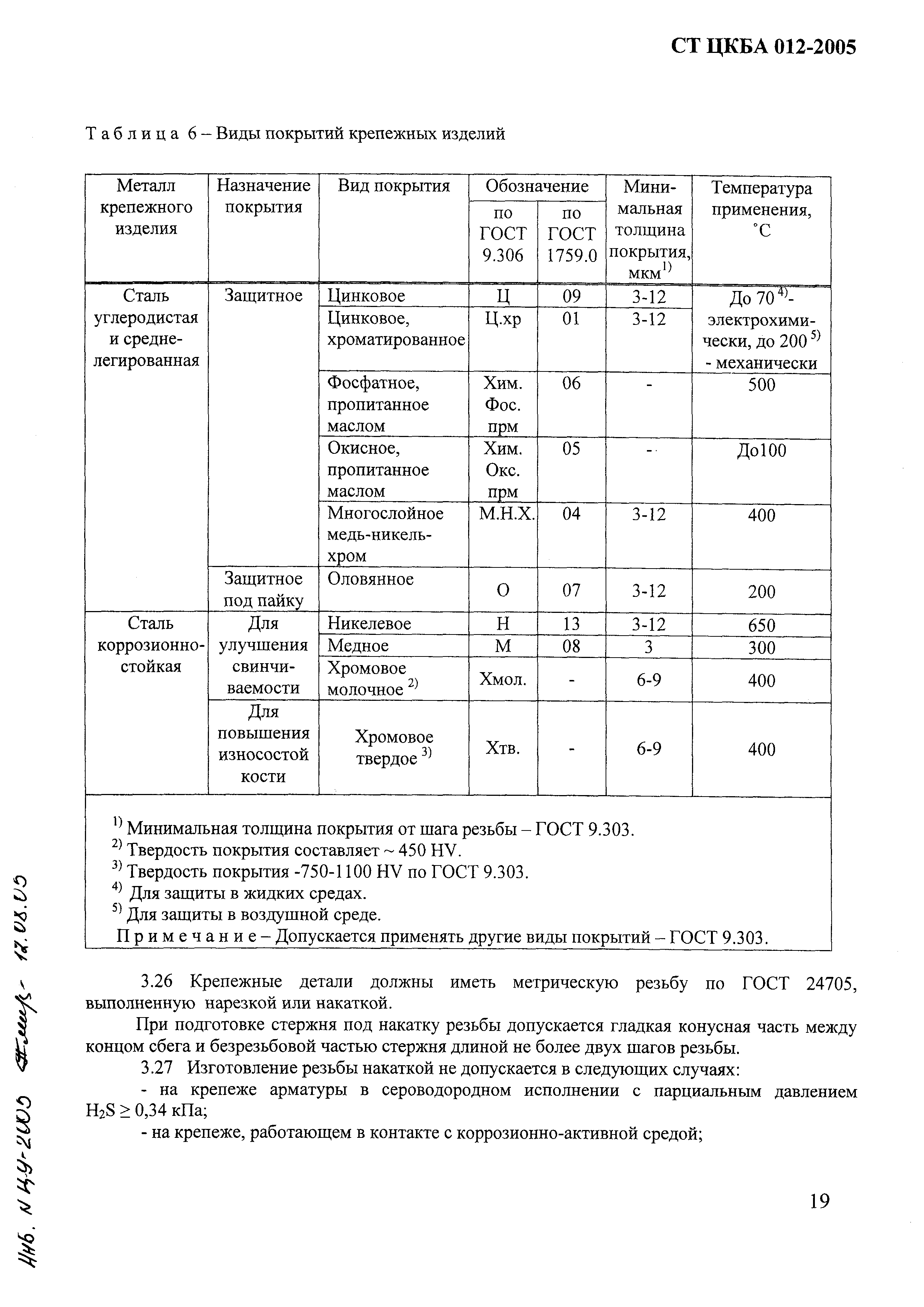

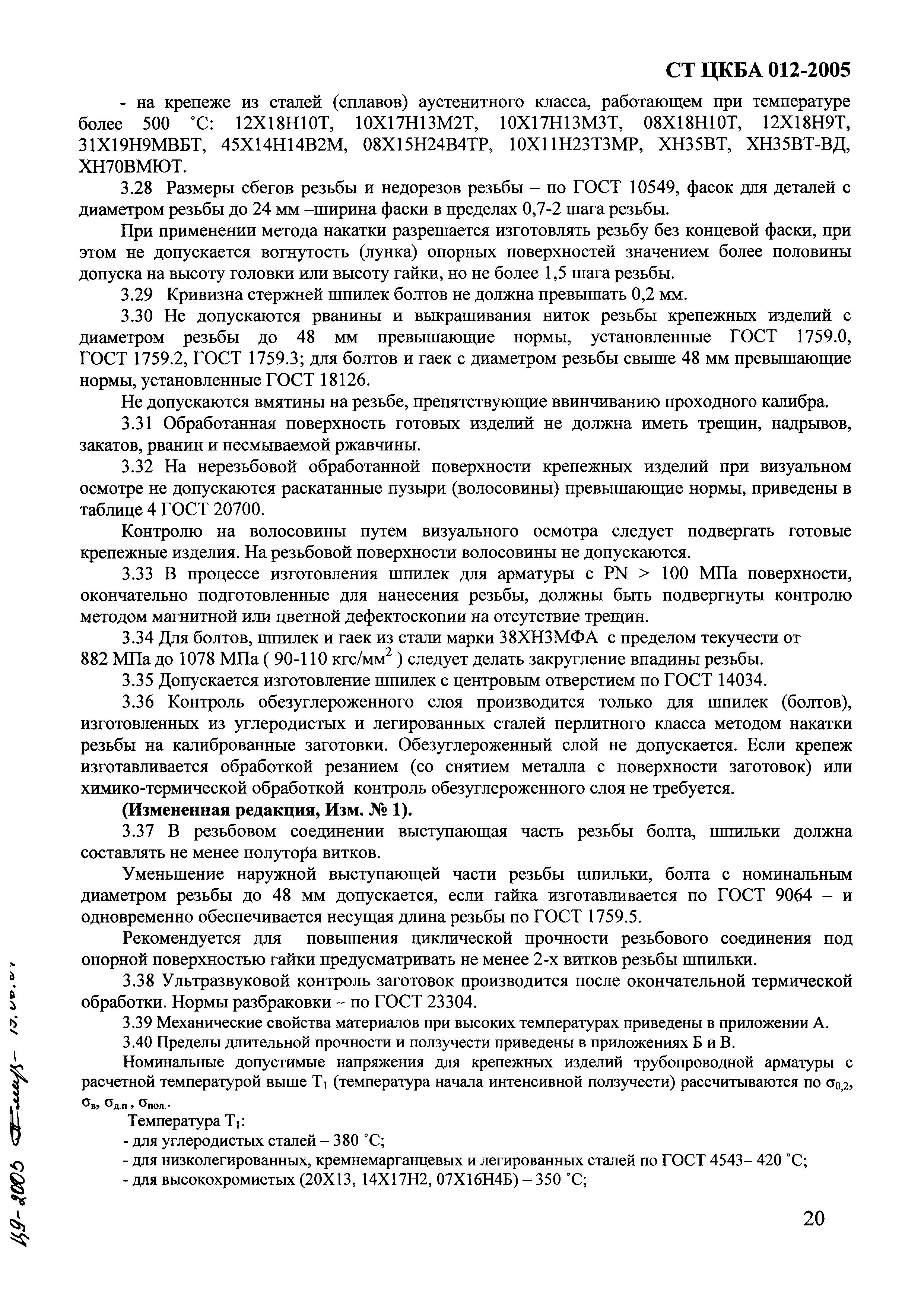

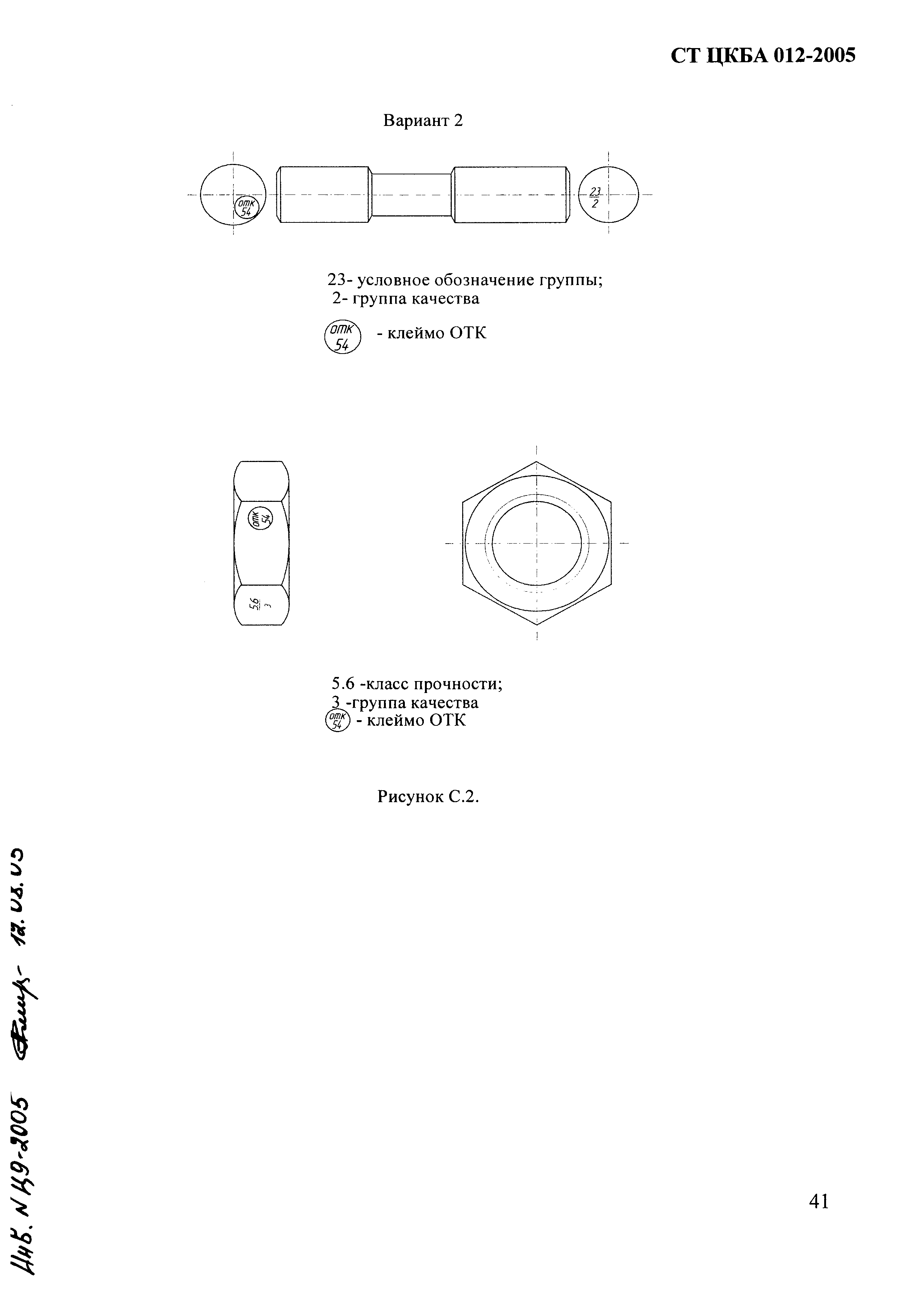

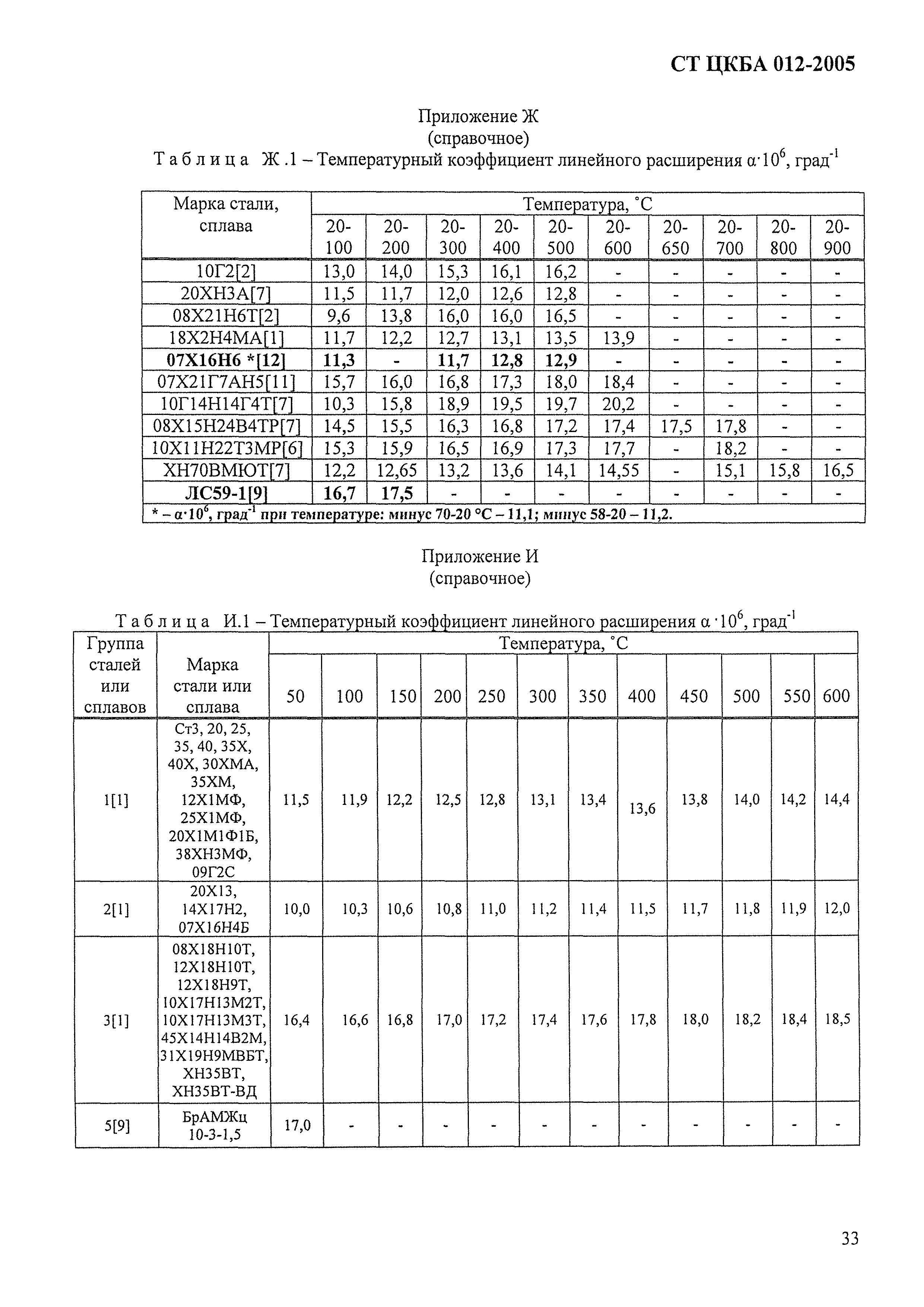

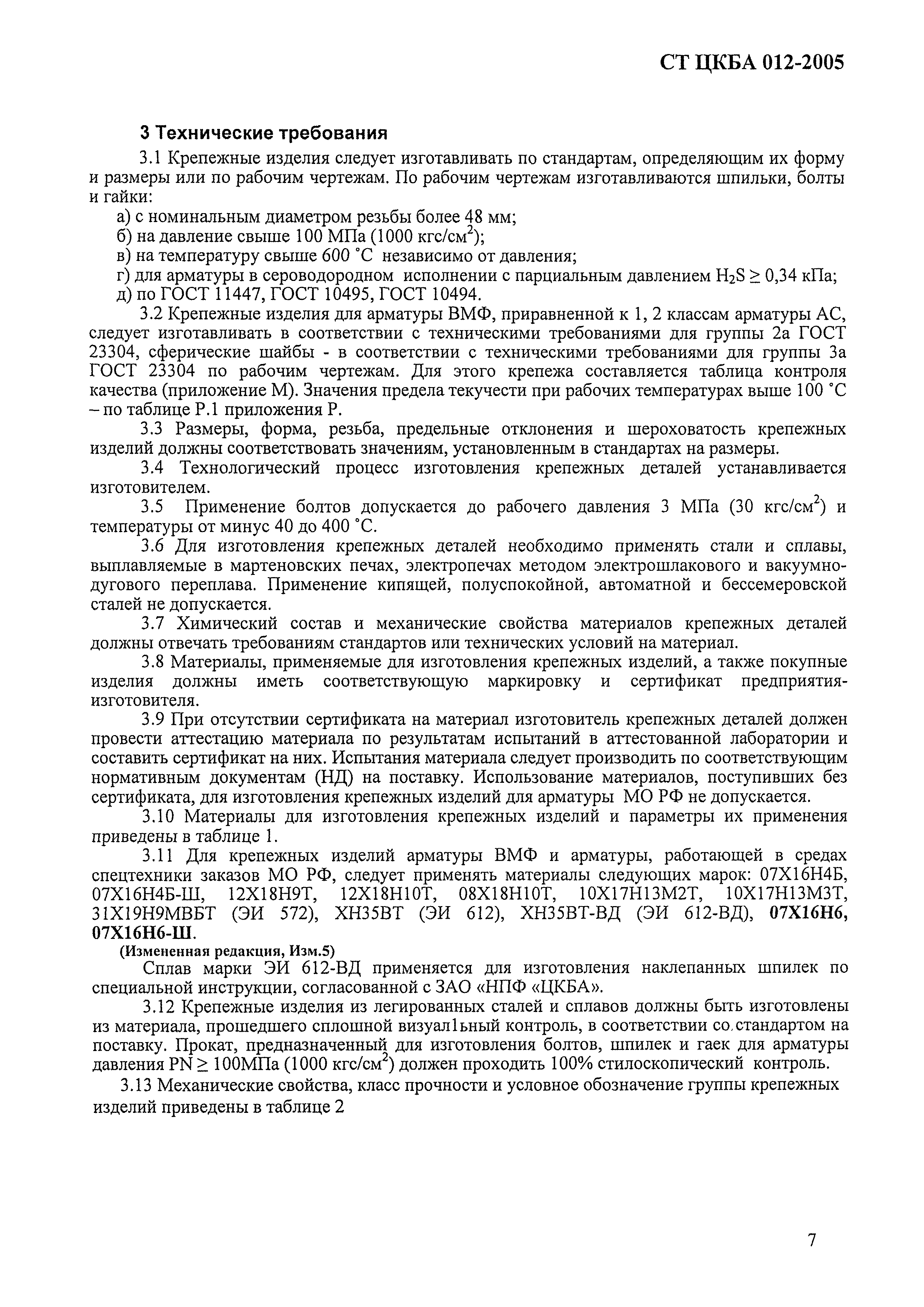

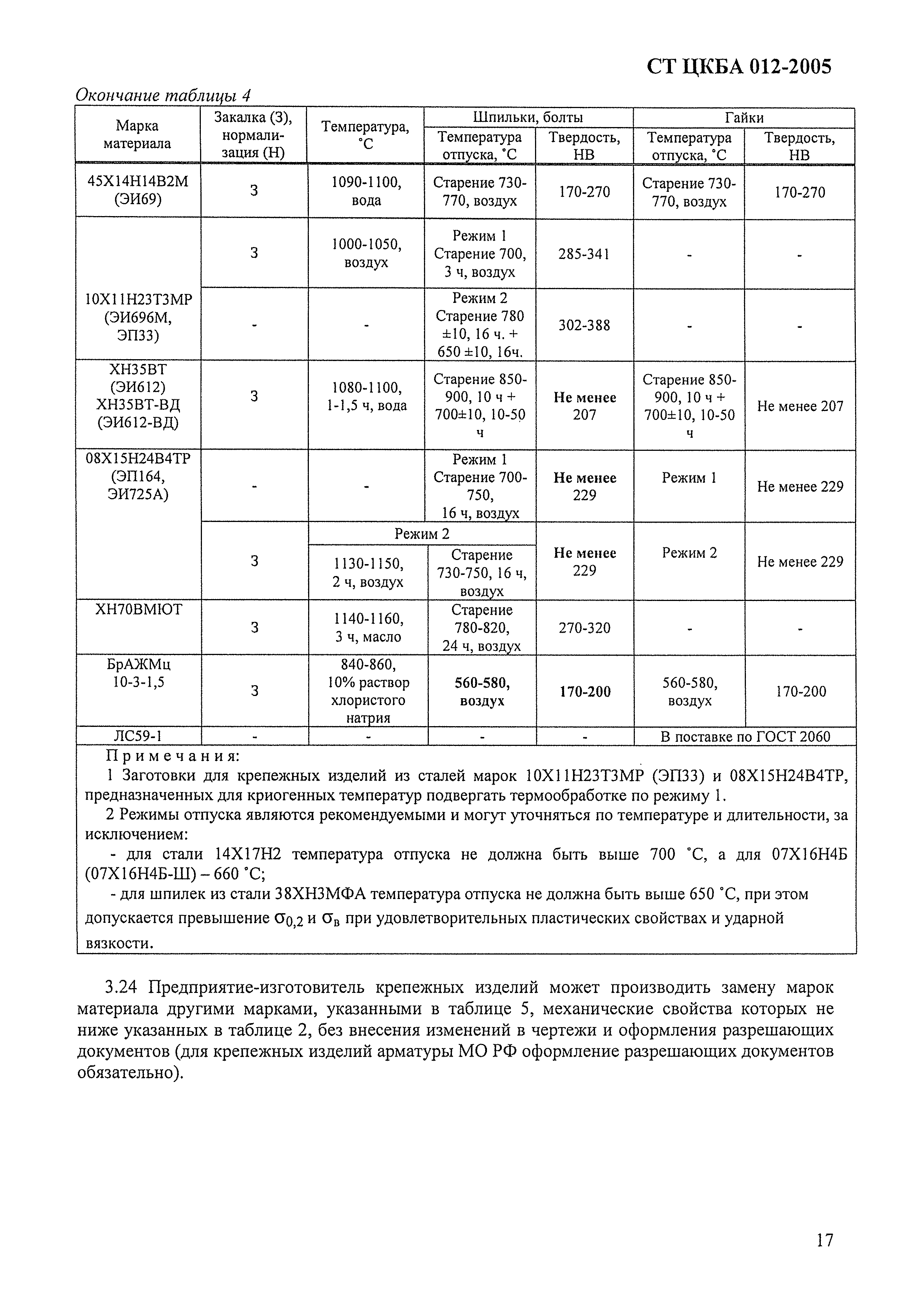

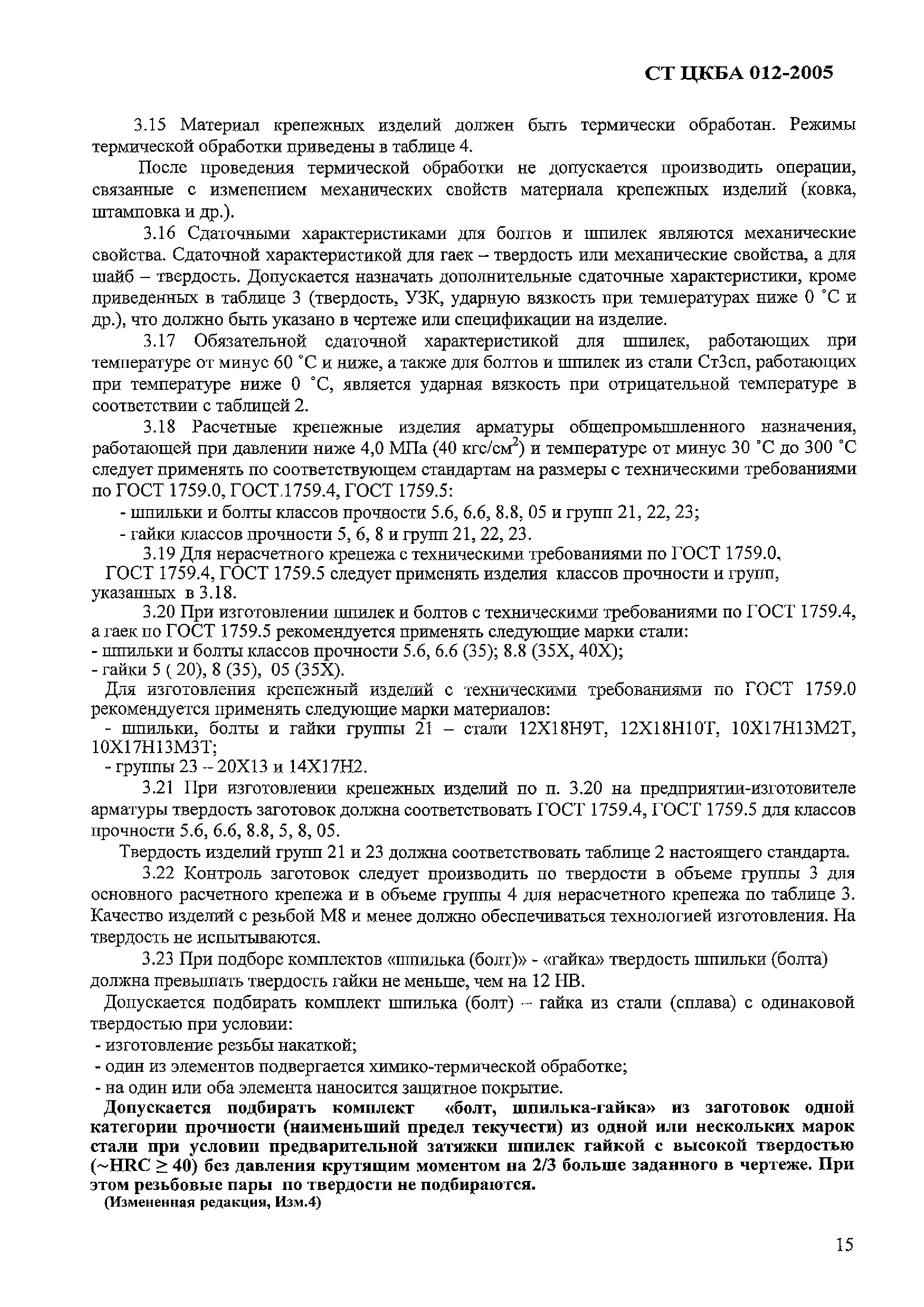

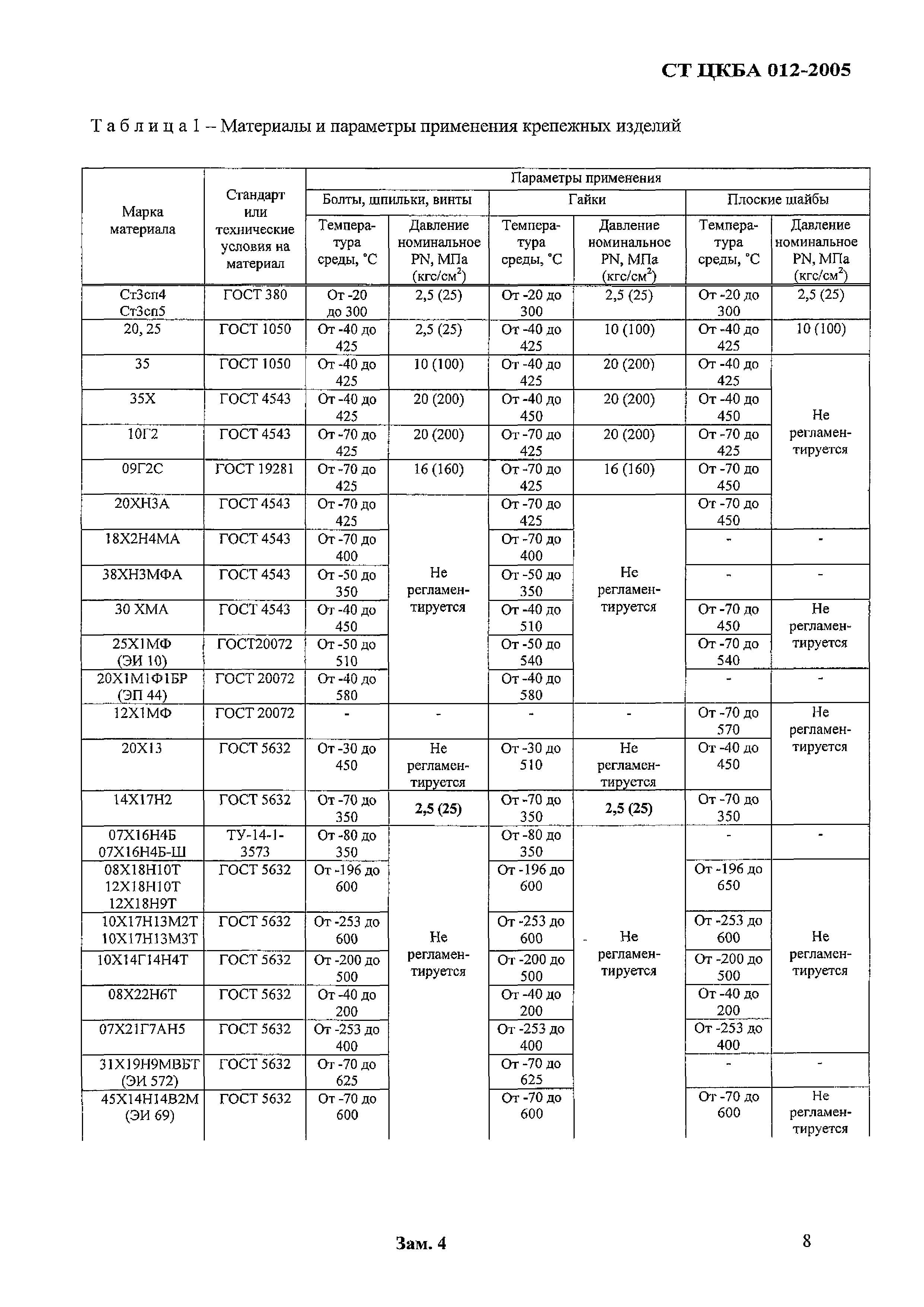

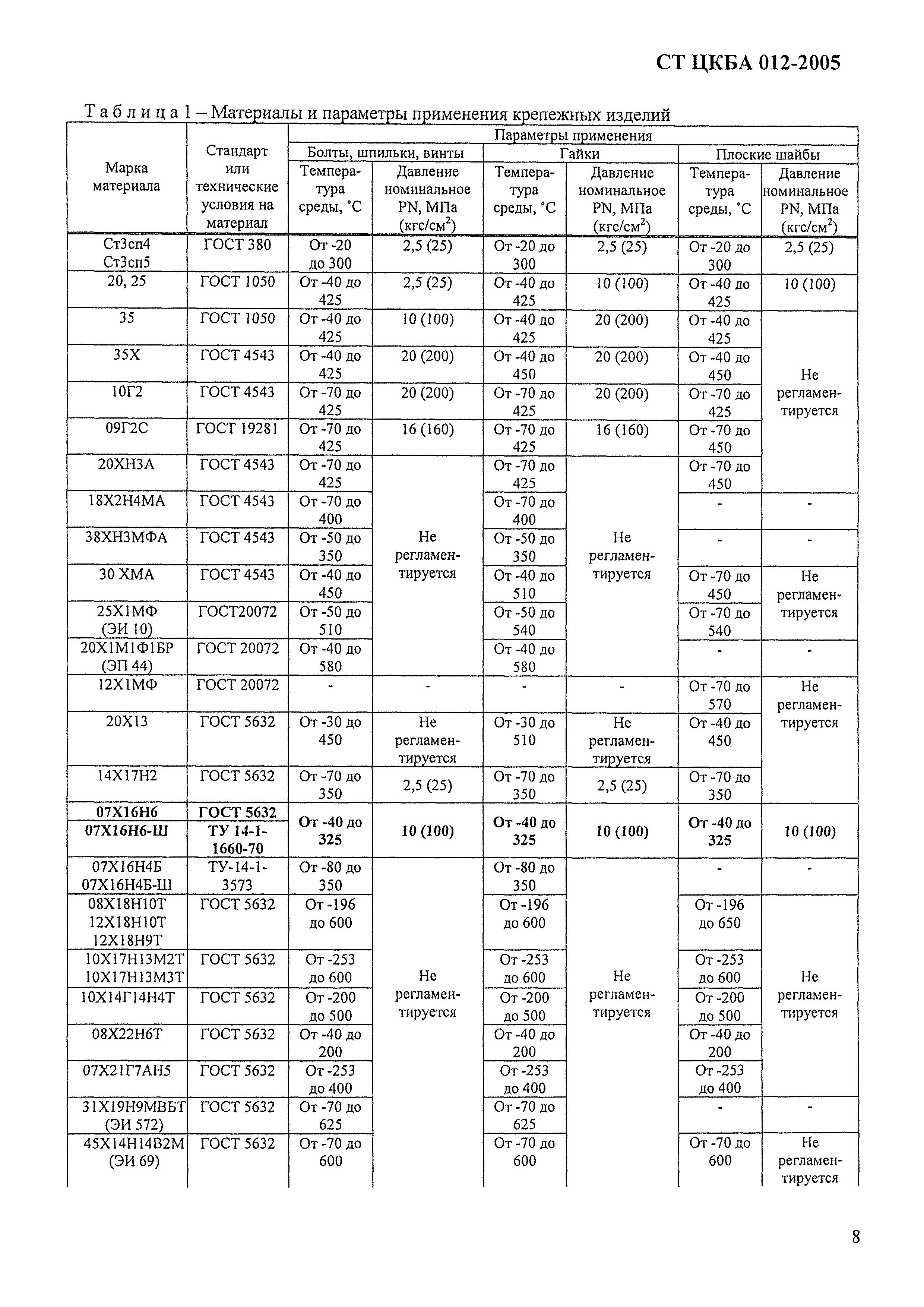

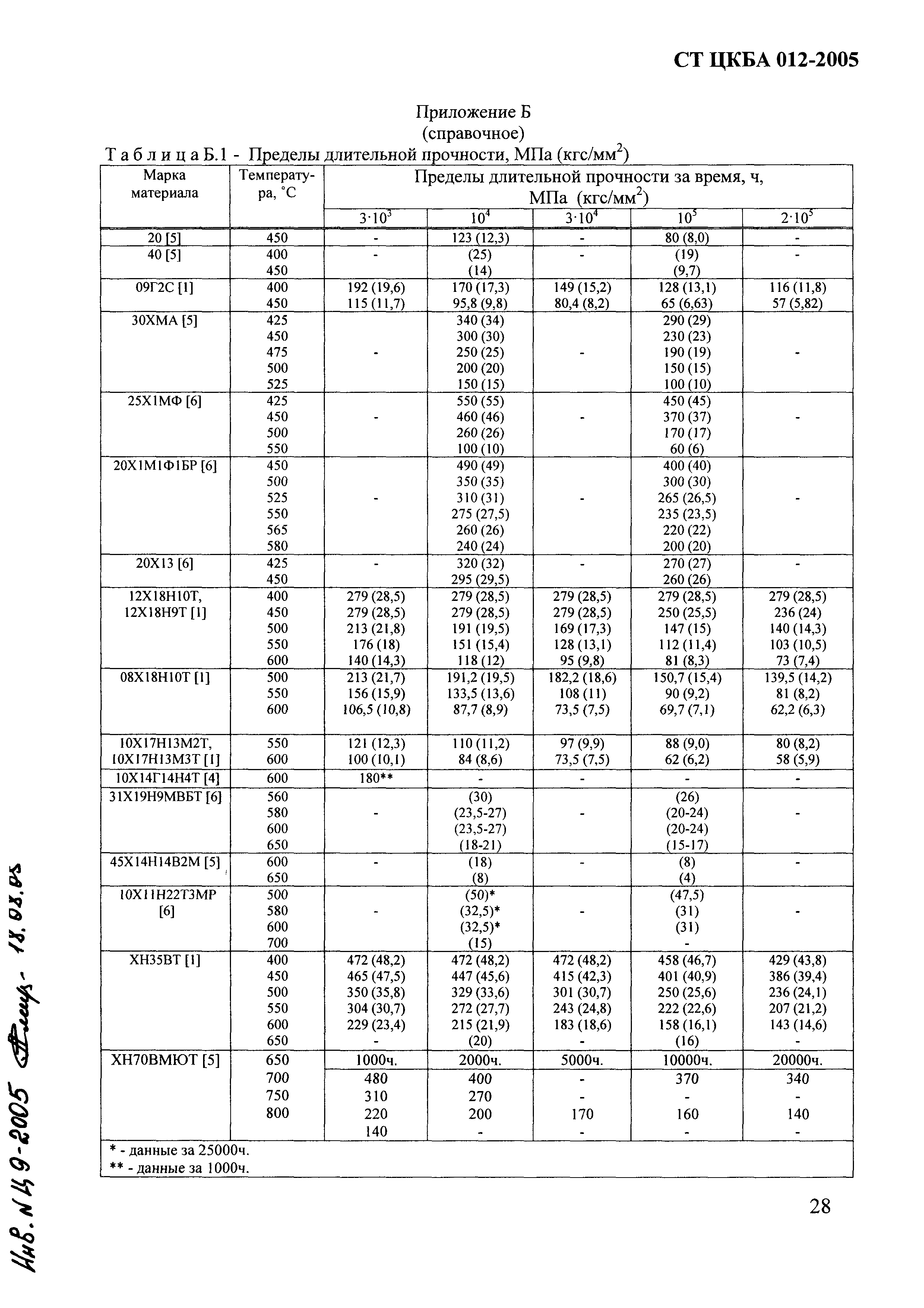

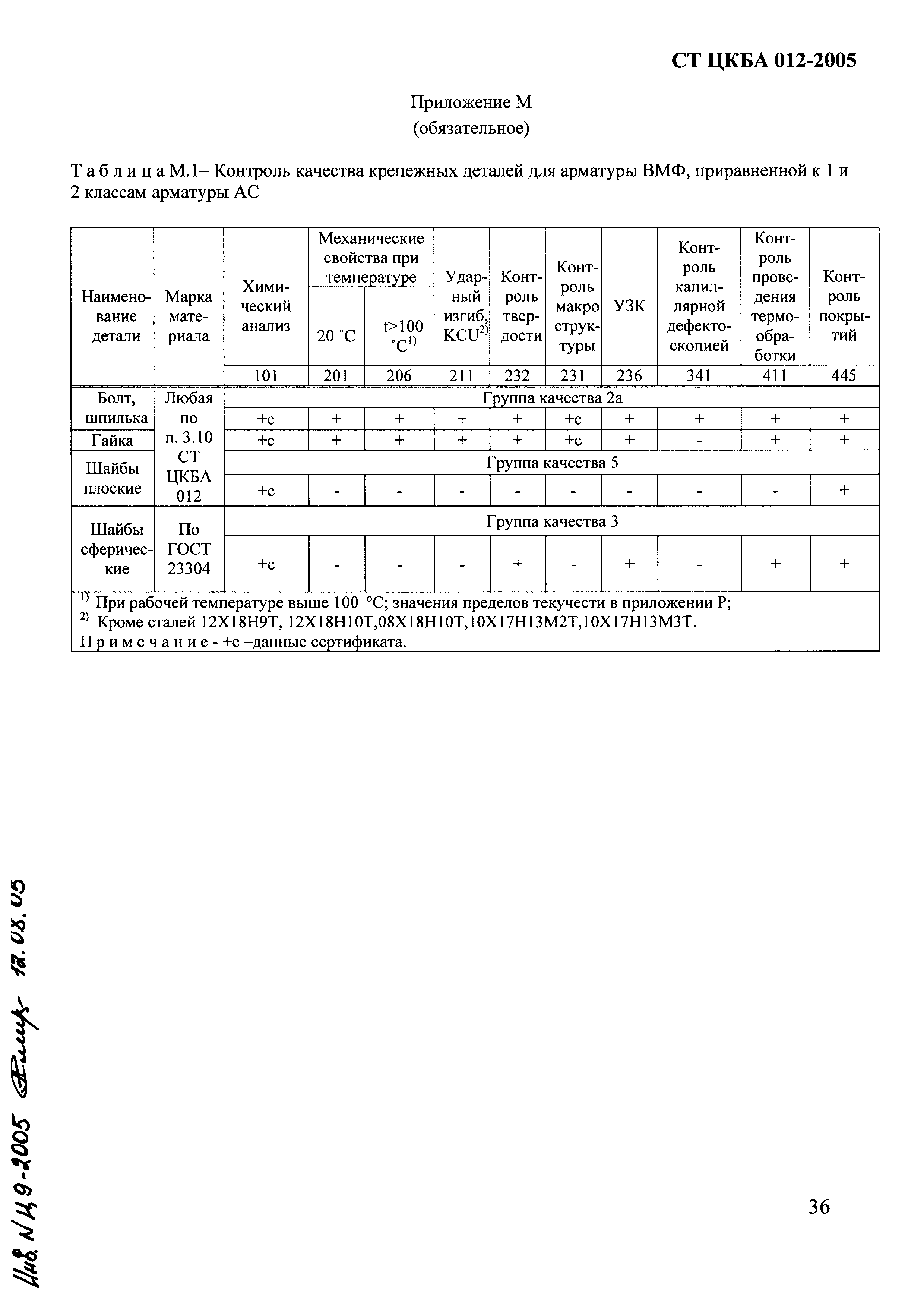

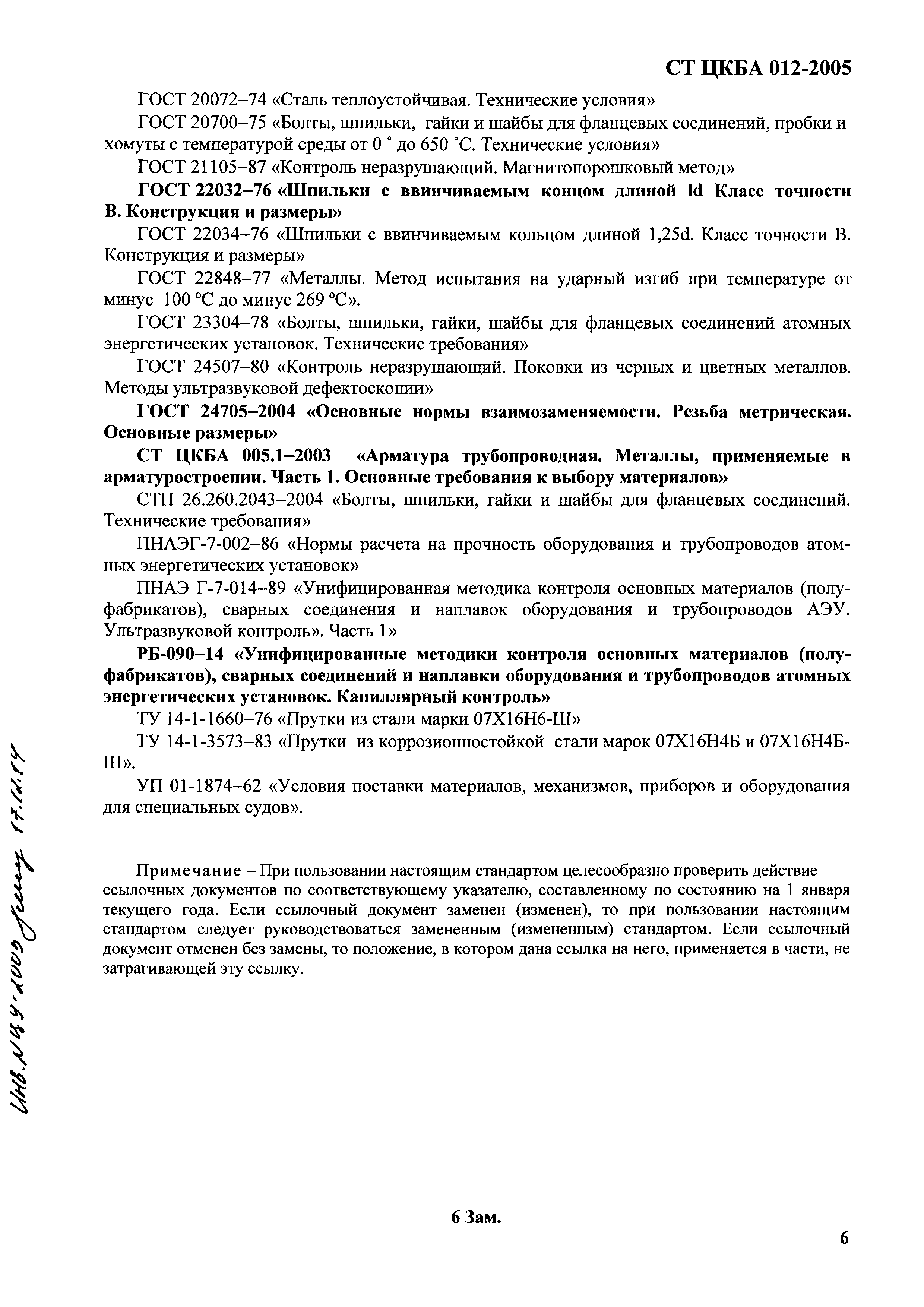

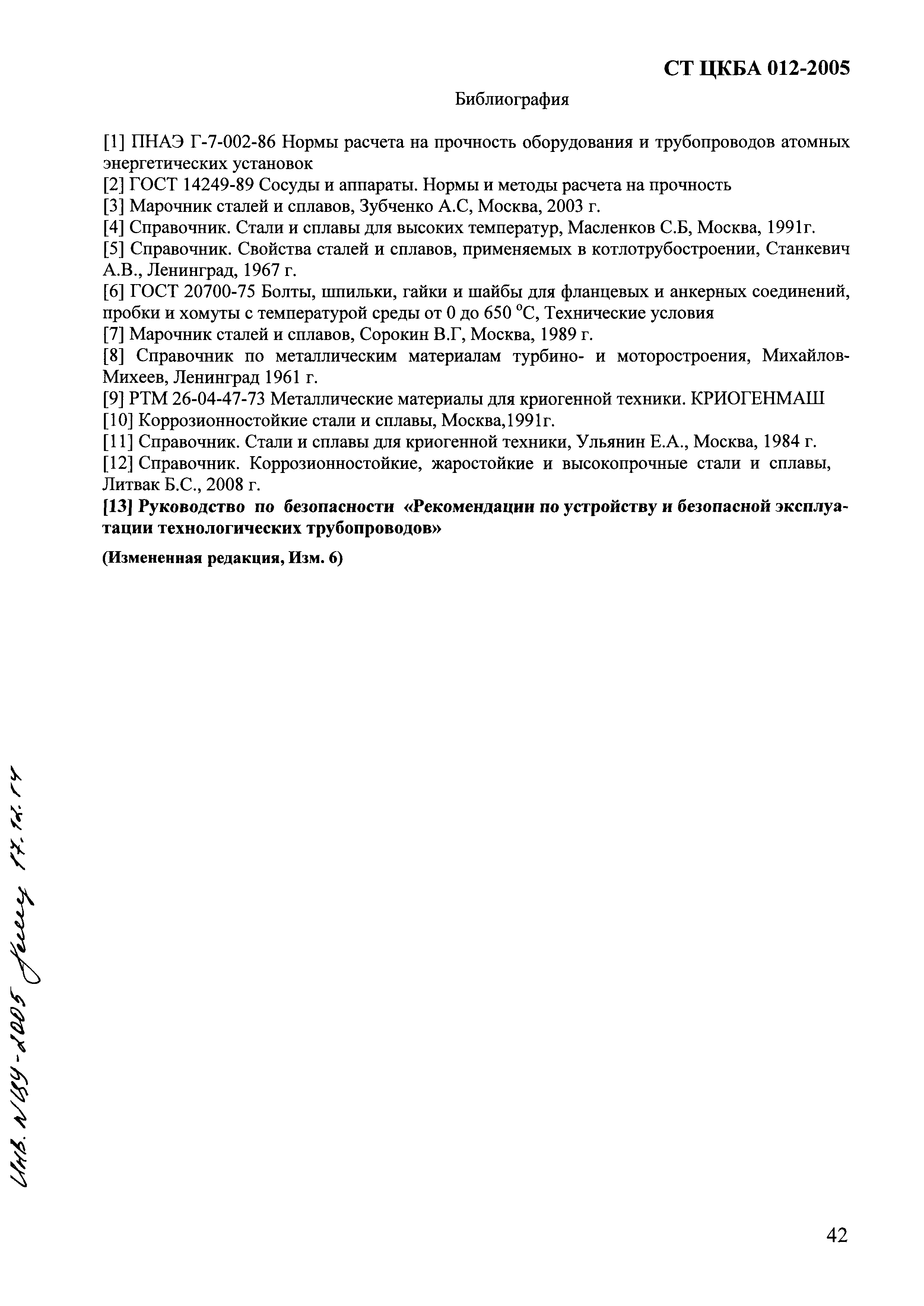

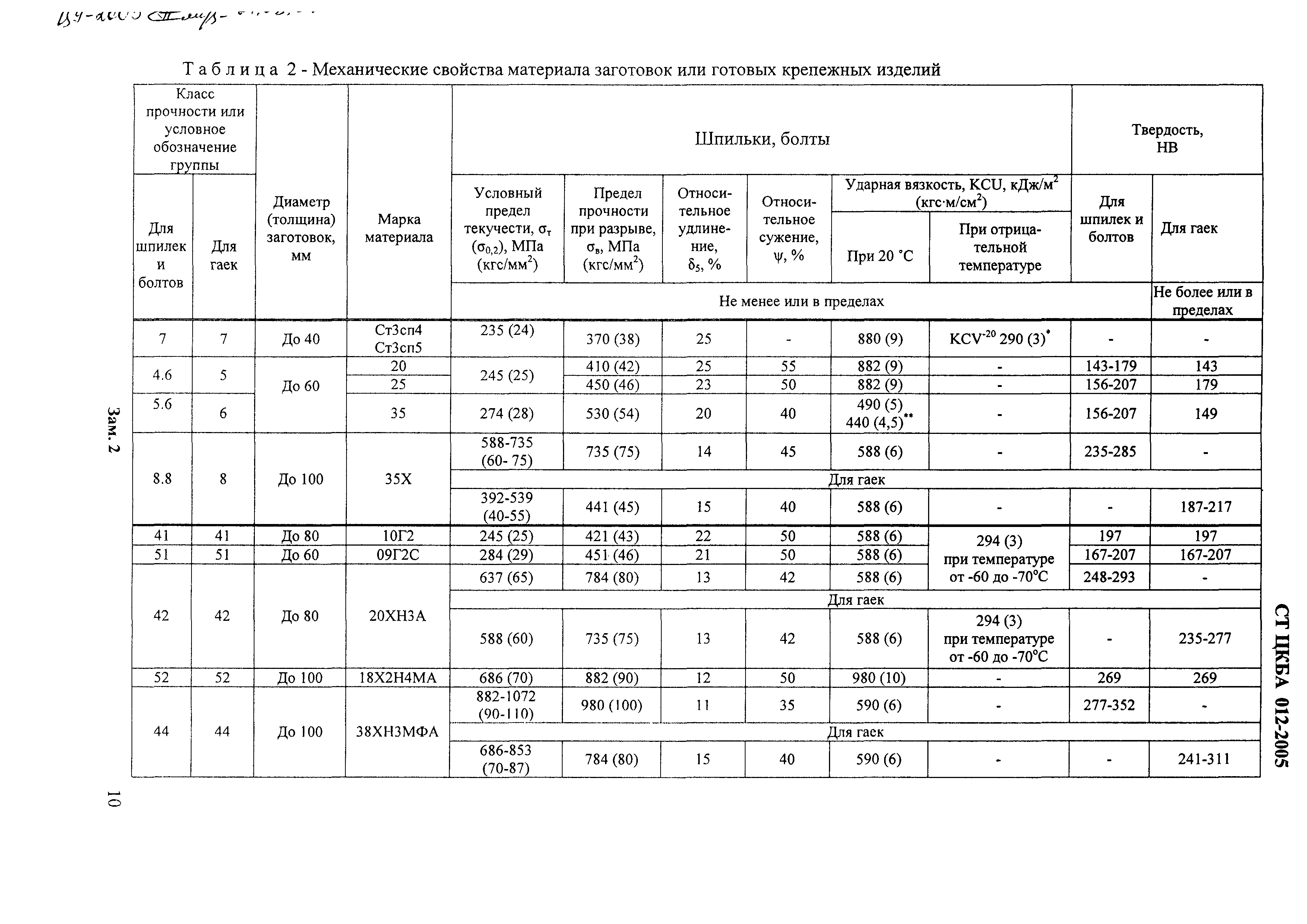

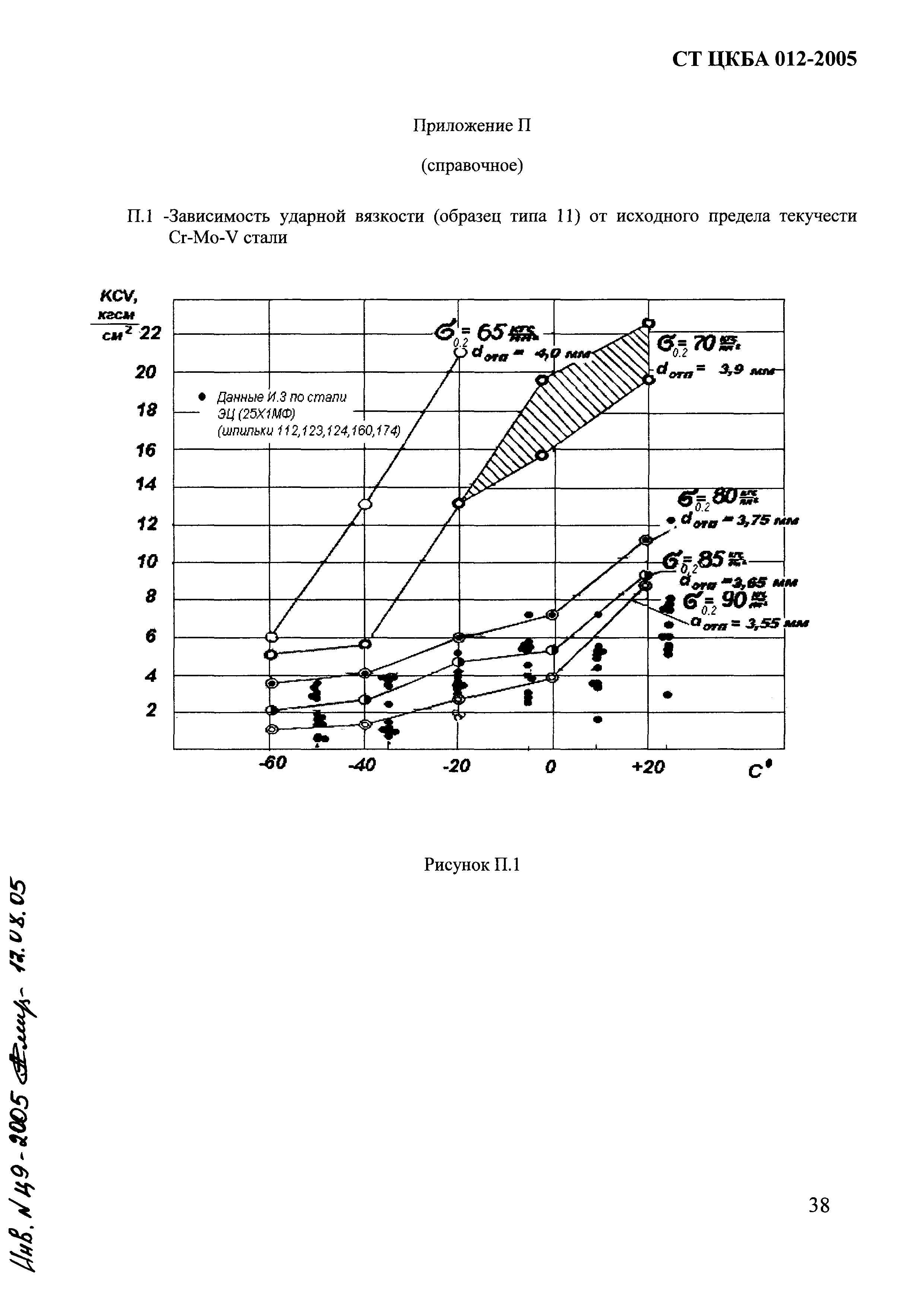

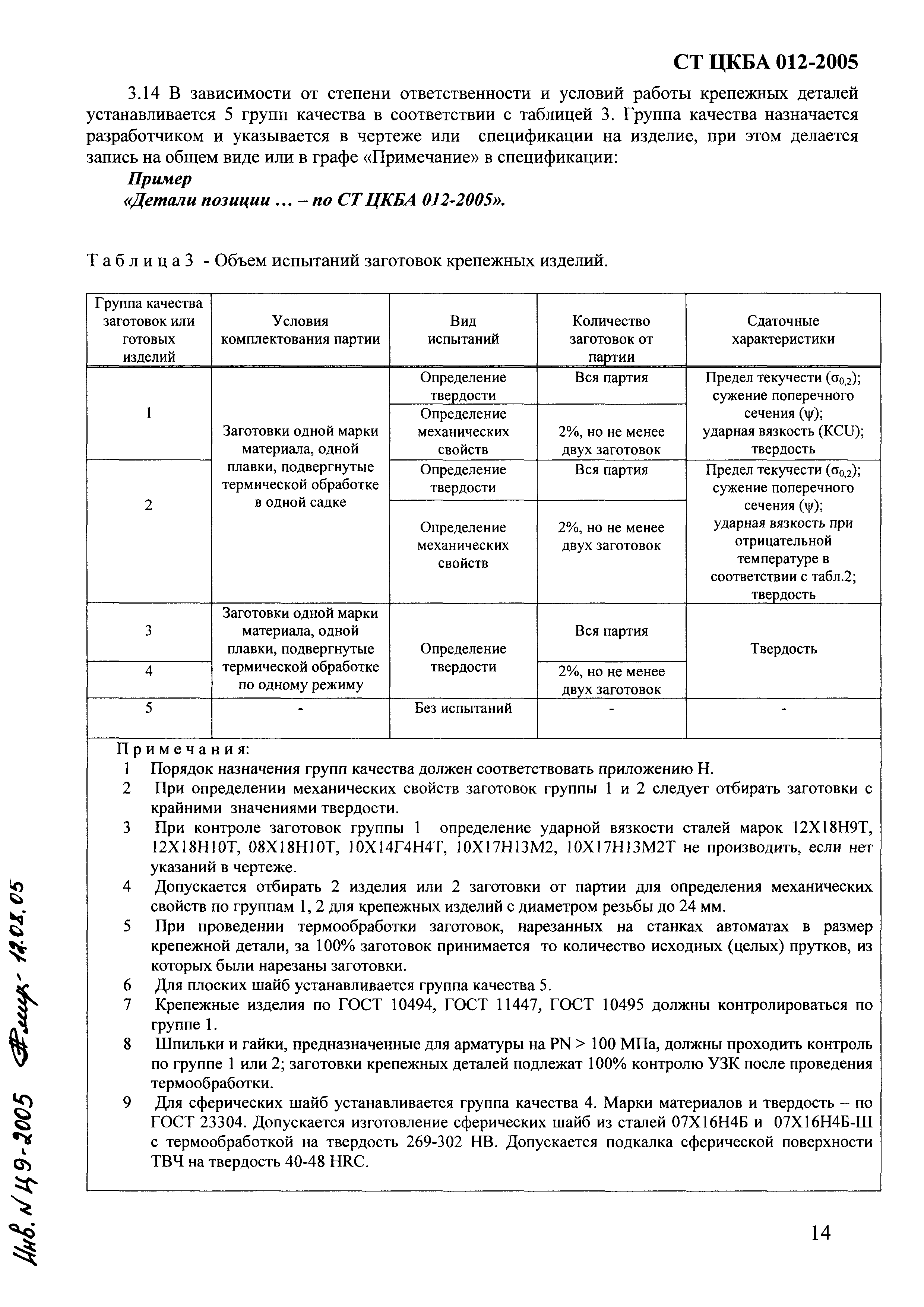

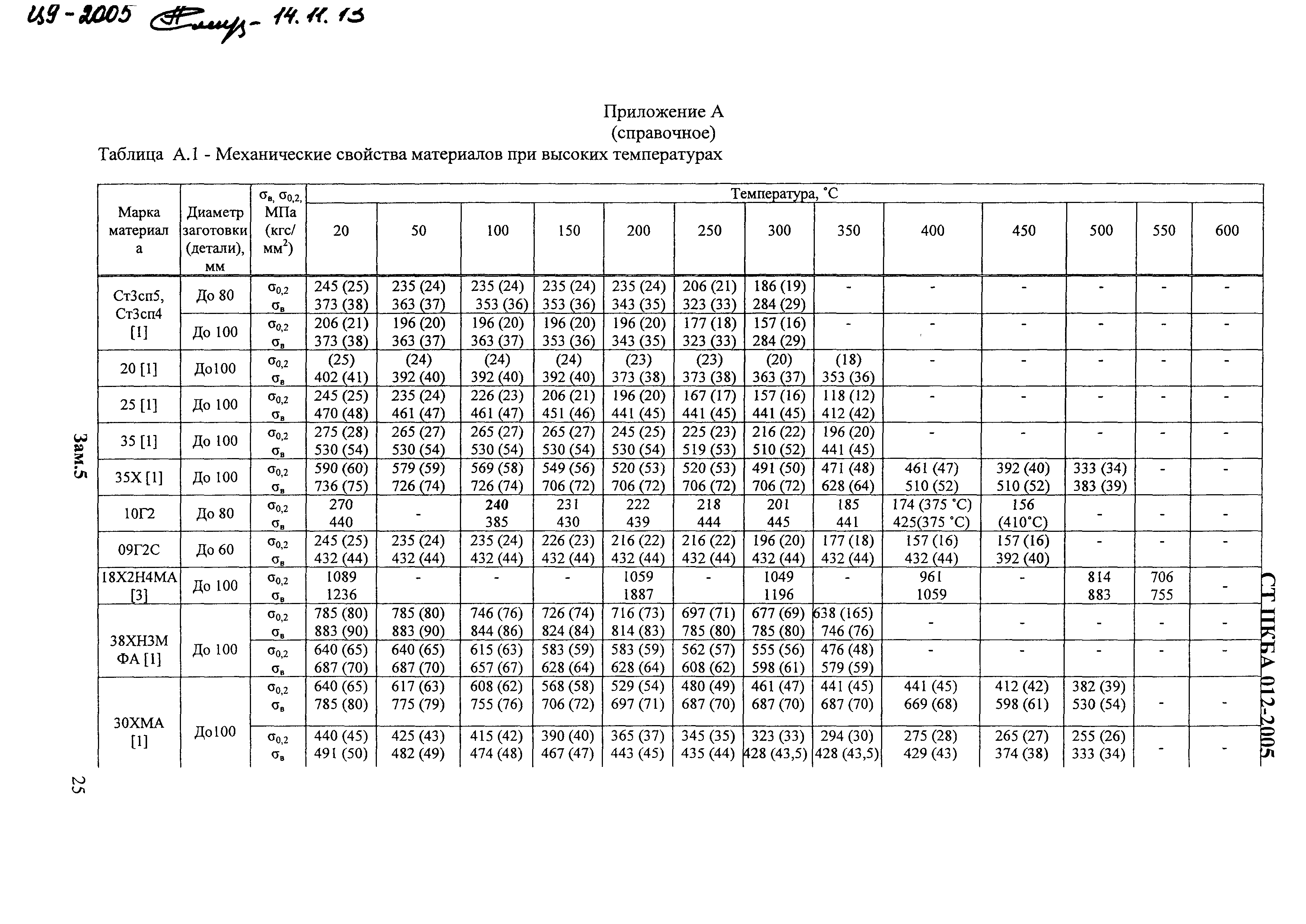

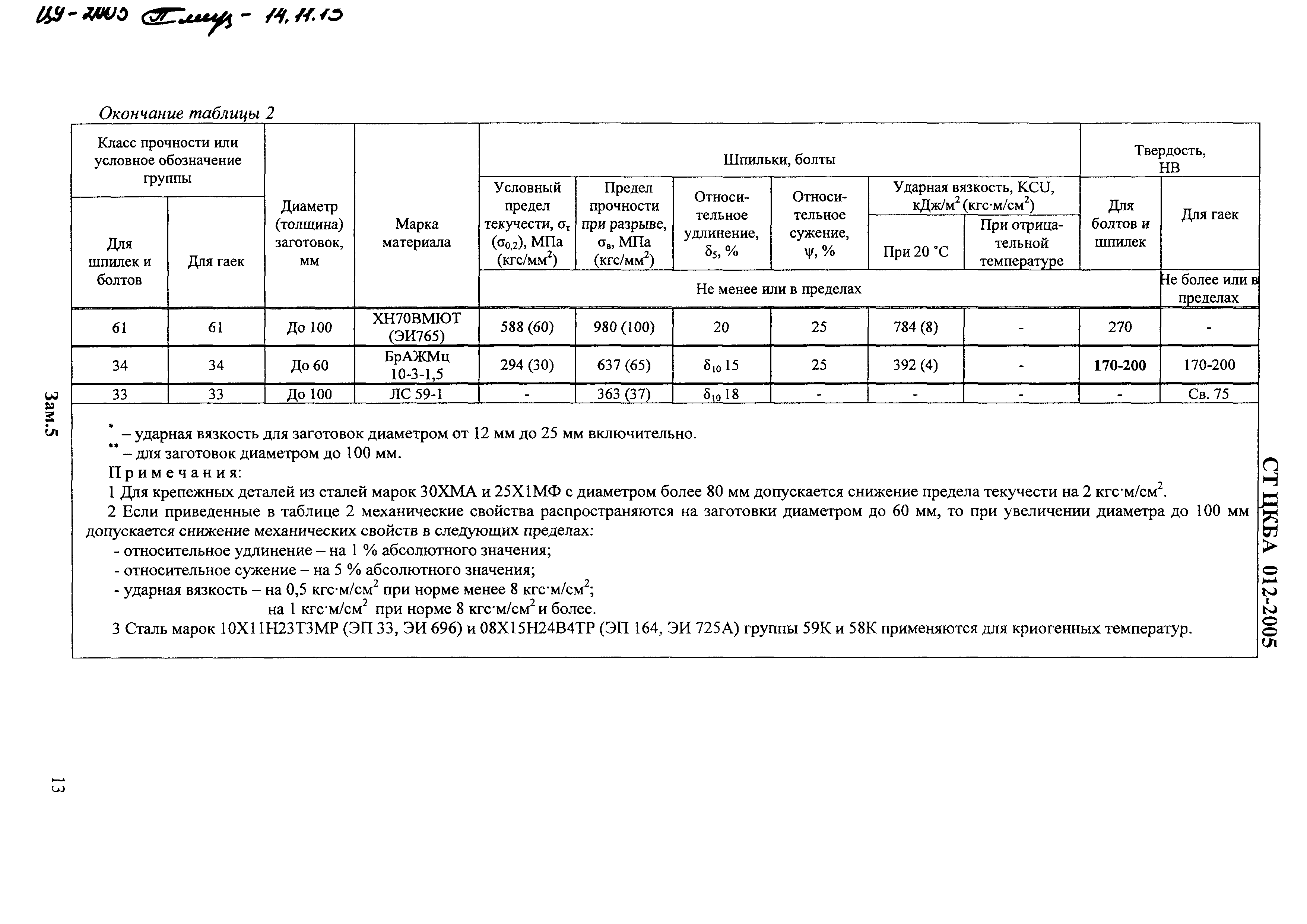

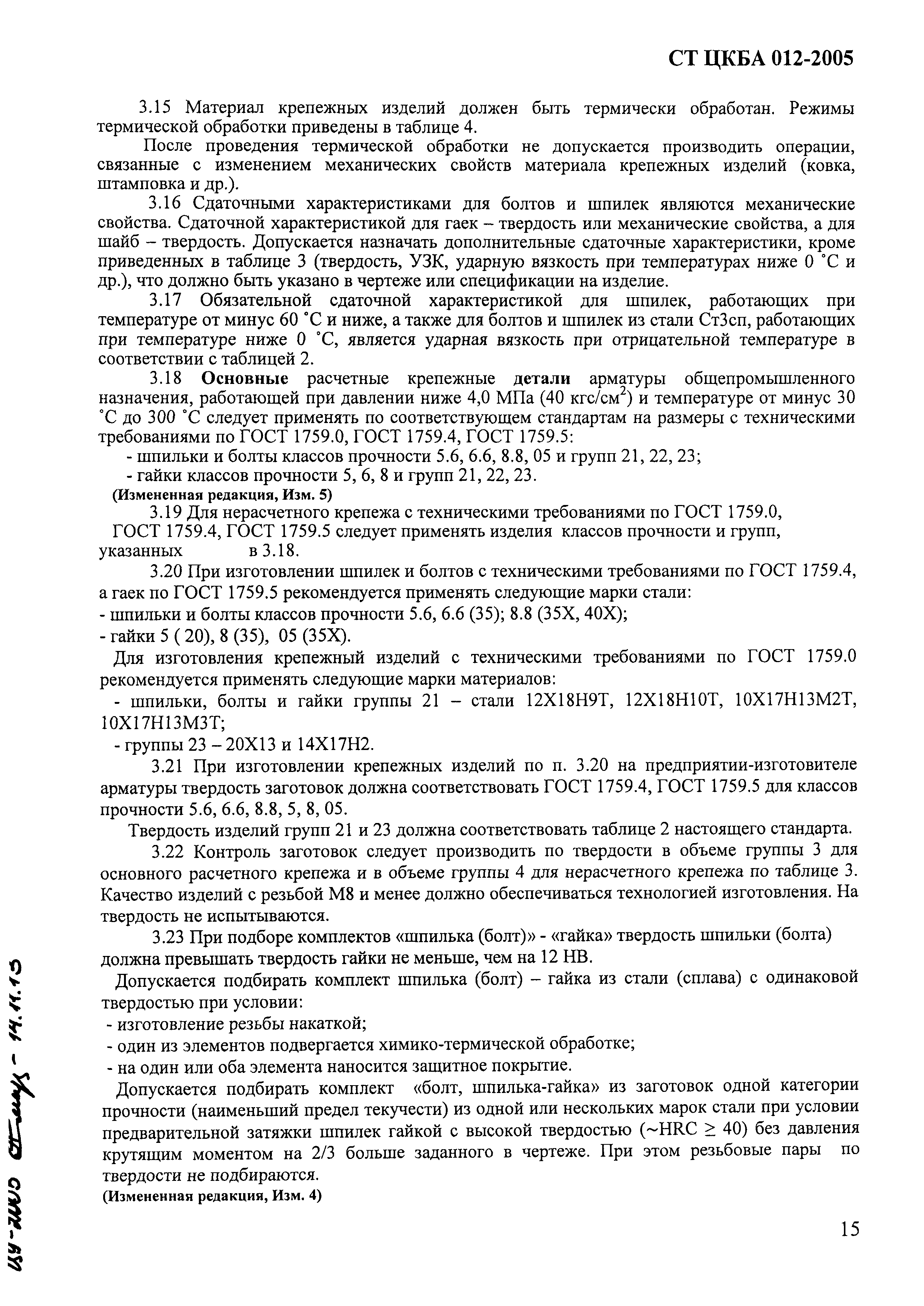

![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/0.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/1.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/2.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/3.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/4.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/5.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/6.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/7.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/8.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/9.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/10.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/11.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/12.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/13.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/14.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/15.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/16.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/17.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/18.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/19.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/20.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/21.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/22.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/23.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/24.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/25.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/26.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/27.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/28.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/29.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/30.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/31.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/32.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/33.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/34.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/35.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/36.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/37.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/38.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/39.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/40.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/41.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/42.gif) ![СТ ЦКБА 012-2005](../../../Data2/1/4293831/4293831893.files/43.gif)

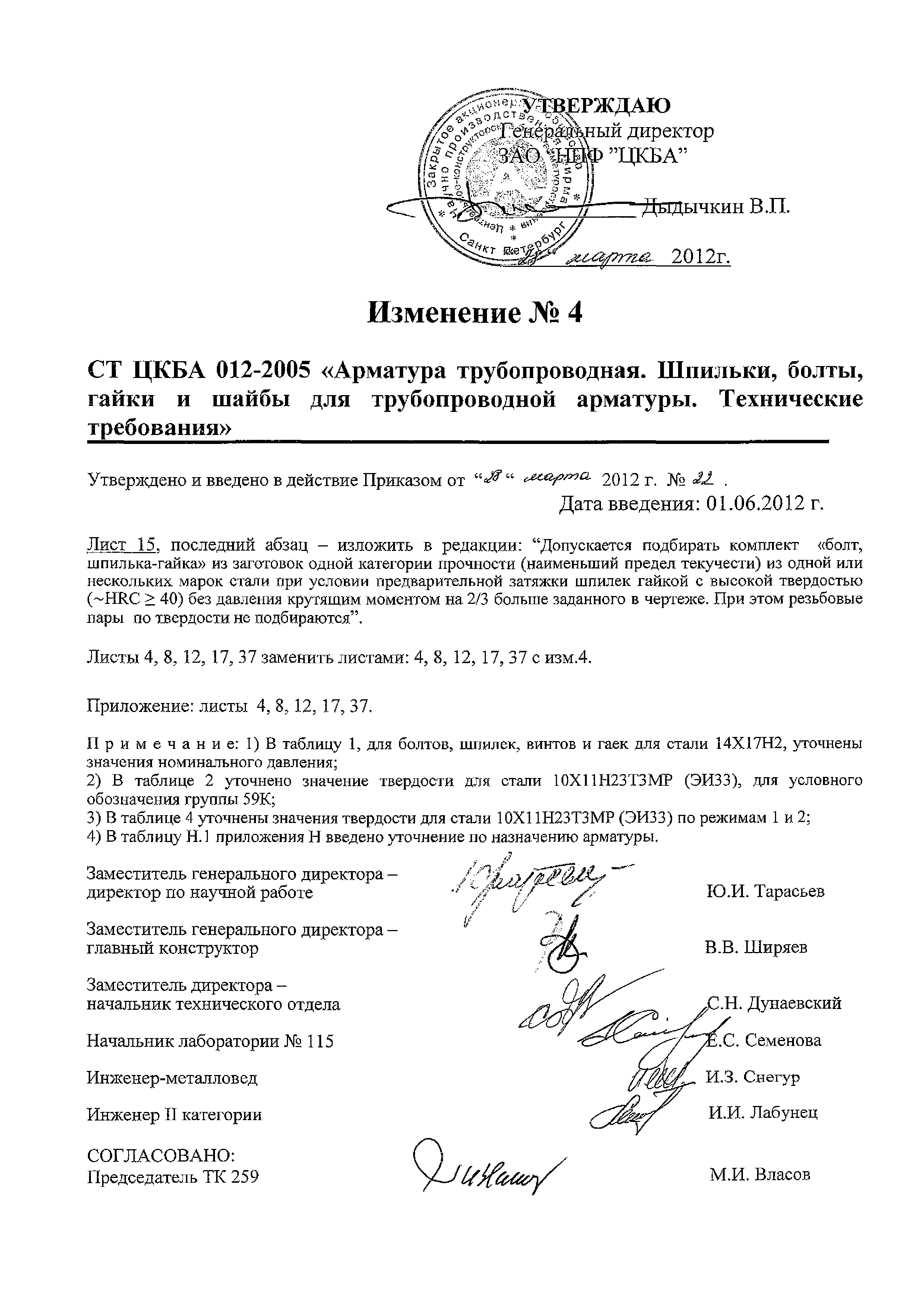

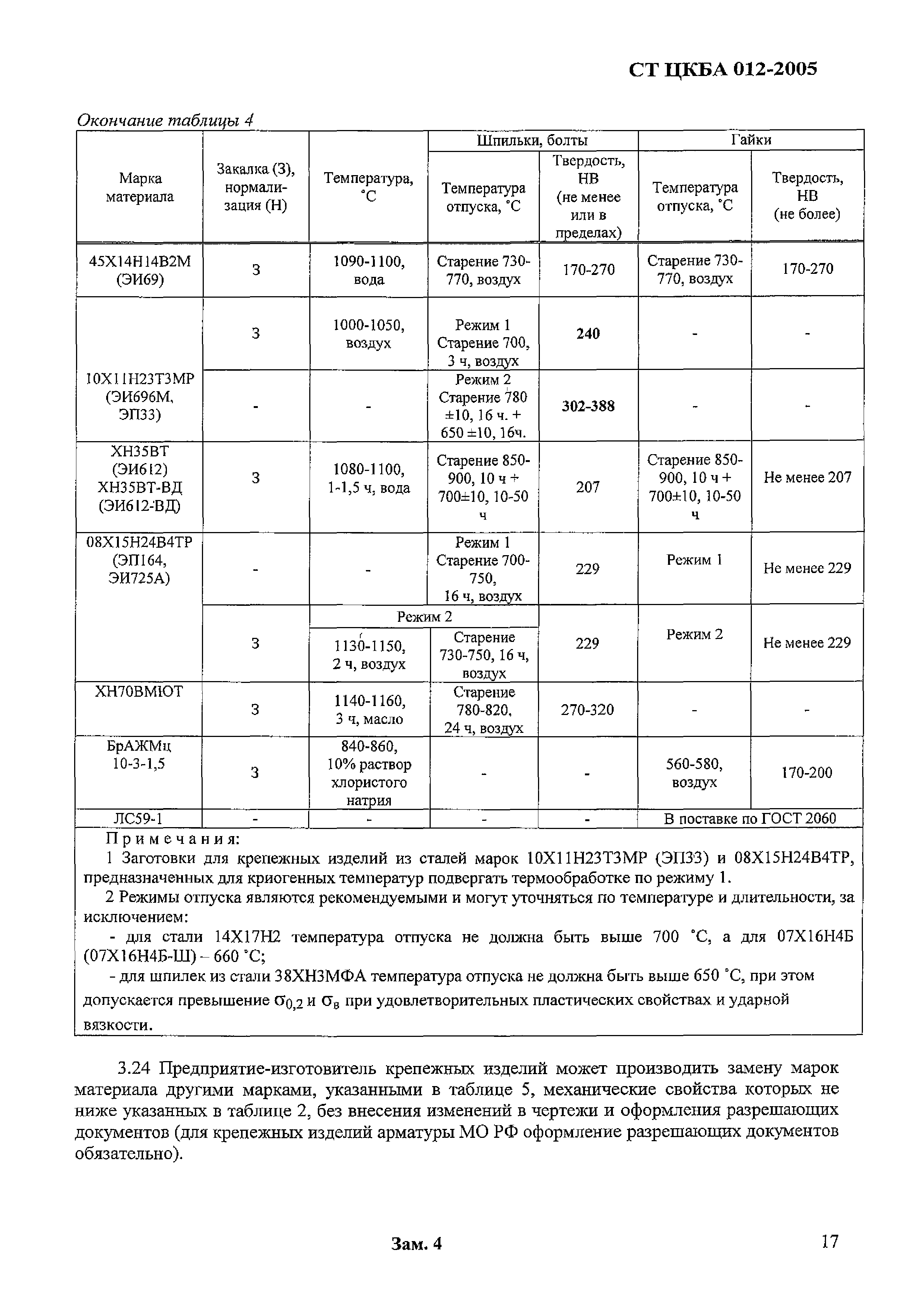

Текстовое изменение № 4 от 01.06.2012

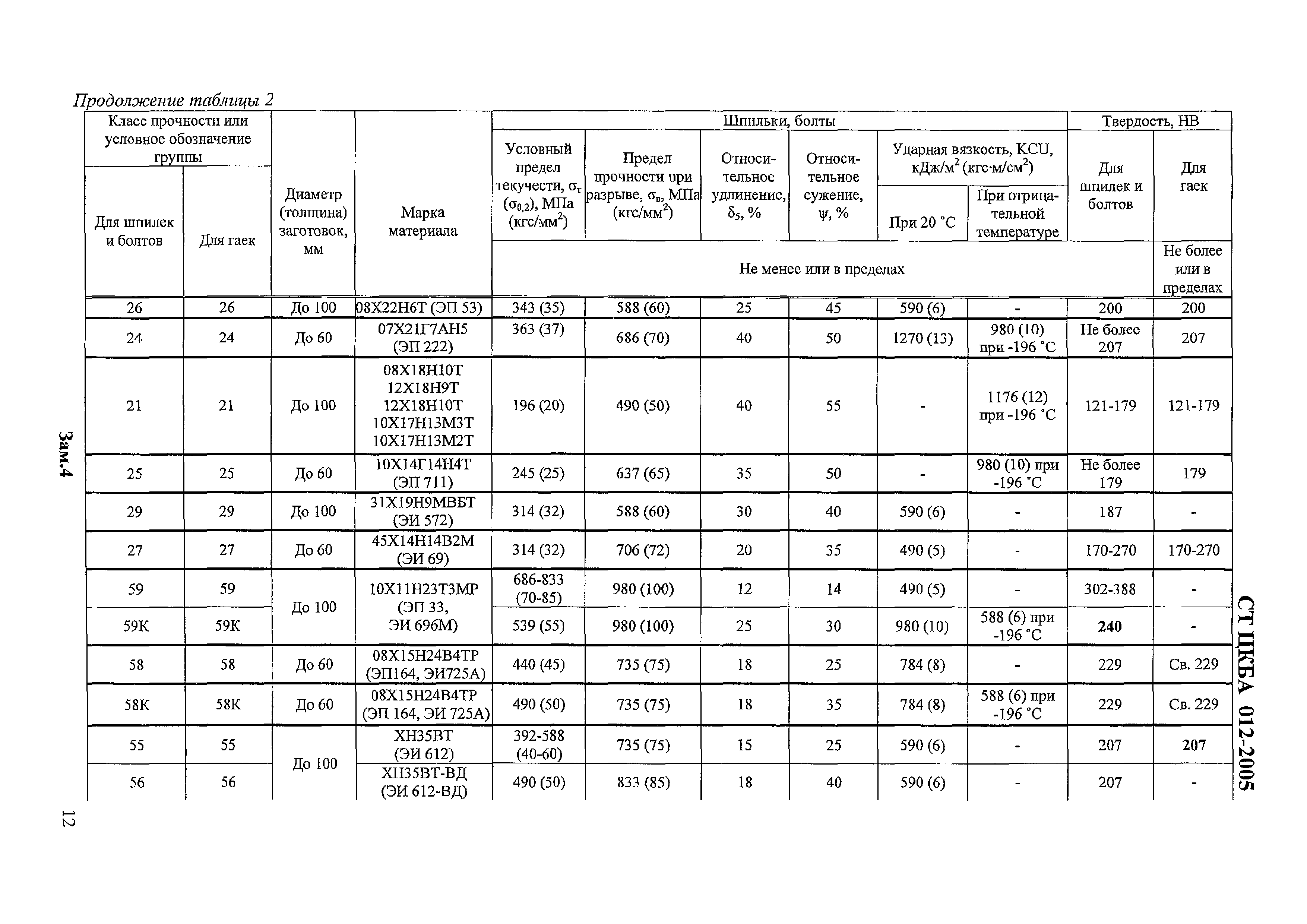

![№ 4](../../../Data2/0/4294818/4294818012.files/0.gif) ![№ 4](../../../Data2/0/4294818/4294818012.files/1.gif) ![№ 4](../../../Data2/0/4294818/4294818012.files/2.gif) ![№ 4](../../../Data2/0/4294818/4294818012.files/3.gif) ![№ 4](../../../Data2/0/4294818/4294818012.files/4.gif) ![№ 4](../../../Data2/0/4294818/4294818012.files/5.gif) ![№ 4](../../../Data2/0/4294818/4294818012.files/6.gif)

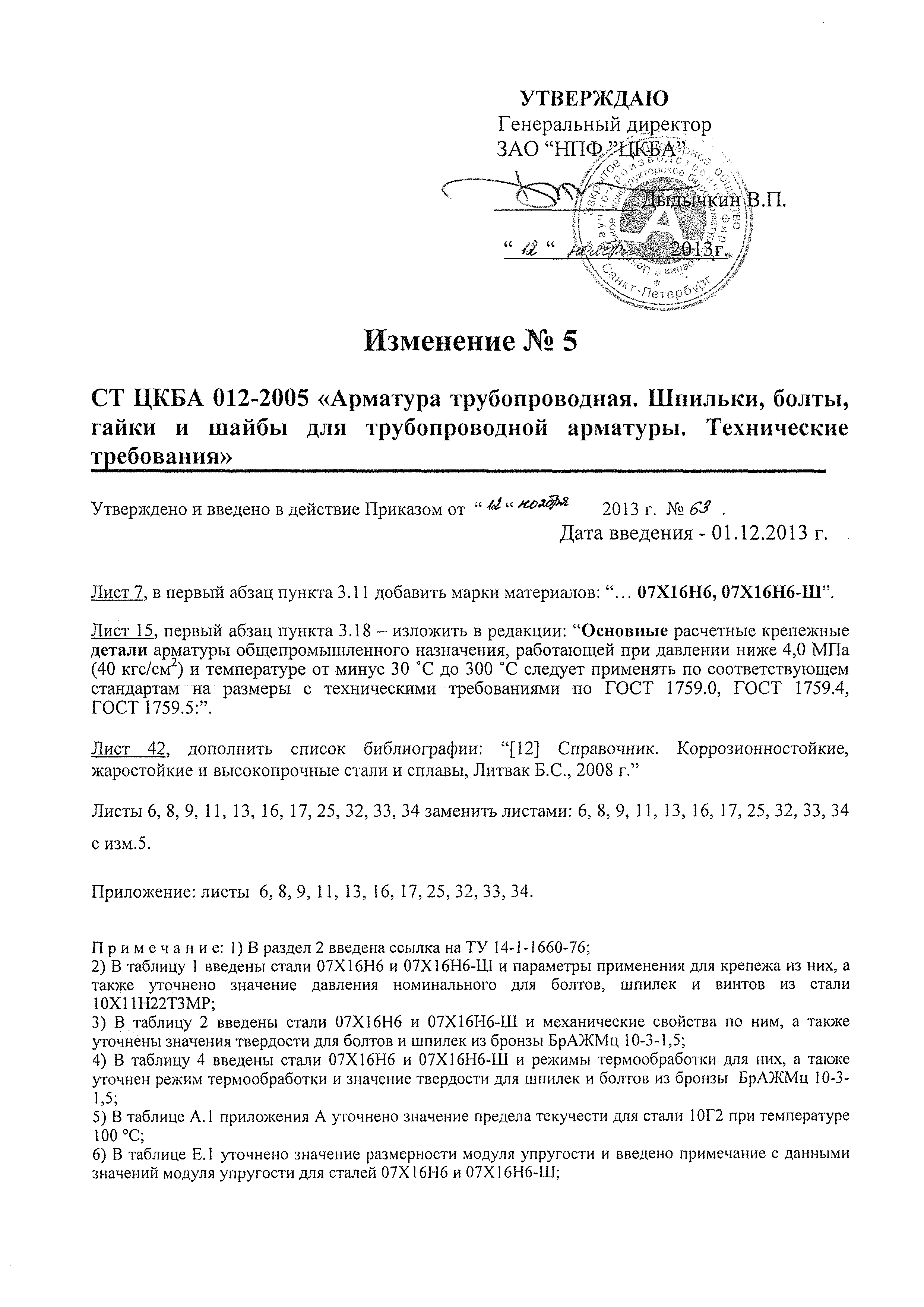

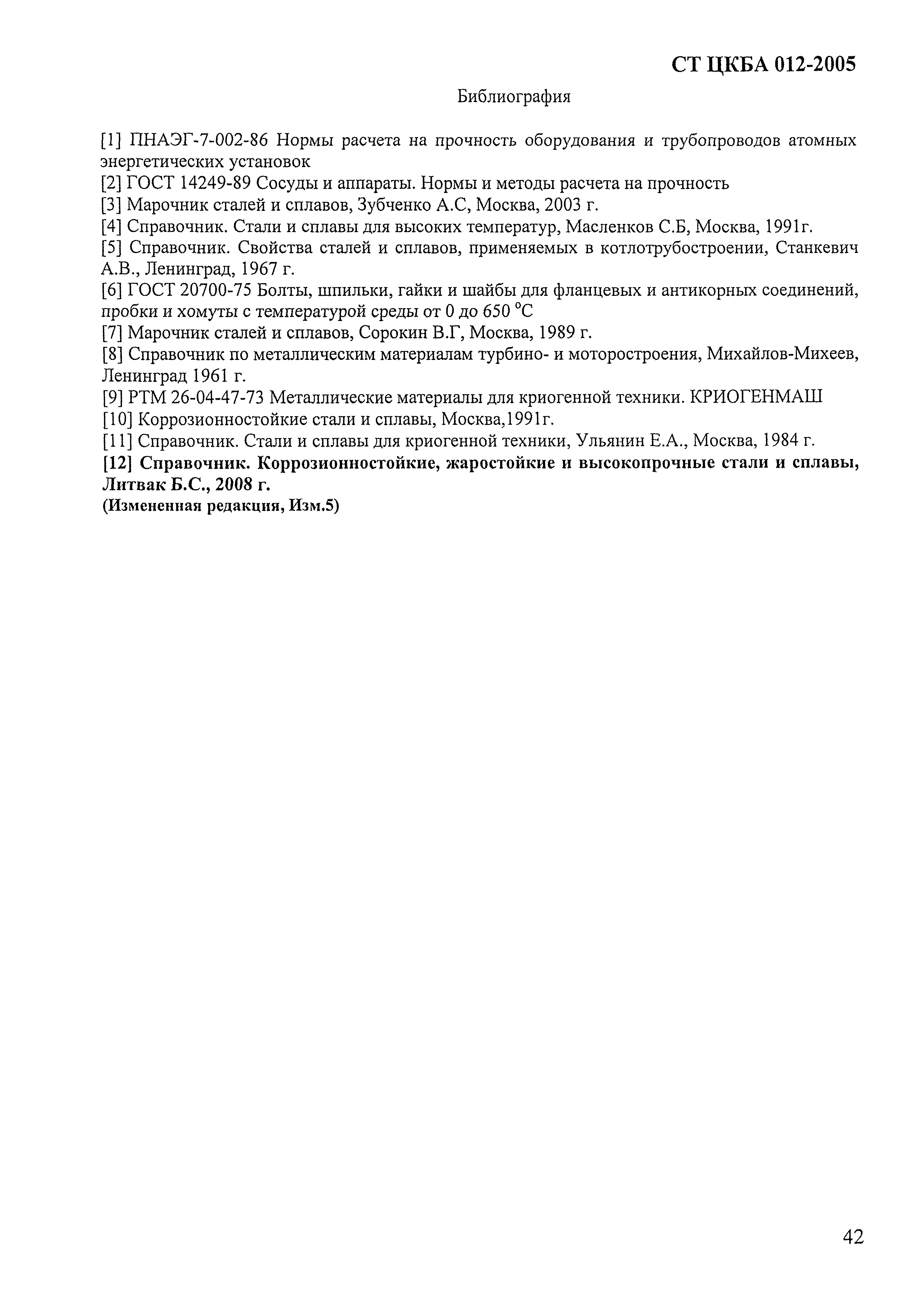

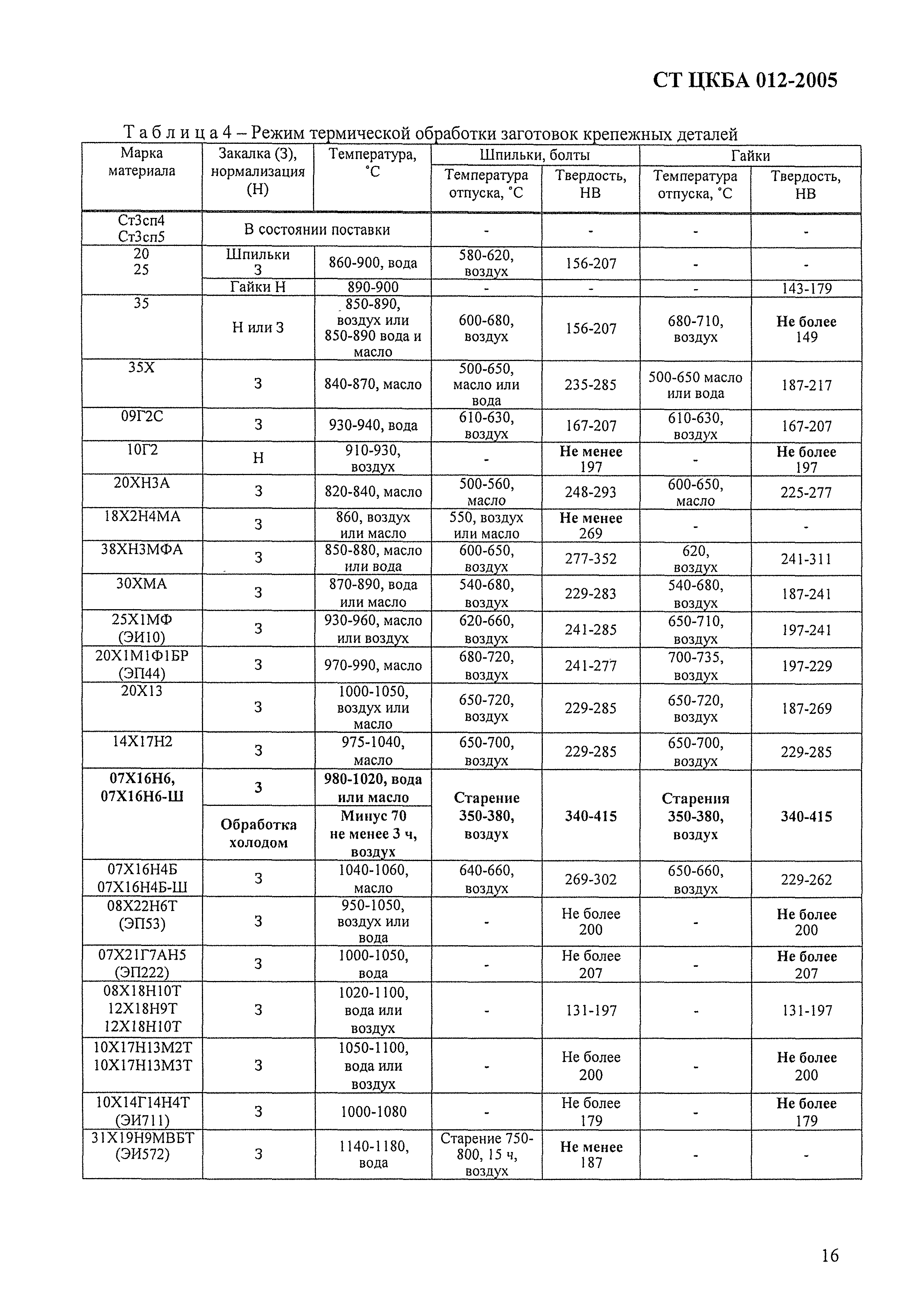

Текстовое изменение № 5 от 01.12.2013

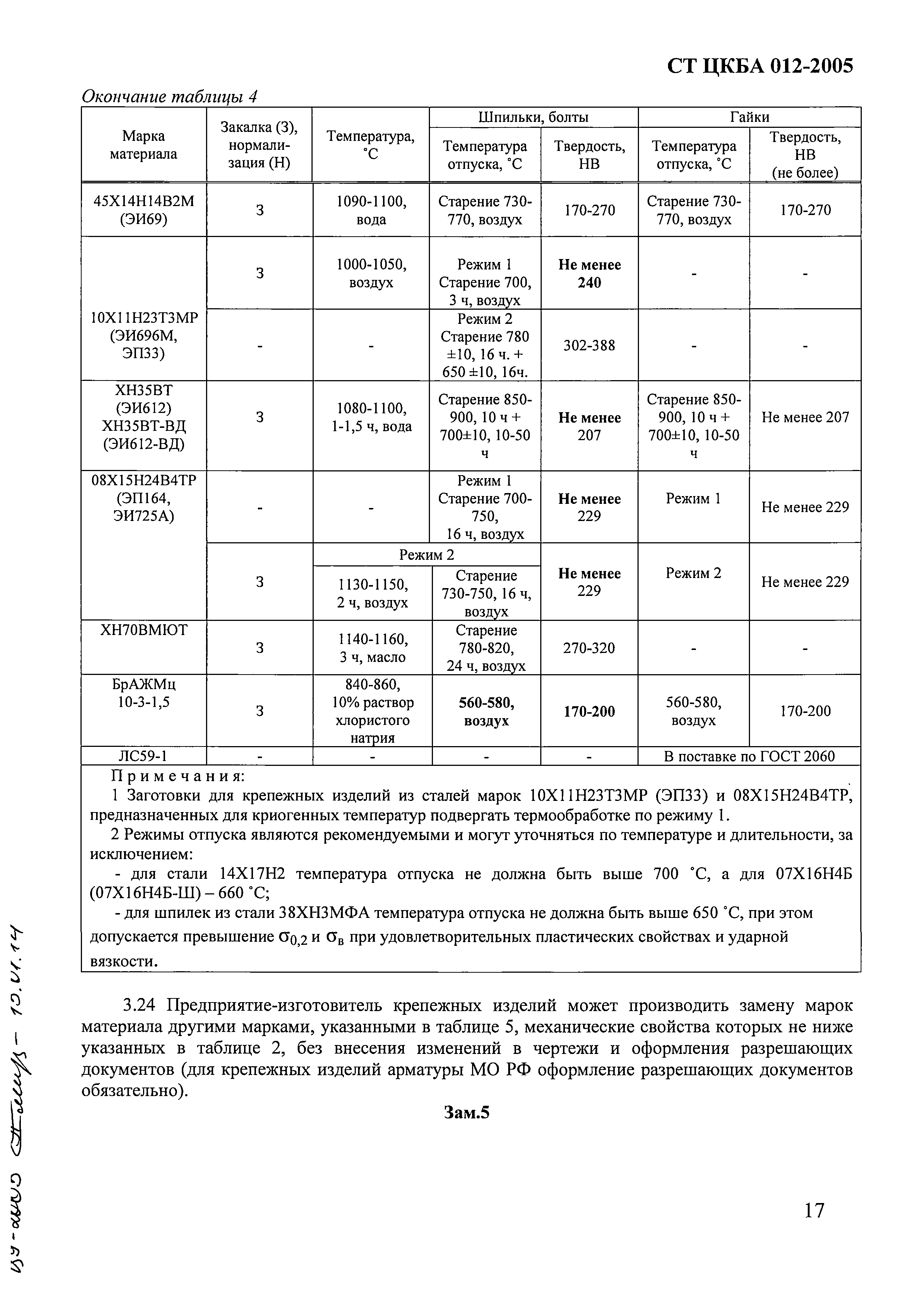

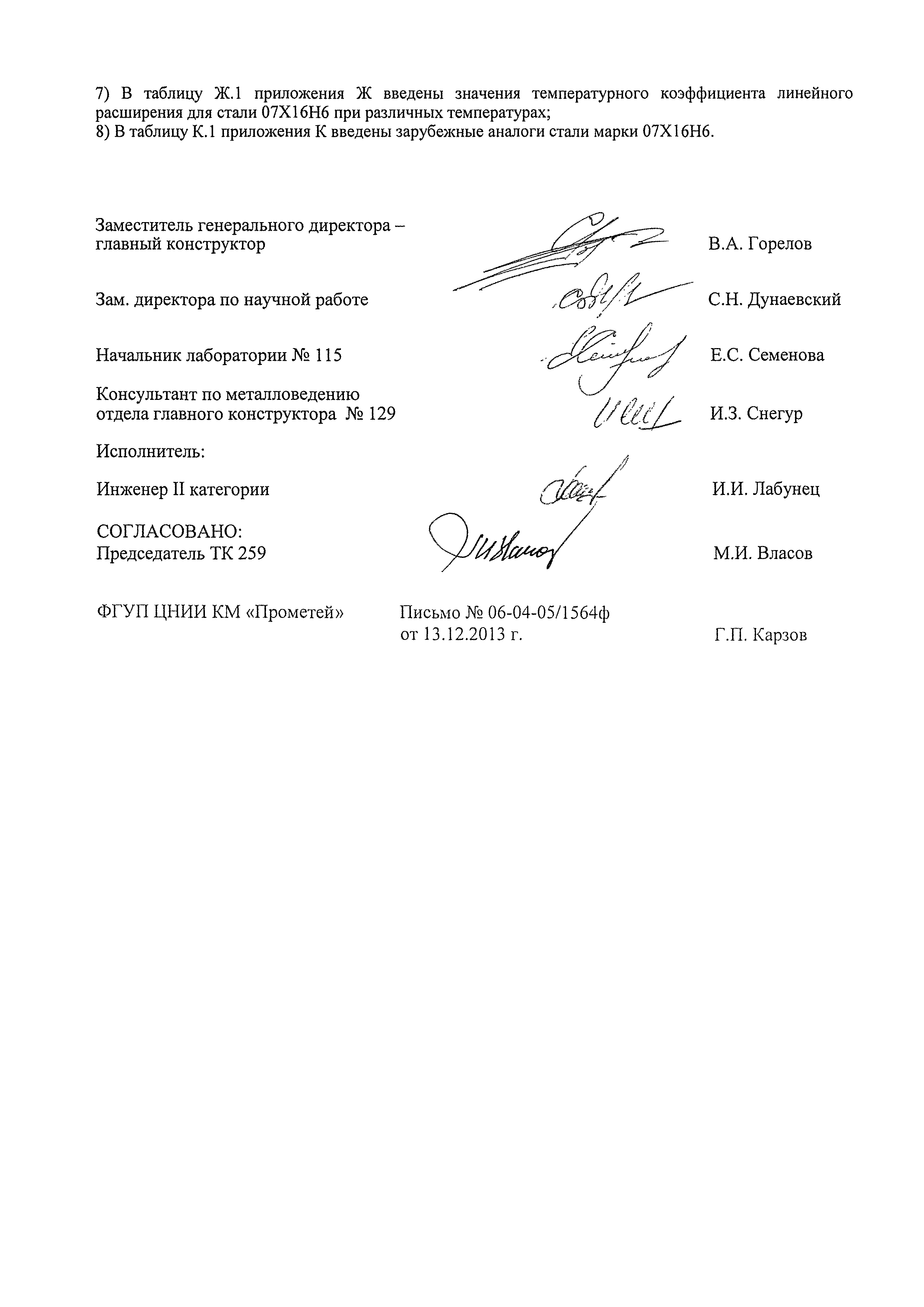

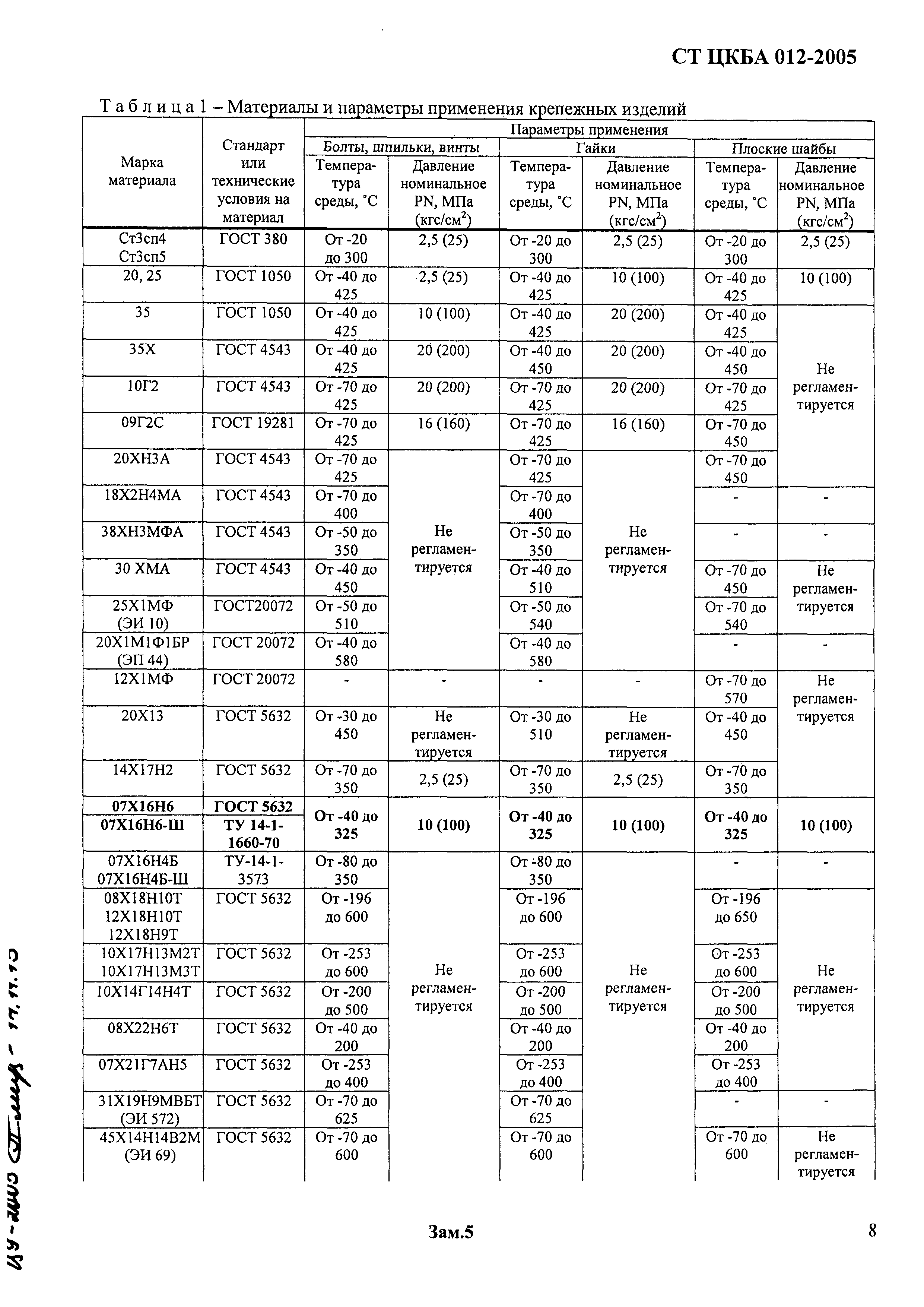

![№ 5](../../../Data2/0/4294813/4294813871.files/0.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/1.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/2.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/3.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/4.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/5.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/6.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/7.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/8.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/9.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/10.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/11.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/12.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/13.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/14.gif) ![№ 5](../../../Data2/0/4294813/4294813871.files/15.gif)

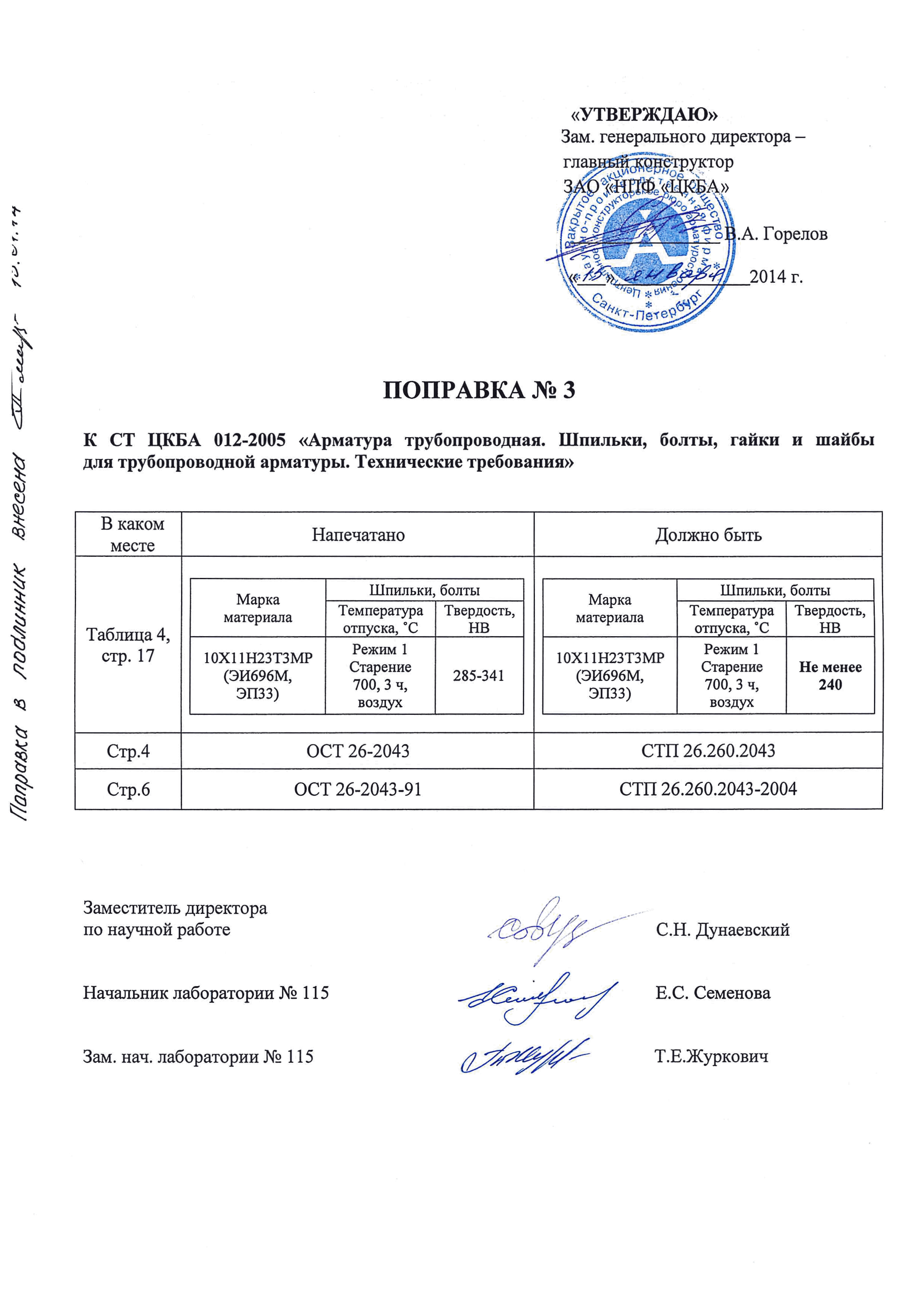

Текстовое изменение поправка № 3 от 15.01.2014
![поправка № 3](../../../Data2/0/4294813/4294813864.files/0.gif) ![поправка № 3](../../../Data2/0/4294813/4294813864.files/1.gif) ![поправка № 3](../../../Data2/0/4294813/4294813864.files/2.gif) ![поправка № 3](../../../Data2/0/4294813/4294813864.files/3.gif)

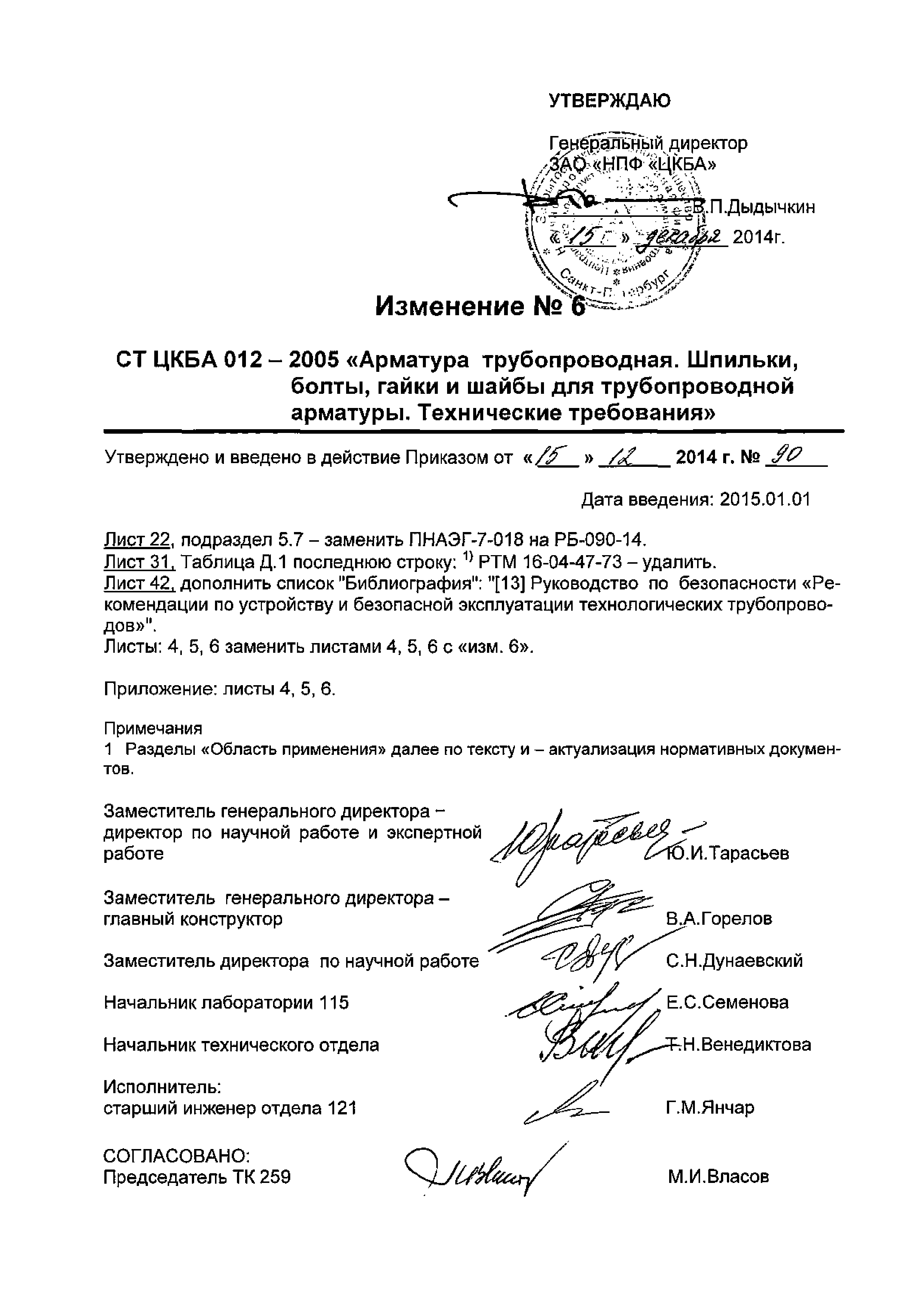

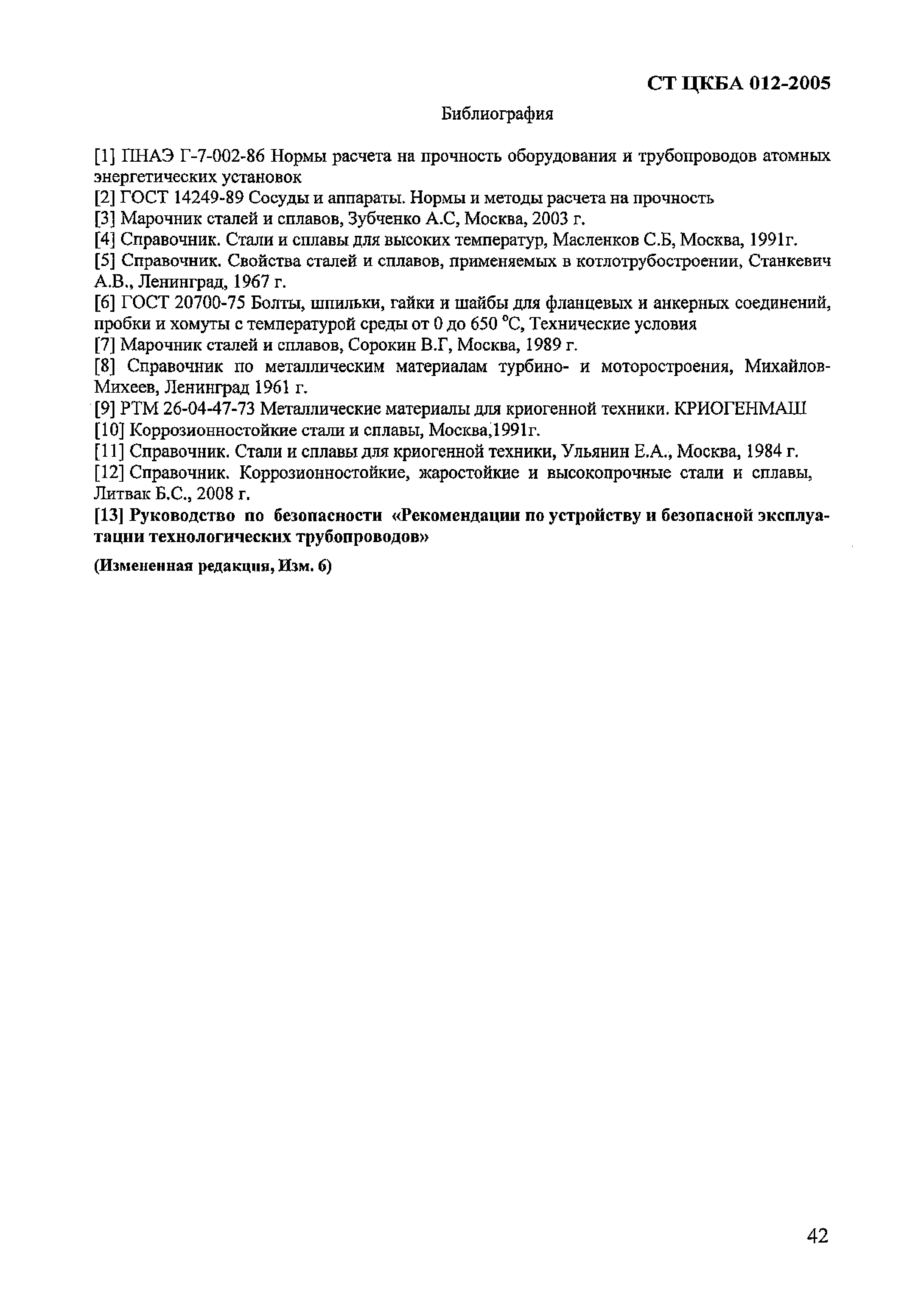

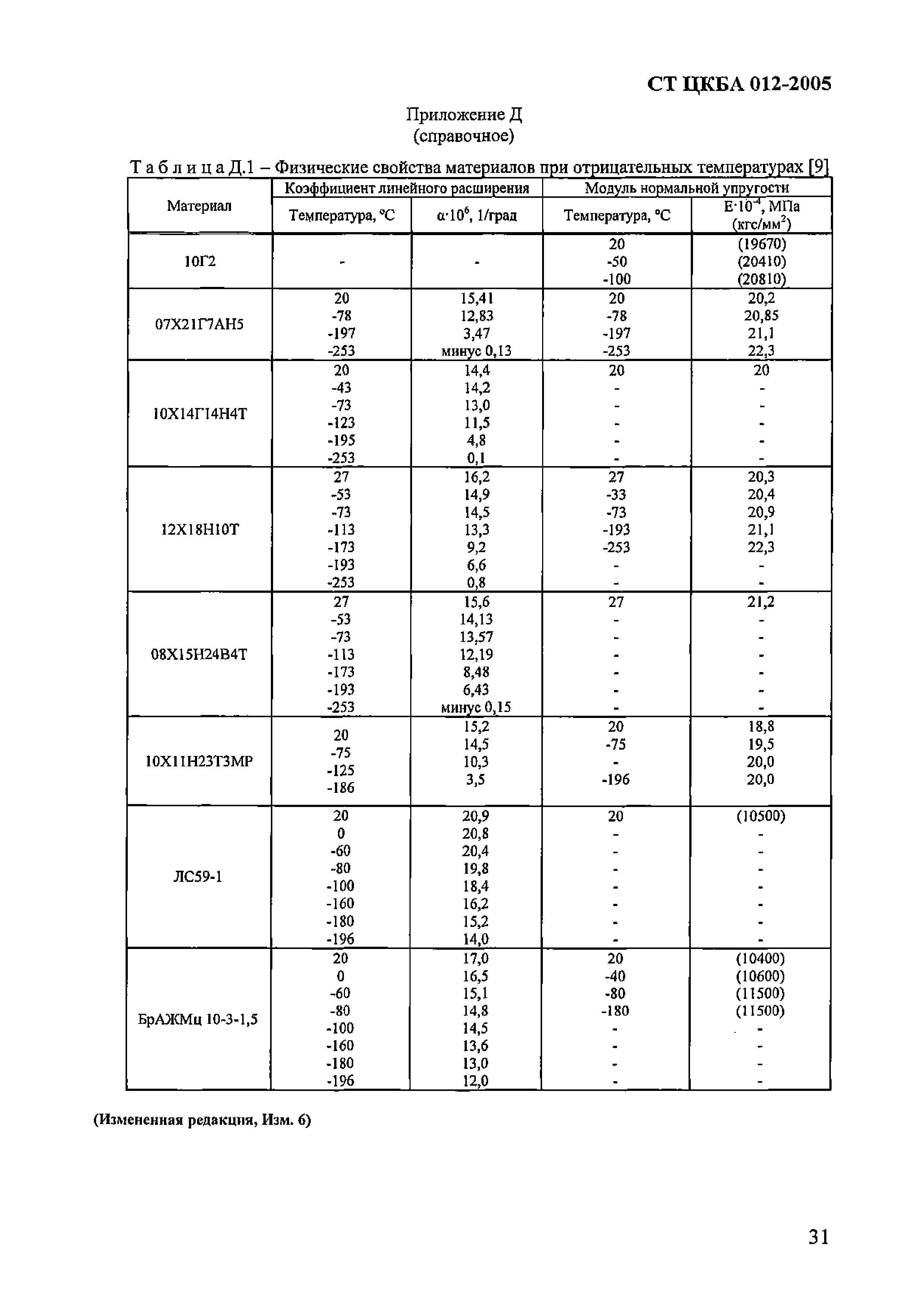

Текстовое изменение № 6 от 01.01.2015

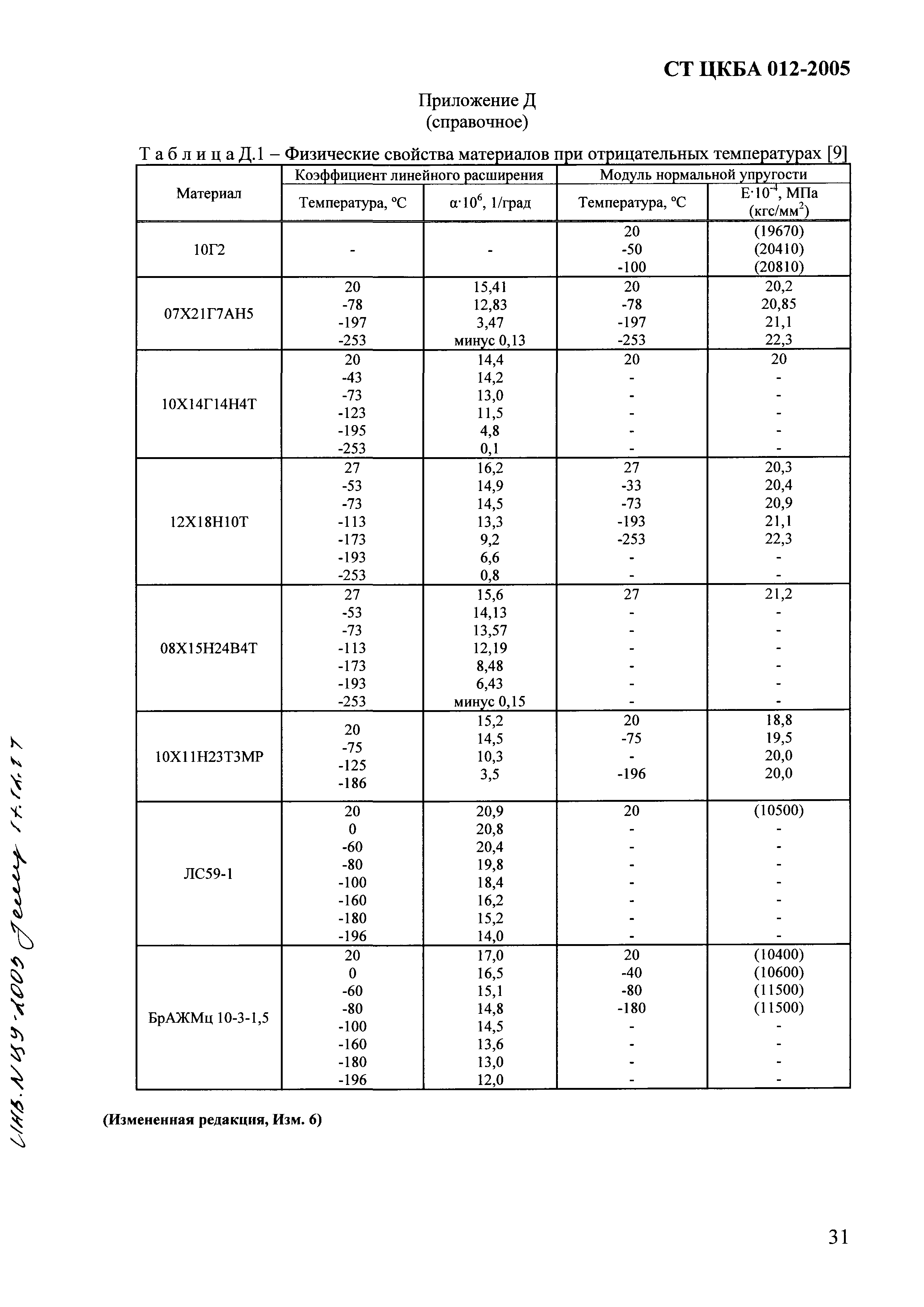

![№ 6](../../../Data2/0/4294811/4294811080.files/0.gif) ![№ 6](../../../Data2/0/4294811/4294811080.files/1.gif) ![№ 6](../../../Data2/0/4294811/4294811080.files/2.gif) ![№ 6](../../../Data2/0/4294811/4294811080.files/3.gif) ![№ 6](../../../Data2/0/4294811/4294811080.files/4.gif) ![№ 6](../../../Data2/0/4294811/4294811080.files/5.gif)
|
