Скачать ОСТ 26-2043-91 Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требованияДата актуализации: 10.08.2017 ОСТ 26-2043-91

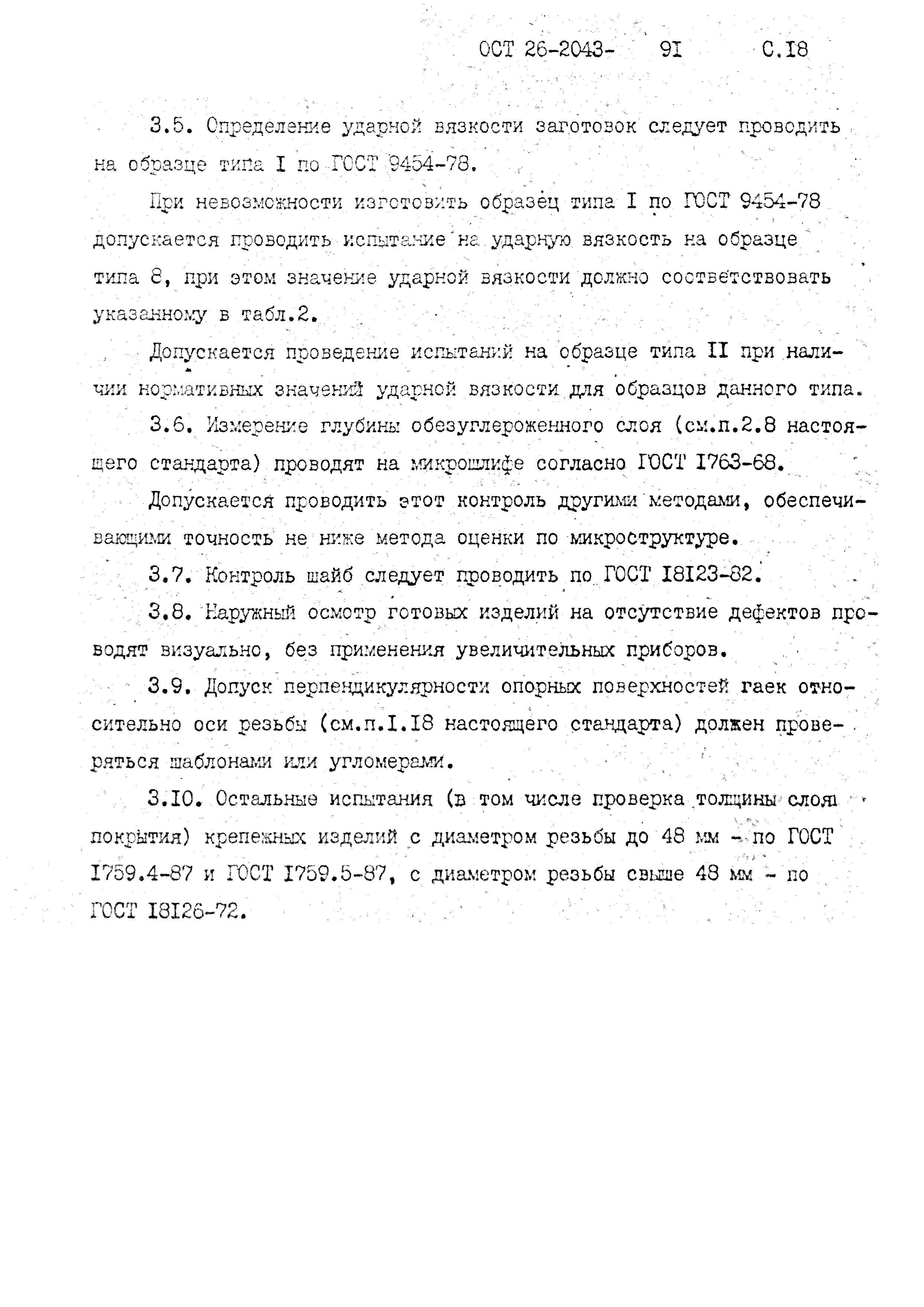

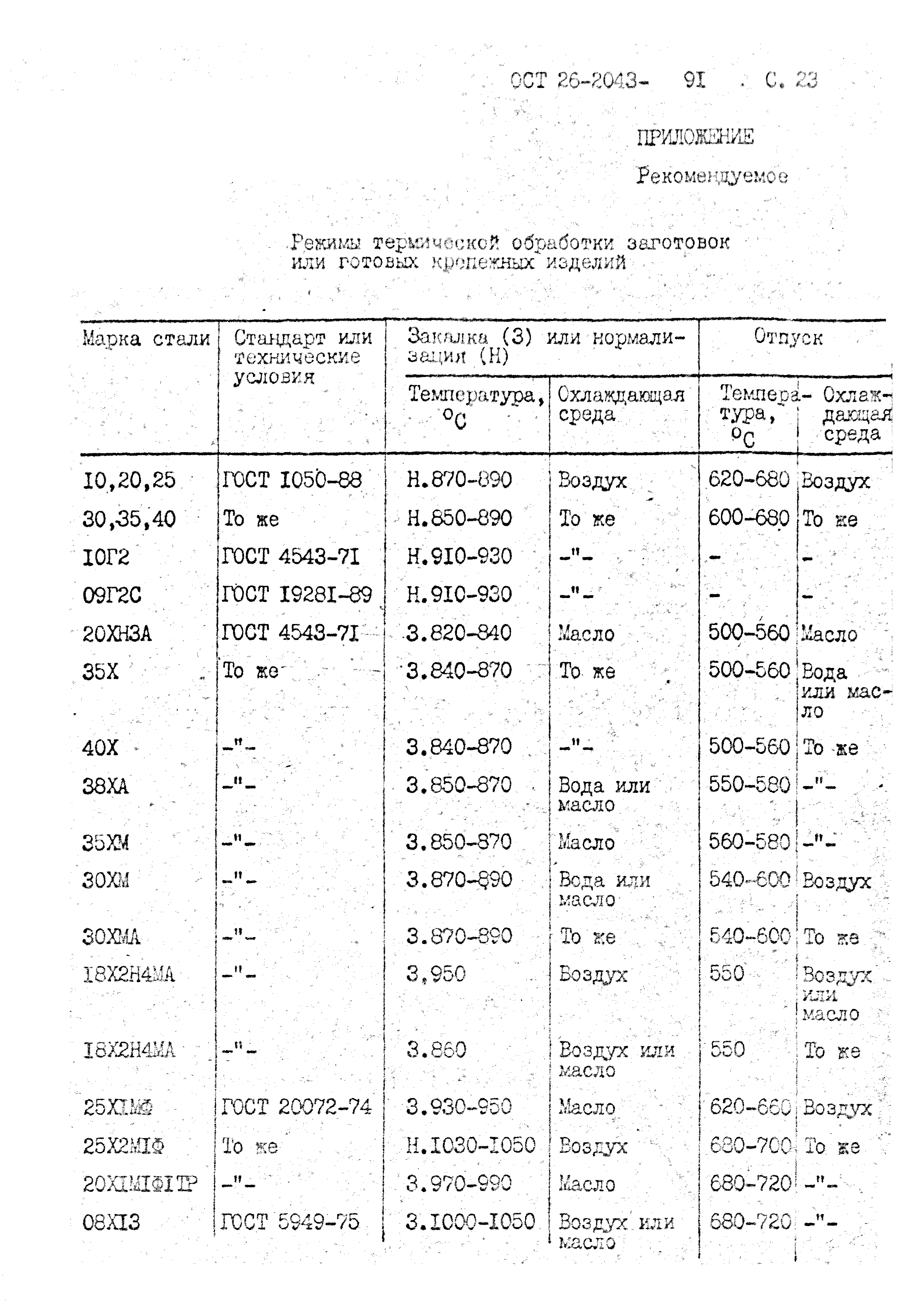

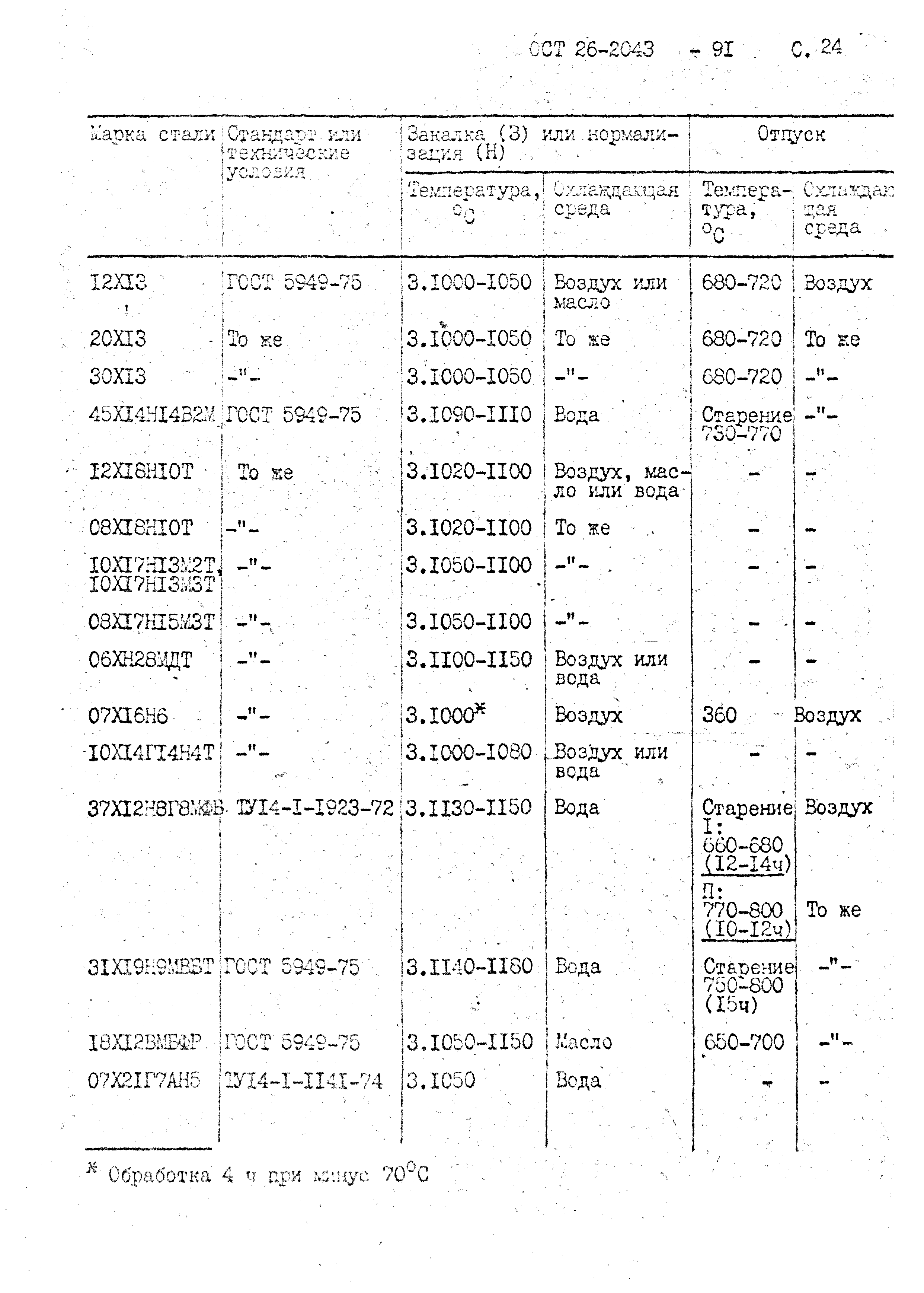

Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требованияОбозначение: | ОСТ 26-2043-91 | Обозначение англ: | OST 26-2043-91 | Статус: | заменен | Название рус.: | Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования | Название англ.: | Bolts, Studs, Nuts, and Washers for Flange Joints - Technical Requirements | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Область применения: | Стандарт распространяется на болты, шпильки, гайки и шайбы для фланцевых соединений сосудов, аппаратов, трубопроводов, соединительных частей арматуры и приборов, применяемых в химической, нефтехимической и других смежных отраслях промышленности, работающих при условном давлении Ру от 0 до 160 кгс/см2 (16 МПа) и температуре среды от минус 70 до плюс 600 град Цельсия. | Оглавление: | 1 Технические требования 2 Приемка 3 Методы испытаний 4 Маркировка, упаковка, транспортирование и хранение Приложение Режимы термической обработки заготовок или готовых крепежных изделий | Разработан: | НИИхиммаш
| Утверждён: | 28.06.1991 Концерн Химнефтемаш (Khimneftemash Concern )
| Расположен в: |
| Список изменений: | | Заменяет собой: | - ОСТ 26-2043-77
- ОСТ 26-01-578-72 «Изделия крепежные. Гайки шестигранные для фланцевых соединений на Ру 40 кгс/см2 (ограничение ГОСТ 9064-69)»
- ОСТ 26-01-581-72 «Изделия крепежные. Болты, винты, шпильки и гайки. Технические требования»
| Чем заменён: | - СТП 26.260.2043-2004 «Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования»
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 535-88 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17769-83 «Изделия крепежные. Правила приемки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18160-72 «Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1759.5-87 «Гайки. Механические свойства и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1759.4-87 «Болты, винты и шпильки. Механические свойства и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18123-82 «Шайбы. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 22032-76 «Шпильки с ввинчиваемым концом длиной 1d. Класс точности В. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 22034-76 «Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 22038-76 «Шпильки с ввинчиваемым концом длиной 2d. Класс точности В. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1759.1-82 «Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей»![](../../../image/file2.gif) ![](../../../image/file3.gif) ОСТ 26-2037-96 «Болты с шестигранной головкой для фланцевых соединений. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ОСТ 26-2042-96 «Шайбы для фланцевых соединений. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1051-73 «Прокат калиброванный. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1060-83 «Трубы стальные бесшовные холоднодеформированные для судостроения. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14034-74 «Отверстия центровые. Размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1759.2-82 «Болты, винты и шпильки. Дефекты поверхности и методы контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1763-68 «Сталь. Методы определения глубины обезуглероженного слоя»![](../../../image/file2.gif) ГОСТ 18126-72 «Болты и гайки с диаметром резьбы свыше 48 мм. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27148-86 «Изделия крепежные. Выход резьбы, сбеги, недорезы и проточки. Размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2904-91 «Основные нормы взаимозаменяемости. Метки на деталях с левой резьбой»![](../../../image/file2.gif) ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки»![](../../../image/file2.gif) ГОСТ 5959-80 «Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия»![](../../../image/file2.gif) ГОСТ 7564-73 «Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5949-75 «Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная. Технические условия»
|

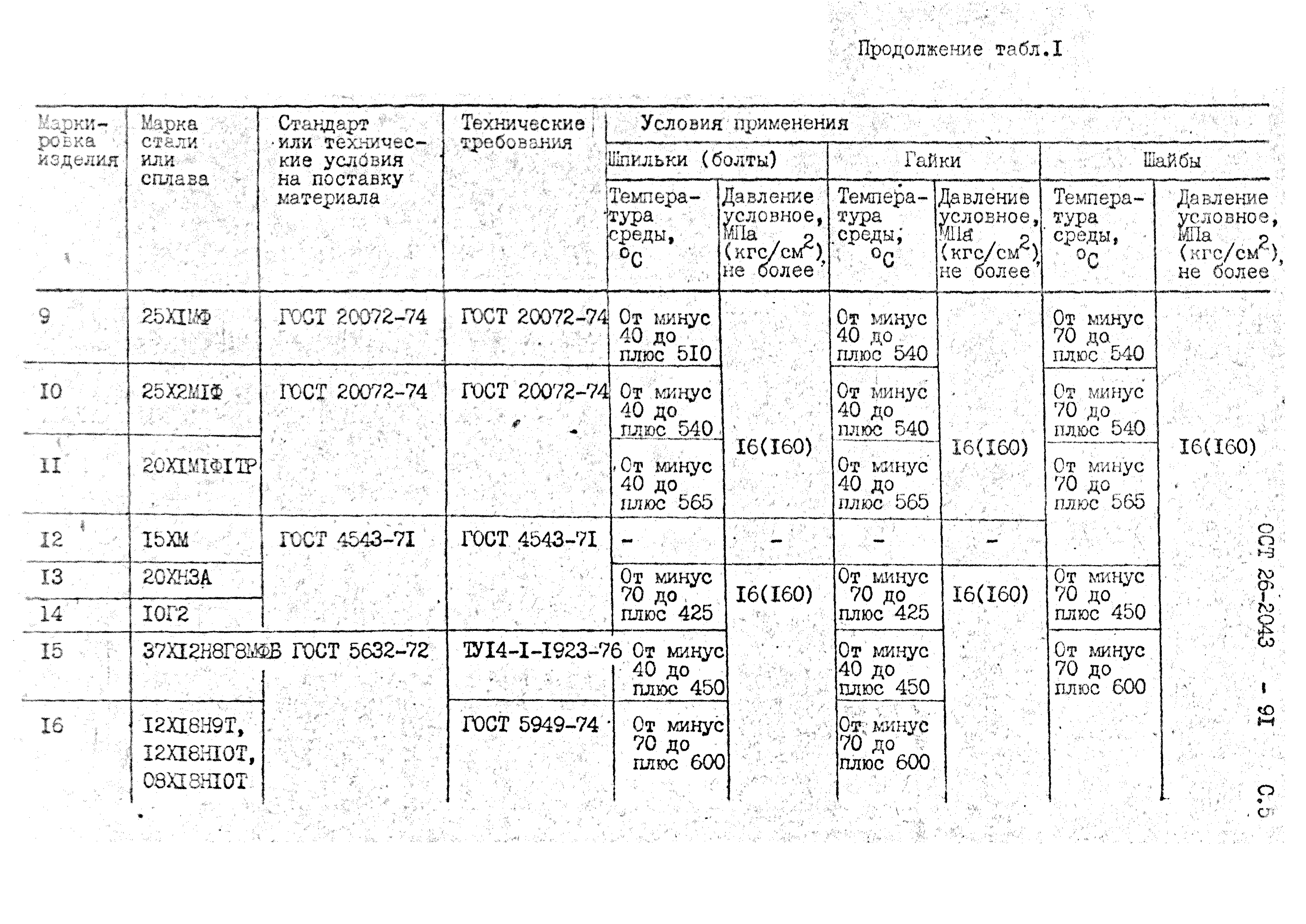

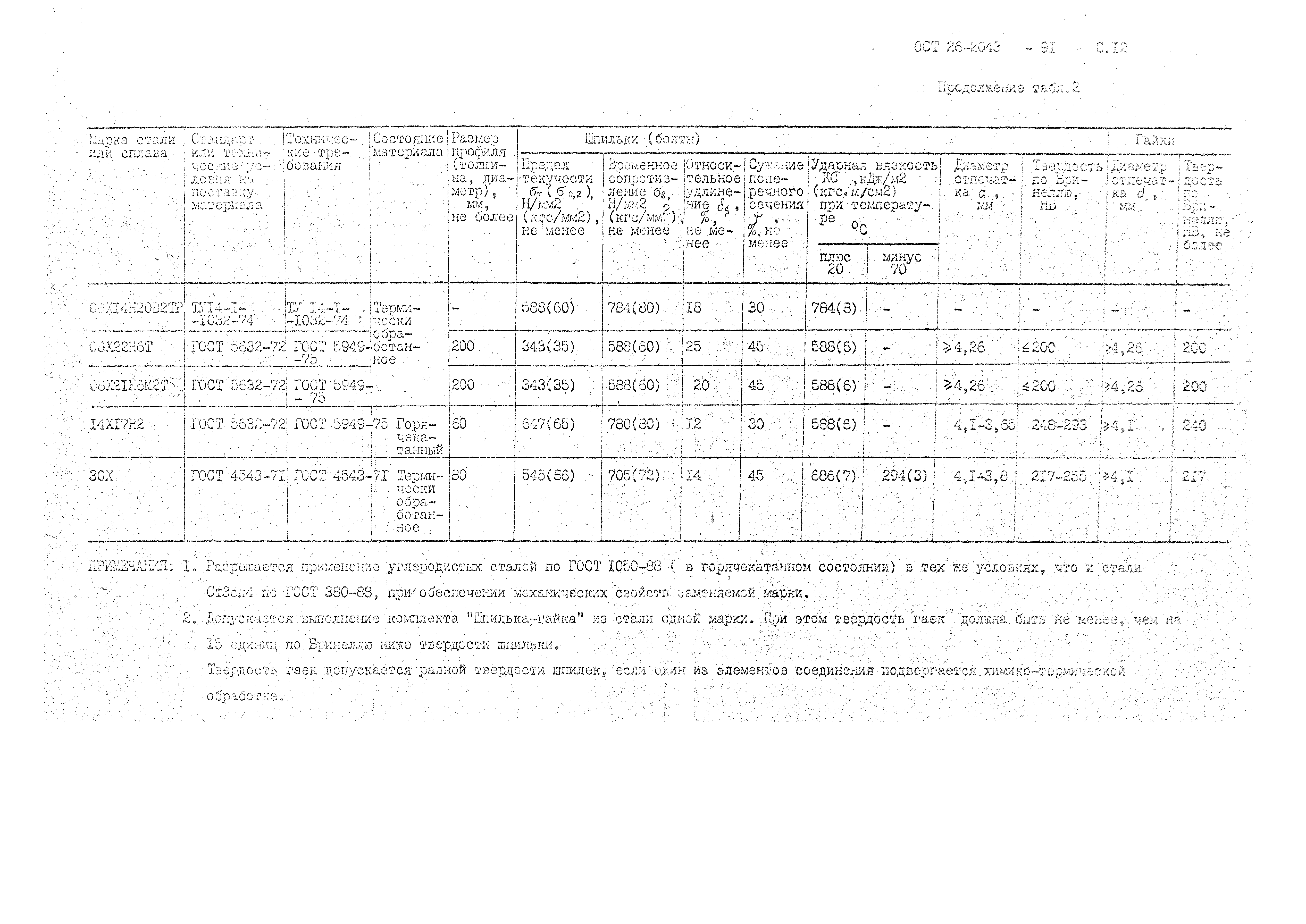

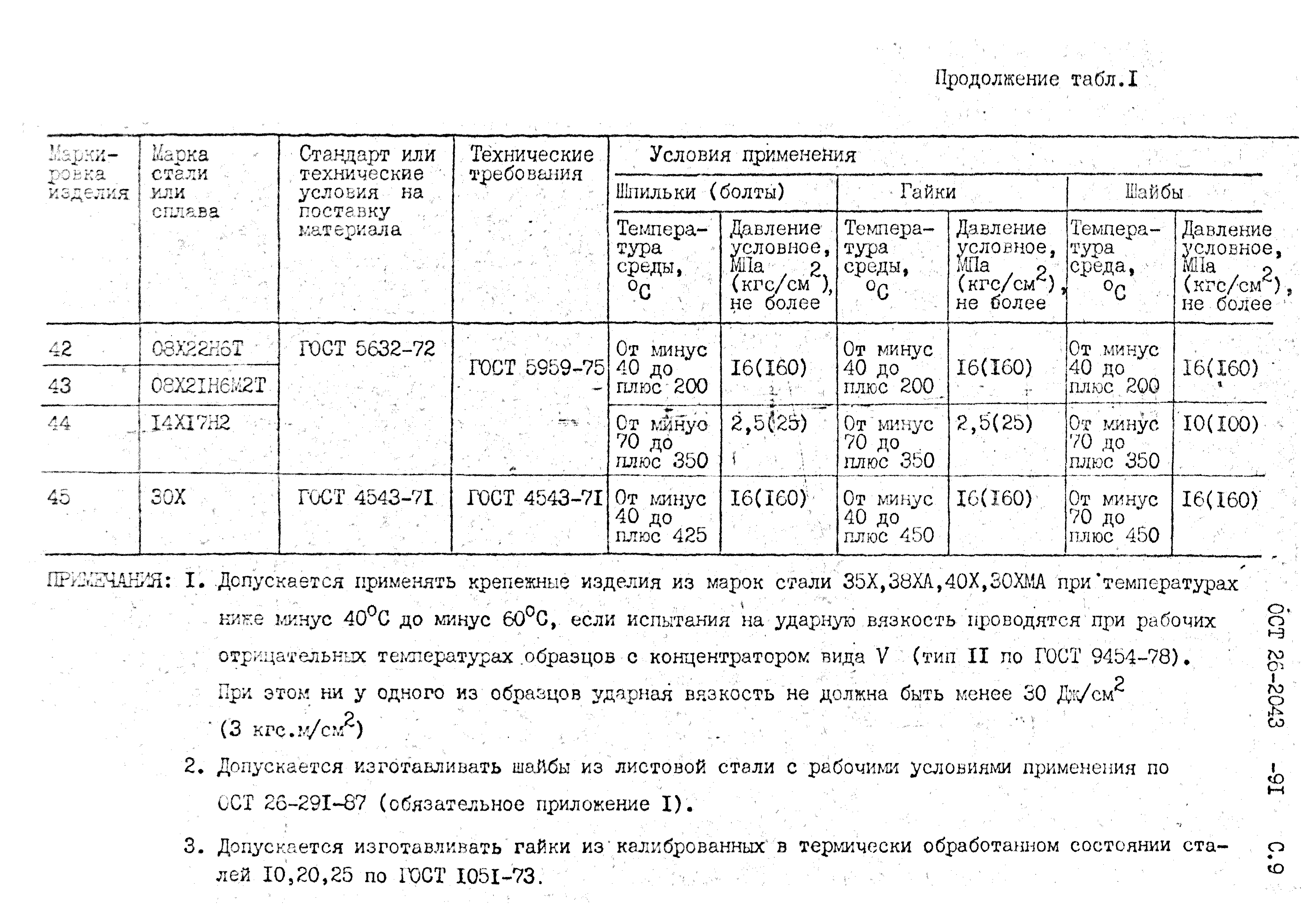

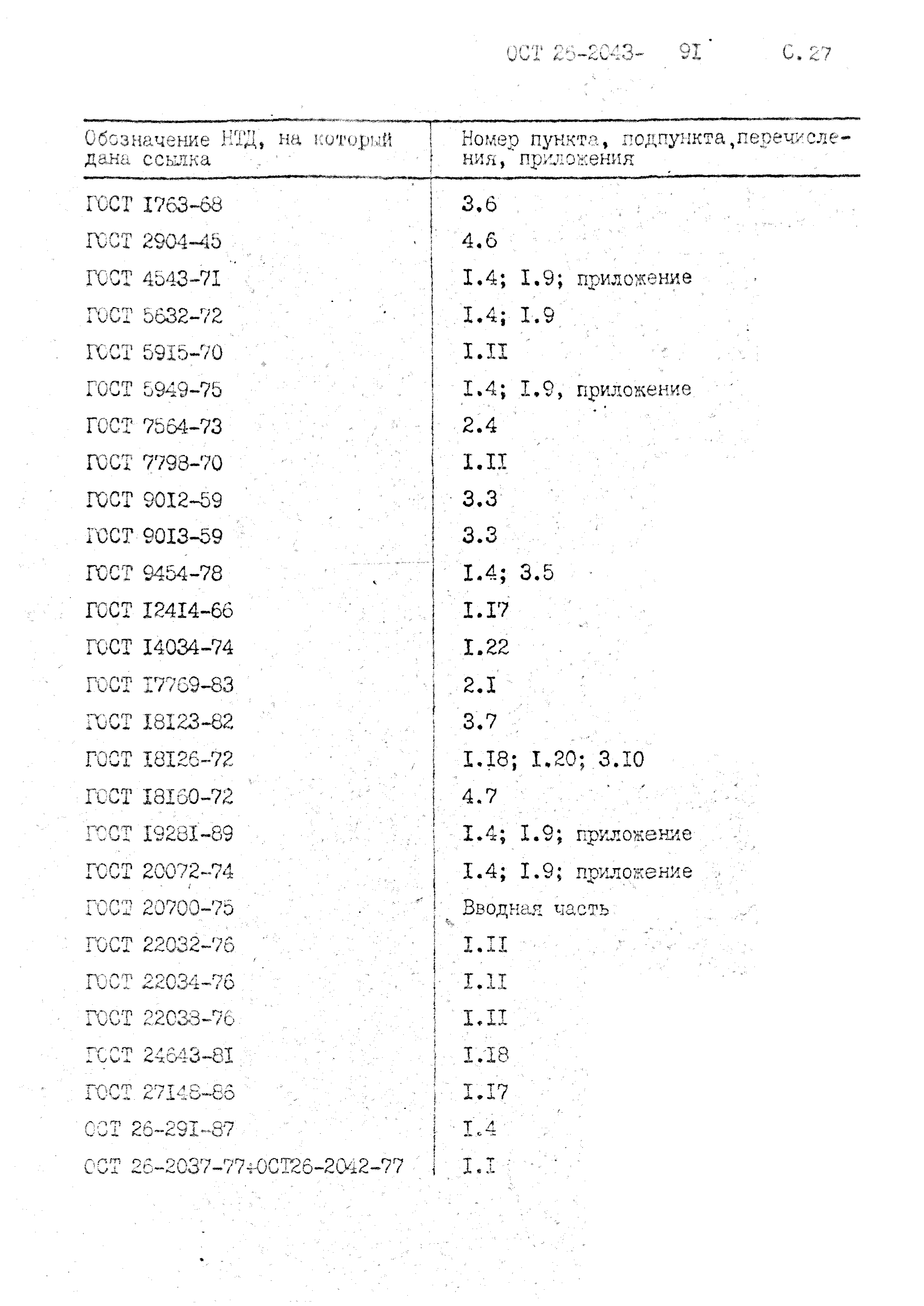

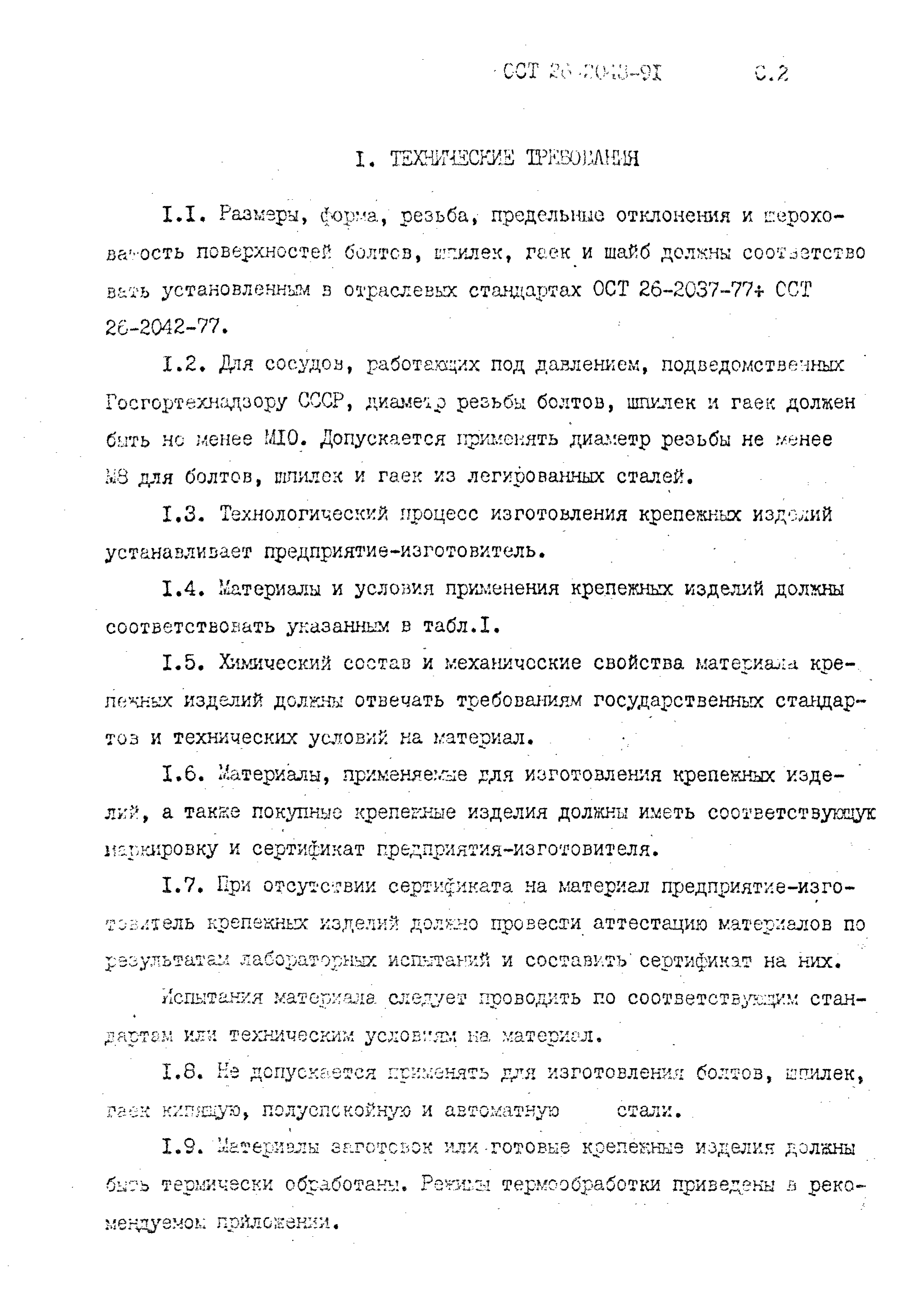

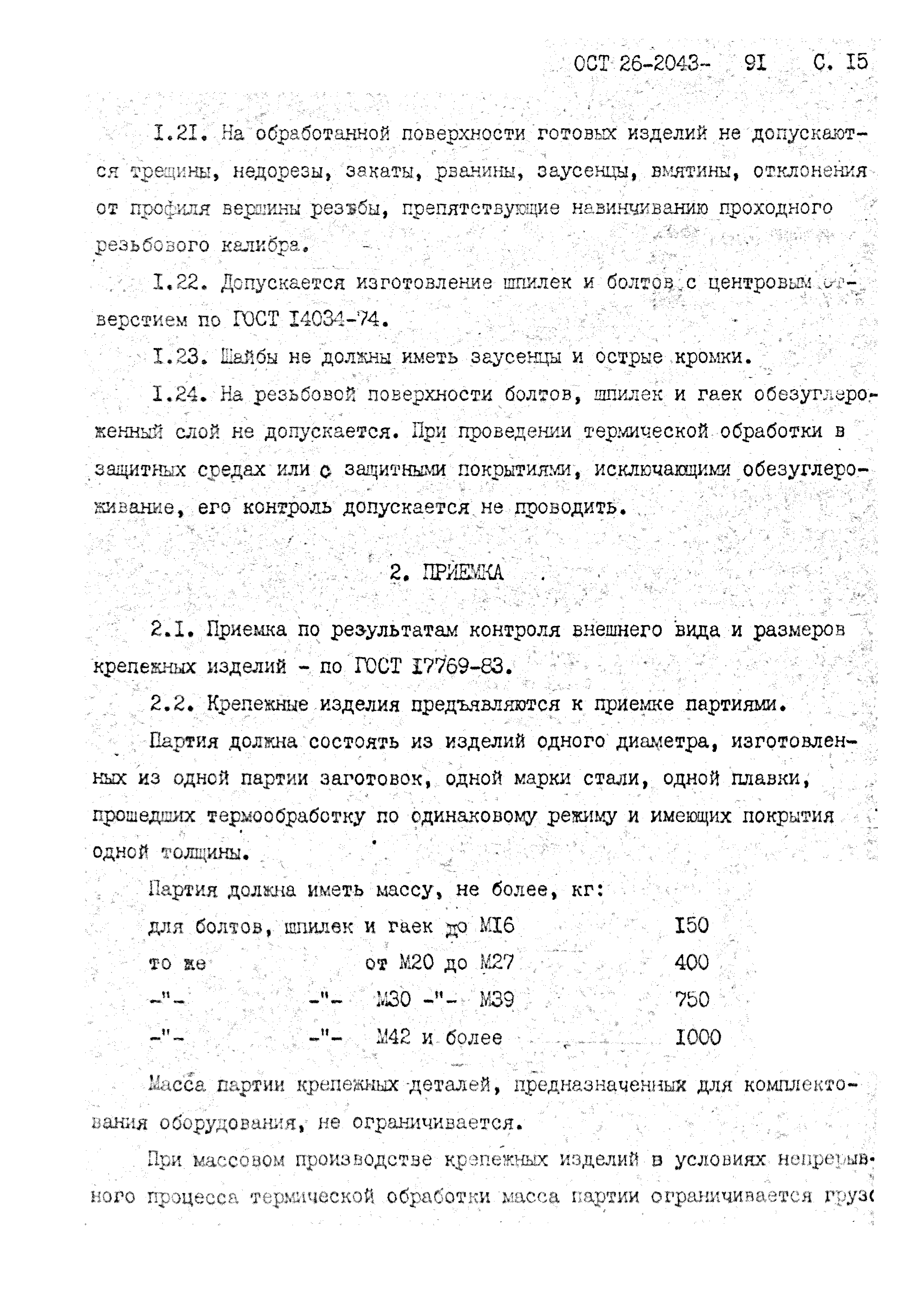

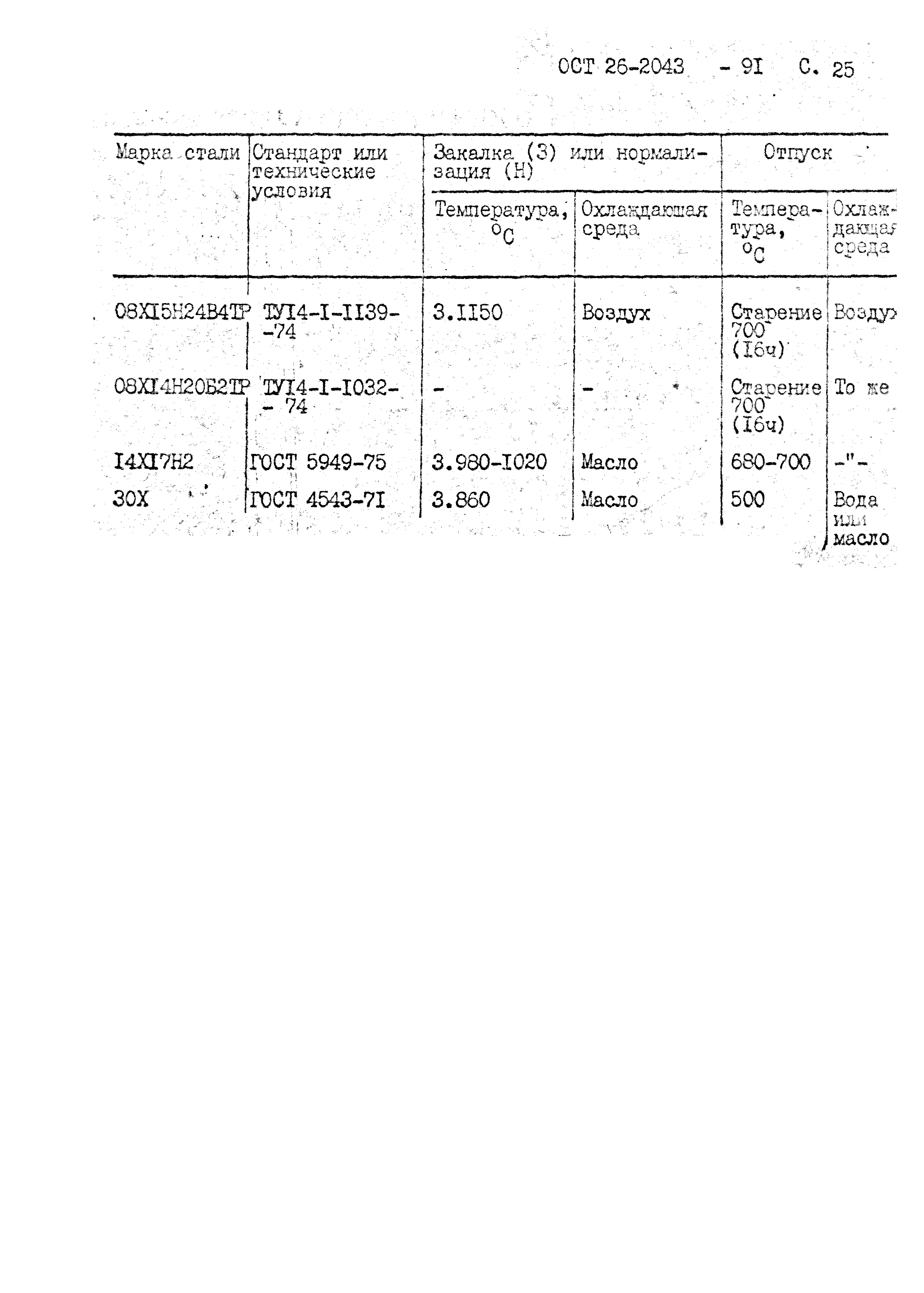

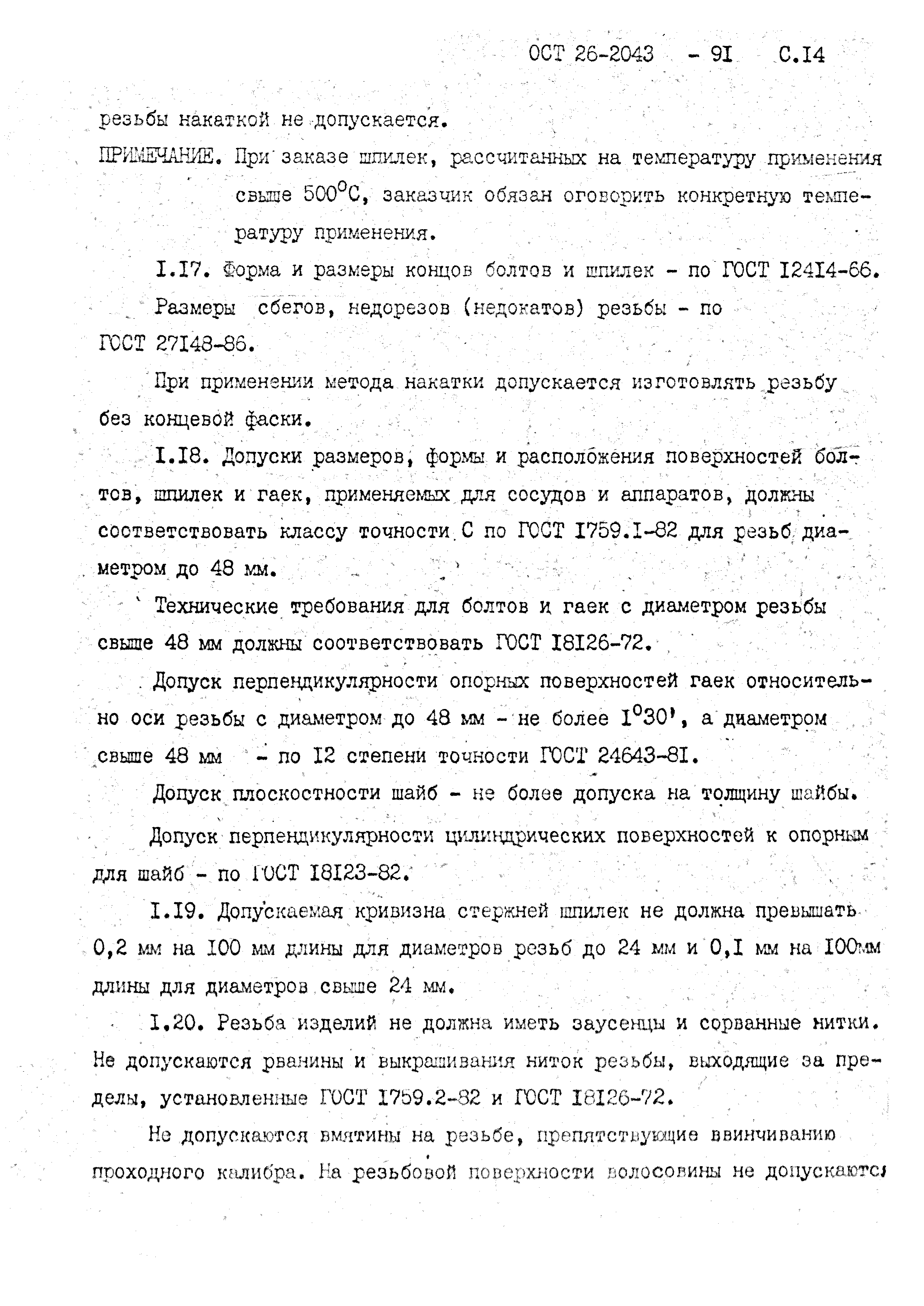

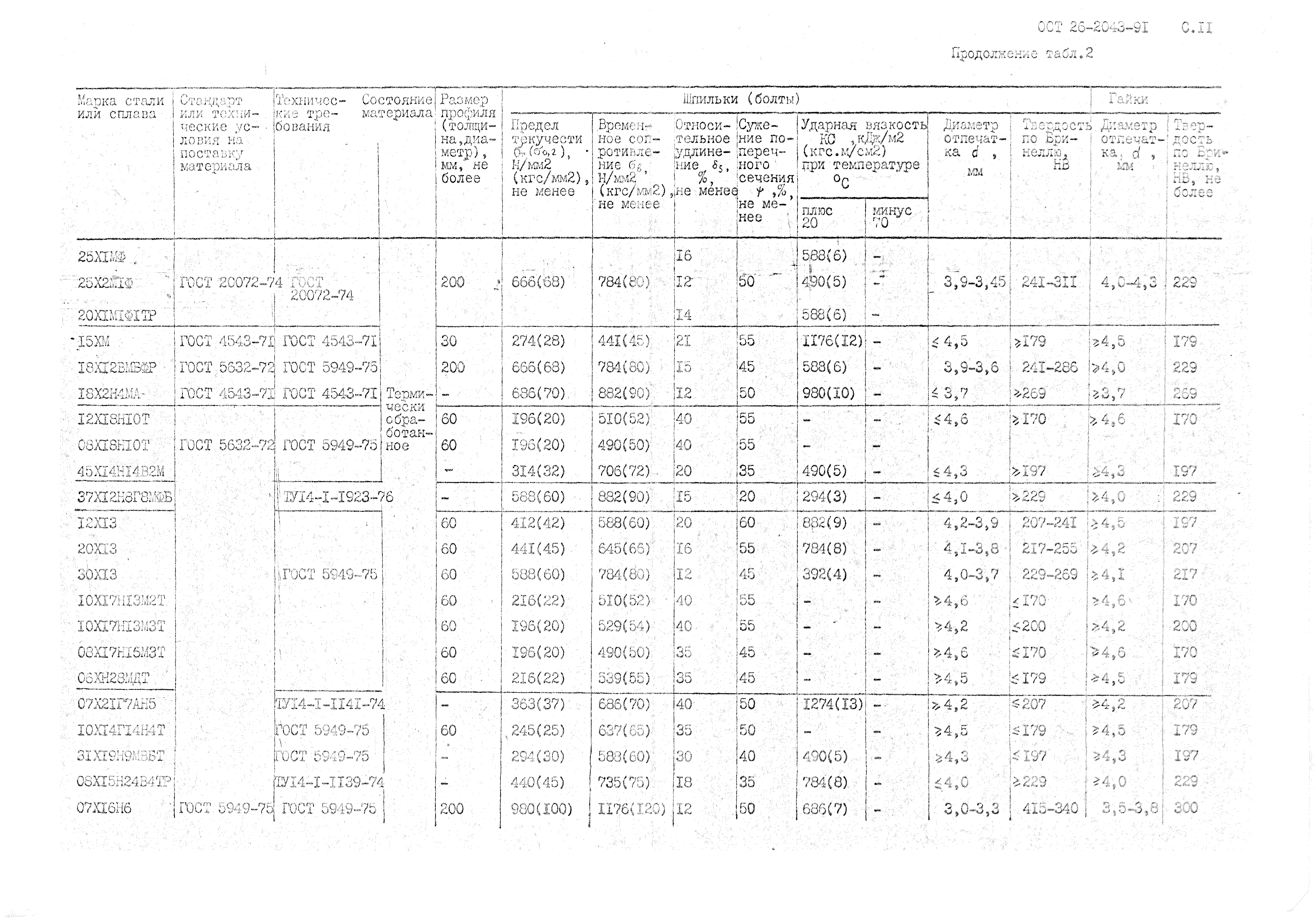

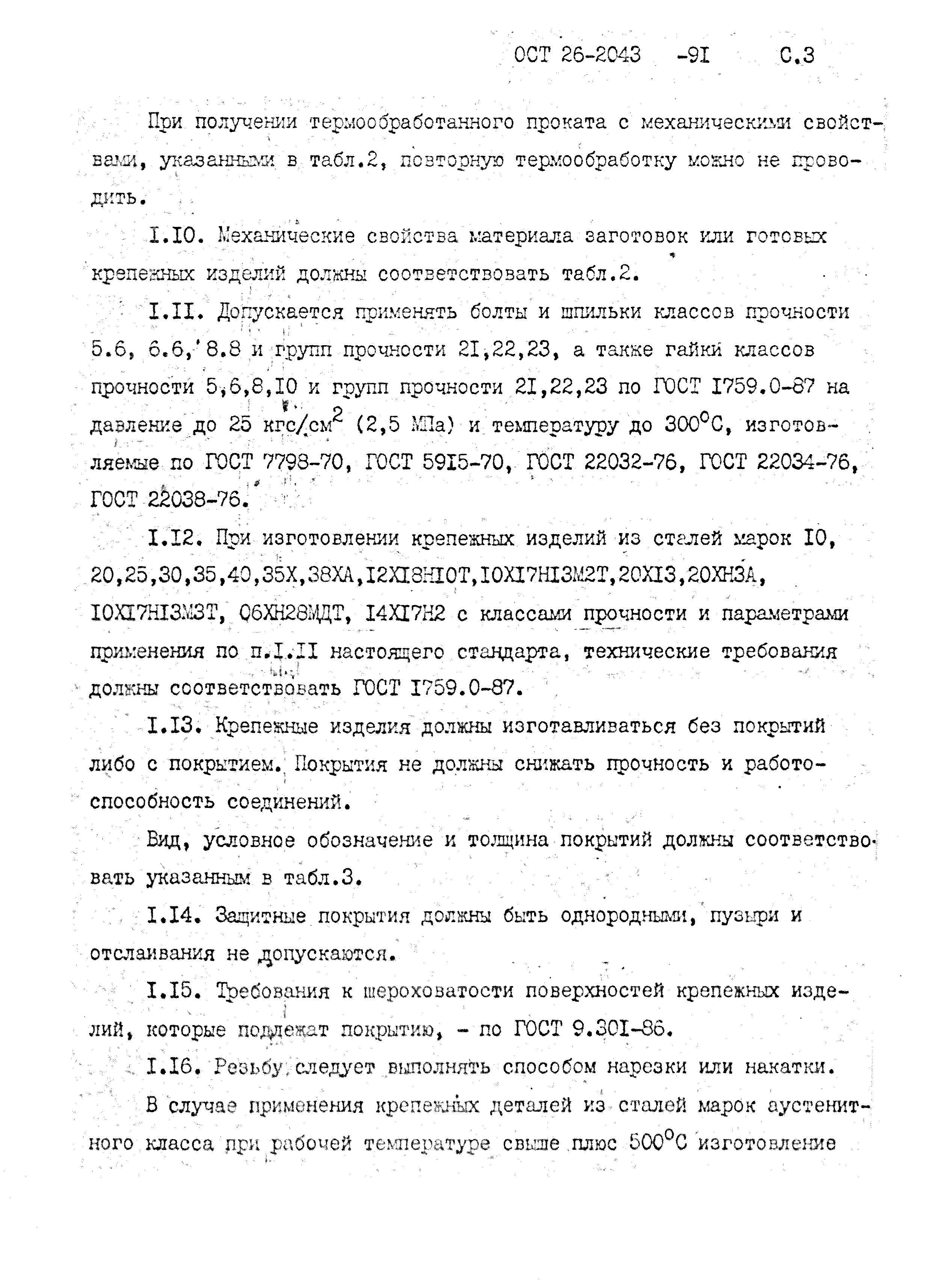

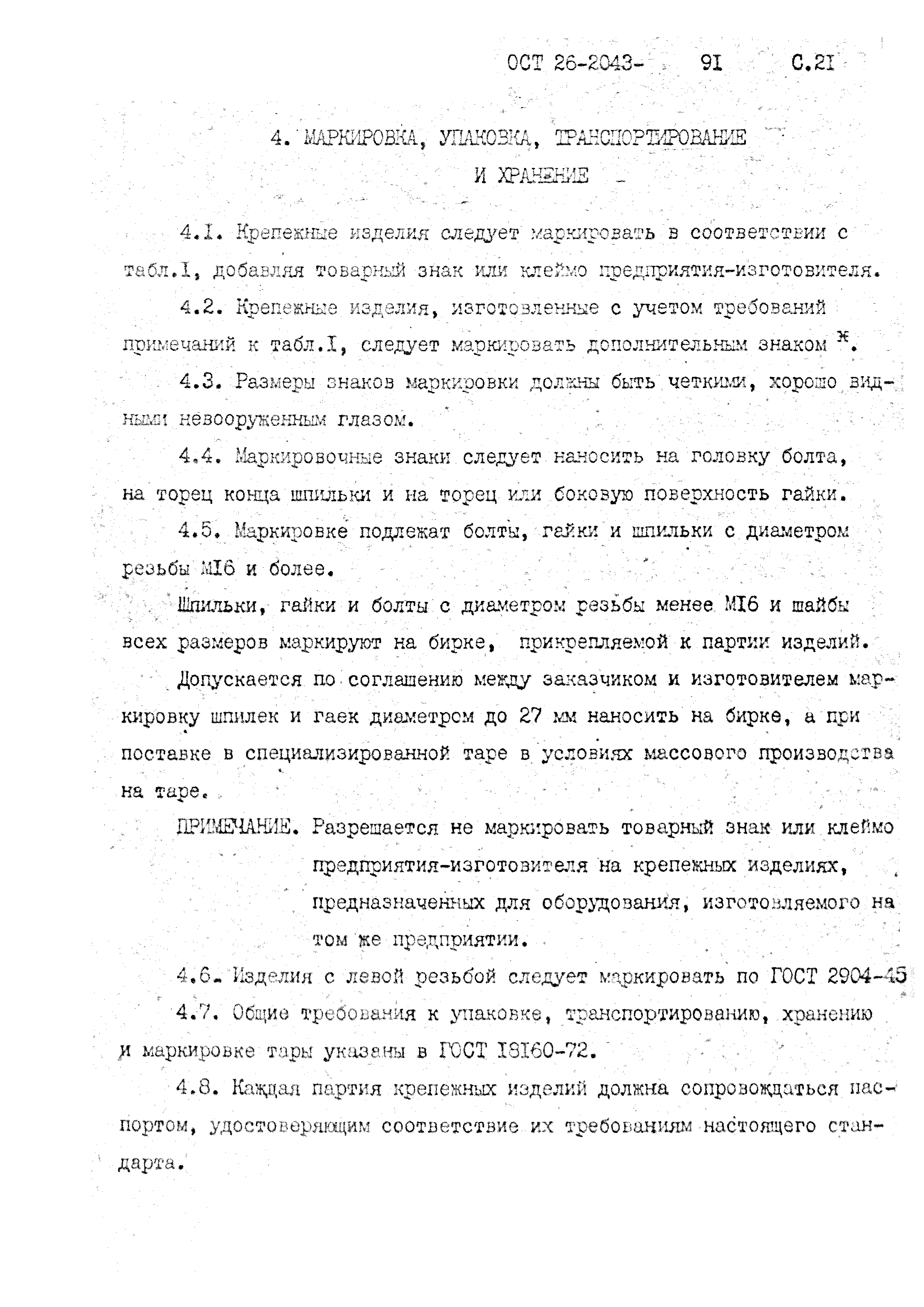

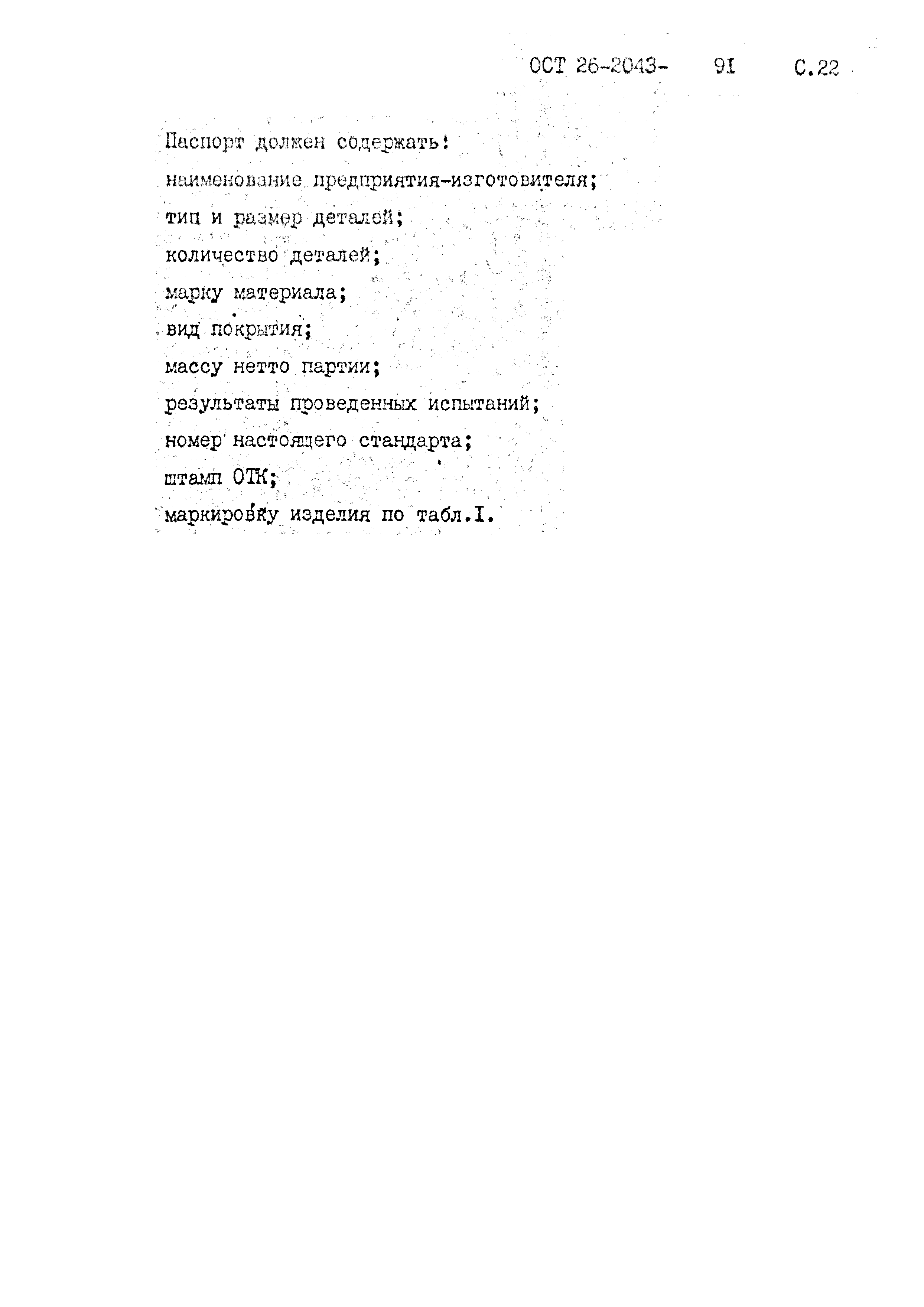

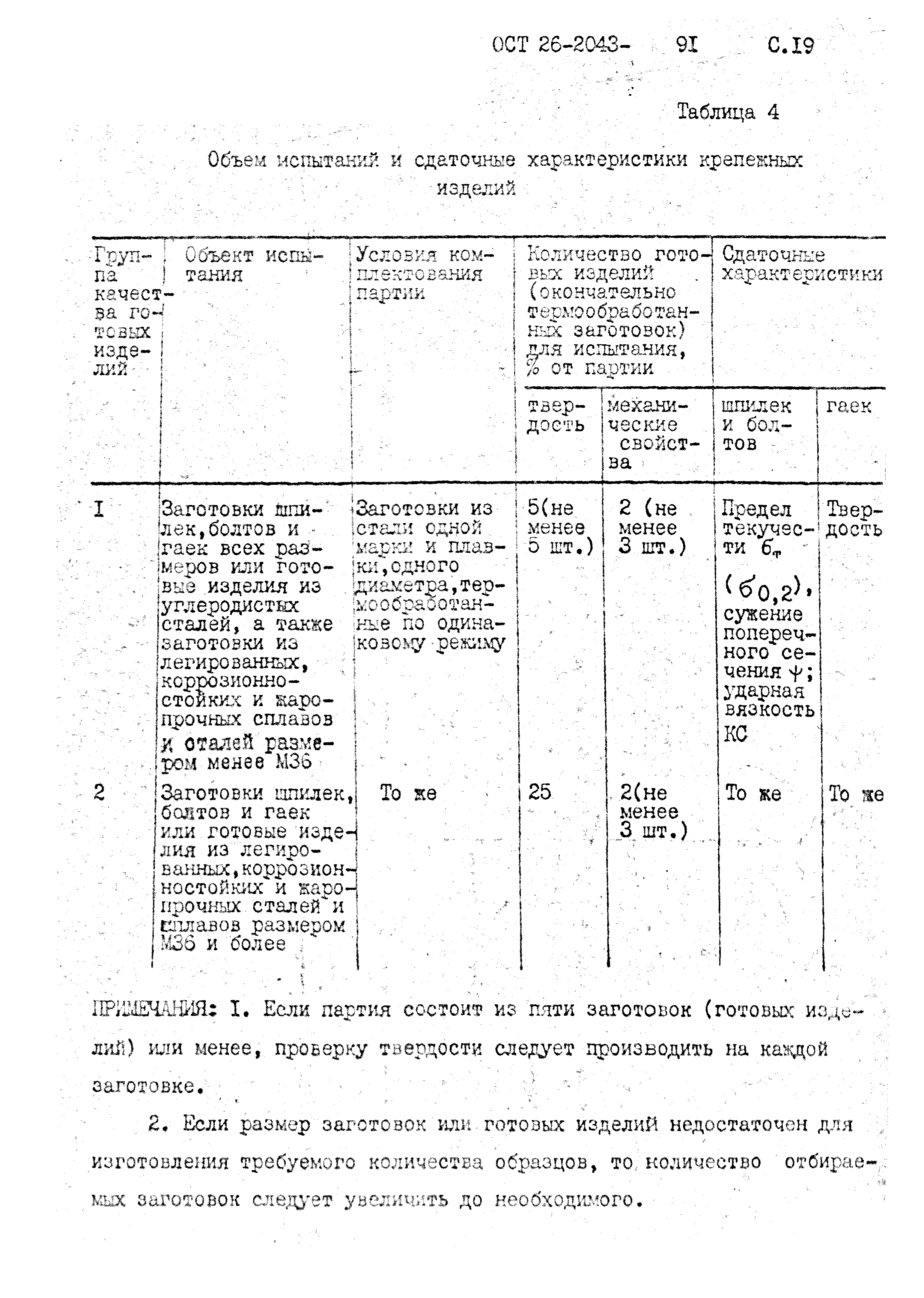

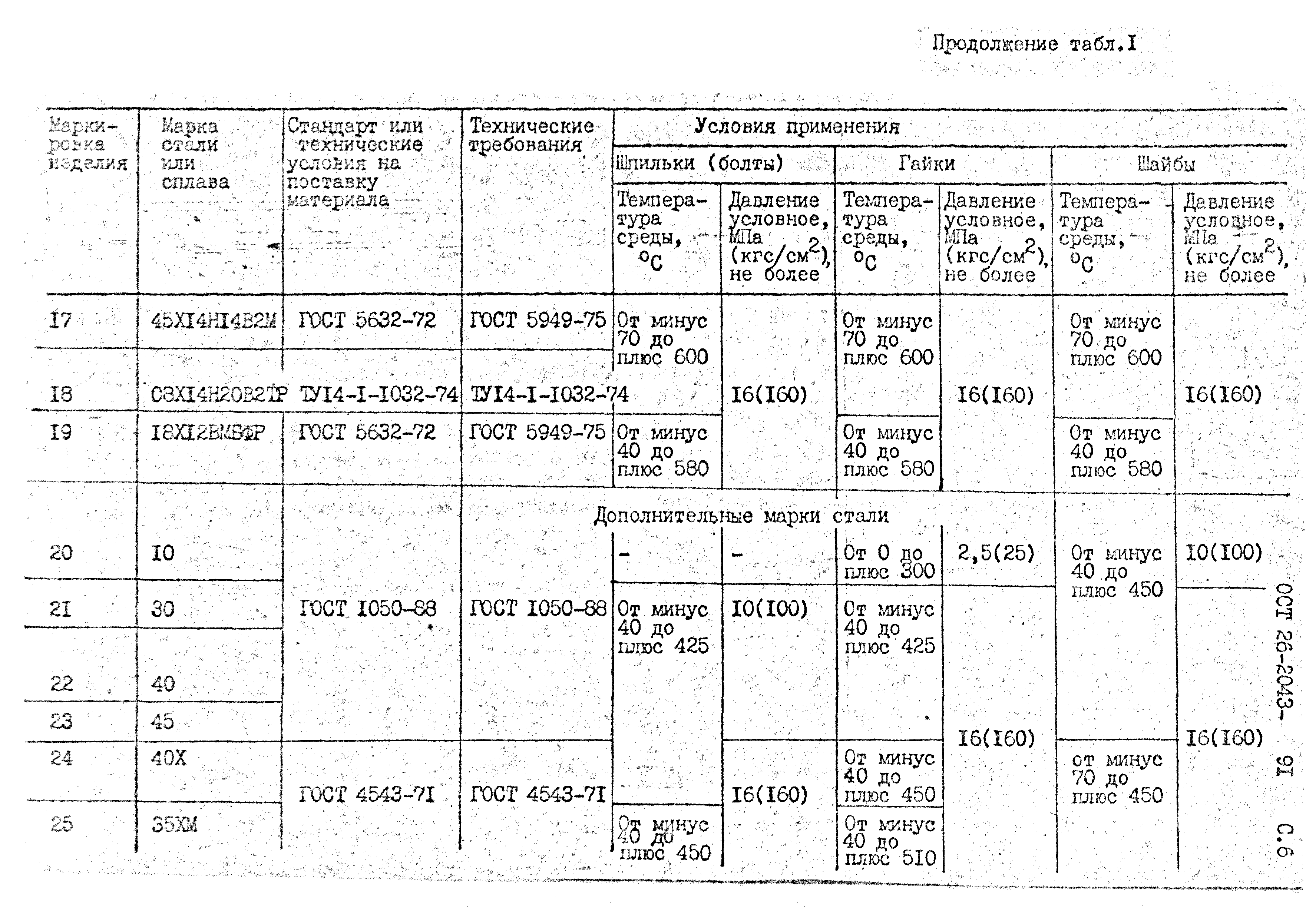

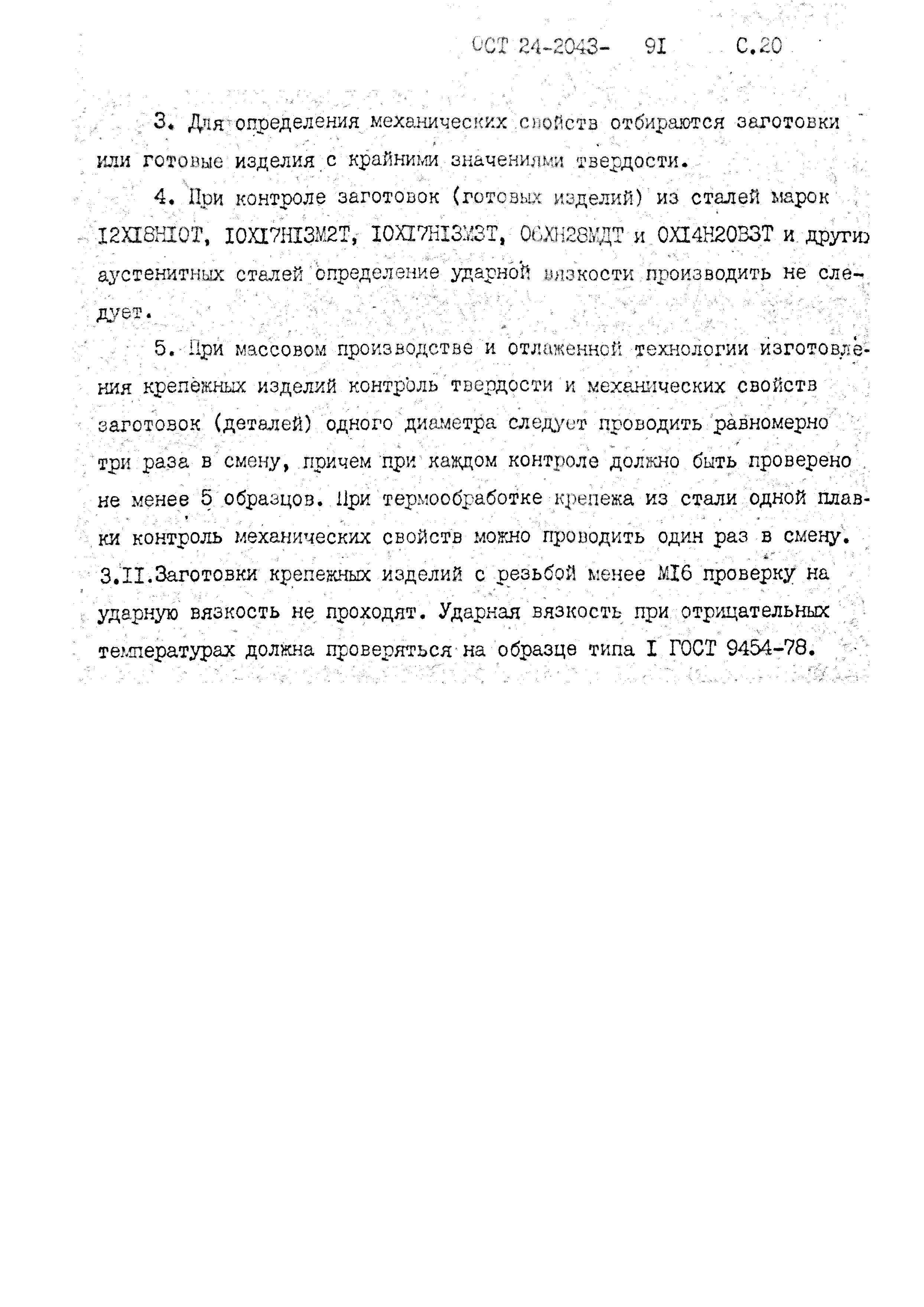

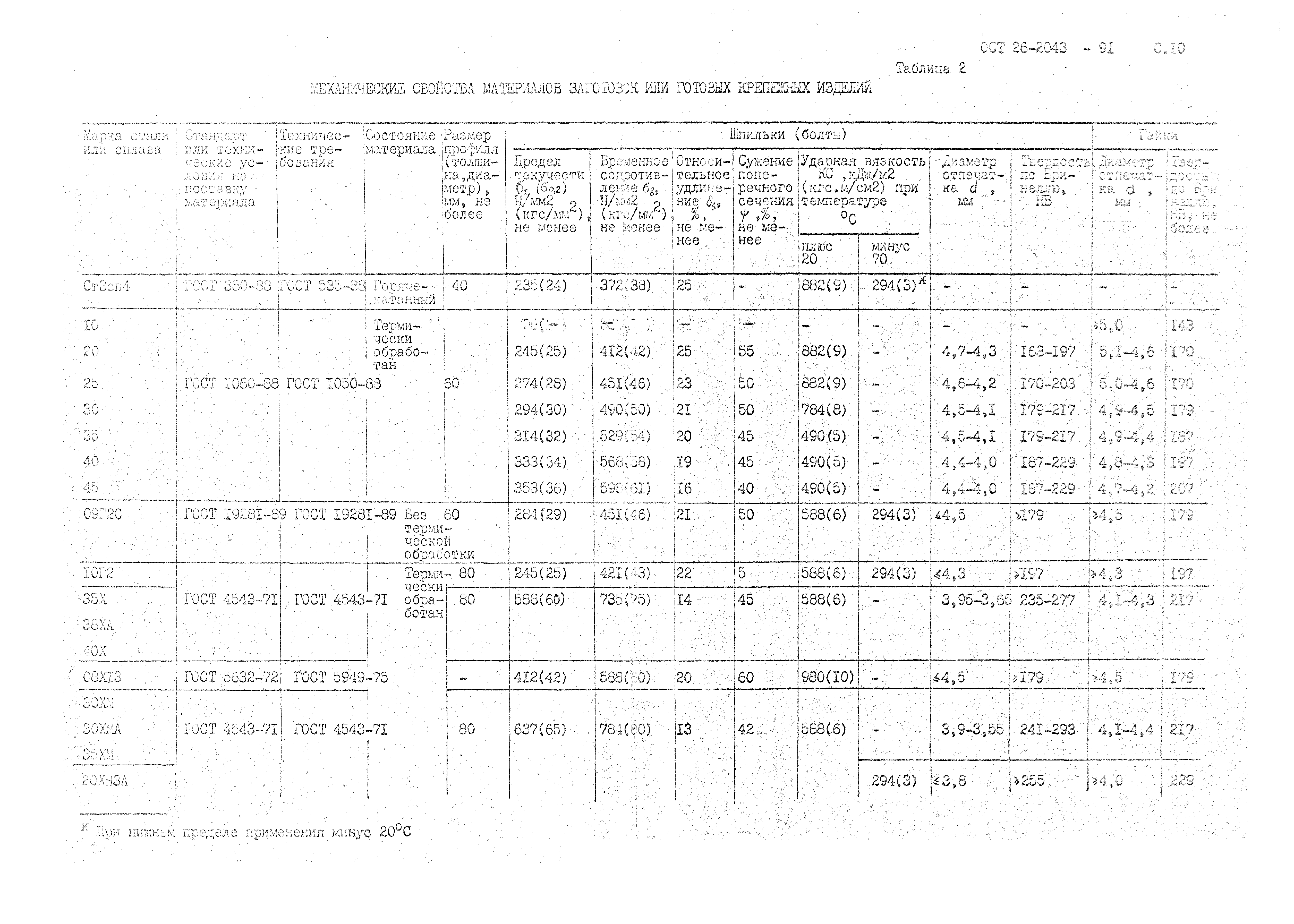

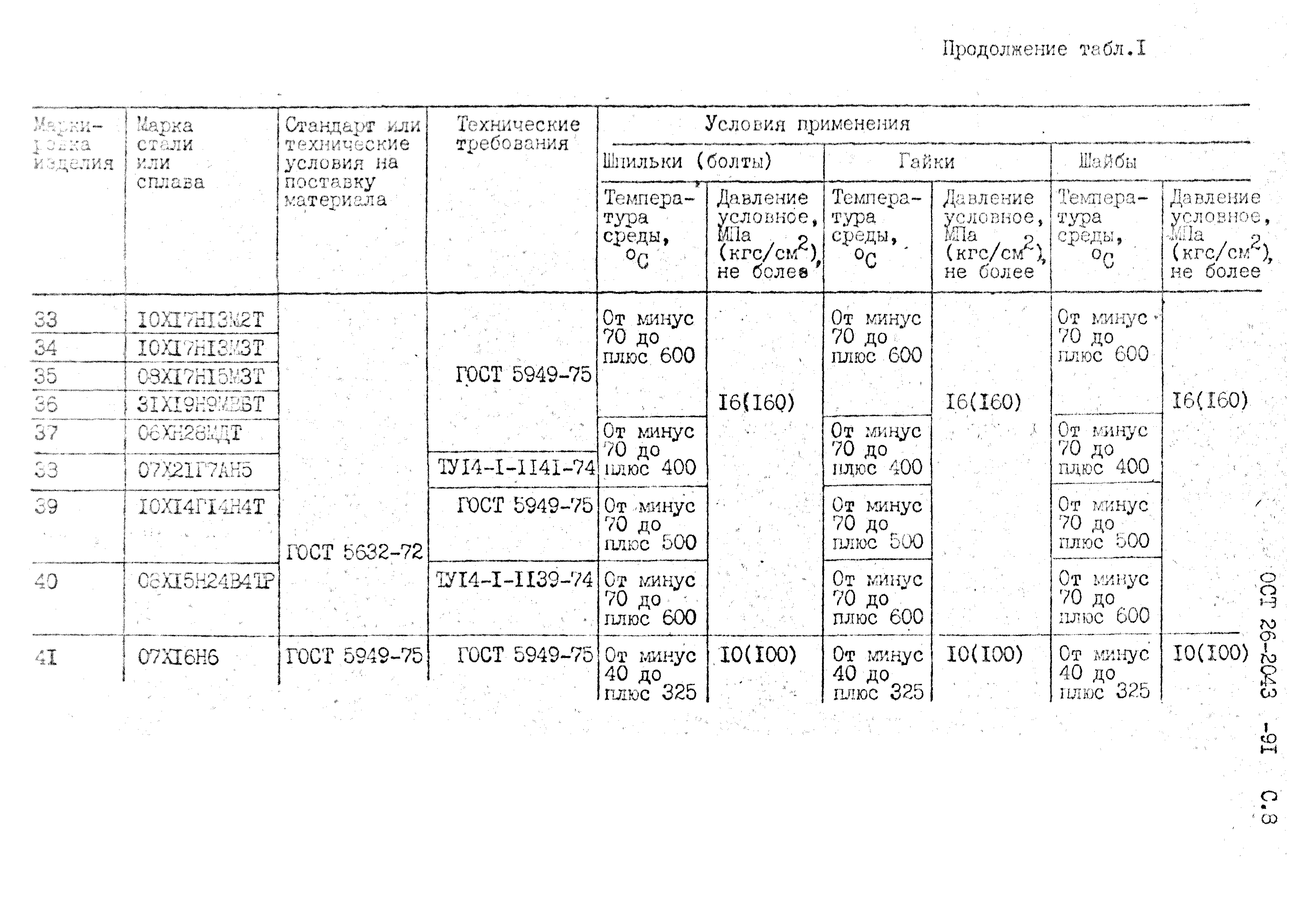

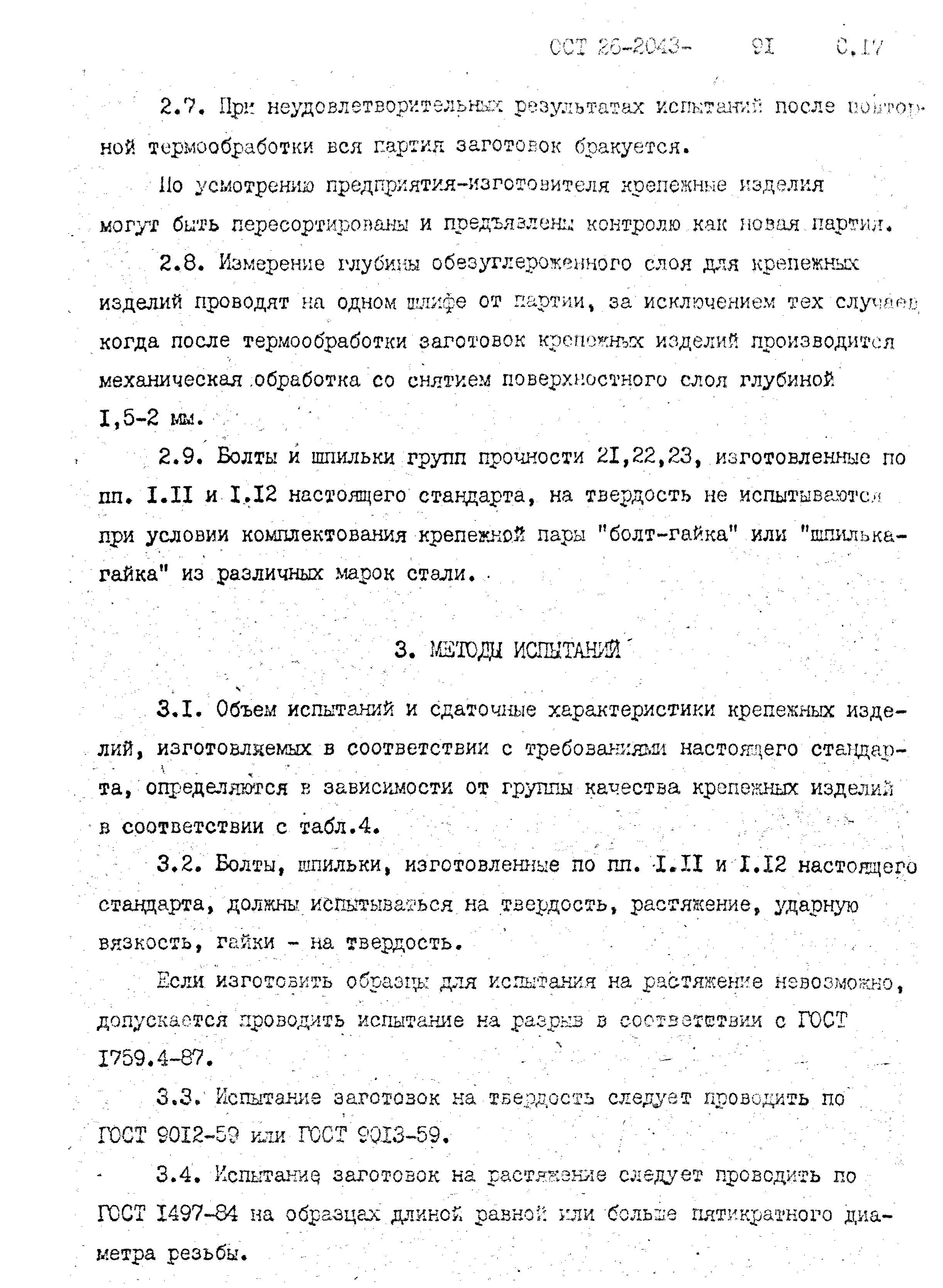

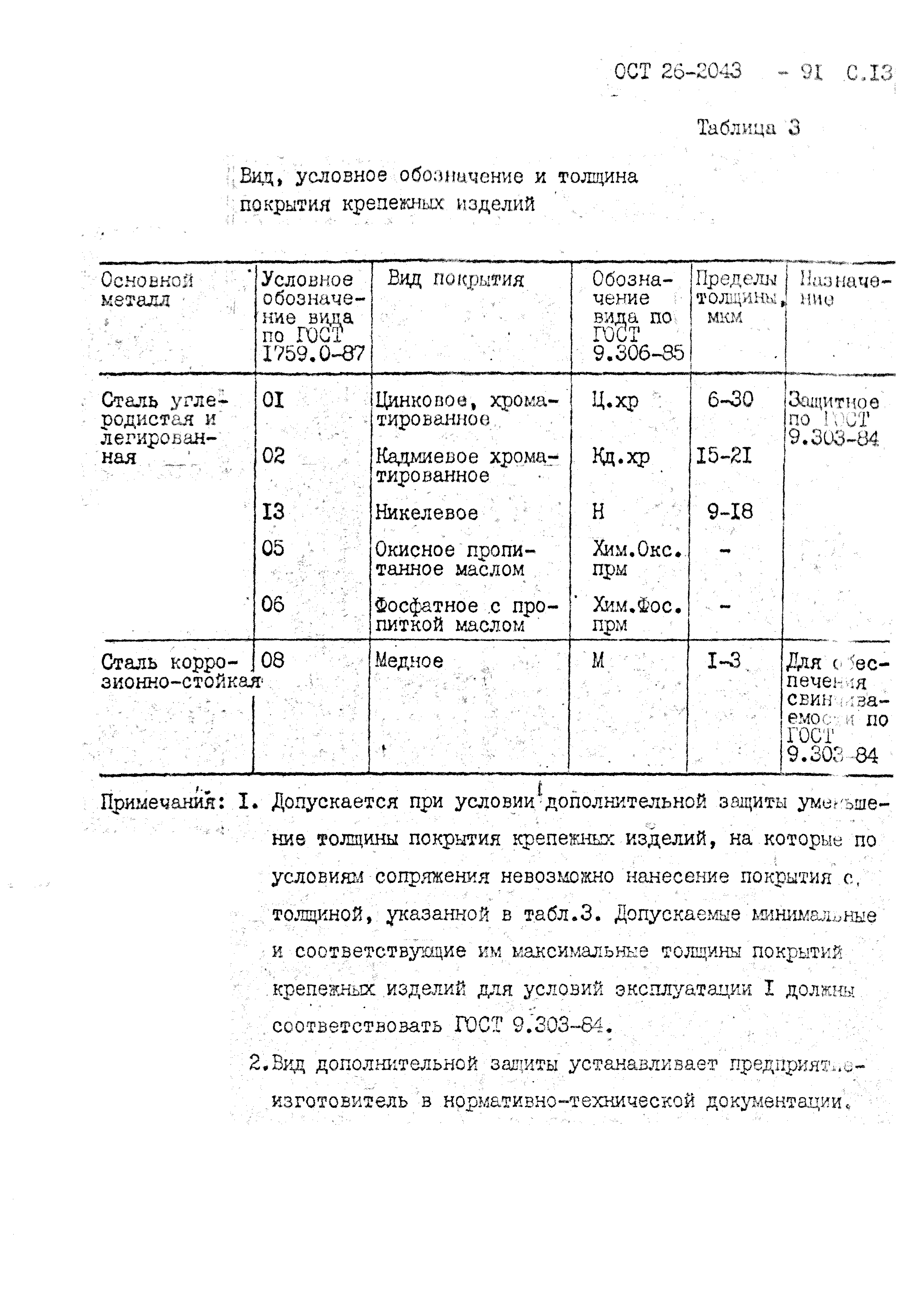

![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/0.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/1.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/2.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/3.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/4.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/5.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/6.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/7.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/8.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/9.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/10.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/11.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/12.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/13.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/14.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/15.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/16.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/17.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/18.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/19.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/20.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/21.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/22.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/23.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/24.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/25.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/26.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/27.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/28.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/29.gif) ![ОСТ 26-2043-91](../../../Data2/1/4294848/4294848324.files/30.gif)

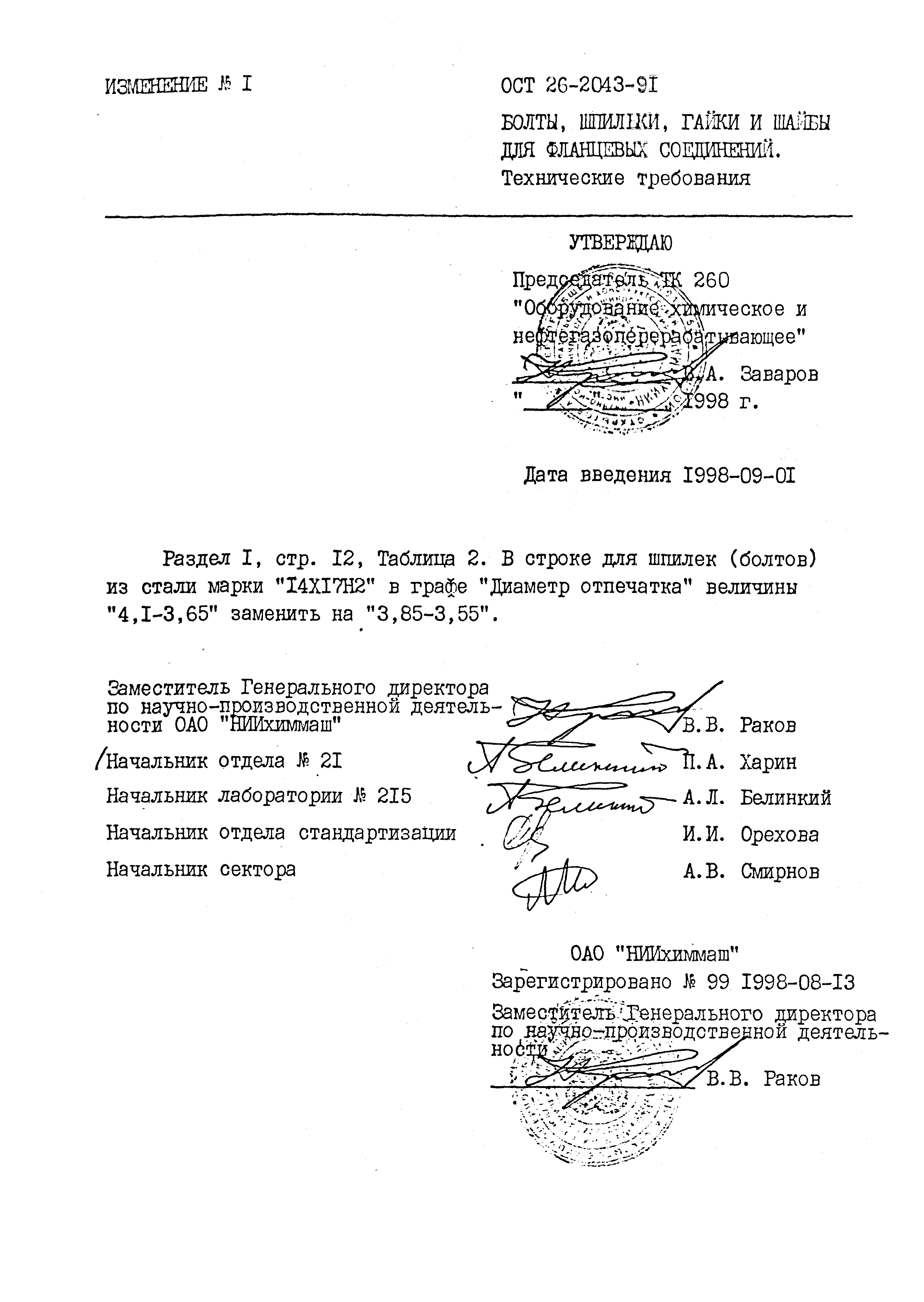

Текстовое изменение № 1 от 01.09.1998
![№ 1](../../../Data2/0/4294839/4294839228.files/0.gif)

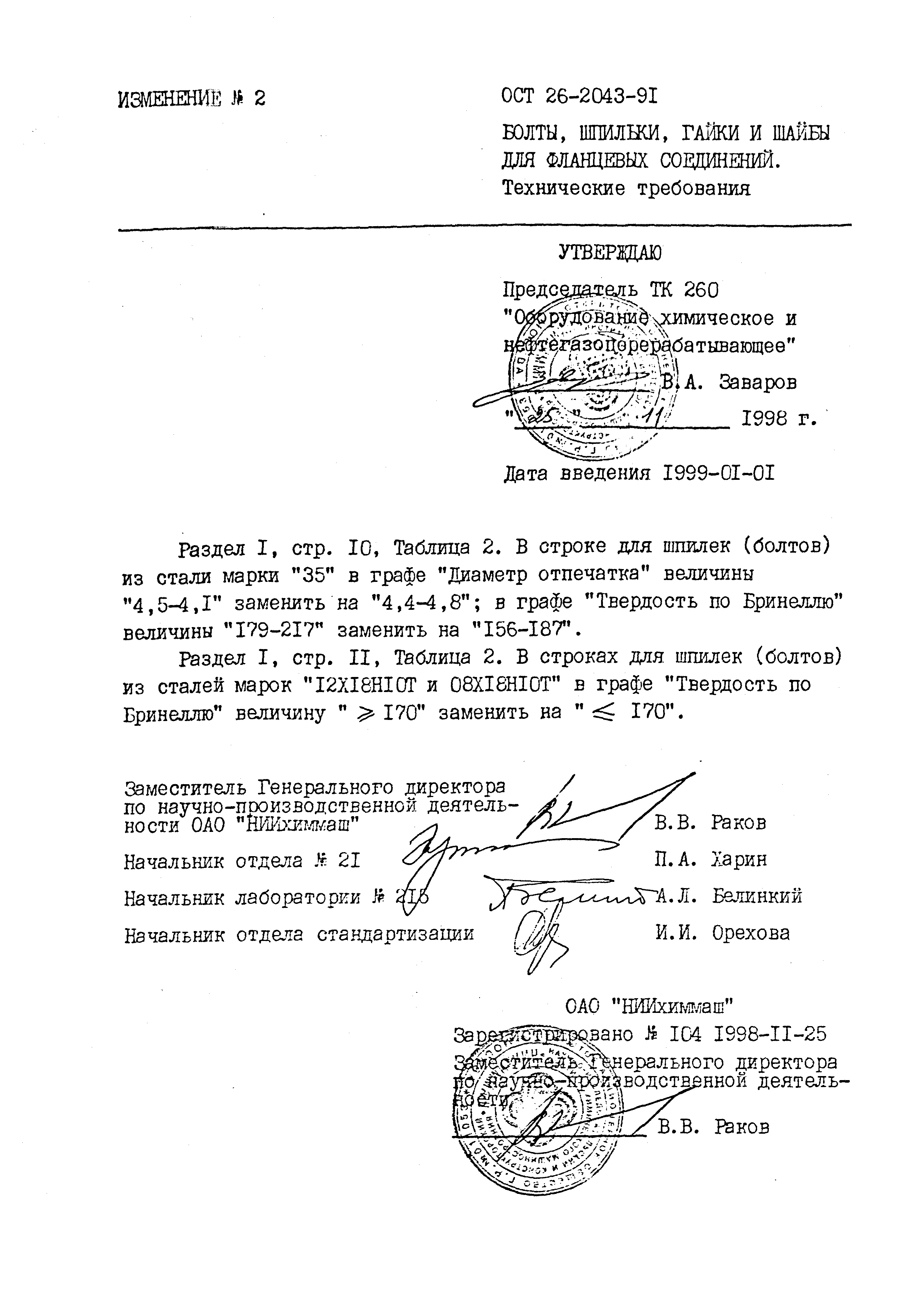

Текстовое изменение № 2 от 01.01.1999
![№ 2](../../../Data2/0/4294839/4294839227.files/0.gif)

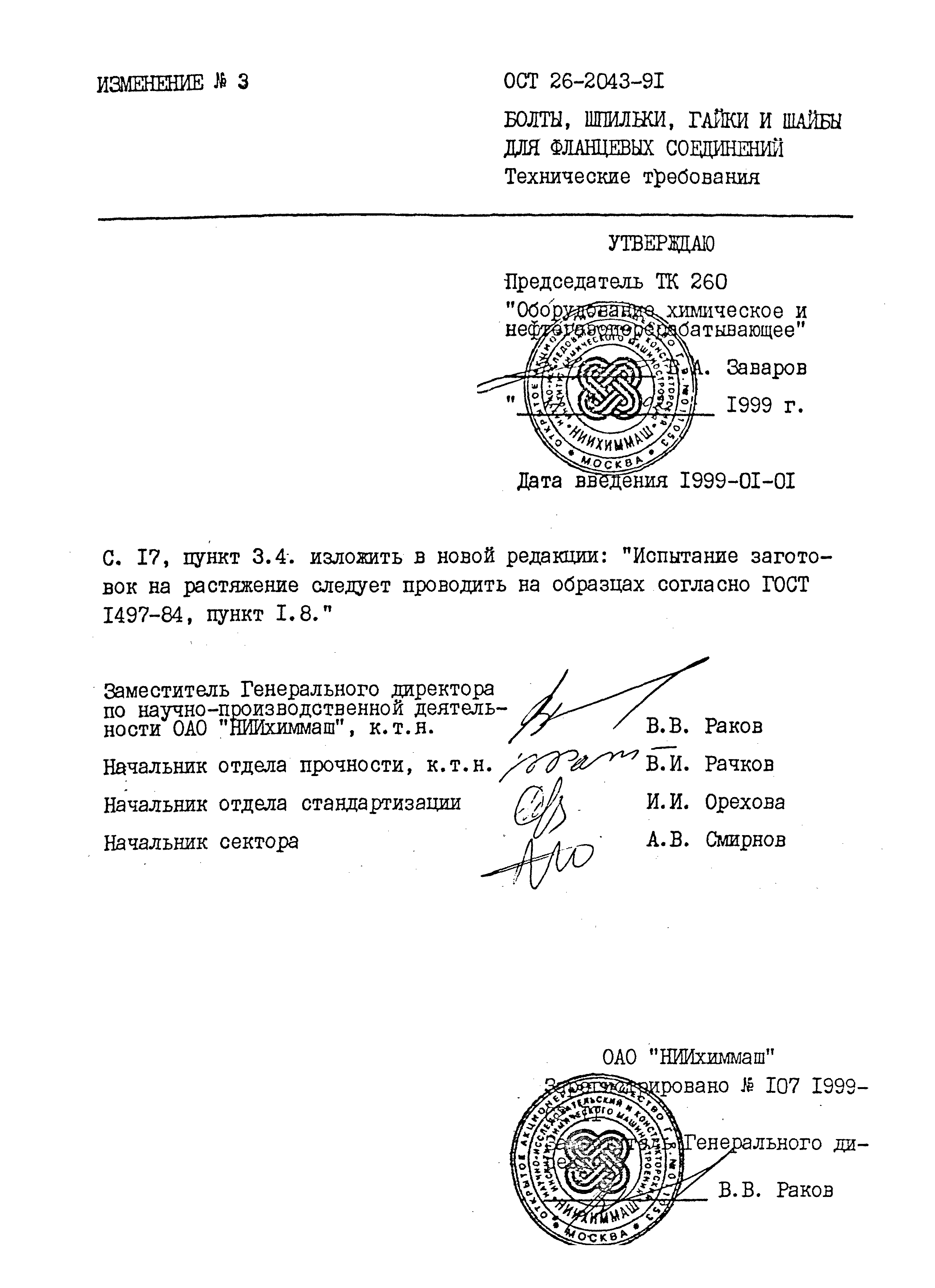

Текстовое изменение № 3 от 01.01.1999
|
