СТМ 3-21-91

Установка щитов и пультов по ОСТ 36.13-90 и ГОСТ 20504-81

Обозначение:	СТМ 3-21-91
Обозначение англ:	3-21-91
Статус:	действует
Название рус.:	Установка щитов и пультов по ОСТ 36.13-90 и ГОСТ 20504-81
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1991

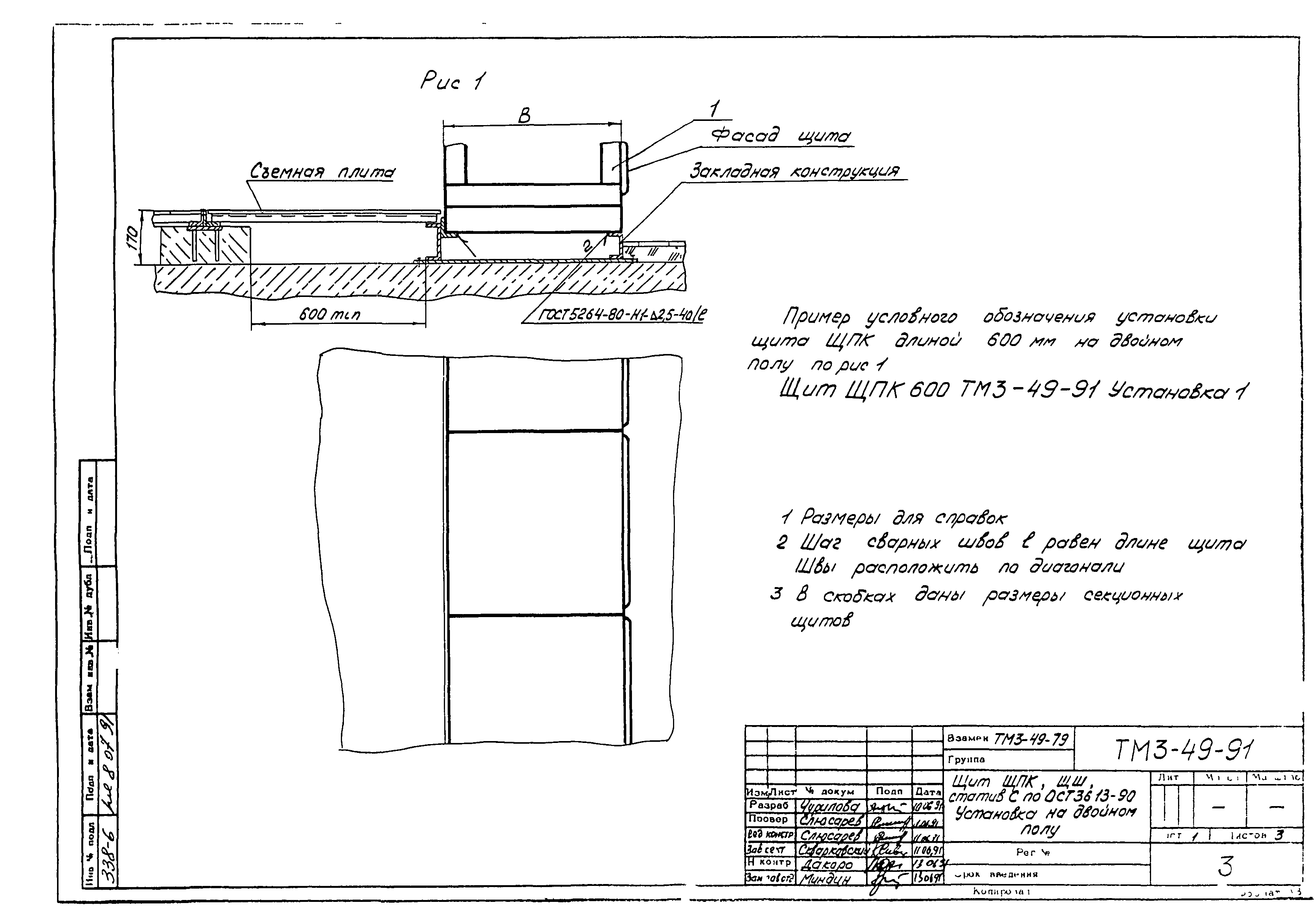

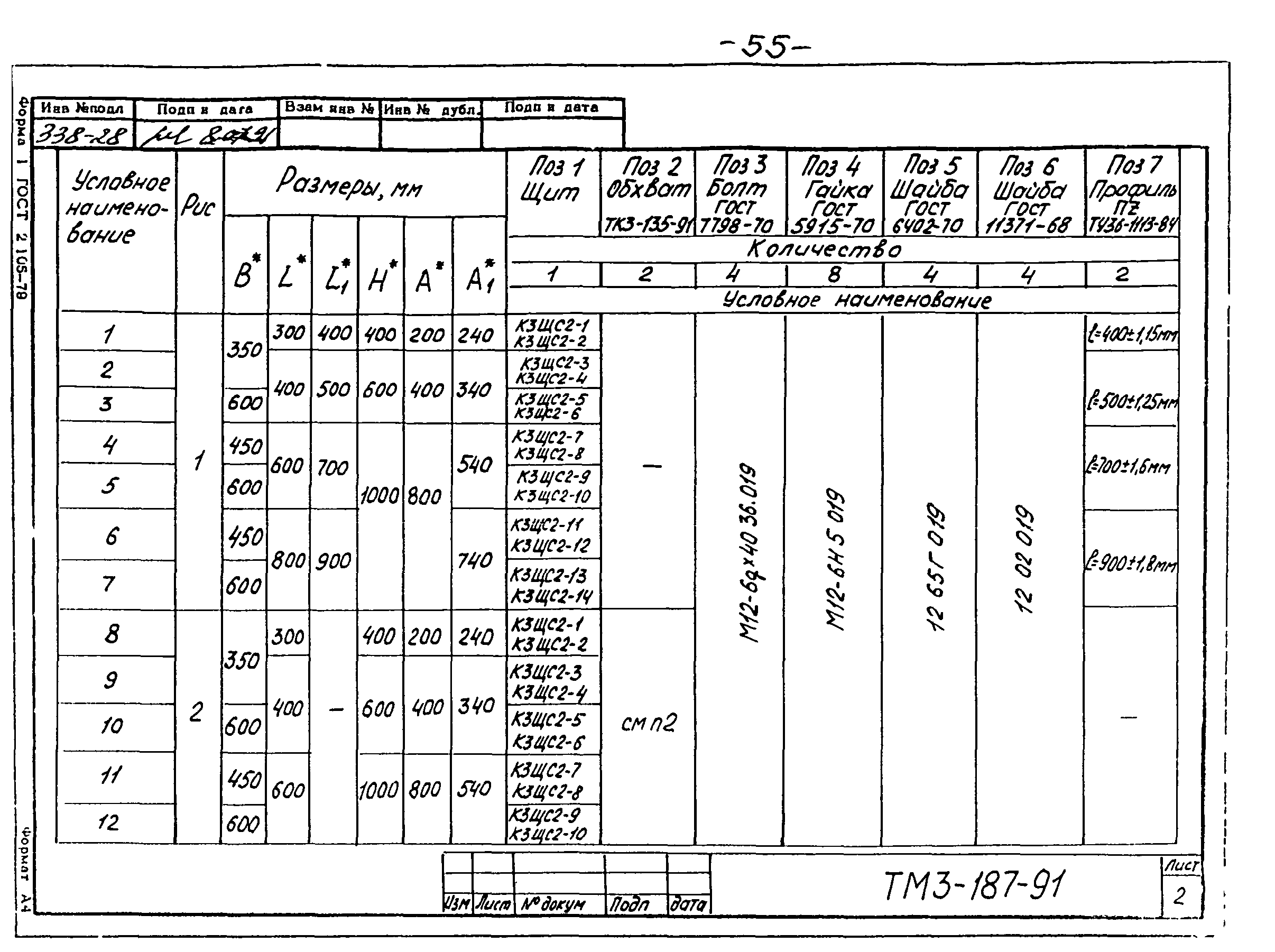

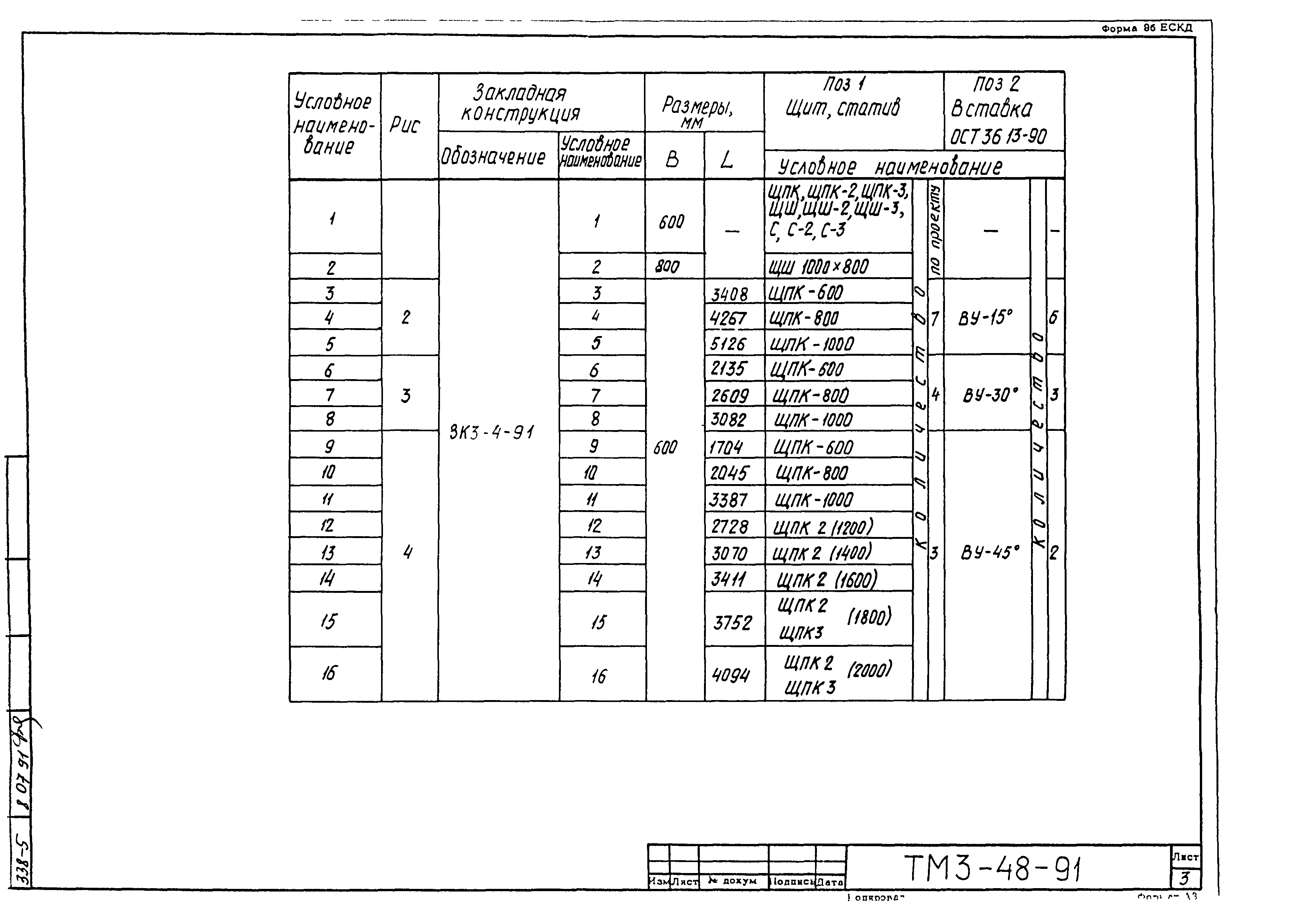

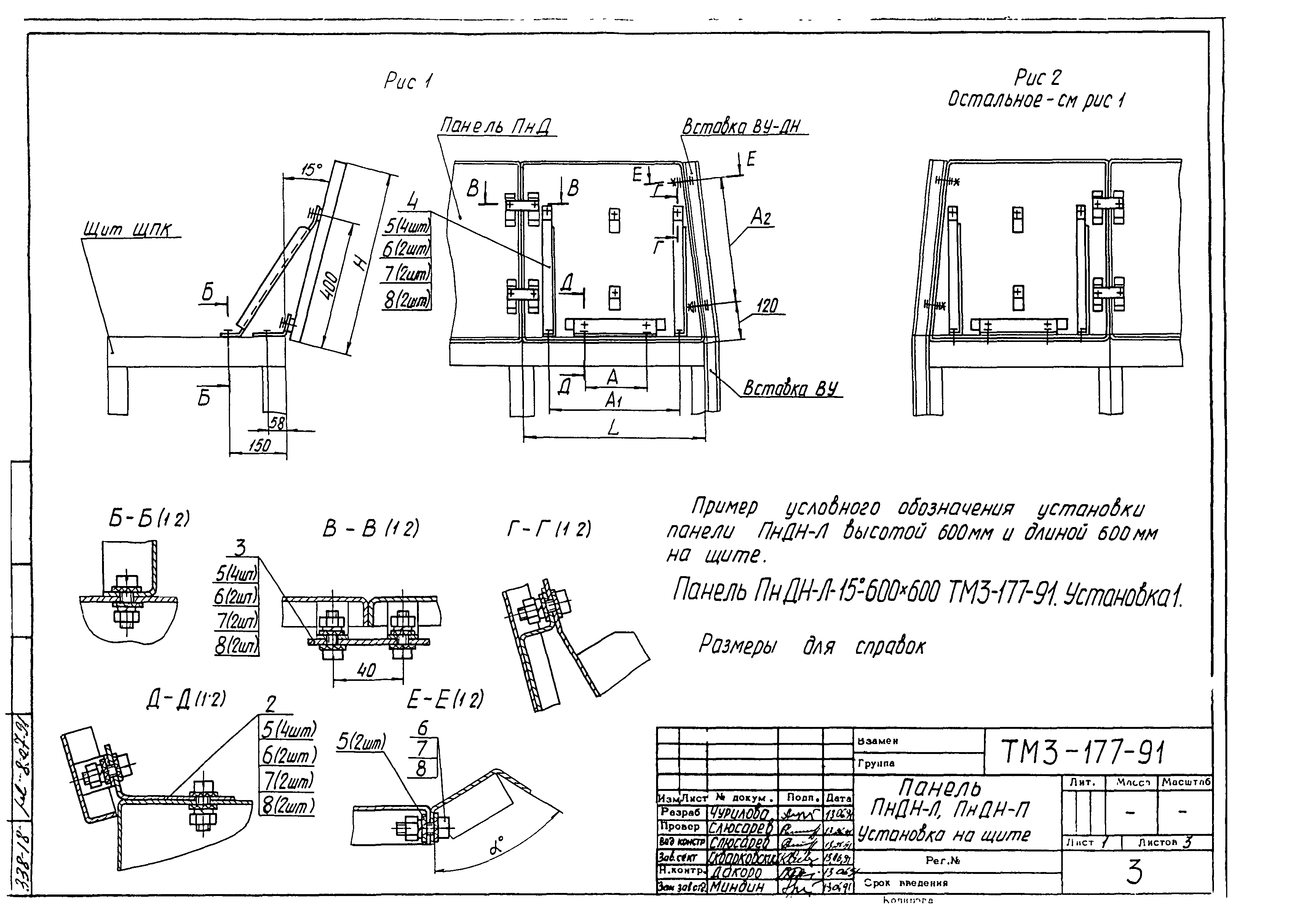

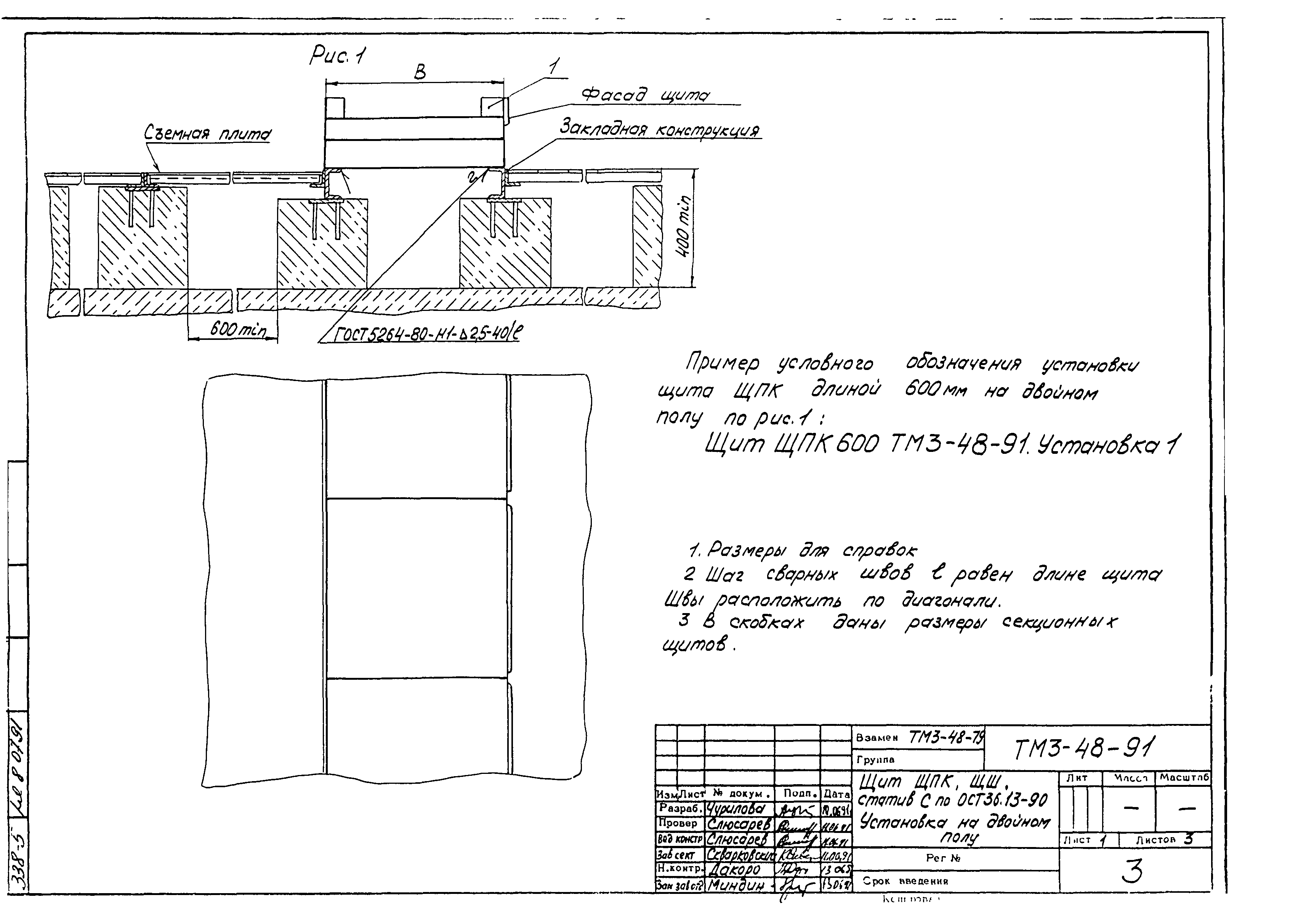

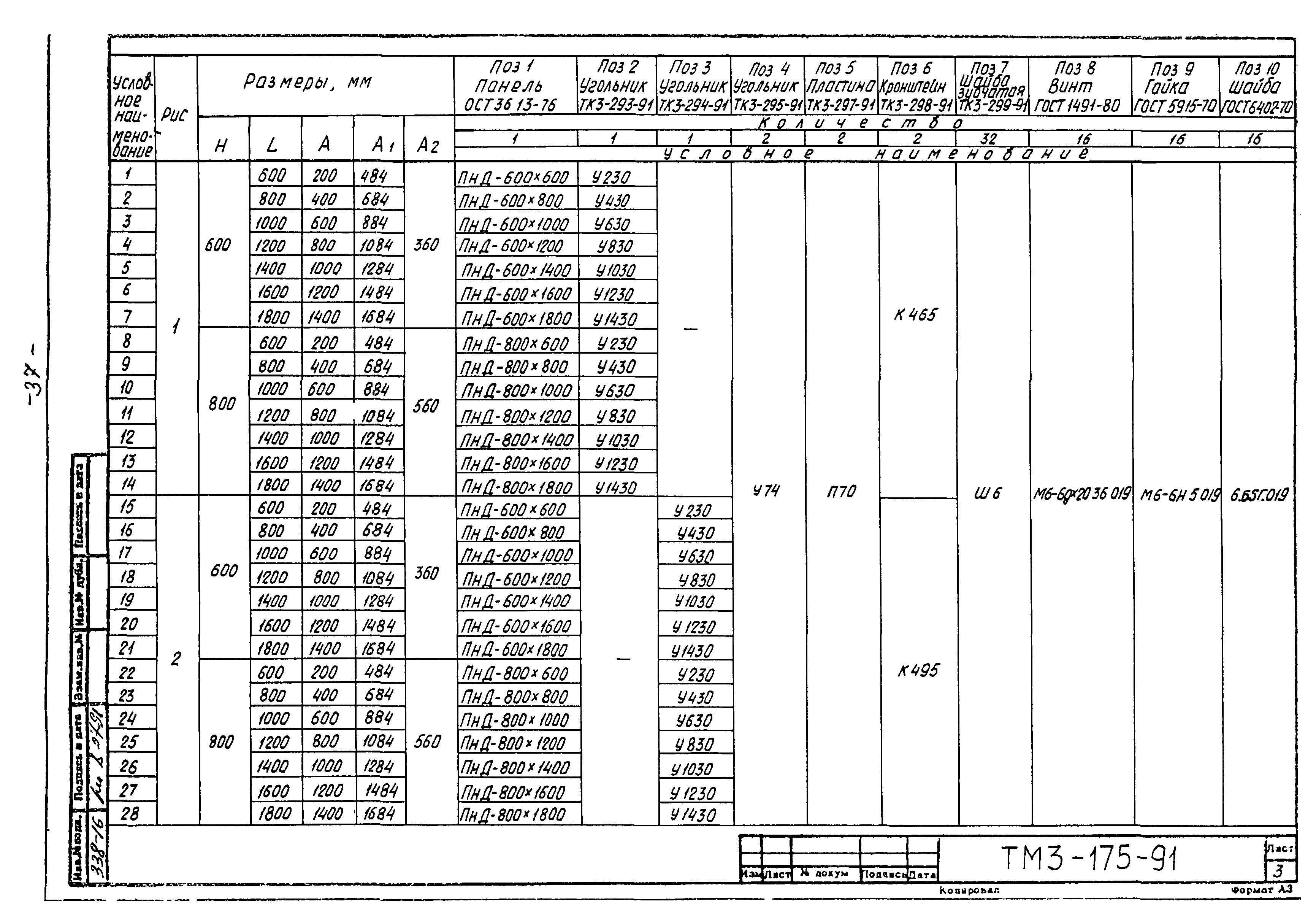

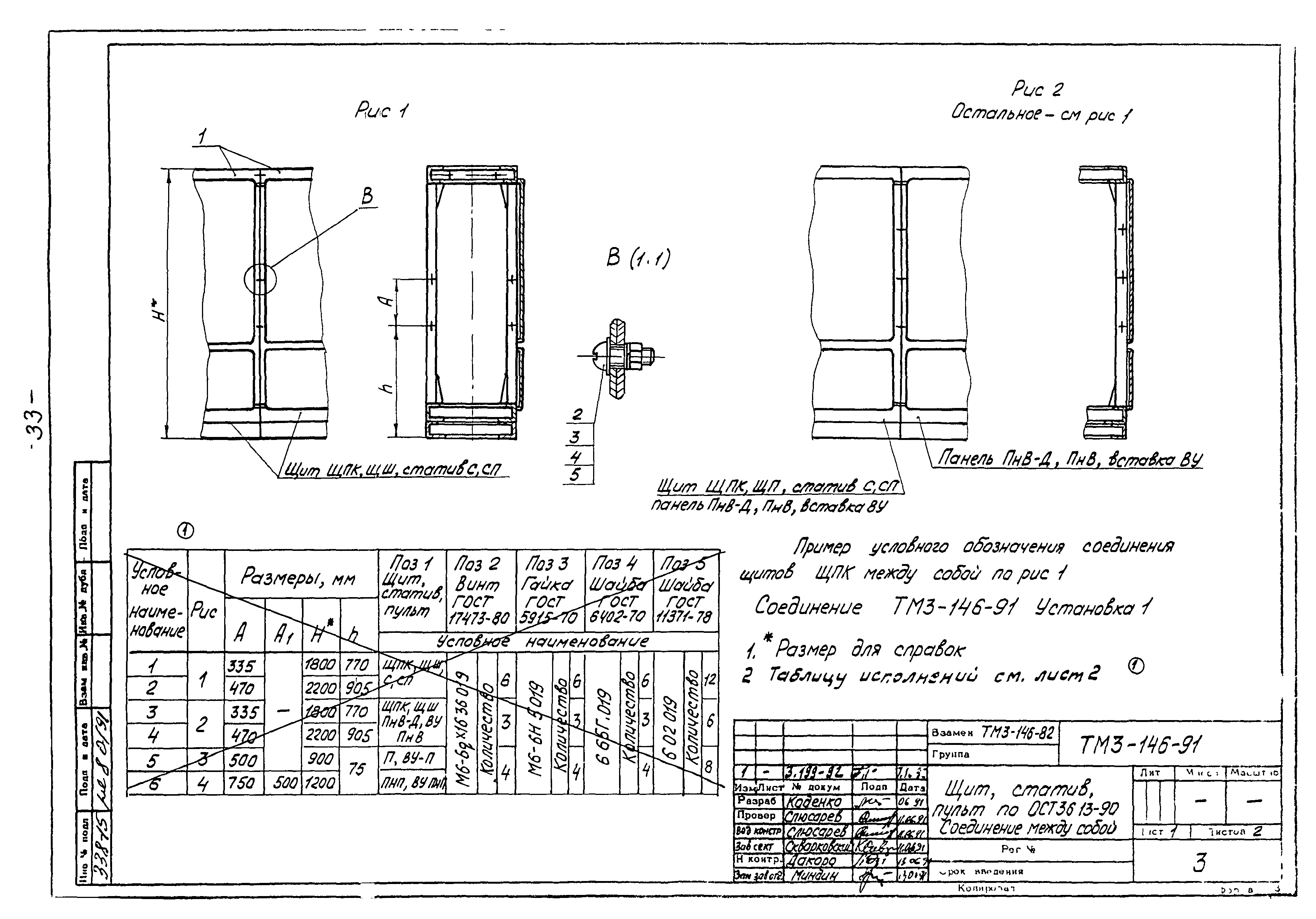

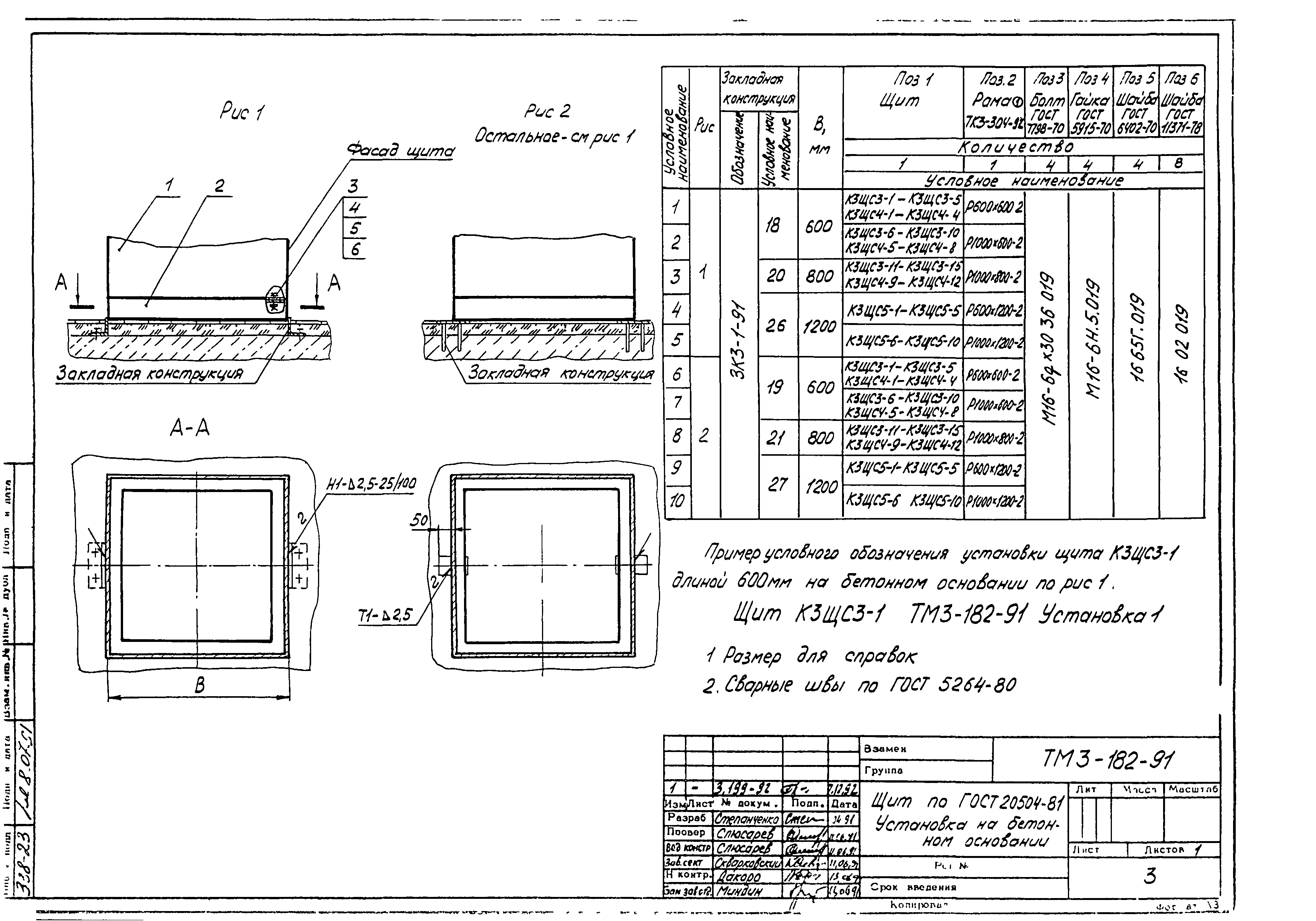

Область применения:	Представленные в настоящем сборнике монтажные чертежи установки щитов предназначены для применения на стадиях проектирования и монтажа щитов, стативов и пультов столов по ОСТ 36.13-90 и ГОСТ 20504-81, ТУ 3622.21.00.024-92. Настоящий сборник рекомендуется рассматривать совместно с типовыми чертежами сборников СТК 3-21-91 и СЗК 3-21-91

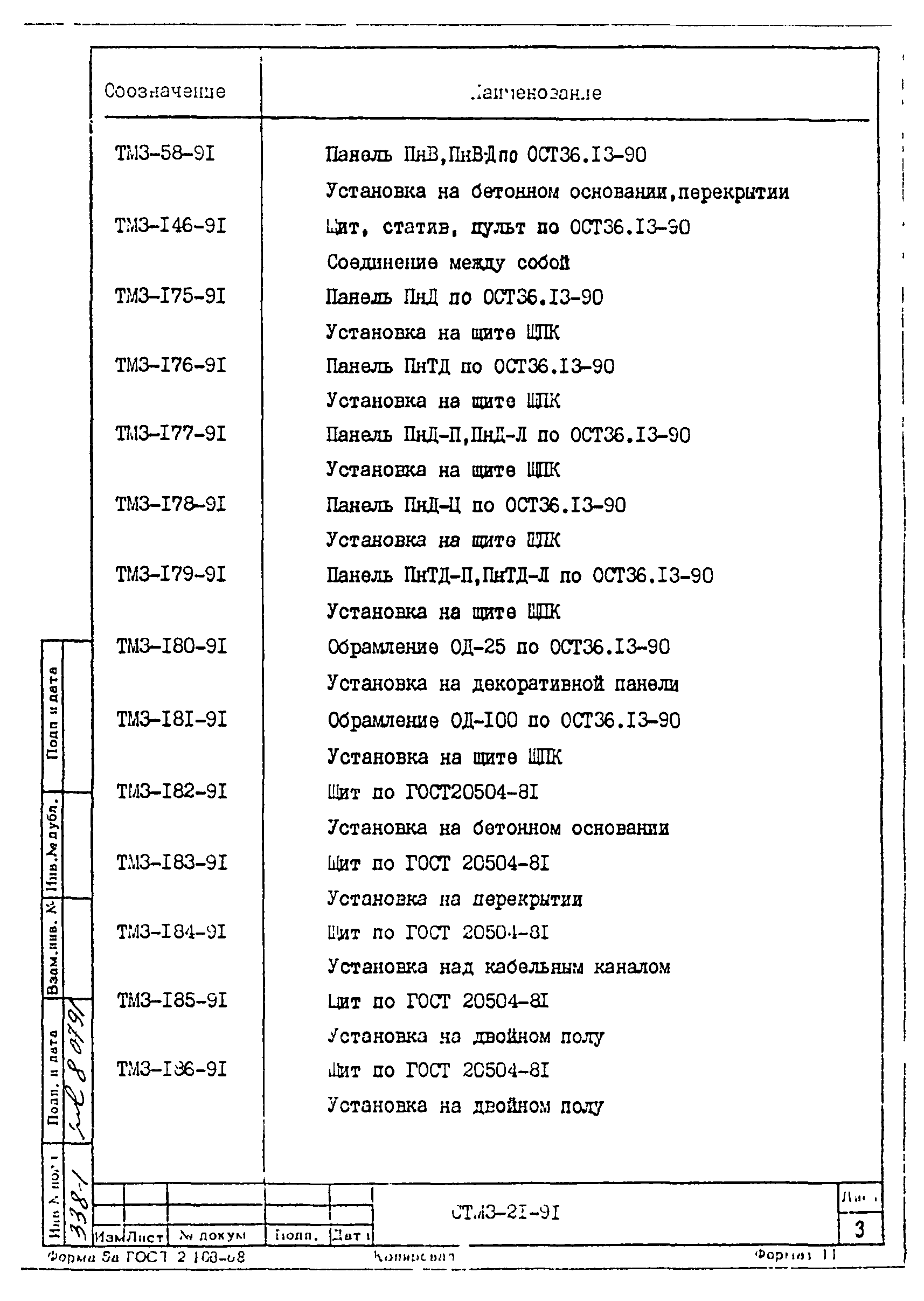

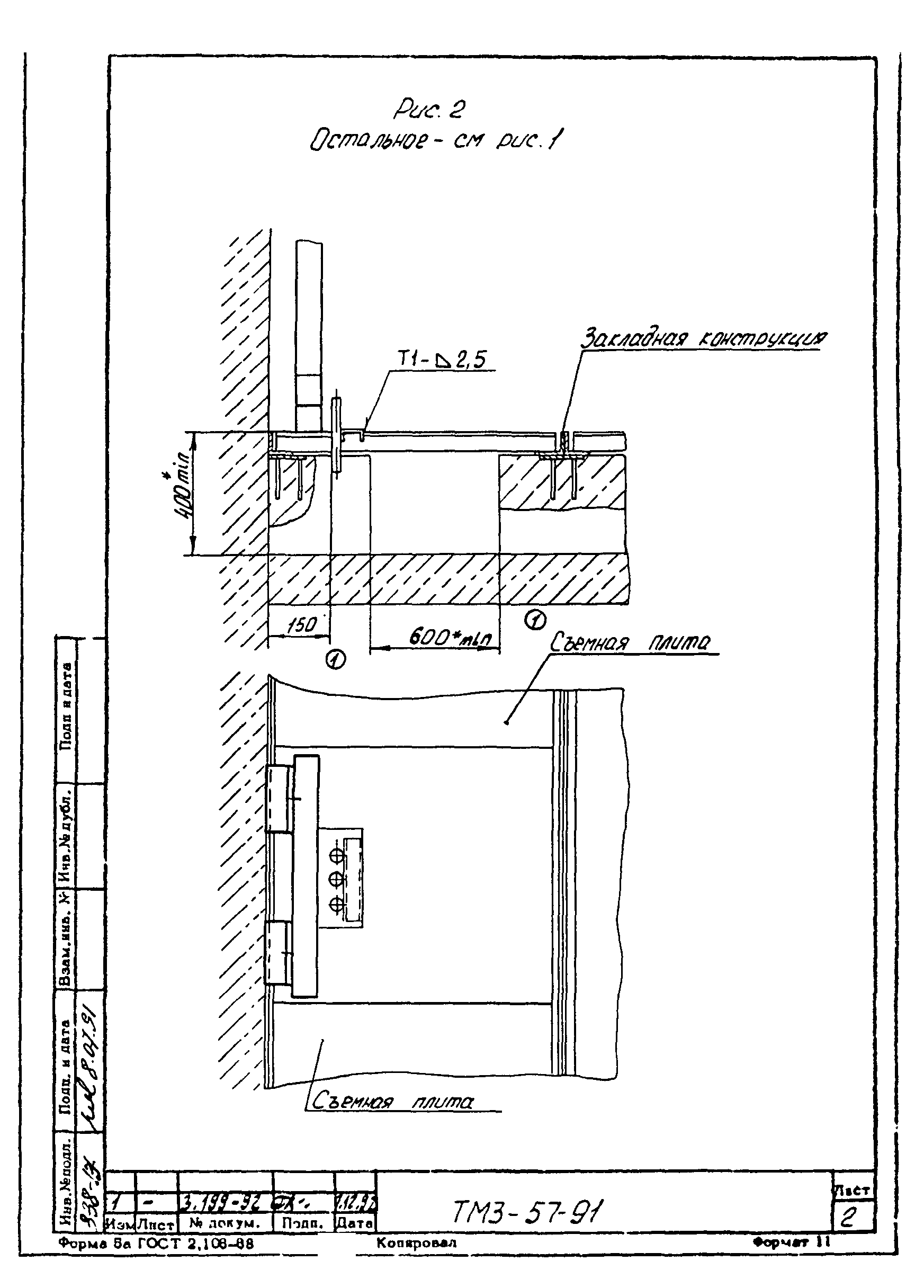

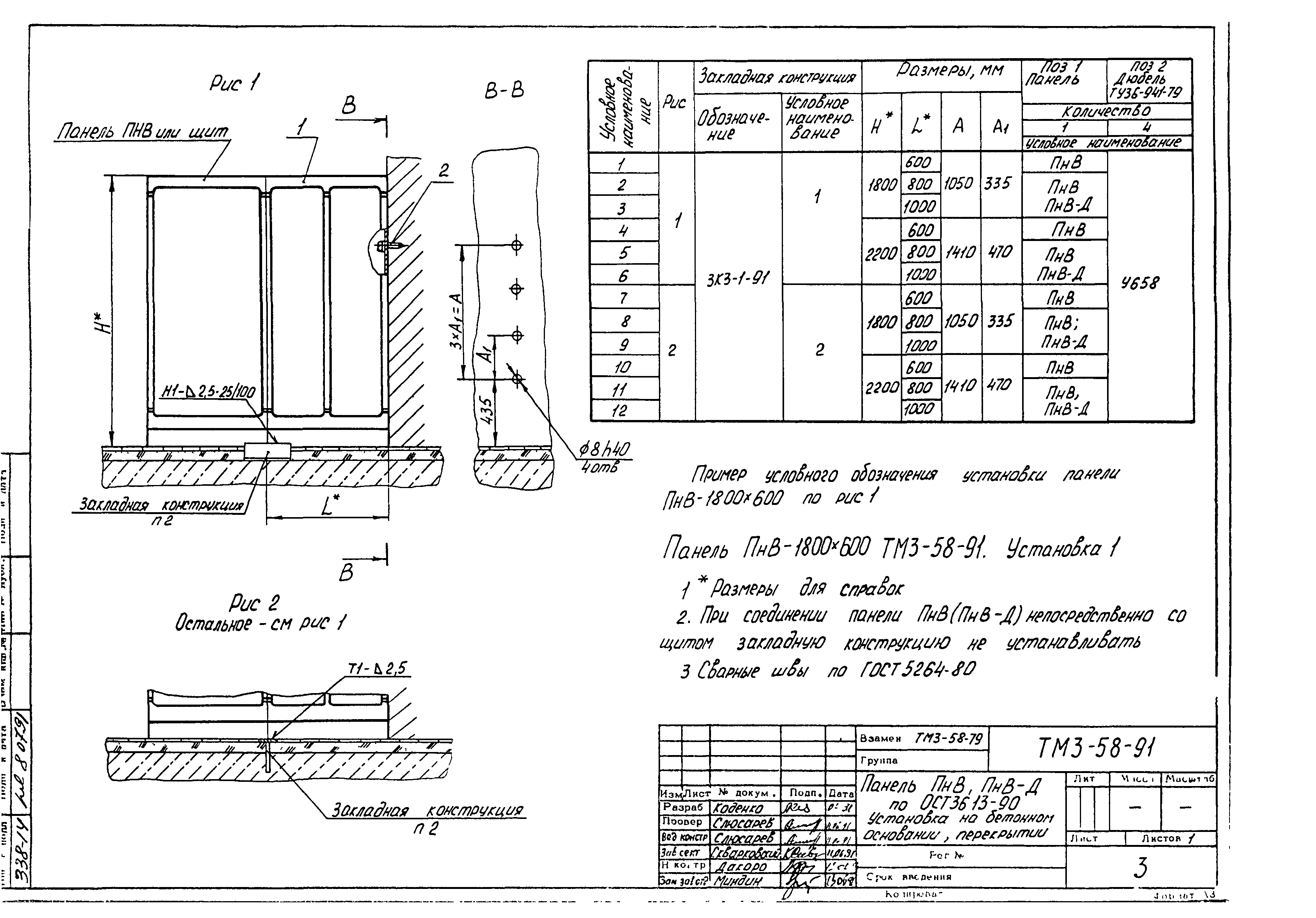

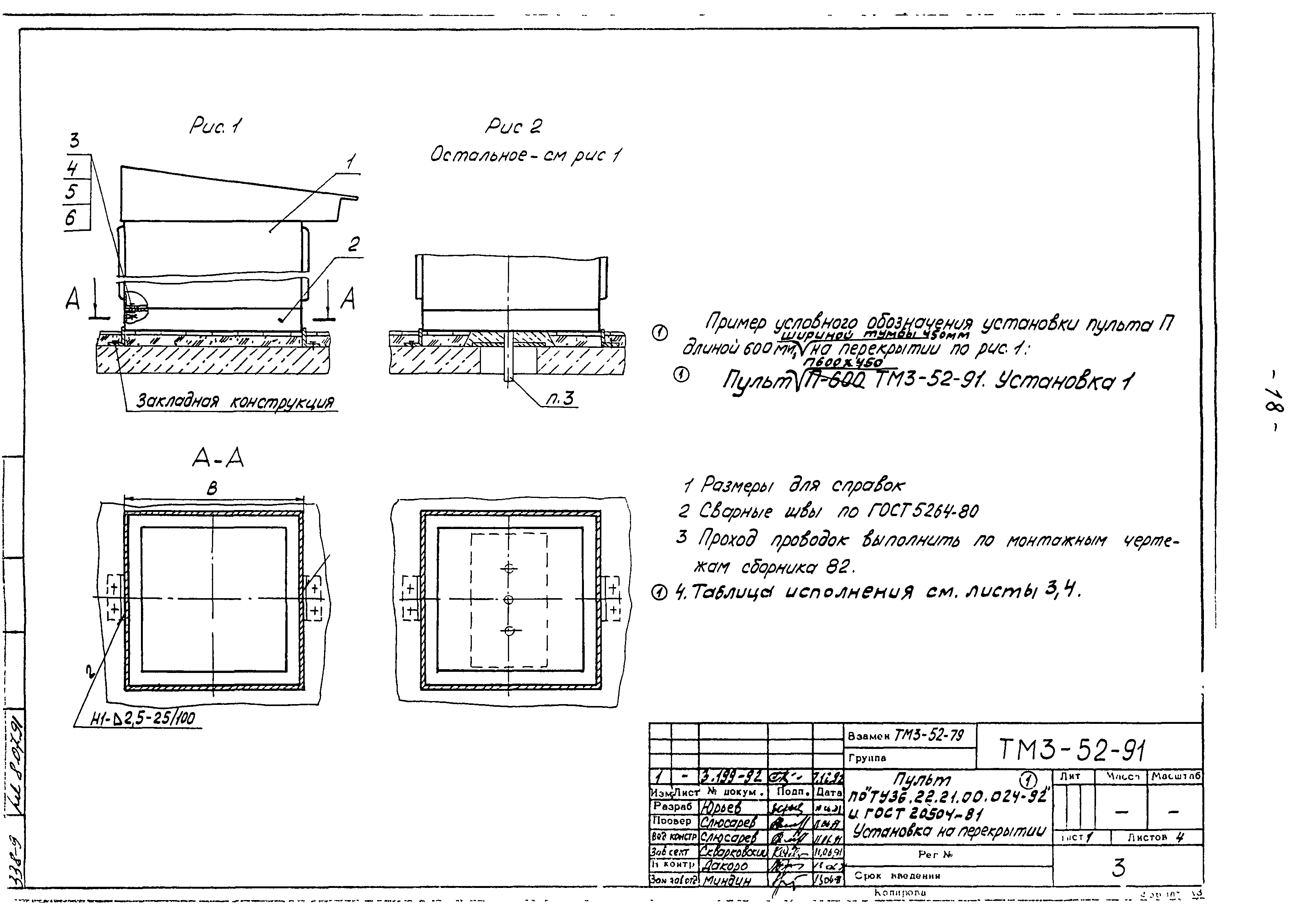

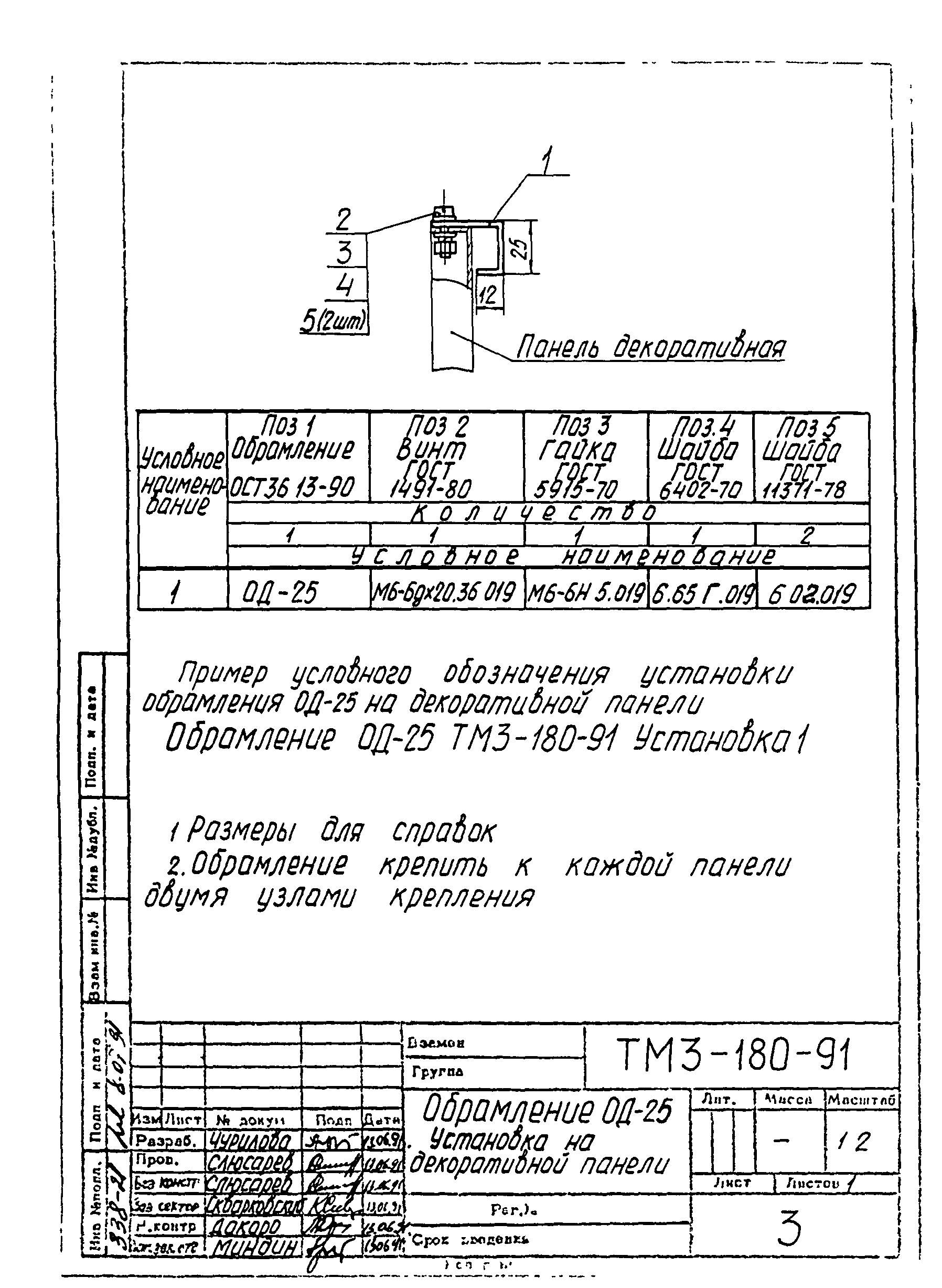

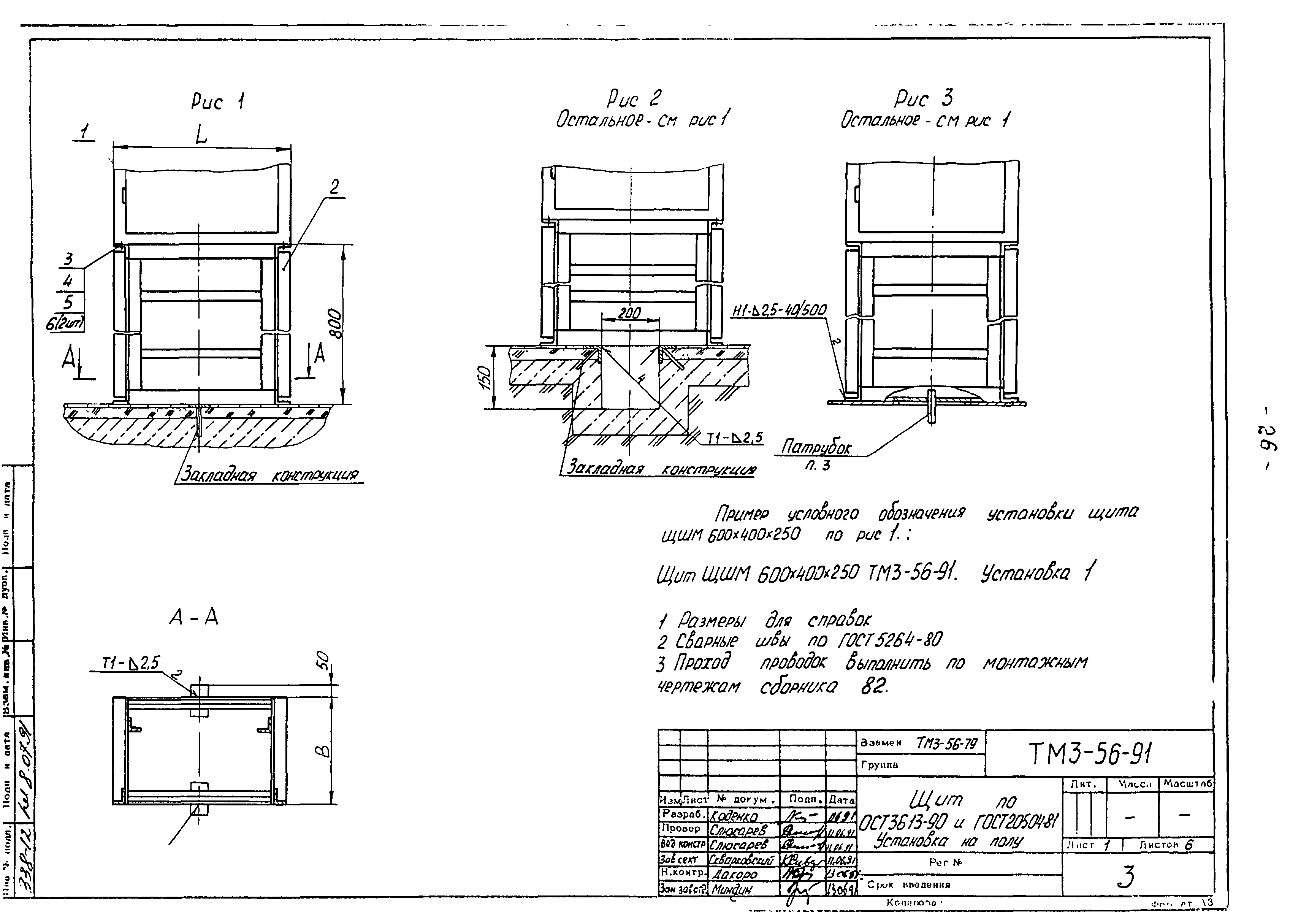

Оглавление:	Ведомость документов Общие указания Монтажные чертежи установки щитов
Утверждён:	01.07.1991 Ассоциация Монтажавтоматика
Принят:	ГПКИ Проектмонтажавтоматика (Projectmontazhavtomatika GPKI )
Издан:	Минмонтажспецстрой СССР (1991 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Инженерное оборудование зданий в целом ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Электрические провода и кабели в целом МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Промышленные автоматизированные системы в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ
Заменяет собой:	Сборник 80
Нормативные ссылки:	ГОСТ 20504-81 «Система унифицированных типовых конструкций агрегатных комплексов ГСП. Типы и основные размеры» ОСТ 36-13-90 «Щиты и пульты систем автоматизации технологических процессов. Общие технические условия»
