Скачать ОСТ 36-13-90 Щиты и пульты систем автоматизации технологических процессов. Общие технические условия

Дата актуализации: 10.08.2017

ОСТ 36-13-90

Щиты и пульты систем автоматизации технологических процессов. Общие технические условия

Обозначение:	ОСТ 36-13-90
Обозначение англ:	OST 36-13-90
Статус:	не определен законодательством
Название рус.:	Щиты и пульты систем автоматизации технологических процессов. Общие технические условия
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	30.06.2003
Область применения:	Стандарт распространяется на щиты, стативы, пульты и вспомогательные элементы к ним (в дальнейшем именуемые изделиями), предназначенные для применения в системах автоматизации технологических процессов в качестве устройств, на которых устанавливаются электрические, пневматические и гидравлические приборы и аппараты контроля, управления, регулирования и питания. Стандарт устанавливает типоразмеры, конструкцию и технические требования к изделиям, изготавливаемым промышленными предприятиями Минмонтажспецстроя СССР для нужд народного хозяйства и для экспорта на объекты, монтажные работы на которых ведут организации министерства.

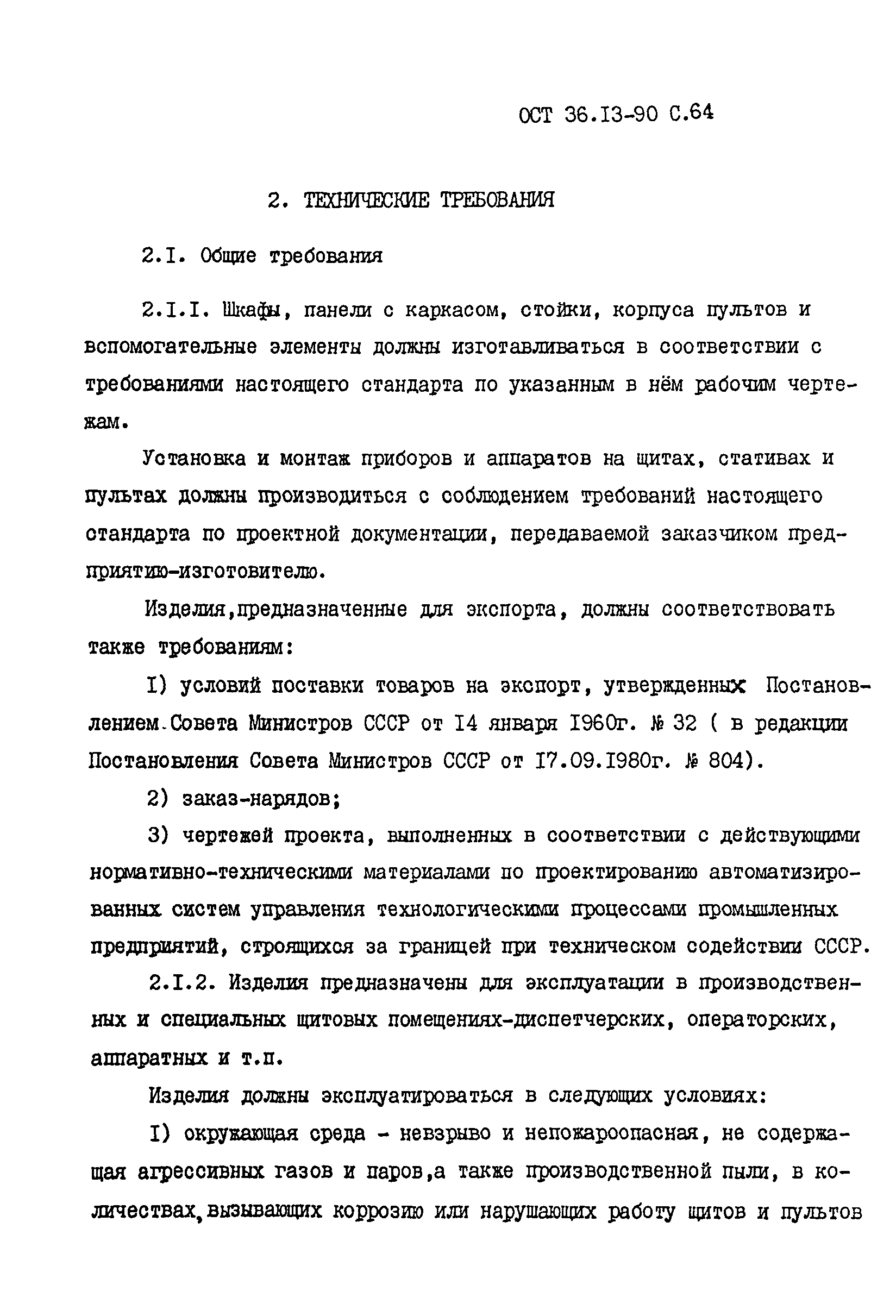

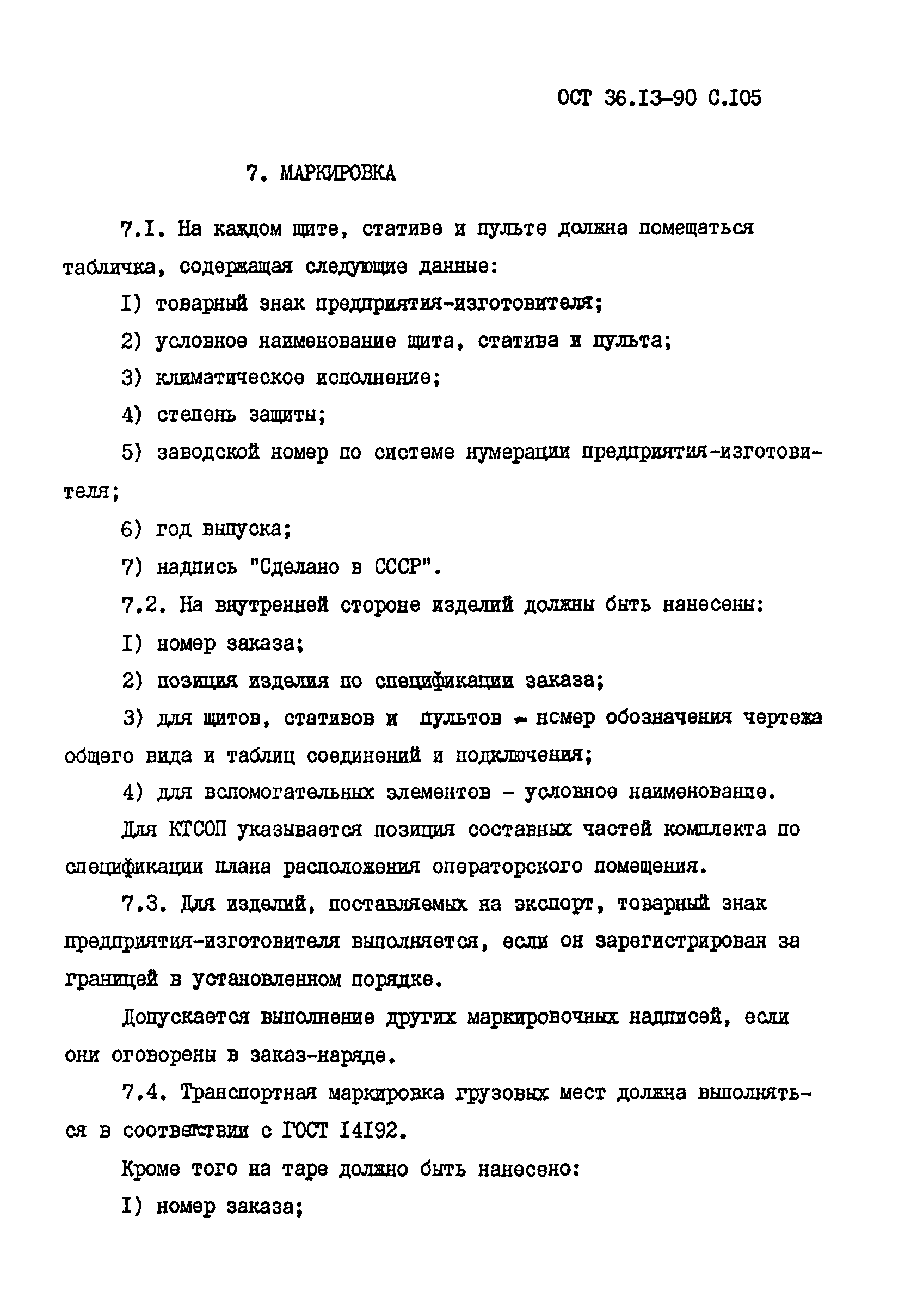

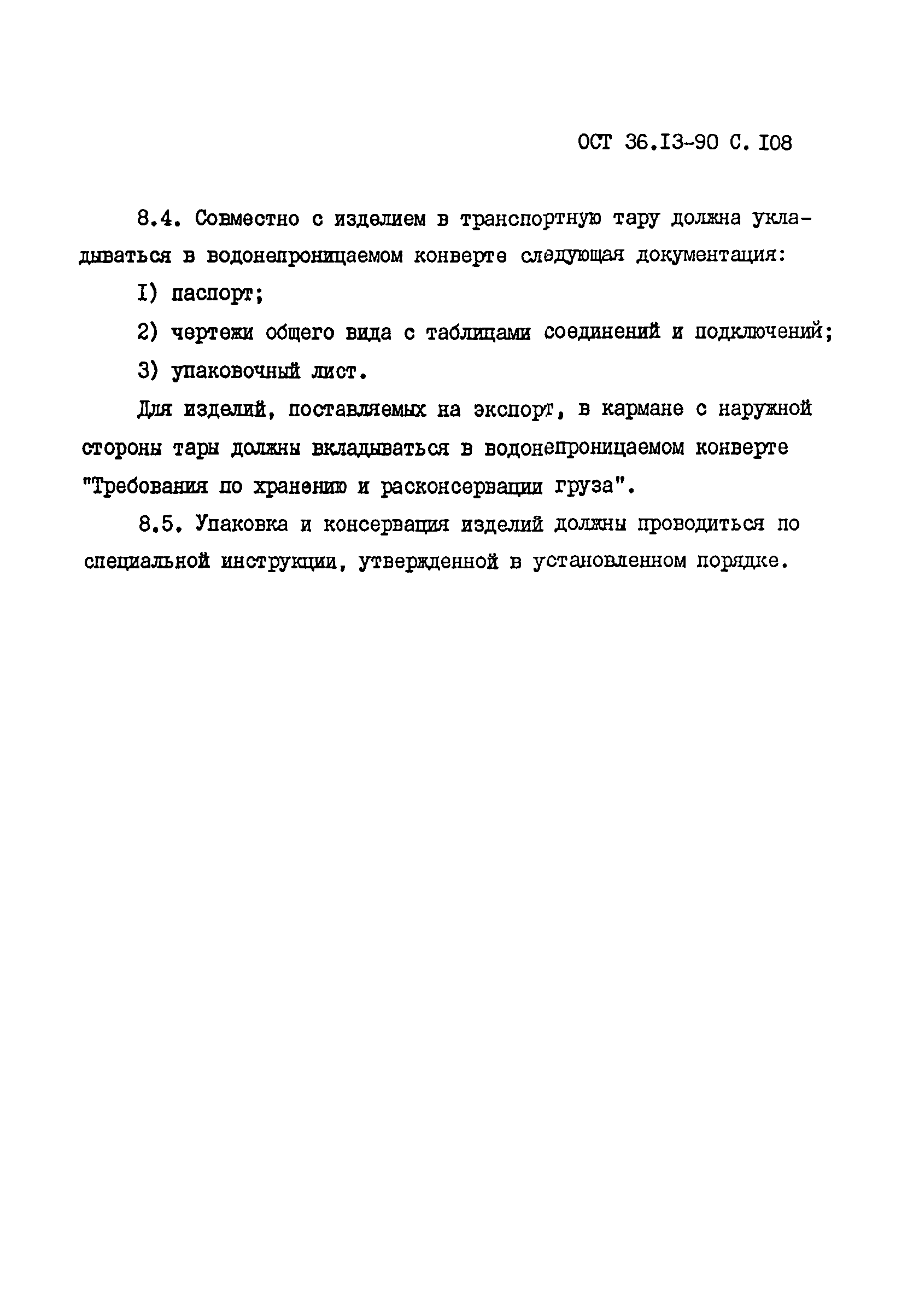

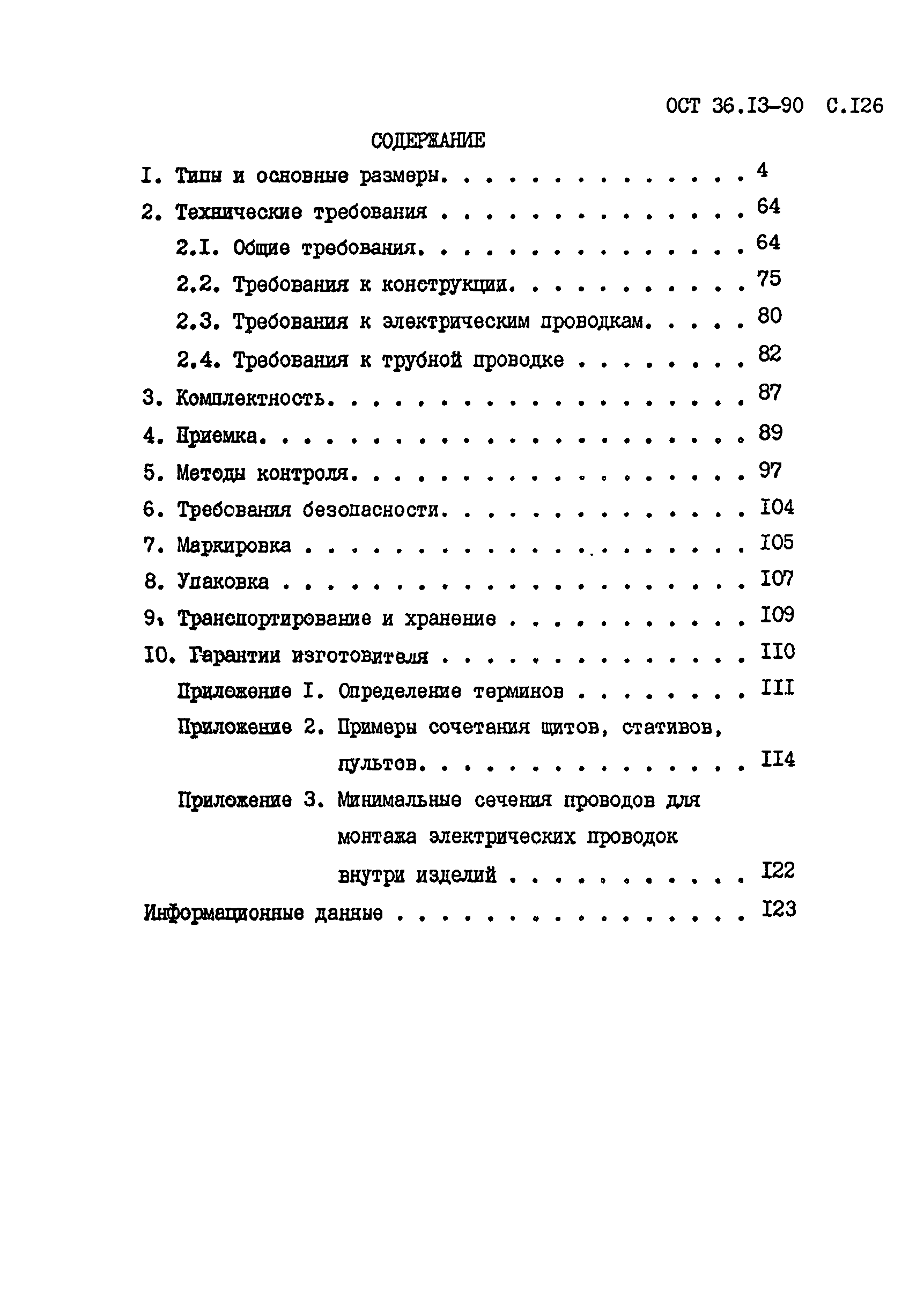

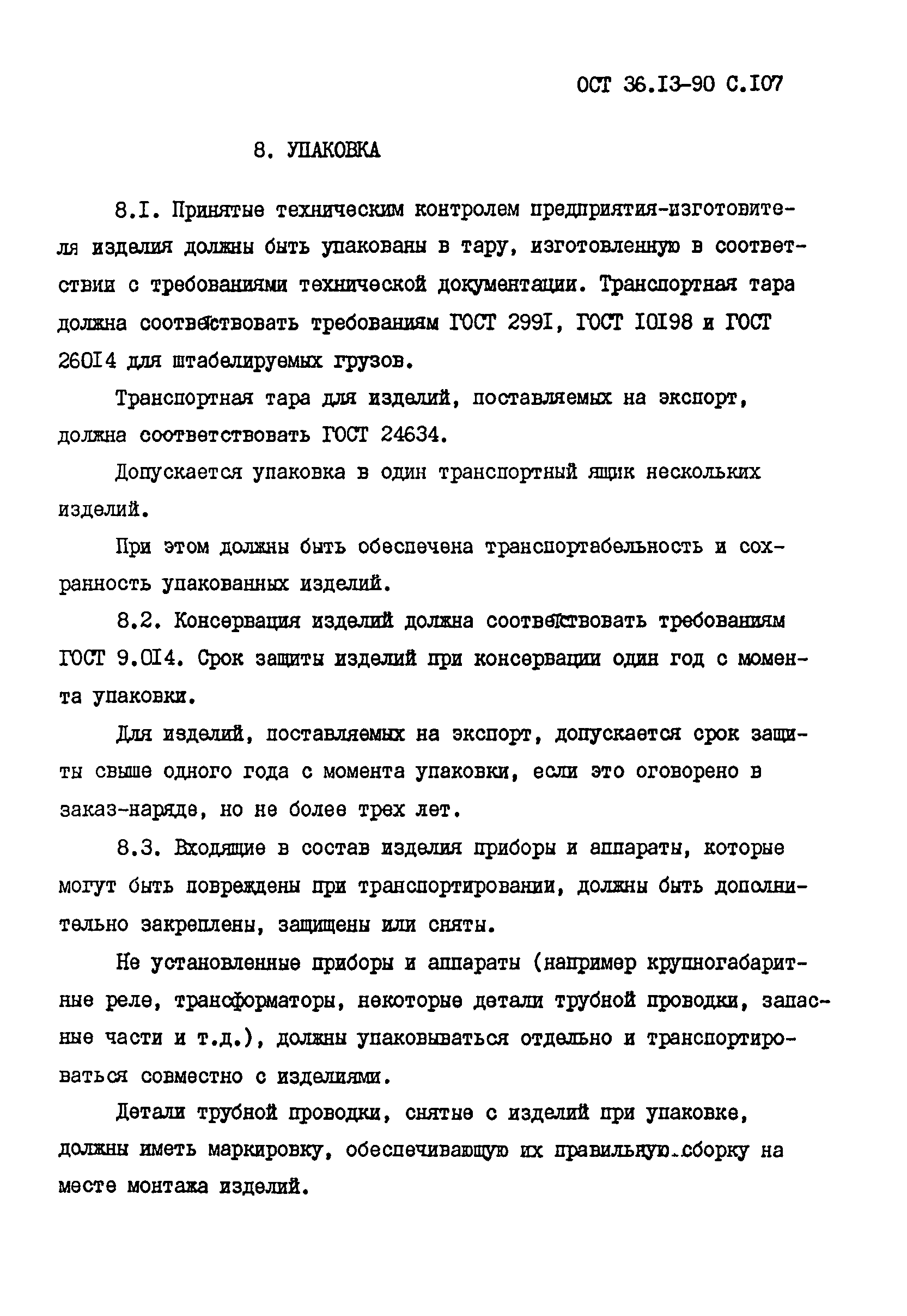

Оглавление:	1. Типы и основные размеры 2. Технические требования 3. Комплектность 4. Приемка 5. Методы контроля 6. Требования безопасности 7. Маркировка 8. Упаковка 9. Транспортирование и хранение 10. Гарантии изготовителя Приложение 1 Приложение 2 Приложение 3 Информационные данные
Разработан:	ГПКИ Проектмонтажавтоматика
Утверждён:	19.07.1990 Министерство монтажных и специальных строительных работ СССР (USSR Ministry of Industrial Installations and Military Construction )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Системы электроснабжения МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Промышленные автоматизированные системы в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты
Список изменений:	№ от 01.01.1993
Заменяет собой:	ОСТ 36.ЭДI.13-79 ОСТ 36-13-76 «Щиты и пульты систем автоматизации технологических процессов. Общие технические условия»
Нормативные ссылки:	ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 9.104-79 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 9.048-89 «Единая система защиты от коррозии и старения. Изделия технические. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов» ГОСТ 6465-76 «Эмали ПФ-115. Технические условия» ГОСТ 617-2006 «Трубы медные и латунные круглого сечения общего назначения. Технические условия» ГОСТ 10144-89 «Эмали ХВ-124. Технические условия» ГОСТ 12.2.007.7-83 «Система стандартов безопасности труда. Устройства комплектные низковольтные. Требования безопасности» ПУЭ «Правила устройства электроустановок» ГОСТ 12997-84 «Изделия ГСП. Общие технические условия» ГОСТ 14192-77 «Маркировка грузов» ГОСТ 14254-80 «Изделия электротехнические. Оболочки. Степень защиты. Обозначения. Методы испытаний» ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия» ГОСТ 16962-71 «Изделия электронной техники и электротехники. Механические и климатические воздействия. Требования и методы испытаний» ГОСТ 17515-72 «Провода монтажные с пластмассовой изоляцией. Технические условия» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 21227-93 «Эмали марок ПФ-218. Технические условия» ГОСТ 22789-94 «Устройства комплектные низковольтные. Общие технические требования и методы испытаний» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 26.008-85 «Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 15878-79 «Контактная сварка. Соединения сварные. Конструктивные элементы и размеры» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 2933-83 «Аппараты электрические низковольтные. Методы испытаний» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 5496-78 «Трубки резиновые технические. Технические условия» ГОСТ 6323-79 «Провода с поливинилхлоридной изоляцией для электрических установок. Технические условия» ГОСТ 6631-74 «Эмали марок НЦ-132. Технические условия» ГОСТ 12.3.009-76 «Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности» ГОСТ 12.4.009-83 «Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание» ГОСТ 12.4.011-89 «Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация» ГОСТ 12.4.021-75 «Система стандартов безопасности труда. Системы вентиляционные. Общие требования» ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 12.3.002-75 «Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 24634-81 «Ящики деревянные для продукции, поставляемой для экспорта. Общие технические условия» ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент» ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» ГОСТ 26.020-80 «Шрифты для средств измерений и автоматизации. Начертания и основные размеры» ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров. Основные параметры. Технические требования»

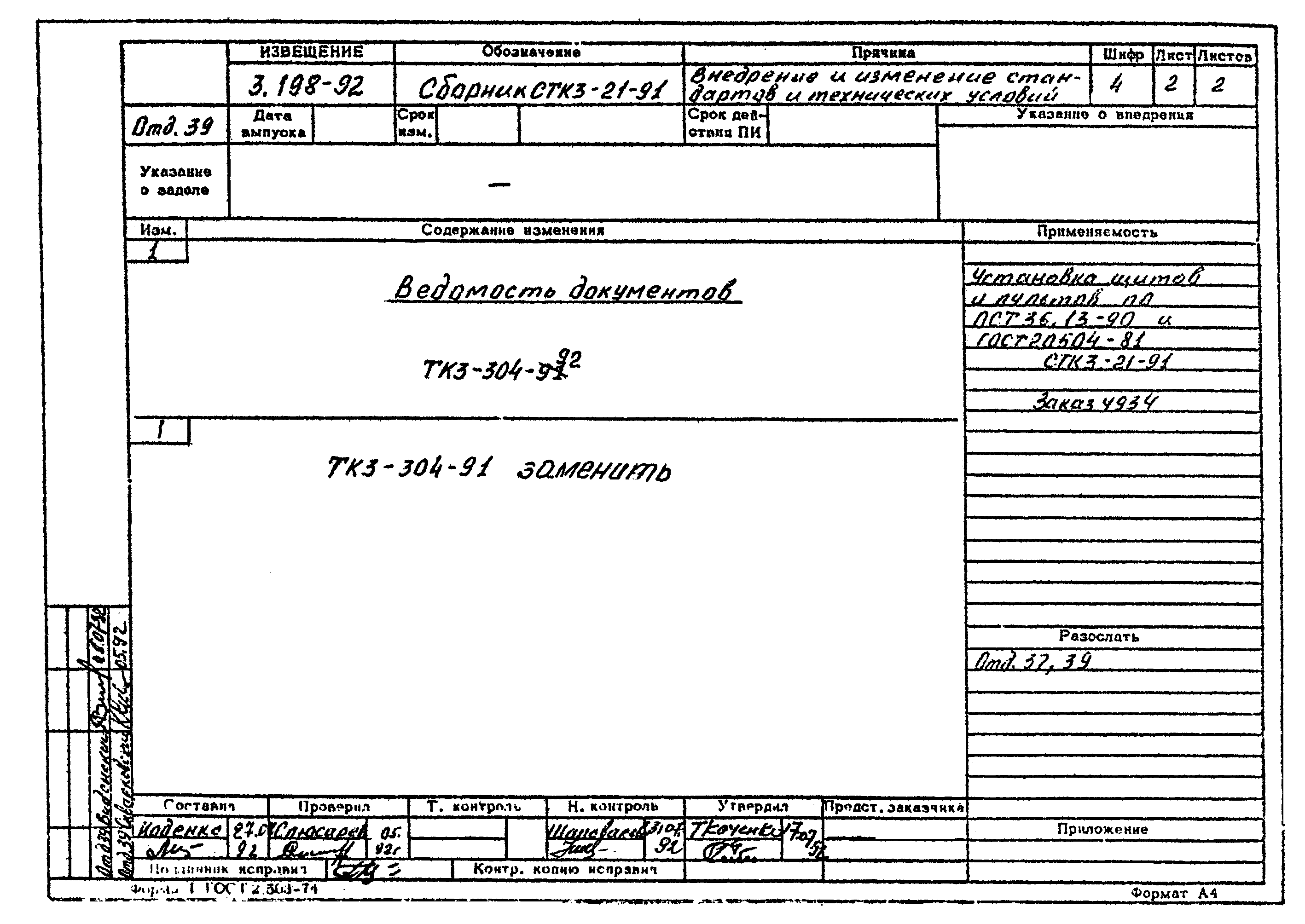

Текстовое изменение № от 01.01.1993
