Скачать ГОСТ 21130-75 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры

Дата актуализации: 10.08.2017

ГОСТ 21130-75

Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры

Обозначение:	ГОСТ 21130-75
Обозначение англ:	GOST 21130-75
Статус:	действует
Название рус.:	Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
Название англ.:	Electrical items. Earth terminals and earth signs. Design and dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1976
Область применения:	Стандарт распространяется на заземляющие зажимы и знаки заземления, применяемые в электротехнических изделиях и приборах общего назначения, взрывозащищенных и рудничных изделиях для заземления корпусов, оболочек и брови кабелей и подсоединения заземляющих жил.

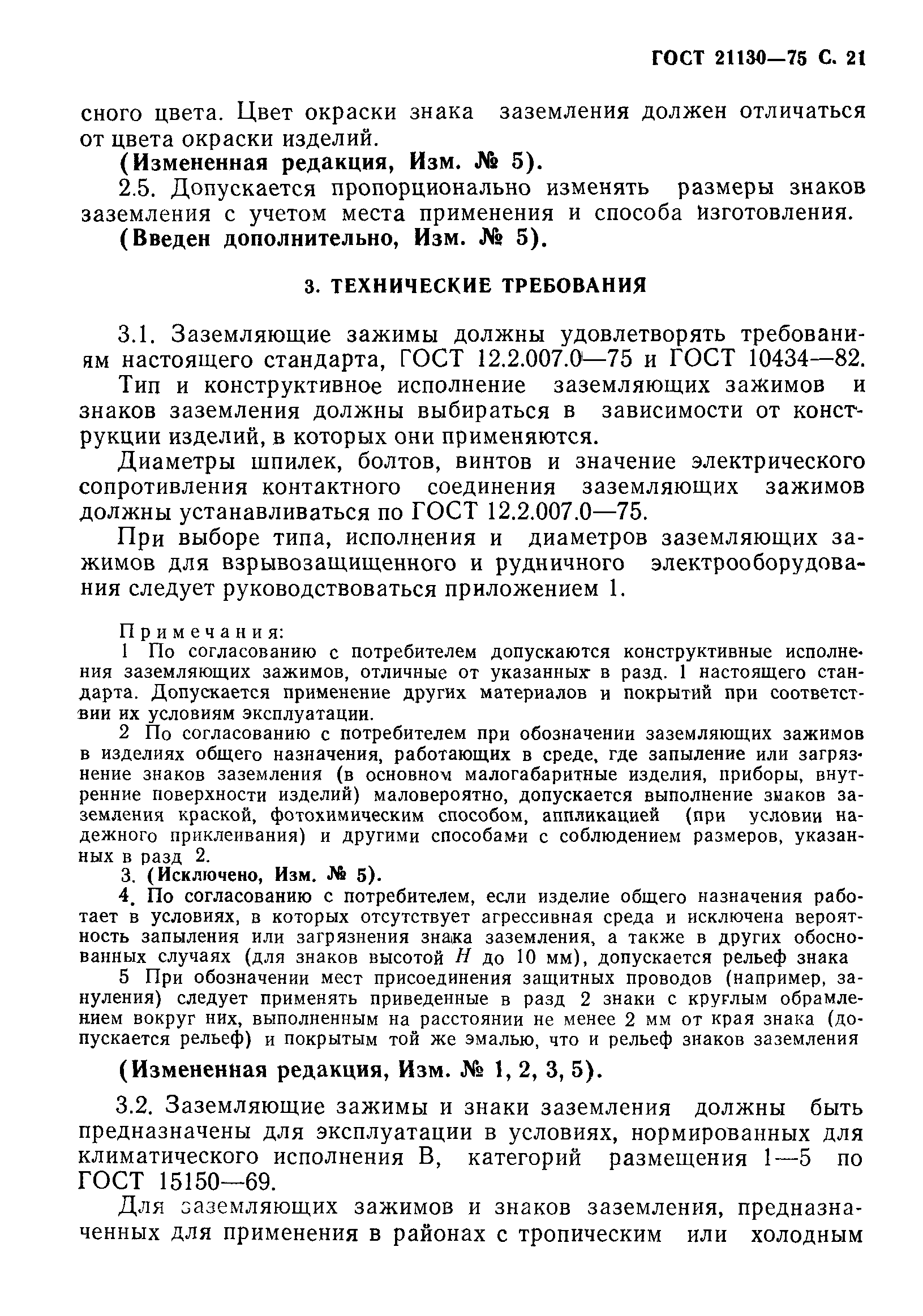

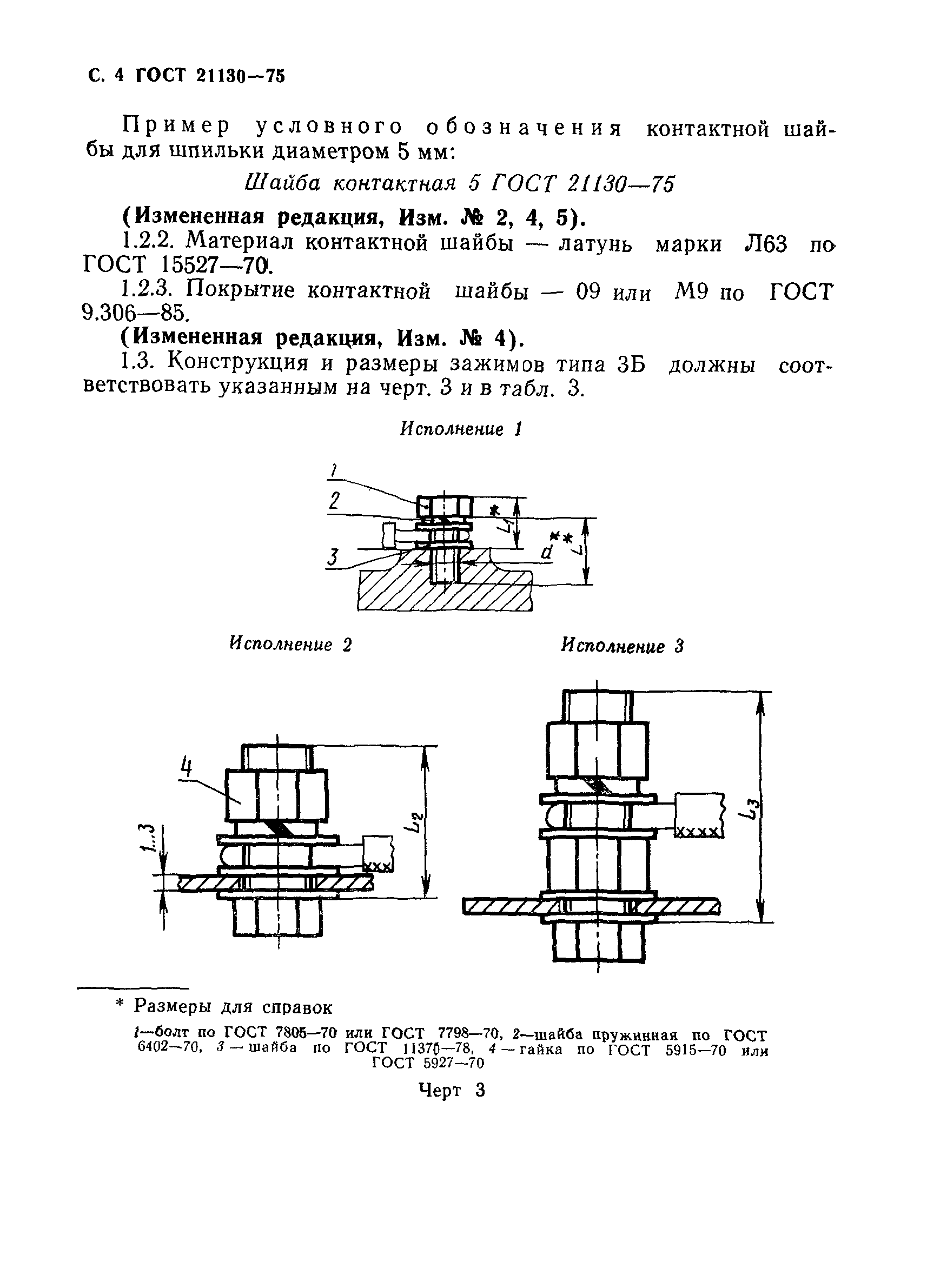

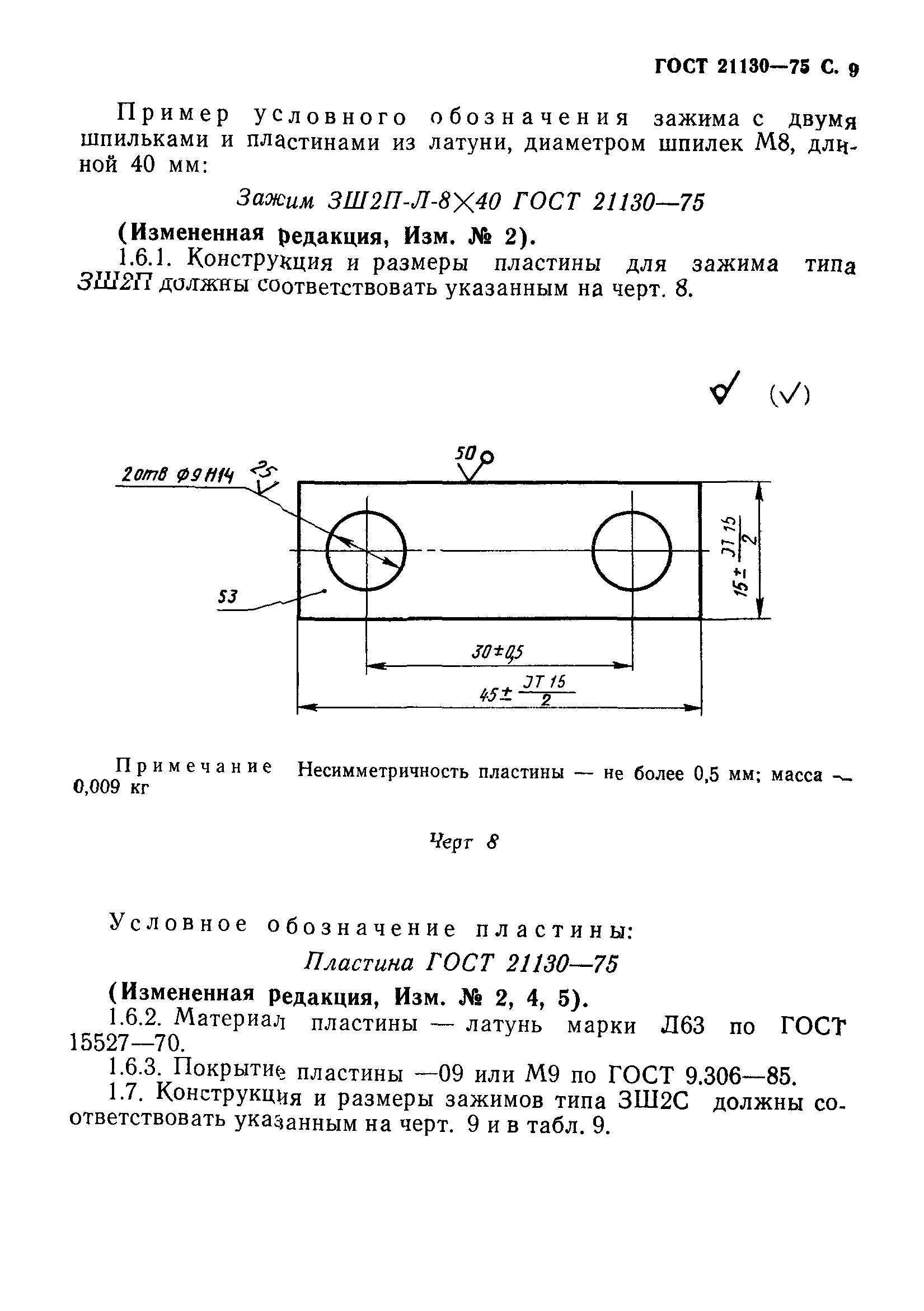

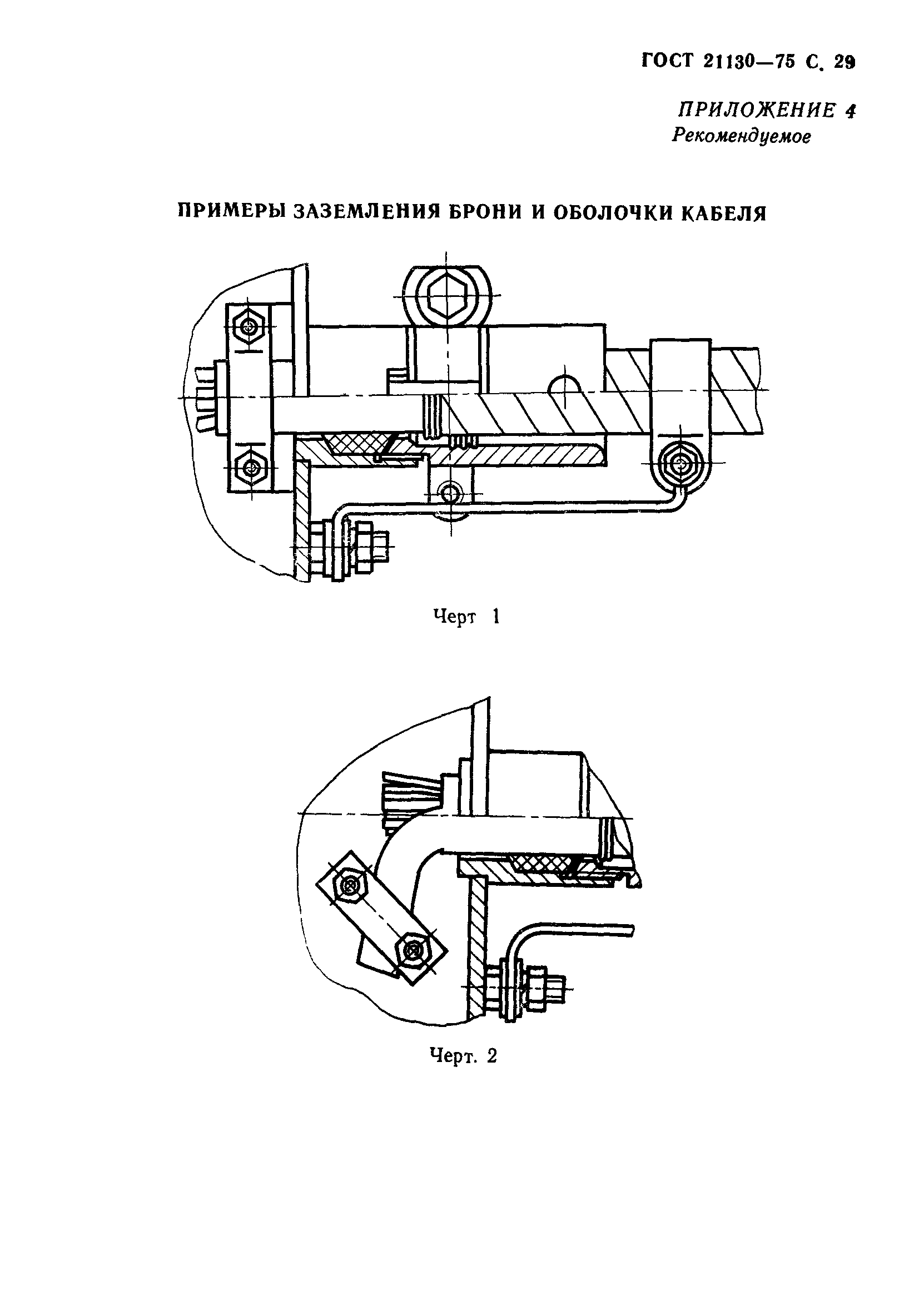

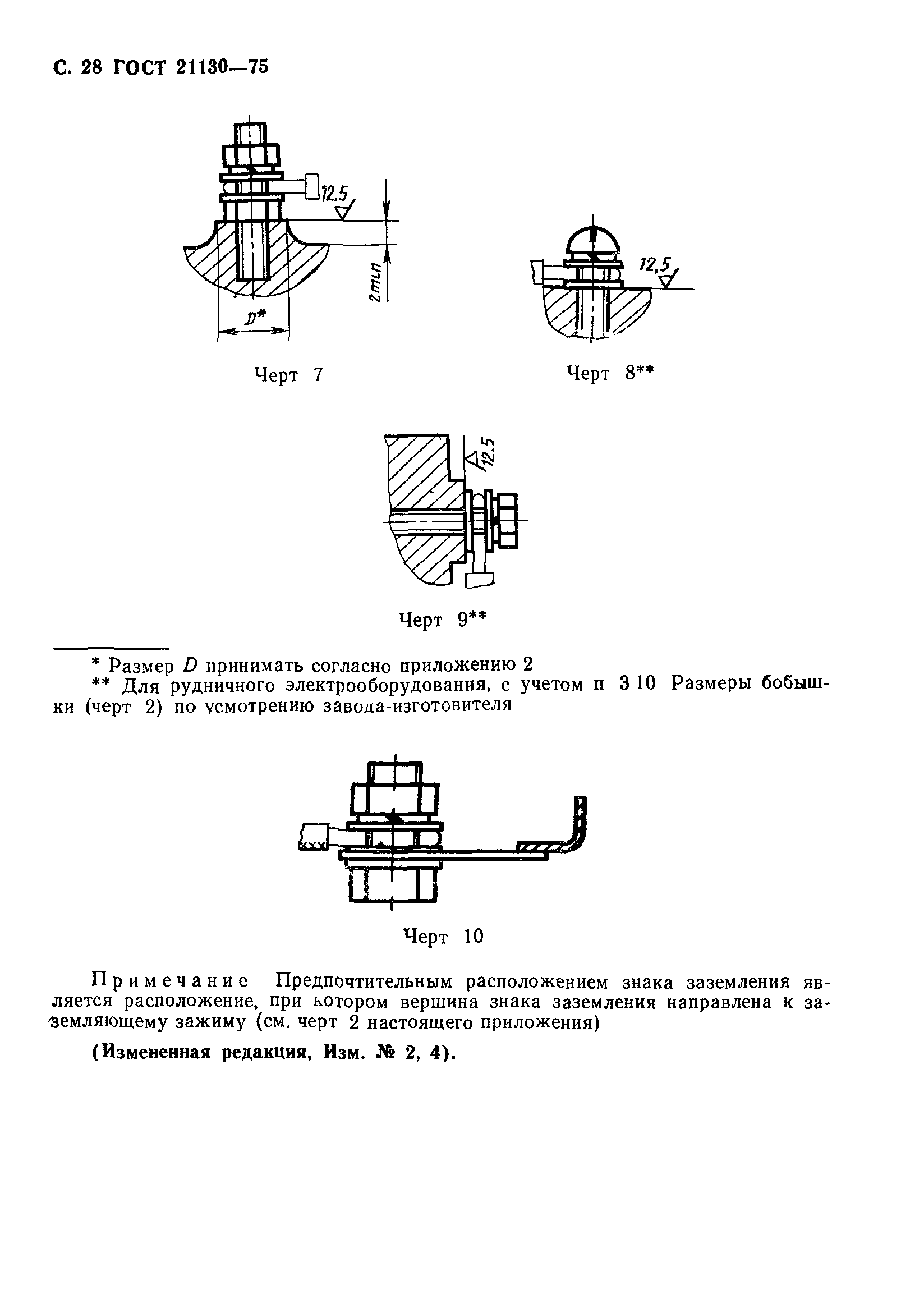

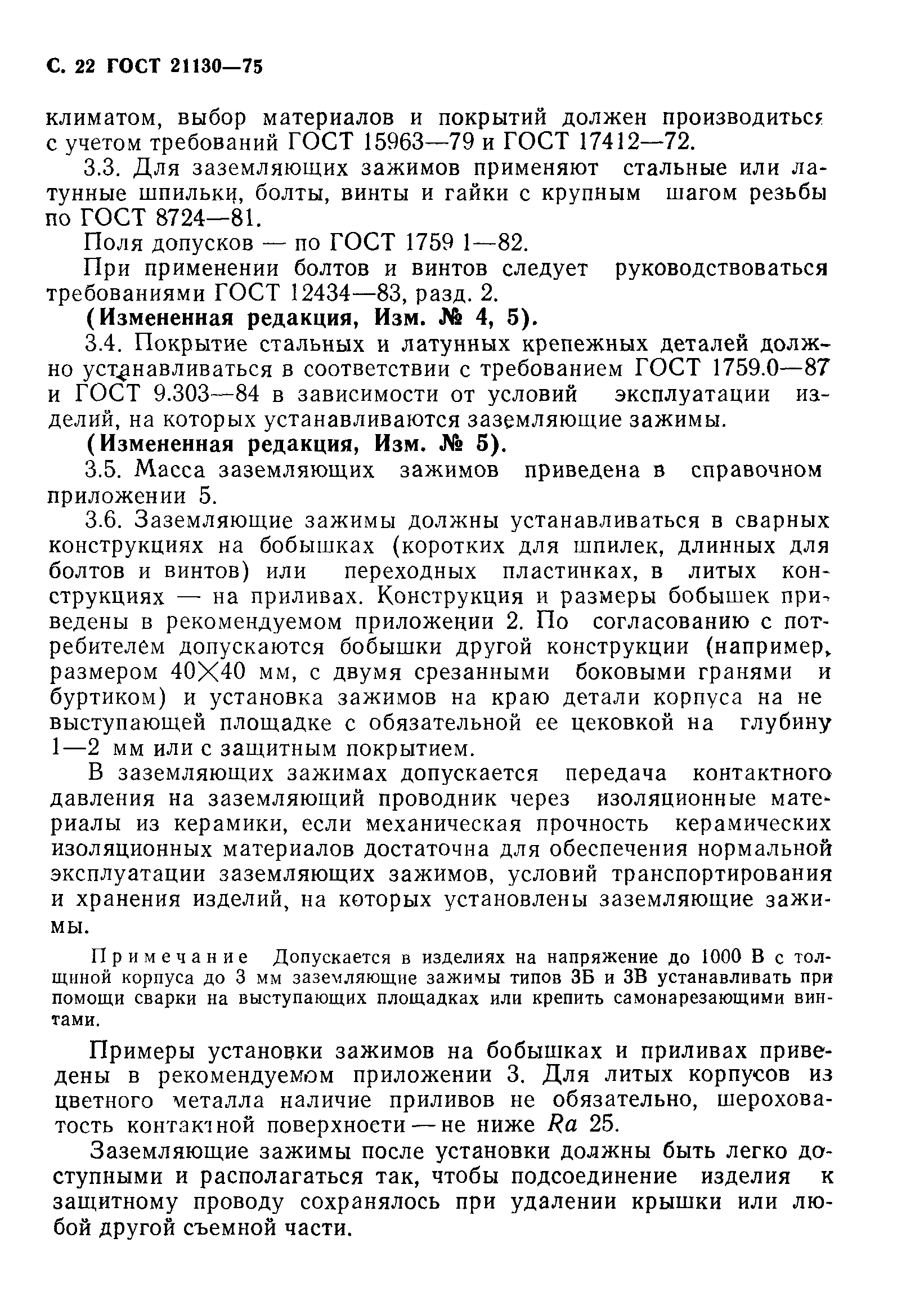

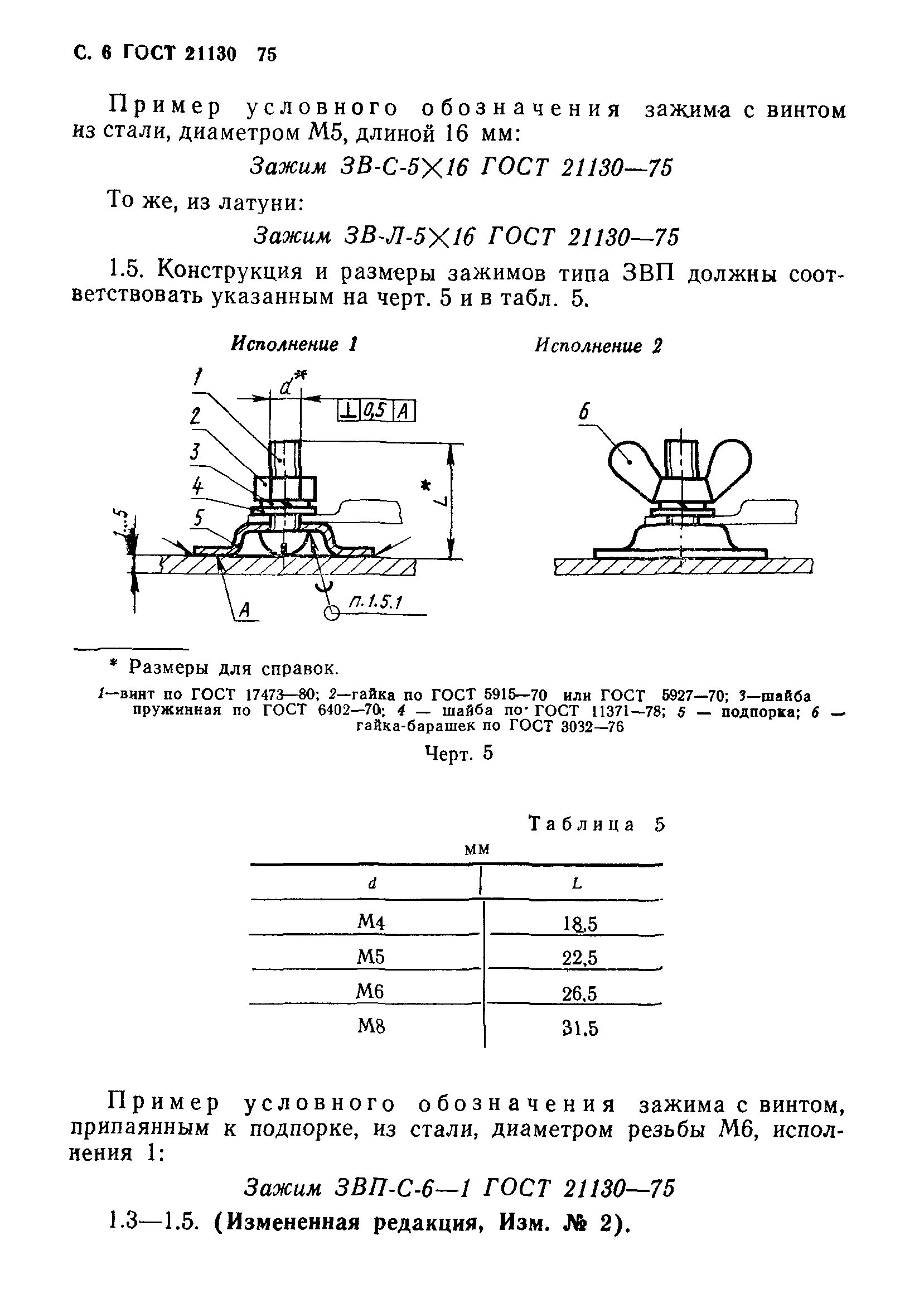

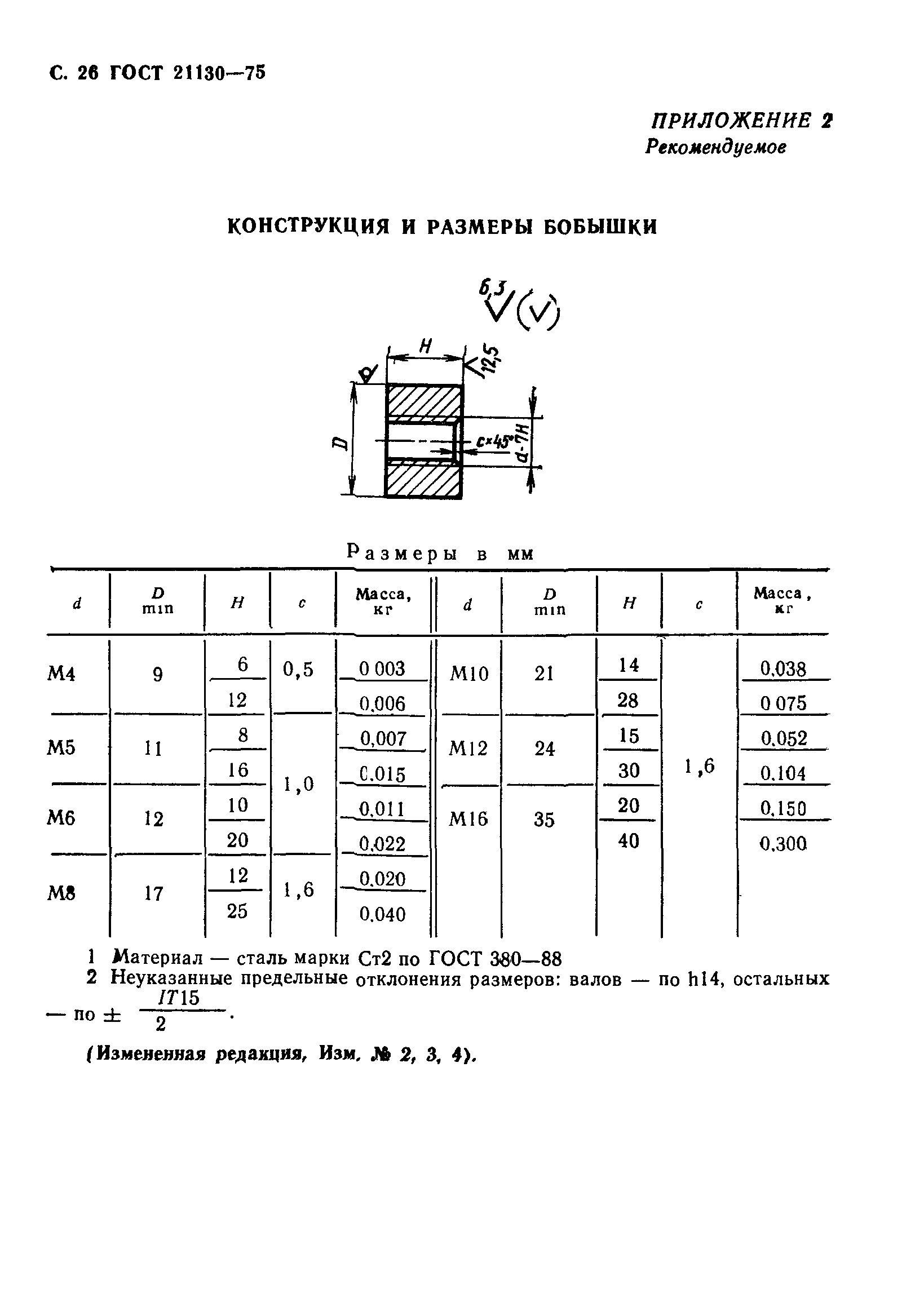

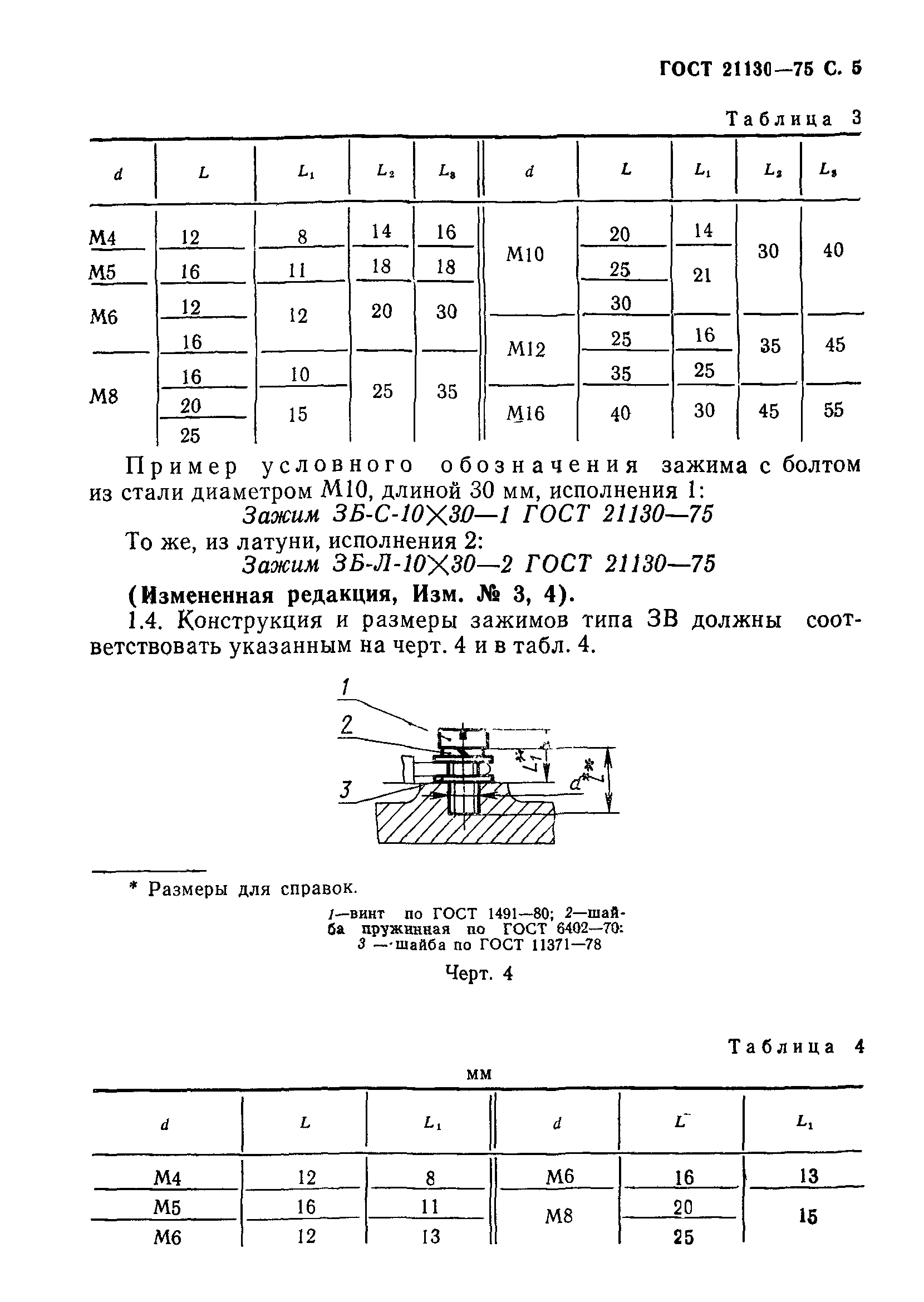

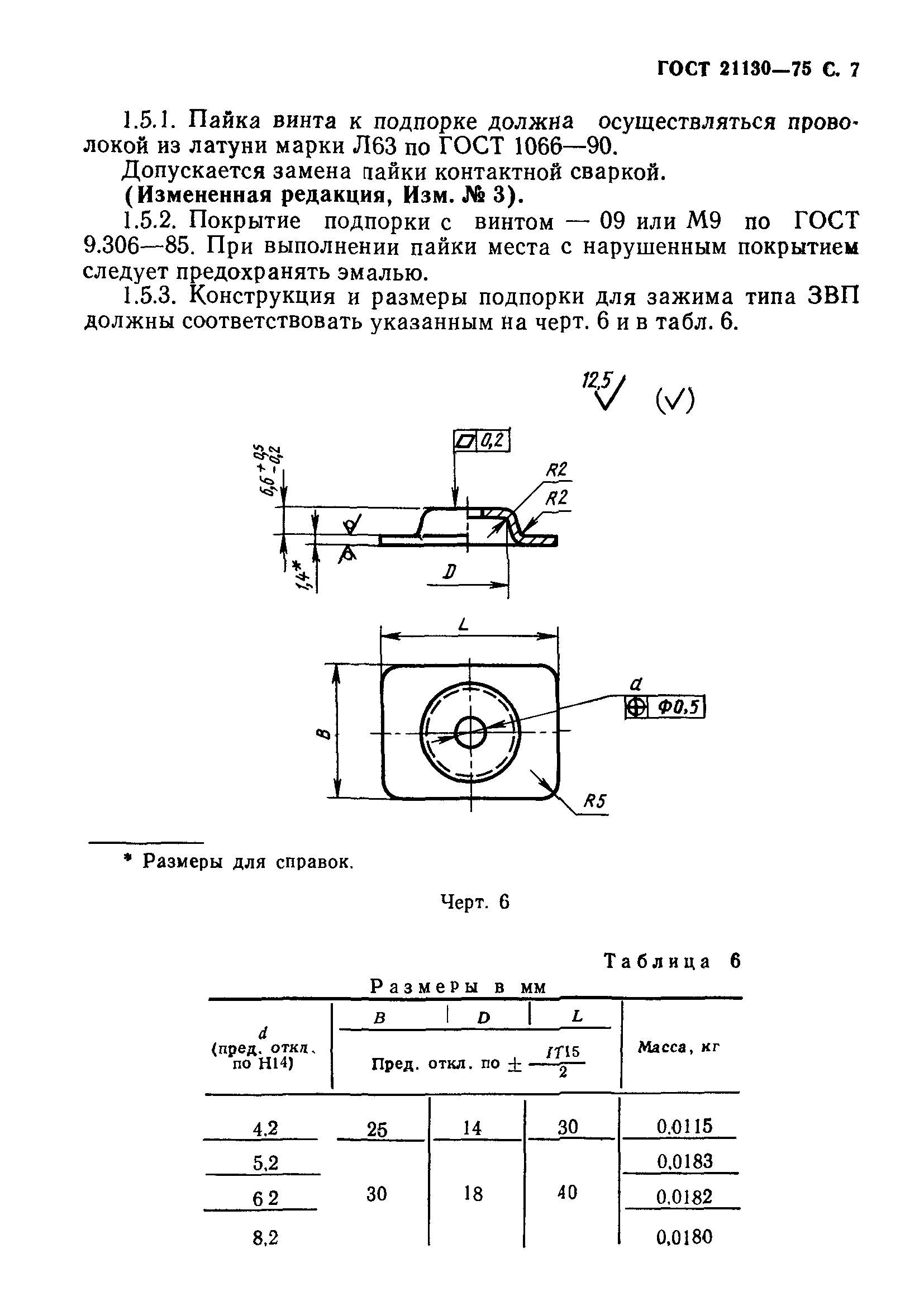

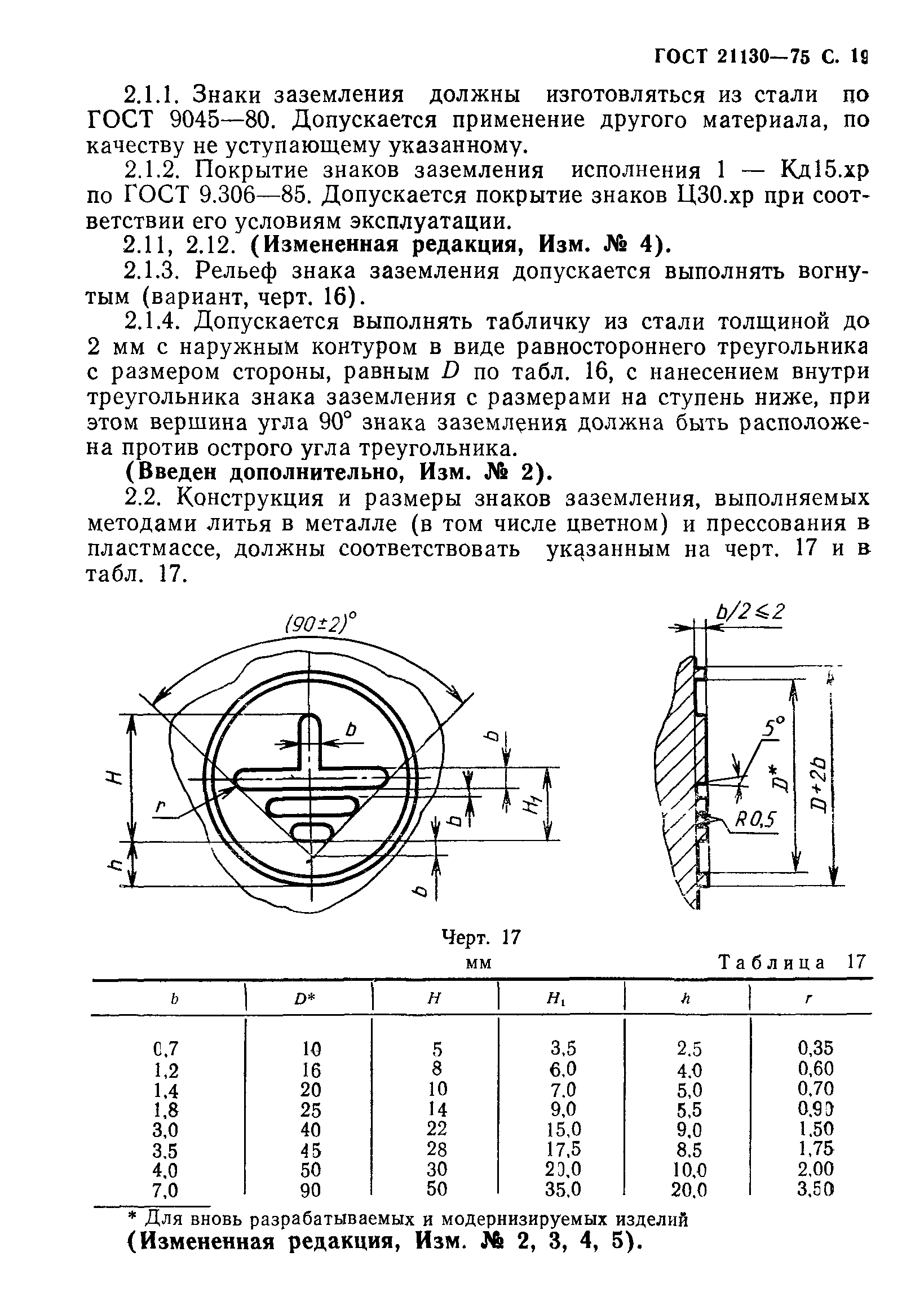

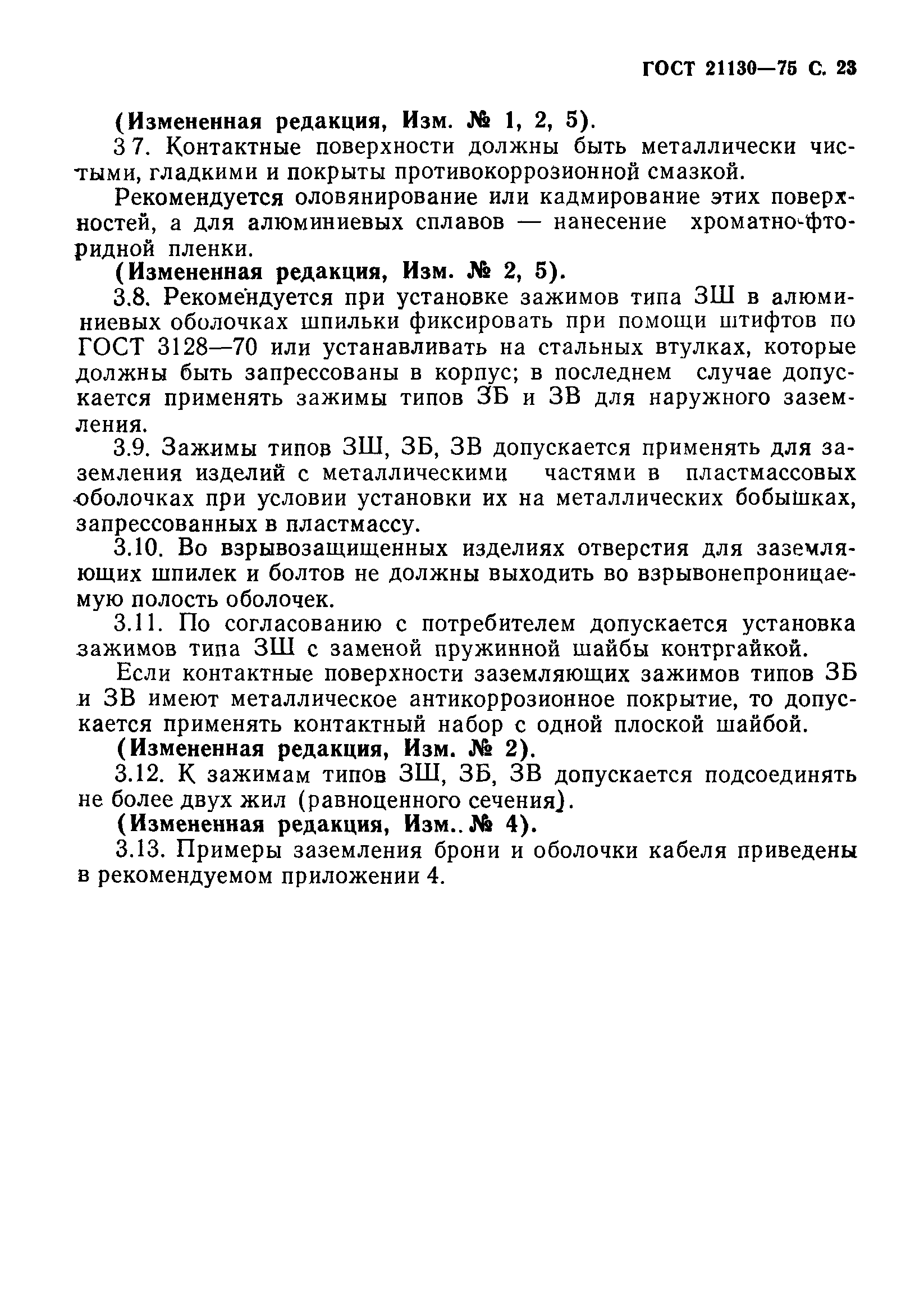

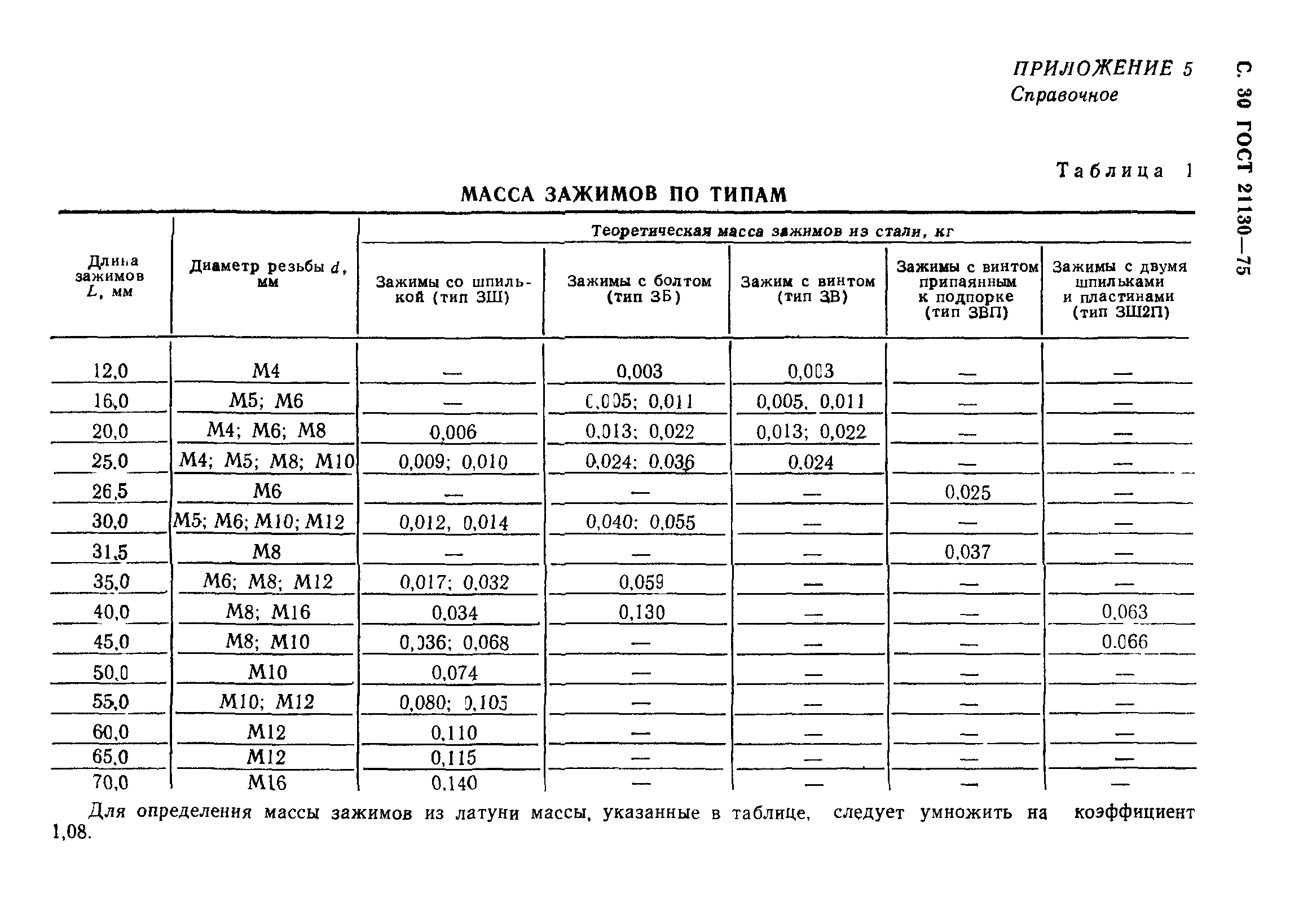

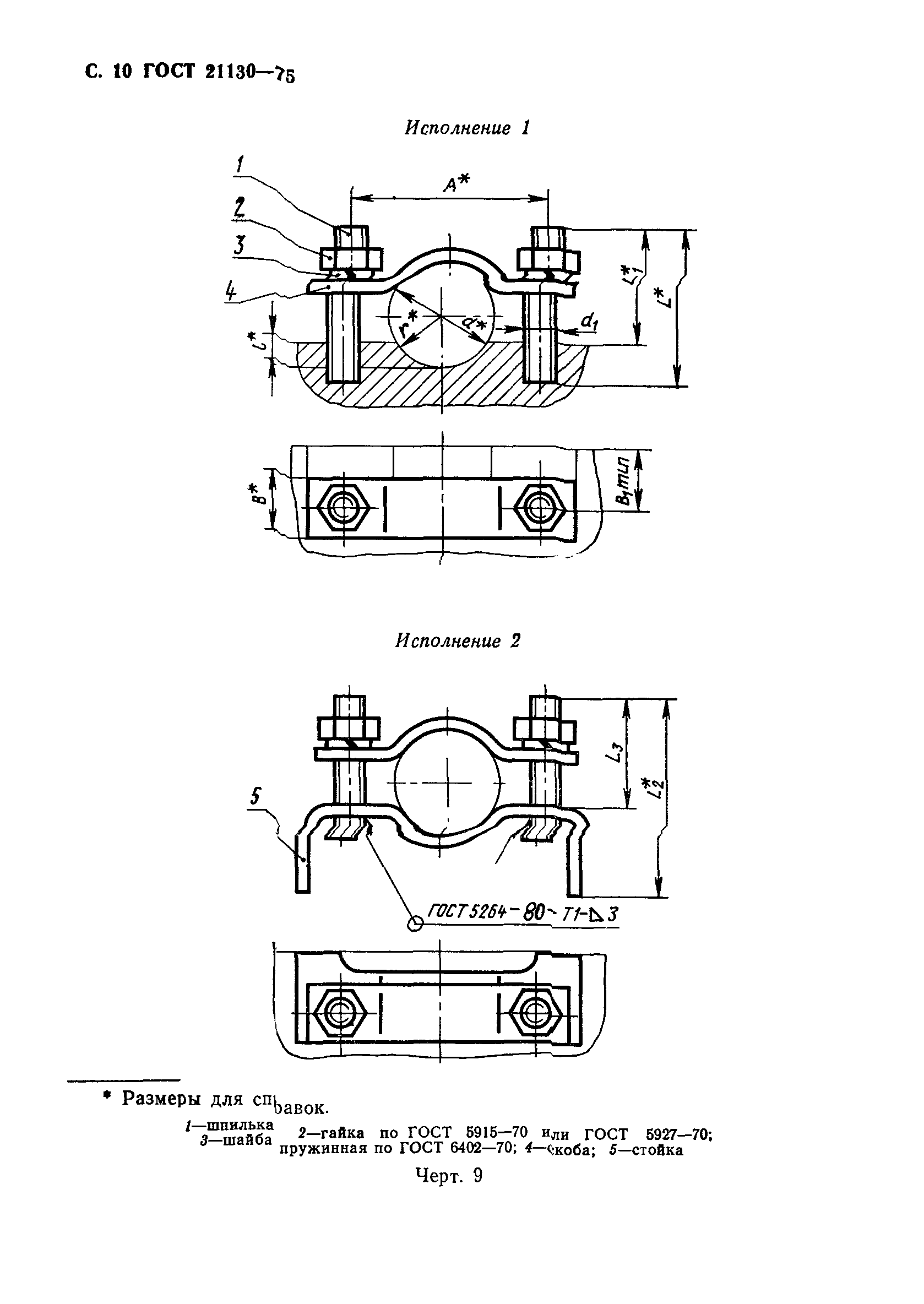

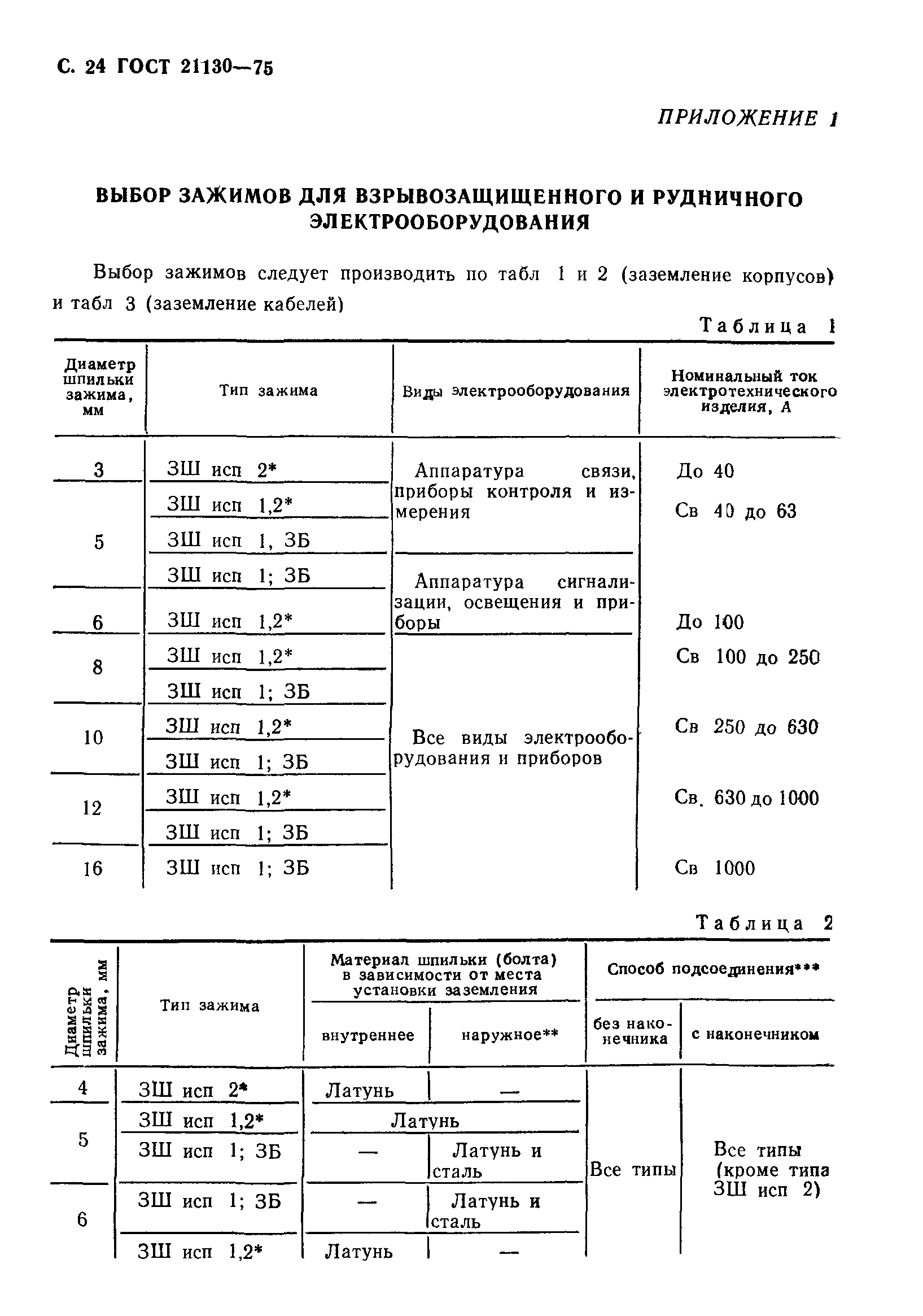

Оглавление:	1 Заземляющие зажимы 2 Знаки заземления 3 Технические требования Приложение 1 Выбор зажимов для взрывозащищенного и рудничного электрооборудования Приложение 2 (рекомендуемое) Конструкция и размеры бобышки Приложение 3 (рекомендуемое) Примеры установки зажимов Приложение 4 (рекомендуемое) Примеры заземления брони и оболочки кабеля Приложение 5 (справочное) Масса зажимов по типам

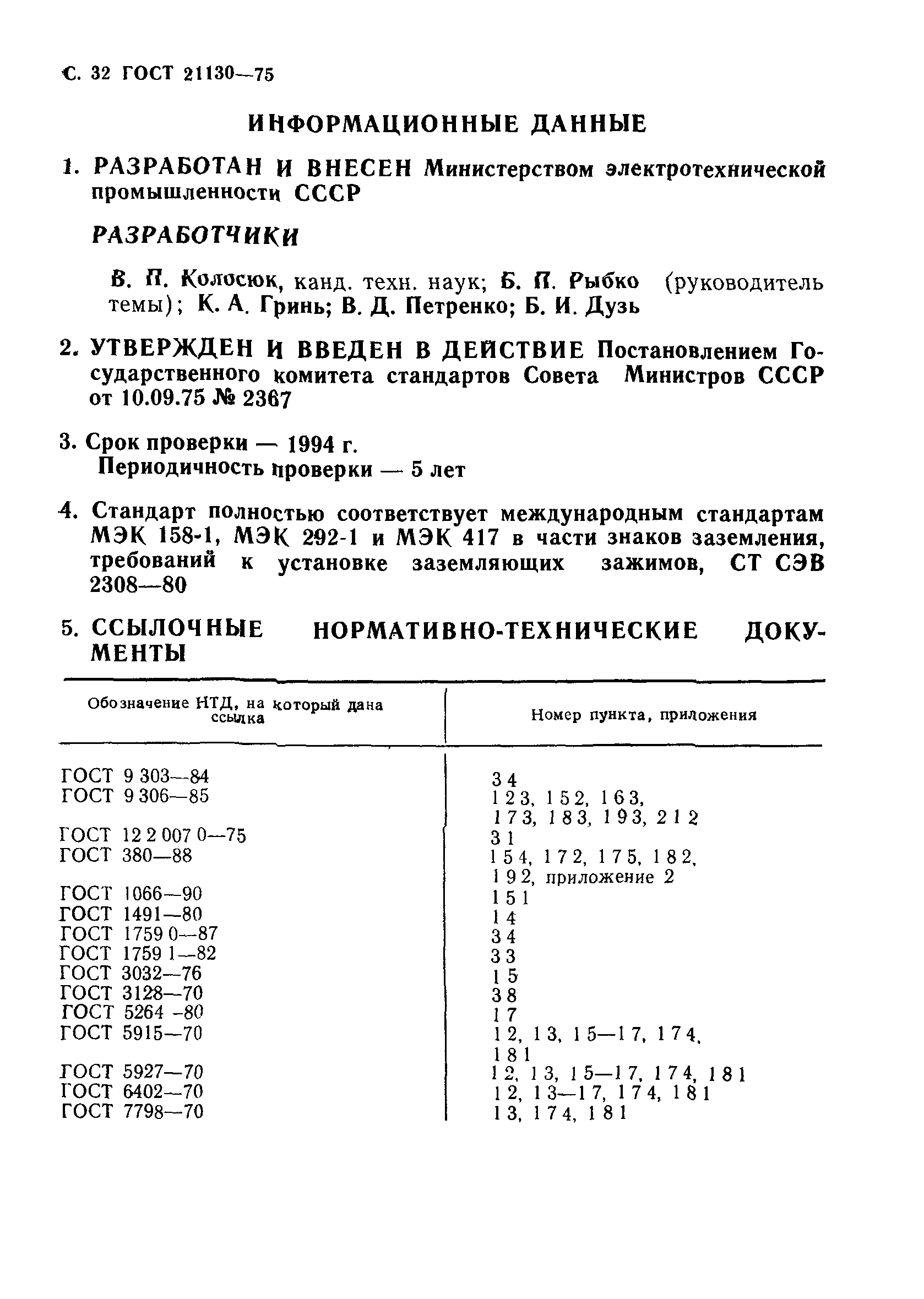

Разработан:	Министерство электротехнической промышленности СССР
Утверждён:	10.09.1975 Государственный комитет стандартов Совета Министров СССР (USSR National Committee on Standards at the Cabinet of Ministers 2367)
Издан:	Издательство стандартов (1975 г. ) Издательство стандартов (1993 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическая арматура Электрическая арматура прочая Экология ЭЛЕКТРОТЕХНИКА Электрическая арматура Электрическая арматура прочая
Список изменений:	№ 3 от 01.01.1982 (ИУС 8-81)
Нормативные ссылки:	ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 5927-70 «Гайки шестигранные класса точности А. Конструкция и размеры» ГОСТ 7805-70 «Болты с шестигранной головкой класса точности А. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения» ГОСТ 15963-79 «Изделия электротехнические для районов с тропическим климатом. Общие технические требования и методы испытаний» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 12434-83 «Аппараты коммутационные низковольтные. Общие технические условия» ГОСТ 8724-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ 22042-76 «Шпильки для деталей с гладкими отверстиями. Класс точности В. Конструкция и размеры» ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия» ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» ГОСТ 6402-70 «Шайбы пружинные. Технические условия» ГОСТ 1759.1-82 «Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей» ГОСТ 1066-90 «Проволока латунная. Технические условия» ГОСТ 1491-80 «Винты с цилиндрической головкой классов точности А и В. Конструкция и размеры» ГОСТ 15527-70 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ГОСТ 17412-72 «Изделия электротехнические для районов с холодным климатом. Технические требования, приемка и методы испытаний» ГОСТ 17473-80 «Винты с полукруглой головкой классов точности А и В. Конструкция и размеры» ГОСТ 25349-88 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков деталей из пластмасс» ГОСТ 26645-85 «Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку» ГОСТ 3032-76 «Гайки-барашки. Конструкция и размеры» ГОСТ 3128-70 «Штифты цилиндрические незакаленные. Технические условия» ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 9045-80 «Прокат тонколистовой холоднокатаный из малоуглеродистой качественной стали для холодной штамповки. Технические условия»

Текстовое изменение № 3 от 01.01.1982
