ГОСТ 17473-80

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

винты с полукруглой головкой
КЛАССОВ ТОЧНОСТИ А И В

КОНСТРУКЦИЯ И РАЗМЕРЫ

Москва

Стандартинформ

2006

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ А И В

Конструкция и размеры

Half-rounded head screws, product grades A and B.
Design and dimensions

ГОСТ
17473-80

Взамен
ГОСТ 17473-72

Постановлением Государственного комитета СССР по стандартам от 30 июня 1980 г. № 3276 дата введения установлена

01.01.82

Ограничение срока действия снято Постановлением Госстандарта СССР от 28.06.91 № 1177

1. Настоящий стандарт распространяется на винты с полукруглой головкой классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.

(Измененная редакция, Изм. № 2).

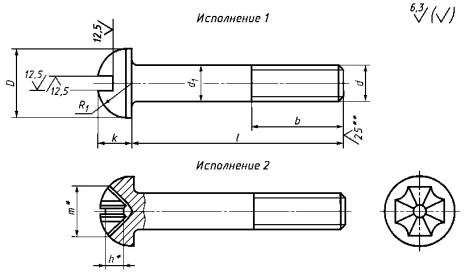

2. Конструкция и размеры винтов должны соответствовать указанным в табл. 1, 2 и на чертеже.

Таблица 1

мм

Номинальный диаметр
резьбы
d

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

Шаг резьбы Р

крупный

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

мелкий

-

-

-

-

-

-

-

-

-

-

-

1

1,25

1,25

1,5

1,5

1,5

1,5

Диаметр головки D

2,0

2,3

2,6

3,0

3,8

4,5

5,5

6,0

7,0

8,5

10

13

16

18

21

24

27

30

Высота головки k

0,7

0,8

0,95

1,1

1,4

1,7

2,1

2,4

2,8

3,5

4,2

5,6

7

8

9,5

11

12

14

Радиус сферы головки R1

1,1

1,3

1,4

1,6

2,0

2,4

2,9

3,1

3,6

4,4

5,1

6,6

8,1

9,1

10,6

12,1

13,6

15,1

Номер крестообразного шлица

-

-

-

-

0

1

2

3

4

-

-

-

-

Диаметр крестообразного шлица т

-

-

-

-

2

2,6

3

4,1

4,6

5,2

7

8,2

10,6

11,8

-

-

-

-

Глубина крестообразного шлица h, не более

-

-

-

-

1,2

1,3

1,7

1,8

2,2

2,8

3,2

4,6

5,6

6,8

-

-

-

-

Глубина вхождения калибра в крестообразный шлиц

не более

-

-

-

-

1,3

1,4

1,8

2,2

2,5

3,1

3,7

5,1

6,3

7,6

-

-

-

-

не менее

-

-

-

-

1,0

1,1

1,5

1,7

2,0

2,6

3,2

4,6

5,8

7,1

-

-

-

-

Длина резьбы b

удлиненная

-

-

-

-

16

18

19

20

22

25

28

34

40

46

52

58

64

70

нормальная

8

9

9

9

10

11

12

13

14

16

18

22

26

30

34

38

42

46

Таблица 2

мм

Длина
винта
l

Номинальный диаметр резьбы d

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

2



-

-

-

-

-

-

-

-

-

-

-

-

-

-

(2,5)



-

-

-

-

-

-

-

-

-

-

-

-

-

3



-

-

-

-

-

-

-

-

-

-

-

(3,5)



-

-

-

-

-

-

-

-

-

-

-

4



-

-

-

-

-

-

-

-

-

5



-

-

-

-

-

-

-

-

-

6

-





-

-

-

-

-

-

-

(7)

-



-

-

-

-

-

-

-

8

-

-



-

-

-

-

-

-

-

9

-

-



-

-

-

-

-

-

-

10

-

-



-

-

-

-

-

-

-

11

-

-



-

-

-

-

-

-

-

12

-

-

-

Стандартные длины



-

-

-

-

-

-

(13)

-

-

-



-

-

-

-

-

-

14

-

-

-



-

-

-

-

-

-

16

-

-

-

-



-

-

-

-

-

-

(18)

-

-

-

-



-

-

-

-

-

20

-

-

-

-

-



-

-

-

-

-

(22)

-

-

-

-

-



-

-

-

-

25

-

-

-

-

-





-

-

-

(28)

-

-

-

-

-

-



-

-

-

30

-

-

-

-

-

-



-

-

(32)

-

-

-

-

-

-

-



-

-

35

-

-

-

-

-

-

-



-

(38)

-

-

-

-

-

-

-

-



-

40

-

-

-

-

-

-

-

-



(42)

-

-

-

-

-

-

-

-

-



45

-

-

-

-

-

-

-

-

-



(48)

-

-

-

-

-

-

-

-

-



50

-

-

-

-

-

-

-

-

-



55

-

-

-

-

-

-

-

-

-

-



60

-

-

-

-

-

-

-

-

-

-



65

-

-

-

-

-

-

-

-

-

-

-



70

-

-

-

-

-

-

-

-

-

-

-



75

-

-

-

-

-

-

-

-

-

-

-

-

-



80

-

-

-

-

-

-

-

-

-

-

-

-

-



(85)

-

-

-

-

-

-

-

-

-

-

-

-

-



90

-

-

-

-

-

-

-

-

-

-

-

-

-

-



(95)

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



100

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-



Примечания:

1. Длины винтов, заключенные в скобки, применять не рекомендуется.

2. Удлиненная длина резьбы предпочтительна.

3. Винты со стержнем длиной менее длины резьбы с учетом недореза изготовляют с резьбой по всей длине стержня.

____________

* Размеры для справок.

** Для винтов, обработанных резанием, в остальных случаях не нормируют.

Пример условного обозначения винта с полукруглой головкой, класса точности А, исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, нормальной длиной резьбы b = 22 мм, класса прочности 4.8, без покрытия:

Винт A.M8 - 6g × 50.48 ГОСТ 17473-80

То же, класса точности В, исполнения 2, с мелким шагом резьбы, удлиненной длиной резьбы b = 34 мм, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт M2.M8 × 1-6g × 50 - 34.48.016 ГОСТ 17473-80

(Измененная редакция, Изм. № 1, 2, Поправка).

3. Диаметр гладкой части d1 должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

(Измененная редакция, Изм. № 1).

4. По соглашению между потребителем и изготовителем допускается изготовлять винты с длинами неуказанными в табл. 2

5. Резьба - по ГОСТ 24705-2004. Сбег и недорез резьбы - по ГОСТ 10549-80.

6. Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-86.

6а. Радиус под головкой - по ГОСТ 24670-81.

5-6а. (Измененная редакция, Изм. № 2).

6б. Допуски, методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

6в. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

6б, 6в. (Введены дополнительно, Изм. № 2).

7. Технические требования - по ГОСТ 1759.0-87.

8. Теоретическая масса винтов указана в приложении 1.

9. (Исключен, Изм. № 2).


ПРИЛОЖЕНИЕ 1

Справочное

Теоретическая масса винтов

Длина винта
l, мм

Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈, при номинальном диаметре резьбы d, мм

1

1,2

1,4

1,6

2

2,5

3

3,5

4

5

6

8

10

12

14

16

18

20

2

0,018

0,028

0,040

0,056

-

-

-

-

-

-

-

-

-

-

-

-

-

-

2,5

0,020

0,031

0,044

0,062

0,112

-

-

-

-

-

-

-

-

-

-

-

-

-

3

0,022

0,034

0,049

0,067

0,121

0,202

0,344

-

-

-

-

-

-

-

-

-

-

-

3,5

0,025

0,038

0,053

0,073

0,130

0,217

0,365

-

-

-

-

-

-

-

-

-

-

-

4

0,027

0,041

0,058

0,079

0,139

0,232

0,387

0,527

0,763

-

-

-

-

-

-

-

-

-

5

0,031

0,048

0,067

0,090

0,157

0,261

0,430

0,585

0,840

-

-

-

-

-

-

-

-

-

6

-

0,054

0,076

0,101

0,175

0,290

0,474

0,644

0,916

1,580

-

-

-

-

-

-

-

-

7

-

0,061

0,085

0,112

0,193

0,320

0,517

0,702

0,993

1,702

2,643

-

-

-

-

-

-

-

8

-

-

0,094

0,123

0,211

0,349

0,560

0,761

1,069

1,824

2,818

-

-

-

-

-

-

-

9

-

-

0,103

0,135

0,229

0,378

0,604

0,819

1,146

1,946

2,993

-

-

-

-

-

-

-

10

-

-

0,112

0,146

0,247

0,407

0,647

0,878

1,222

2,068

3,167

-

-

-

-

-

-

-

11

-

-

0,121

0,157

0,265

0,437

0,690

0,936

1,299

2,191

3,342

-

-

-

-

-

-

-

12

-

-

-

0,168

0,283

0,466

0,734

0,995

1,375

2,313

3,516

7,003

-

-

-

-

-

-

13

-

-

-

0,180

0,301

0,495

0,777

1,053

1,451

2,435

3,691

7,318

-

-

-

-

-

-

14

-

-

-

0,191

0,319

0,525

0,820

1,112

1,528

2,557

3,866

7,634

-

-

-

-

-

-

16

-

-

-

-

0,355

0,583

0,907

1,229

1,681

2,802

4,215

8,264

-

-

-

-

-

-

18

-

-

-

-

0,391

0,642

0,994

1,346

1,834

3,046

4,564

8,896

15,19

-

-

-

-

-

20

-

-

-

-

-

0,701

1,080

1,463

1,987

3,290

4,914

9,526

16,19

-

-

-

-

-

22

-

-

-

-

-

0,759

1,167

1,580

2,139

3,535

5,263

10,157

17,19

25,02

-

-

-

-

25

-

-

-

-

-

0,847

1,297

1,756

2,369

3,901

5,787

11,104

18,68

27,20

39,96

-

-

-

28

-

-

-

-

-

-

1,427

1,931

2,598

4,268

6,311

12,050

20,18

29,37

42,93

-

-

-

30

-

-

-

-

-

-

1,514

2,048

2,751

4,512

6,660

12,681

21,18

30,82

44,91

62,77

-

-

32

-

-

-

-

-

-

-

2,166

2,904

4,756

7,009

13,311

22,17

32,26

46,89

65,42

-

-

35

-

-

-

-

-

-

-

2,341

3,133

5,123

7,533

14,258

23,67

34,43

49,85

69,40

89,3

-

38

-

-

-

-

-

-

-

-

3,363

5,490

8,057

15,204

25,16

36,60

52,82

73,38

94,2

-

40

-

-

-

-

-

-

-

-

3,516

5,734

8,407

15,835

26,16

38,05

54,80

76,03

97,5

129,4

42

-

-

-

-

-

-

-

-

-

5,978

8,755

16,465

27,16

39,50

56,78

78,68

100,8

133,6

45

-

-

-

-

-

-

-

-

-

6,345

9,280

17,412

28,66

41,67

59,74

82,66

105,8

139,8

48

-

-

-

-

-

-

-

-

-

6,711

9,803

18,358

30,15

43,84

62,71

86,64

110,7

146,0

50

-

-

-

-

-

-

-

-

-

6,956

10,152

18,989

31,15

45,29

64,68

89,29

114,0

150,2

55

-

-

-

-

-

-

-

-

-

-

11,025

20,566

33,64

48,91

69,63

95,92

122,2

160,5

60

-

-

-

-

-

-

-

-

-

-

11,899

22,143

36,13

52,52

74,58

102,55

130,5

170,9

65

-

-

-

-

-

-

-

-

-

-

-

23,720

38,63

56,14

79,52

109,19

138,7

181,3

70

-

-

-

-

-

-

-

-

-

-

-

25,297

41,12

59,76

84,47

115,81

146,9

191,7

75

-

-

-

-

-

-

-

-

-

-

-

-

-

63,38

89,42

122,44

155,2

202,1

80

-

-

-

-

-

-

-

-

-

-

-

-

-

67,00

94,35

129,07

163,4

212,4

85

-

-

-

-

-

-

-

-

-

-

-

-

-

70,61

99,30

135,70

171,6

222,8

90

-

-

-

-

-

-

-

-

-

-

-

-

-

-

104,24

142,34

179,9

233,2

95

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

148,96

188,1

243,6

100

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

196,4

253,9

110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

212,8

274,7

120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

295,4


Примечание. Для определения массы винтов из алюминиевого сплава значения масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 2).
