ГОСТ 3032-76
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ-БАРАШКИ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Москва
Стандартинформ
2006
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ГАЙКИ-БАРАШКИ Конструкция и размеры Fly nuts. Construction and dimensions |
ГОСТ Взамен |
Издание с Изменениями № 1, 2. утвержденными в декабре 1981 г., декабре 1986 г. (ИУС 3-82. 2-87).
Постановлением Государственного комитета стандартов Совета Министров СССР от 10 мая 1976 г. № 1123 дата введения установлена
01.07.77
Ограничение срока действия снято по Постановлением Госстандарта от 13.04.92 № 389
1. Настоящий стандарт распространяется на гайки-барашки класса точности В с диаметром резьбы от 3 до 24 мм.
(Измененная редакция, Изм. № 2).

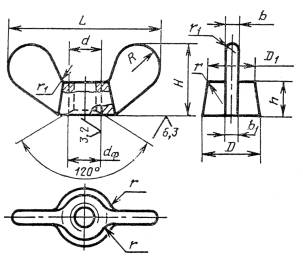

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
|
Исполнение 1 |
Исполнение 2 |
|
|
|
dф = d + 0,8 Р
мм
|
Номинальный диаметр резьбы d |
М3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
(М14) |
М16 |
(М18) |
М20 |
М24 |
|
|
Шаг резьбы Р |
крупный |
0,5 |
0,7 |
0,8 |
1,0 |
1,25 |
1,5 |
1,75 |
2 |
2,5 |
3 |
||
|
мелкий |
- |
- |
- |
- |
1,0 |
1,25 |
1,5 |
2 |
|||||
|
D |
7 |
8 |
10 |
12 |
15 |
18 |
22 |
26 |
30 |
32 |
34 |
45 |
|
|
D1 |
6 |
7 |
8 |
10 |
13 |
15 |
19 |
22 |
26 |
28 |
30 |
38 |
|
|
L |
20 |
24 |
28 |
32 |
40 |
48 |
55 |
60 |
70 |
75 |
85 |
100 |
|
|
H |
8 |
10 |
12 |
14 |
18 |
22 |
26 |
30 |
32 |
34 |
38 |
48 |
|
|
h js15 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
|||
|
b |
1,2 |
1,5 |
2,0 |
2,5 |
3,0 |
3,4 |
4,0 |
5,0 |
6,0 |
7,0 |
9,0 |
||
|
b1 |
1,5 |
2,0 |
2,5 |
3,0 |
3,4 |
4,0 |
5,0 |
6,0 |
7,0 |
8,0 |
11 |
||
|
d1 H16 |
- |
4,0 |
4,5 |
5,0 |
6,0 |
7,0 |
8,5 |
9,0 |
10,0 |
11,0 |
11,5 |
15,0 |
|
|
R » |
3,0 |
4,0 |
4,5 |
5,0 |
6,0 |
7,0 |
8,5 |
9,0 |
10,0 |
11,0 |
11,5 |
15,0 |
|
|
r, не более |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
4,5 |
5,0 |
6,0 |
7,0 |
8,0 |
9,0 |
11,0 |
|
|
r1, не менее |
- |
1,0 |
1,5 |
2,5 |
|||||||||
Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения гайки-барашка диаметром резьбы d = 10 мм, с крупным шагом резьбы, с полем допуска 6Н, класса прочности 6, без покрытия:
Гайка М10-6Н.6 ГОСТ 3032-76
То же исполнения 2, с мелким шагом резьбы, с полем допуска 6Н, из материала Л63 группы 32, с покрытием никелевым толщиной 6 мкм:
Гайка 2.М10´1,5-6Н.32.036 ГОСТ 3032-76
(Измененная редакция, Изм. № 1, 2).
3. По требованию потребителя гайки-барашки должны быть изготовлены с отверстиями в ушках.
4. Резьба - по ГОСТ 9150-2002, ГОСТ 24705-2004; поле допуска 6Н - по ГОСТ 16093-2004. По требованию потребителя резьба должна быть изготовлена сполем допуска 5Н6Н или 6G.
(Измененная редакция, Изм. № 1, 2).
5. Допуск перпендикулярности опорной поверхности гайки относительно оси резьбы - 0,0175´0,8 D.
(Измененная редакция, Изм. № 1).
6. Предельные отклонения размеров, получаемых штамповкой, - по II классу точности ГОСТ 7505-89, литьем - по II классу точности ГОСТ 26645-85.
7. Допуск соосности оси резьбового отверстия относительно оси конуса в диаметральном выражении - 2IT15.
8. Для изготовления гаек-барашек допускается применение стали марок 25Л, 35Л, 40Л, 45Л по ГОСТ 977-88 и чугуна по ГОСТ 1215-79 или ГОСТ 7293-85.
Гайки-барашки из указанных материалов контролю на испытательную нагрузку не подвергаются.
7, 8. (Измененная редакция, Изм. № 1).
9. Остальные технические требования - по ГОСТ 1759.0-87 для гаек класса точности В.
(Измененная редакция, Изм. № 1, 2).
9а. Дефекты размеров, отклонения формы и расположения - по ГОСТ 1759.1-82.
9б. Дефекты поверхности и методы контроля - по ГОСТ 1759.3-83.
9а, 9б. (Введены дополнительно, Изм. № 2).
10. Теоретическая масса гаек дана в справочном приложении.
ПРИЛОЖЕНИЕ
Справочное
Теоретическая масса стальных гаек с крупным шагом резьбы
|
Номинальный диаметр резьбы d, мм |
Масса 1000 шт., кг » |
Номинальный диаметр резьбы d, мм |
Масса 1000 шт., кг » |
|
3 |
1,521 |
12 |
43,41 |
|
4 |
2,735 |
14 |
66,19 |
|
5 |
4,563 |
16 |
94,42 |
|
6 |
7,817 |
18 |
113,7 |
|
8 |
14,90 |
20 |
141,8 |
|
10 |
24,76 |
24 |
310,6 |
Для определения массы гаек из других материалов указанные в таблице массы следует умножить на коэффициенты:
0,356 - для алюминиевого сплава;
1,08 - для латуни;
0,92 - для ковкого чугуна.
