Типовые материалы для проектирования 407-03-484.87

Альбом I. Пояснительная записка. Схемы электрические принципиальные. Справочные материалы

Обозначение:	Типовые материалы для проектирования 407-03-484.87
Обозначение англ:	407-03-484.87
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом I. Пояснительная записка. Схемы электрические принципиальные. Справочные материалы
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	19.07.1988

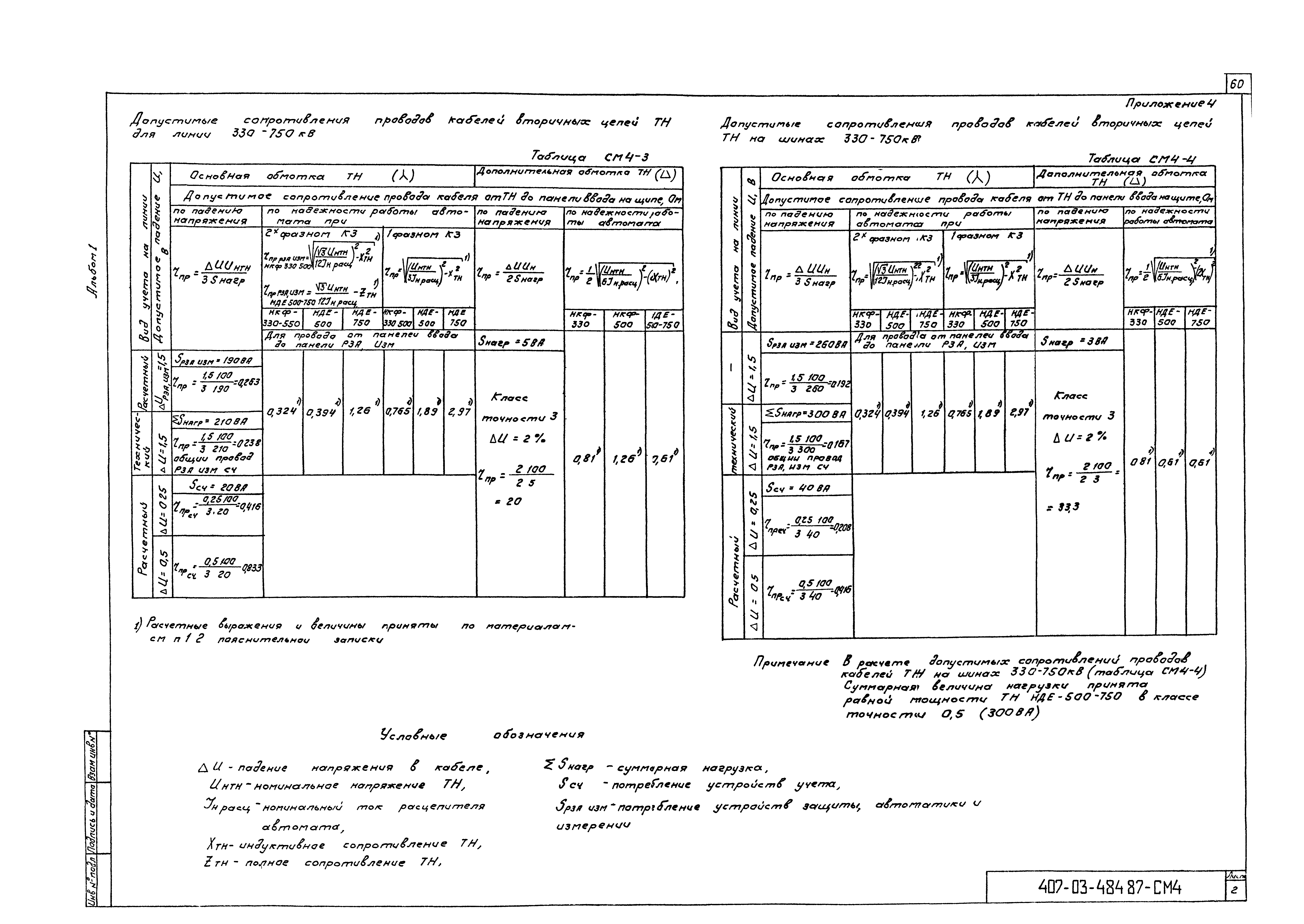

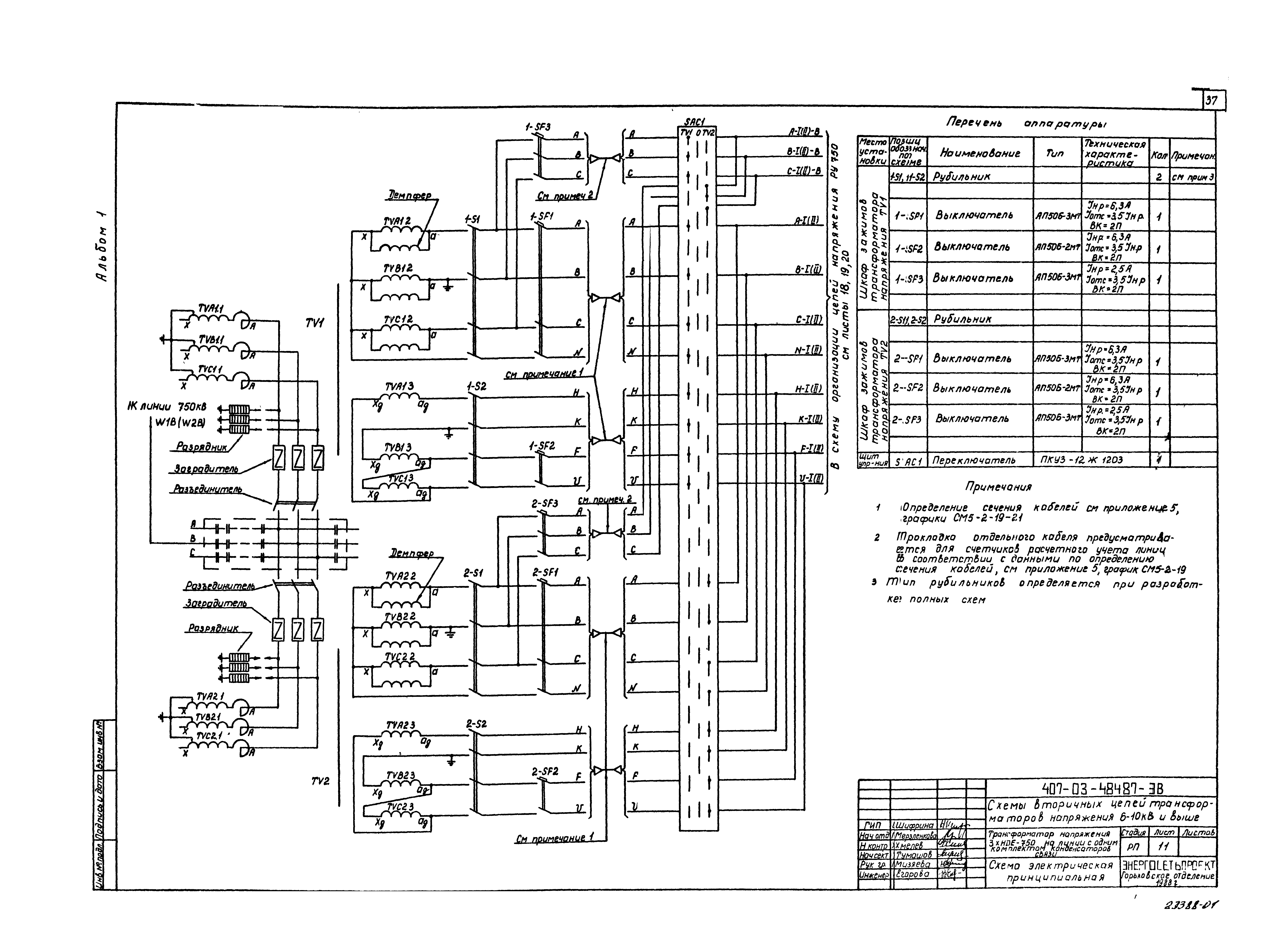

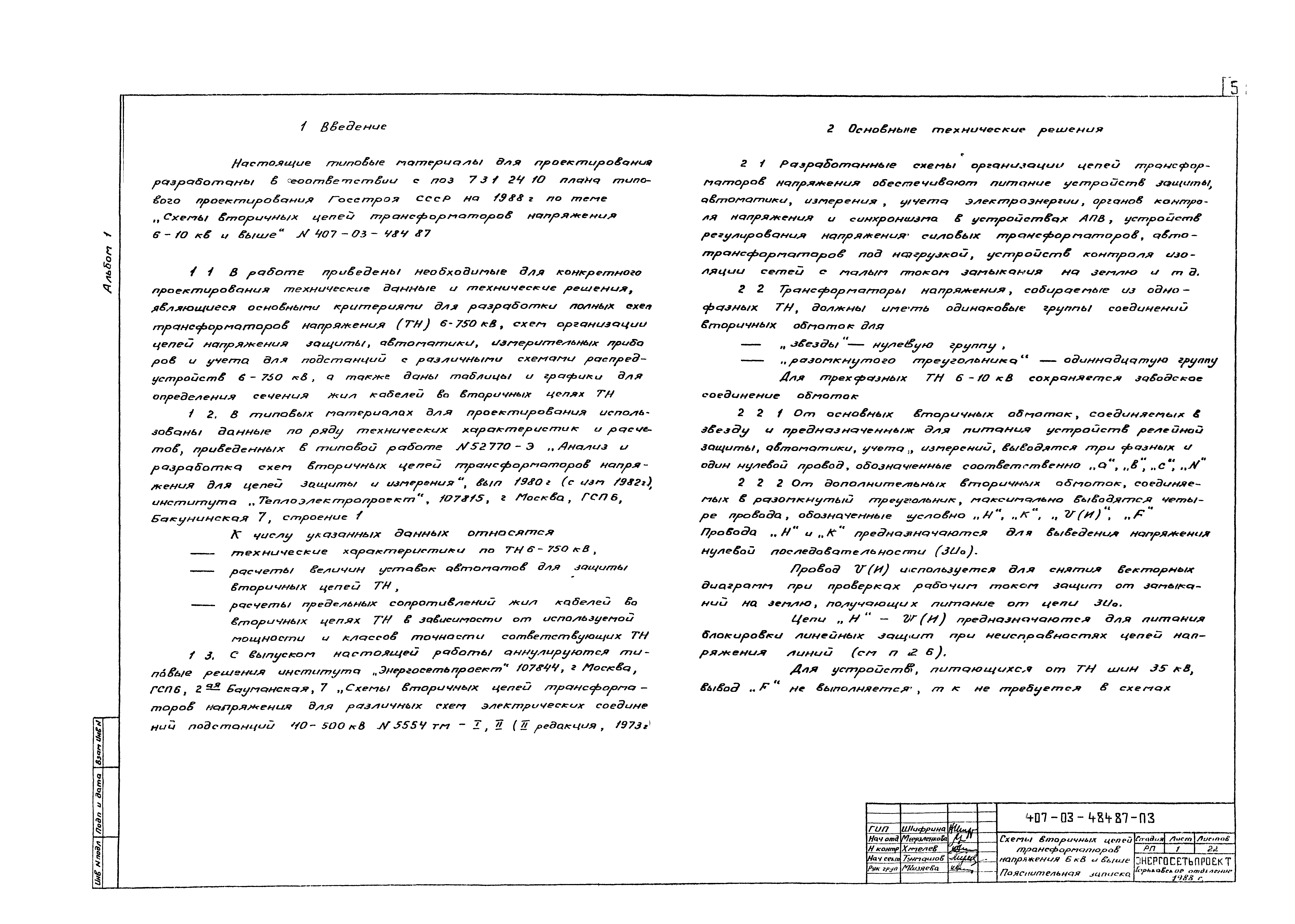

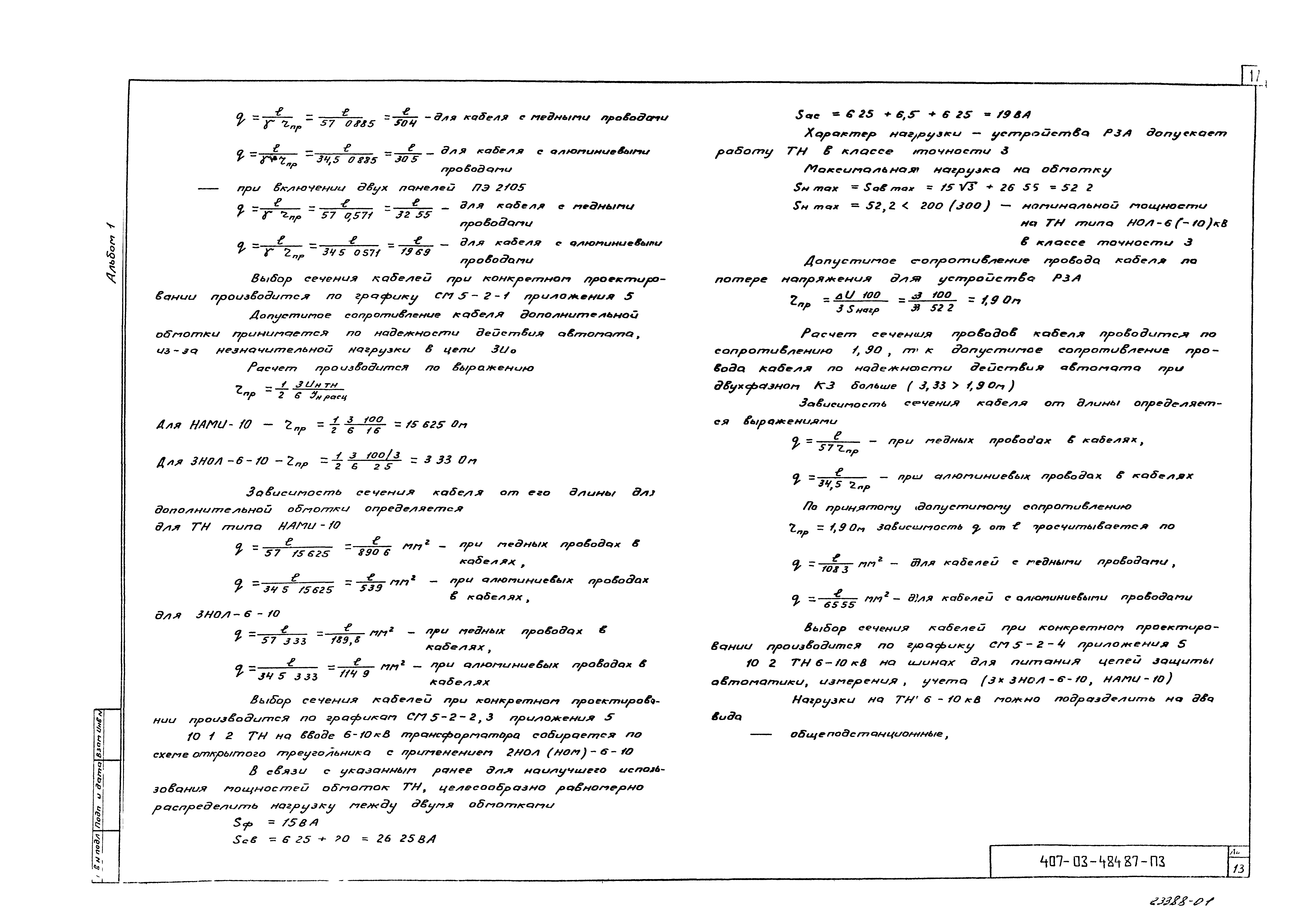

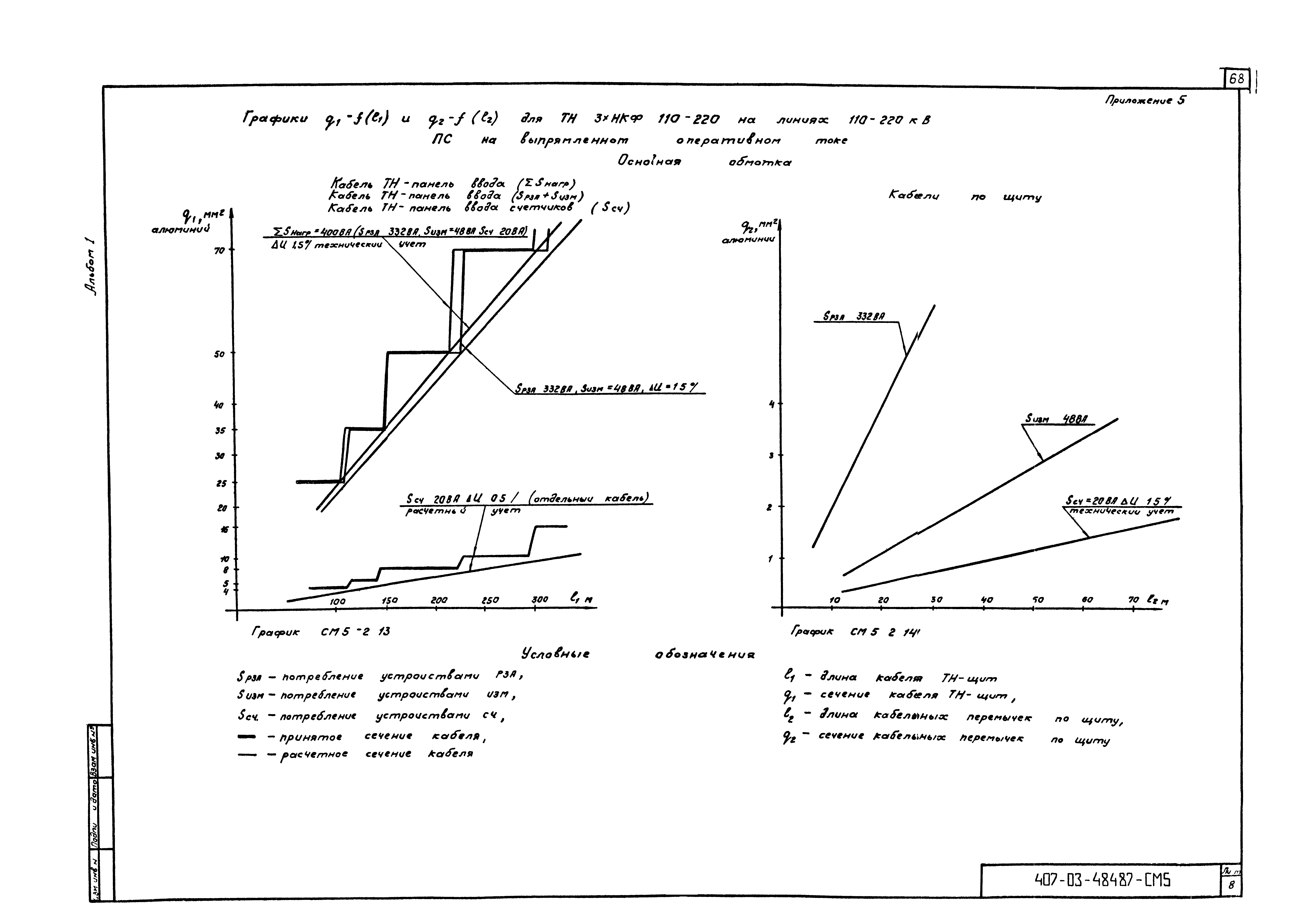

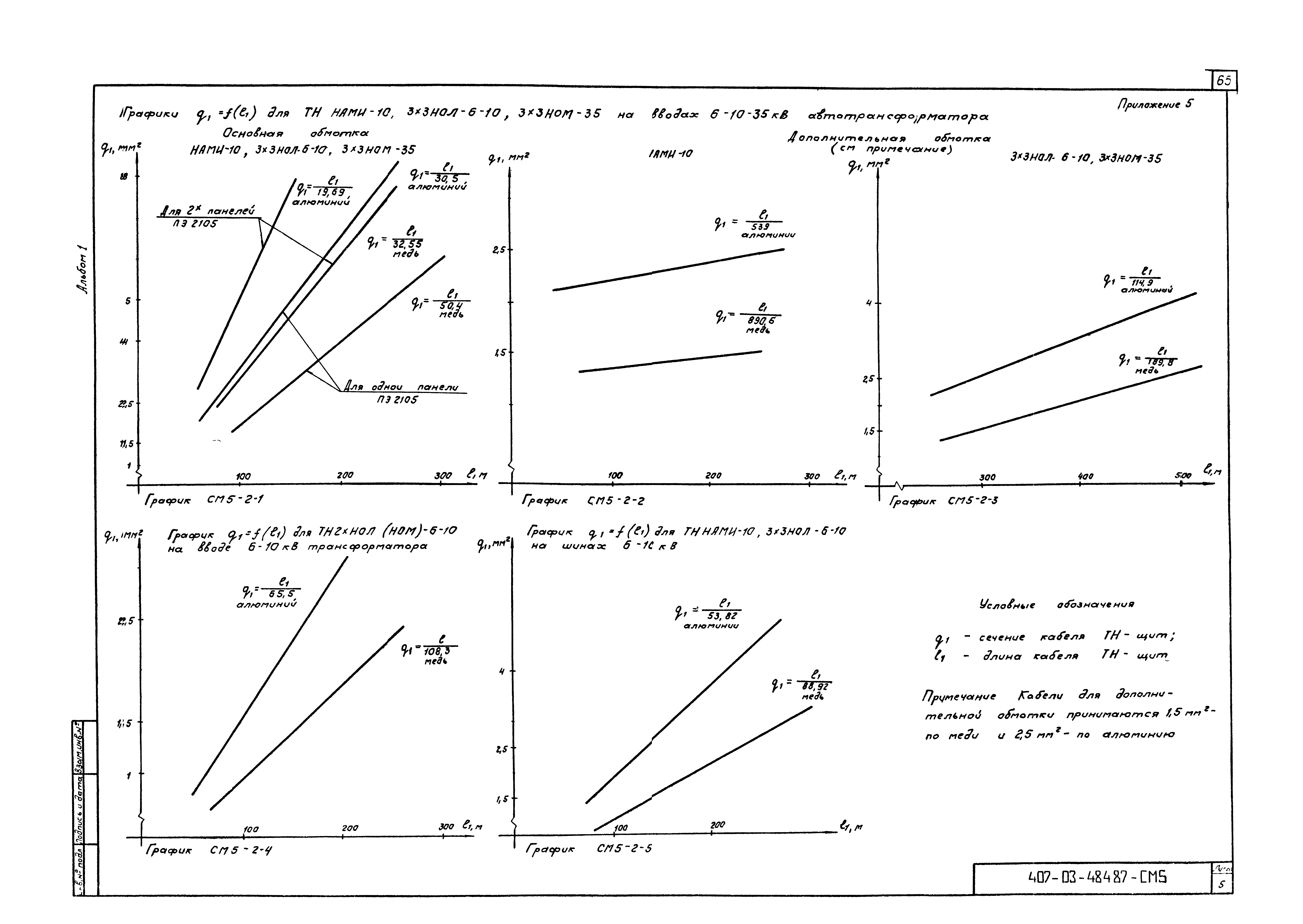

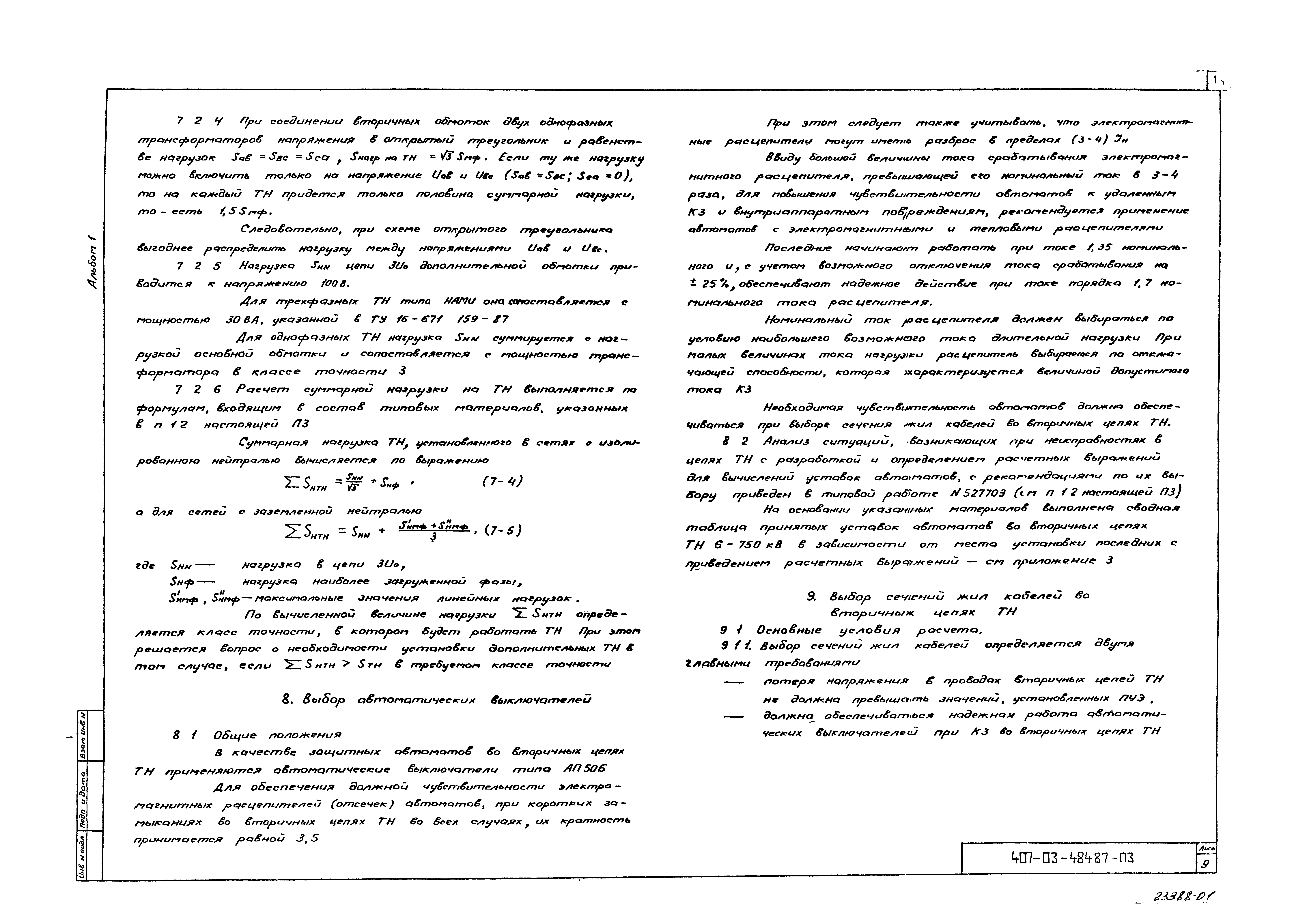

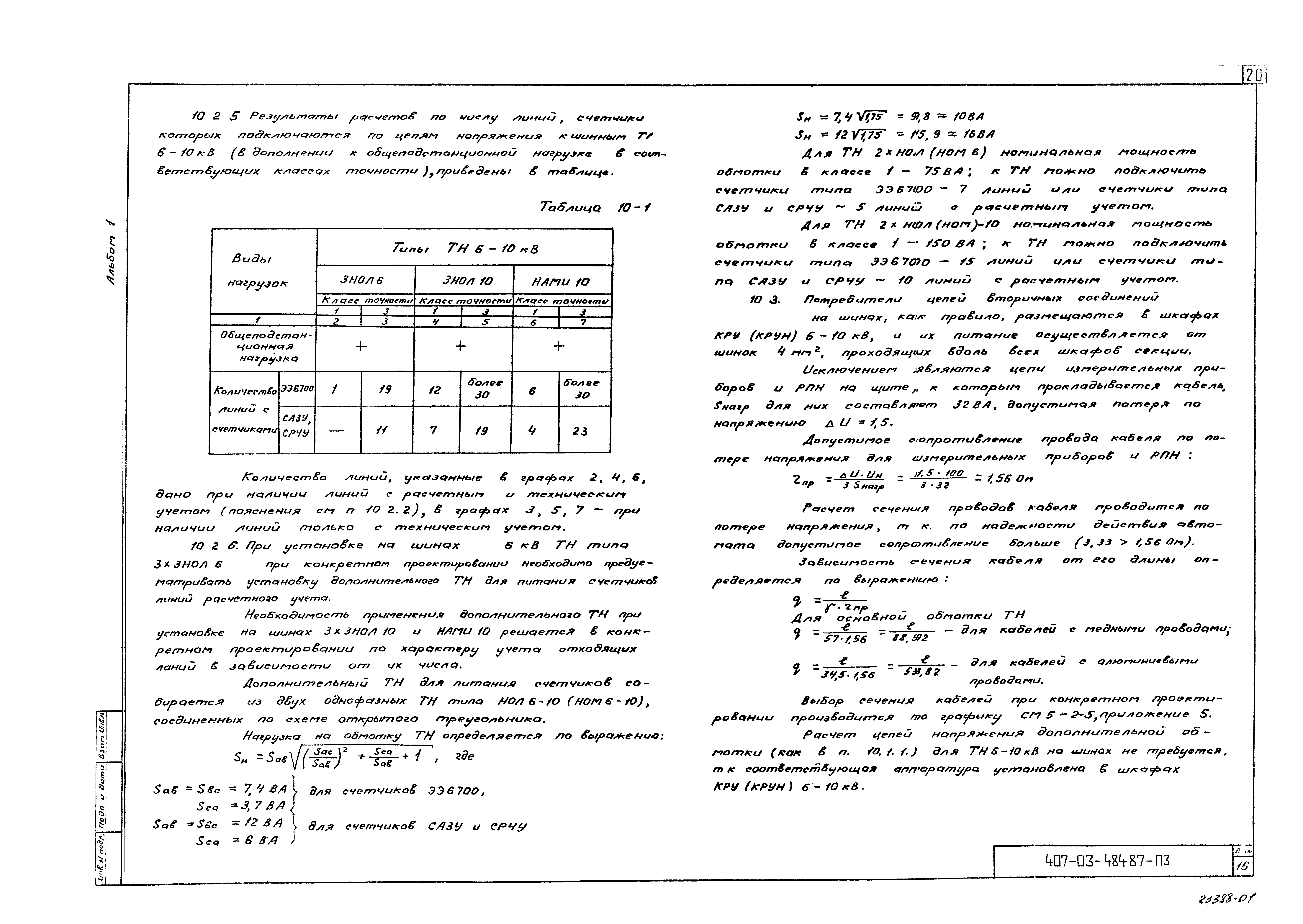

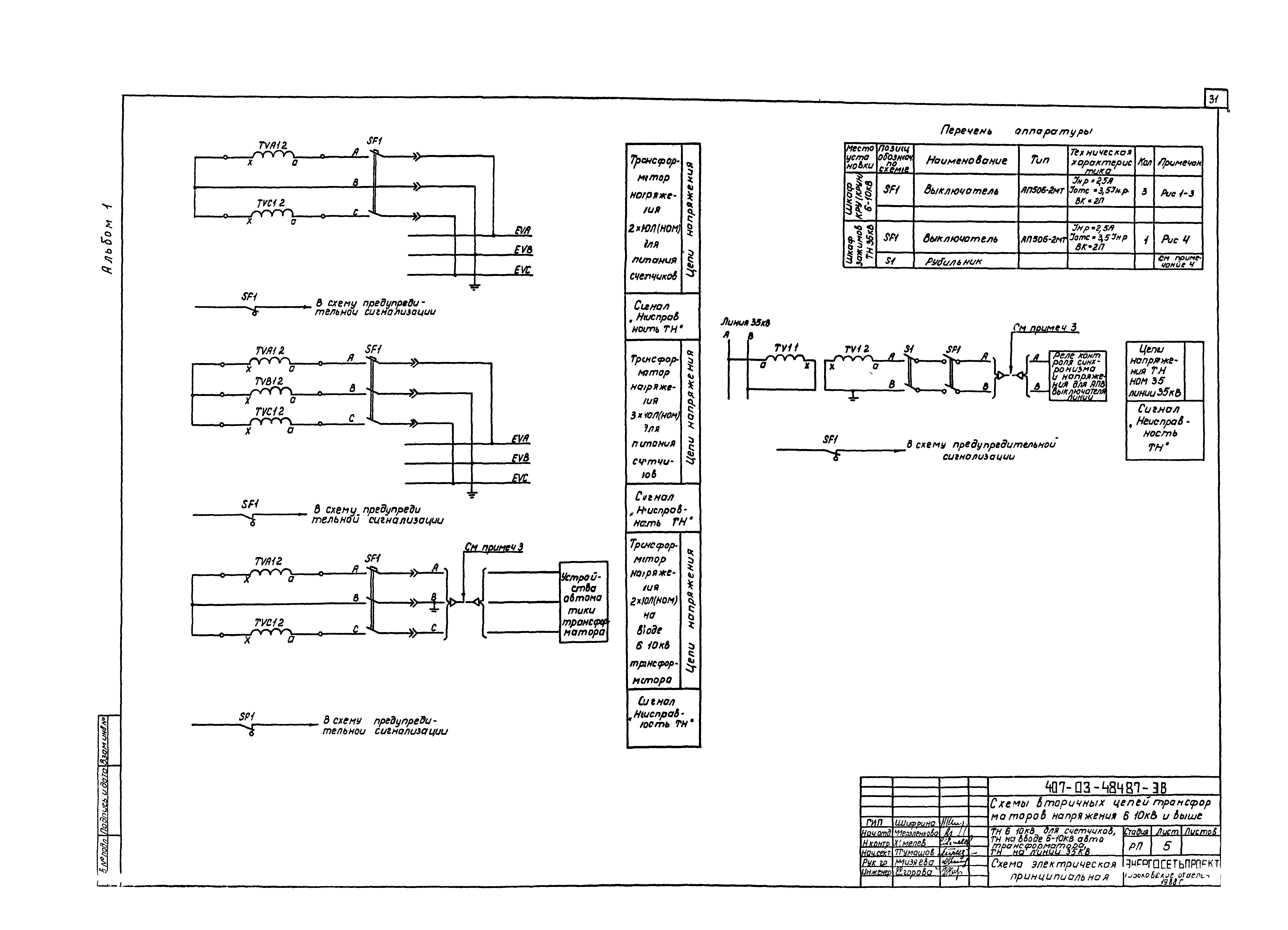

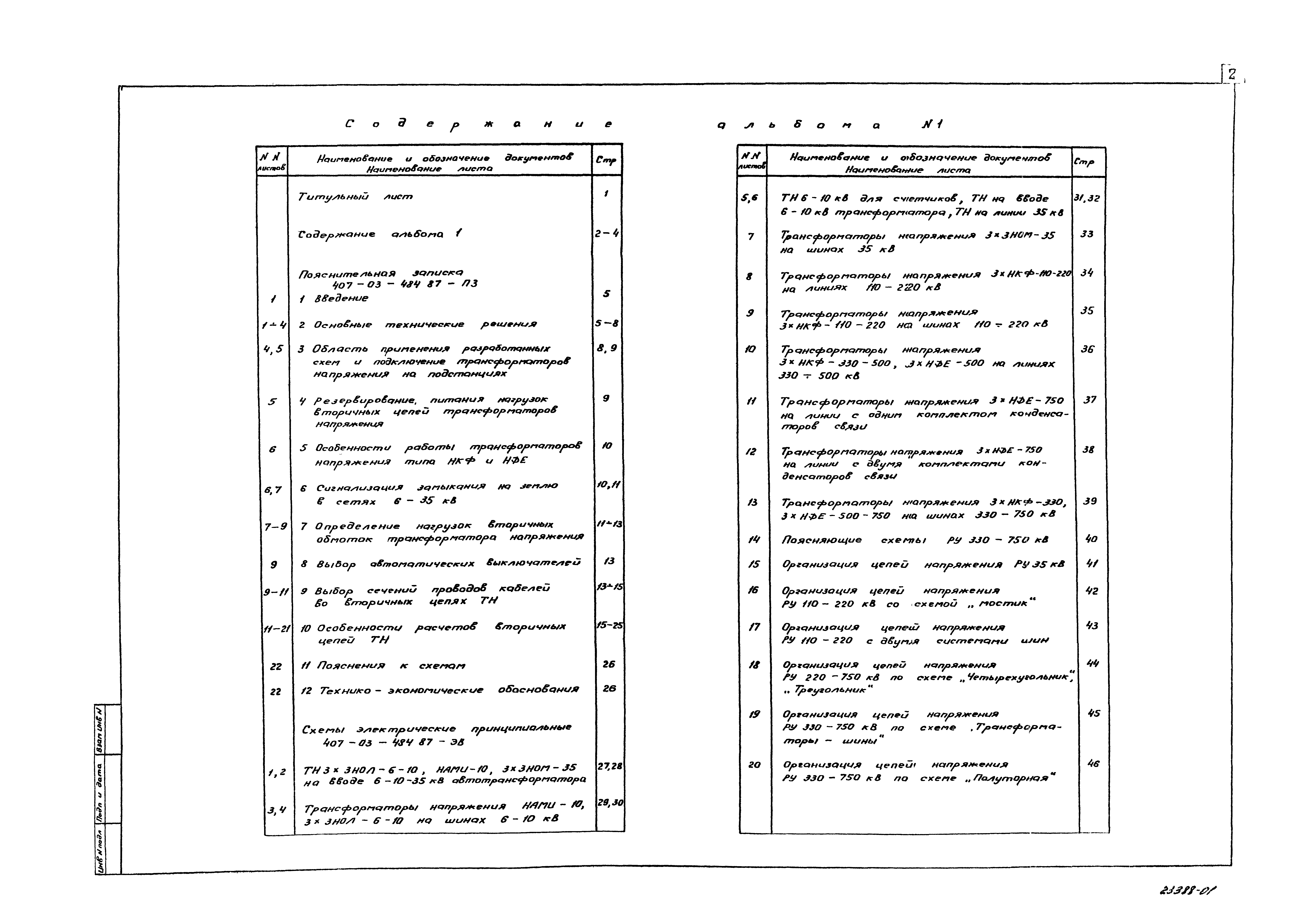

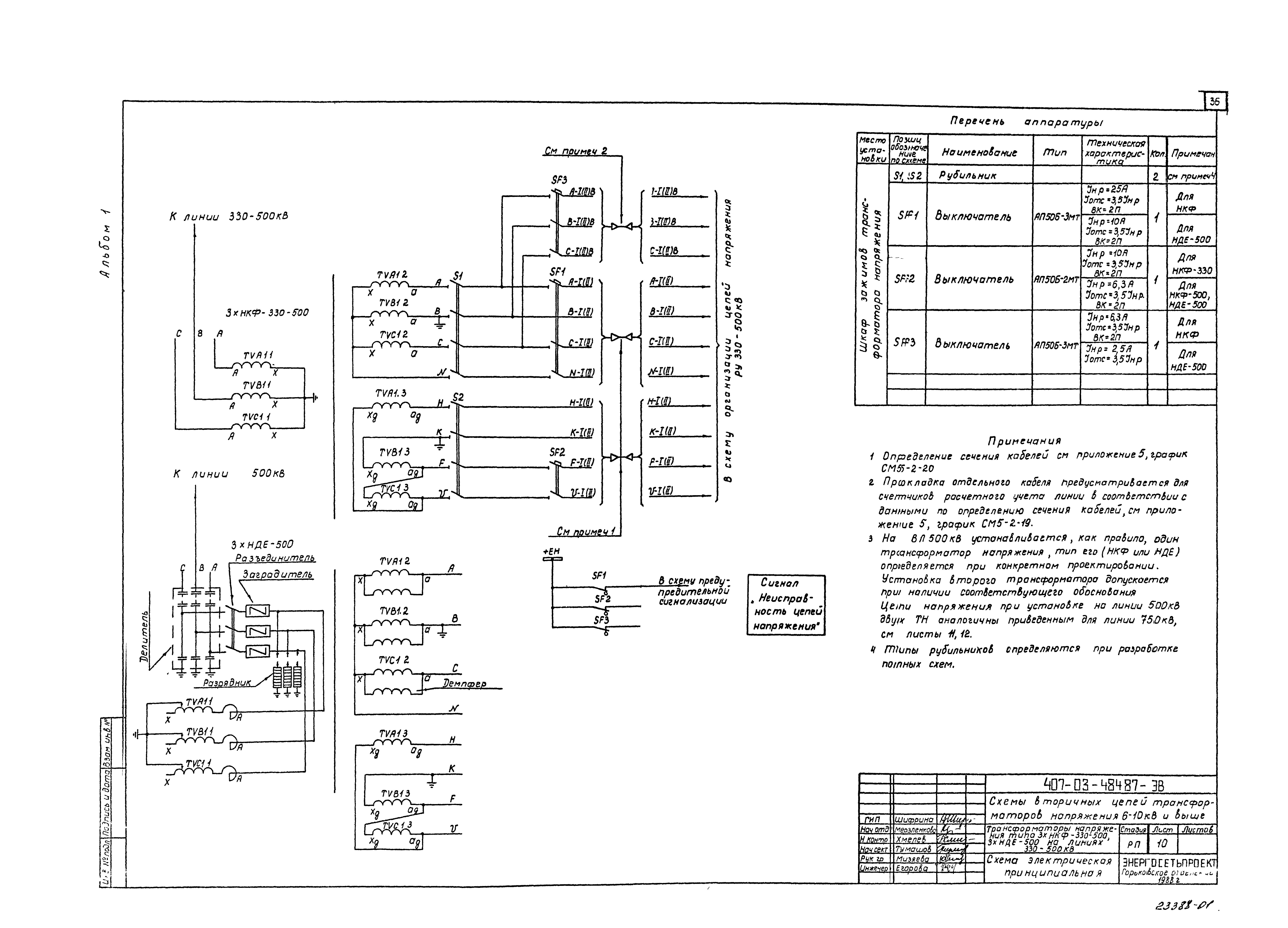

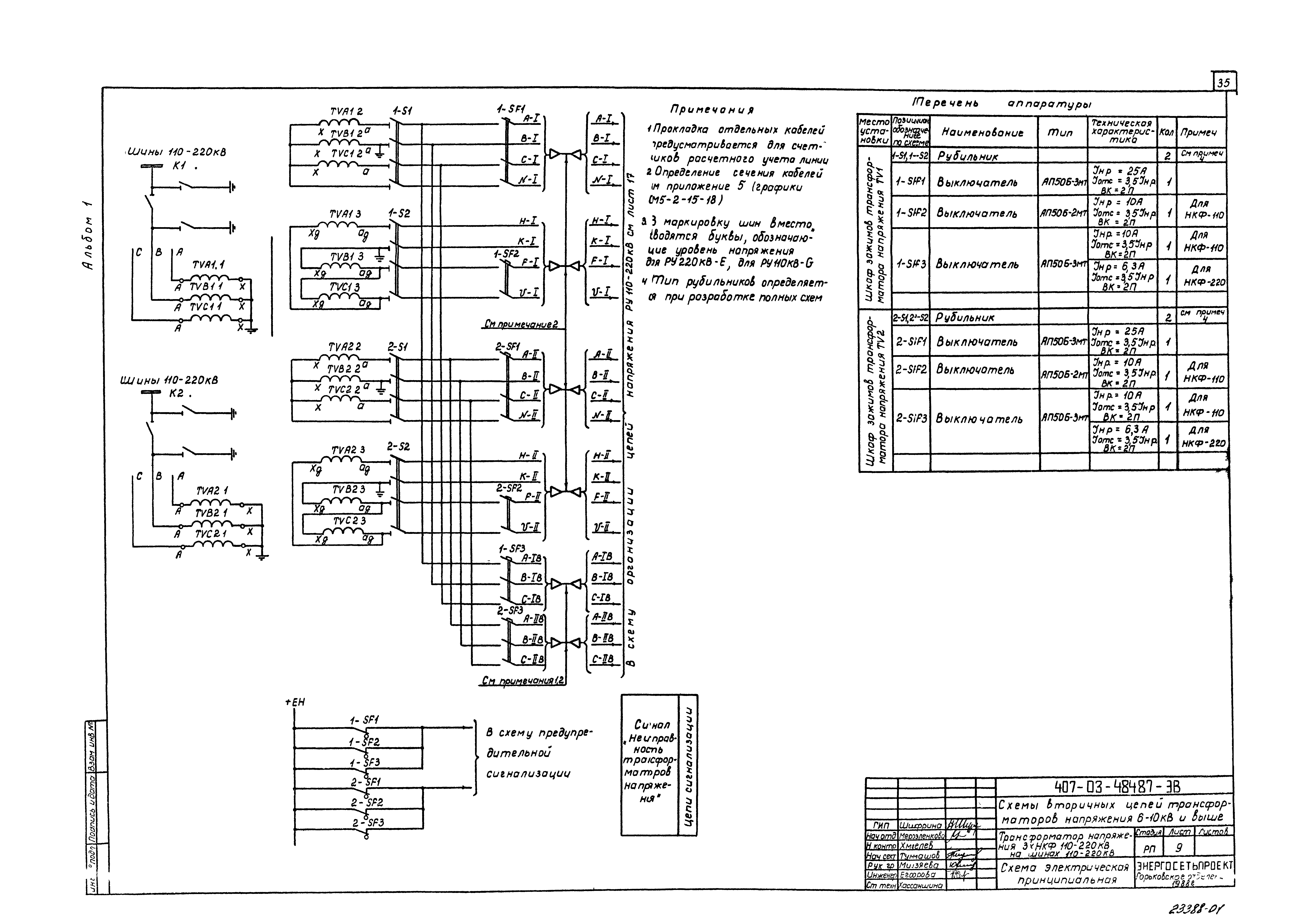

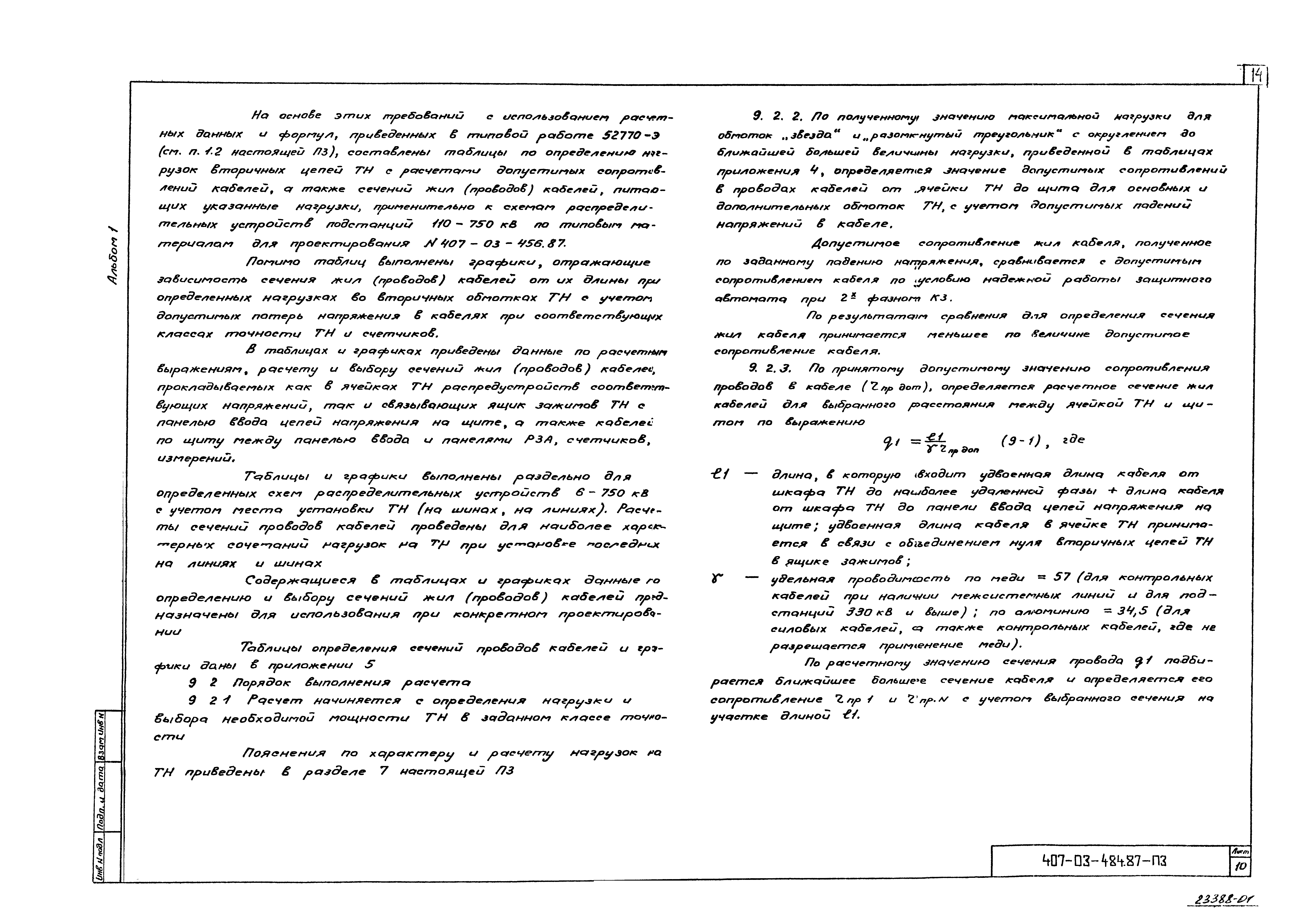

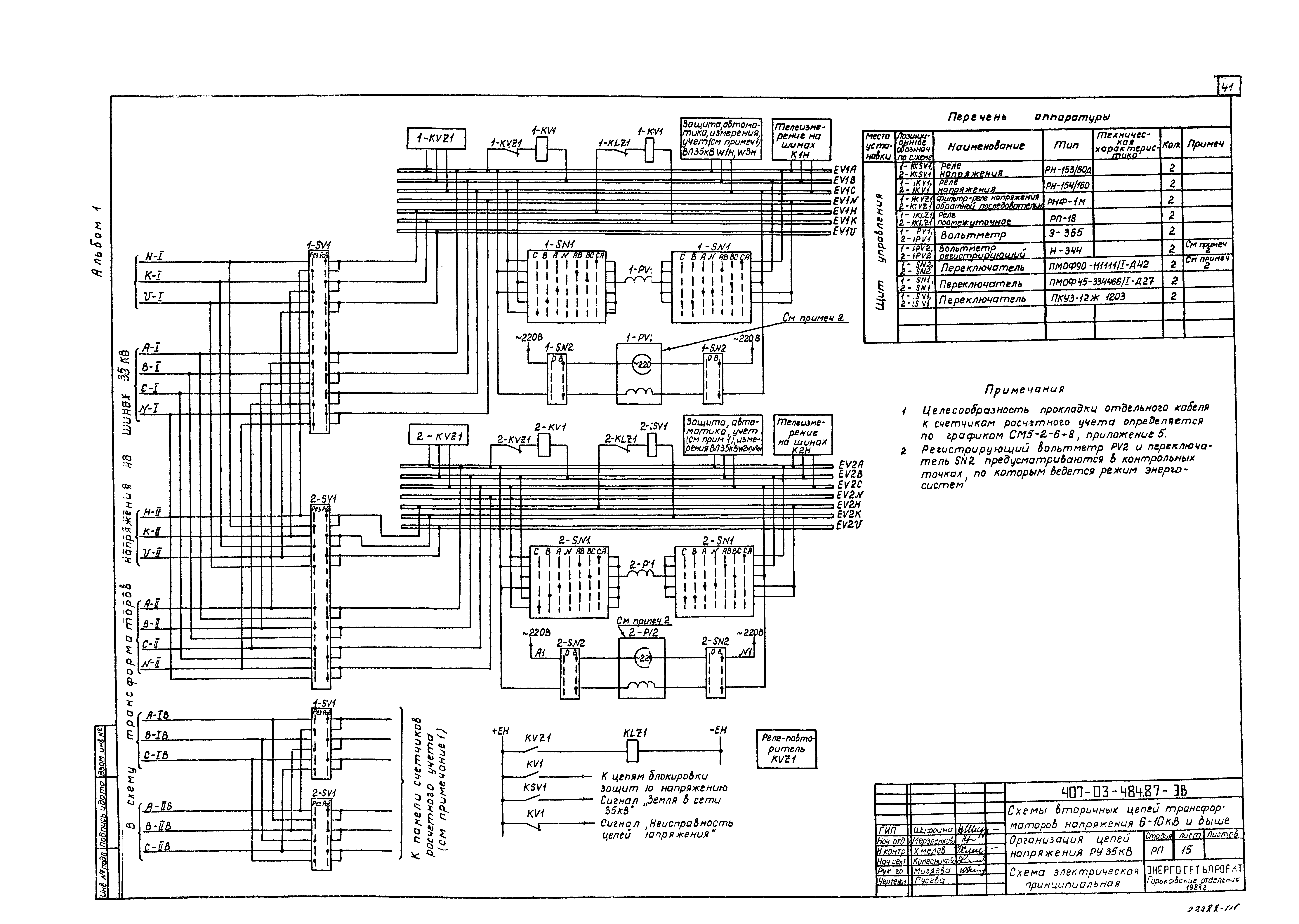

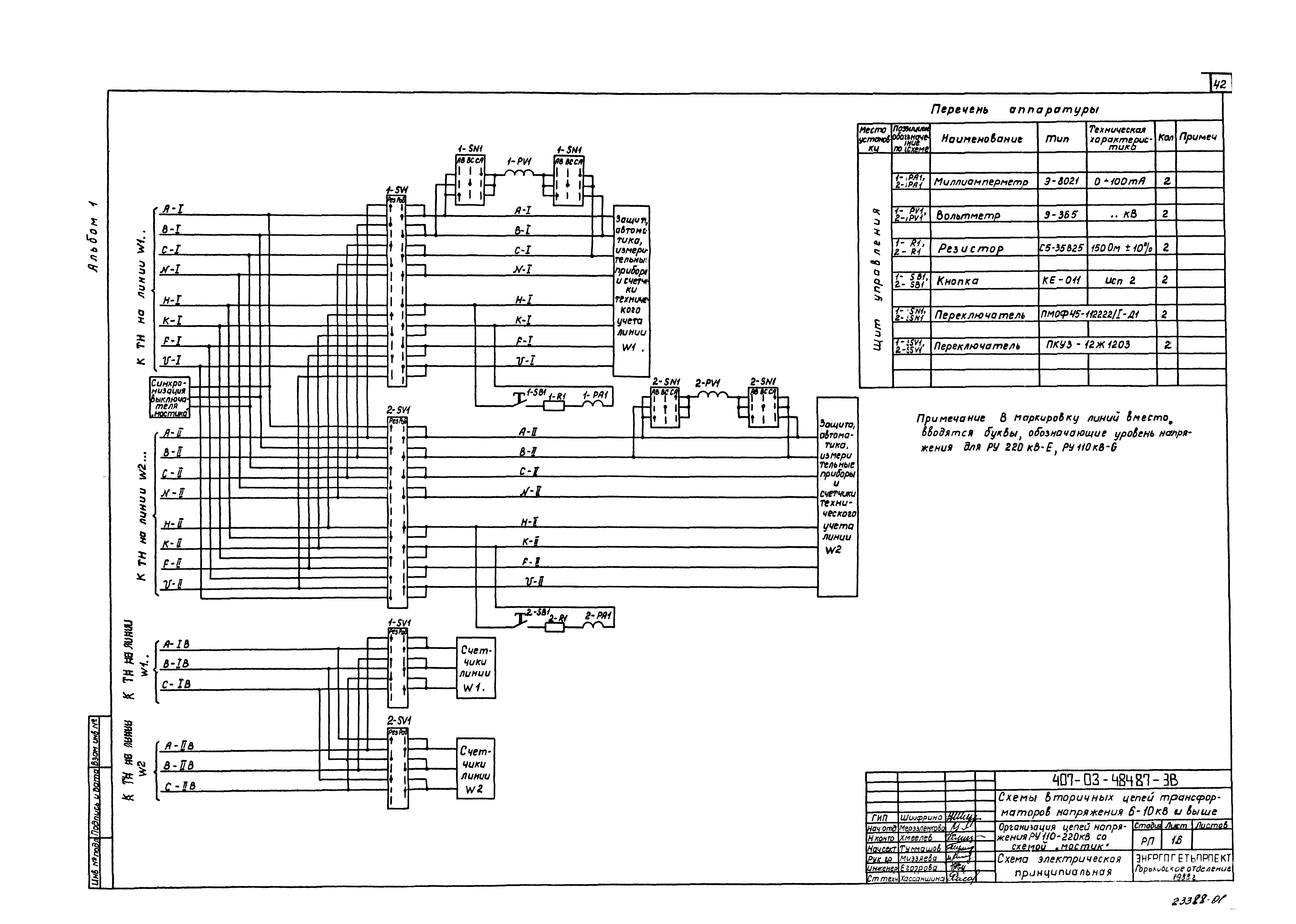

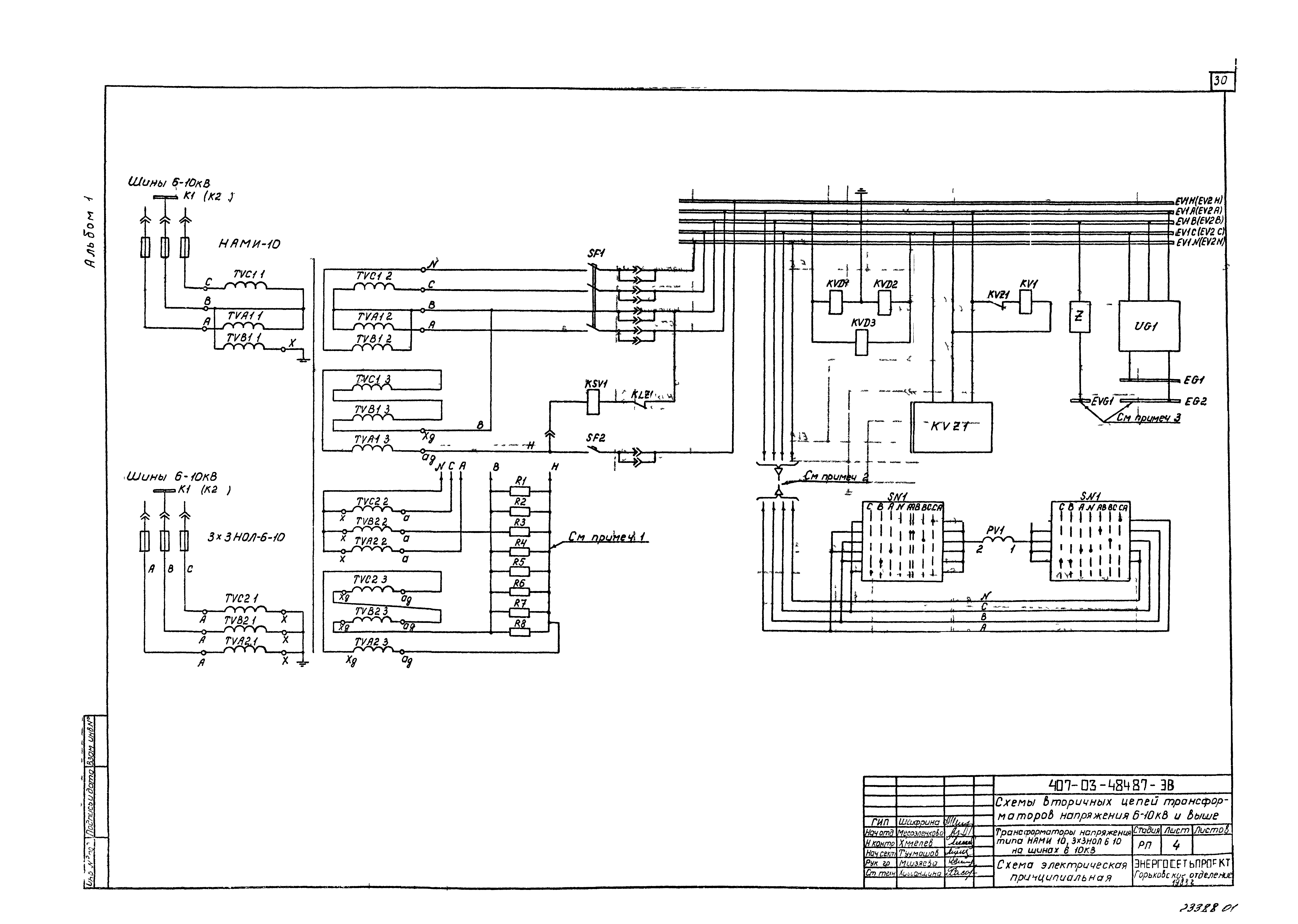

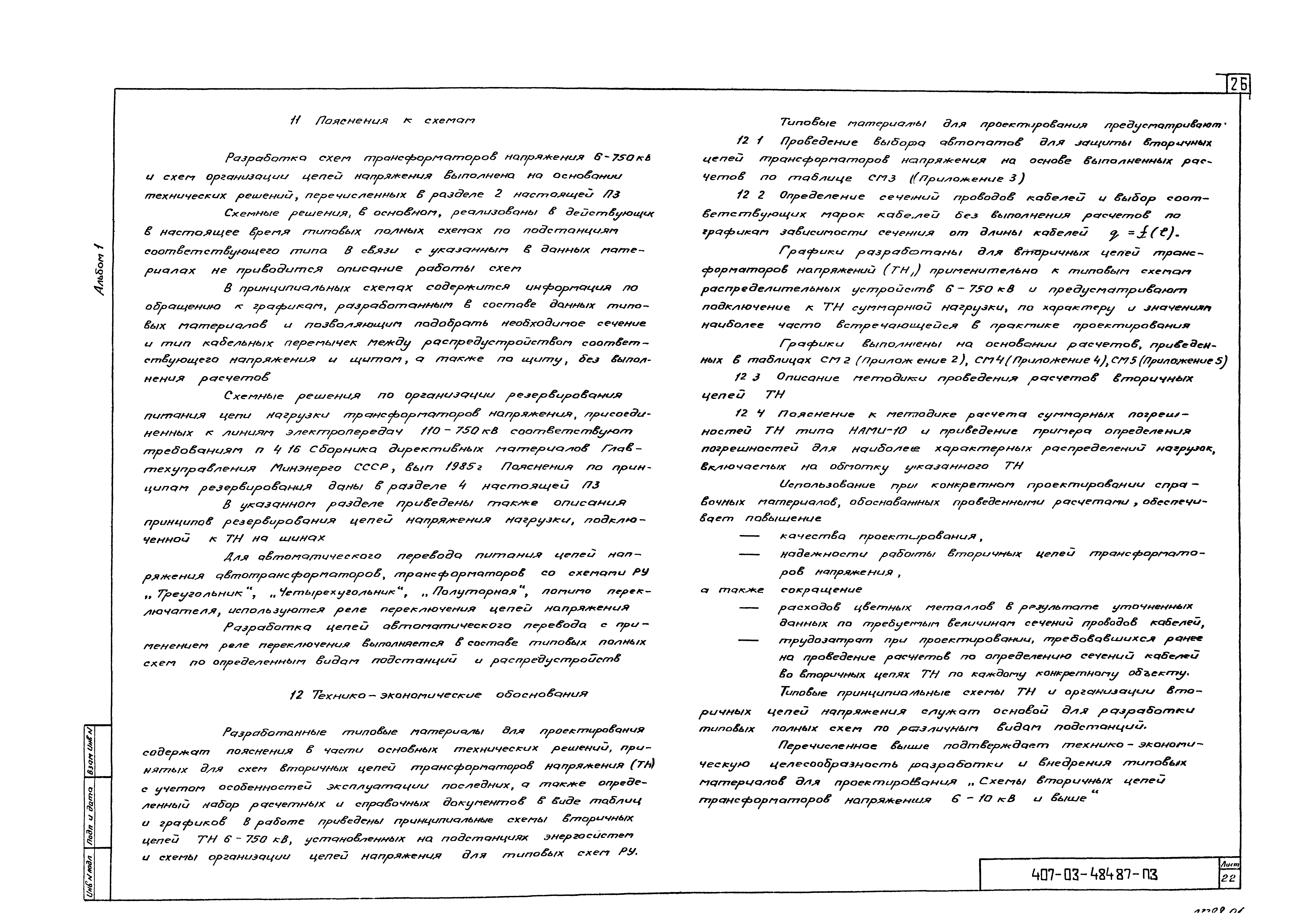

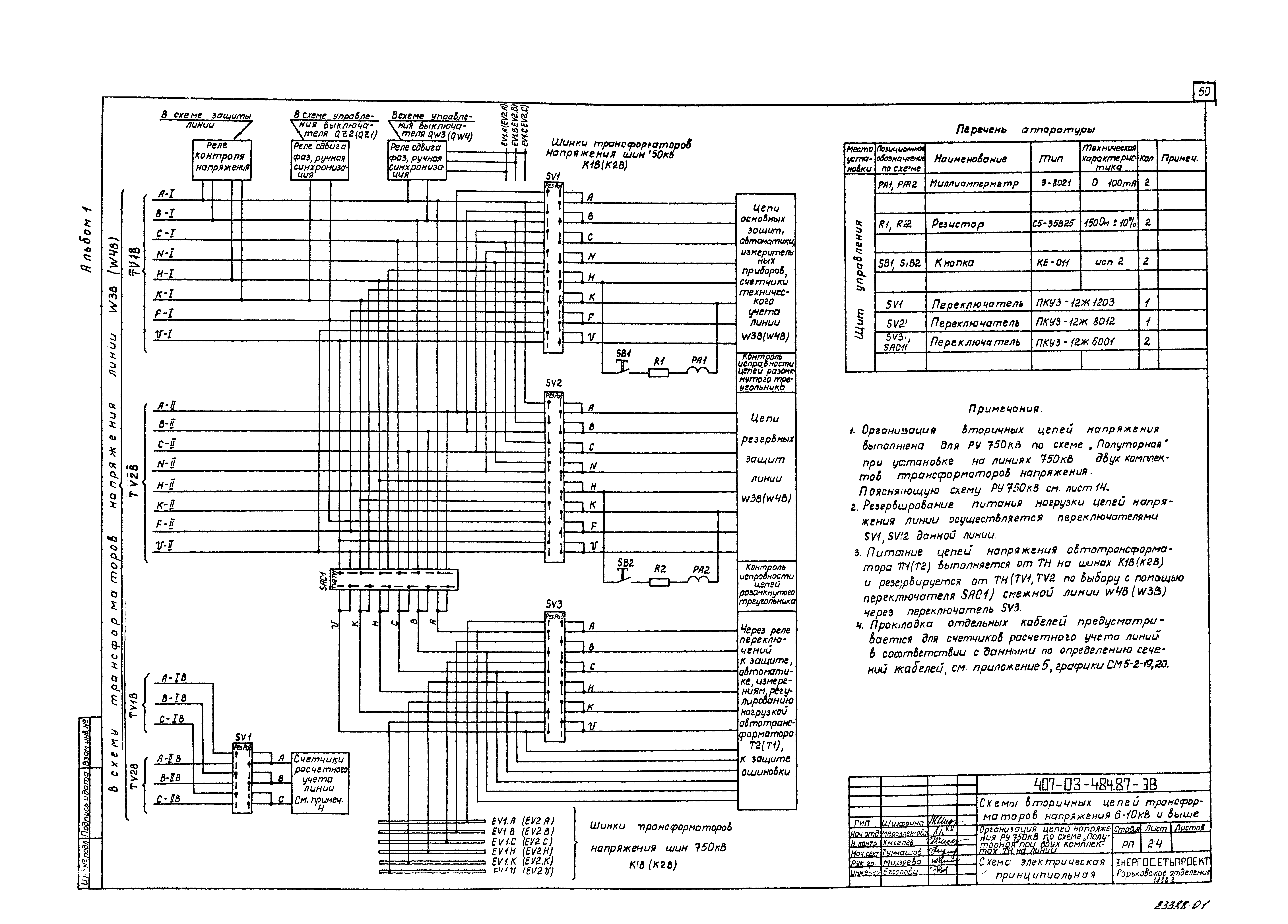

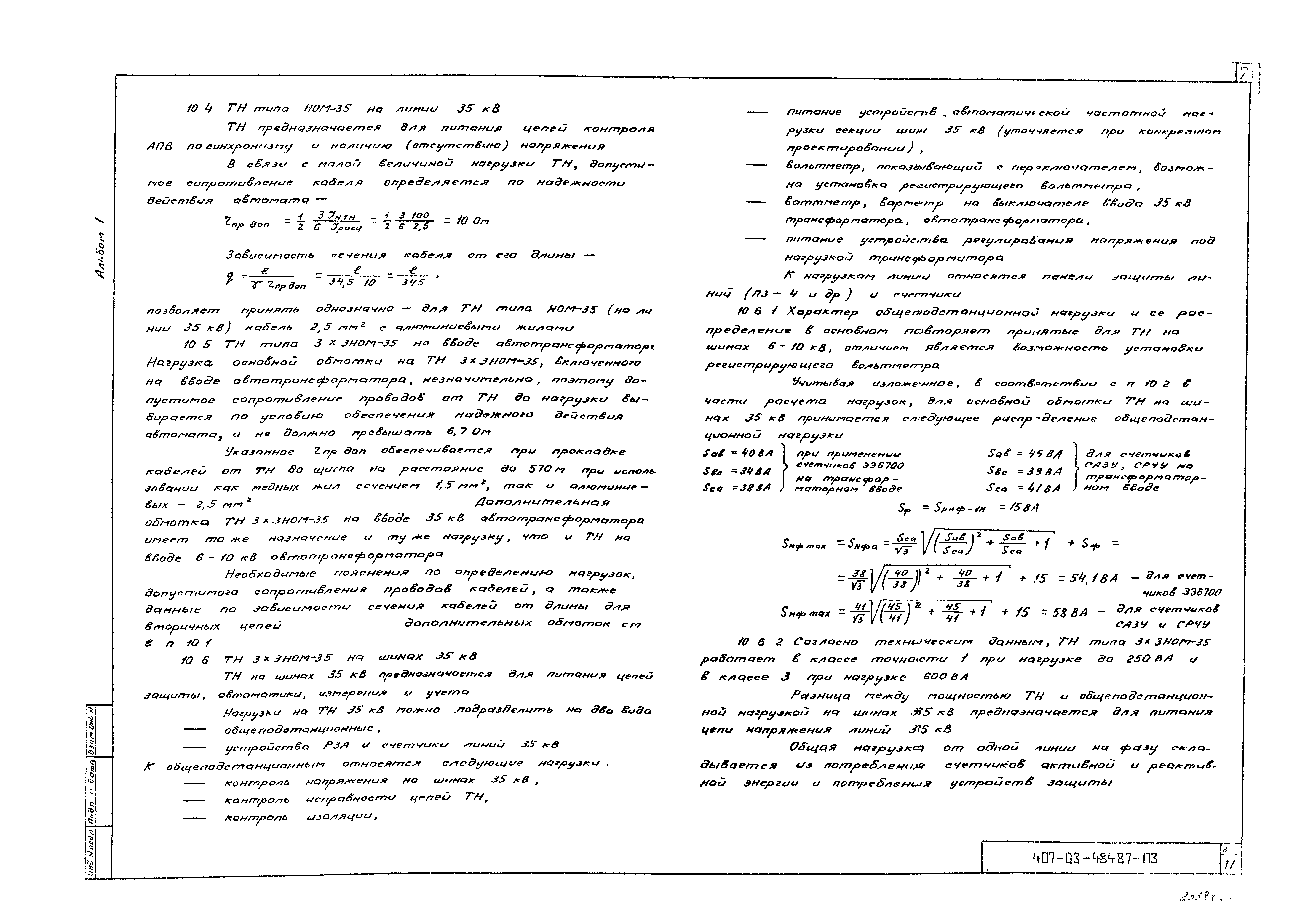

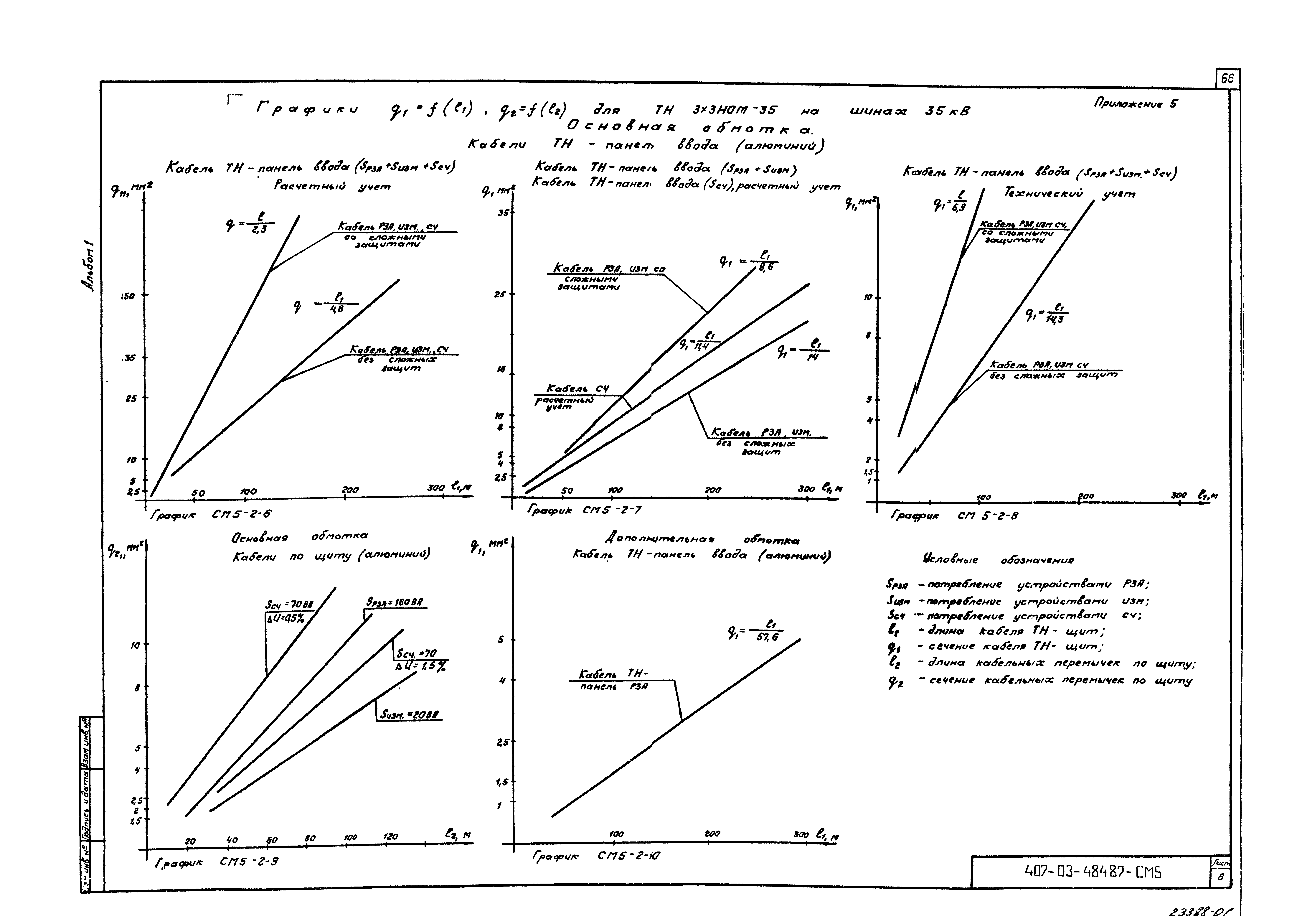

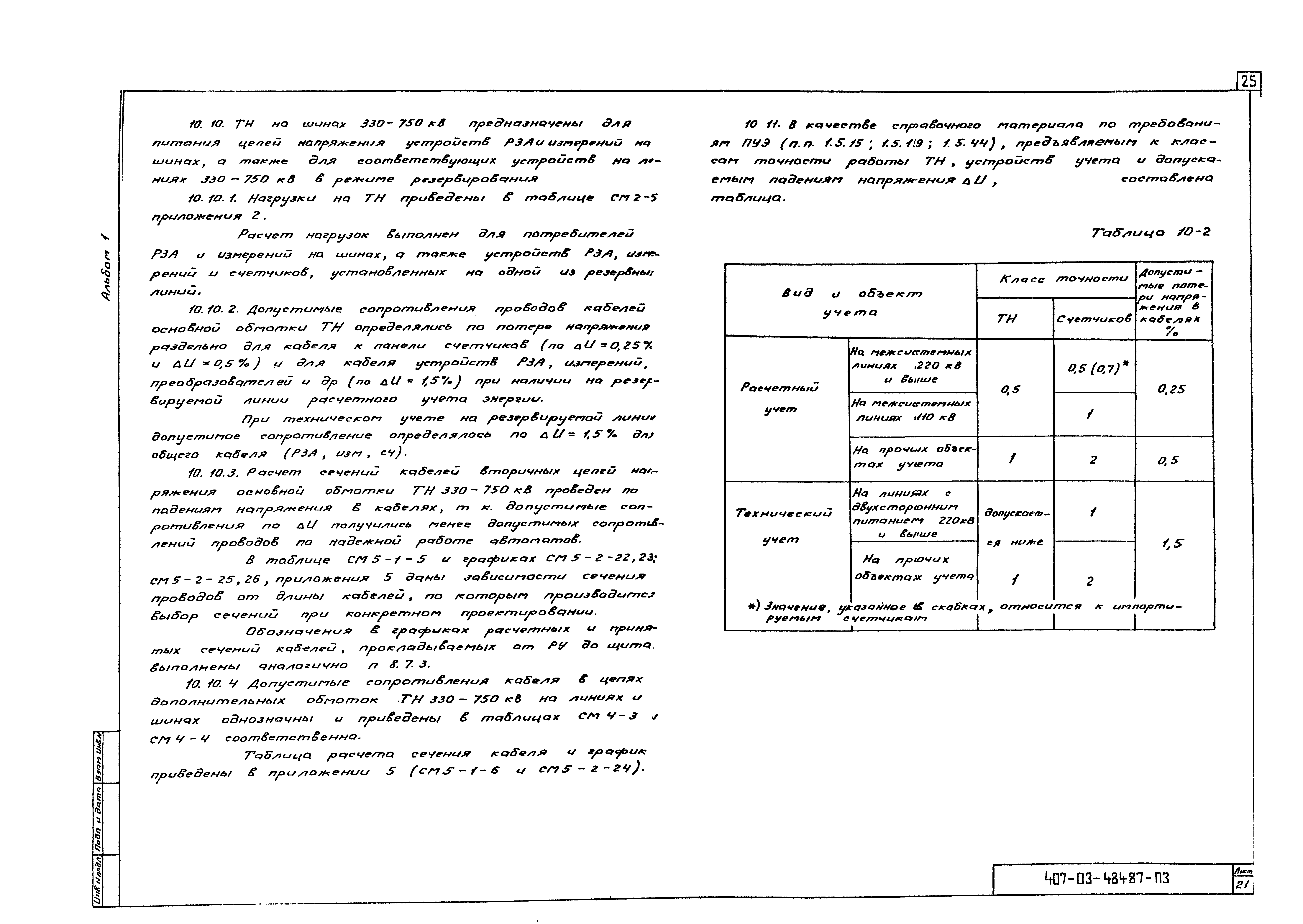

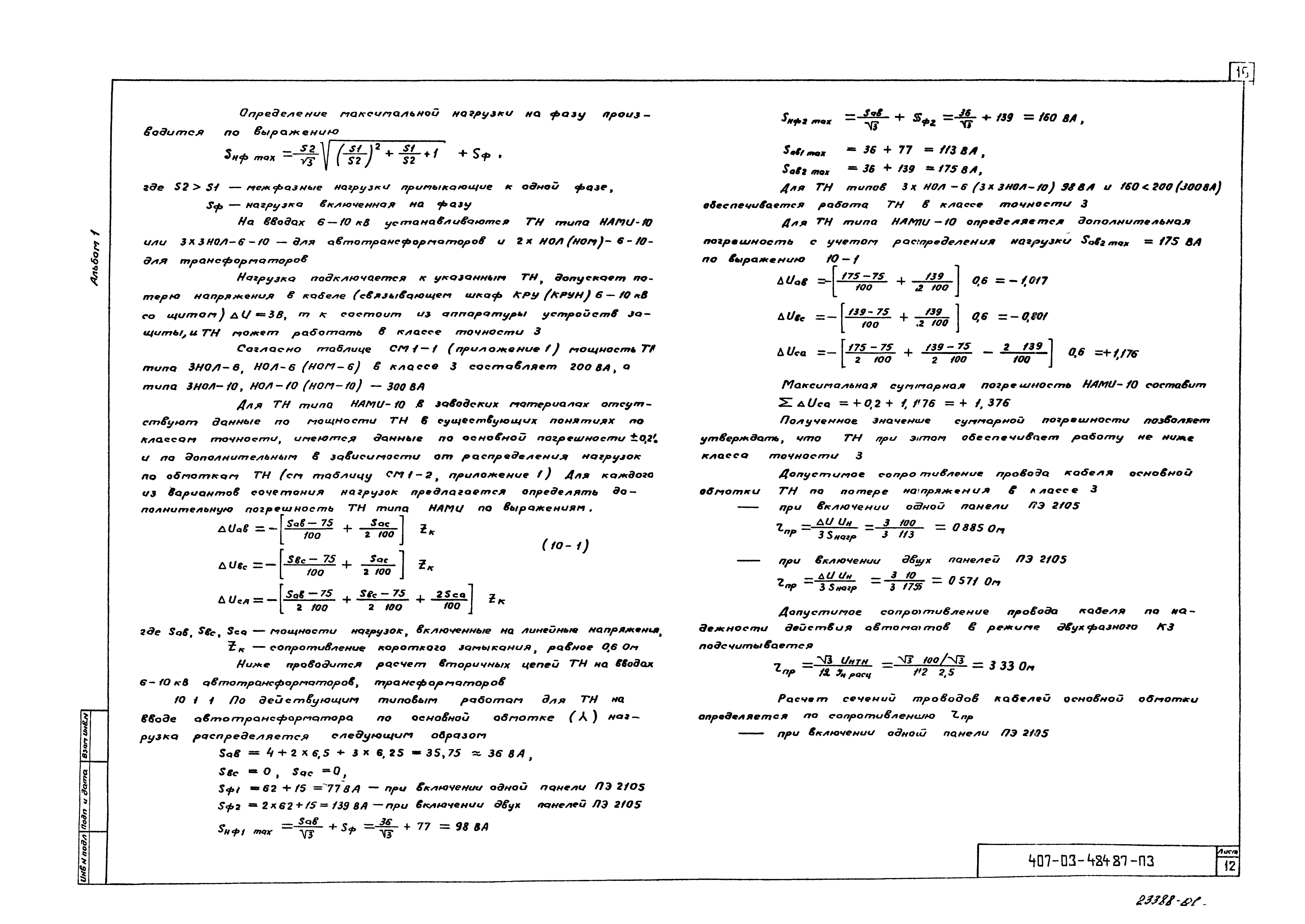

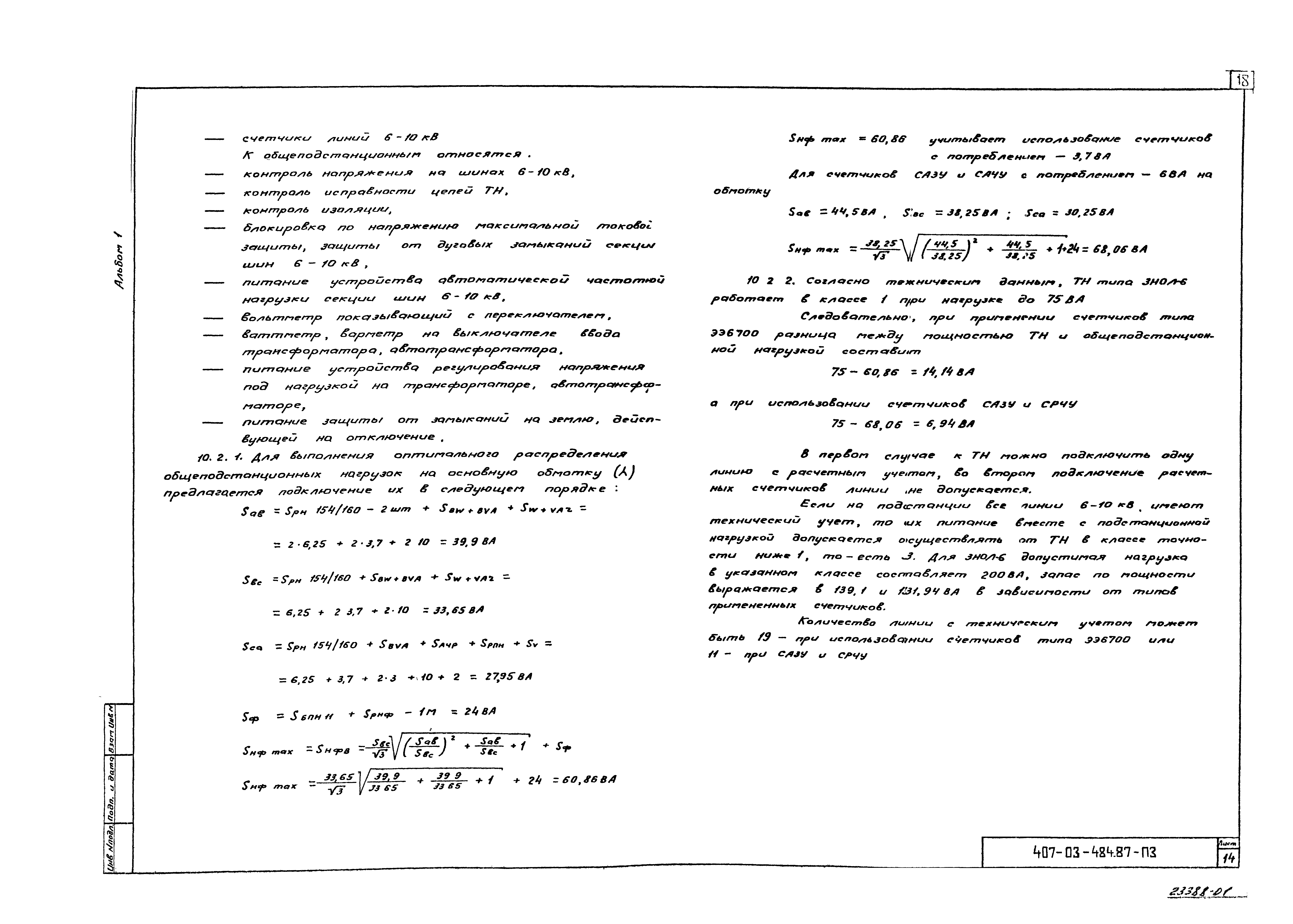

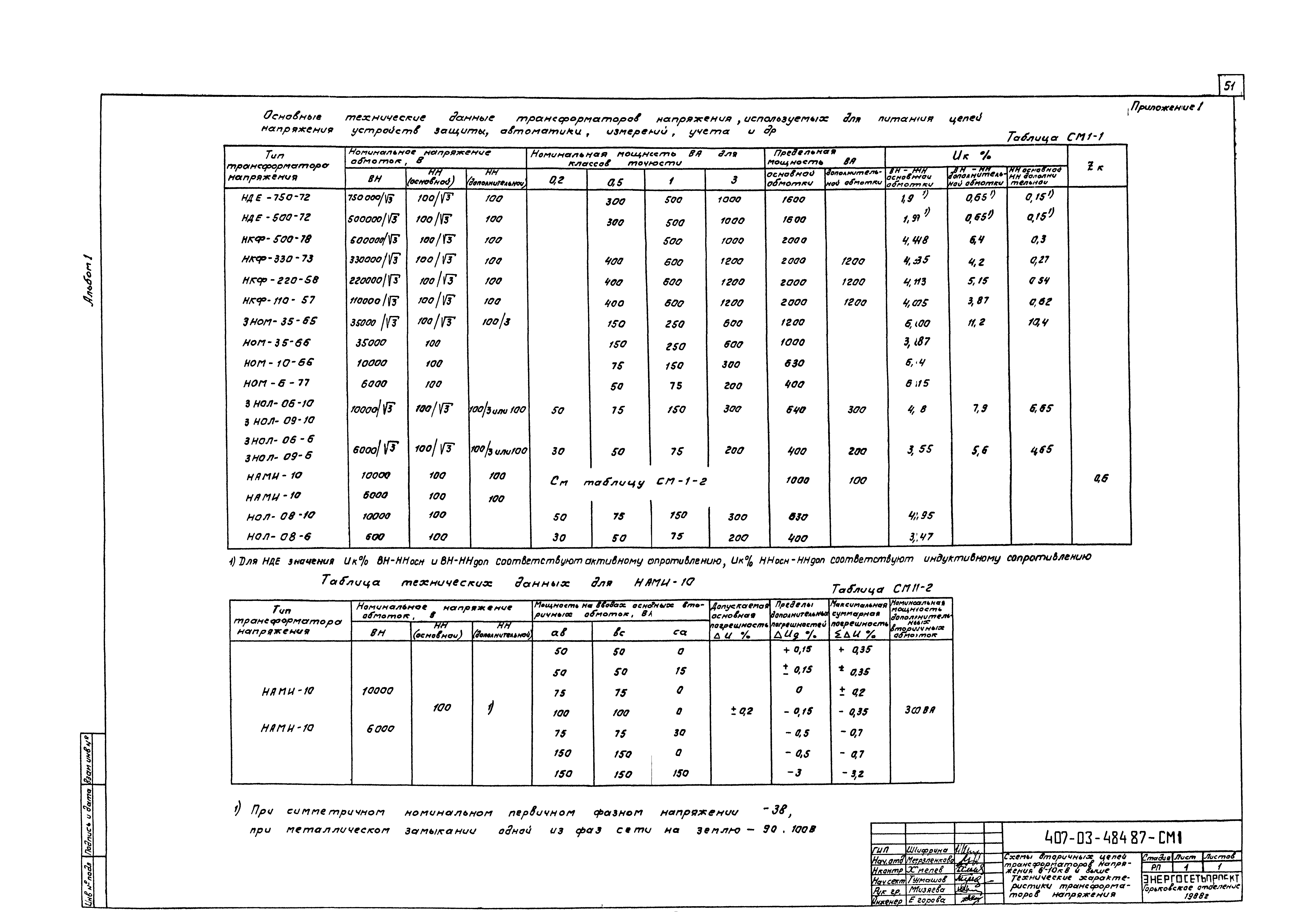

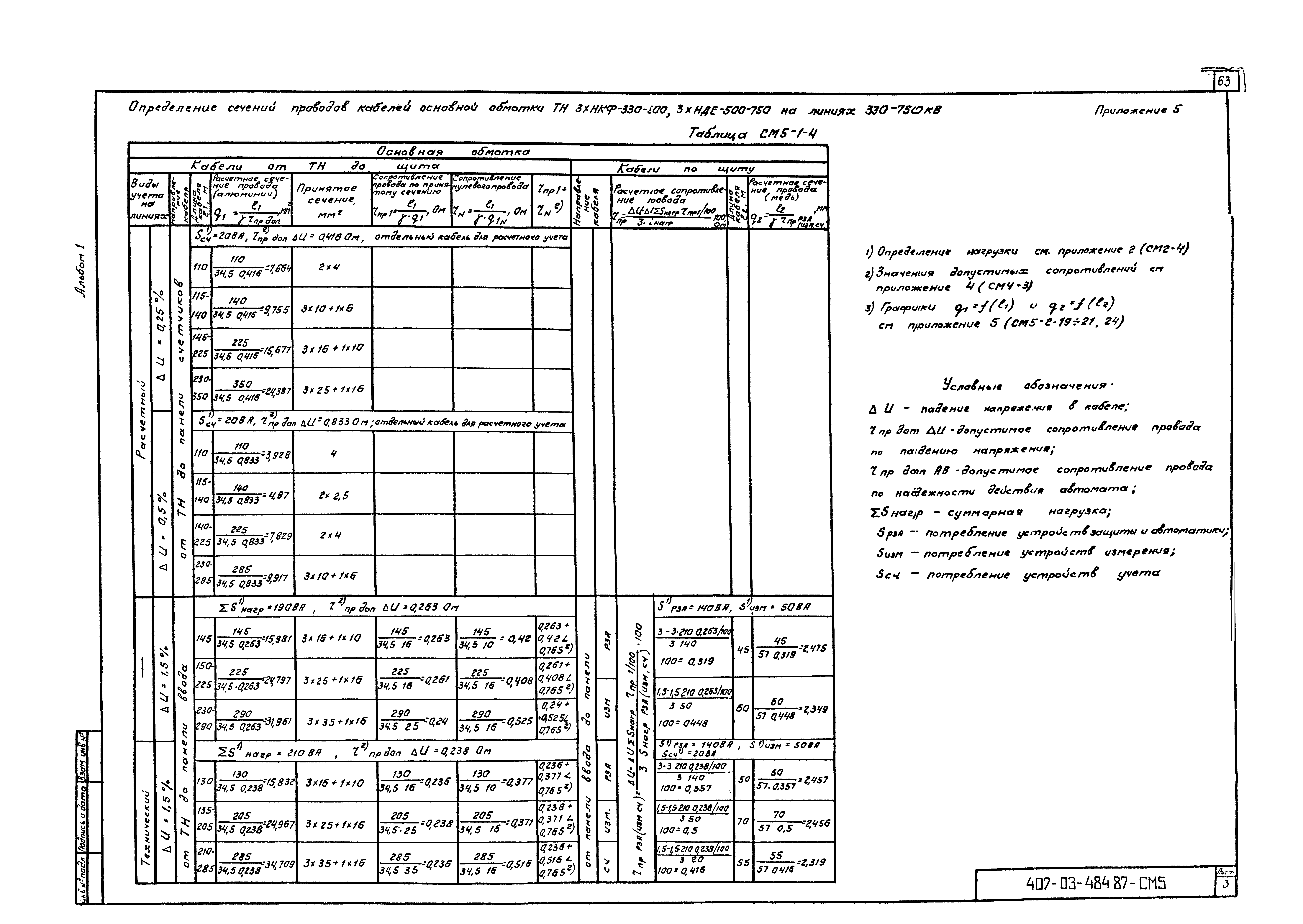

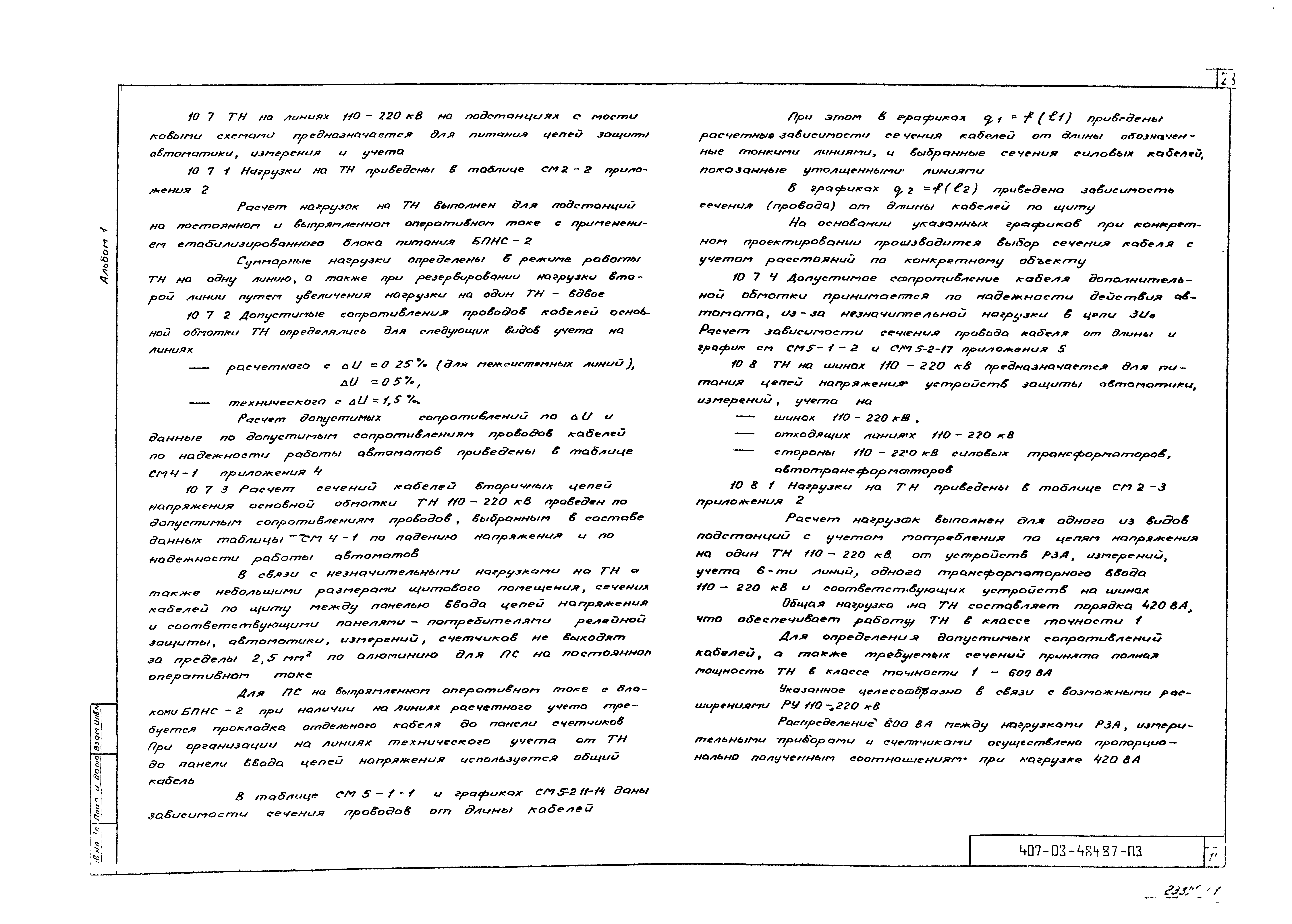

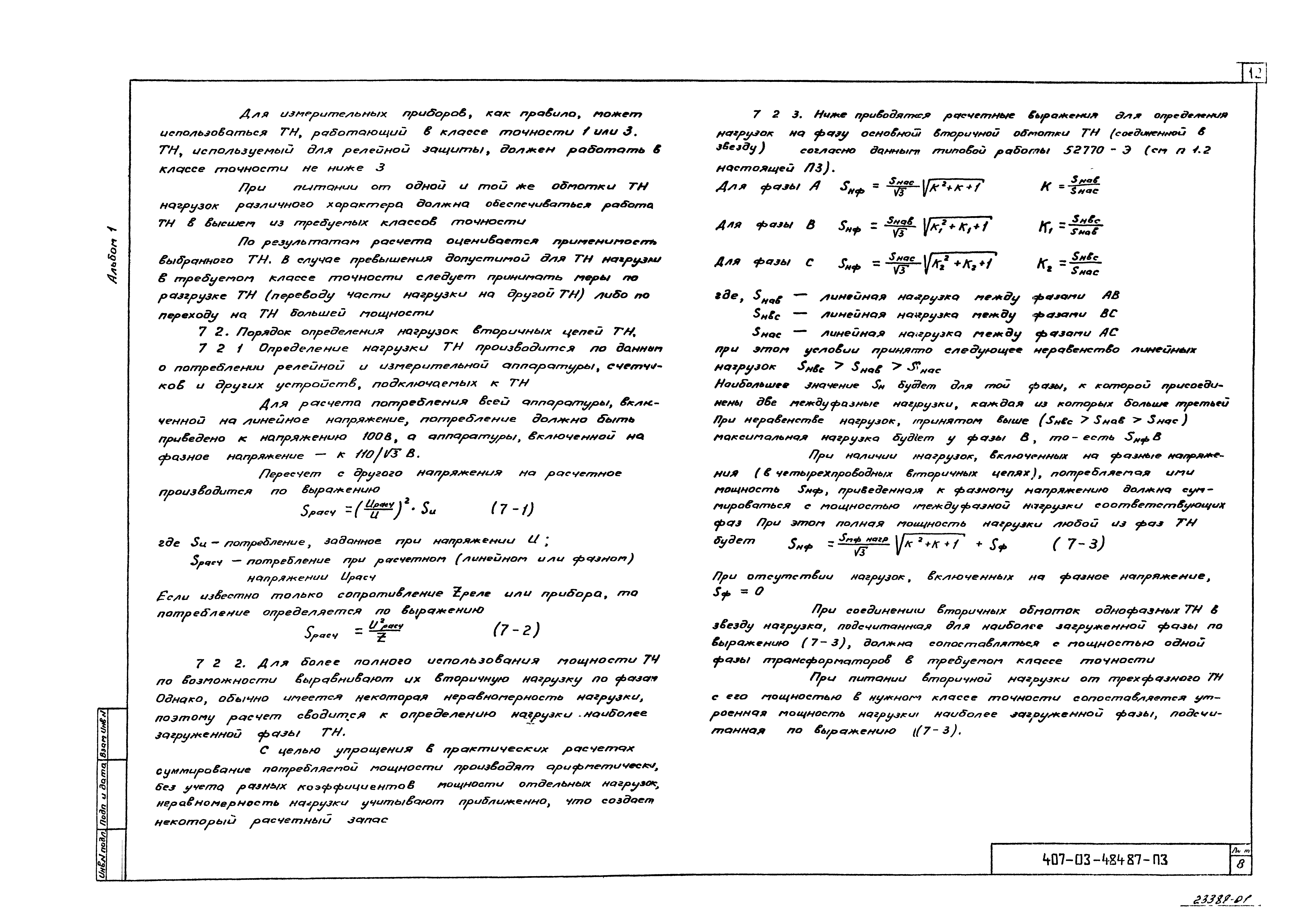

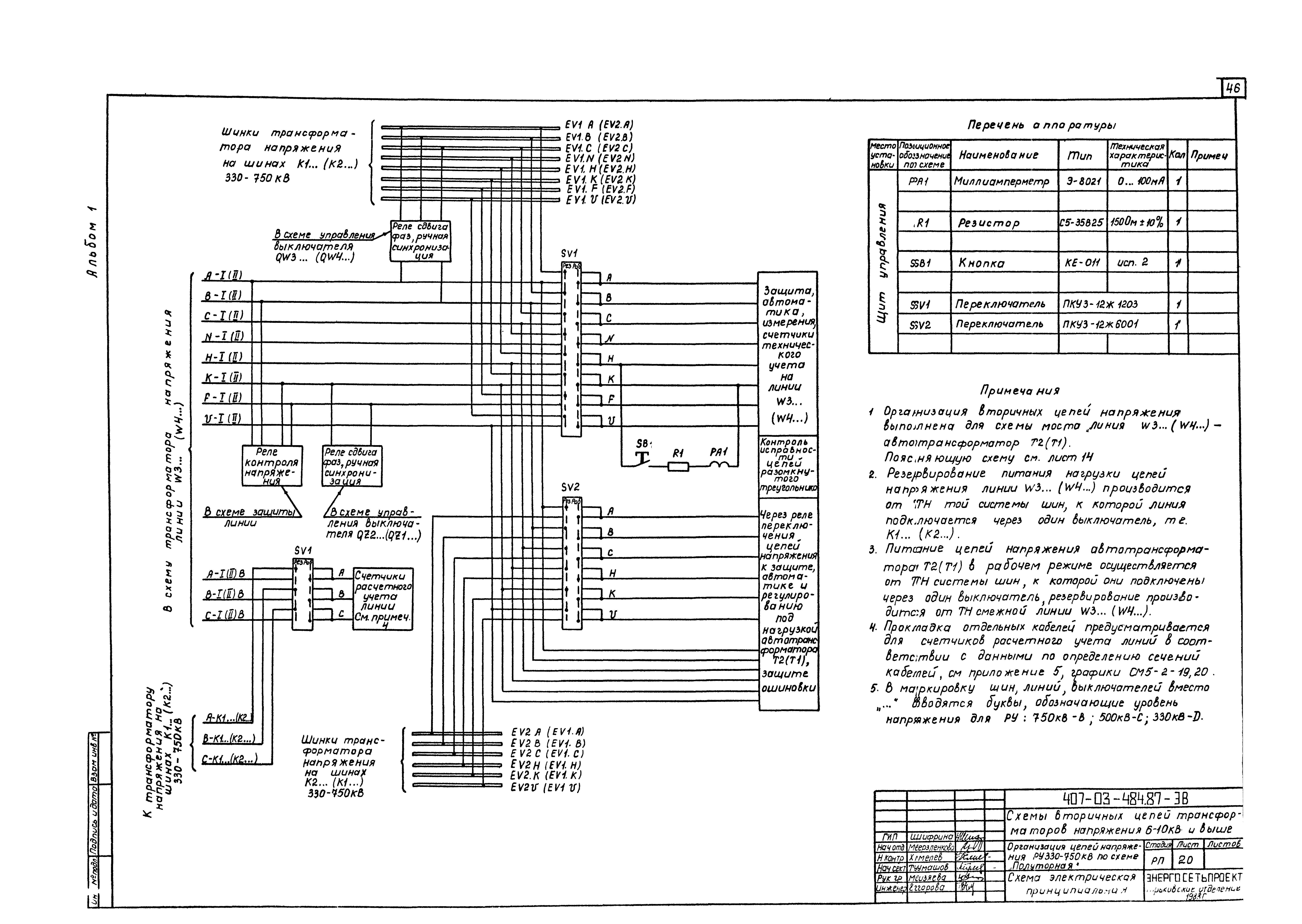

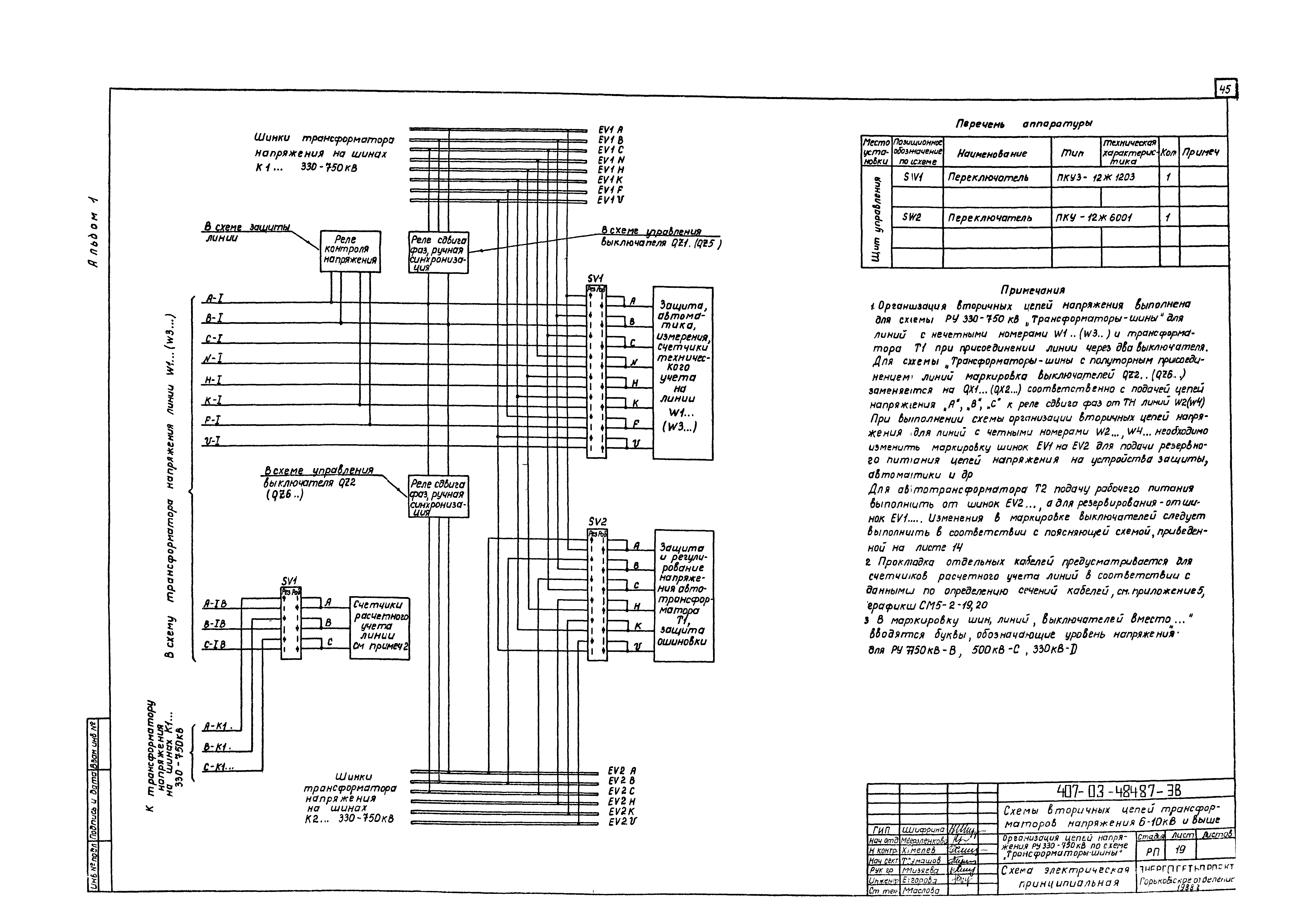

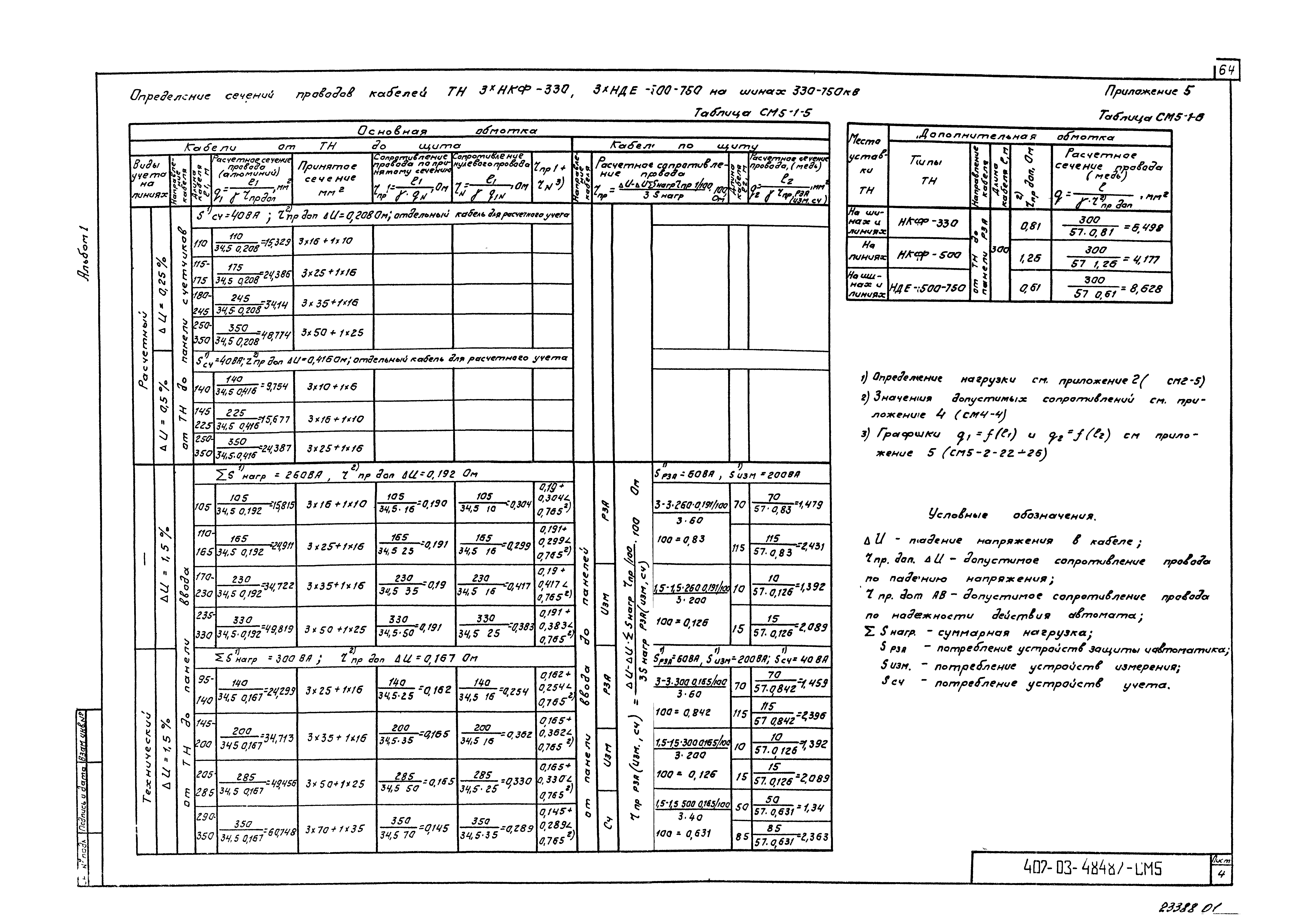

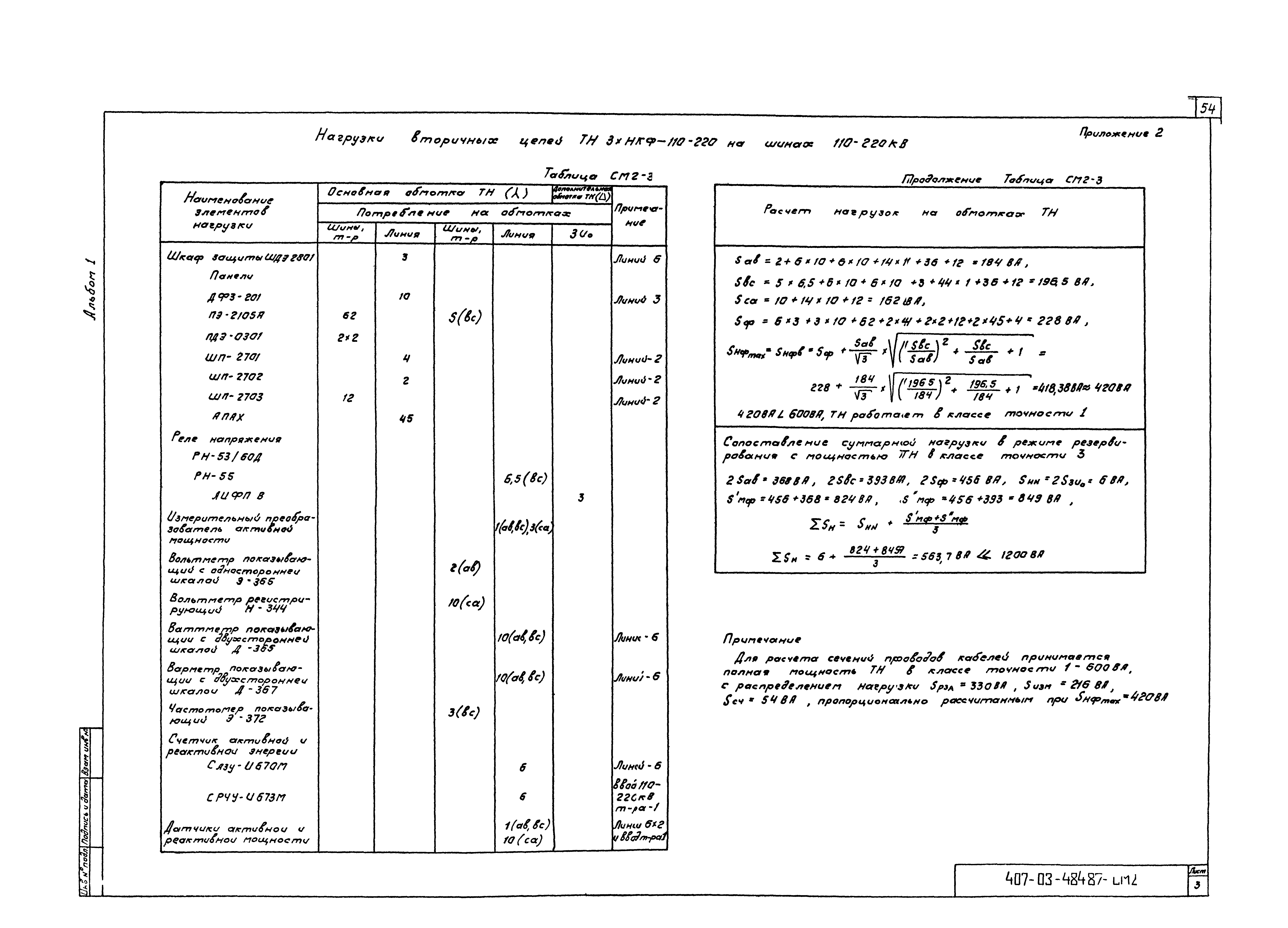

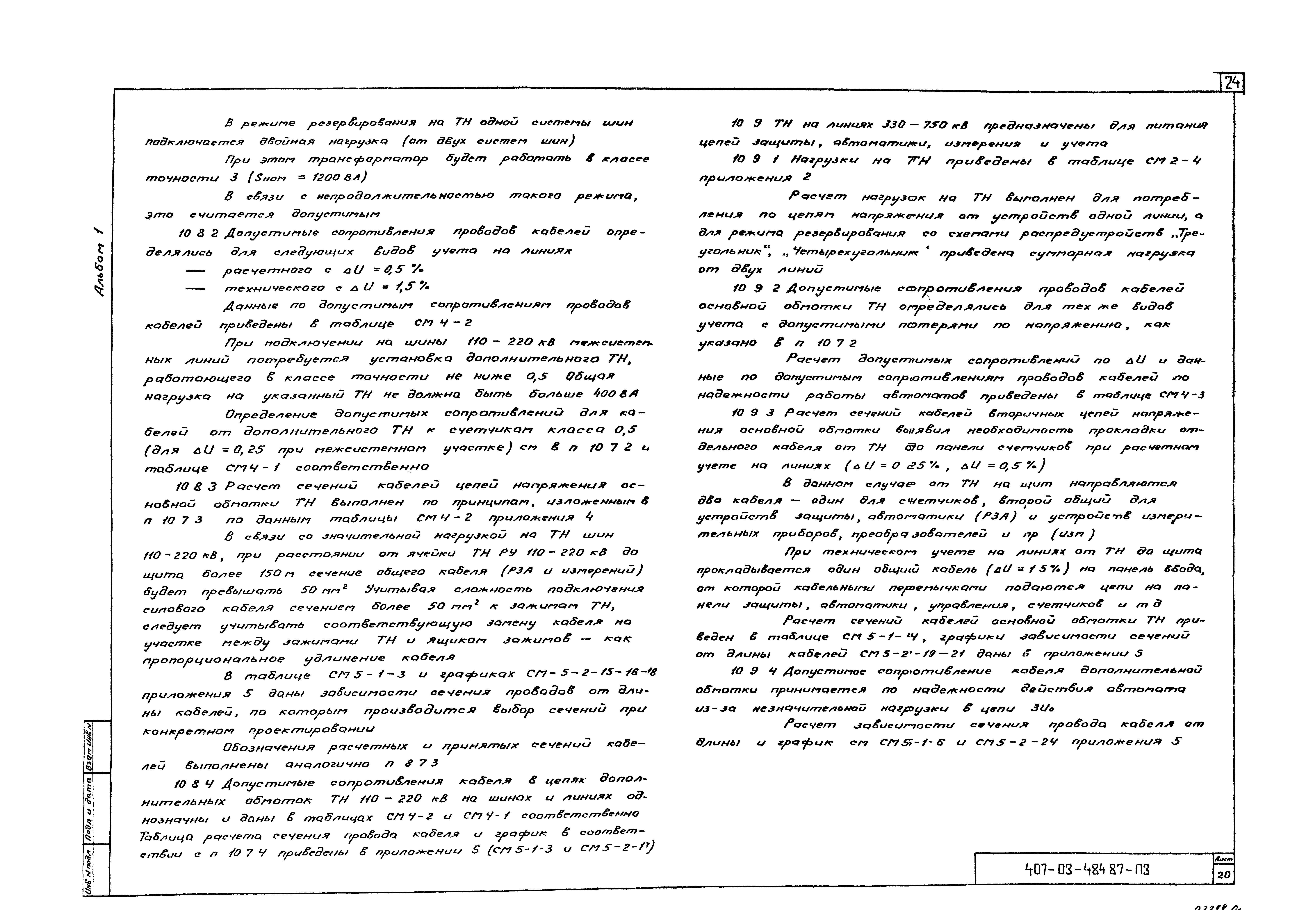

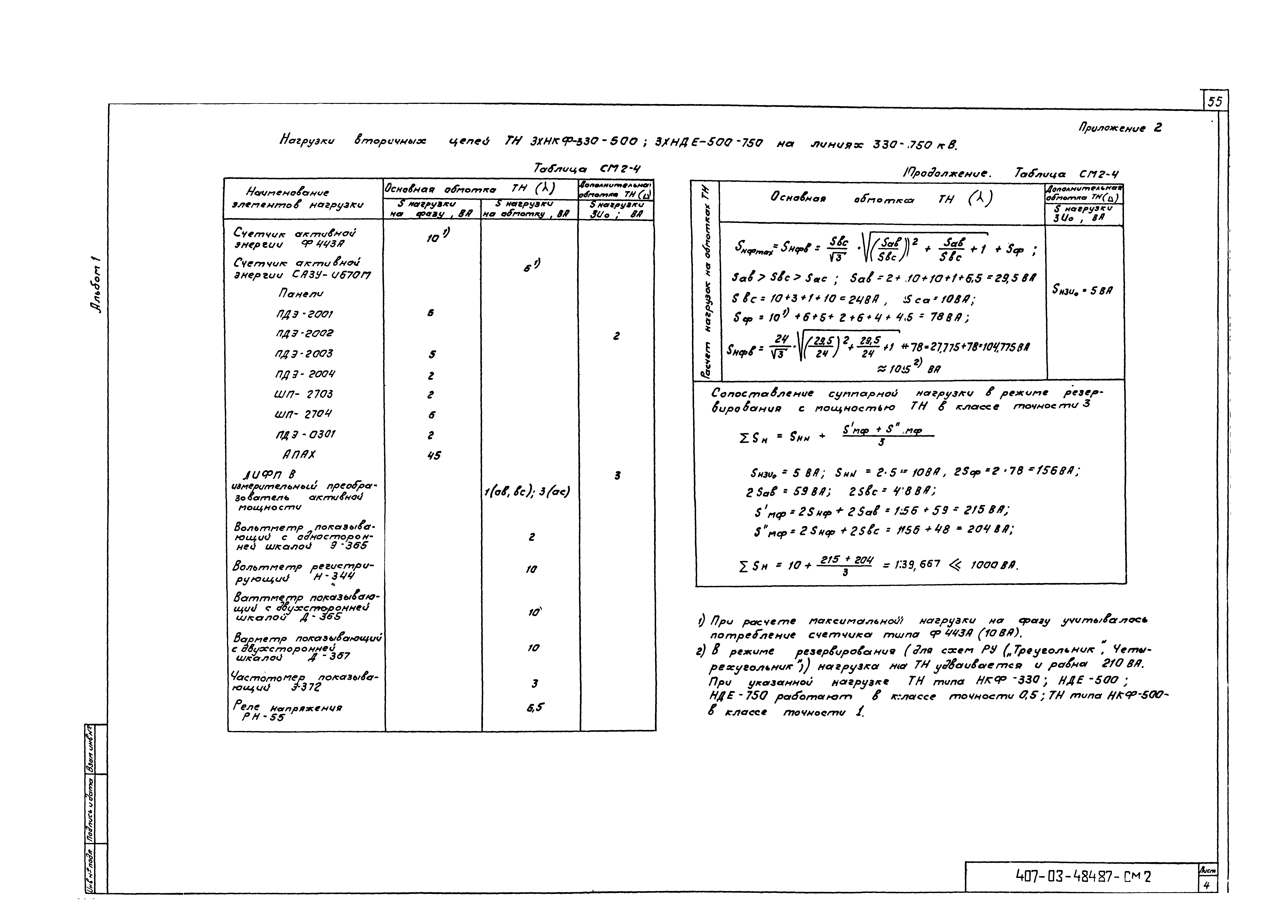

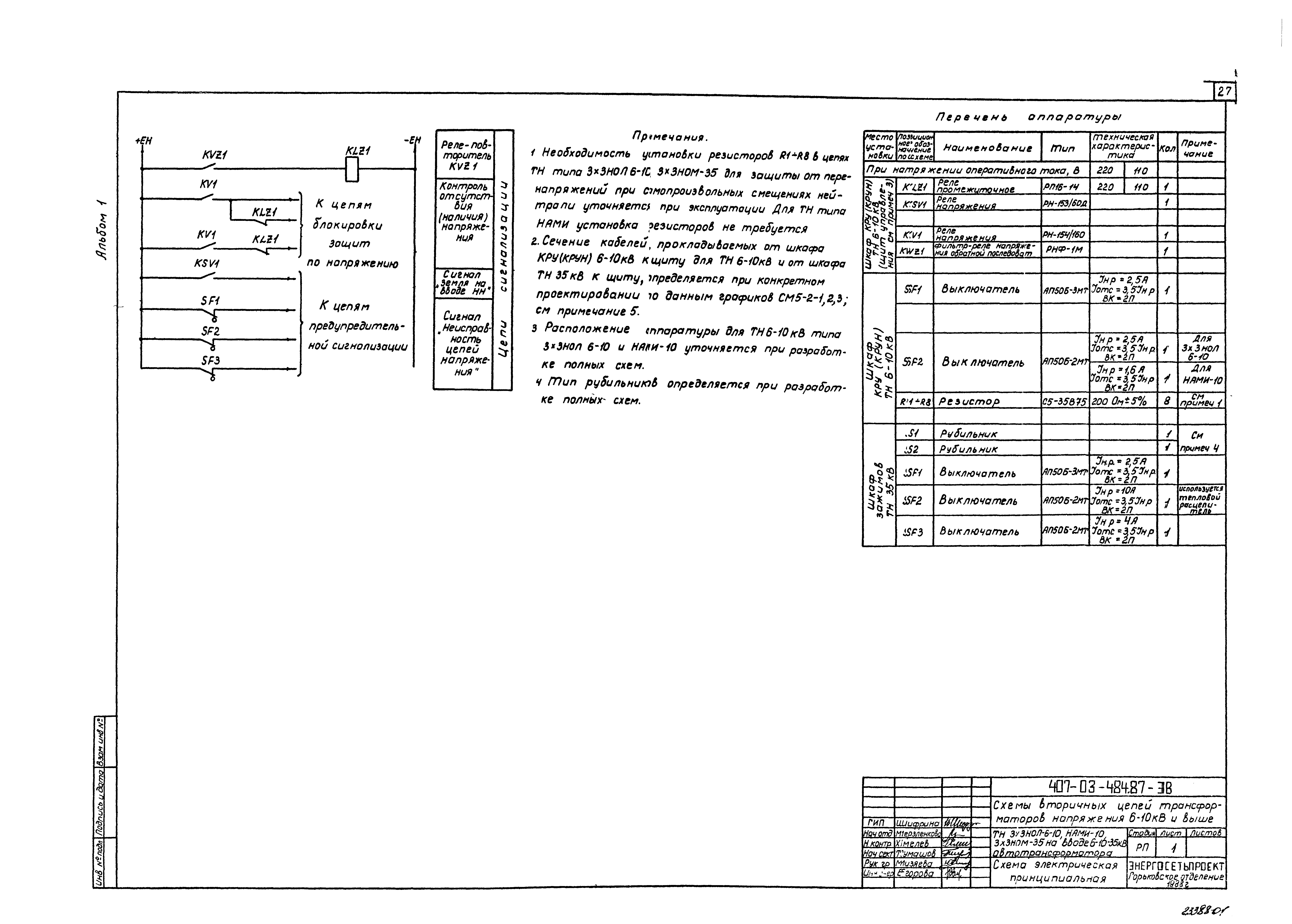

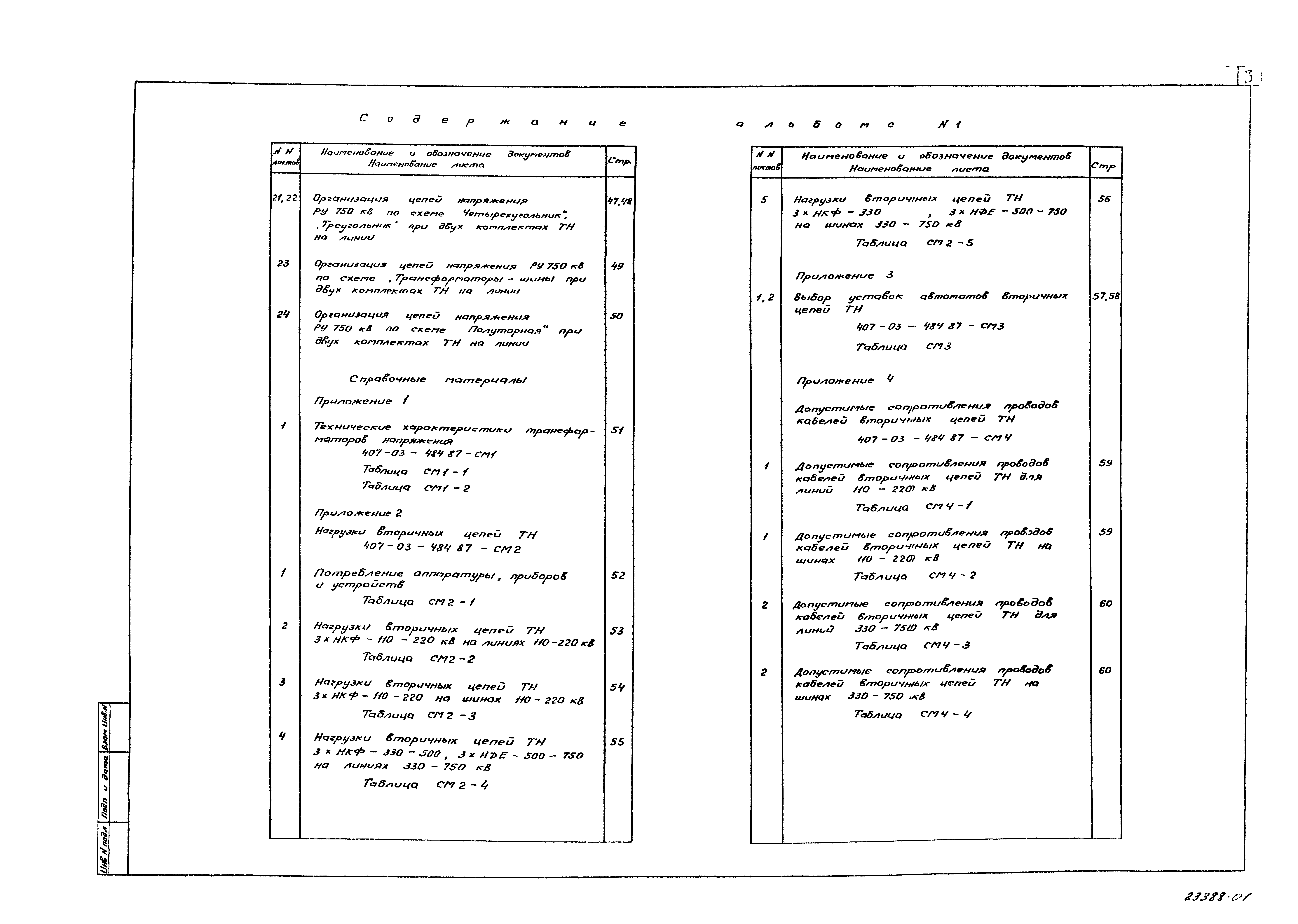

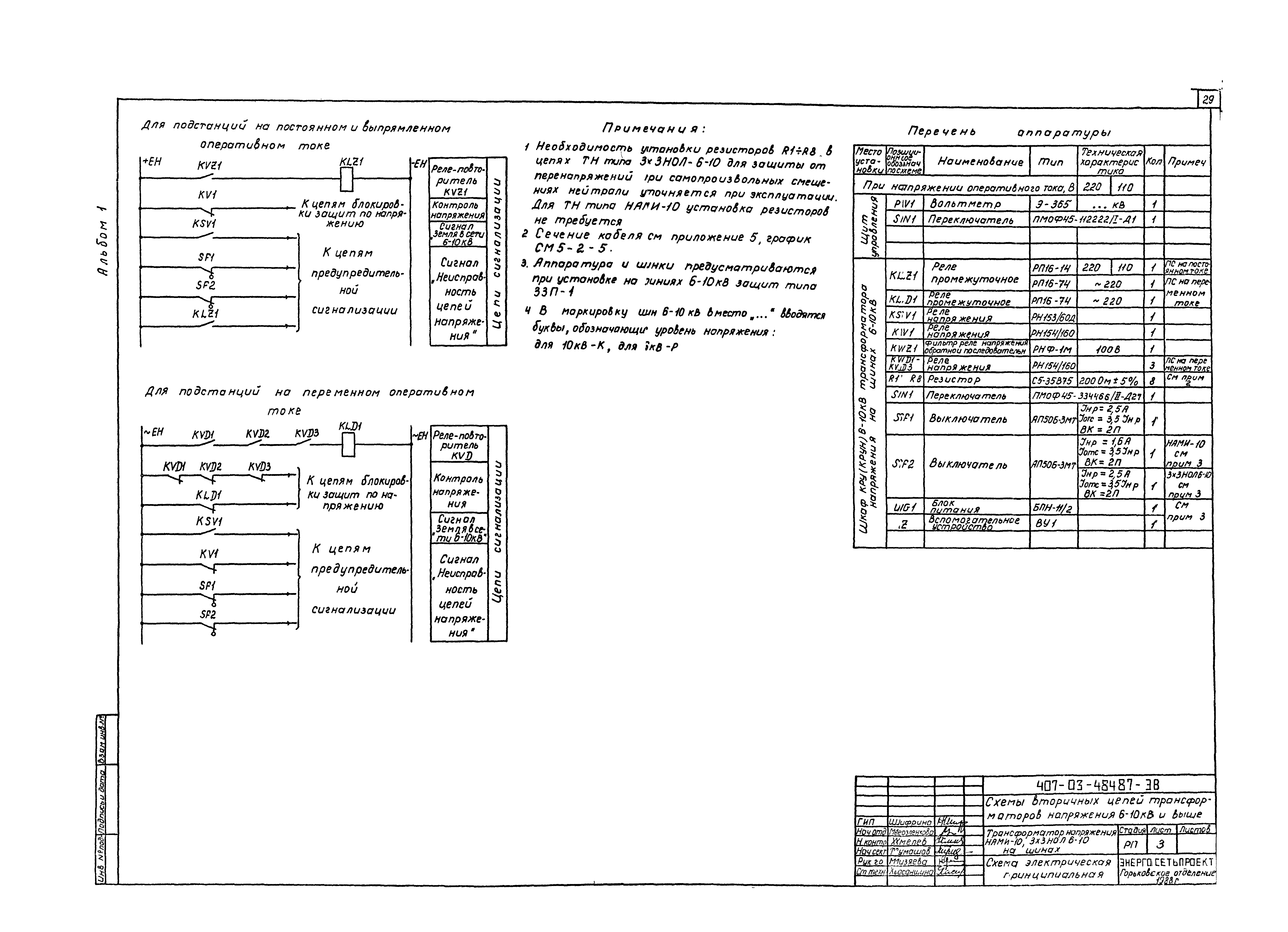

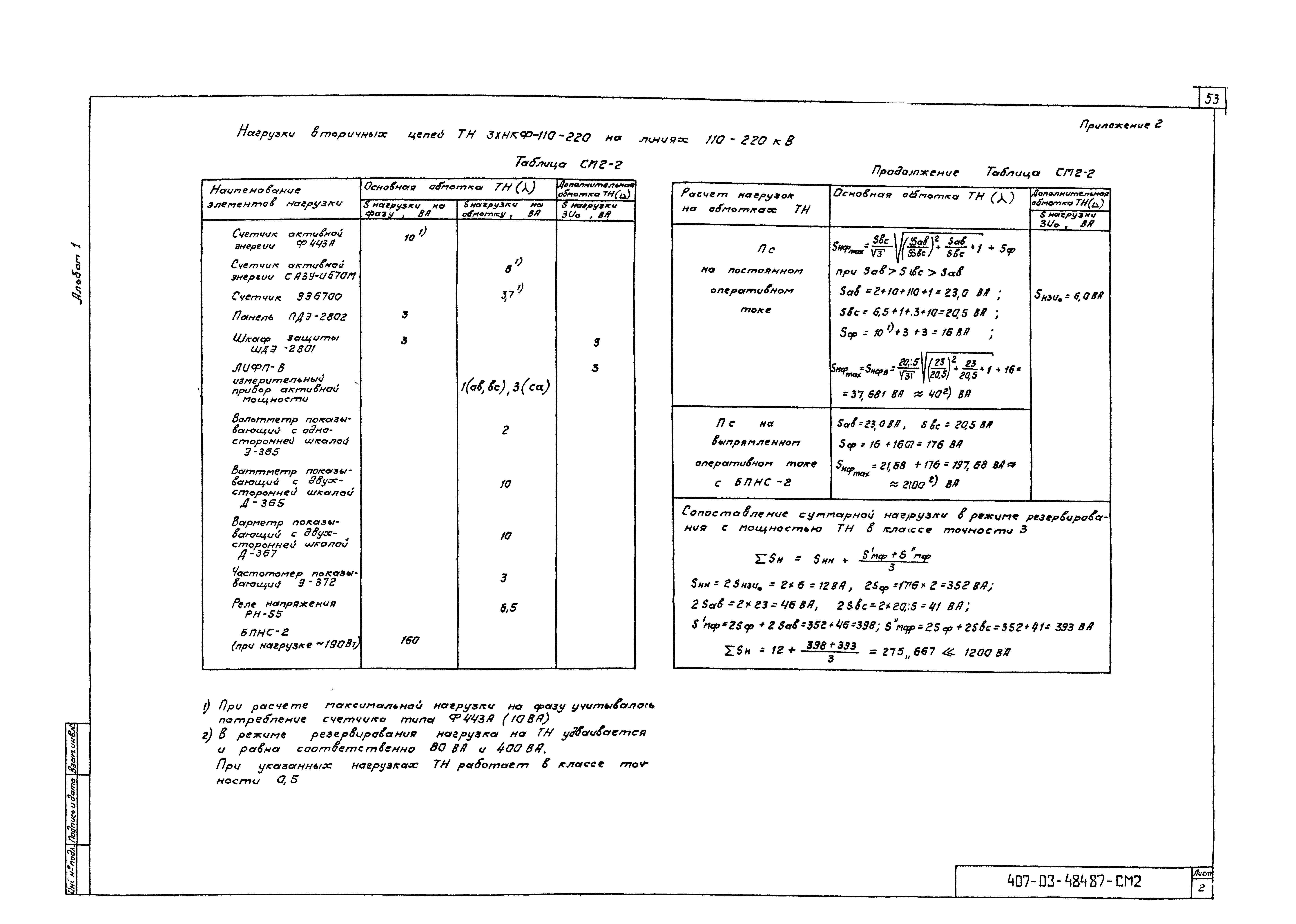

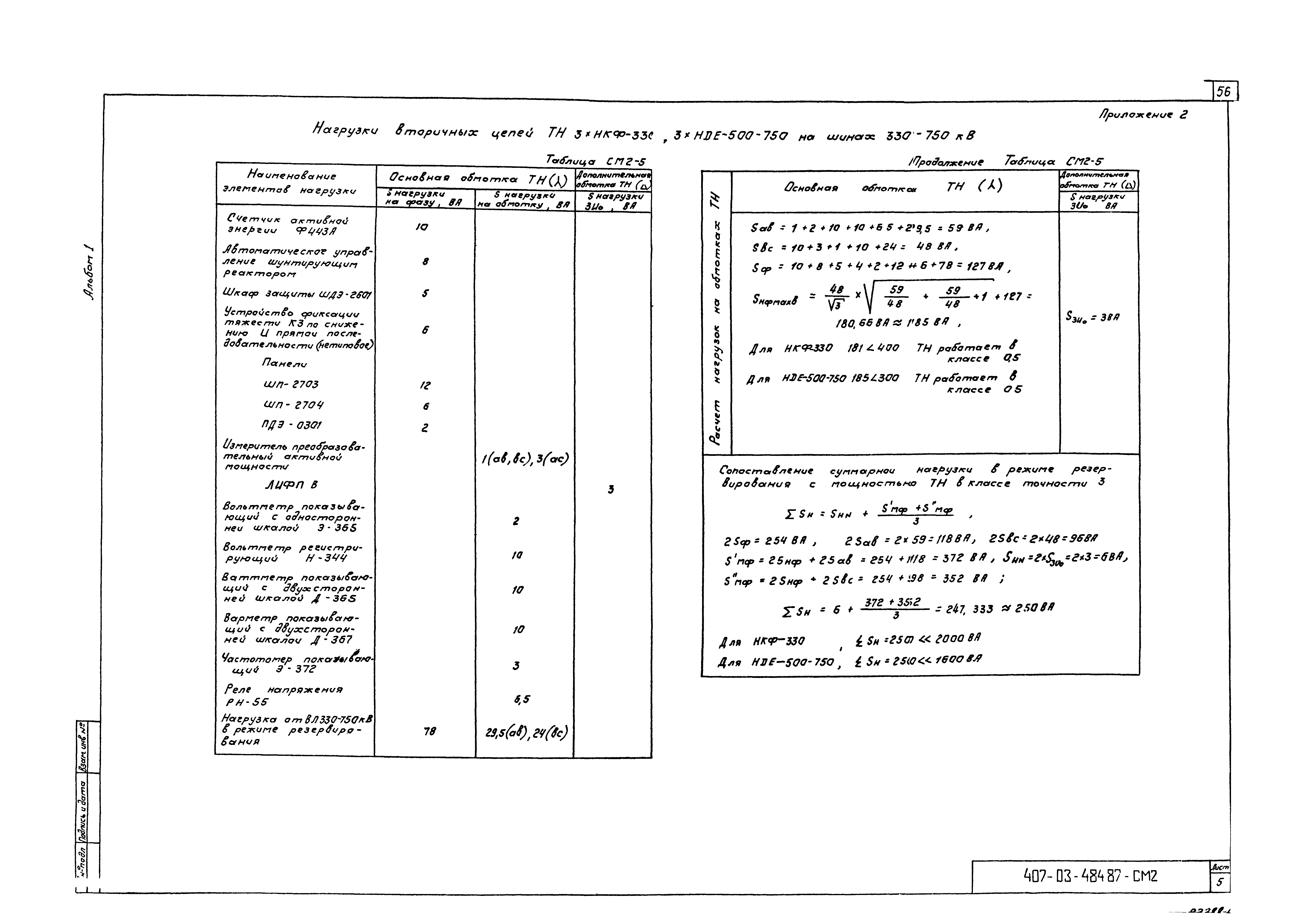

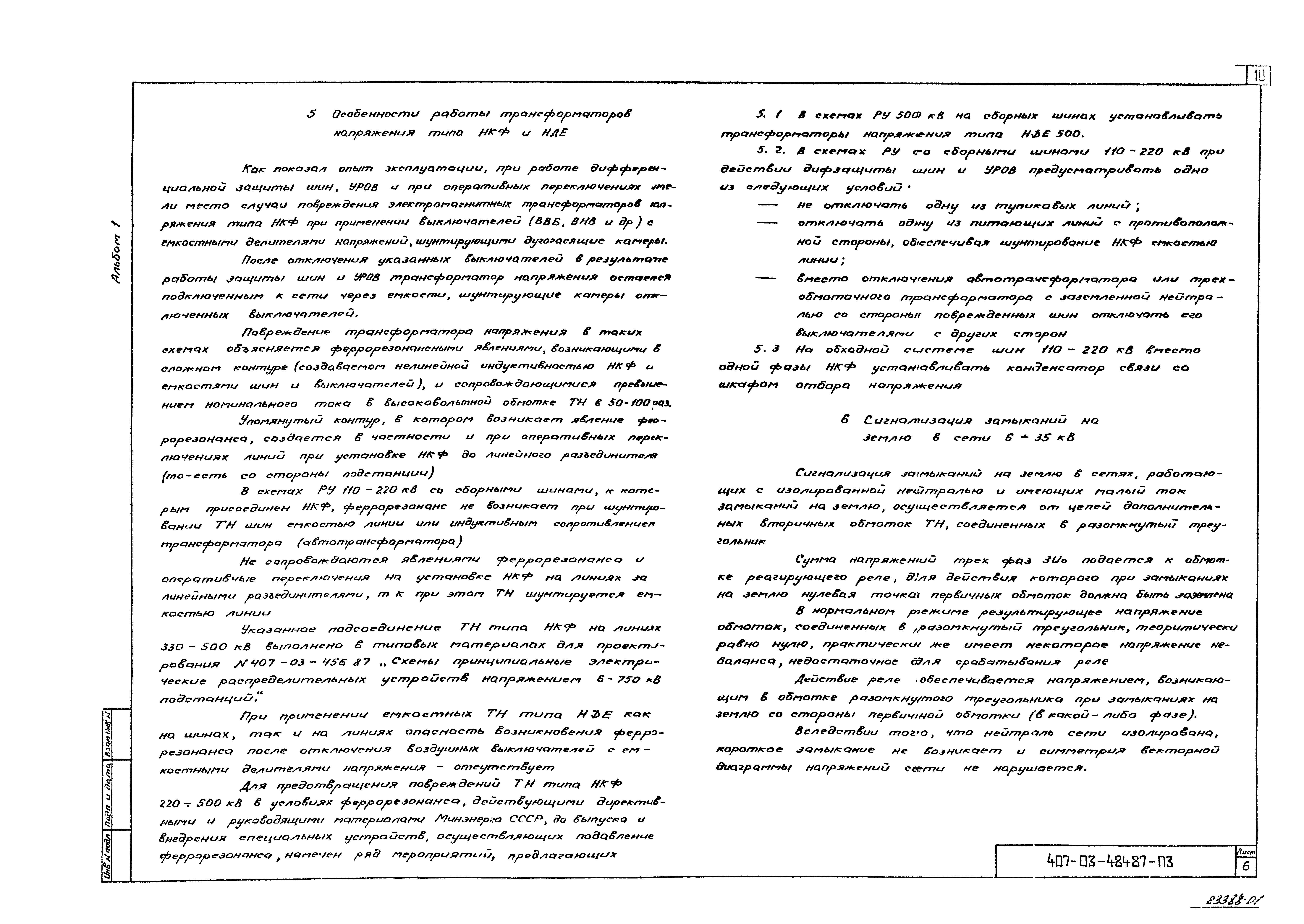

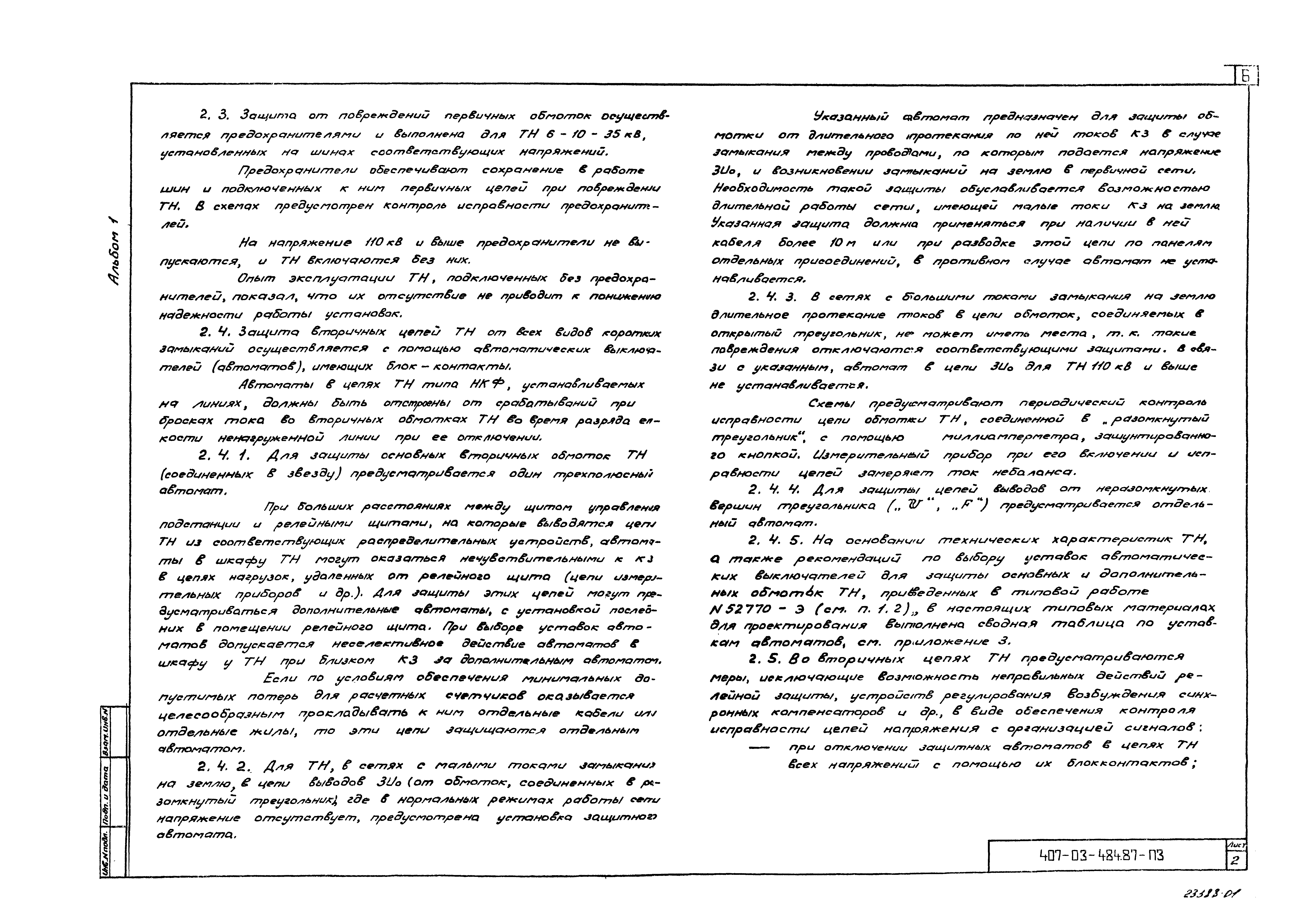

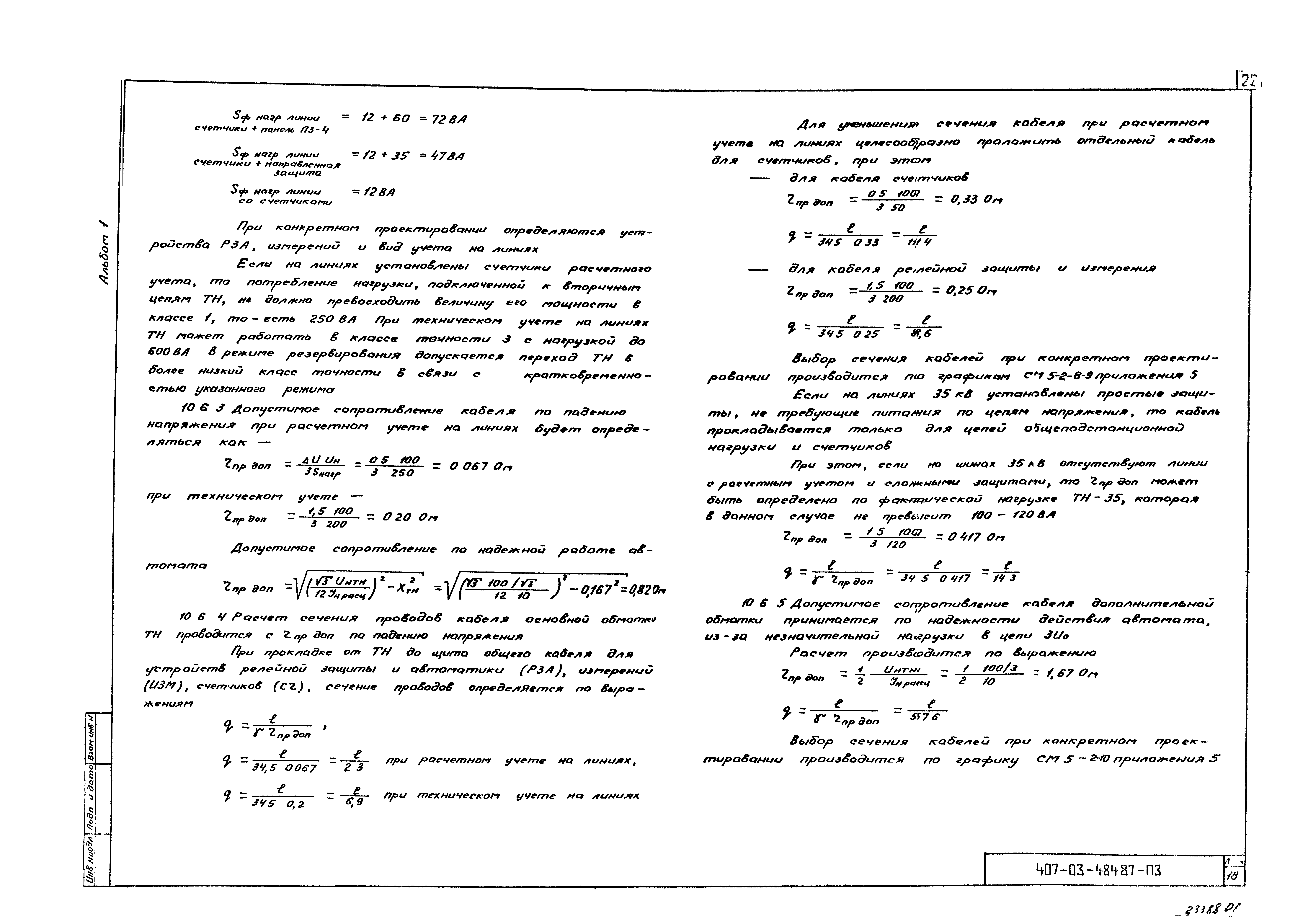

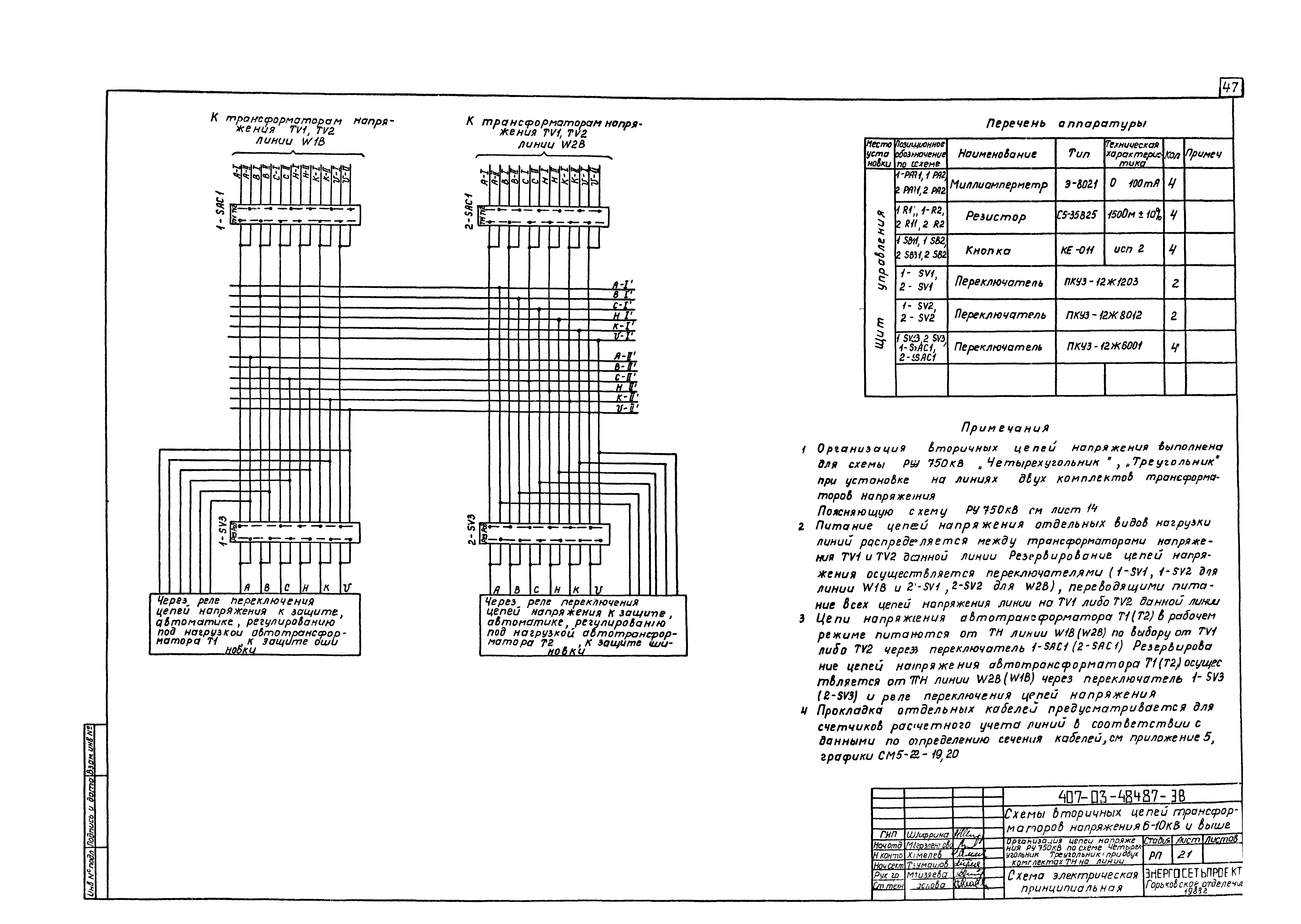

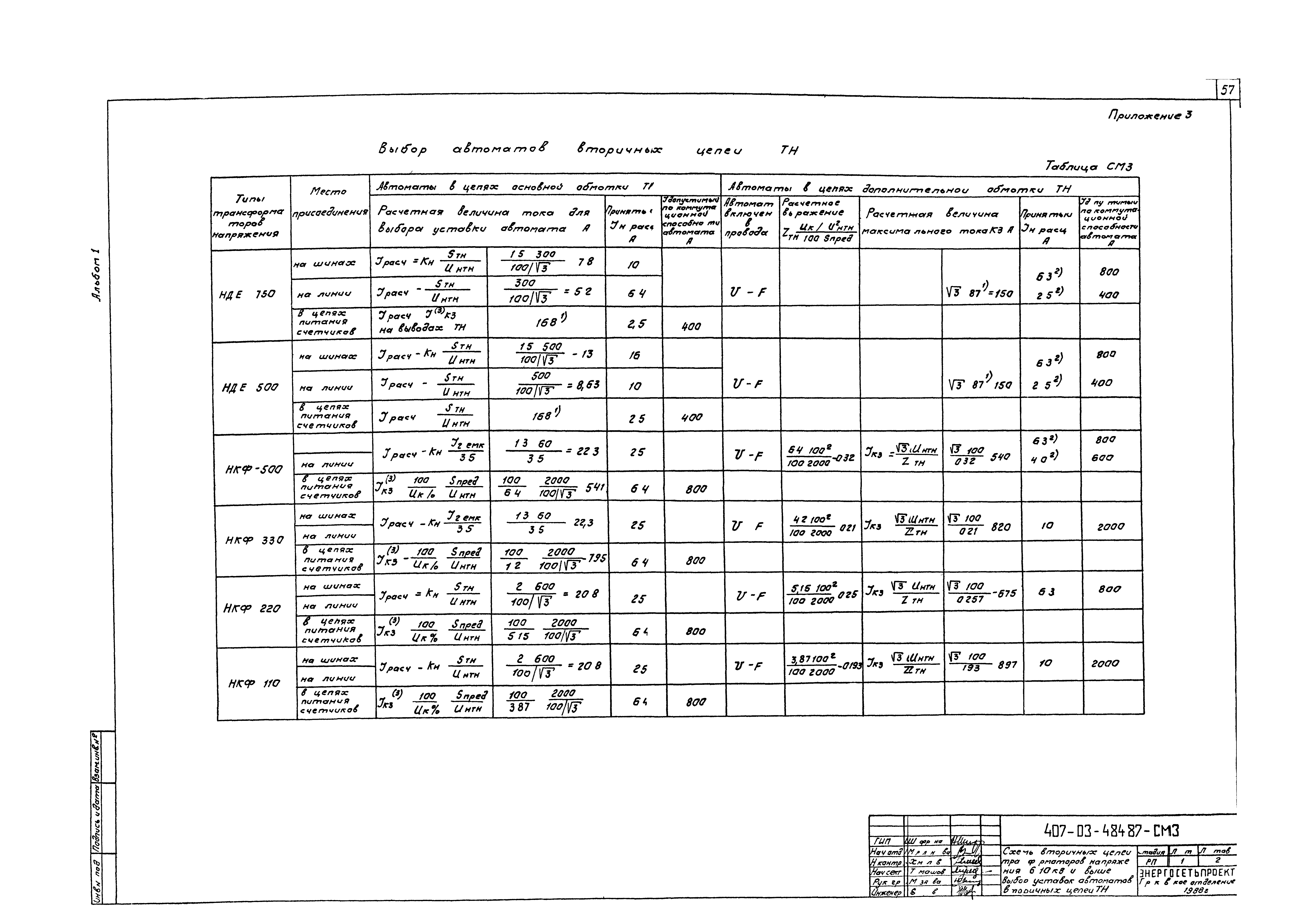

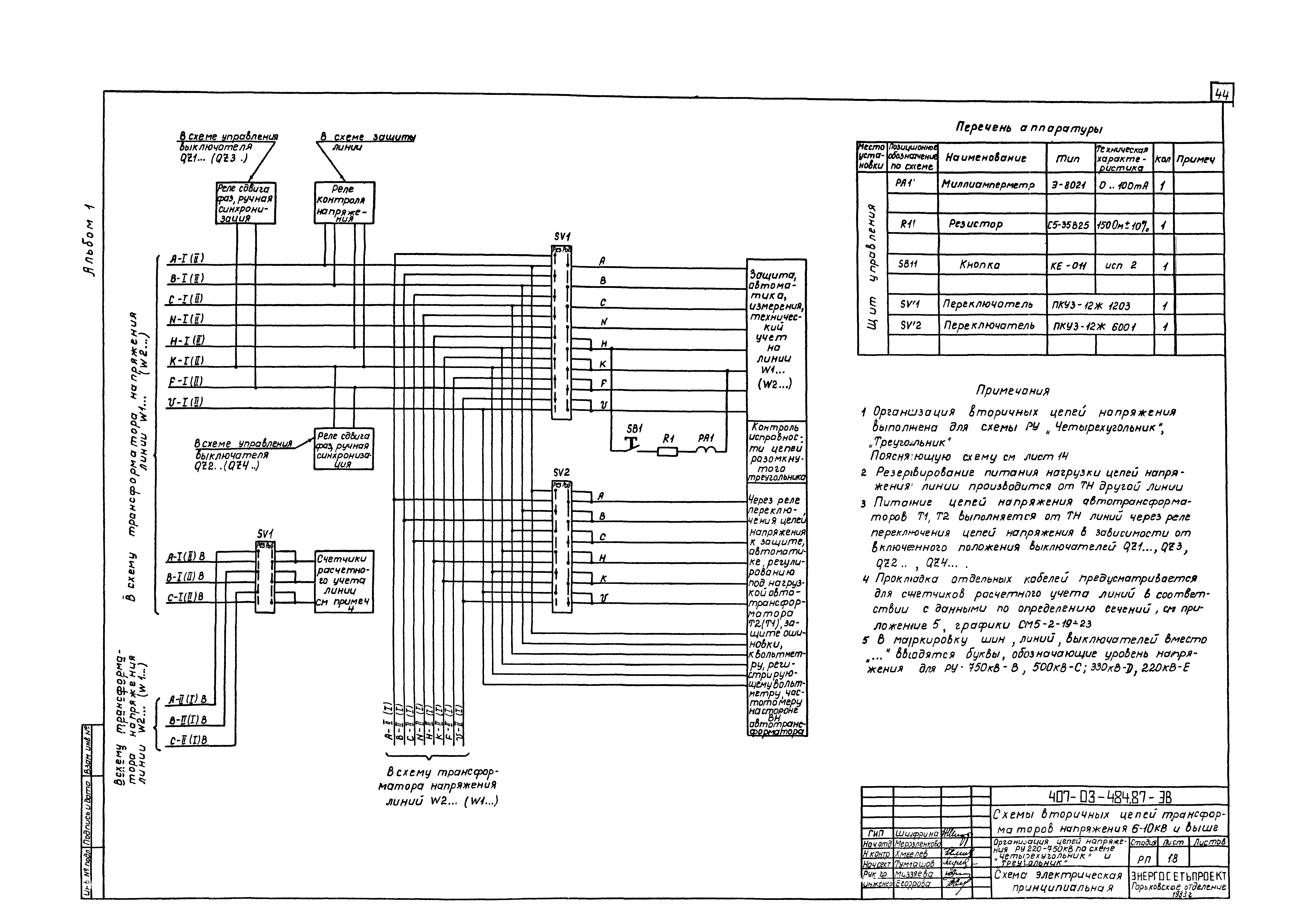

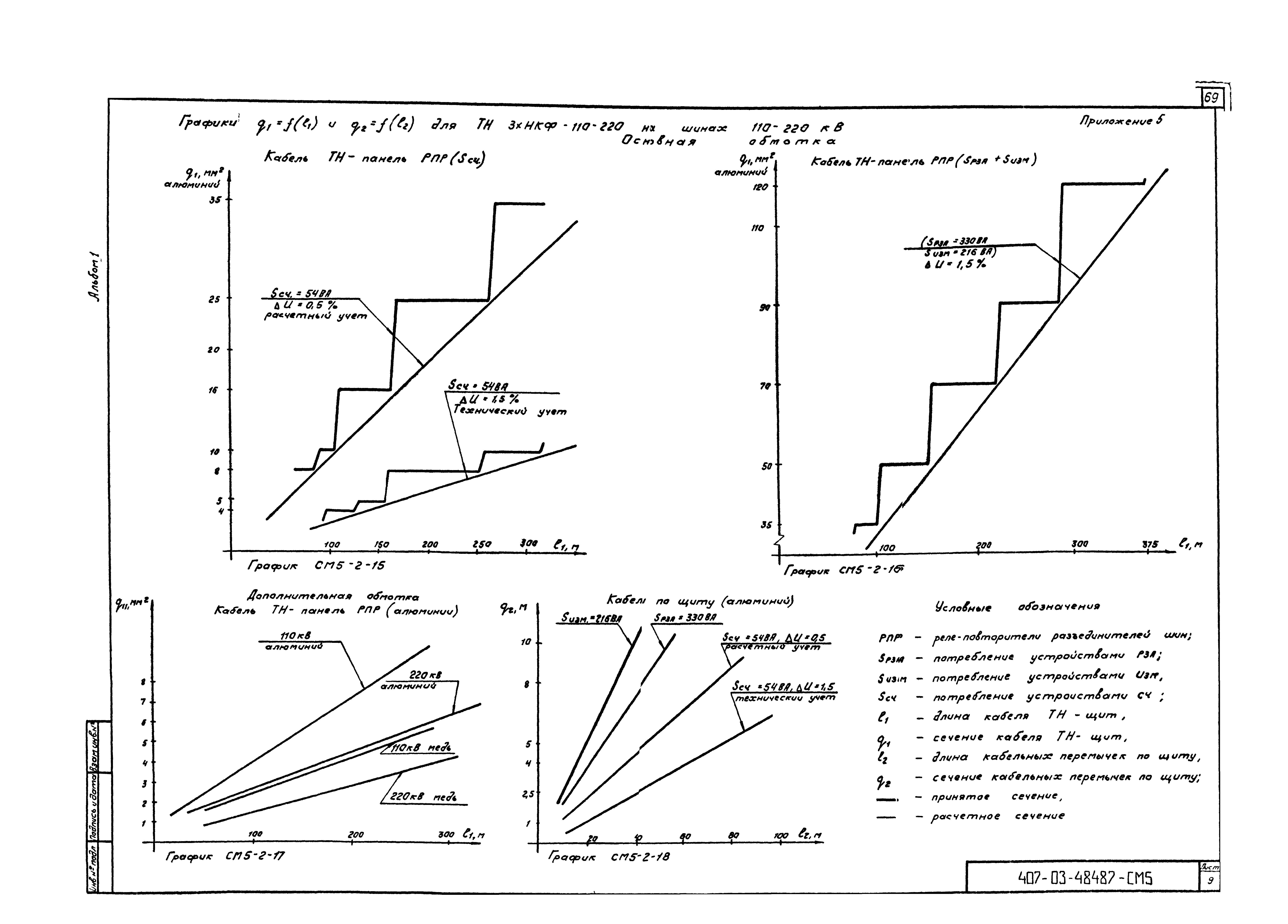

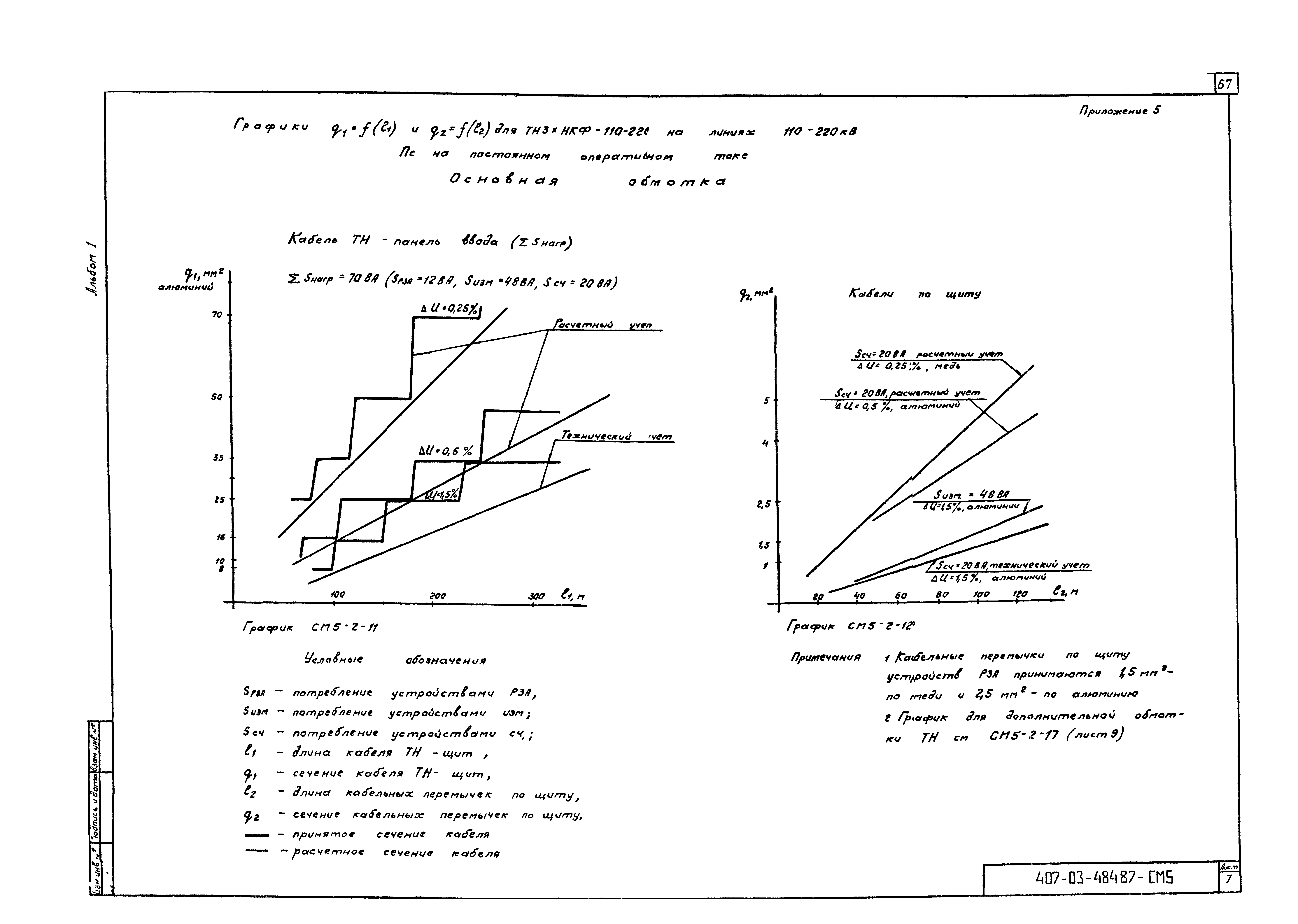

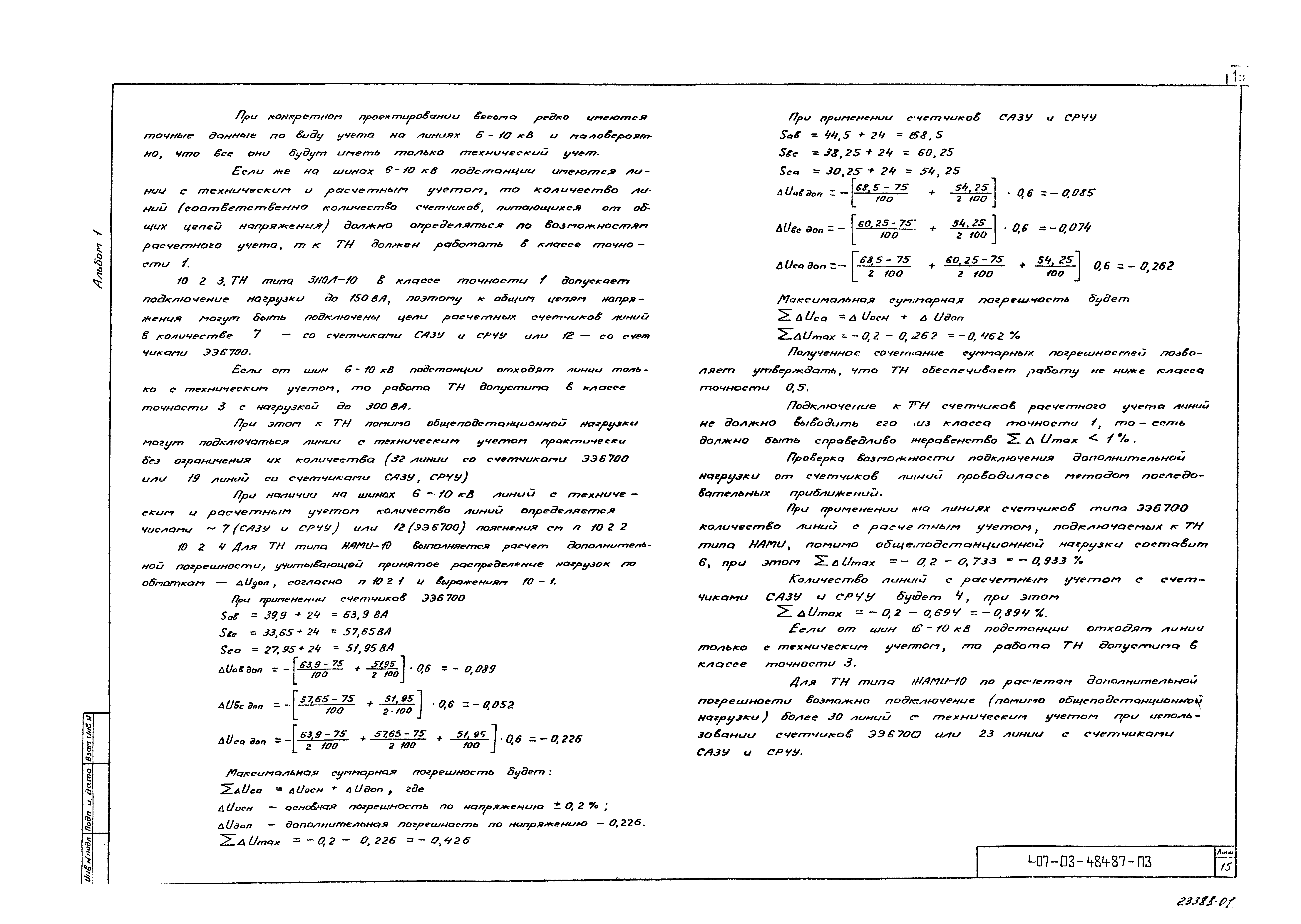

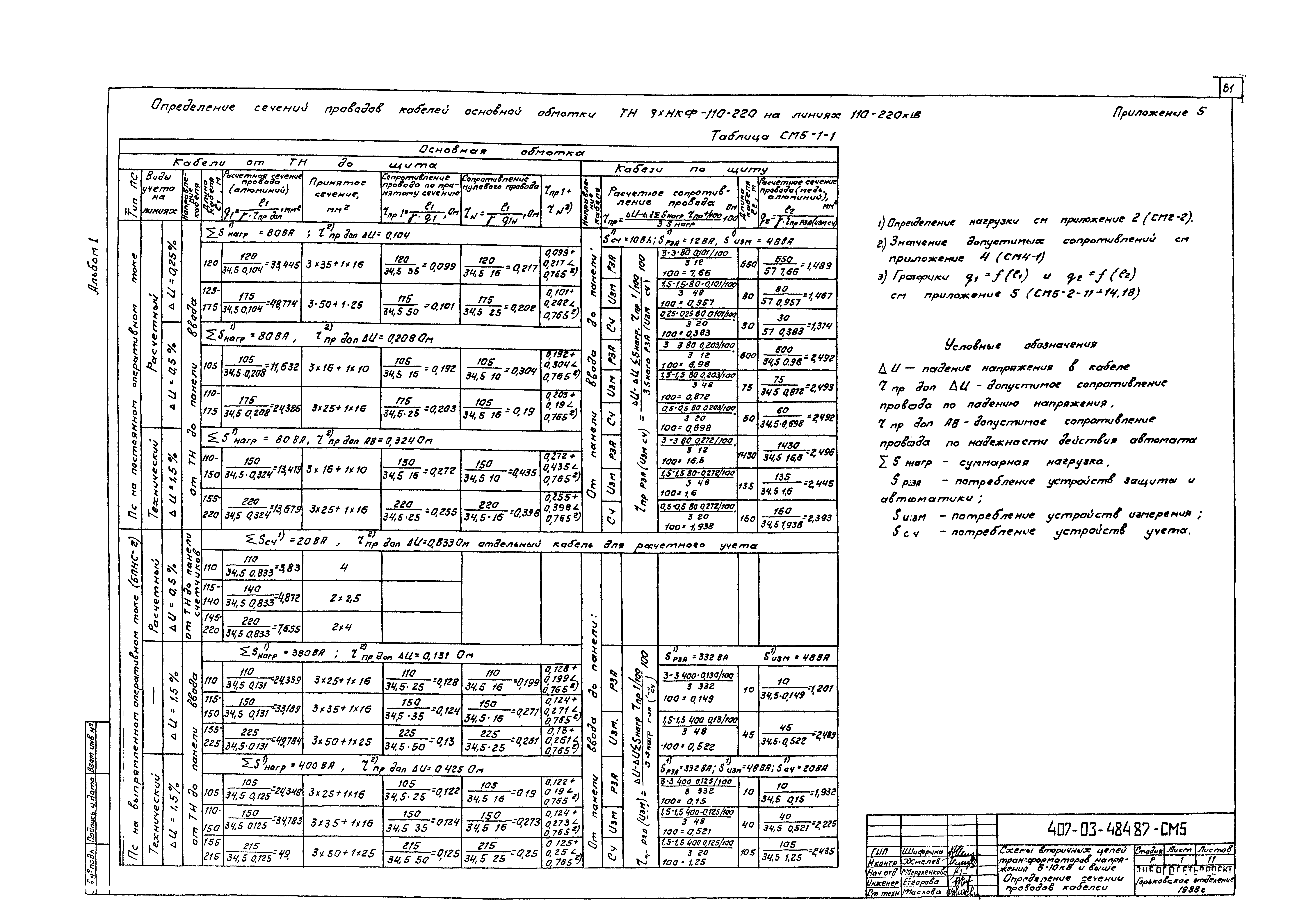

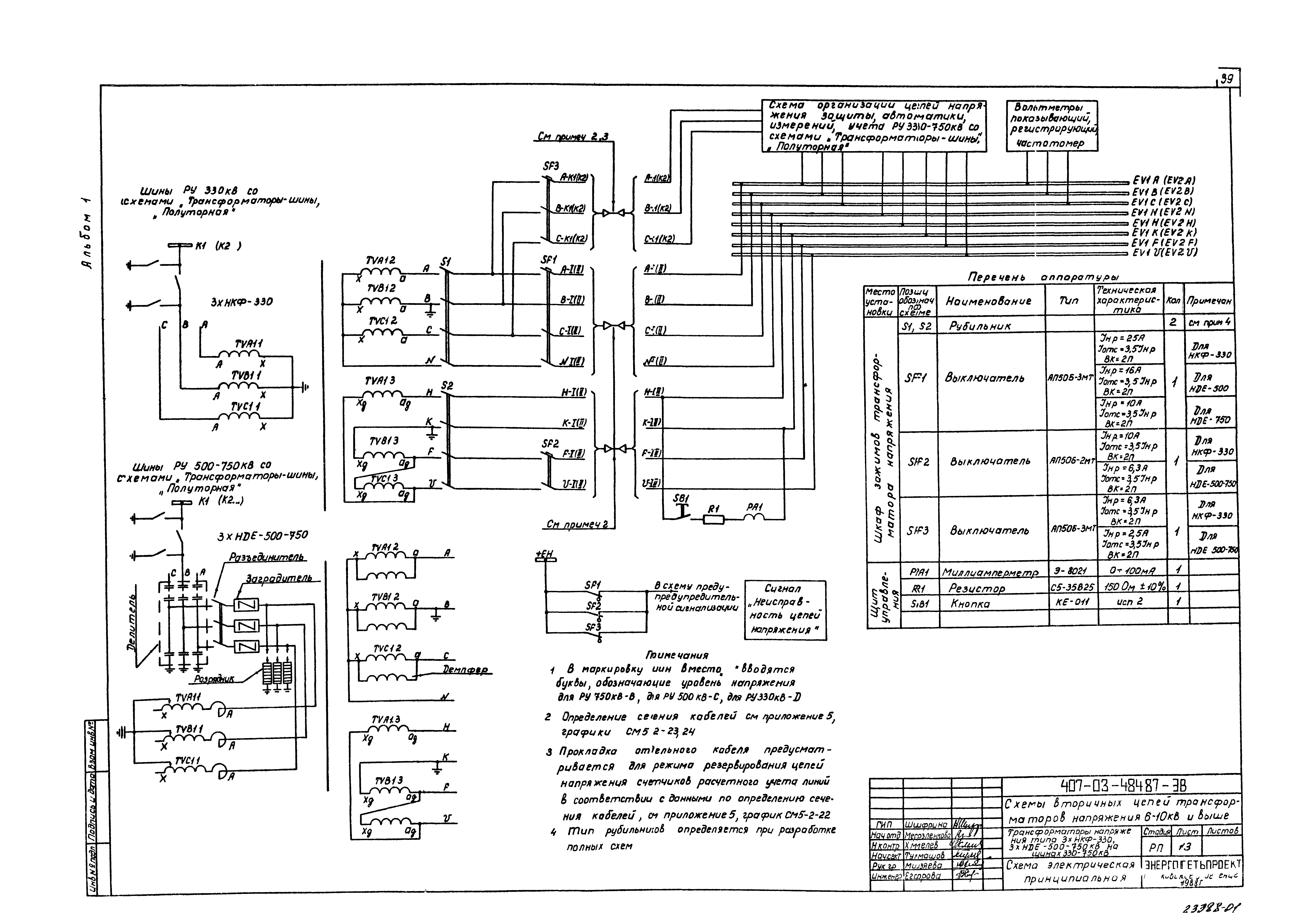

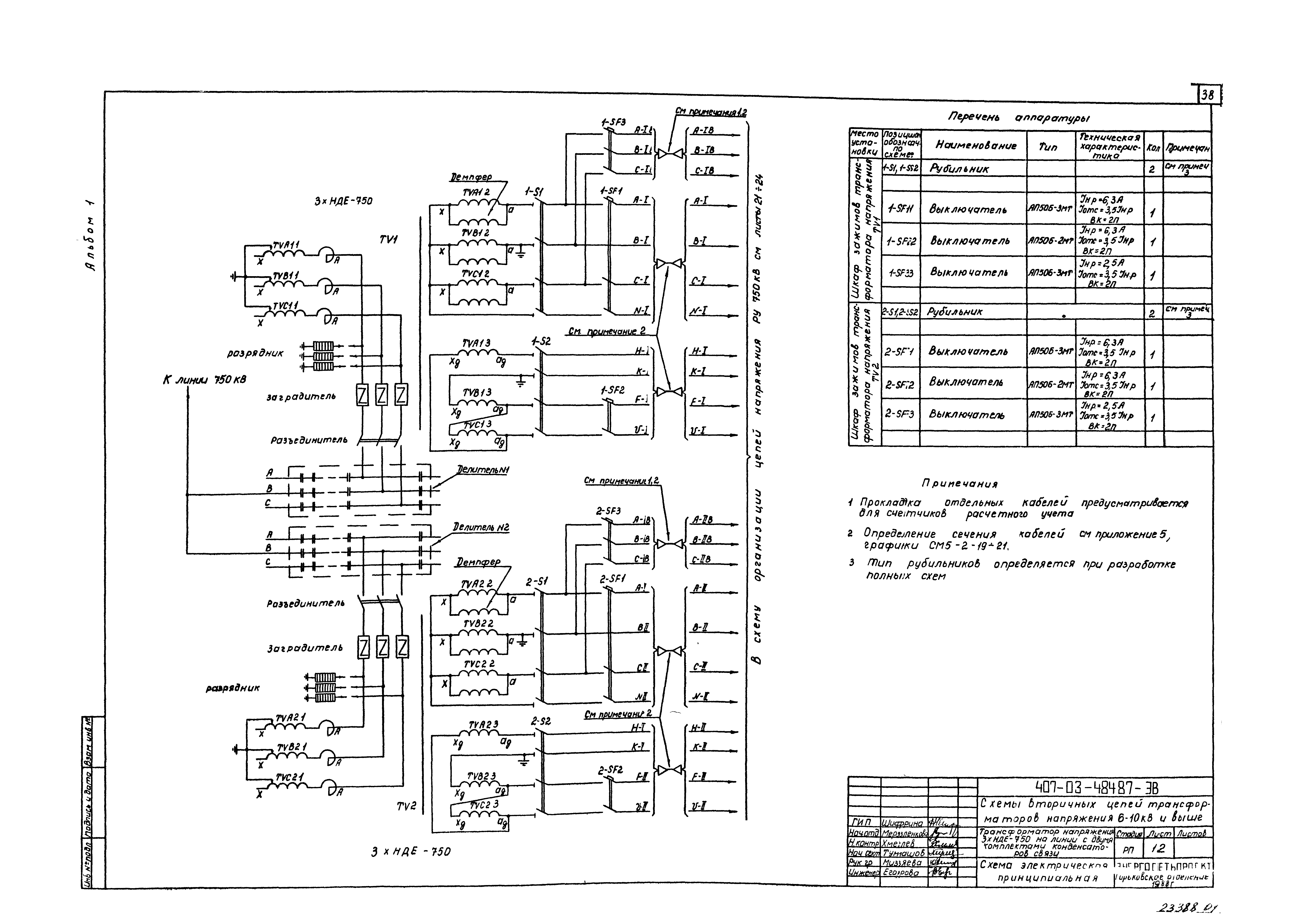

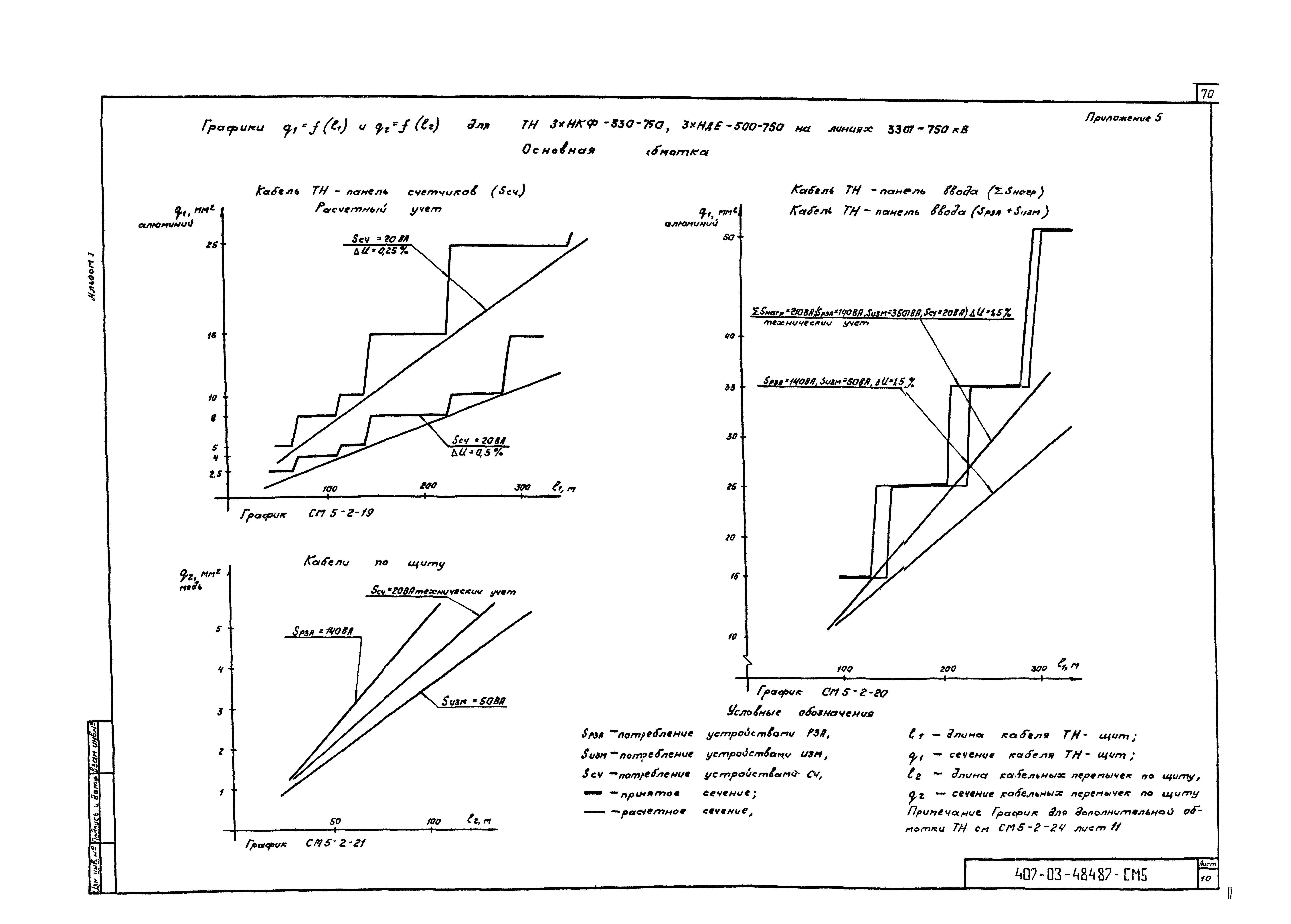

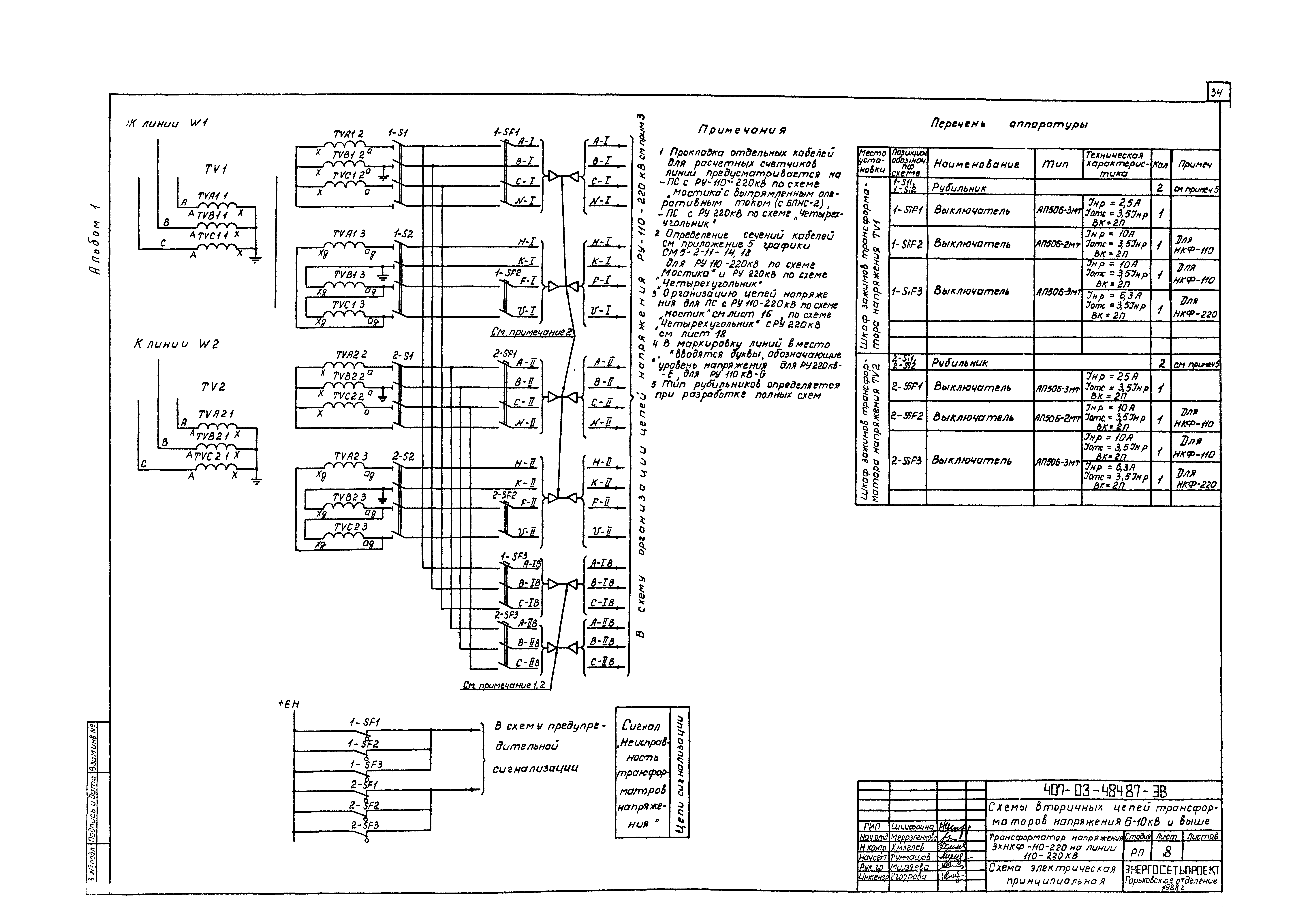

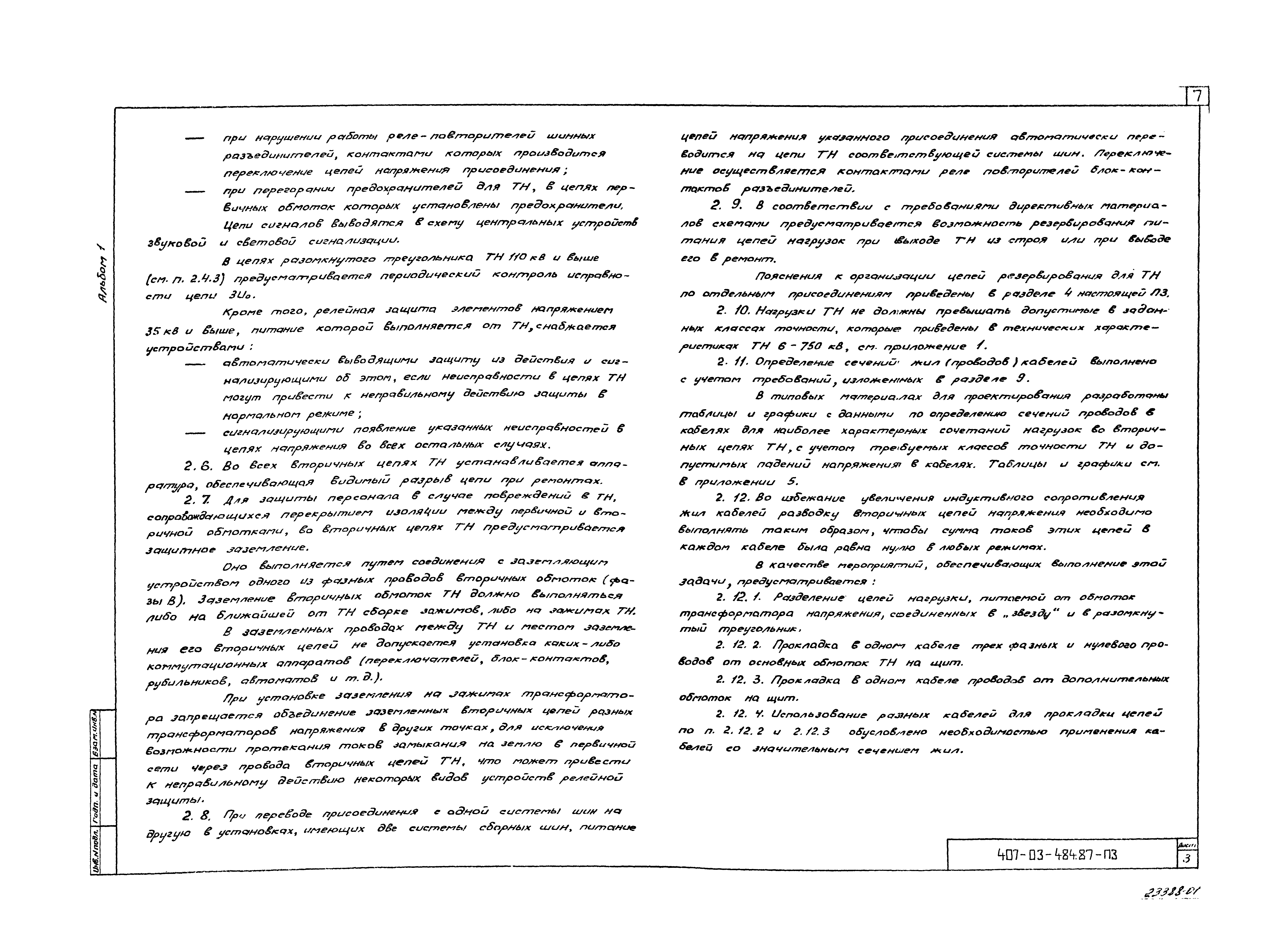

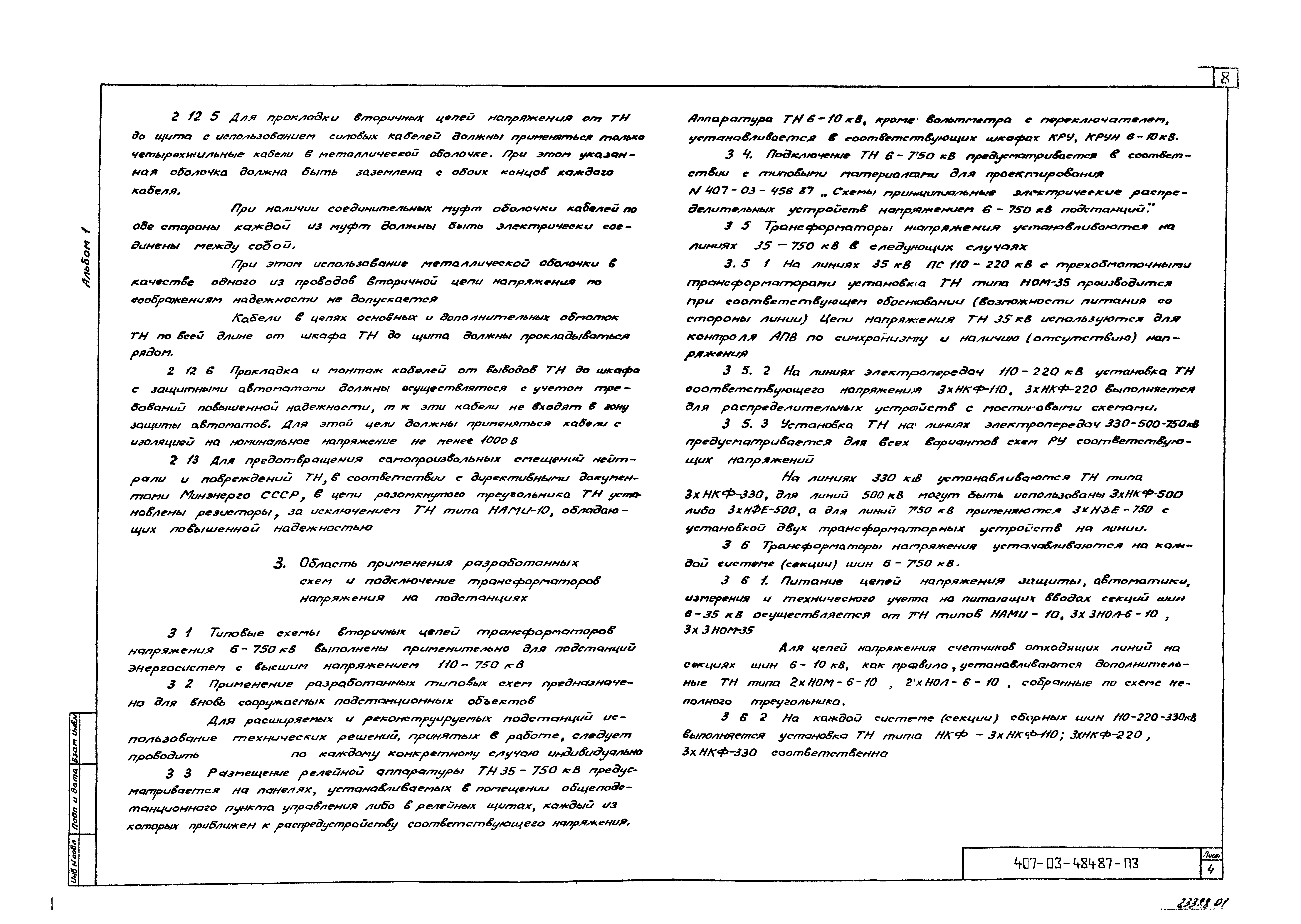

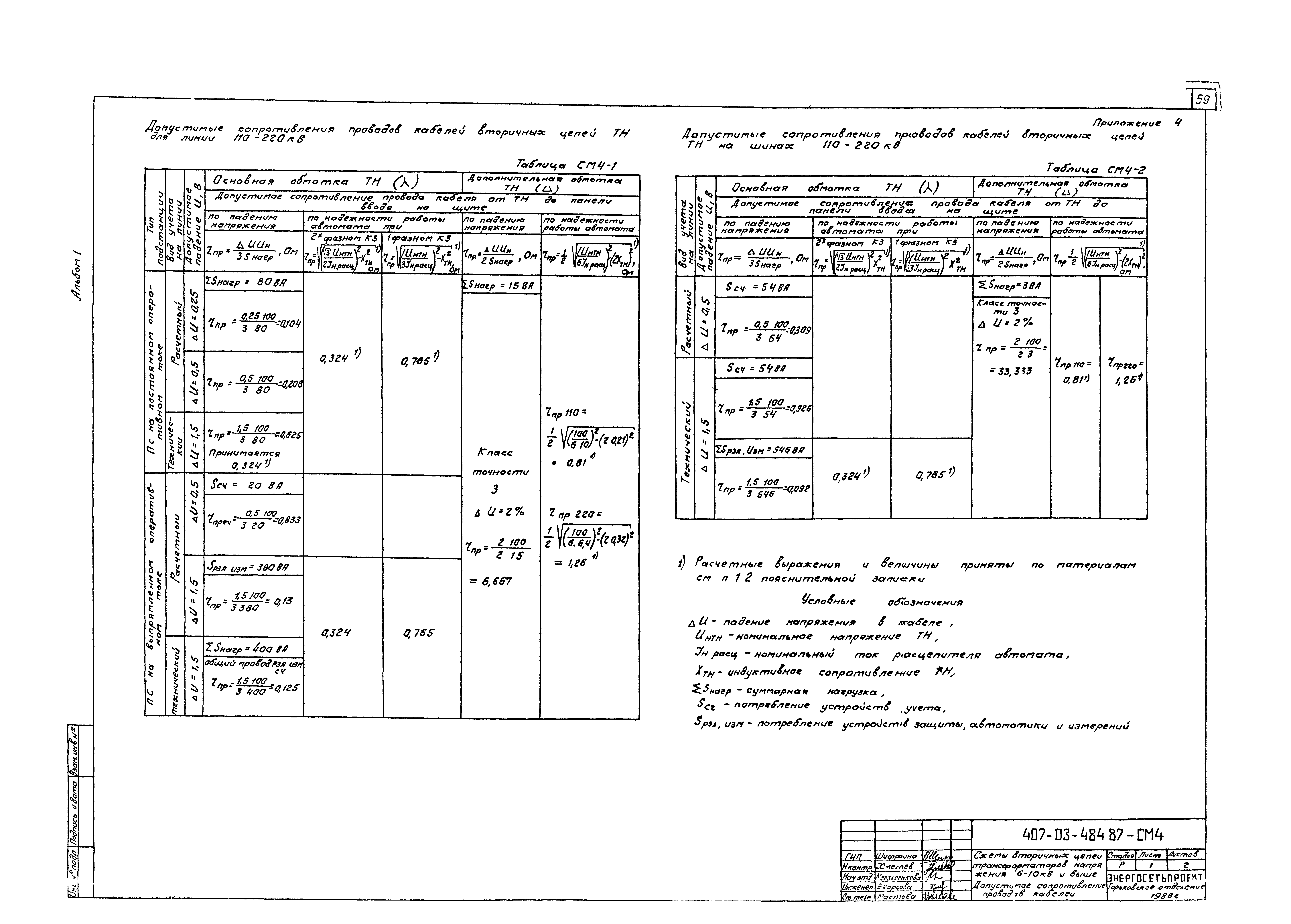

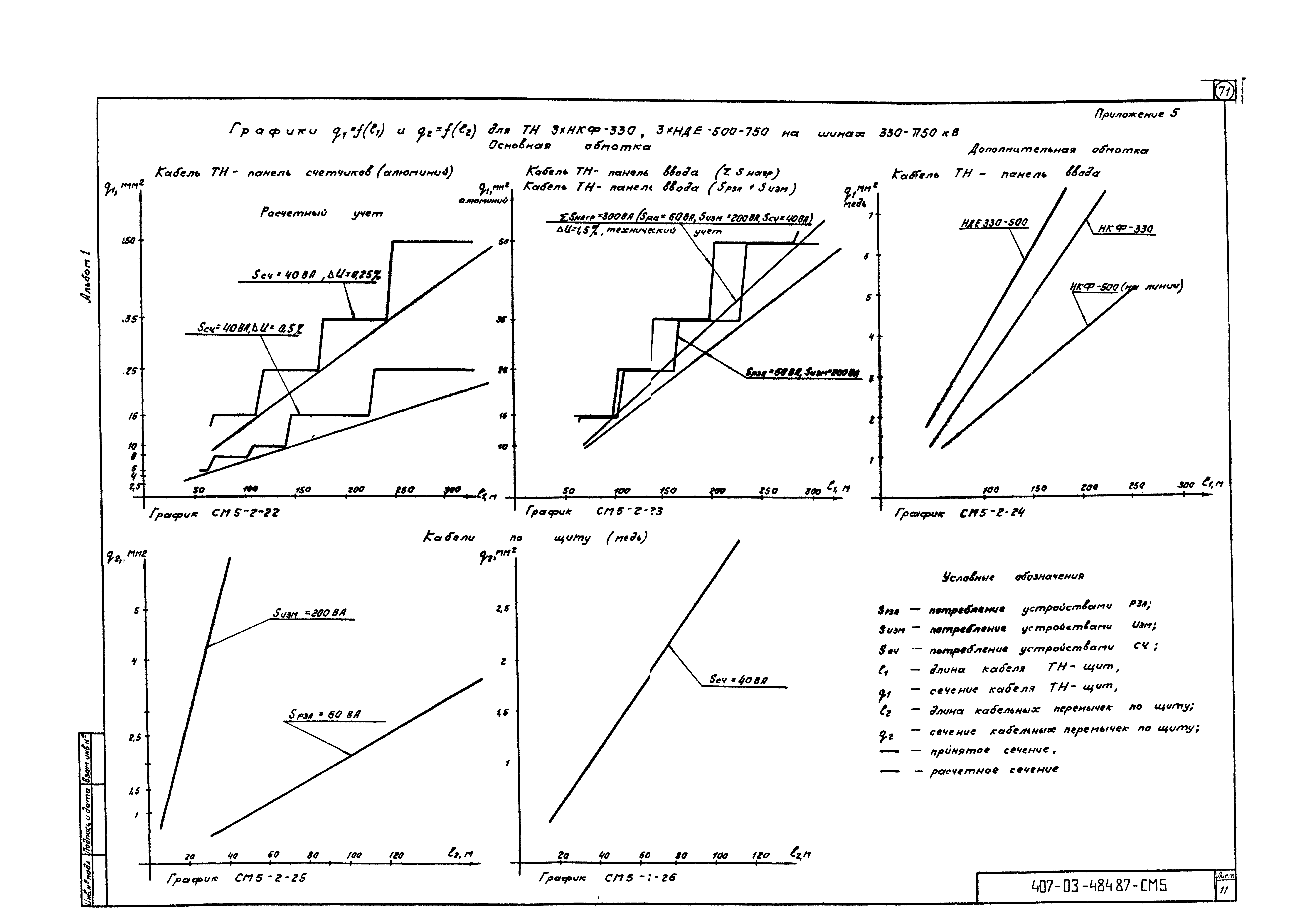

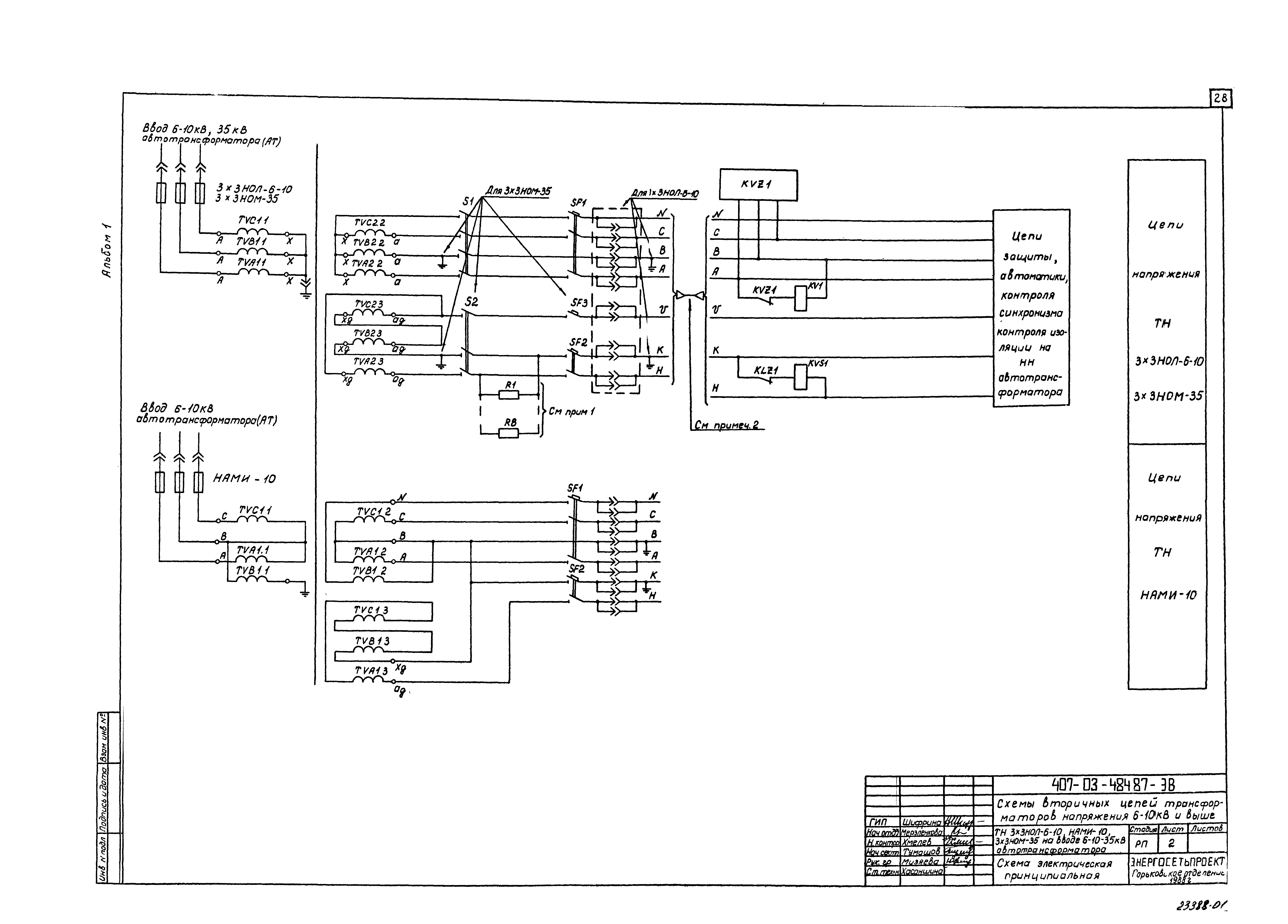

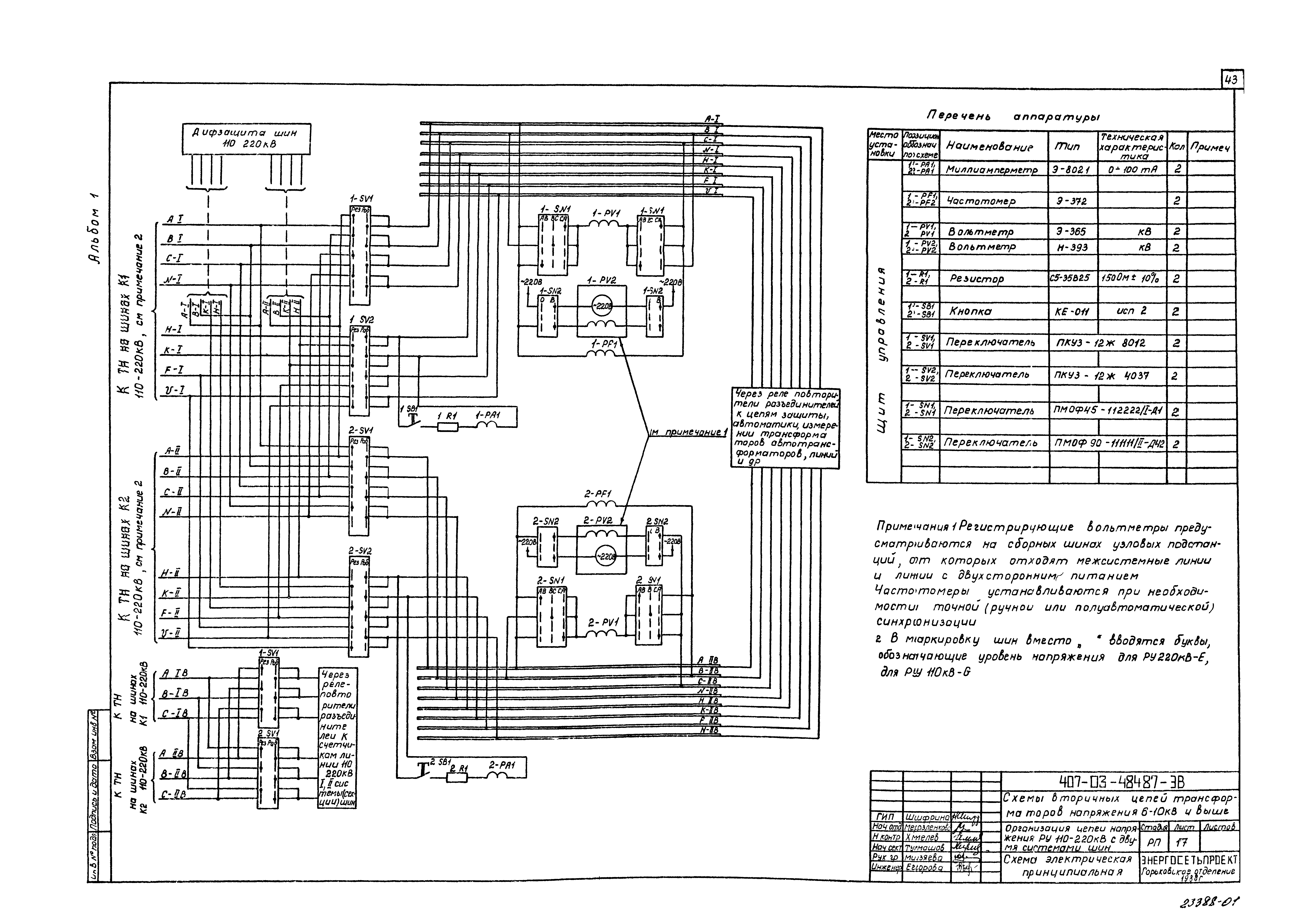

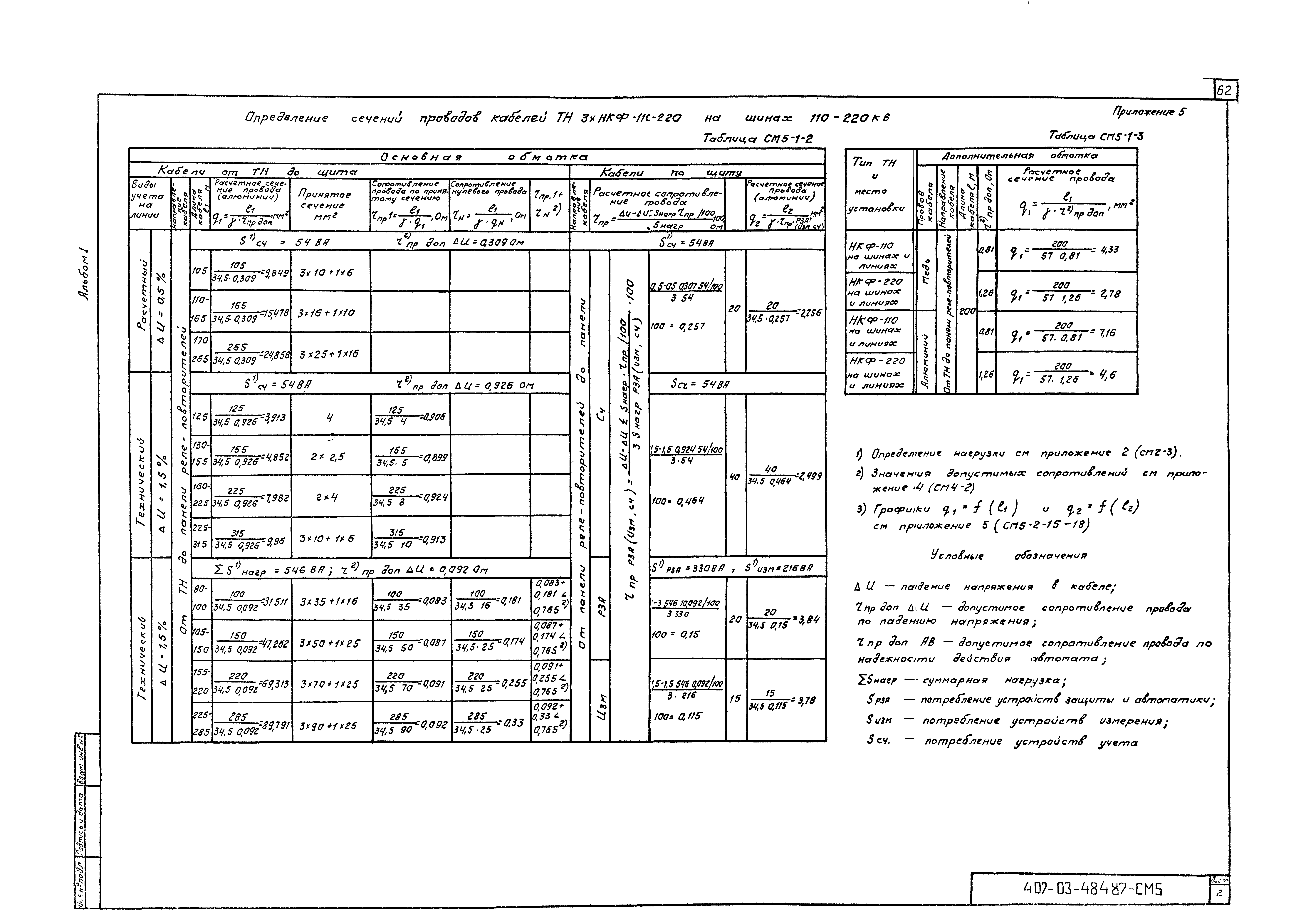

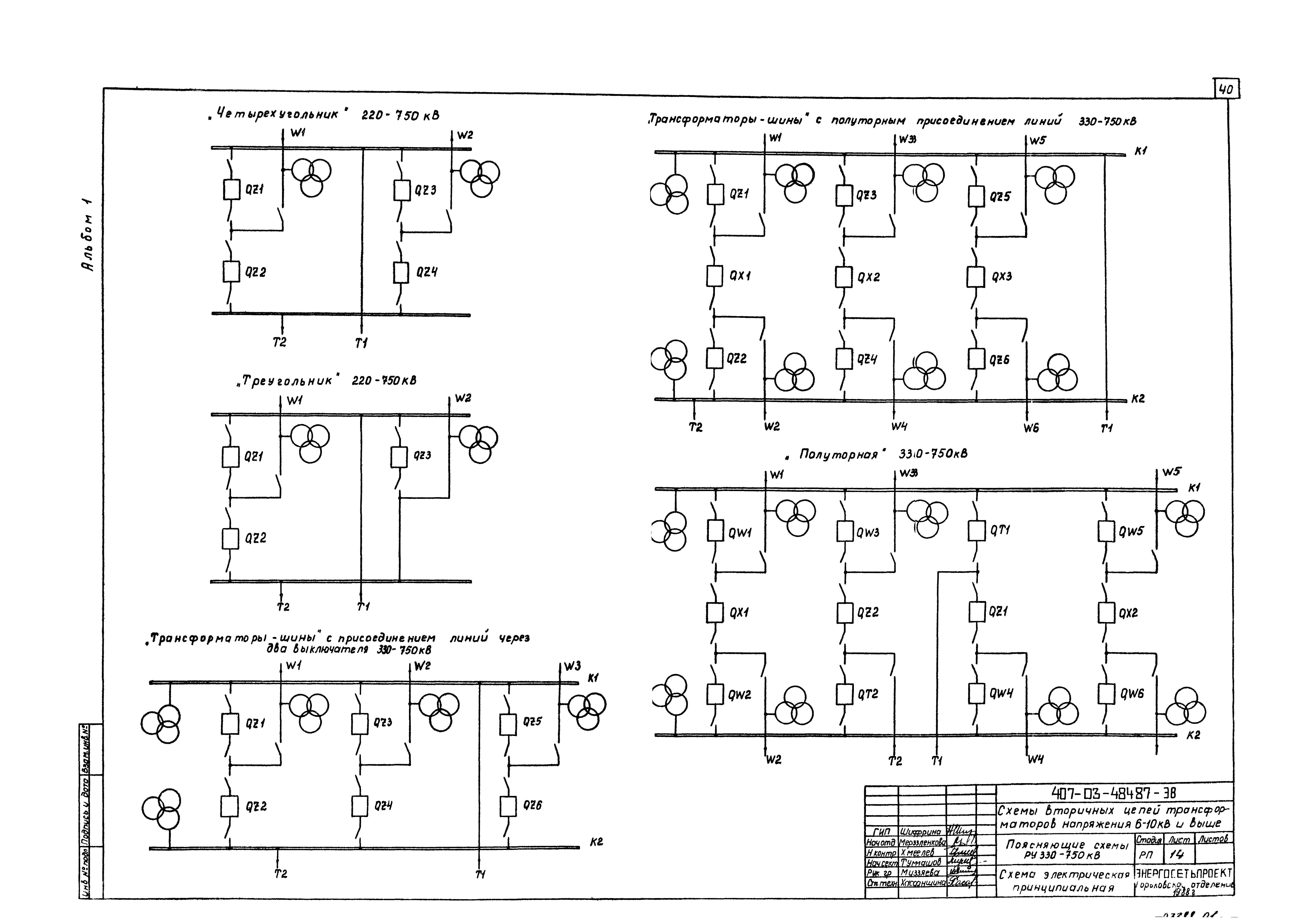

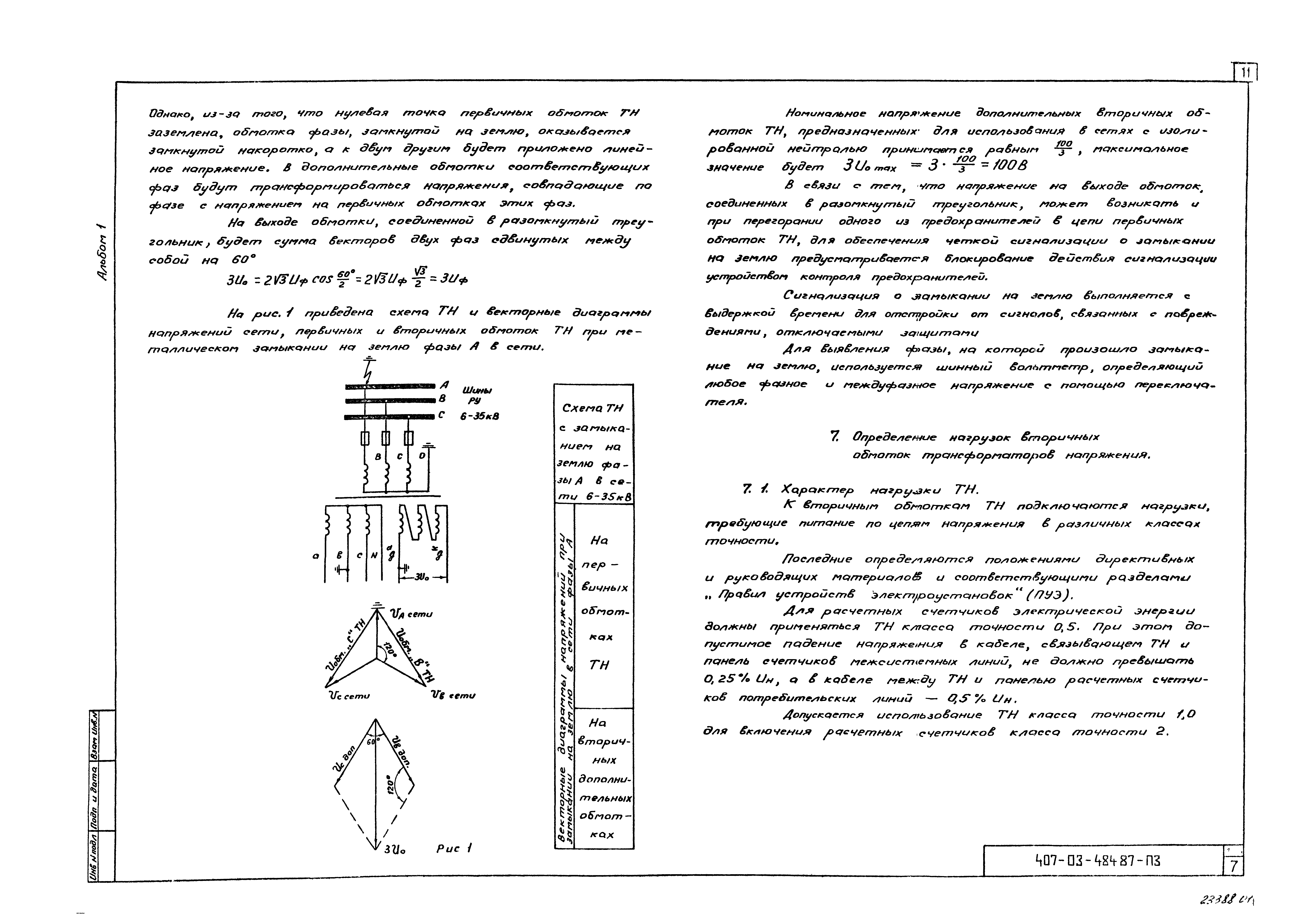

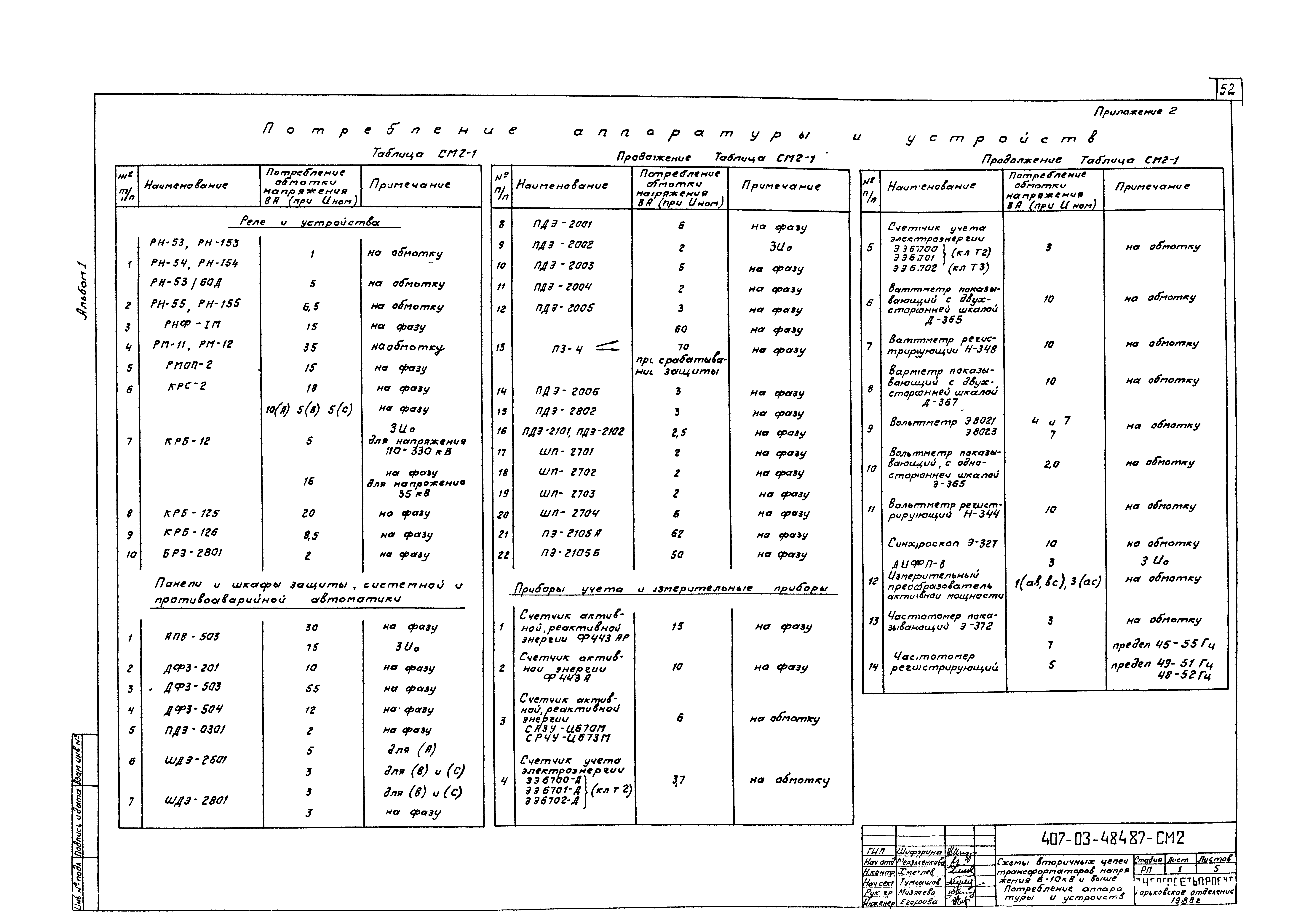

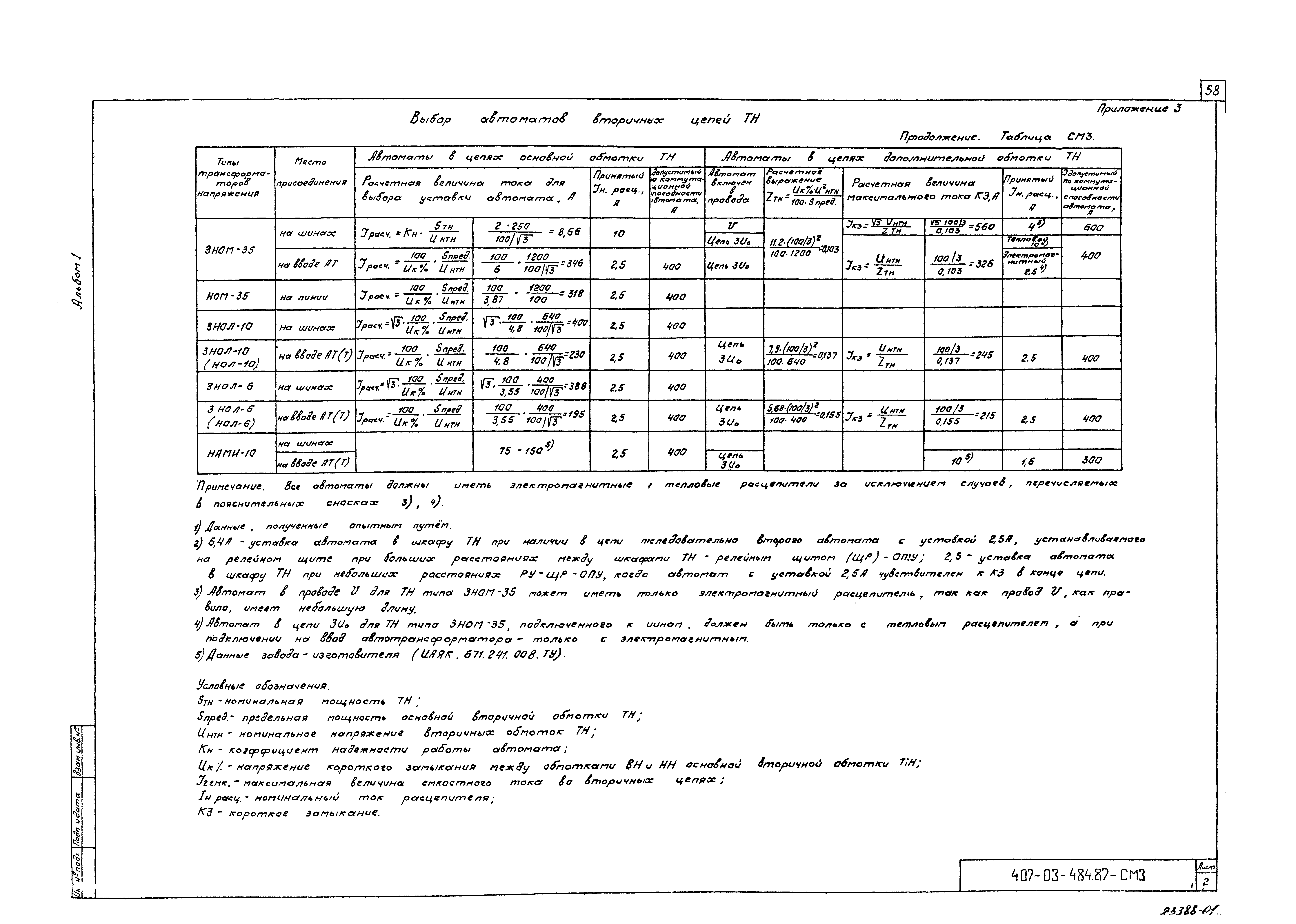

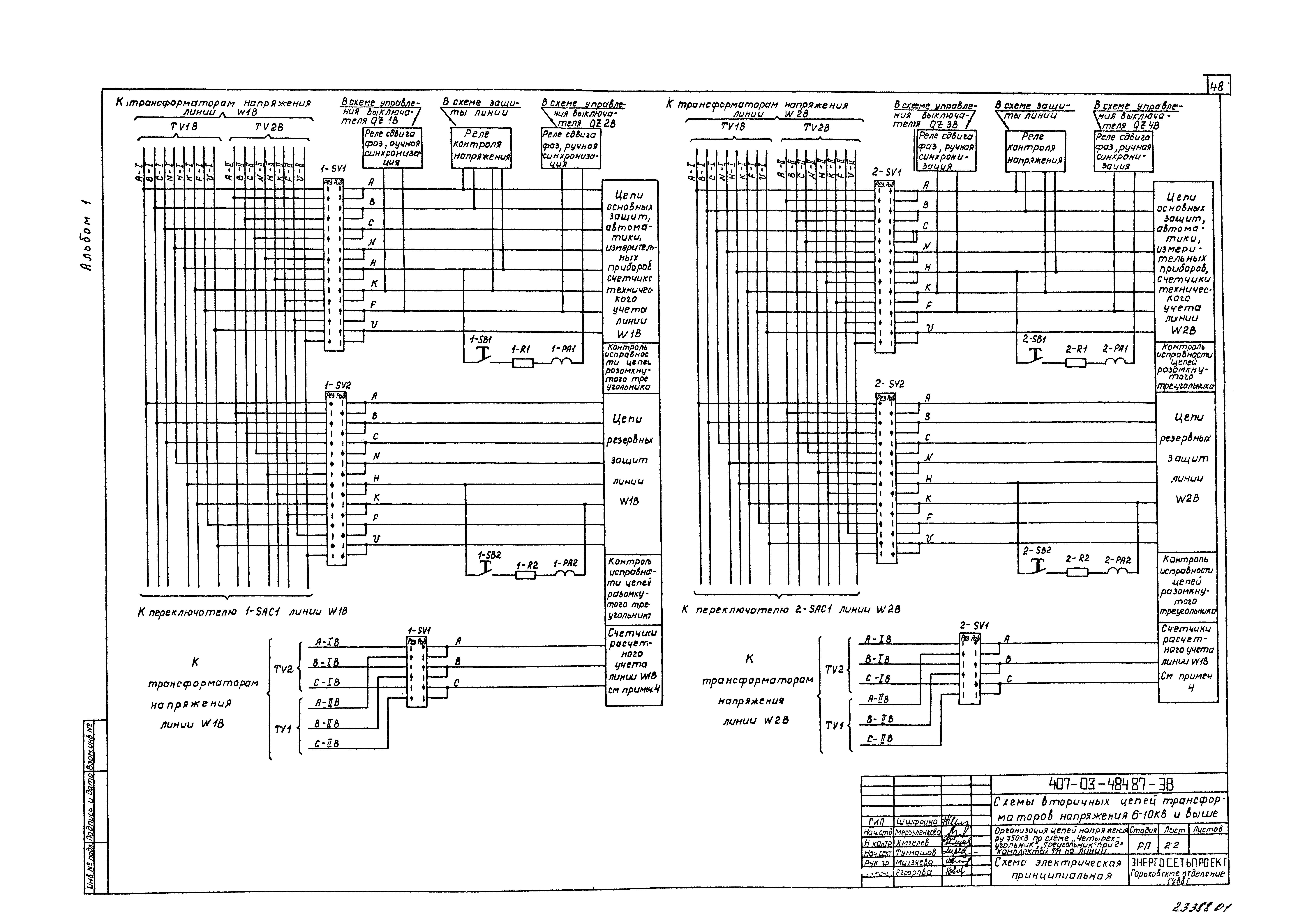

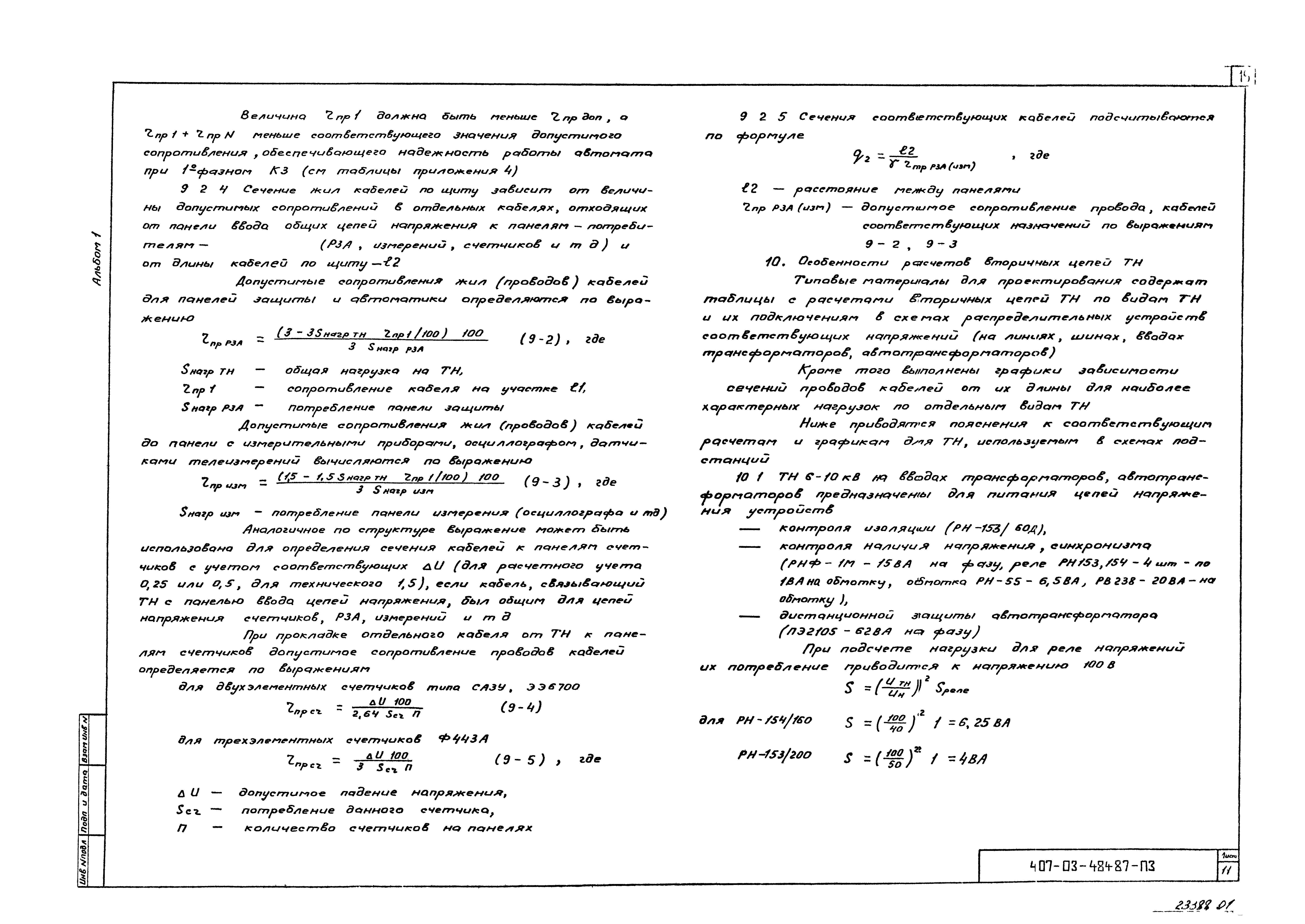

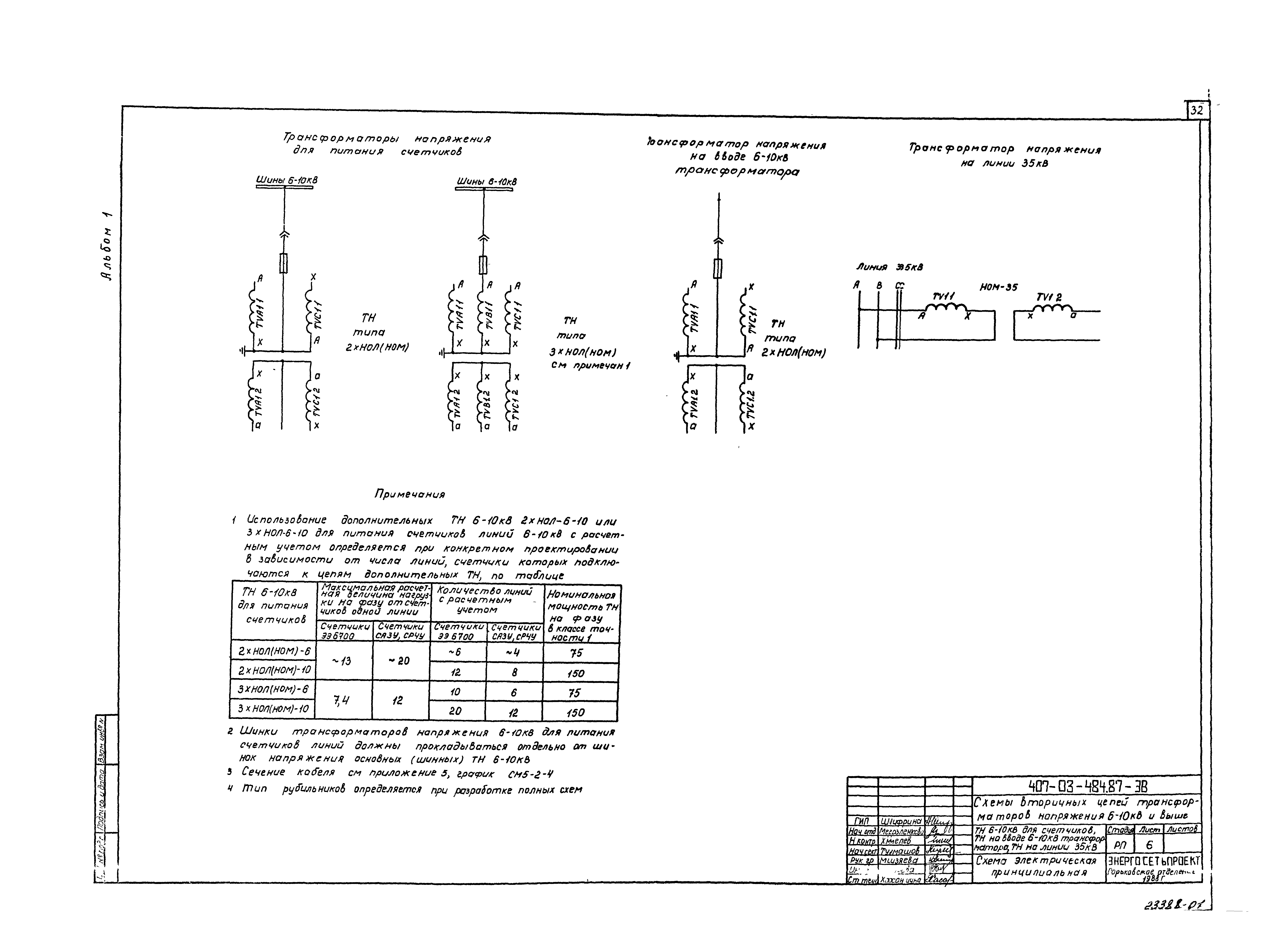

Оглавление:	Титульный лист Содержание альбома 1 Пояснительная записка    1. Введение    2. Основные технические решения    3. Область применения разработанных схем и подключение трансформаторов напряжения на подстанциях    4. Резервирование, питания нагрузок вторичных цепей трансформаторов напряжения    5. Особенности работы трансформаторов напряжения типа НКФ и НФЕ    6. Сигнализация замыкания на землю в сетях 6 - 35 кВ    7. Определение нагрузок вторичных обмоток трансформатора напряжения    8. Выбор автоматических выключателей    9. Выбор сечений проводов кабелей во вторичных цепях ТН    10. Особенности расчетов вторичных цепей ТН    11. Пояснения к схемам    12. Технико-экономические обоснования Схемы электрические принципиальные    ТН3х3НОЛ-6-10,НАМИ-10,3х3НОМ-35 на воде 6 - 10 - 35 кВ автотрансформатора    Трансформаторы напряжения НАМИ-10, 3х3НОЛ-6-10 на шинах 6 - 10 кВ    ТН 6 - 10 кВ для счетчиков, ТН на воде 6 - 10 кВ трансформатора, ТН на линии 35 кВ    Трансформаторы напряжения 3х3НОМ-35 на шинах 35 кВ    Трансформаторы напряжения 3хНКФ-110-220 на линиях 110 - 220 кВ    Трансформаторы напряжения 3хНКФ-110-220 на шинах 110 - 220 кВ    Трансформаторы напряжения 3хНКФ-330-500, 3хНФЕ-500 на линиях 330 - 500 кВ    Трансформаторы напряжения 3хНФЕ-750 на линии с одним комплектом конденсаторов связи    Трансформаторы напряжения 3хНФЕ-750 на линии с двумя комплектами конденсаторов связи    Трансформаторы напряжения 3хНКФ-330, 3хНФЕ-500-750 на шинах 330 - 750 кВ    Поясняющие схемы РУ 330 - 750 кВ    Организация цепей напряжения РУ 35 кВ    Организация цепей напряжения РУ 110 - 220 кВ со схемой "мостик"    Организация цепей напряжения РУ 110 - 220 кВ с двумя системами шин    Организация цепей напряжения РУ 220 - 750 кВ по схеме "Четырехугольник", "Треугольник"    Организация цепей напряжения РУ 330 - 750 кВ по схеме "Трансформаторы - шины"    Организация цепей напряжения РУ 330 - 750 кВ по схеме "Полуторная"    Организация цепей напряжения РУ 750 кВ по схеме "Четырехугольник", "Треугольник" при двух комплектах ТН на линии    Организация цепей напряжения РУ 750 кВ по схеме "Трансформаторы - шины при двух комплектах ТН на линии    Организация цепей напряжения РУ 750 кВ по схеме "Полуторная" при двух комплектах ТН на линии Приложение 1. Технические характеристики трансформаторов напряжения Приложение 2. Нагрузки вторичных цепей ТН    Потребление аппаратуры, приборов и устройств    Нагрузки вторичных цепей ТН 3хНКФ-110-220 кВ на линиях 110 - 220 кВ    Нагрузки вторичных цепей ТН 3хНКФ-110-220 на шинах 110 - 220 кВ    Нагрузки вторичных цепей ТН 3хНКФ-330-500, 3хНФЕ-500-750 на линиях 330 - 750 кВ    Нагрузки вторичных цепей ТН 3хНКФ-330, 3хНФЕ-500-750 на шинах 330 - 750 кВ Приложение 3. Выбор установок автоматов вторичных цепей ТН Приложение 4. Допустимые сопротивления проводов кабелей вторичных цепей ТН    Допустимые сопротивления проводов кабелей вторичных цепей ТН для линий 110 - 220 кВ    Допустимые сопротивления проводов кабелей вторичных цепей ТН на шинах 110 - 220 кВ    Допустимые сопротивления проводов кабелей вторичных цепей ТН для линий 330 - 750 кВ    Допустимые сопротивления проводов кабелей вторичных цепей ТН на шинах 330 - 750 кВ Приложение 5. Определение сечений проводов кабелей    Определение сечений проводов кабелей основной обмотки ТН3хНКФ-110-220 на линиях 110 - 220 кВ    Определение сечений проводов кабелей ТН3хНКФ-110-220 на шинах 110 - 220 кВ    Основная обмотка    Дополнительная обмотка    Определение сечений проводов кабелей основной обмотки ТН 3хНКФ-300-500, 3хНФЕ-500-750 на линиях 330 - 750 кВ    Определение сечений проводов кабелей ТН3хНКФ-330, 3хНФЕ-500-750 на шинах 330 - 750 кВ    Основная обмотка    Дополнительная обмотка    Графики q1=f(L1) для ТН НАМИ-10, 3х3НОЛ-6-10, 3х3НОМ-35 на вводах 6 - 10 - 35 кВ автотранспорта    Графики q1=f(L1) для ТН 2хНОЛ(НОМ)-6-10 на вводе 6 - 10 Кв трансформатора    Графики q1=f(L1) для ТН НАМИ-10, 3х3НОЛ-6-10 на шинах 6 - 10 кВ    Графики q1=f(L1) и q2=f(L2) для ТН3х3НОМ-35 на шинах 35 кВ    Графики q1=f(L1) и q2=f(L2) для ТН3хНКФ-110-220 на линиях 110 - 220 кВ ПС на постоянном оперативном токе    Графики q1=f(L1) и q2=f(L2) для ТН3хНКФ-110-220 на линиях 110 - 220 кВ ПС на выпрямленном оперативном токе    Графики q1=f(L1) и q2=f(L2) для ТН3хНКФ-110-220 на шинах 110 - 220 кВ    Графики q1=f(L1) и q2=f(L2) для ТН3хНКФ-330-500 3хНДЕ-500-750 на линиях 330 - 750 кВ    Графики q1=f(L1) и q2=f(L2) для ТН3хНКФ-330, 3хНФЕ-500-750 на шинах 330 - 750 кВ
Разработан:	Энергосетьпроект Минэнерго СССР
Утверждён:	19.07.1988 Минэнерго СССР (USSR Minenergo 12)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Схемы электрические для подстанций и линий электропередачи
