ОСТ 26-07-2033-81

Арматура трубопроводная. Клапаны предохранительные. Узел соединения диска с дискодержателем. Конструкция и размеры. Технические требования

Обозначение:	ОСТ 26-07-2033-81
Обозначение англ:	OST 26-07-2033-81
Статус:	не действует
Название рус.:	Арматура трубопроводная. Клапаны предохранительные. Узел соединения диска с дискодержателем. Конструкция и размеры. Технические требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2015

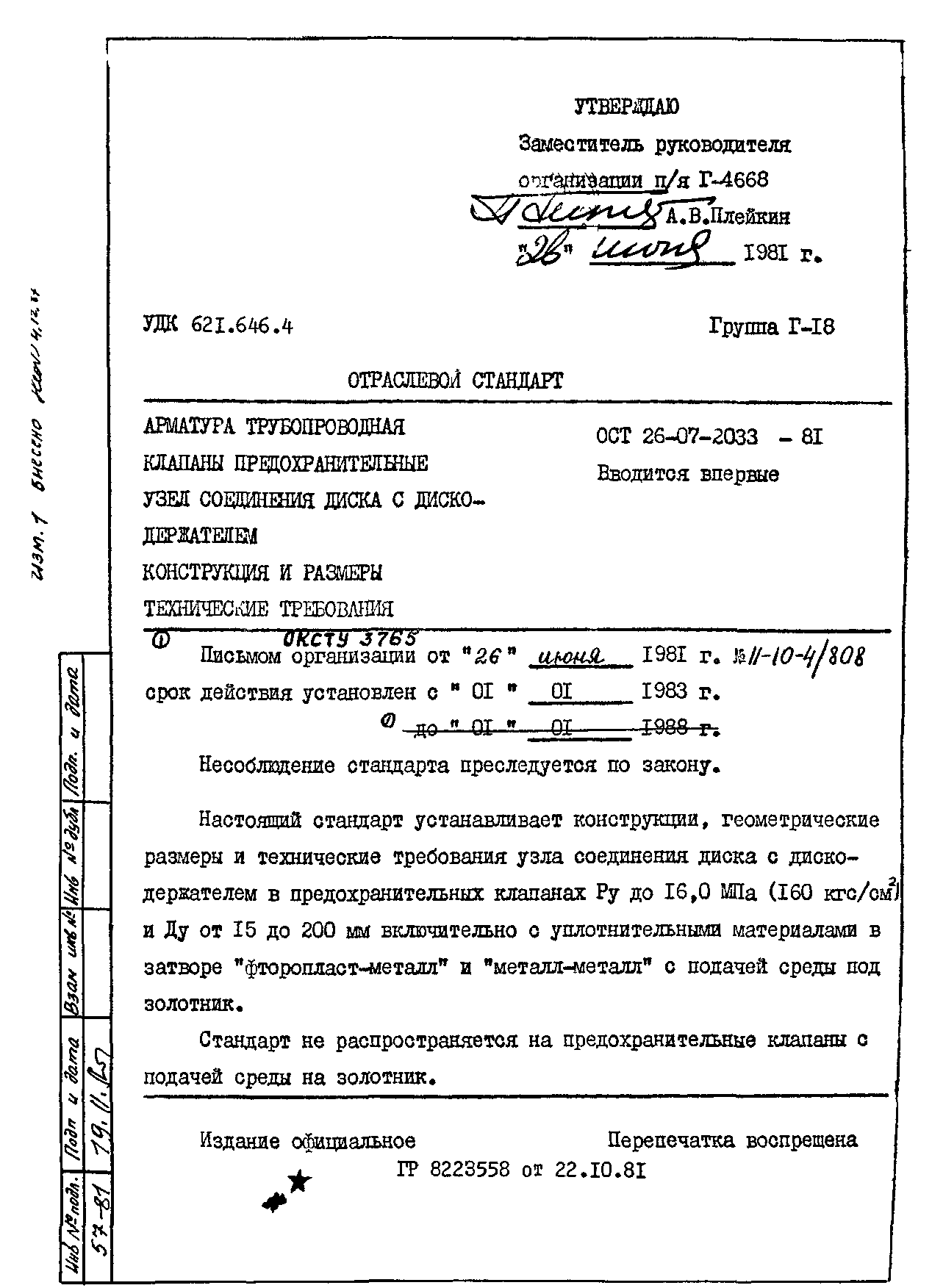

Область применения:	Настоящий стандарт устанавливает конструкции, геометрические размеры и технические требования узла соединения диска с дискодержателем в предохранительных клапанах Ру до 16,0 МПа (160 кгс/см кв.) и Ду от 15 до 200 мм включительно с уплотнительными материалами в затворе "фторопласт-металл" и "металл-металл" с подачей среды под золотник. Стандарт не распространяется на предохранительные клапаны с подачей среды на золотник.

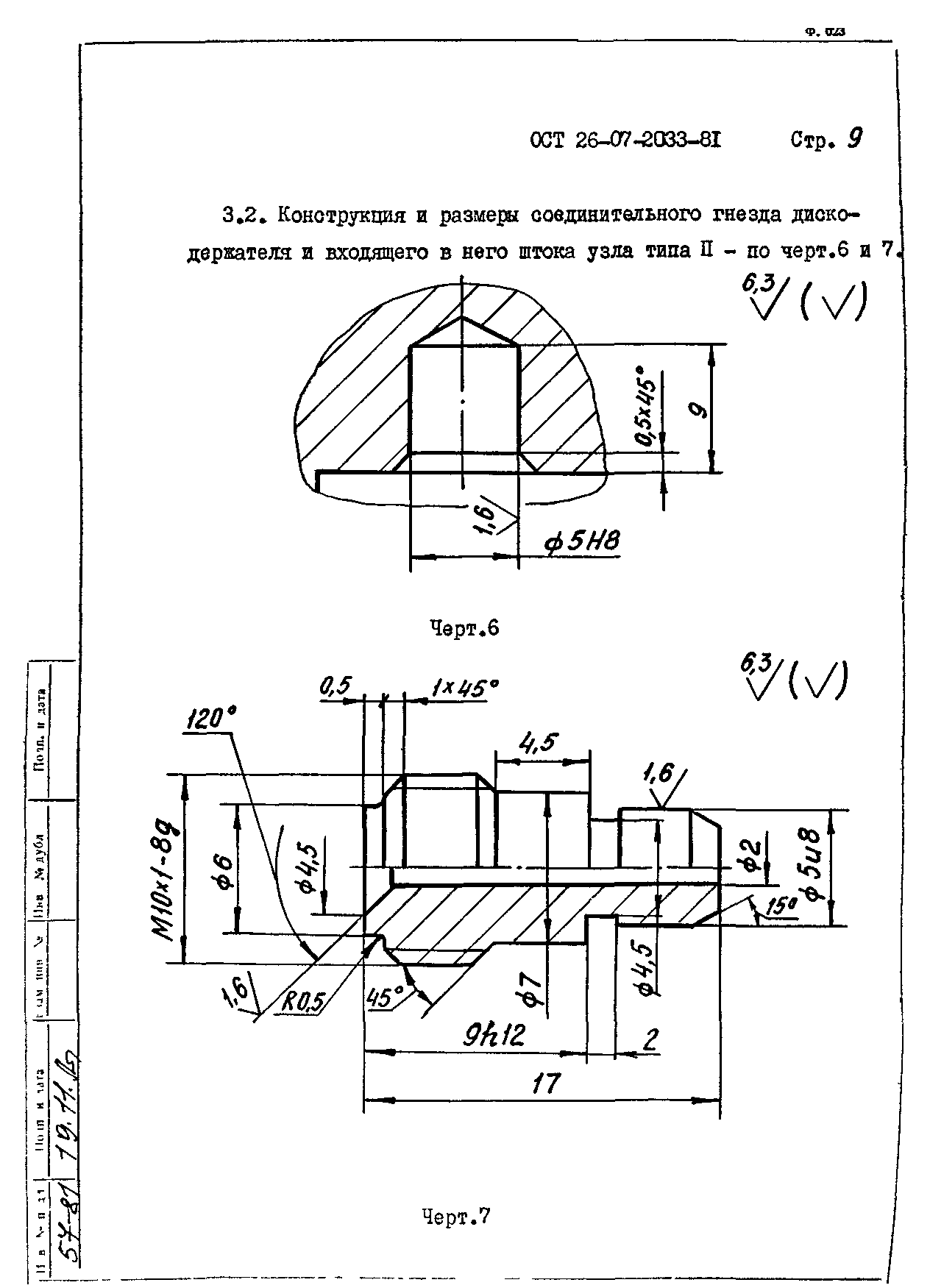

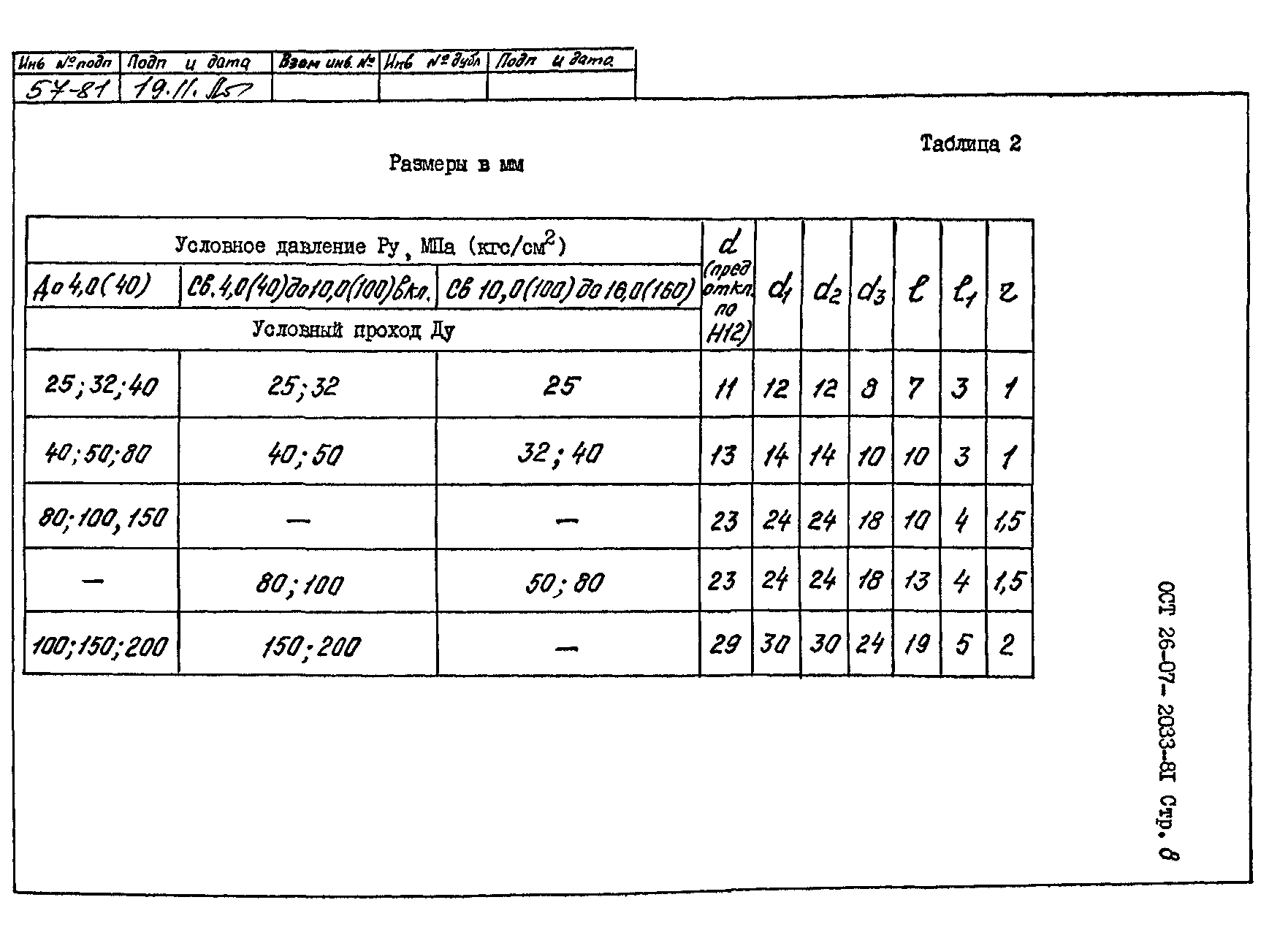

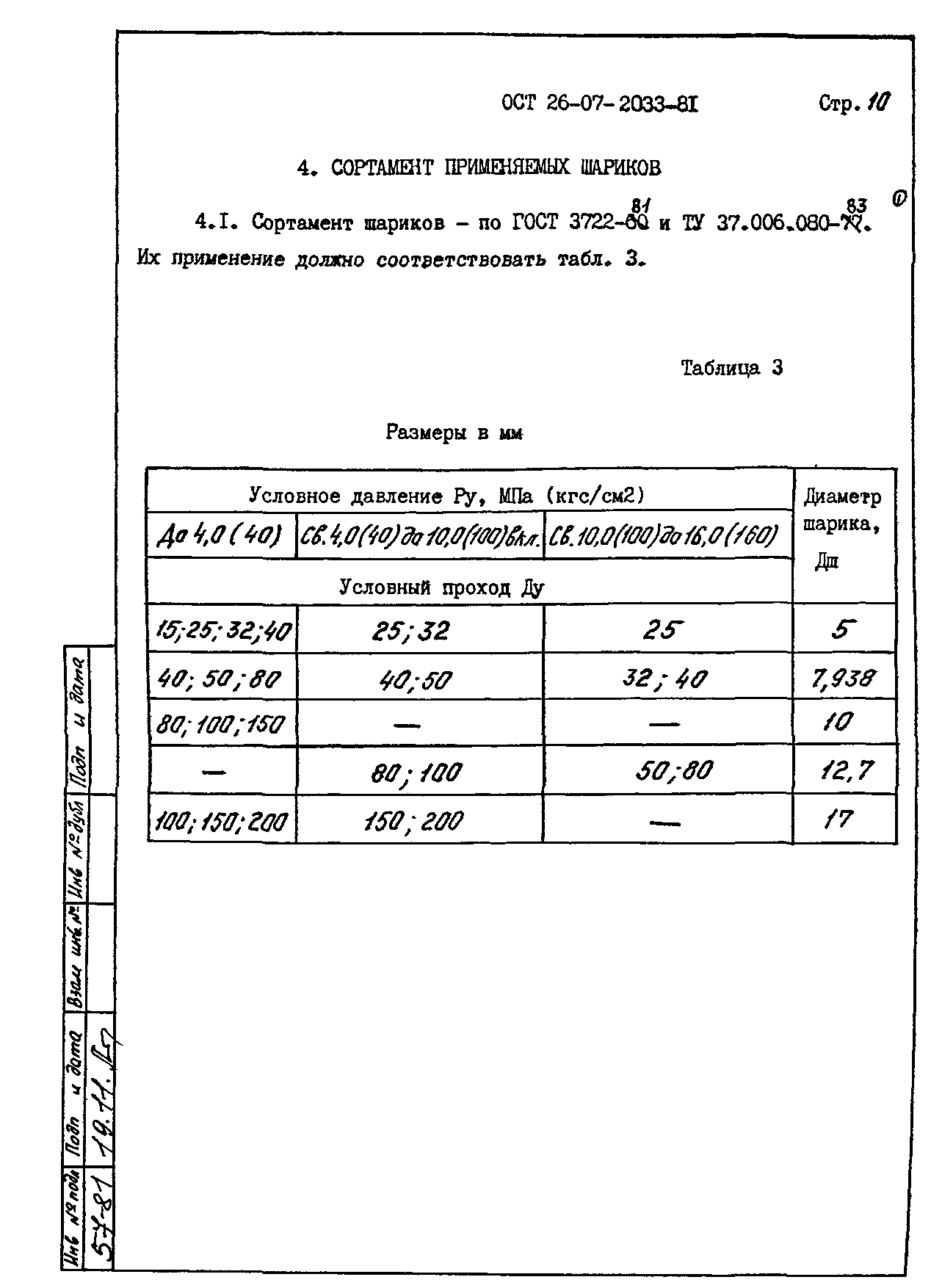

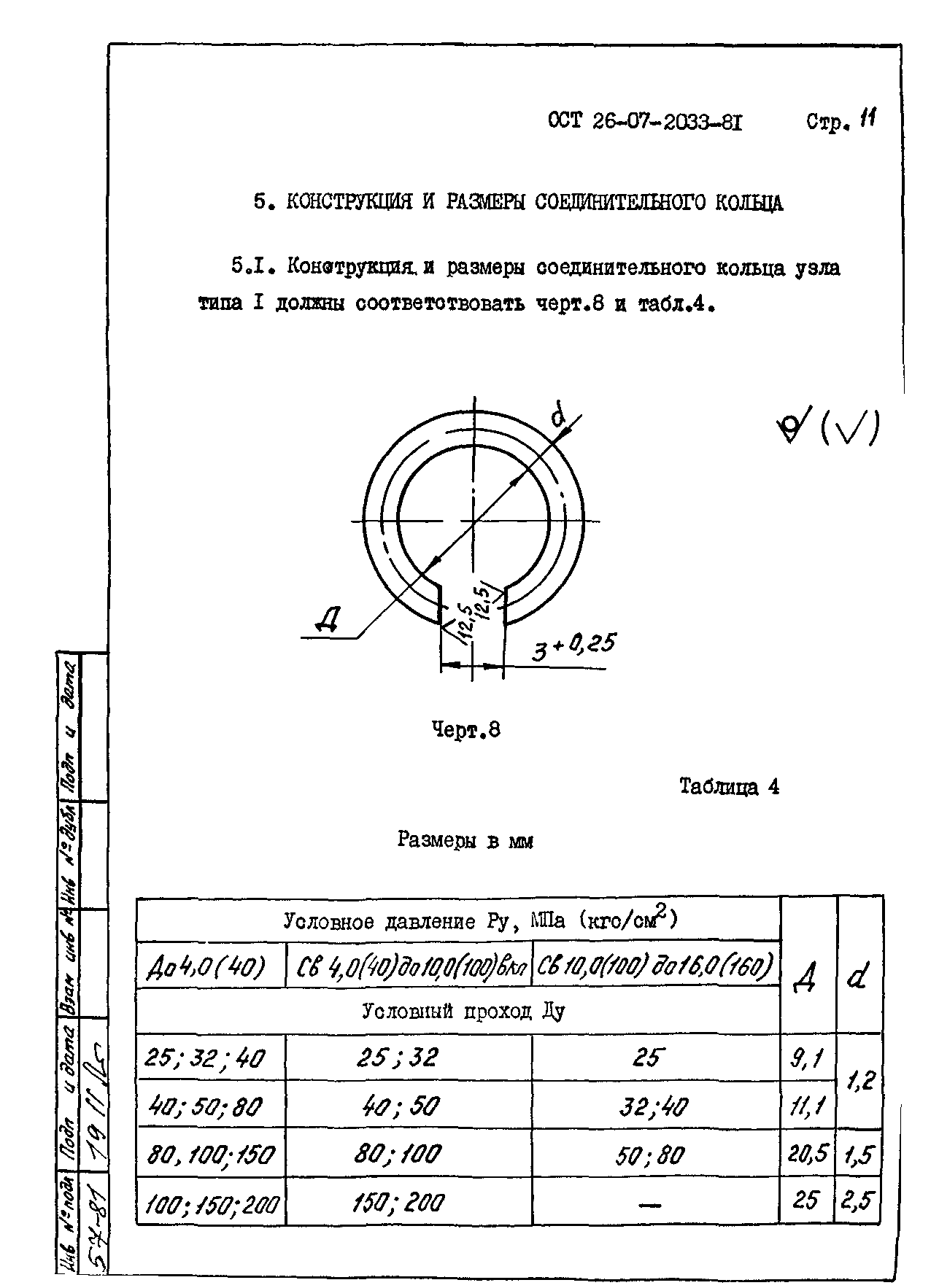

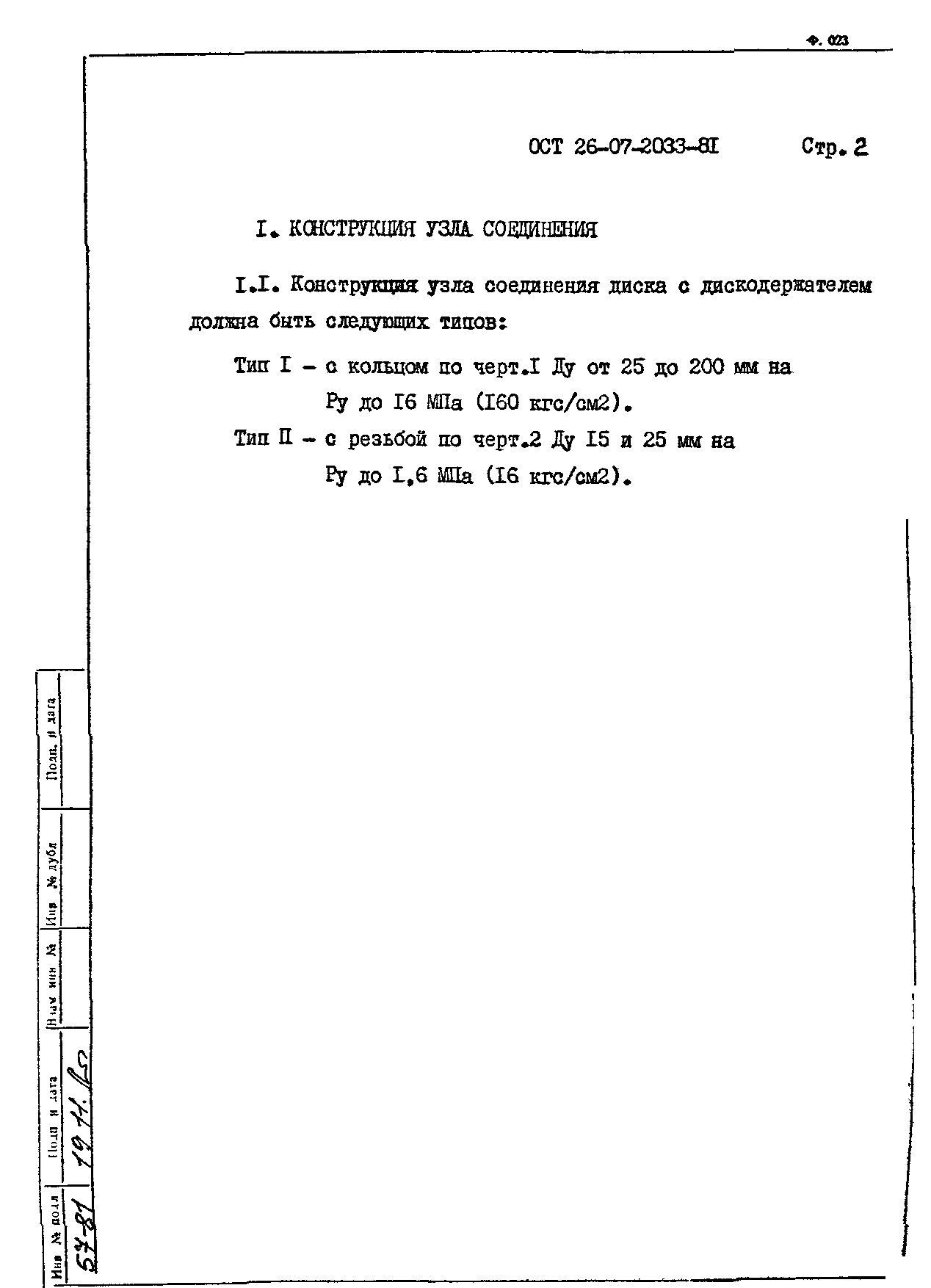

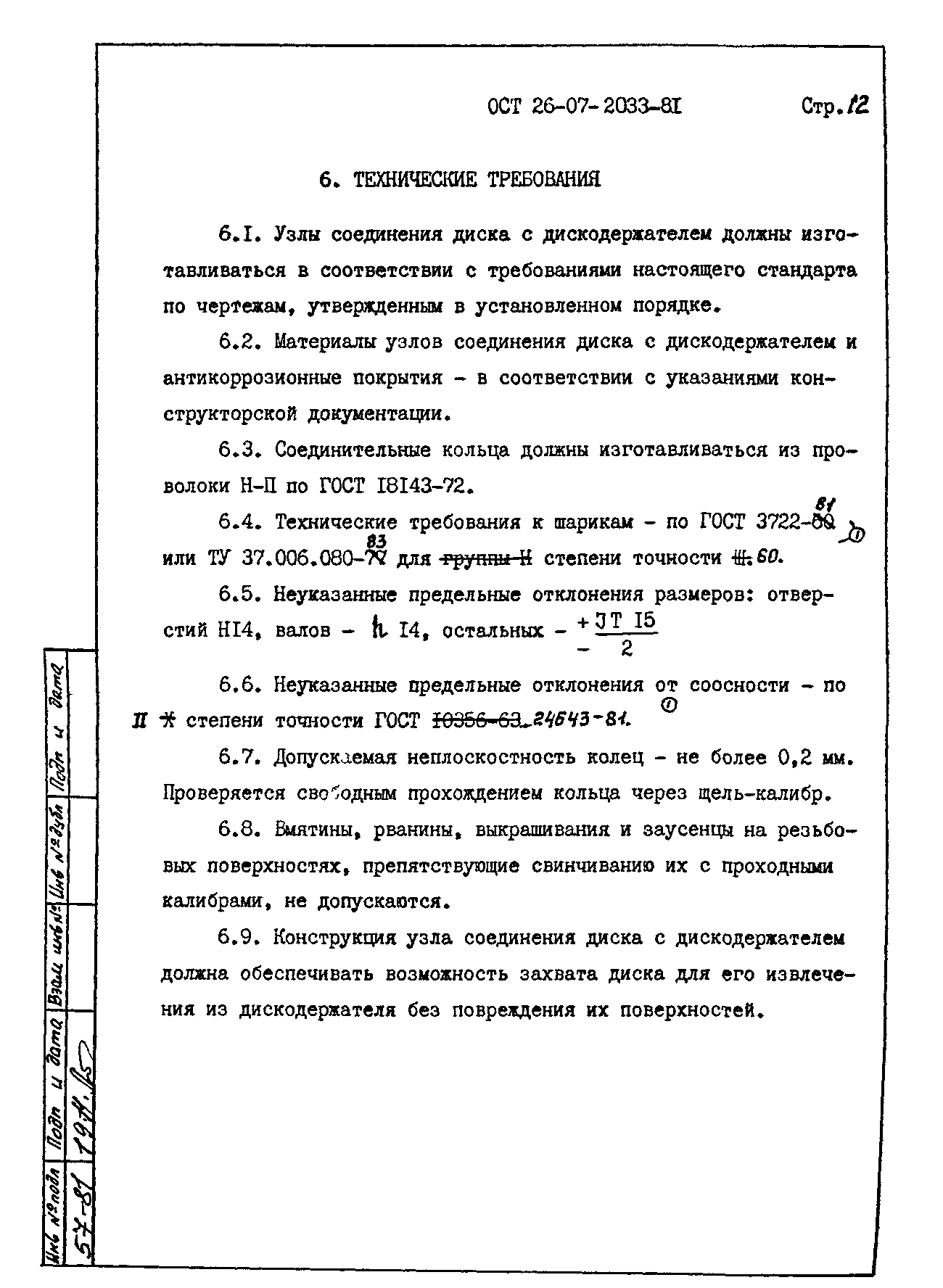

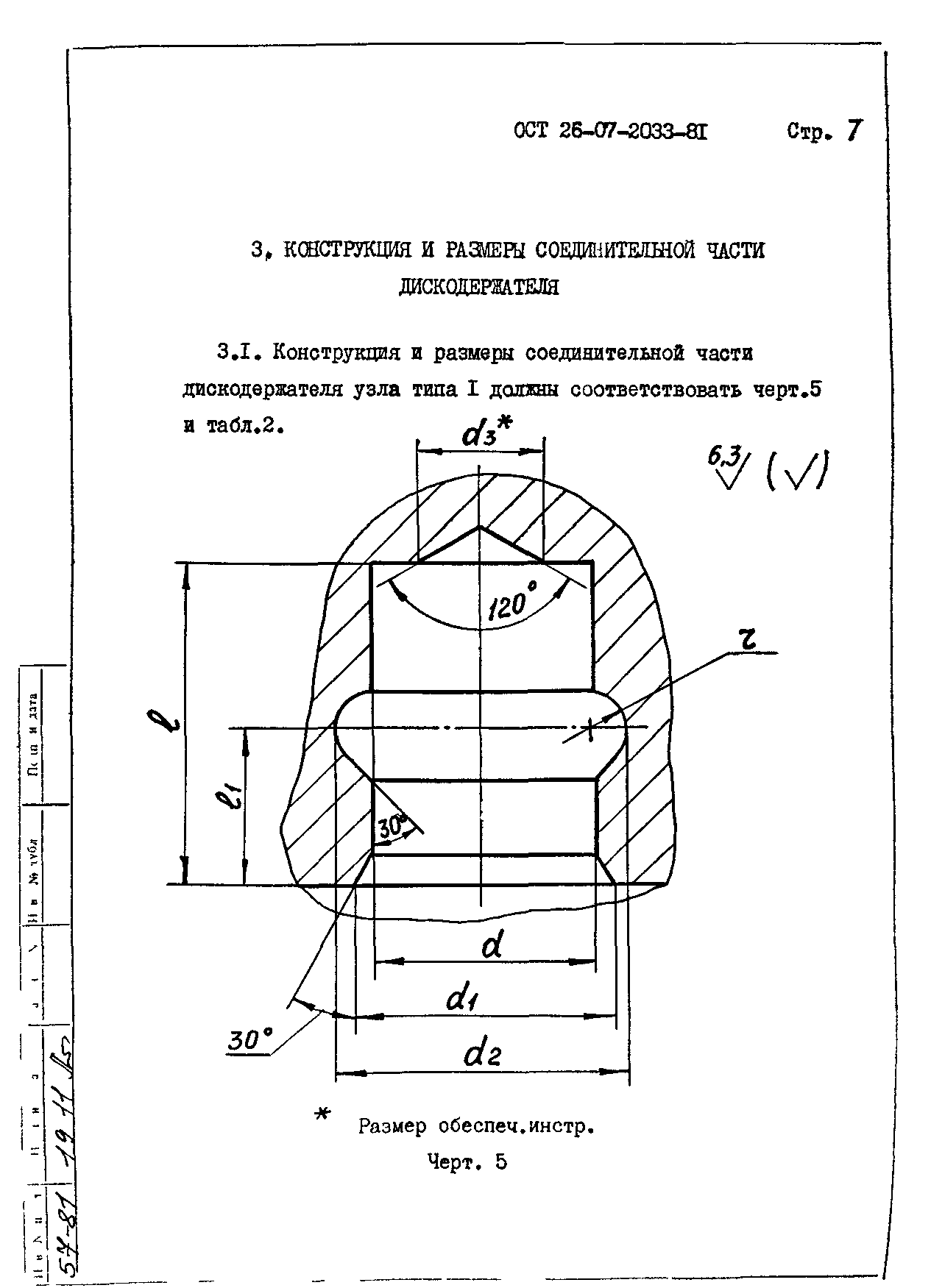

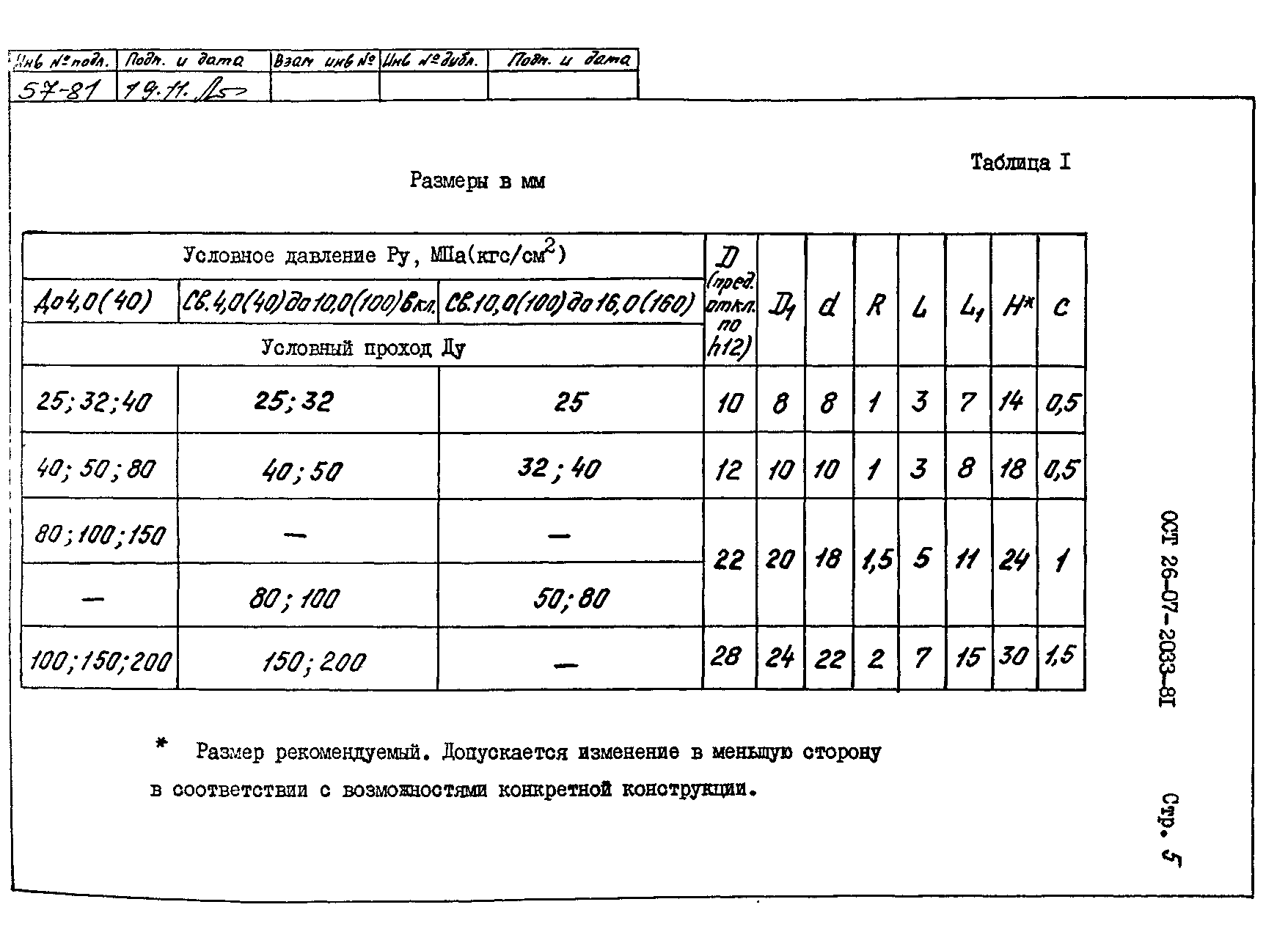

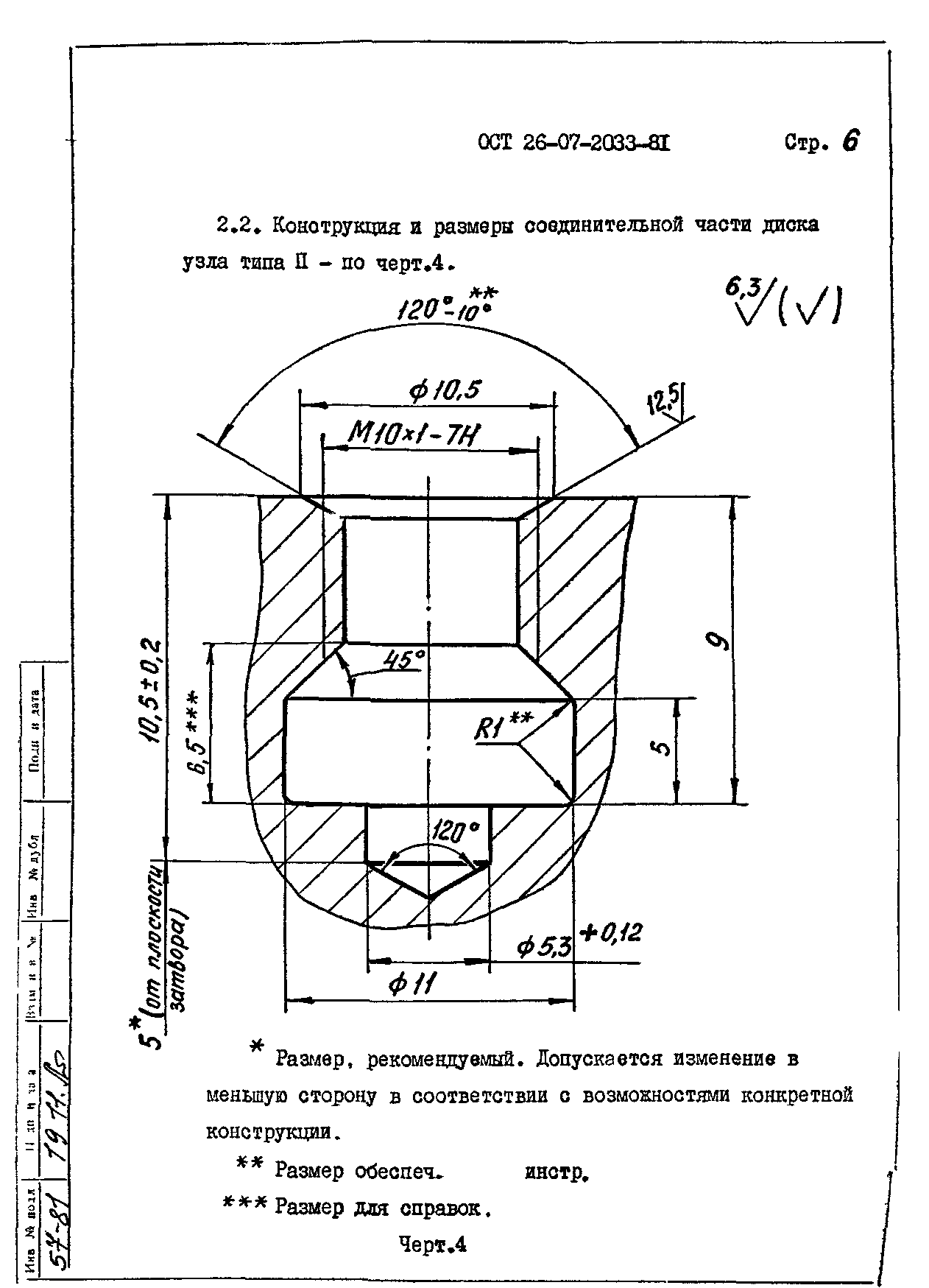

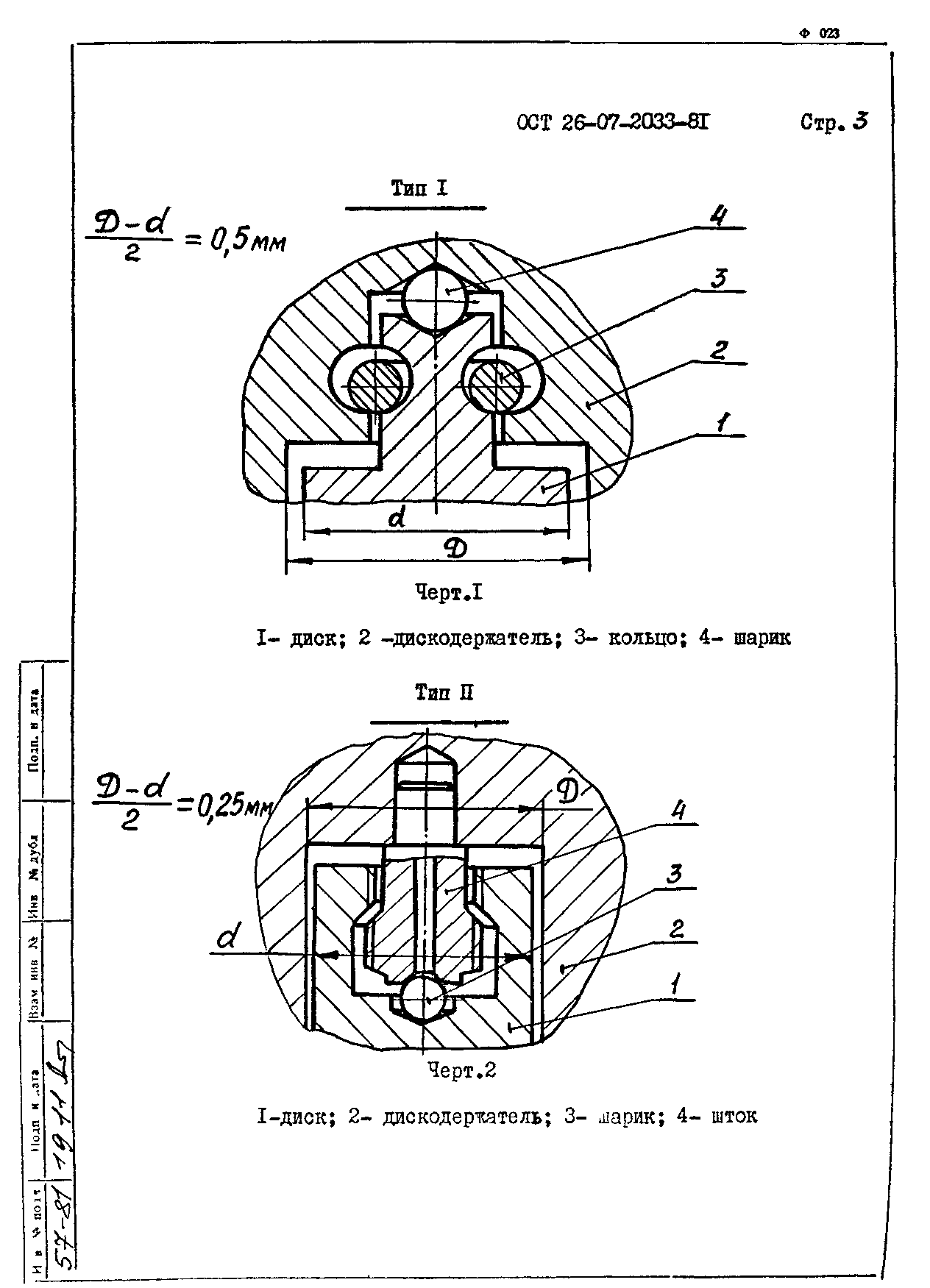

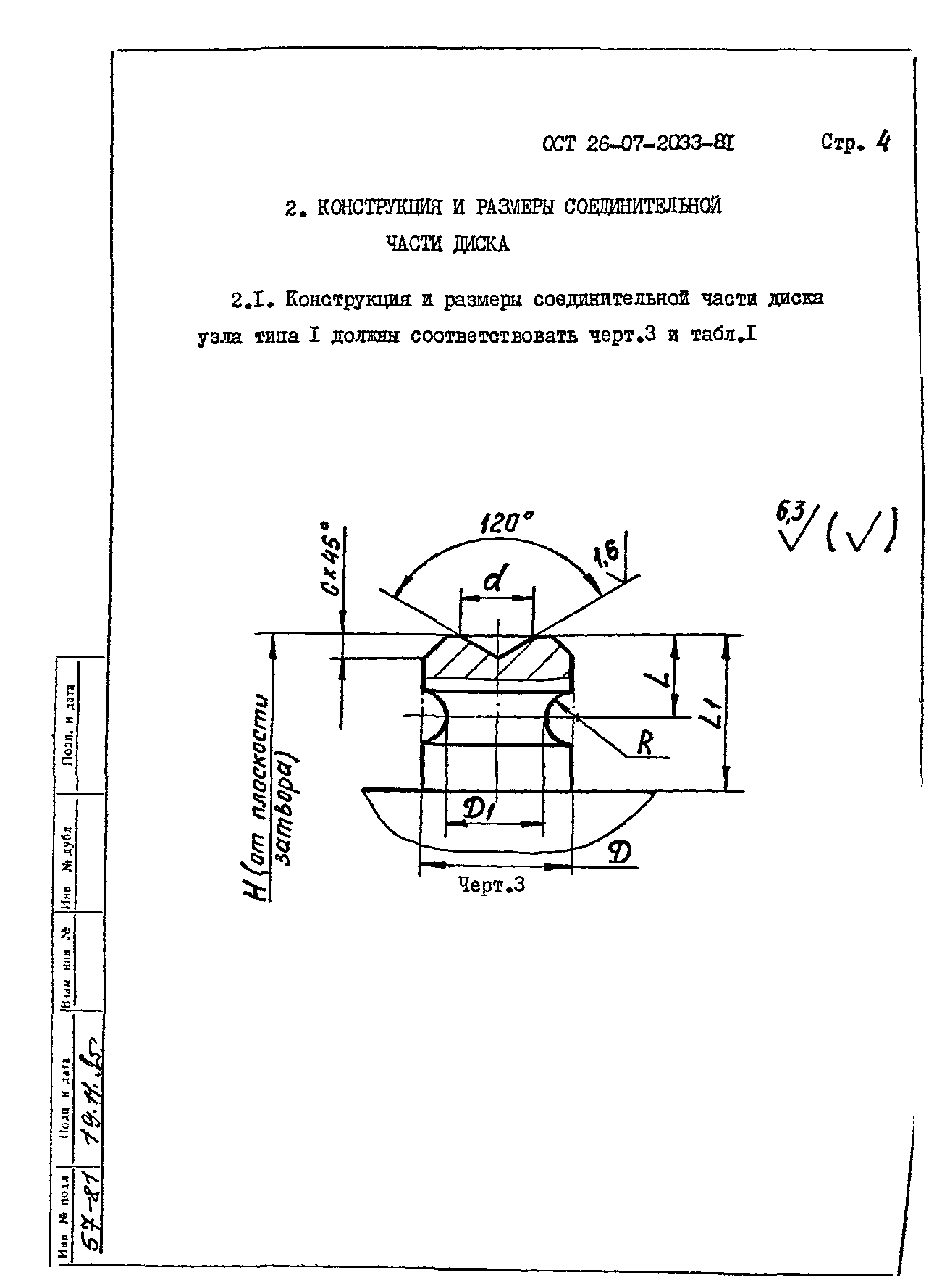

Оглавление:	1. Конструкция узла соединения 2. Конструкция и размеры соединительной части диска 3. Конструкция и размеры соединительной части дискодержателя 4. Сортамент применяемых шариков 5. Конструкция и размеры соединительного кольца 6. Технические требования

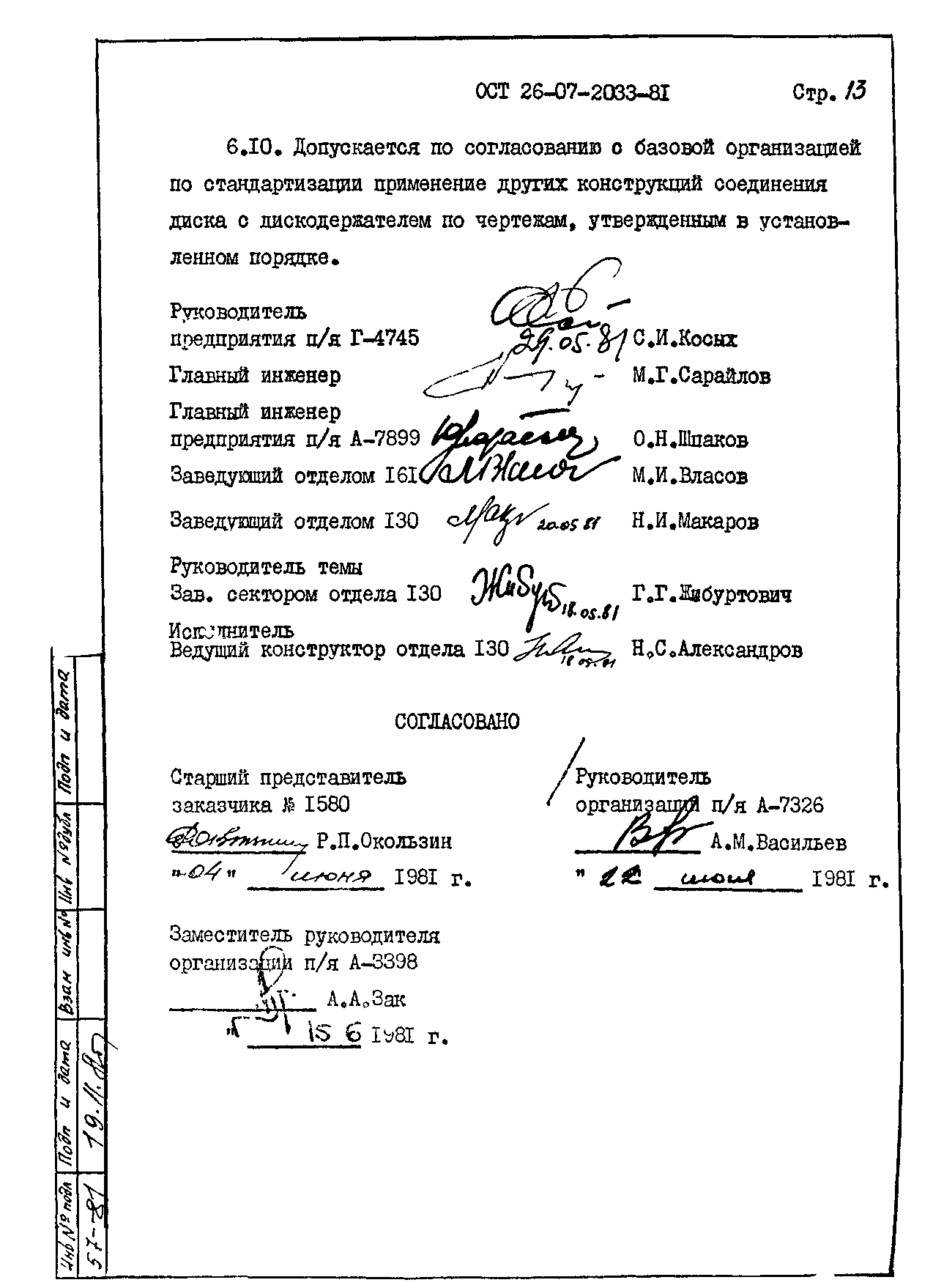

Утверждён:	26.06.1981 Организация п/я Г-4668
Принят:	15.06.1981 Организация п/я А-3398 22.06.1981 Организация п/я А-7326 04.06.1981 Заказчик 1580
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Трубопроводы и их компоненты в целом Строительство Стандарты Отраслевые стандарты и технические условия Отраслевые стандарты

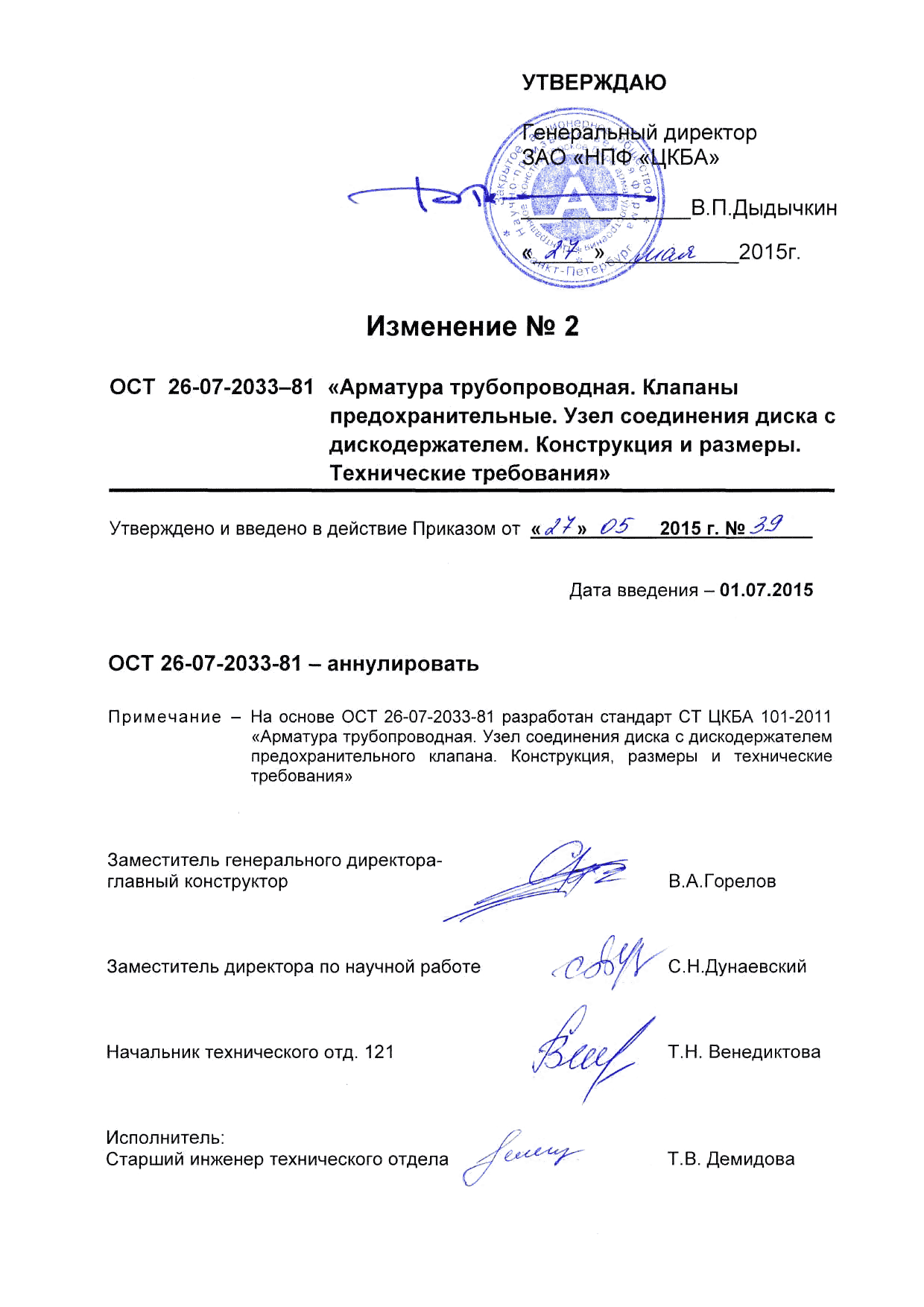

Список изменений:	№ 2 от 01.07.2015 (Приказ аннулирует документ)
Нормативные ссылки:	ГОСТ 18143-72 «Проволока из высоколегированной коррозионностойкой и жаростойкой стали. Технические условия» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 3722-81 «Подшипники качения. Шарики. Технические условия»

Текстовое изменение № 2 от 01.07.2015
