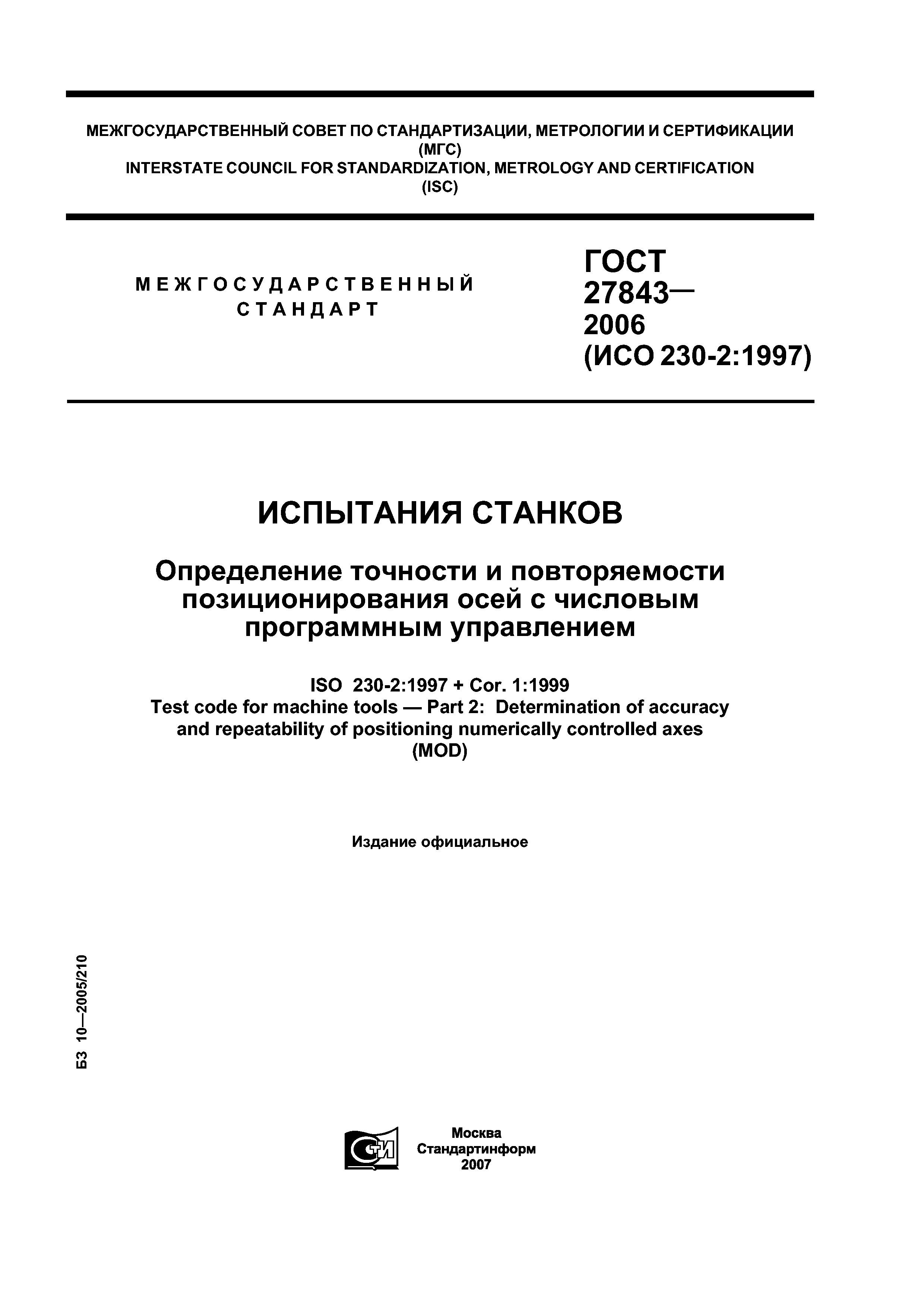

ГОСТ 27843-2006

Испытания станков. Определение точности и повторяемости позиционирования осей с числовым программным управлением

Обозначение:	ГОСТ 27843-2006
Обозначение англ:	GOST 27843-2006
Статус:	взамен
Название рус.:	Испытания станков. Определение точности и повторяемости позиционирования осей с числовым программным управлением
Название англ.:	Test code for machine tools. Determination of accuracy and repeatability of positioning numerically controlled axes
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2008
Область применения:	Стандарт определяет методы проверки и оценки точности и повторяемости позиционирования осей с числовым программным управлением станка с помощью непосредственного измерения отдельных осей на станке. Описанные методы применяются одинаково к линейным осям и осям вращения. (При проверке нескольких осей одновременно данный метод неприменим.) Стандарт может использоваться для типовых проверок, приемочных проверок, сравнительных проверок, периодических подтверждений точности, коррекции точности станка и т.д.
Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Условия испытаний    4.1 Окружающая среда    4.2 Испытуемый станок    4.3 Прогрев 5 Программа испытаний    5.1 Режим работы    5.2 Выбор заданных позиций    5.3 Измерения 6 Оценка результатов    6.1 Линейные оси до 2000 мм и оси вращения до 360 °    6.2 Линейные оси свыше 2000 мм и оси вращения свыше 360 ° 7 Пункты, подлежащие согласованию между поставщиком/изготовителем и пользователем 8 Оформление результатов    8.1 Метод оформления результатов    8.2 Параметры    8.3 Средства измерений и требования к их точности Приложение А (справочное) Пример оценки результатов проверки точности позиционирования Приложение Б (справочное) Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта Библиография
Разработан:	ОАО ЭНИМС ФГУП ВНИИНМАШ
Утверждён:	24.06.2006 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 29) 24.05.2007 Федеральное агентство по техническому регулированию и метрологии (102-ст)
Издан:	Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Металлорежущие станки Металлорежущие станки в целом Промышленные автоматизированные системы Промышленные автоматизированные системы в целом Экология МАШИНОСТРОЕНИЕ Металлорежущие станки Металлорежущие станки в целом Промышленные автоматизированные системы Промышленные автоматизированные системы в целом
Заменяет собой:	ГОСТ 27843-88 «Станки металлорежущие. Методы проверки точности позиционирования»
Нормативные ссылки:	ГОСТ 22267-76 «Станки металлорежущие. Схемы и способы измерений геометрических параметров» ГОСТ 23597-79 «Станки металлорежущие с числовым программным управлением. Обозначение осей координат и направлений движений. Общие положения» ГОСТ 8-82 «Станки металлорежущие. Общие требования к испытаниям на точность» ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены» ГОСТ 27843-88 «Станки металлорежущие. Методы проверки точности позиционирования» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения»
