ГОСТ Р МЭК 60297-3-103-2006

Конструкции несущие базовые радиоэлектронных средств. Система ключей и ловитель для установки. Размеры конструкций серии 482,6 мм (19 дюймов)

Обозначение:	ГОСТ Р МЭК 60297-3-103-2006
Обозначение англ:	GOST R IEC 60297-3-103-2006
Статус:	действует
Название рус.:	Конструкции несущие базовые радиоэлектронных средств. Система ключей и ловитель для установки. Размеры конструкций серии 482,6 мм (19 дюймов)
Название англ.:	Mechanical structures for radio-electronic equipment. Keying and alignment pin. Dimensions of mechanical structures of the 482,6 mm (19 in) series
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2008

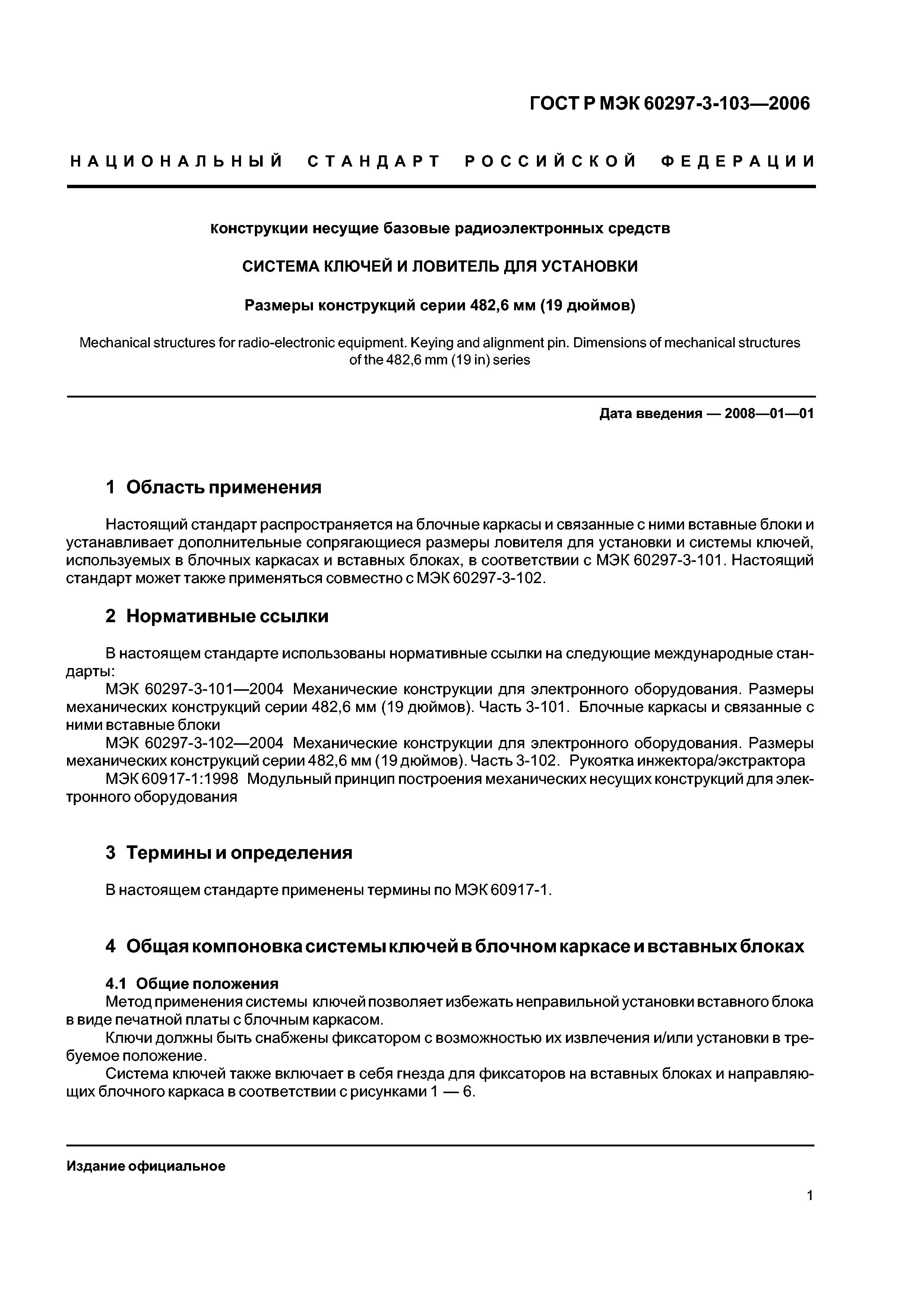

Область применения:	Стандарт распространяется на блочные каркасы и связанные с ними вставные блоки и устанавливает дополнительные сопрягающиеся размеры ловителя для установки и системы ключей, используемых в блочных каркасах и вставных блоках, в соответствии с МЭК 60297-3-101. Стандарт может также применяться совместно с МЭК 60297-3-102.

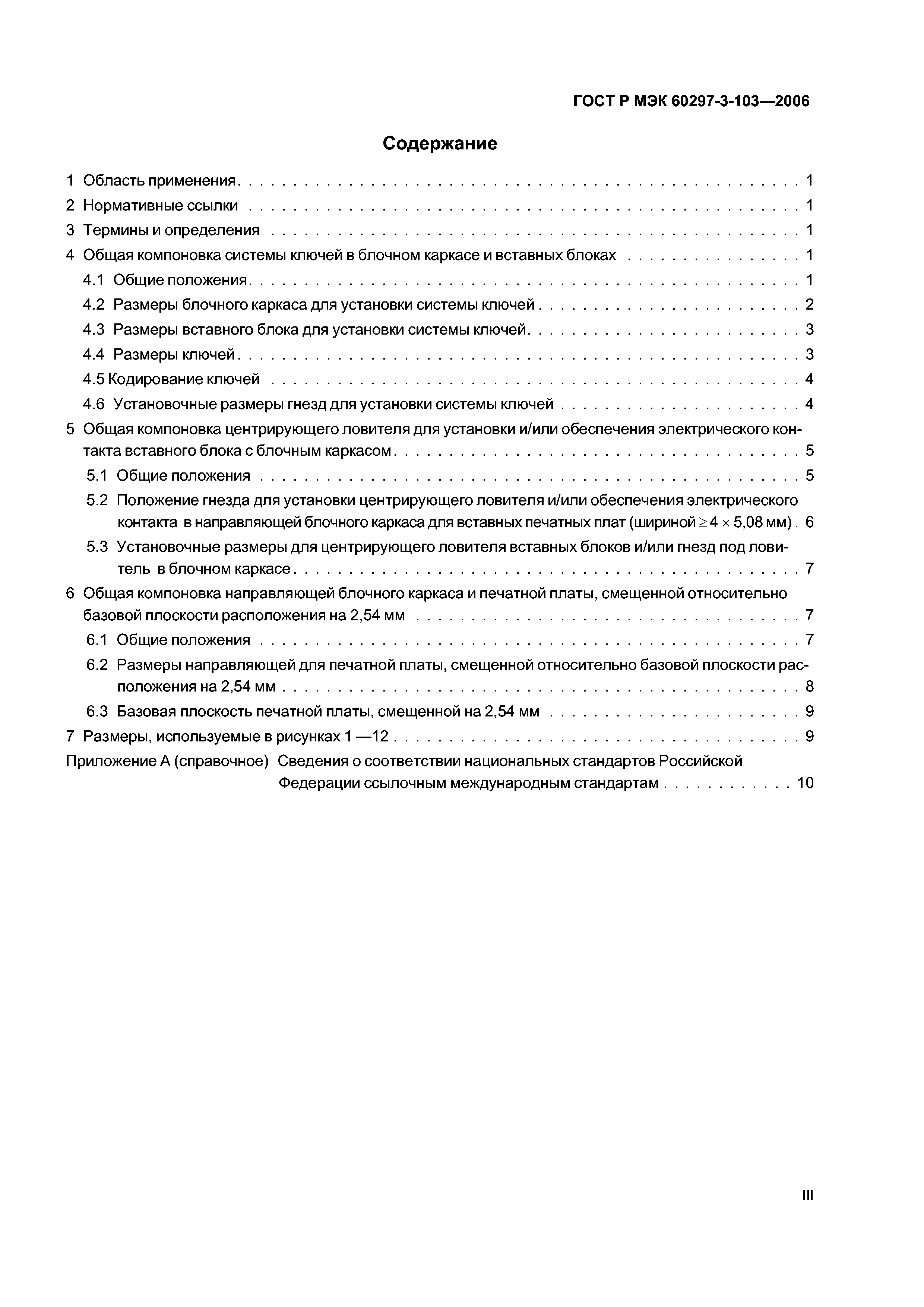

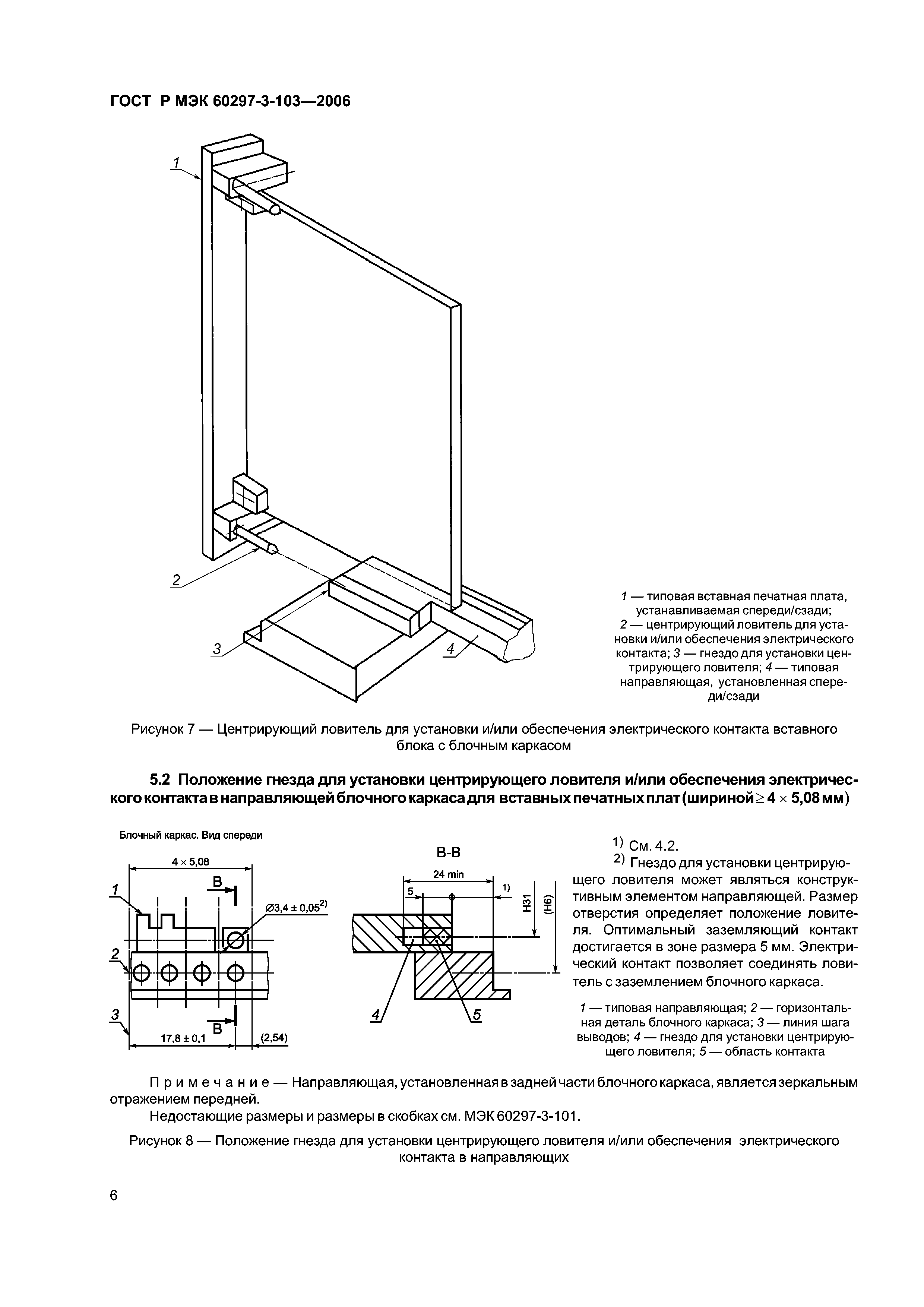

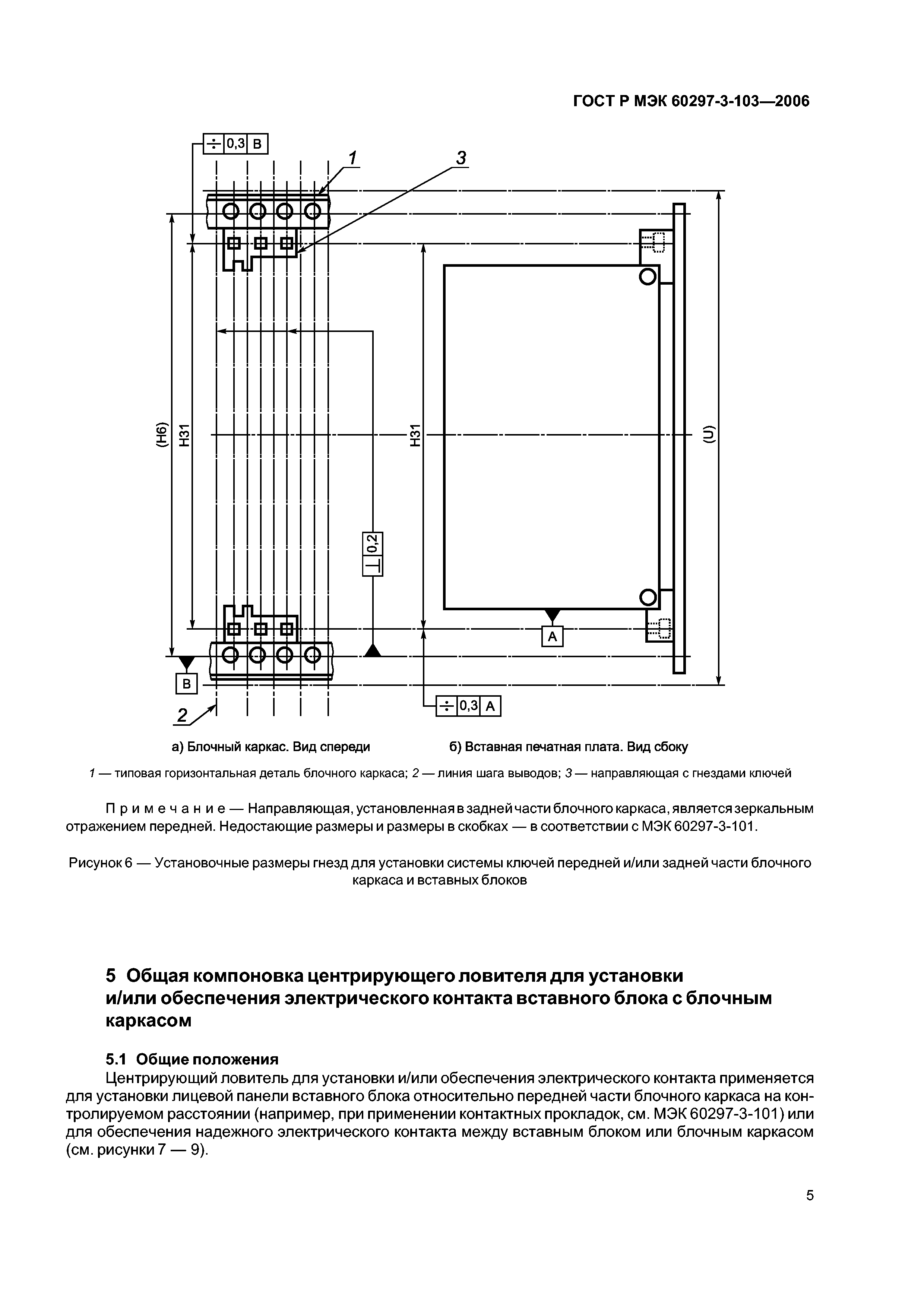

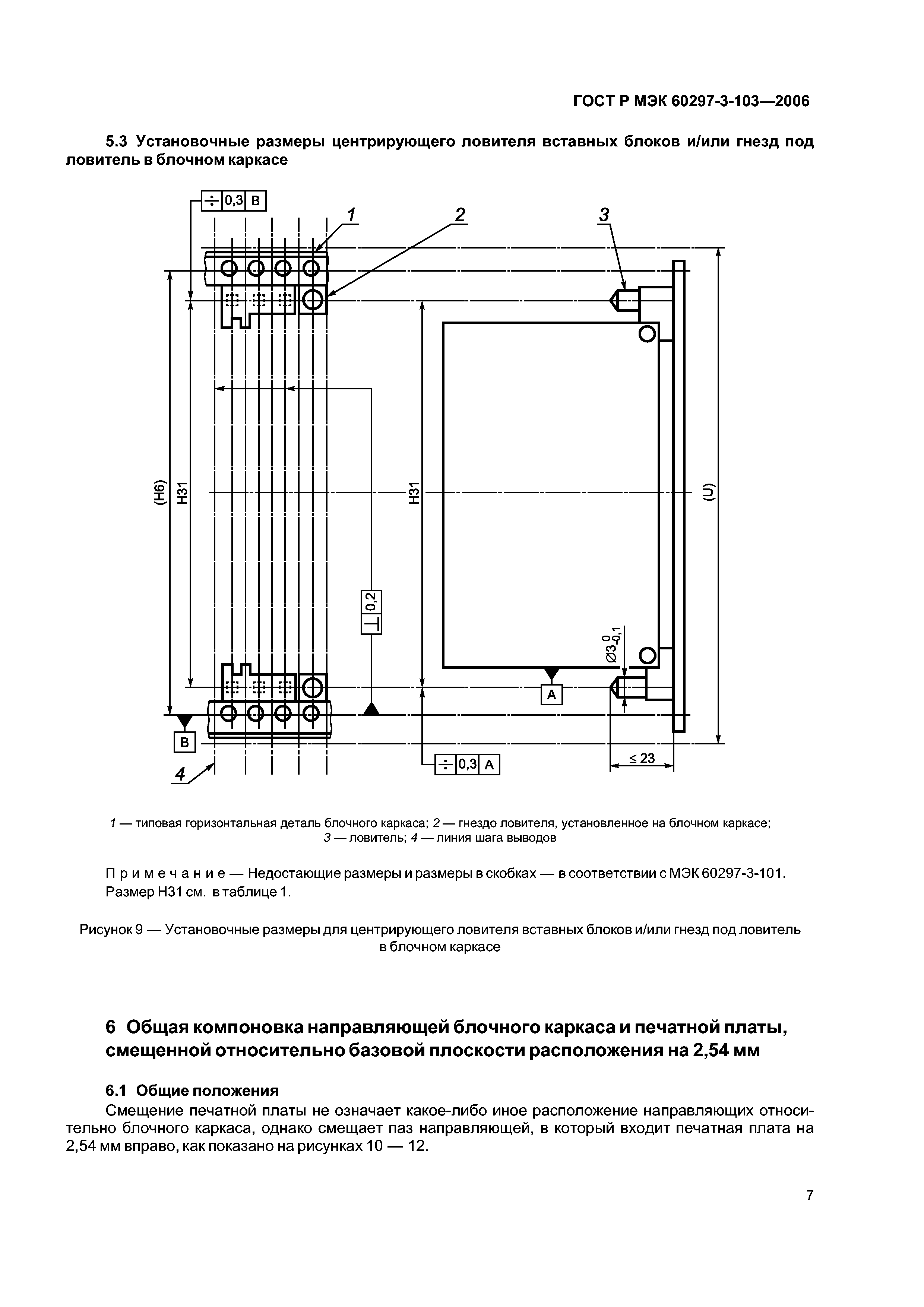

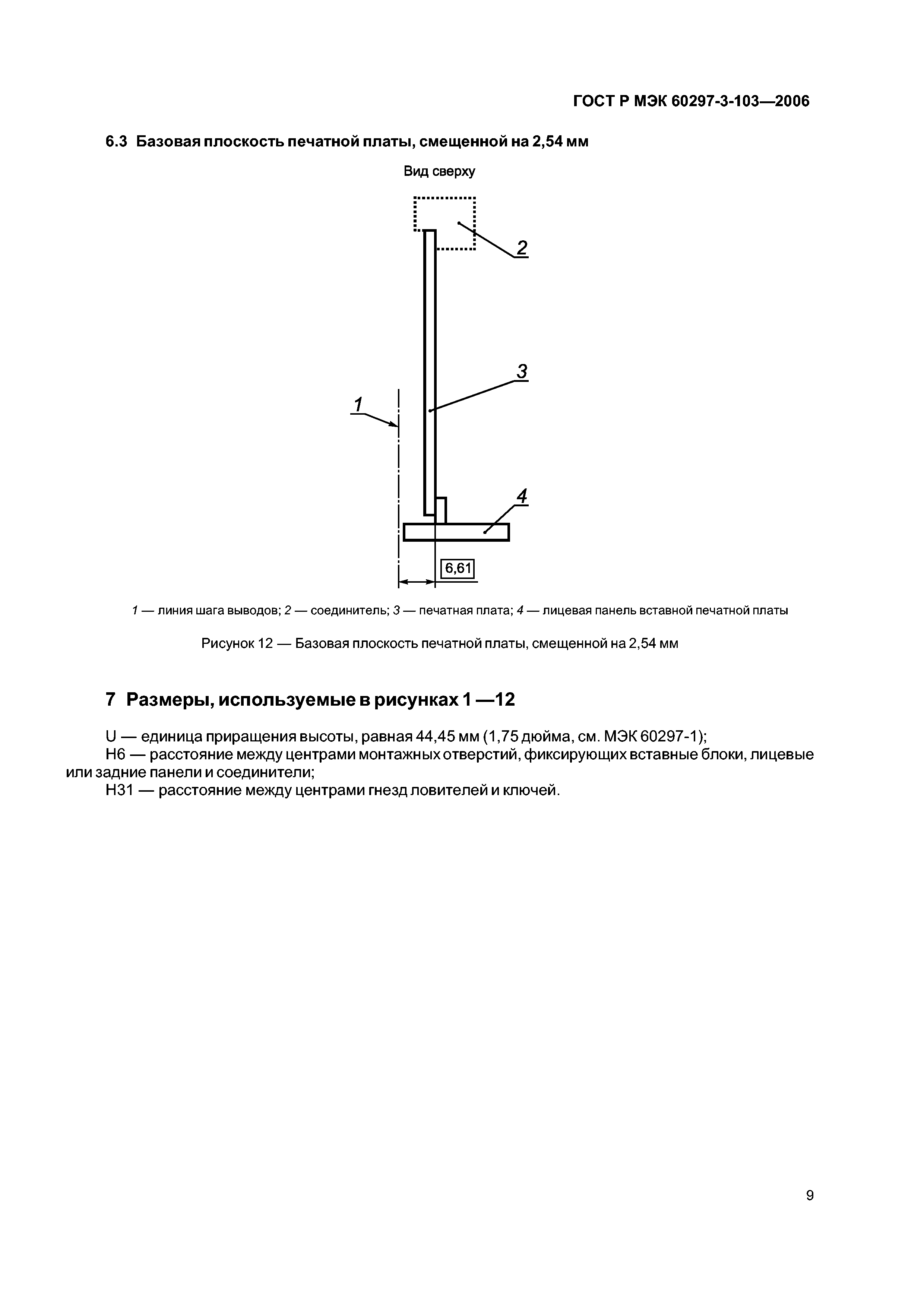

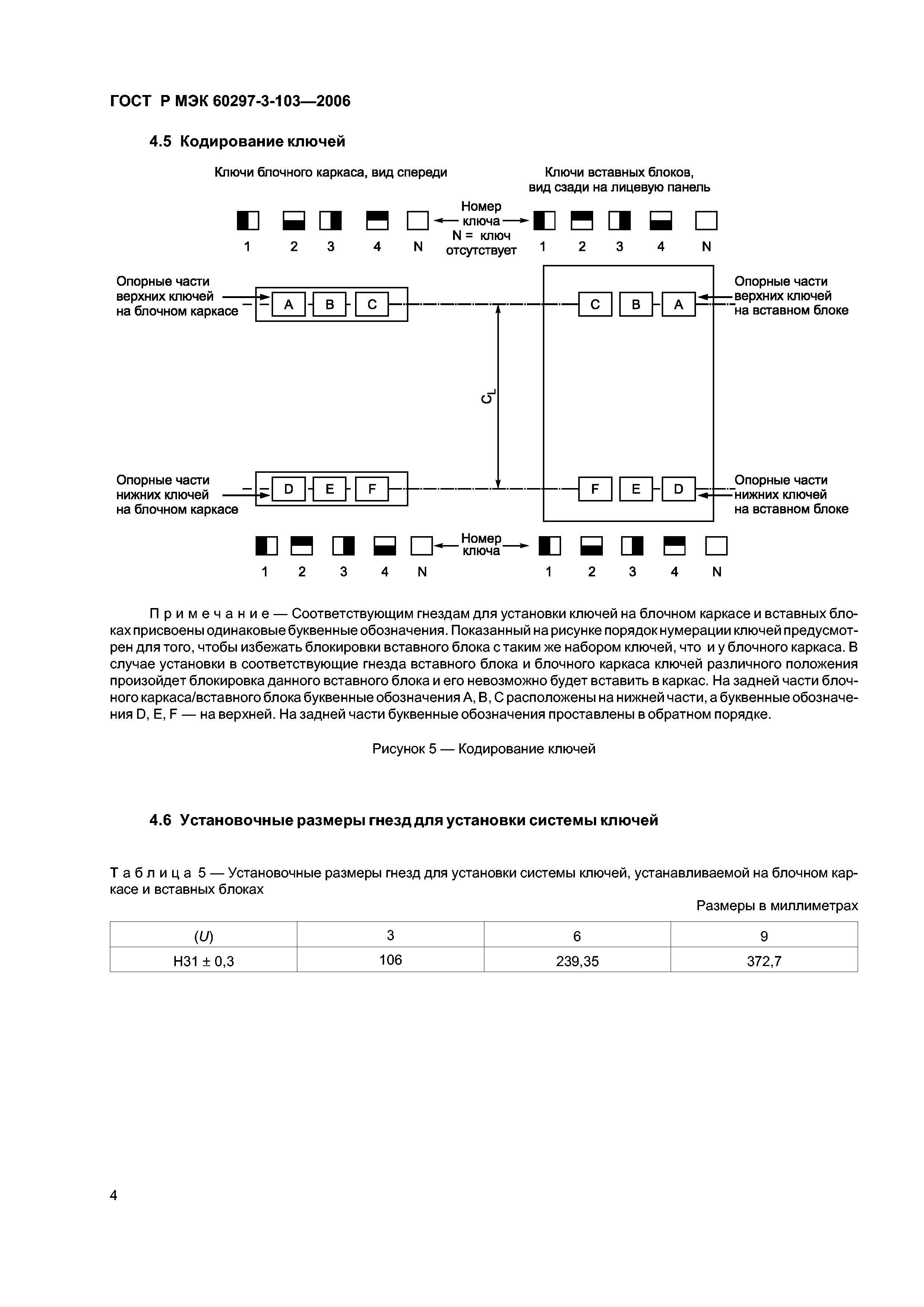

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общая компоновка системы ключей в блочном каркасе и вставных блоках    4.1 Общие положения    4.2 Размеры блочного каркаса для установки системы ключей    4.3 Размеры вставного блока для установки системы ключей    4.4 Размеры ключей    4.5 Кодирование ключей    4.6 Установочные размеры гнезд для установки системы ключей 5 Общая компоовка центрирующего ловителя для установки и/или обеспечения электрического контакта вставного блока с блочным каркасом    5.1 Общие положения    5.2 Положение гнезда для установки центрирующего ловителя и/или обеспечения электрического контакта в направляющей блочного каркаса для вставных печатных плат (шириной больше или равно 4х5,08 мм)    5.3 Установочные размеры для центрирующего ловителя вставных блоков и\или гнезд под ловитель в блочном каркасе 6 Общая компоновка направляющей блочного каркаса и печатной платы, смещенной относительно базовой плоскости расположения на 2,54 мм    6.1 Общие положения    6.2 Размеры направляющей для печатной платы, смещенной относительно базовой плоскости расположения на 2,54 мм    6.3 базовая плоскость печатной платы, смещенной на 2,54 мм 7 Размеры, используемые в рисунках 1-12 Приложение А Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам
Разработан:	АНО Изинтех ЗАО Авангард-ТехСт
Утверждён:	27.12.2006 Федеральное агентство по техническому регулированию и метрологии (384-ст)
Издан:	Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОНИКА Механические конструкции электронного оборудования Экология ЭЛЕКТРОНИКА Механические конструкции электронного оборудования
Нормативные ссылки:	ГОСТ Р МЭК 60297-3-102-2006 «Конструкции несущие базовые радиоэлектронных средств. Рукоятка инжектора-экстрактора. Размеры конструкций серии 482,6 мм (19 дюймов)» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р МЭК 60297-3-101-2006 «Конструкции несущие базовые радиоэлектронных средств. Блочные каркасы и связанные с ними вставные блоки. Размеры конструкций серии 482,6 мм (19 дюймов)» ГОСТ Р 52003-2003 «Уровни разукрупнения радиоэлектронных средств. Термины и определения» ГОСТ Р 51676-2000 «Конструкции несущие базовые радиоэлектронных средств. Термины и определения» Федеральный закон 184-ФЗ «О техническом регулировании»
