Скачать ГОСТ Р ИСО 10303-515-2007 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 515. Прикладные интерпретированные конструкции. Конструктивная блочная геометрия

Дата актуализации: 10.08.2017

ГОСТ Р ИСО 10303-515-2007

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 515. Прикладные интерпретированные конструкции. Конструктивная блочная геометрия

Обозначение:	ГОСТ Р ИСО 10303-515-2007
Обозначение англ:	GOST R ISO 10303-515-2007
Статус:	действует
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 515. Прикладные интерпретированные конструкции. Конструктивная блочная геометрия
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 515. Application interpreted constructions. Constructive solid geometry
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.2007

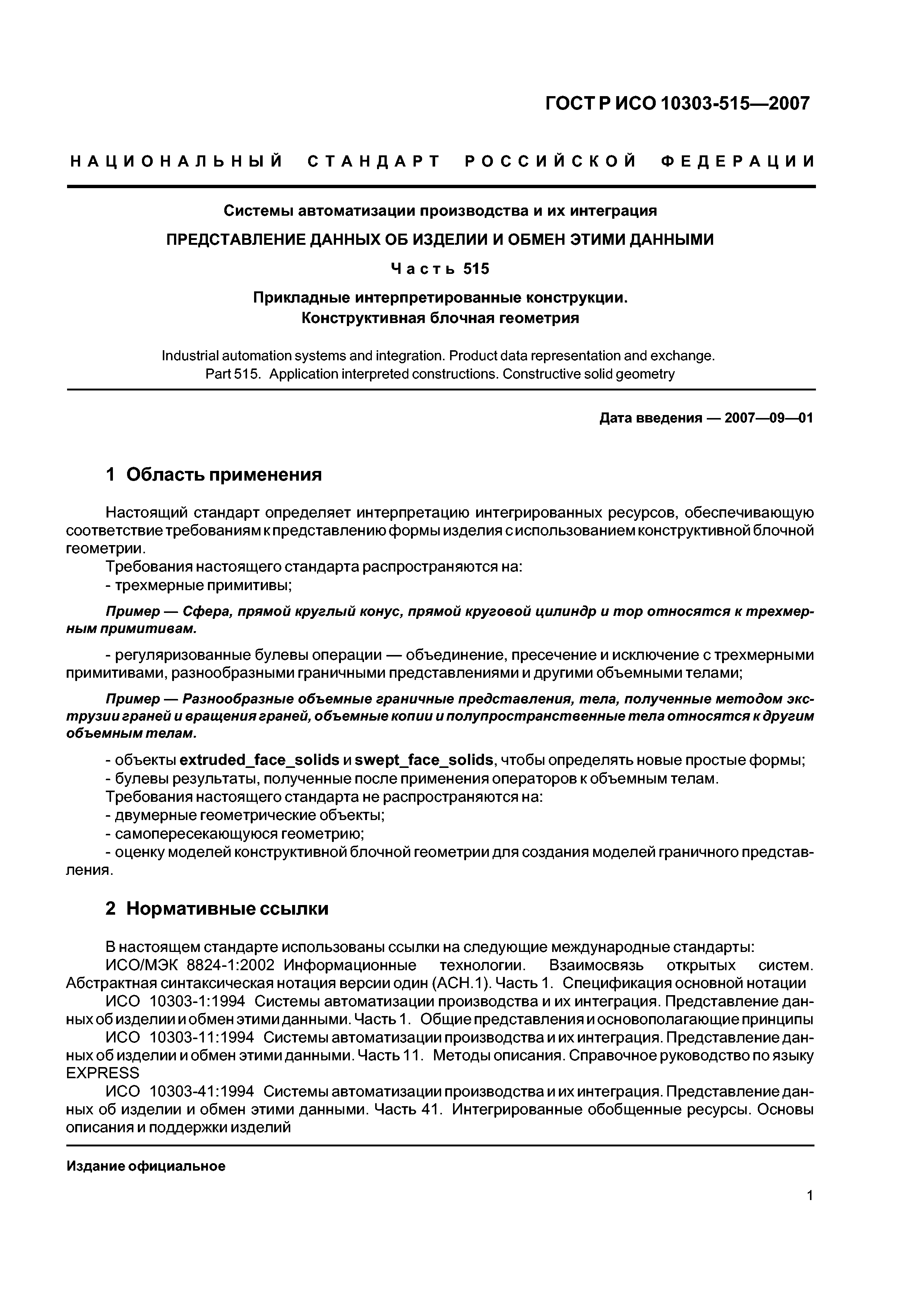

Область применения:	Стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению формы изделия с использованием конструктивной блочной геометрии. Требования стандарта распространяются на: - трехмерные примитивы; Пример — Сфера, прямой круглый конус, прямой круговой цилиндр и тор относятся к трехмерным примитивам. - регуляризованные булевы операции — объединение, пресечение и исключение с трехмерными примитивами, разнообразными граничными представлениями и другими объемными телами; Пример — Разнообразные объемные граничные представления, тела, полученные методом экструзии граней и вращения граней, объемные копии и полупространственные тела относятся к другим объемным телам. - объекты extruded_face_solids и swept_face_solids, чтобы определять новые простые формы; - булевы результаты, полученные после применения операторов к объемным телам. Требования настоящего стандарта не распространяются на: - двумерные геометрические объекты; - самопересекающуюся геометрию; - оценку моделей конструктивной блочной геометрии для создания моделей граничного представления.

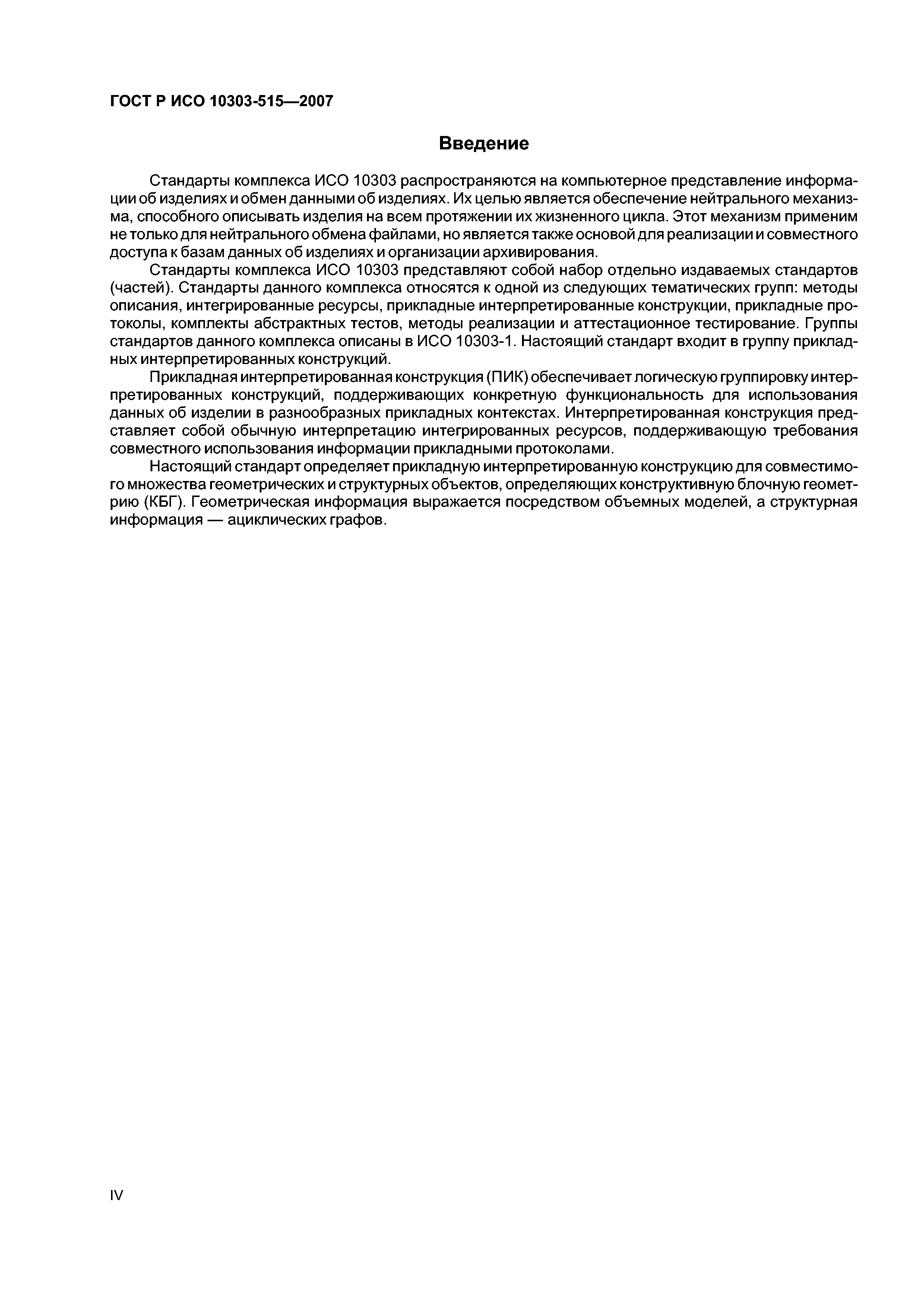

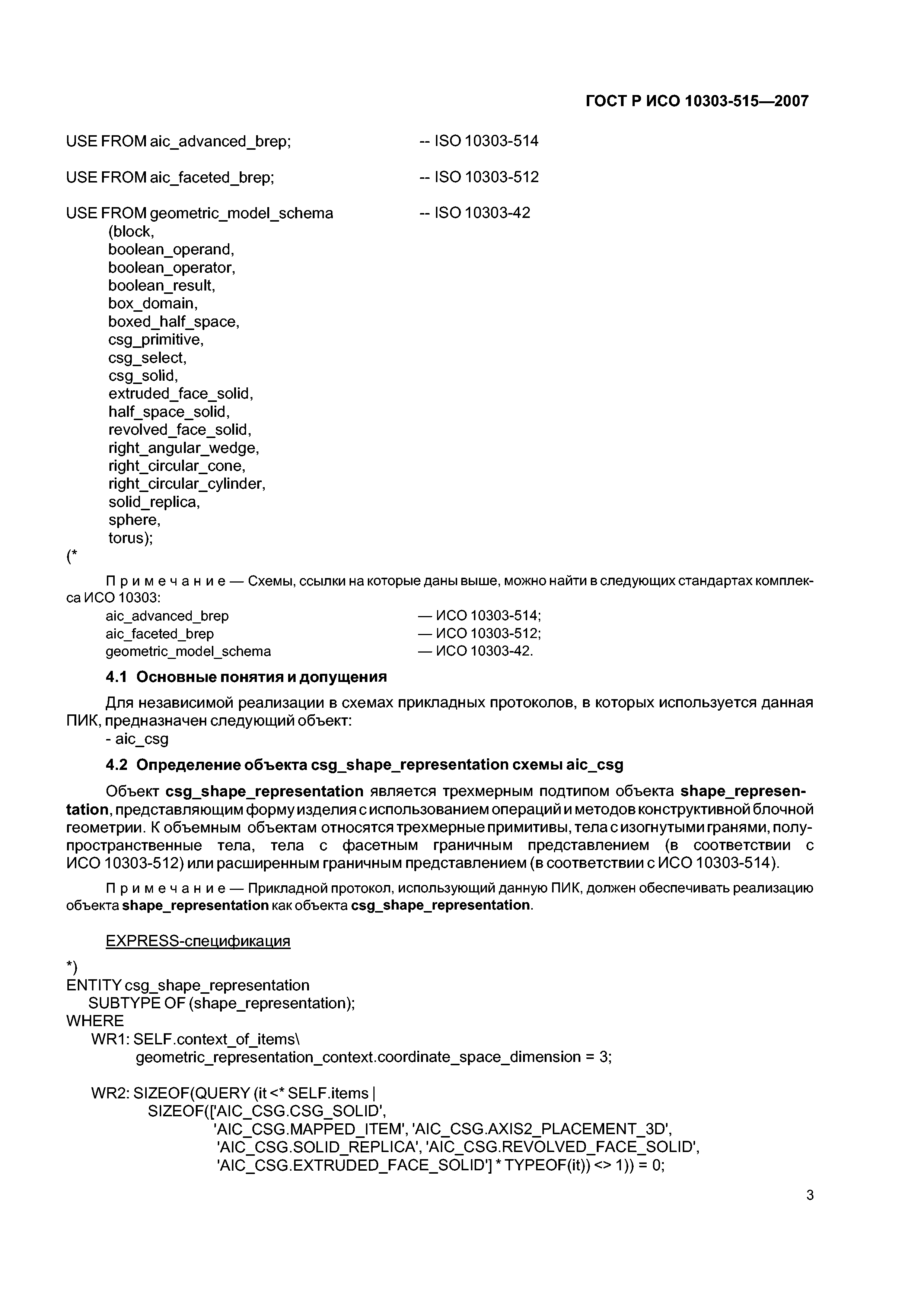

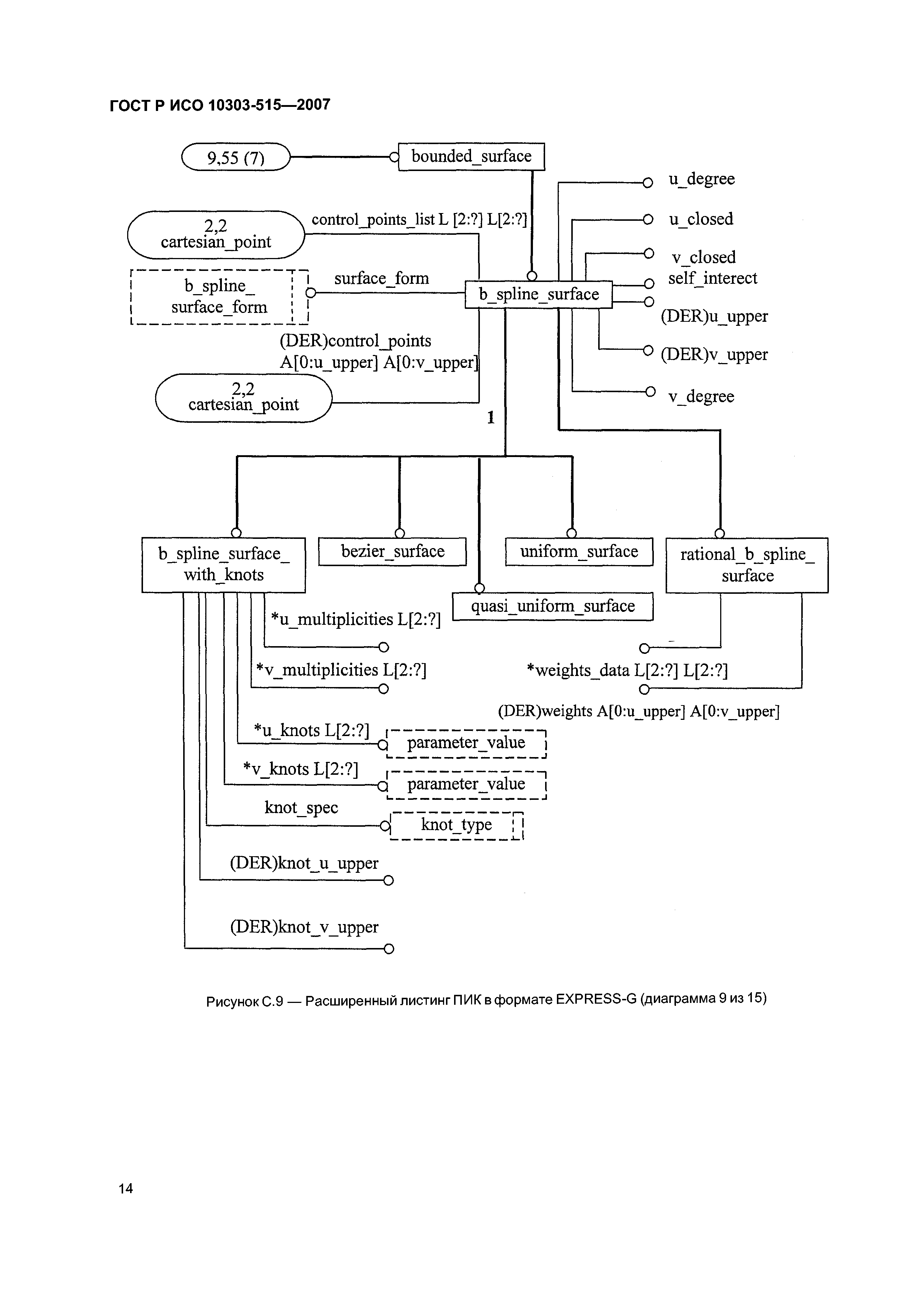

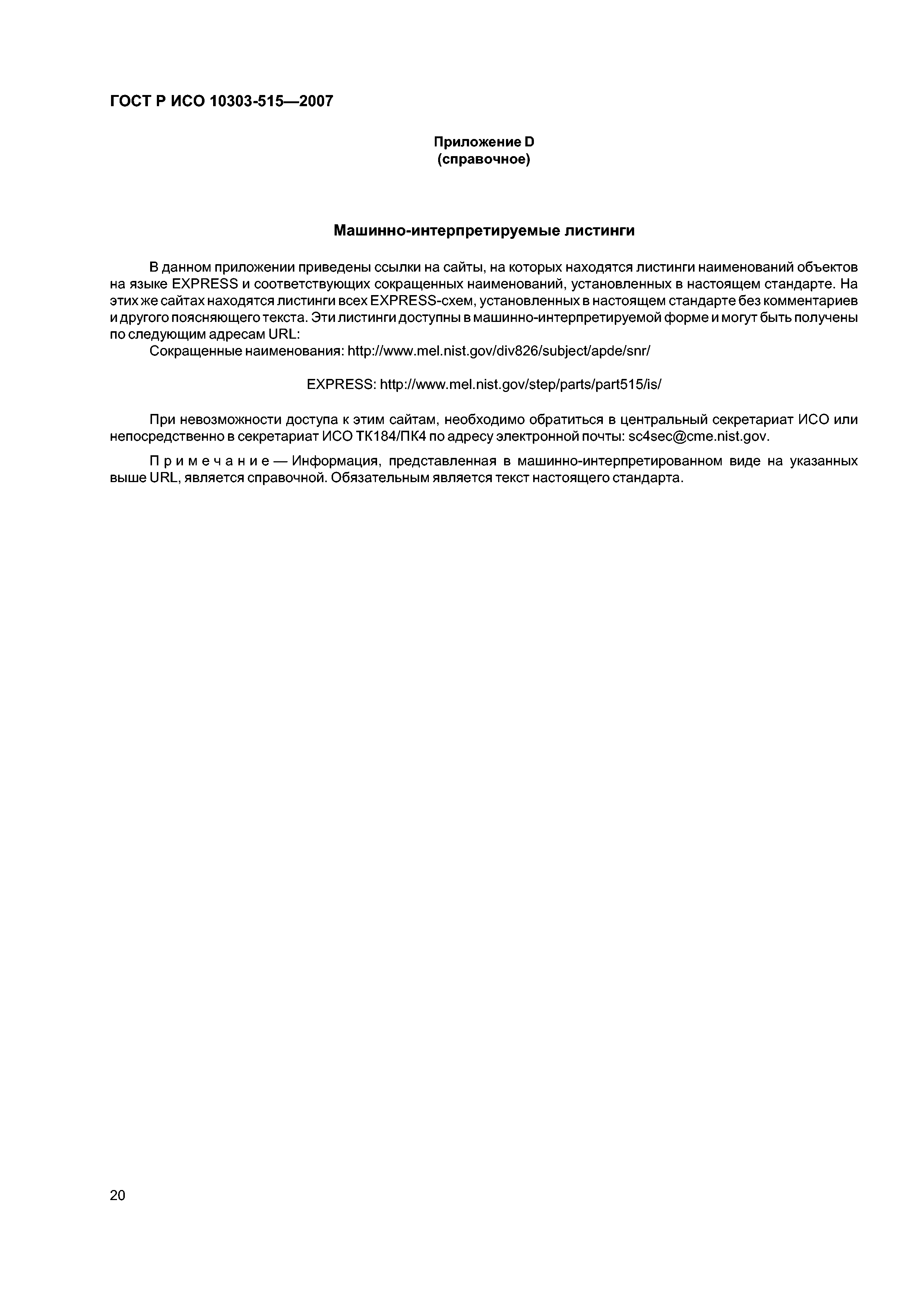

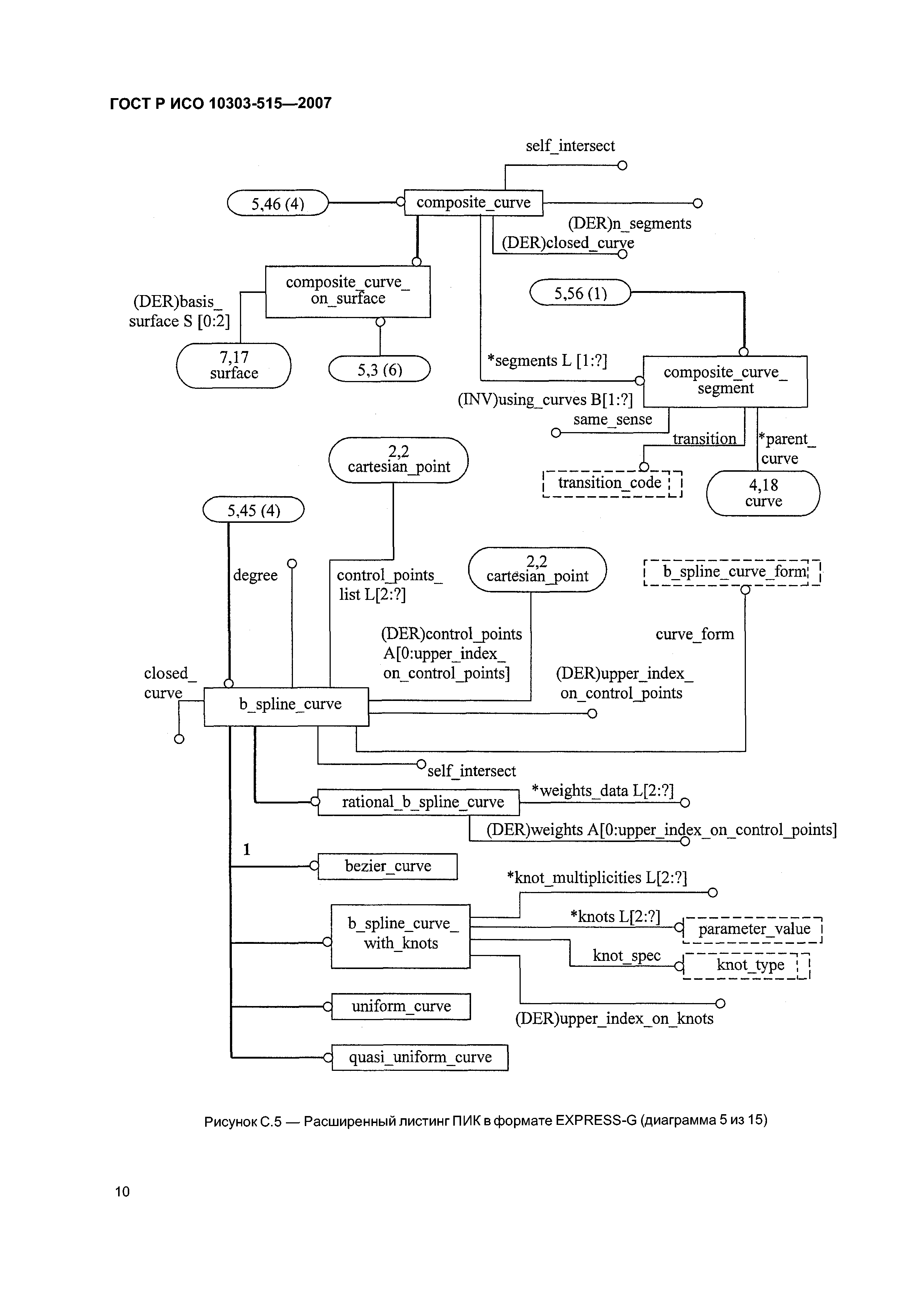

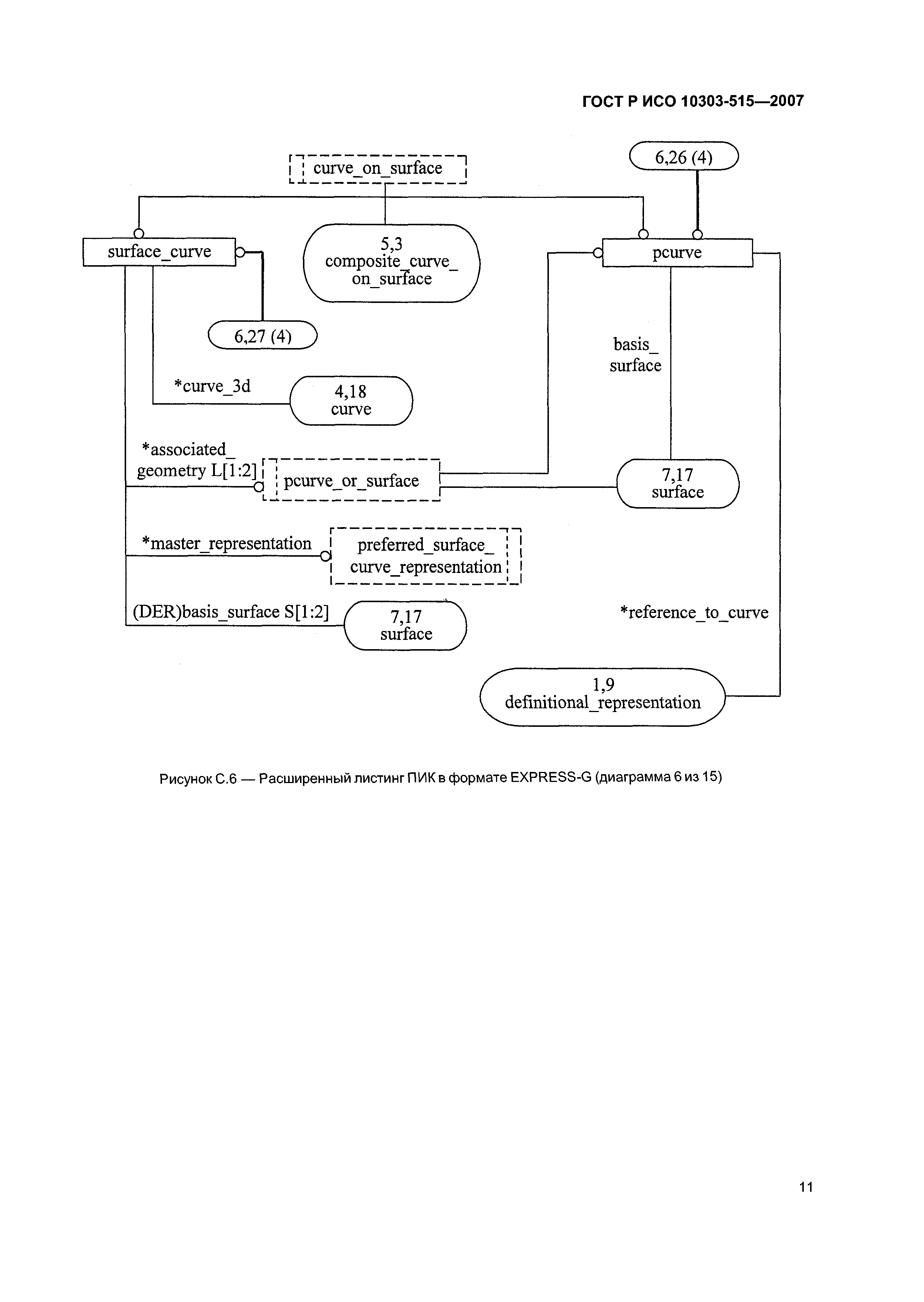

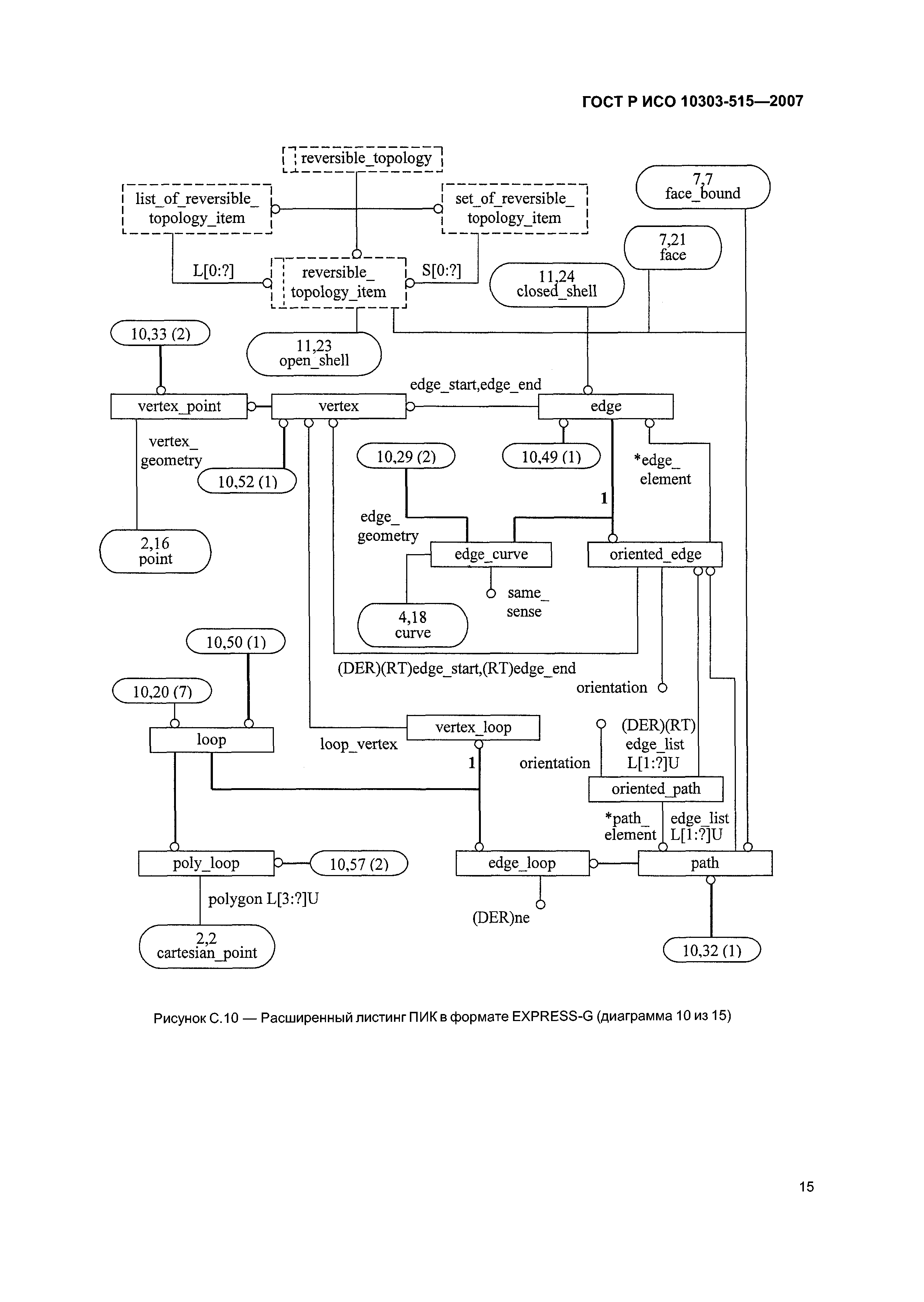

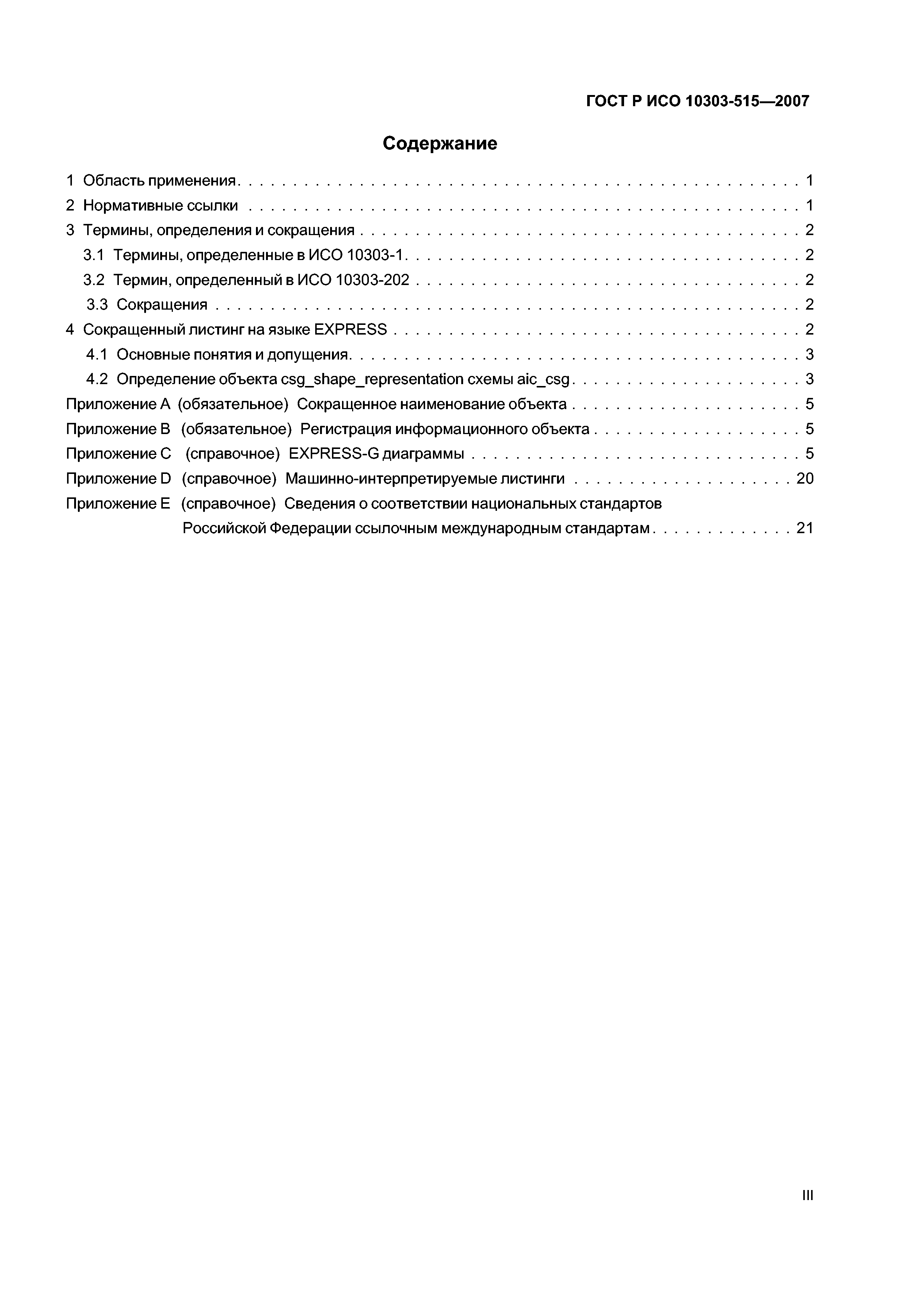

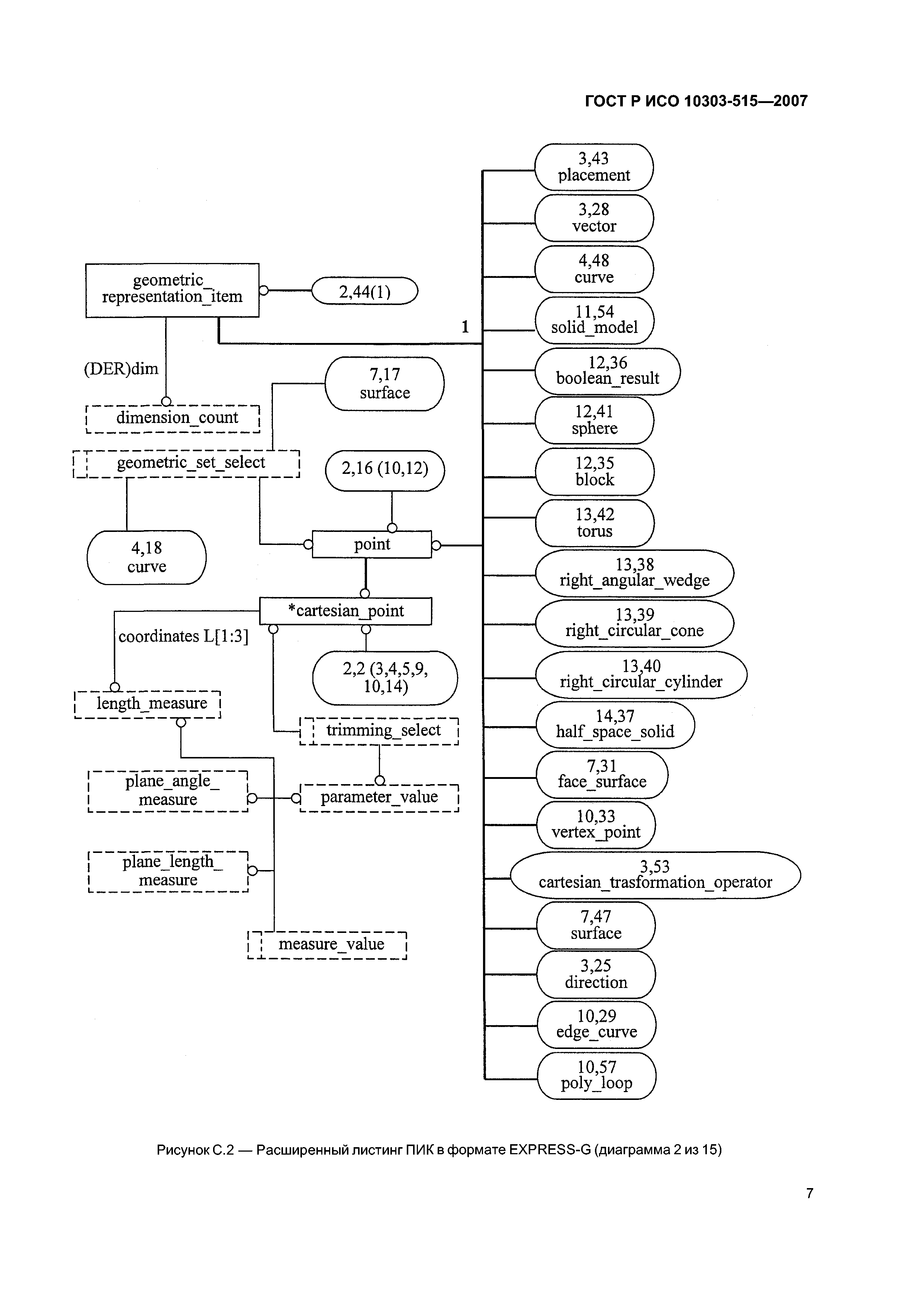

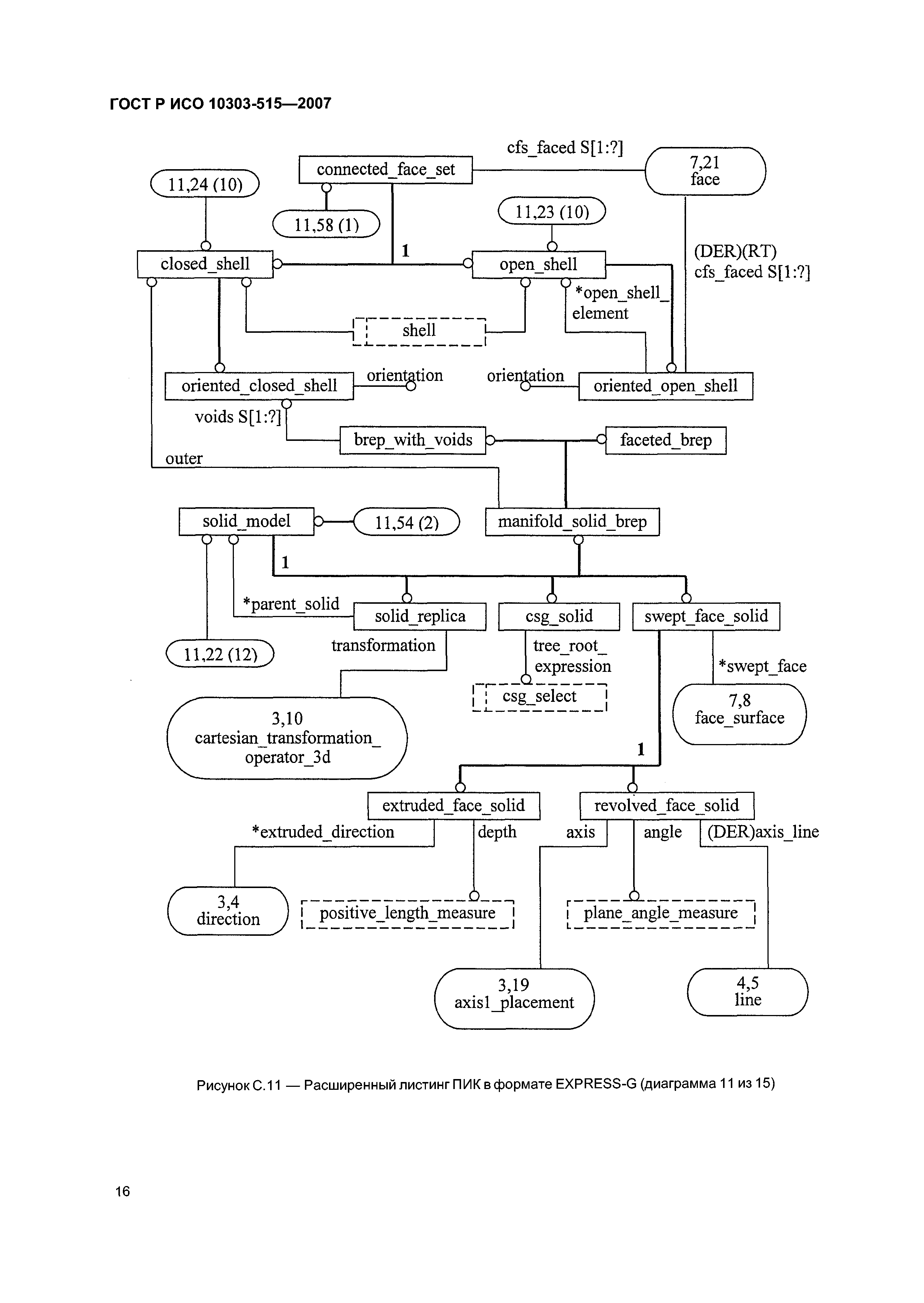

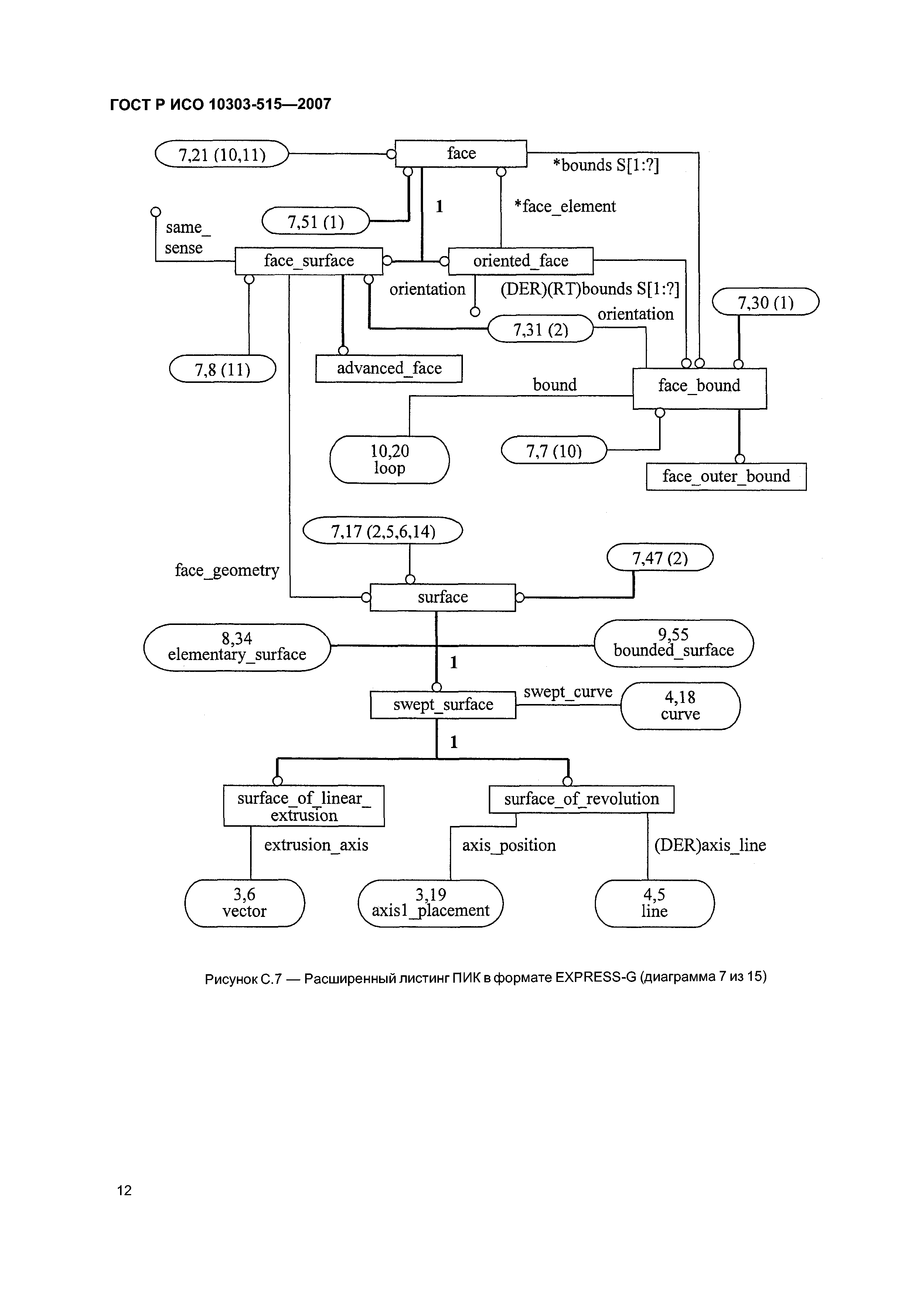

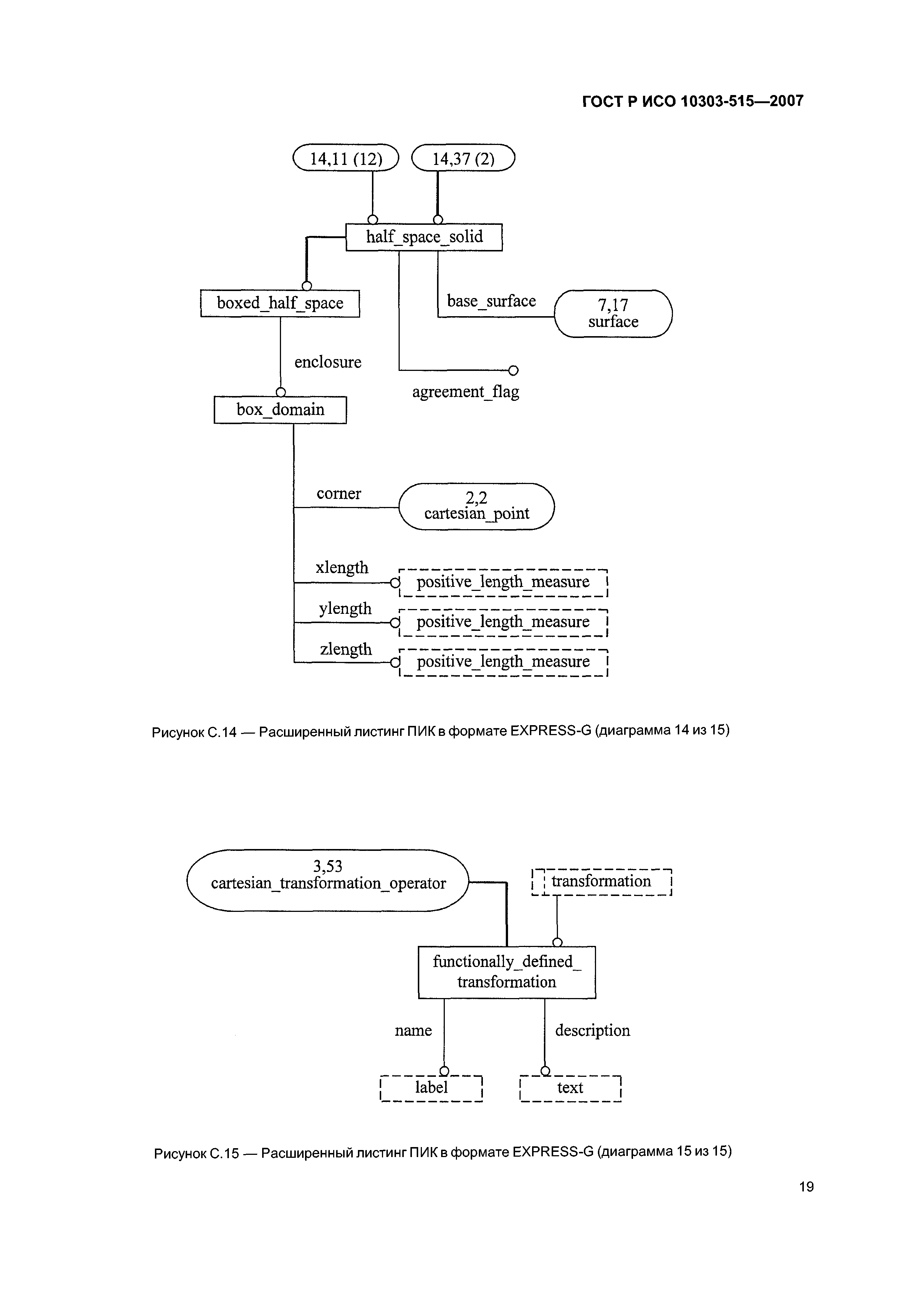

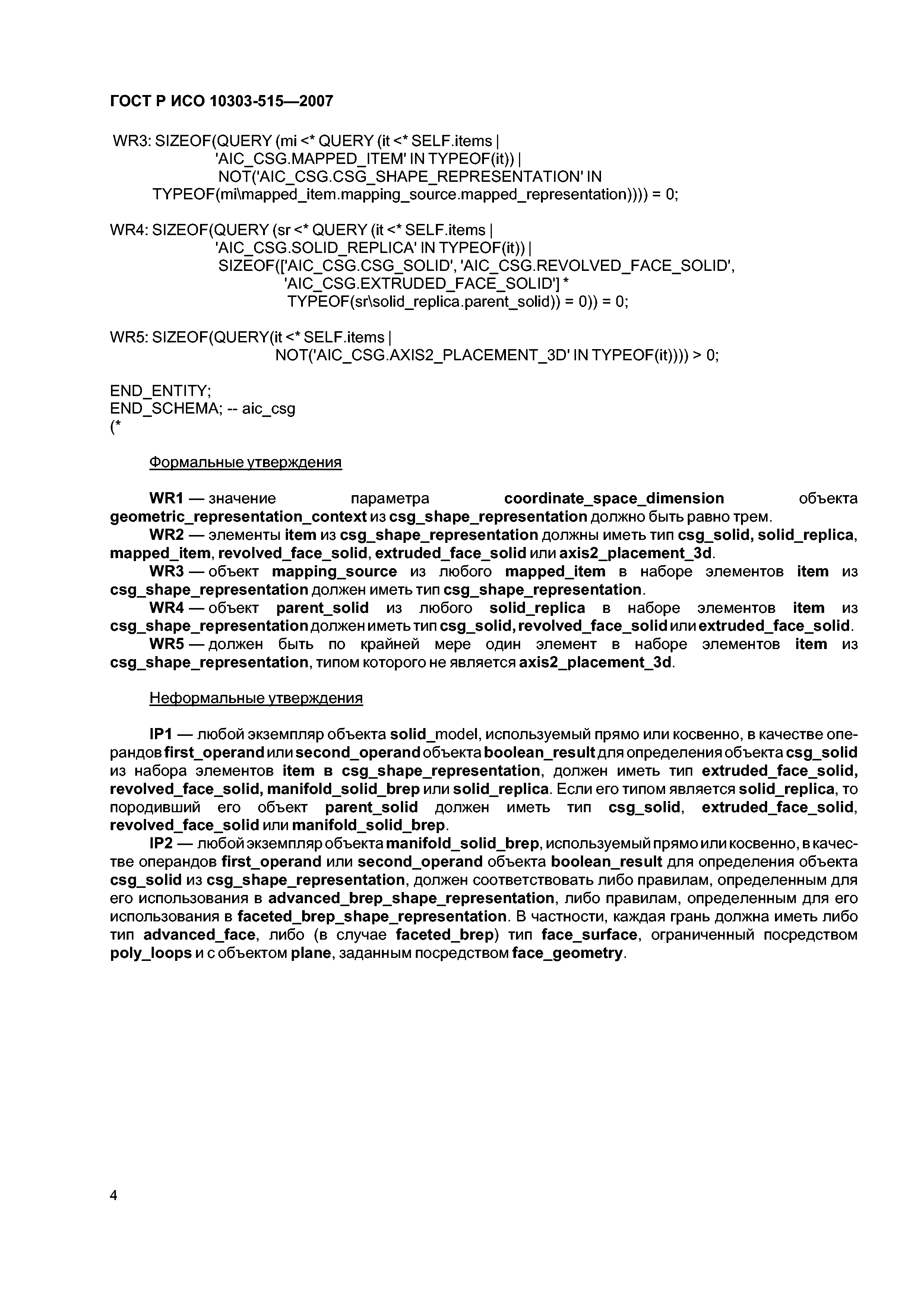

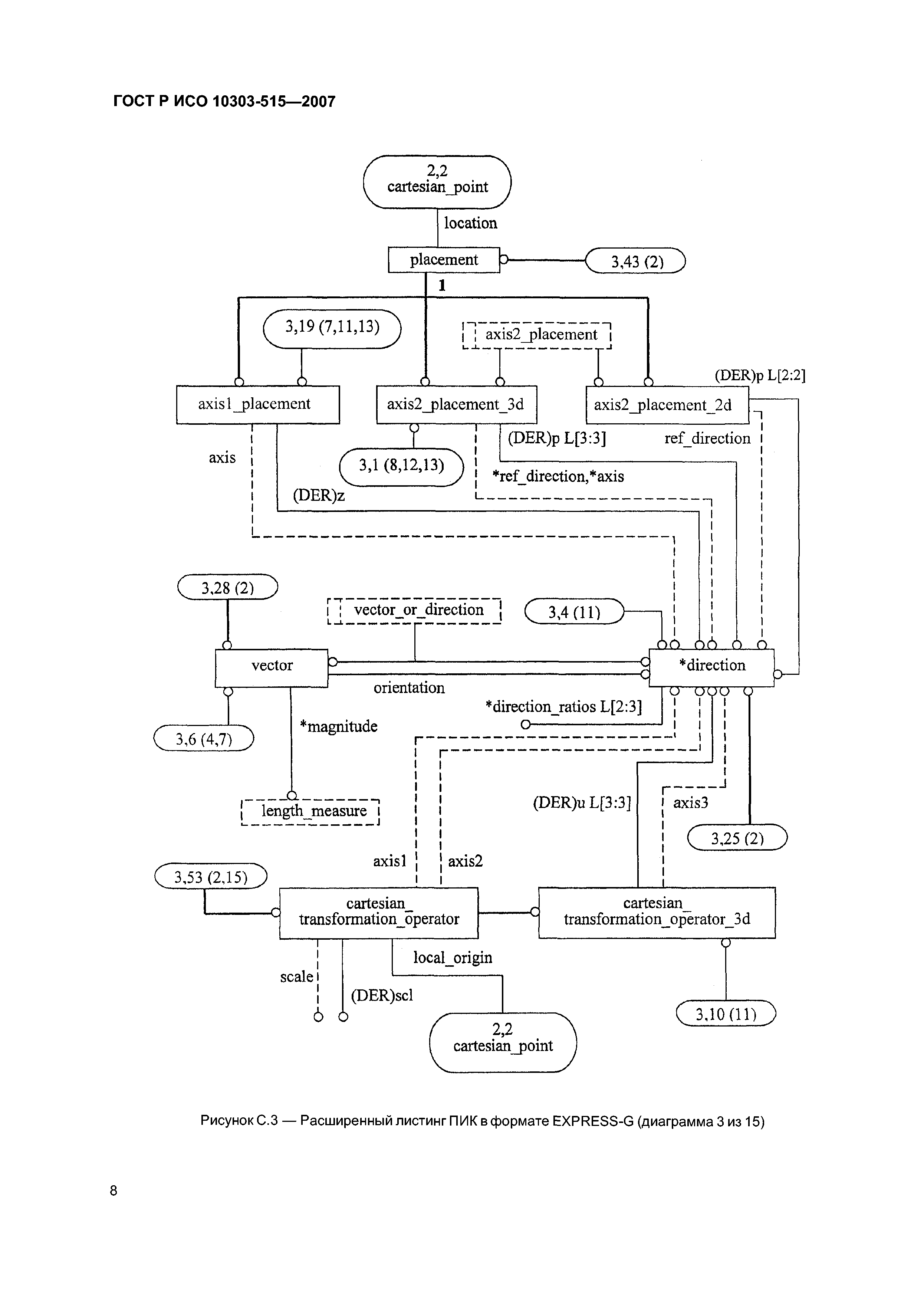

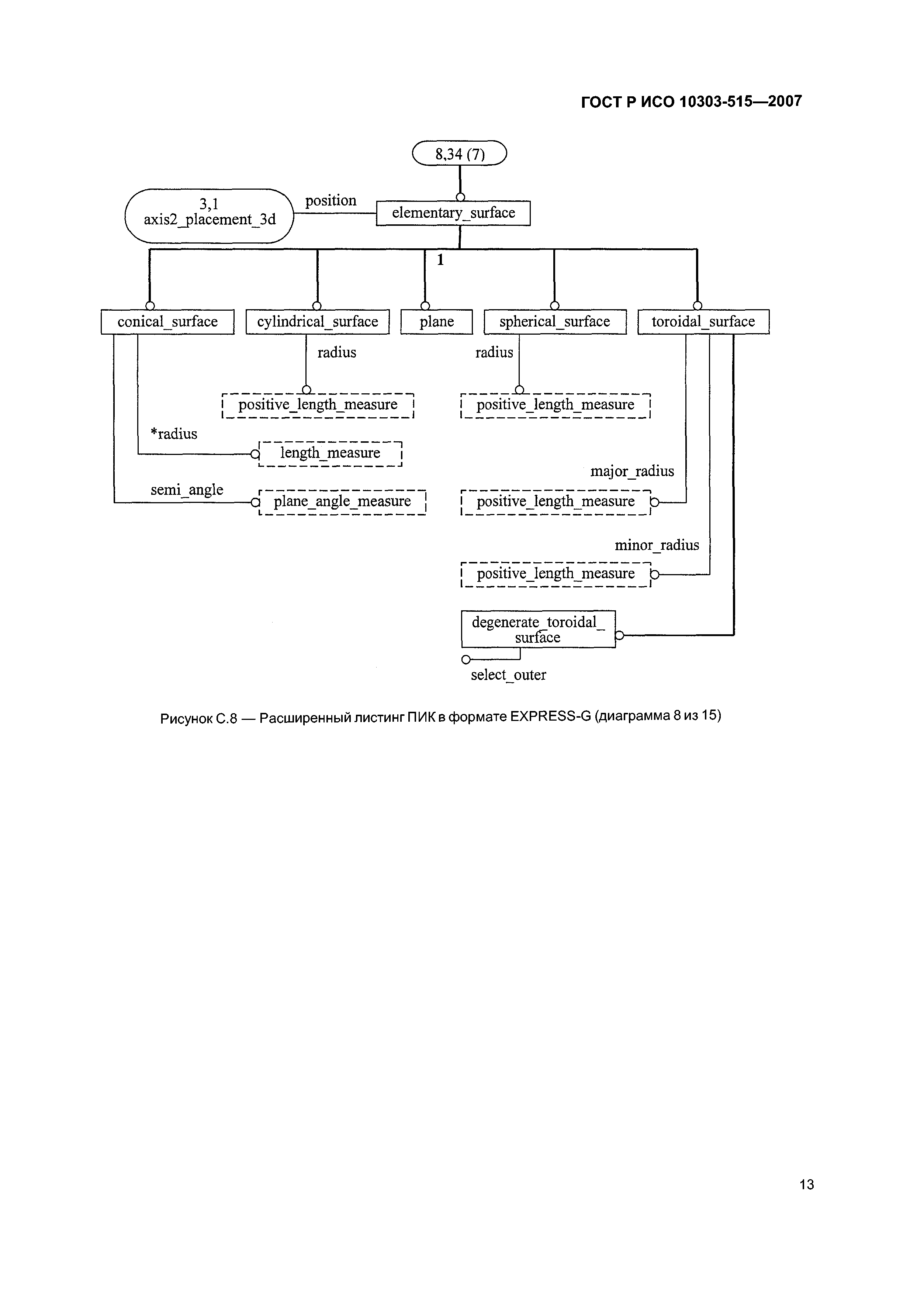

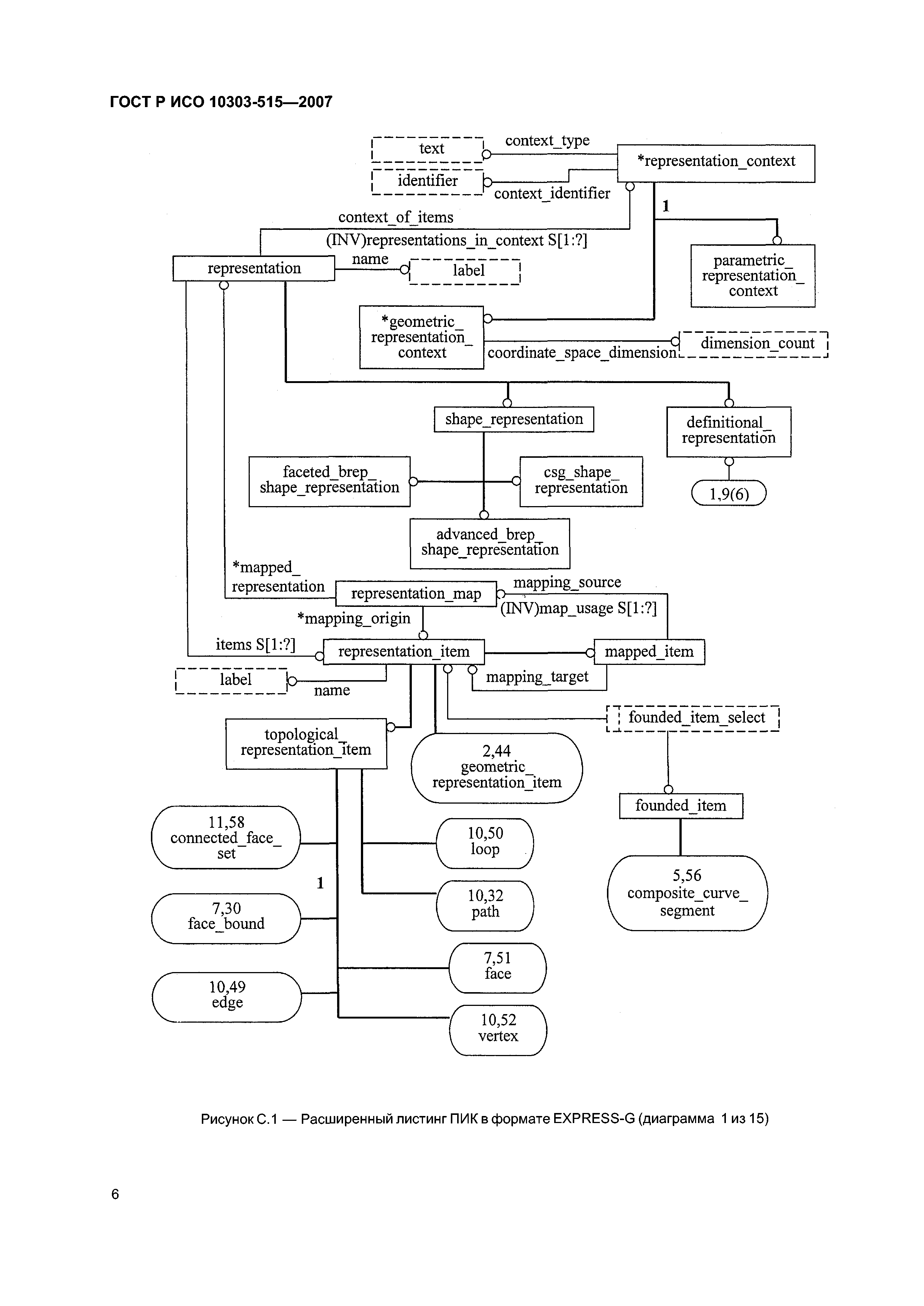

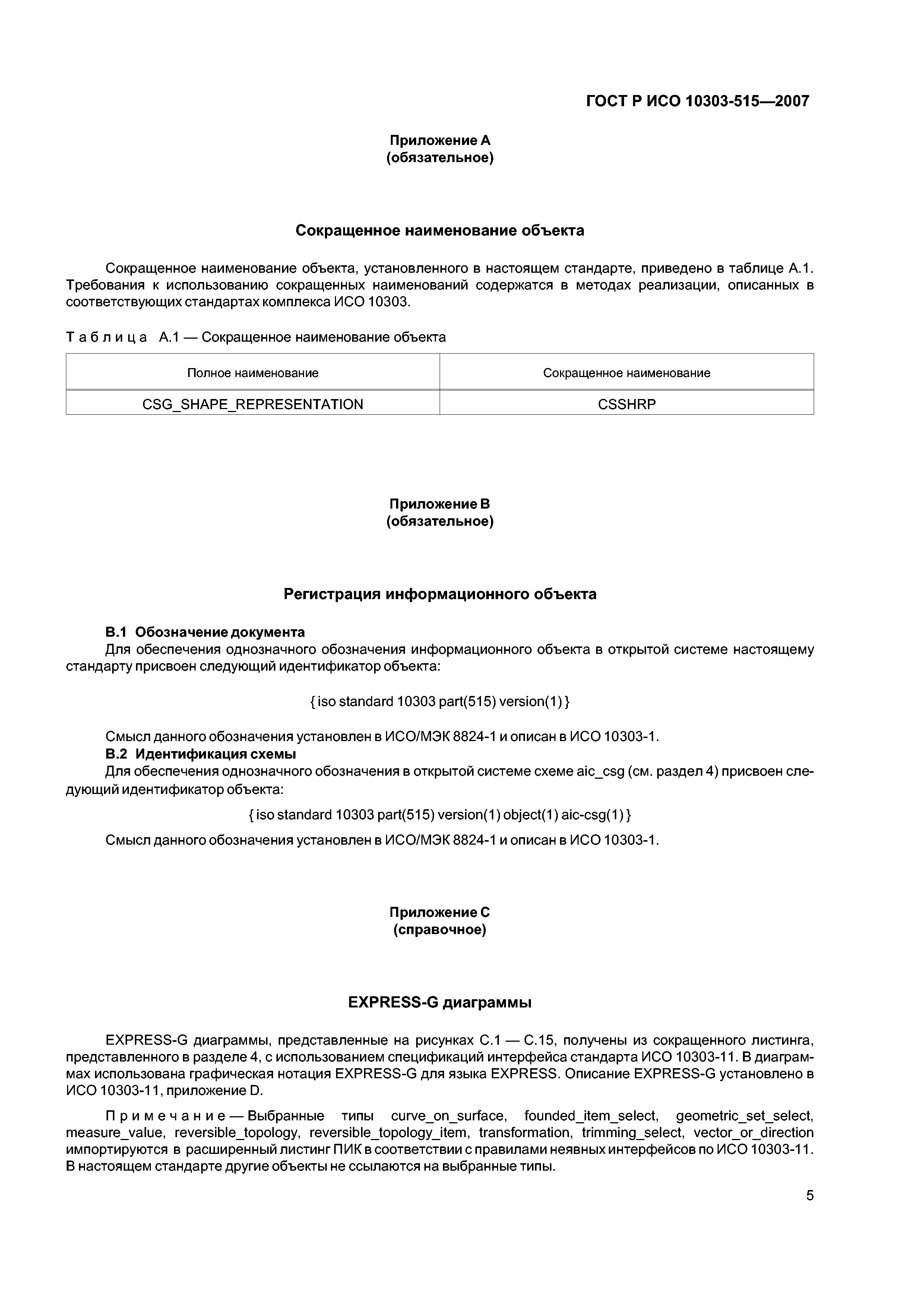

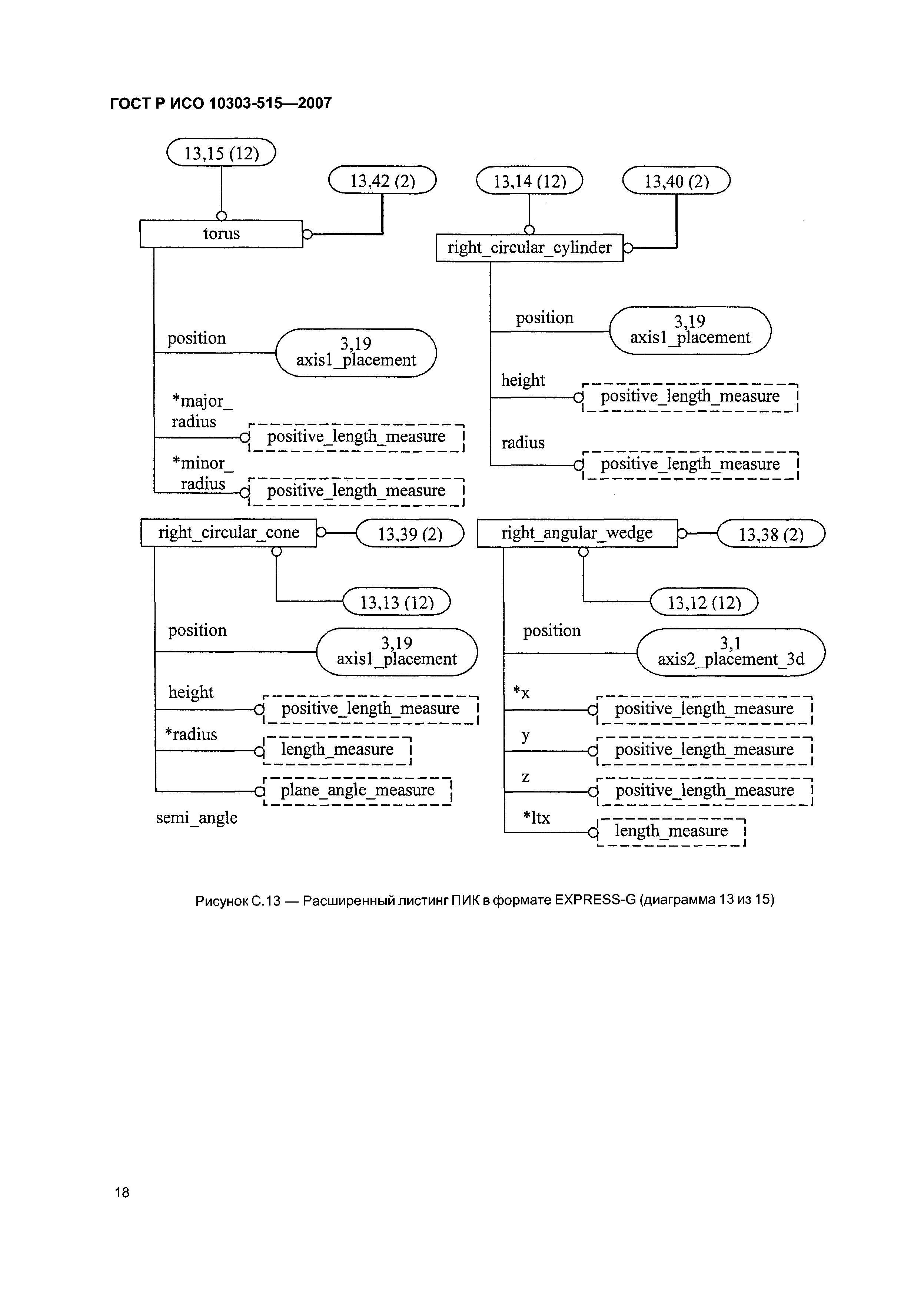

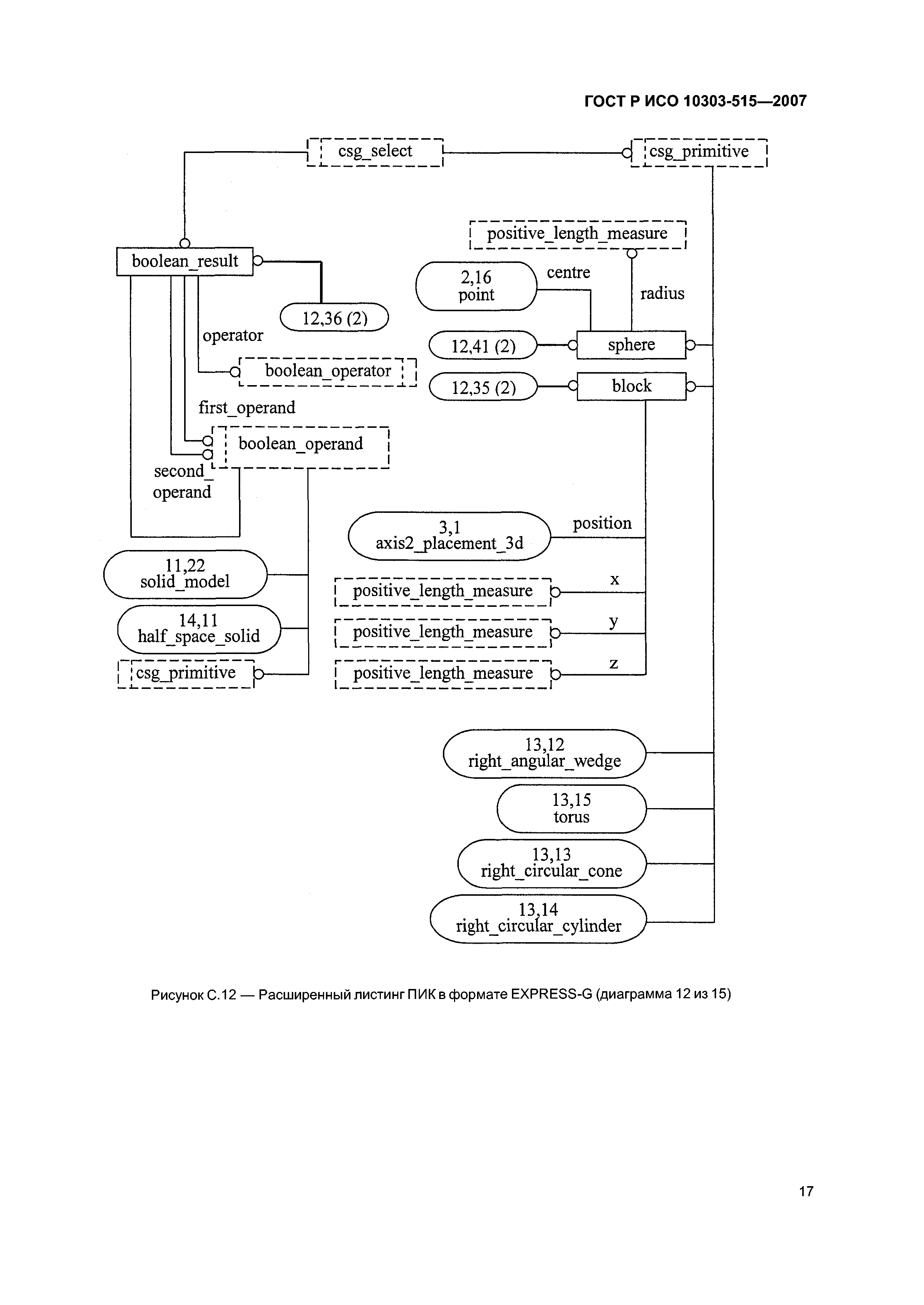

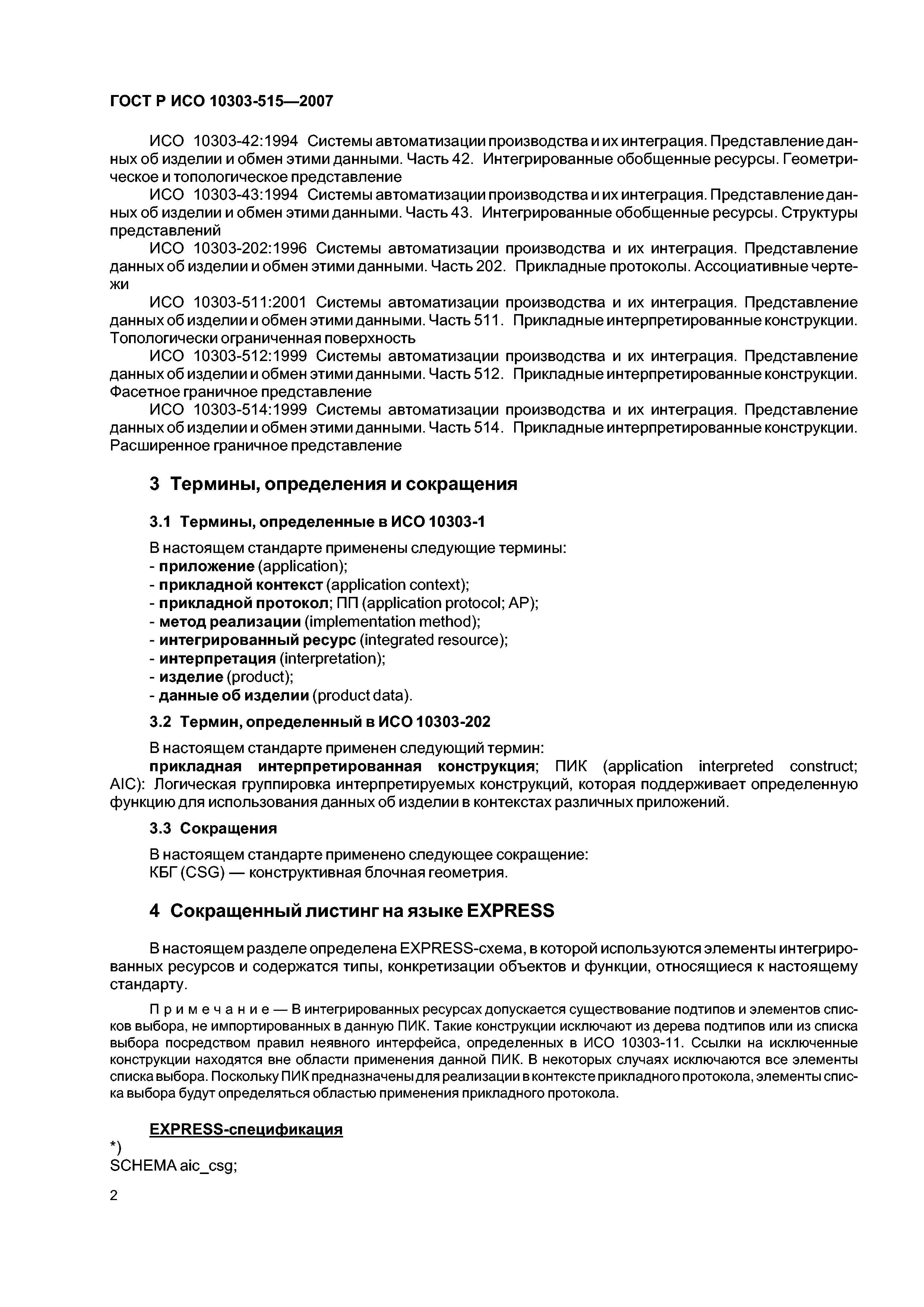

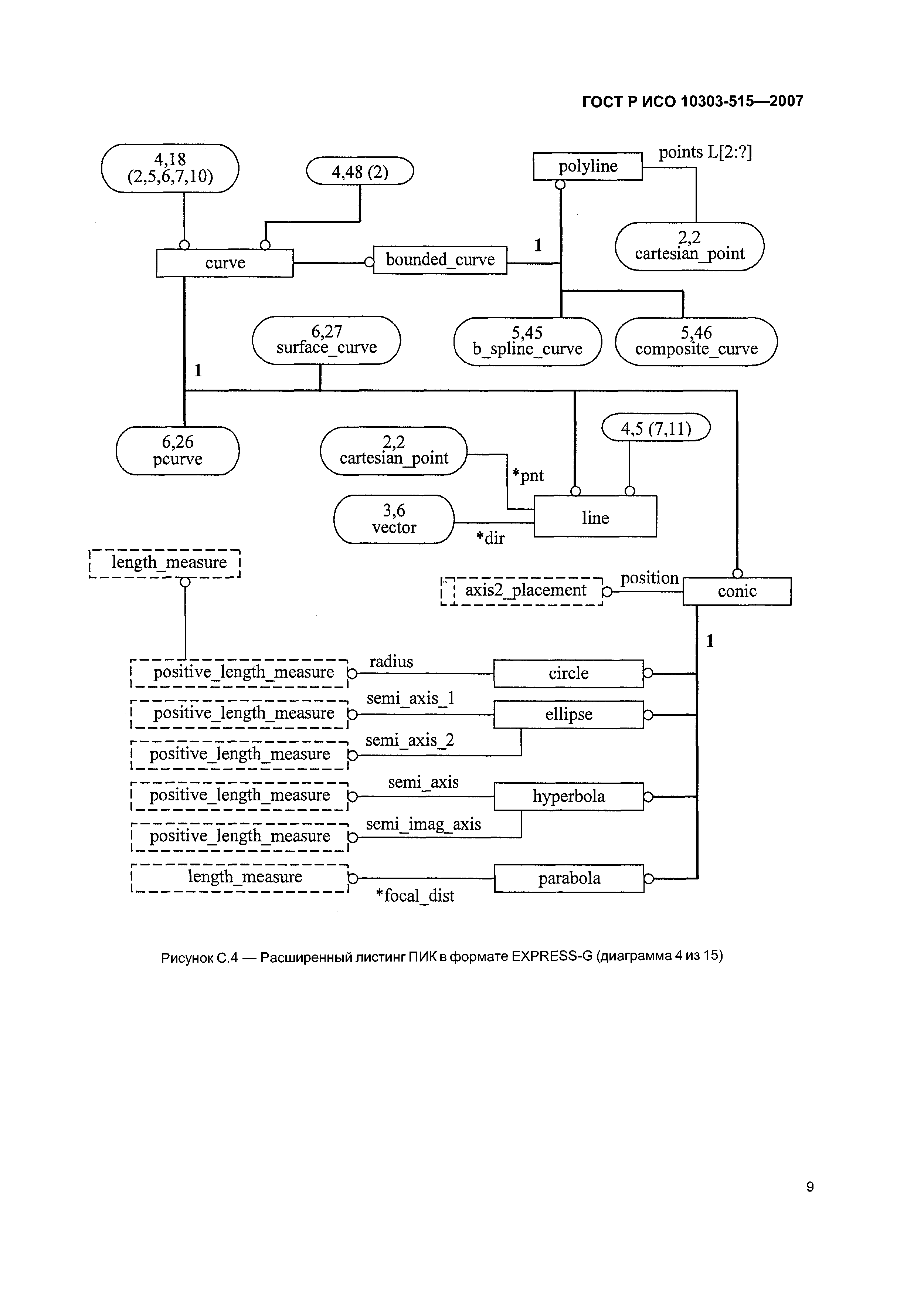

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения    3.1 Термины, определенные в ИСО 10303-1    3.2 Термин, определенный в ИСО 10303-202    3.3 Сокращения 4 Сокращенный листинг на языке EXPRESS    4.1 Основные понятия и допущения    4.2 Определение объекта csg_shape_representation схемы aic_csg Приложение А (обязательное) Сокращенное наименование объекта Приложение В (обязательное) Регистрация информационного объекта Приложение С (справочное) EXPRESS-G диаграммы Приложение D (справочное) Машинно-интерпретируемые листинги Приложение Е (справочное) Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам
Разработан:	ГНУ Центральный научно-исследовательский и опытно-конструкторский институт роботехники и технической кибернетики ТК 459 Информационная поддержка жизненного цикла изделий
Утверждён:	28.03.2007 Федеральное агентство по техническому регулированию и метрологии (37-ст)
Издан:	Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Машиностроение

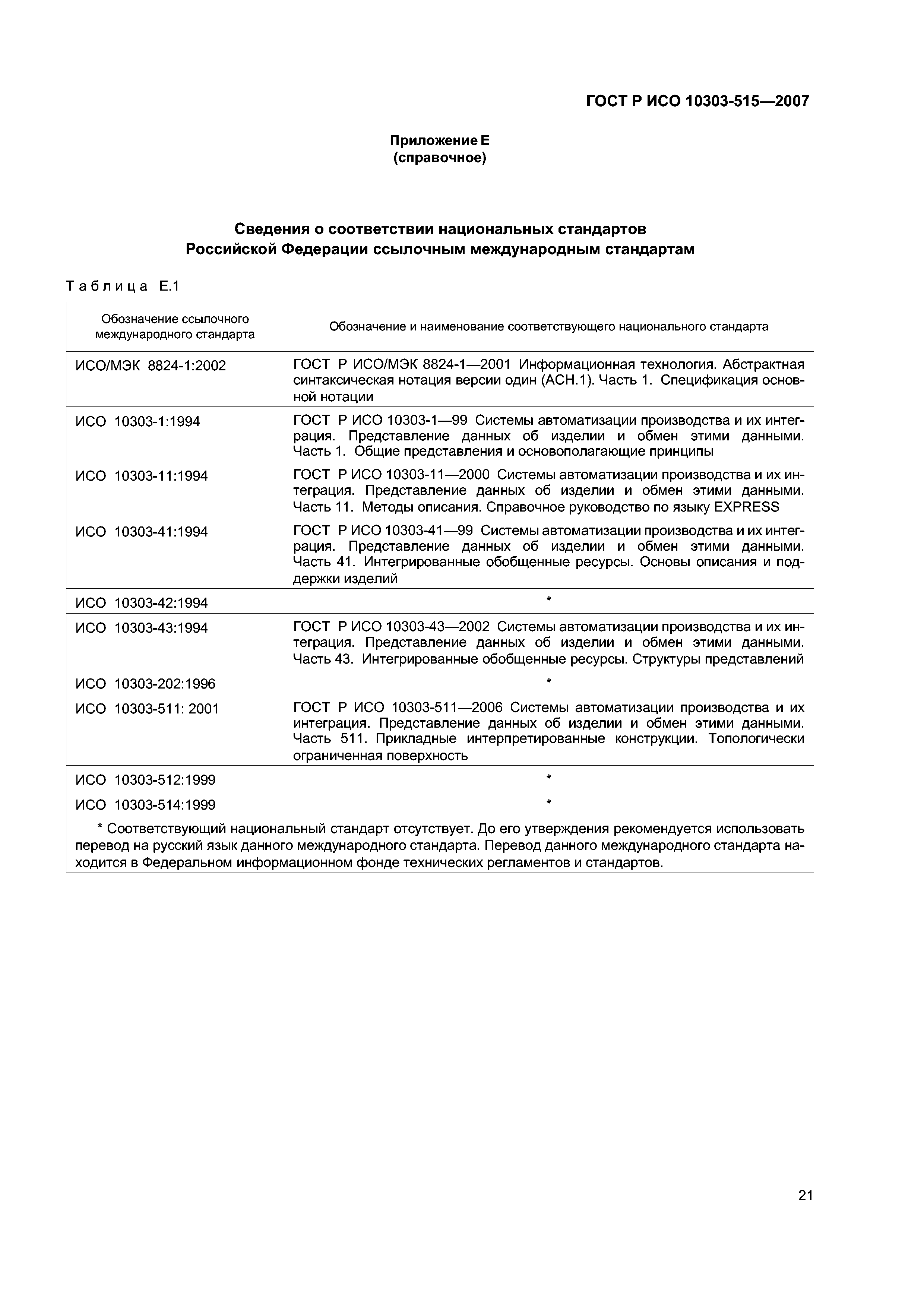

Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации» ГОСТ Р ИСО 10303-43-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений» ГОСТ Р ИСО 10303-11-2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» ГОСТ Р ИСО 10303-511-2006 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 511. Прикладные интерпретированные конструкции. Топологически ограниченная поверхность» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р ИСО 10303-41-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий» Федеральный закон 184-ФЗ «О техническом регулировании»
