Скачать ГОСТ Р ИСО 10303-514-2007 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 514. Прикладные интерпретированные конструкции. Расширенное граничное представление

Дата актуализации: 10.08.2017

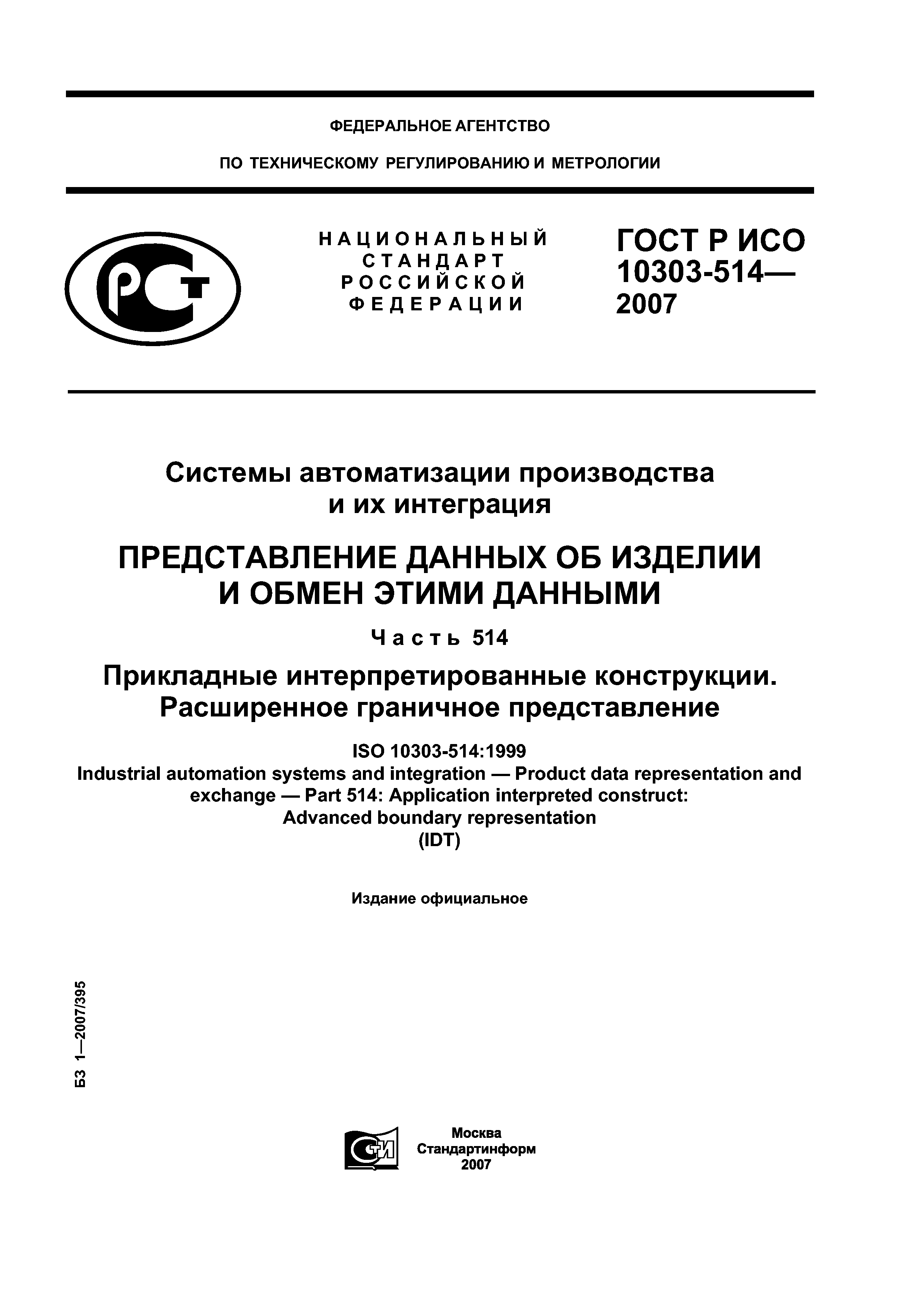

ГОСТ Р ИСО 10303-514-2007

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 514. Прикладные интерпретированные конструкции. Расширенное граничное представление

Обозначение:	ГОСТ Р ИСО 10303-514-2007
Обозначение англ:	GOST R ISO 10303-514-2007
Статус:	действует
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 514. Прикладные интерпретированные конструкции. Расширенное граничное представление
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 514. Application interpreted constructions. Advanced boundary representation
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.2007

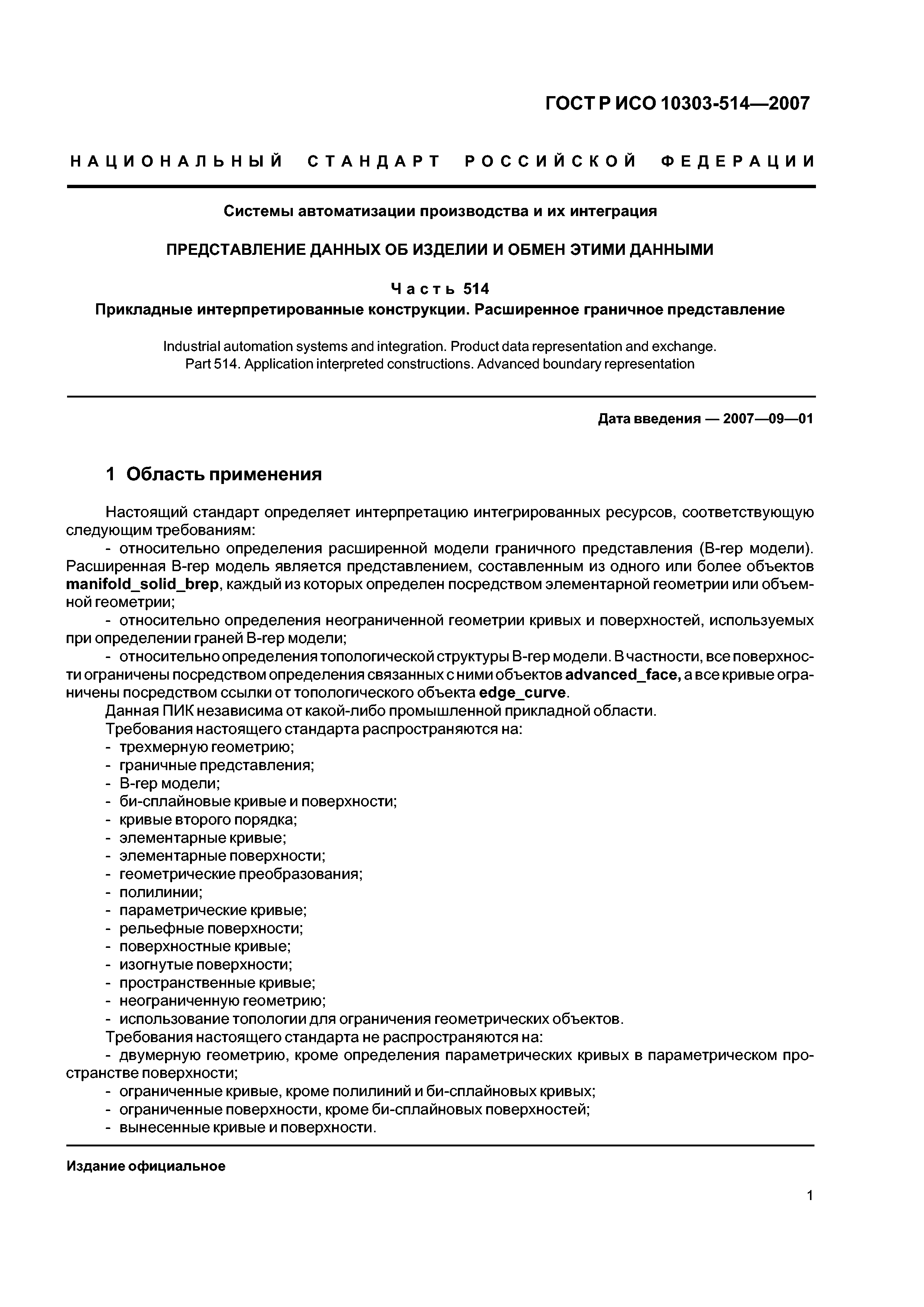

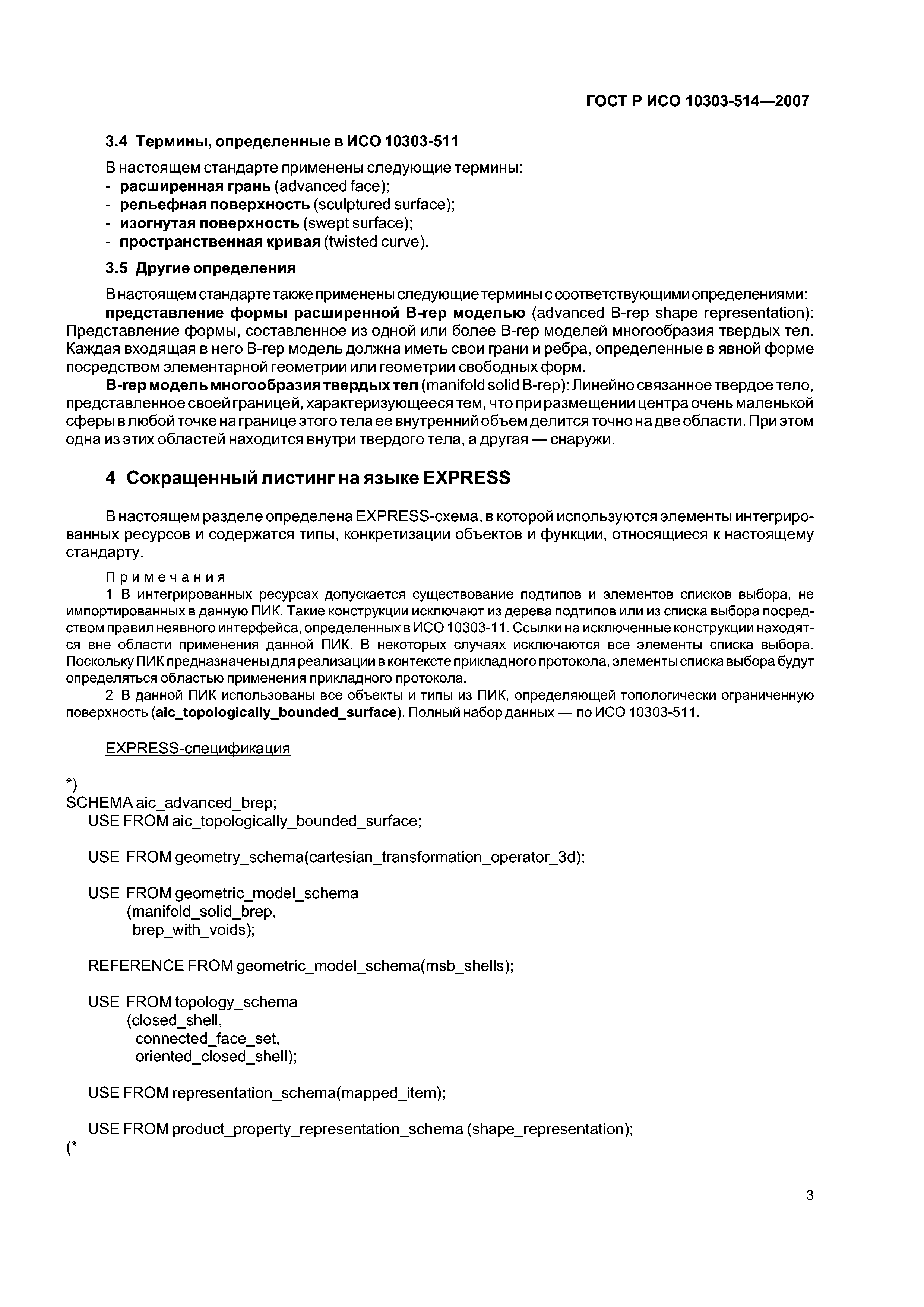

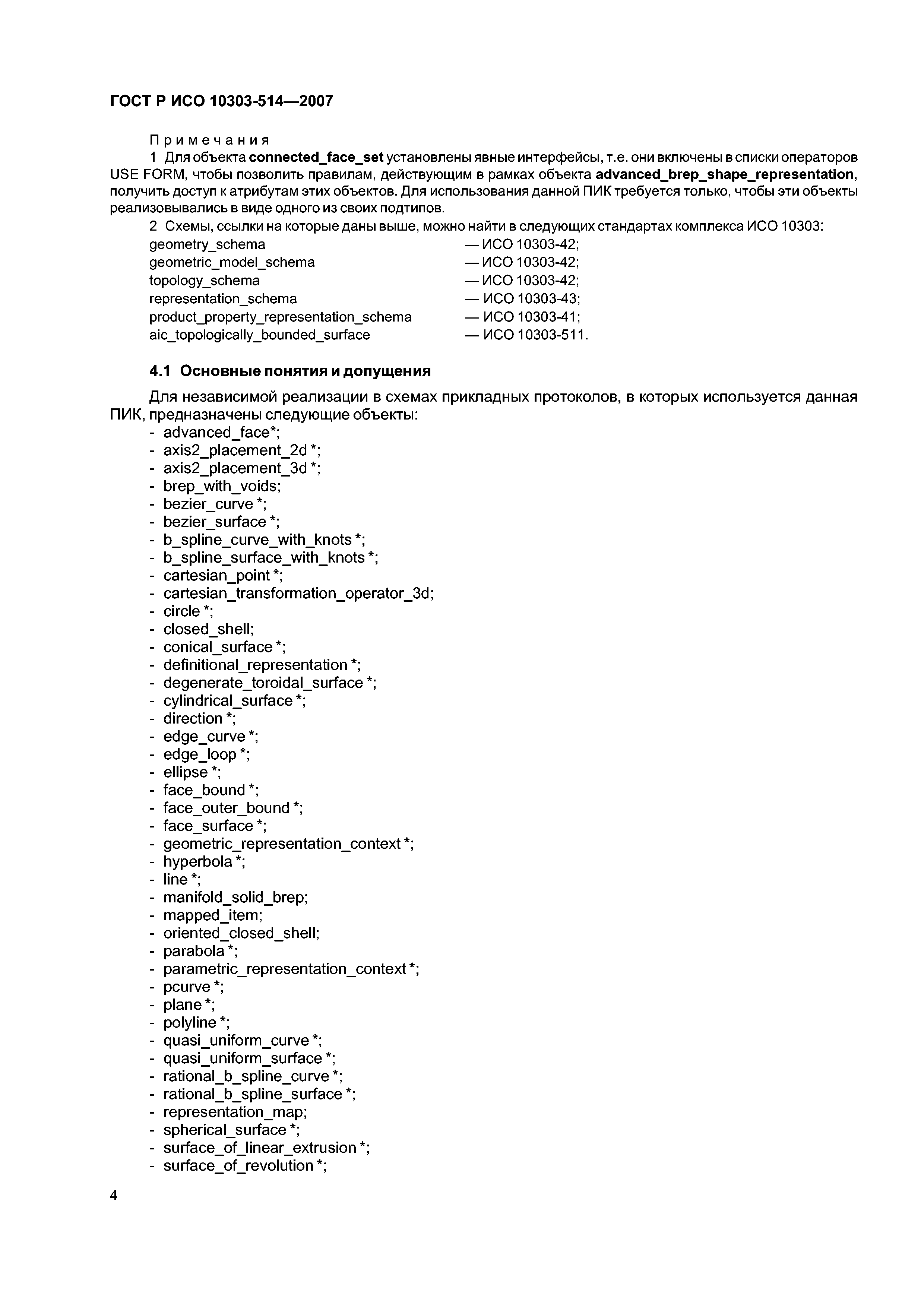

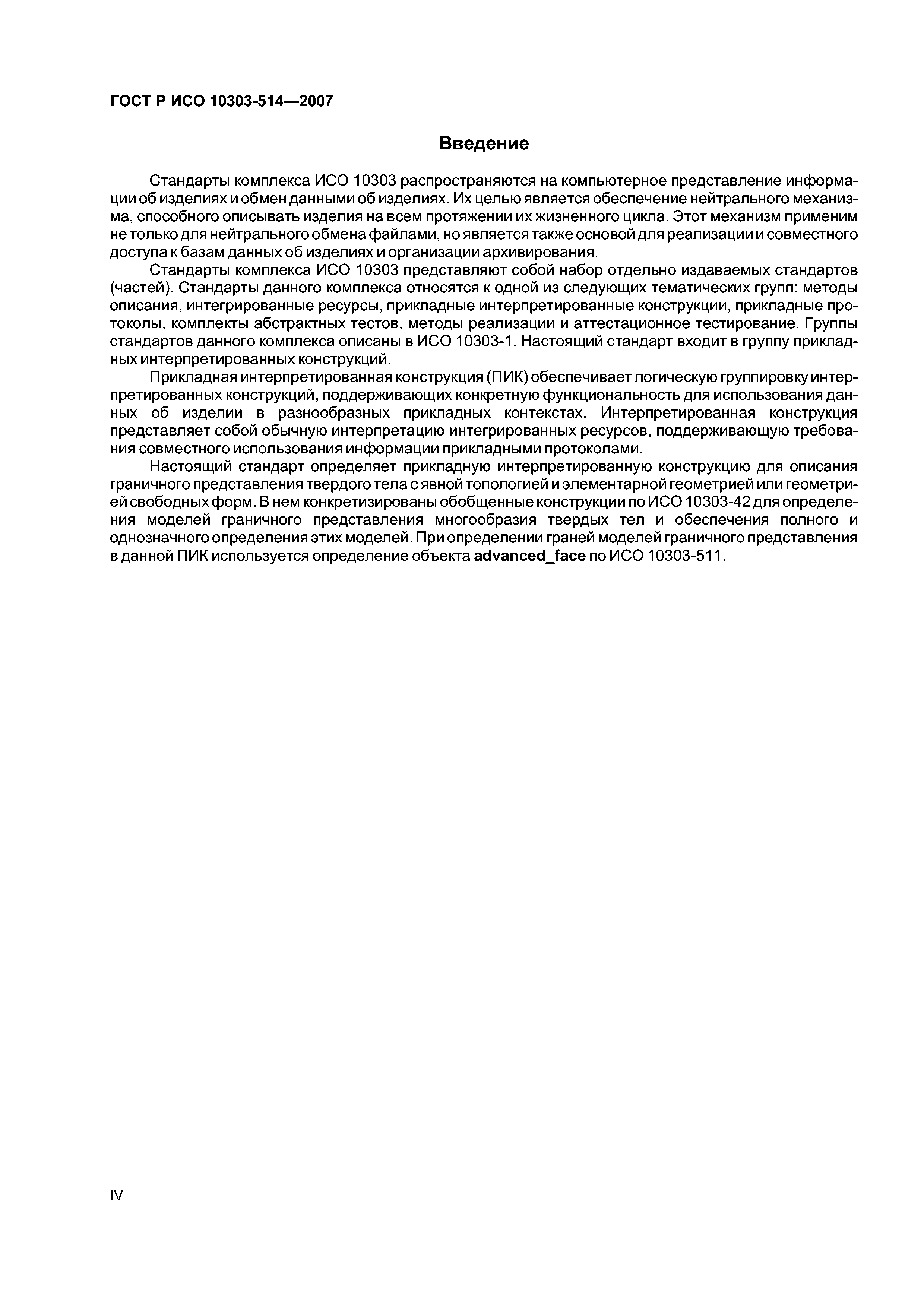

Область применения:	Стандарт определяет интерпретацию интегрированных ресурсов, соответствующую следующим требованиям: - относительно определения расширенной модели граничного представления (В-rep модели). Расширенная В-rep модель является представлением, составленным из одного или более объектов manifold_solid_brep, каждый из которых определен посредством элементарной геометрии или объемной геометрии; - относительно определения неограниченной геометрии кривых и поверхностей, используемых при определении граней В-rep модели; - относительно определения топологической структуры В-rep модели. В частности, все поверхности ограничены посредством определения связанных с ними объектов advanced_face, а все кривые ограничены посредством ссылки от топологического объекта edge_curve. Данная ПИК независима от какой-либо промышленной прикладной области. Требования настоящего стандарта распространяются на: - трехмерную геометрию; - граничные представления; - В-rep модели; - би-сплайновые кривые и поверхности; - кривые второго порядка; - элементарные кривые; - элементарные поверхности; - геометрические преобразования; - полилинии; - параметрические кривые; - рельефные поверхности; - поверхностные кривые; - изогнутые поверхности; - пространственные кривые; - неограниченную геометрию; - использование топологии для ограничения геометрических объектов. Требования настоящего стандарта не распространяются на: - двумерную геометрию, кроме определения параметрических кривых в параметрическом пространстве поверхности; - ограниченные кривые, кроме полилиний и би-сплайновых кривых; - ограниченные поверхности, кроме би-сплайновых поверхностей; - вынесенные кривые и поверхности.

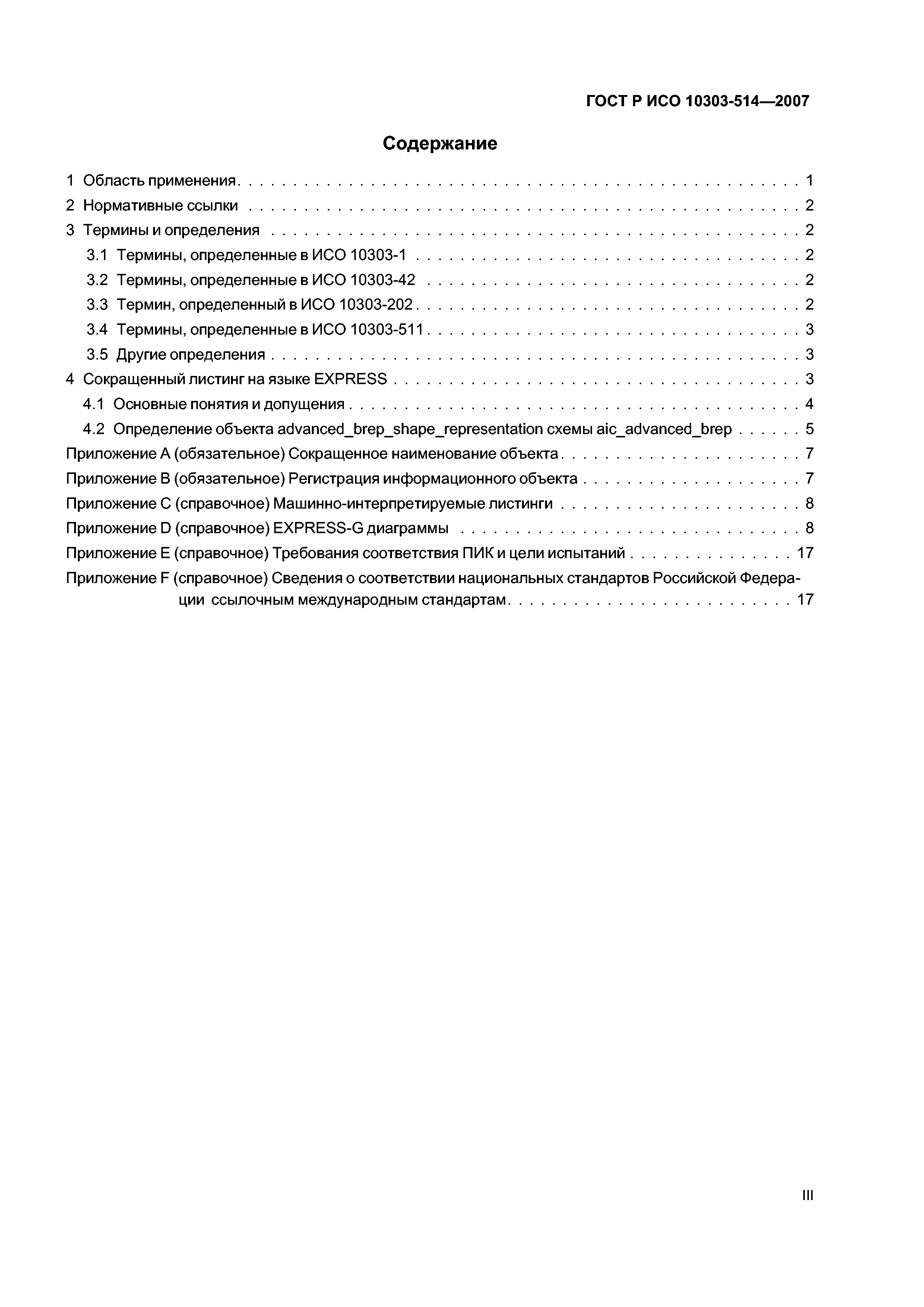

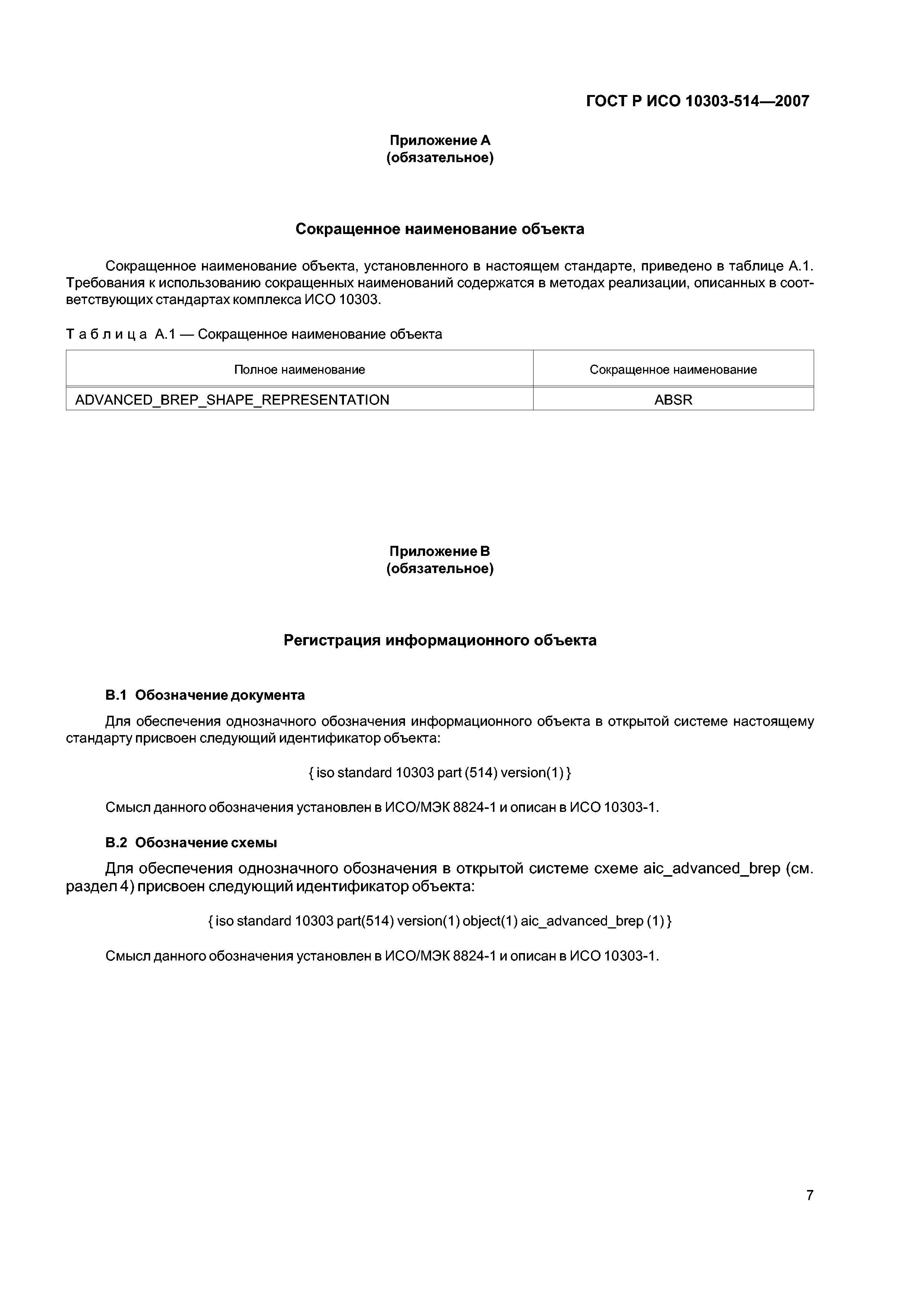

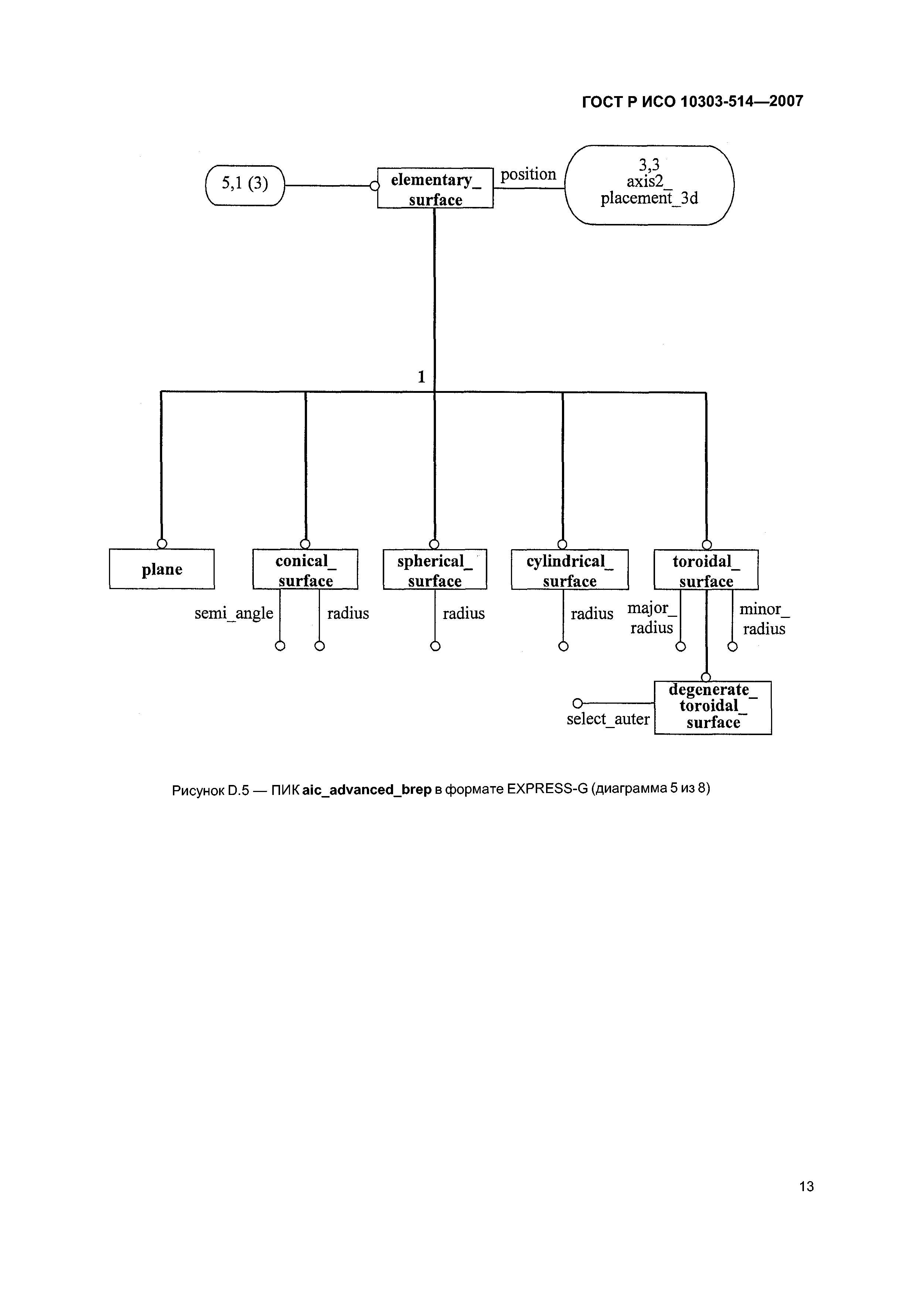

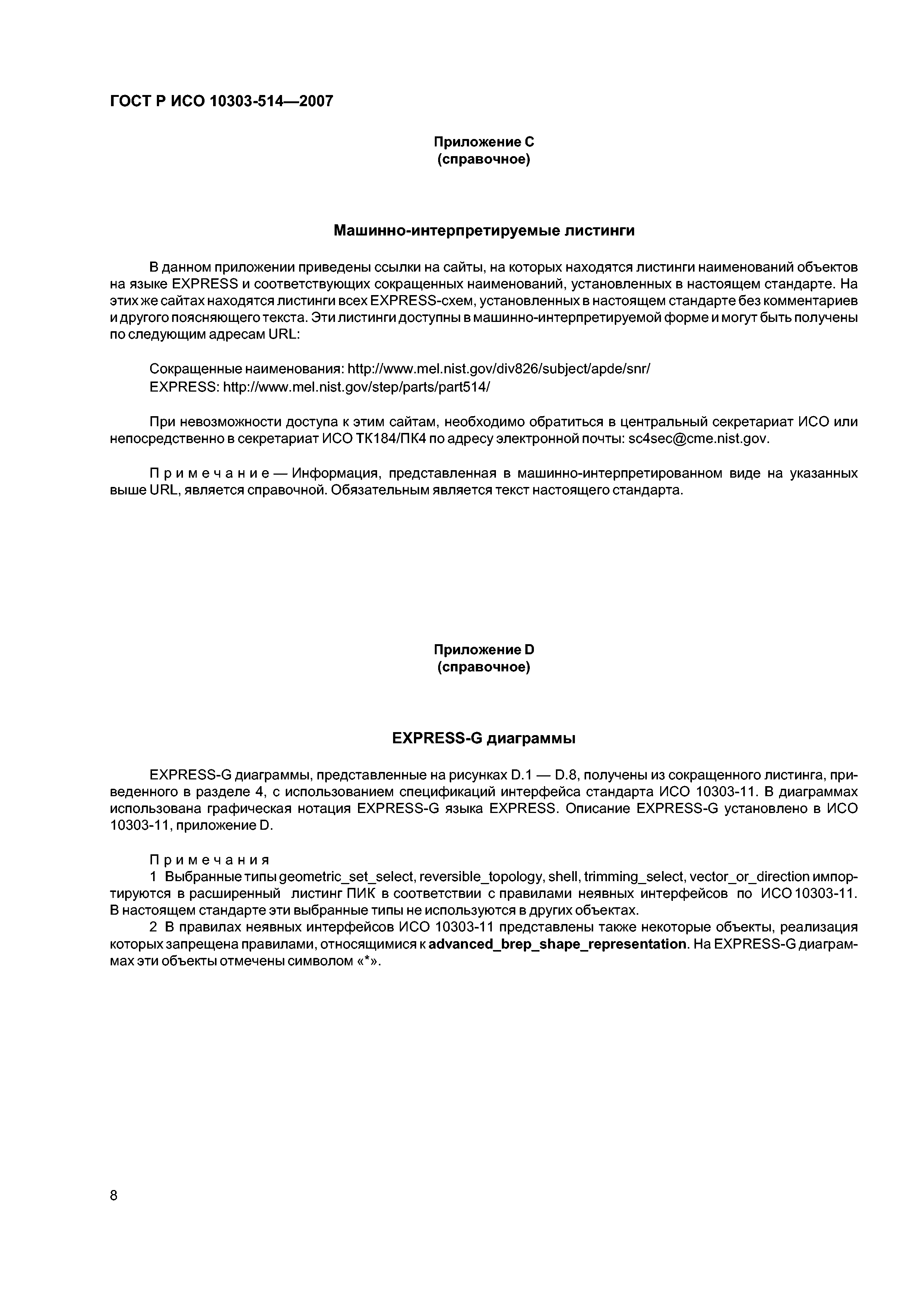

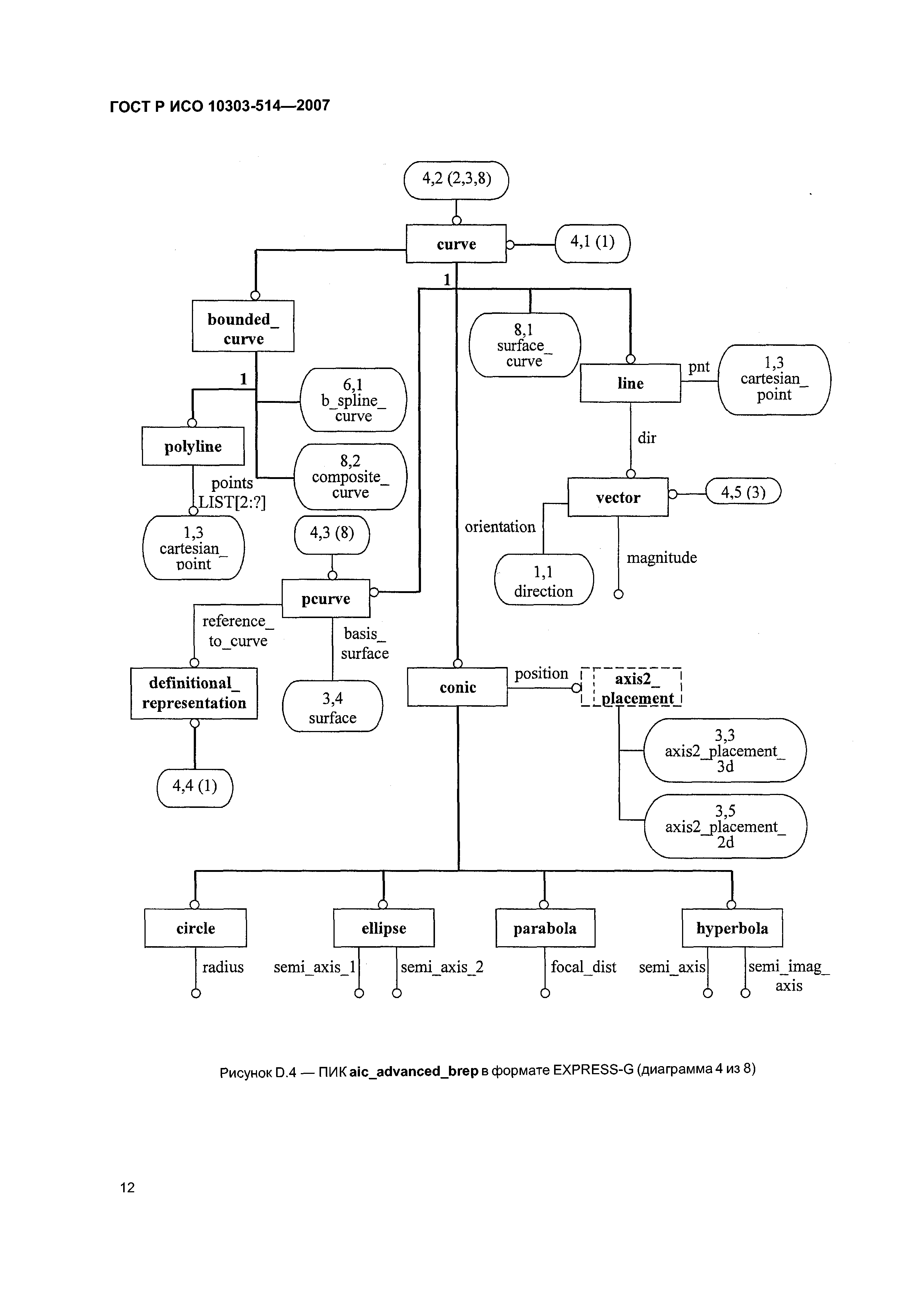

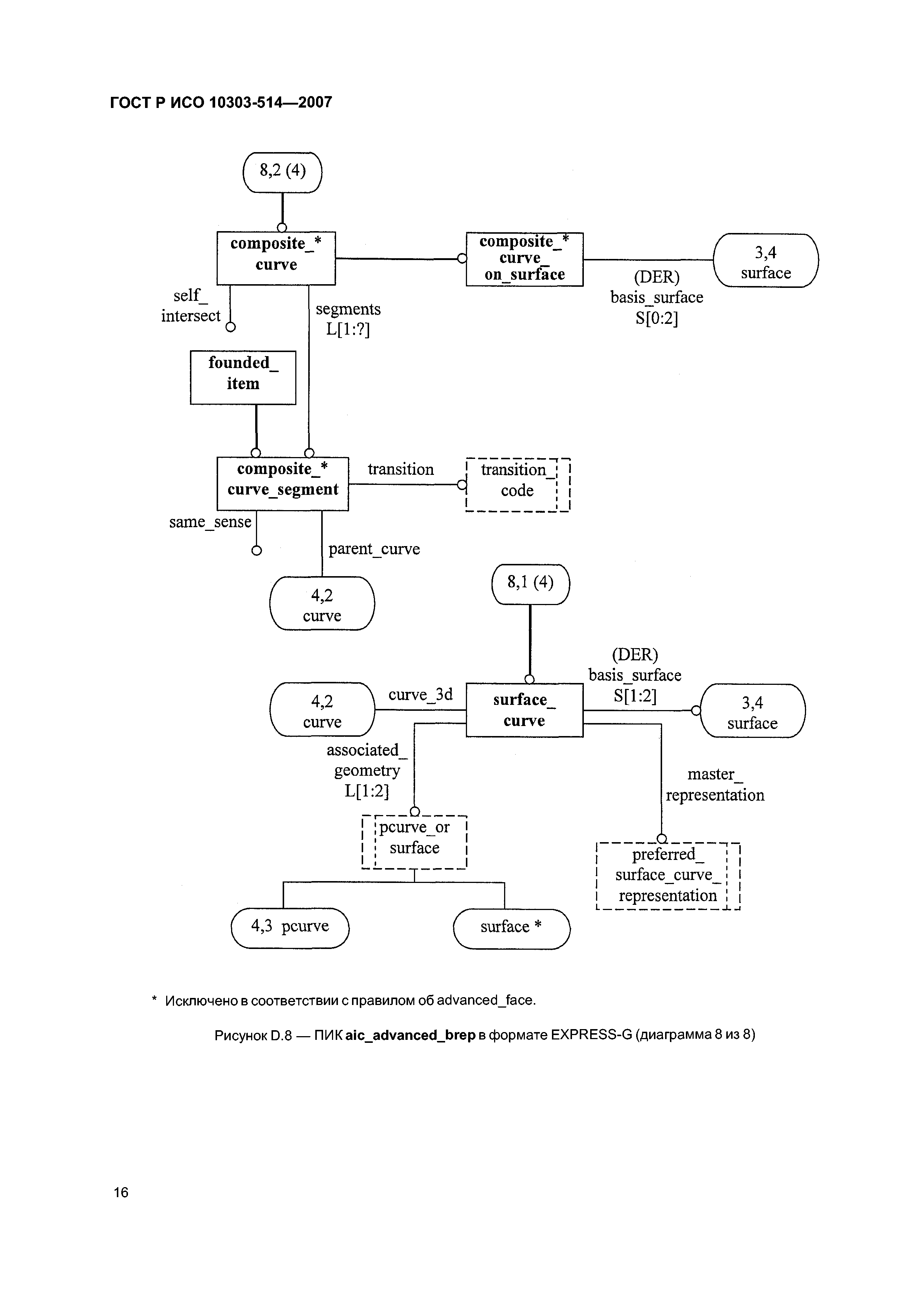

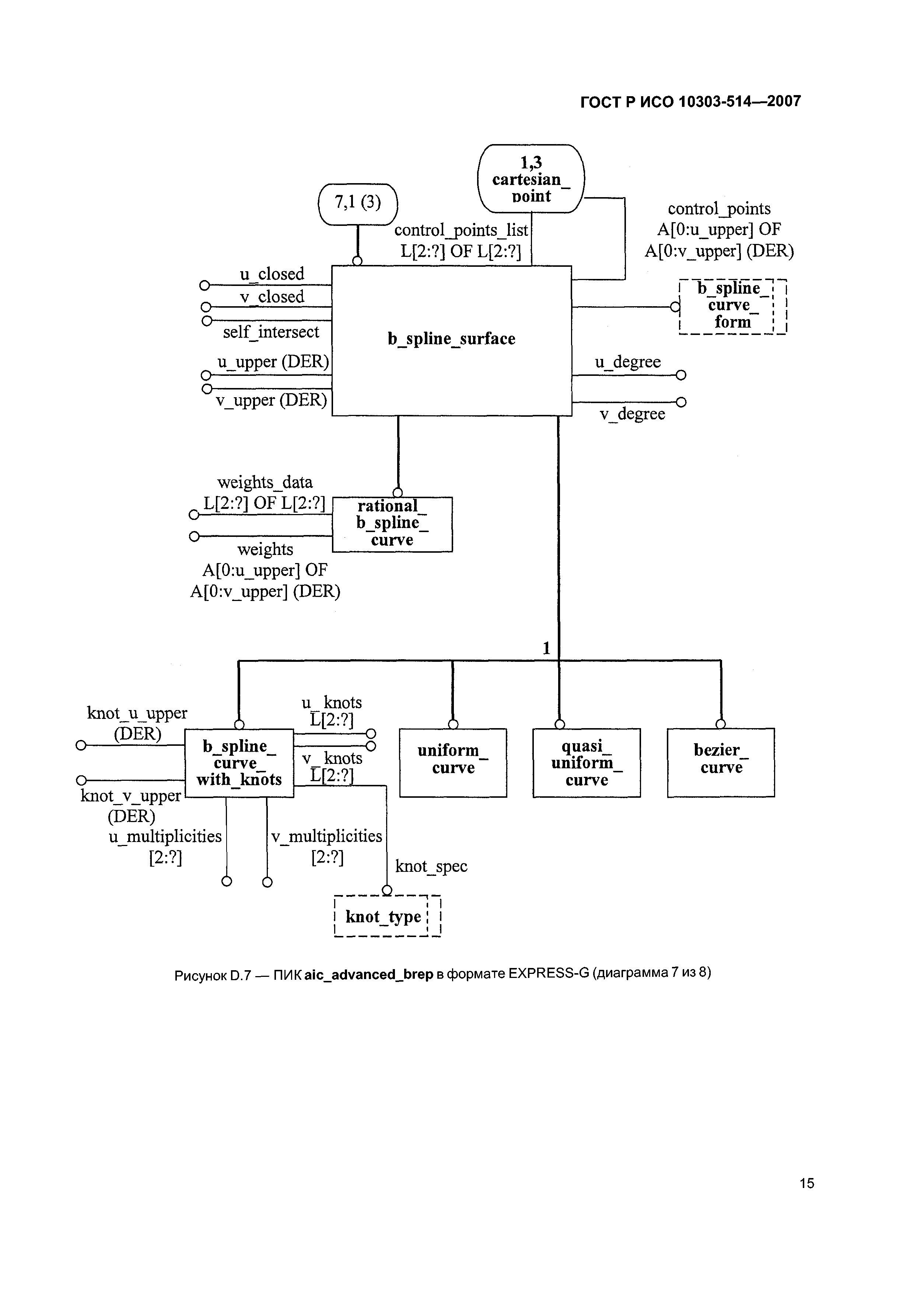

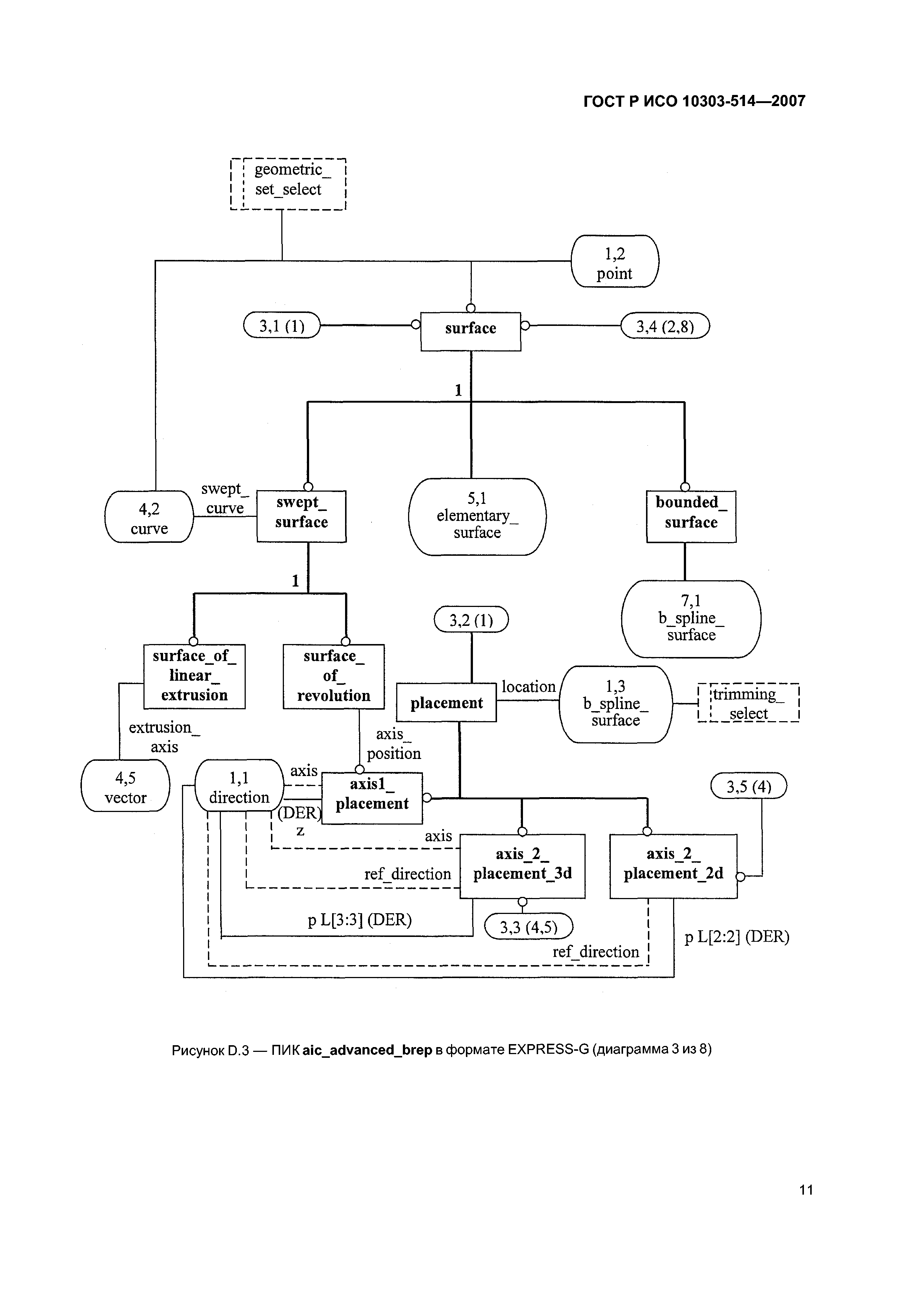

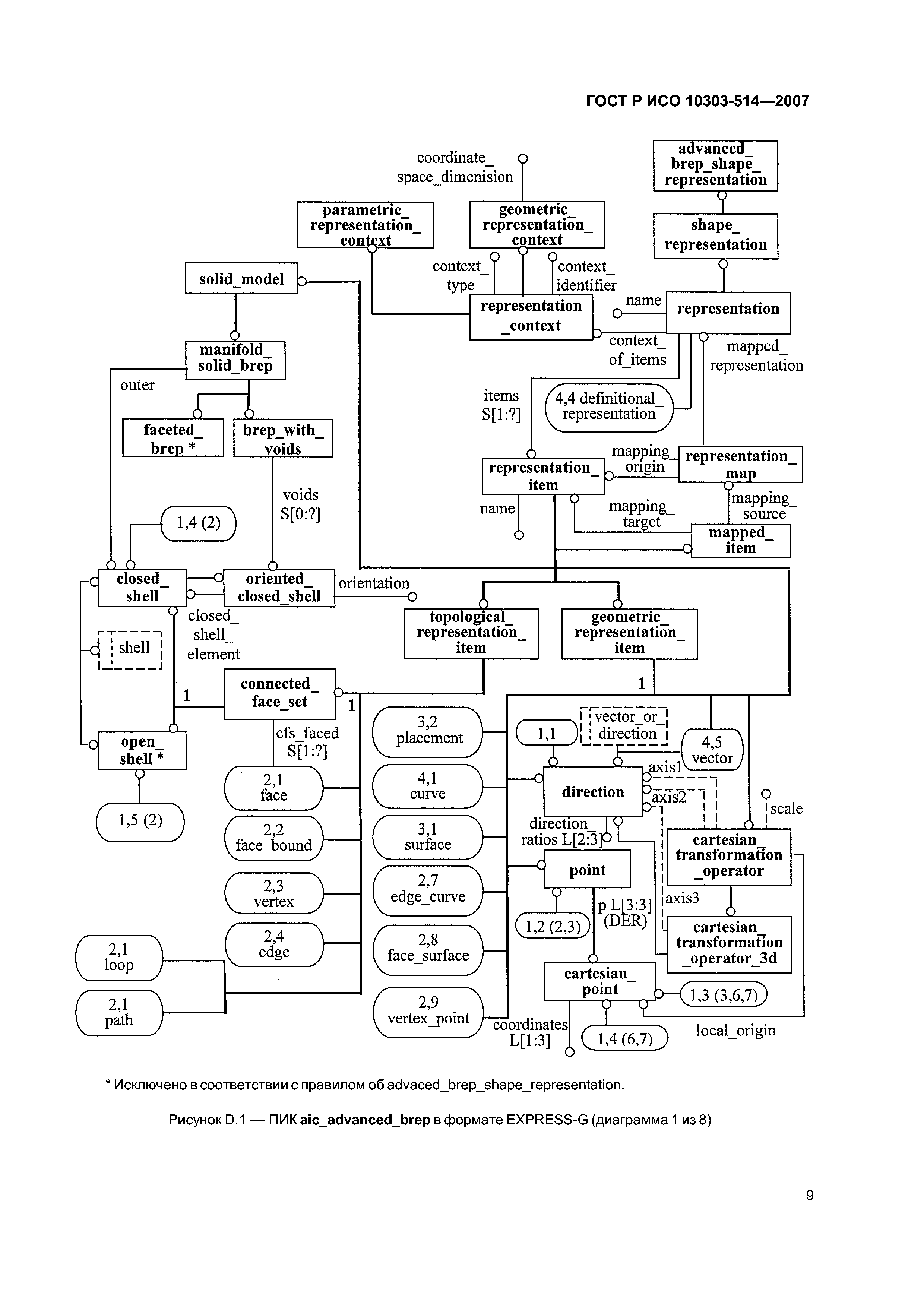

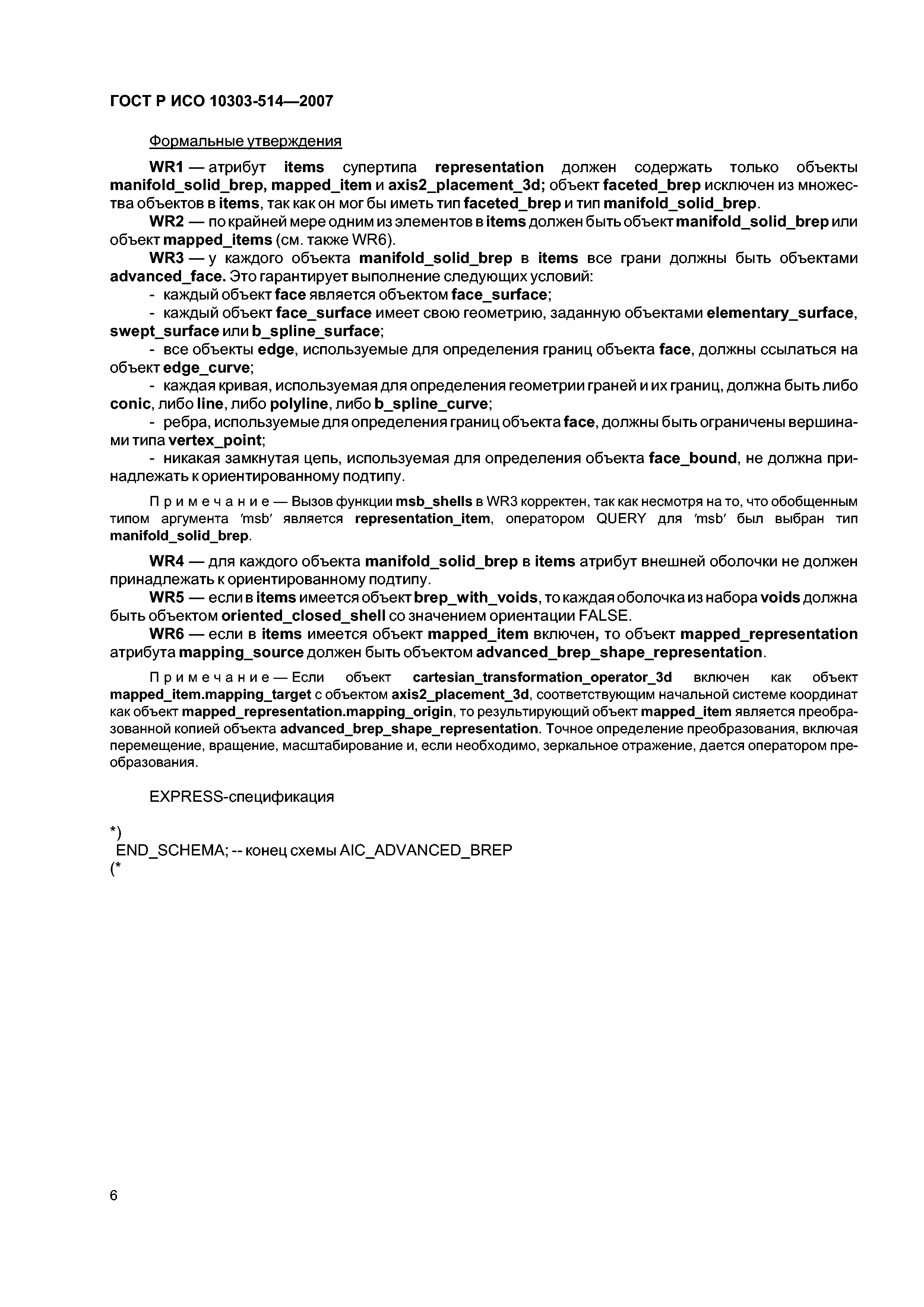

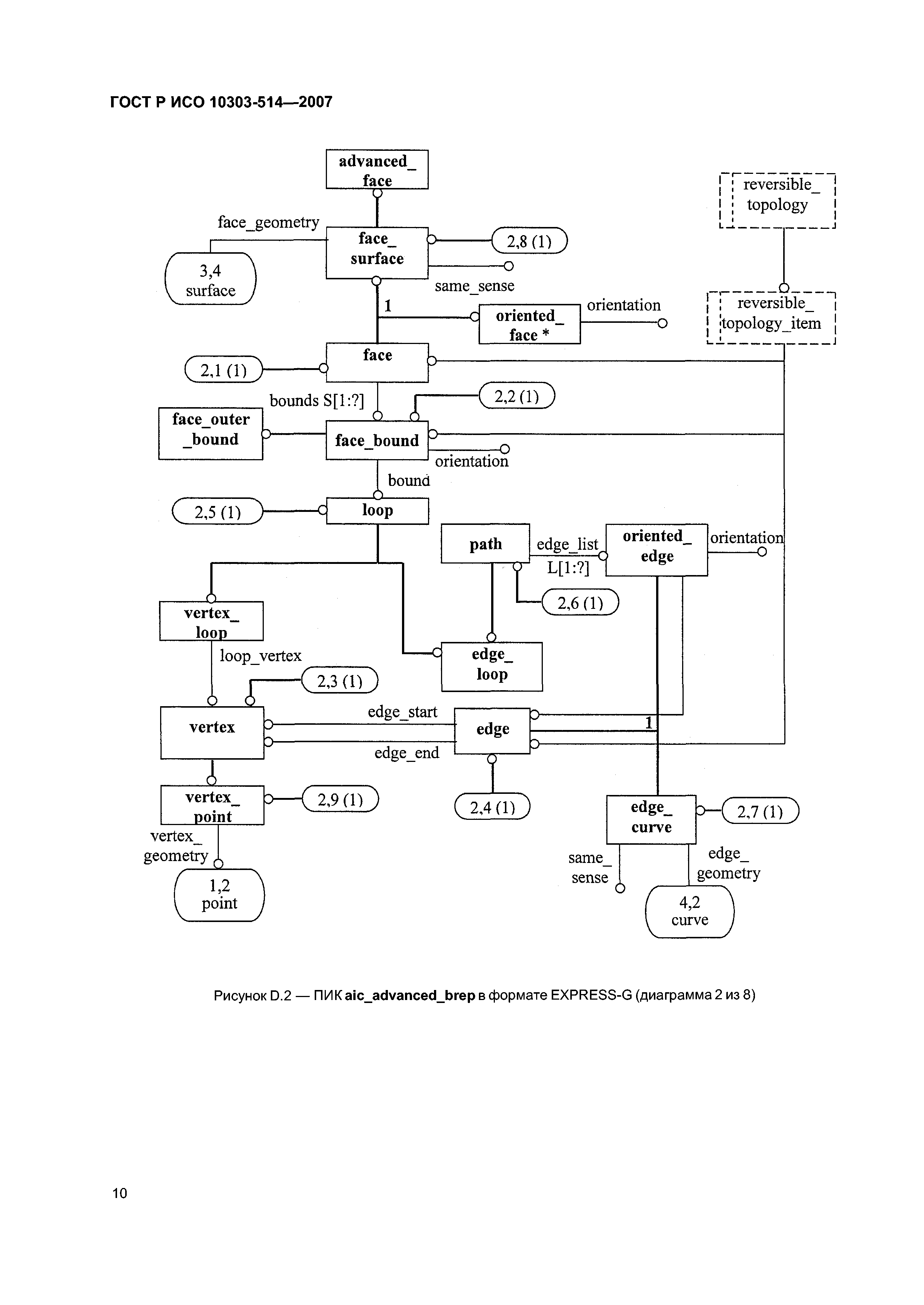

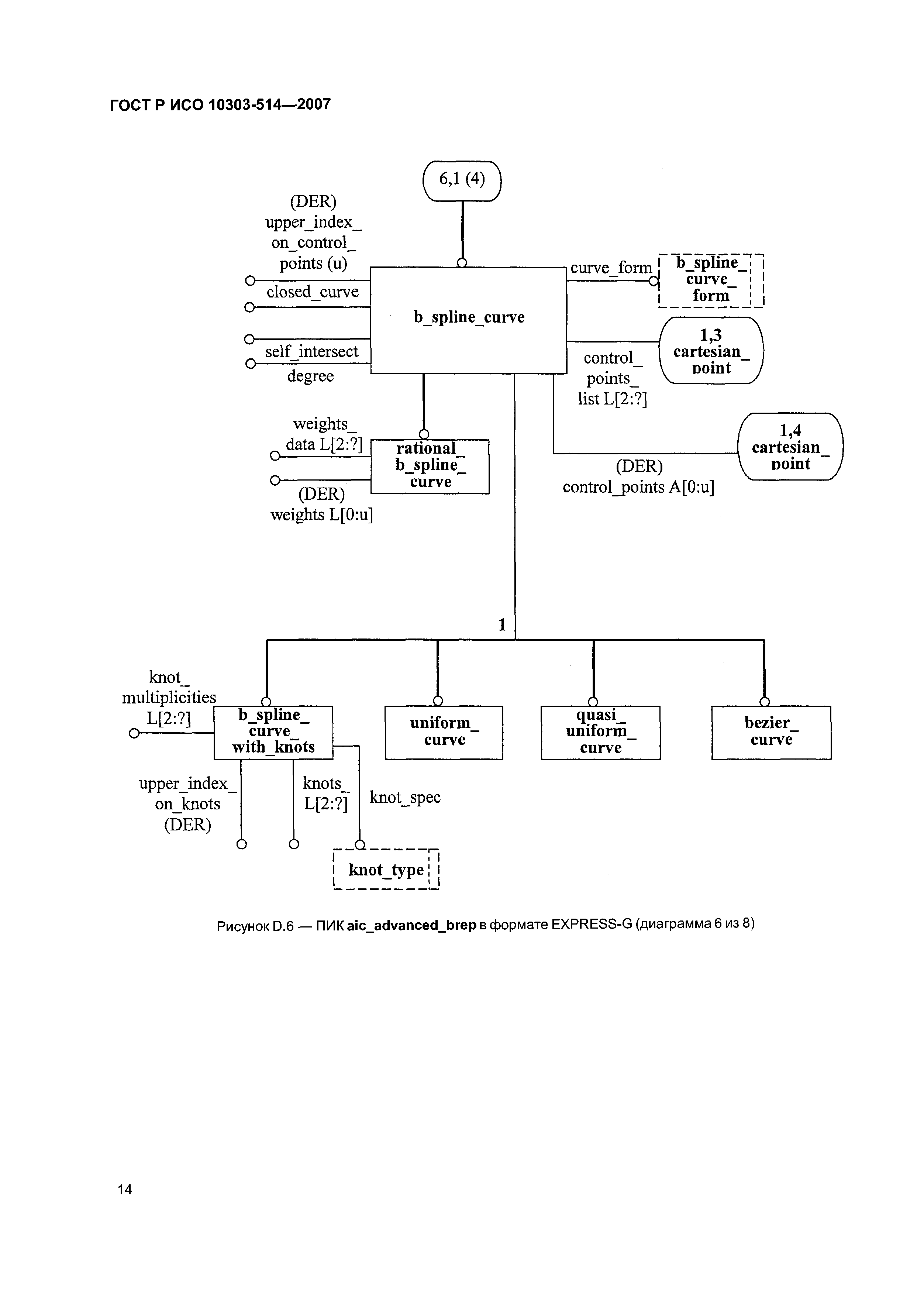

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Термины, определенные в ИСО 10303-1    3.2 Термины, определенные в ИСО 10303-42    3.3 Термин, определенный в ИСО 10303-202    3.4 Термины, определенные в ИСО 10303-511    3.5 Другие определения 4 Сокращенный листинг на языке EXPRESS    4.1 Основные понятия и допущения    4.2 Определение объекта advanced_brep_shape_representation схемы aic_advanced_brep Приложение А (обязательное) Сокращенное наименование объекта Приложение В (обязательное) Регистрация информационного объекта Приложение С (справочное) Машинно-интерпретируемые листинги Приложение D (справочное) EXPRESS-G диаграммы Приложение Е (справочное) Требования соответствия ПИК и цели испытаний Приложение F (справочное) Сведения о соответствии национальных стандартов Российской Федерации ссылочным международным стандартам
Разработан:	ГНУ Центральный научно-исследовательский и опытно-конструкторский институт роботехники и технической кибернетики ТК 459 Информационная поддержка жизненного цикла изделий
Утверждён:	20.03.2007 Федеральное агентство по техническому регулированию и метрологии (36-ст)
Издан:	Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Машиностроение

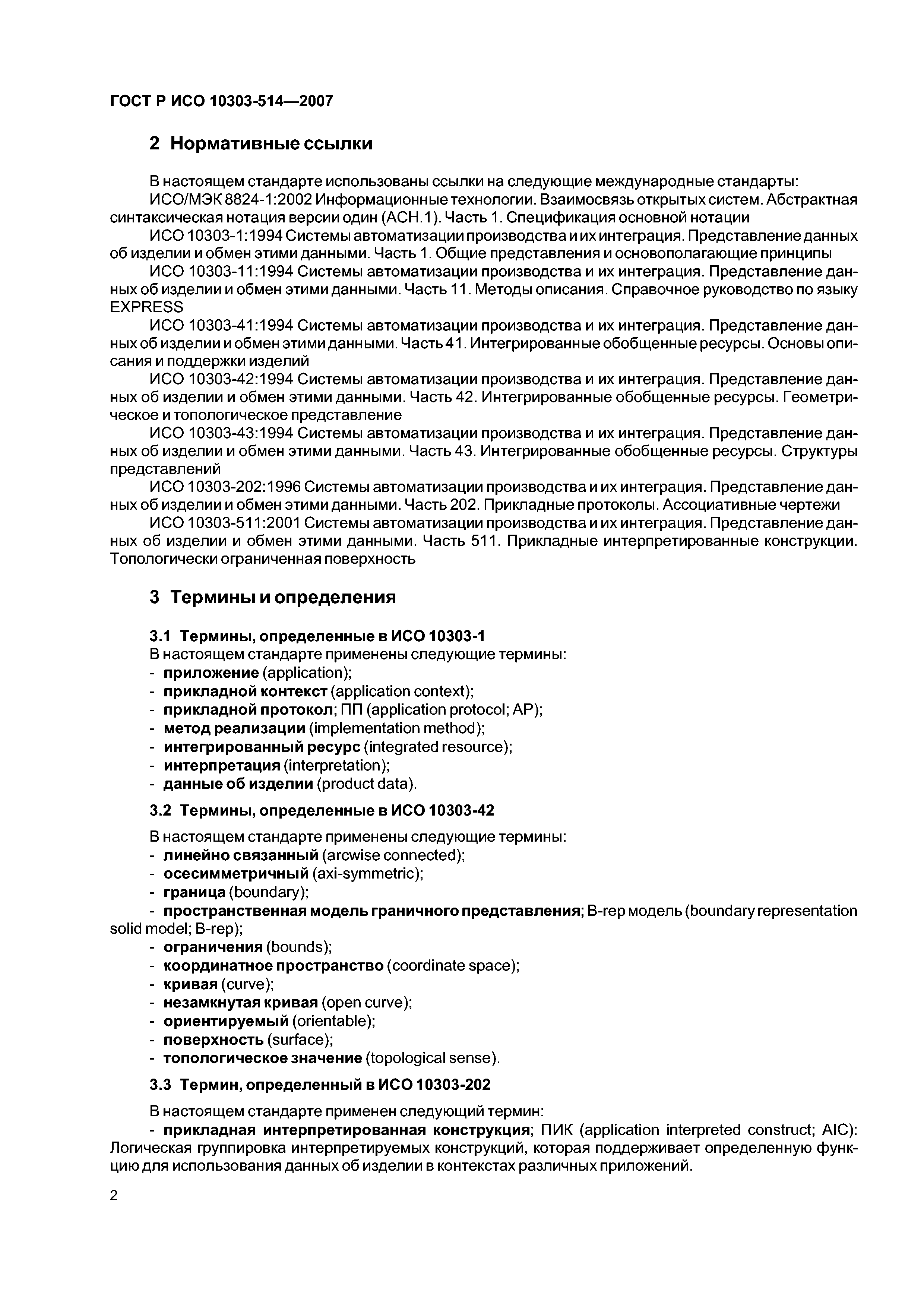

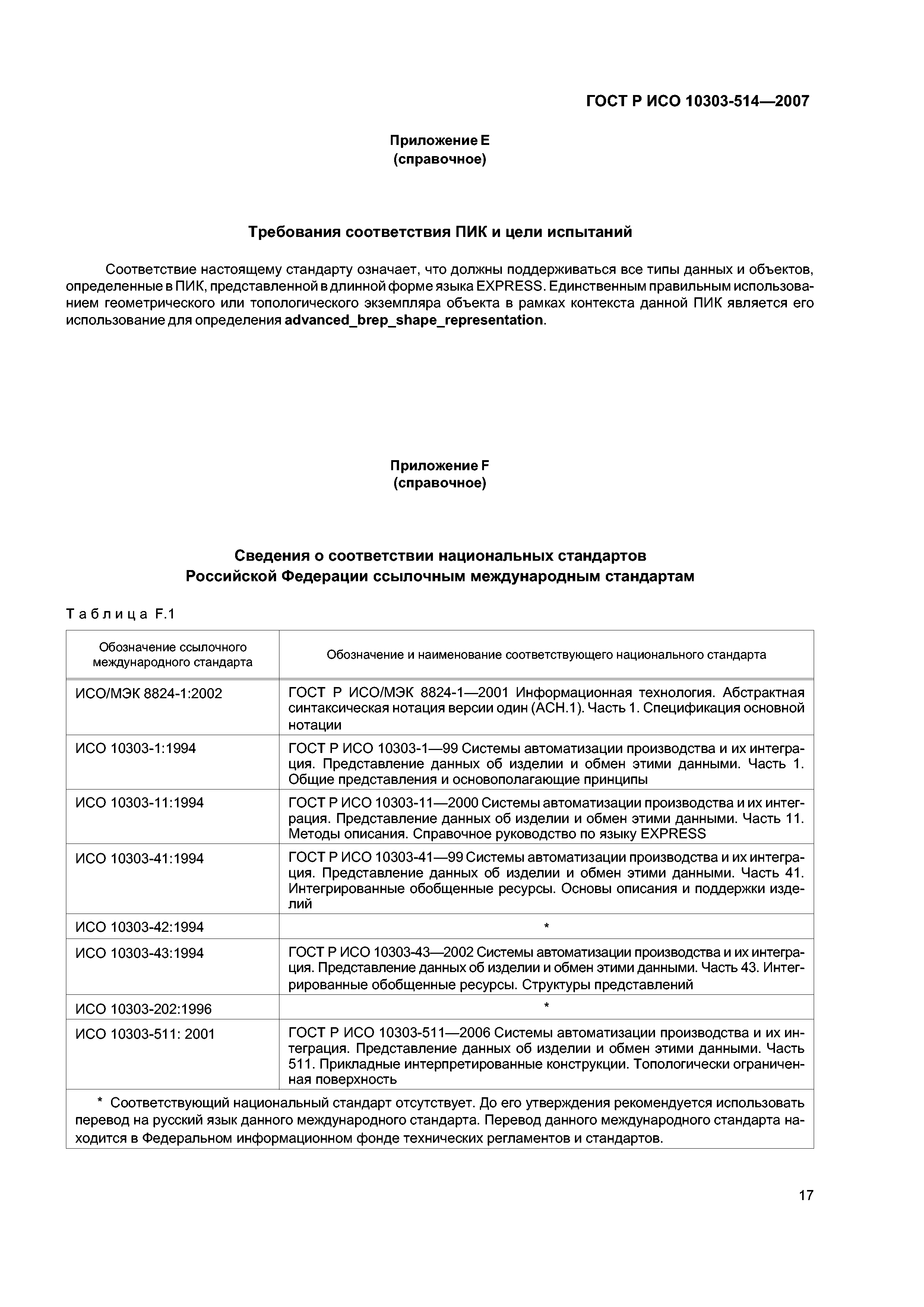

Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО 10303-41-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации» ГОСТ Р ИСО 10303-43-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 43. Интегрированные обобщенные ресурсы. Структуры представлений» ГОСТ Р ИСО 10303-11-2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» ГОСТ Р ИСО 10303-511-2006 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 511. Прикладные интерпретированные конструкции. Топологически ограниченная поверхность» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Федеральный закон 184-ФЗ «О техническом регулировании»
