Скачать Серия 1.232.5-9 Выпуск 2. Изделия соединительные стальные. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.232.5-9

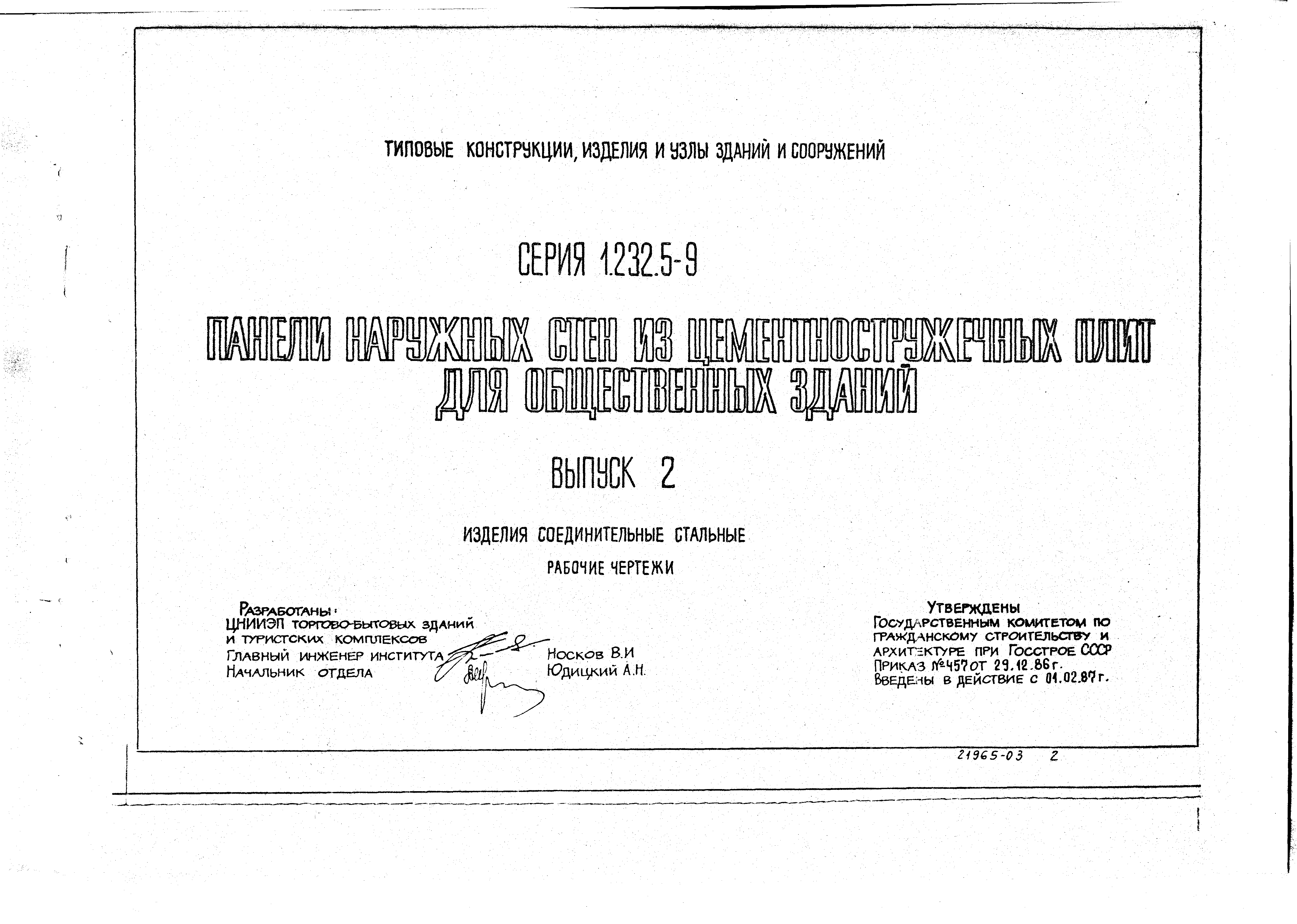

Выпуск 2. Изделия соединительные стальные. Рабочие чертежи

Обозначение:	Серия 1.232.5-9
Обозначение англ:	Series 1.232.5-9
Статус:	не действует
Название рус.:	Выпуск 2. Изделия соединительные стальные. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1999
Область применения:	Настоящий выпуск содержит рабочие чертежи стальных соединительных элементов, предназначенных для выполнения сопряжений стеновых панелей с элементами несущего каркаса

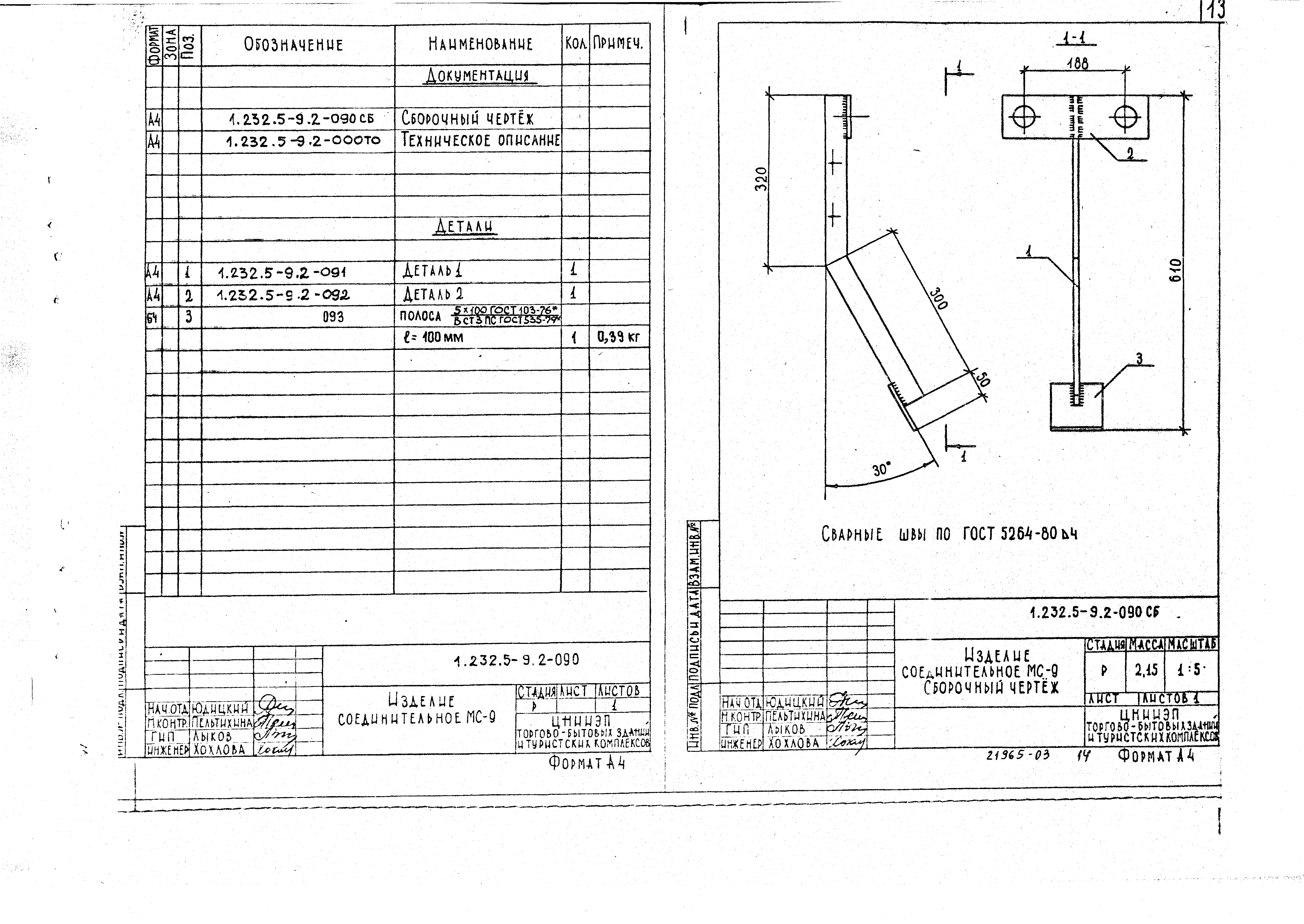

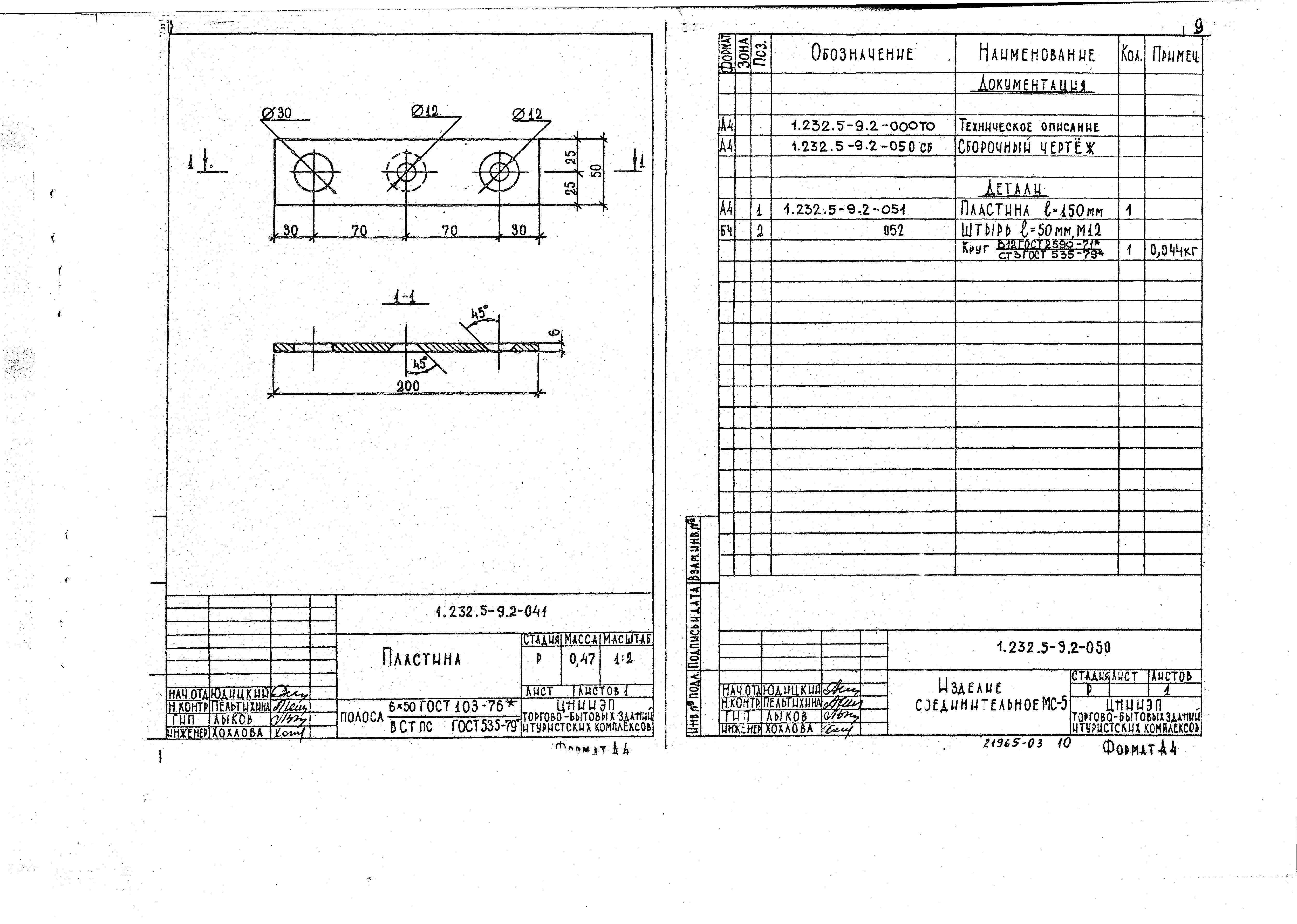

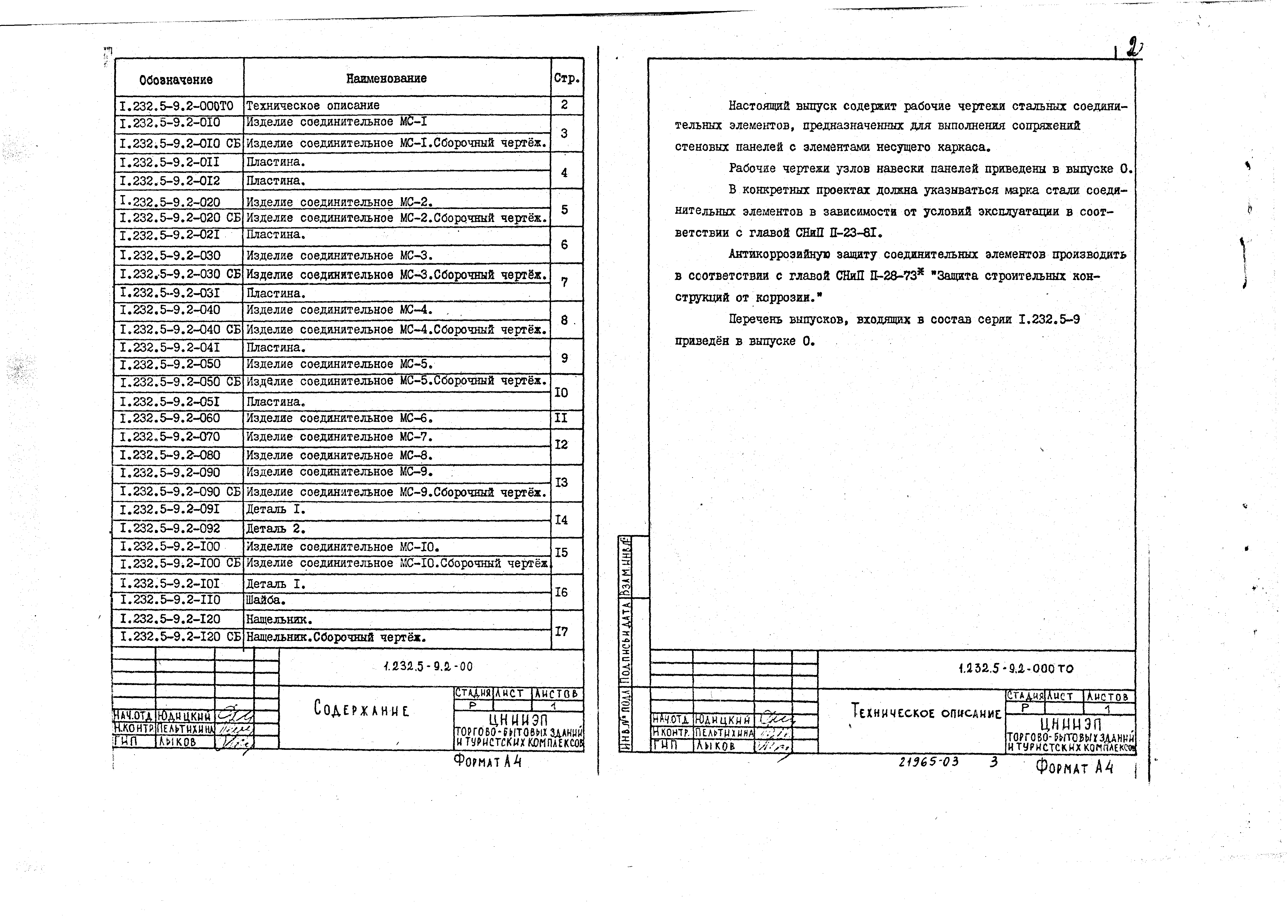

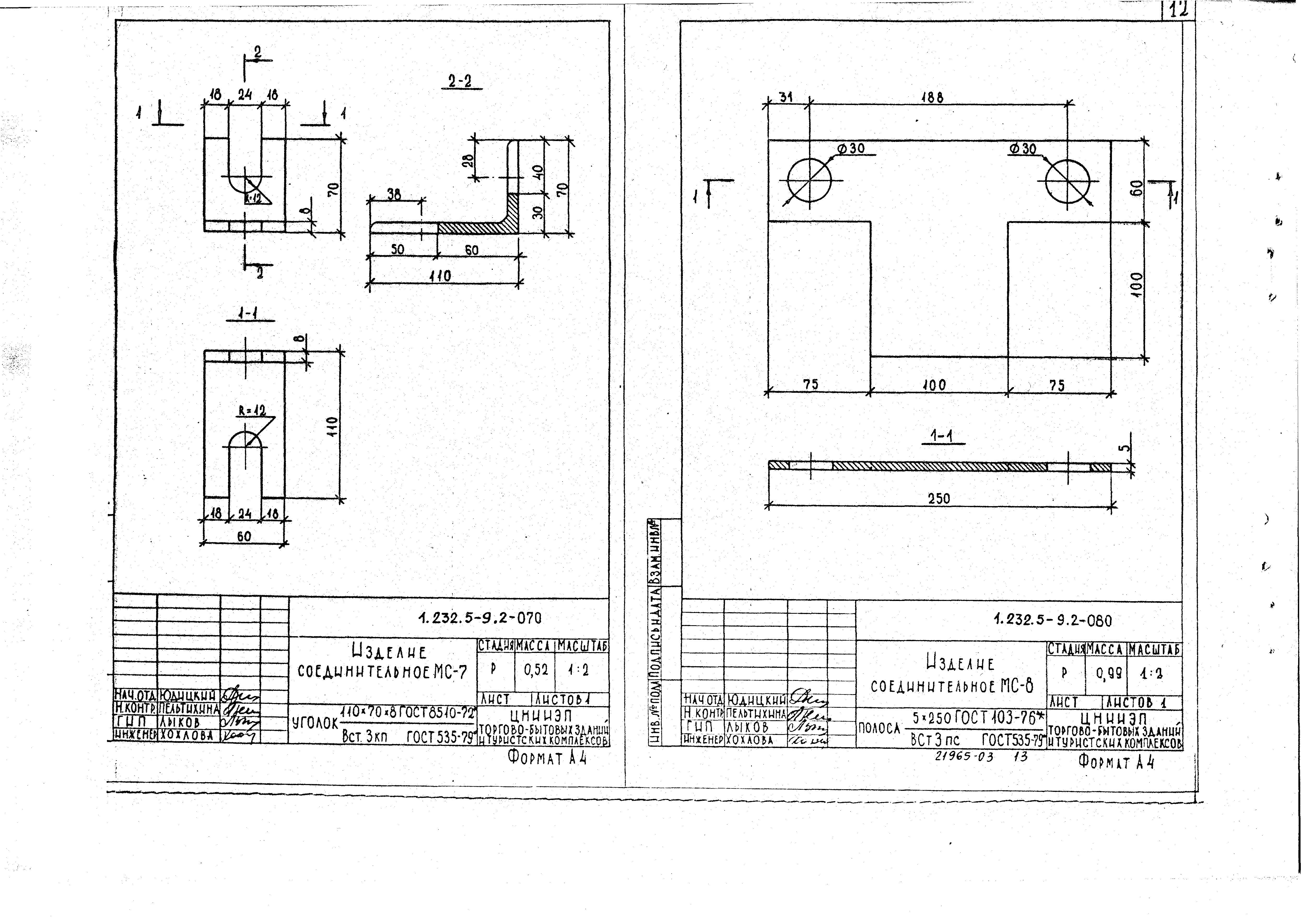

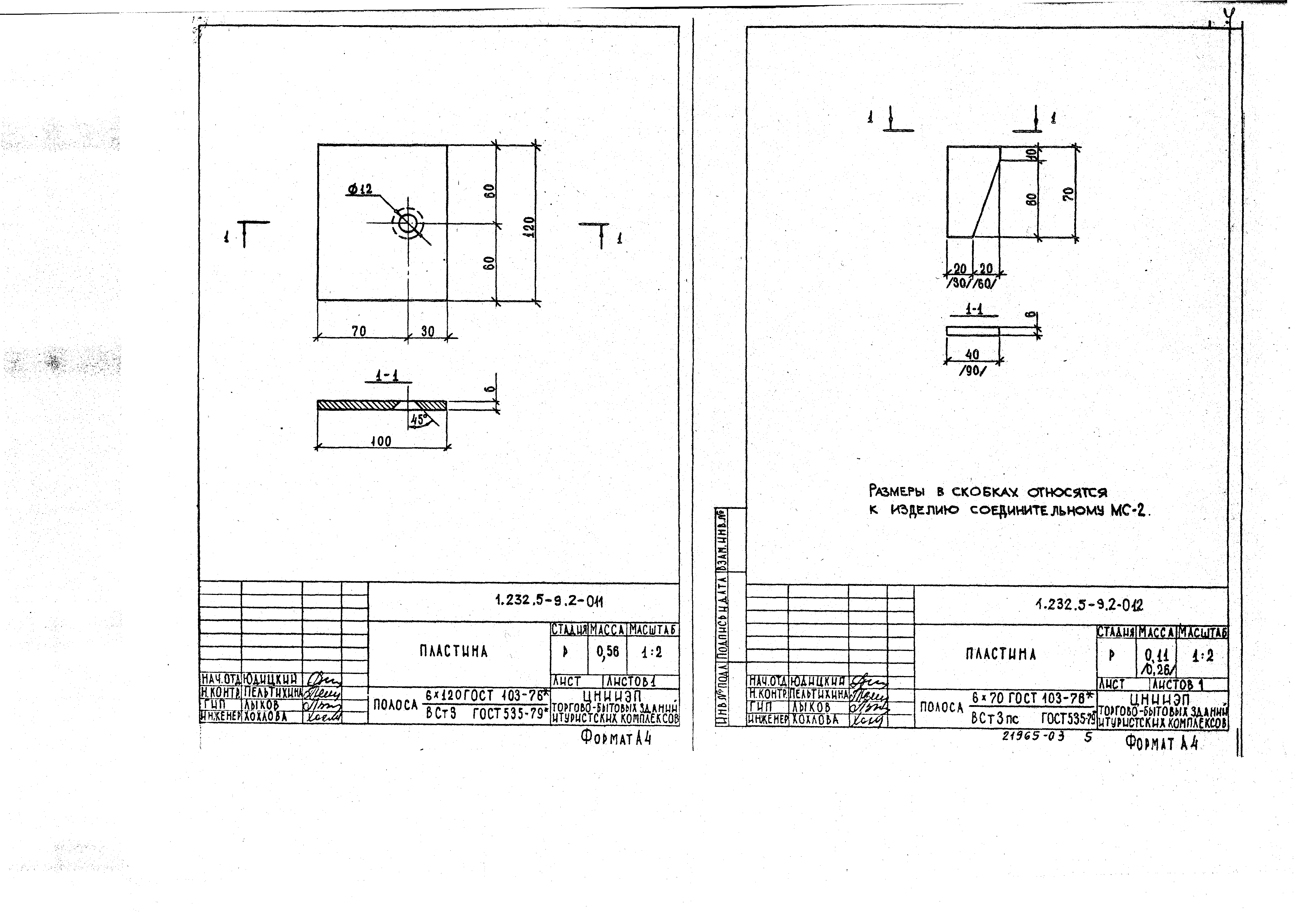

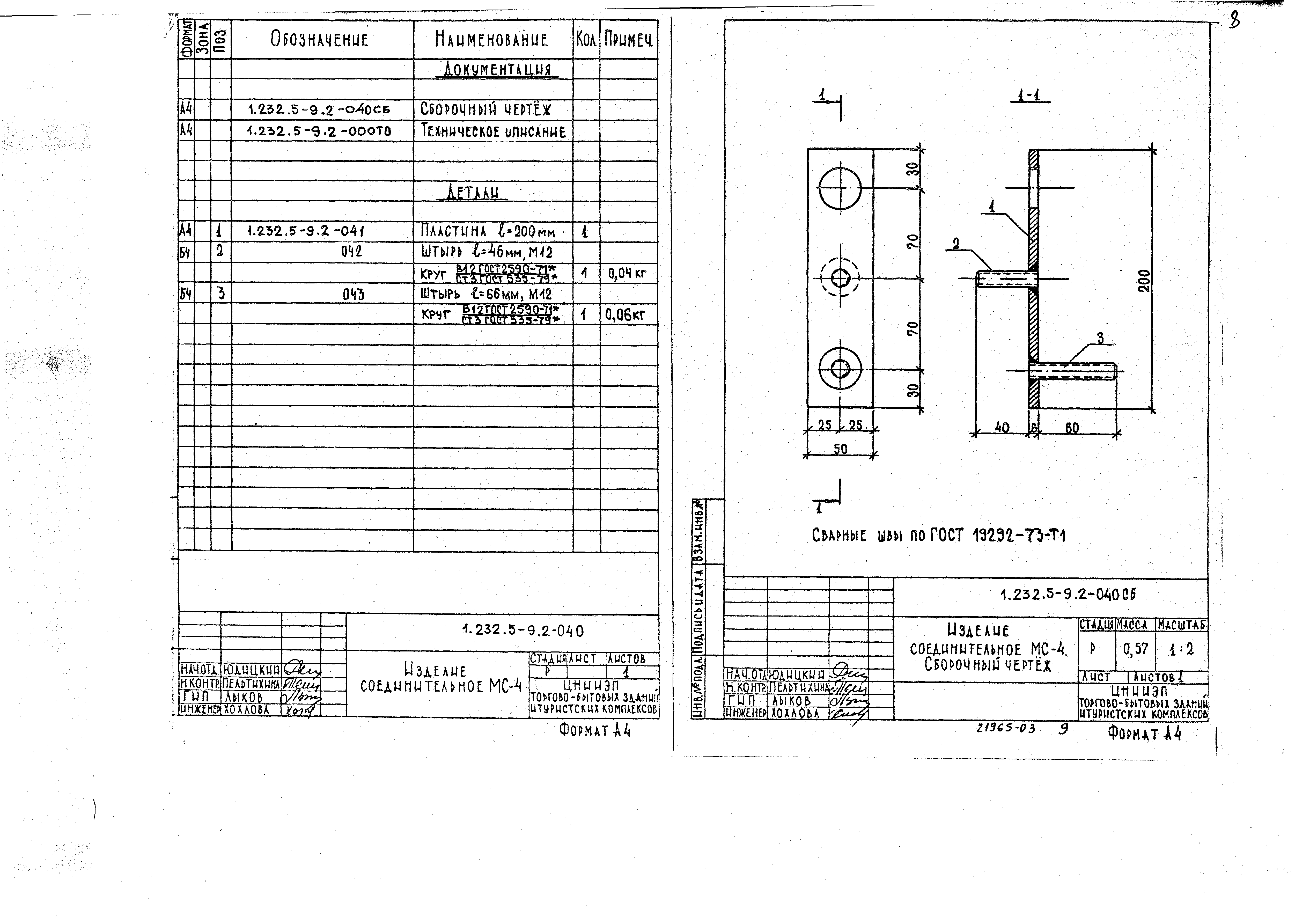

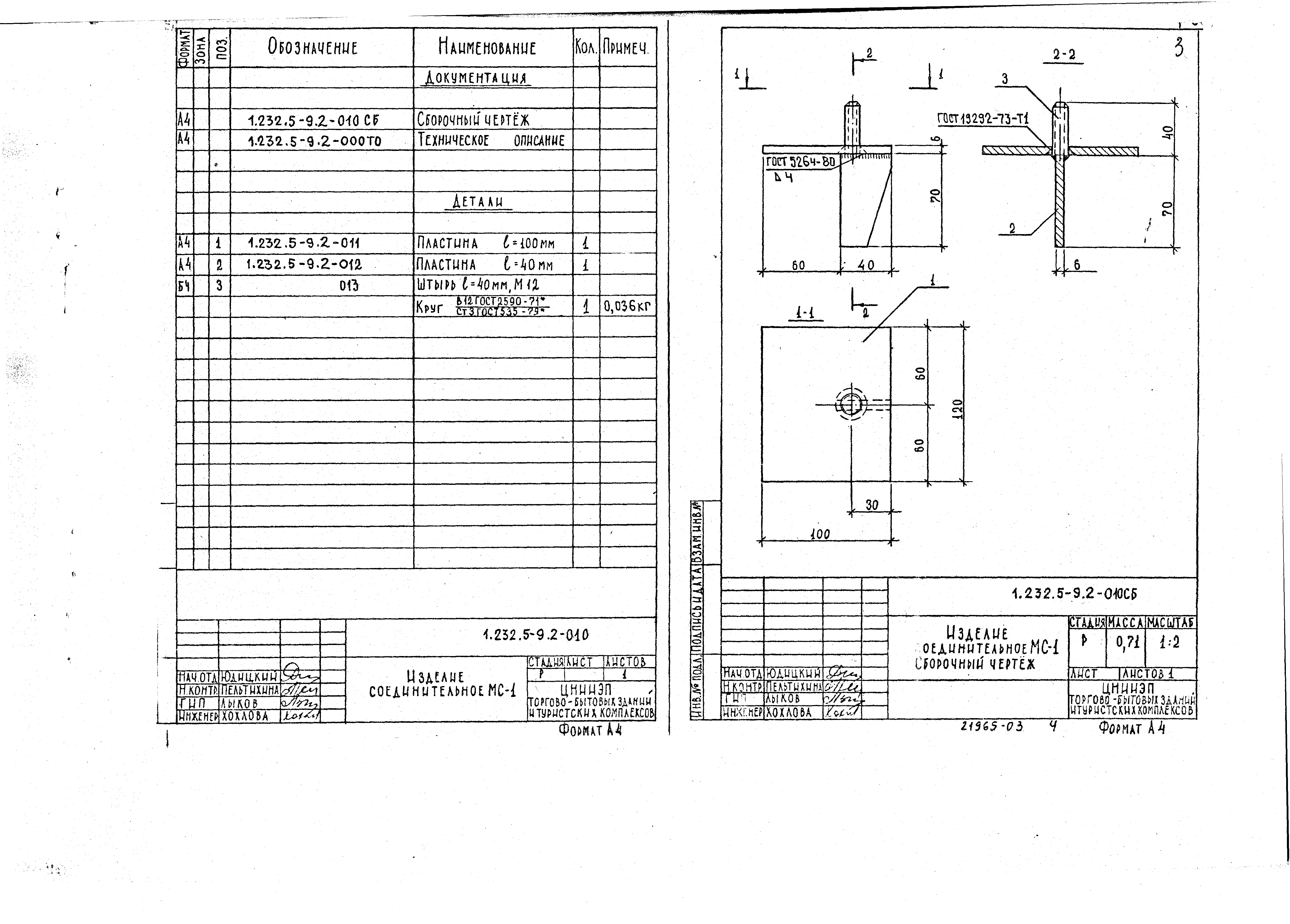

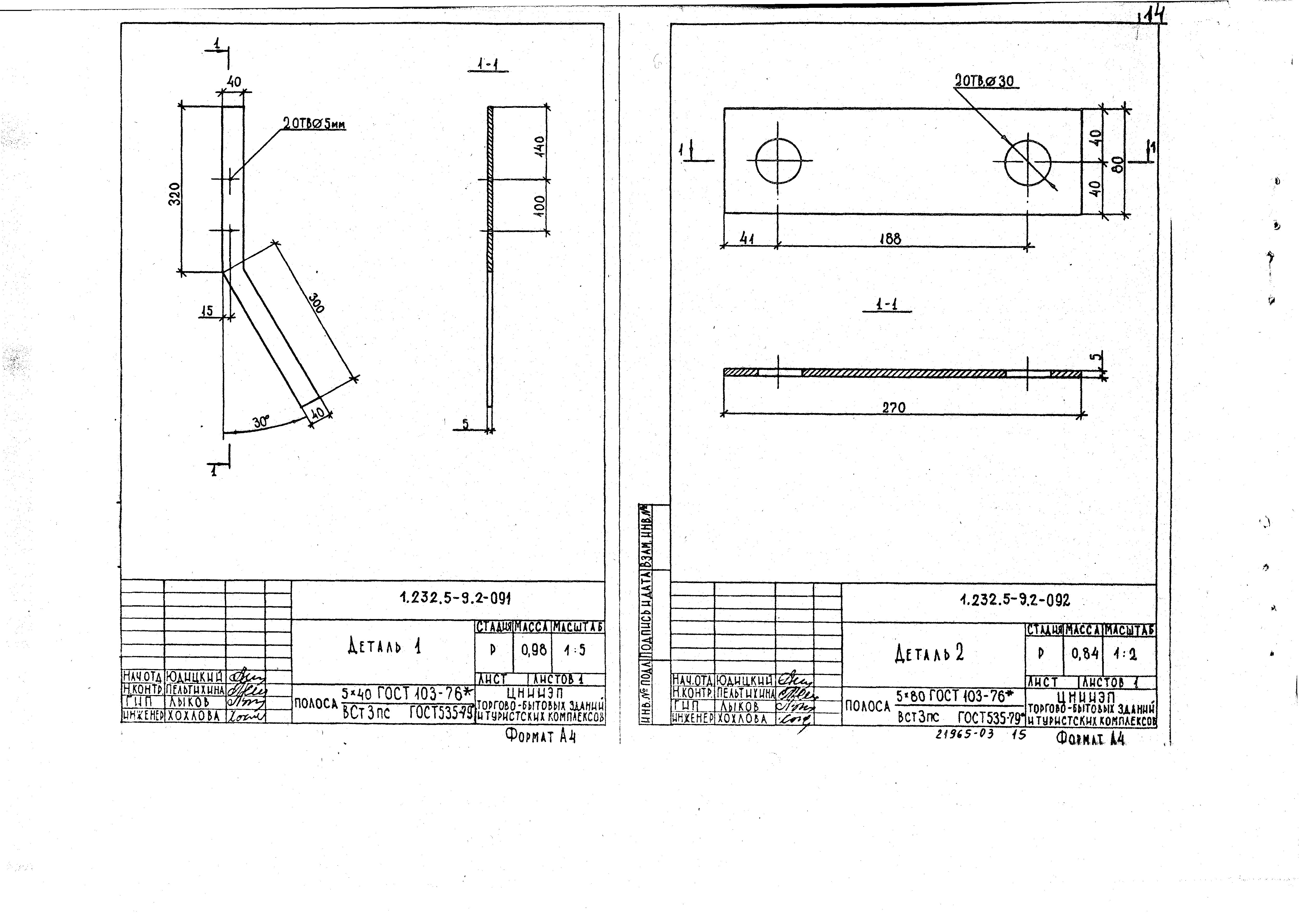

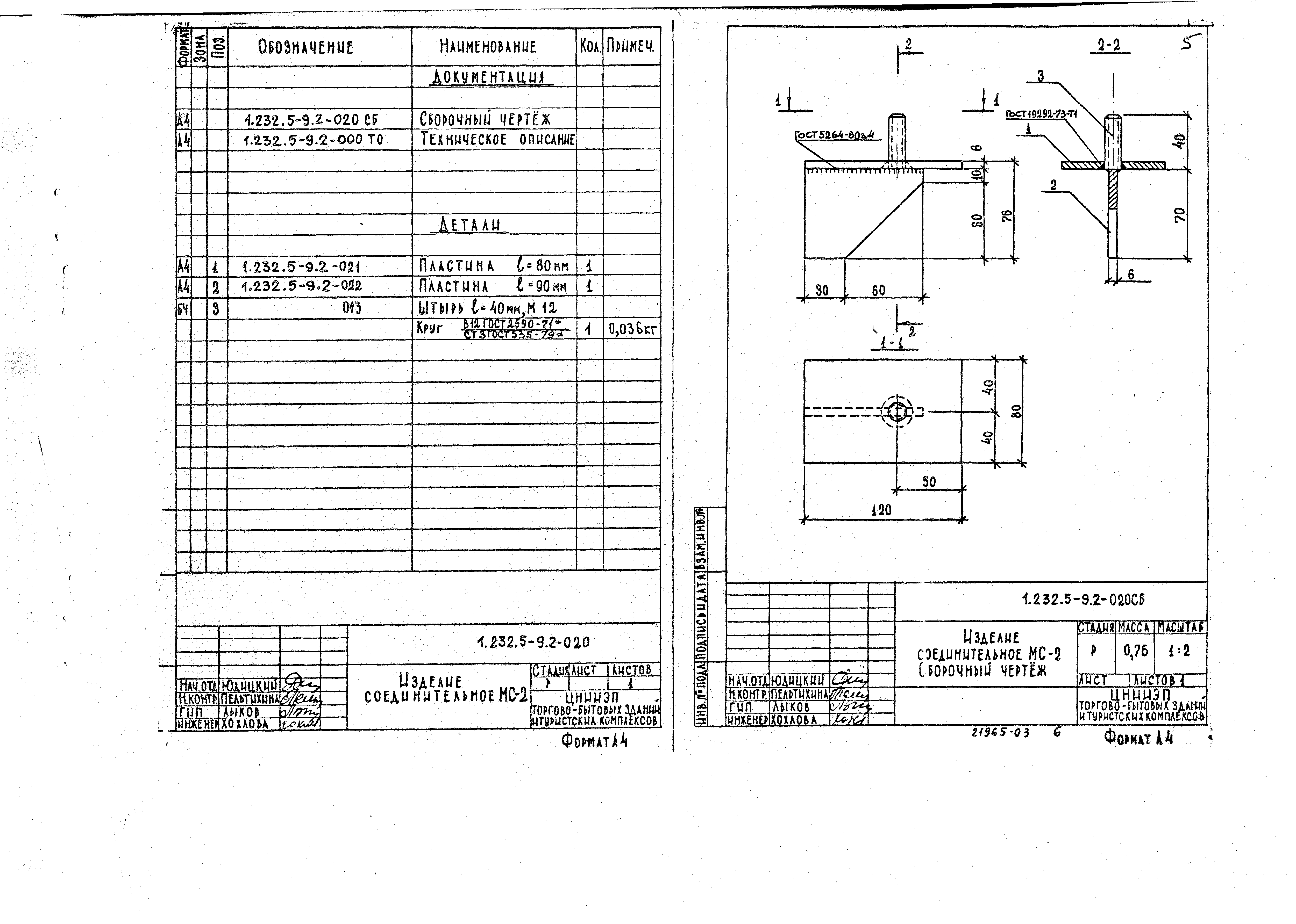

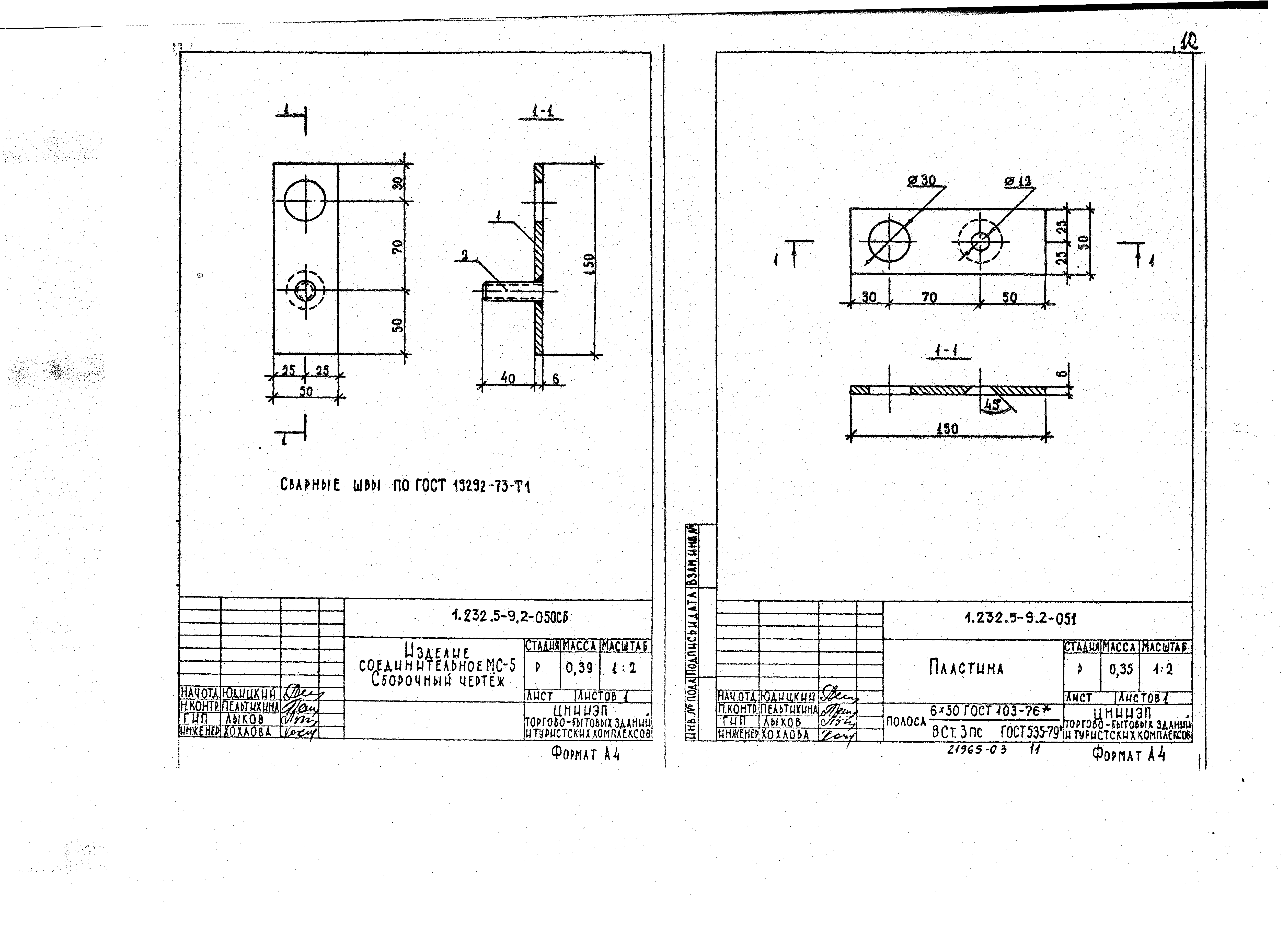

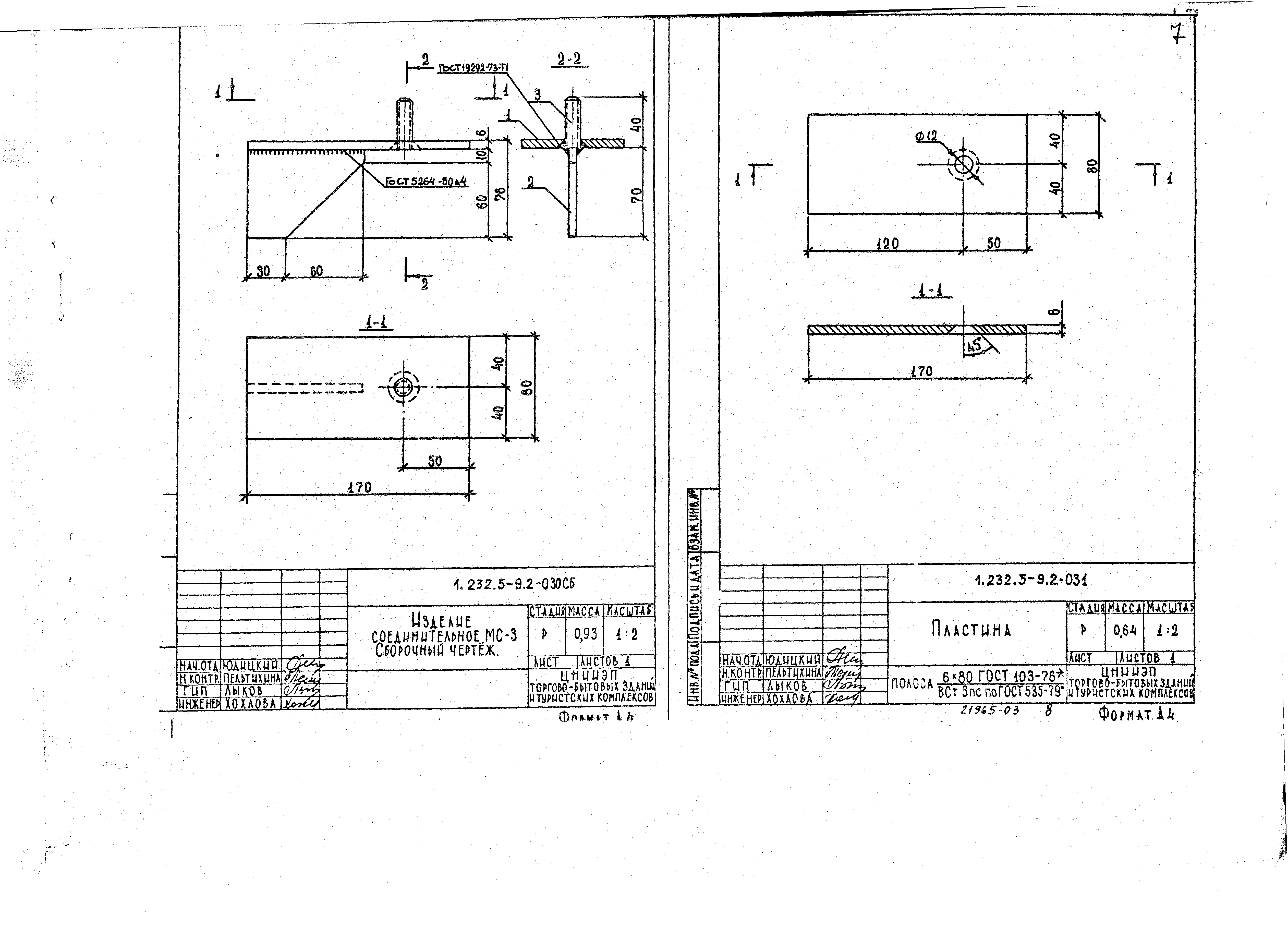

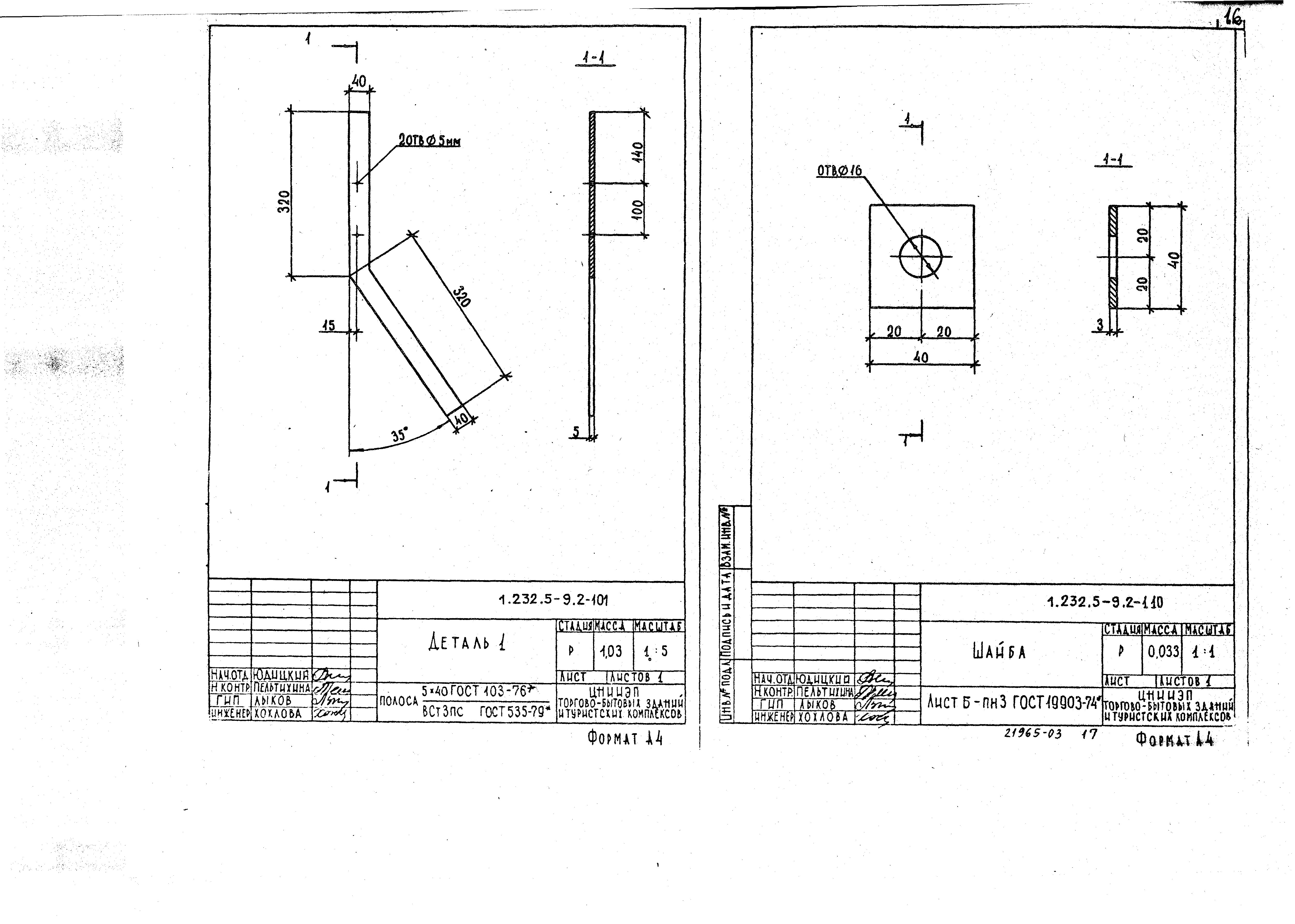

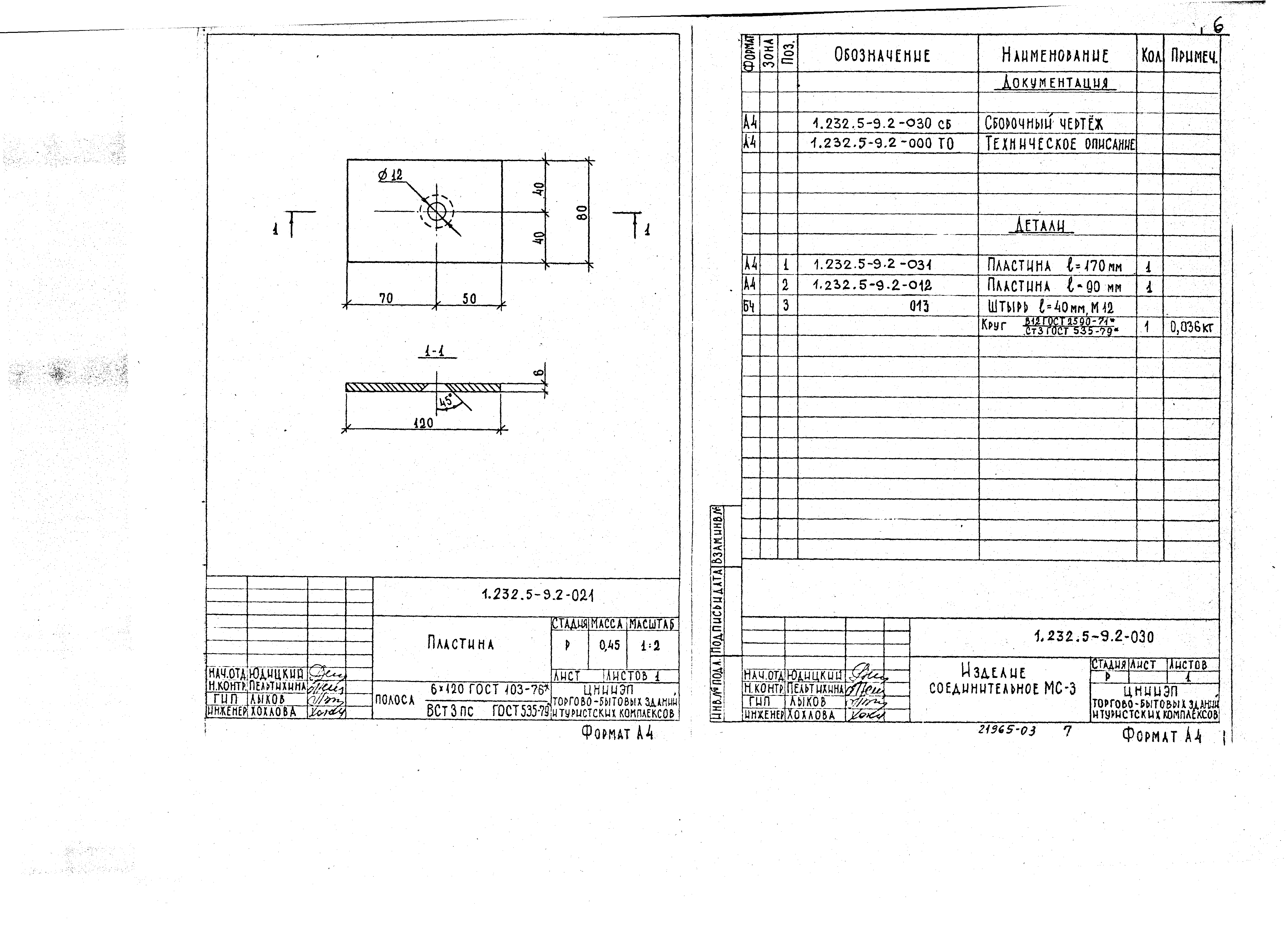

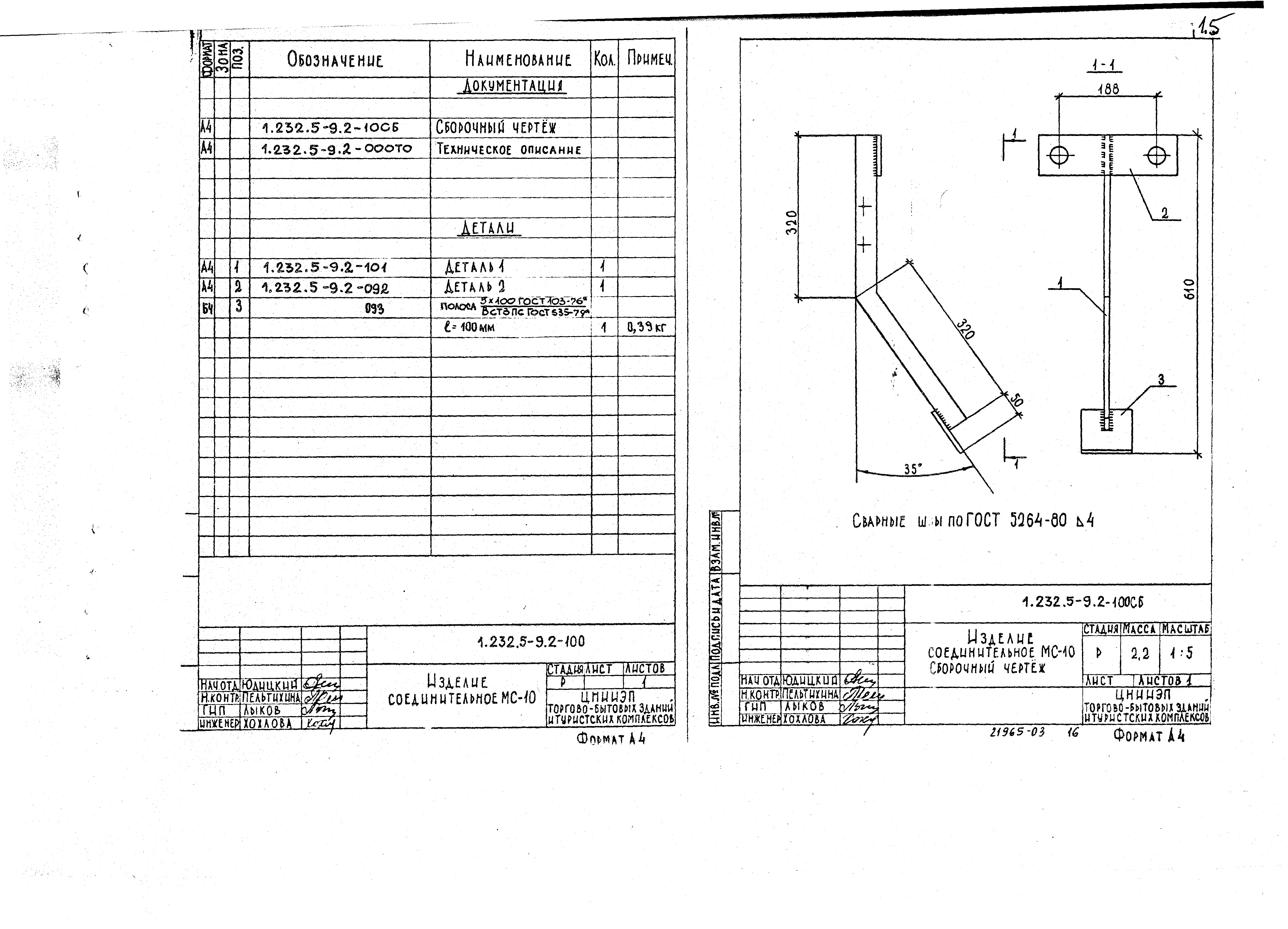

Оглавление:	1.232.5-9.2-000 ТО Техническое описание 1.232.5-9.2-010 Изделие соединительное МС-1 1.232.5-9.2-010 СБ Изделие соединительное МС-1. Сборочный чертеж 1.232.5-9.2-011 Пластина 1.232.5-9.2-012 Пластина 1.232.5-9.2-020 Изделие соединительное МС-2 1.232.5-9.2-020 СБ Изделие соединительное МС-2. Сборочный чертеж 1.232.5-9.2-021 Пластина 1.232.5-9.2-030 Изделие соединительное МС-3 1.232.5-9.2-030 СБ Изделие соединительное МС-3. Сборочный чертеж 1.232.5-9.2-031 Пластина 1.232.5-9.2-040 Изделие соединительное МС-4 1.232.5-9.2-040 СБ Изделие соединительное МС-4. Сборочный чертеж 1.232.5-9.2-041 Пластина 1.232.5-9.2-050 Изделие соединительное МС-5 1.232.5-9.2-050 СБ Изделие соединительное МС-5. Сборочный чертеж 1.232.5-9.2-051 Пластина 1.232.5-9.2-060 Изделие соединительное МС-6 1.232.5-9.2-070 Изделие соединительное МС-7 1.232.5-9.2-080 Изделие соединительное МС-8 1.232.5-9.2-090 Изделие соединительное МС-9 1.232.5-9.2-090 СБ Изделие соединительное МС-9. Сборочный чертеж 1.232.5-9.2-091 Деталь 1 1.232.5-9.2-092 Деталь 2 1.232.5-9.2-100 Изделие соединительное МС-10 1.232.5-9.2-100 СБ Изделие соединительное МС-10. Сборочный чертеж 1.232.5-9.2-101 Деталь 1 1.232.5-9.2-110 Шайба 1.232.5-9.2-120 Нащельник 1.232.5-9.2-120 СБ Нащельник. Сборочный чертеж
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	29.12.1986 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (457)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Нормативные ссылки:	СНиП II-23-81* «Стальные конструкции» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» Серия 1.232.5-9 «Выпуск 0. Материалы для проектирования» ГОСТ 19292-73 «Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы»
