Скачать Серия 1.030.1-1 Выпуск 5. Панели из ячеистых бетонов повышенной прочности, пространственные каркасы. Арматурные и закладные изделия. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.030.1-1

Выпуск 5. Панели из ячеистых бетонов повышенной прочности, пространственные каркасы. Арматурные и закладные изделия. Рабочие чертежи

Обозначение:	Серия 1.030.1-1
Обозначение англ:	Series 1.030.1-1
Статус:	заменен
Название рус.:	Выпуск 5. Панели из ячеистых бетонов повышенной прочности, пространственные каркасы. Арматурные и закладные изделия. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	17.03.1989

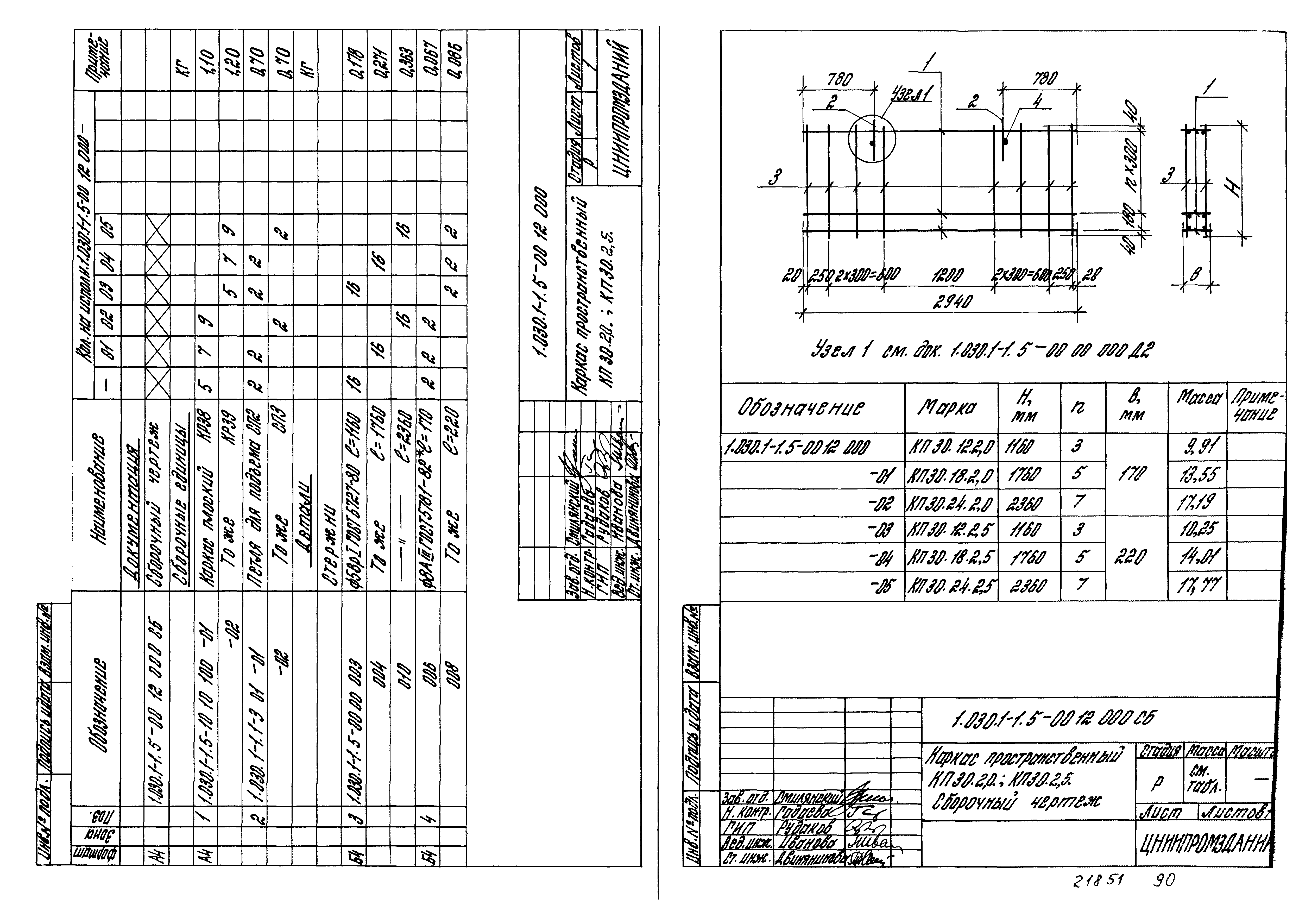

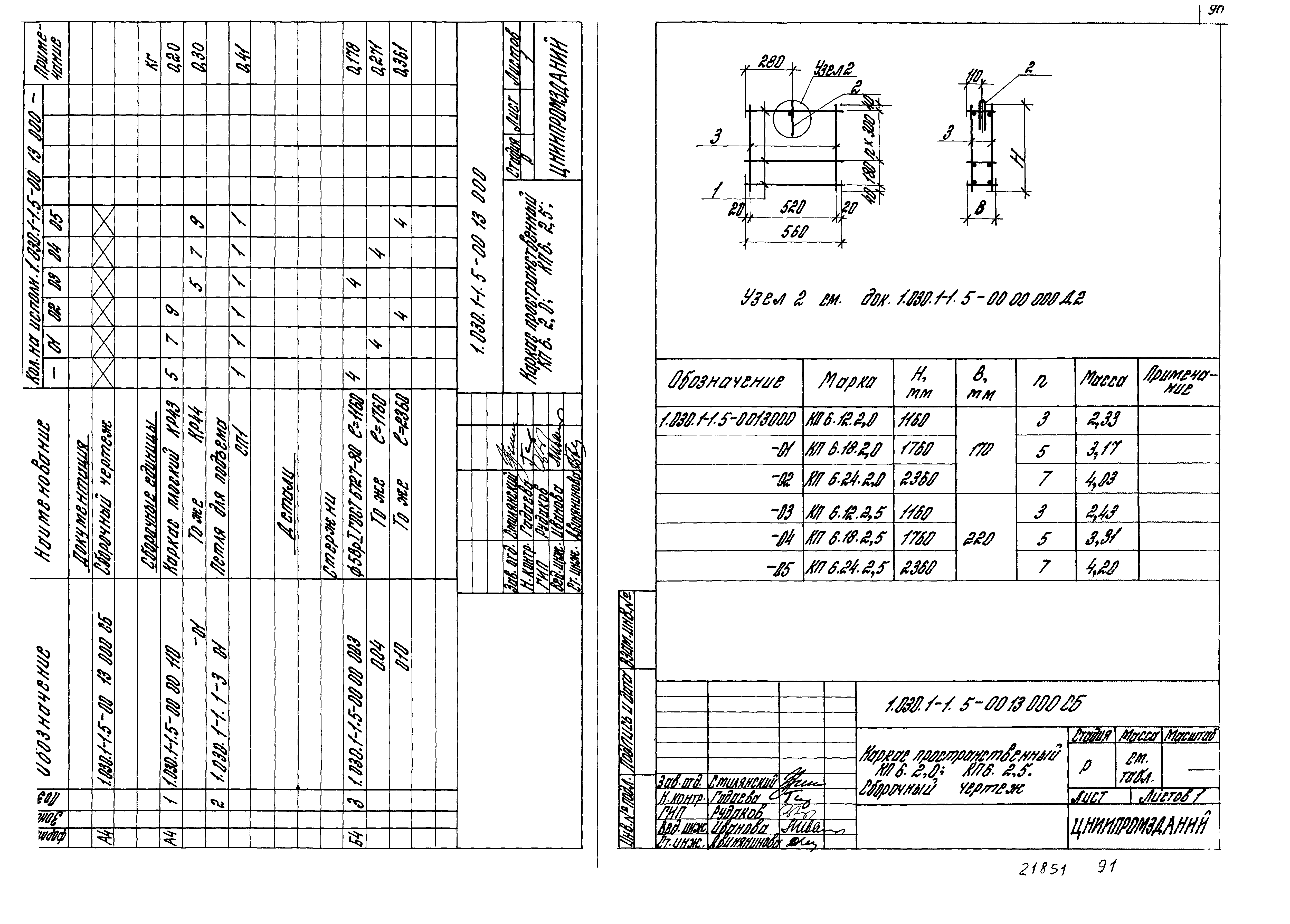

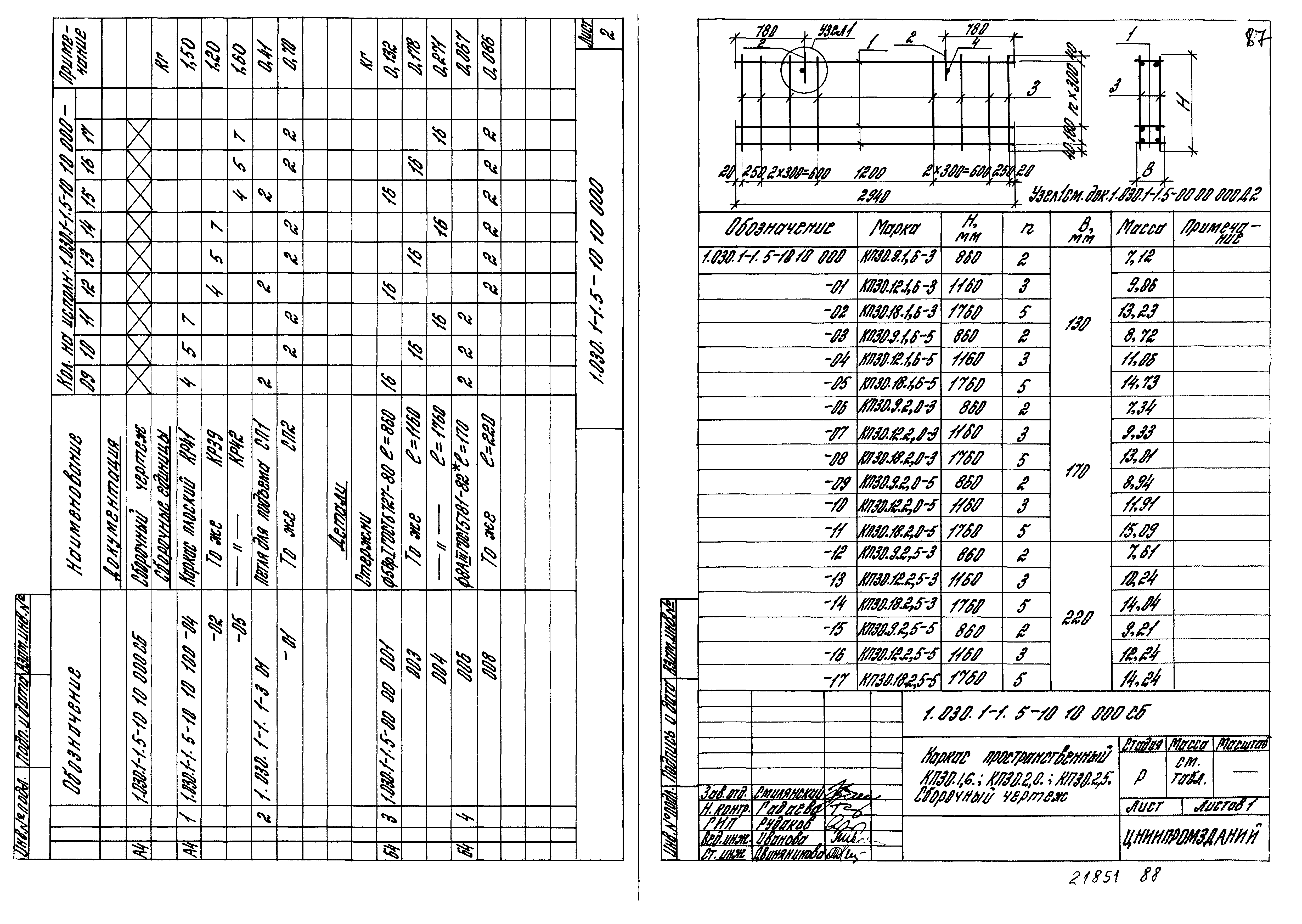

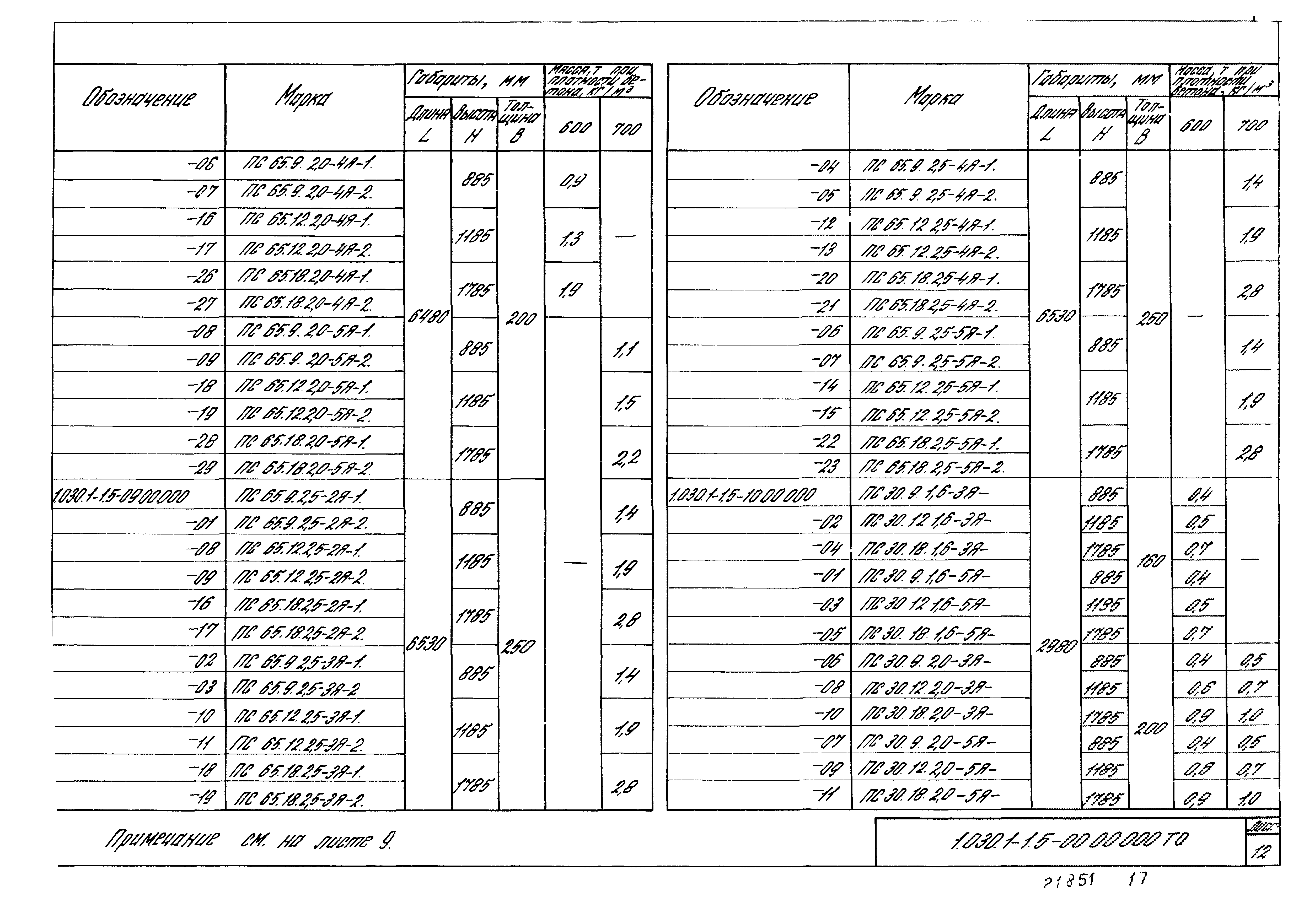

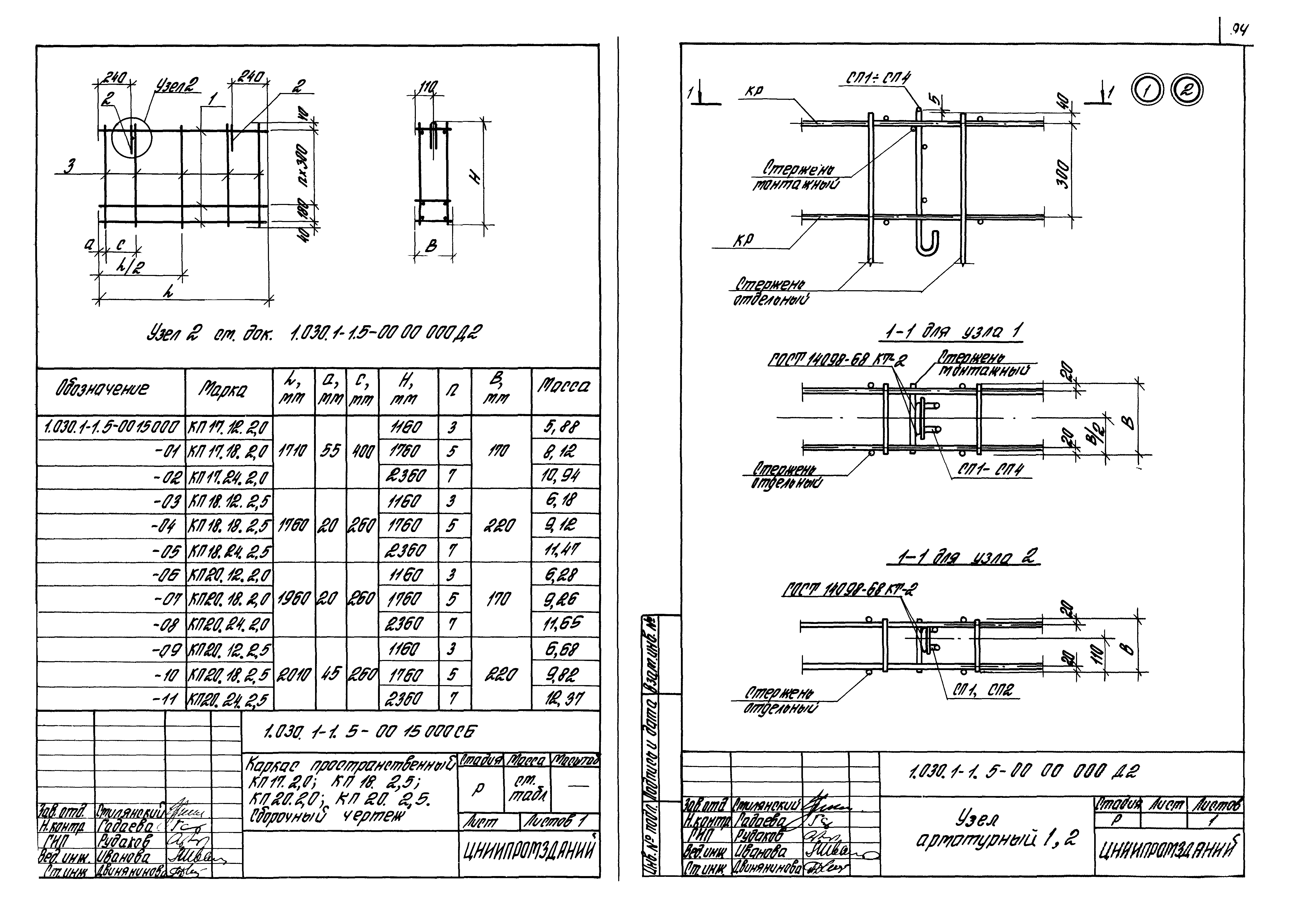

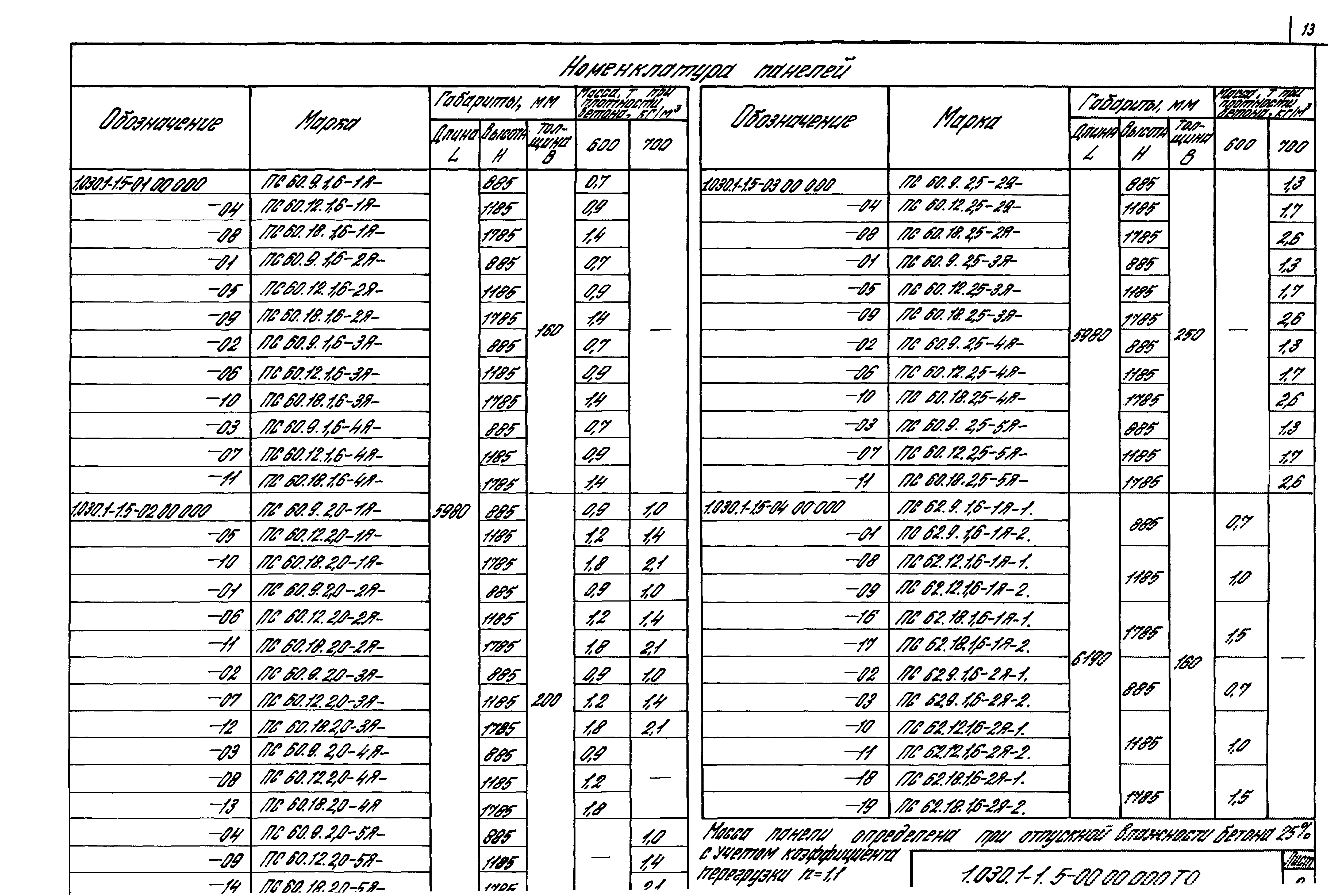

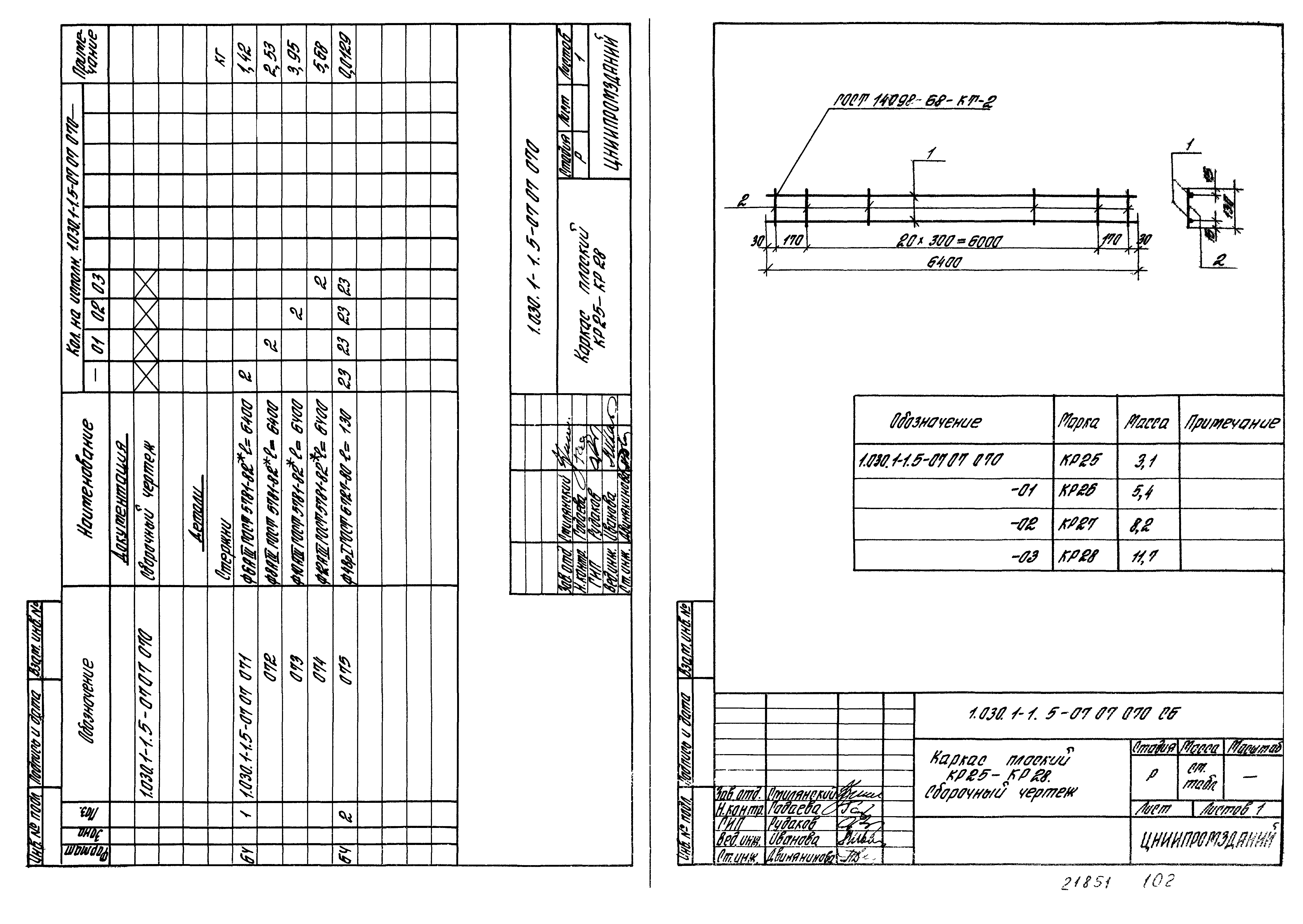

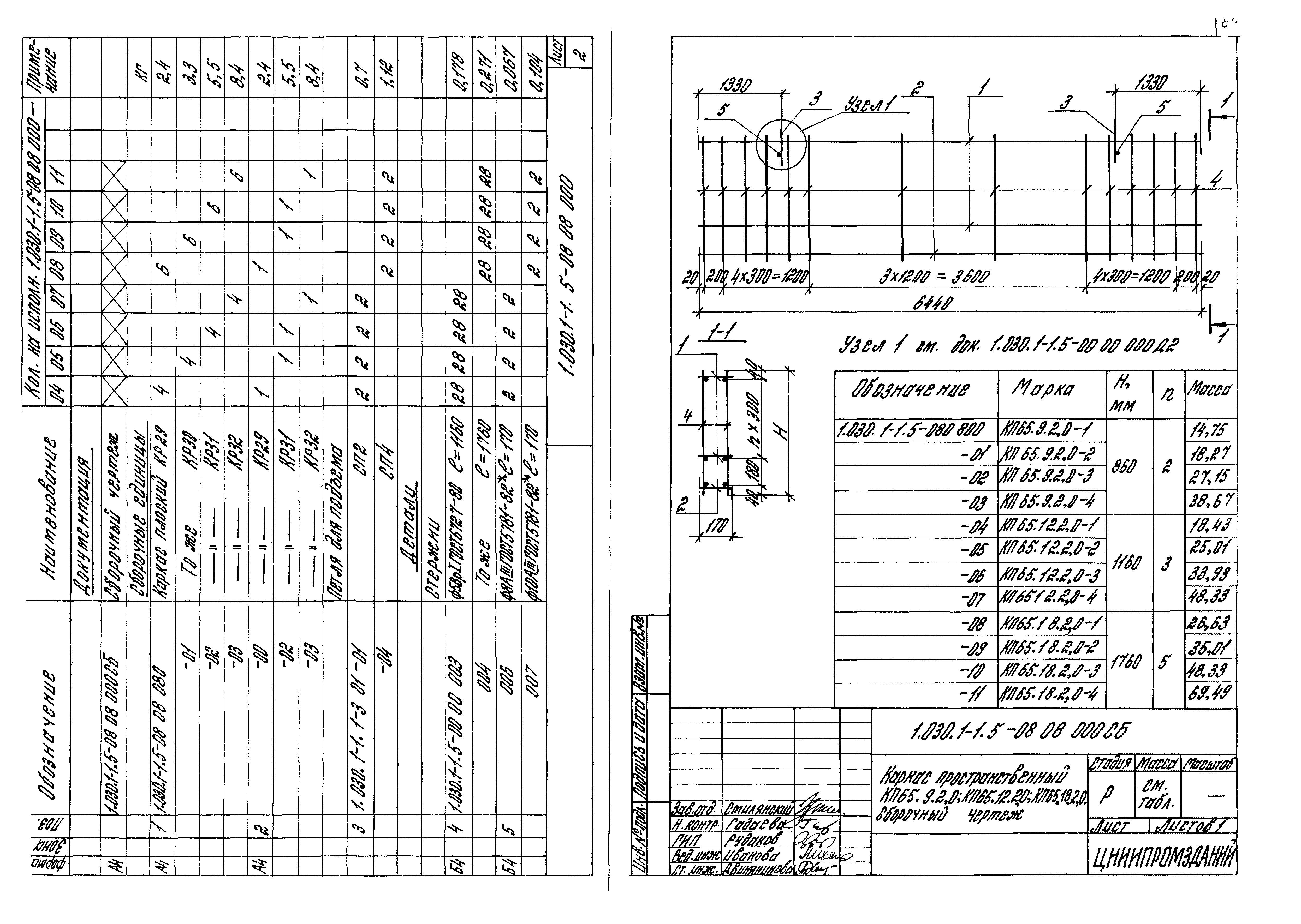

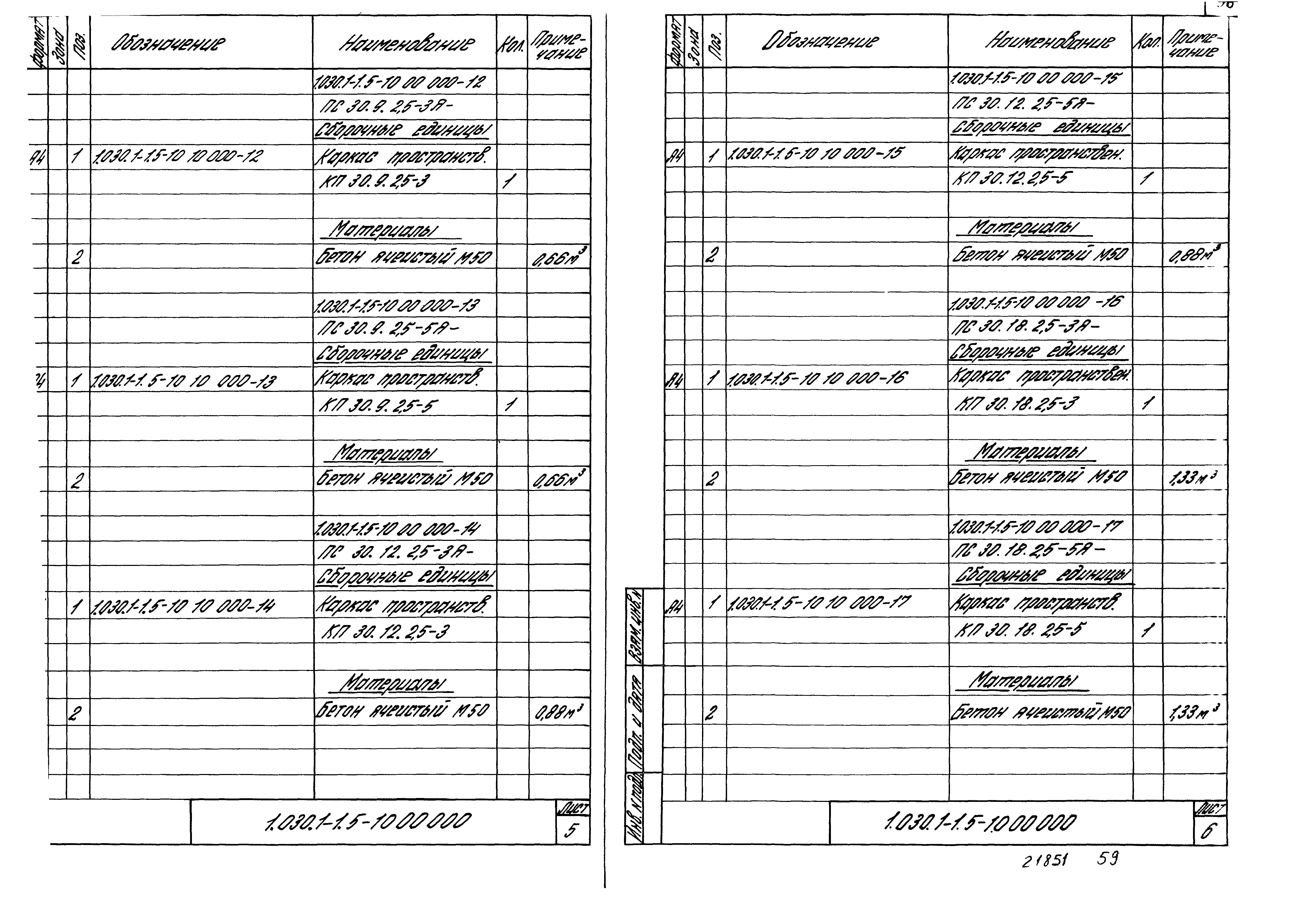

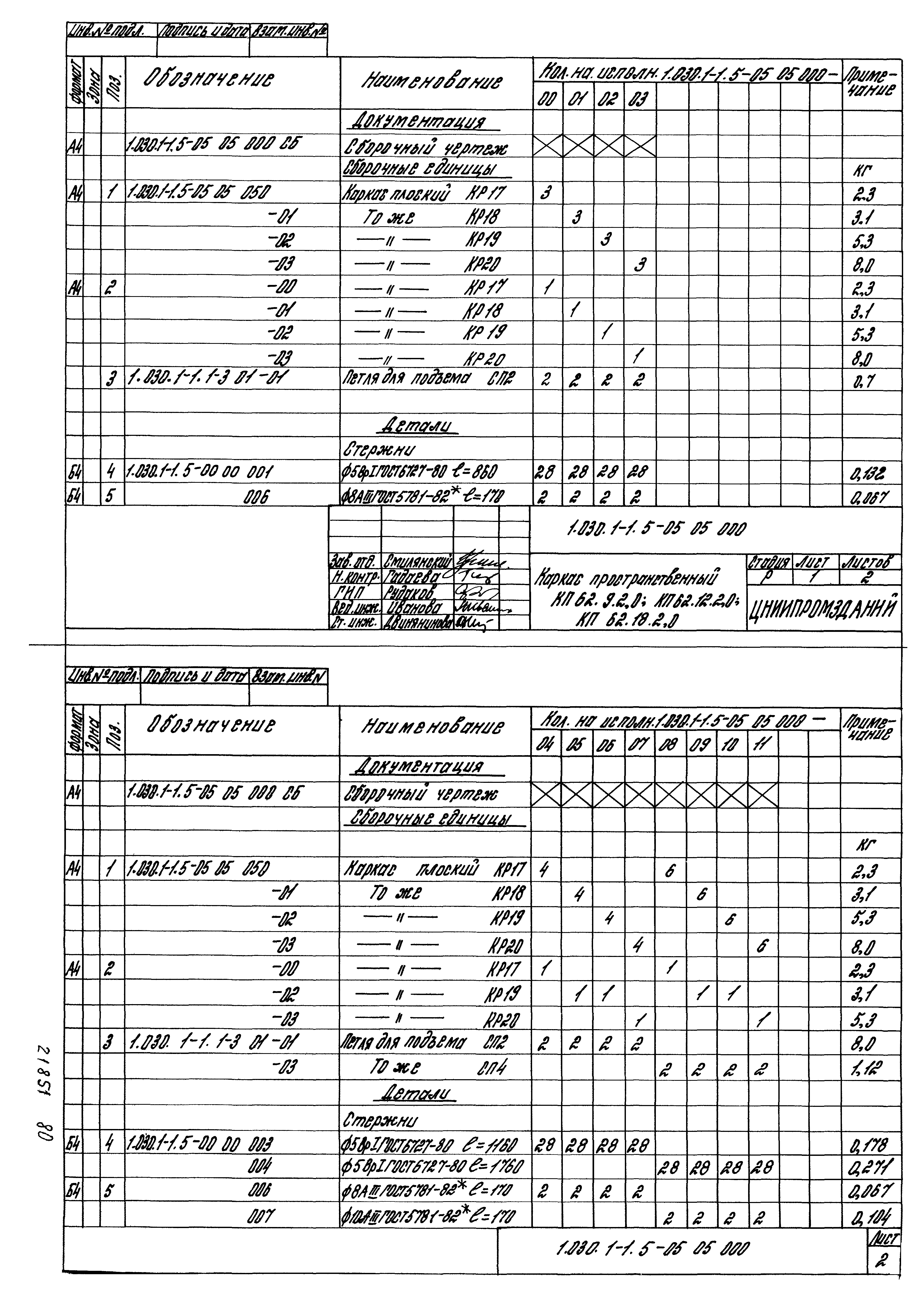

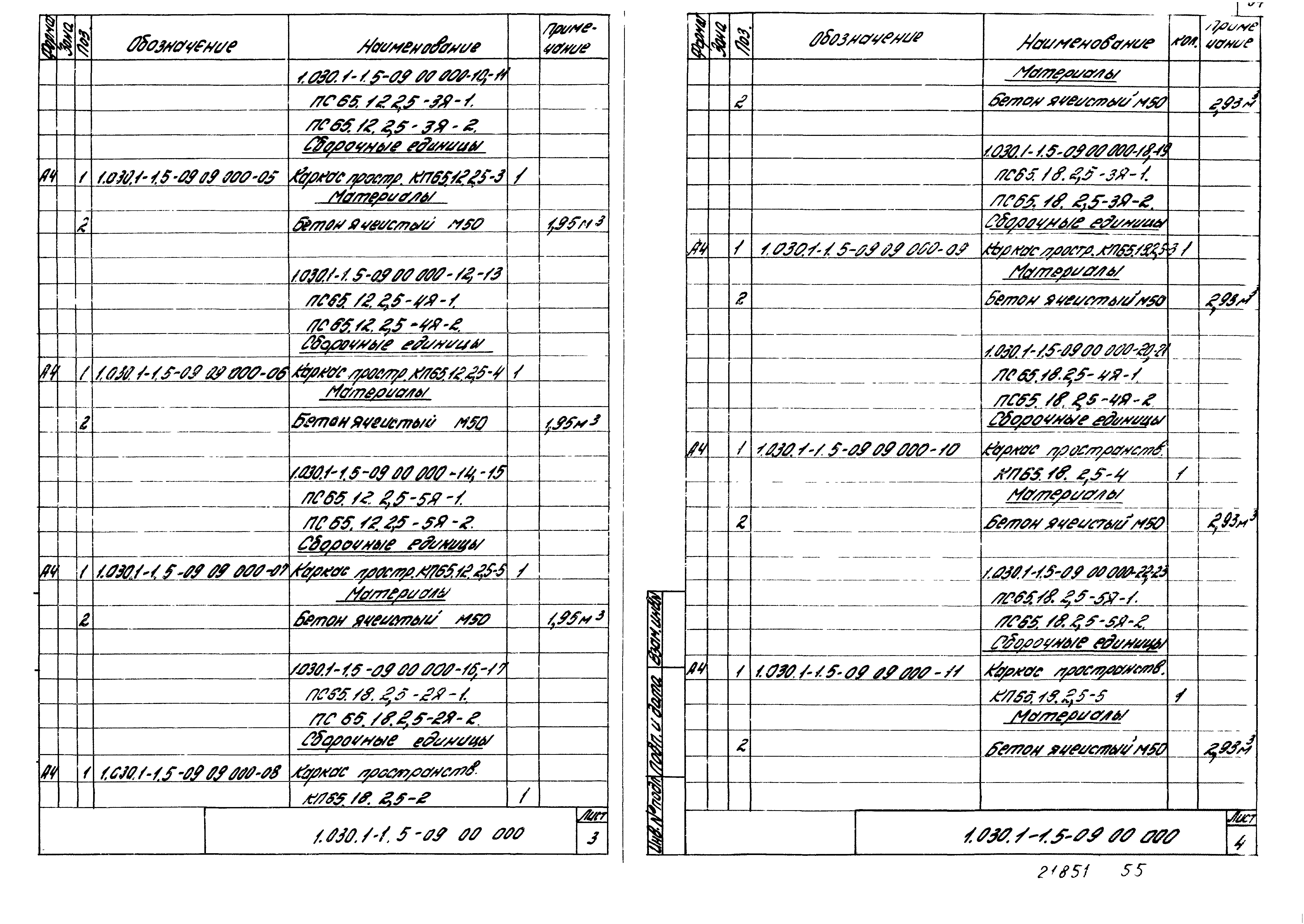

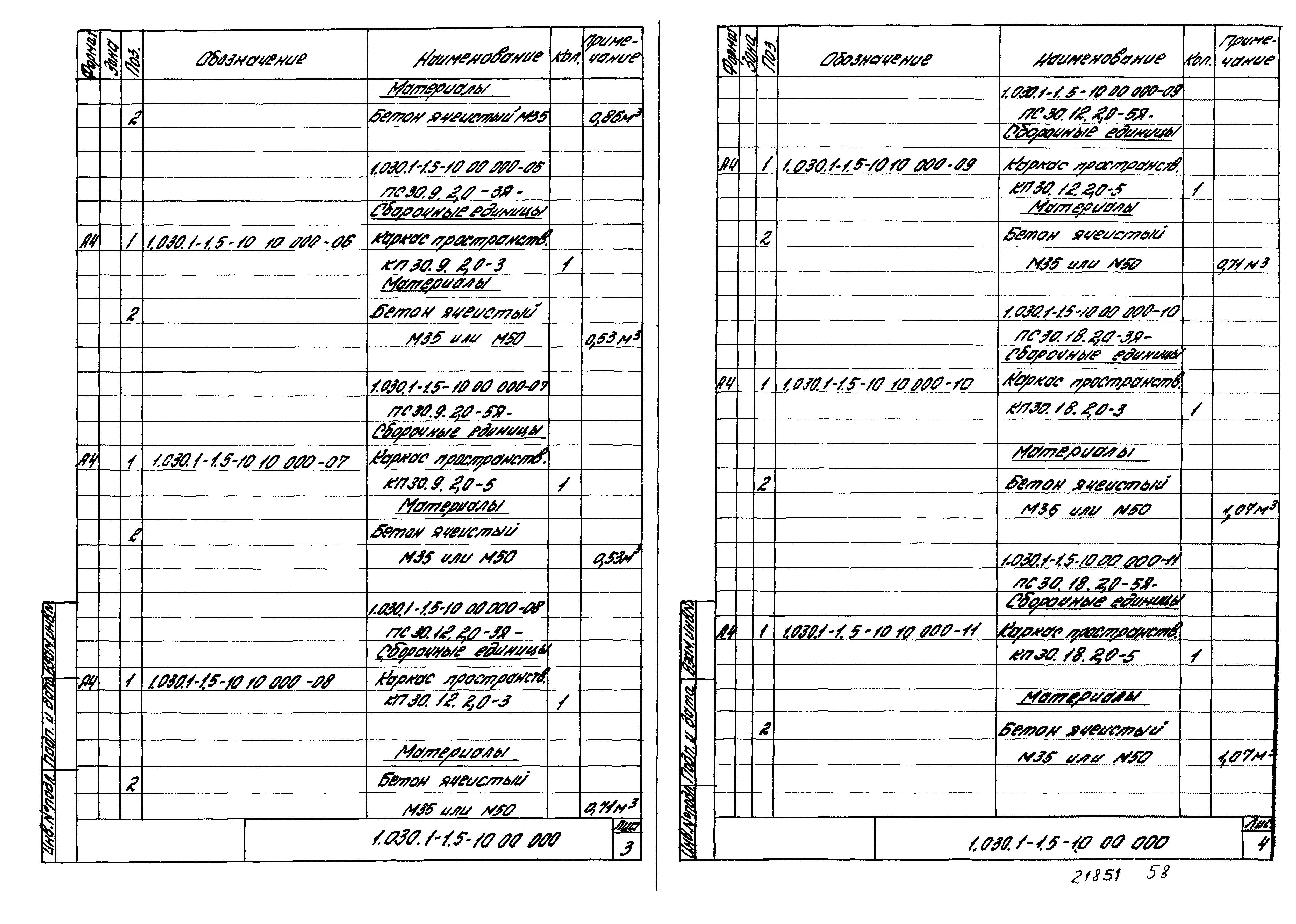

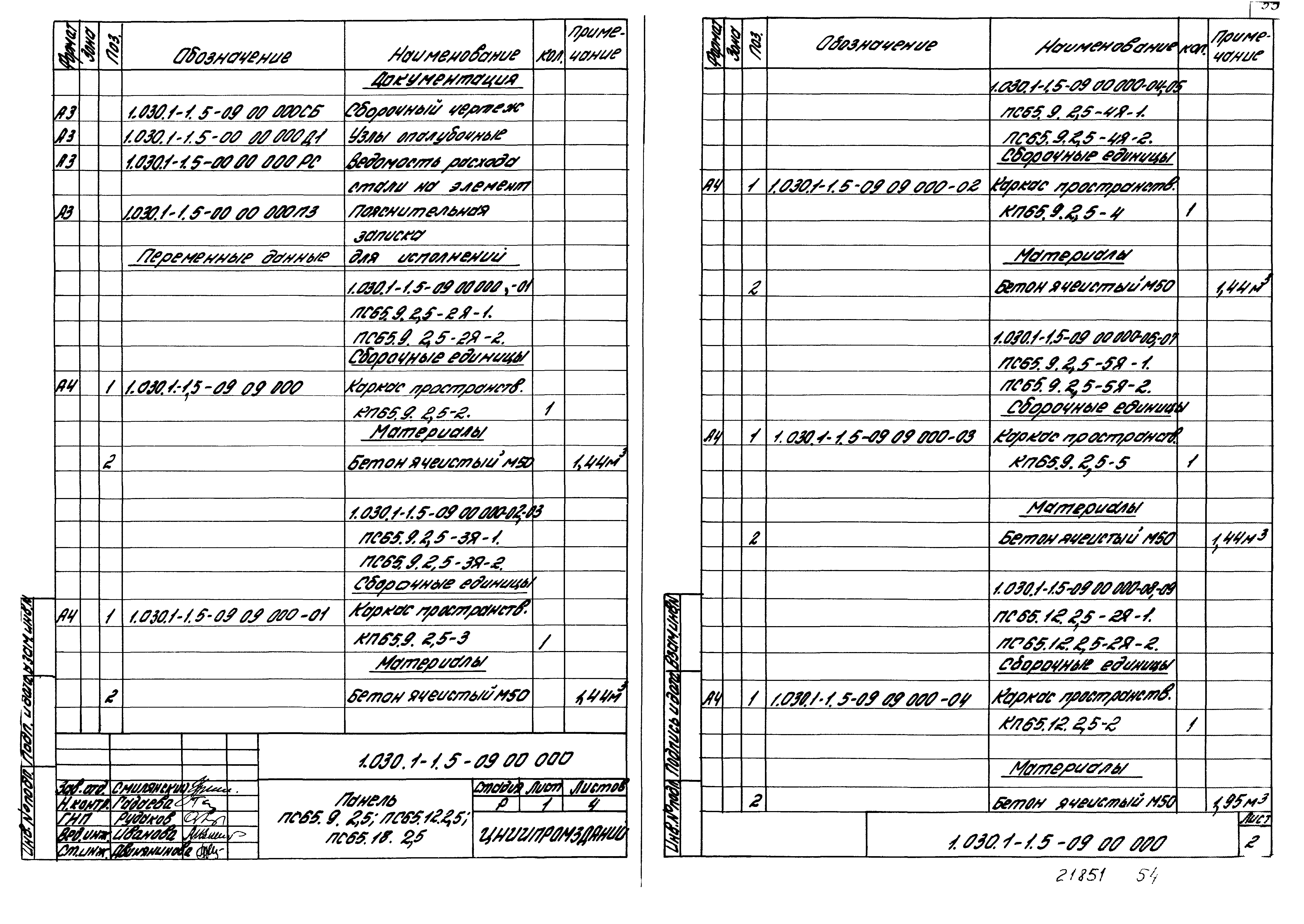

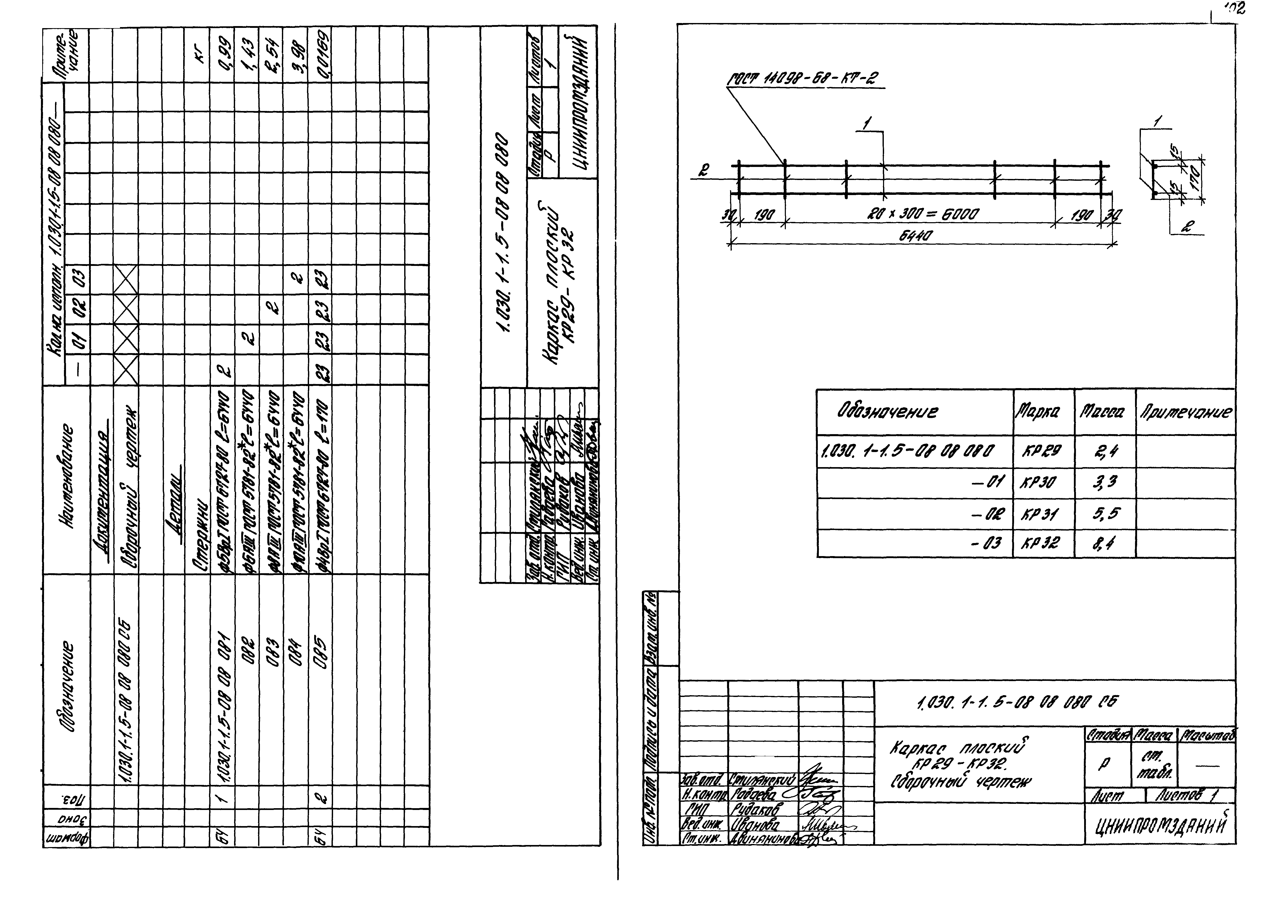

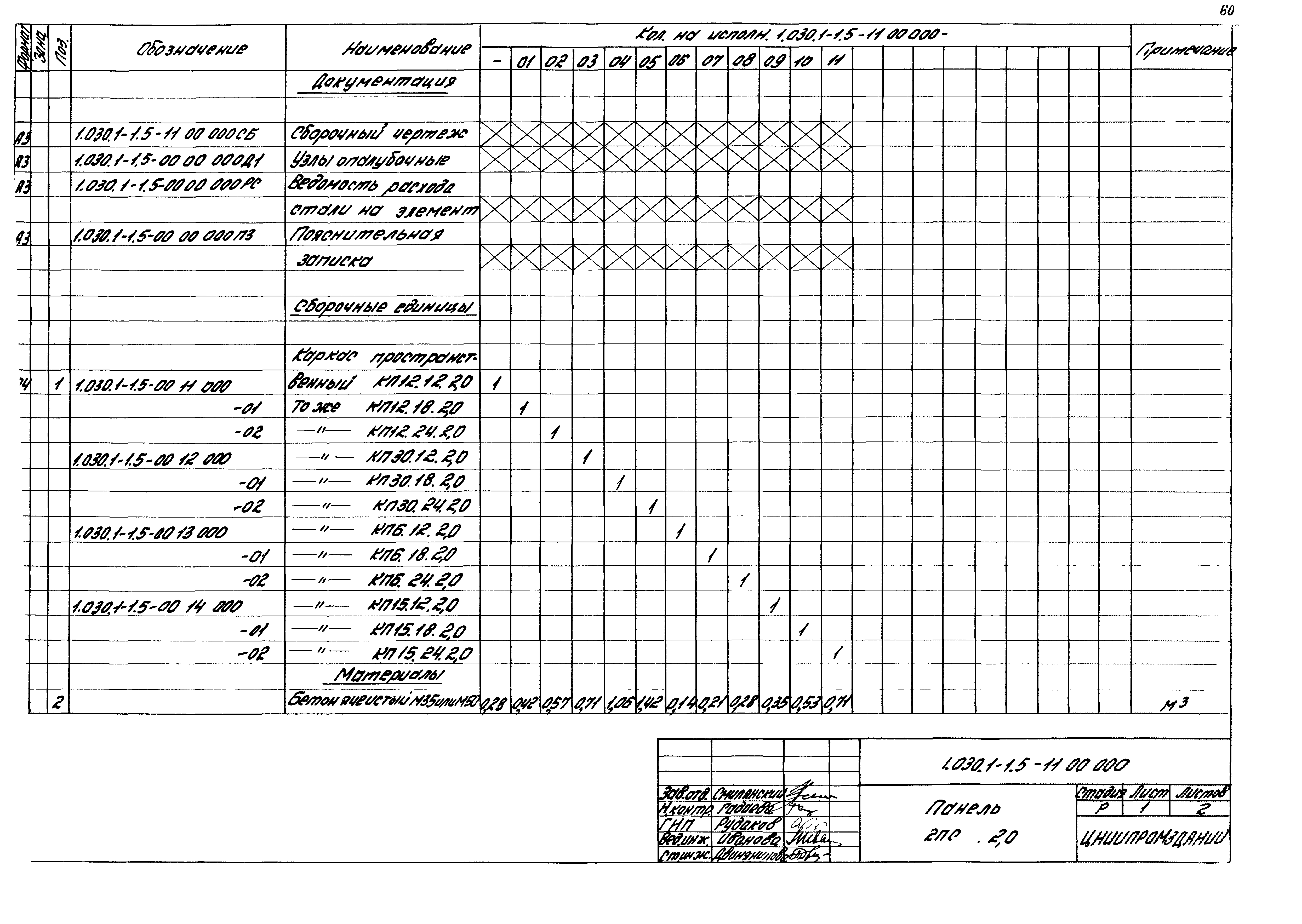

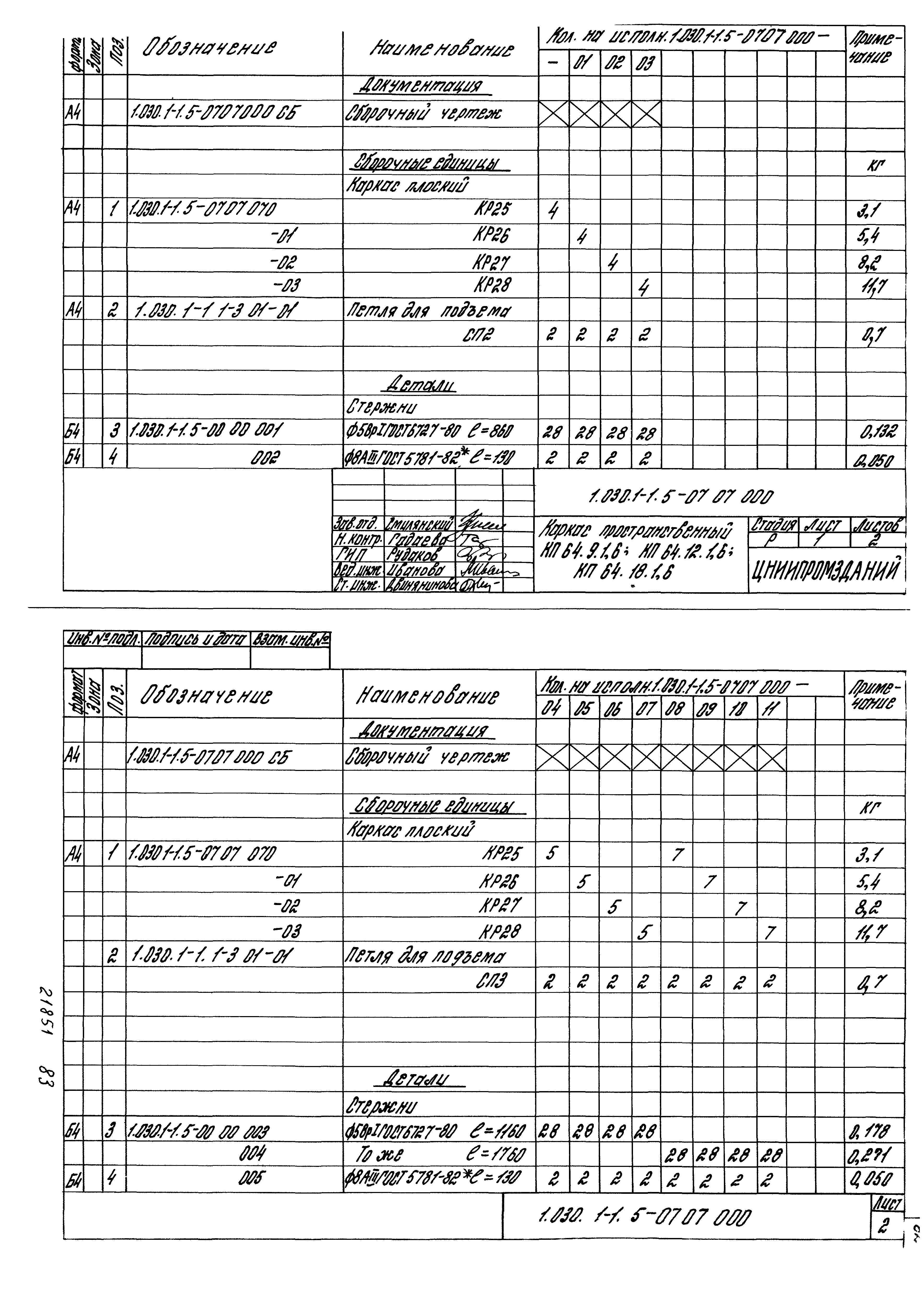

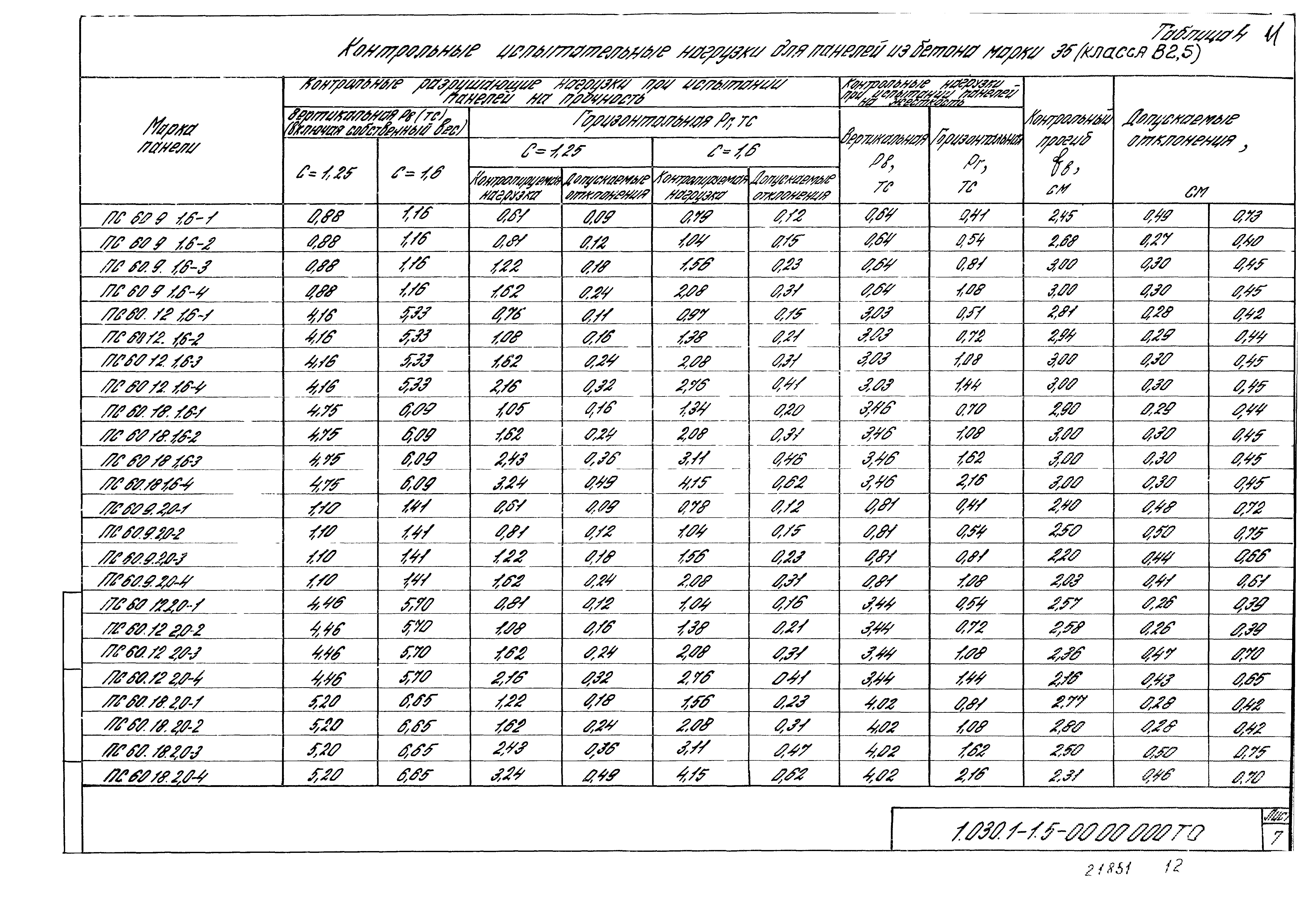

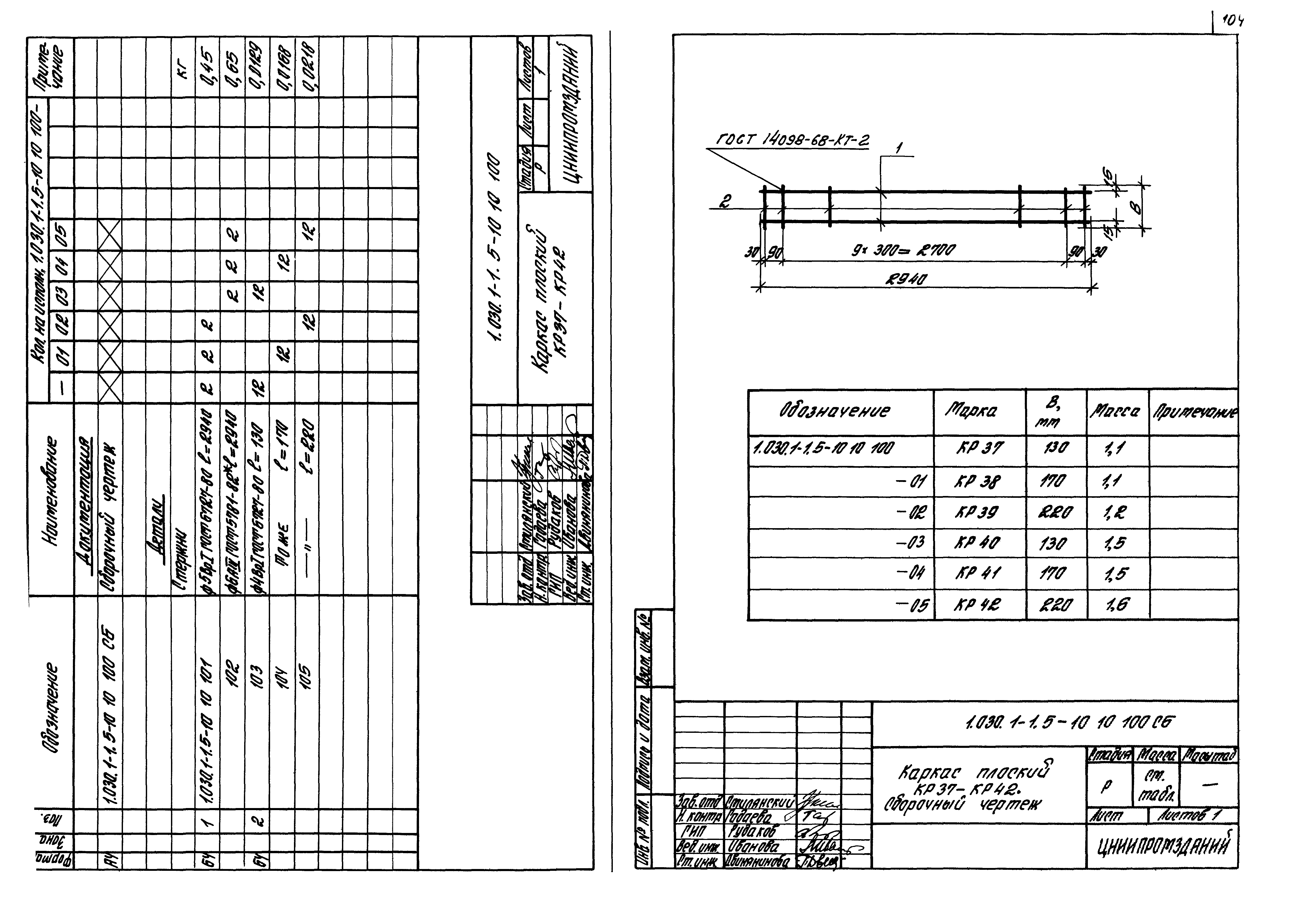

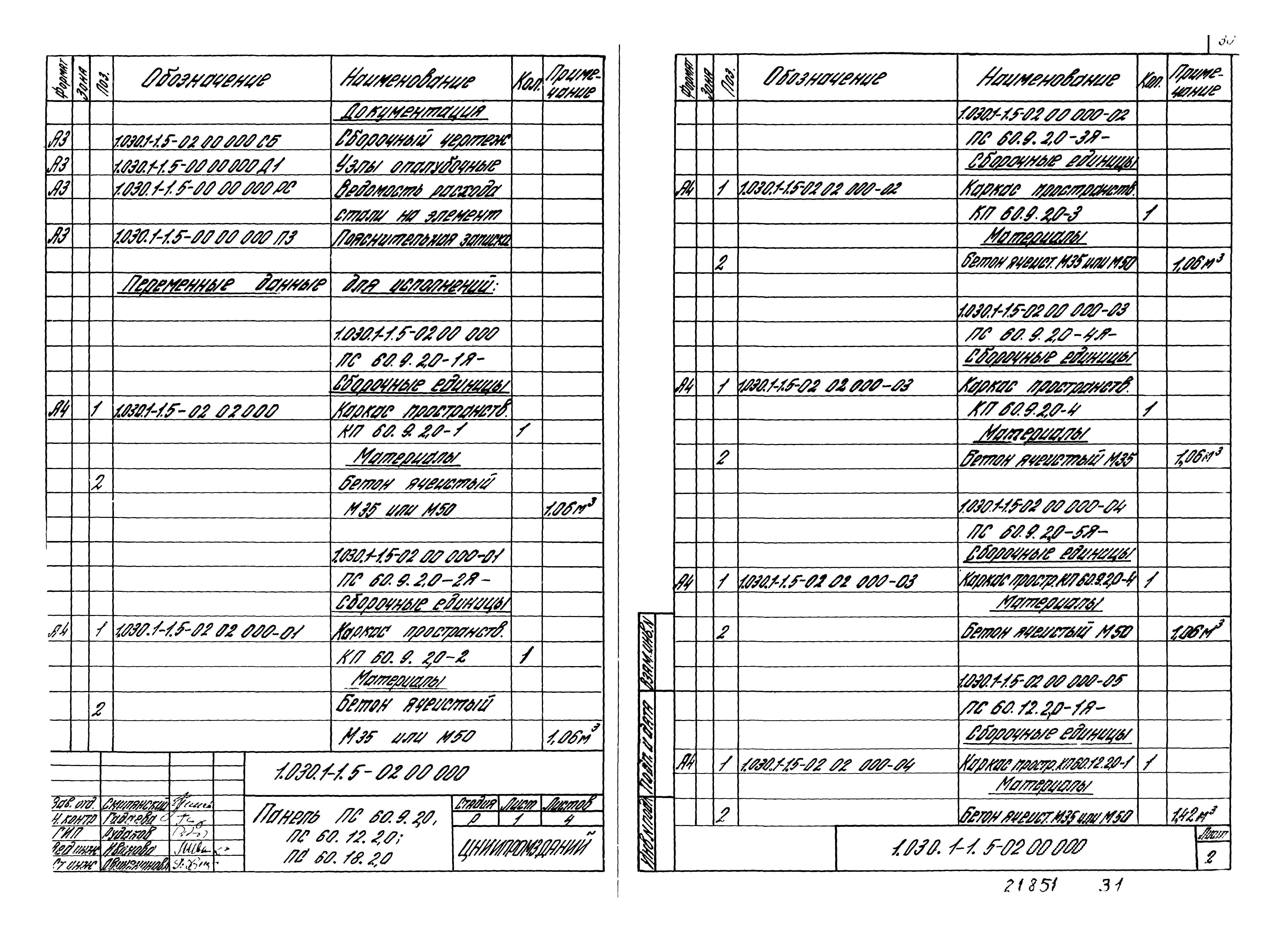

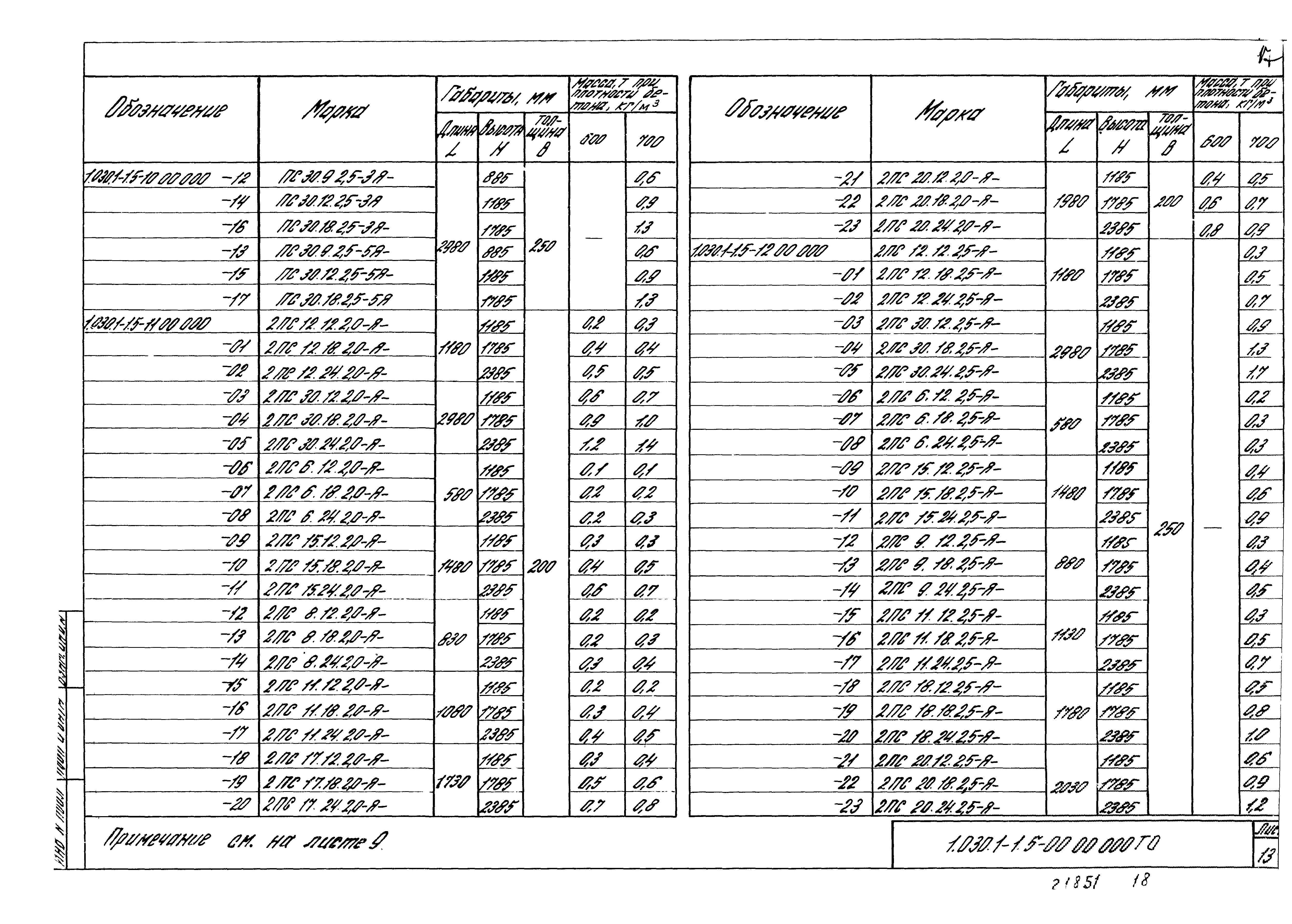

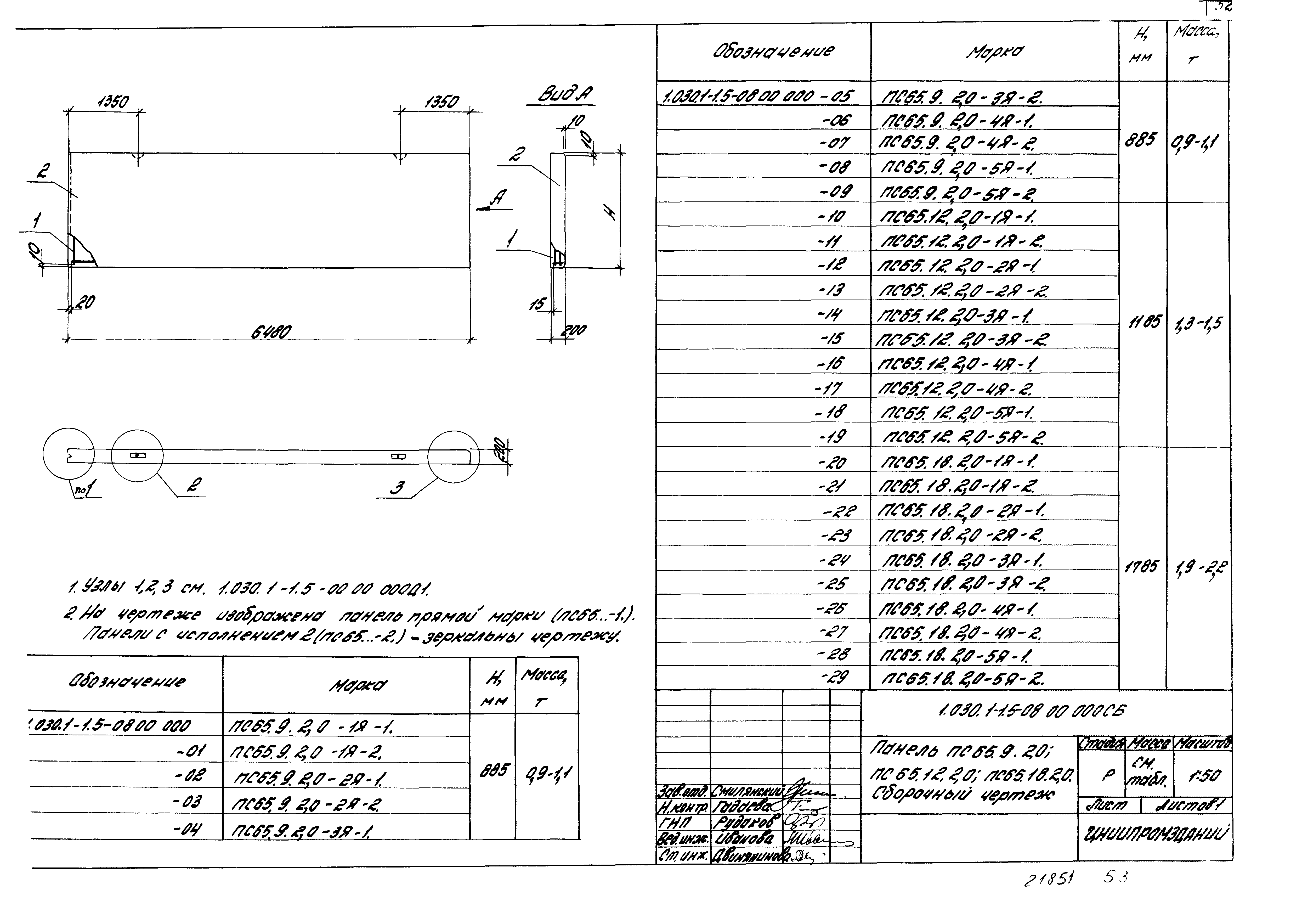

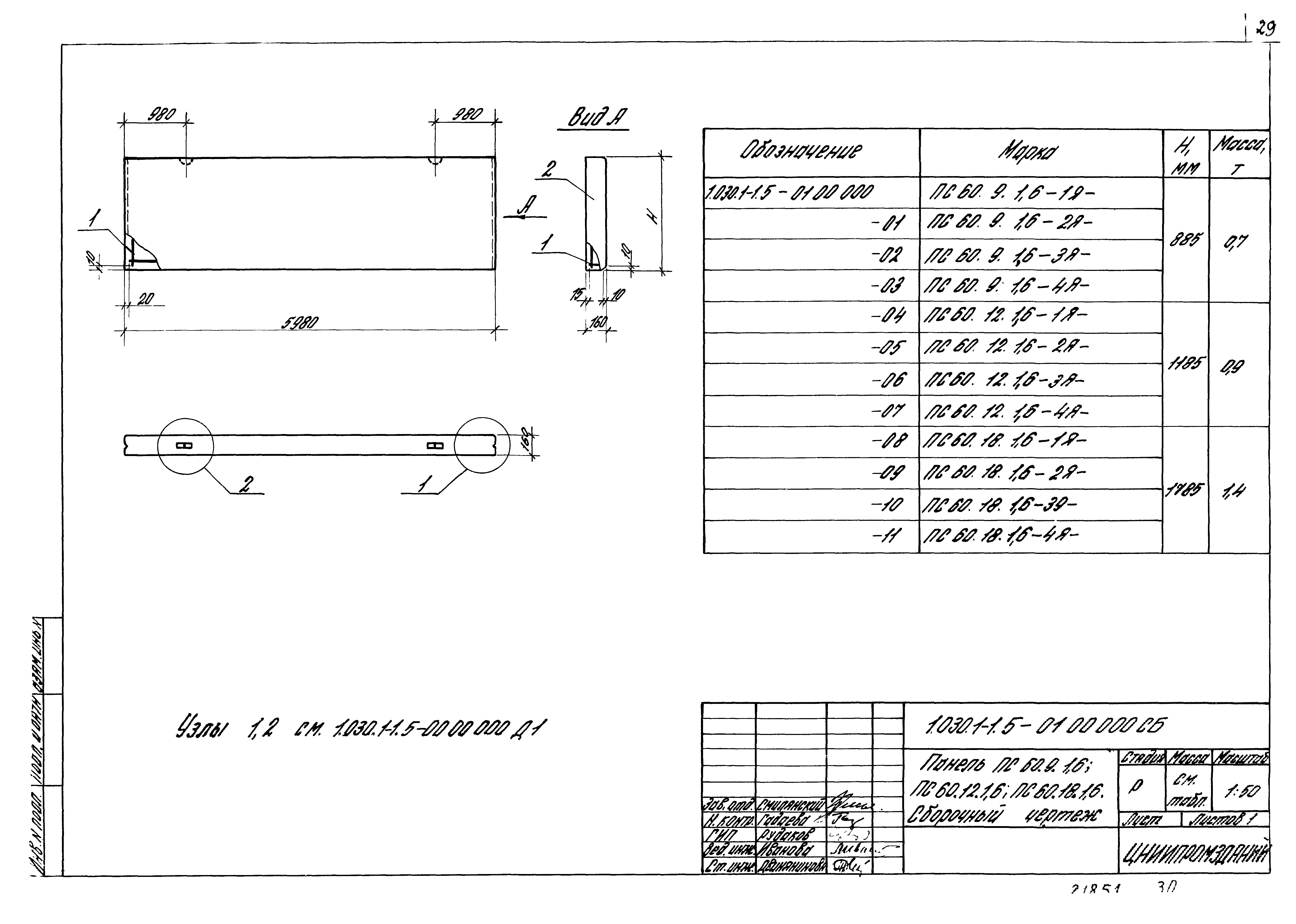

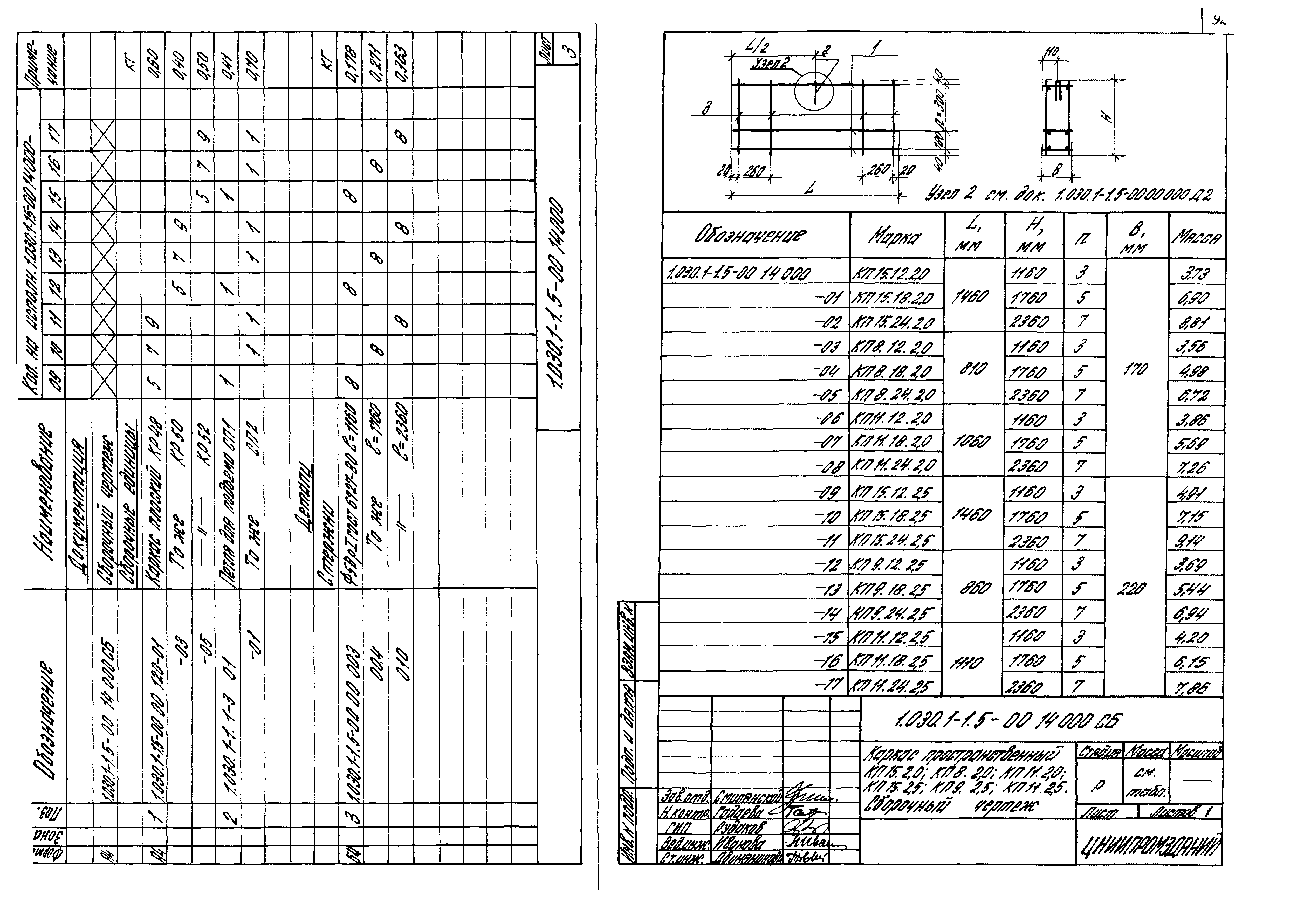

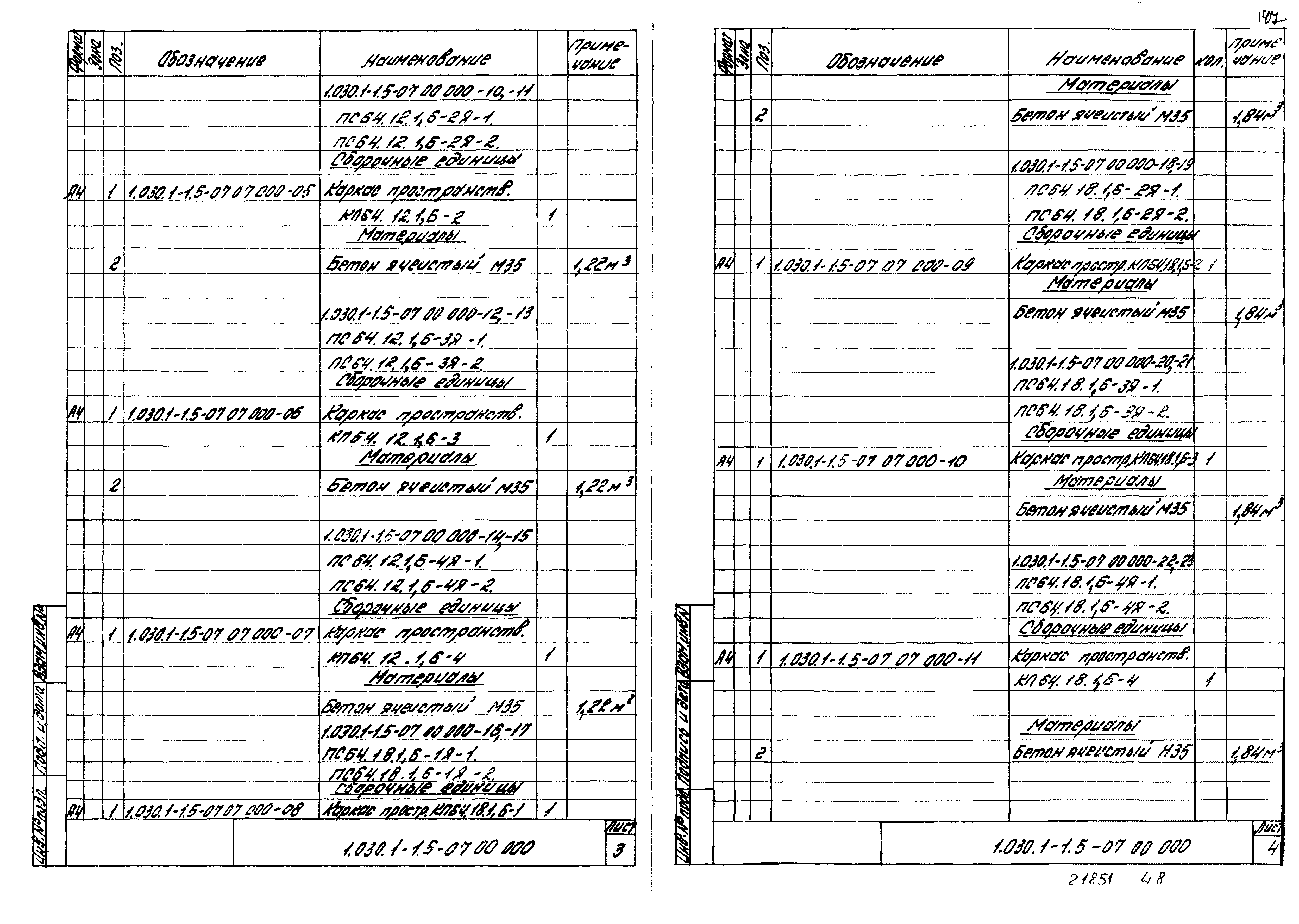

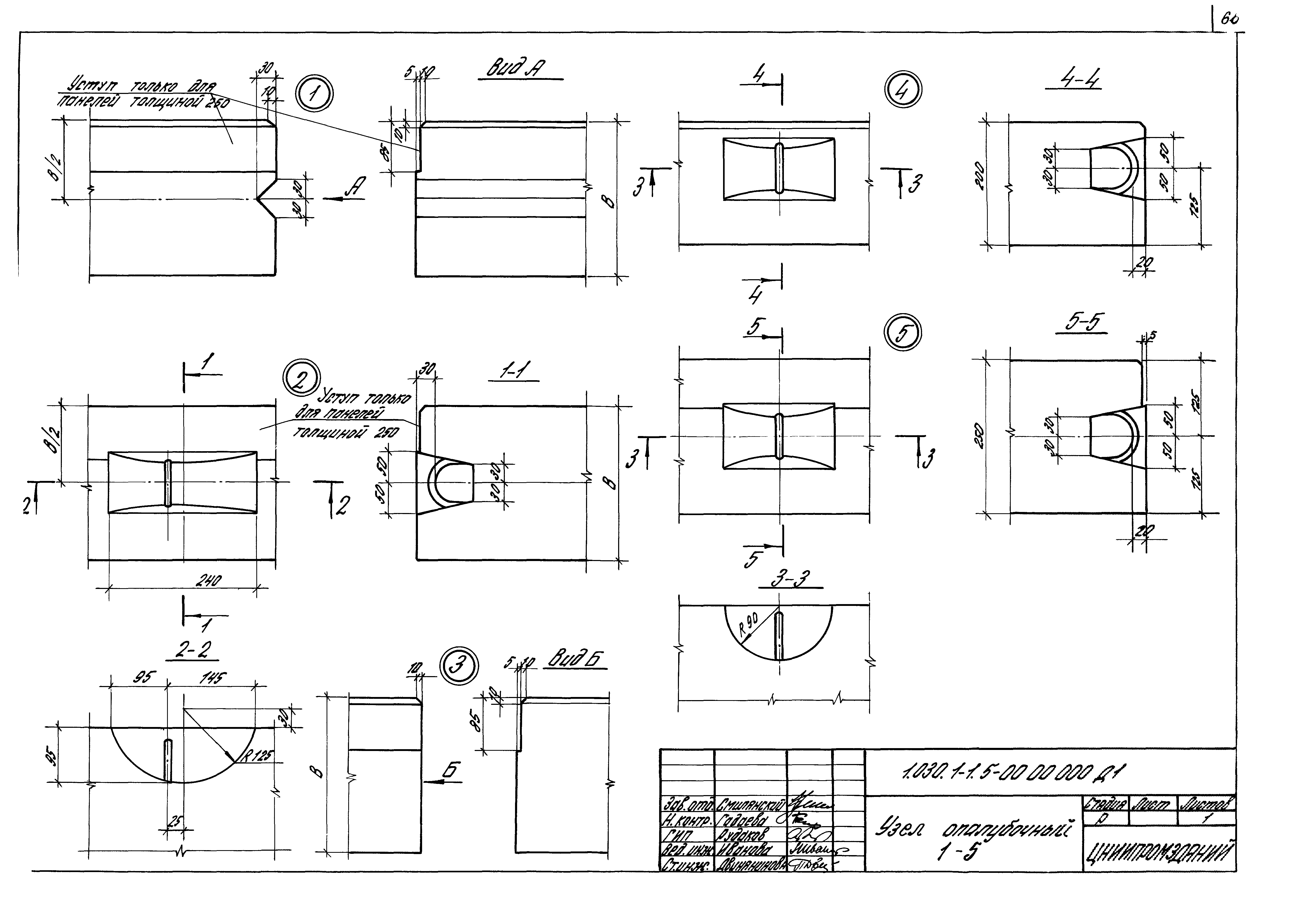

Область применения:	Выпуск содержит: номенклатуру и рабочие чертежи панелей толщиной 160, 200 и 250 мм из ячеистого бетона повышенной прочности, чертежи пространственных каркасов, арматурных и закладных изделий

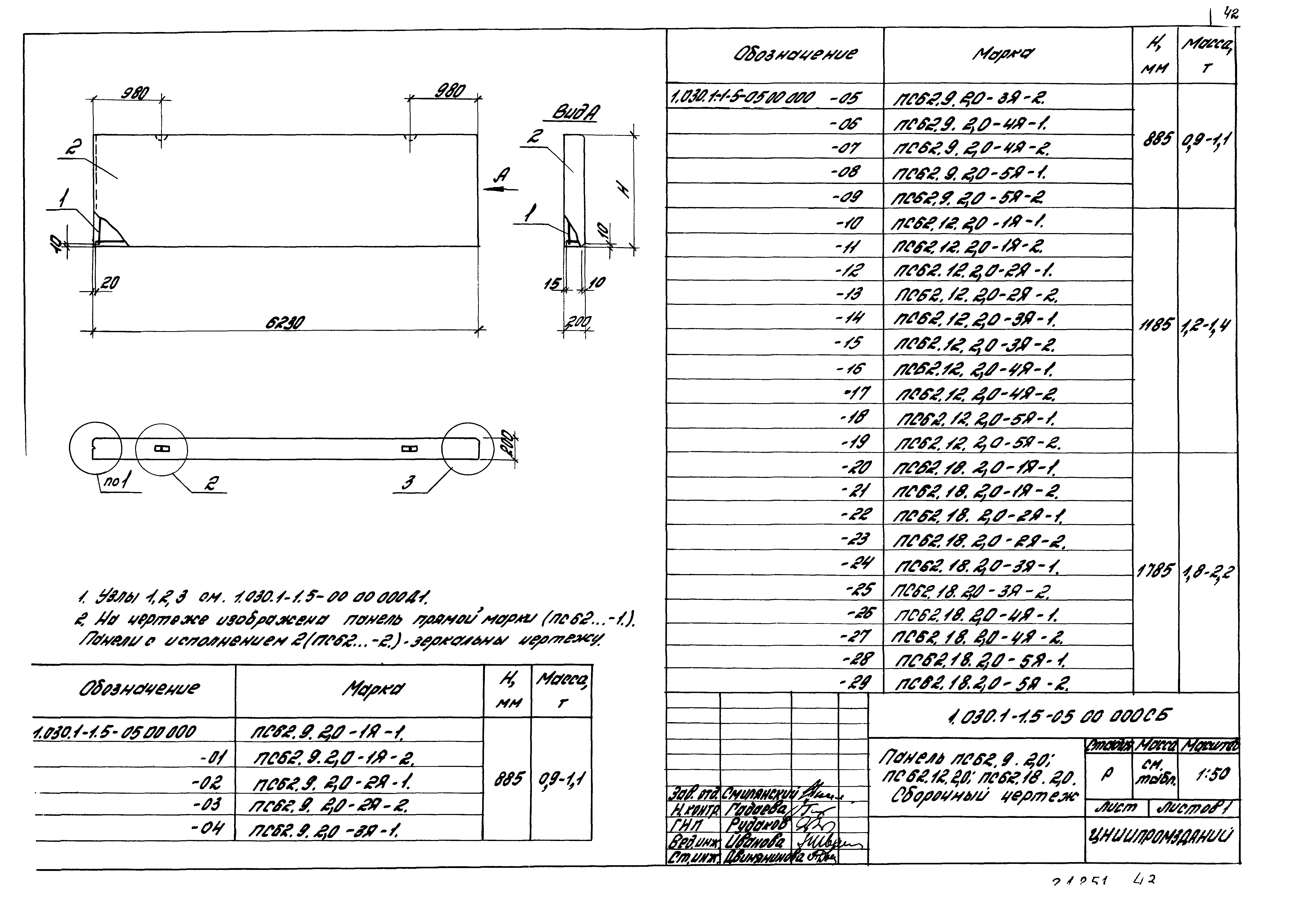

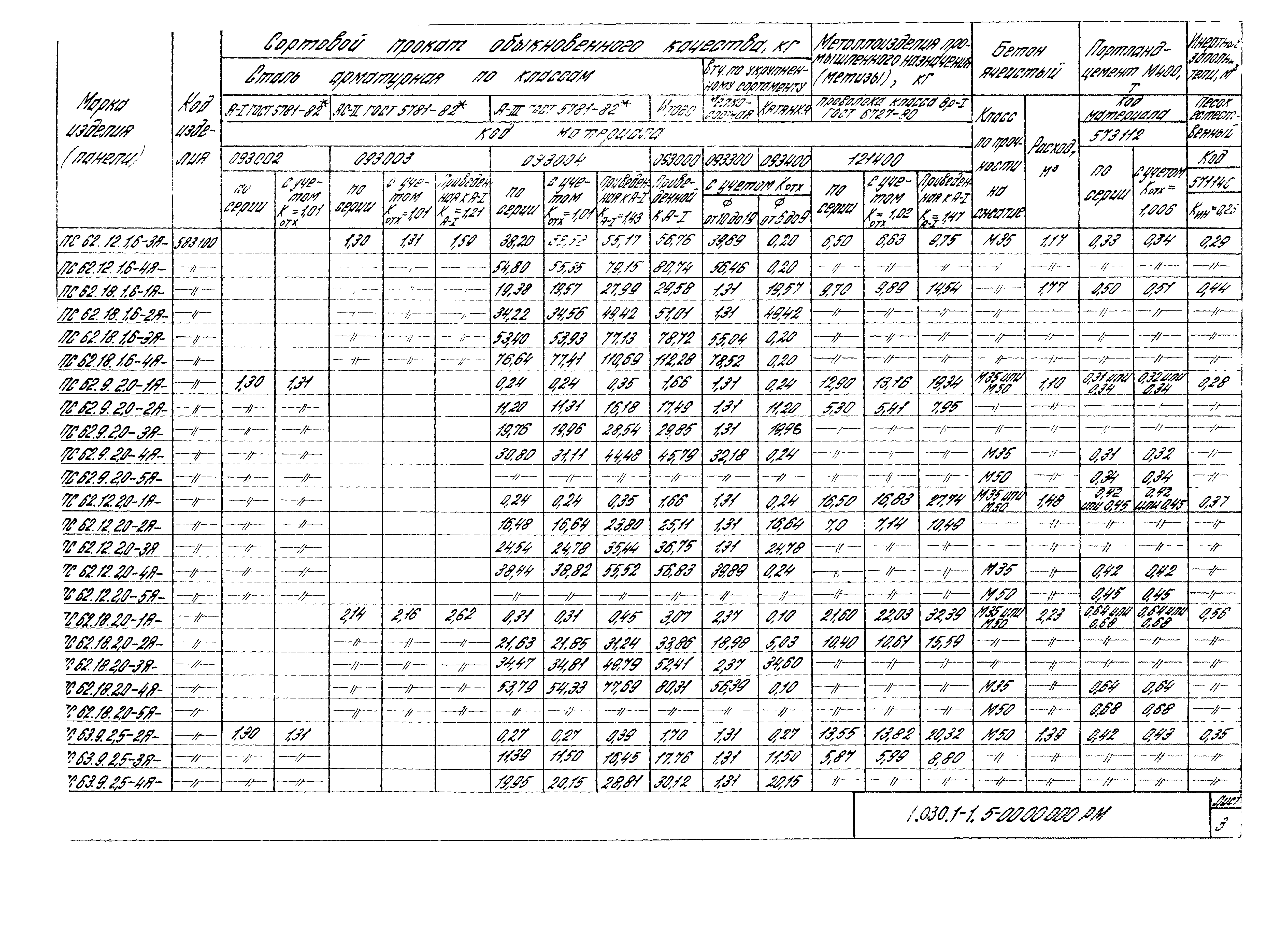

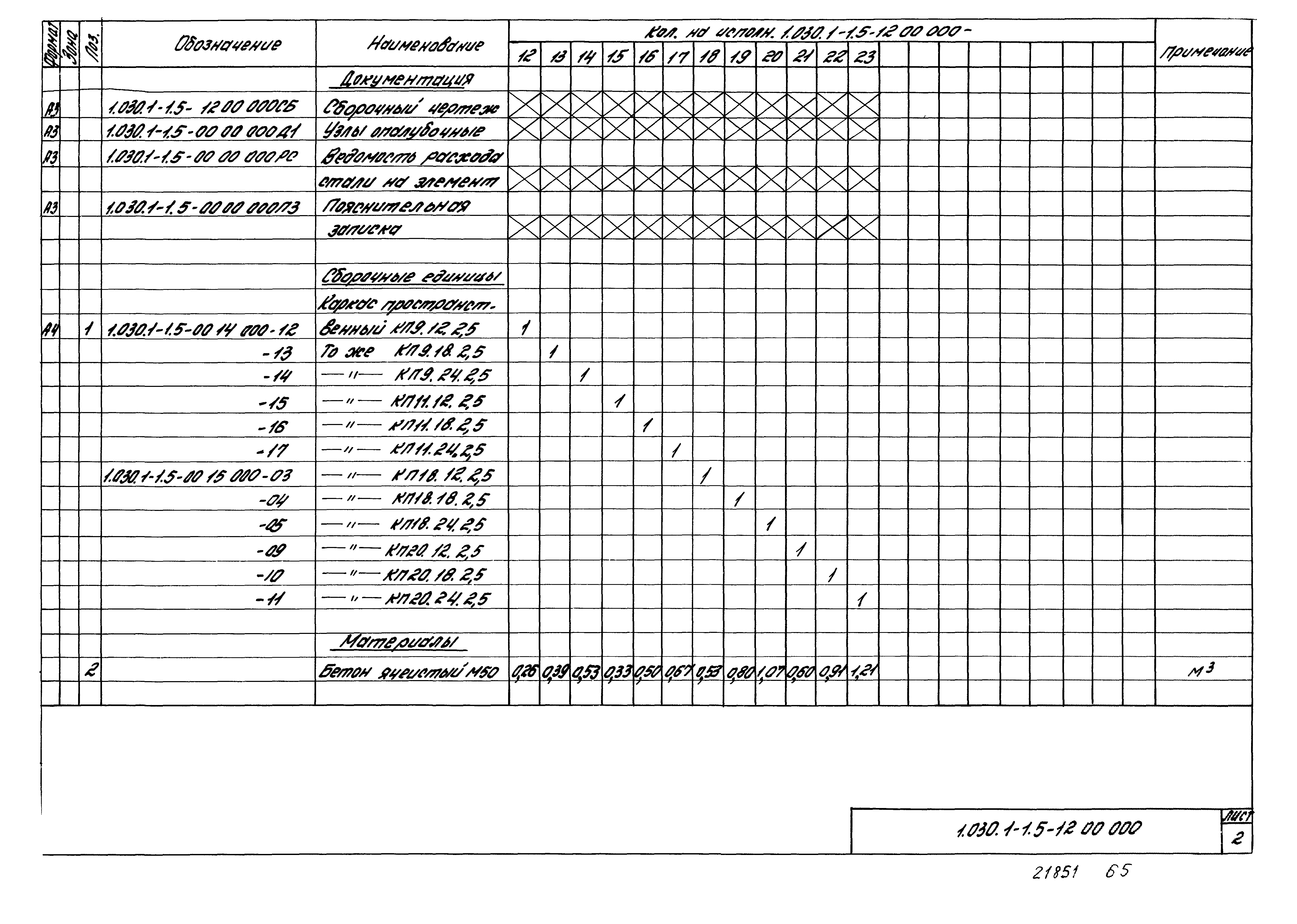

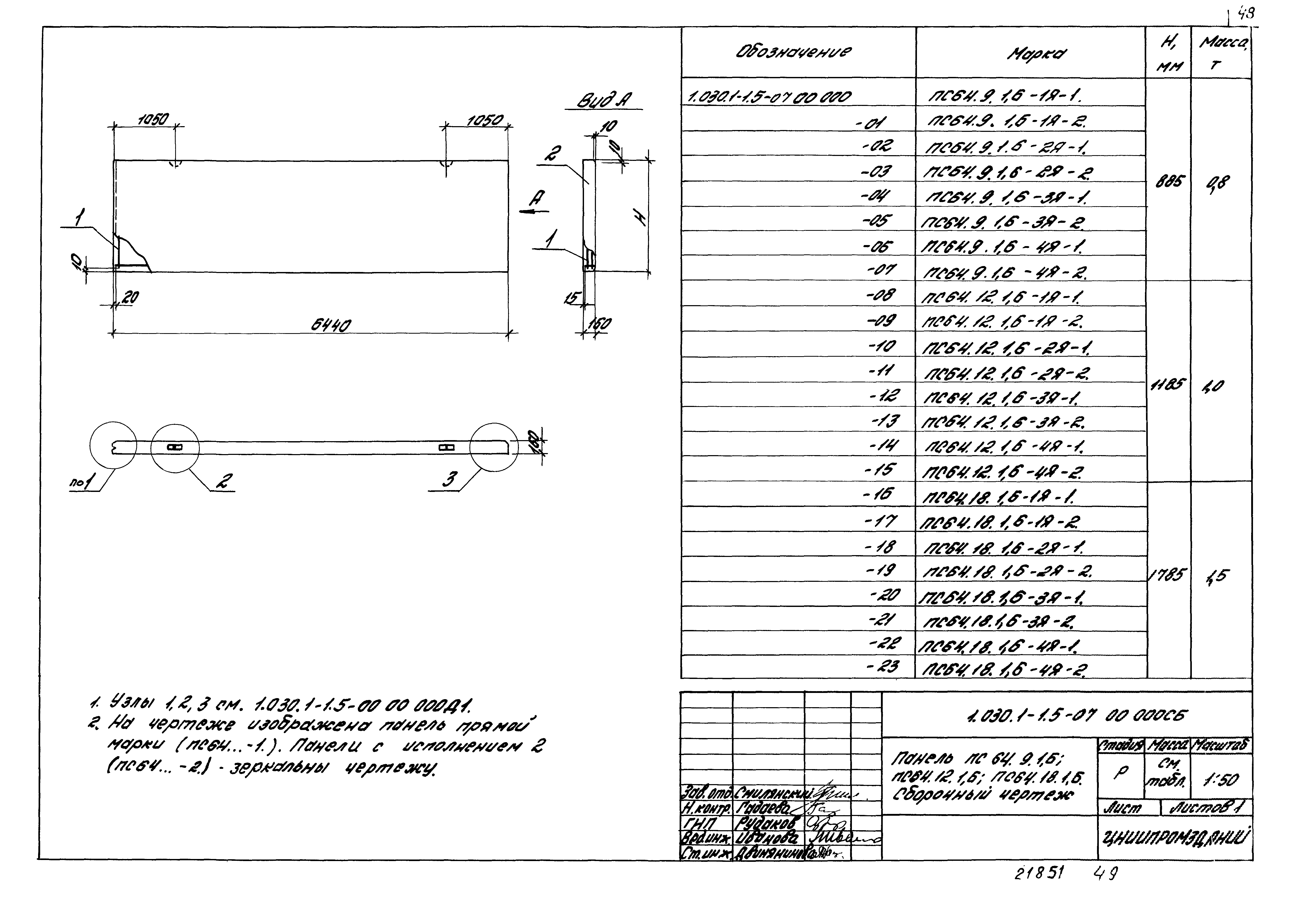

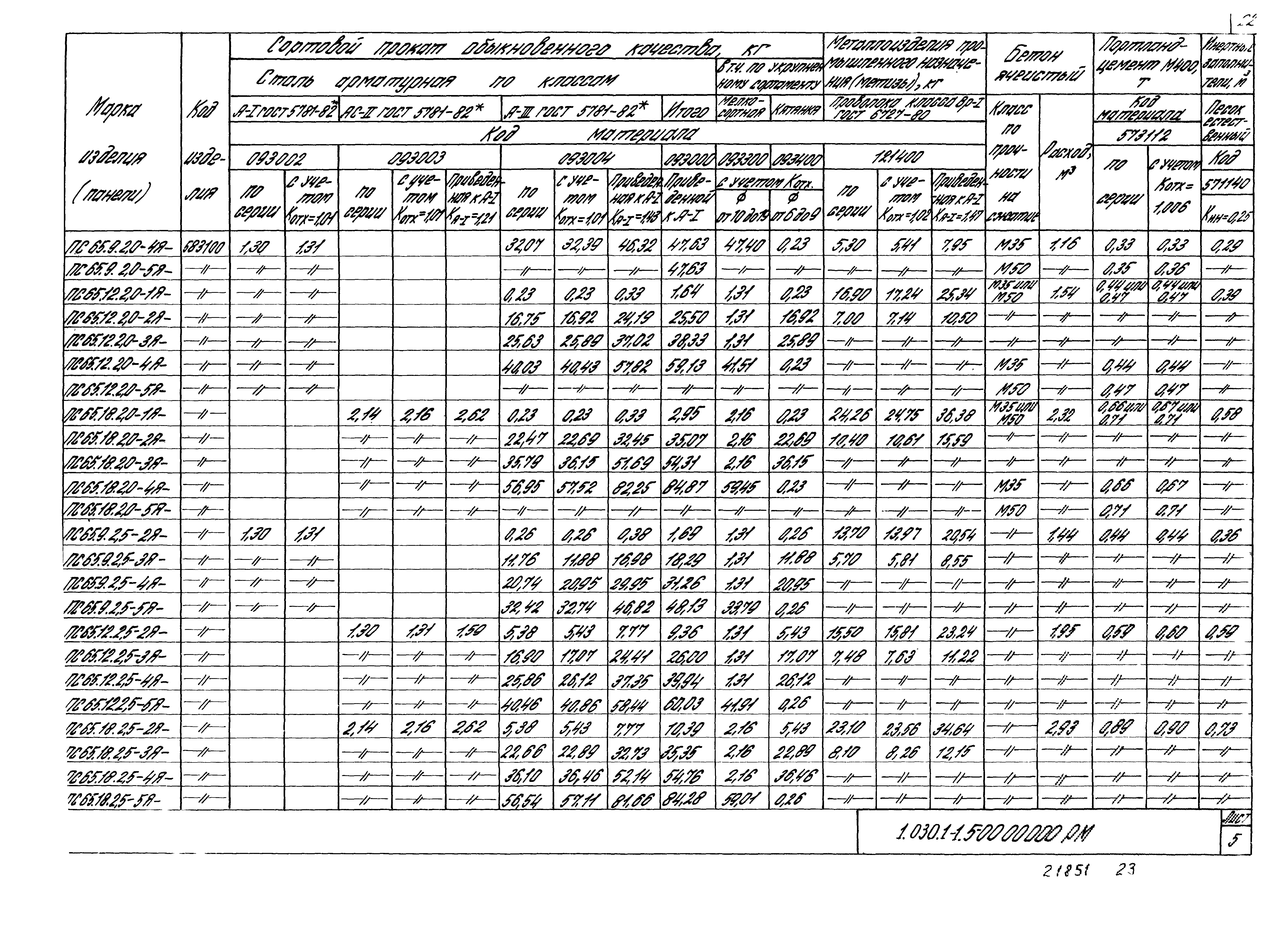

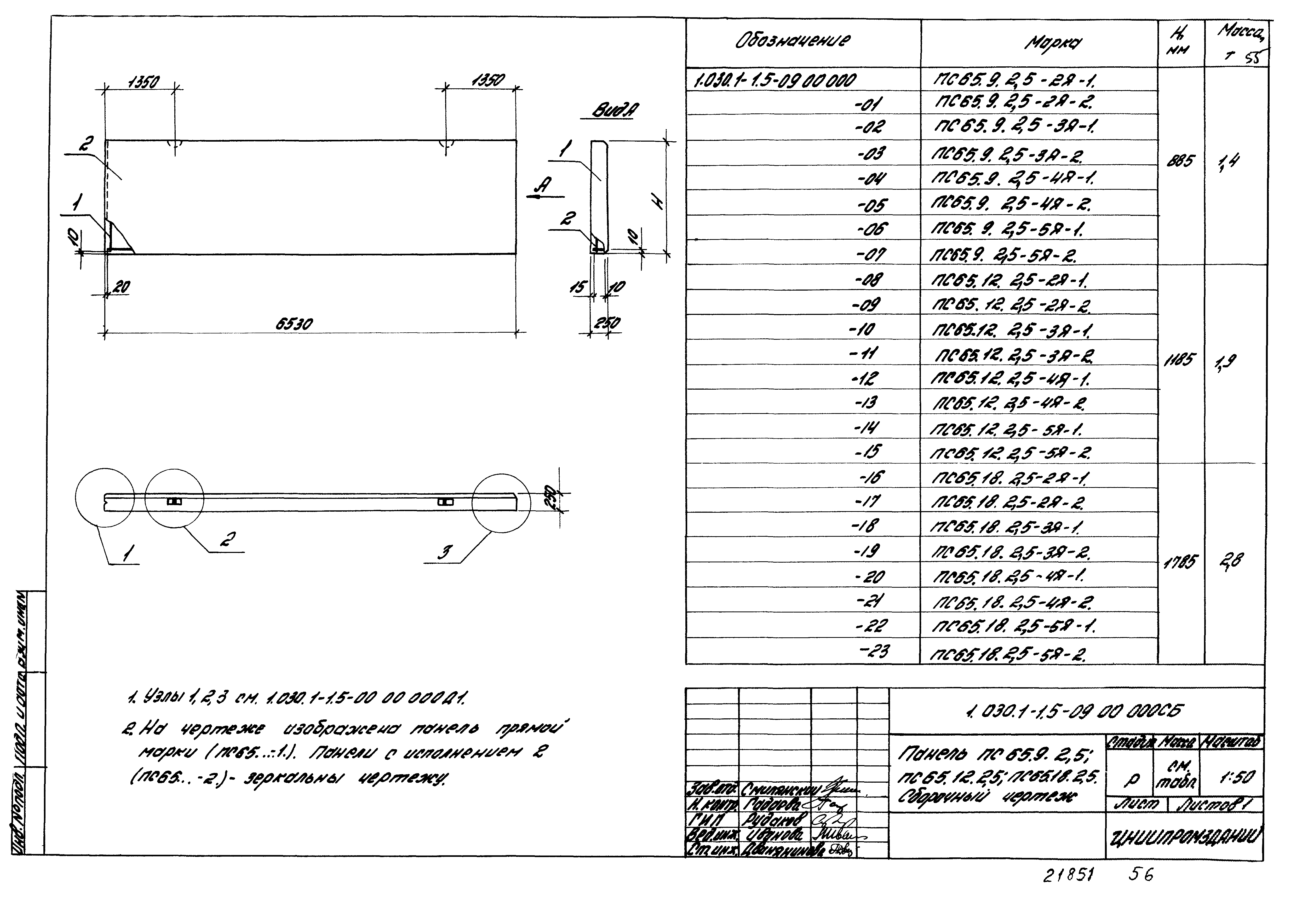

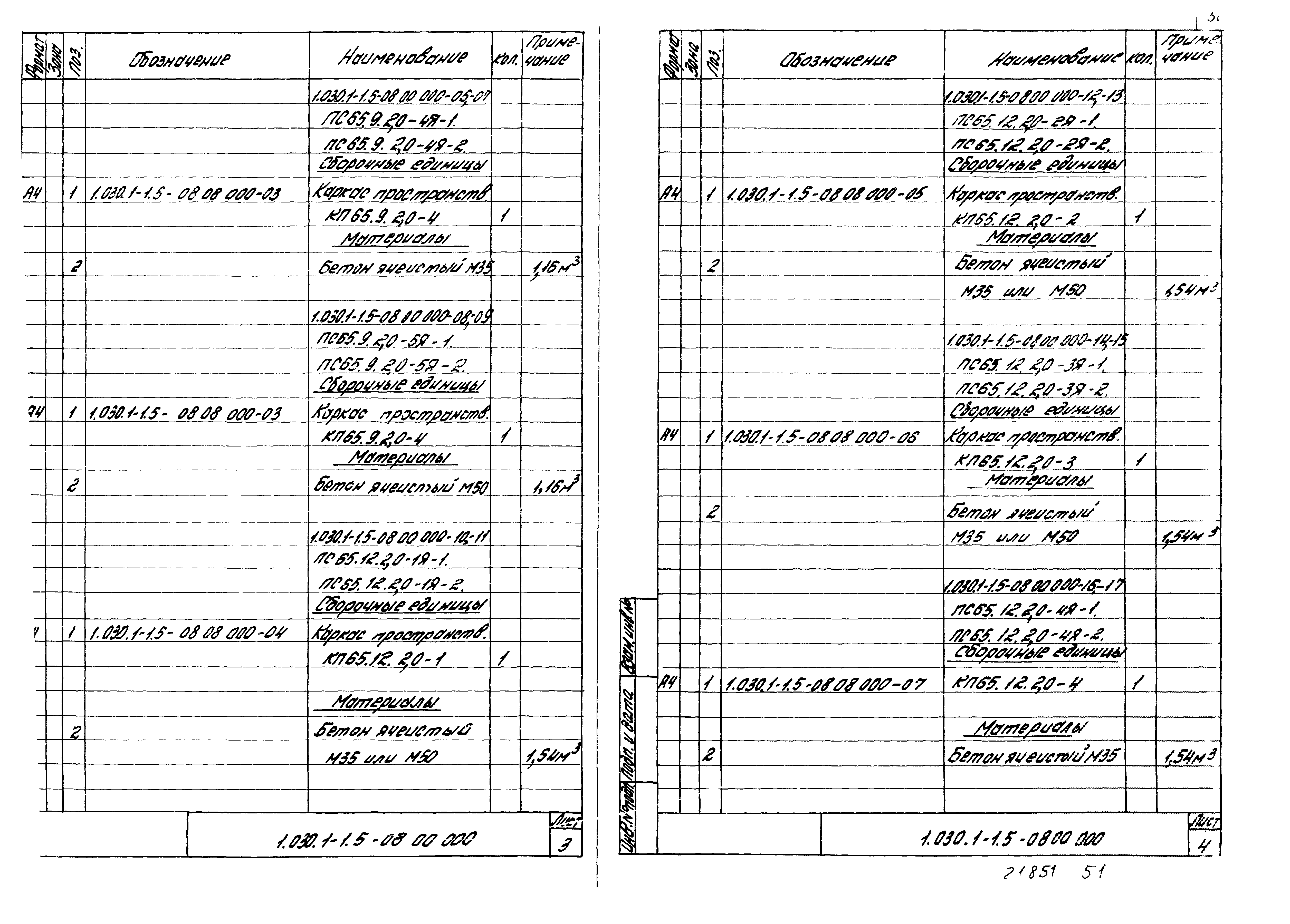

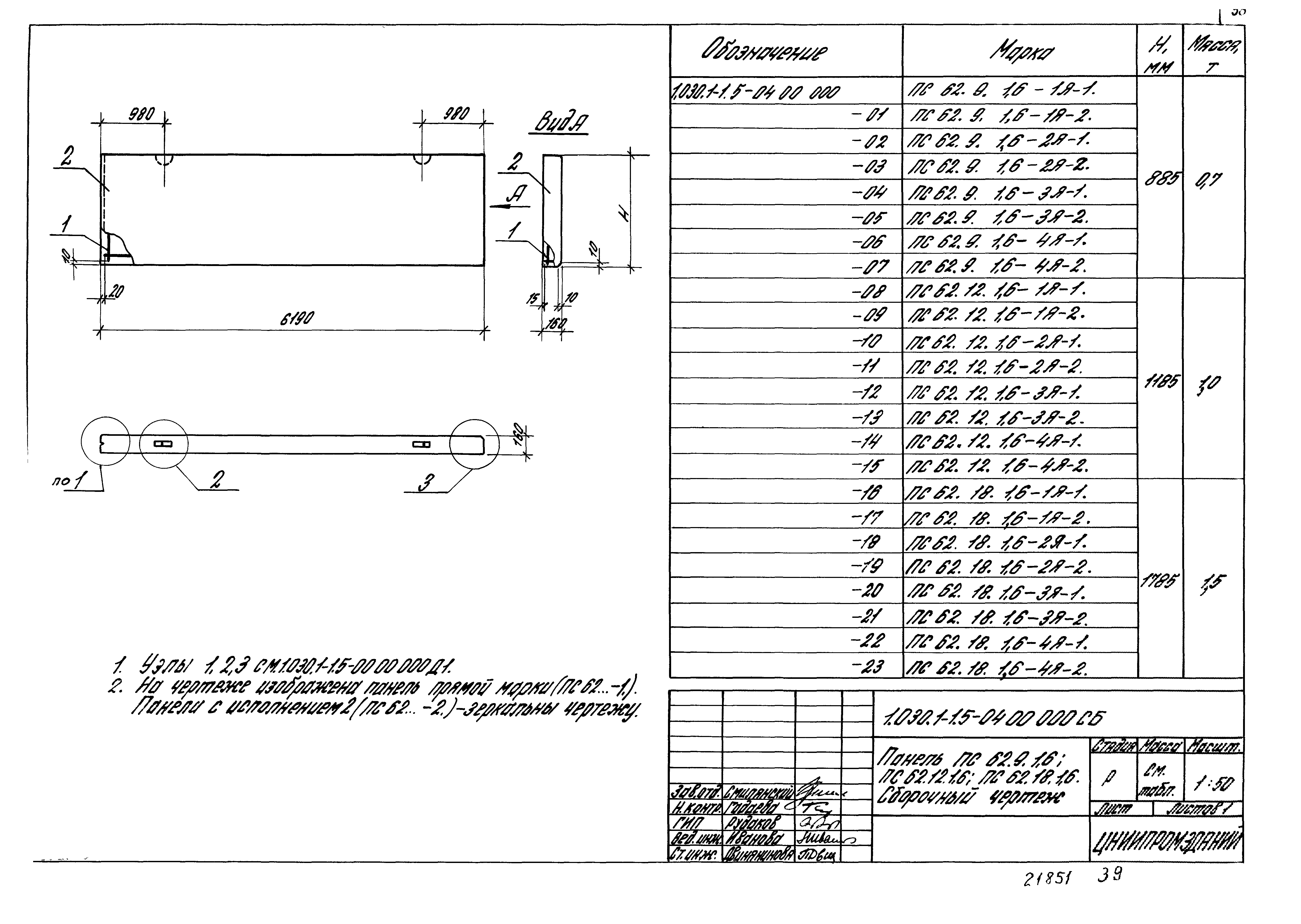

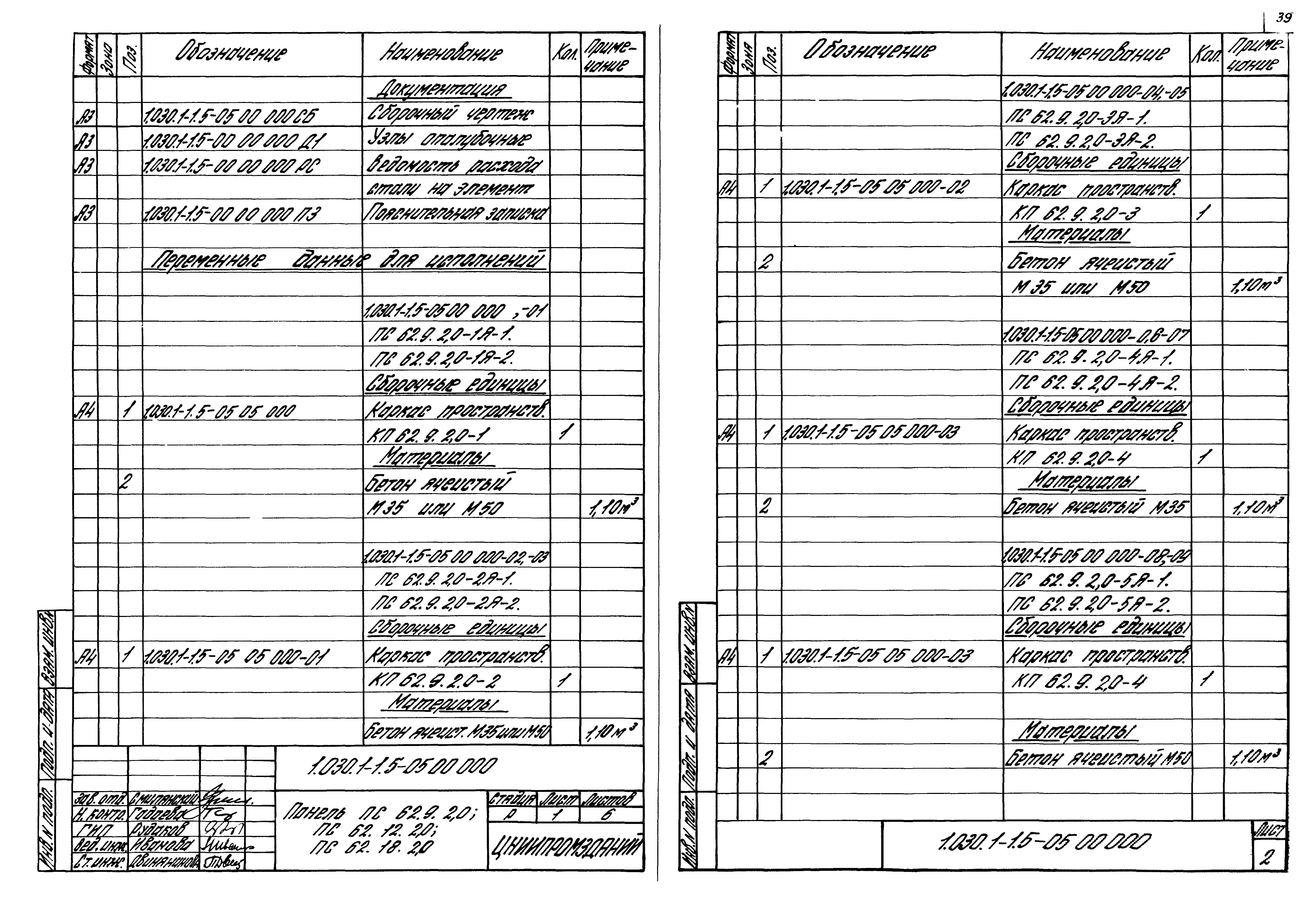

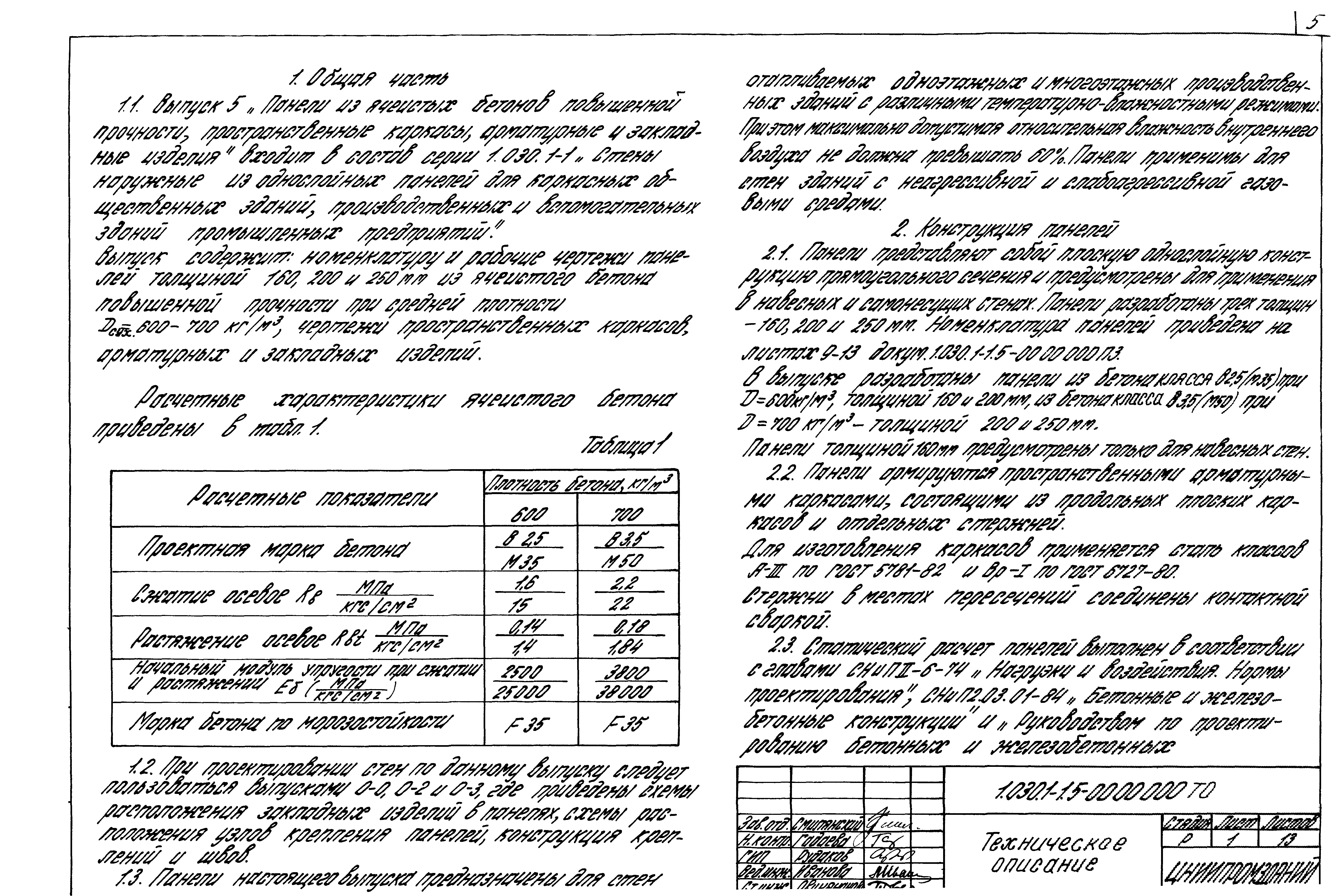

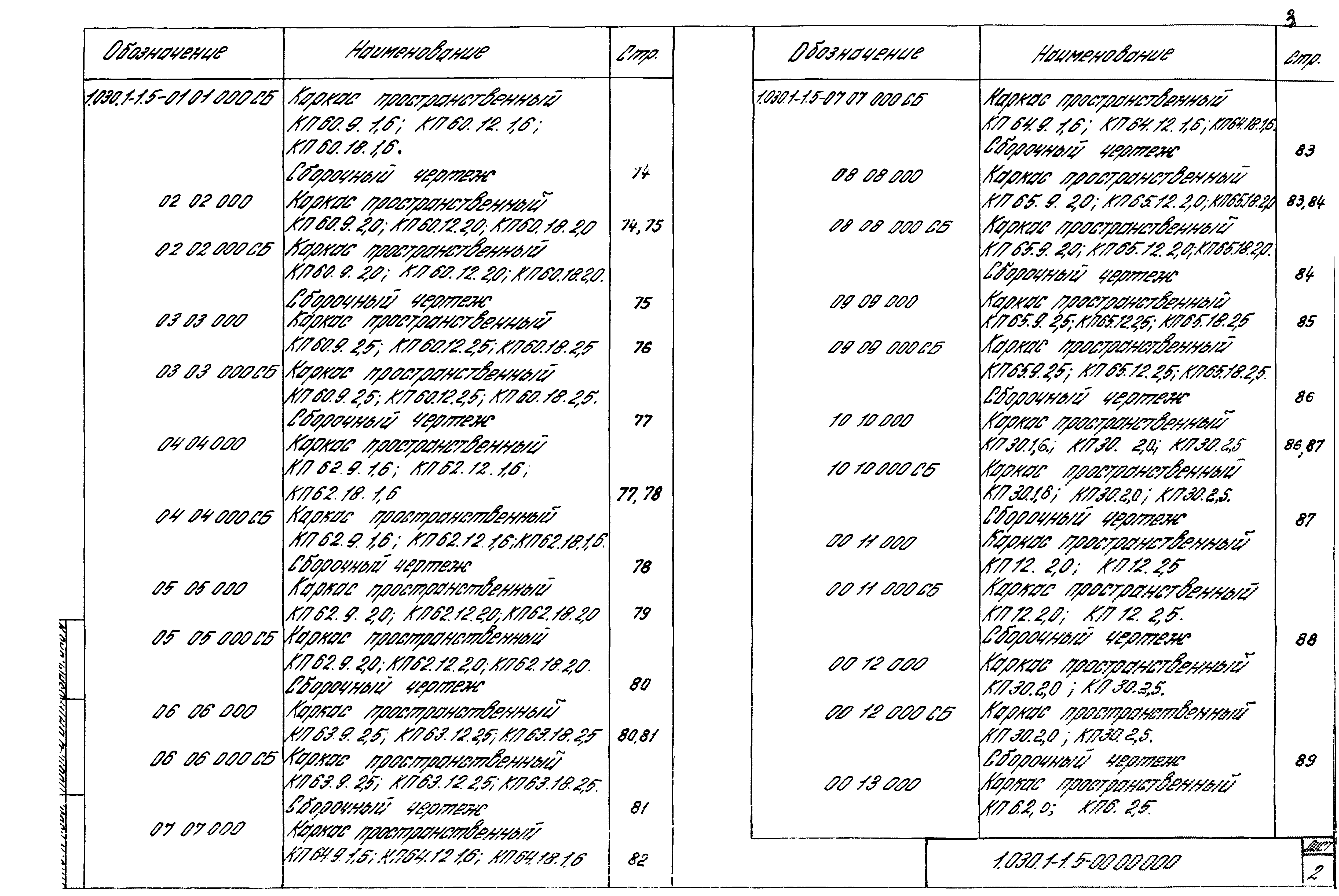

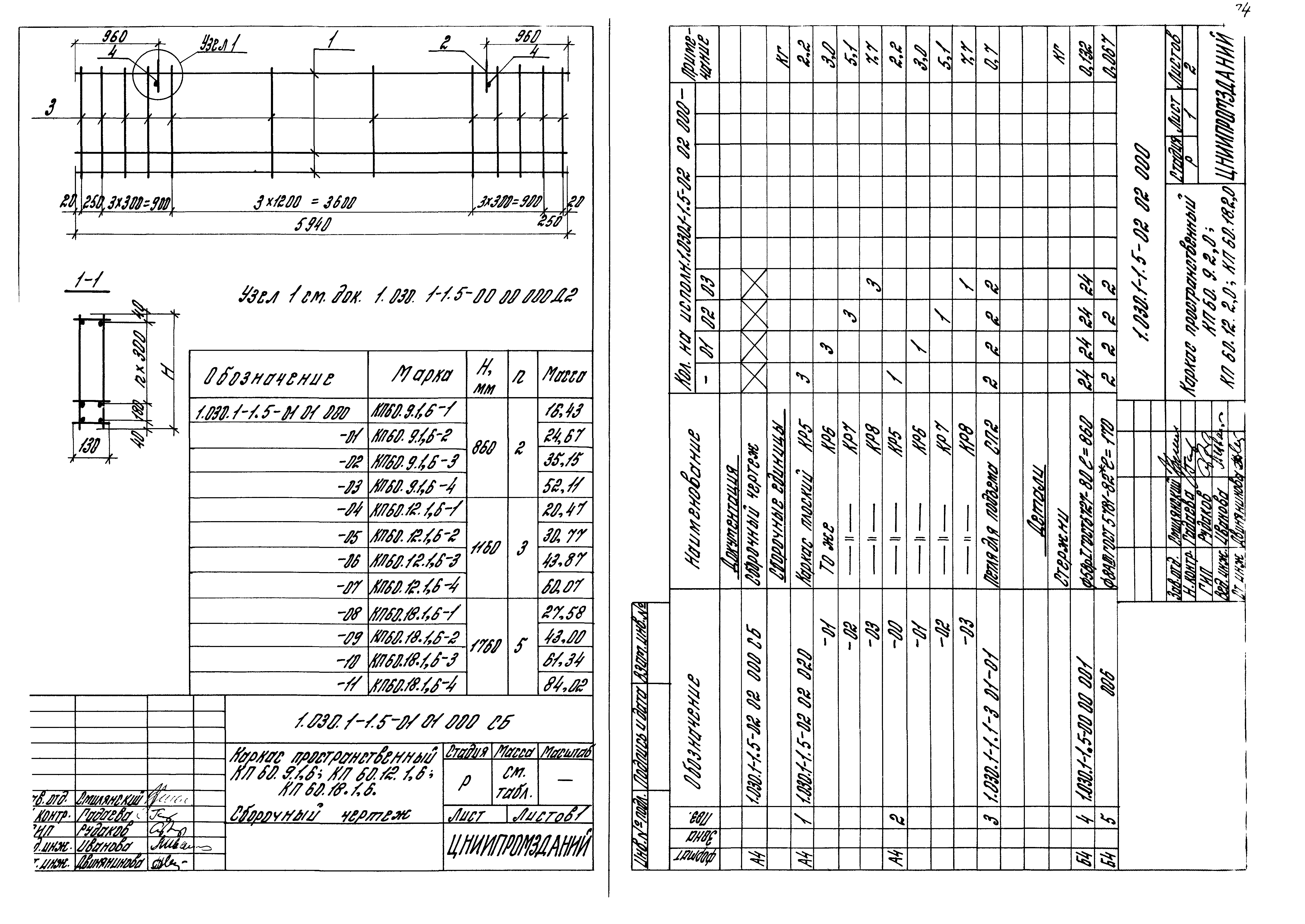

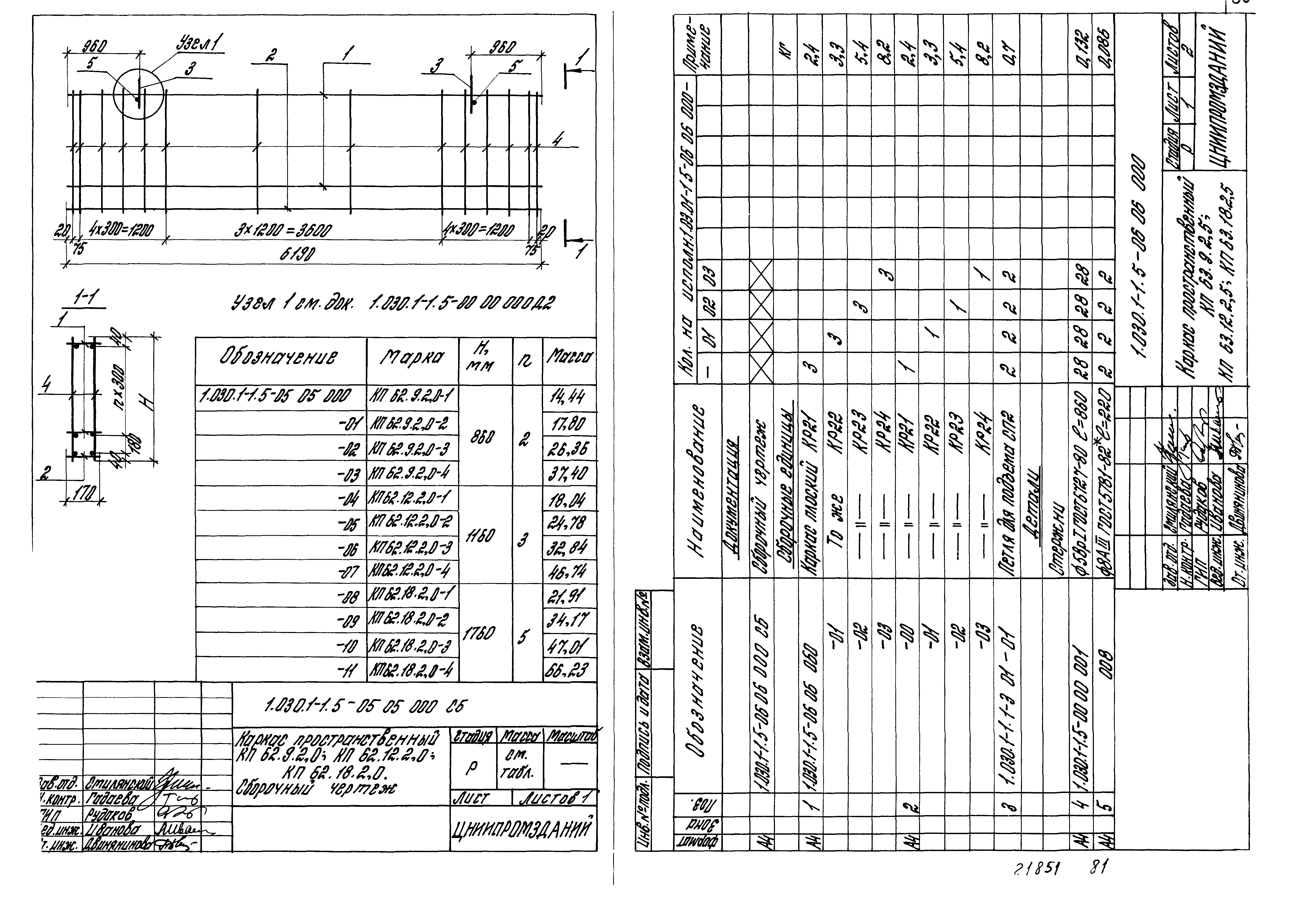

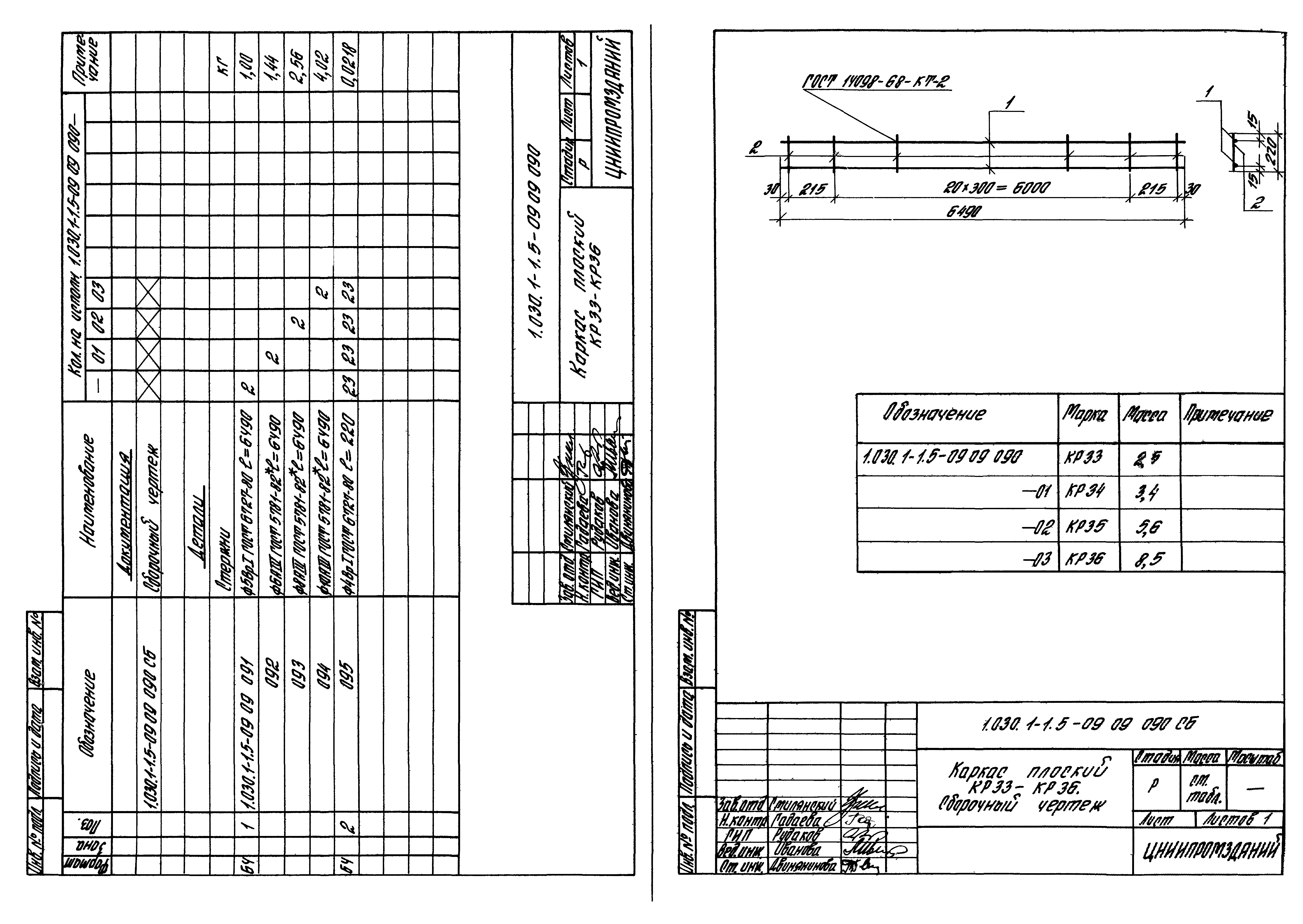

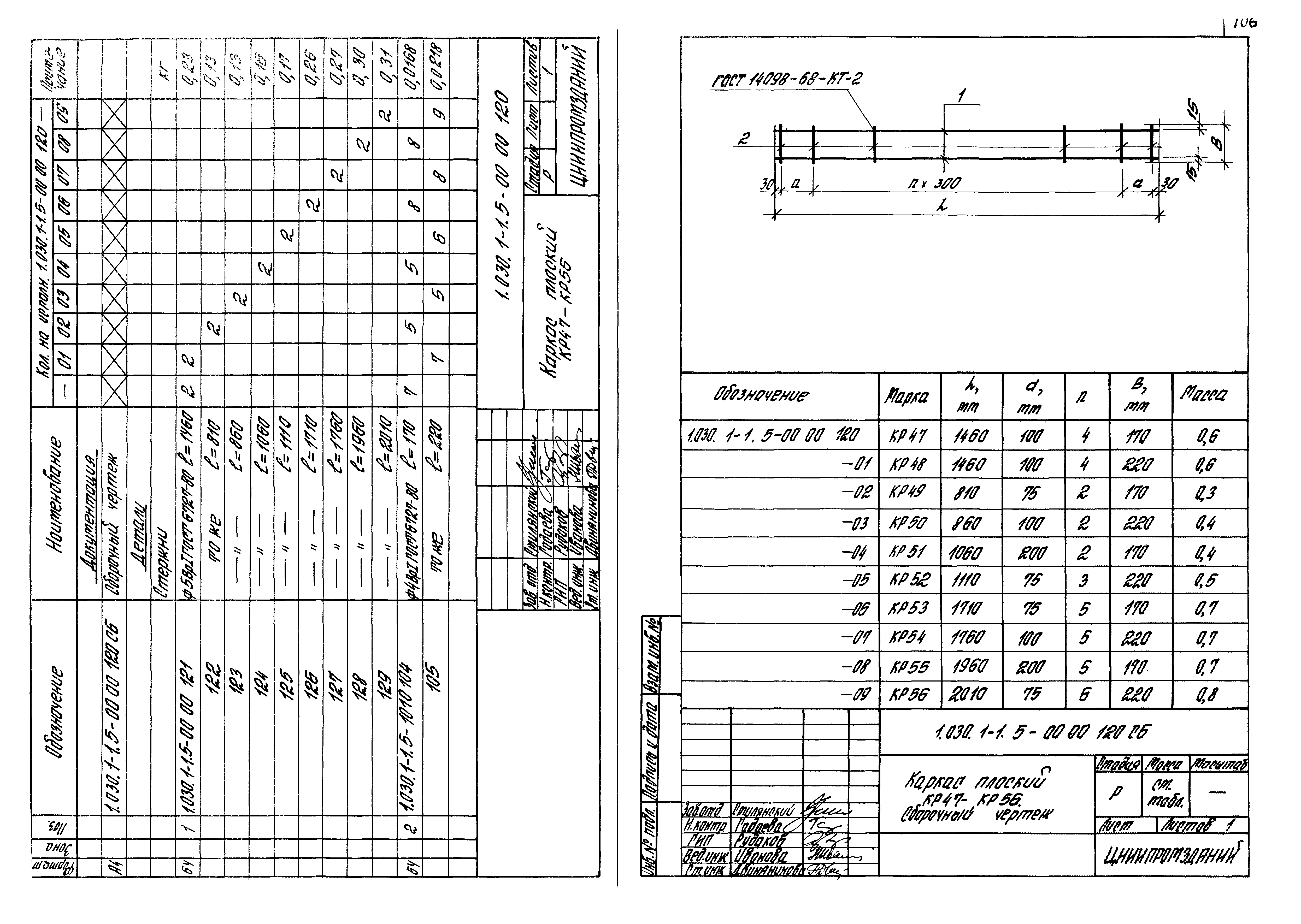

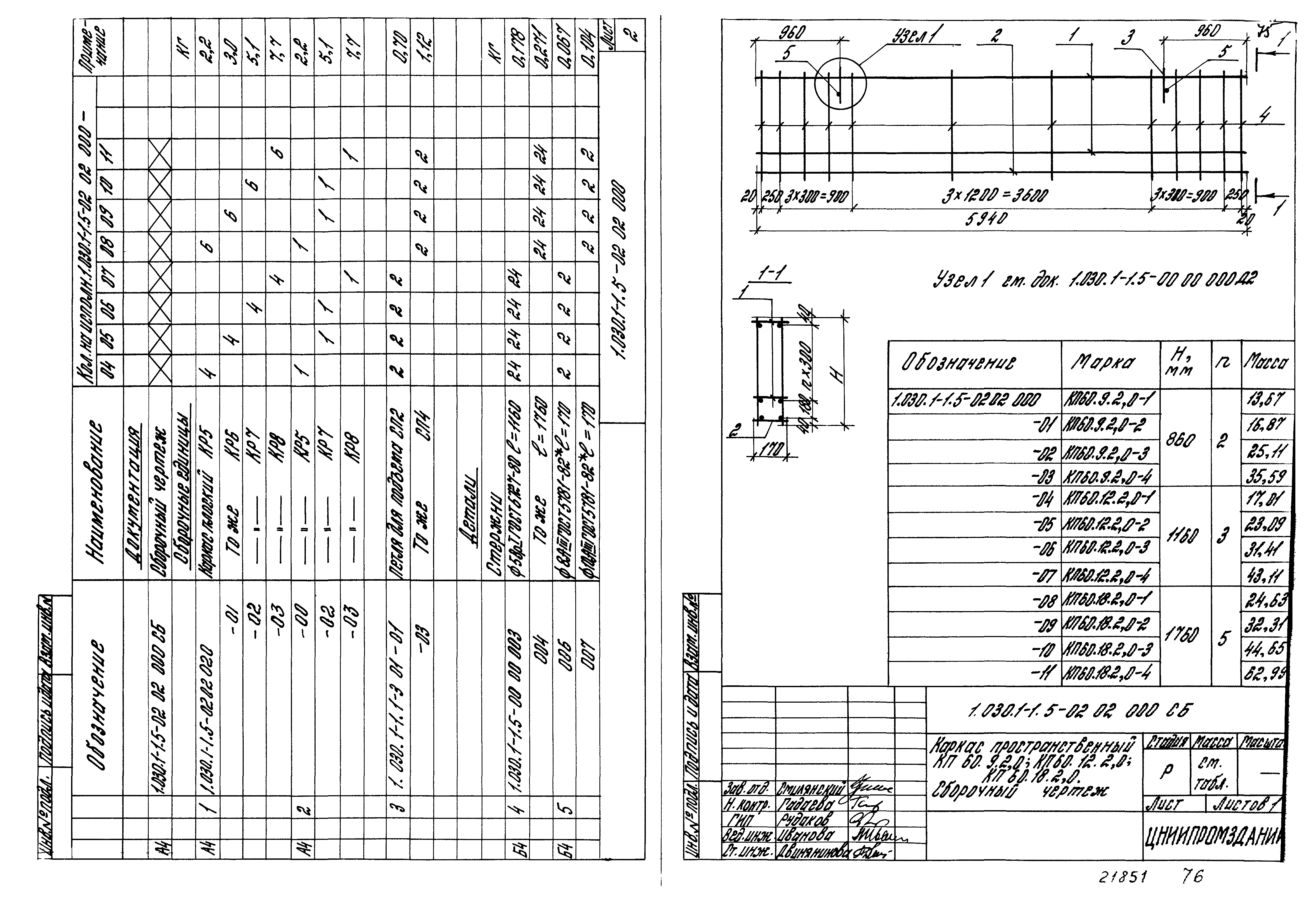

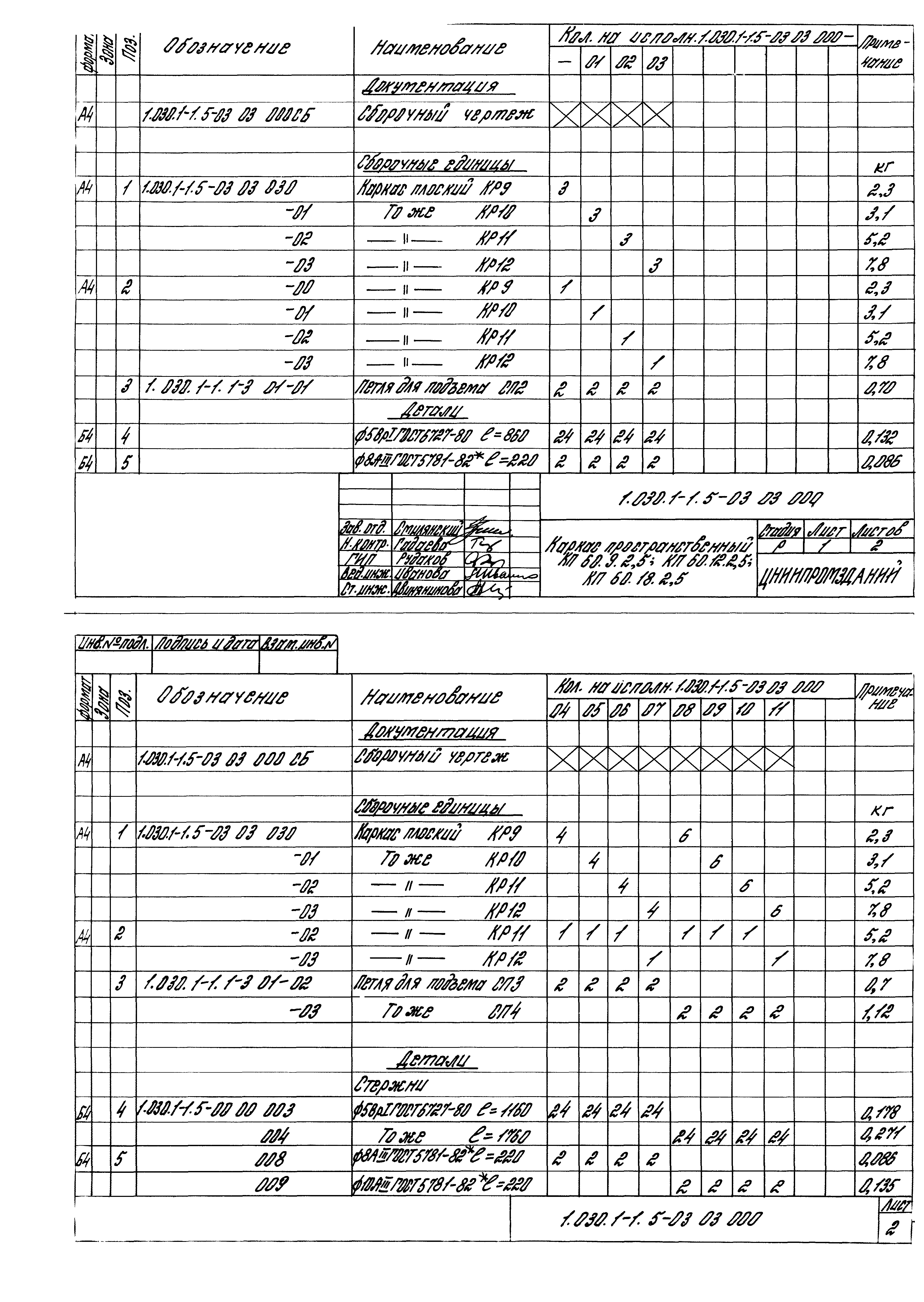

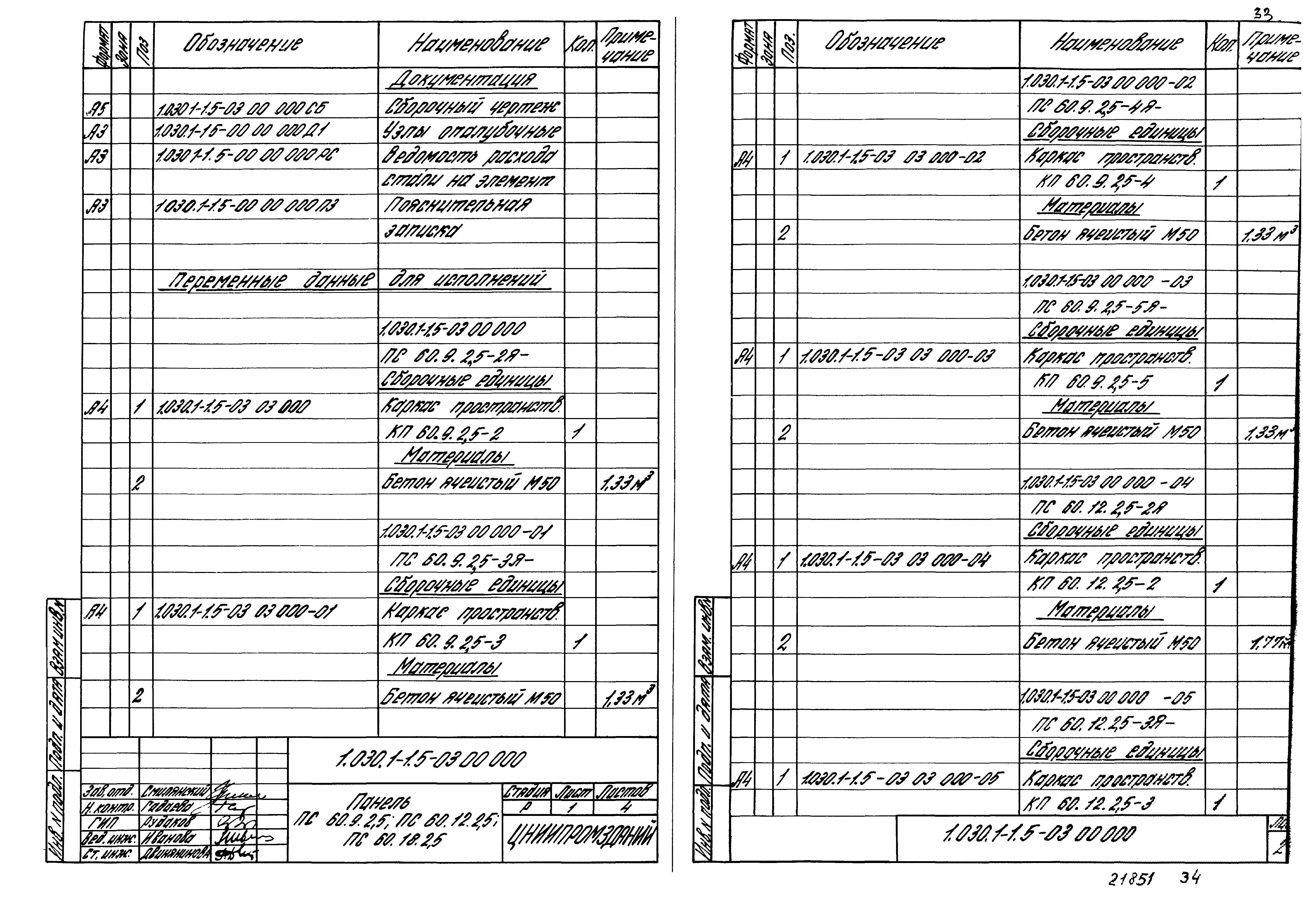

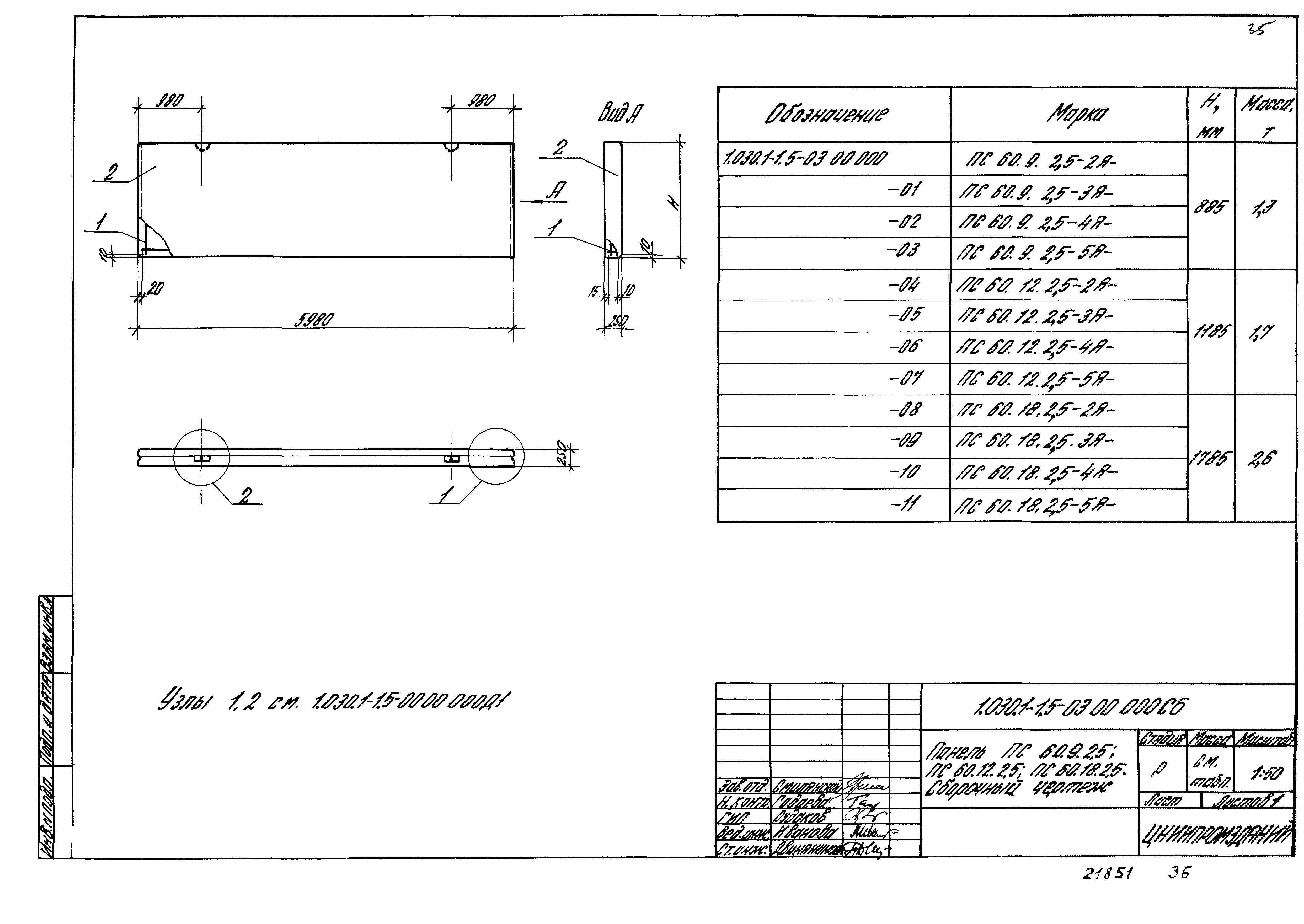

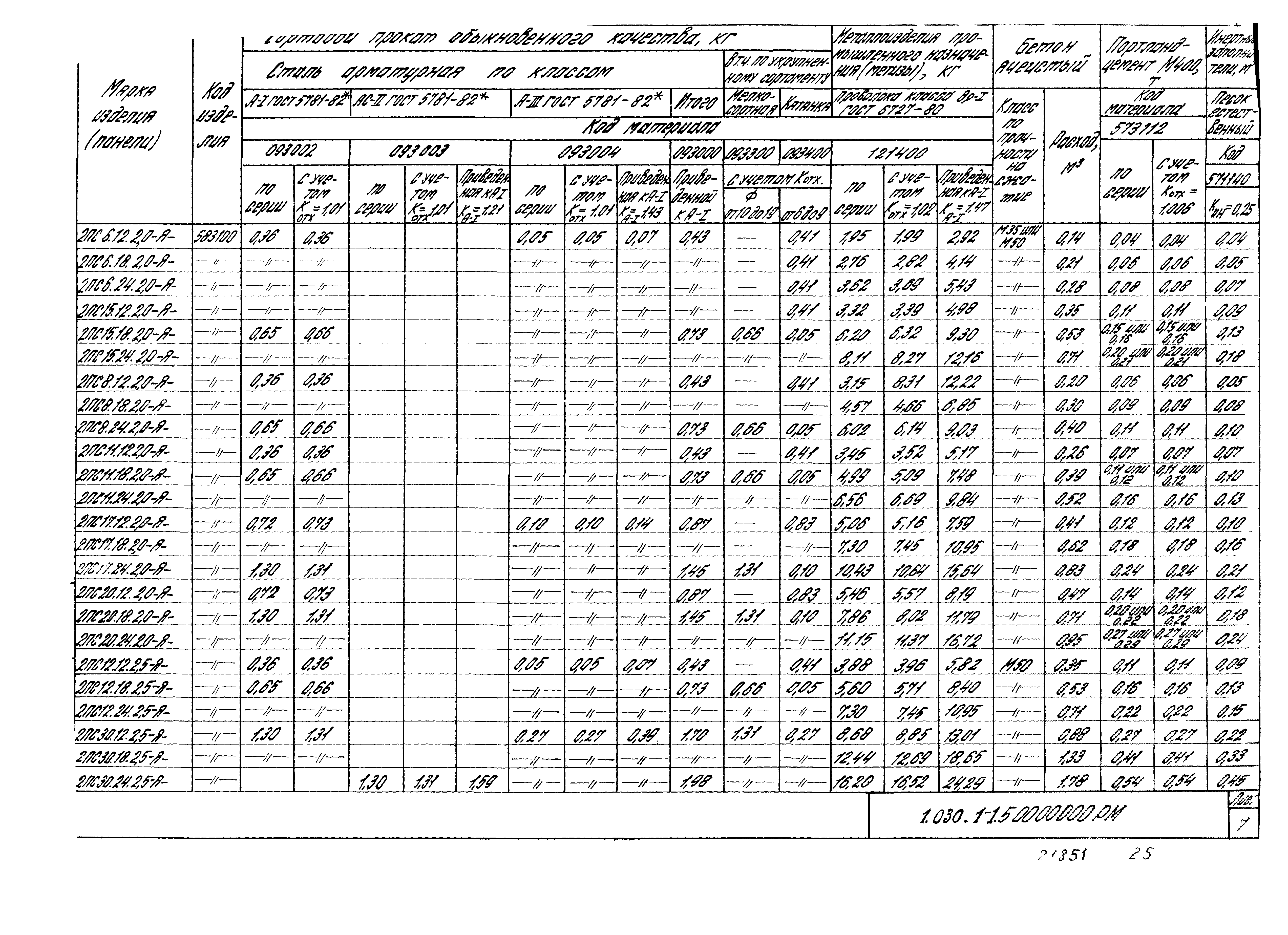

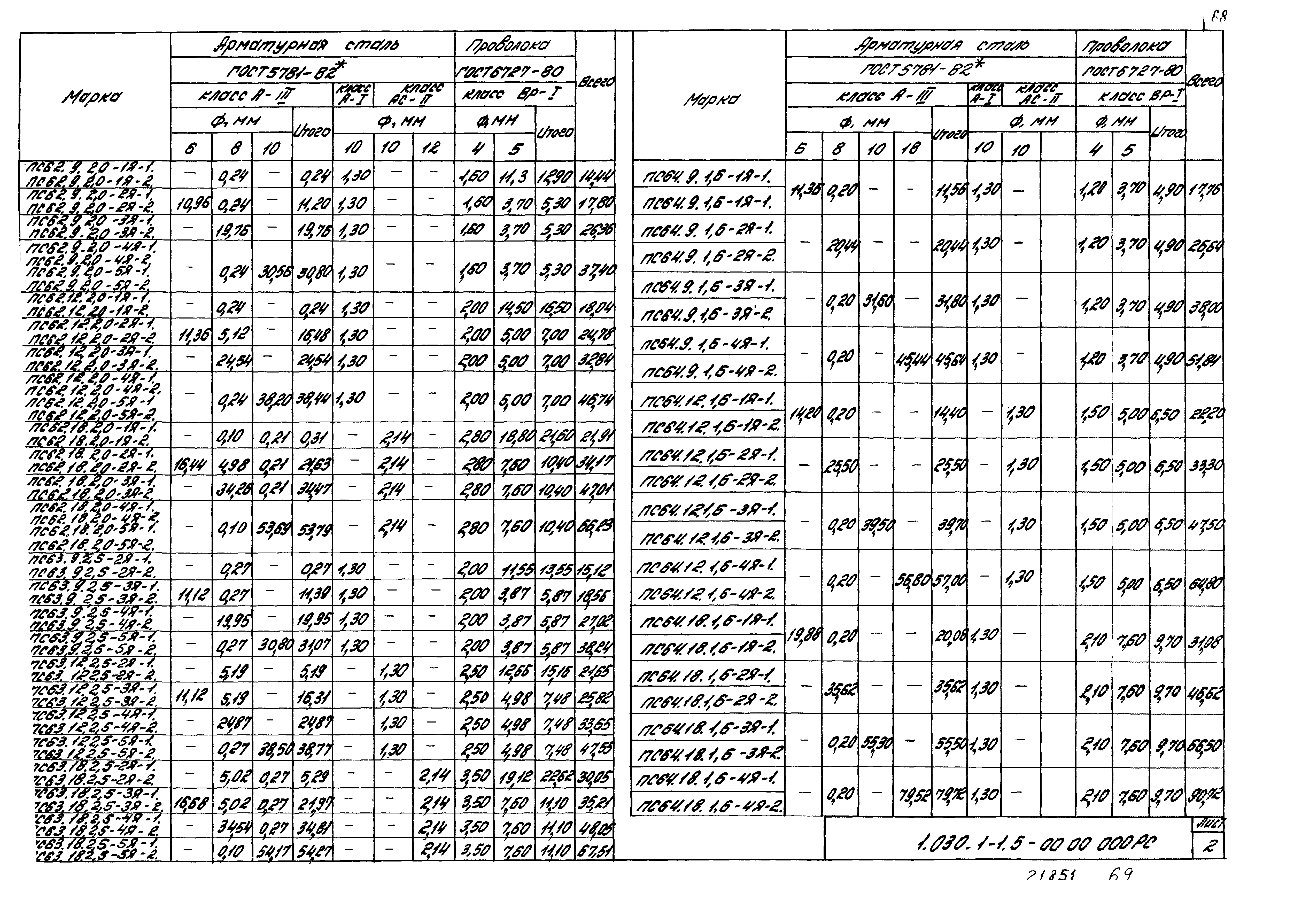

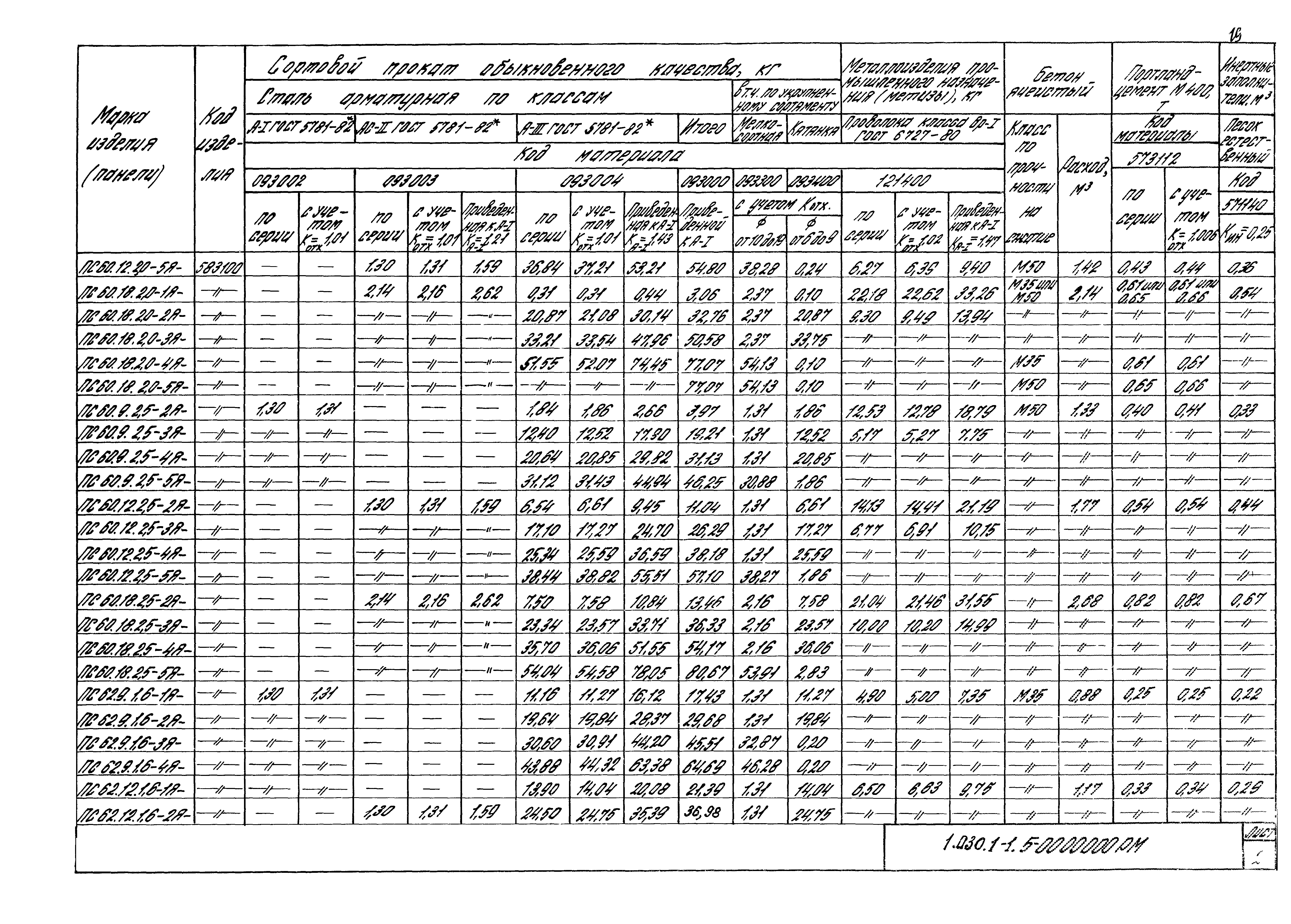

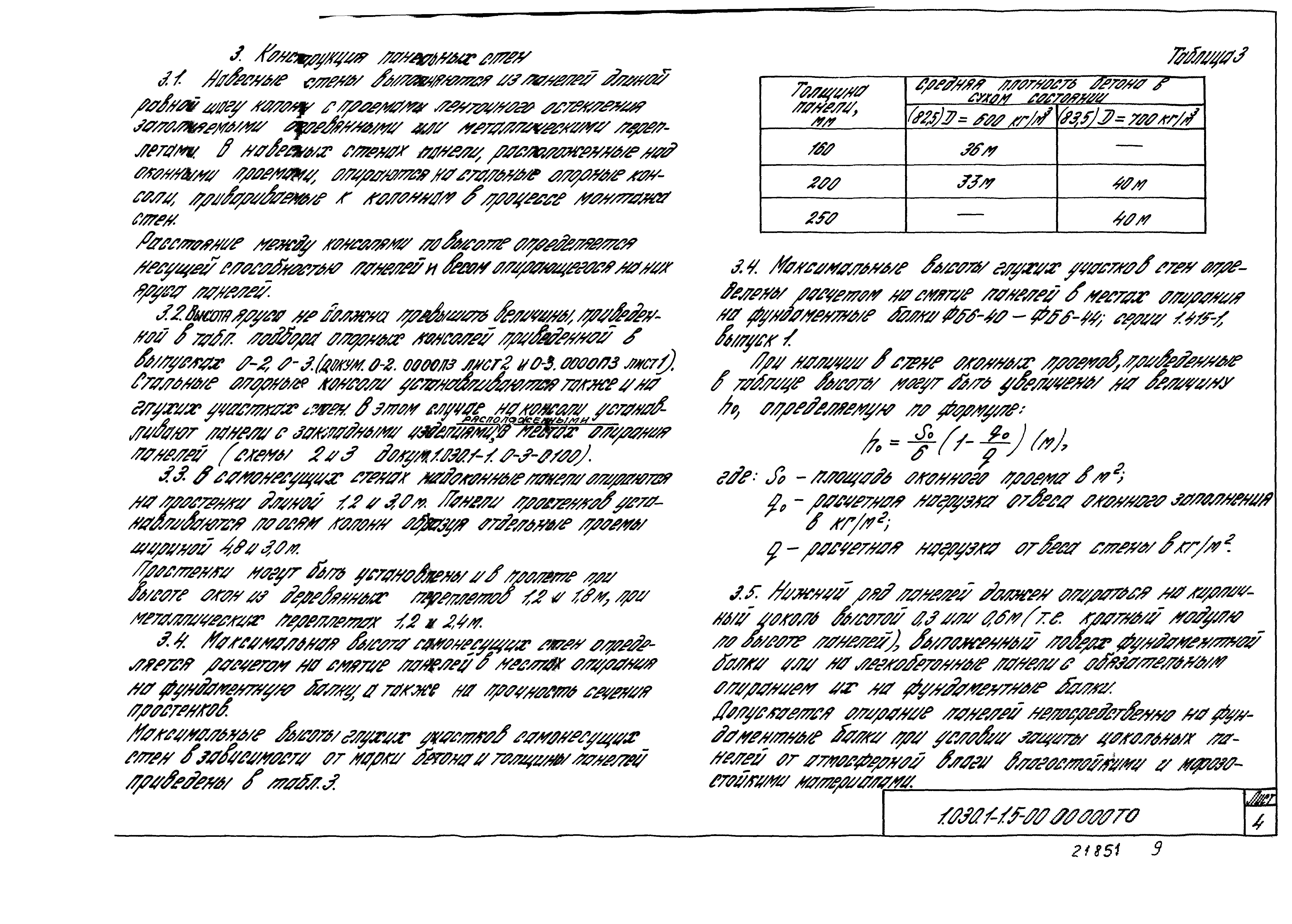

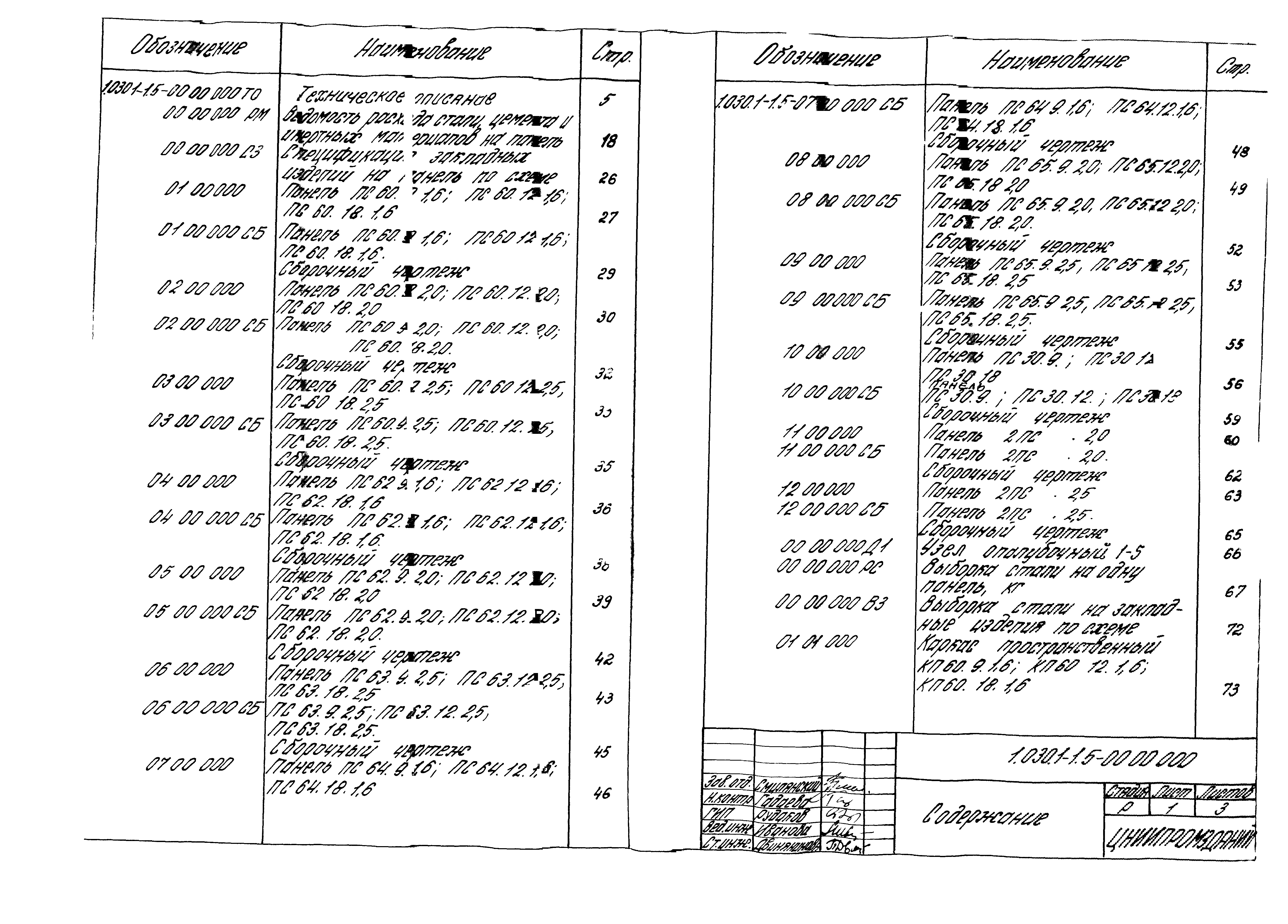

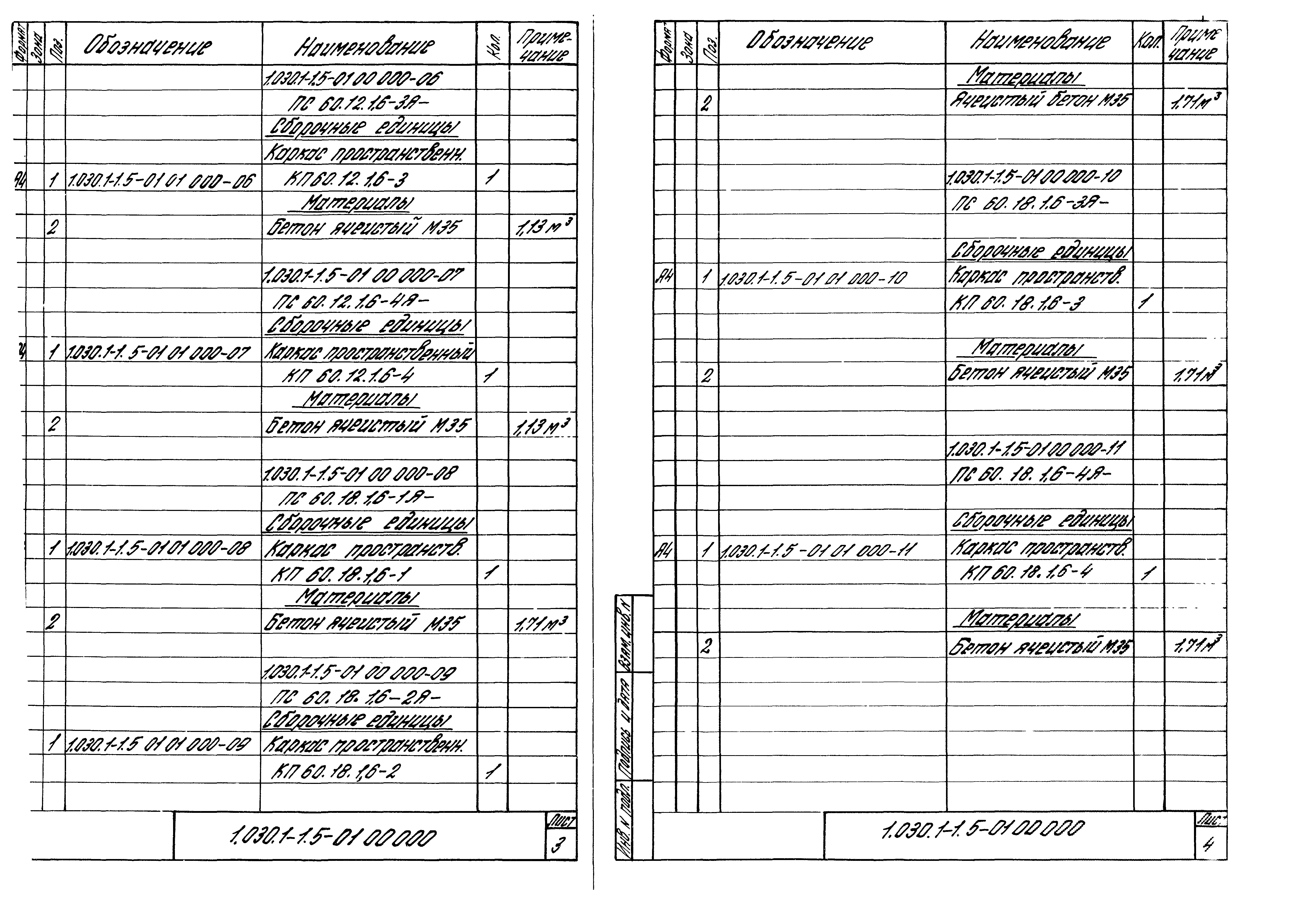

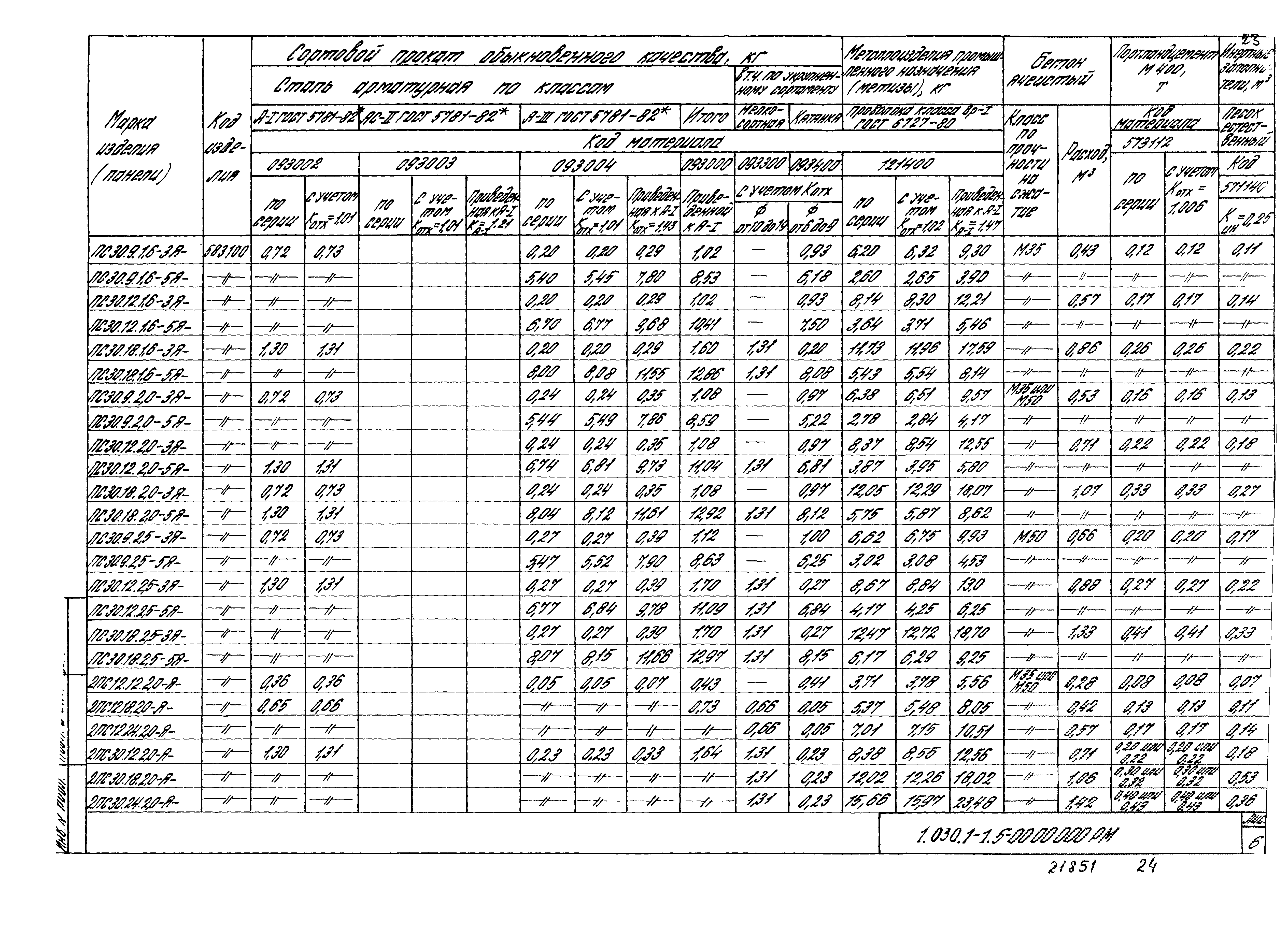

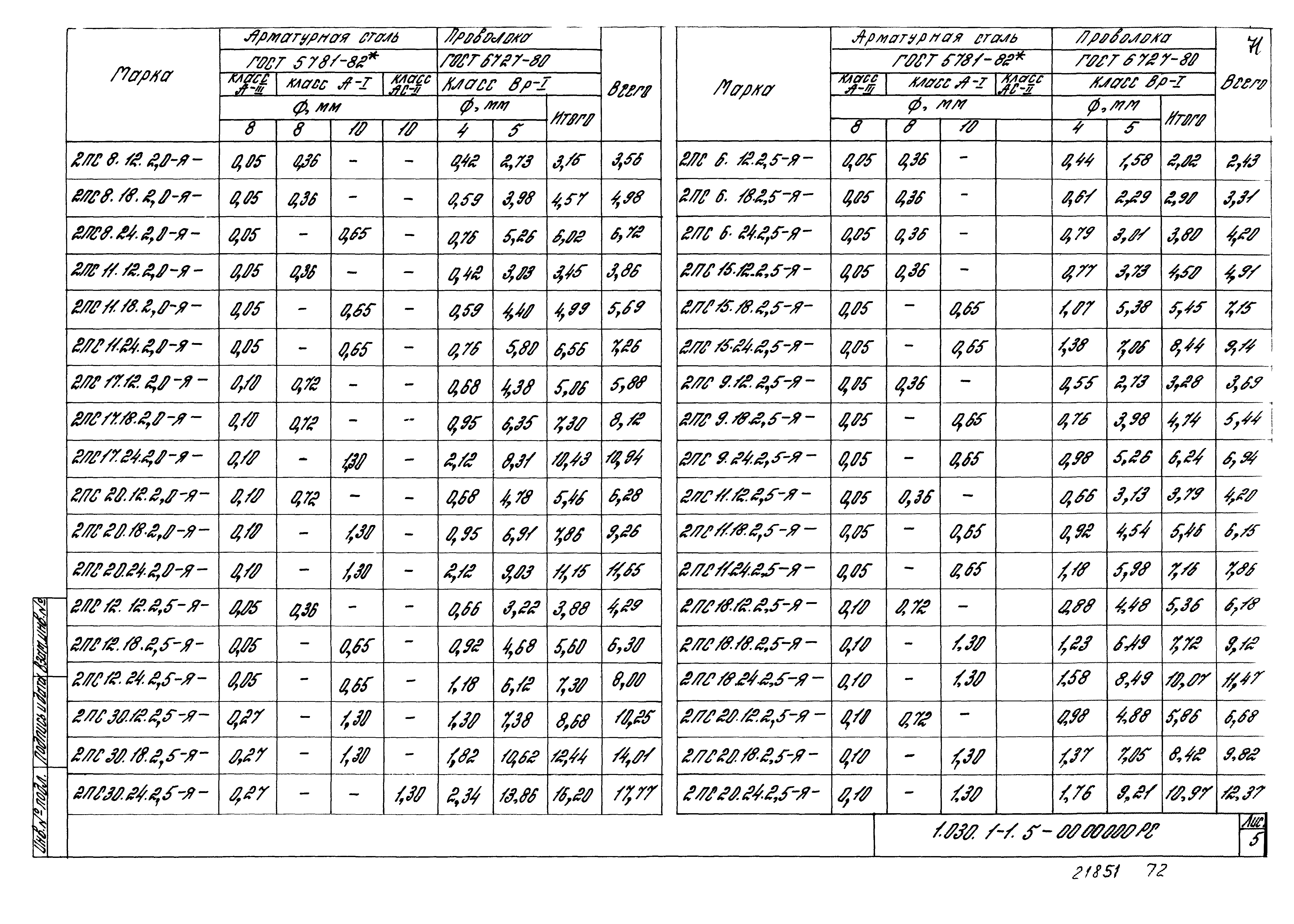

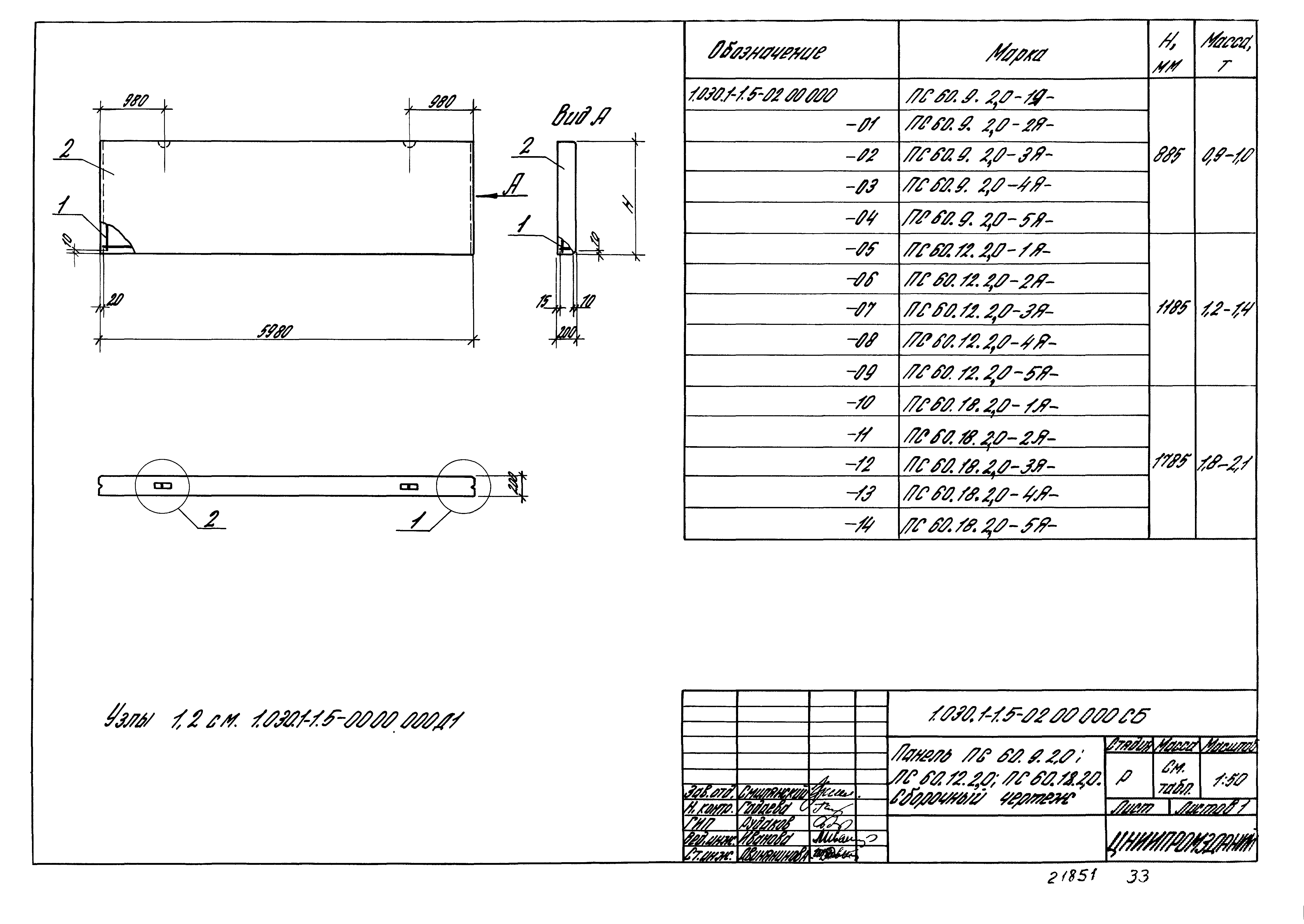

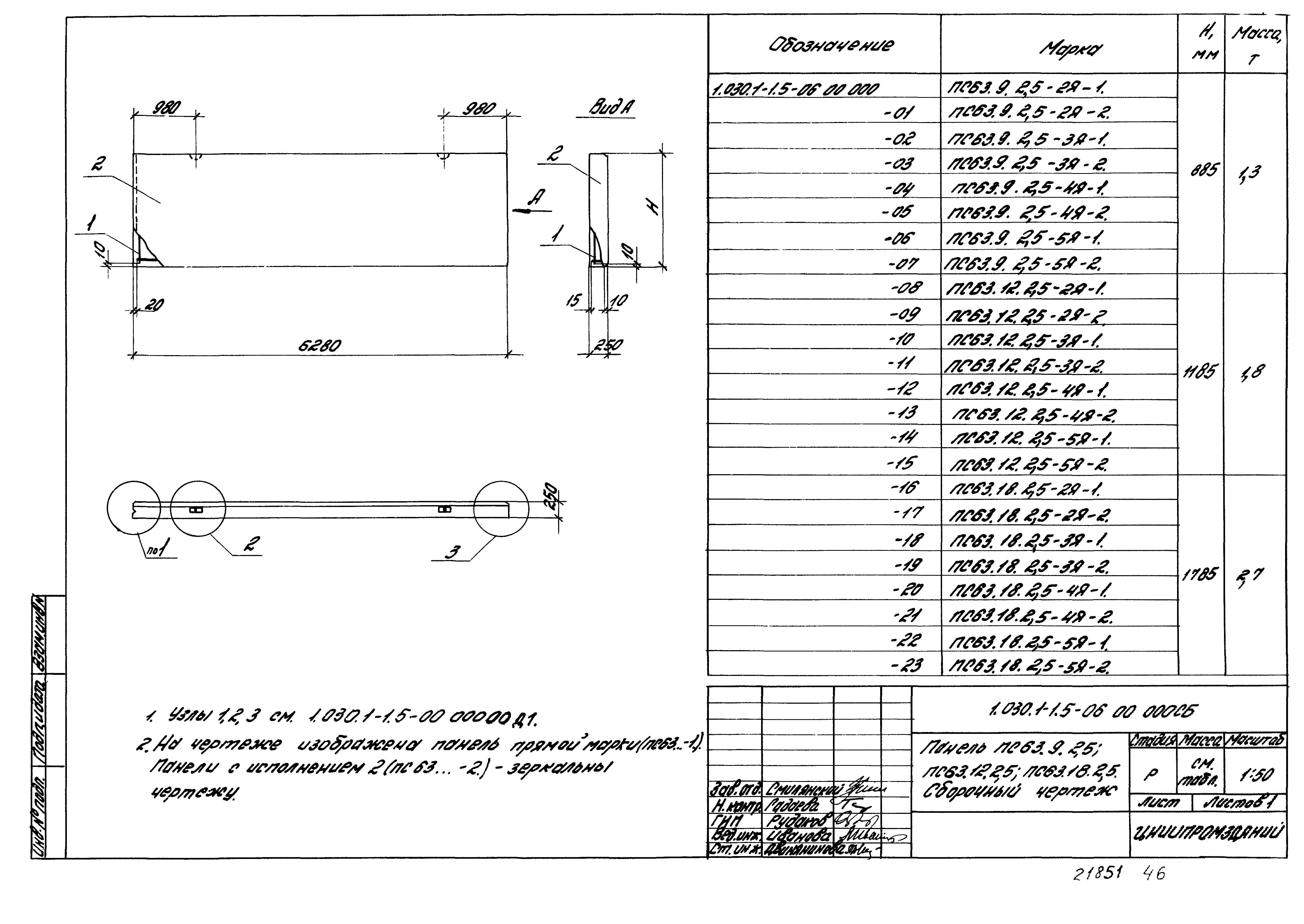

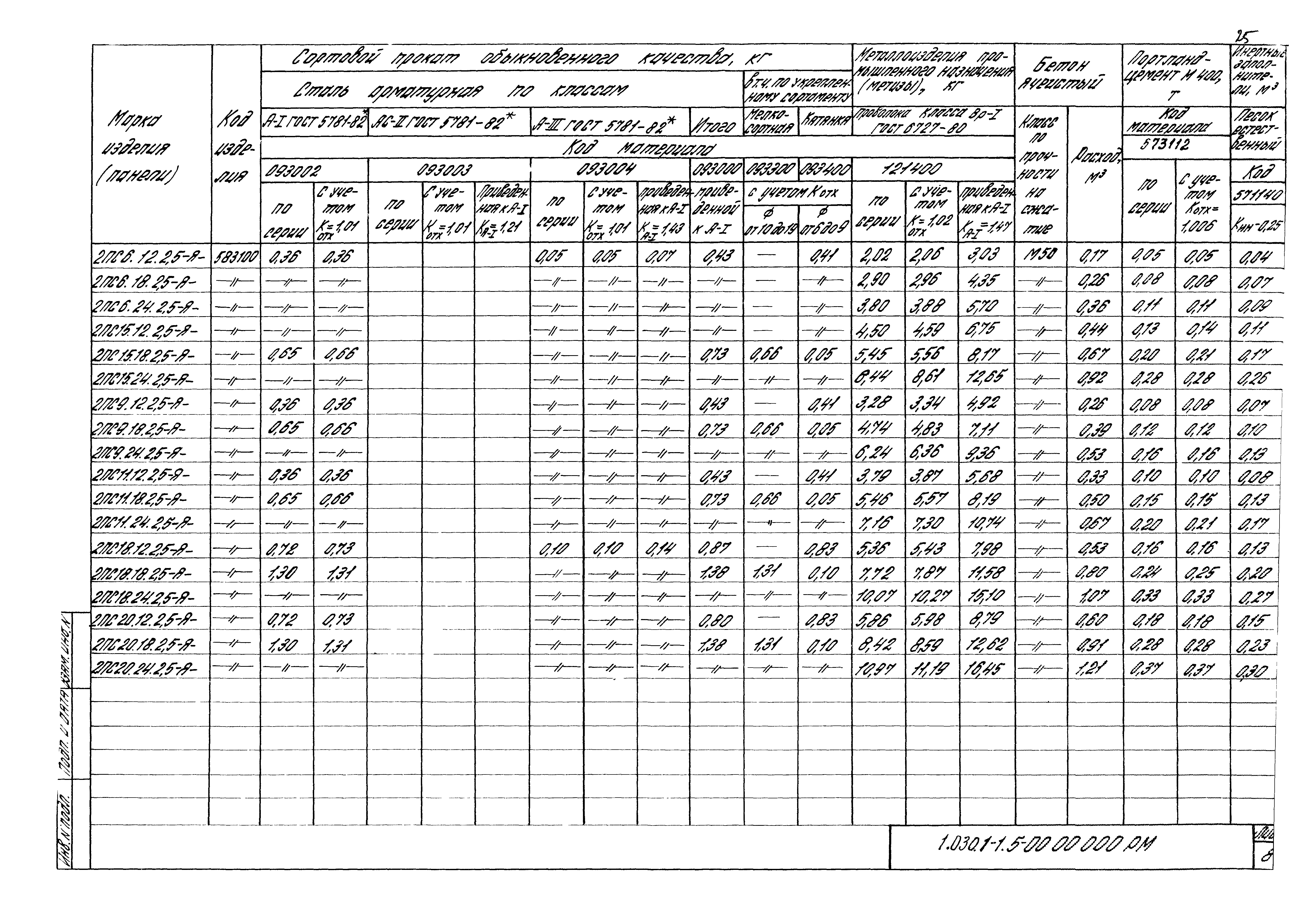

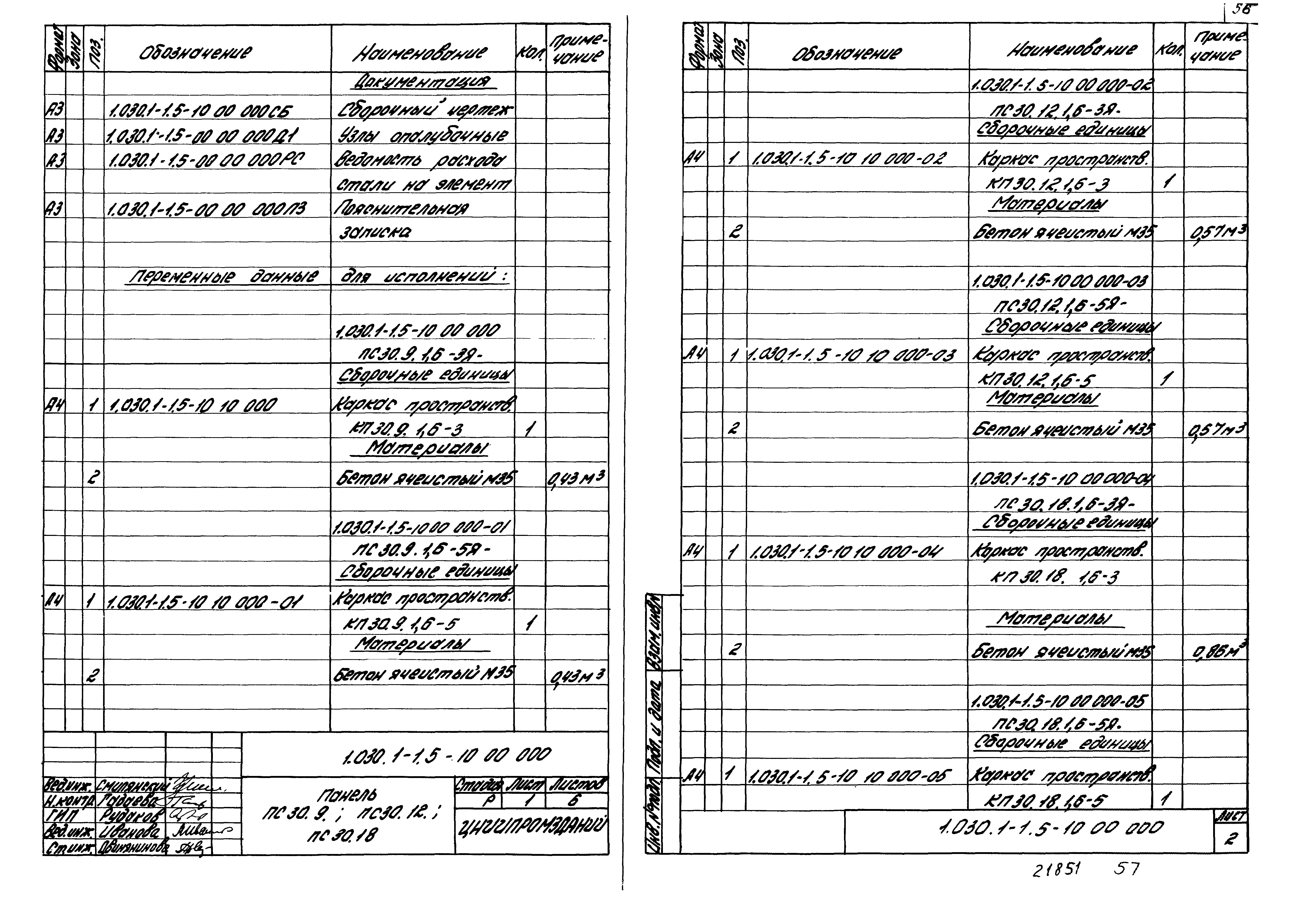

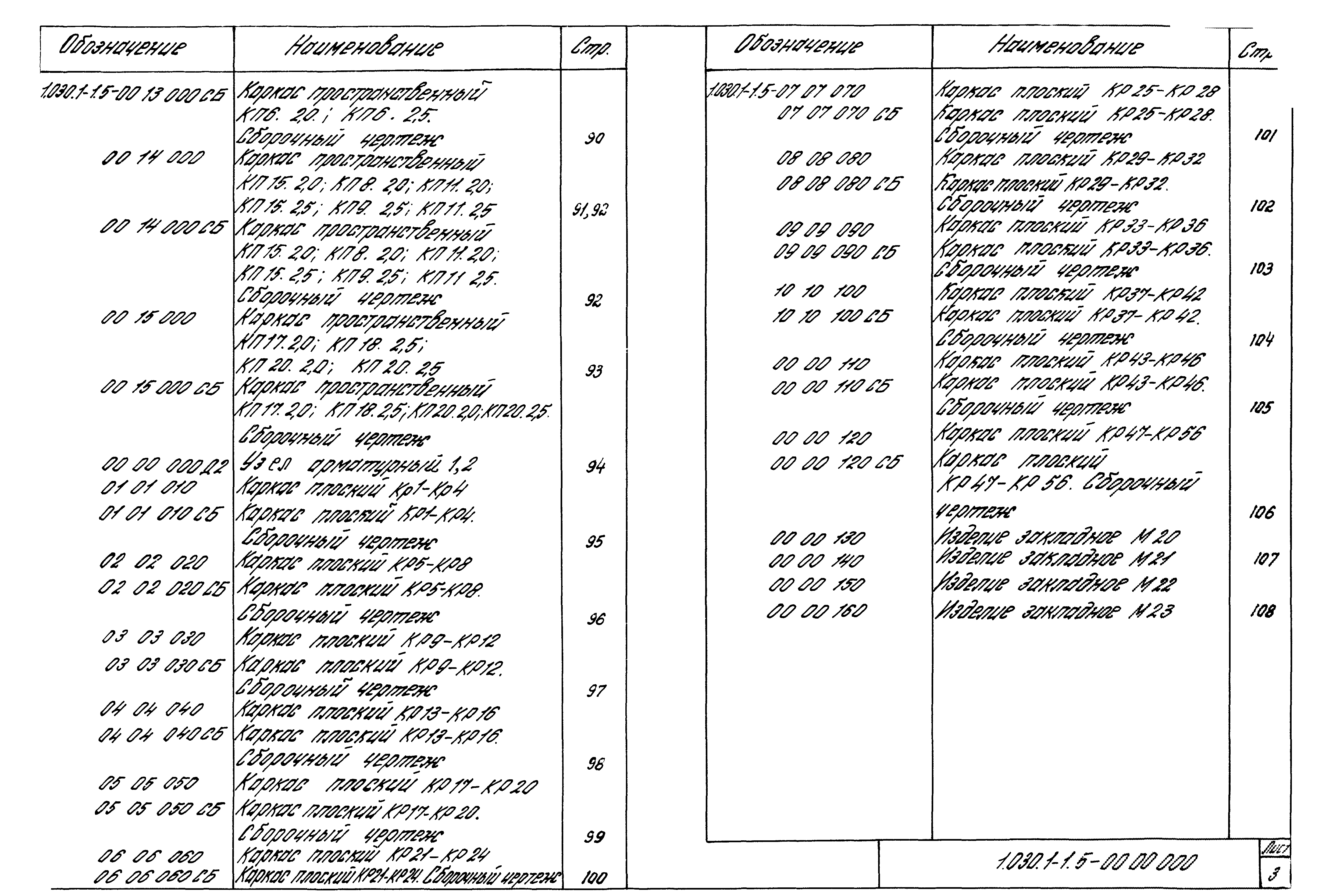

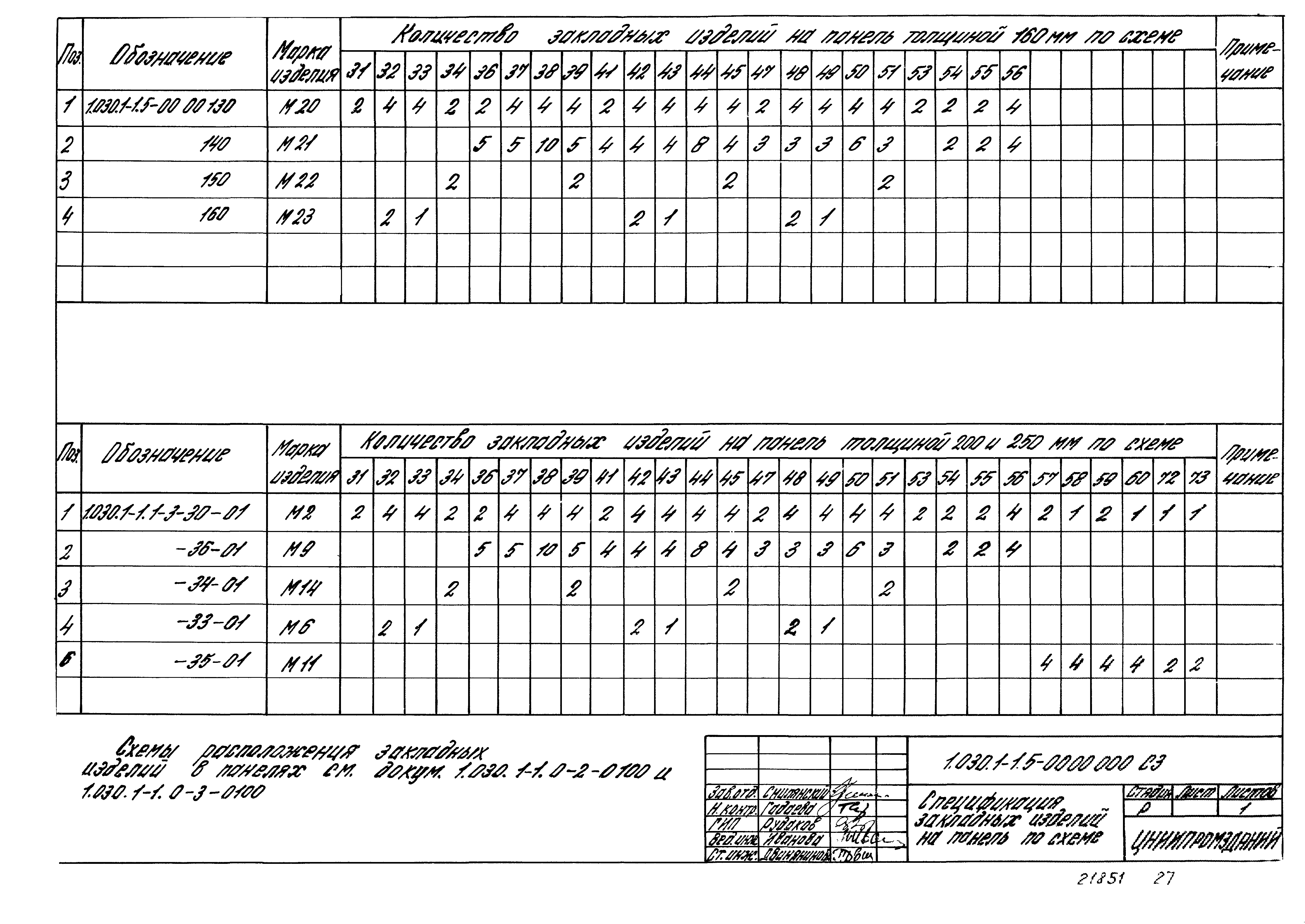

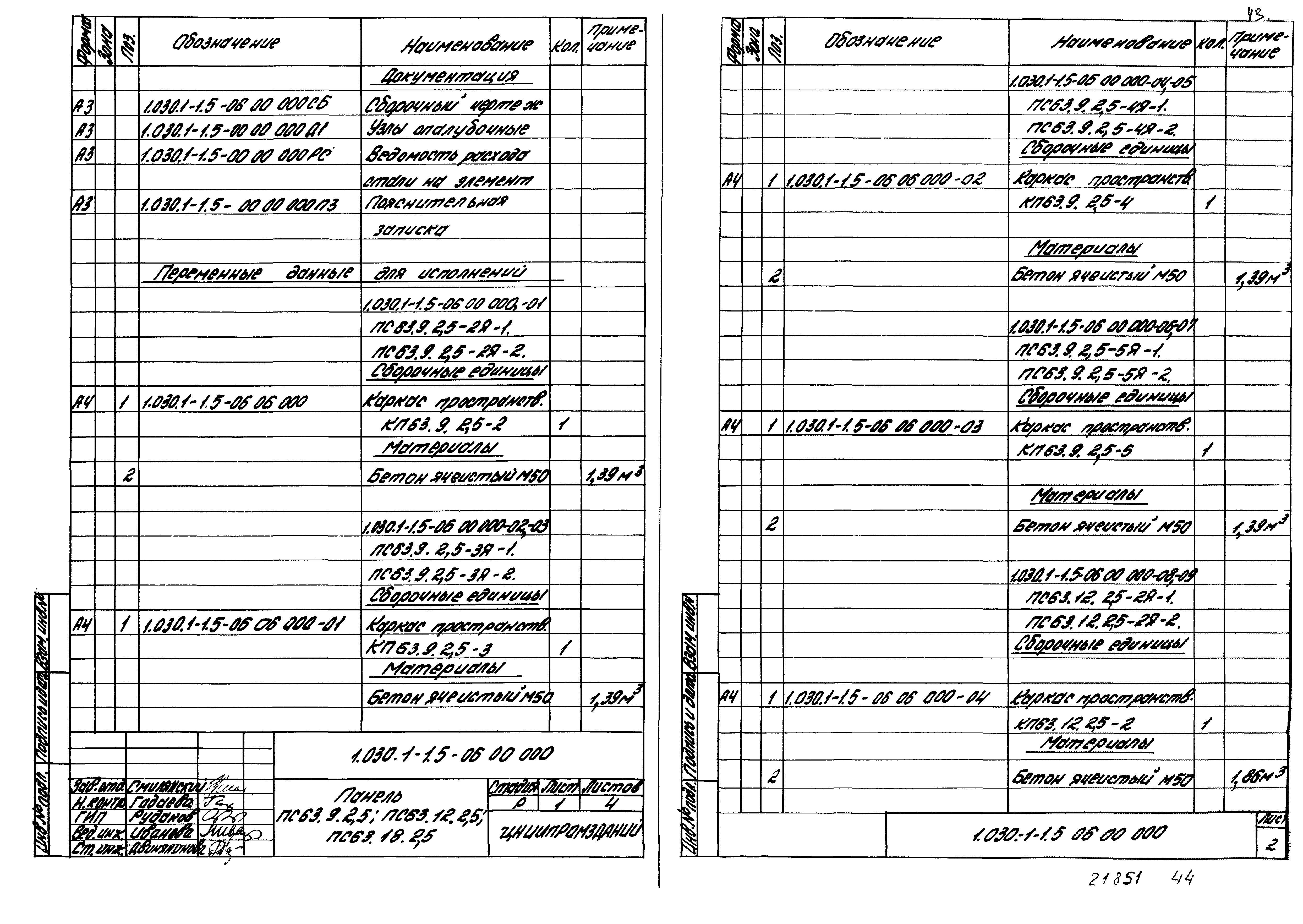

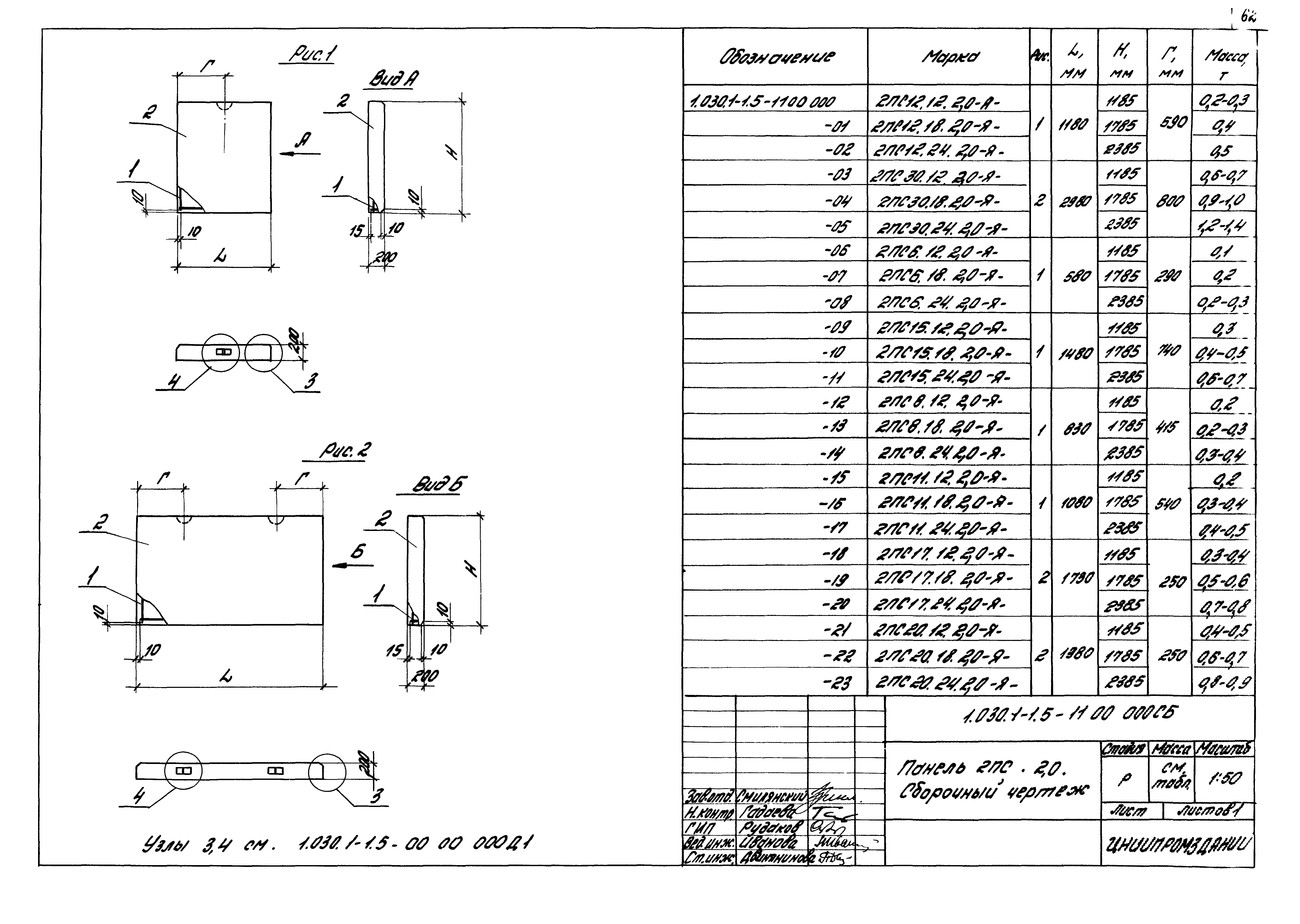

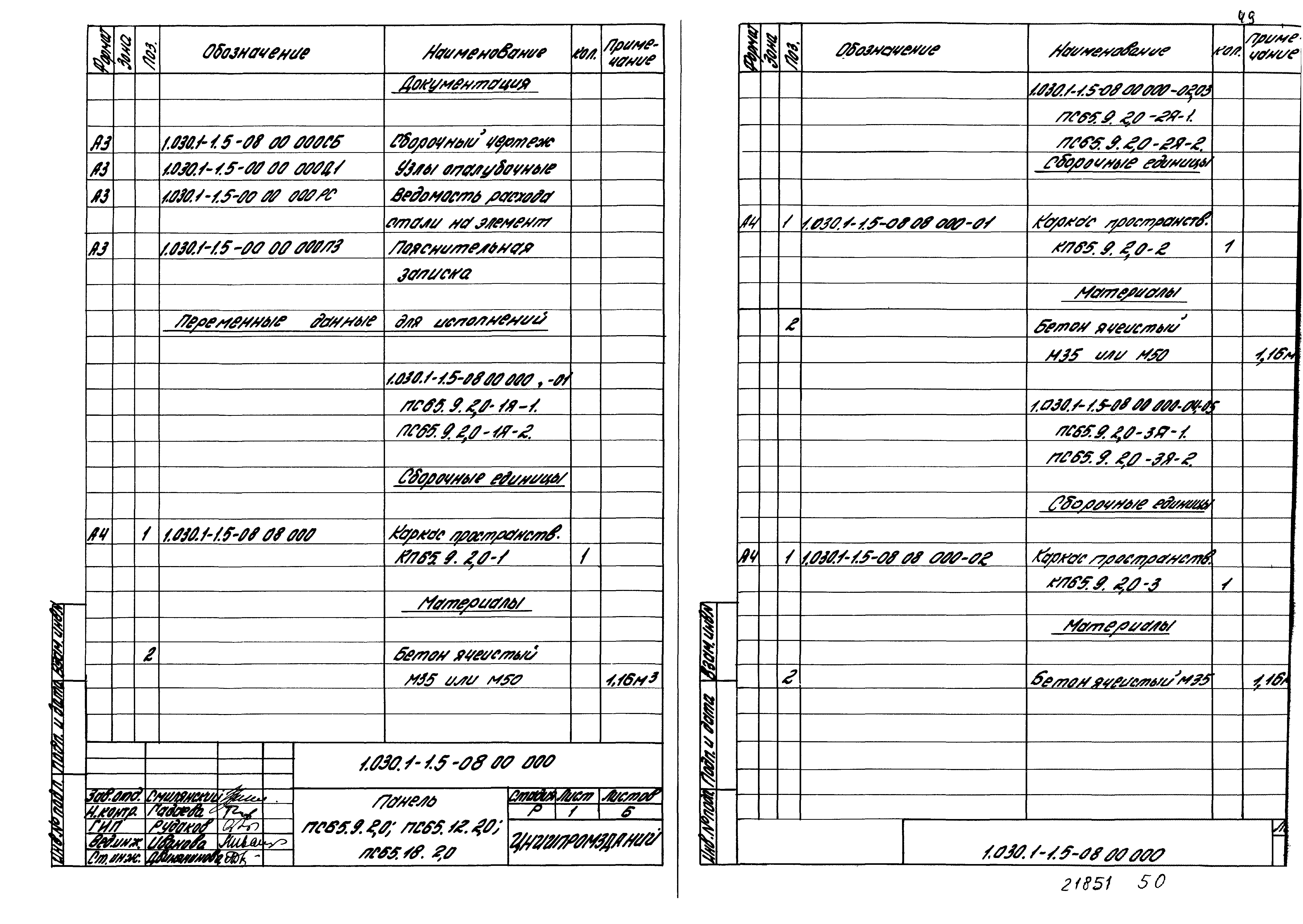

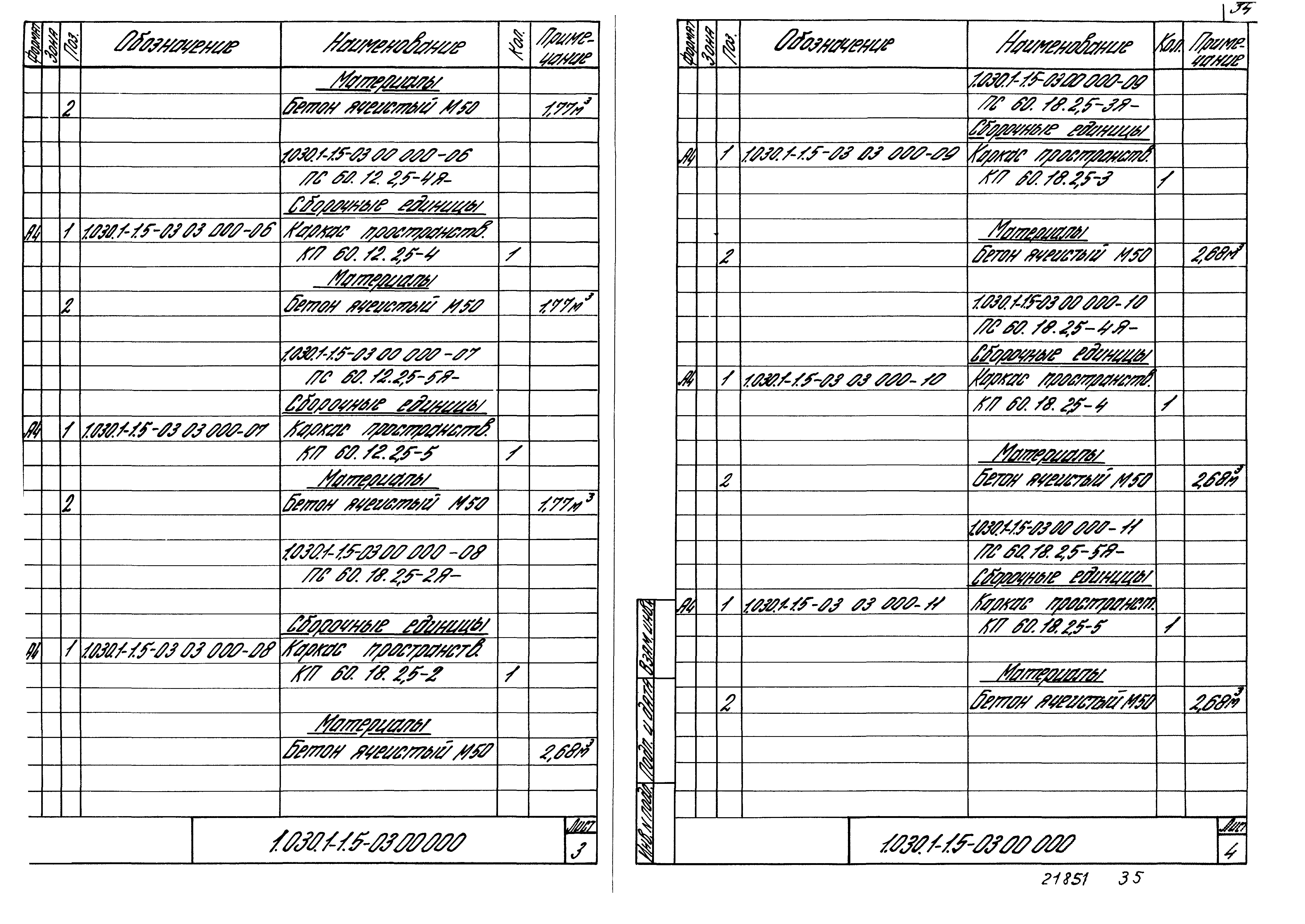

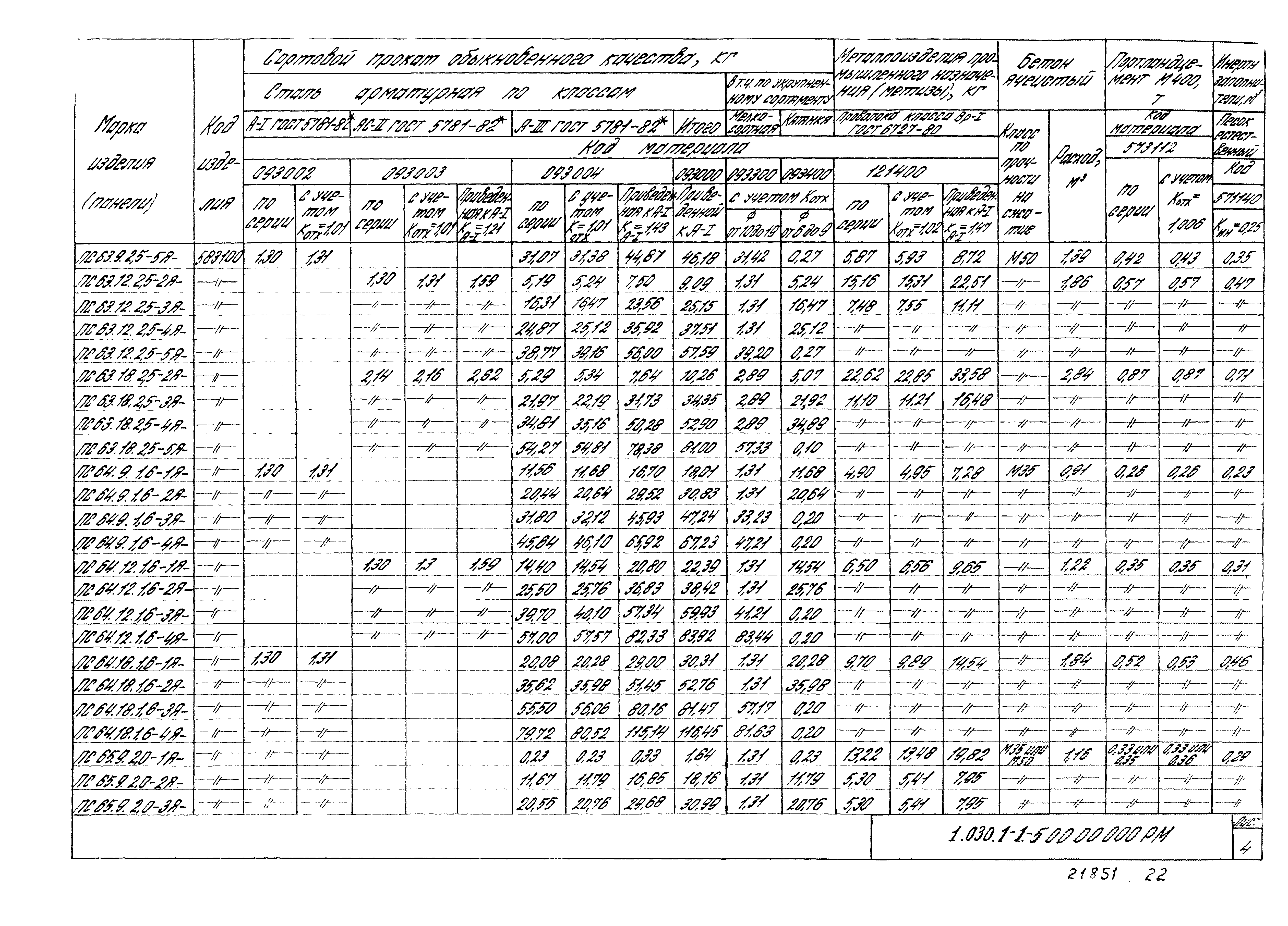

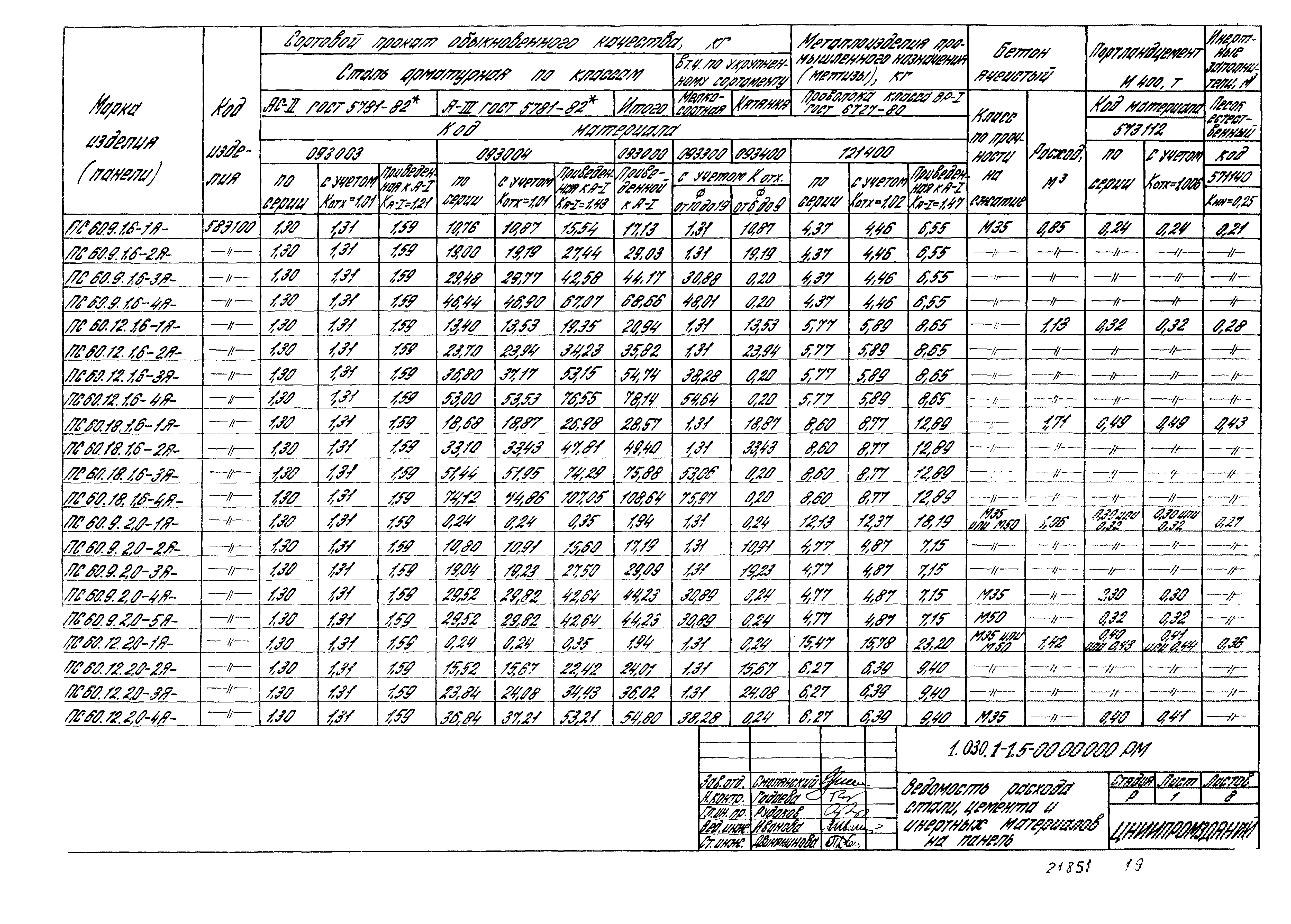

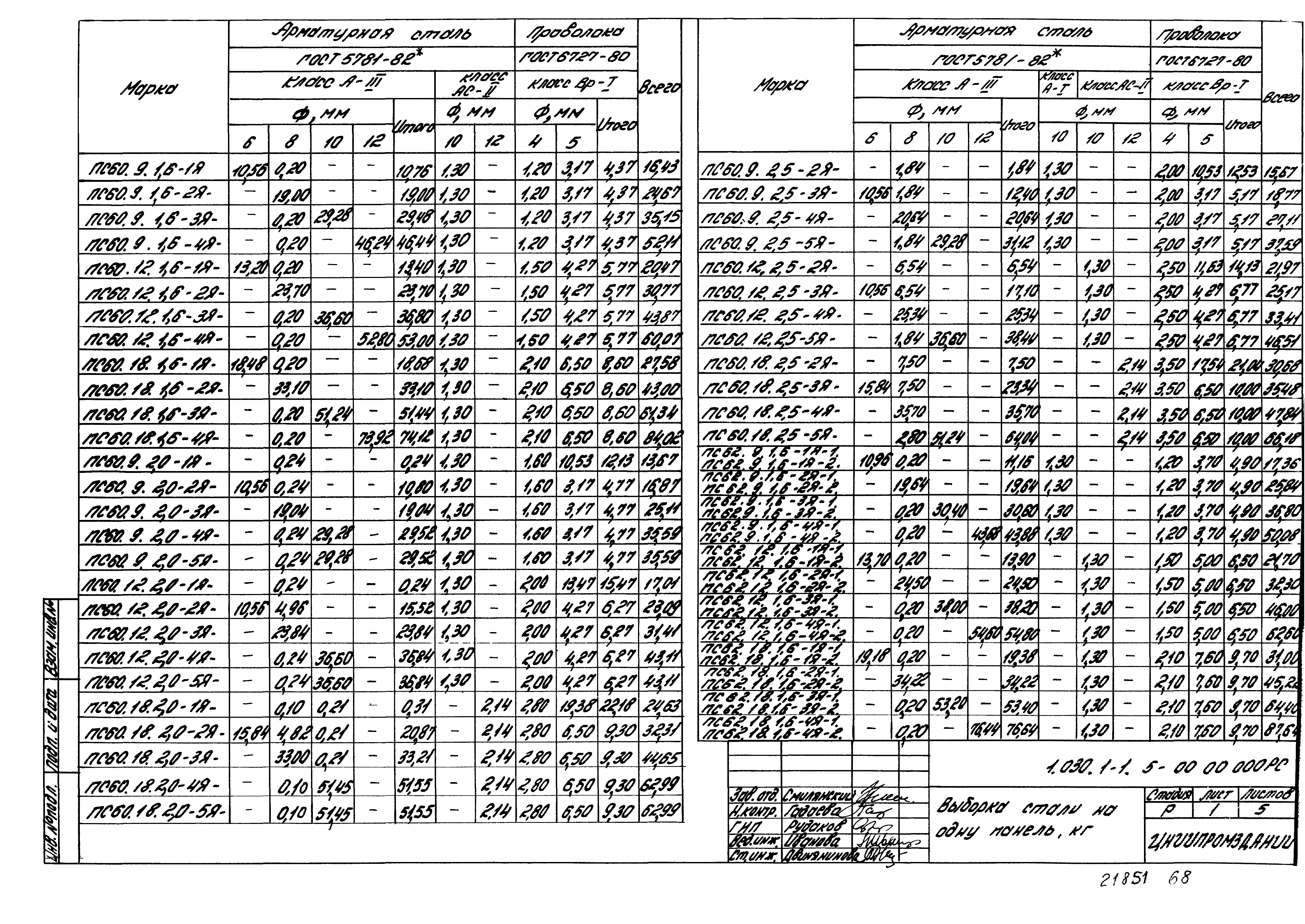

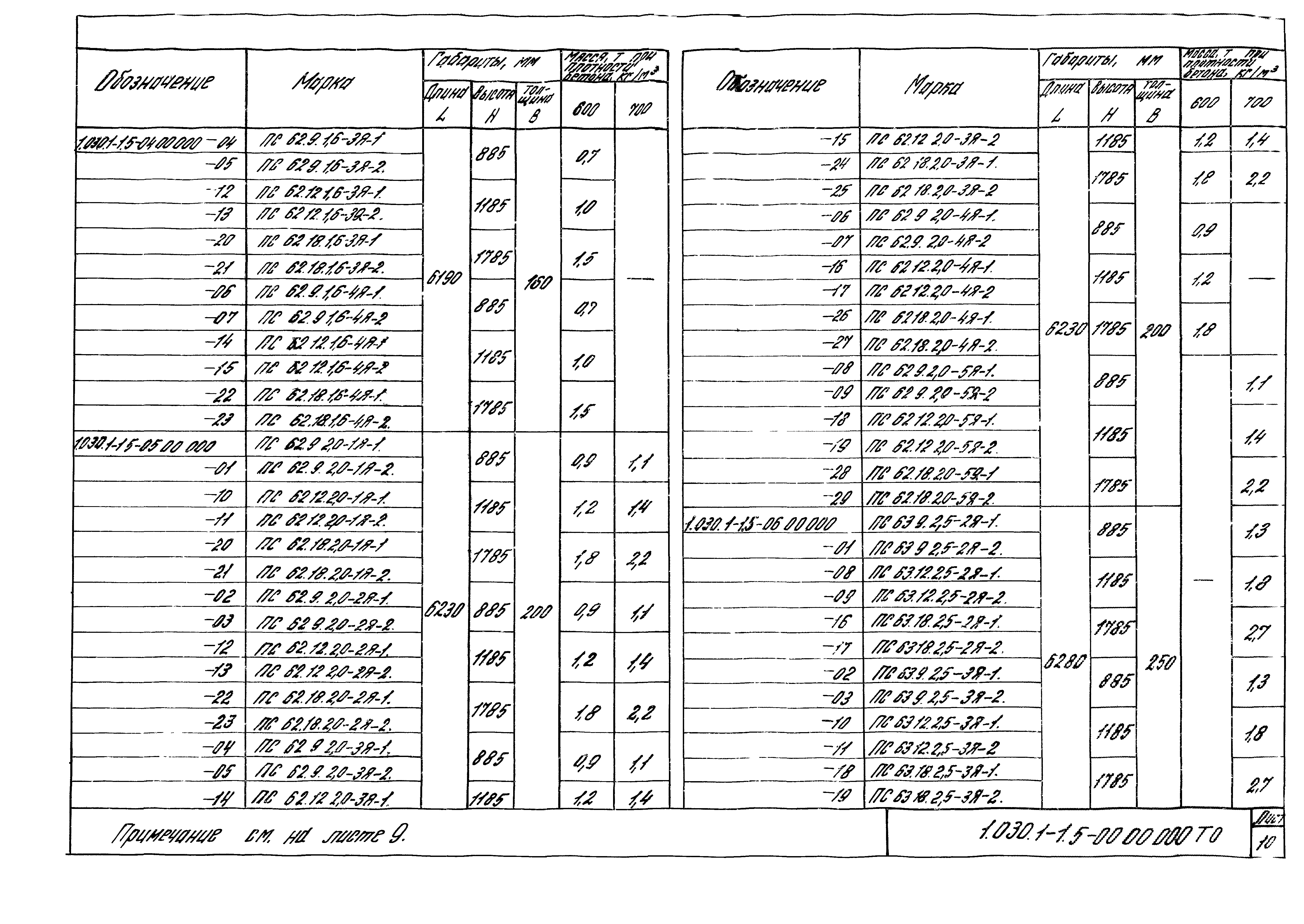

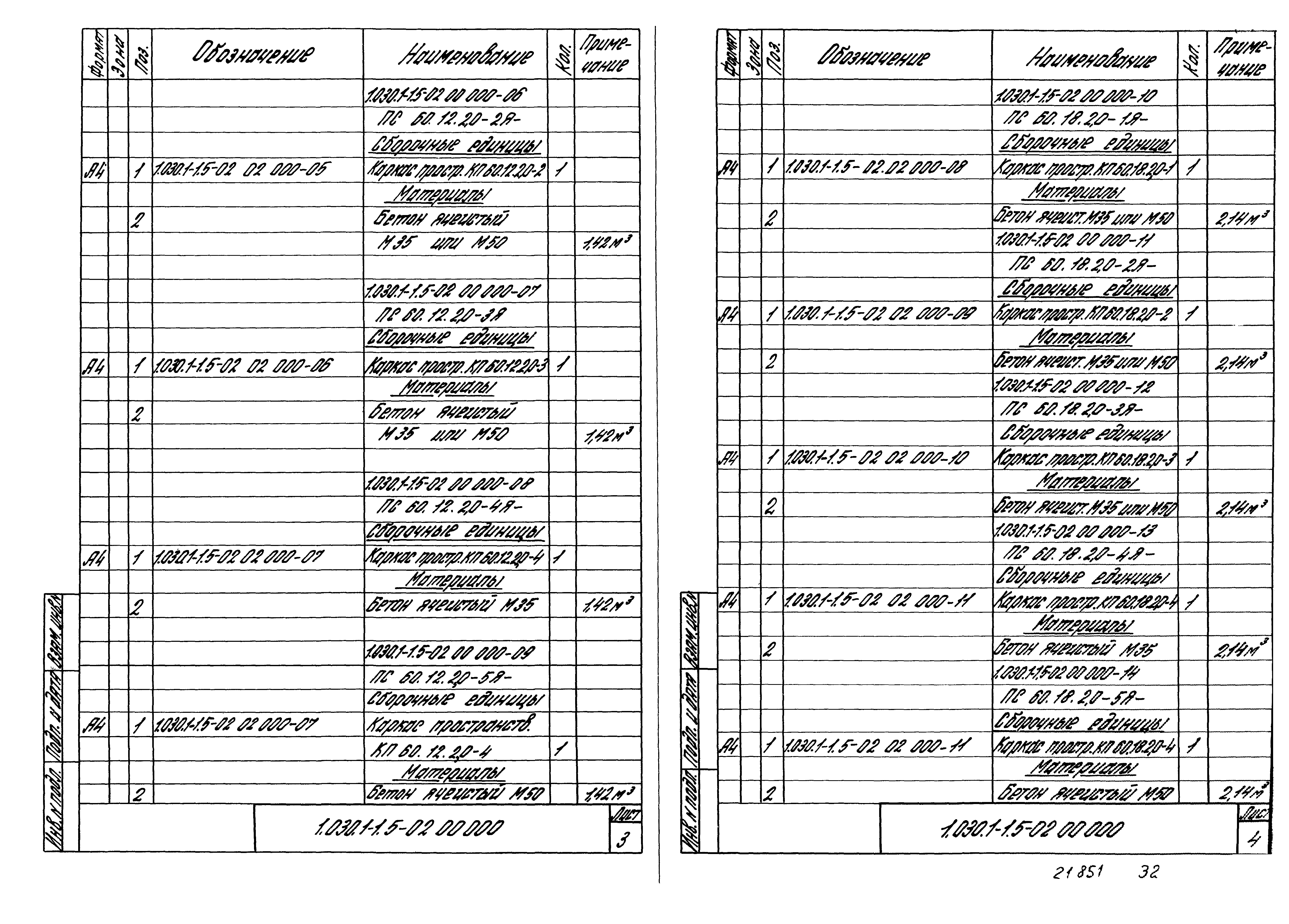

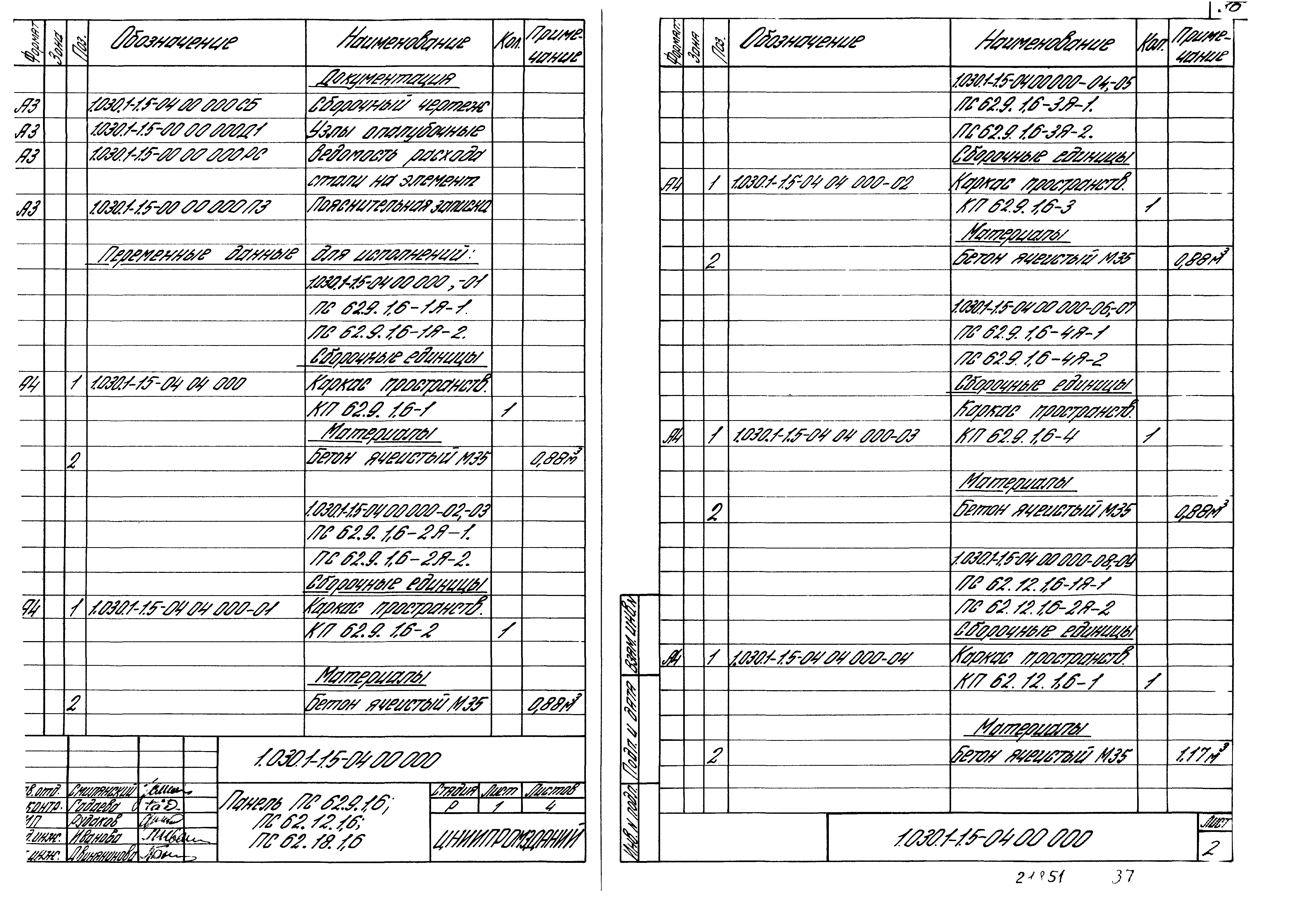

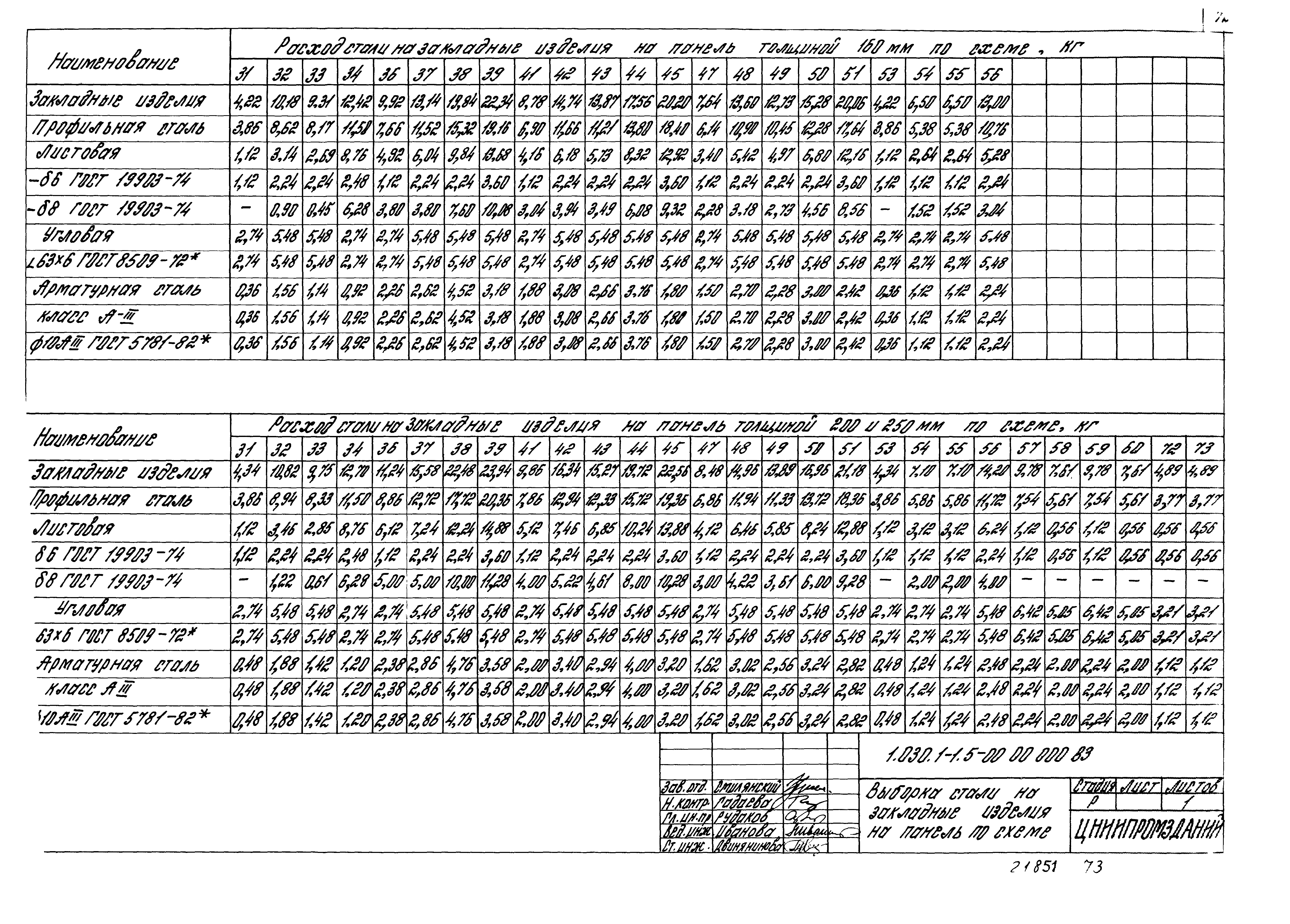

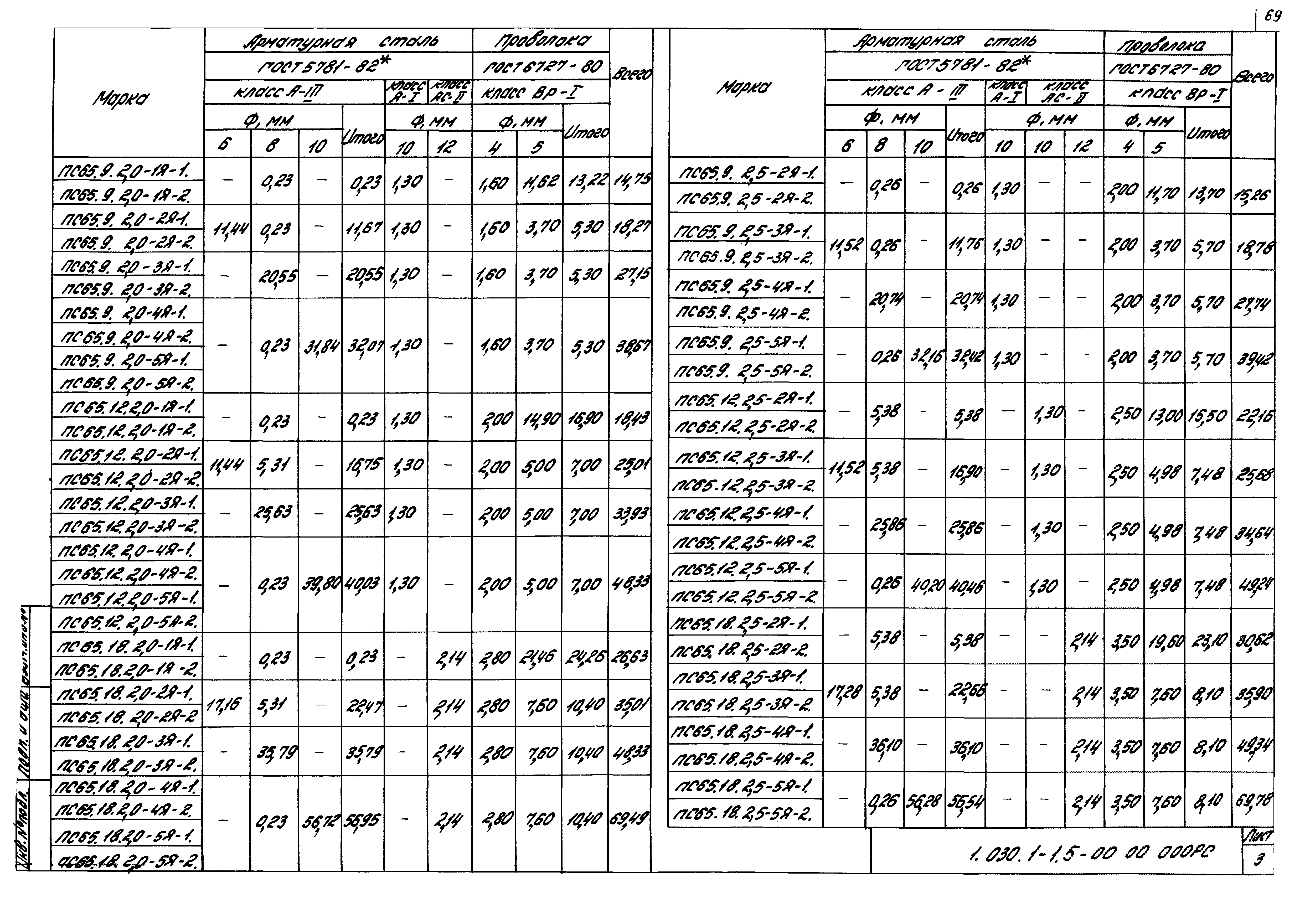

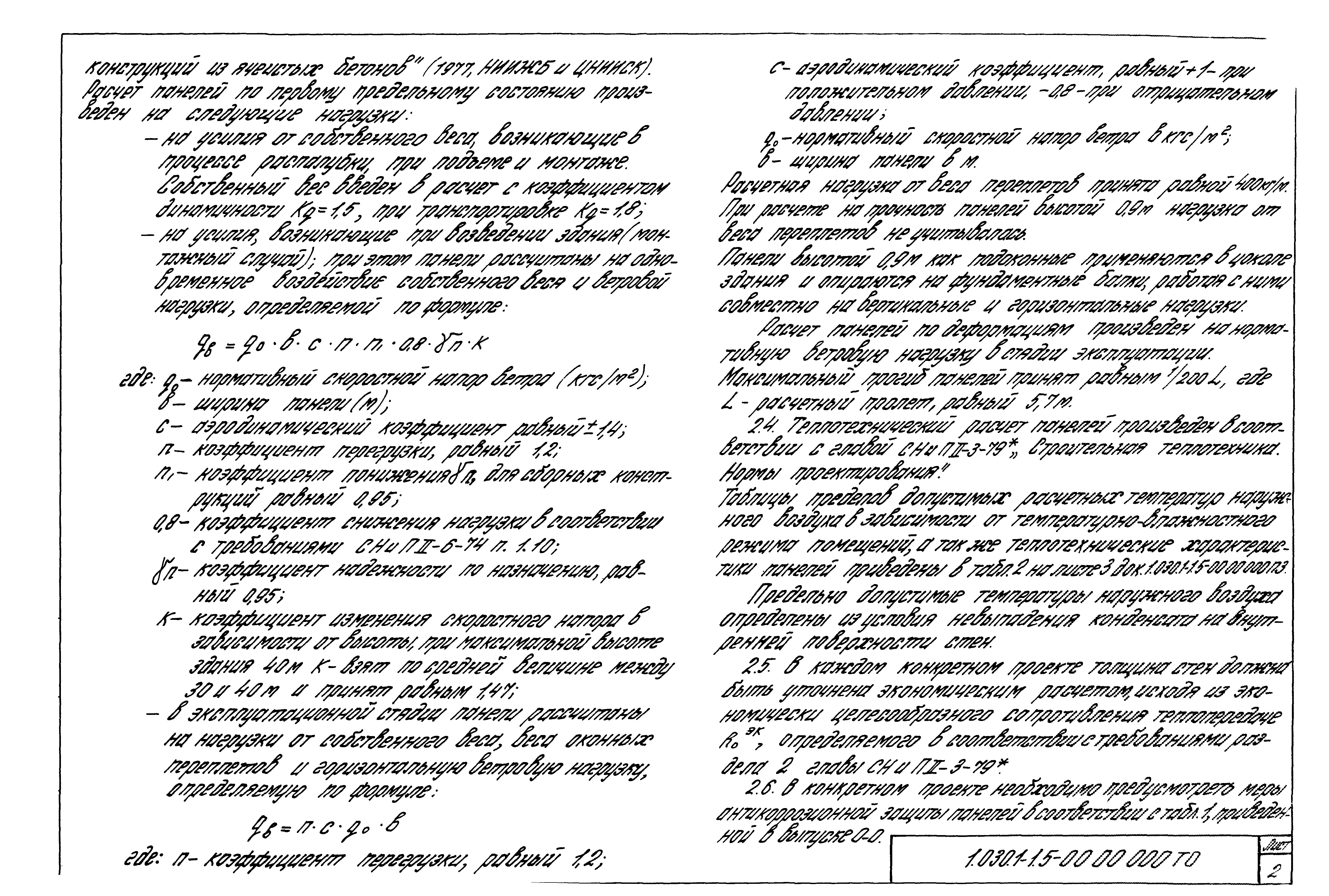

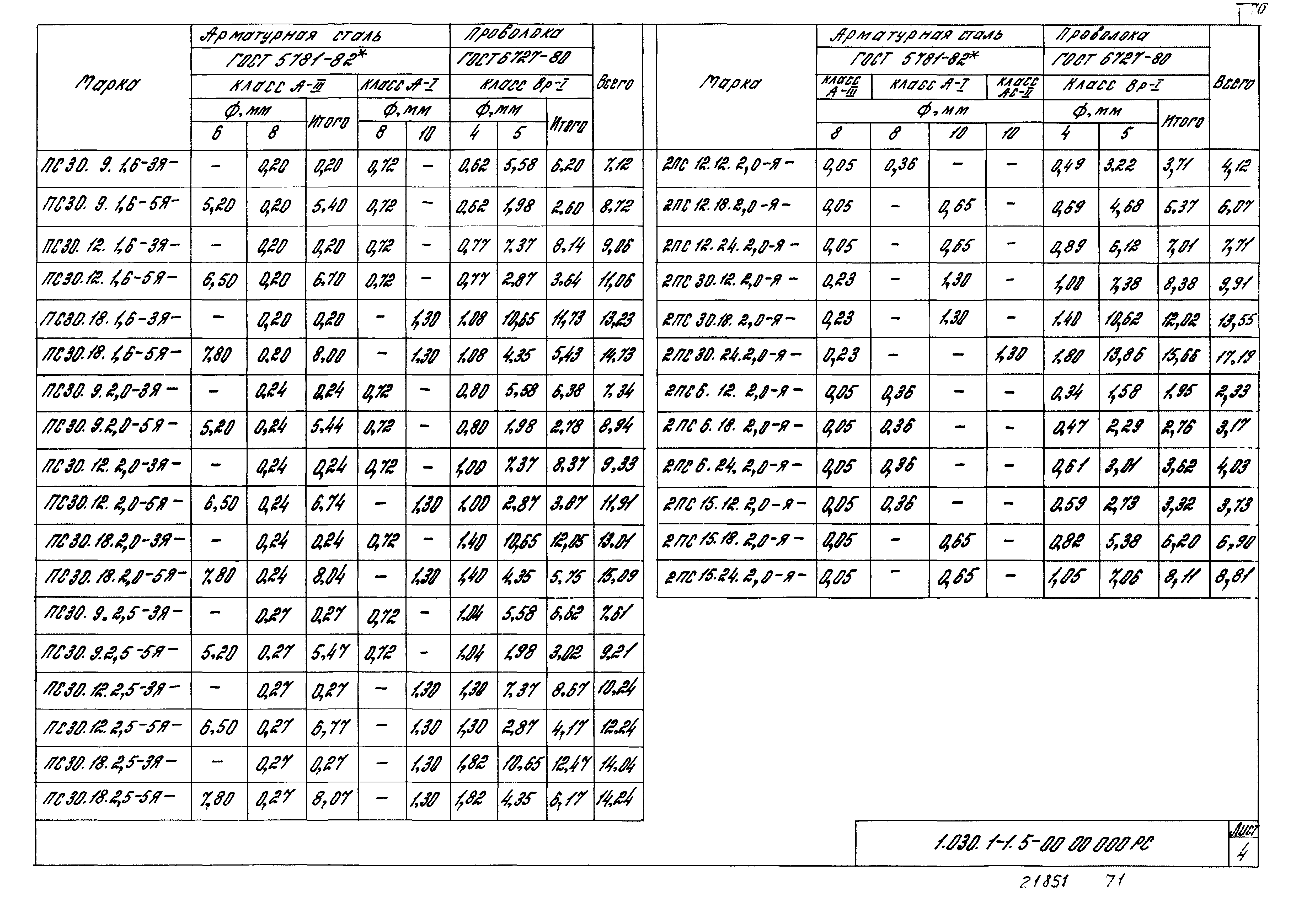

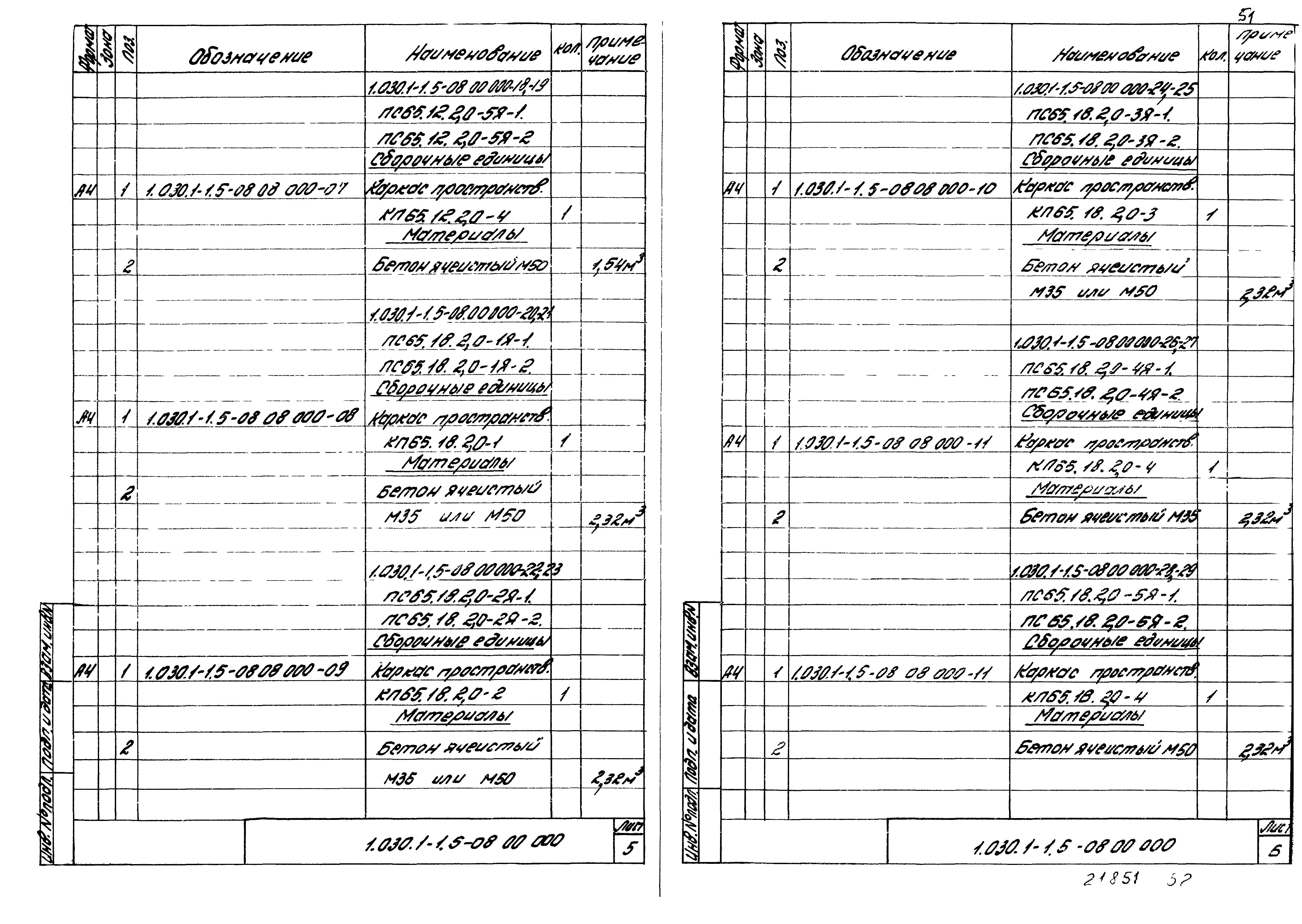

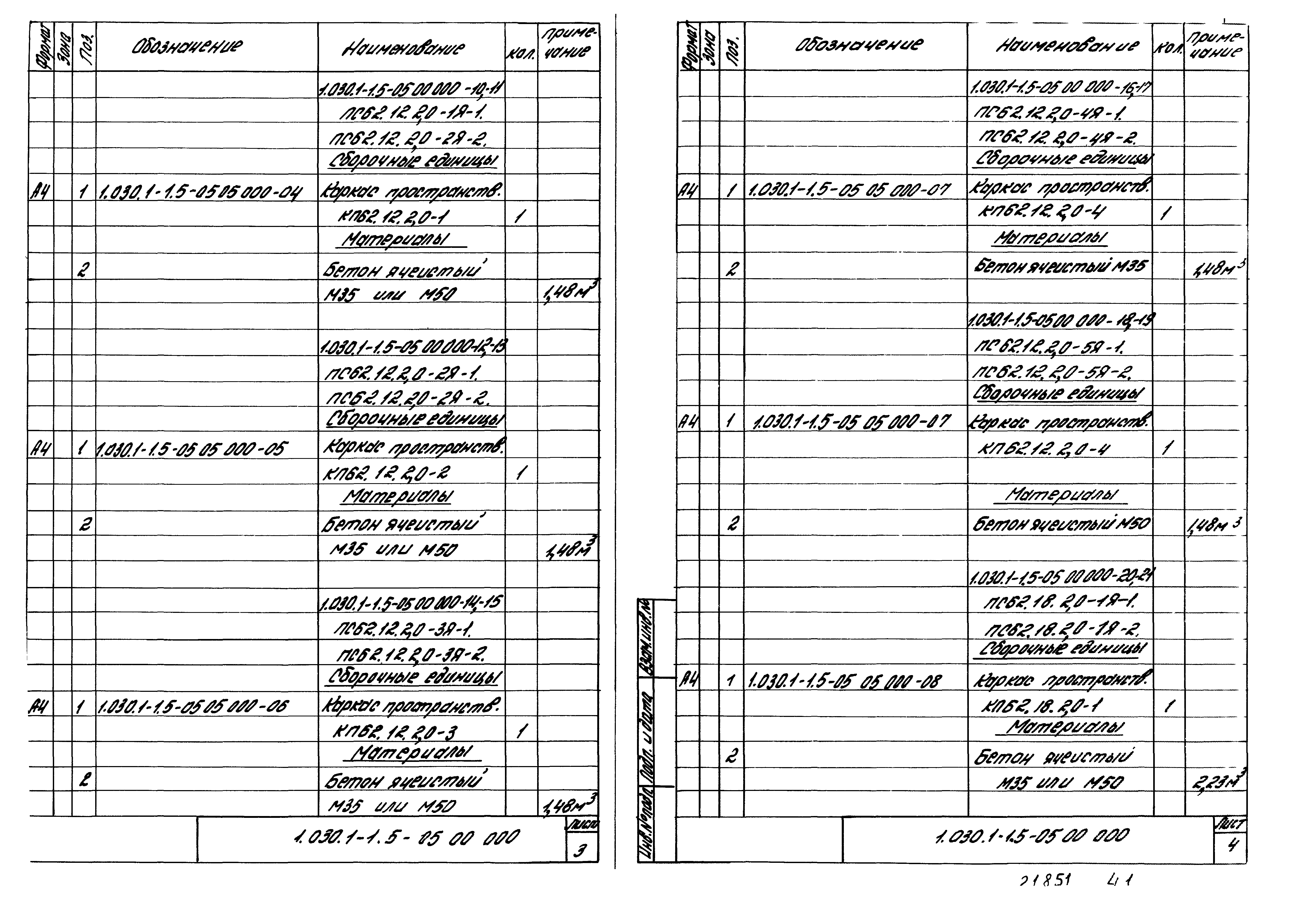

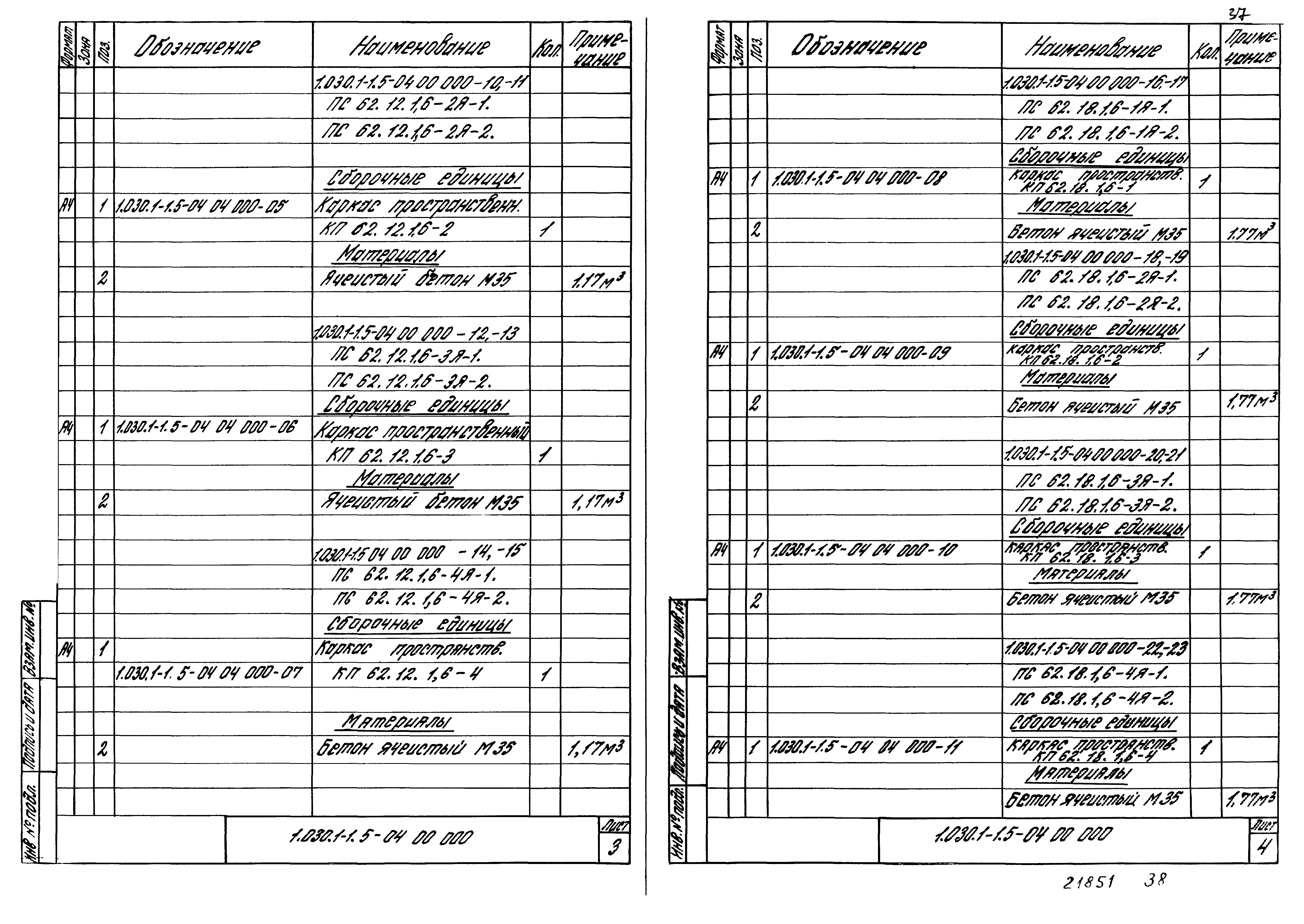

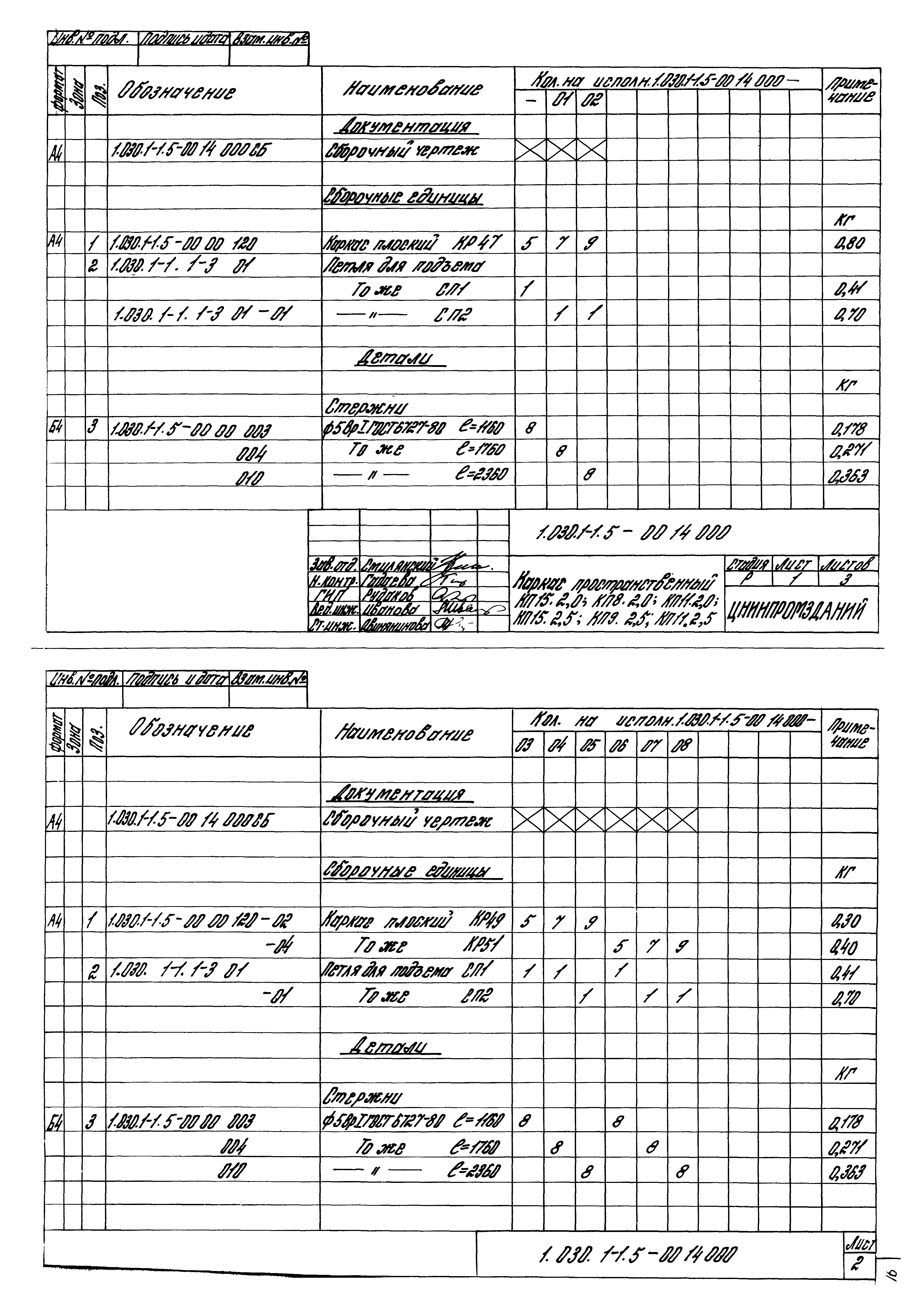

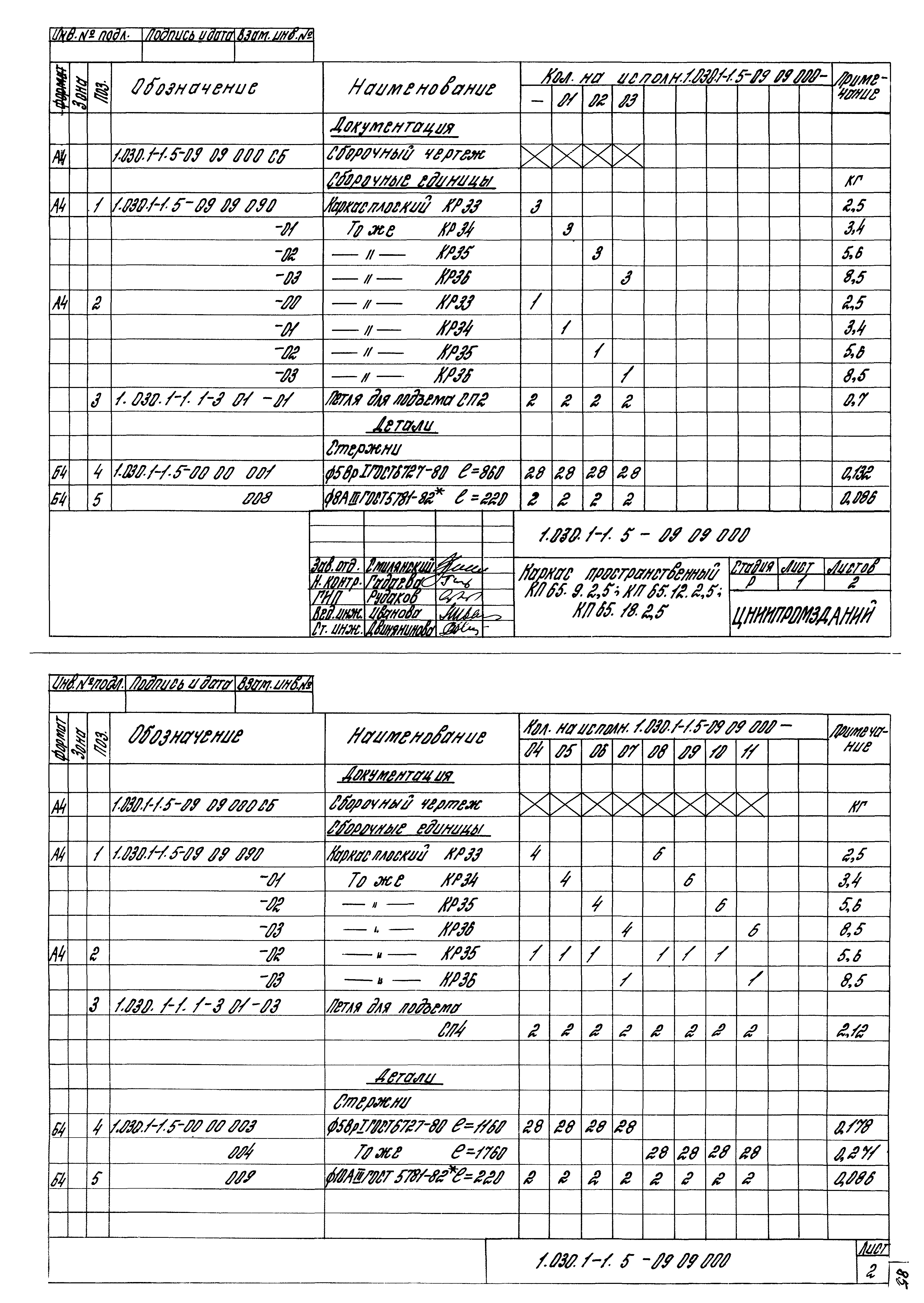

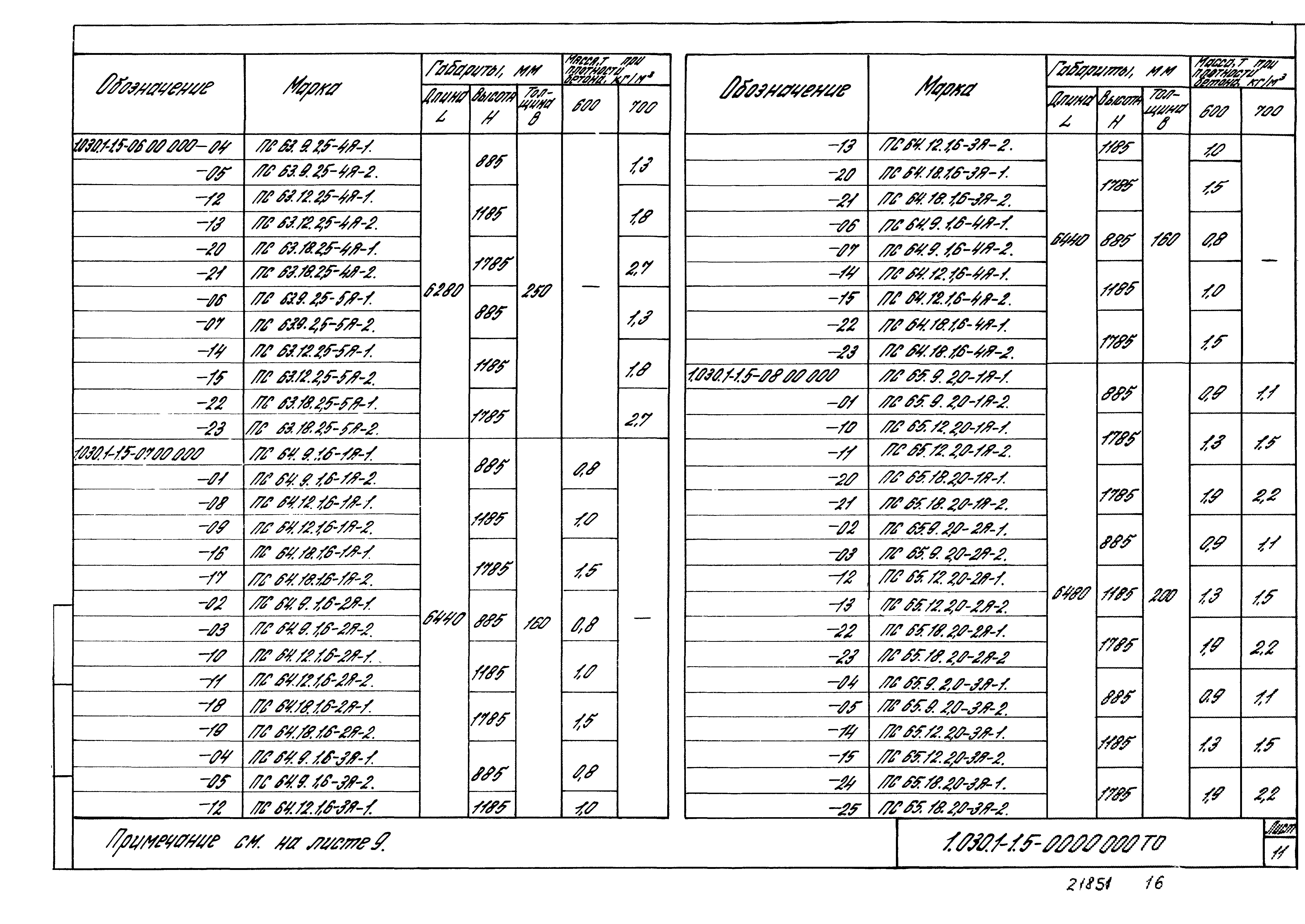

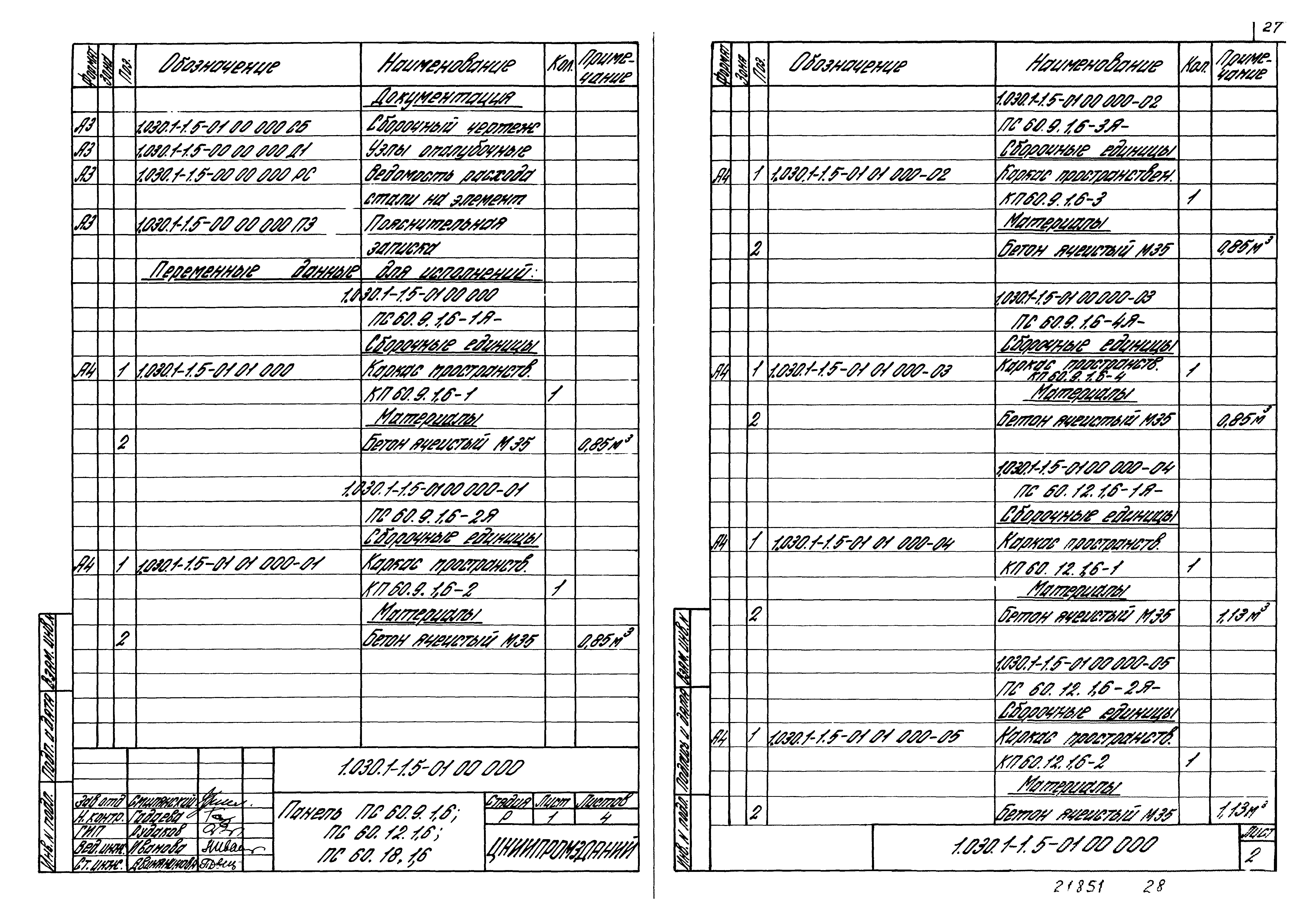

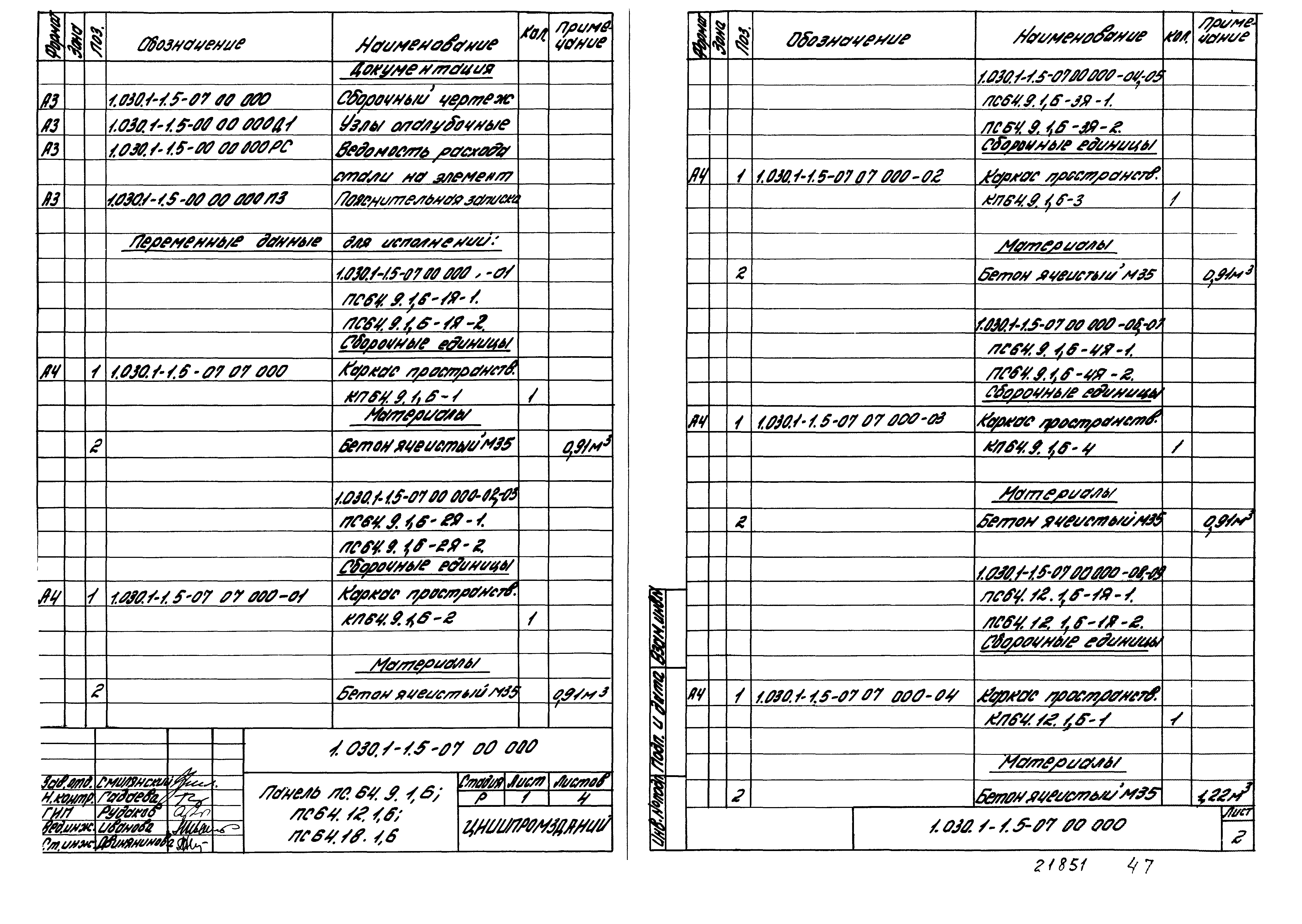

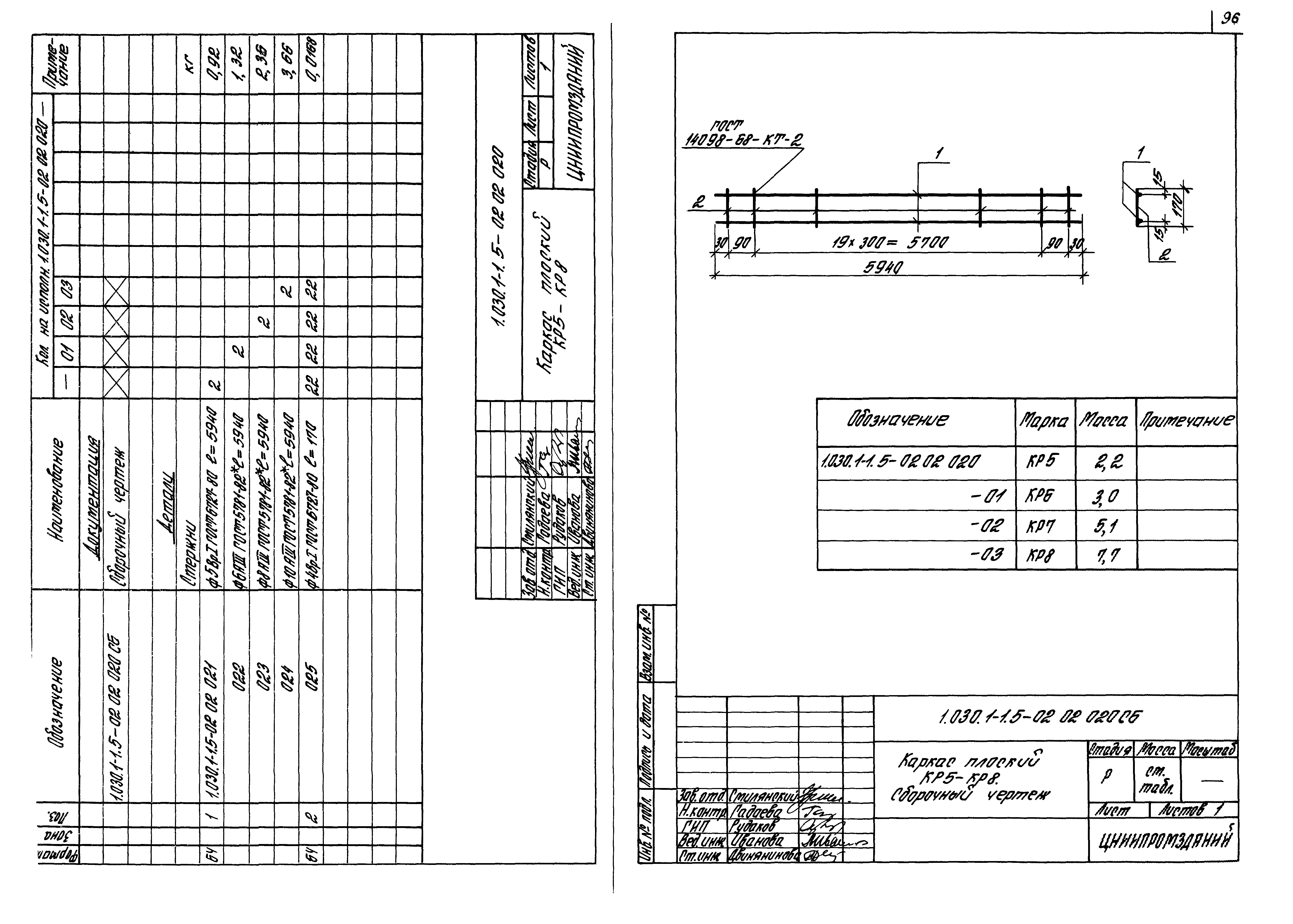

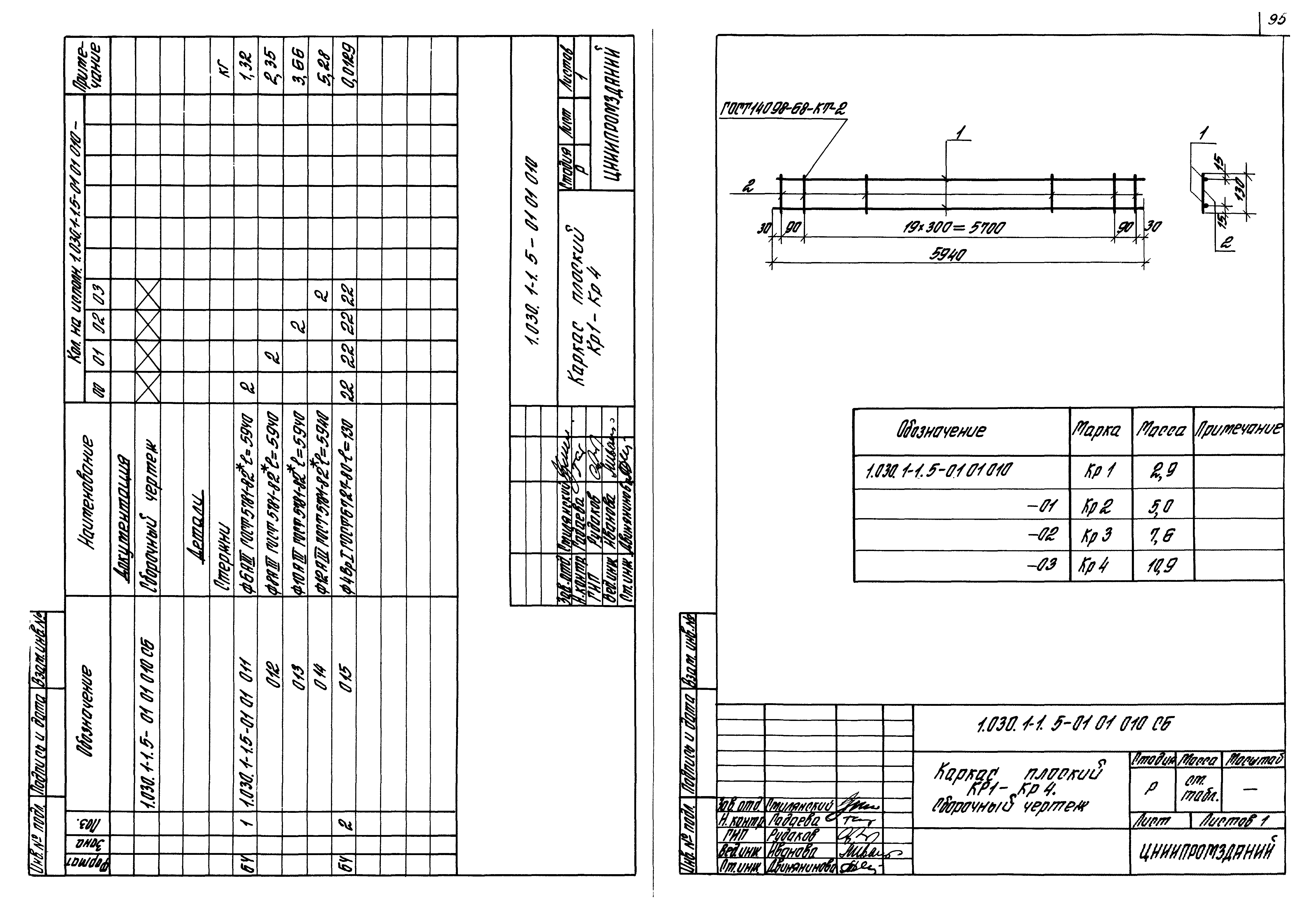

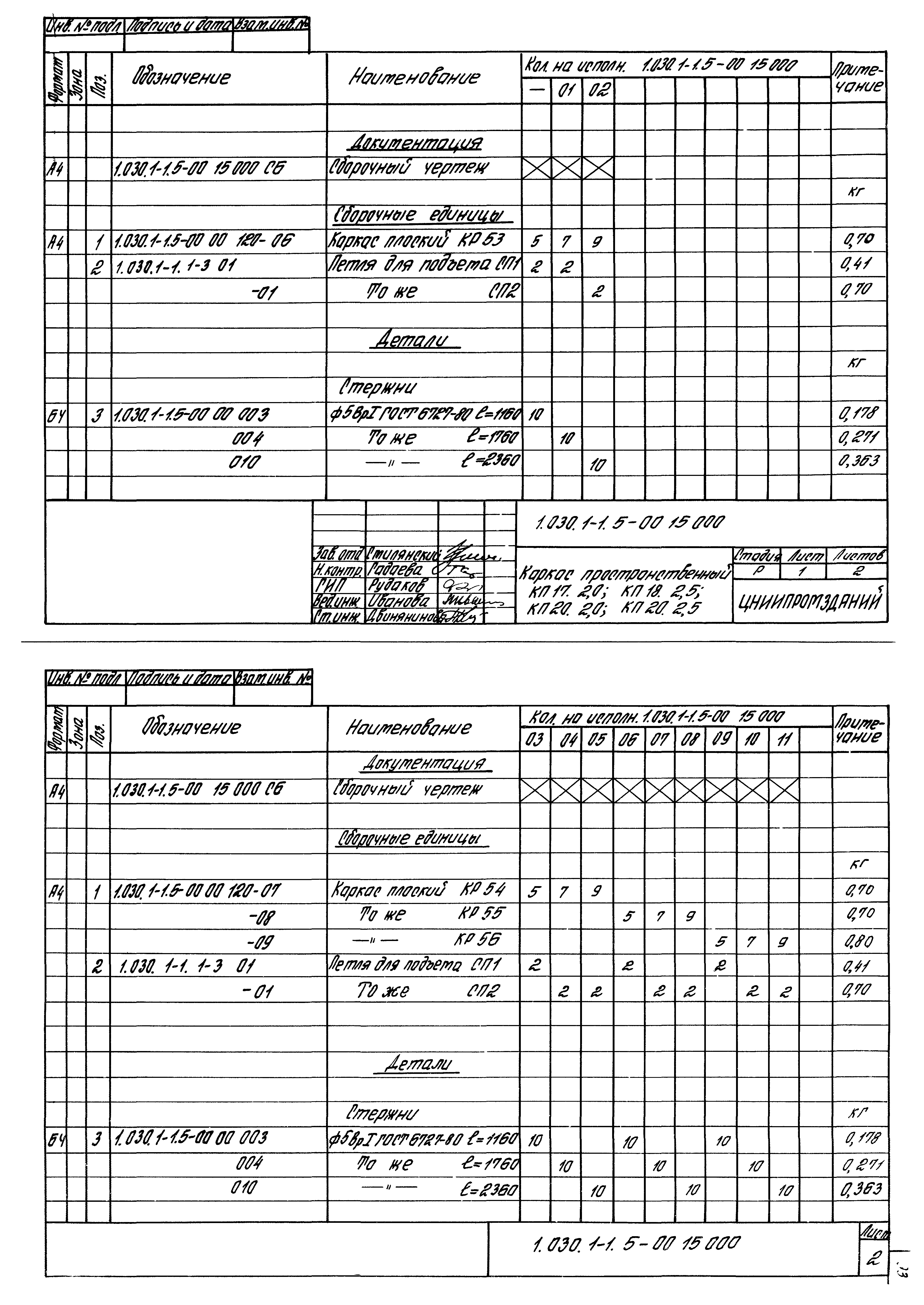

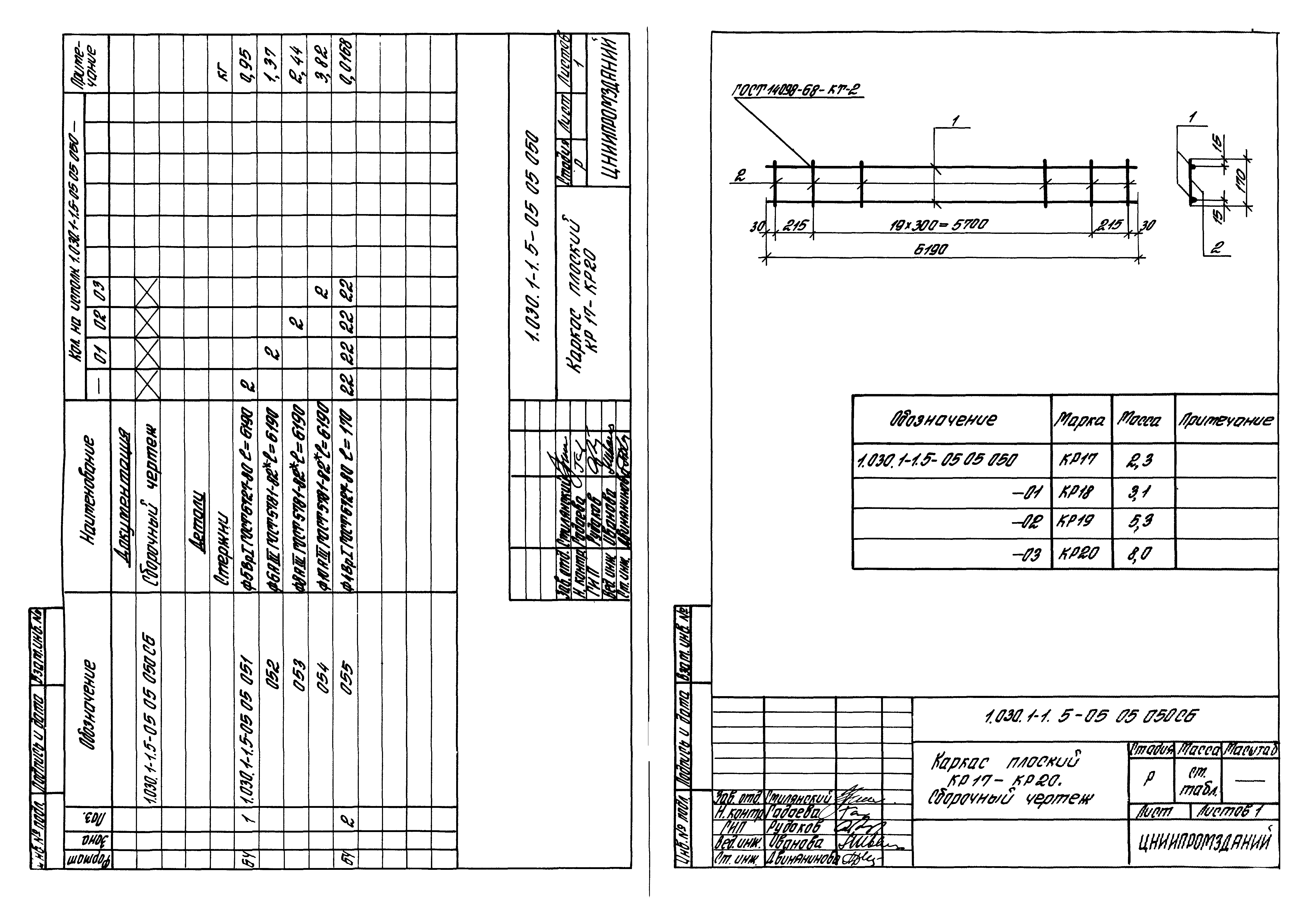

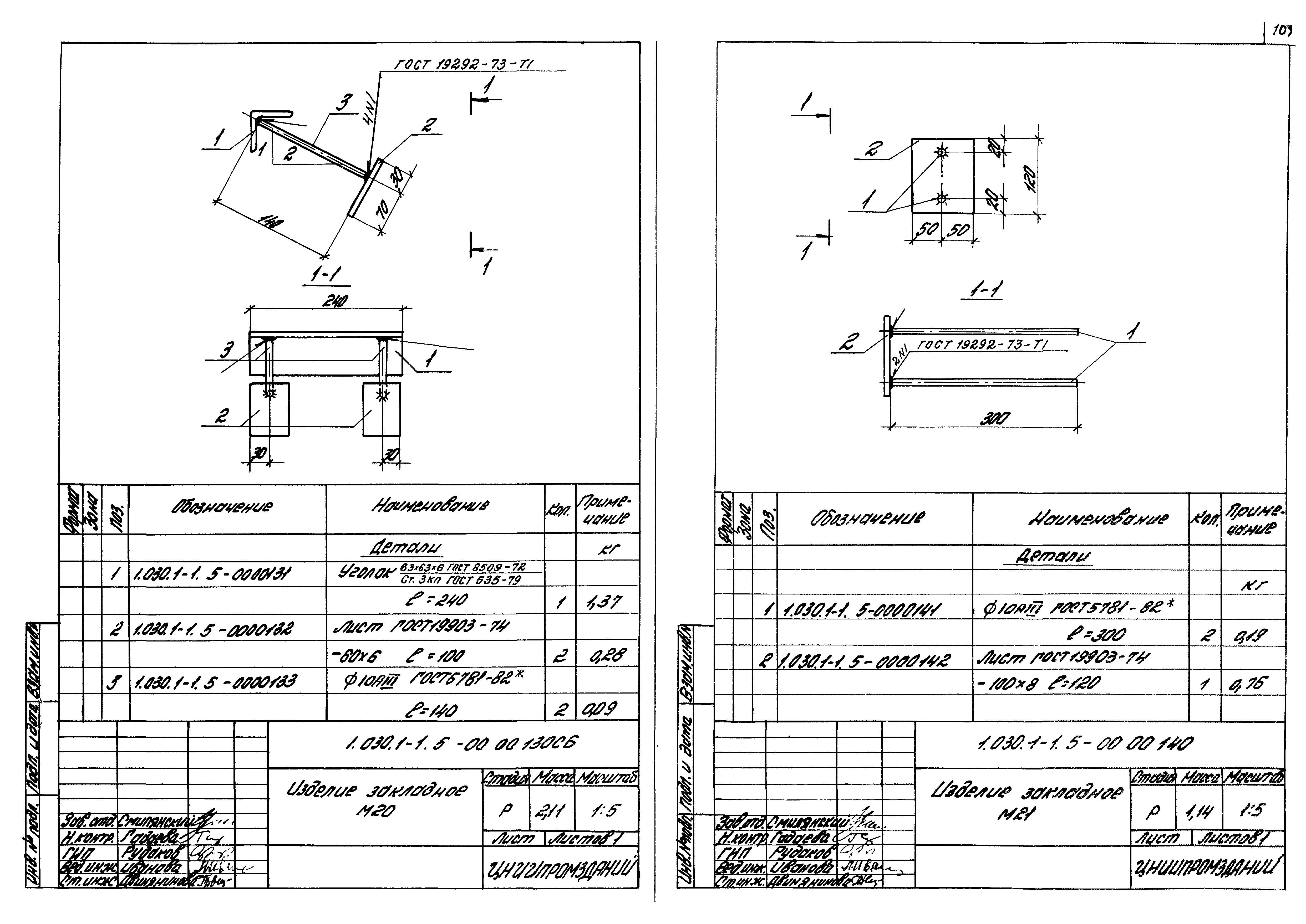

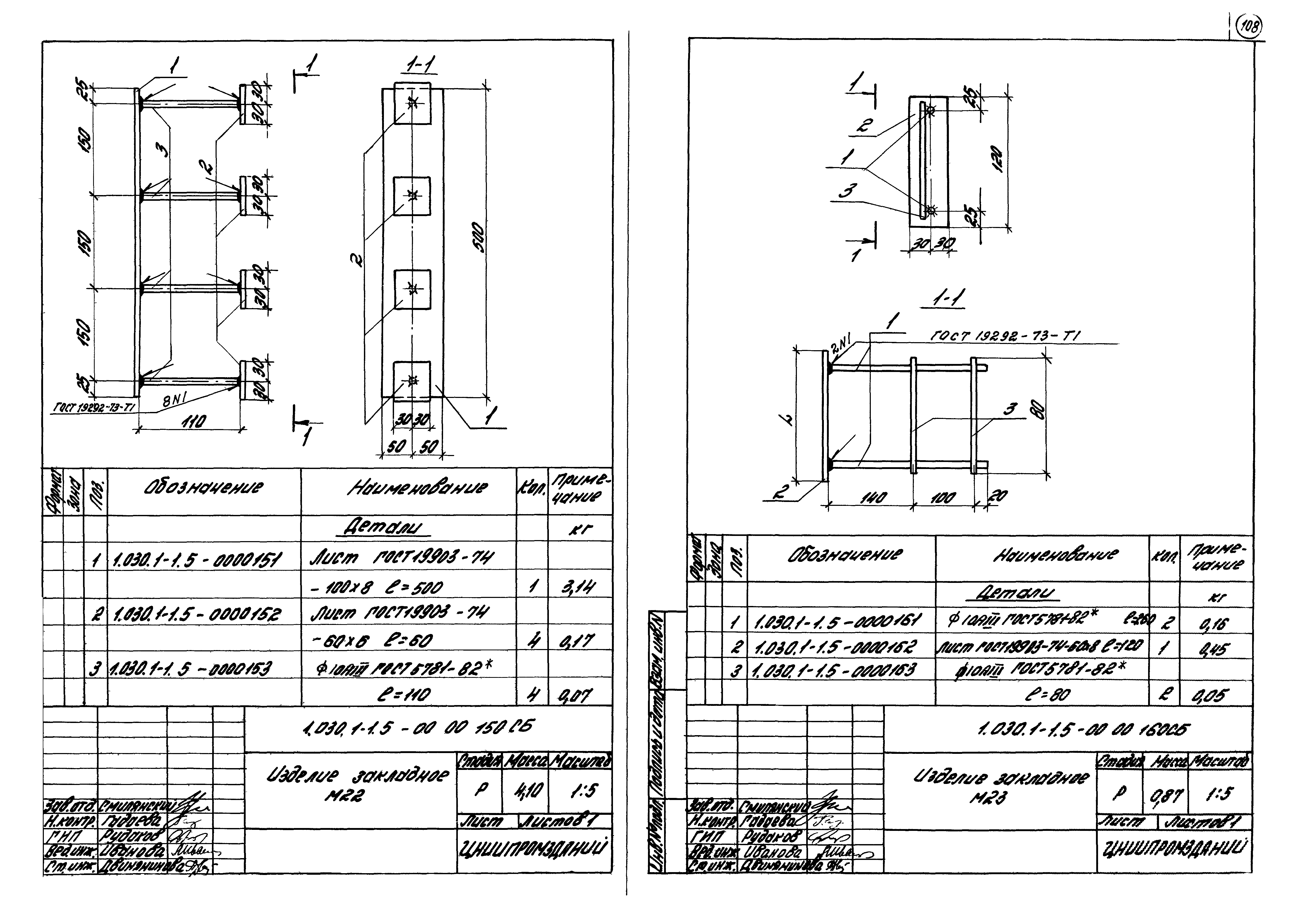

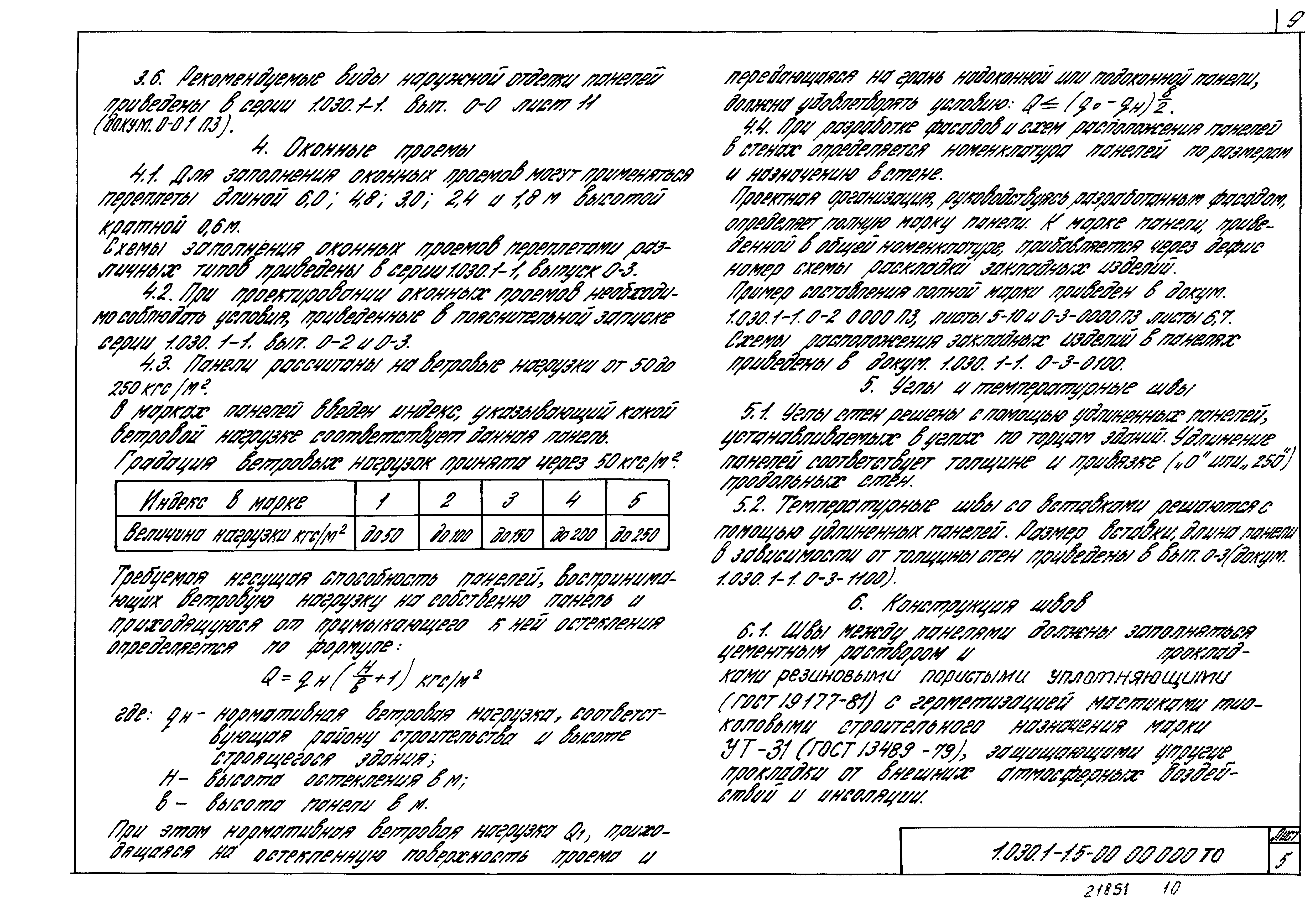

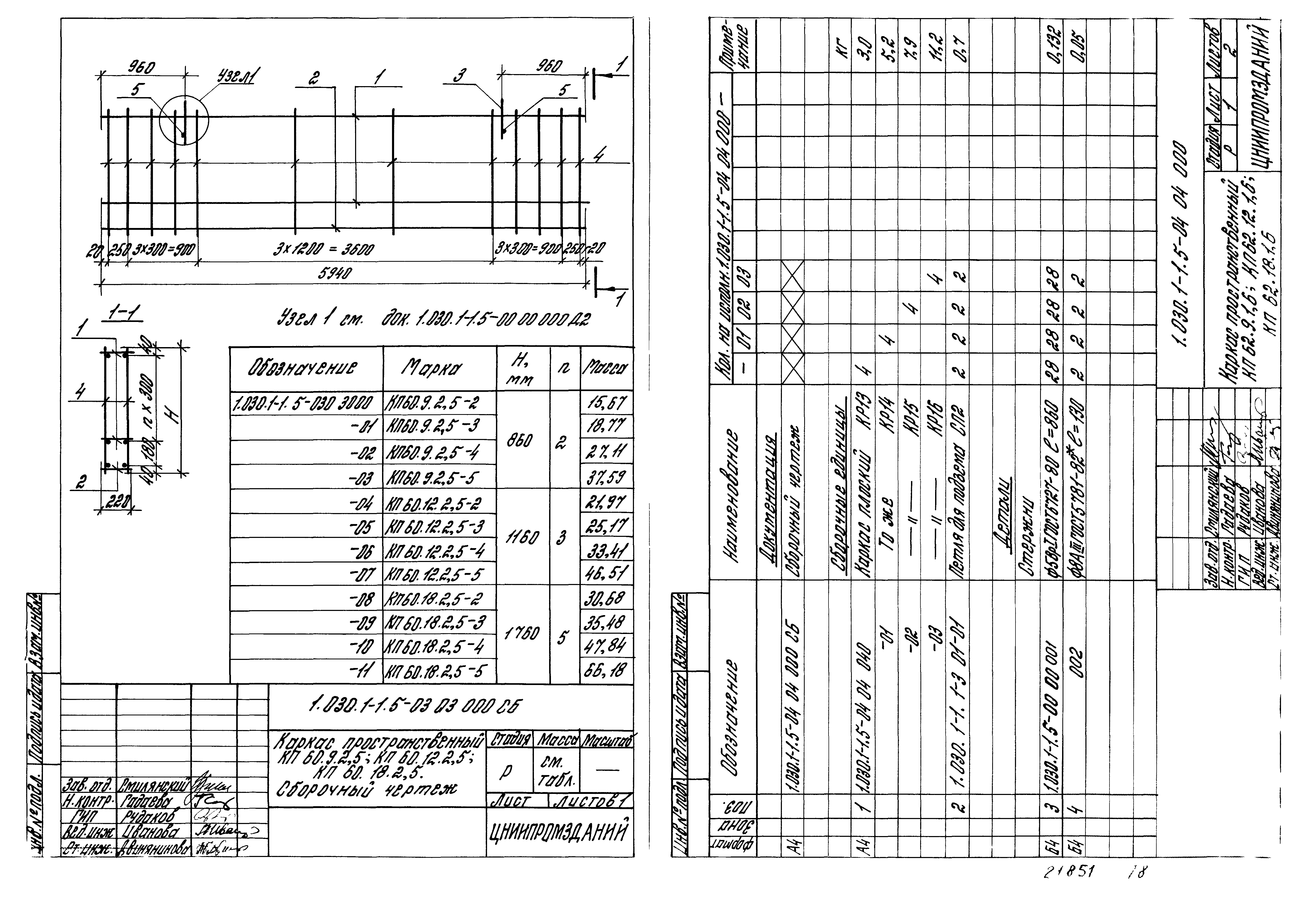

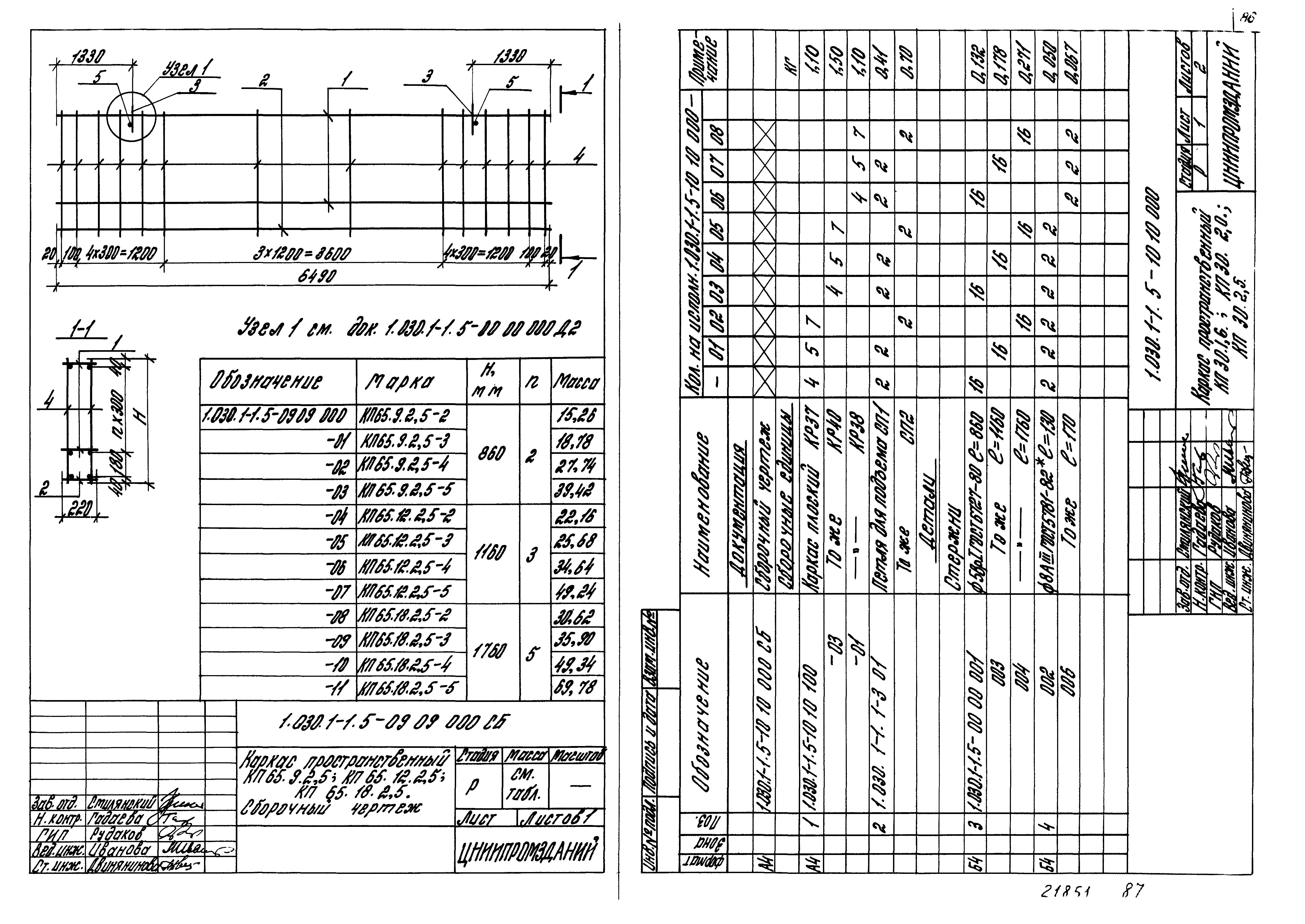

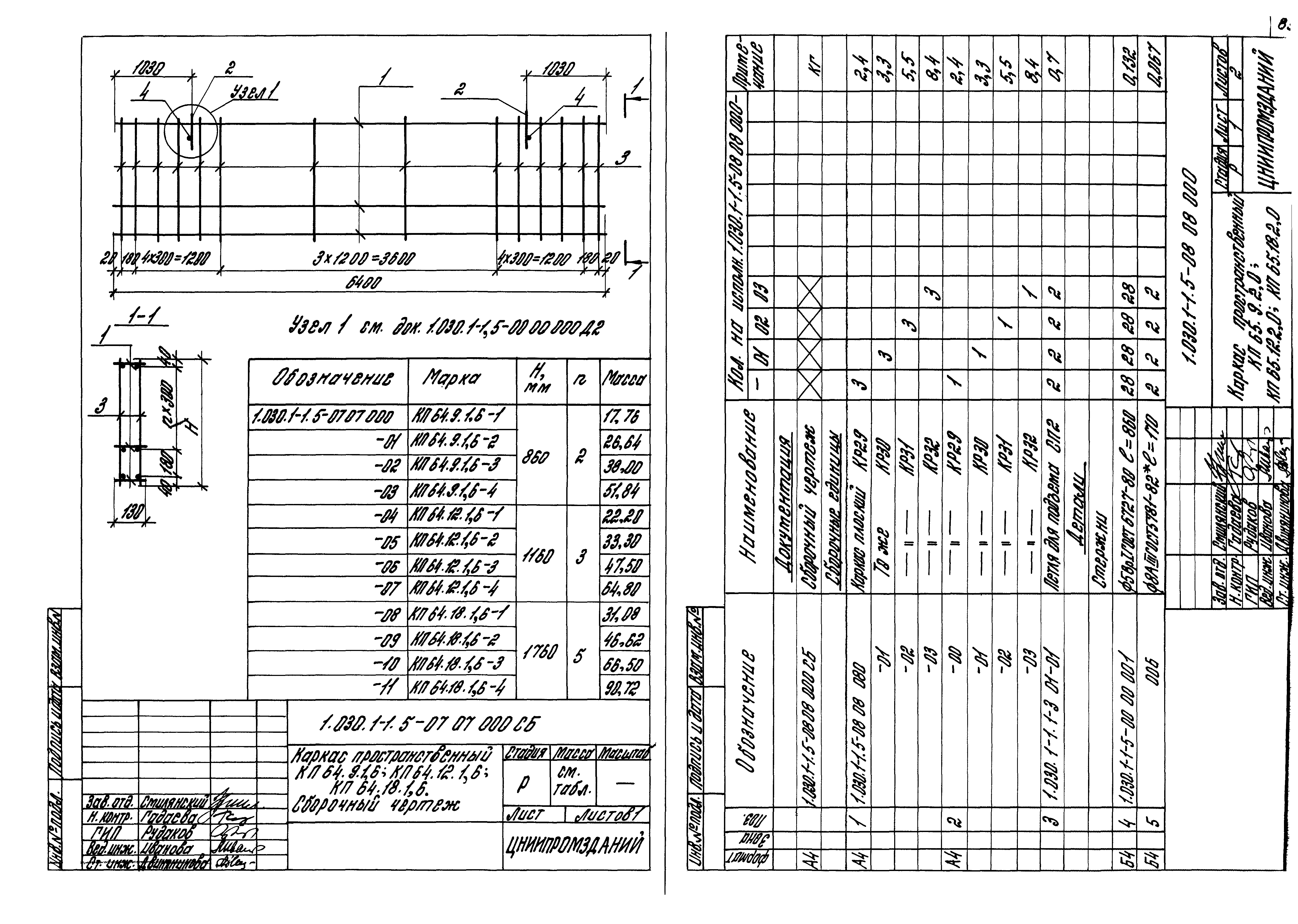

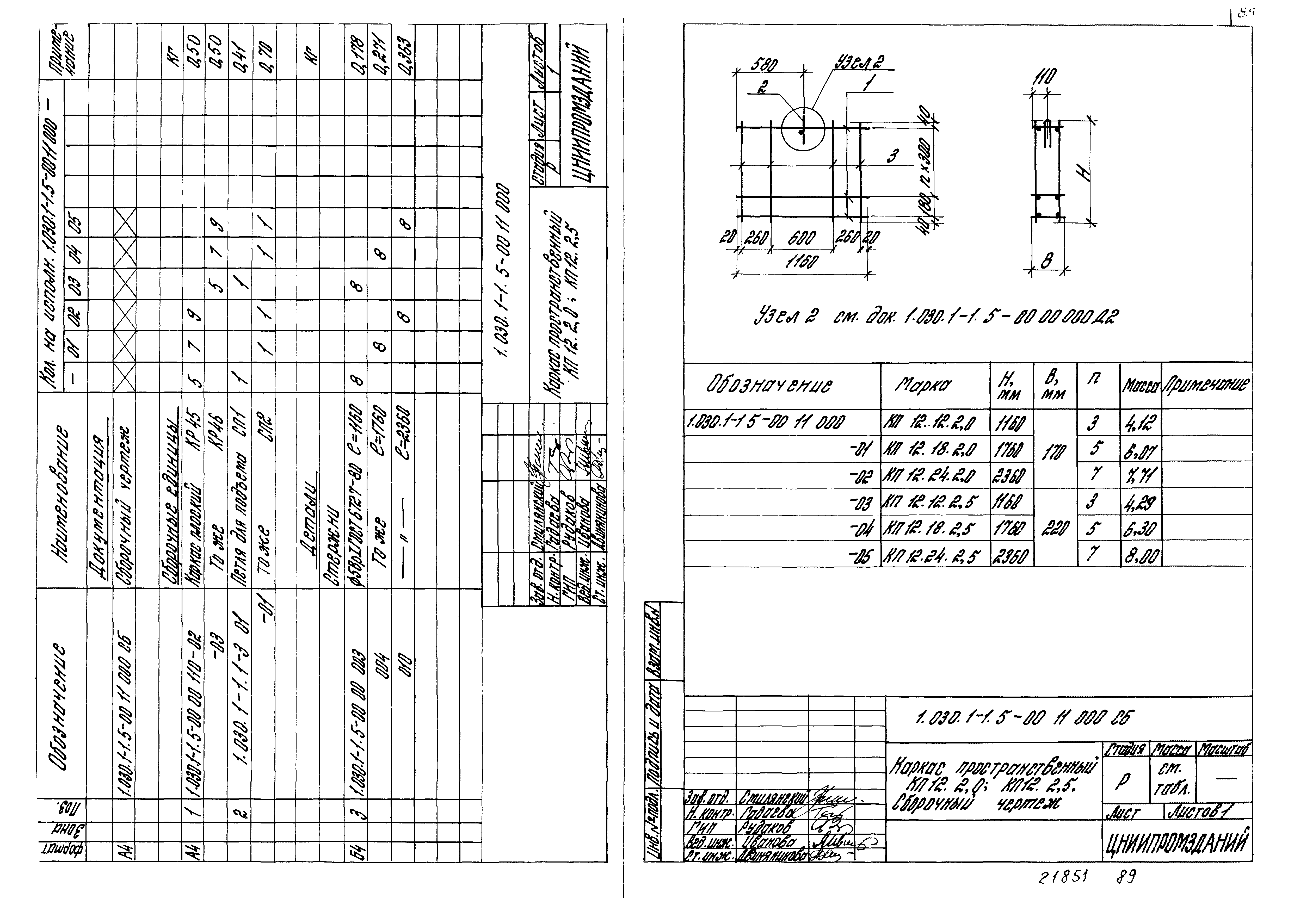

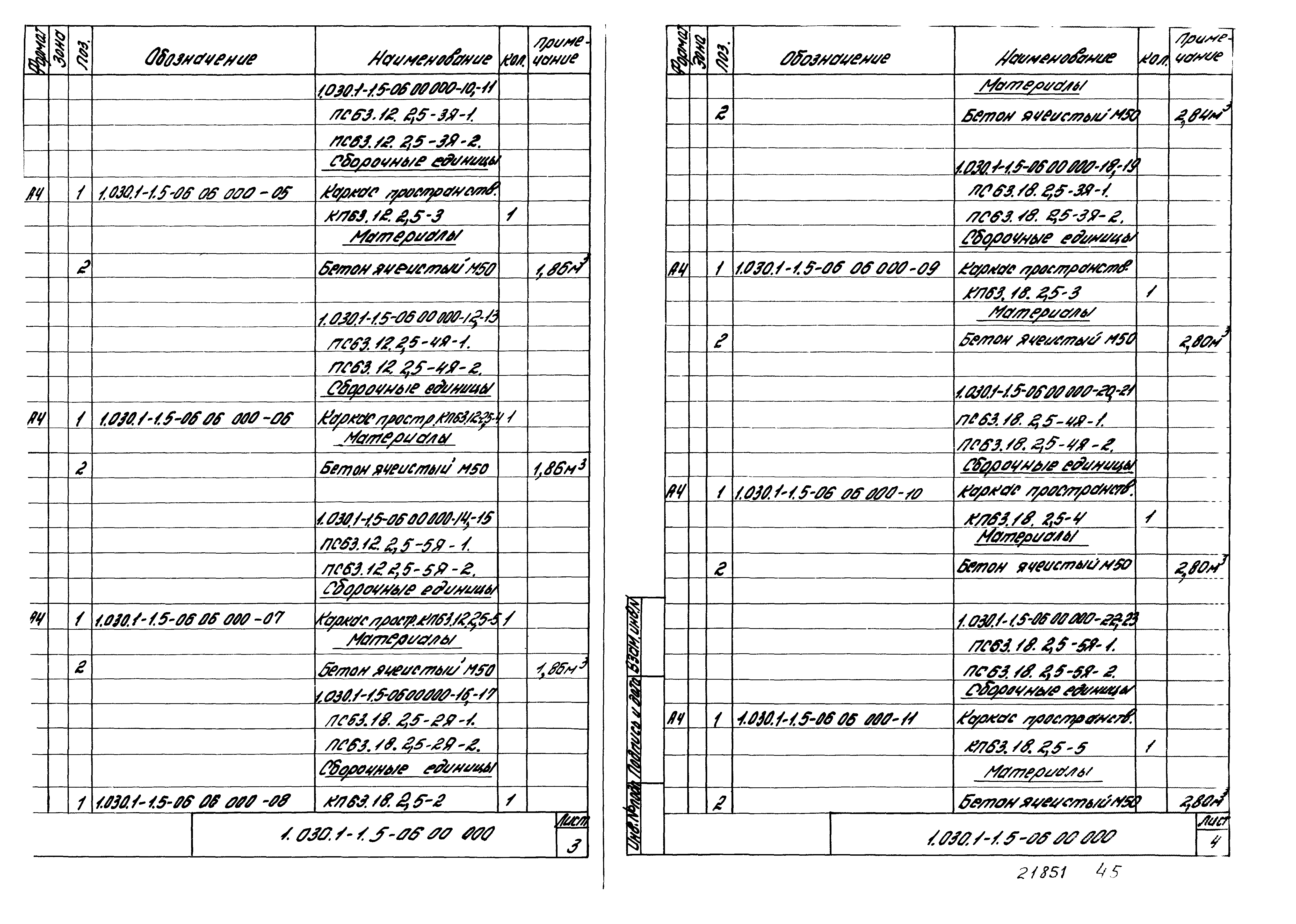

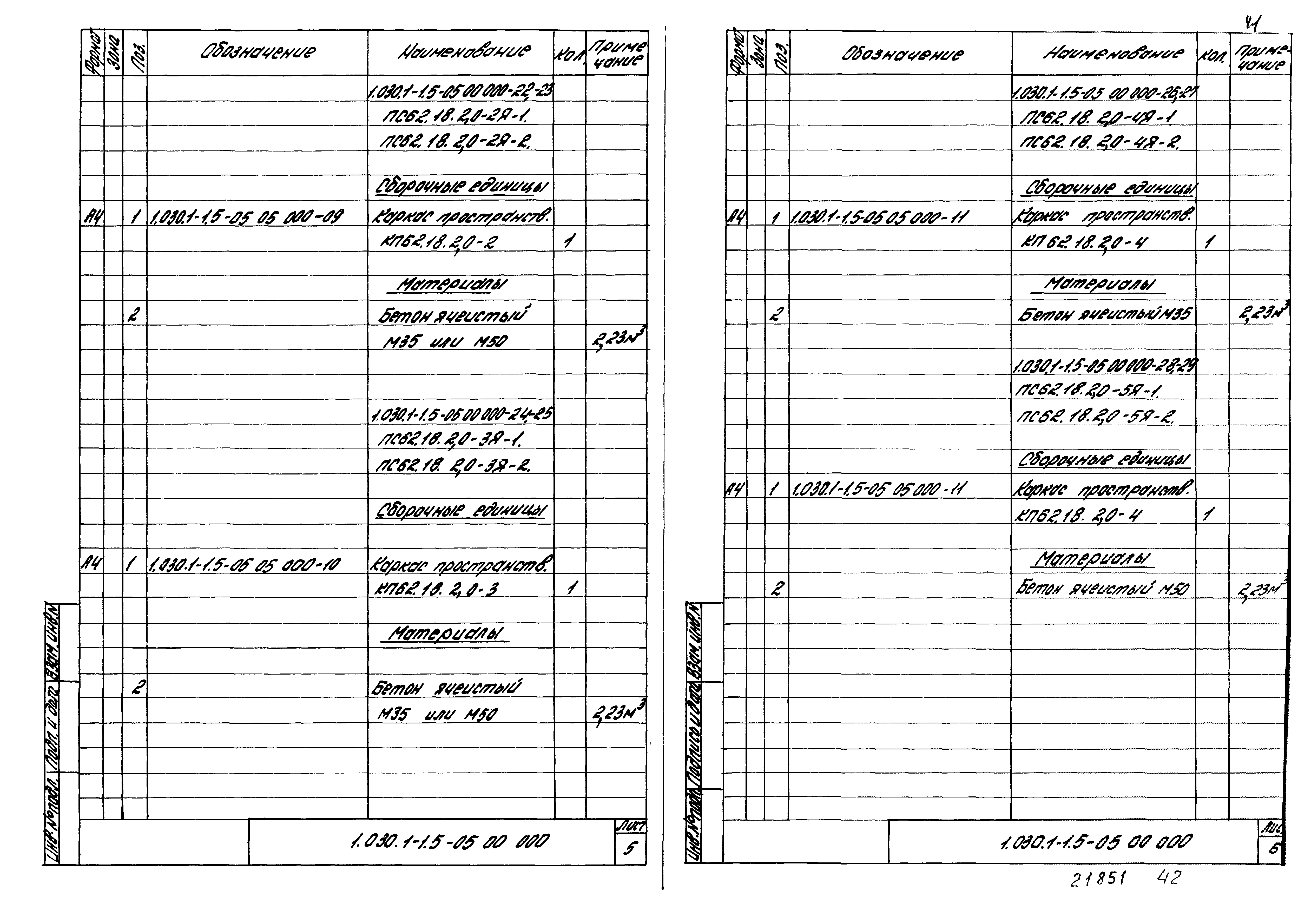

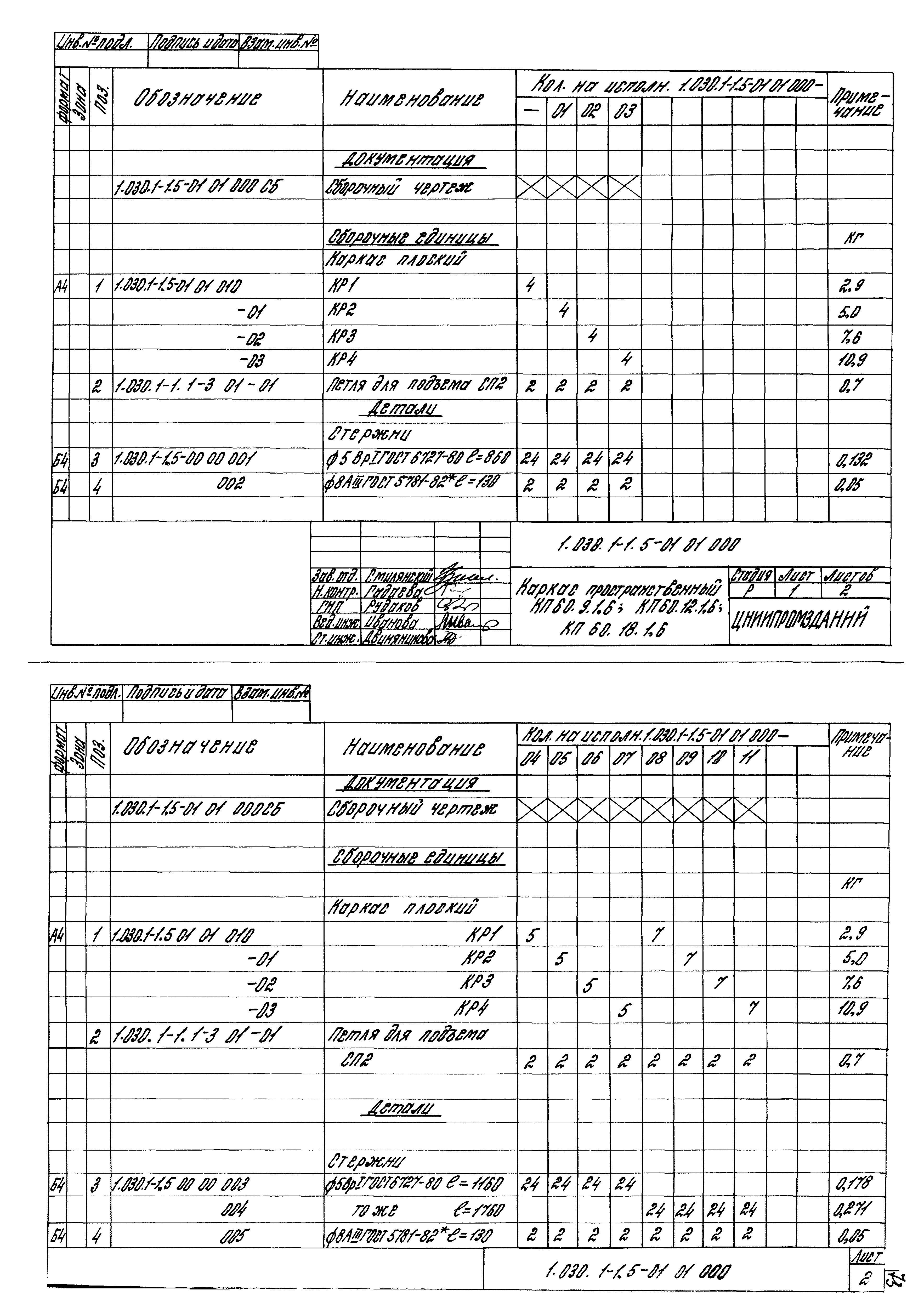

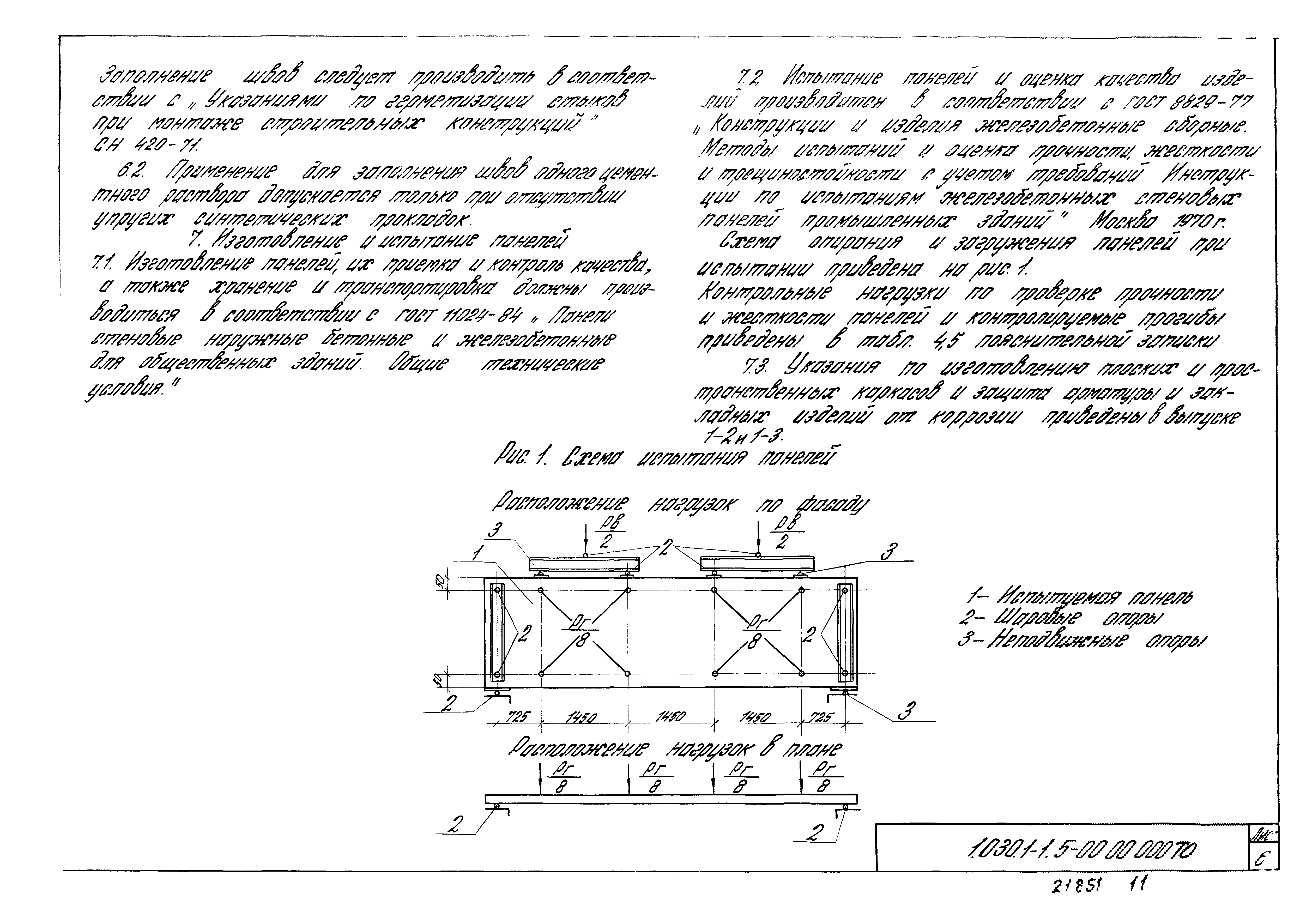

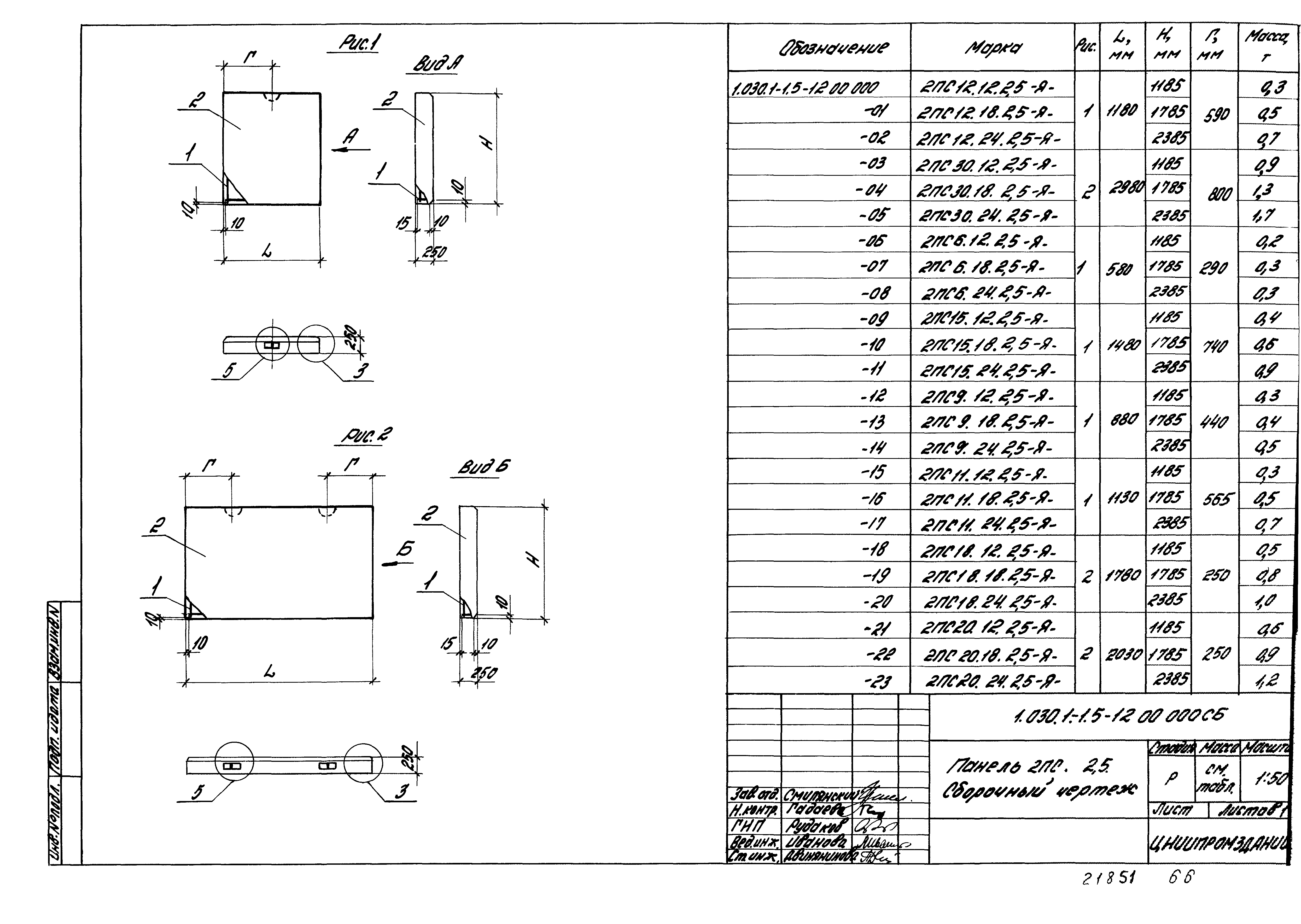

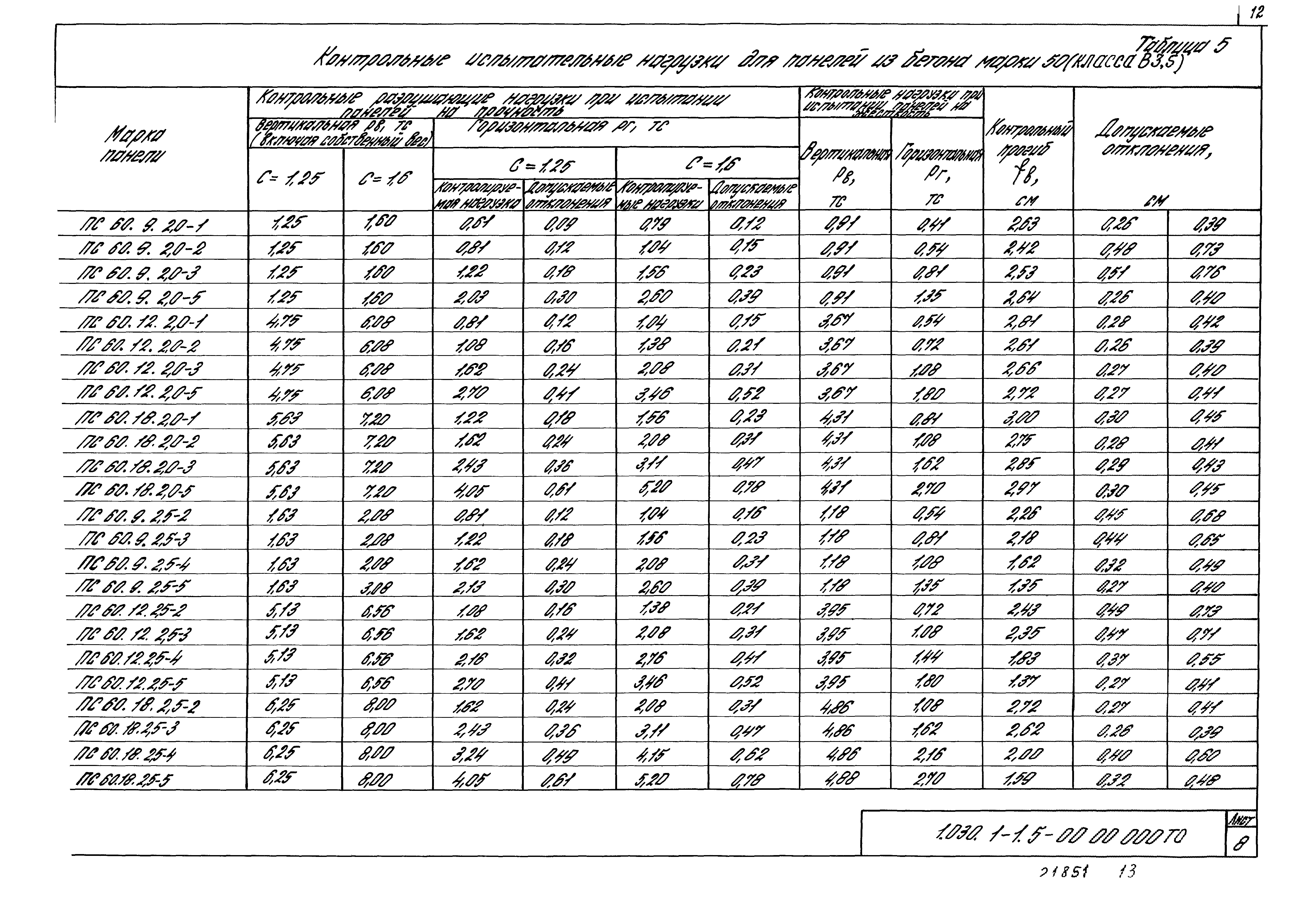

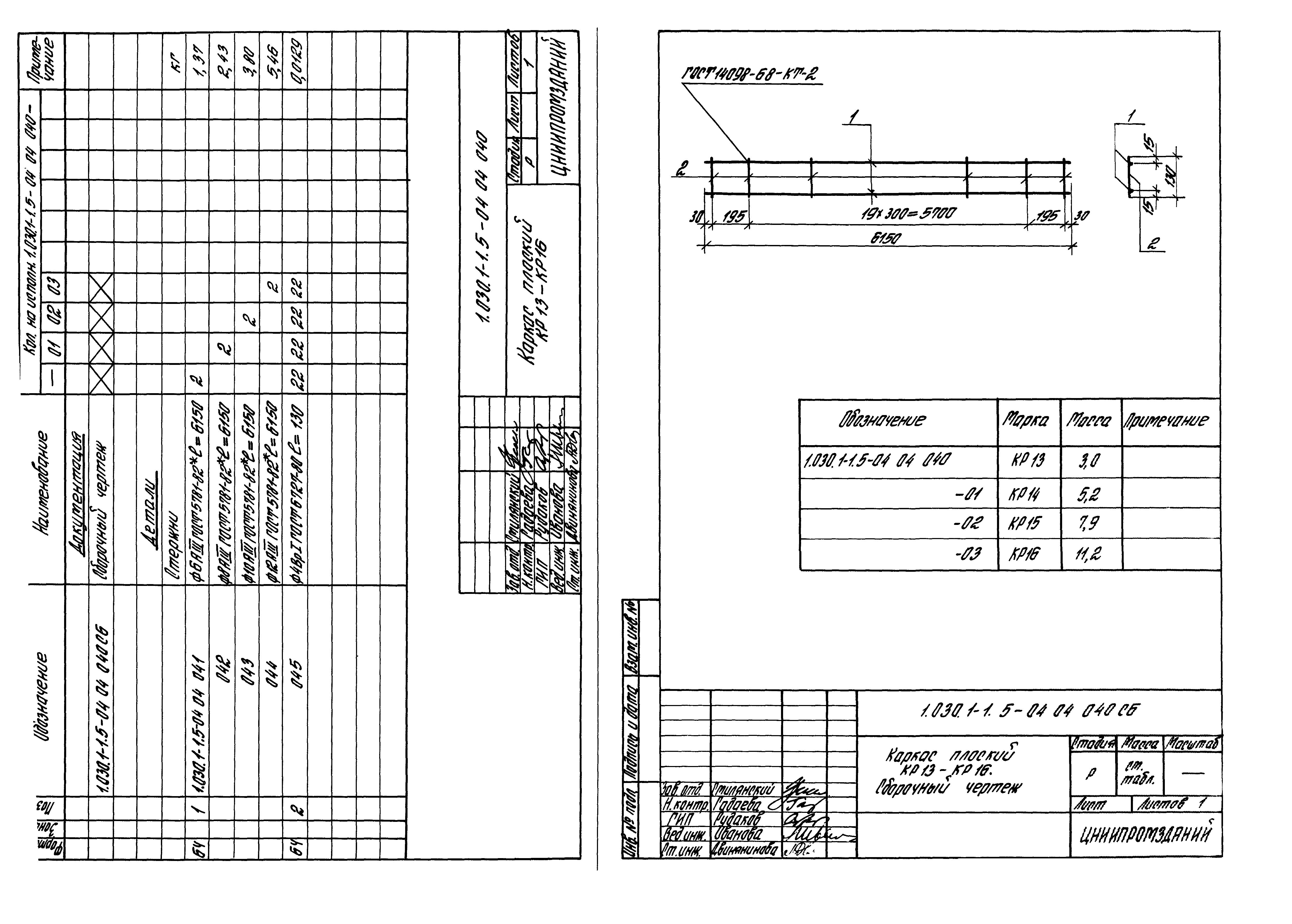

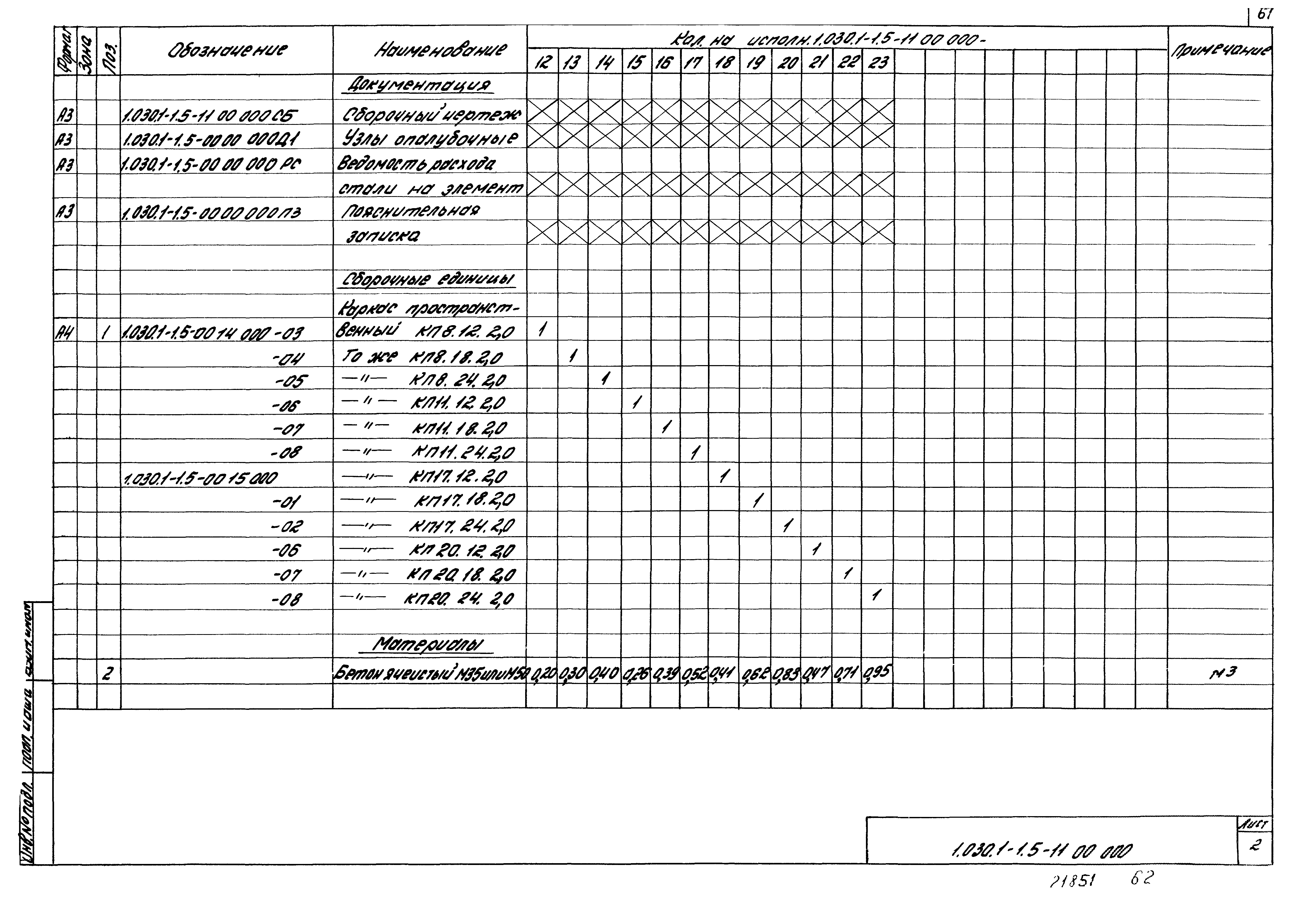

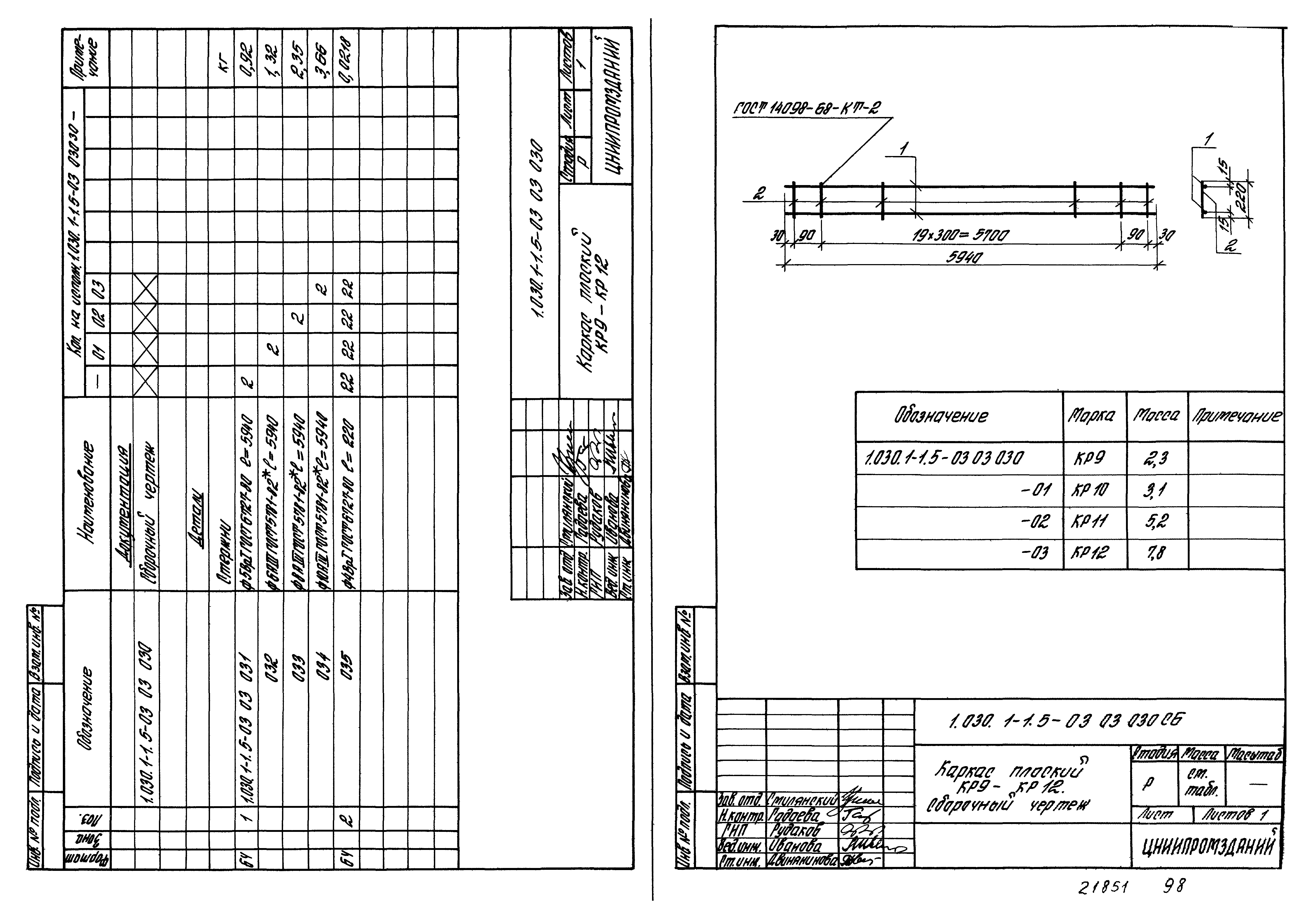

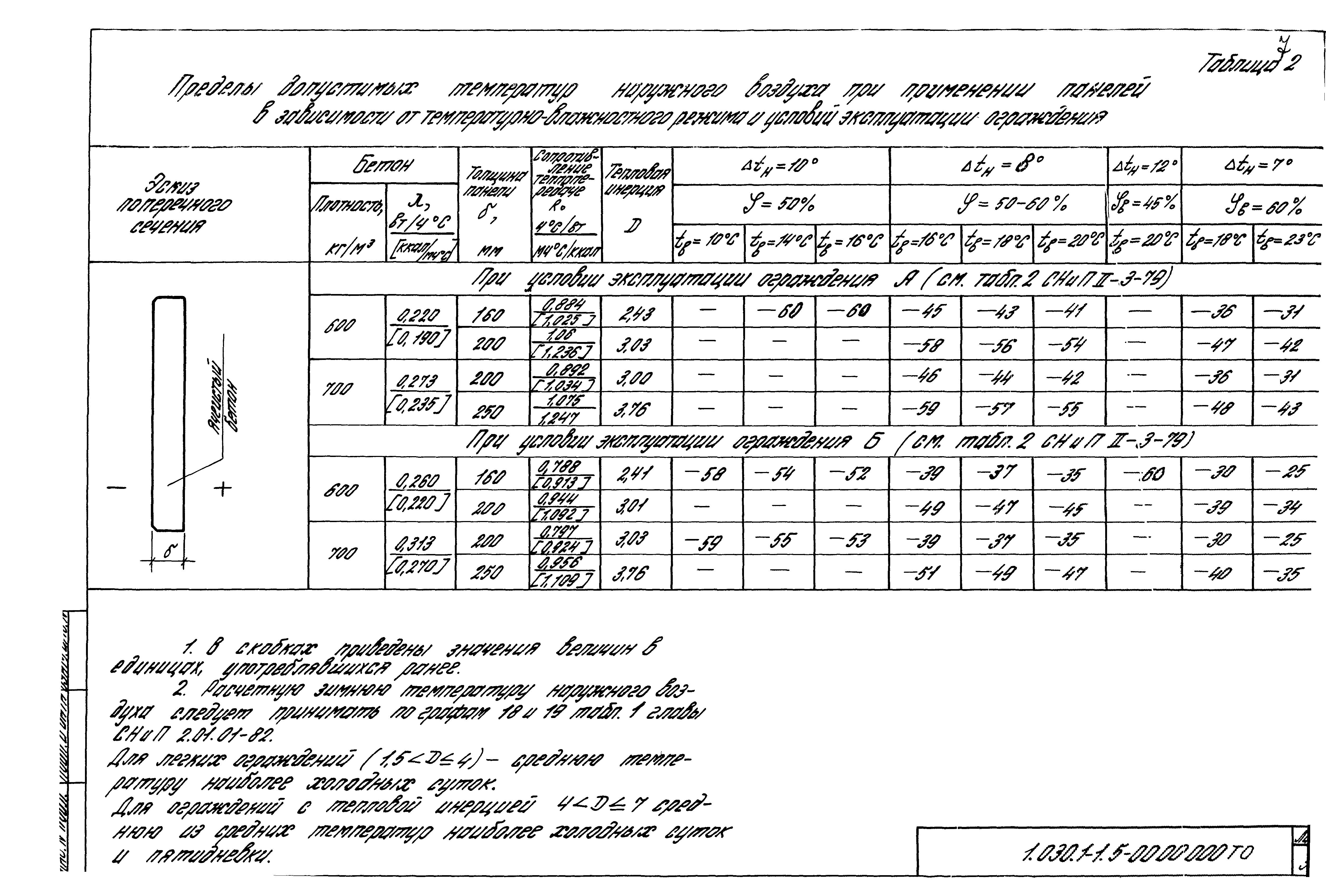

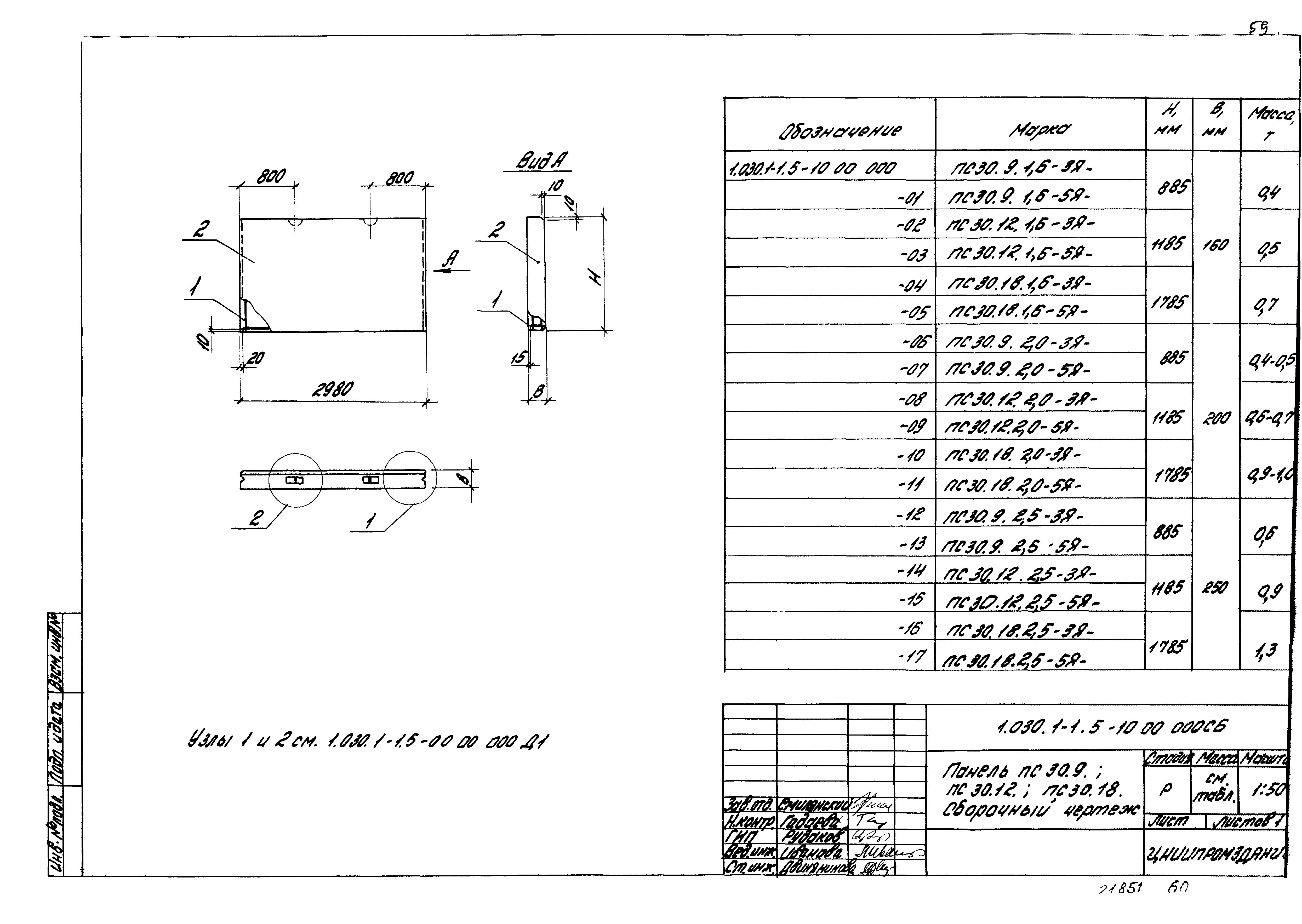

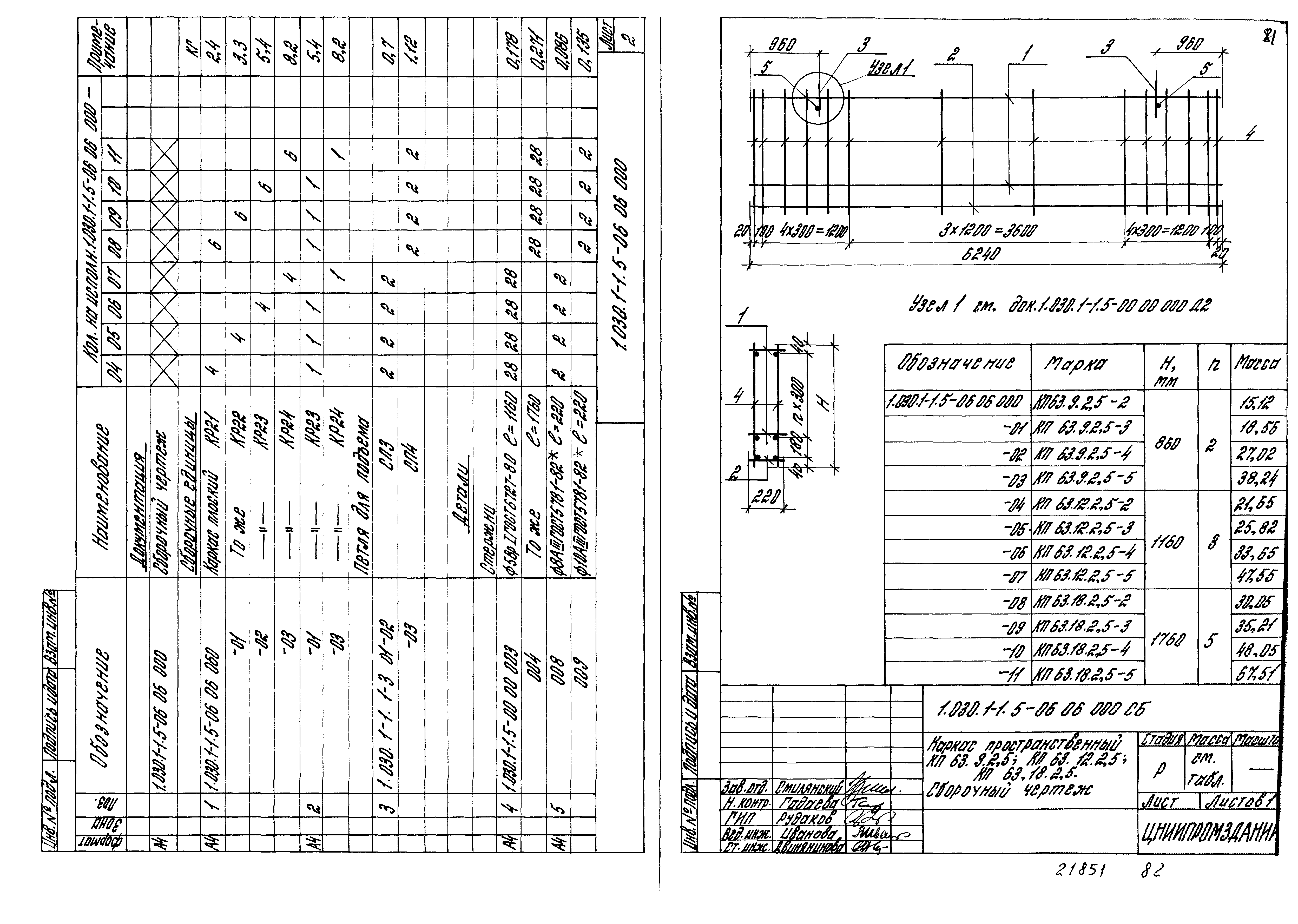

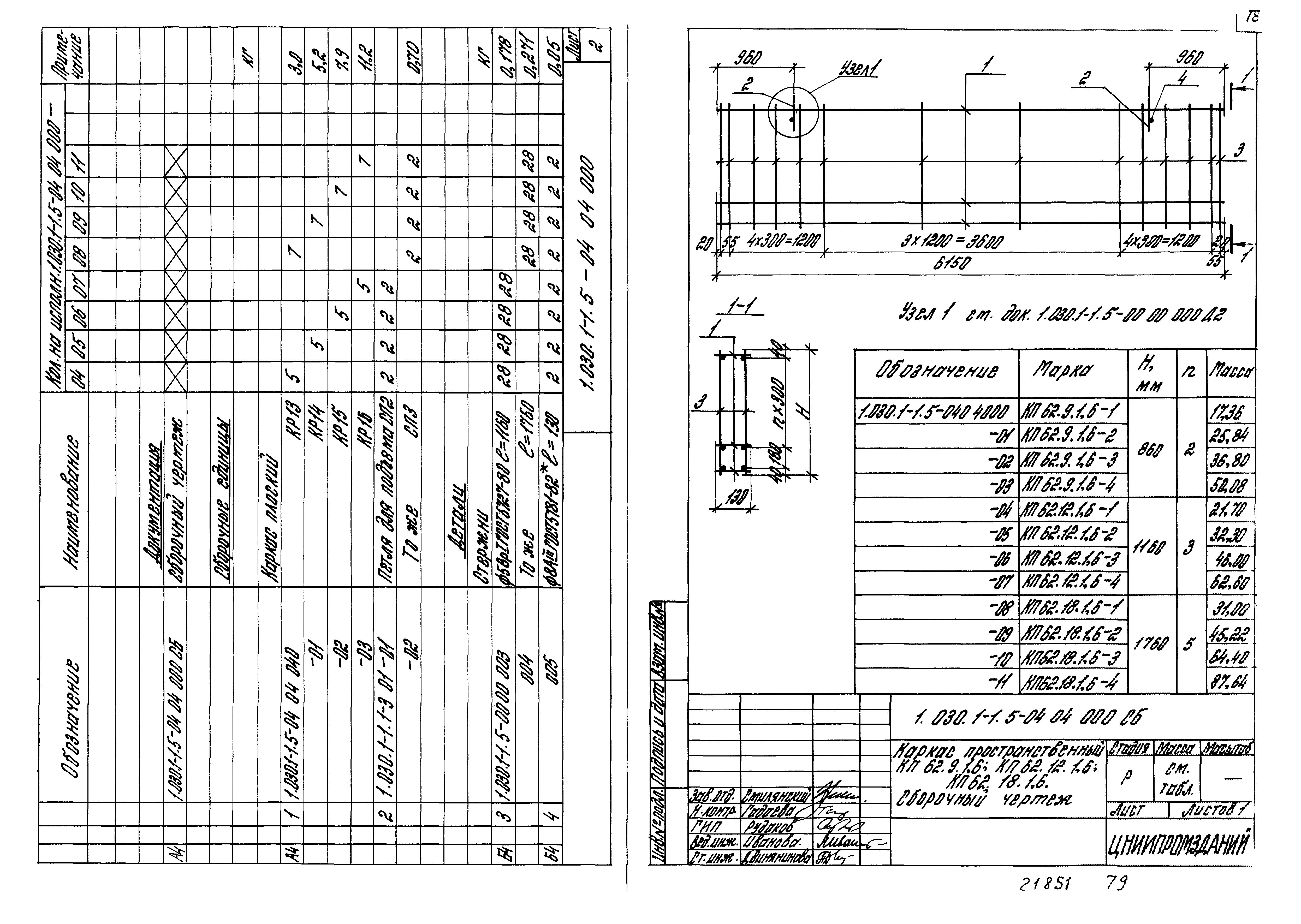

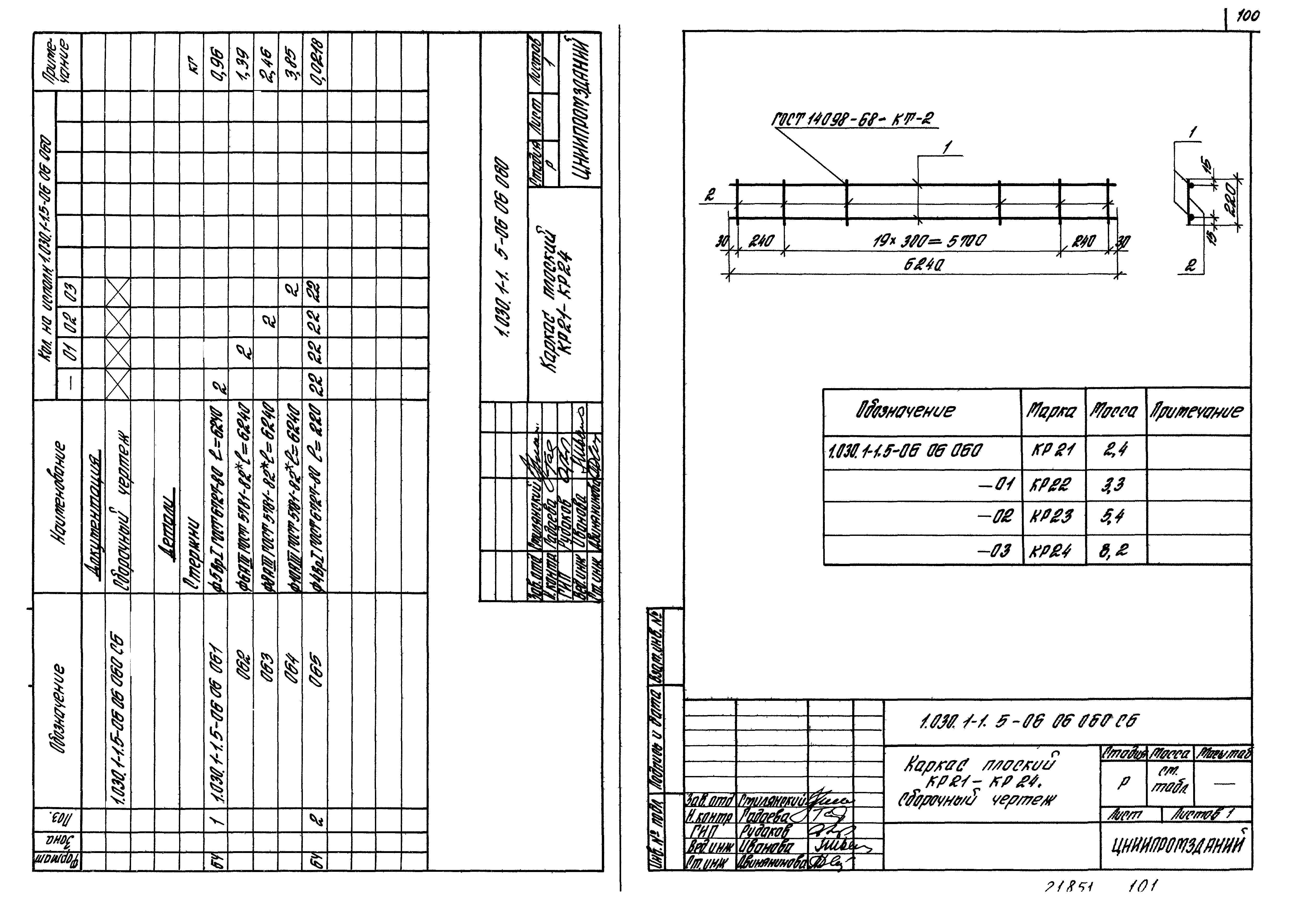

Оглавление:	1.030.1-1.5-0000000 ТО Техническое описание 1.030.1-1.5-0000000 РМ Ведомость расхода стали, цемента и инертных материалов на панель 1.030.1-1.5-0000000 СЗ Спецификация закладных изделий на панель по схеме 1.030.1-1.5-0100000 Панель ПС 60.9.1,6; ПС 60.12.1,6; ПС 60.18.1,6 1.030.1-1.5-0100000 СБ Панель ПС 60.9.1,6; ПС 60.12.1,6; ПС 60.18.1,6. Сборочный чертеж 1.030.1-1.5-0200000 Панель ПС 60.9.2,0; ПС 60.12.2,0; ПС 60.18.2,0 1.030.1-1.5-0200000 СБ Панель ПС 60.9.2,0; ПС 60.12.2,0; ПС 60.18.2,0. Сборочный чертеж 1.030.1-1.5-0300000 Панель ПС 60.9.2,5; ПС 60.12.2,5; ПС 60.18.2,5 1.030.1-1.5-0300000 СБ Панель ПС 60.9.2,5; ПС 60.12.2,5; ПС 60.18.2,5. Сборочный чертеж 1.030.1-1.5-0400000 Панель ПС 62.9.1,6; ПС 62.12.1,6; ПС 62.18.1,6 1.030.1-1.5-0400000 СБ Панель ПС 62.9.1,6; ПС 62.12.1,6; ПС 62.18.1,6. Сборочный чертеж 1.030.1-1.5-0500000 Панель ПС 62.9.2,0; ПС 62.12.2,0; ПС 62.18.2,0 1.030.1-1.5-0500000 СБ Панель ПС 62.9.2,0; ПС 62.12.2,0; ПС 62.18.2,0. Сборочный чертеж 1.030.1-1.5-0600000 Панель ПС 63.9.2,5; ПС 63.12.2,5; ПС 63.18.2,5 1.030.1-1.5-0600000 СБ Панель ПС 63.9.2,5; ПС 63.12.2,5; ПС 63.18.2,5. Сборочный чертеж 1.030.1-1.5-0700000 Панель ПС 64.9.1,6; ПС 64.12.1,6; ПС 64.18.1,6 1.030.1-1.5-0700000 СБ Панель ПС 64.9.1,6; ПС 64.12.1,6; ПС 64.18.1,6. Сборочный чертеж 1.030.1-1.5-0800000 Панель ПС 65.9.2,0; ПС 65.12.2,0; ПС 65.18.2,0 1.030.1-1.5-0800000 СБ Панель ПС 65.9.2,0; ПС 65.12.2,0; ПС 65.18.2,0. Сборочный чертеж 1.030.1-1.5-0900000 Панель ПС 65.9.2,5; ПС 65.12.2,5; ПС 65.18.2,5 1.030.1-1.5-0900000 СБ Панель ПС 65.9.2,5; ПС 65.12.2,5; ПС 65.18.2,5. Сборочный чертеж 1.030.1-1.5-1000000 Панель ПС 30.9; ПС 30.12; ПС 30.18 1.030.1-1.5-1000000 СБ Панель ПС 30.9; ПС 30.12; ПС 30.18. Сборочный чертеж 1.030.1-1.5-1100000 Панель 2ПС .2,0 1.030.1-1.5-1100000 СБ Панель 2ПС .2,0. Сборочный чертеж 1.030.1-1.5-1200000 Панель 2ПС .2,5 1.030.1-1.5-1200000 СБ Панель 2ПС .2,5. Сборочный чертеж 1.030.1-1.5-0000000 Д1 Узел опалубочный 1-5 1.030.1-1.5-0000000 РС Выборка стали наодну панель, кг 1.030.1-1.5-0000000 ВЗ Выборка стали на закладные изделия по схеме 1.030.1-1.5-0101000 Каркас пространственный КП 60.9.1,6; КП 60.12.1,6; КП 60.18.1,6 1.030.1-1.5-0101000 СБ Каркас пространственный КП 60.9.1,6; КП 60.12.1,6; КП 60.18.1,6. Сборочный чертеж 1.030.1-1.5-0202000 Каркас пространственный КП 60.9.2,0; КП 60.12.2,0; КП 60.18.2,0 1.030.1-1.5-0202000 СБ Каркас пространственный КП 60.9.2,0; КП 60.12.2,0; КП 60.18.2,0. Сборочный чертеж 1.030.1-1.5-0303000 Каркас пространственный КП 60.9.2,5; КП 60.12.2,5; КП 60.18.2,5 1.030.1-1.5-0303000 СБ Каркас пространственный КП 60.9.2,5; КП 60.12.2,5; КП 60.18.2,5. Сборочный чертеж 1.030.1-1.5-0404000 Каркас пространственный КП 62.9.1,6; КП 62.12.1,6; КП 62.18.1,6 1.030.1-1.5-0404000 СБ Каркас пространственный КП 62.9.1,6; КП 62.12.1,6; КП 62.18.1,6. Сборочный чертеж 1.030.1-1.5-0505000 Каркас пространственный КП 62.9.2,0; КП 62.12.2,0; КП 62.18.2,0 1.030.1-1.5-0505000 СБ Каркас пространственный КП 62.9.2,0; КП 62.12.2,0; КП 62.18.2,0. Сборочный чертеж 1.030.1-1.5-0606000 Каркас пространственный КП 63.9.2,5; КП 63.12.2,5; КП 63.18.2,5 1.030.1-1.5-0606000 СБ Каркас пространственный КП 63.9.2,5; КП 63.12.2,5; КП 63.18.2,5. Сборочный чертеж 1.030.1-1.5-0707000 Каркас пространственный КП 64.9.1,6; КП 64.12.1,6; КП 64.18.1,6 1.030.1-1.5-0707000 СБ Каркас пространственный КП 64.9.1,6; КП 64.12.1,6; КП 64.18.1,6. Сборочный чертеж 1.030.1-1.5-0808000 Каркас пространственный КП 65.9.2,0; КП 65.12.2,0; КП 65.18.2,0 1.030.1-1.5-0808000 СБ Каркас пространственный КП 65.9.2,0; КП 65.12.2,0; КП 65.18.2,0. Сборочный чертеж 1.030.1-1.5-0909000 Каркас пространственный КП 65.9.2,5; КП 65.12.2,5; КП 65.18.2,5 1.030.1-1.5-0909000 СБ Каркас пространственный КП 65.9.2,5; КП 65.12.2,5; КП 65.18.2,5. Сборочный чертеж 1.030.1-1.5-1010000 Каркас пространственный КП 30.1,6; КП 30.2,0; КП 30.2,5 1.030.1-1.5-1010000 СБ Каркас пространственный КП 30.1,6; КП 30.2,0; КП 30.2,5. Сборочный чертеж 1.030.1-1.5-0011000 Каркас пространственный КП 12.2,0; КП 12.2,5 1.030.1-1.5-0011000 СБ Каркас пространственный КП 12.2,0; КП 12.2,5. Сборочный чертеж 1.030.1-1.5-0012000 Каркас пространственный КП 30.2,0; КП 30.2,5 1.030.1-1.5-0012000 СБ Каркас пространственный КП 30.2,0; КП 30.2,5. Сборочный чертеж 1.030.1-1.5-0013000 Каркас пространственный КП 6.2,0; КП 6.2,5 1.030.1-1.5-0013000 СБ Каркас пространственный КП 6.2,0; КП 6.2,5. Сборочный чертеж 1.030.1-1.5-0014000 Каркас пространственный КП 15.2,0; КП 8.2,0; КП 11.2,0; КП 15.2,5; КП 9.2,5; КП 11.2,5 1.030.1-1.5-0014000 СБ Каркас пространственный КП 15.2,0; КП 8.2,0; КП 11.2,0; КП 15.2,5; КП 9.2,5; КП 11.2,5. Сборочный чертеж 1.030.1-1.5-0015000 Каркас пространственный КП 17.2,0; КП 17.2,5; КП 20.2,0; КП 20.2,5 1.030.1-1.5-0015000 СБ Каркас пространственный КП 17.2,0; КП 17.2,5; КП 20.2,0; КП 20.2,5. Сборочный чертеж 1.030.1-1.5-0000000 Д2 Узел арматурный 1, 2 1.030.1-1.5-0101010 Каркас плоский Кр1 - Кр4 1.030.1-1.5-0101010 СБ Каркас плоский Кр1 - Кр4. Сборочный чертеж 1.030.1-1.5-0202020 Каркас плоский Кр5 - Кр8 1.030.1-1.5-0202020 СБ Каркас плоский Кр5 - Кр8. Сборочный чертеж 1.030.1-1.5-0303030 Каркас плоский Кр9 - Кр12 1.030.1-1.5-0303030 СБ Каркас плоский Кр9 - Кр12. Сборочный чертеж 1.030.1-1.5-0404040 Каркас плоский Кр13 - Кр16 1.030.1-1.5-0404040 СБ Каркас плоский Кр13 - Кр16. Сборочный чертеж 1.030.1-1.5-0505050 Каркас плоский Кр17 - Кр20 1.030.1-1.5-0505050 СБ Каркас плоский Кр17 - Кр20. Сборочный чертеж 1.030.1-1.5-0606060 Каркас плоский Кр21 - Кр24 1.030.1-1.5-0606060 СБ Каркас плоский Кр21 - Кр24. Сборочный чертеж 1.030.1-1.5-0707070 Каркас плоский Кр25 - Кр28 1.030.1-1.5-0707070 СБ Каркас плоский Кр25 - Кр28. Сборочный чертеж 1.030.1-1.5-0808080 Каркас плоский Кр29 - Кр32 1.030.1-1.5-0808080 СБ Каркас плоский Кр29 - Кр32. Сборочный чертеж 1.030.1-1.5-0909090 Каркас плоский Кр33 - Кр36 1.030.1-1.5-0909090 СБ Каркас плоский Кр33 - Кр36. Сборочный чертеж 1.030.1-1.5-1010100 Каркас плоский Кр37 - Кр42 1.030.1-1.5-1010100 СБ Каркас плоский Кр37 - Кр42. Сборочный чертеж 1.030.1-1.5-0000110 Каркас плоский Кр43 - Кр46 1.030.1-1.5-0000110 СБ Каркас плоский Кр43 - Кр46. Сборочный чертеж 1.030.1-1.5-0000120 Каркас плоский Кр47 - Кр56 1.030.1-1.5-0000120 СБ Каркас плоский Кр47 - Кр56. Сборочный чертеж 1.030.1-1.5-0000130 Изделие закладное М20 1.030.1-1.5-0000140 Изделие закладное М21 1.030.1-1.5-0000150 Изделие закладное М22 1.030.1-1.5-0000160 Изделие закладное М23
Разработан:	ЦНИИпромзданий НИИЖБ
Утверждён:	18.06.1986 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy ИИ-15)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Чем заменён:	Серия 1.030.1-1/88 «Стены наружные из однослойных панелей для каркасных общественных зданий, производственных и вспомогательных зданий промышленных предприятий»
Нормативные ссылки:	СНиП 2.01.01-82 «Строительная климатология и геофизика» СНиП II-3-79* «Строительная теплотехника» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 13489-79 «Герметики марок У-30М и УТ-31. Технические условия» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» СНиП II-6-74 «Нагрузки и воздействия» СН 420-71 «Указания по герметизации стыков при монтаже строительных конструкций» ГОСТ 19292-73 «Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»
