Серия 1.030.1-1

Выпуск 4-1. Изделия соединительные стальные. Рабочие чертежи

Обозначение:	Серия 1.030.1-1
Обозначение англ:	Series 1.030.1-1
Статус:	заменен
Название рус.:	Выпуск 4-1. Изделия соединительные стальные. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	17.03.1989

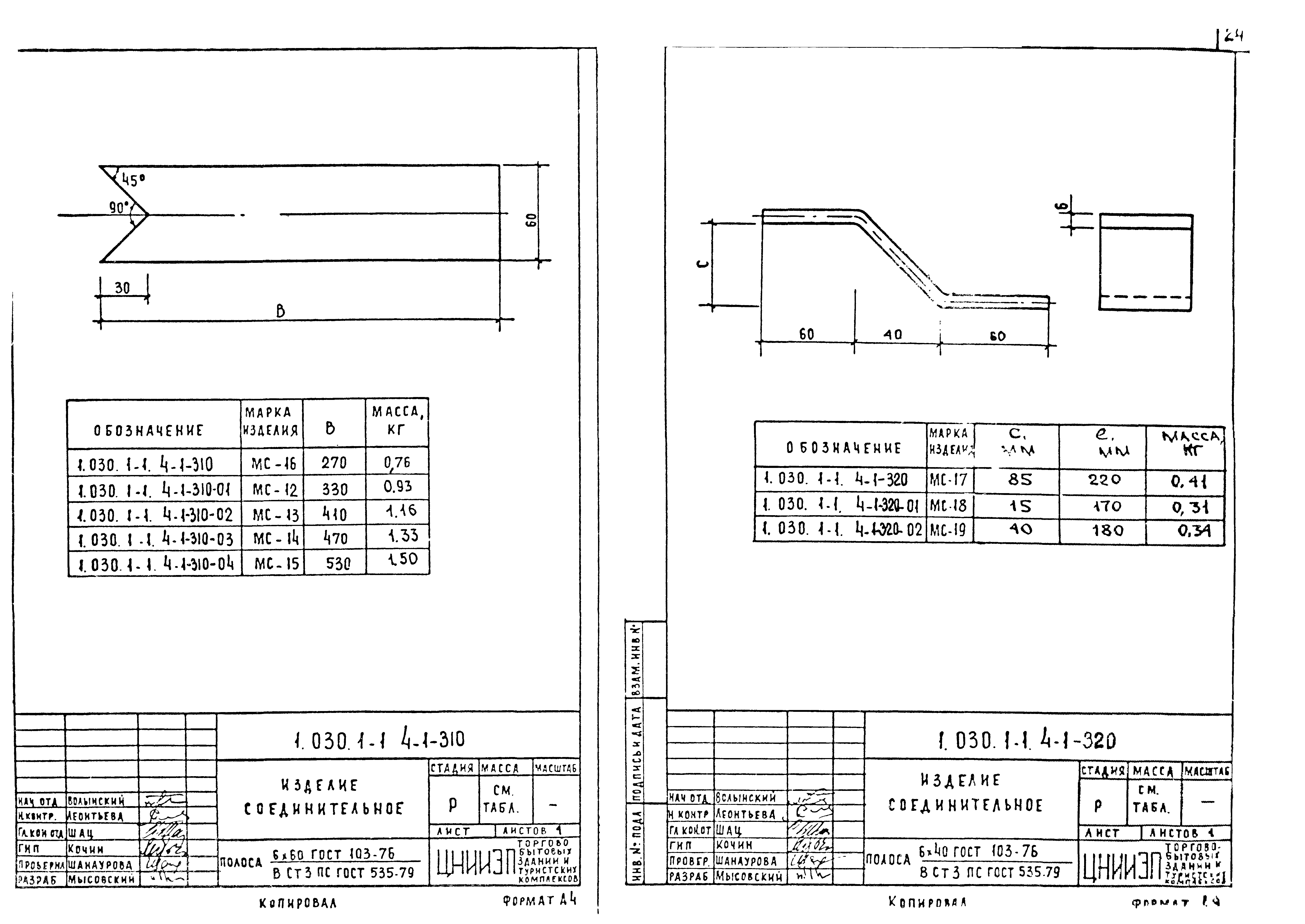

Область применения:	В настоящем выпуске даны рабочие чертежи стальных элементов крепления стеновых панелей к железобетонному каркасу, опорные консоли и насадки торцового фахверка

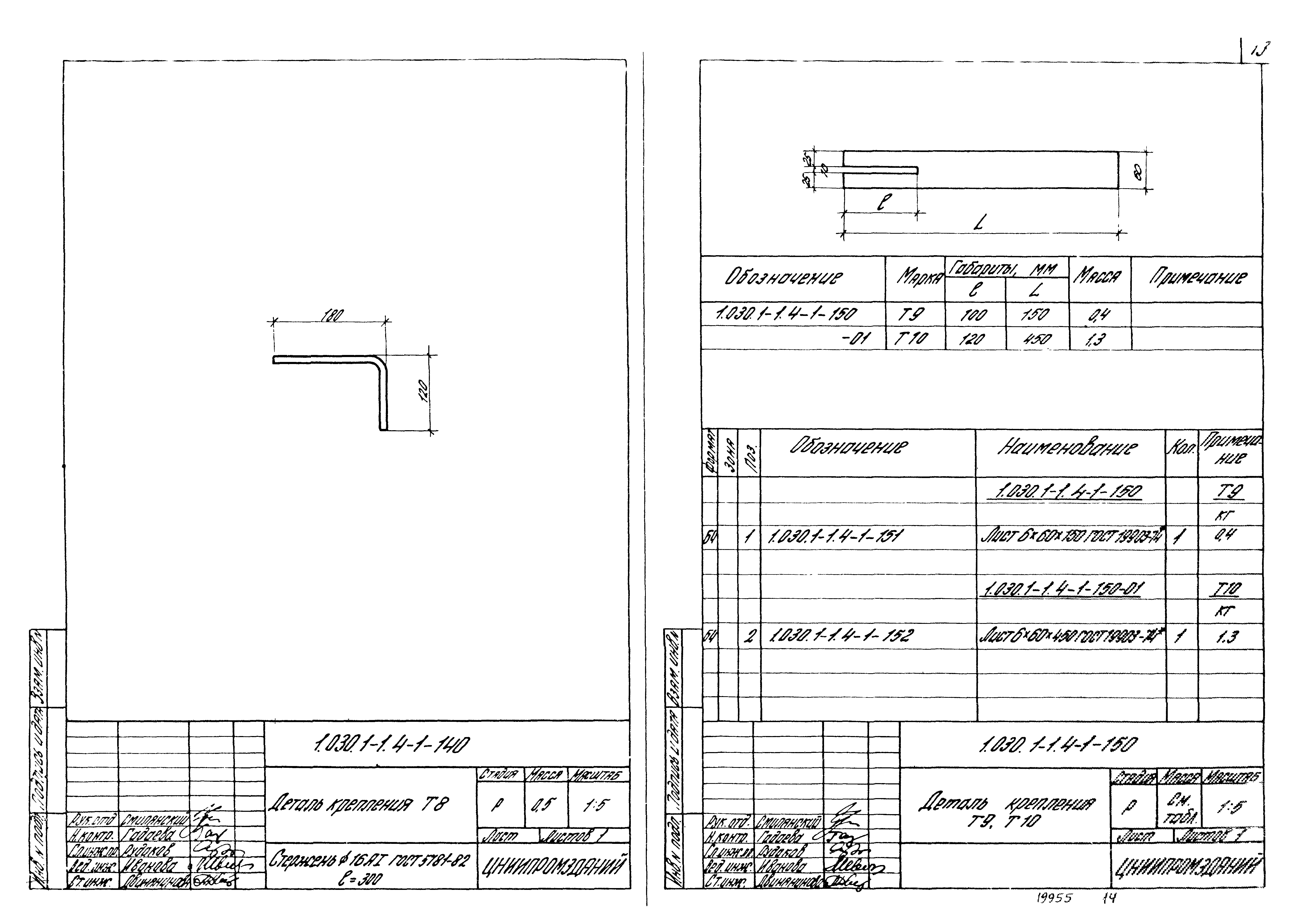

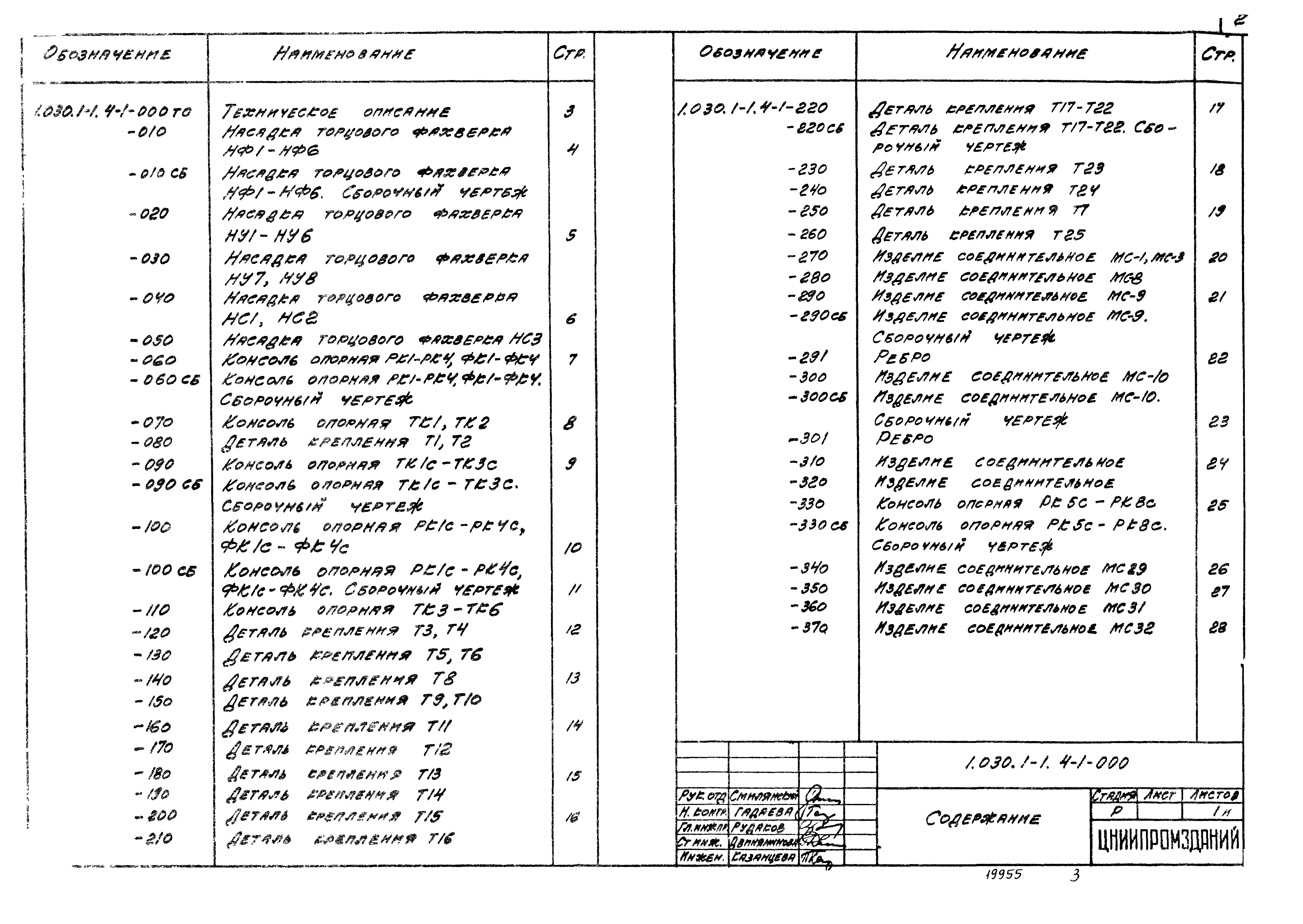

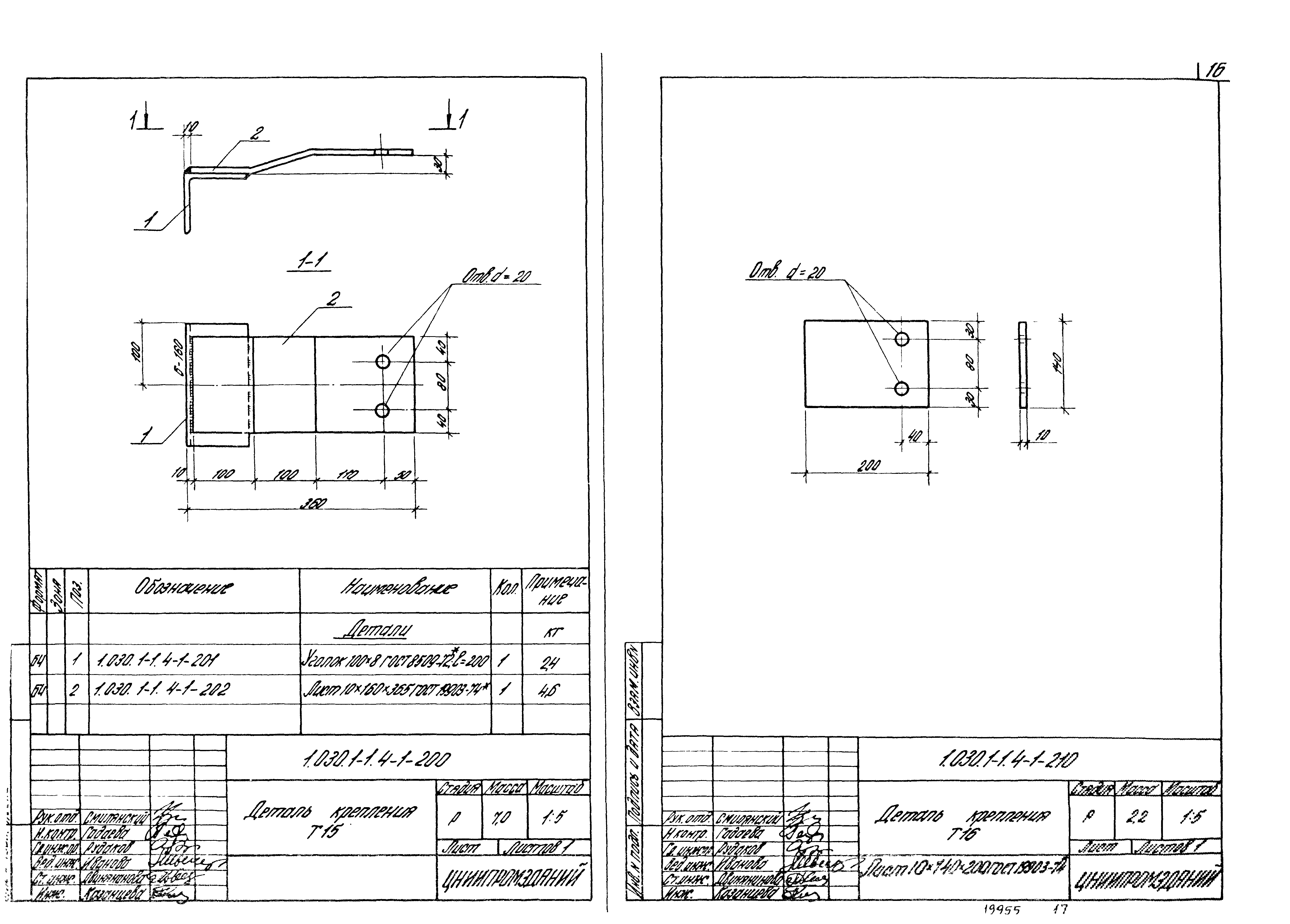

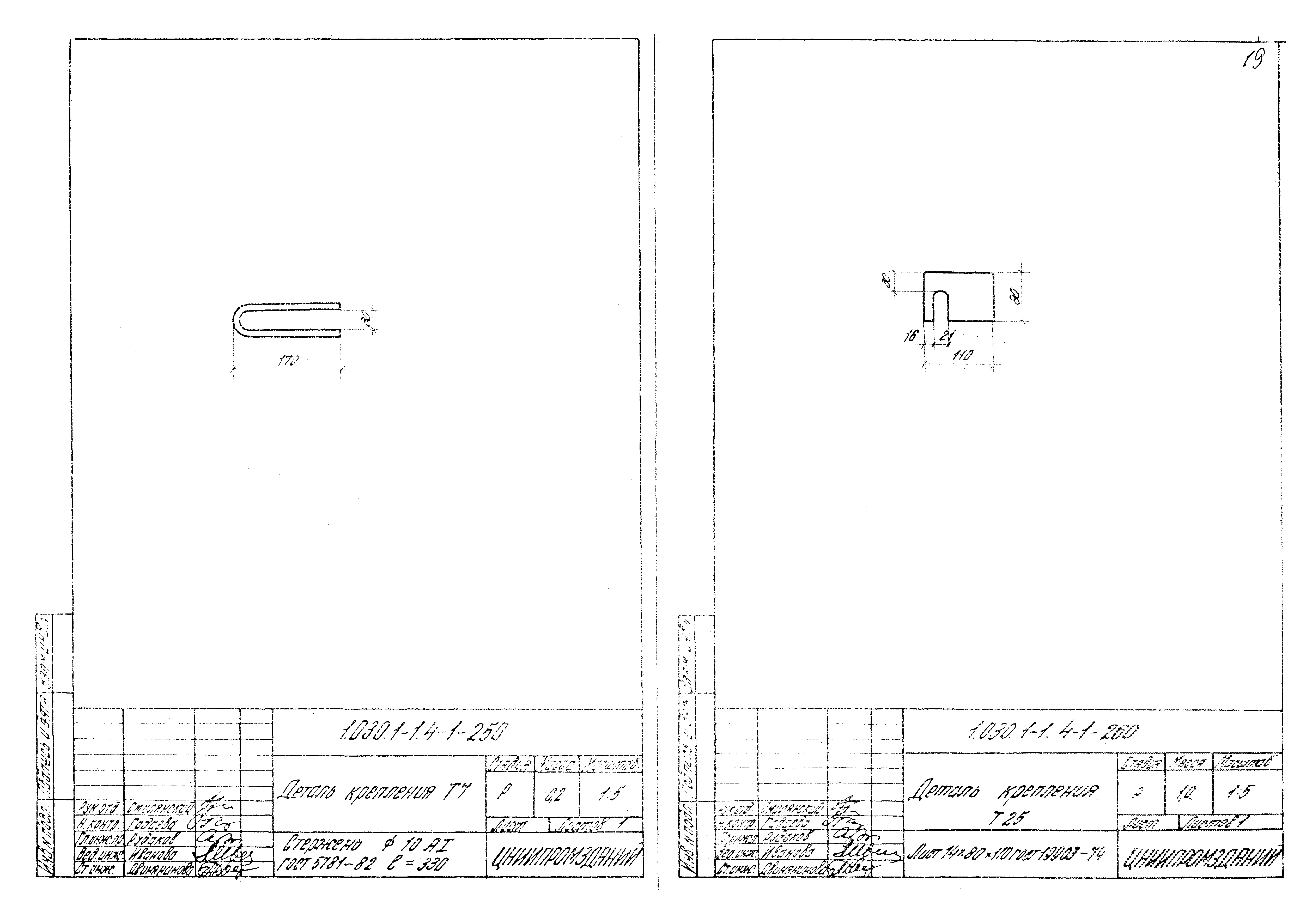

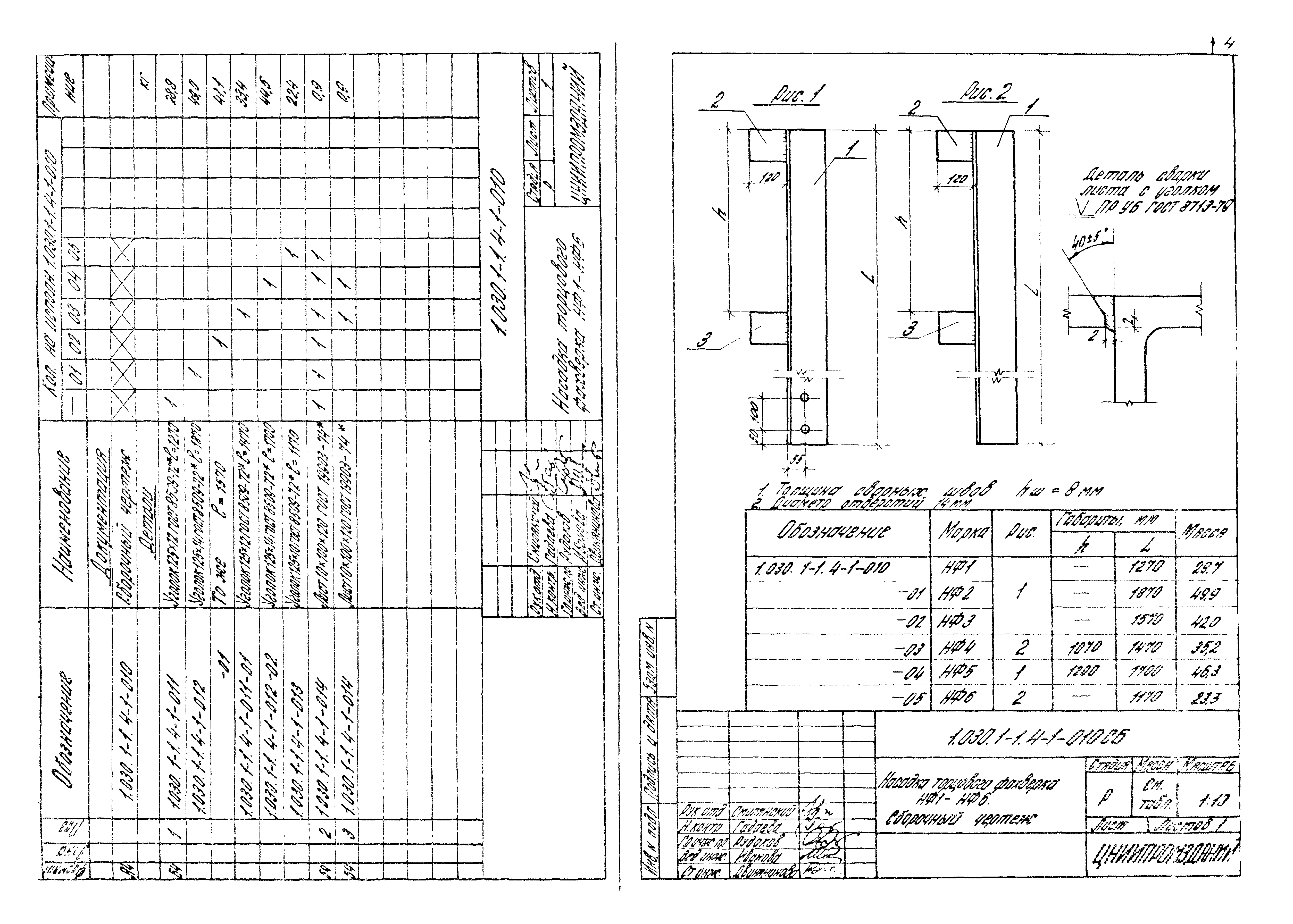

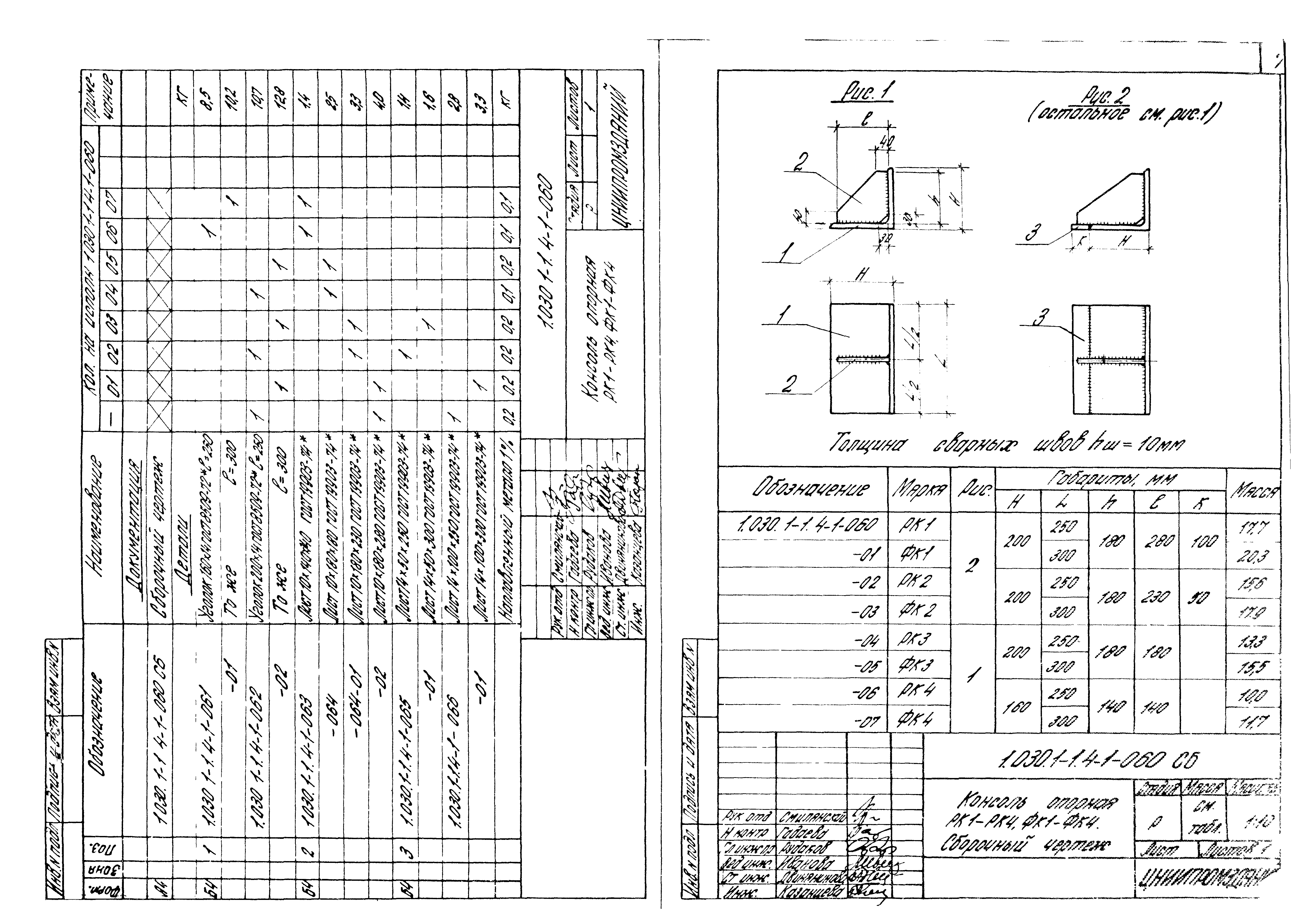

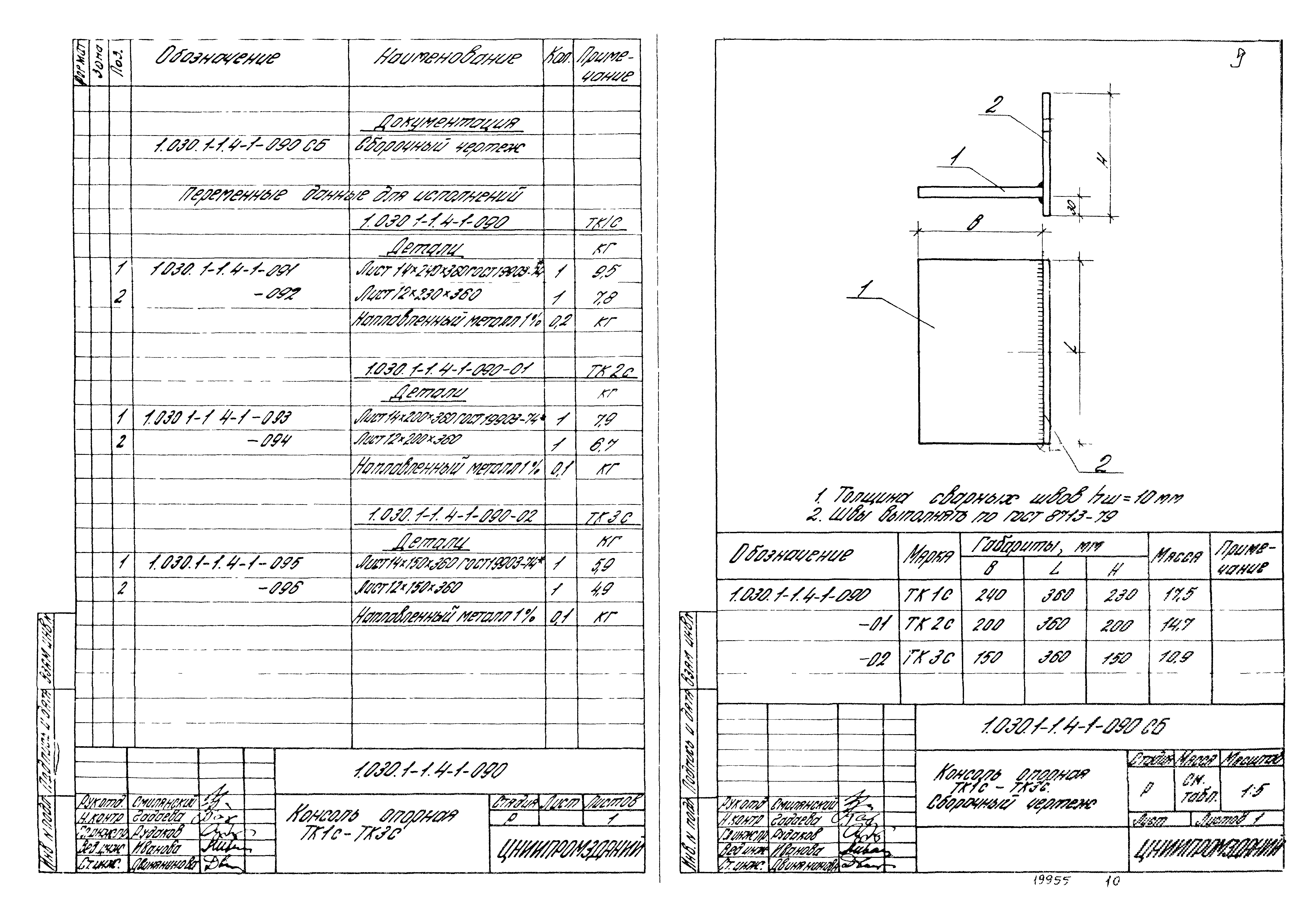

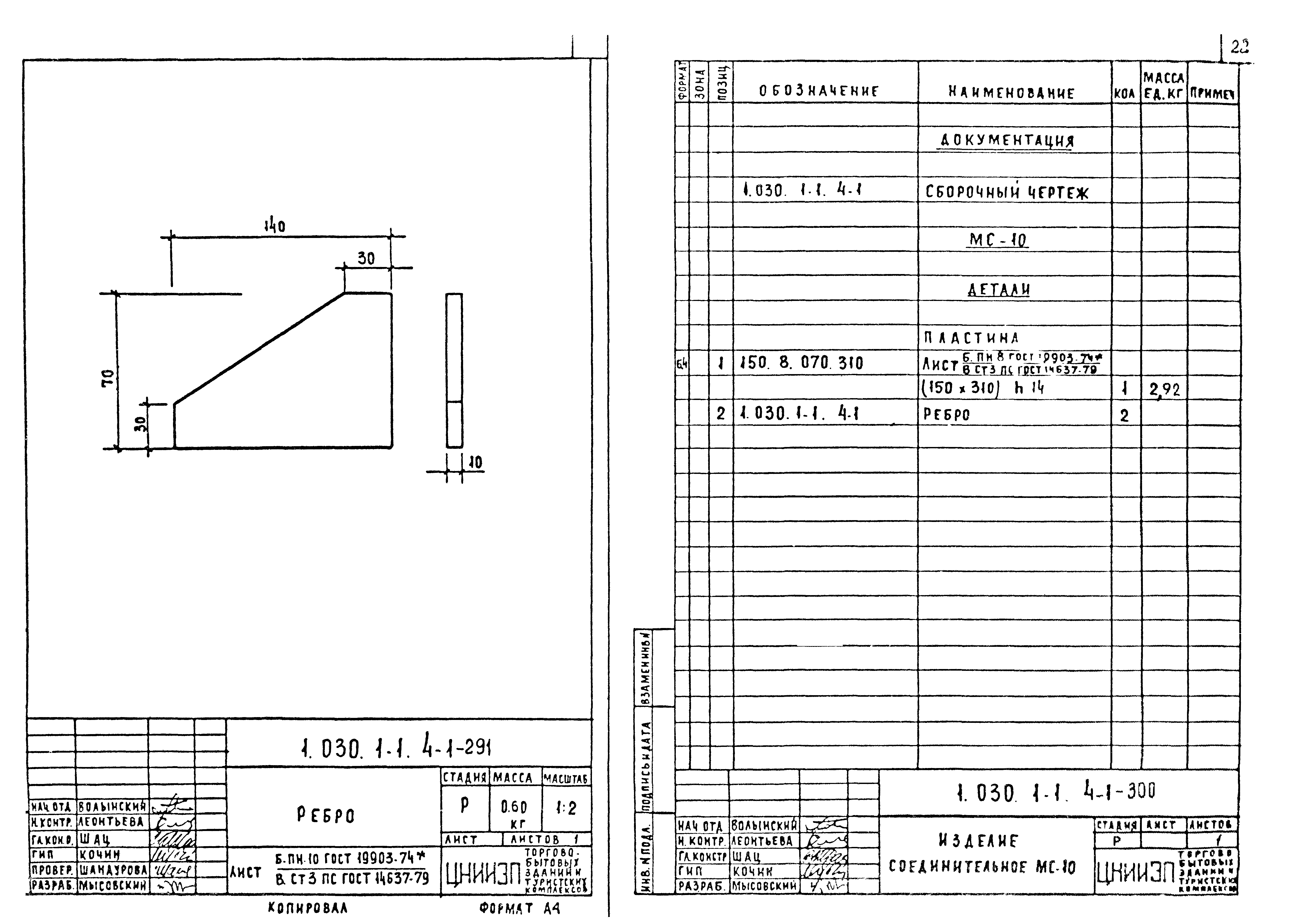

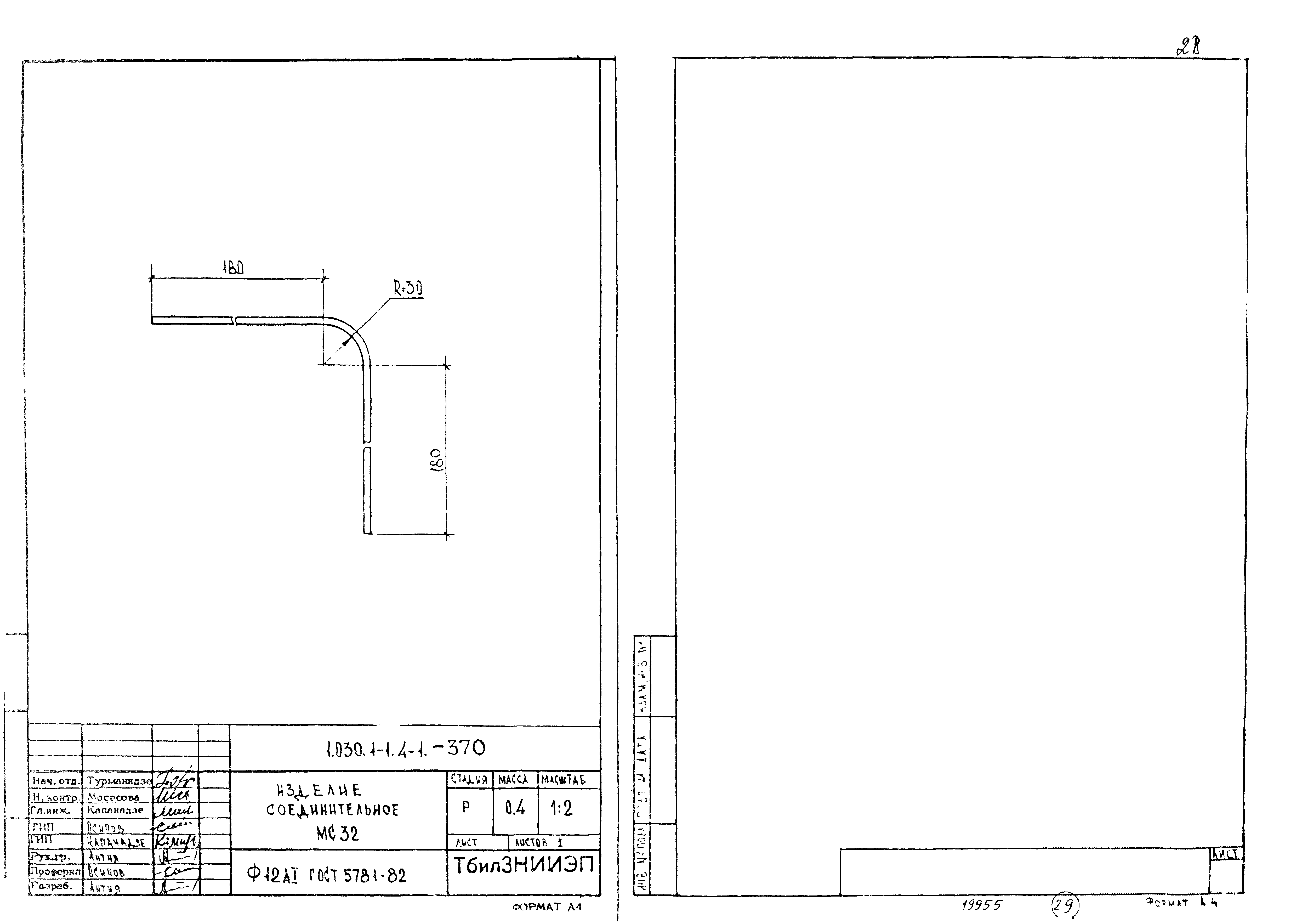

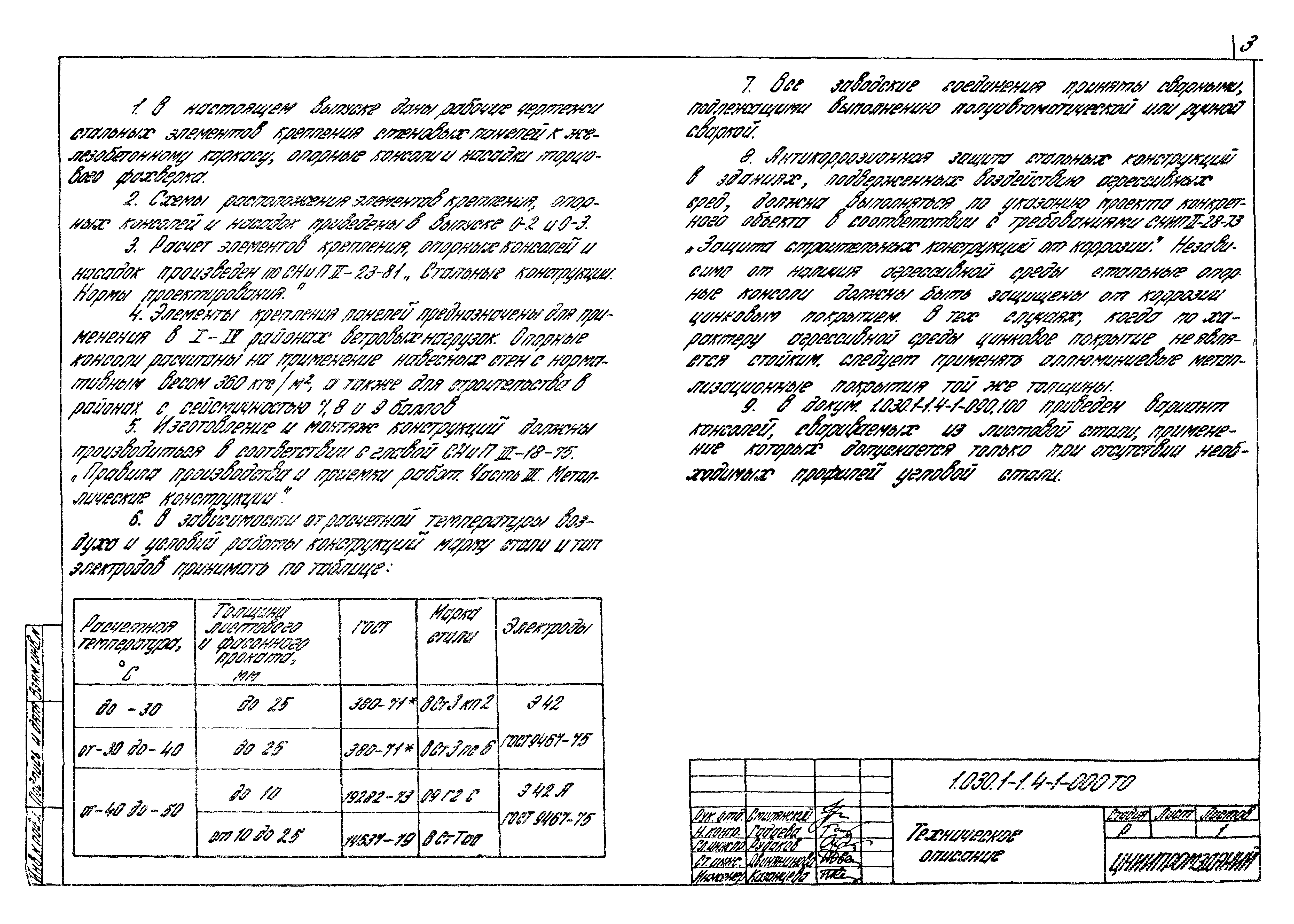

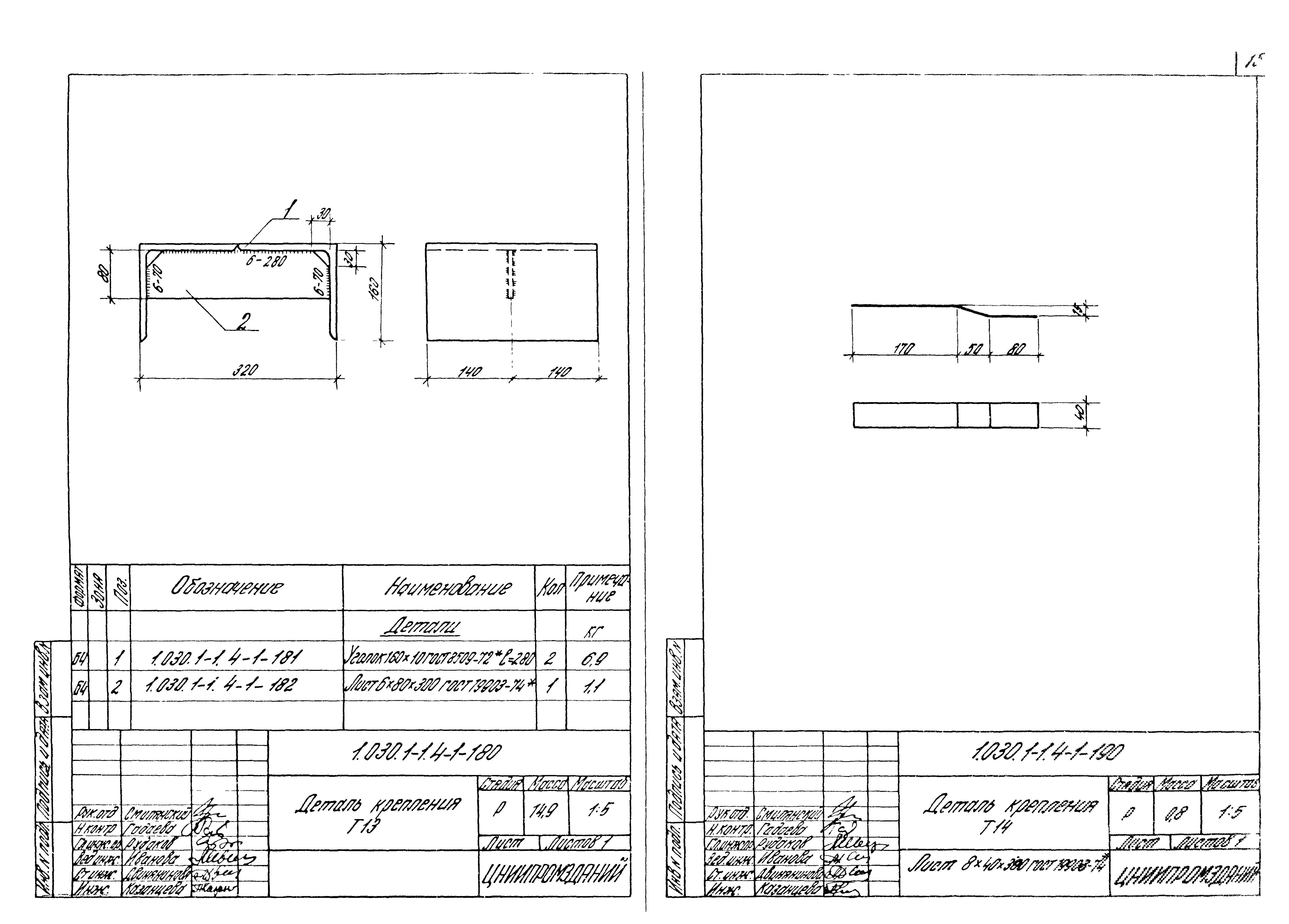

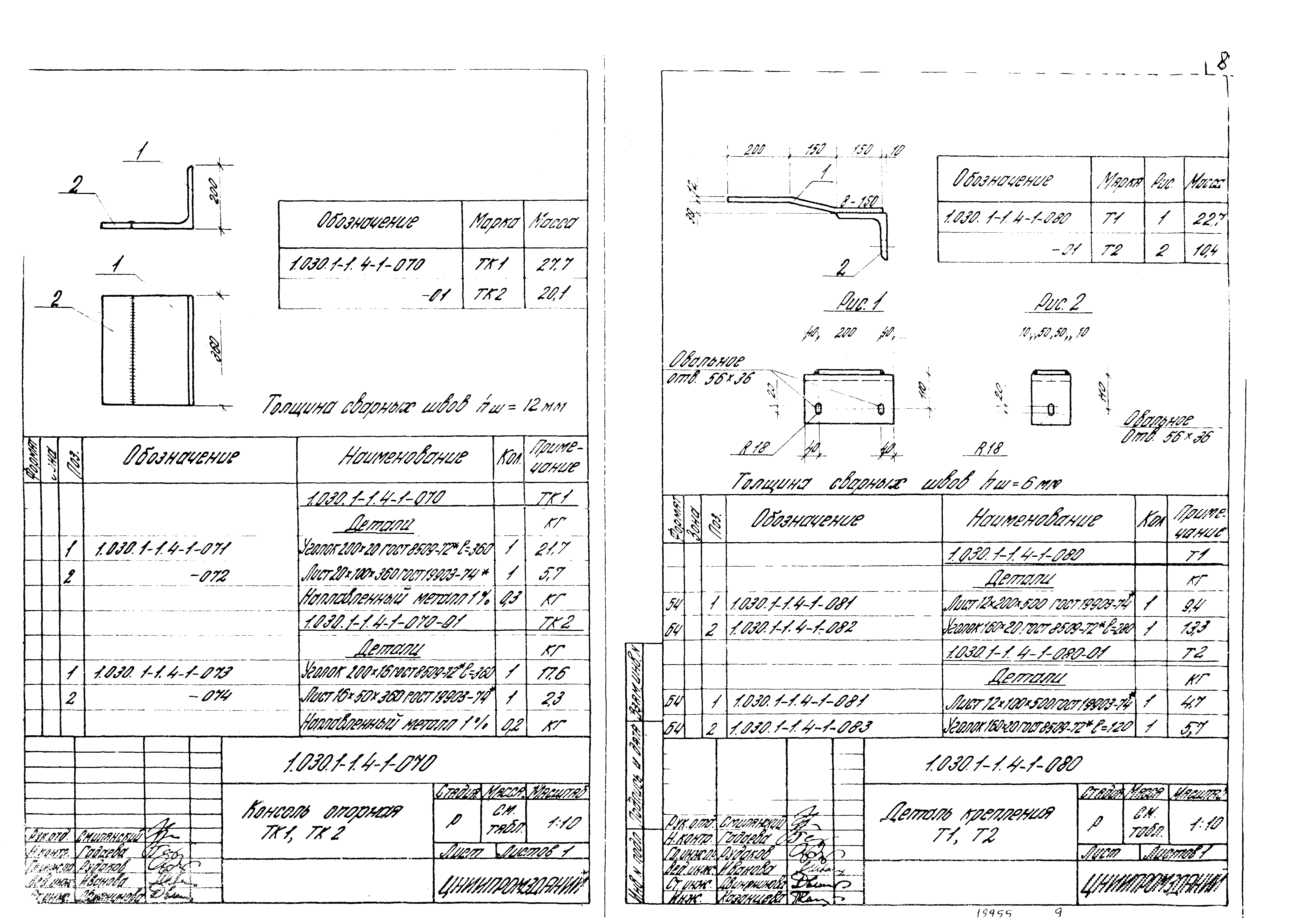

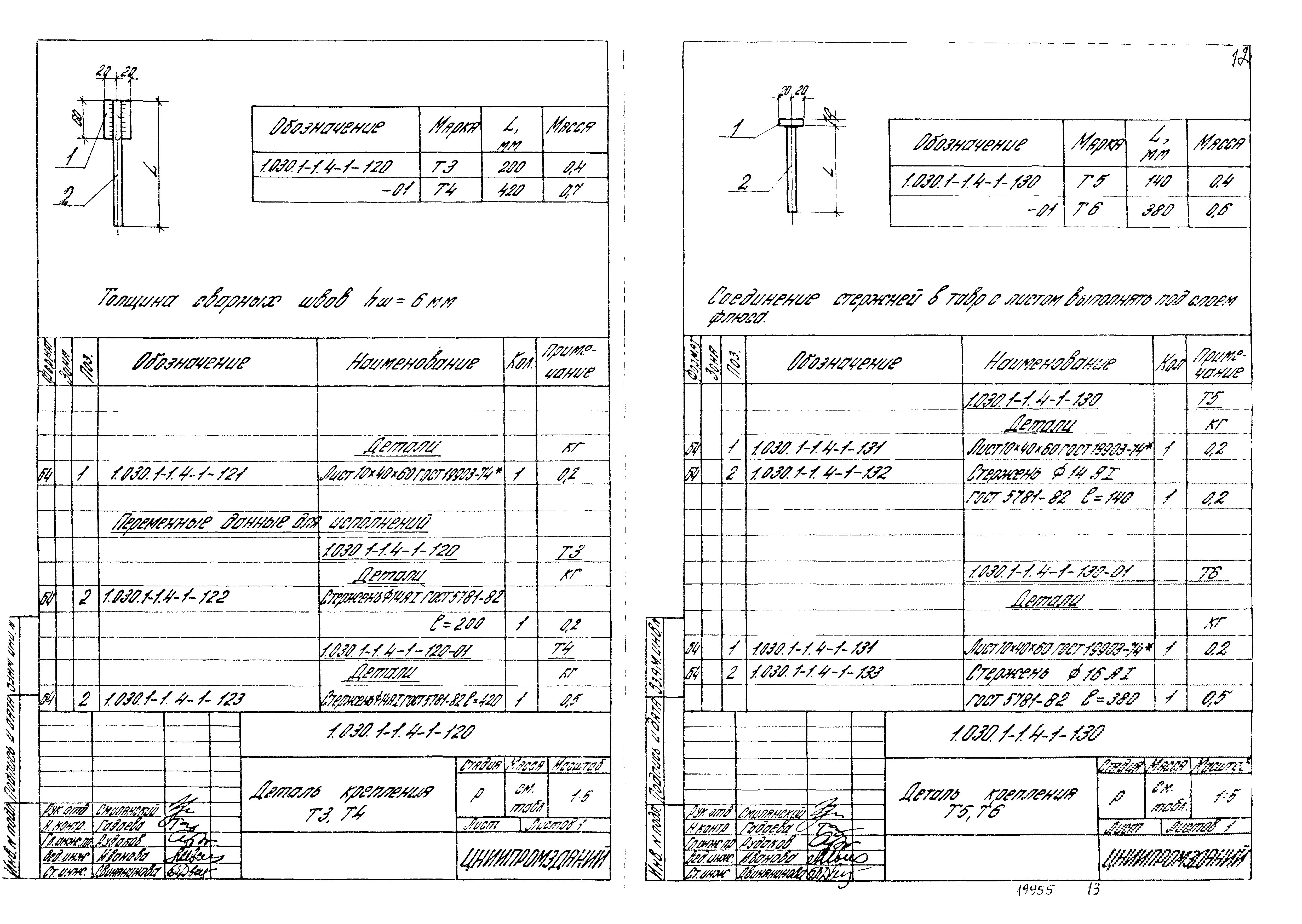

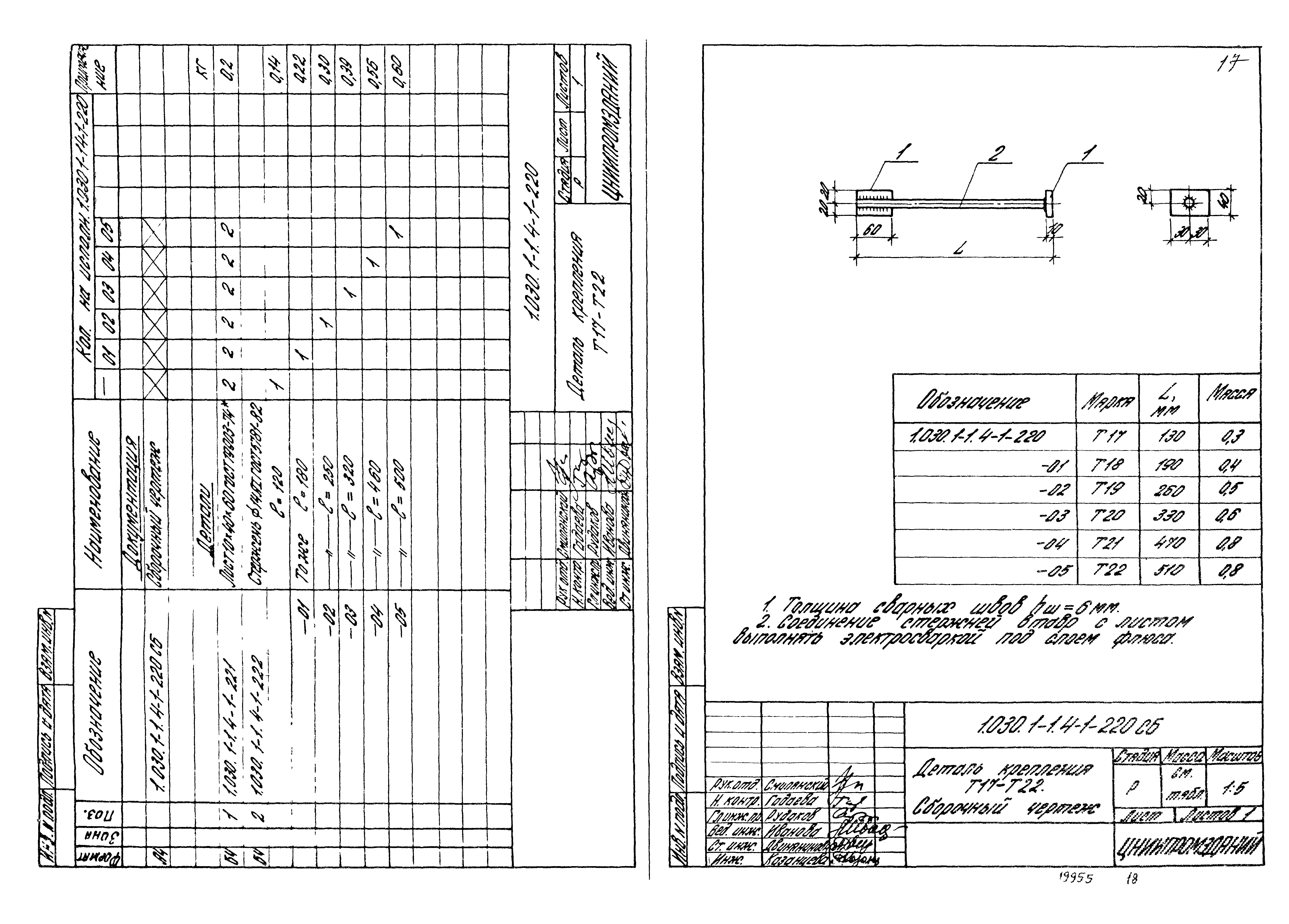

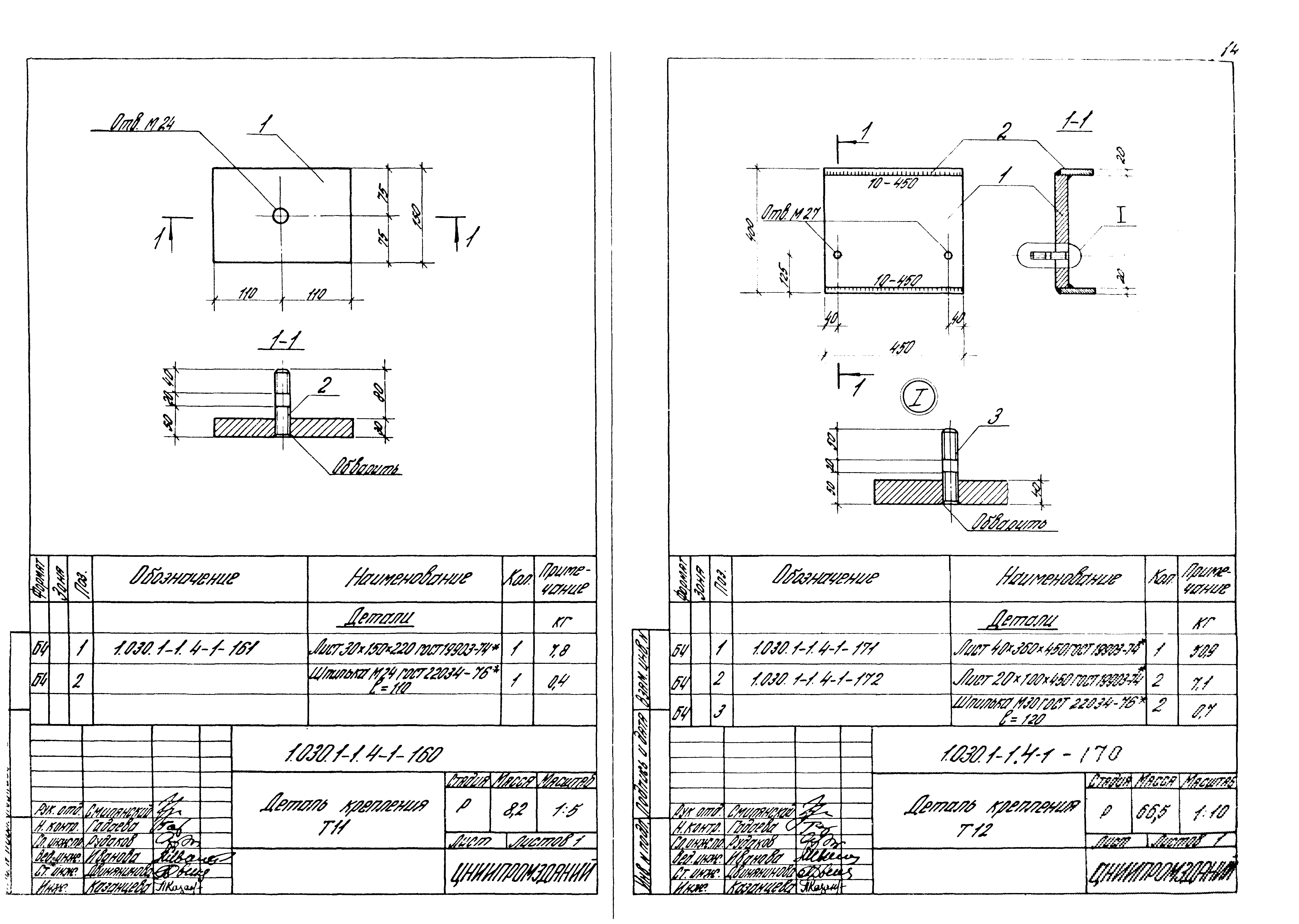

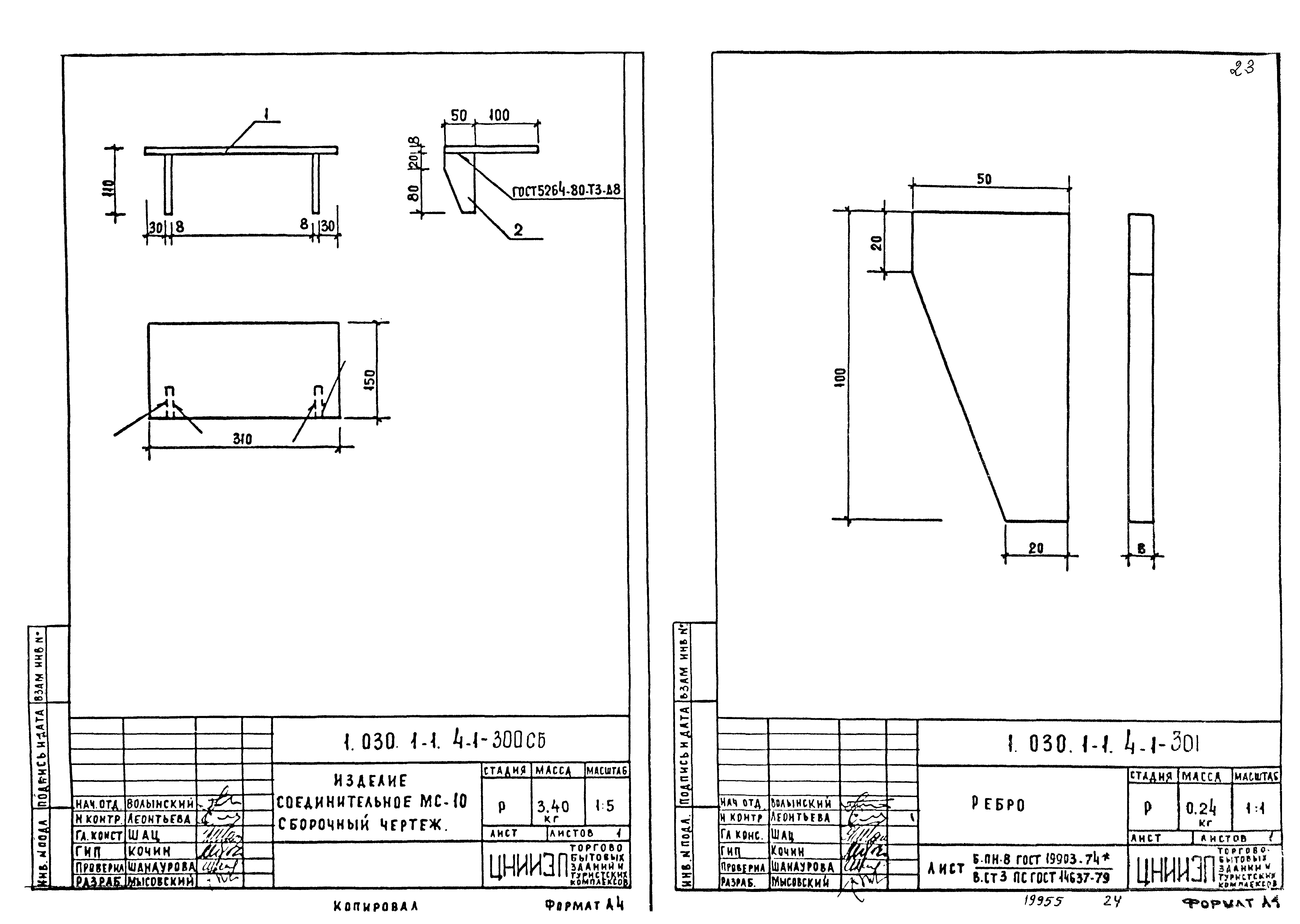

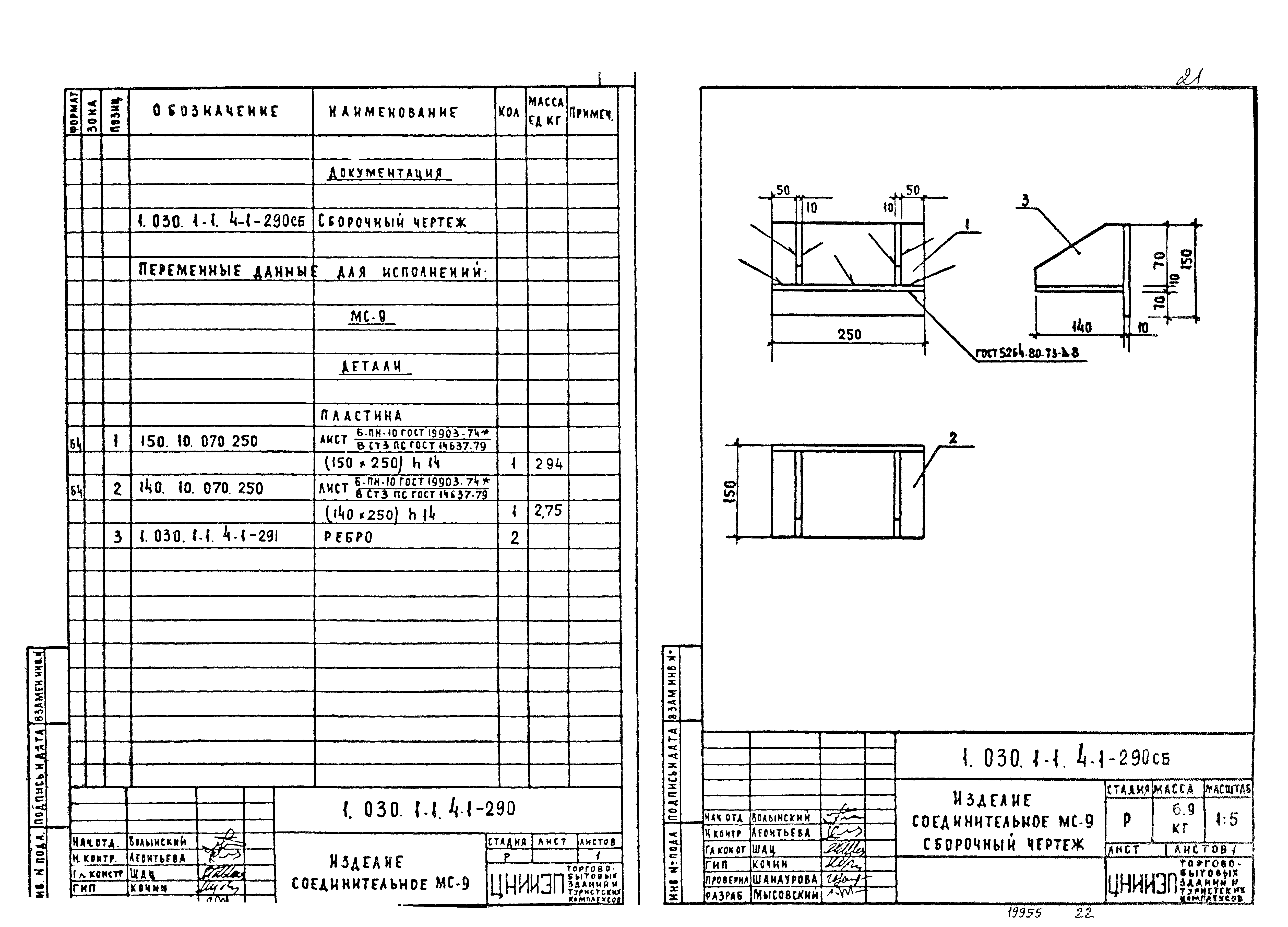

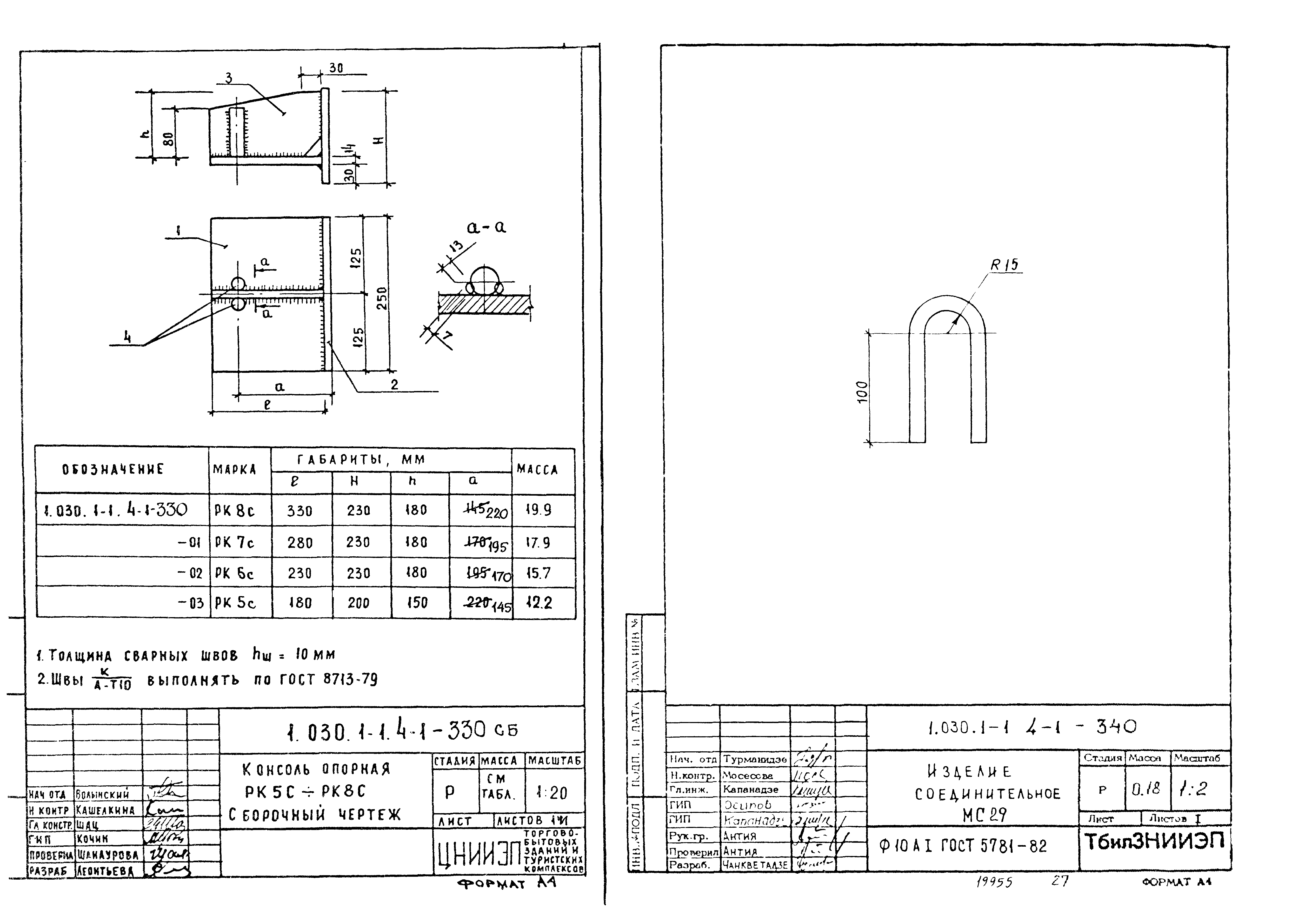

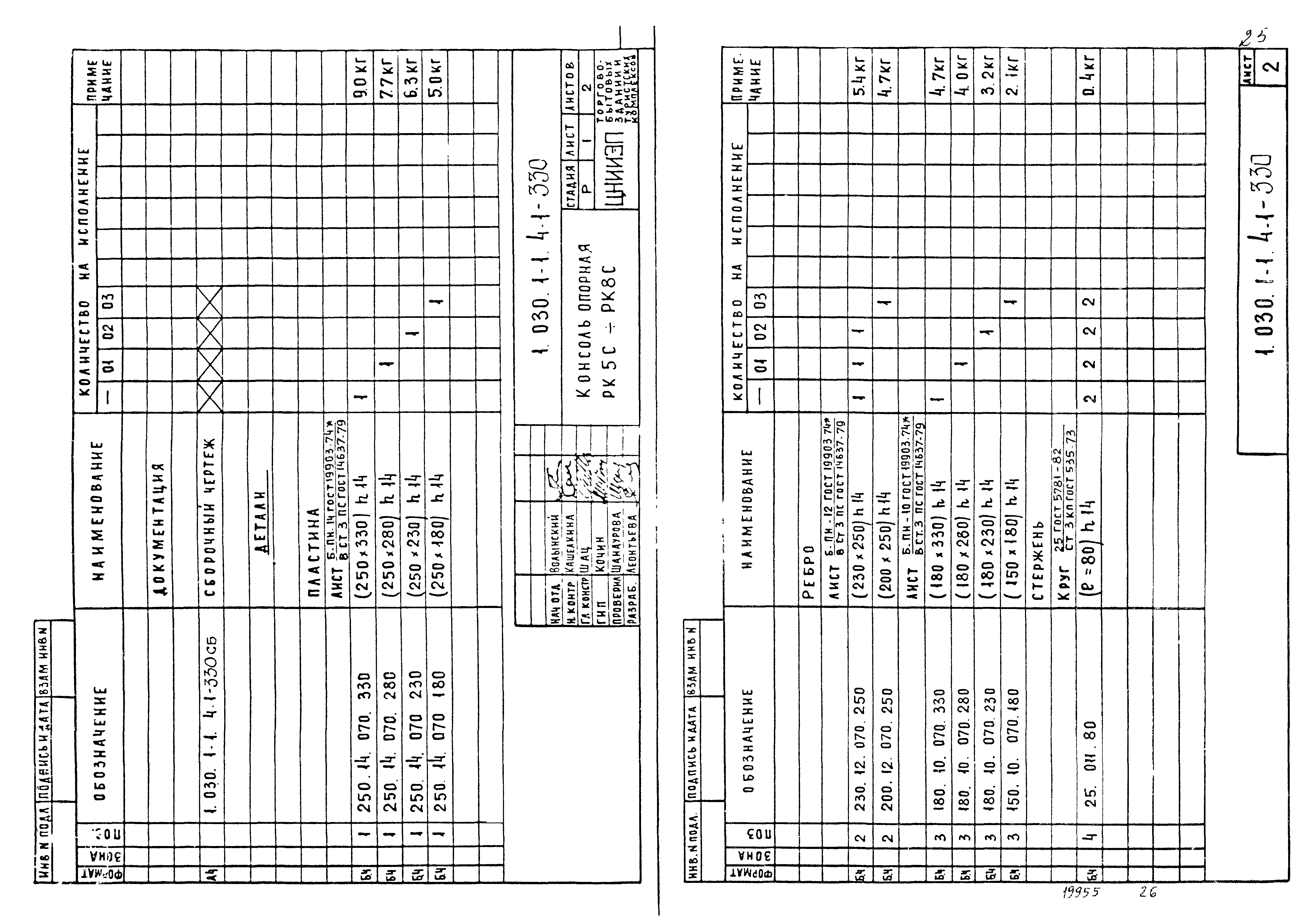

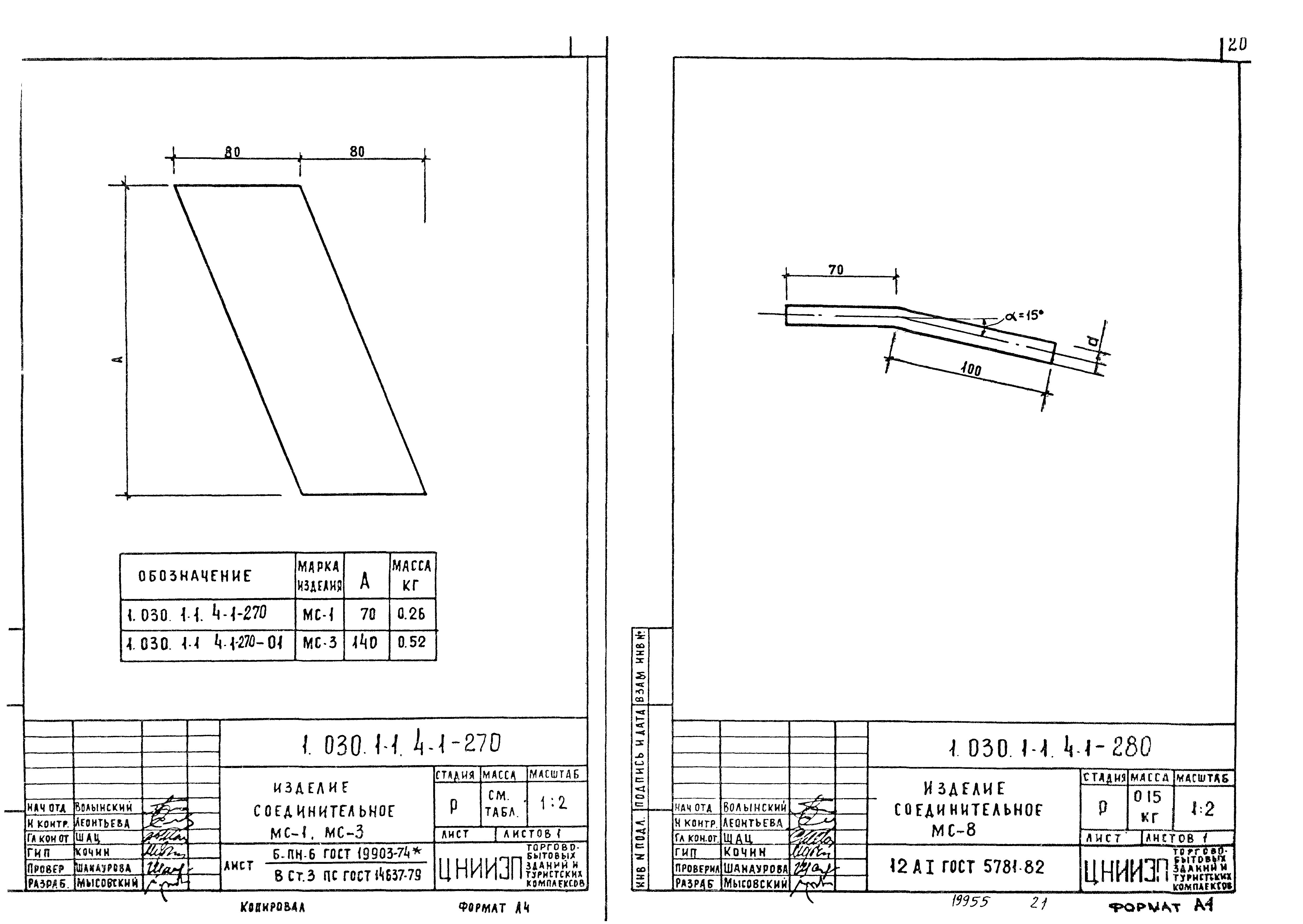

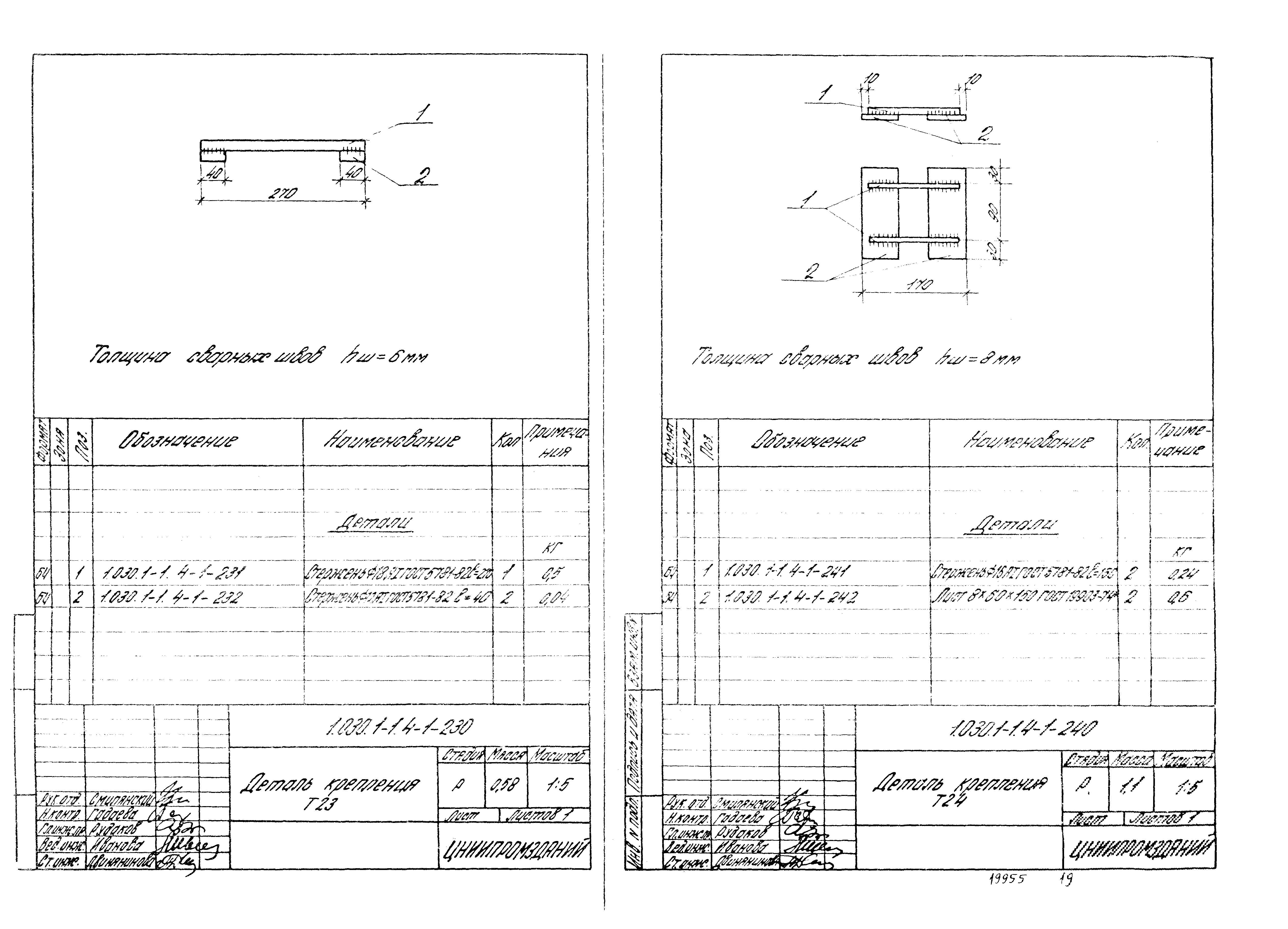

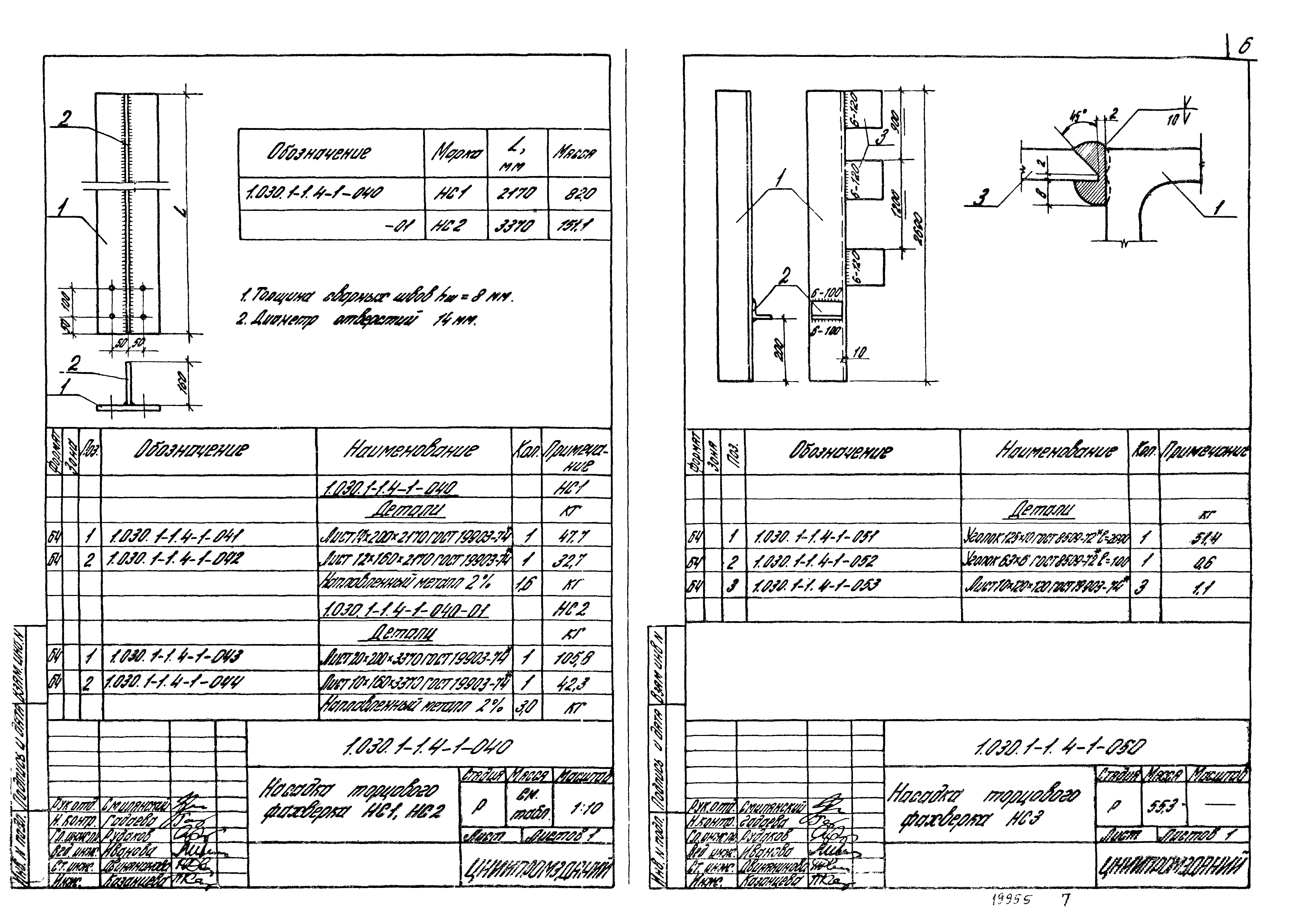

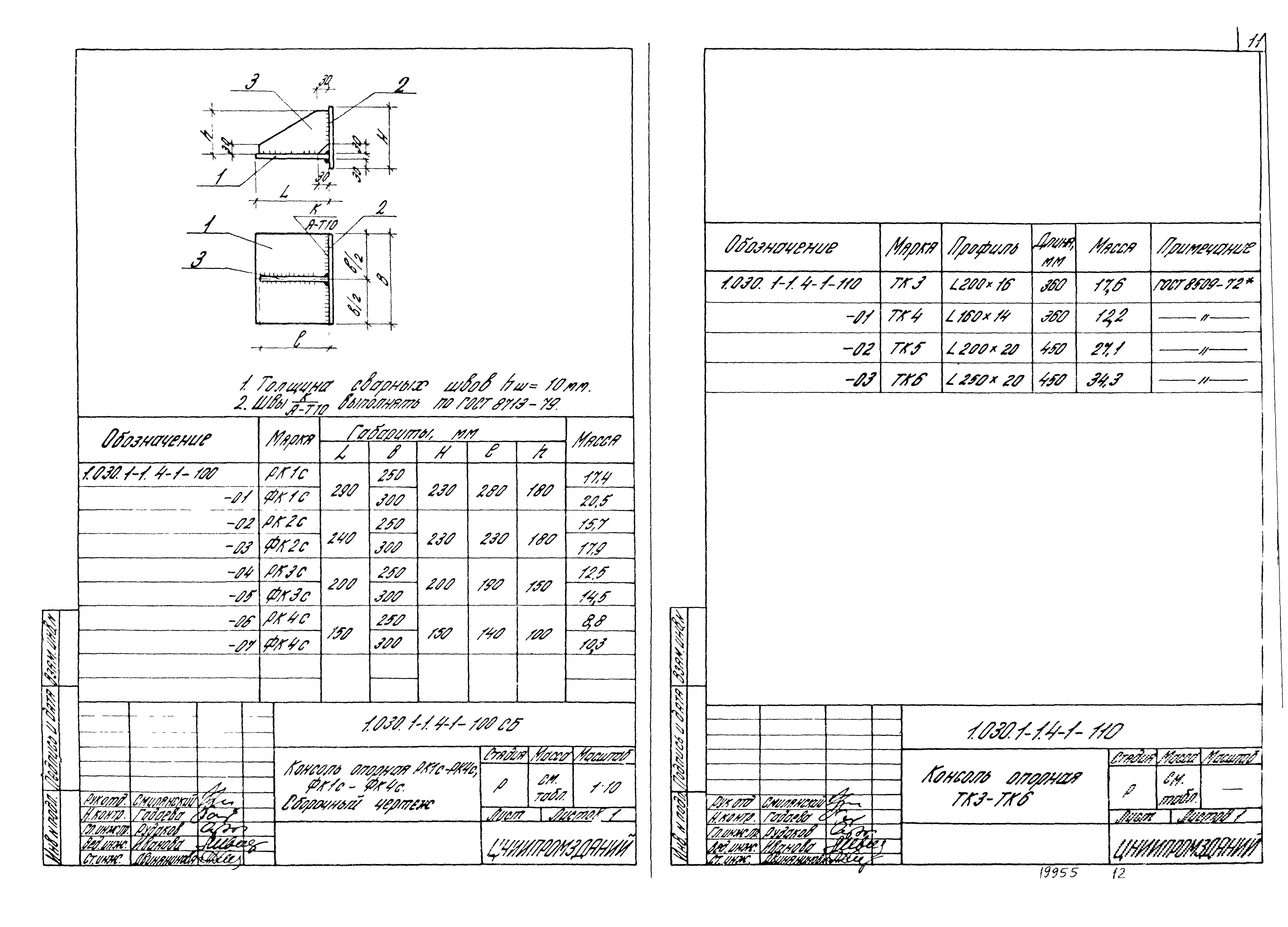

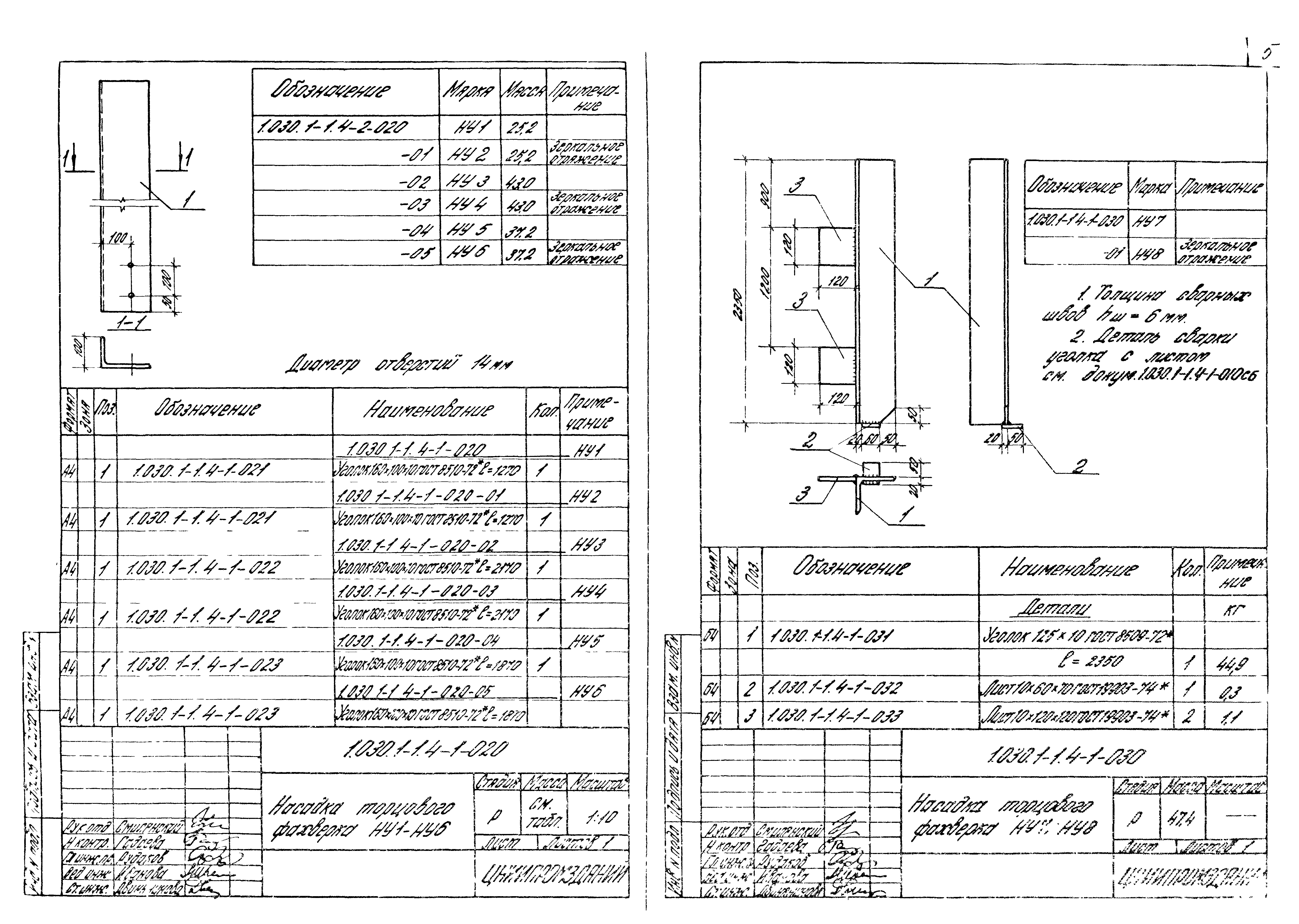

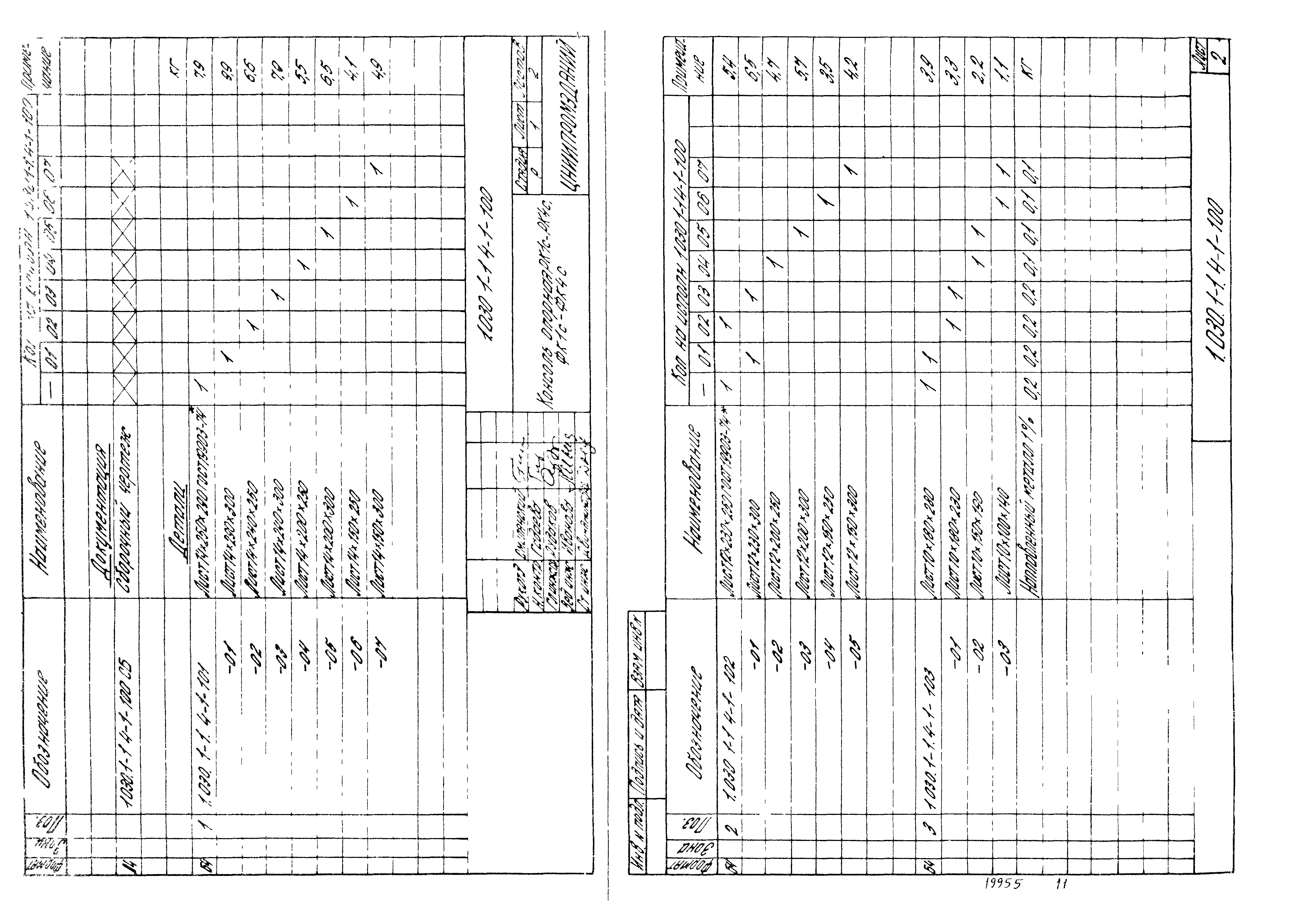

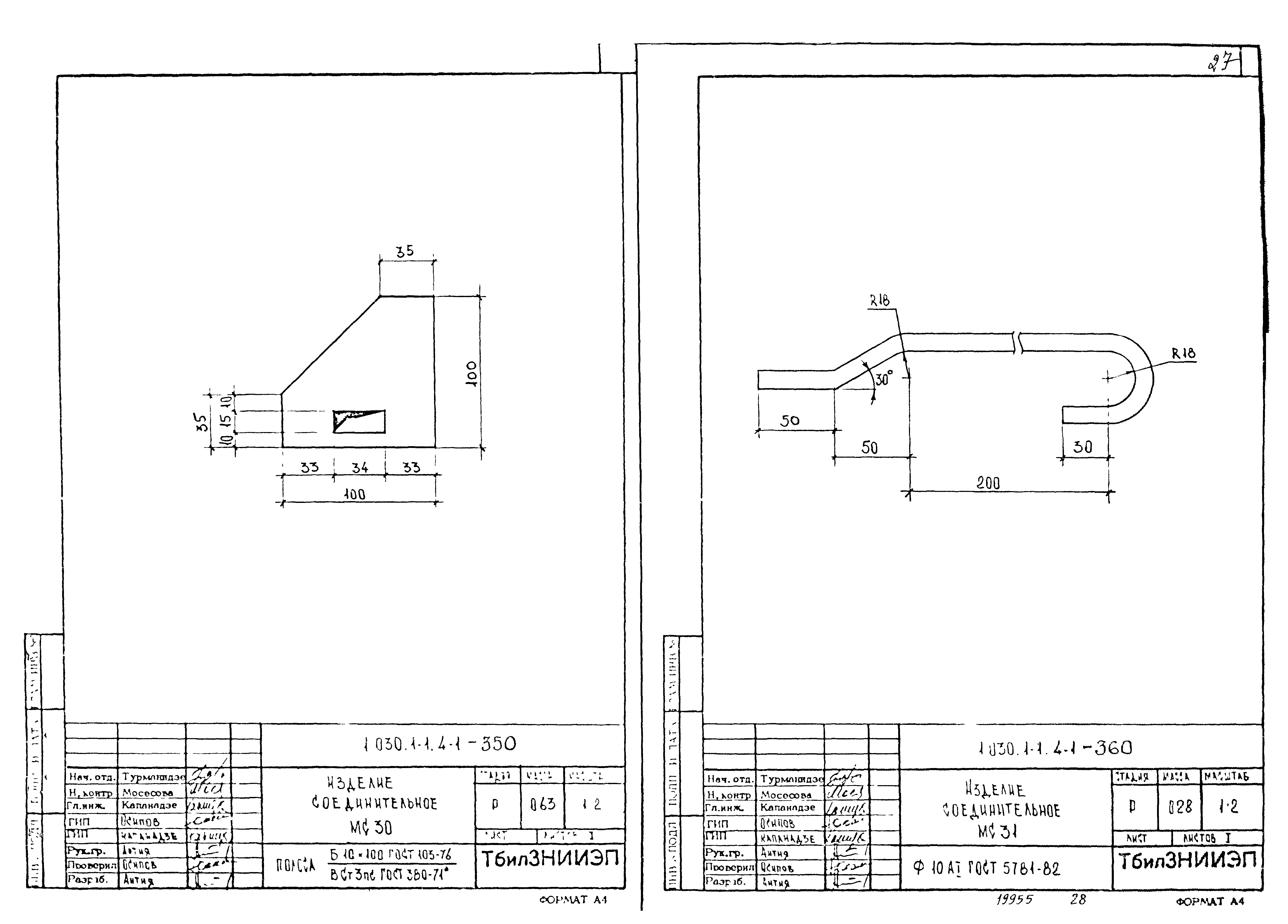

Оглавление:	1.030.1-1.4-1-000 ТО Техническое описание 1.030.1-1.4-1-010 Насадка торцового фахверка НФ1 - НФ6 1.030.1-1.4-1-010 СБ Насадка торцового фахверка НФ1 - НФ6. Сборочный чертеж 1.030.1-1.4-1-020 Насадка торцового фахверка НУ1 - НУ6 1.030.1-1.4-1-030 Насадка торцового фахверка НУ7, НУ8 1.030.1-1.4-1-040 Насадка торцового фахверка НС1, НС2 1.030.1-1.4-1-050 Насадка торцового фахверка НС3 1.030.1-1.4-1-060 Консоль опорная РК1 - РК4, ФК1 - ФК4 1.030.1-1.4-1-060 СБ Консоль опорная РК1 - РК4, ФК1 - ФК4. Сборочный чертеж 1.030.1-1.4-1-070 Консоль опорная ТК1, ТК2 1.030.1-1.4-1-080 Деталь крепления Т1, Т2 1.030.1-1.4-1-090 Консоль опорная ТК1с - ТК3с 1.030.1-1.4-1-090 СБ Консоль опорная ТК1с - ТК3с. Сборочный чертеж 1.030.1-1.4-1-100 Консоль опорная РК1с - РК4с, ФК1с - ФК4с 1.030.1-1.4-1-100 СБ Консоль опорная РК1с - РК4с, ФК1с - ФК4с. Сборочный чертеж 1.030.1-1.4-1-110 Консоль опорная ТК3 - ТК6 1.030.1-1.4-1-120 Деталь крепления Т3, Т4 1.030.1-1.4-1-130 Деталь крепления Т5, Т6 1.030.1-1.4-1-140 Деталь крепления Т8 1.030.1-1.4-1-150 Деталь крепления Т9, Т10 1.030.1-1.4-1-160 Деталь крепления Т11 1.030.1-1.4-1-170 Деталь крепления Т12 1.030.1-1.4-1-180 Деталь крепления Т13 1.030.1-1.4-1-190 Деталь крепления Т14 1.030.1-1.4-1-200 Деталь крепления Т15 1.030.1-1.4-1-210 Деталь крепления Т16 1.030.1-1.4-1-220 Деталь крепления Т17 - Т22 1.030.1-1.4-1-220 СБ Деталь крепления Т17 - Т22. Сборочный чертеж 1.030.1-1.4-1-230 Деталь крепления Т23 1.030.1-1.4-1-240 Деталь крепления Т24 1.030.1-1.4-1-250 Деталь крепления Т7 1.030.1-1.4-1-260 Деталь крепления Т25 1.030.1-1.4-1-270 Изделие соединительное МС-1, МС-3 1.030.1-1.4-1-280 Изделие соединительное МС-8 1.030.1-1.4-1-290 Изделие соединительное МС-9 1.030.1-1.4-1-290 СБ Изделие соединительное МС-9. Сборочный чертеж 1.030.1-1.4-1-291 Ребро 1.030.1-1.4-1-300 Изделие соединительное МС-10 1.030.1-1.4-1-300 СБ Изделие соединительное МС-10. Сборочный чертеж 1.030.1-1.4-1-301 Ребро 1.030.1-1.4-1-310 Изделие соединительное 1.030.1-1.4-1-320 Изделие соединительное 1.030.1-1.4-1-330 Изделие соединительное РК5с - РК8с 1.030.1-1.4-1-330 СБ Изделие соединительное РК5с - РК8с. Сборочный чертеж 1.030.1-1.4-1-340 Изделие соединительное МС29 1.030.1-1.4-1-350 Изделие соединительное МС30 1.030.1-1.4-1-360 Изделие соединительное МС31 1.030.1-1.4-1-370 Изделие соединительное МС32
Разработан:	ЦНИИпромзданий ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	09.08.1984 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 132)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.432-14/80 «Стеновые панели отапливаемых производственных зданий с шагом колонн 6 м»
Чем заменён:	Серия 1.030.1-1/88 «Стены наружные из однослойных панелей для каркасных общественных зданий, производственных и вспомогательных зданий промышленных предприятий»
Нормативные ссылки:	СНиП II-23-81* «Стальные конструкции» СНиП III-18-75 «Металлические конструкции» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 22034-76 «Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В. Конструкция и размеры» ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 8510-72 «Сталь прокатная угловая неравнополочная. Сортамент» ГОСТ 14637-79 «Прокат толстолистовой и широкополосный универсальный из углеродистой стали общего назначения. Технические условия» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования»
