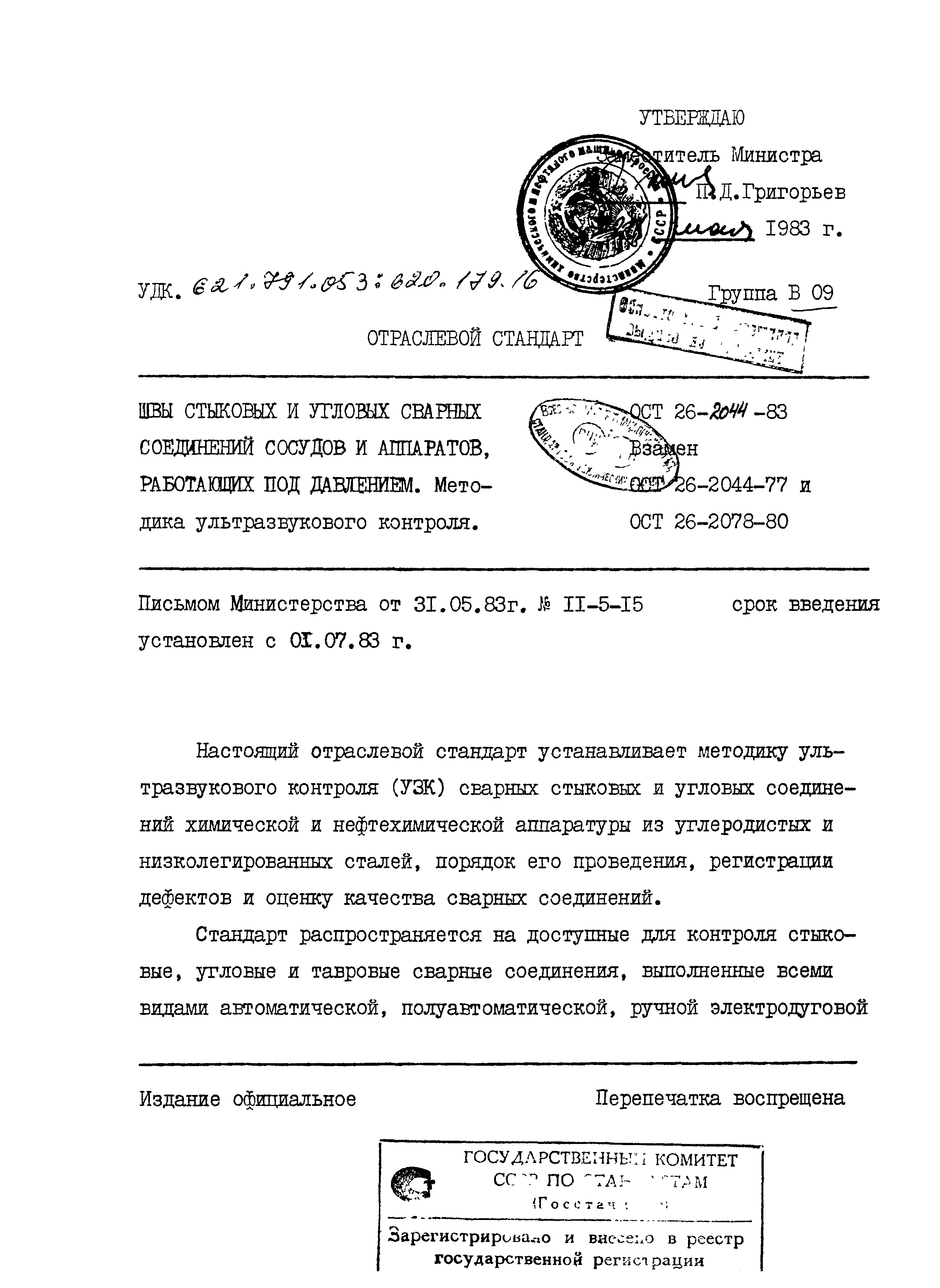

Скачать ОСТ 26-2044-83 Швы стыковых и угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроляДата актуализации: 10.08.2017 ОСТ 26-2044-83

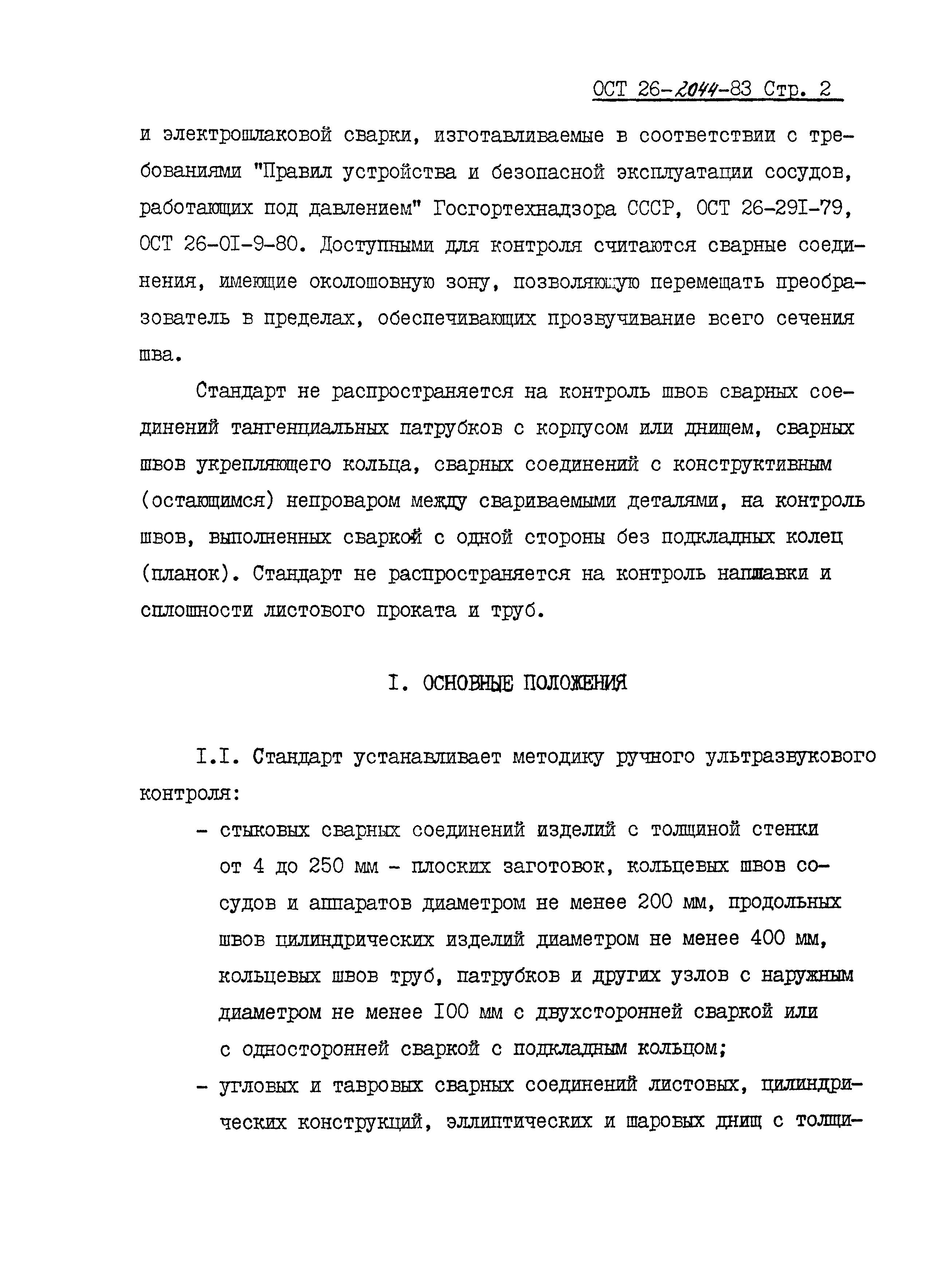

Швы стыковых и угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроляОбозначение: | ОСТ 26-2044-83 | Обозначение англ: | OST 26-2044-83 | Статус: | заменен | Название рус.: | Швы стыковых и угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Область применения: | Стандарт распространяется на доступные для контроля стыковые, угловые и тавровые сварные соединения, выполняемые всеми видами автоматической, полуавтоматической, ручной электродуговой и электрошлаковой сварки, изготавливаемые в соответствии с требованиями "Правил устройства и безопасной эксплуатации сосудов, работающих под давлением" Госгортехнадзора СССР, ОСТ 26-291-79, ОСТ 26-01-9-80. Доступными для контроля считаются сварные соединения, имеющие околошовную зону, позволяющую перемещать преобразователь в пределах, обеспечивающих прозвучивание всего сечения шва.

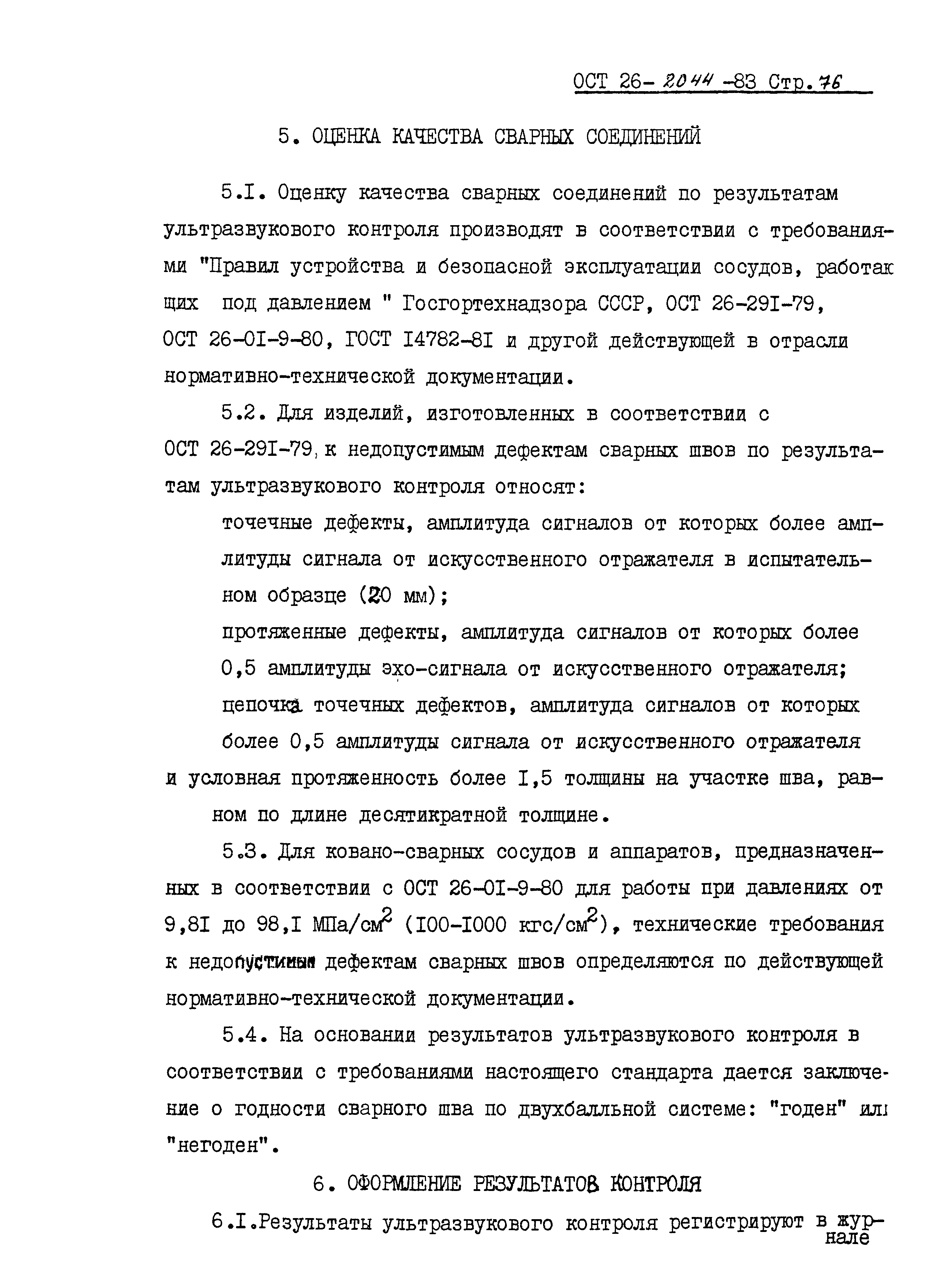

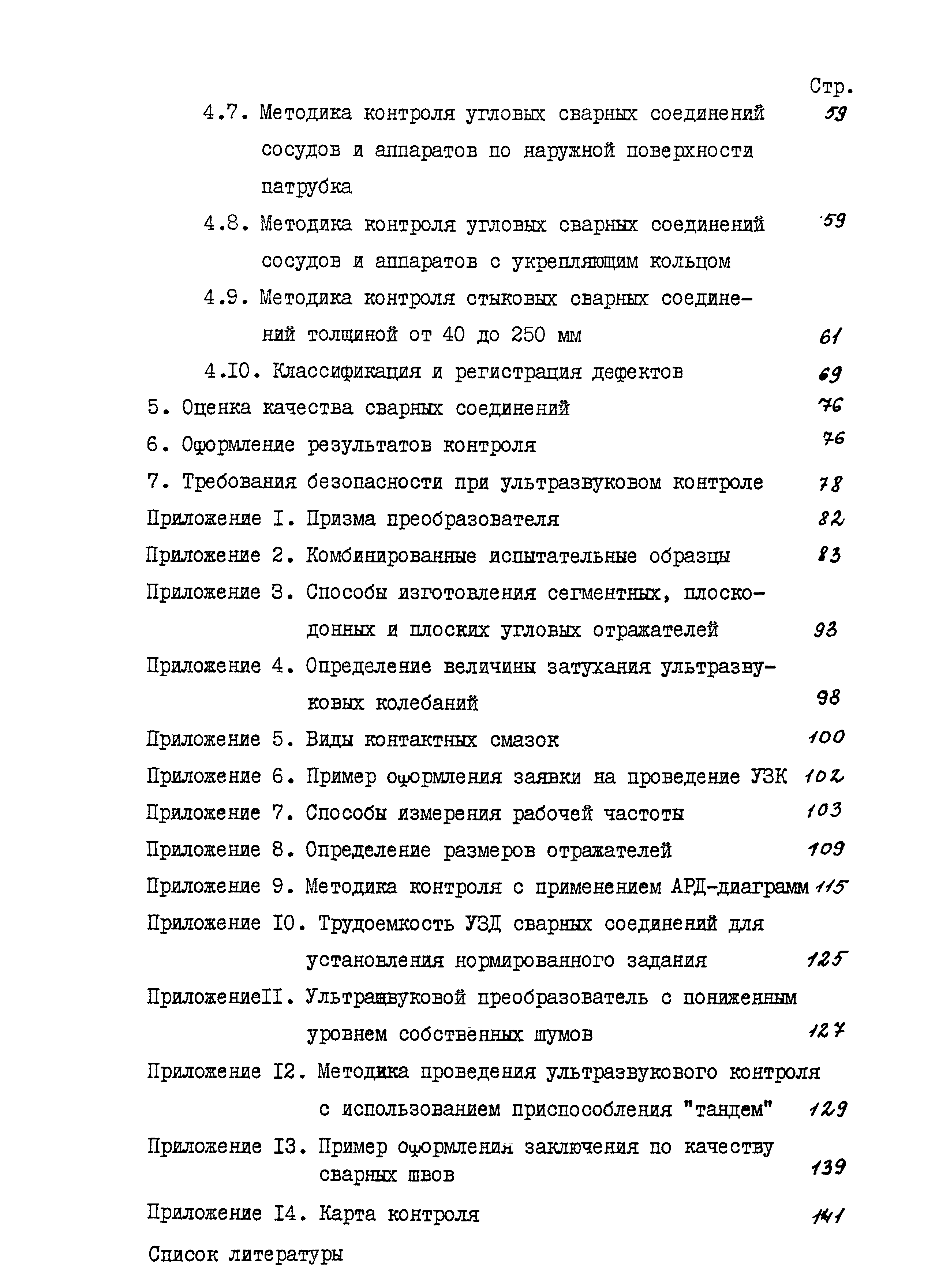

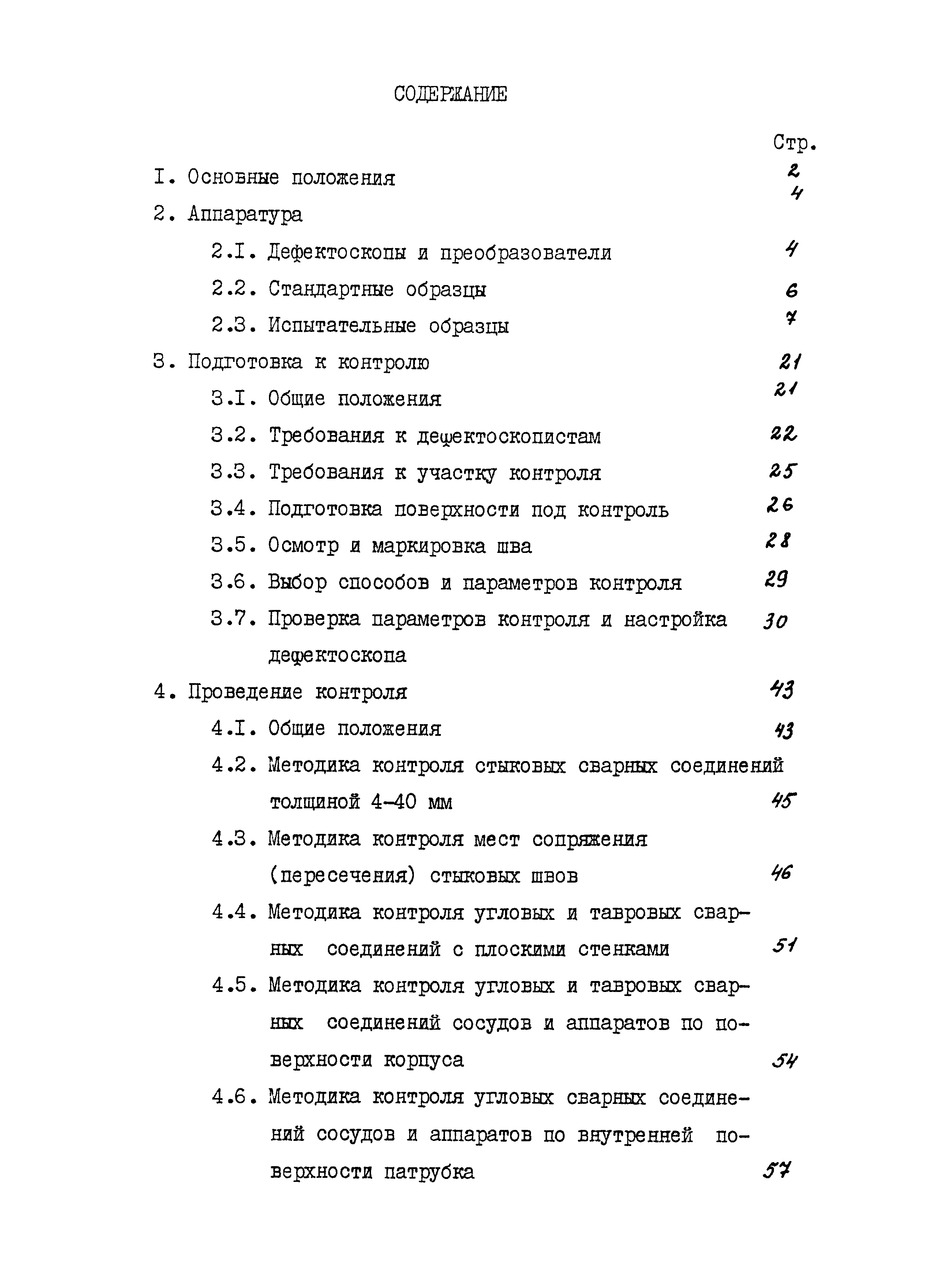

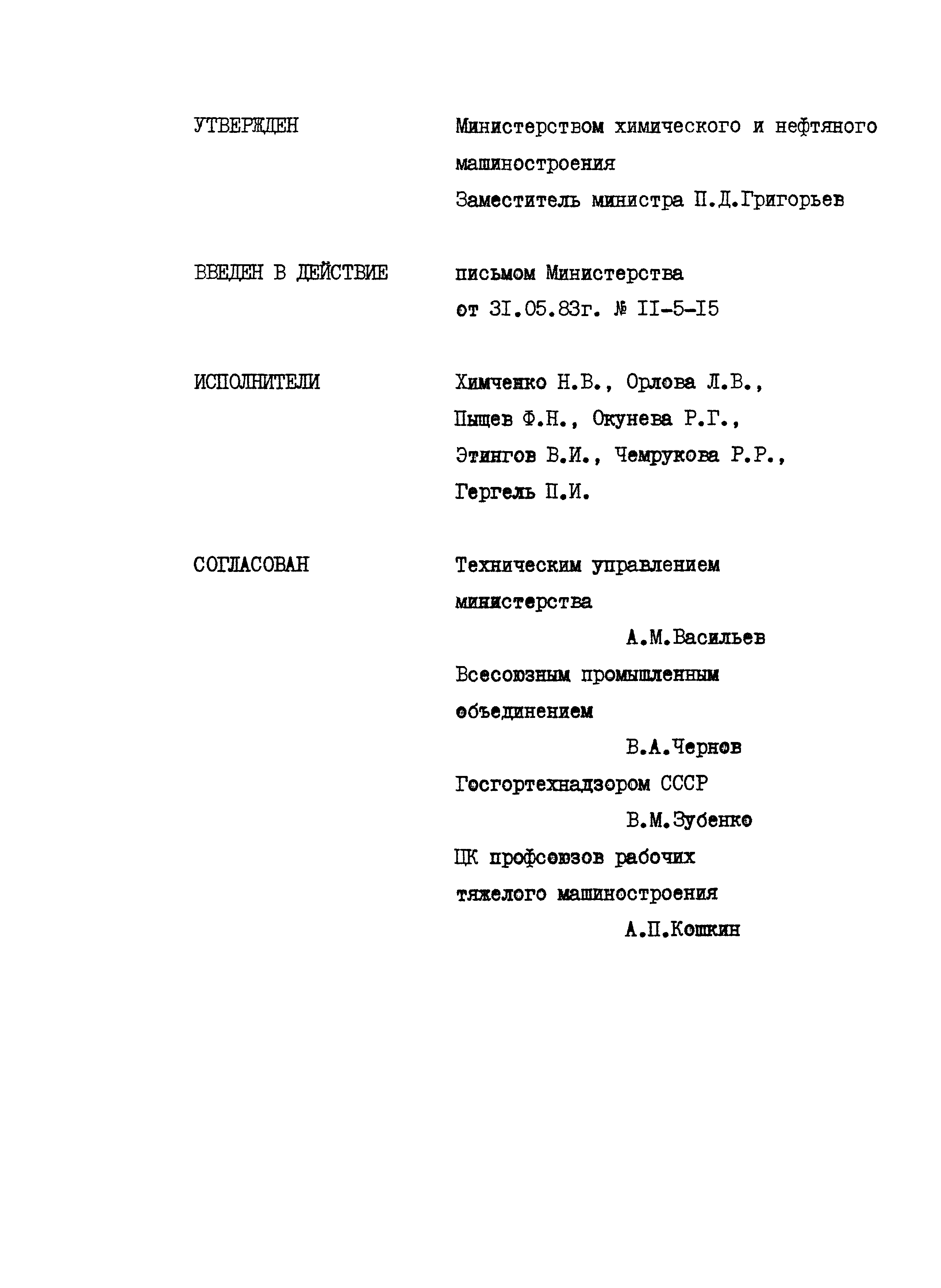

Стандарт не распространяется на контроль швов сварных соединений тангенциальных патрубков с корпусом или днищем, сварных швов укрепляющего кольца, сварных соединений с конструктивным (остающимся) непроваром между свариваемыми деталями, на контроль швов, выполненных сваркой с одной стороны без подкладных колец (планок). Стандарт не распространяется на контроль наплавки и сплошности листового проката и труб. | Оглавление: | 1 Основные положения 2 Аппаратура 3 Подготовка к контролю 4 Проведение контроля 5 Оценка качества сварных соединений 6 Оформление результатов контроля 7 Требования безопасности при ультразвуковом контроле Приложения | Утверждён: | 31.05.1983 Министерство химического и нефтяного машиностроения СССР (USSR Ministry of Chemical and Petroleum Machine Manufacturing 11-5-15)
| Принят: | Госгортехнадзор СССР (USSR Gosgortekhnadzor ) ЦК профсоюза рабочих тяжелого машиностроения
| Расположен в: |
| Список изменений: | | Заменяет собой: | - ОСТ 26-2078-80 «Швы угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля»
| Чем заменён: | - СТО 00220256-005-2005 «Швы стыковых, угловых и тавровых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля»

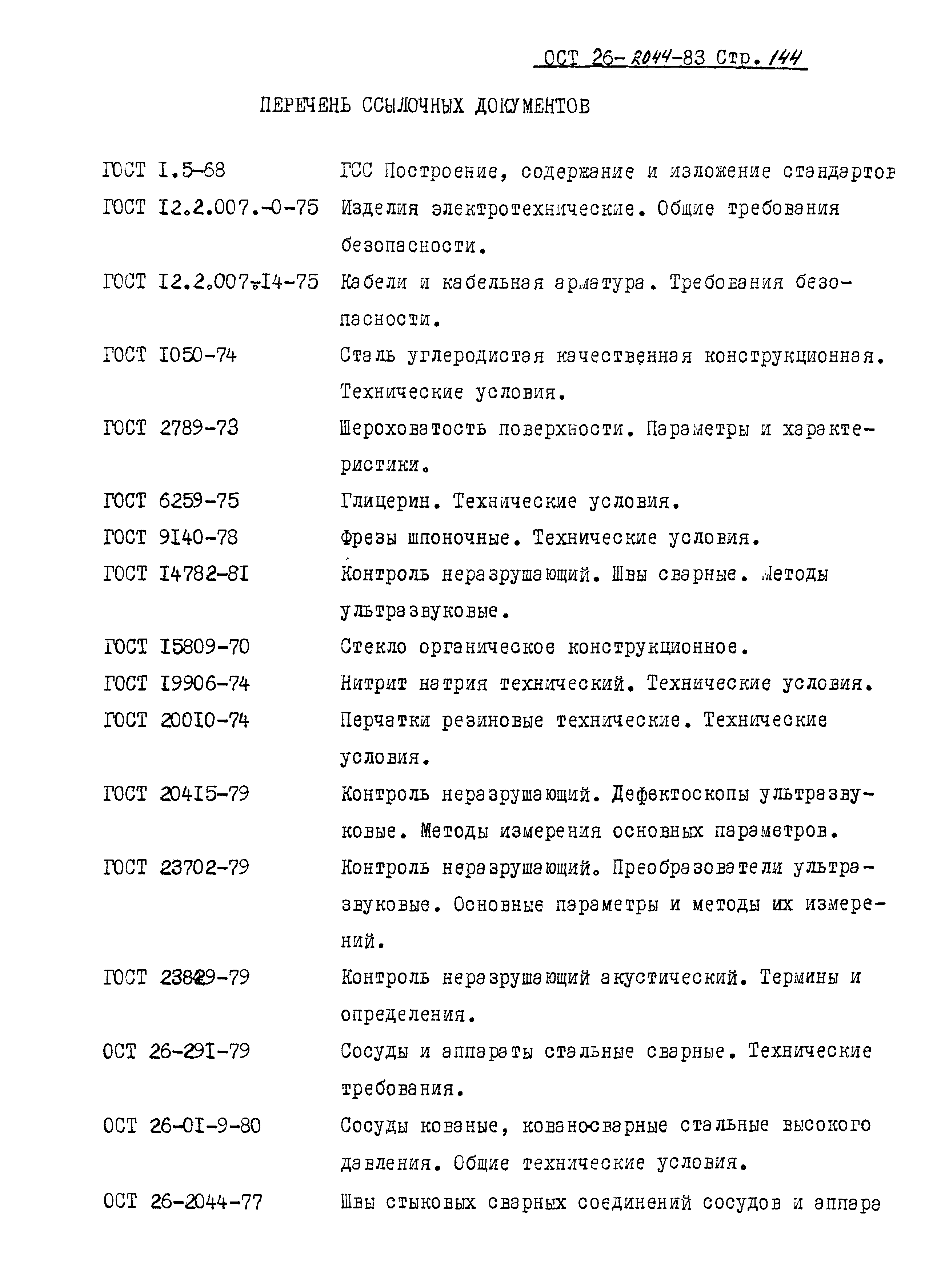

| Нормативные ссылки: | |
![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/0.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/1.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/2.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/3.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/4.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/5.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/6.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/7.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/8.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/9.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/10.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/11.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/12.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/13.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/14.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/15.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/16.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/17.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/18.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/19.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/20.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/21.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/22.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/23.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/24.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/25.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/26.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/27.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/28.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/29.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/30.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/31.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/32.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/33.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/34.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/35.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/36.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/37.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/38.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/39.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/40.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/41.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/42.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/43.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/44.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/45.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/46.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/47.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/48.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/49.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/50.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/51.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/52.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/53.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/54.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/55.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/56.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/57.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/58.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/59.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/60.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/61.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/62.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/63.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/64.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/65.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/66.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/67.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/68.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/69.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/70.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/71.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/72.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/73.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/74.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/75.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/76.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/77.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/78.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/79.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/80.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/81.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/82.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/83.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/84.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/85.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/86.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/87.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/88.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/89.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/90.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/91.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/92.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/93.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/94.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/95.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/96.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/97.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/98.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/99.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/100.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/101.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/102.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/103.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/104.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/105.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/106.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/107.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/108.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/109.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/110.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/111.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/112.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/113.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/114.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/115.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/116.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/117.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/118.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/119.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/120.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/121.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/122.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/123.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/124.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/125.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/126.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/127.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/128.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/129.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/130.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/131.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/132.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/133.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/134.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/135.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/136.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/137.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/138.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/139.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/140.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/141.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/142.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/143.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/144.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/145.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/146.gif) ![ОСТ 26-2044-83](../../../Data2/1/4293846/4293846512.files/147.gif)

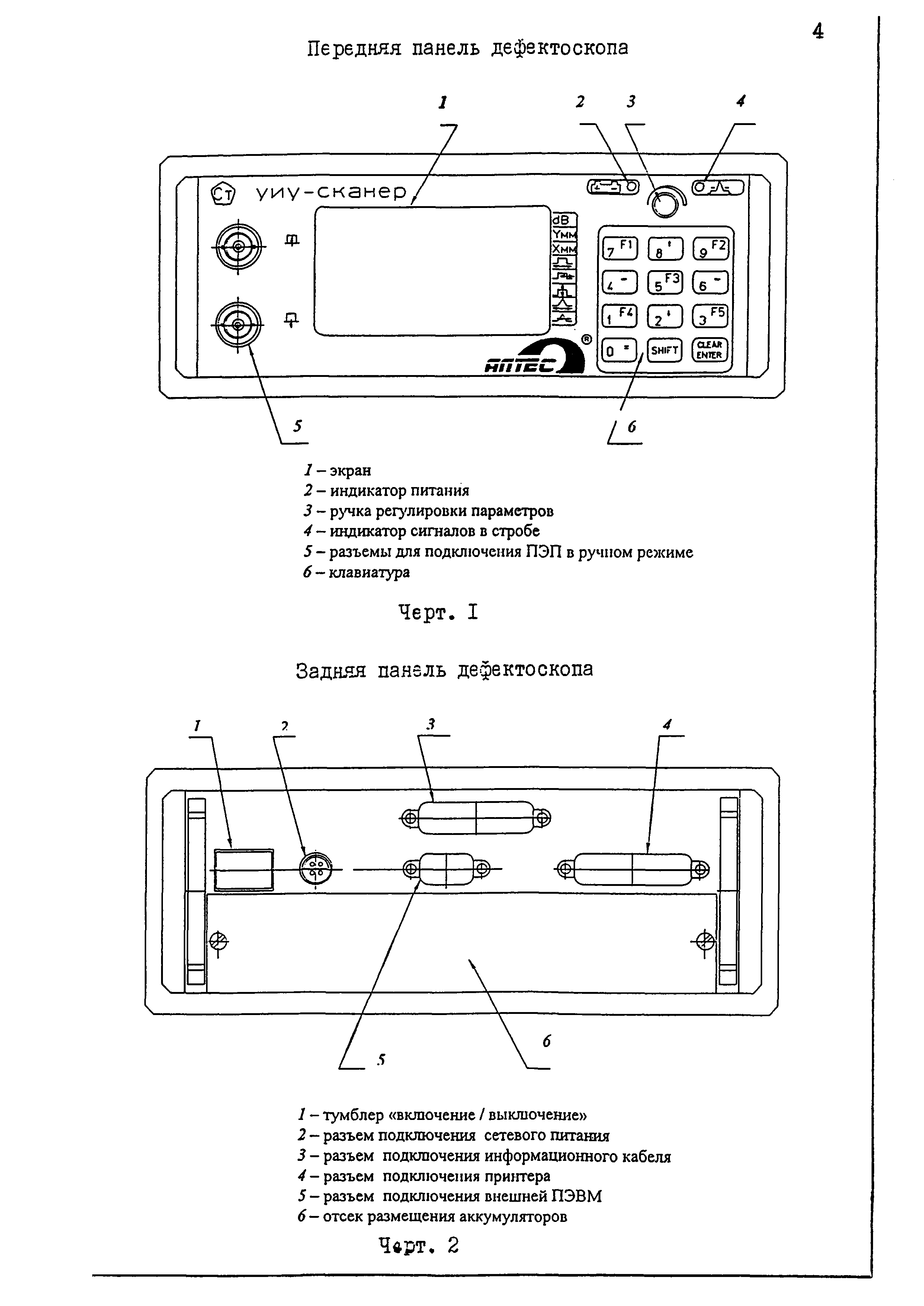

Текстовое изменение дополнение
![дополнение](../../../Data2/0/4294832/4294832264.files/0.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/1.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/2.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/3.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/4.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/5.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/6.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/7.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/8.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/9.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/10.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/11.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/12.gif) ![дополнение](../../../Data2/0/4294832/4294832264.files/13.gif)
|
