Серия 1.011.1-7

Сваи забивные железобетонные составные квадратного сечения. Рабочие чертежи

Обозначение:	Серия 1.011.1-7
Обозначение англ:	Series 1.011.1-7
Статус:	не действует
Название рус.:	Сваи забивные железобетонные составные квадратного сечения. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.12.1991

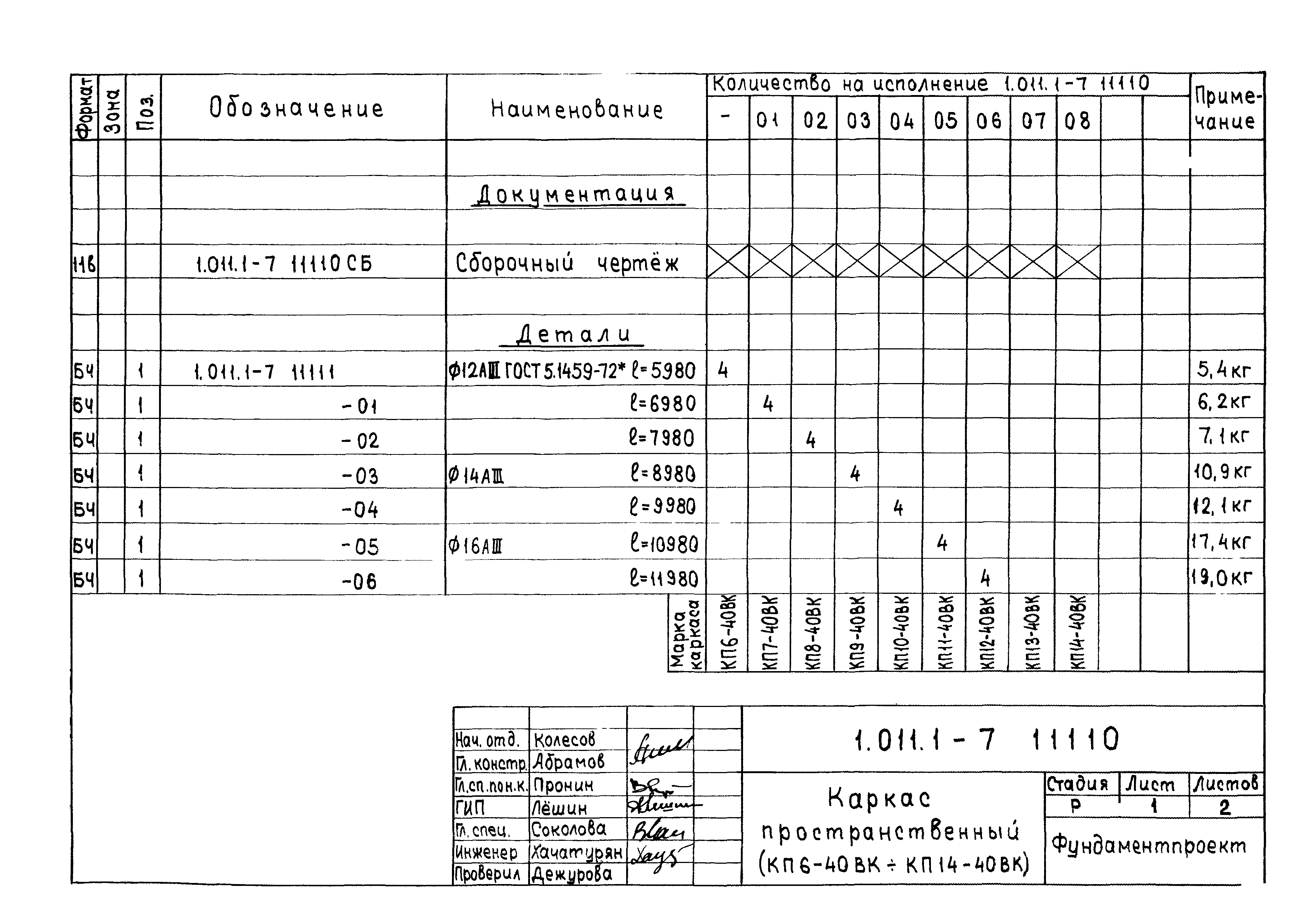

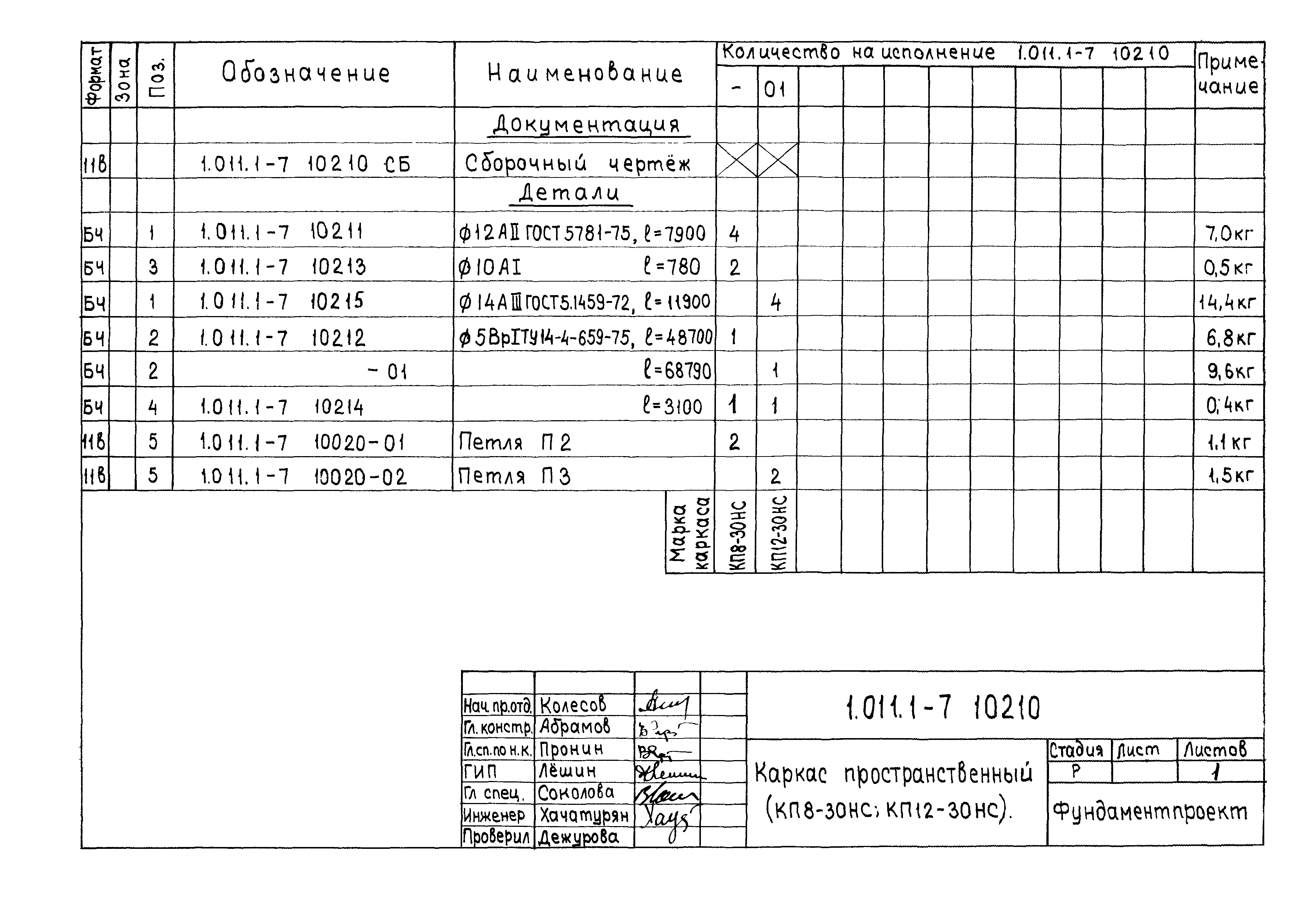

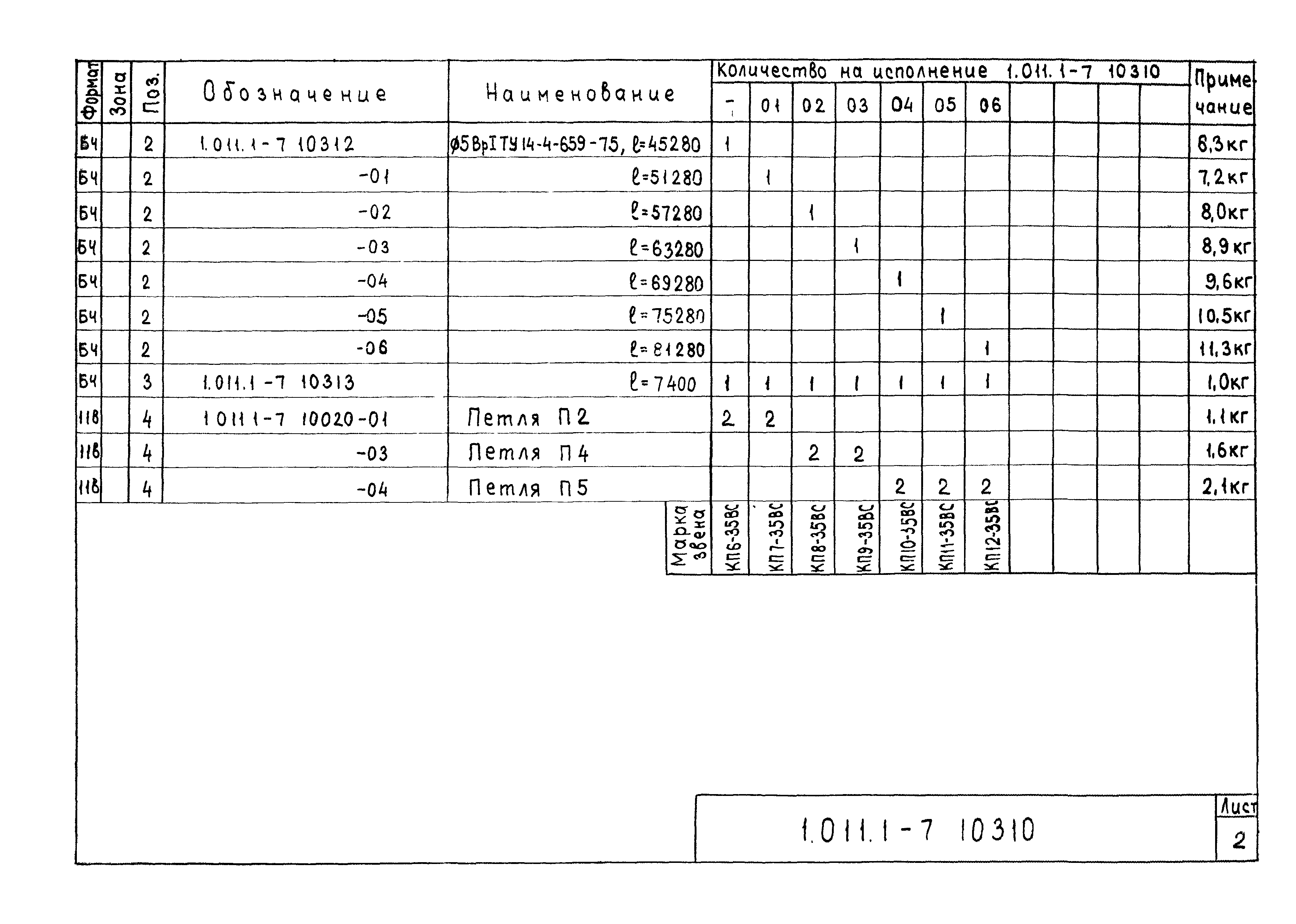

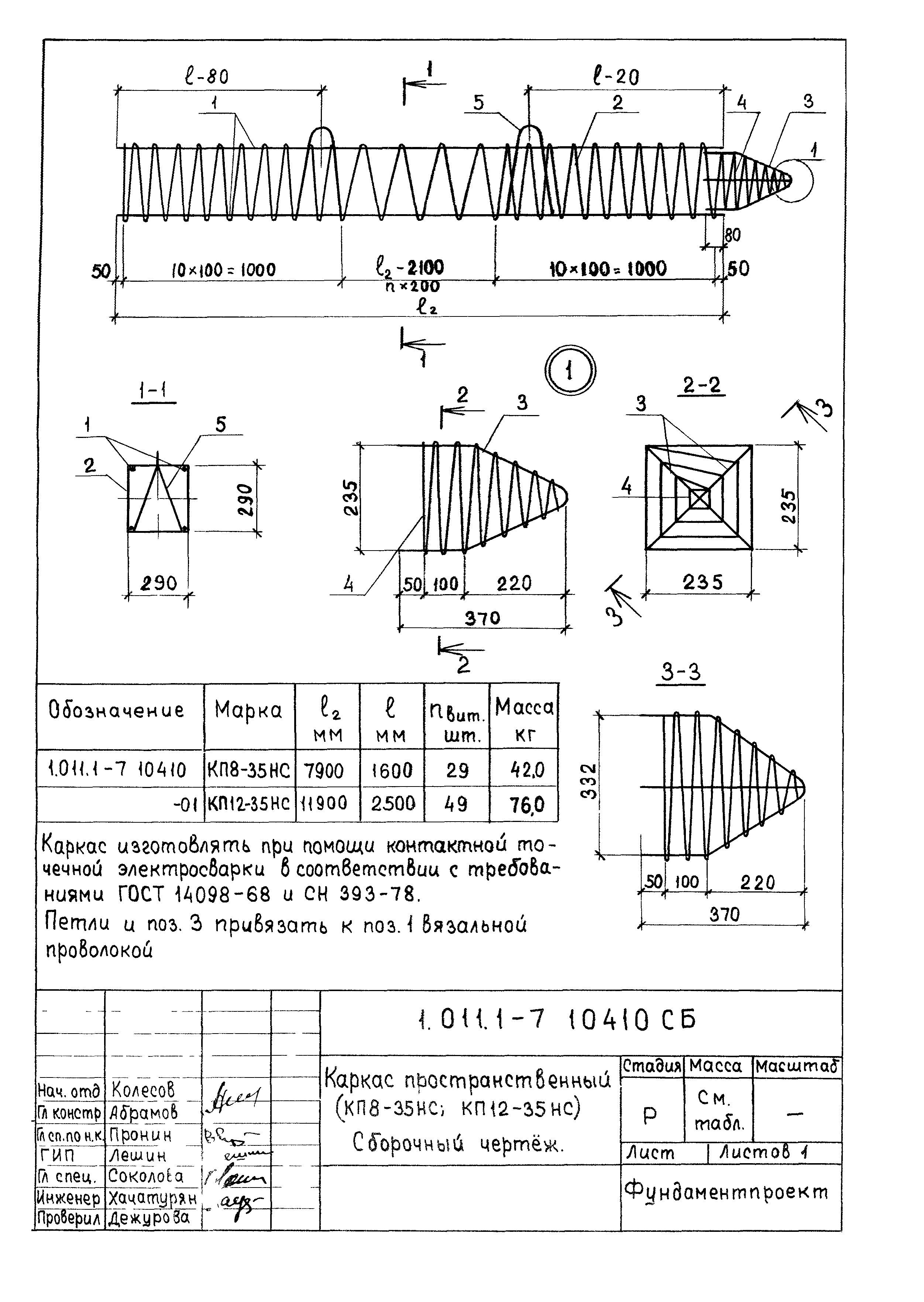

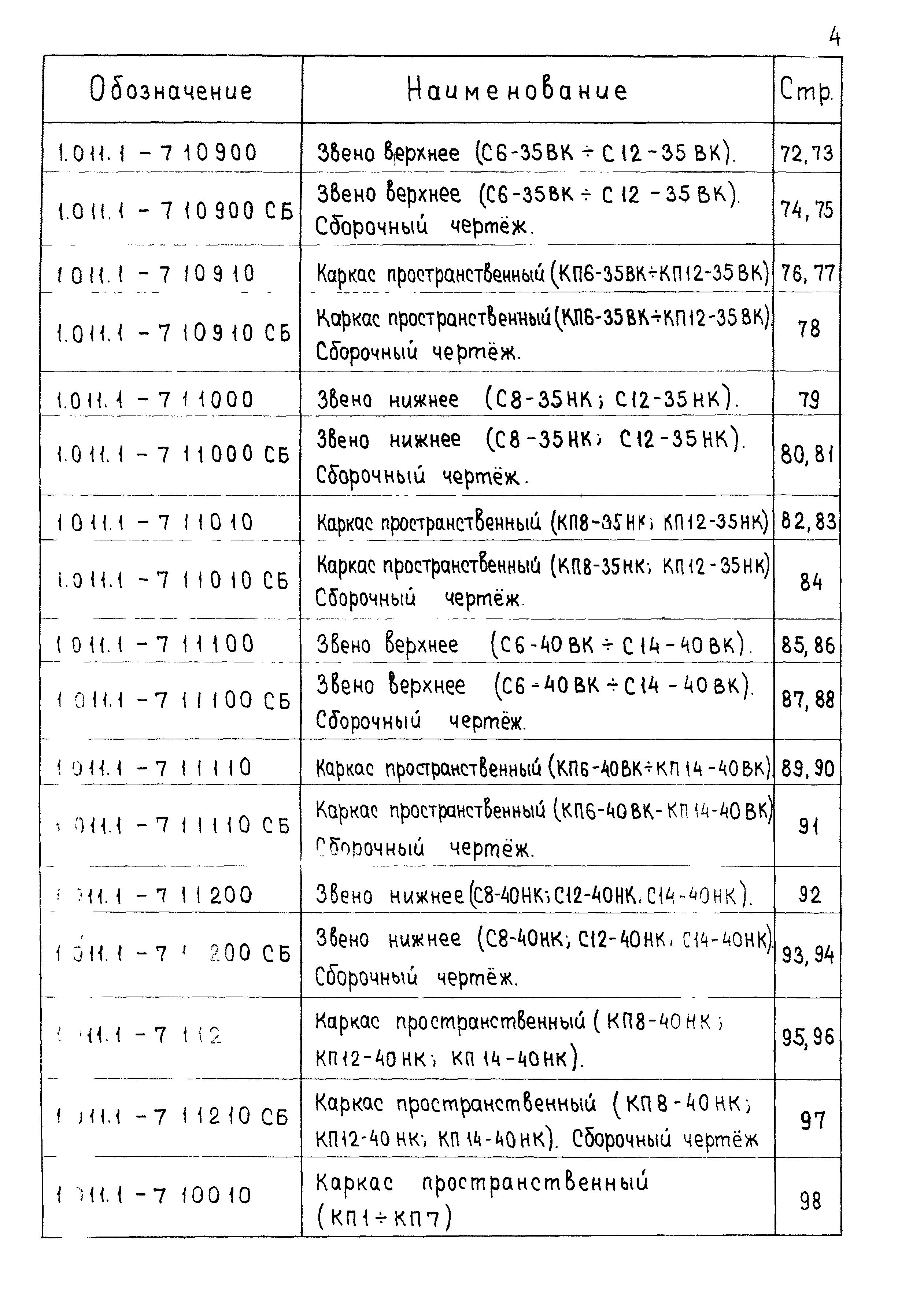

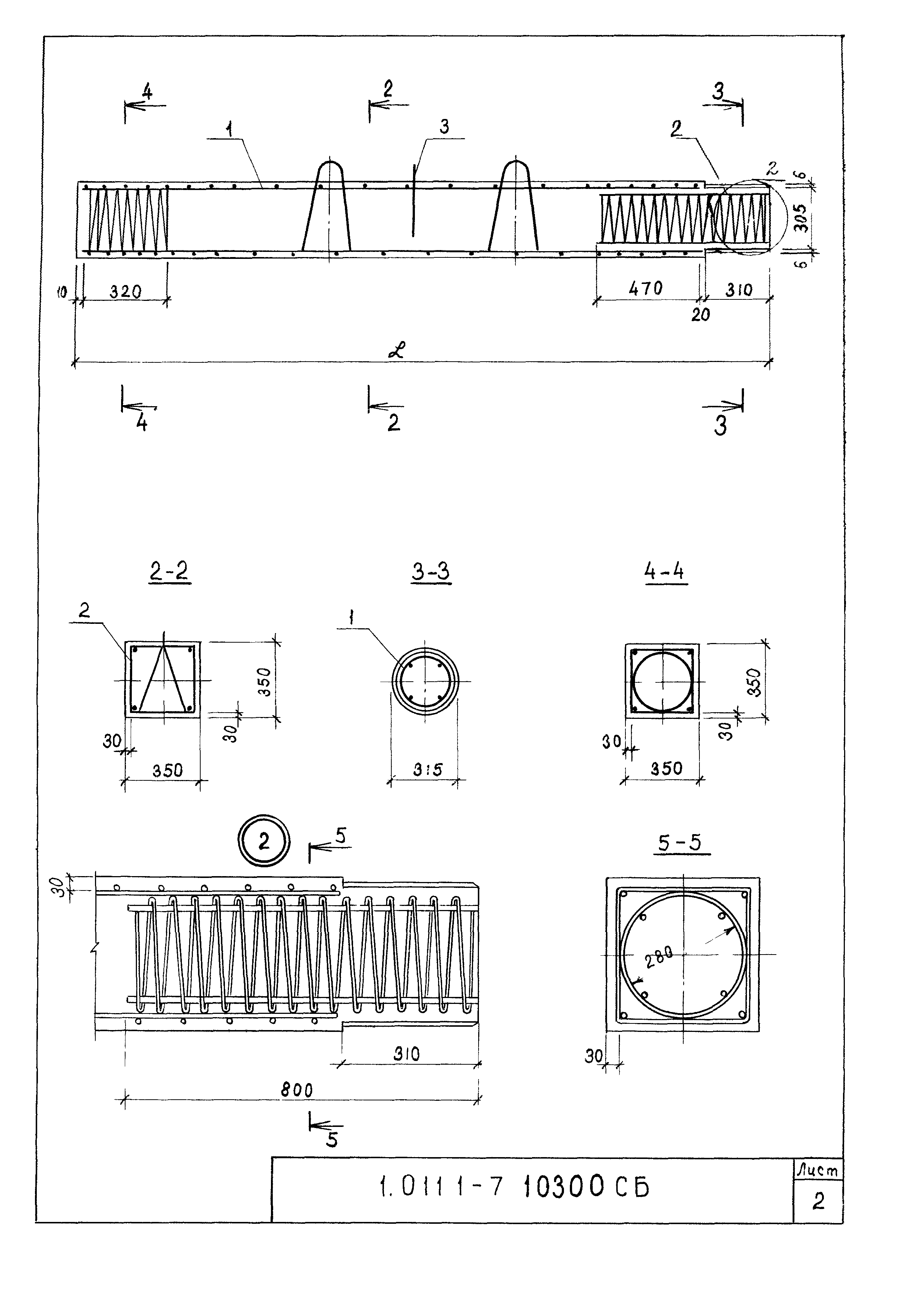

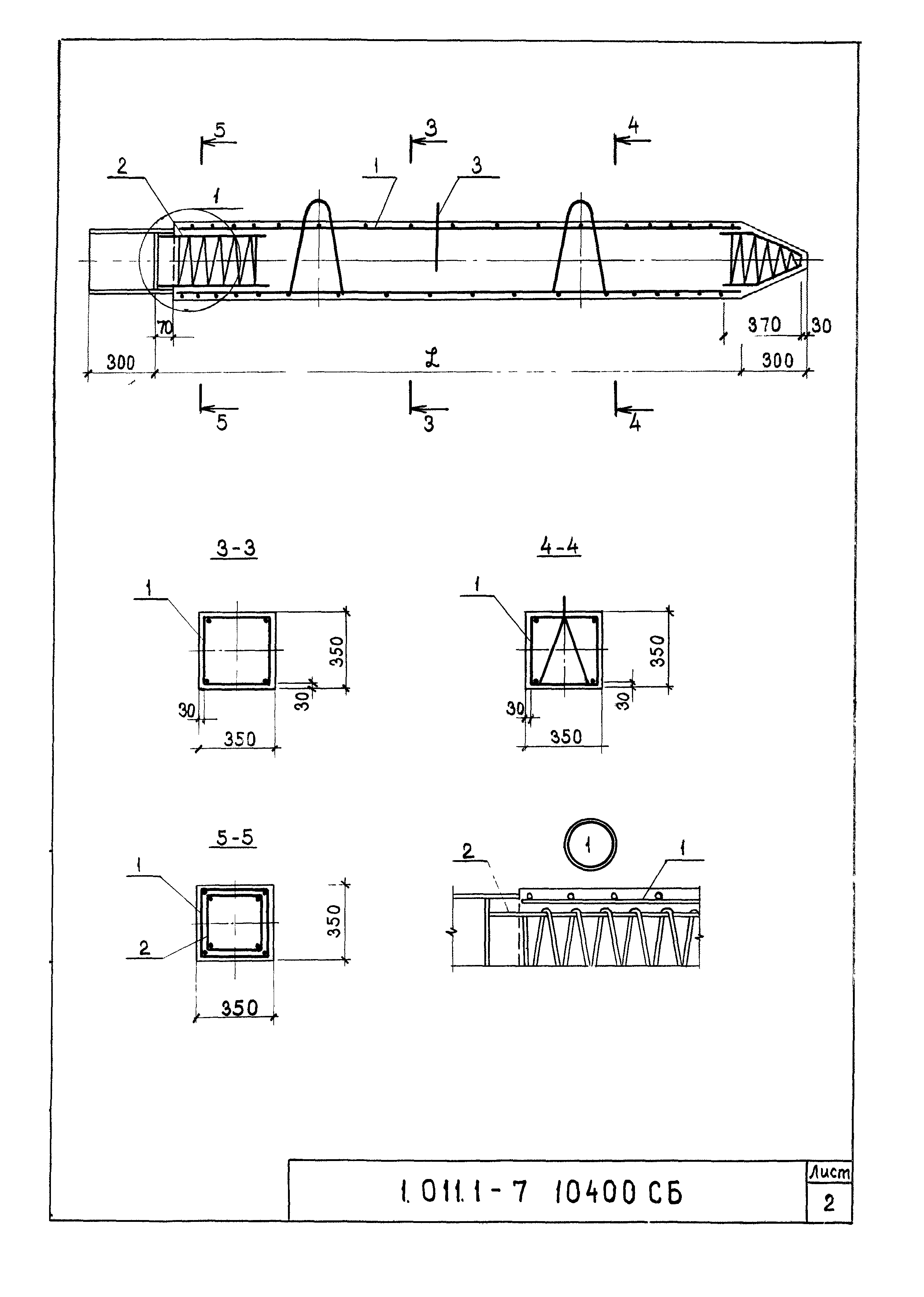

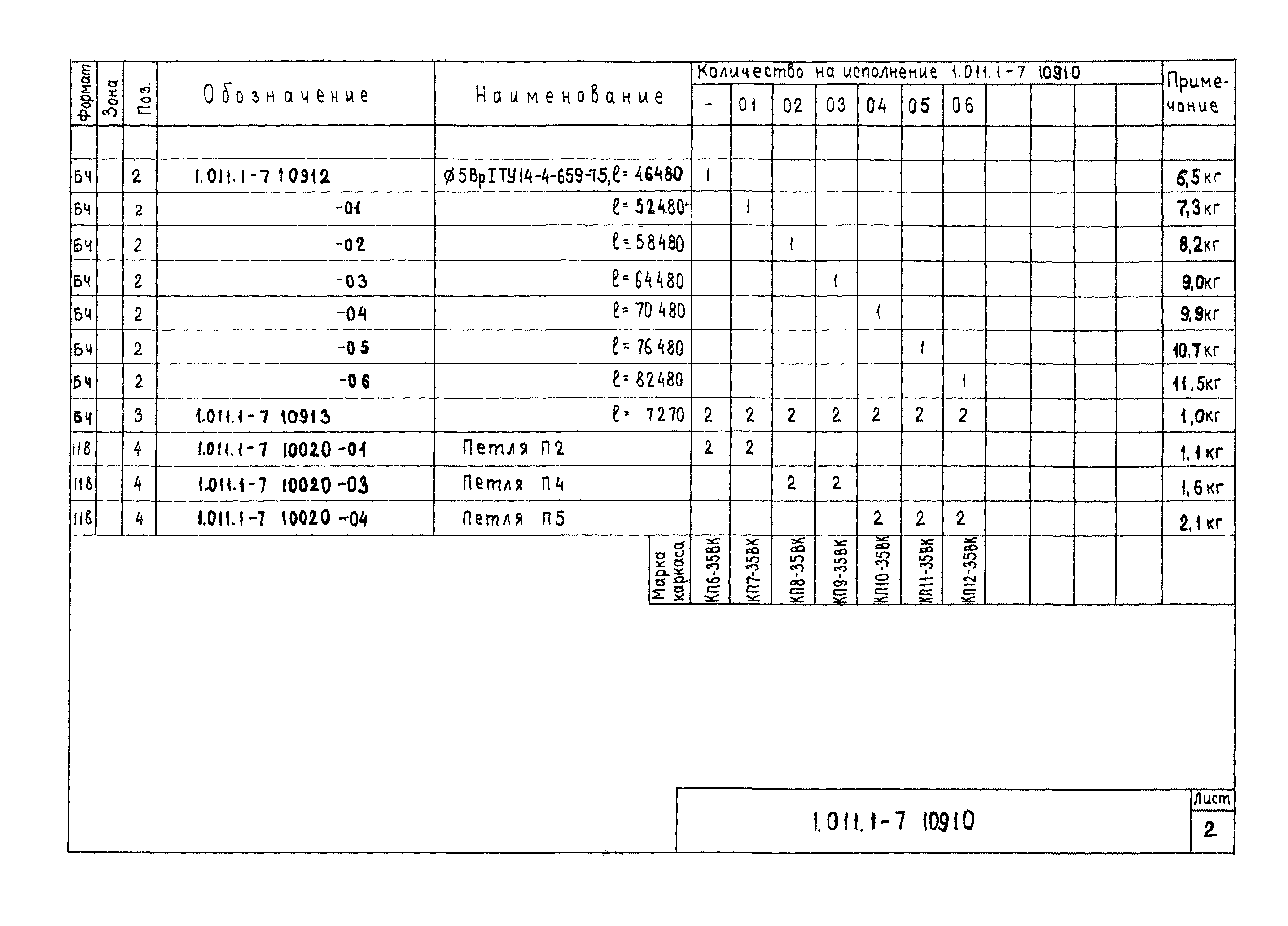

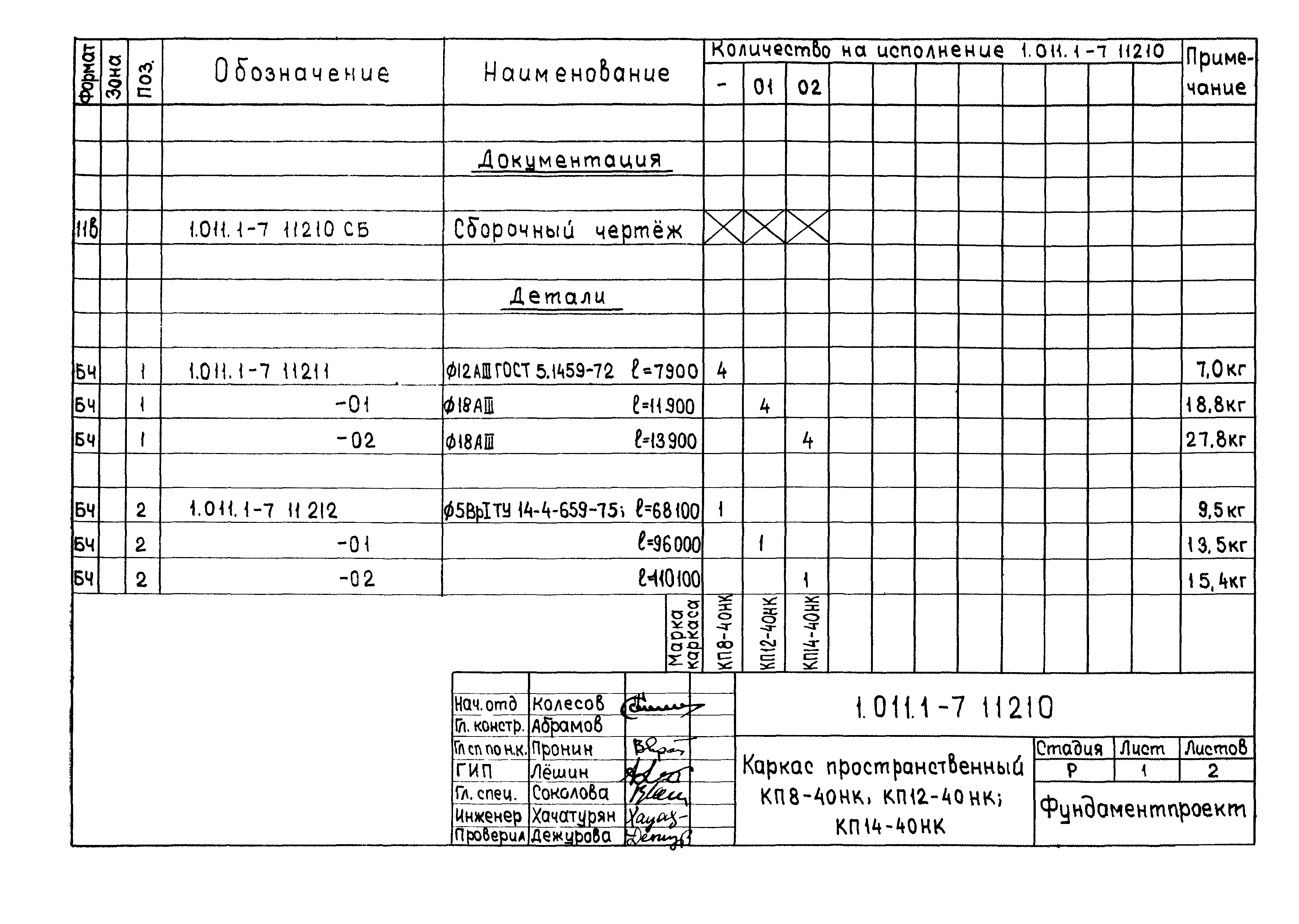

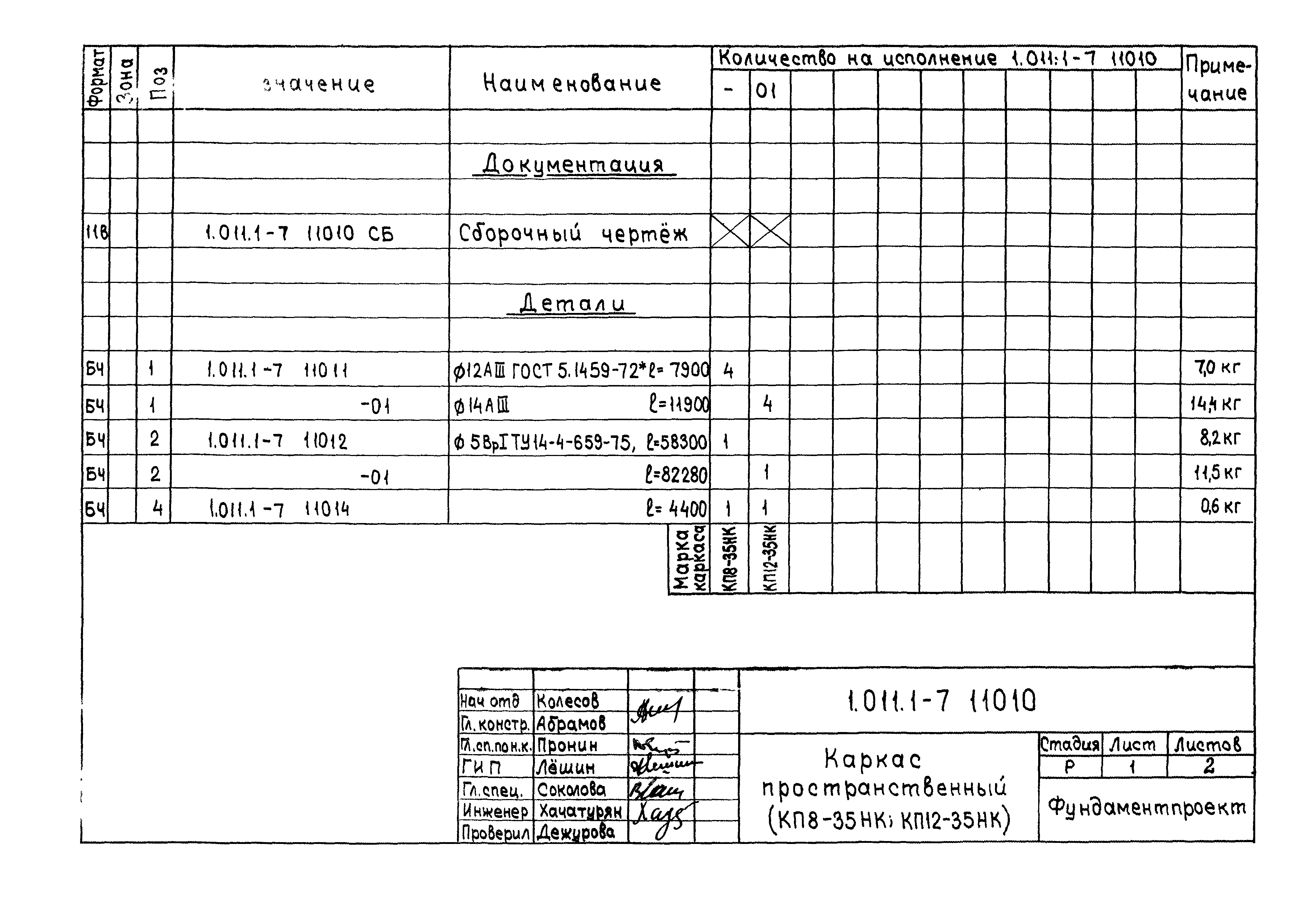

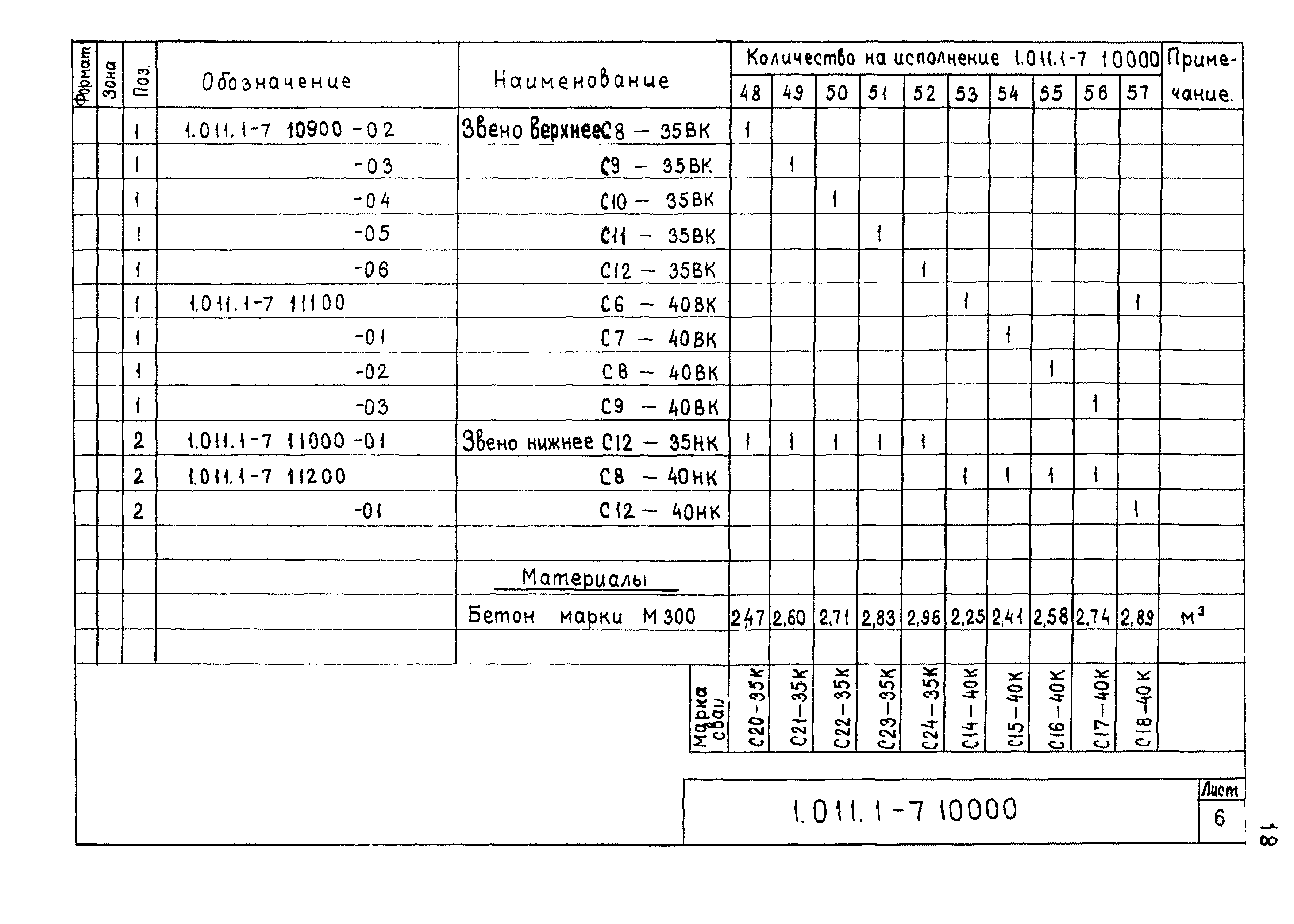

Оглавление:	1.011.1-7 00000 Содержание 1.011.1-7 00000 ПЗ Пояснительная записка 1.011.1-7 10000 Свая составная (С14-30С:С28-40К) 1.011.1-7 10000 СБ Свая составная (С14-30С:С28-40К). Сборочный чертеж 1.011.1-7 10100 Звено верхнее (С4-30ВС:С8-30ВС) 1.011.1-7 10100 СБ Звено верхнее (С4-30ВС:С8-30ВС). Сборочный чертеж 1.011.1-7 10110 Каркас пространственный (КП4-30ВС:КП8-30ВС) 1.011.1-7 10110 СБ Каркас пространственный (КП4-30ВС:КП8-30ВС). Сборочный чертеж 1.011.1-7 10200 Звено нижнее (С8-30НС:С12-30НС) 1.011.1-7 10200 СБ Звено нижнее (С8-30НС:С12-30НС). Сборочный чертеж 1.011.1-7 10210 Каркас пространственный (КП8-30НС:КП12-30НС) 1.011.1-7 10210 СБ Каркас пространственный (КП8-30НС:КП12-30НС). Сборочный чертеж 1.011.1-7 10300 Звено верхнее (С6-35ВС:С12-35ВС) 1.011.1-7 10300 СБ Звено верхнее (С6-35ВС:С12-35ВС). Сборочный чертеж 1.011.1-7 10310 Каркас пространственный (КП6-35ВС:КП12-35ВС) 1.011.1-7 10310 СБ Каркас пространственный (КП6-35ВС:КП12-35ВС). Сборочный чертеж 1.011.1-7 10400 Звено нижнее (С8-35НС:С12-35НС) 1.011.1-7 10400 СБ Звено нижнее (С8-35НС:С12-35НС). Сборочный чертеж 1.011.1-7 10410 Каркас пространственный (КП8-35НС:КП12-35НС) 1.011.1-7 10410 СБ Каркас пространственный (КП8-35НС:КП12-35НС). Сборочный чертеж 1.011.1-7 10500 Звено верхнее (С6-40ВС:С14-40ВС) 1.011.1-7 10500 СБ Звено верхнее (С6-40ВС:С14-40ВС). Сборочный чертеж 1.011.1-7 10510 Каркас пространственный (КП6-40ВС:КП14-40ВС) 1.011.1-7 10510 СБ Каркас пространственный (КП6-40ВС:КП14-40ВС). Сборочный чертеж 1.011.1-7 10600 Звено нижнее (С8-40НС;С12-40НС;С14-40НС) 1.011.1-7 10600 СБ Звено нижнее (С8-40НС;С12-40НС;С14-40НС). Сборочный чертеж 1.011.1-7 10610 Каркас пространственный (С8-40НС;С12-40НС;С14-40НС) 1.011.1-7 10610 СБ Каркас пространственный (С8-40НС;С12-40НС;С14-40НС). Сборочный чертеж 1.011.1-7 10700 Звено верхнее (С4-30ВК:С8-30ВК) 1.011.1-7 10700 СБ Звено верхнее (С4-30ВК:С8-30ВК). Сборочный чертеж 1.011.1-7 10710 Каркас пространственный (КП4-40ВК:КП8-40ВК) 1.011.1-7 10710 СБ Каркас пространственный (КП4-40ВК:КП8-40ВК). Сборочный чертеж 1.011.1-7 10800 Звено нижнее (С8-30НК:С12-30НК) 1.011.1-7 10800 СБ Звено нижнее (С8-30НК:С12-30НК). Сборочный чертеж 1.011.1-7 10810 Каркас пространственный (КП8-30НК:КП12-30НК) 1.011.1-7 10810 СБ Каркас пространственный (КП8-30НК:КП12-30НК). Сборочный чертеж 1.011.1-7 10900 Звено верхнее (С6-35ВК:С12-35ВК) 1.011.1-7 10900 СБ Звено верхнее (С6-35ВК:С12-35ВК). Сборочный чертеж 1.011.1-7 10910 Каркас пространственный (КП6-35ВК:КП12-35ВК) 1.011.1-7 10910 СБ Каркас пространственный (КП6-35ВК:КП12-35ВК). Сборочный чертеж 1.011.1-7 11000 Звено нижнее (С8-35НК:С12-35НК) 1.011.1-7 11000 СБ Звено нижнее (С8-35НК:С12-35НК). Сборочный чертеж 1.011.1-7 11010 Каркас пространственный (КП8-35НК:КП12-35НК) 1.011.1-7 11010 СБ Каркас пространственный (КП8-35НК:КП12-35НК). Сборочный чертеж 1.011.1-7 11100 Звено верхнее (С6-40ВК:С14-40ВК) 1.011.1-7 11100 СБ Звено верхнее (С6-40ВК:С14-40ВК). Сборочный чертеж 1.011.1-7 11110 Каркас пространственный (КП6-40ВК:КП14-40ВК) 1.011.1-7 11110 СБ Каркас пространственный (КП6-40ВК:КП14-40ВК). Сборочный чертеж 1.011.1-7 11200 Звено нижнее (С8-40НК:С12-40НК;С14-40НК) 1.011.1-7 11200 СБ Звено нижнее (С8-40НК:С12-40НК;С14-40НК). Сборочный чертеж 1.011.1-7 11210 Каркас пространственный (КП8-40НК:КП12-40НК;КП14-40НК) 1.011.1-7 11210 СБ Каркас пространственный (КП8-40НК:КП12-40НК;КП14-40НК). Сборочный чертеж 1.011.1-7 10010 Каркас пространственный (КП1:КП7) 1.011.1-7 10010 СБ Каркас пространственный (КП1:КП7). Сборочный чертеж 1.011.1-7 10020 Петля (П1:П7) 1.011.1-7 10020 СБ Петля (П1:П7). Сборочный чертеж 1.011.1-7 10030 Изделие закладное (М1:М3) 1.011.1-7 10030 СБ Изделие закладное (М1:М3). Сборочный чертеж 1.011.1-7 10040 Изделие закладное (М4:М6) 1.011.1-7 10040 СБ Изделие закладное (М4:М6). Сборочный чертеж 1.011.1-7 00000 ВМС Выборка стали ВМС
Разработан:	НИИЖБ Госстроя СССР Фундаментпроект НИИОСП им. Герсеванова Госстроя России
Утверждён:	31.12.1981 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 275)
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Конструкции зданий Бетонные конструкции Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Сваи
Нормативные ссылки:	СНиП III-4-80* «Техника безопасности в строительстве» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 19804.1-79 «Сваи забивные железобетонные цельные сплошного квадратного сечения с ненапрягаемой арматурой. Конструкция и размеры» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» ГОСТ 14637-79 «Прокат толстолистовой и широкополосный универсальный из углеродистой стали общего назначения. Технические условия» СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций» СНиП II-21-75 «Бетонные и железобетонные конструкции» ГОСТ 5781-75 «Сталь горячекатаная для армирования железобетонных конструкций»
