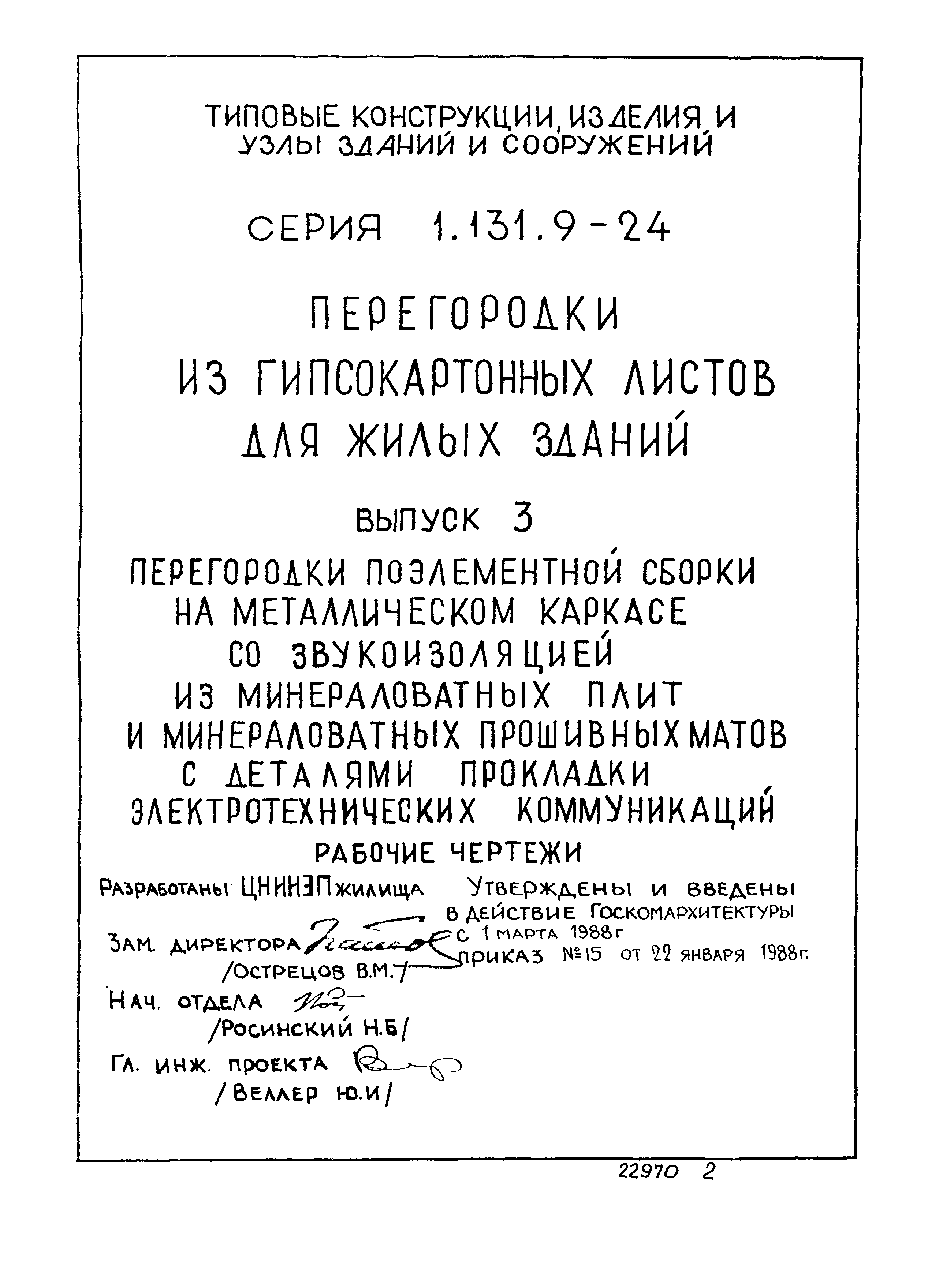

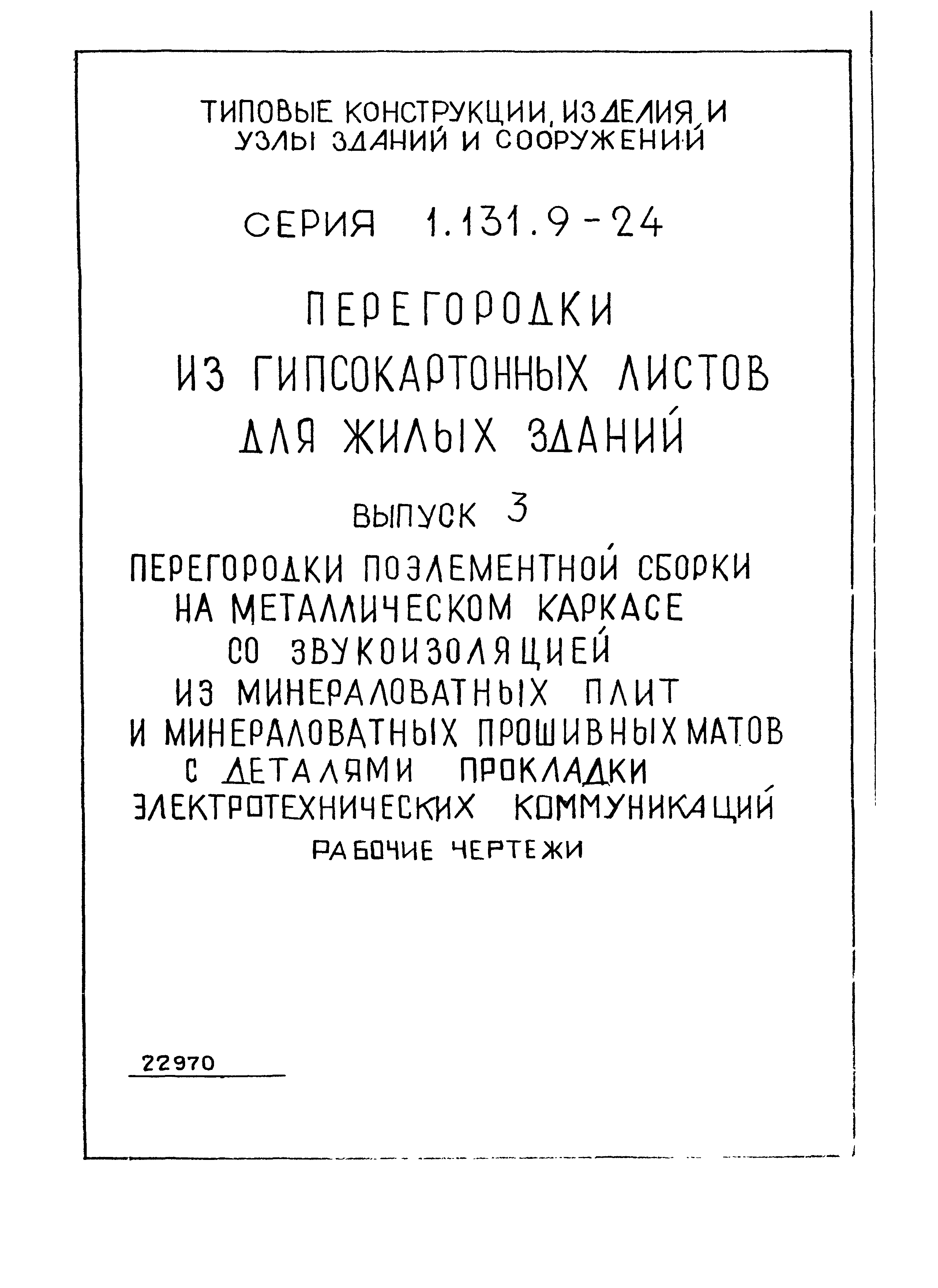

Скачать Серия 1.131.9-24 Выпуск 3. Перегородки поэлементной сборки на металлическом каркасе со звукоизоляцией из минераловатных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.131.9-24

Выпуск 3. Перегородки поэлементной сборки на металлическом каркасе со звукоизоляцией из минераловатных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи

Обозначение:	Серия 1.131.9-24
Обозначение англ:	Series 1.131.9-24
Статус:	не определен законодательством
Название рус.:	Выпуск 3. Перегородки поэлементной сборки на металлическом каркасе со звукоизоляцией из минераловатных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.03.1988
Область применения:	Конструкции перегородок поэлементной сборки из гипсокартонных листов на металлическом каркасе с минераловатным заполнением

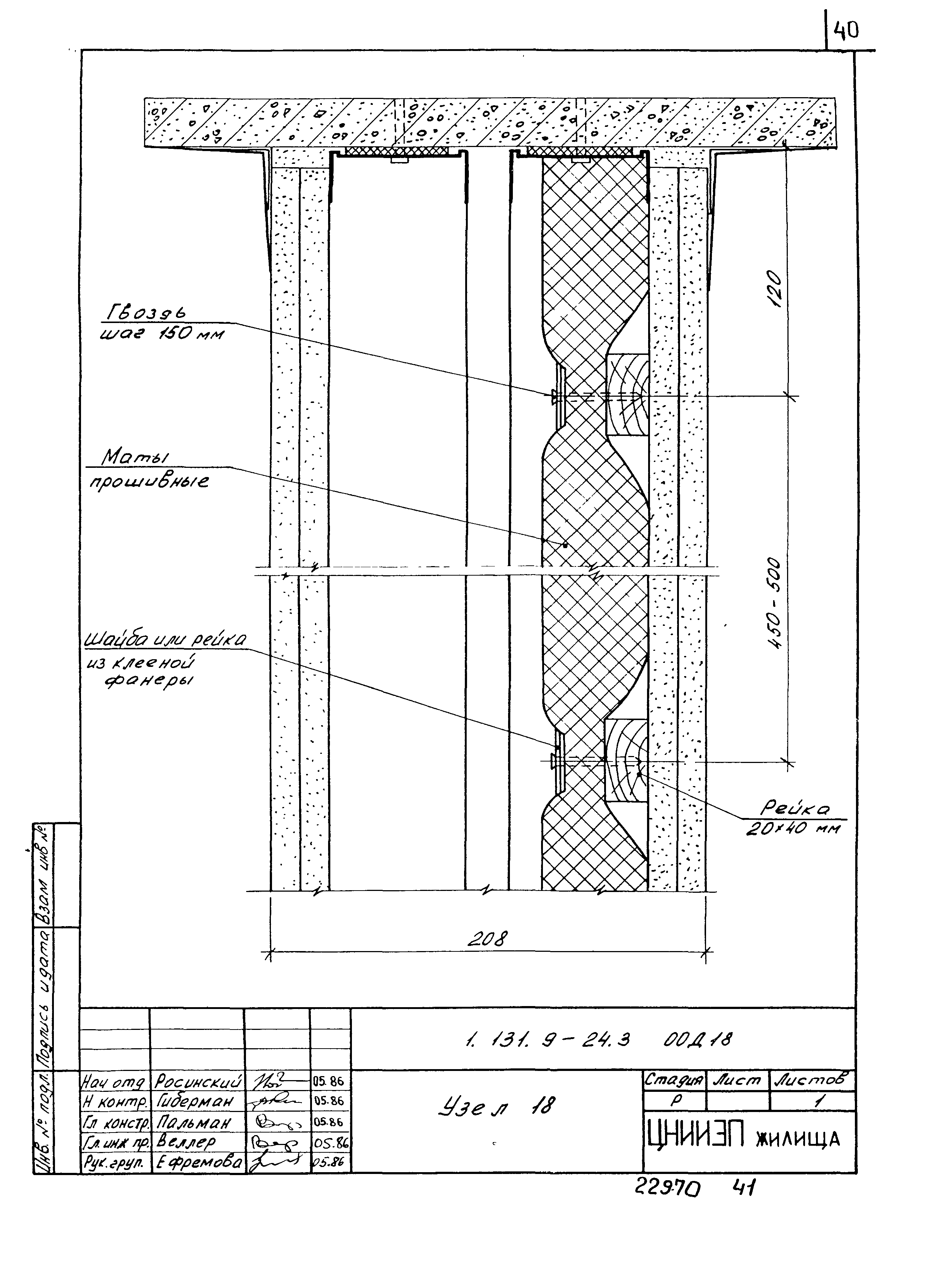

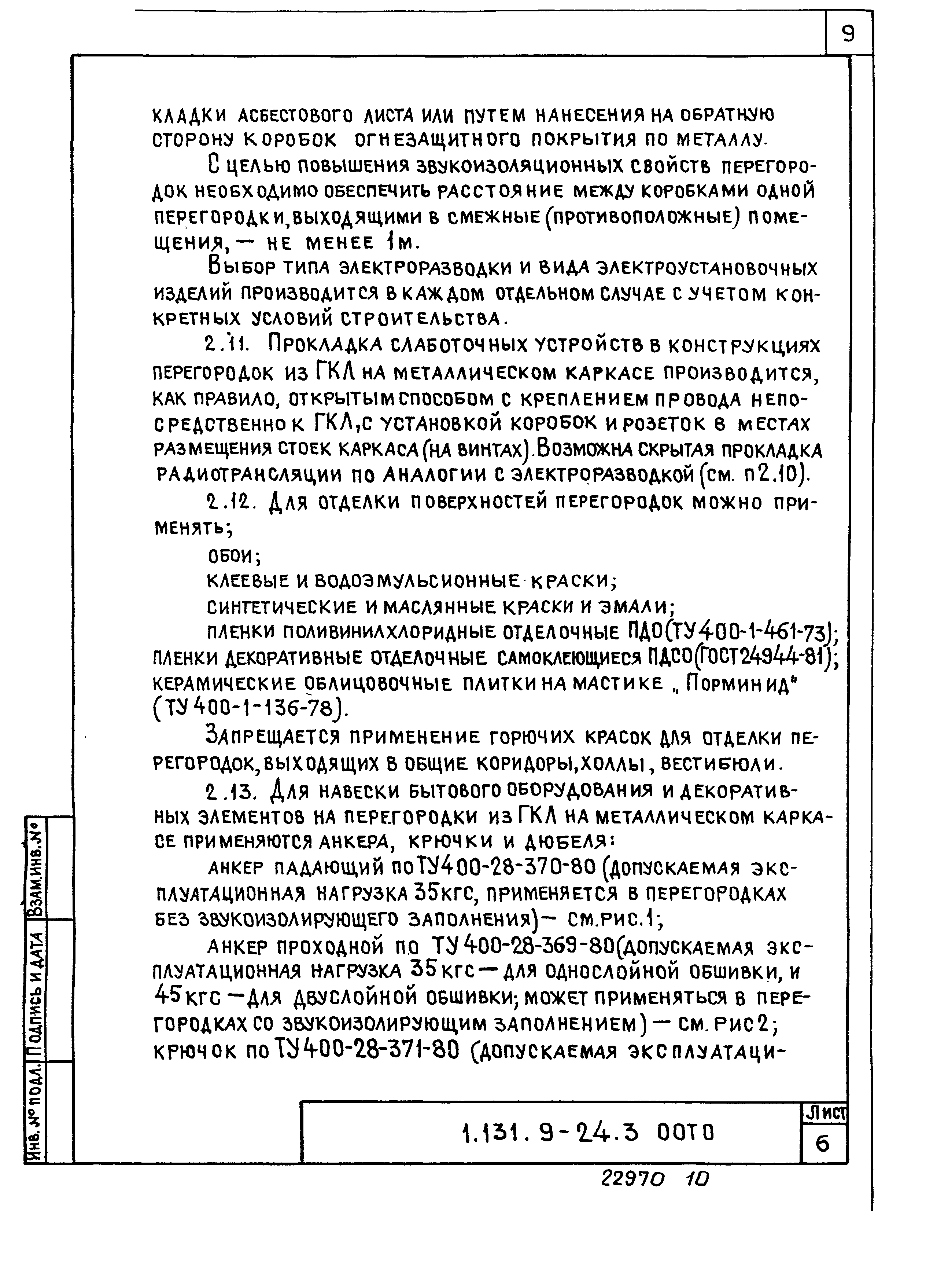

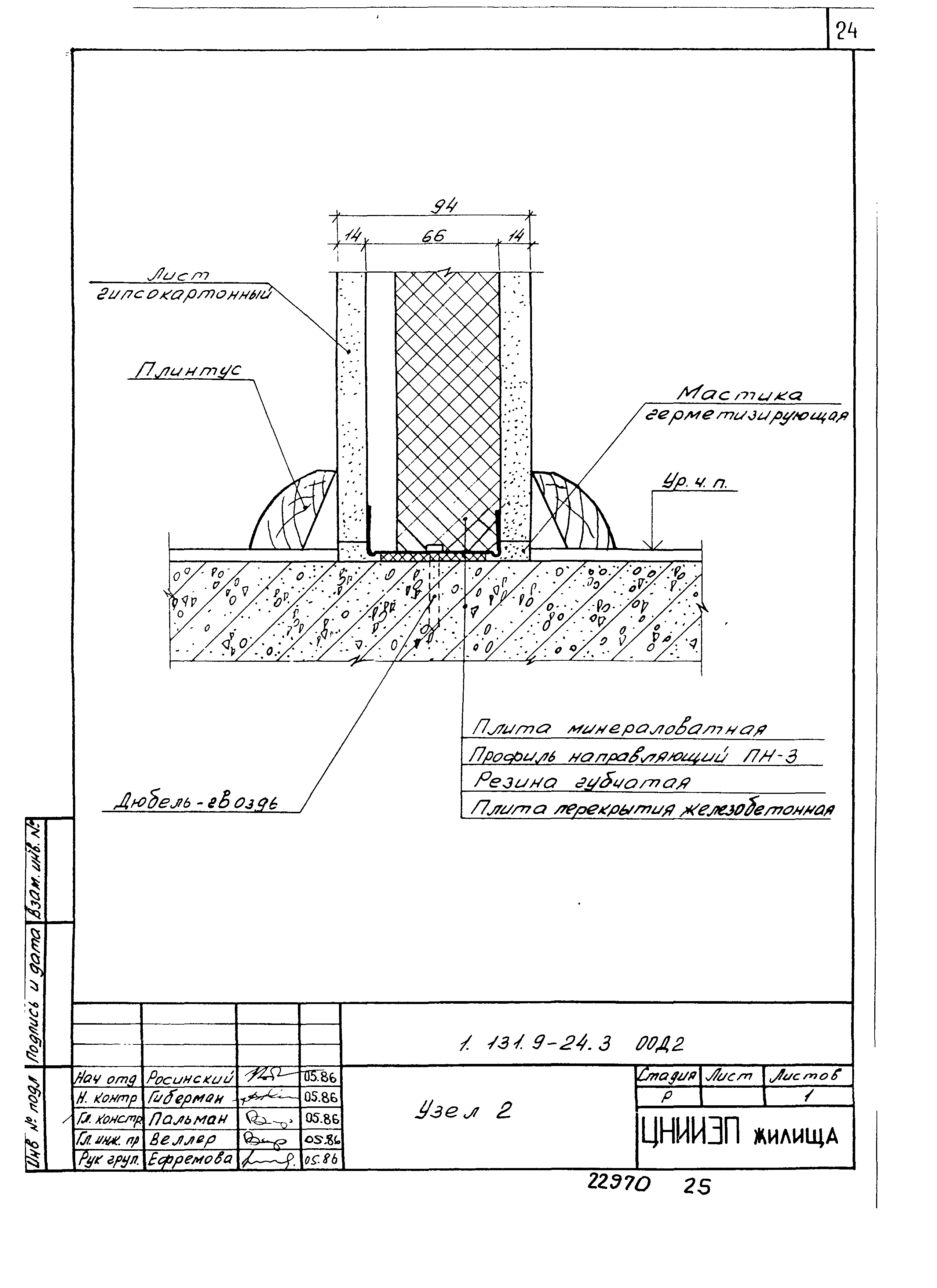

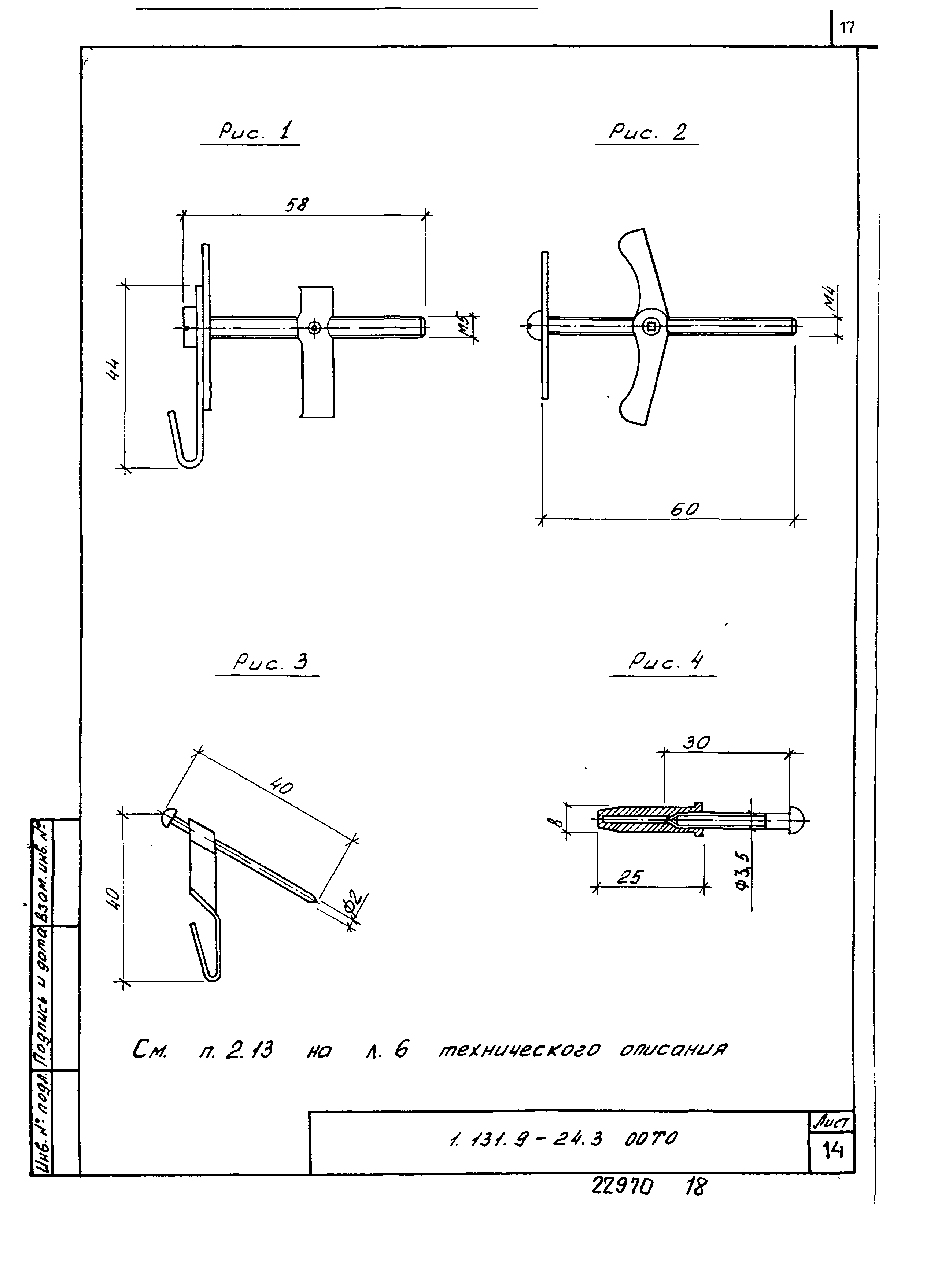

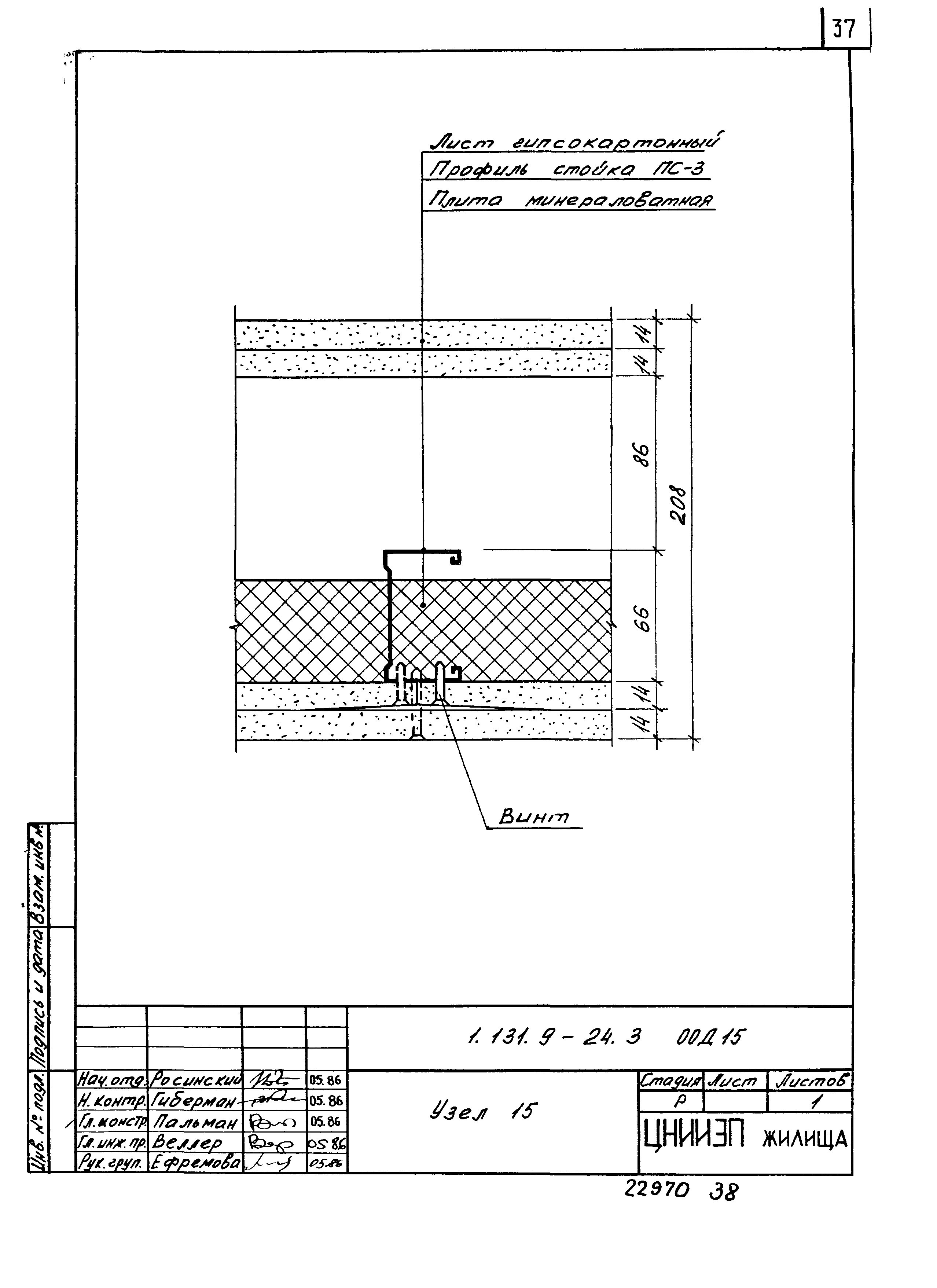

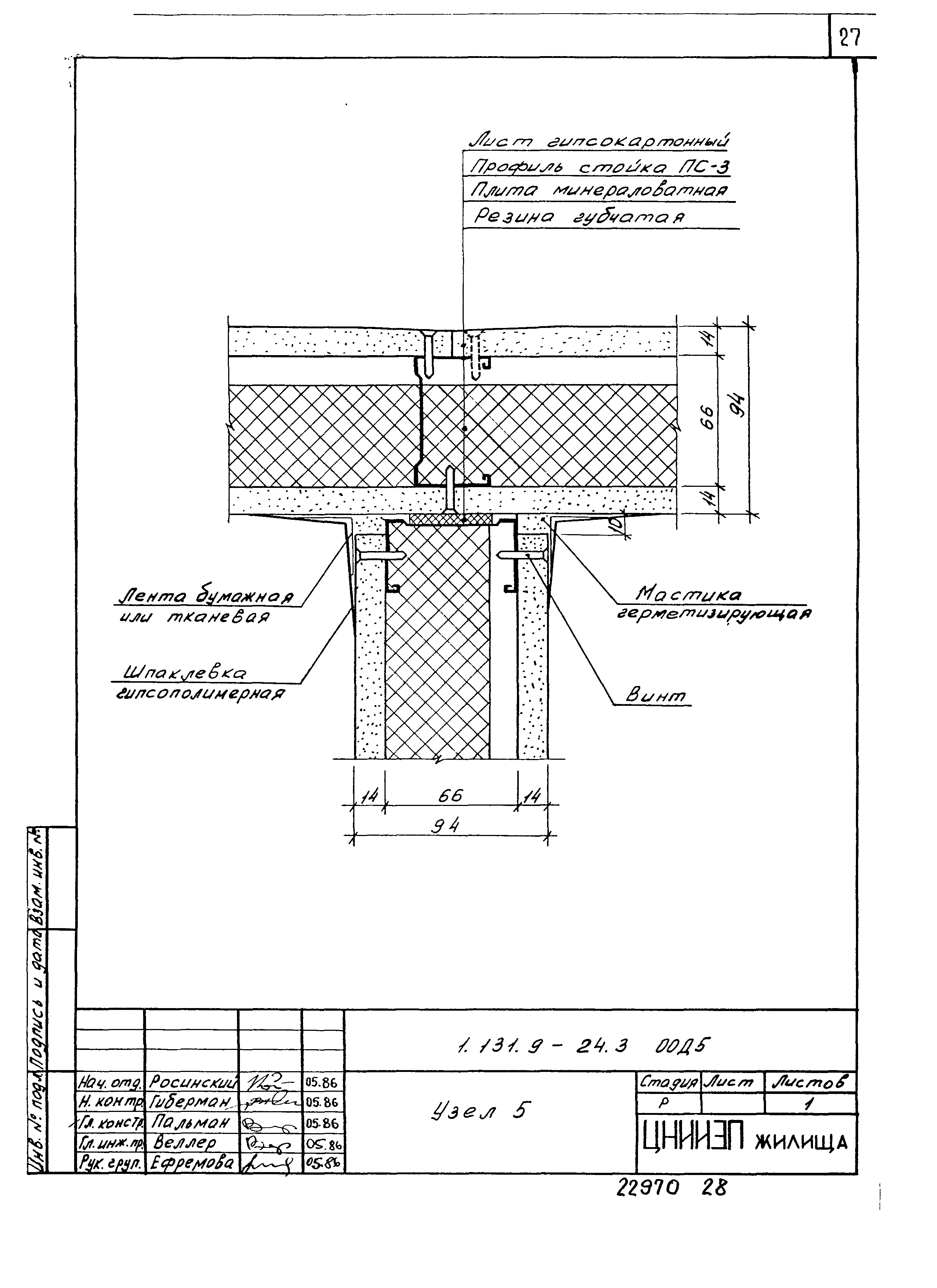

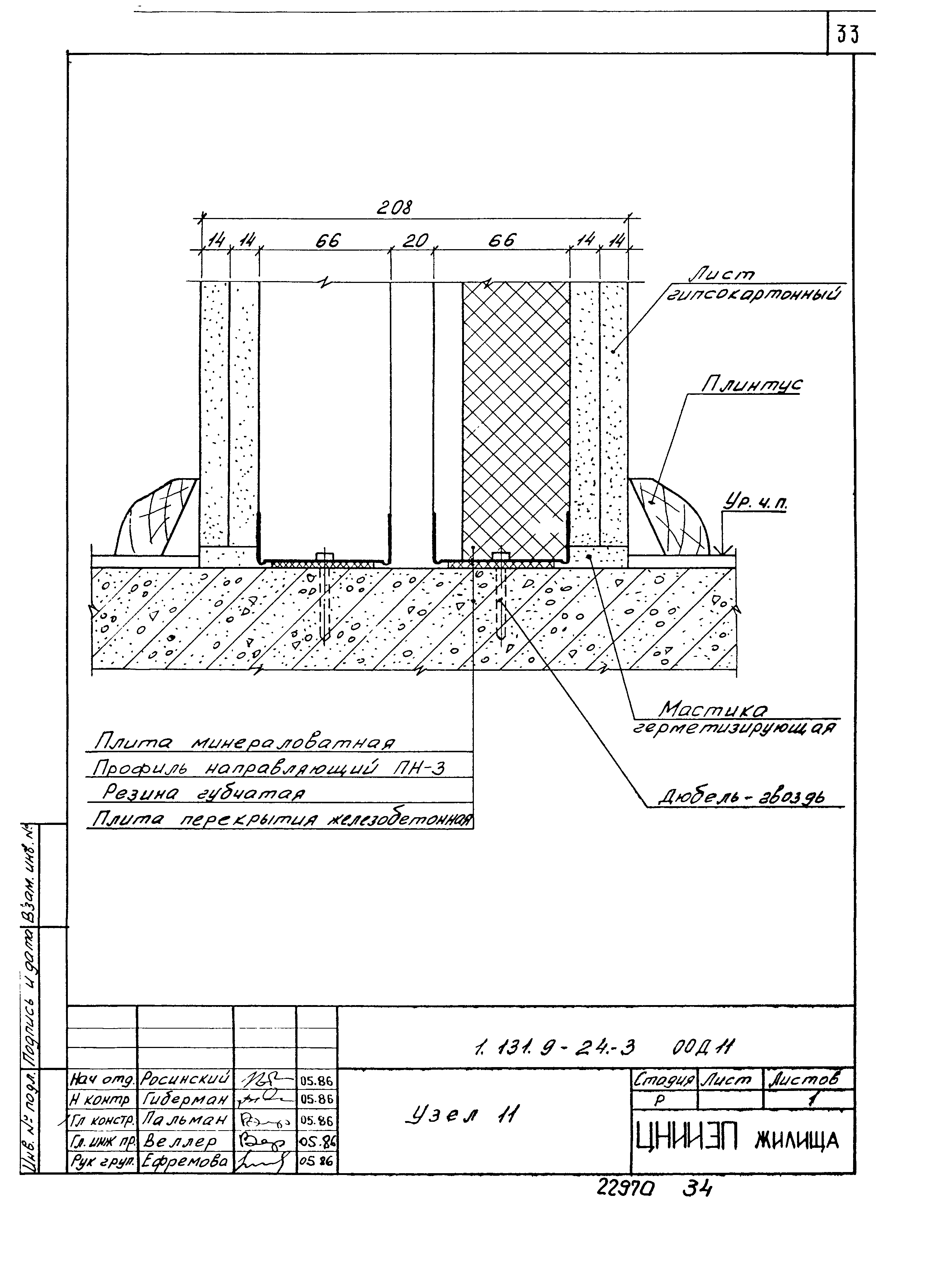

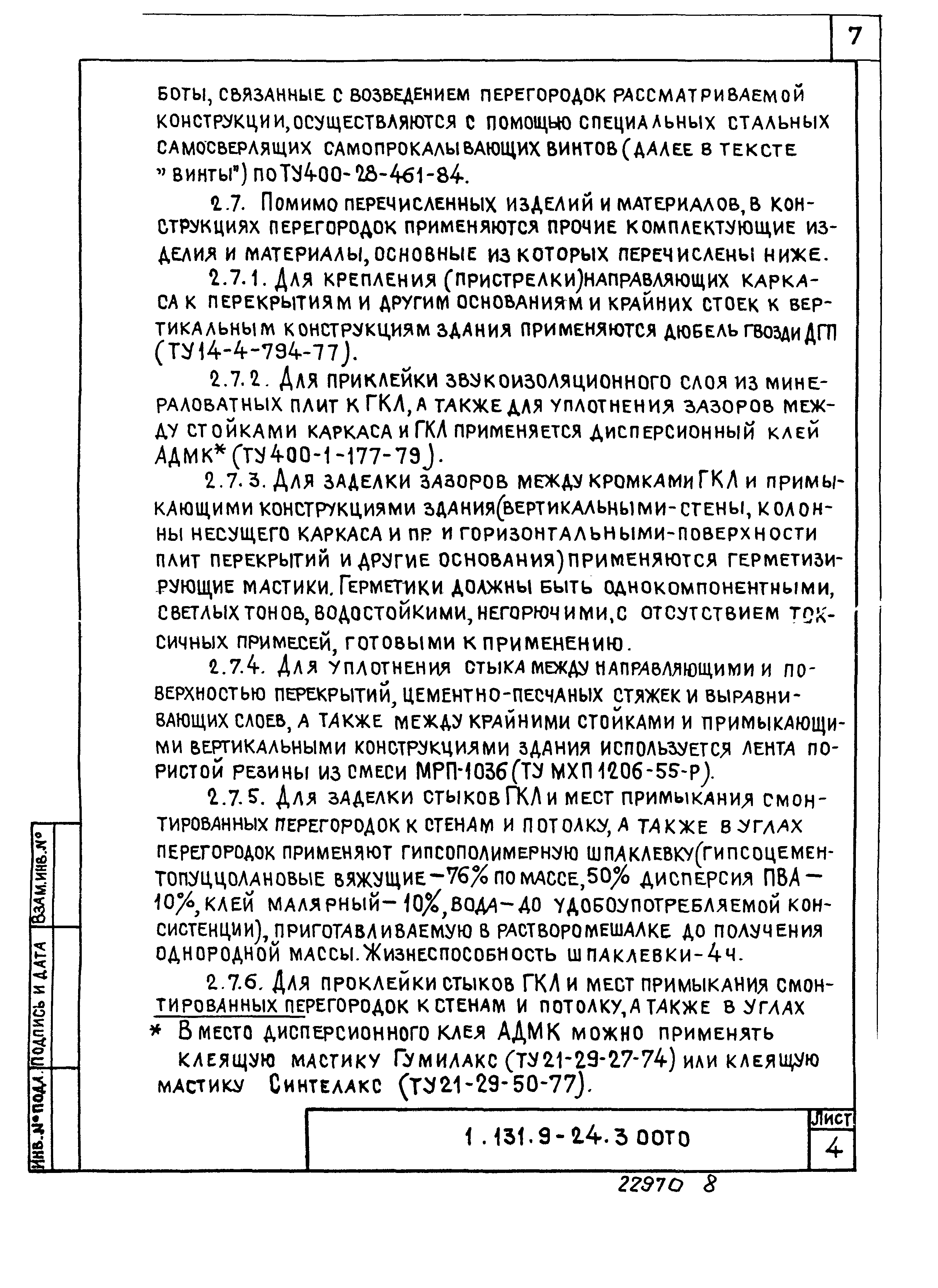

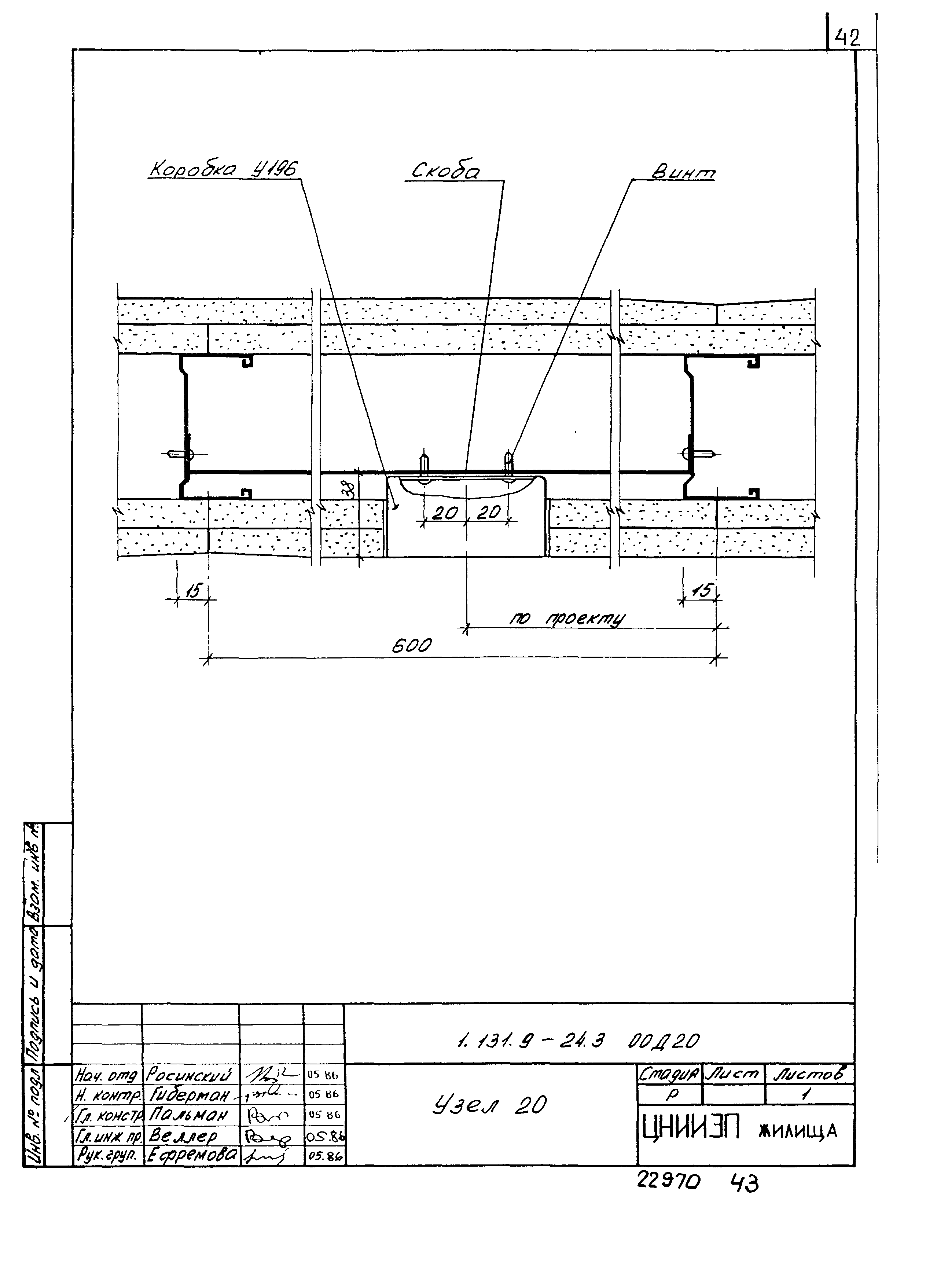

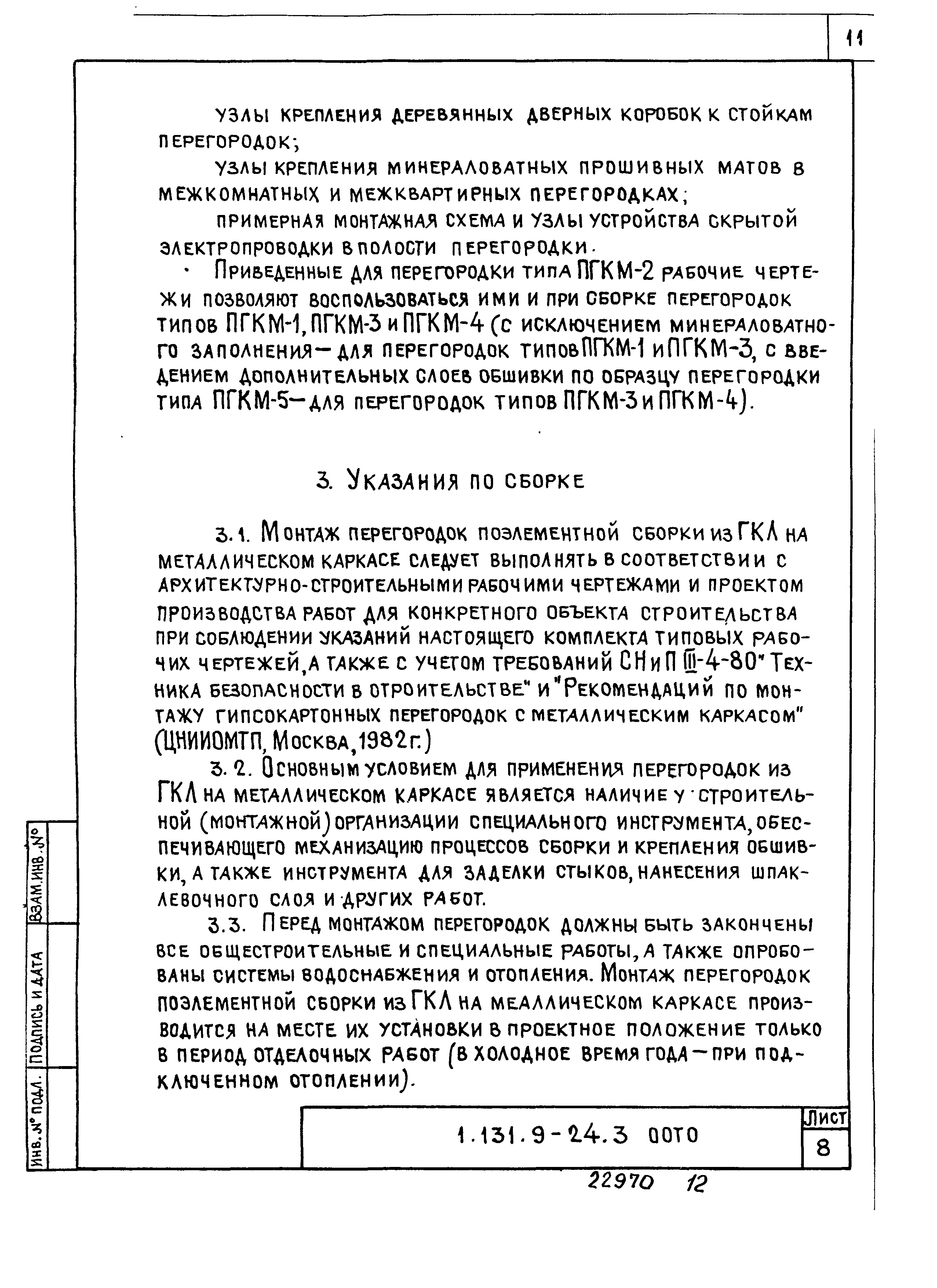

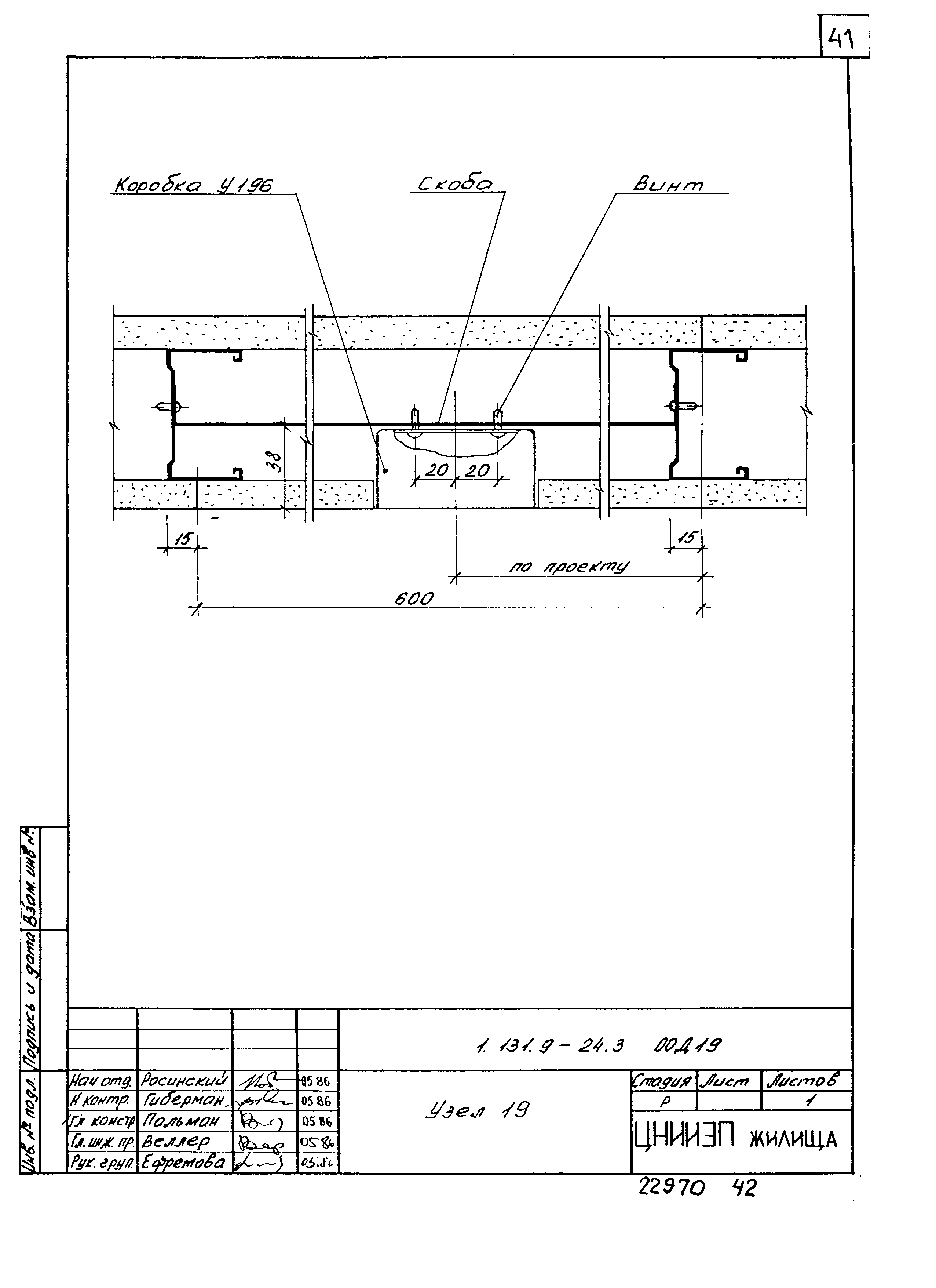

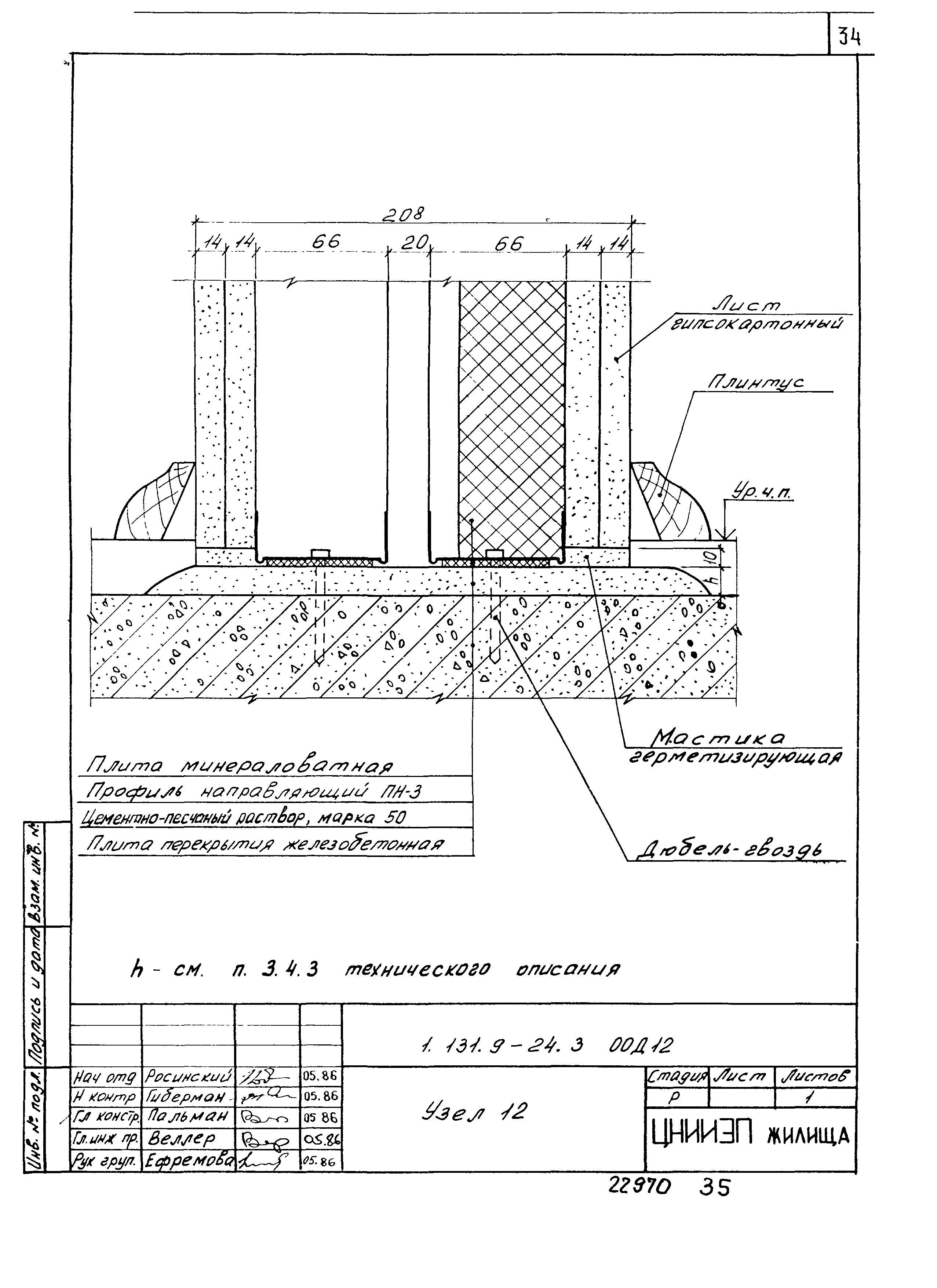

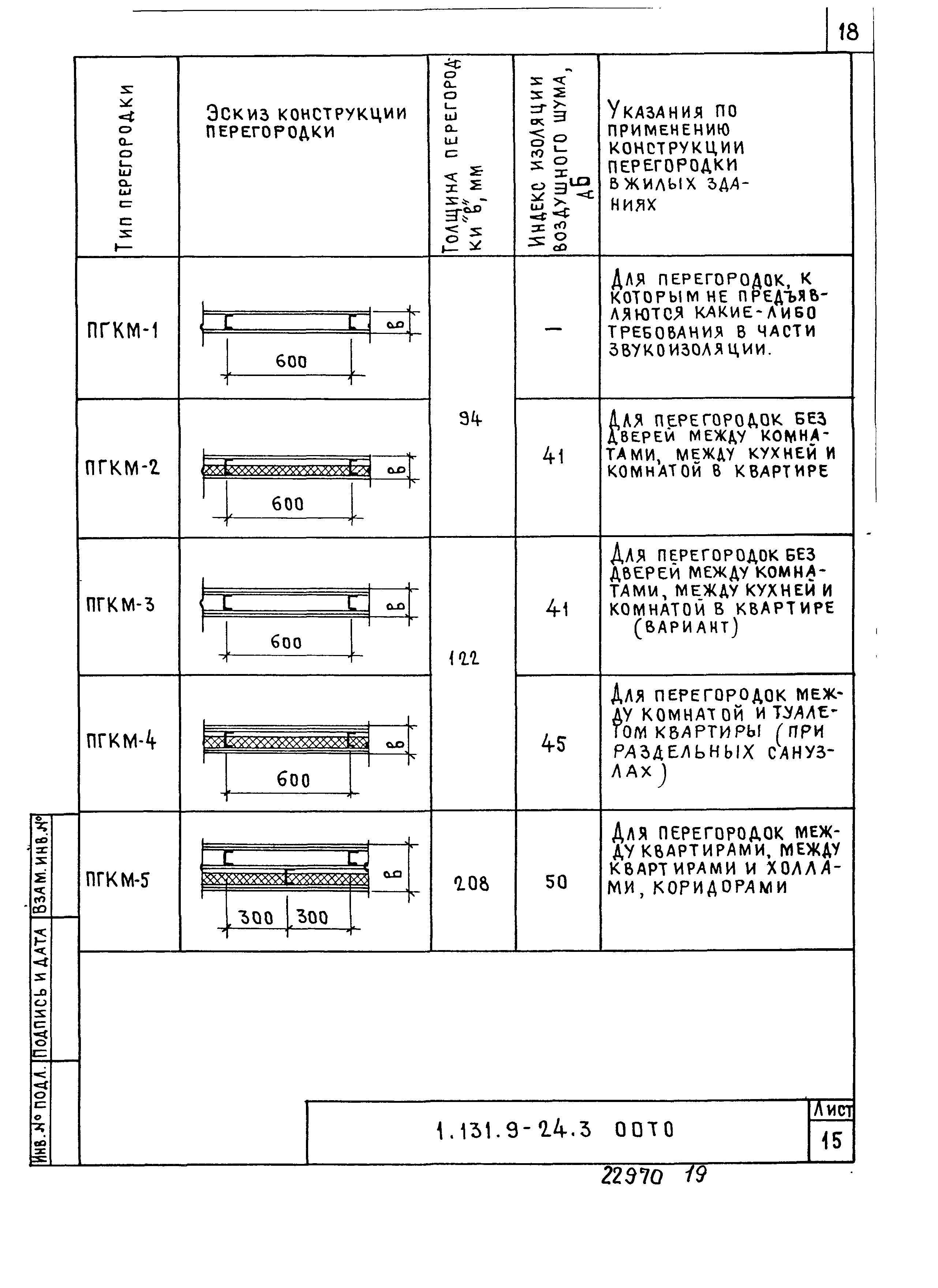

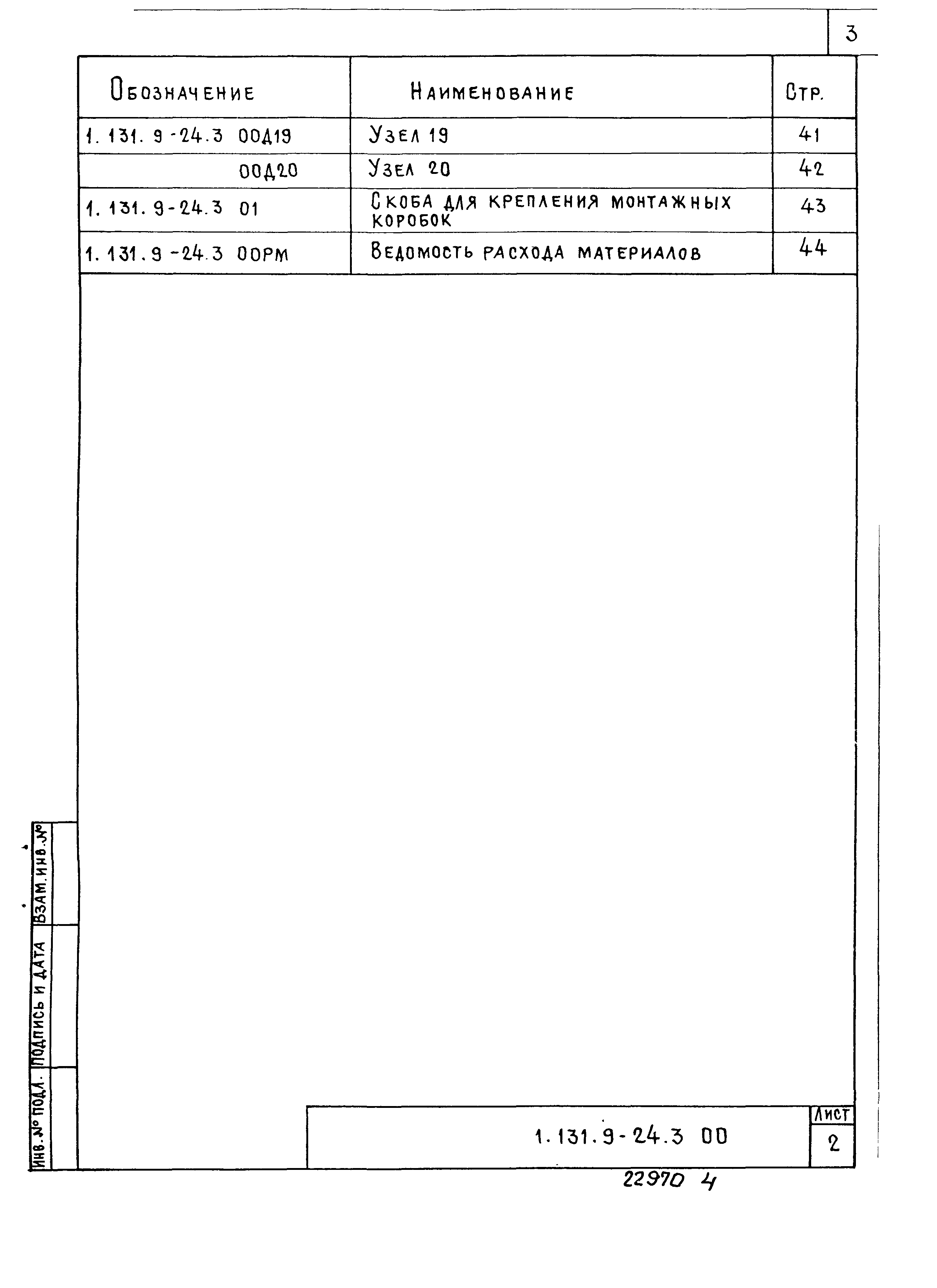

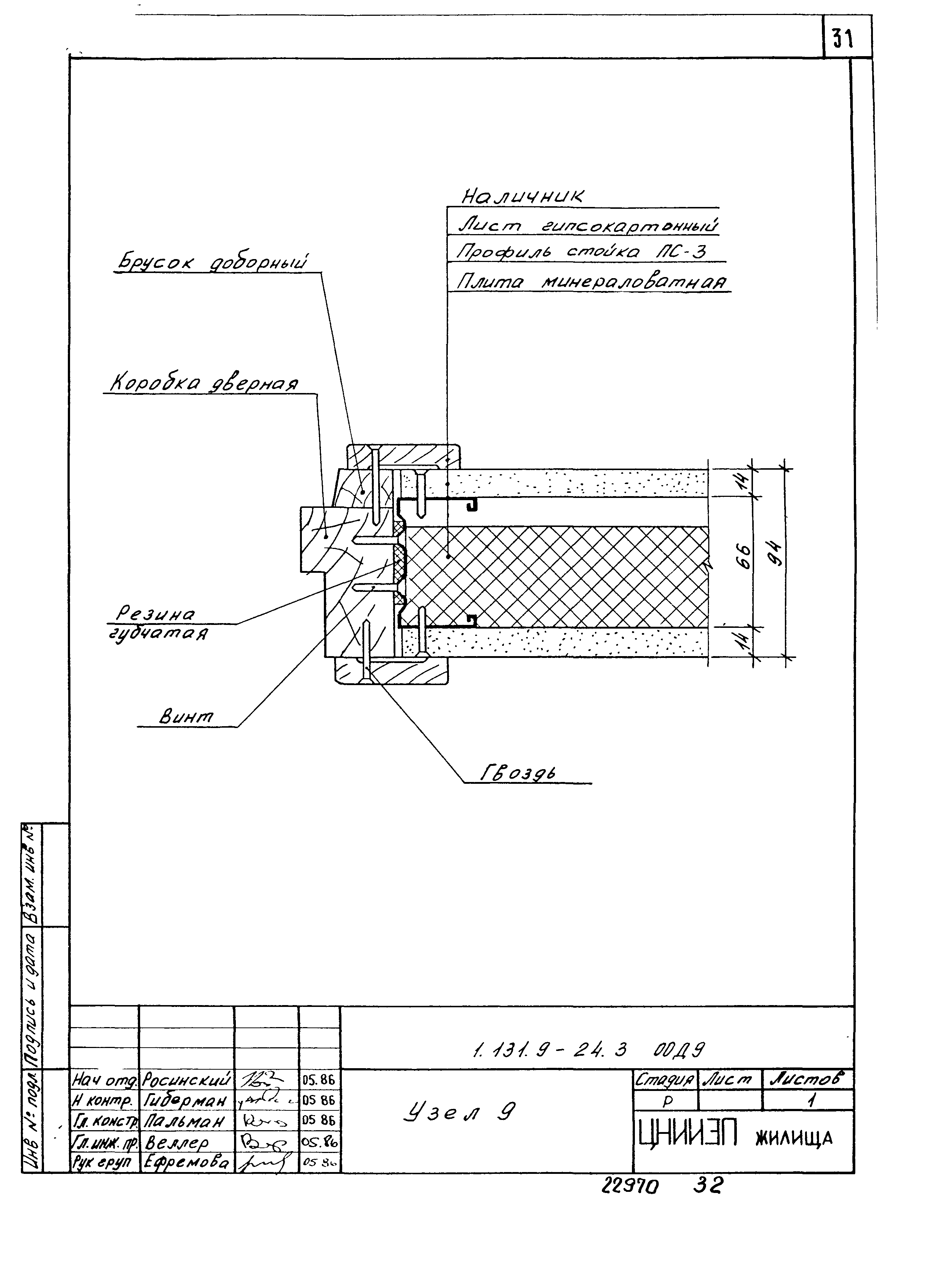

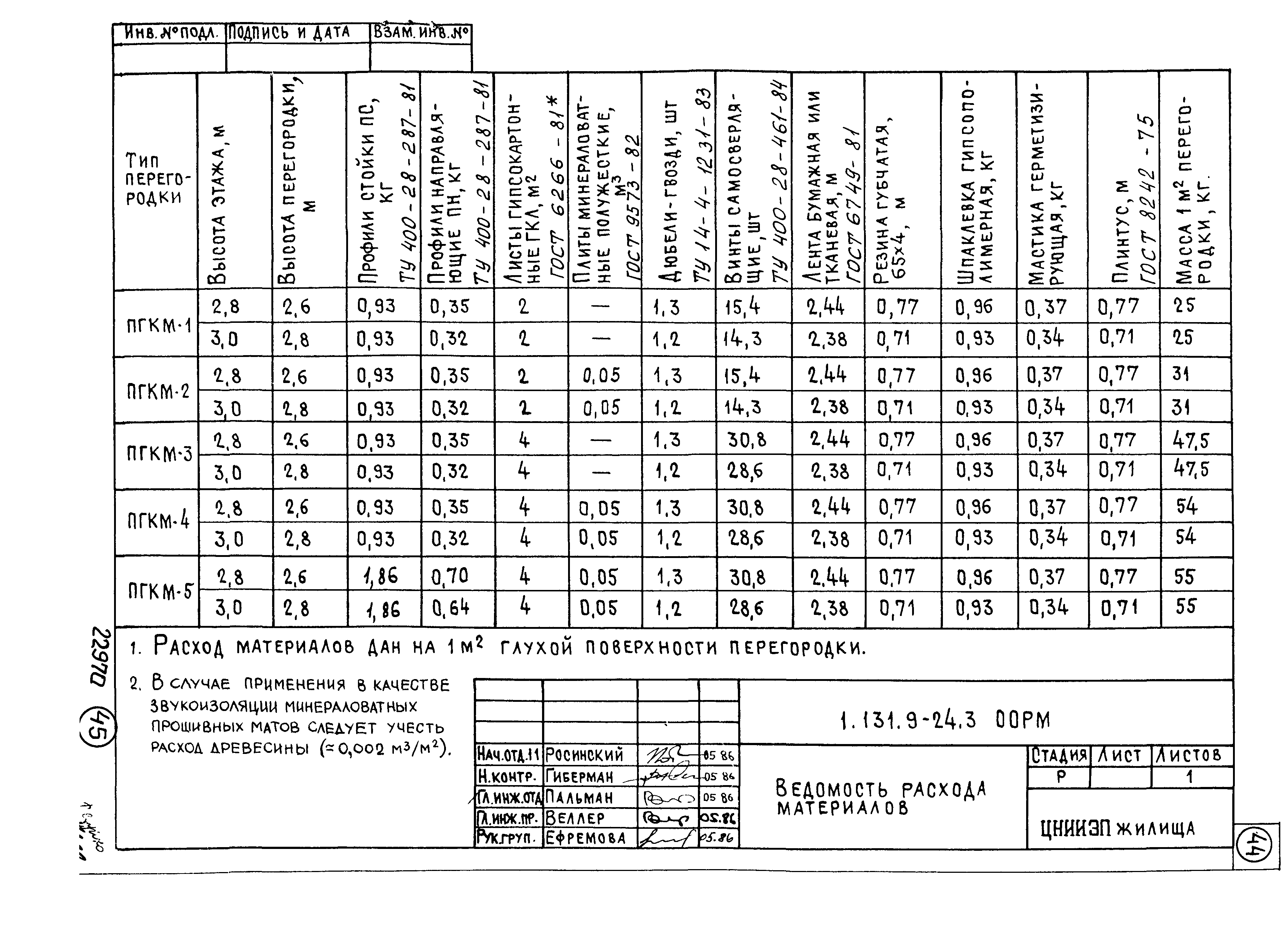

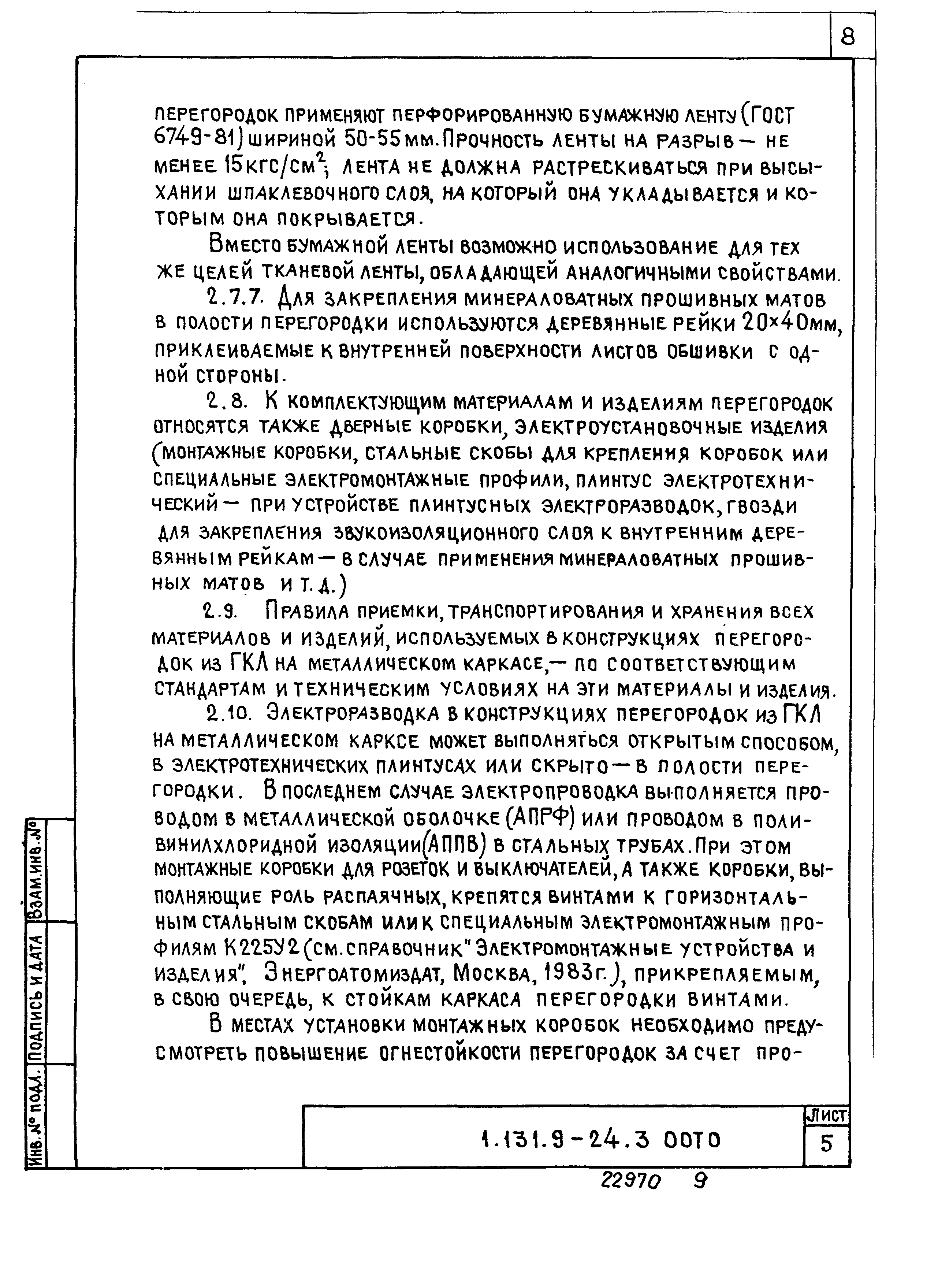

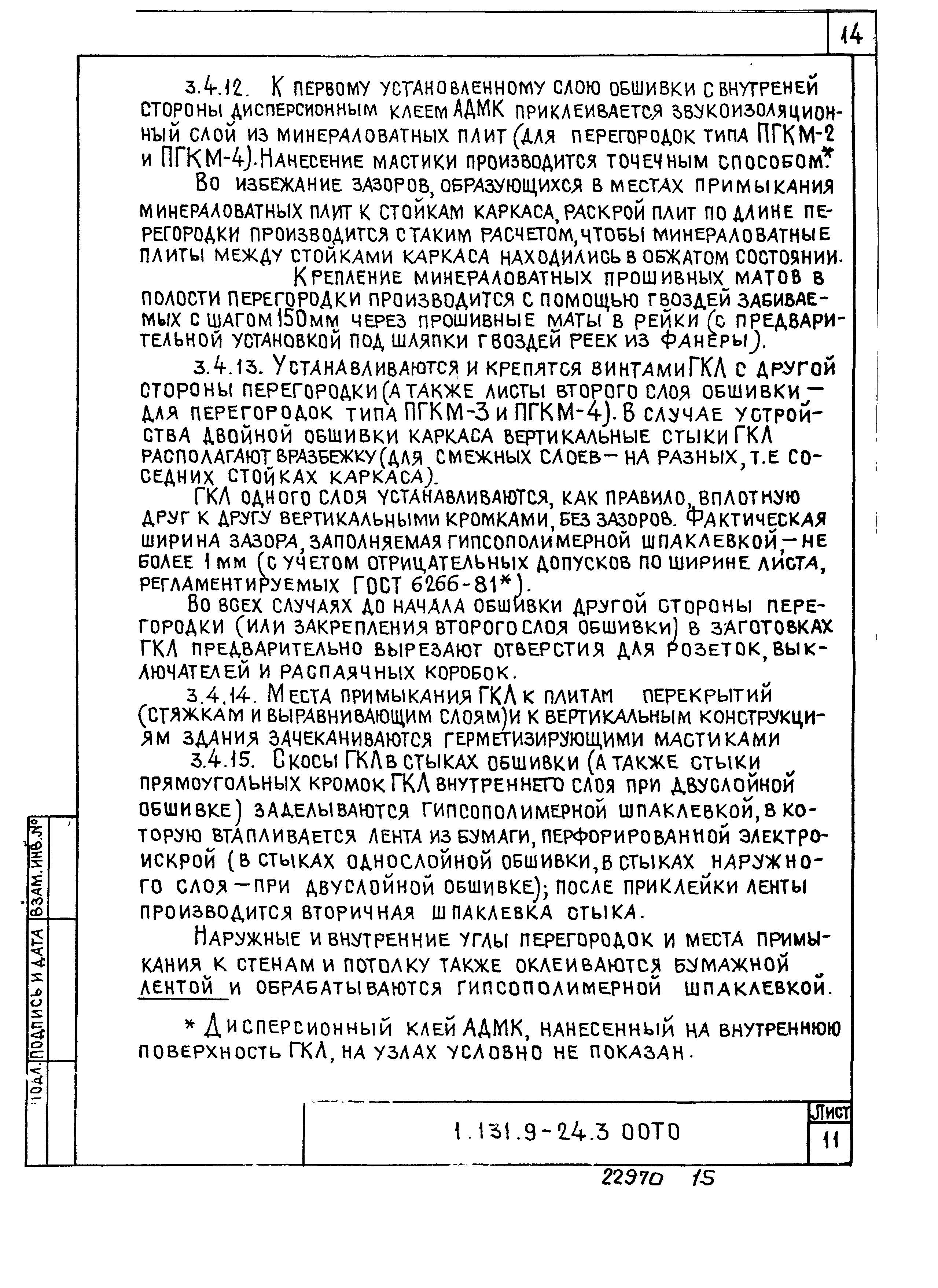

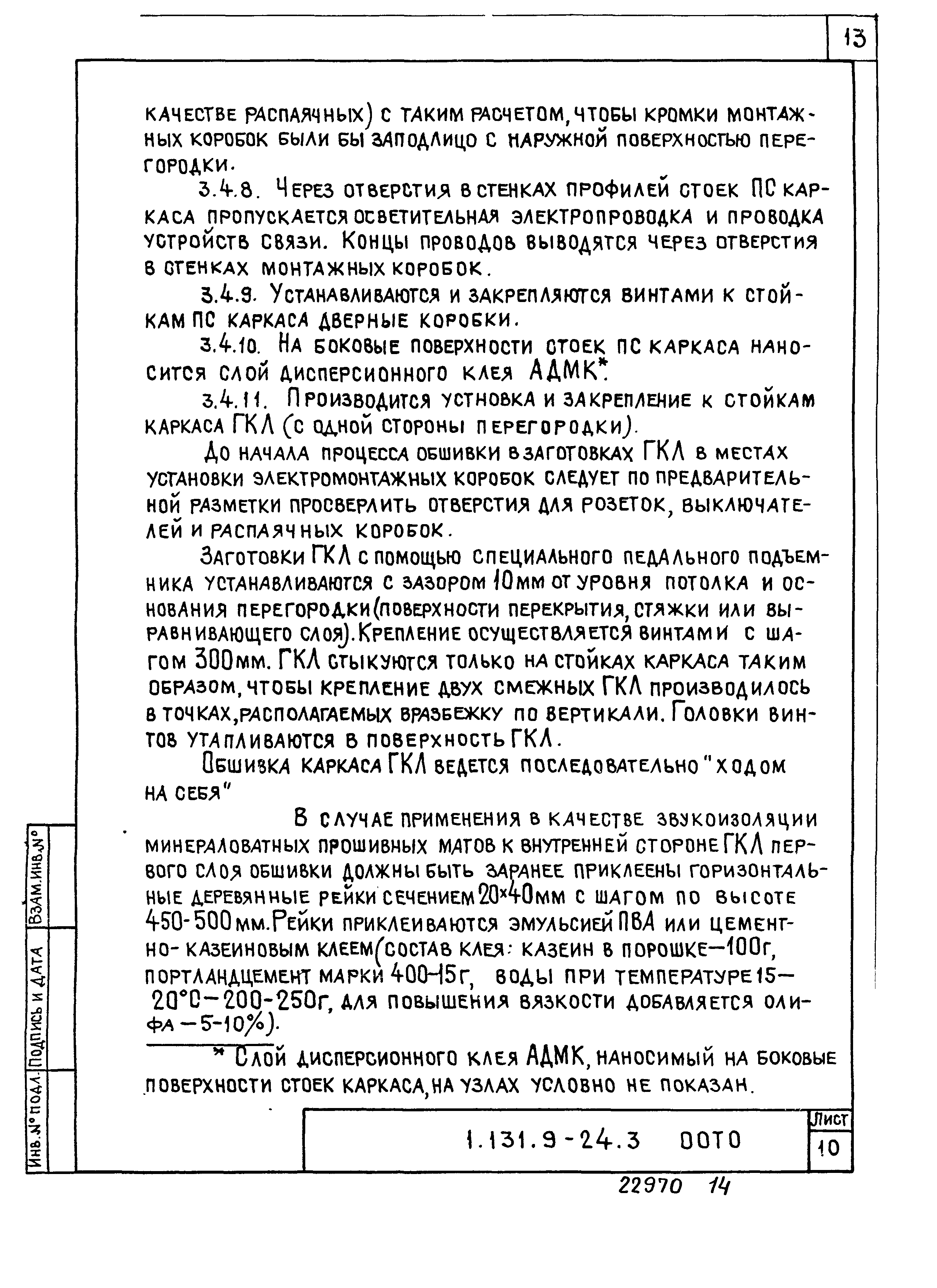

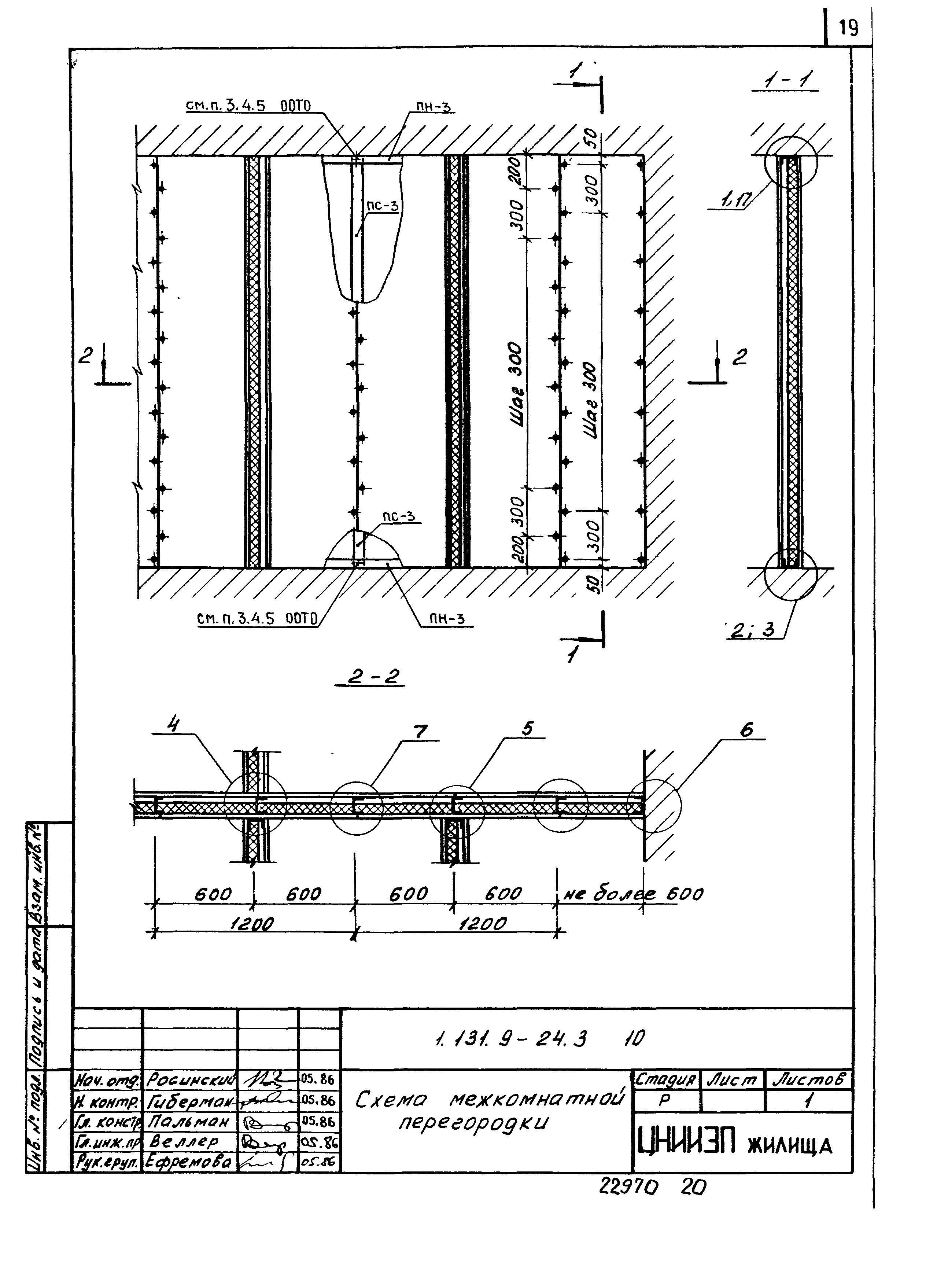

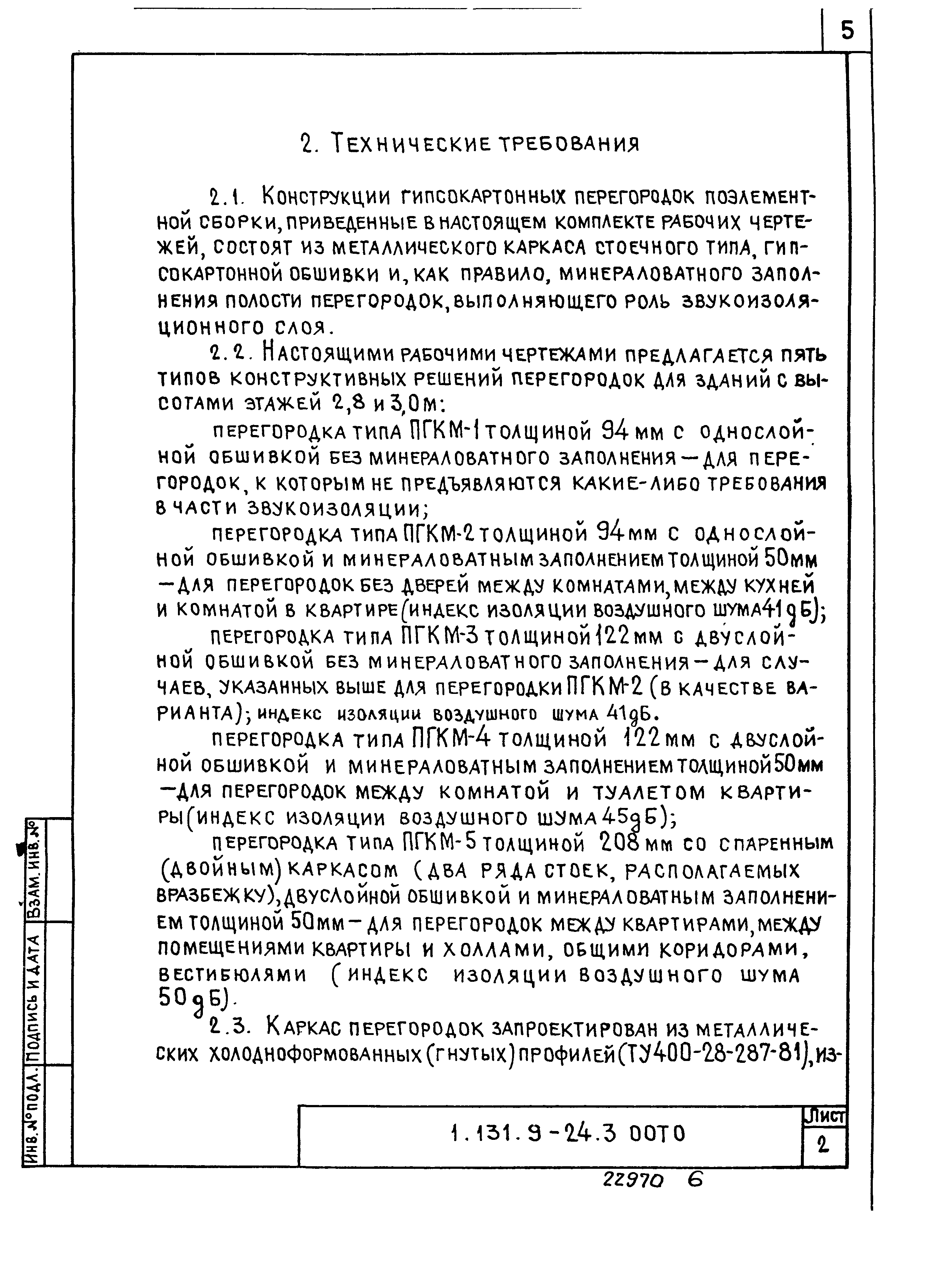

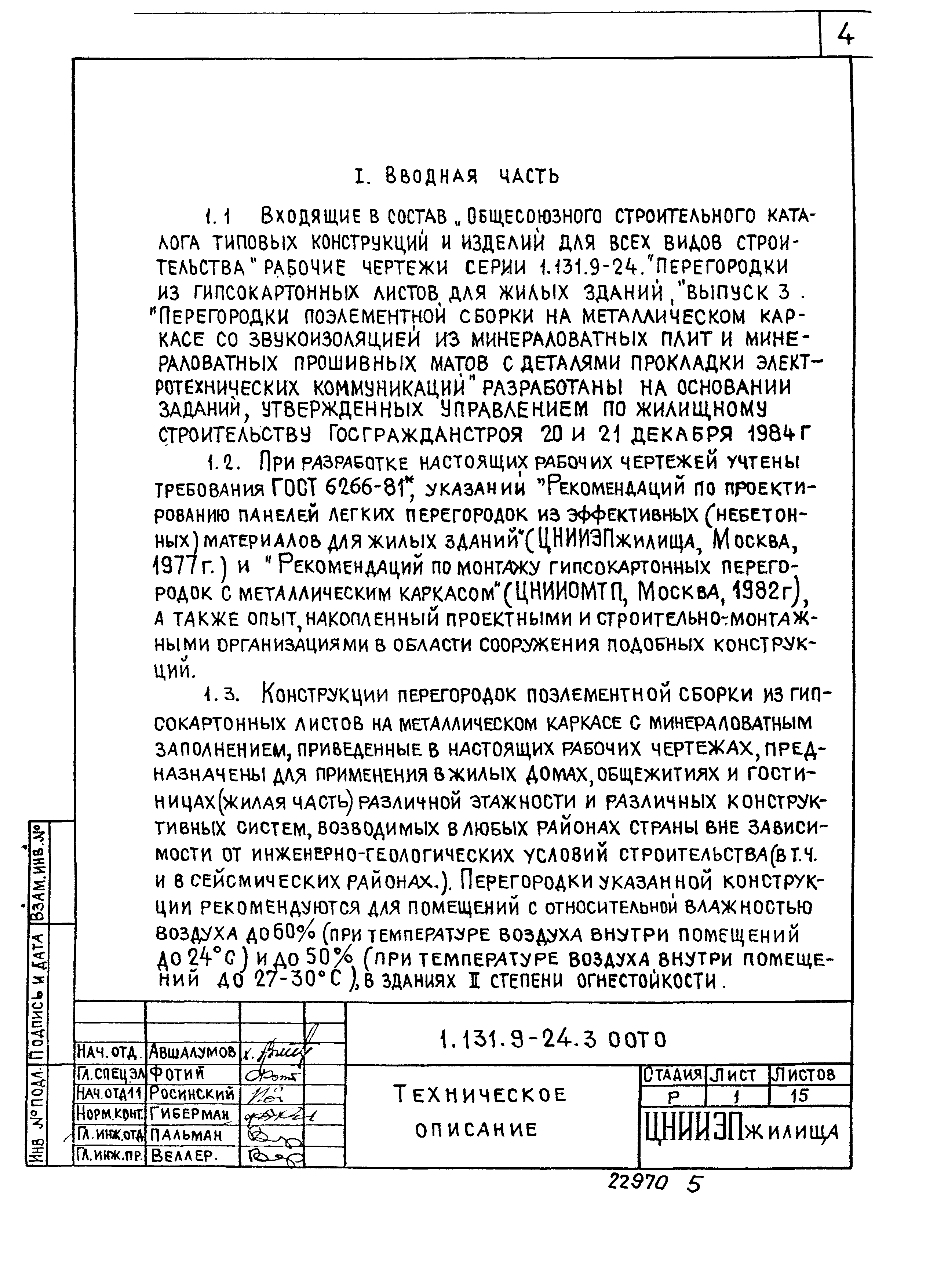

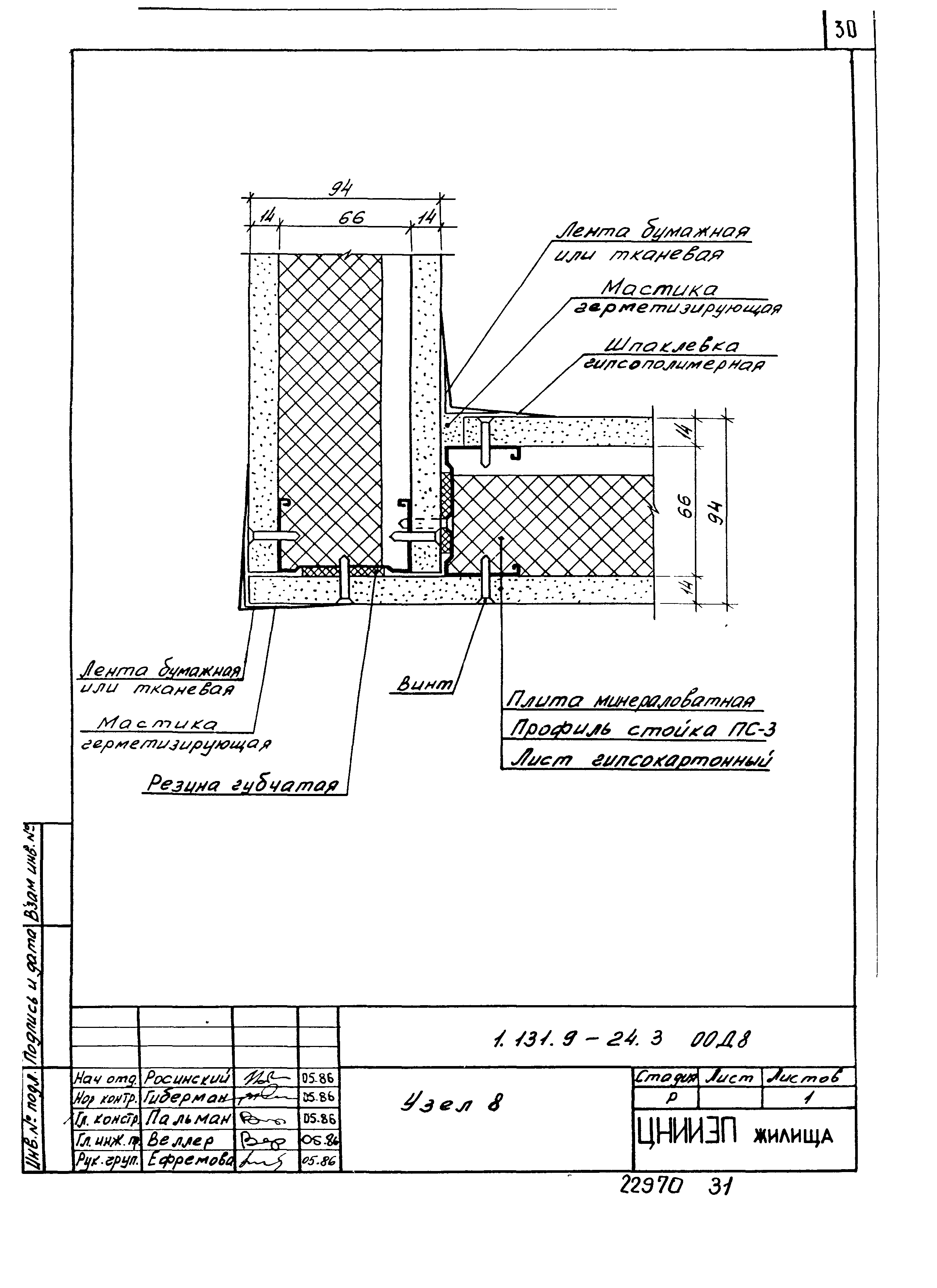

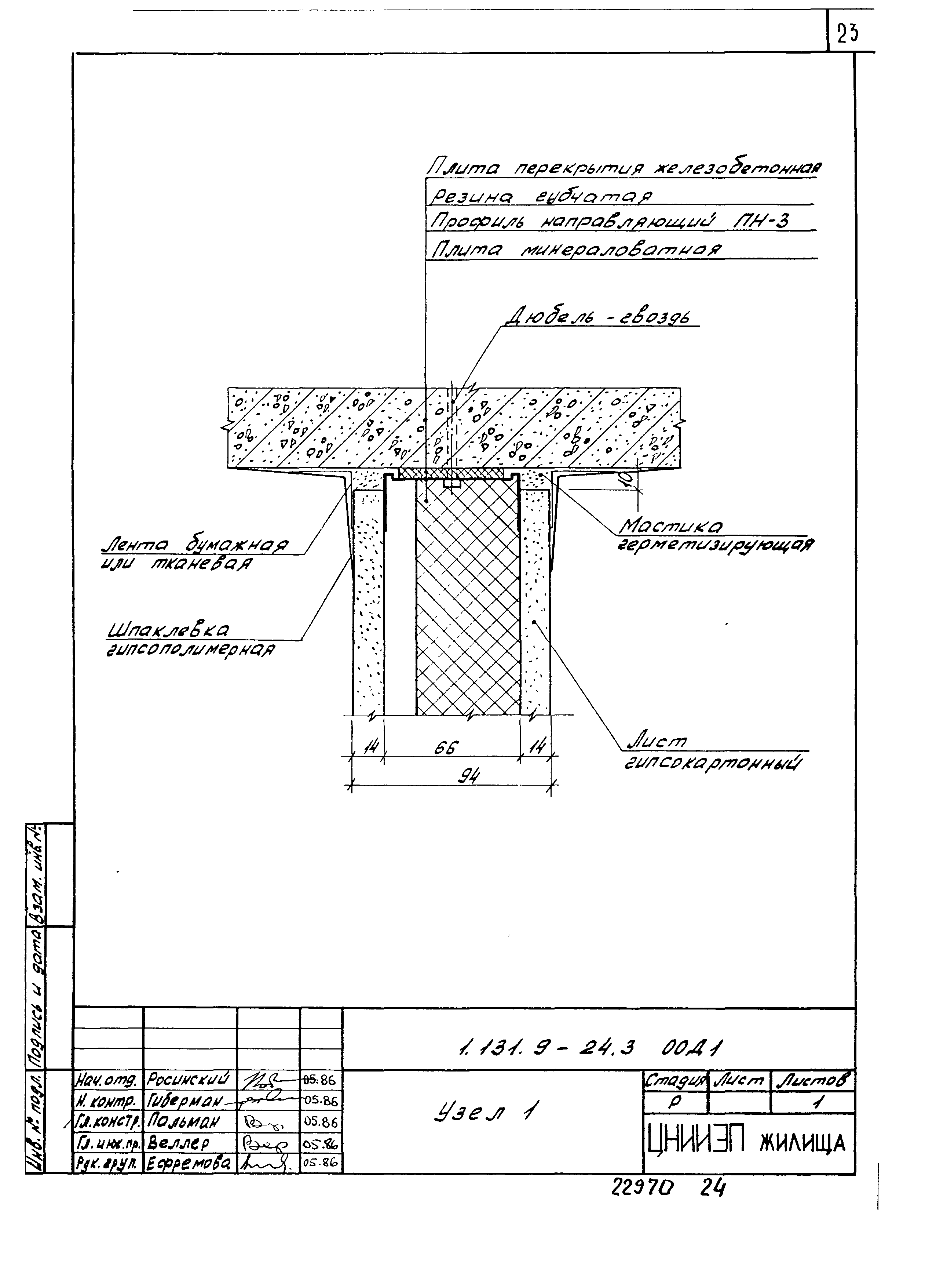

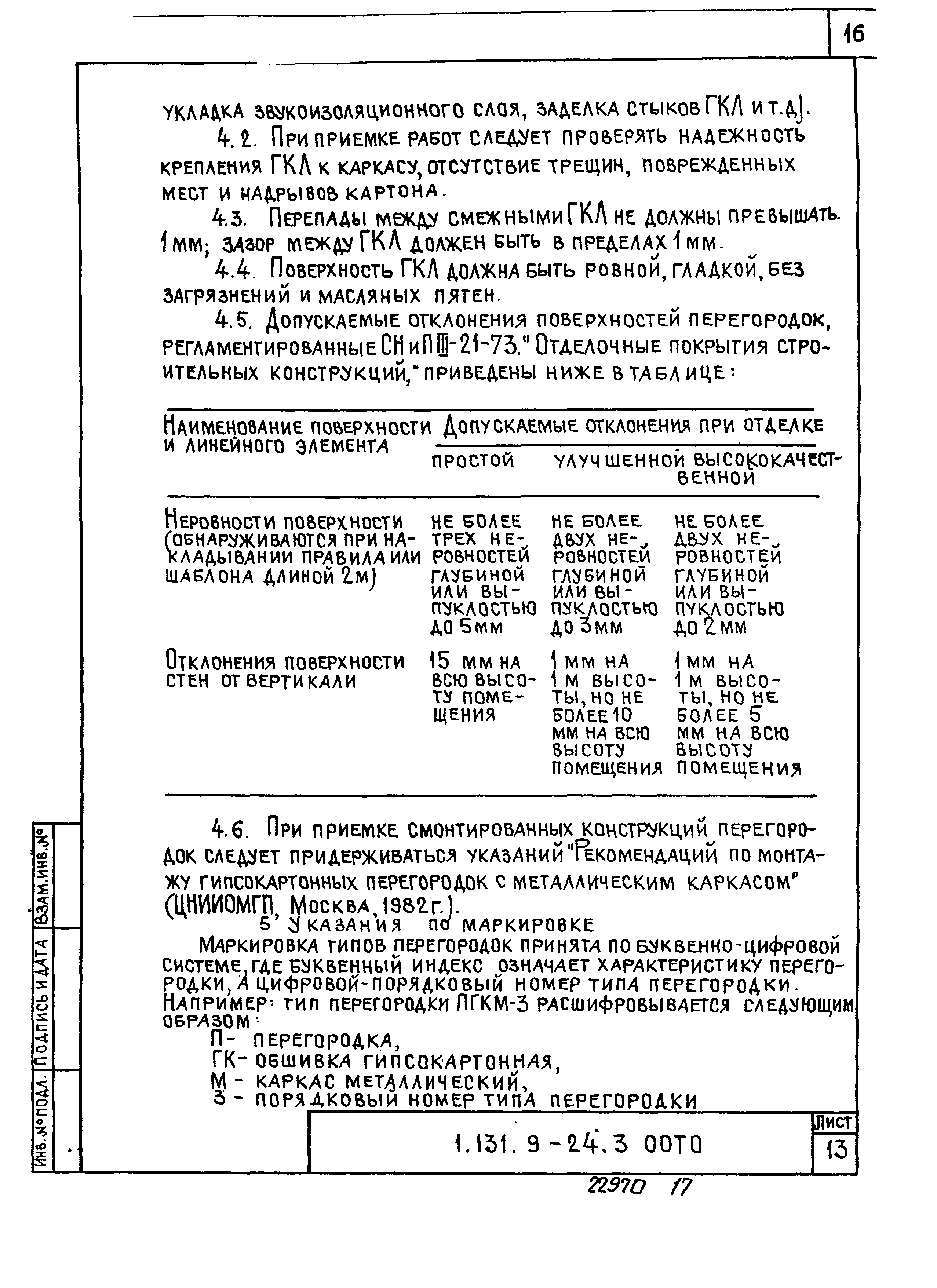

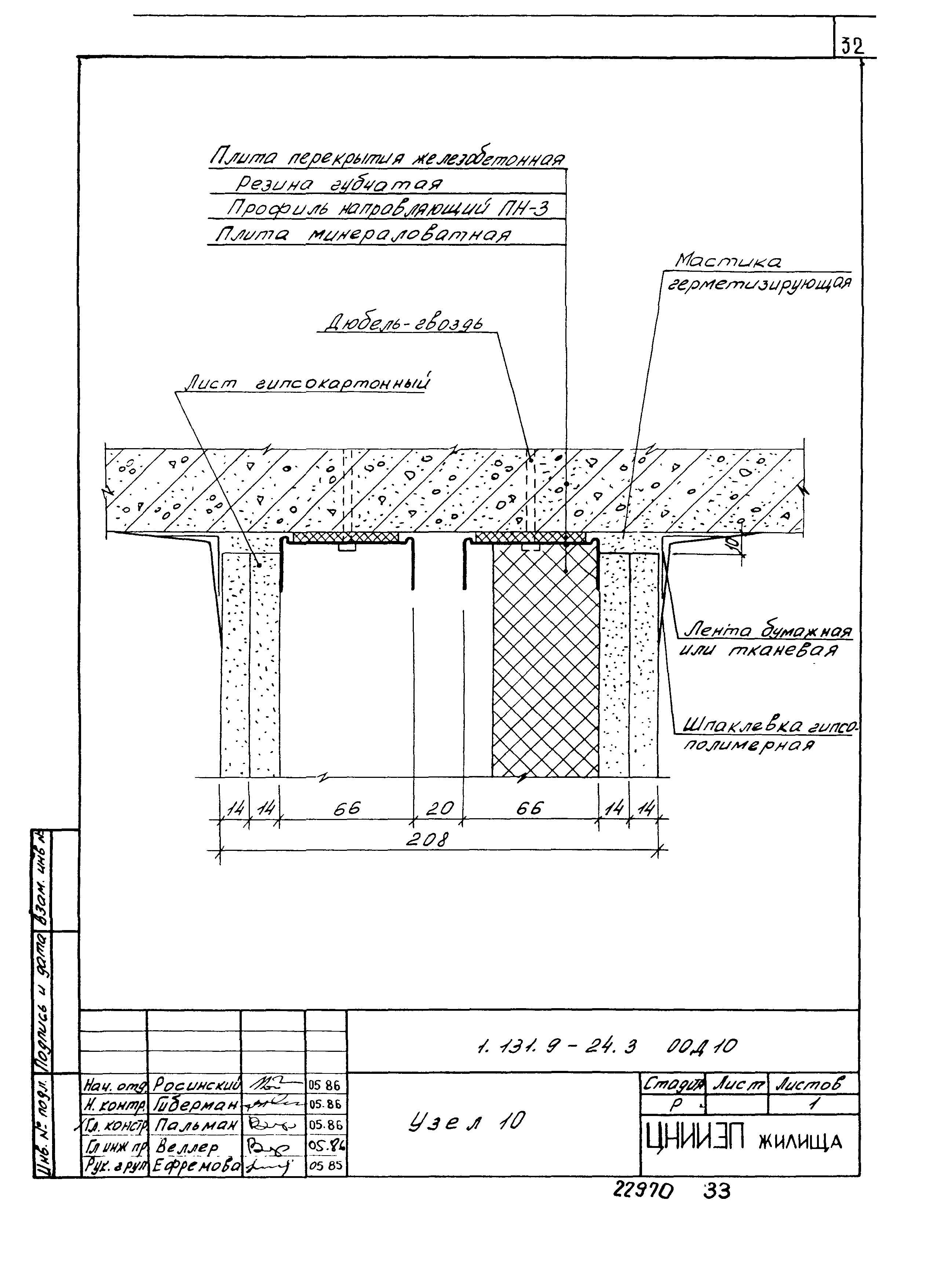

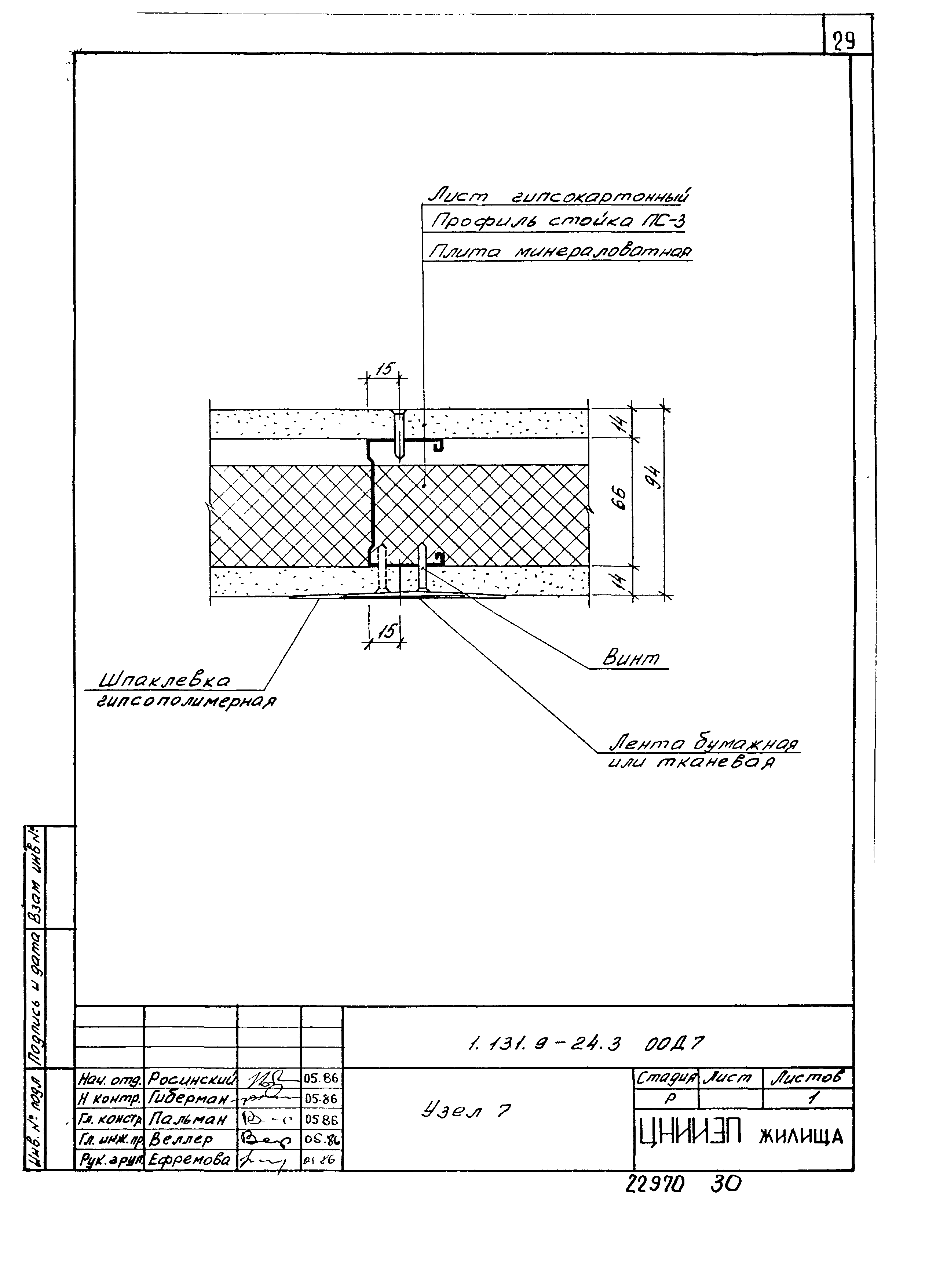

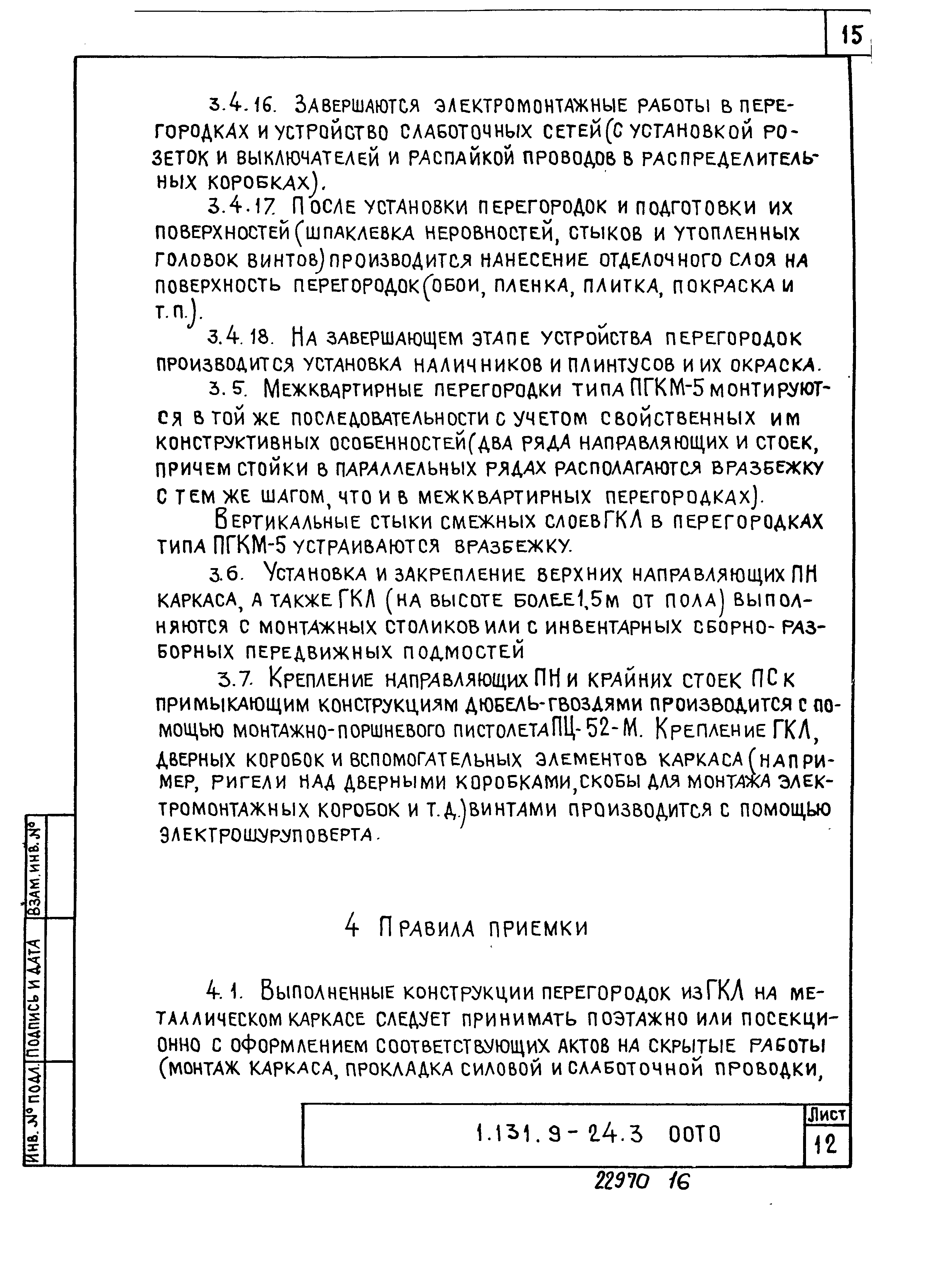

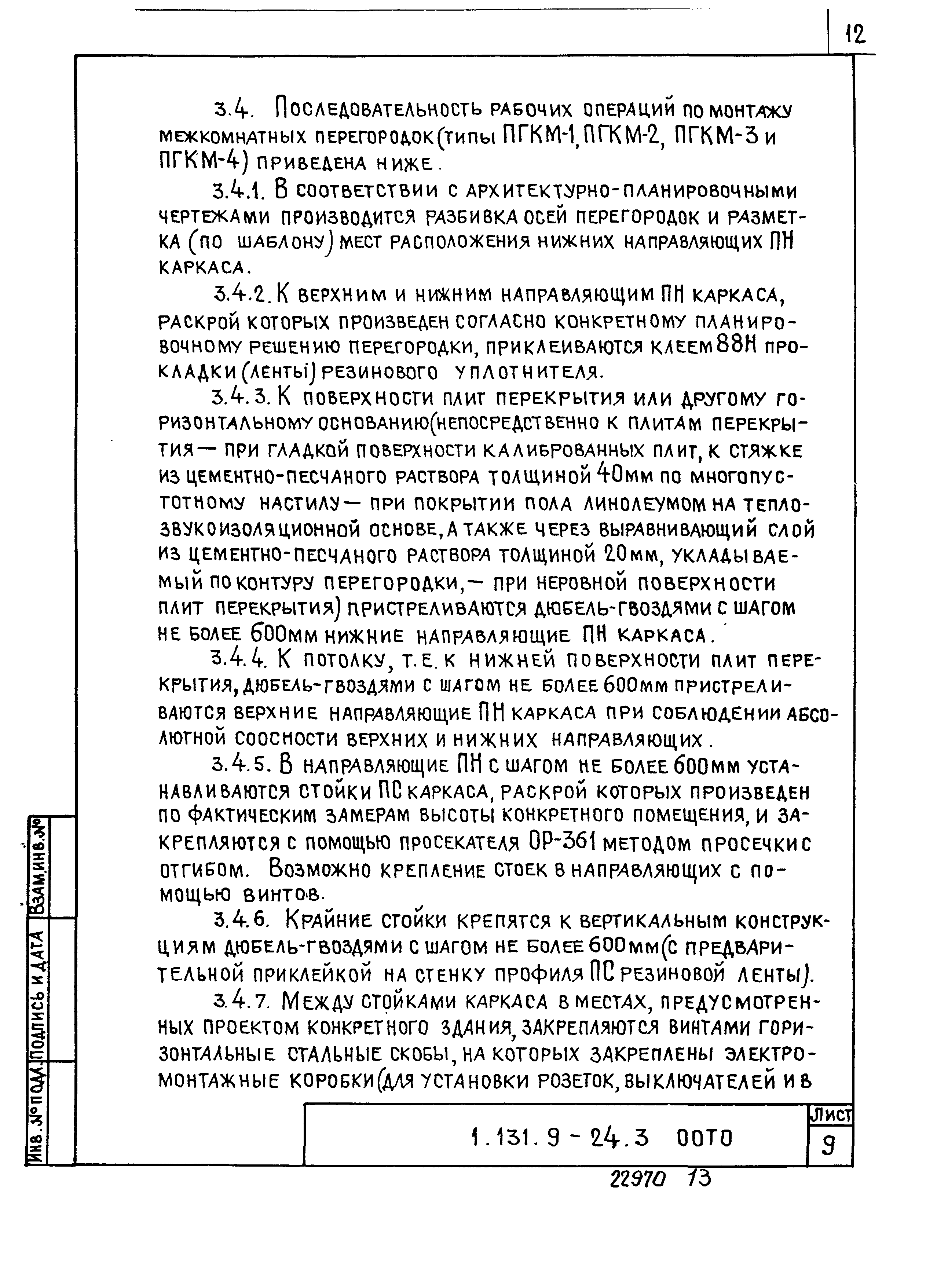

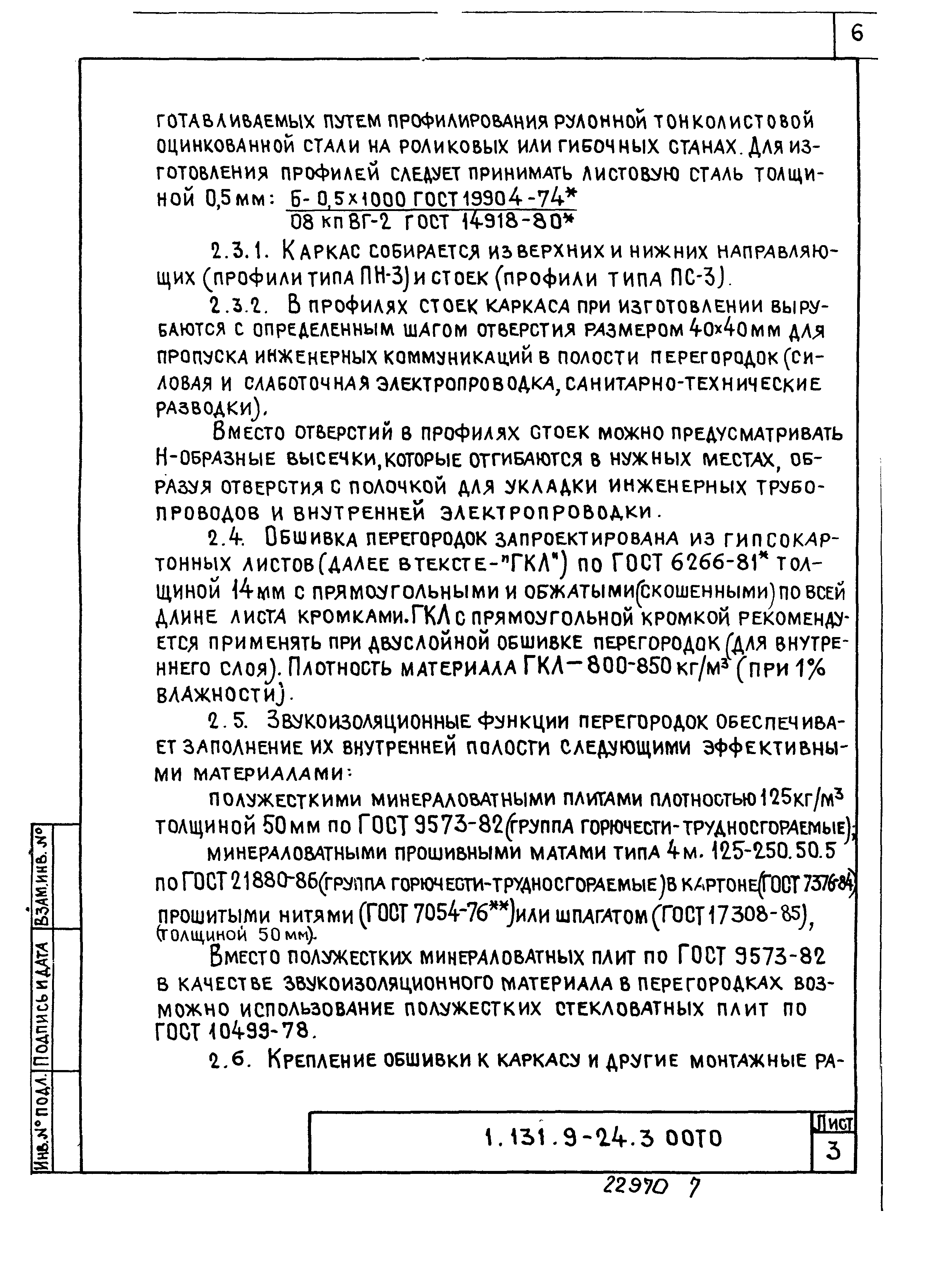

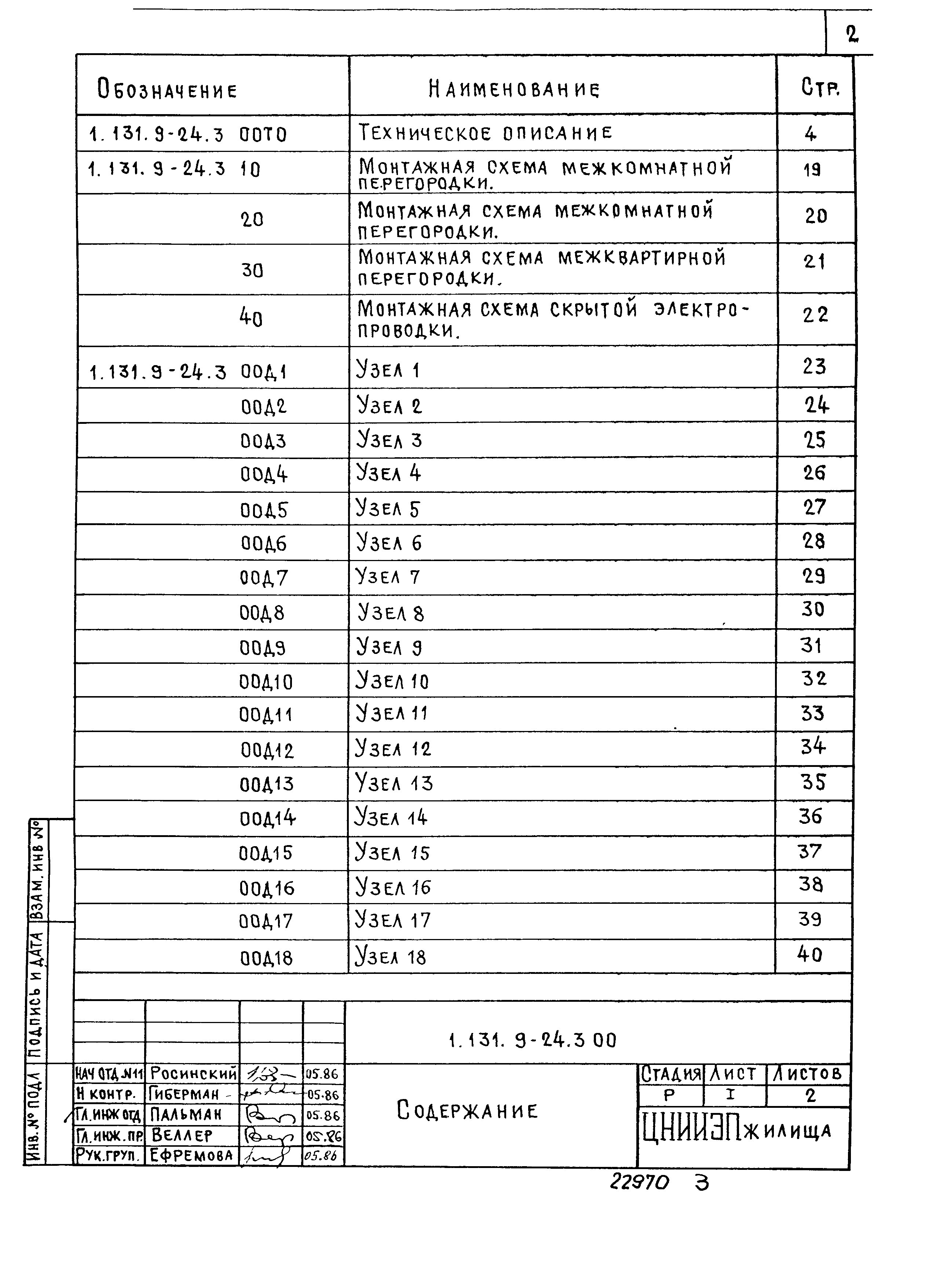

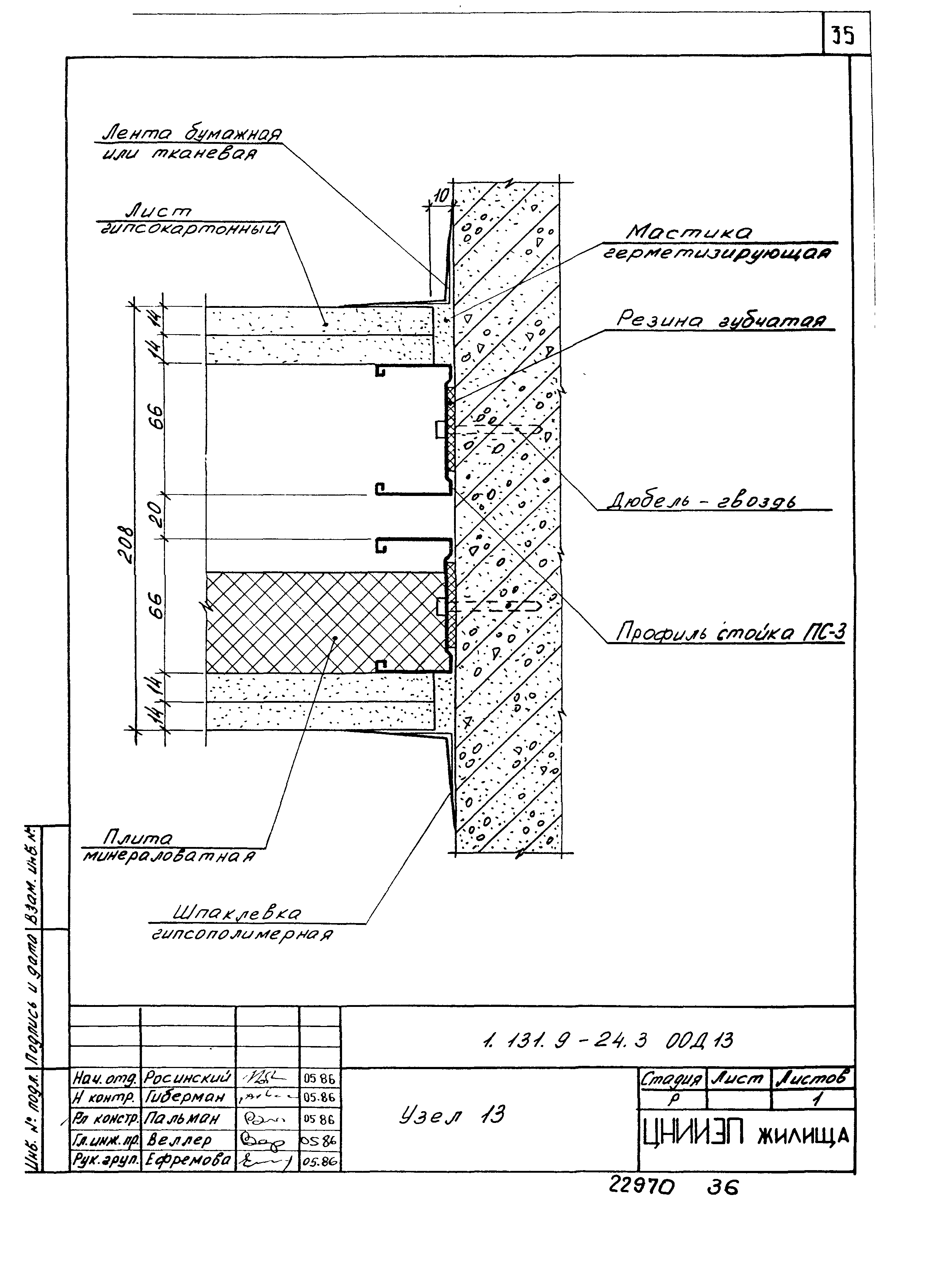

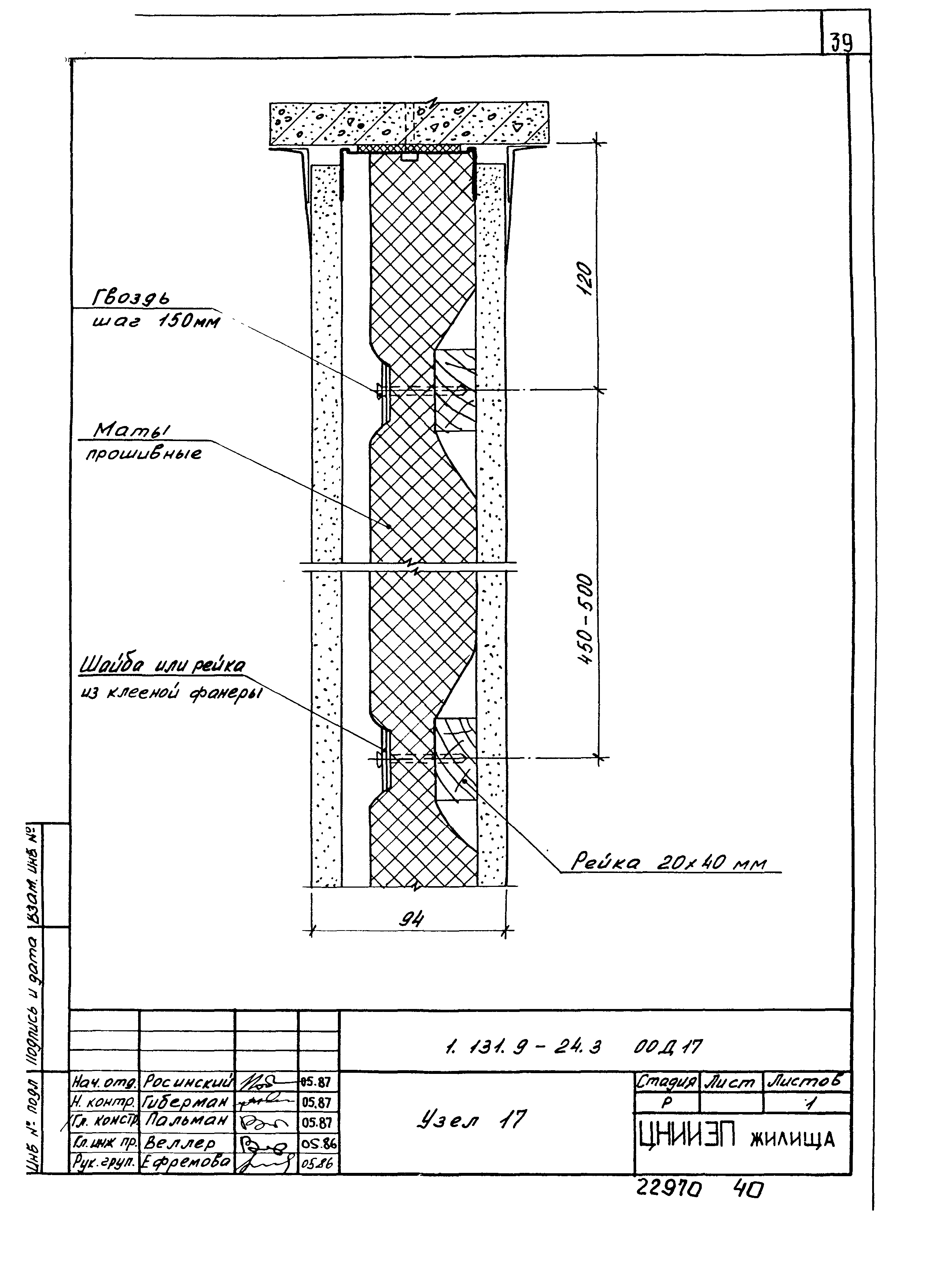

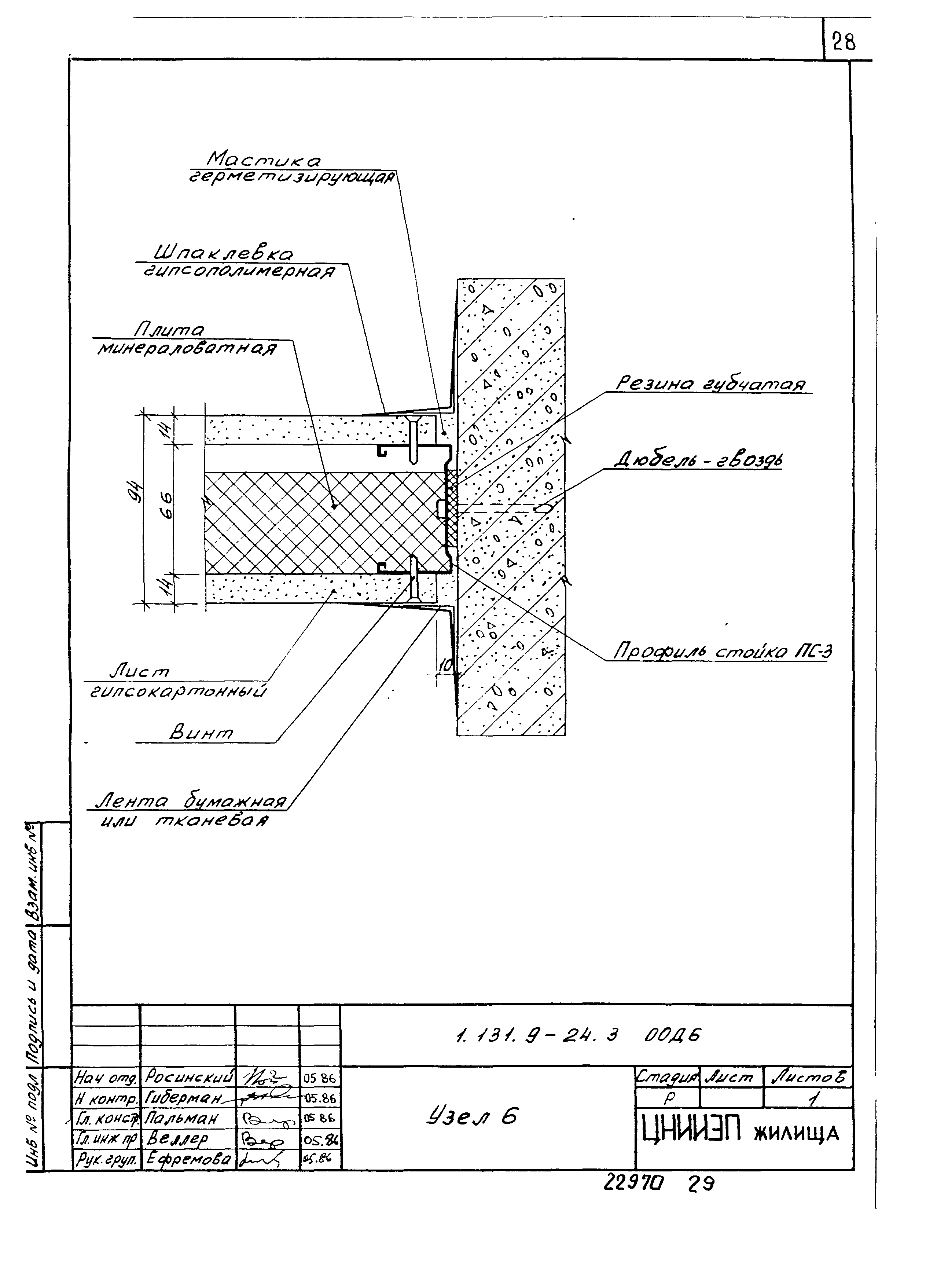

Оглавление:	1.131.9-24.3 00ТО Техническое описание 1.131.9-24.3 10 Монтажная схема межкомнатной перегородки 1.131.9-24.3 20 Монтажная схема межкомнатной перегородки 1.131.9-24.3 30 Монтажная схема межкомнатной перегородки 1.131.9-24.3 40 Монтажная схема межкомнатной перегородки 1.131.9-24.3 00Д1 Узел 1 1.131.9-24.3 00Д2 Узел 2 1.131.9-24.3 00Д3 Узел 3 1.131.9-24.3 00Д4 Узел 4 1.131.9-24.3 00Д5 Узел 5 1.131.9-24.3 00Д6 Узел 6 1.131.9-24.3 00Д7 Узел 7 1.131.9-24.3 00Д8 Узел 8 1.131.9-24.3 00Д9 Узел 9 1.131.9-24.3 00Д10 Узел 10 1.131.9-24.3 00Д11 Узел 11 1.131.9-24.3 00Д12 Узел 12 1.131.9-24.3 00Д13 Узел 13 1.131.9-24.3 00Д14 Узел 14 1.131.9-24.3 00Д15 Узел 15 1.131.9-24.3 00Д16 Узел 16 1.131.9-24.3 00Д17 Узел 17 1.131.9-24.3 00Д18 Узел 18 1.131.9-24.3 00Д19 Узел 19 1.131.9-24.3 00Д20 Узел 20 1.131.9-24.3 01 Скоба для крепления монтажных коробок 1.131.9-24.3 00РМ Ведомость расхода материалов
Разработан:	ЦНИИЭП жилища
Утверждён:	22.01.1988 Госкомархитектура (15)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Заменяет собой:	Серия 1.131-16 «Выпуск 2. Перегородки на металлическом каркасе»
Нормативные ссылки:	СНиП III-4-80* «Техника безопасности в строительстве» СНиП II-12-77 «Защита от шума» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 24944-81 «Пленка поливинилхлоридная декоративная отделочная. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 21880-86 «Маты минераловатные прошивные для тепловой изоляции промышленного оборудования. Технические условия» ГОСТ 6749-81 «Бумага для обоев. Технические условия» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 6266-81 «Листы гипсокартонные. Технические условия» СНиП III-21-73* «Отделочные покрытия строительных конструкций»
