Серия 1.131.9-21

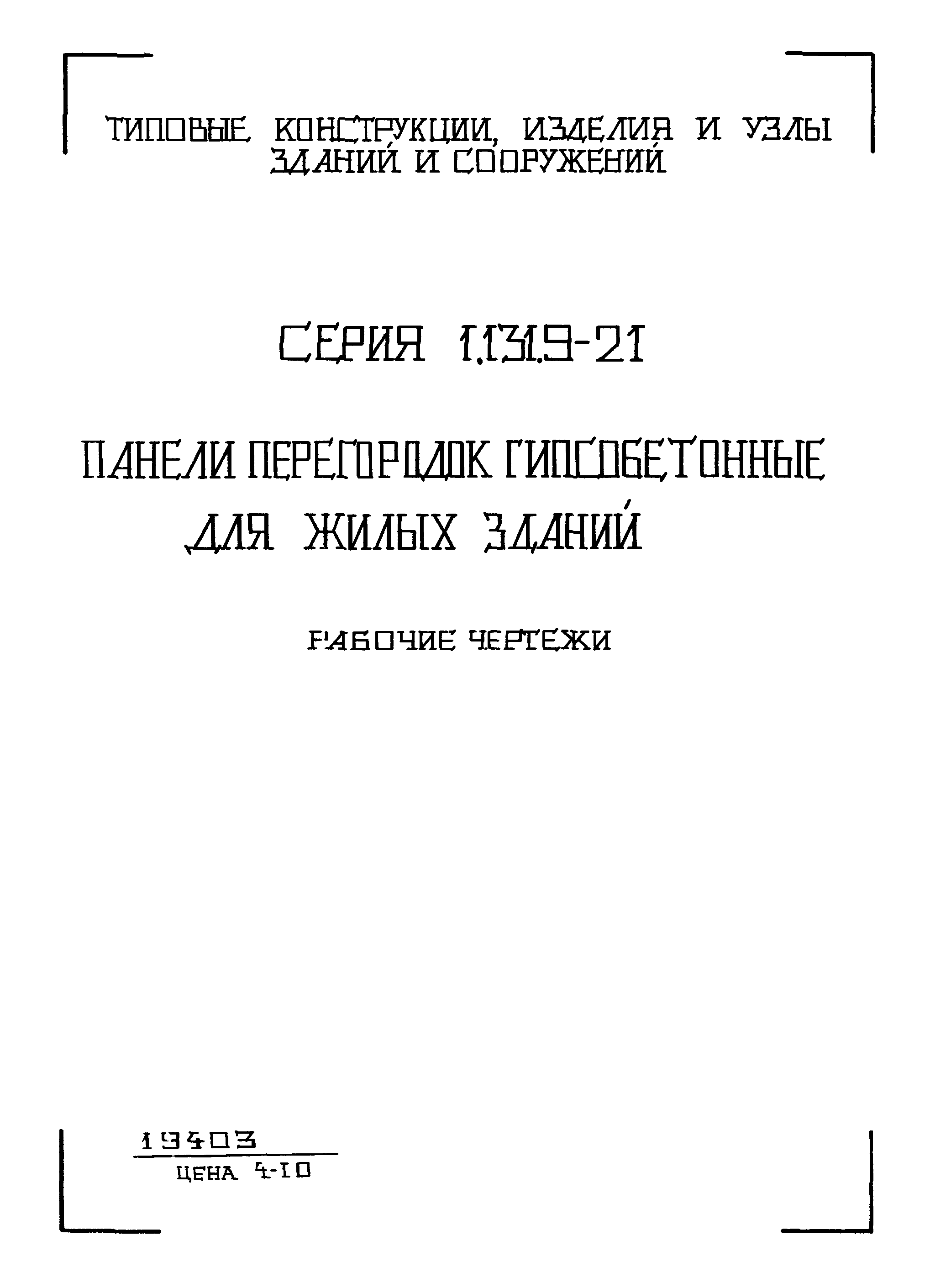

Панели перегородок гипсобетонные для жилых зданий. Рабочие чертежи

Обозначение:	Серия 1.131.9-21
Обозначение англ:	Series 1.131.9-21
Статус:	не определен законодательством
Название рус.:	Панели перегородок гипсобетонные для жилых зданий. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.1984

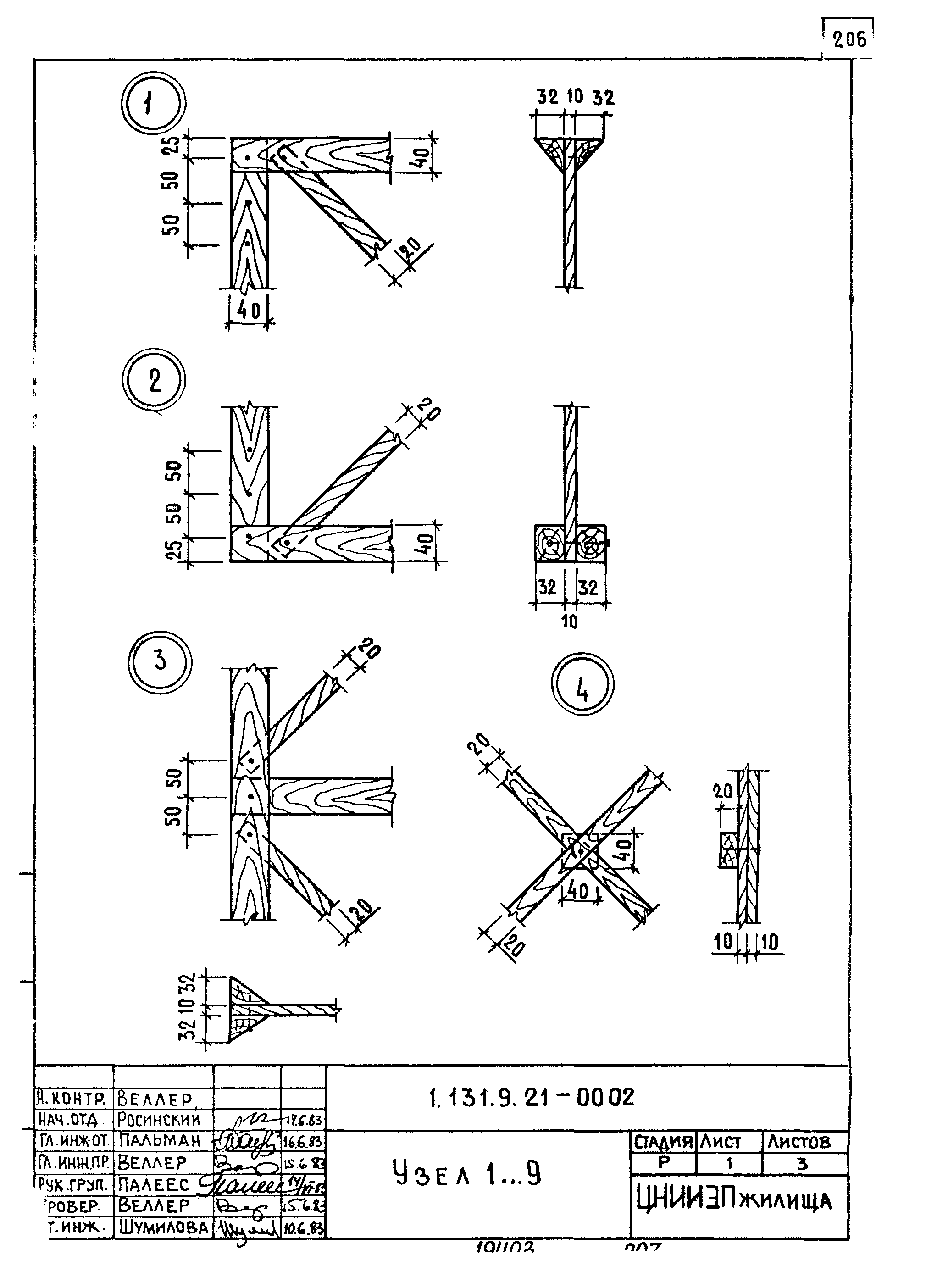

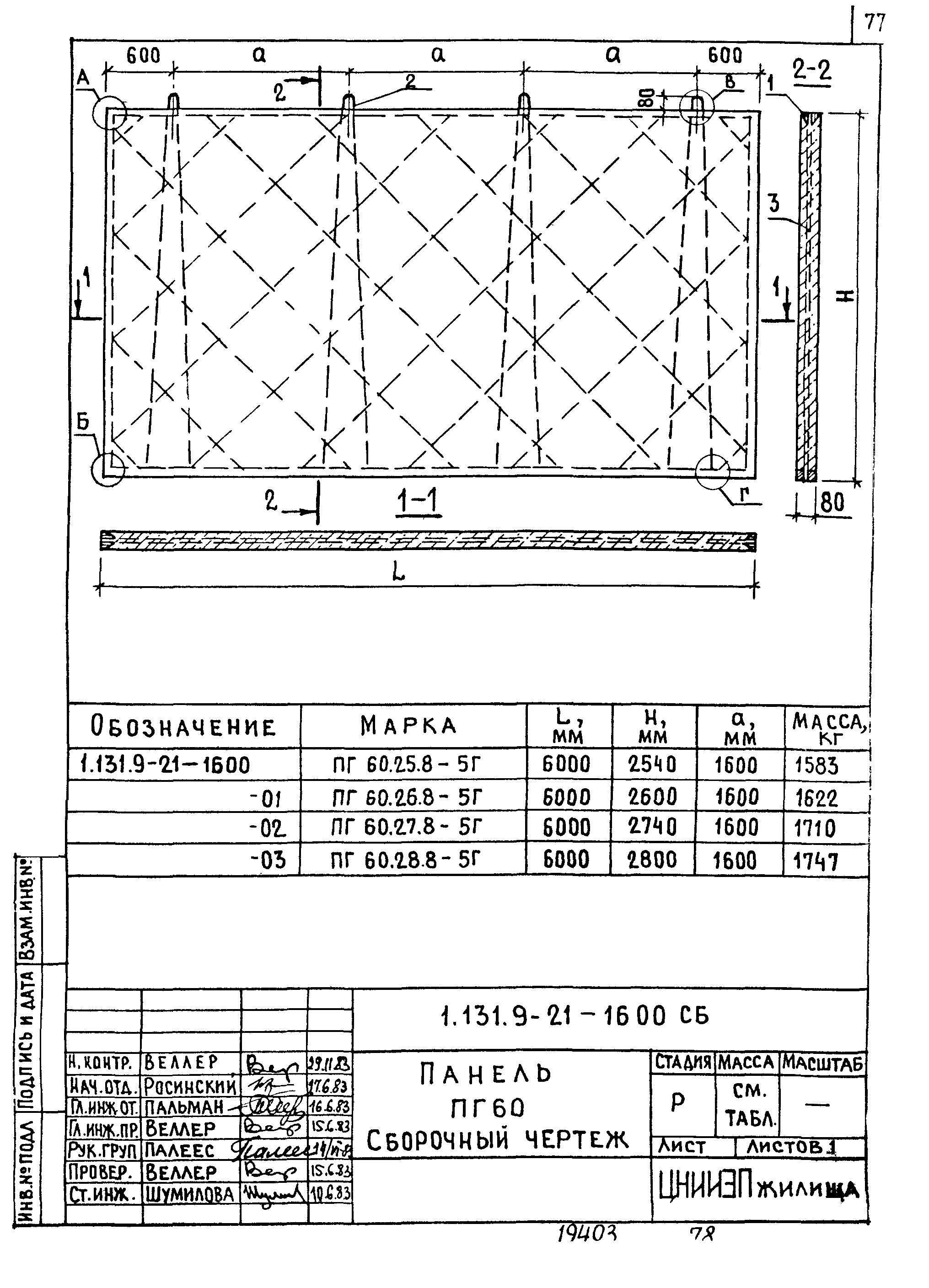

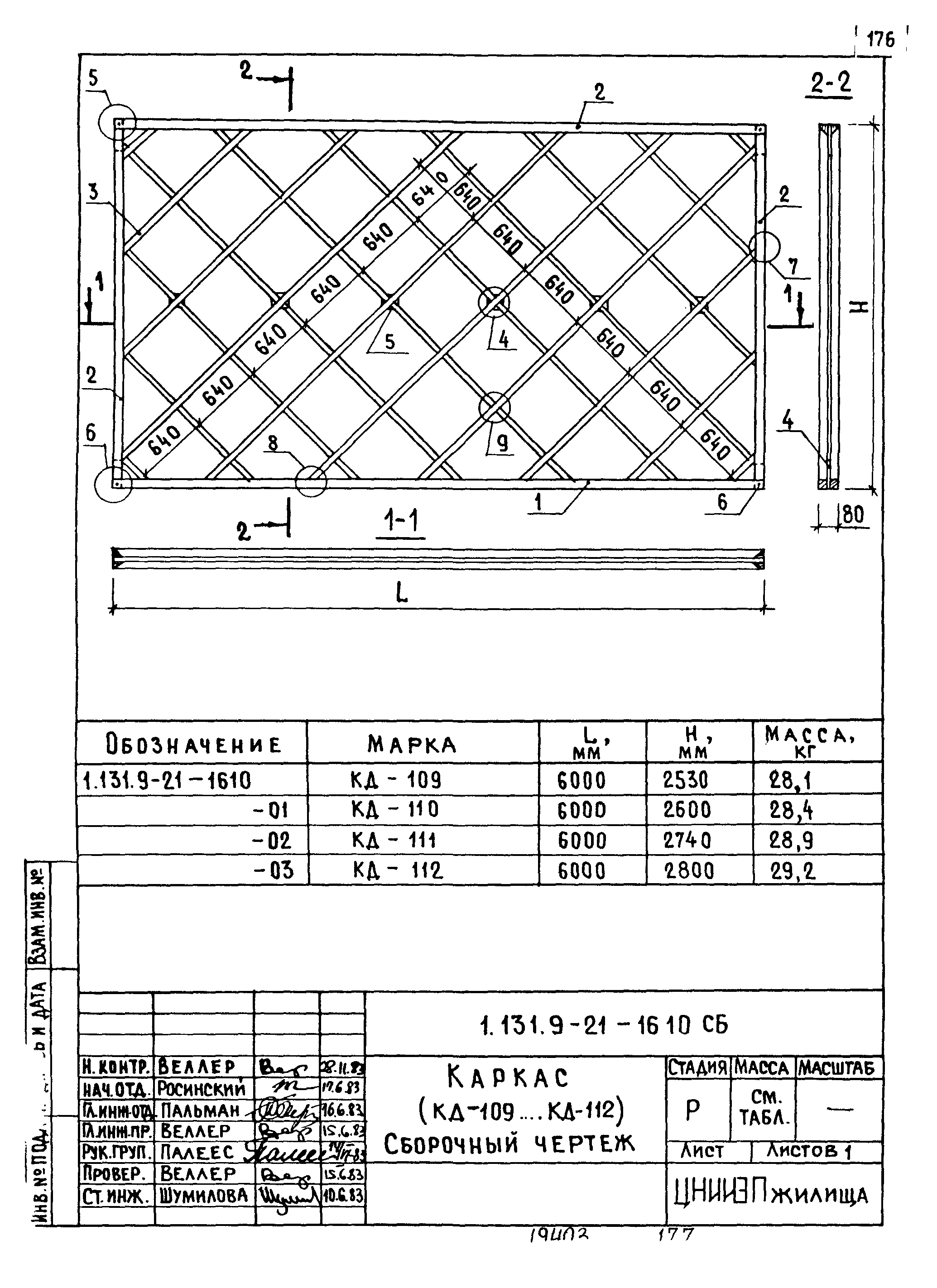

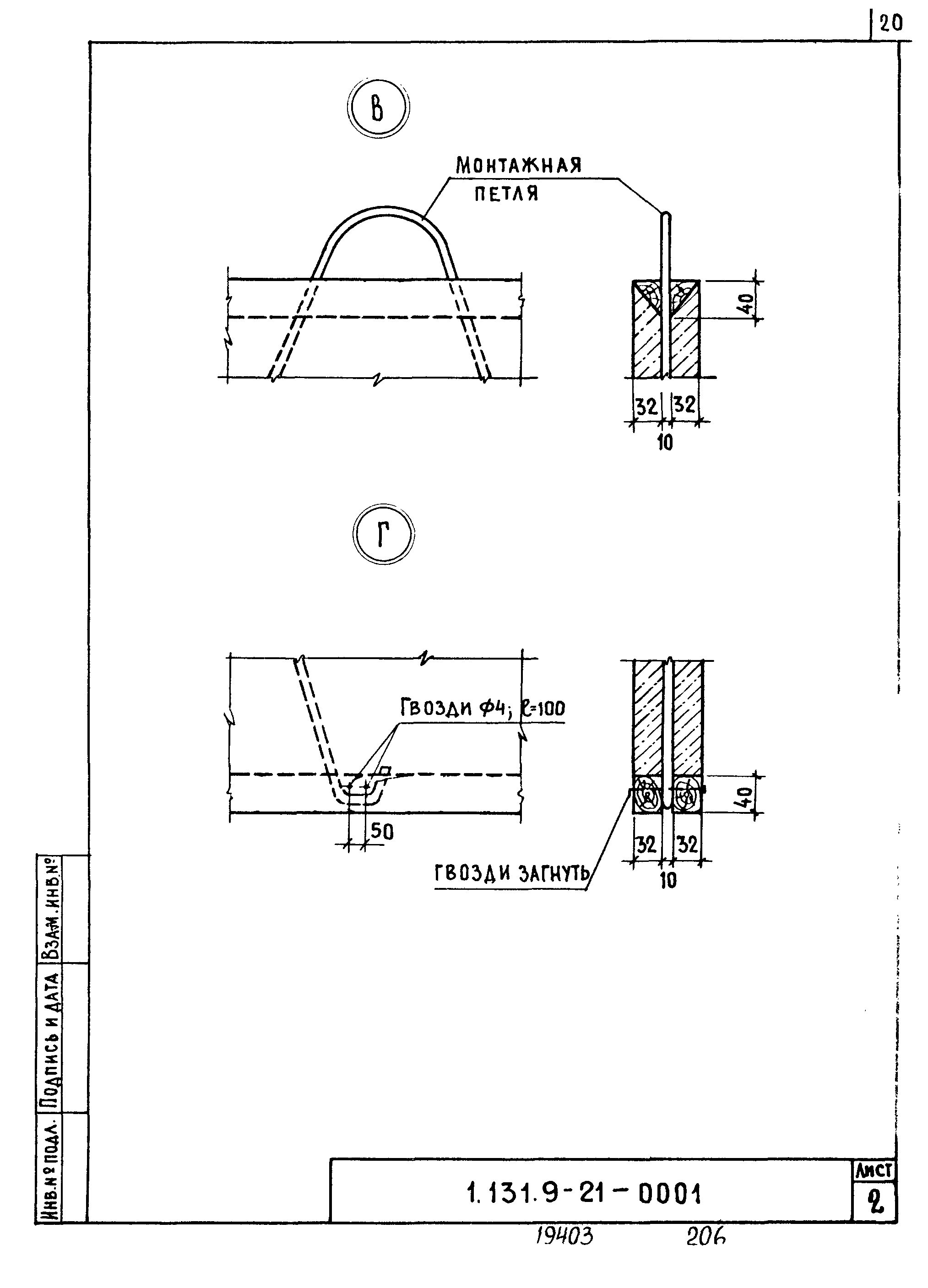

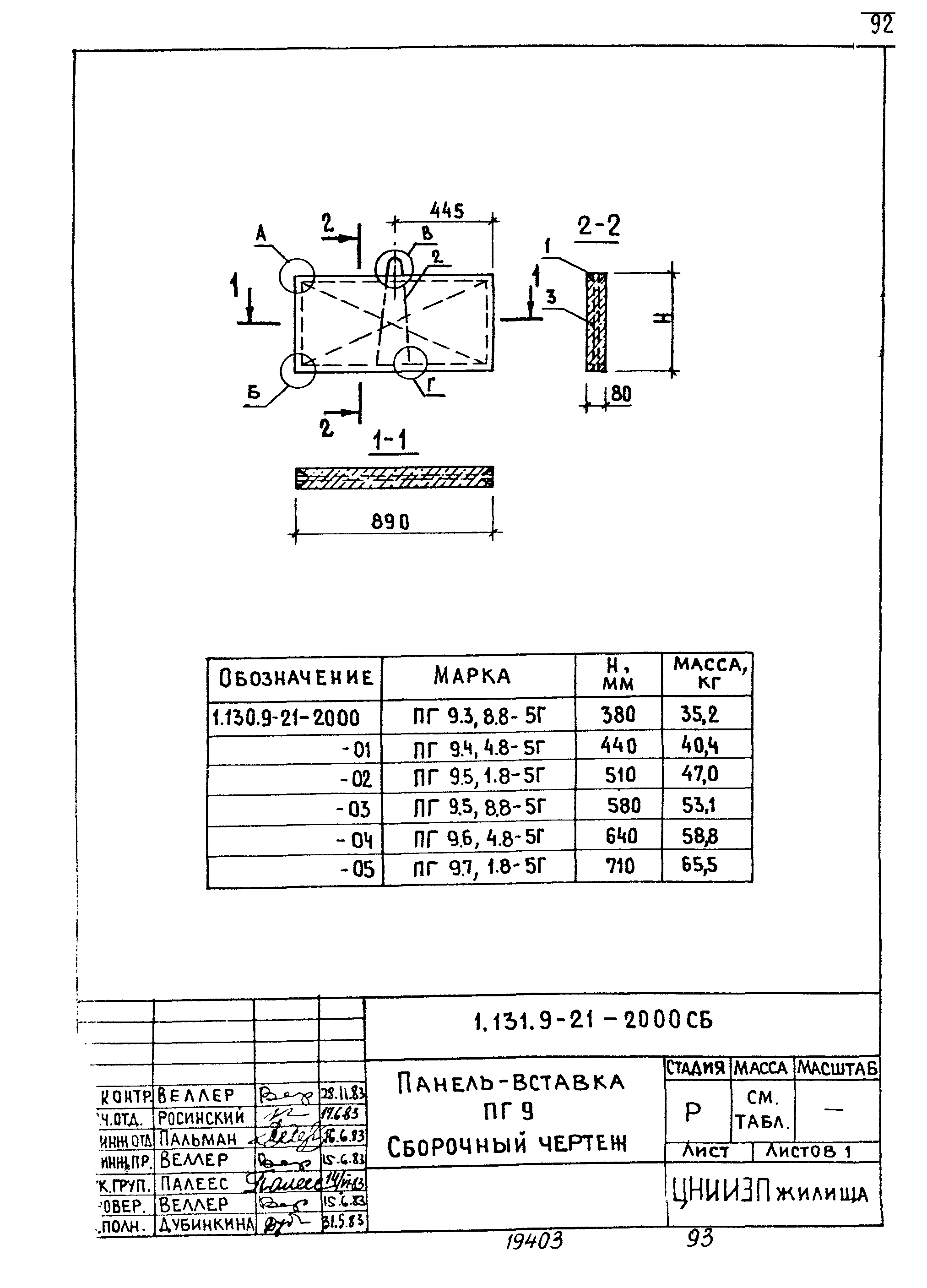

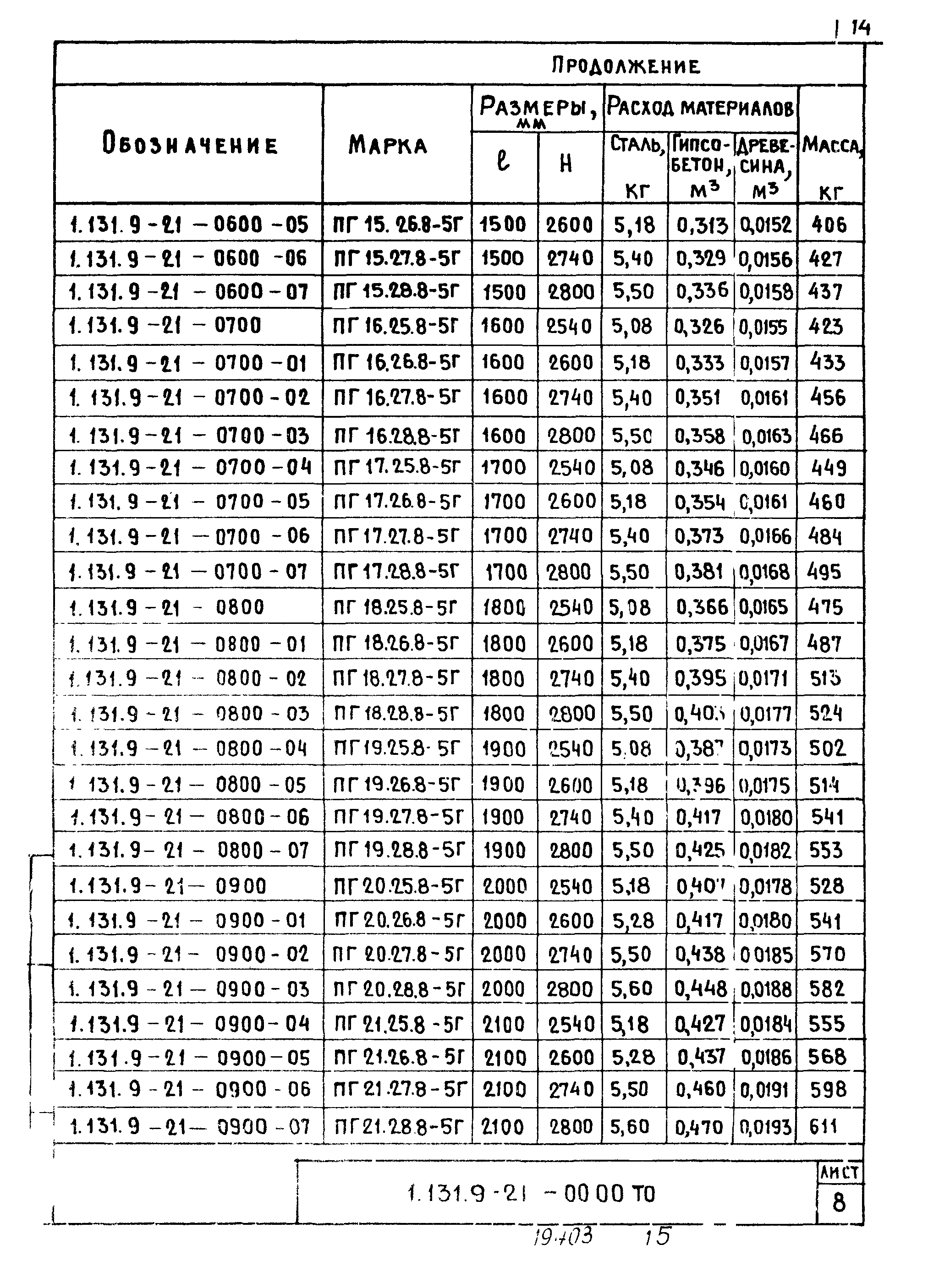

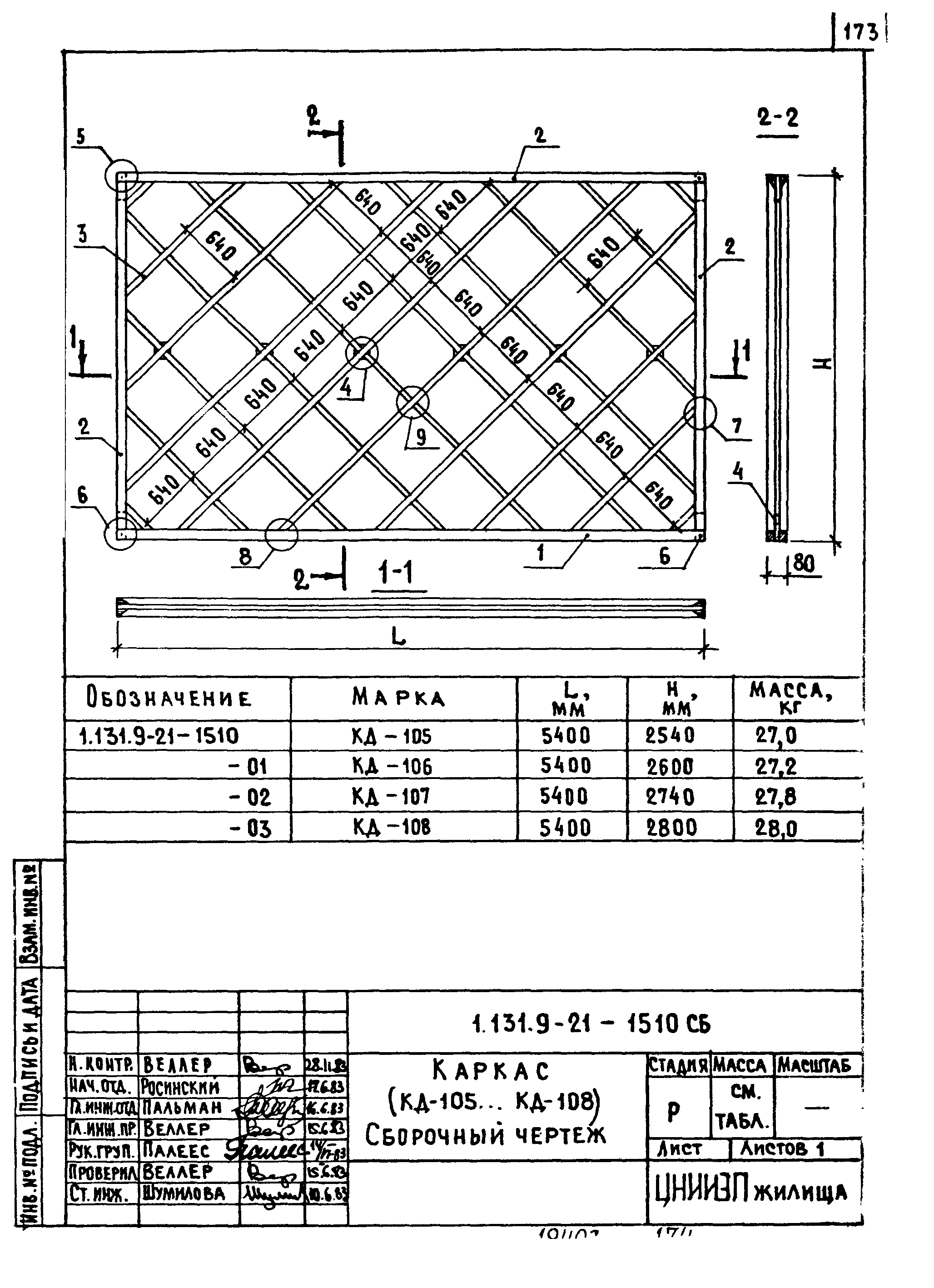

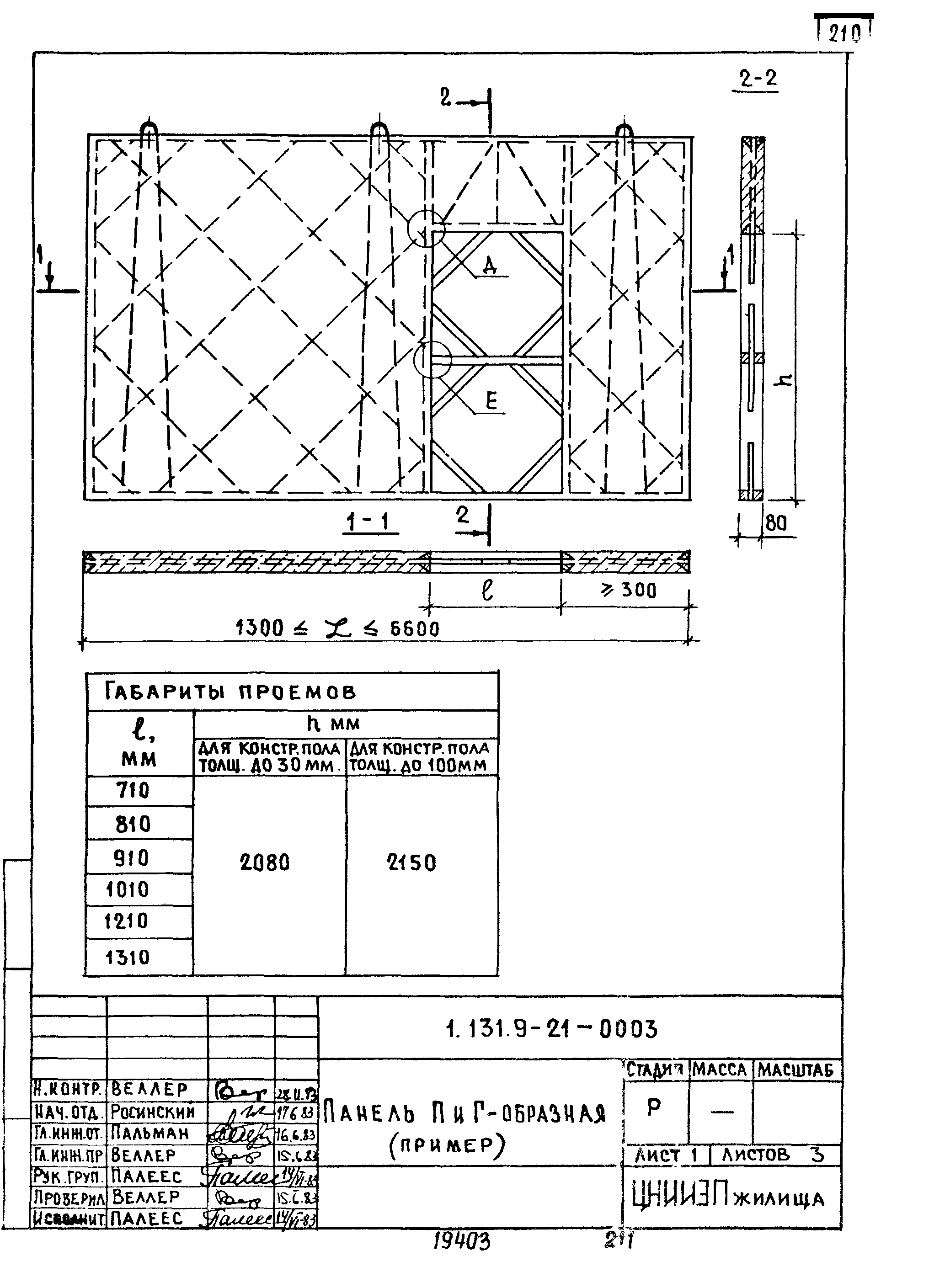

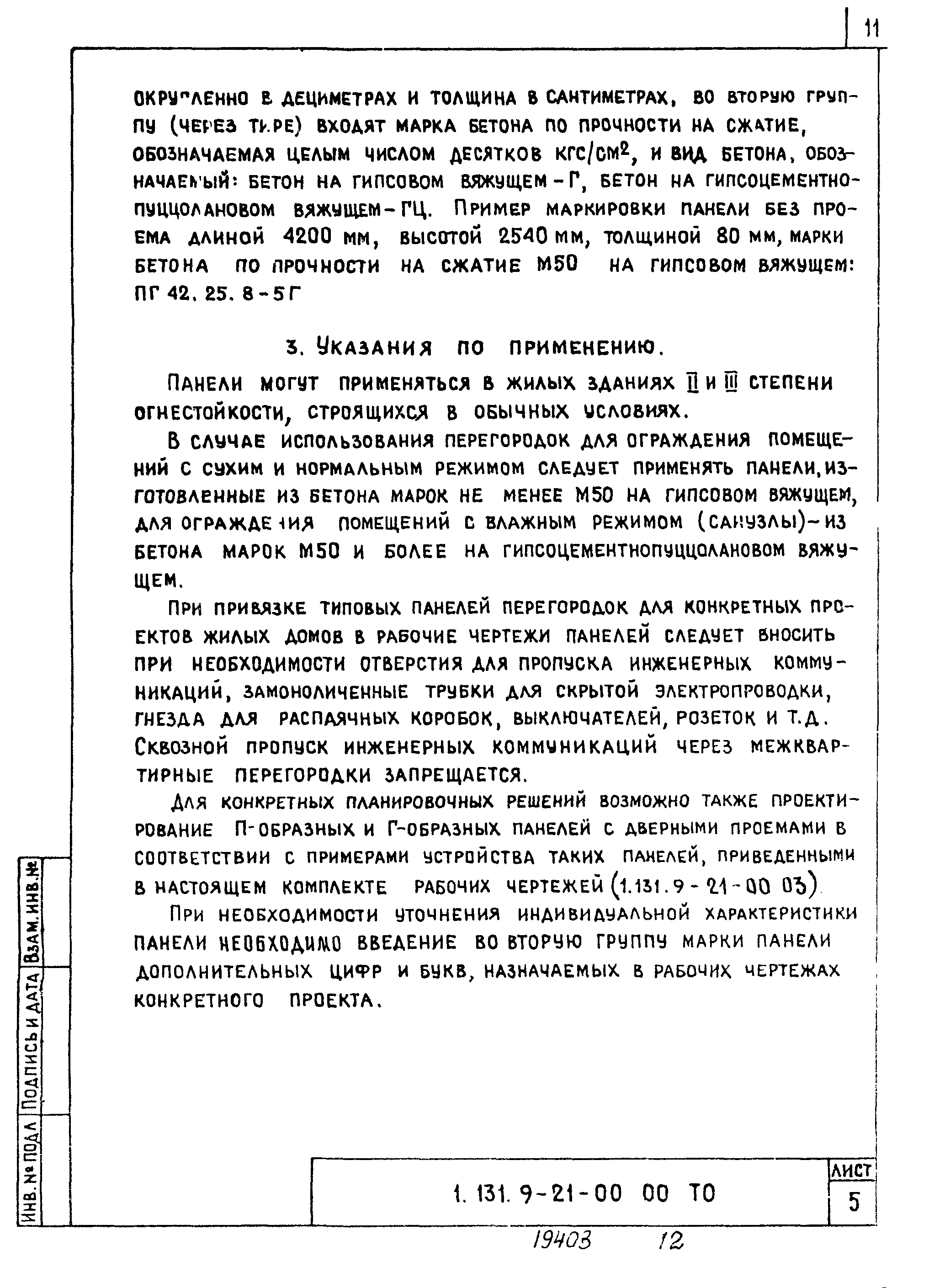

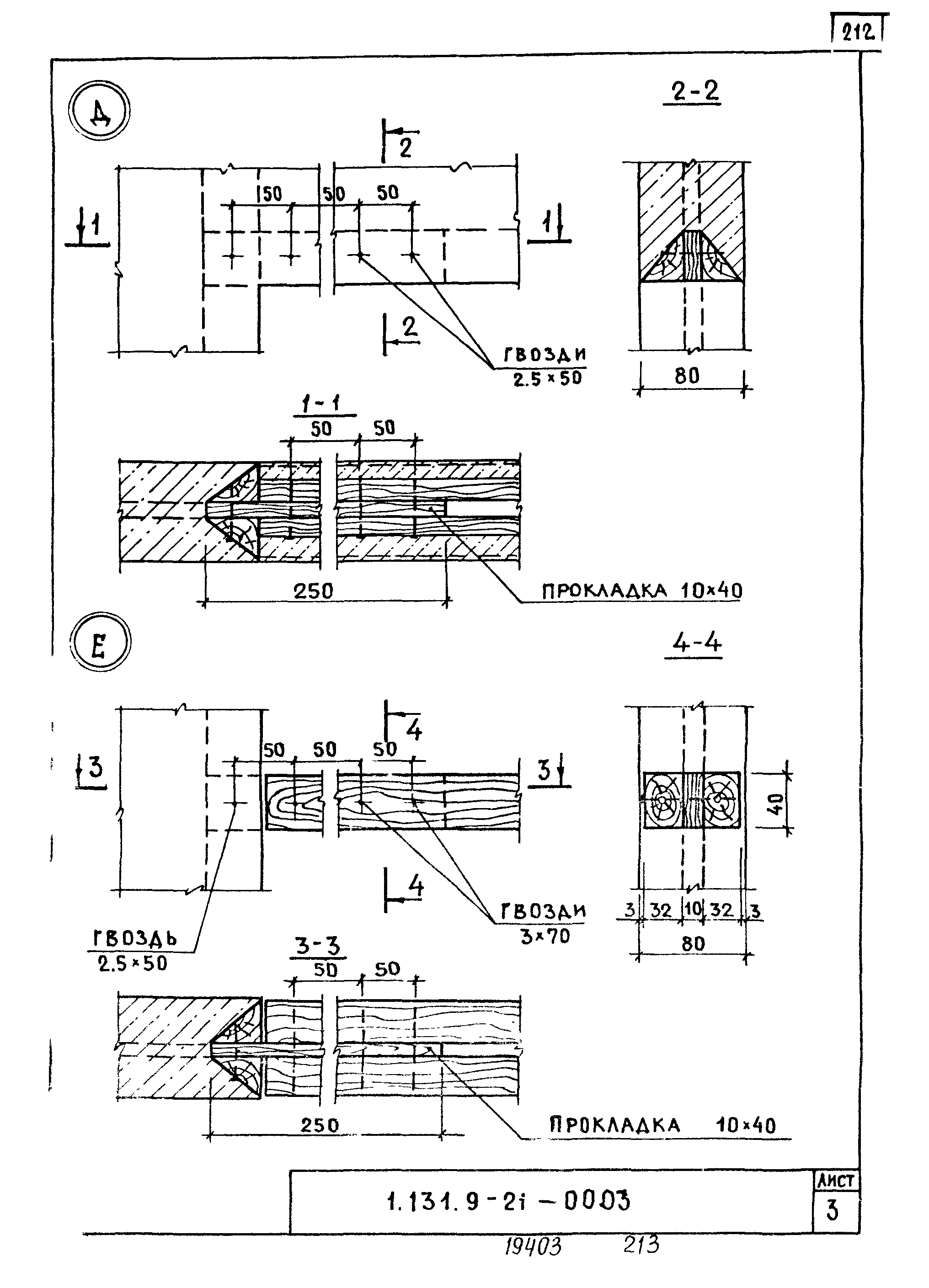

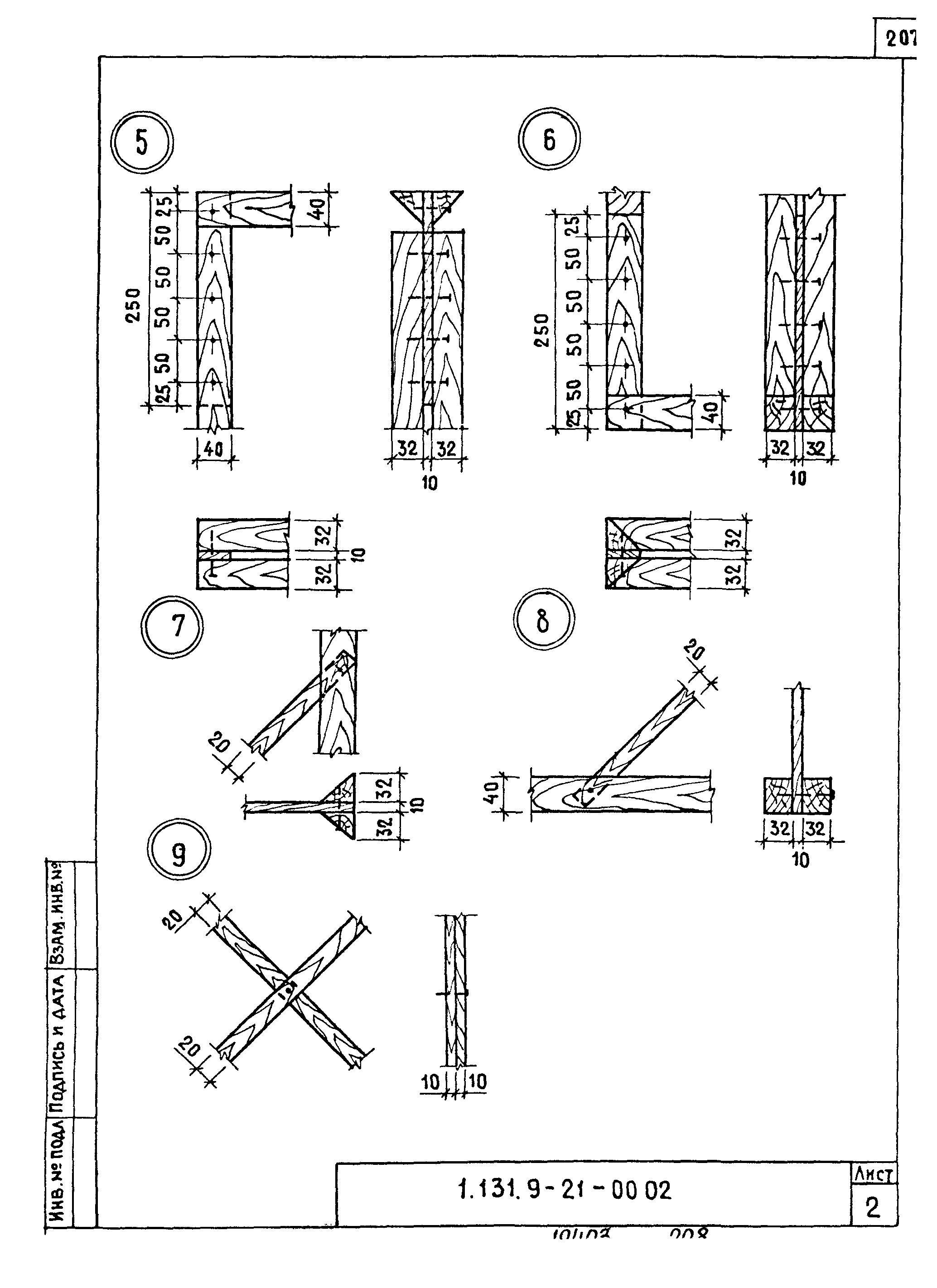

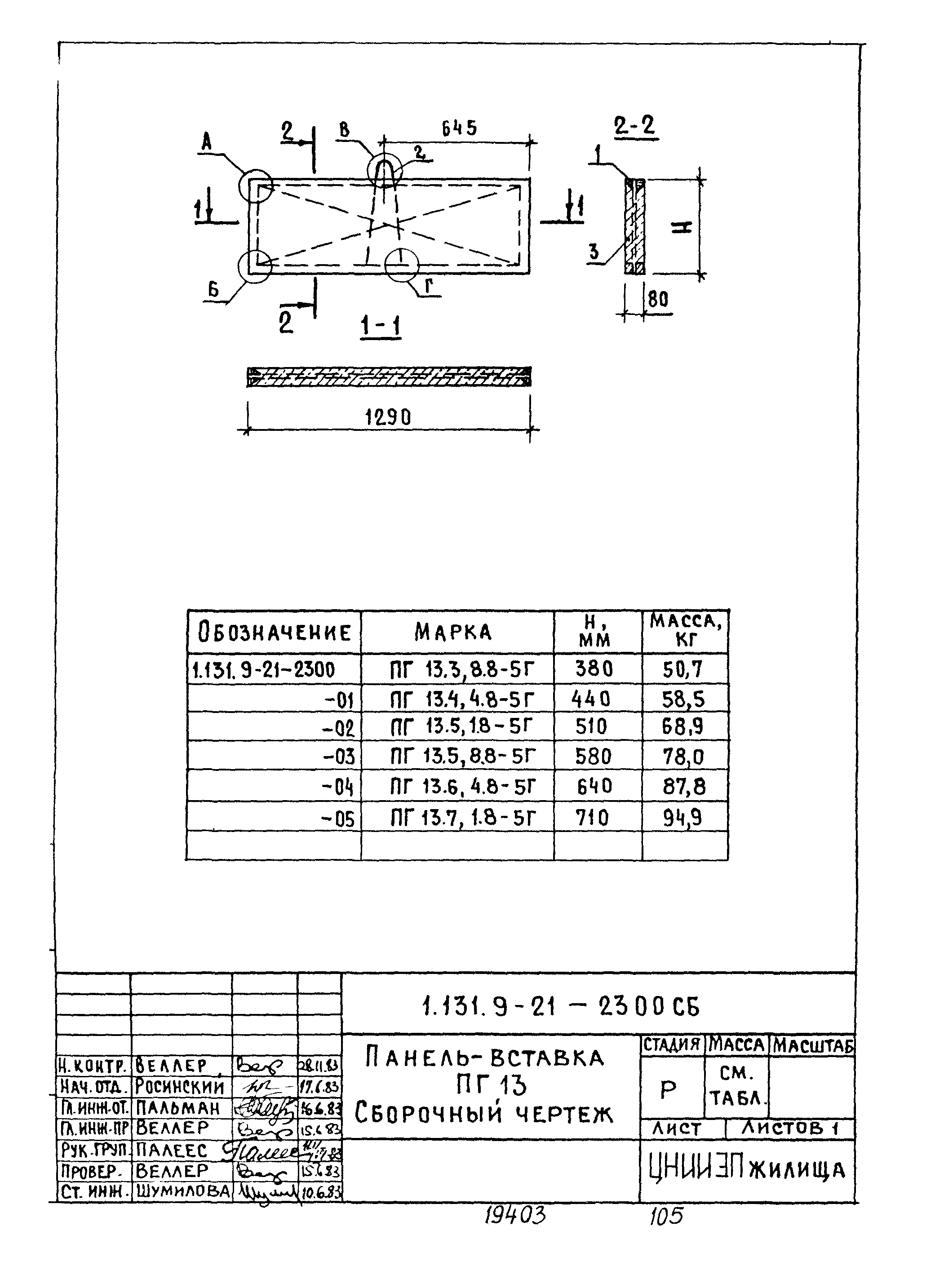

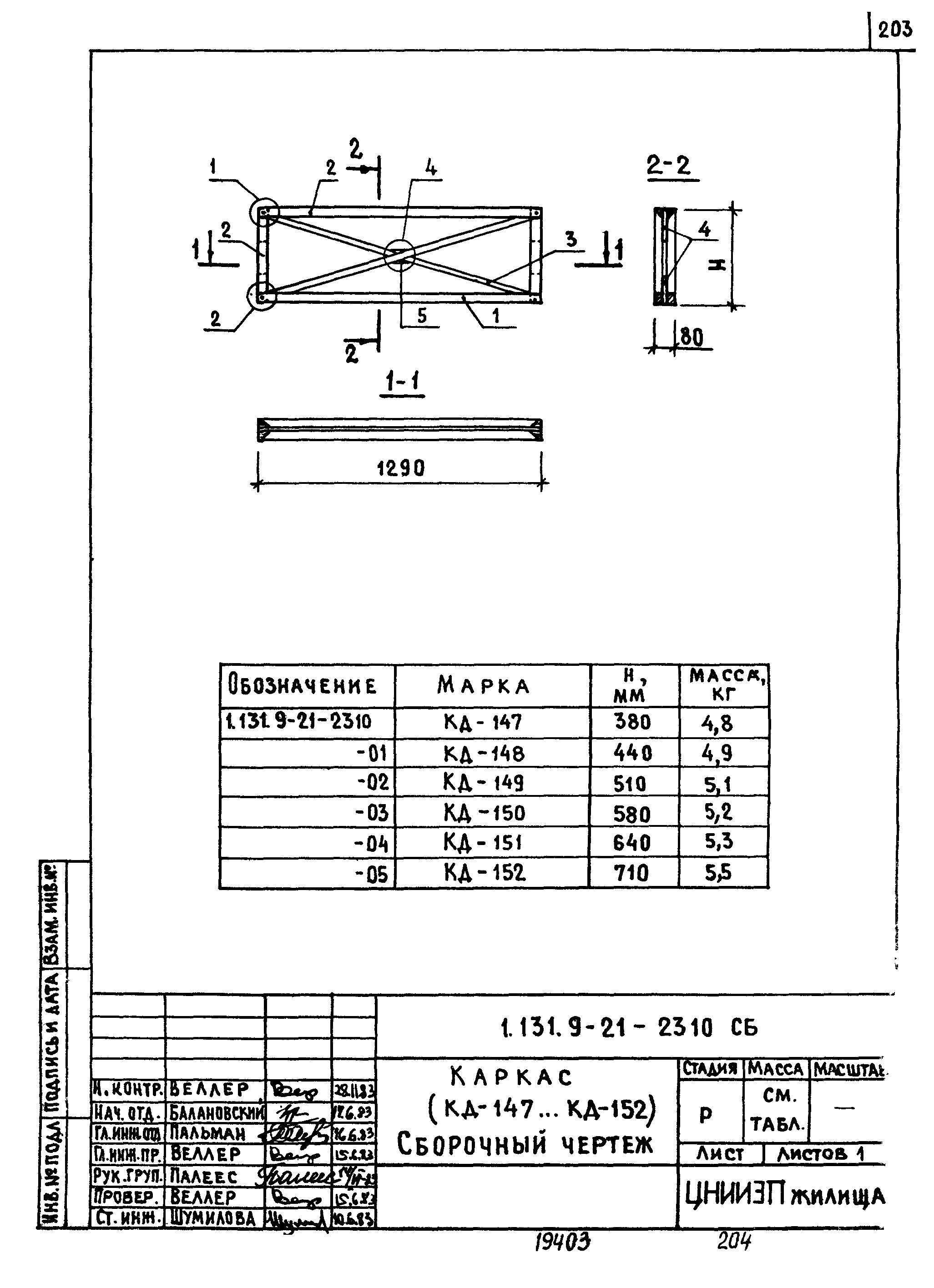

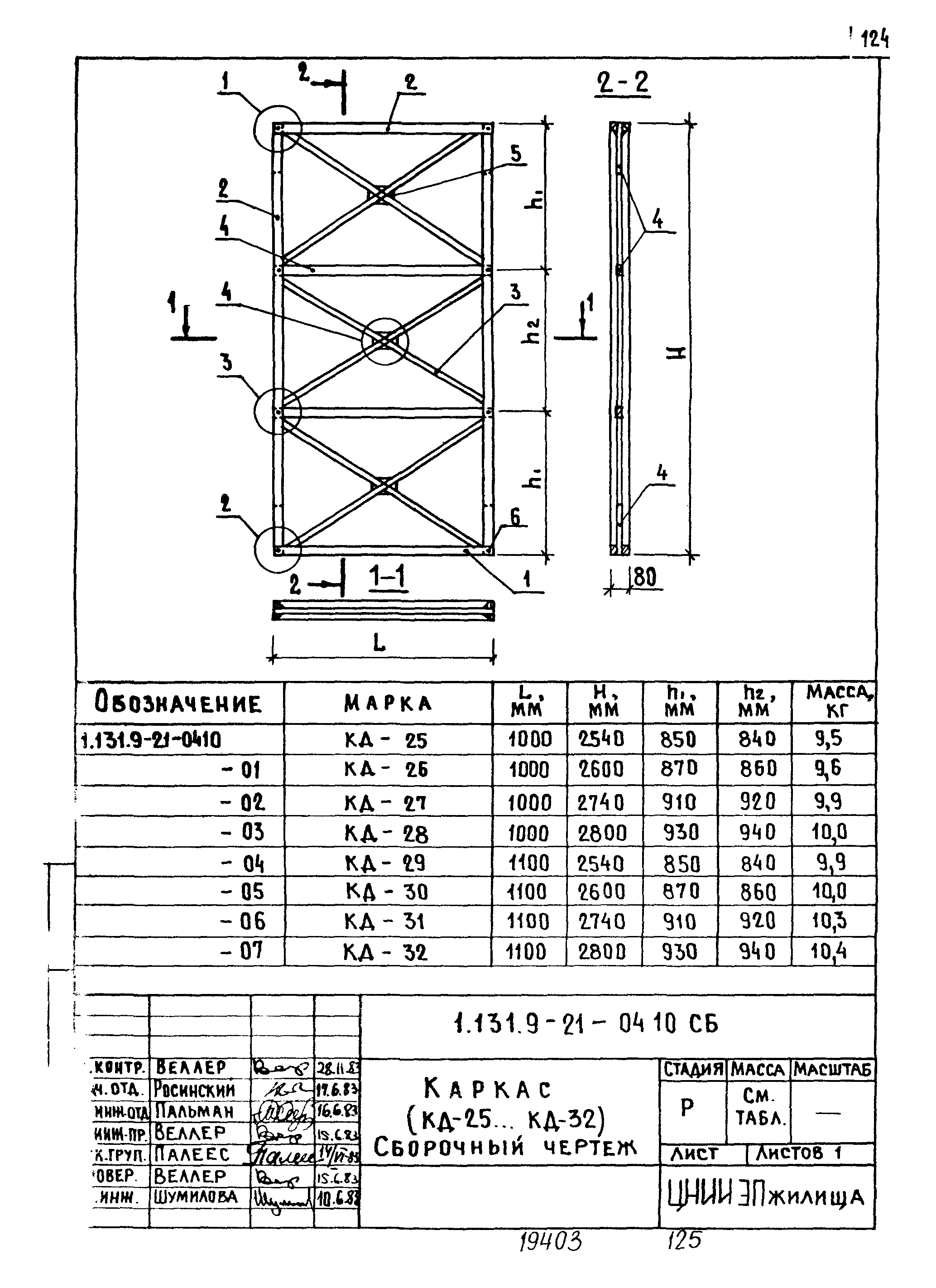

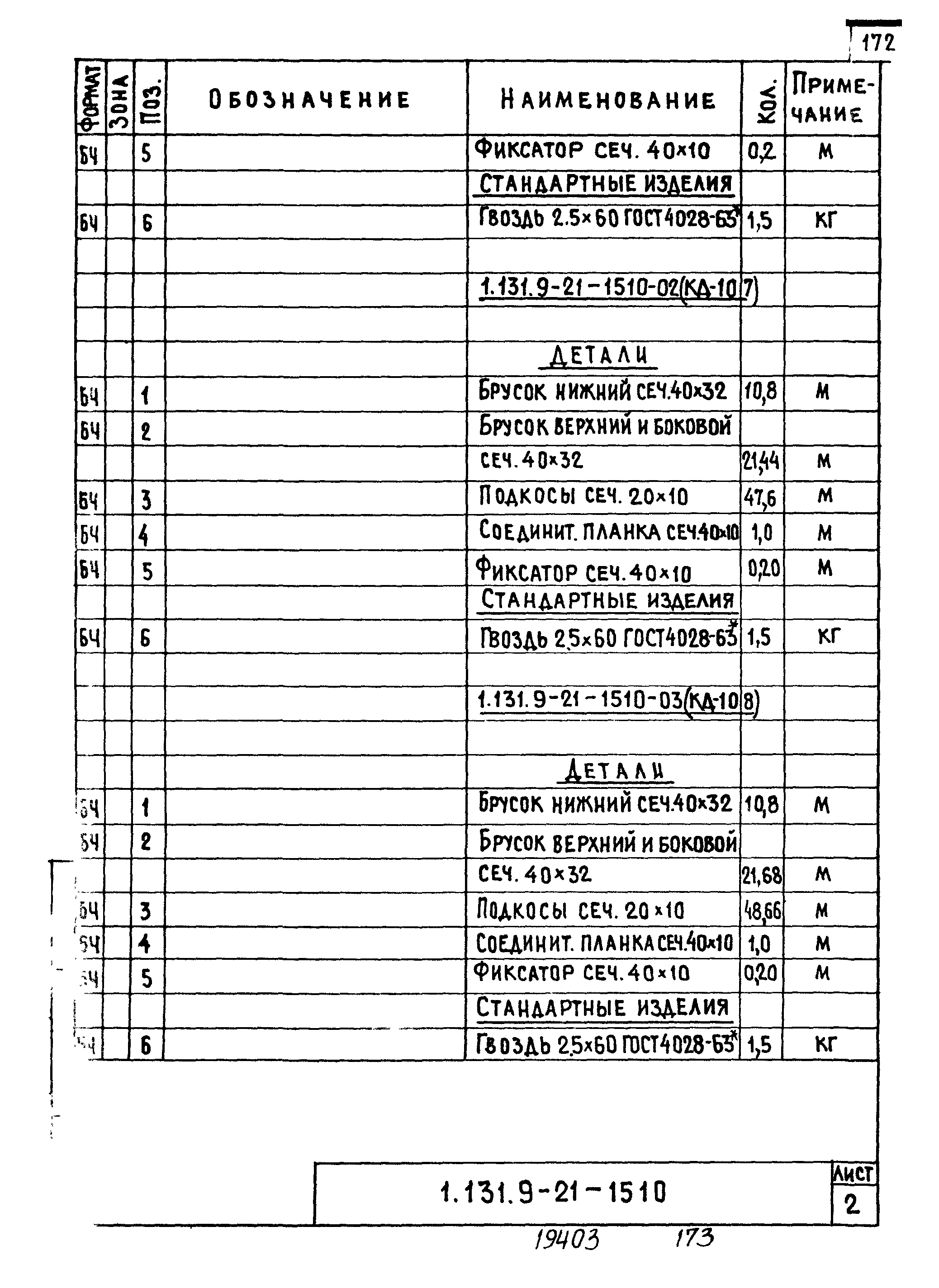

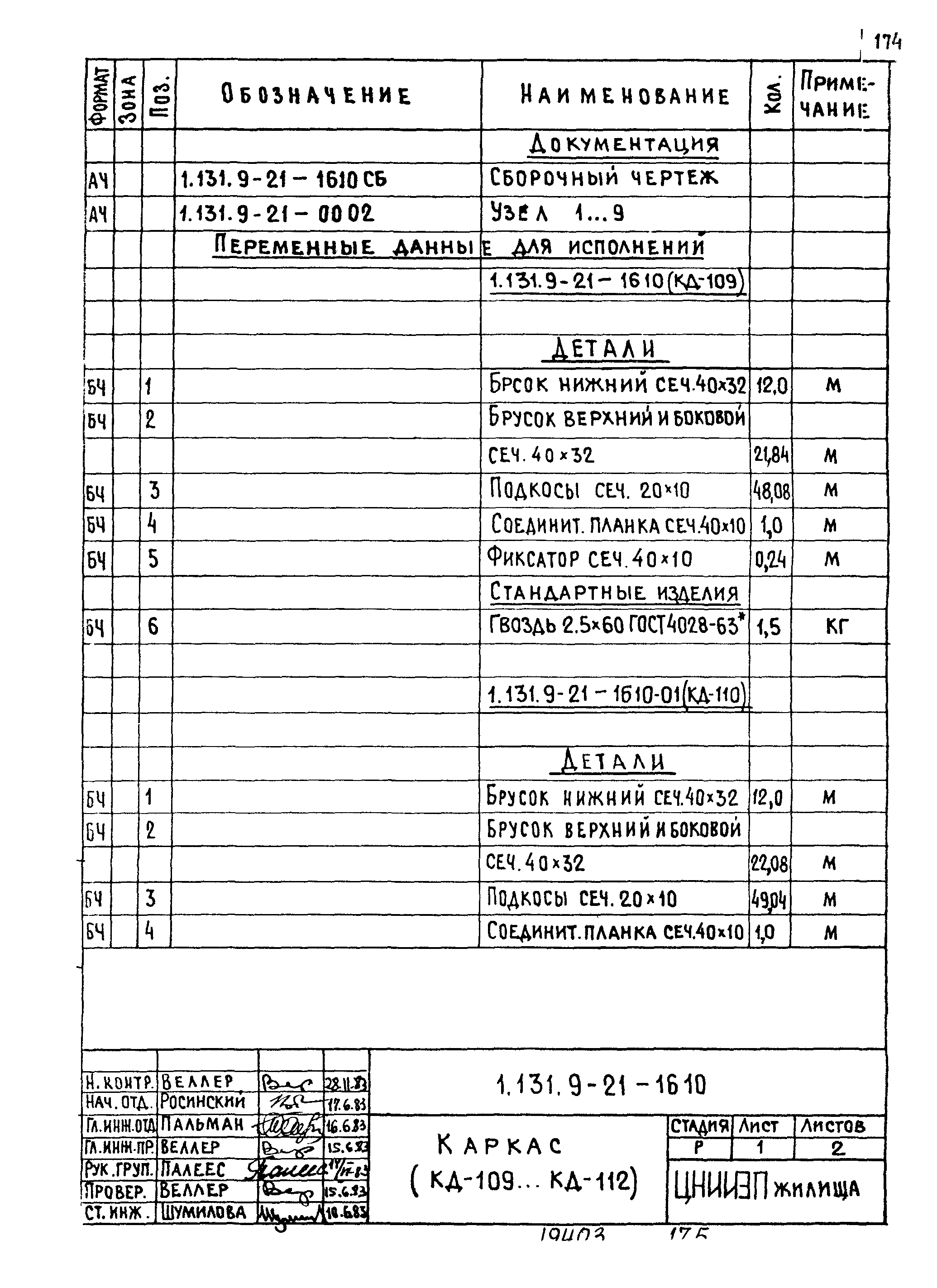

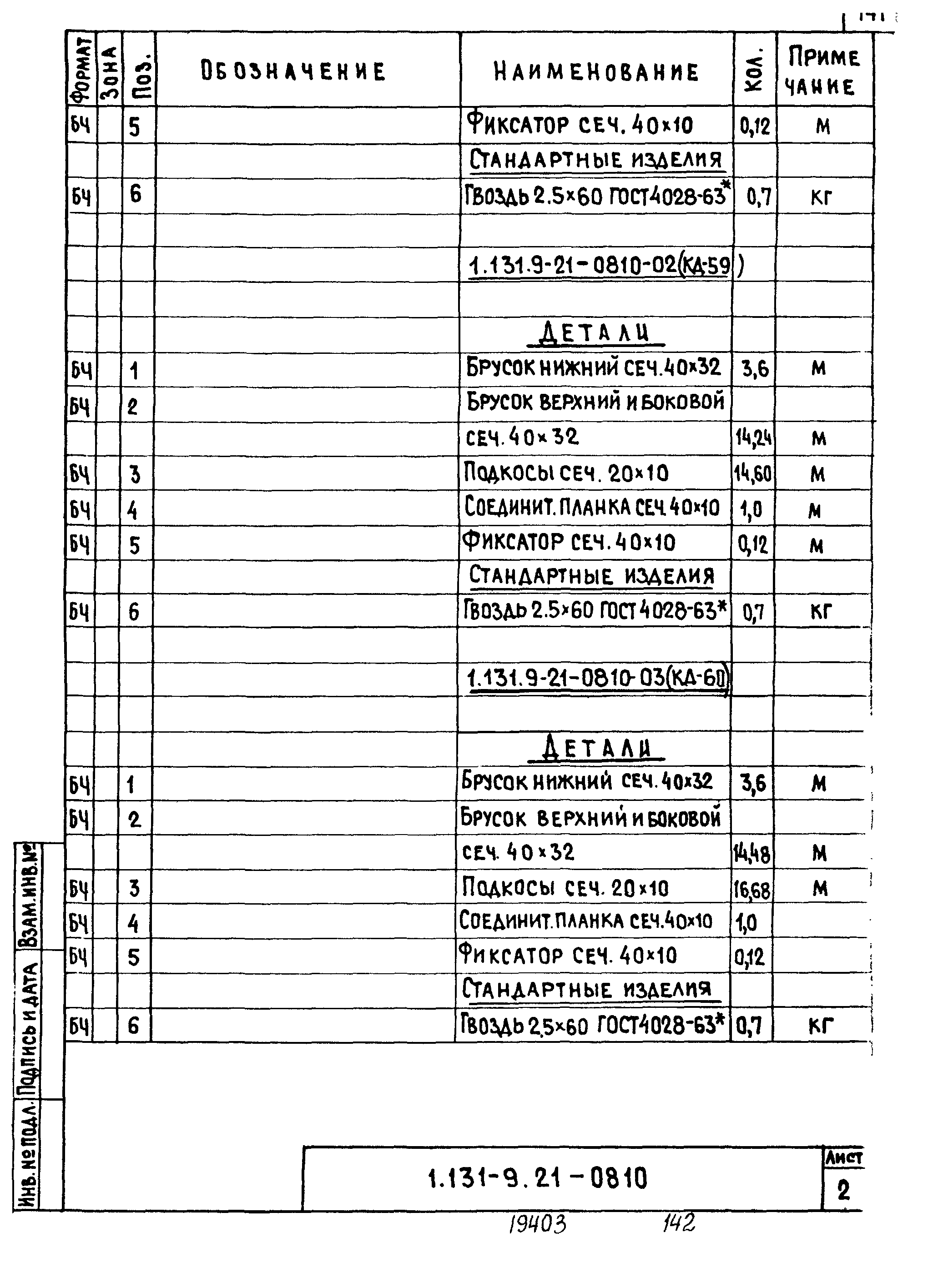

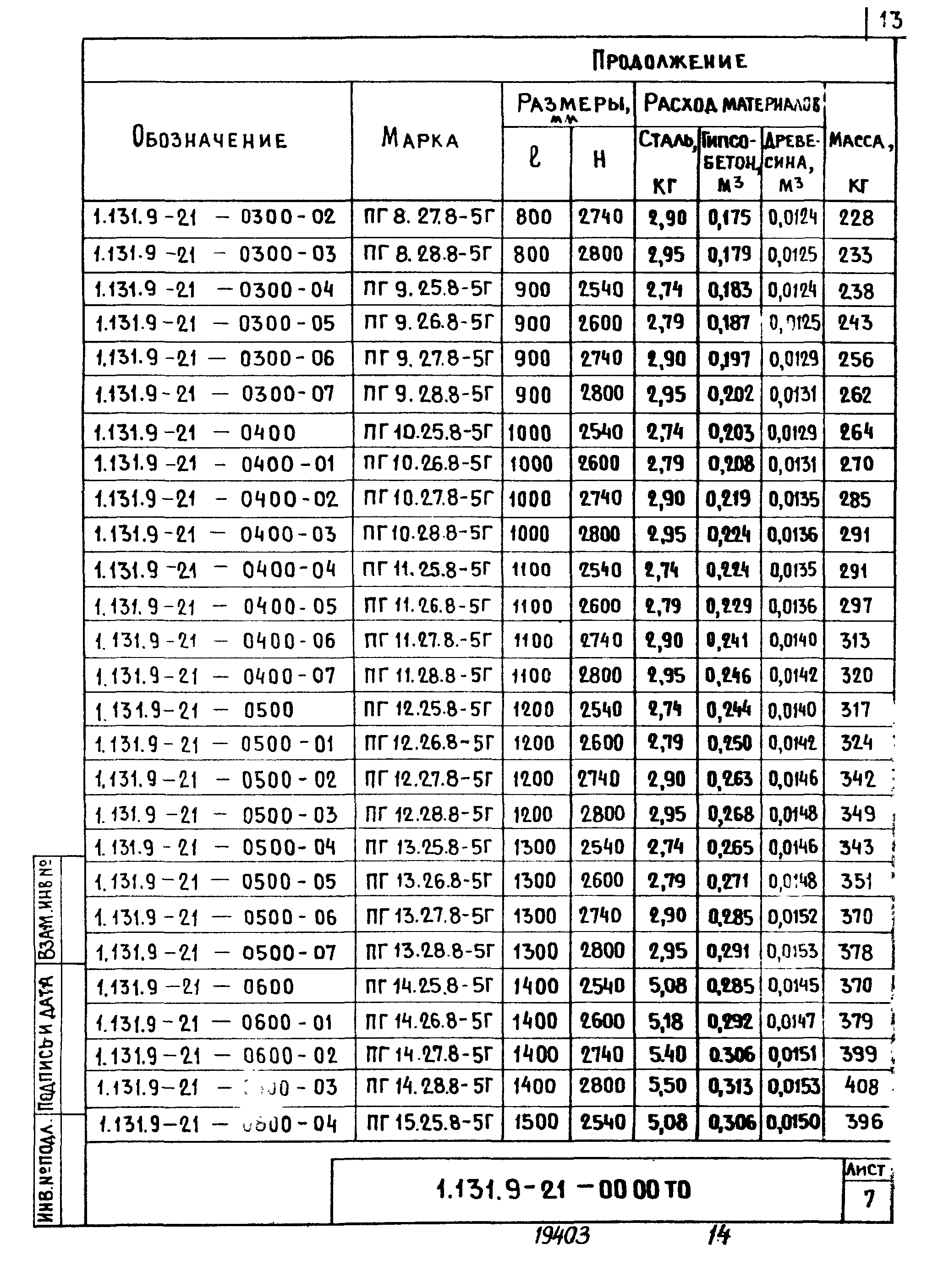

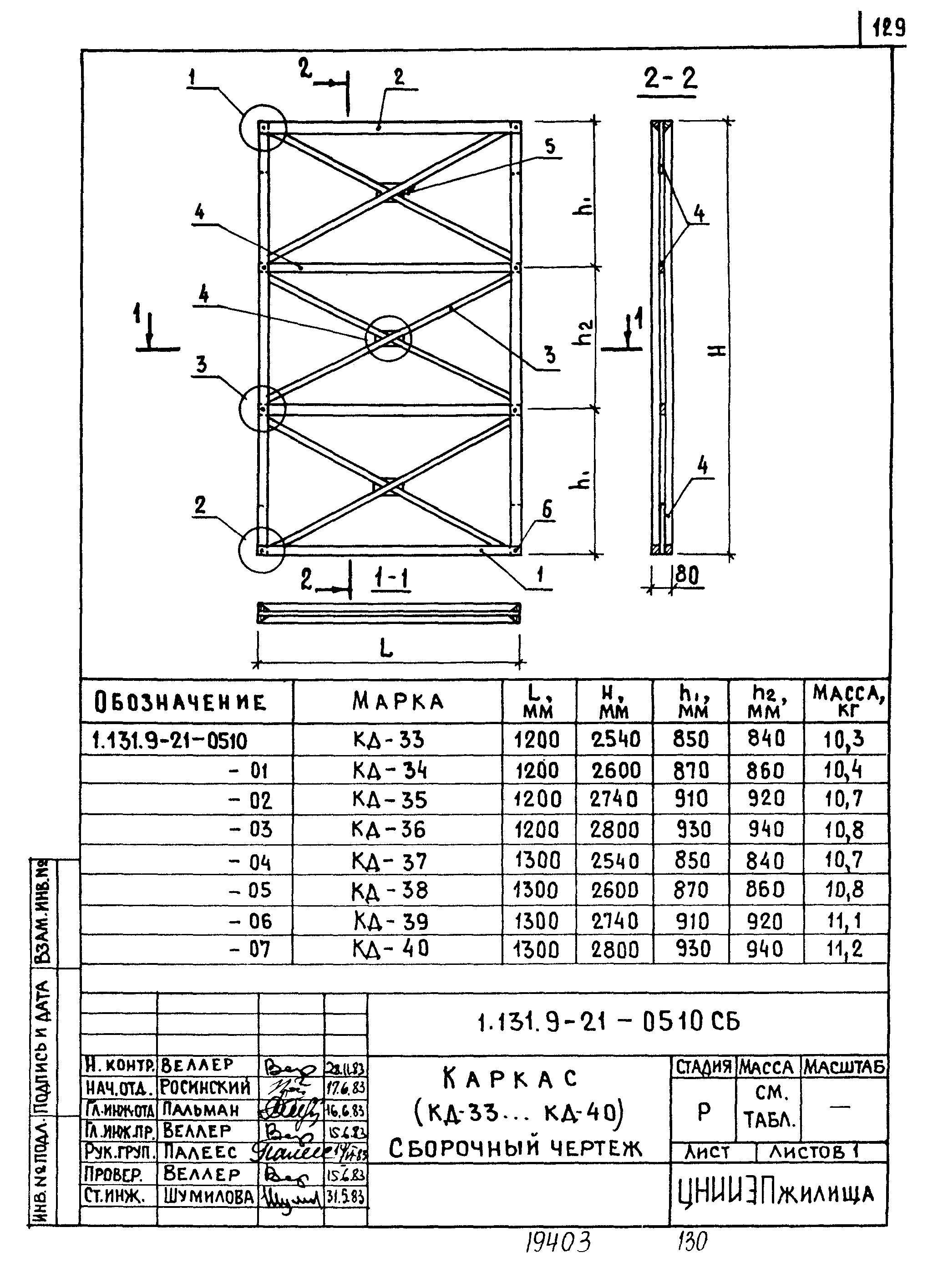

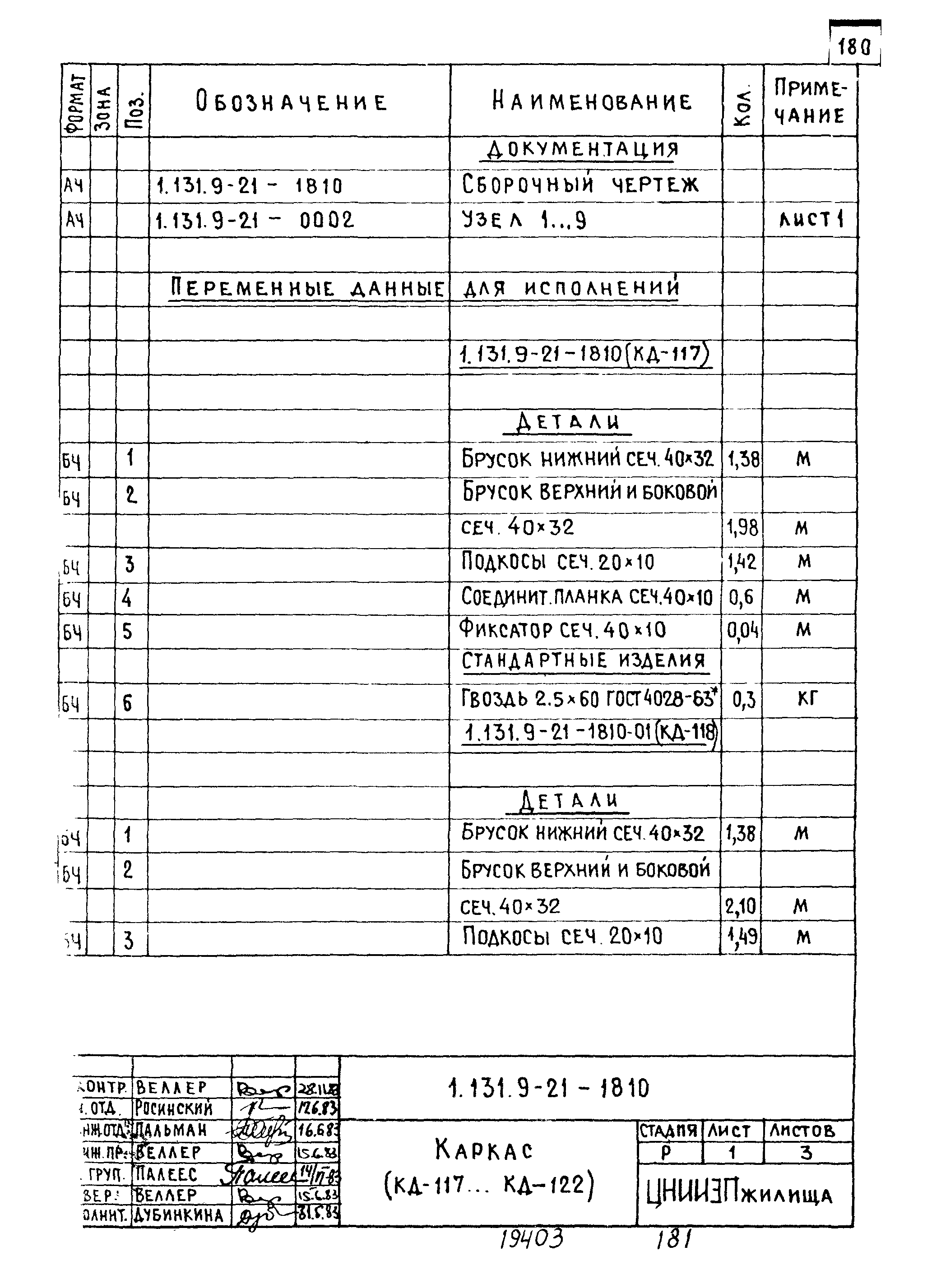

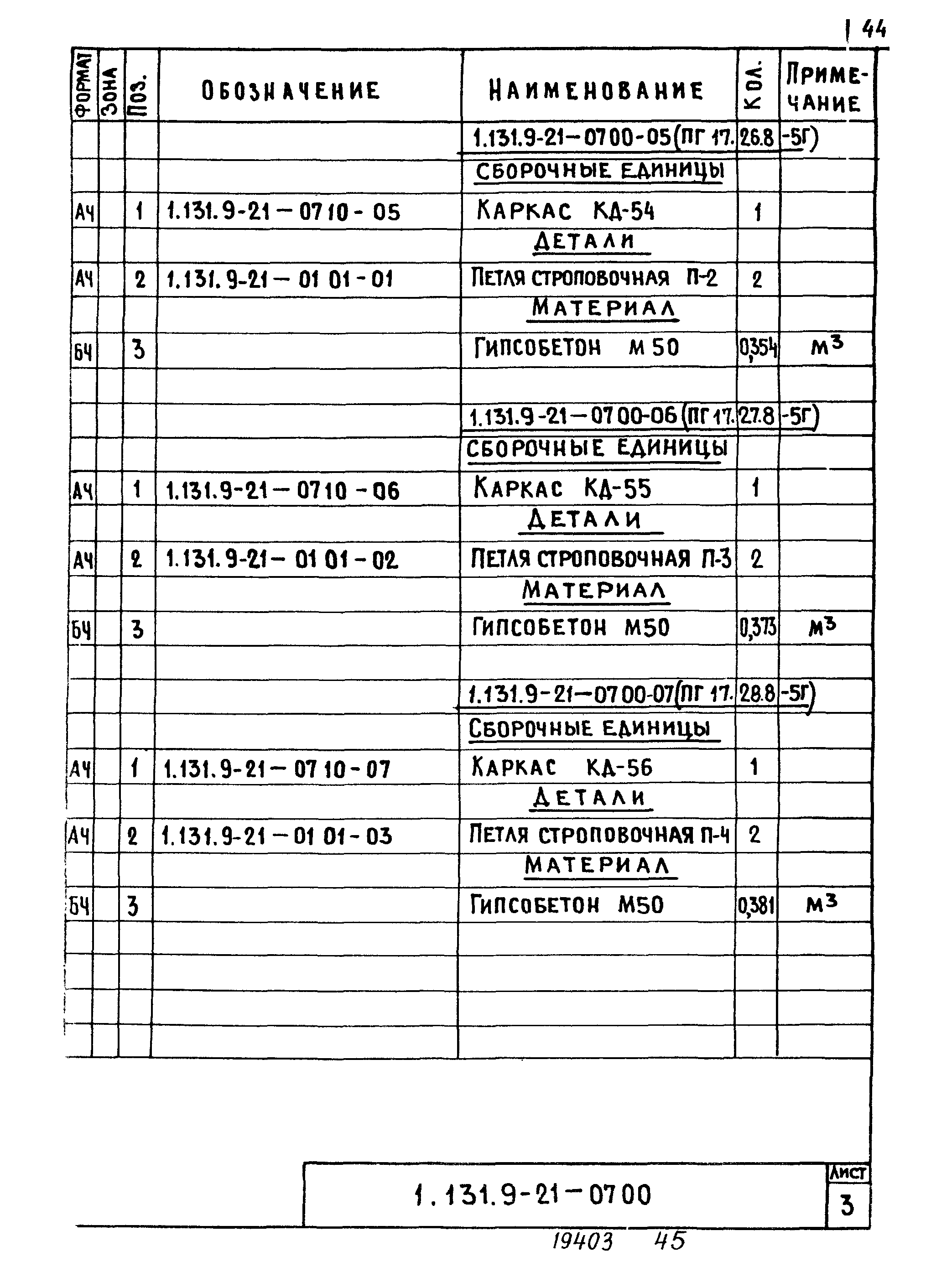

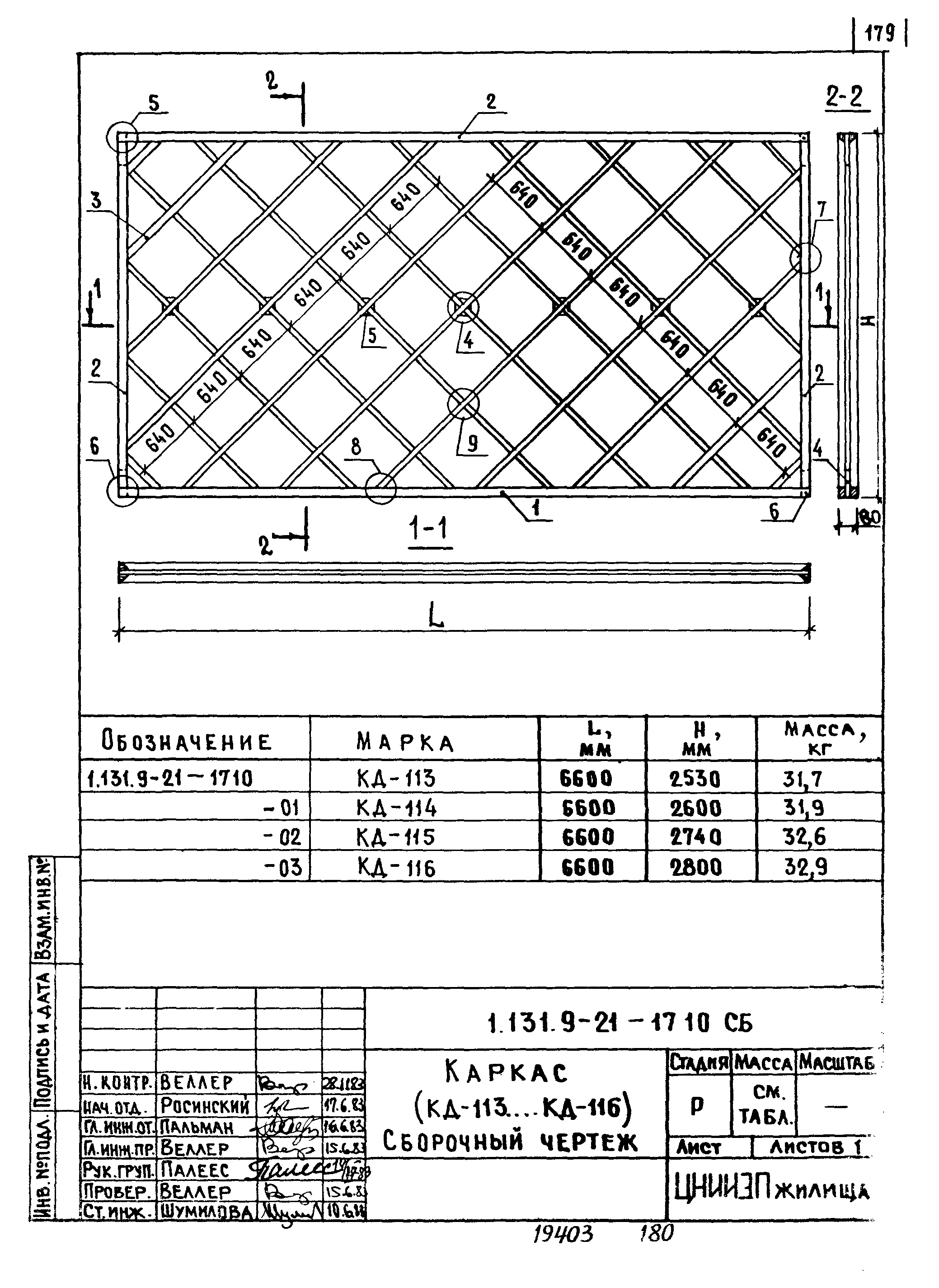

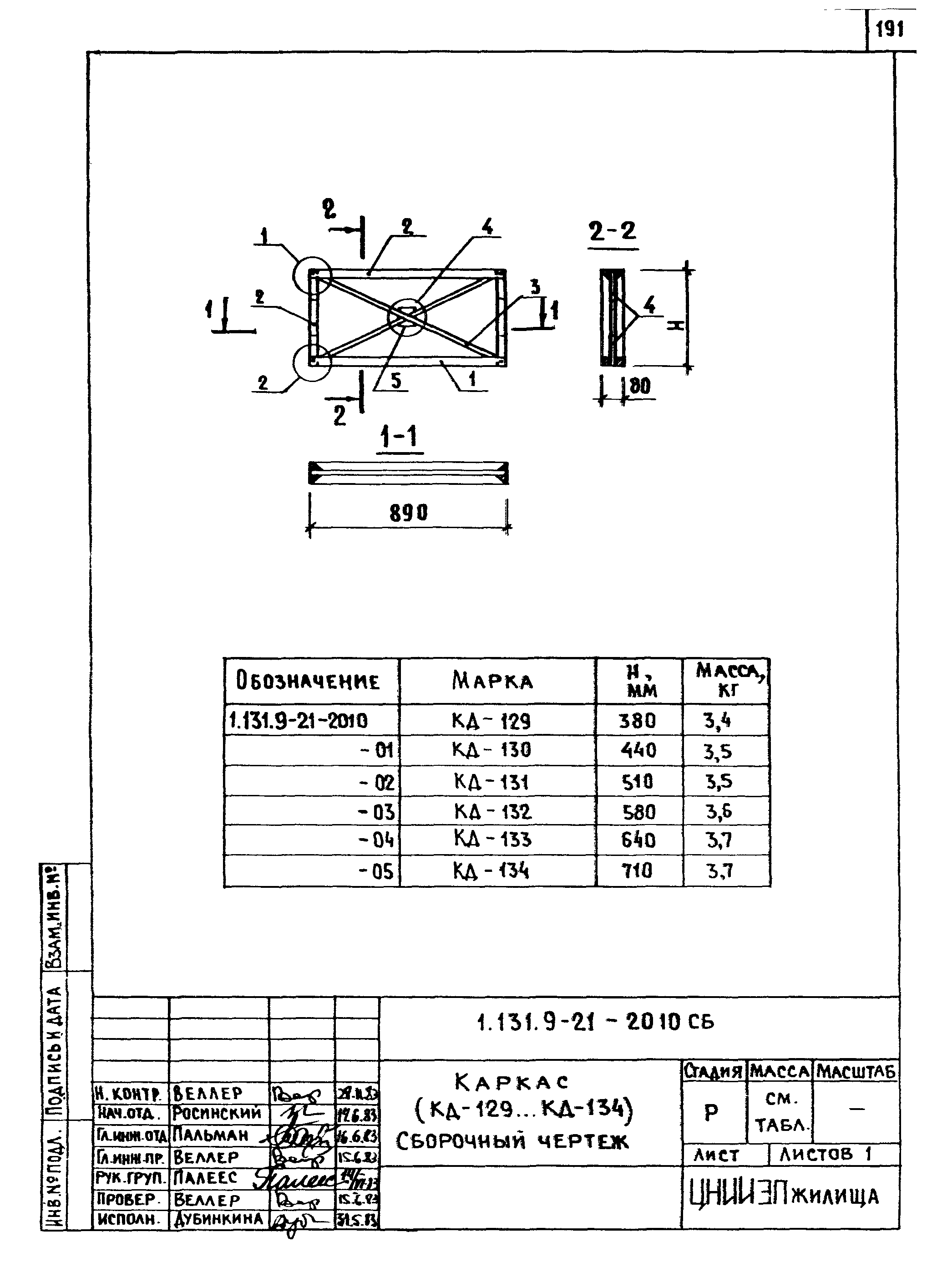

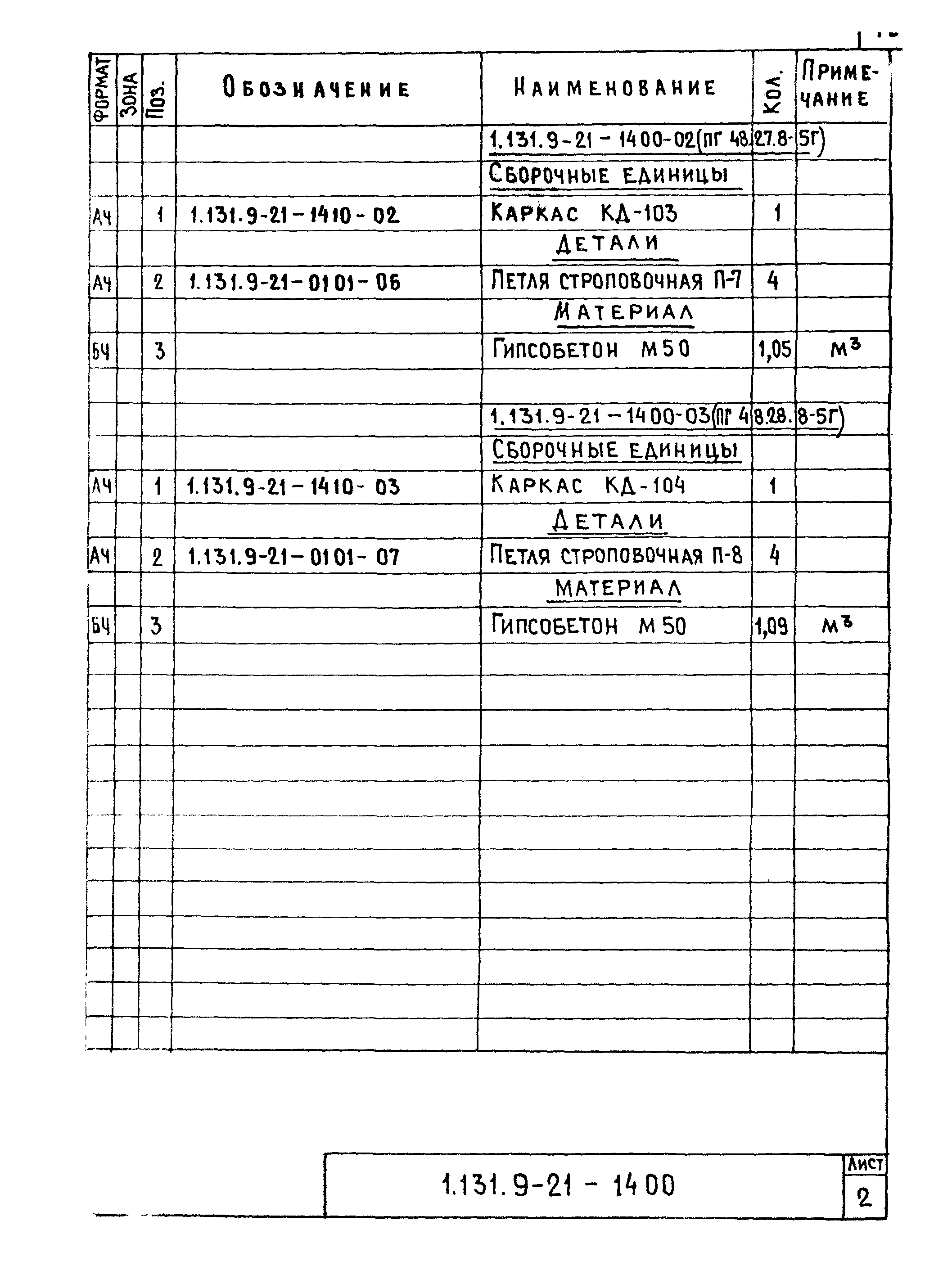

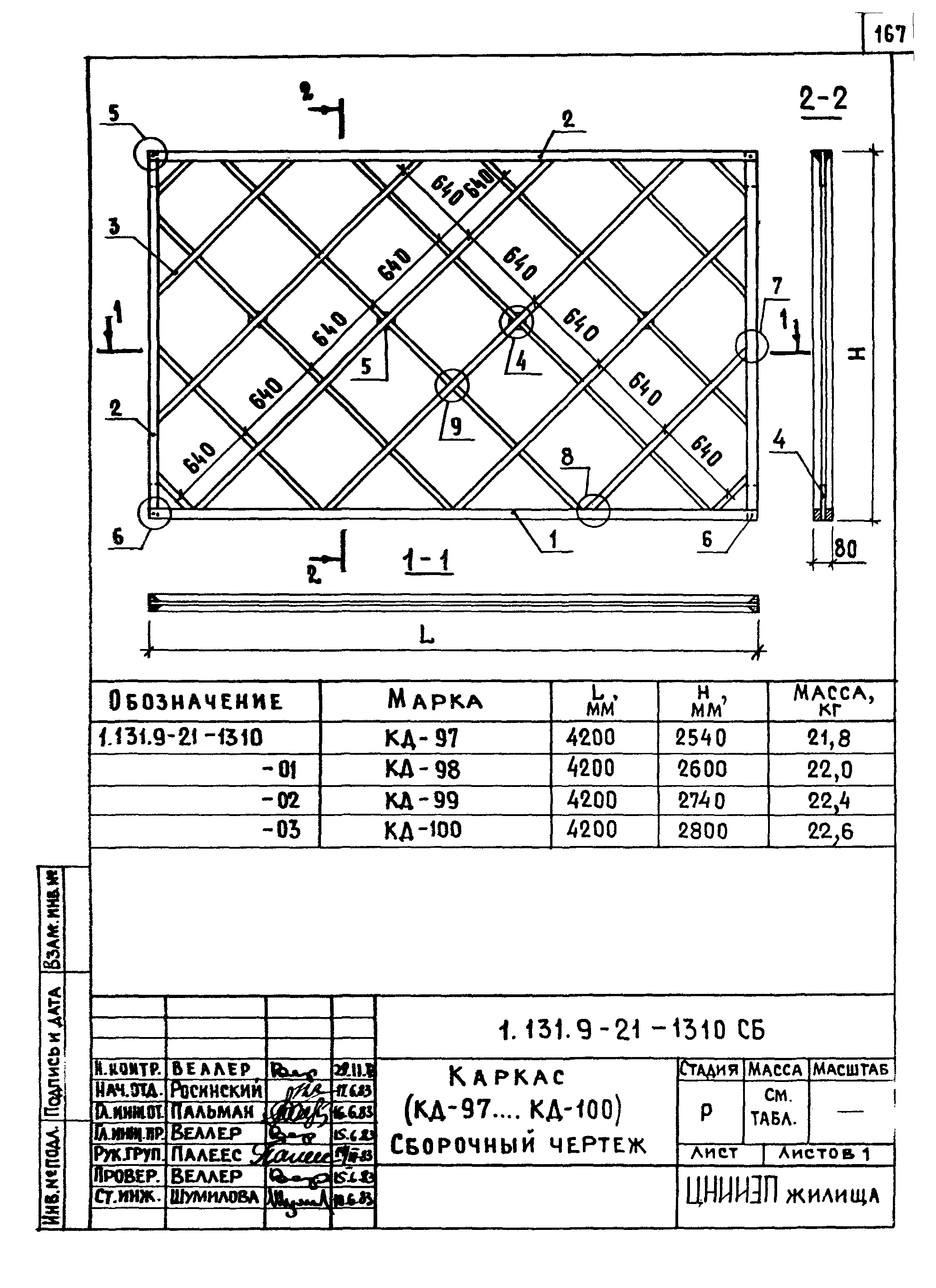

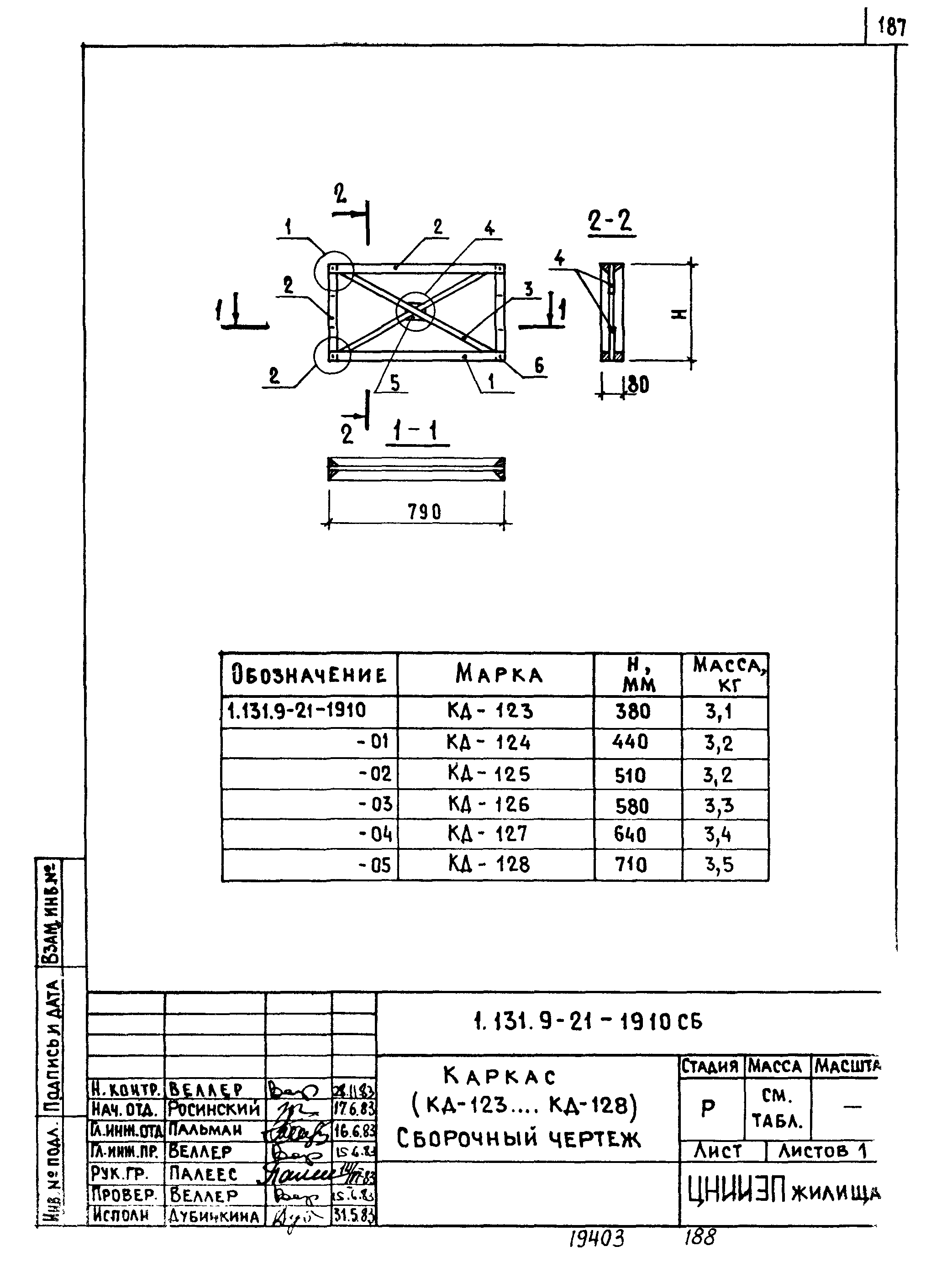

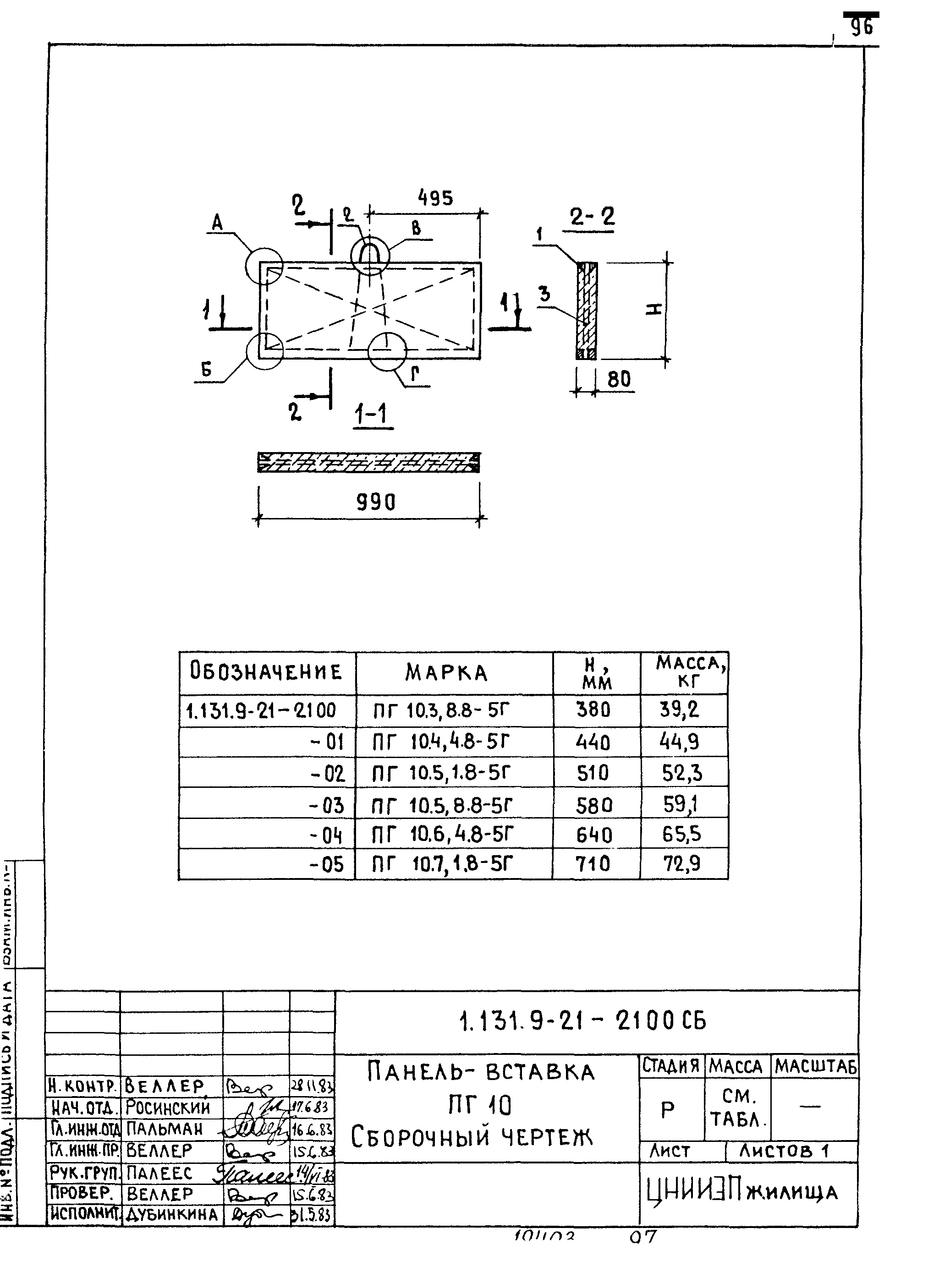

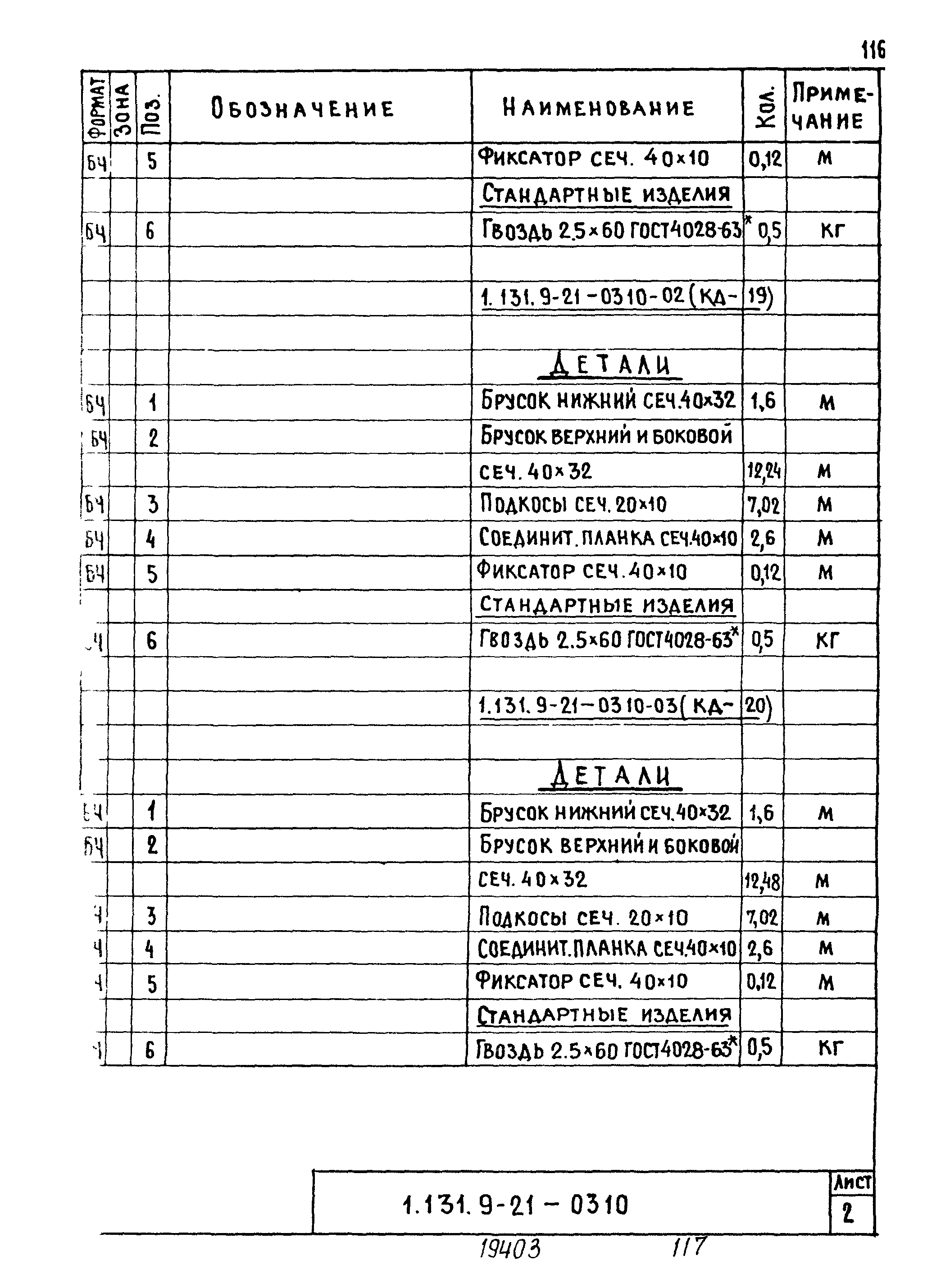

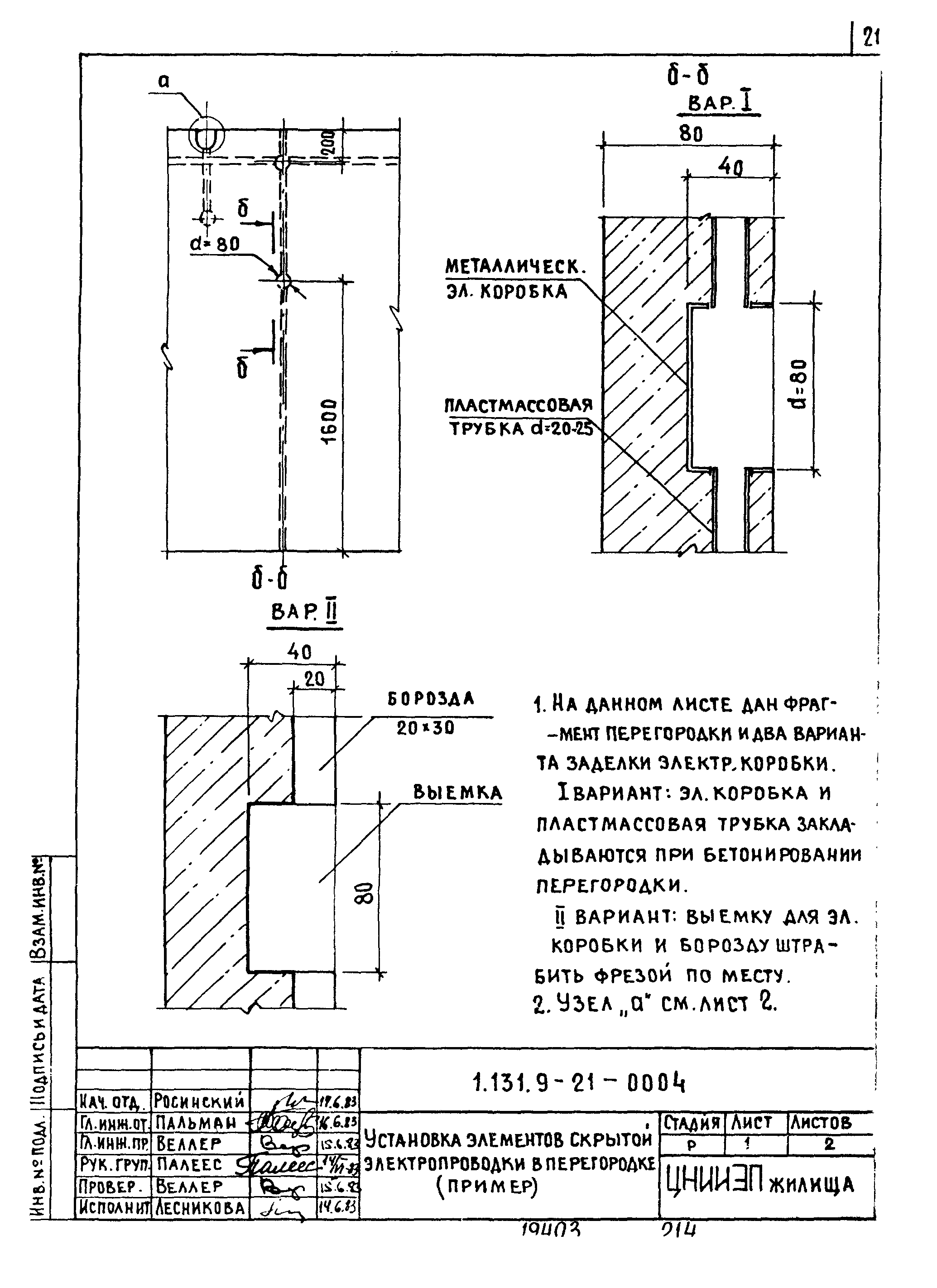

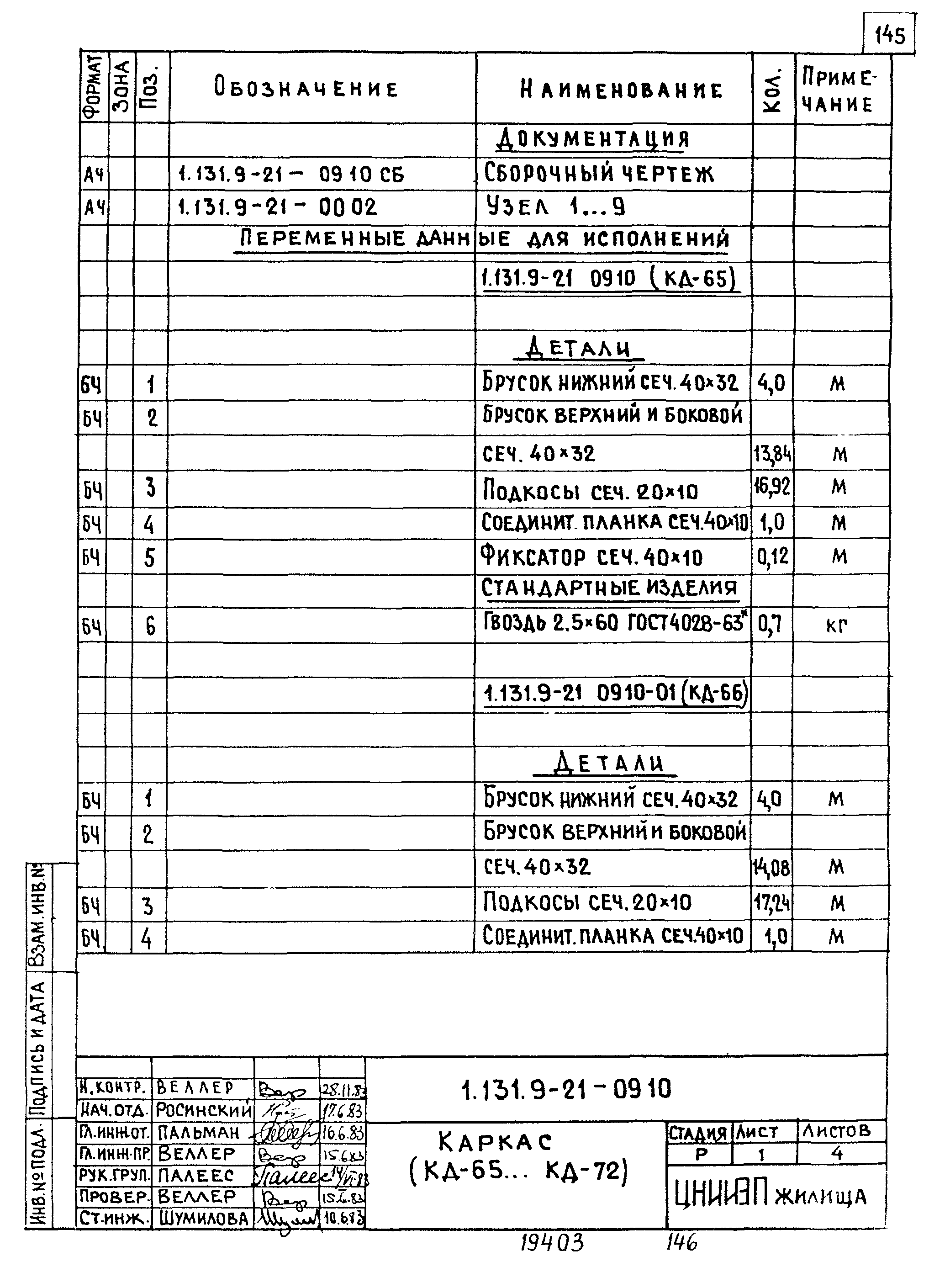

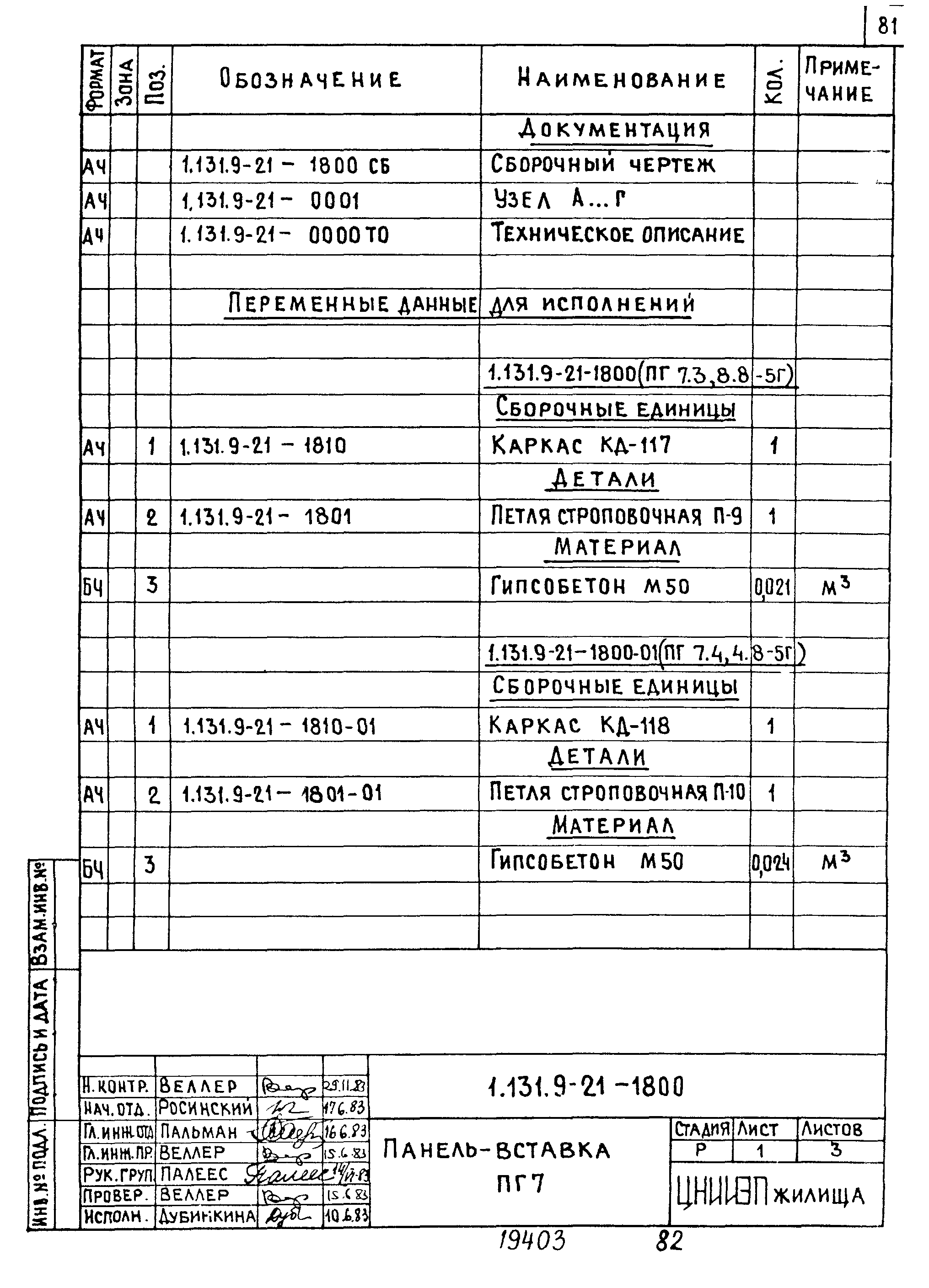

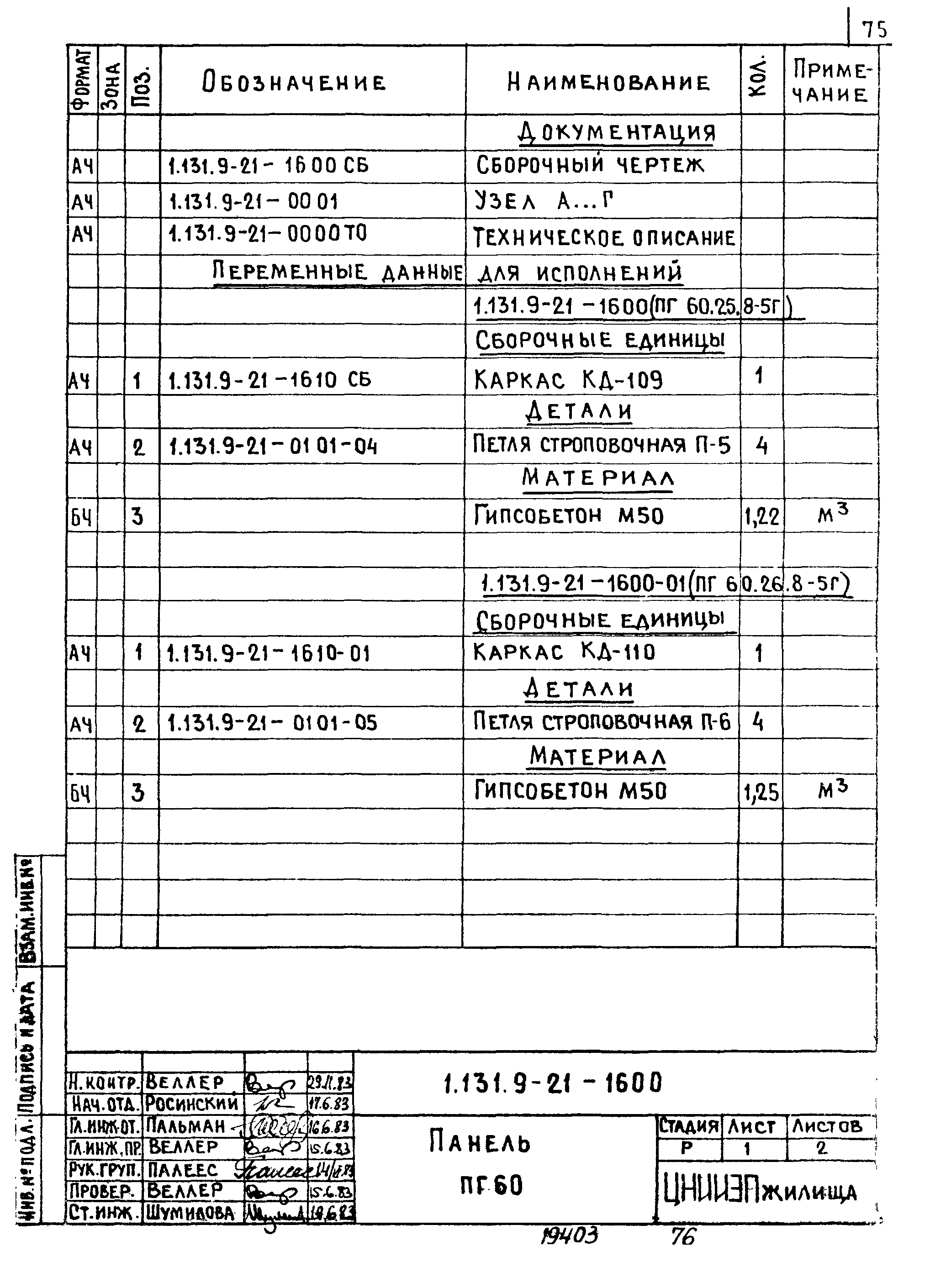

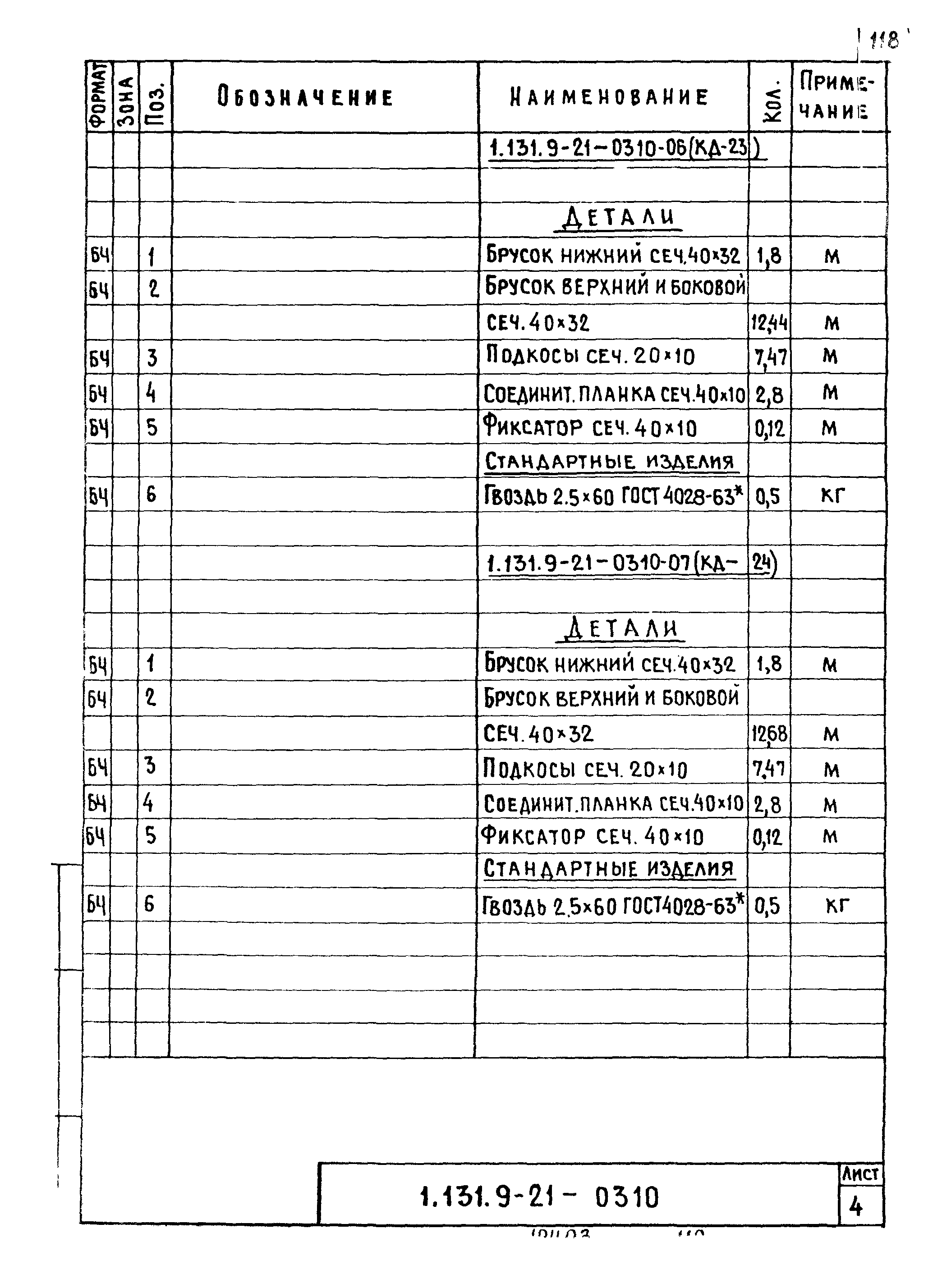

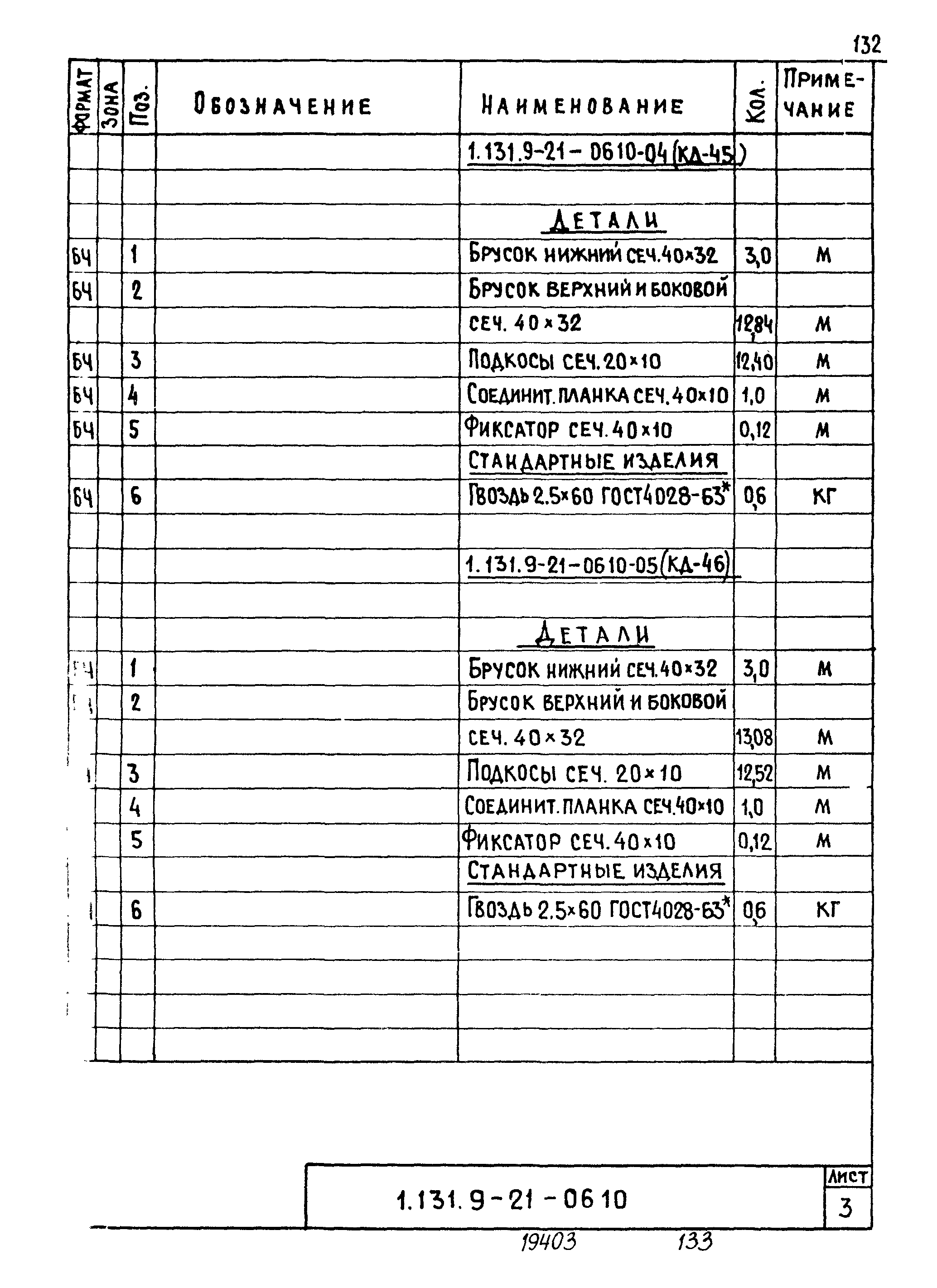

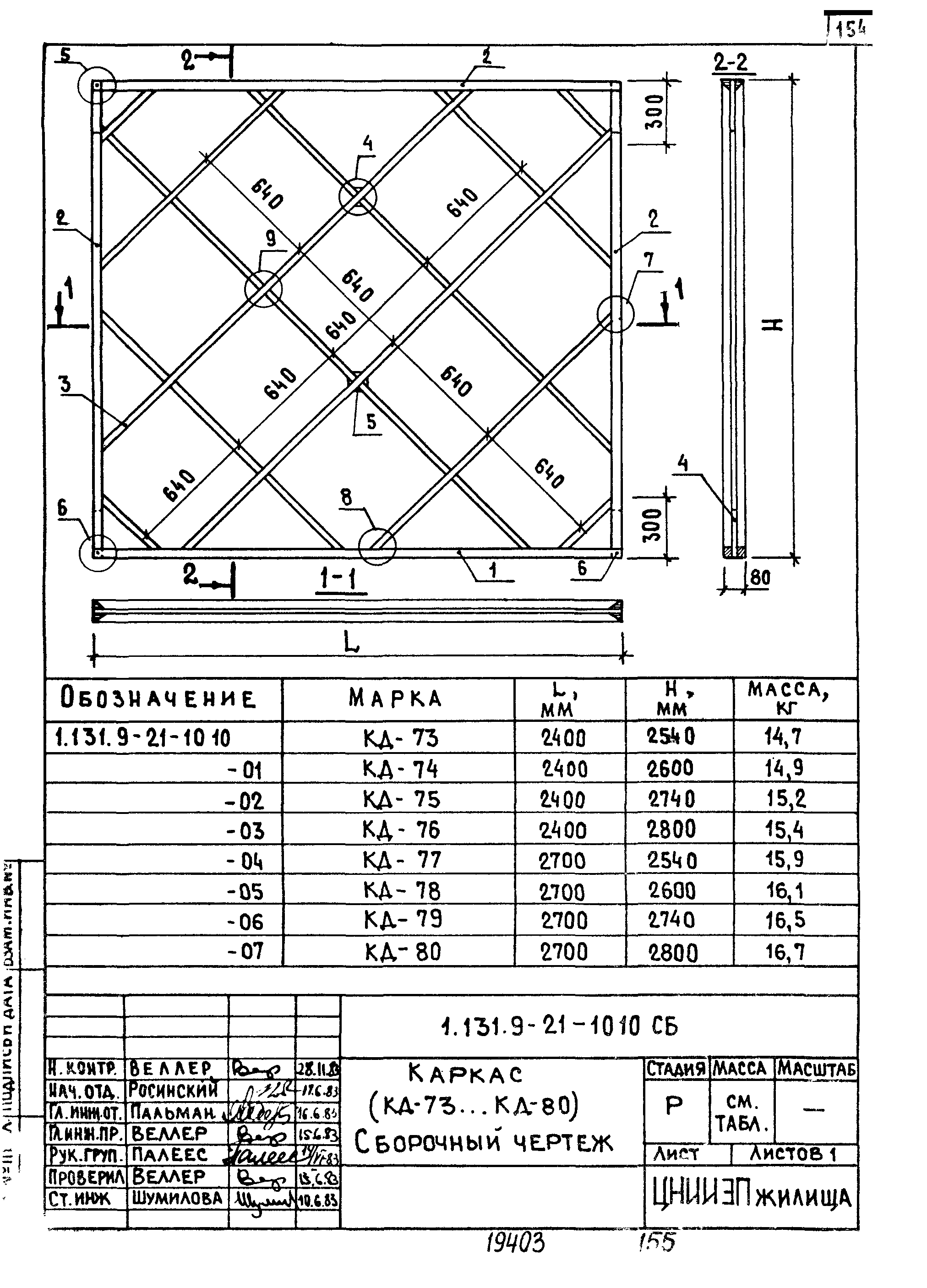

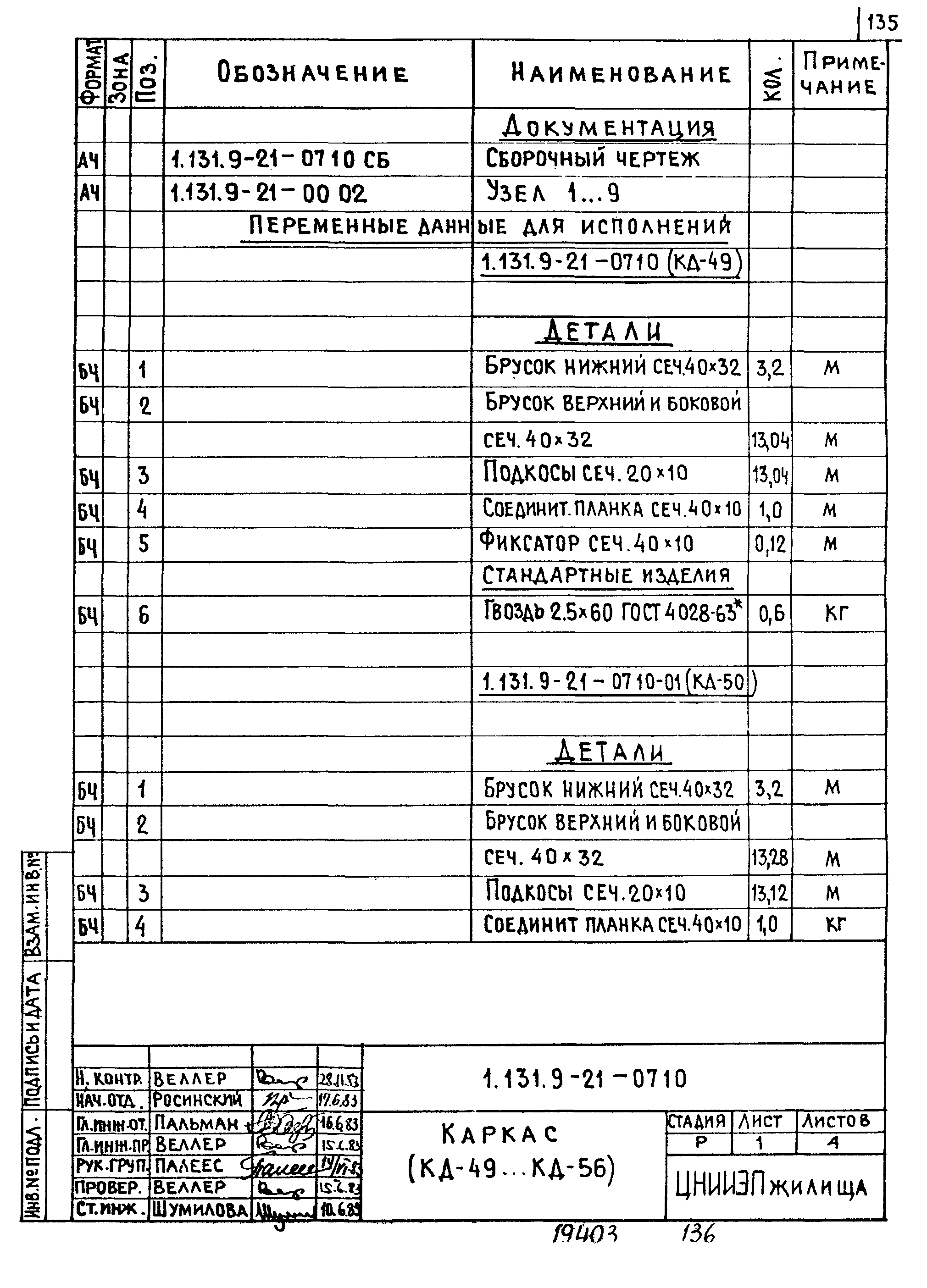

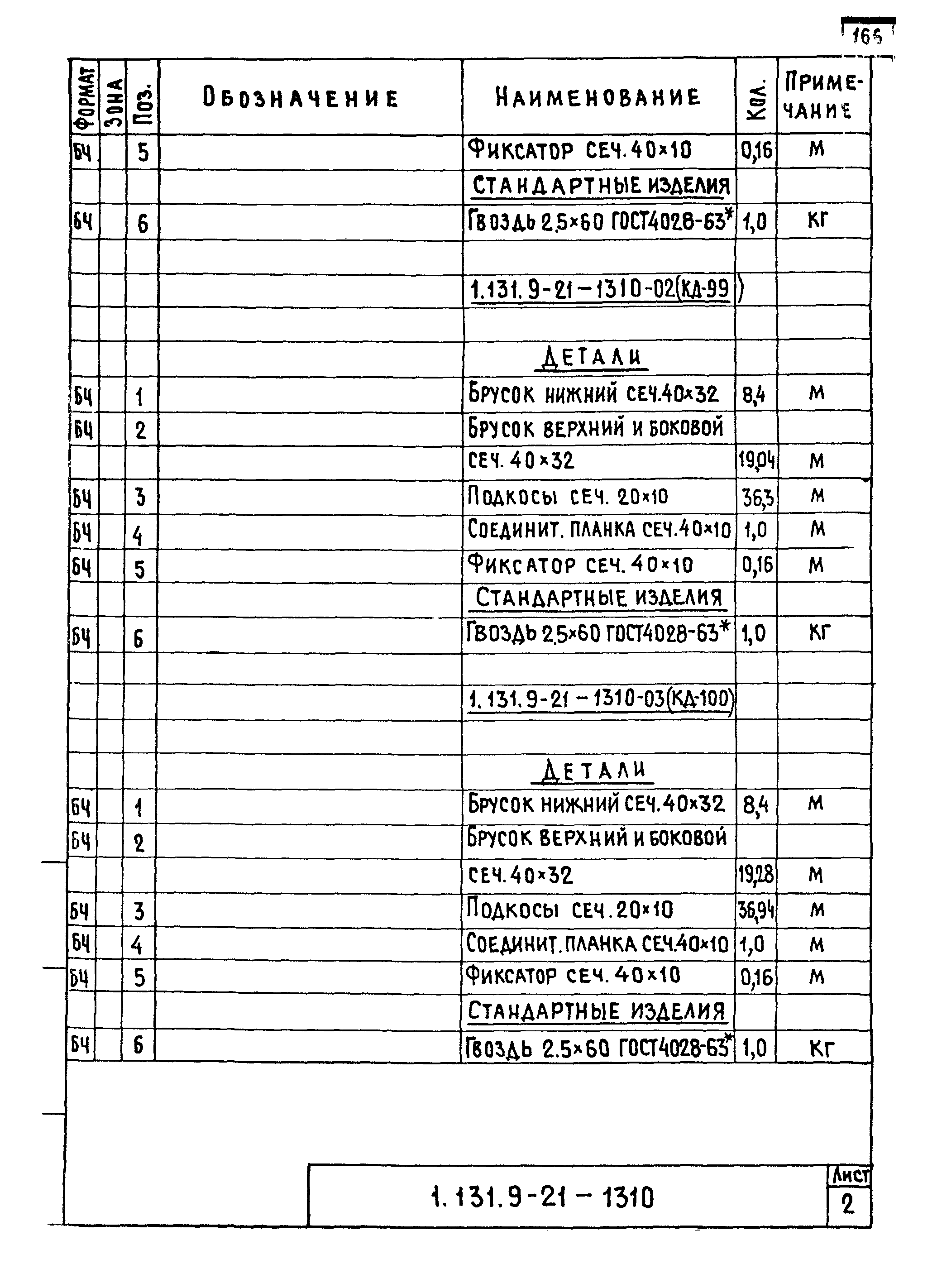

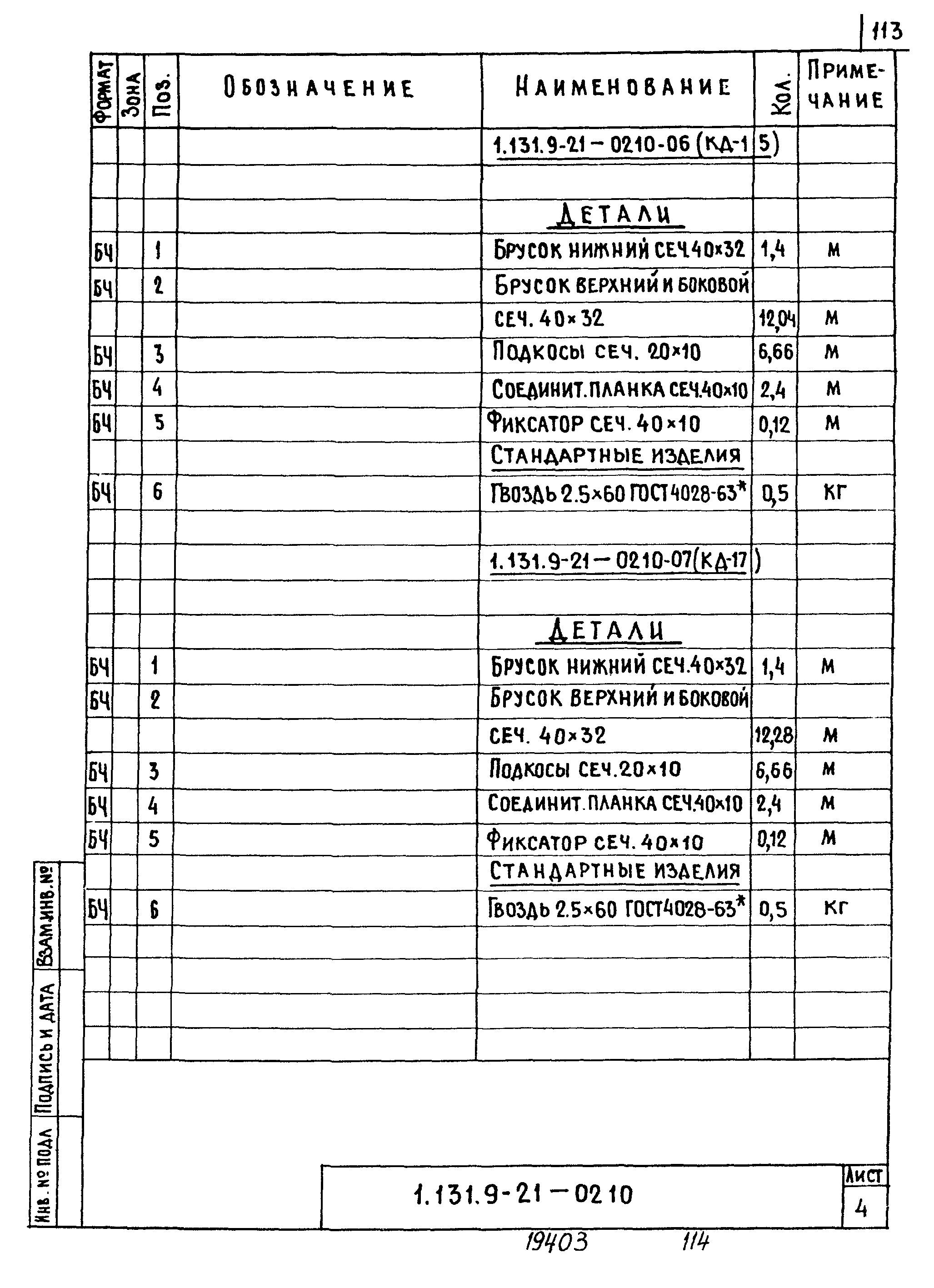

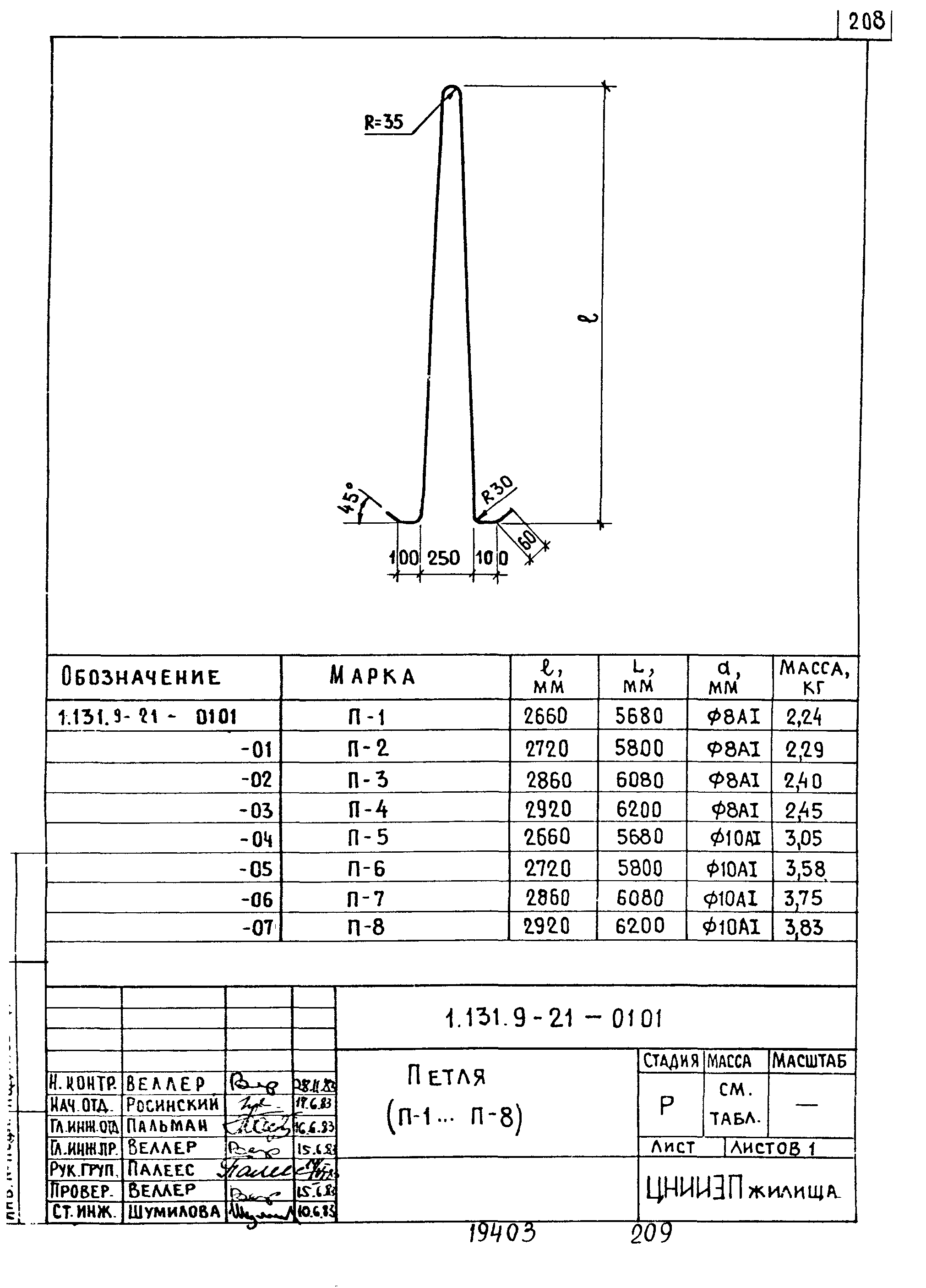

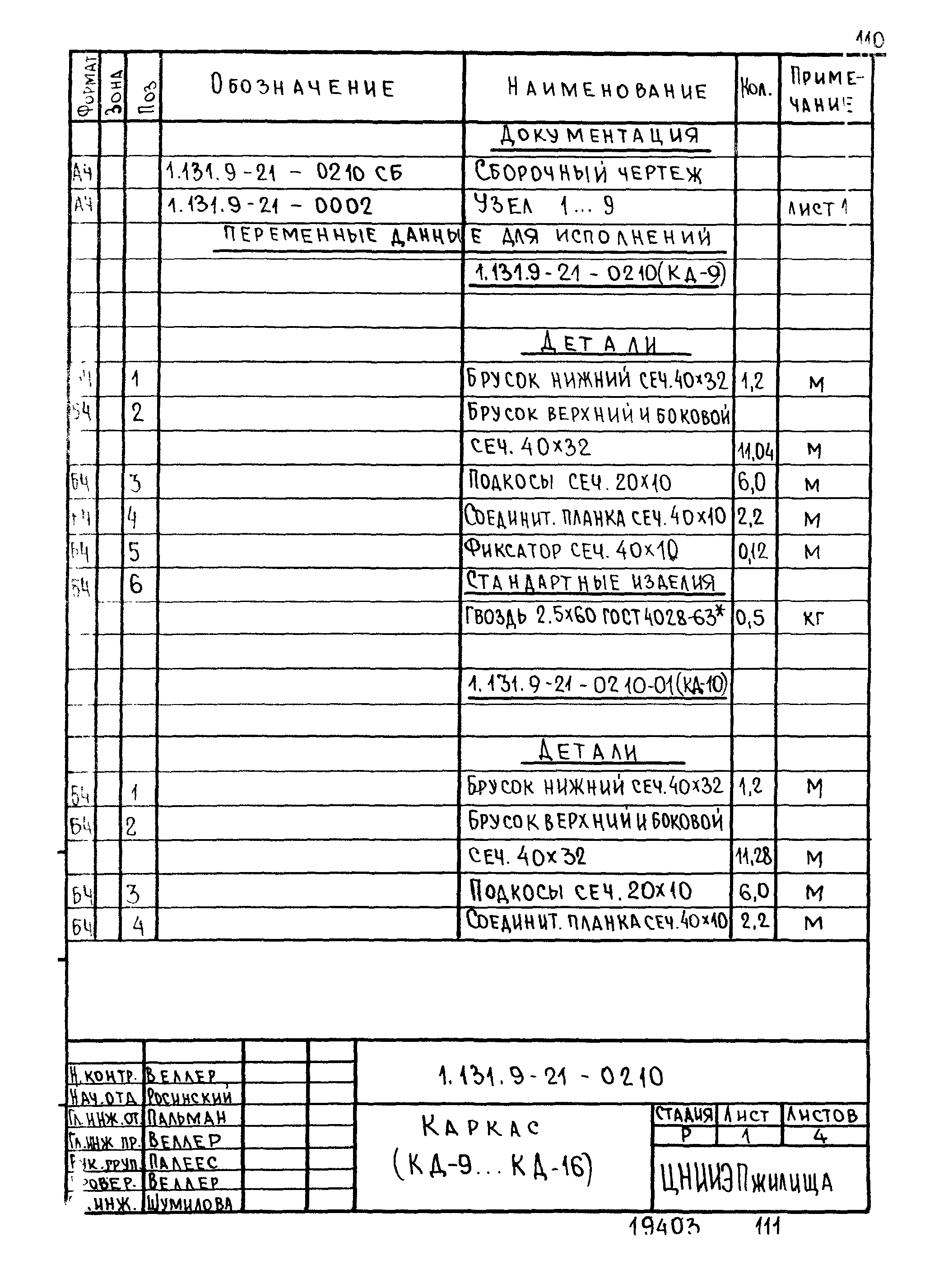

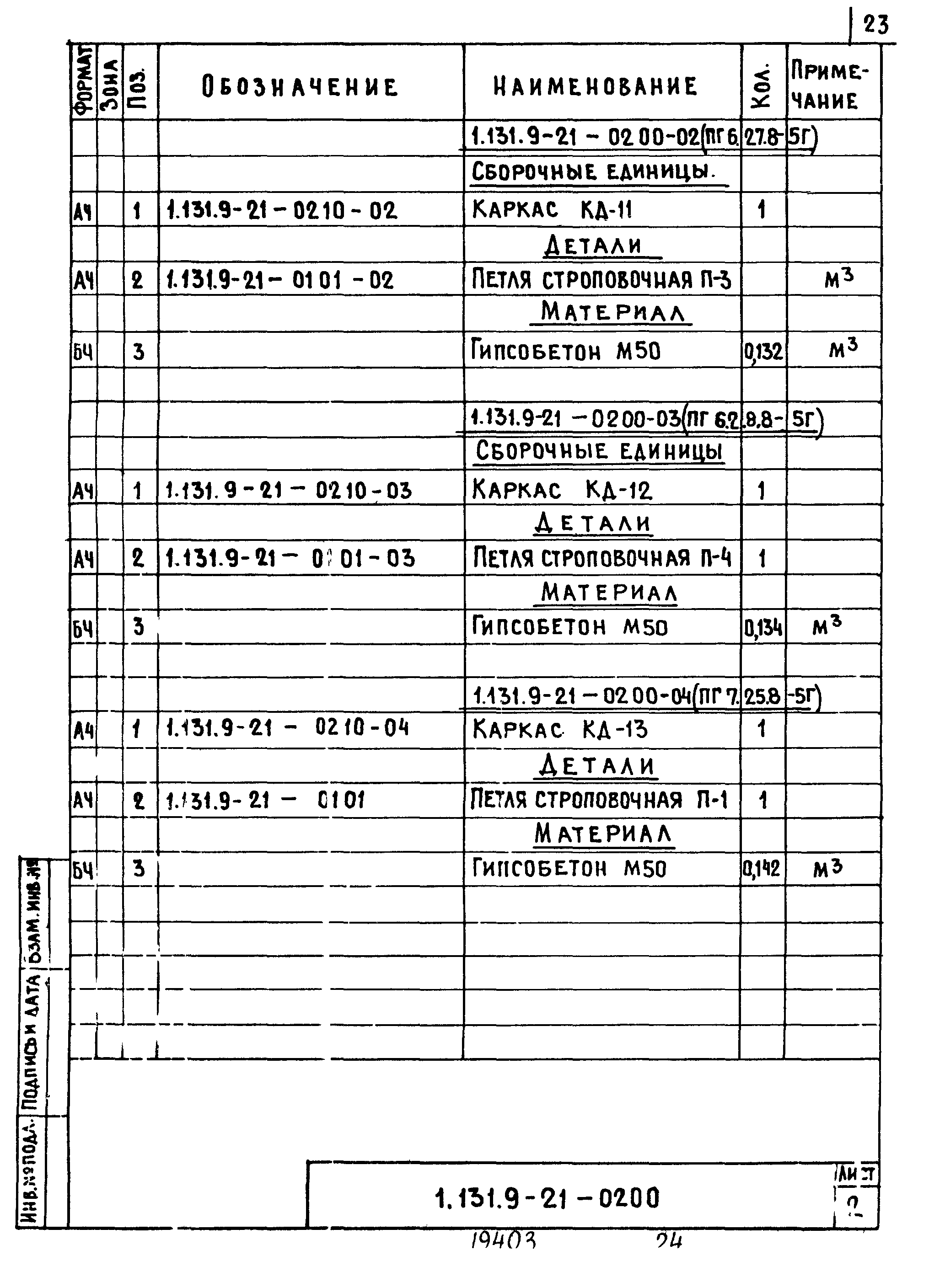

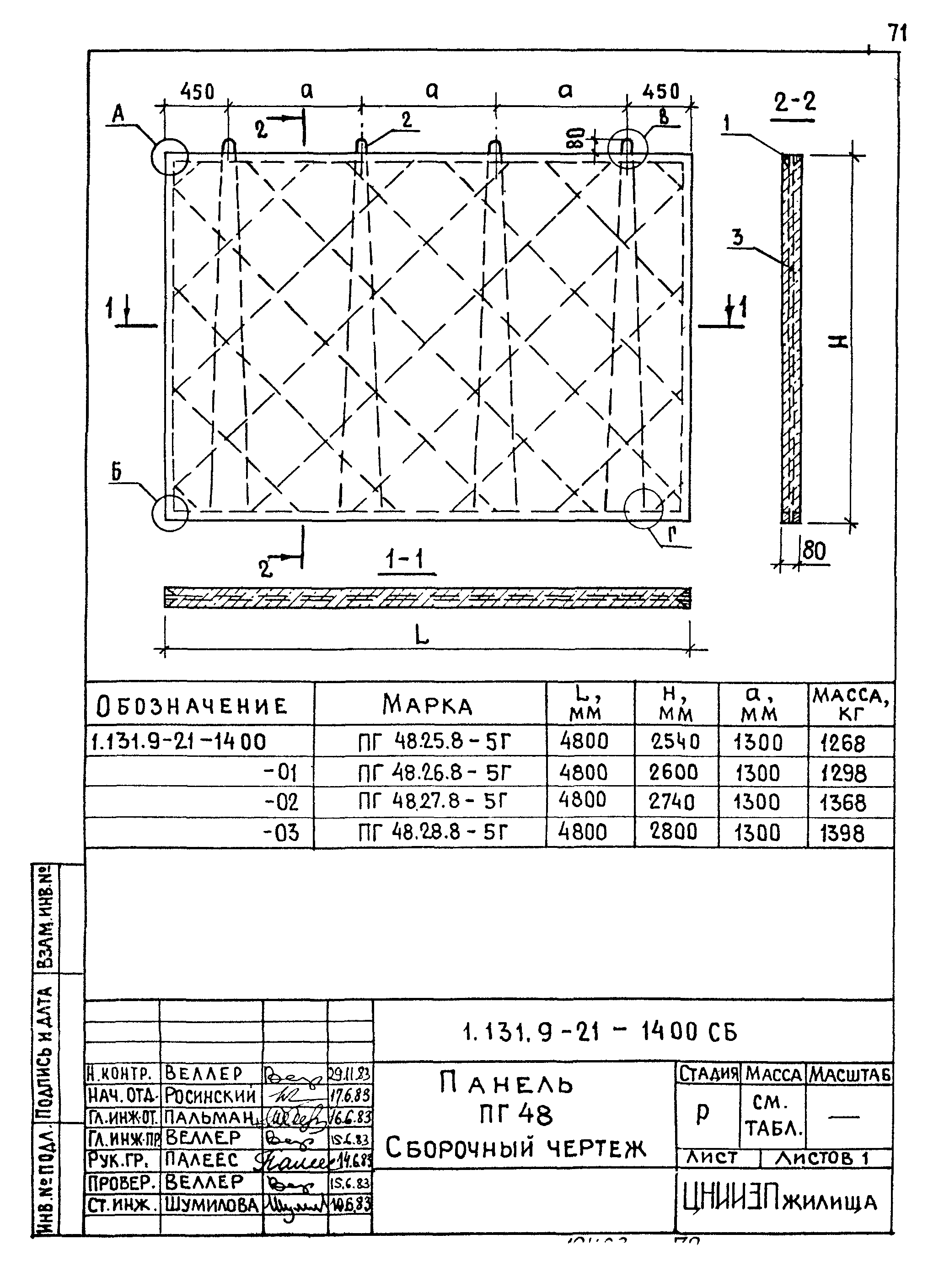

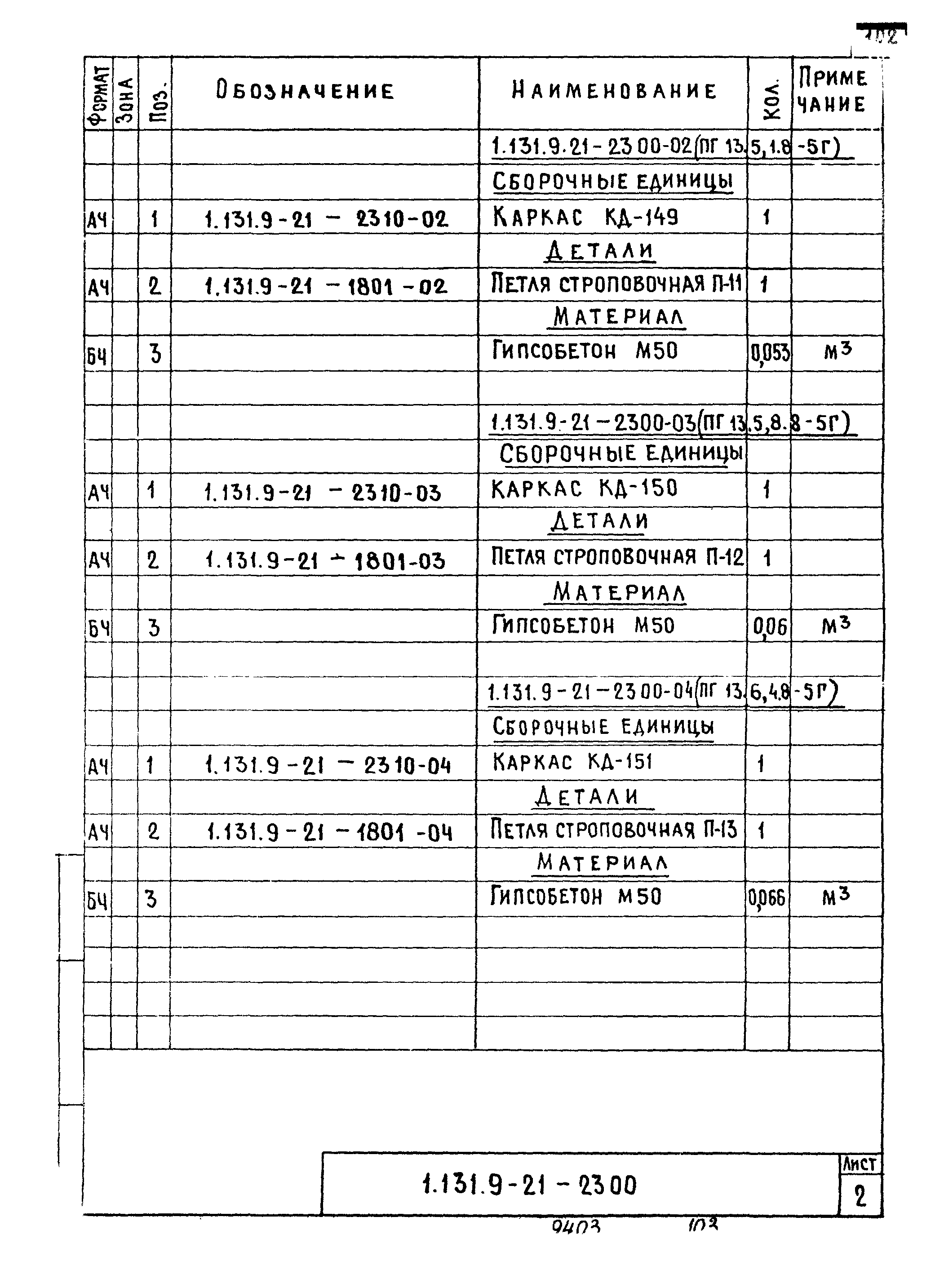

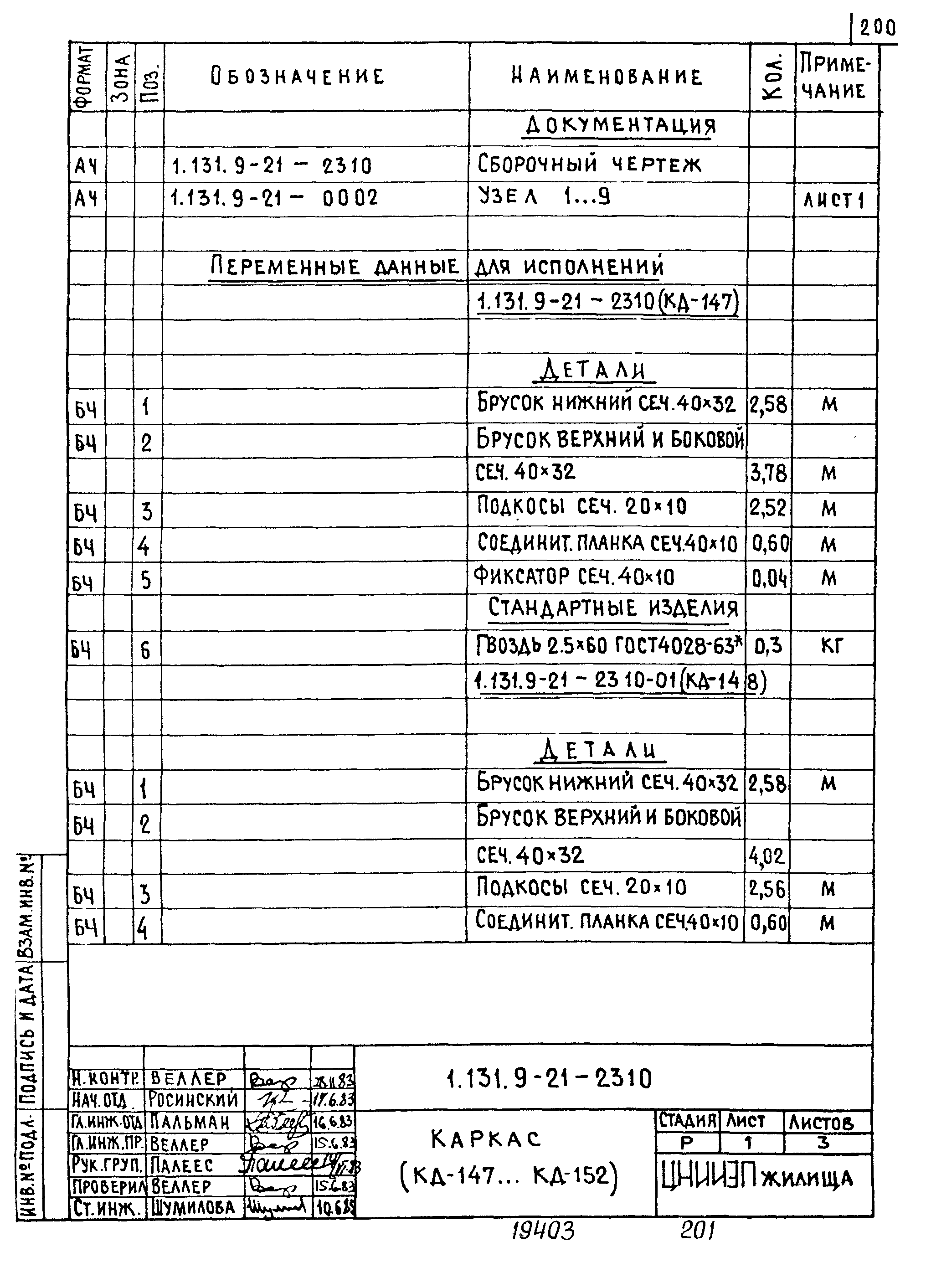

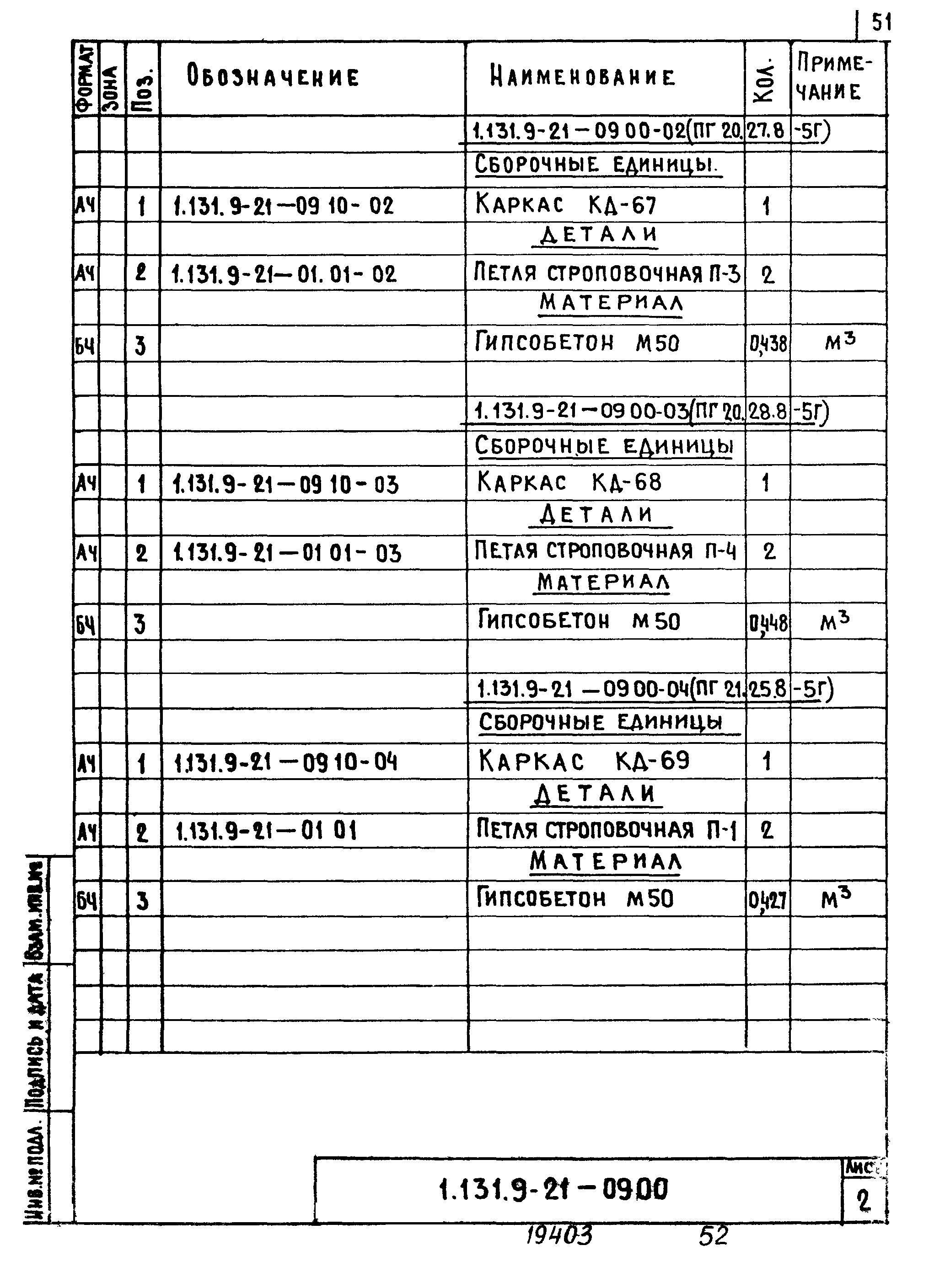

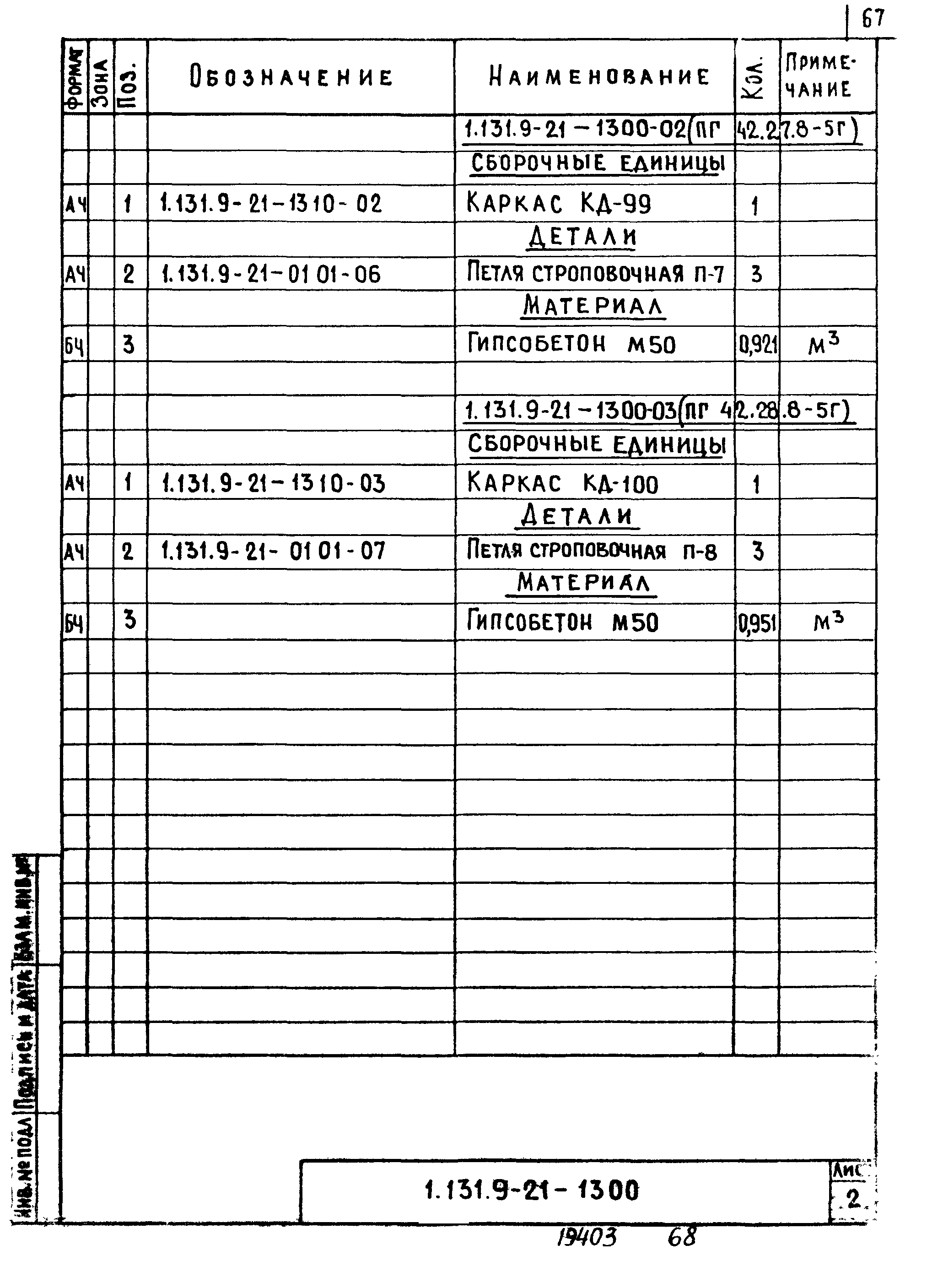

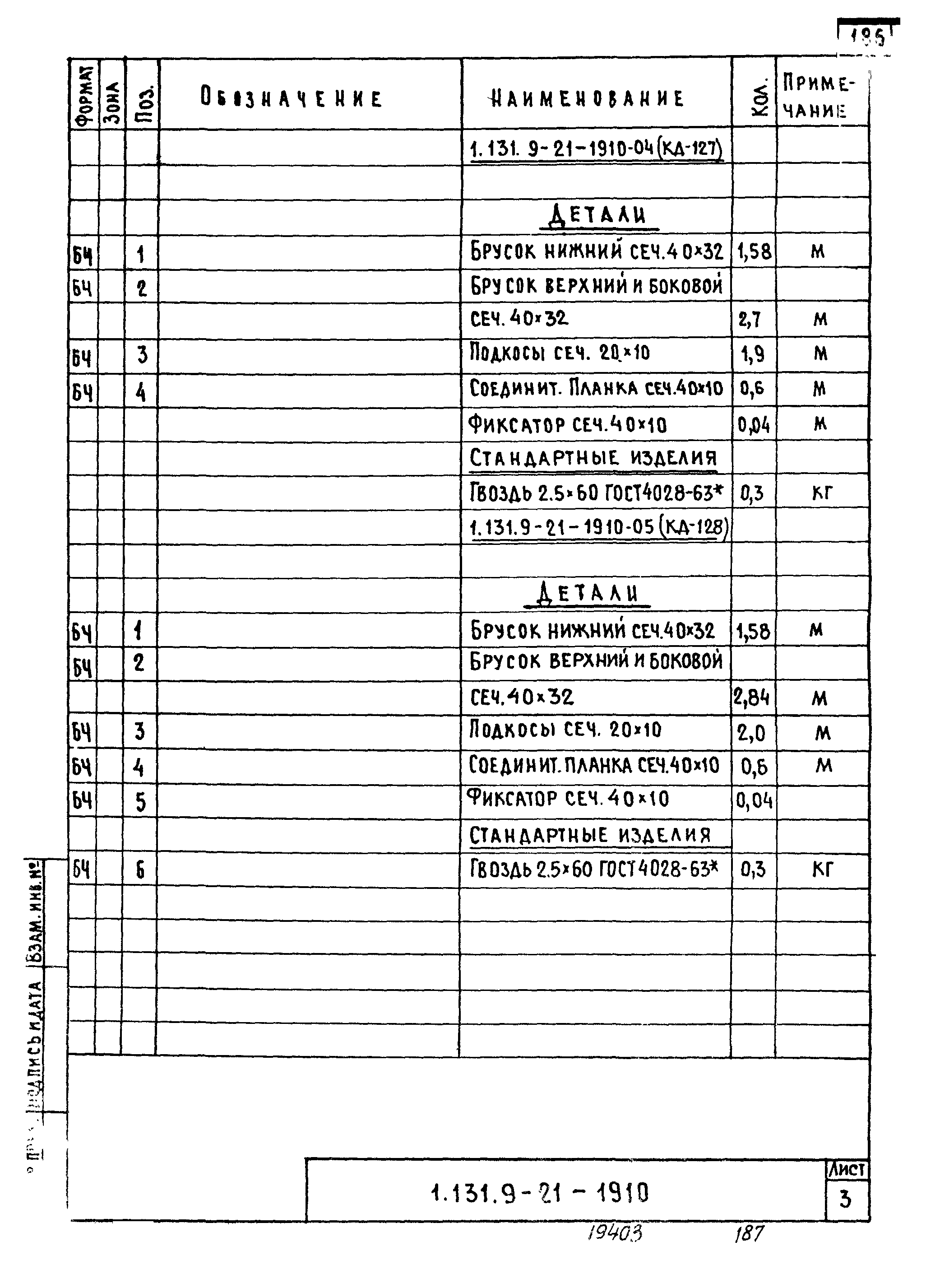

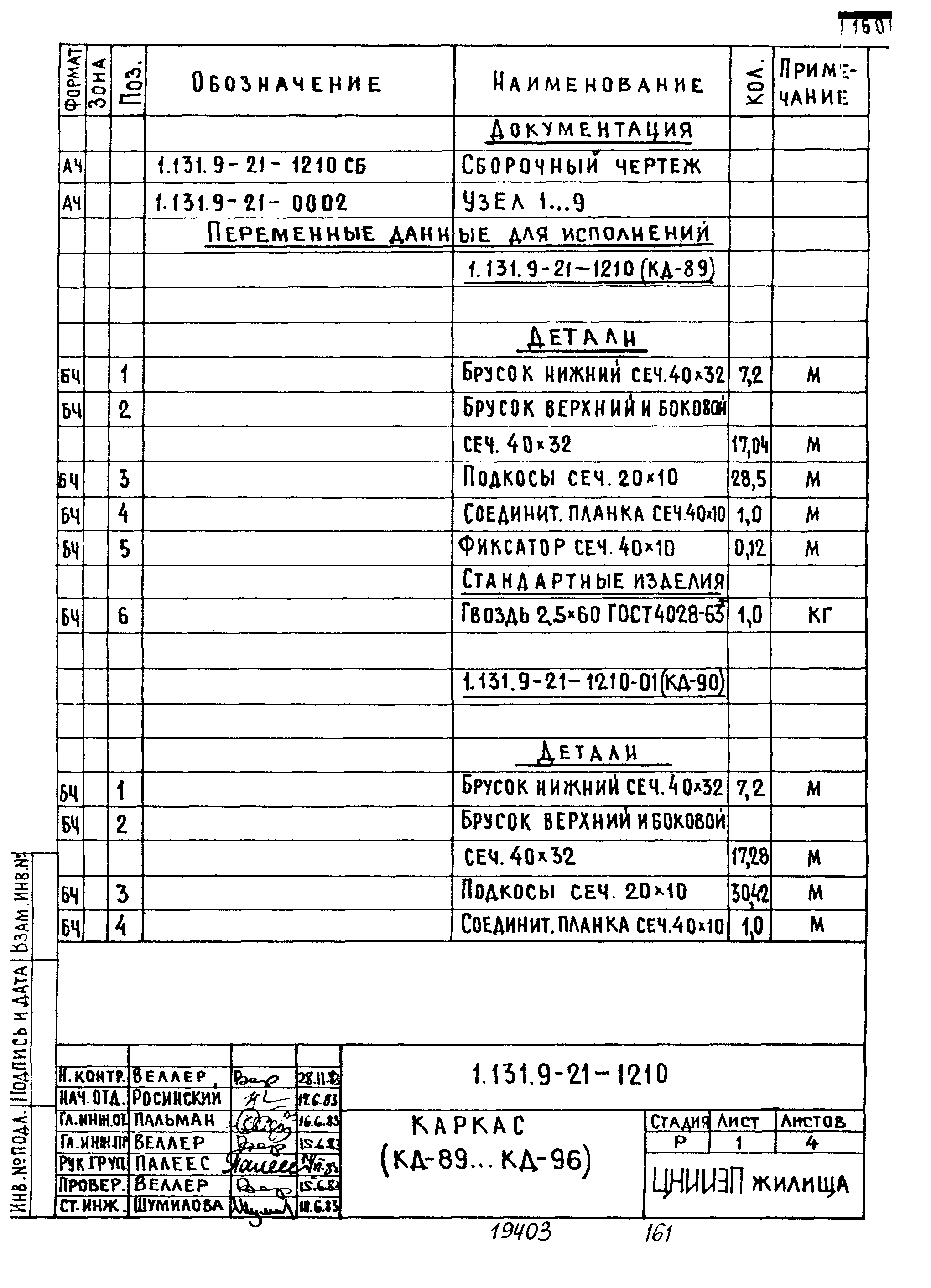

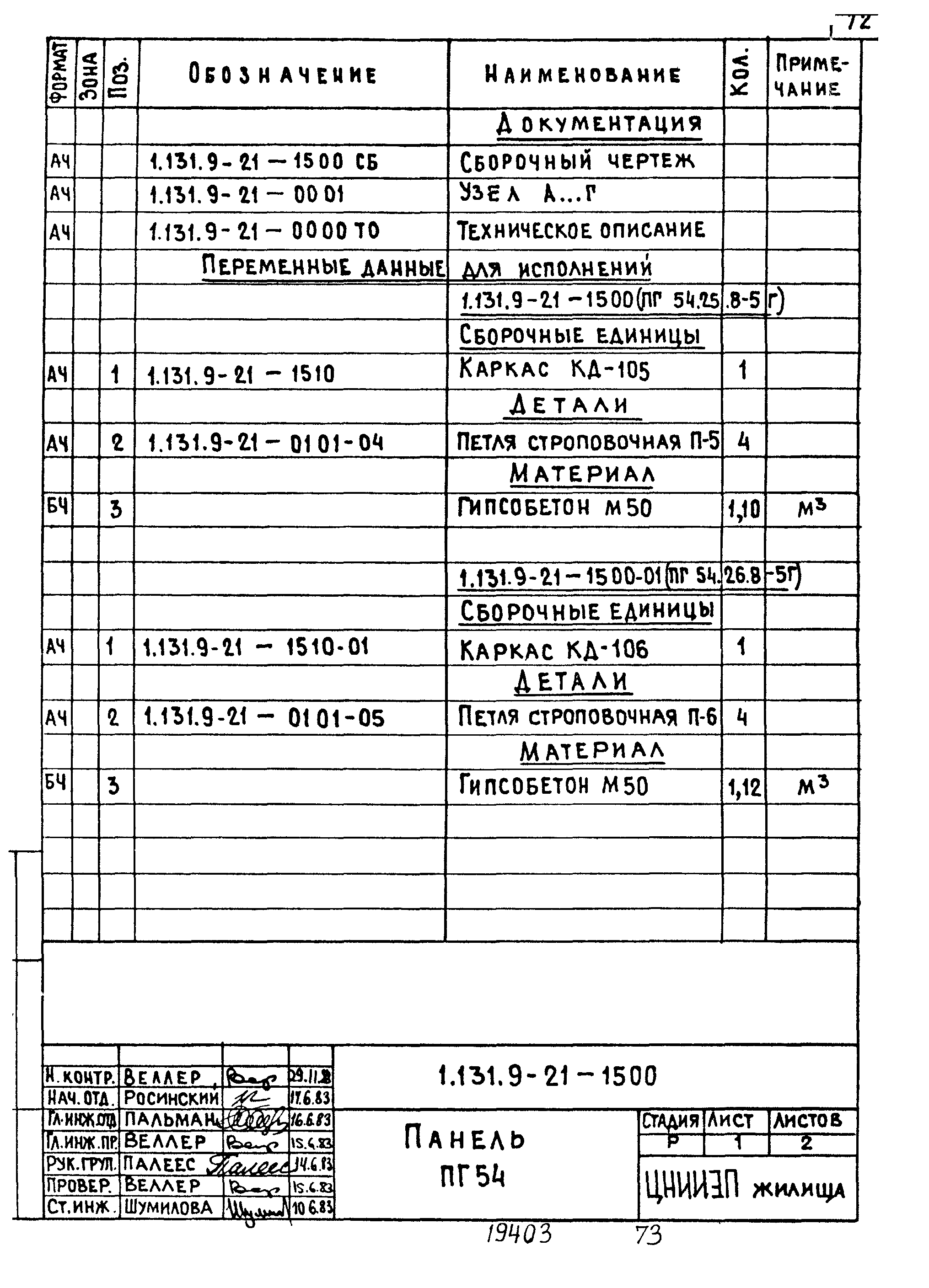

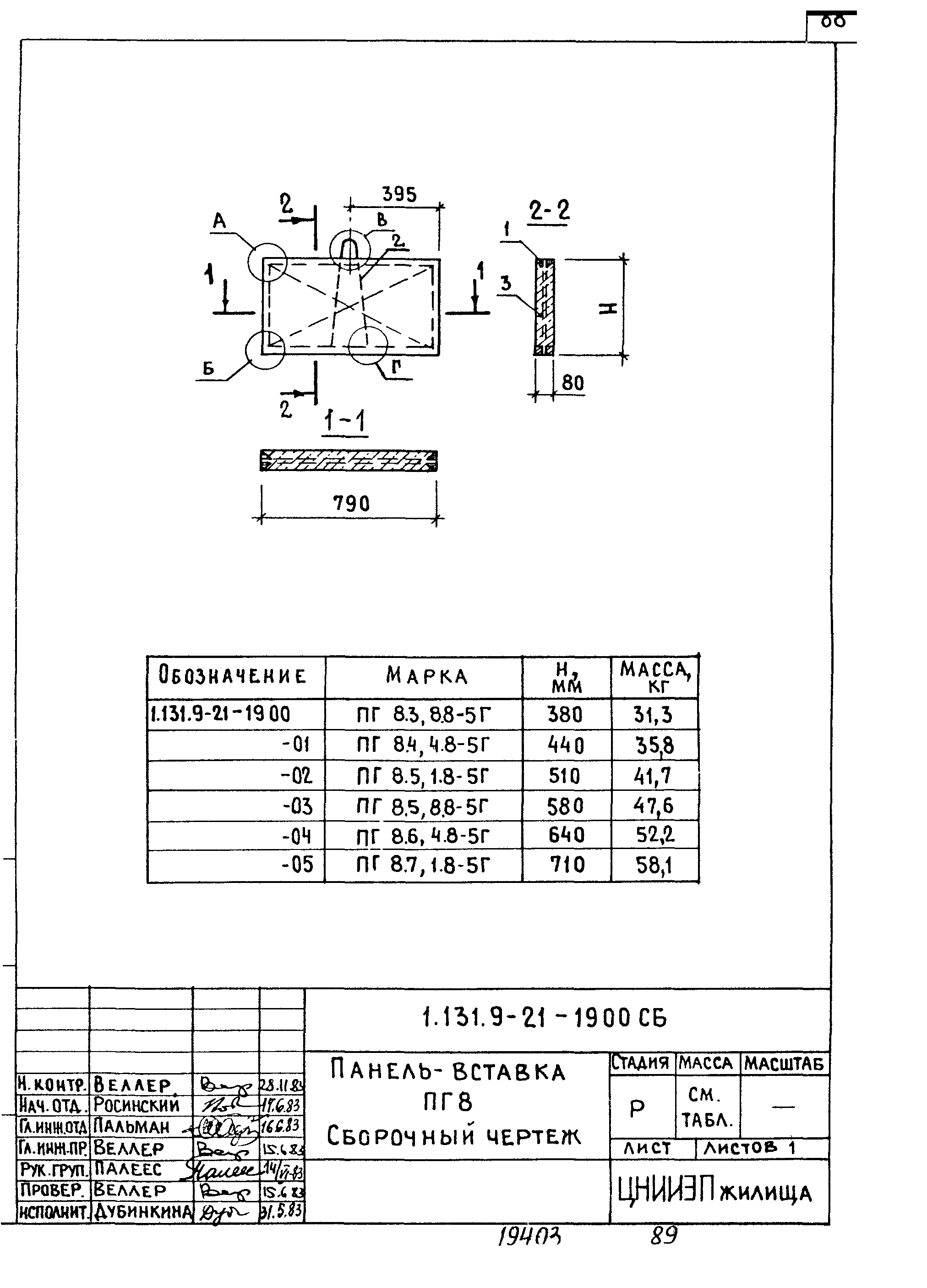

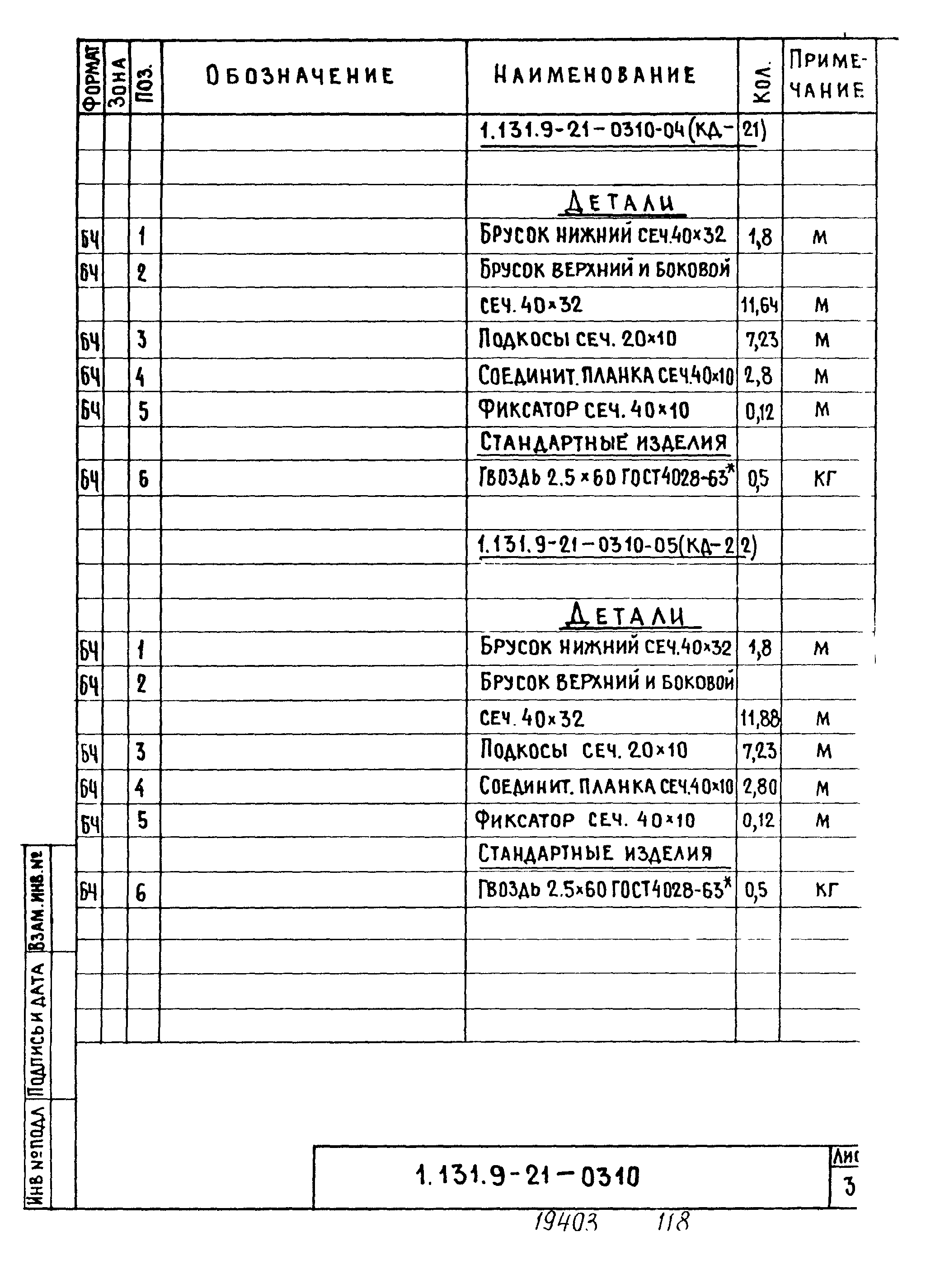

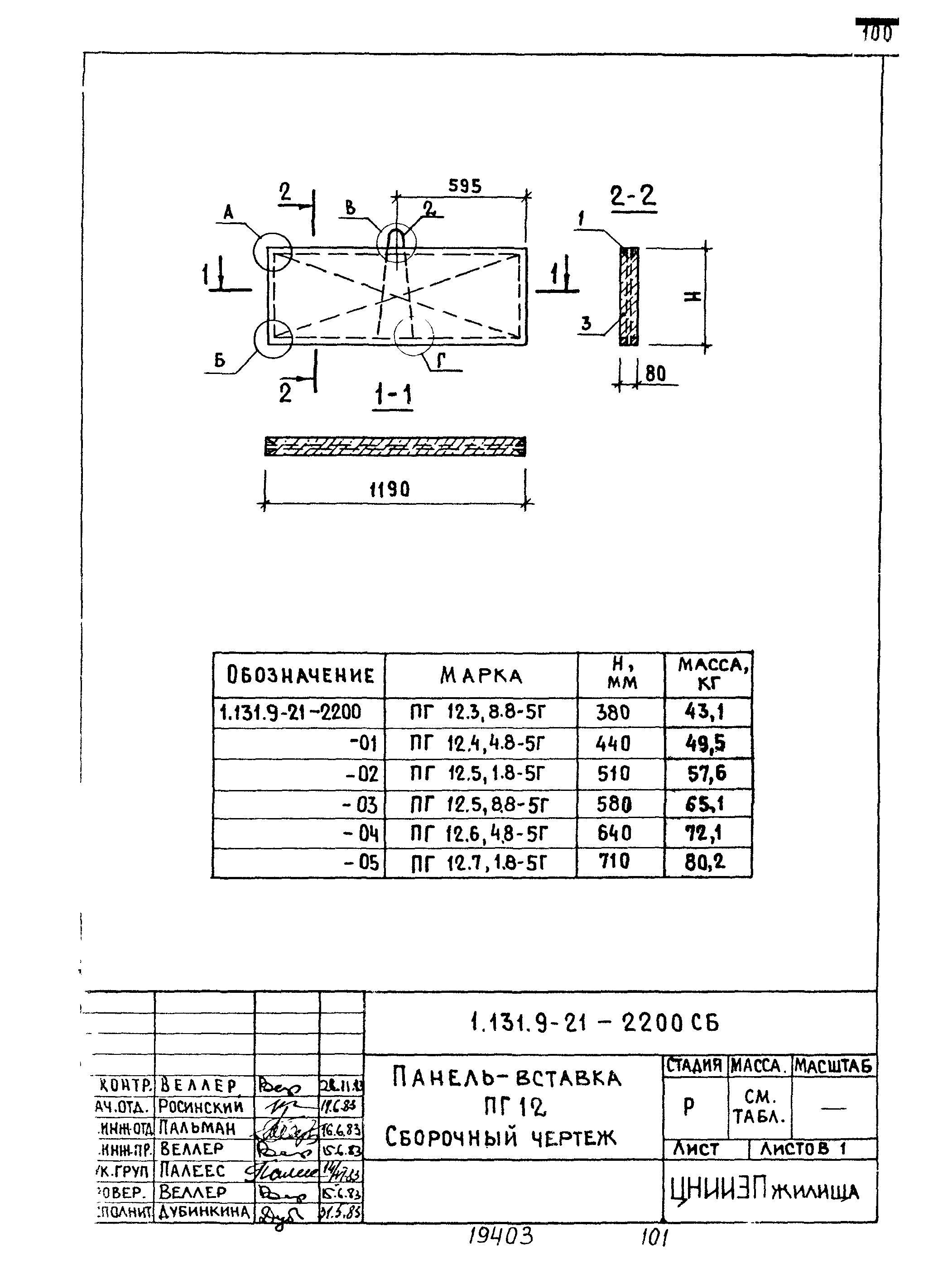

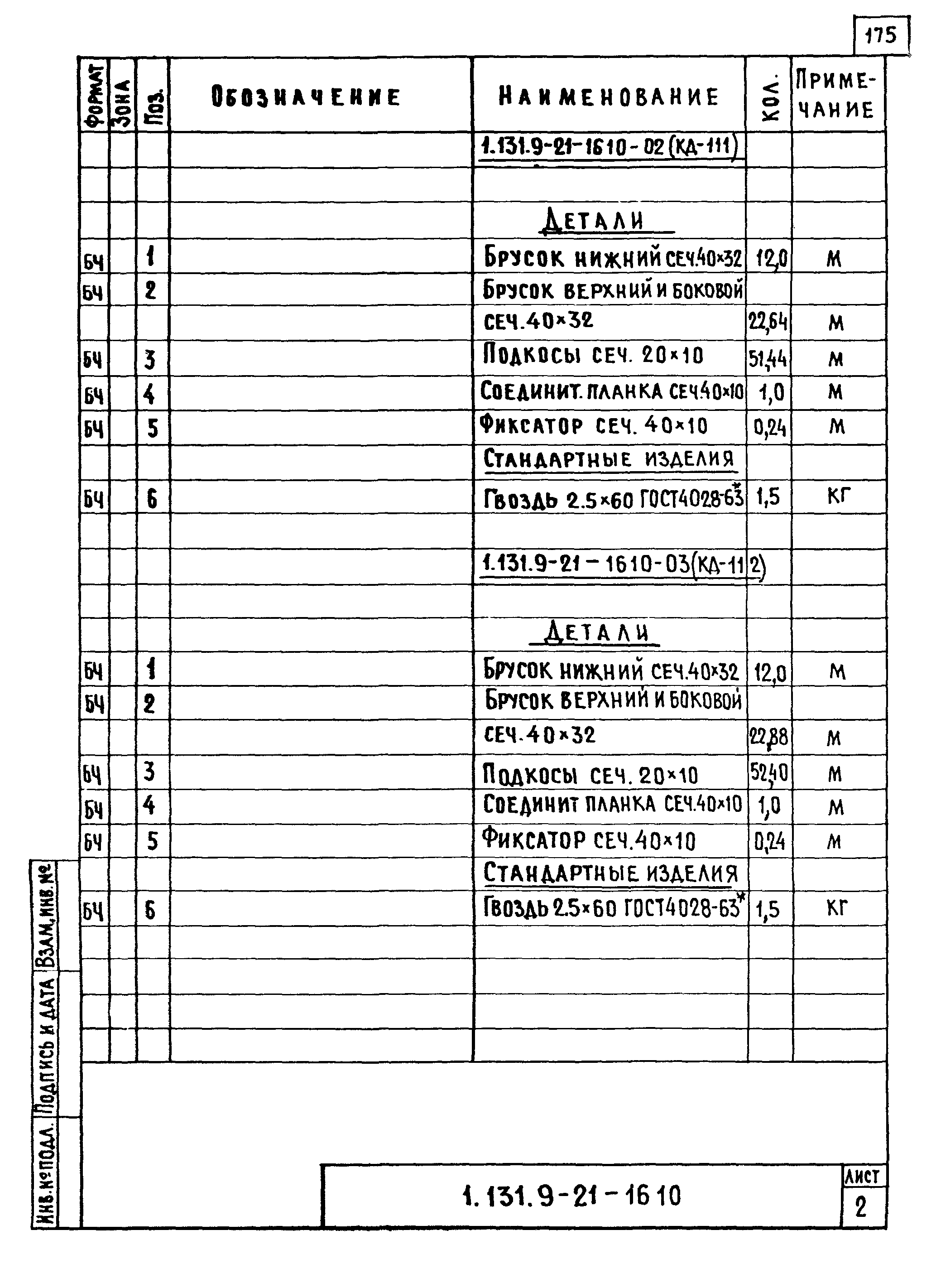

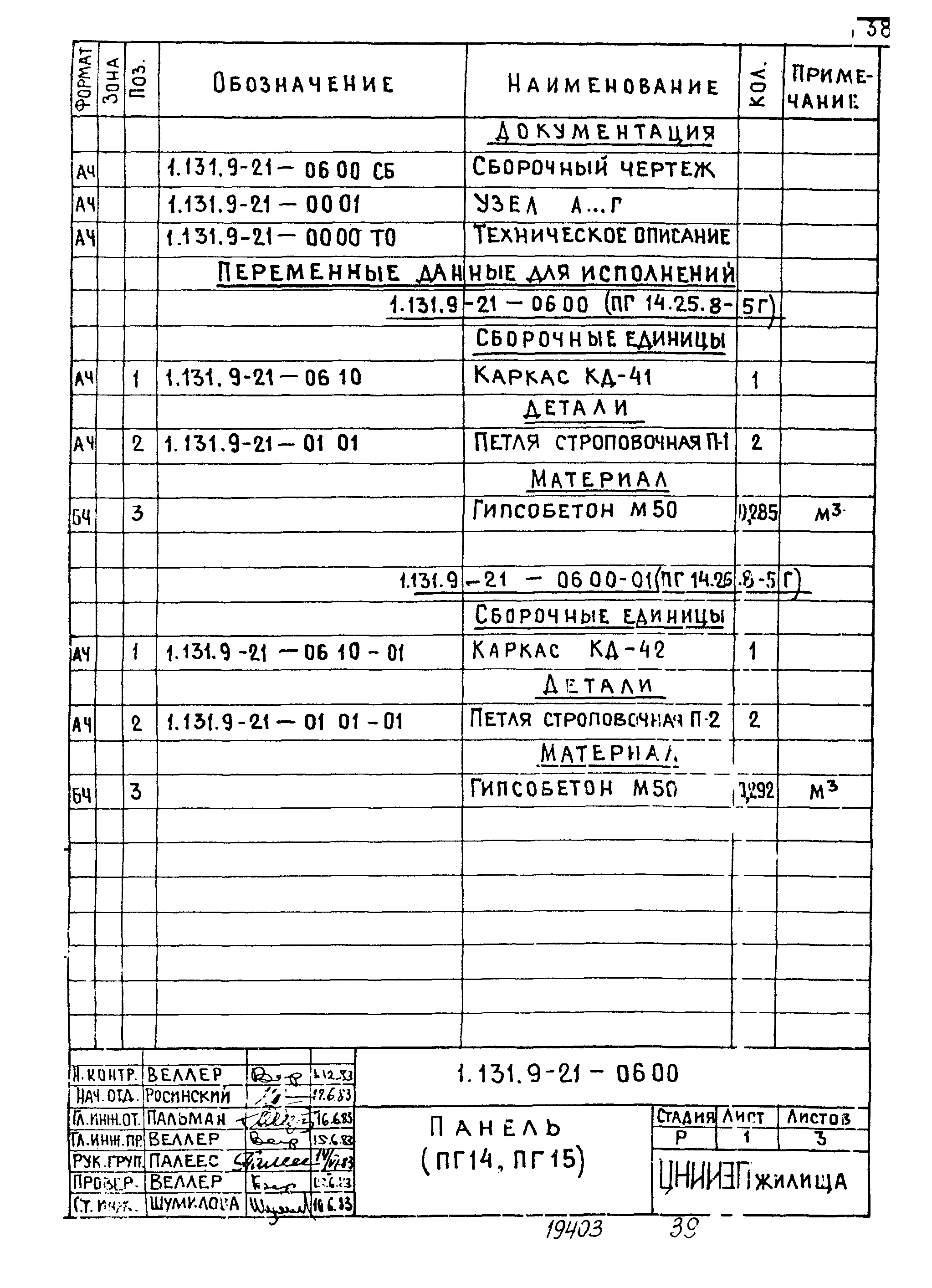

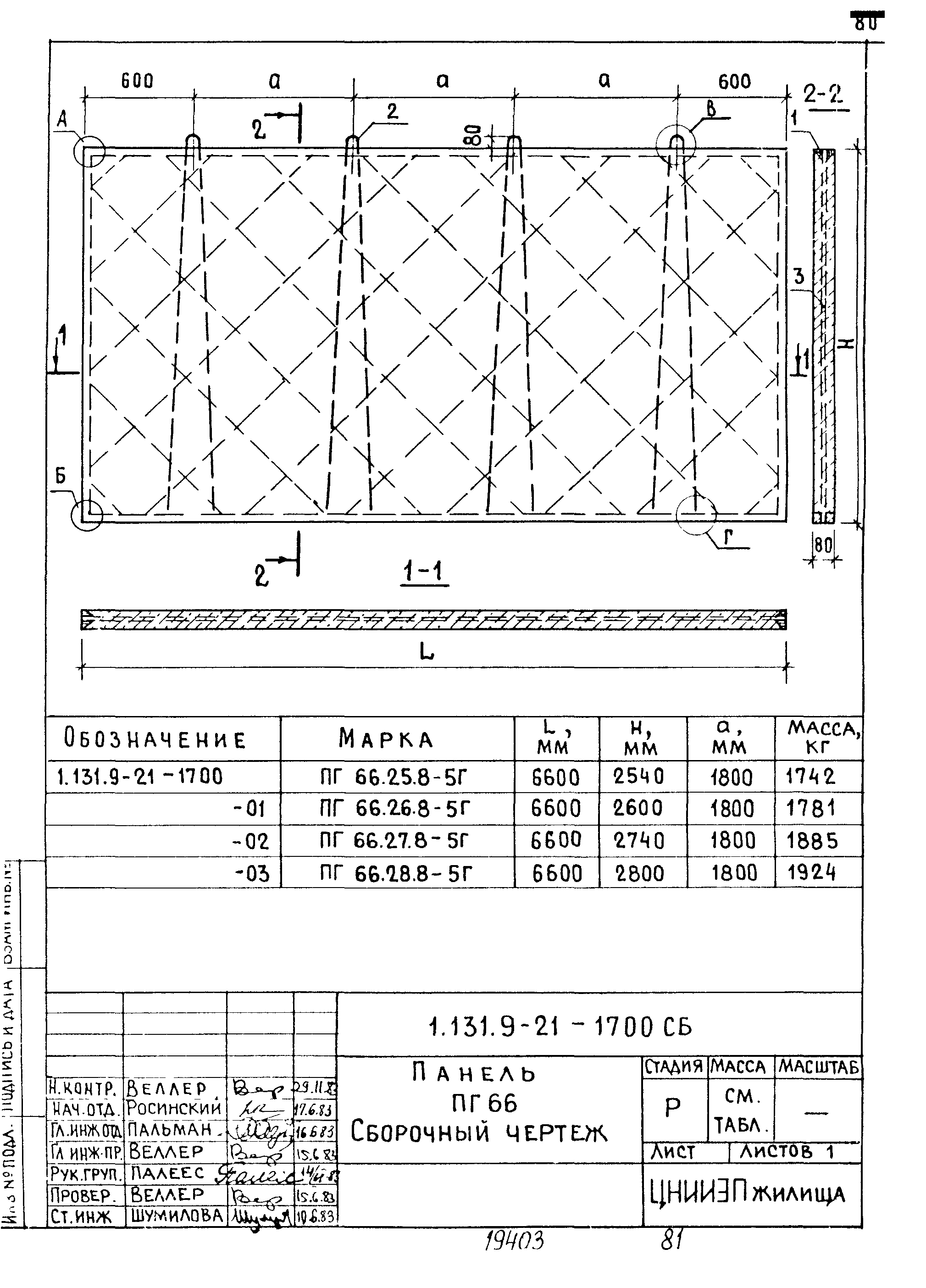

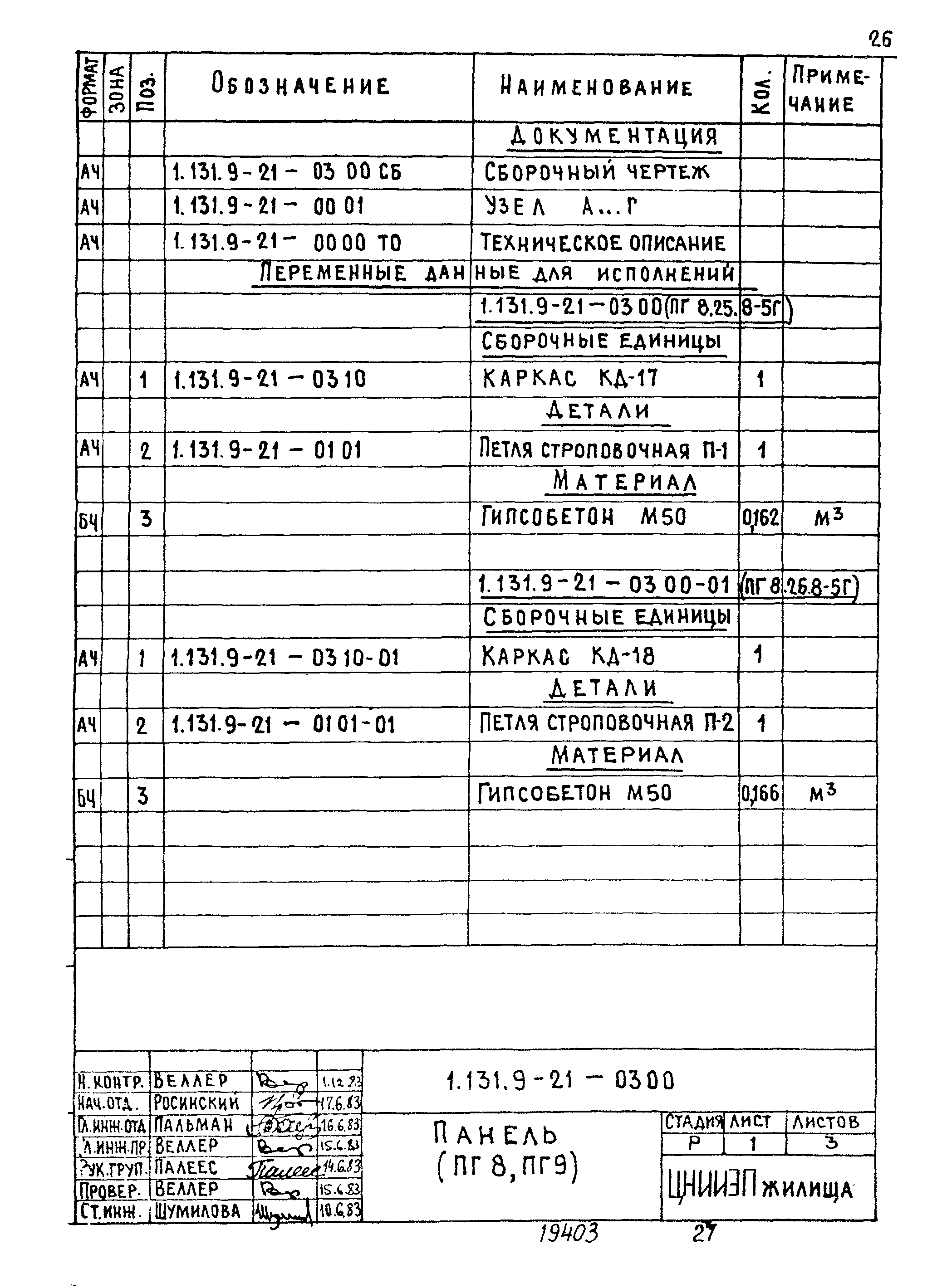

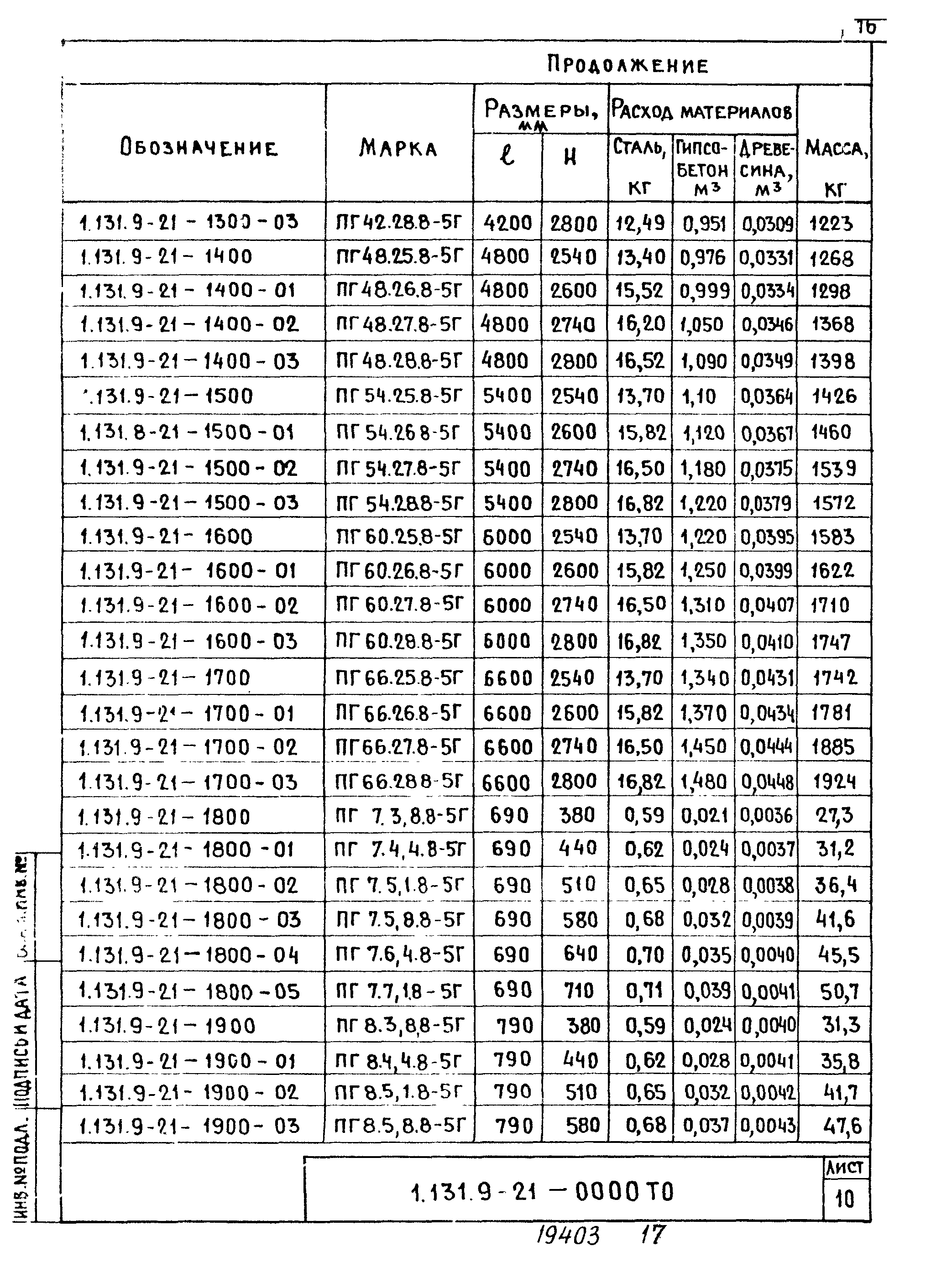

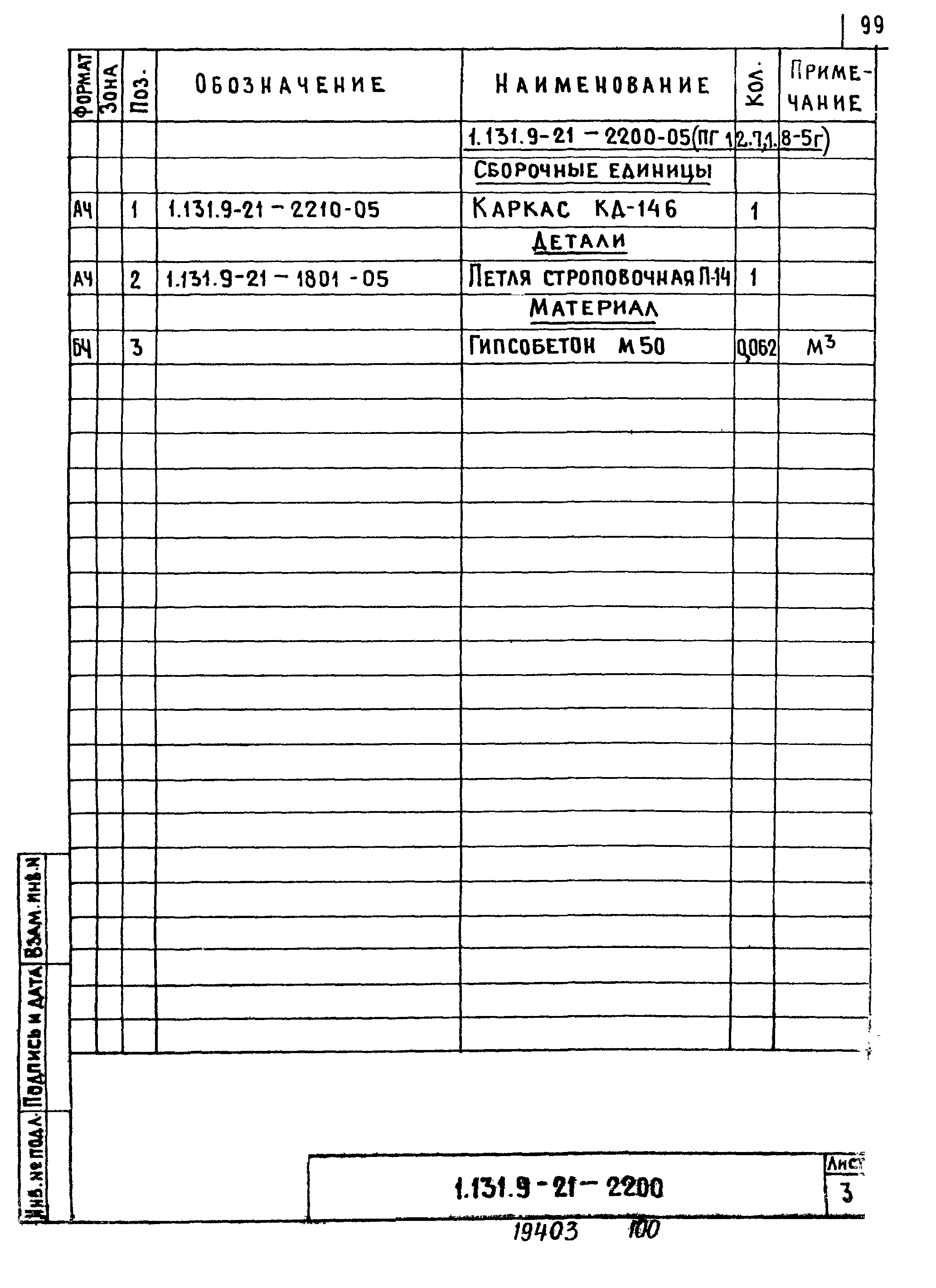

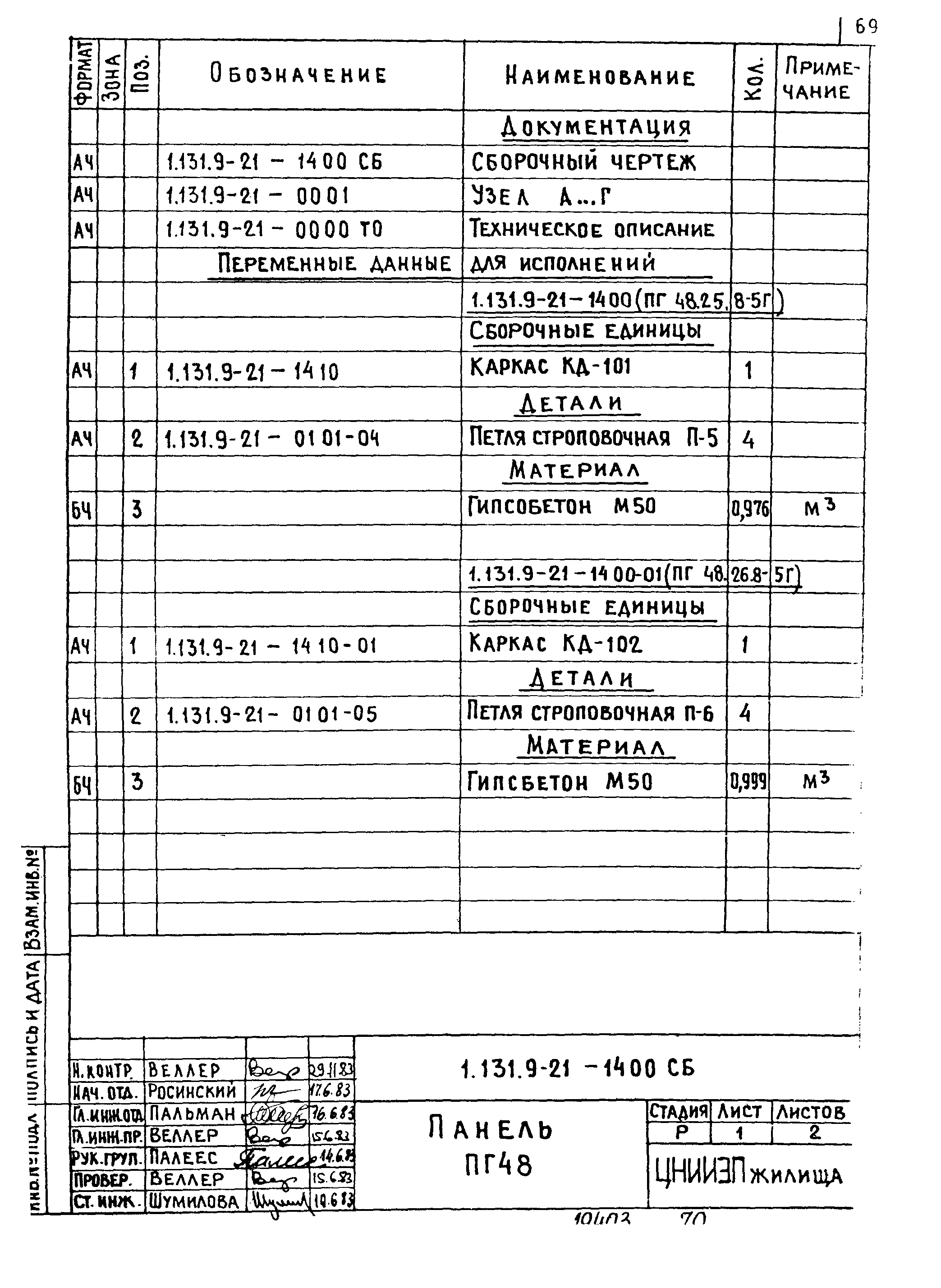

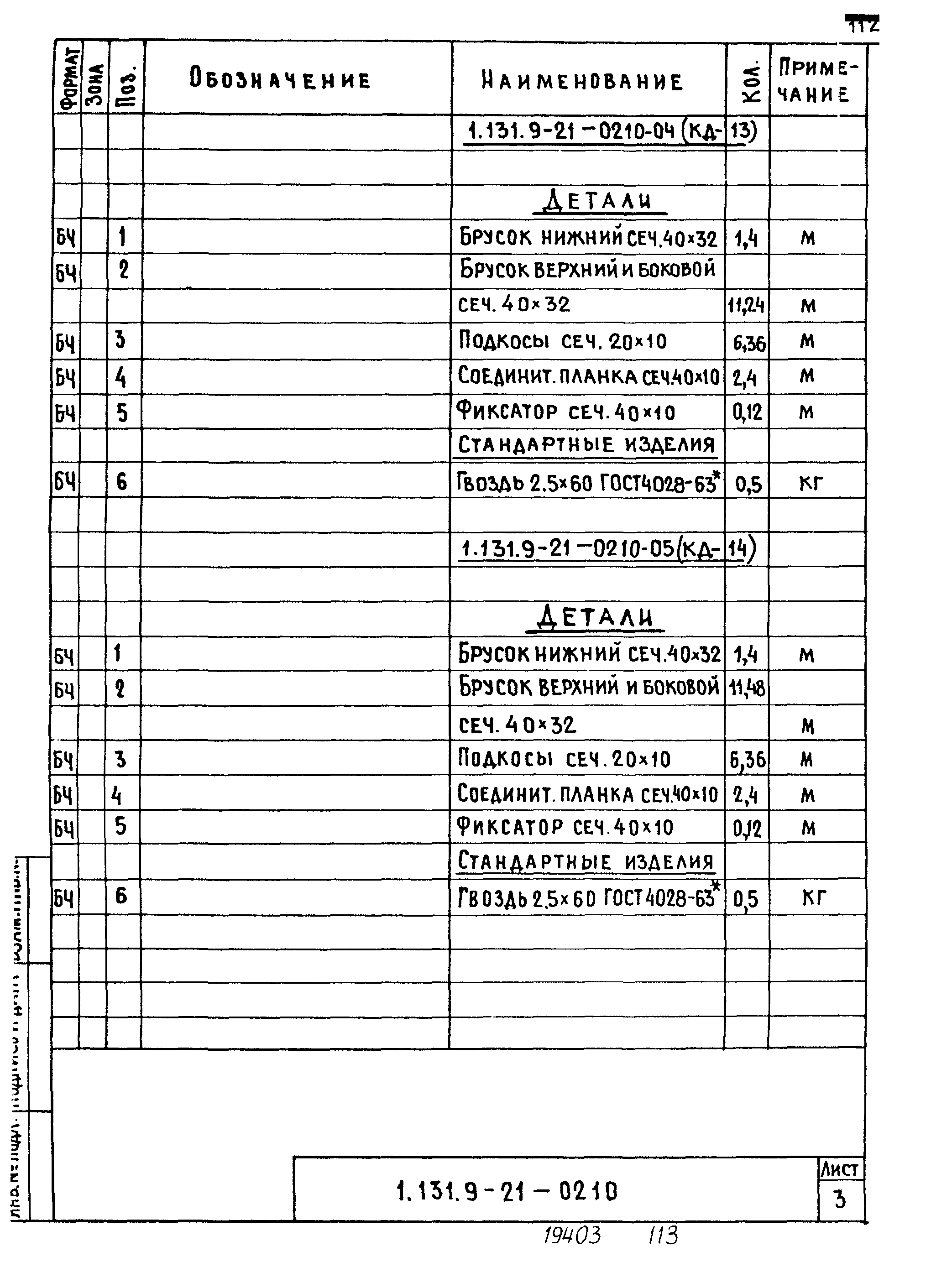

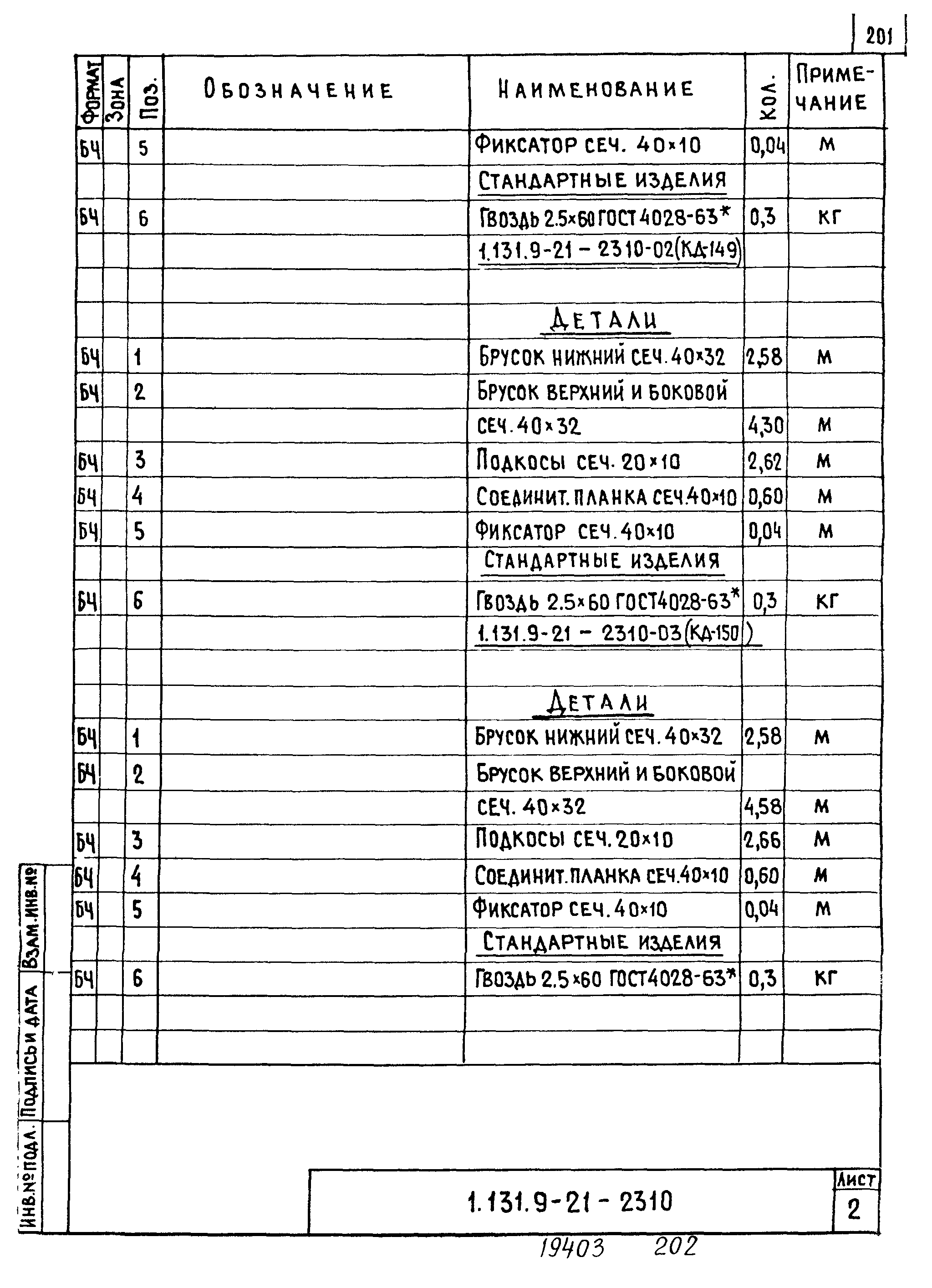

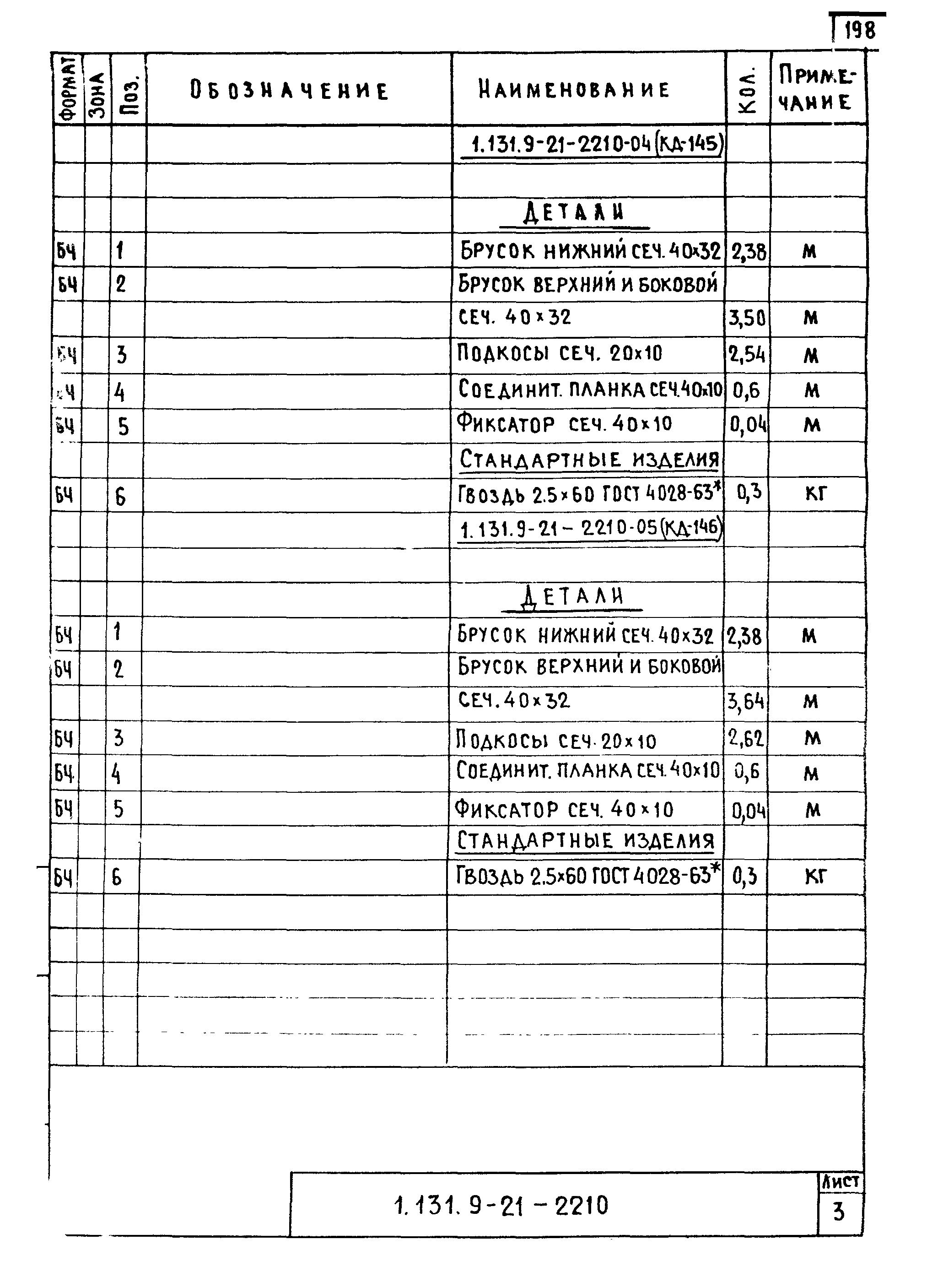

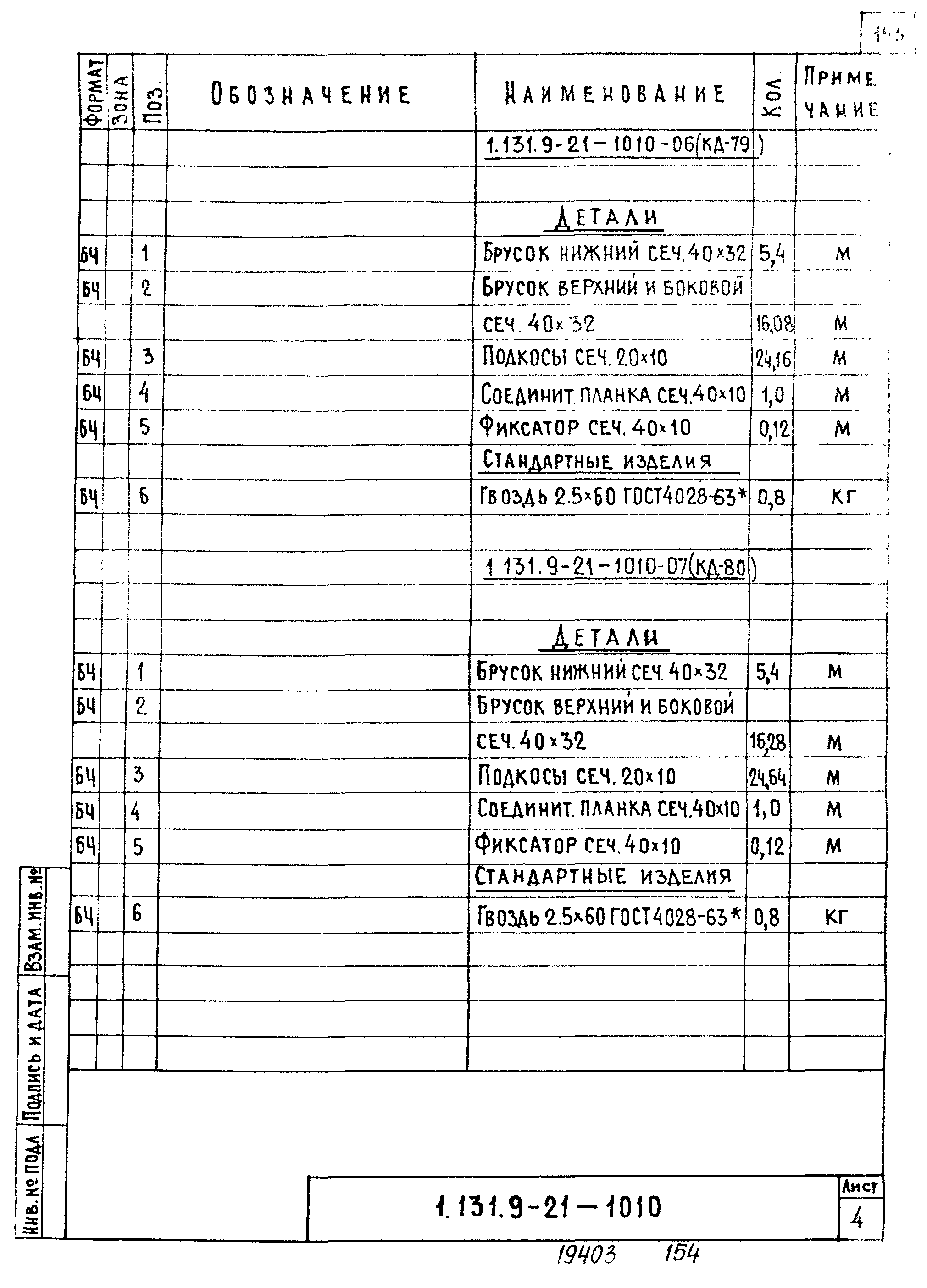

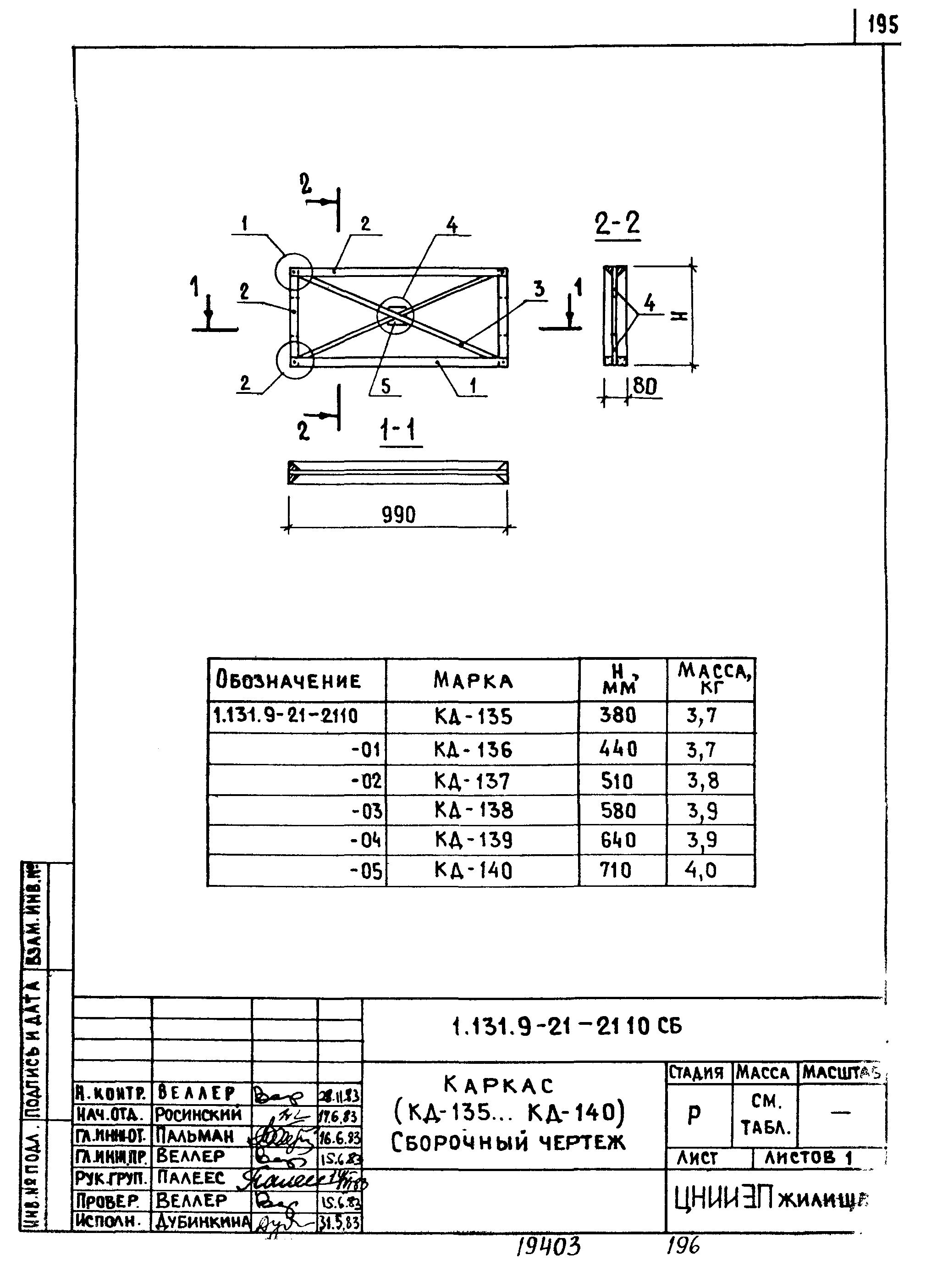

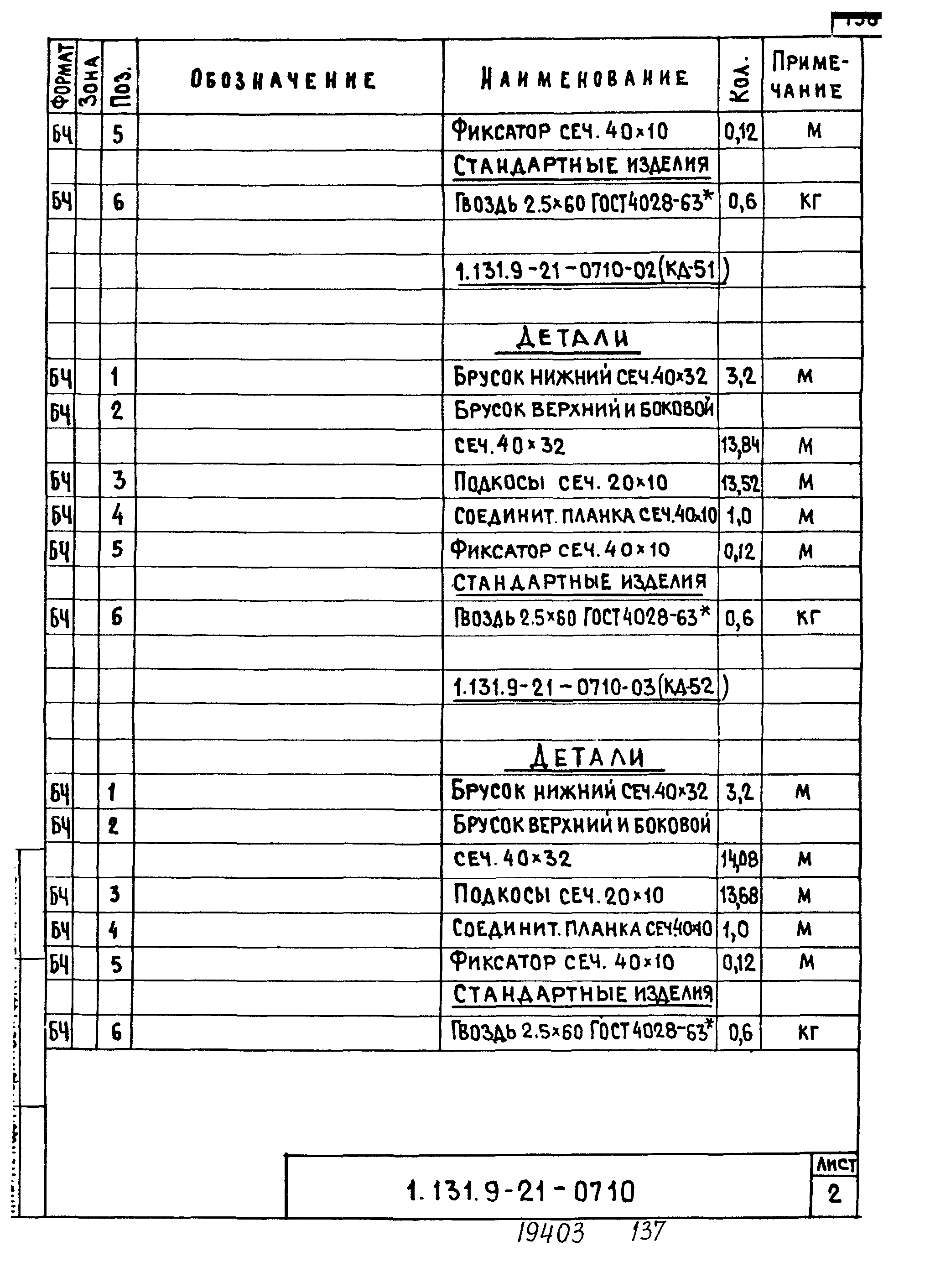

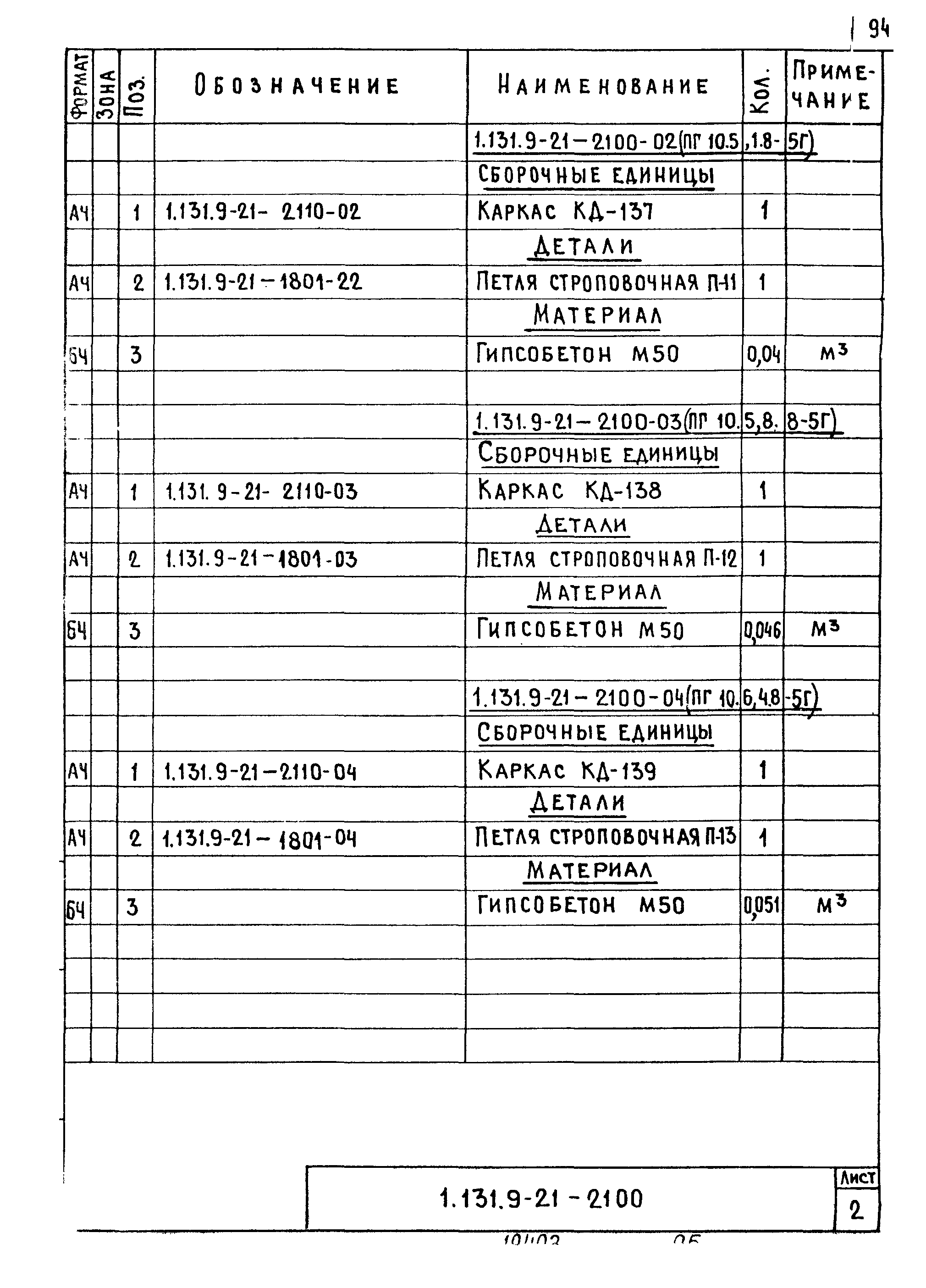

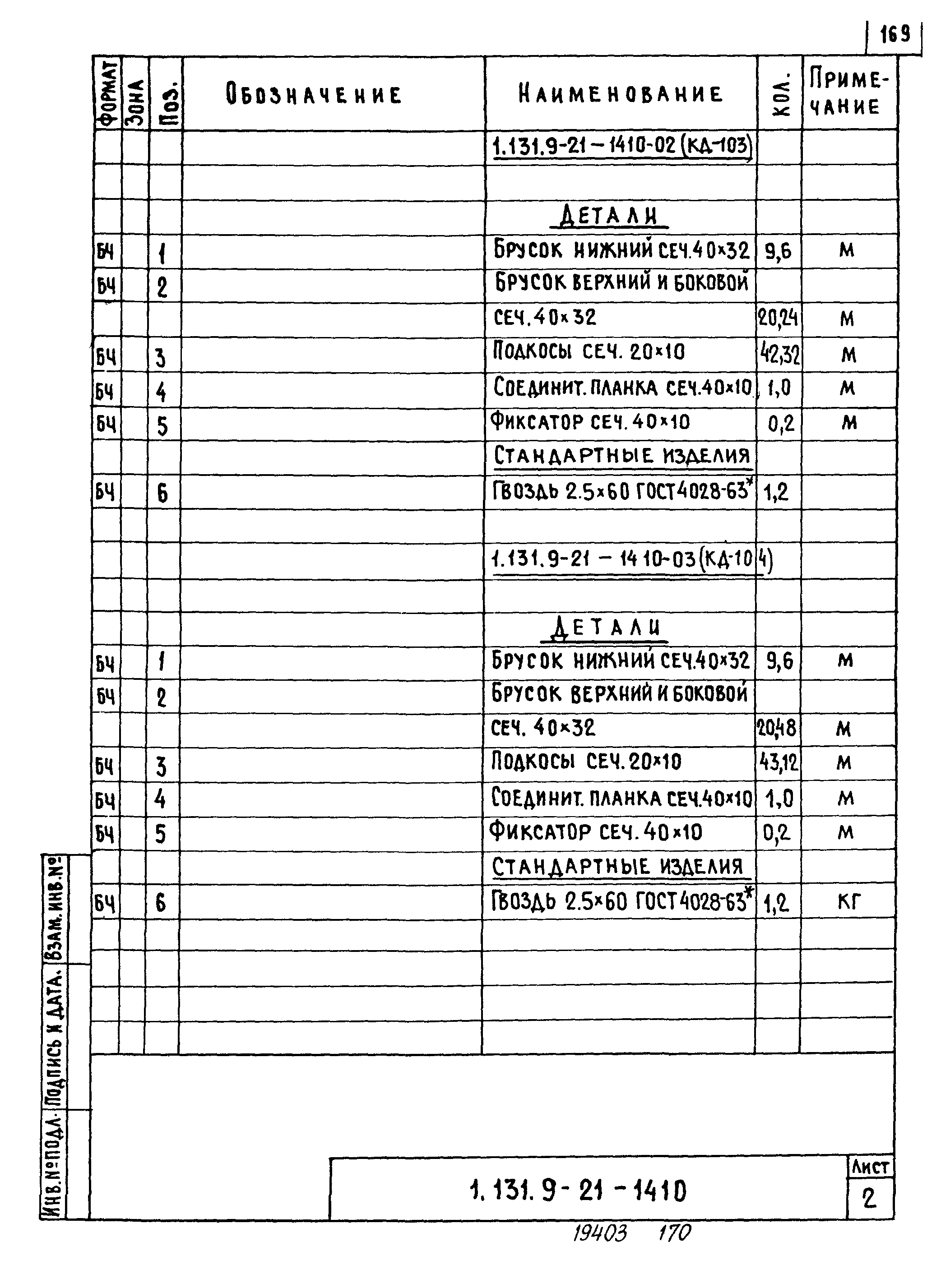

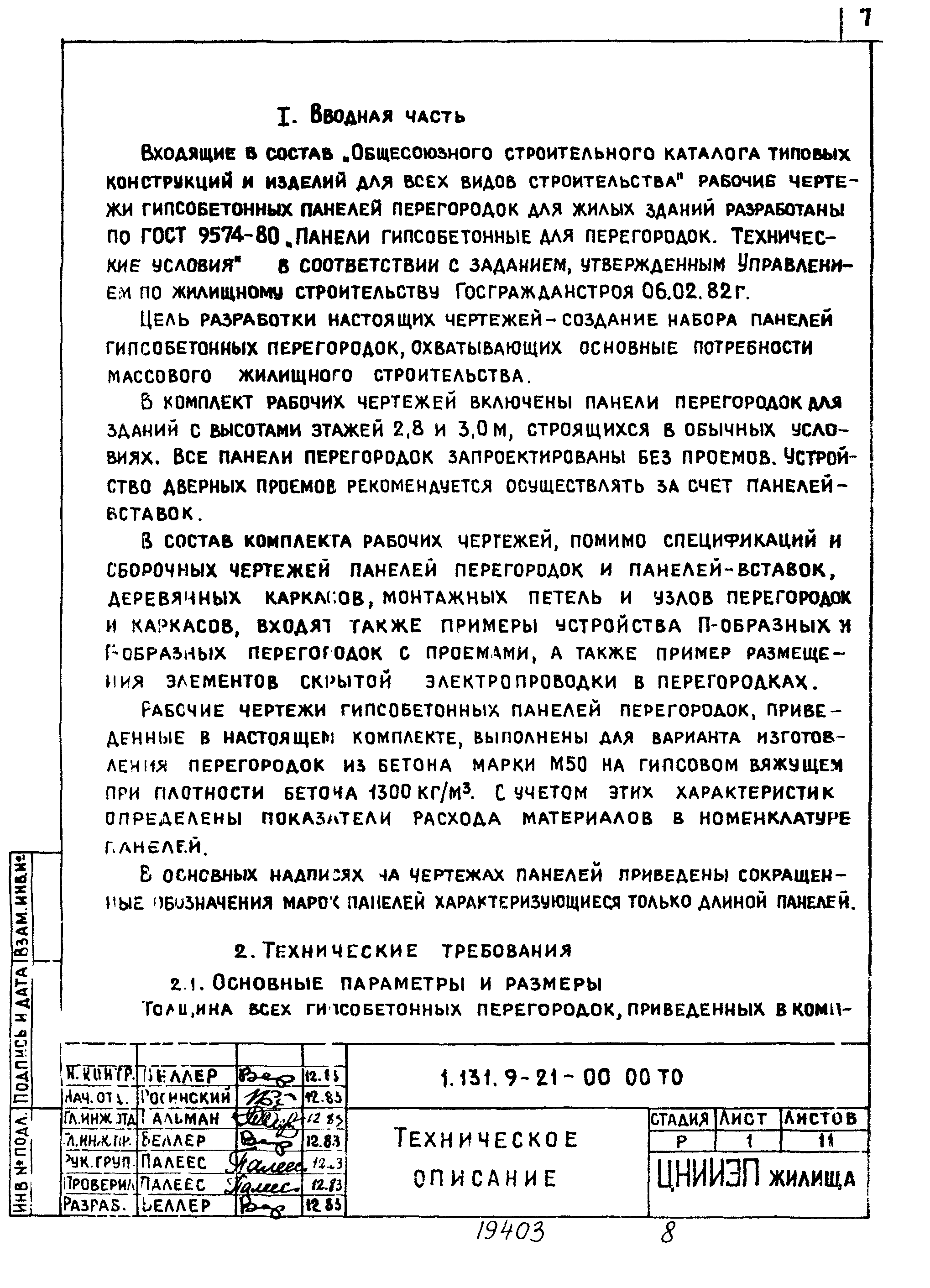

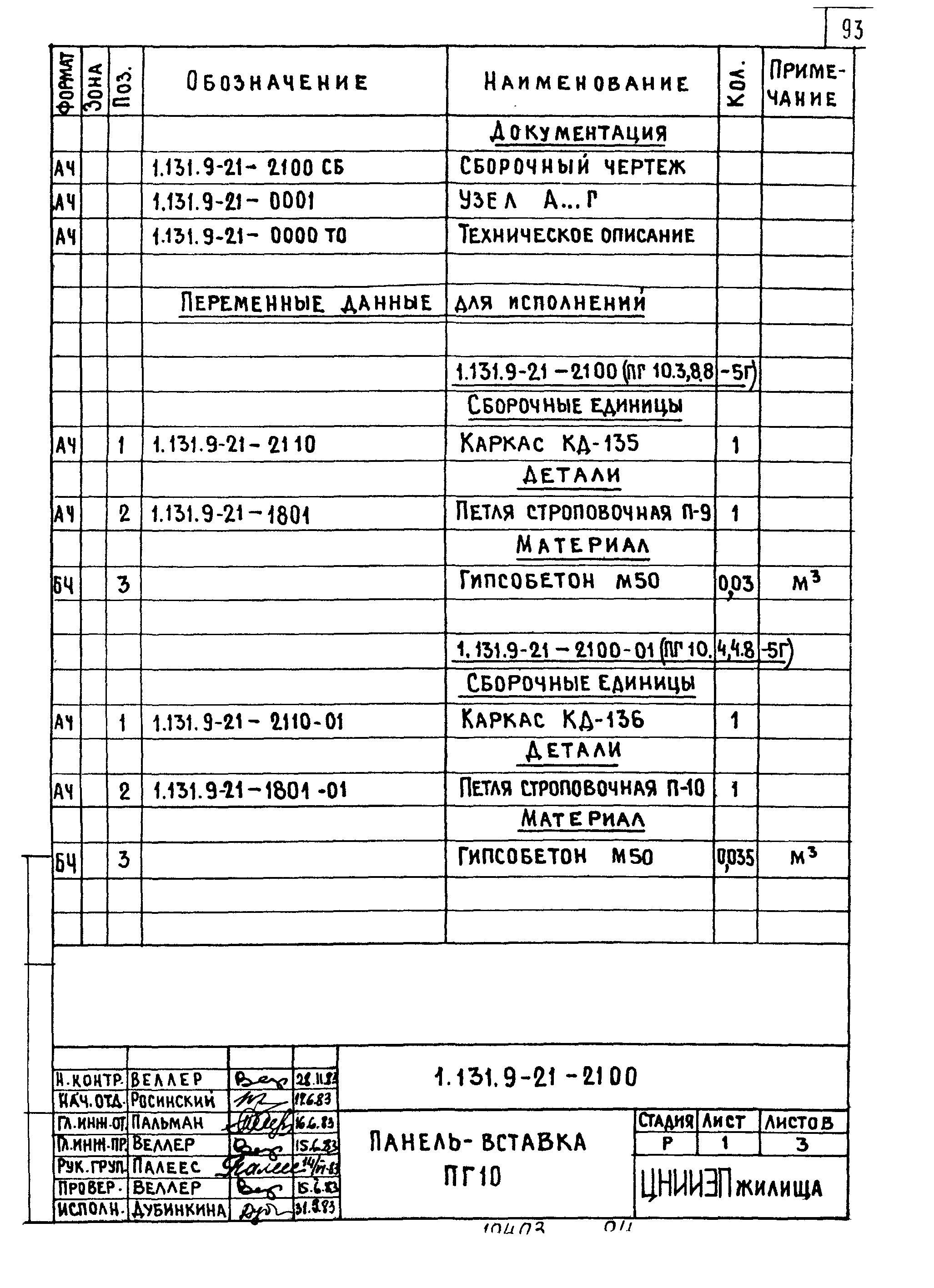

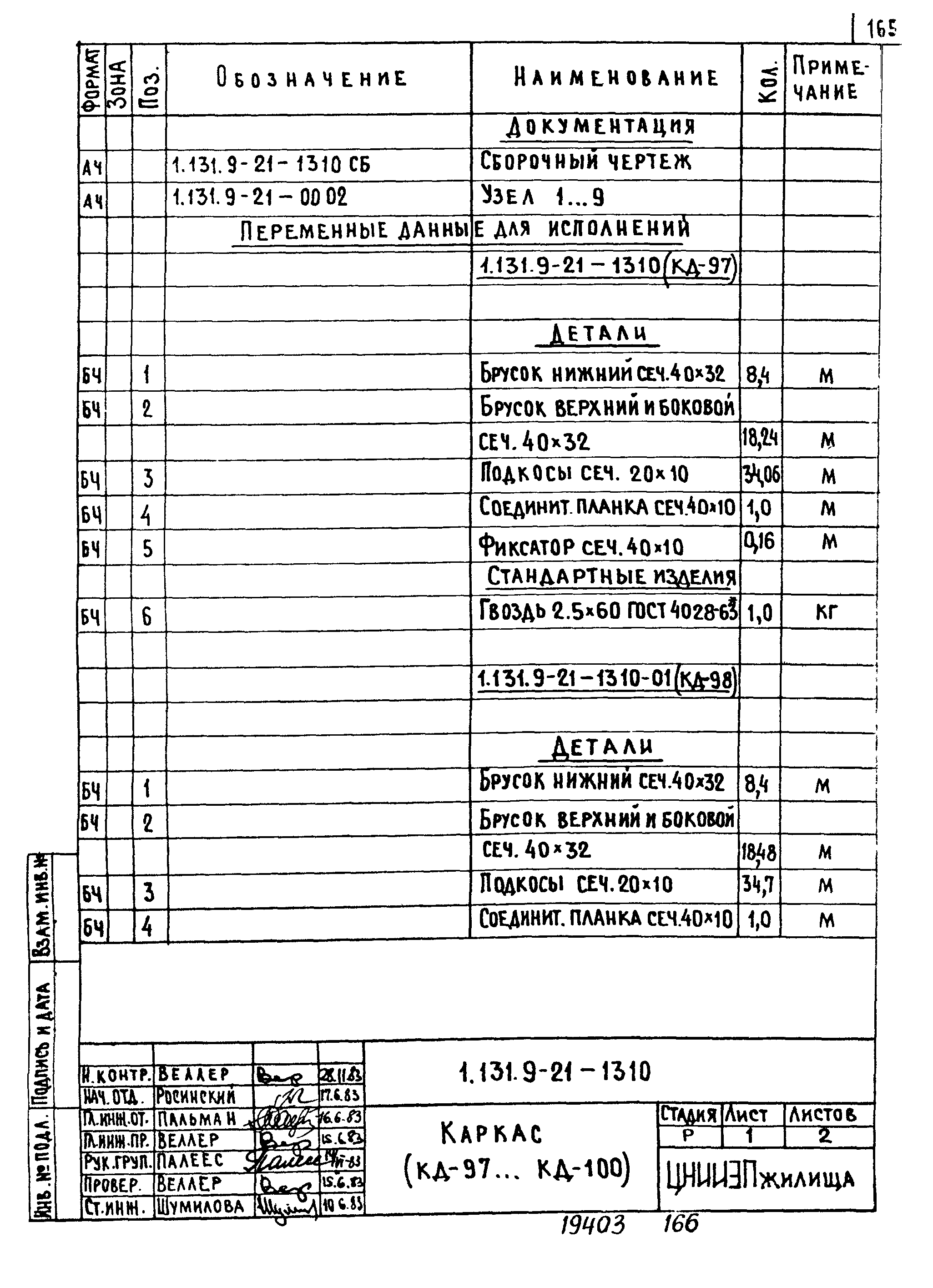

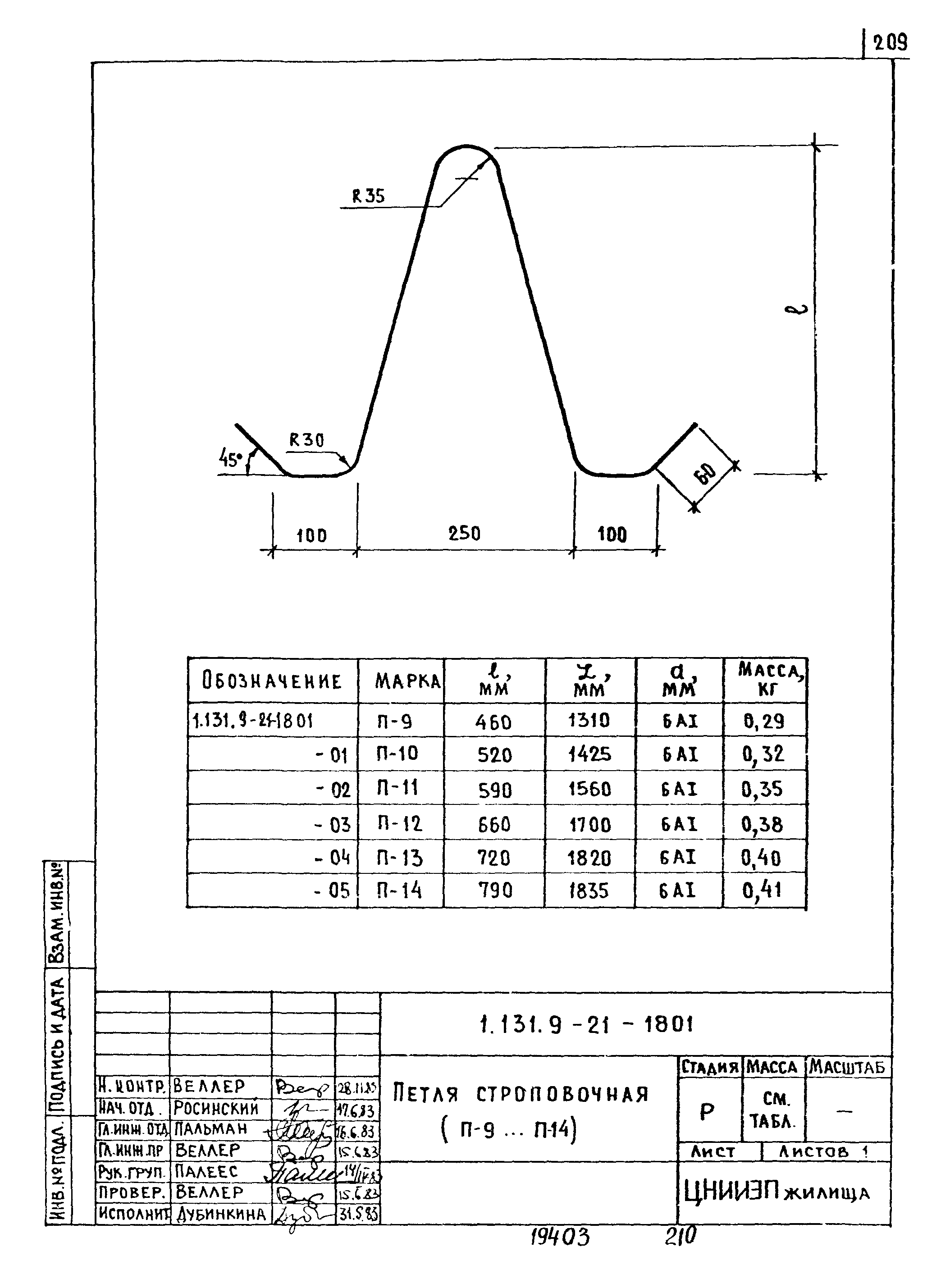

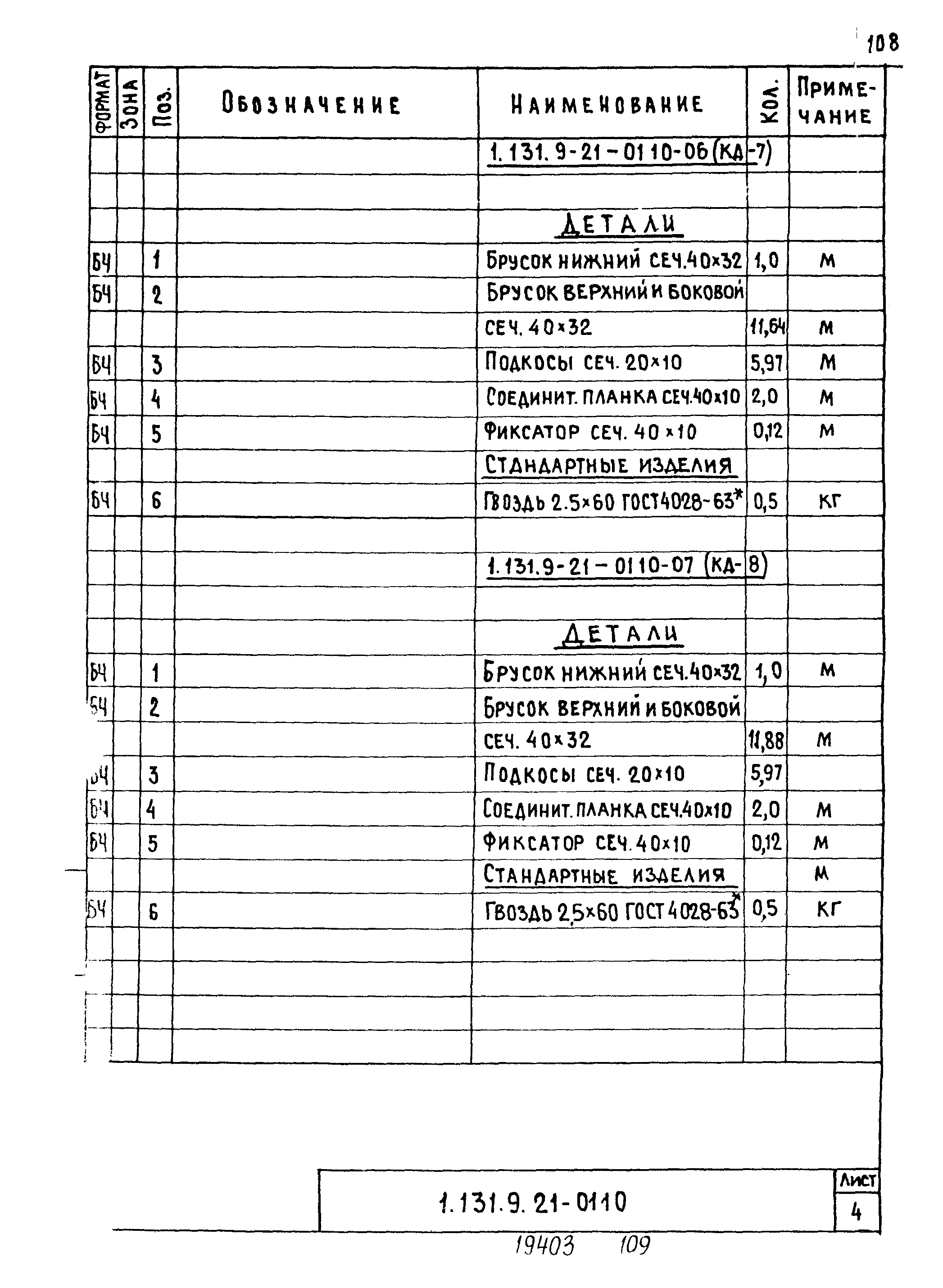

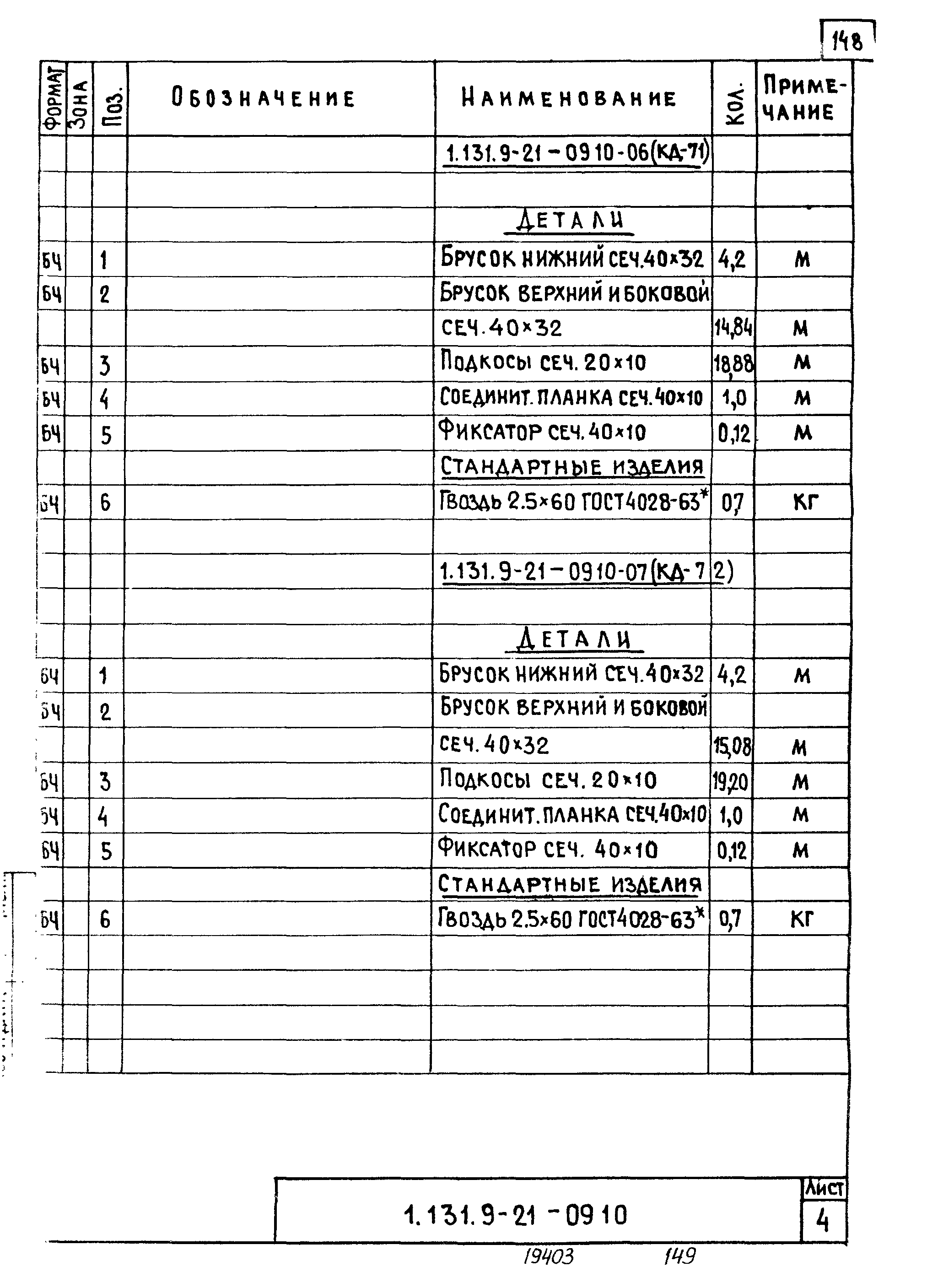

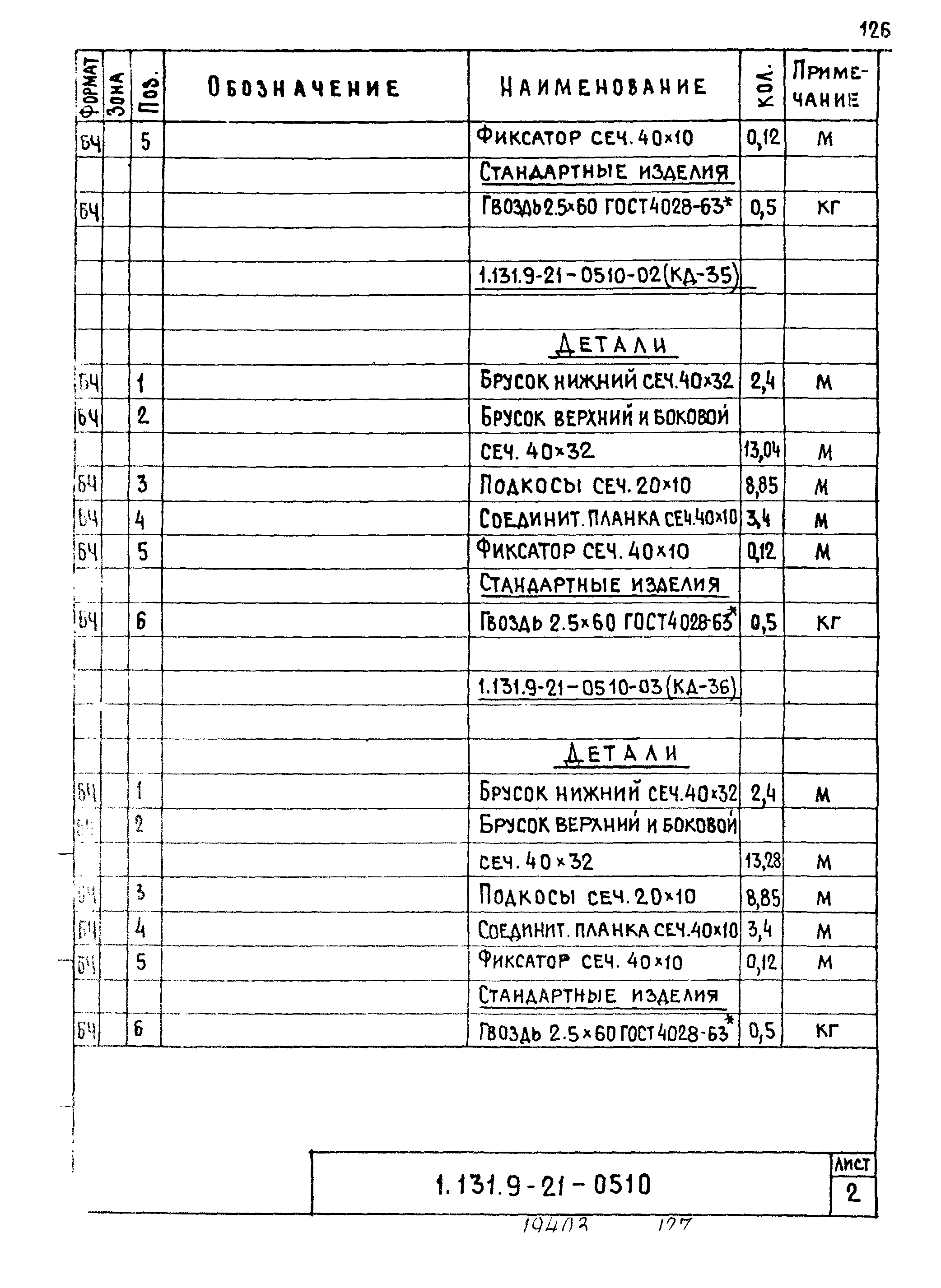

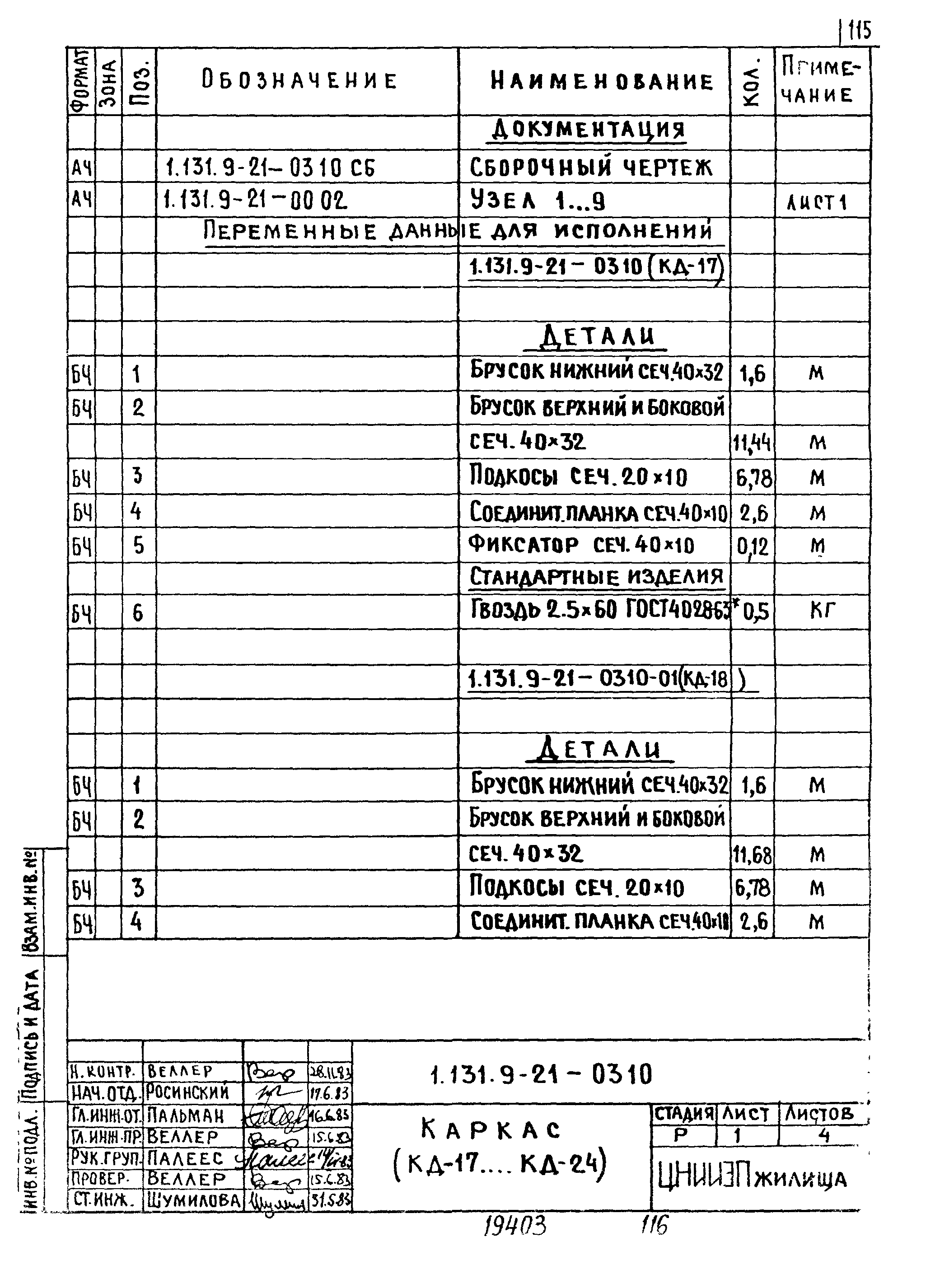

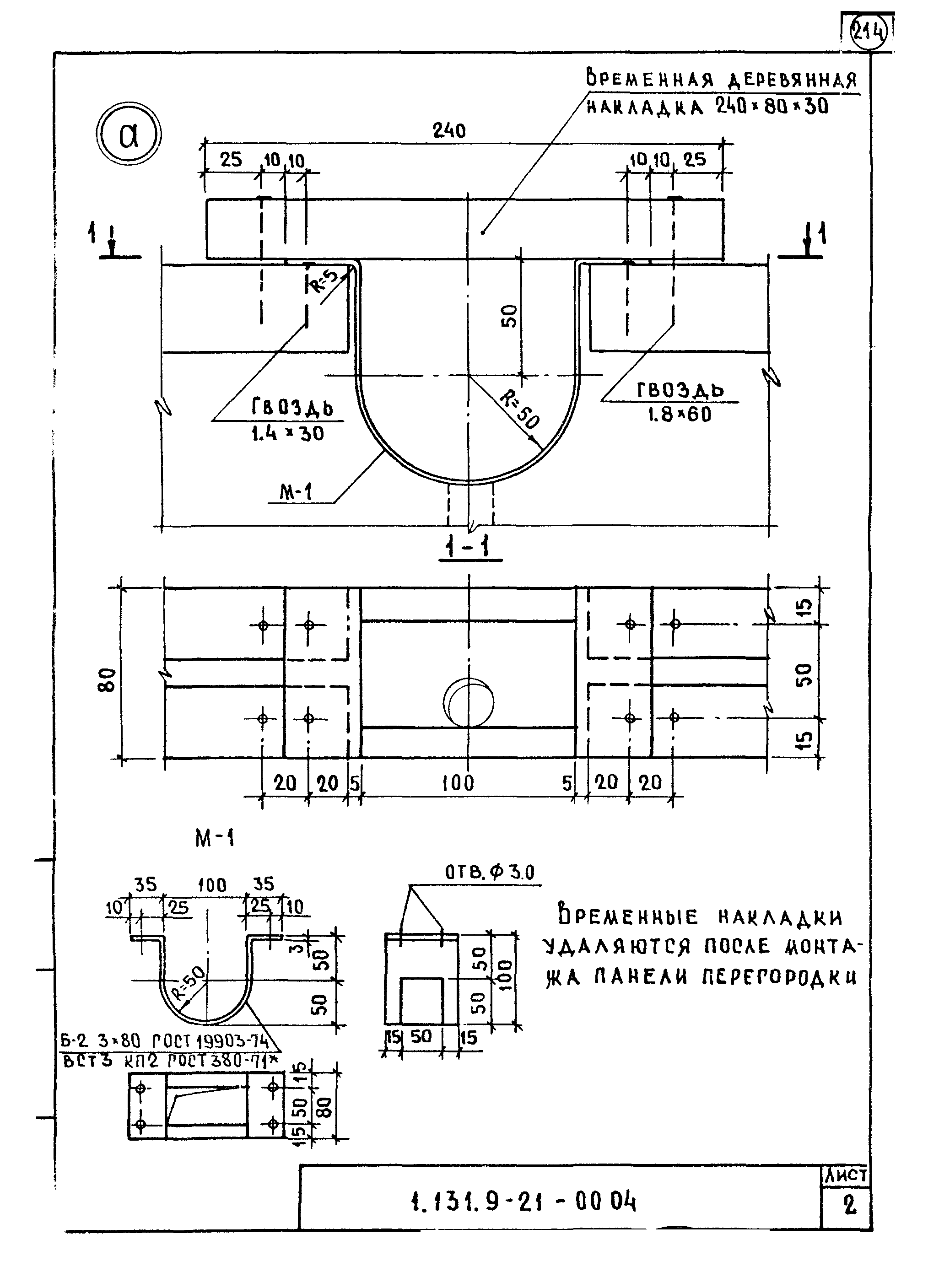

Область применения:	Рабочие чертежи гипсобетонных панелей перегородок для жилых зданий. В состав комплекта рабочих чертежей, помимо спецификаций и сборочных чертежей панелей перегородок и панелей-вставок, деревянных каркасов, монтажных петель и узлов перегородок и каркасов, входят также примеры устройства П - образных и Г - образных перегородок с проемами, а также пример размещения элементов скрытой электропроводки в перегородках

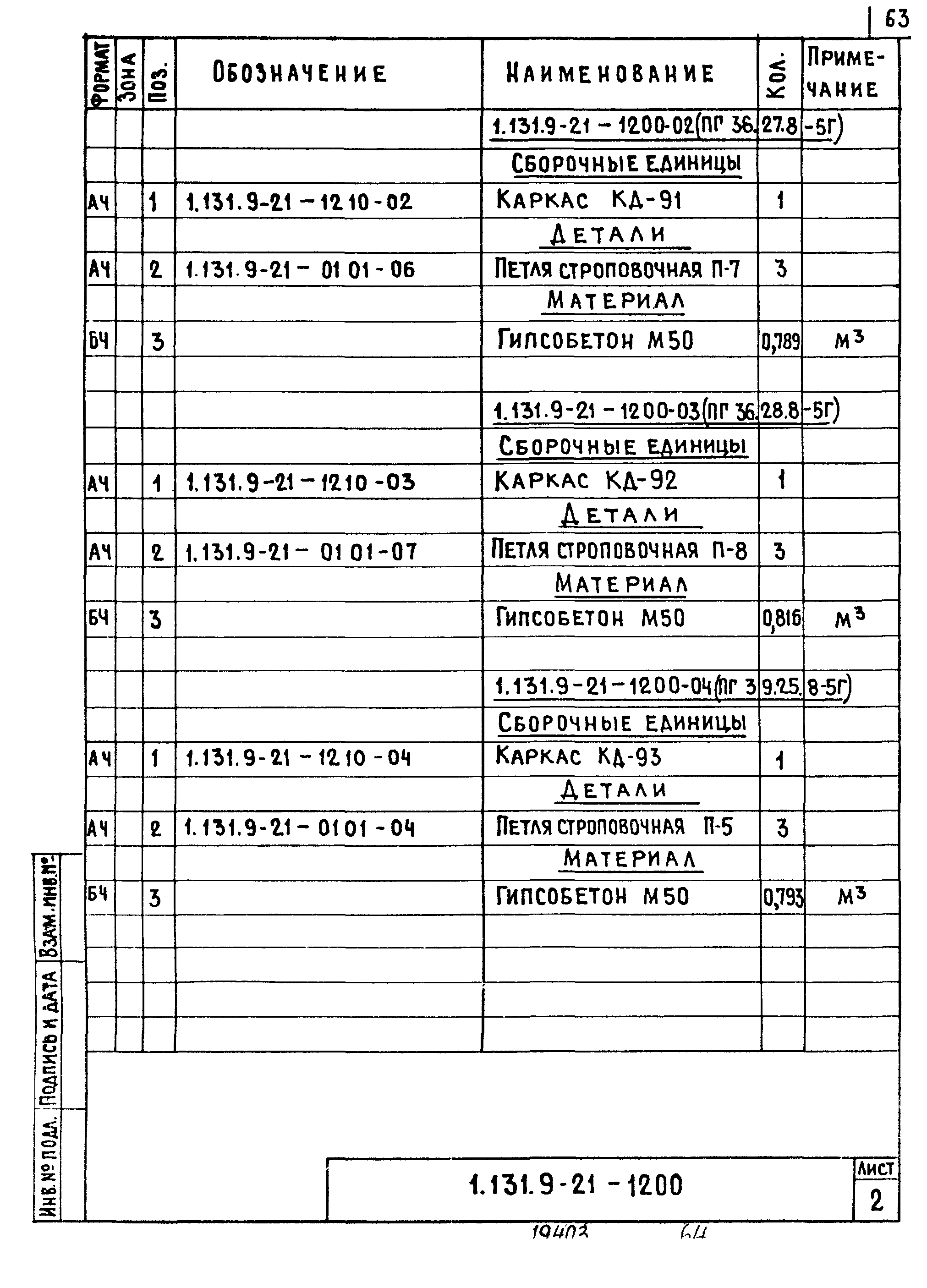

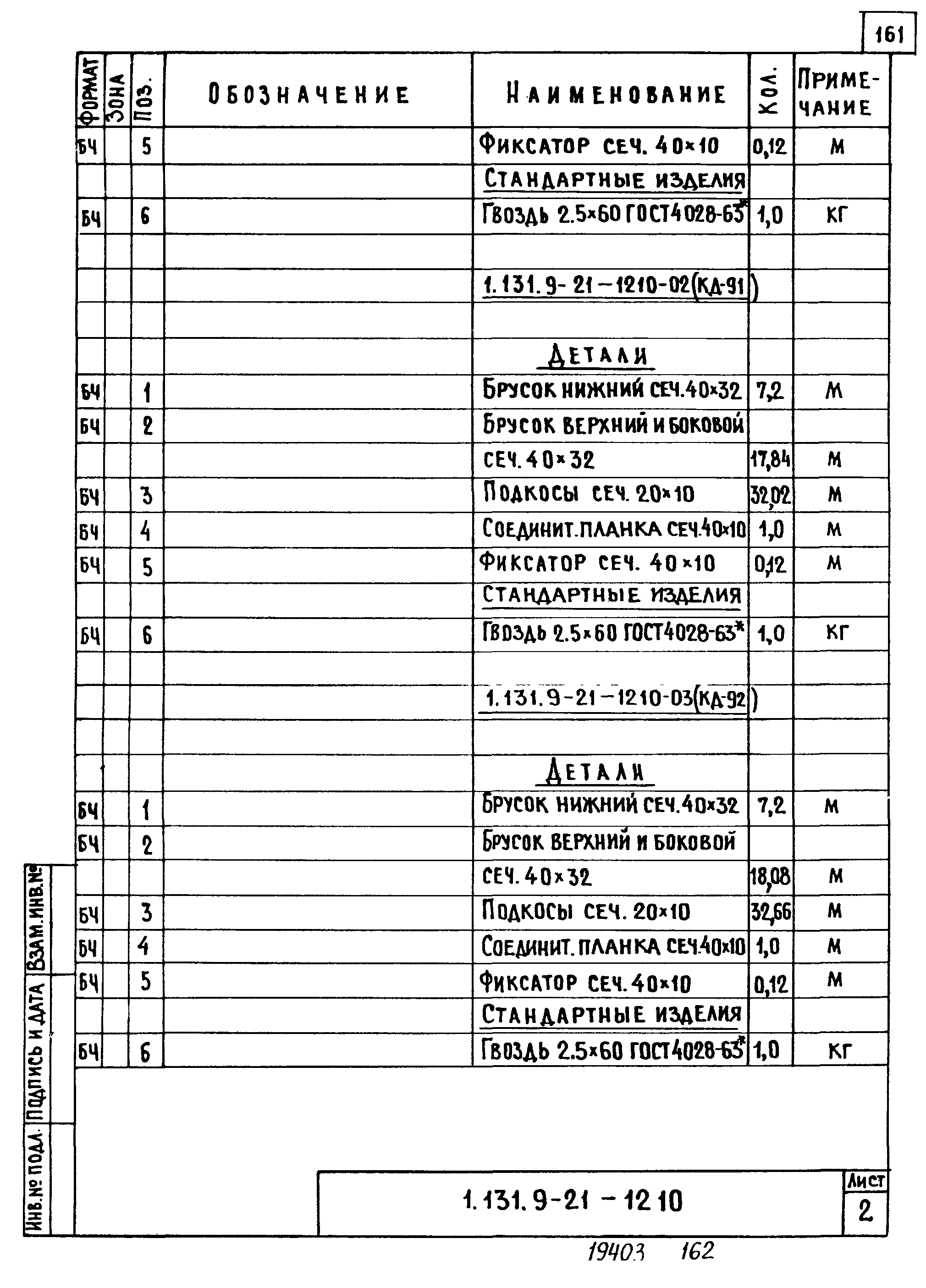

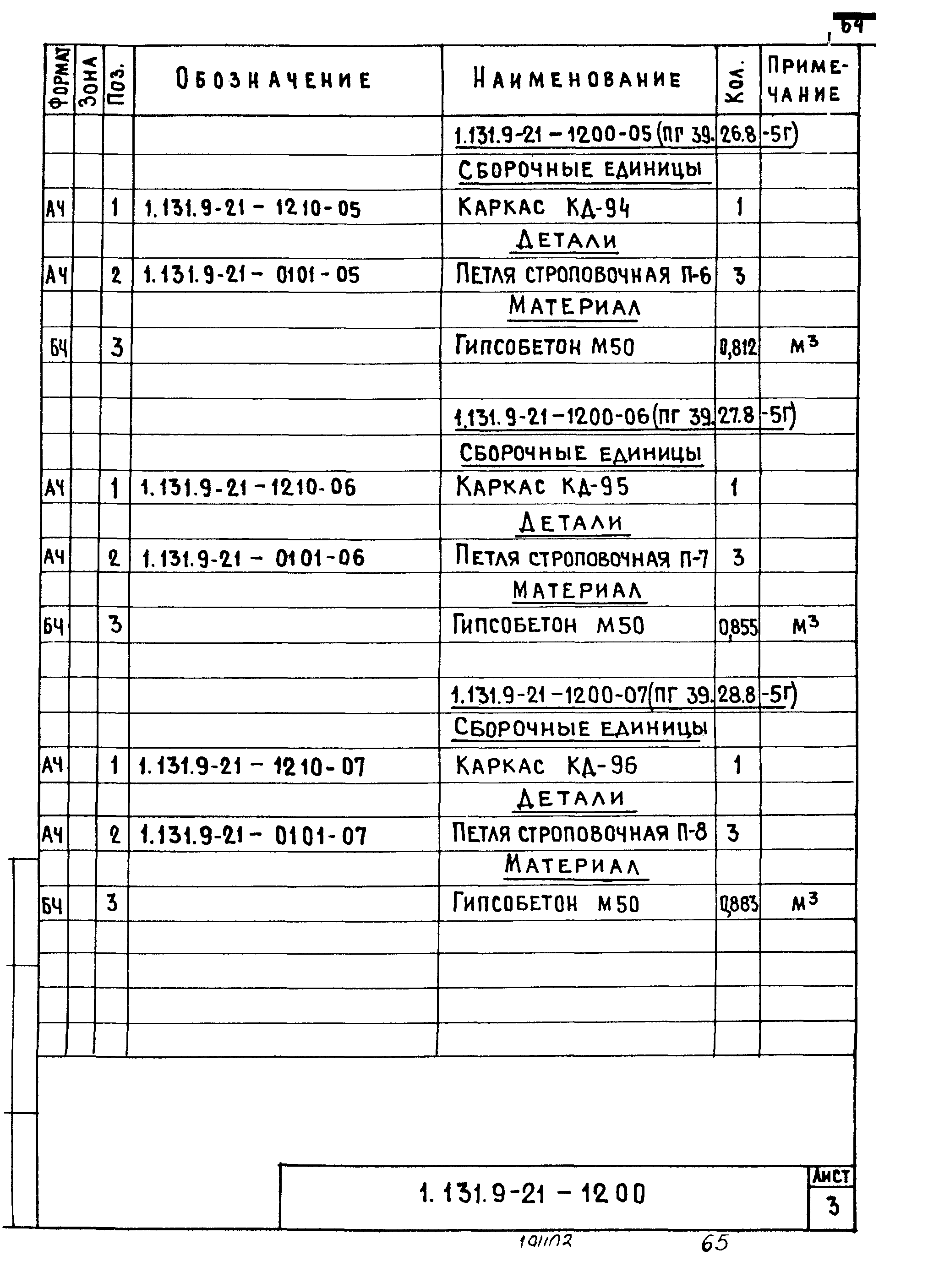

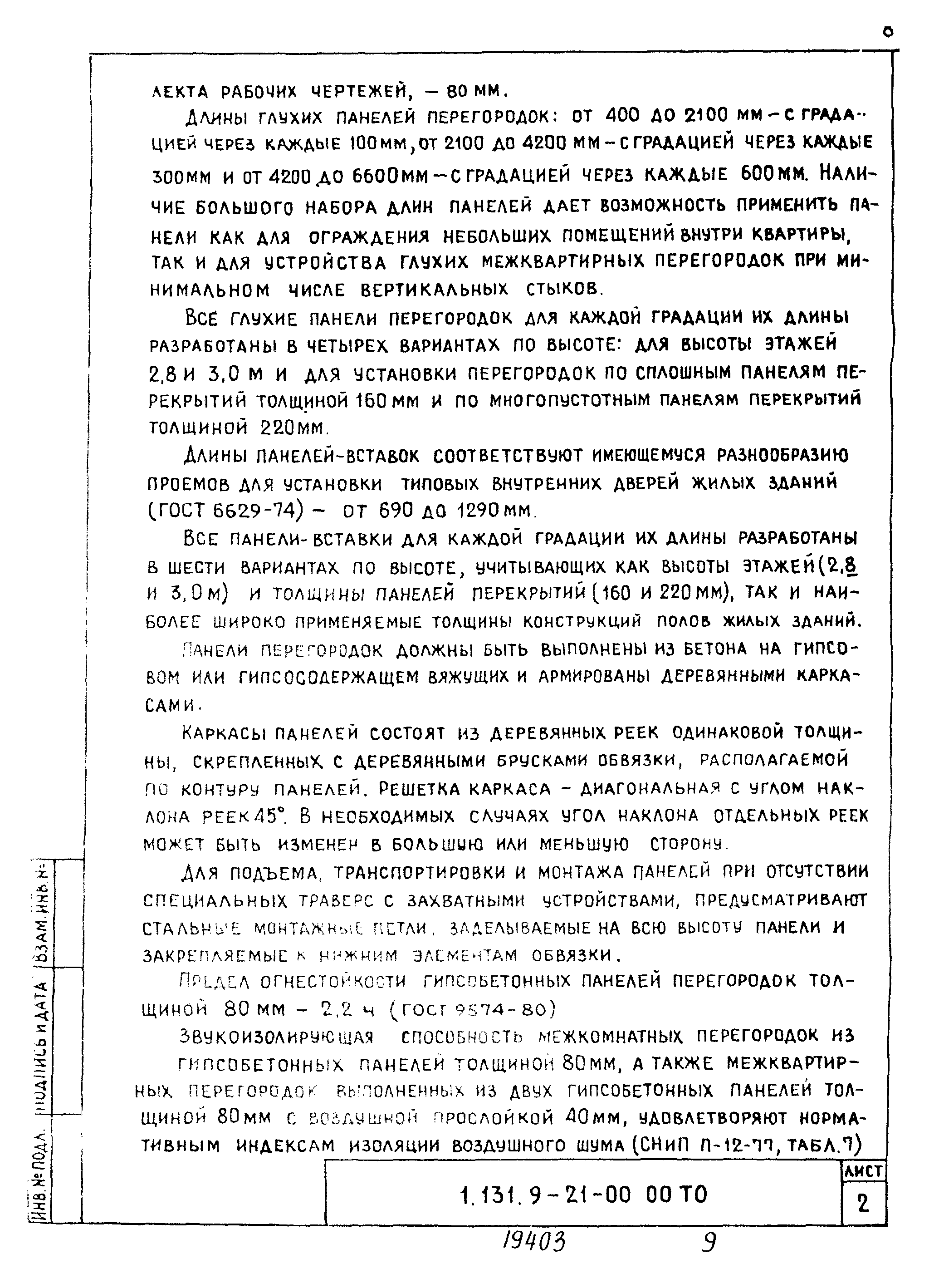

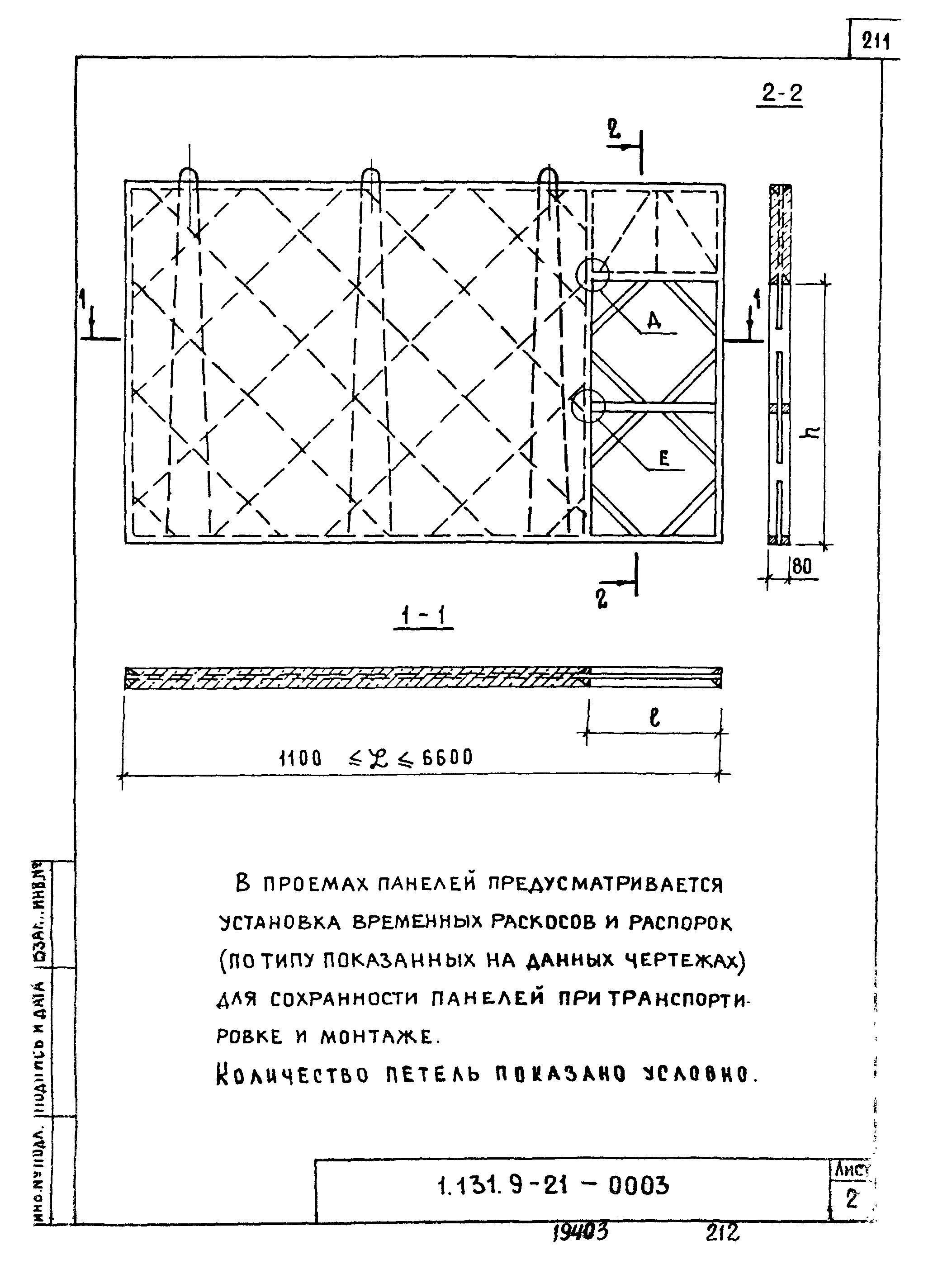

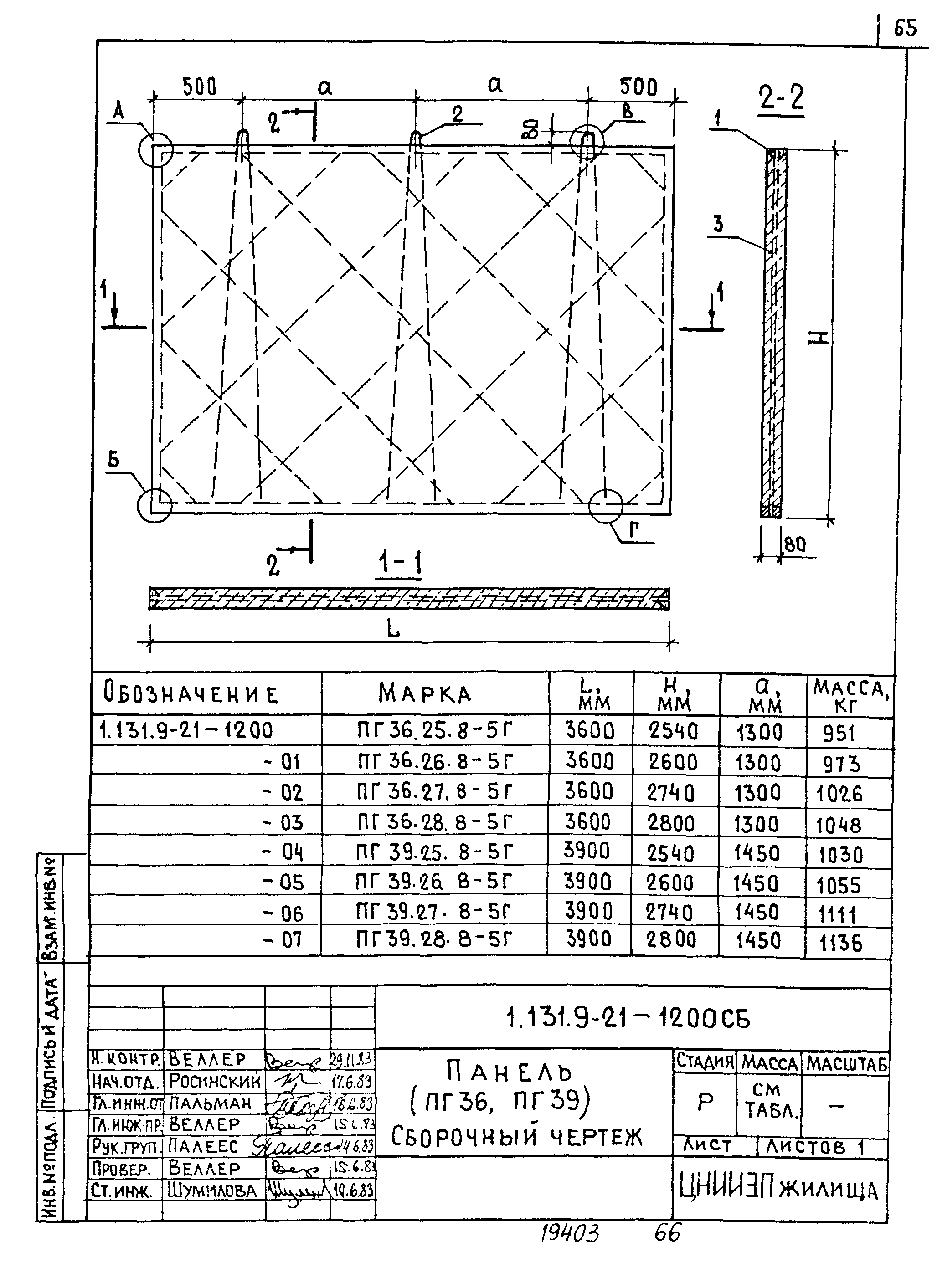

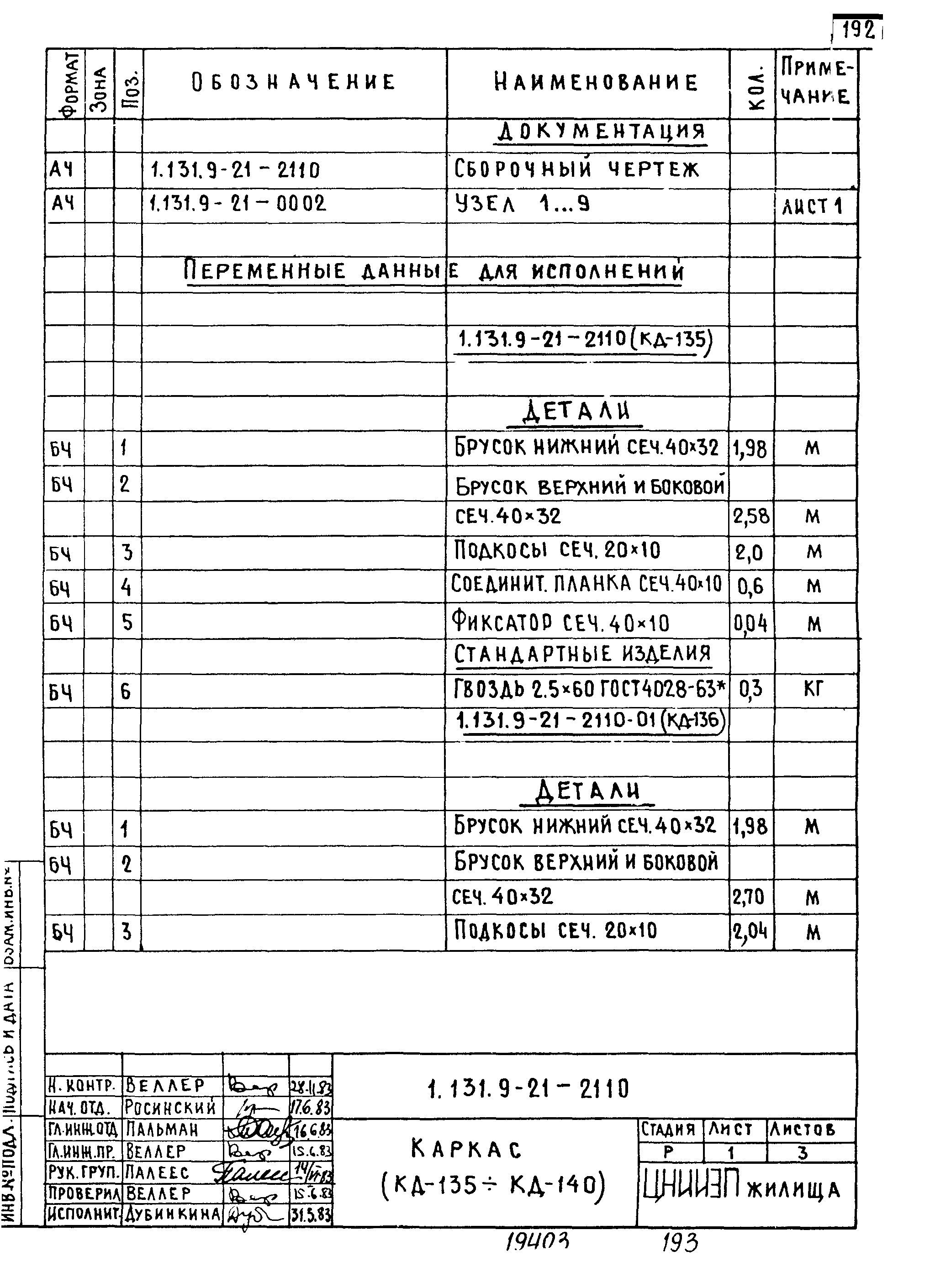

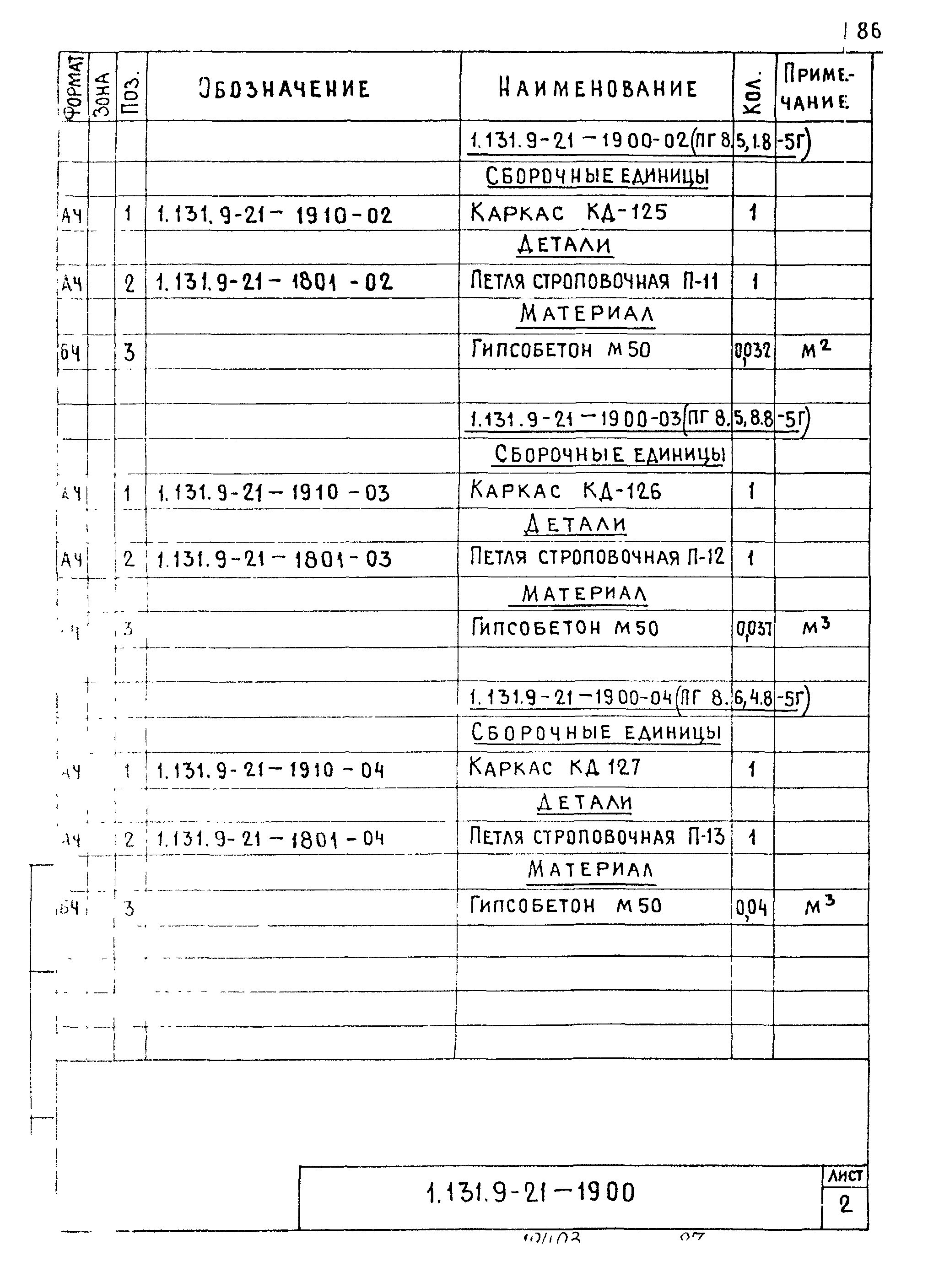

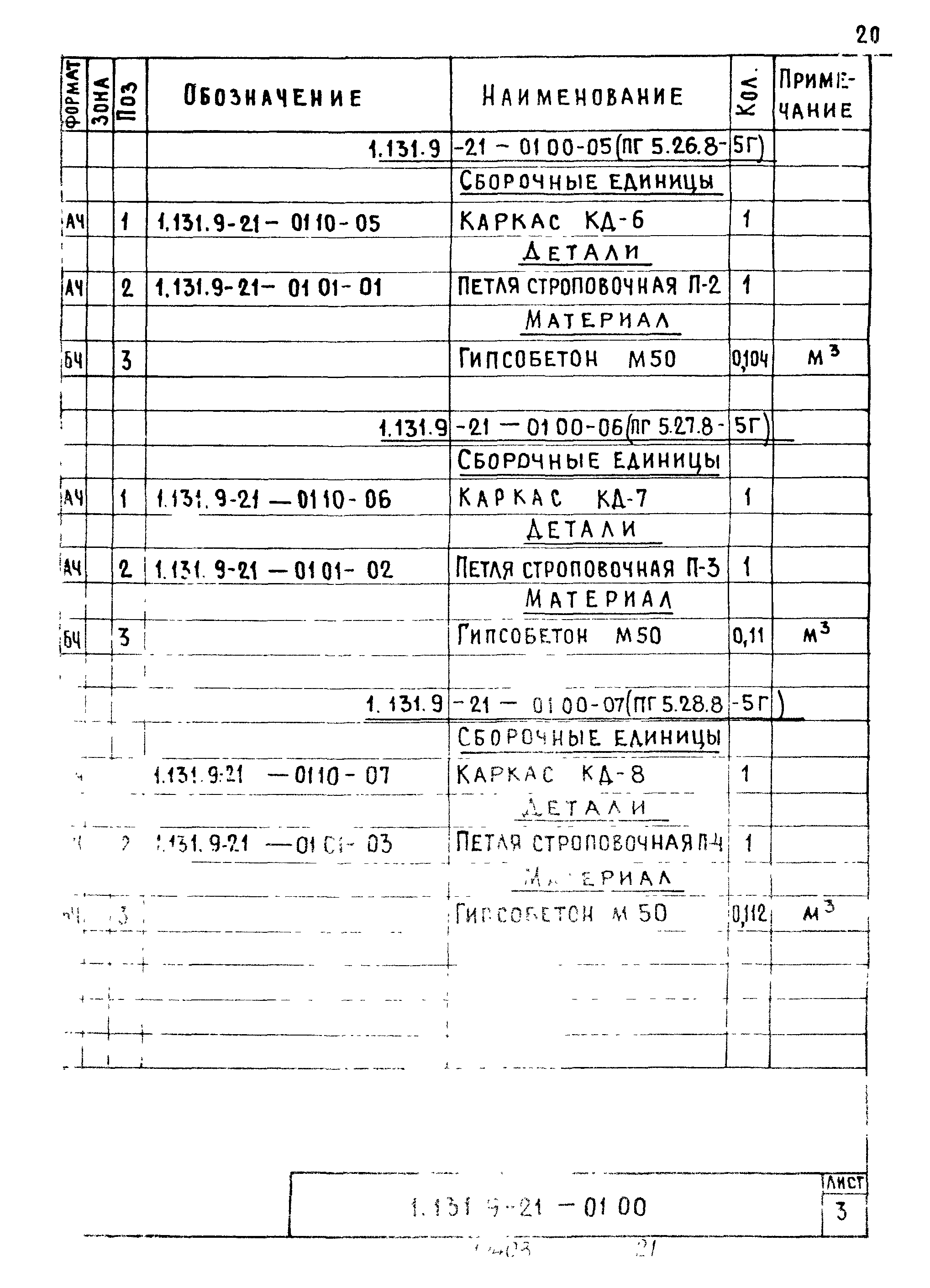

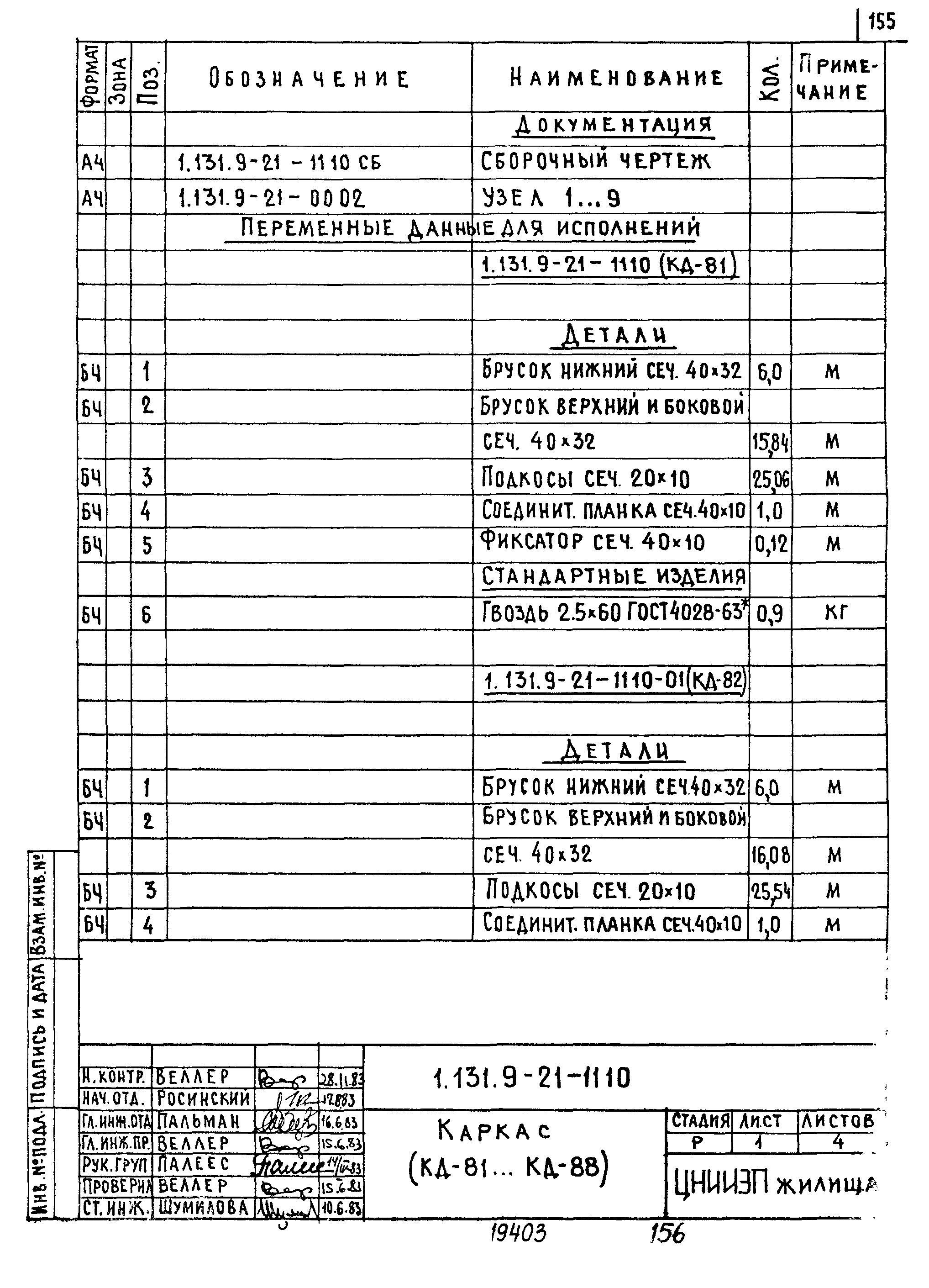

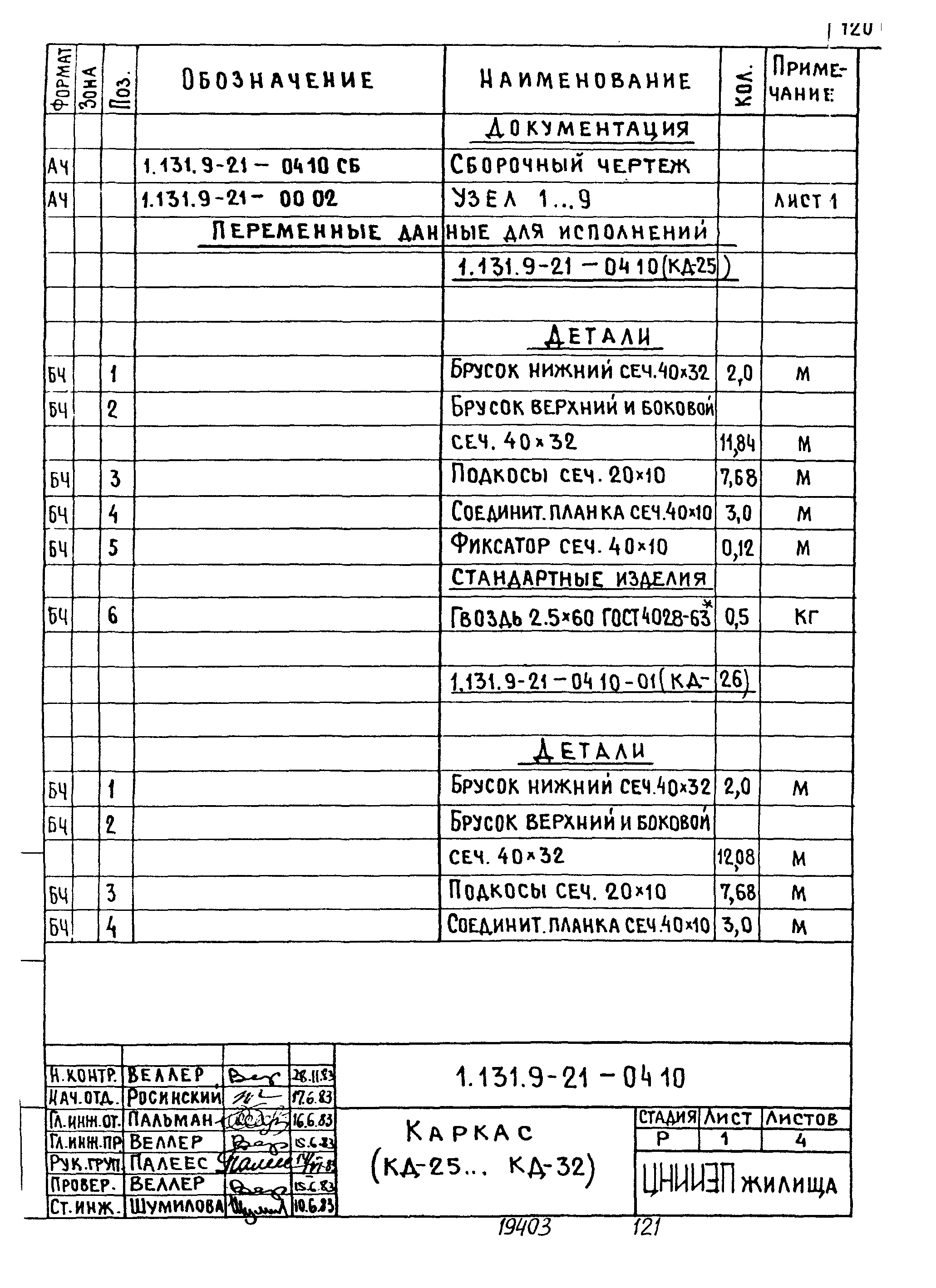

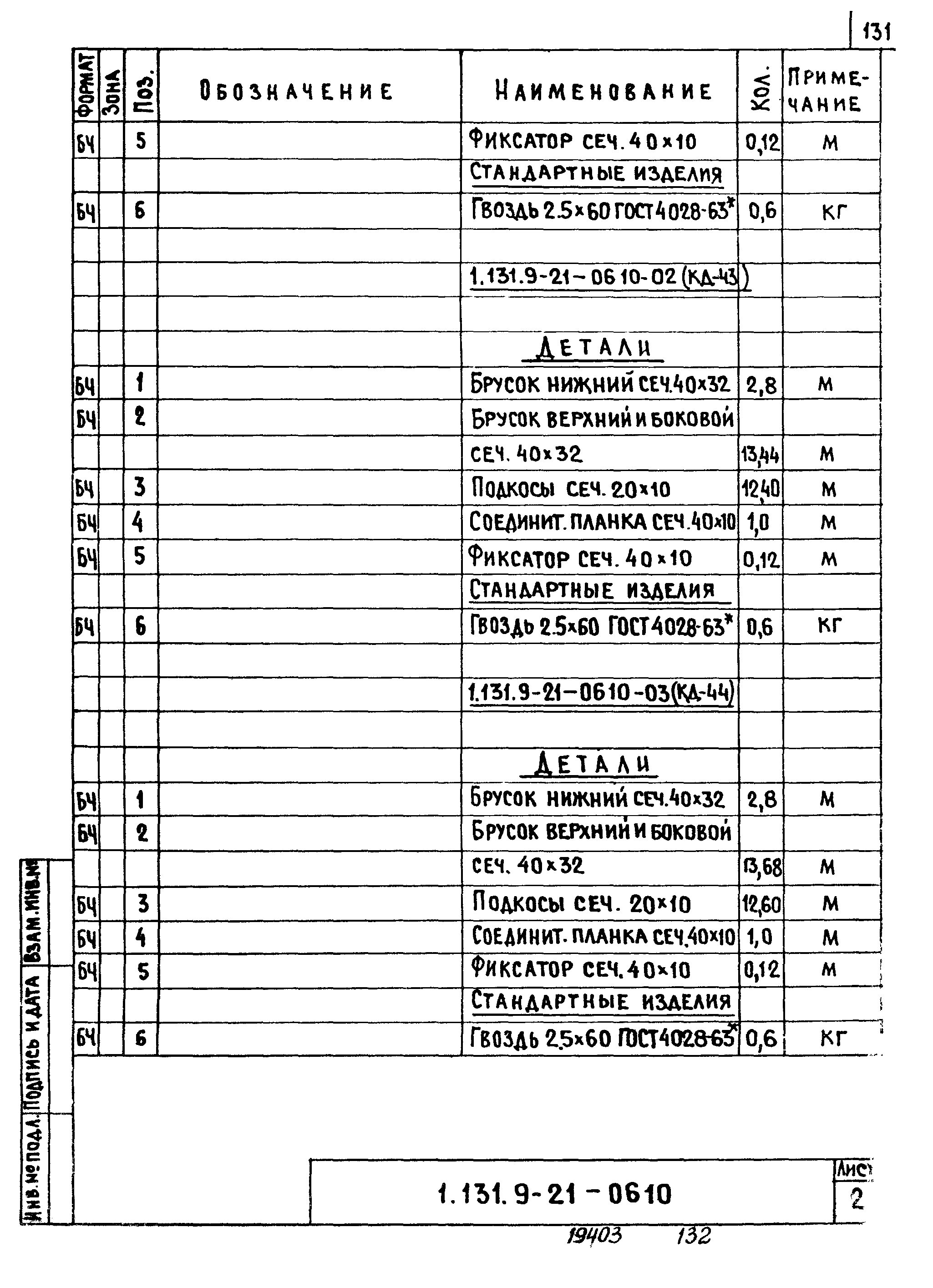

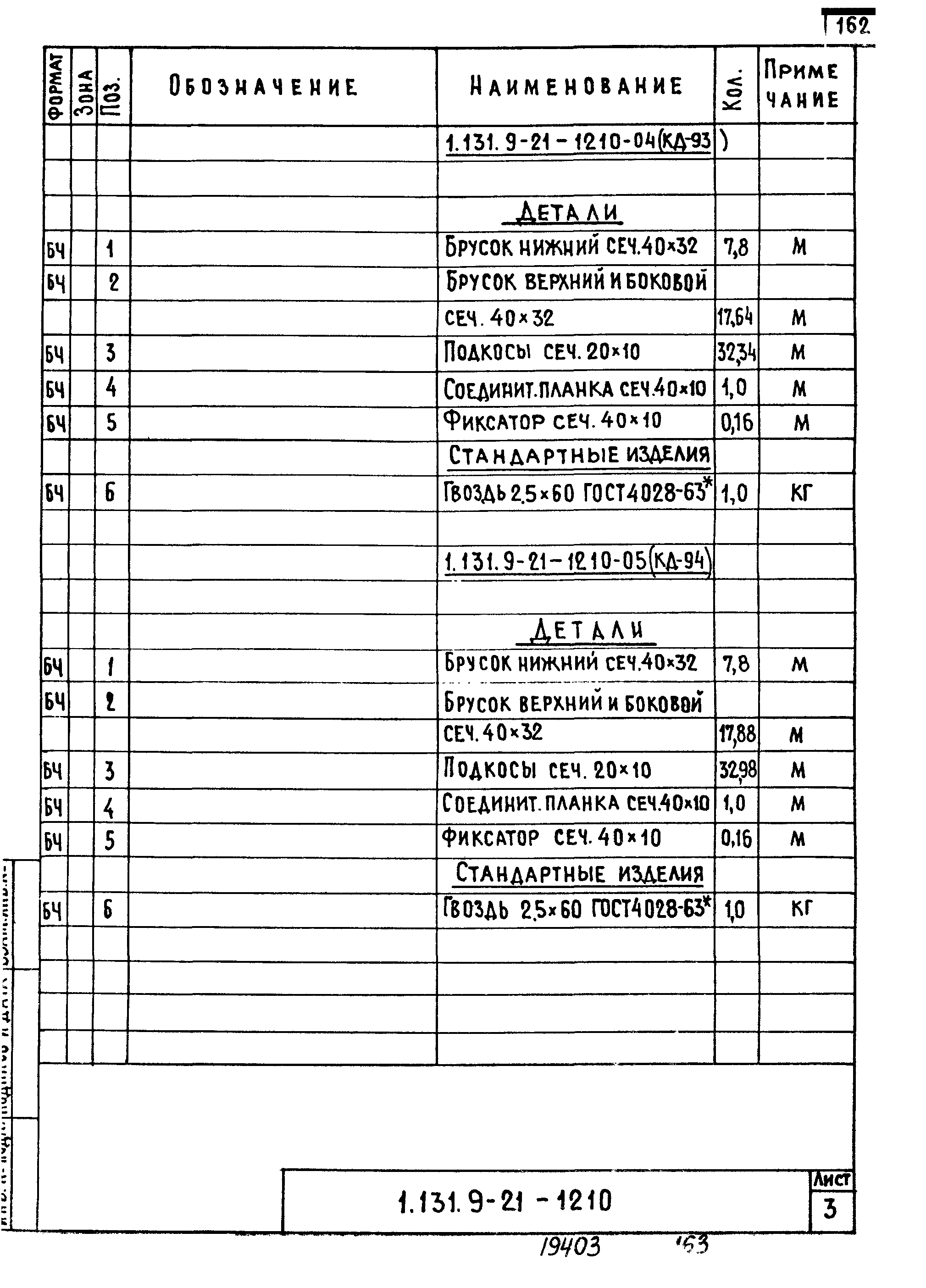

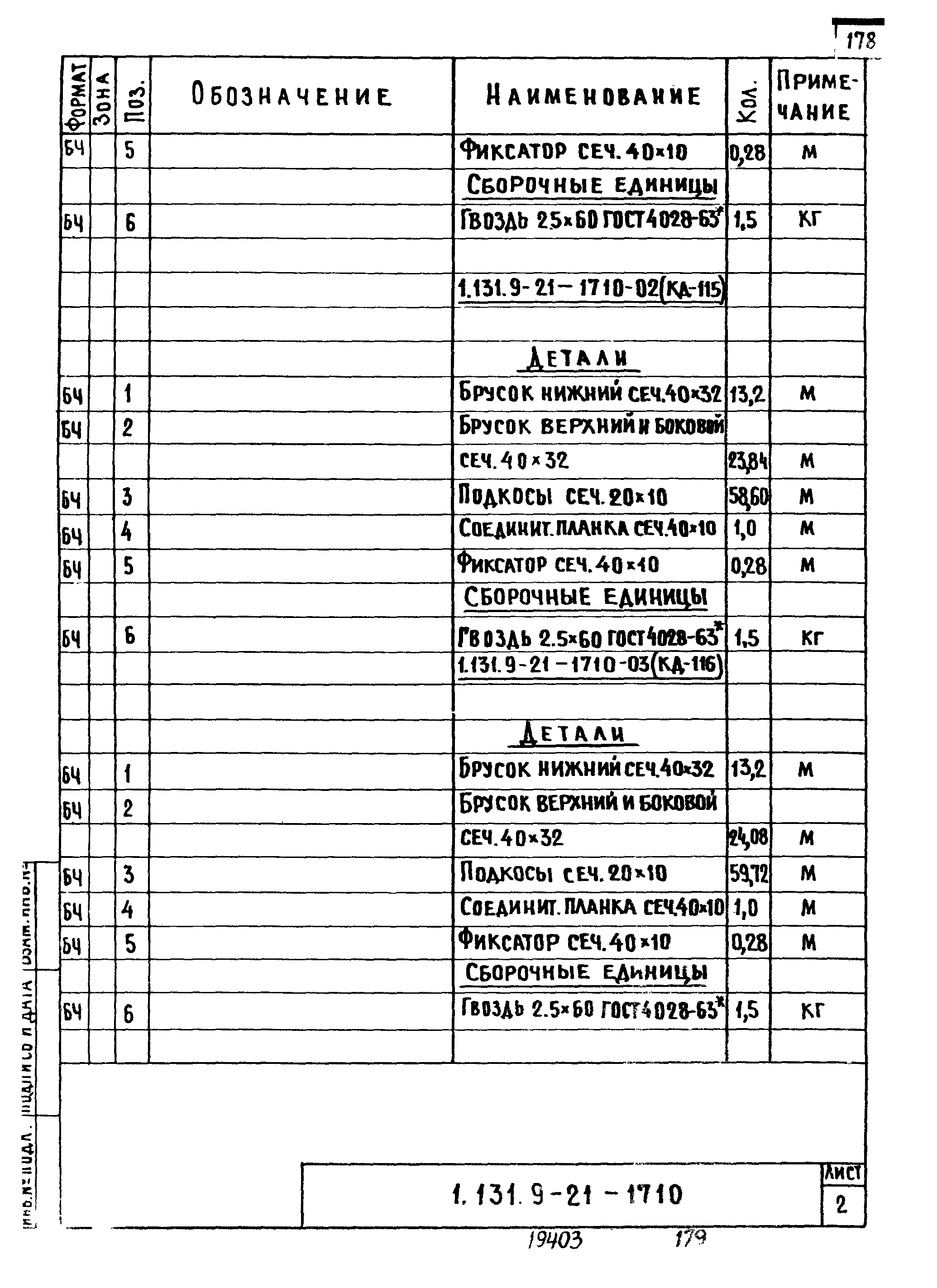

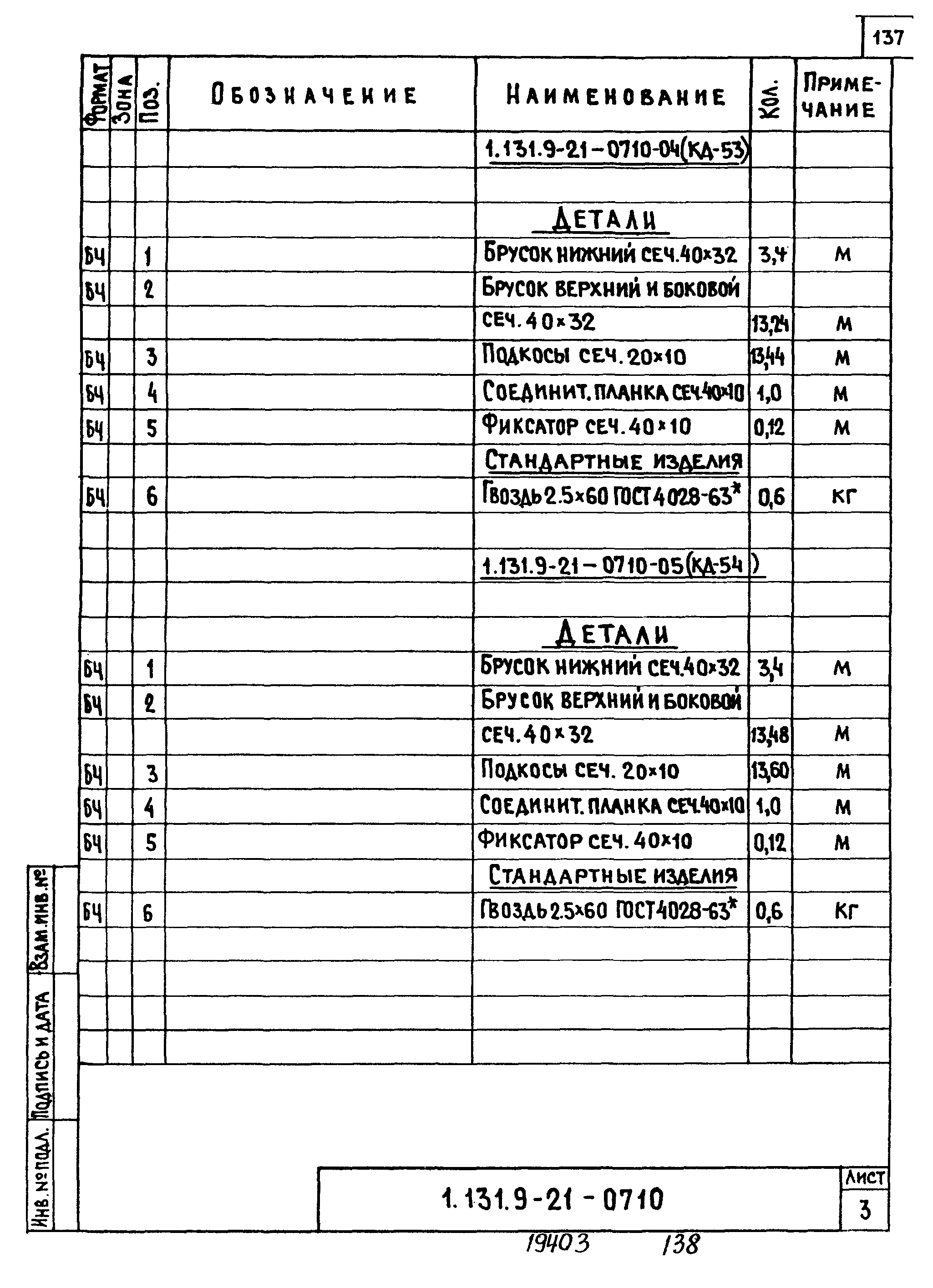

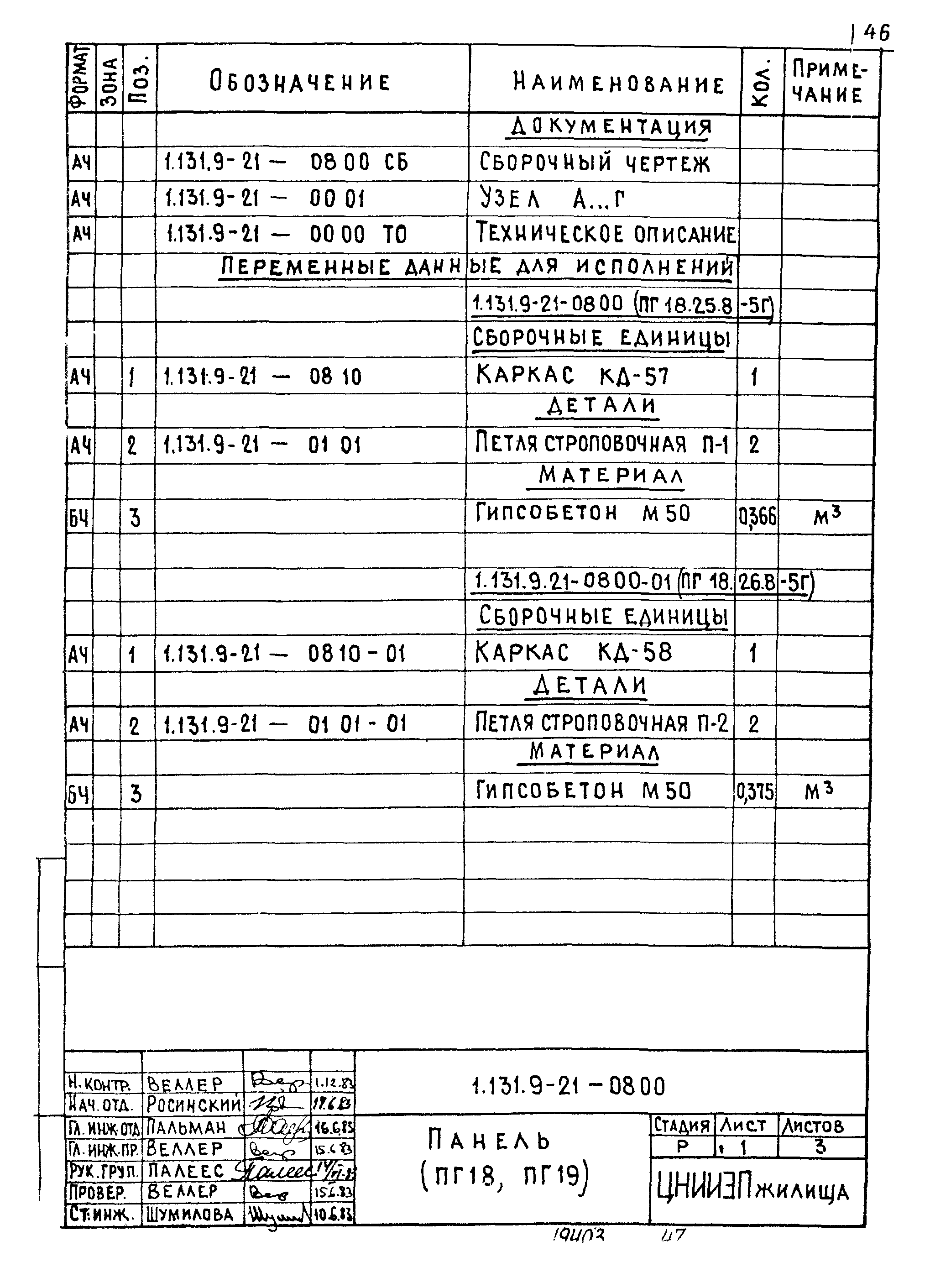

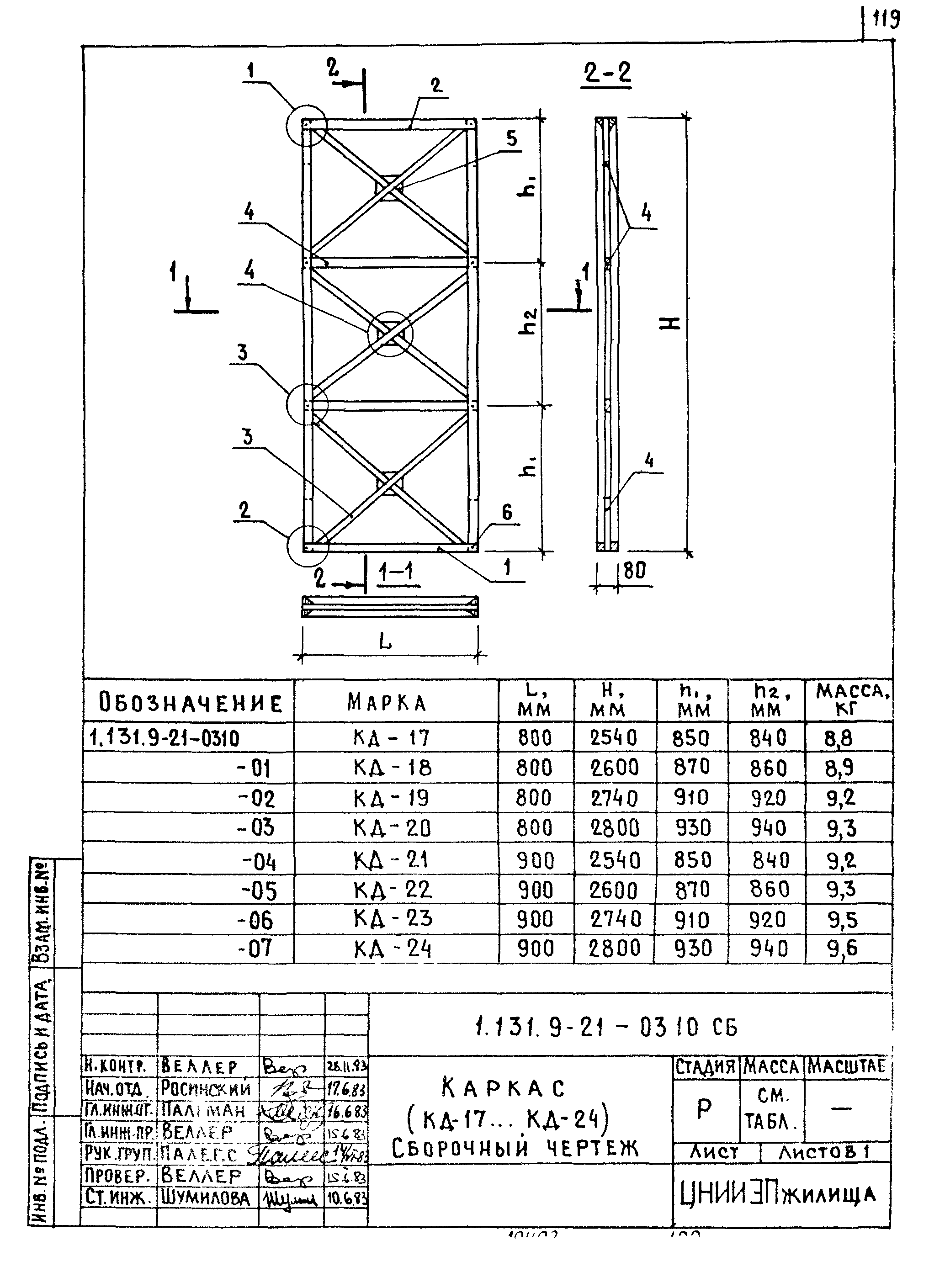

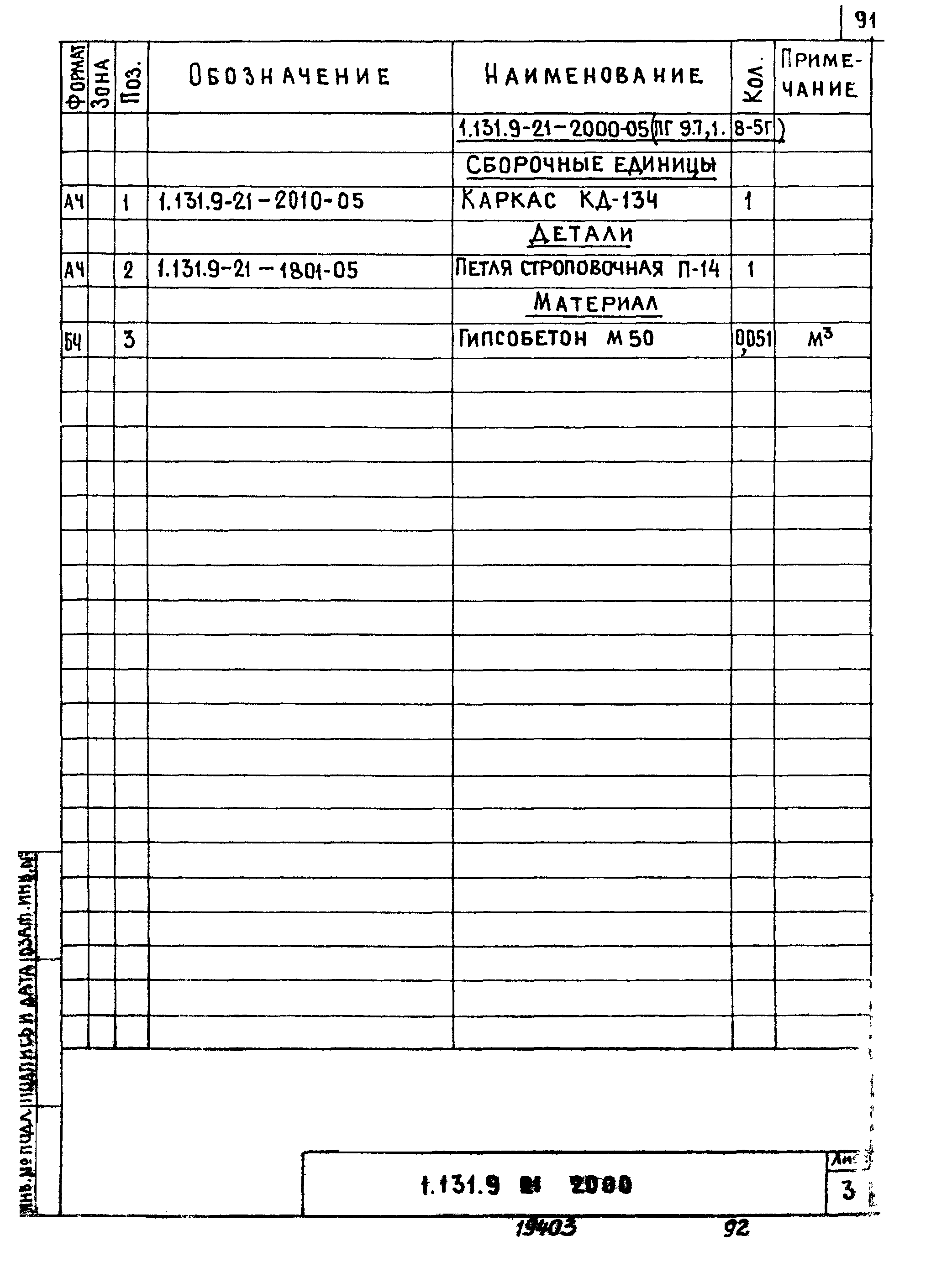

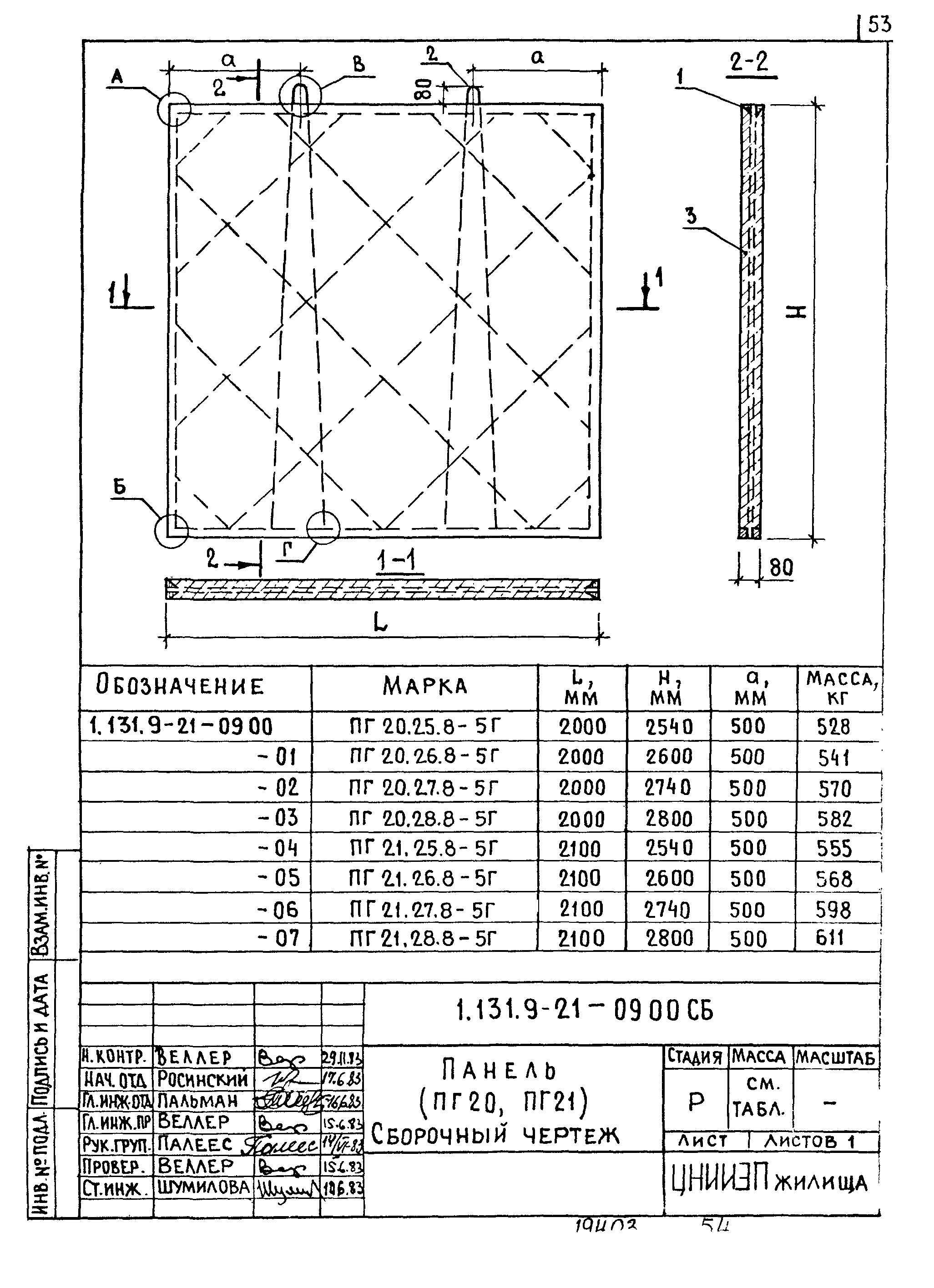

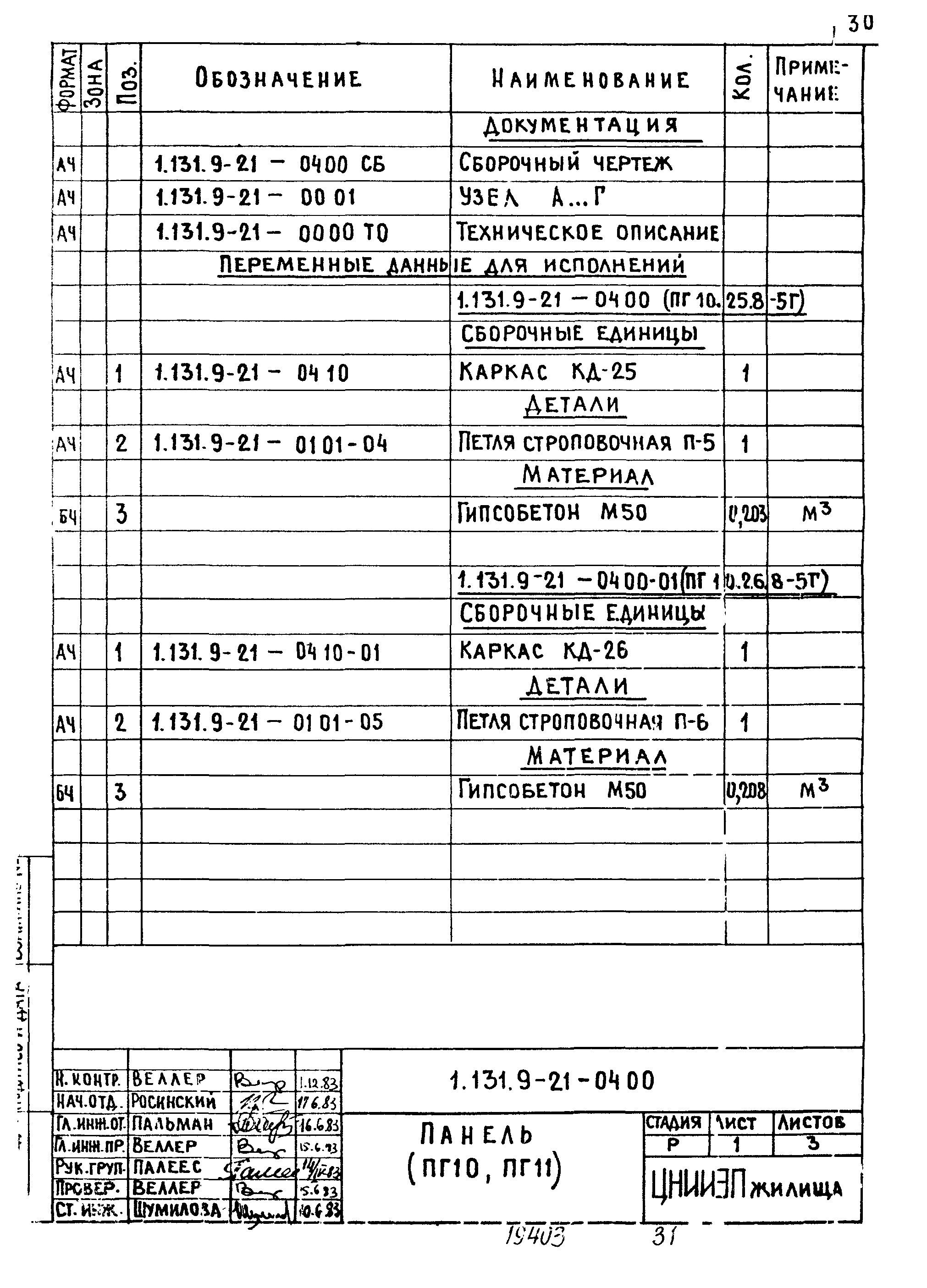

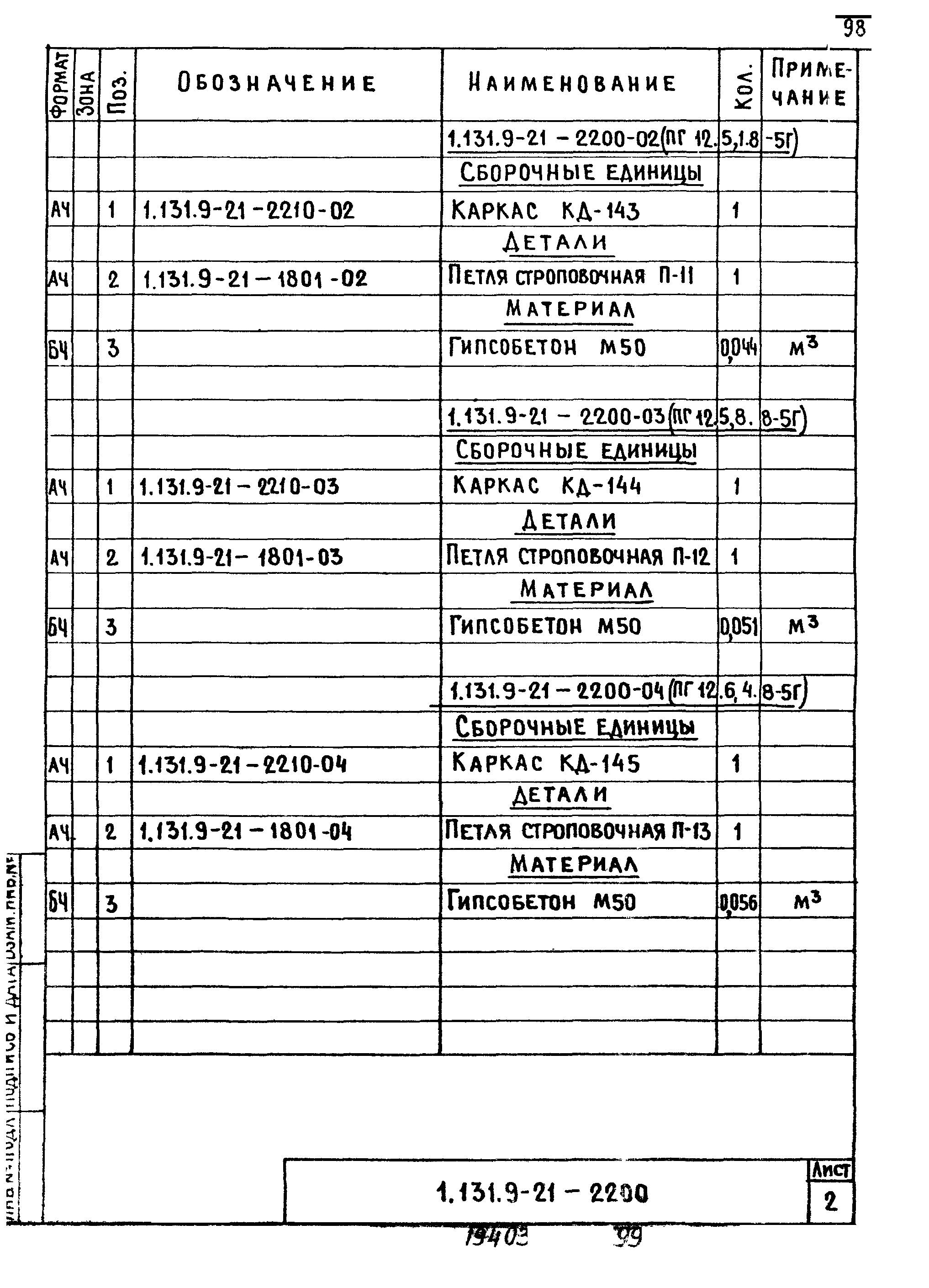

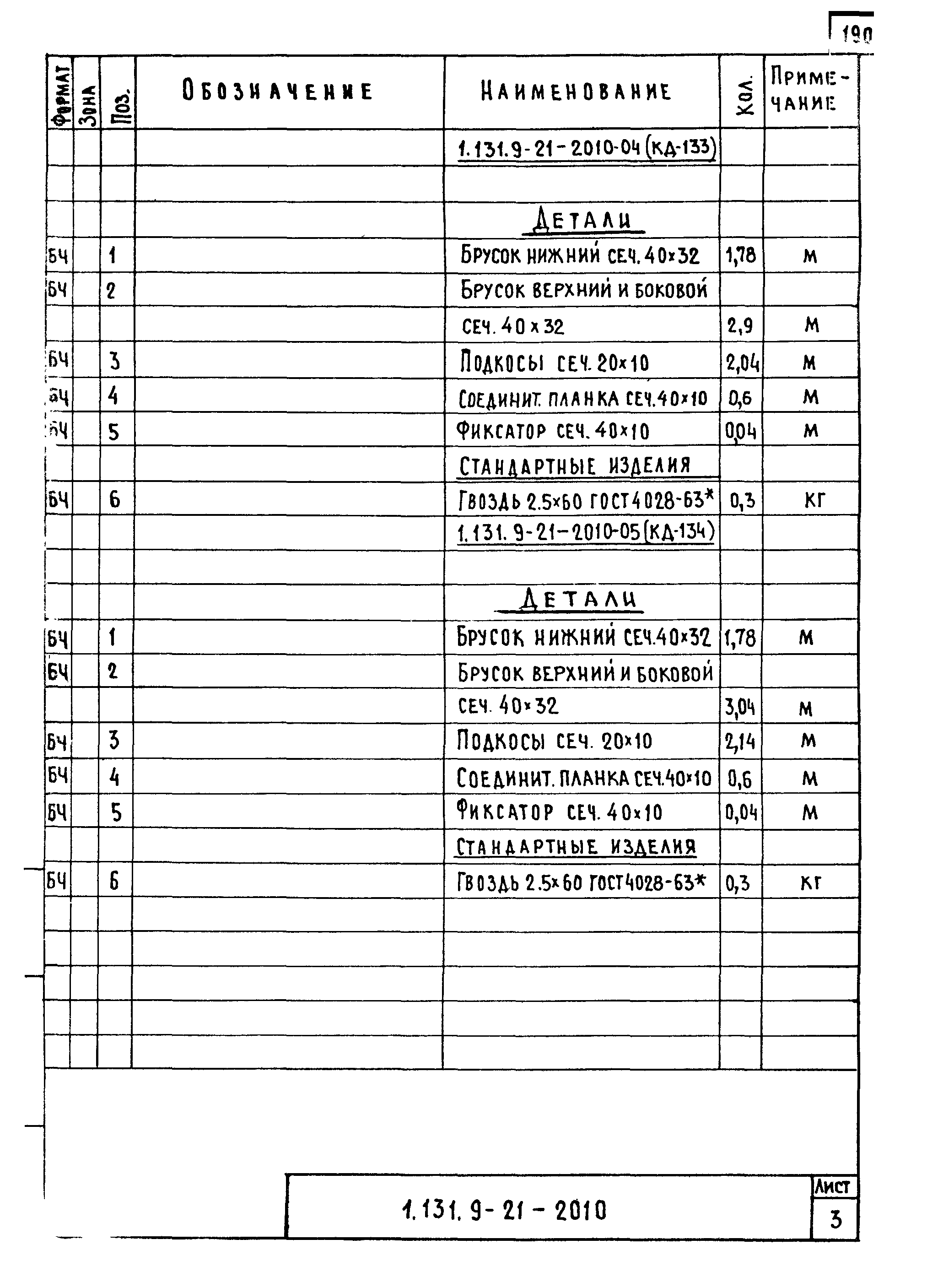

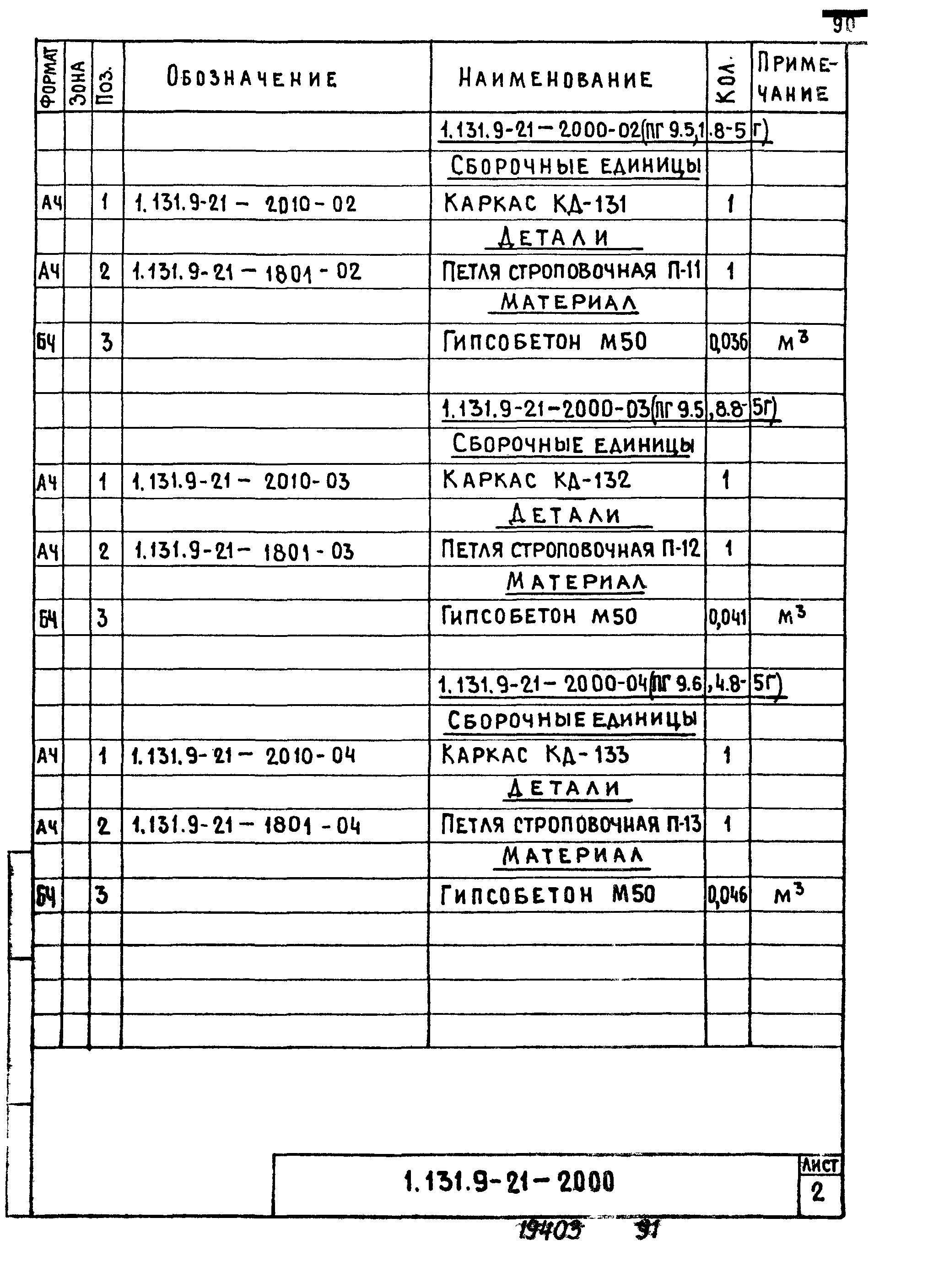

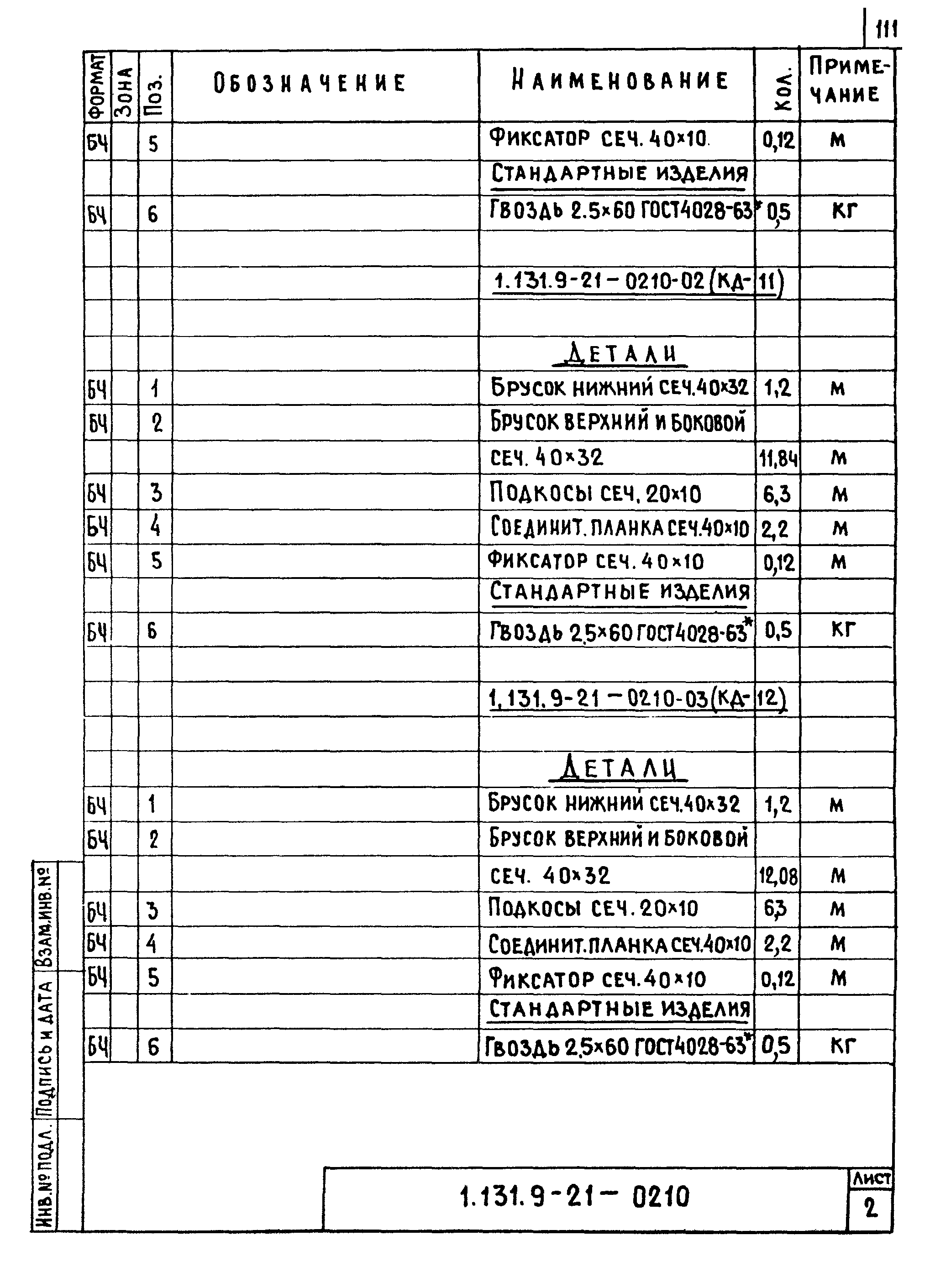

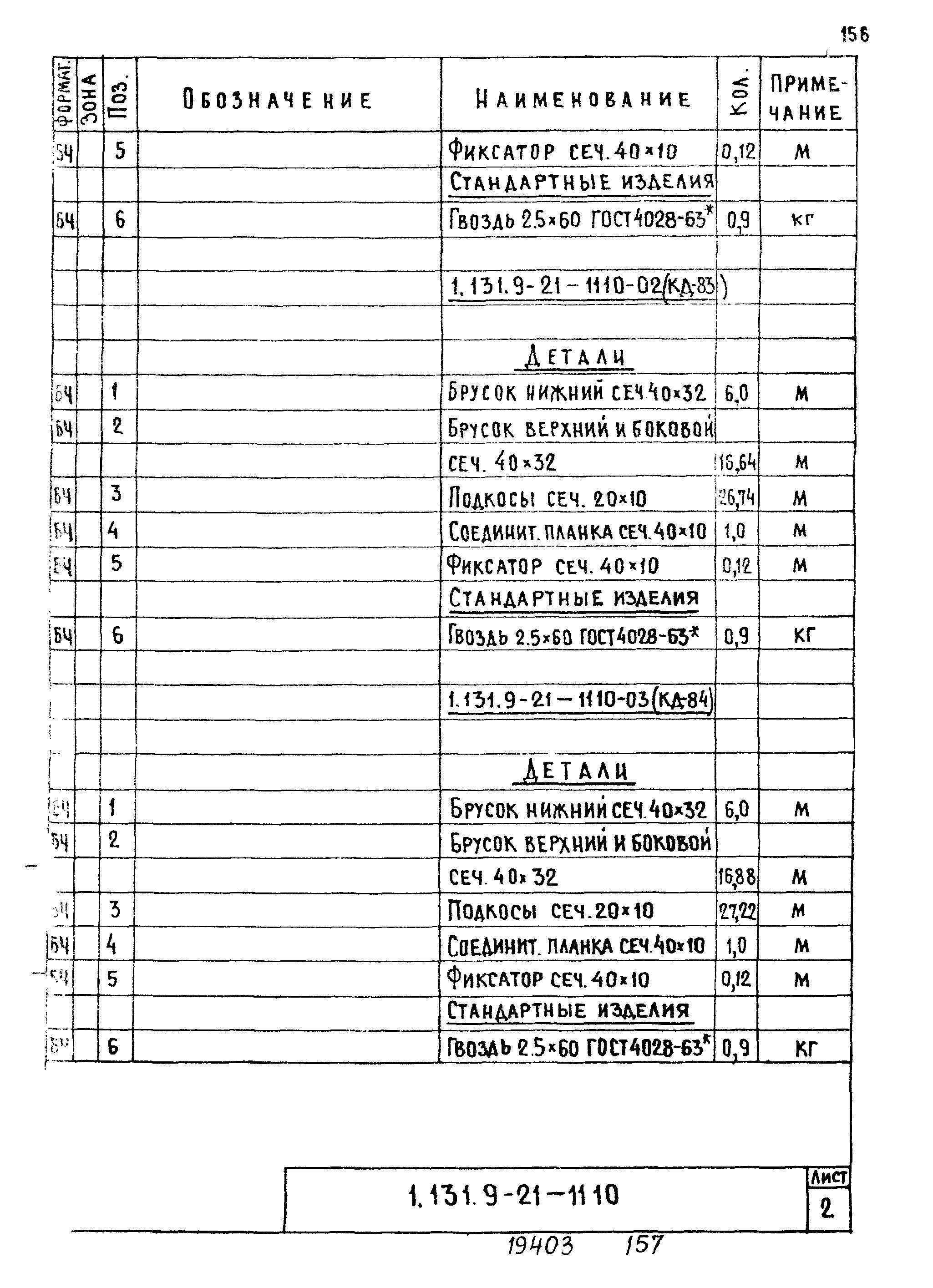

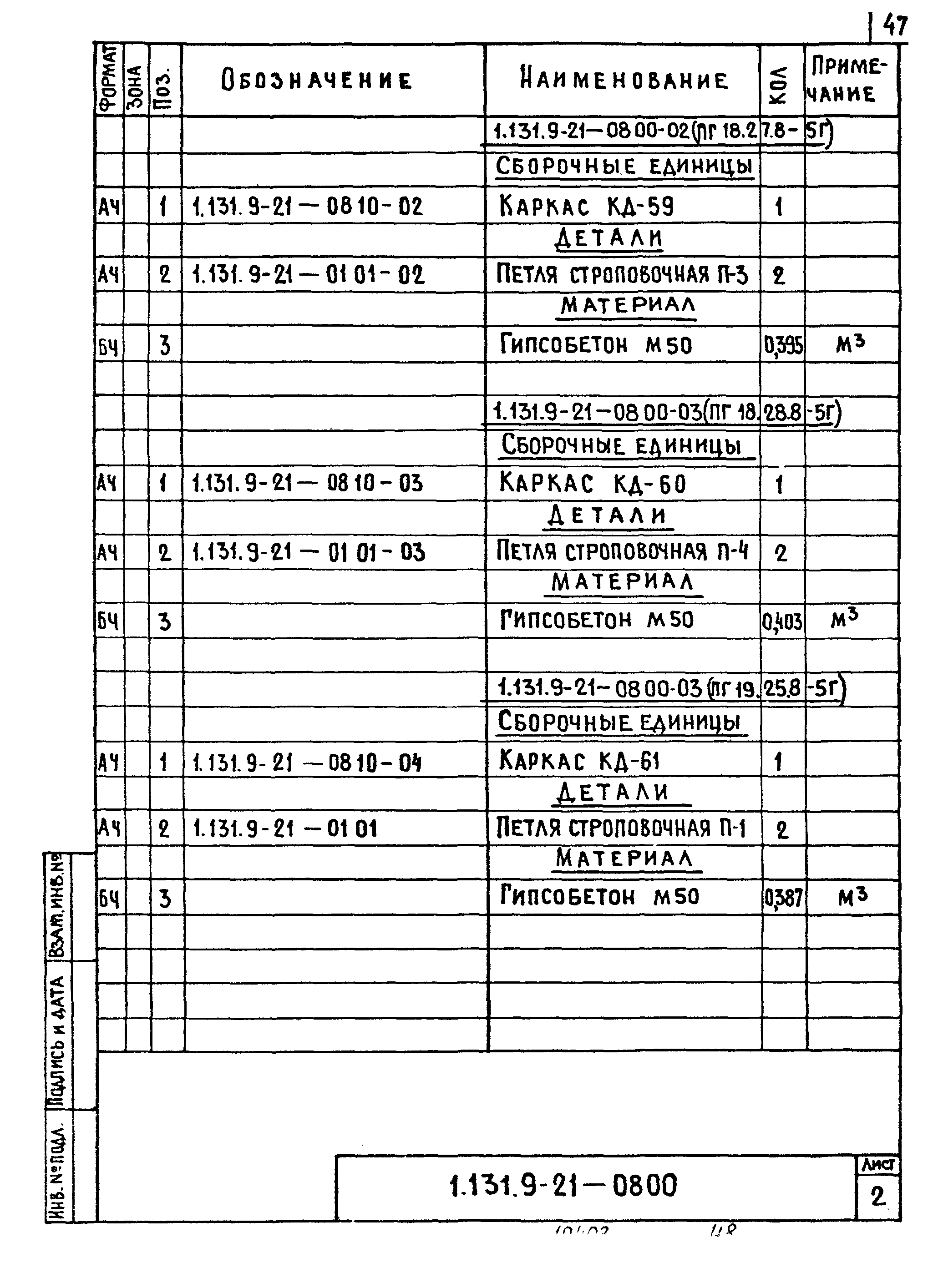

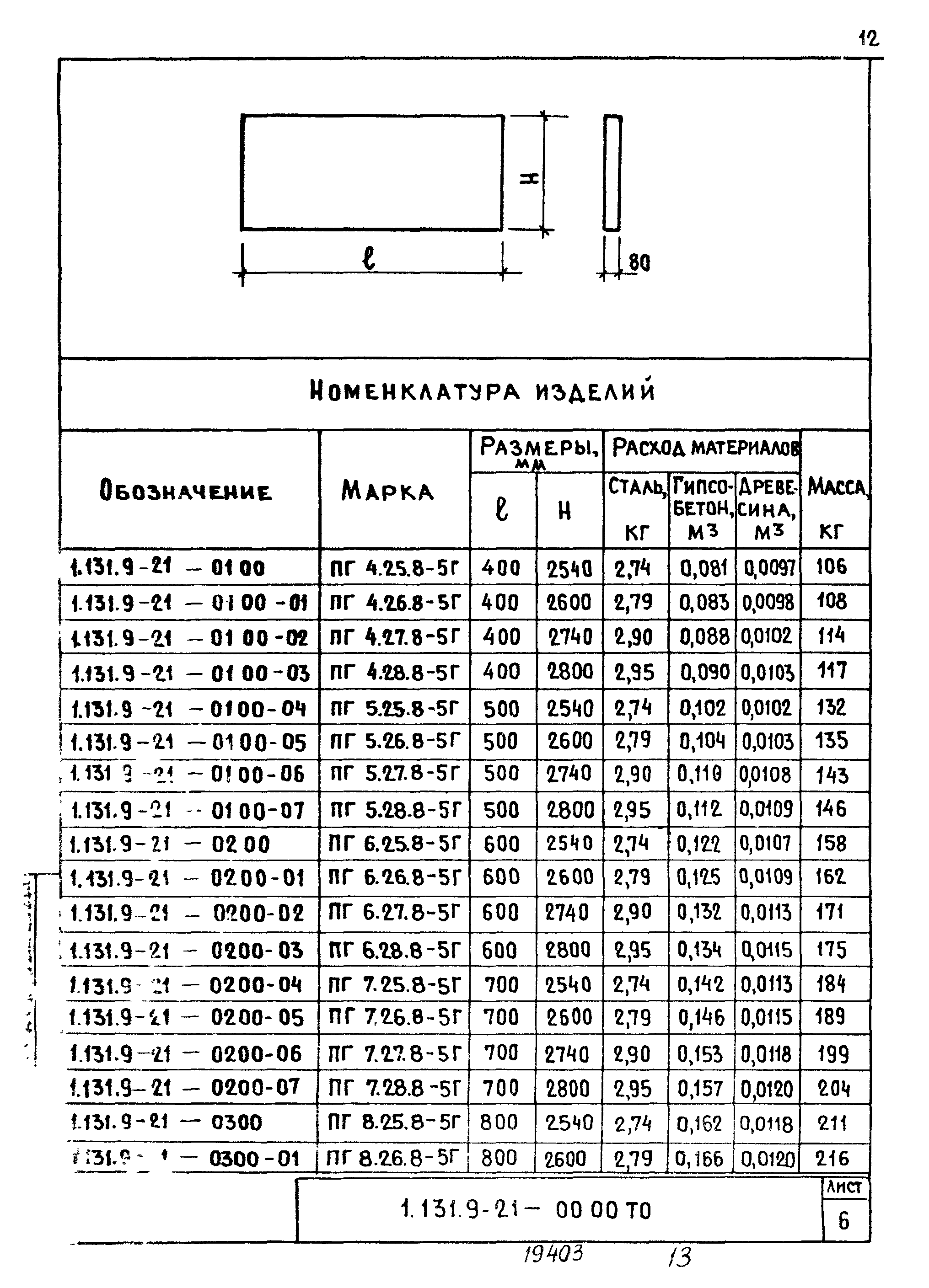

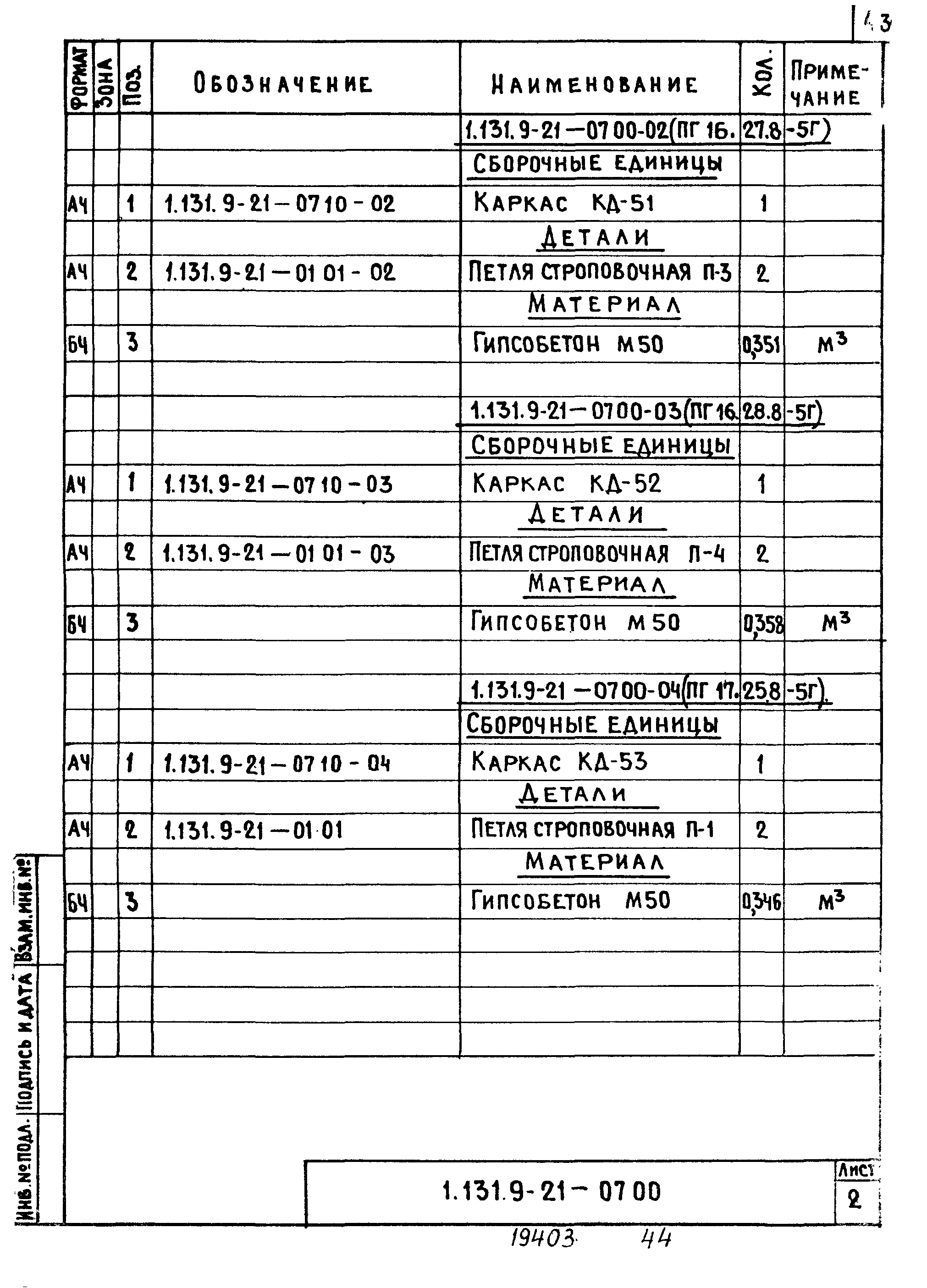

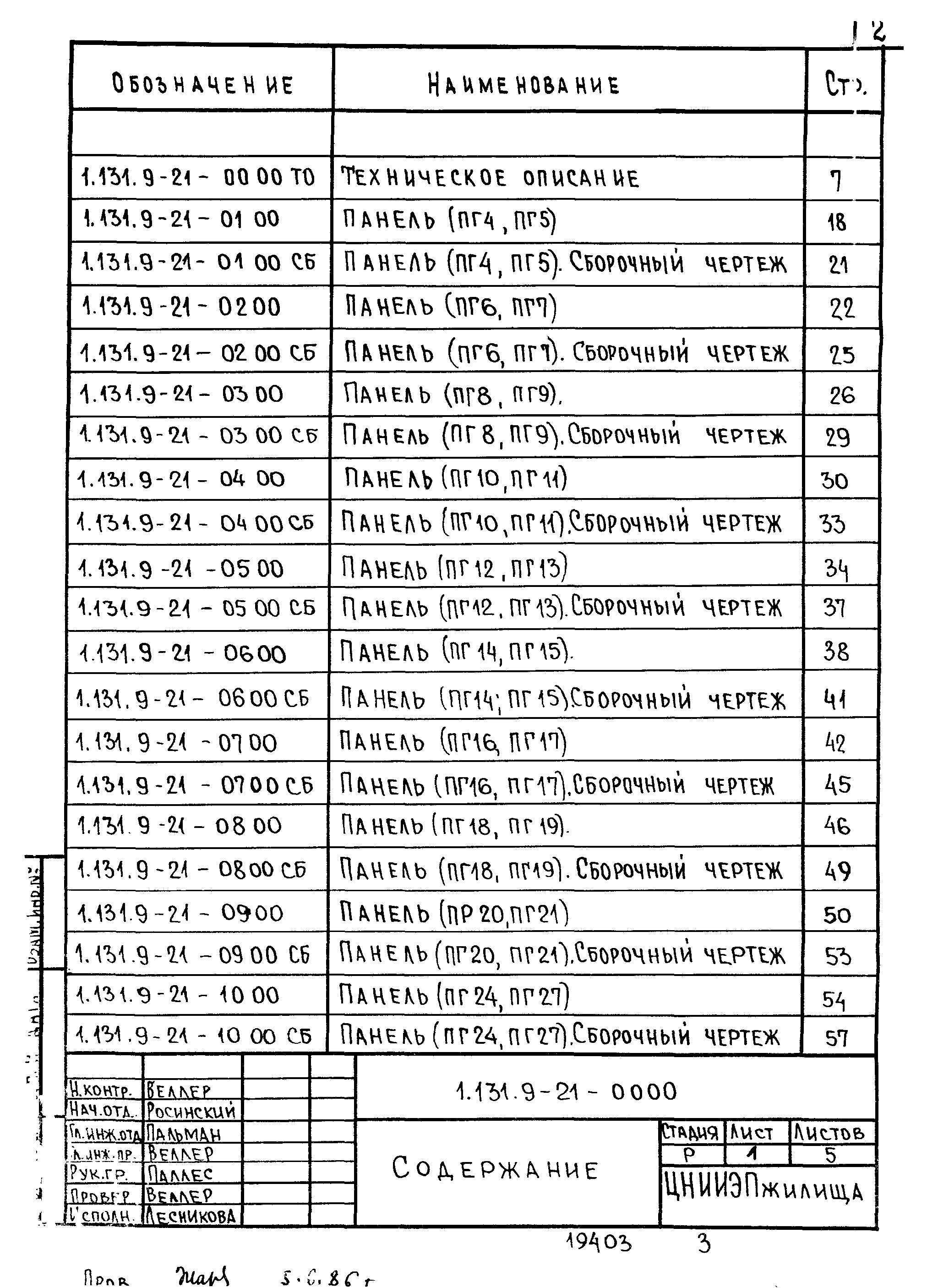

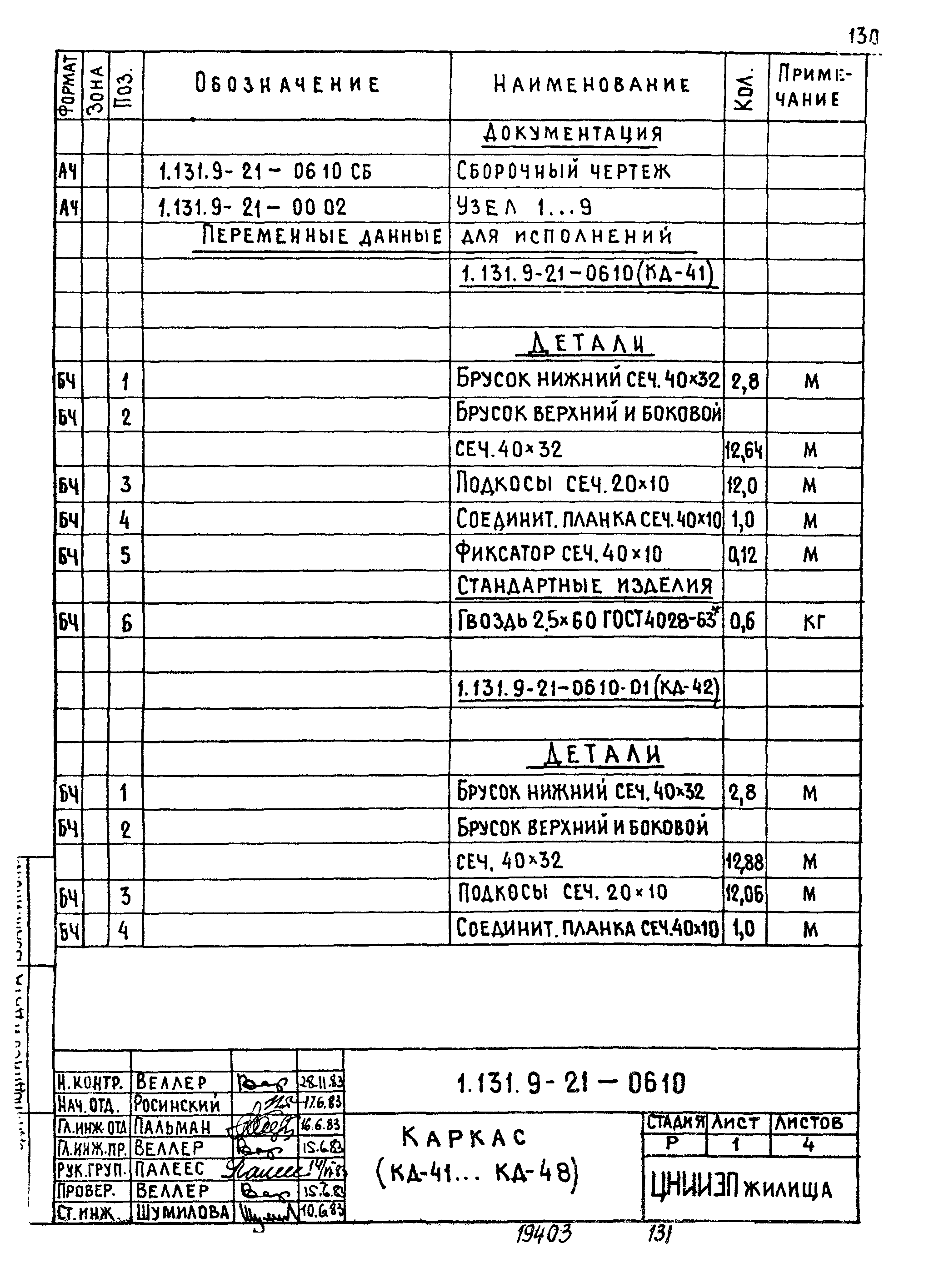

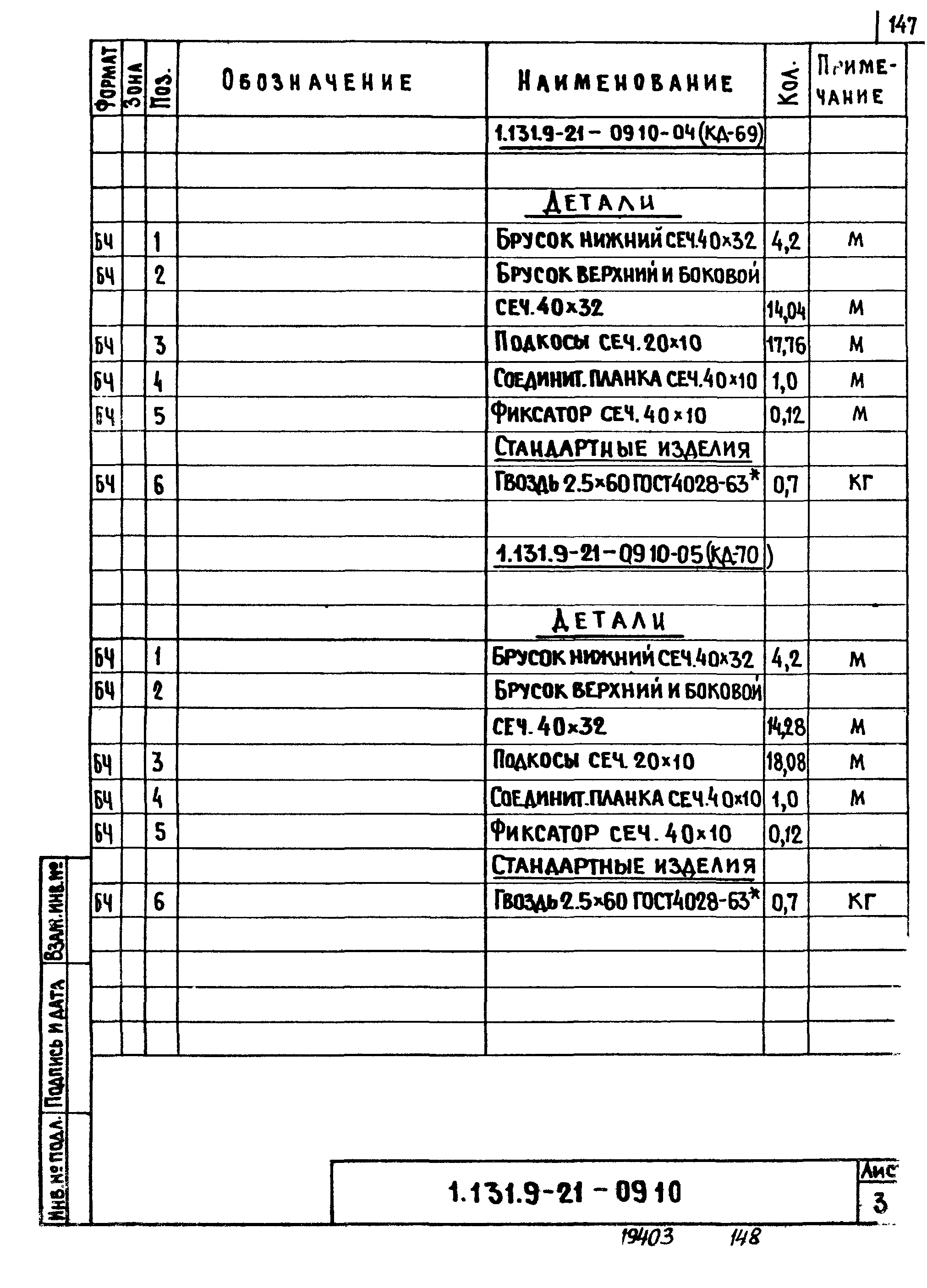

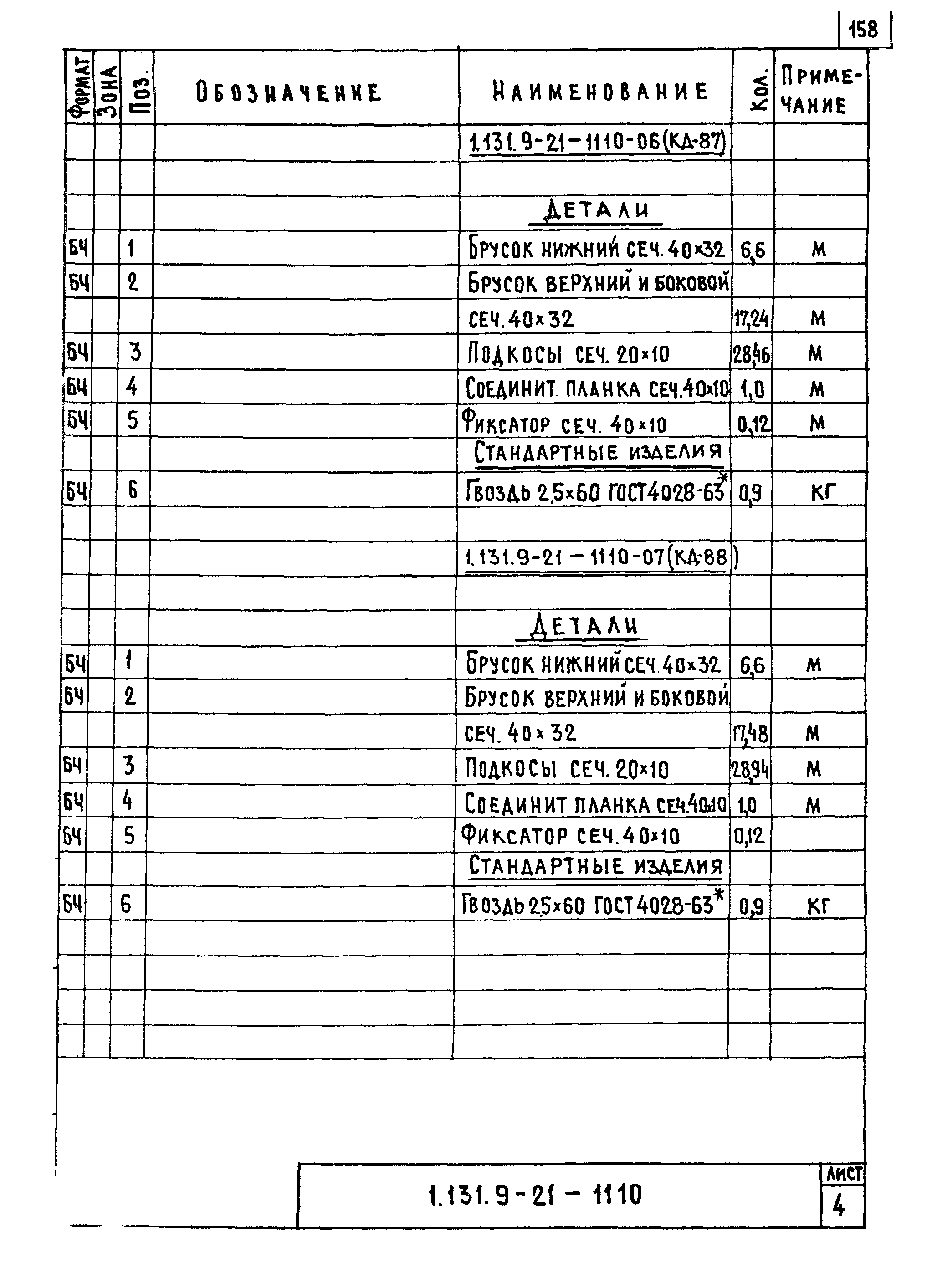

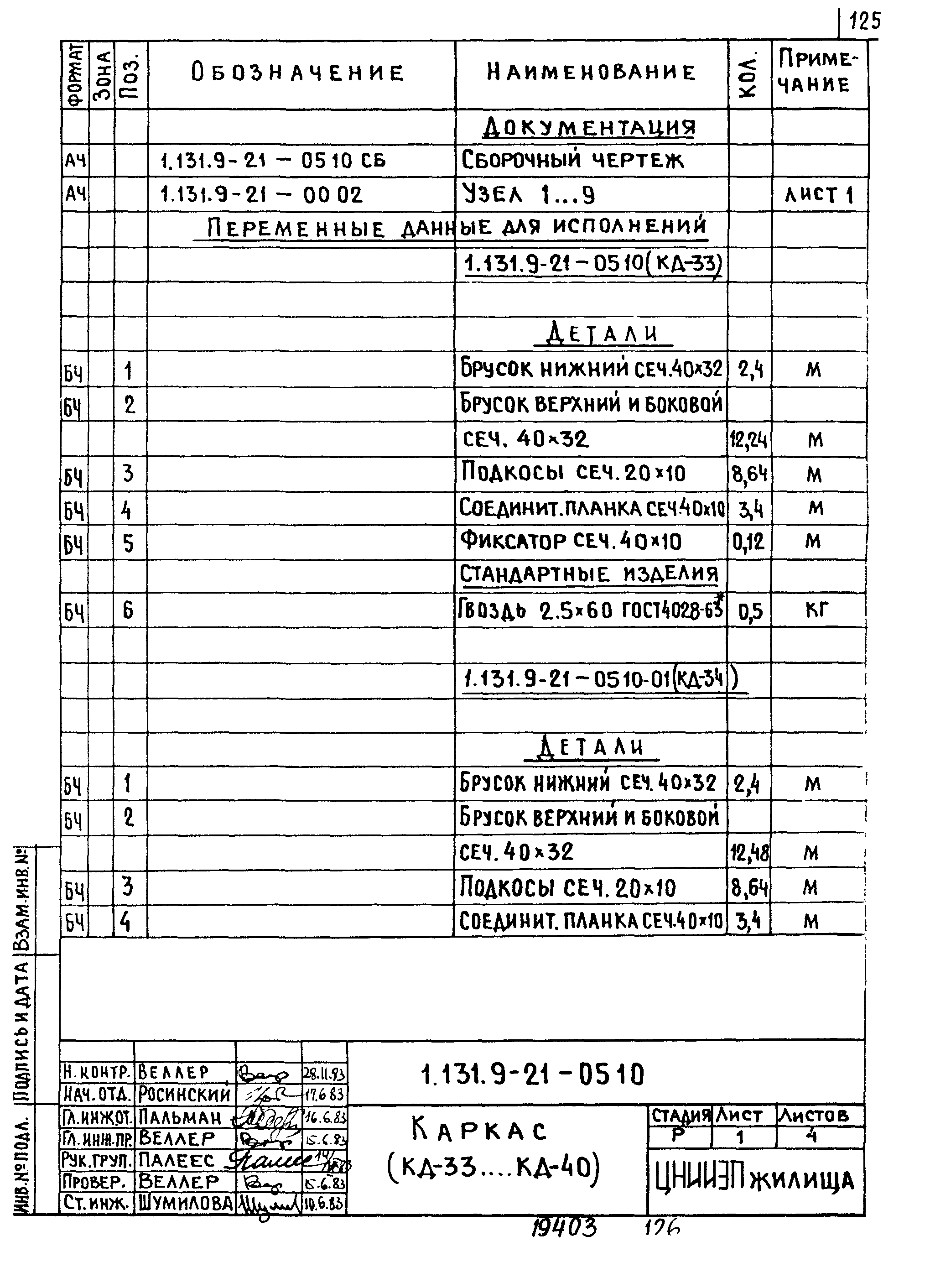

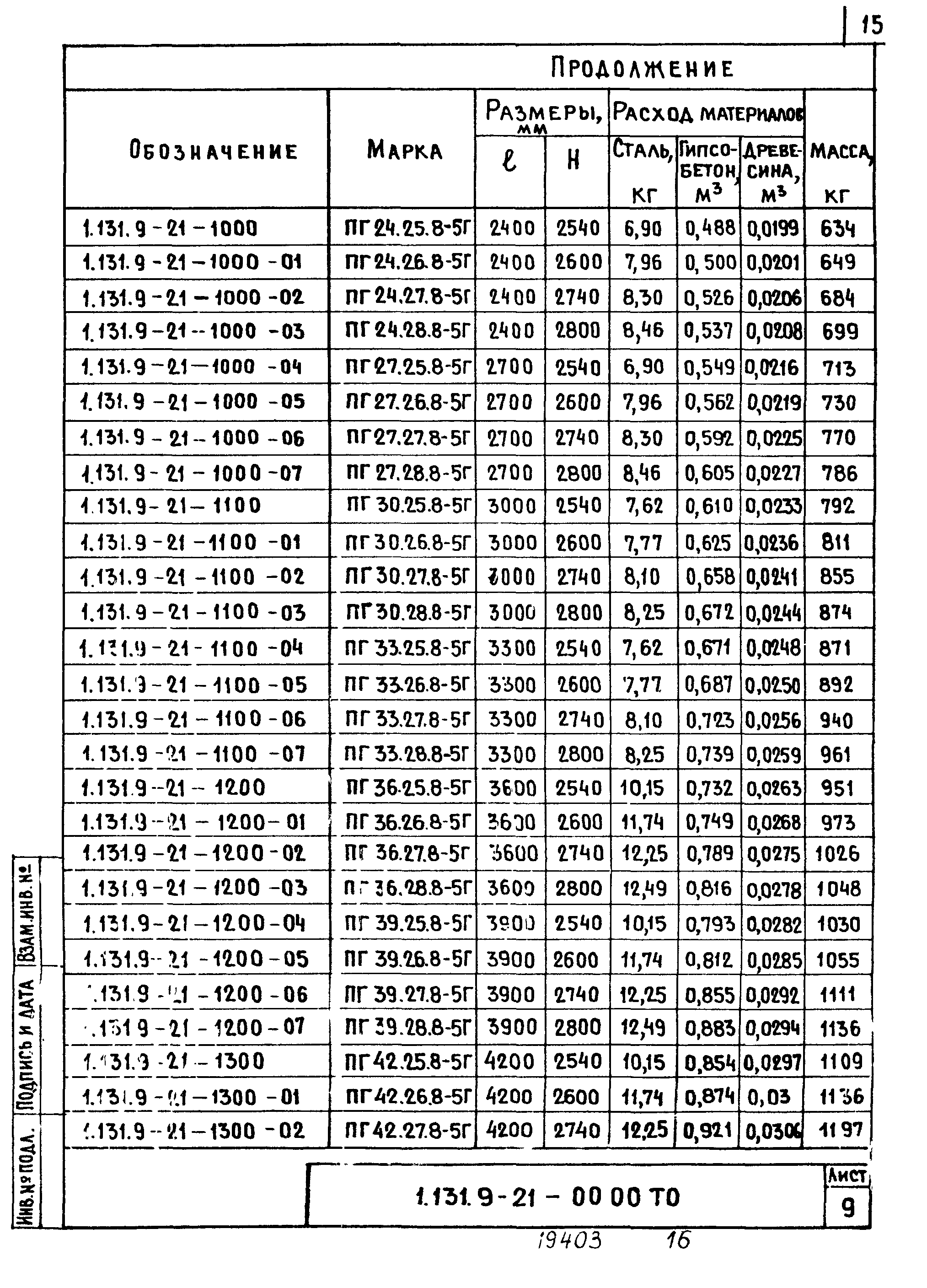

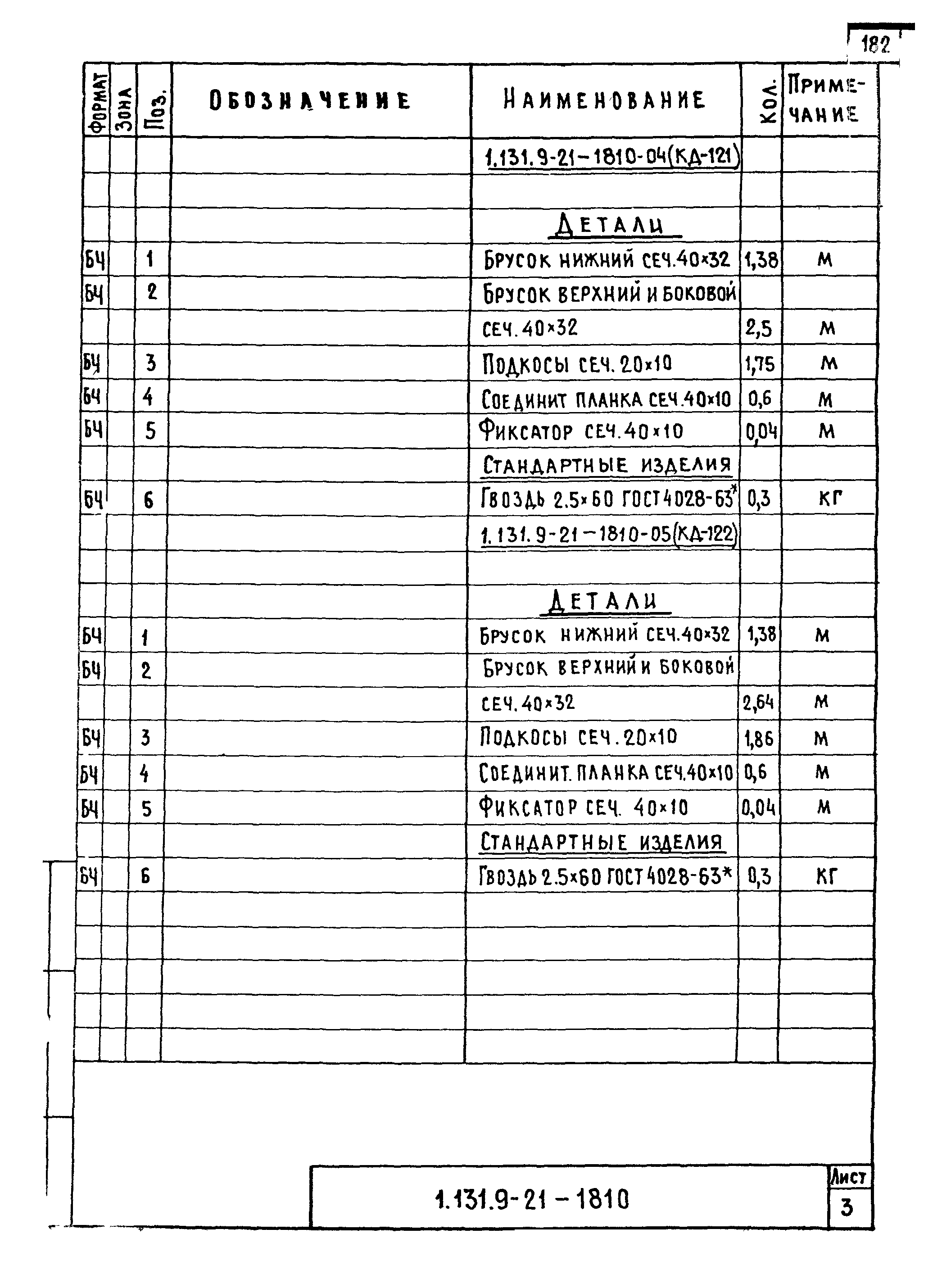

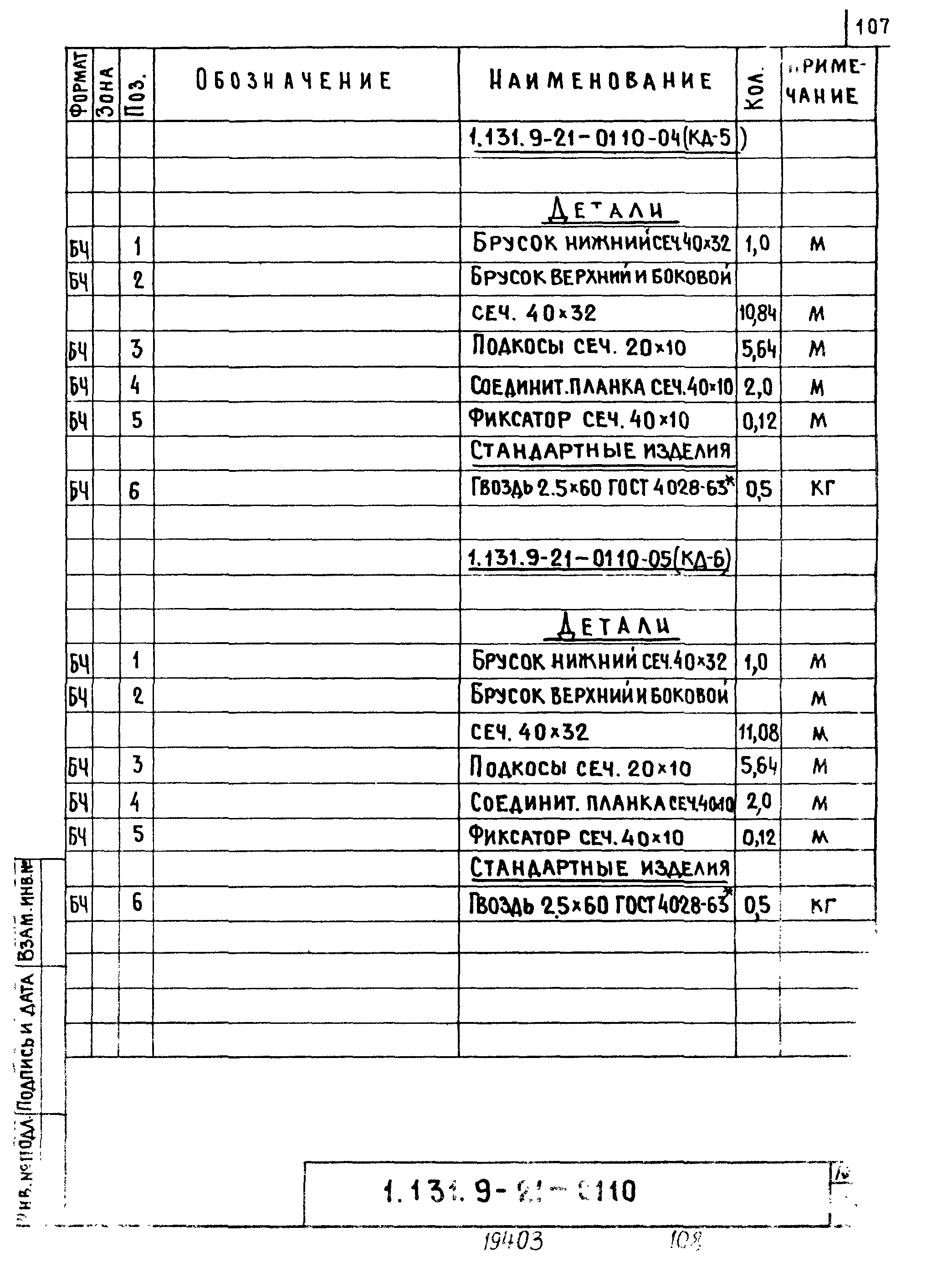

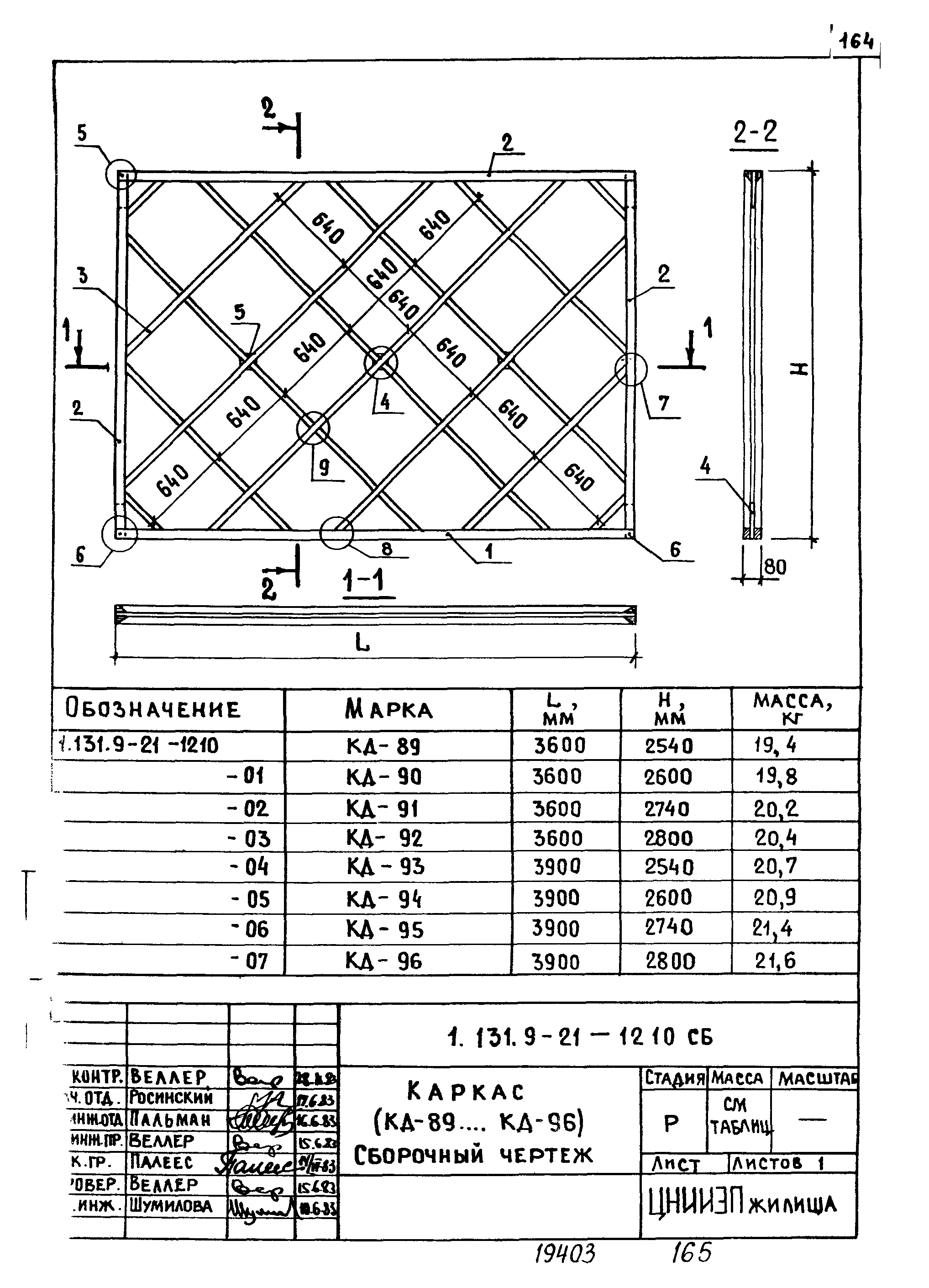

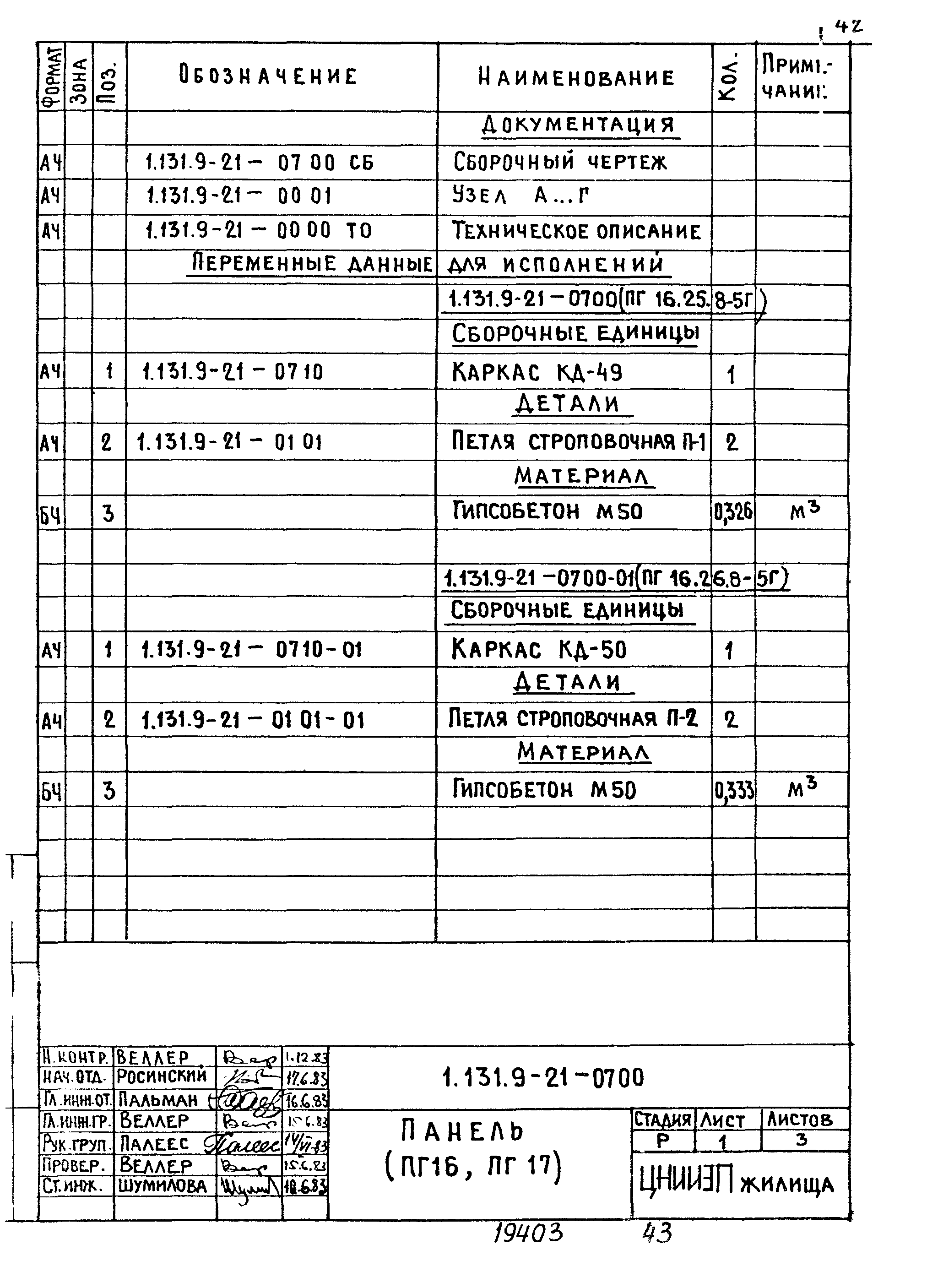

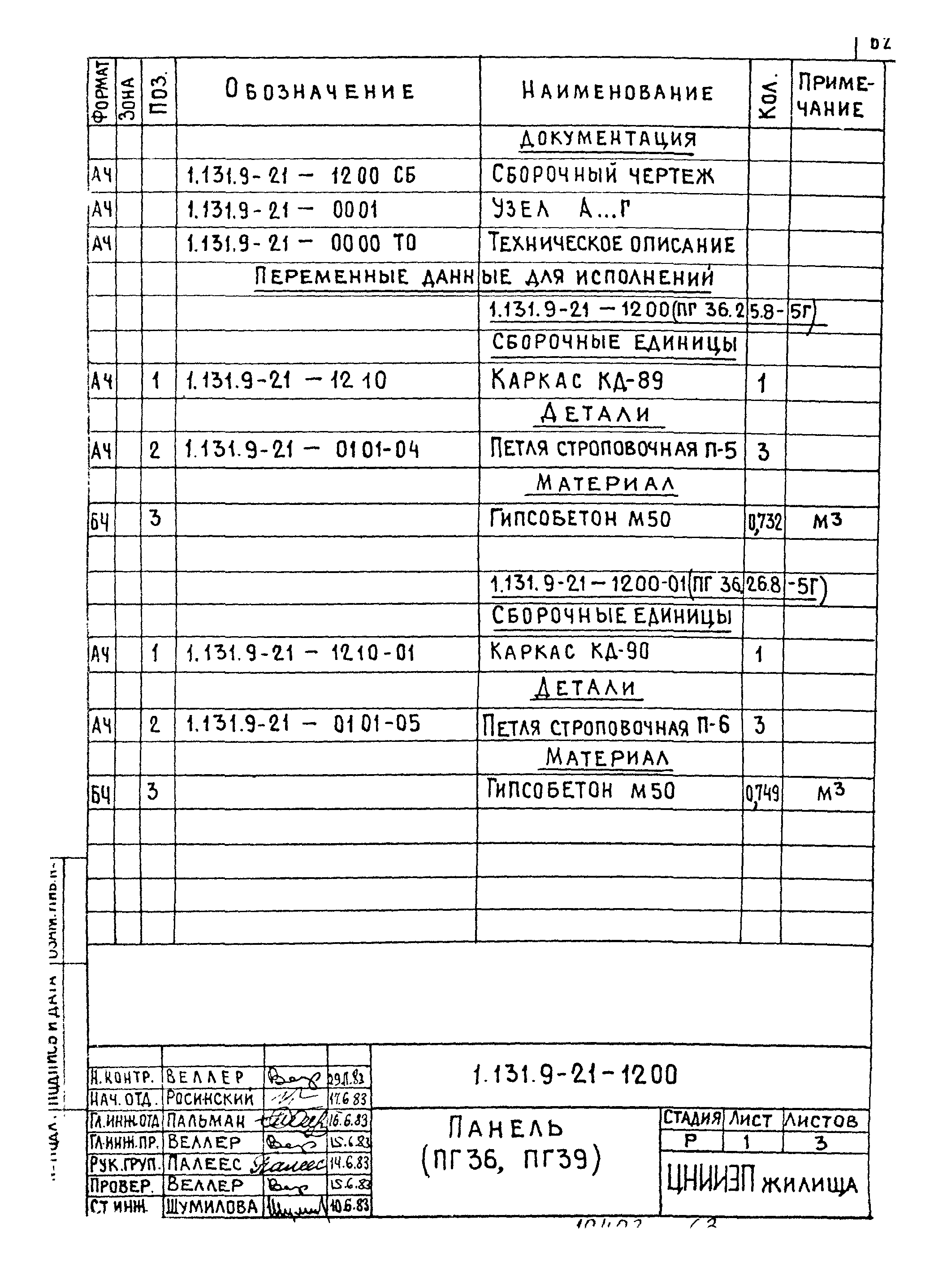

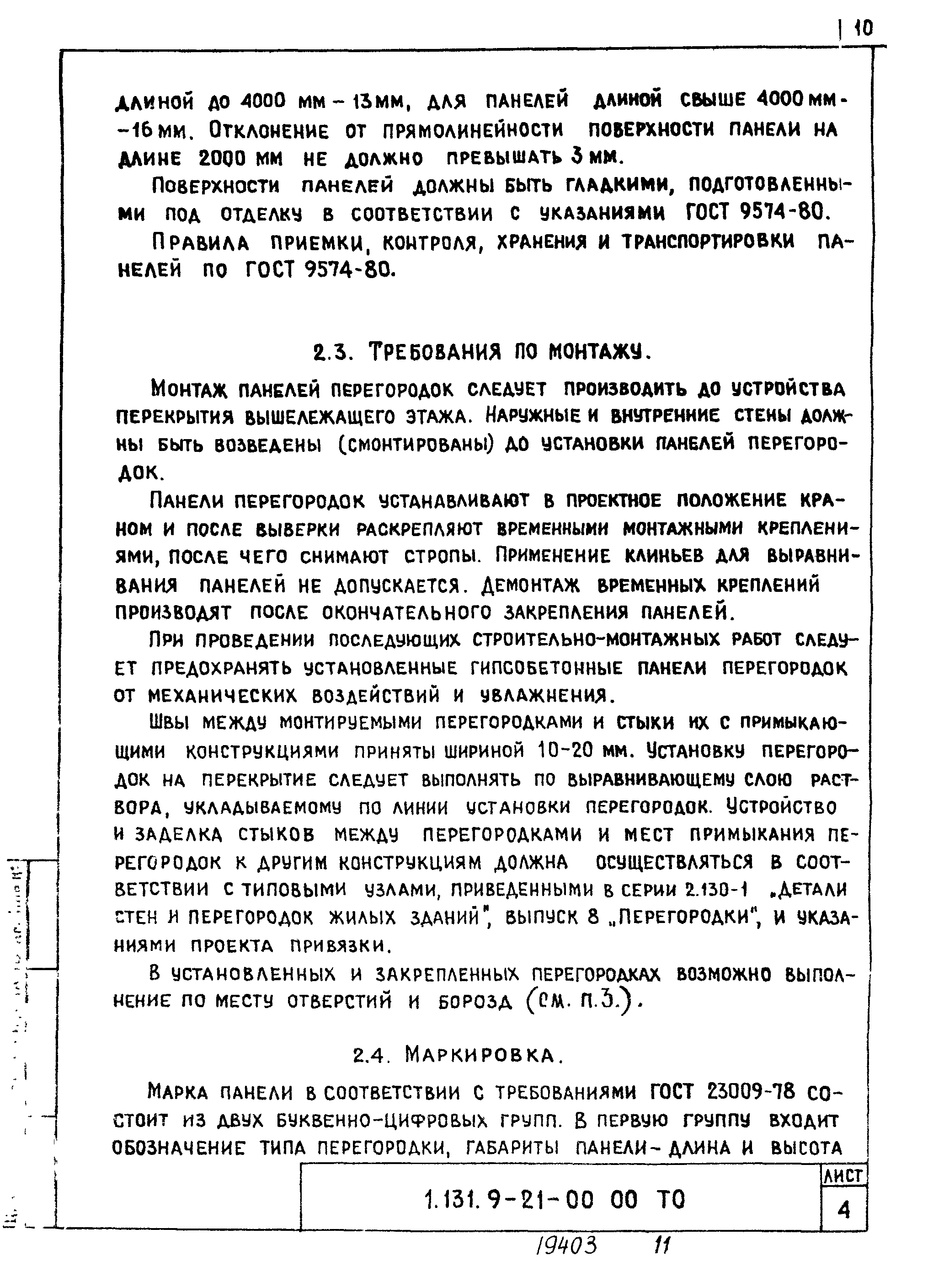

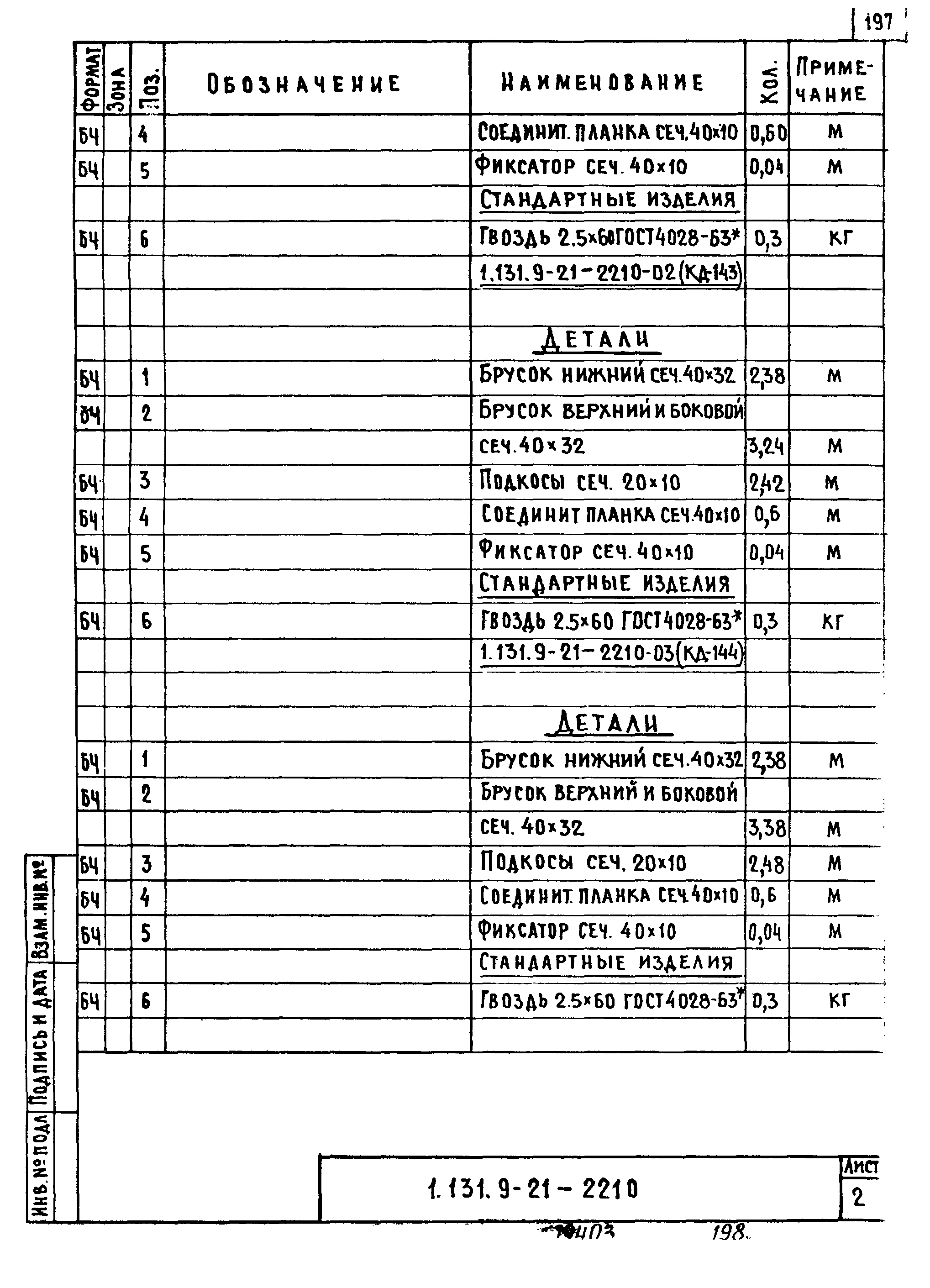

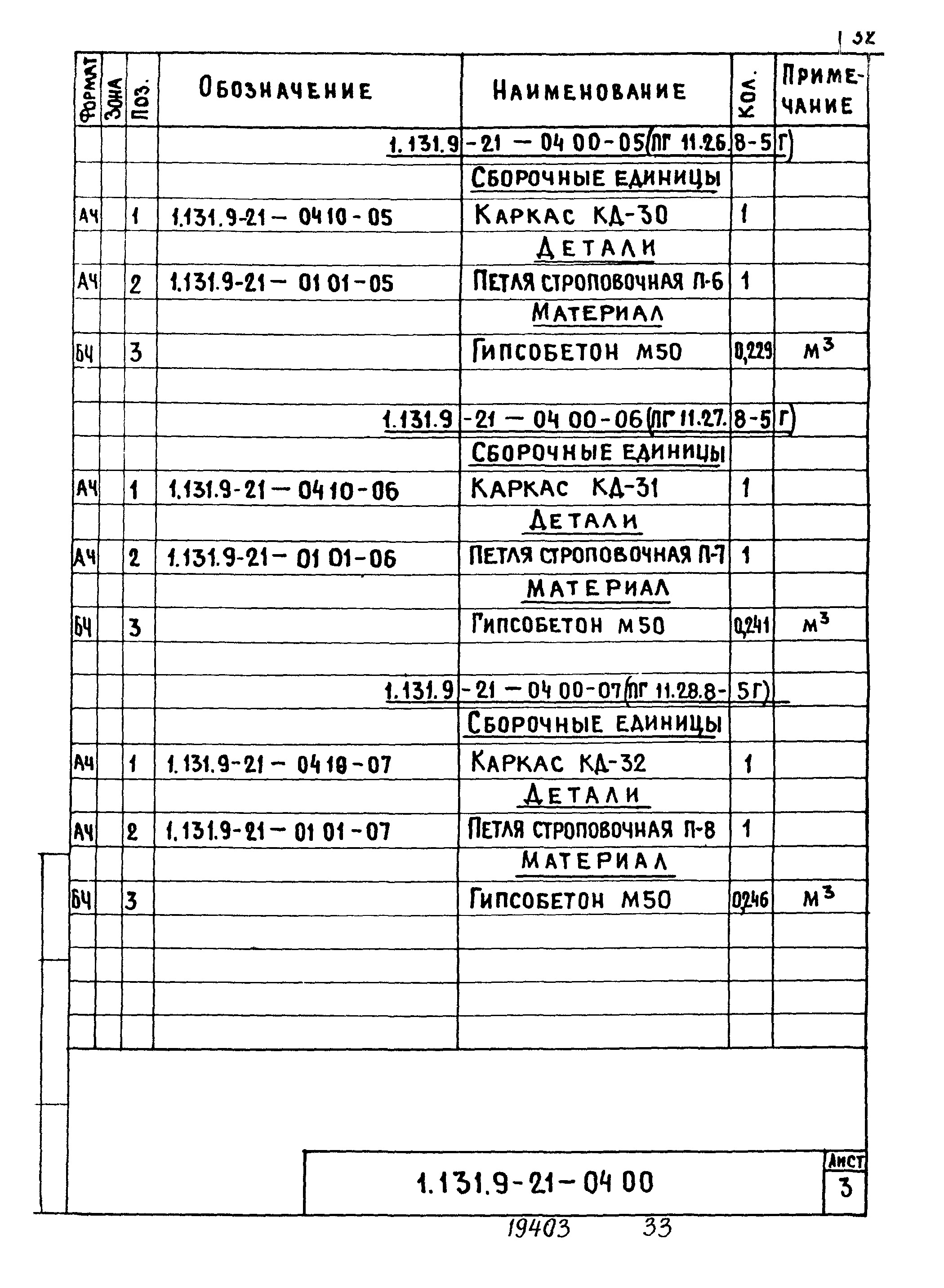

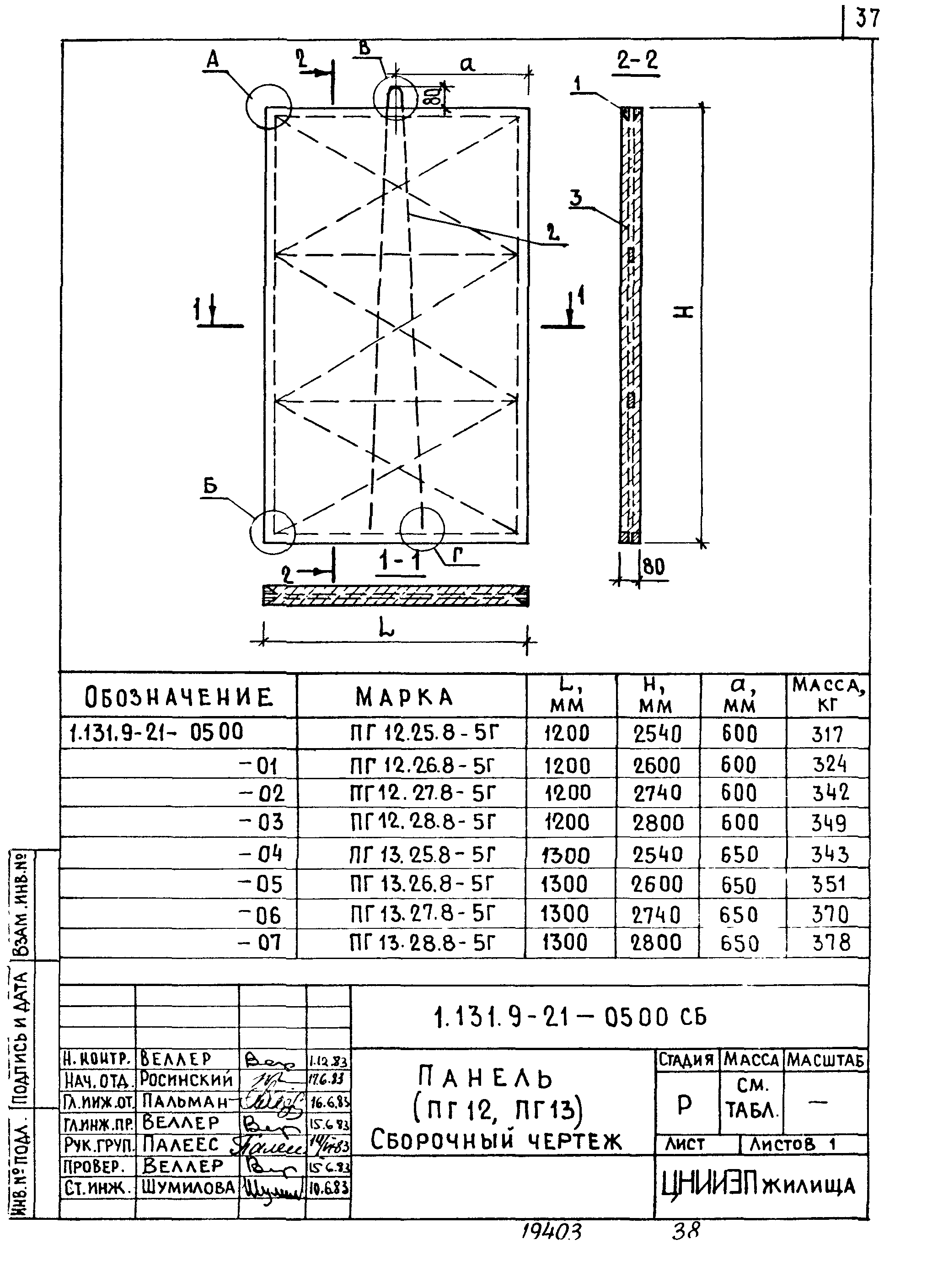

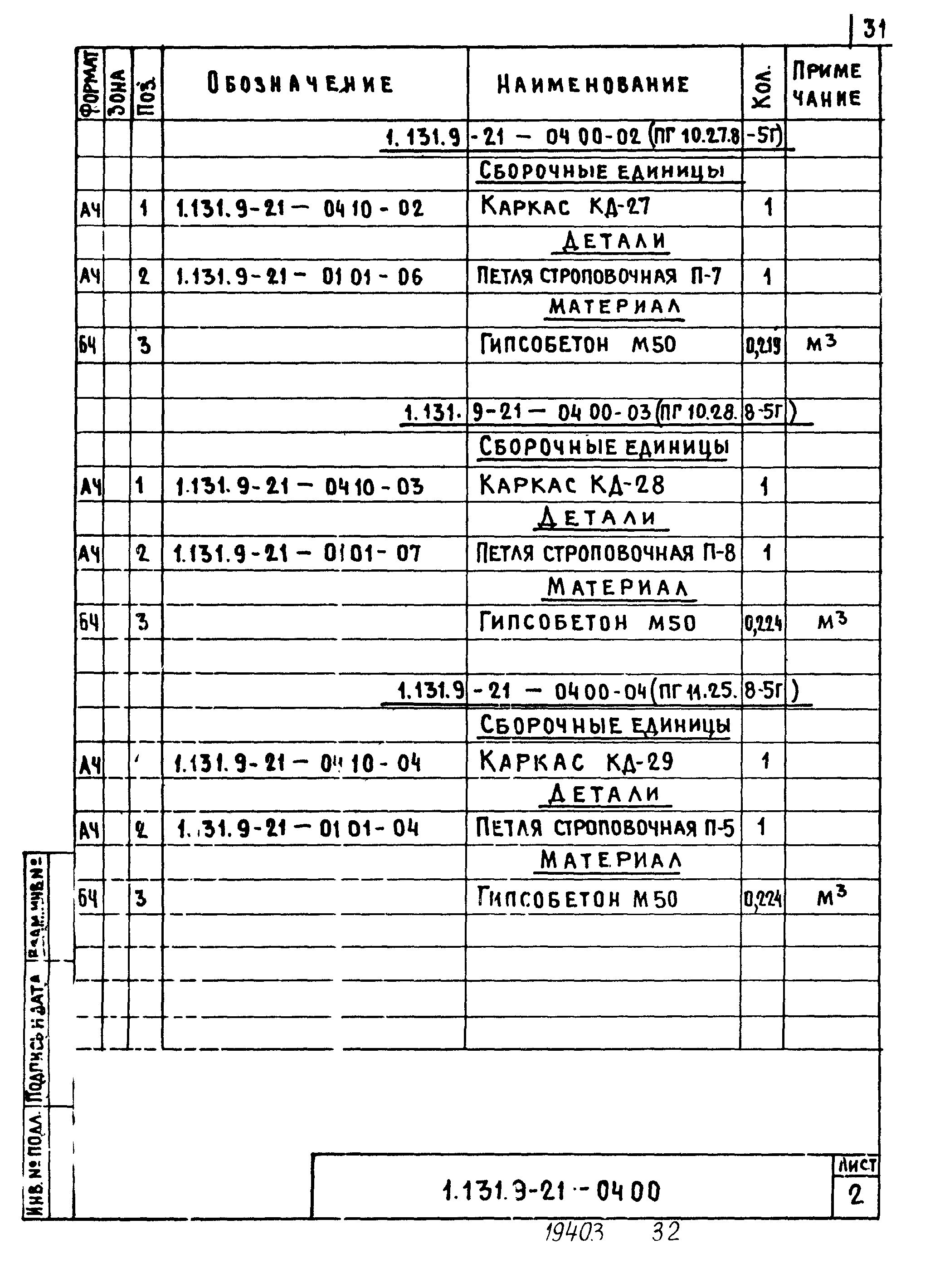

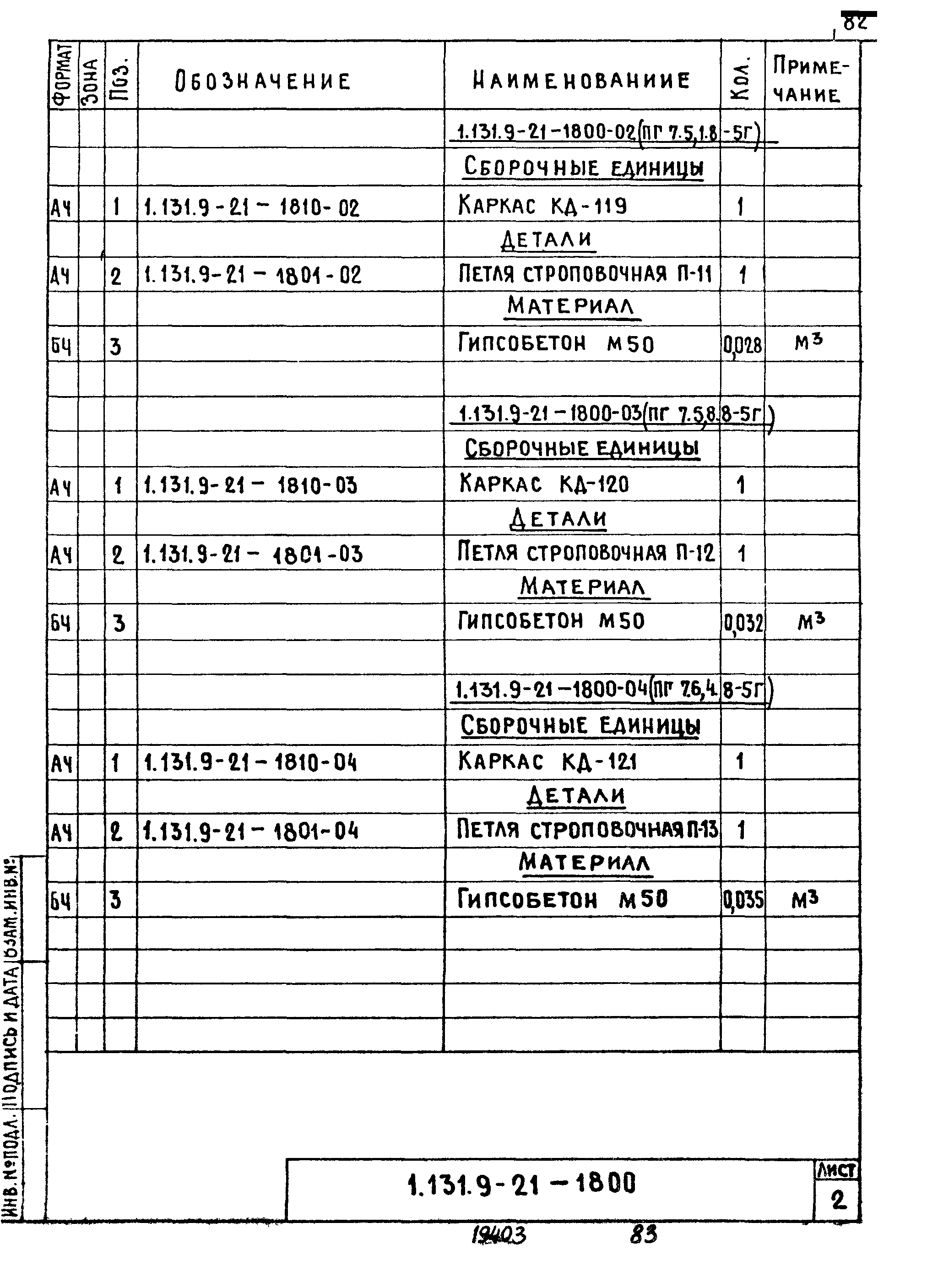

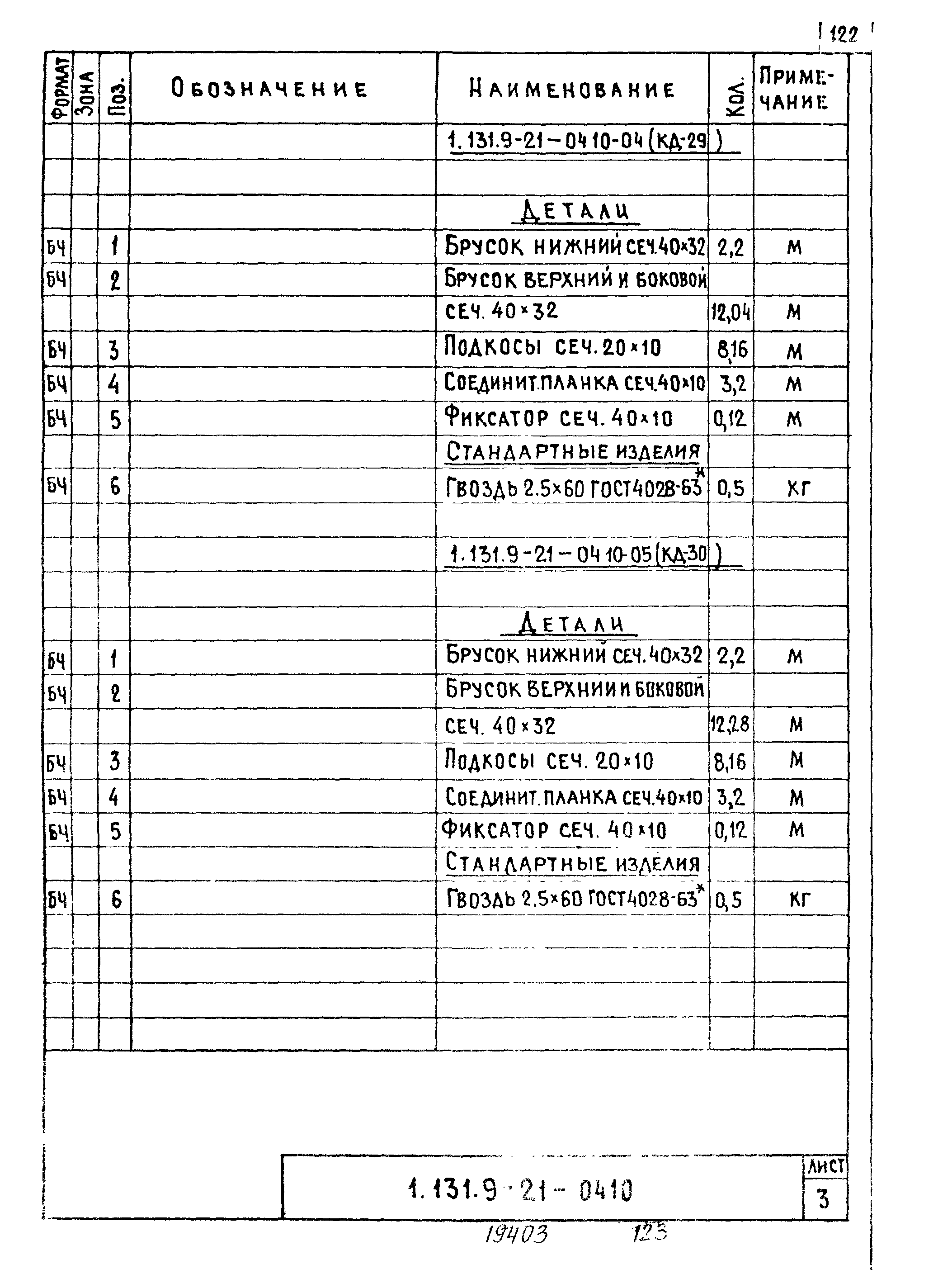

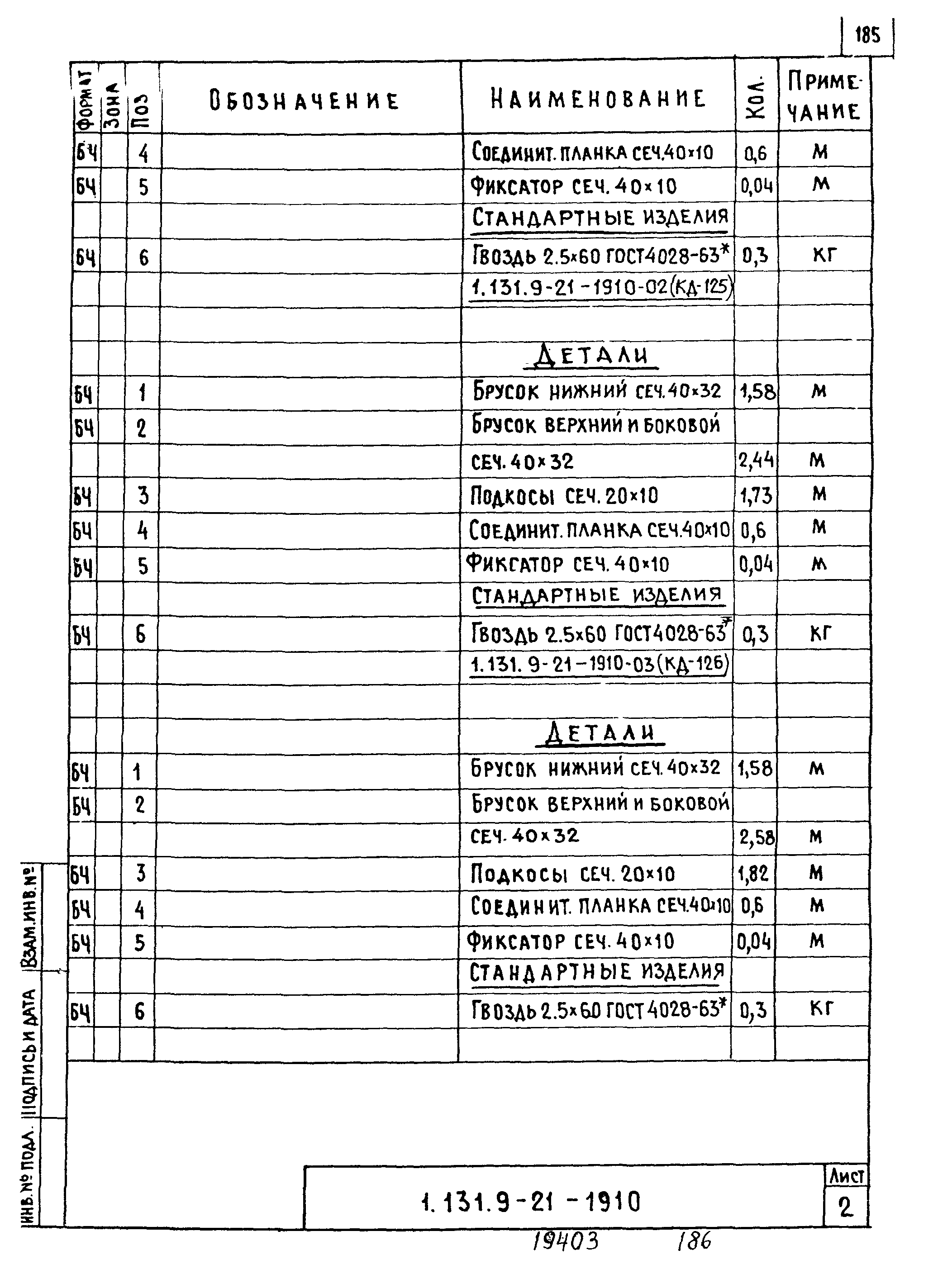

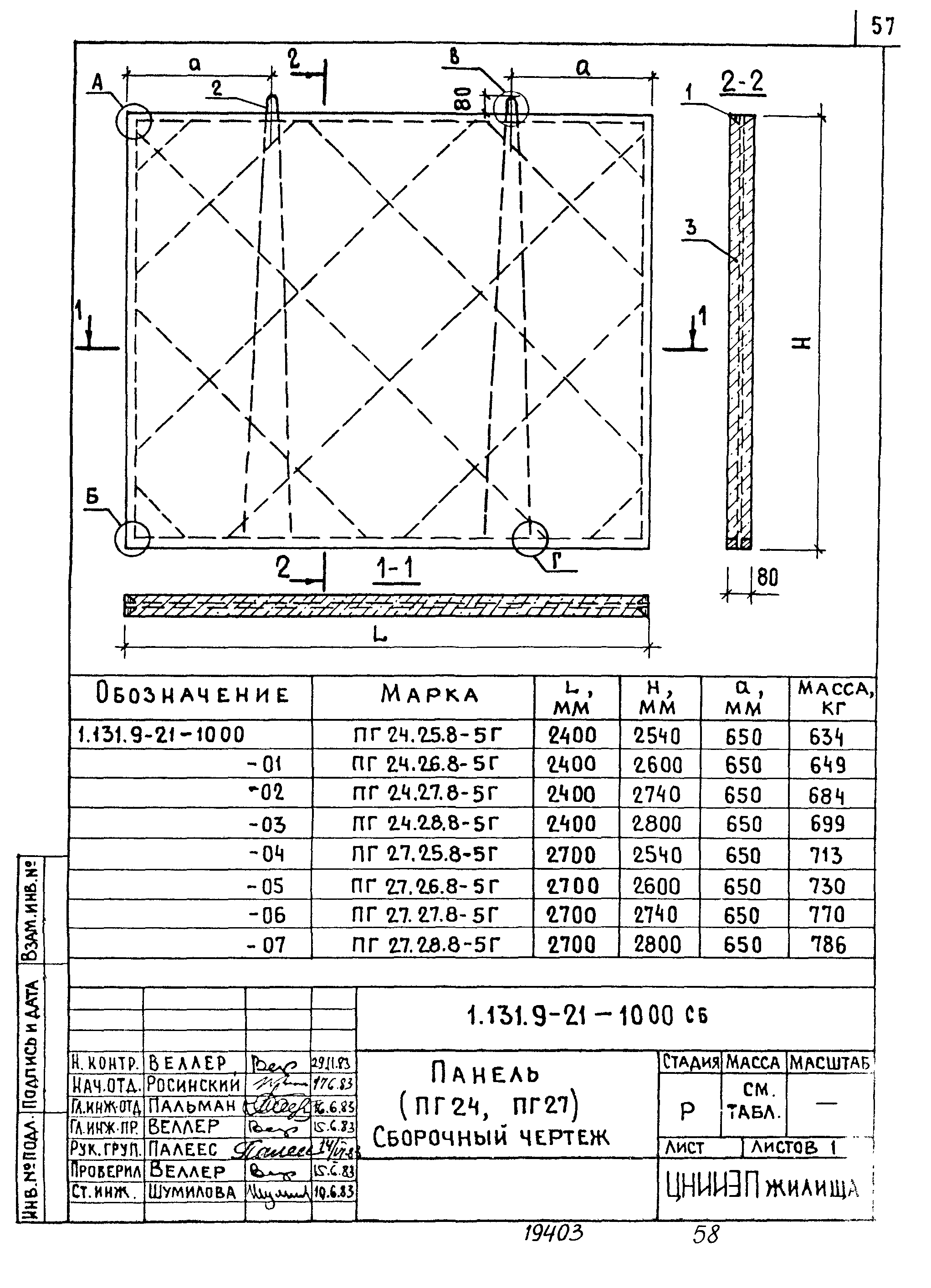

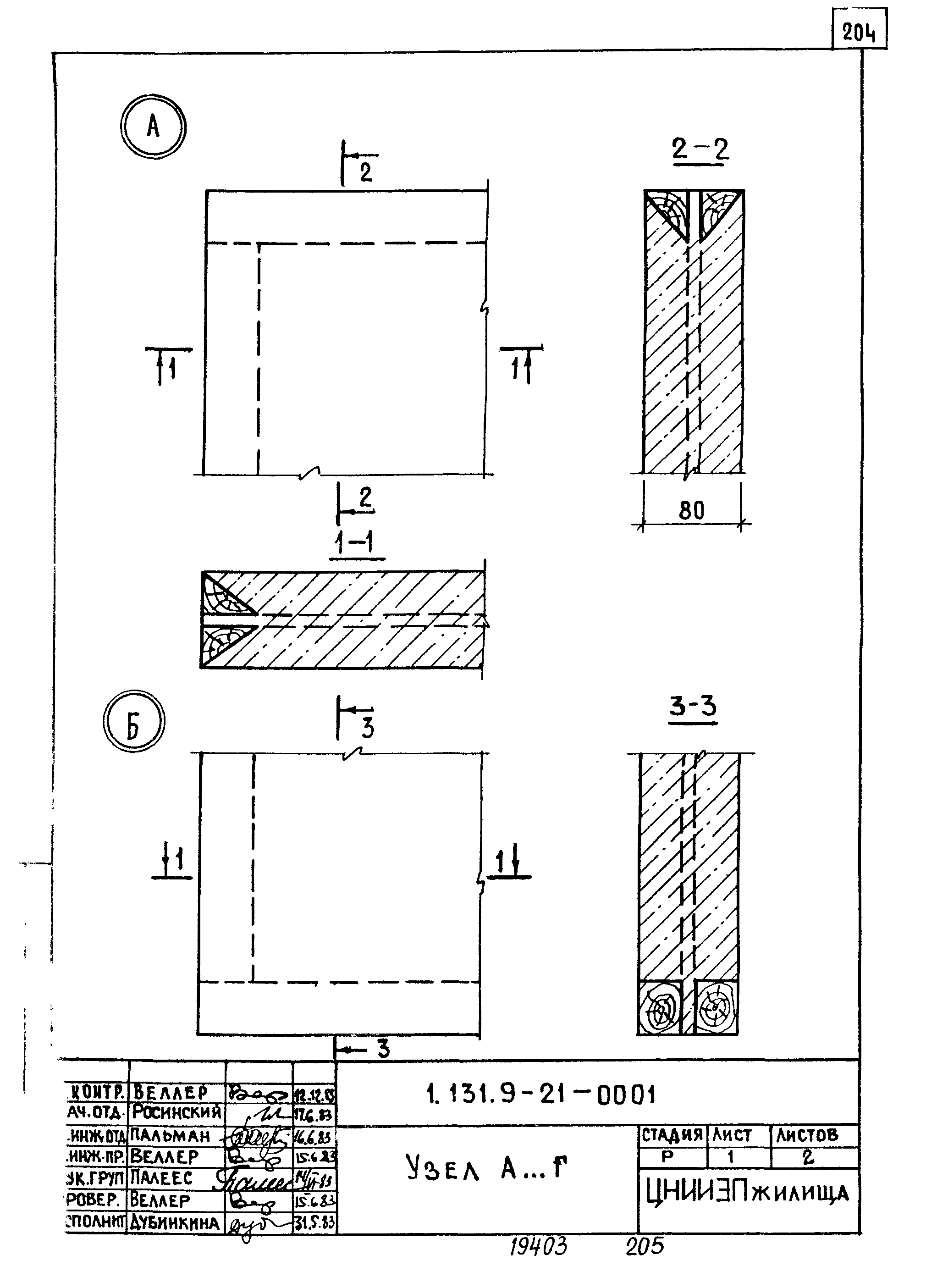

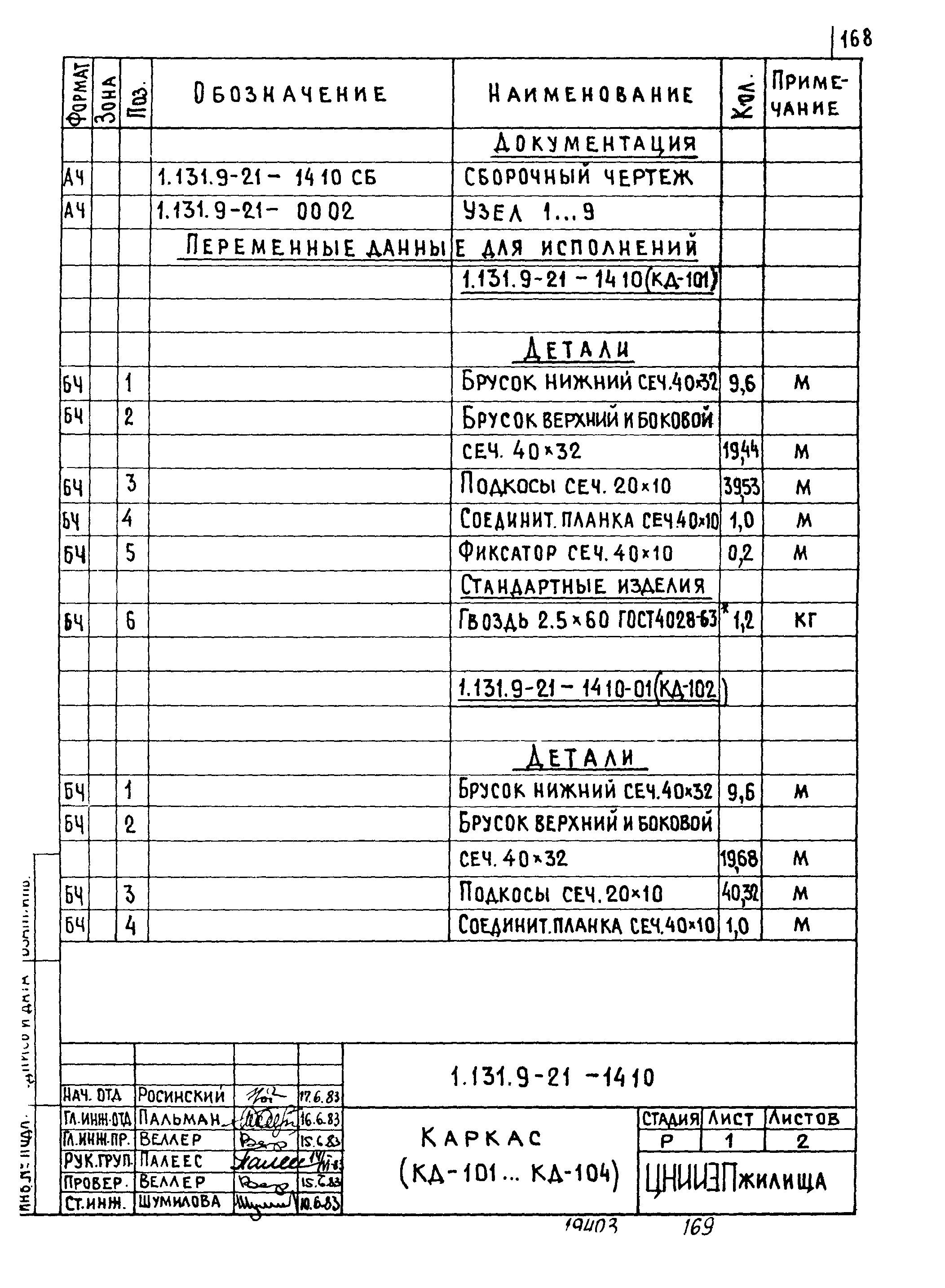

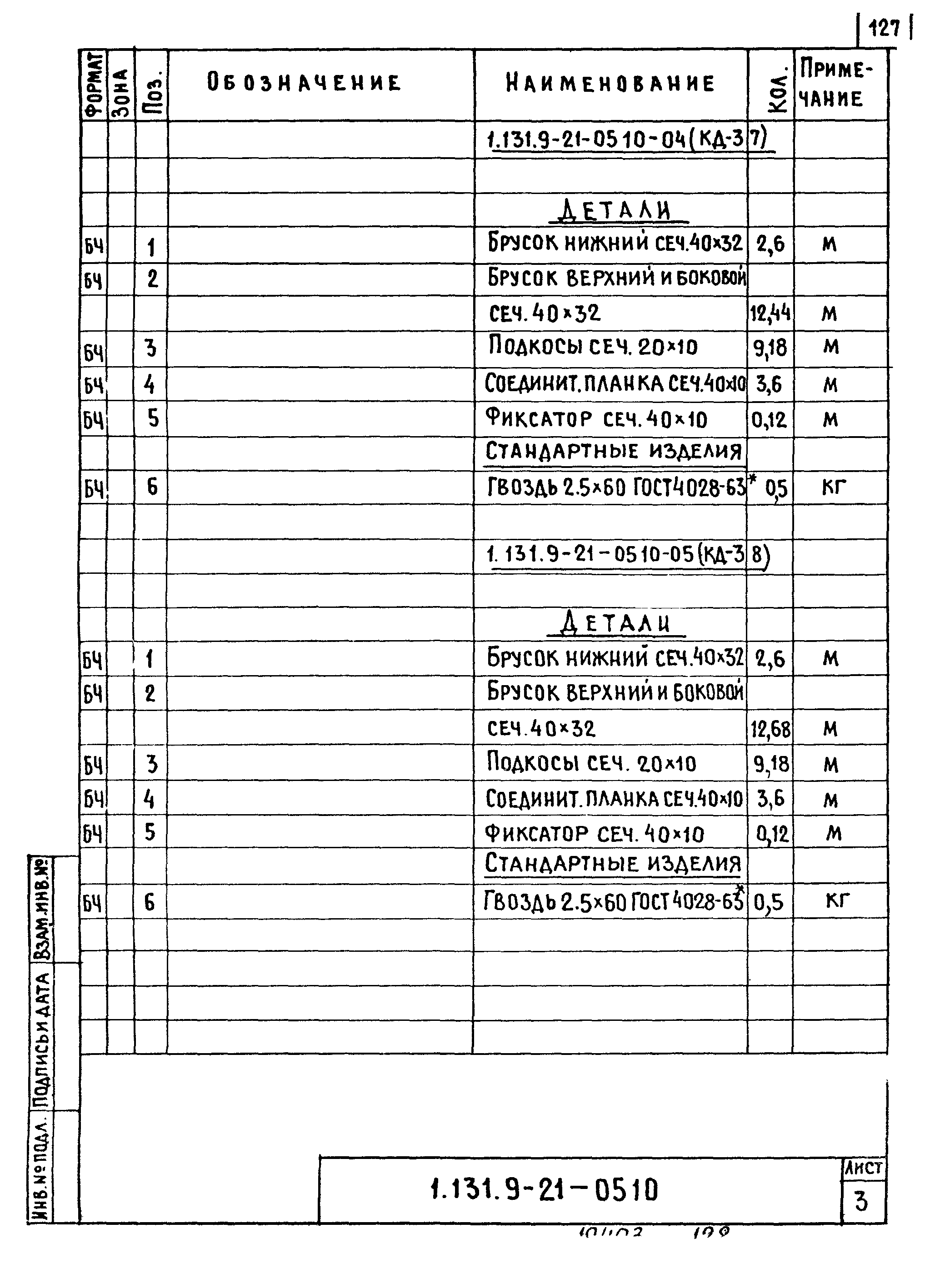

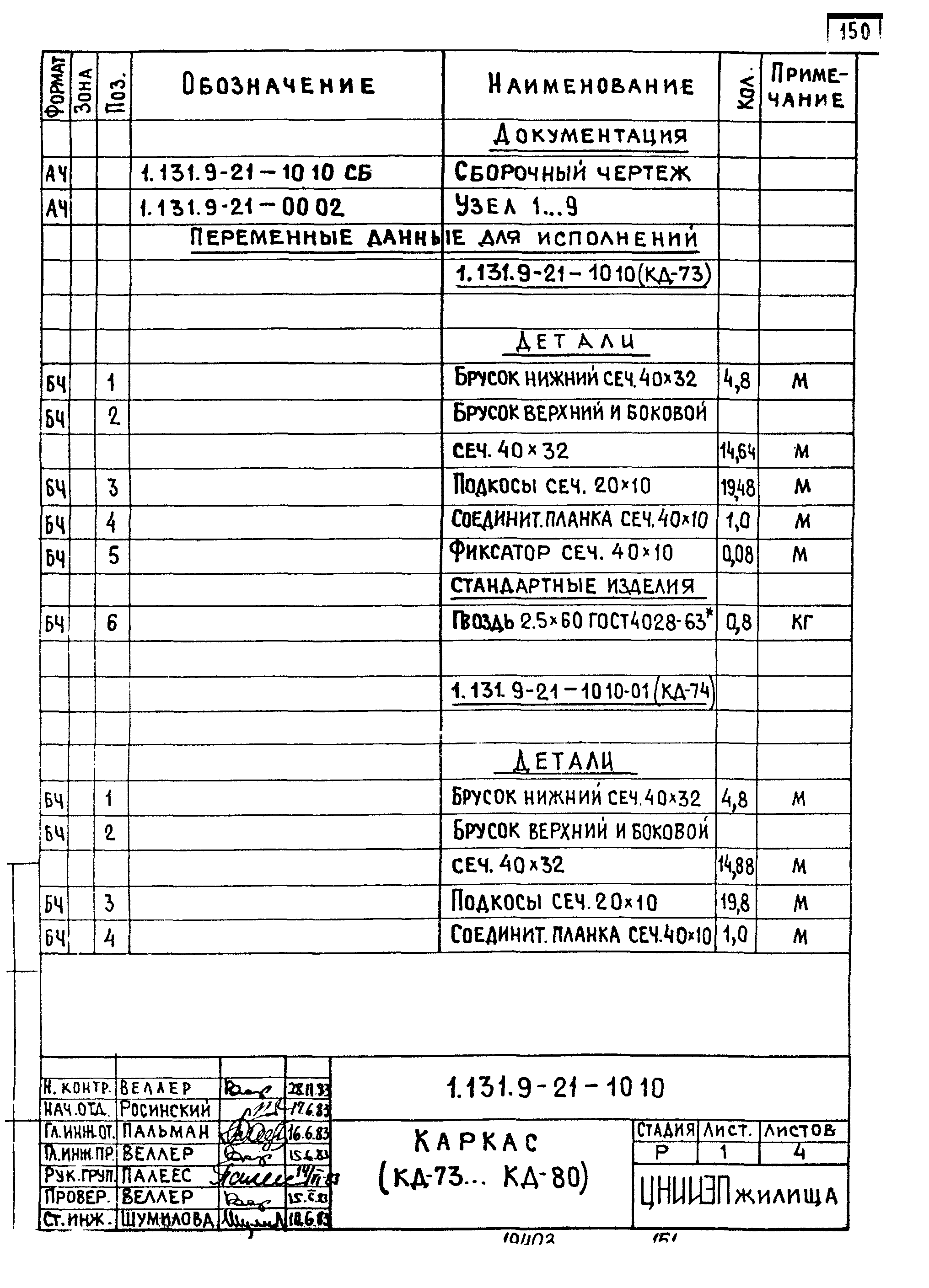

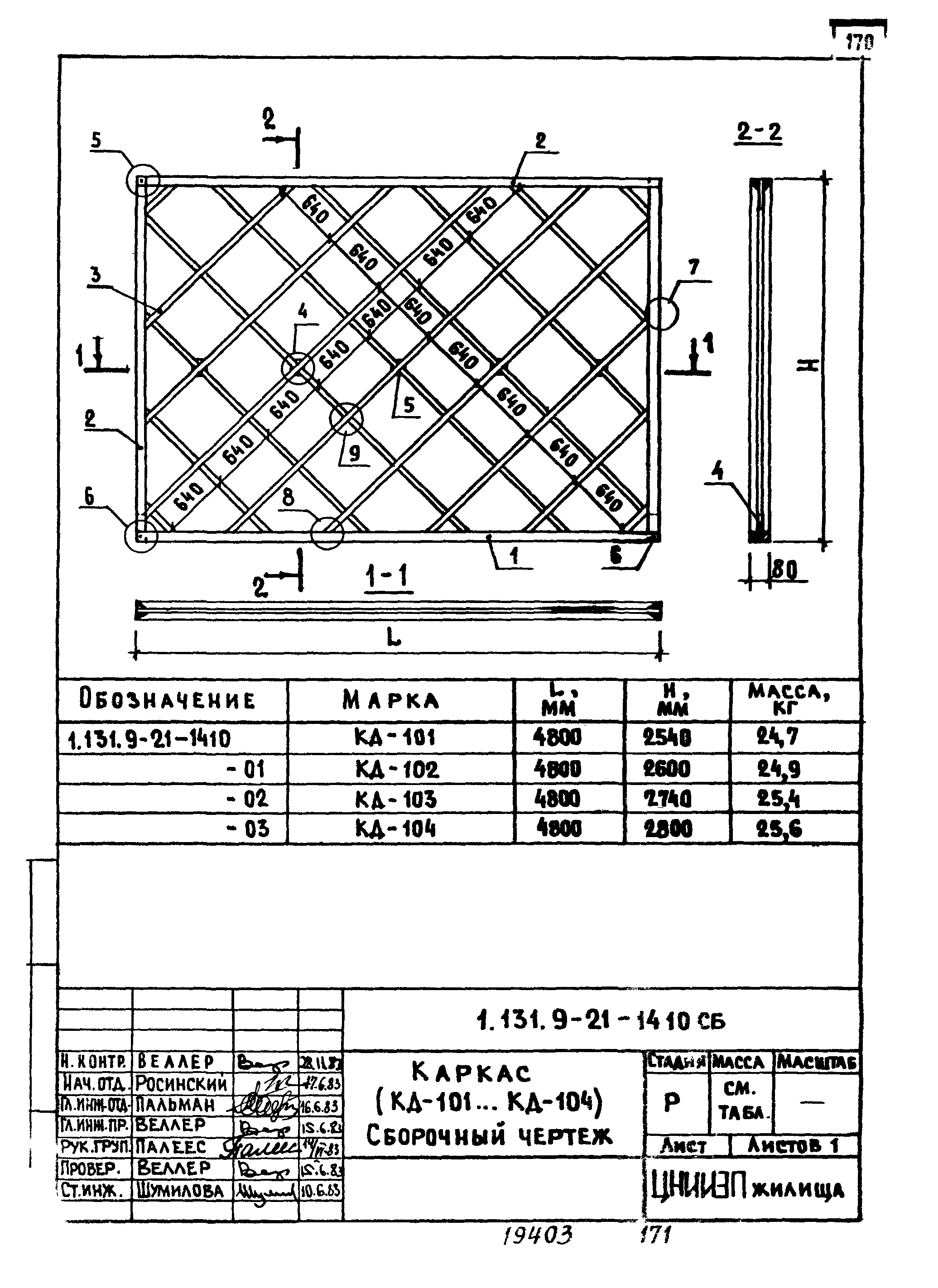

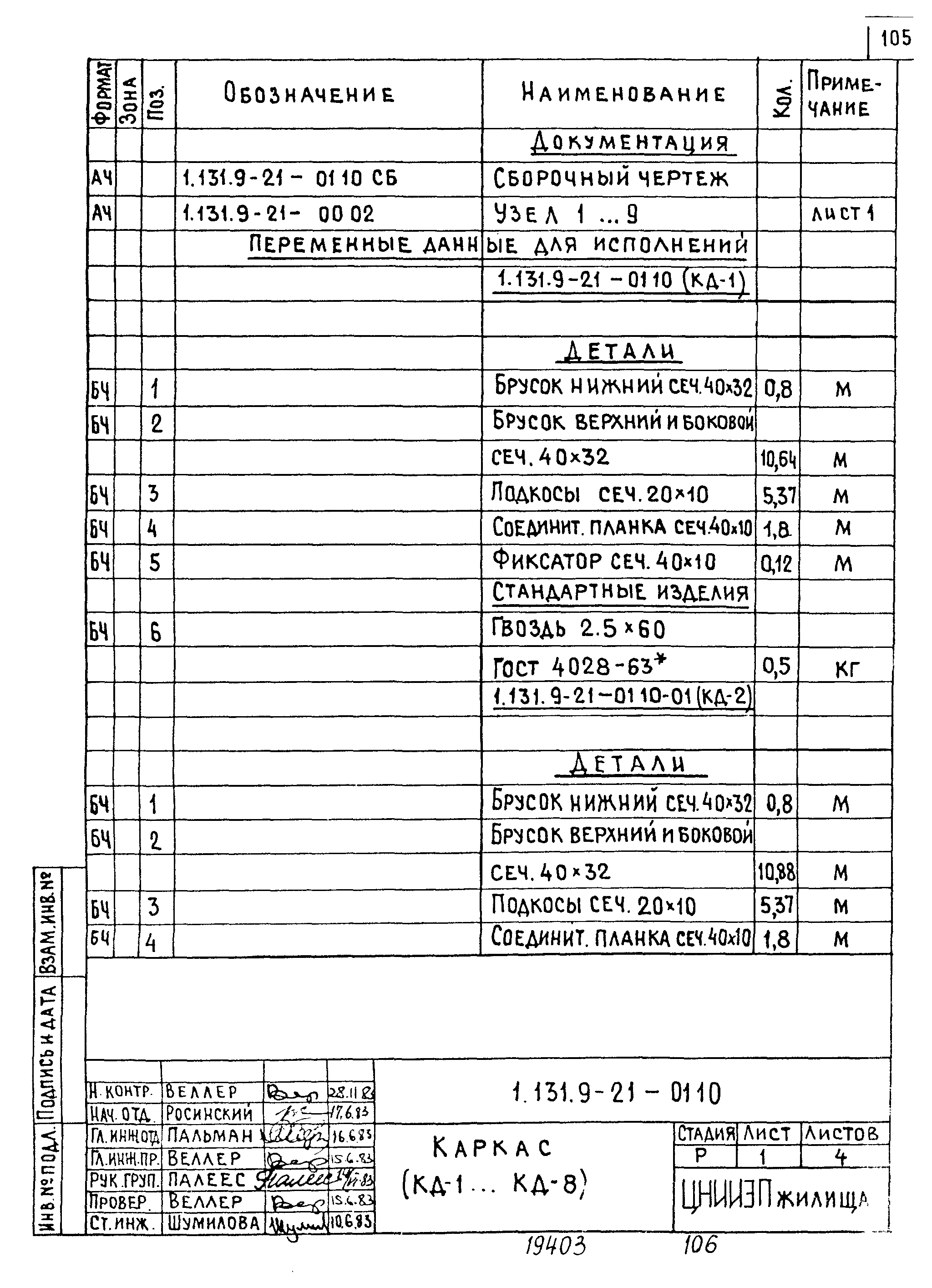

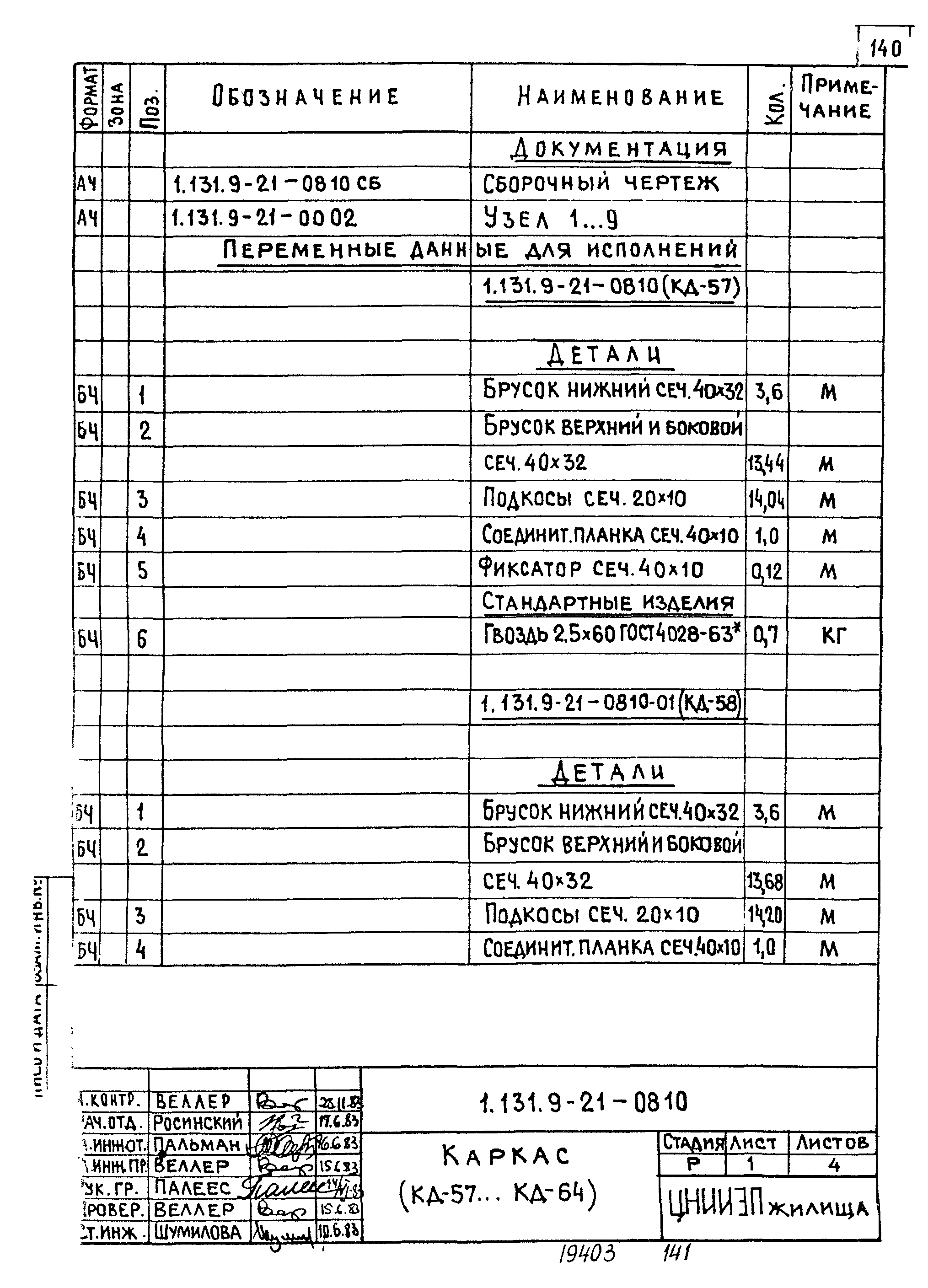

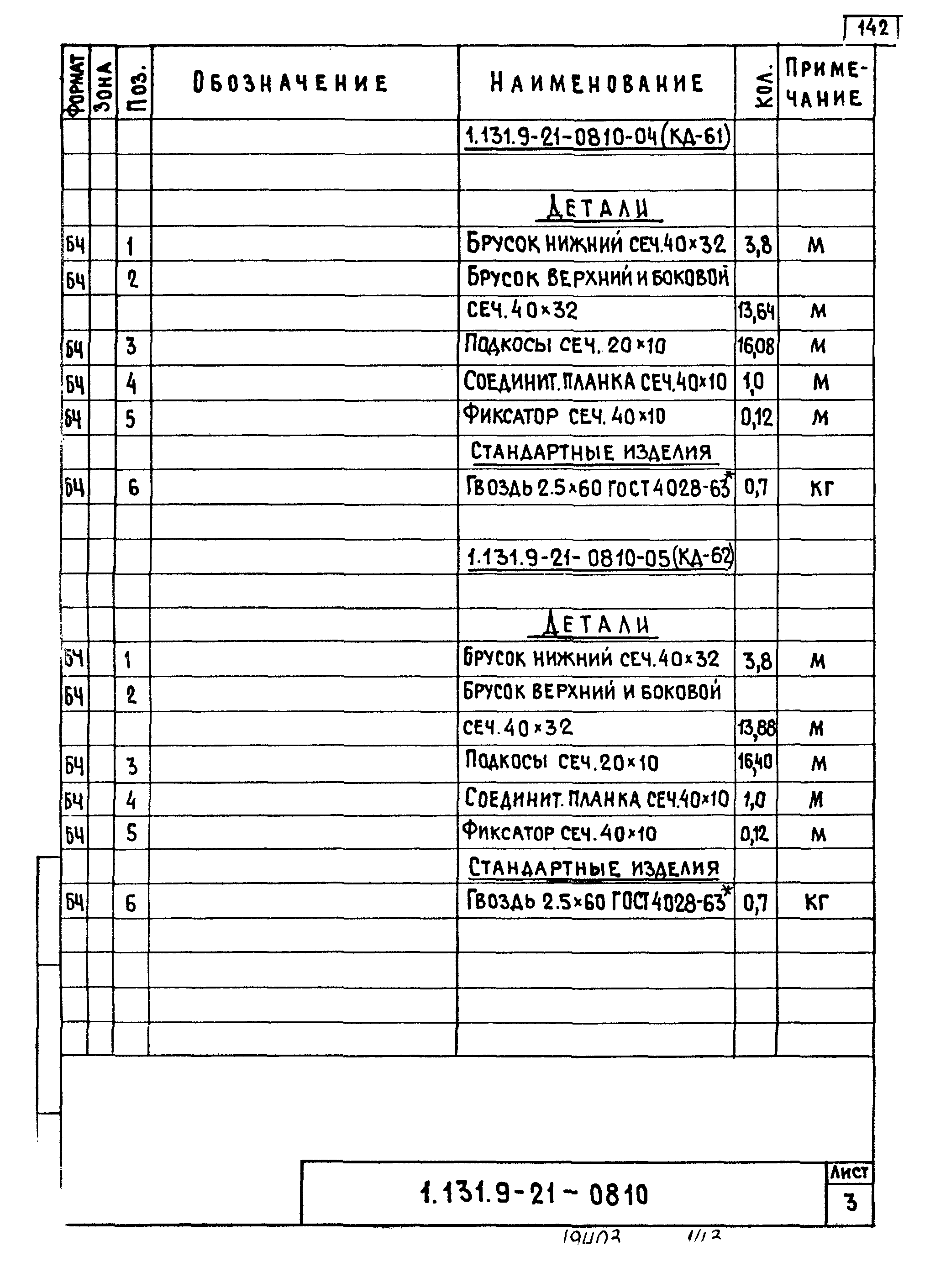

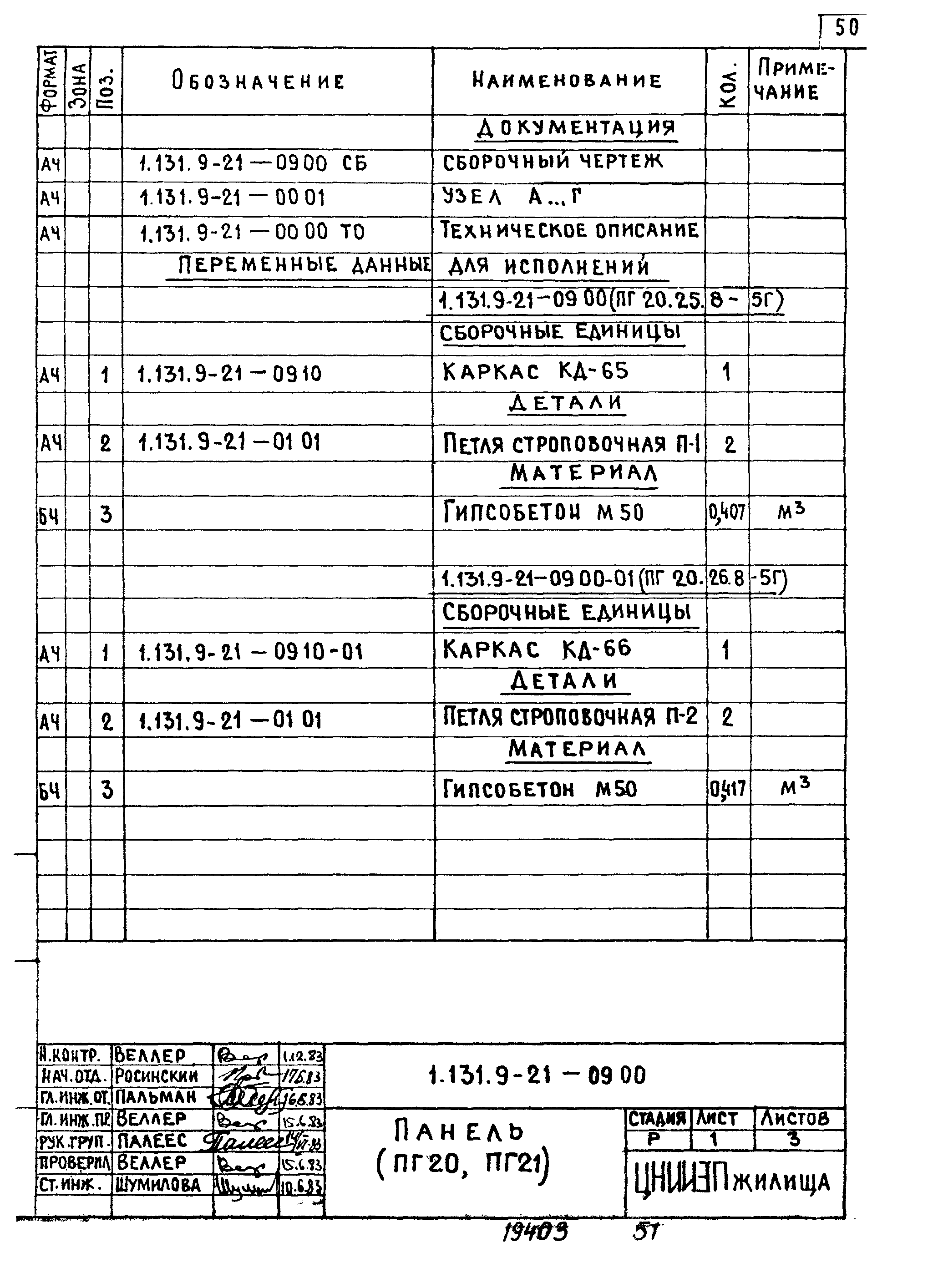

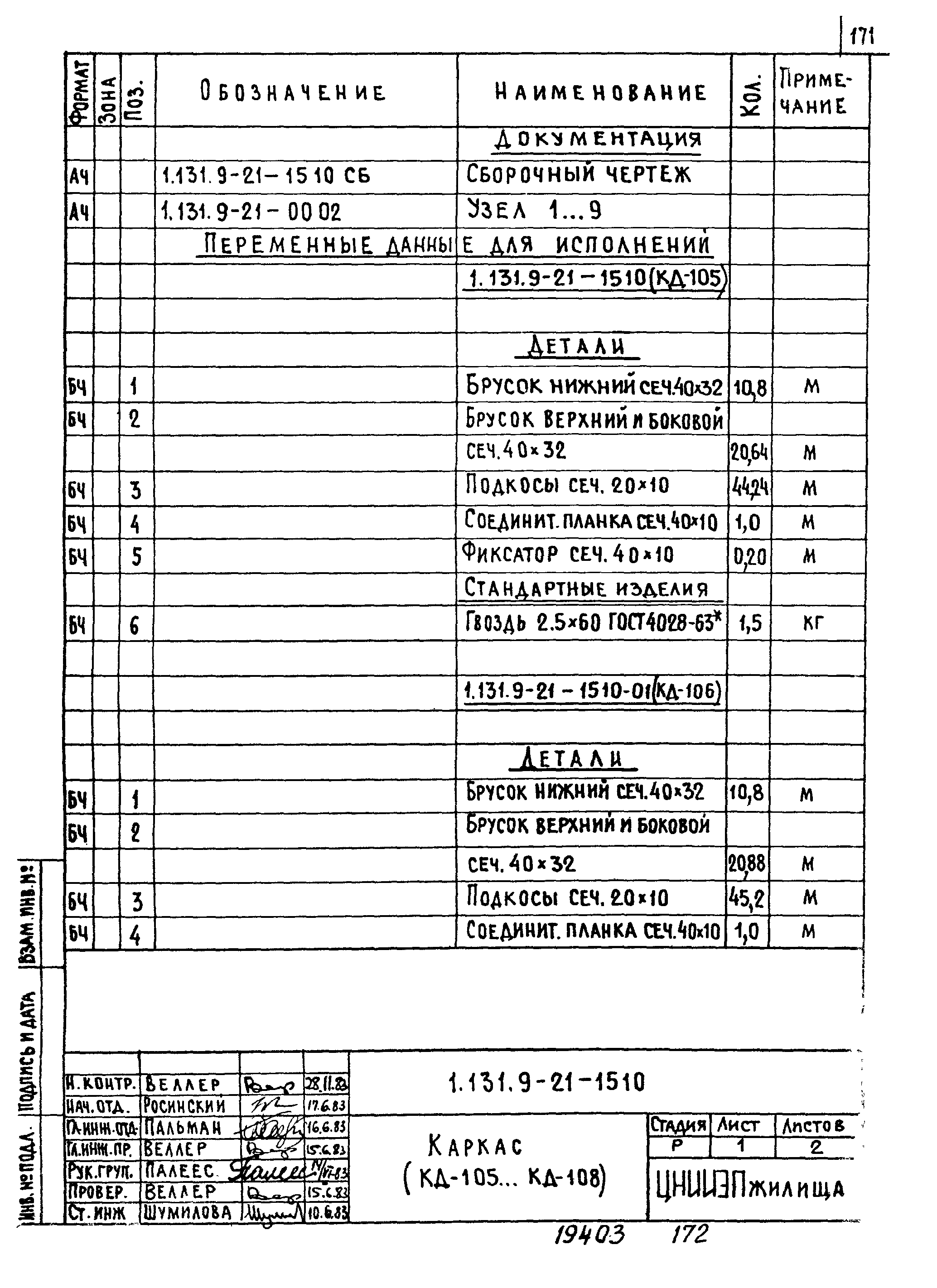

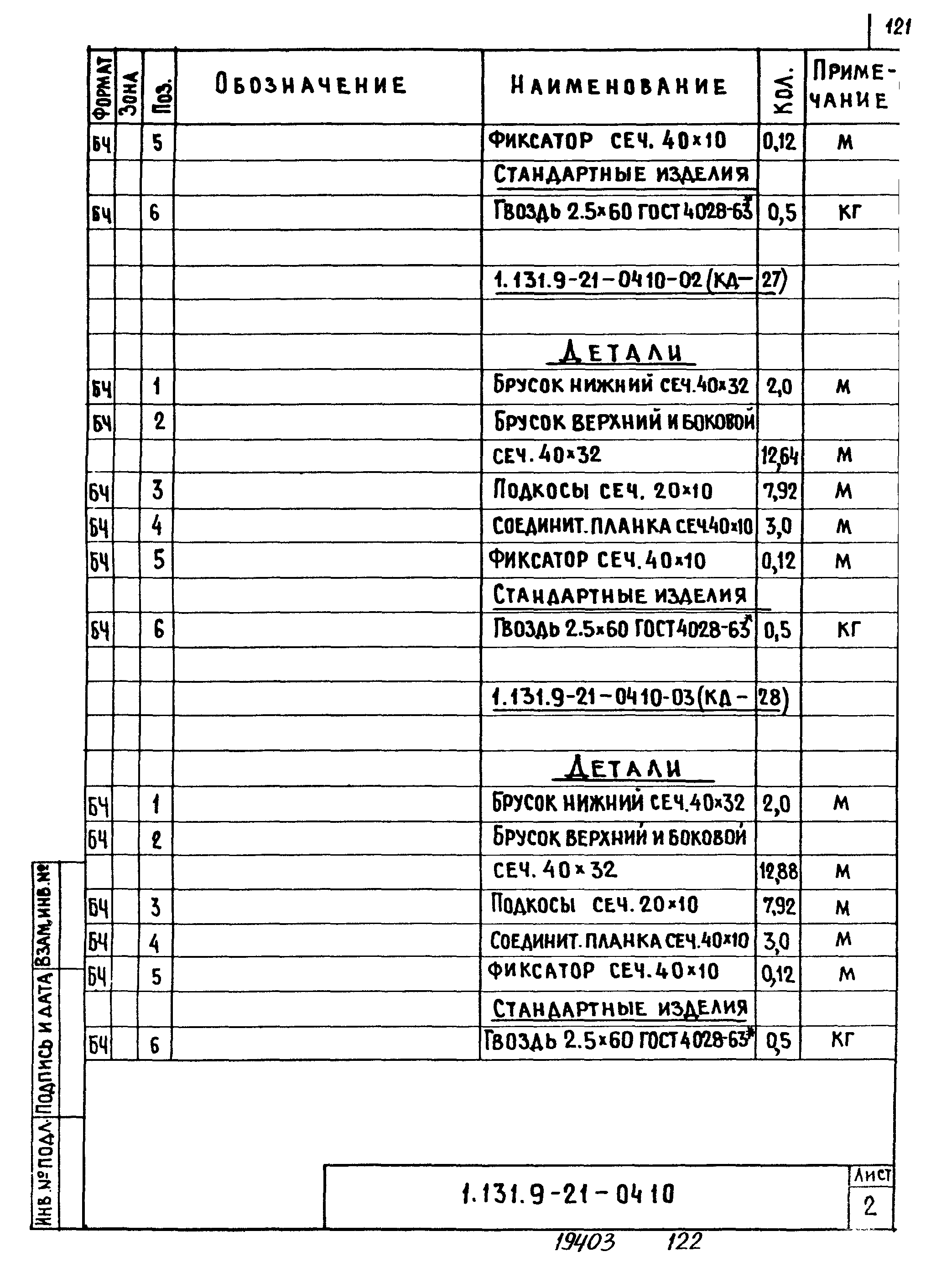

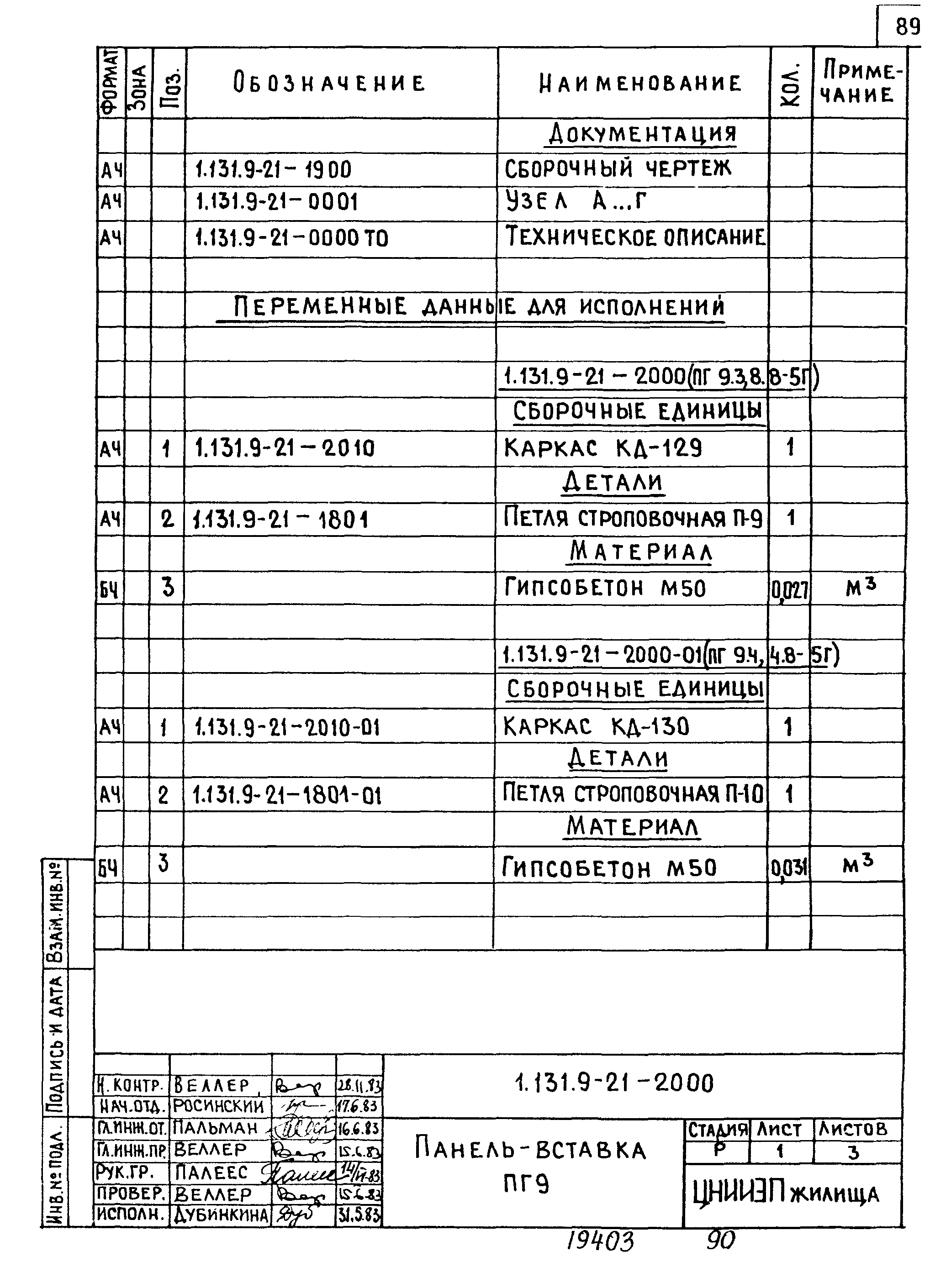

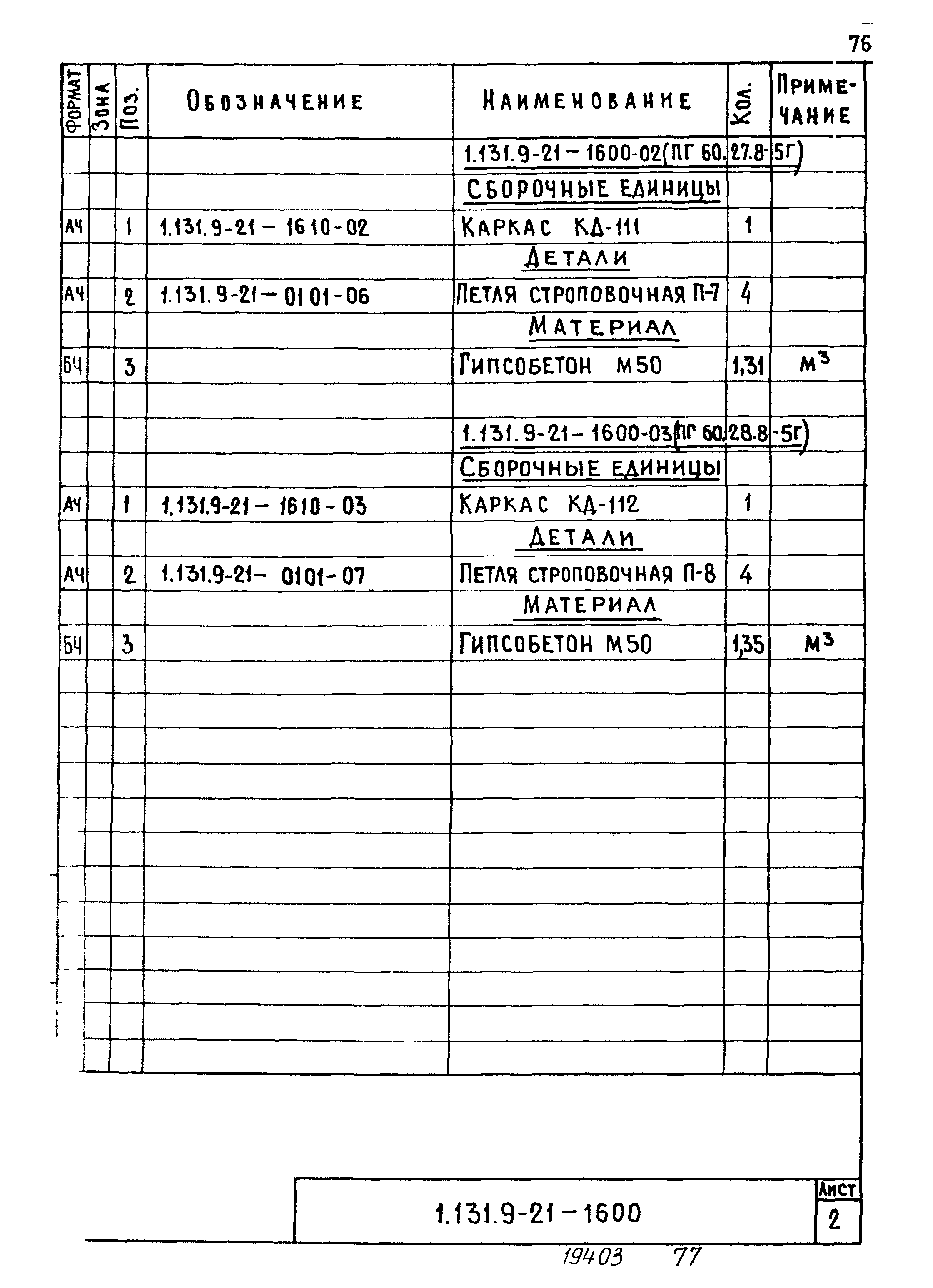

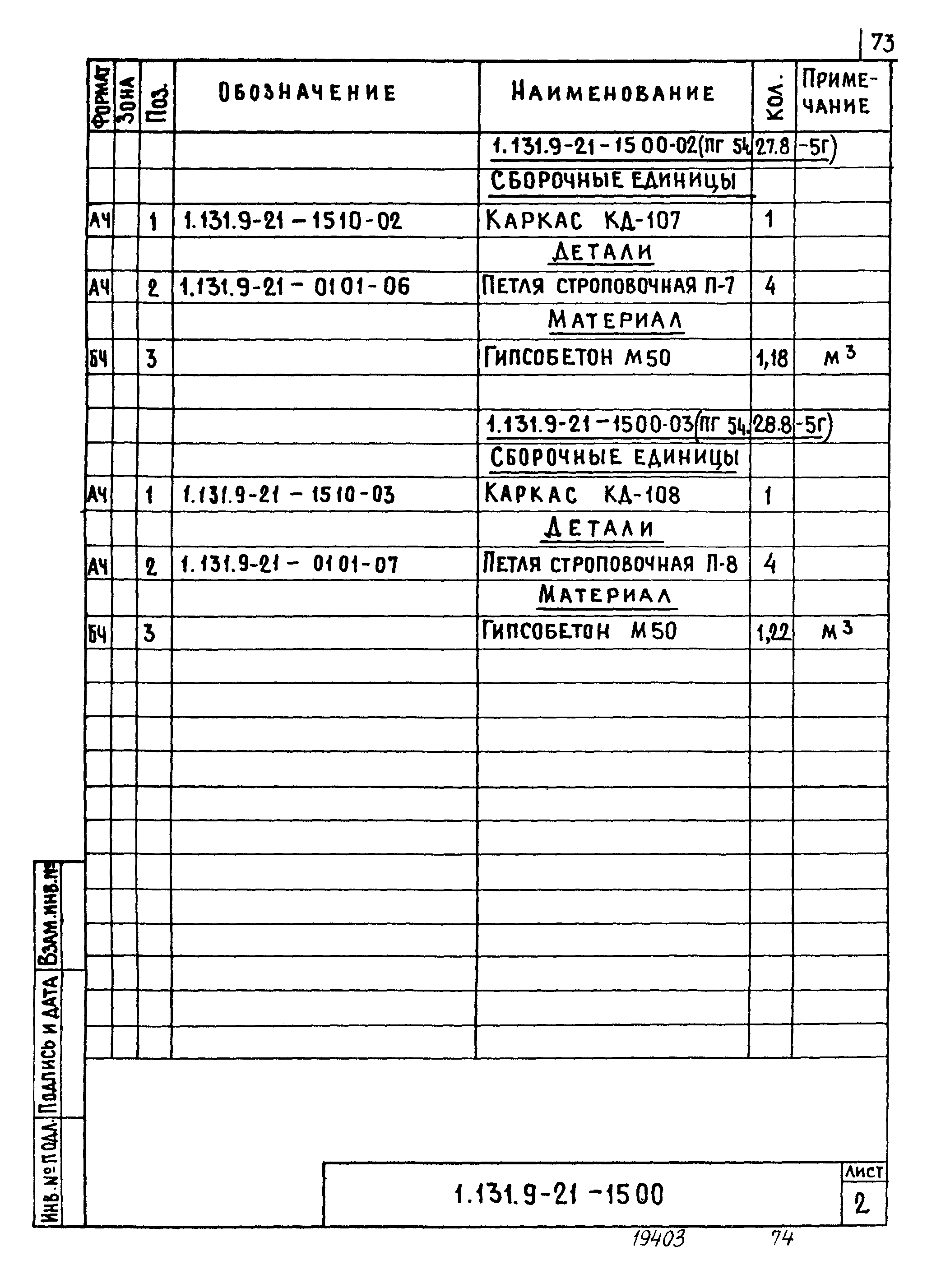

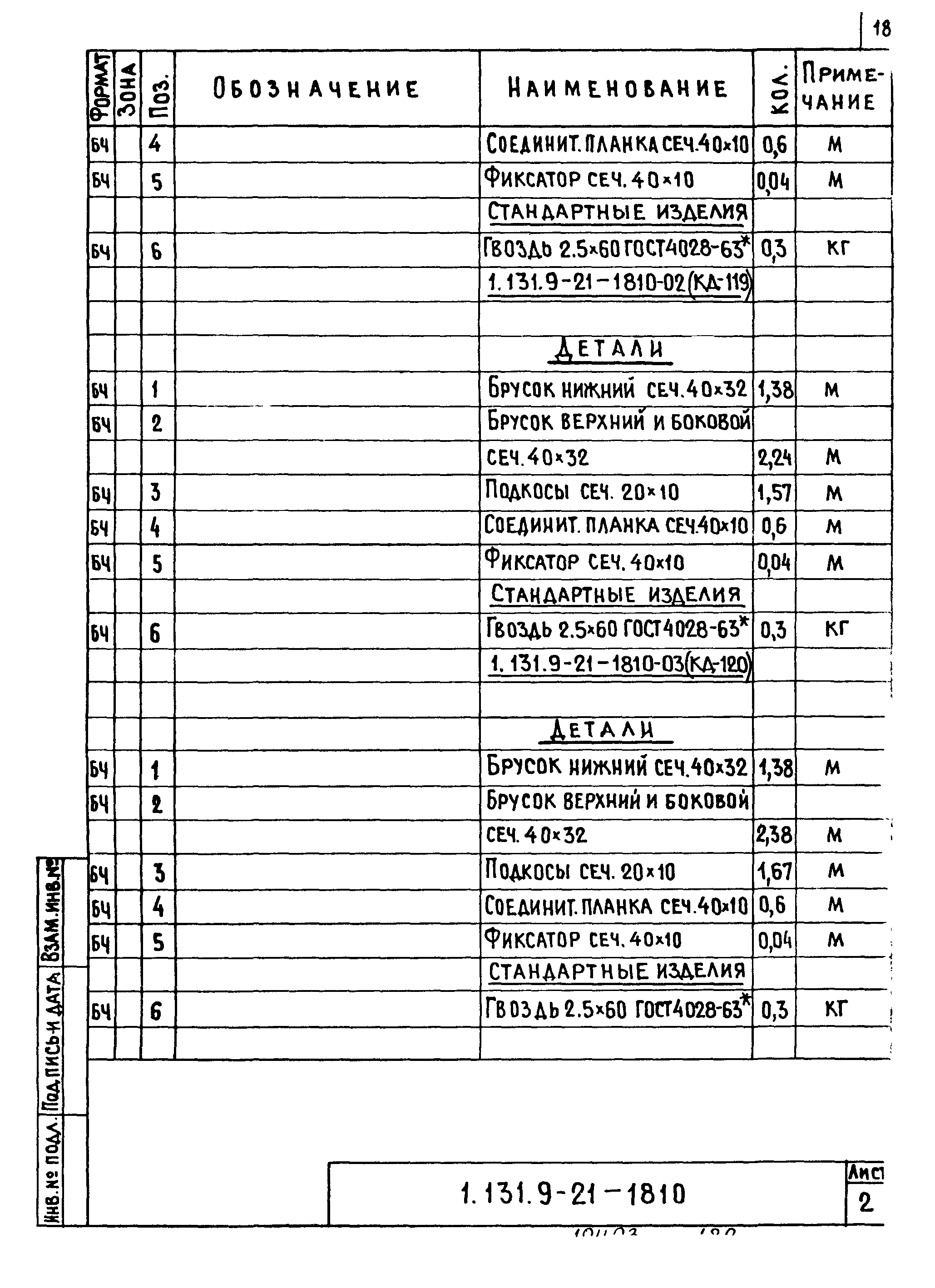

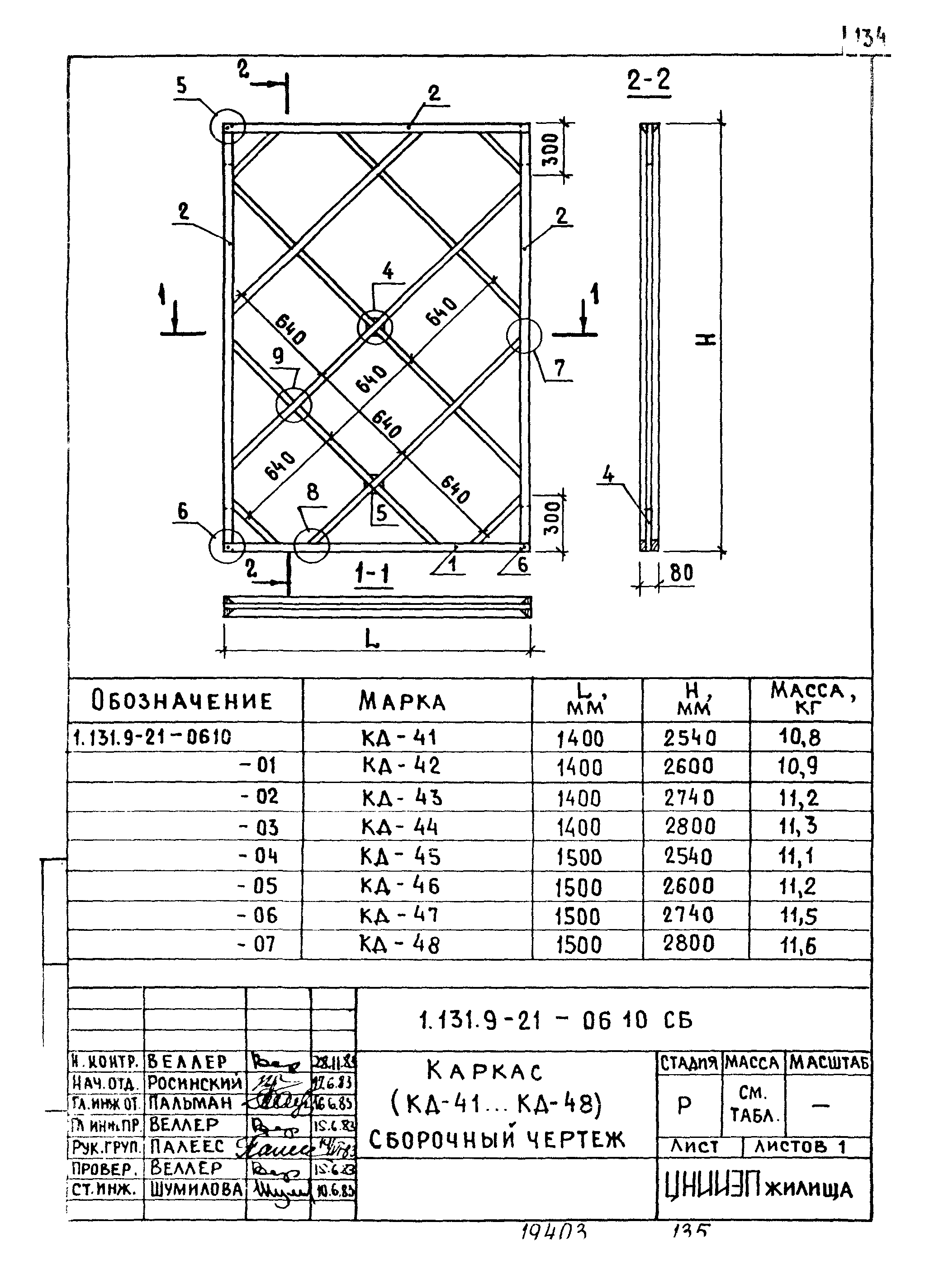

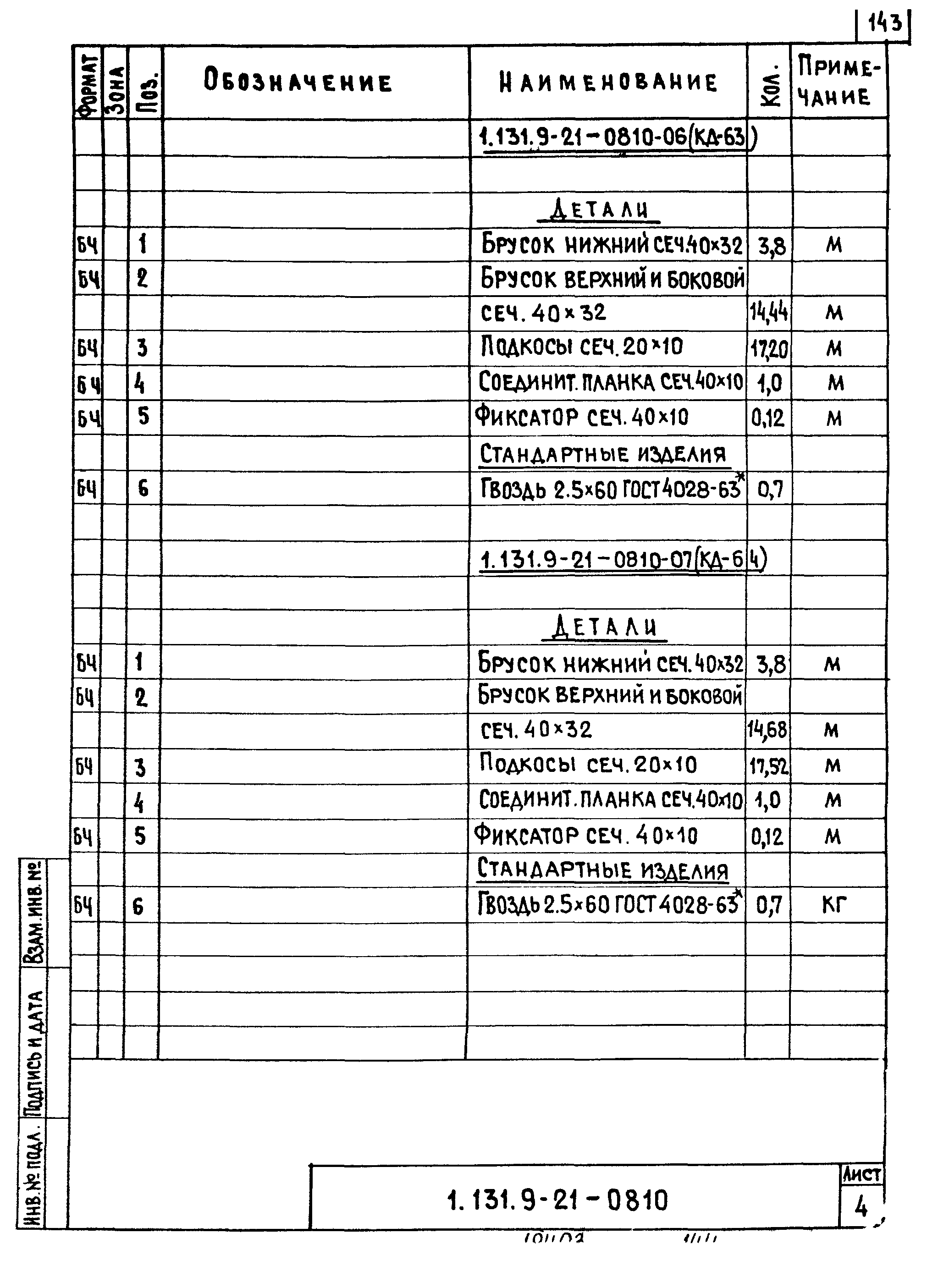

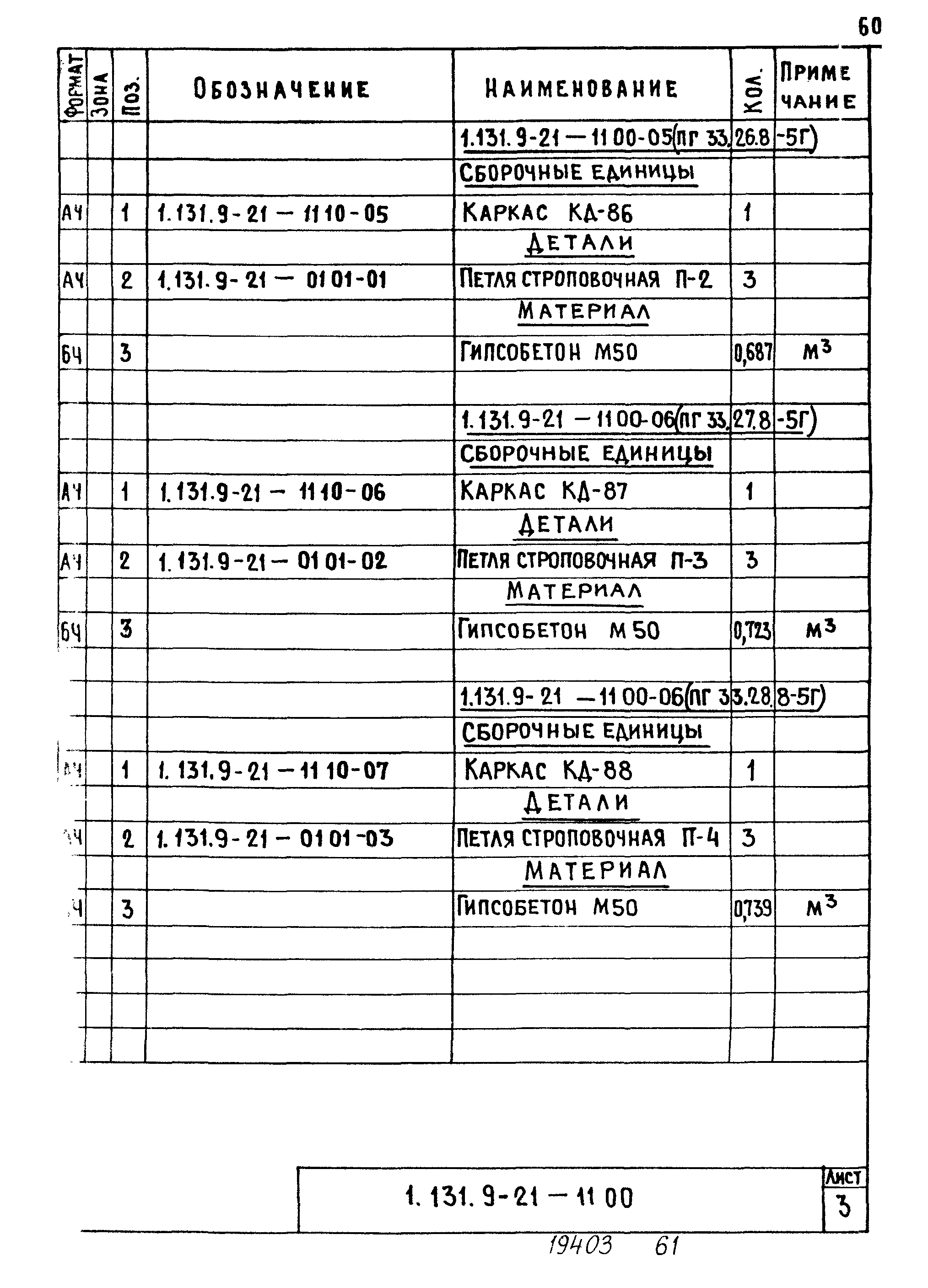

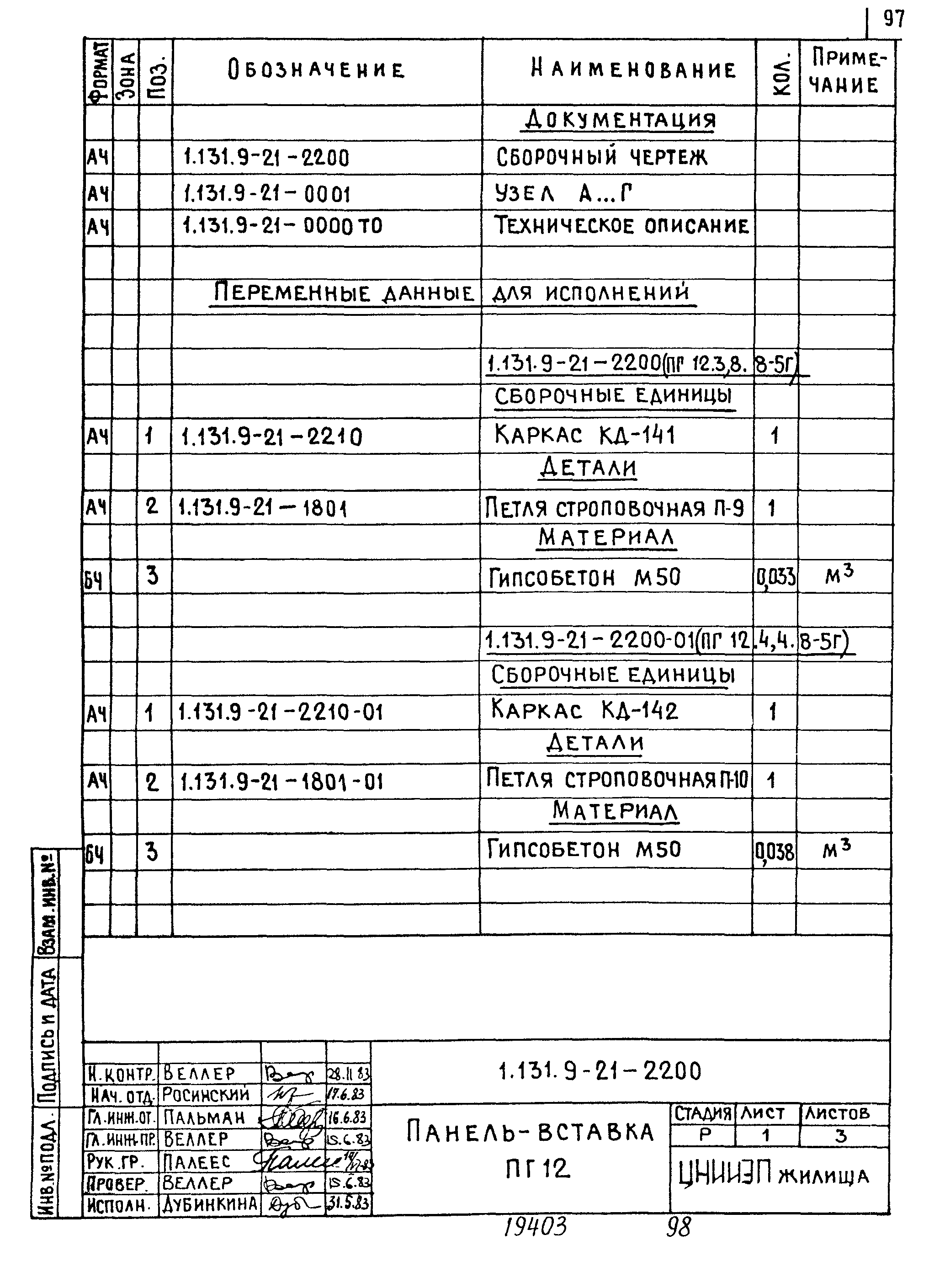

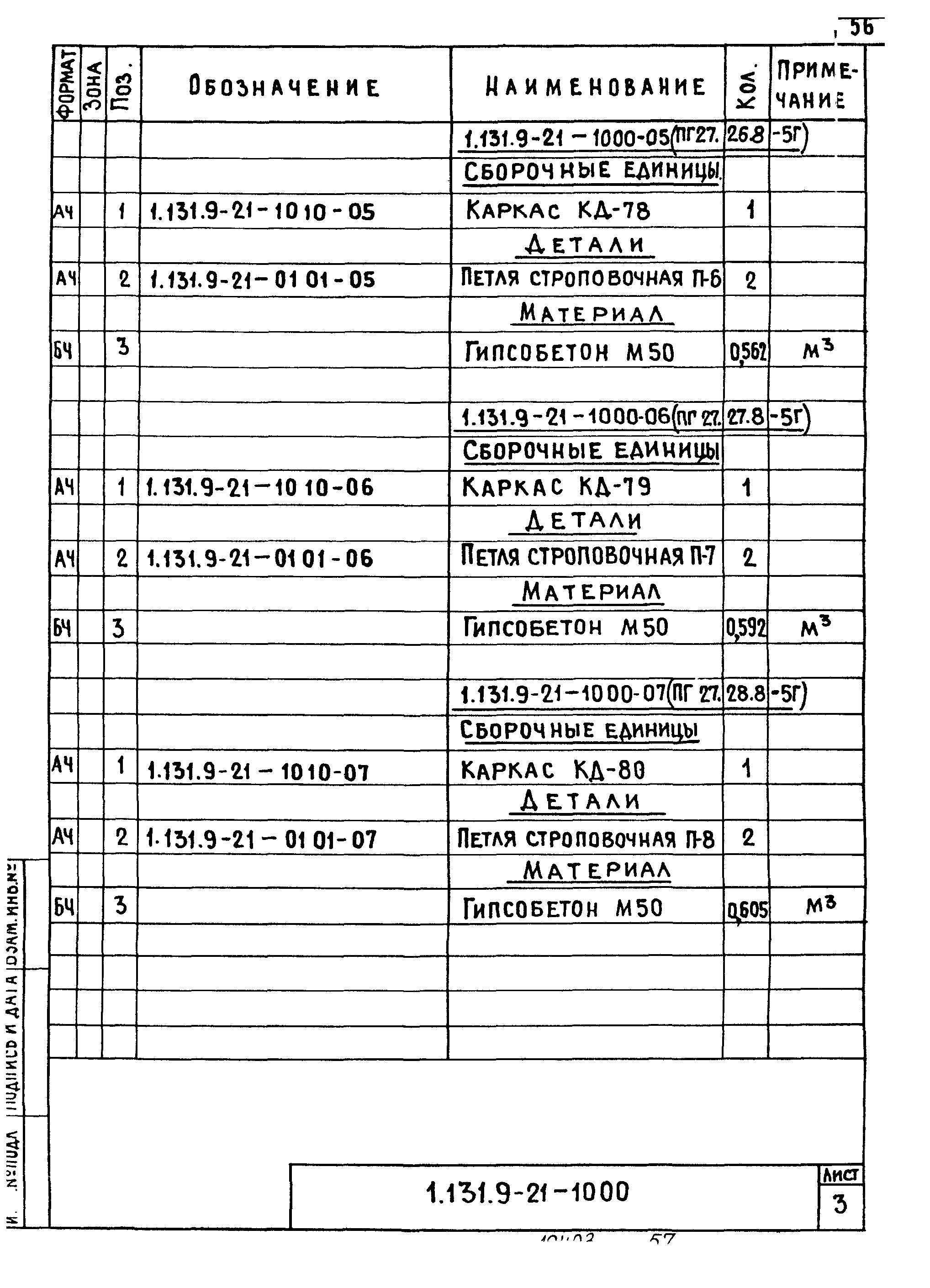

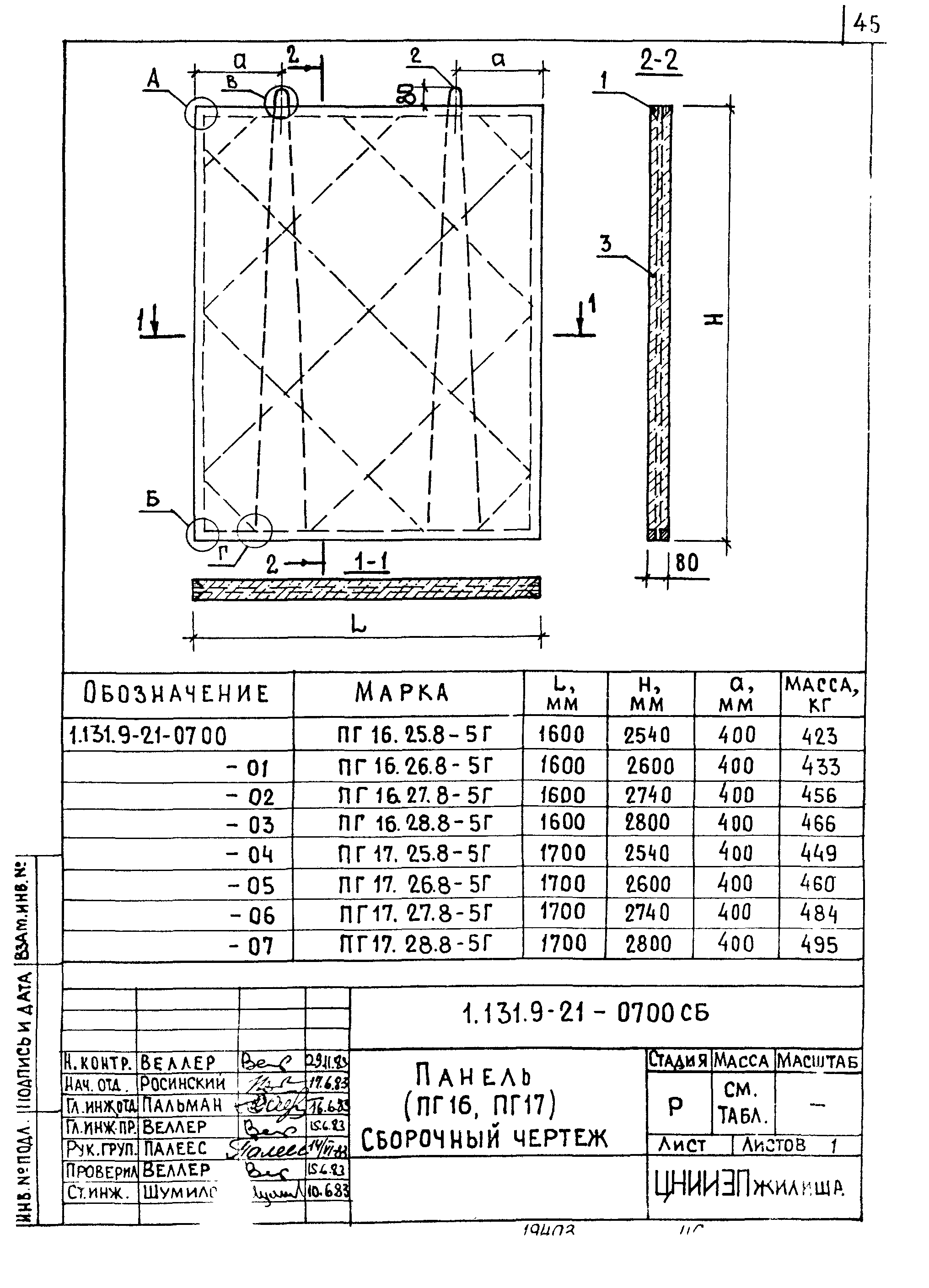

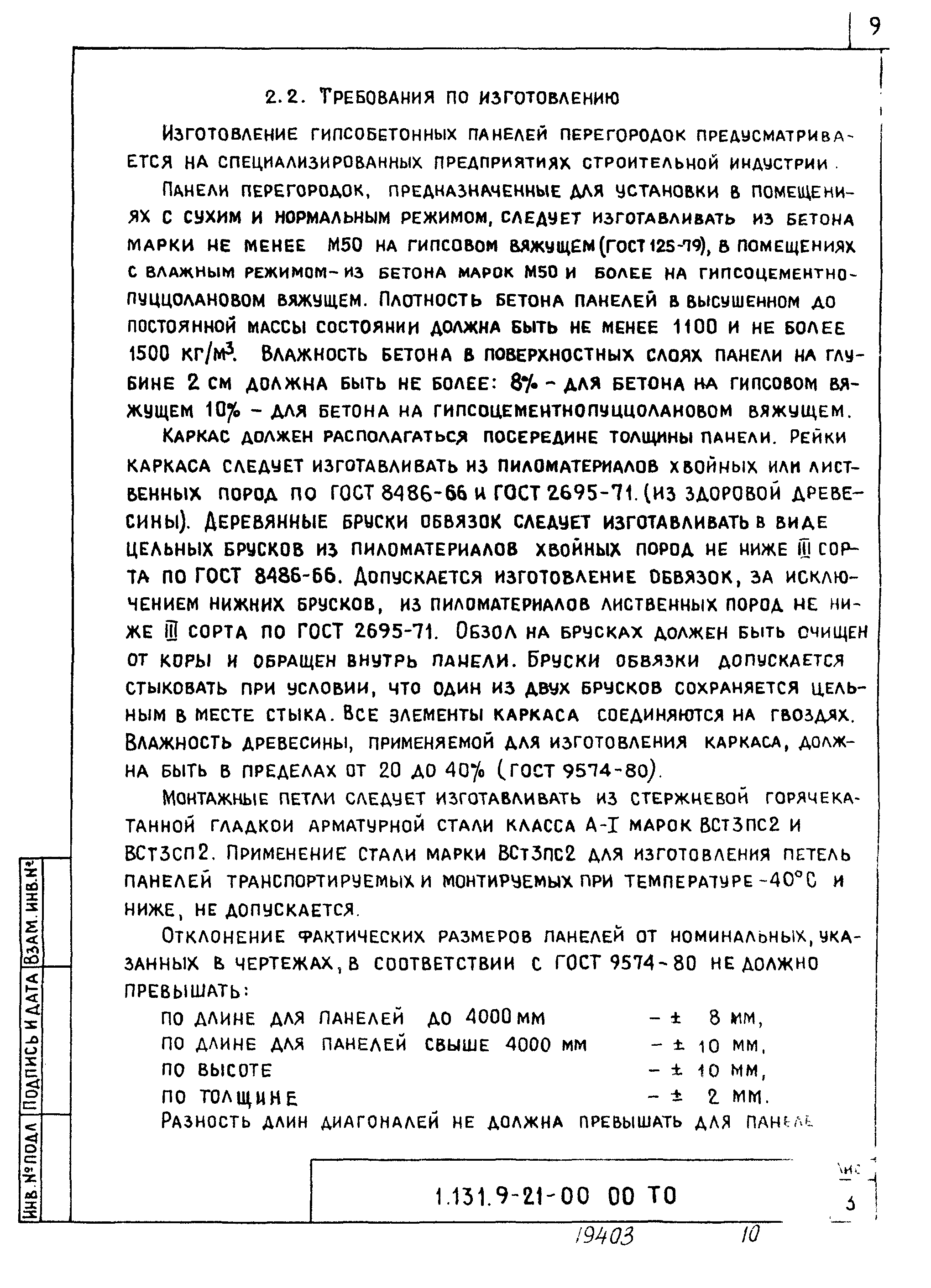

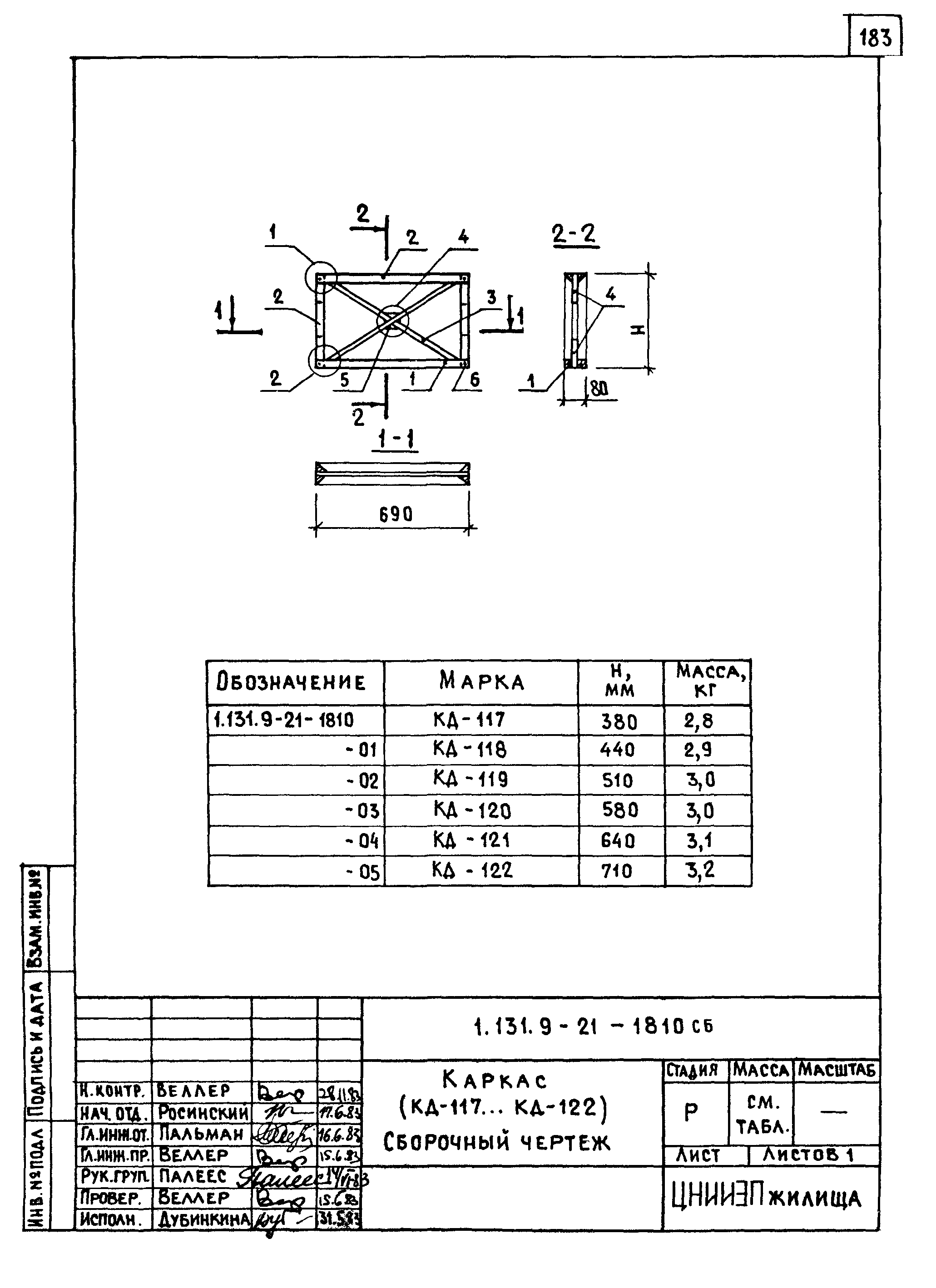

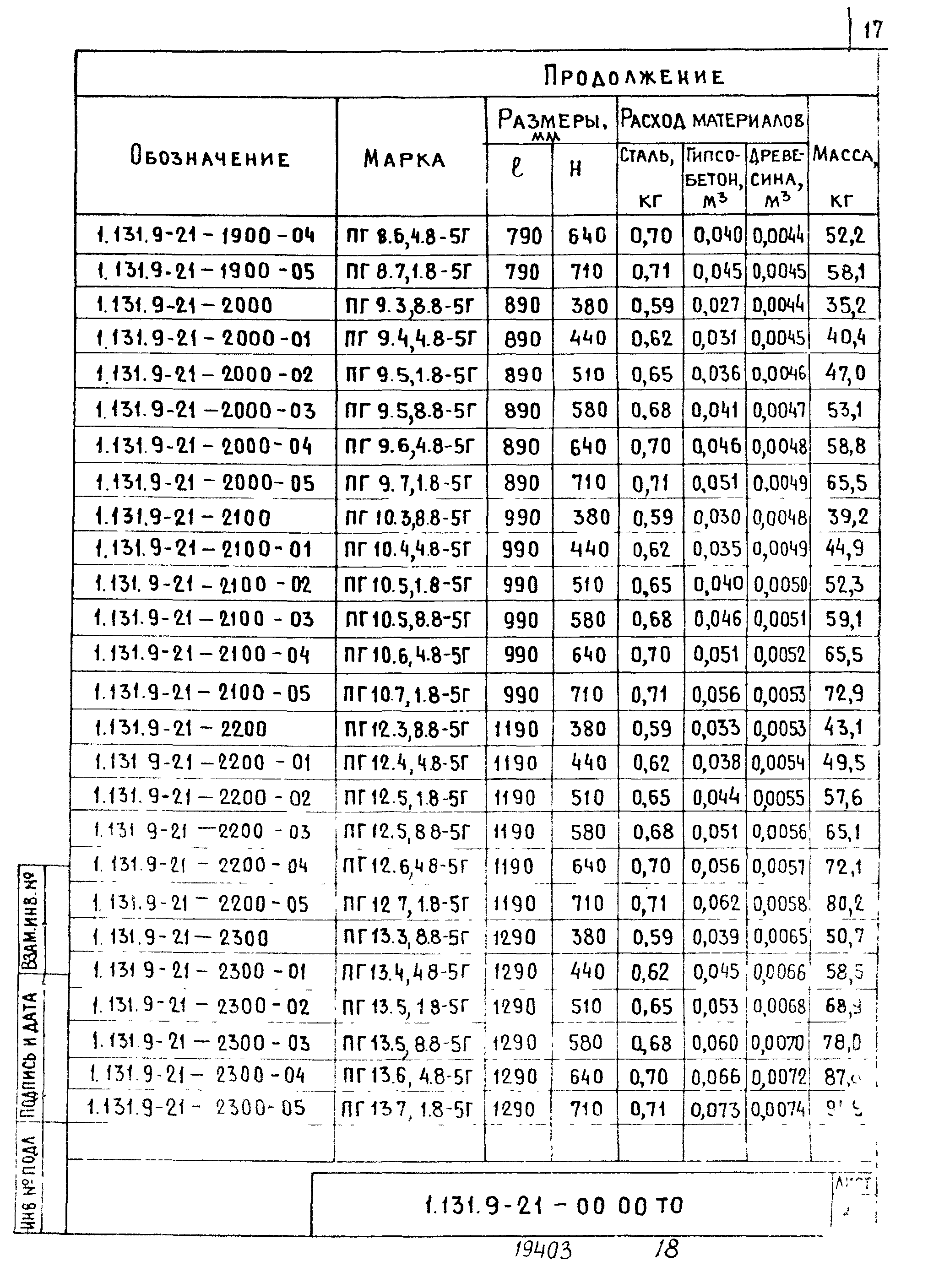

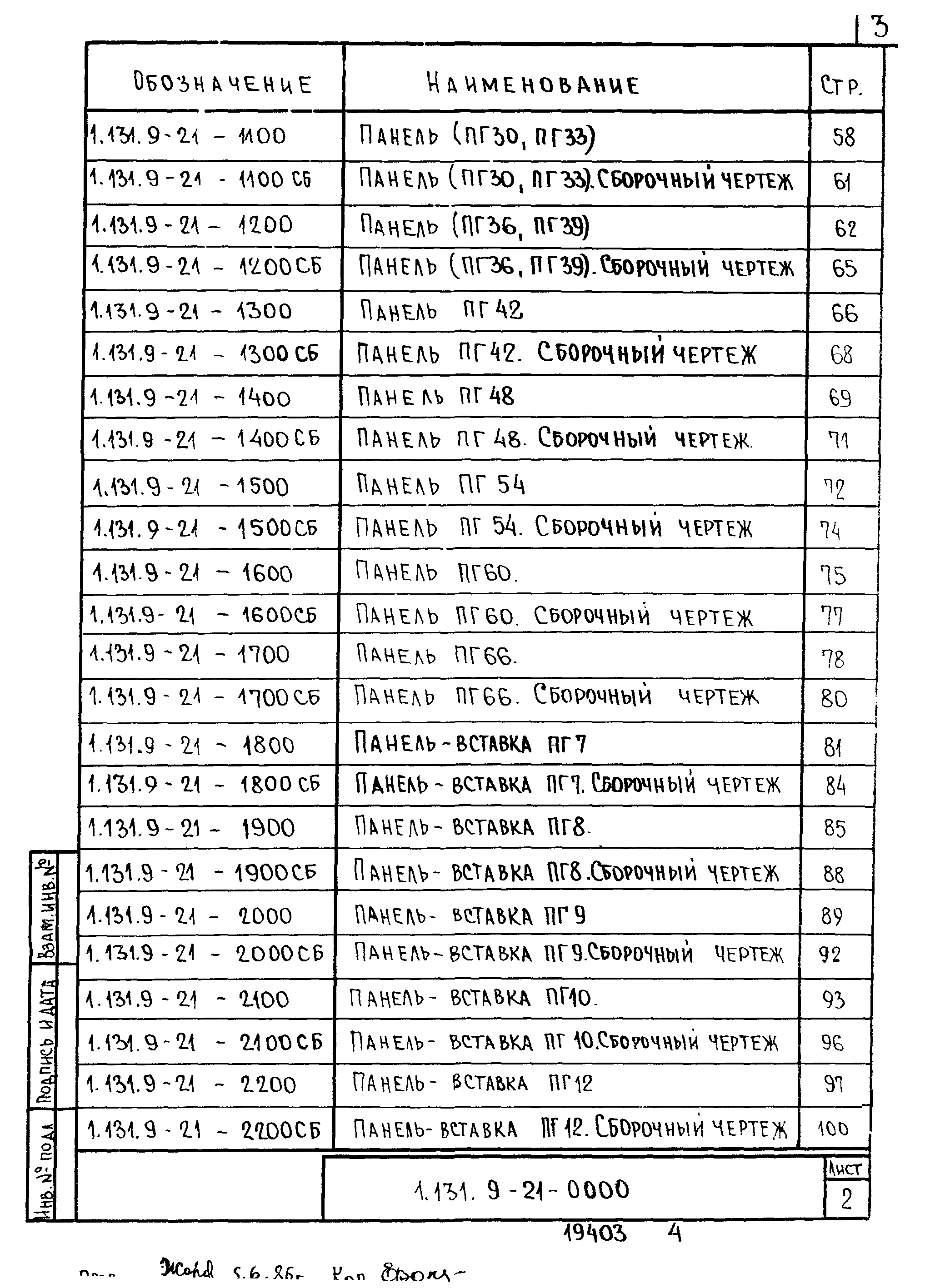

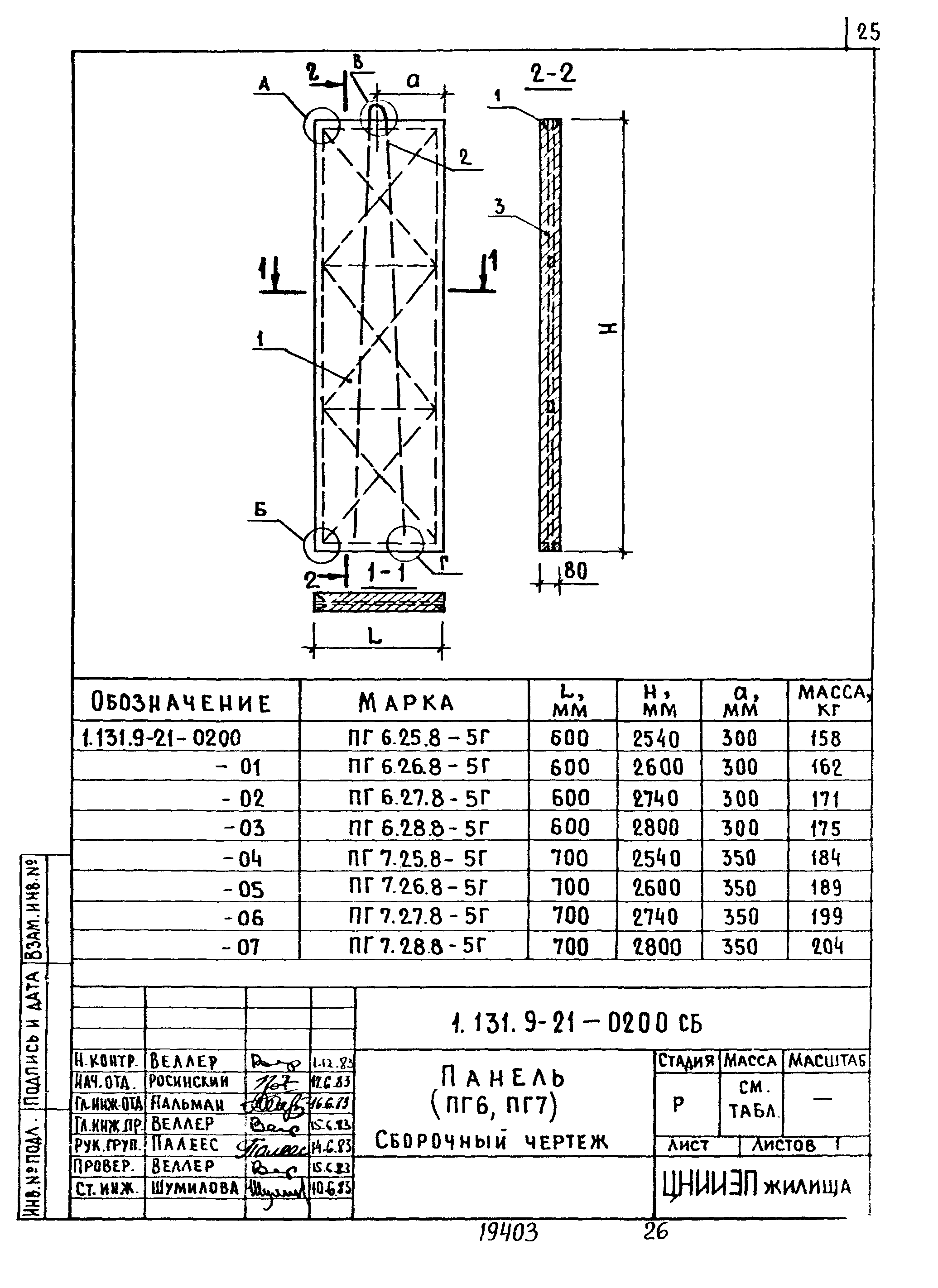

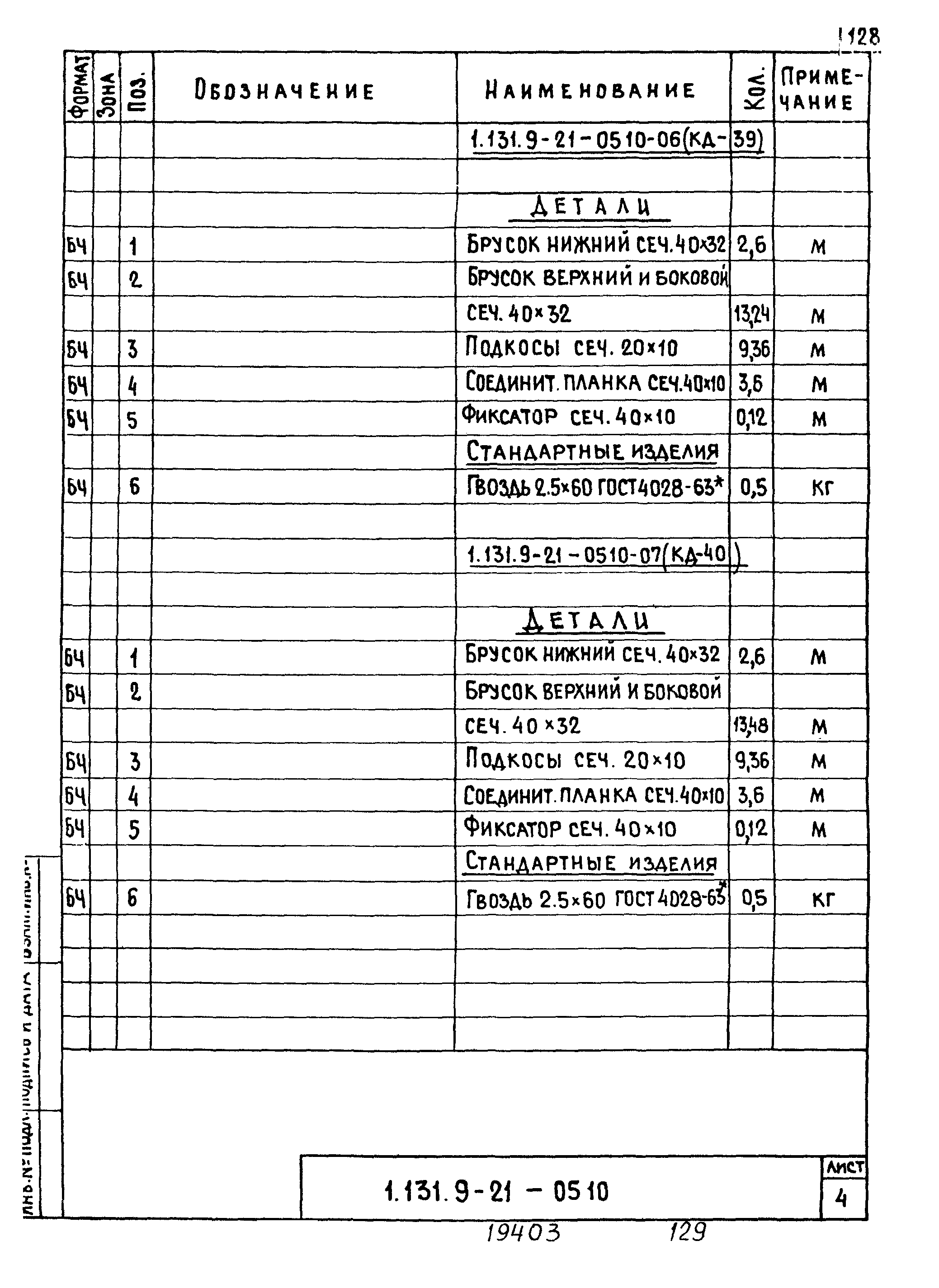

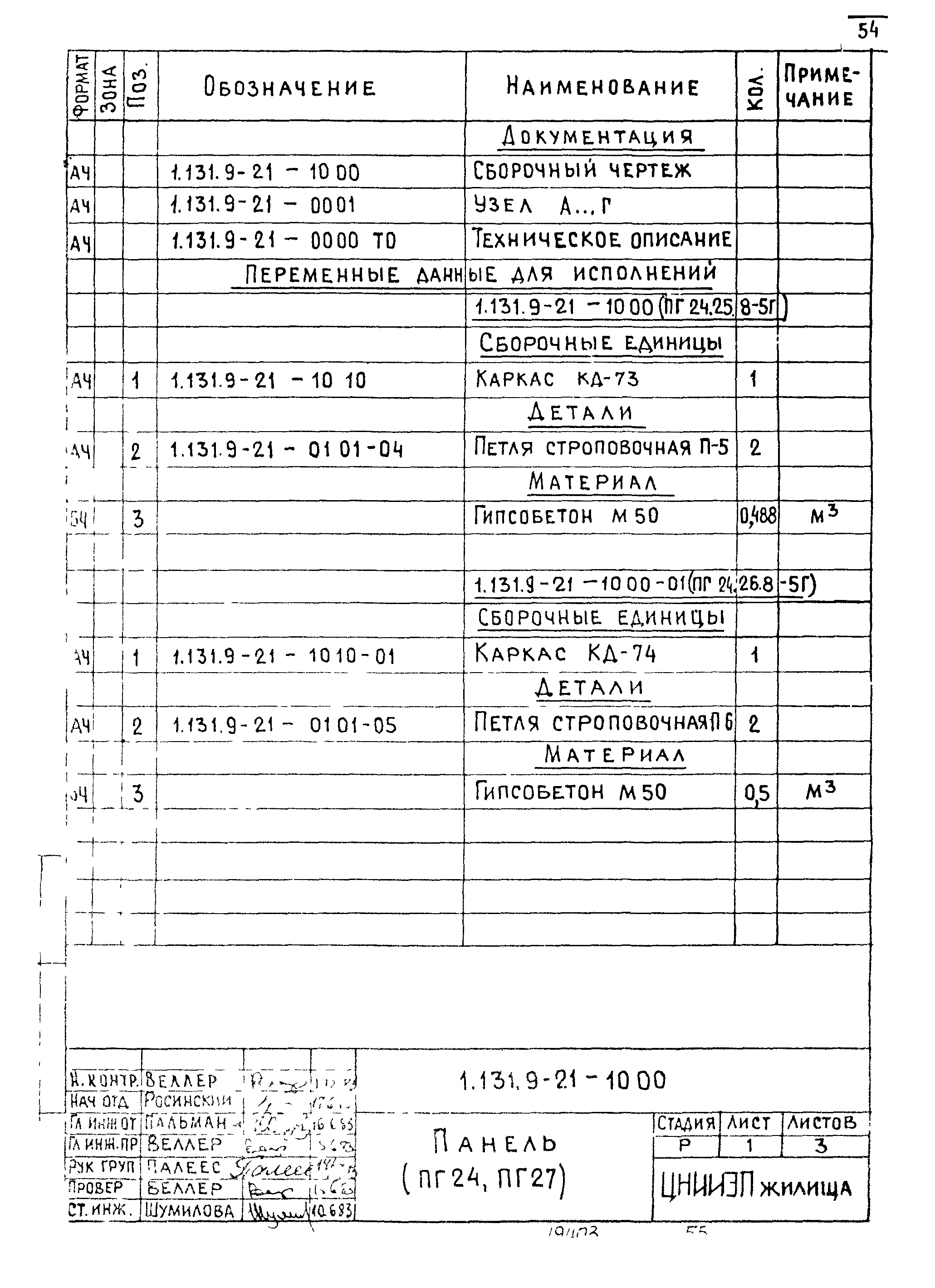

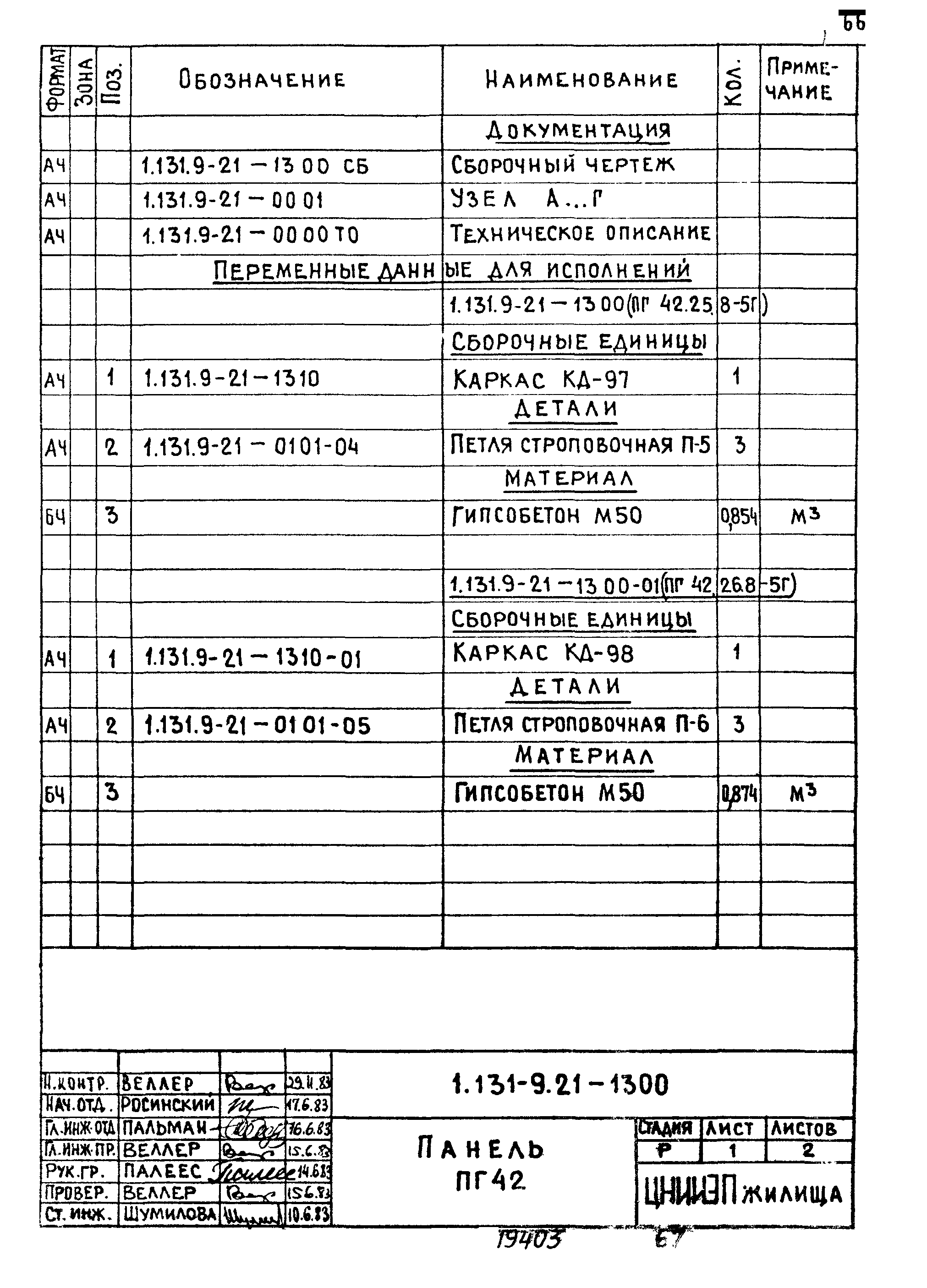

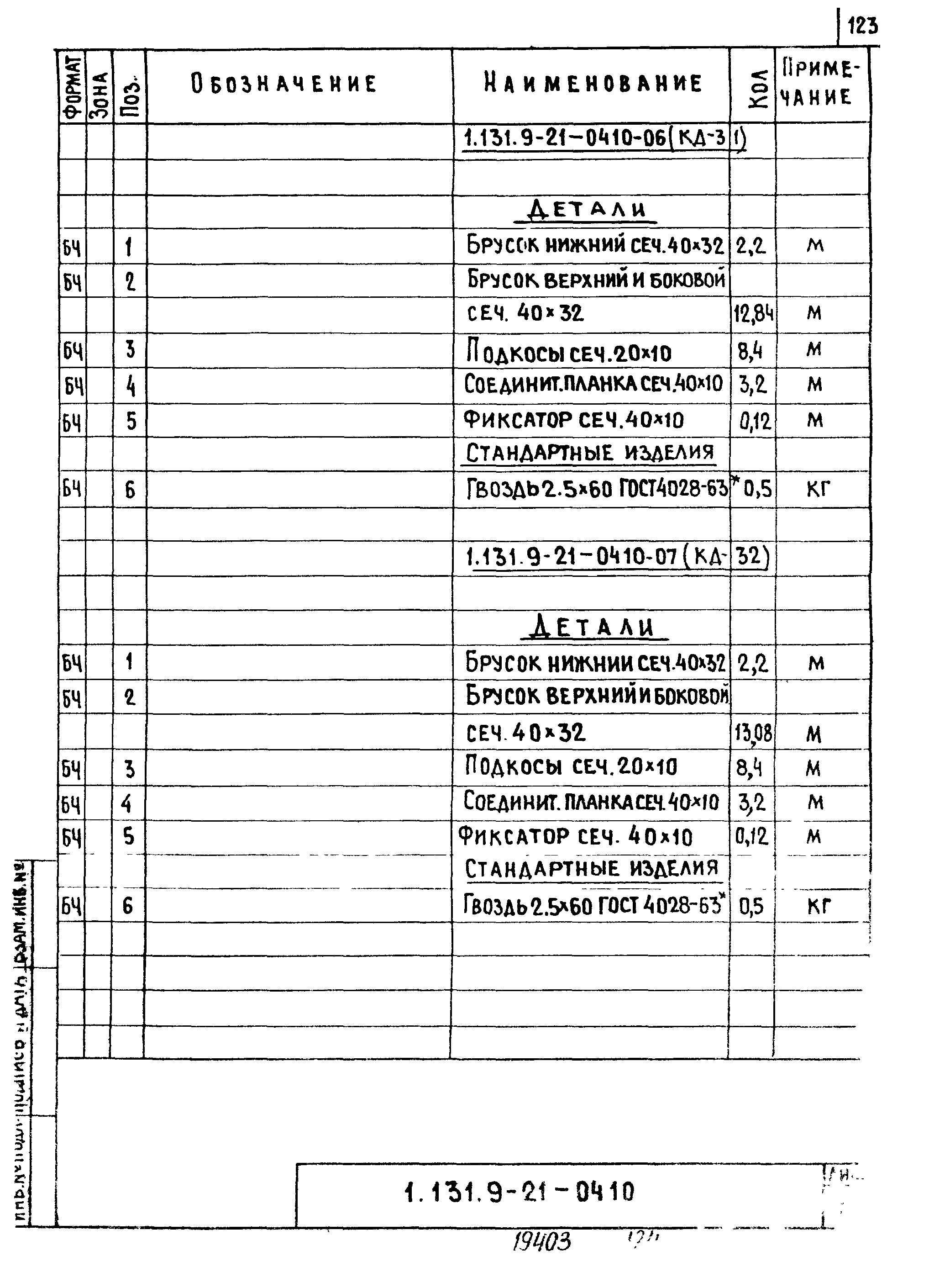

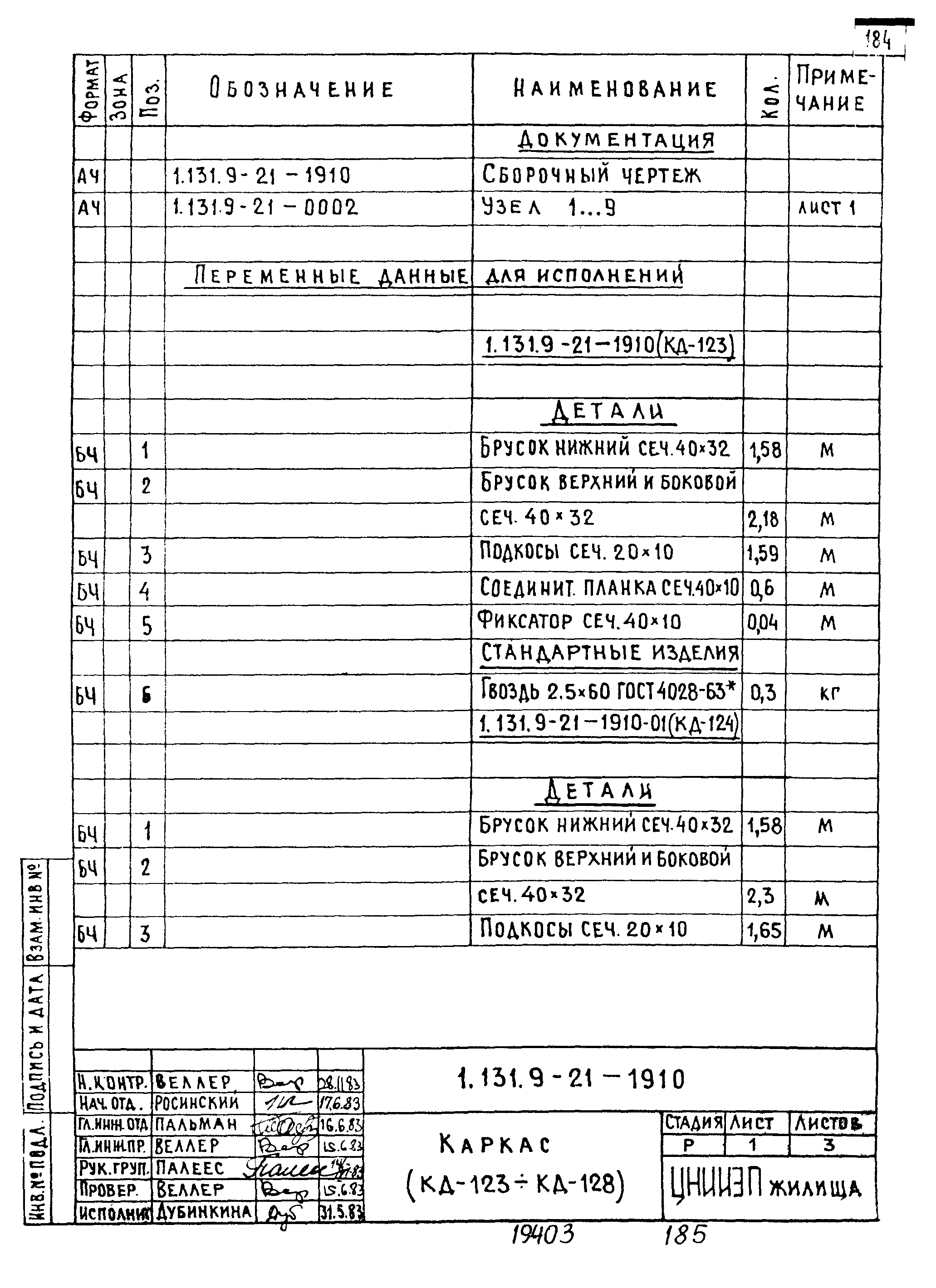

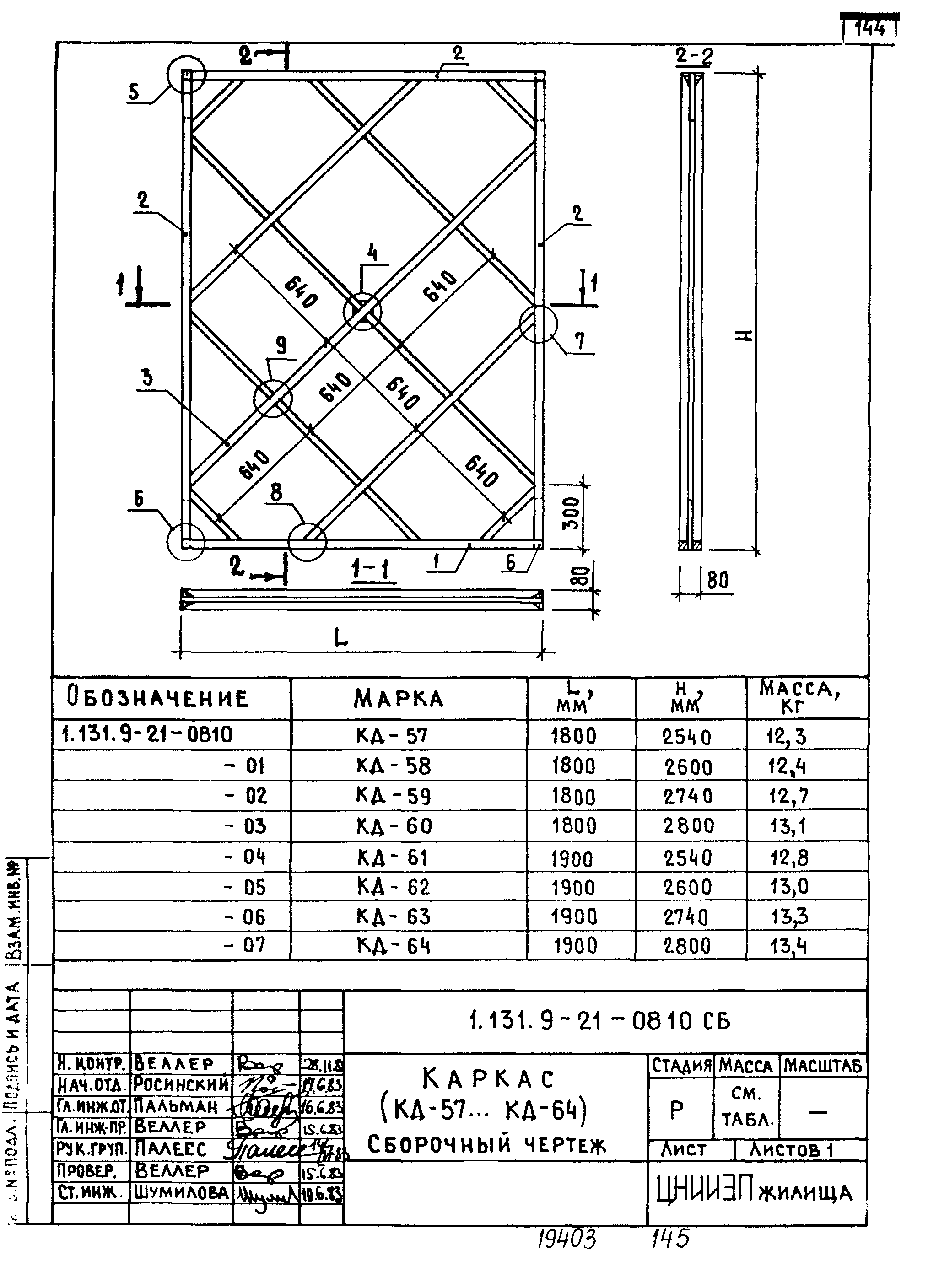

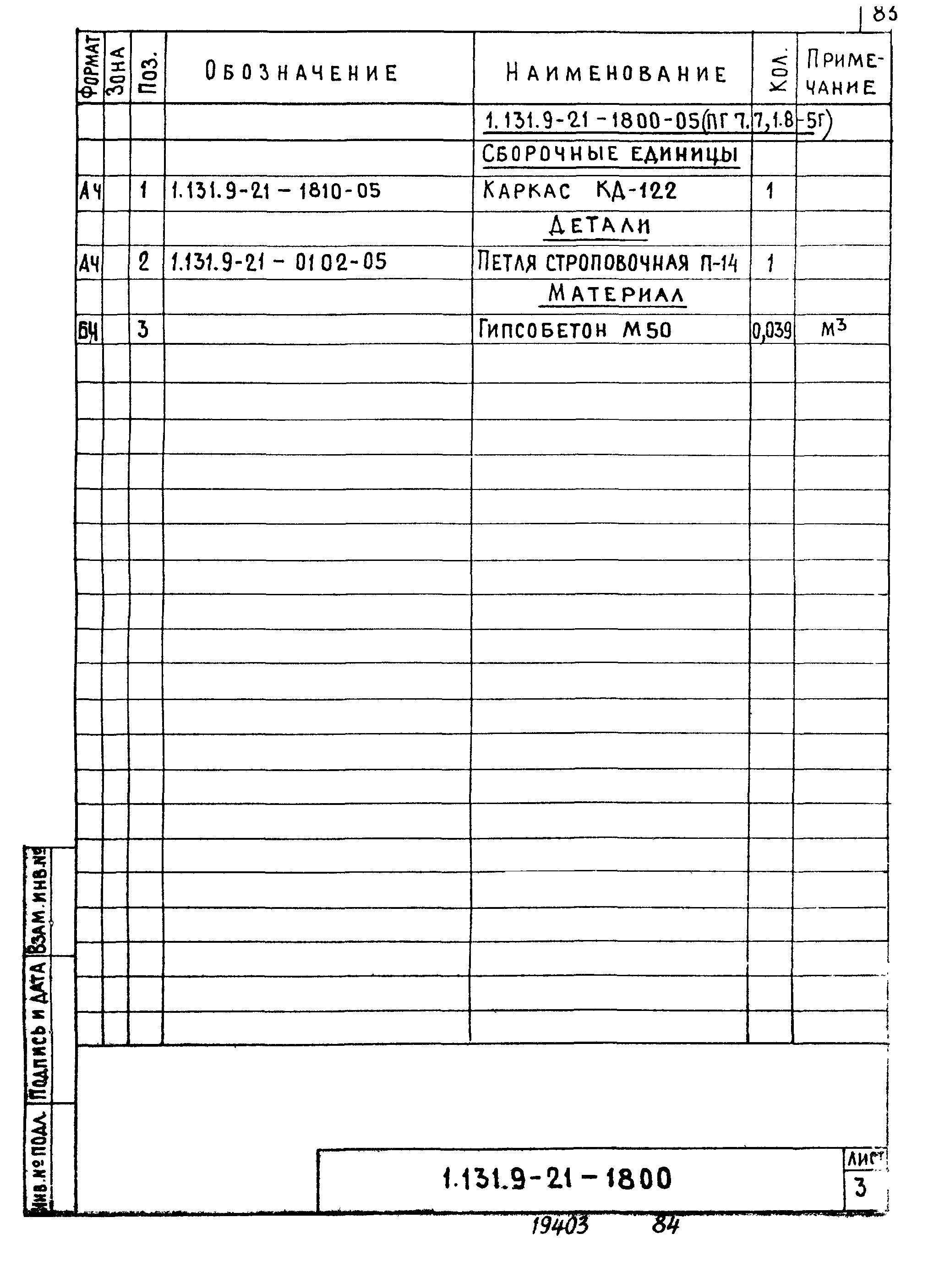

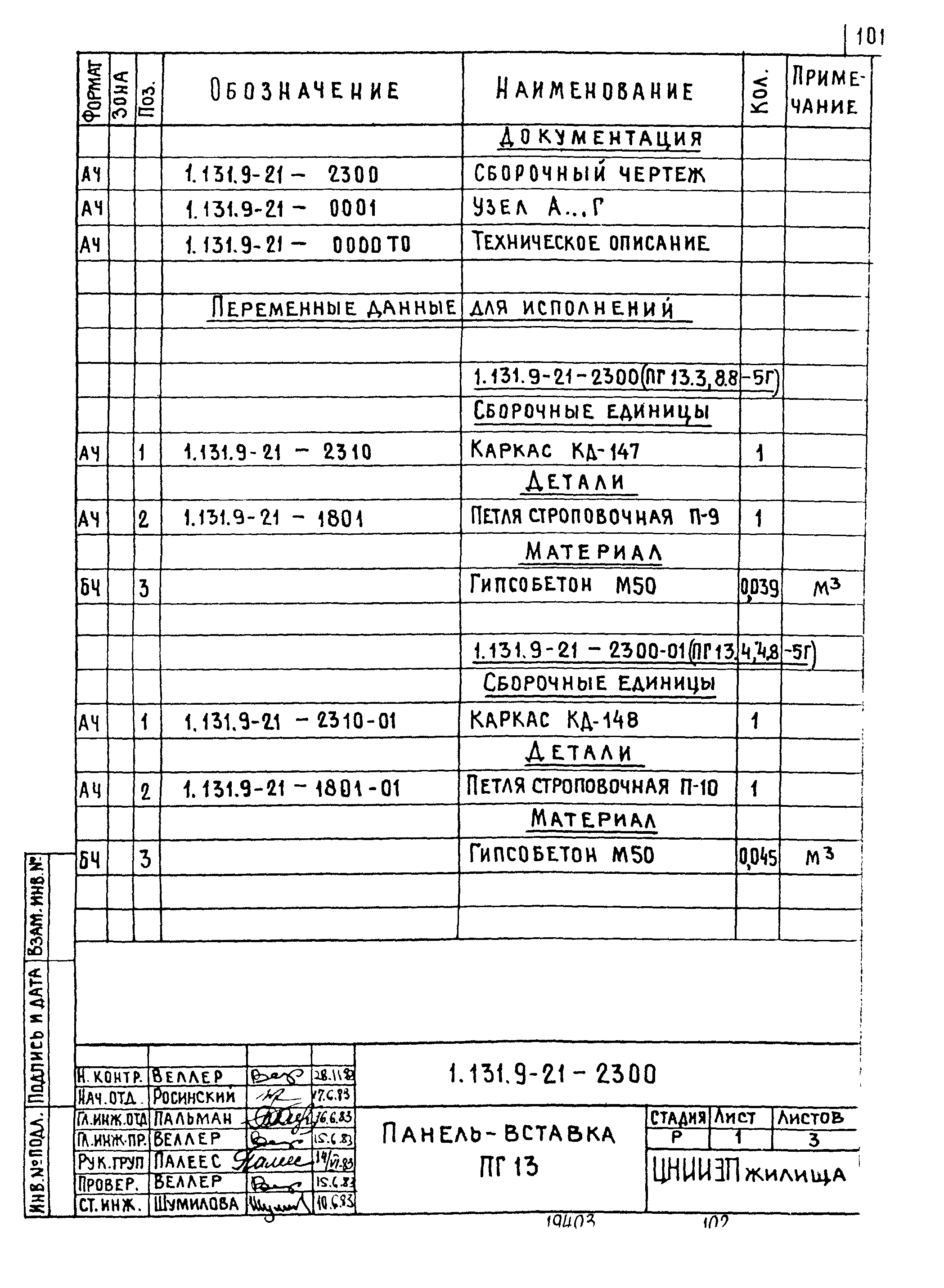

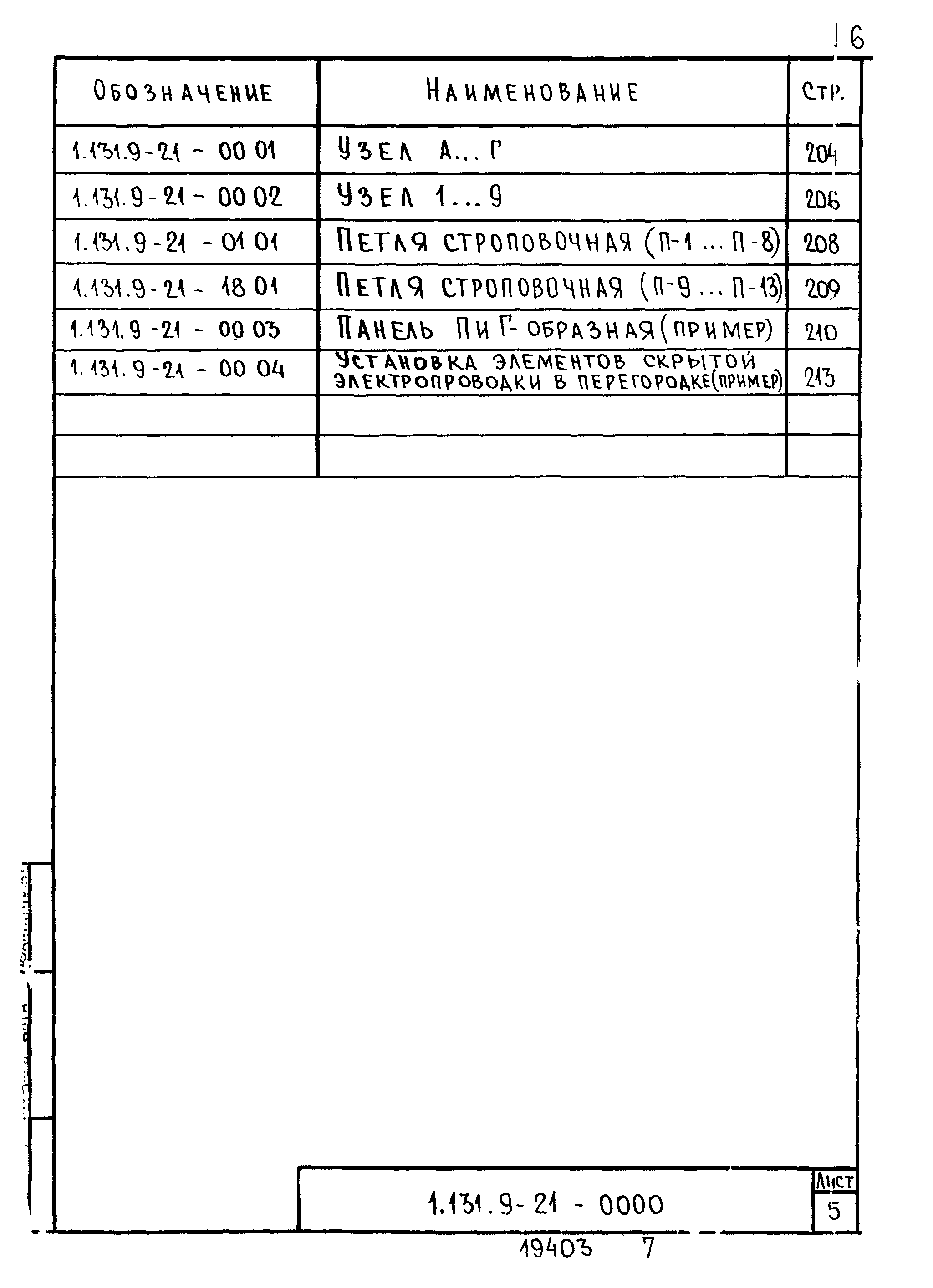

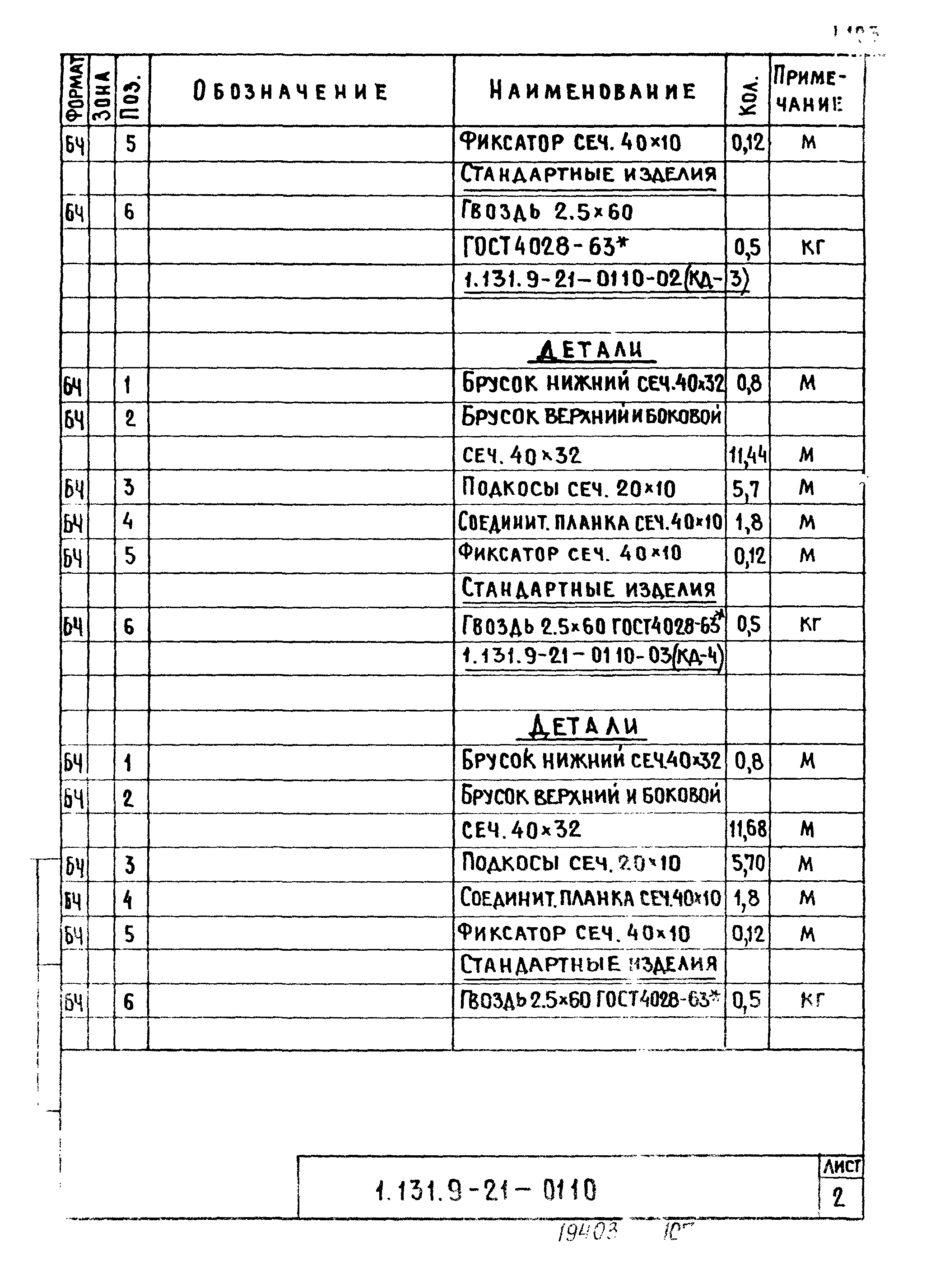

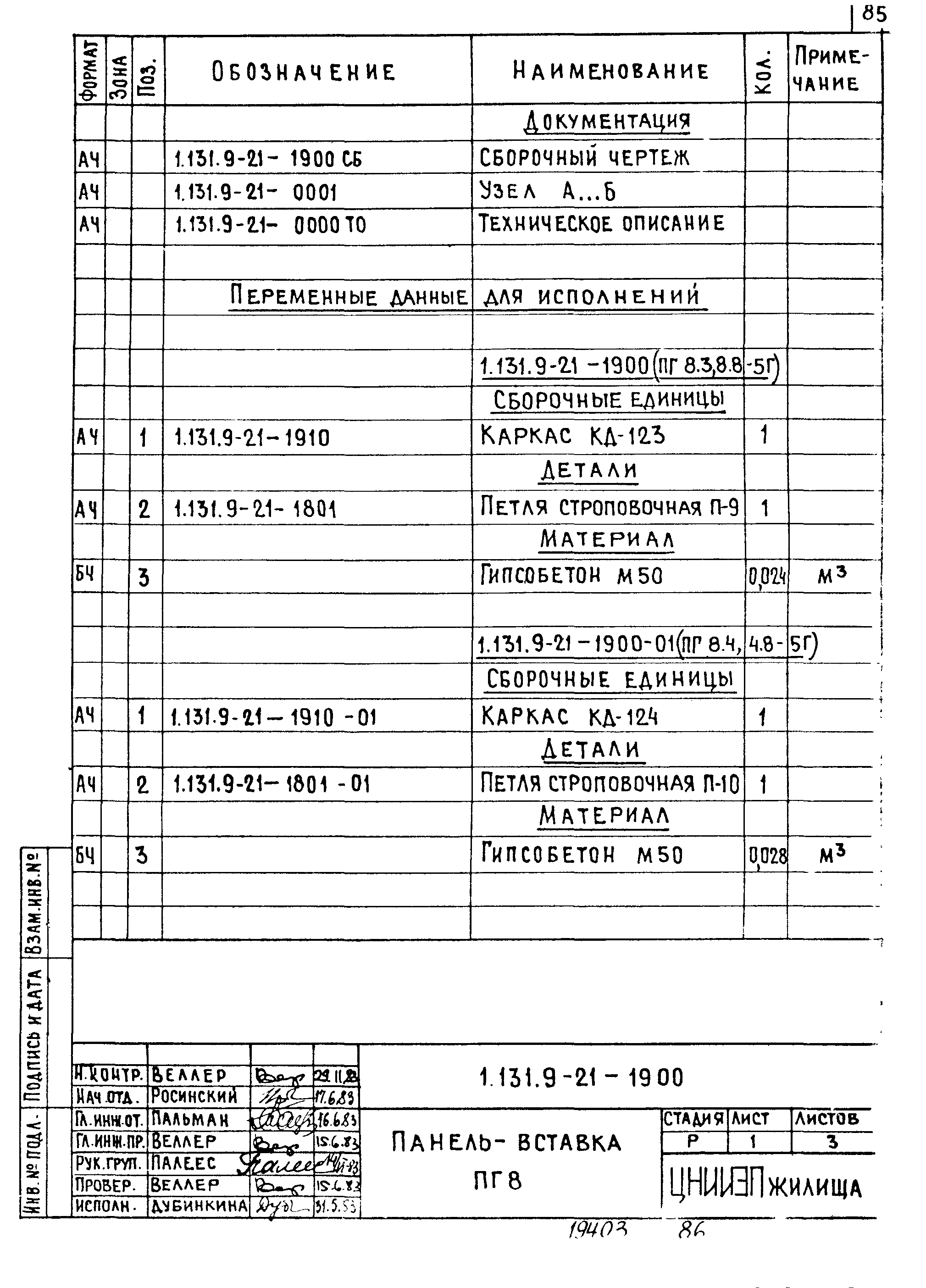

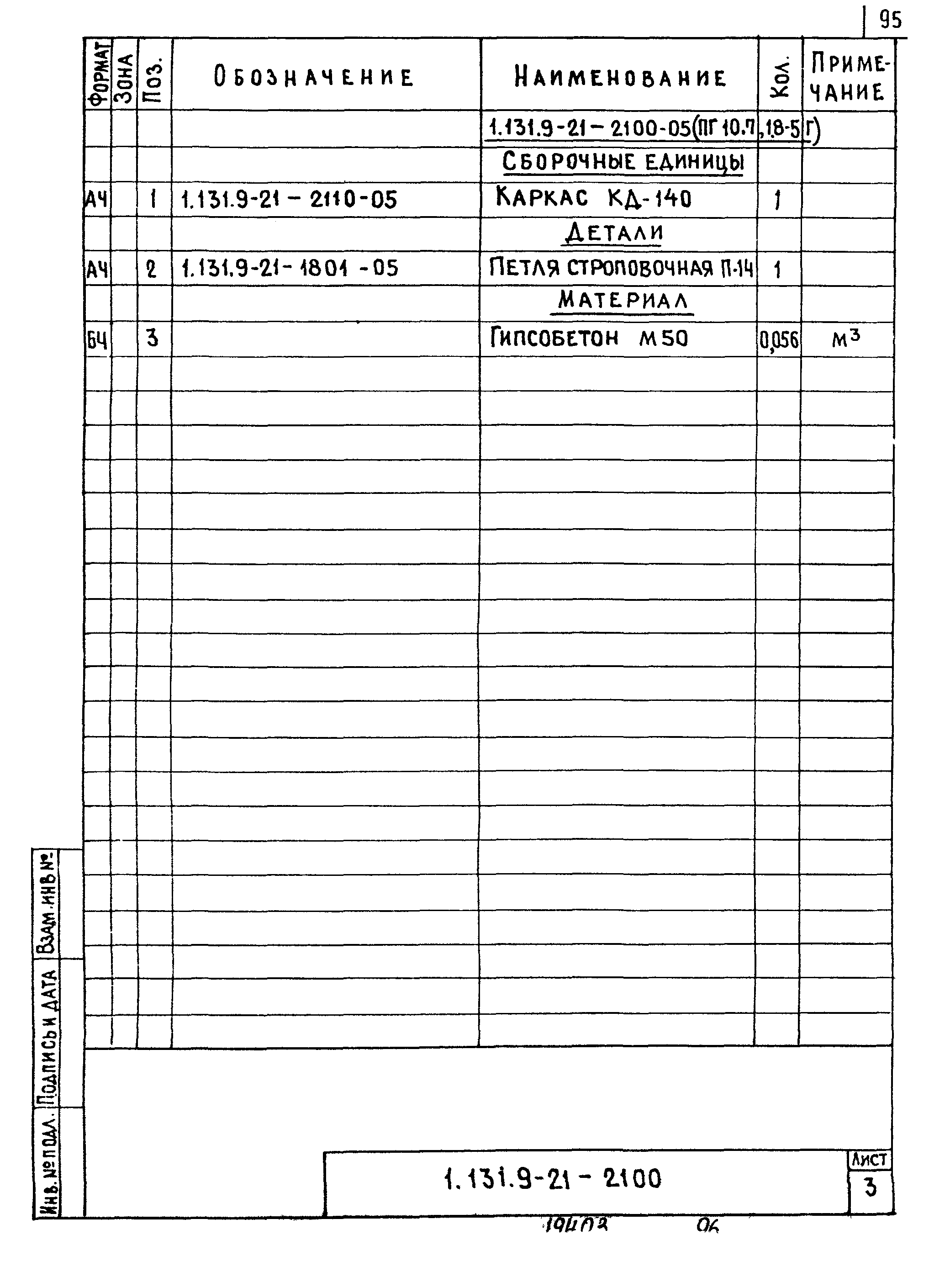

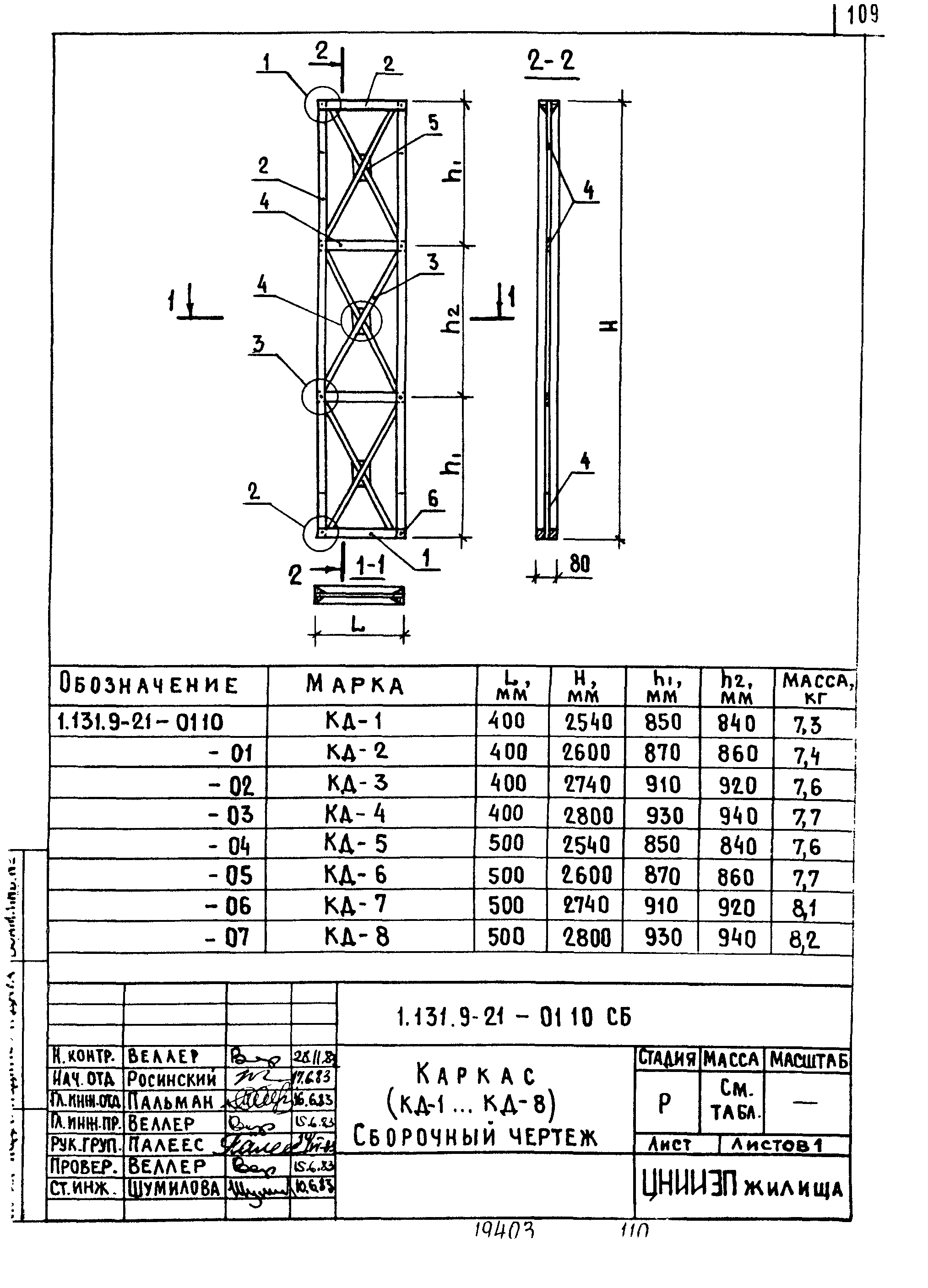

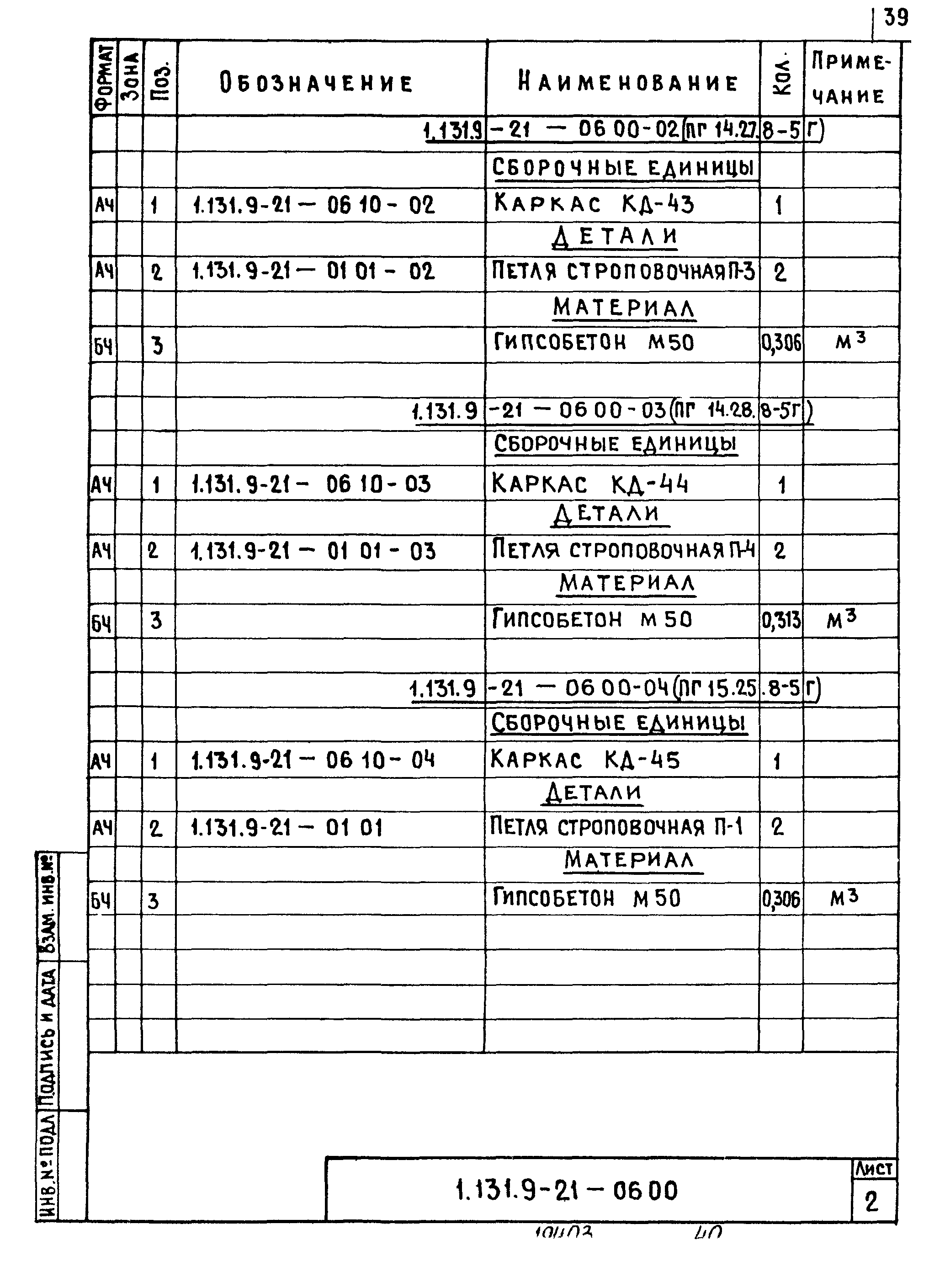

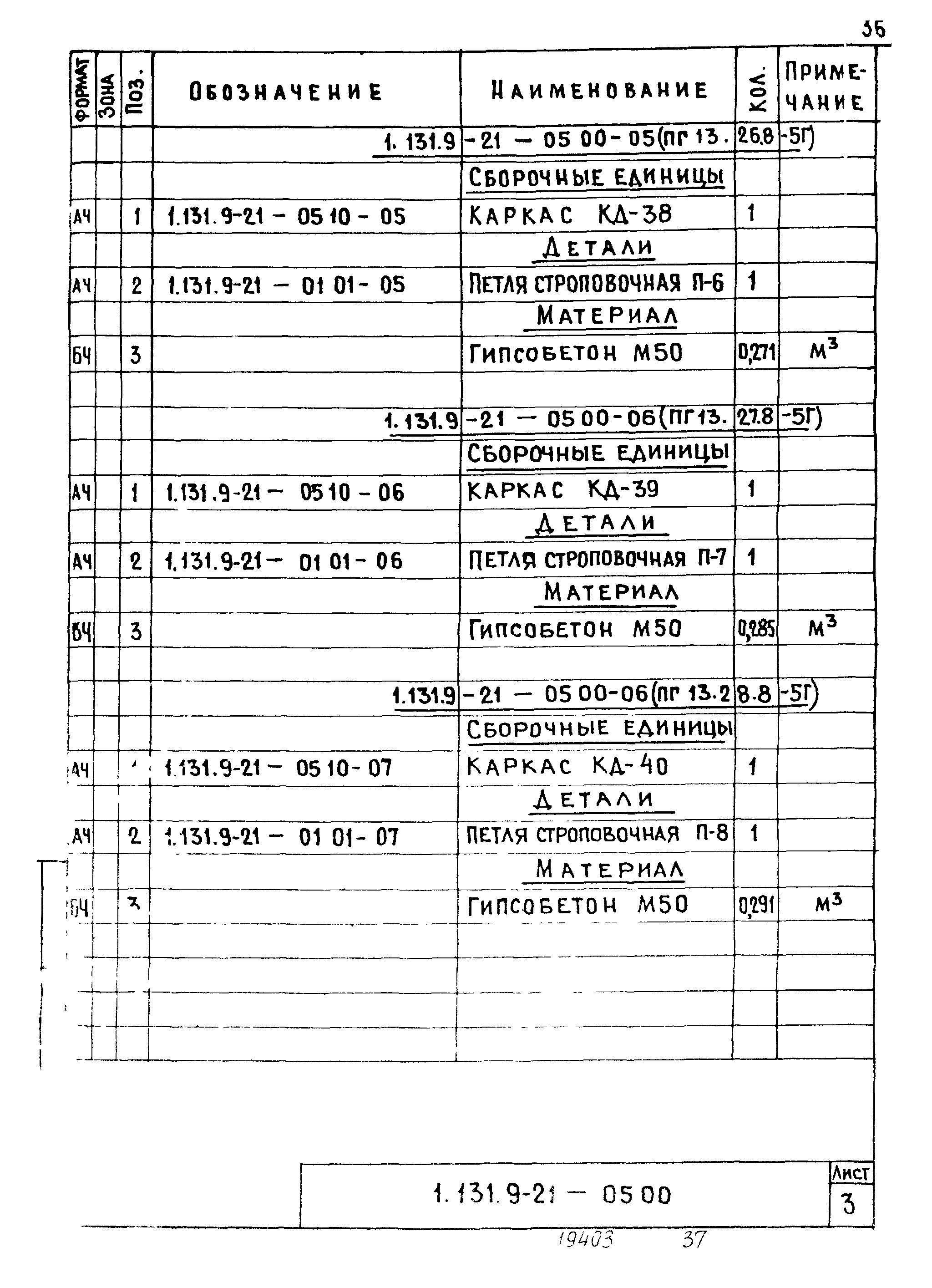

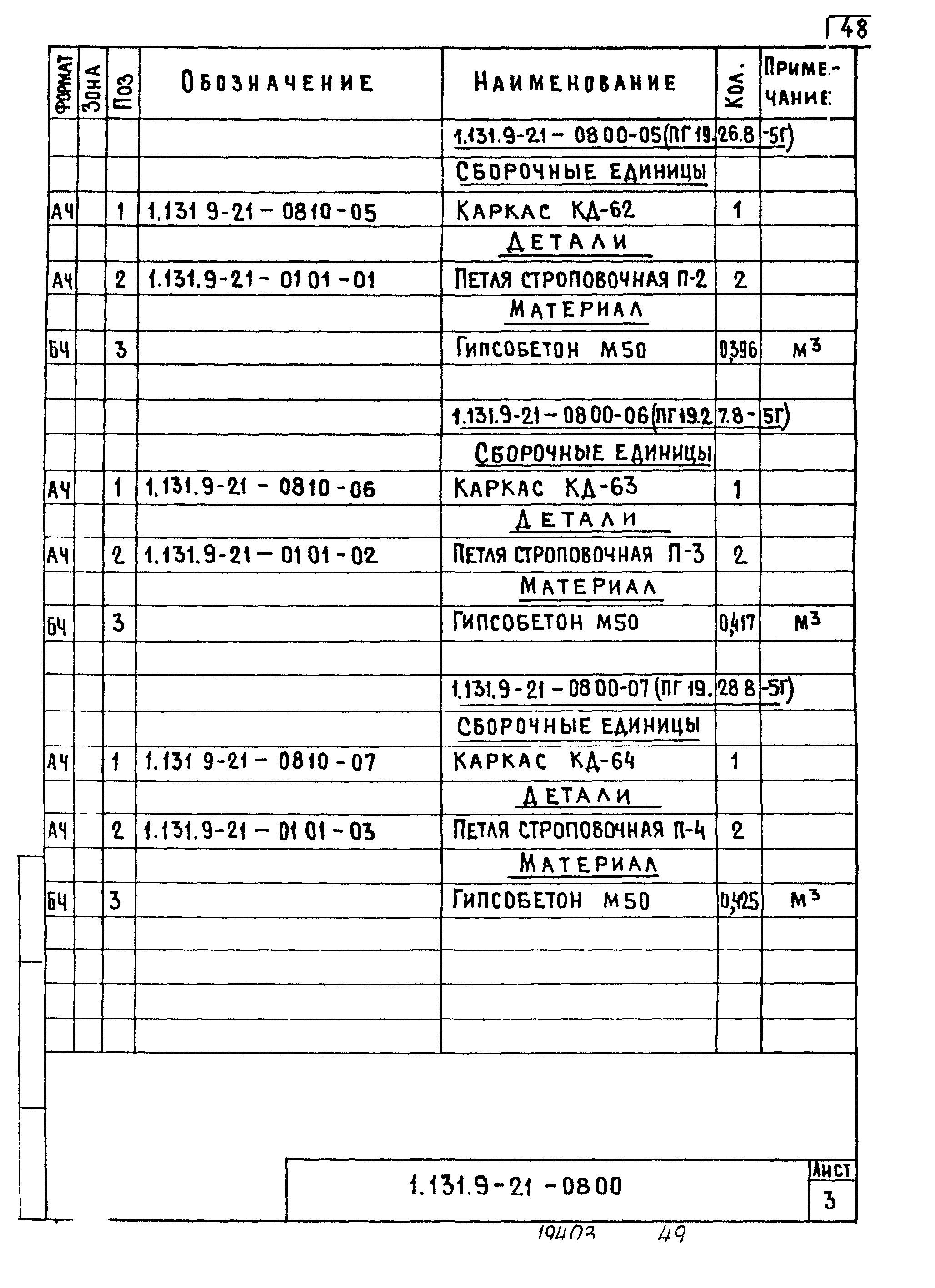

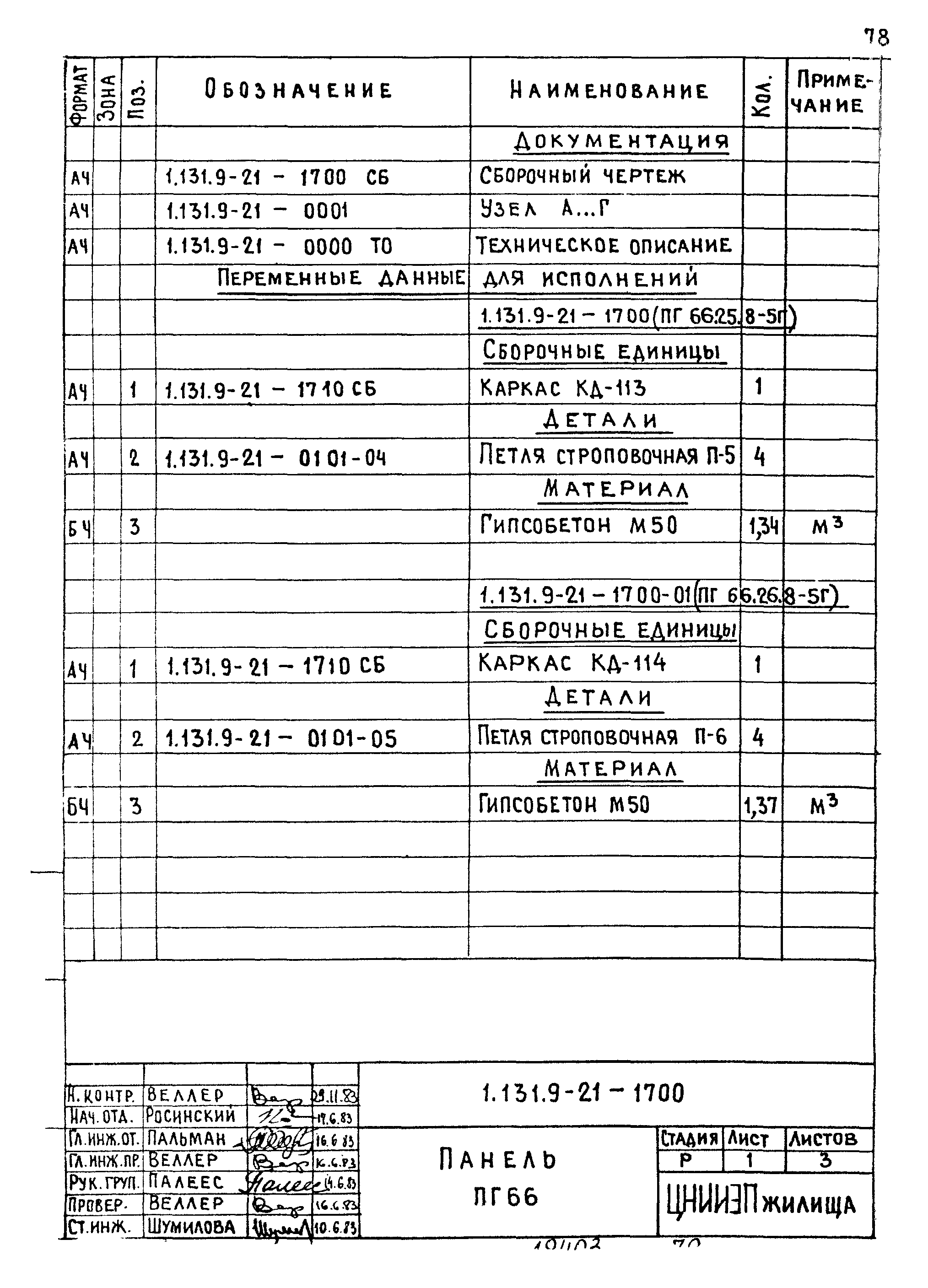

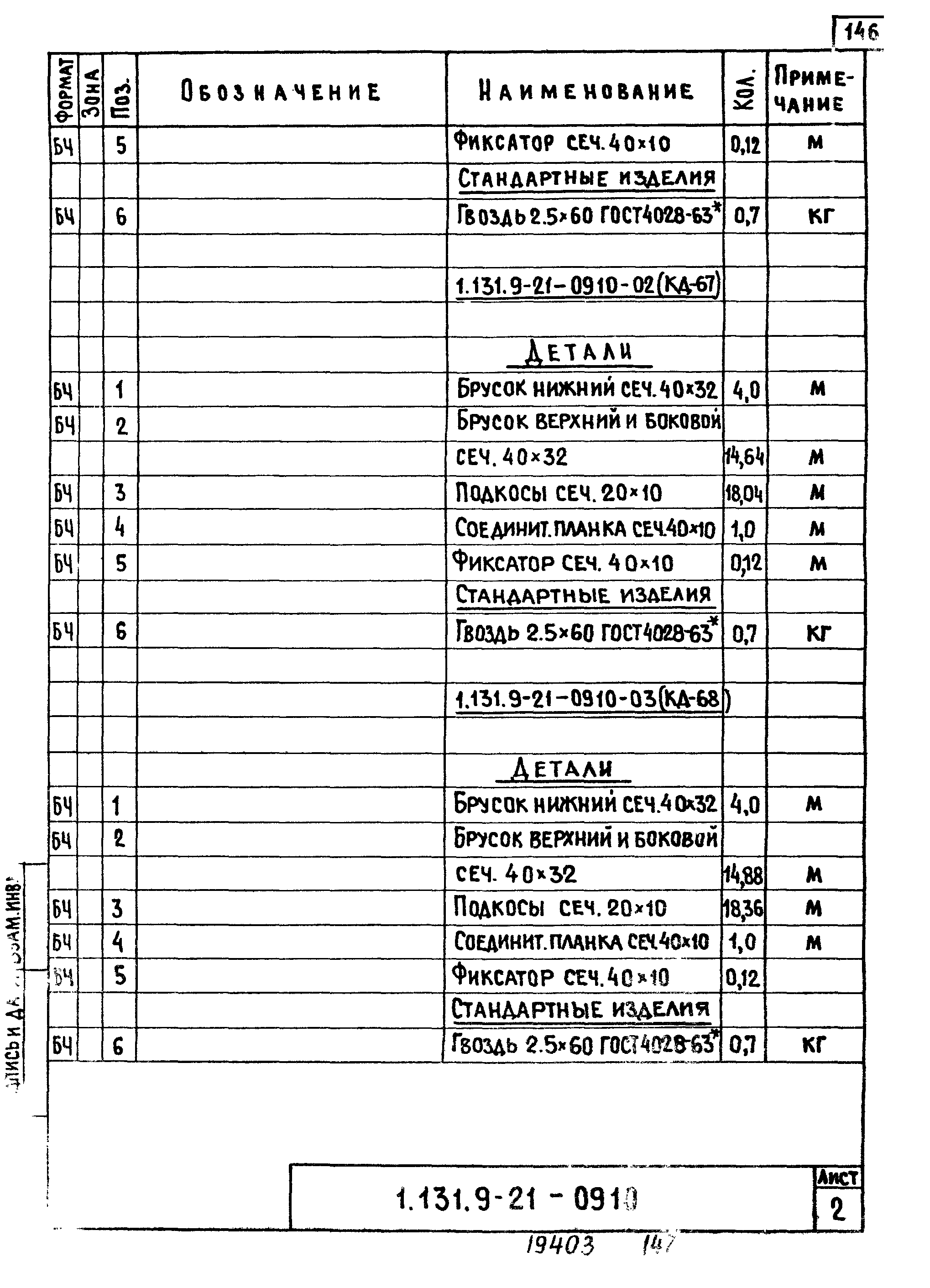

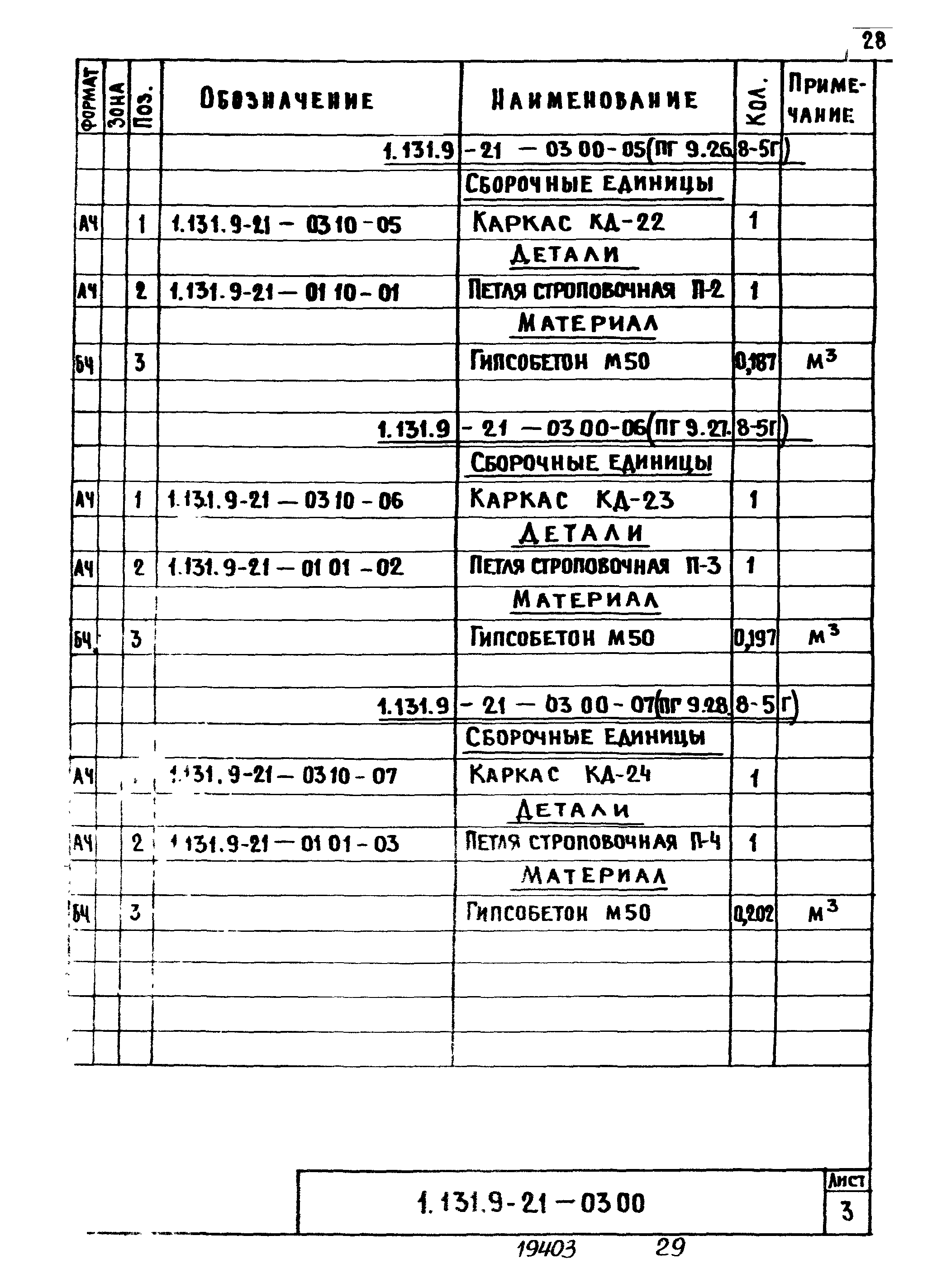

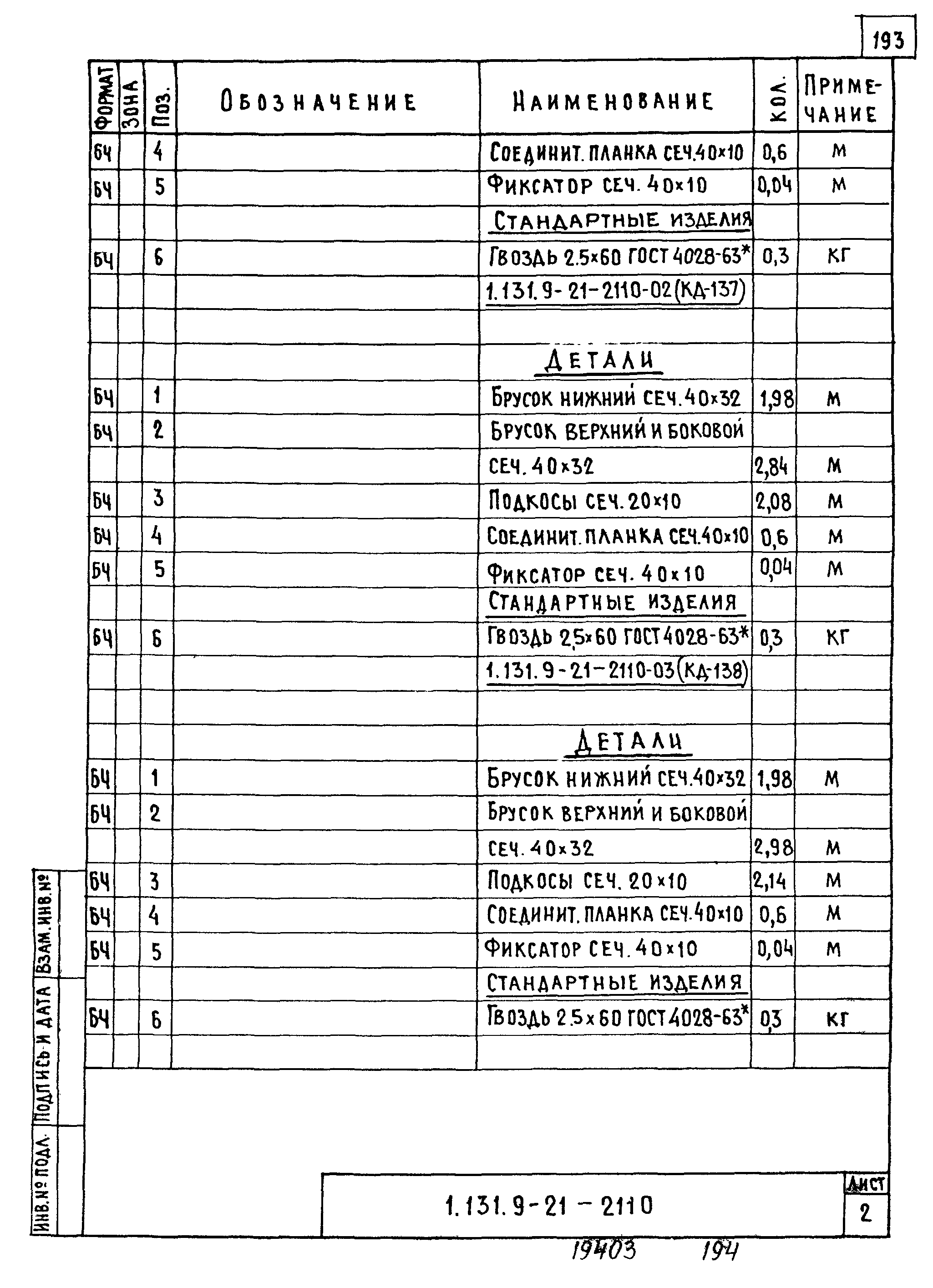

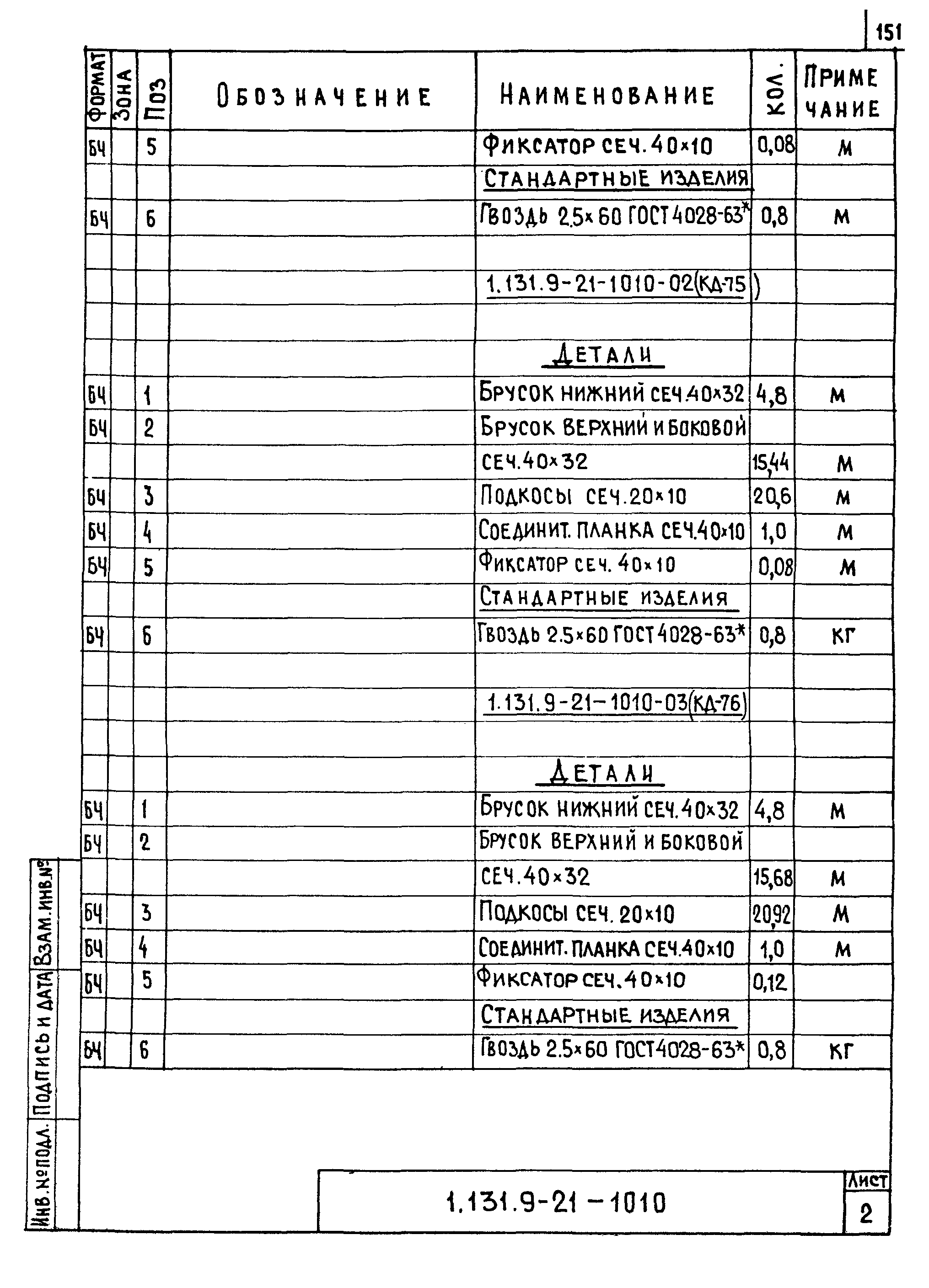

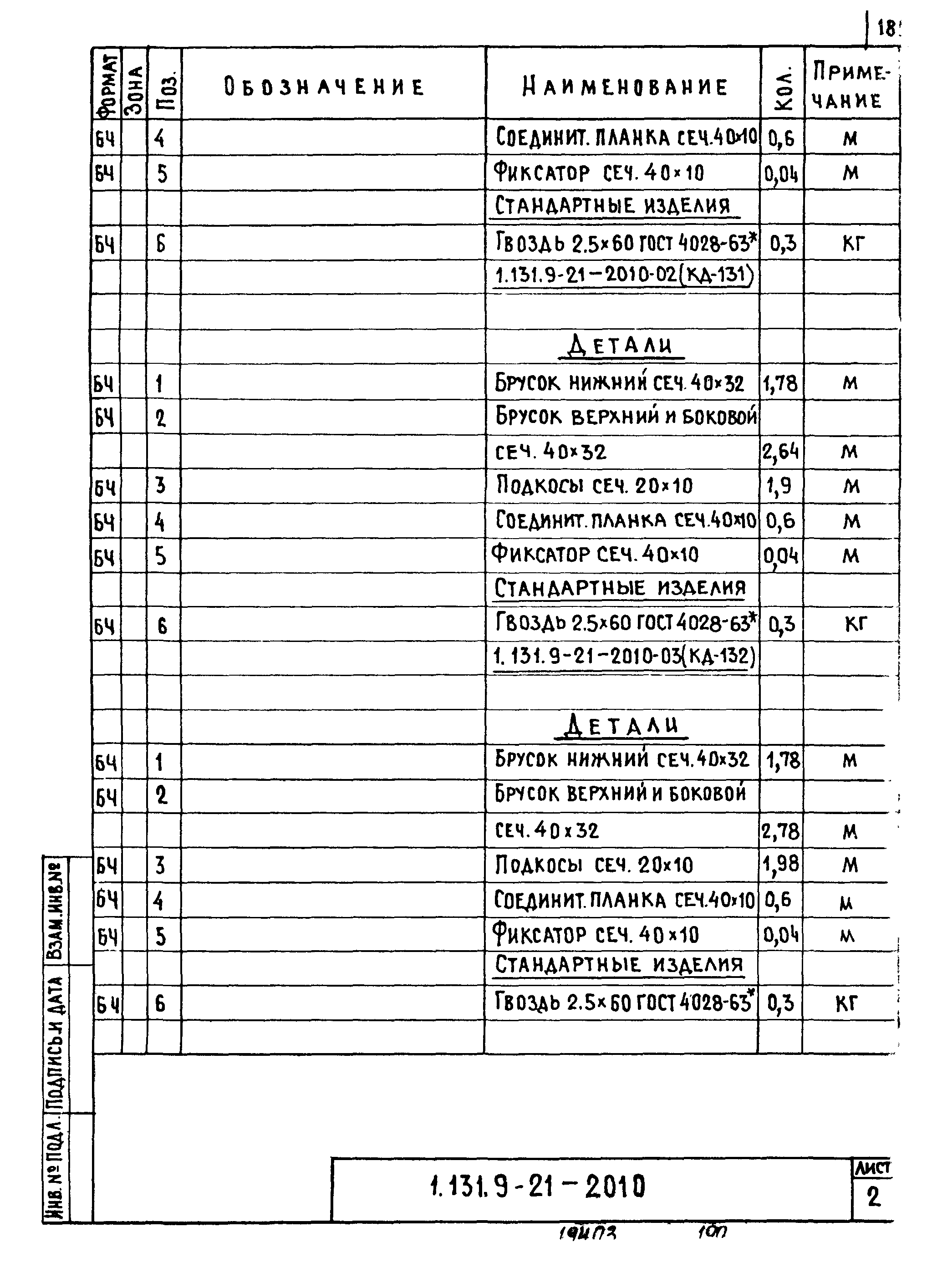

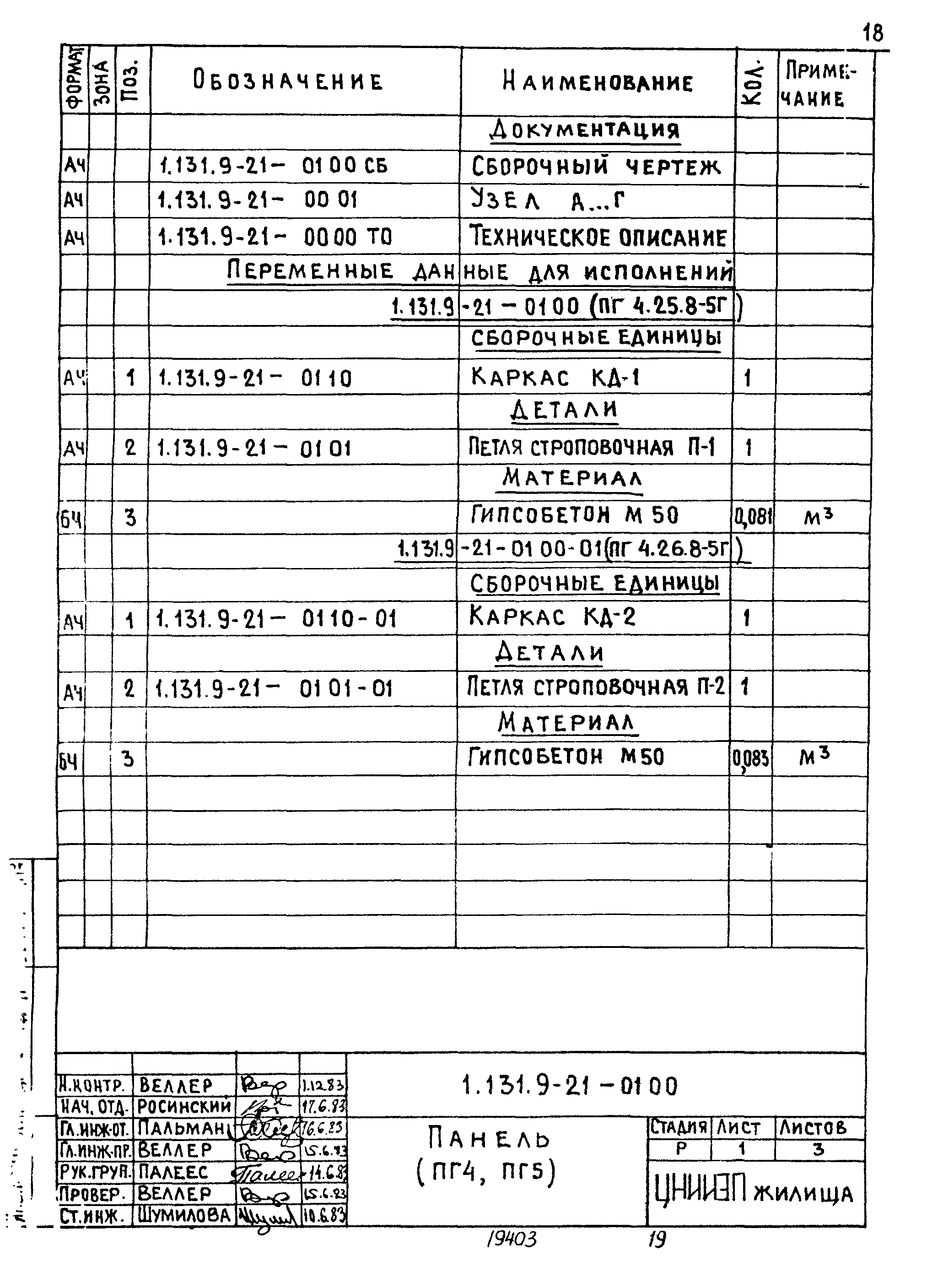

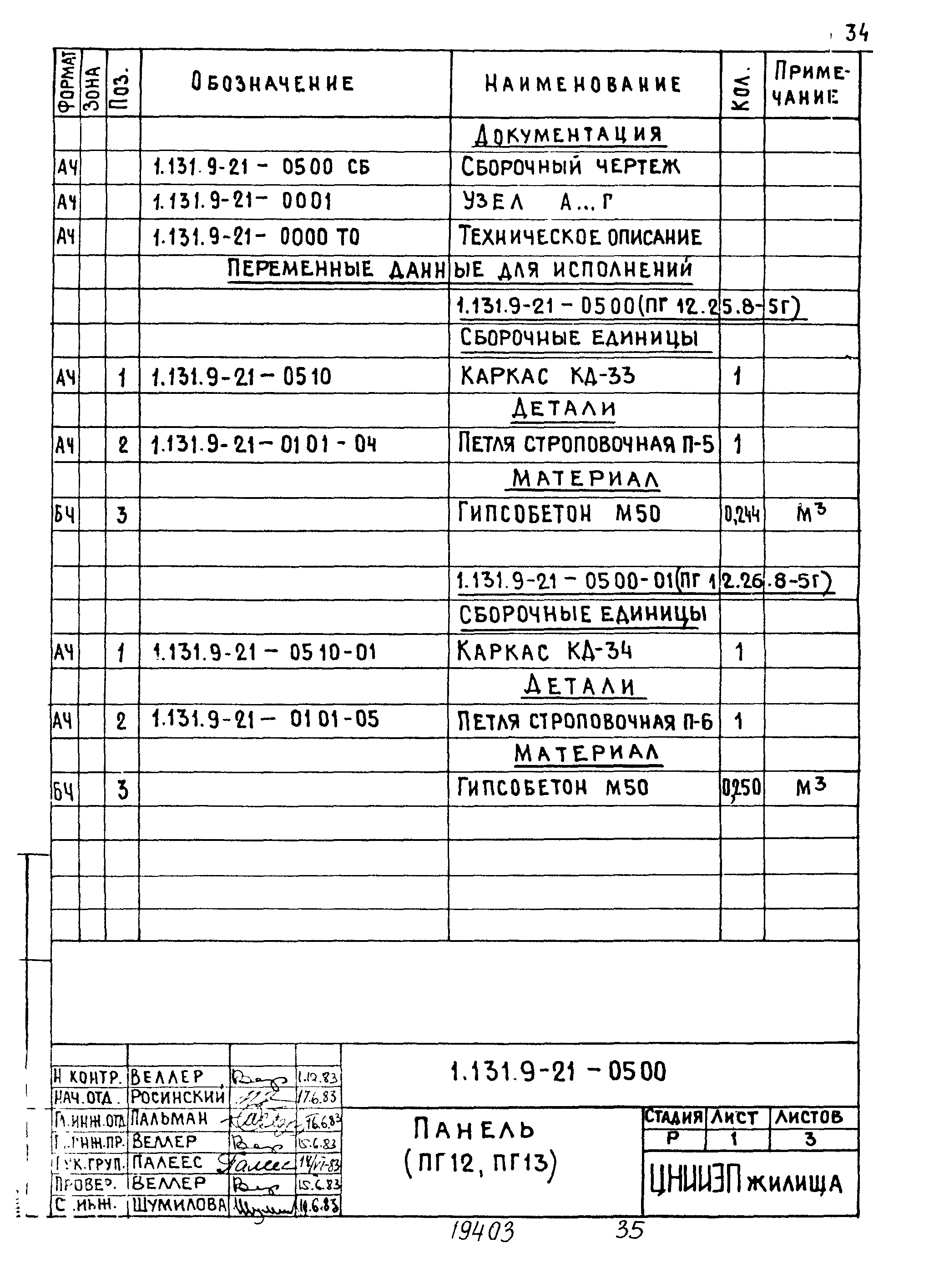

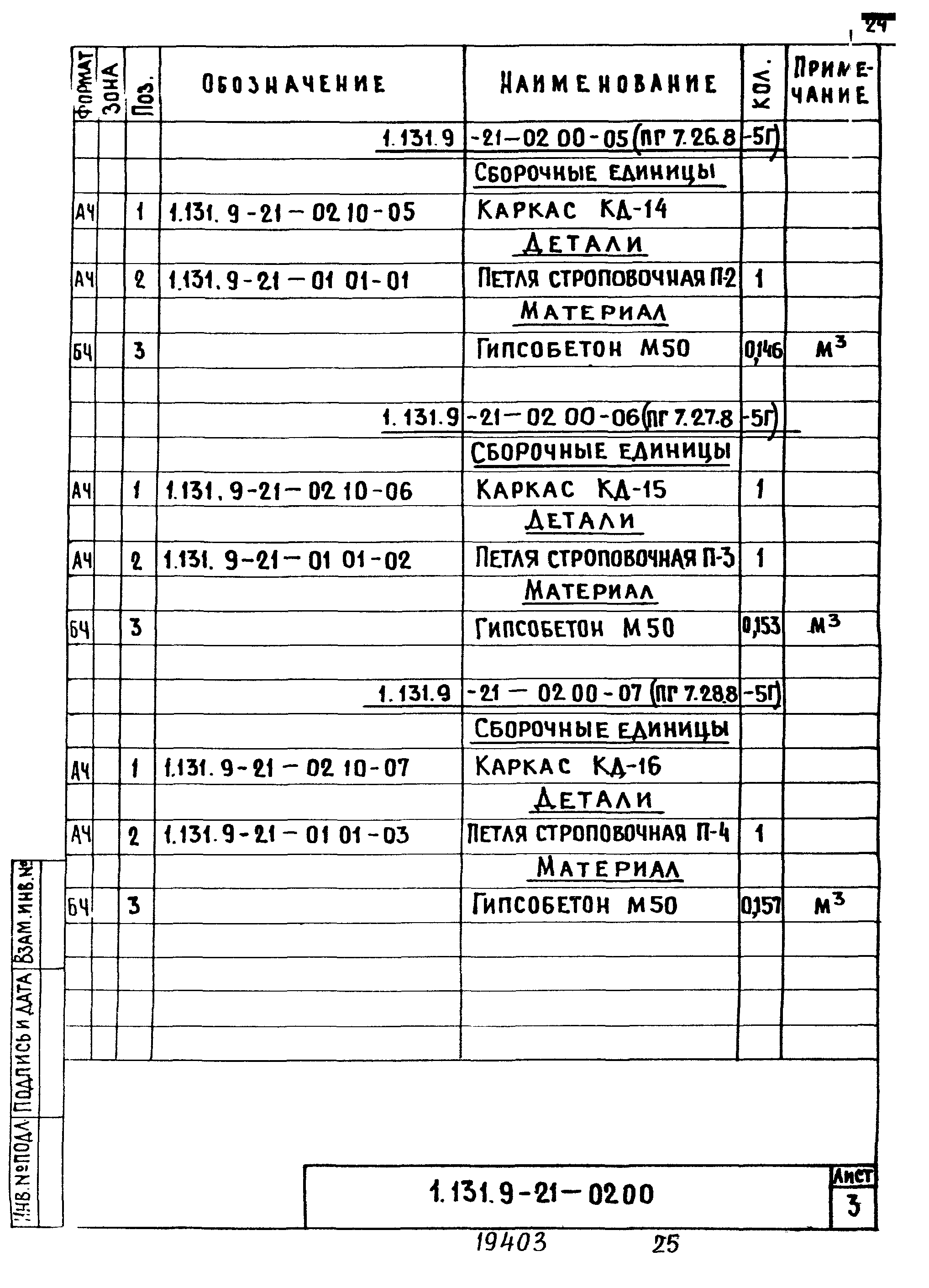

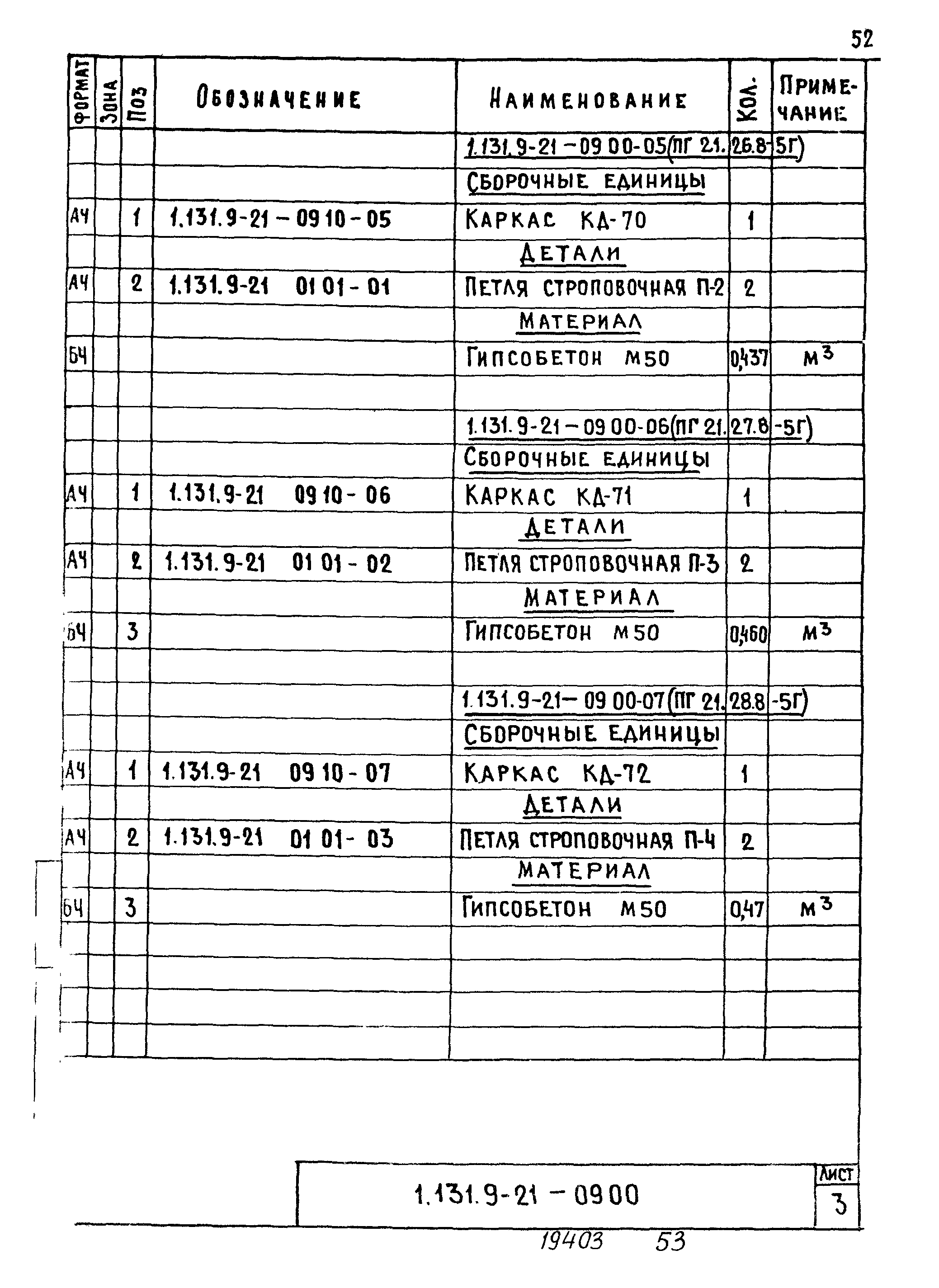

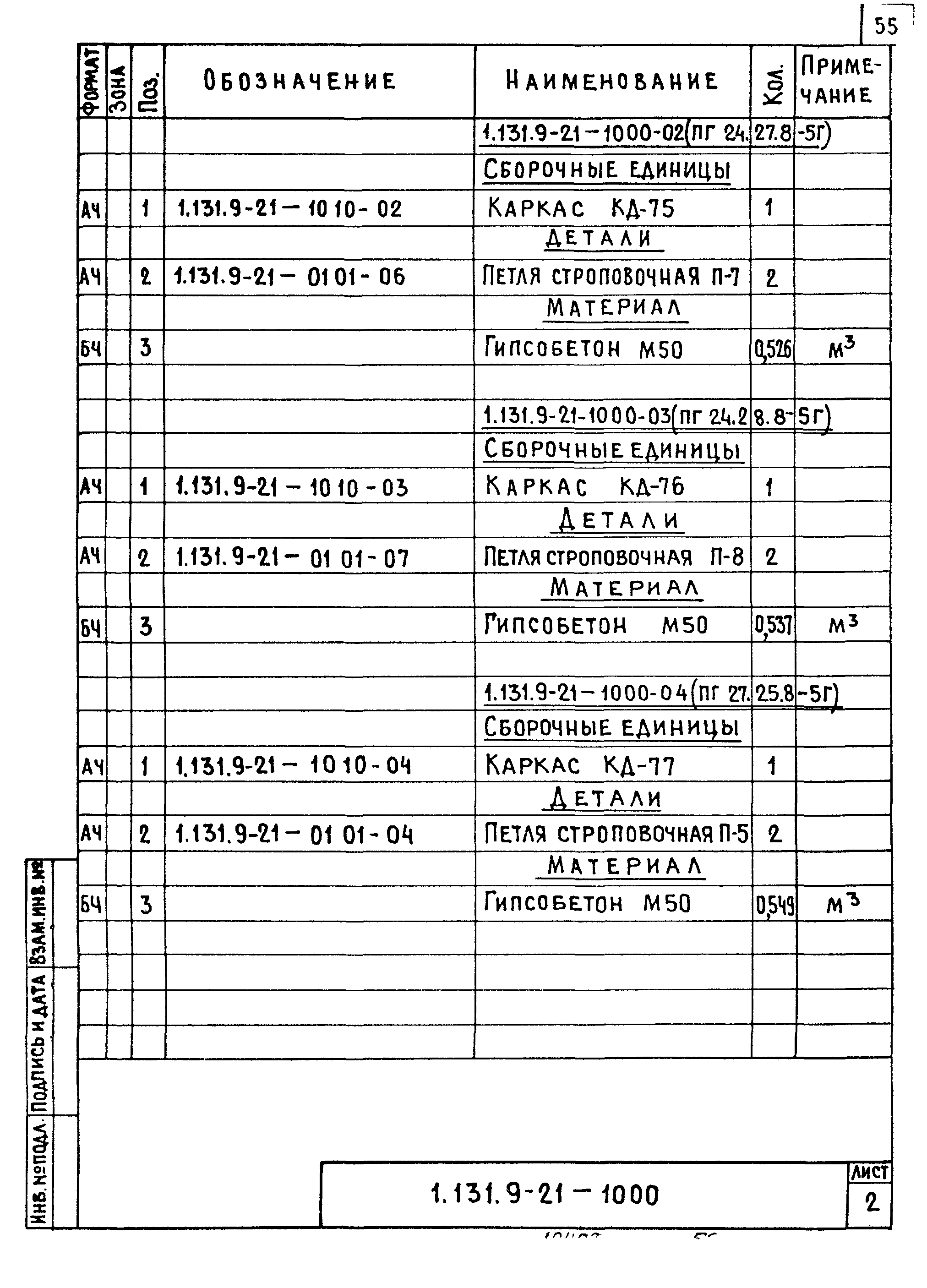

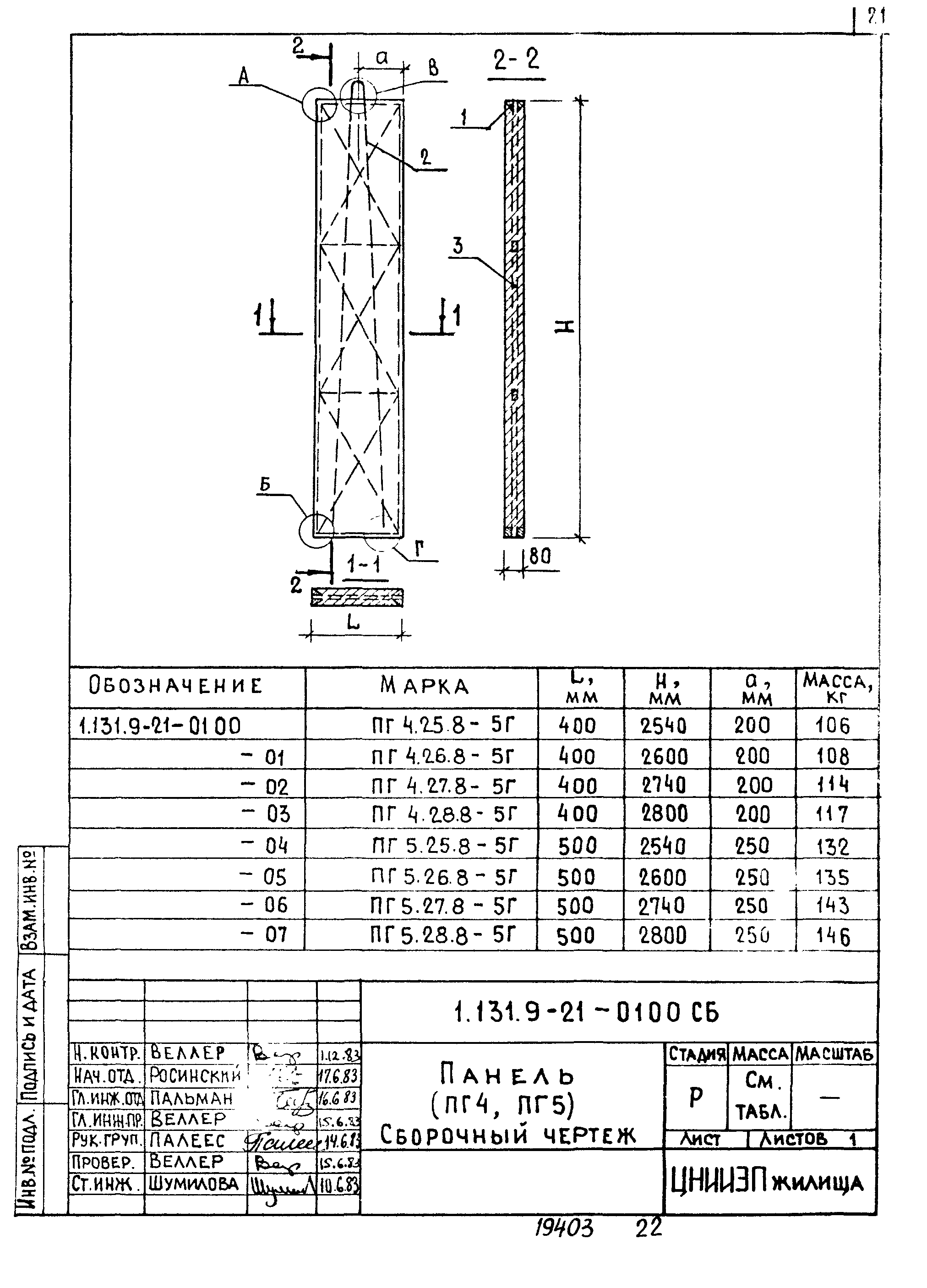

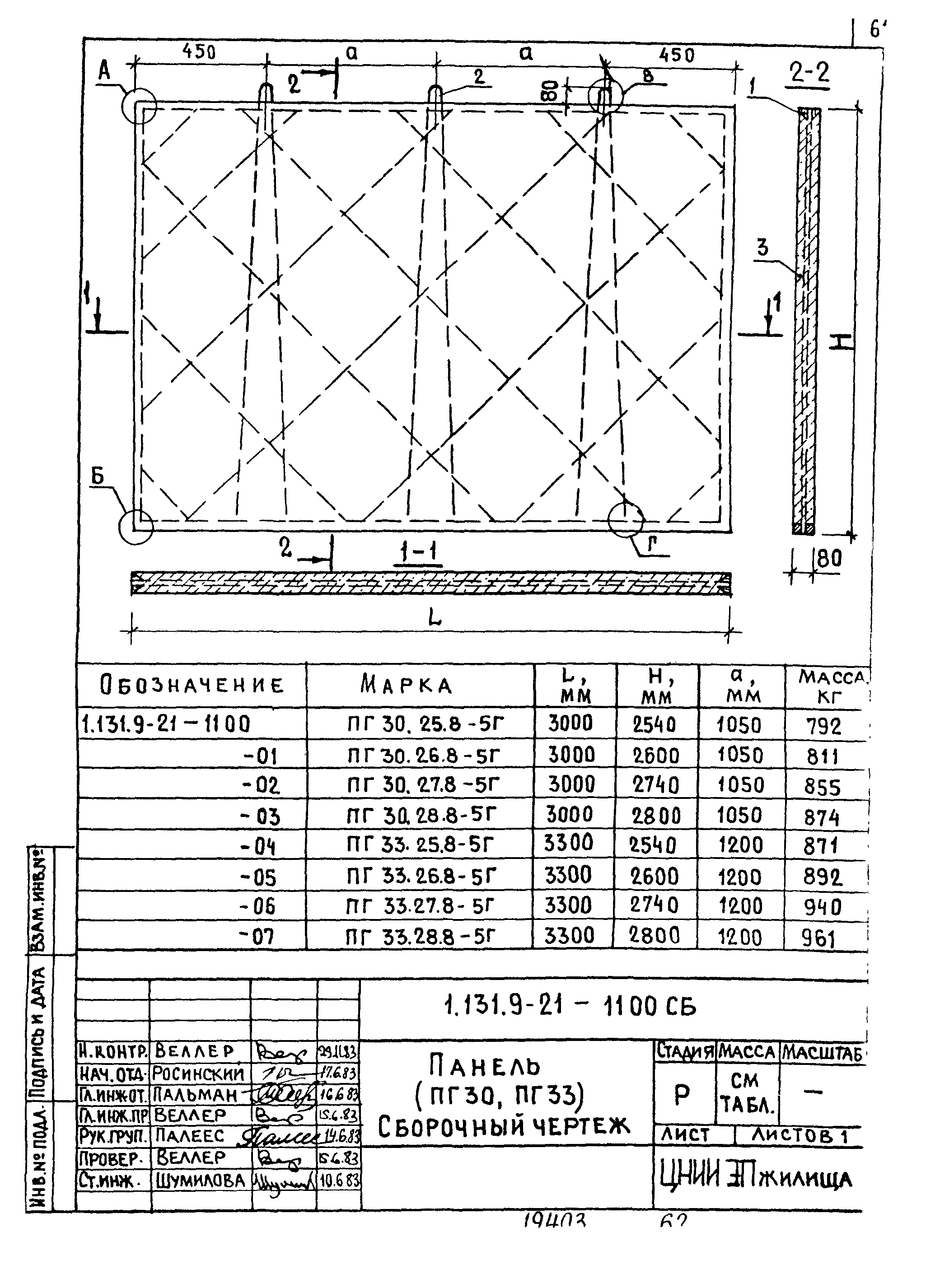

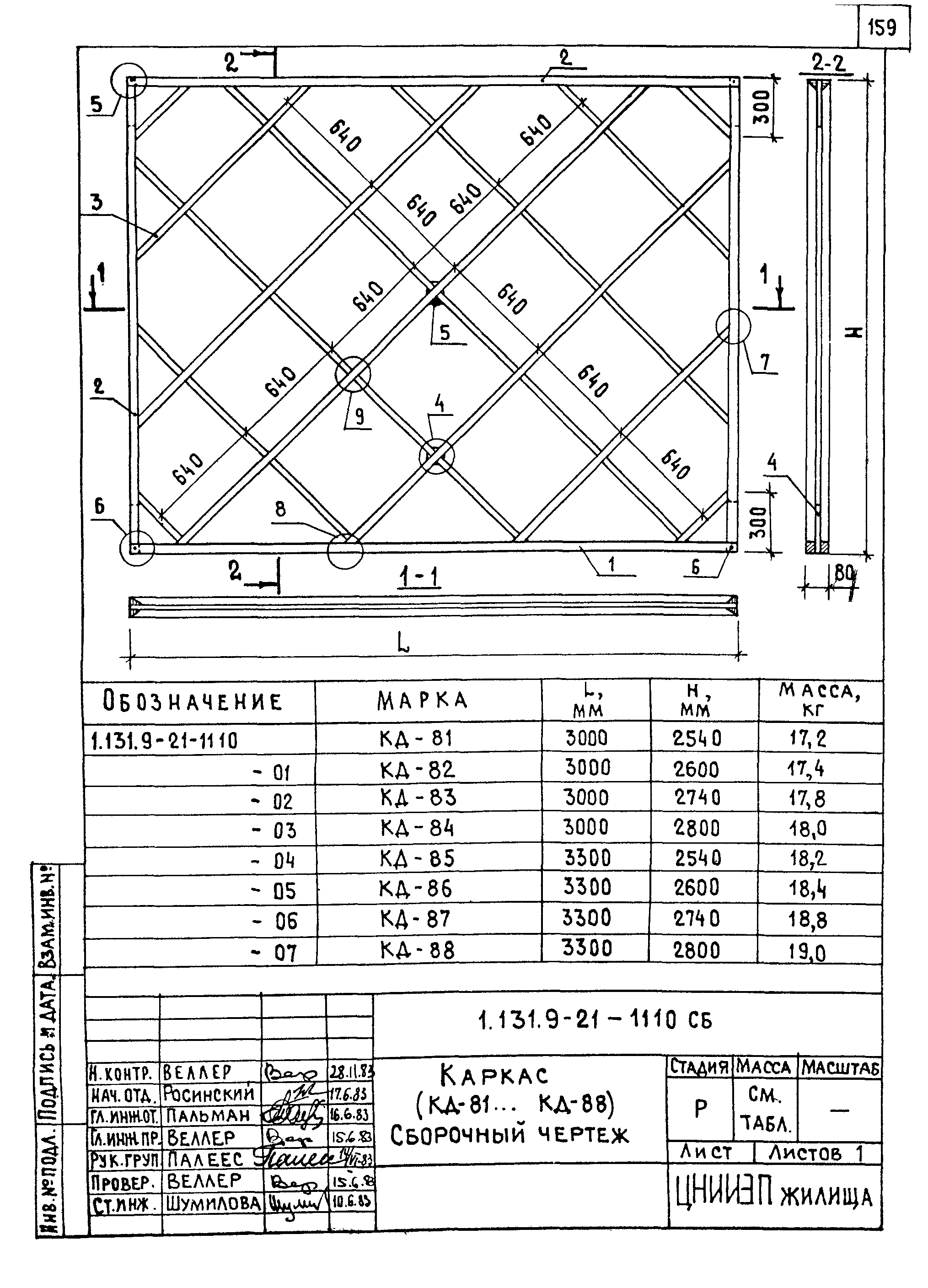

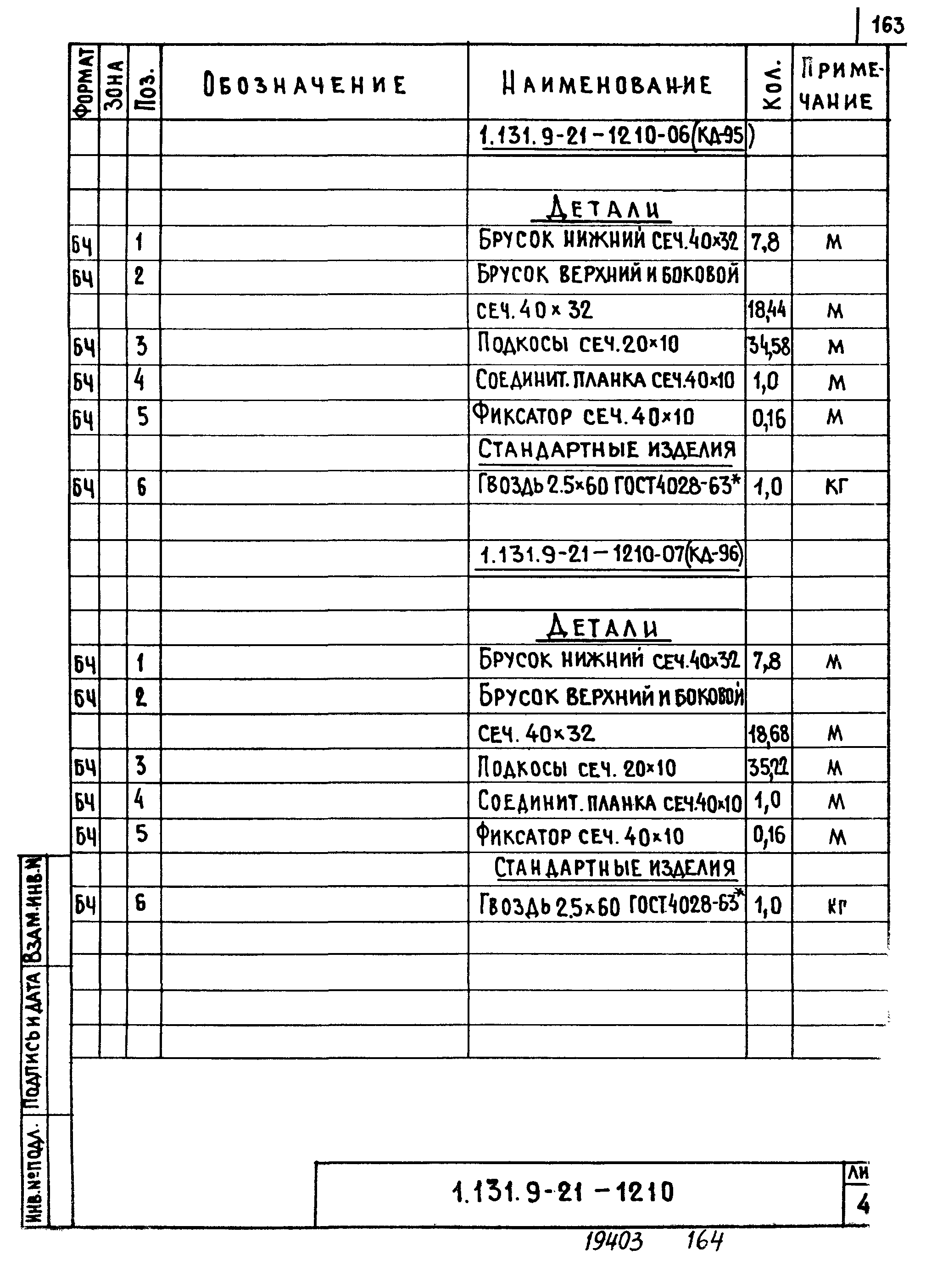

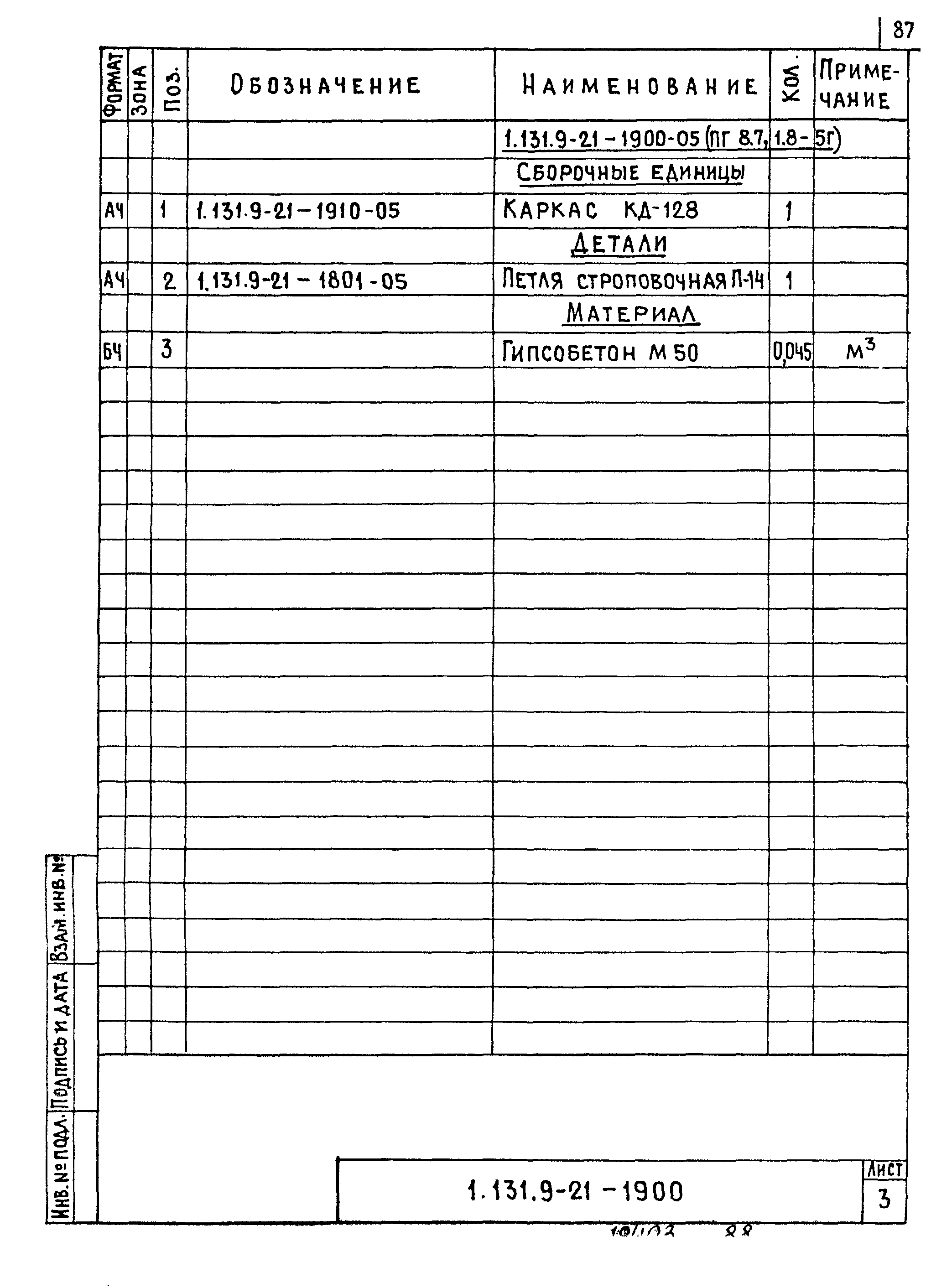

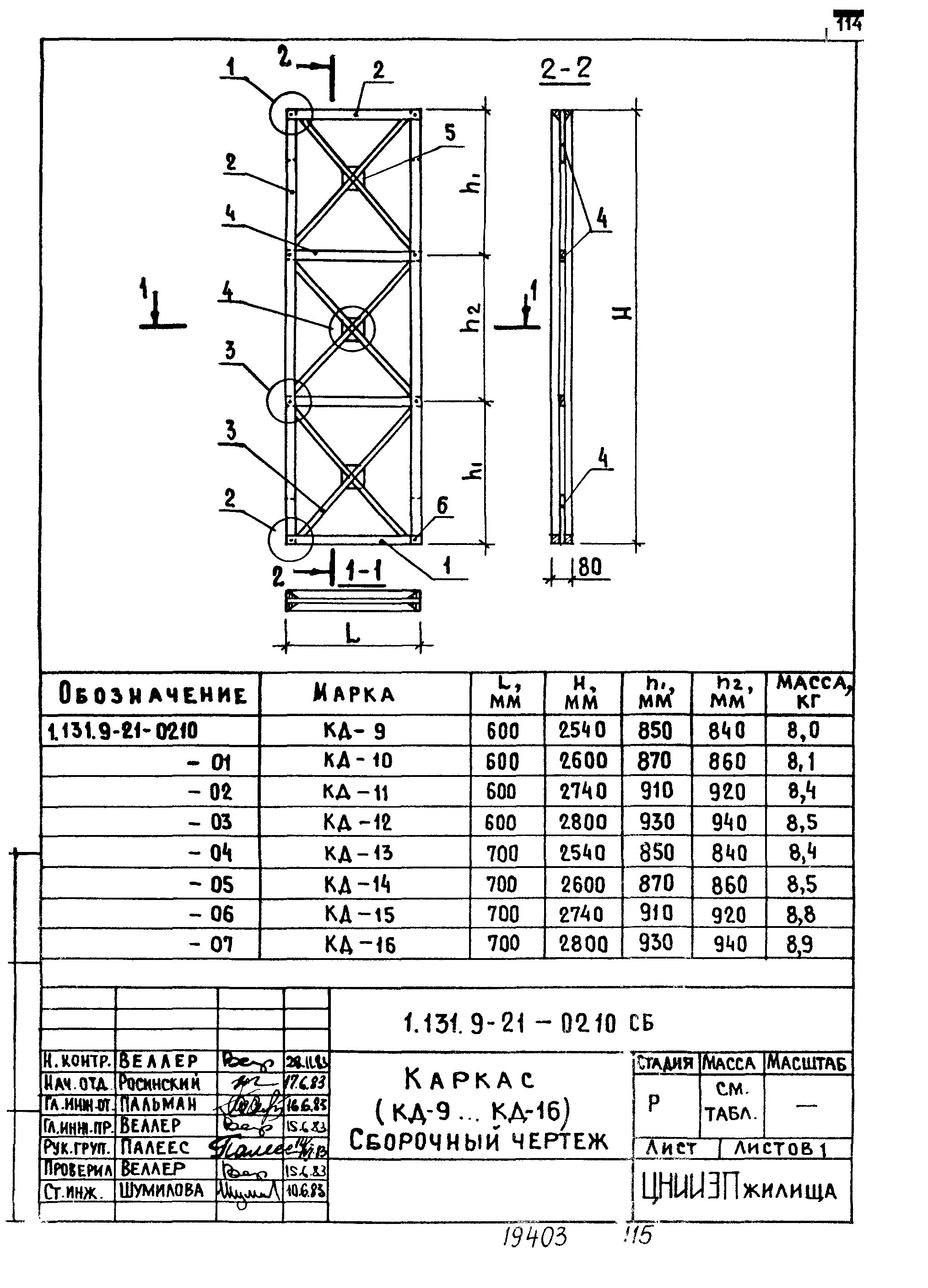

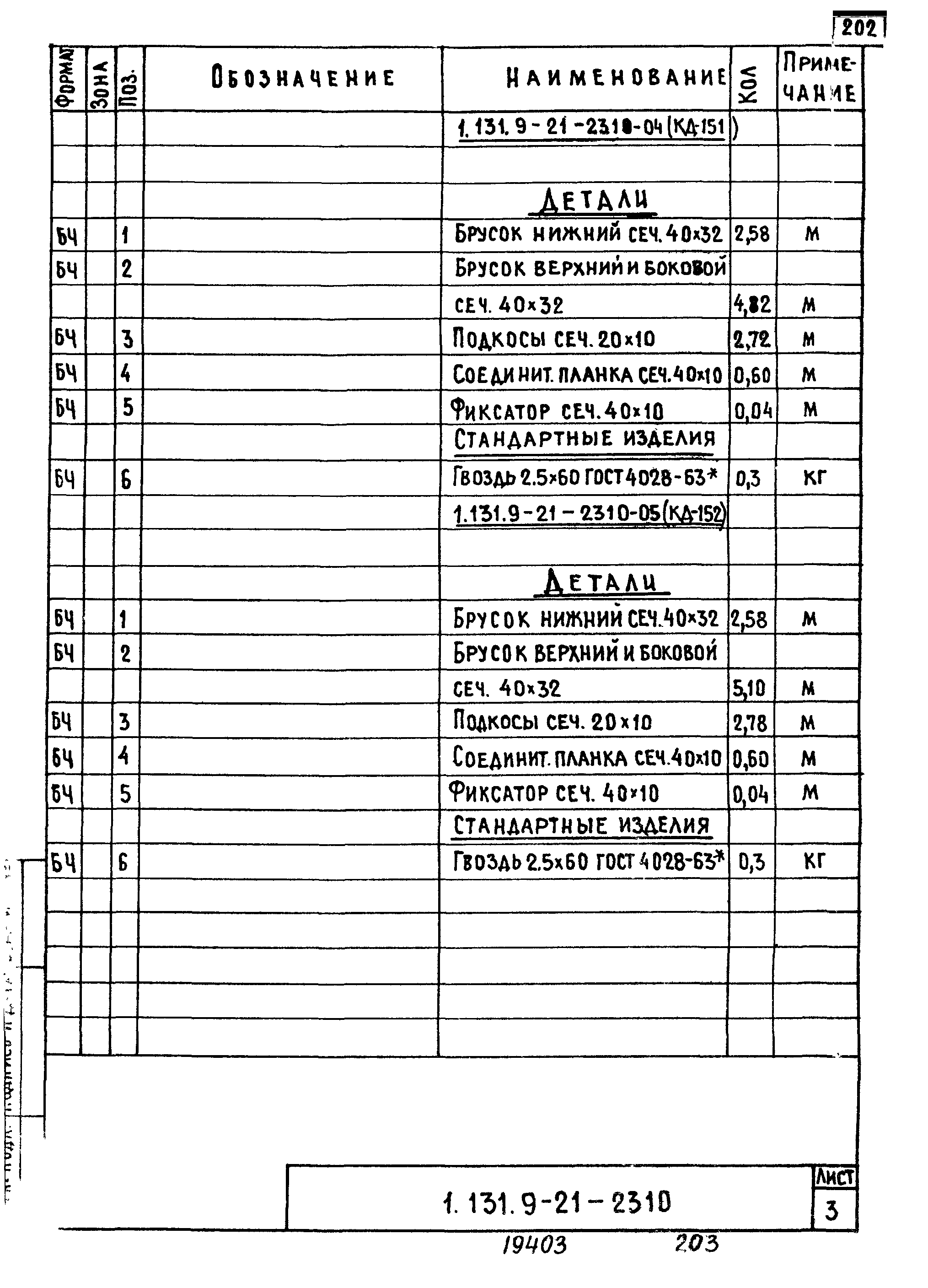

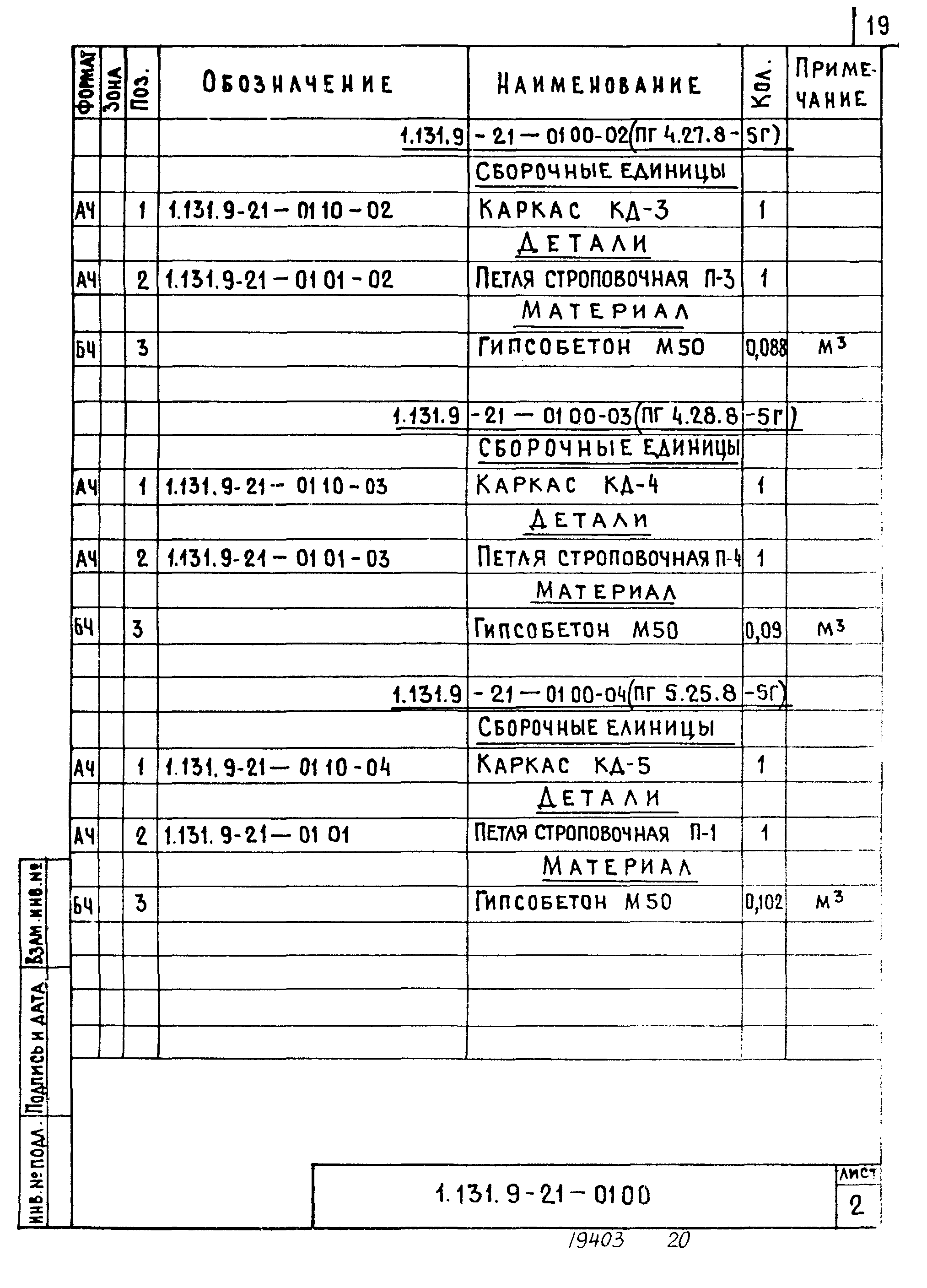

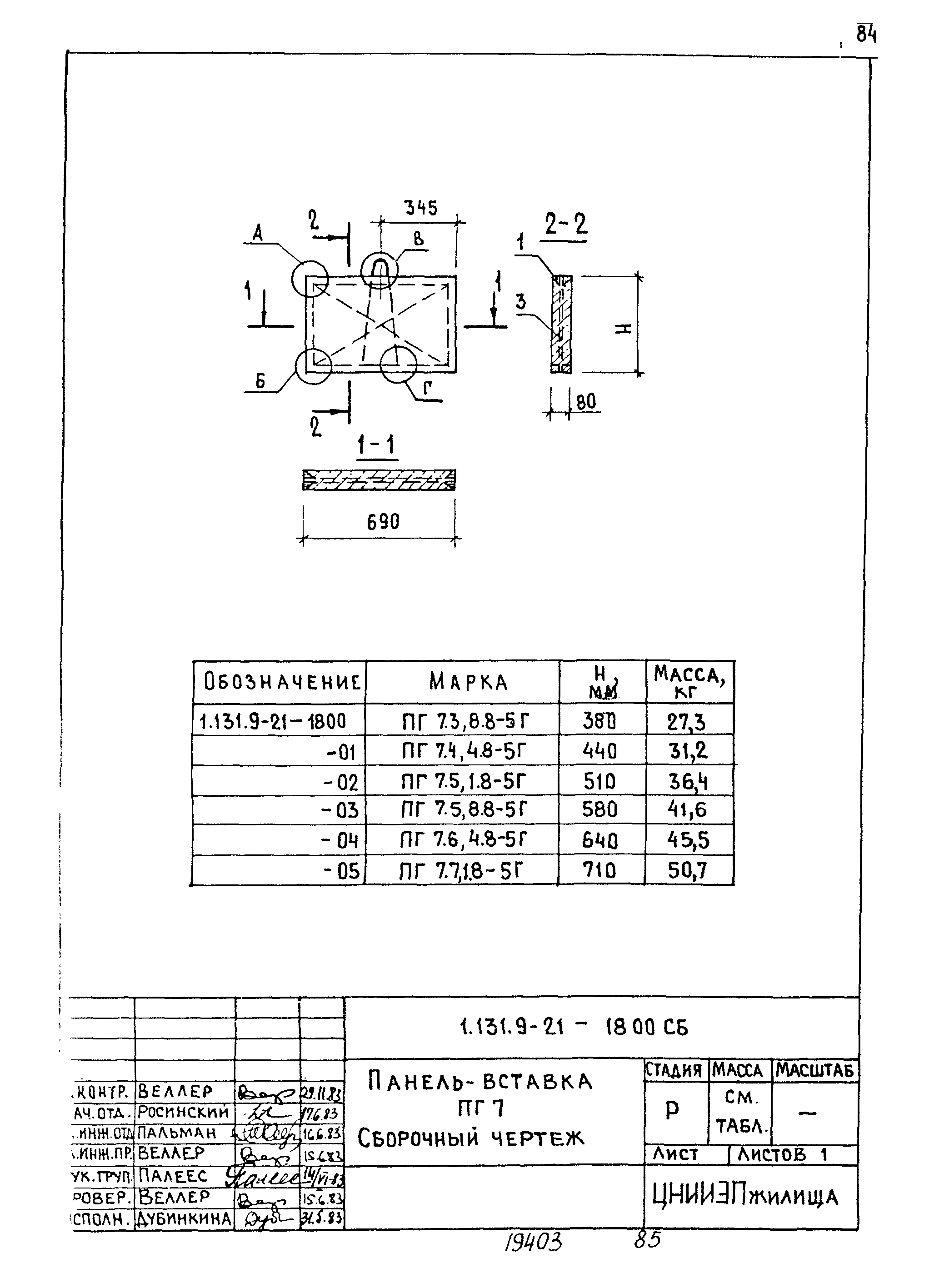

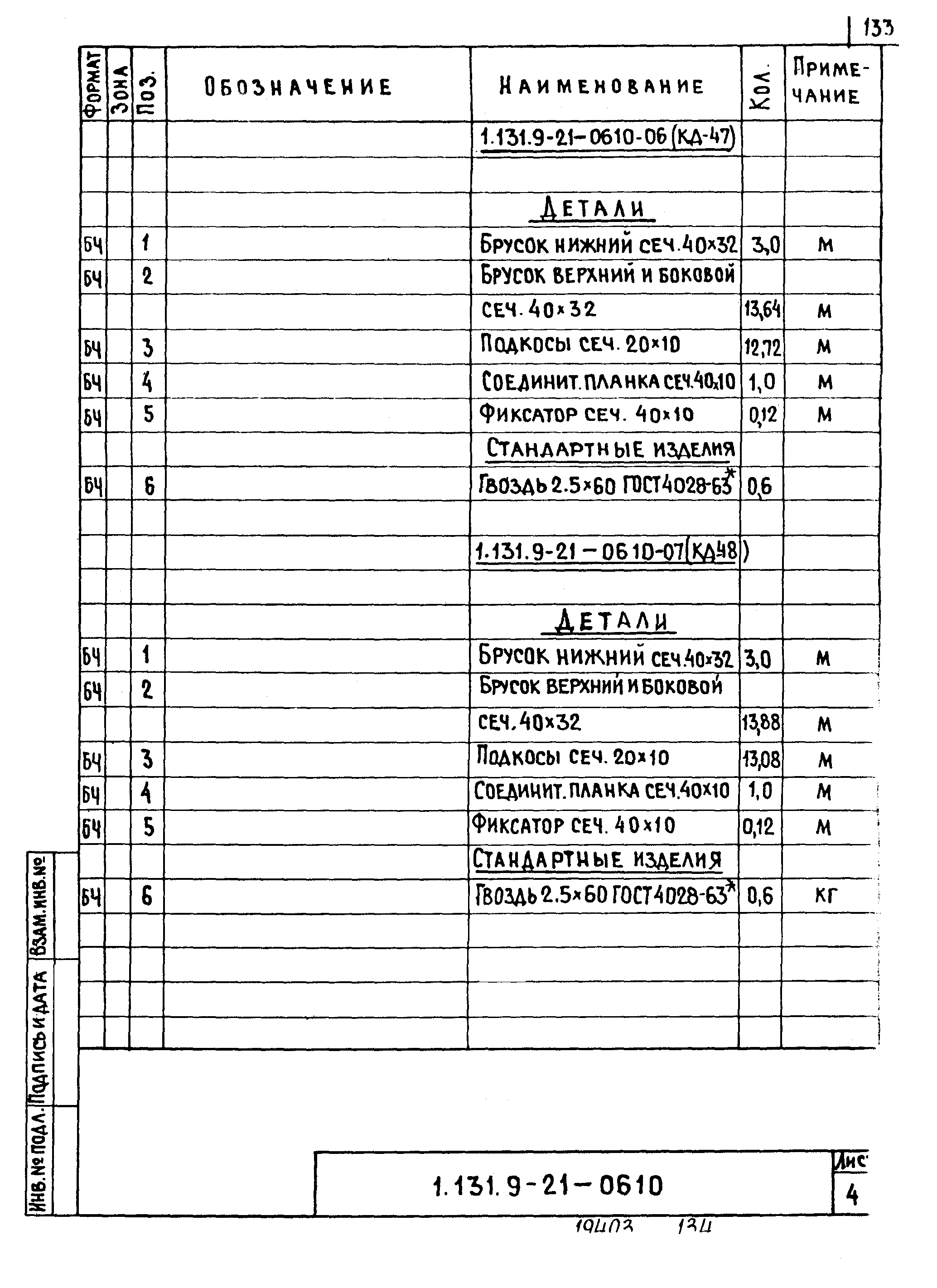

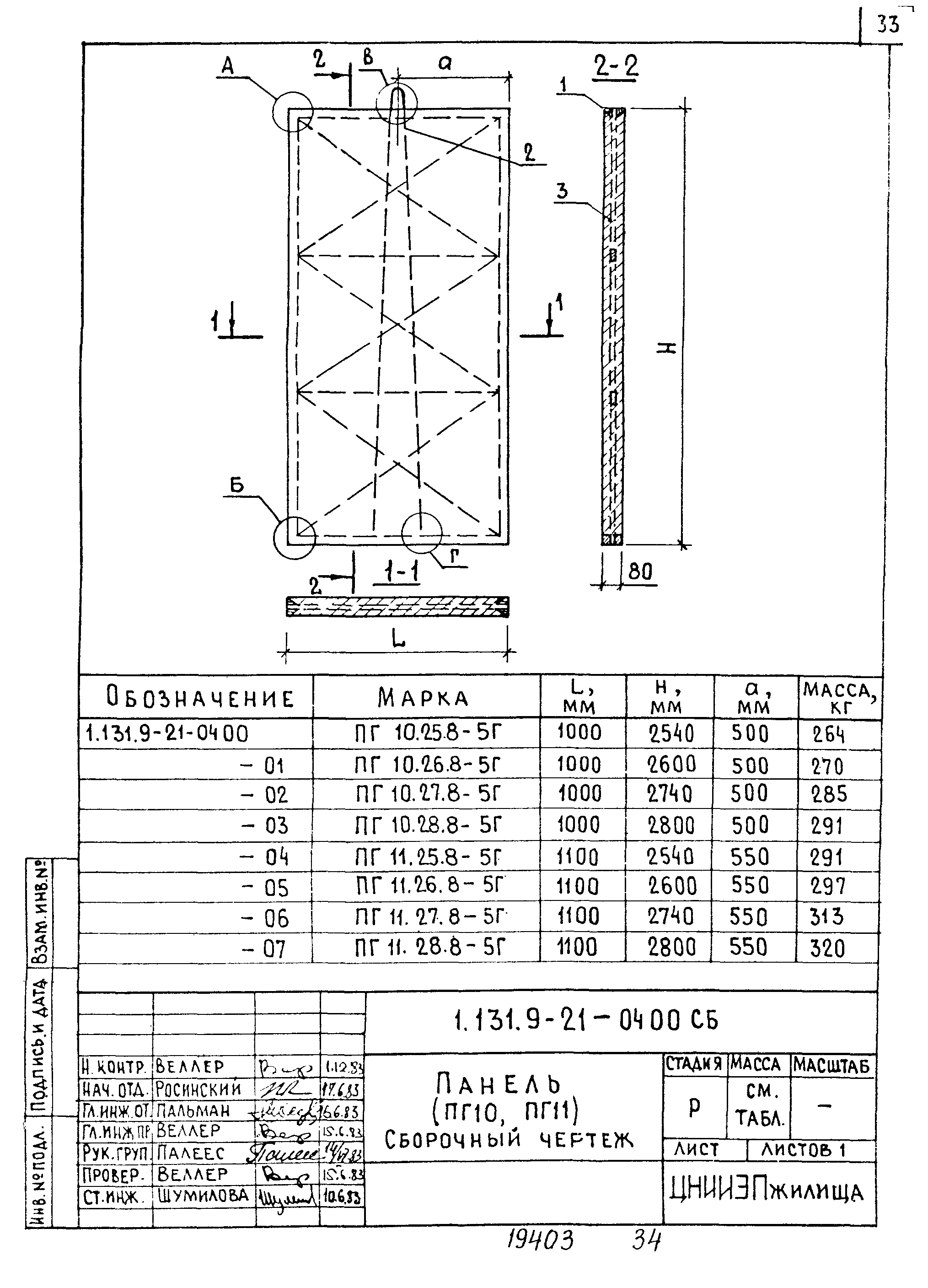

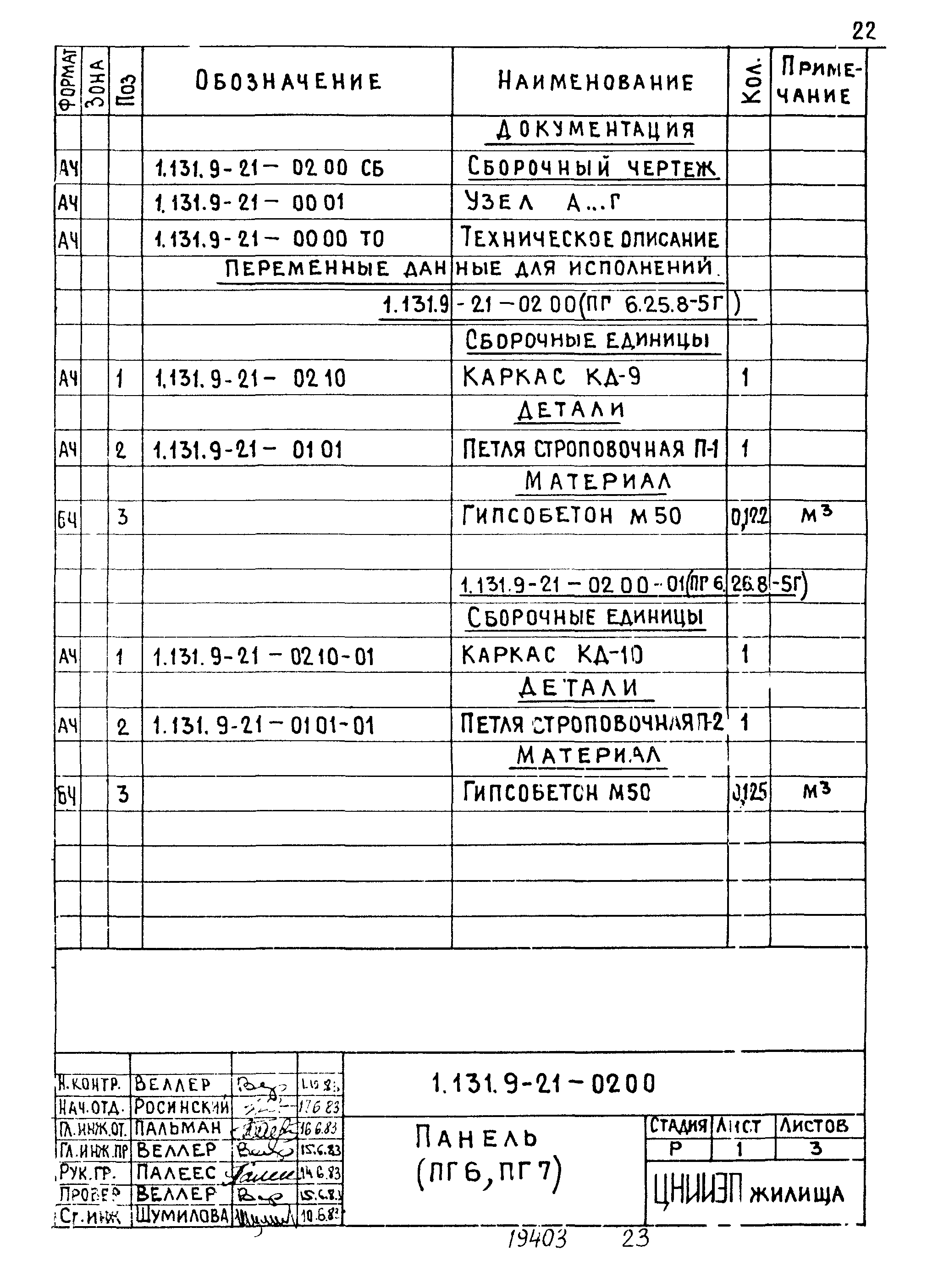

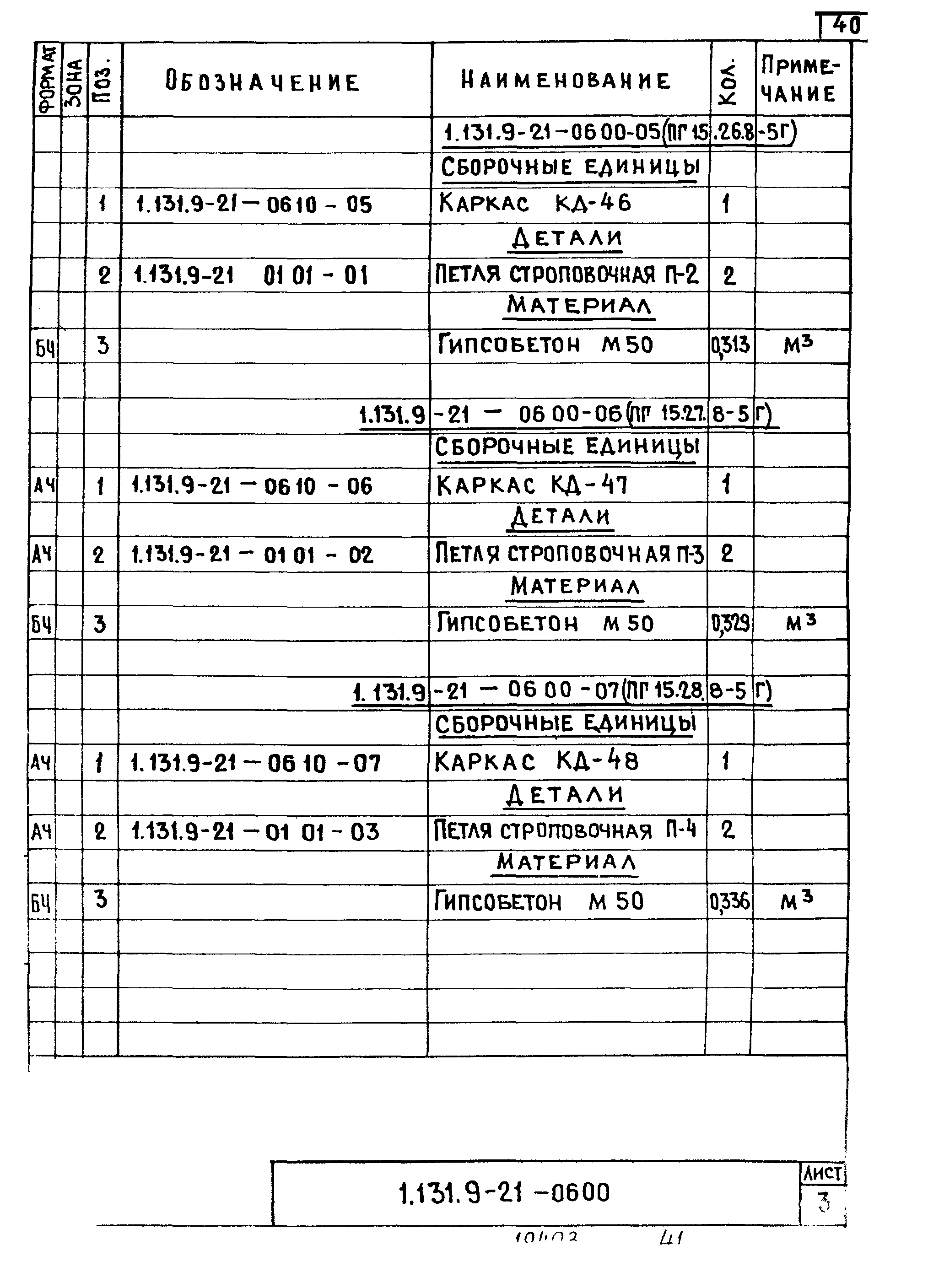

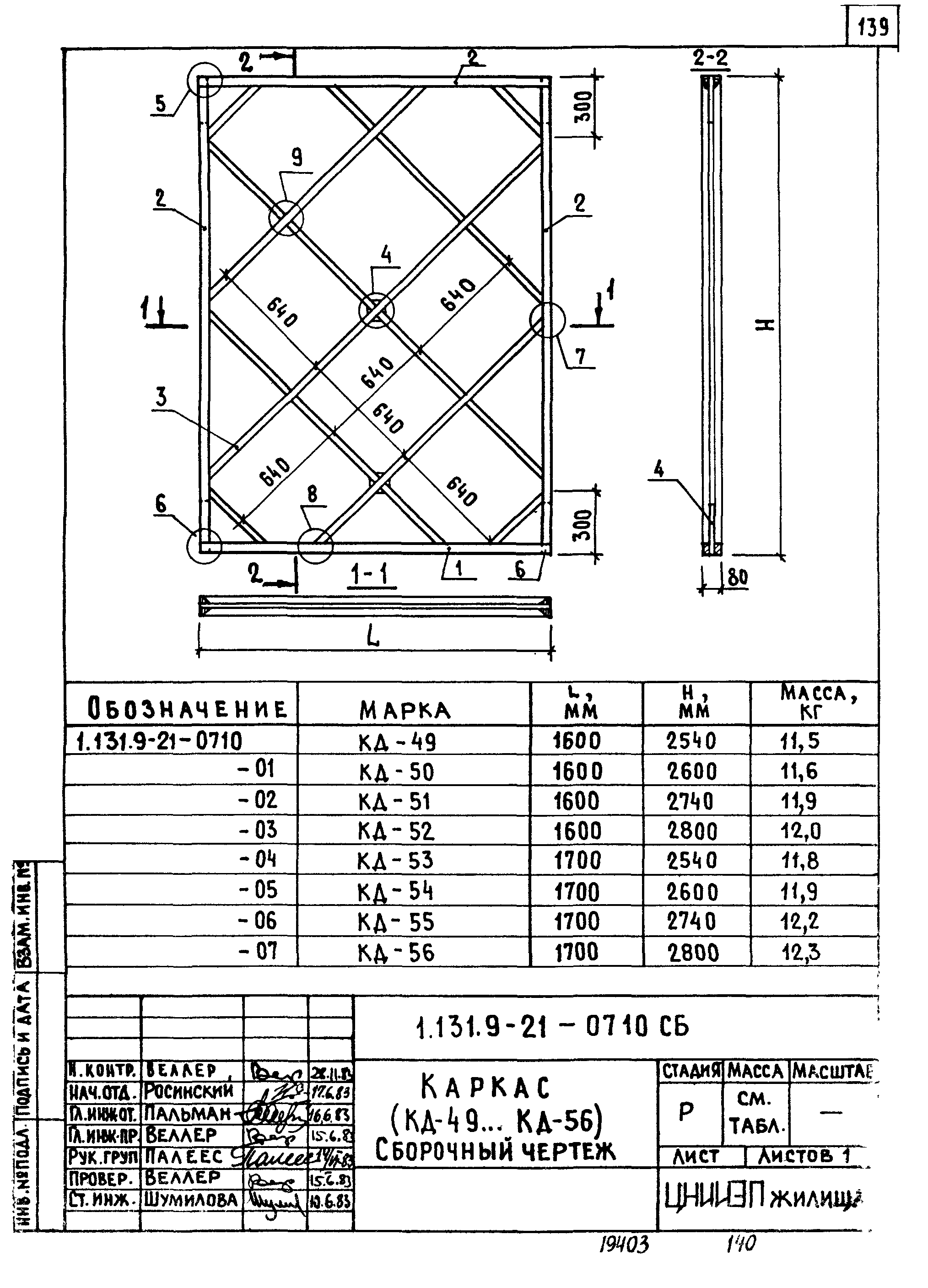

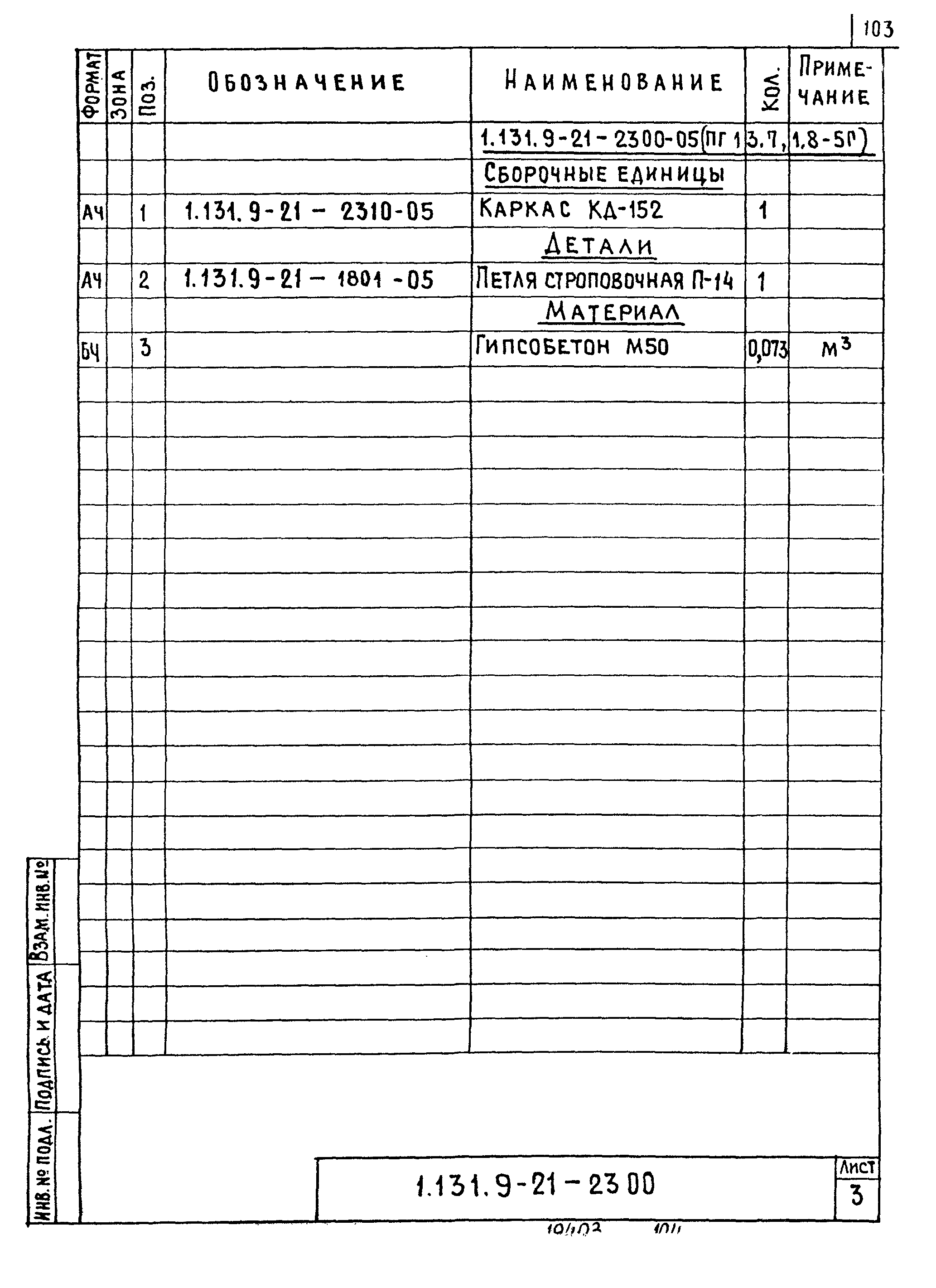

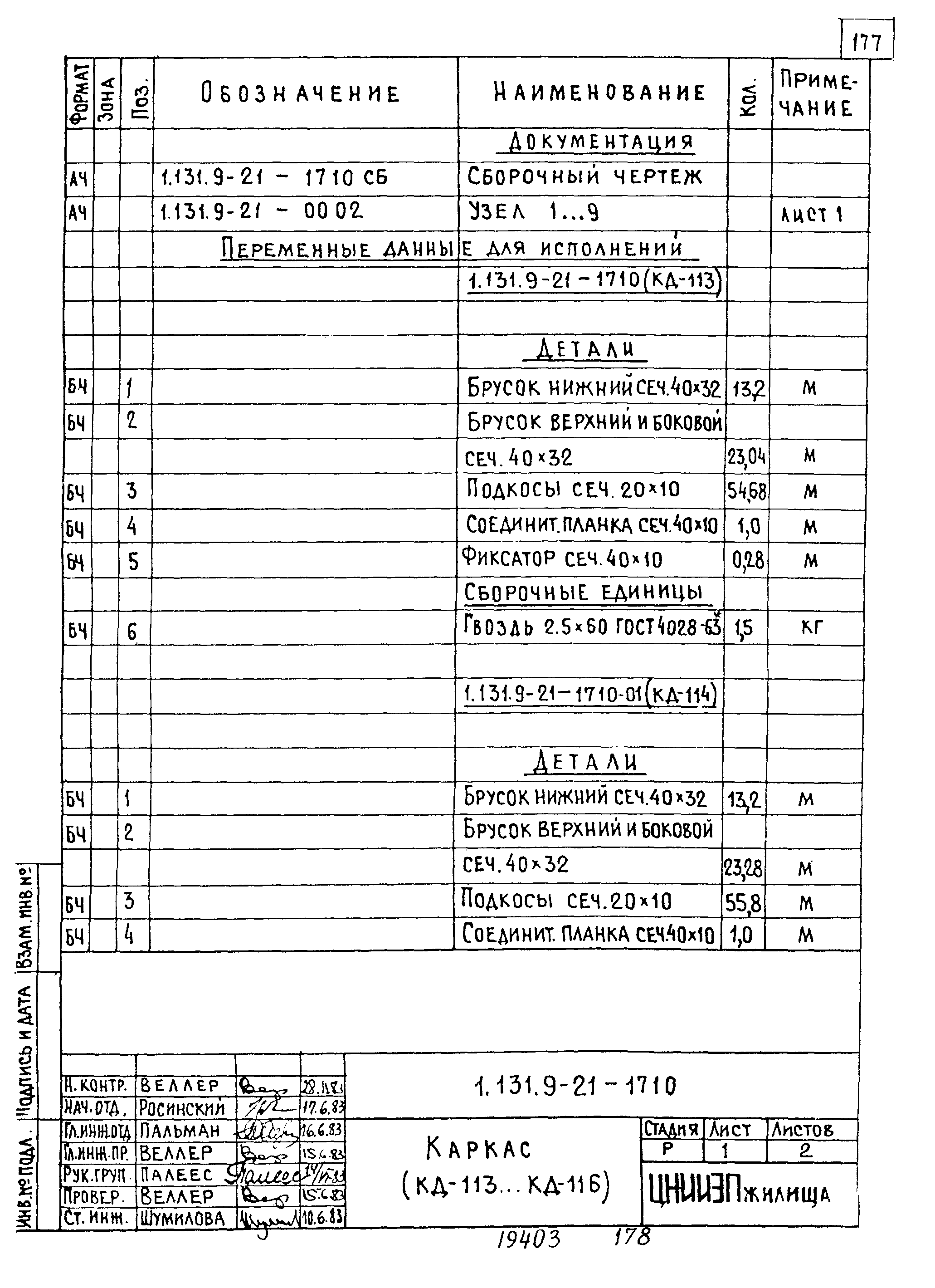

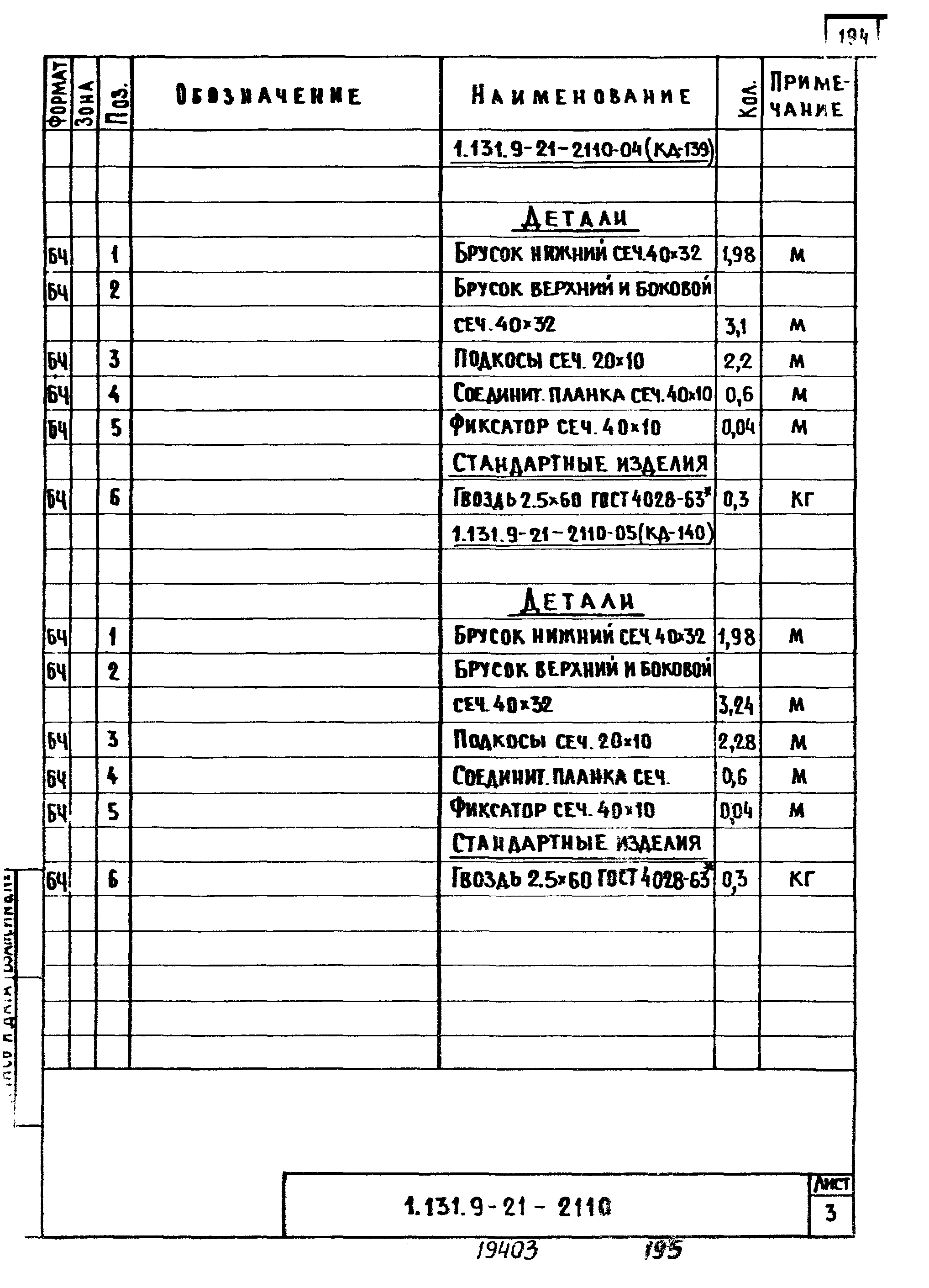

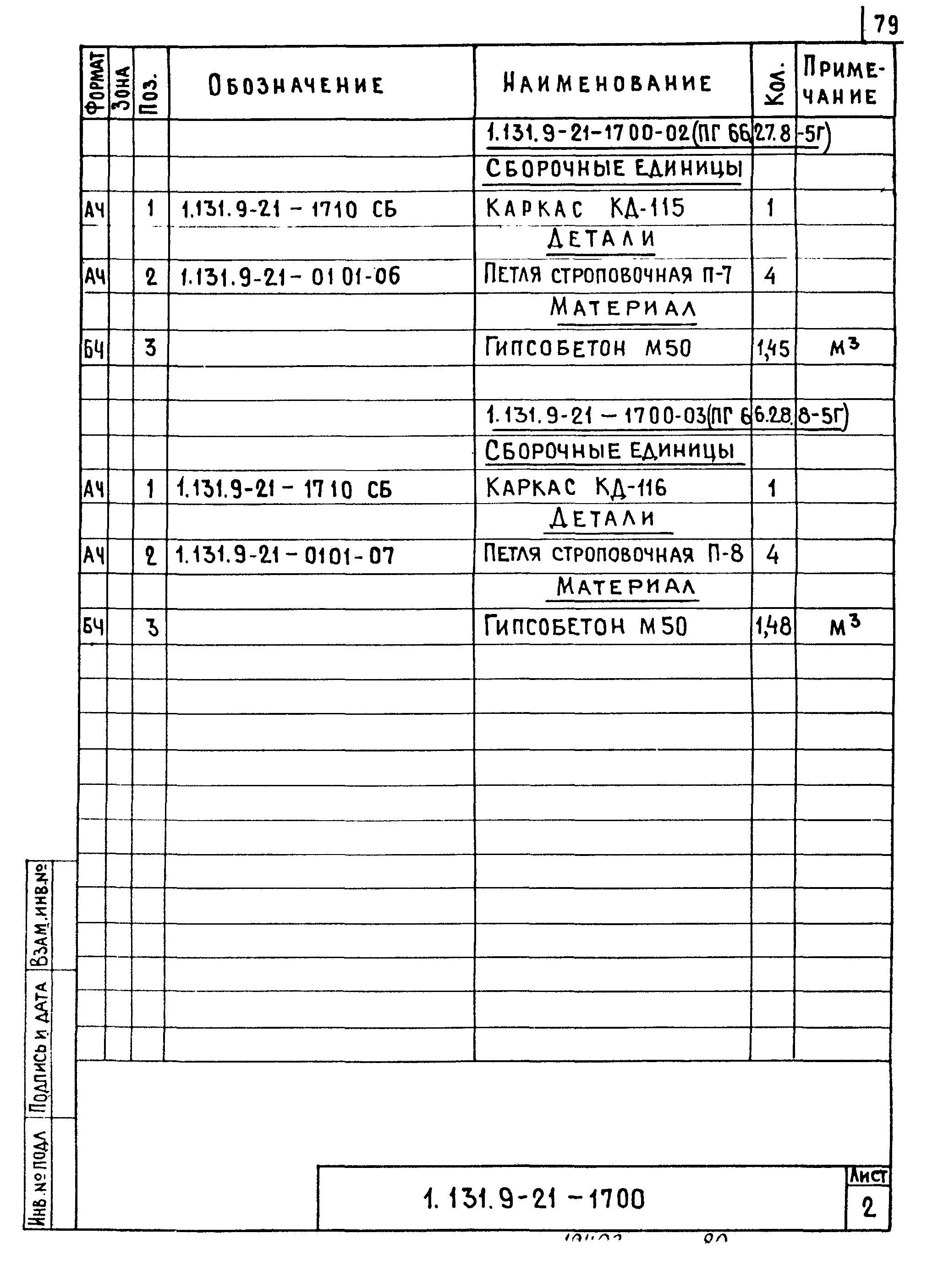

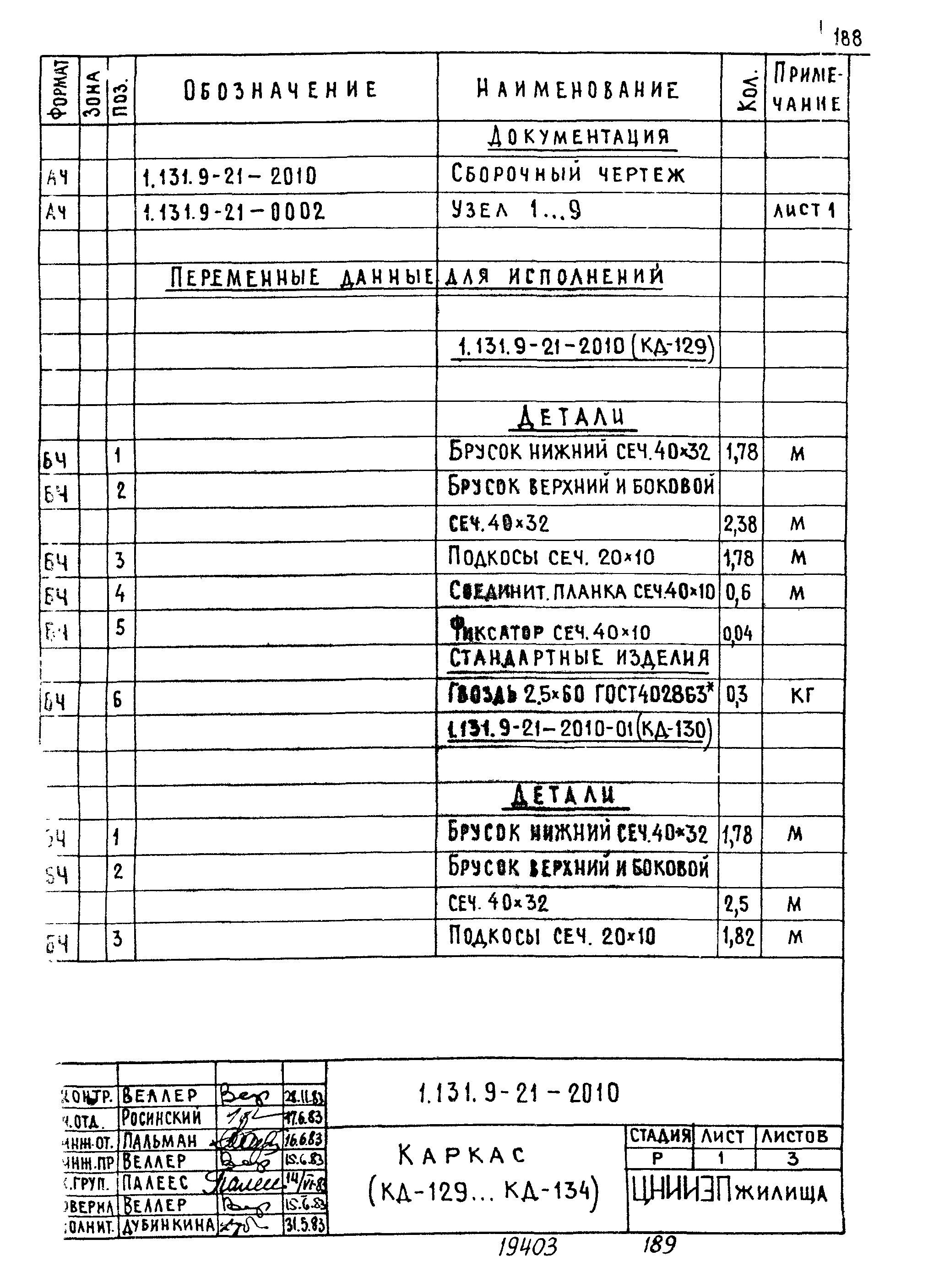

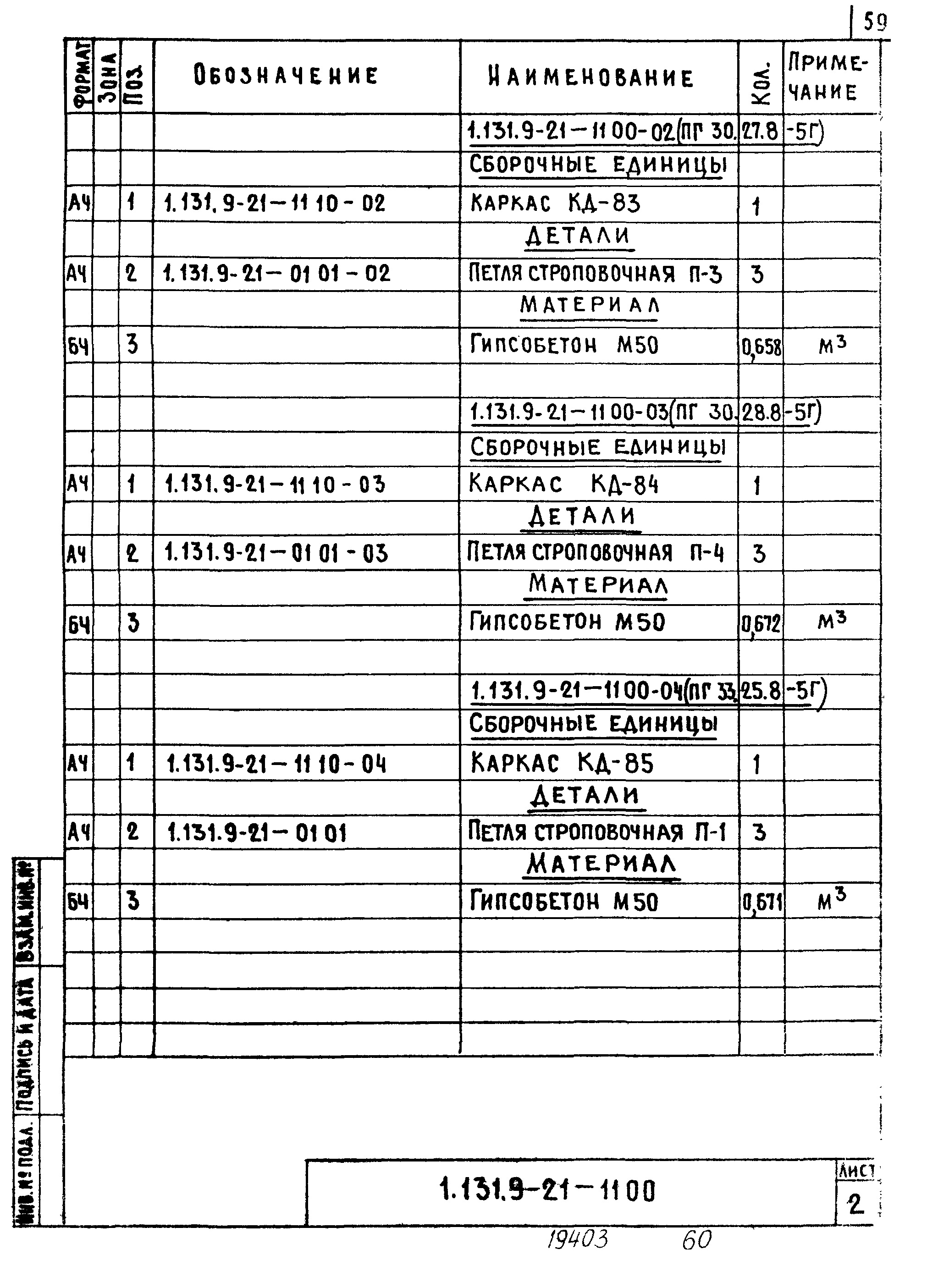

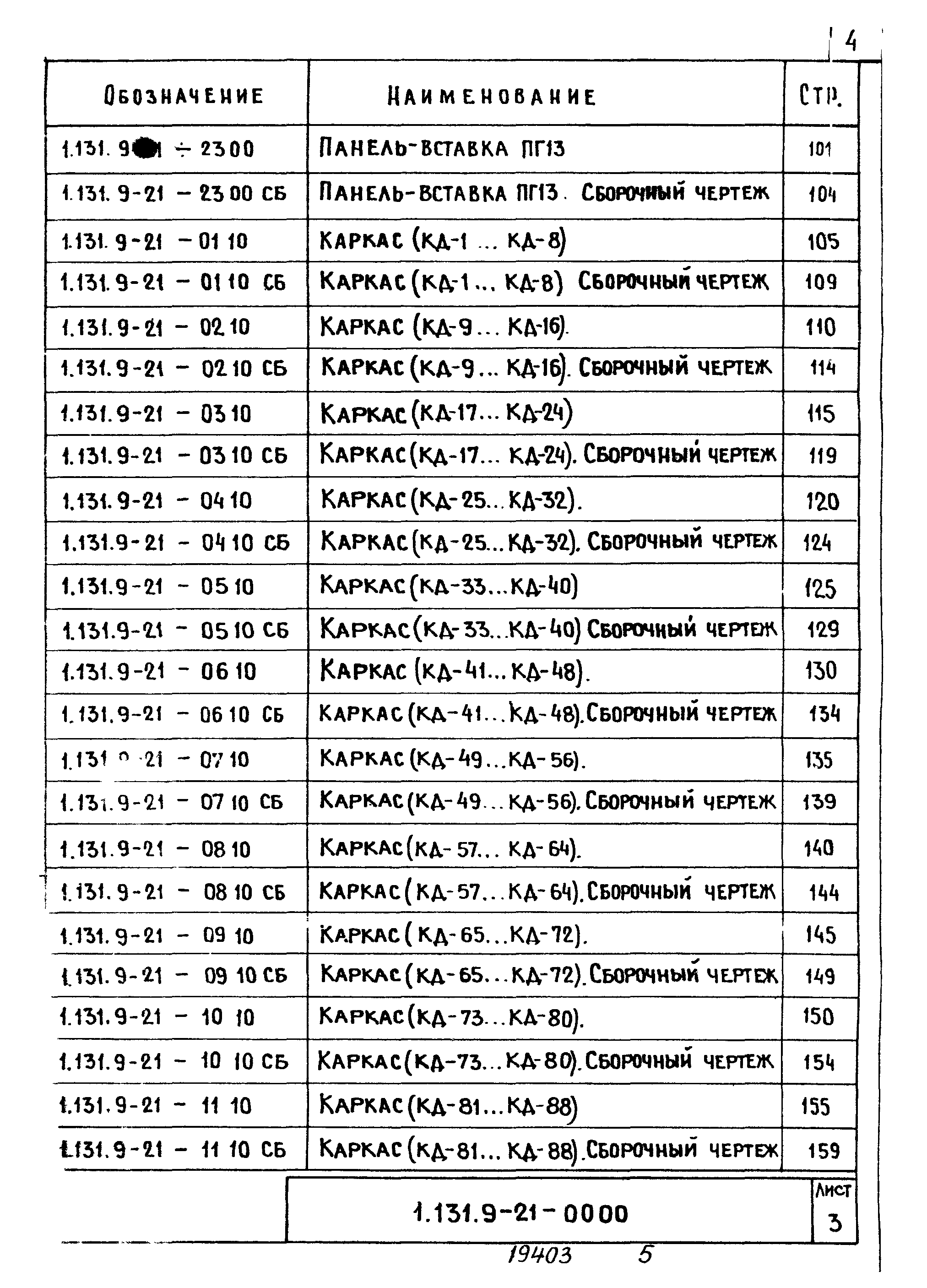

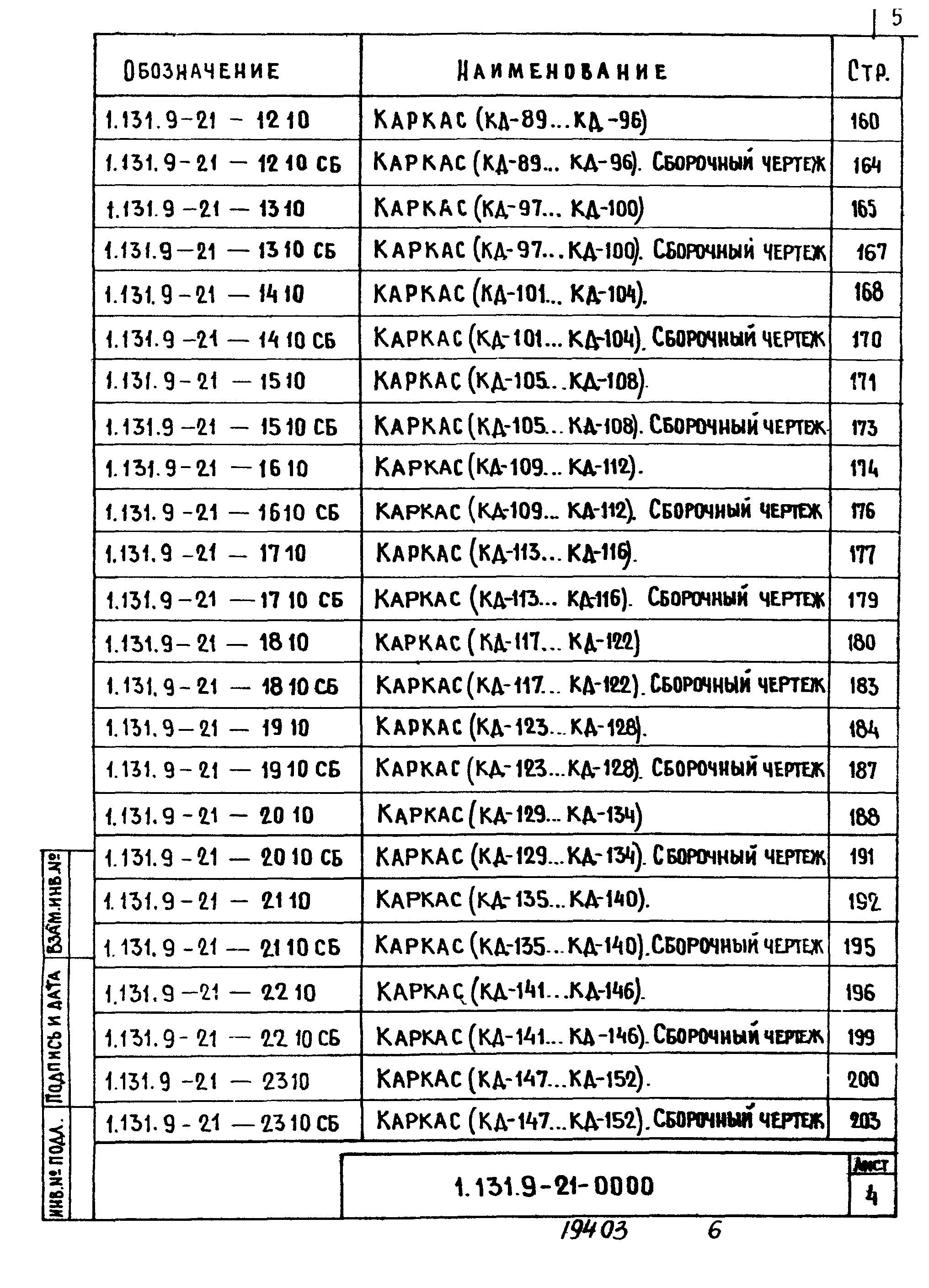

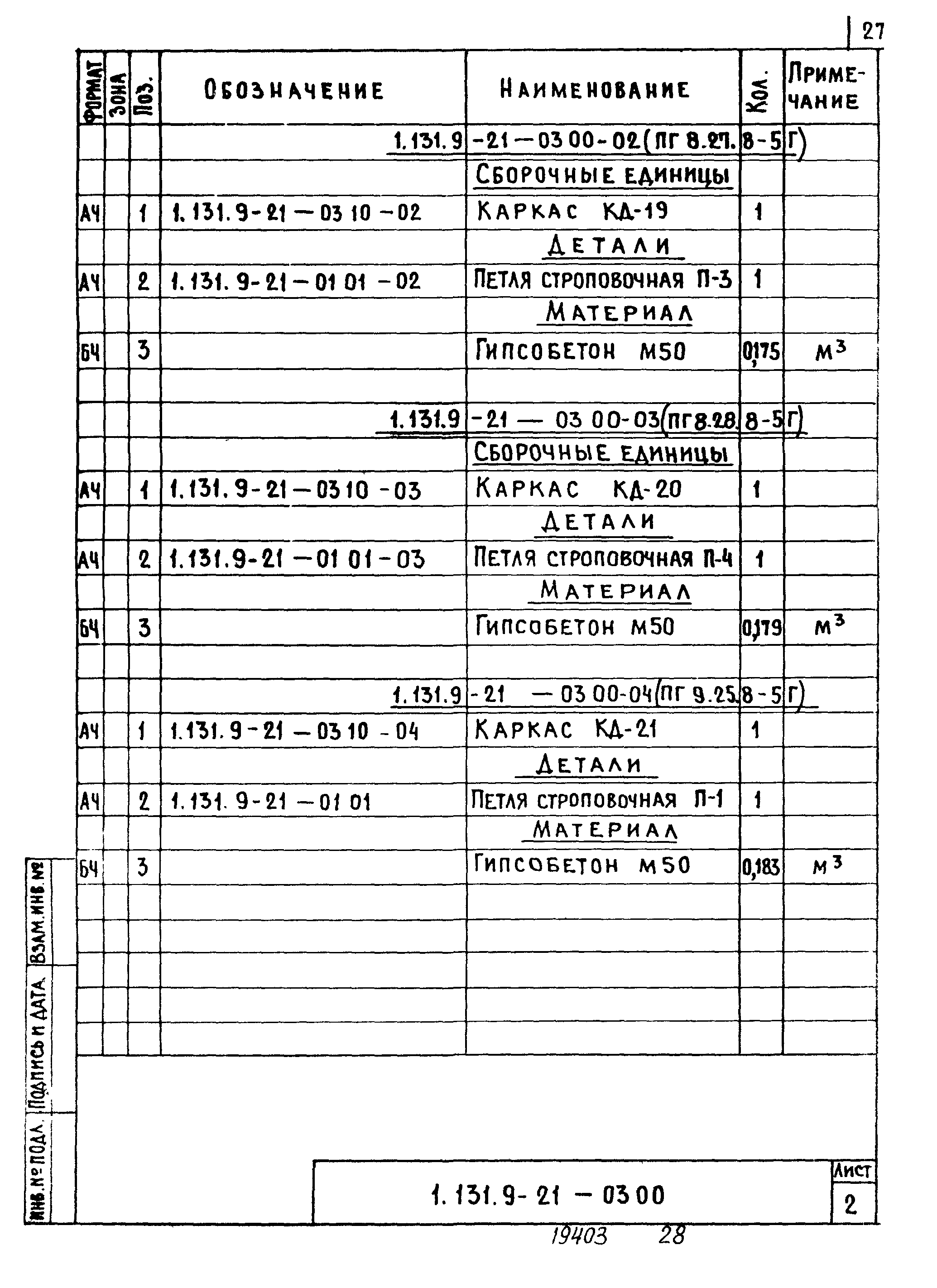

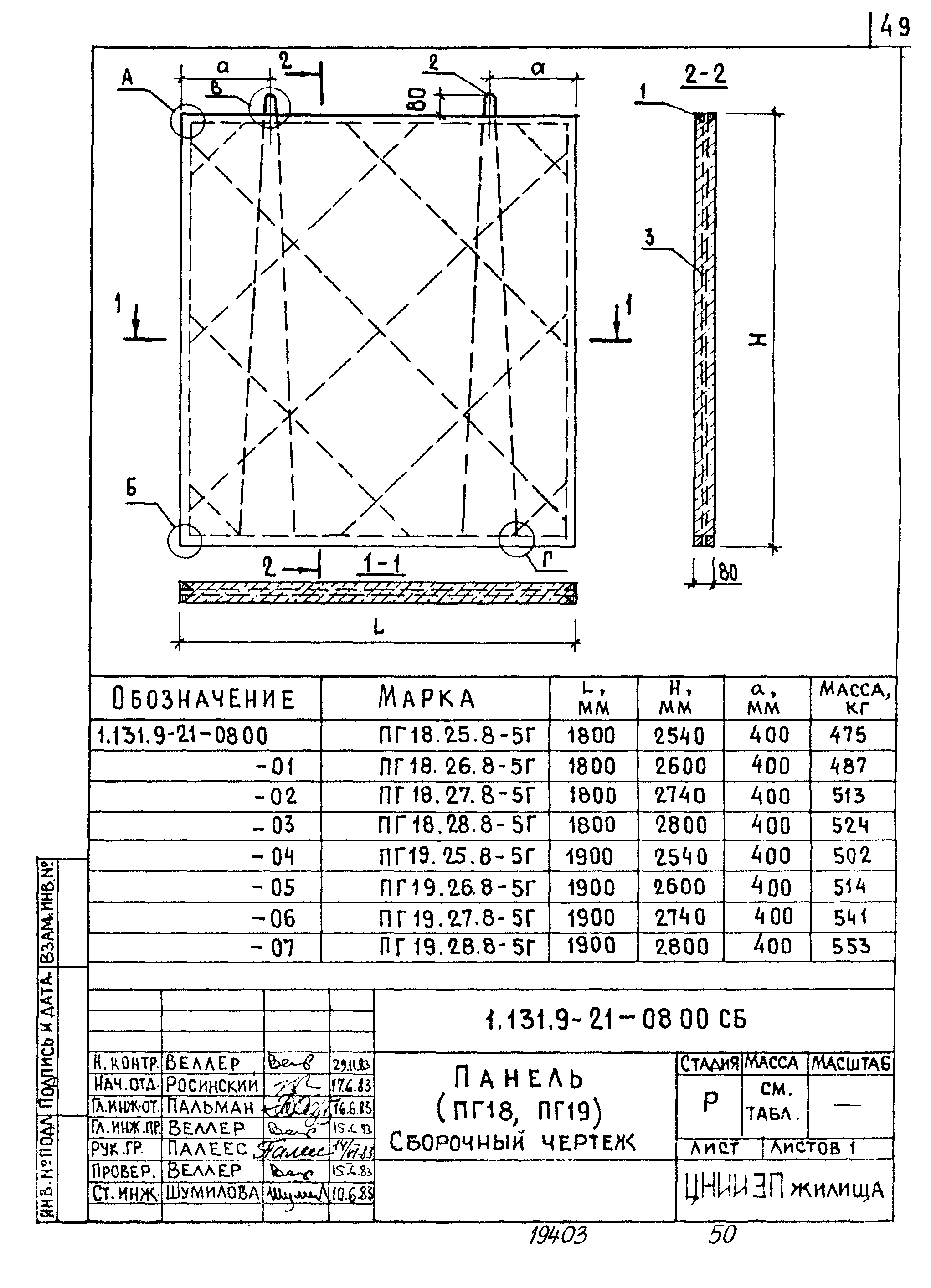

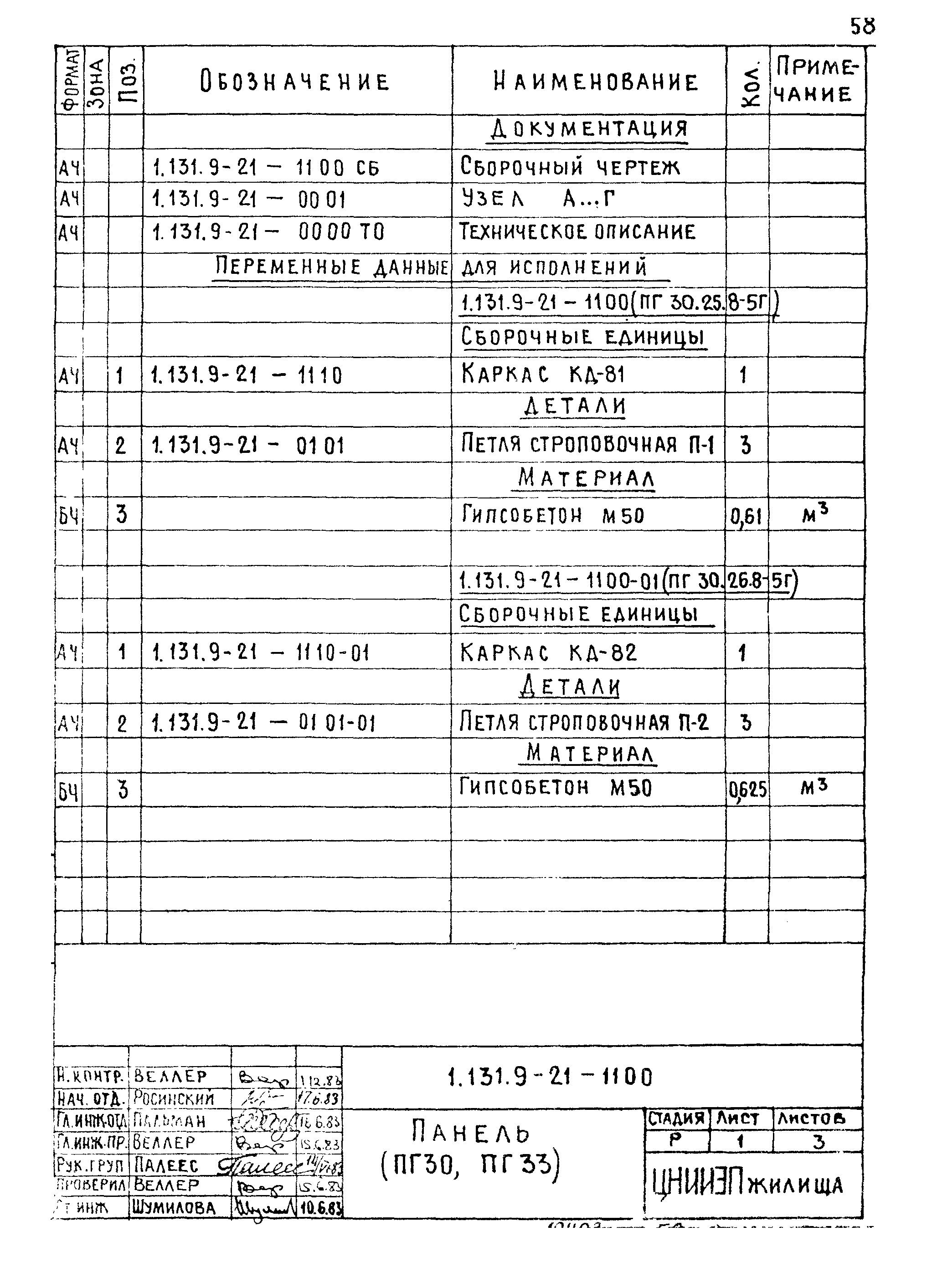

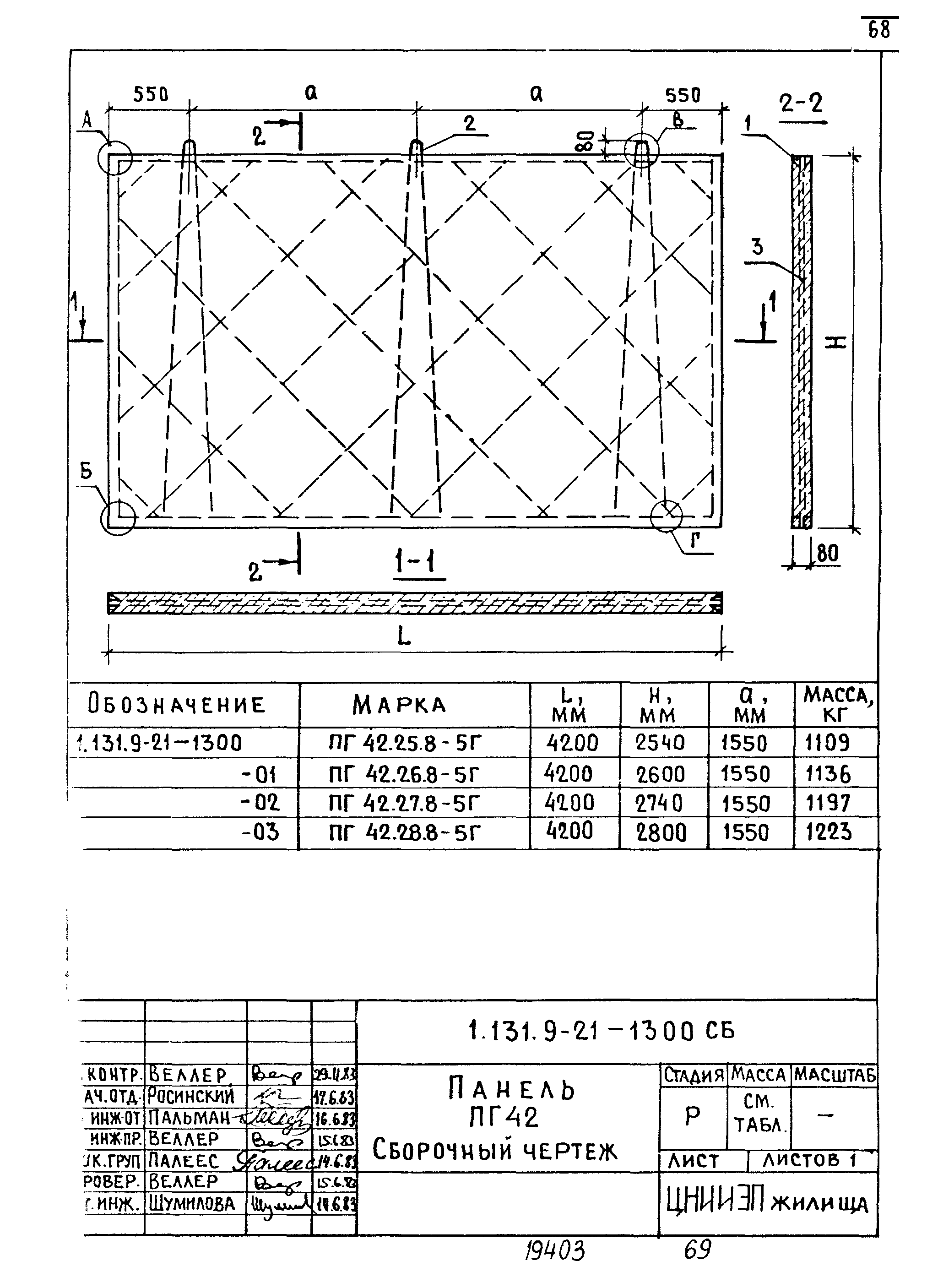

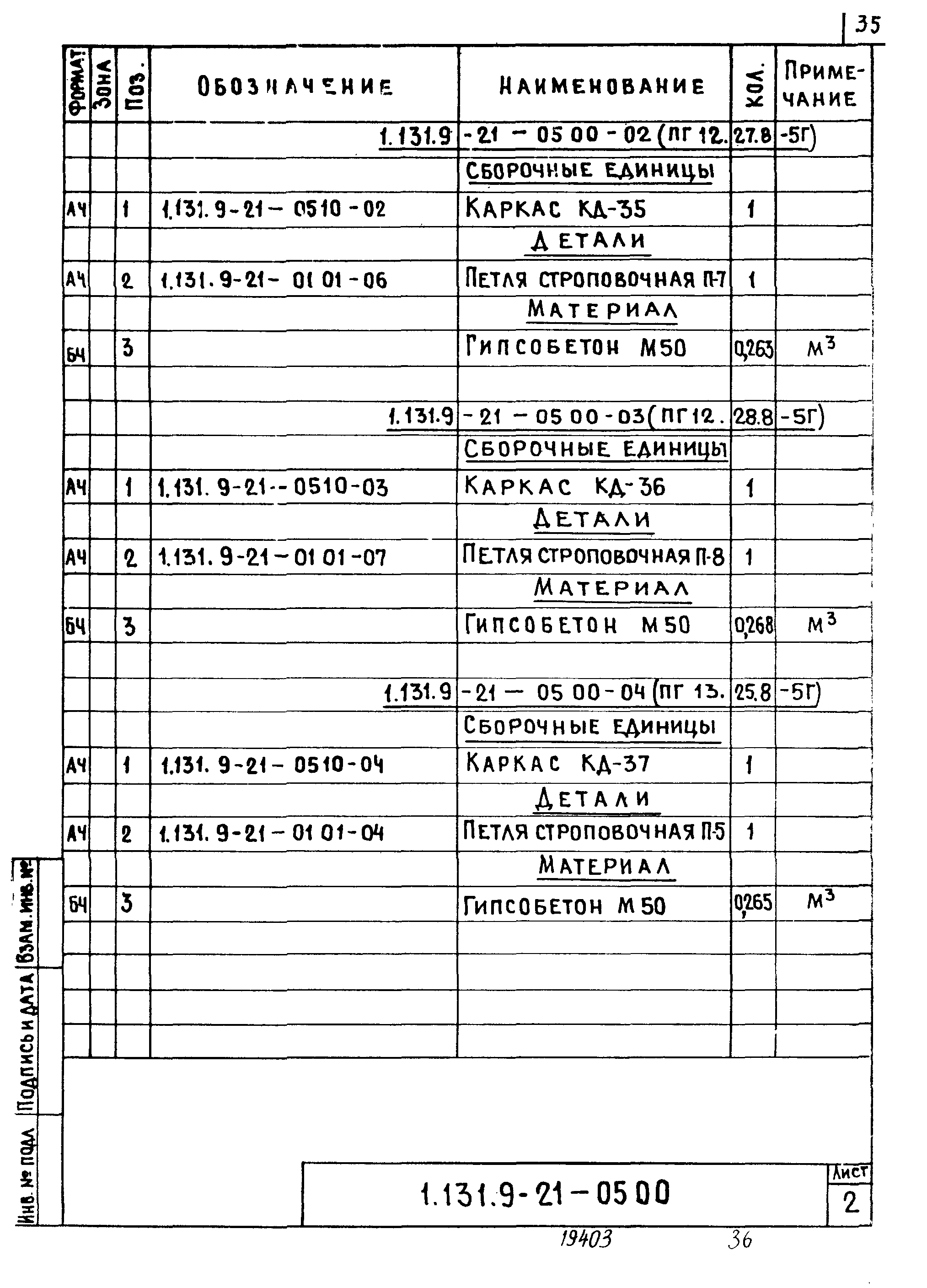

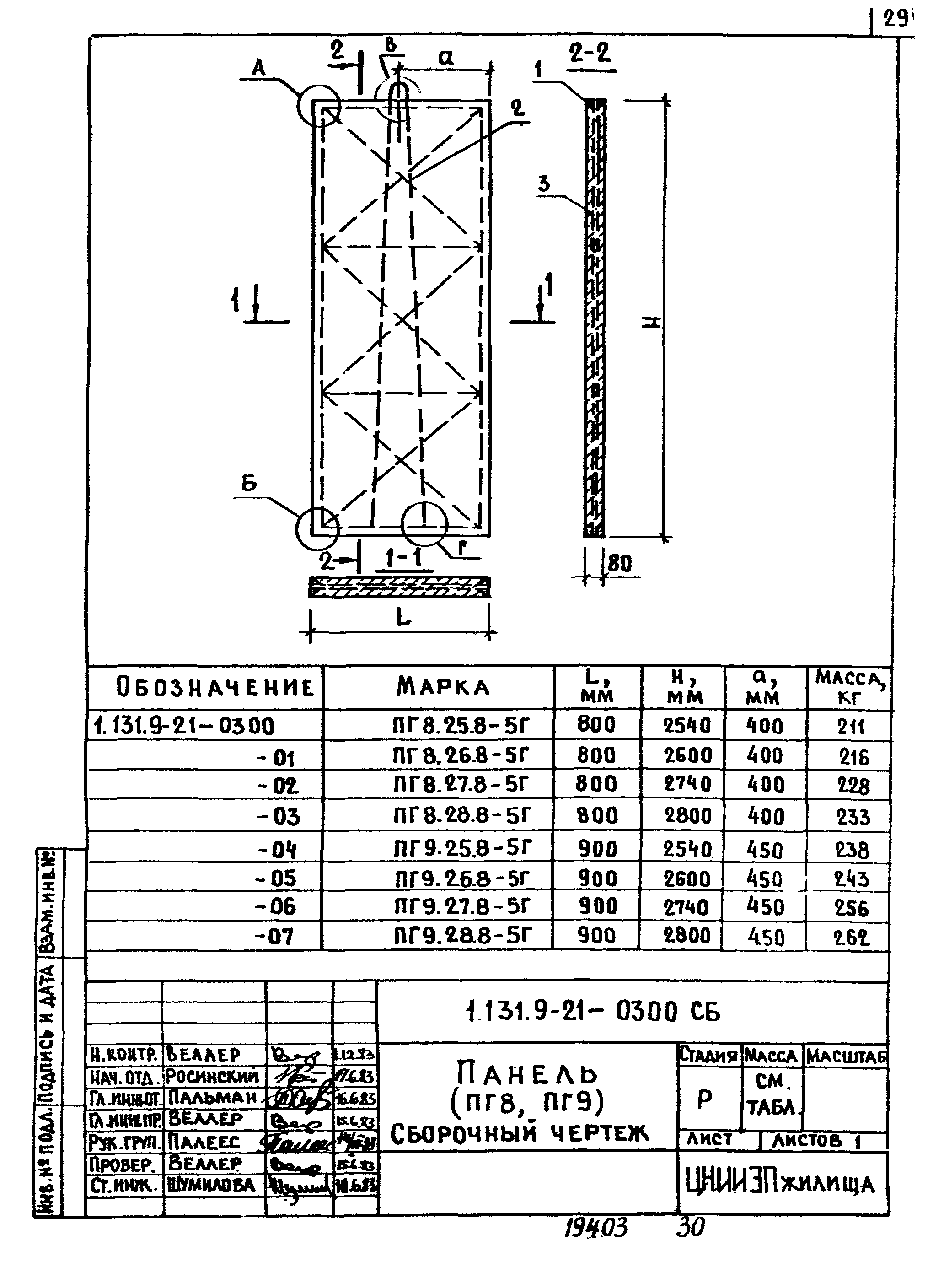

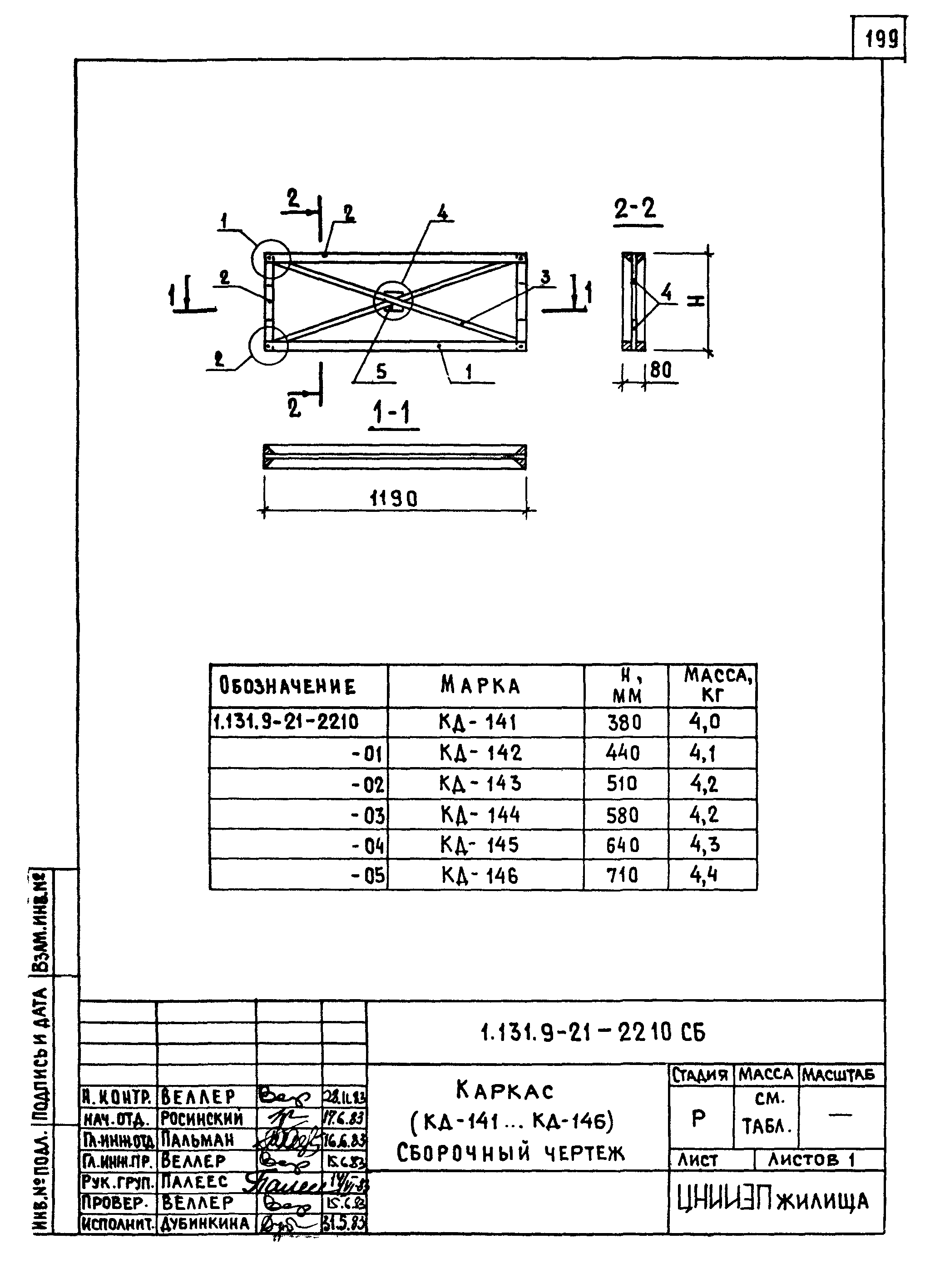

Оглавление:	1.31.9-21-0000 ТО Техническое описание 1.31.9-21-0100 Панель (ПГ4, ПГ5) 1.31.9-21-0100 СБ Панель (ПГ4, ПГ5). Сборочный чертеж 1.31.9-21-0200 Панель (ПГ6, ПГ7) 1.31.9-21-0200 СБ Панель (ПГ6, ПГ7). Сборочный чертеж 1.31.9-21-0300 Панель (ПГ8, ПГ9) 1.31.9-21-0300 СБ Панель (ПГ8, ПГ9). Сборочный чертеж 1.31.9-21-0400 Панель (ПГ10, ПГ11) 1.31.9-21-0400 СБ Панель (ПГ10, ПГ11). Сборочный чертеж 1.31.9-21-0500 Панель (ПГ12, ПГ13) 1.31.9-21-0500 СБ Панель (ПГ12, ПГ13). Сборочный чертеж 1.31.9-21-0600 Панель (ПГ14, ПГ15) 1.31.9-21-0600 СБ Панель (ПГ14, ПГ15). Сборочный чертеж 1.31.9-21-0700 Панель (ПГ16, ПГ17) 1.31.9-21-0700 СБ Панель (ПГ16 ПГ17). Сборочный чертеж 1.31.9-21-0800 Панель (ПГ18, ПГ19) 1.31.9-21-0800 СБ Панель (ПГ18, ПГ19). Сборочный чертеж 1.31.9-21-0900 Панель (ПГ20, ПГ21) 1.31.9-21-0900 СБ Панель (ПГ20, ПГ21). Сборочный чертеж 1.31.9-21-1000 Панель (ПГ24, ПГ27) 1.31.9-21-1000 СБ Панель (ПГ24, ПГ27). Сборочный чертеж 1.31.9-21-1100 Панель (ПГ30, ПГ33) 1.31.9-21-1100 СБ Панель (ПГ30, ПГ33). Сборочный чертеж 1.31.9-21-1200 Панель (ПГ36, ПГ39) 1.31.9-21-1200 СБ Панель (ПГ36, ПГ39). Сборочный чертеж 1.31.9-21-1300 Панель ПГ42 1.31.9-21-1300 СБ Панель ПГ42. Сборочный чертеж 1.31.9-21-1400 Панель ПГ48 1.31.9-21-1400 СБ Панель ПГ48. Сборочный чертеж 1.31.9-21-1500 Панель ПГ54 1.31.9-21-1500 СБ Панель ПГ54. Сборочный чертеж 1.31.9-21-1600 Панель ПГ60 1.31.9-21-1600 СБ Панель ПГ60. Сборочный чертеж 1.31.9-21-1700 Панель ПГ66 1.31.9-21-1700 СБ Панель ПГ66. Сборочный чертеж 1.31.9-21-1800 Панель-вставка ПГ7 1.31.9-21-1800 СБ Панель-вставка ПГ7. Сборочный чертеж 1.31.9-21-1900 Панель-вставка ПГ8 1.31.9-21-1900 СБ Панель-вставка ПГ8. Сборочный чертеж 1.31.9-21-2000 Панель-вставка ПГ9 1.31.9-21-2000 СБ Панель-вставка ПГ9. Сборочный чертеж 1.31.9-21-2100 Панель-вставка ПГ10 1.31.9-21-2100 СБ Панель-вставка ПГ10. Сборочный чертеж 1.31.9-21-2200 Панель-вставка ПГ12 1.31.9-21-2200 СБ Панель-вставка ПГ12. Сборочный чертеж 1.31.9-21-2300 Панель-вставка ПГ13 1.31.9-21-2300 СБ Панель-вставка ПГ13. Сборочный чертеж 1.31.9-21-0110 Каркас (КД-1… КД-8) 1.31.9-21-0110 СБ Каркас (КД-1… КД-8). Сборочный чертеж 1.31.9-21-0210 Каркас (КД-9… КД-16) 1.31.9-21-0210 СБ Каркас (КД-9… КД-16). Сборочный чертеж 1.31.9-21-0310 Каркас (КД-17… КД-24) 1.31.9-21-0310 СБ Каркас (КД-17… КД-24). Сборочный чертеж 1.31.9-21-0410 Каркас (КД-25… КД-32) 1.31.9-21-0410 СБ Каркас (КД-25… КД-32). Сборочный чертеж 1.31.9-21-0510 Каркас (КД-33… КД-40) 1.31.9-21-0510 СБ Каркас (КД-33… КД-40). Сборочный чертеж 1.31.9-21-0610 Каркас (КД-41… КД-48) 1.31.9-21-0610 СБ Каркас (КД-41… КД-48). Сборочный чертеж 1.31.9-21-0710 Каркас (КД-49… КД-56) 1.31.9-21-0710 СБ Каркас (КД-49… КД-56). Сборочный чертеж 1.31.9-21-0810 Каркас (КД-57… КД-64) 1.31.9-21-0810 СБ Каркас (КД-57… КД-64). Сборочный чертеж 1.31.9-21-0910 Каркас (КД-65… КД-72) 1.31.9-21-0910 СБ Каркас (КД-65… КД-72). Сборочный чертеж 1.31.9-21-1010 Каркас (КД-73… КД-80) 1.31.9-21-1010 СБ Каркас (КД-73… КД-80). Сборочный чертеж 1.31.9-21-1110 Каркас (КД-81… КД-88) 1.31.9-21-1110 СБ Каркас (КД-81… КД-88). Сборочный чертеж 1.31.9-21-1210 Каркас (КД-81… КД-88) 1.31.9-21-1210 СБ Каркас (КД-81… КД-88). Сборочный чертеж 1.31.9-21-1310 Каркас (КД-97… КД-100) 1.31.9-21-1310 СБ Каркас (КД-97… КД-100). Сборочный чертеж 1.31.9-21-1410 Каркас (КД-101… КД-104) 1.31.9-21-1410 СБ Каркас (КД-101… КД-104). Сборочный чертеж 1.31.9-21-1510 Каркас (КД-105… КД-108) 1.31.9-21-1510 СБ Каркас (КД-105… КД-108). Сборочный чертеж 1.31.9-21-1610 Каркас (КД-109… КД-112) 1.31.9-21-1610 СБ Каркас (КД-109… КД-112). Сборочный чертеж 1.31.9-21-1710 Каркас (КД-113… КД-116) 1.31.9-21-1710 СБ Каркас (КД-113… КД-116). Сборочный чертеж 1.31.9-21-1810 Каркас (КД-117… КД-122) 1.31.9-21-1810 СБ Каркас (КД-117… КД-122). Сборочный чертеж 1.31.9-21-1910 Каркас (КД-123… КД-128) 1.31.9-21-1910 СБ Каркас (КД-123… КД-128). Сборочный чертеж 1.31.9-21-2010 Каркас (КД-129… КД-134) 1.31.9-21-2010 СБ Каркас (КД-129… КД-134). Сборочный чертеж 1.31.9-21-2110 Каркас (КД-135… КД-140) 1.31.9-21-2110 СБ Каркас (КД-135… КД-140). Сборочный чертеж 1.31.9-21-2210 Каркас (КД-141… КД-146) 1.31.9-21-2210 СБ Каркас (КД-141… КД-146). Сборочный чертеж 1.31.9-21-2310 Каркас (КД-147… КД-152) 1.31.9-21-2310 СБ Каркас (КД-147… КД-152). Сборочный чертеж 1.31.9-21-0001 Узел А… Г 1.31.9-21-0002 Узел 1… 9 1.31.9-21-0101 Петля строповочная (П-1… П-8) 1.31.9-21-1801 Петля строповочная (П-9… П-13) 1.31.9-21-0003 Панель П и Г - образная (пример) 1.31.9-21-0004 Установка элементов скрытой электропроводки в перегородке (пример)
Разработан:	ЦНИИЭП жилища
Утверждён:	30.12.1983 Госгражданстрой (Gosgrazhdanstroy 427)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 125-79 «Вяжущие гипсовые. Технические условия» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 8486-66 «Пиломатериалы хвойных пород» ГОСТ 2695-71 «Пиломатериалы лиственных пород» Серия 2.130-1 «Детали стен и перегородок жилых зданий» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ГОСТ 6629-74 «Двери деревянные внутренние для жилых и общественных зданий. Типы и размеры» ГОСТ 9574-80 «Панели гипсобетонные для перегородок. Технические условия»
