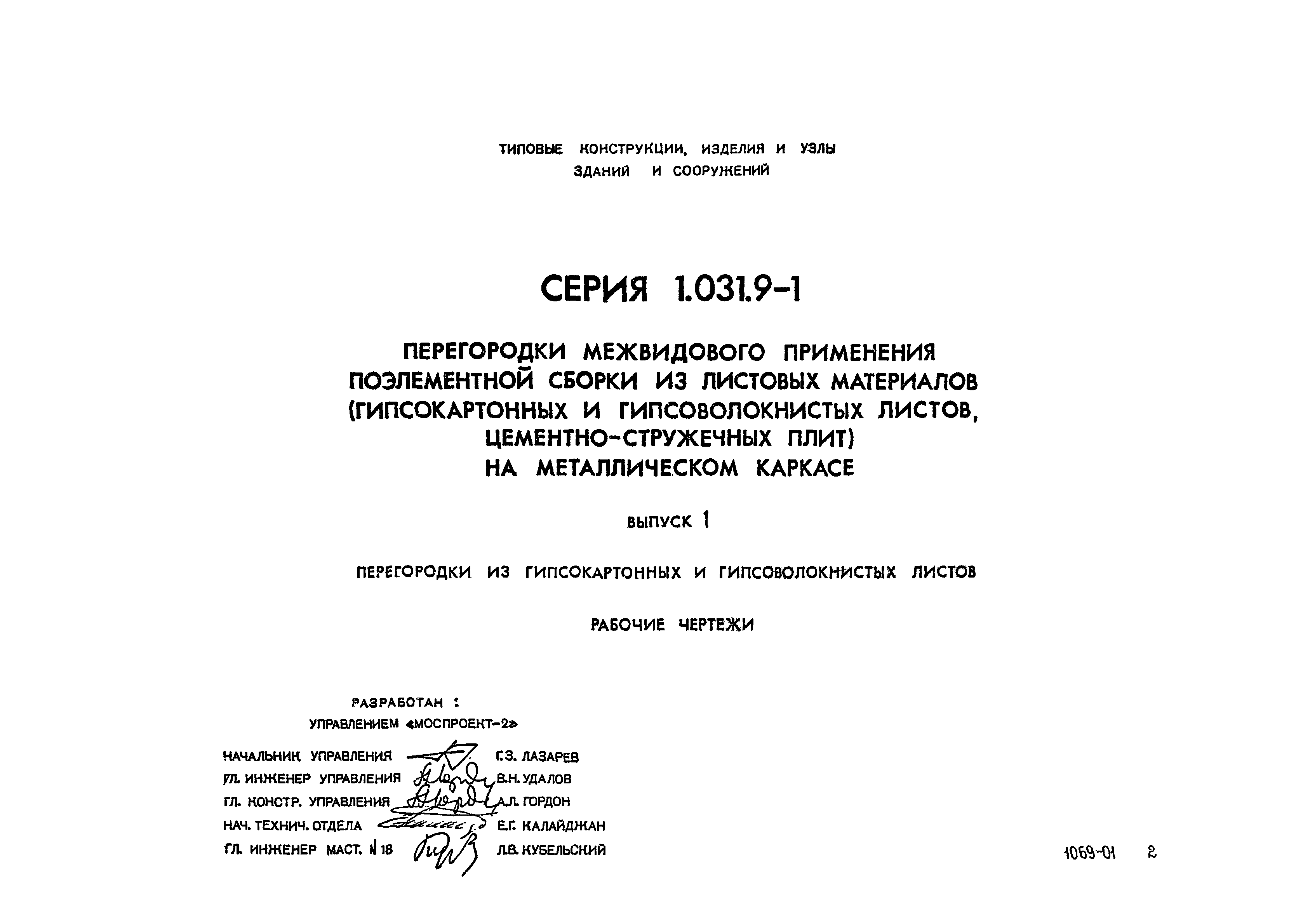

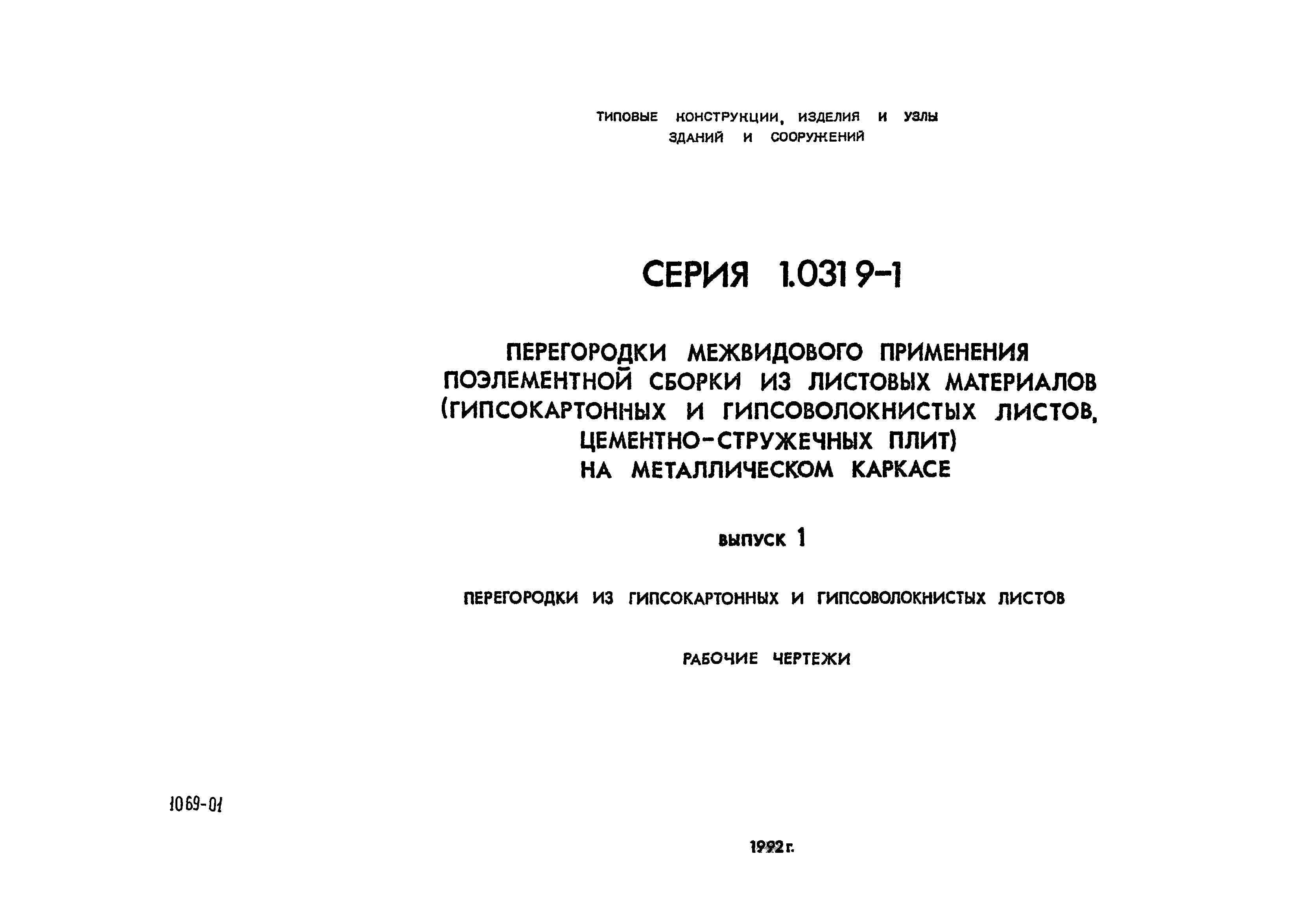

Скачать Серия 1.031.9-1 Выпуск 1. Перегородки из гипсокартонных и гипсоволокнистых листов. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.031.9-1

Выпуск 1. Перегородки из гипсокартонных и гипсоволокнистых листов. Рабочие чертежи

Обозначение:	Серия 1.031.9-1
Обозначение англ:	Series 1.031.9-1
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Перегородки из гипсокартонных и гипсоволокнистых листов. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.03.1993
Область применения:	Настоящая серия содержит рабочие чертежи перегородок поэлементной сборки из гипсокартонных и гипсоволокнистых листов на металлическом каркасе для жилых, административных и производственных зданий с высотой этажа 2,8, 3,0, 3,3, 3,6, 4,2, 4,8, 6,0, 7,2 м

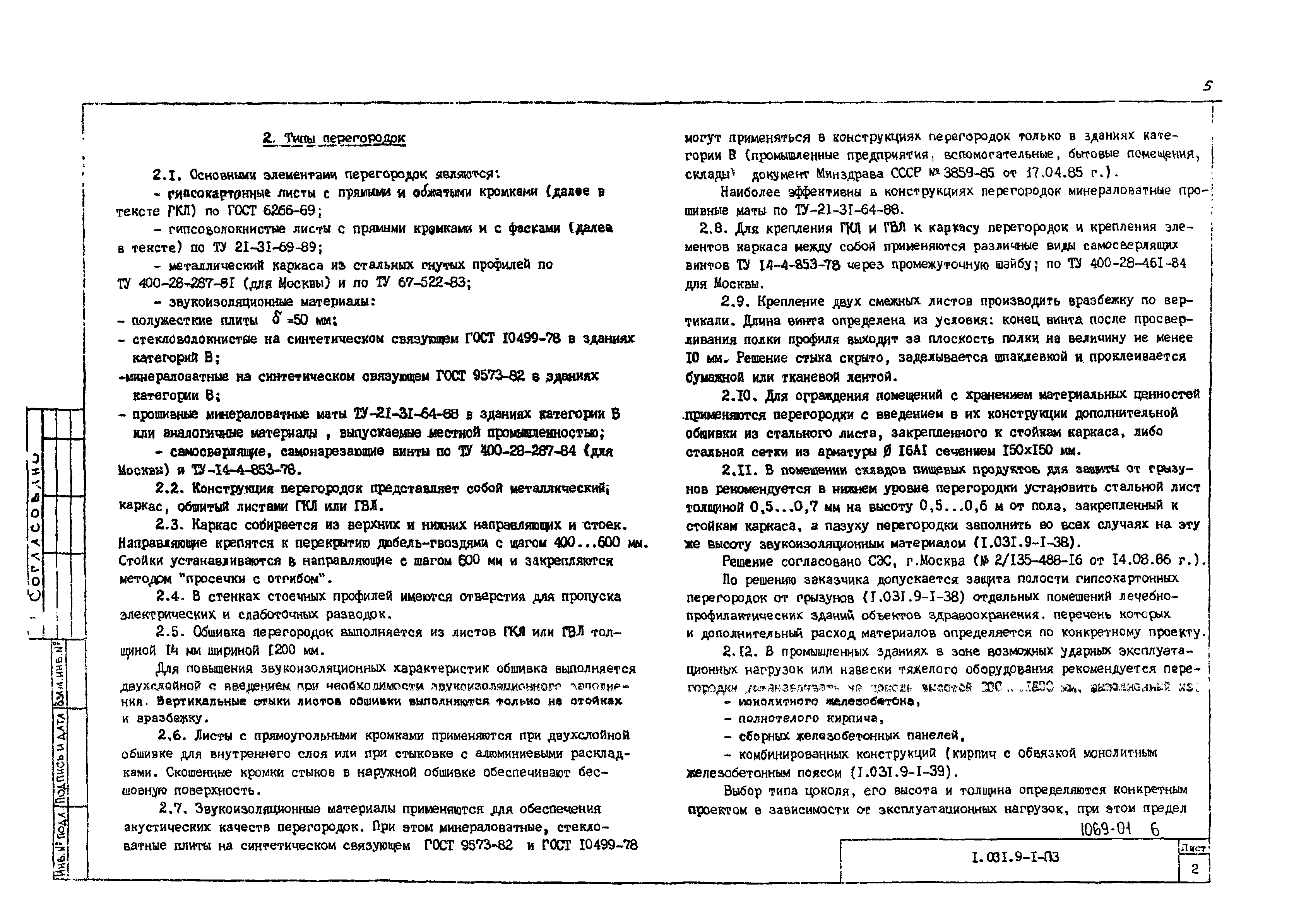

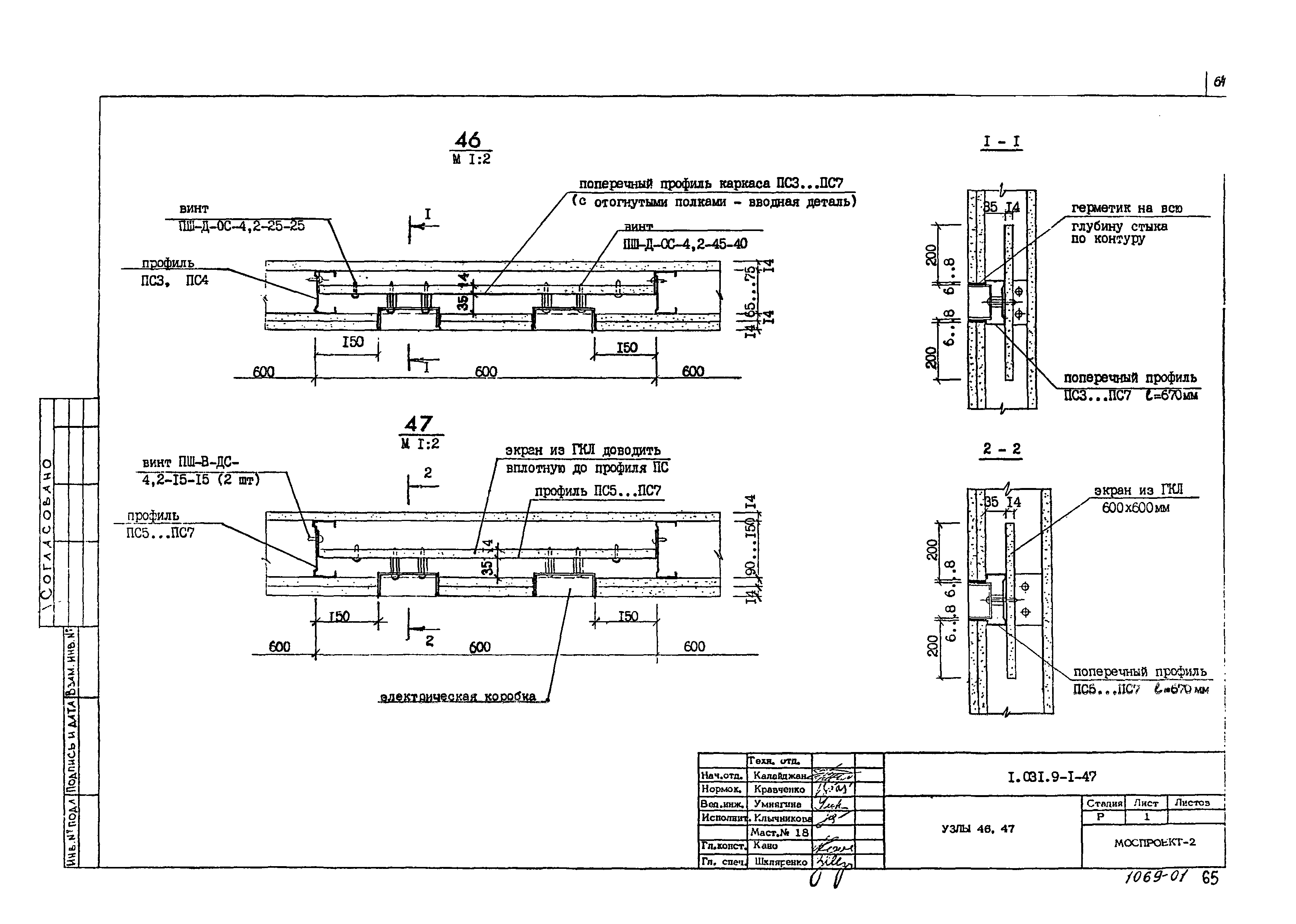

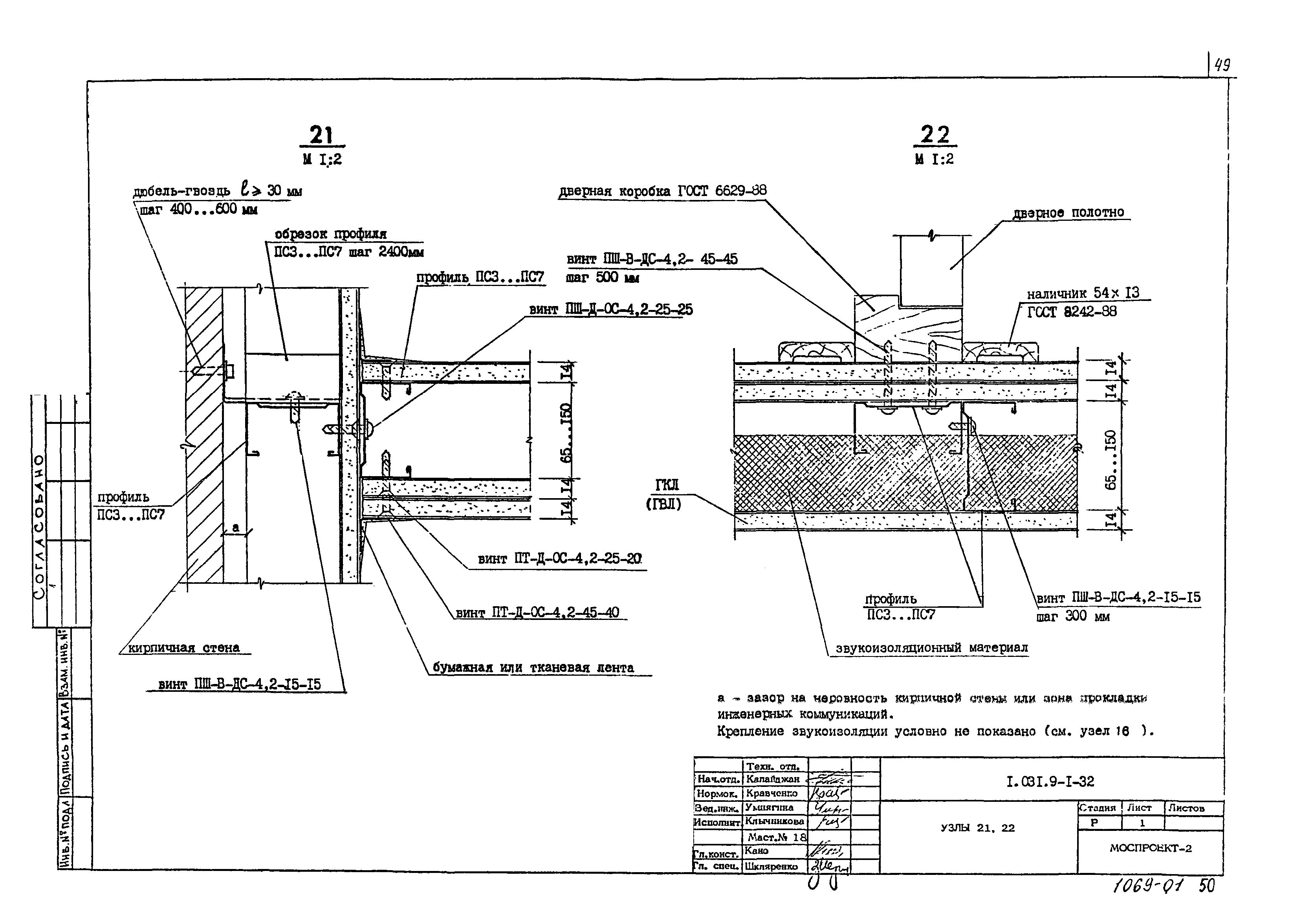

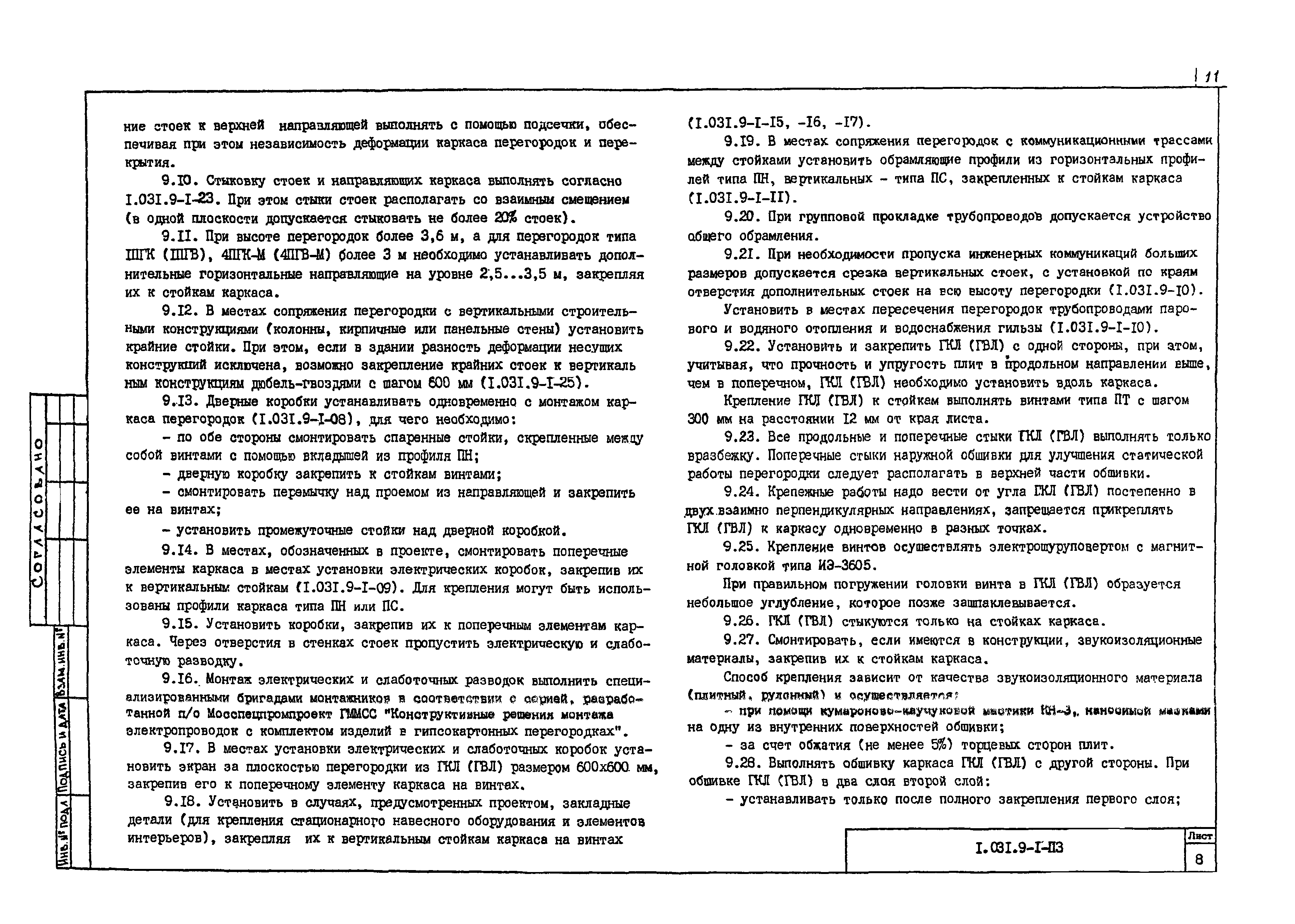

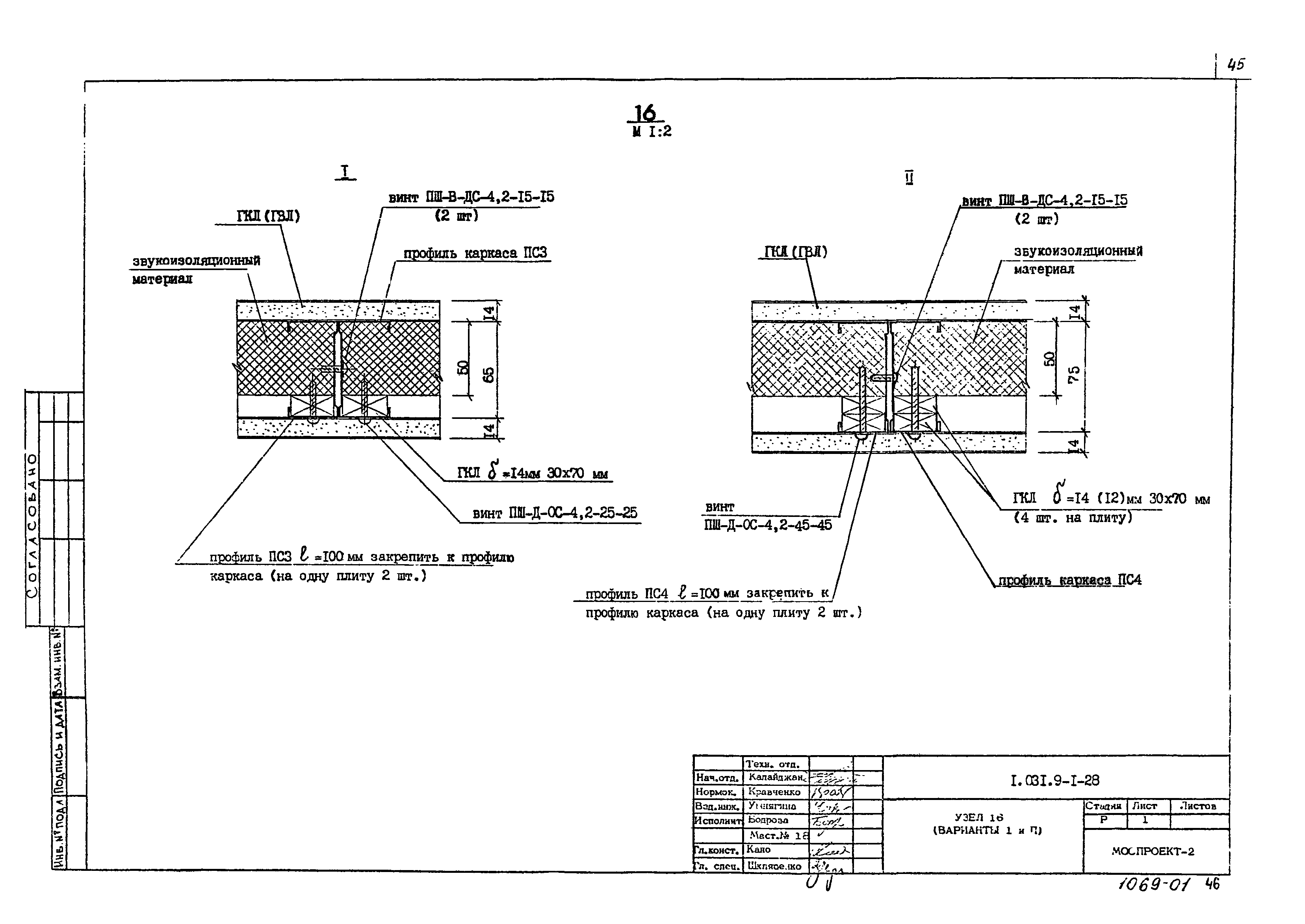

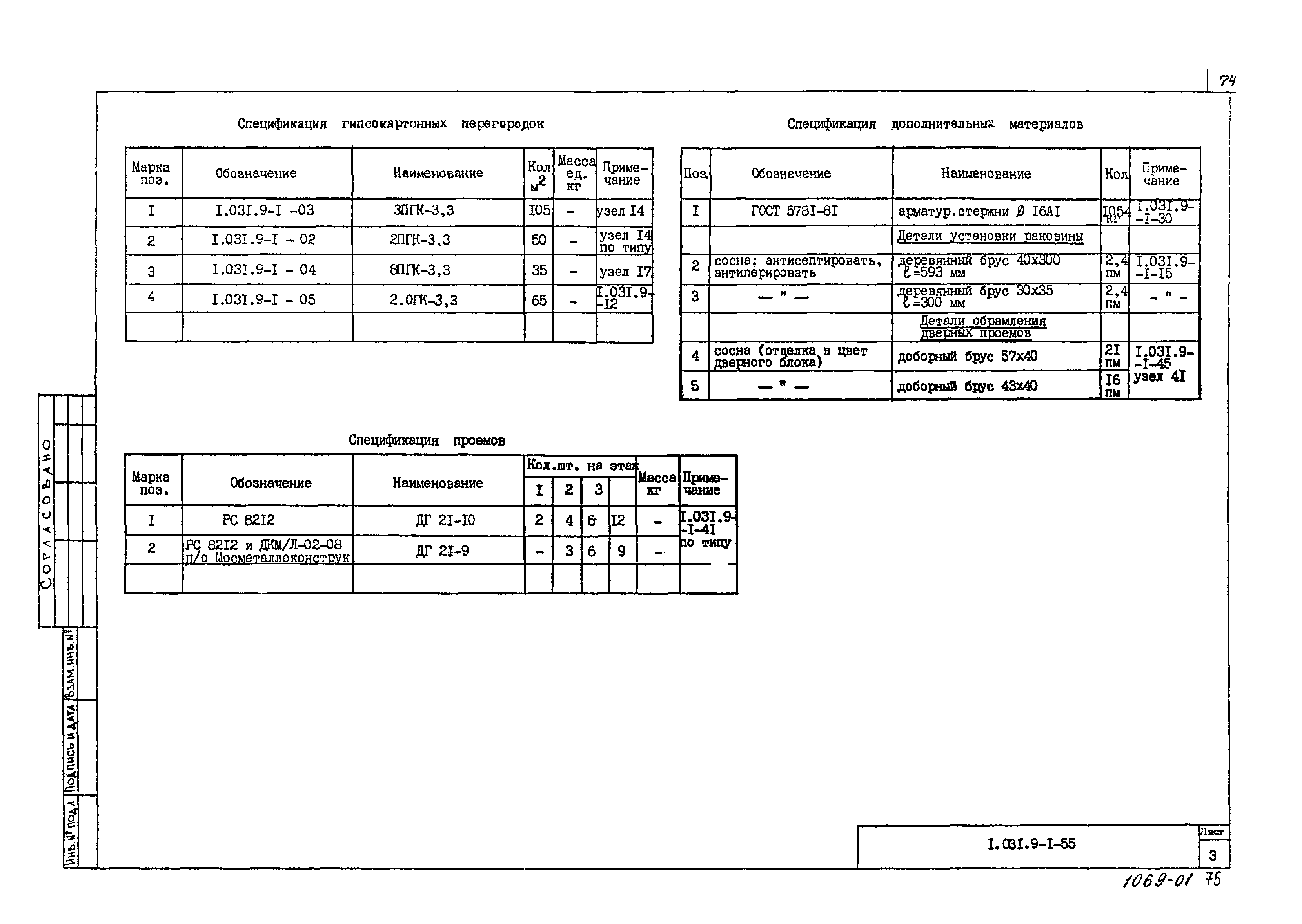

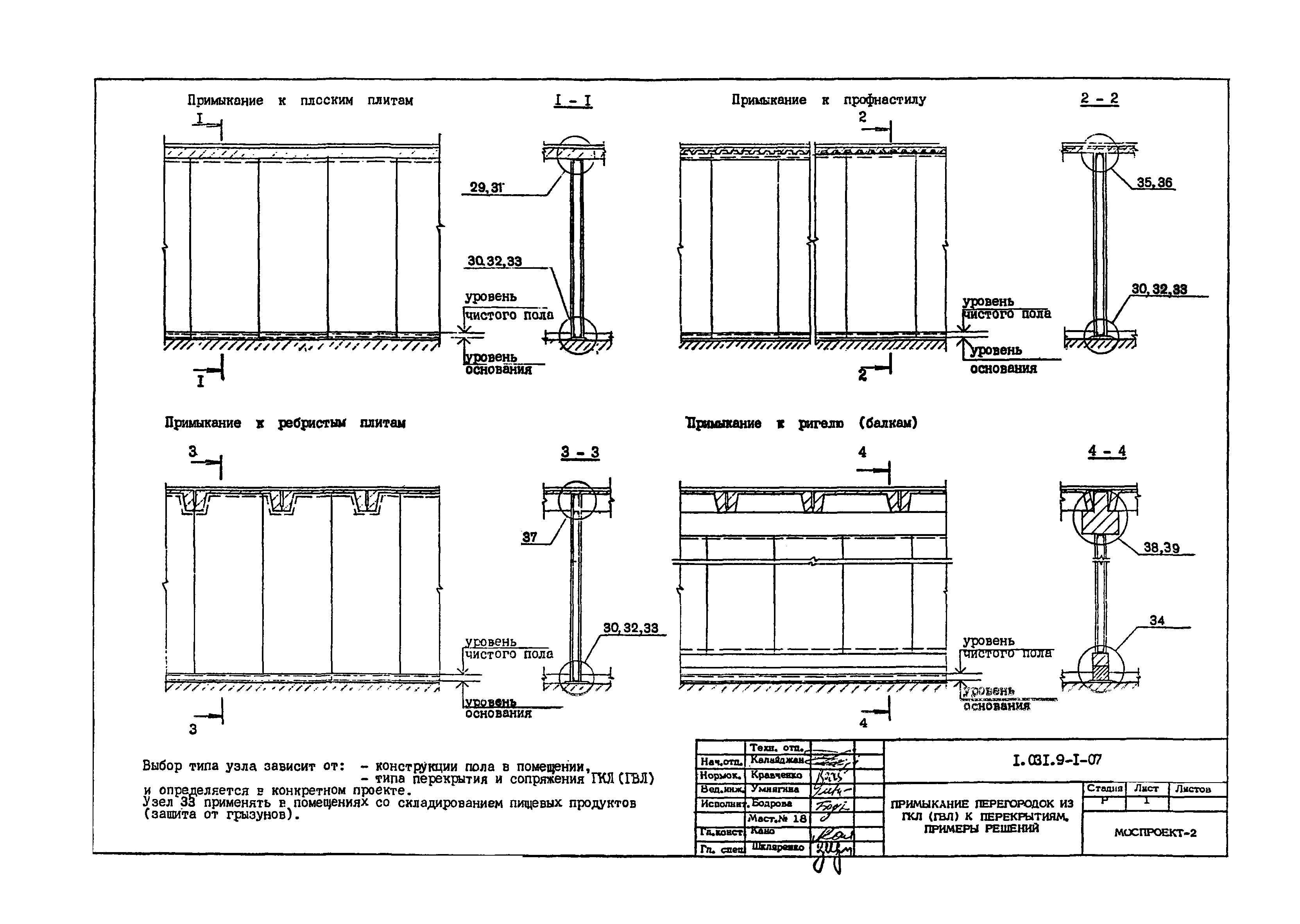

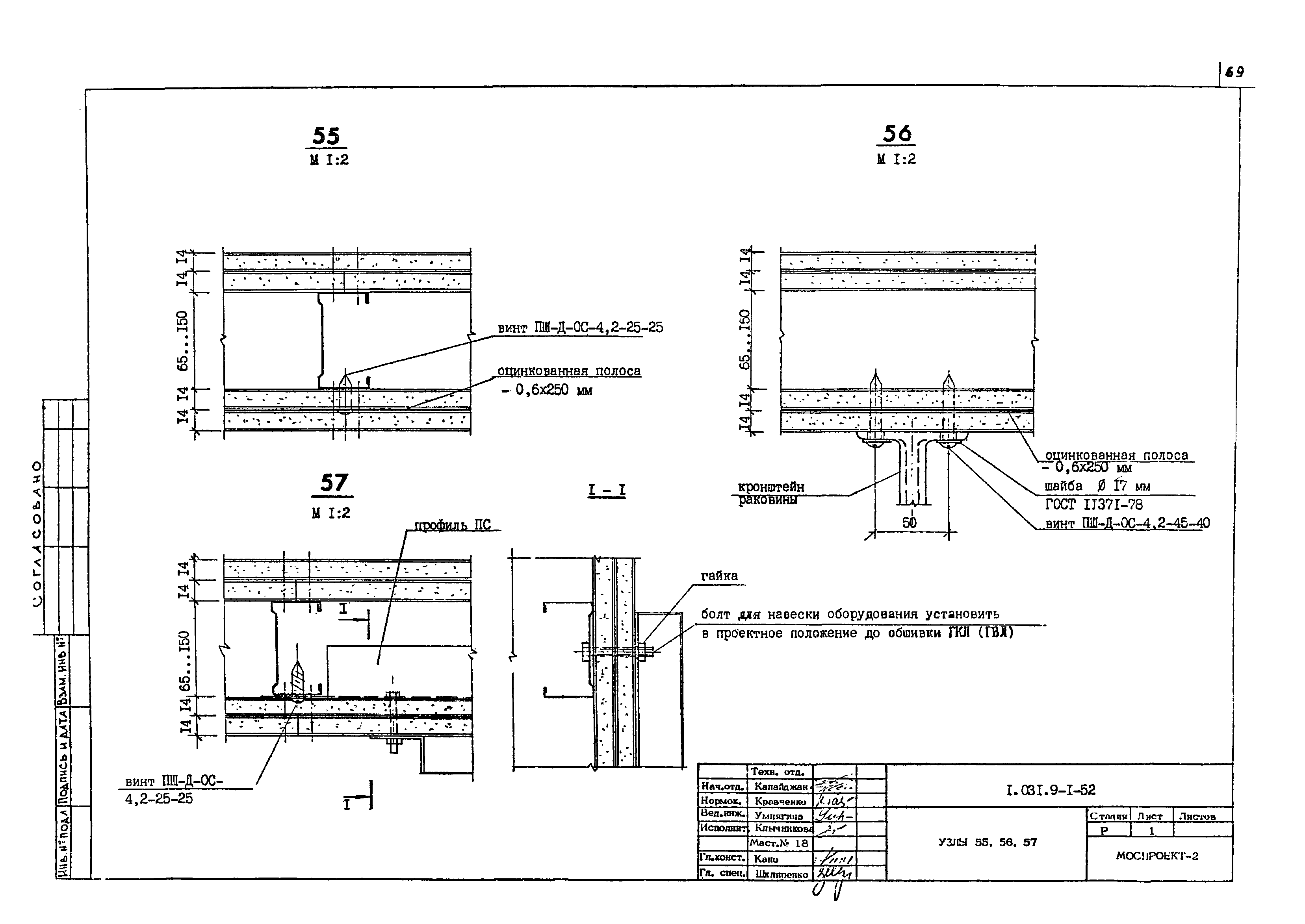

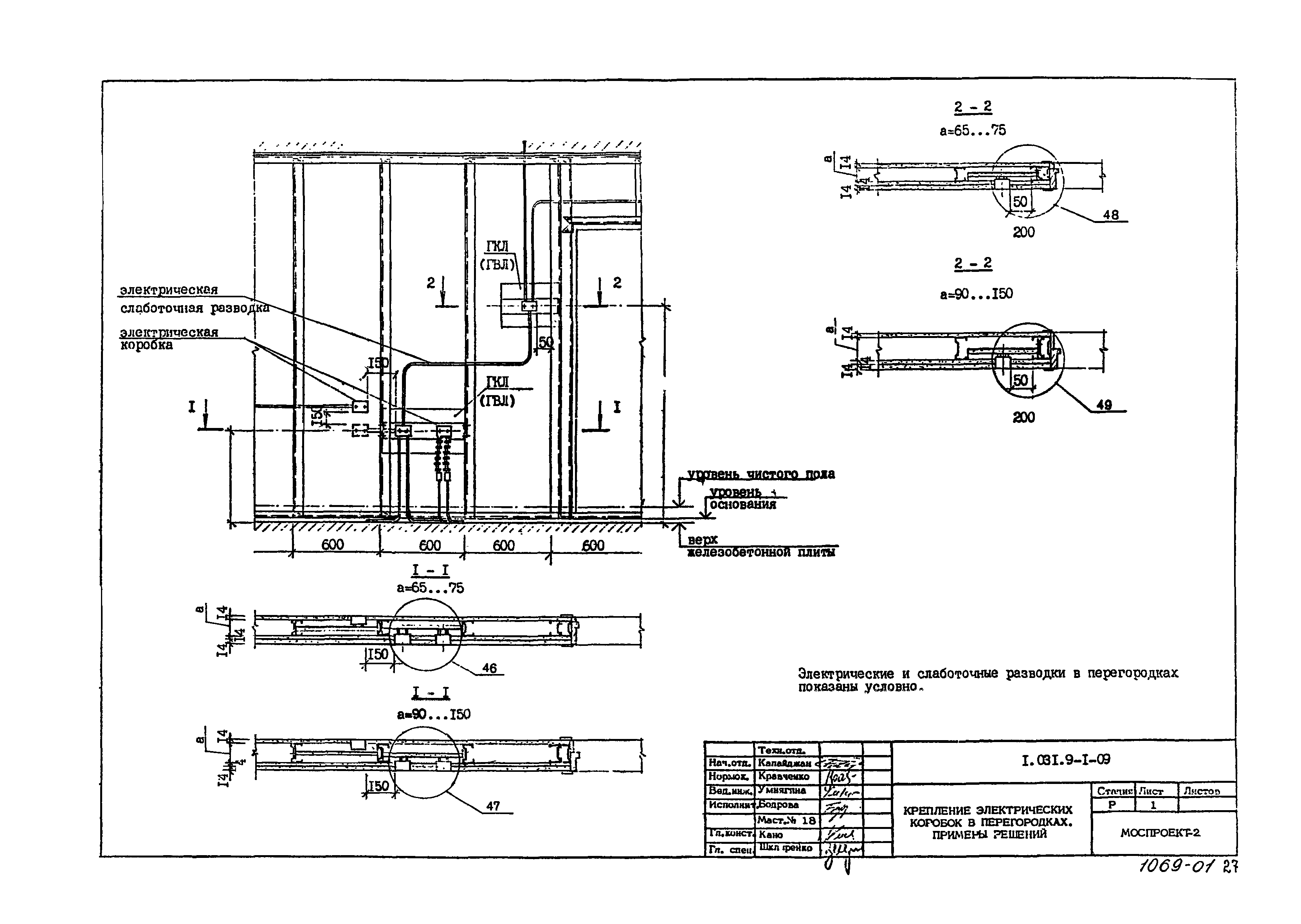

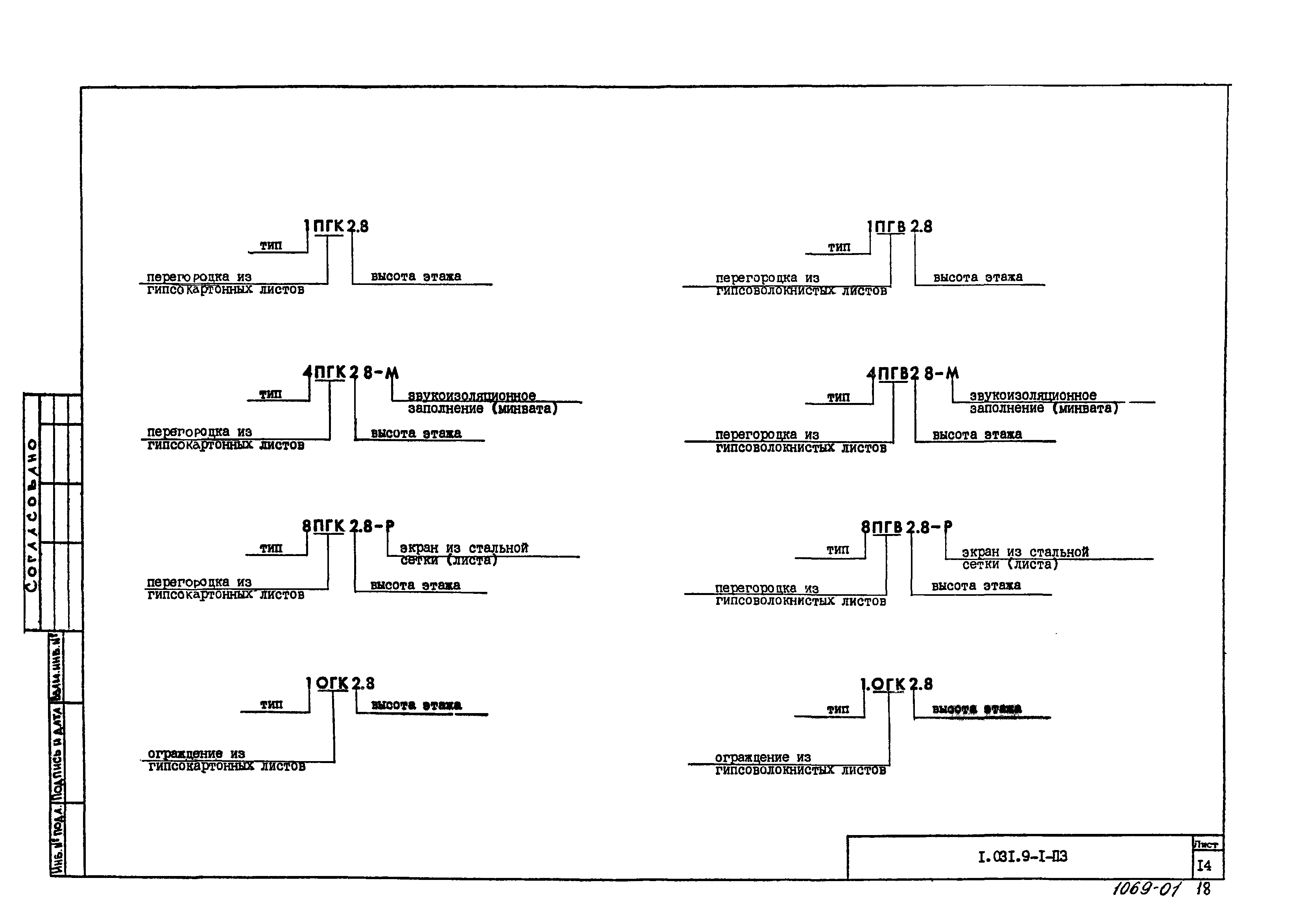

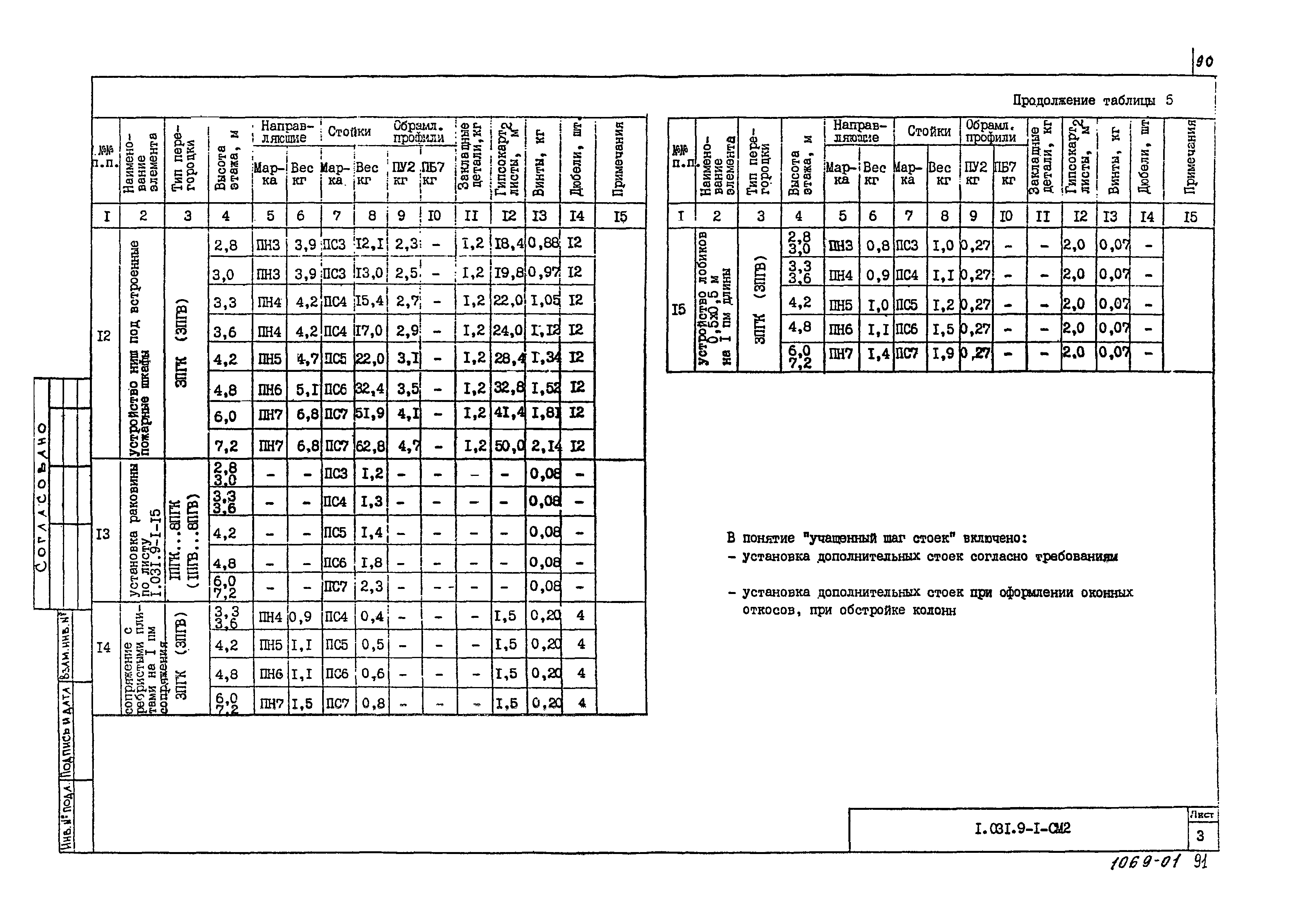

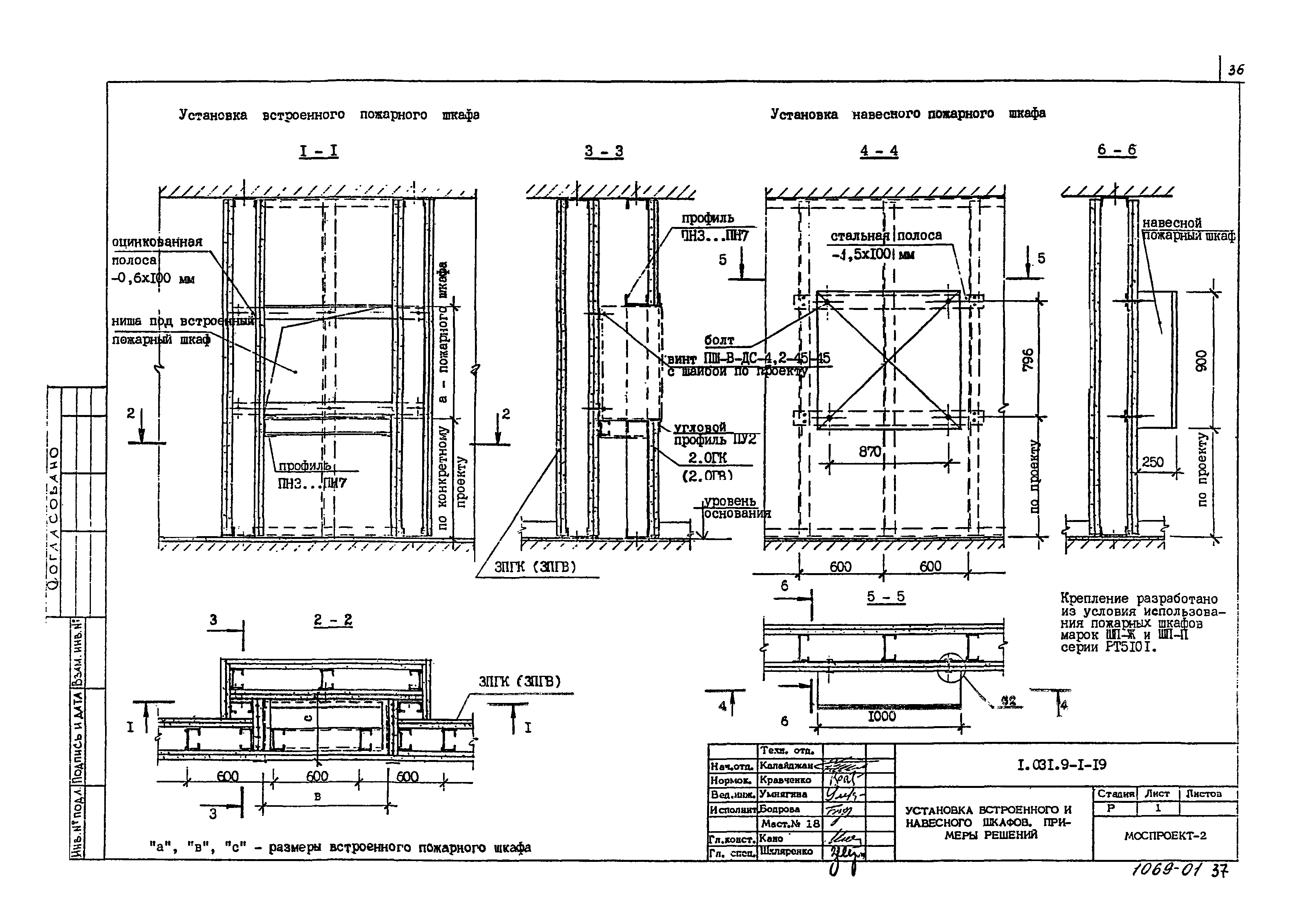

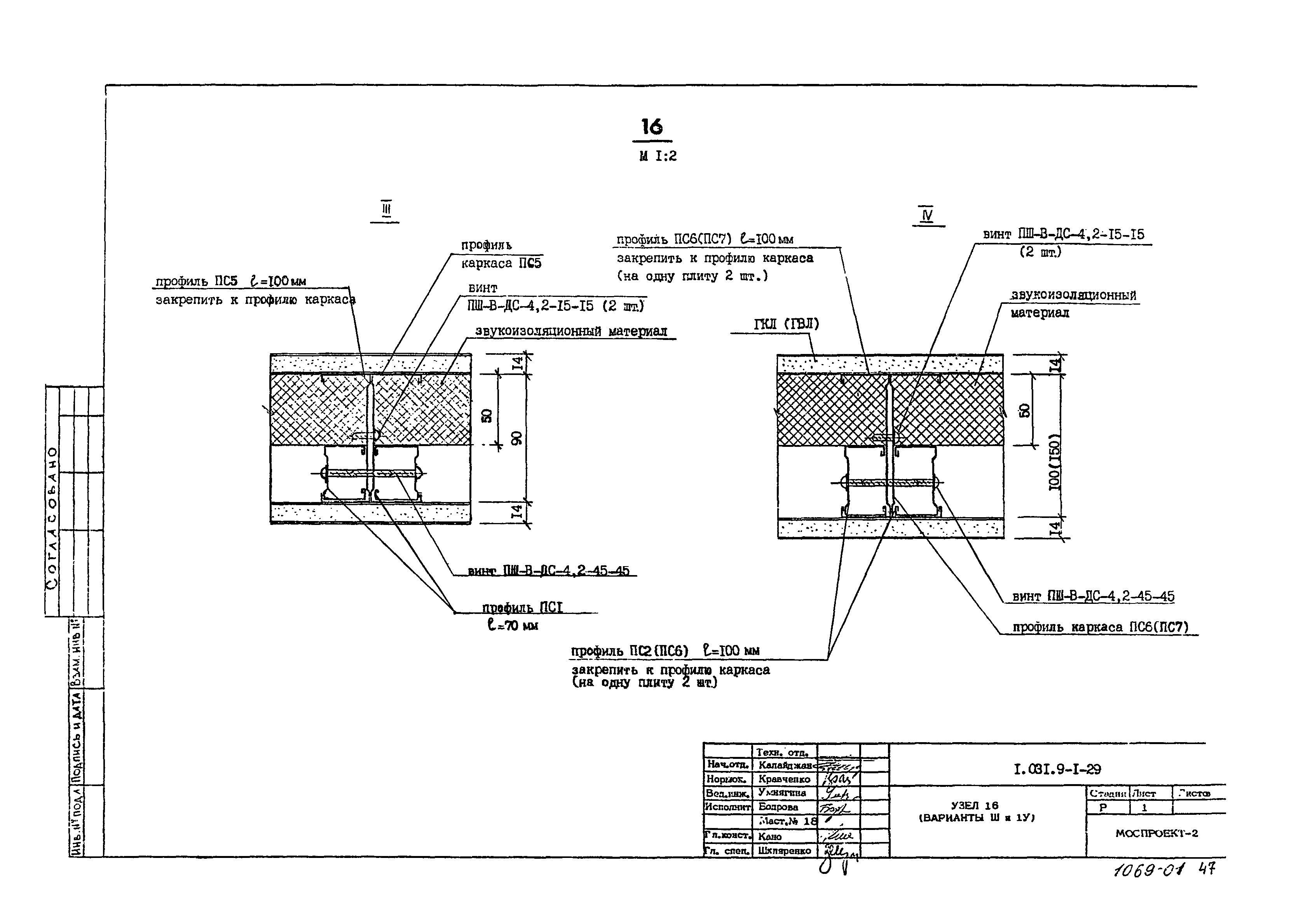

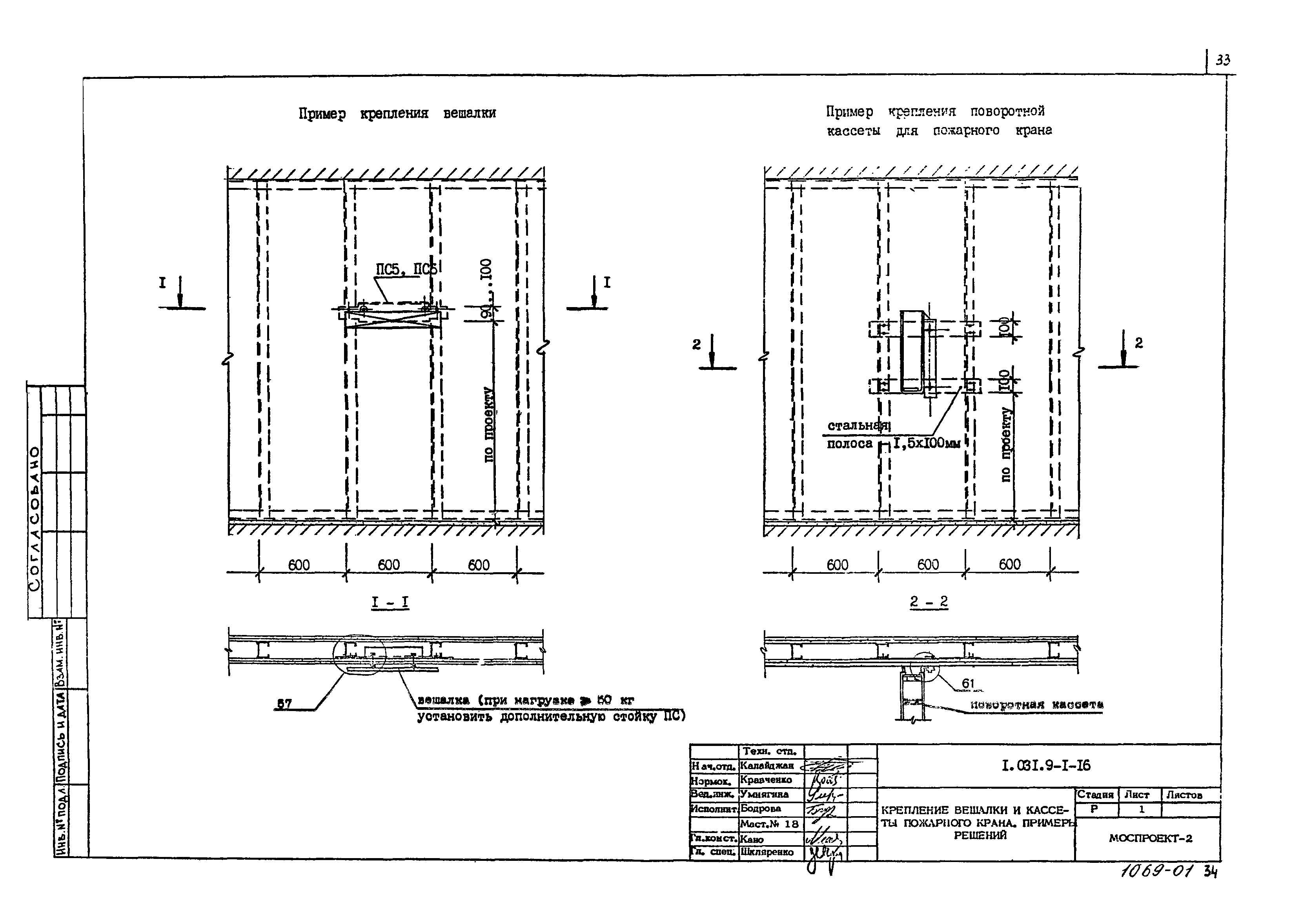

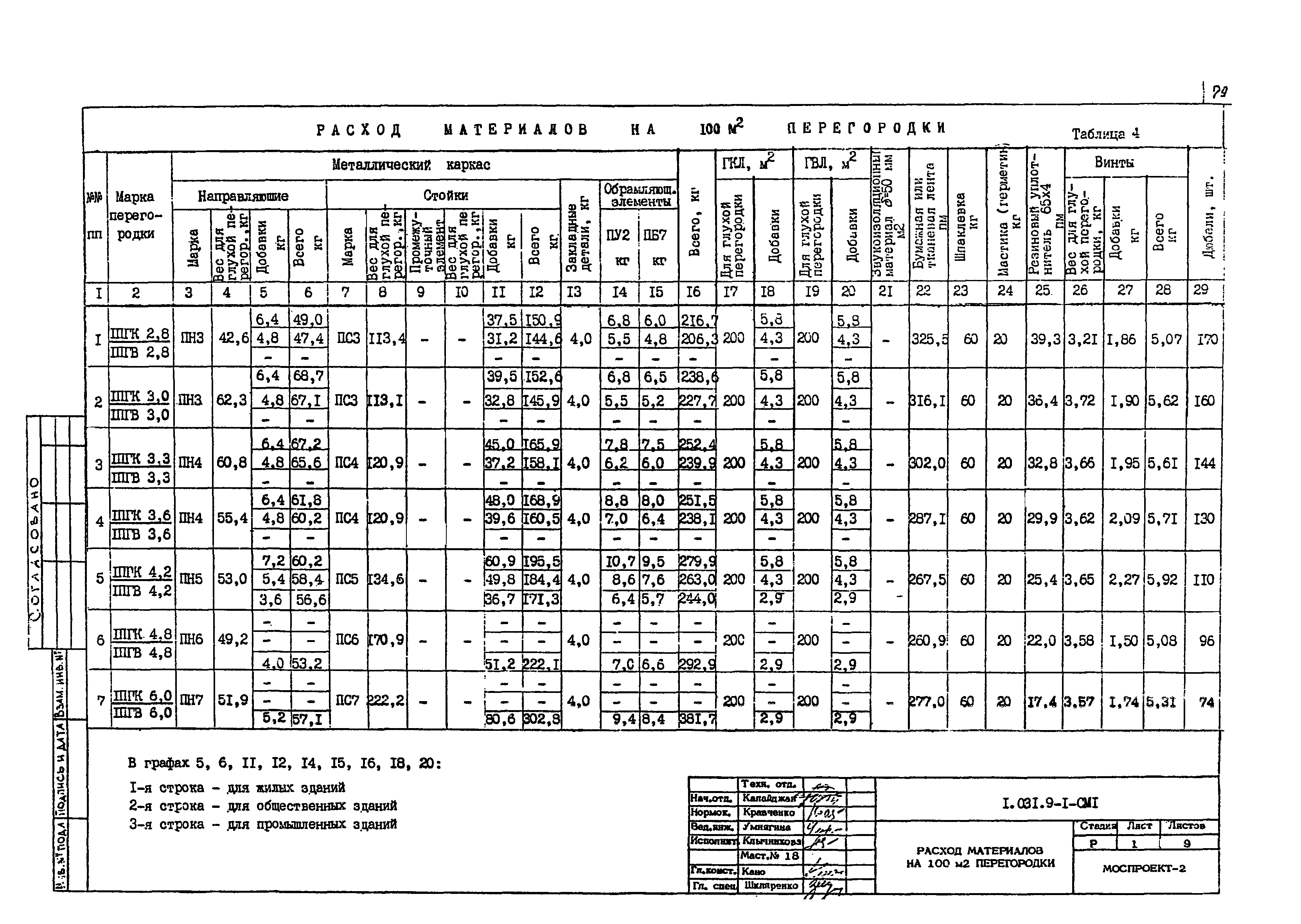

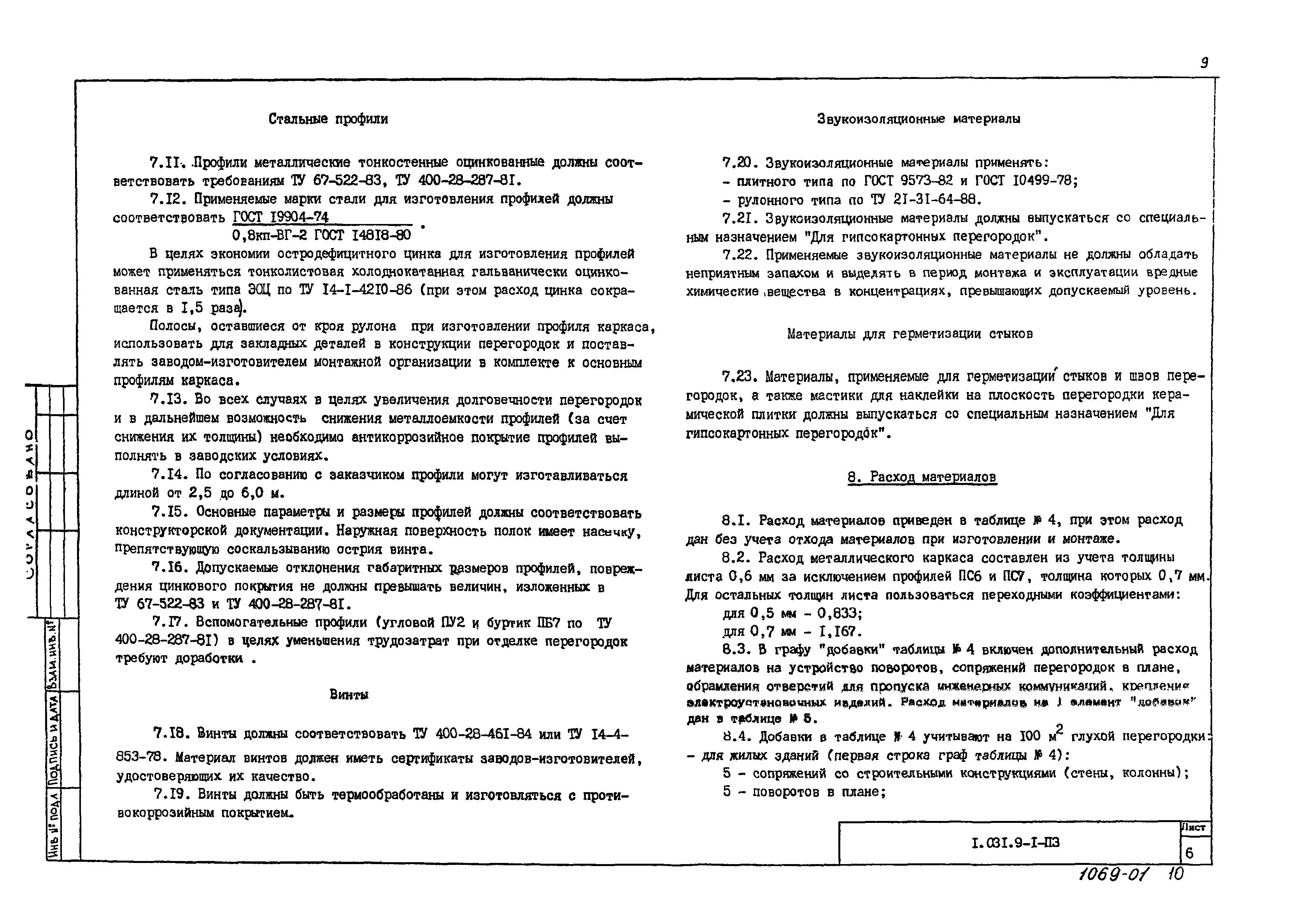

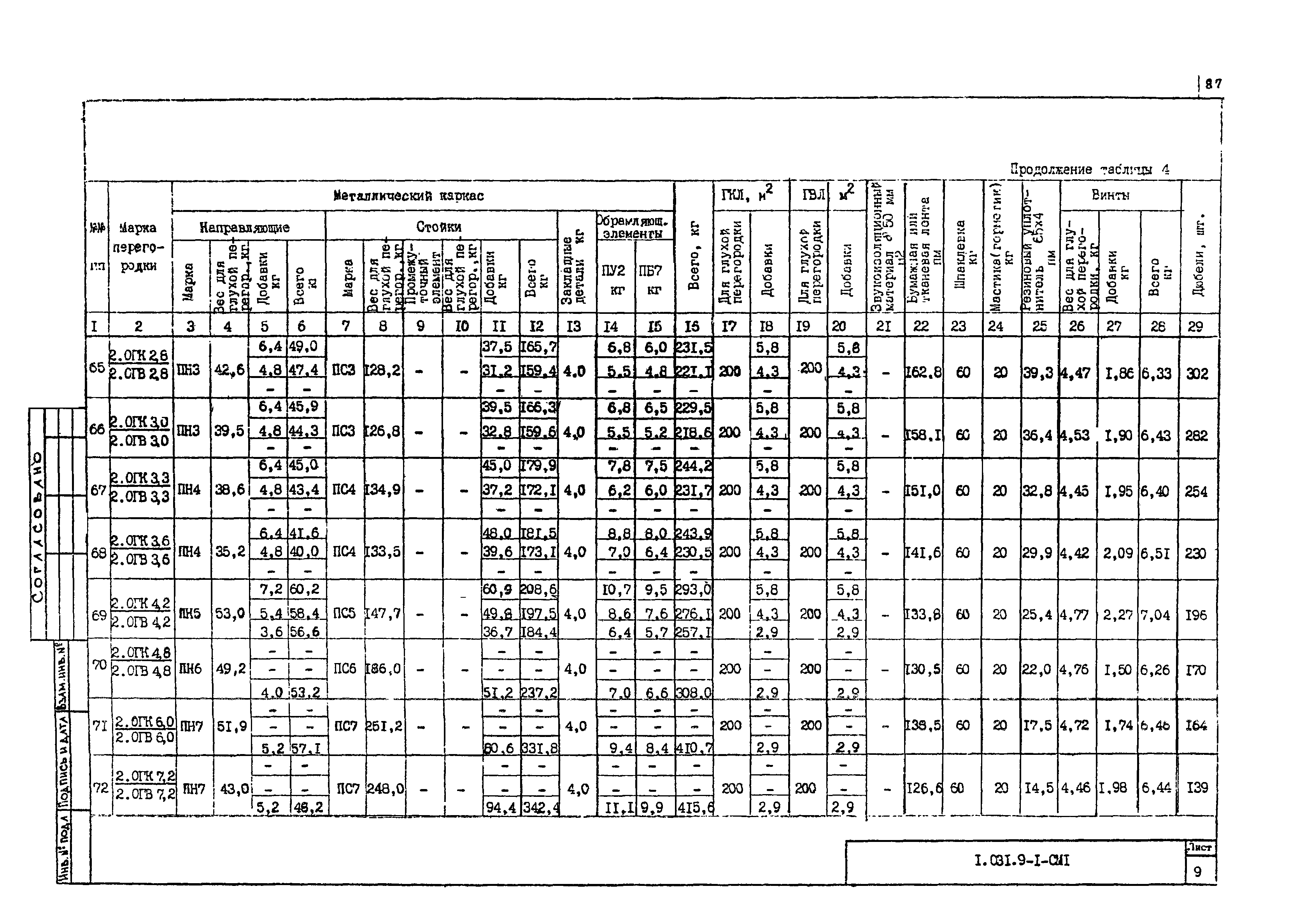

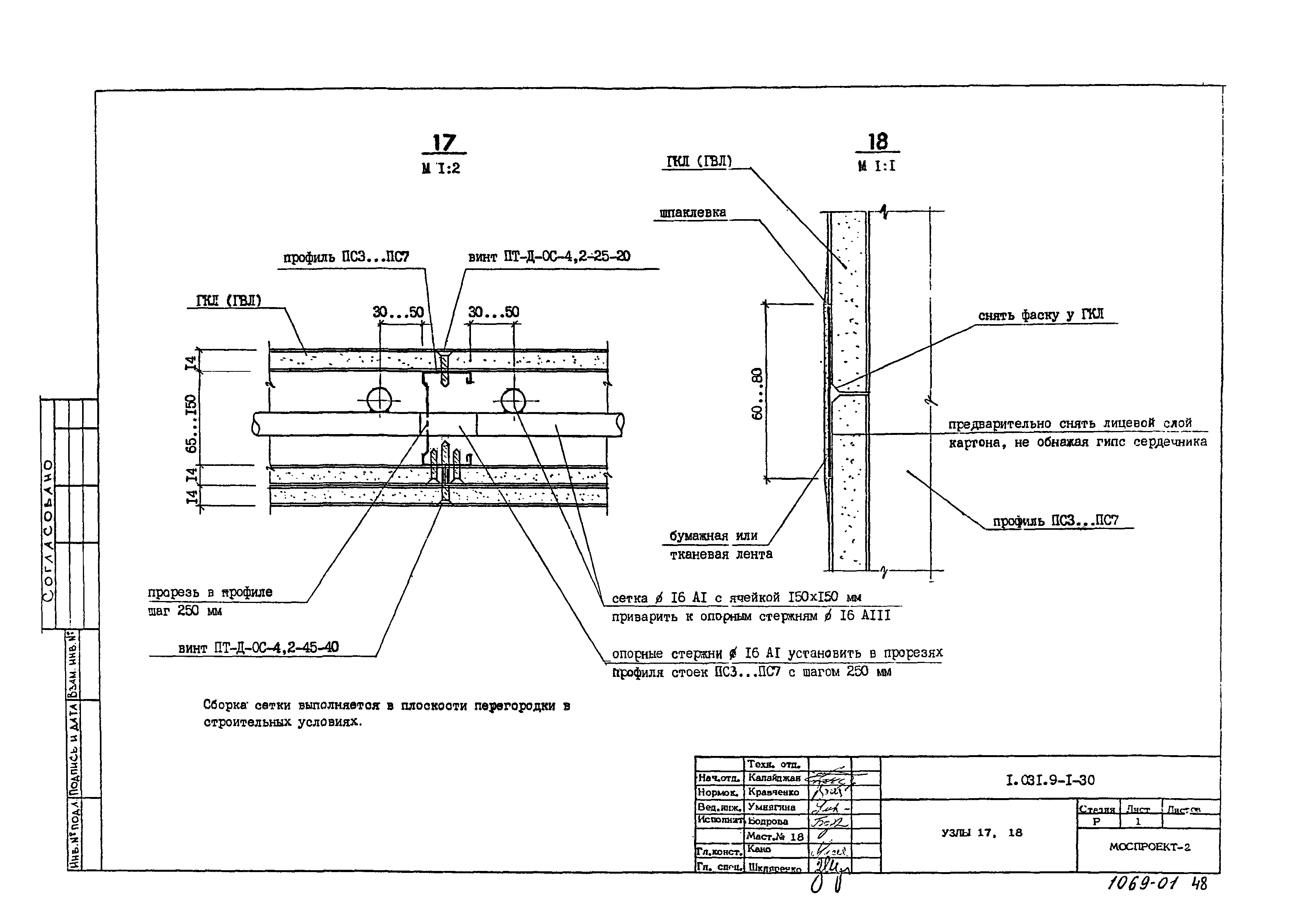

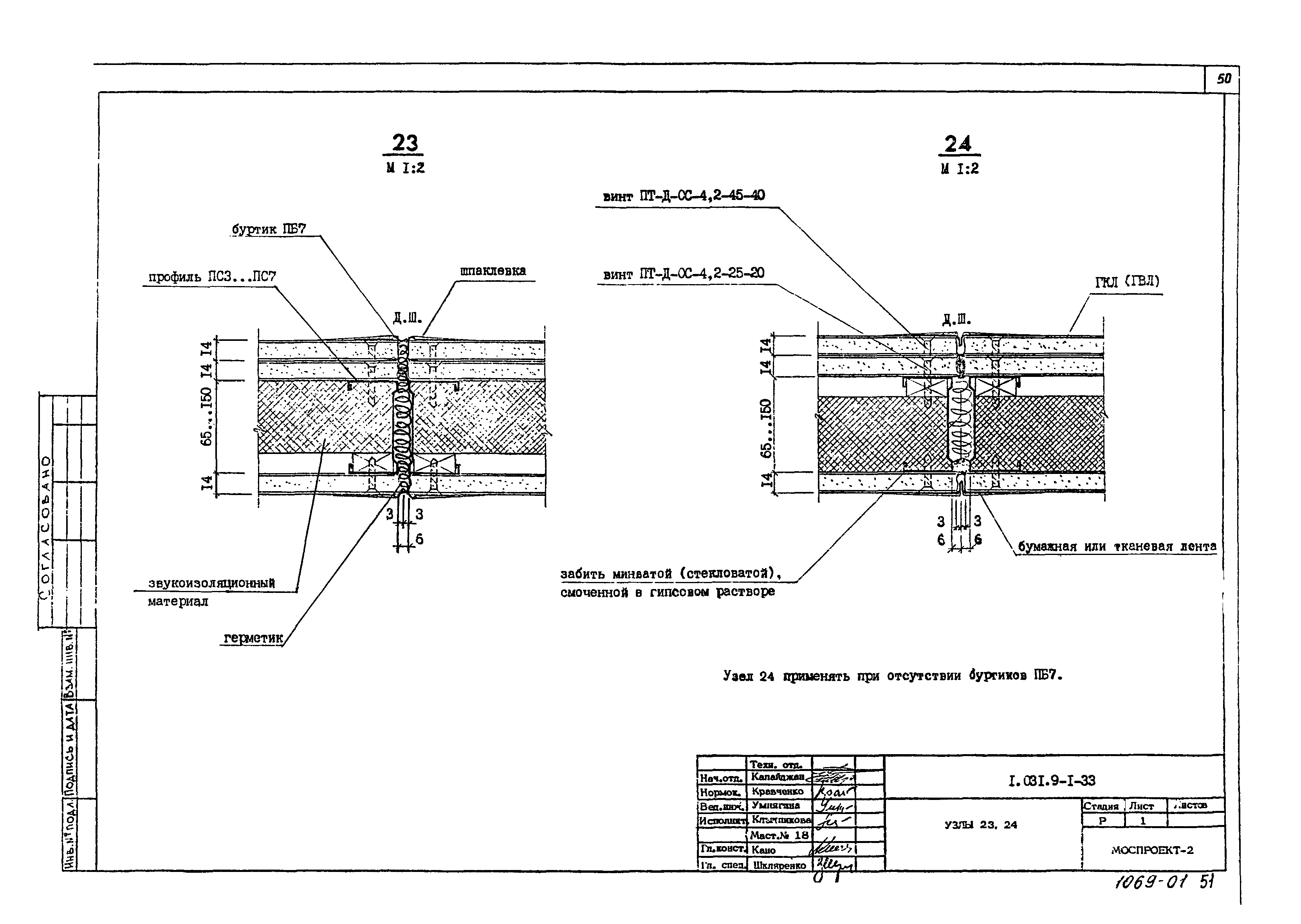

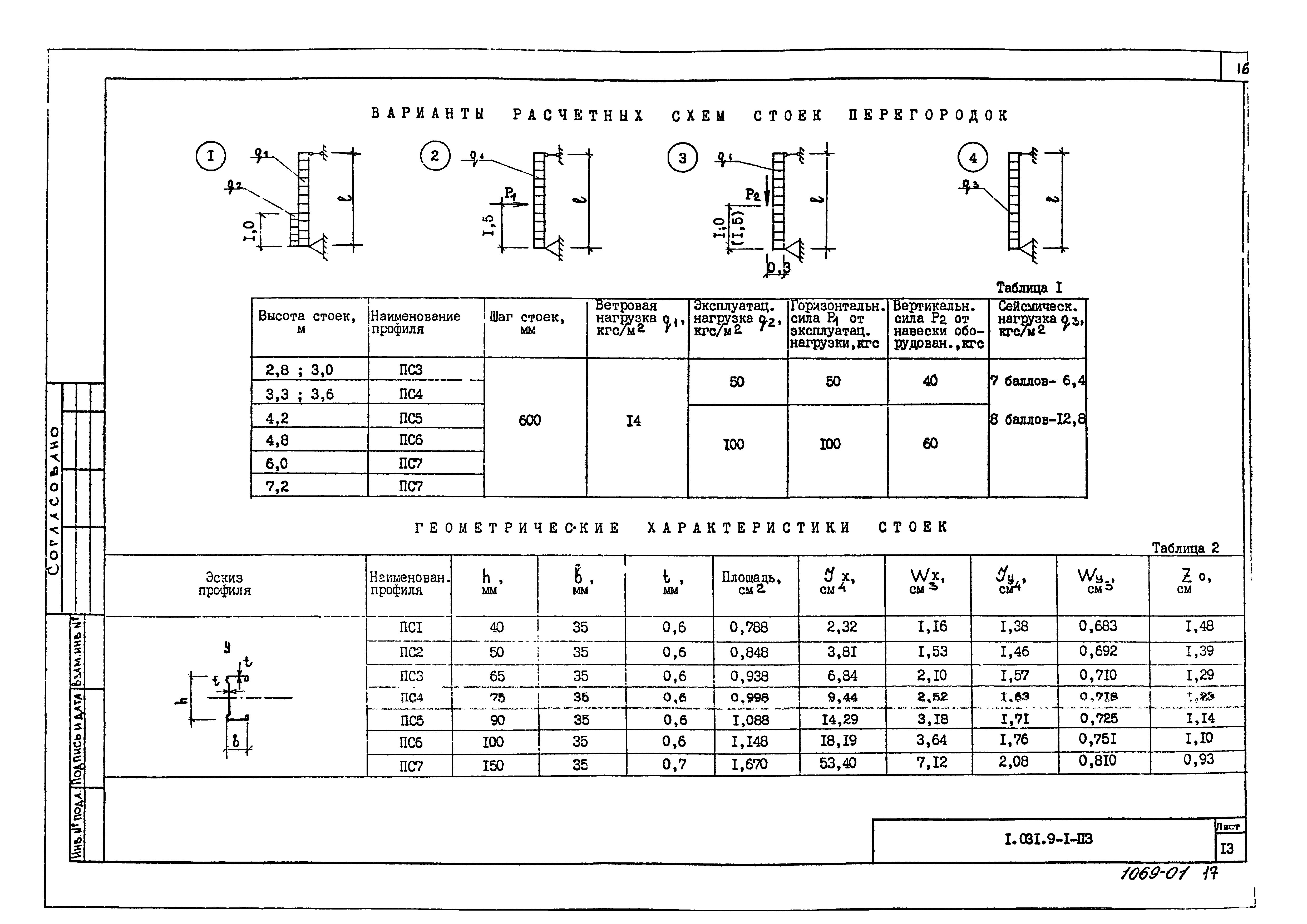

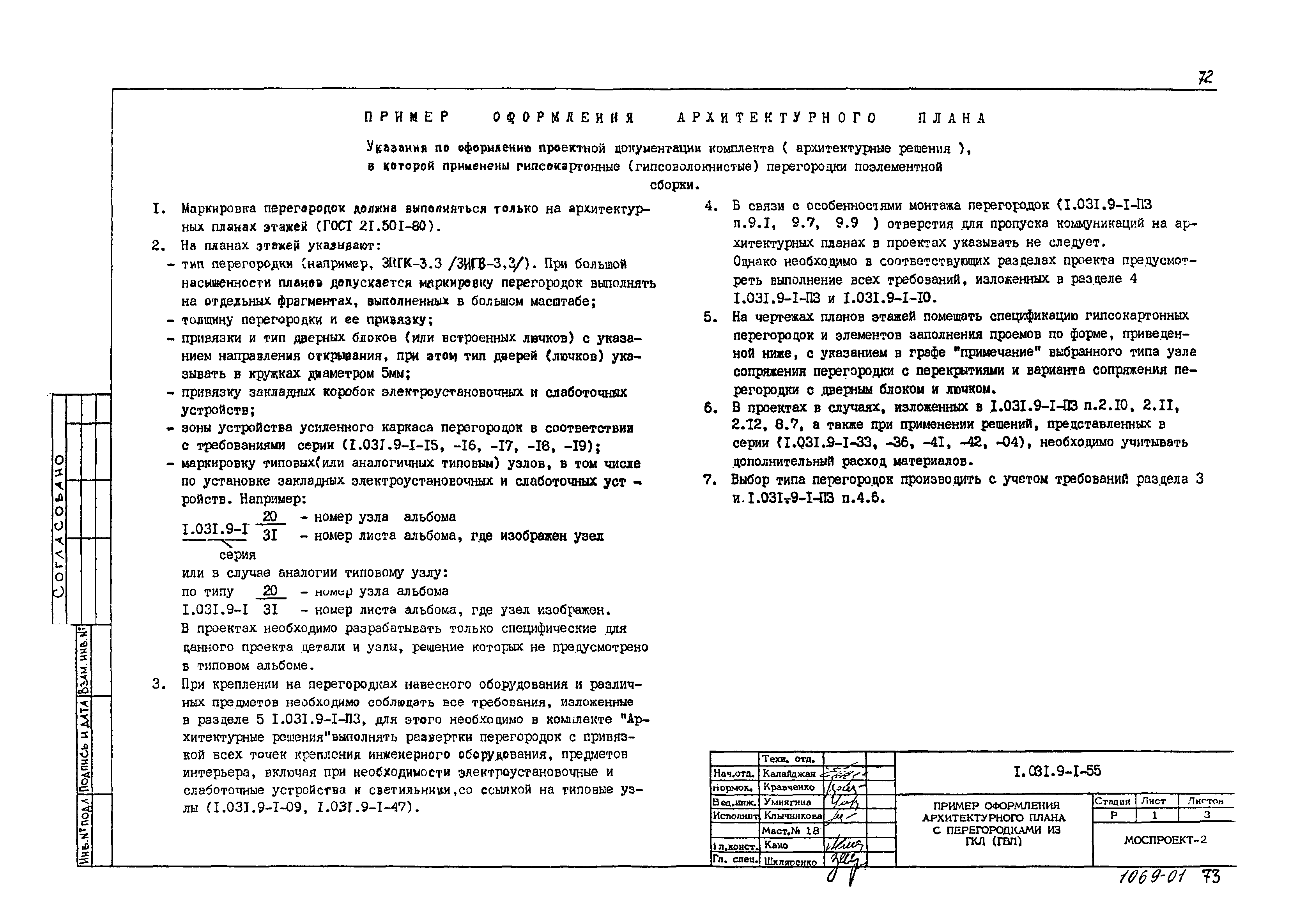

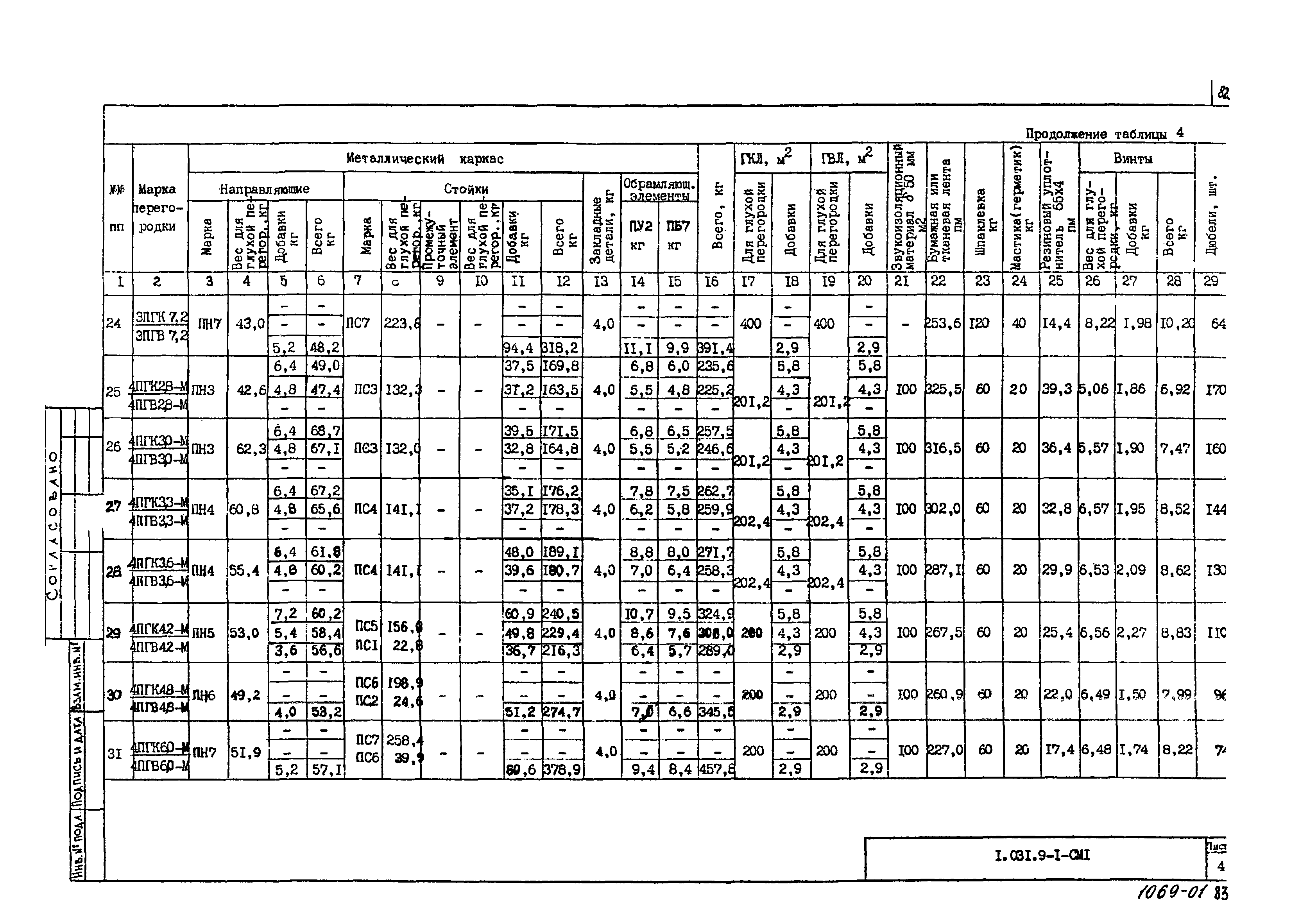

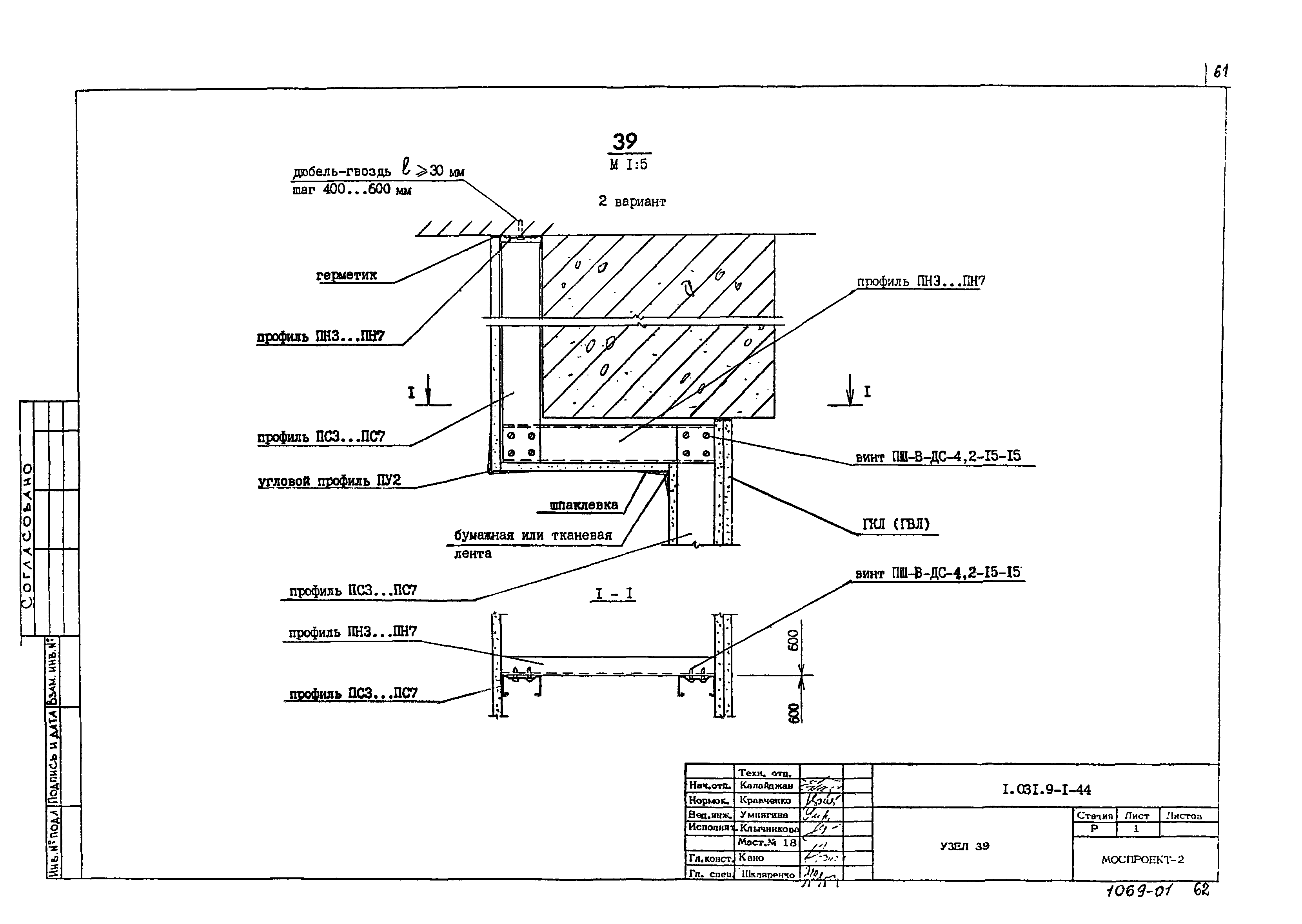

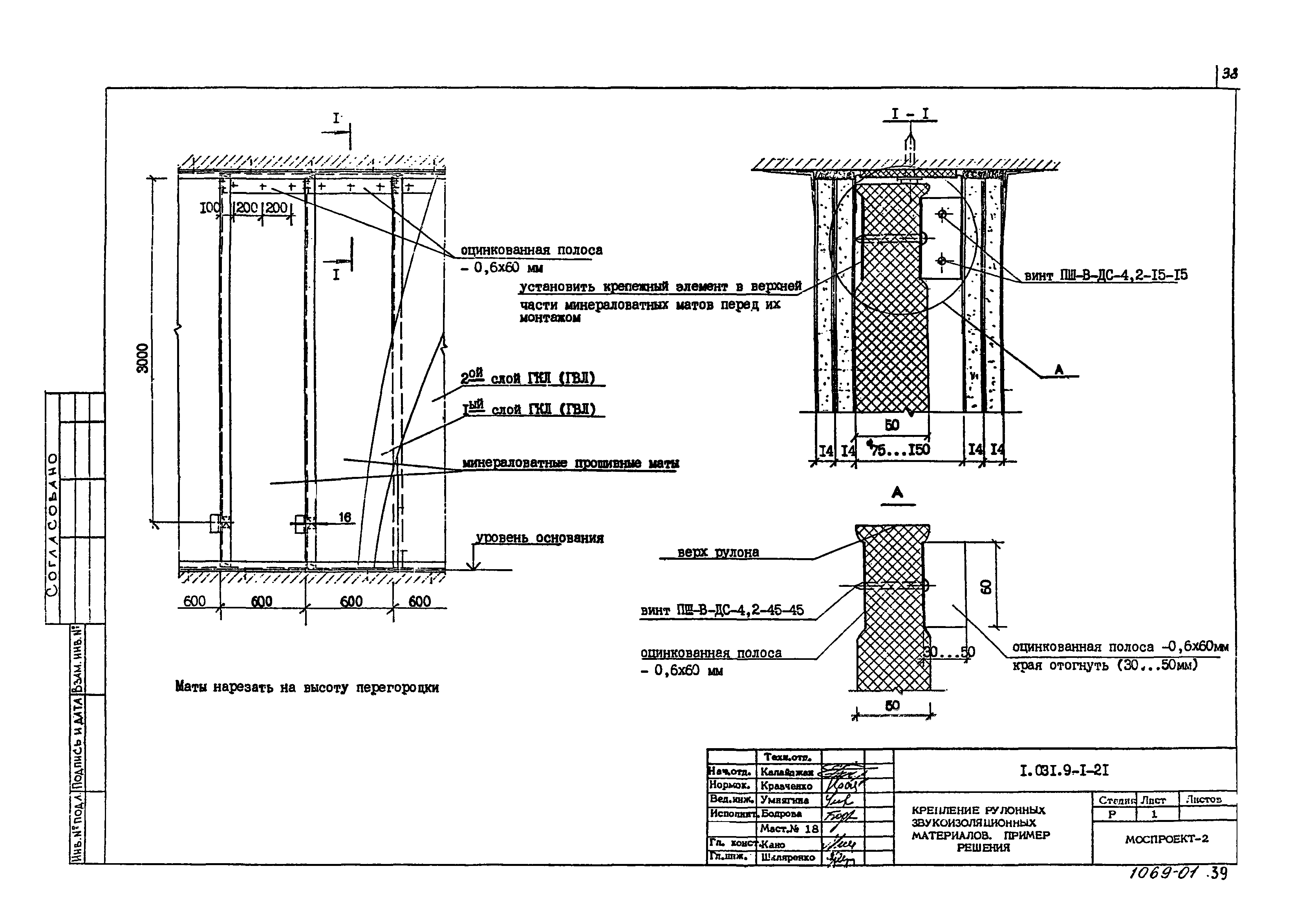

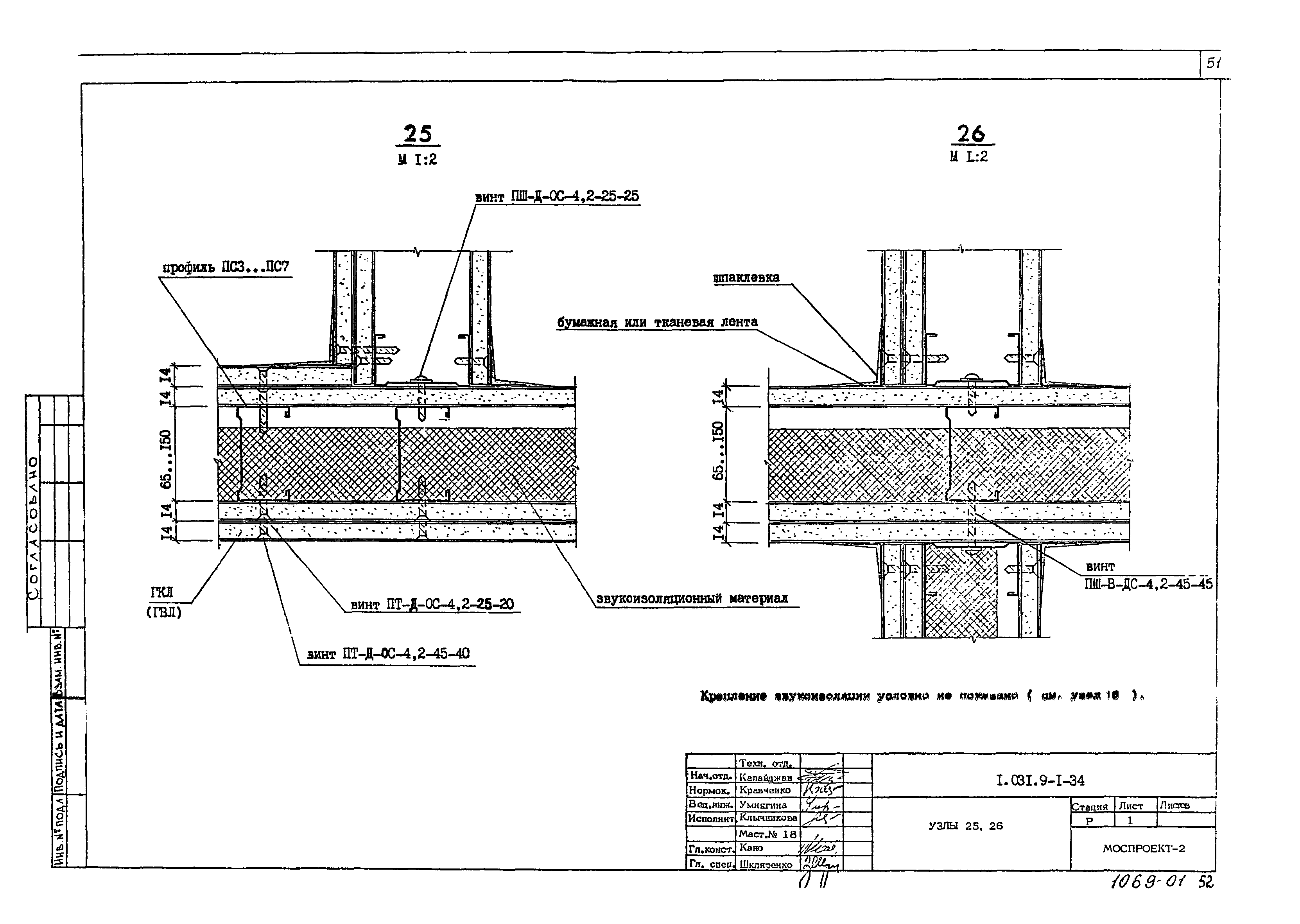

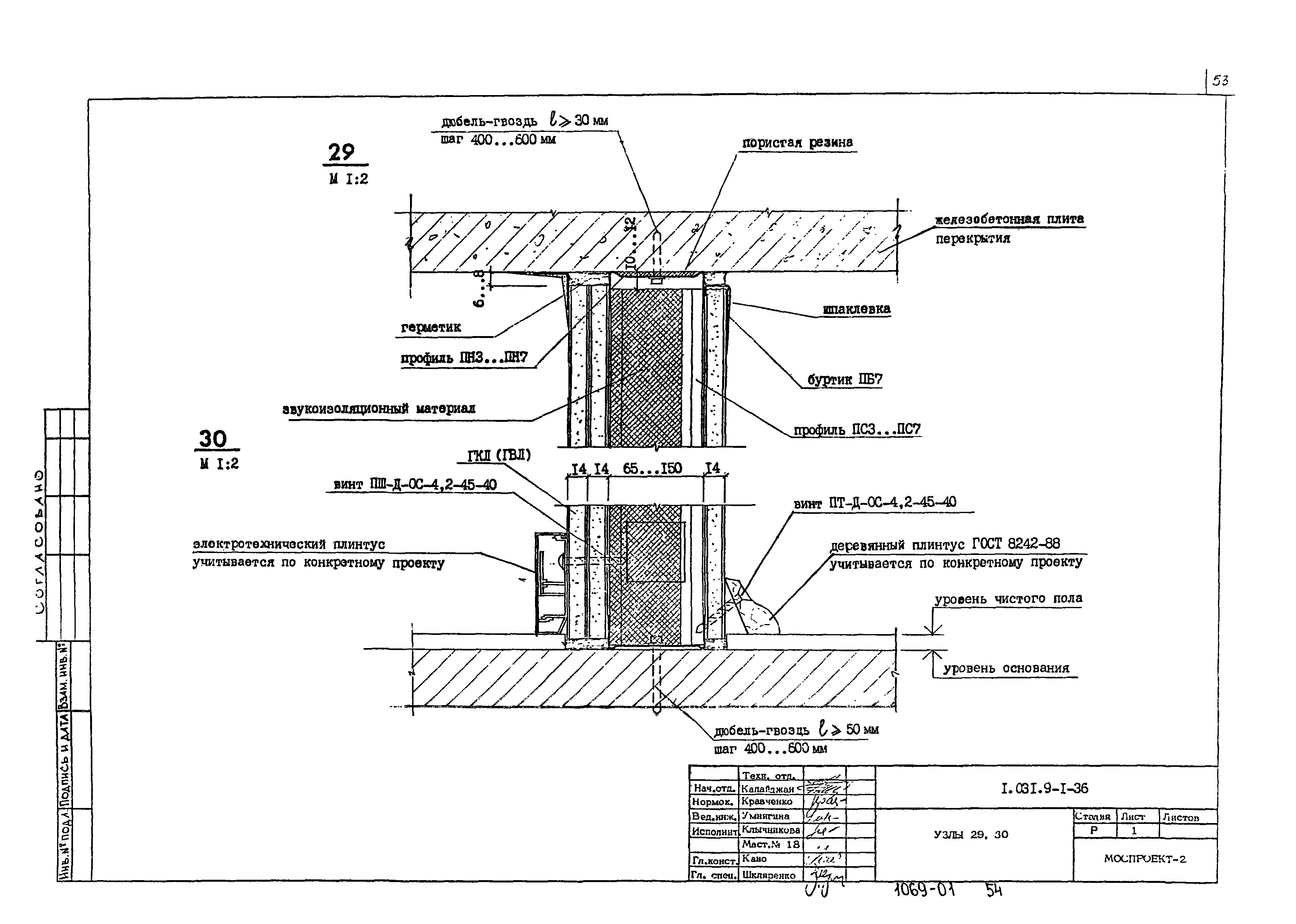

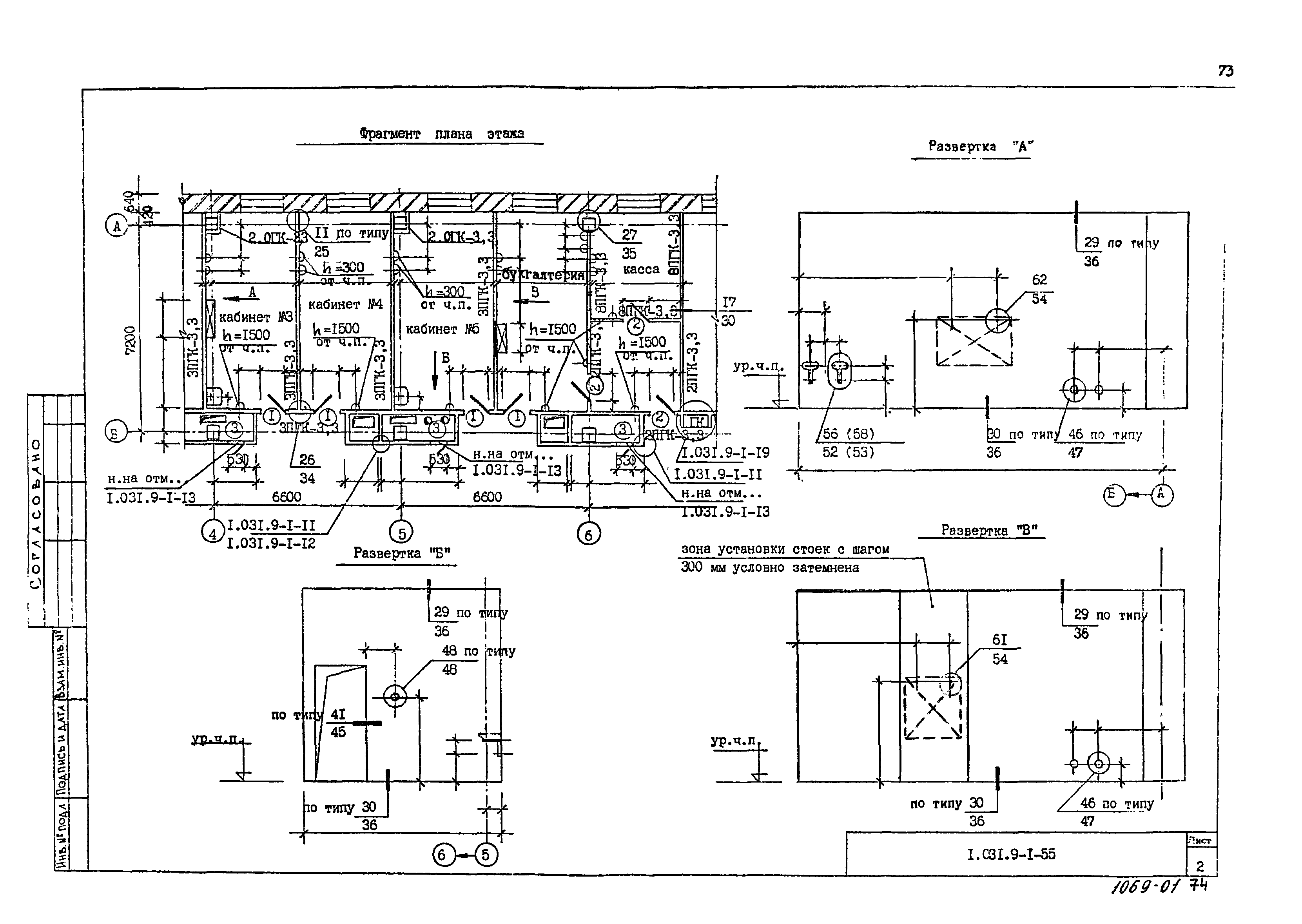

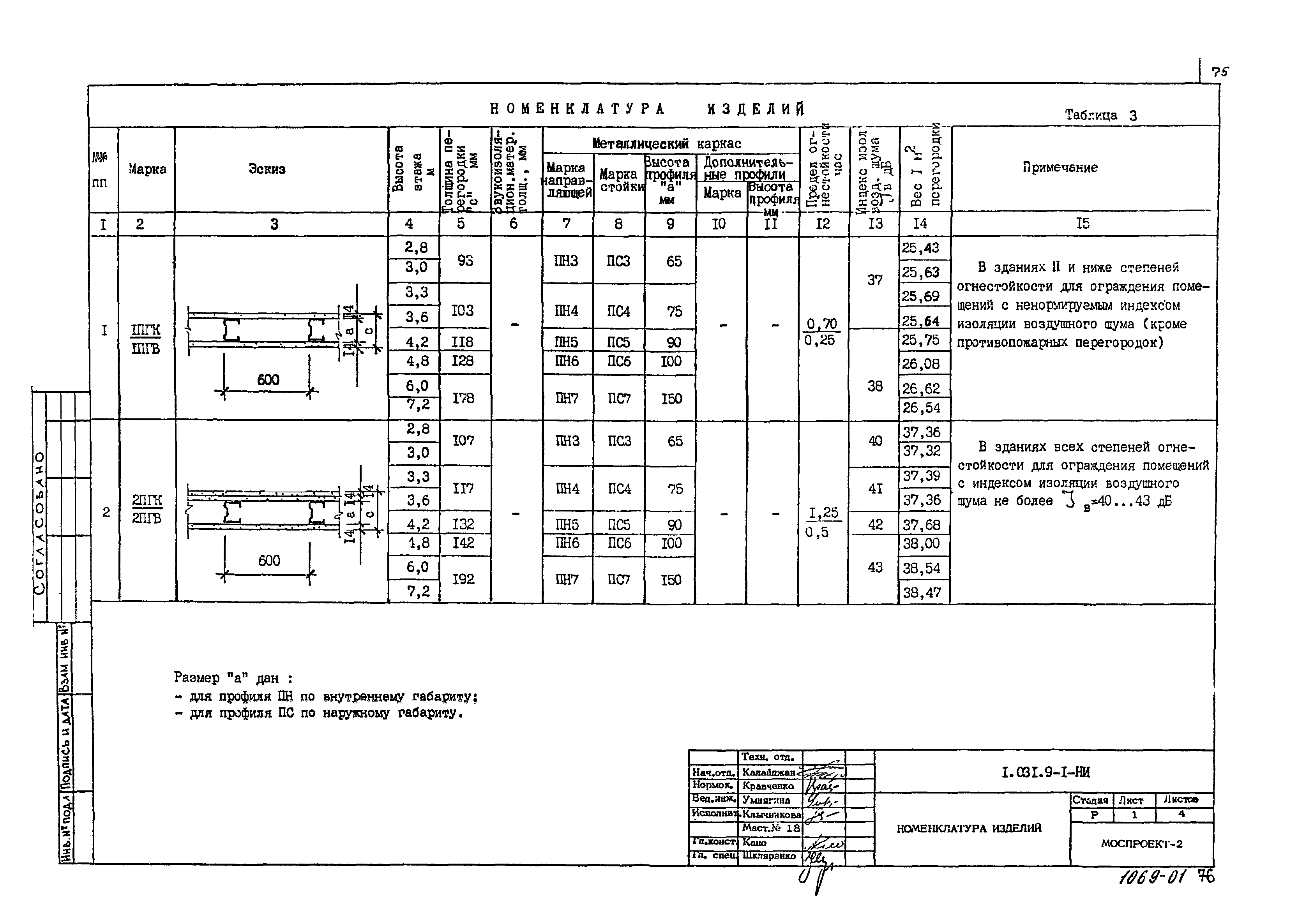

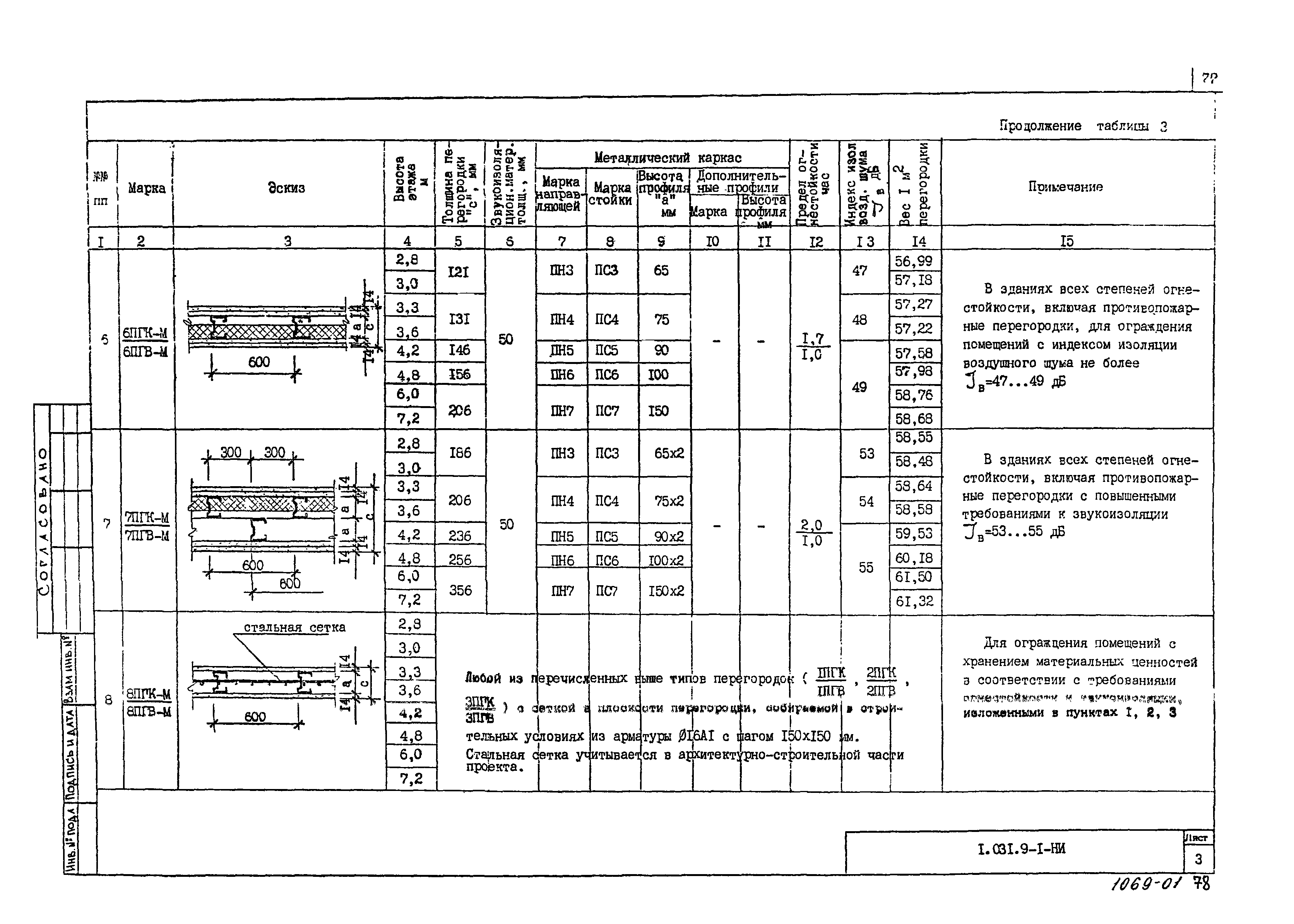

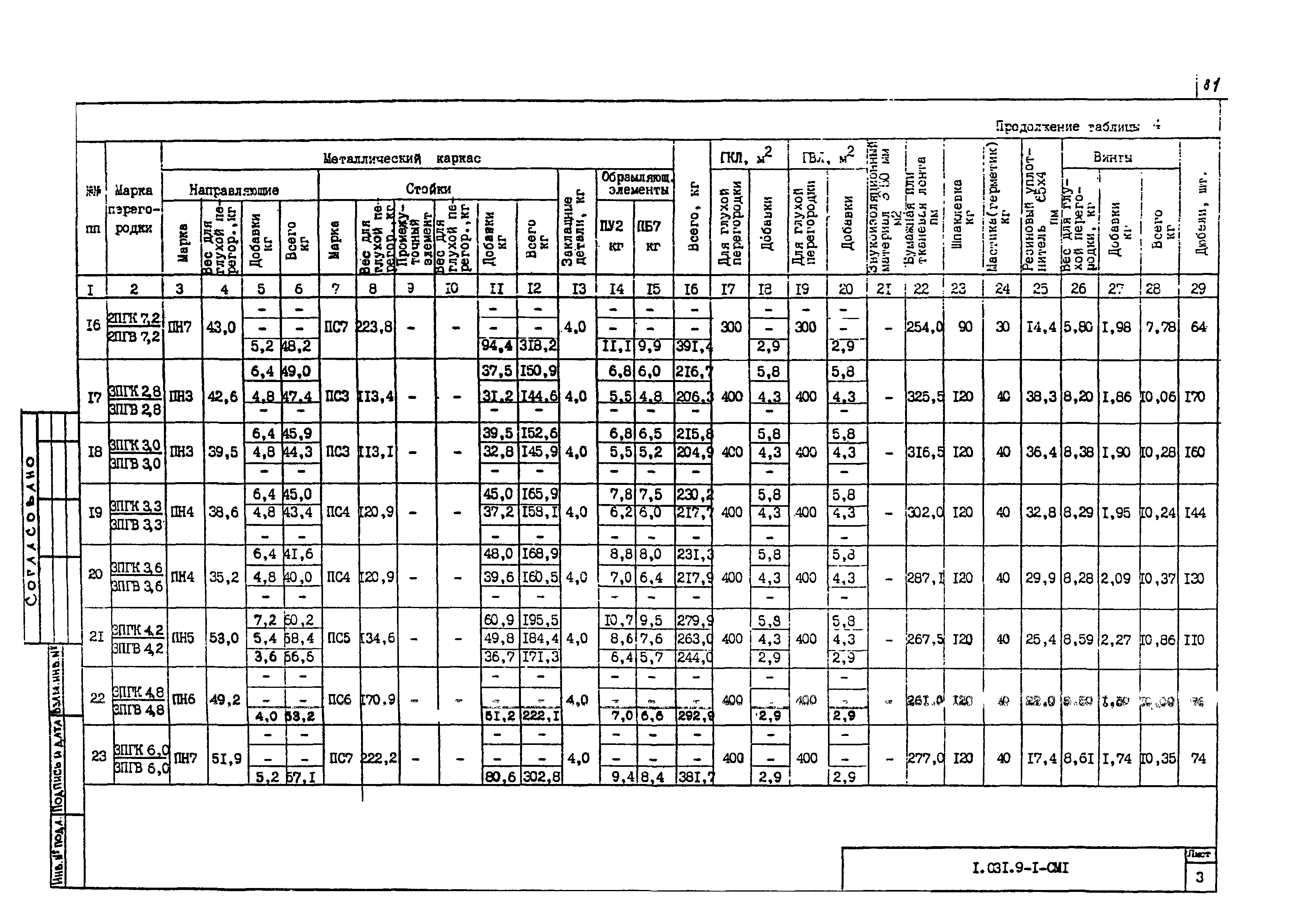

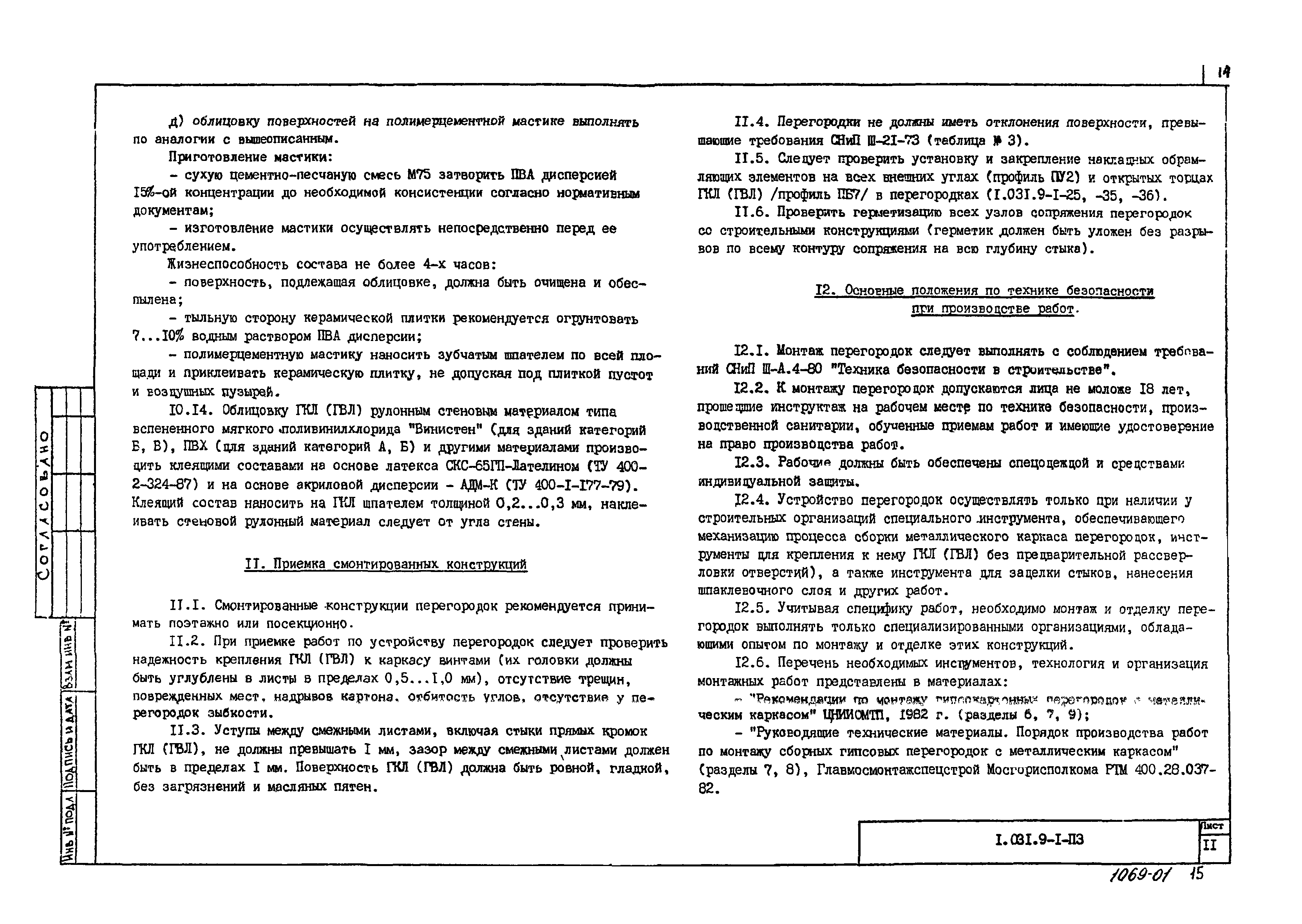

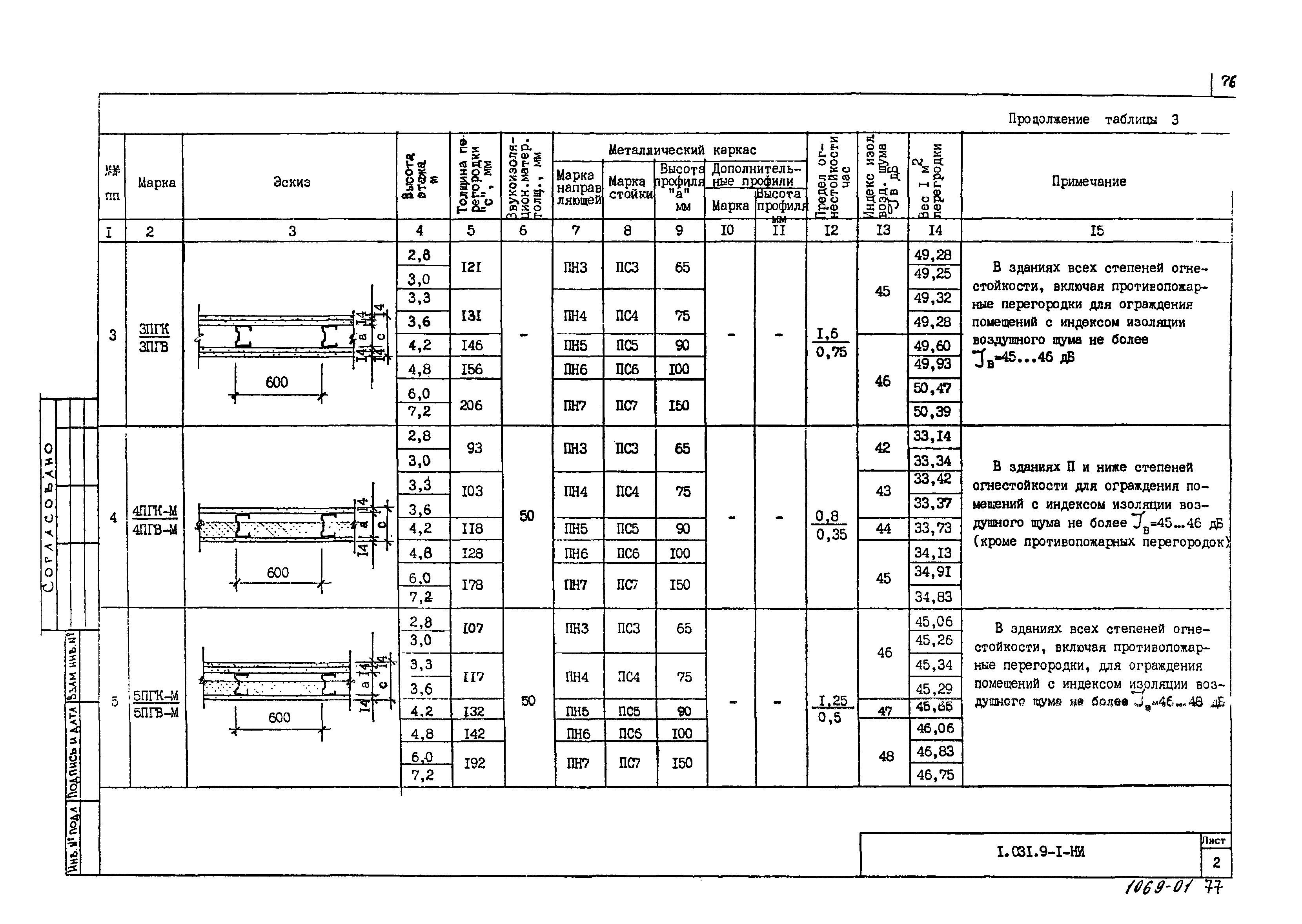

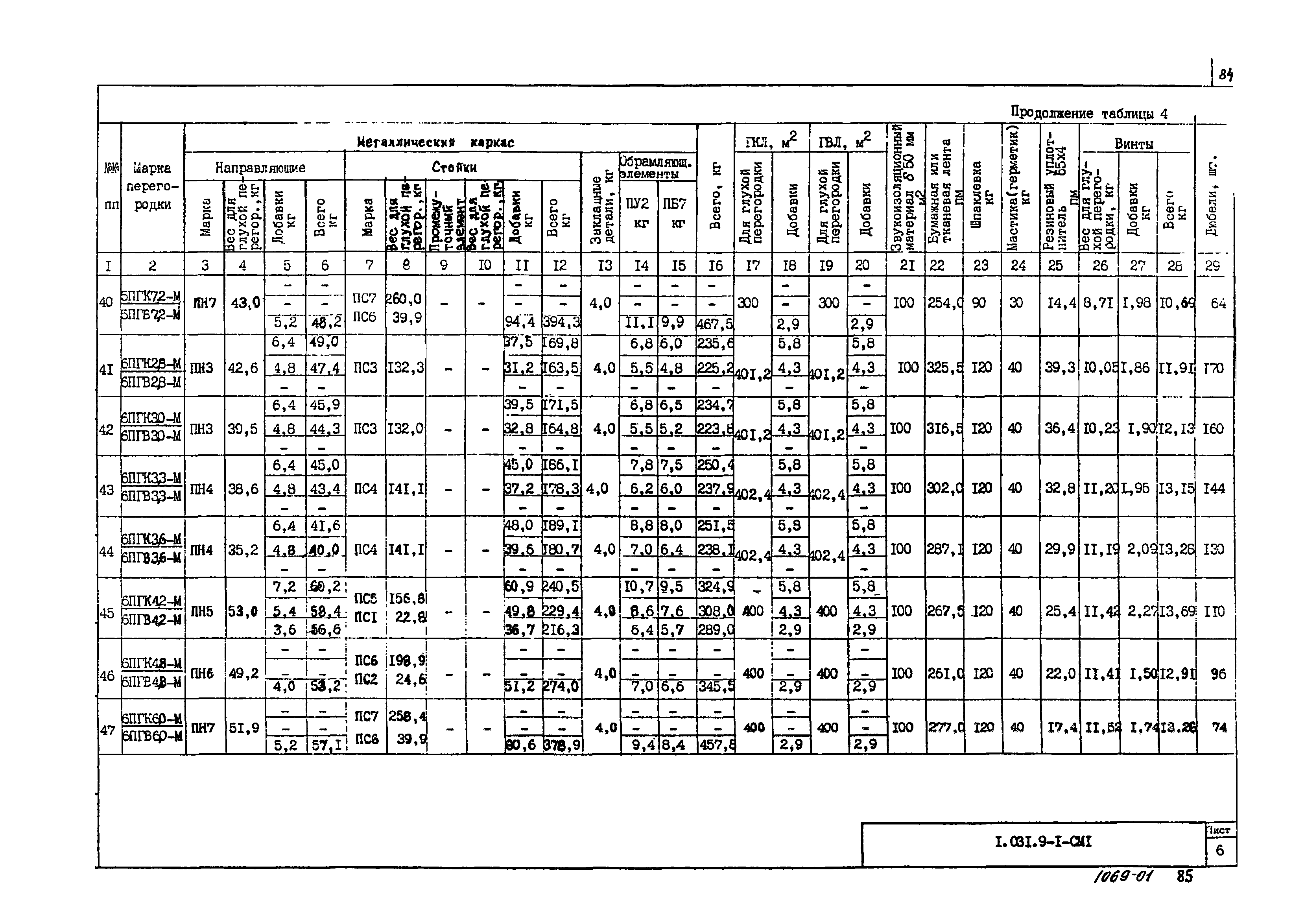

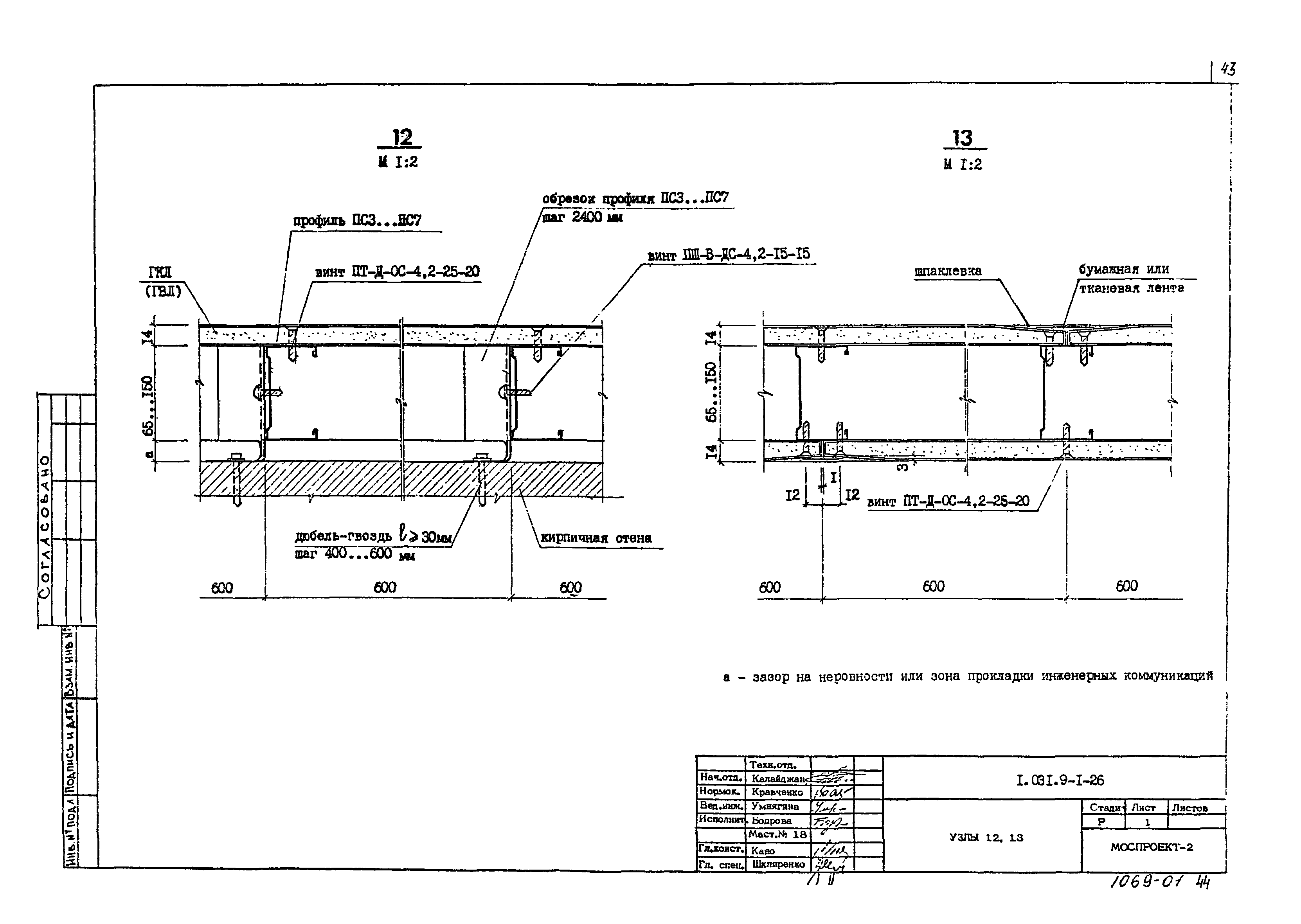

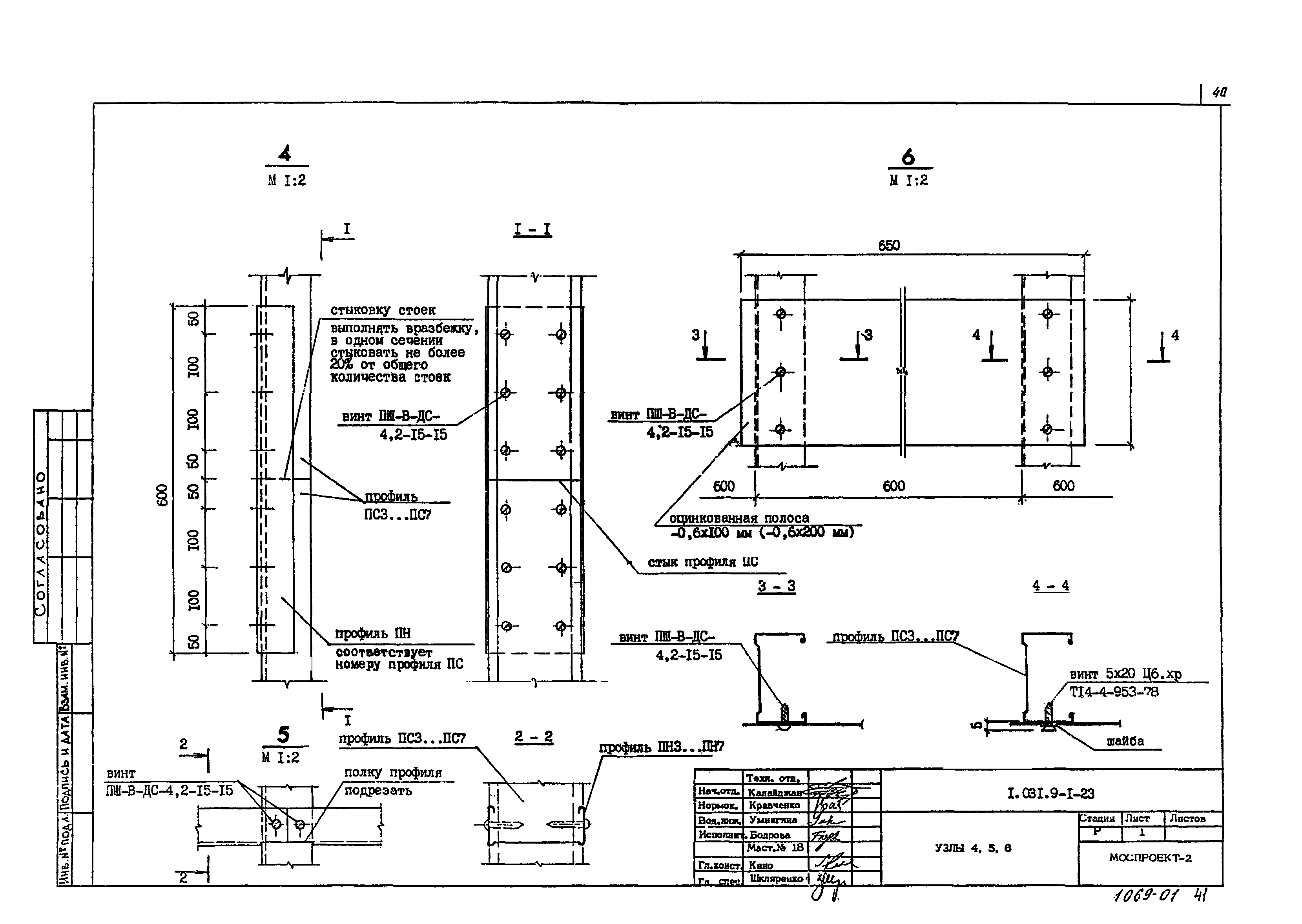

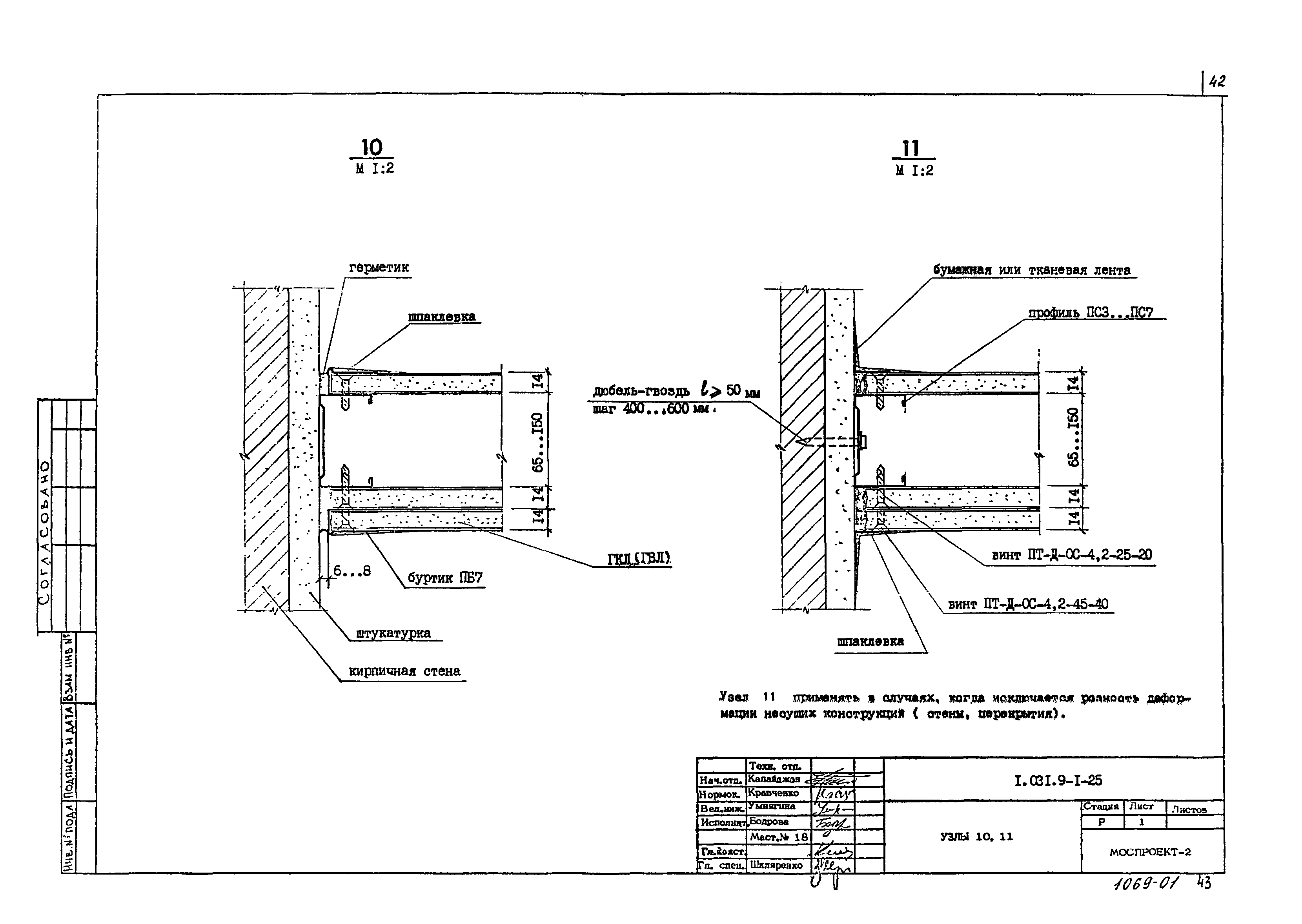

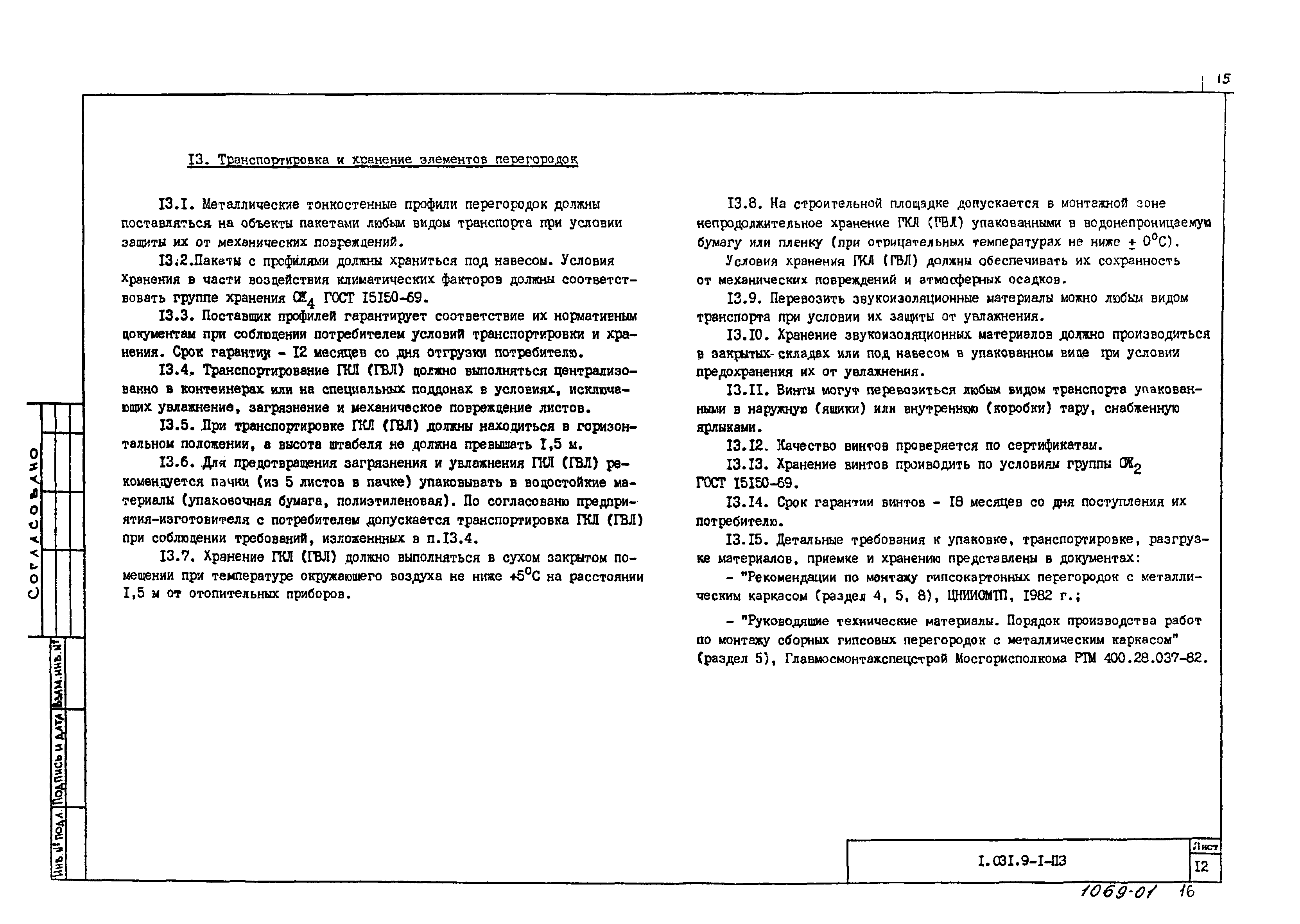

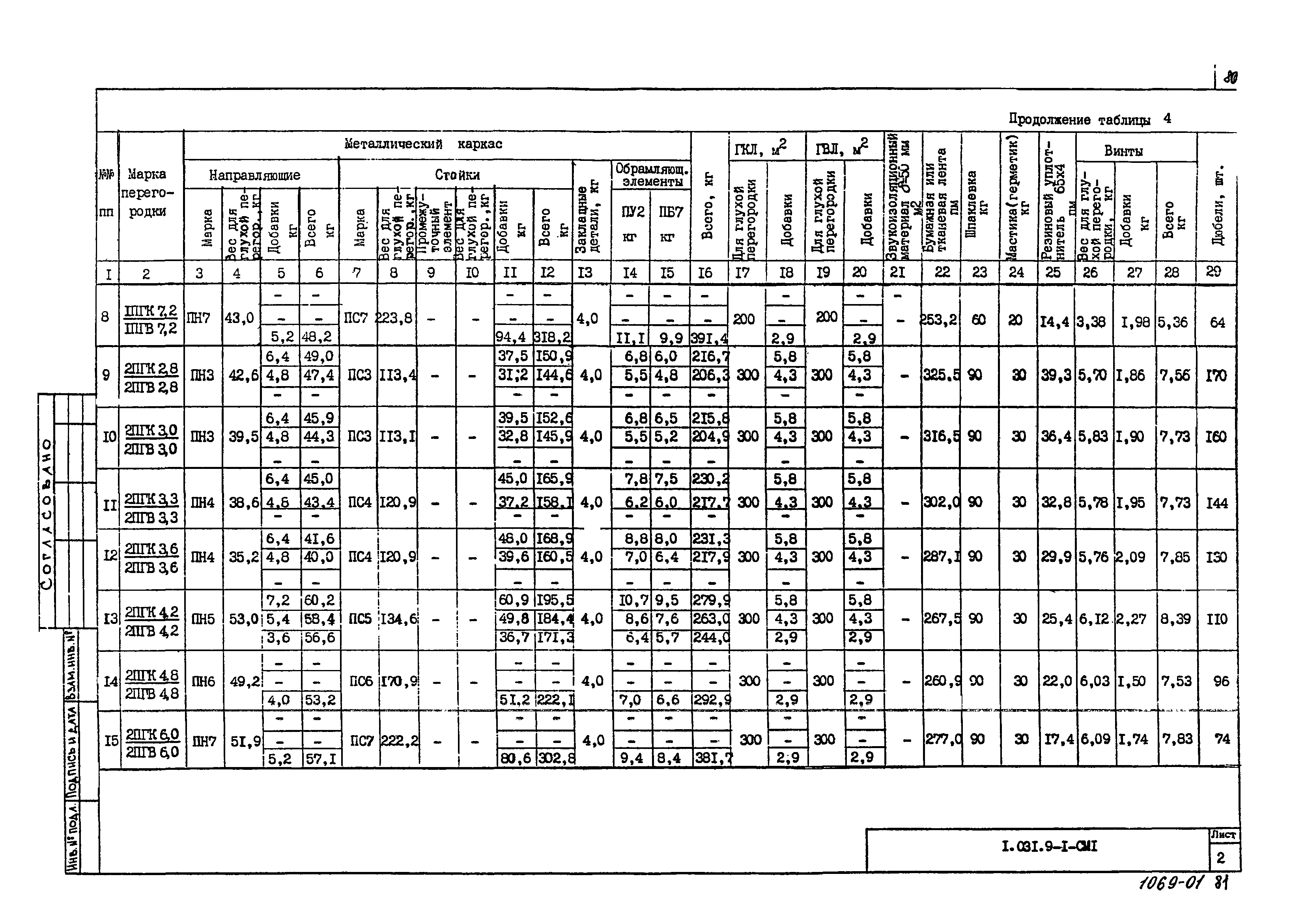

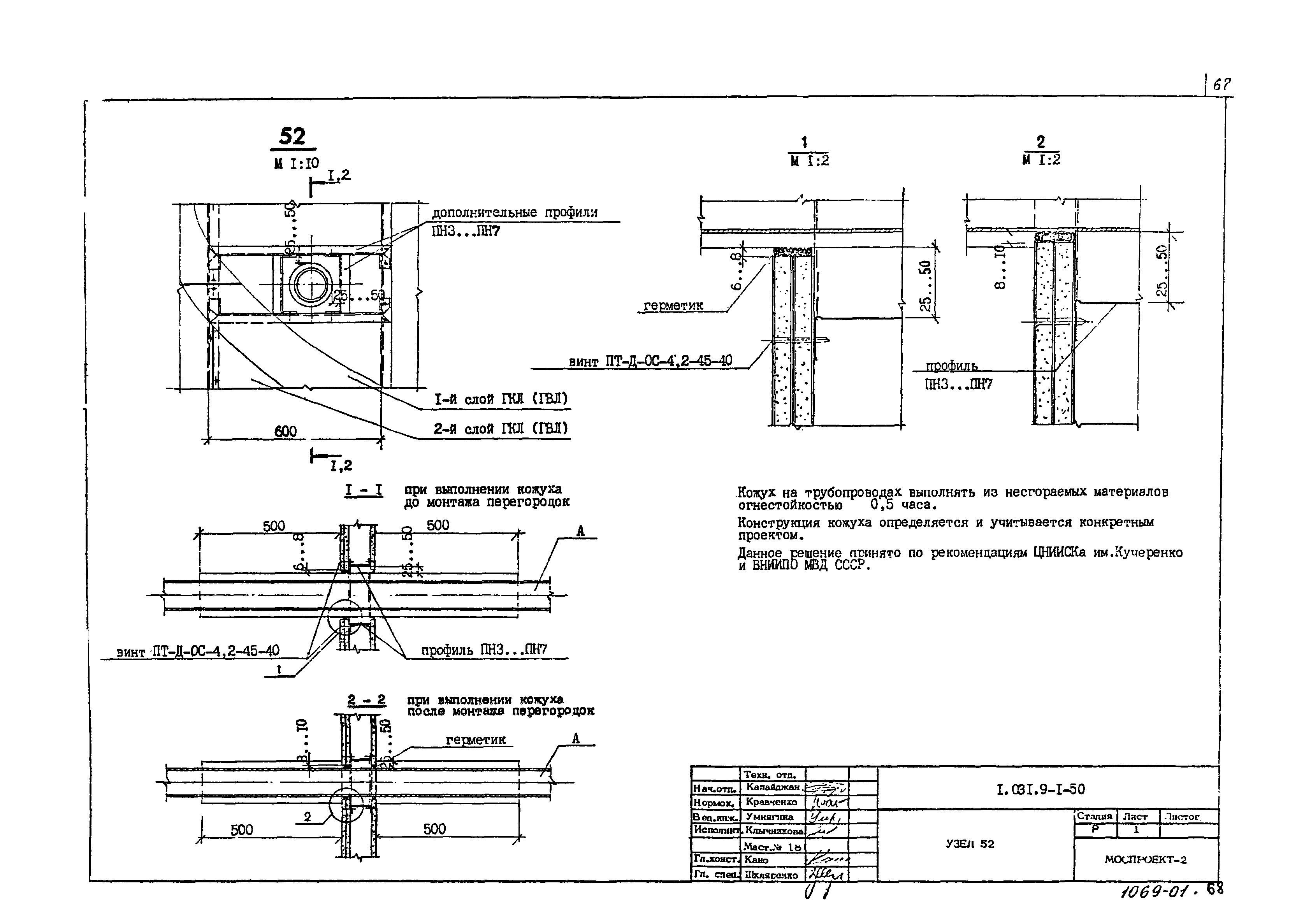

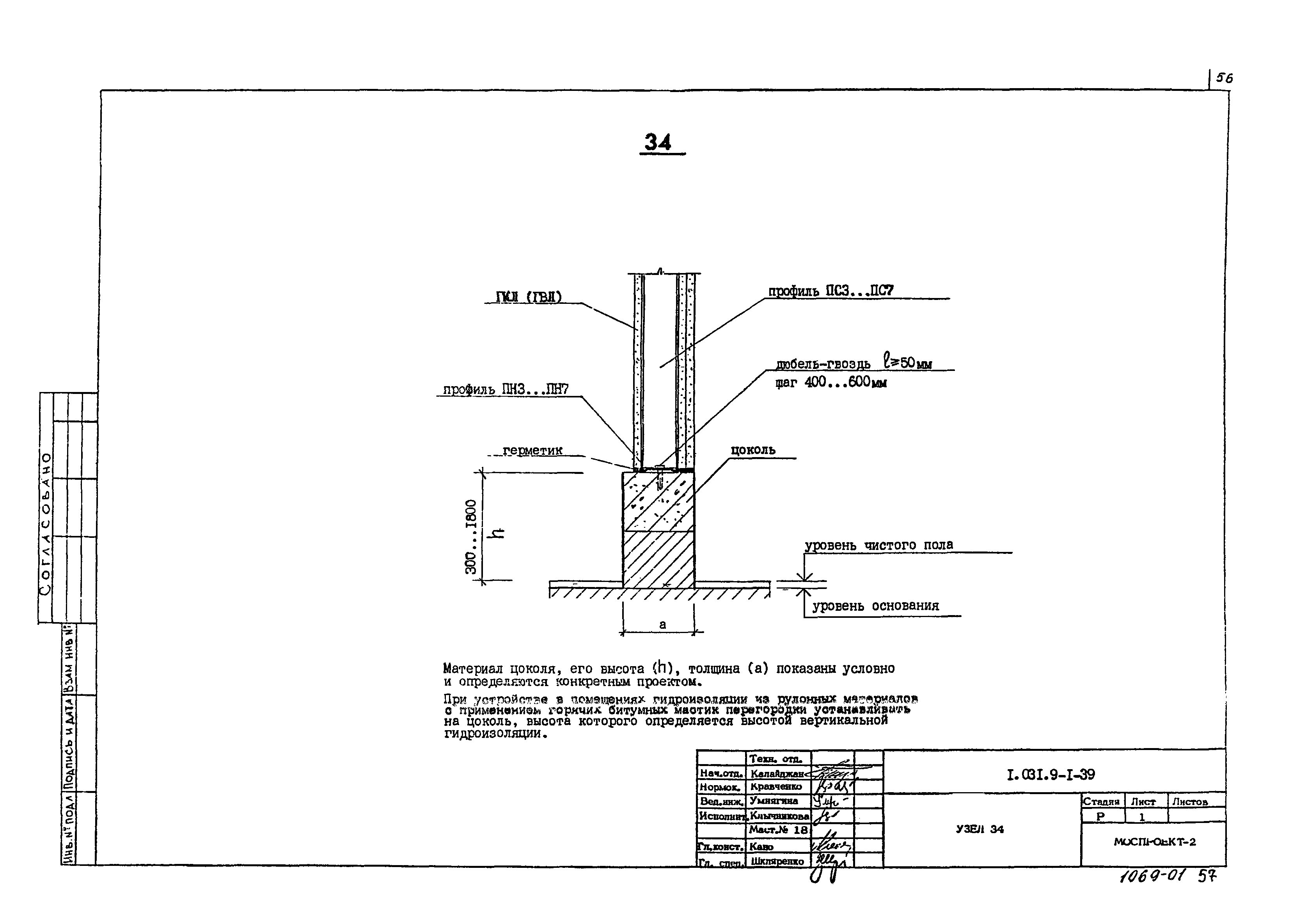

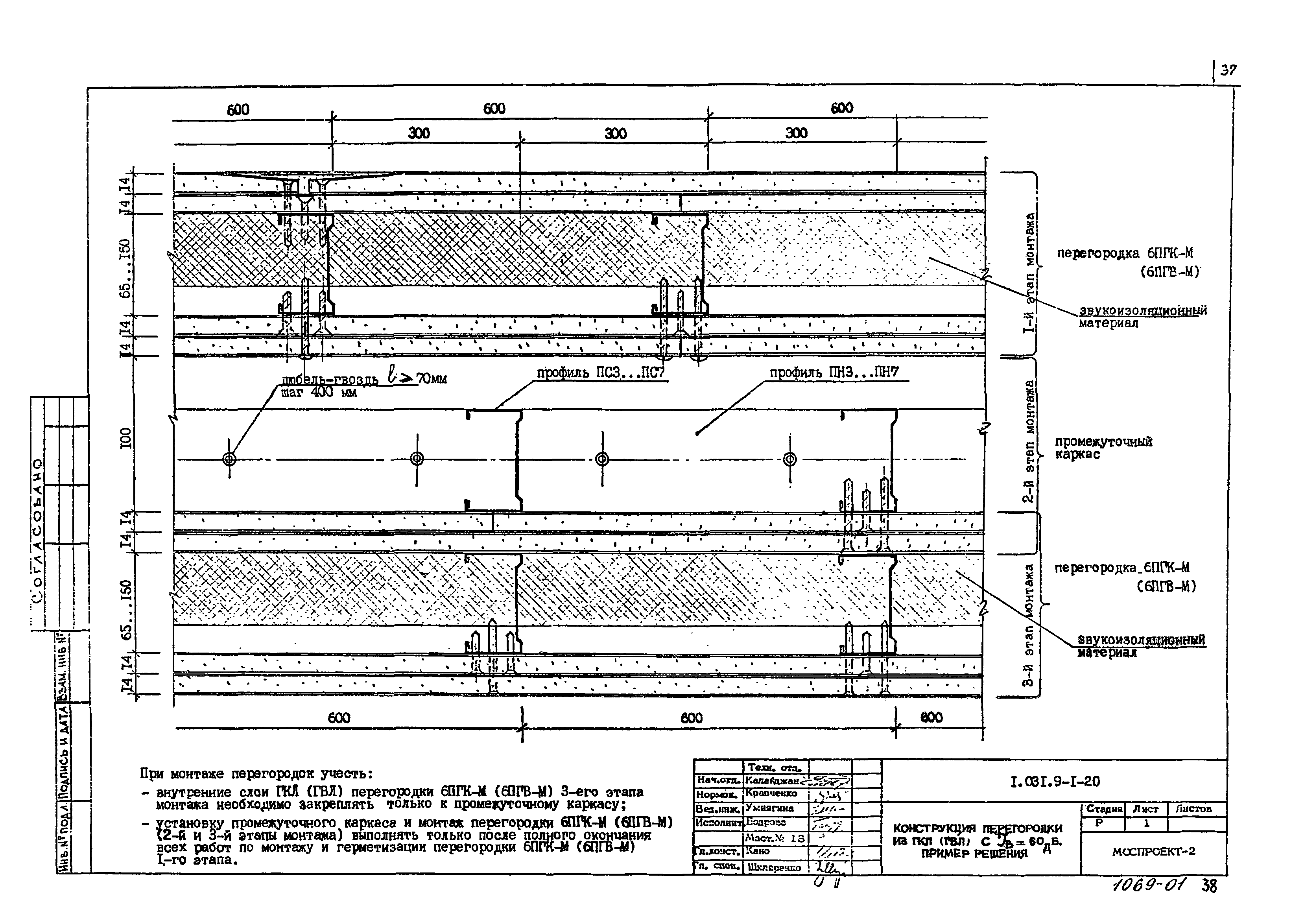

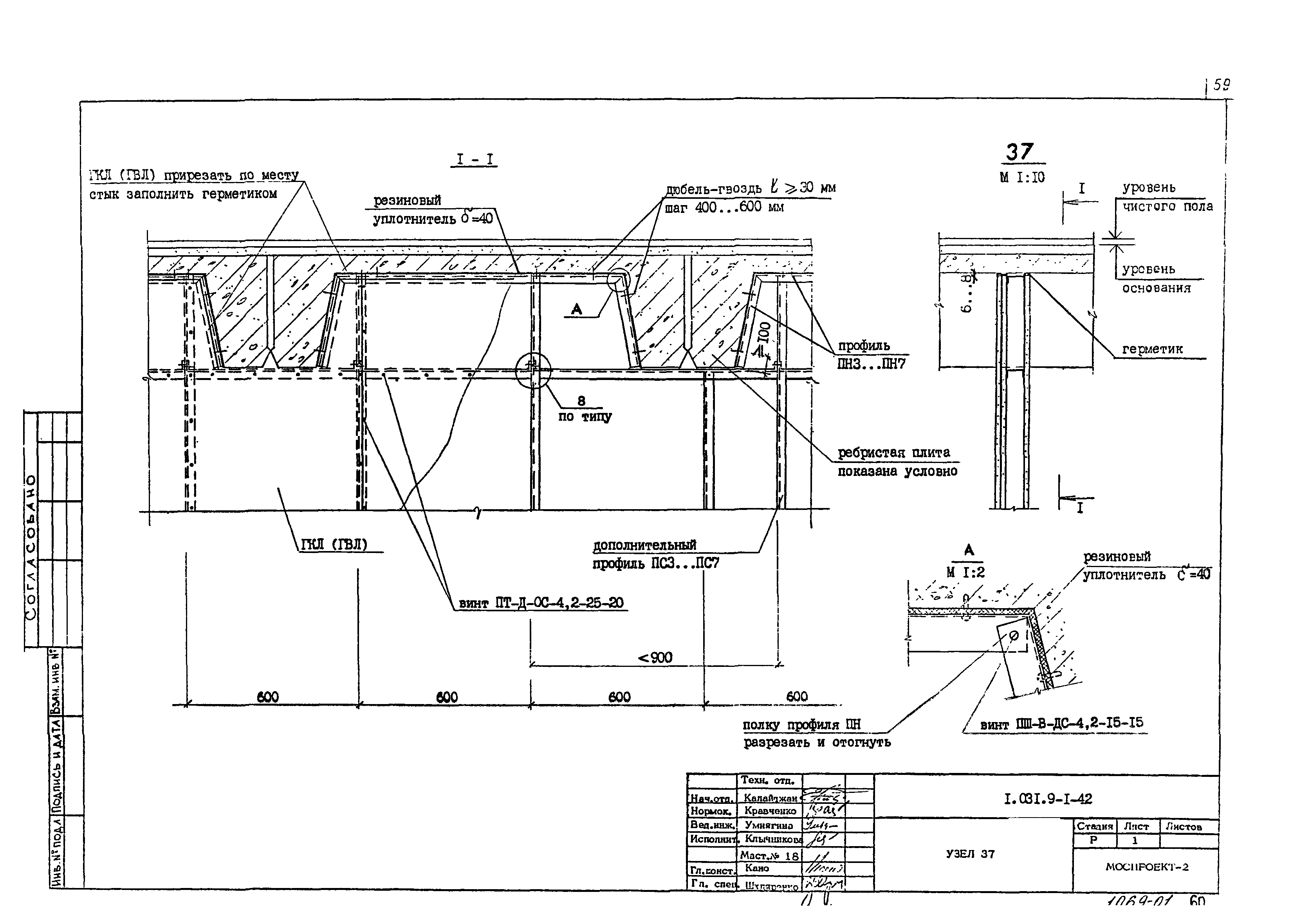

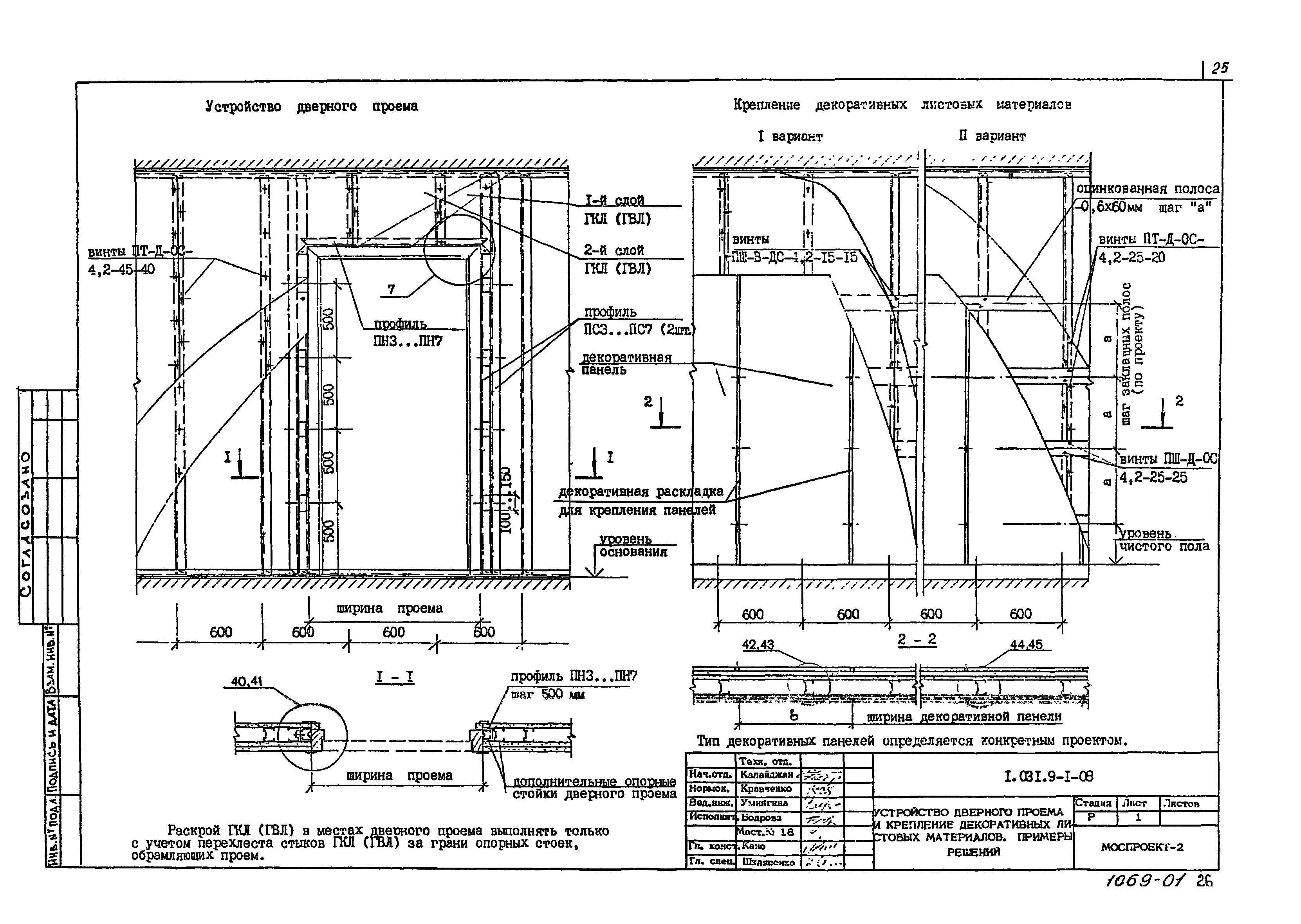

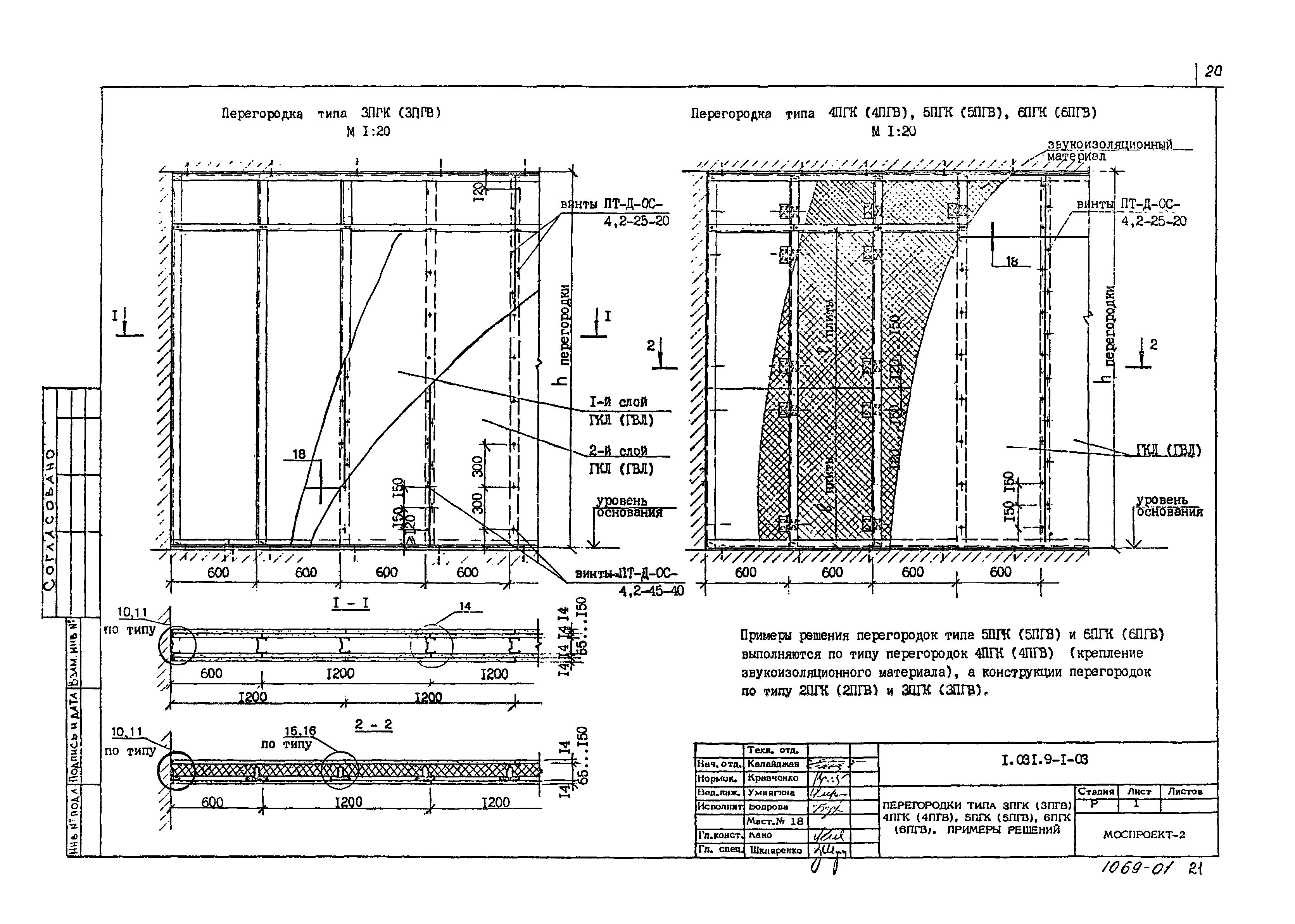

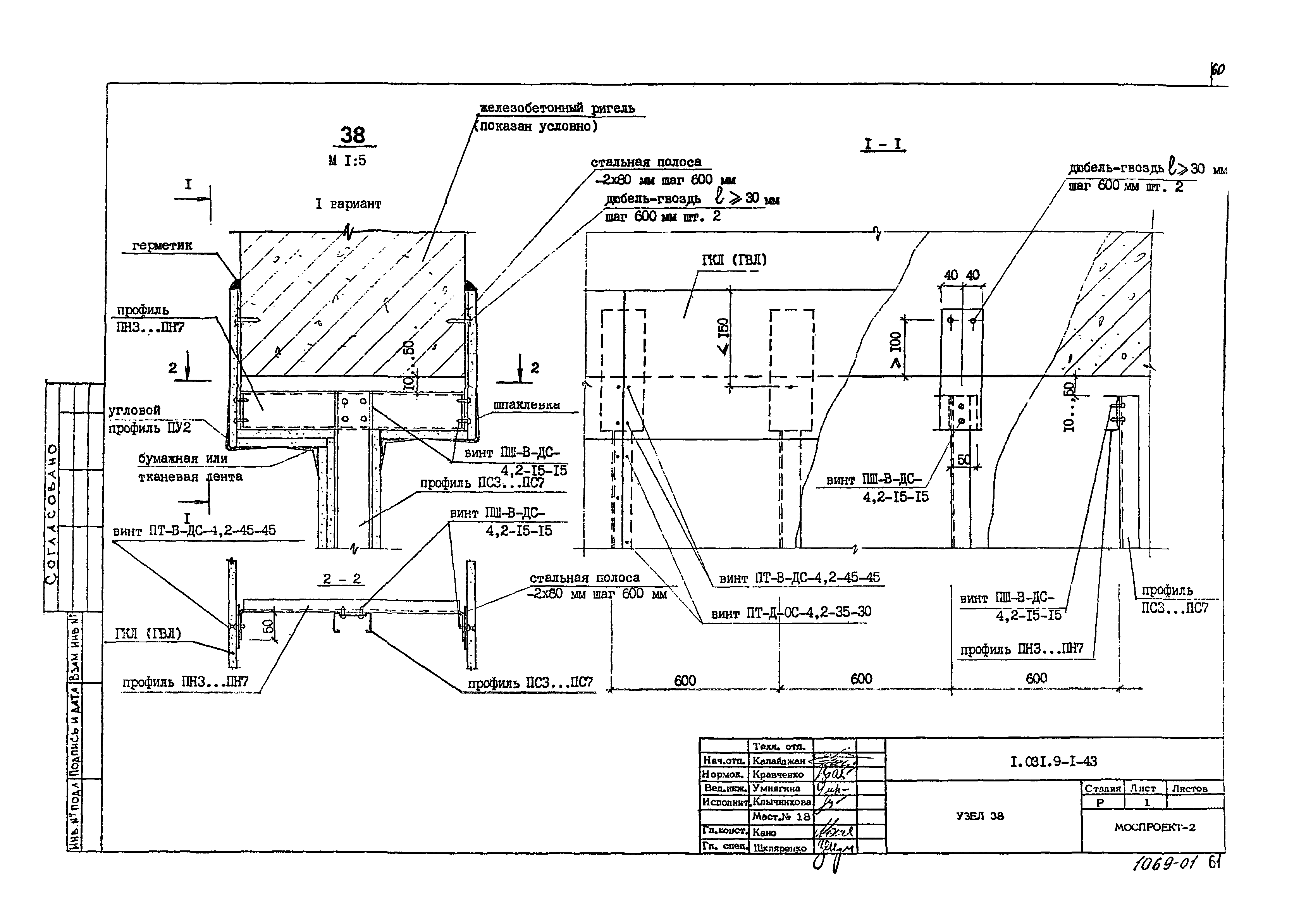

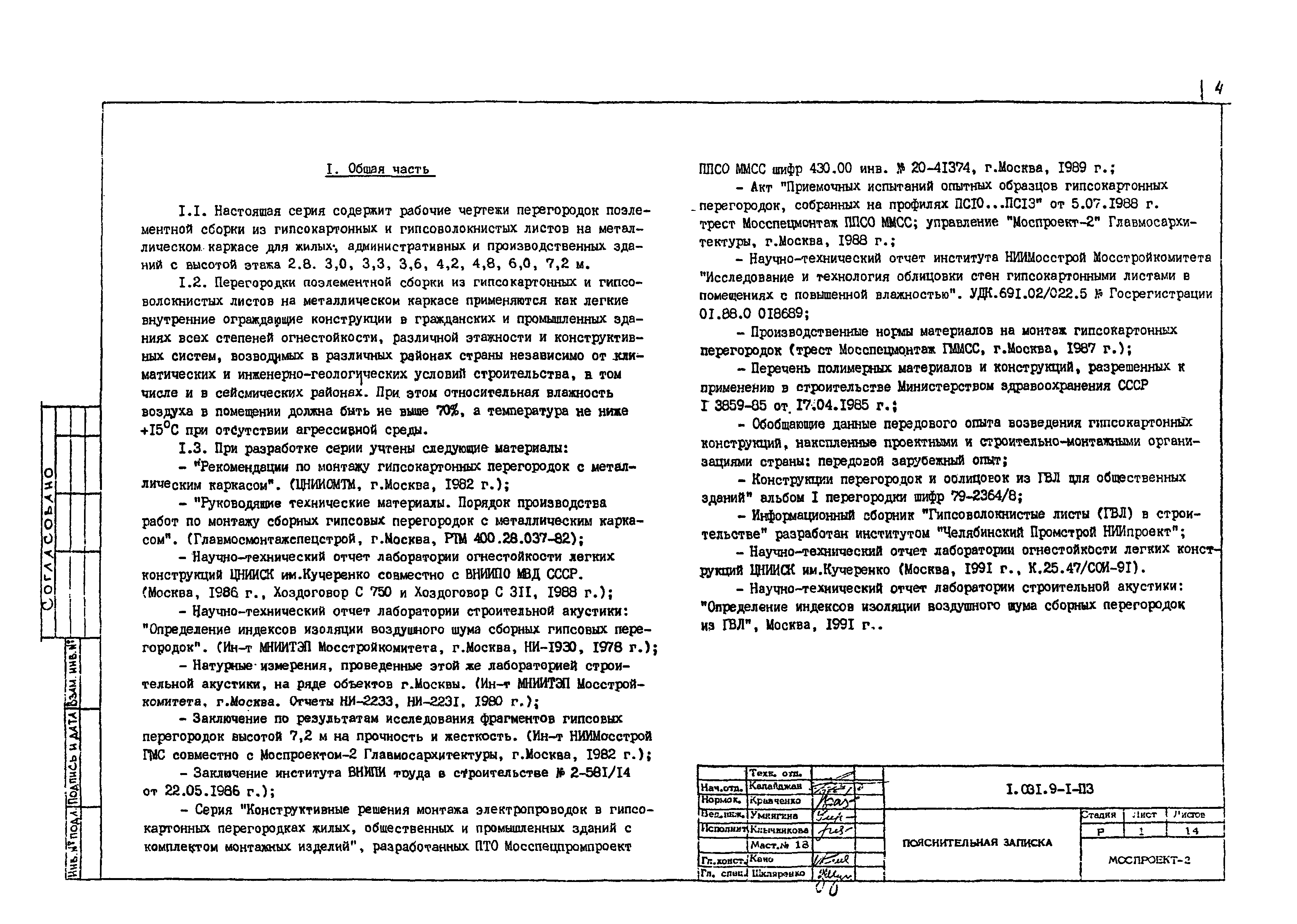

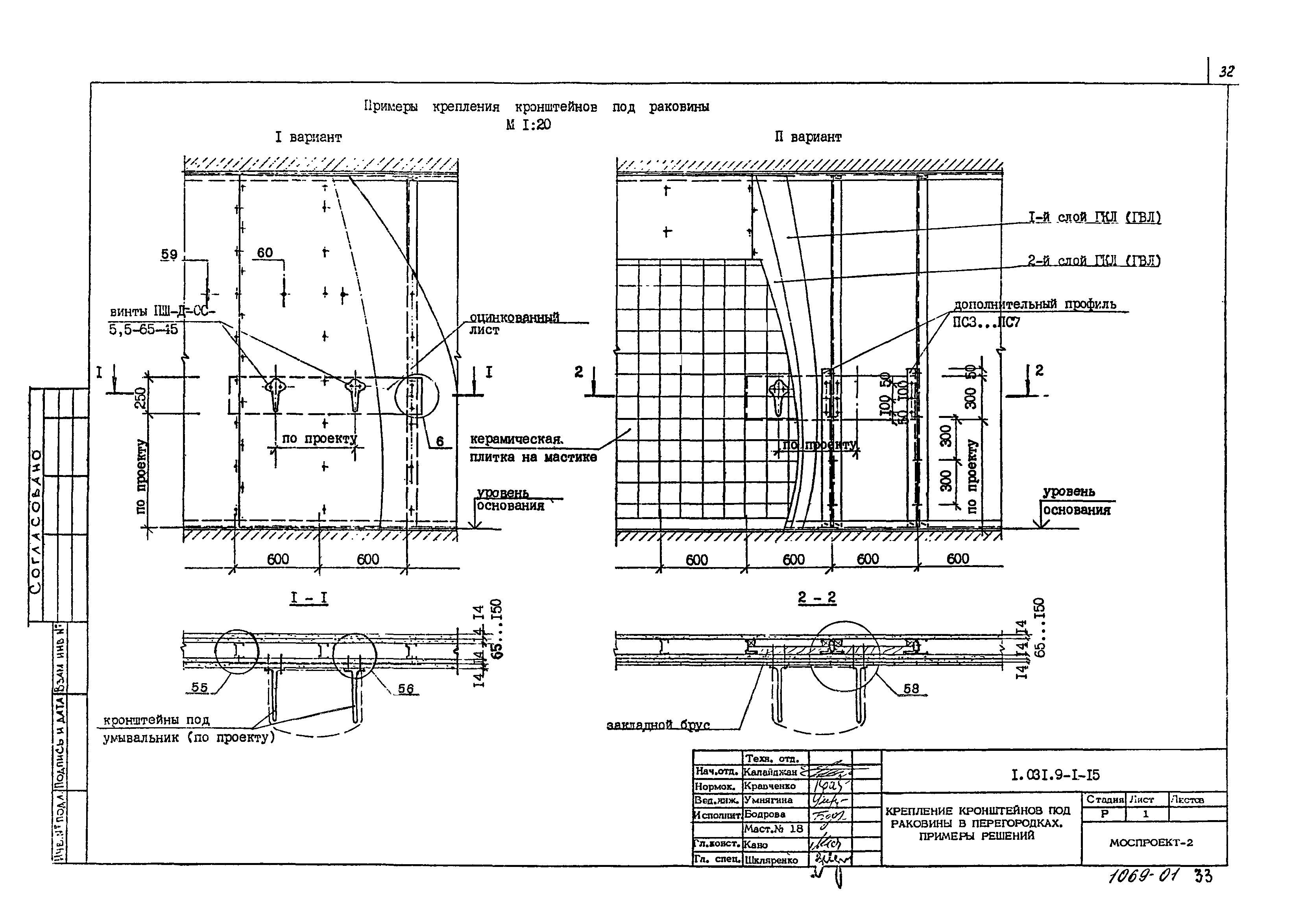

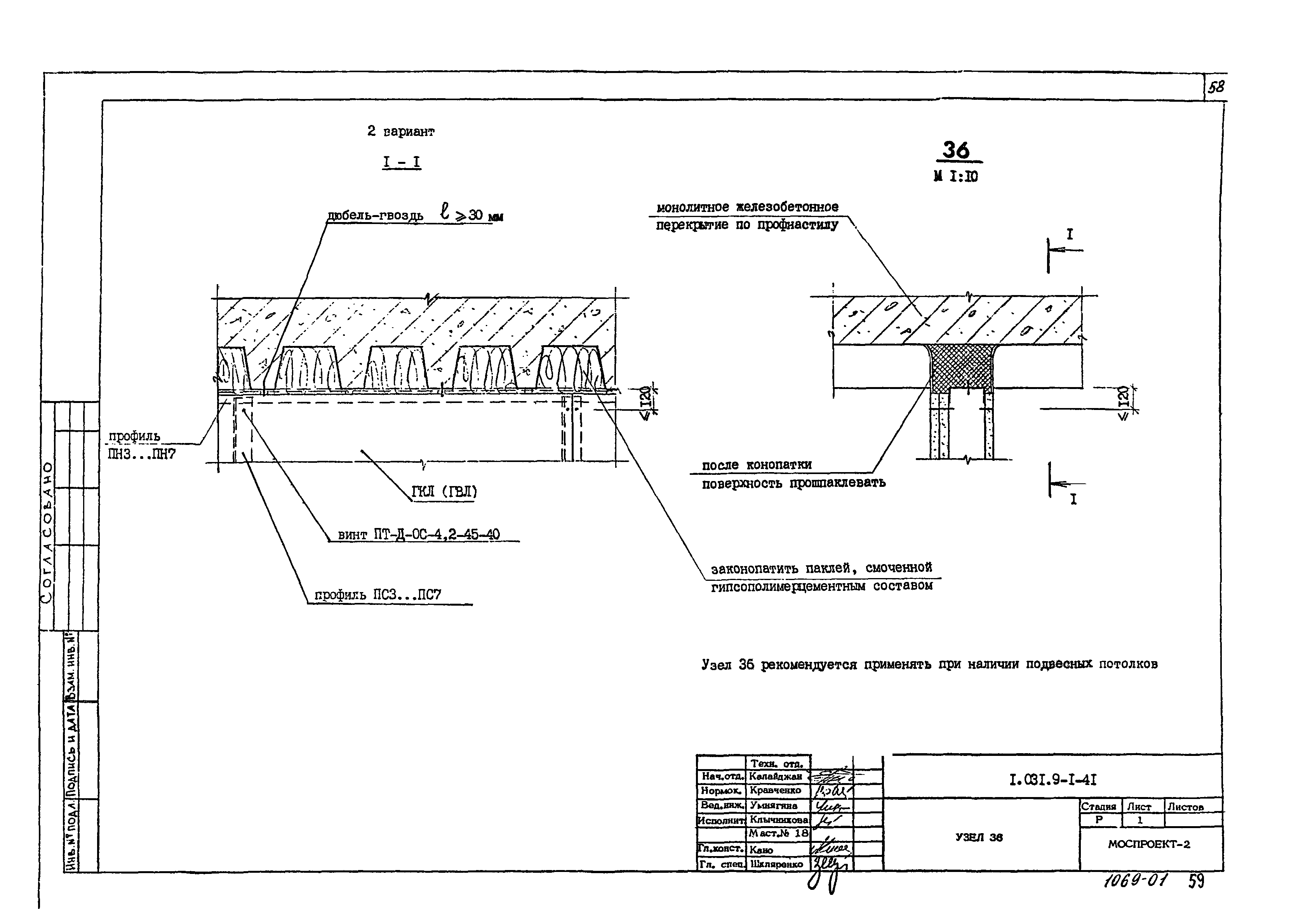

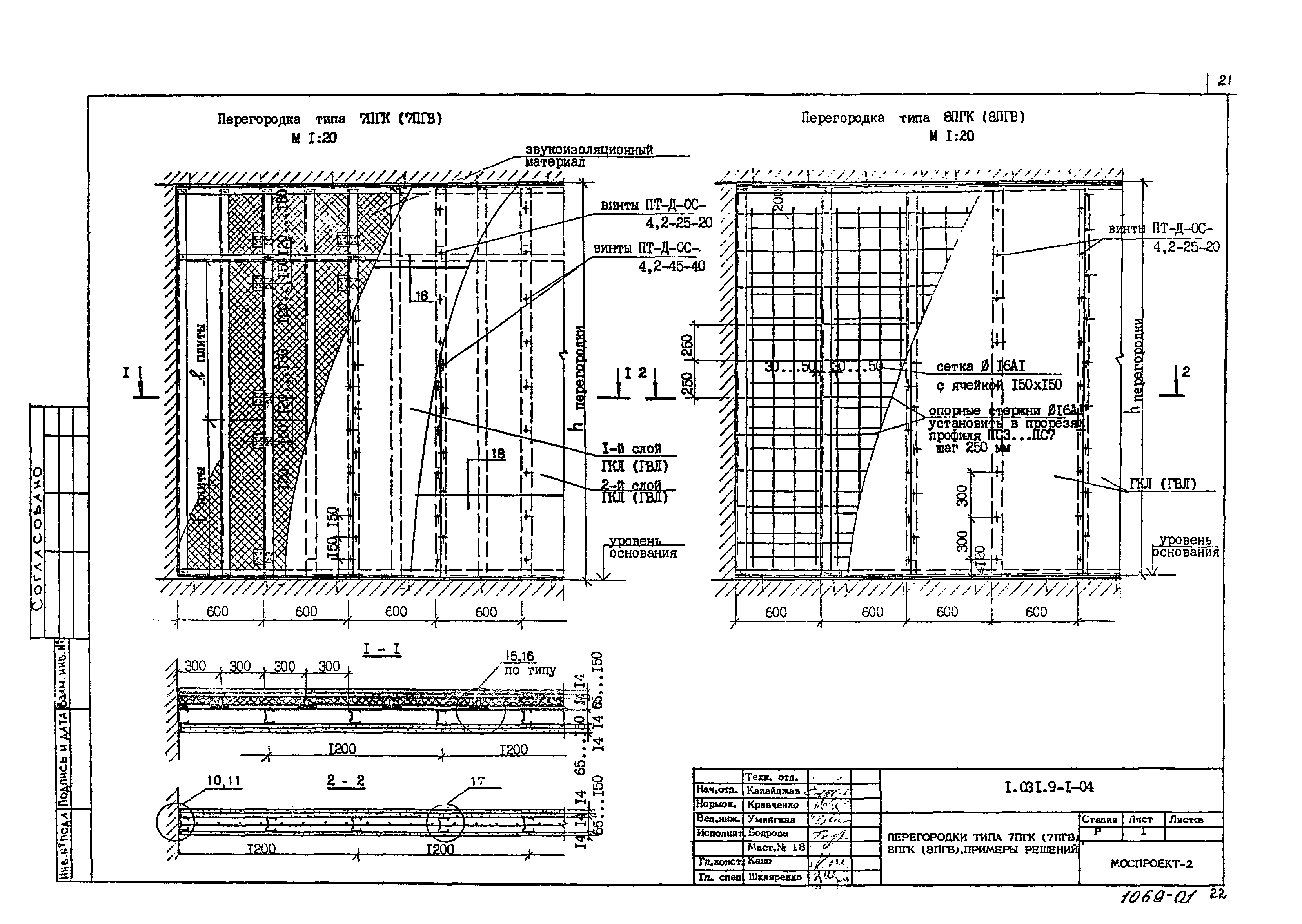

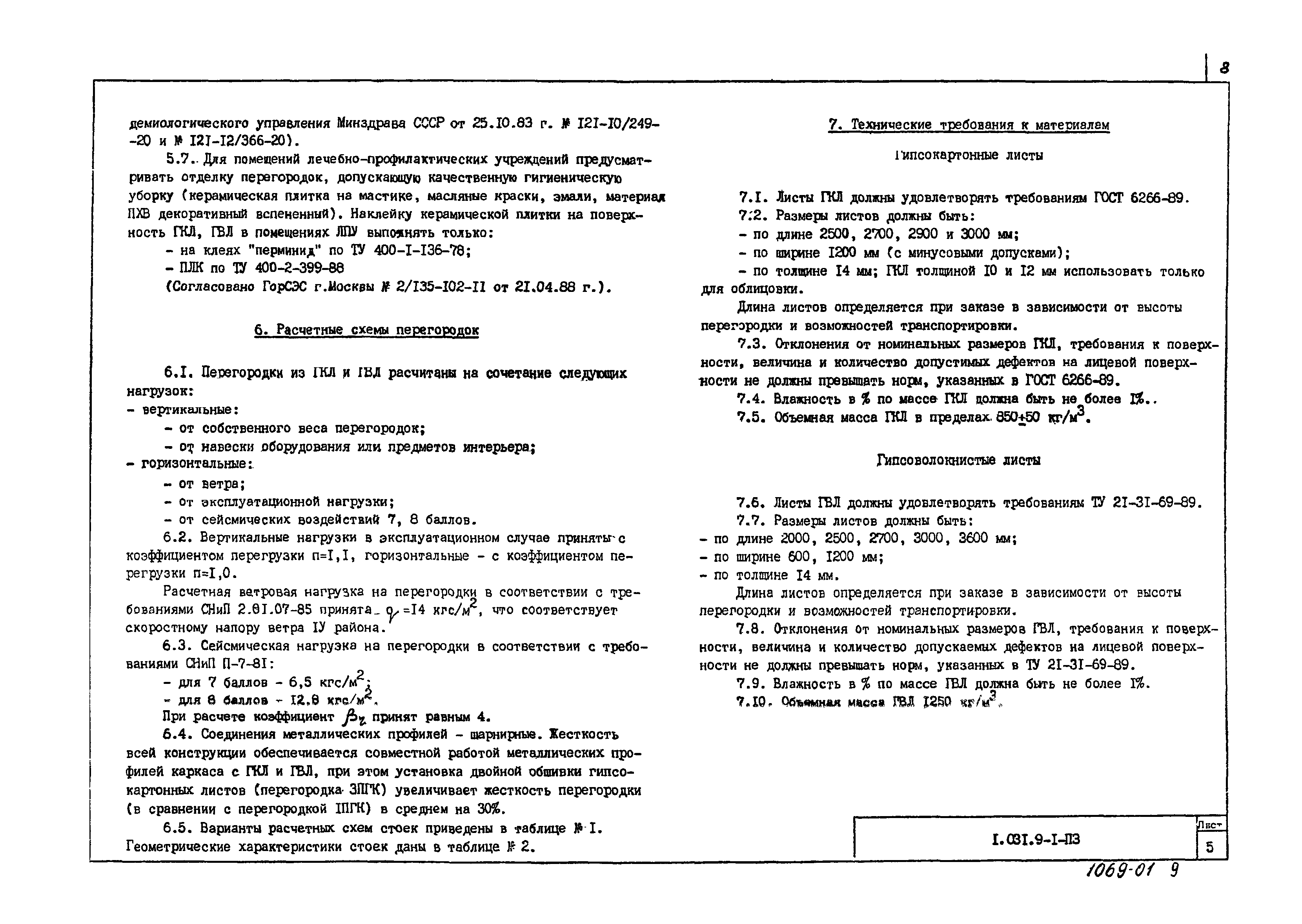

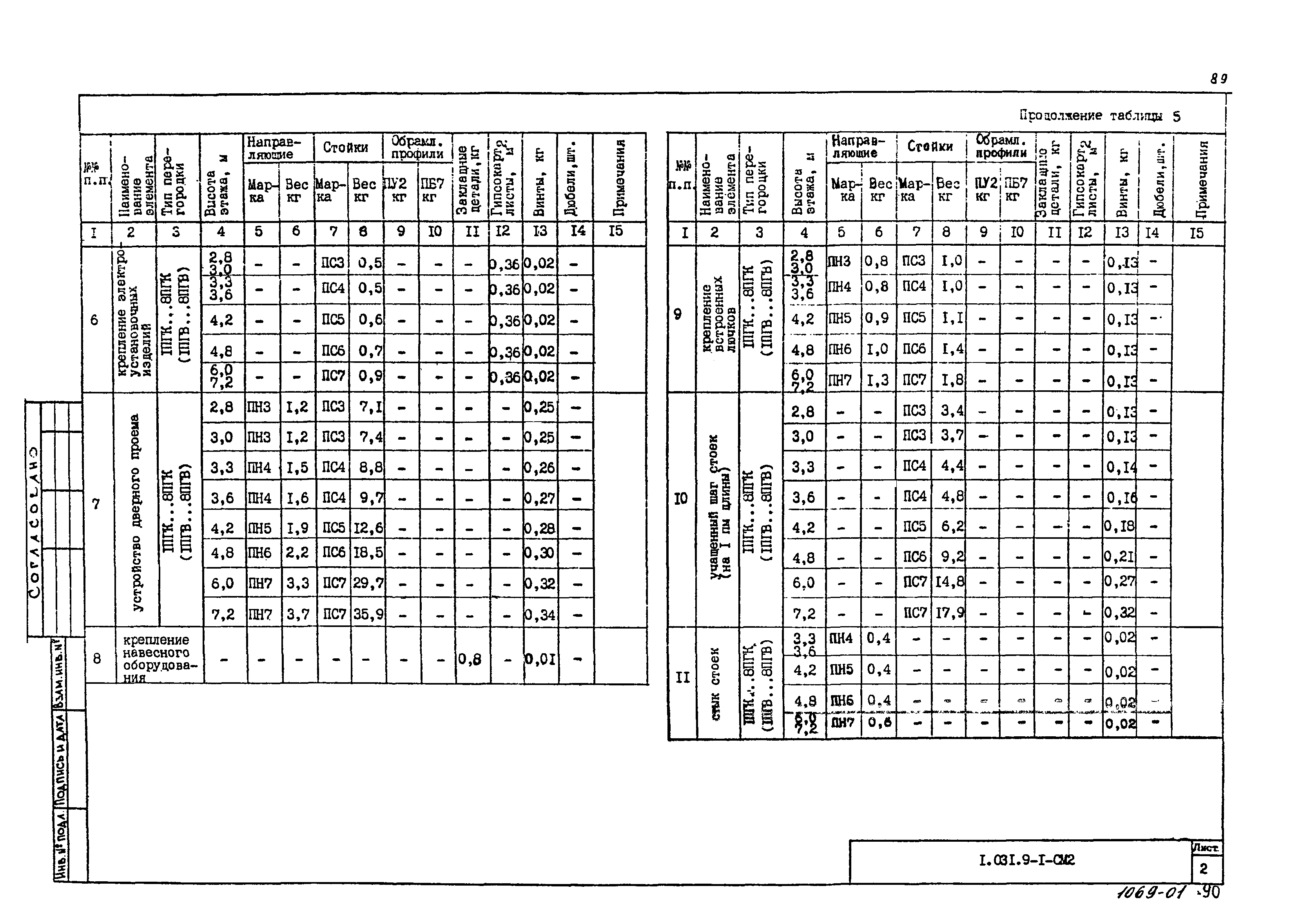

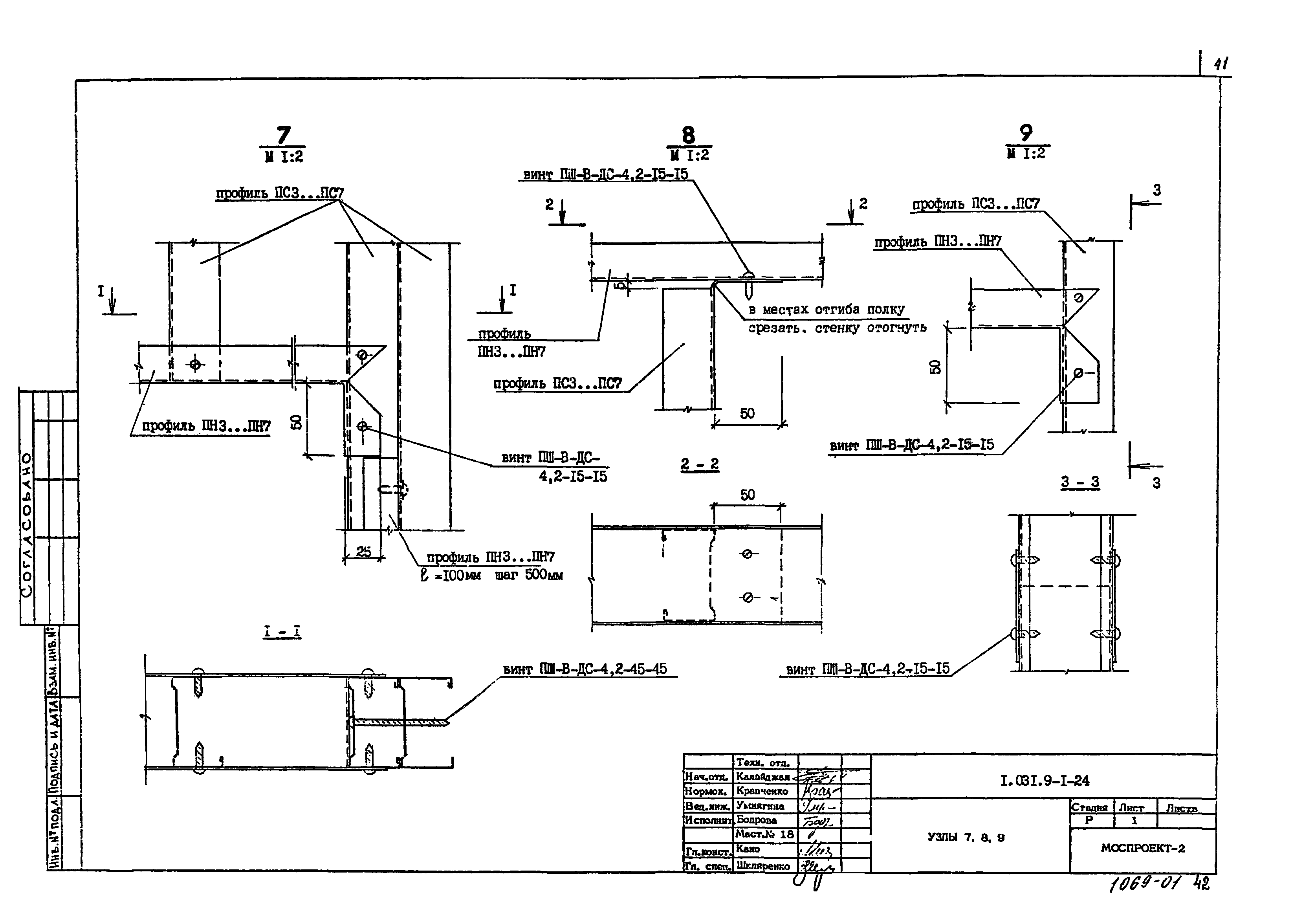

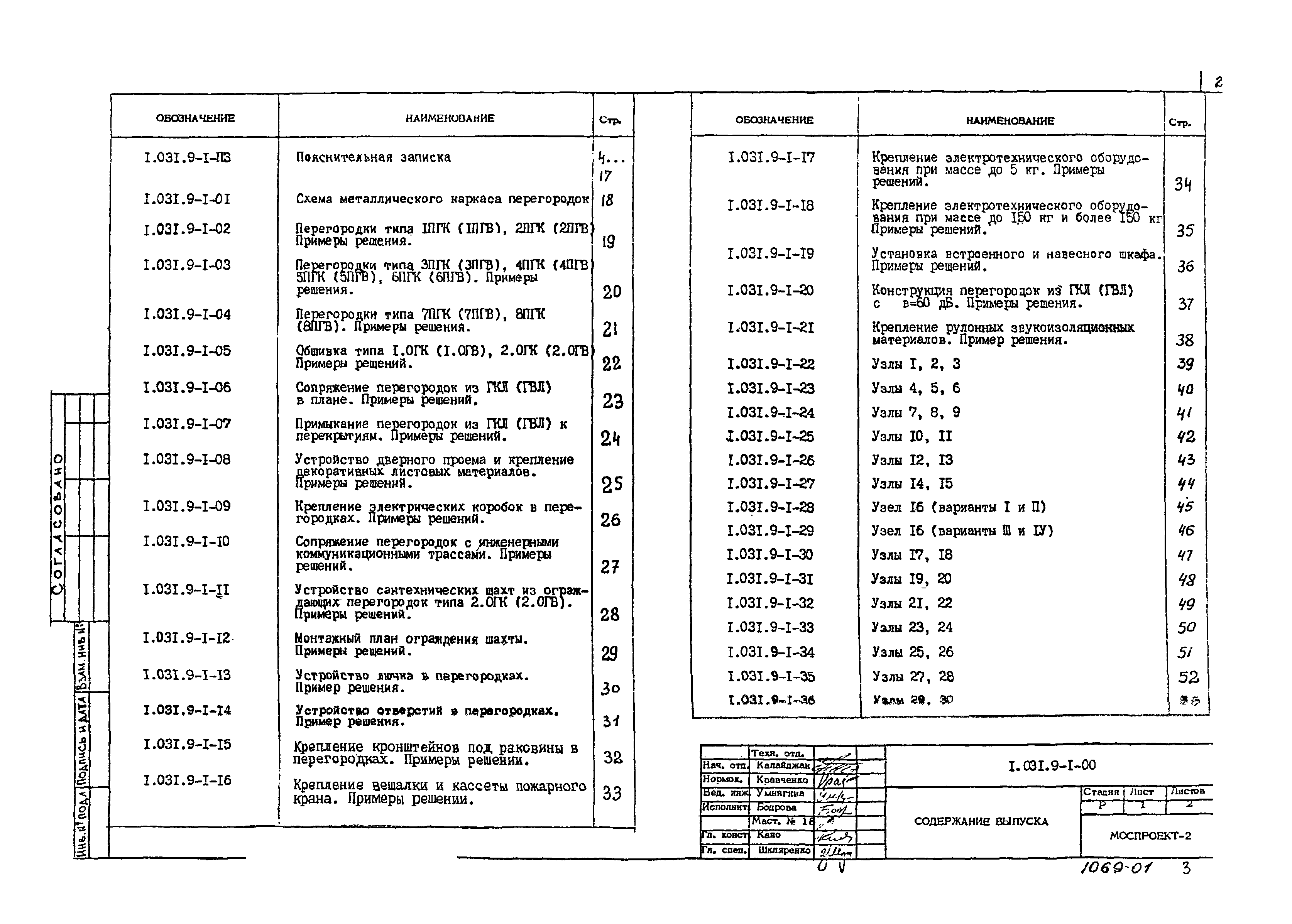

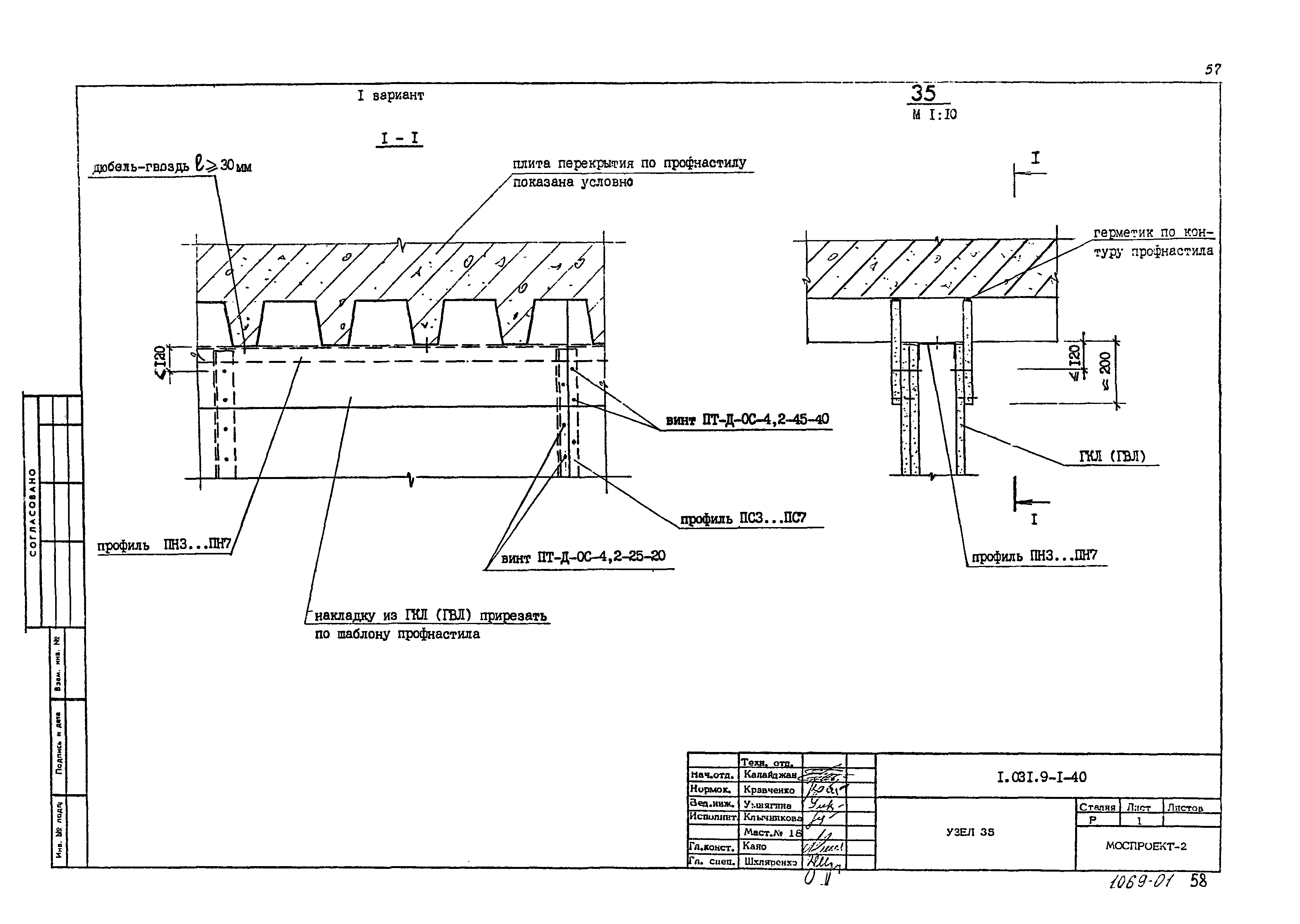

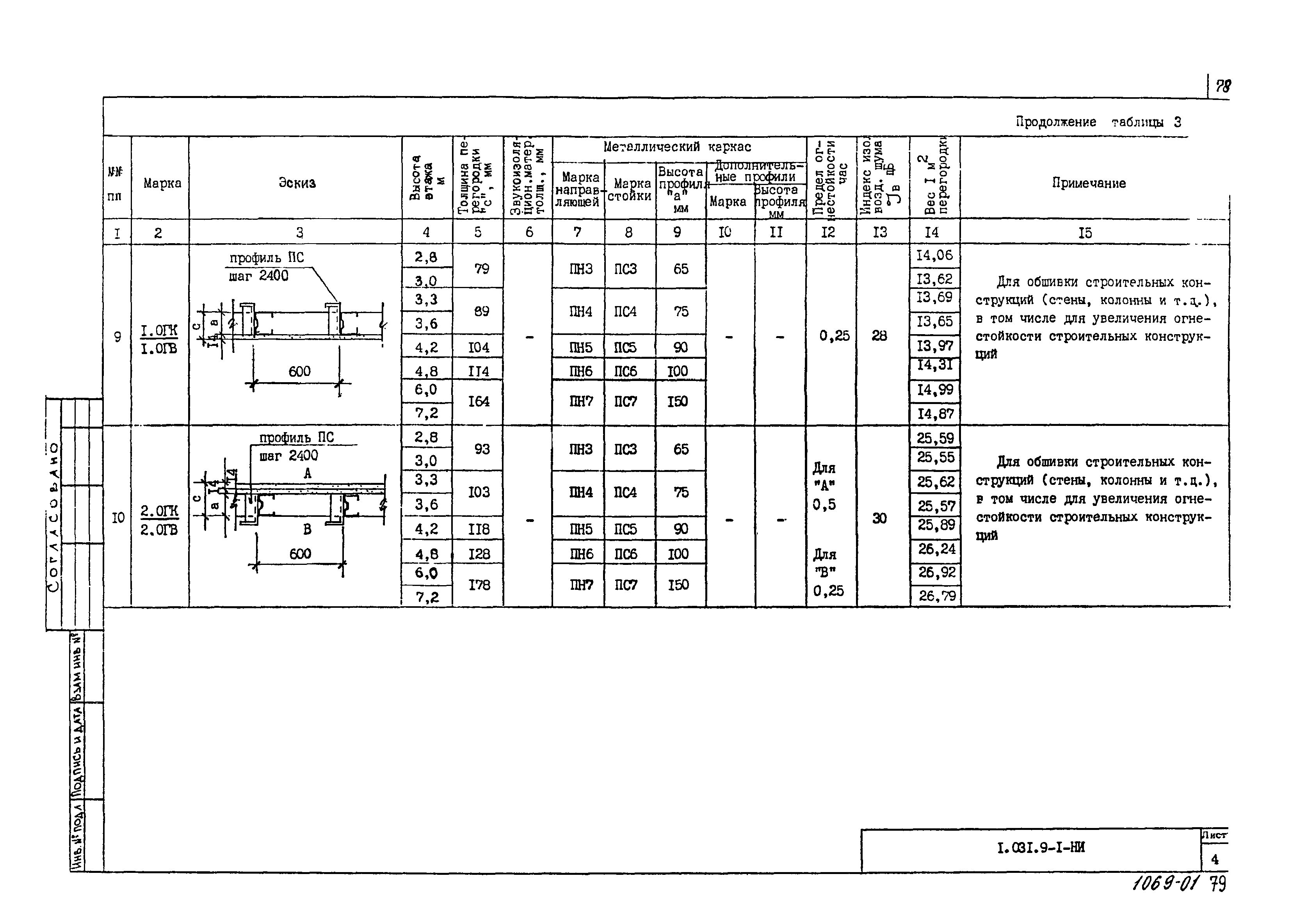

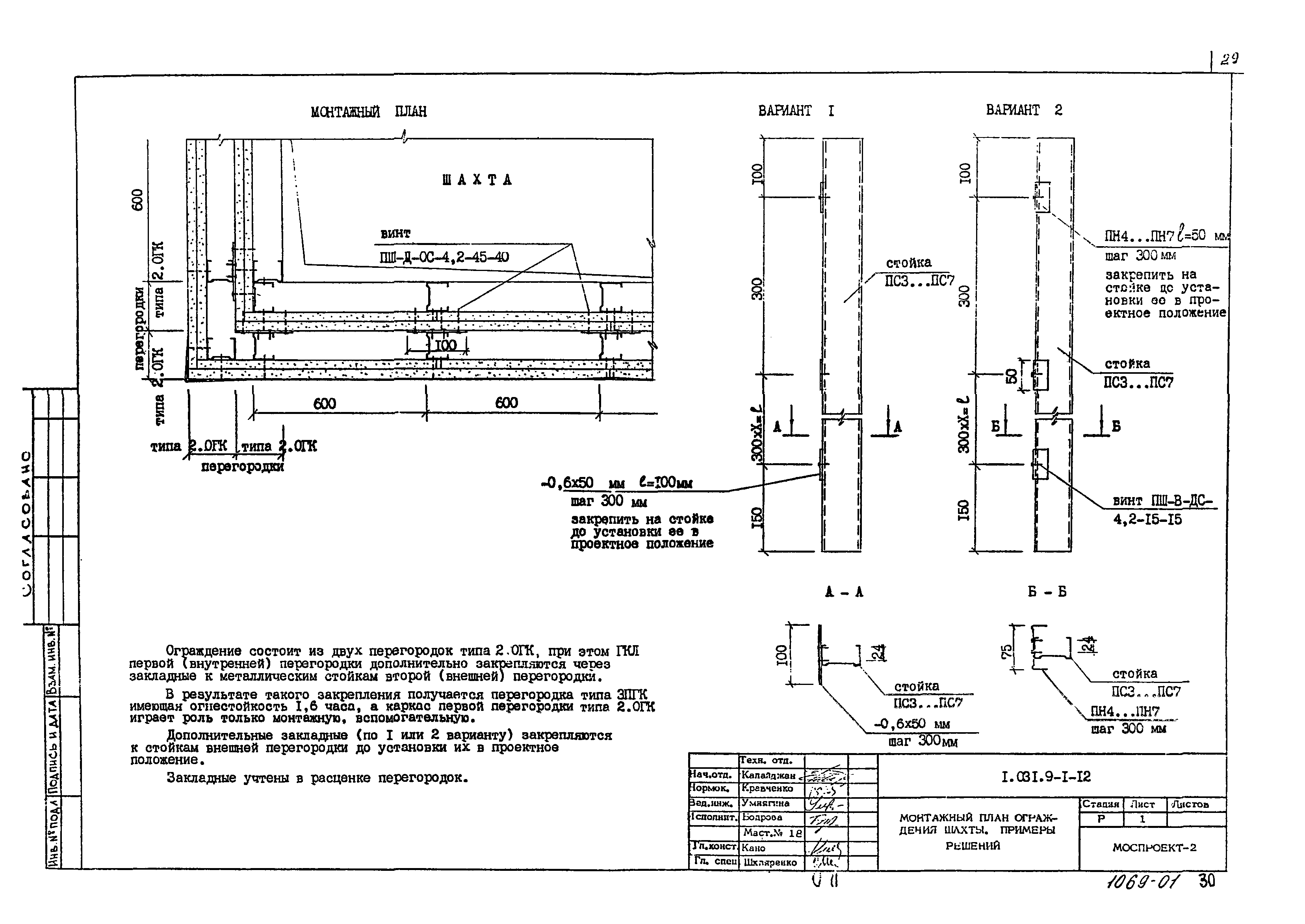

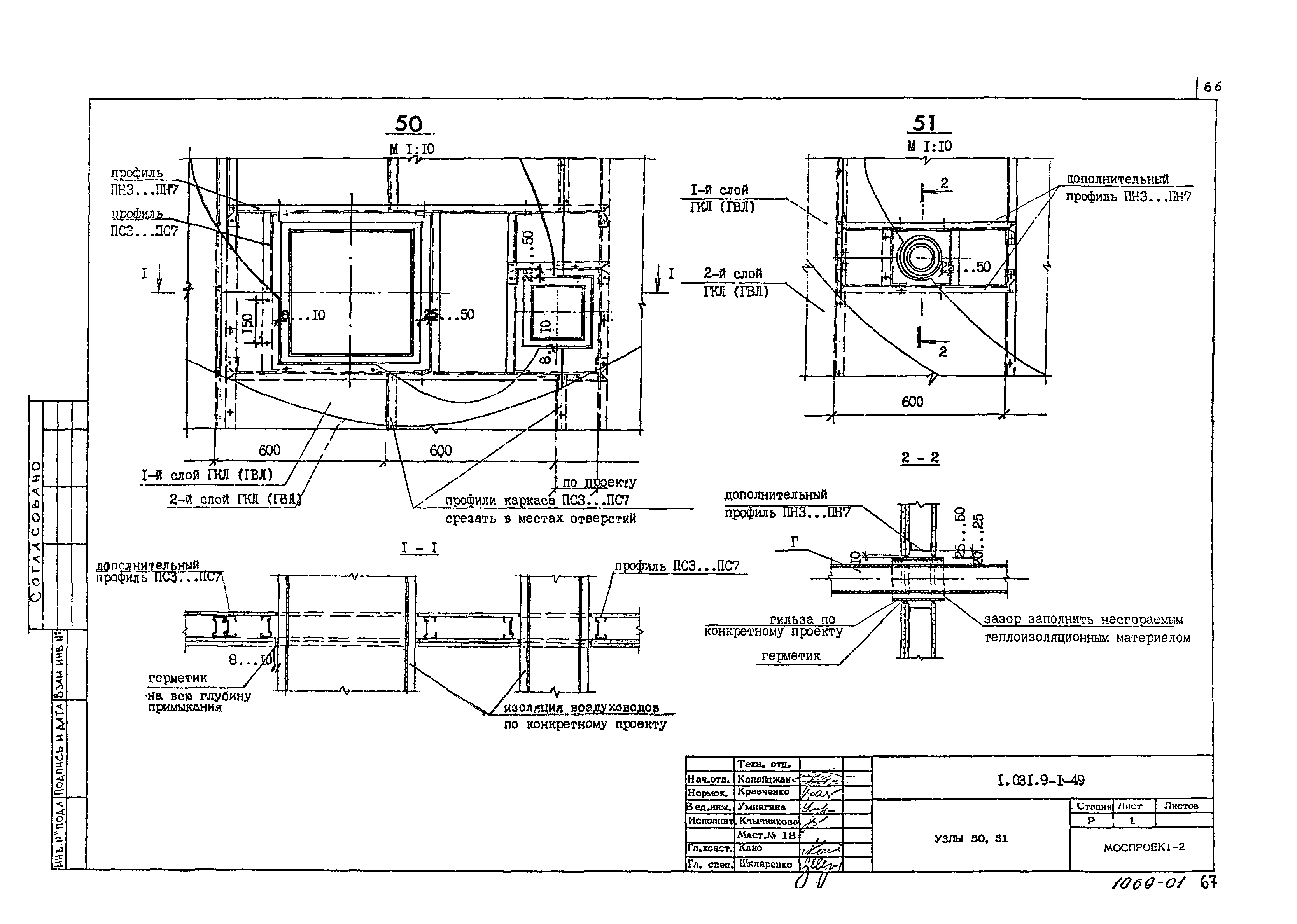

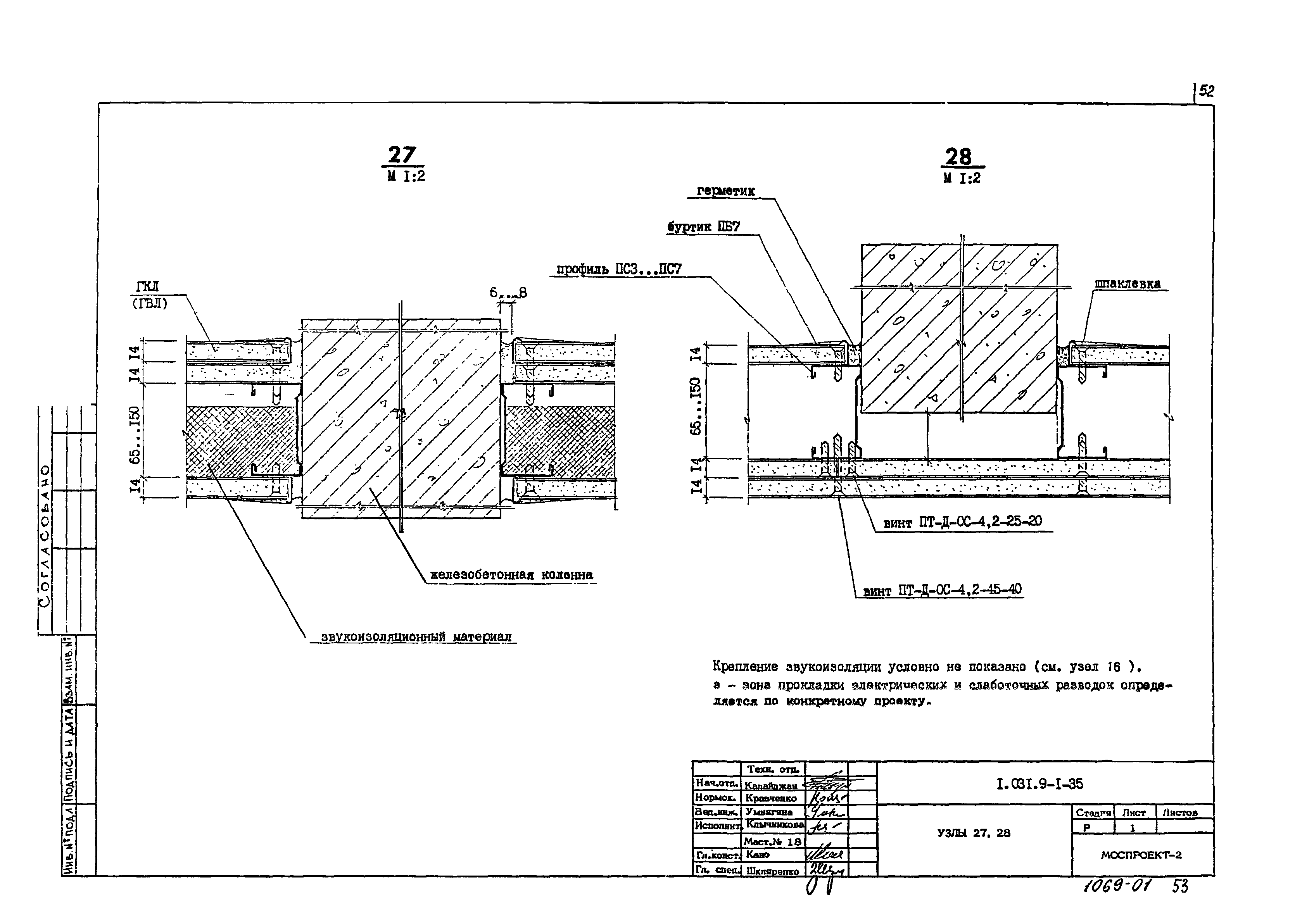

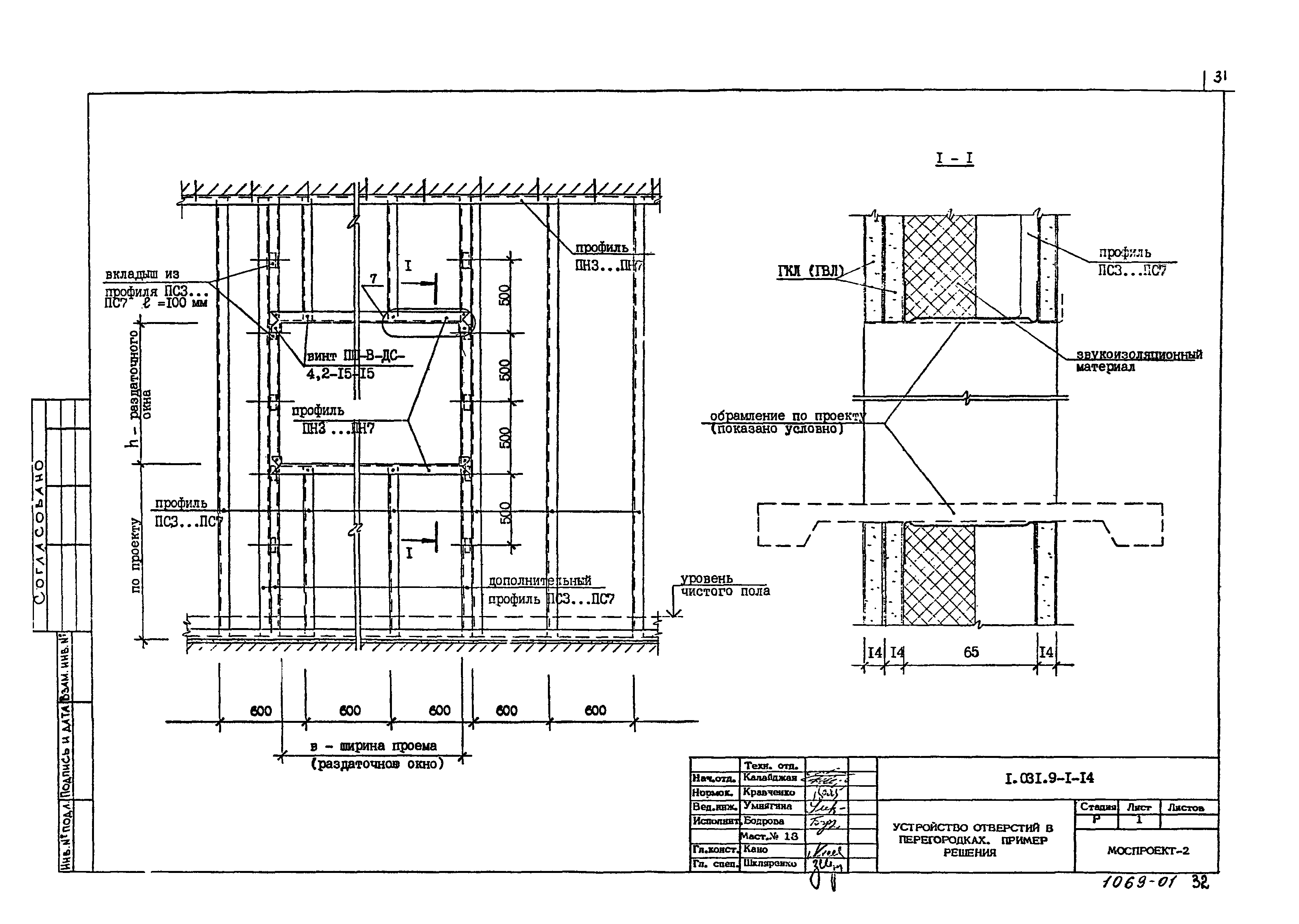

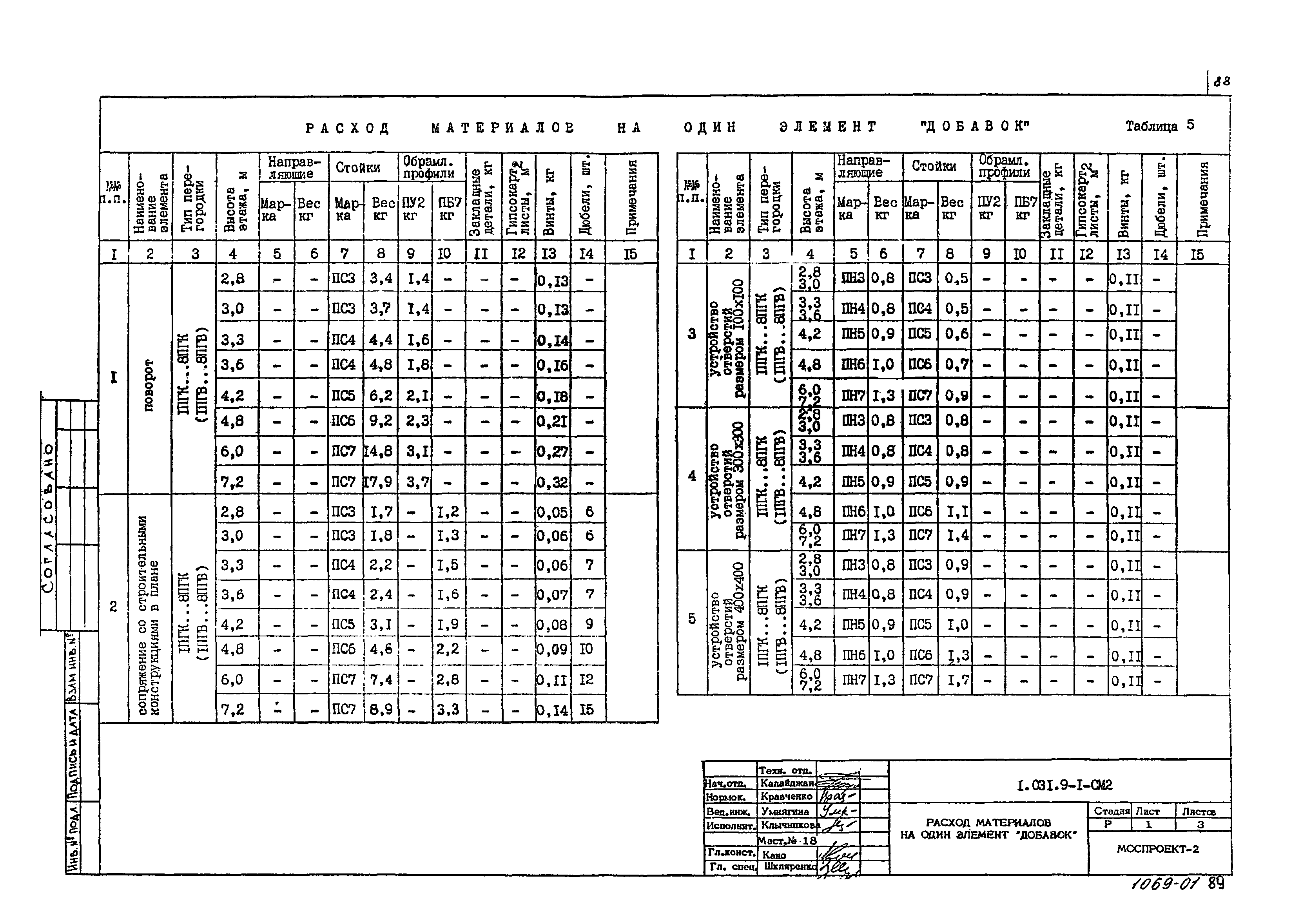

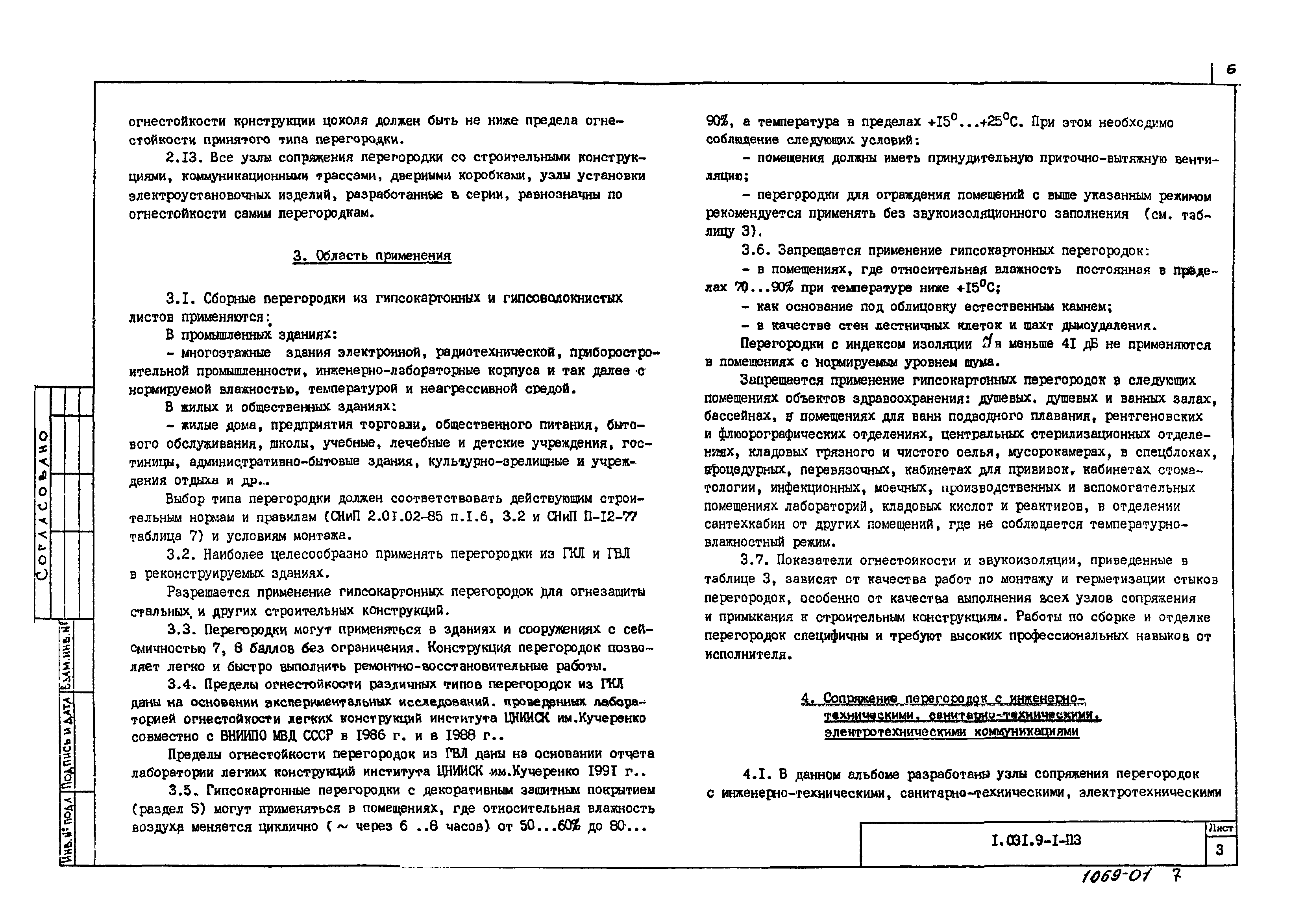

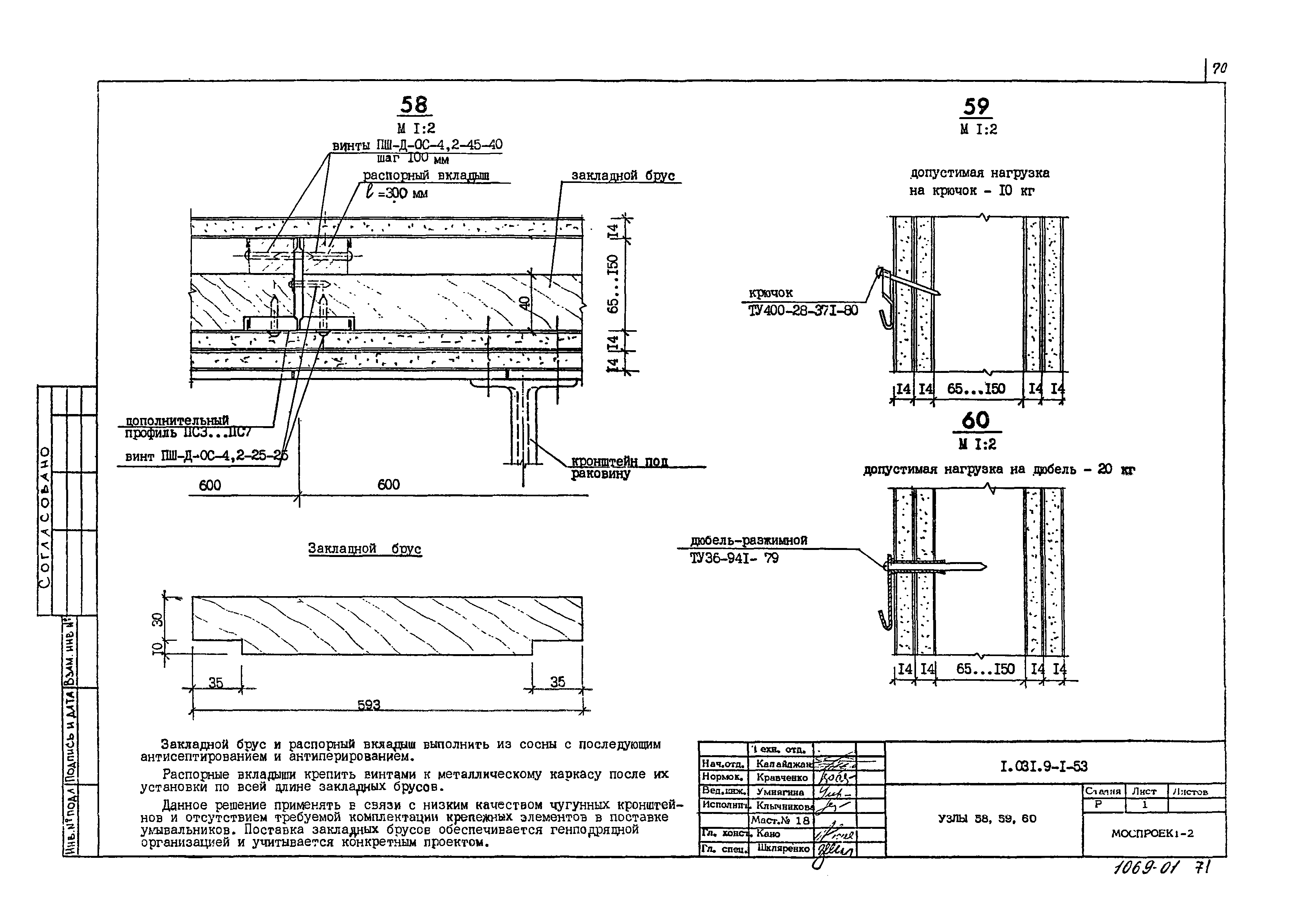

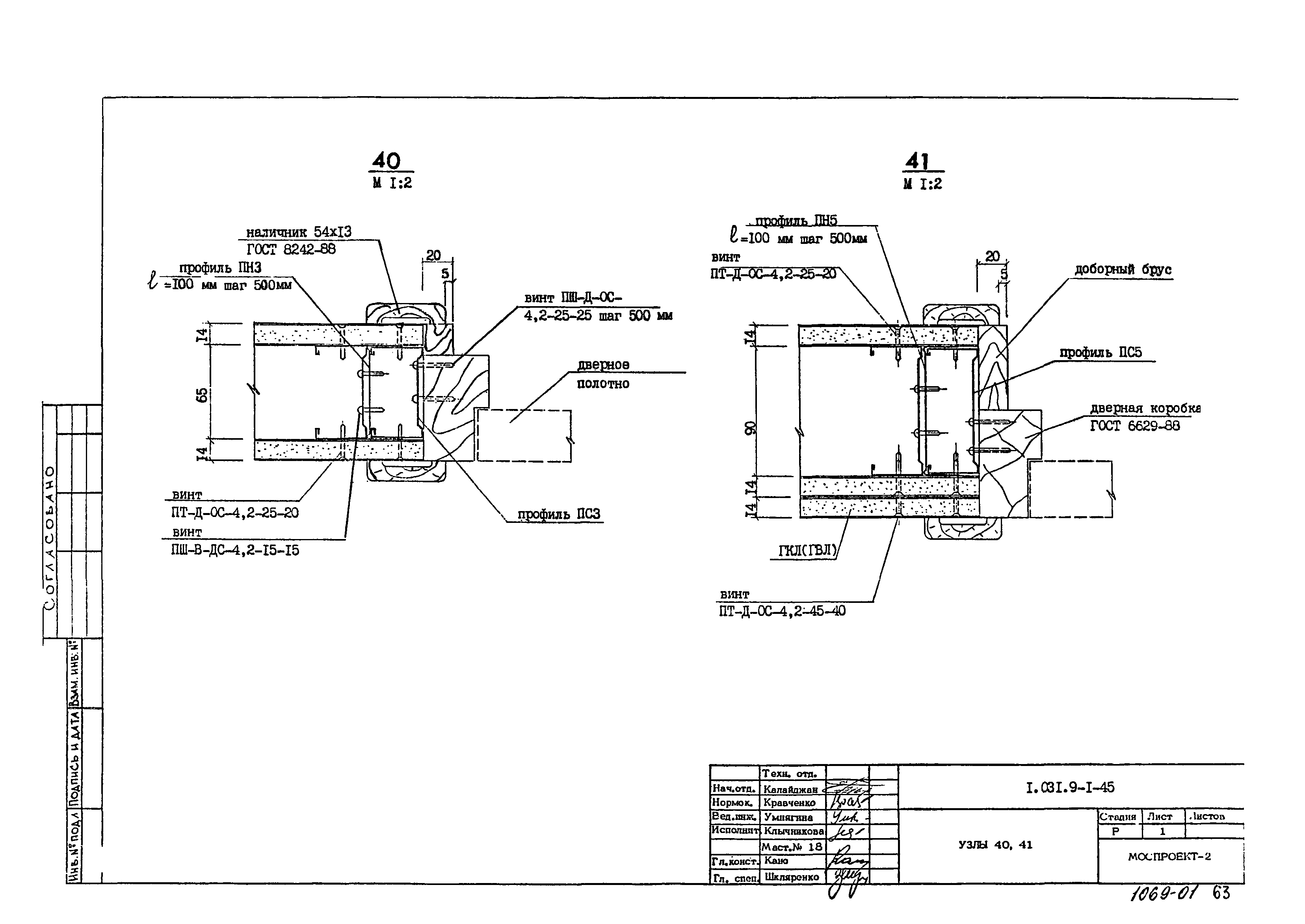

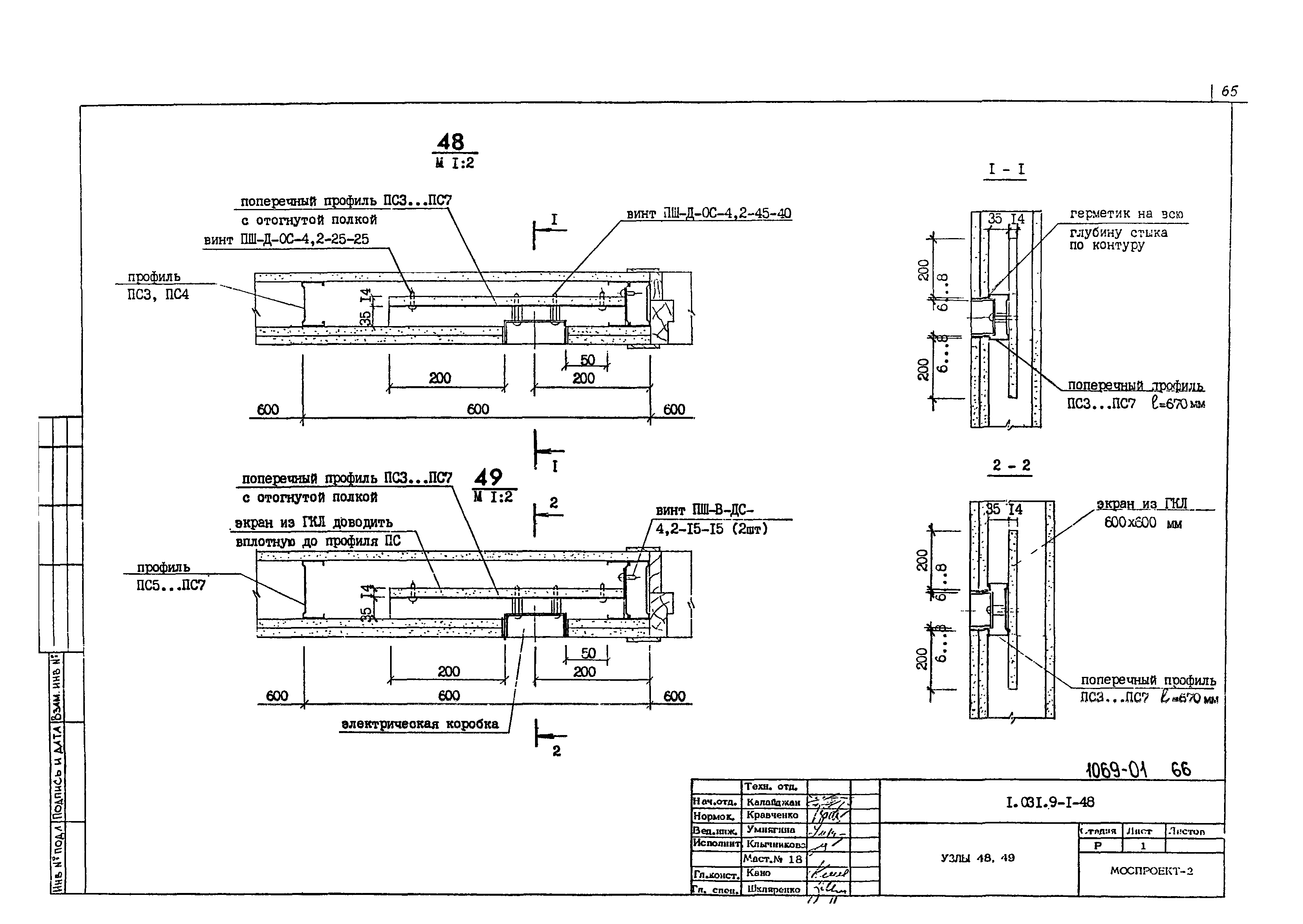

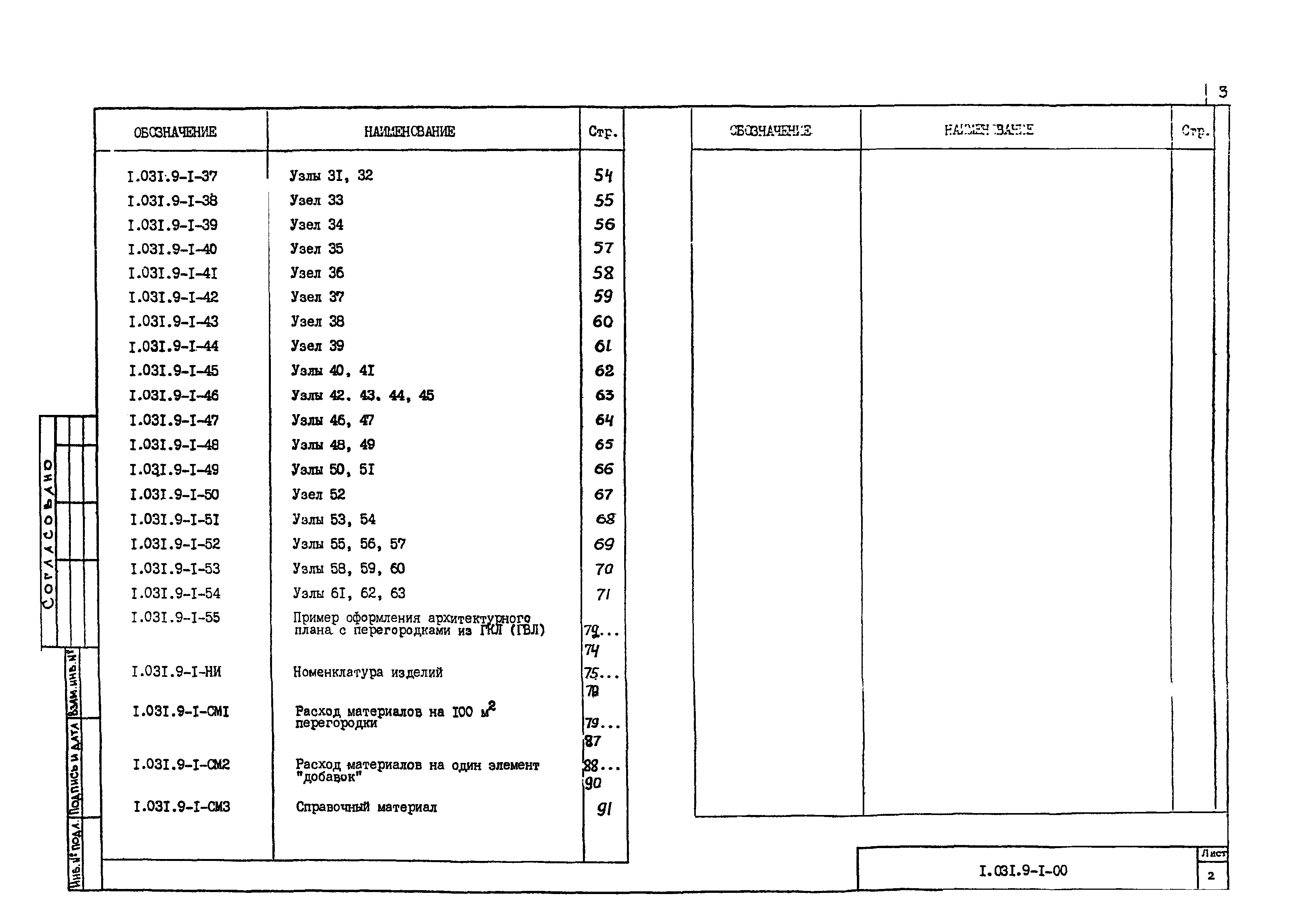

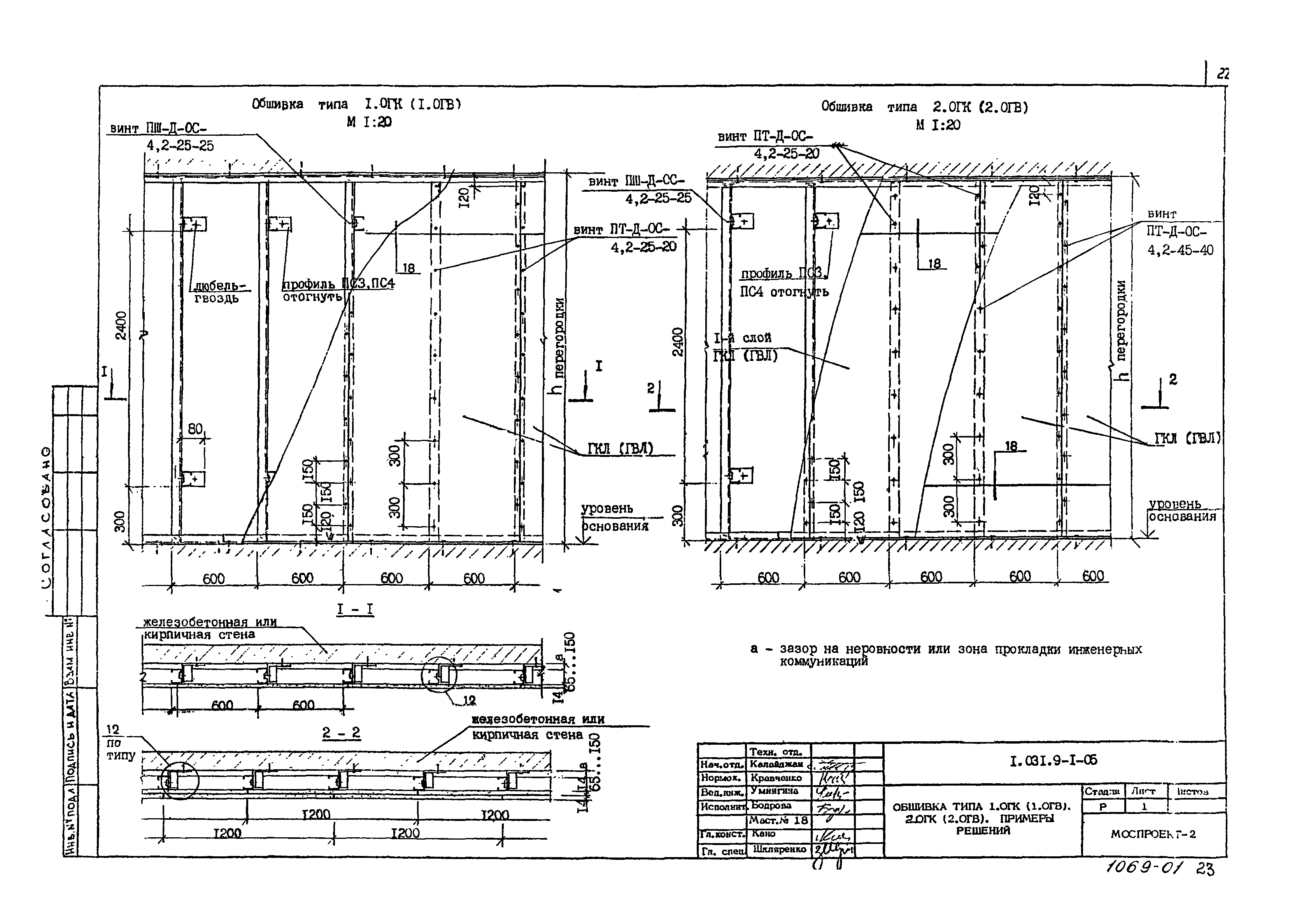

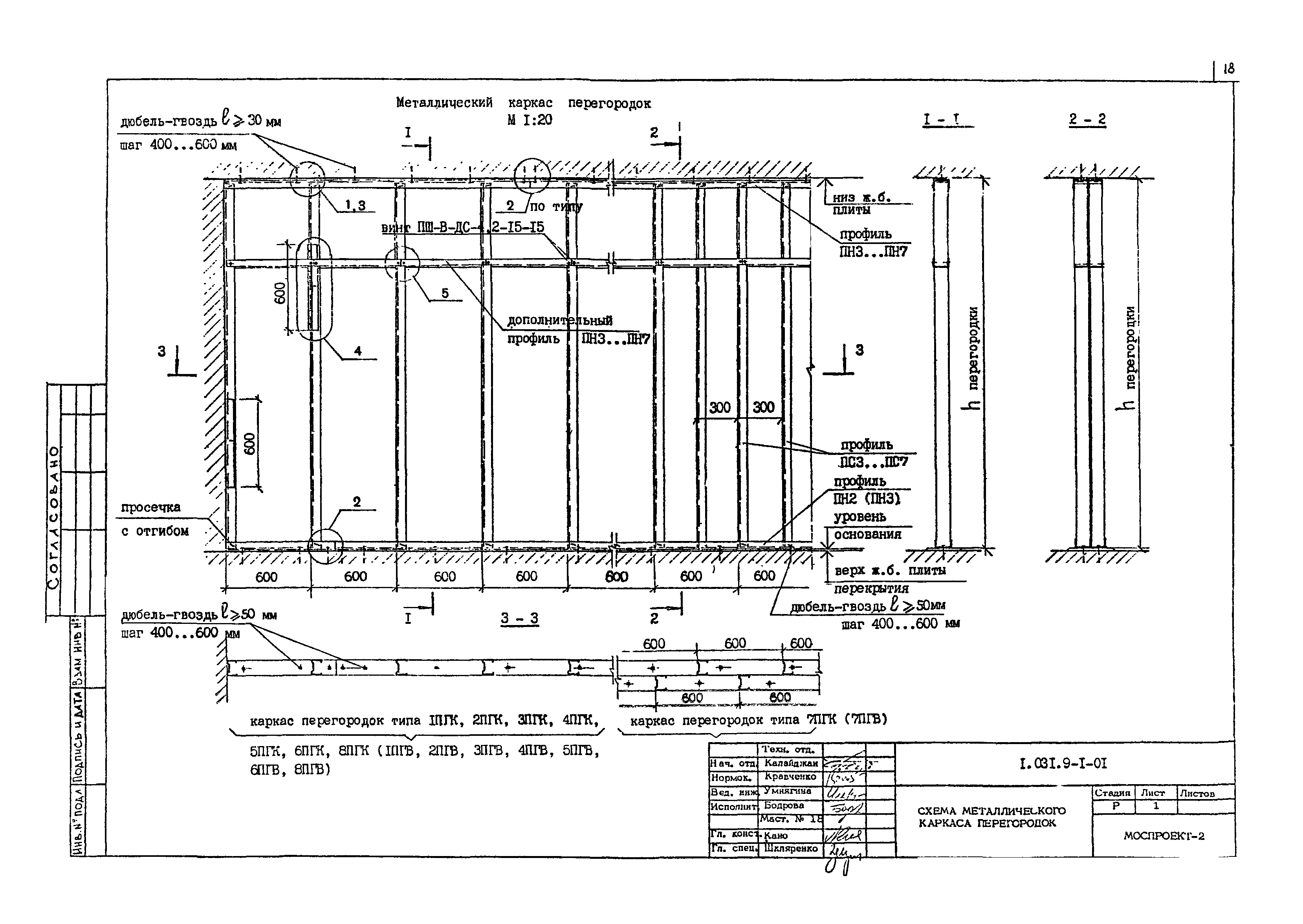

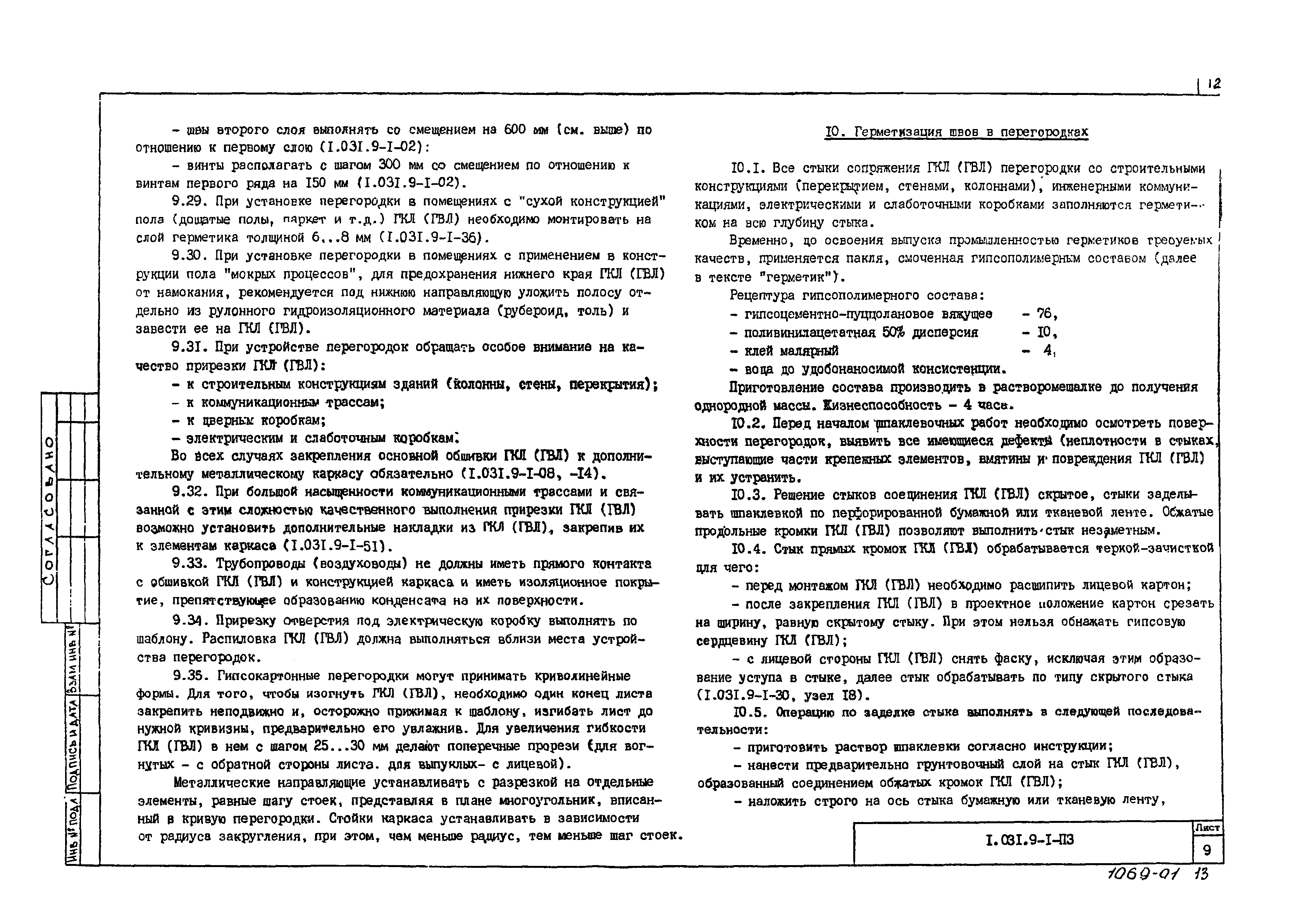

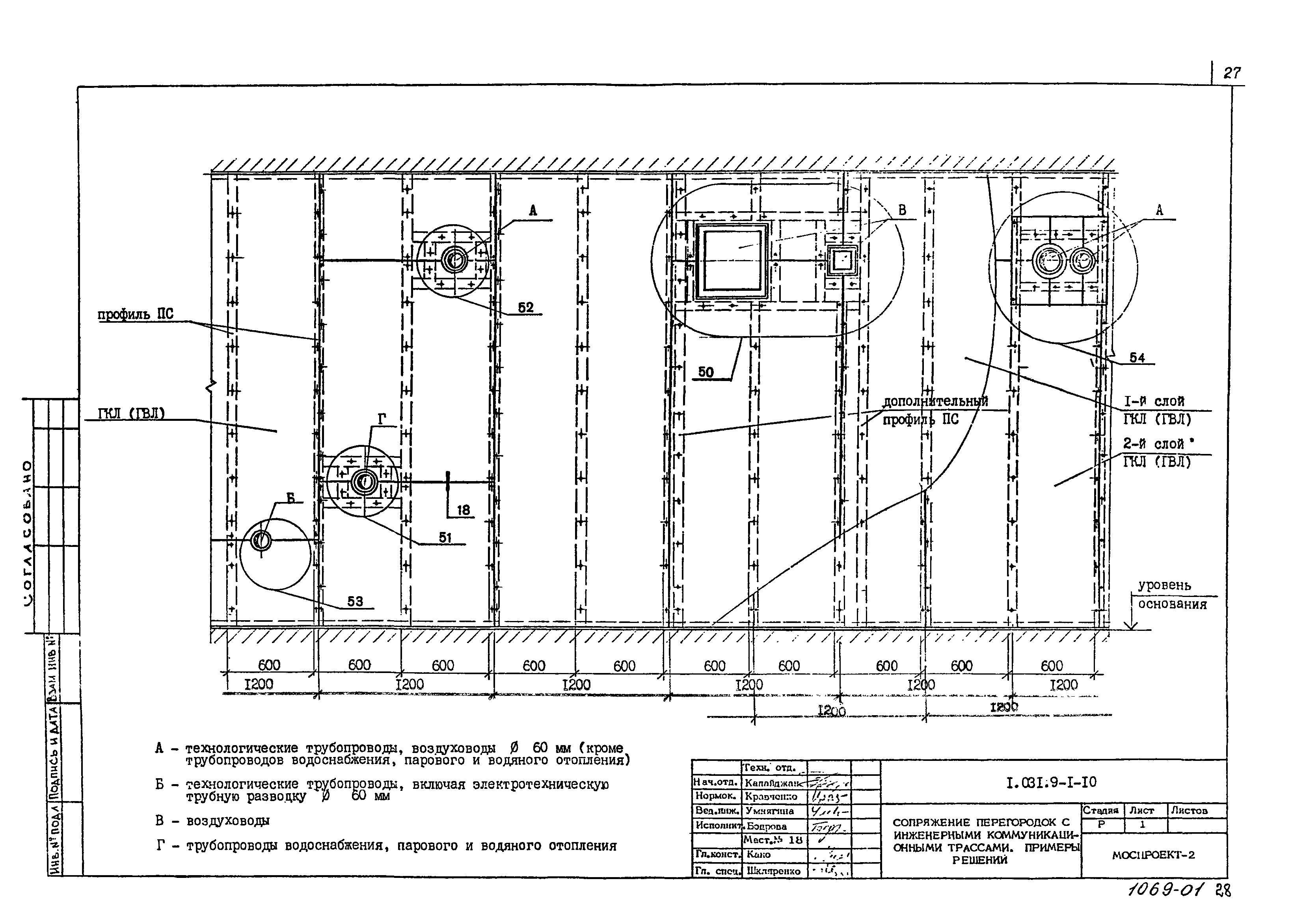

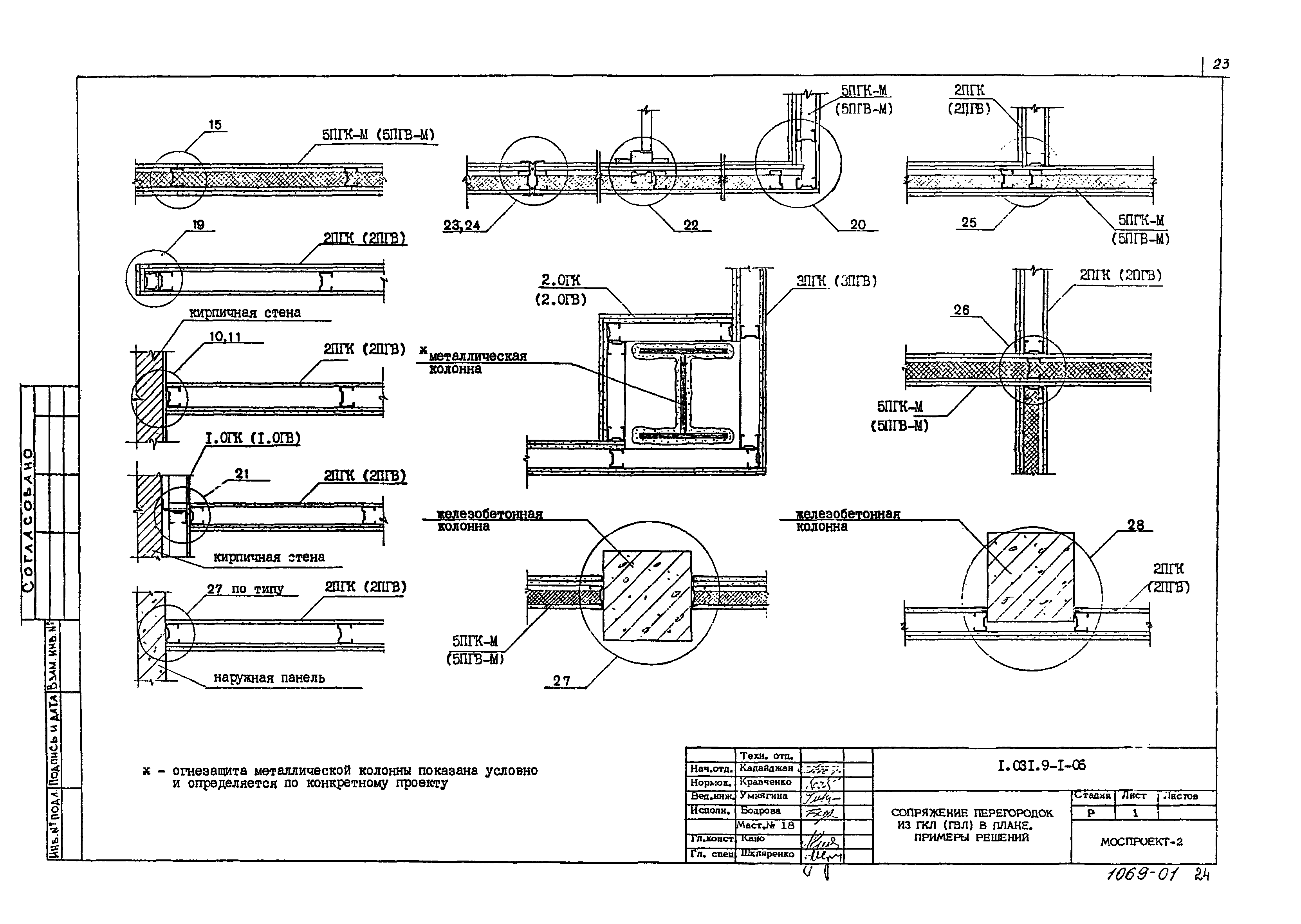

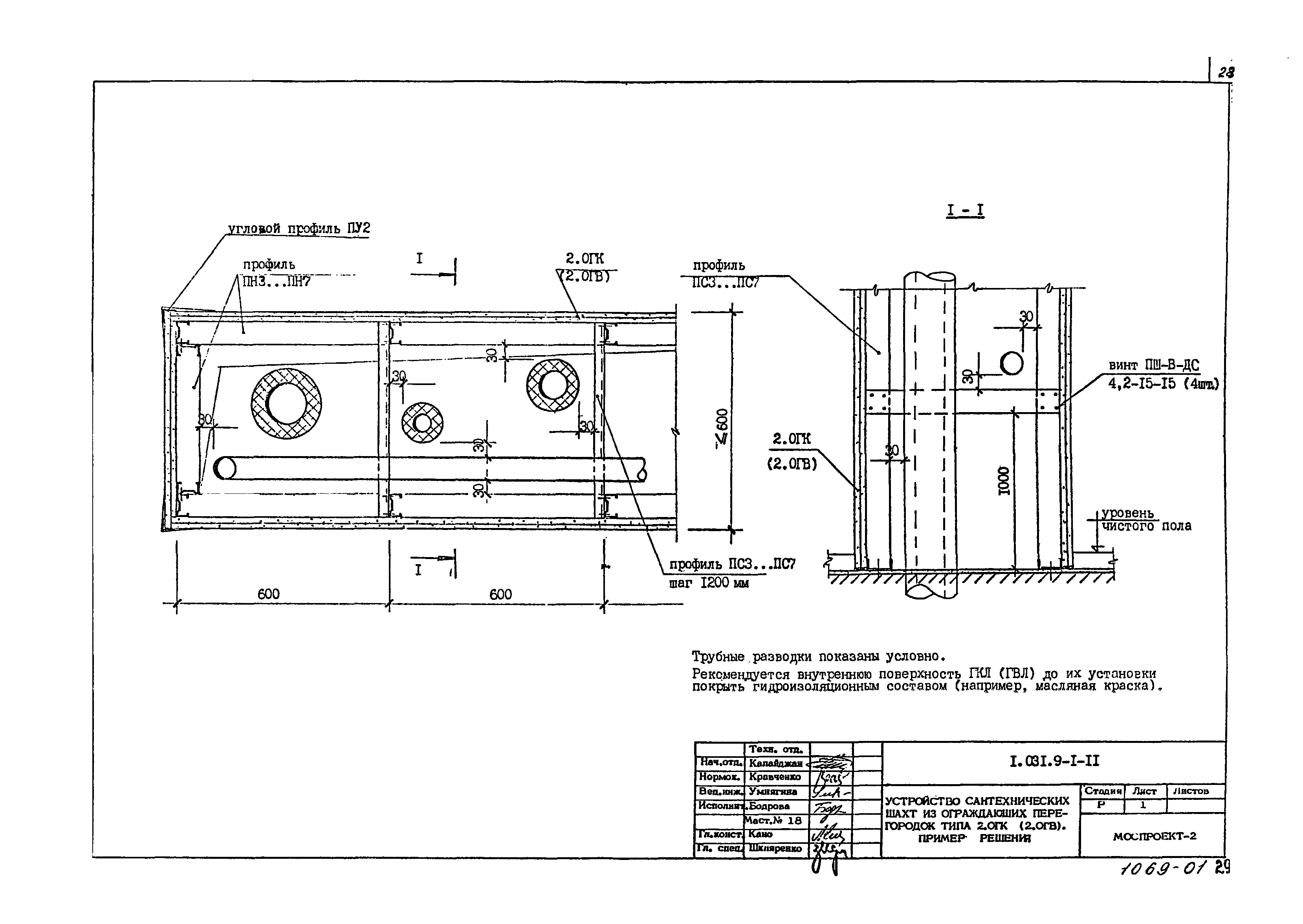

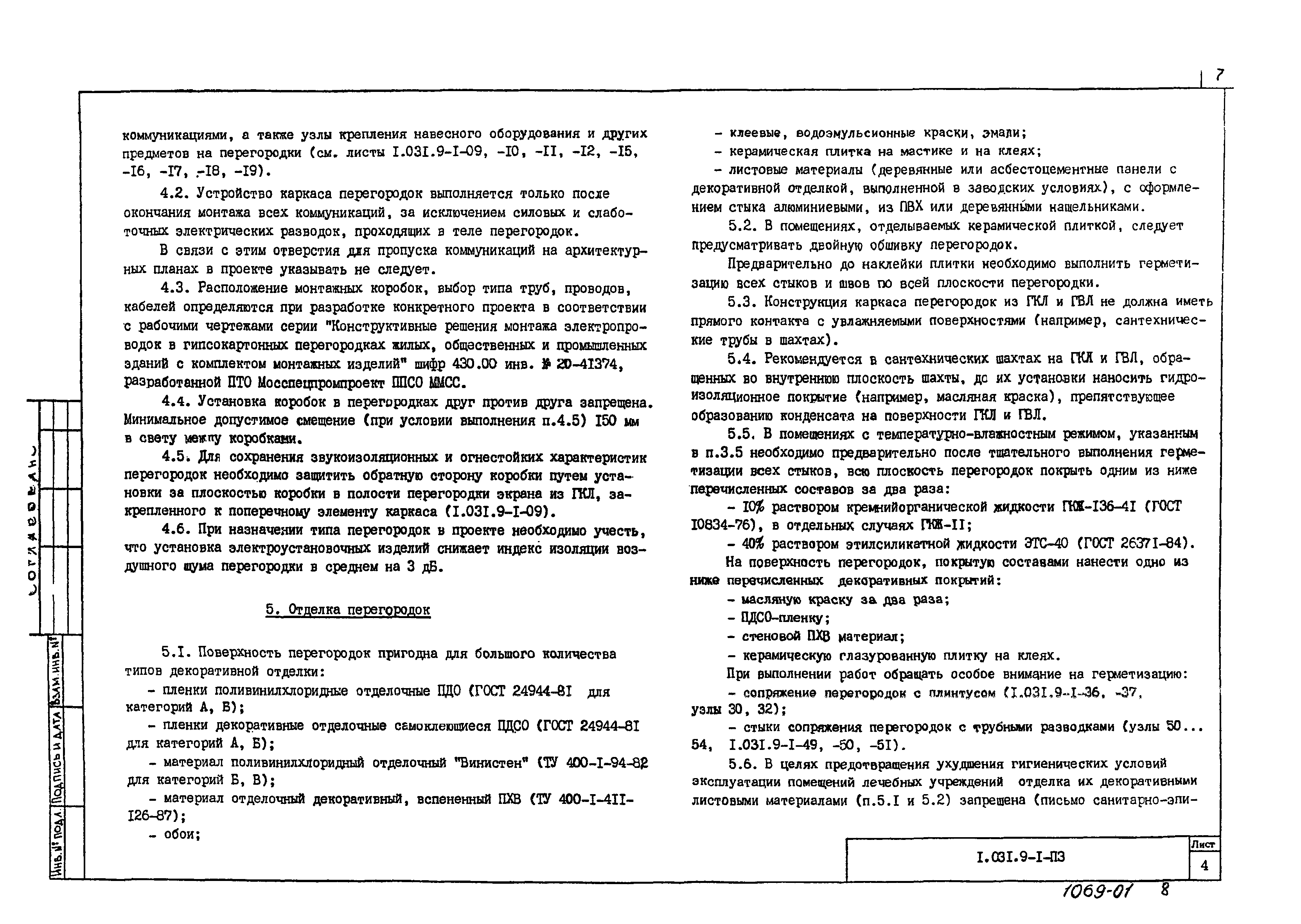

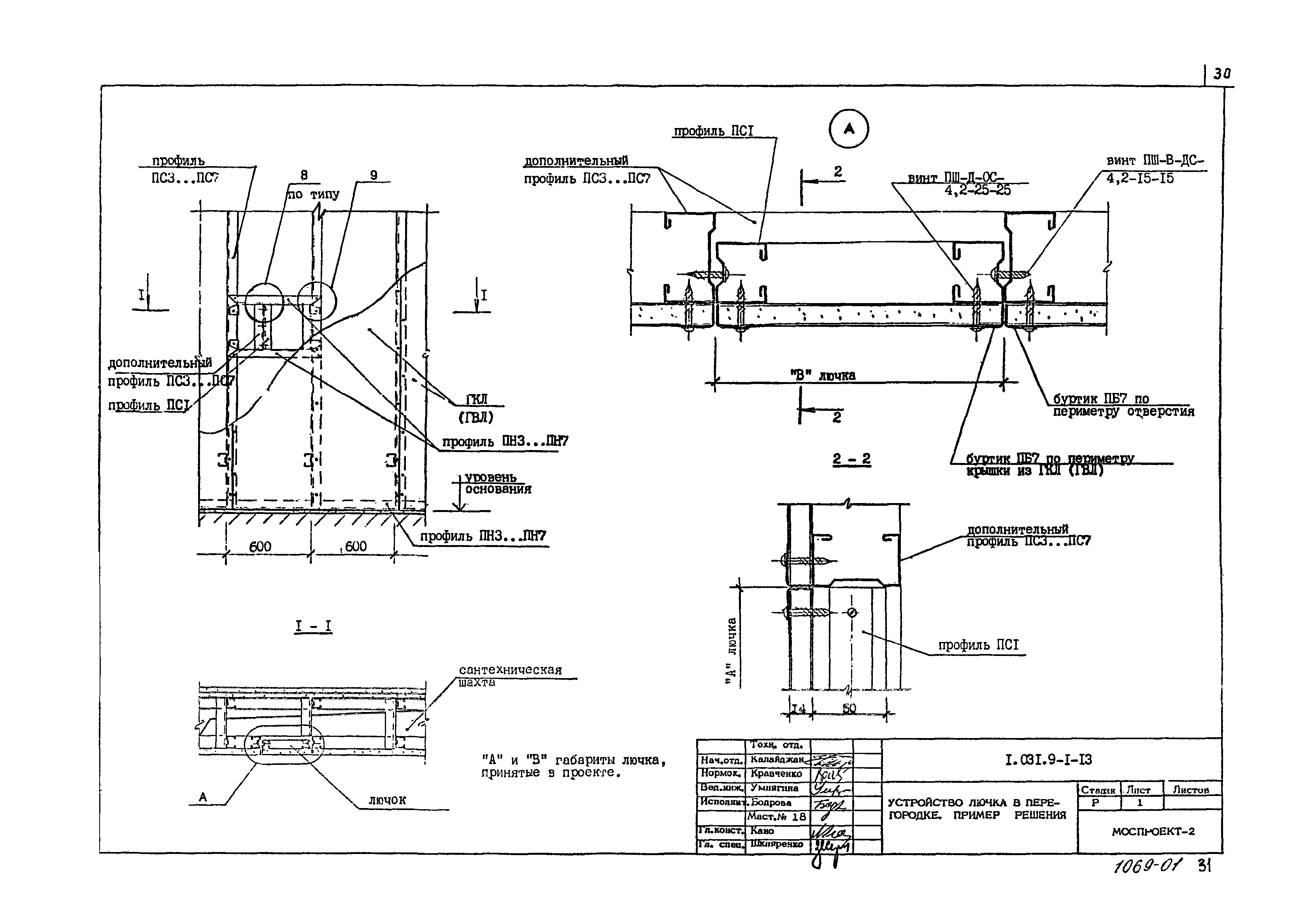

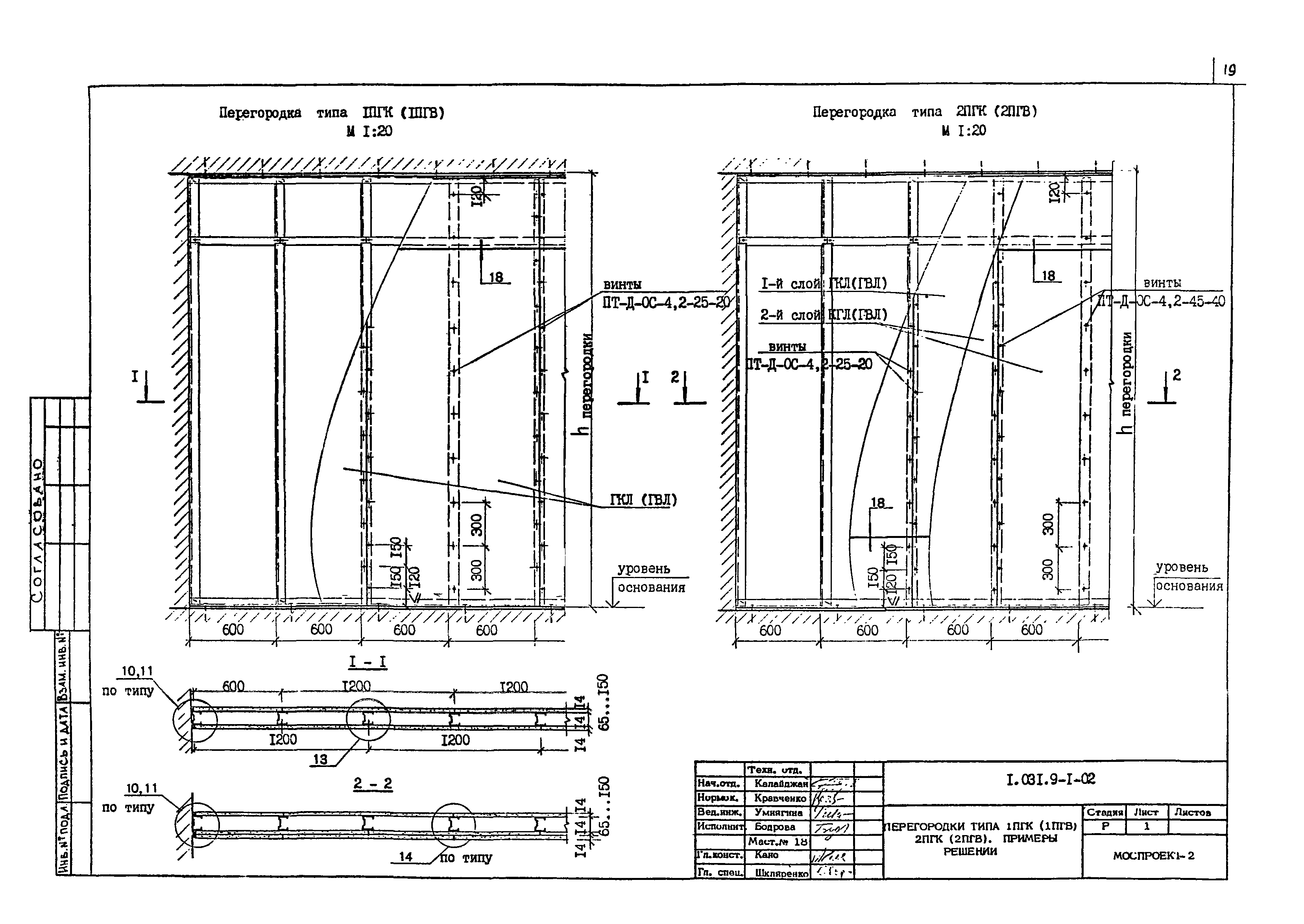

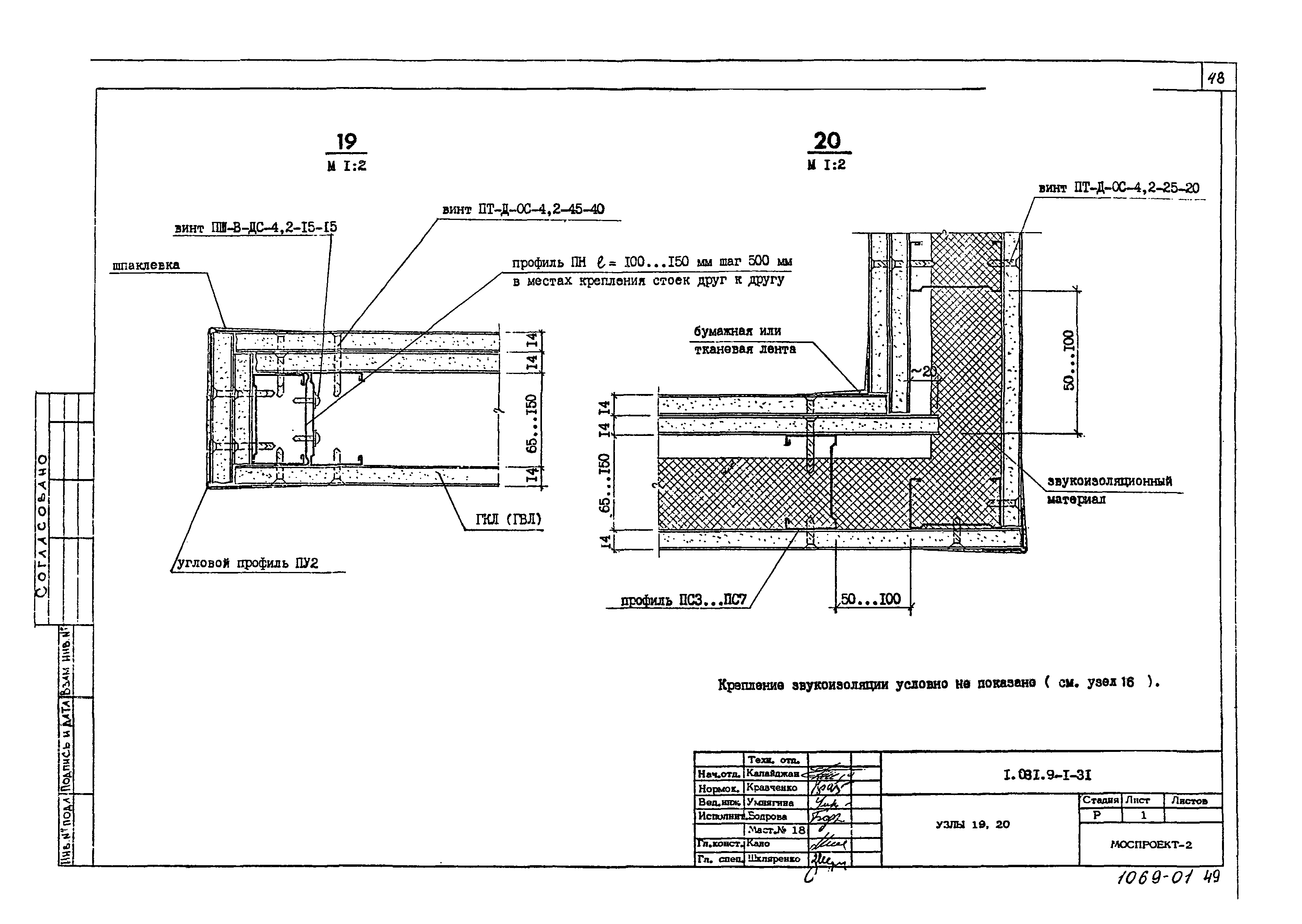

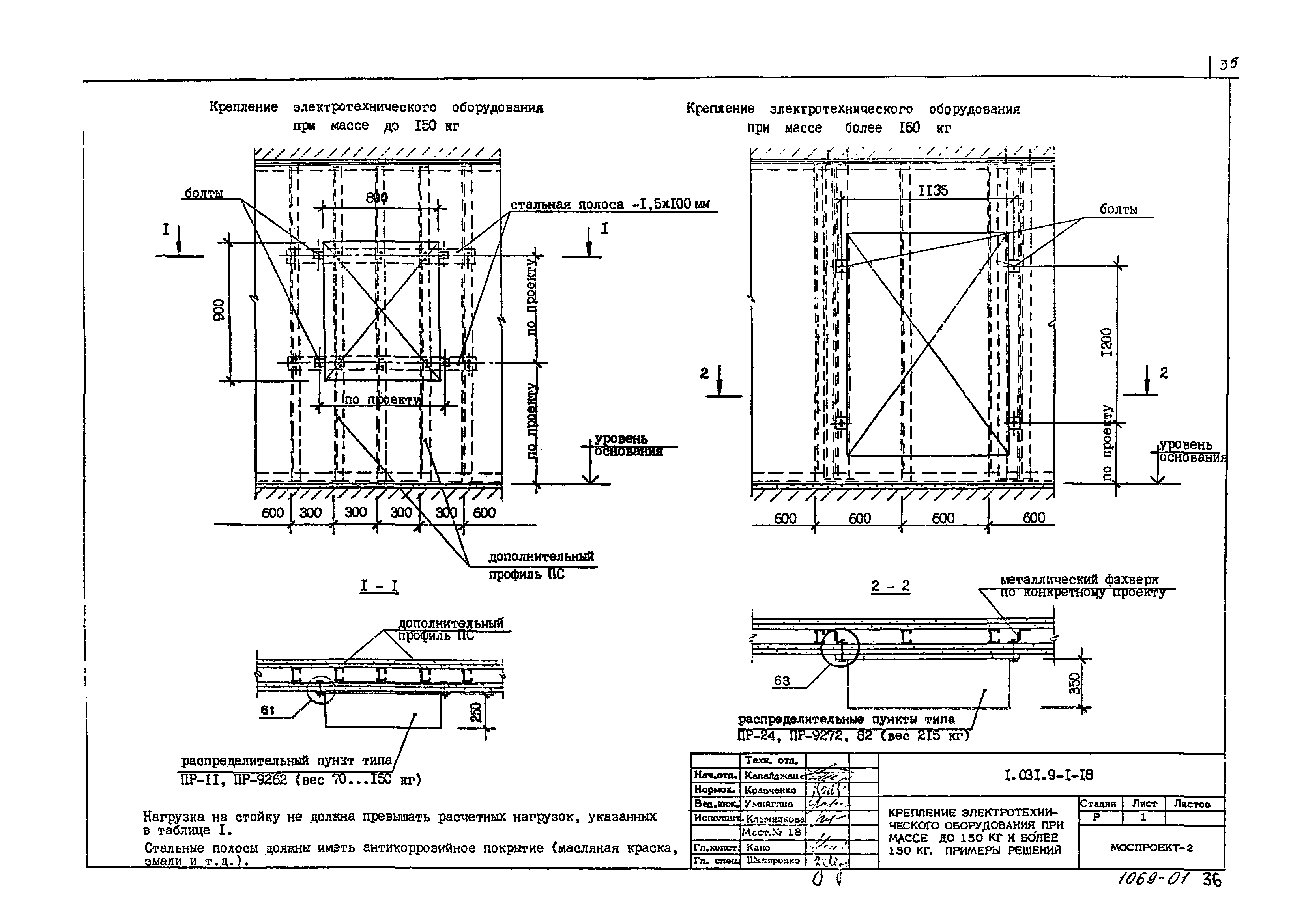

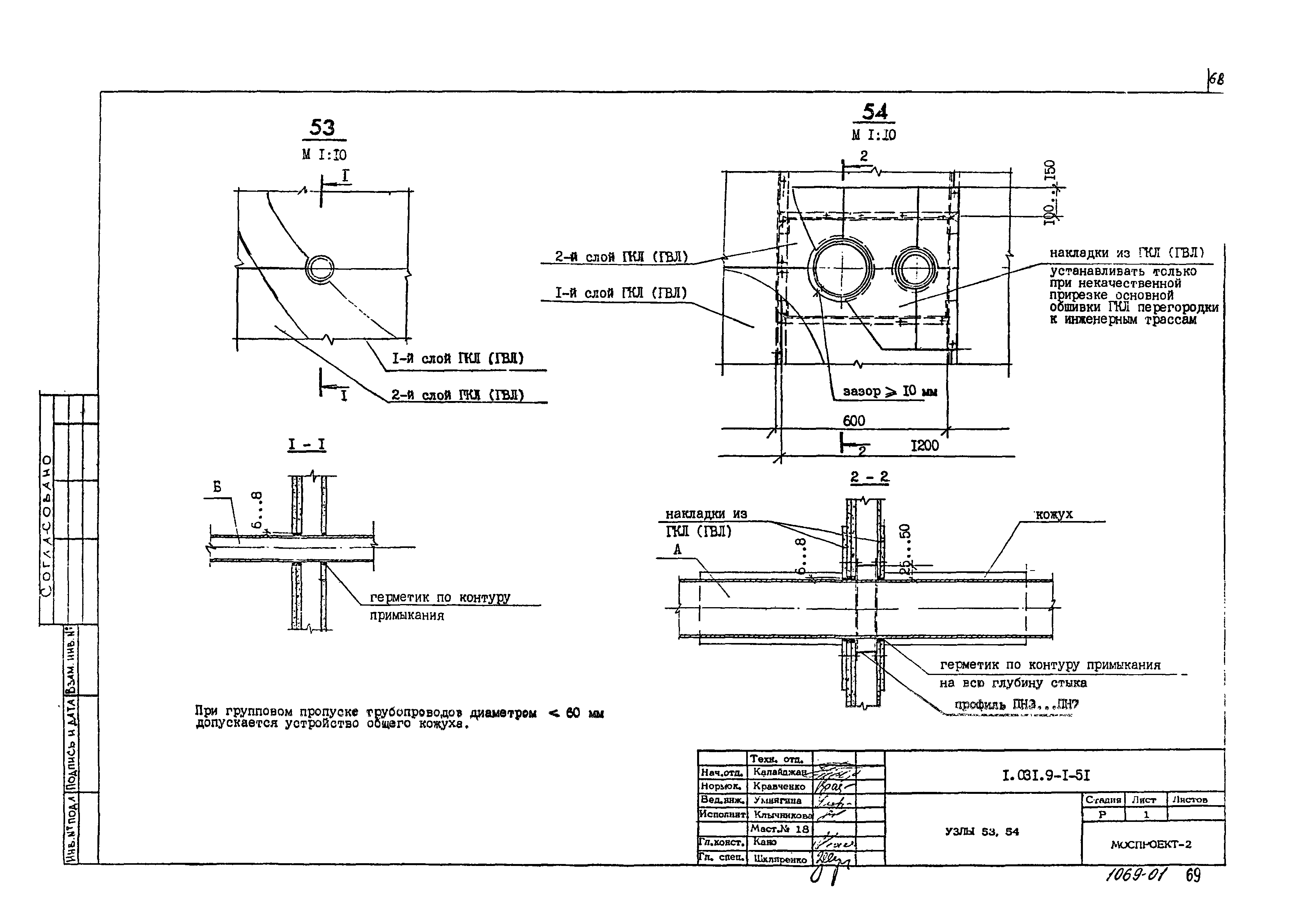

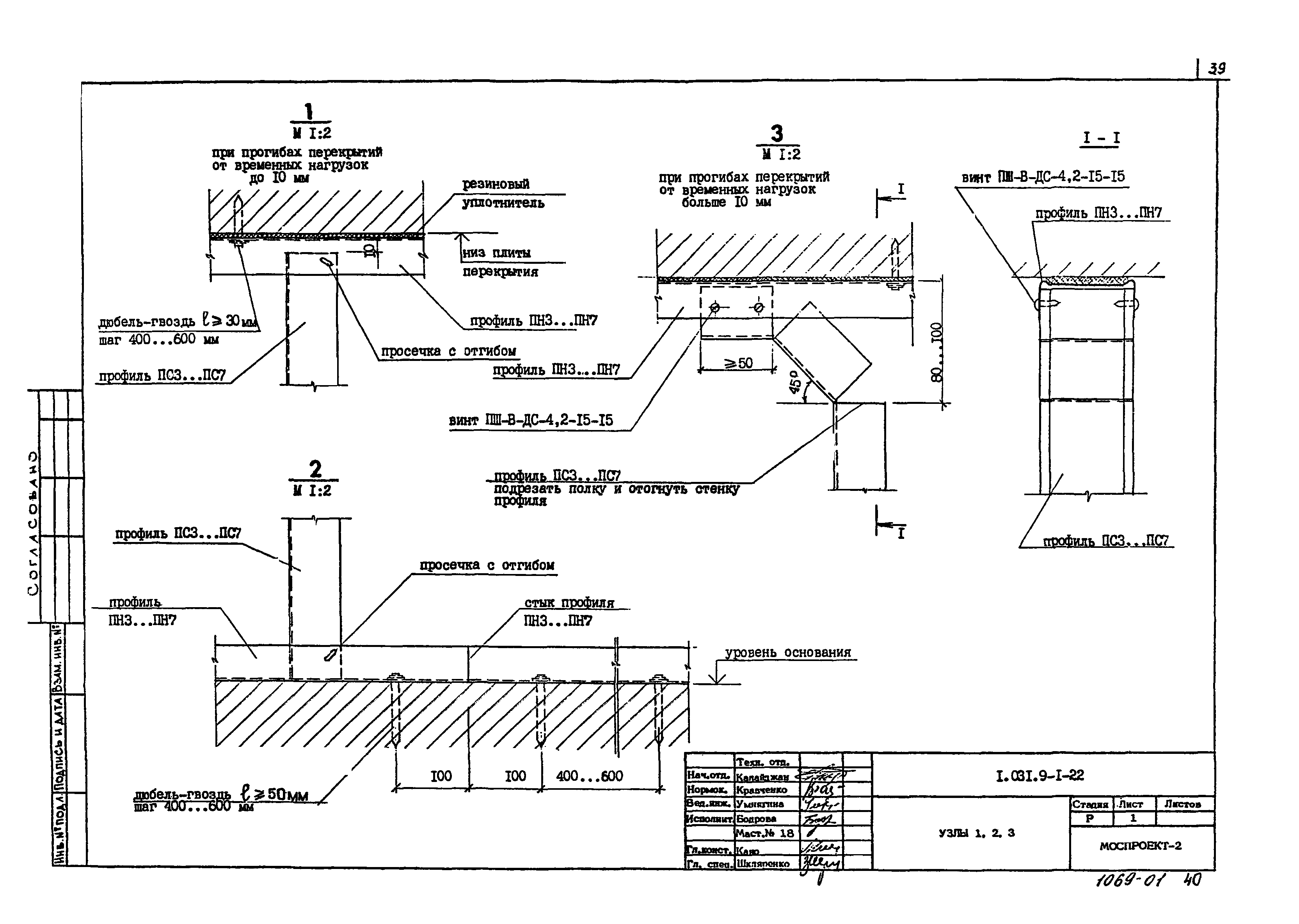

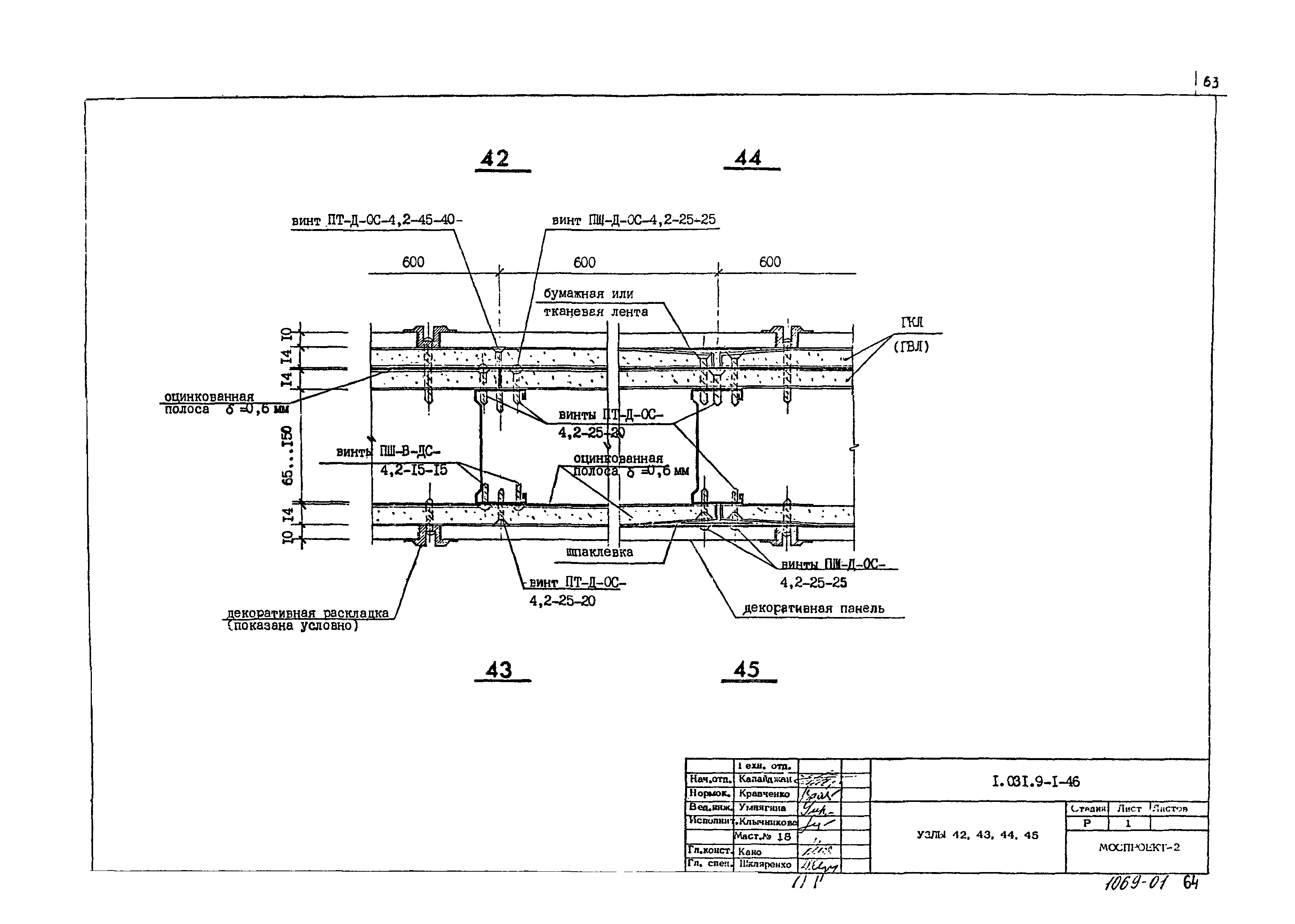

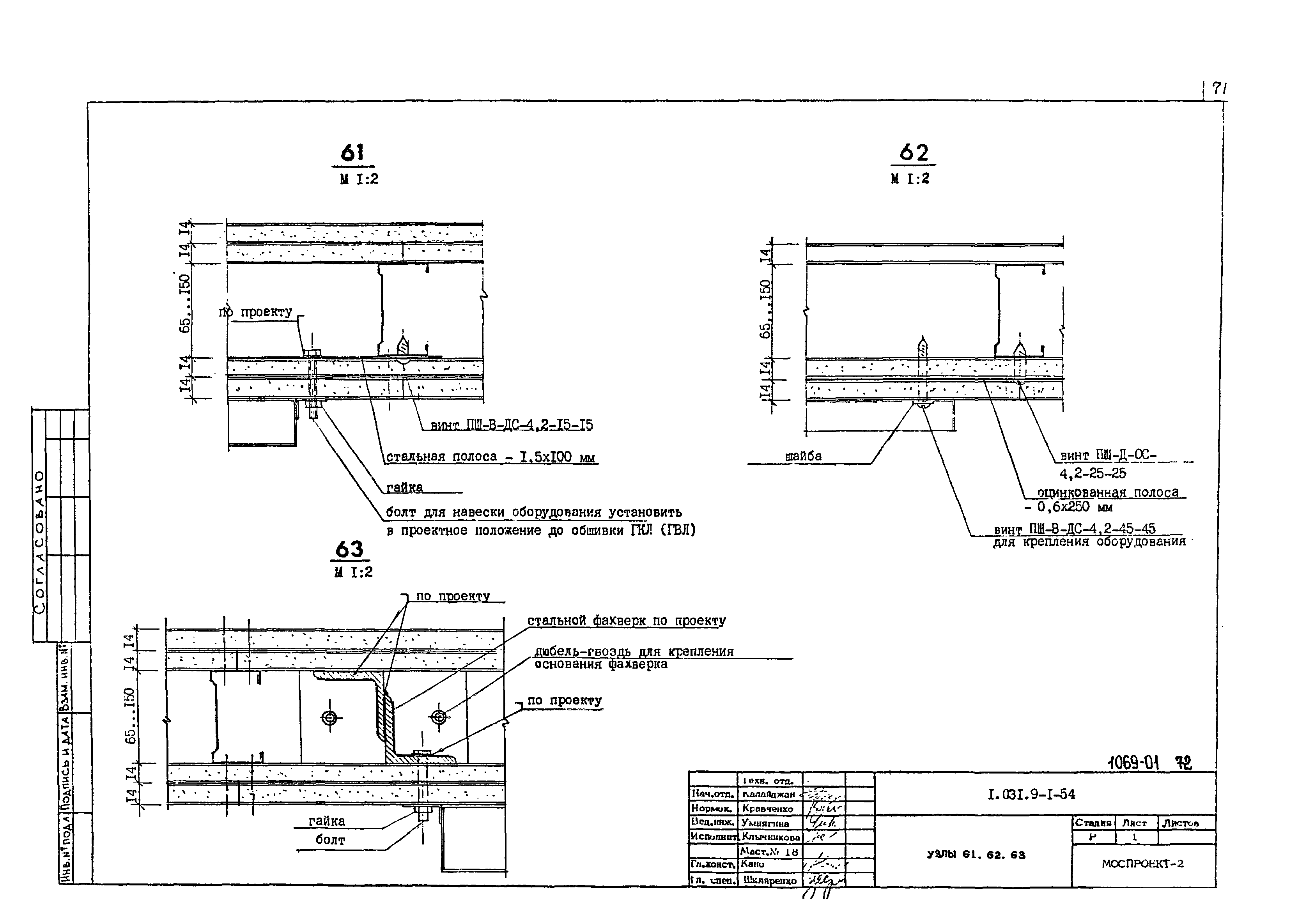

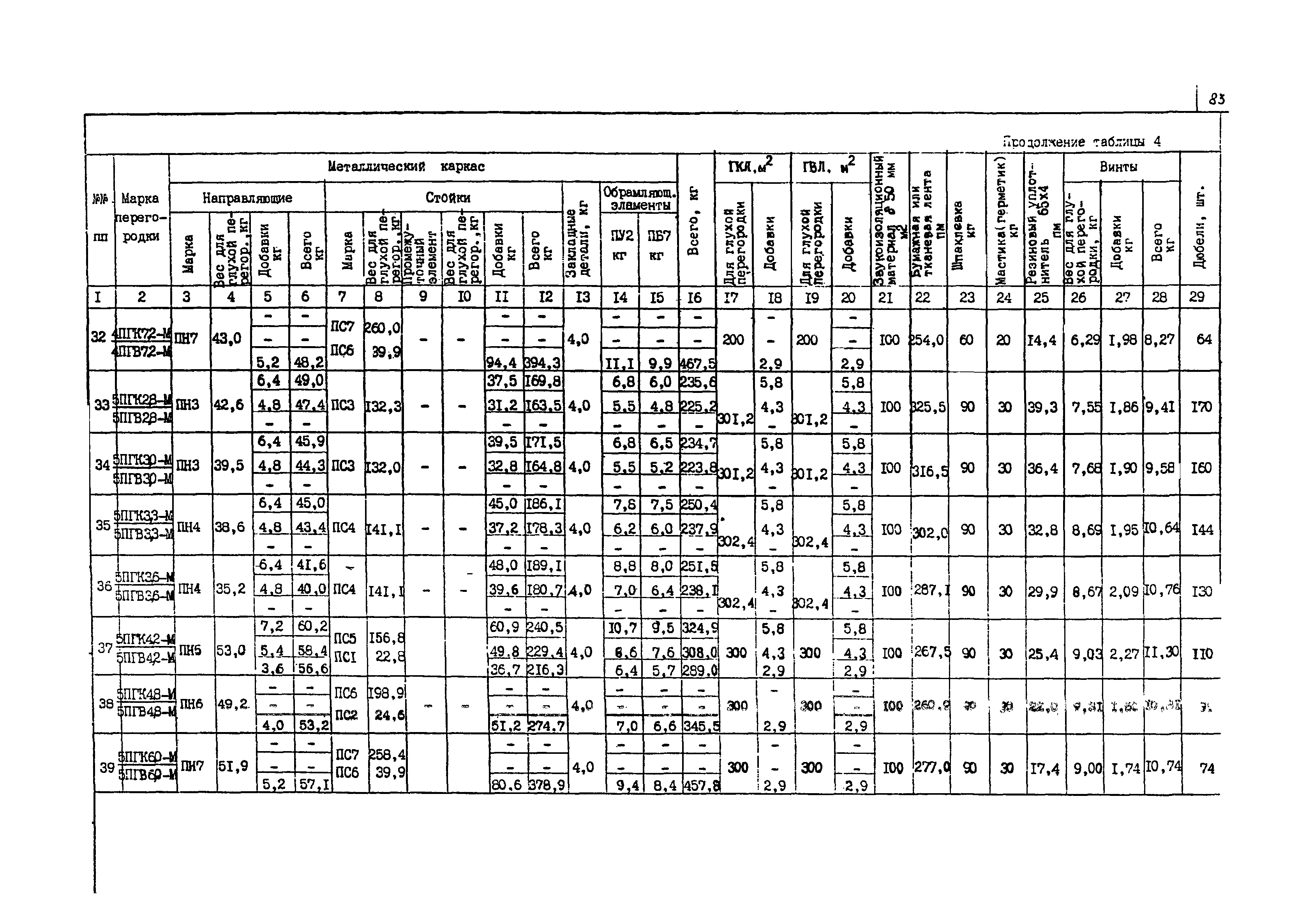

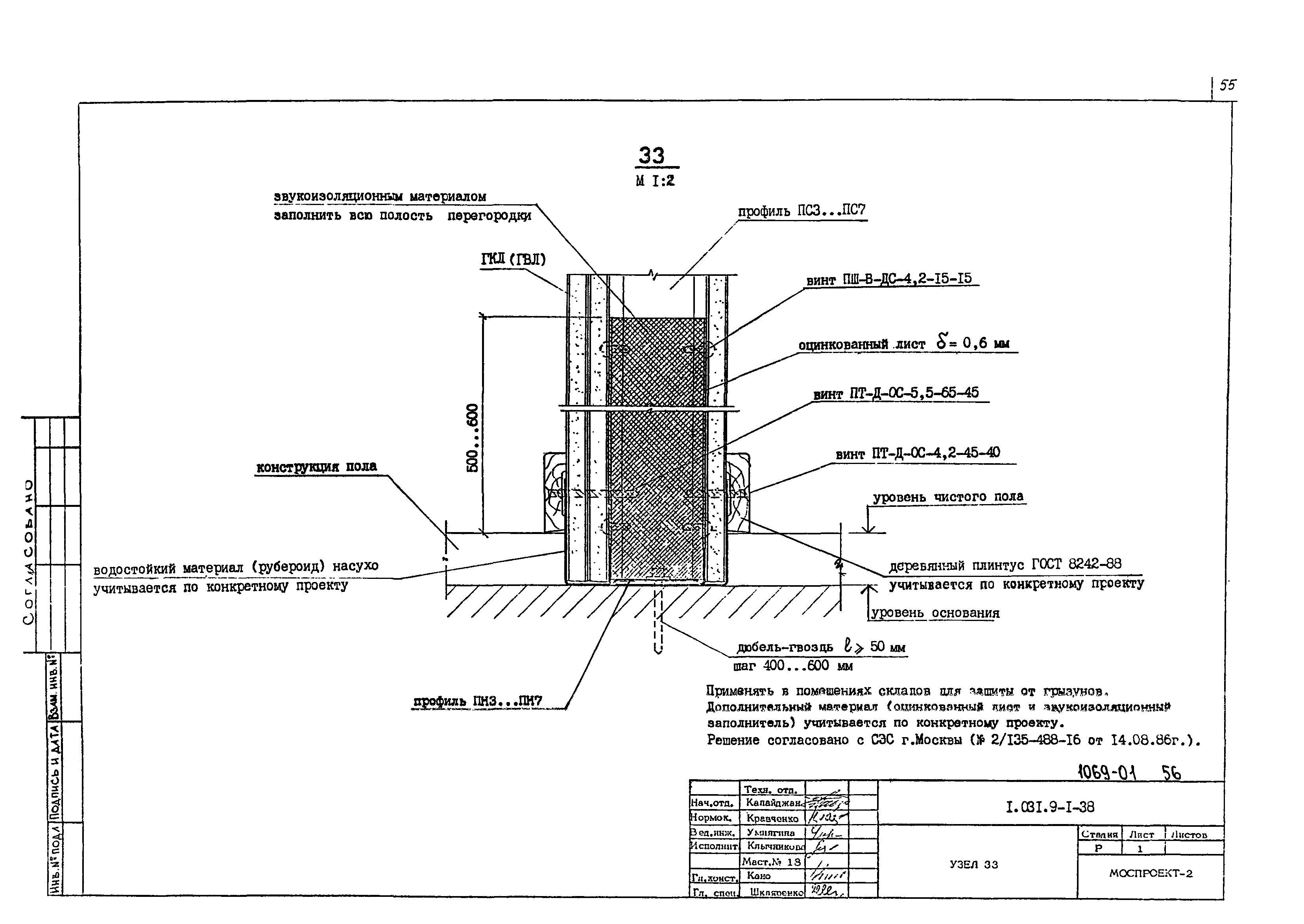

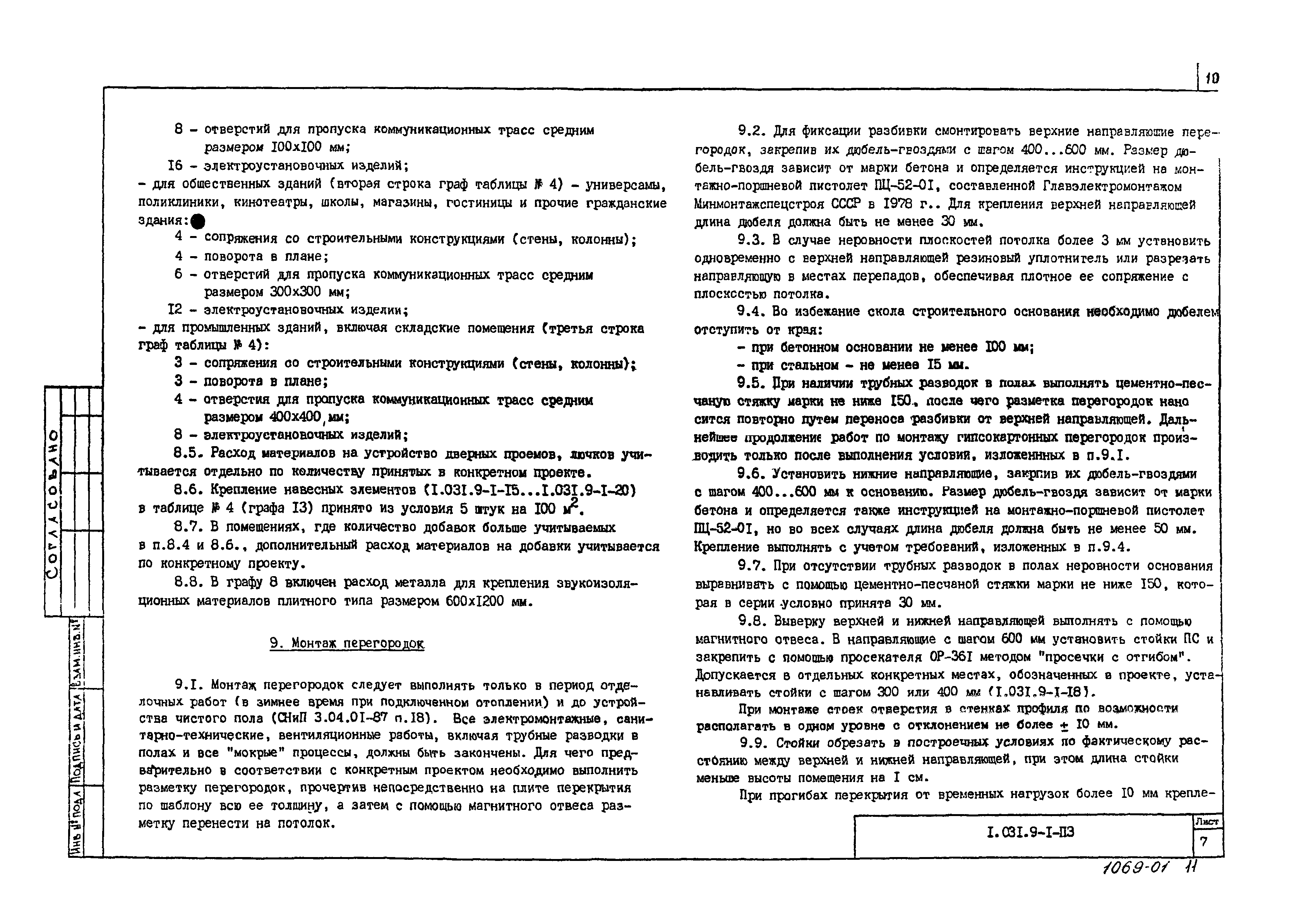

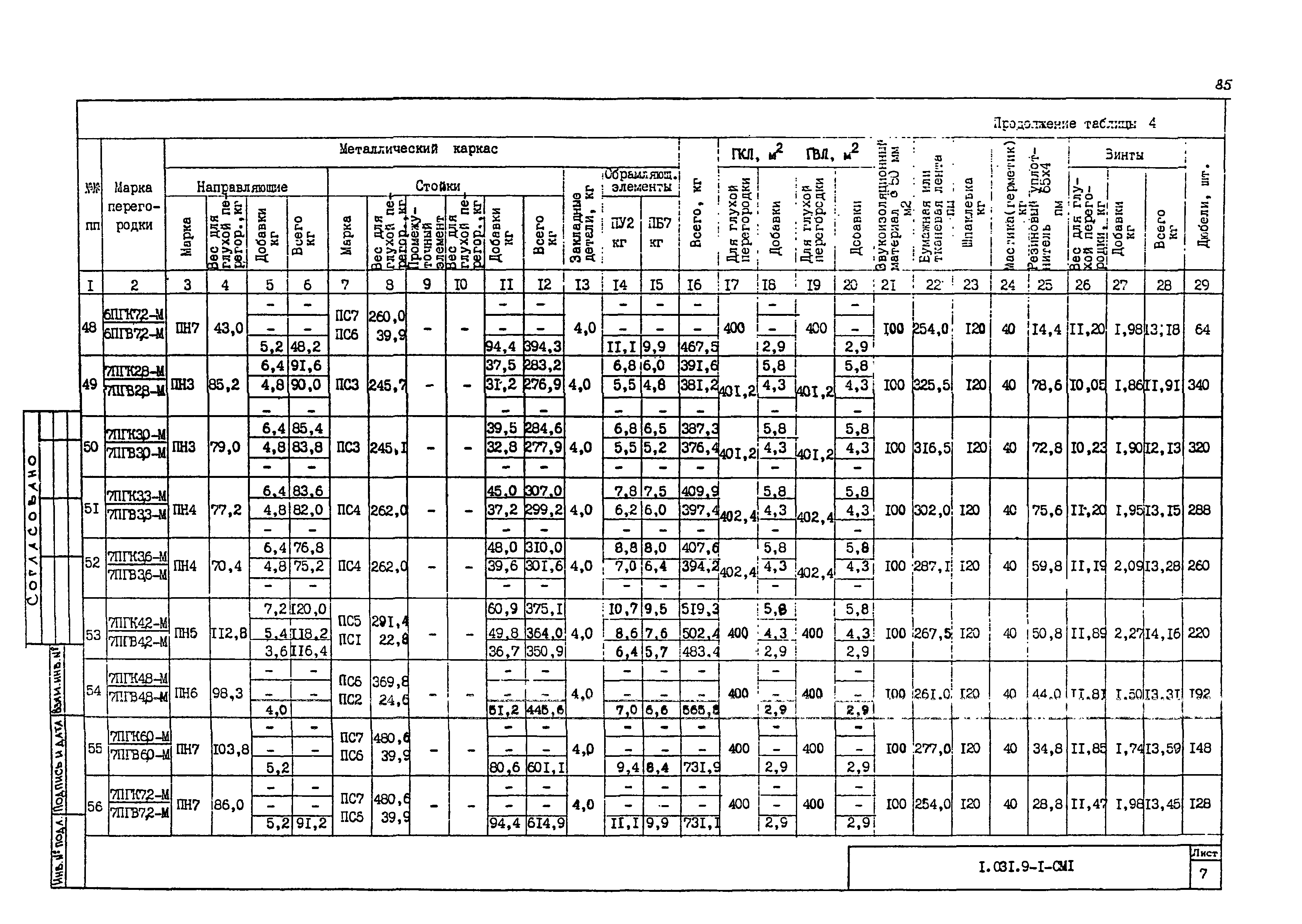

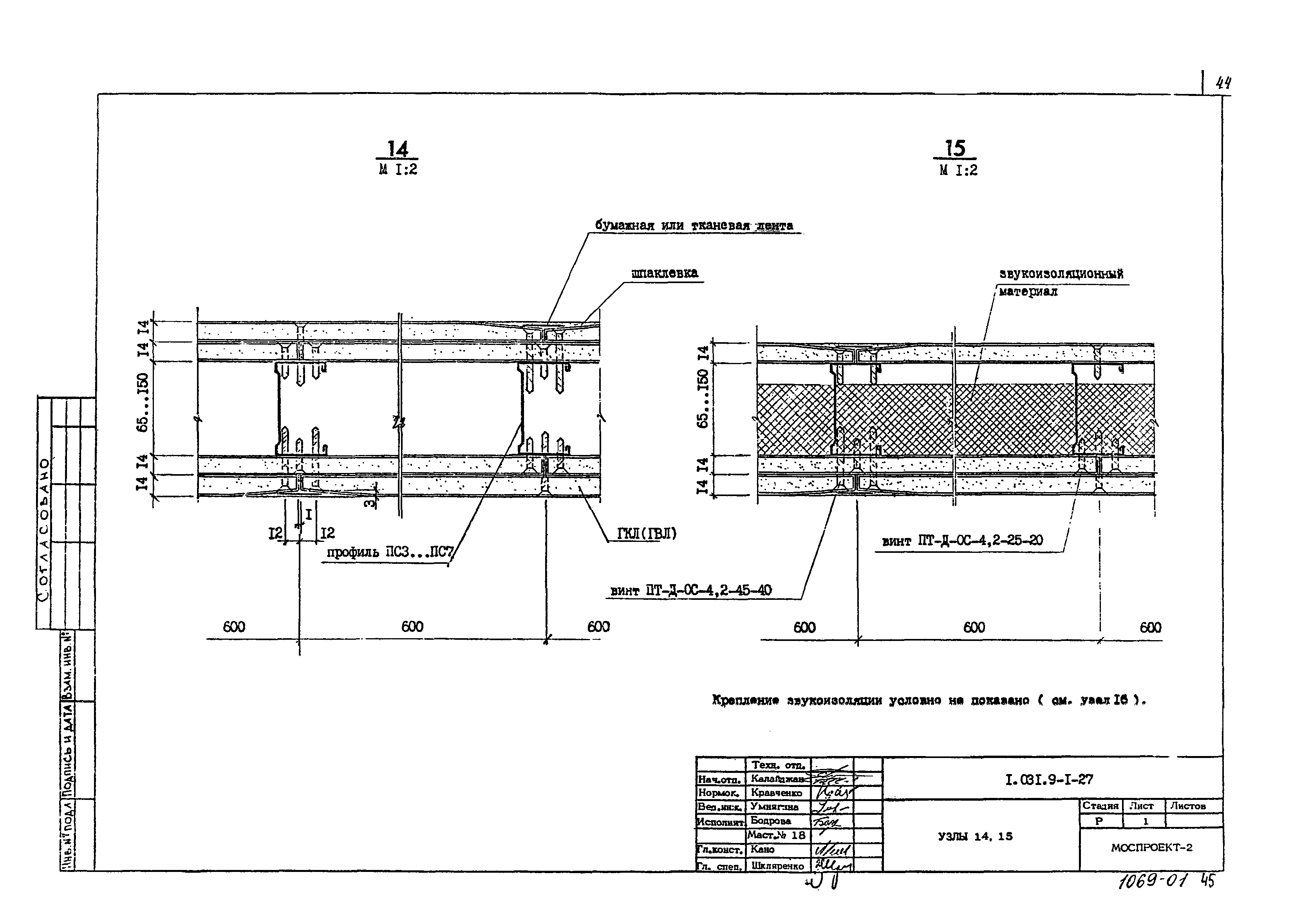

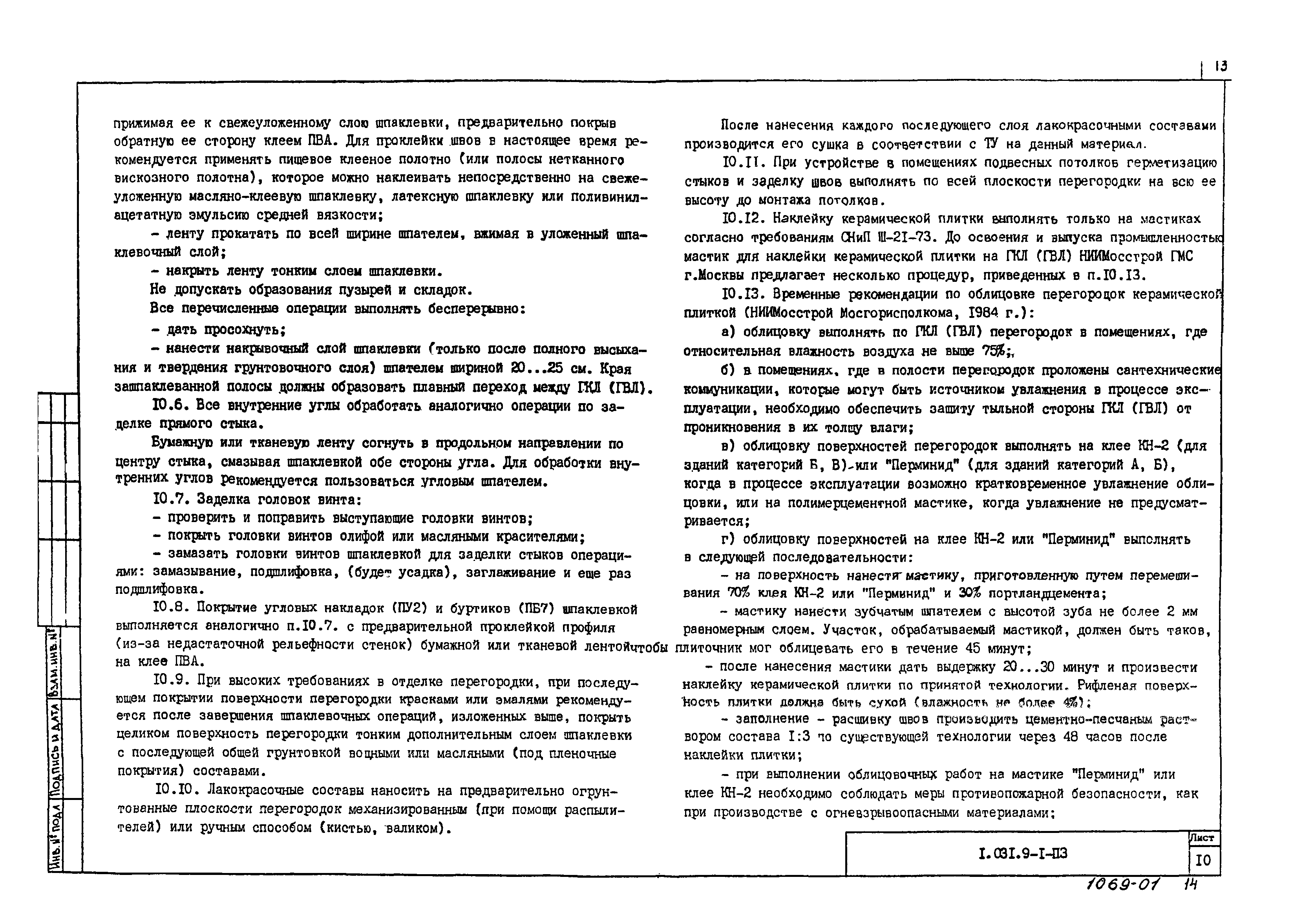

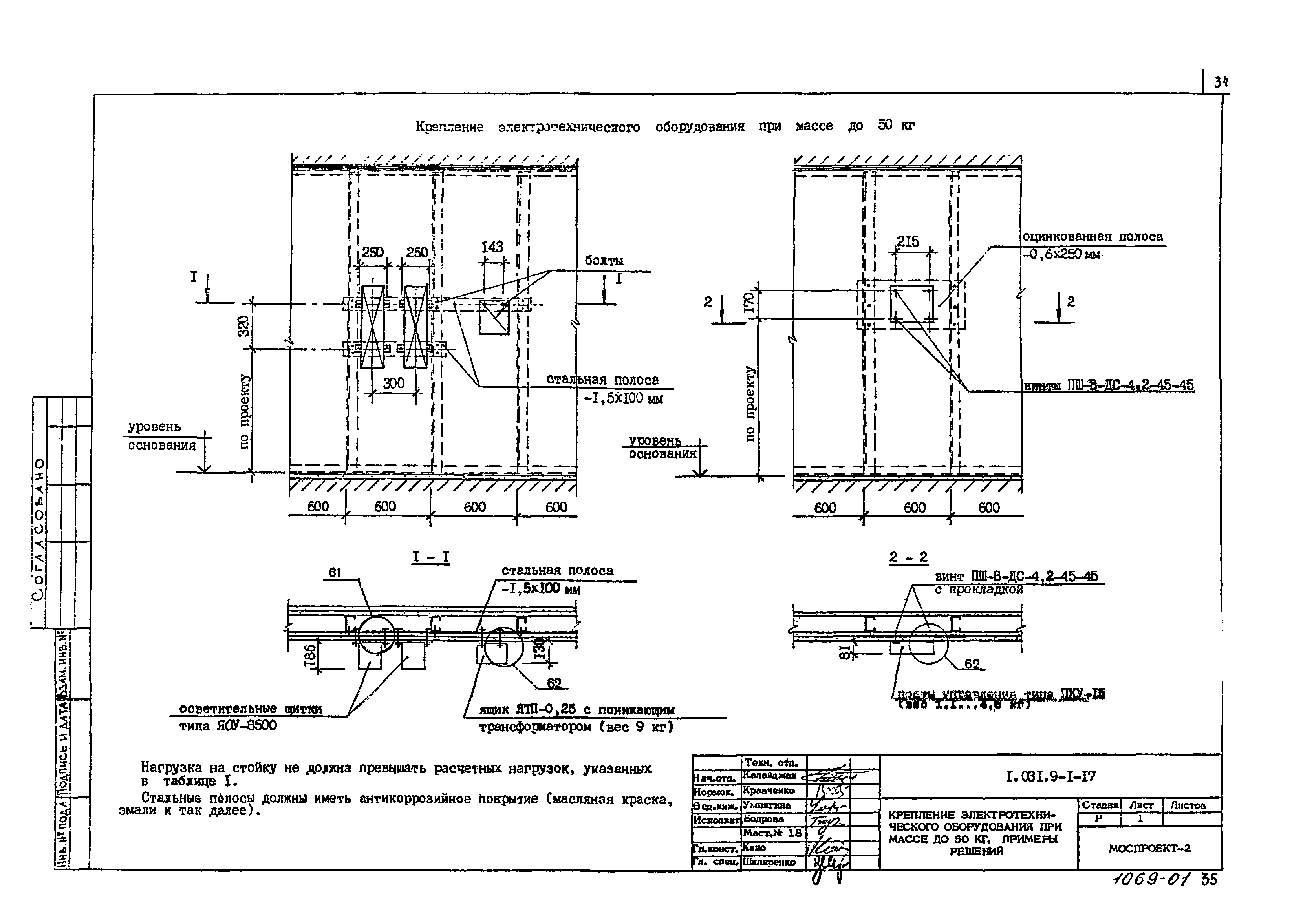

Оглавление:	1.031.9-1-ПЗ Пояснительная записка 1.031.9-1-01 Схема металлического каркаса перегородок 1.031.9-1-02 Перегородки типа 1ПГК (1ПГВ), 2ПГК (2ПГВ). Примеры решения 1.031.9-1-03 Перегородки типа 3ПГК (3ПГВ), 4ПГК (4ПГВ), 5ПГК (5ПГВ), 6ПГК (6ПГВ). Примеры решения 1.031.9-1-04 Перегородки типа 7ПГК (7ПГВ), 8ПГК (8ПГВ). Примеры решения 1.031.9-1-05 Обшивка типа 1.ОГВ (1.ОГВ), 2ОГК (2ОГВ). Примеры решения 1.031.9-1-06 Сопряжение перегородок из ГКЛ (ГВЛ) в плане. Примеры решения 1.031.9-1-07 Примыкание перегородок из ГКЛ (ГВЛ) в плане. Примеры решения 1.031.9-1-08 Устройство дверного проема и крепление декоративных листовых материалов. Примеры решений 1.031.9-1-09 Крепление электрических коробок в перегородках. Примеры решений 1.031.9-1-10 Сопряжение перегородок с инженерными коммуникационными трассами. Примеры решений 1.031.9-1-11 Устройство сантехнических шахт из ограждений перегородок типа 2.ОГК (2.ОГВ). Примеры решений 1.031.9-1-12 Монтажный план ограждения шахты. Примеры решений 1.031.9-1-13 Устройство лючка в перегородках. Пример решения 1.031.9-1-14 Устройство отверстий в перегородках. Пример решения 1.031.9-1-15 Крепление кронштейнов под раковины в перегородках. Примеры решений 1.031.9-1-16 Крепление вешалки и кассеты пожарного крана. Примеры решений 1.031.9-1-17 Крепление электротехнического оборудования при массе до 5 кг. Примеры решений 1.031.9-1-18 Крепление электротехнического оборудования при массе до 150 кг и более 150 кг. Примеры решений 1.031.9-1-19 Установка встроенного и навесного шкафа. Примеры решений 1.031.9-1-20 Конструкция перегородок из ГКЛ (ГВЛ) с в = 60 д5. Примеры решения. 1.031.9-1-21 Крепление рулонных звукоизоляционных материалов. Пример решения 1.031.9-1-22 Узлы 1, 2 , 3 1.031.9-1-23 Узлы 4, 5, 6 1.031.9-1-24 Узлы 7, 8, 9 1.031.9-1-25 Узлы 10, 11 1.031.9-1-26 Узлы 12, 13 1.031.9-1-27 Узлы 14, 15 1.031.9-1-28 Узел 16 (варианты I и II) 1.031.9-1-29 Узел 16 (варианты III и IV) 1.031.9-1-30 Узлы 17, 18 1.031.9-1-31 Узлы 19, 20 1.031.9-1-32 Узлы 21, 22 1.031.9-1-33 Узлы 23, 24 1.031.9-1-34 Узлы 25, 26 1.031.9-1-35 Узлы 27, 28 1.031.9-1-36 Узлы 29, 30 1.031.9-1-37 Узлы 31, 33 1.031.9-1-38 Узел 33 1.031.9-1-39 Узел 34 1.031.9-1-40 Узел 35 1.031.9-1-41 Узел 36 1.031.9-1-42 Узел 37 1.031.9-1-43 Узел 38 1.031.9-1-44 Узел 39 1.031.9-1-45 Узлы 40, 41 1.031.9-1-46 Узлы 42, 43, 44, 45 1.031.9-1-47 Узлы 46, 47 1.031.9-1-48 Узлы 48, 49 1.031.9-1-49 Узлы 50, 51 1.031.9-1-50 Узел 52 1.031.9-1-51 Узлы 53, 54 1.031.9-1-52 Узлы 55, 56, 57 1.031.9-1-53 Узлы 58, 59, 60 1.031.9-1-54 Узлы 61, 62, 63 1.031.9-1-55 Пример оформления архитектурного плана с перегородками из ГКЛ (ГВЛ) 1.031.9-1-НИ Номенклатура изделий 1.031.9-1-СМ1 Расход материалов на 100 м квадрат. Перегородки 1.031.9-1-СМ2 Расход материалов на один элемент "добавок" 1.031.9-1-СМ3 Справочный материал
Разработан:	Моспроект-2 Главмосархитектуры
Утверждён:	22.10.1992 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки

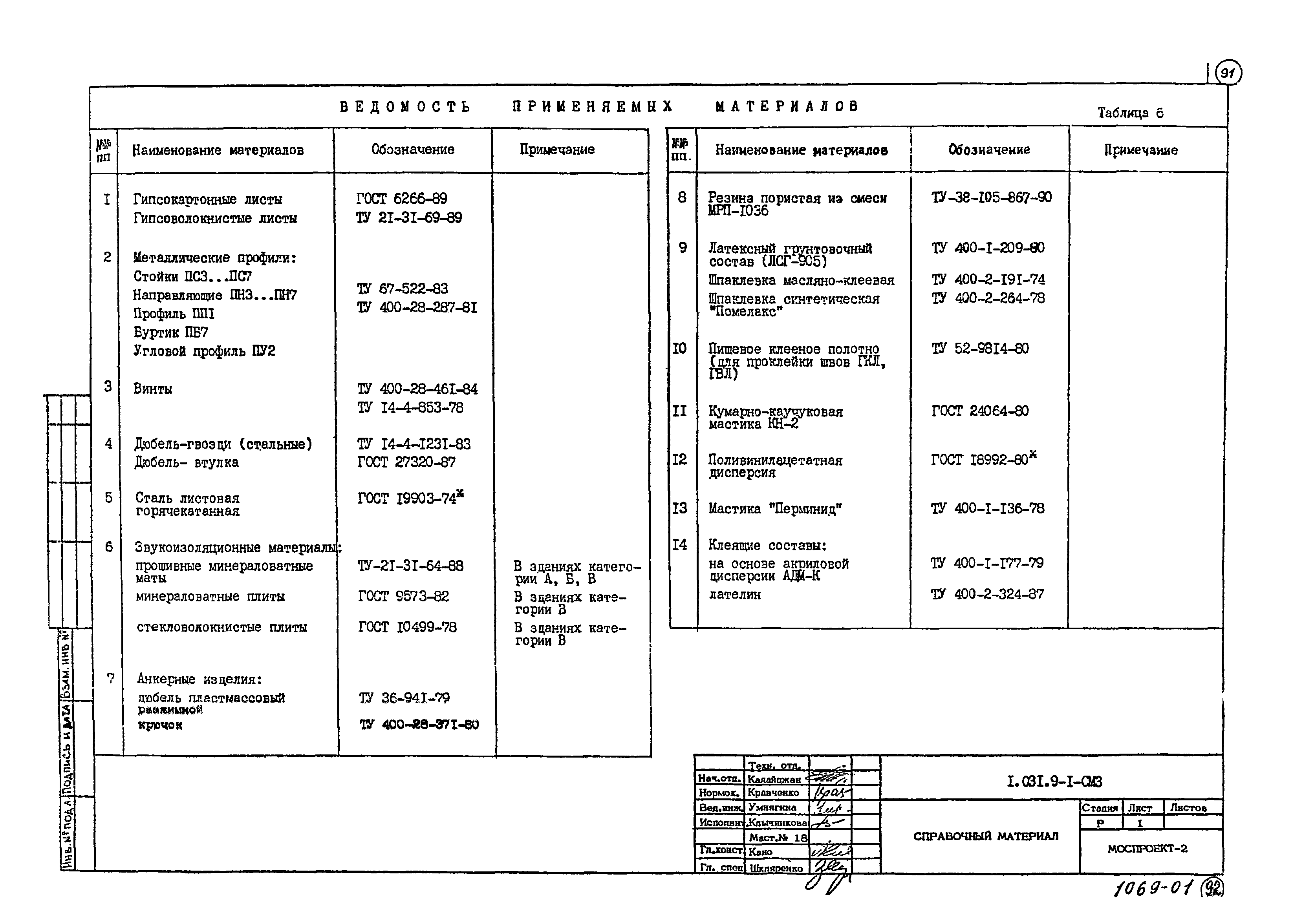

Нормативные ссылки:	СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП II-7-81* «Строительство в сейсмических районах» СНиП 3.04.01-87 «Изоляционные и отделочные покрытия» ГОСТ 8242-88 «Детали профильные из древесины и древесных материалов для строительства. Технические условия» ГОСТ 6629-88 «Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 24064-80 «Мастики клеящие каучуковые. Технические условия» ГОСТ 24944-81 «Пленка поливинилхлоридная декоративная отделочная. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 18992-80 «Дисперсия поливинилацетатная гомополимерная грубодисперсная. Технические условия» ГОСТ 10834-76 «Жидкость гидрофобизирующая 136-41. Технические условия» ГОСТ 26371-84 «Этилсиликат-40. Технические условия» ГОСТ 27320-87 «Дюбели-втулки распорные для строительства. Конструкция» ГОСТ 6266-89 «Листы гипсокартонные. Технические условия» ТУ 21-31-69-89 «Листы гипсоволокнистые. Технические условия» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 21.501-80 «Система проектной документации для строительства. Архитектурные решения. Рабочие чертежи» СНиП III-21-73* «Отделочные покрытия строительных конструкций»
