Серия 1.131.1-27

Панели внутренних продольных и поперечных стен из тяжелого бетона для крупнопанельных жилых зданий с шагом поперечных стен 3,0 - 6,0 м и высотой этажа 2,8 м, изготавливаемые в кассетных формах. Рабочие чертежи

Обозначение:	Серия 1.131.1-27
Обозначение англ:	Series 1.131.1-27
Статус:	не определен законодательством
Название рус.:	Панели внутренних продольных и поперечных стен из тяжелого бетона для крупнопанельных жилых зданий с шагом поперечных стен 3,0 - 6,0 м и высотой этажа 2,8 м, изготавливаемые в кассетных формах. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.12.1987
Область применения:	Стеновые панели предназначены для 5 - 9 - этажных зданий с шагом поперечных стен 3,0 - 6,0 м и высотой этажа 2,8 м и размерами планировочной сетки кратными 600 мм (6 м). Изготовление панелей предусмотрено в кассетных формах

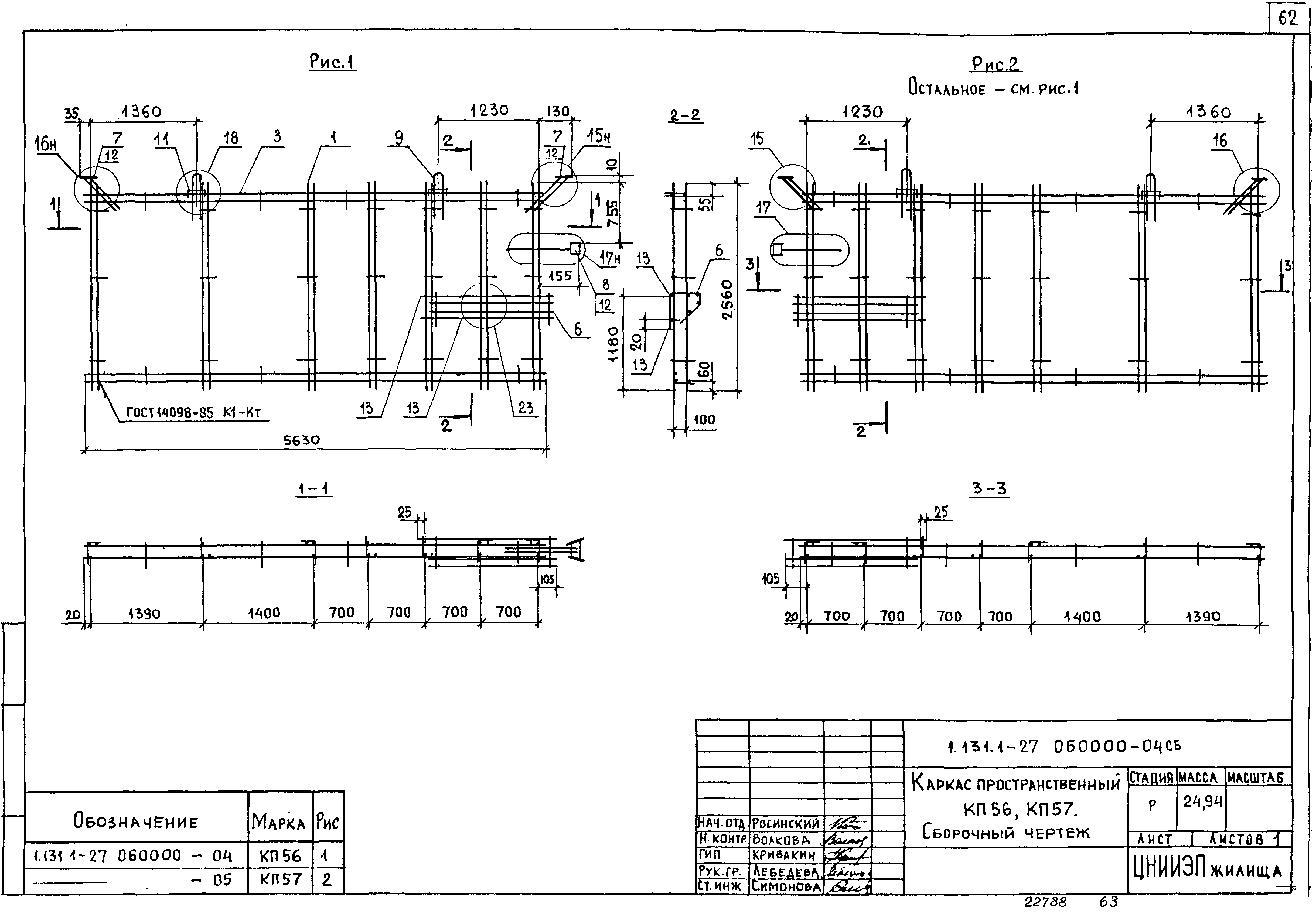

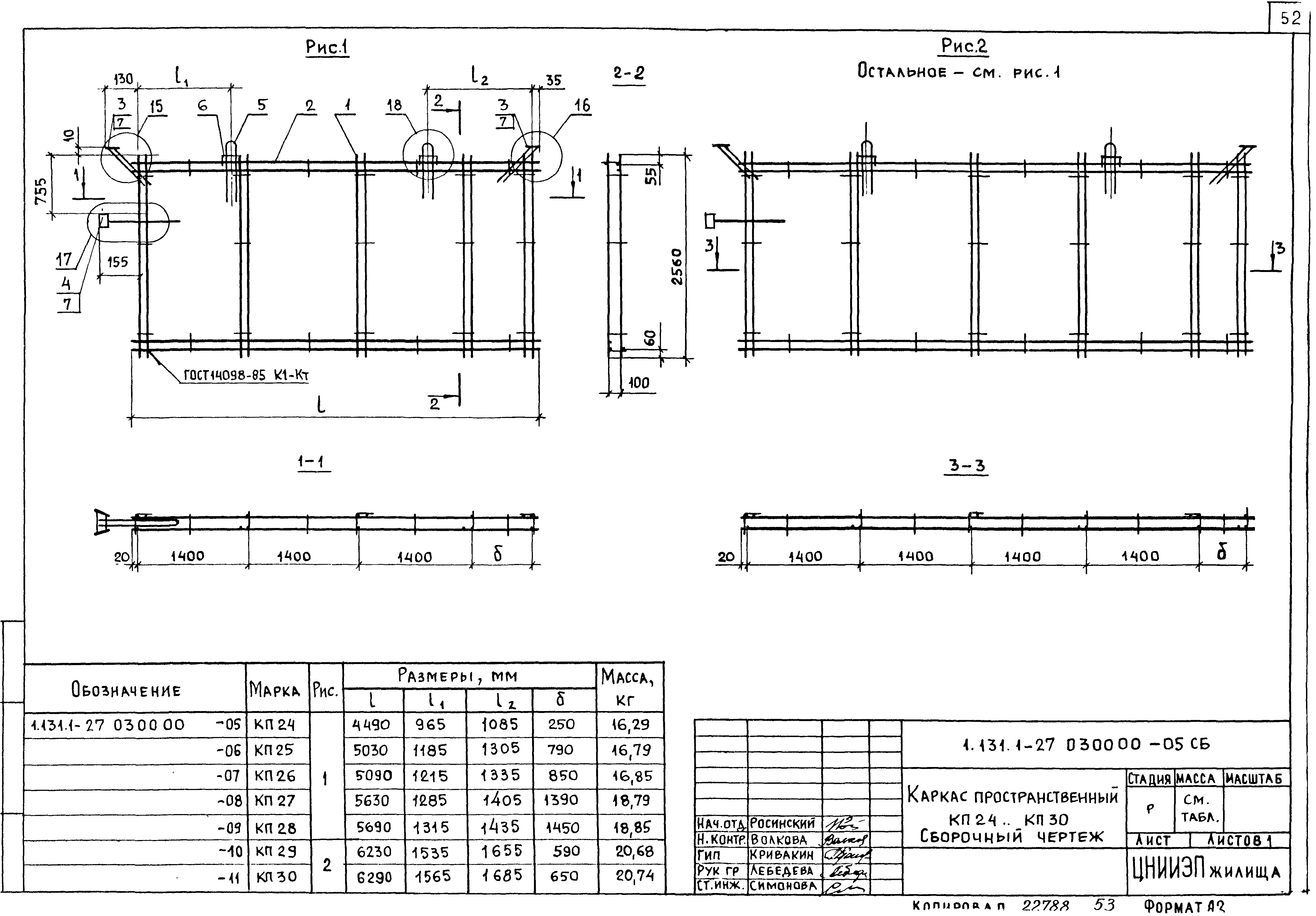

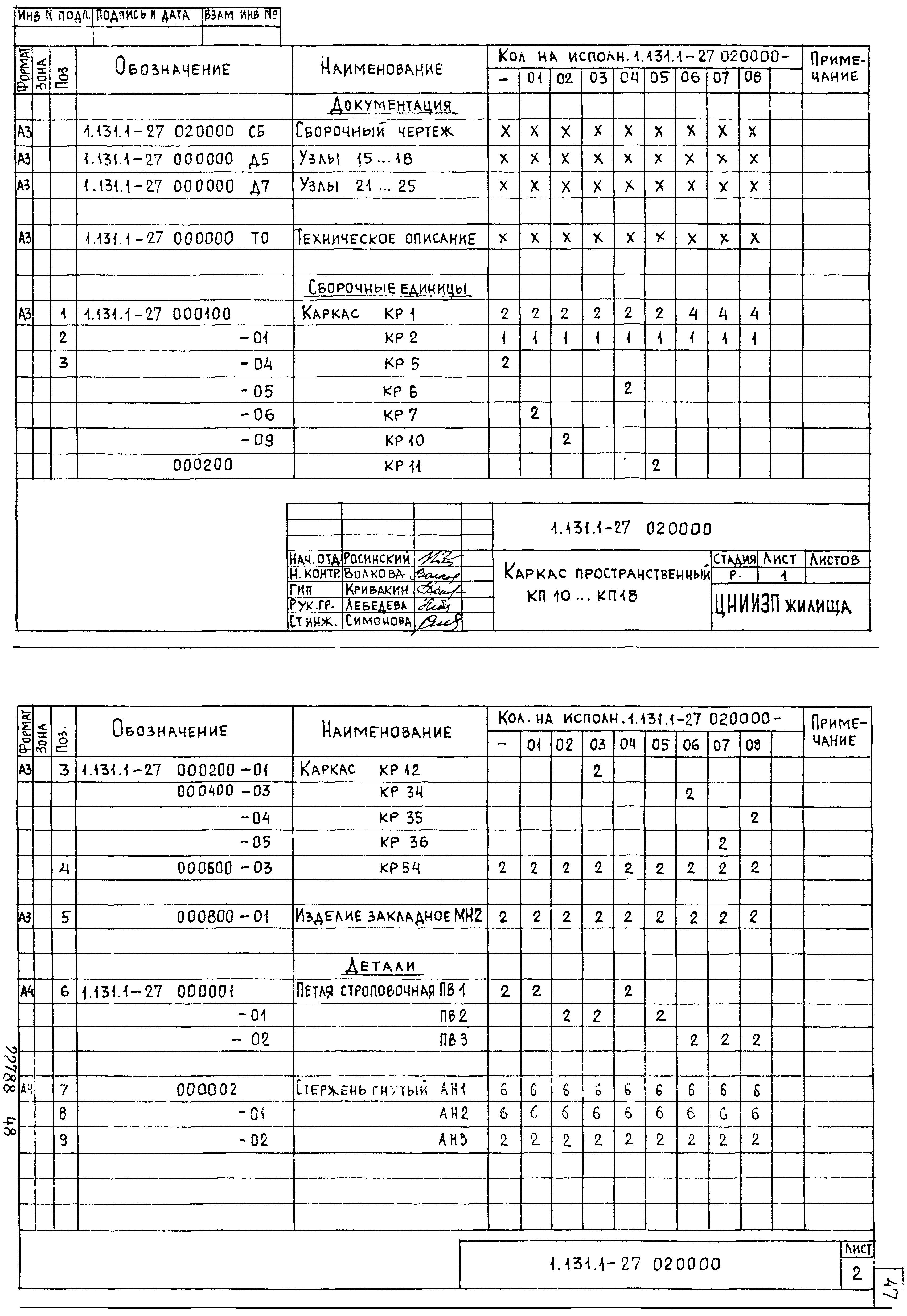

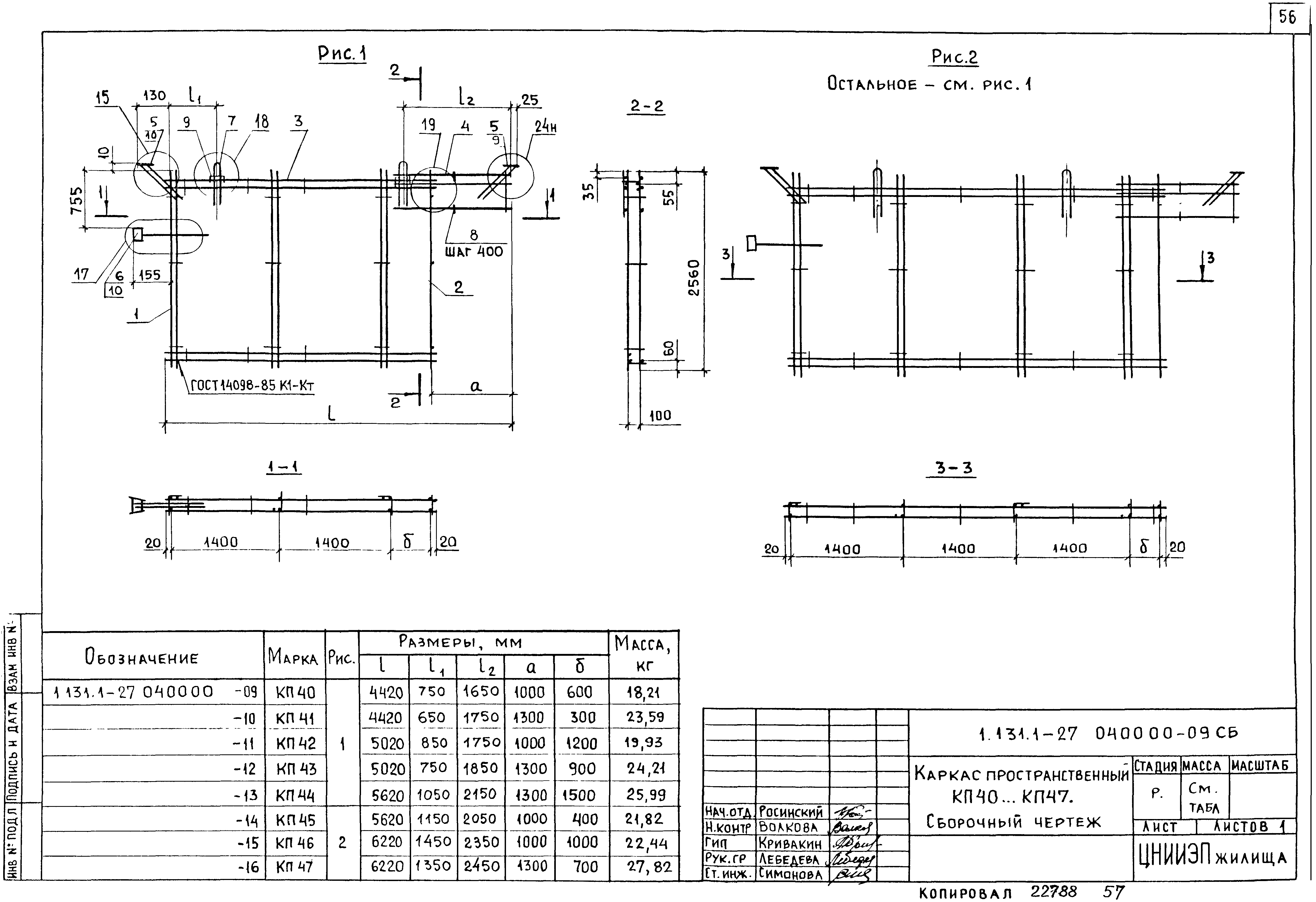

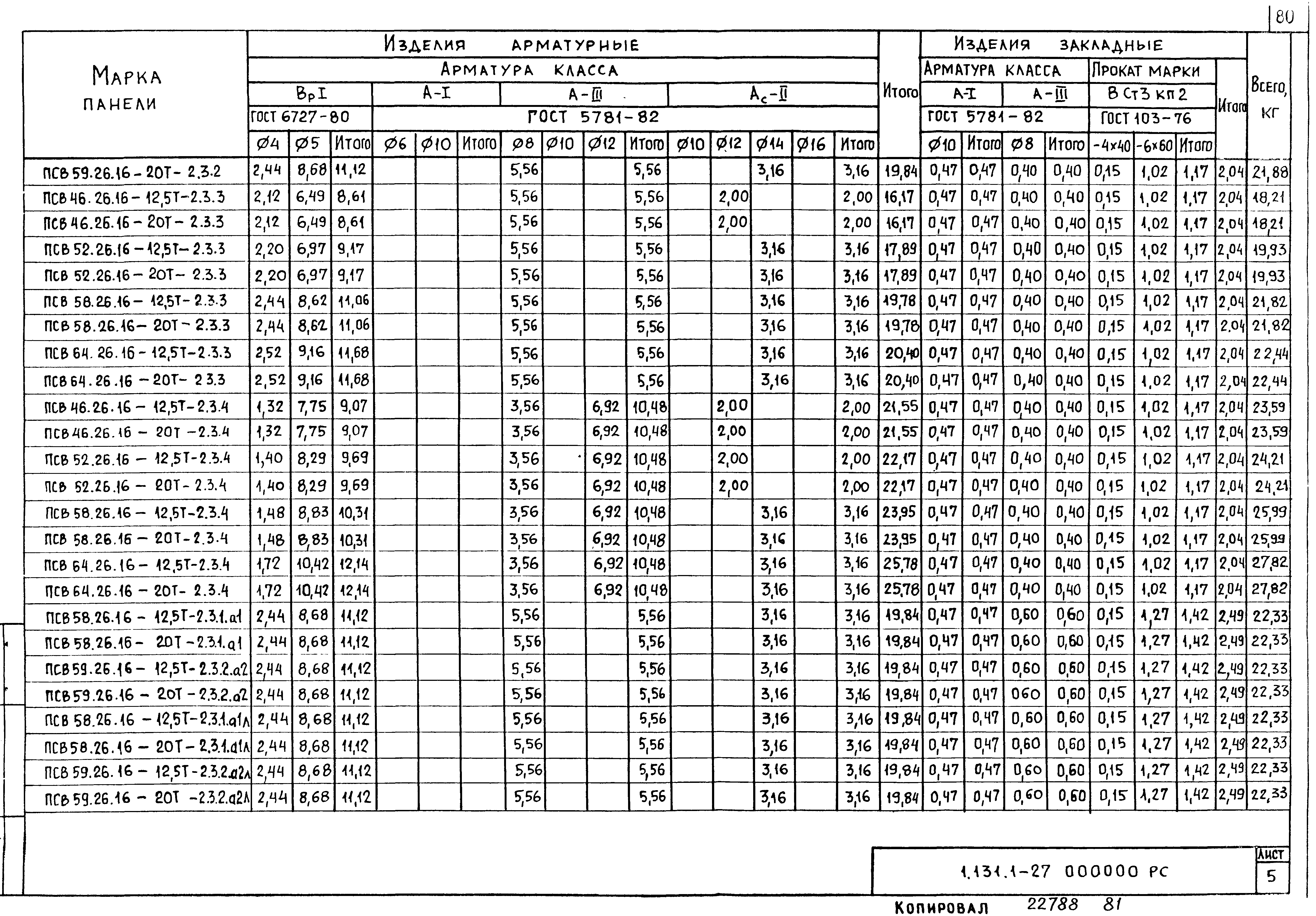

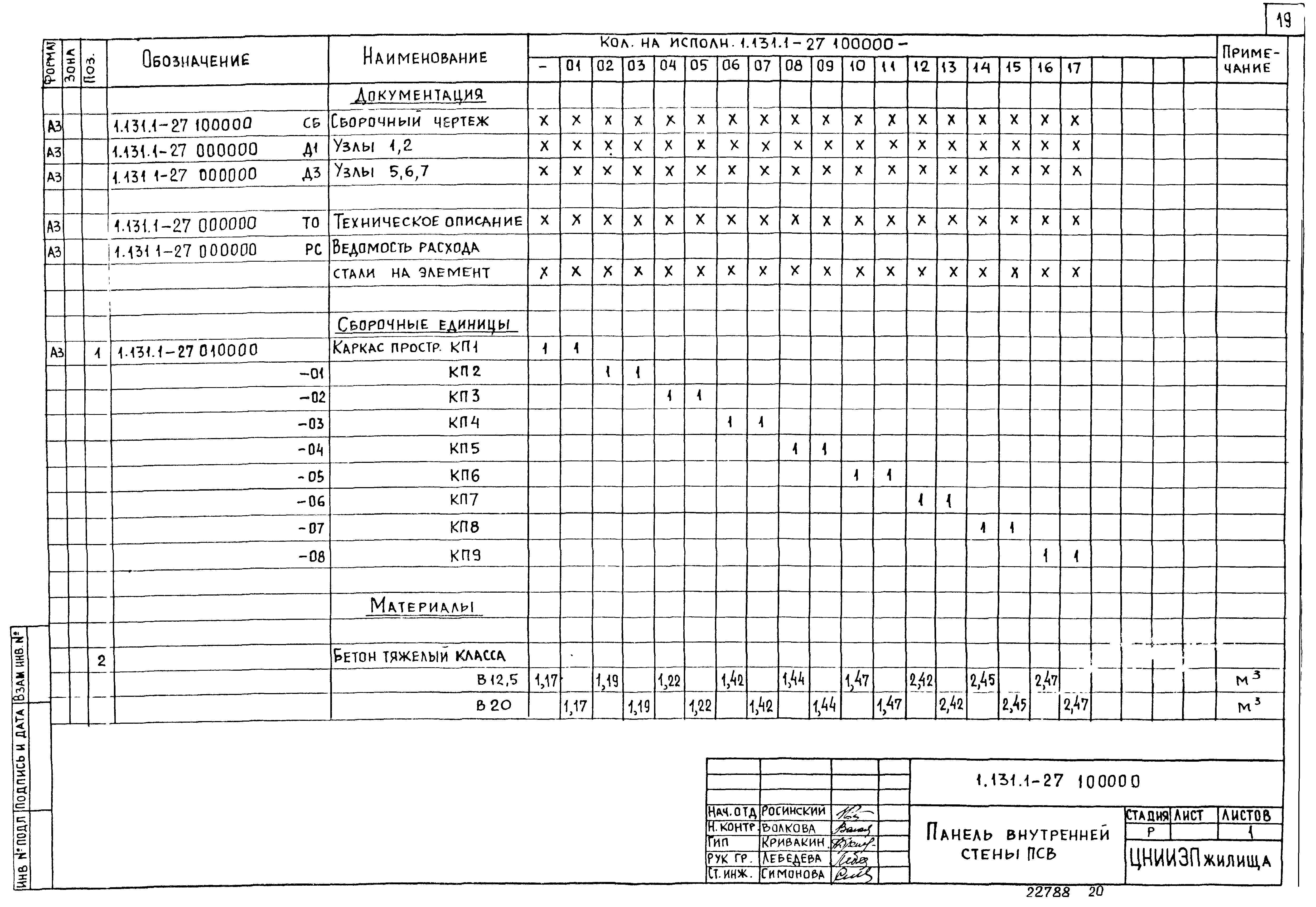

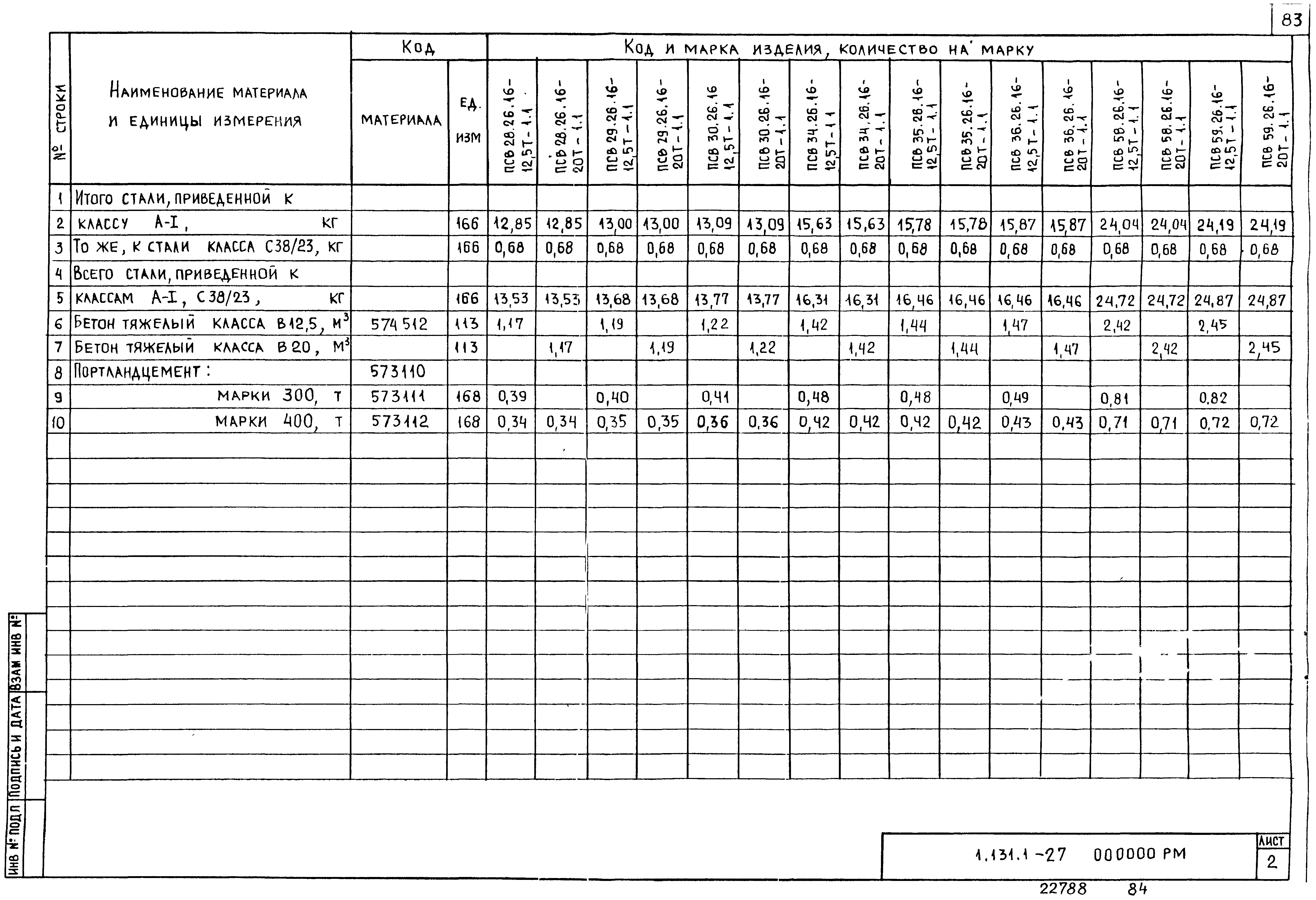

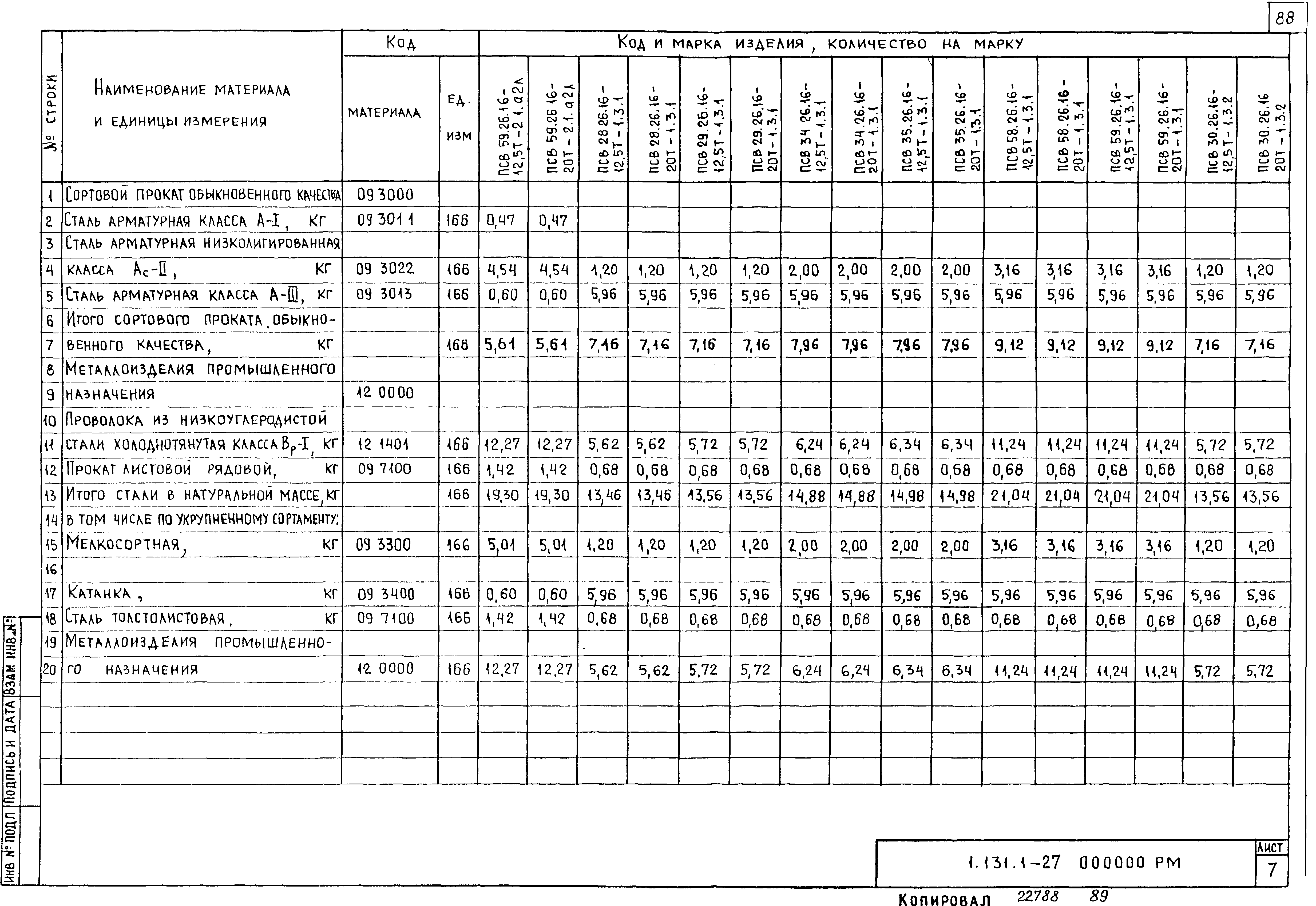

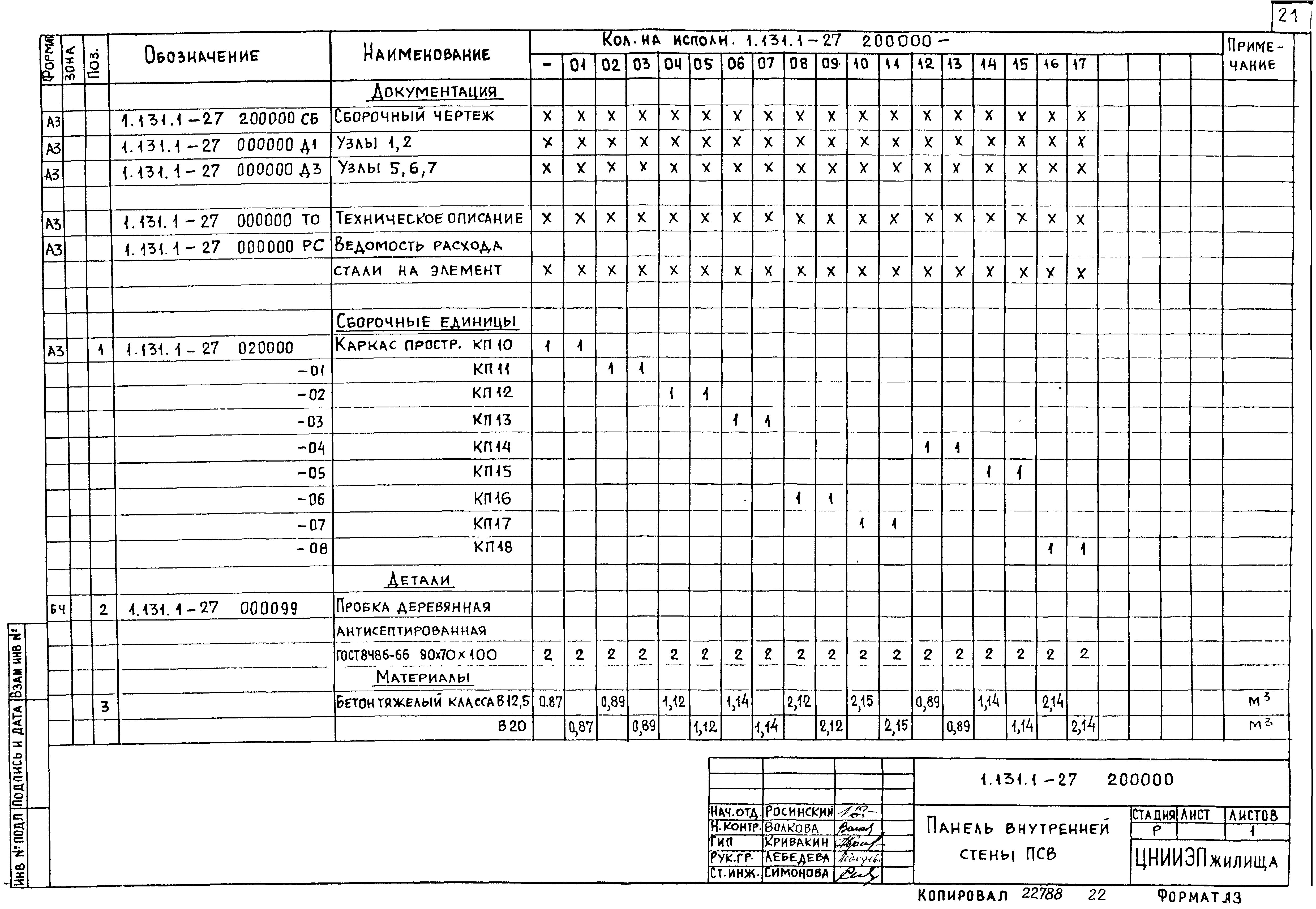

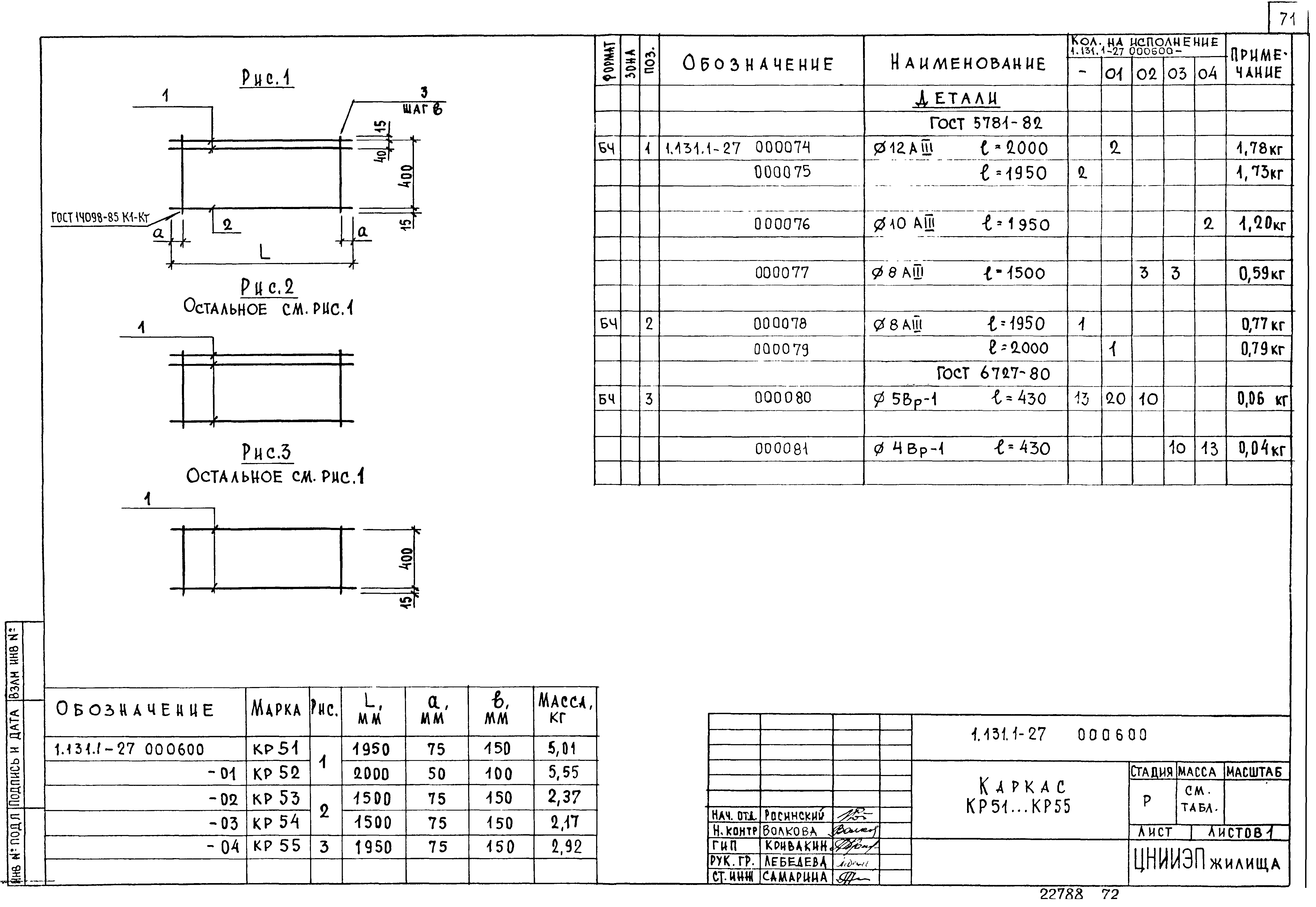

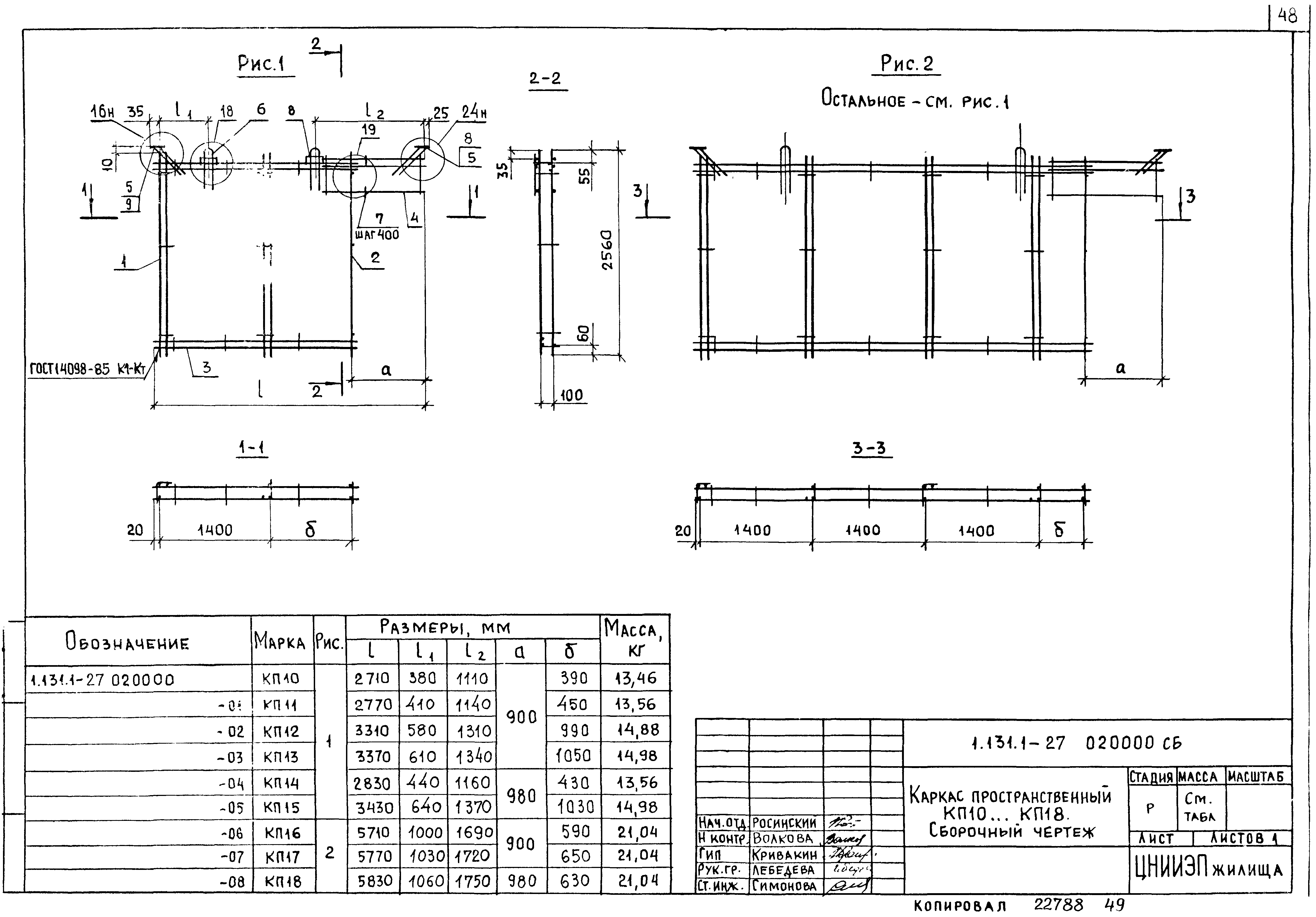

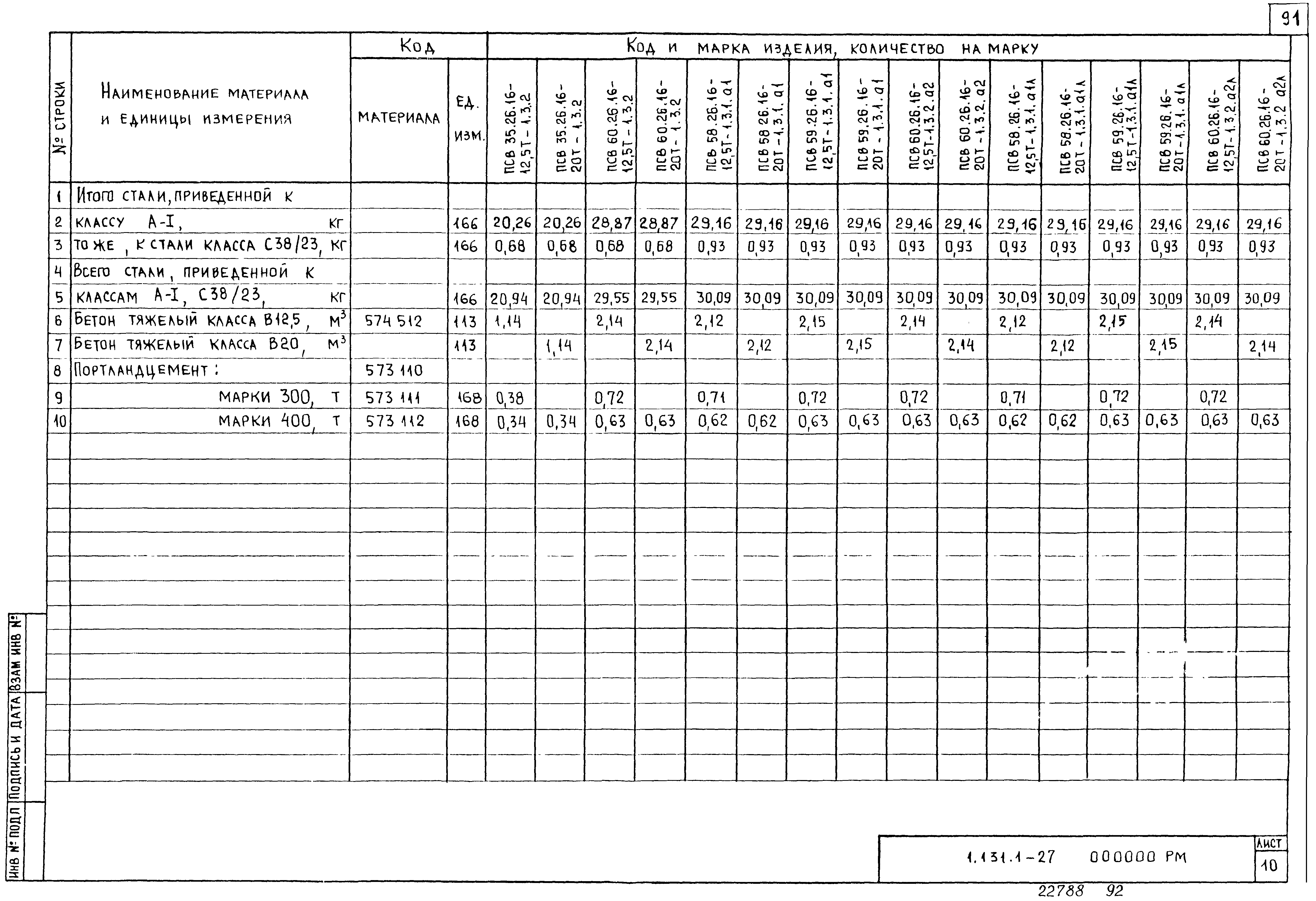

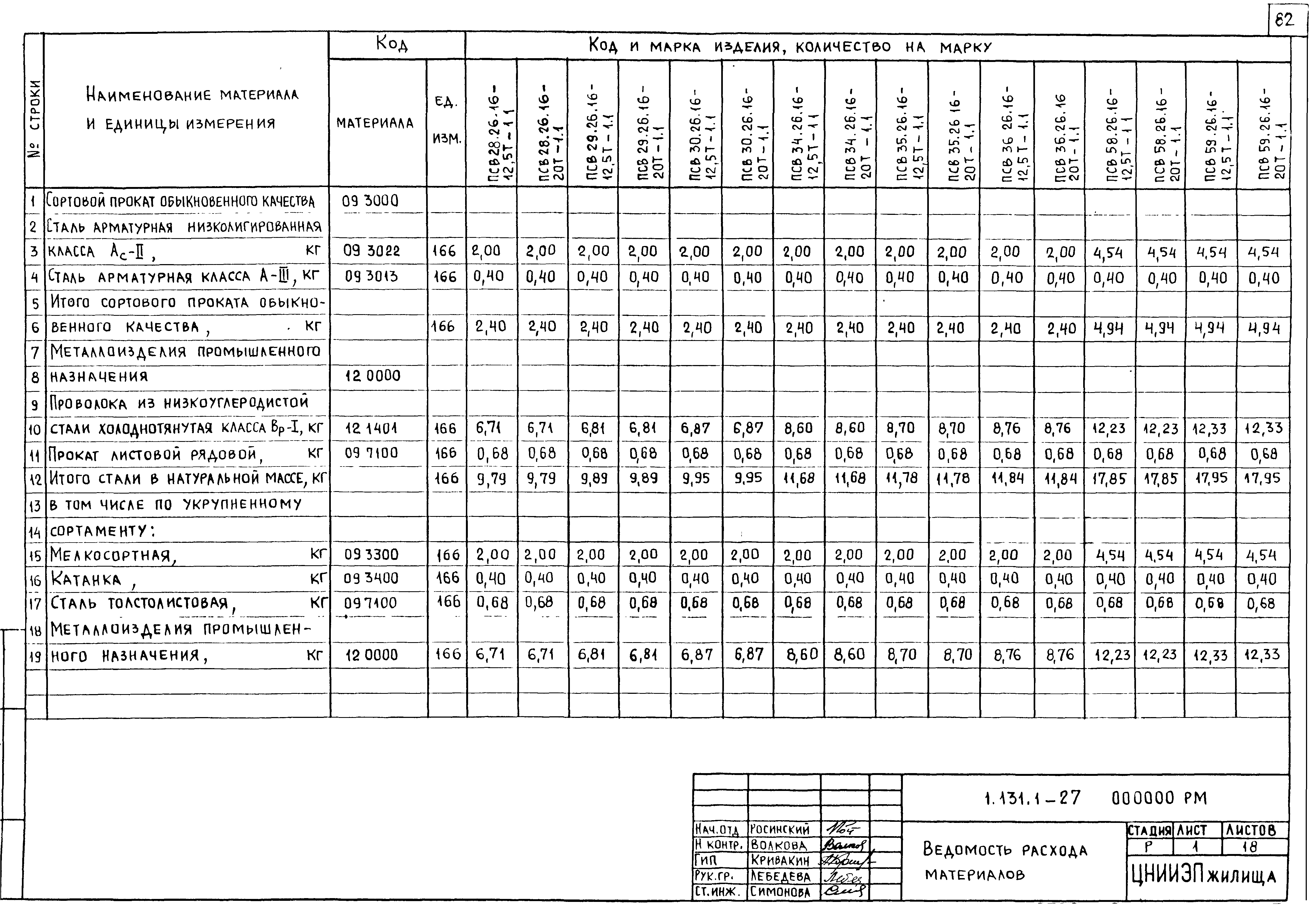

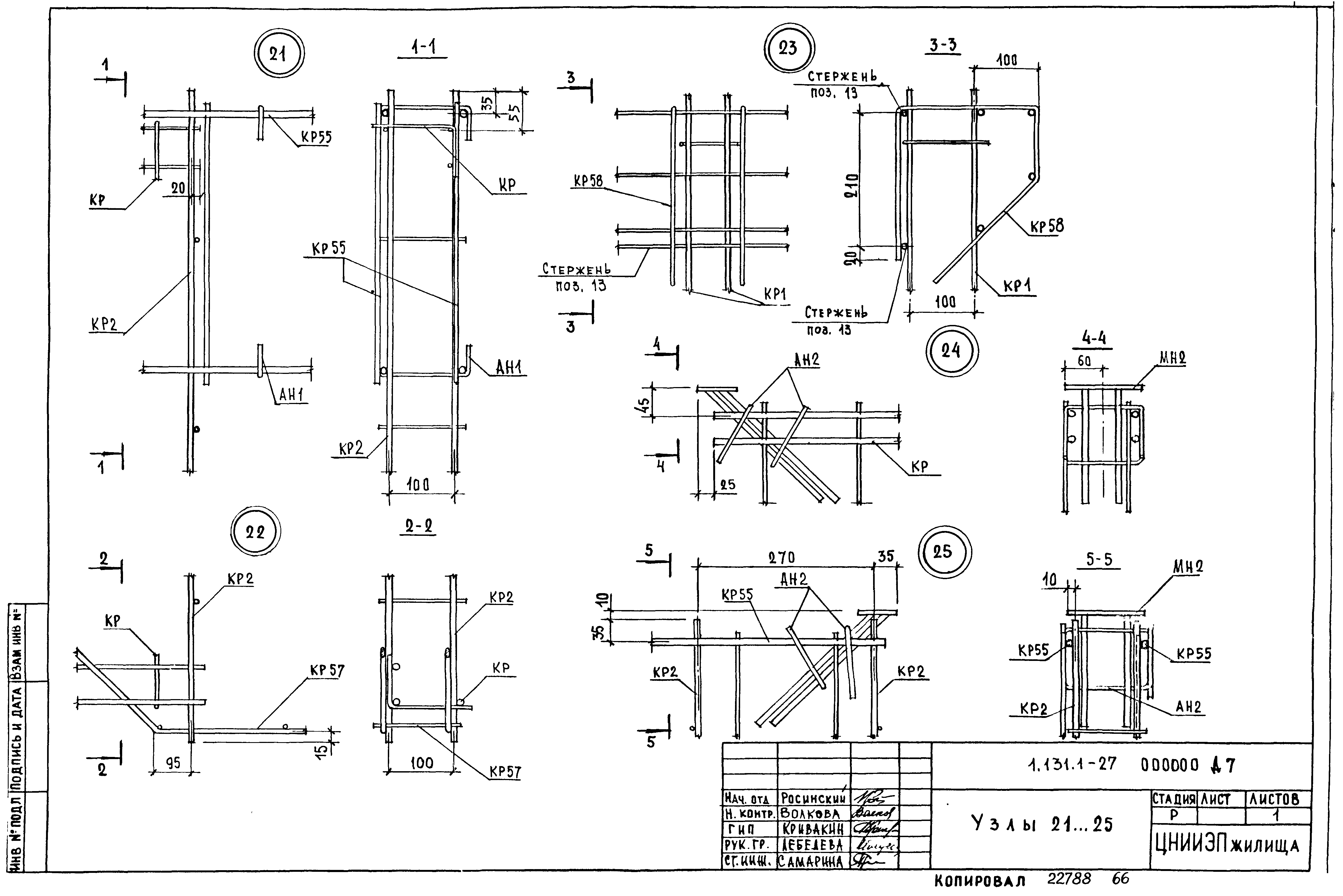

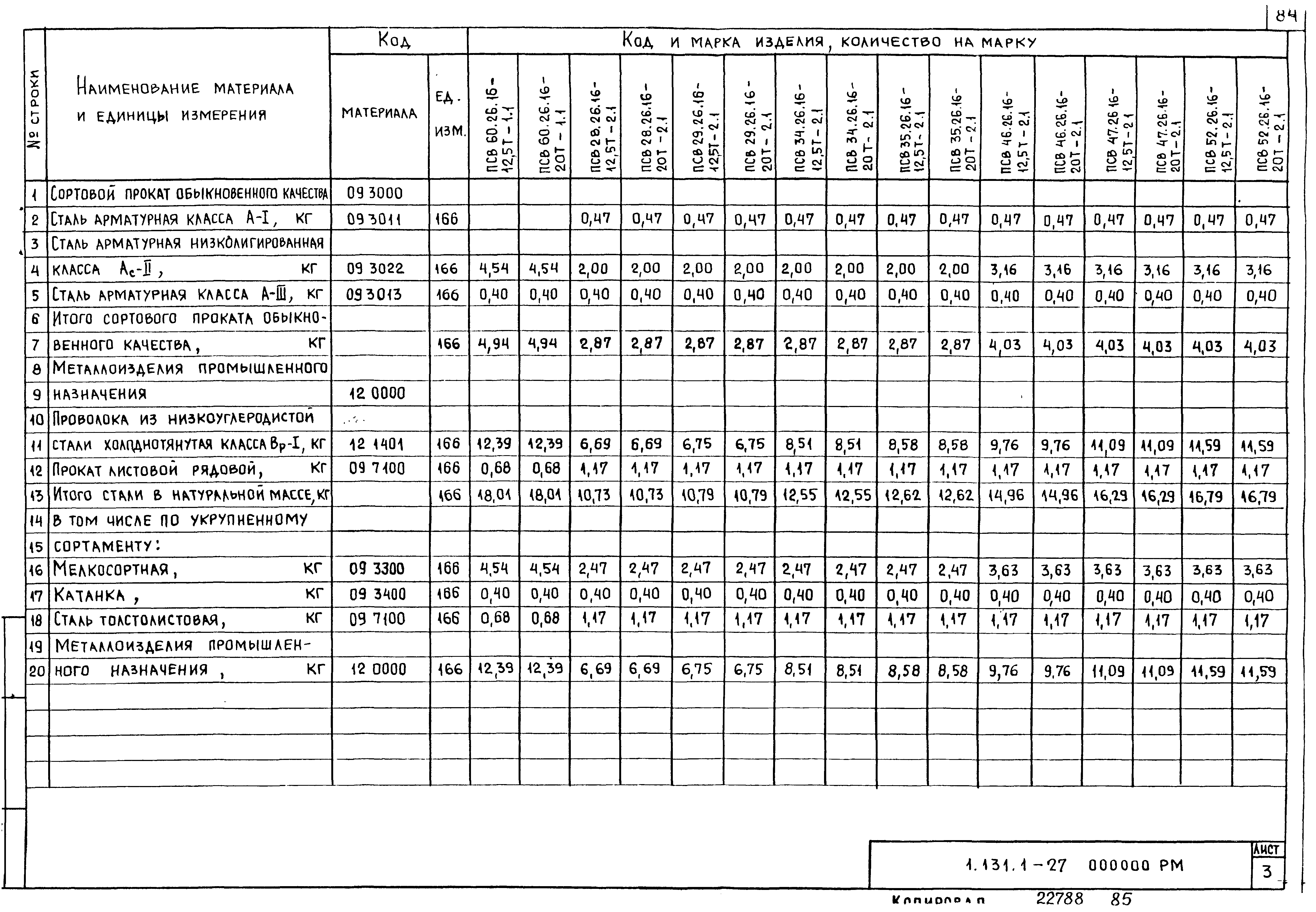

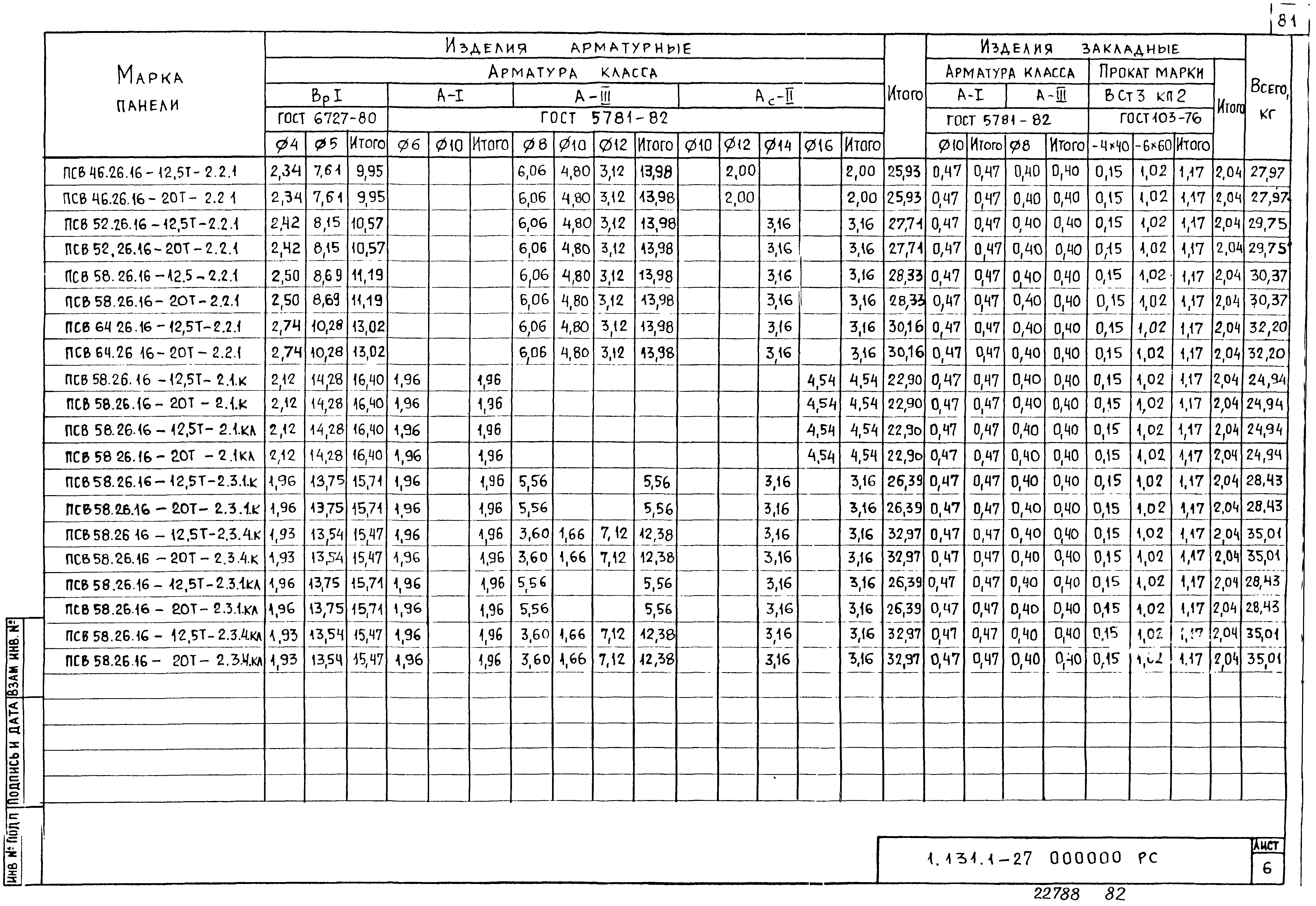

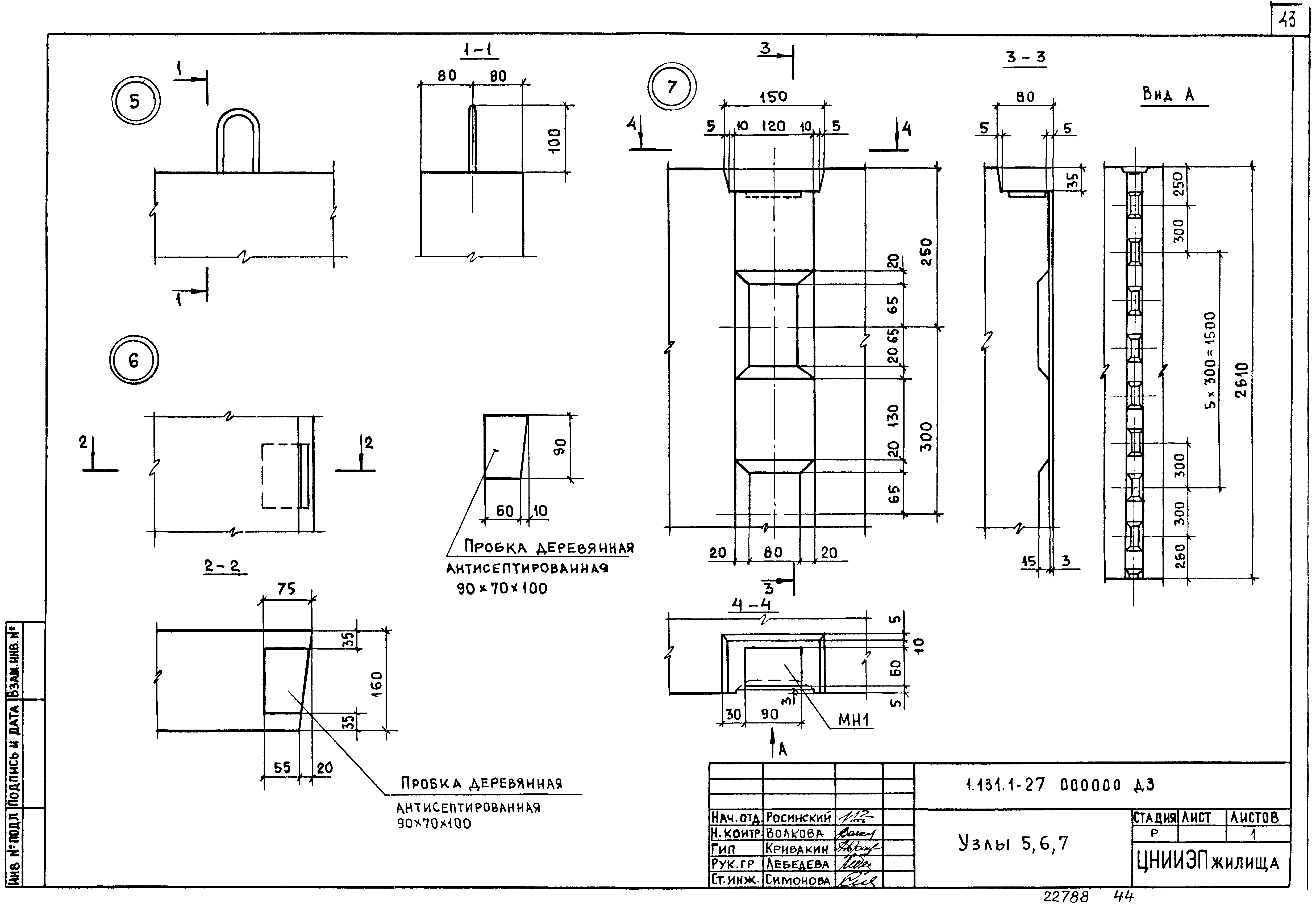

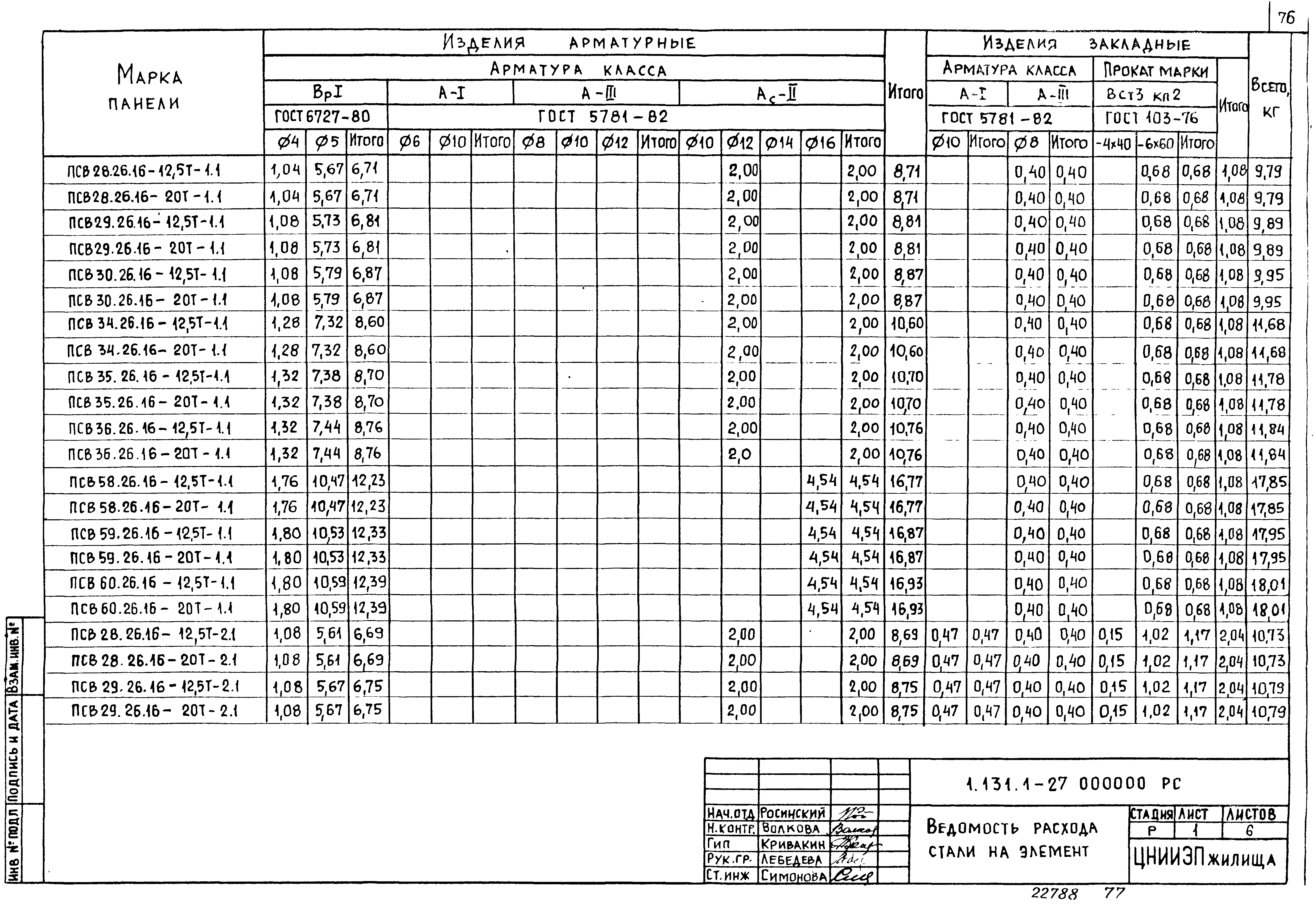

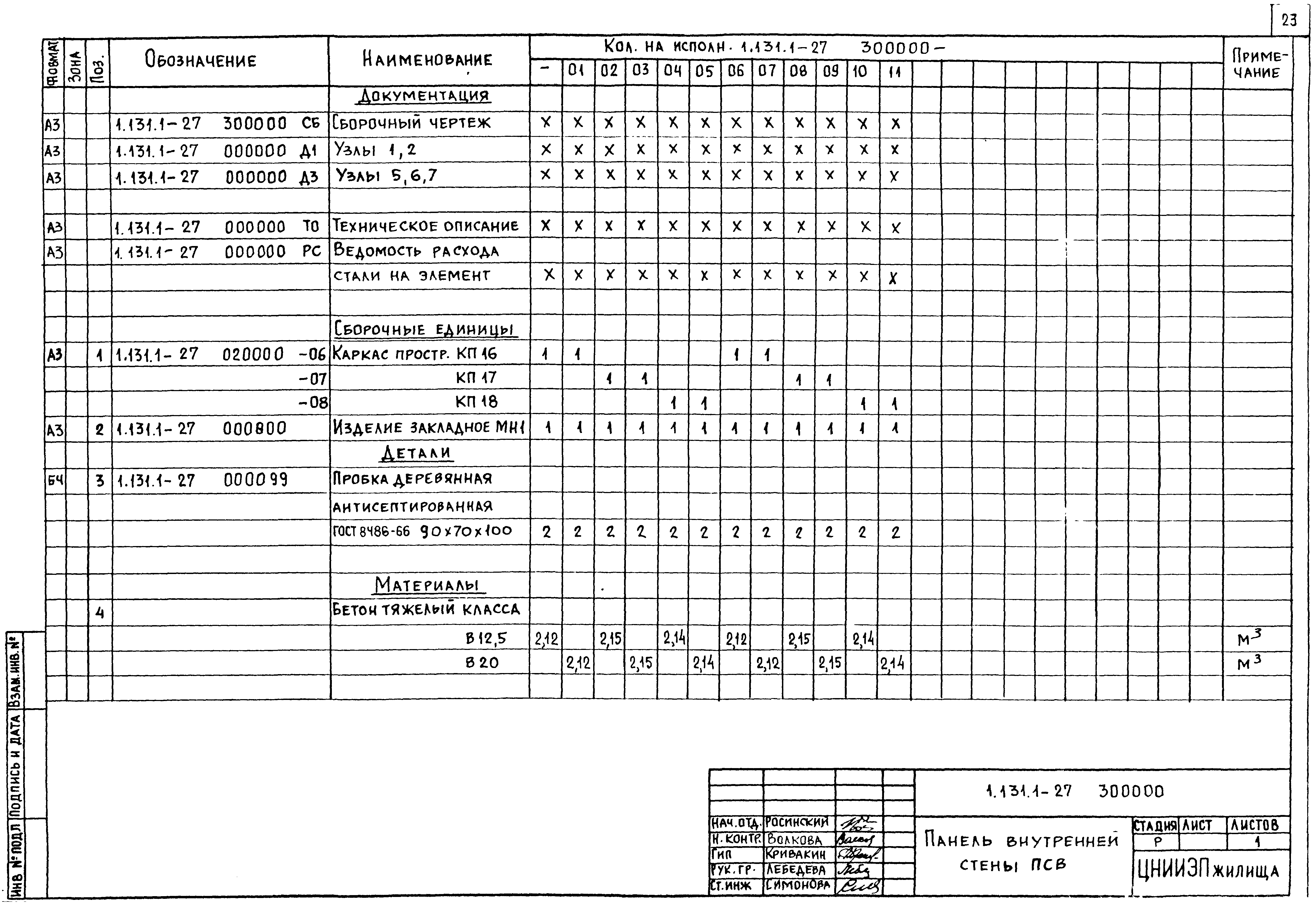

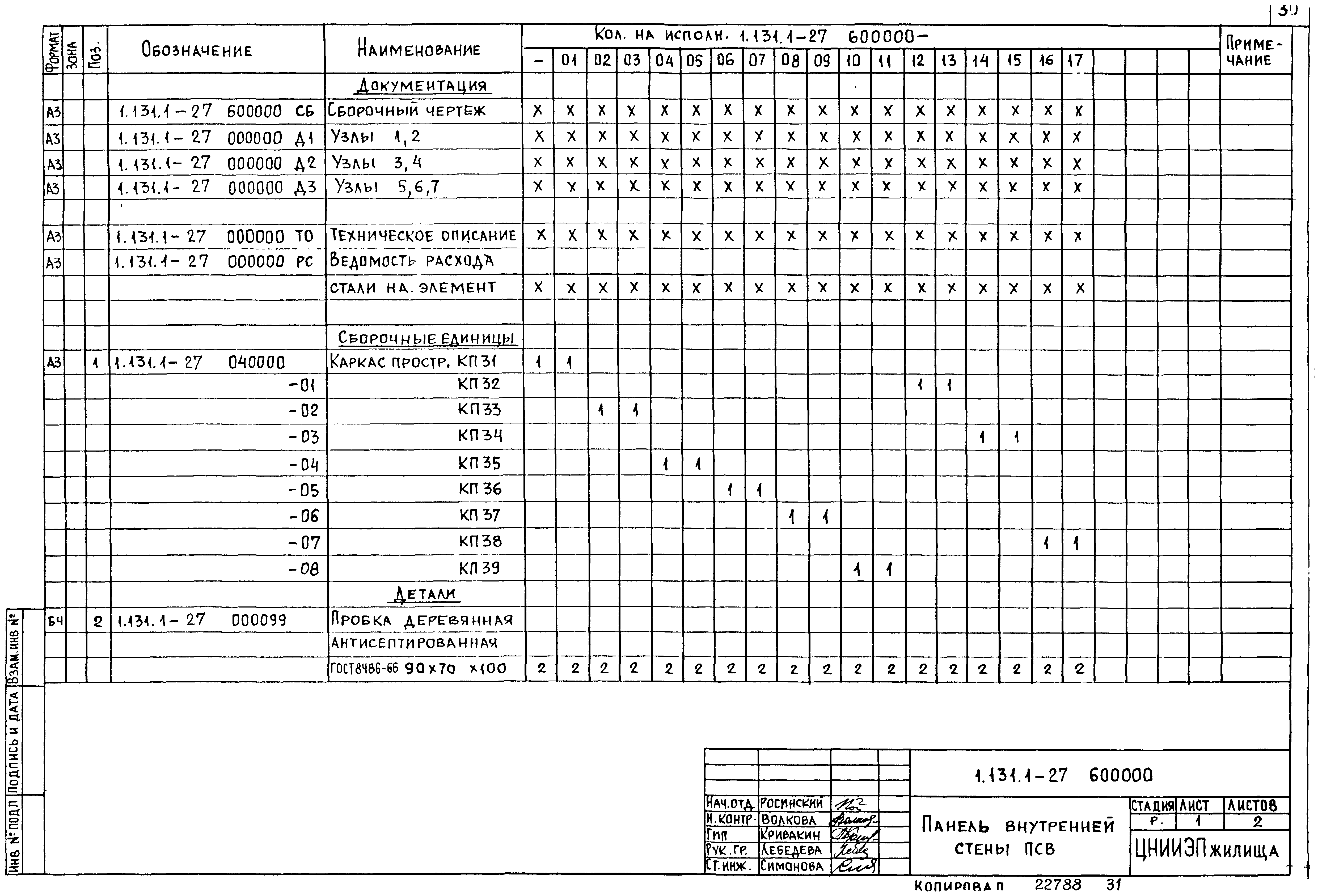

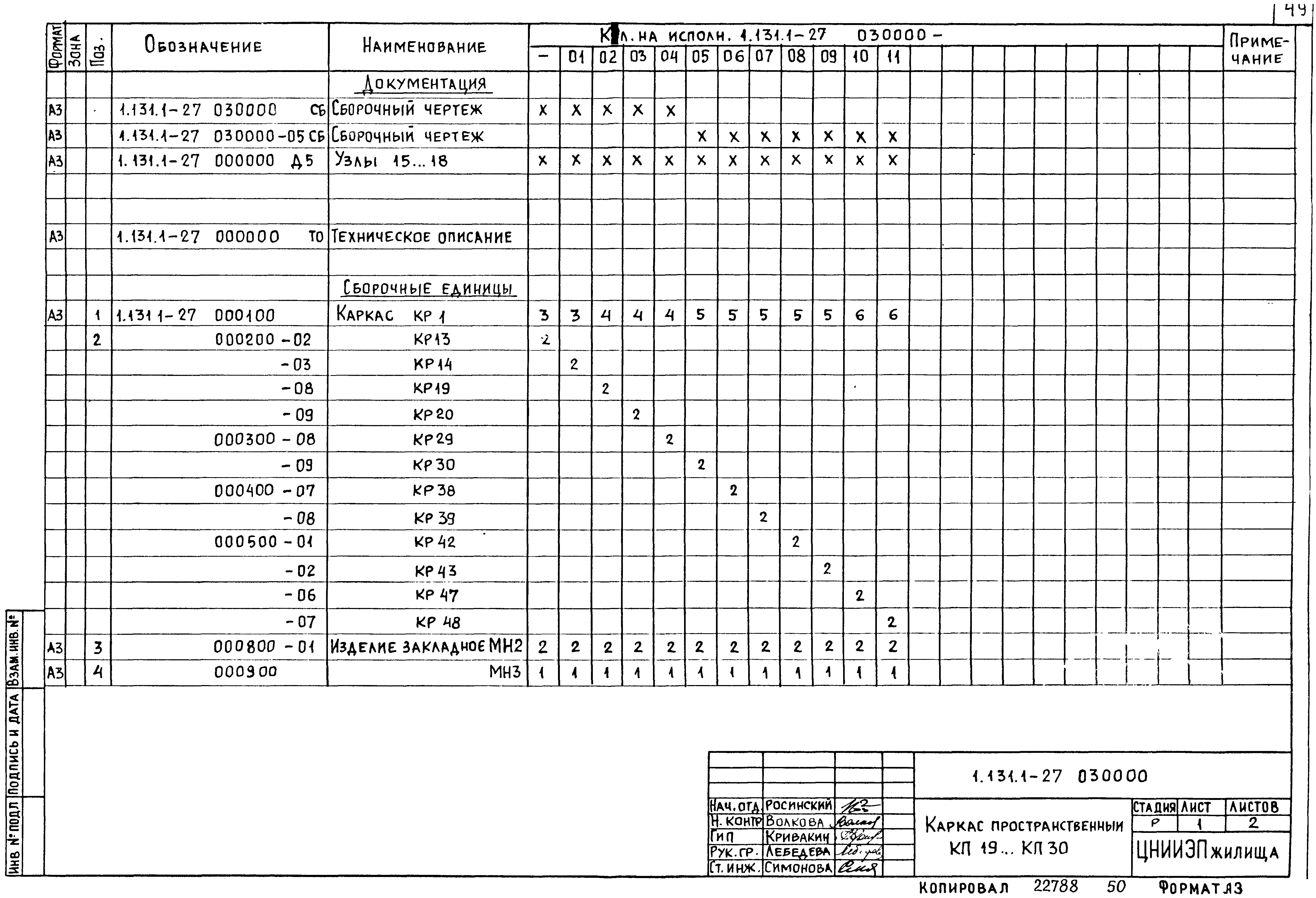

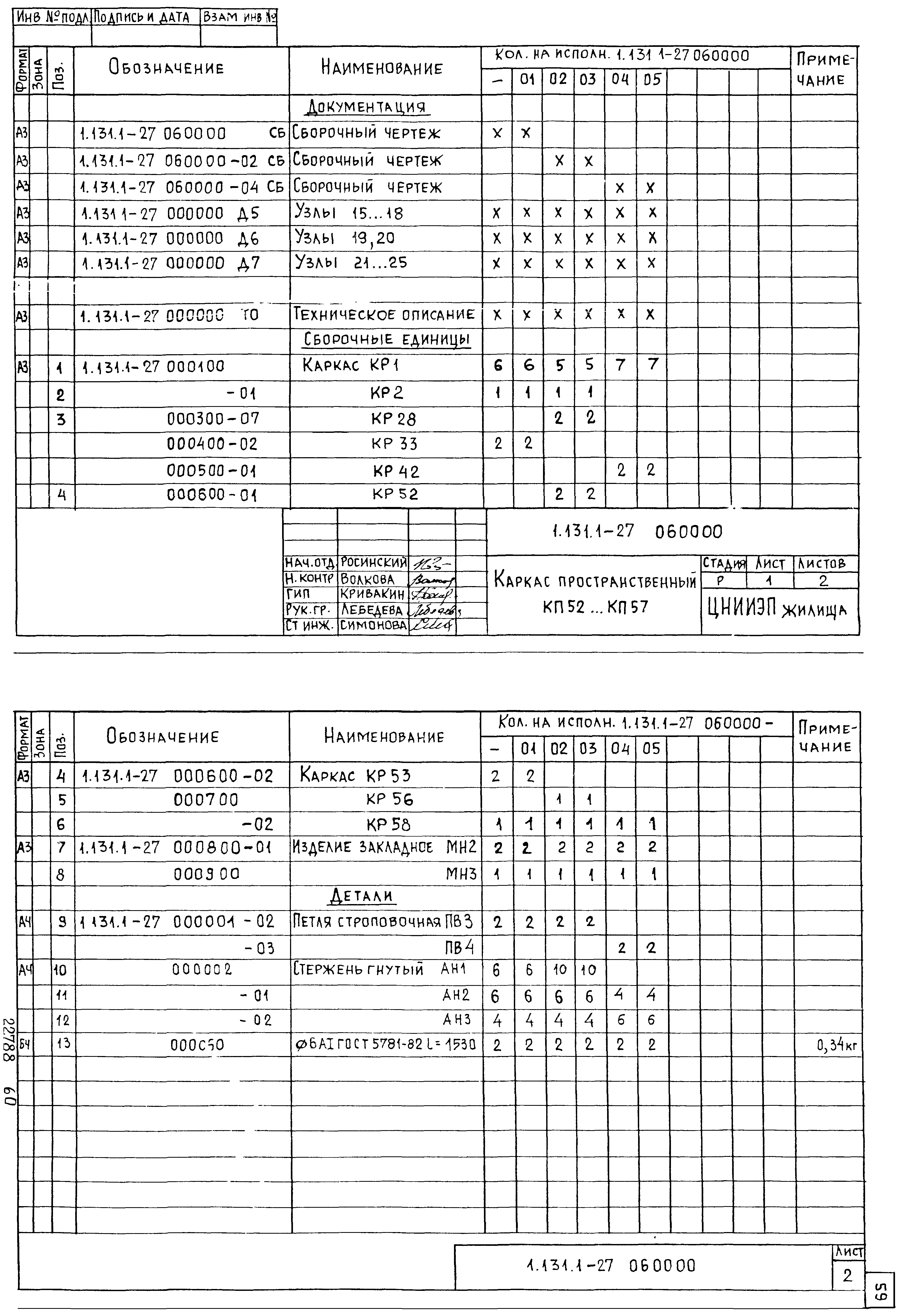

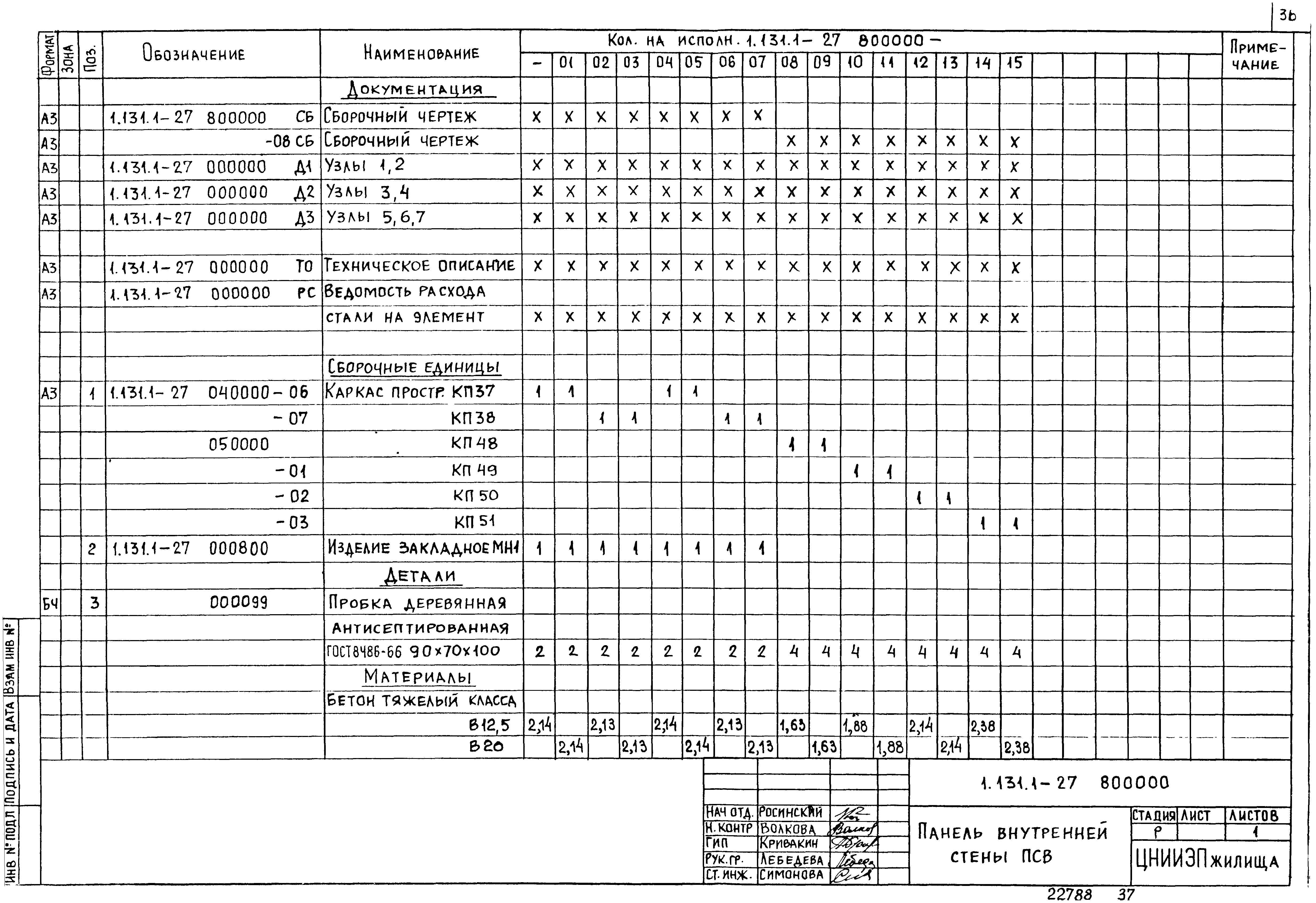

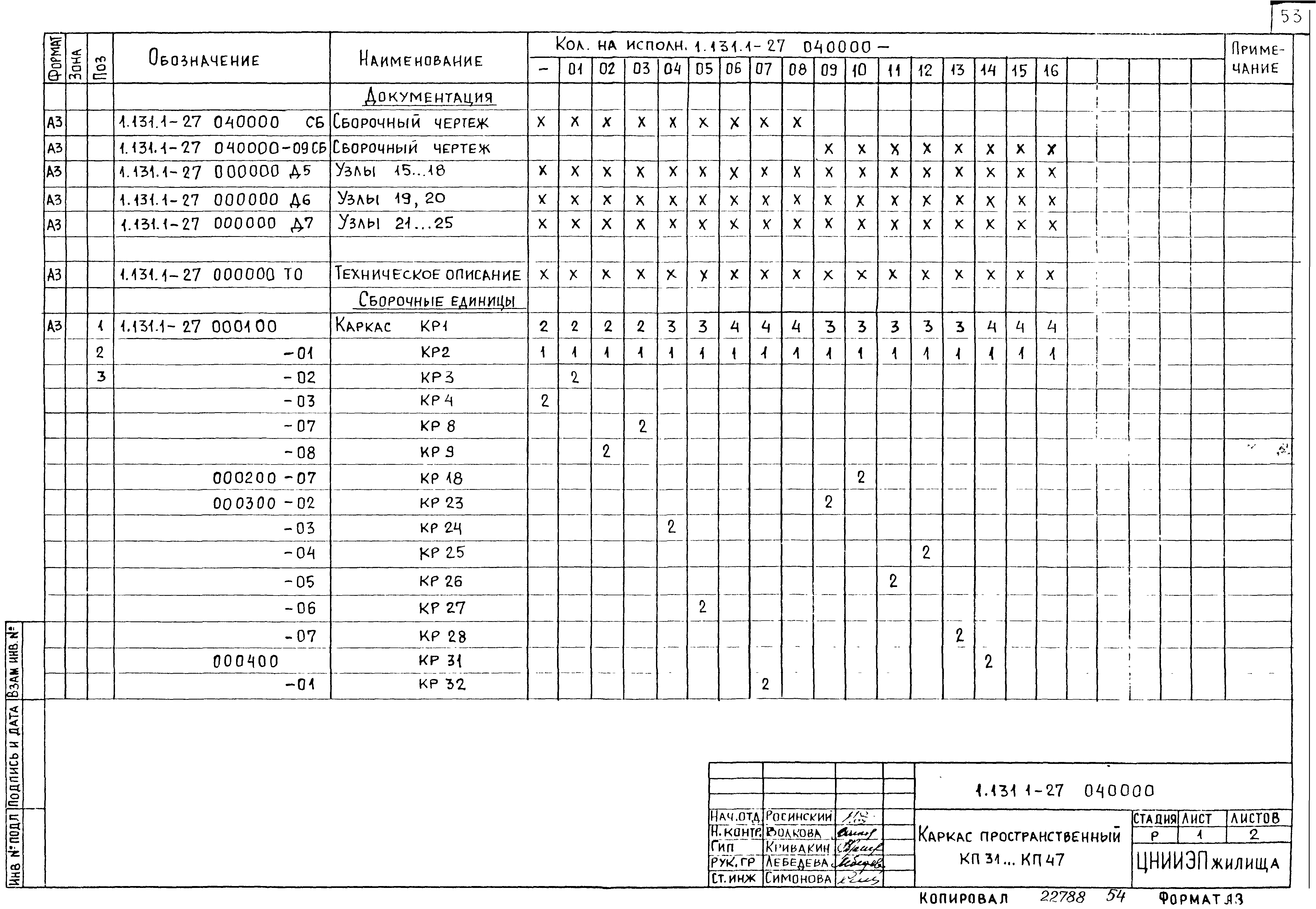

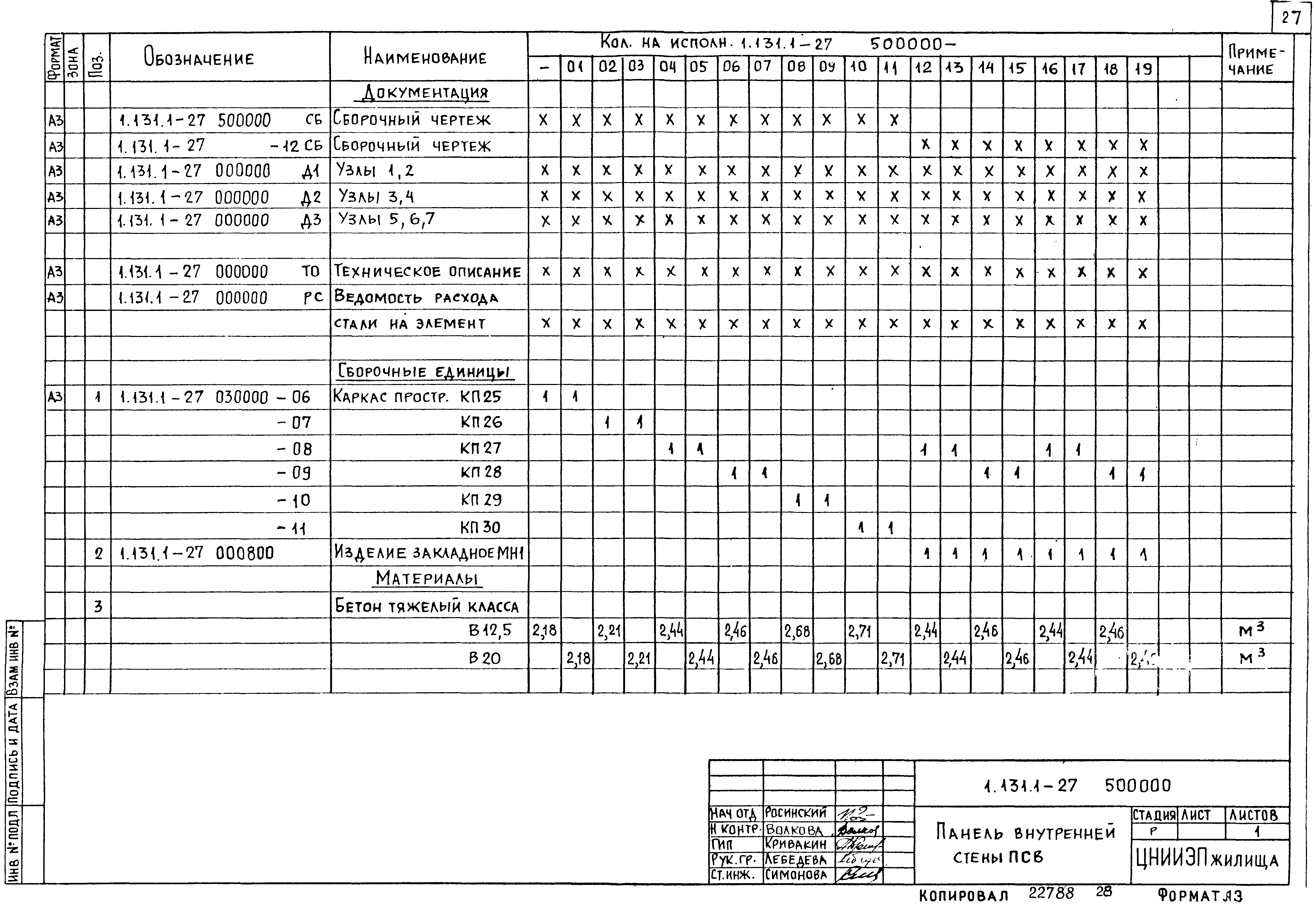

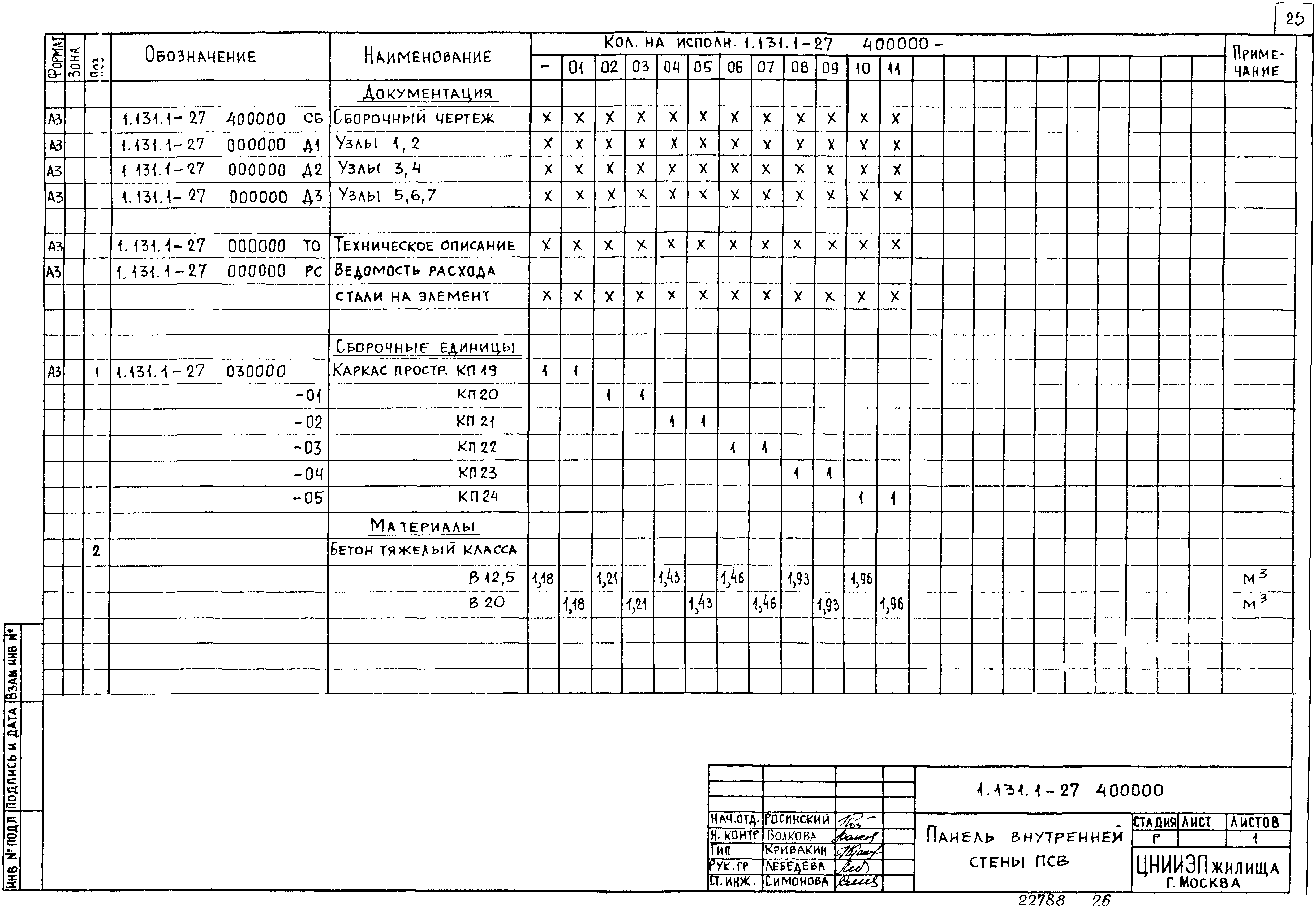

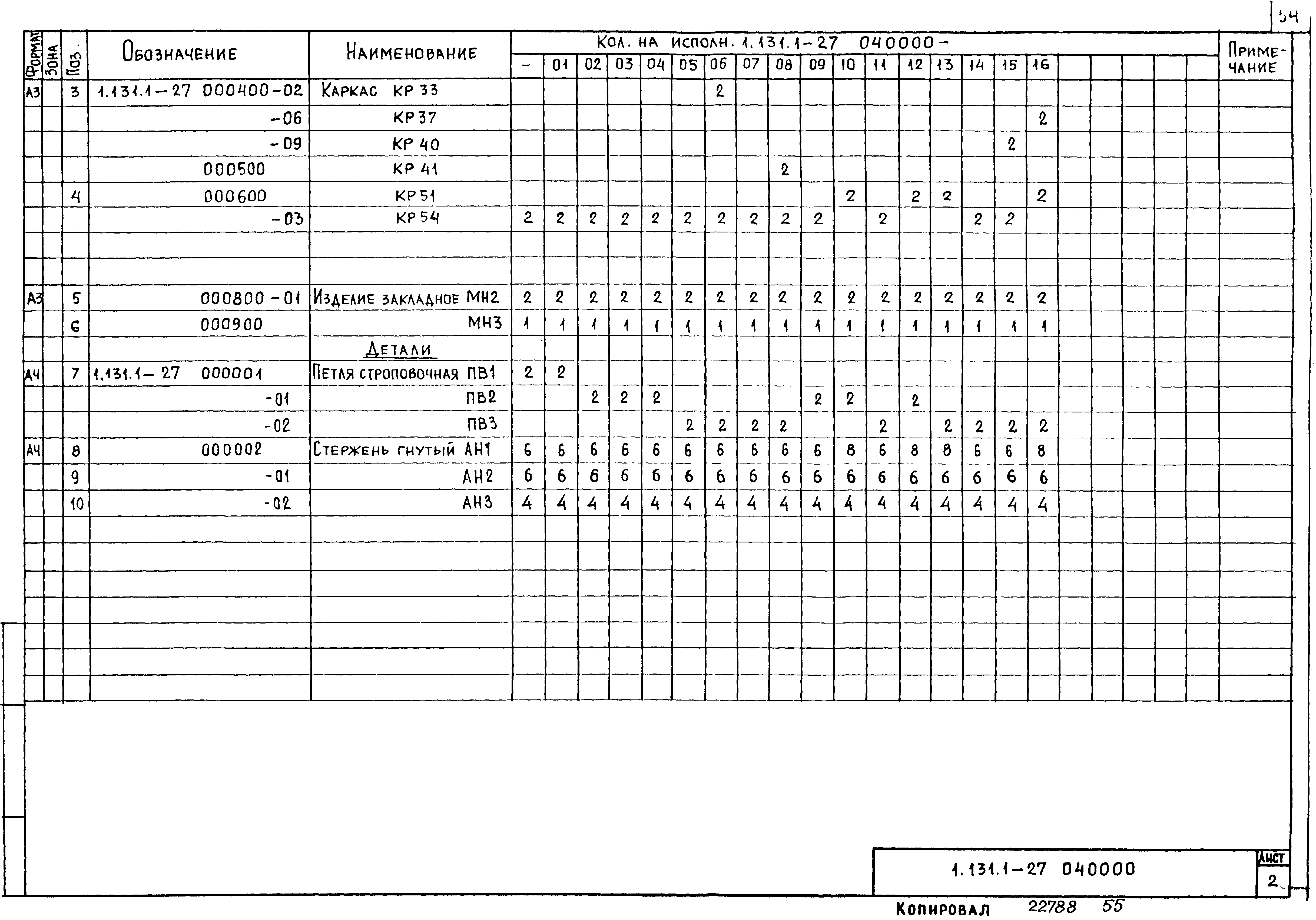

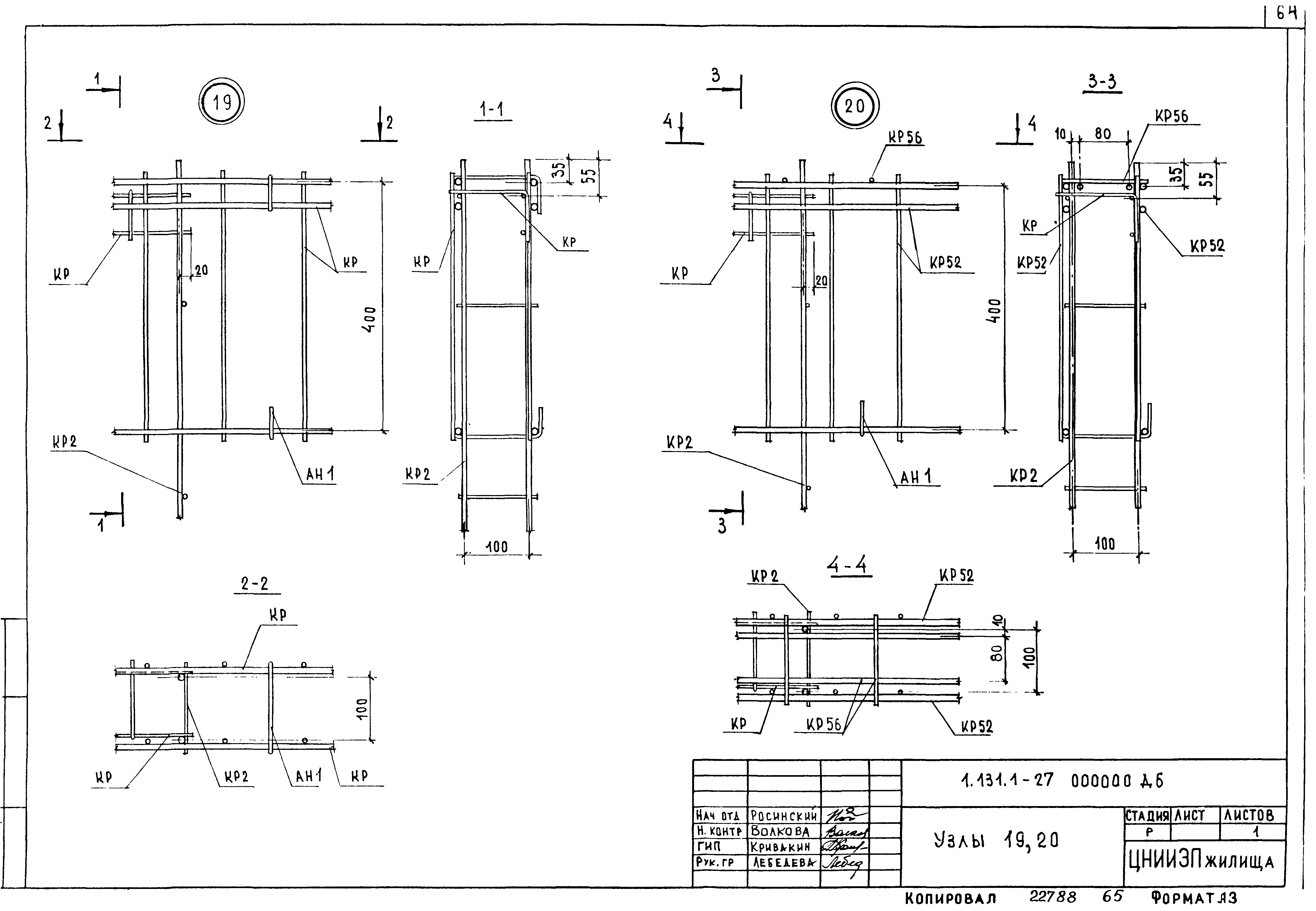

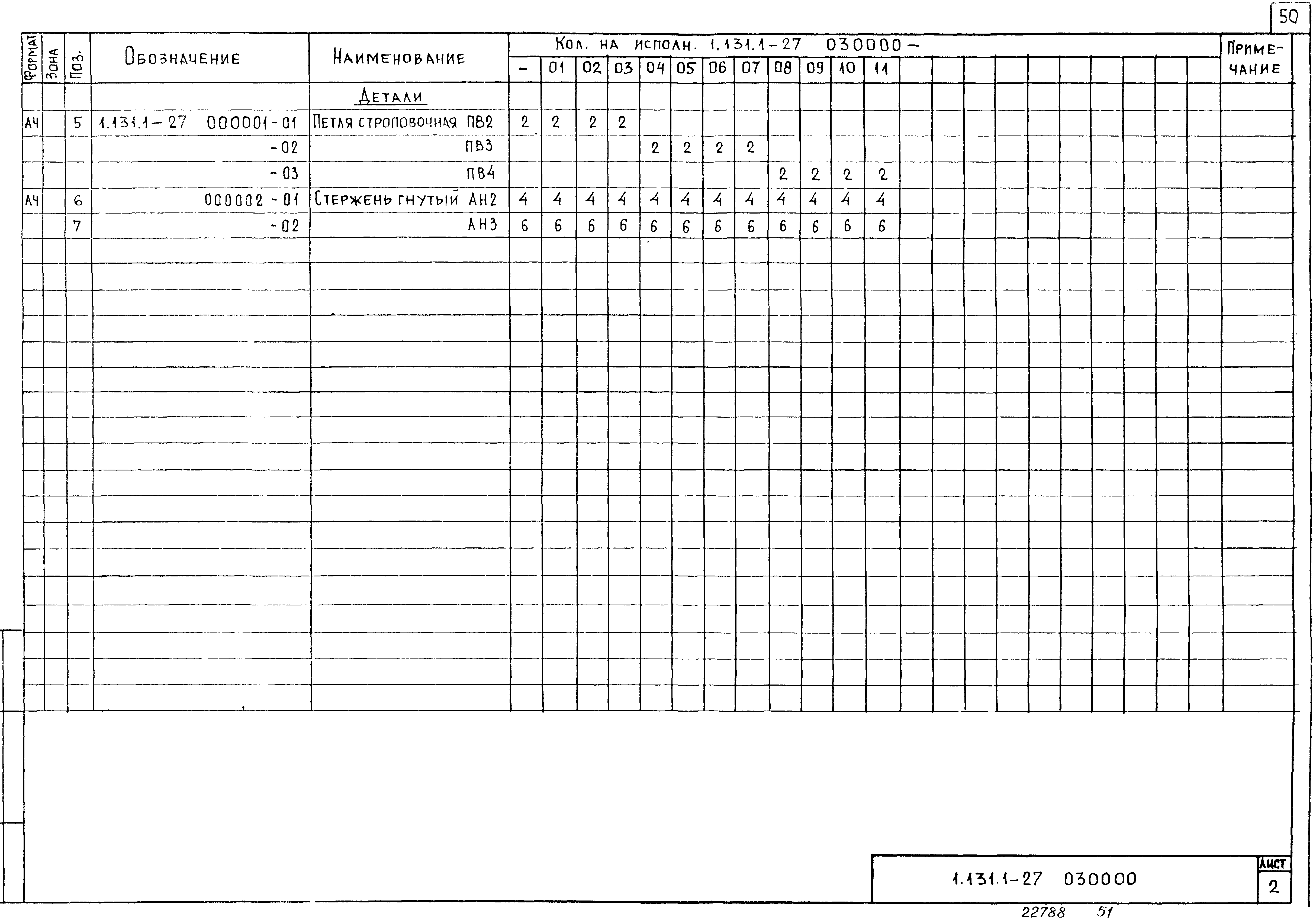

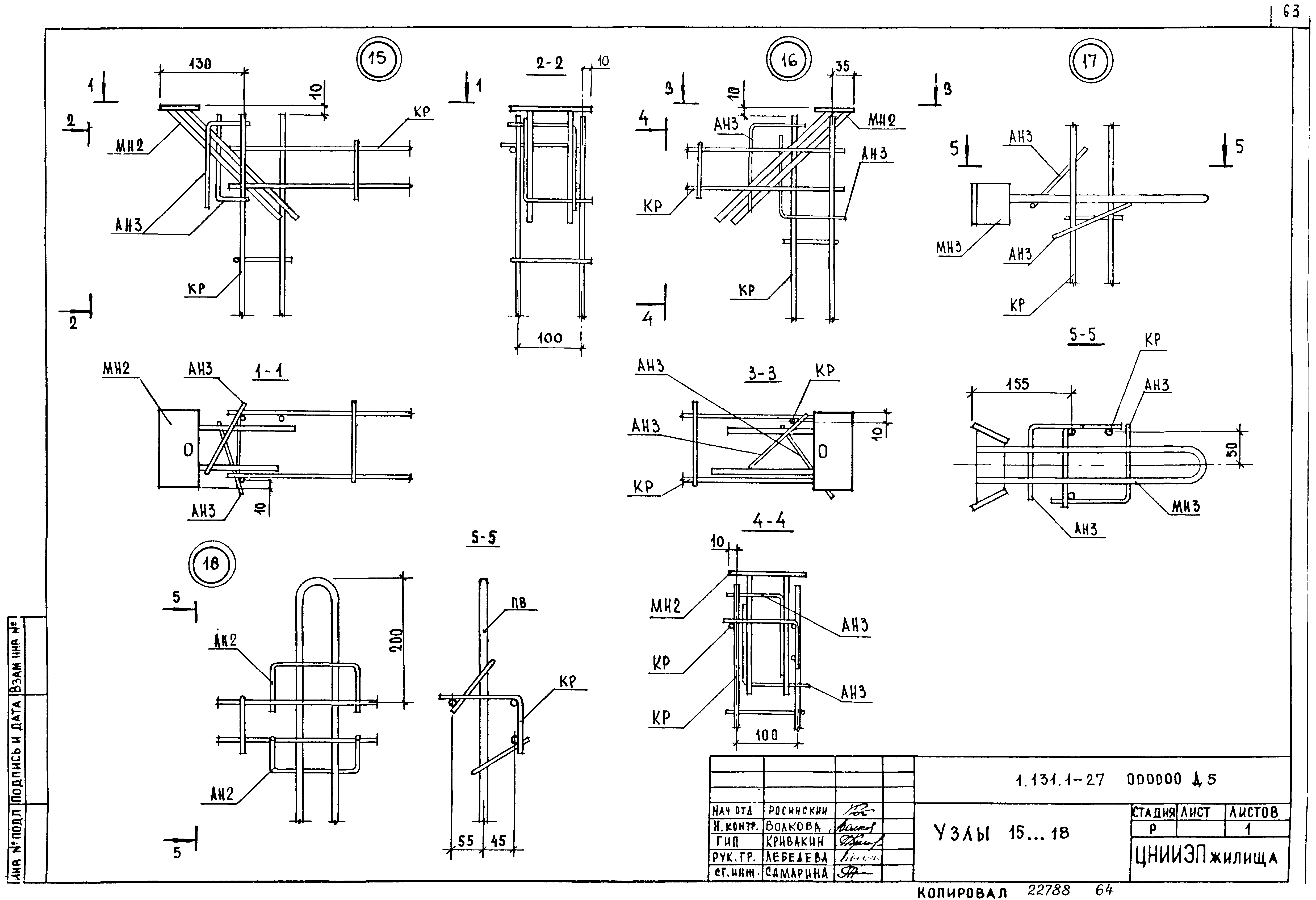

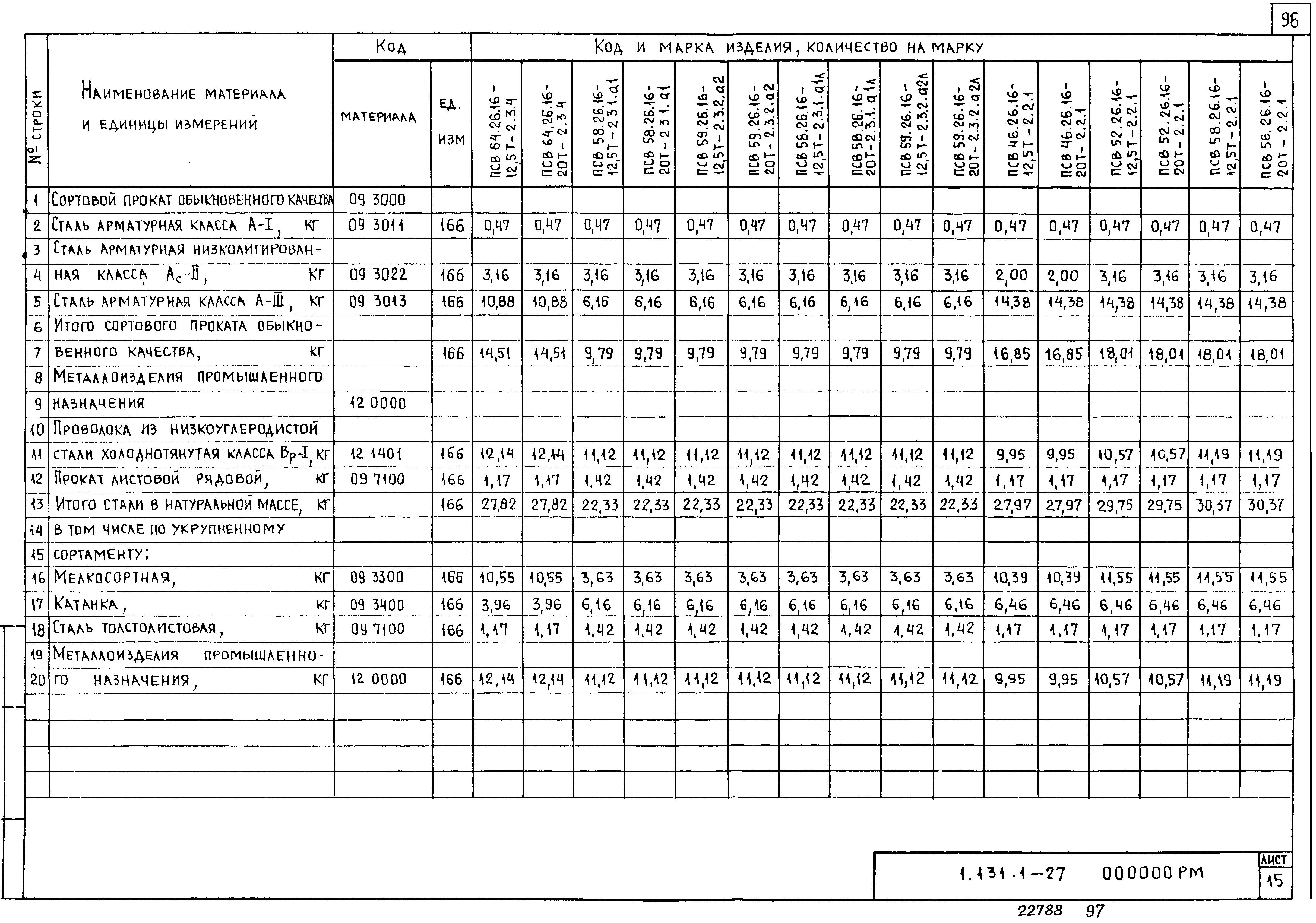

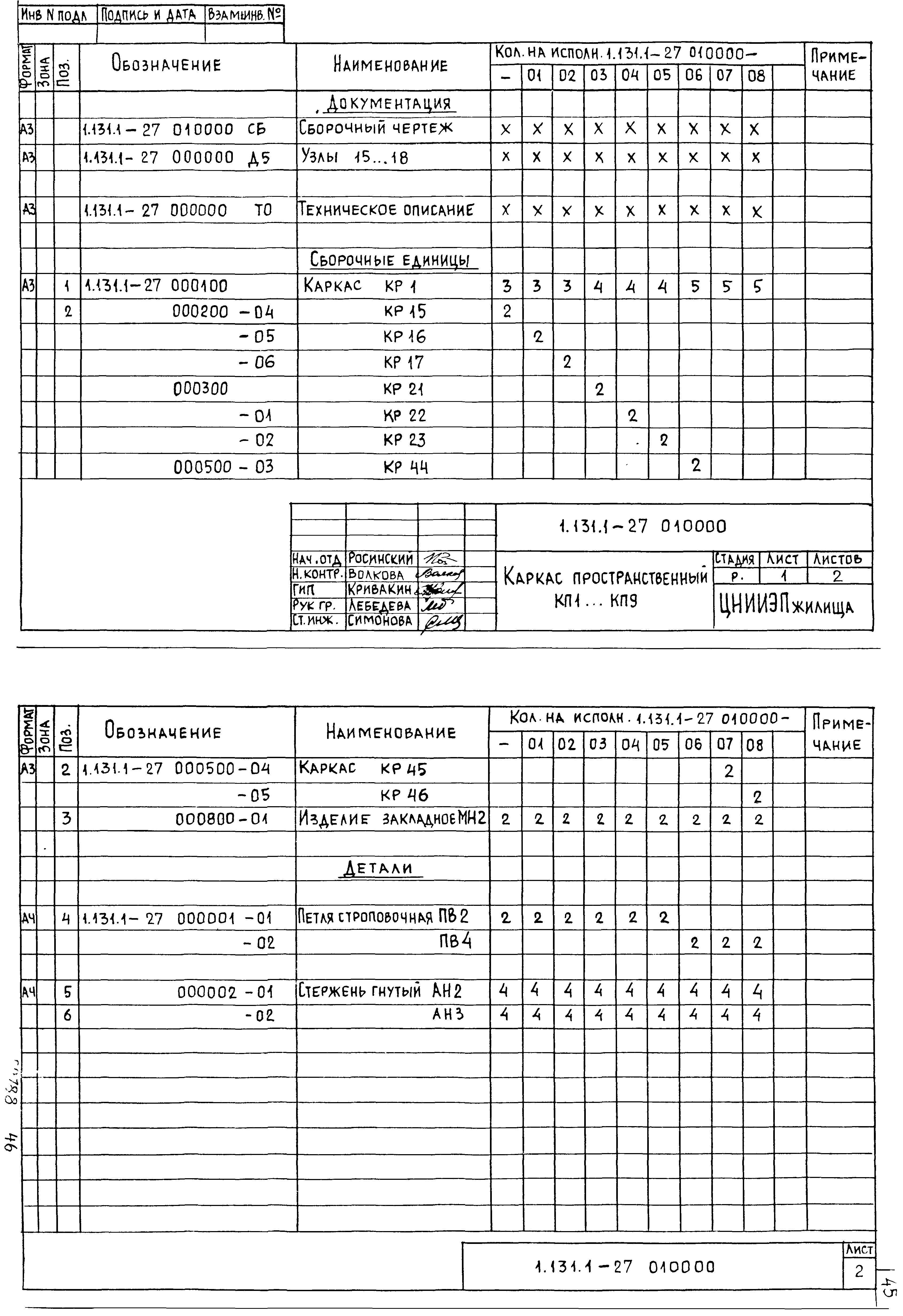

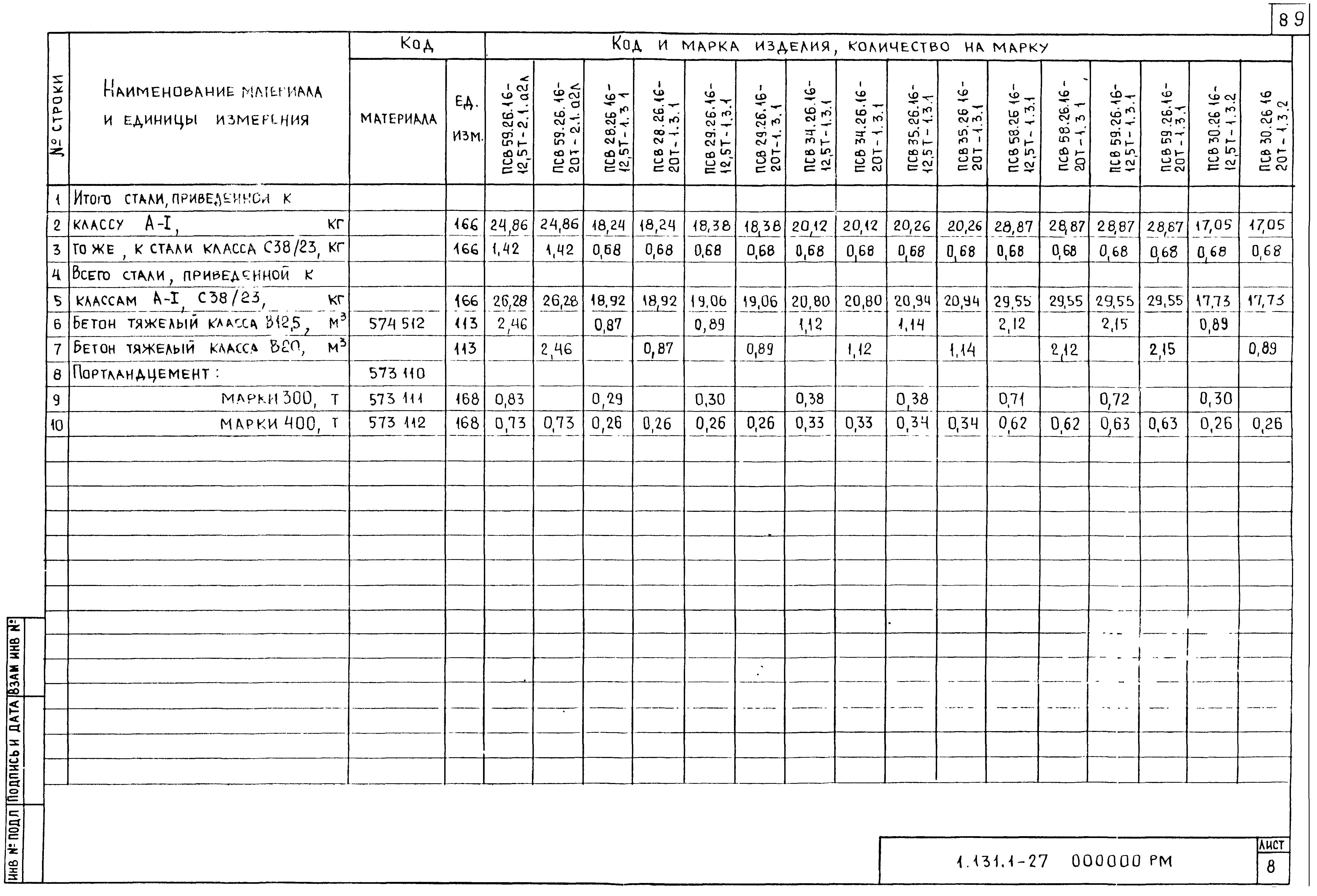

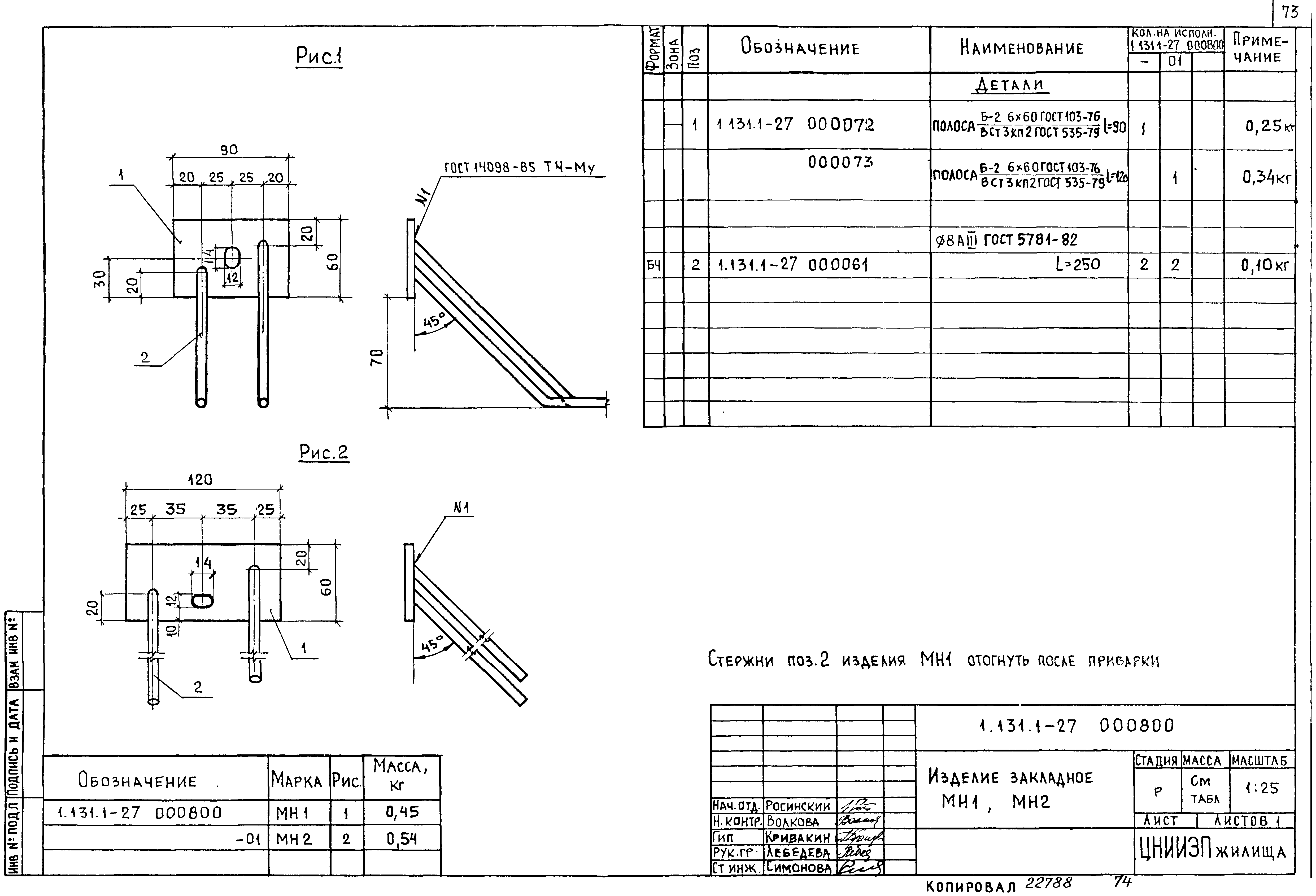

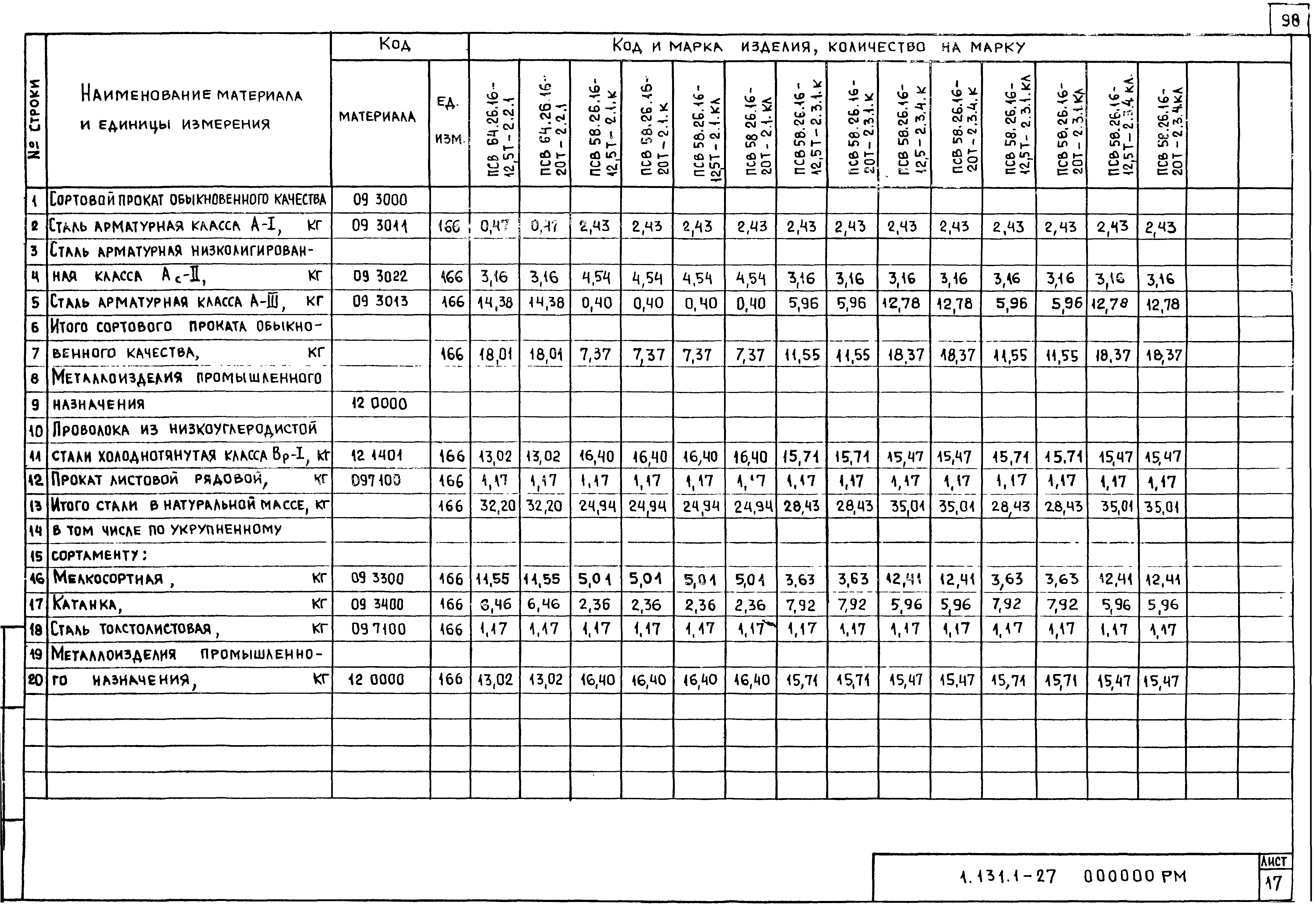

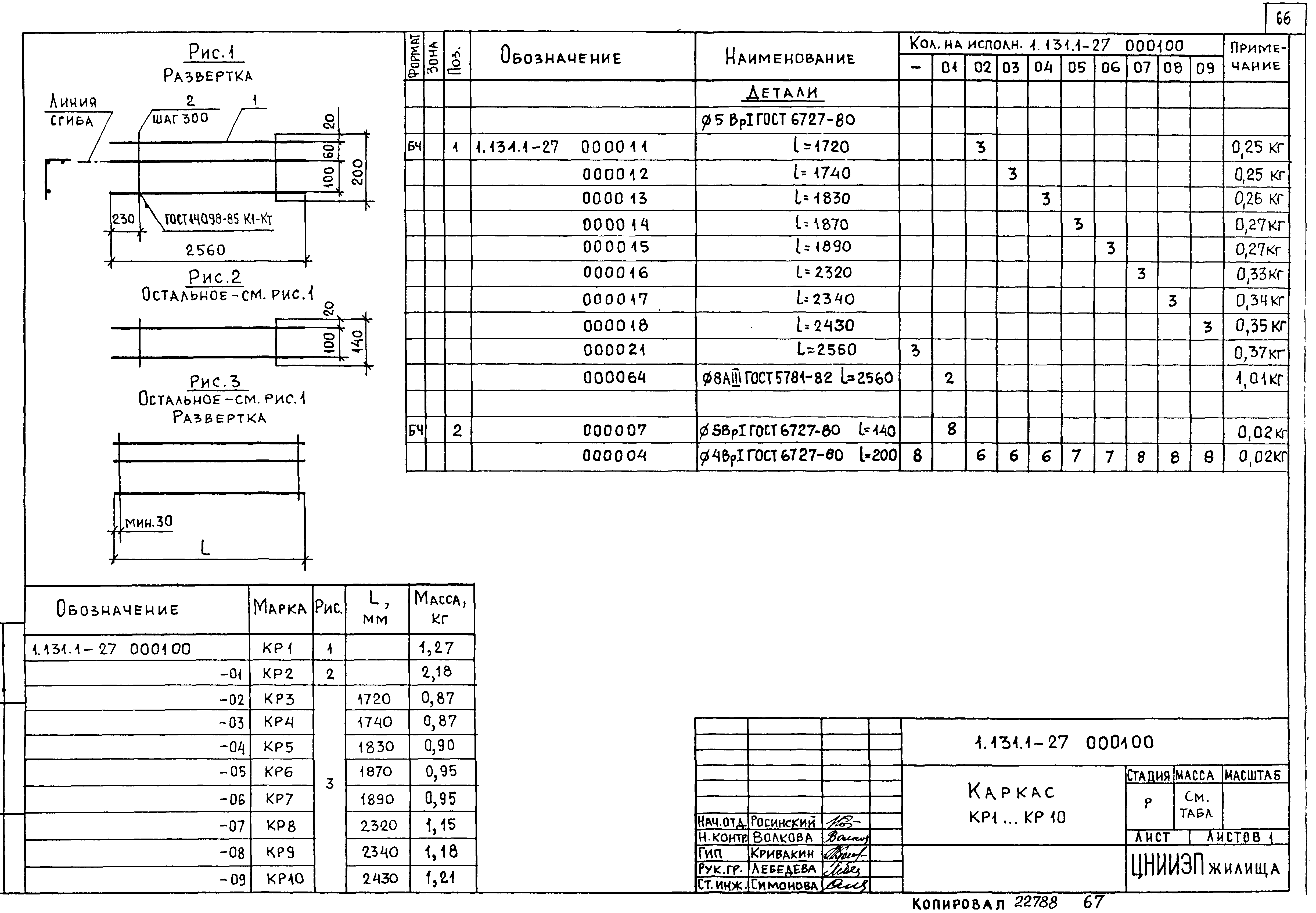

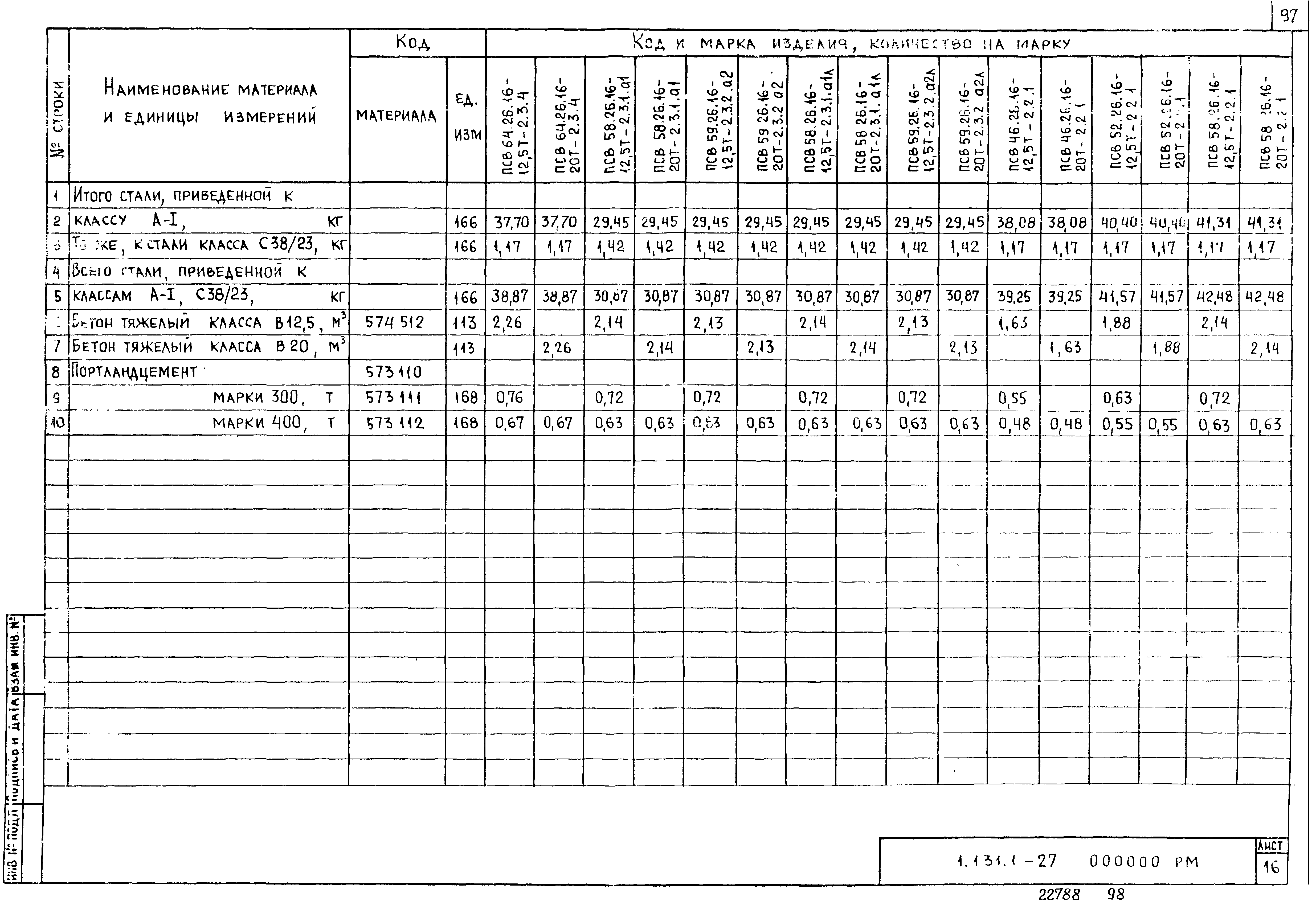

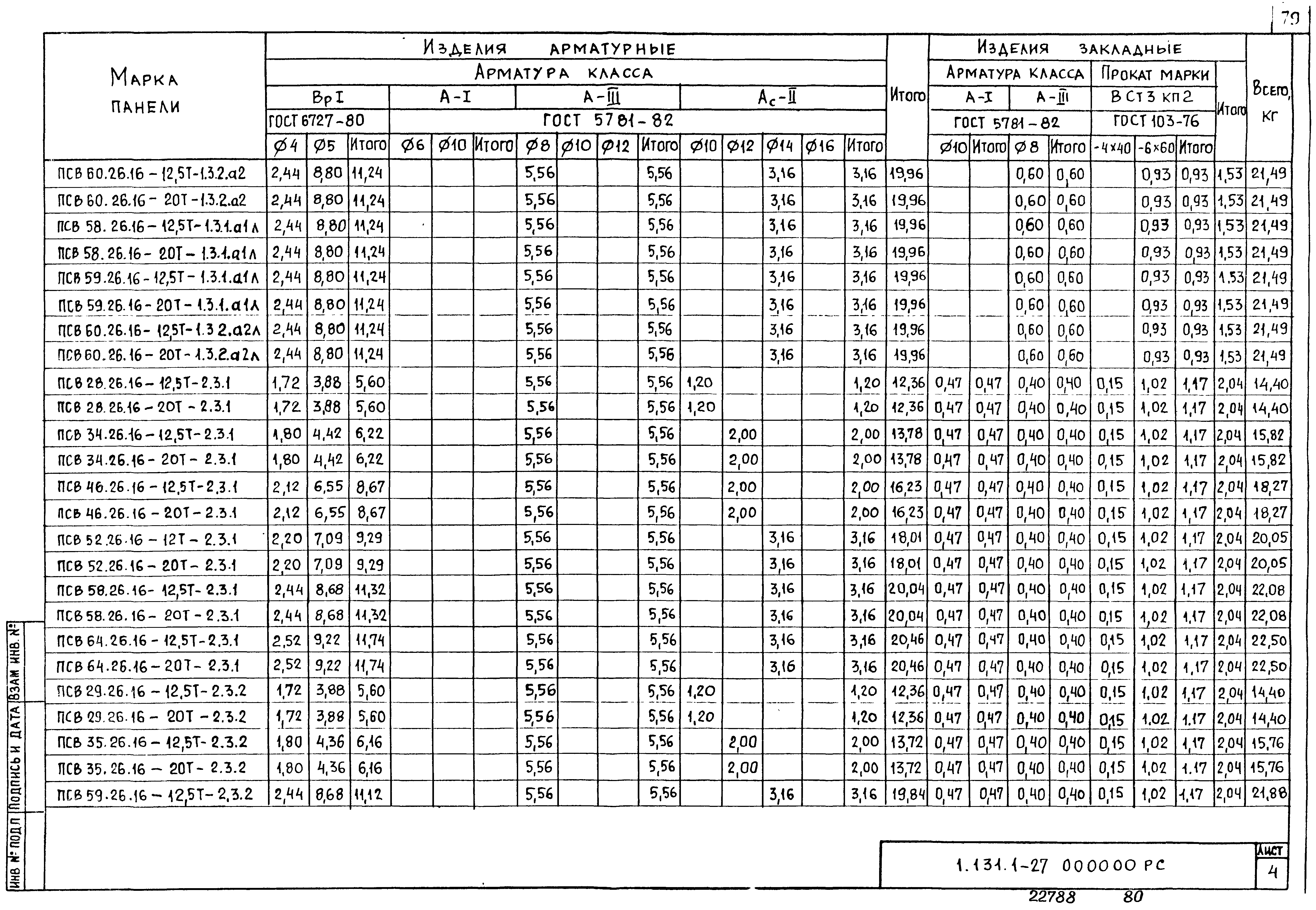

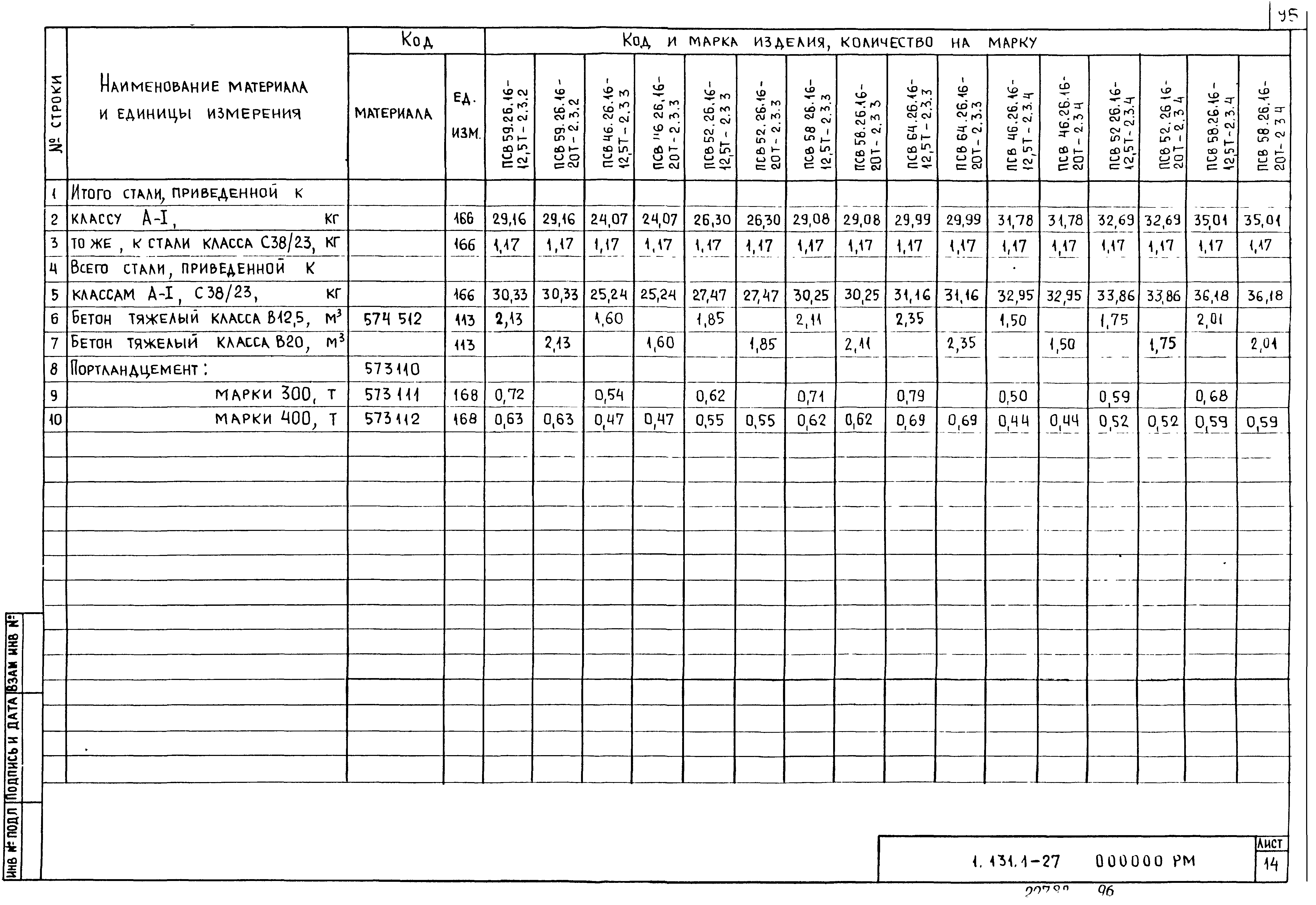

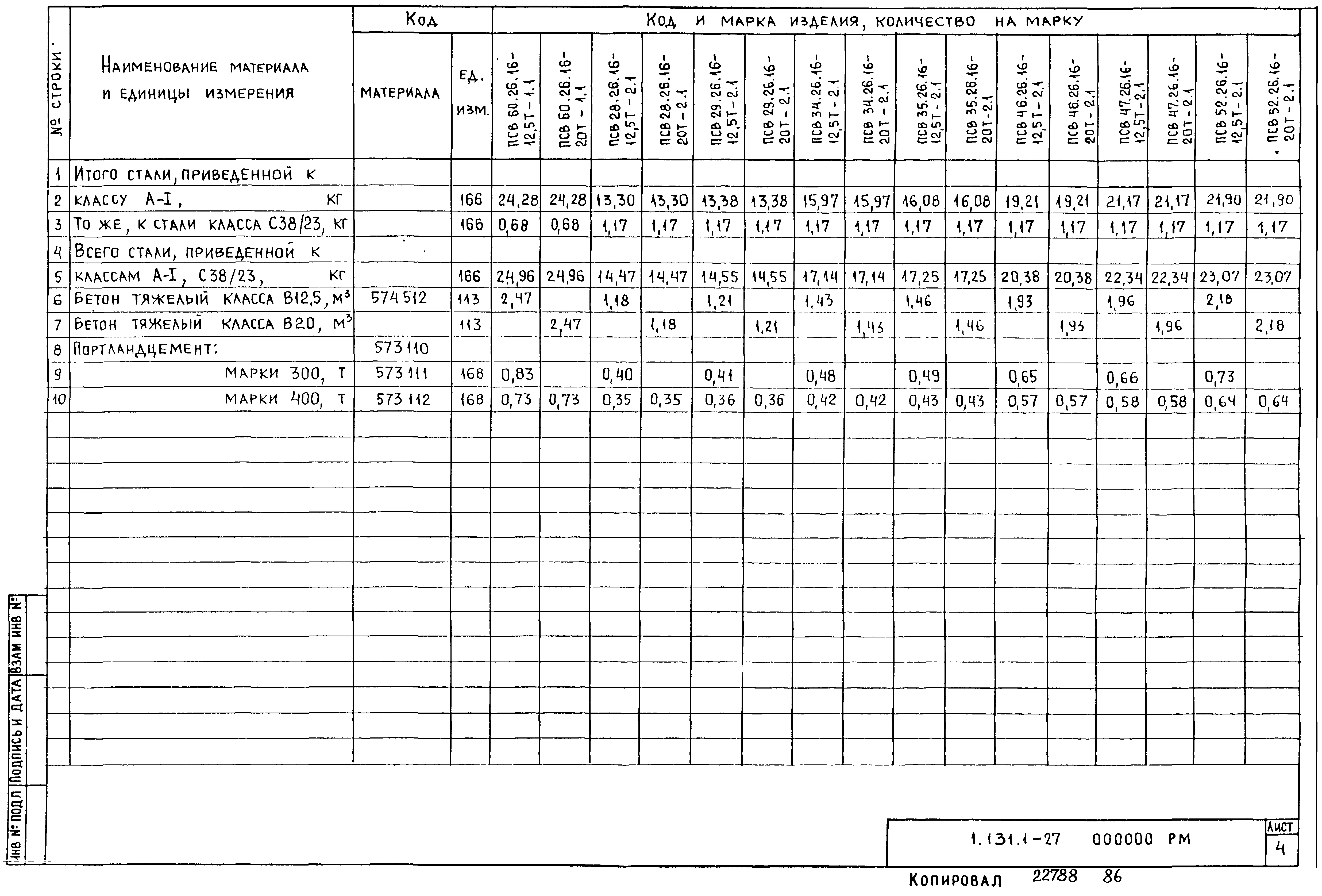

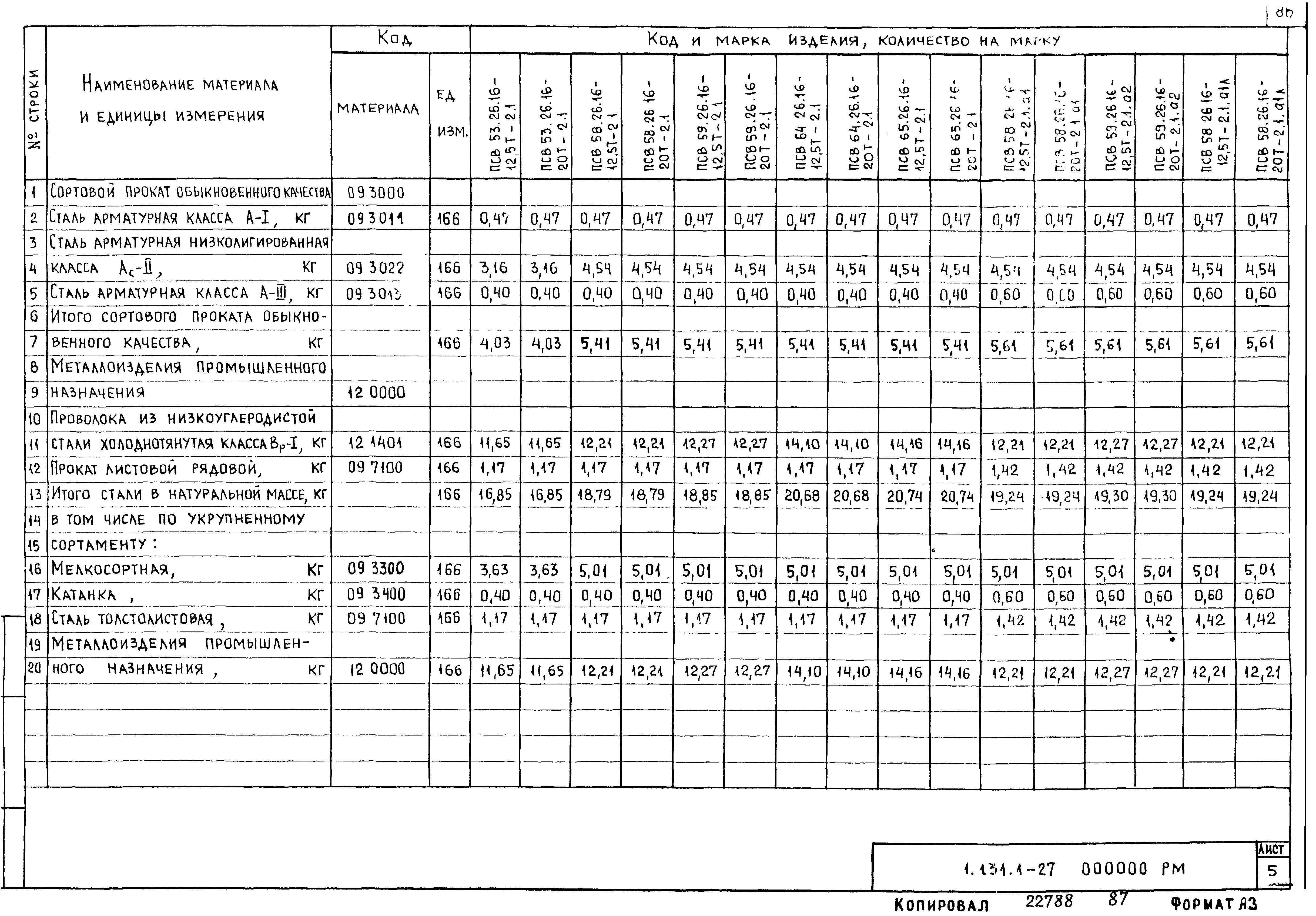

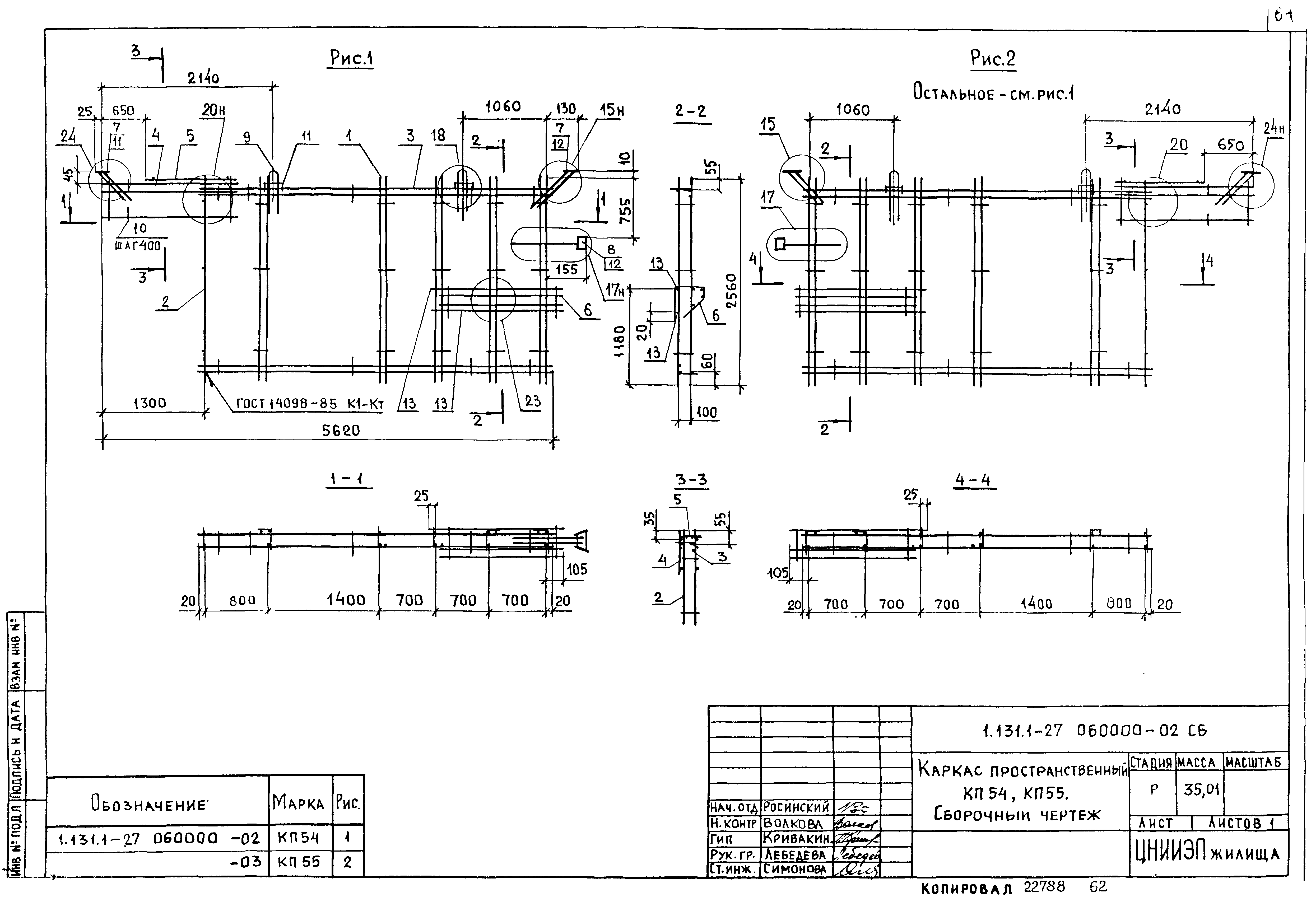

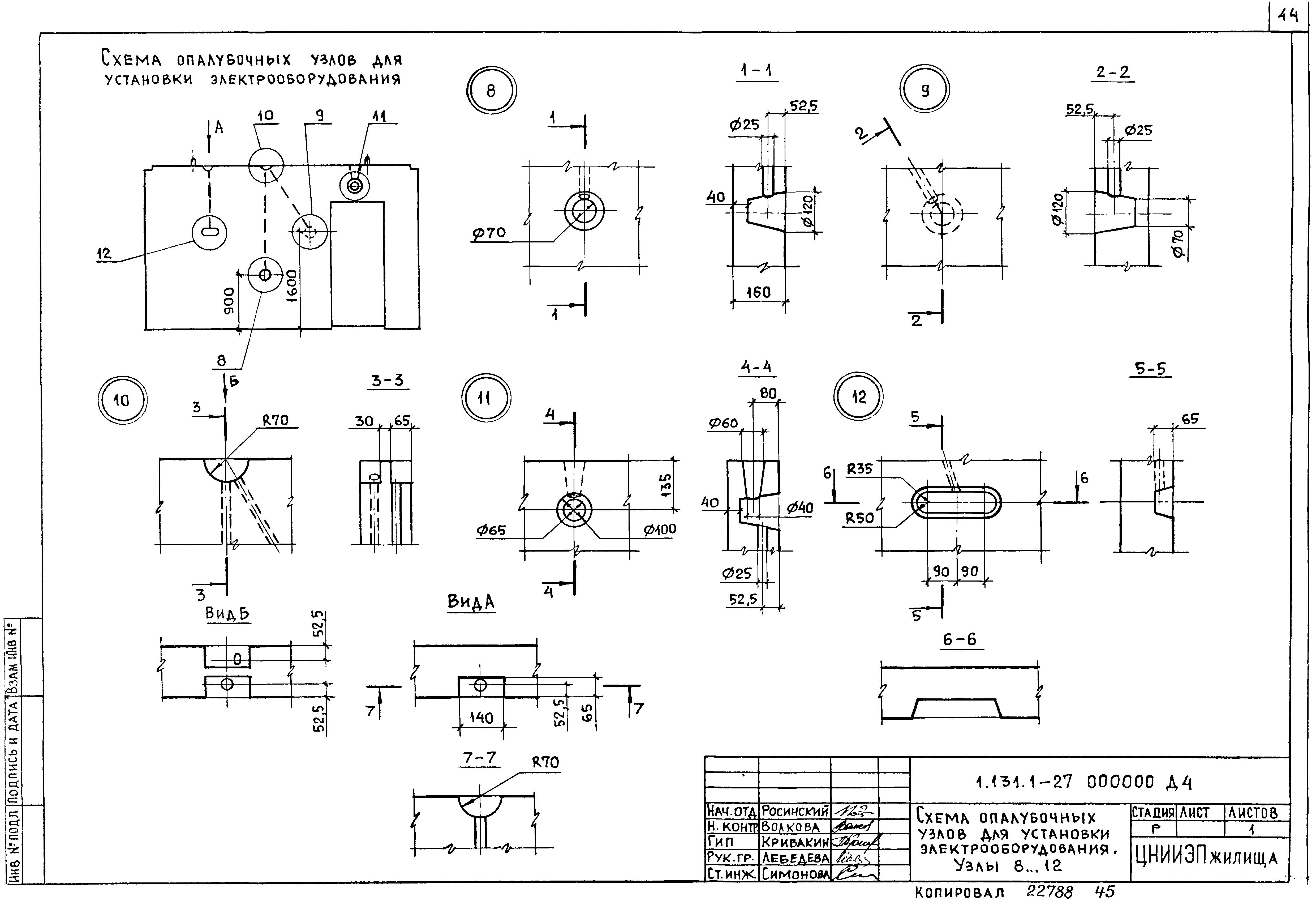

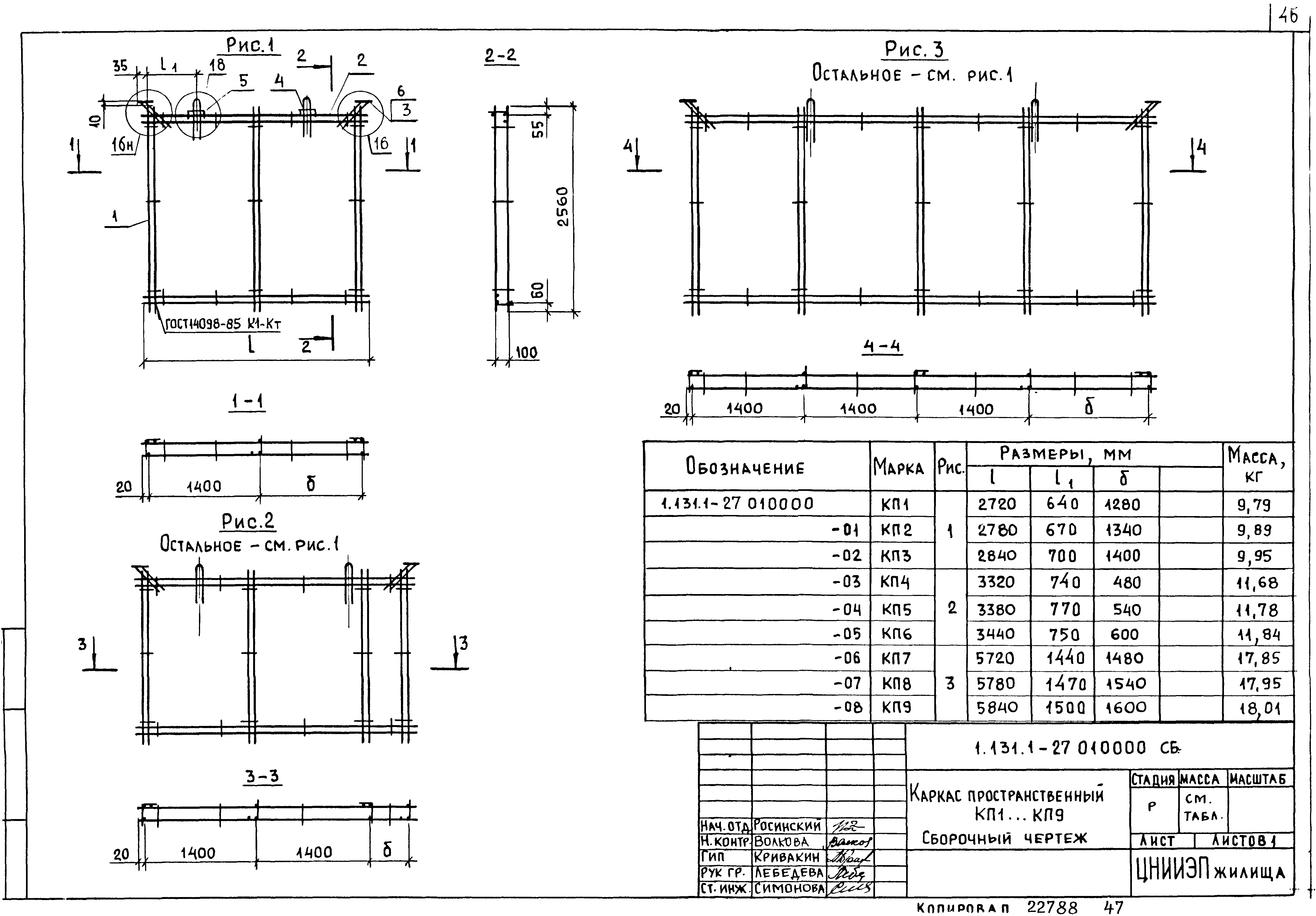

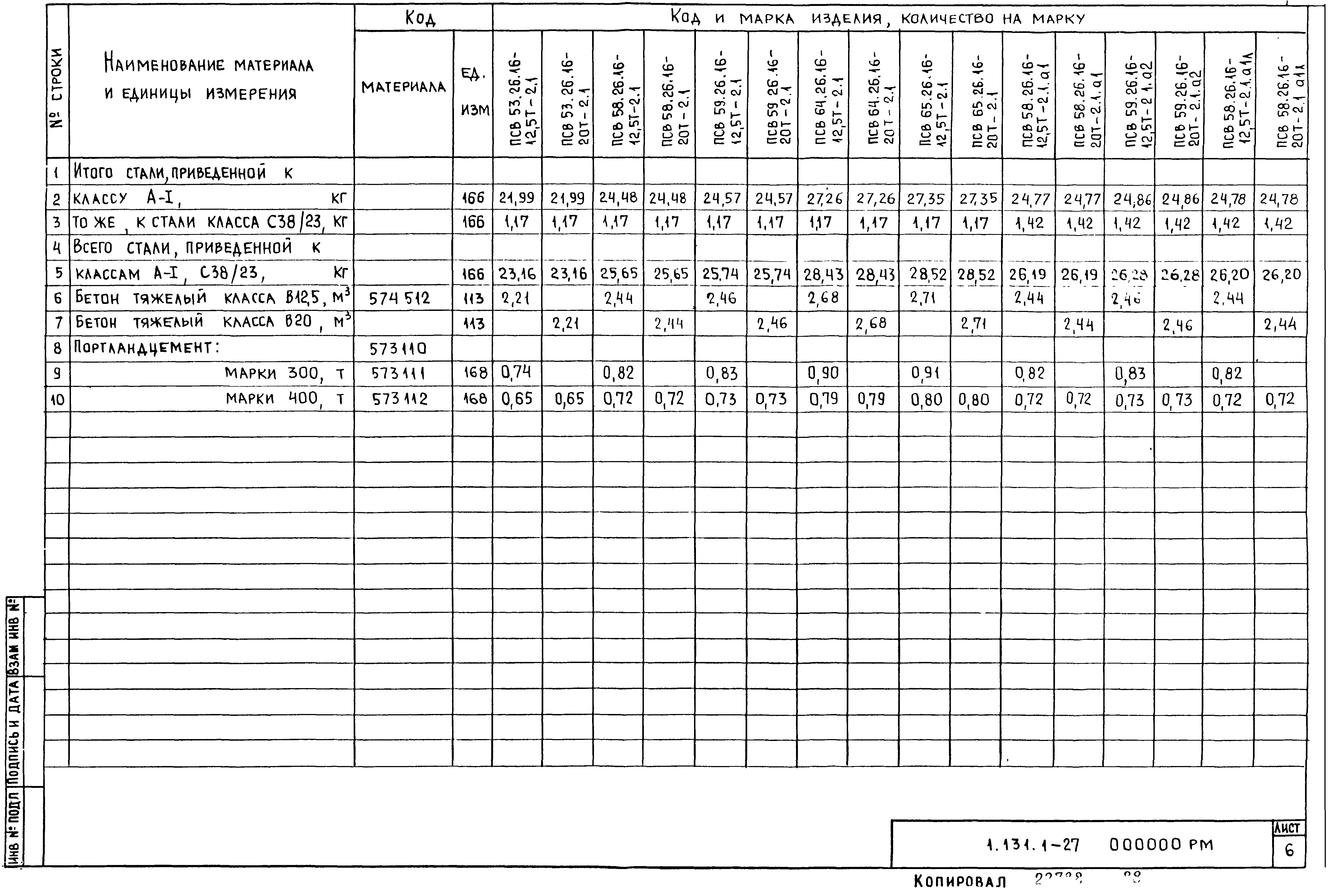

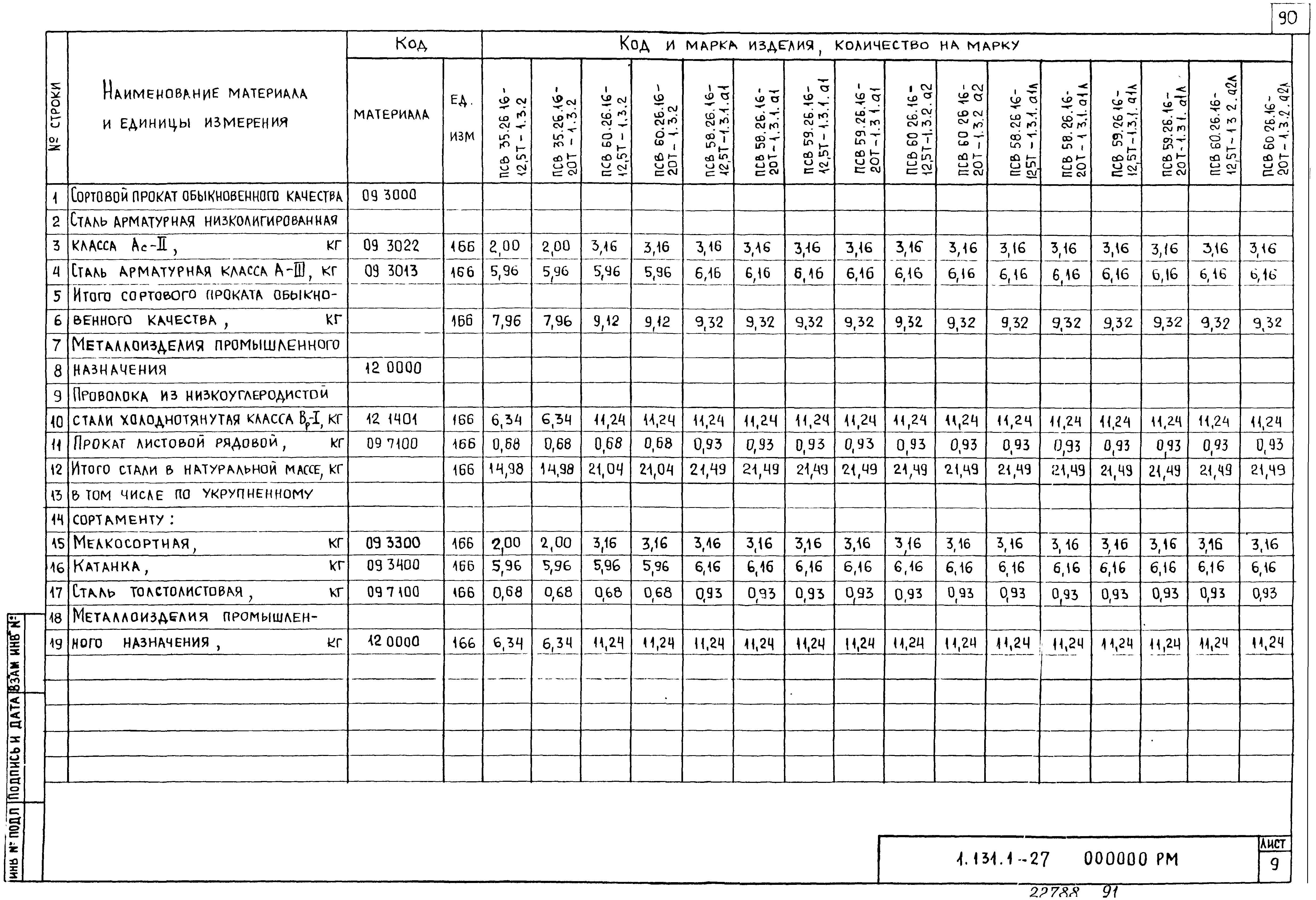

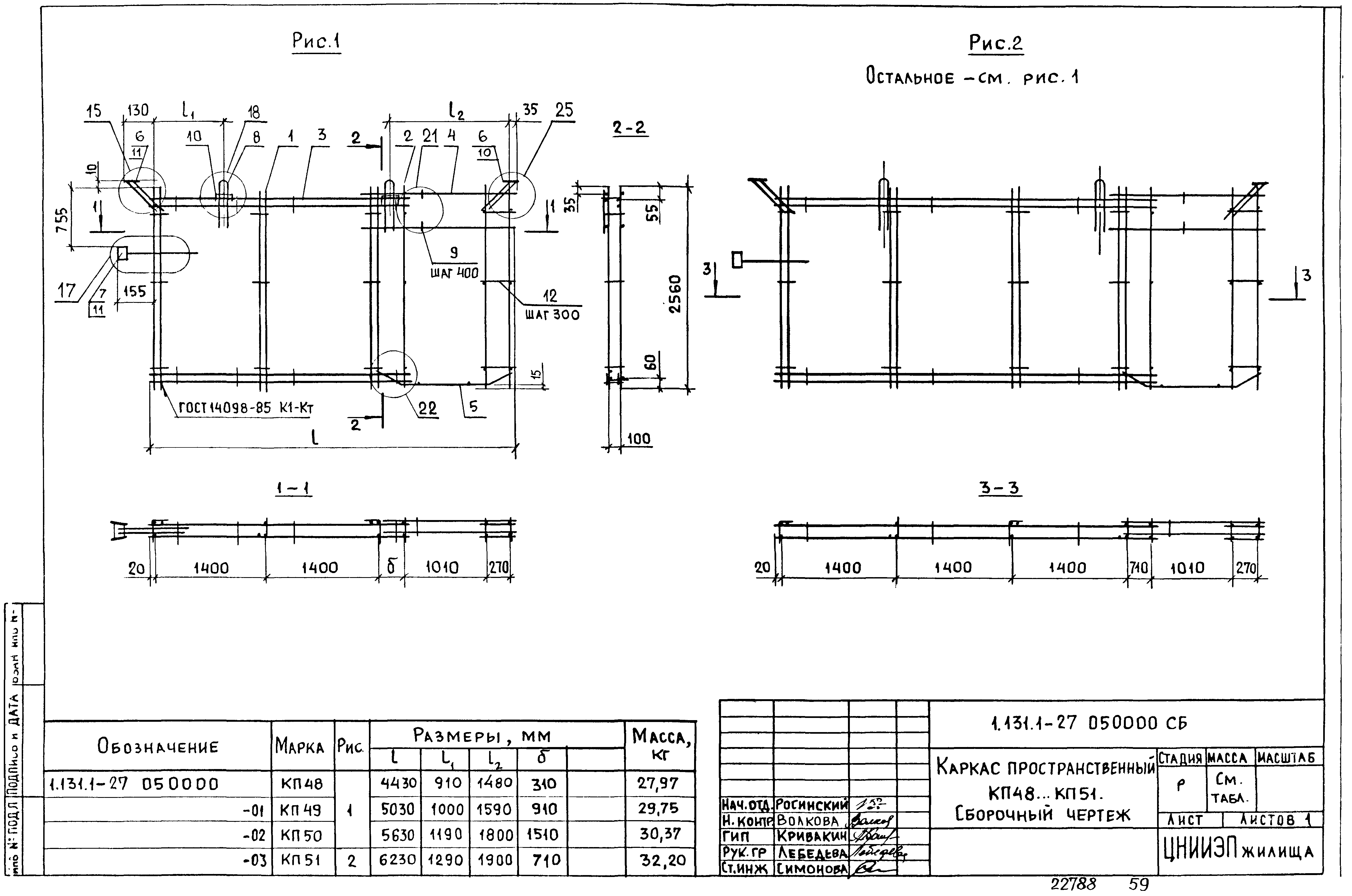

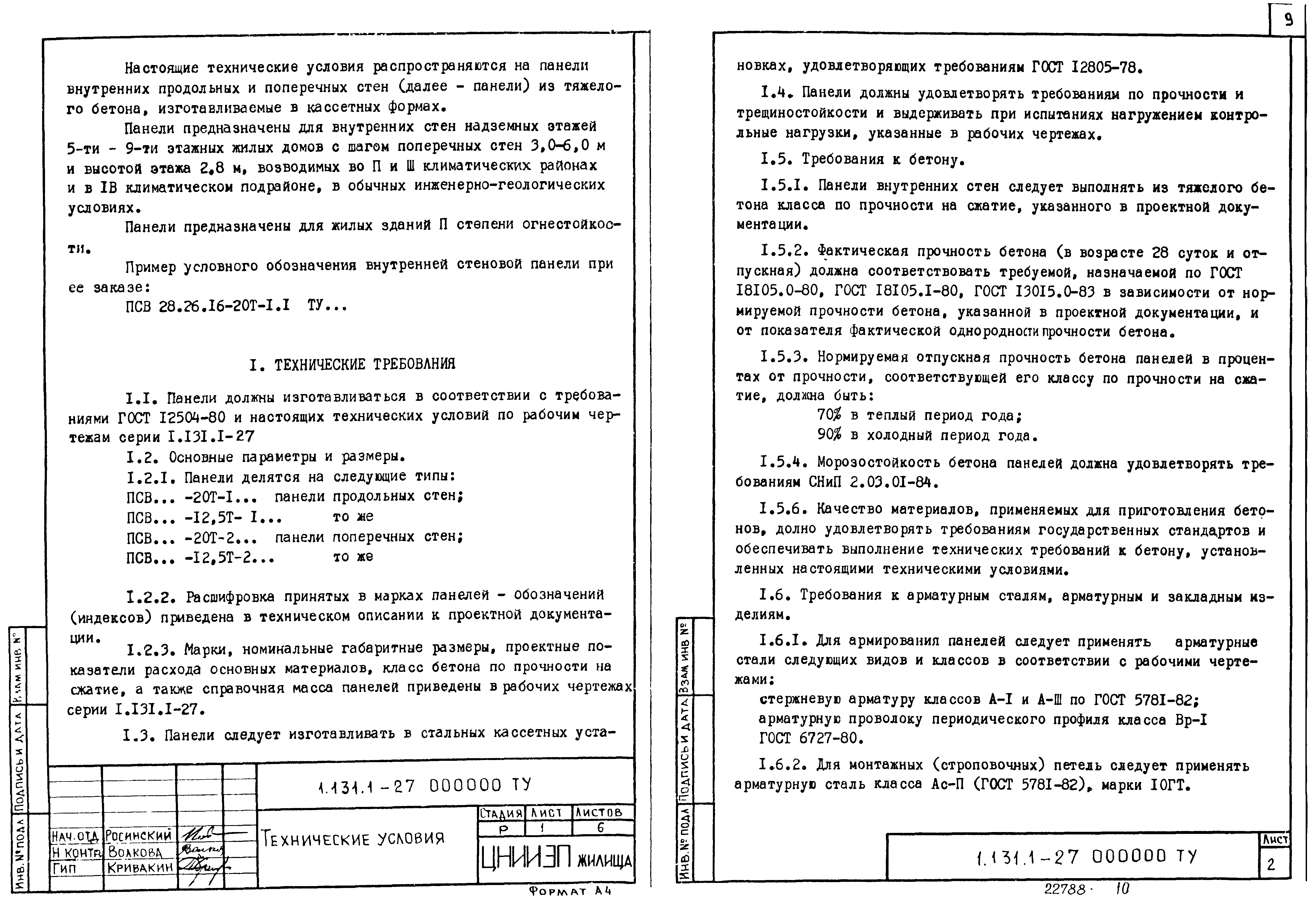

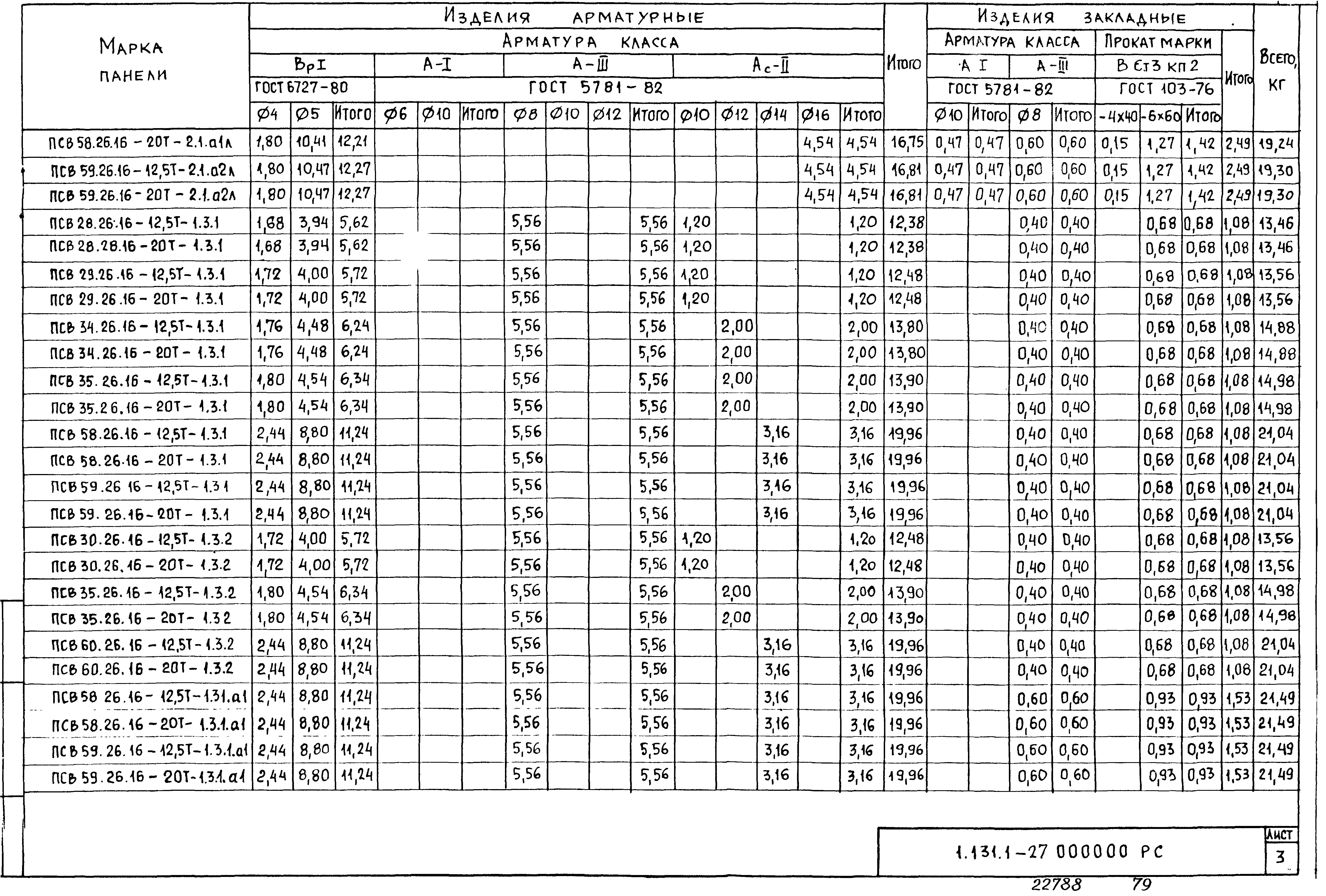

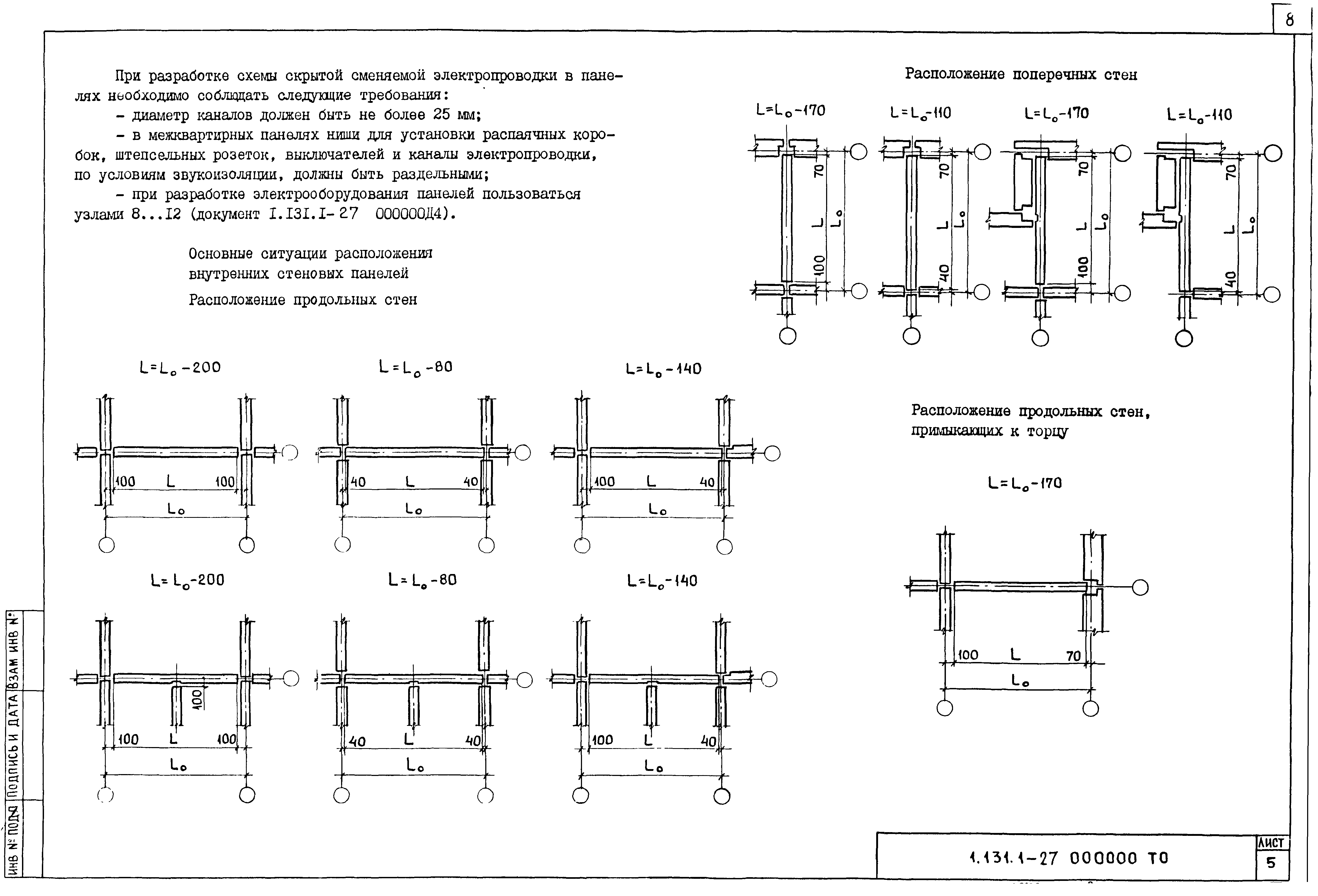

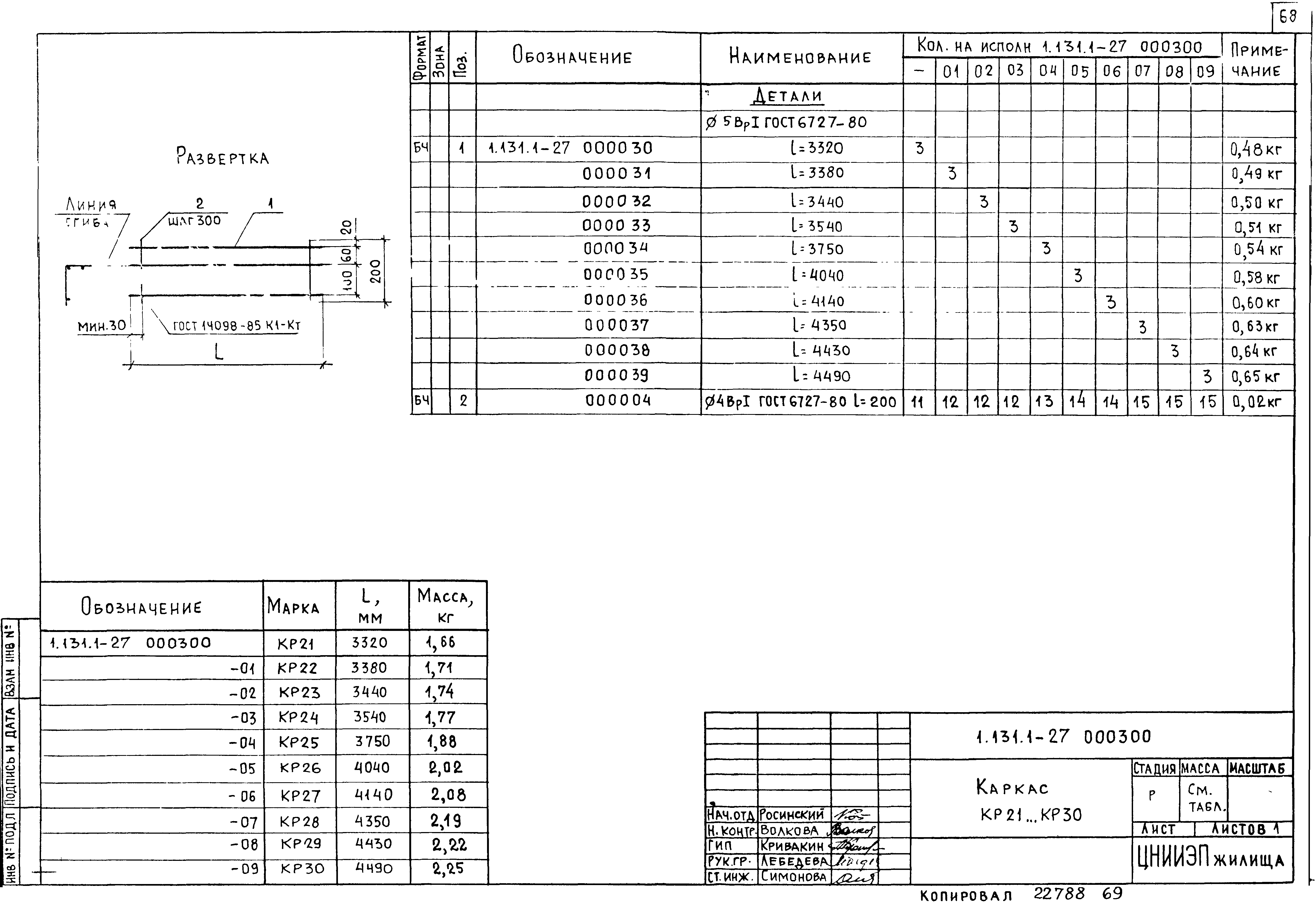

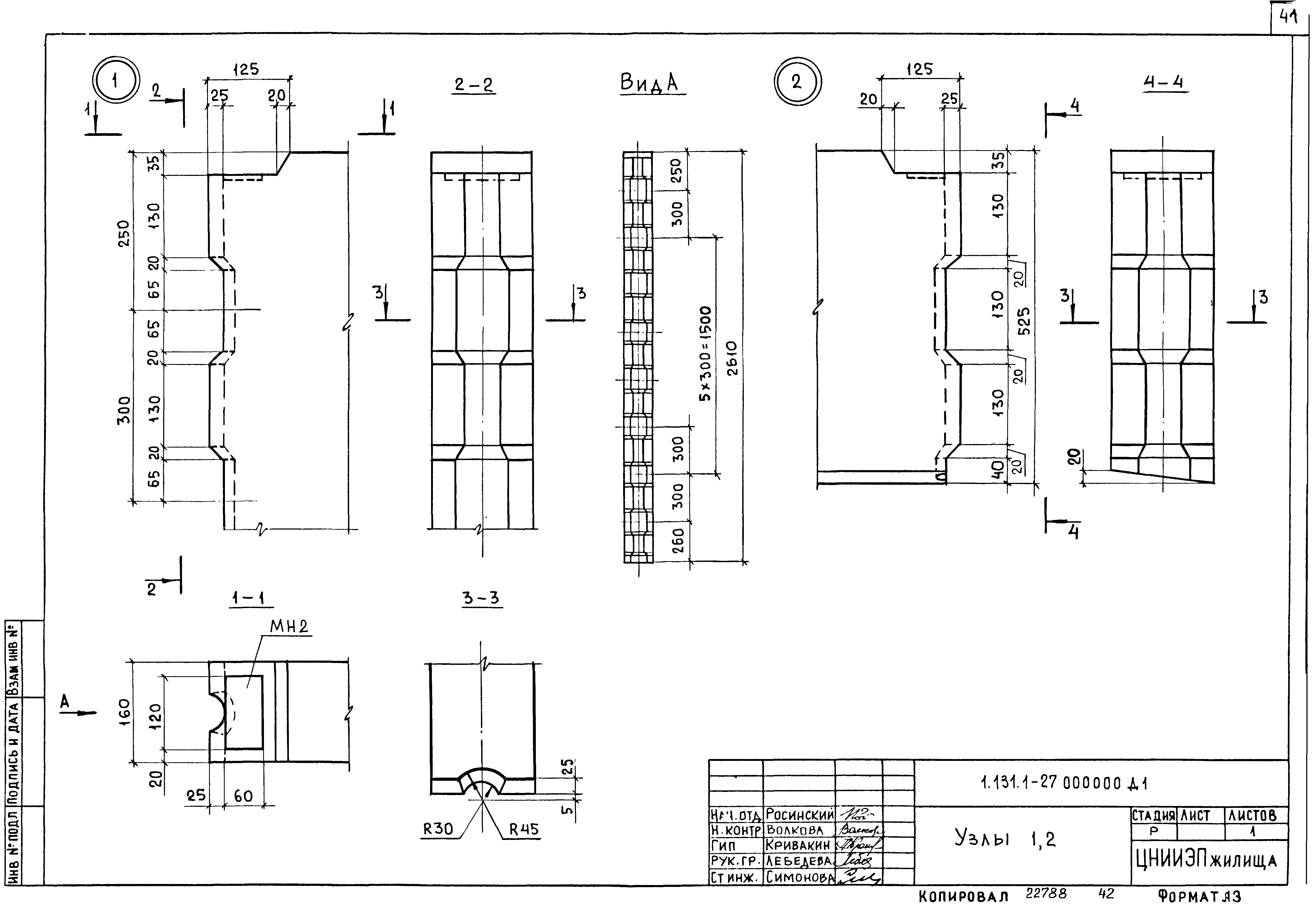

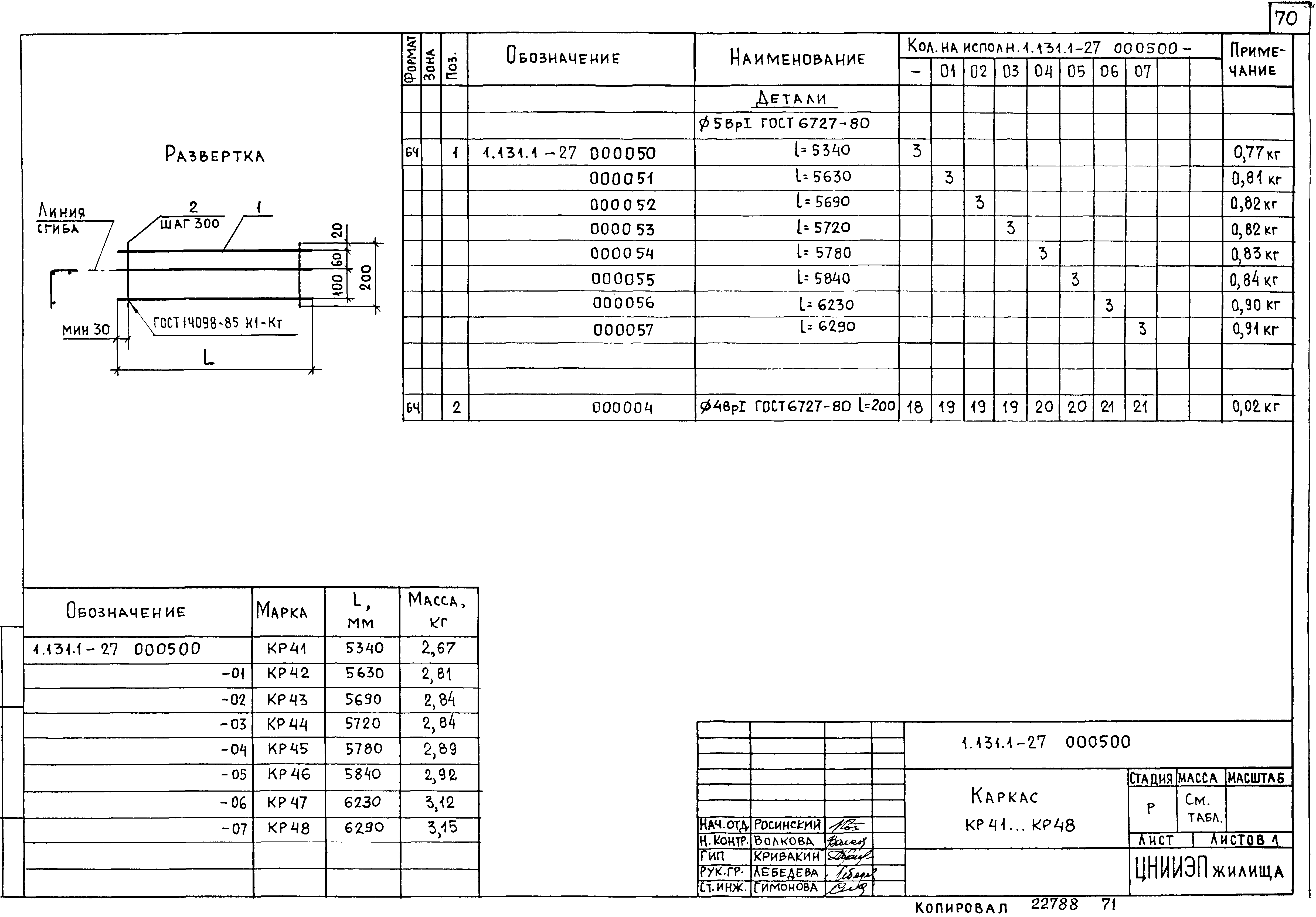

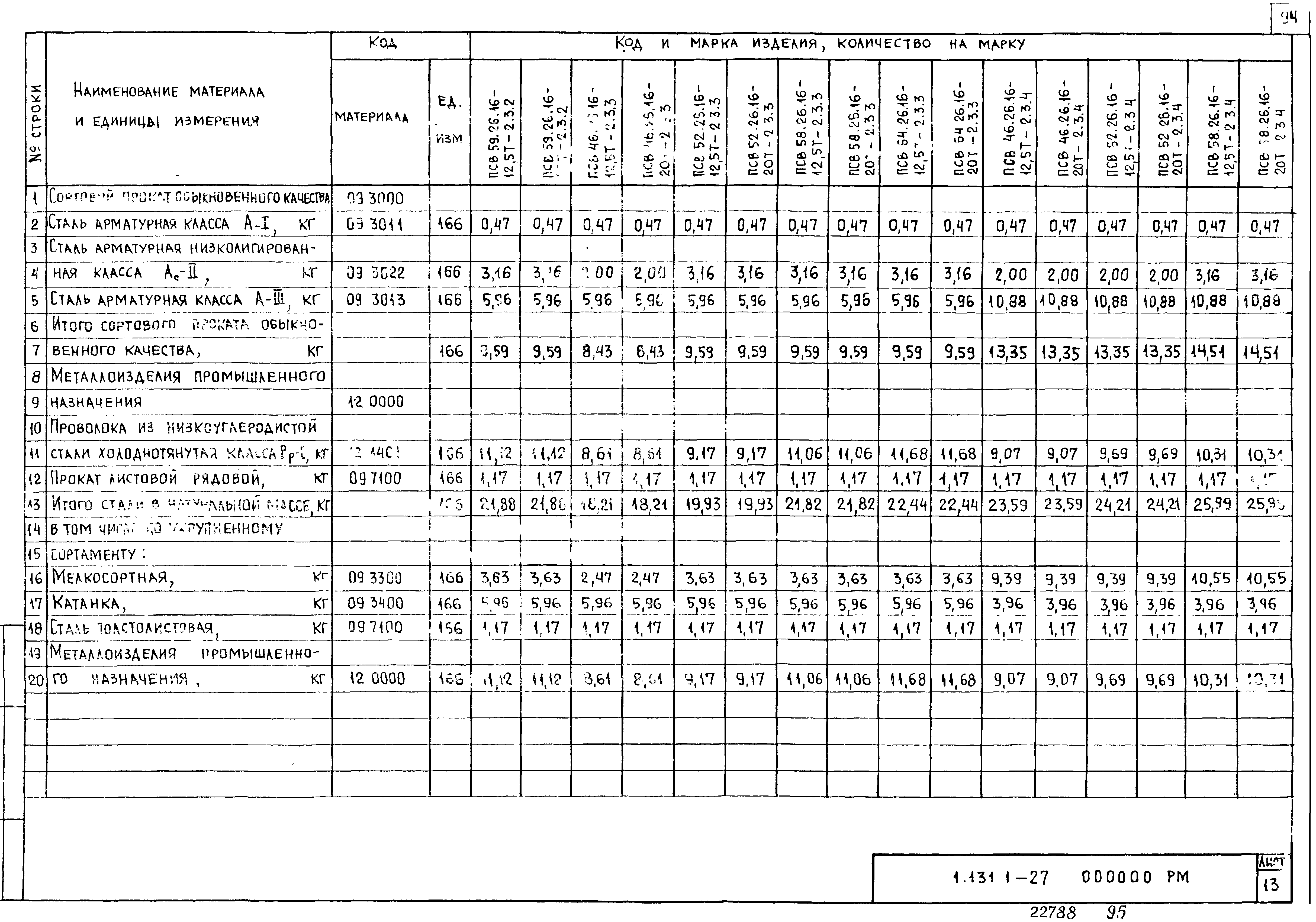

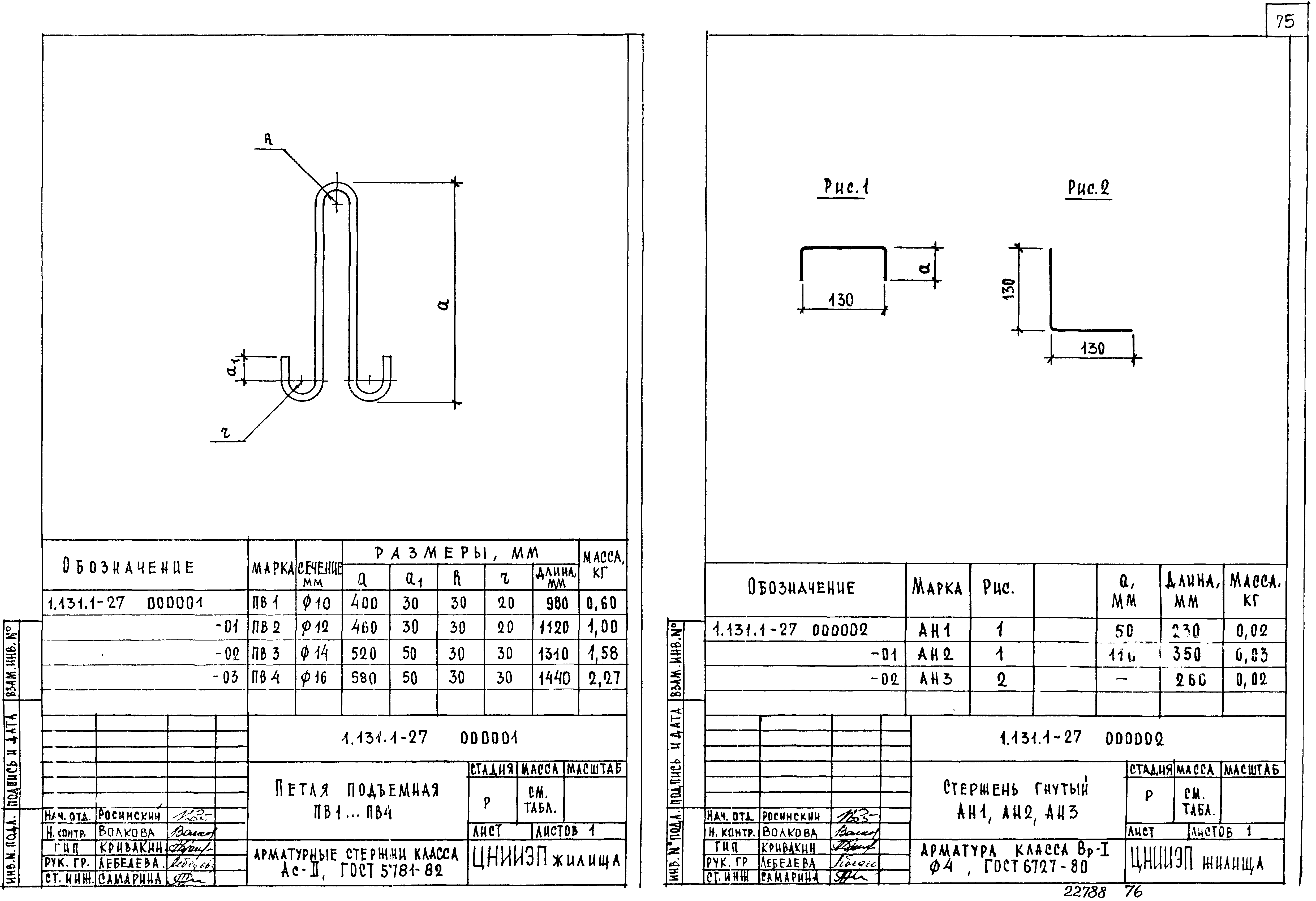

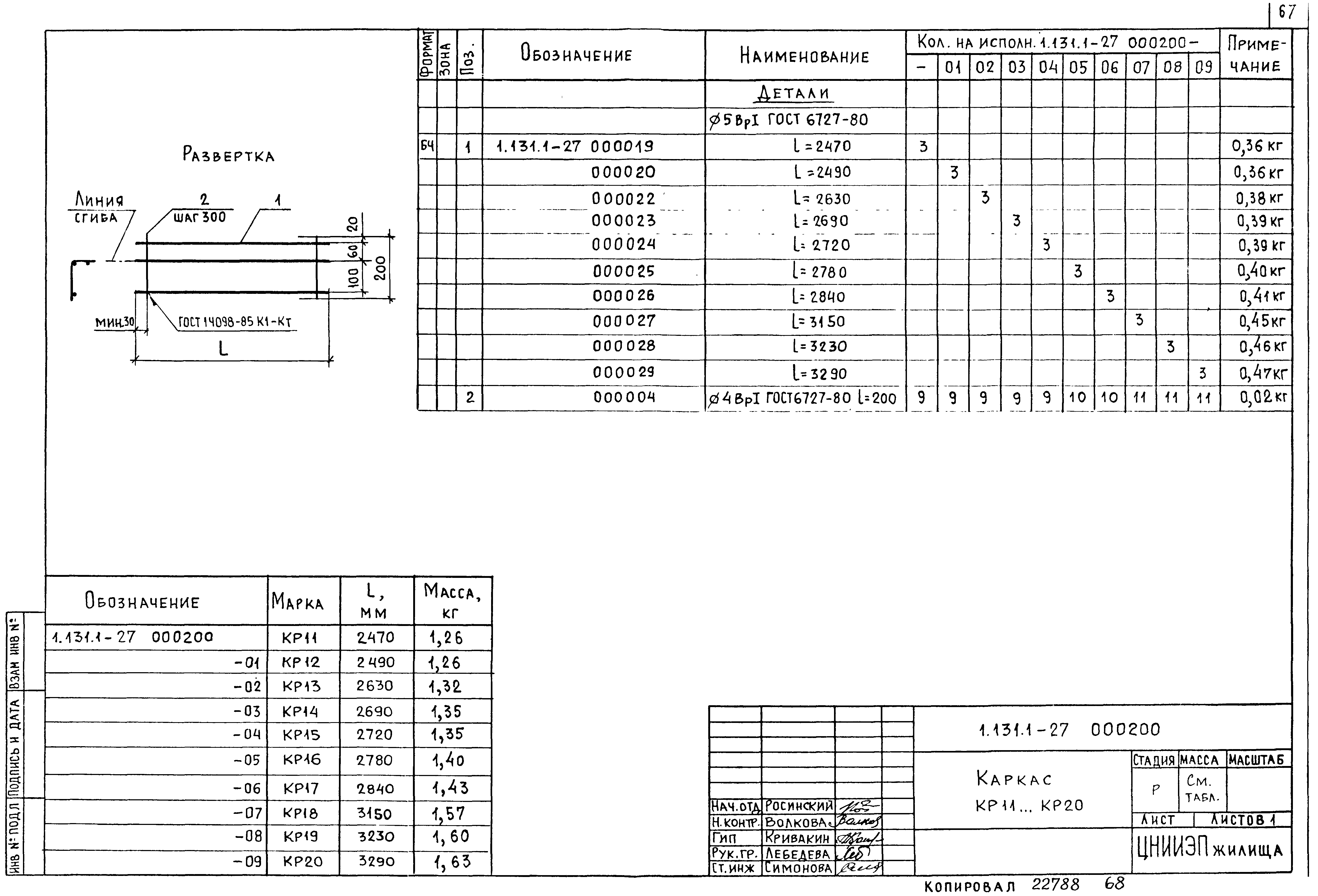

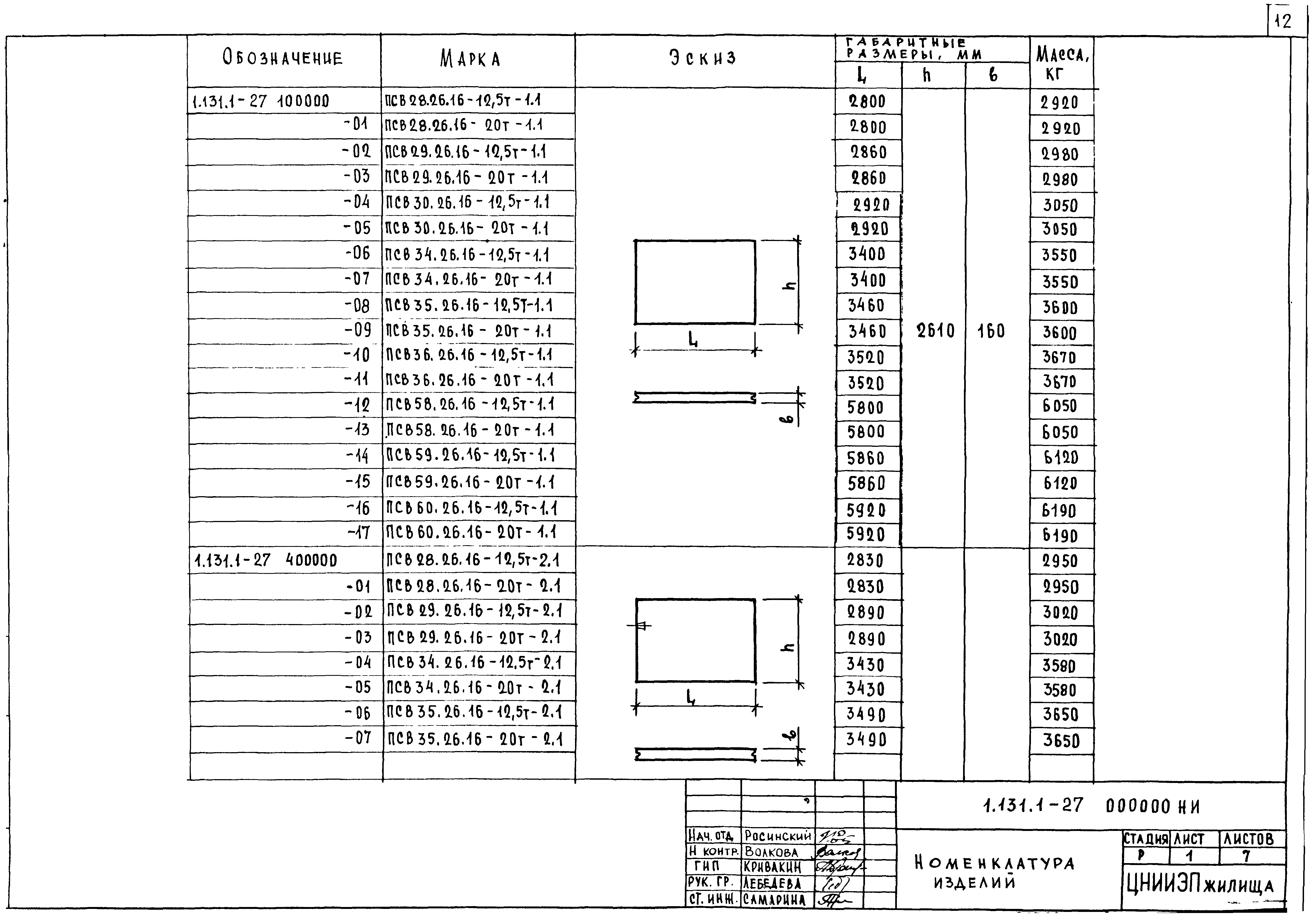

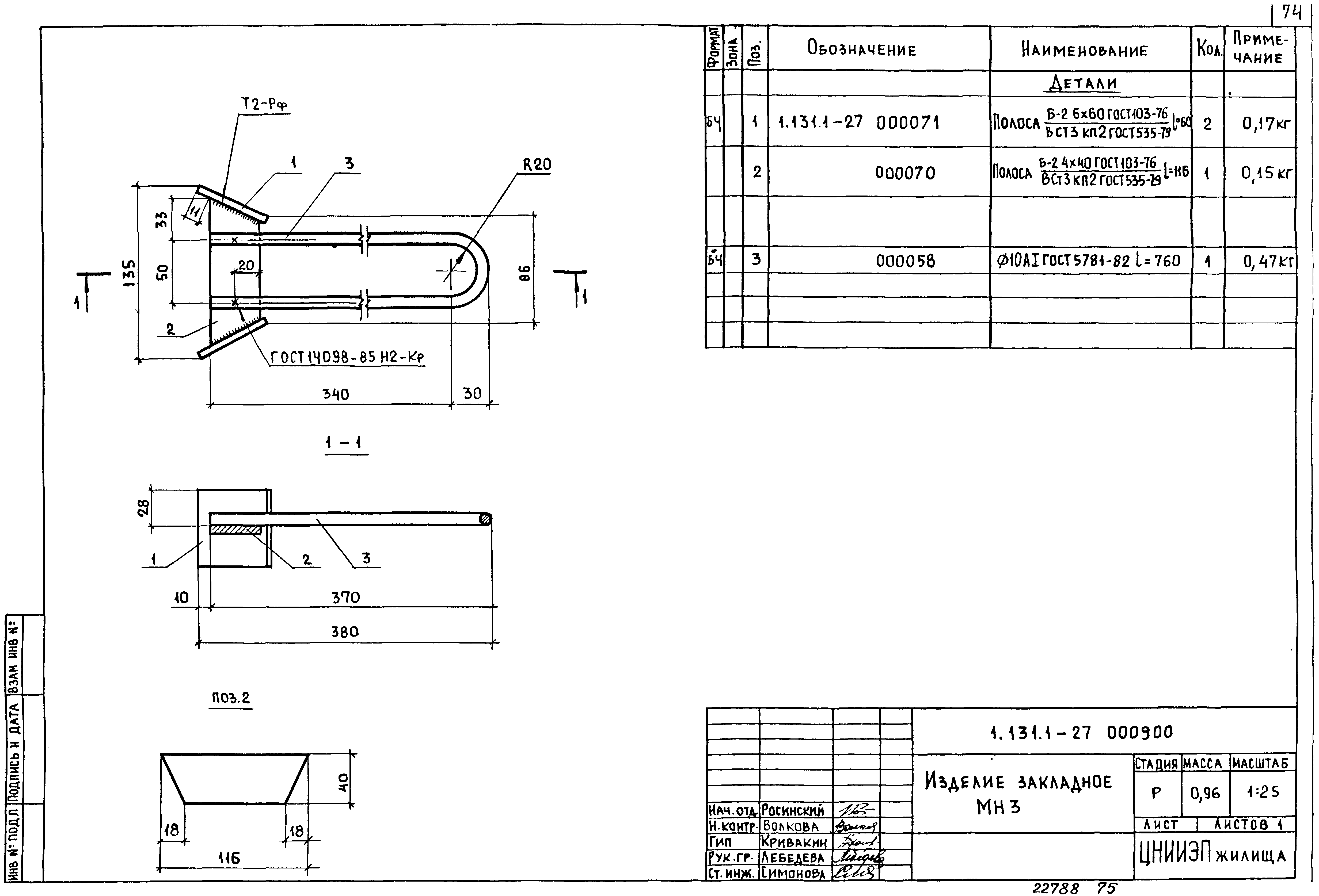

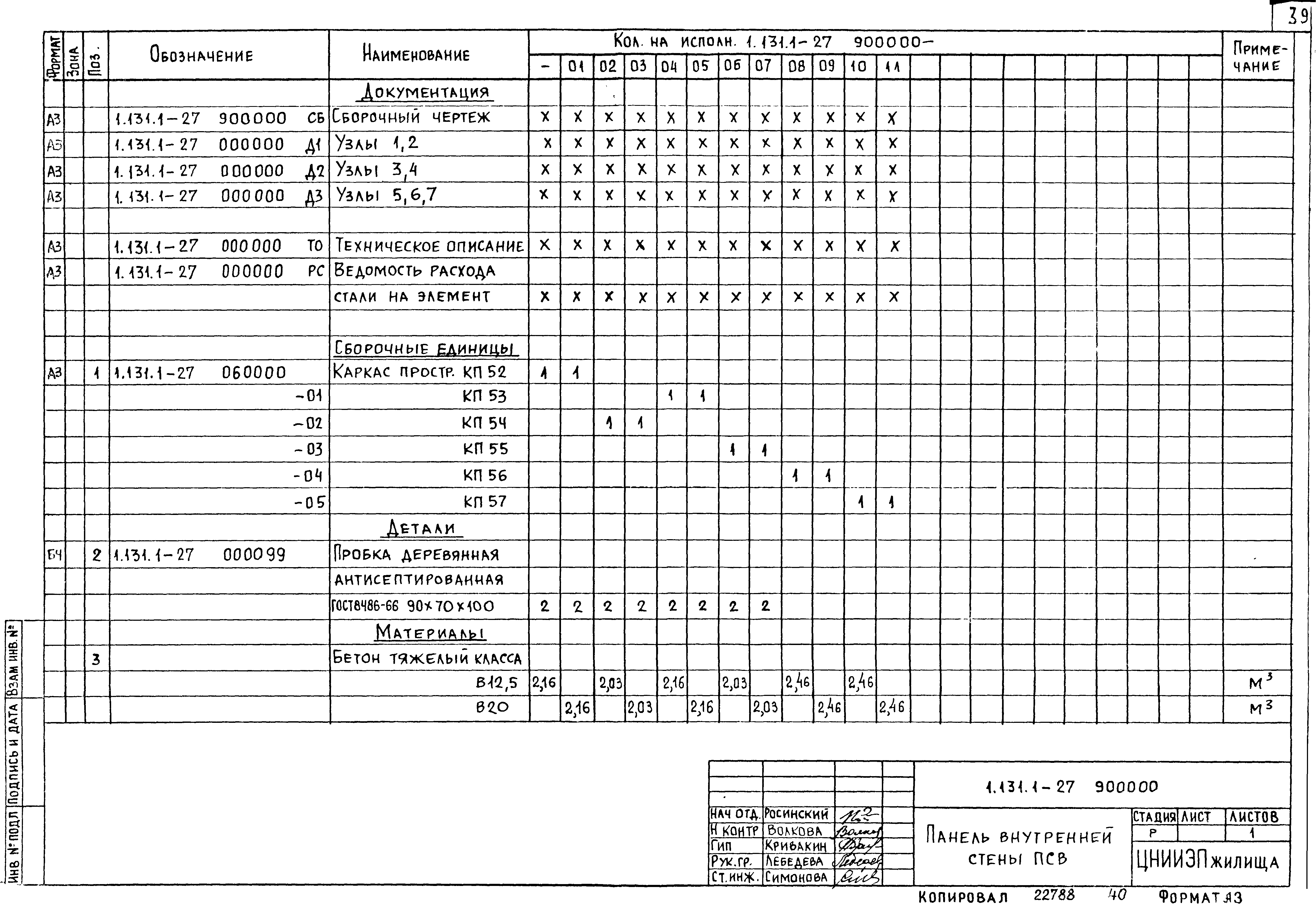

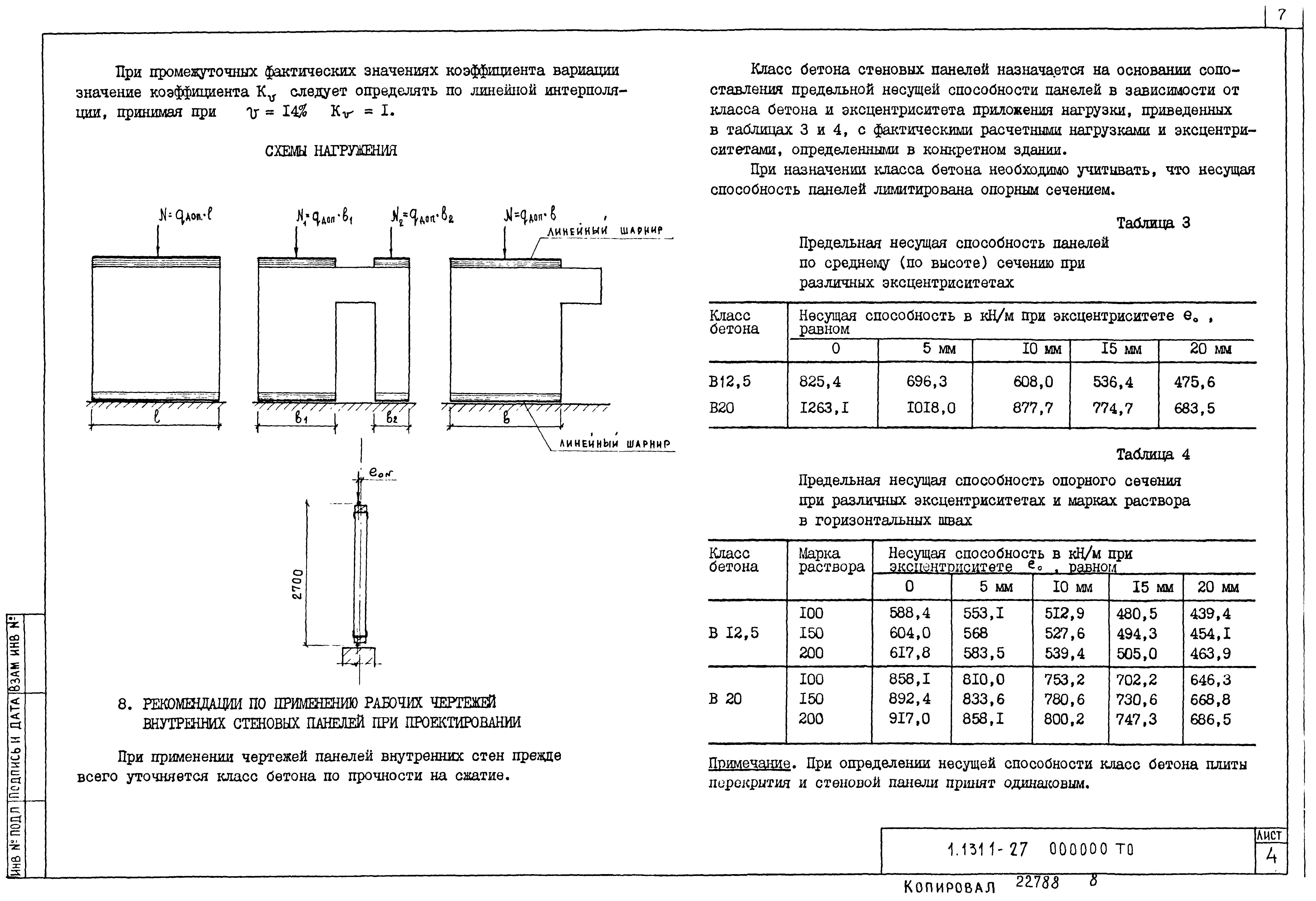

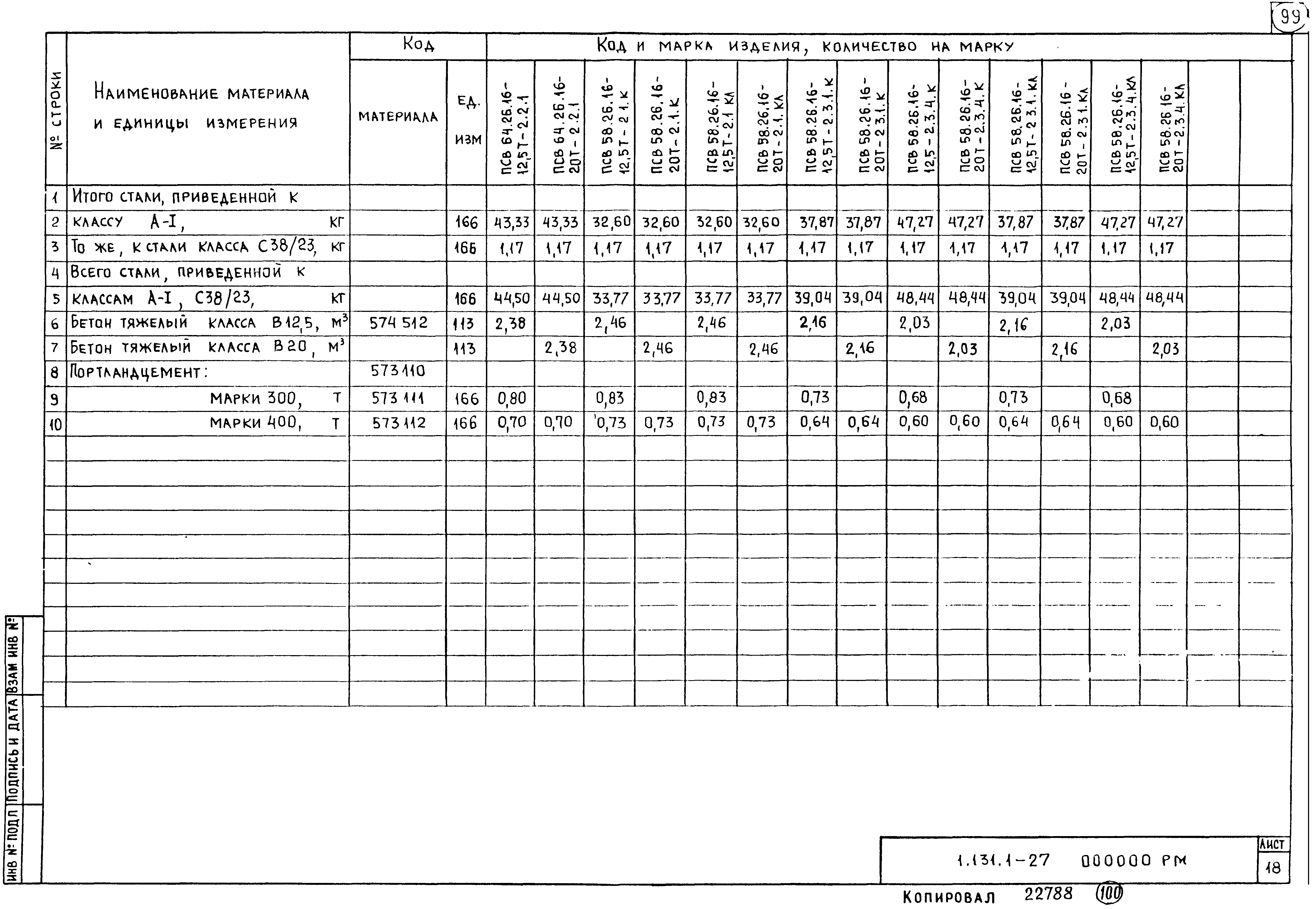

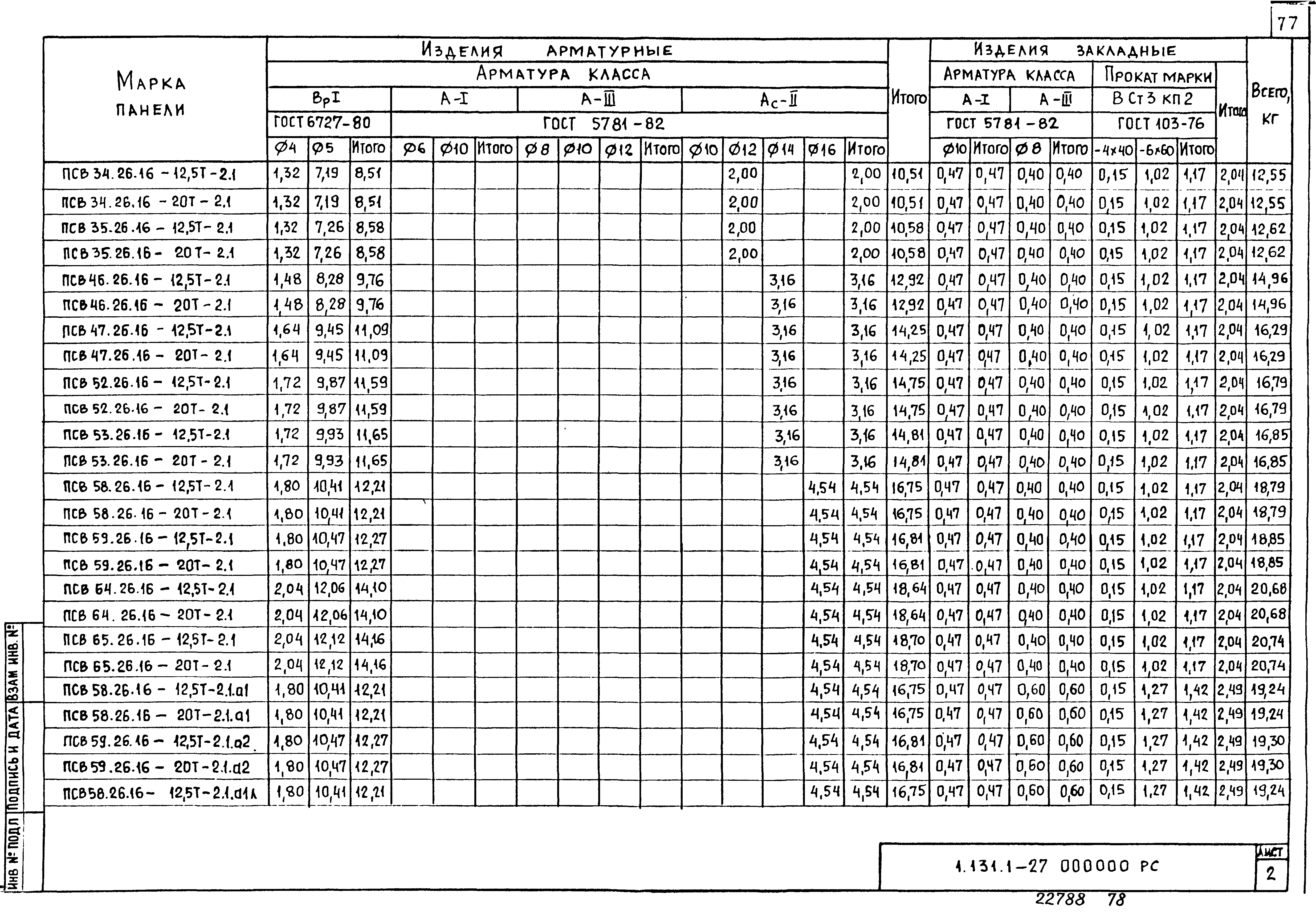

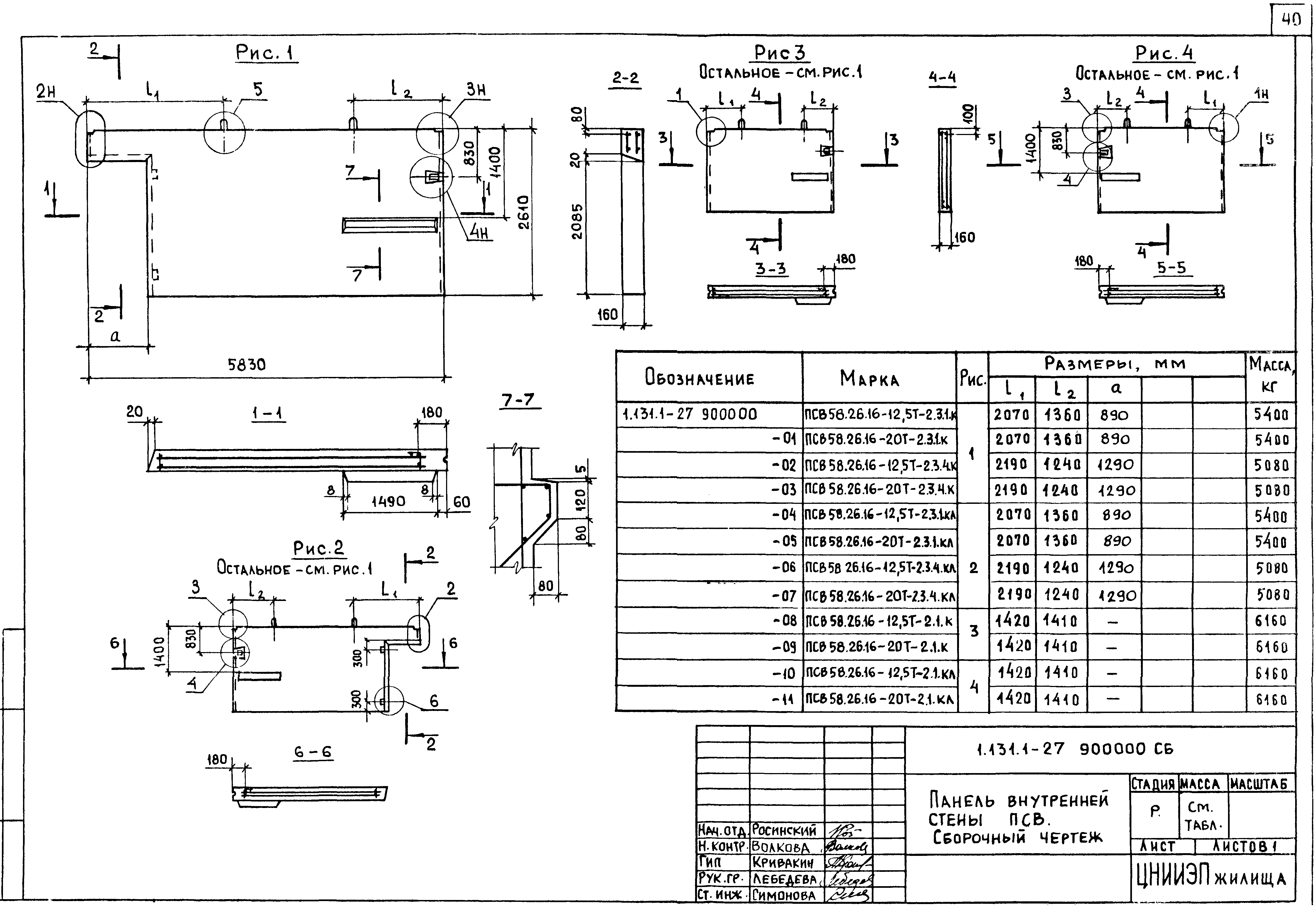

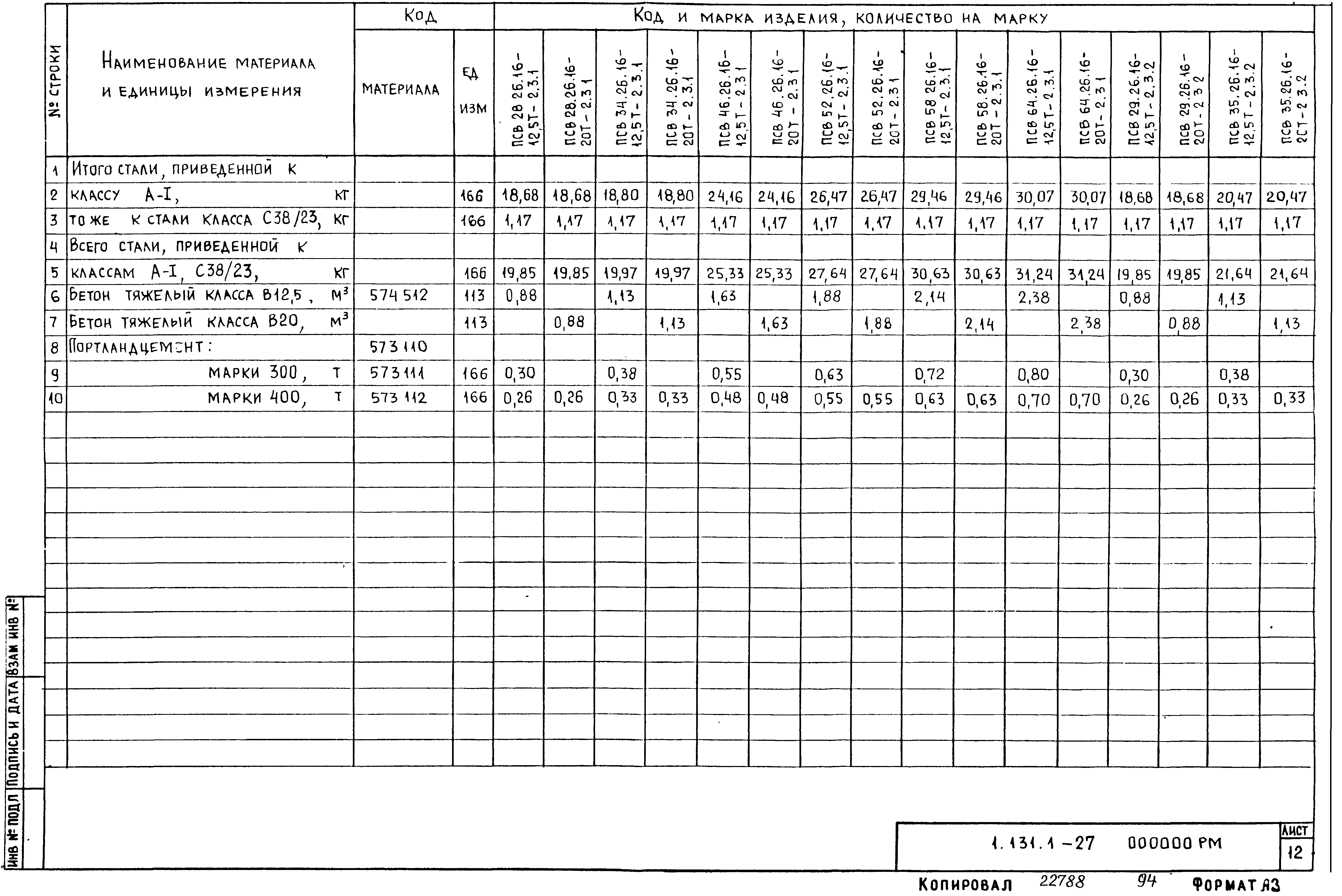

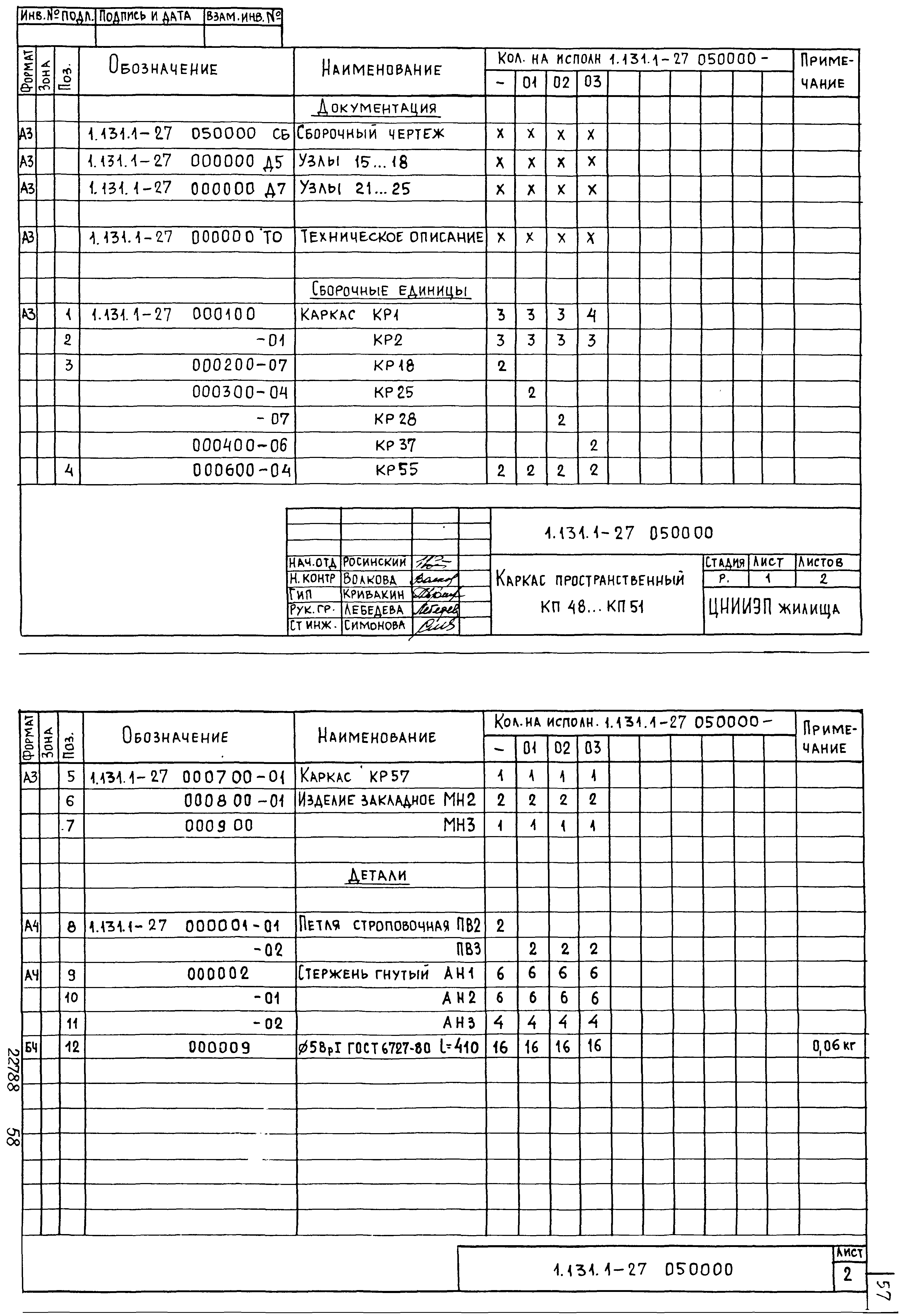

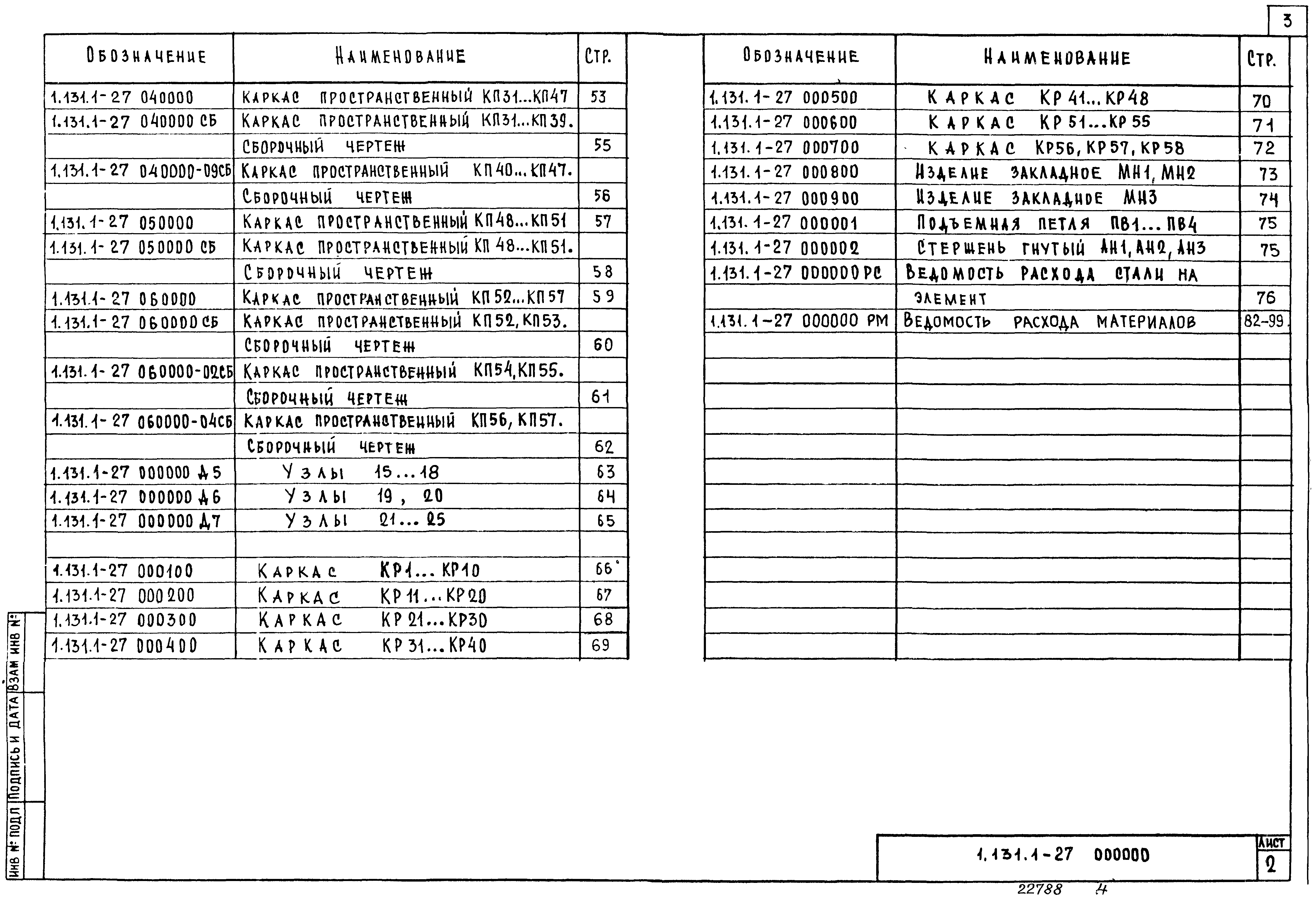

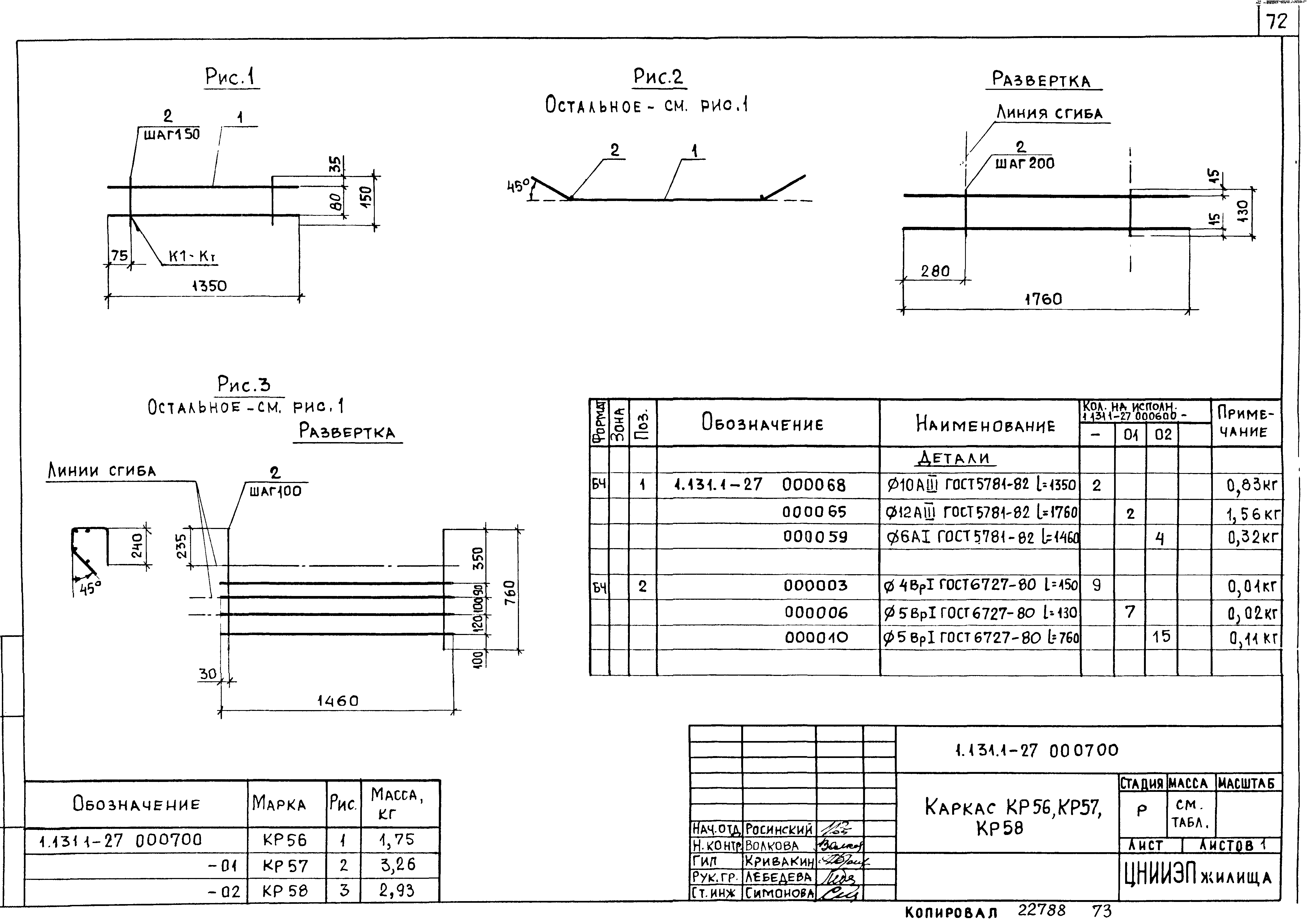

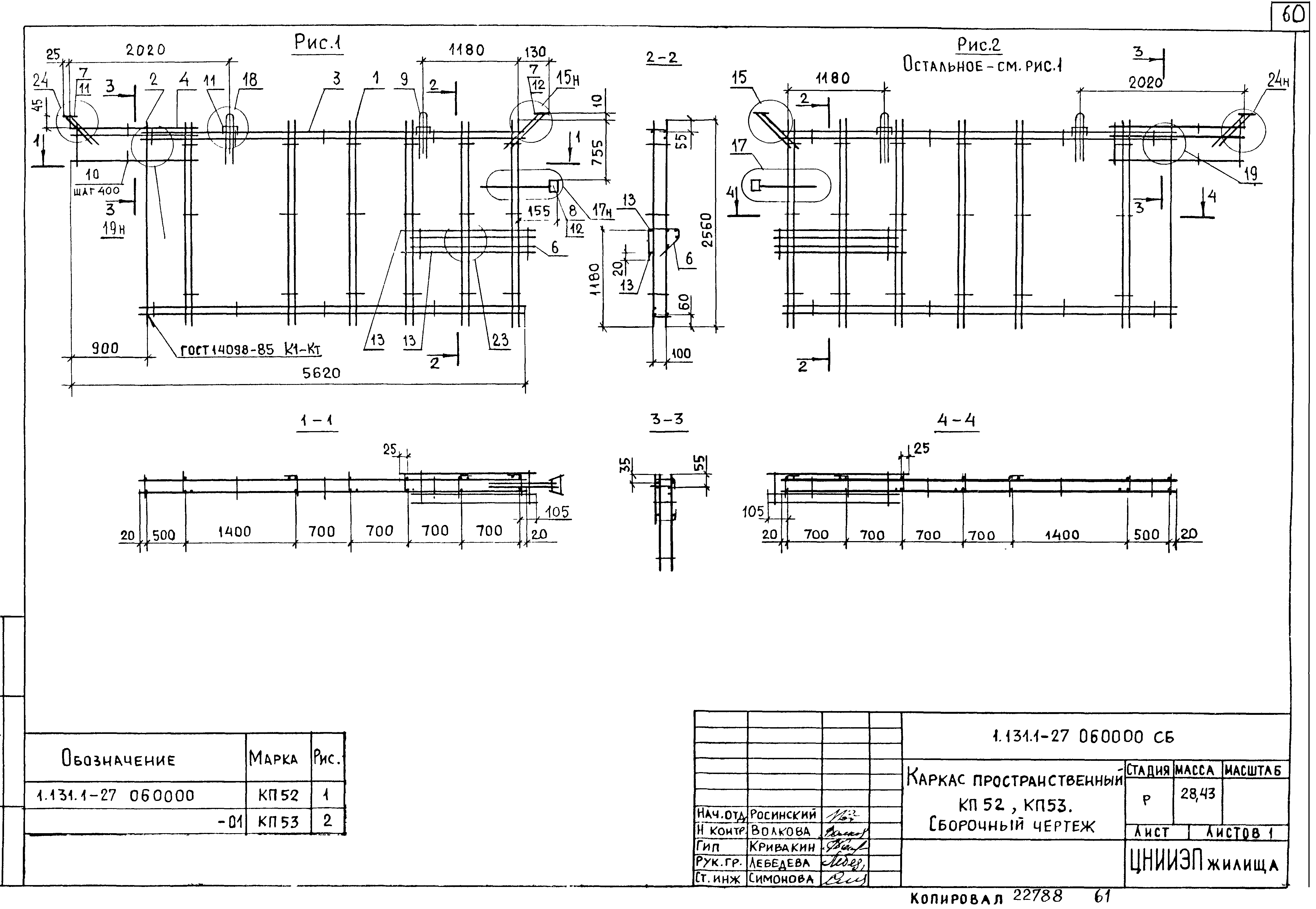

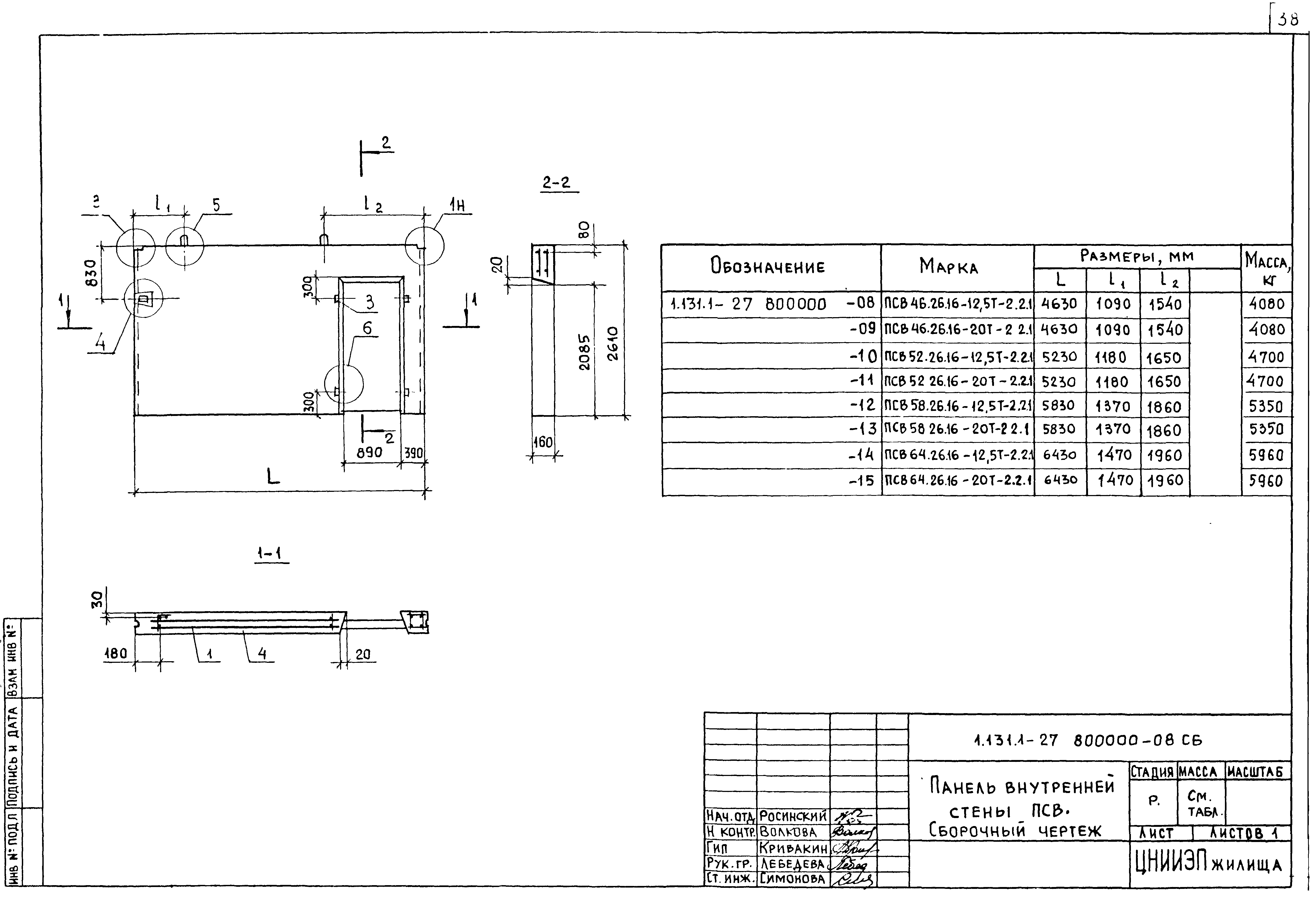

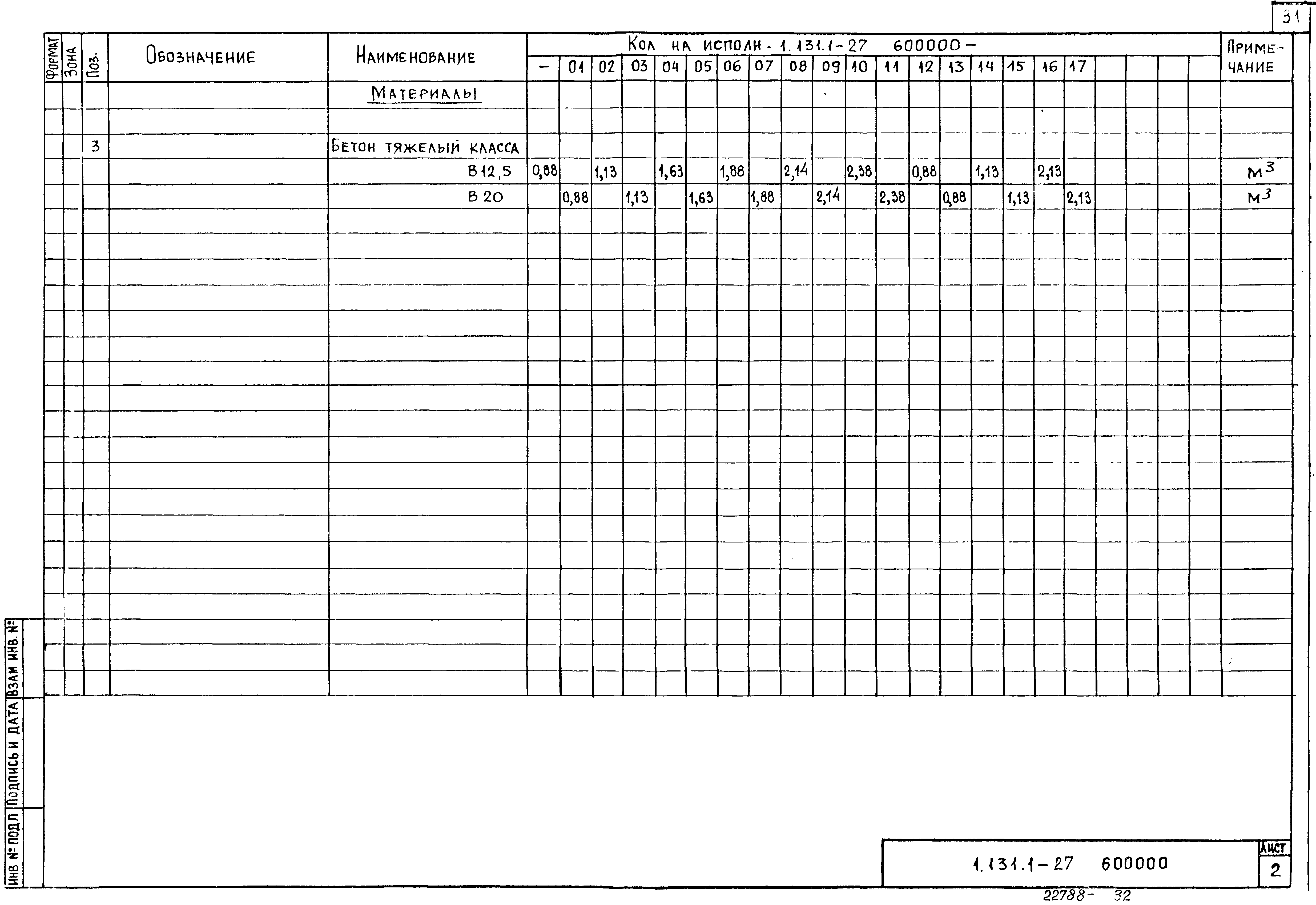

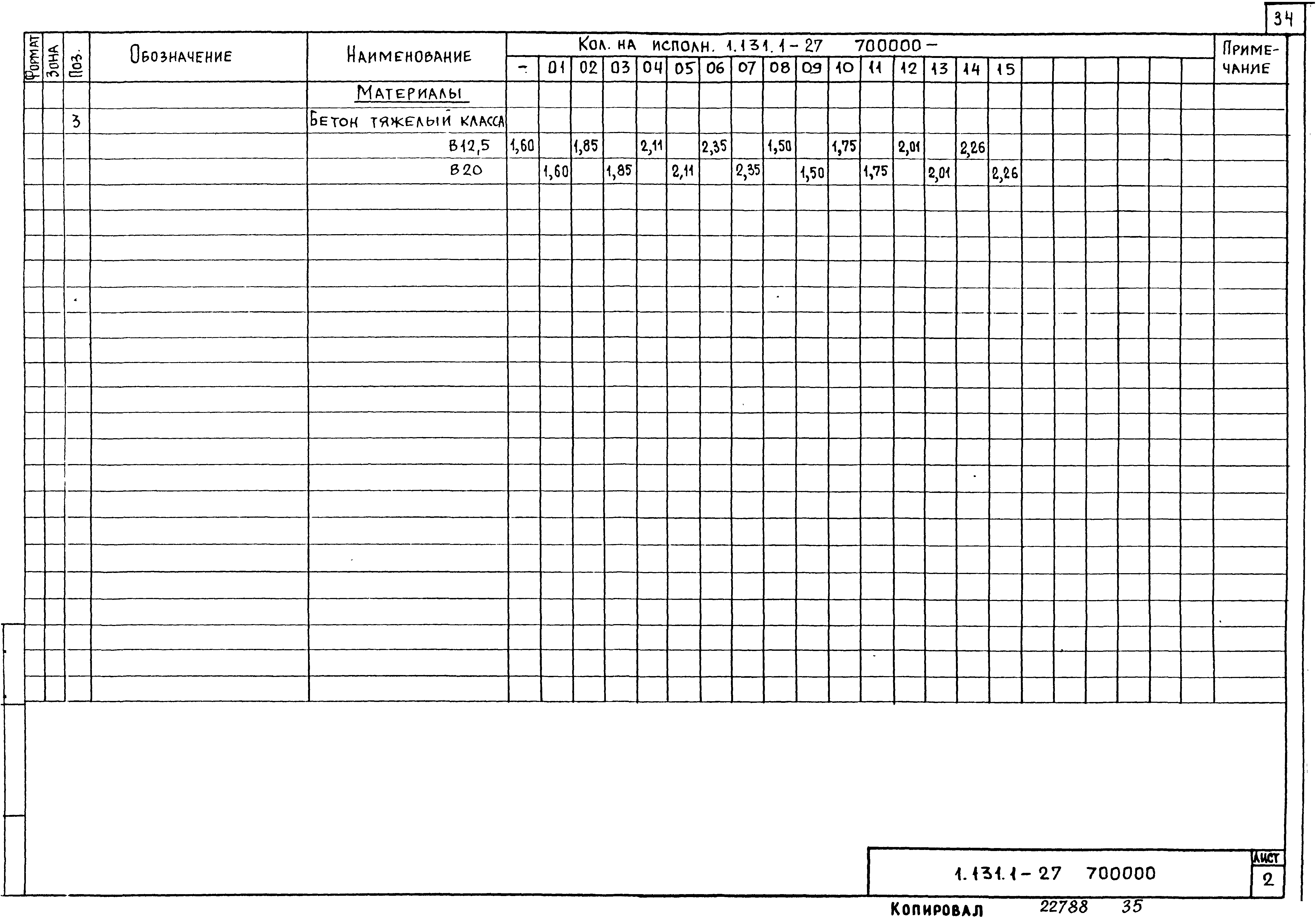

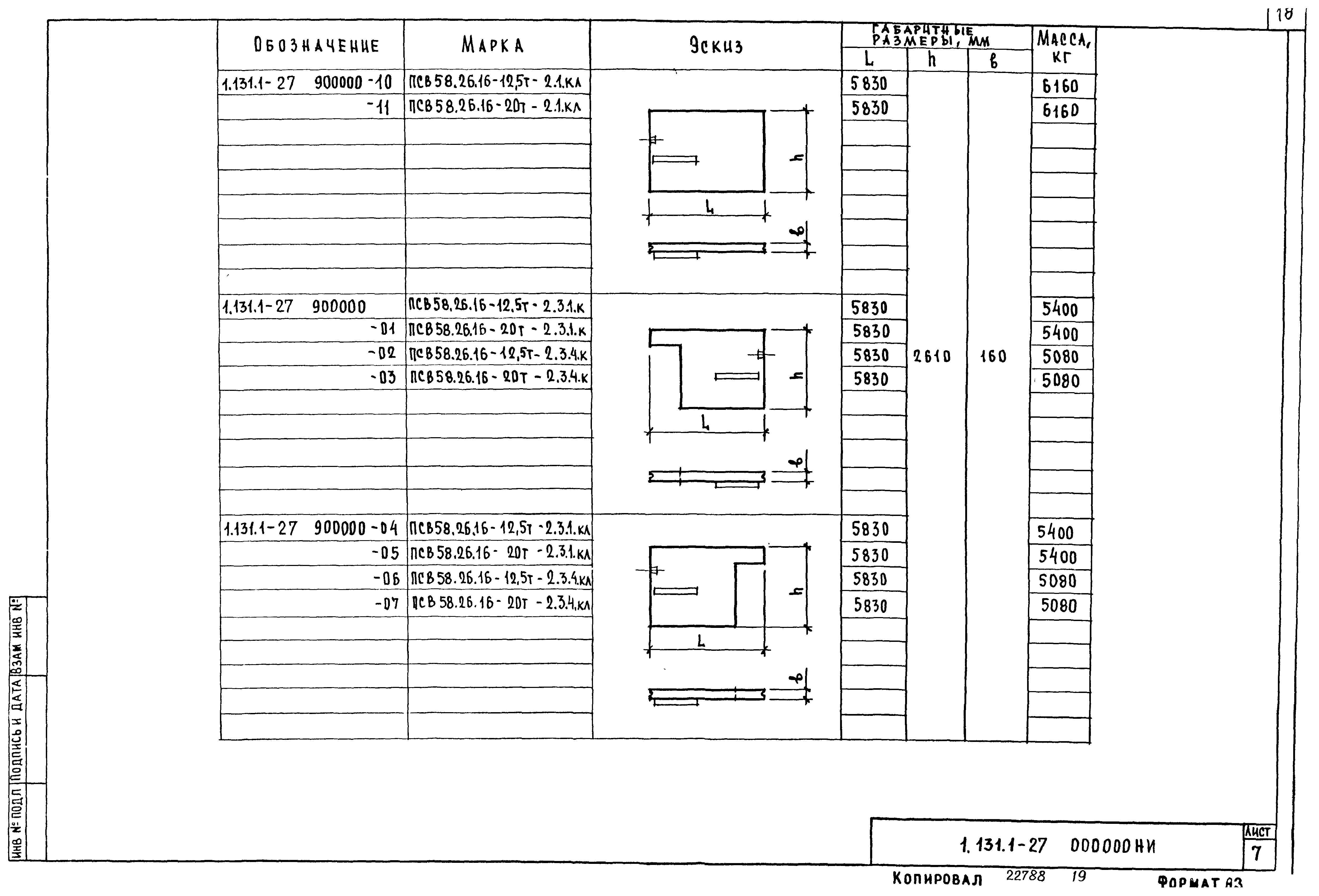

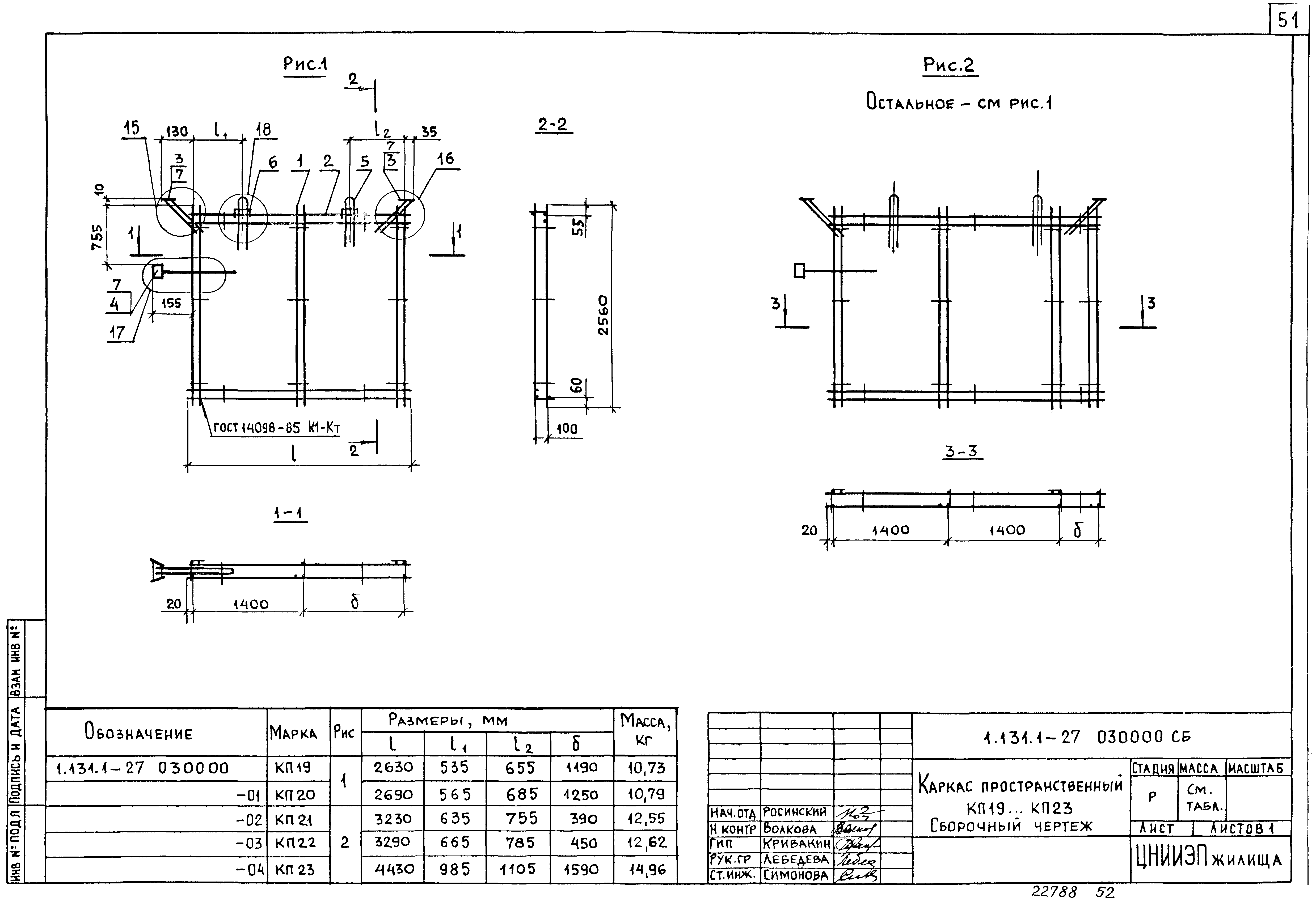

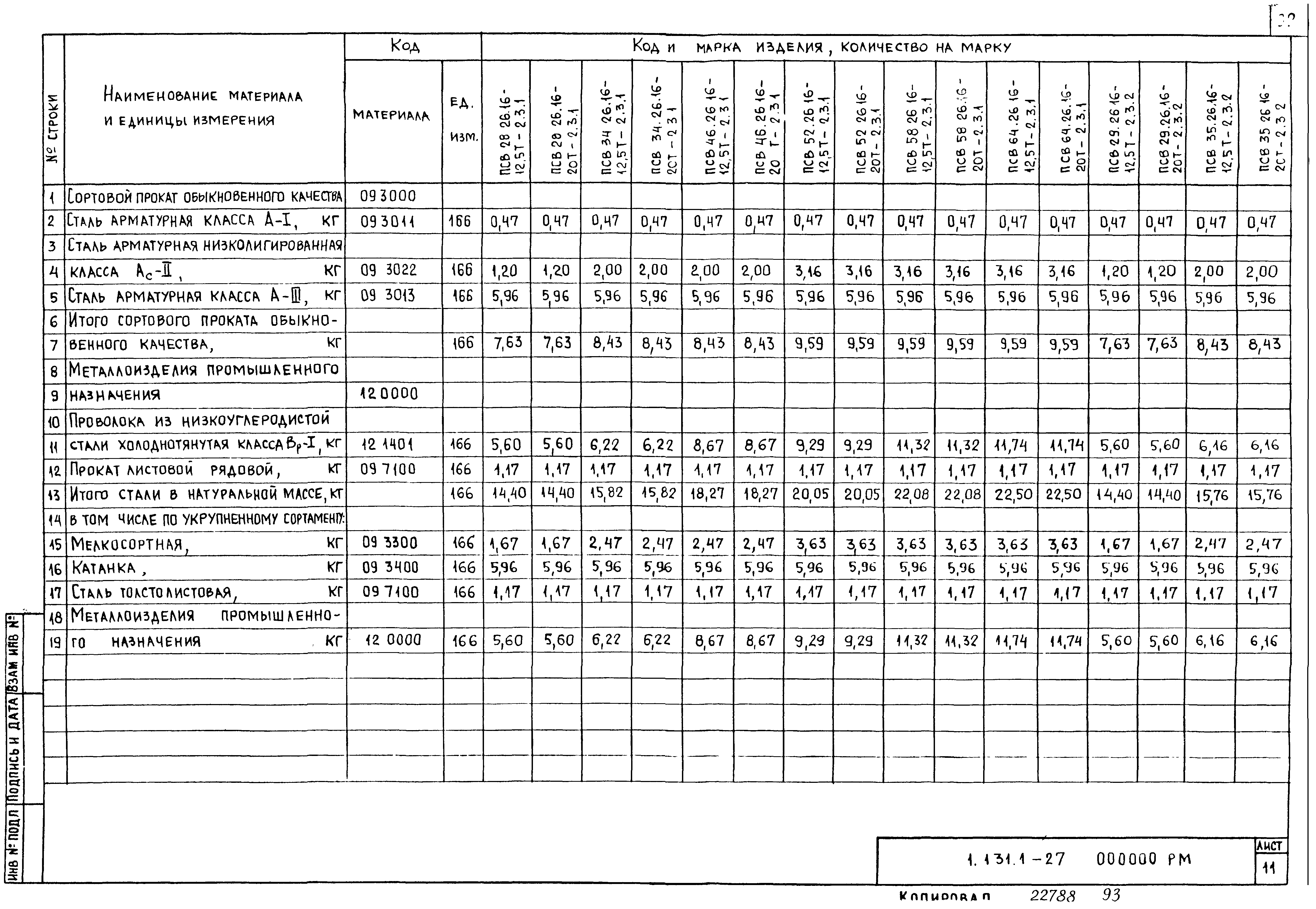

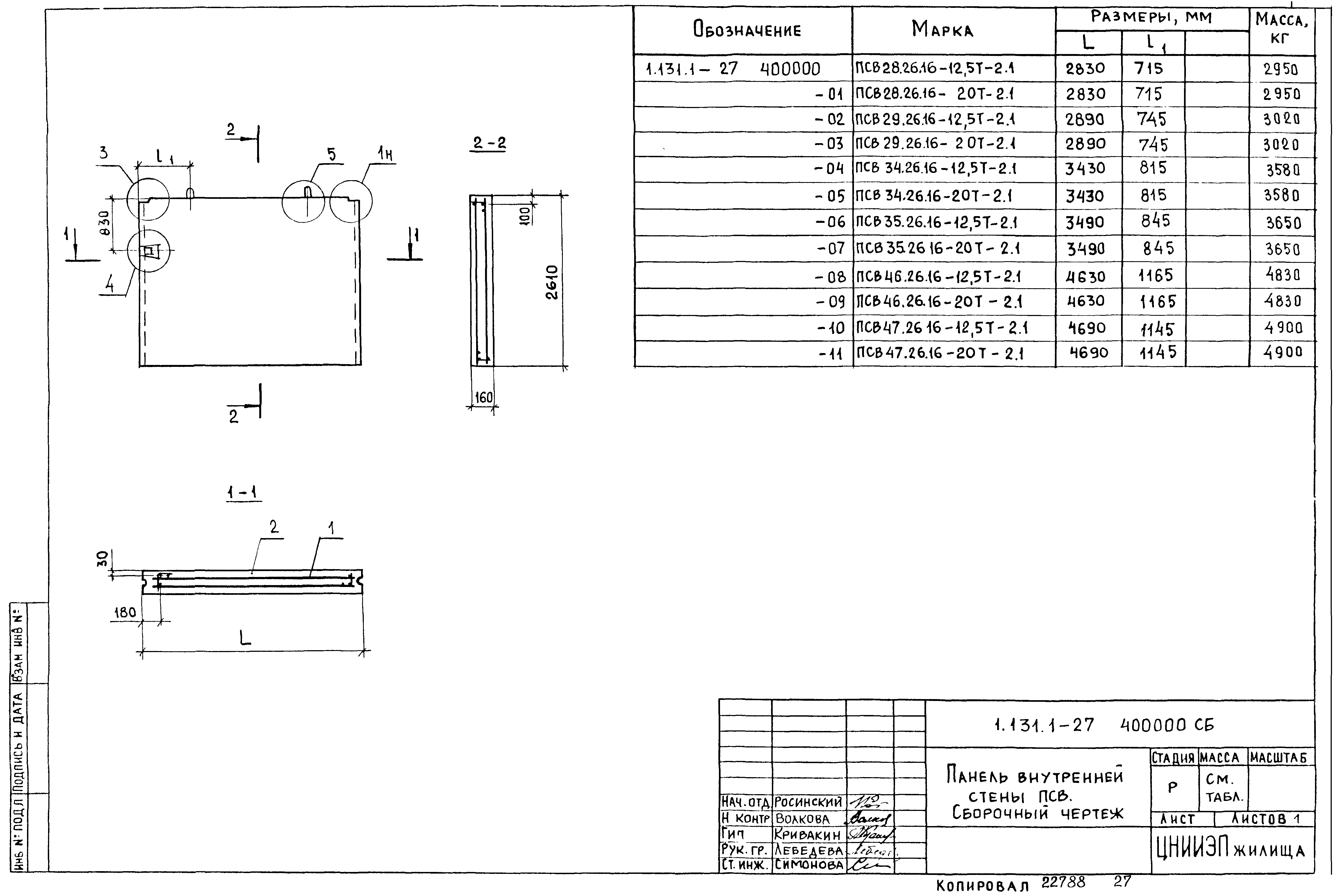

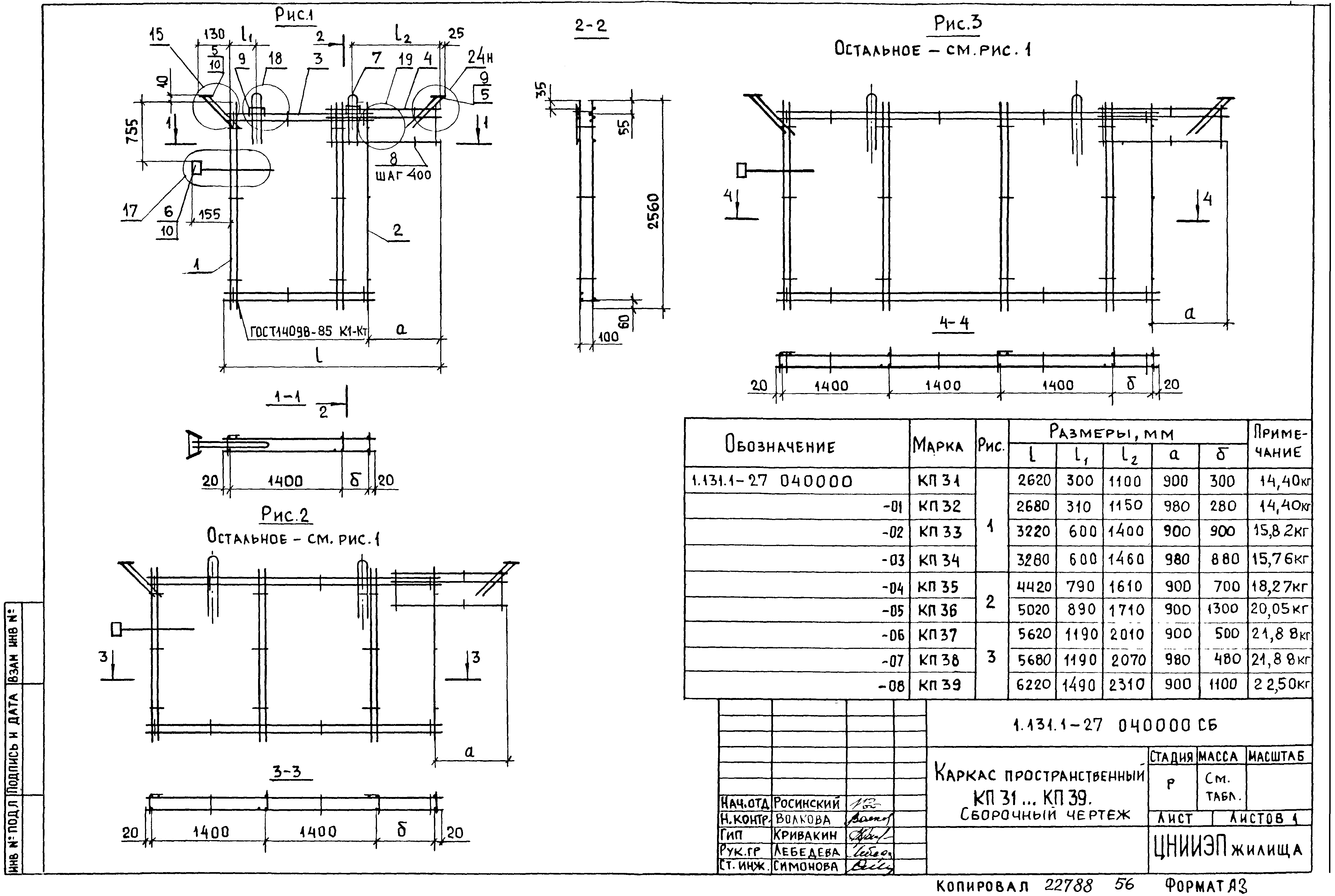

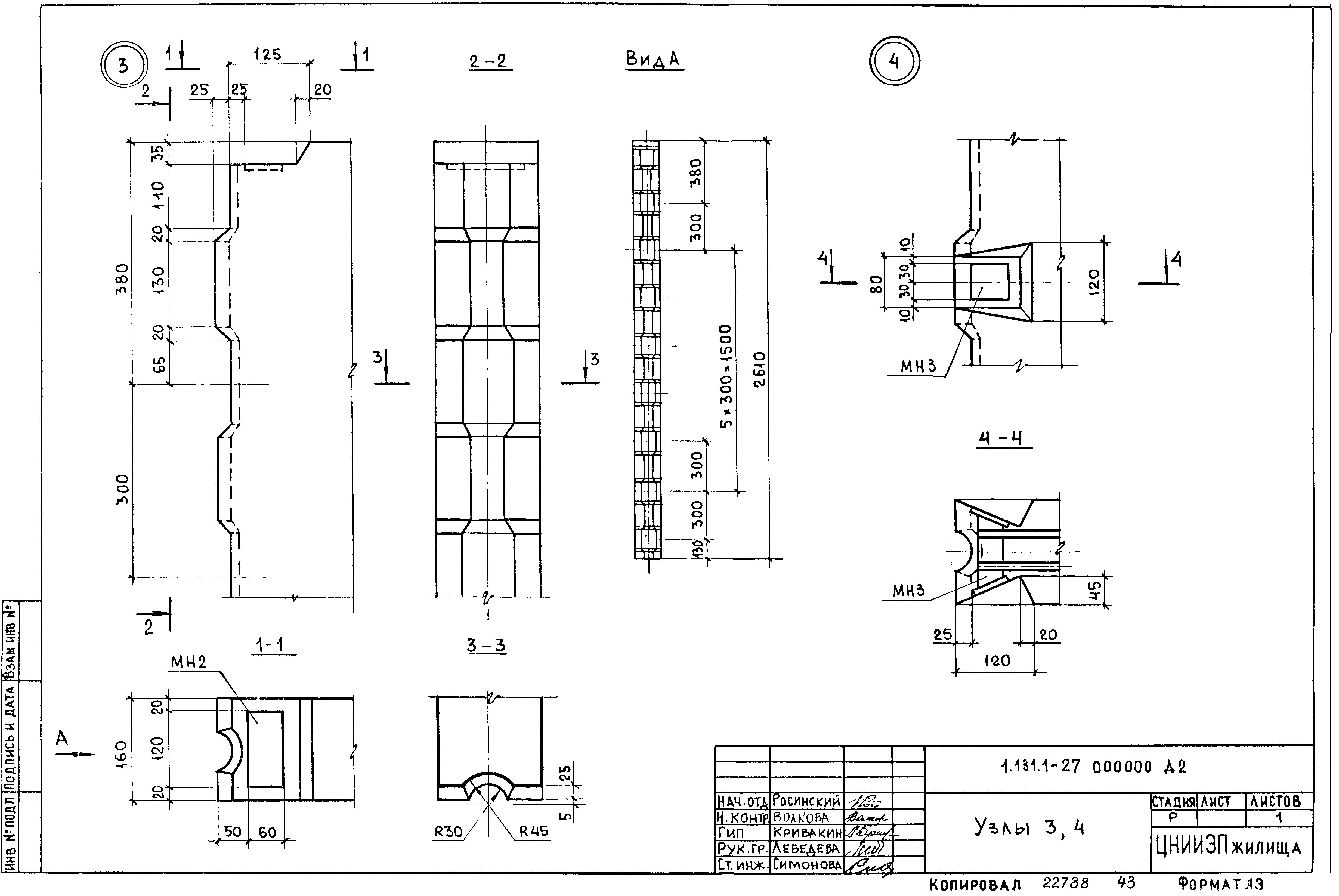

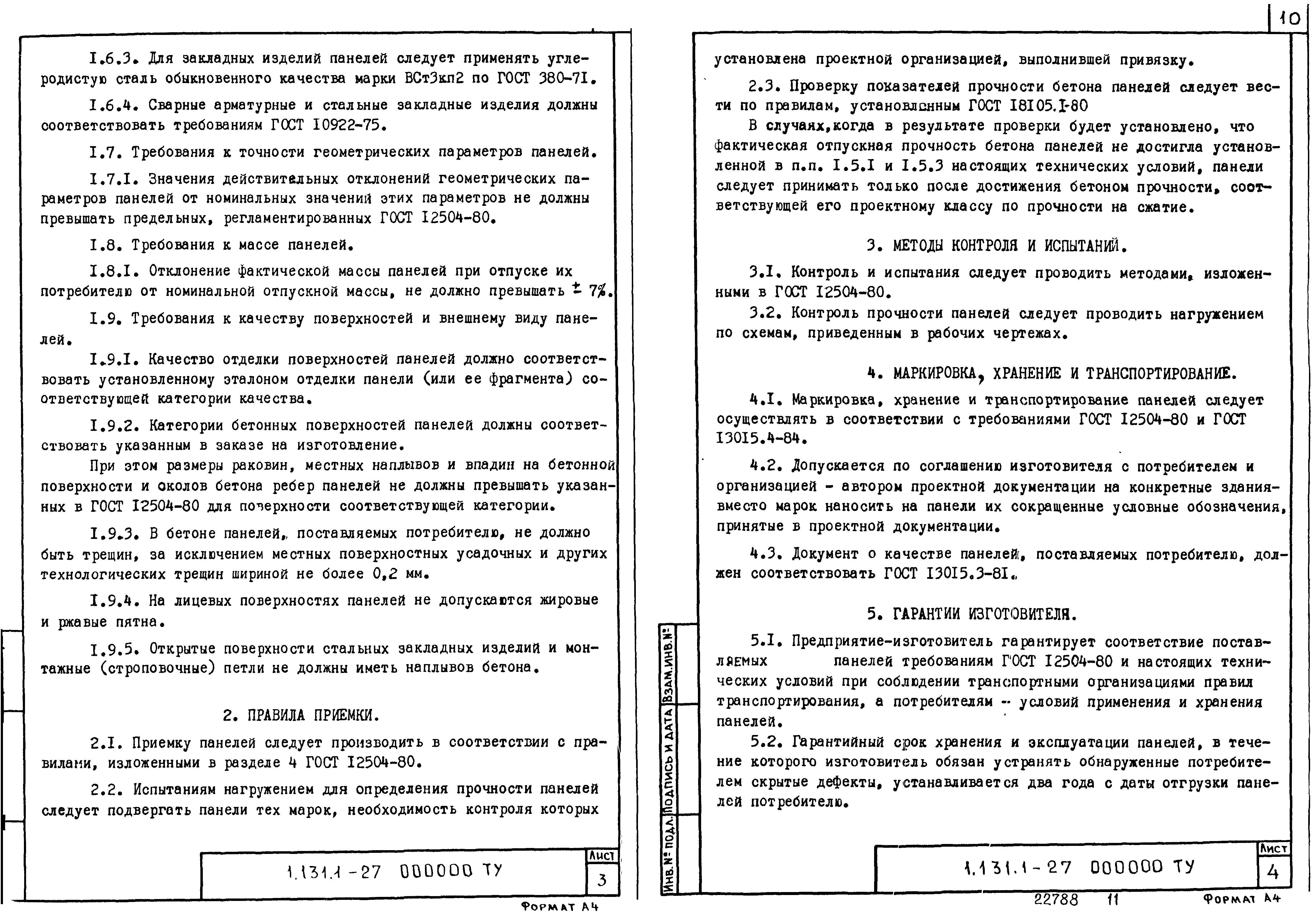

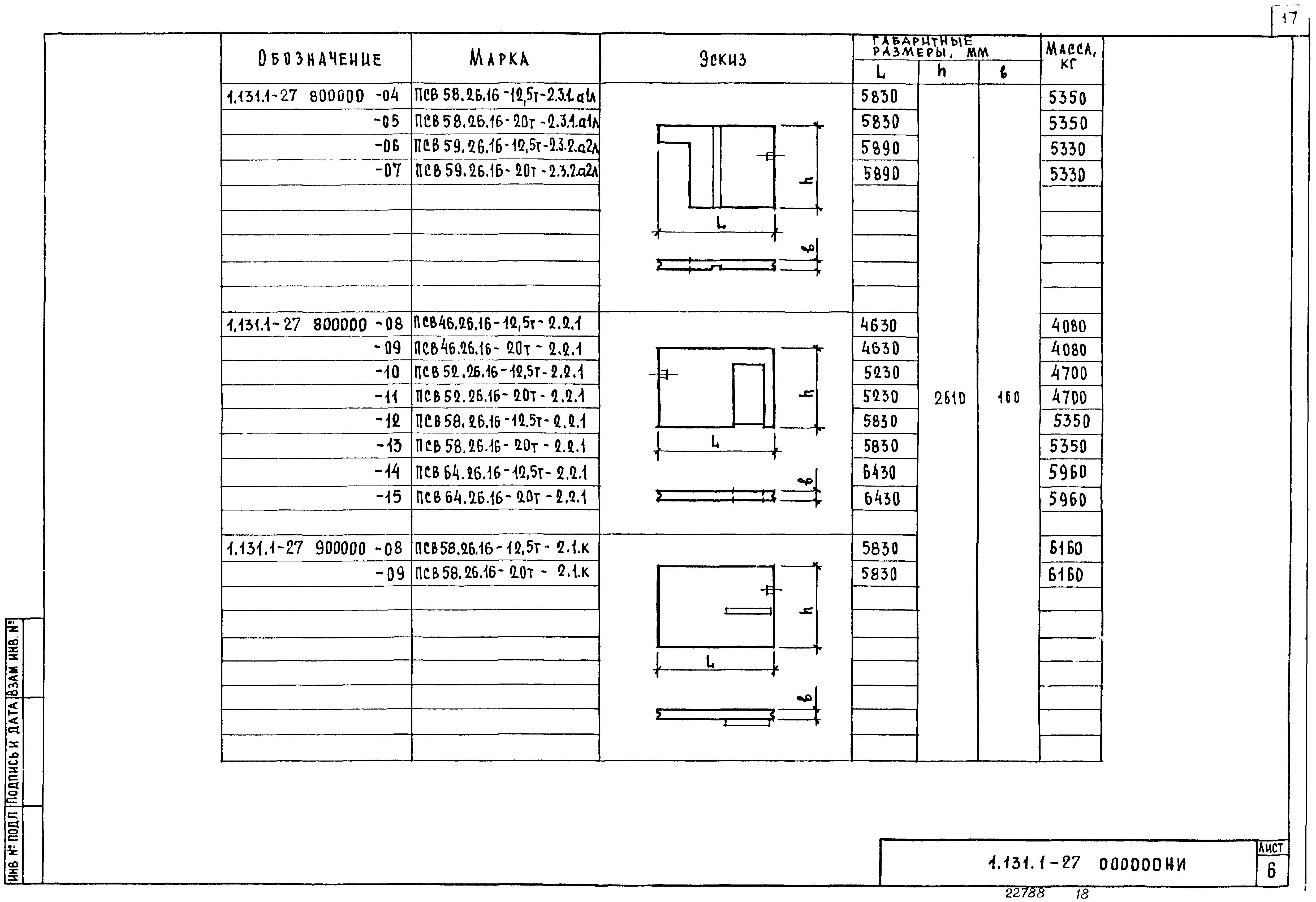

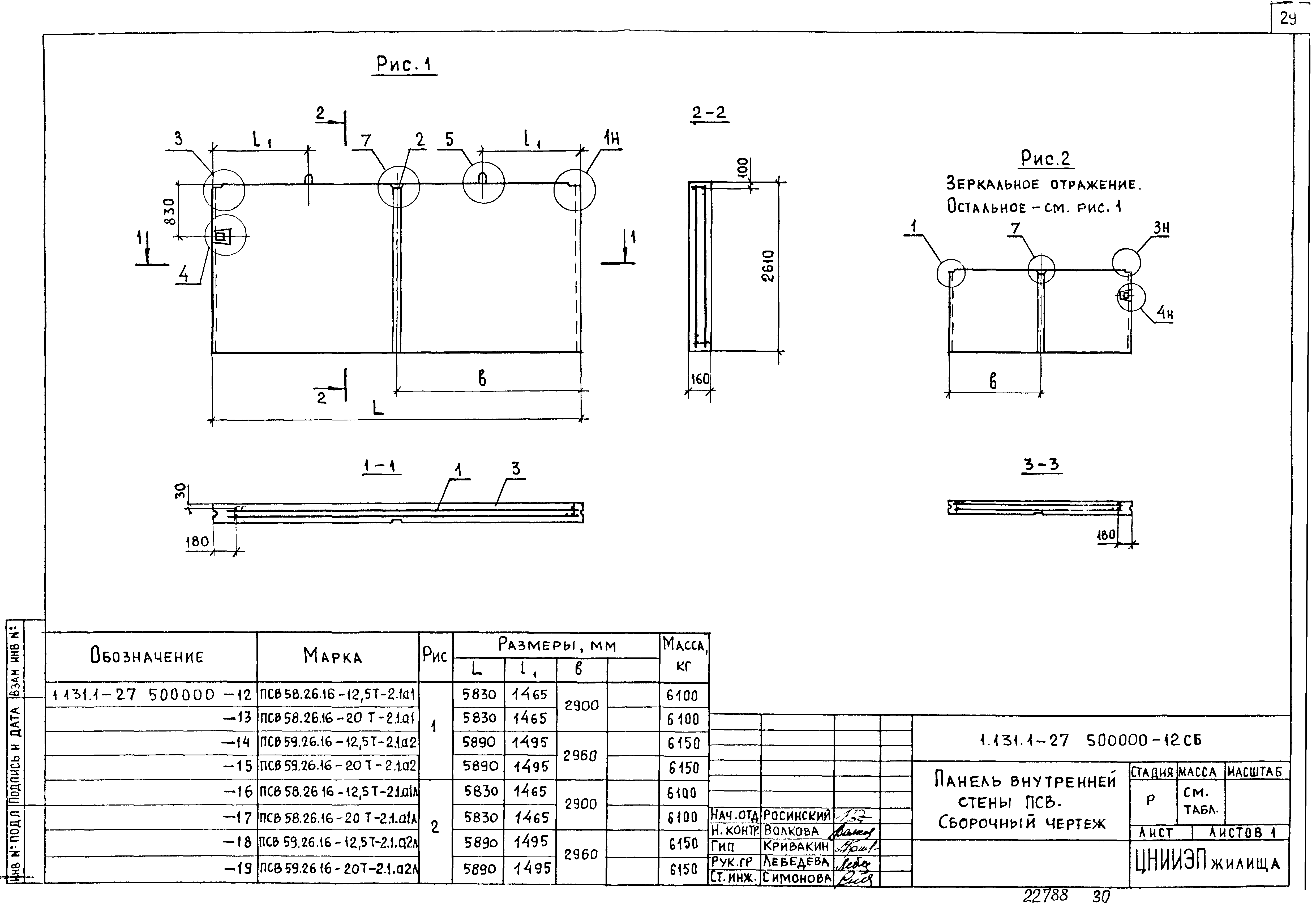

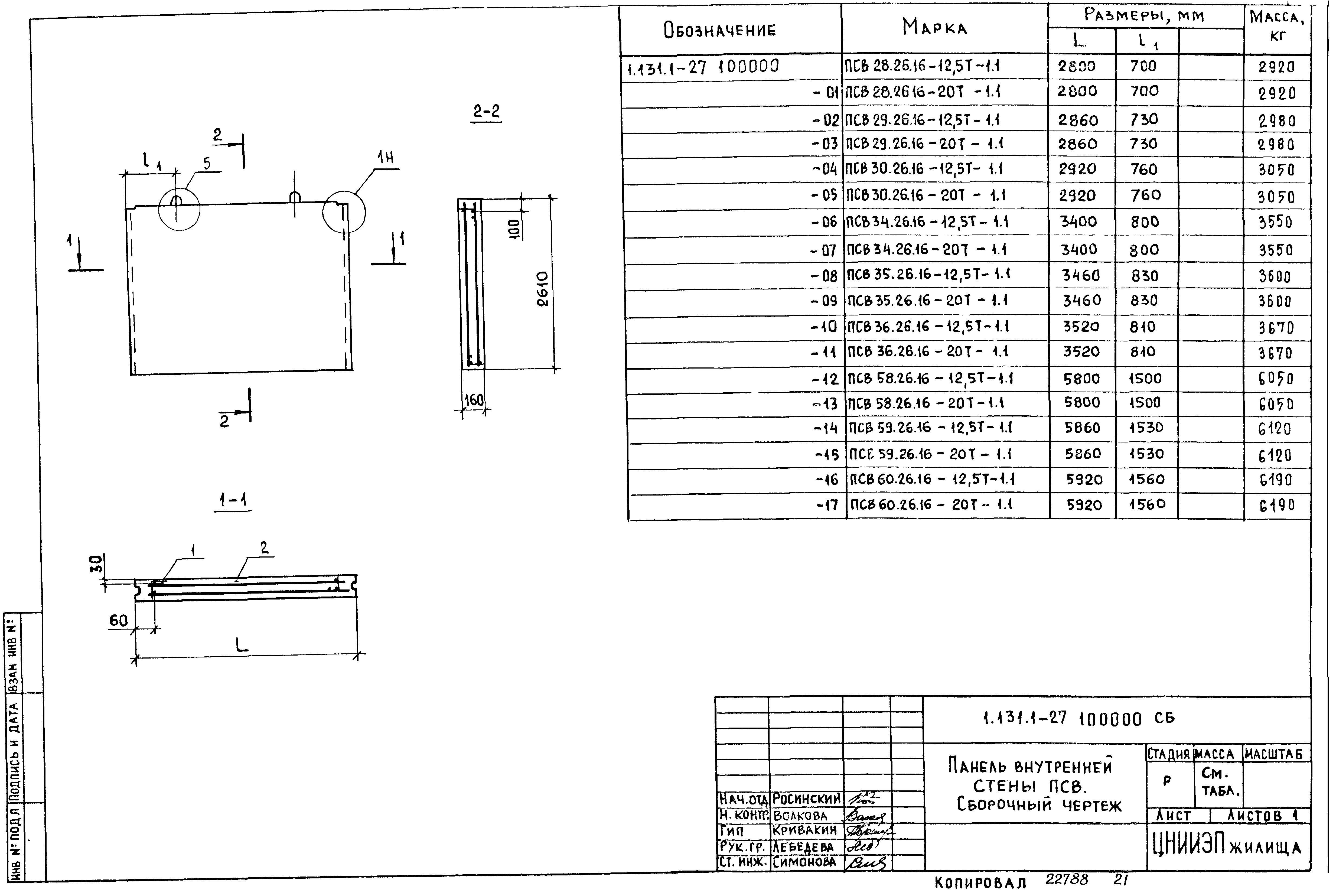

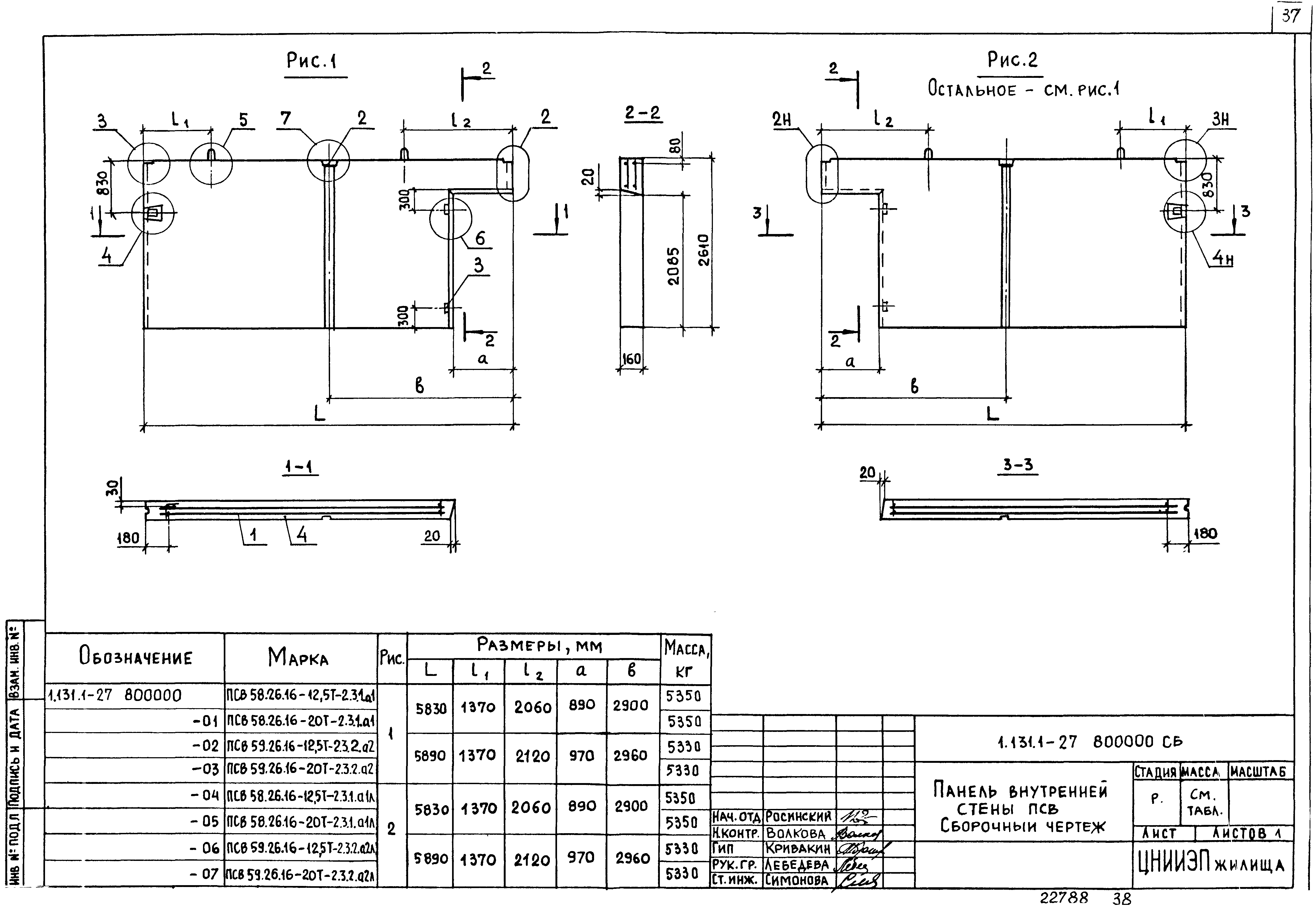

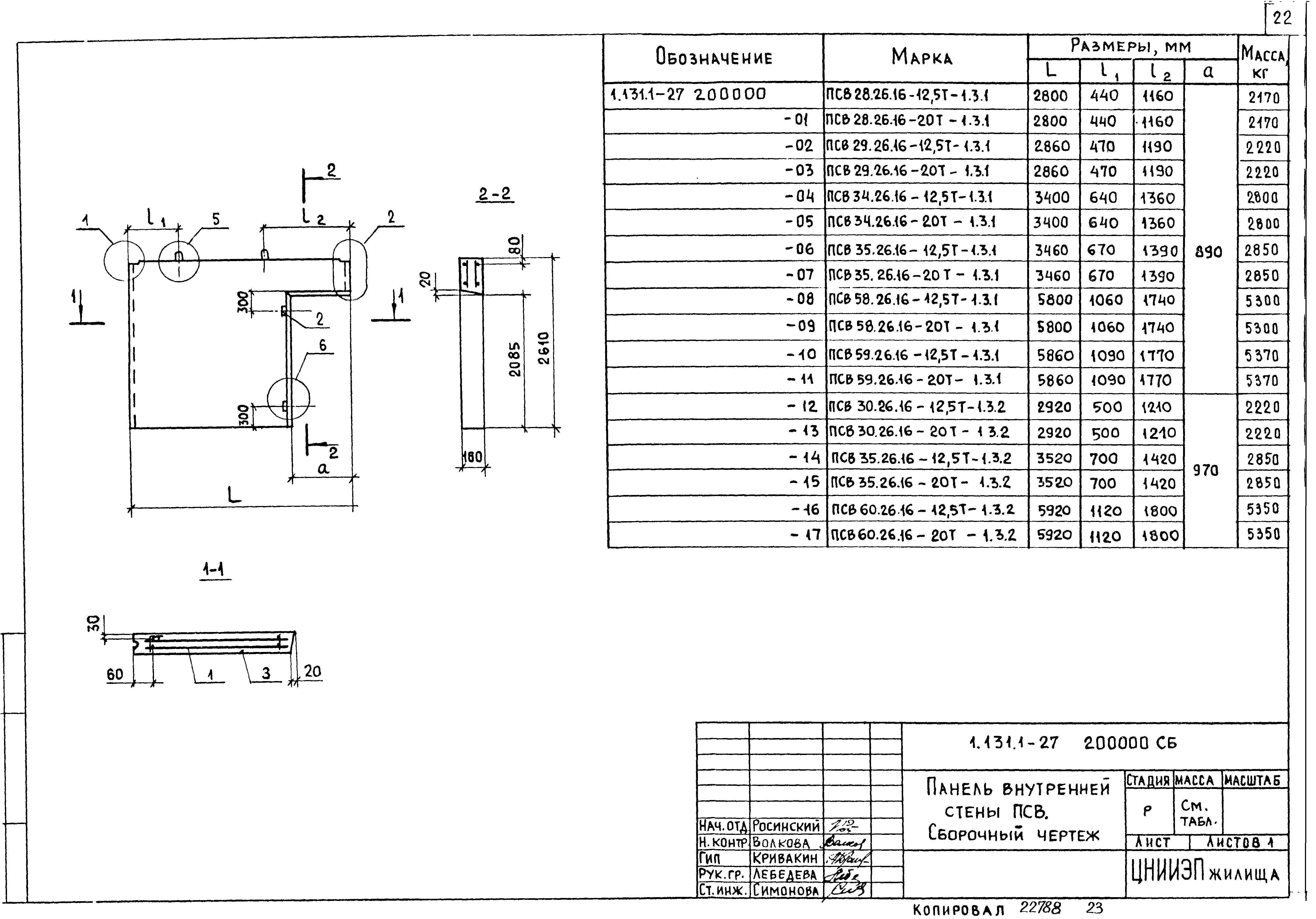

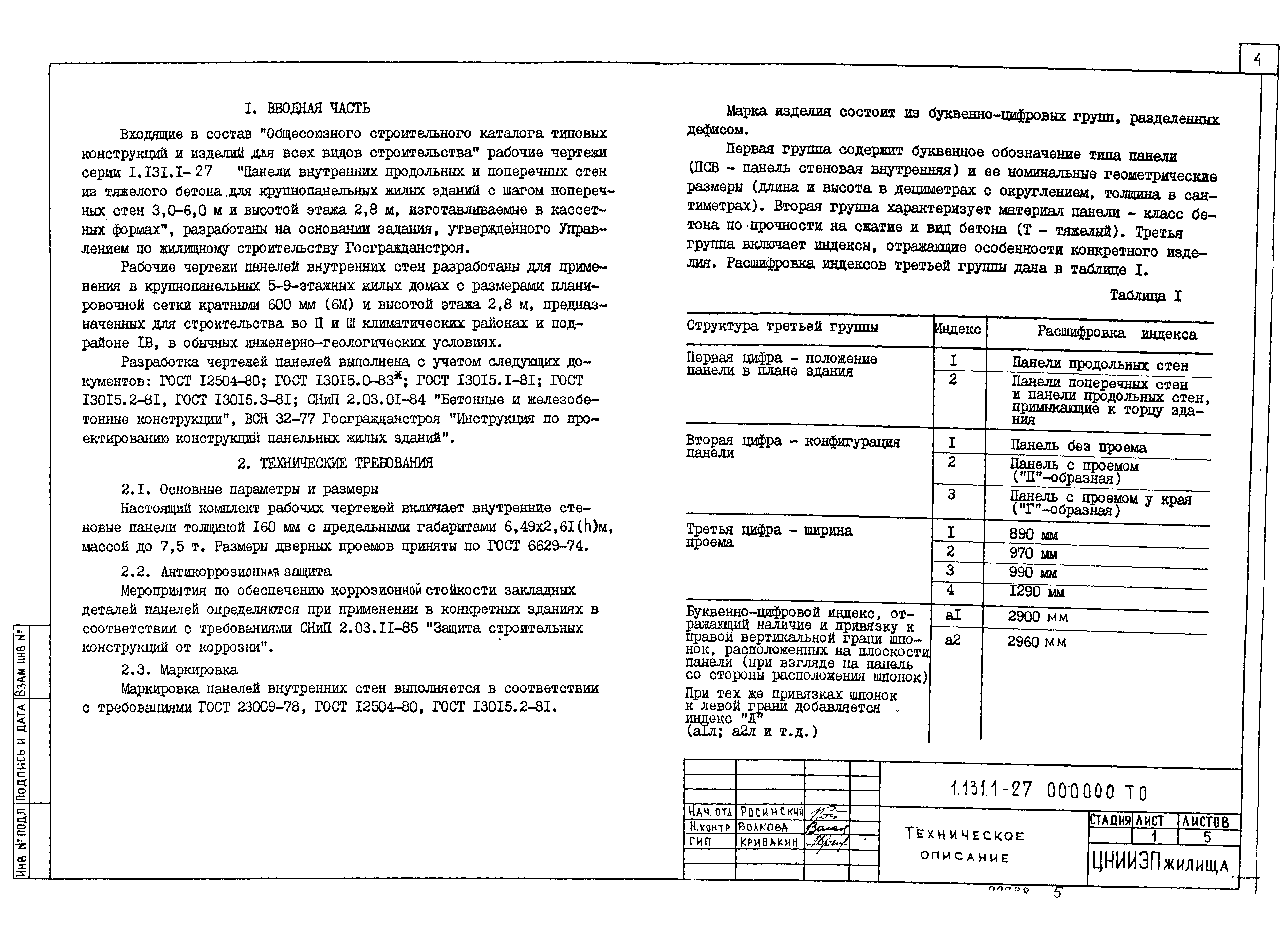

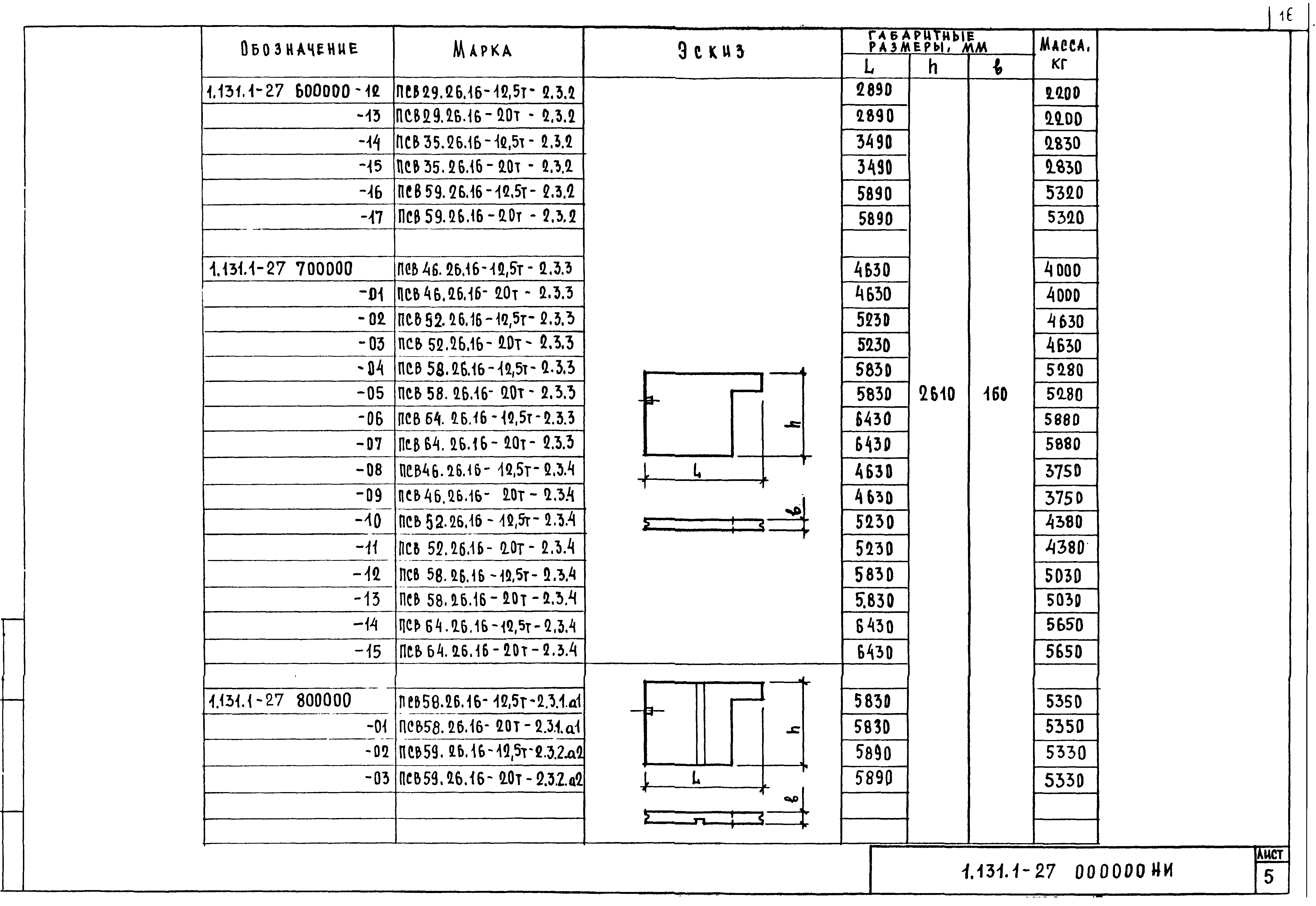

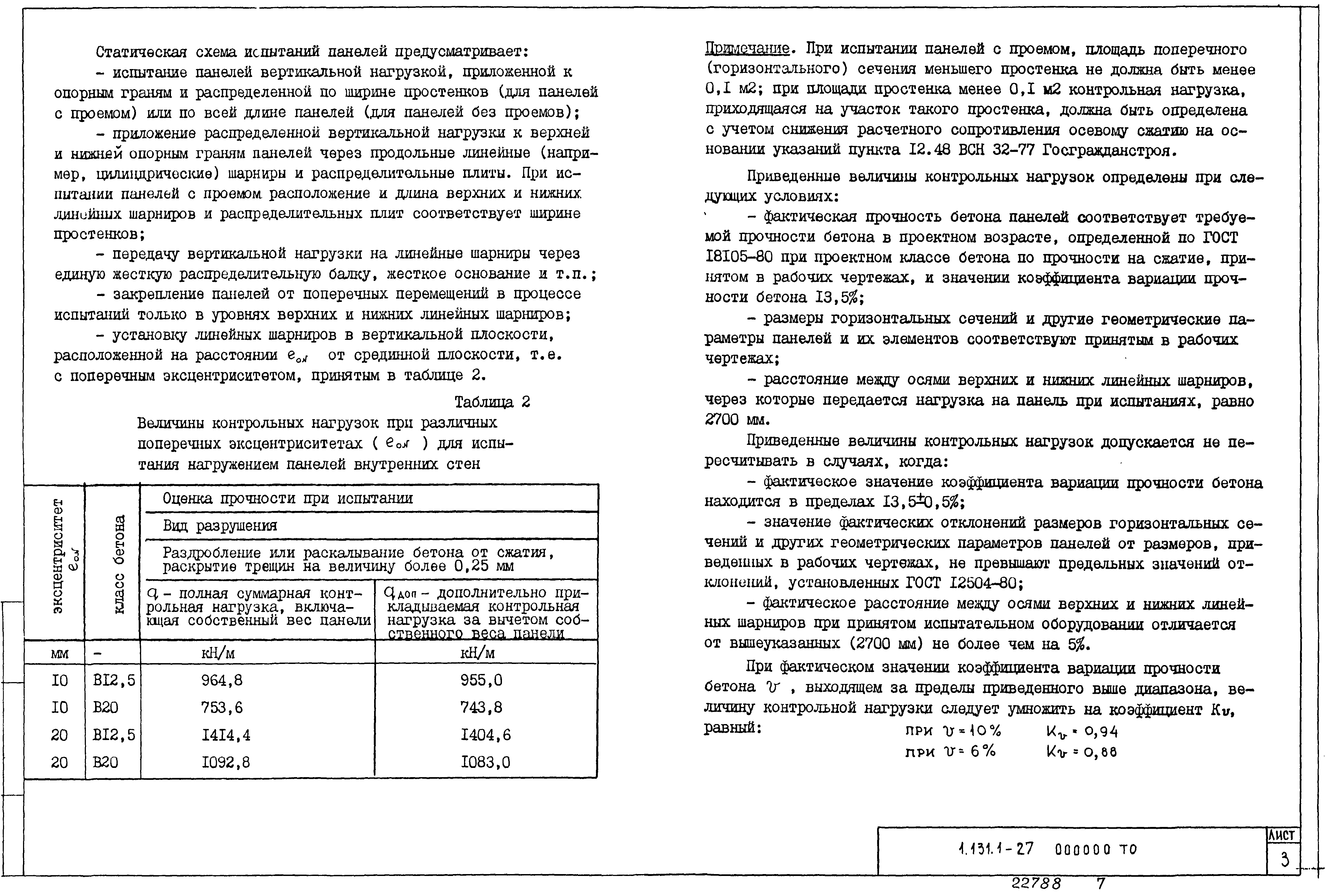

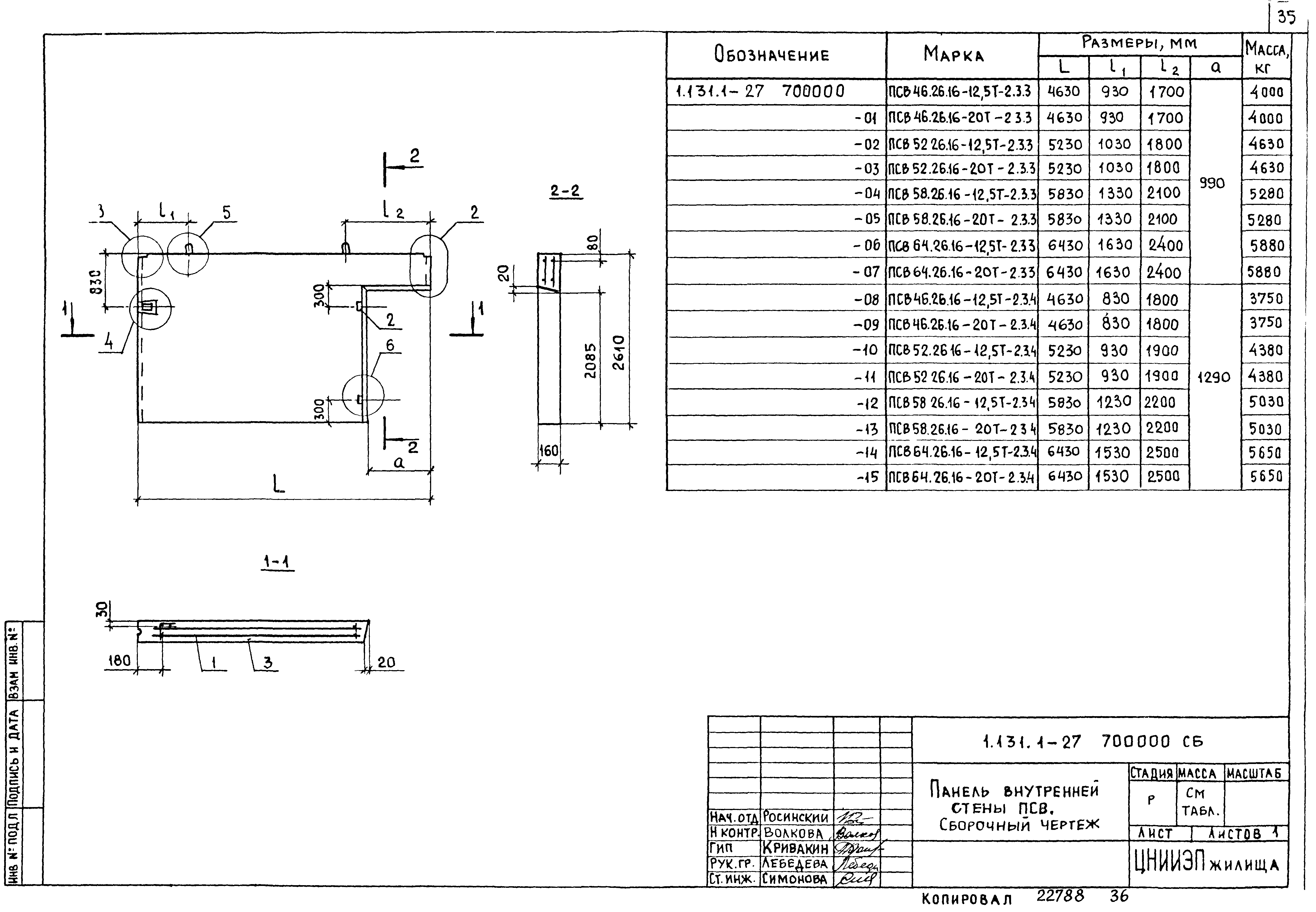

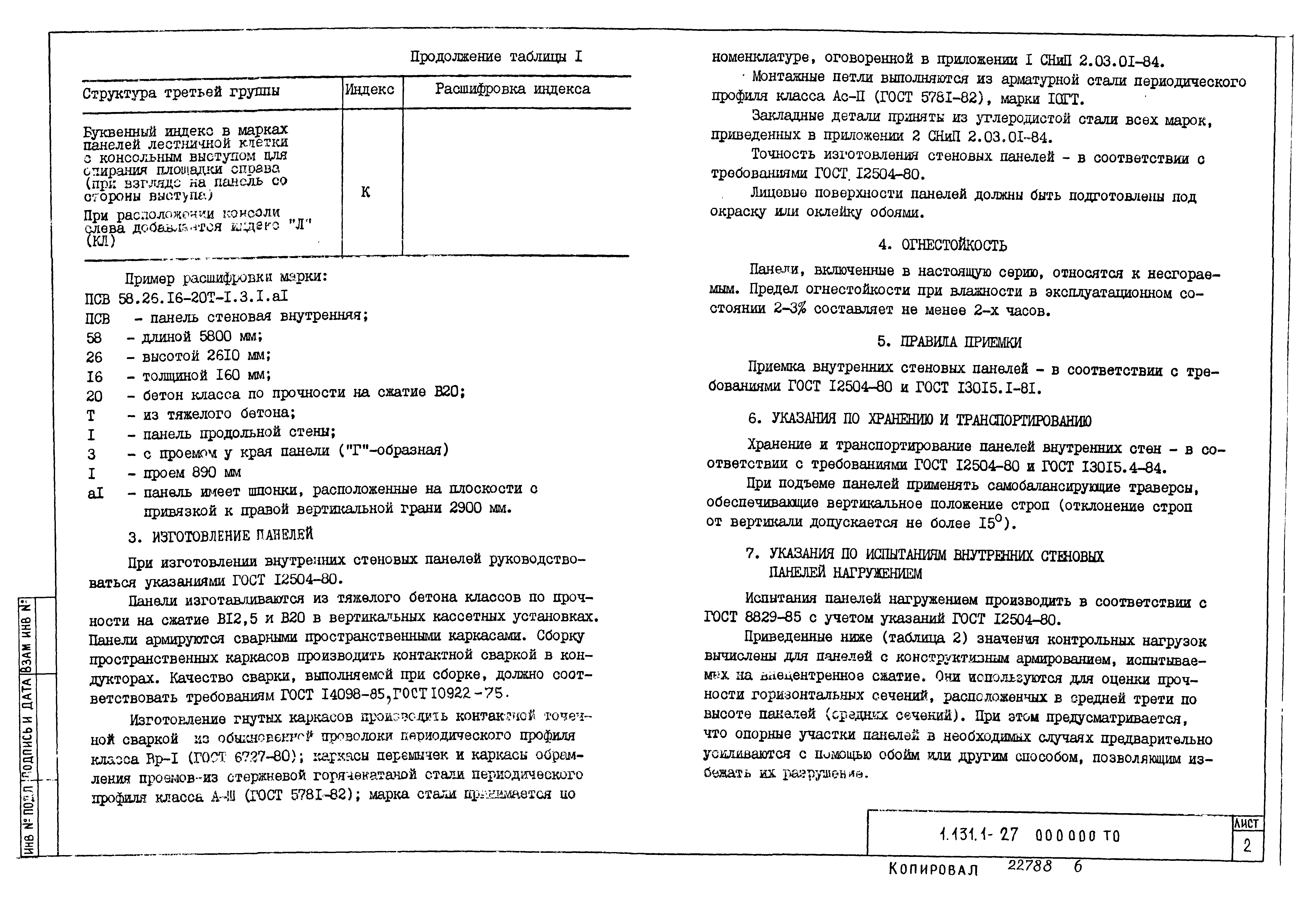

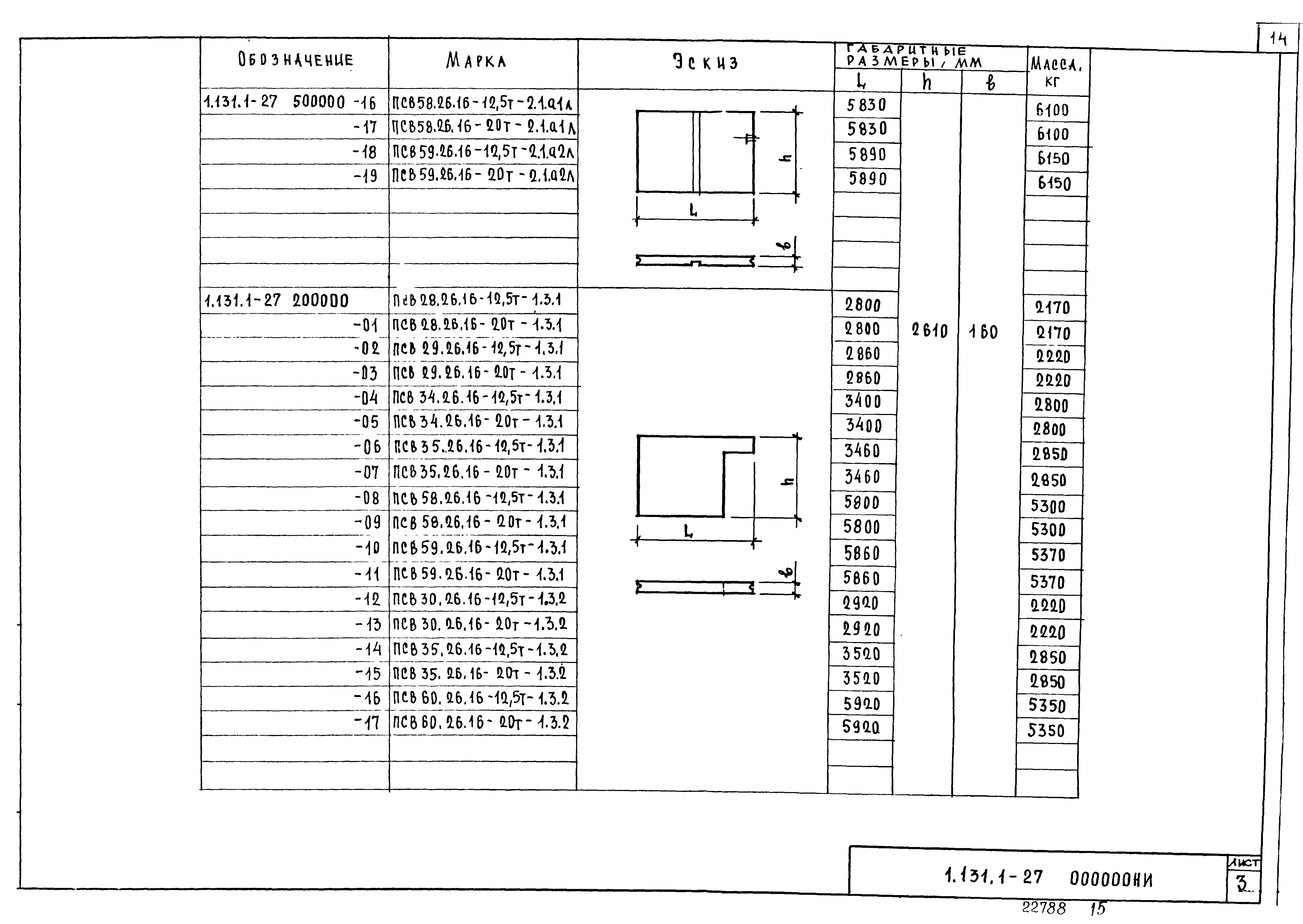

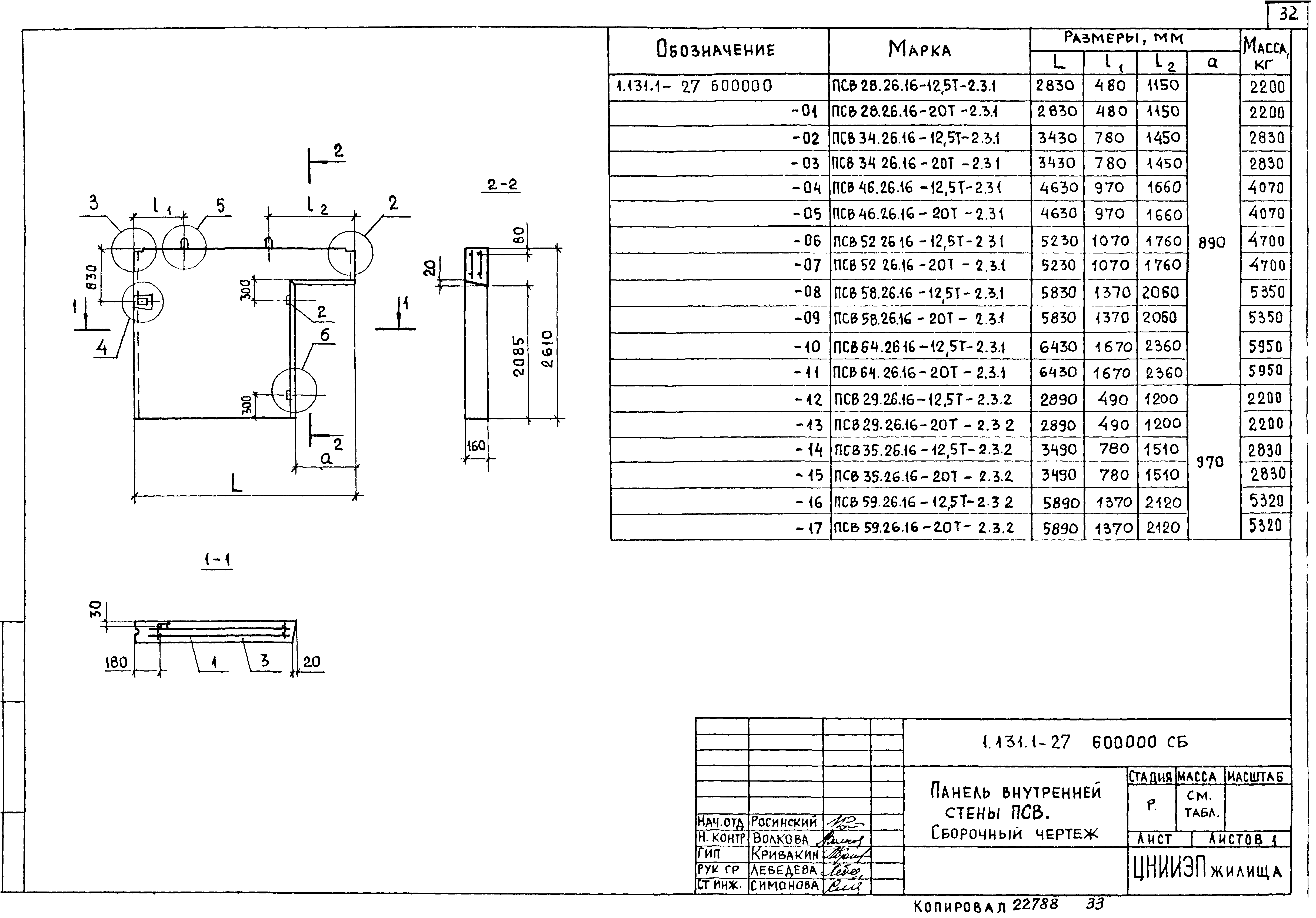

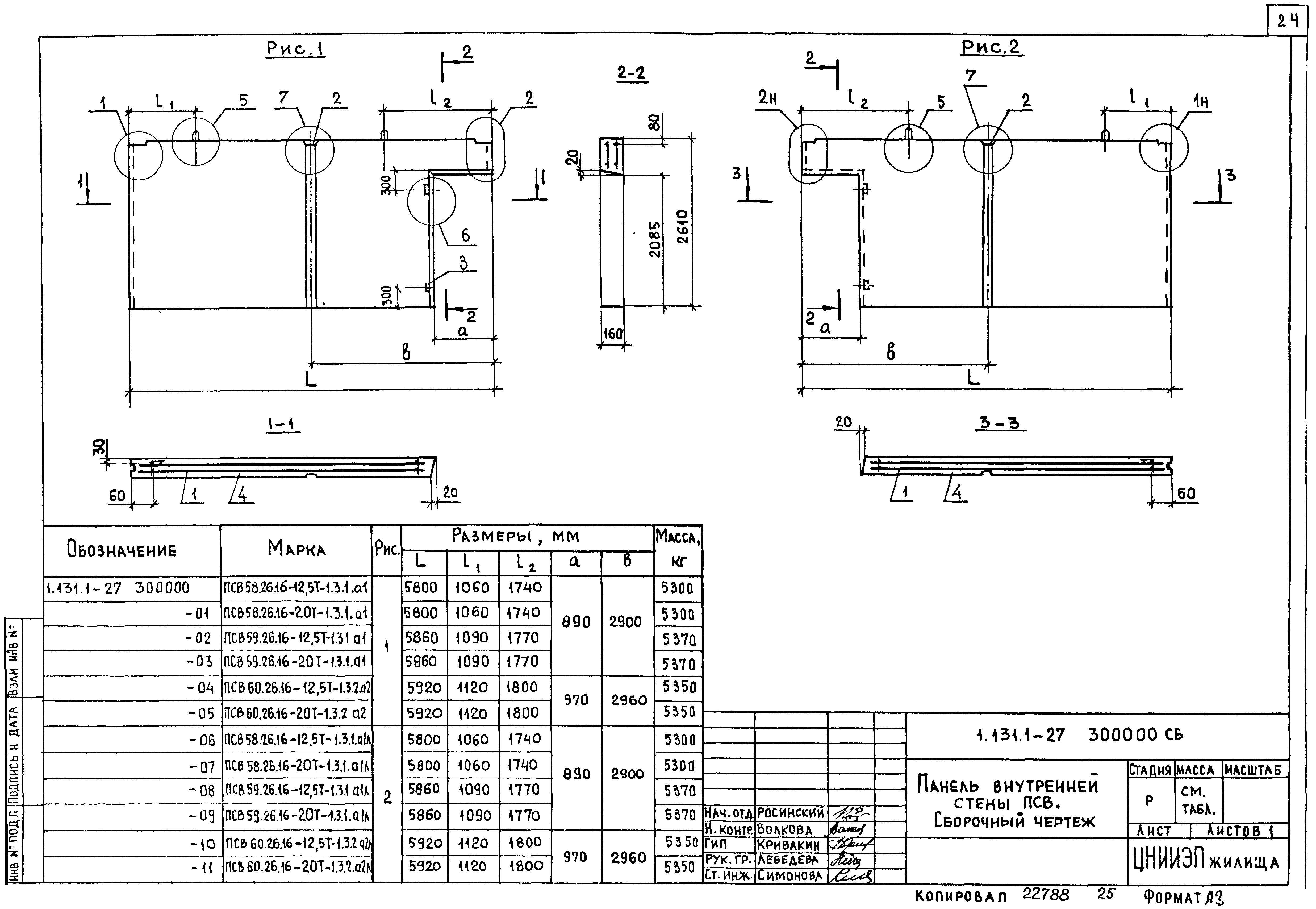

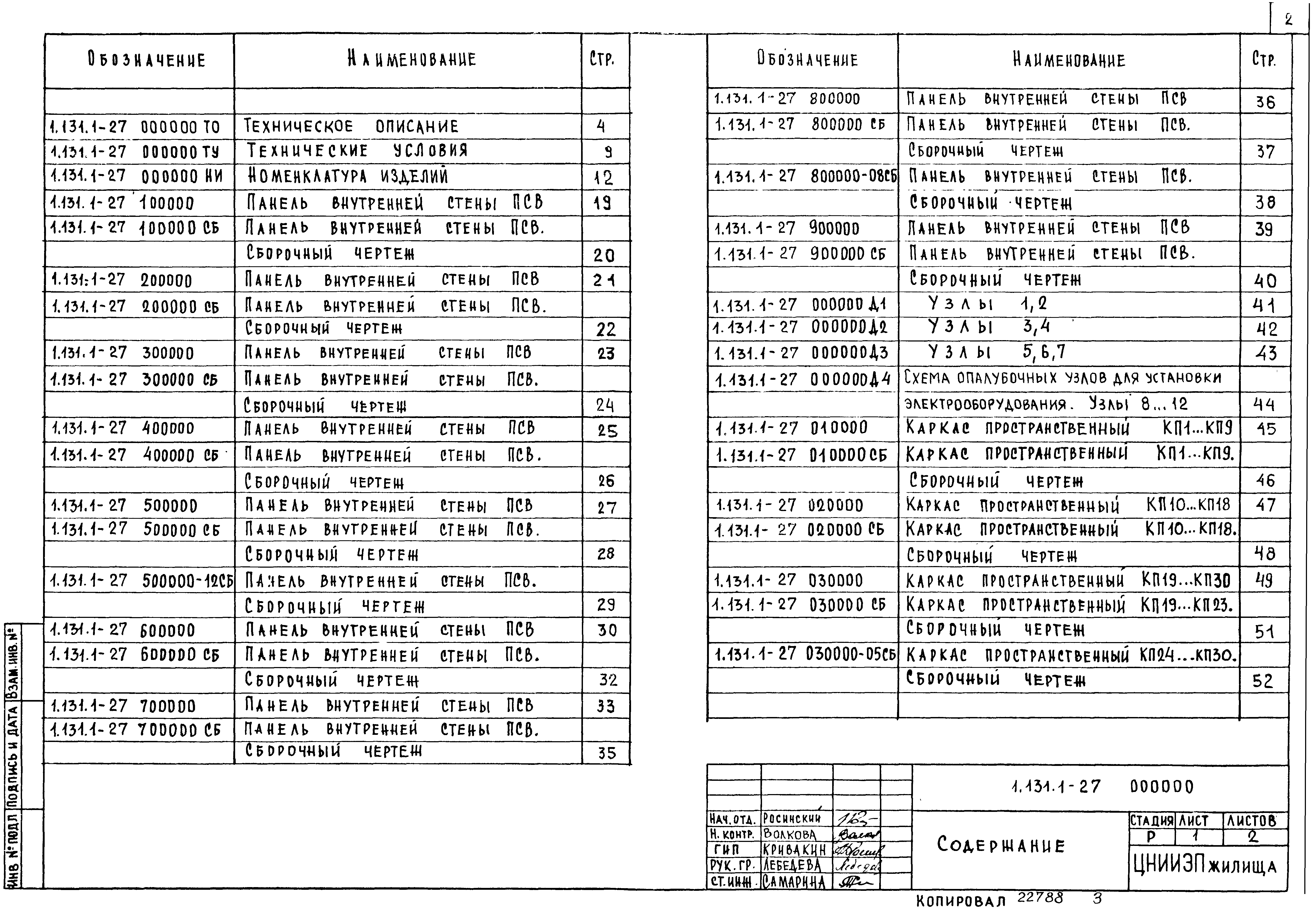

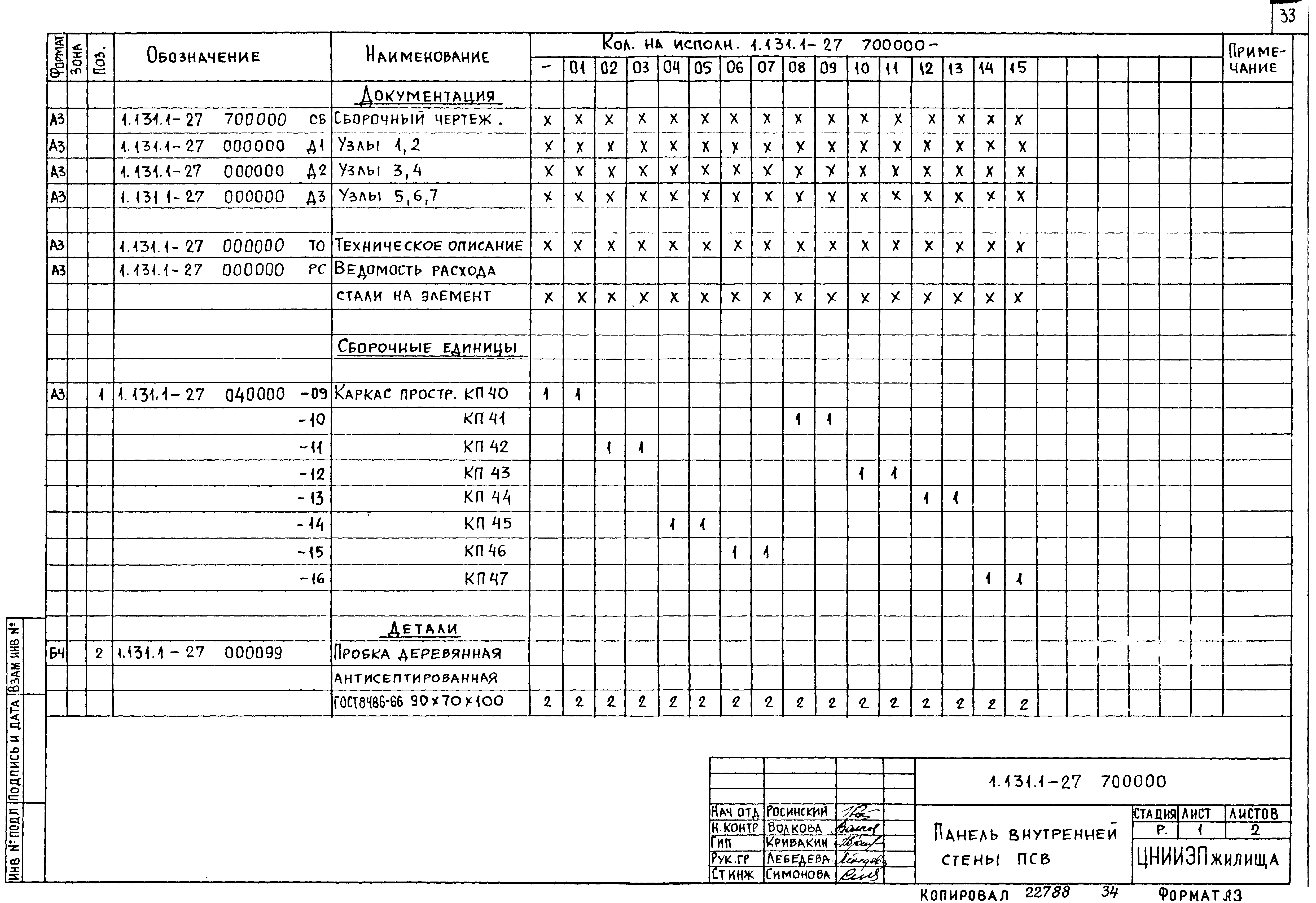

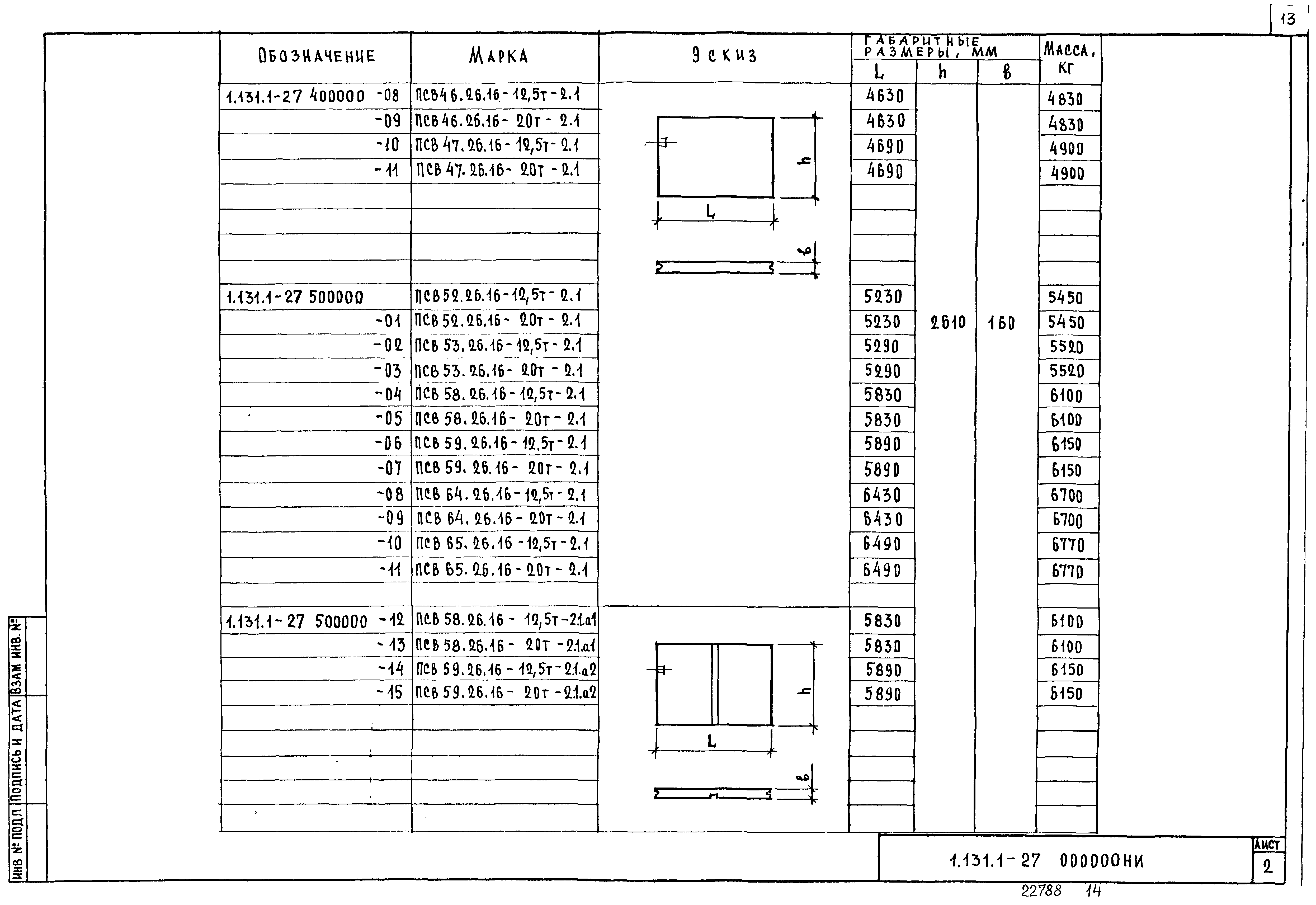

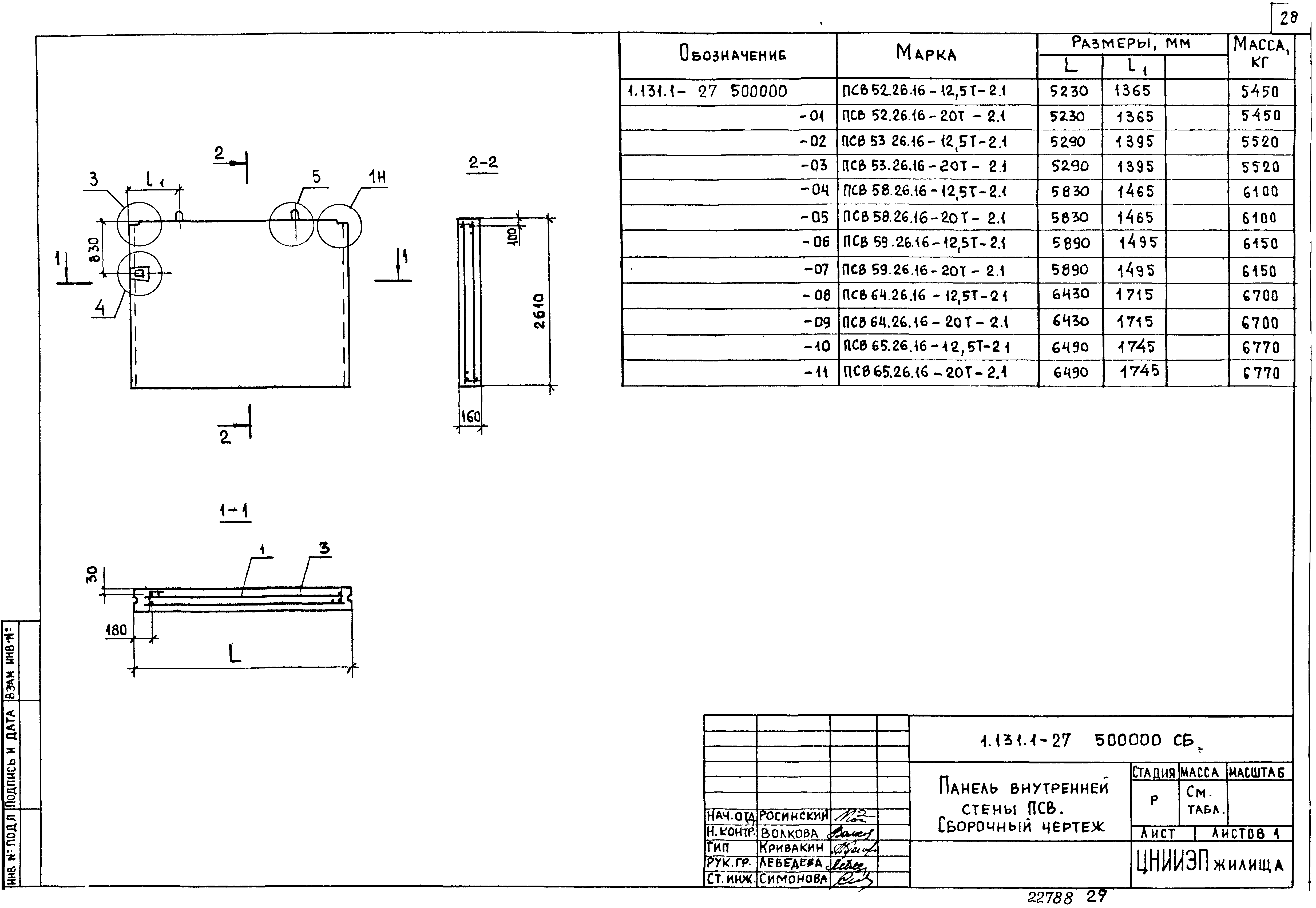

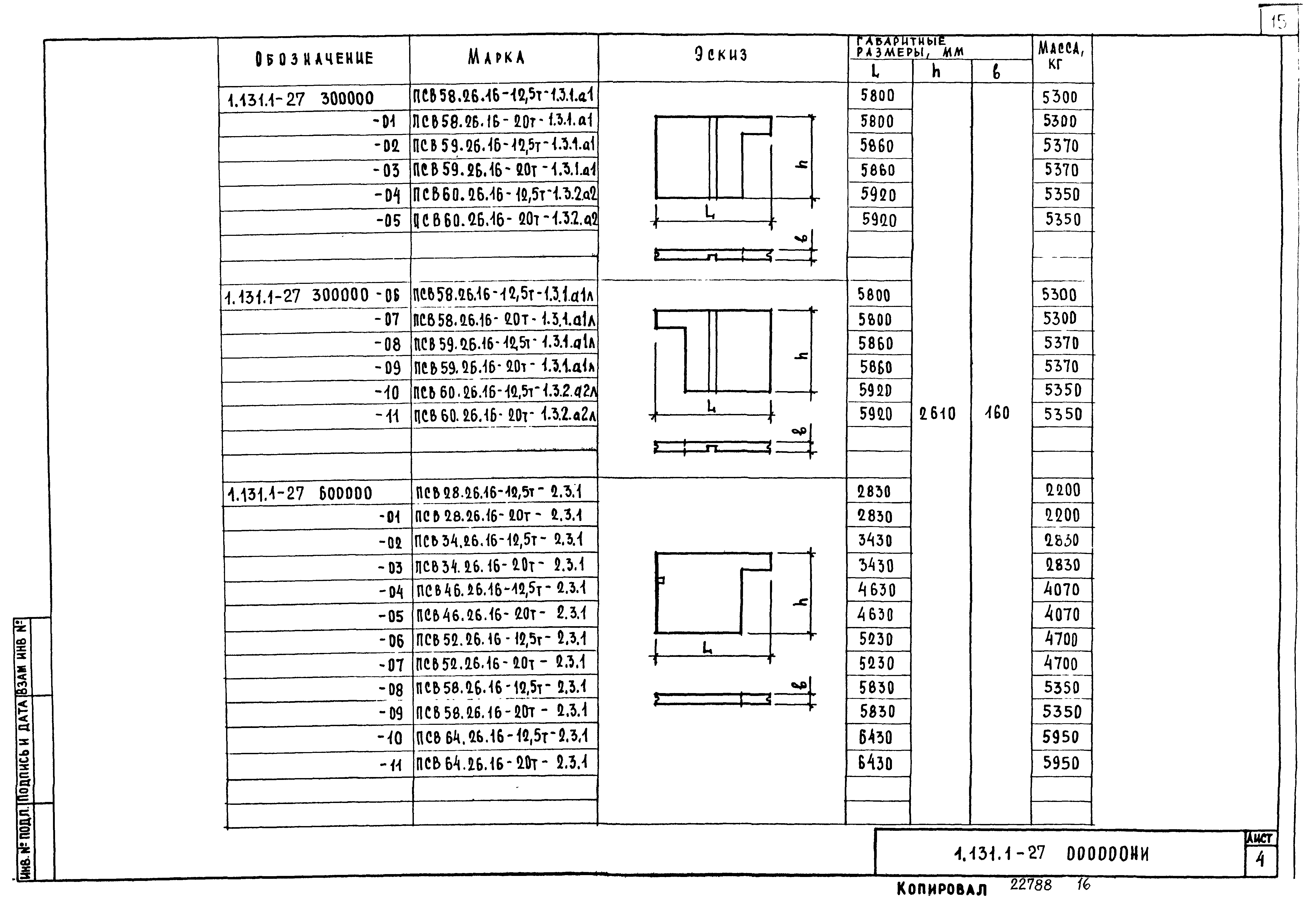

Оглавление:	1.131.1-27 000000 ТО Техническое описание 1.131.1-23 000000 ТУ Техническое условия 1.131.1-23 000000 НИ Номенклатура изделий 1.131.1-23 100000 Панель внутренней стены ПСВ 1.131.1-23 100000 СБ Панель внутренней стены ПСВ. Сборочный чертеж 1.131.1-23 200000 Панель внутренней стены ПСВ 1.131.1-23 200000 СБ Панель внутренней стены ПСВ. Сборочный чертеж 1.131.1-23 300000 Панель внутренней стены ПСВ 1.131.1-23 300000 СБ Панель внутренней стены ПСВ. Сборочный чертеж 1.131.1-23 400000 Панель внутренней стены ПСВ 1.131.1-23 400000 СБ Панель внутренней стены ПСВ. Сборочный чертеж 1.131.1-23 500000 Панель внутренней стены ПСВ 1.131.1-23 500000 СБ Панель внутренней стены ПСВ. Сборочный чертеж 1.131.1-23 500000-12 СБ Панель внутренней стены ПСВ. Сборочный чертеж 1.131.1-23 600000 Панель внутренней стены ПСВ 1.131.1-23 600000 СБ Панель внутренней стены ПСВ. Сборочный чертеж 1.131.1-23 700000 Панель внутренней стены ПСВ 1.131.1-23 700000 СБ Панель внутренней стены ПСВ. Сборочный чертеж 1.131.1-23 800000 Панель внутренней стены ПСВ 1.131.1-23 800000 СБ Панель внутренней стены ПСВ. Сборочный чертеж 1.131.1-23 800000-08 СБ Панель внутренней стены ПСВ. Сборочный чертеж 1.131.1-23 900000 Панель внутренней стены ПСВ 1.131.1-23 900000 СБ Панель внутренней стены ПСВ. Сборочный чертеж 1.131.1-23 000000 Д1 Узлы 1, 2 1.131.1-23 000000 Д2 Узлы 3, 4 1.131.1-23 000000 Д3 Узлы 5, 6, 7 1.131.1-23 000000 Д4 Схема опалубочных узлов для установки электрооборудования. Узлы 8… 12 1.131.1-23 010000 Каркас пространственный КП1… КП9 1.131.1-23 010000 СБ Каркас пространственный КП1… КП9. Сборочный чертеж 1.131.1-23 020000 Каркас пространственный КП10… КП18 1.131.1-23 020000 СБ Каркас пространственный КП10… КП18. Сборочный чертеж 1.131.1-23 030000 Каркас пространственный КП19… КП30 1.131.1-23 030000 СБ Каркас пространственный КП19… КП23. Сборочный чертеж 1.131.1-23 030000-05 СБ Каркас пространственный КП24… КП30. Сборочный чертеж 1.131.1-23 040000 Каркас пространственный КП31… КП47 1.131.1-23 040000 СБ Каркас пространственный КП31… КП39. Сборочный чертеж 1.131.1-23 040000-09 СБ Каркас пространственный КП40… КП47. Сборочный чертеж 1.131.1-23 050000 Каркас пространственный КП48… КП51 1.131.1-23 050000 СБ Каркас пространственный КП48… КП51. Сборочный чертеж 1.131.1-23 060000 Каркас пространственный КП52… КП57 1.131.1-23 060000 СБ Каркас пространственный КП52, КП53. Сборочный чертеж 1.131.1-23 060000-09 СБ Каркас пространственный КП54, КП55. Сборочный чертеж 1.131.1-23 060000-09 СБ Каркас пространственный КП56, КП57. Сборочный чертеж 1.131.1-23 000000 Д5 Узлы 15… 18 1.131.1-23 000000 Д6 Узлы 19, 20 1.131.1-23 000000 Д7 Узлы 21… 25 1.131.1-23 000100 Каркас КР1… КР10 1.131.1-23 000200 Каркас КР11… КР20 1.131.1-23 000300 Каркас КР21… КР30 1.131.1-23 000400 Каркас КР31… КР40 1.131.1-23 000500 Каркас КР41… КР48 1.131.1-23 000600 Каркас КР51… КР55 1.131.1-23 000700 Каркас КР56, КР57, КР58 1.131.1-23 000800 Изделие закладное МН1, МН2 1.131.1-23 000900 Изделие закладное МН3 1.131.1-23 000001 Подъемная петля ПВ1… ПВ4 1.131.1-23 000002 Стержень гнутый АН1, АН2, АН3 1.131.1-23 000000 РС Ведомость расхода стали на элемент 1.131.1-23 000000 РМ Ведомость расхода материалов
Разработан:	ЦНИИЭП жилища
Утверждён:	03.12.1987 Госгражданстрой (Gosgrazhdanstroy 391)

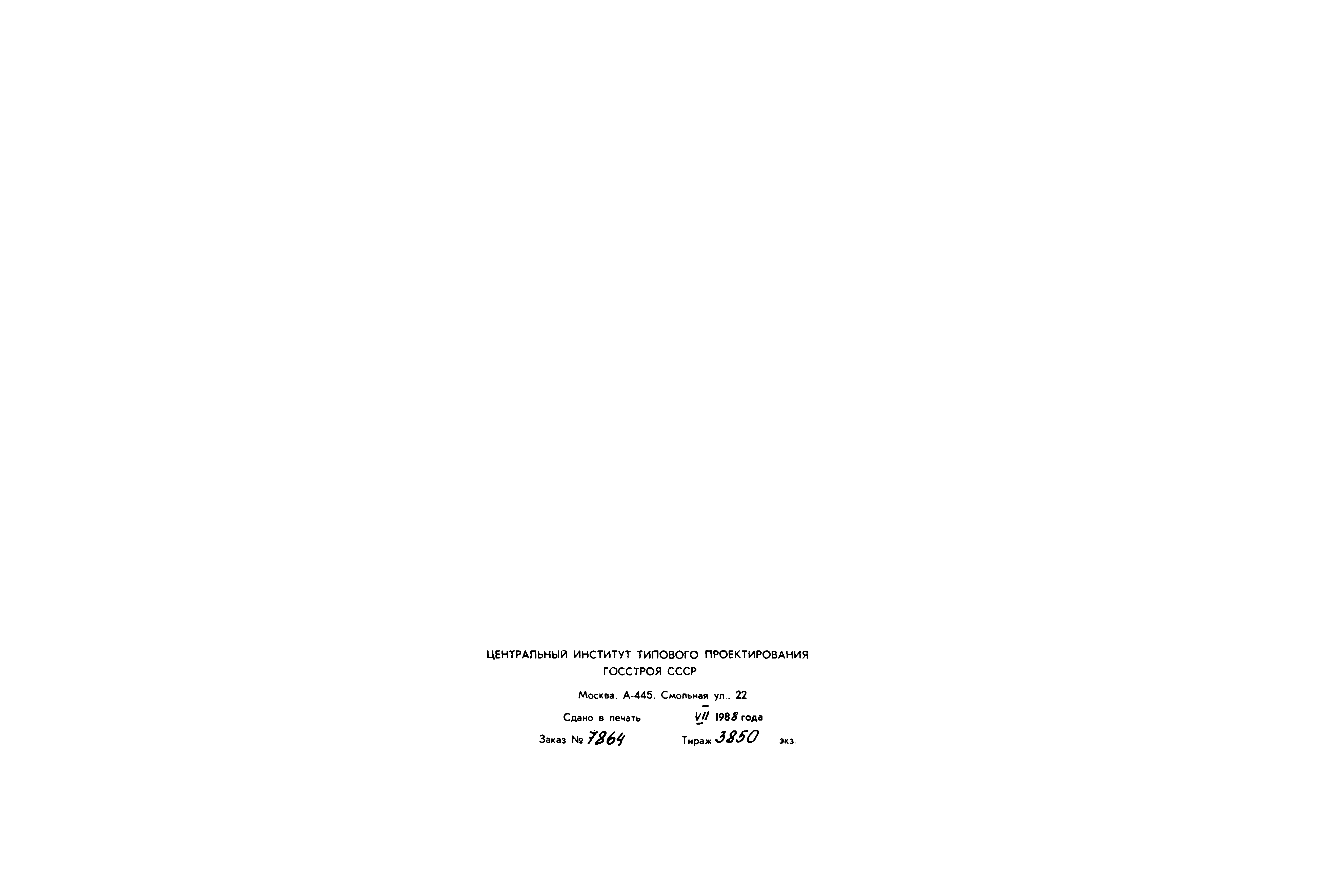

Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены внутренние Панели бетонные и железобетонные

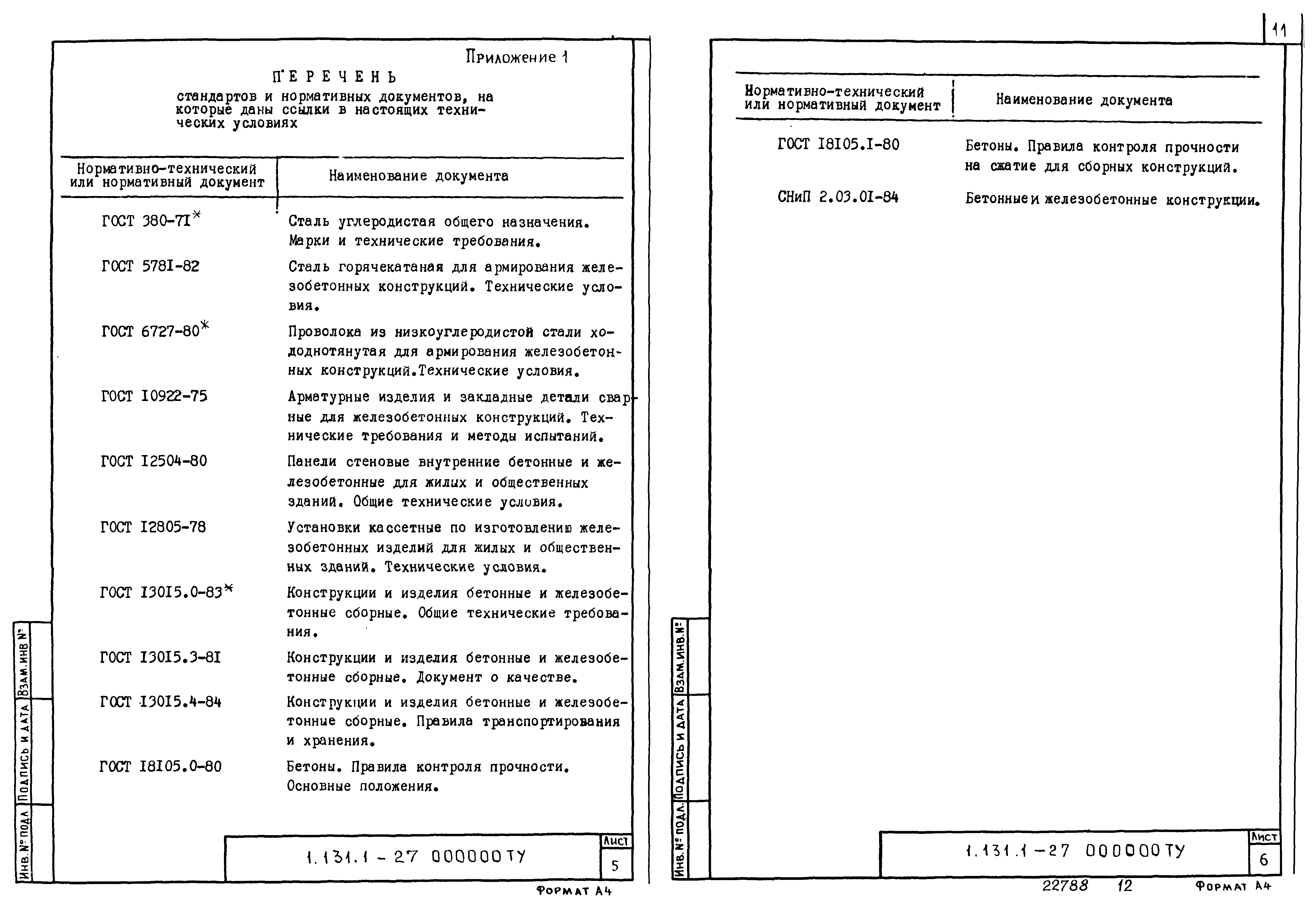

Нормативные ссылки:	ГОСТ 12504-80 «Панели стеновые внутренние бетонные и железобетонные для жилых и общественных зданий. Общие технические условия» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 13015.3-81 «Конструкции и изделия бетонные и железобетонные сборные. Документ о качестве» ГОСТ 13015.4-84 «Конструкции и изделия бетонные и железобетонные сборные. Правила транспортирования и хранения» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости» ГОСТ 8486-66 «Пиломатериалы хвойных пород» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» ГОСТ 14098-85 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкция и размеры» ВСН 32-77 «Инструкция по проектированию конструкций панельных жилых зданий» ГОСТ 12805-78 «Установки кассетные по изготовлению железобетонных изделий для жилых и общественных зданий. Технические условия» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции» ГОСТ 6629-74 «Двери деревянные внутренние для жилых и общественных зданий. Типы и размеры»
