Скачать Серия 1.131.1-23 Панели внутренних продольных и поперечных стен из тяжелого бетона для крупнопанельных жилых зданий с шагом поперечных стен 3,0 и 3,6 м и высотой этажа 2,8 м, изготавливаемые в кассетных формах. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.131.1-23

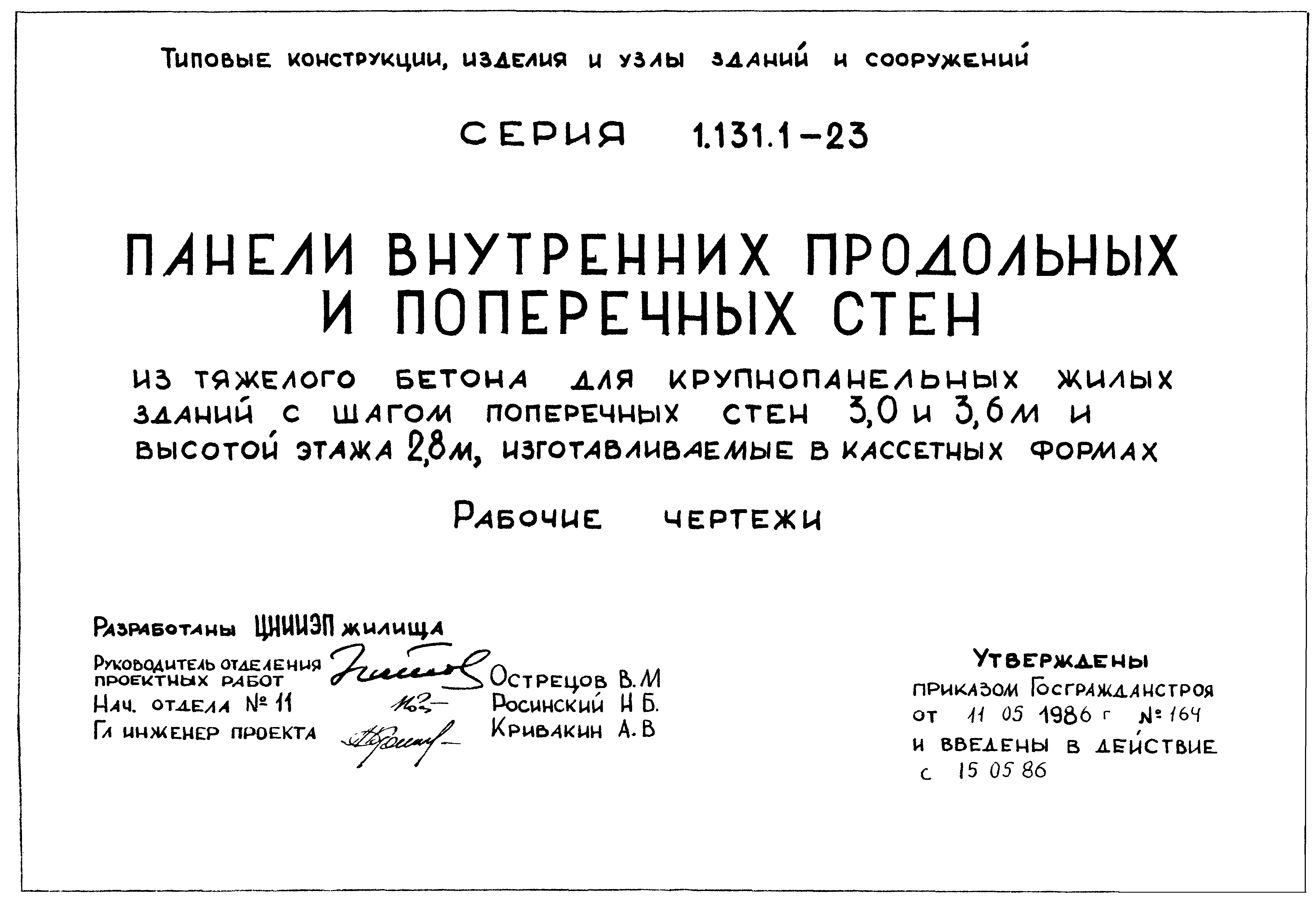

Панели внутренних продольных и поперечных стен из тяжелого бетона для крупнопанельных жилых зданий с шагом поперечных стен 3,0 и 3,6 м и высотой этажа 2,8 м, изготавливаемые в кассетных формах. Рабочие чертежи

Обозначение:	Серия 1.131.1-23
Обозначение англ:	Series 1.131.1-23
Статус:	не определен законодательством
Название рус.:	Панели внутренних продольных и поперечных стен из тяжелого бетона для крупнопанельных жилых зданий с шагом поперечных стен 3,0 и 3,6 м и высотой этажа 2,8 м, изготавливаемые в кассетных формах. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.05.1986
Область применения:	Стеновые панели для 5 - 9 - этажных зданий с шагом поперечных зданий с шагом поперечных стен 3,0 и 3,6 м и размерами планировочной сетки, кратными 600 мм (6 м) и высотой этажа 2,8 м

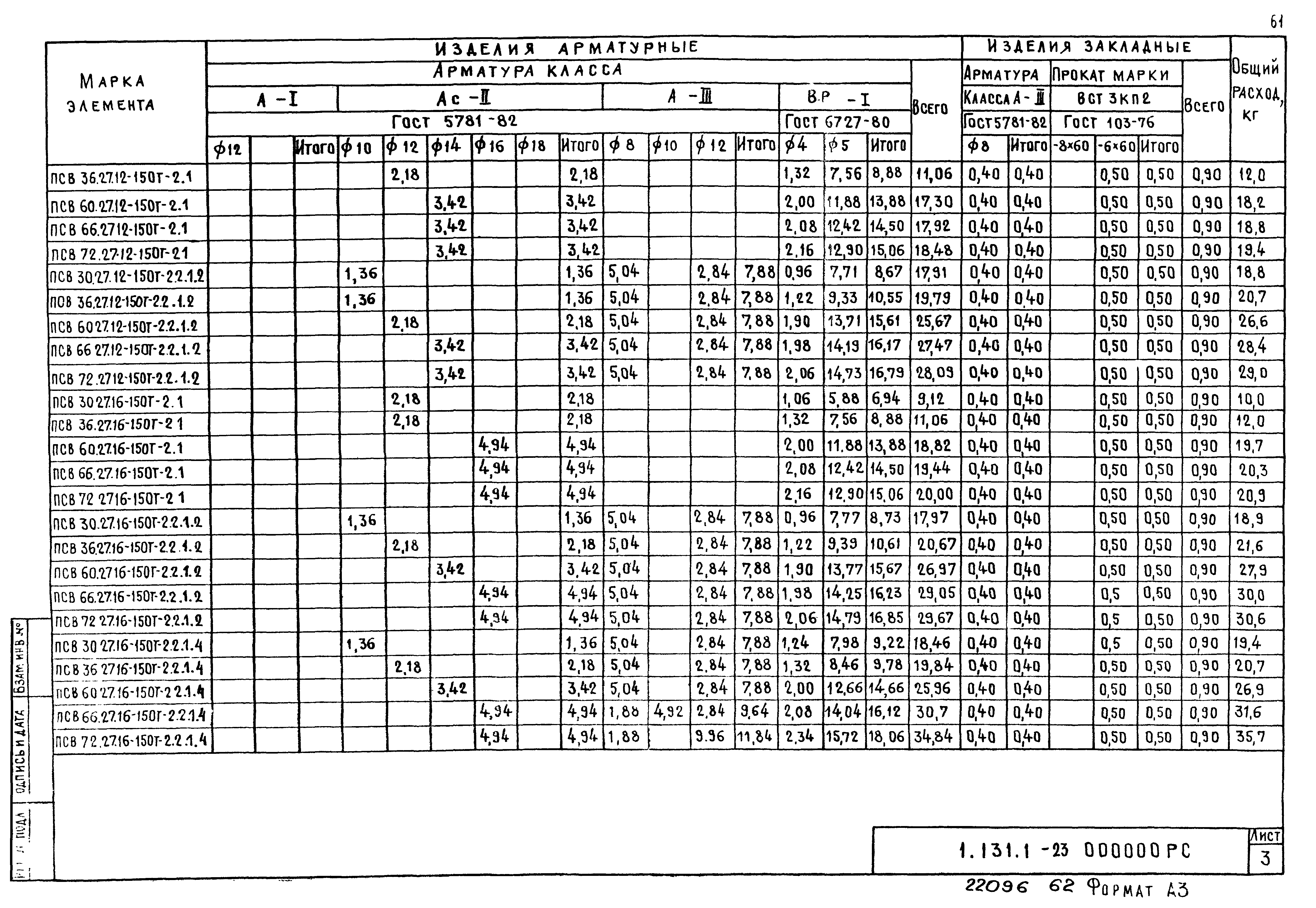

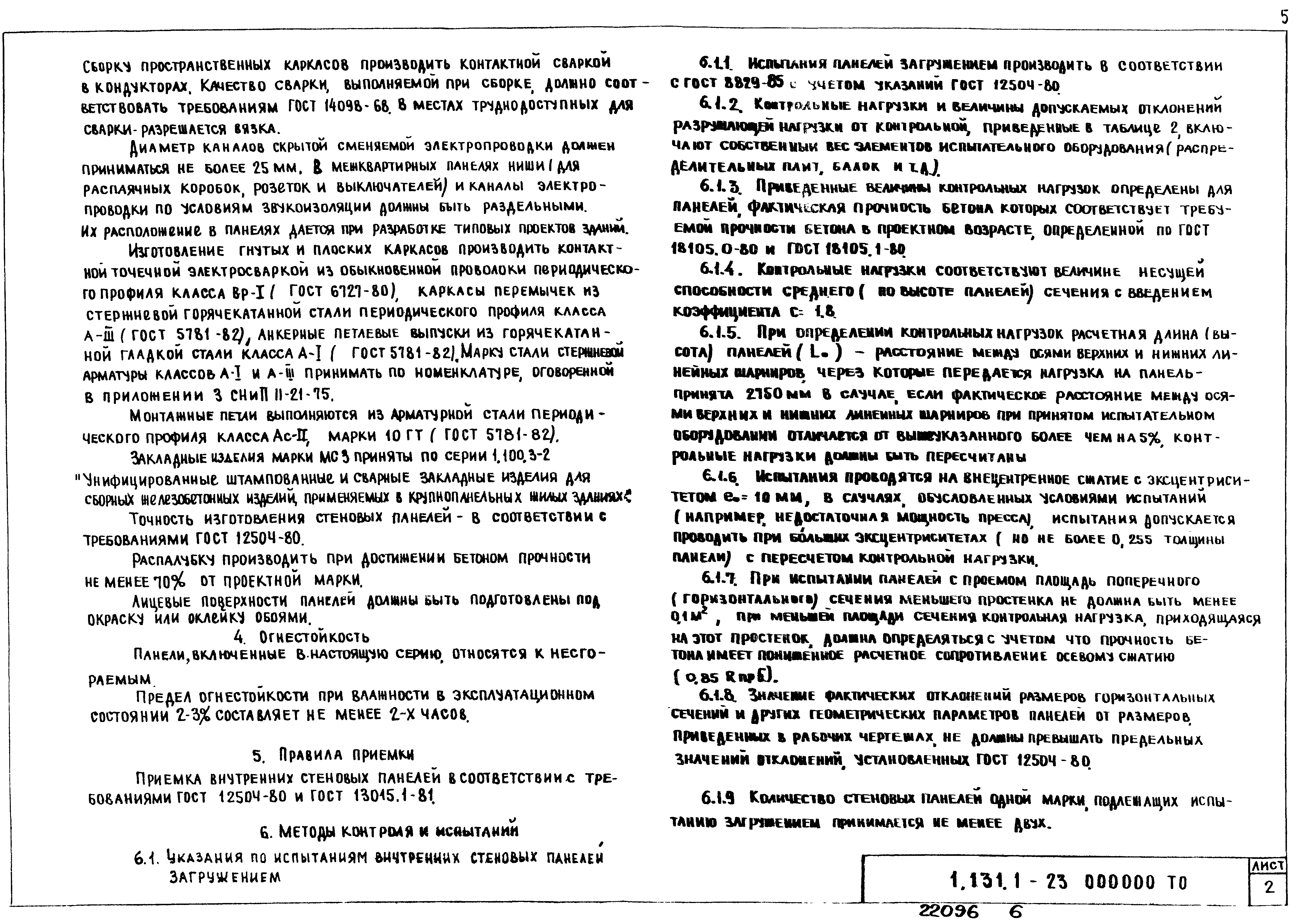

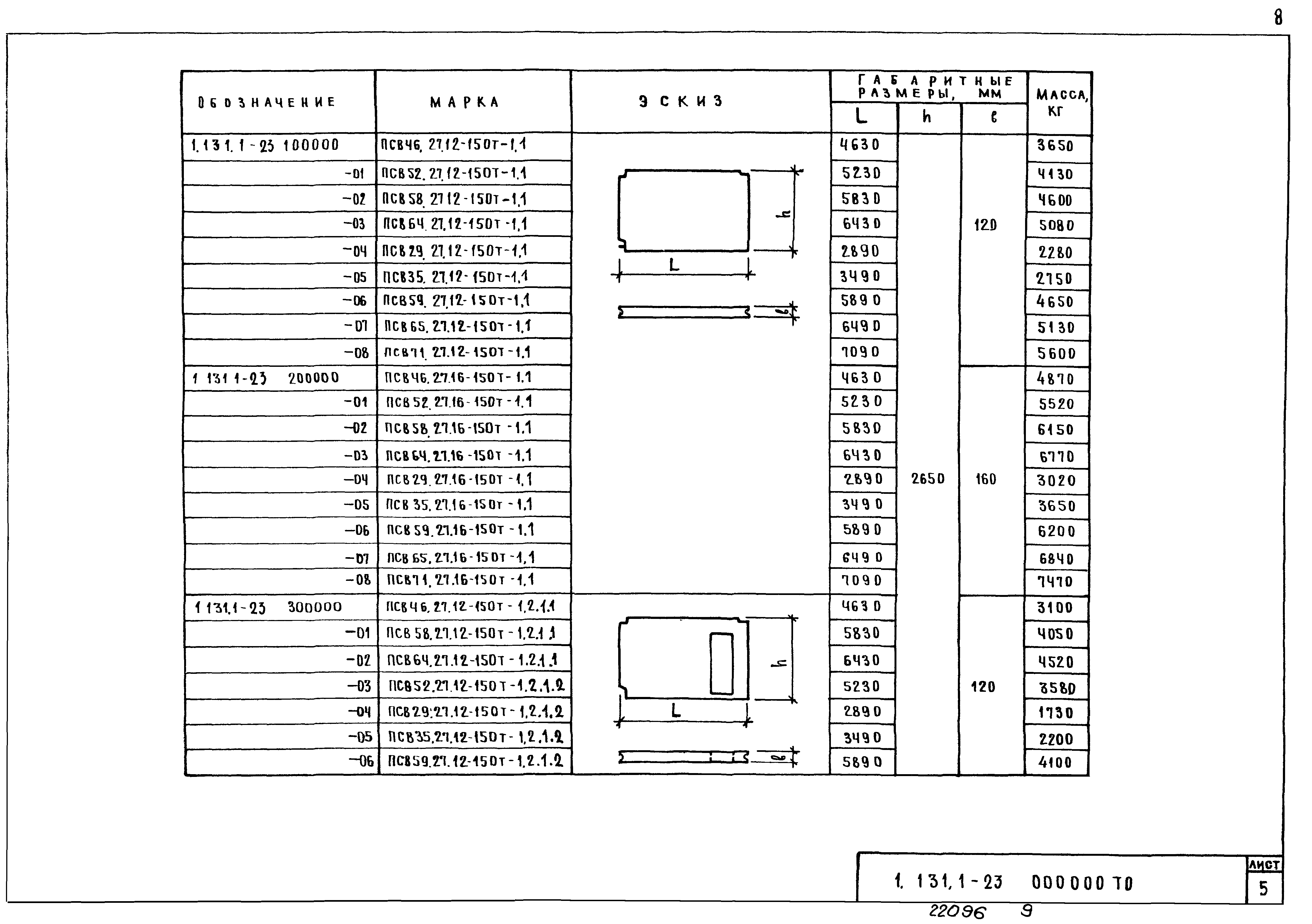

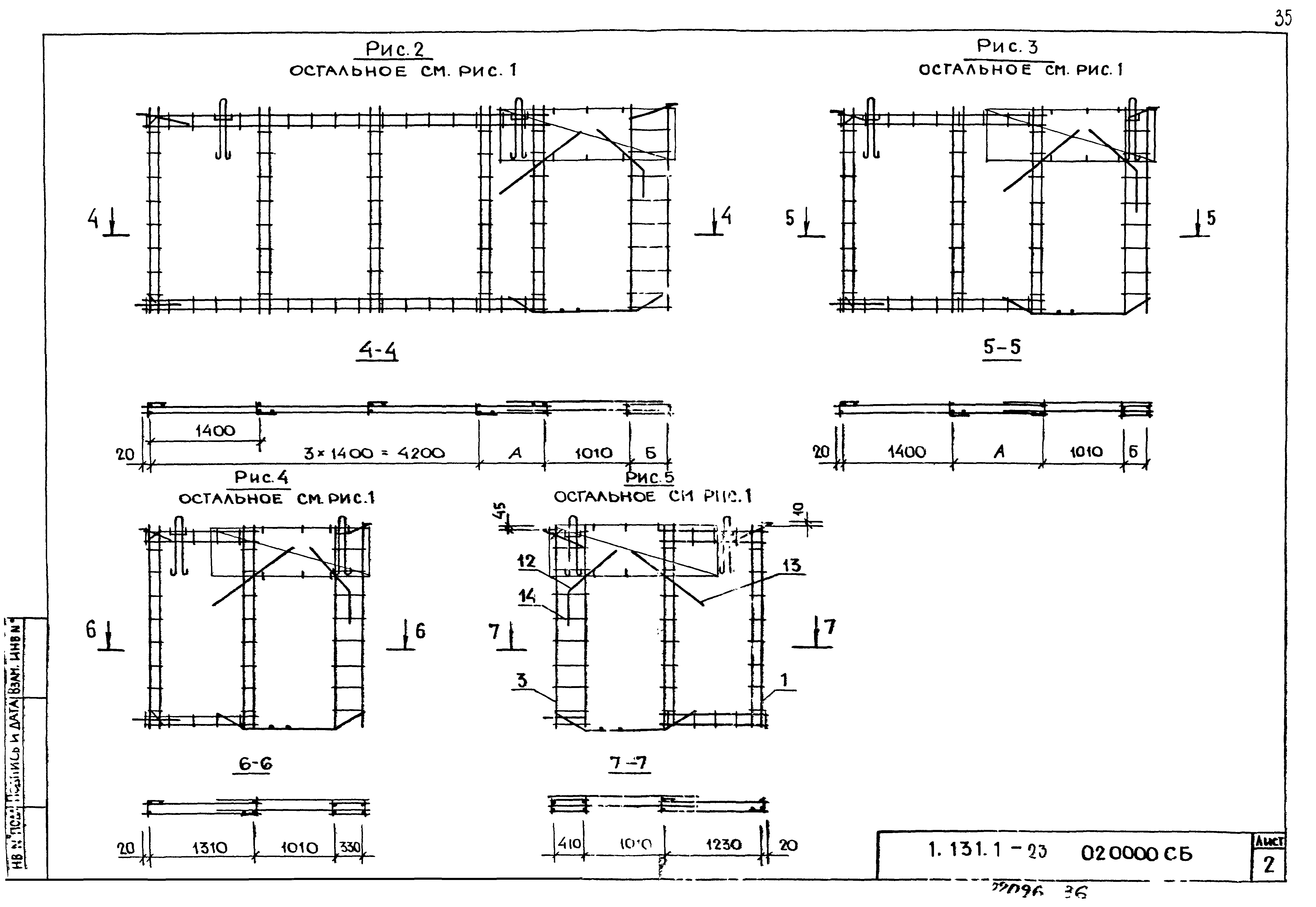

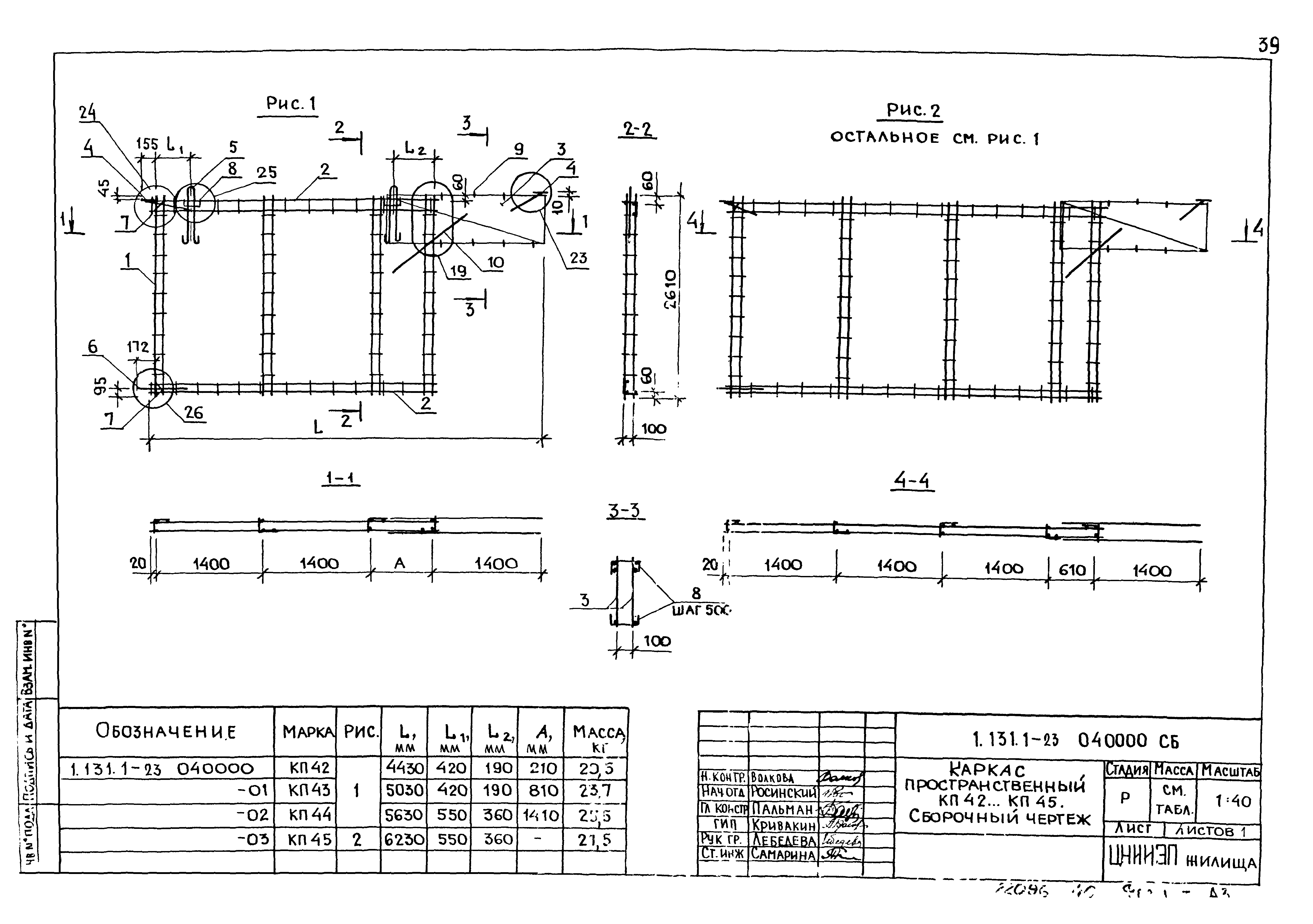

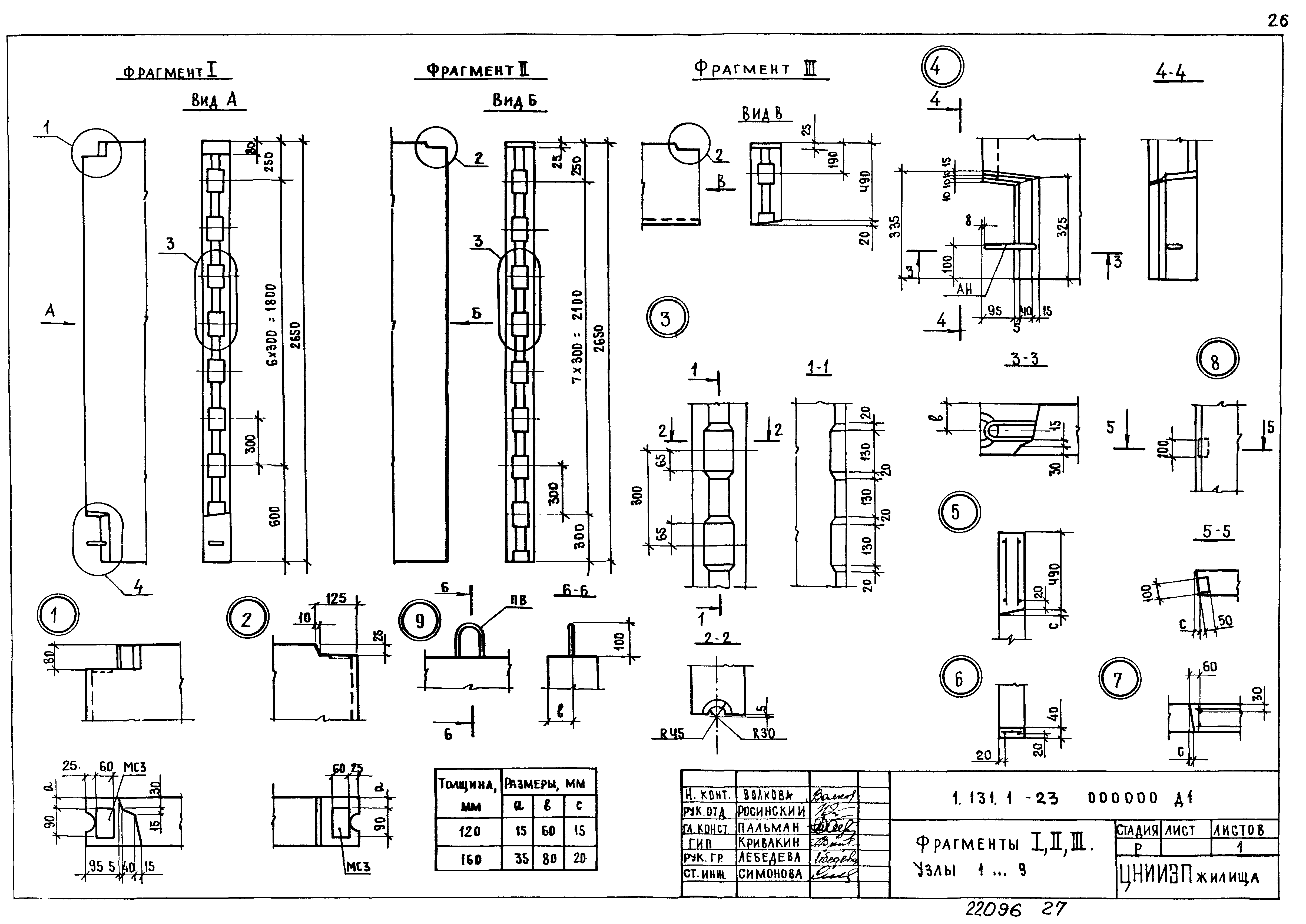

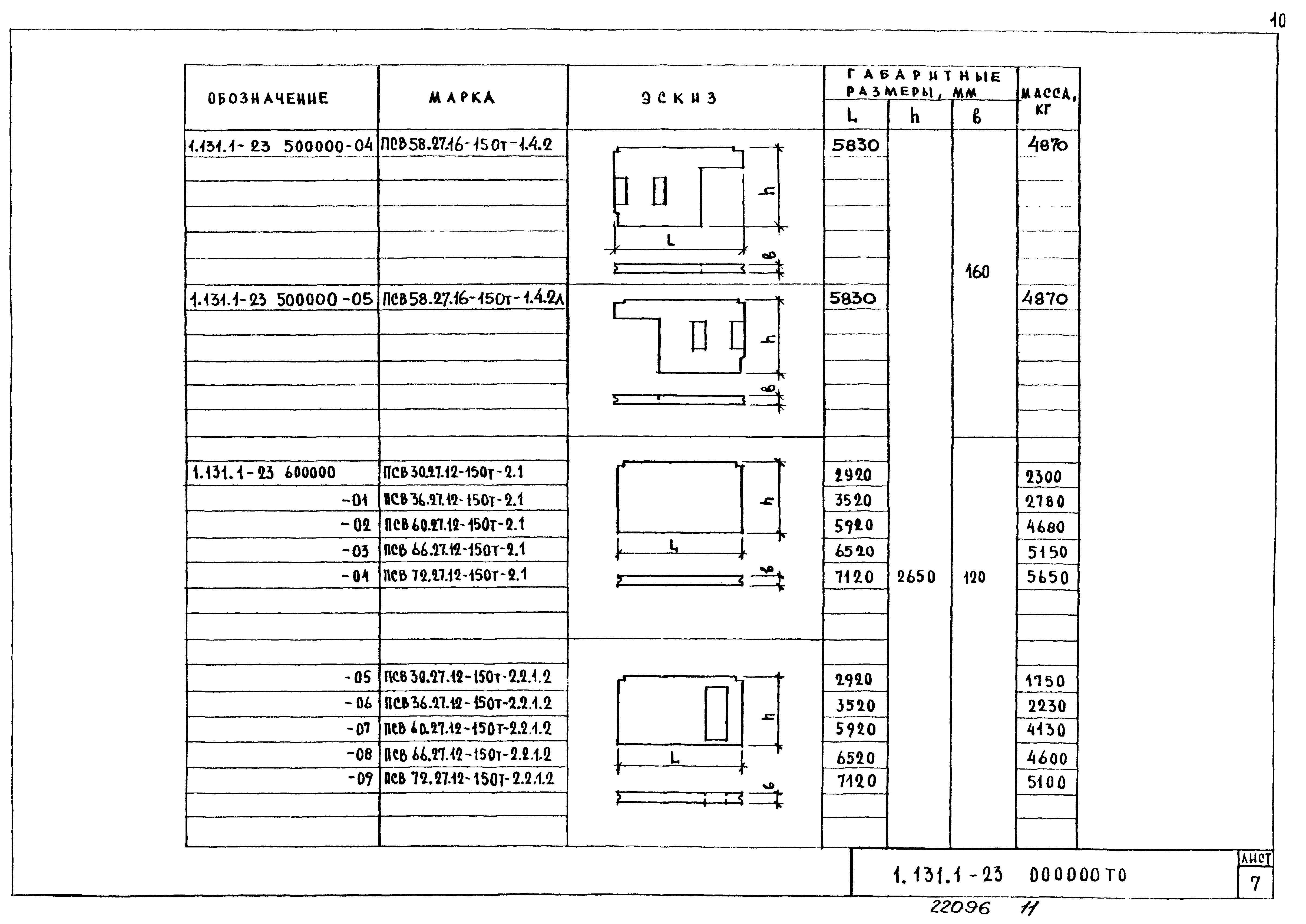

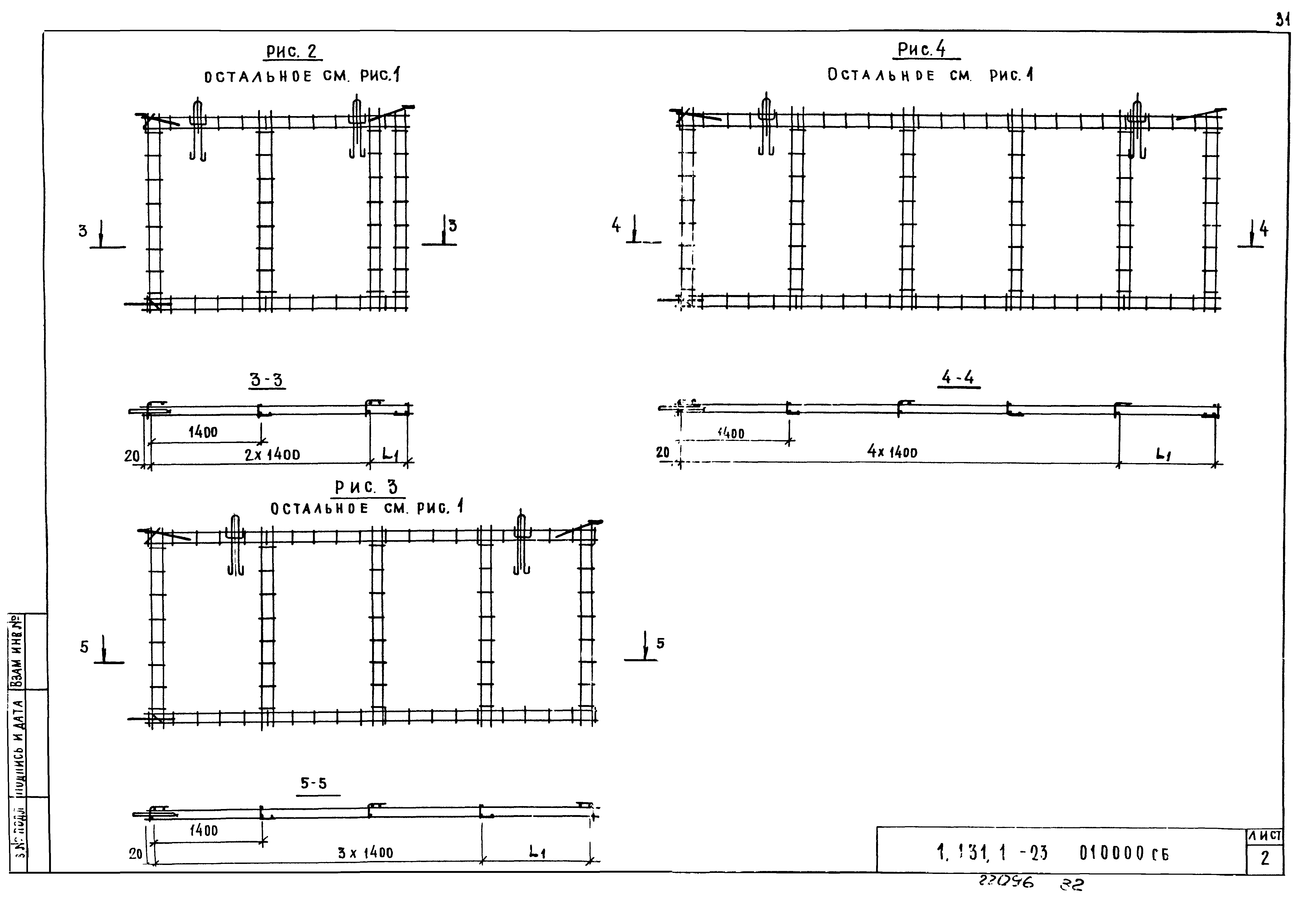

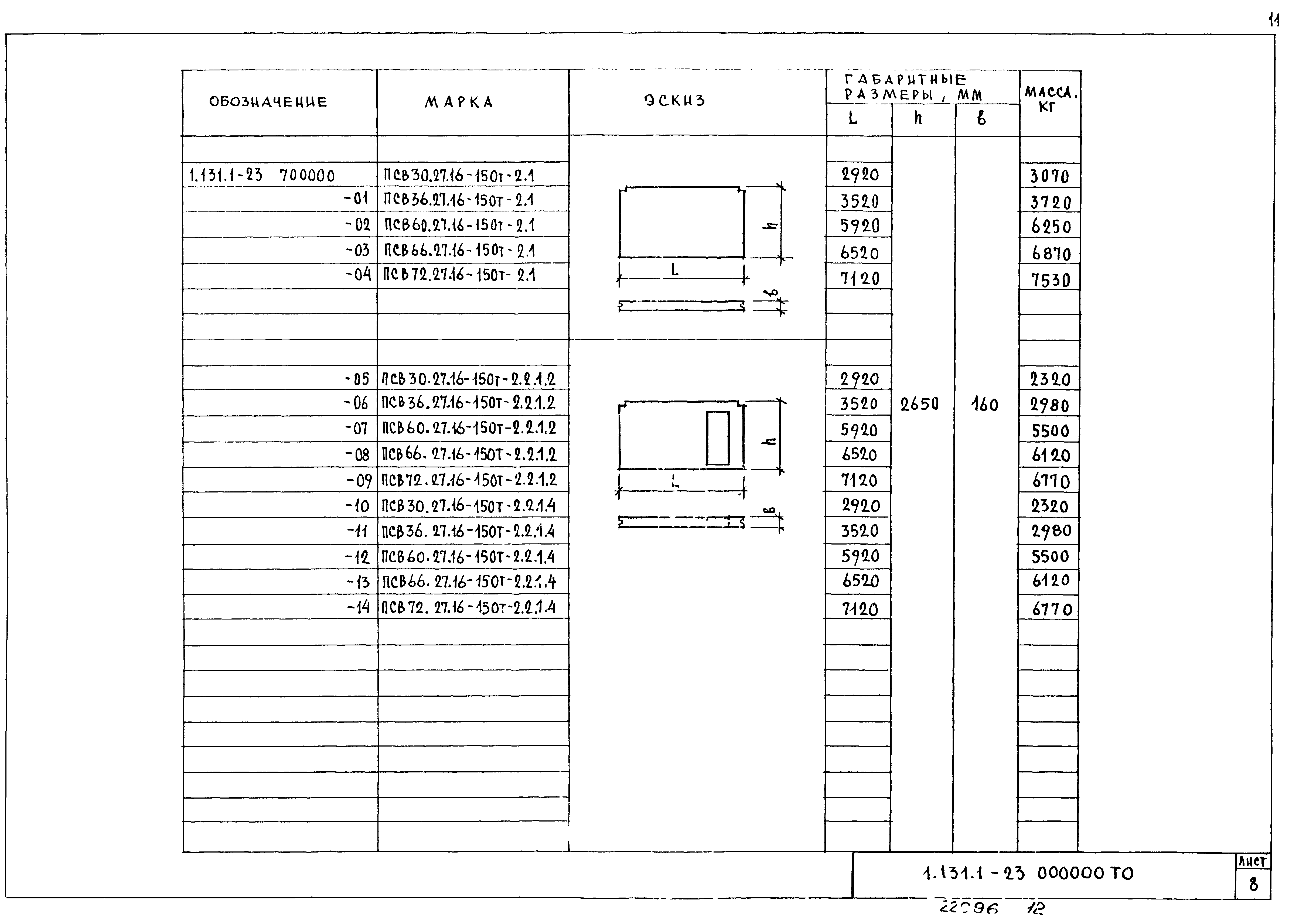

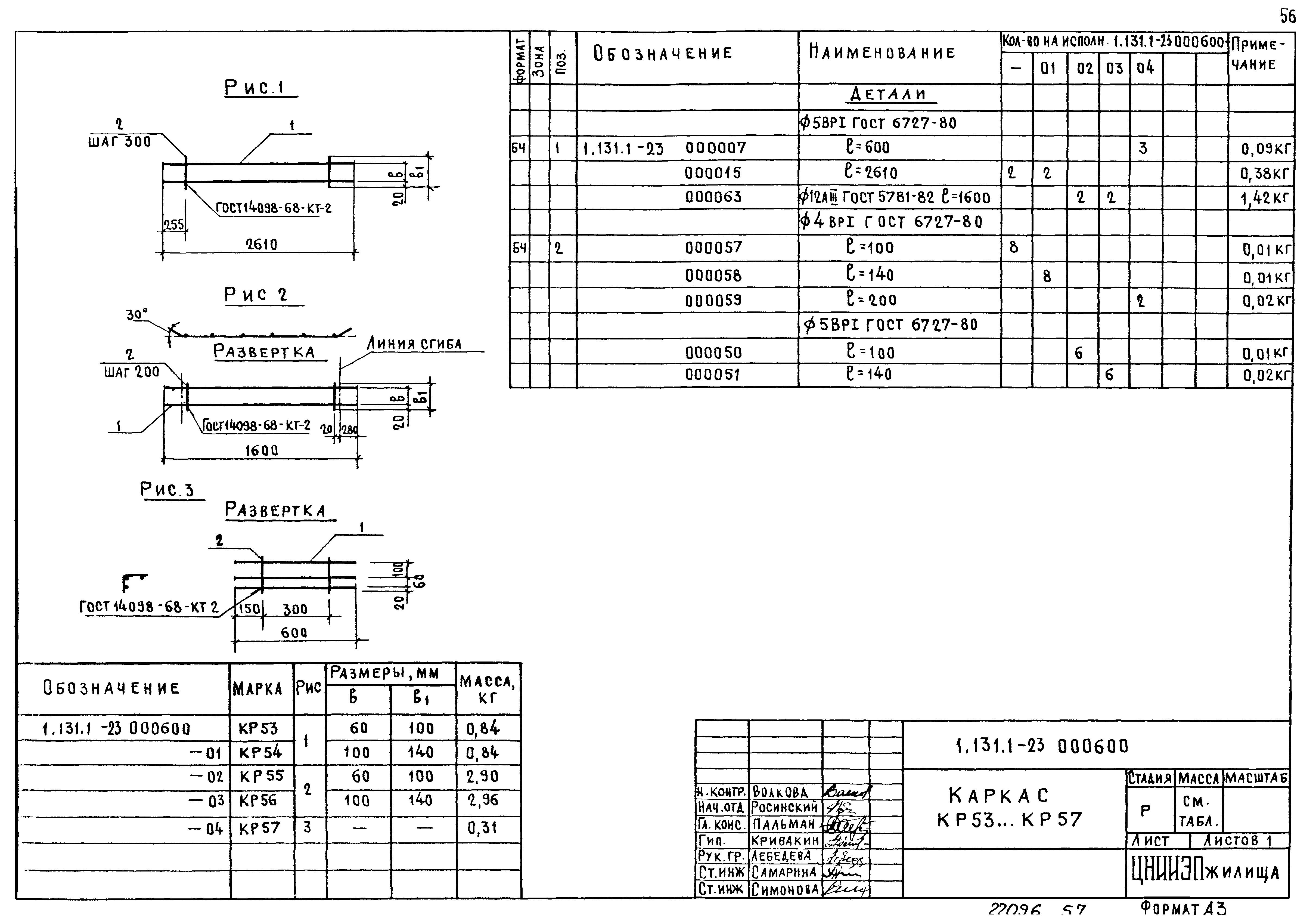

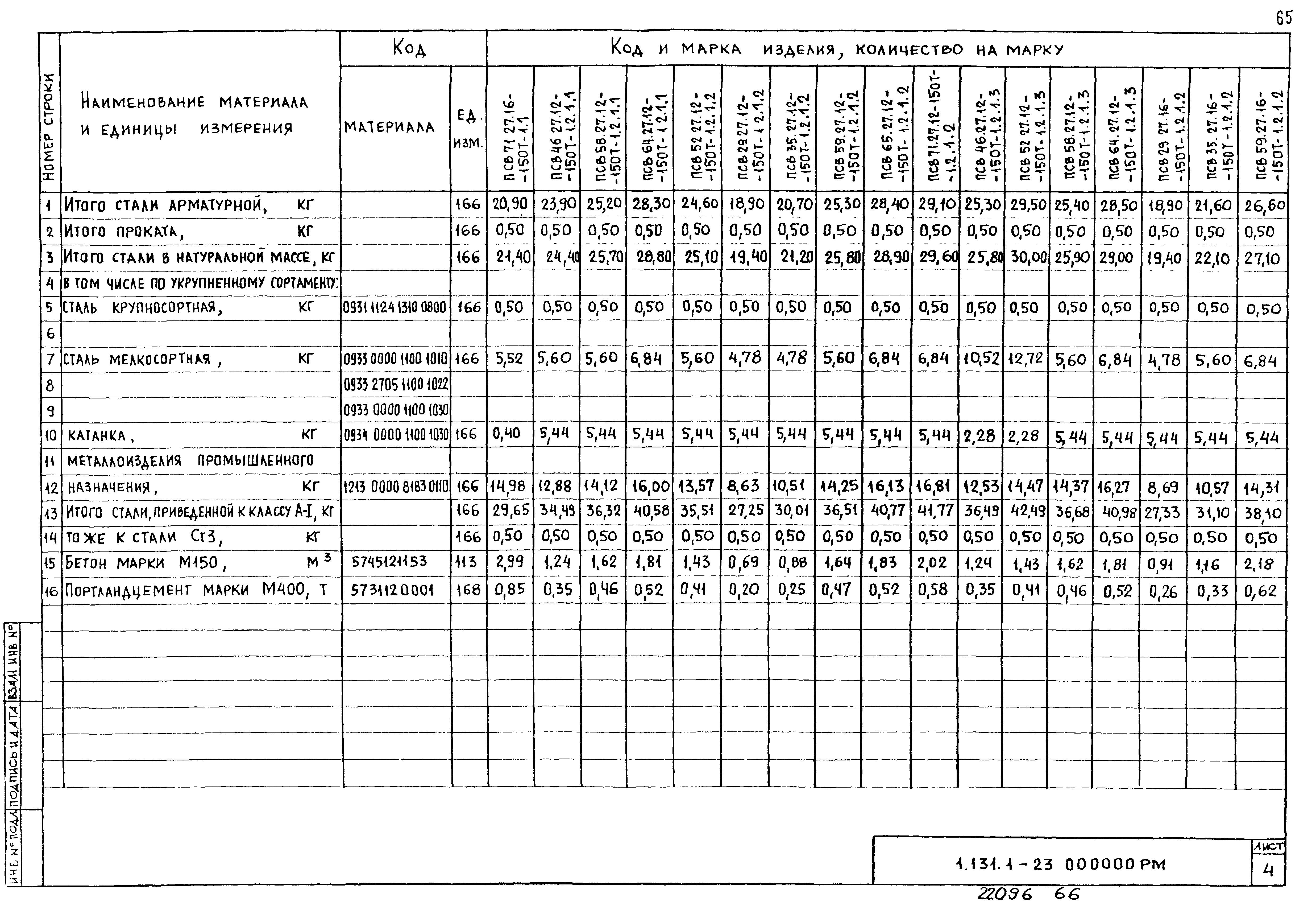

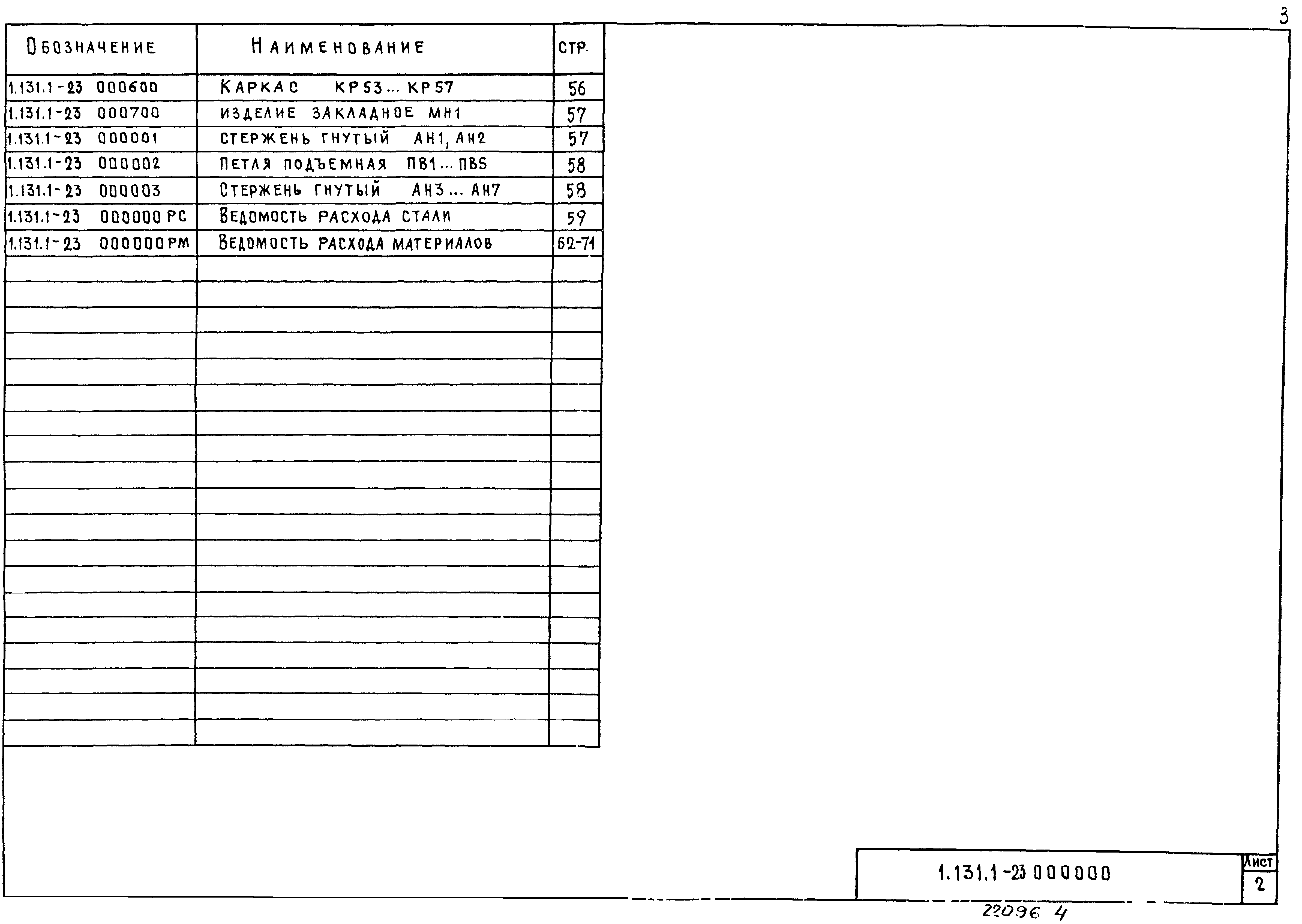

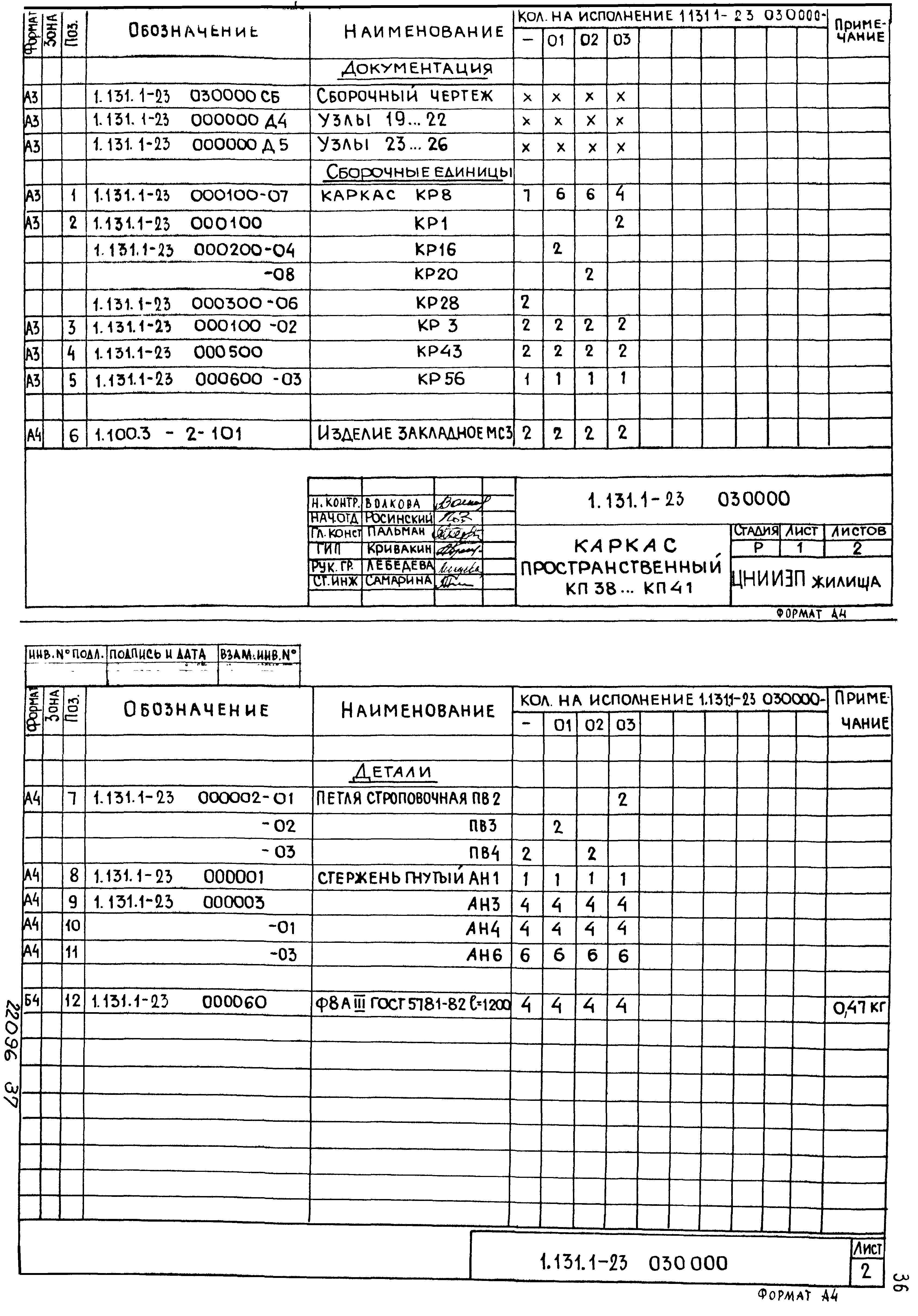

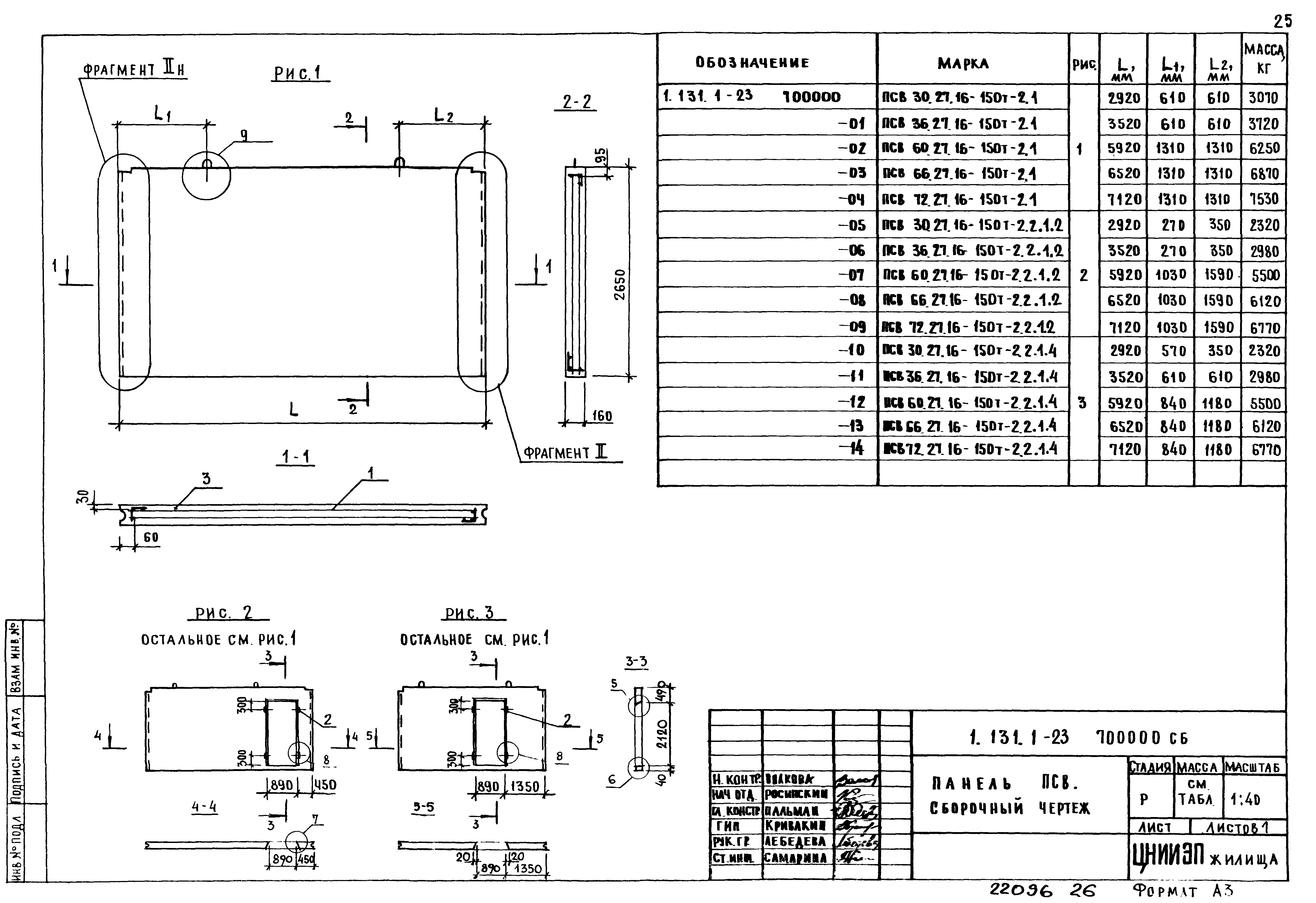

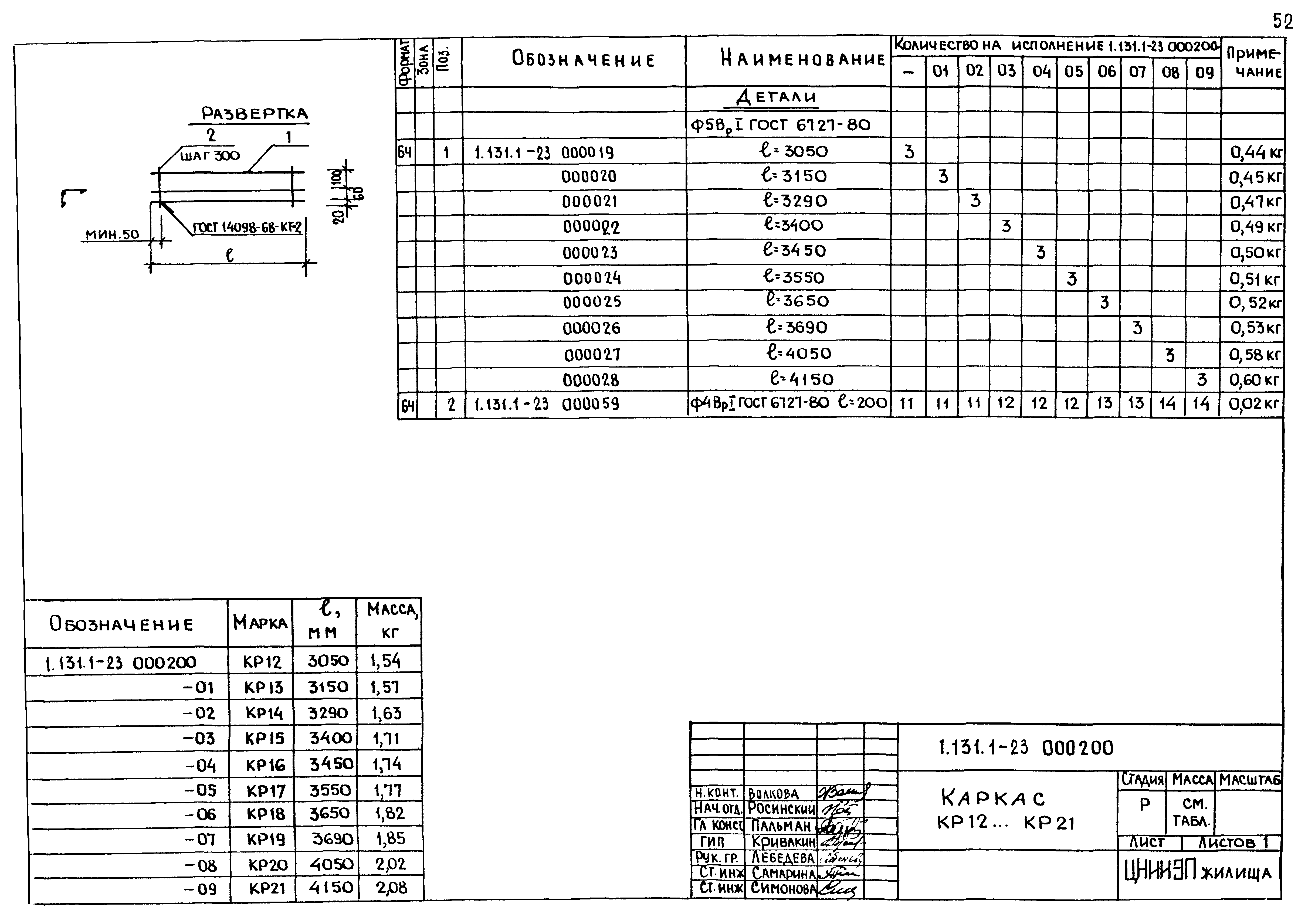

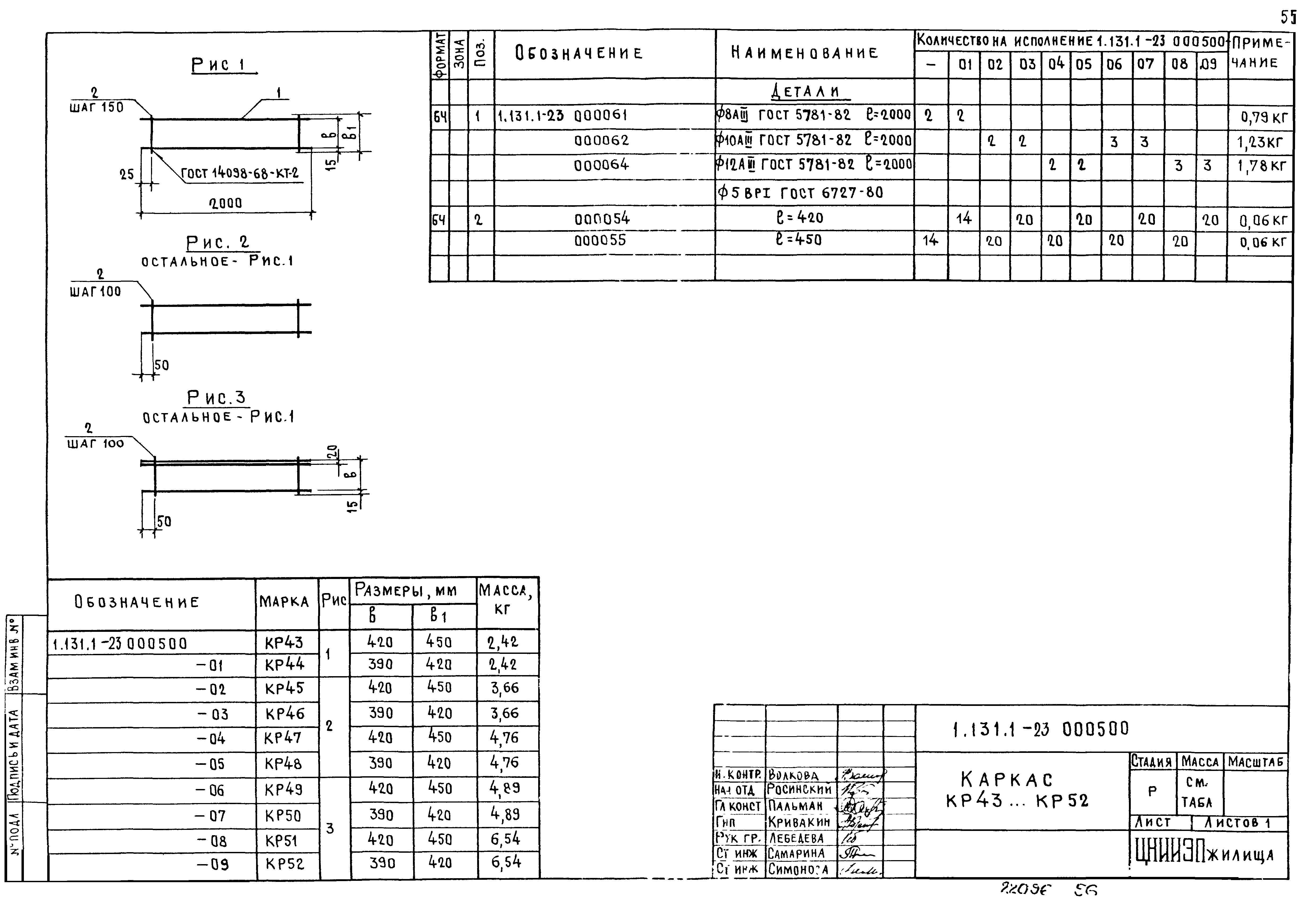

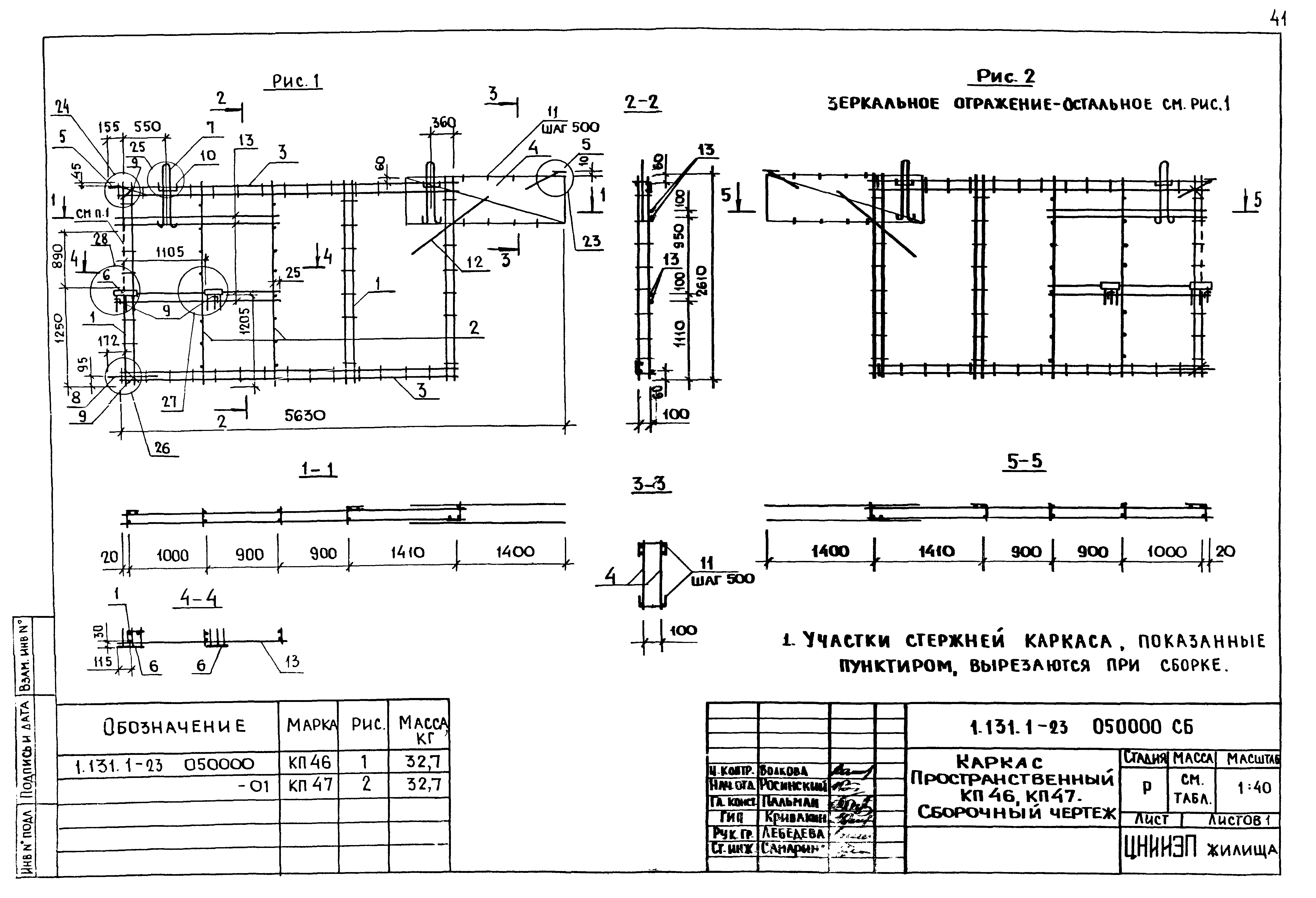

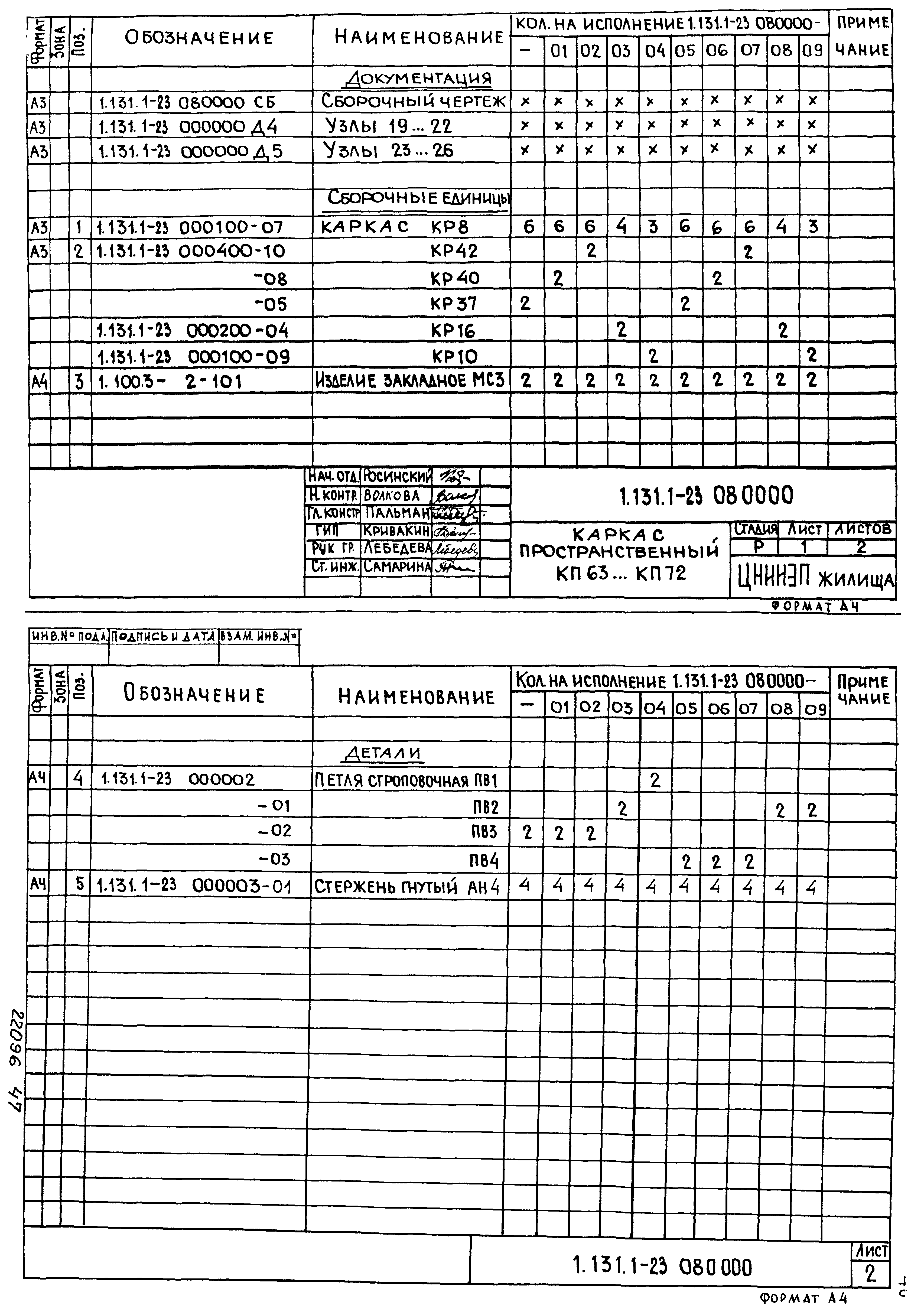

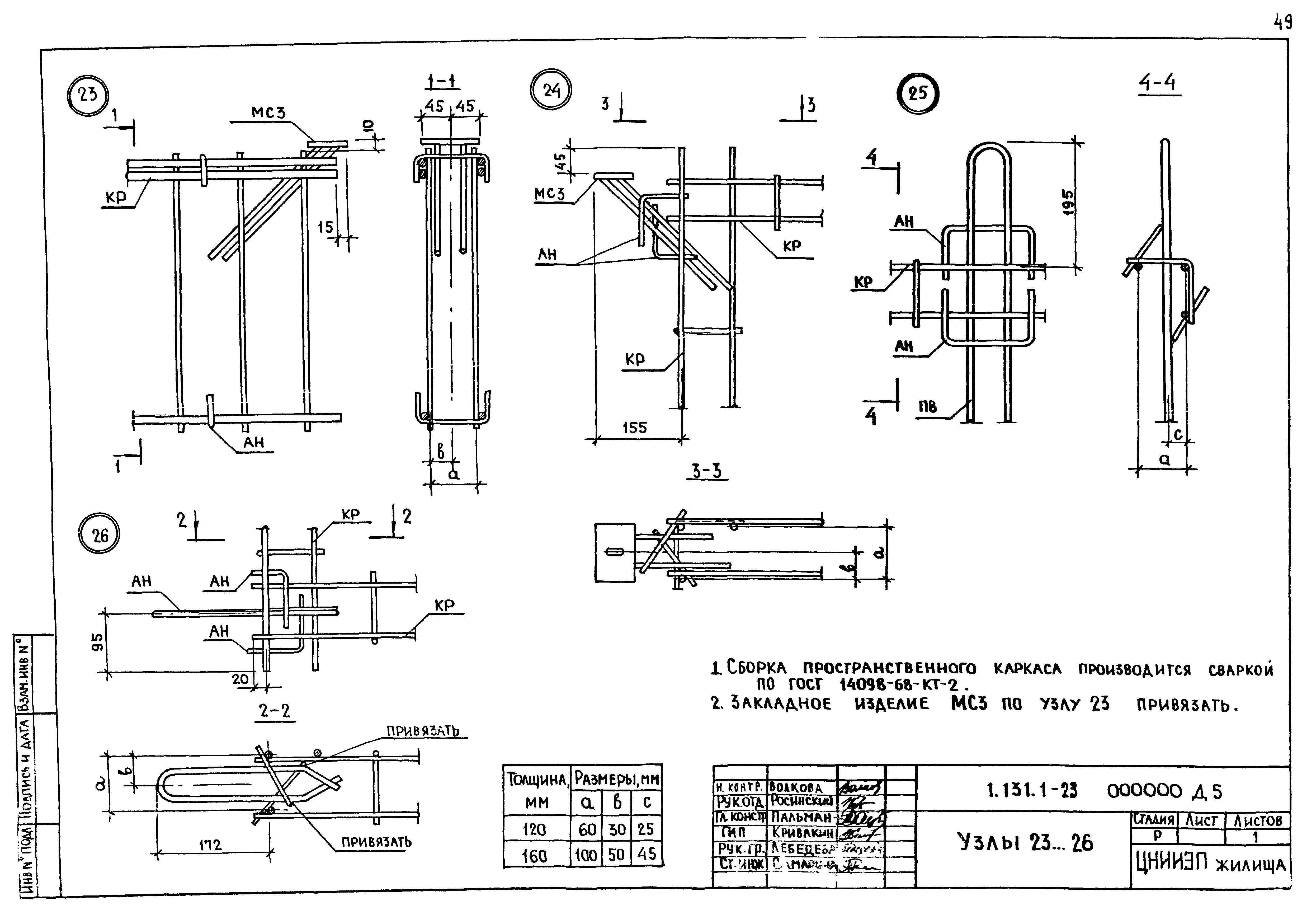

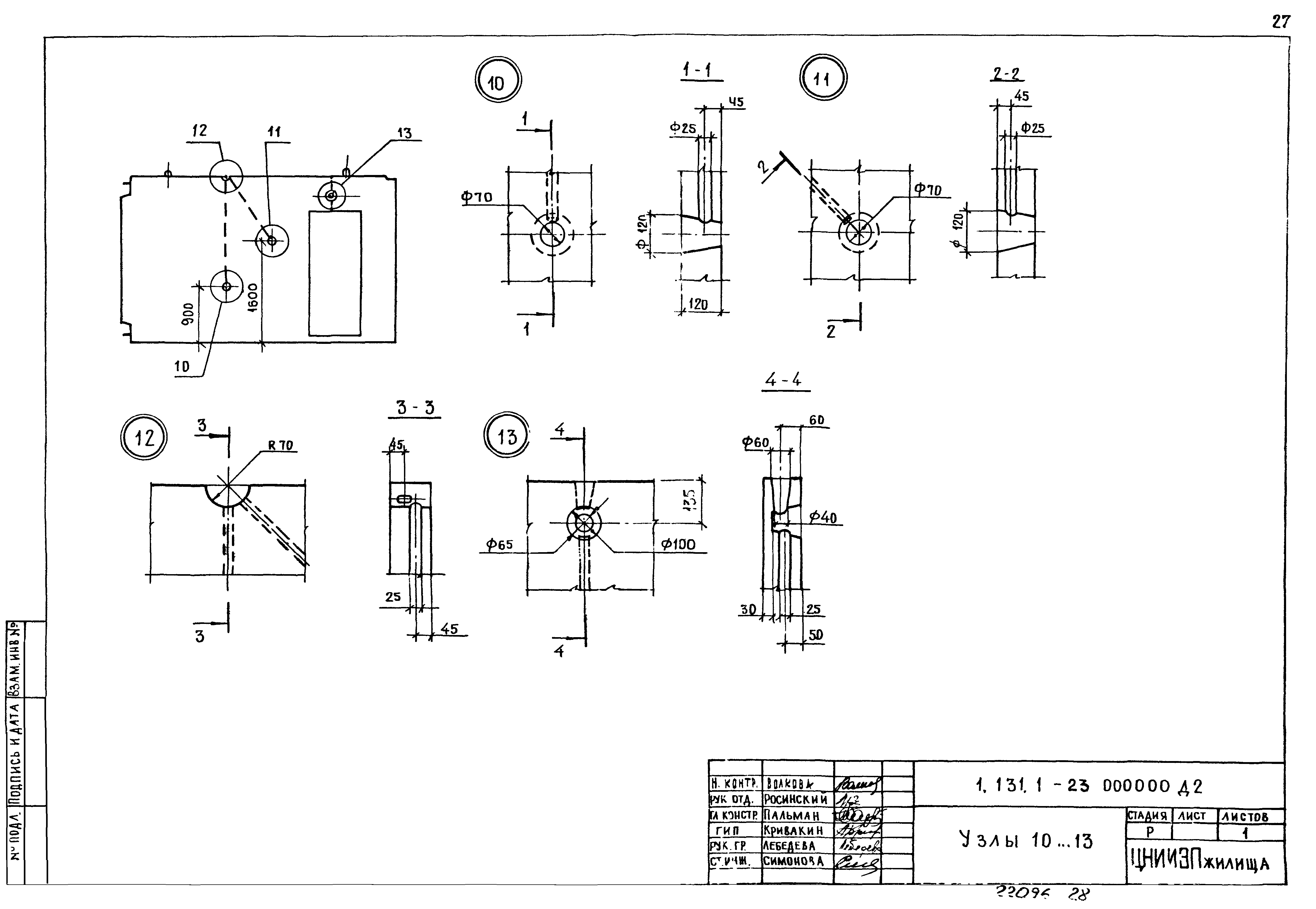

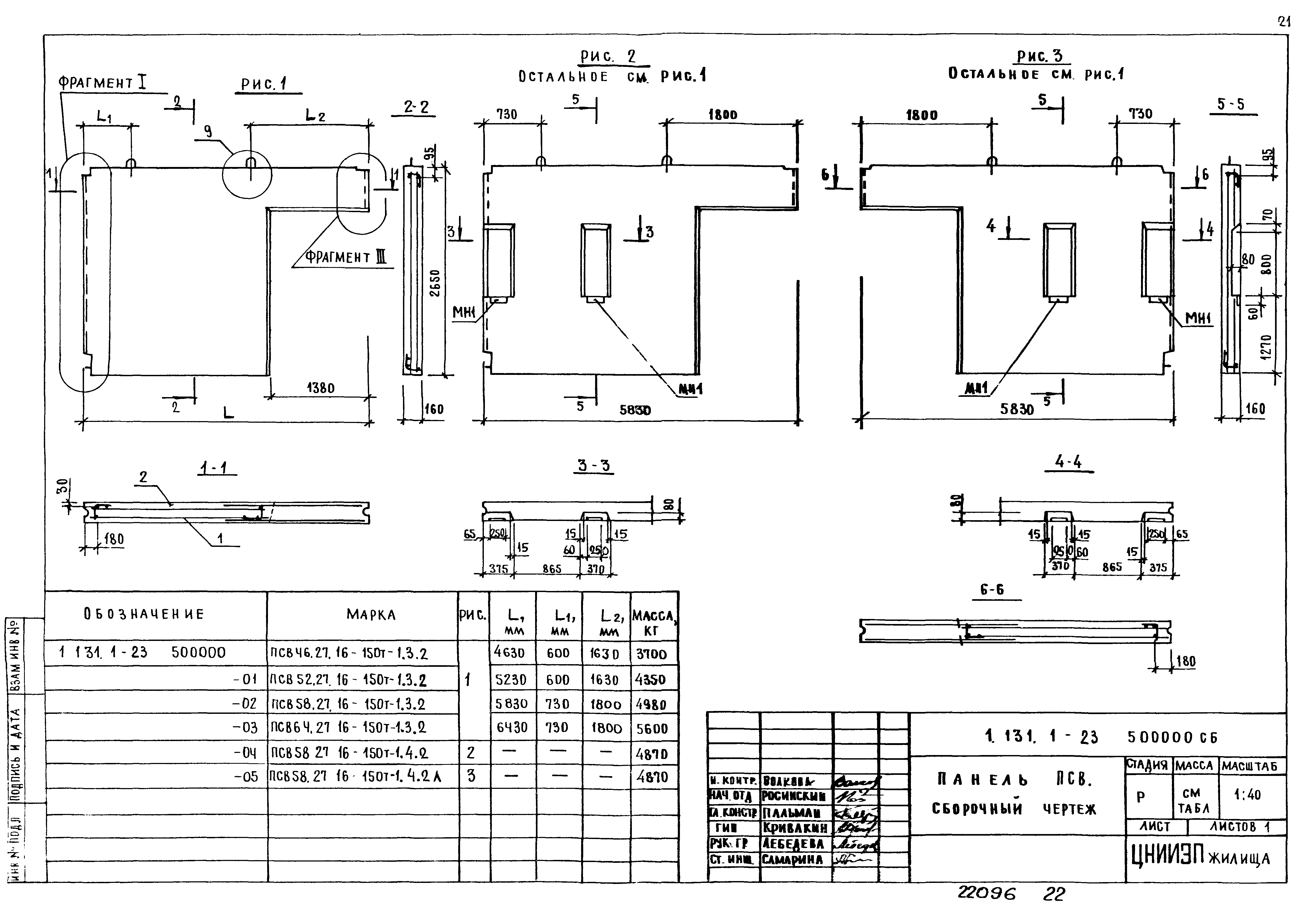

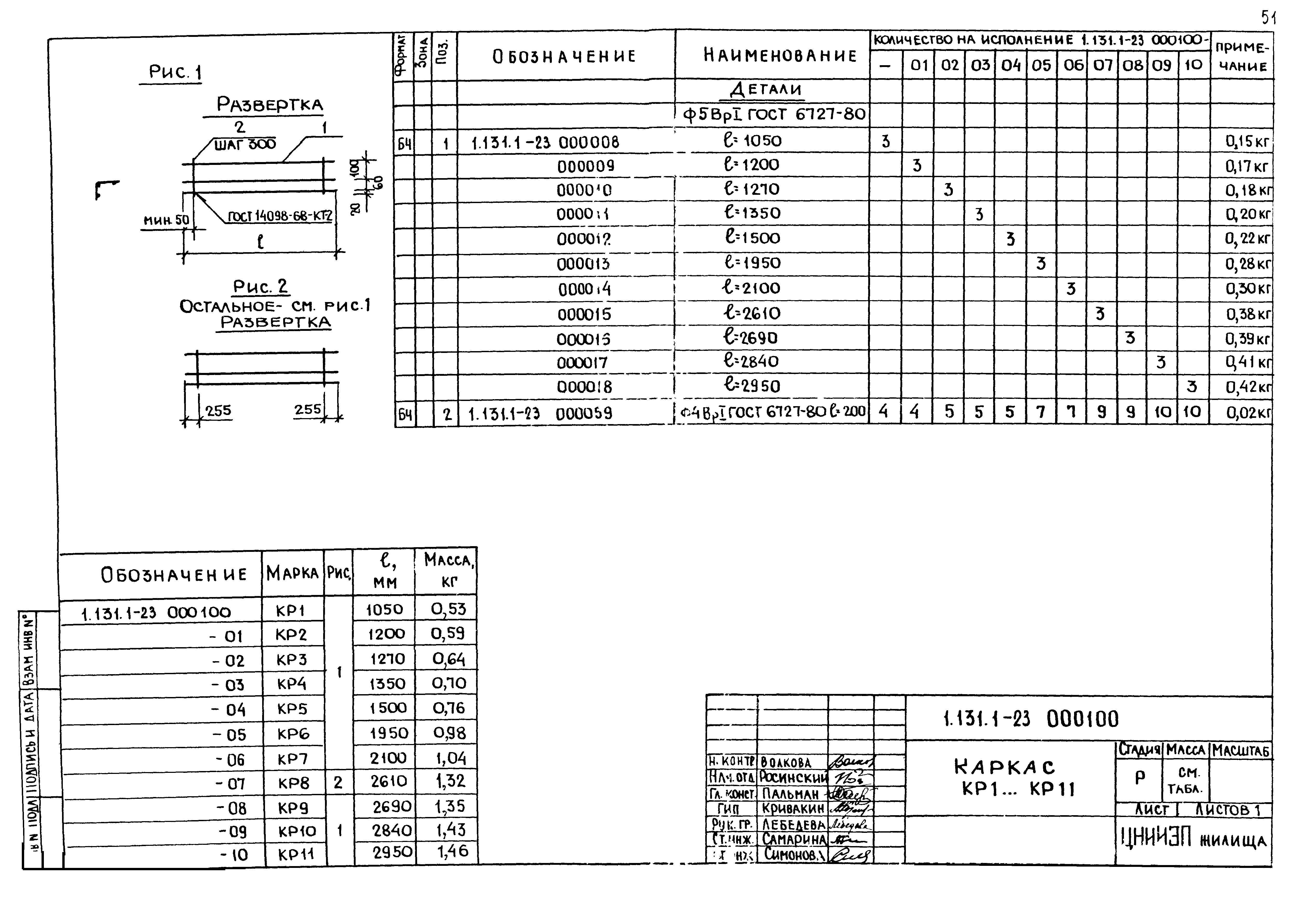

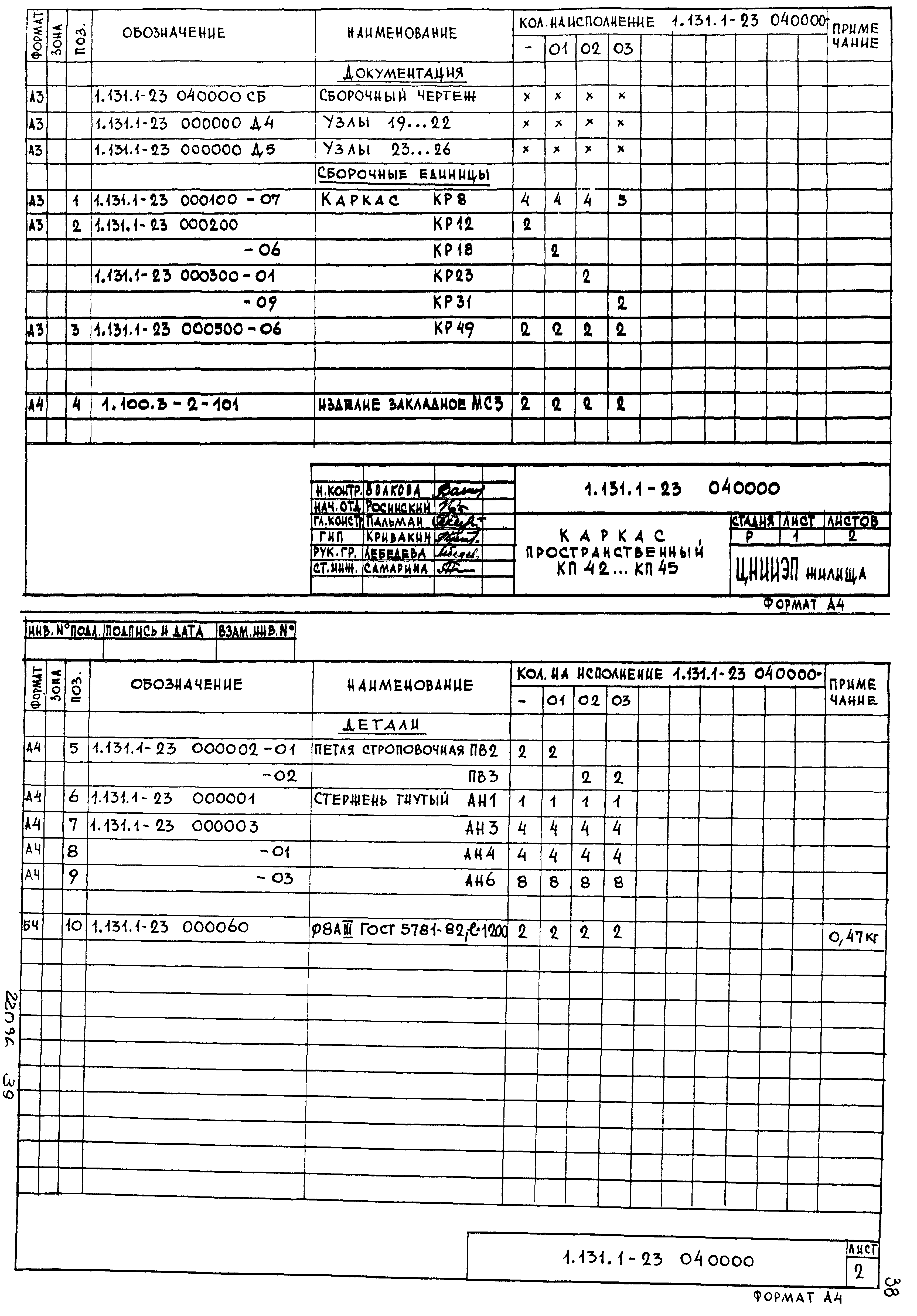

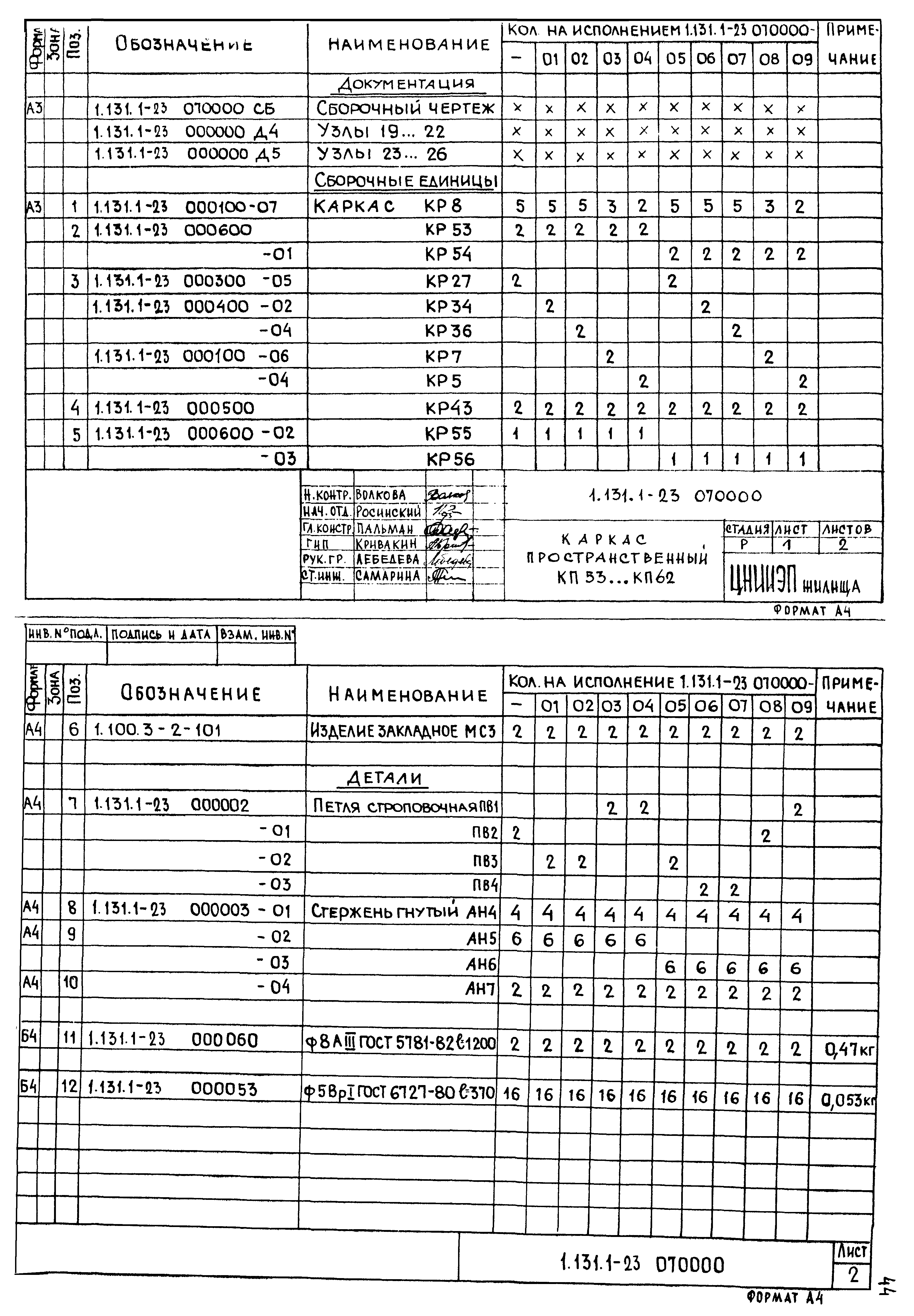

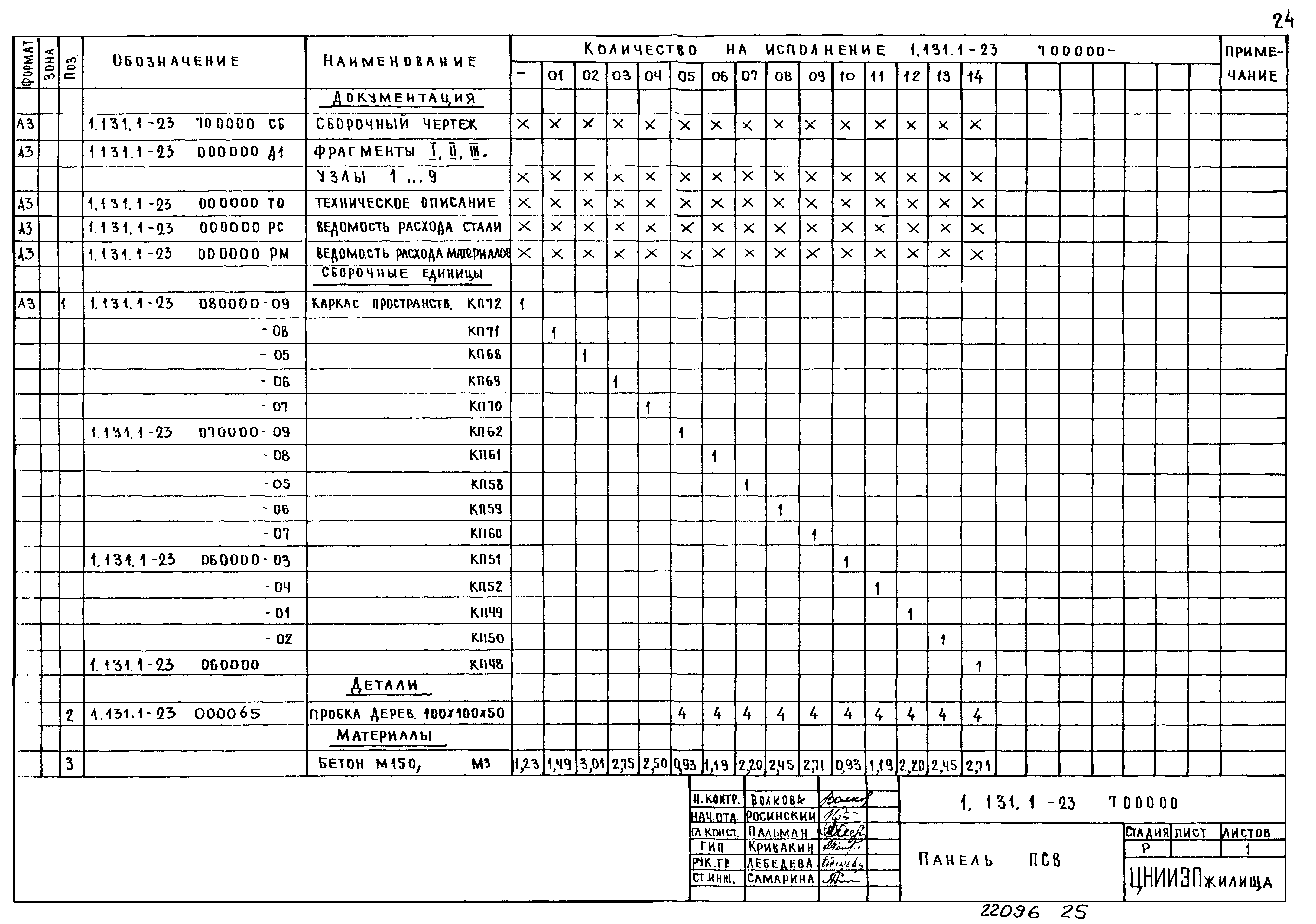

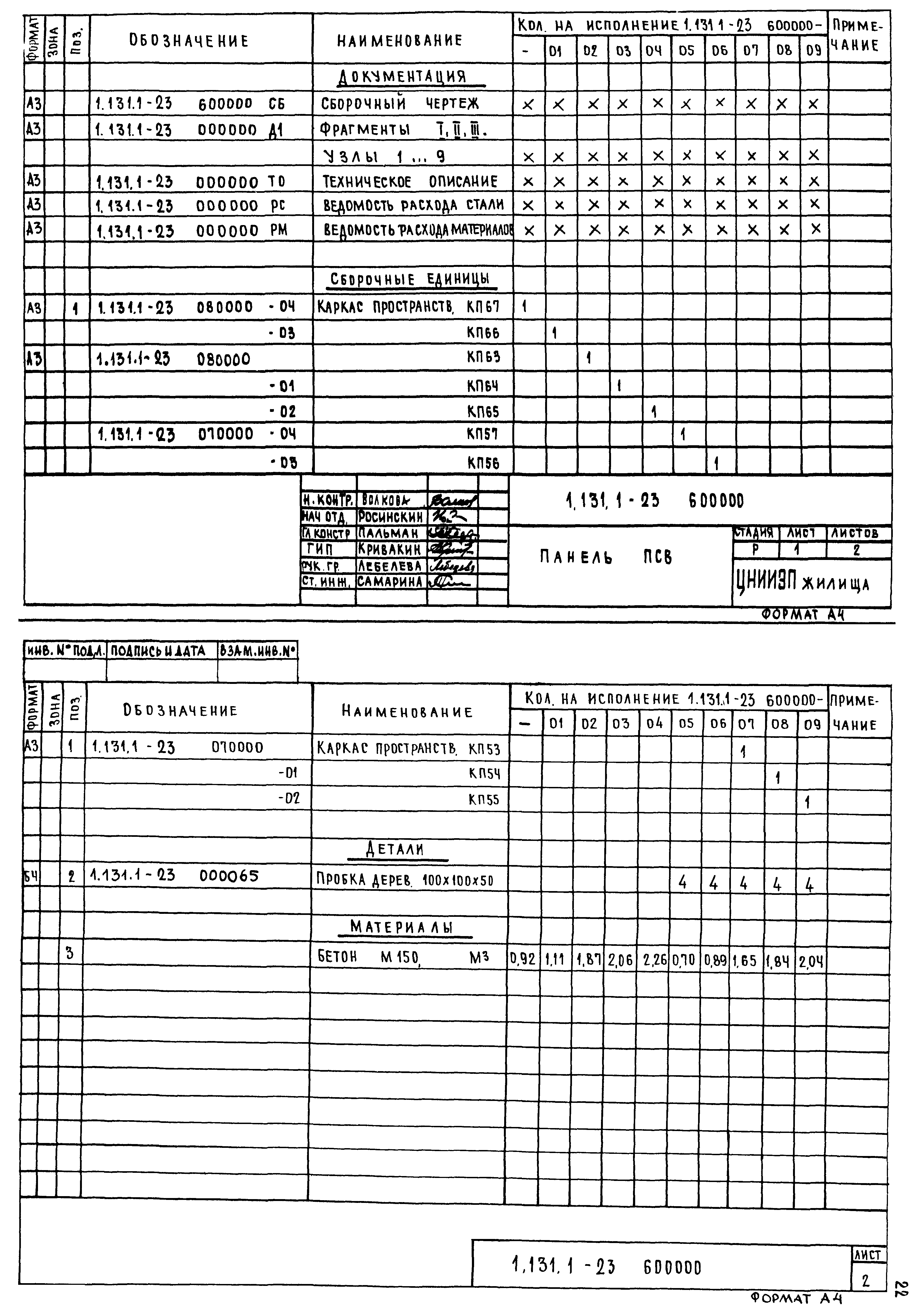

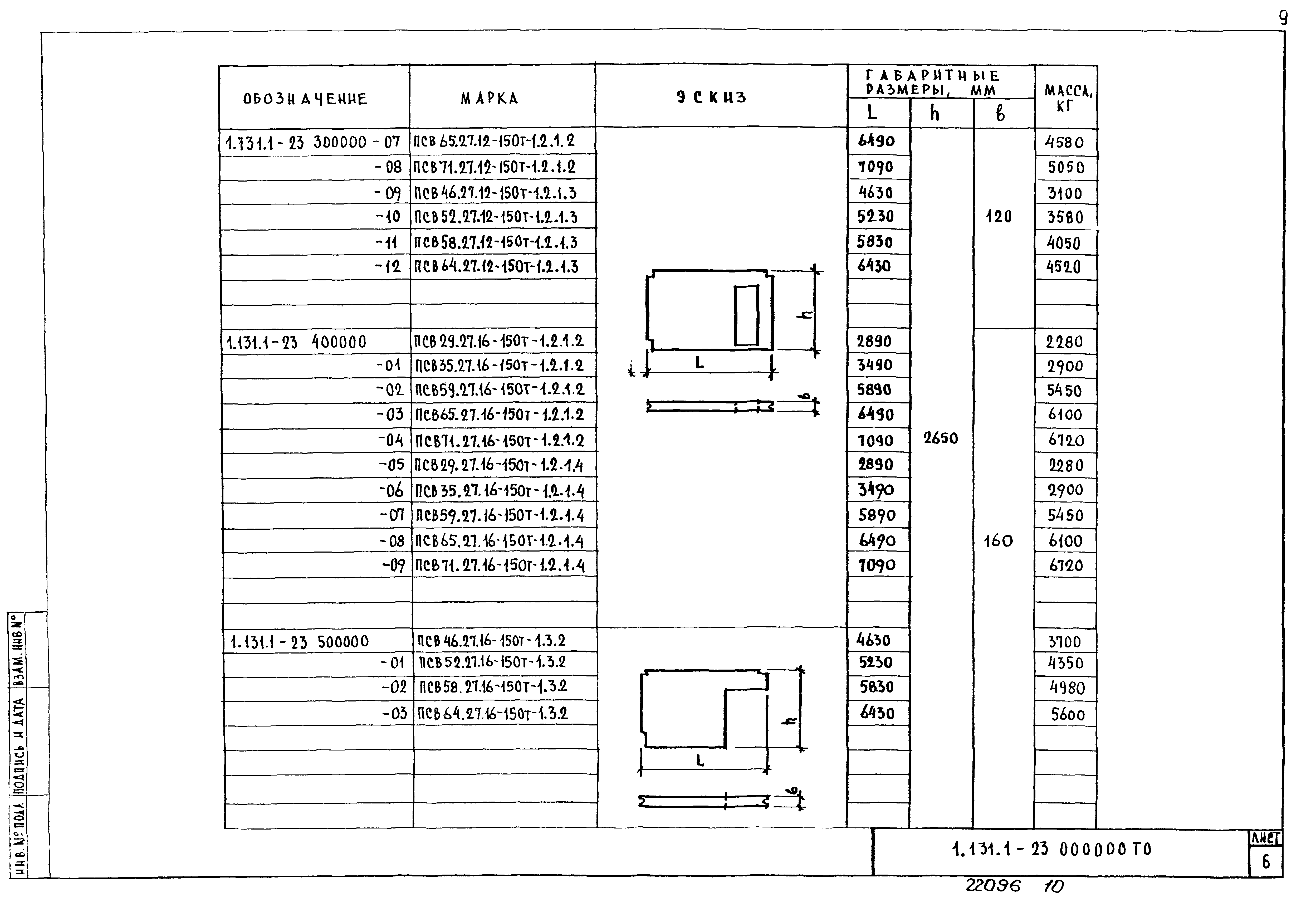

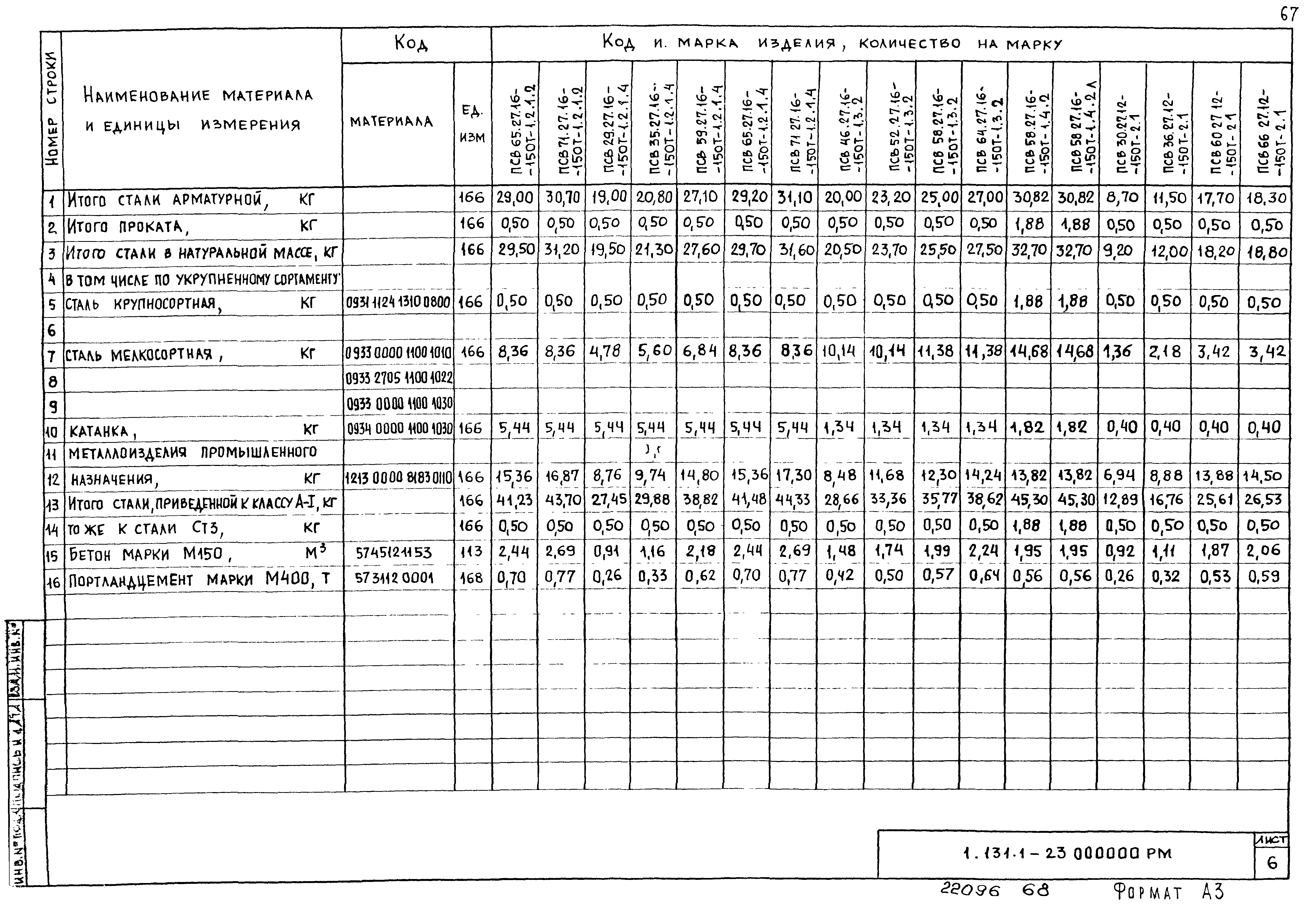

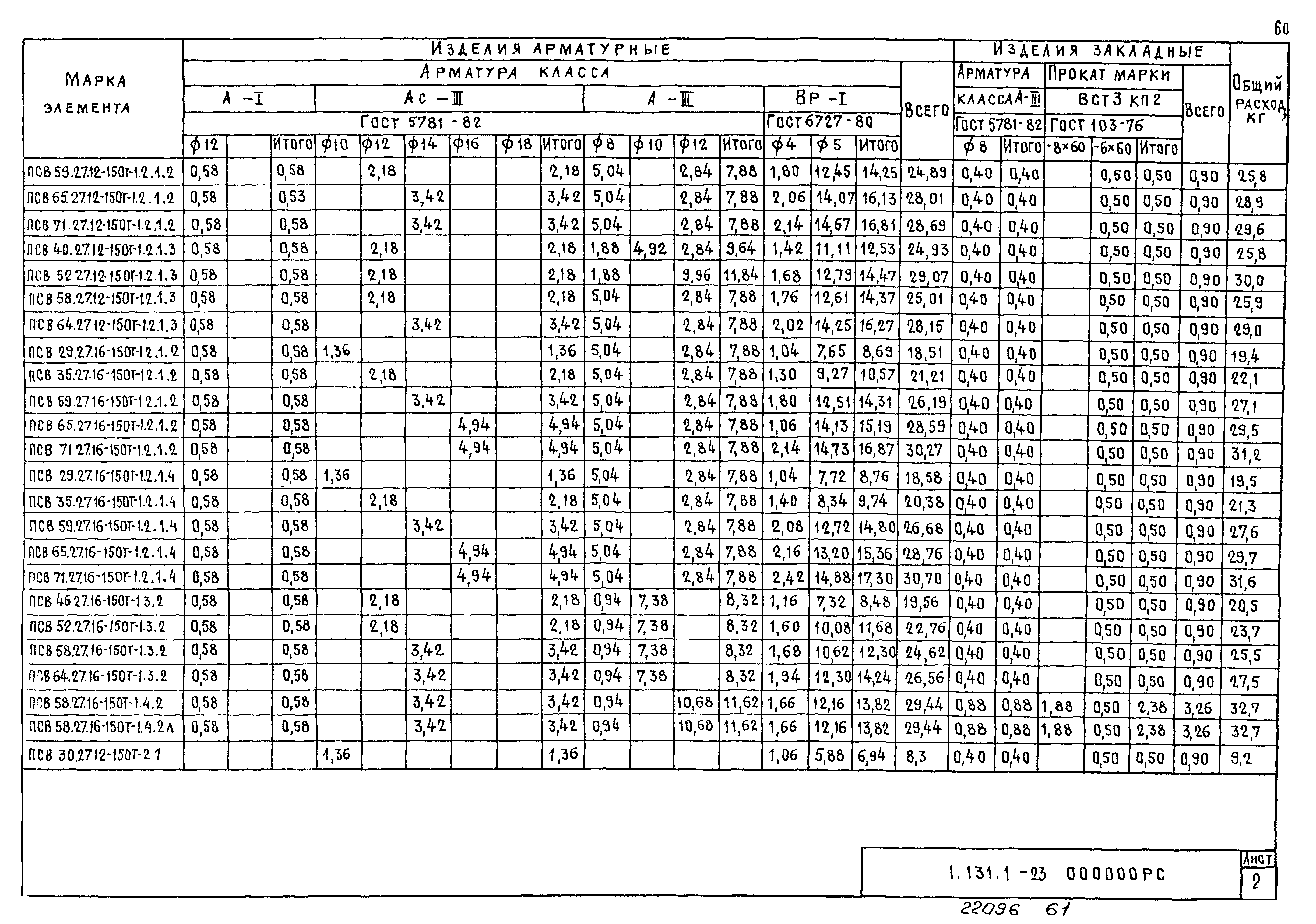

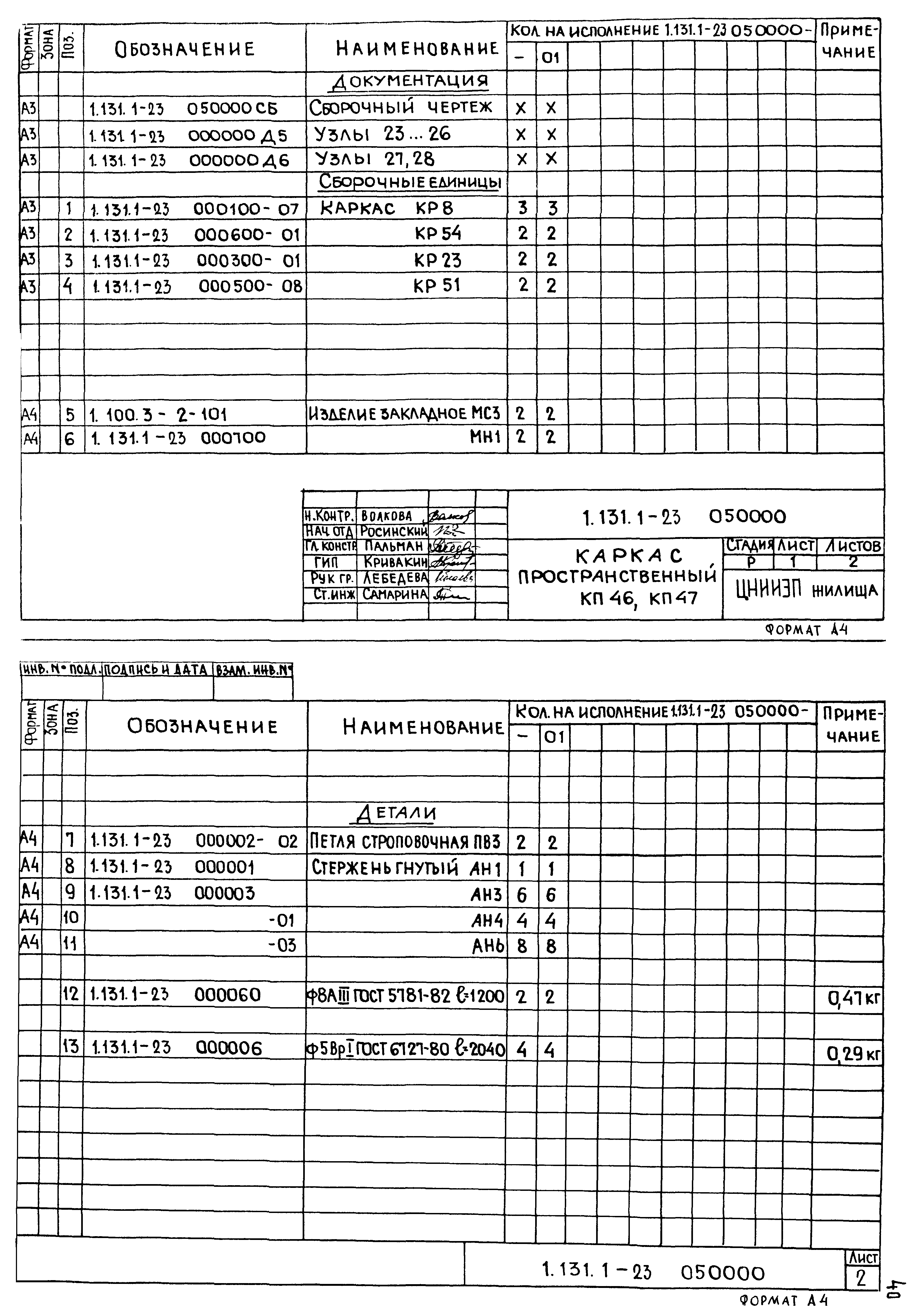

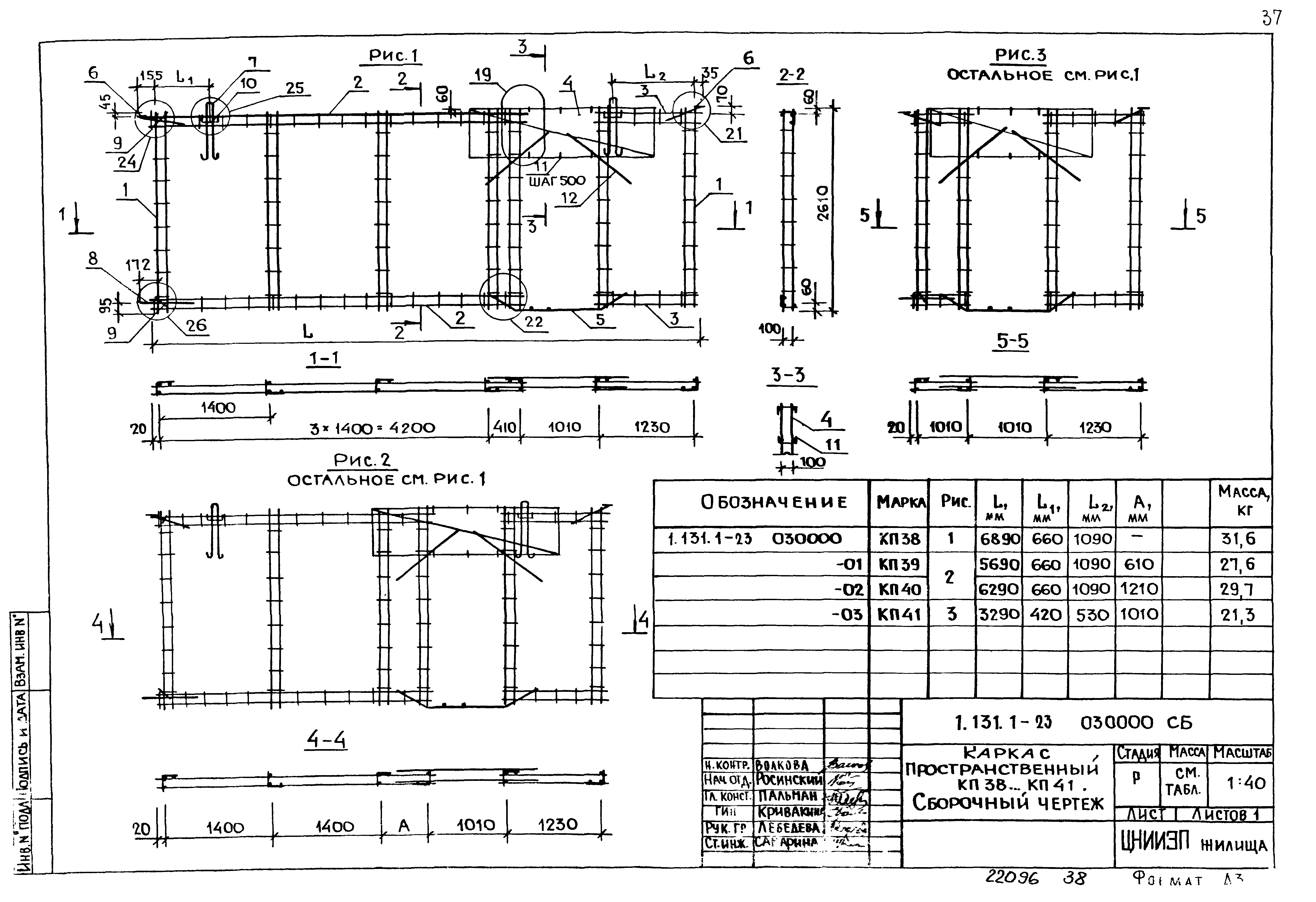

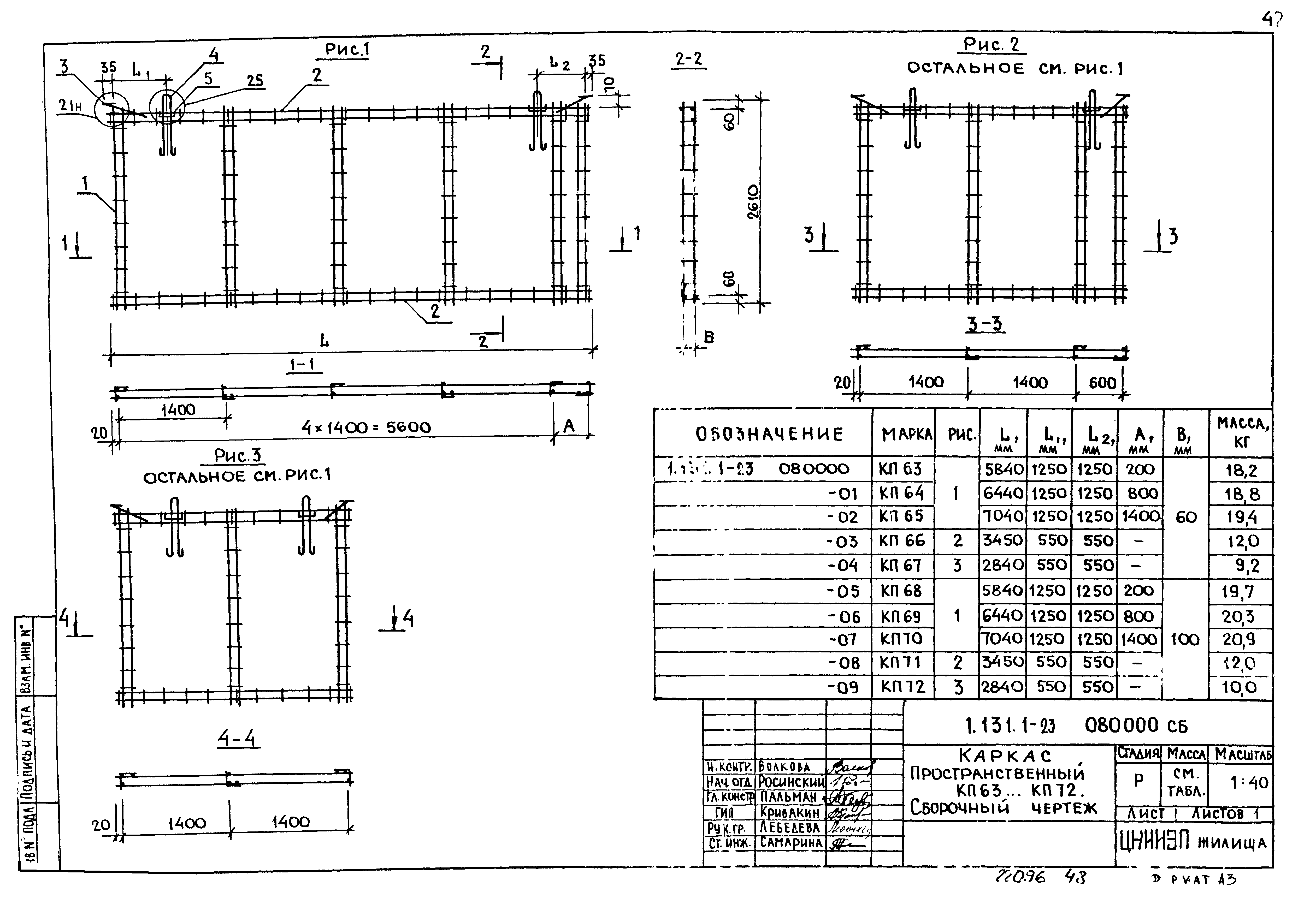

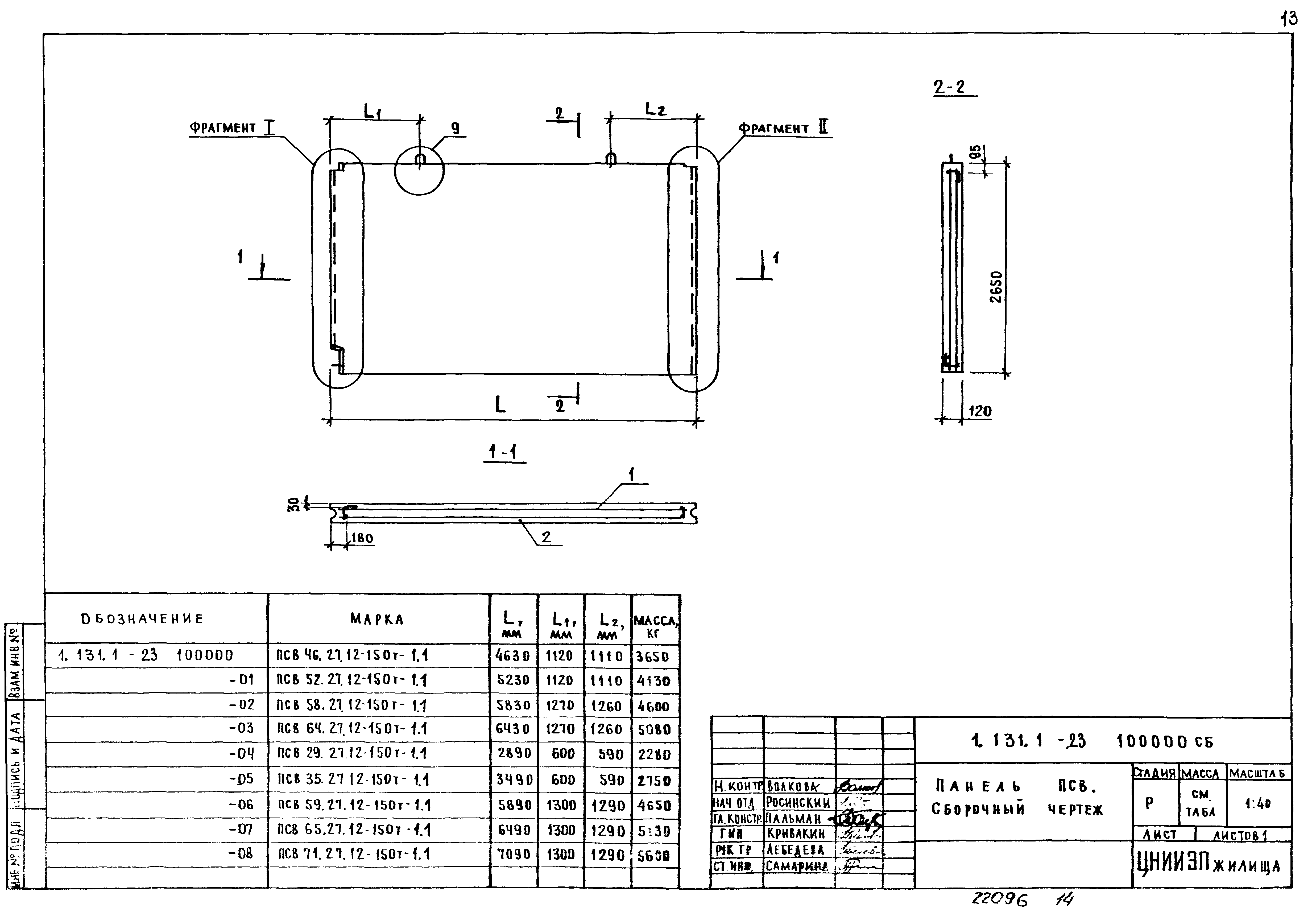

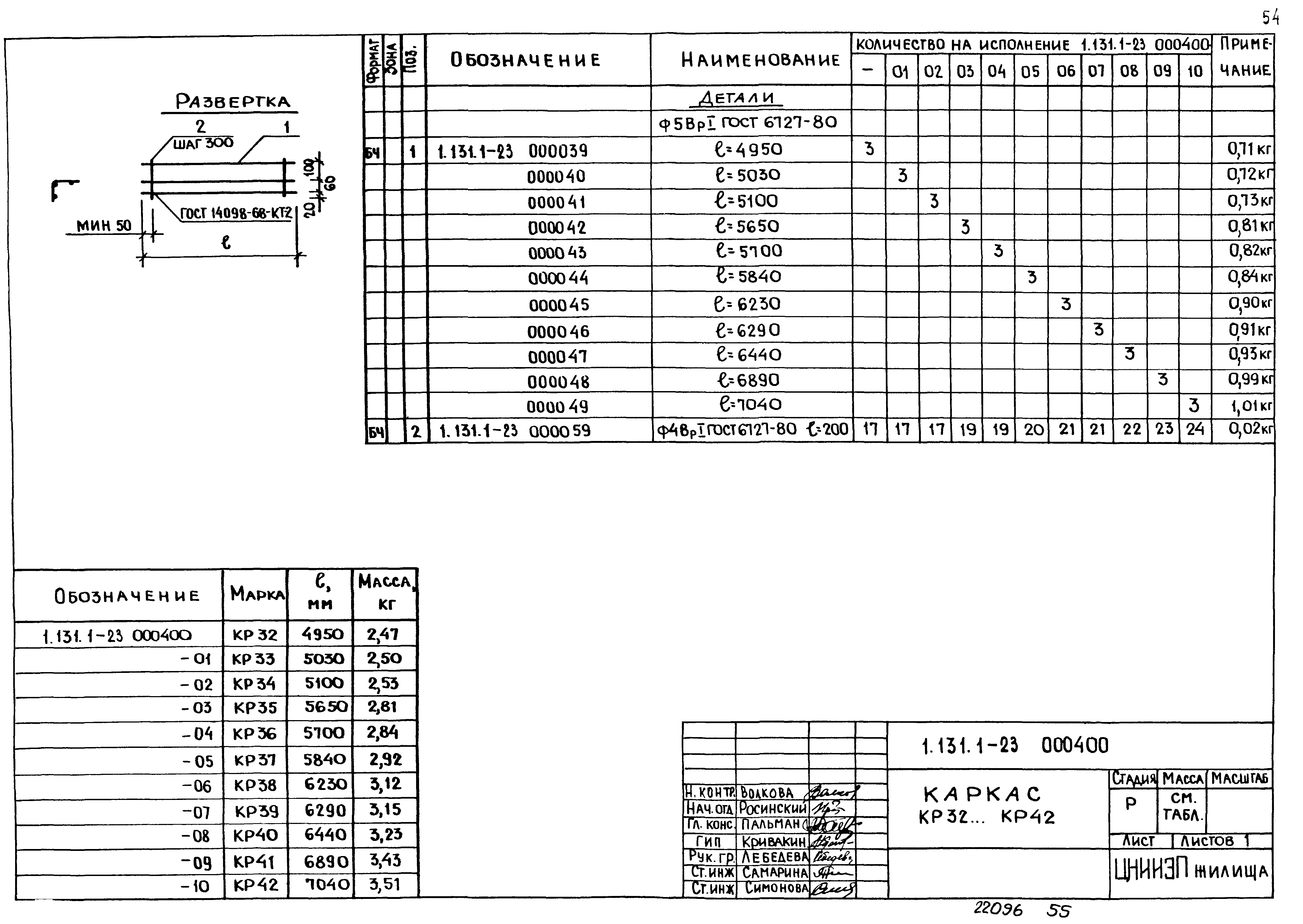

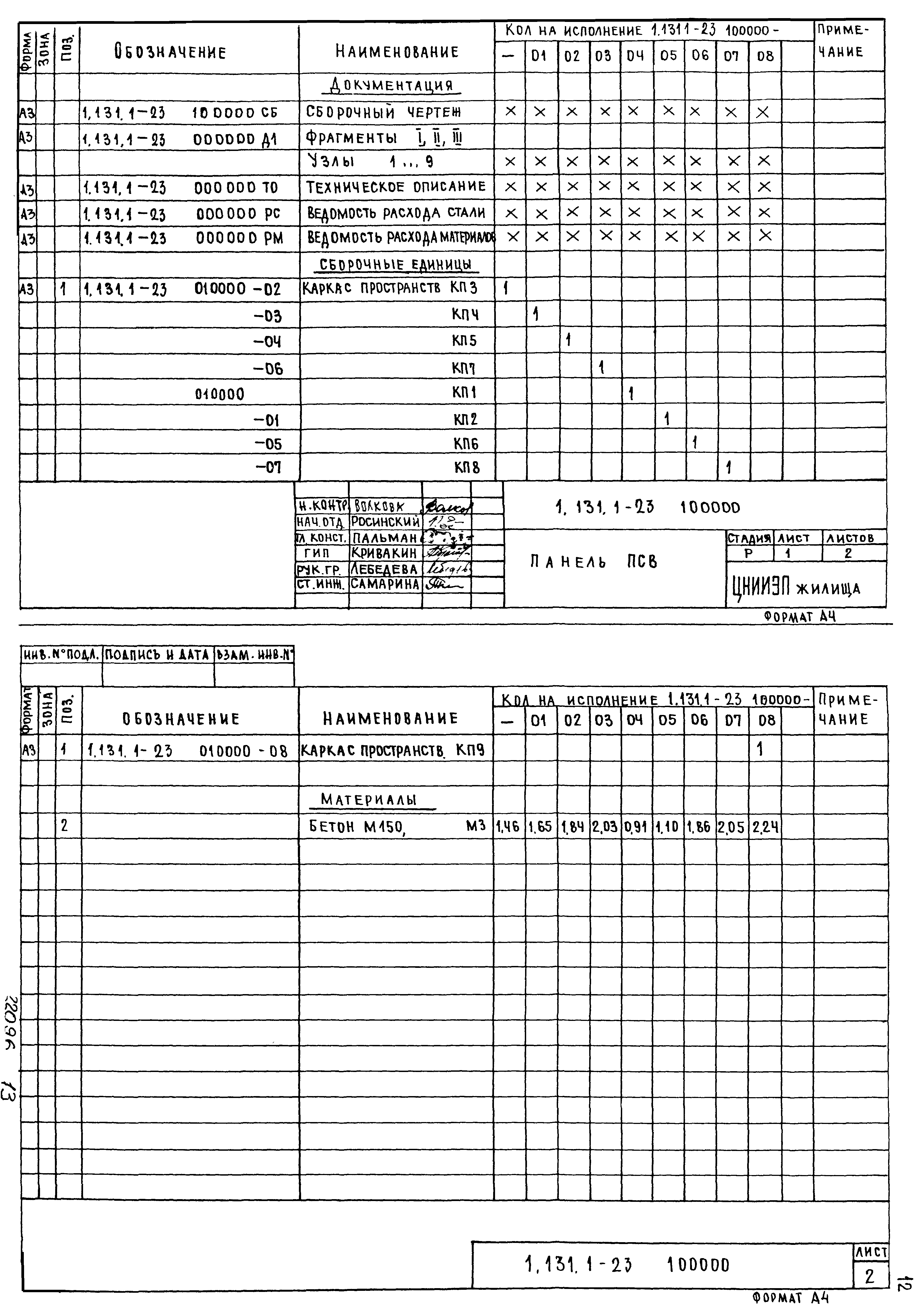

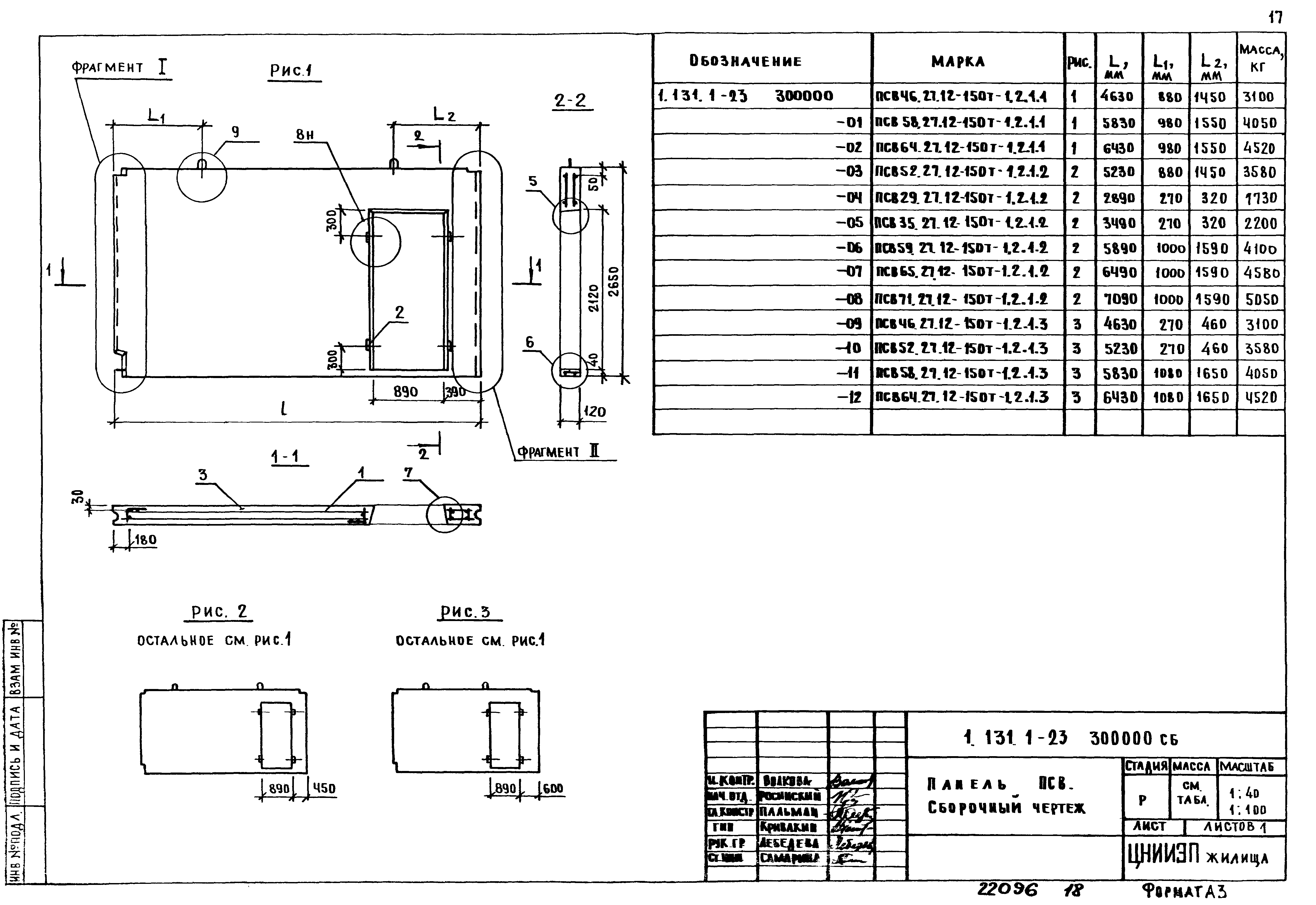

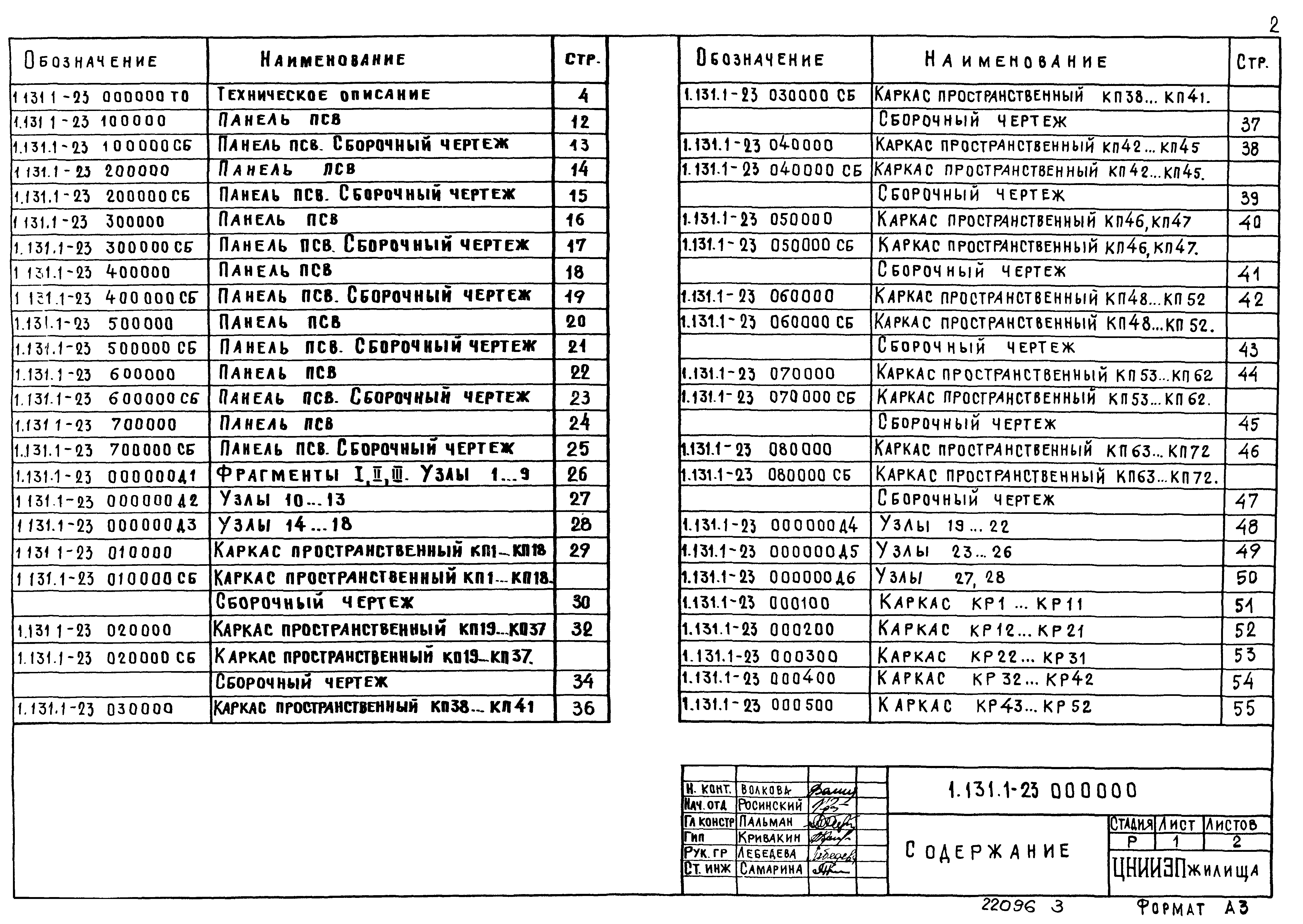

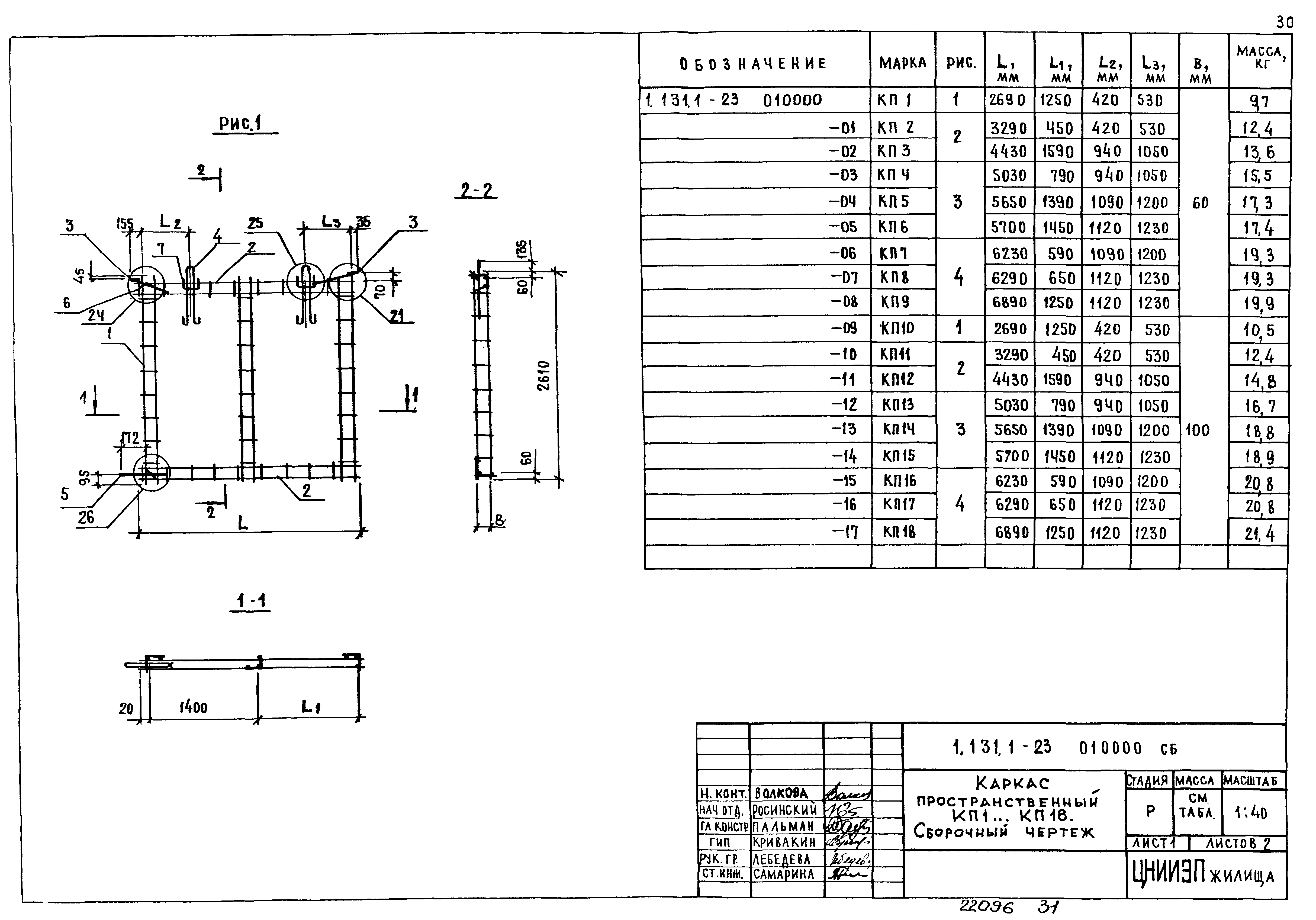

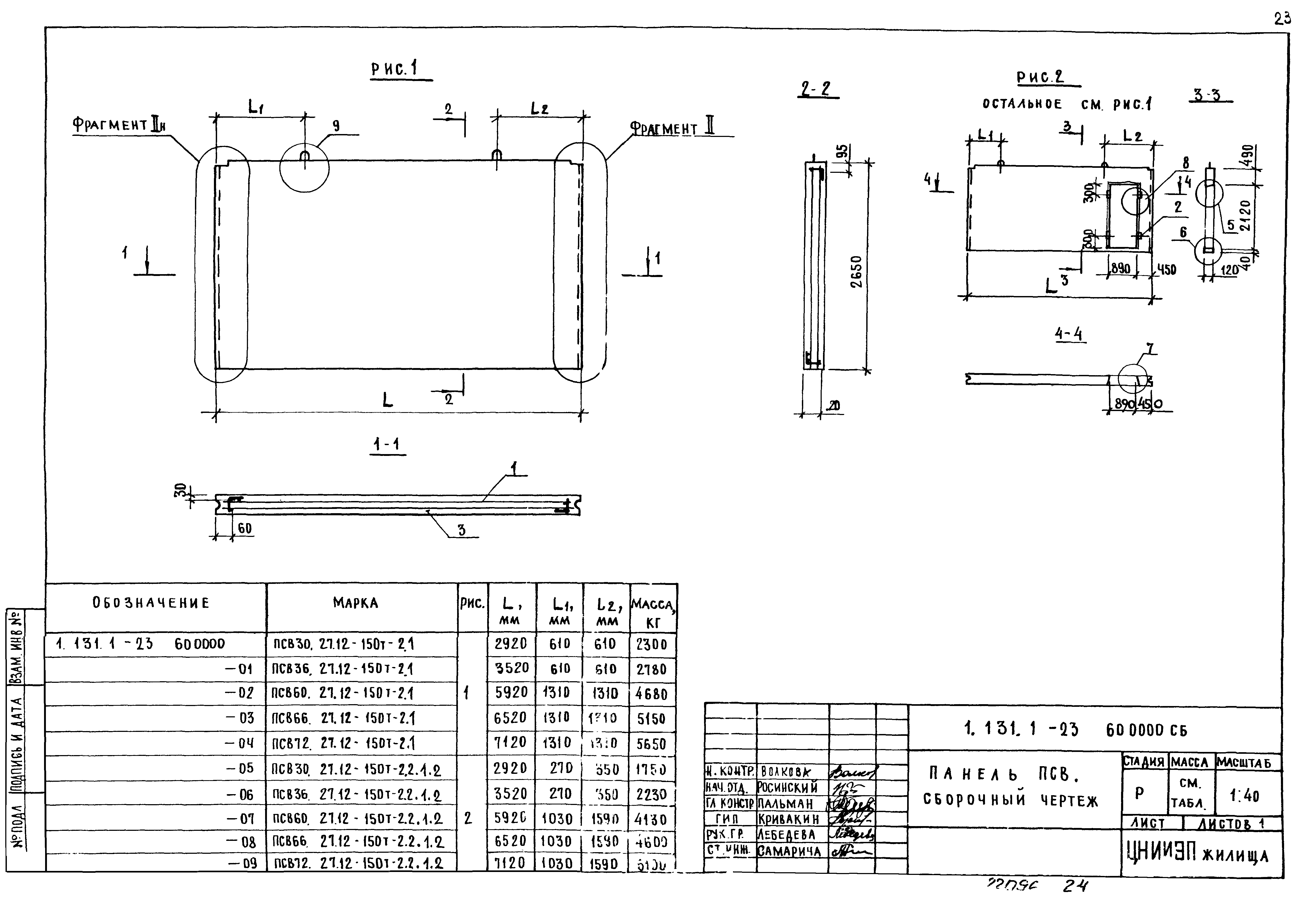

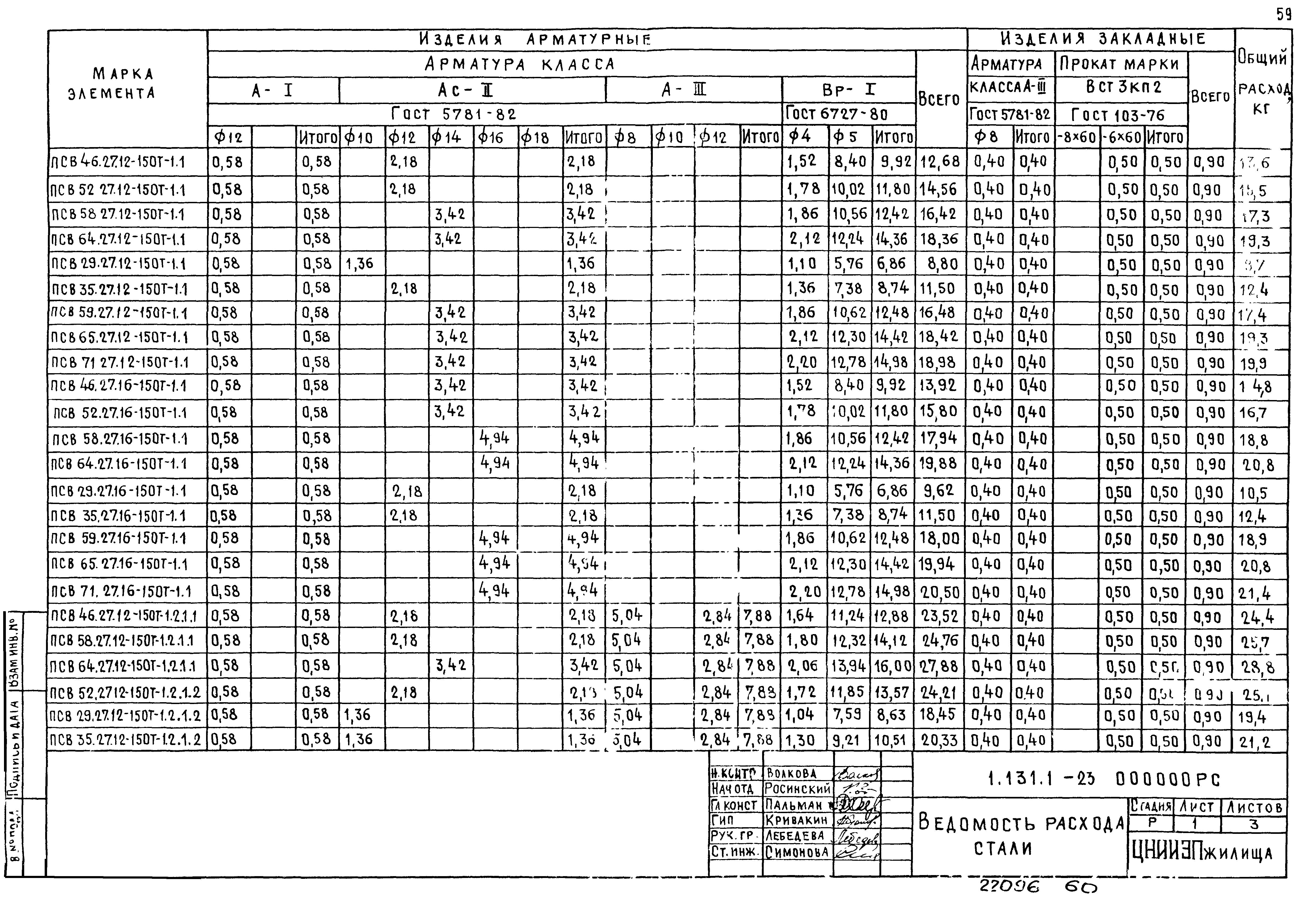

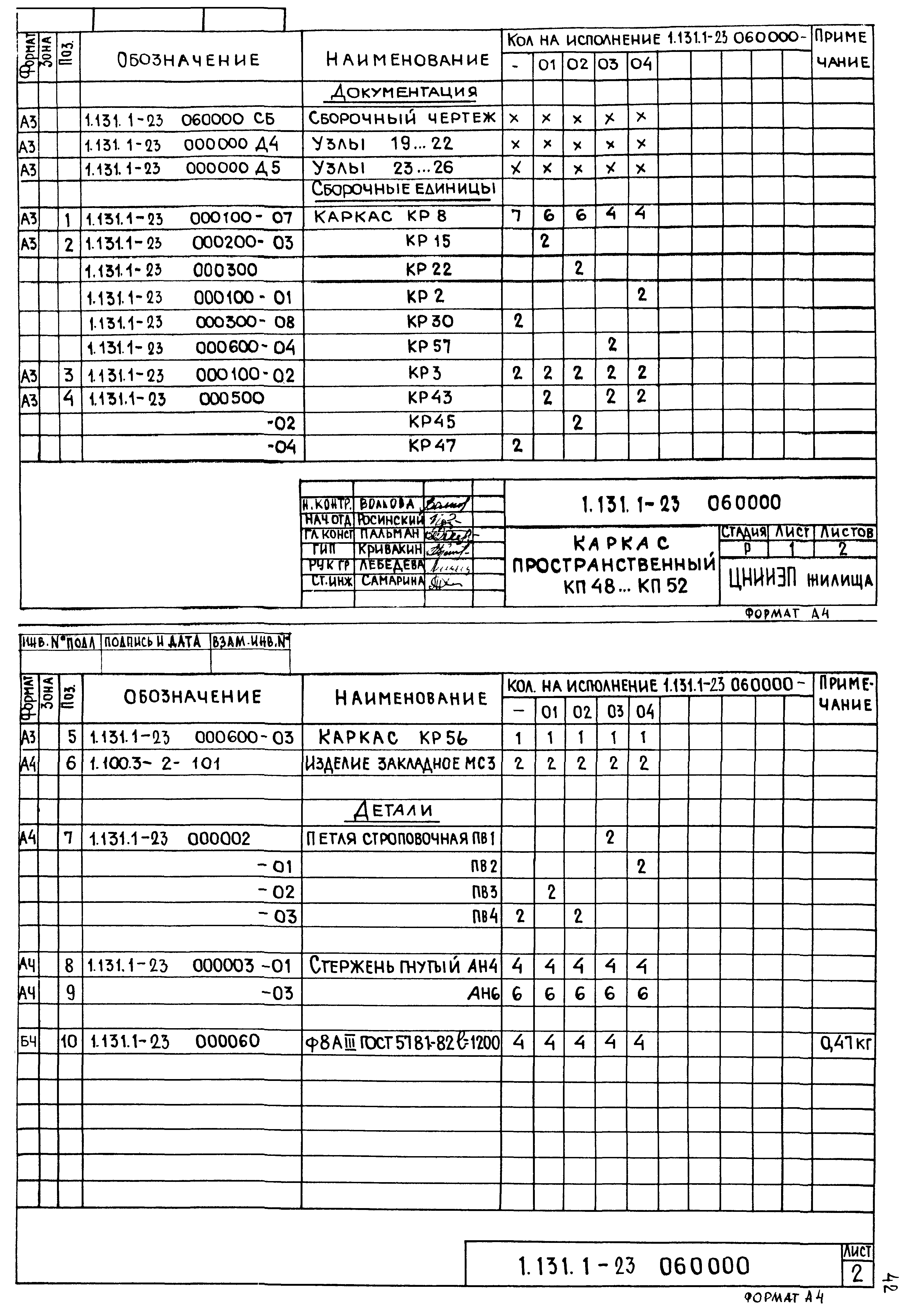

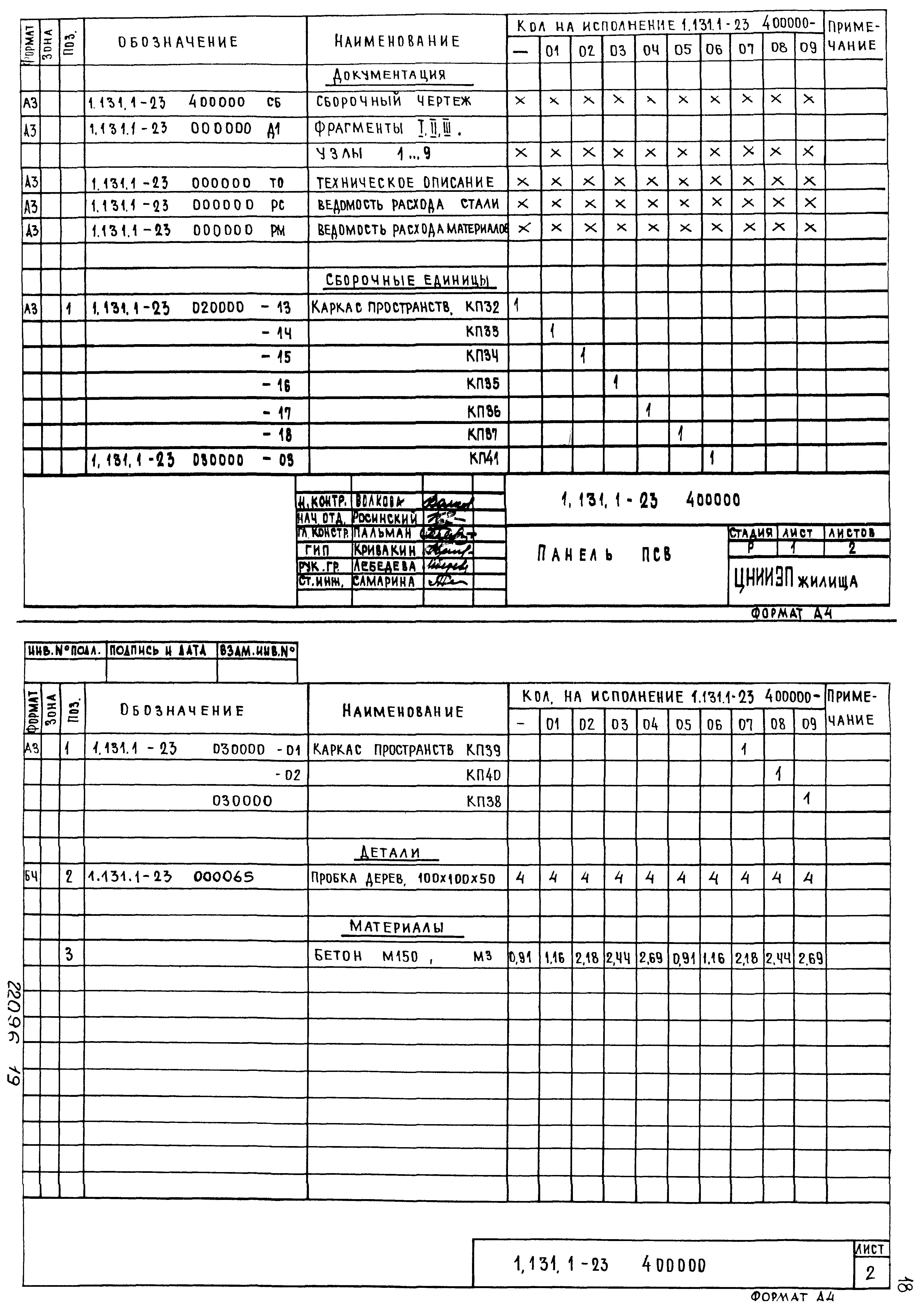

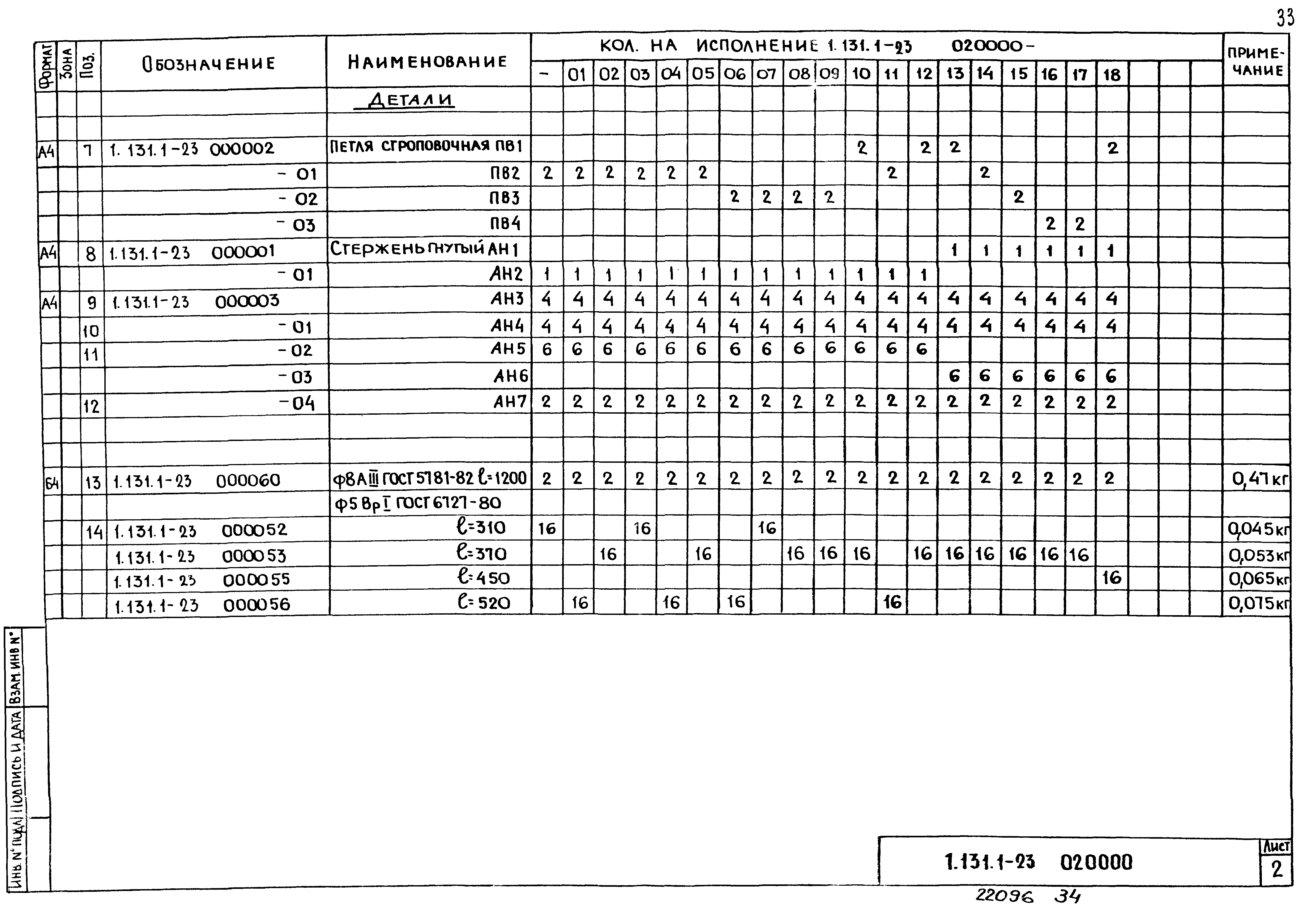

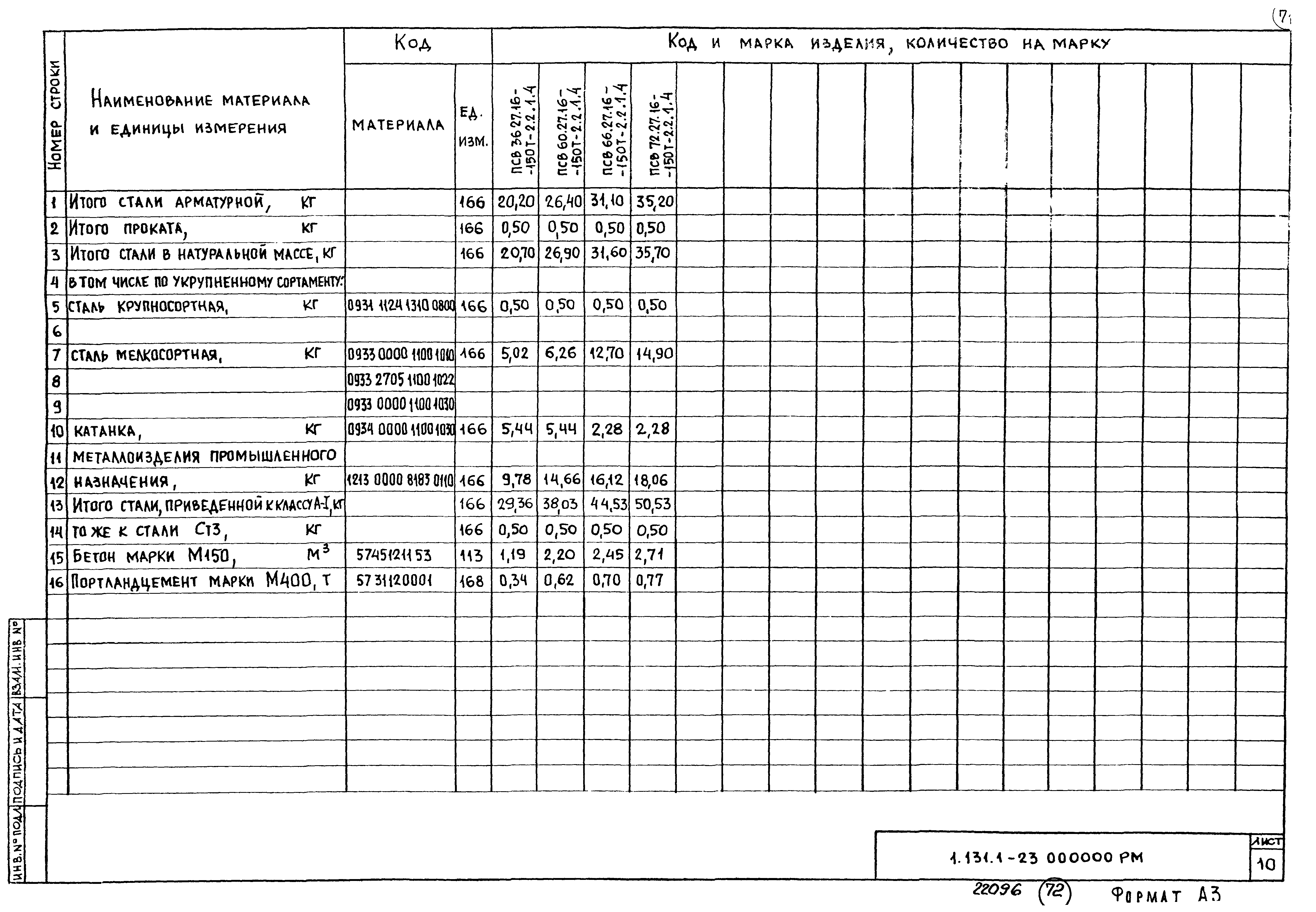

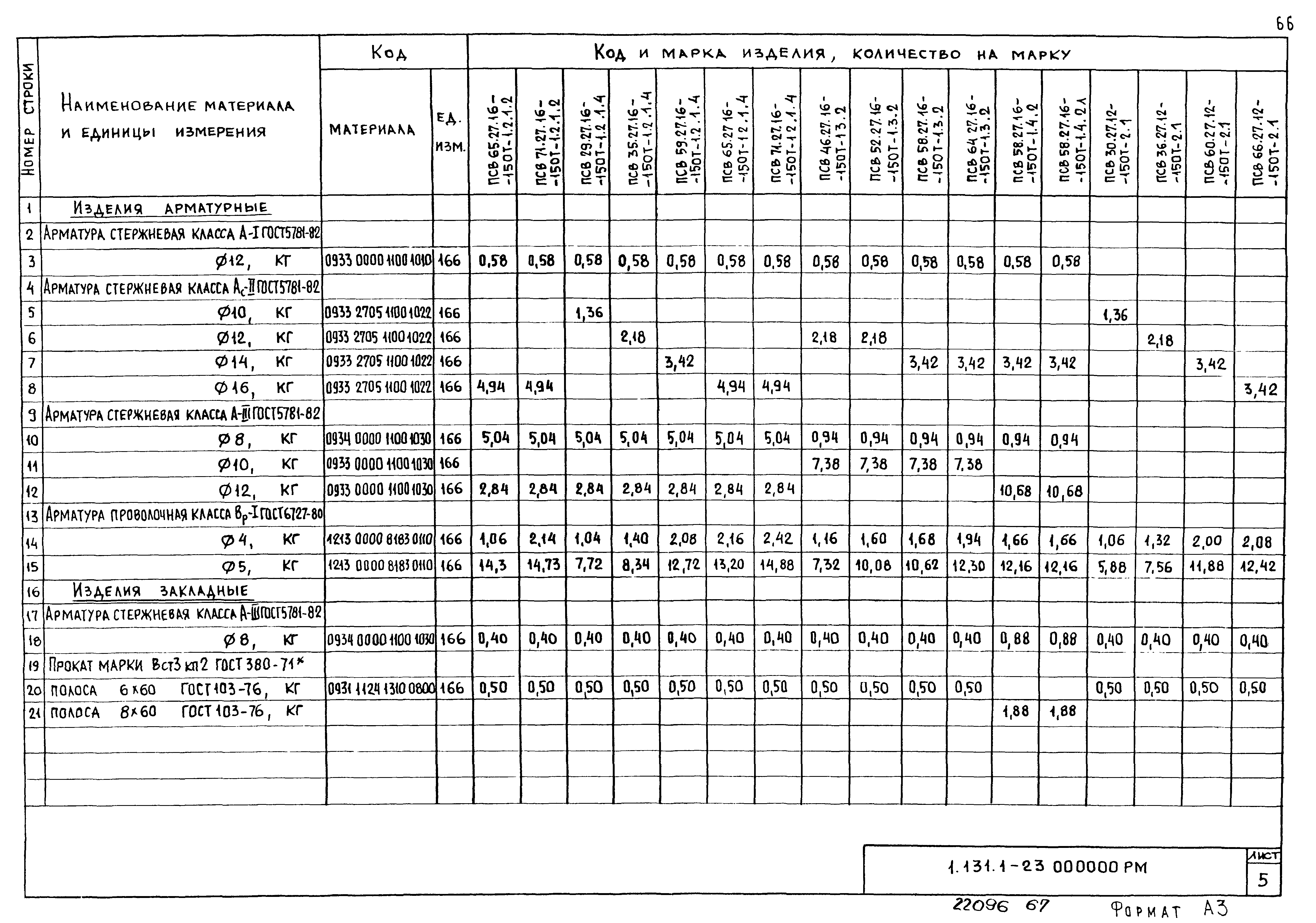

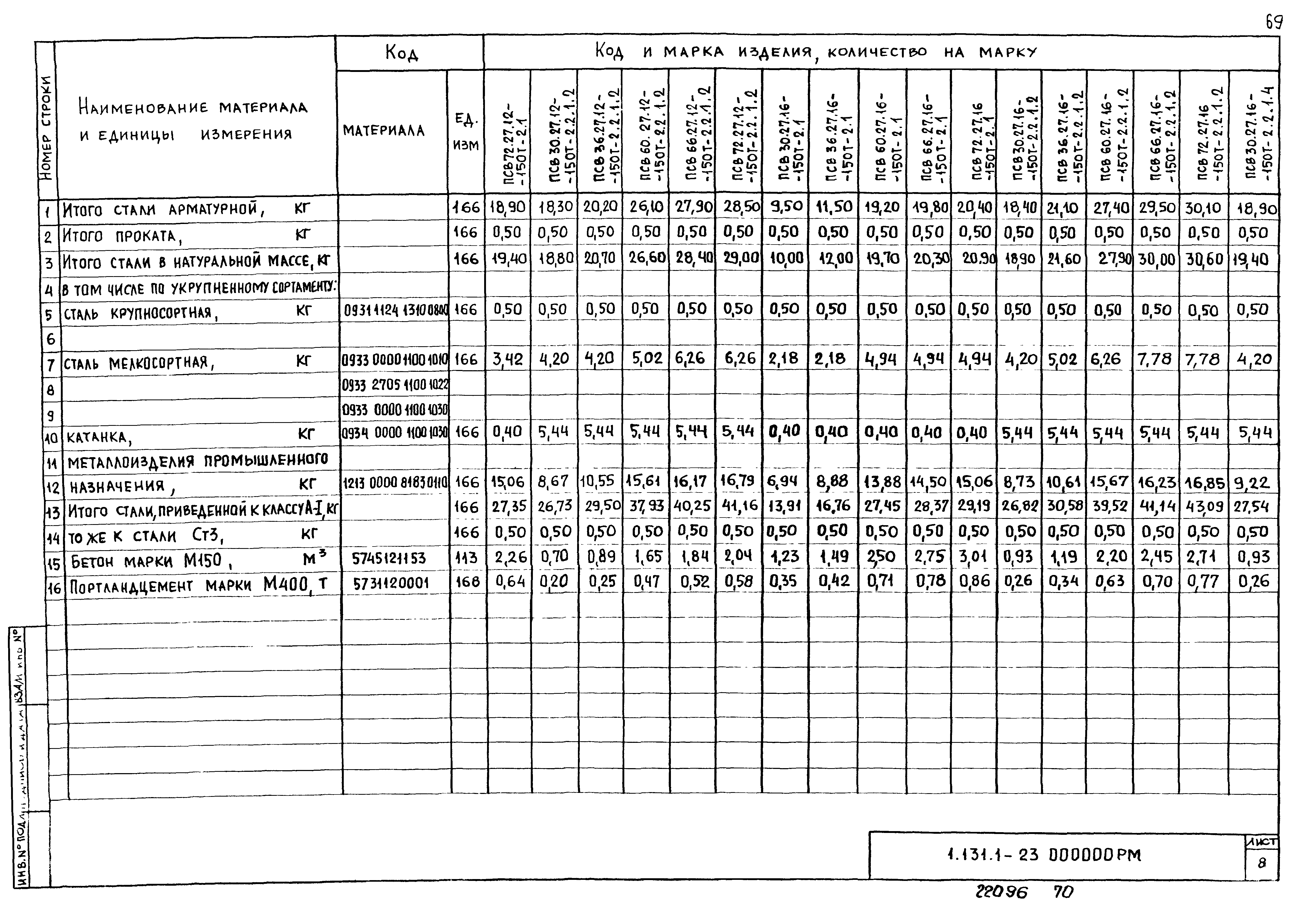

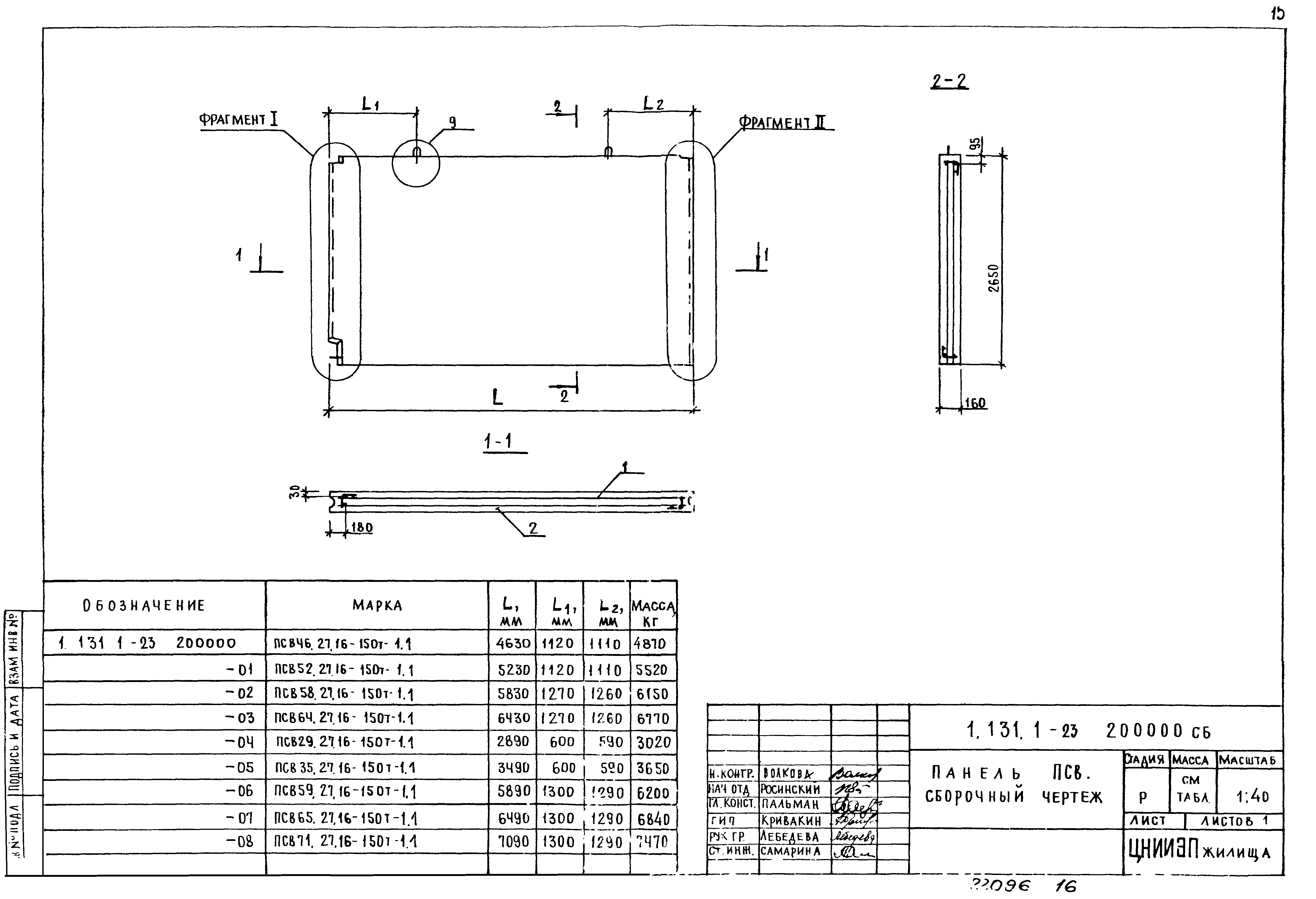

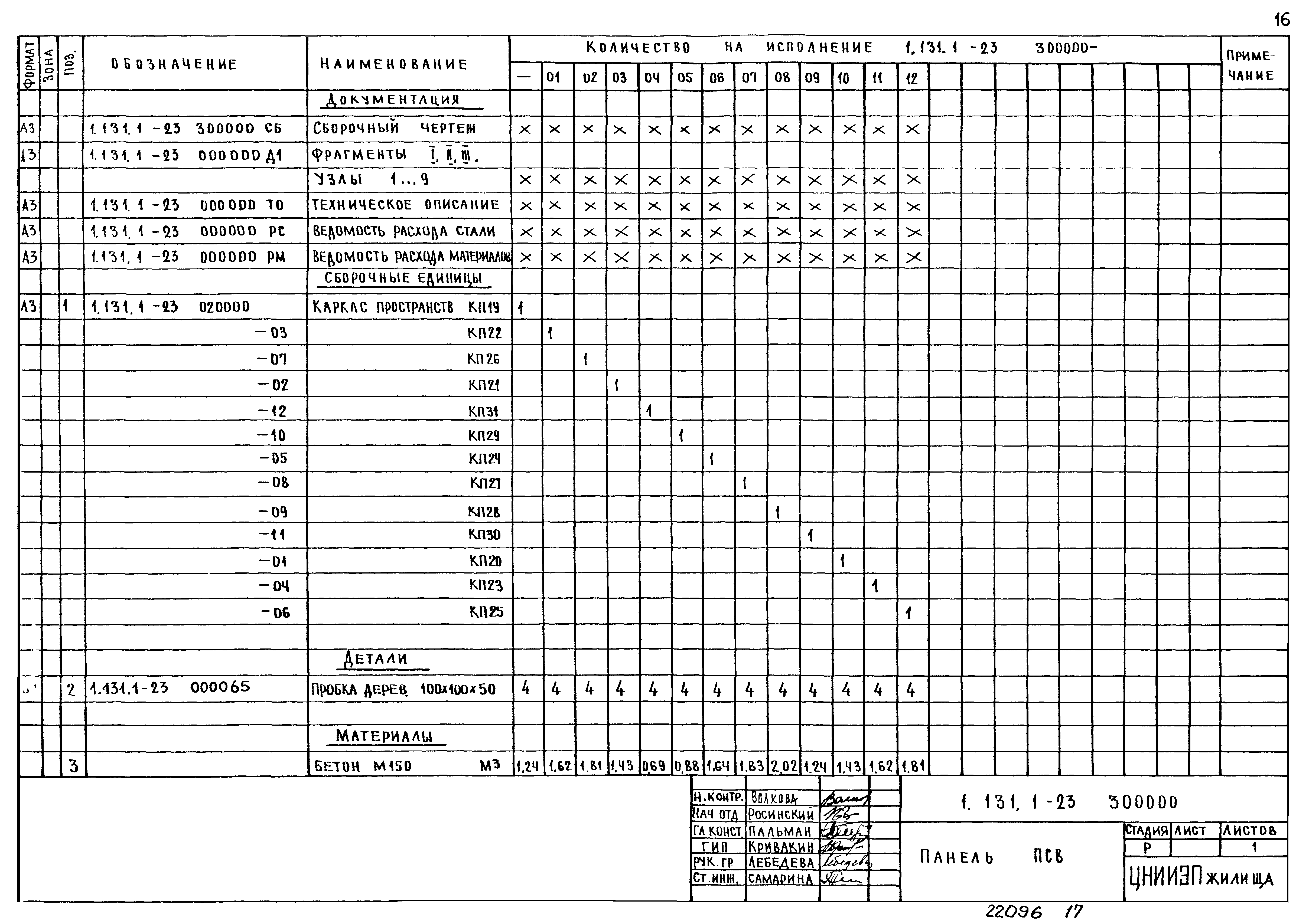

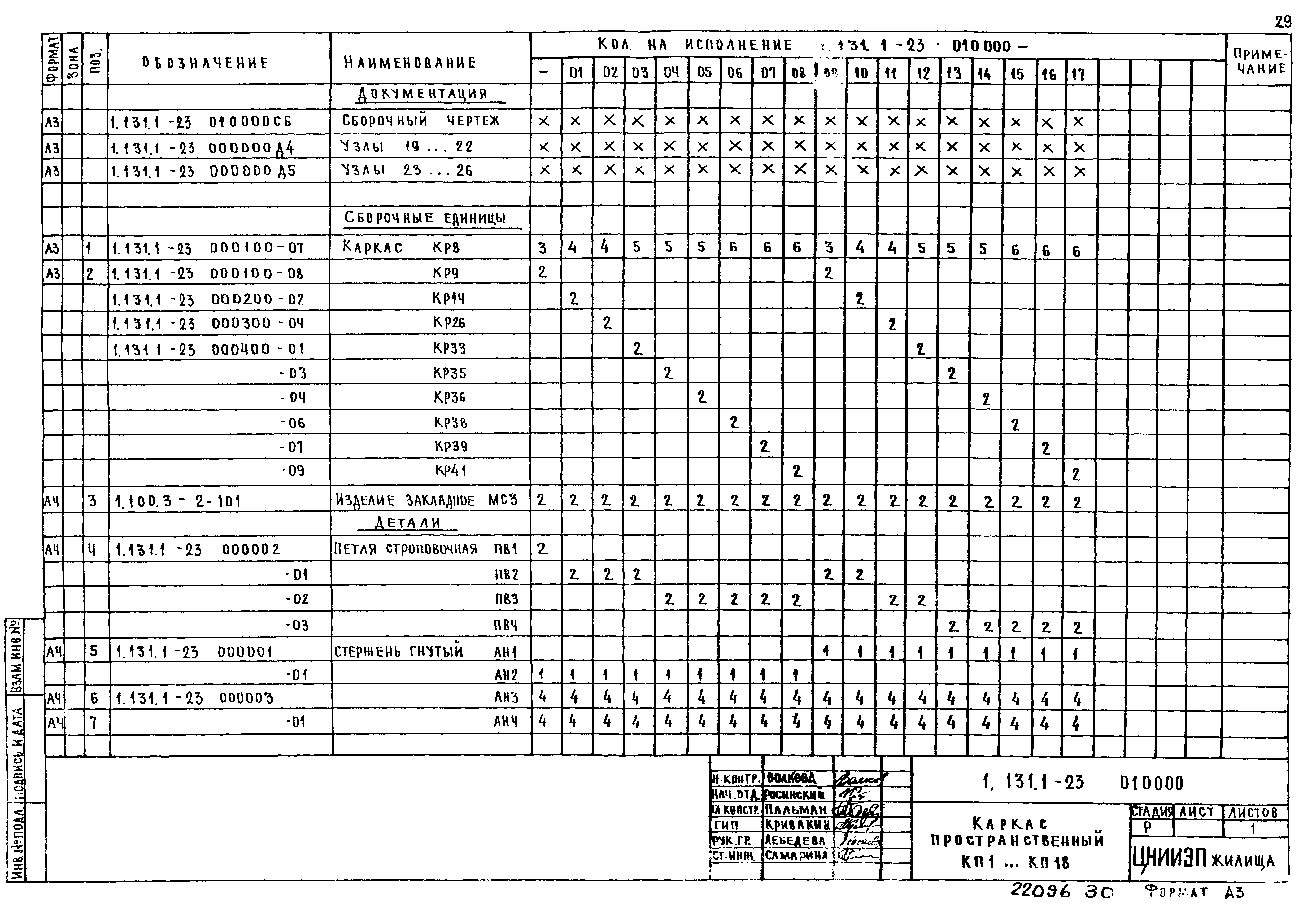

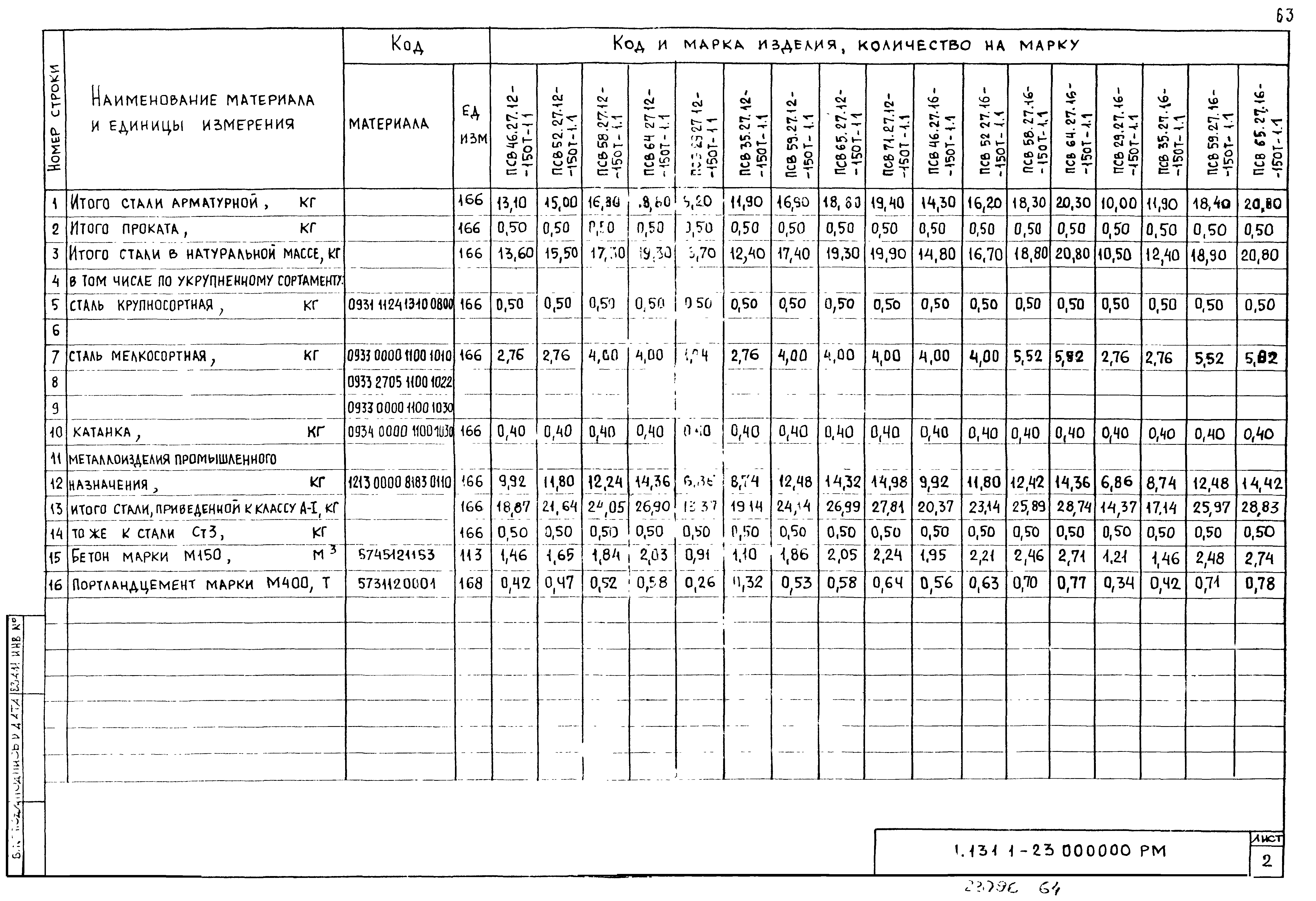

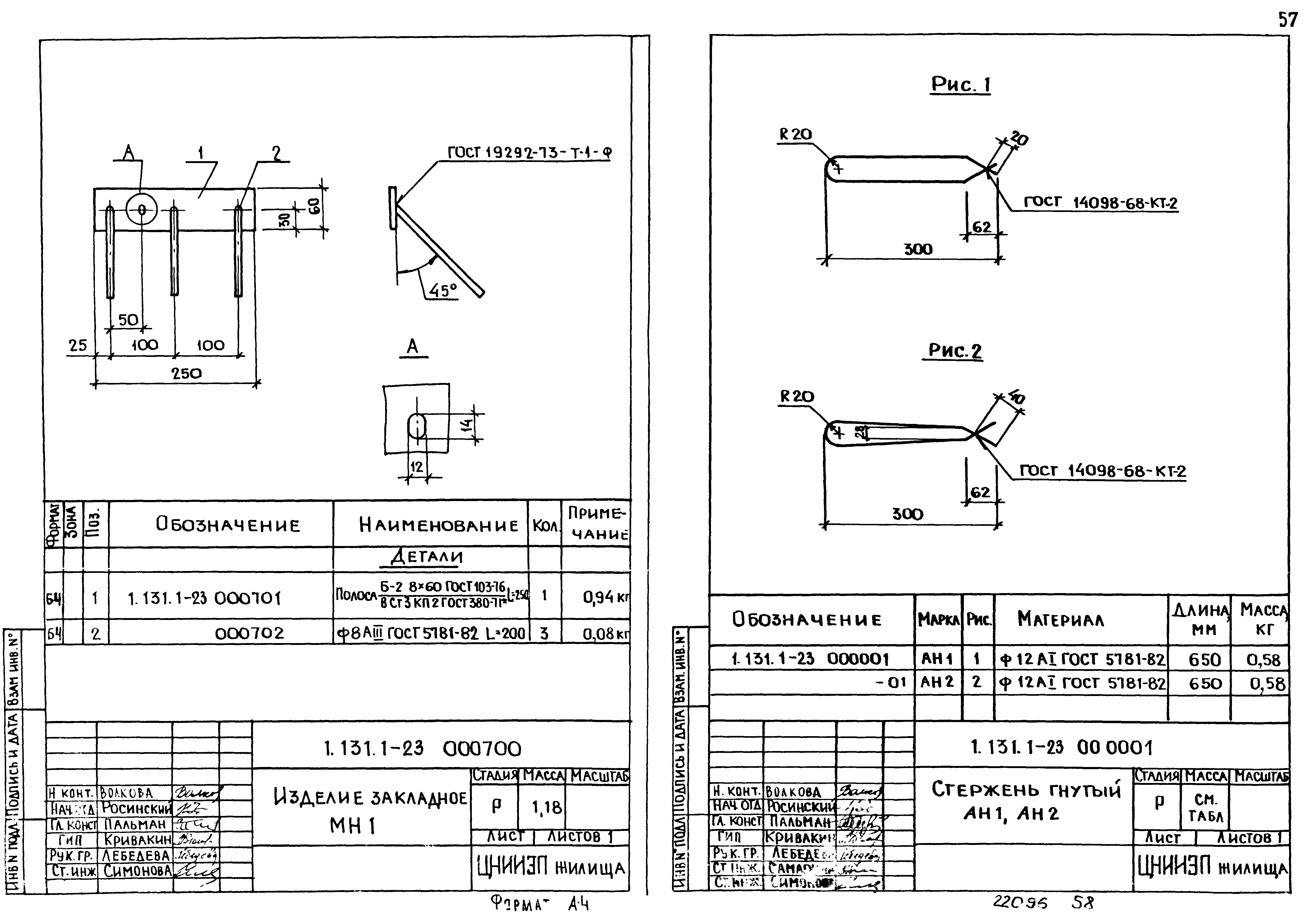

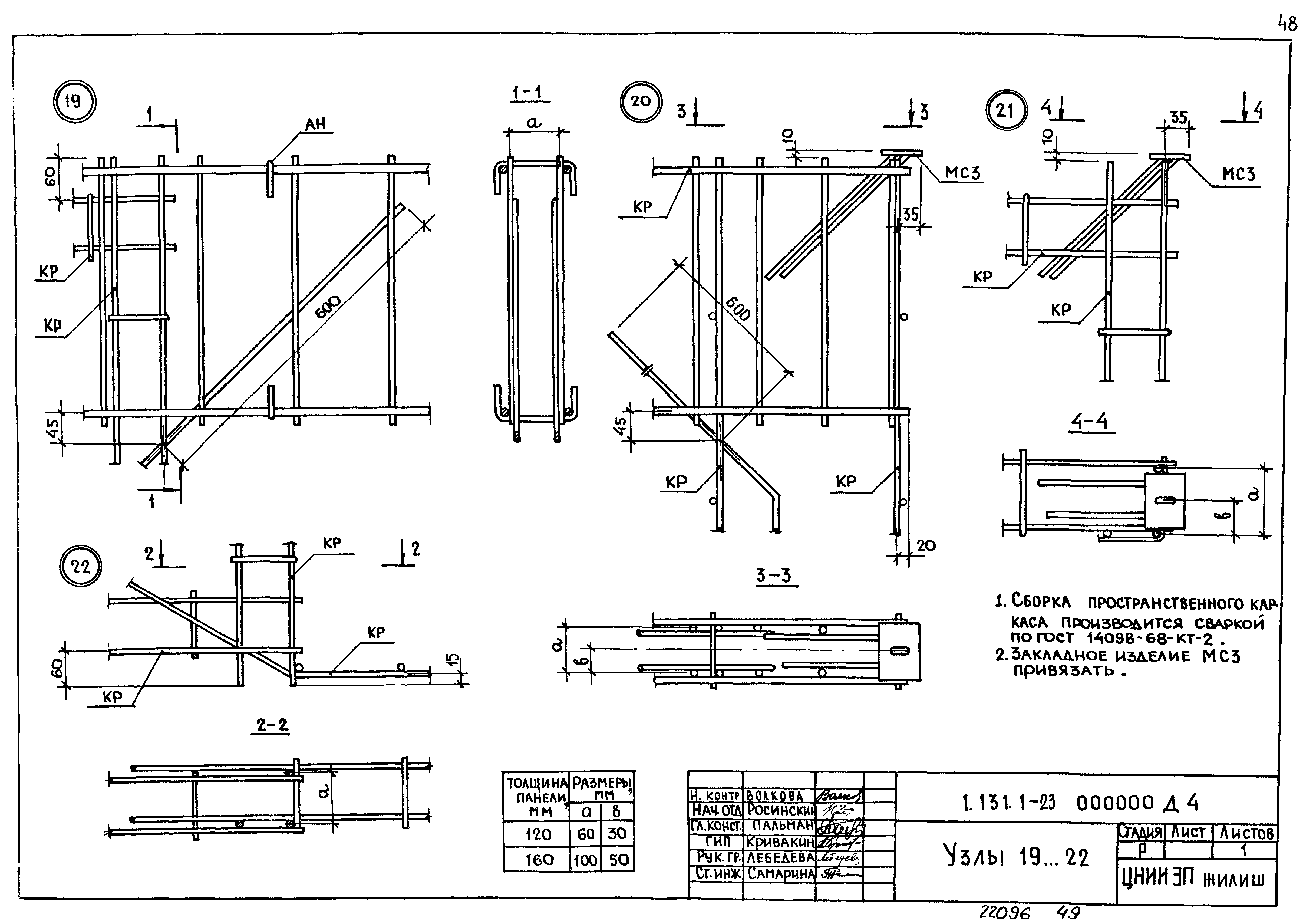

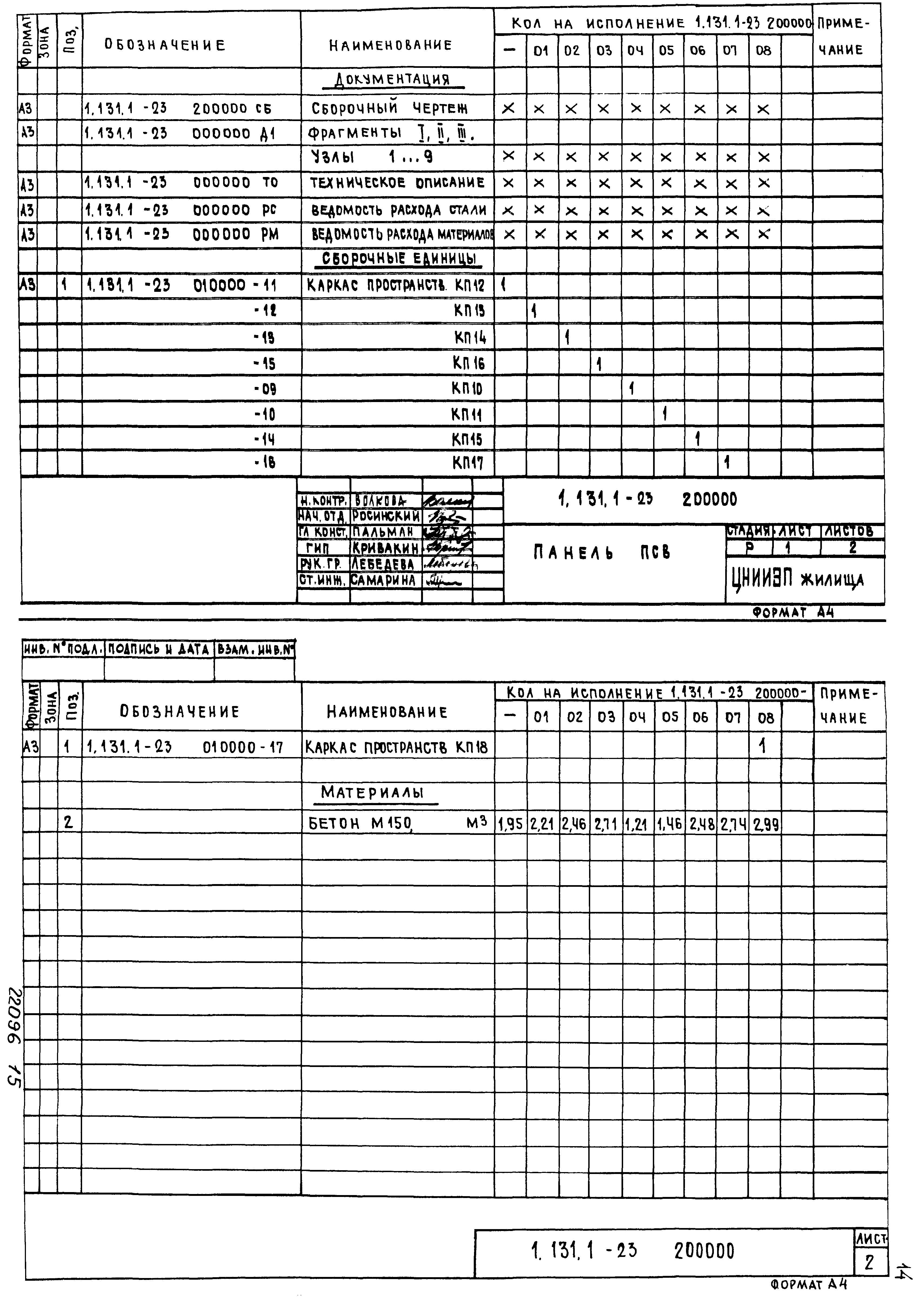

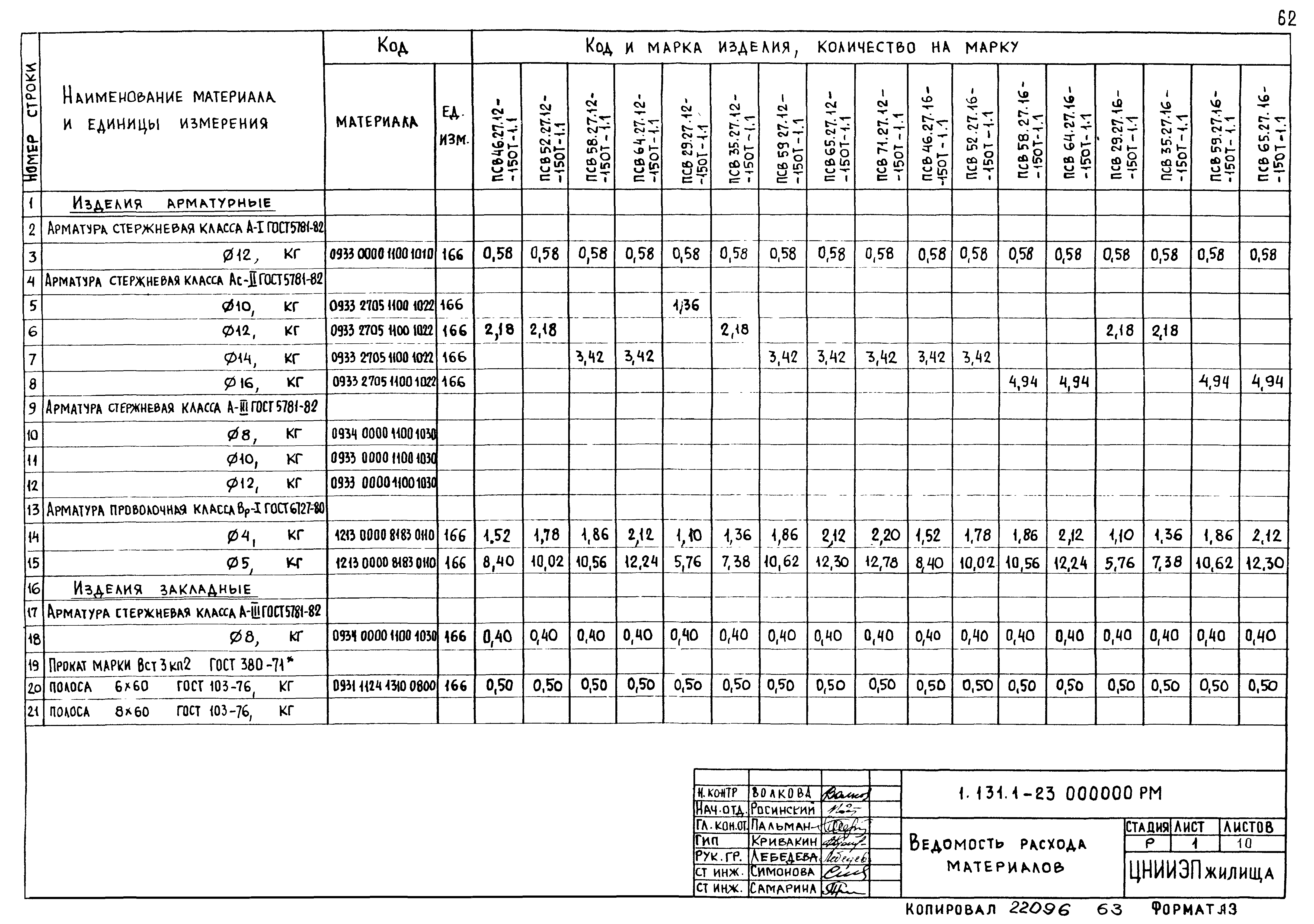

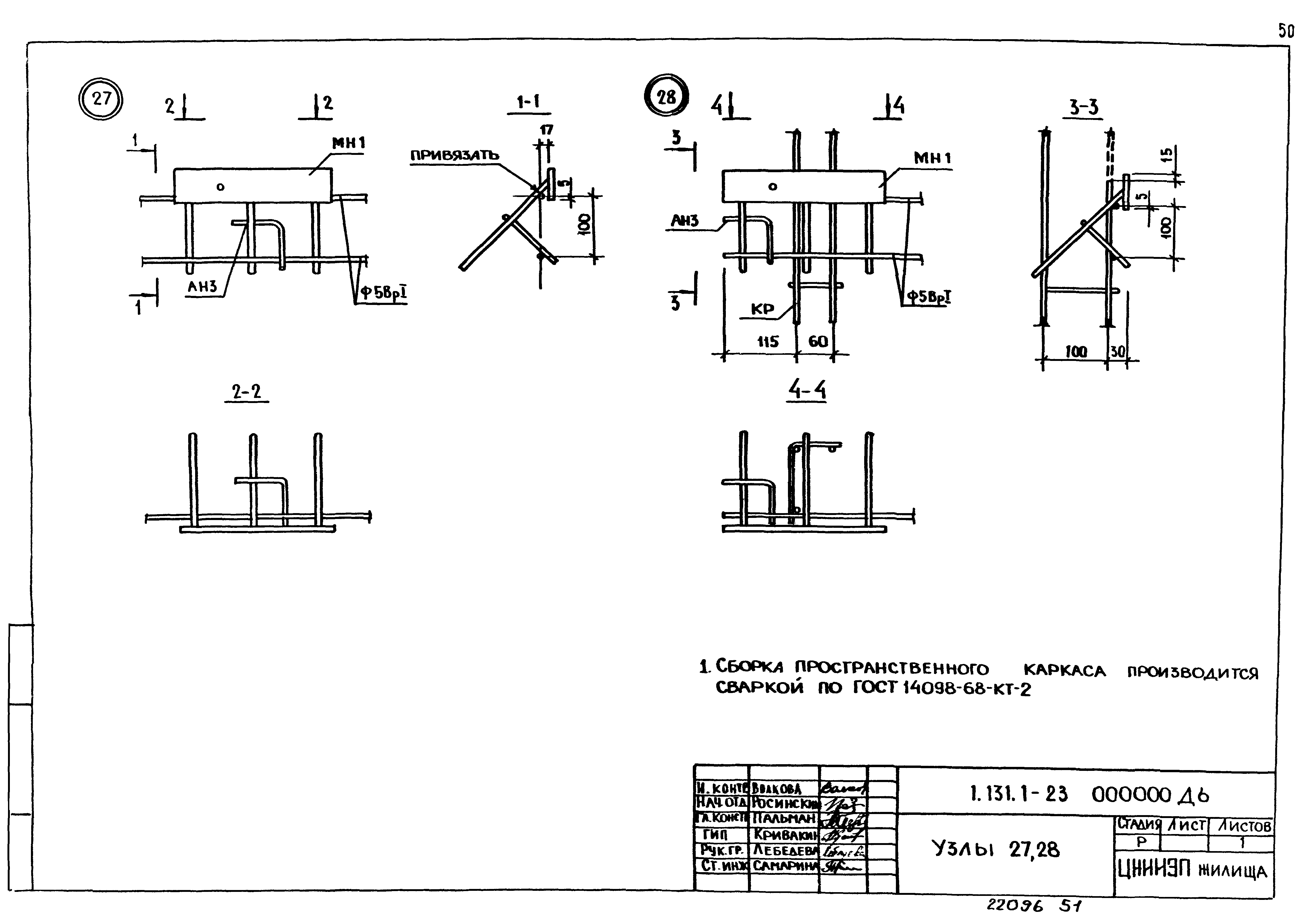

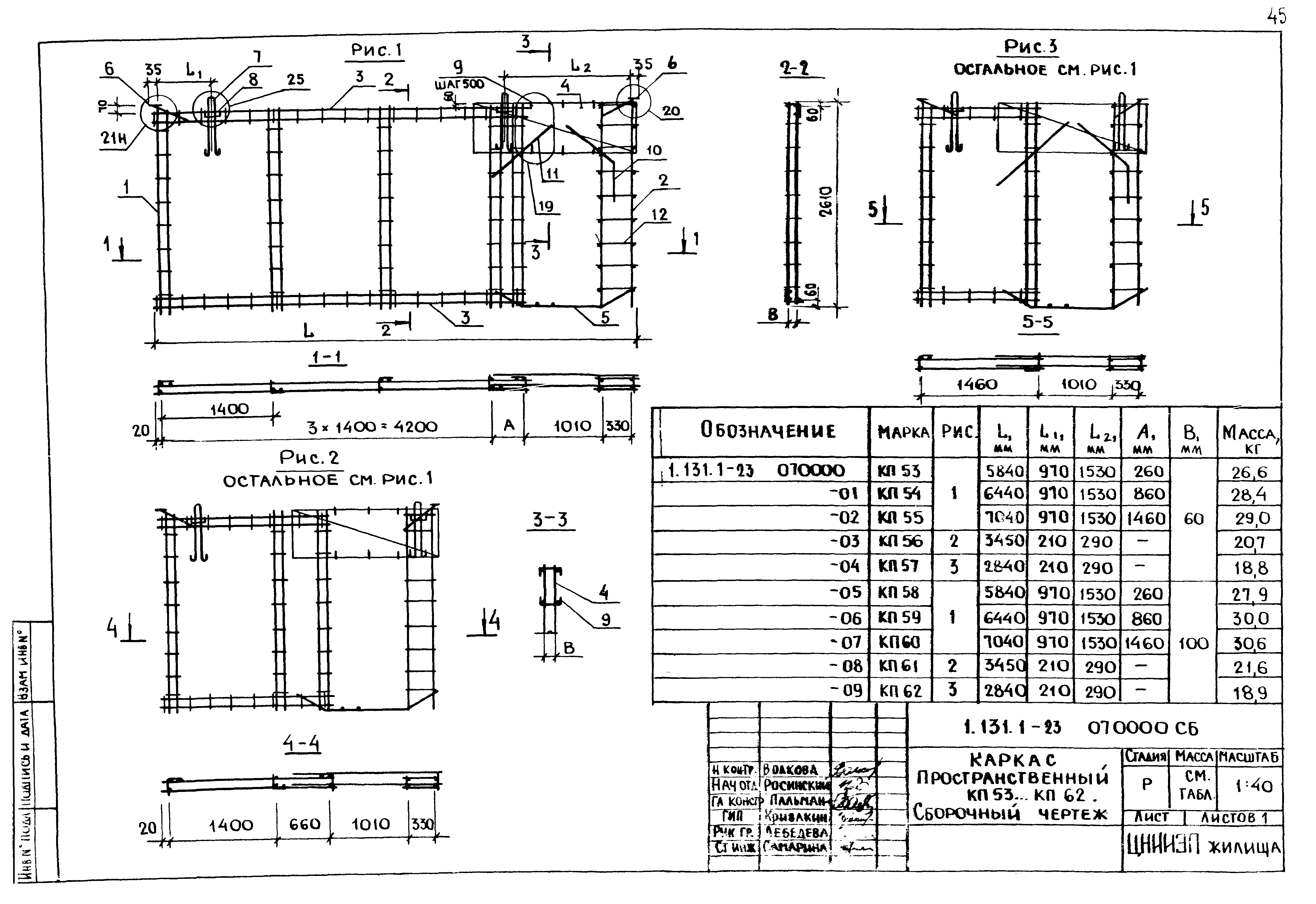

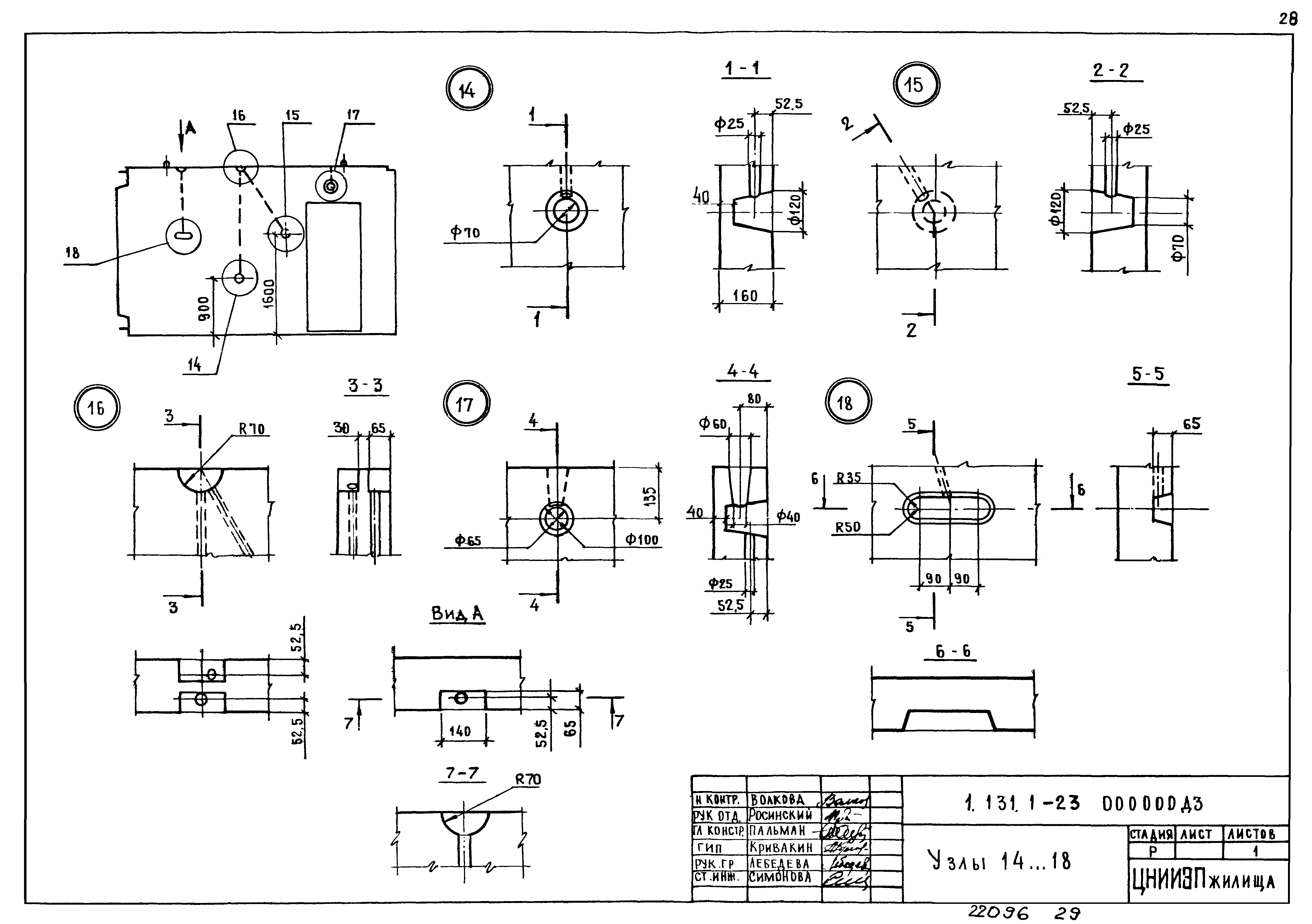

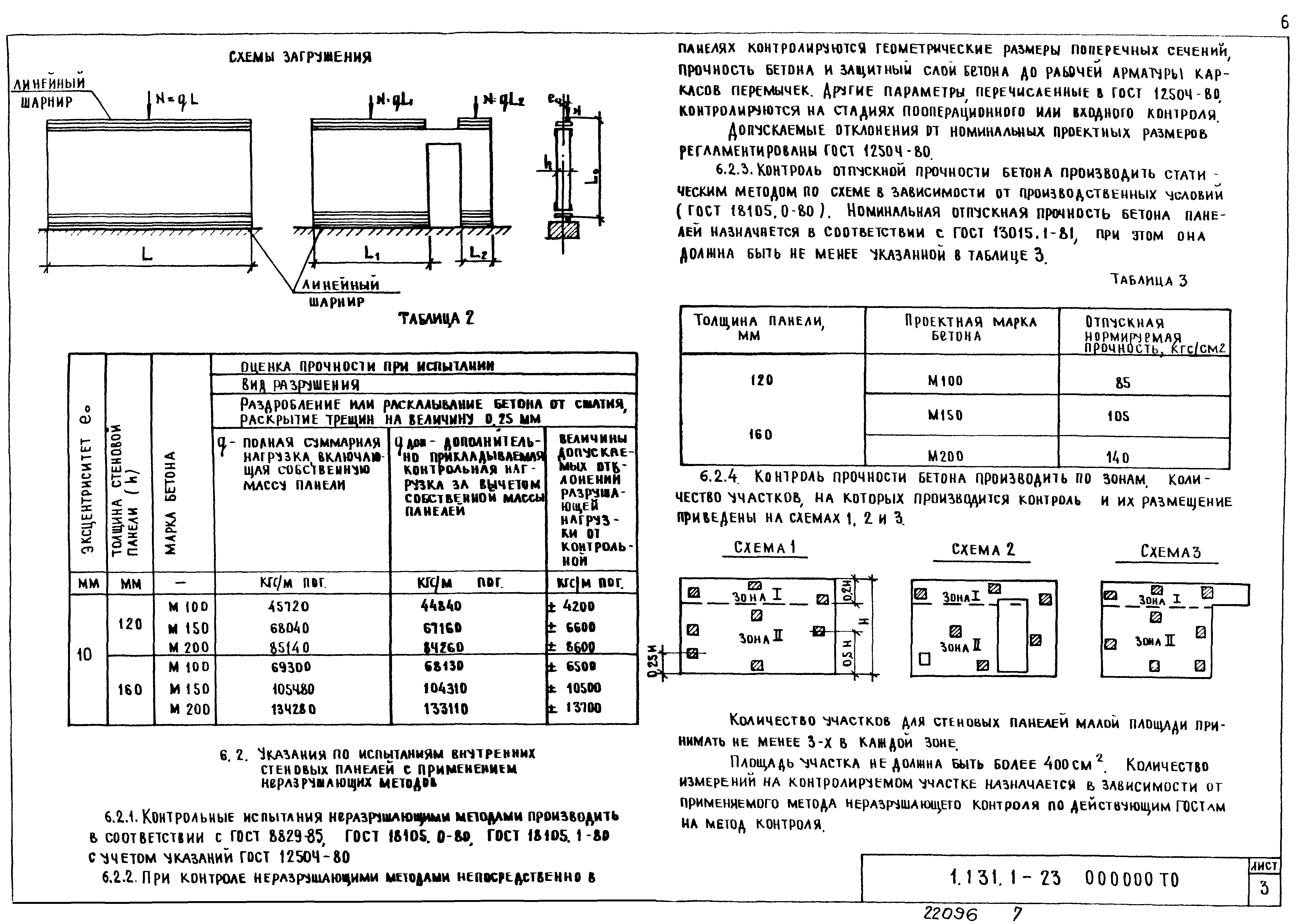

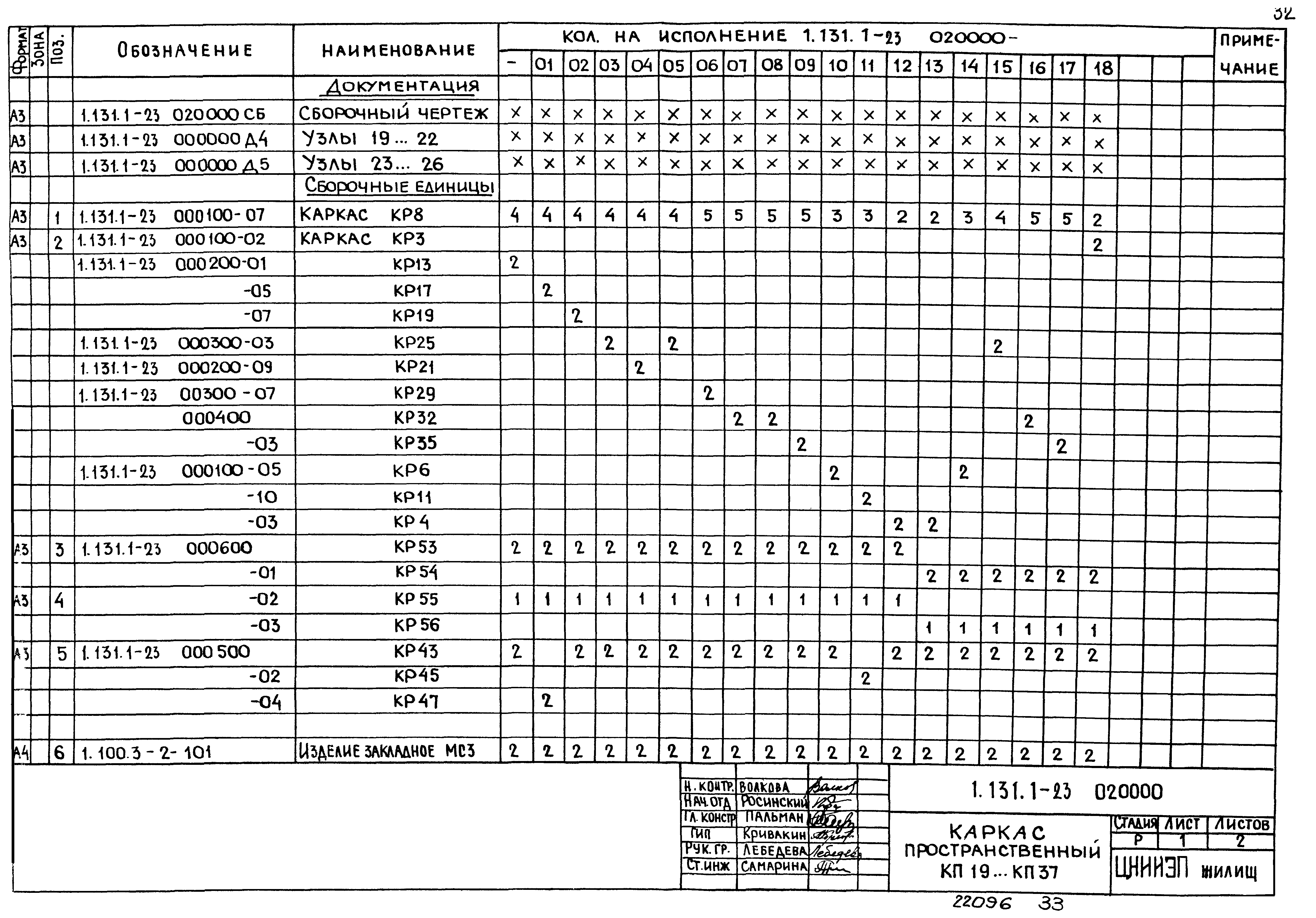

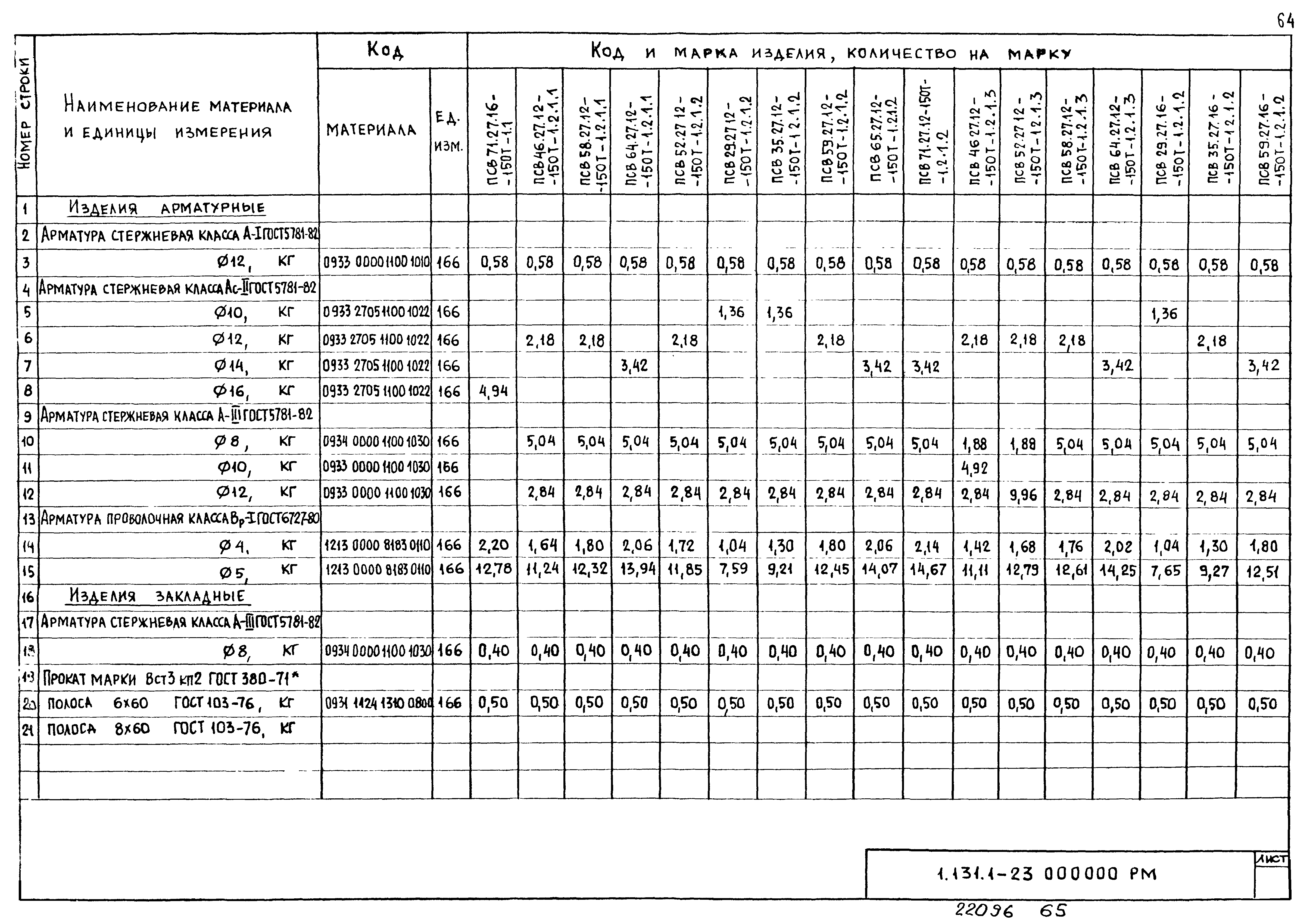

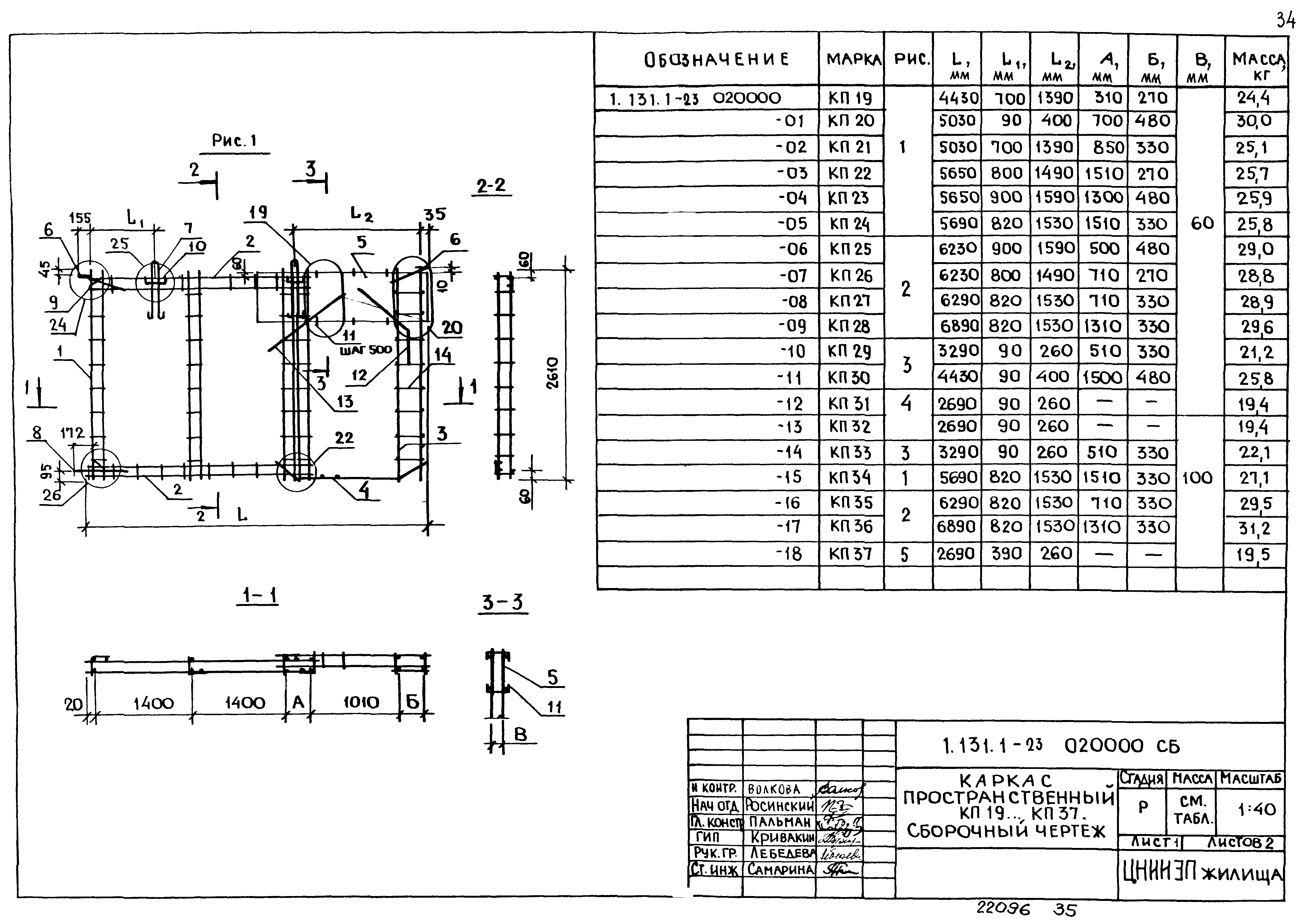

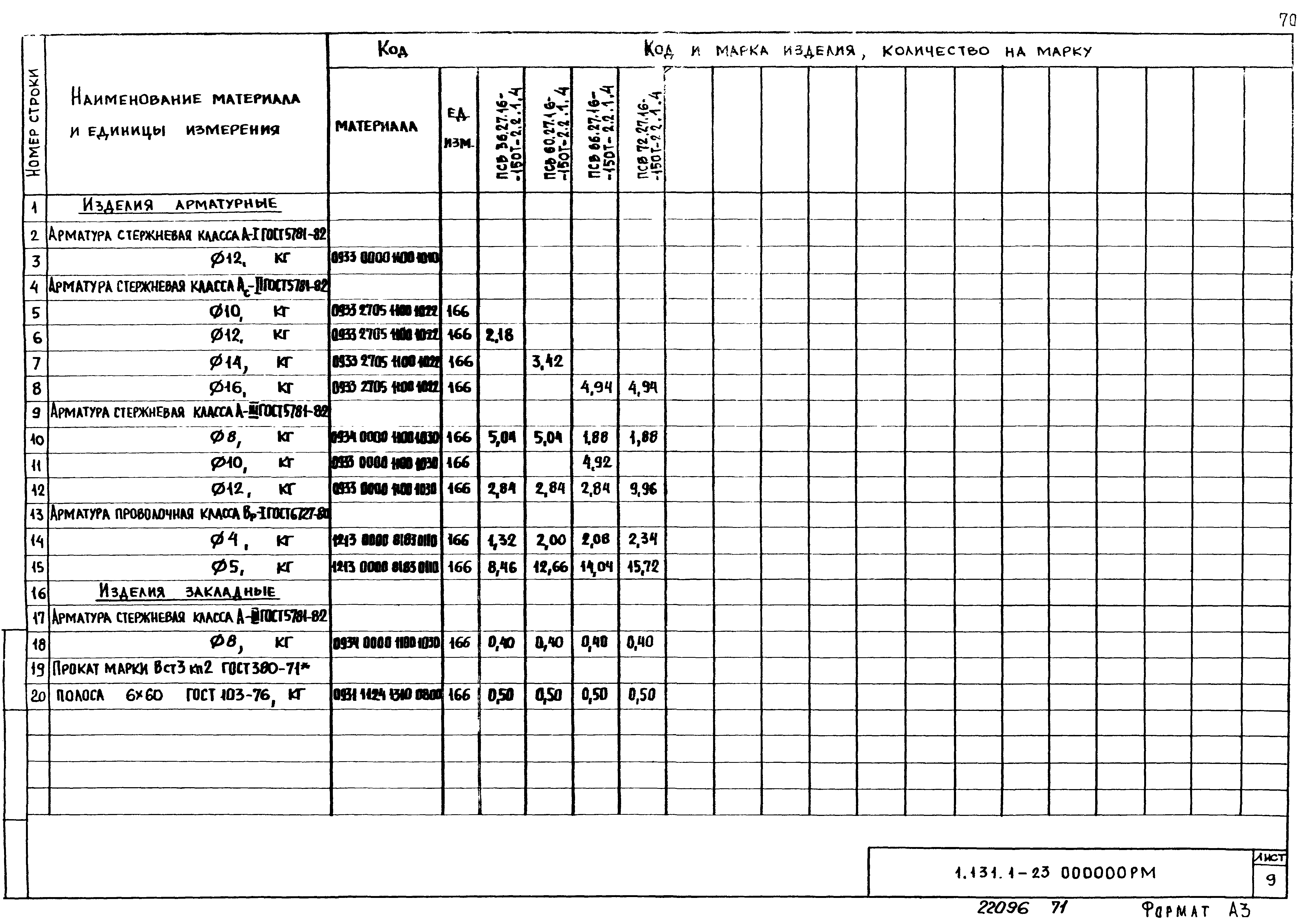

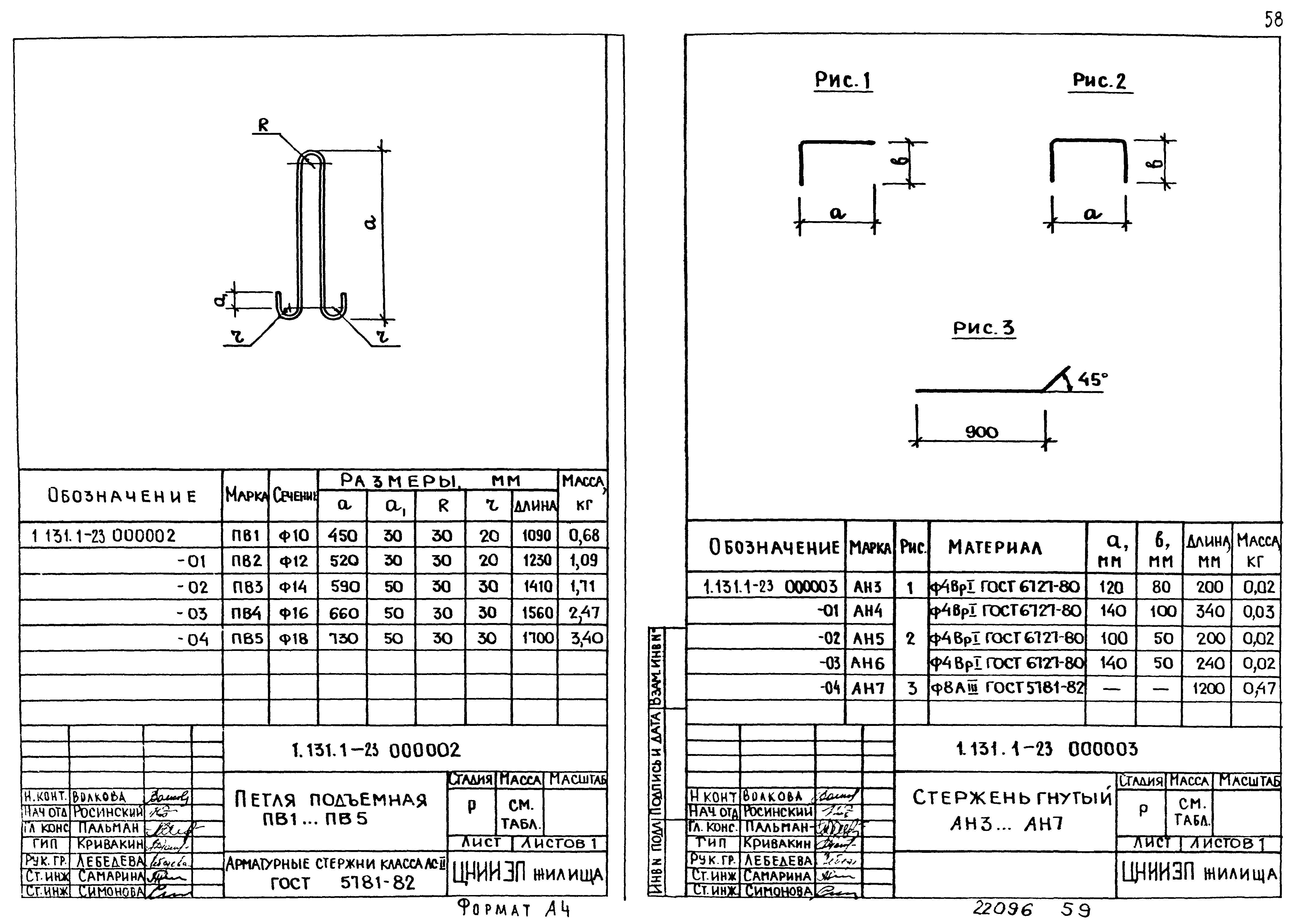

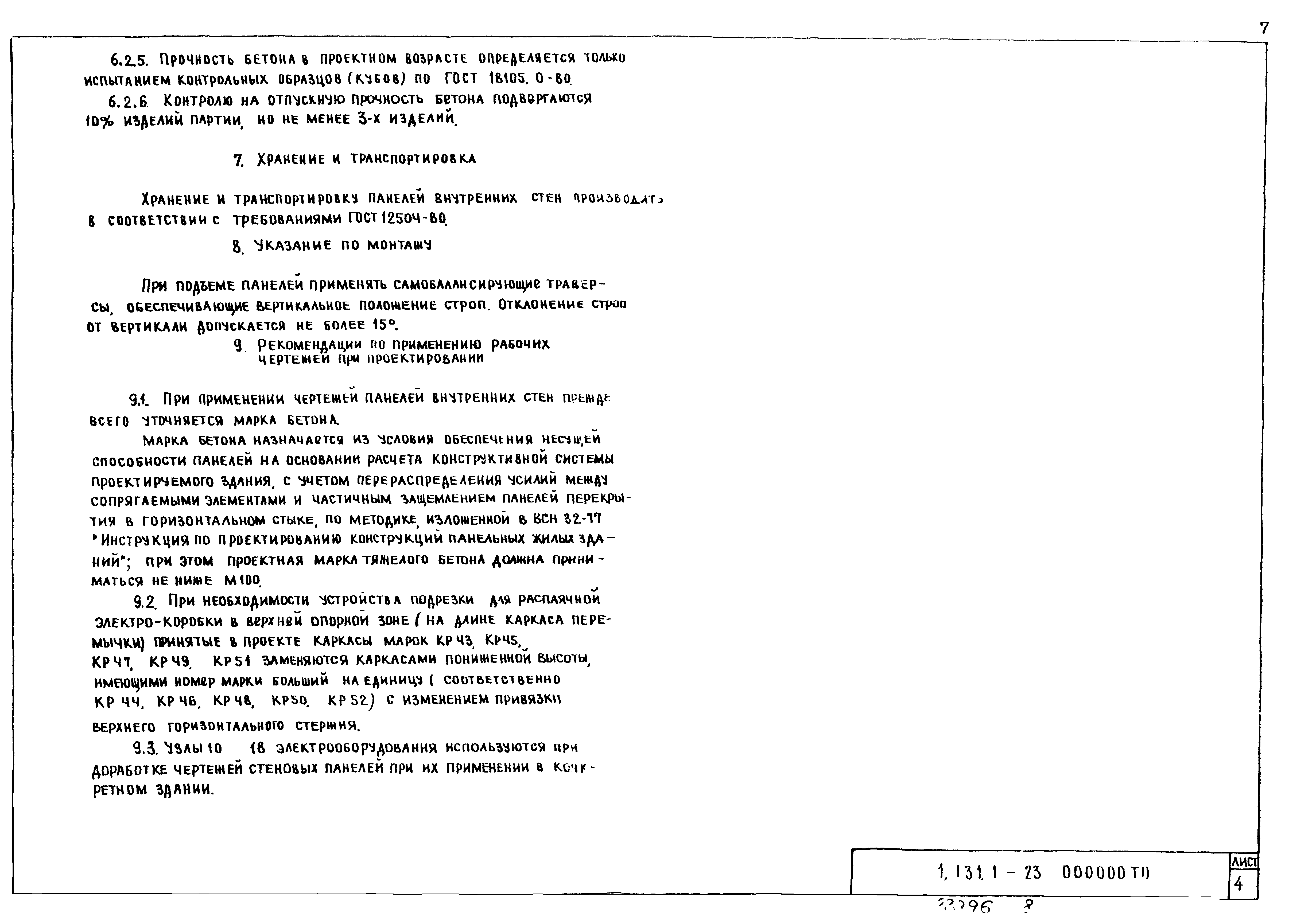

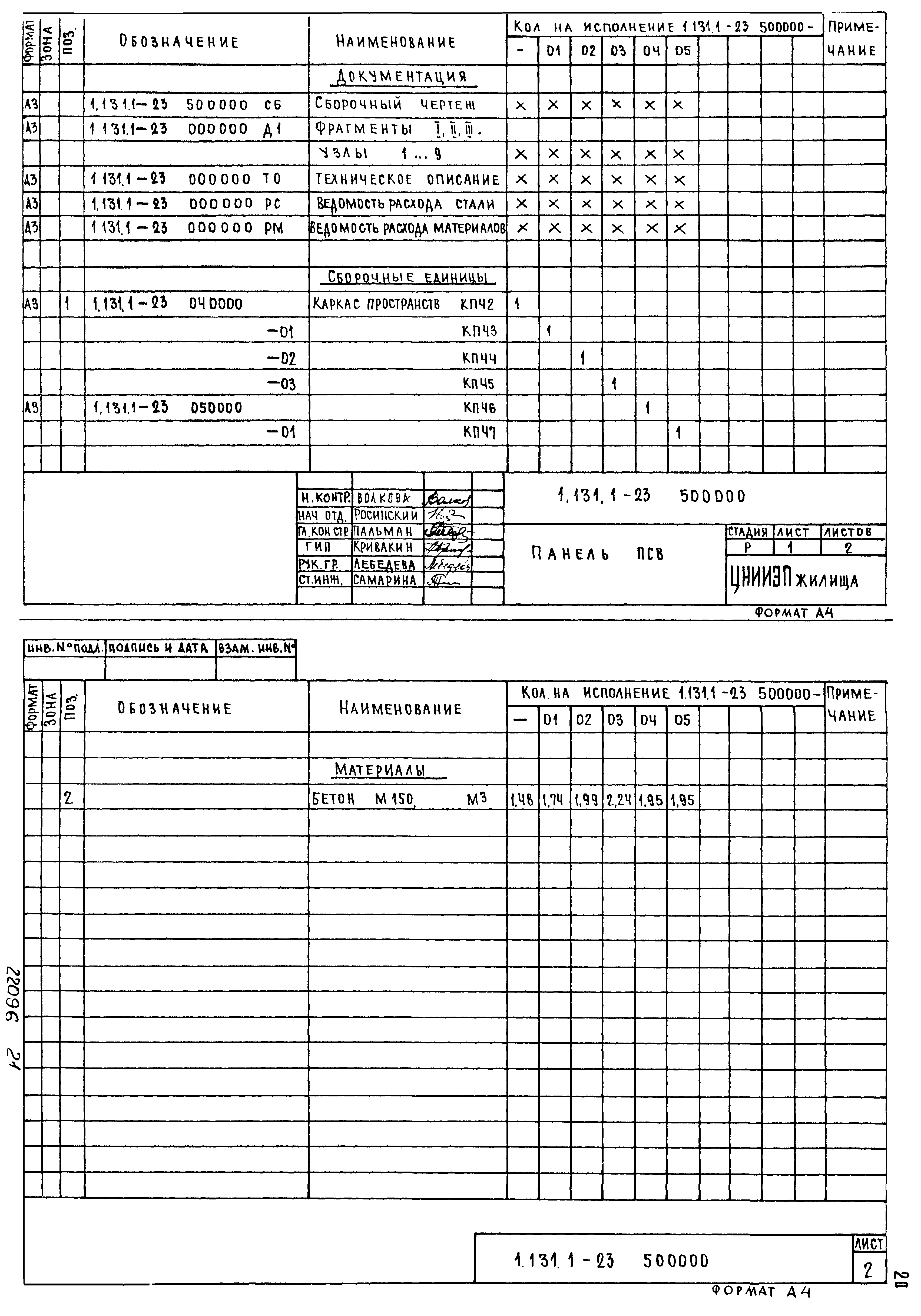

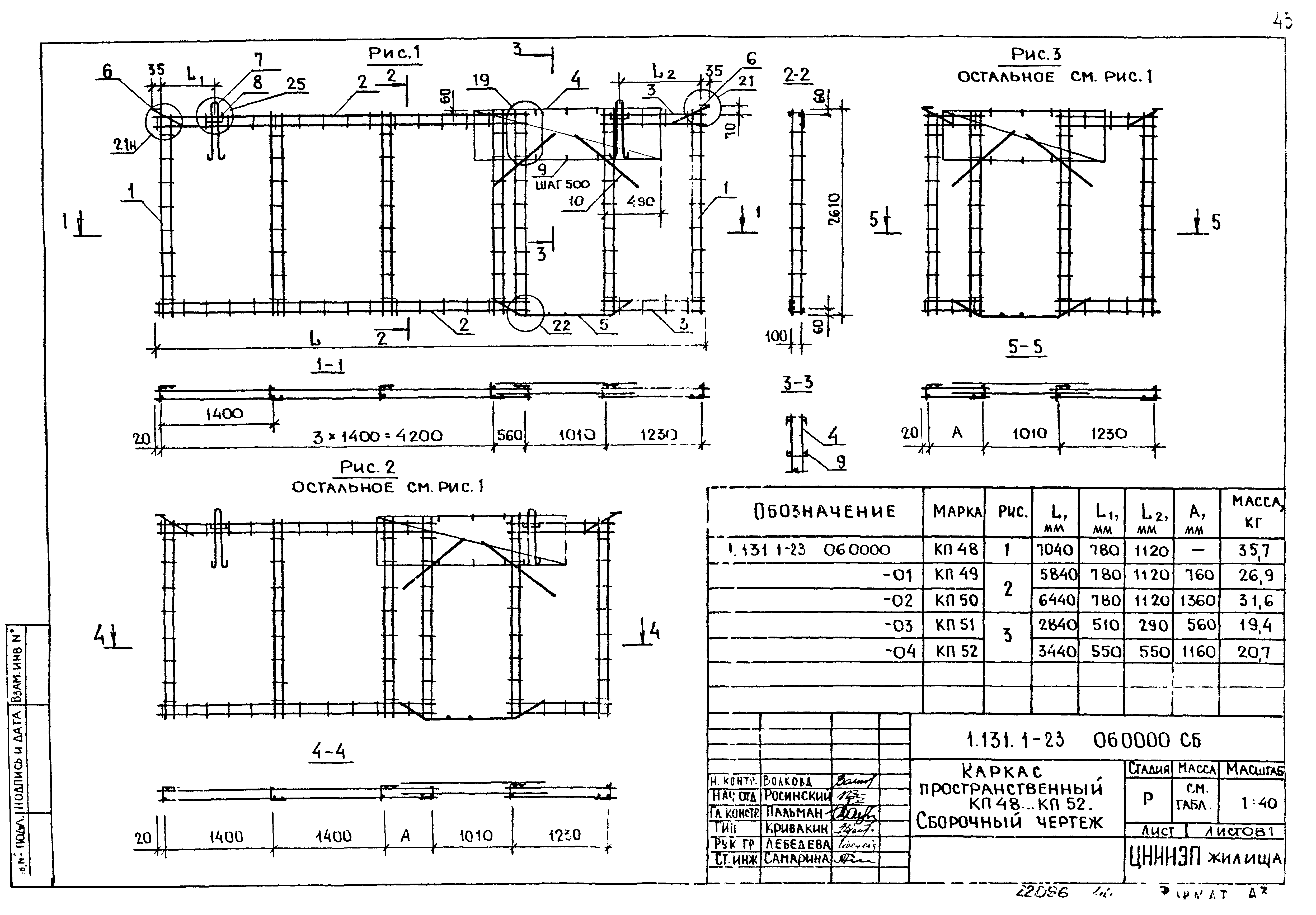

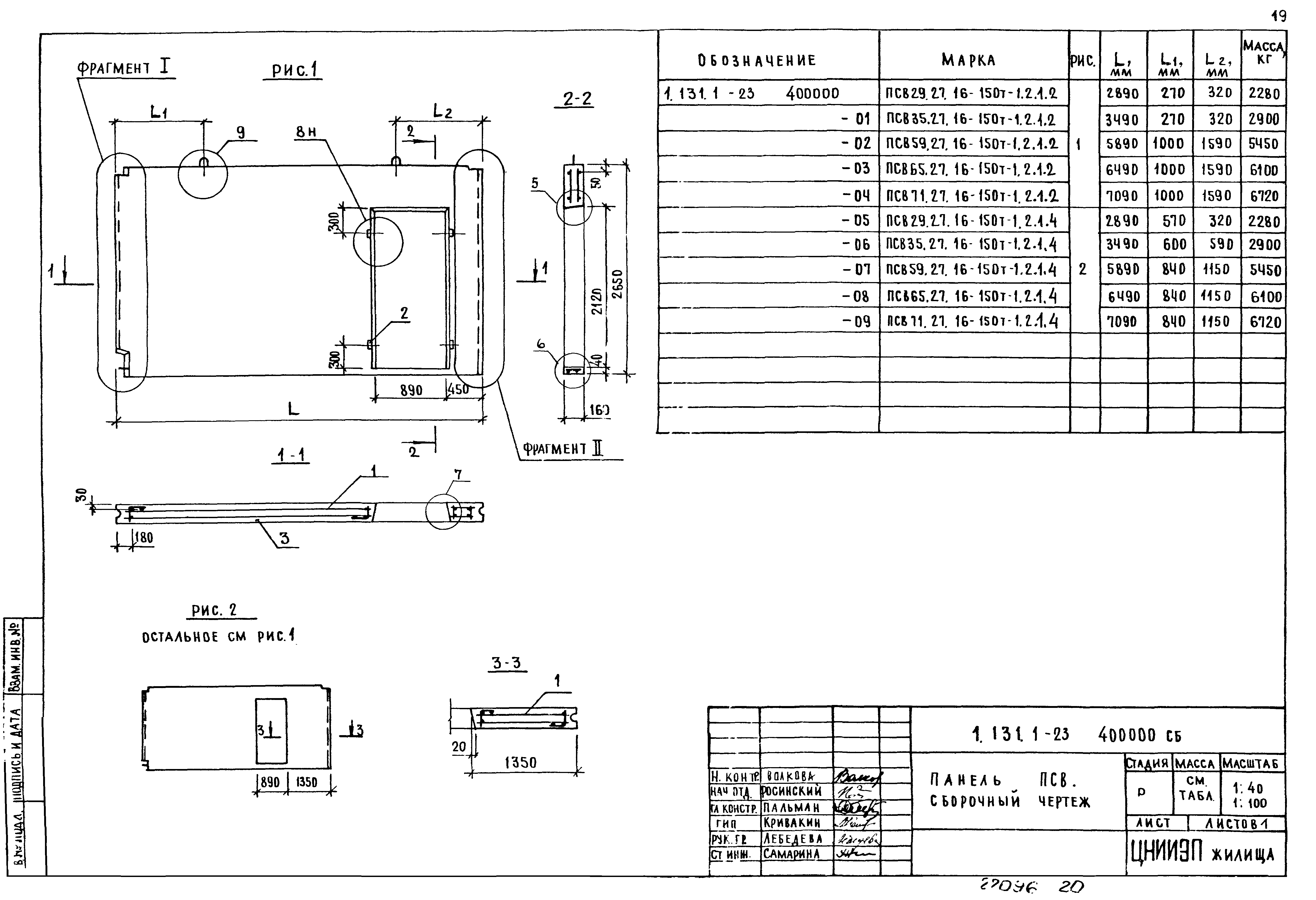

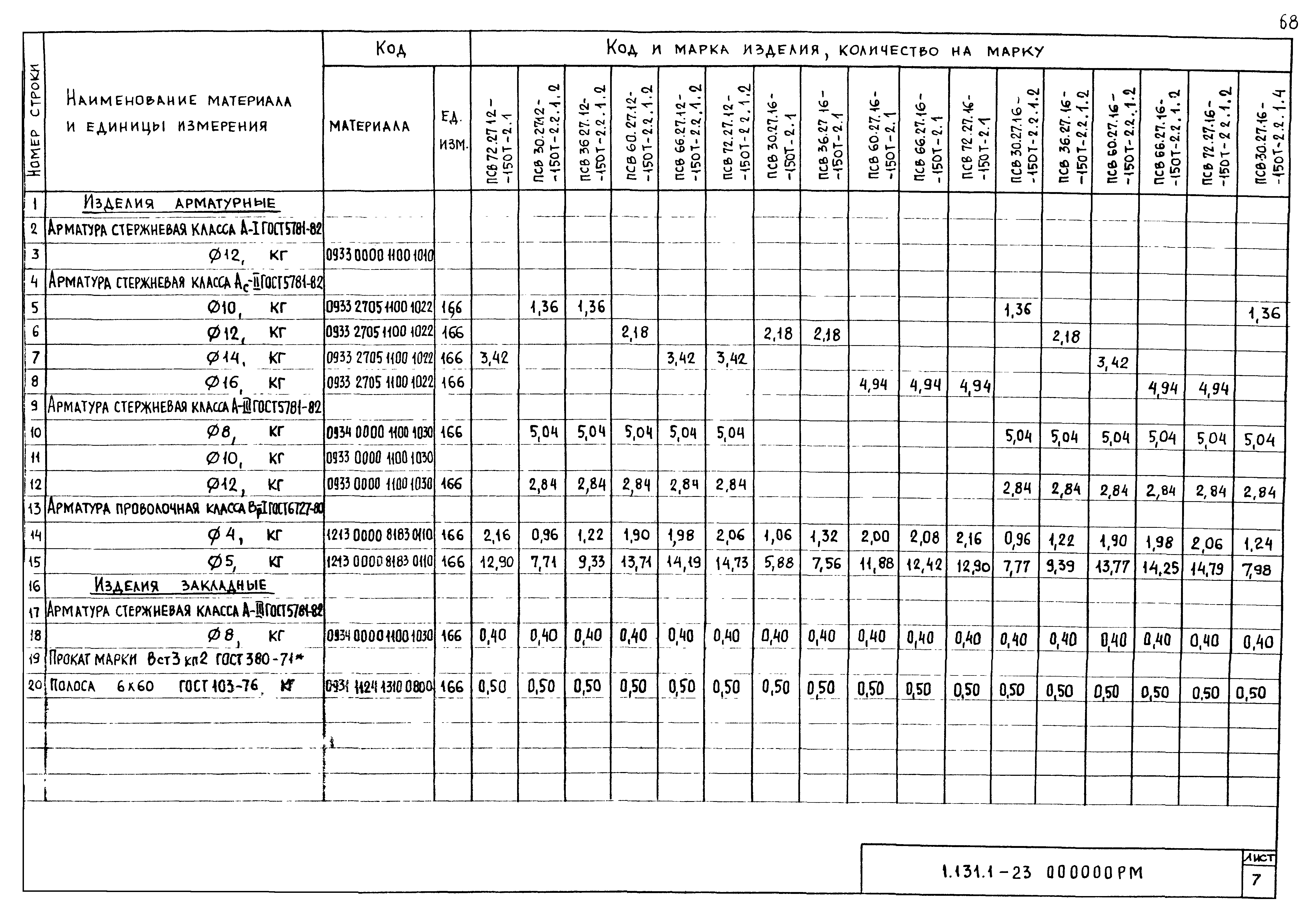

Оглавление:	1.131.1-23 000000 ТО Техническое описание 1.131.1-23 100000 Панель ПСВ 1.131.1-23 100000 СБ Панель ПСВ. Сборочный чертеж 1.131.1-23 200000 Панель ПСВ 1.131.1-23 200000 СБ Панель ПСВ. Сборочный чертеж 1.131.1-23 300000 Панель ПСВ 1.131.1-23 300000 СБ Панель ПСВ. Сборочный чертеж 1.131.1-23 400000 Панель ПСВ 1.131.1-23 400000 СБ Панель ПСВ. Сборочный чертеж 1.131.1-23 500000 Панель ПСВ 1.131.1-23 500000 СБ Панель ПСВ. Сборочный чертеж 1.131.1-23 600000 Панель ПСВ 1.131.1-23 600000 СБ Панель ПСВ. Сборочный чертеж 1.131.1-23 700000 Панель ПСВ 1.131.1-23 700000 СБ Панель ПСВ. Сборочный чертеж 1.131.1-23 000000 Д1 Фрагменты I, II, III. Узлы 1… 9 1.131.1-23 000000 Д2 Узлы 10… 13 1.131.1-23 000000 Д3 Узлы 14… 18 1.131.1-23 010000 Каркас пространственный КП1… КП18 1.131.1-23 010000 СБ Каркас пространственный КП1… КП18. Сборочный чертеж 1.131.1-23 020000 Каркас пространственный КП19… КП37 1.131.1-23 020000 СБ Каркас пространственный КП19… КП37. Сборочный чертеж 1.131.1-23 030000 Каркас пространственный КП38… КП41 1.131.1-23 030000 СБ Каркас пространственный КП38… КП41. Сборочный чертеж 1.131.1-23 040000 Каркас пространственный КП42… КП45 1.131.1-23 040000 СБ Каркас пространственный КП42… КП45. Сборочный чертеж 1.131.1-23 050000 Каркас пространственный КП46, КП47 1.131.1-23 050000 СБ Каркас пространственный КП46, КП47. Сборочный чертеж 1.131.1-23 060000 Каркас пространственный КП48… КП52 1.131.1-23 060000 СБ Каркас пространственный КП48… КП52. Сборочный чертеж 1.131.1-23 070000 Каркас пространственный КП53… КП62 1.131.1-23 070000 СБ Каркас пространственный КП53… КП62. Сборочный чертеж 1.131.1-23 080000 Каркас пространственный КП63… КП72 1.131.1-23 080000 СБ Каркас пространственный КП63… КП72. Сборочный чертеж 1.131.1-23 000000 Д4 Узлы 19… 22 1.131.1-23 000000 Д5 Узлы 23… 26 1.131.1-23 000000 Д6 Узлы 27, 28 1.131.1-23 000100 Каркас КР1… КР11 1.131.1-23 000200 Каркас КР12… КР21 1.131.1-23 000300 Каркас КР22… КР31 1.131.1-23 000400 Каркас КР32… КР42 1.131.1-23 000500 Каркас КР43… КР52 1.131.1-23 000600 Каркас КР53… КР57 1.131.1-23 000700 Изделие закладное МН1 1.131.1-23 000001 Стержень гнутый АН1, АН2 1.131.1-23 000002 Петля подъемная ПВ1… ПВ5 1.131.1-23 000003 Стержень гнутый АН3… АН7 1.131.1-23 000000 РС Ведомость расхода стали 1.131.1-23 000000 Ведомость расхода материалов
Разработан:	ЦНИИЭП жилища
Утверждён:	11.05.1986 Госгражданстрой (Gosgrazhdanstroy 164)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1987 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены внутренние Панели бетонные и железобетонные
Нормативные ссылки:	ГОСТ 12504-80 «Панели стеновые внутренние бетонные и железобетонные для жилых и общественных зданий. Общие технические условия» ГОСТ 13015.0-83 «Конструкции и изделия бетонные и железобетонные сборные. Общие технические требования» ГОСТ 13015.1-81 «Конструкции и изделия бетонные и железобетонные сборные. Приемка» ГОСТ 13015.2-81 «Конструкции и изделия бетонные и железобетонные сборные. Маркировка» ГОСТ 23009-78 «Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8829-85 «Конструкции и изделия бетонные и железобетонные сборные. Методы испытания нагружением и оценка прочности, жесткости и трещиностойкости» ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка. Основные типы и конструктивные элементы» ГОСТ 10922-75 «Арматурные изделия и закладные детали сварные для железобетонных конструкций. Технические требования и методы испытаний» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» ВСН 32-77 «Инструкция по проектированию конструкций панельных жилых зданий» СНиП II-21-75 «Бетонные и железобетонные конструкции» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ГОСТ 19292-73 «Соединения сварные элементов закладных деталей сборных железобетонных конструкций. Контактная и автоматическая сварка плавлением. Основные типы и конструктивные элементы» ГОСТ 6629-74 «Двери деревянные внутренние для жилых и общественных зданий. Типы и размеры»
