Шифр 206-81

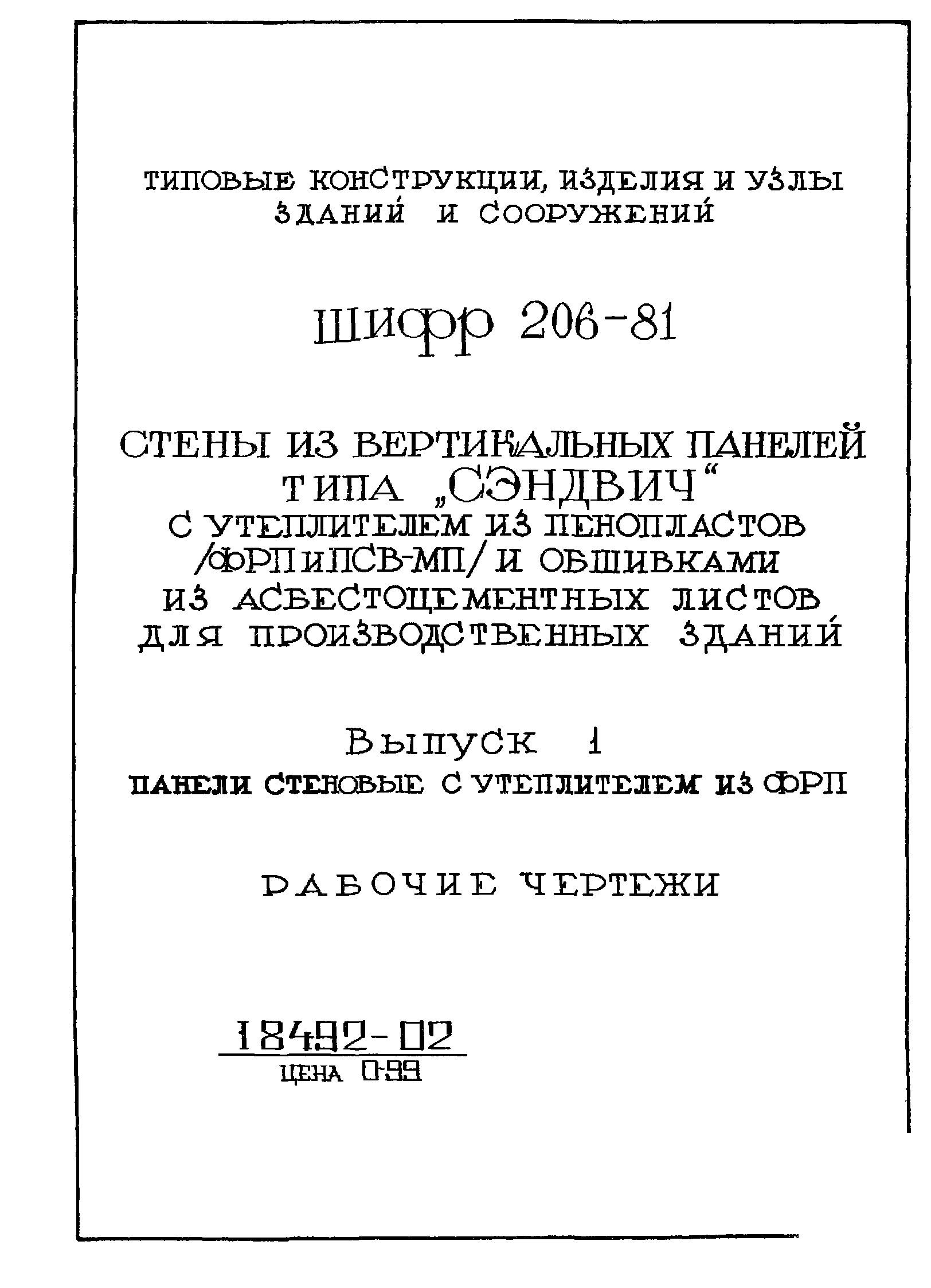

Выпуск 1. Панели стеновые с утеплителем из ФРП. Рабочие чертежи

Обозначение:	Шифр 206-81
Обозначение англ:	206-81
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Панели стеновые с утеплителем из ФРП. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1983
Область применения:	Рабочие чертежи "Стены из вертикальных панелей типа "сэндвич" с утеплителем из пенопластов (ФРП и ПСВ-МП) и обшивками из асбестоцементных листов для производственных зданий

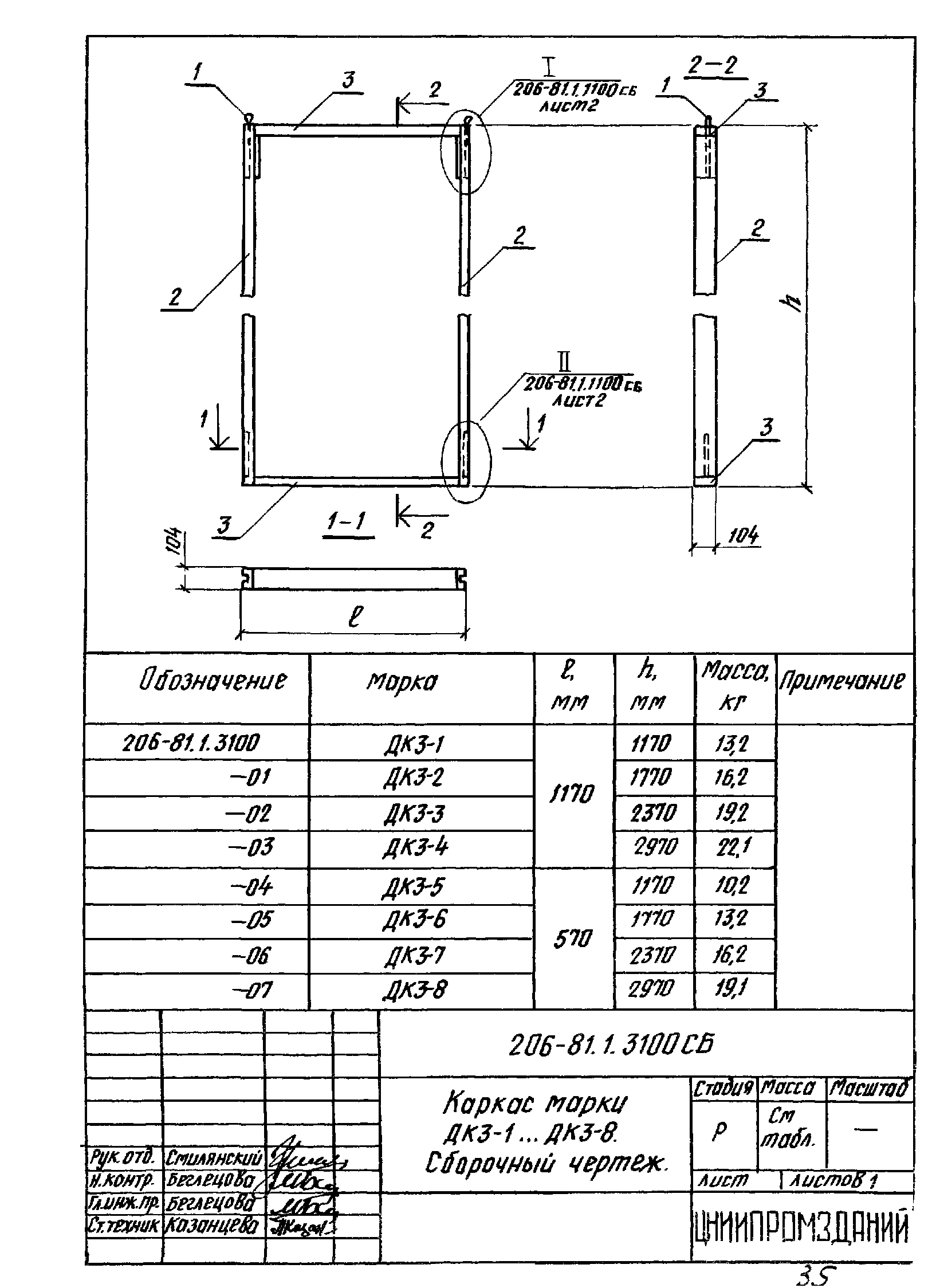

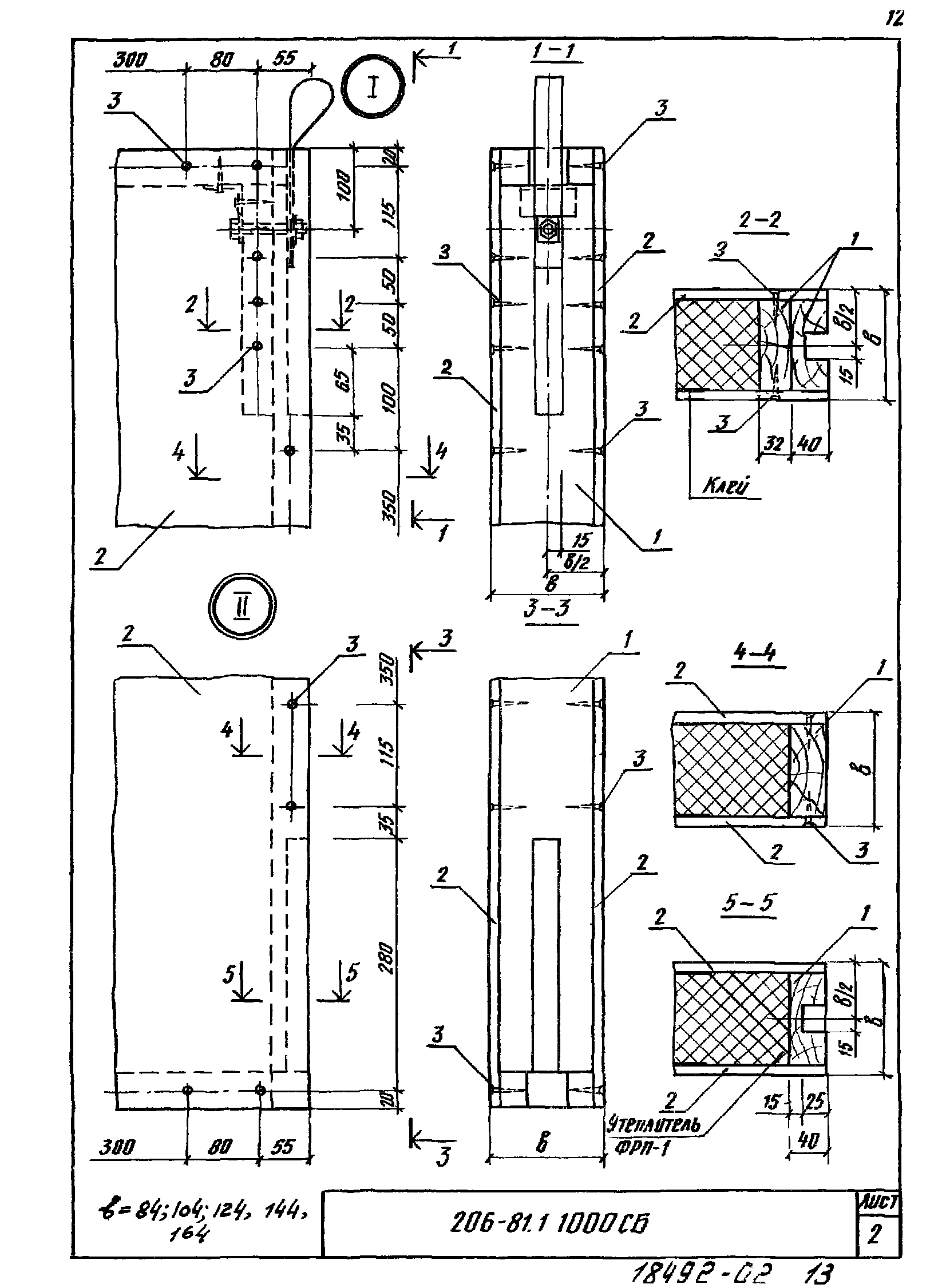

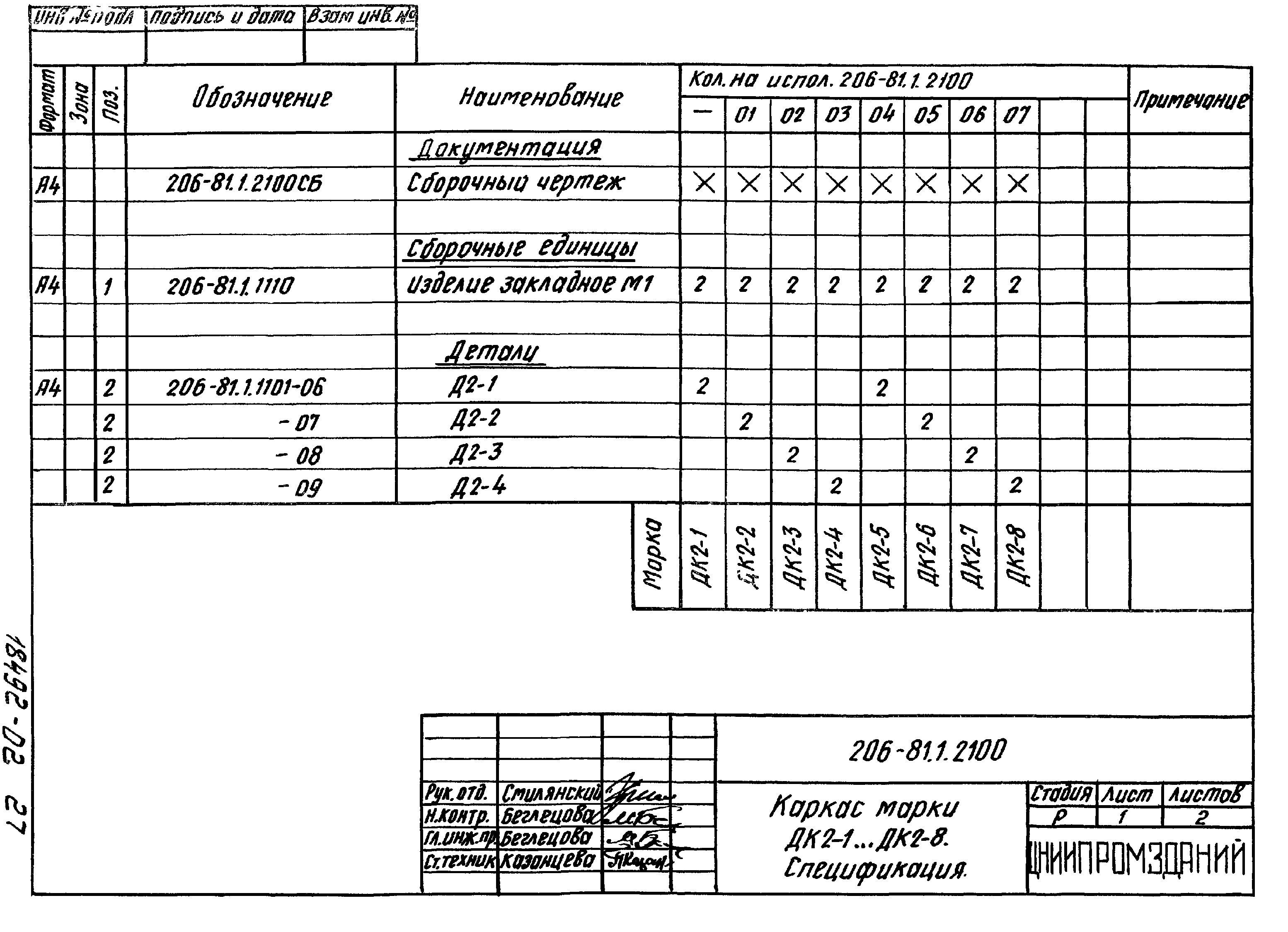

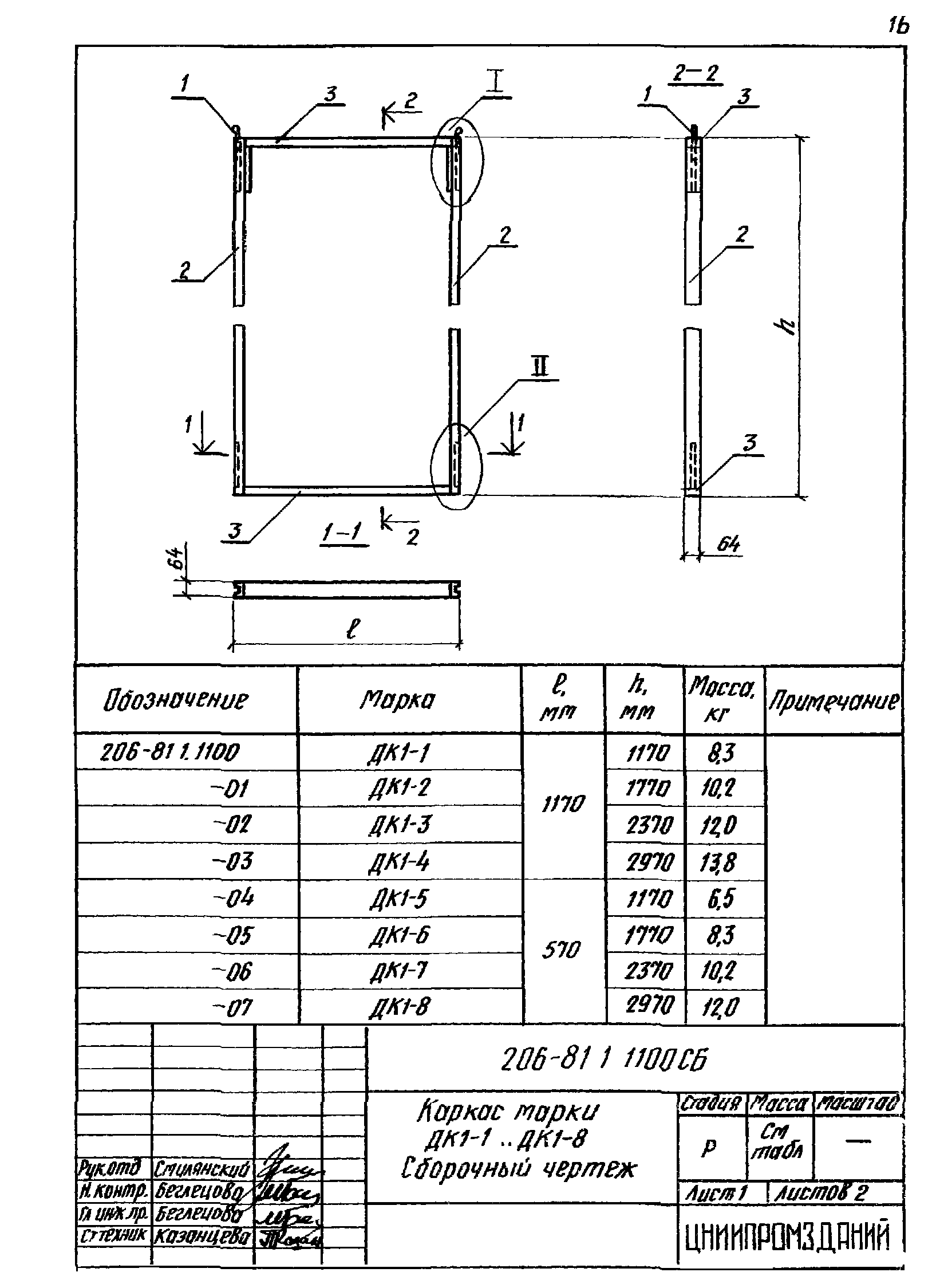

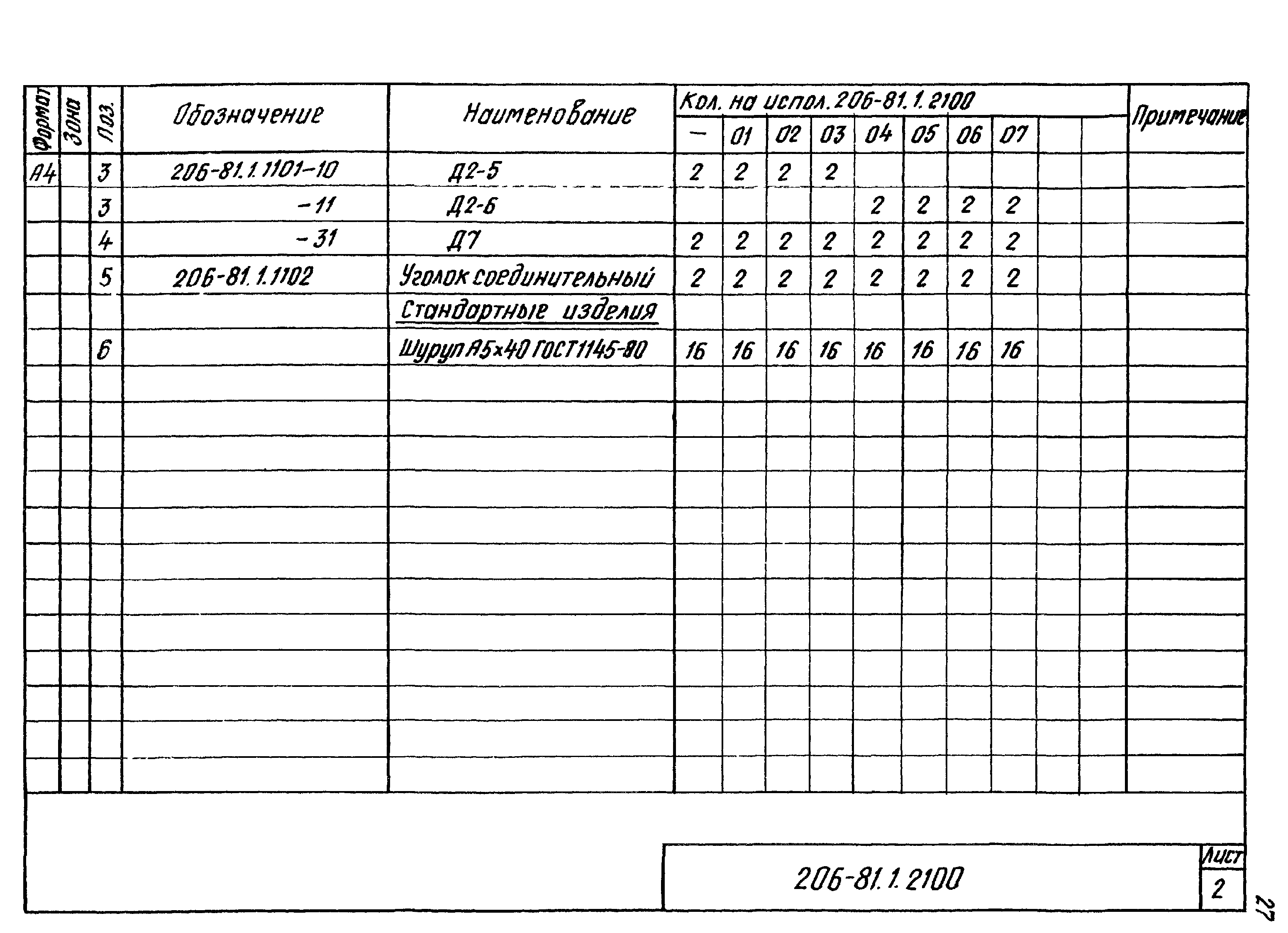

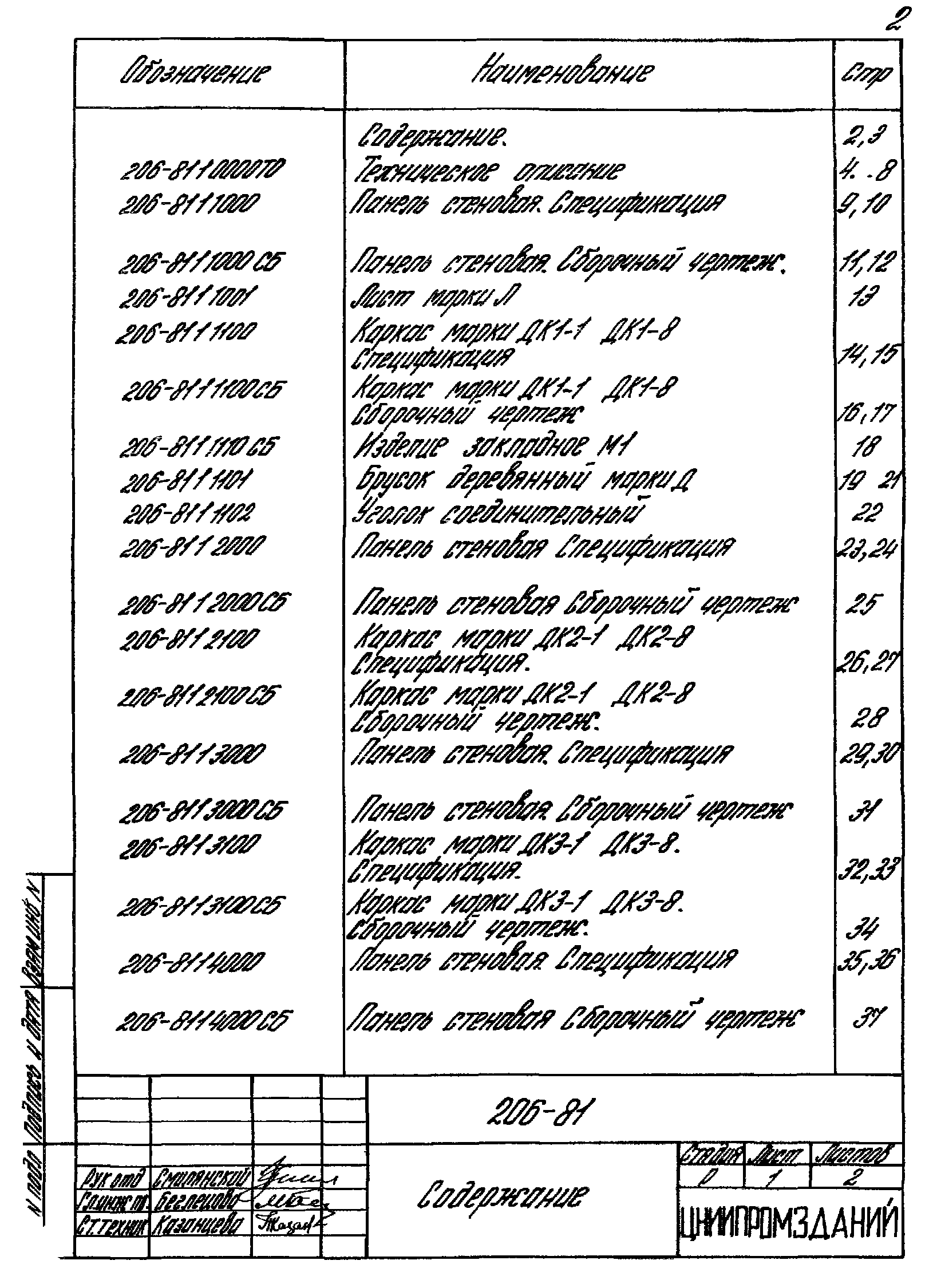

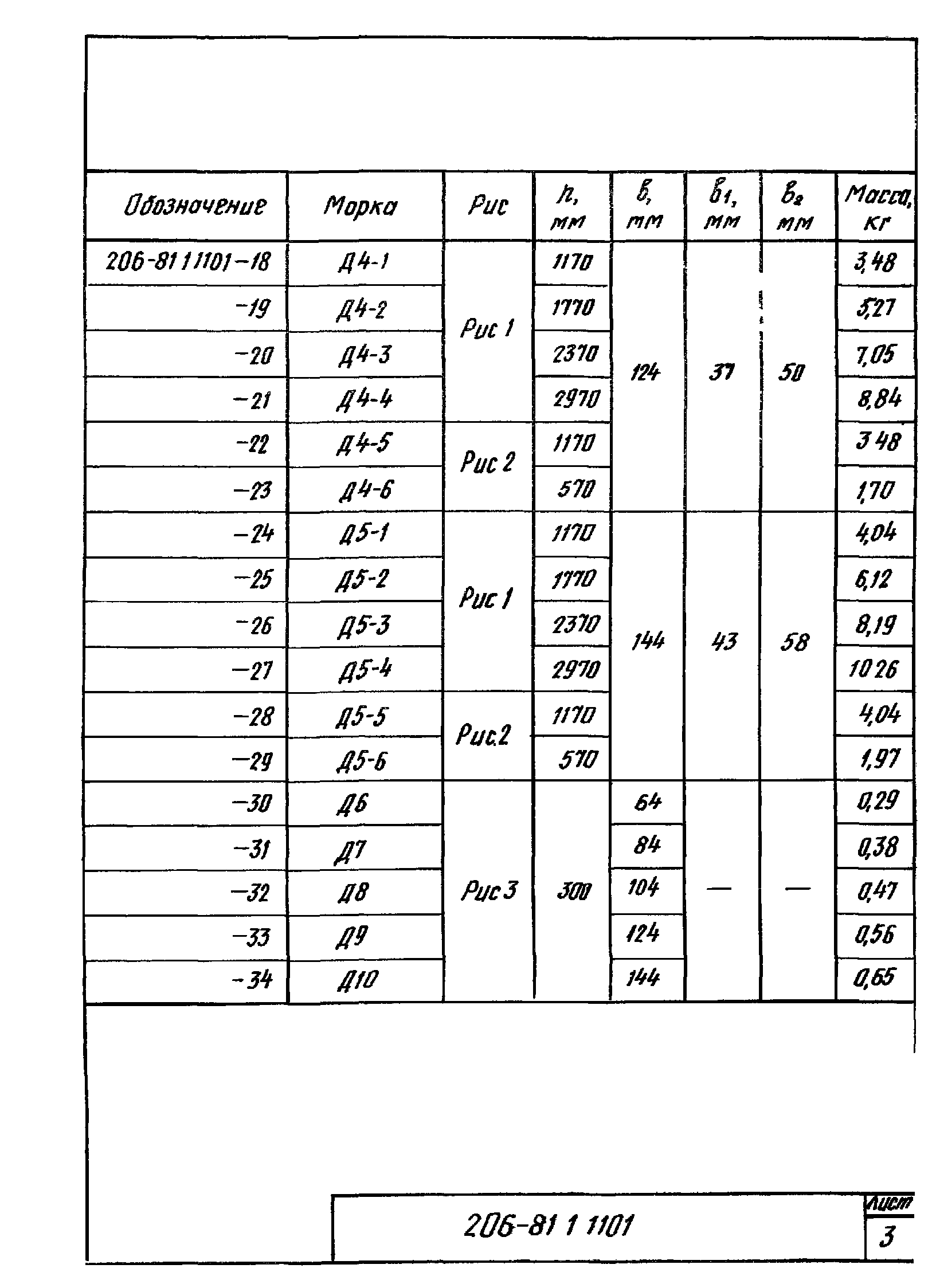

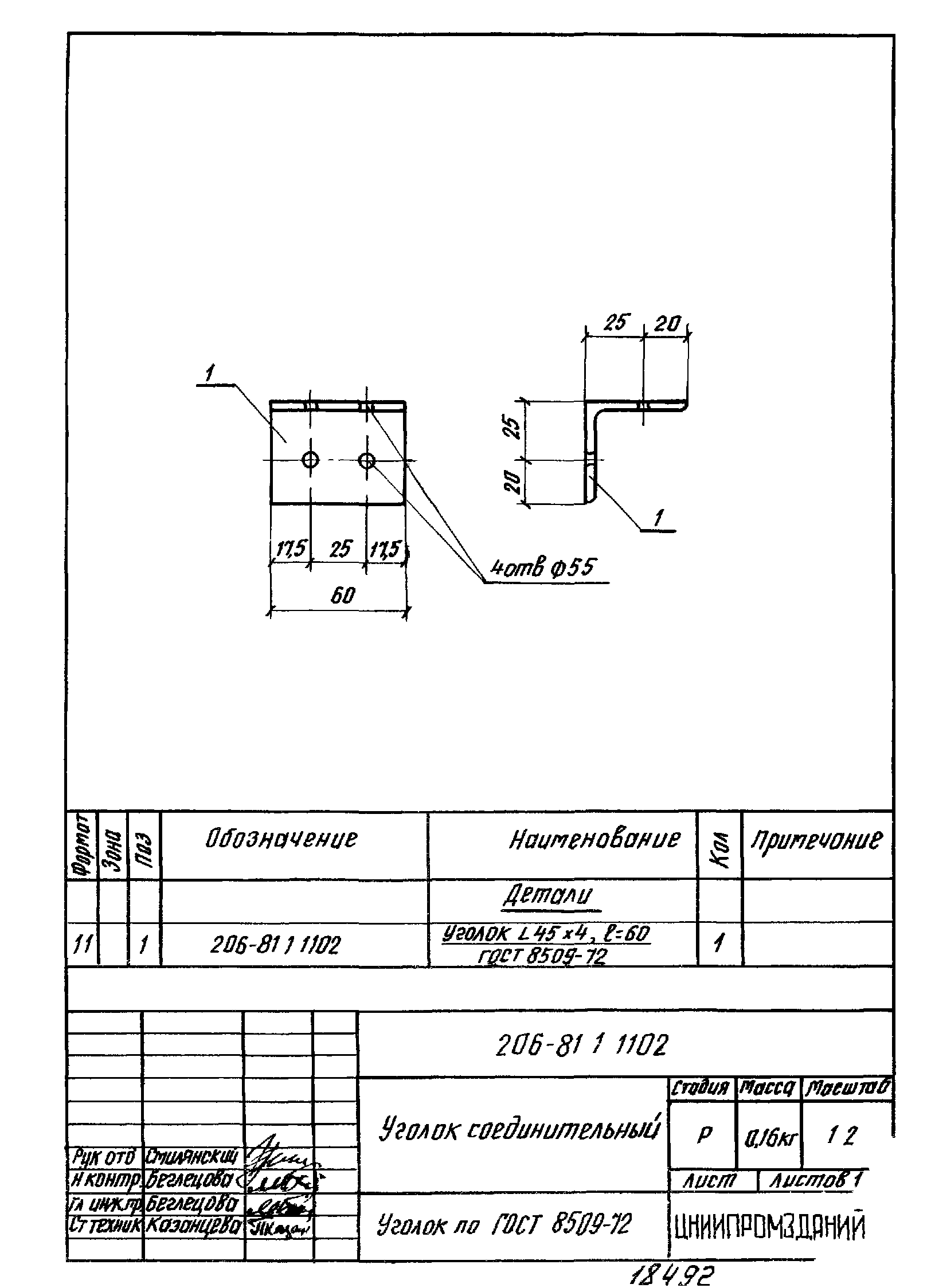

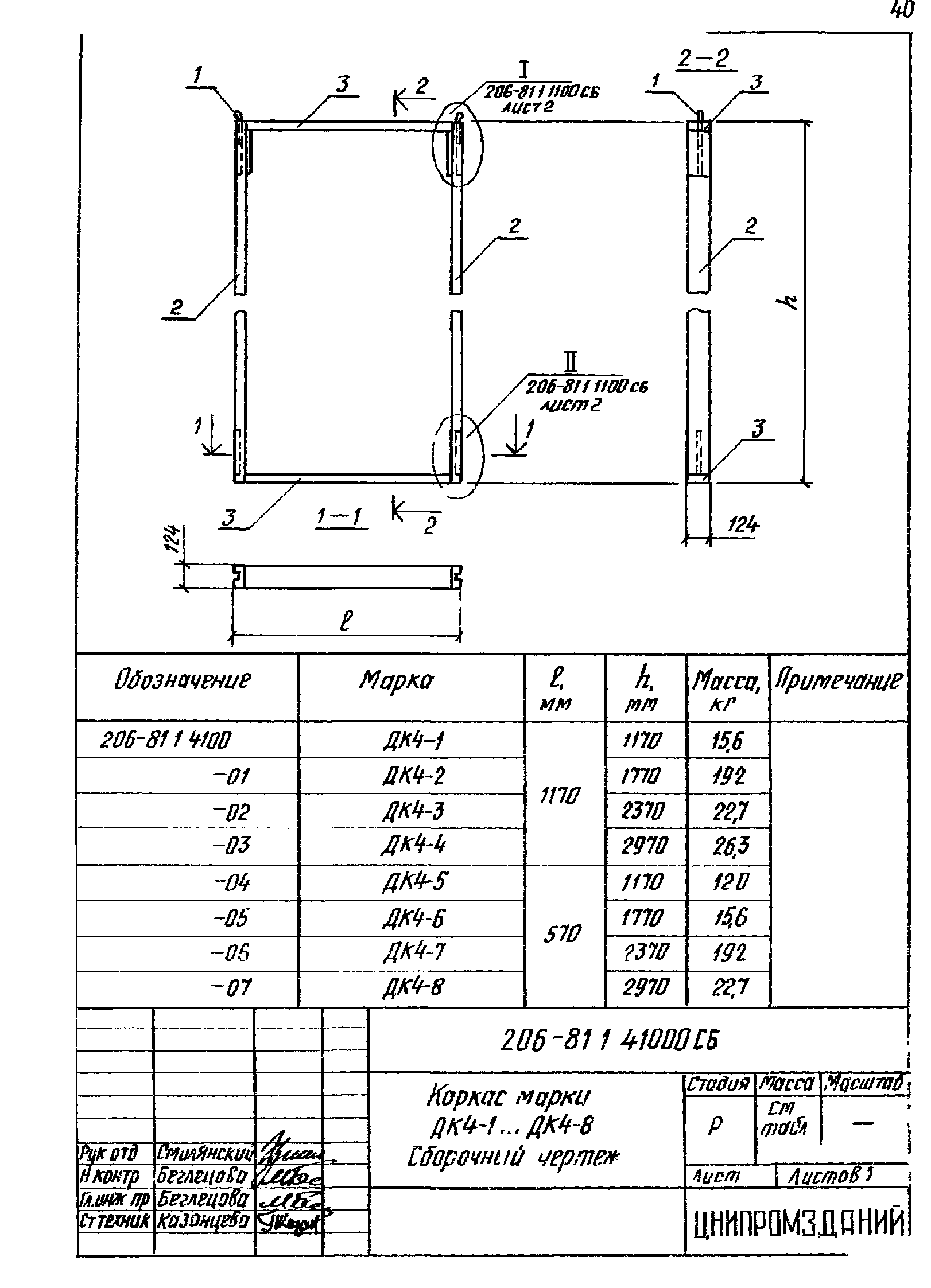

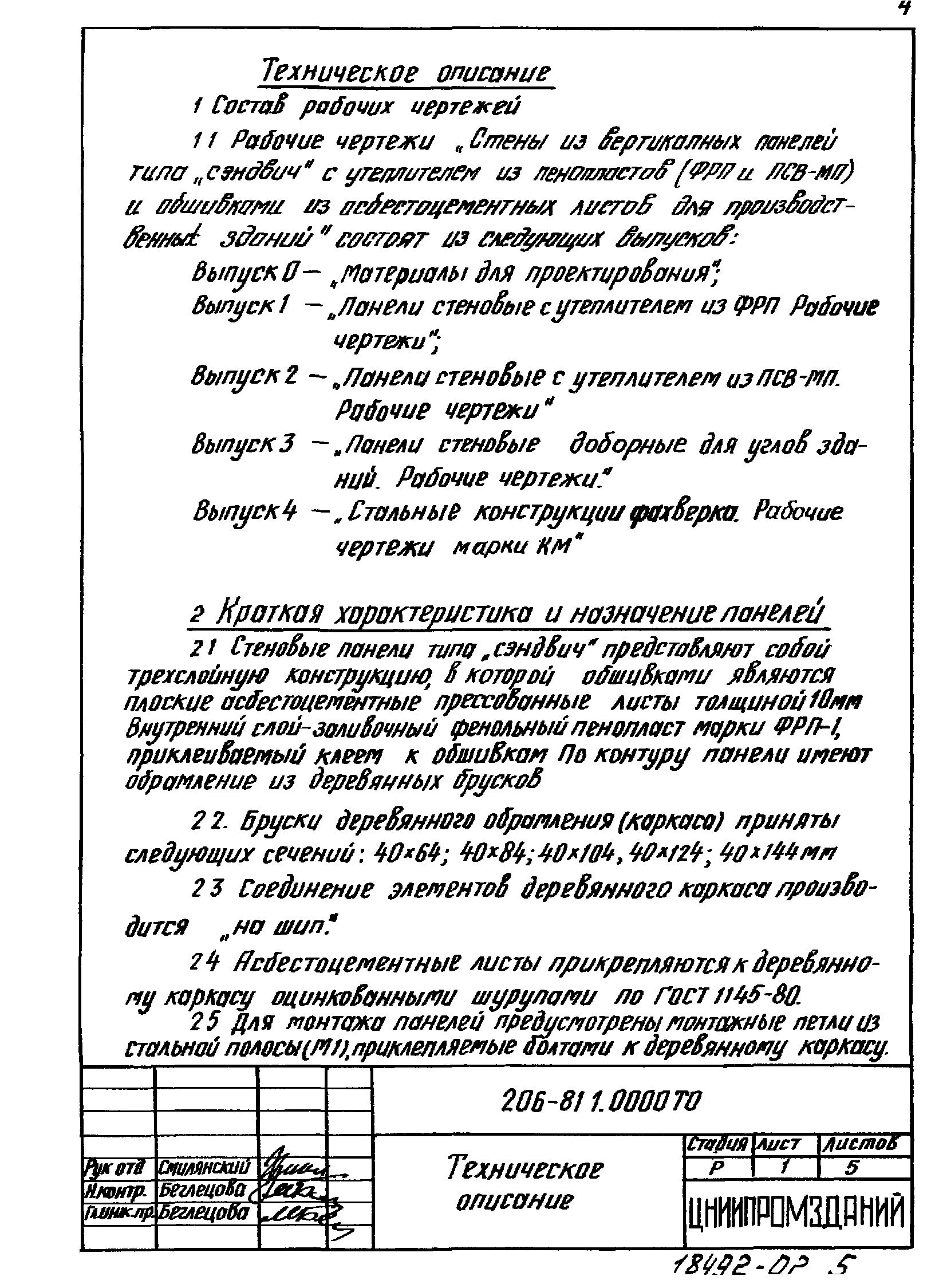

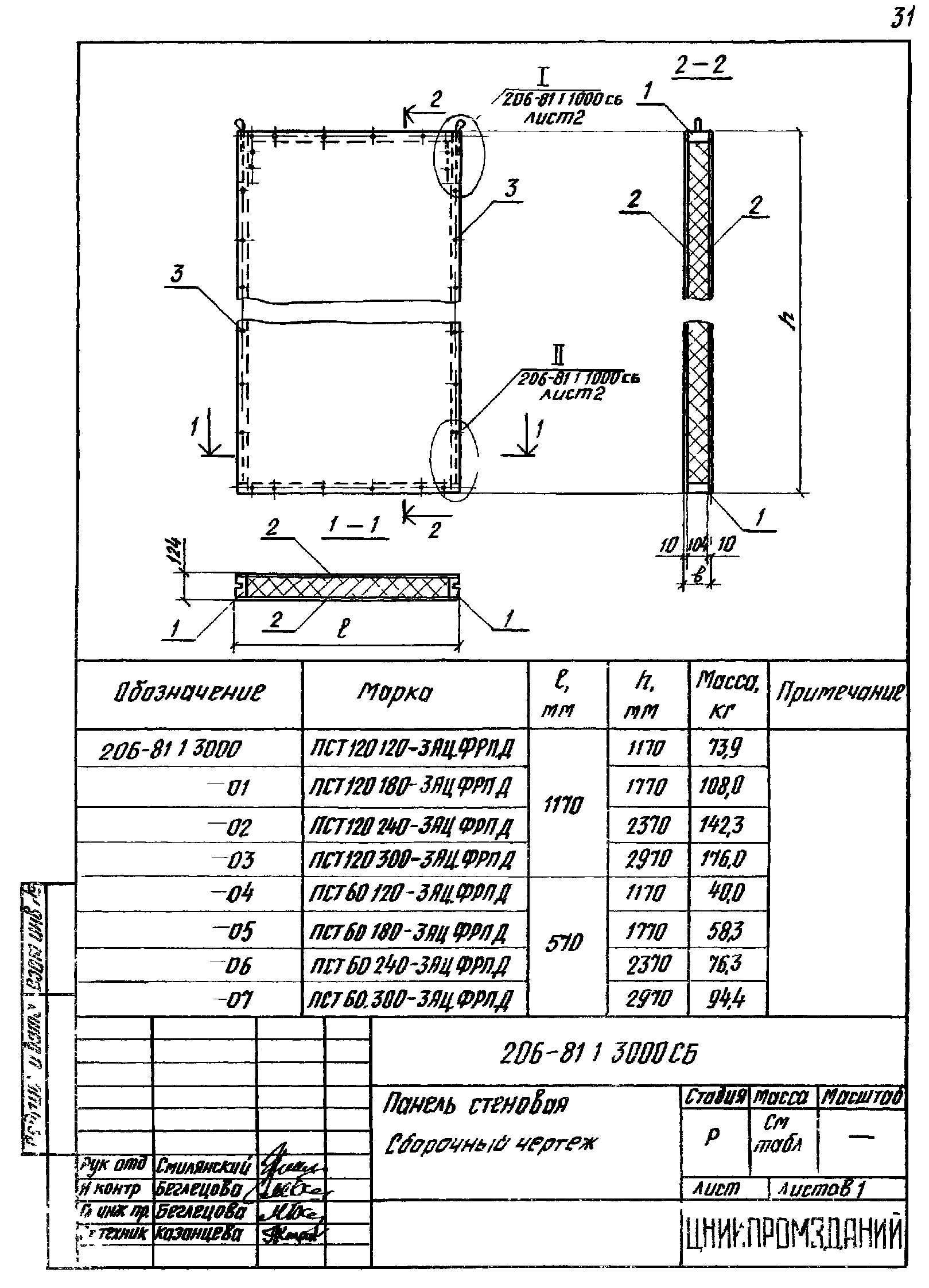

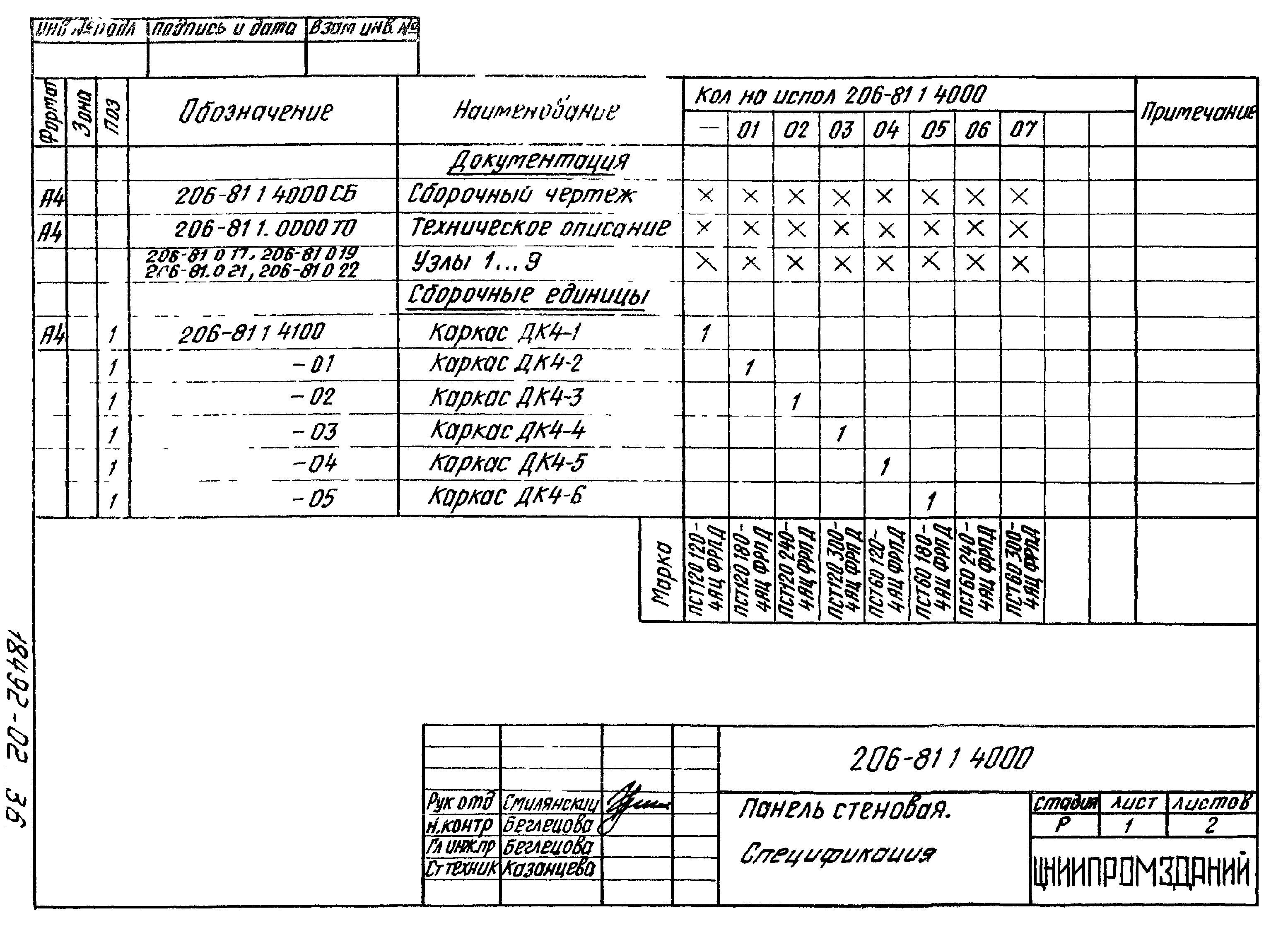

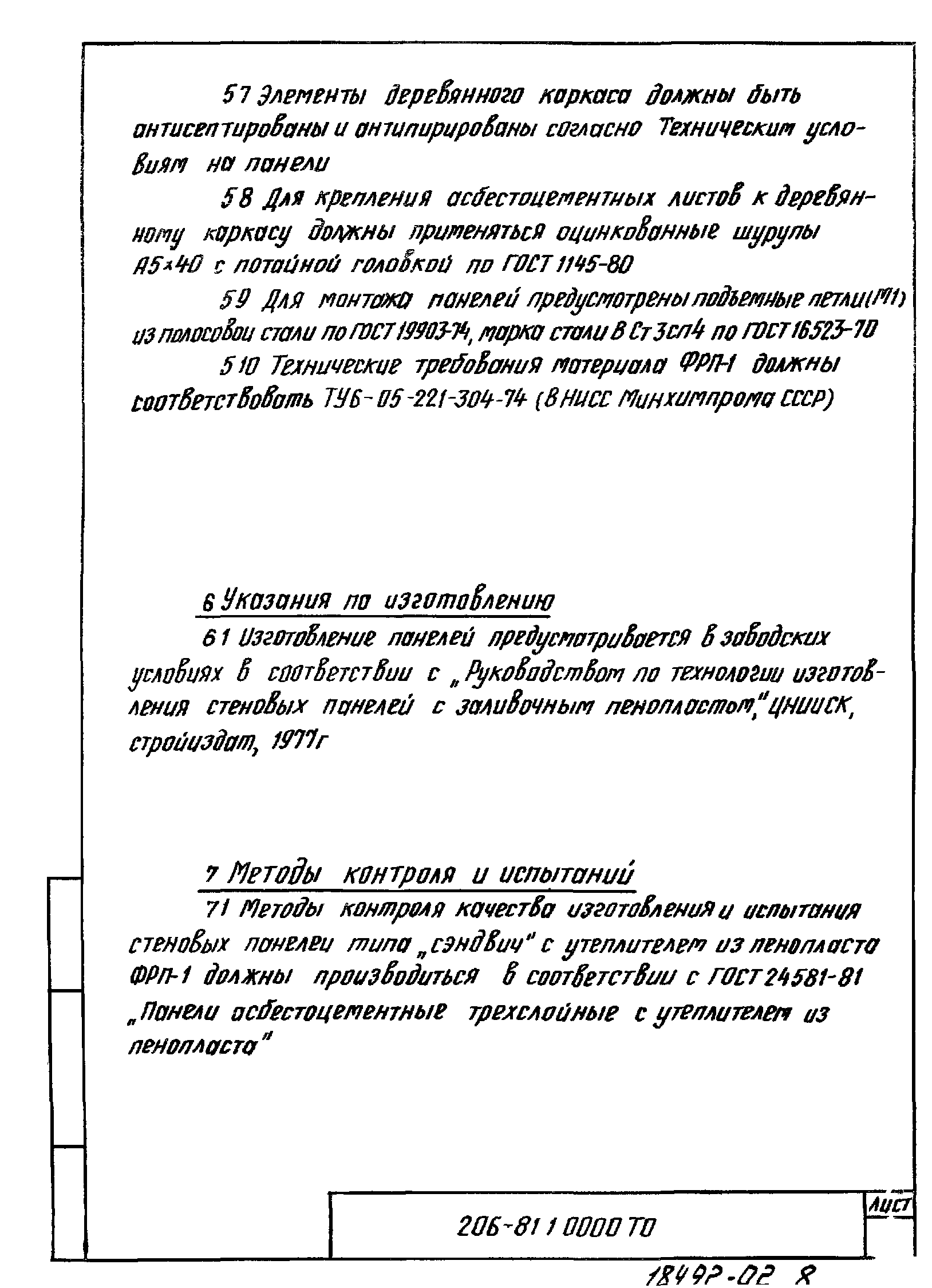

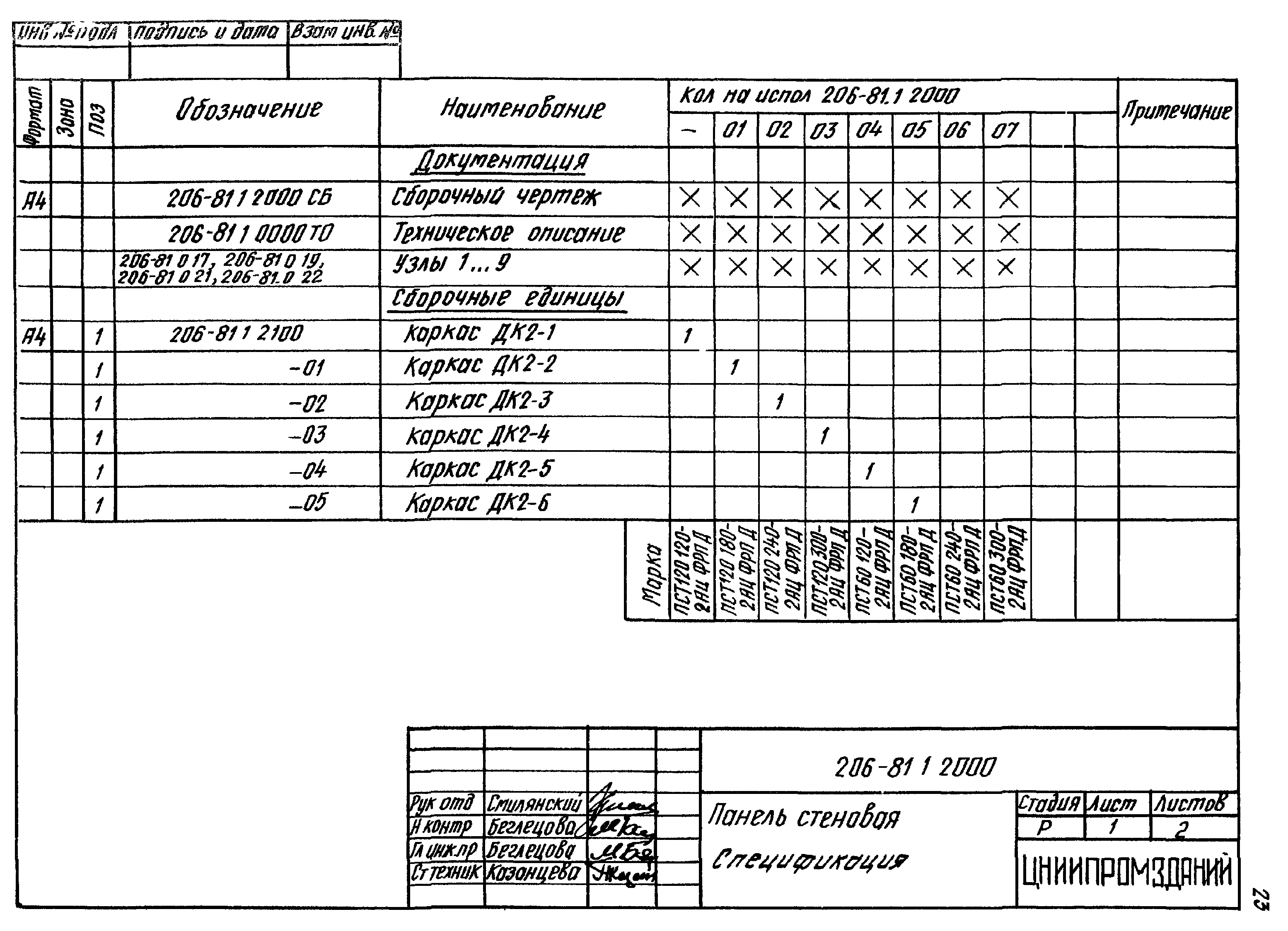

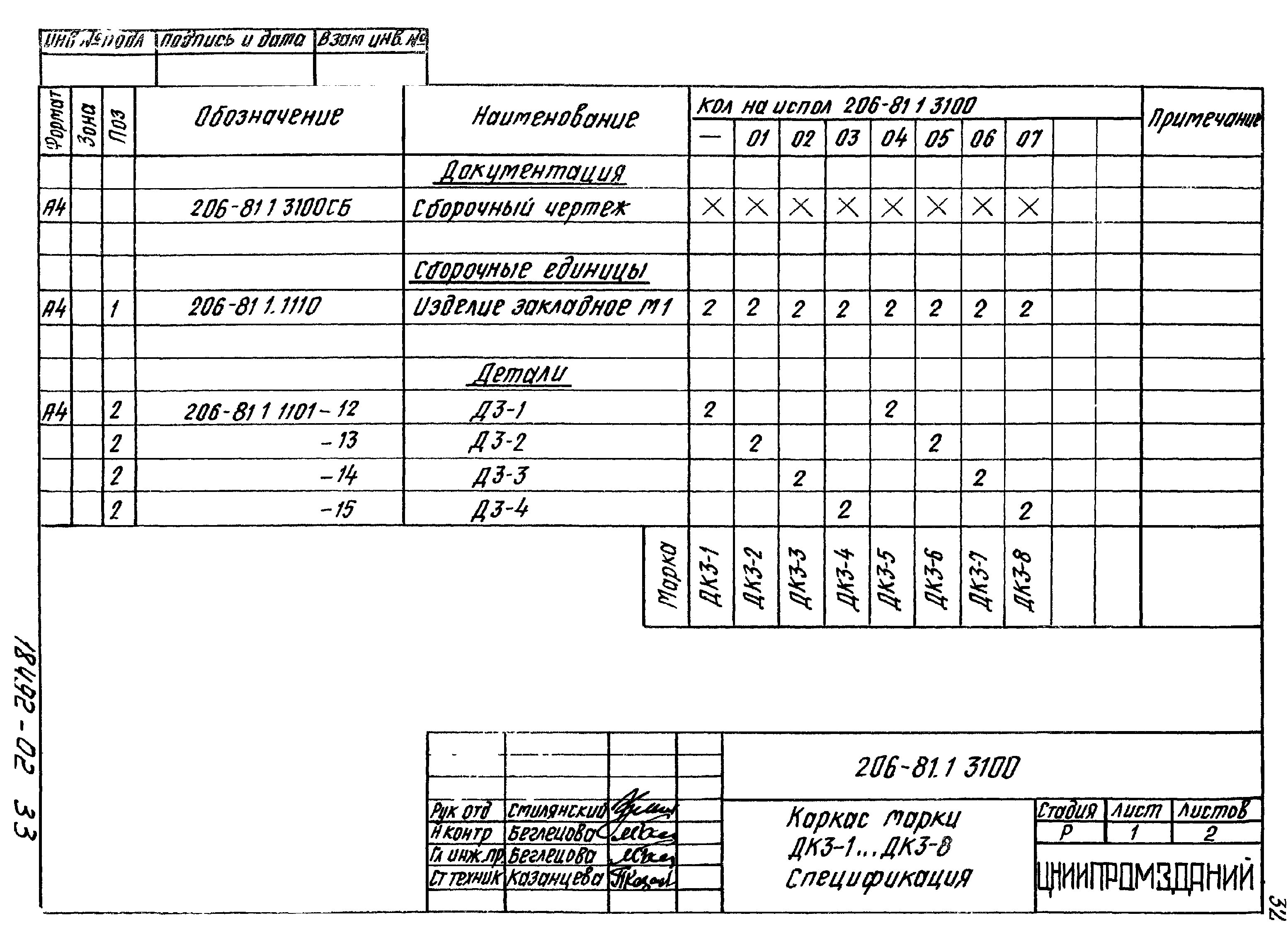

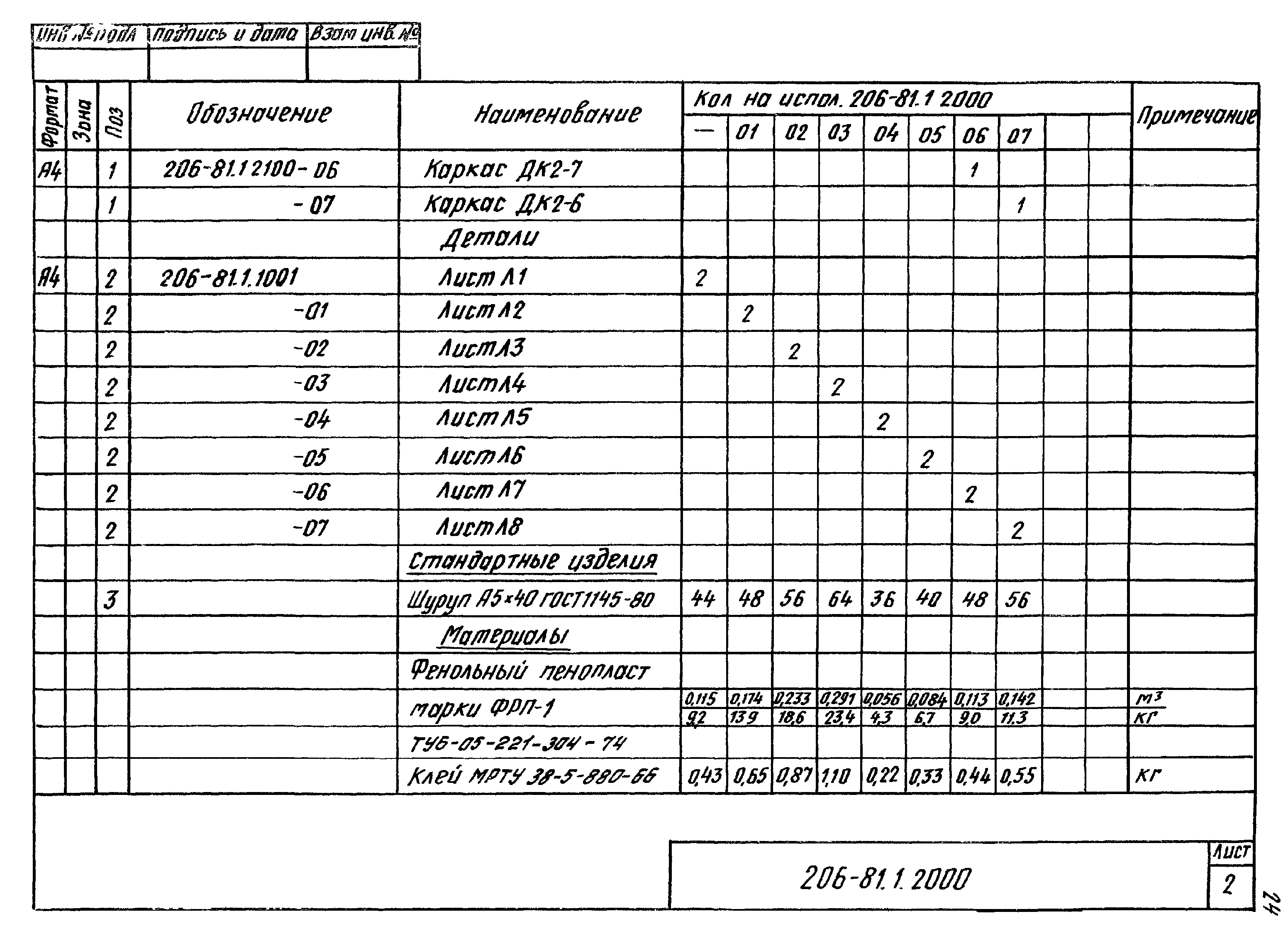

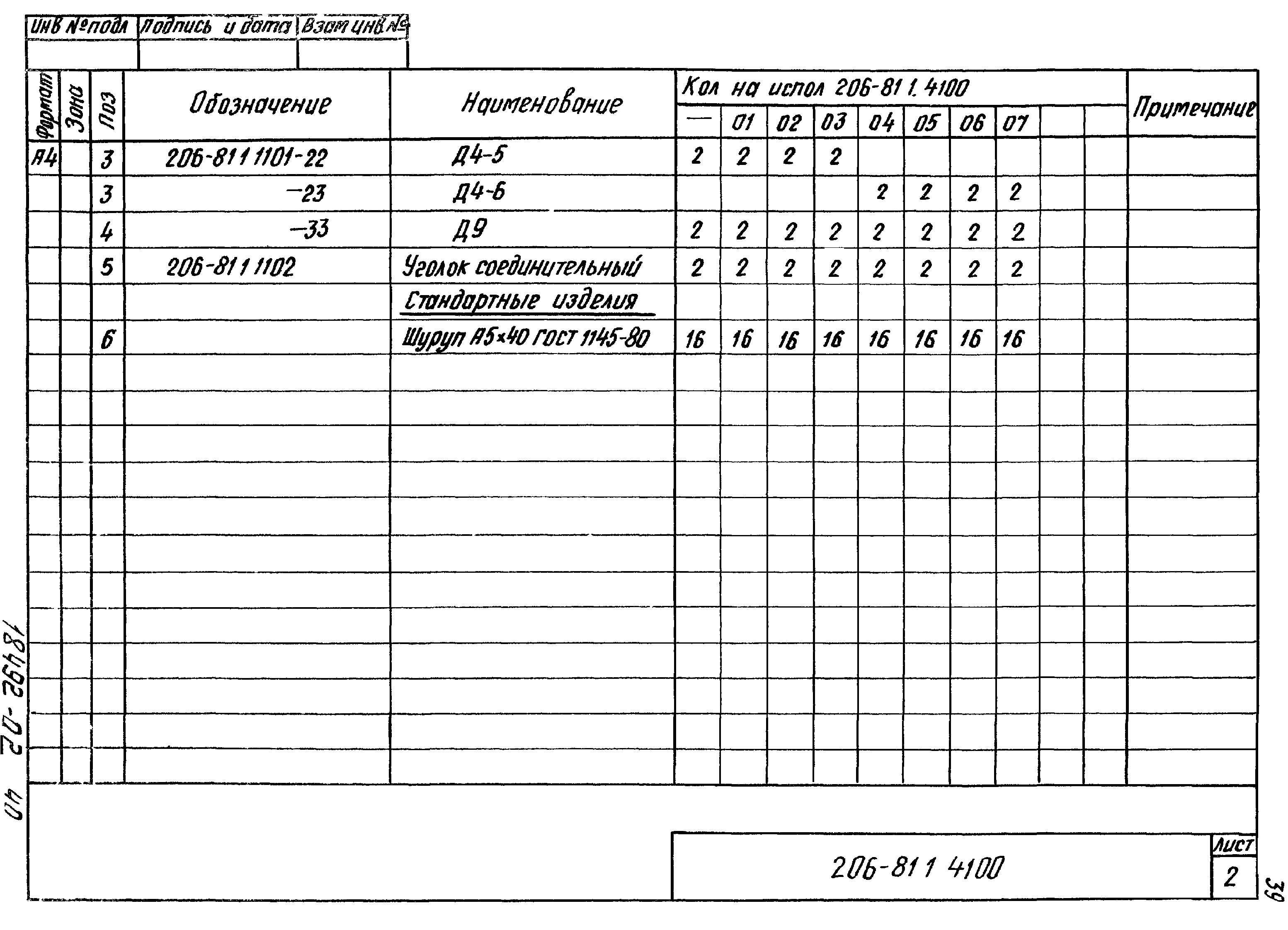

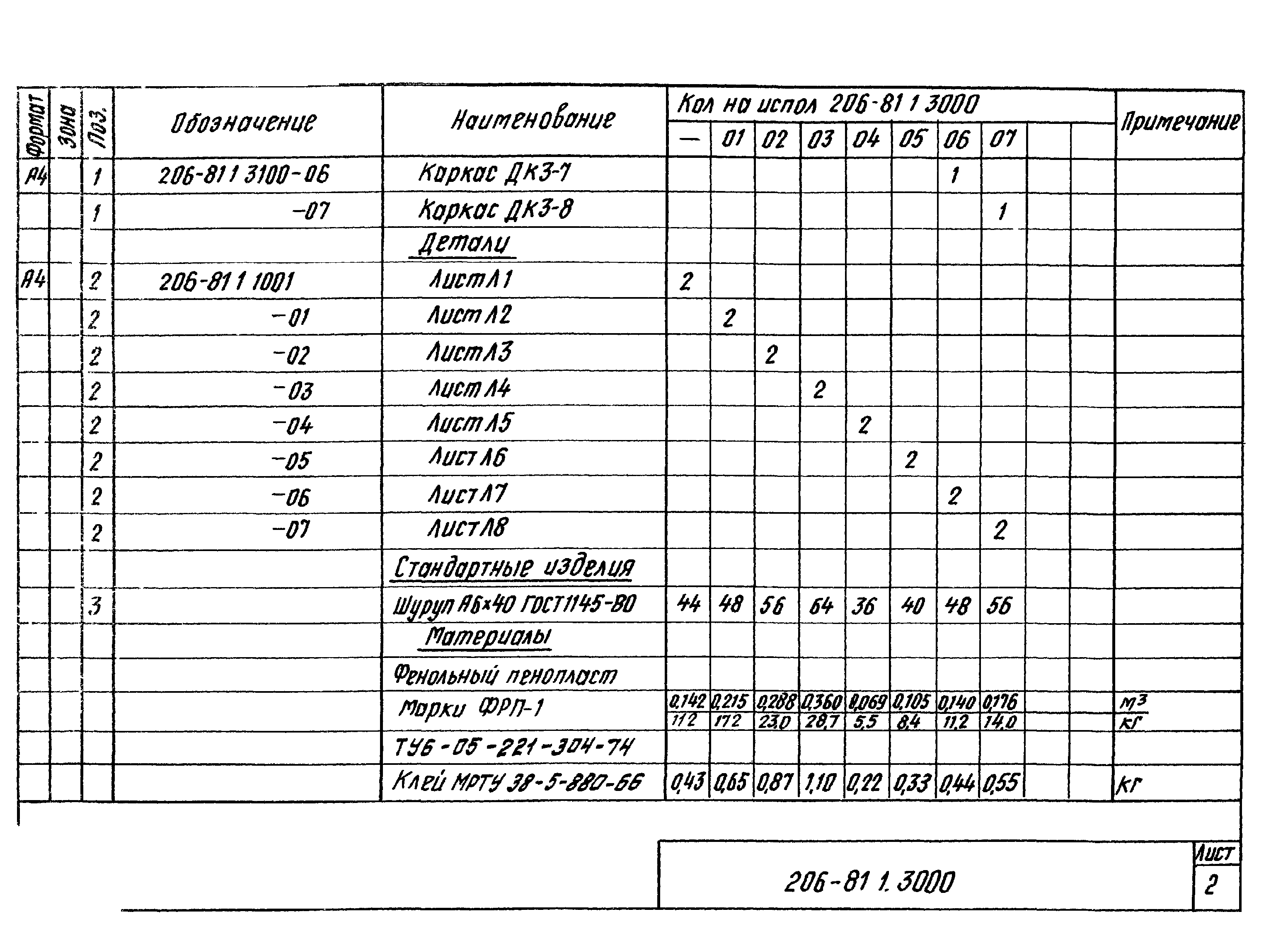

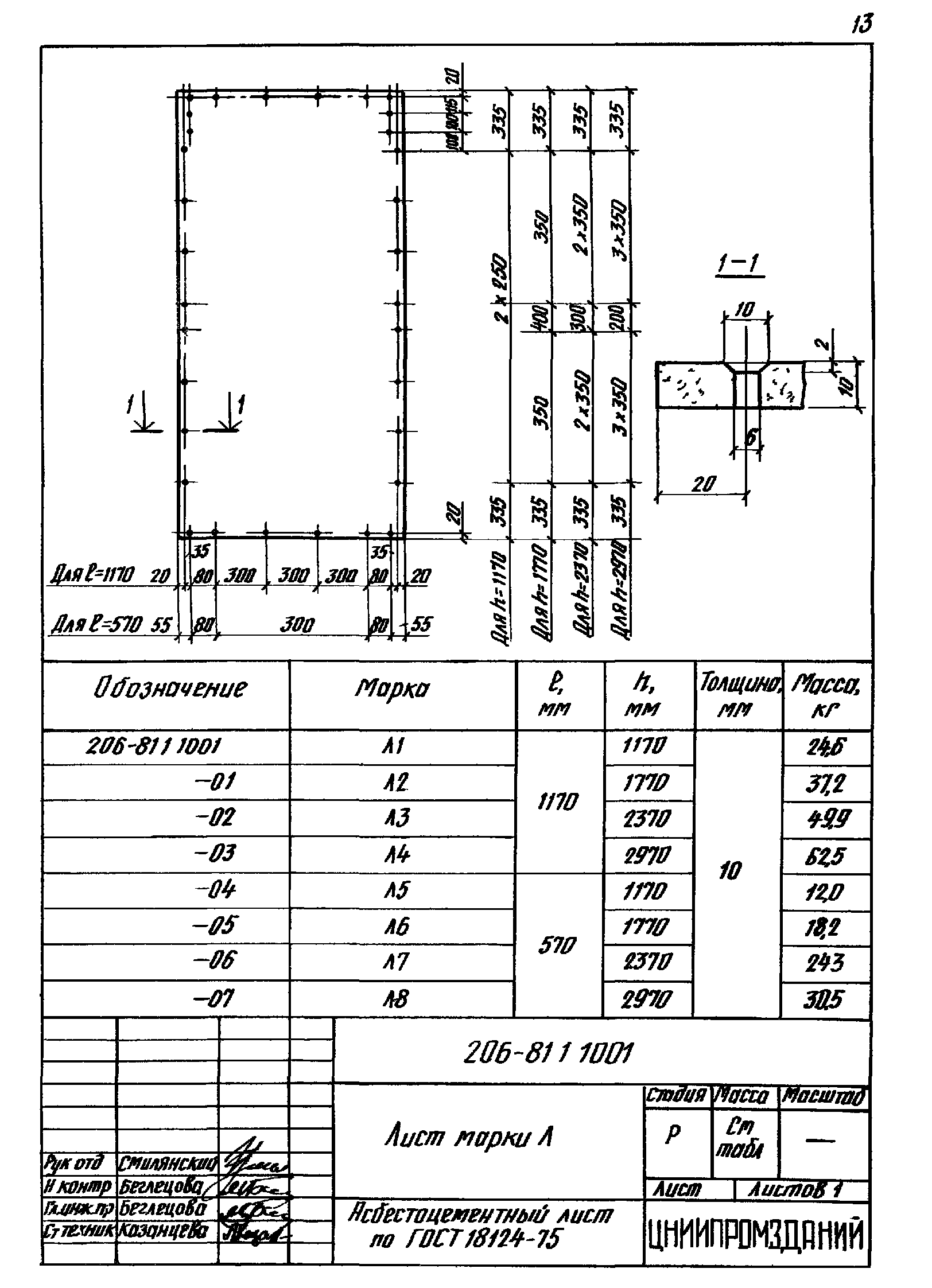

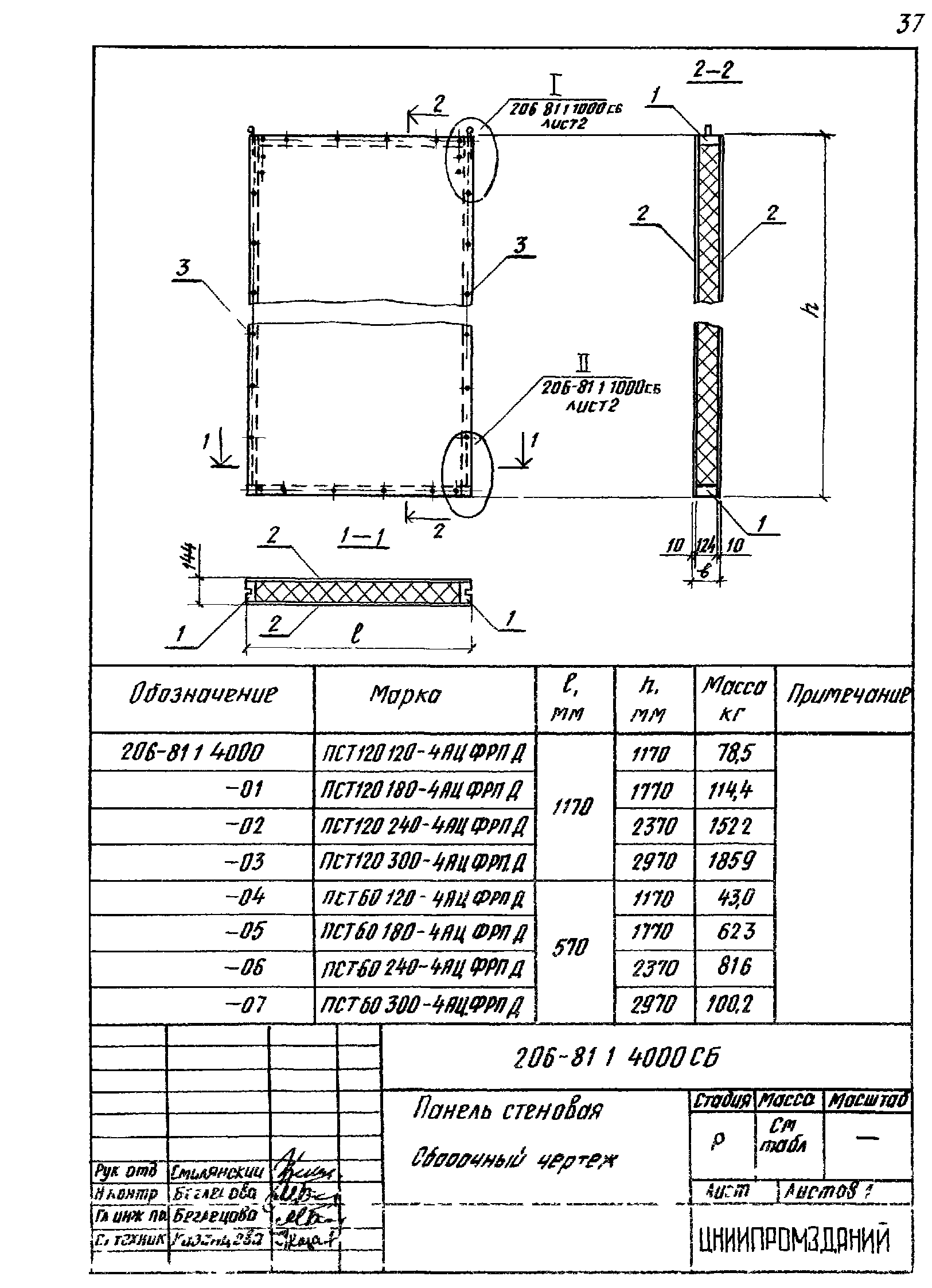

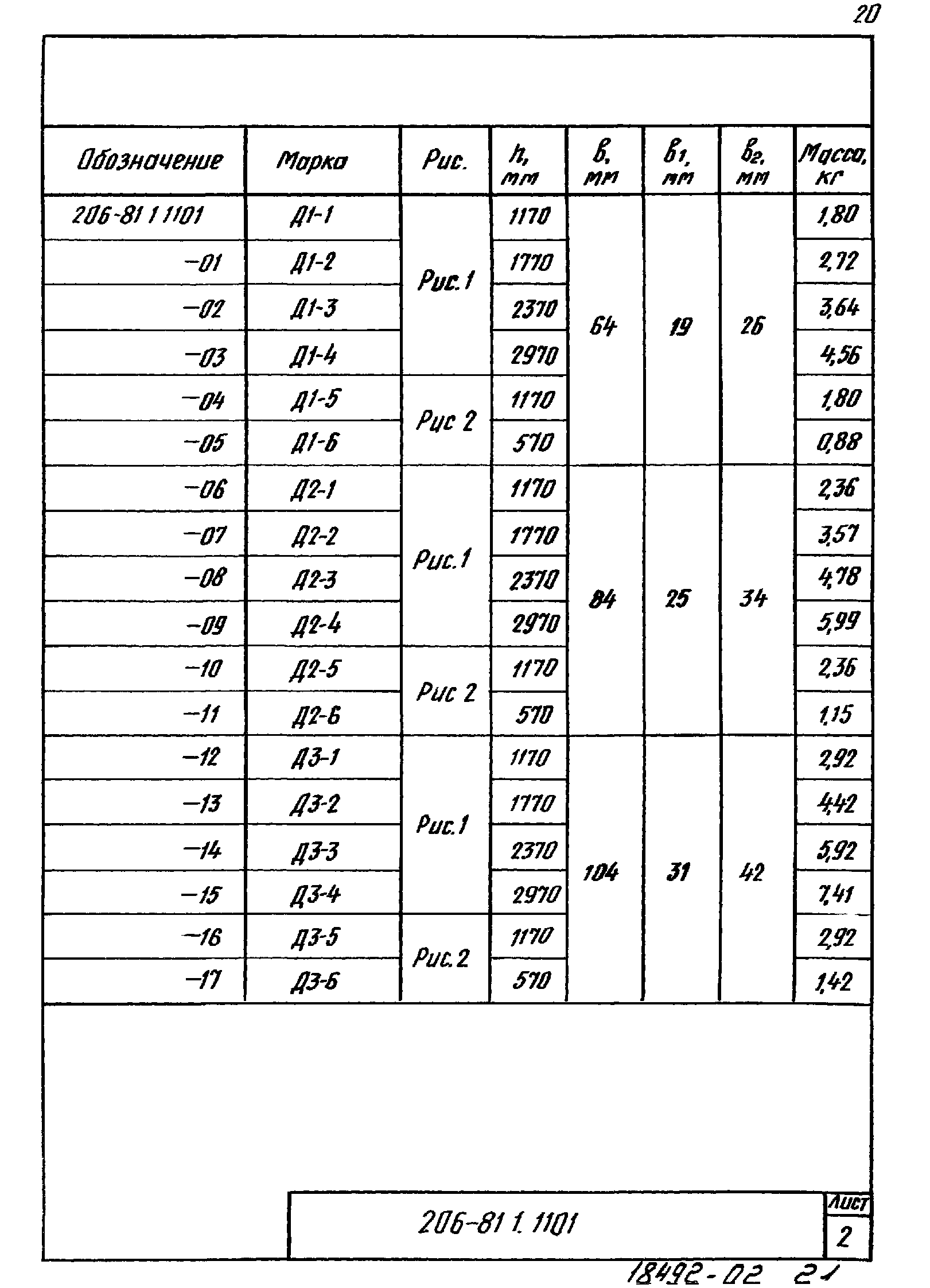

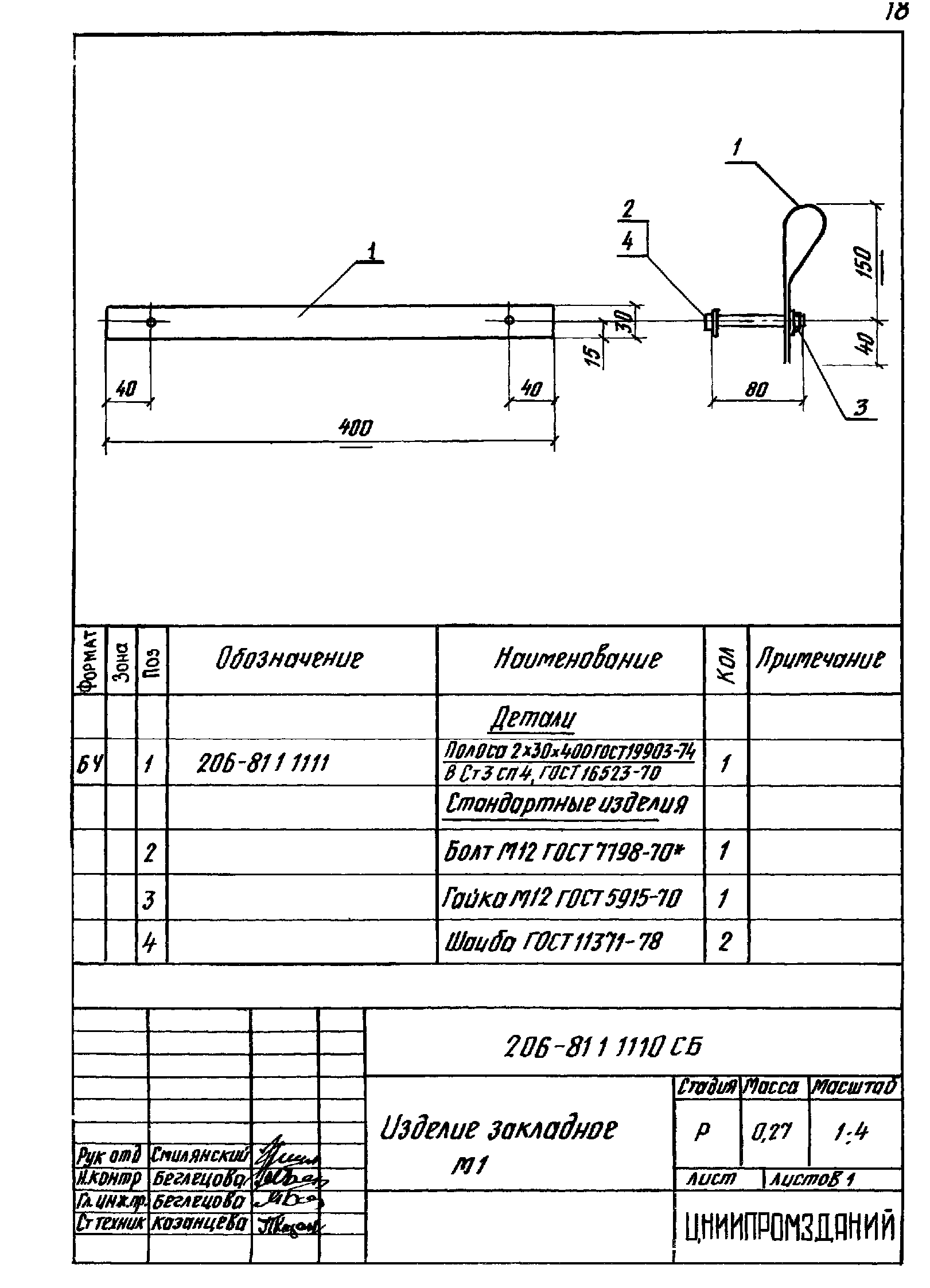

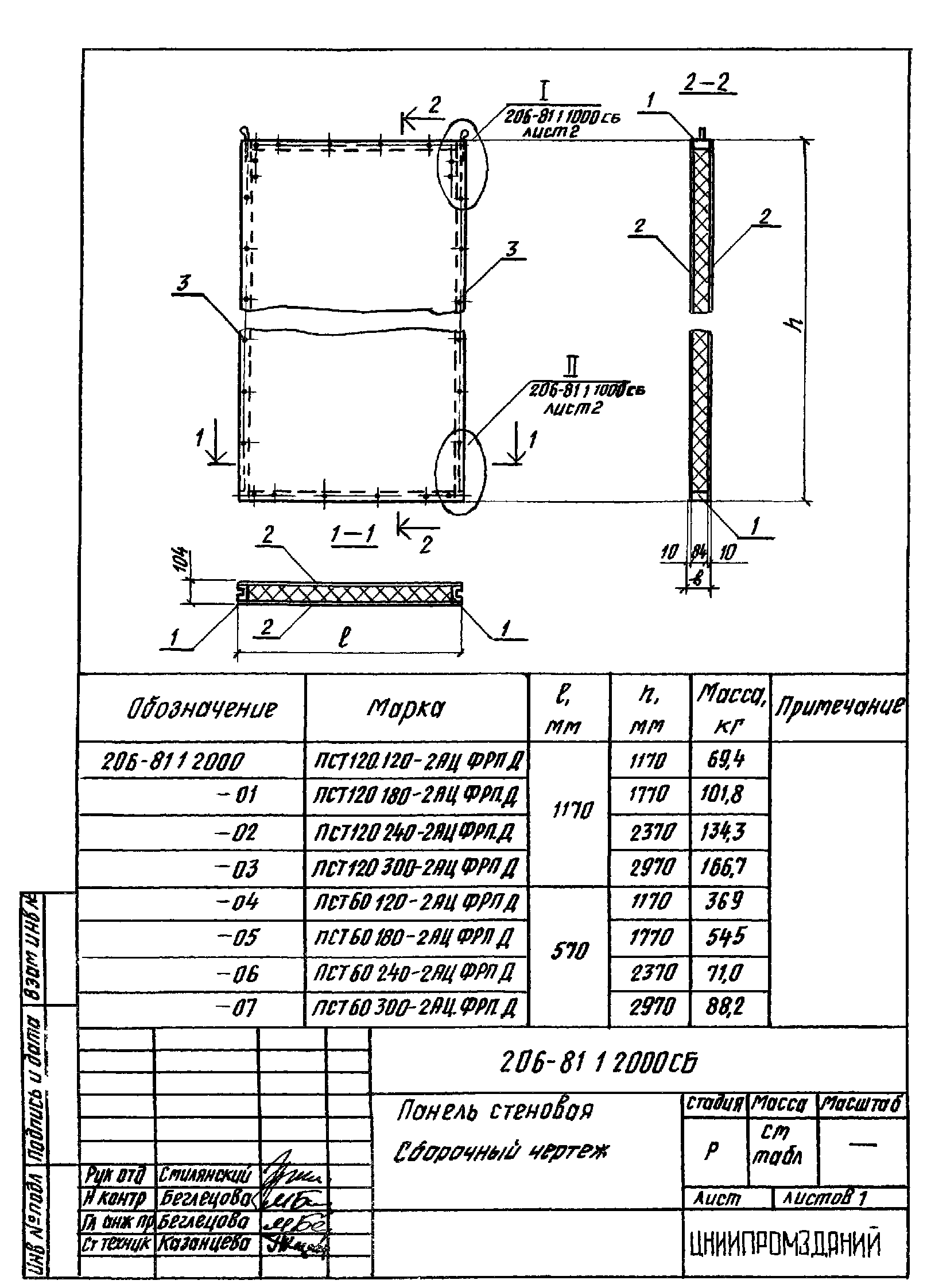

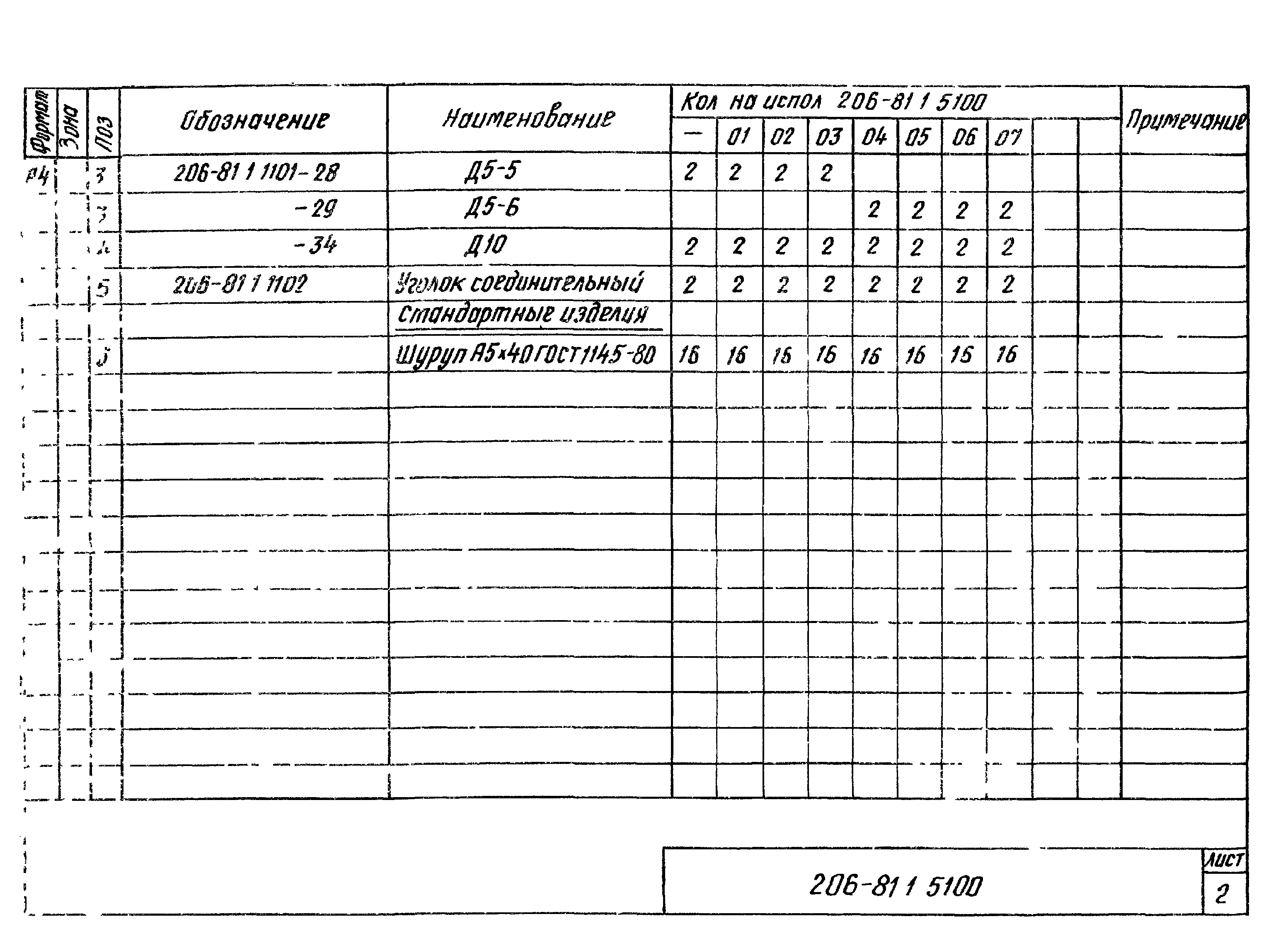

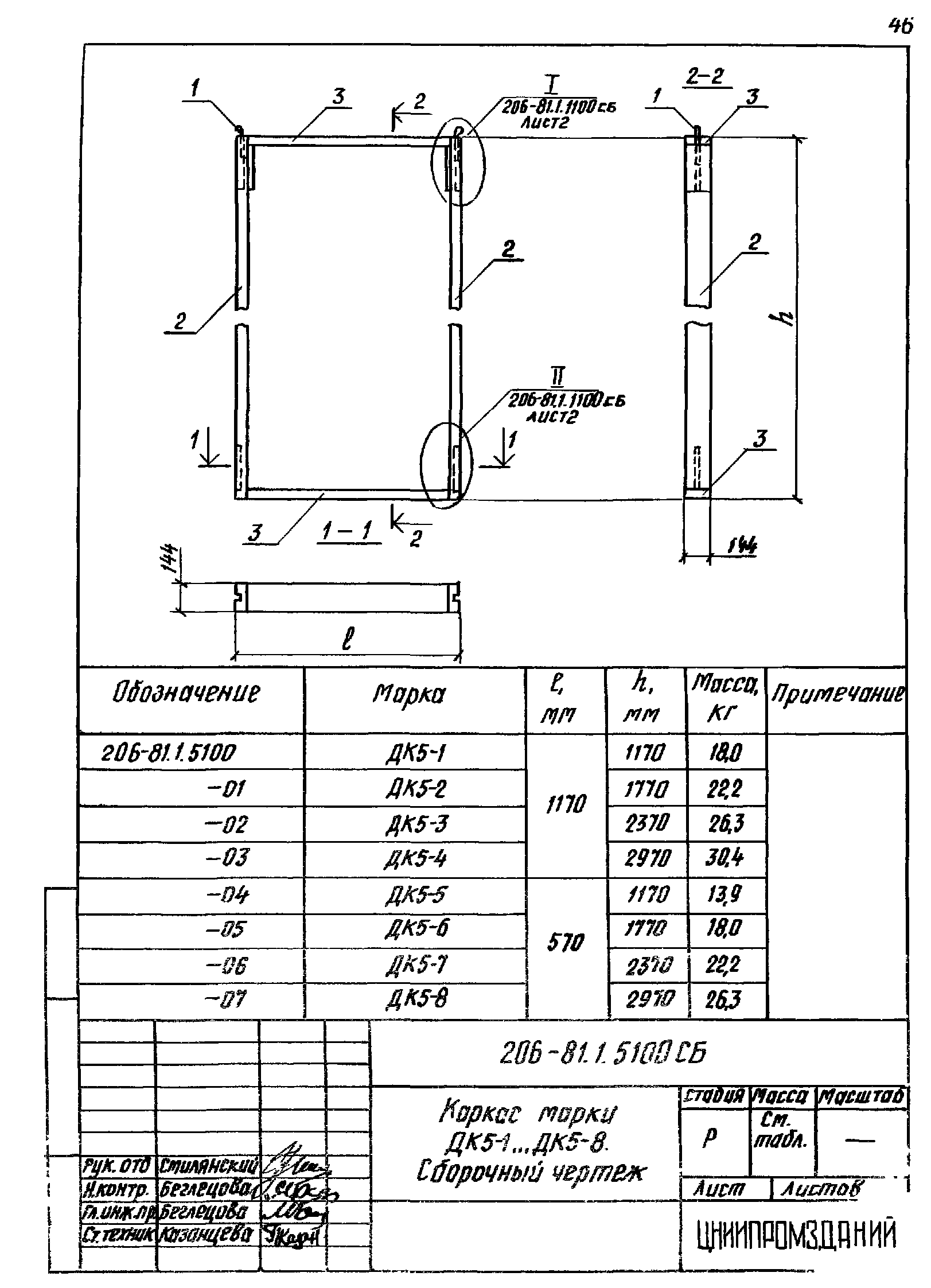

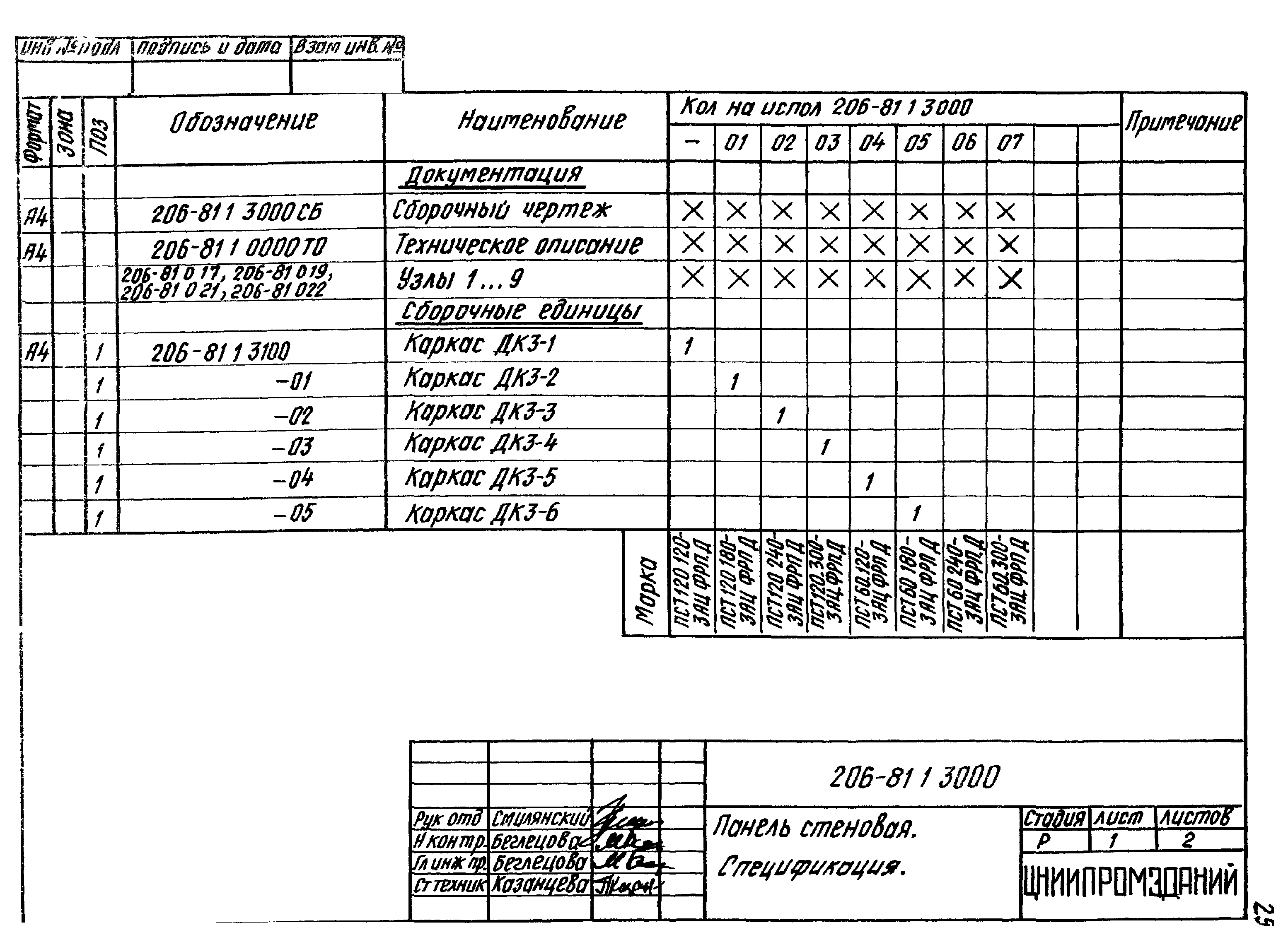

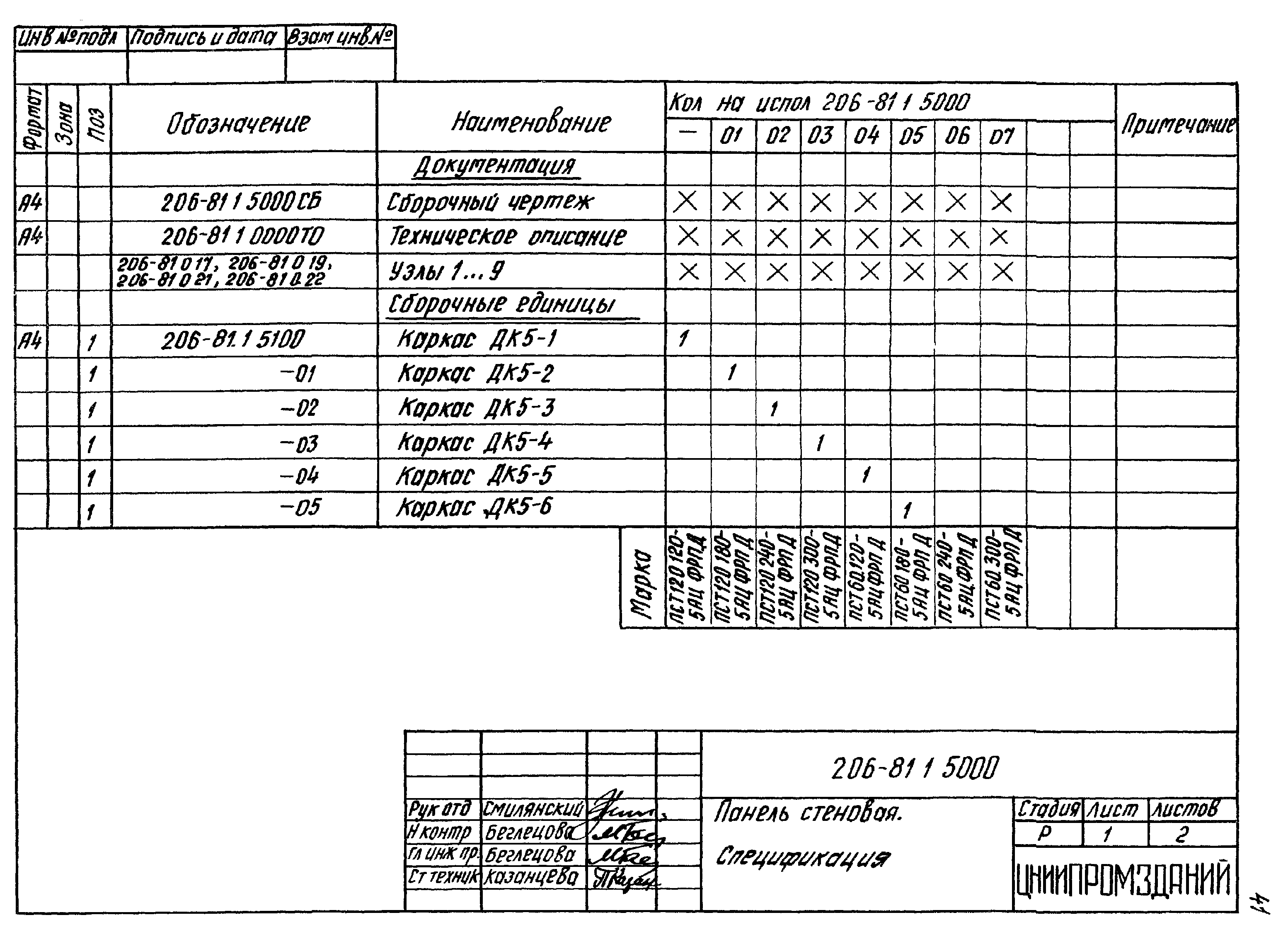

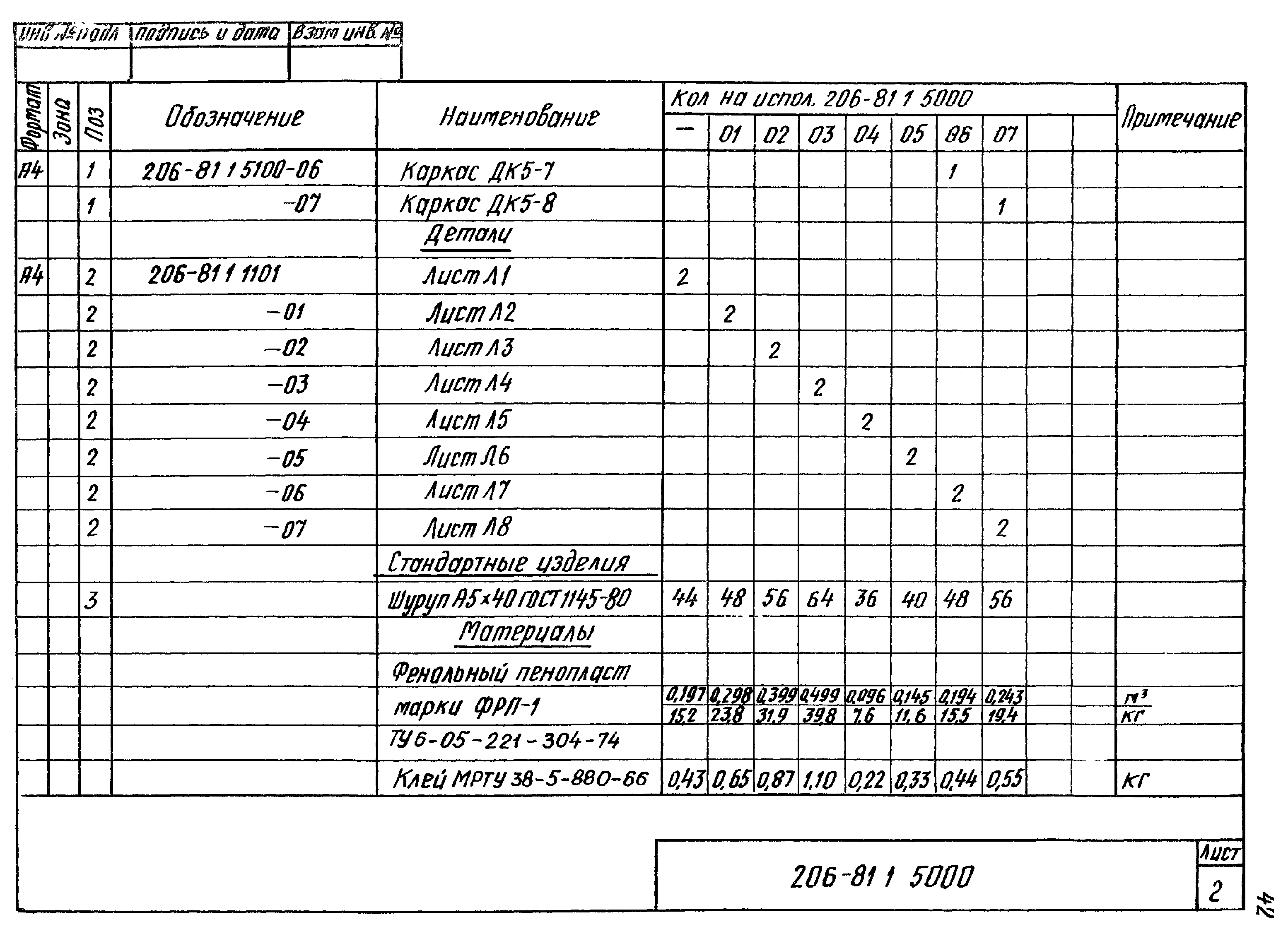

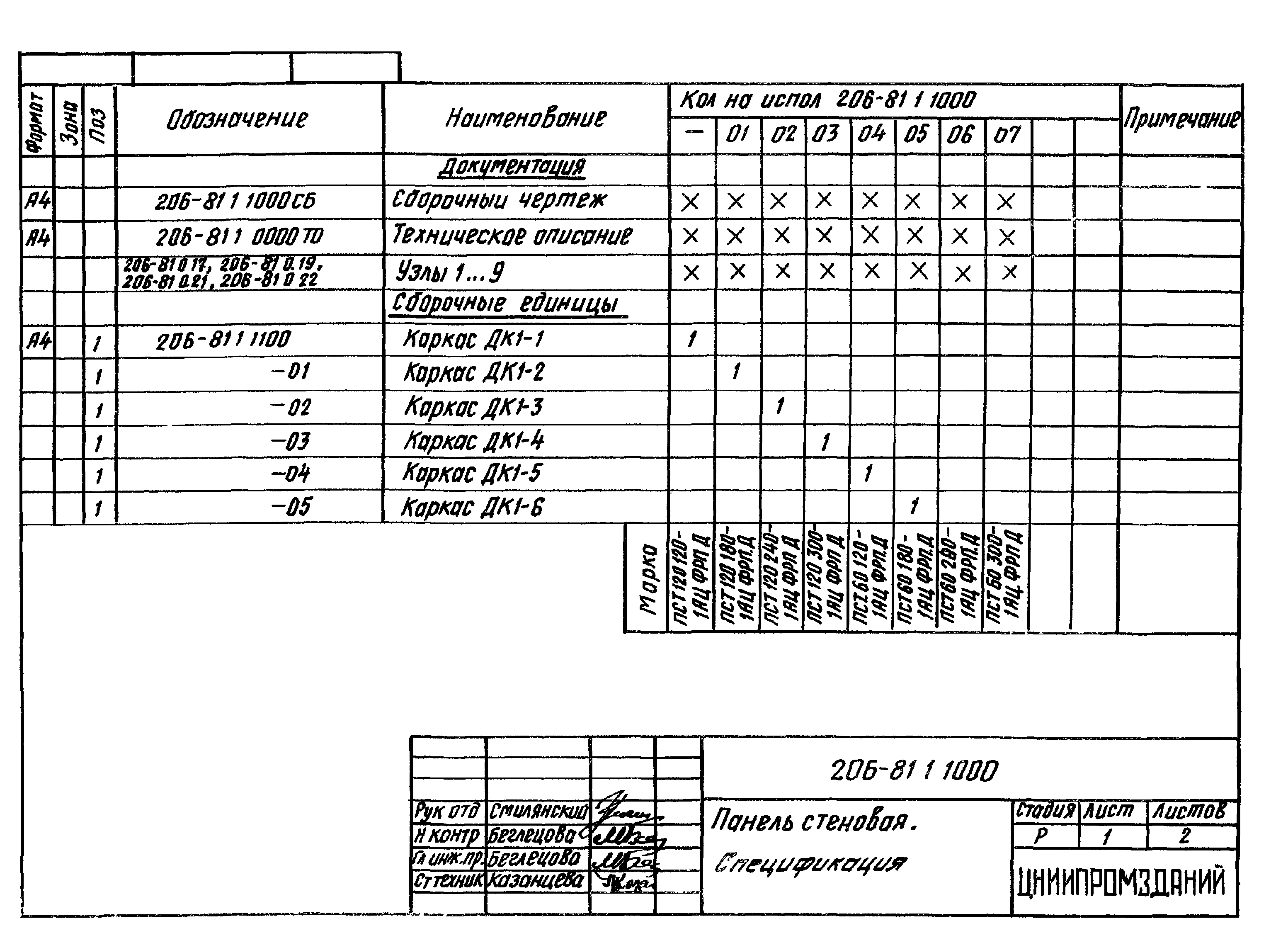

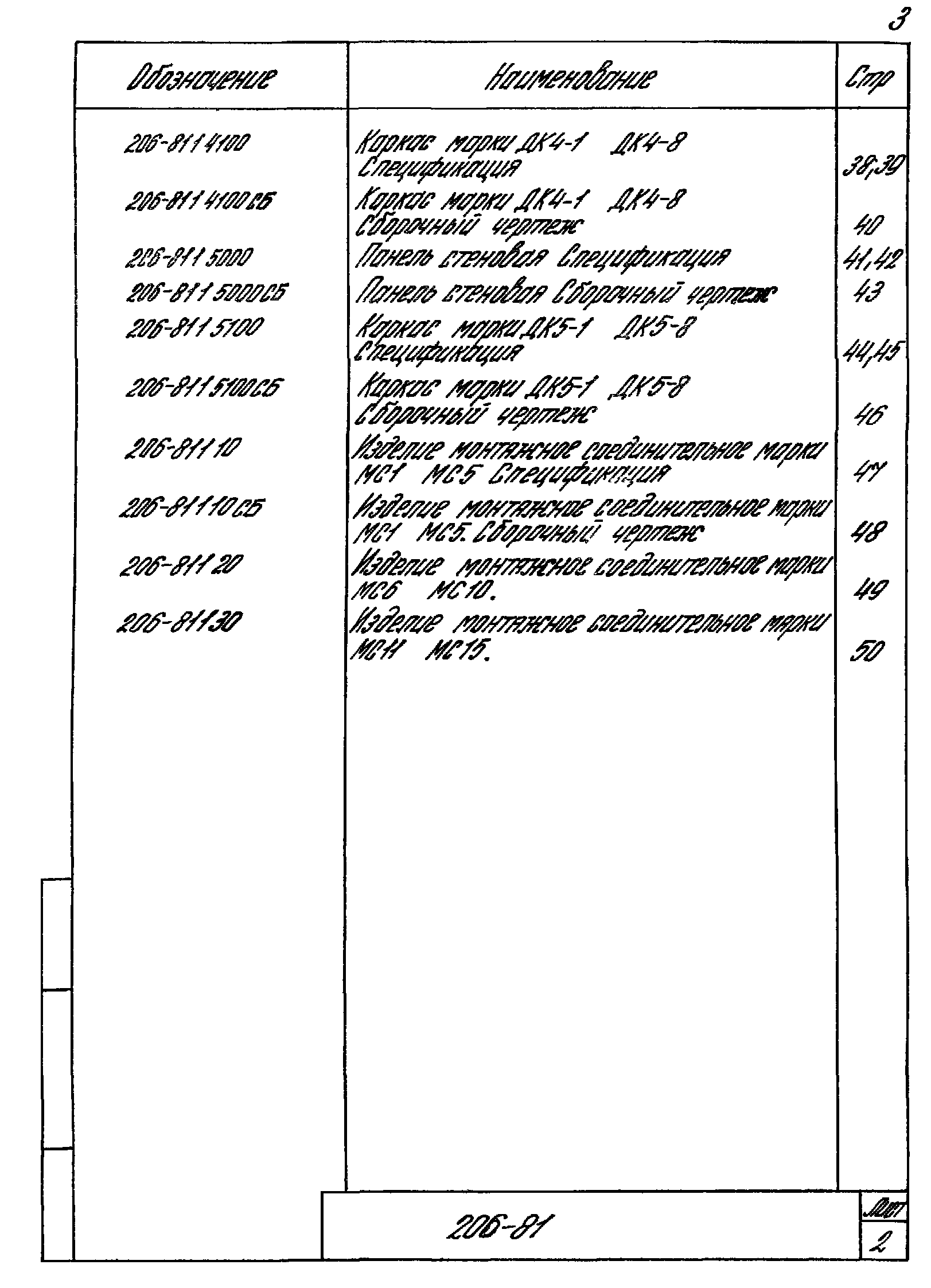

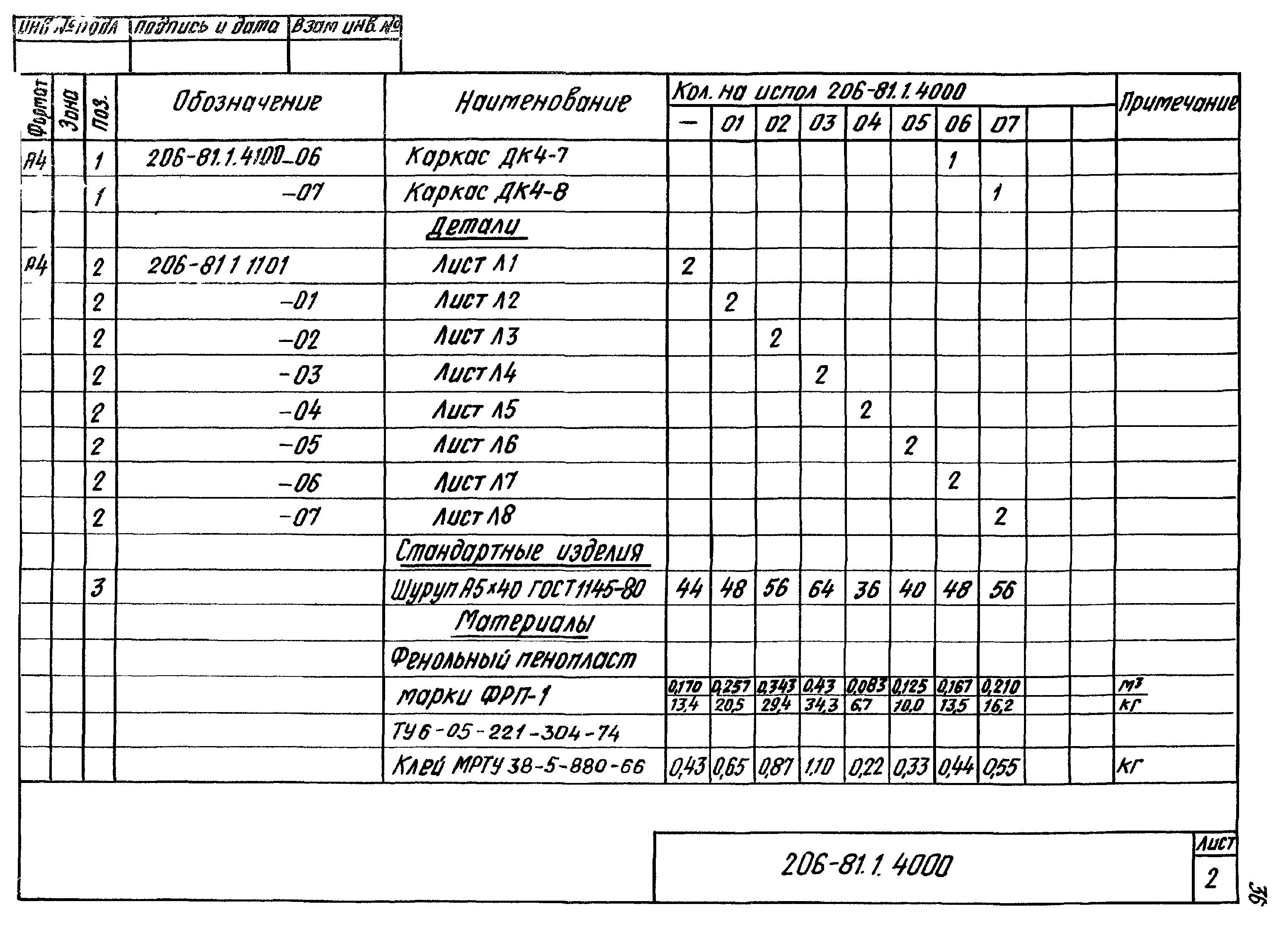

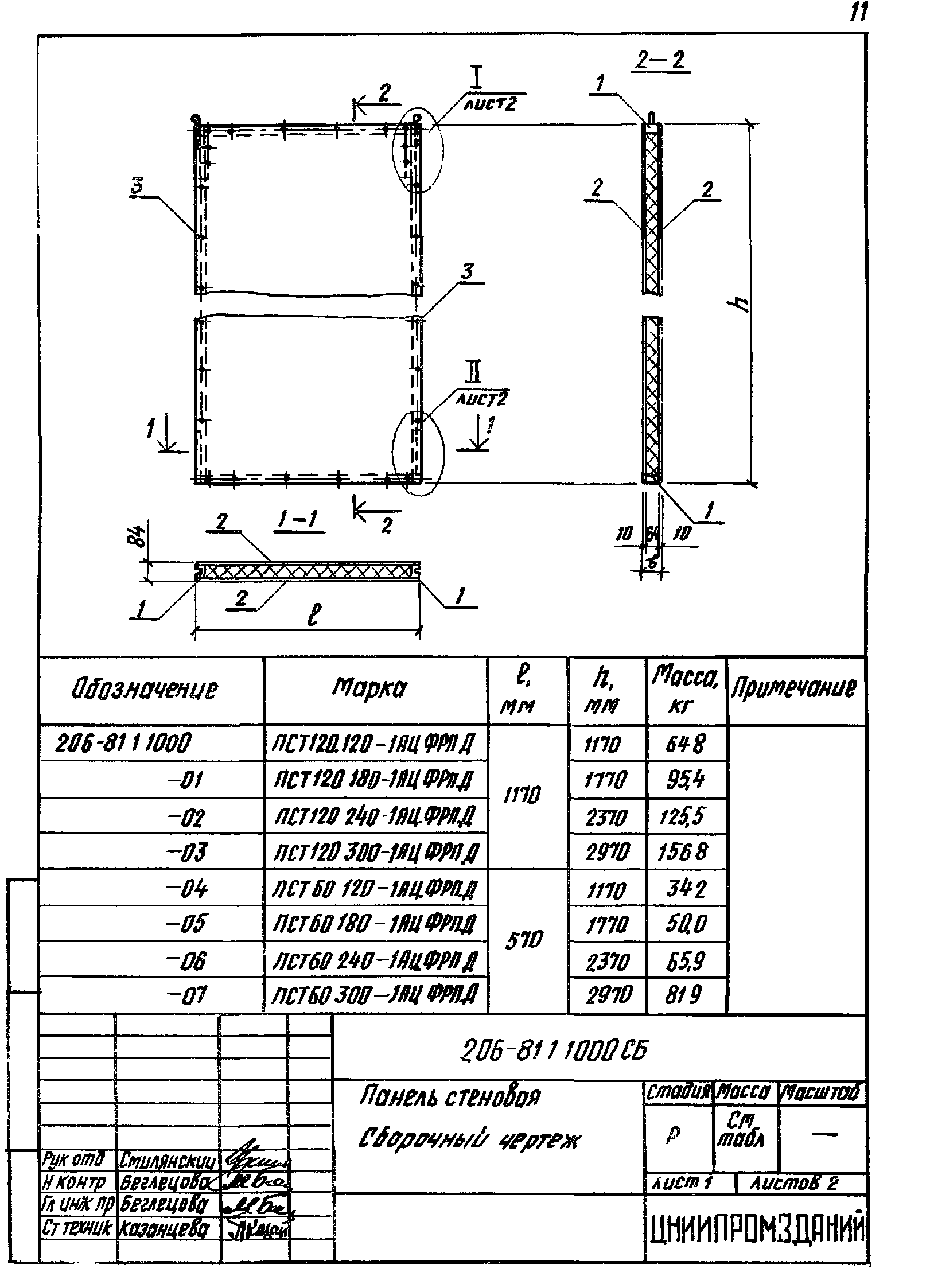

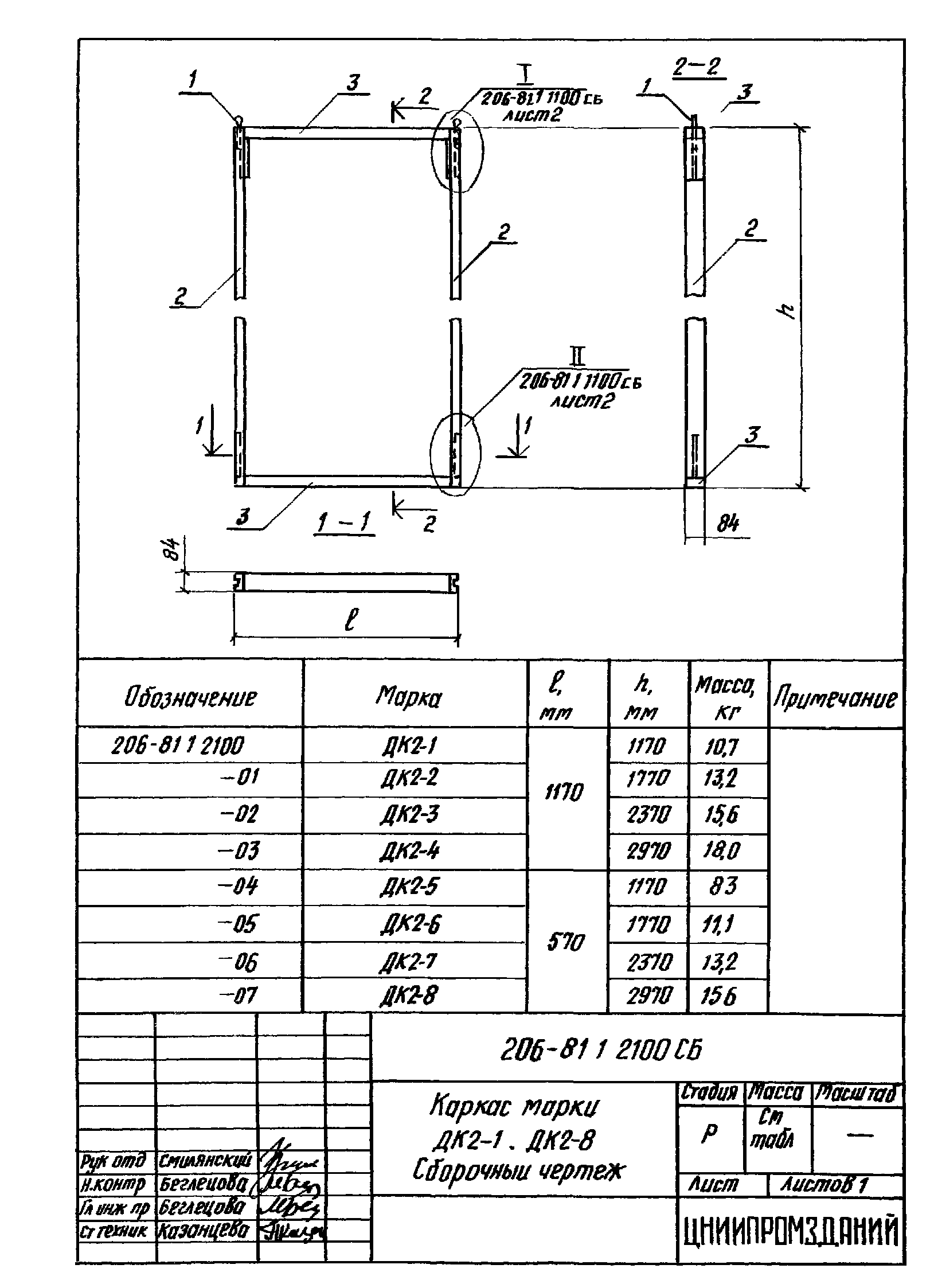

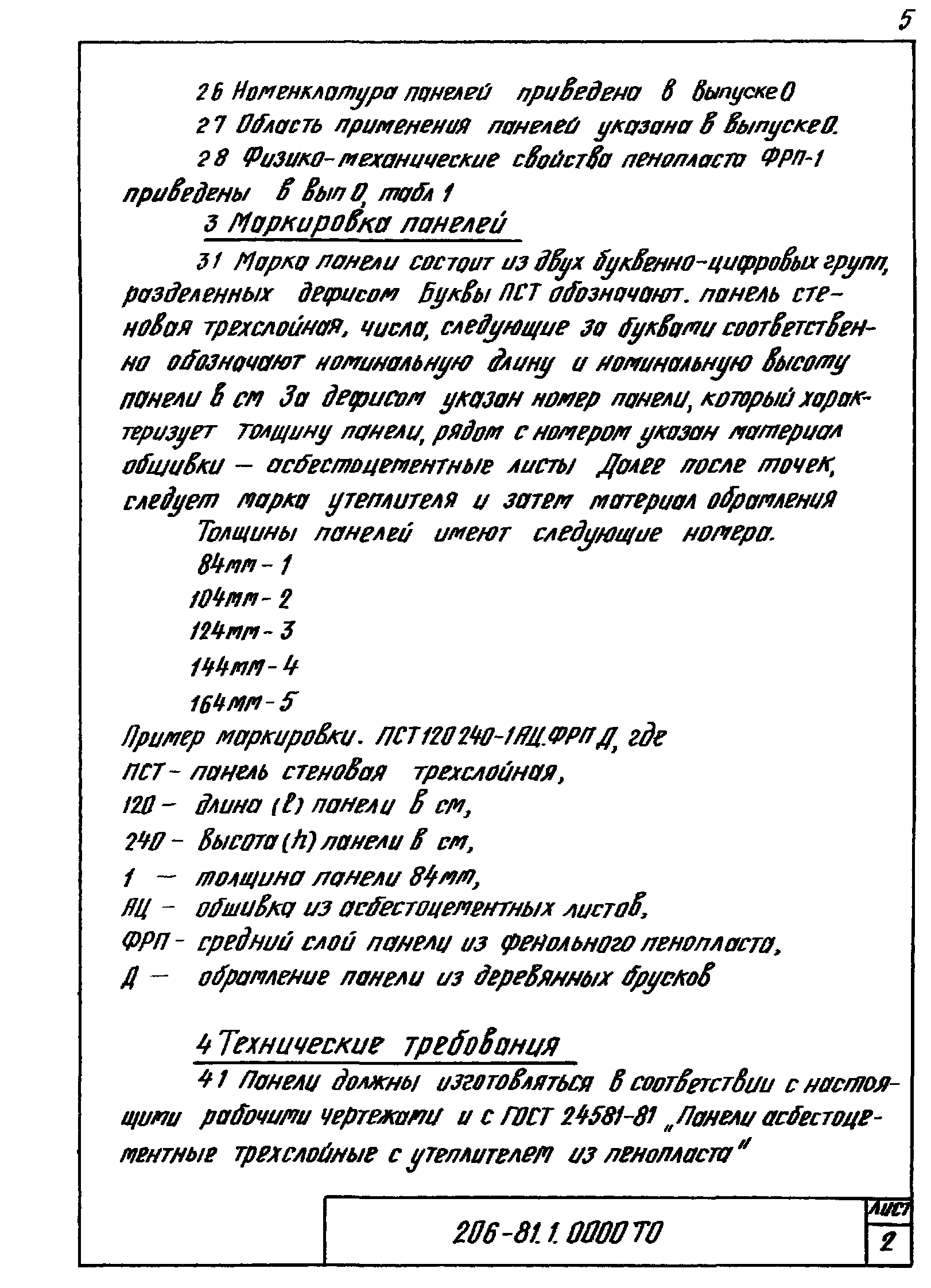

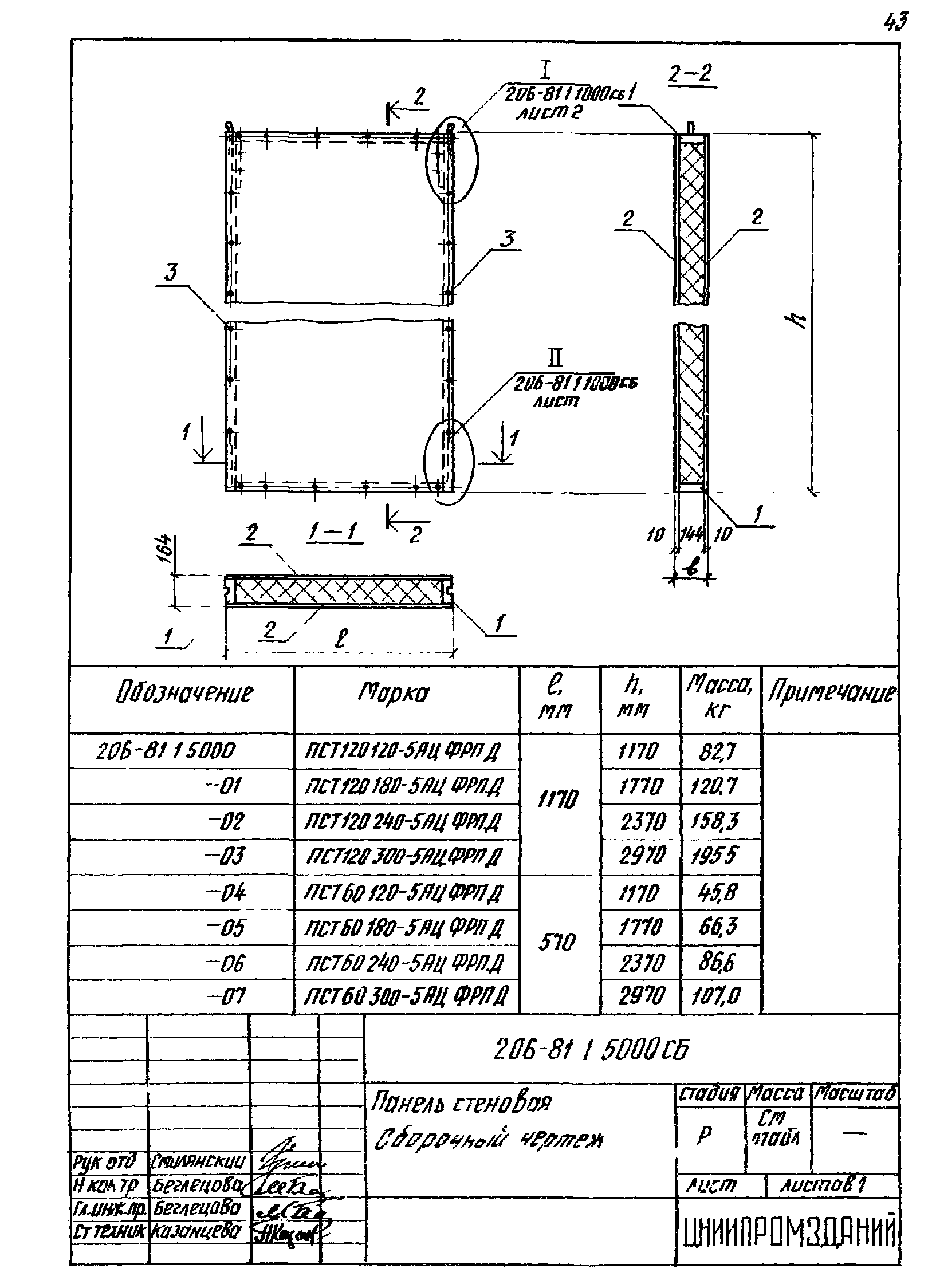

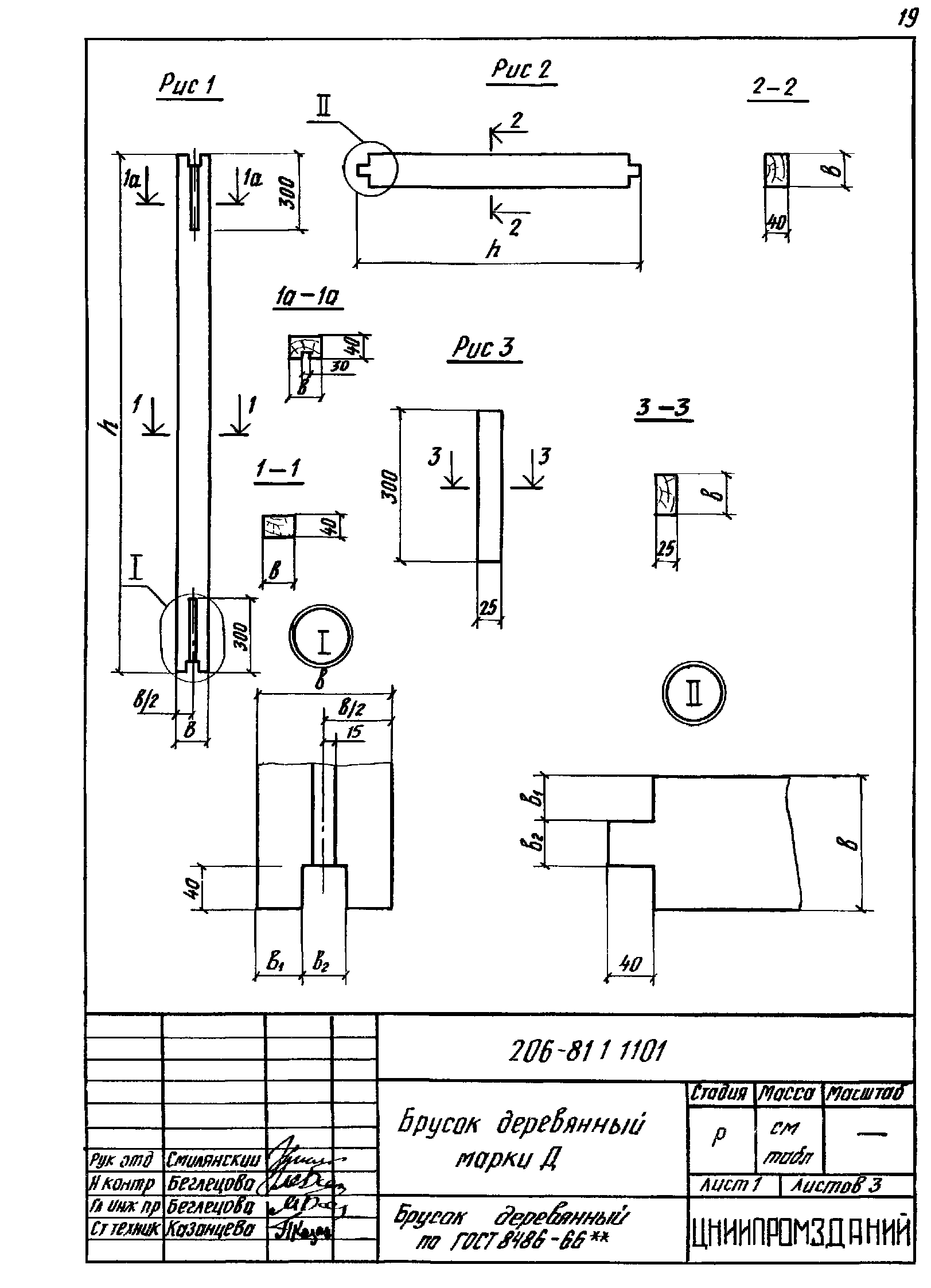

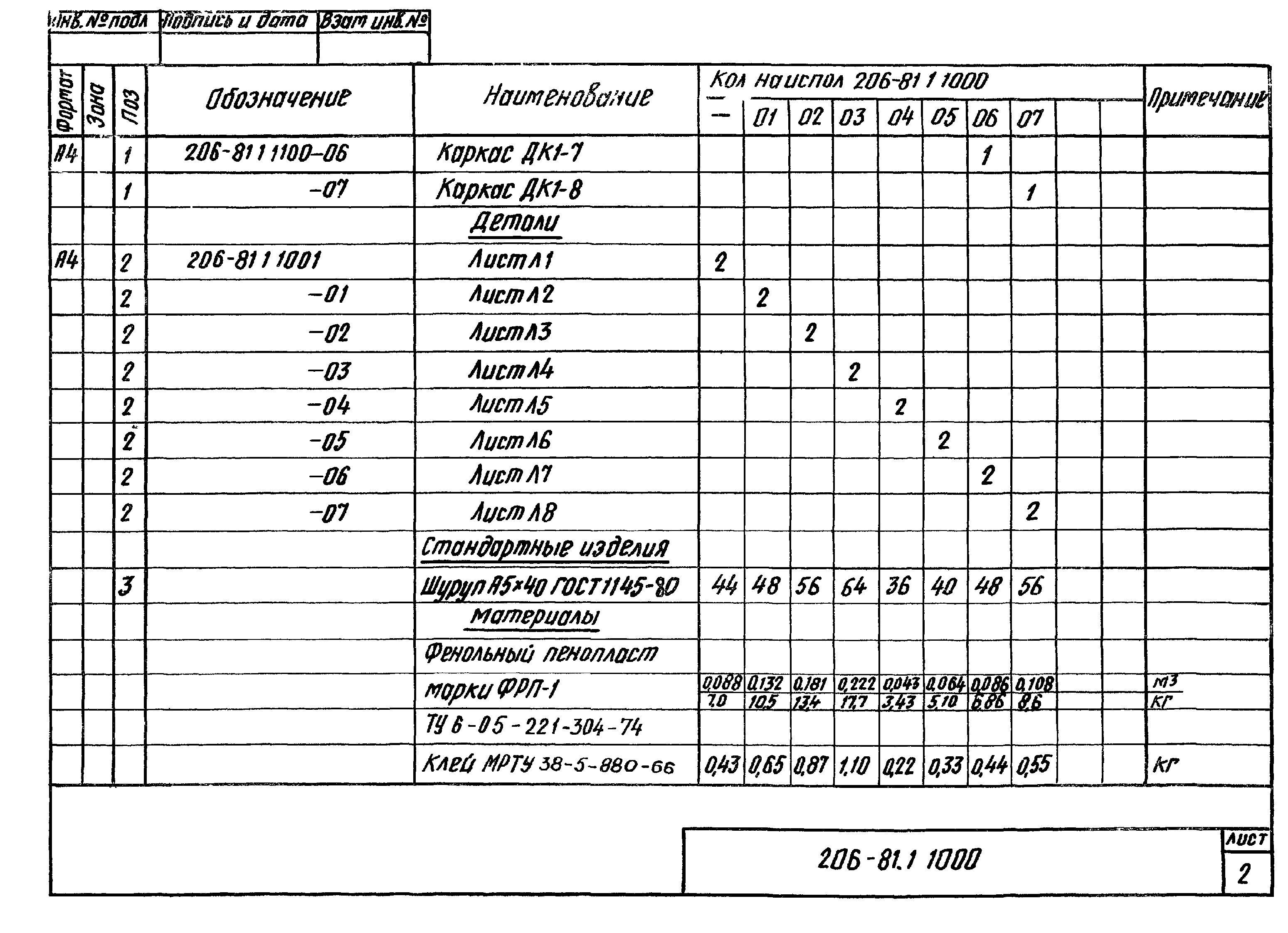

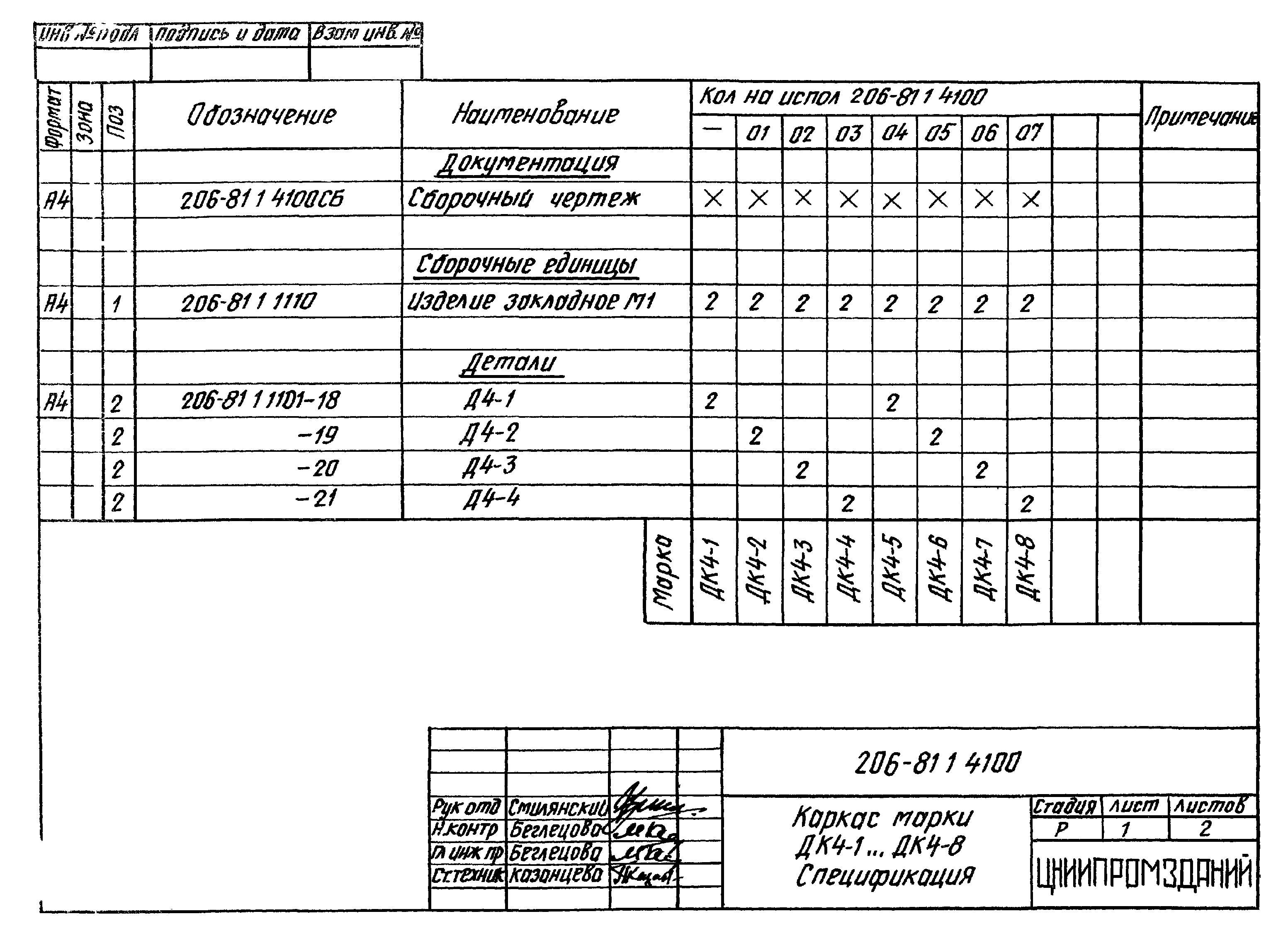

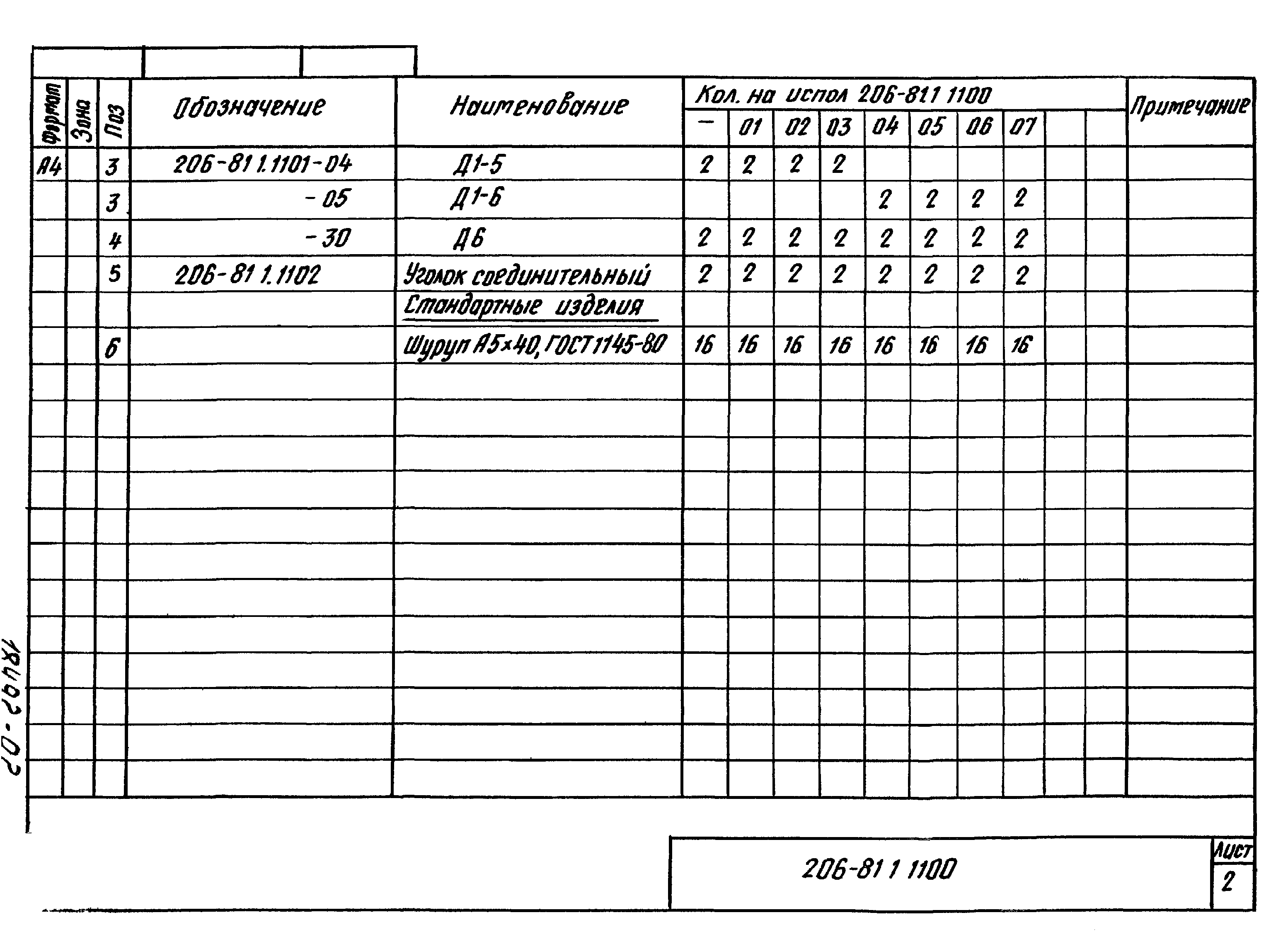

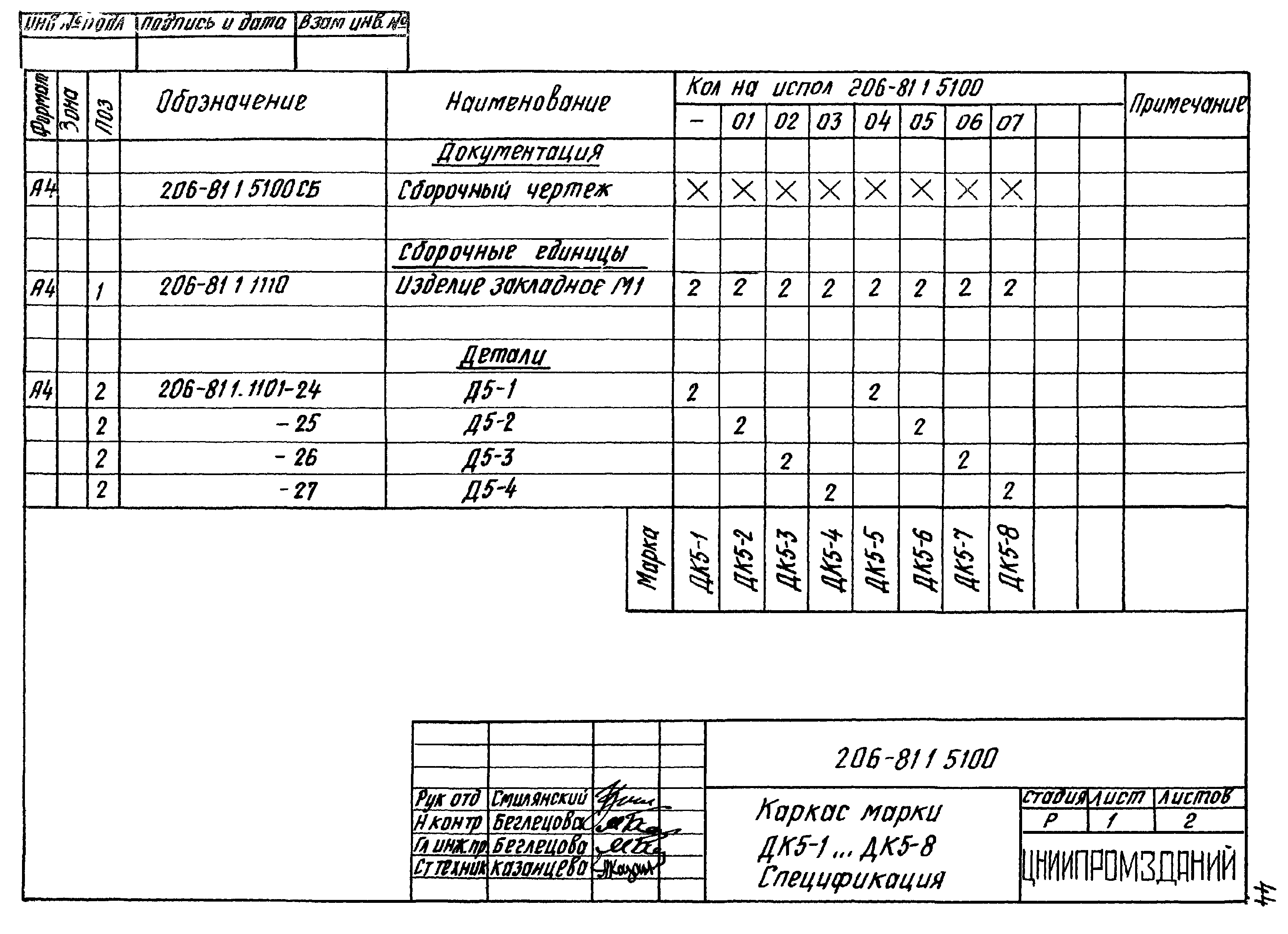

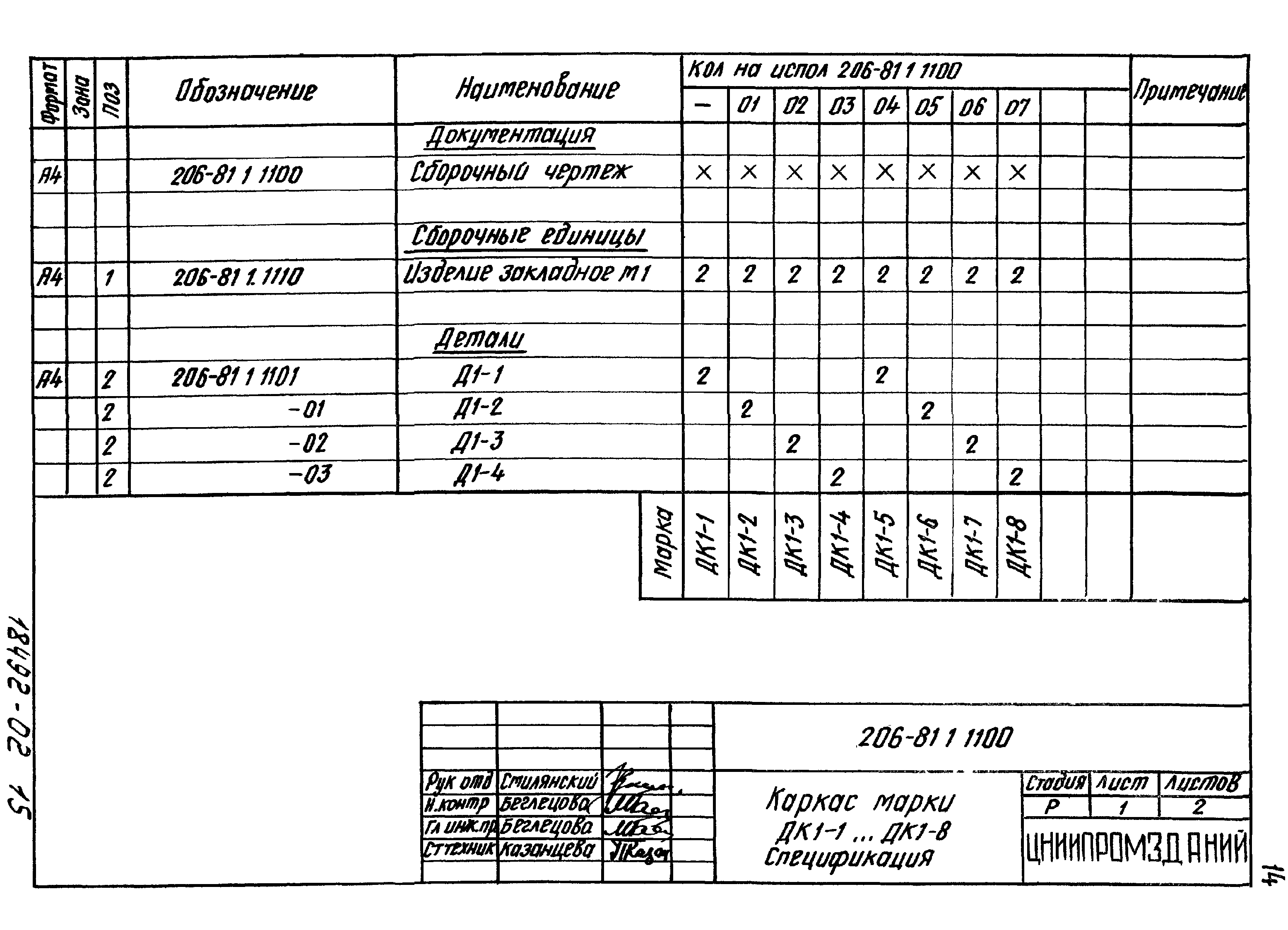

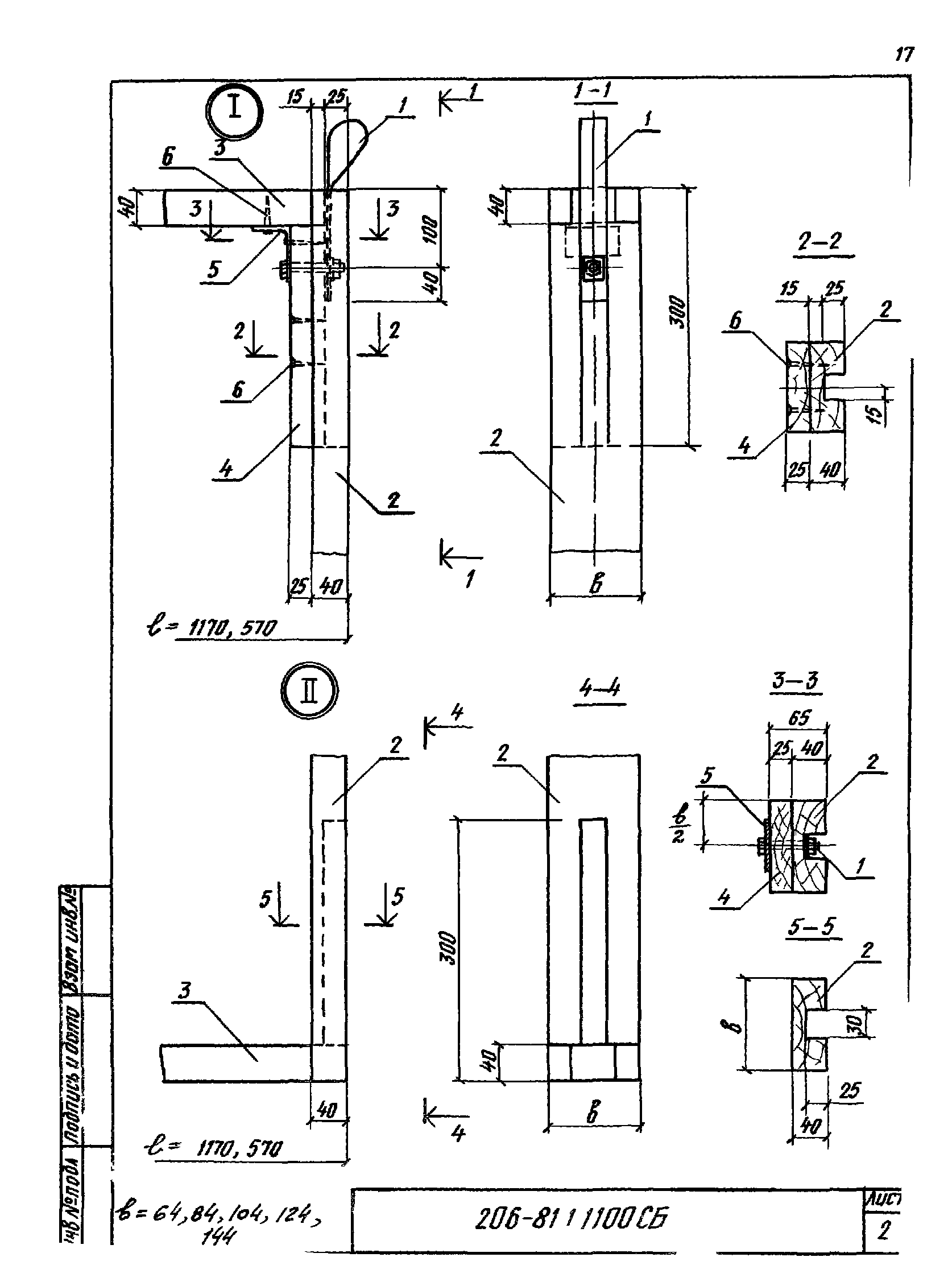

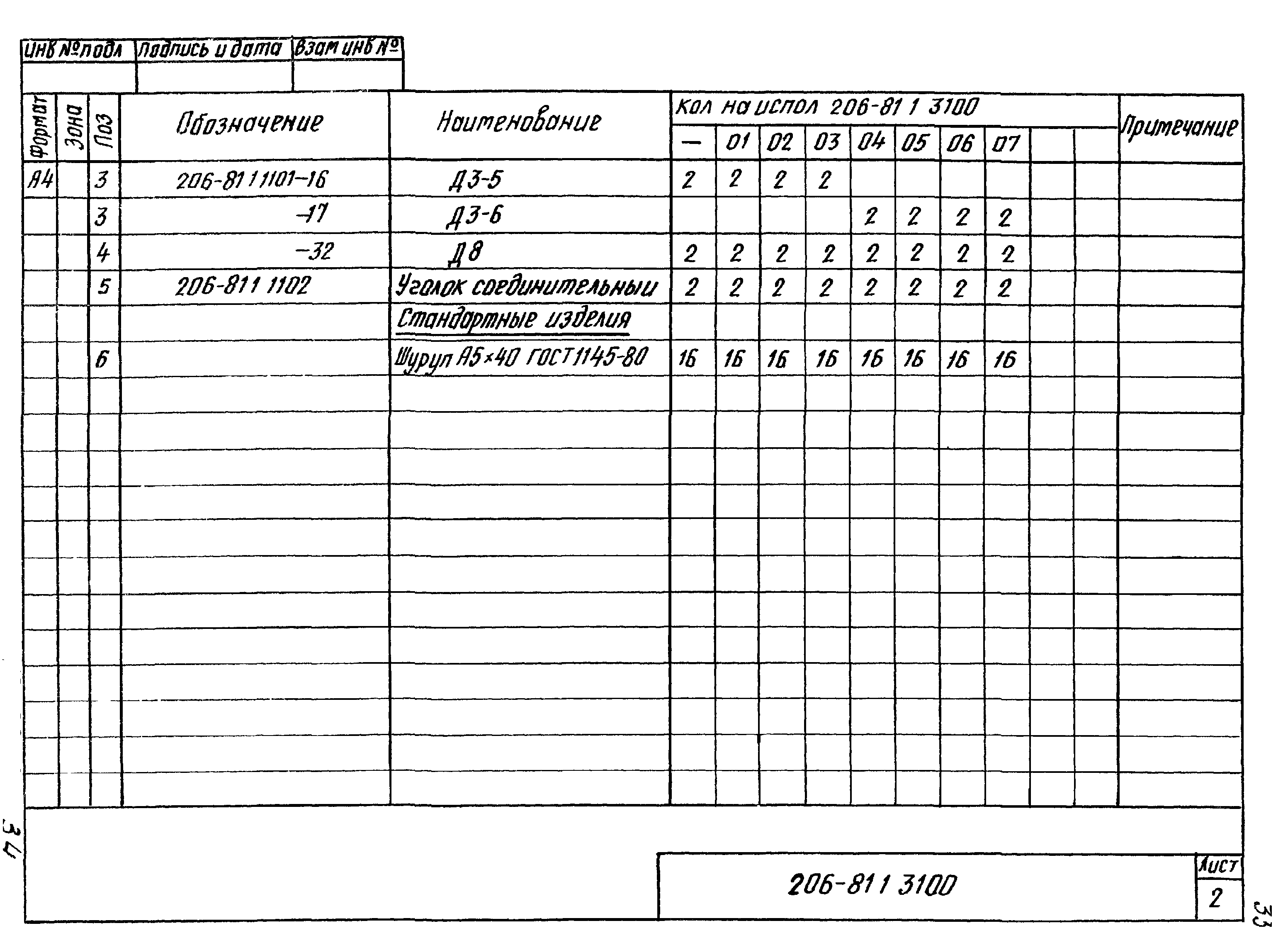

Оглавление:	Содержание 206-81.1.0000 ТО Техническое описание 206-81.1.1000 Панель стеновая. Спецификация 206-81.1.1000 СБ Панель стеновая. Сборочный чертеж 206-81.1.1001 Лист марки Л 206-81.1.1100 Каркас марки ДК1-1…ДК1-8. Спецификация 206-81.1.1100 СБ Каркас марки ДК1-1…ДК1-8. Сборочный чертеж 206-81.1.1110 СБ Изделие закладное М1 206-81.1.1101 Брусок деревянный марки Д 206-81.1.1102 Уголок соединительный 206-81.1.2000 Панель стеновая. Спецификация 206-81.1.2000 СБ Панель стеновая. Сборочный чертеж 206-81.1.2100 Каркас марки ДК2-1…ДК2-8. Спецификация 206-81.1.2100 СБ Каркас марки ДК2-1…ДК2-8. Сборочный чертеж 206-81.1.3000 Панель стеновая. Спецификация 206-81.1.3000 СБ Панель стеновая. Сборочный чертеж 206-81.1.3100 Каркас марки ДК3-1…ДК3-8. Спецификация 206-81.1.3100 СБ Каркас марки ДК3-1…ДК3-8. Сборочный чертеж 206-81.1.4000 Панель стеновая. Спецификация 206-81.1.4000 СБ Панель стеновая. Сборочный чертеж 206-81.1.4100 Каркас марки ДК4-1…ДК4-8. Спецификация 206-81.1.4100 СБ Каркас марки ДК4-1…ДК4-8. Сборочный чертеж 206-81.1.5000 Панель стеновая. Спецификация 206-81.1.5000 СБ Панель стеновая. Сборочный чертеж 206-81.1.5100 Каркас марки ДК5-1…ДК5-8. Спецификация 206-81.1.5100 СБ Каркас марки ДК5-1…ДК5-8. Сборочный чертеж 206-81.1.10 Изделие монтажное соединительное марки МС1…МС5. Спецификация 206-81.1.10 СБ Изделие монтажное соединительное марки МС1…МС5. Сборочный чертеж 206-81.1.20 Изделие монтажное соединительное марки МС6…МС10. 206-81.1.30 Изделие монтажное соединительное марки МС11…МС15.
Разработан:	ЦНИИСК им. В.А. Кучеренко ЦНИИпромзданий
Утверждён:	22.11.1982 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/3-379)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Нормативные ссылки:	СНиП II-25-80 «Деревянные конструкции» ГОСТ 24581-81 «Панели асбестоцементные трехслойные с утеплителем из пенопласта. Общие технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 9330-76 «Основные соединения деталей из древесины и древесных материалов. Типы и размеры» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 18124-75 «Листы асбестоцементные плоские» ГОСТ 8486-66 «Пиломатериалы хвойных пород» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования»
