Скачать Шифр 172 КМ5 Панели стеновые трехслойные с обшивками из стальных профилированных листов толщиной 0,7 мм и минераловатным утеплителем для производственных зданий

Дата актуализации: 10.08.2017

Шифр 172 КМ5

Панели стеновые трехслойные с обшивками из стальных профилированных листов толщиной 0,7 мм и минераловатным утеплителем для производственных зданий

Обозначение:	Шифр 172 КМ5
Обозначение англ:	172 КМ5
Статус:	не определен законодательством
Название рус.:	Панели стеновые трехслойные с обшивками из стальных профилированных листов толщиной 0,7 мм и минераловатным утеплителем для производственных зданий
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	02.12.1985
Область применения:	Металлические трехслойные стеновые панели с утеплителем из минераловатных плит предназначены для стен одноэтажных производственных зданий из легких металлоконструкций с относительной влажностью воздуха внутри помещения не более 60 %

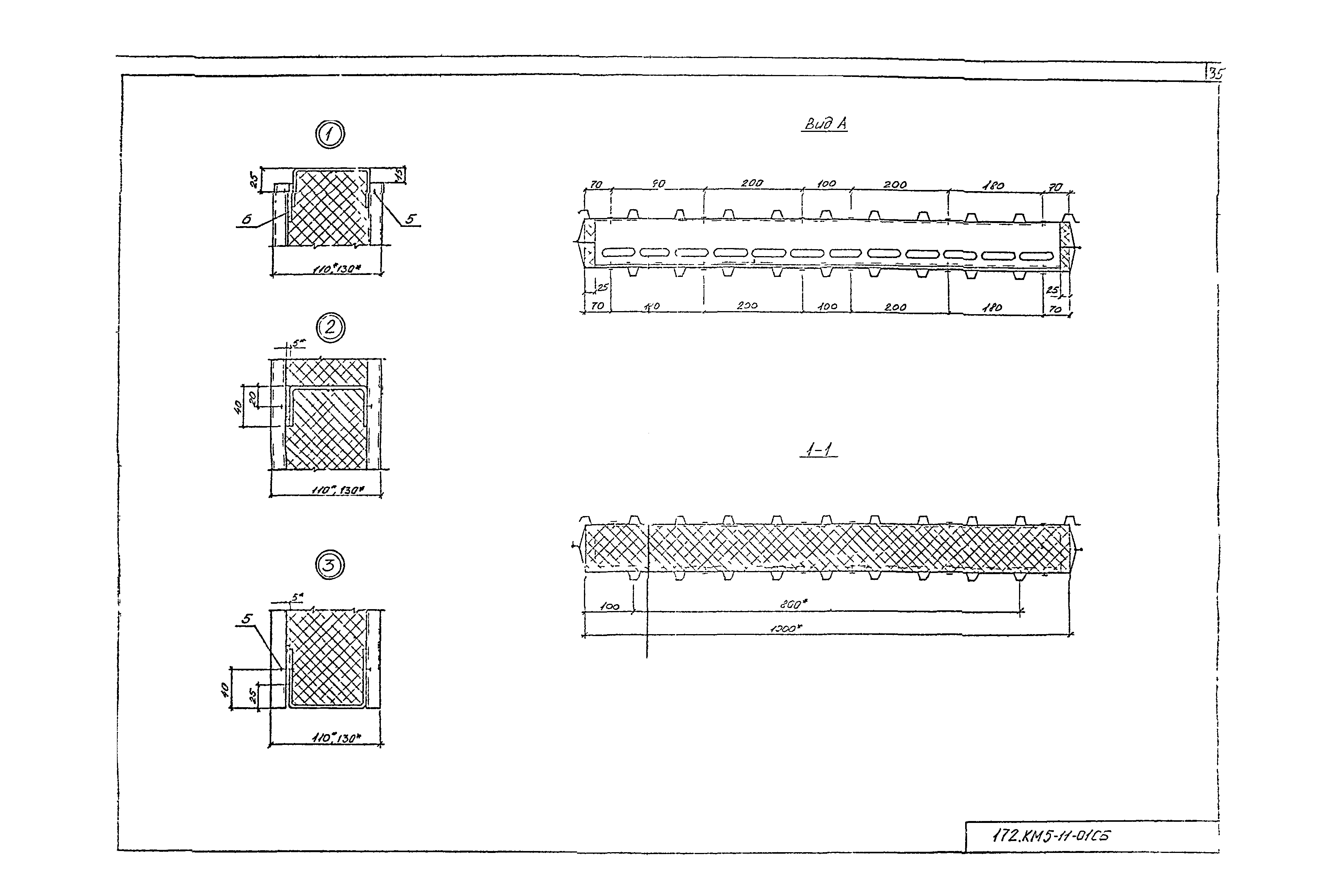

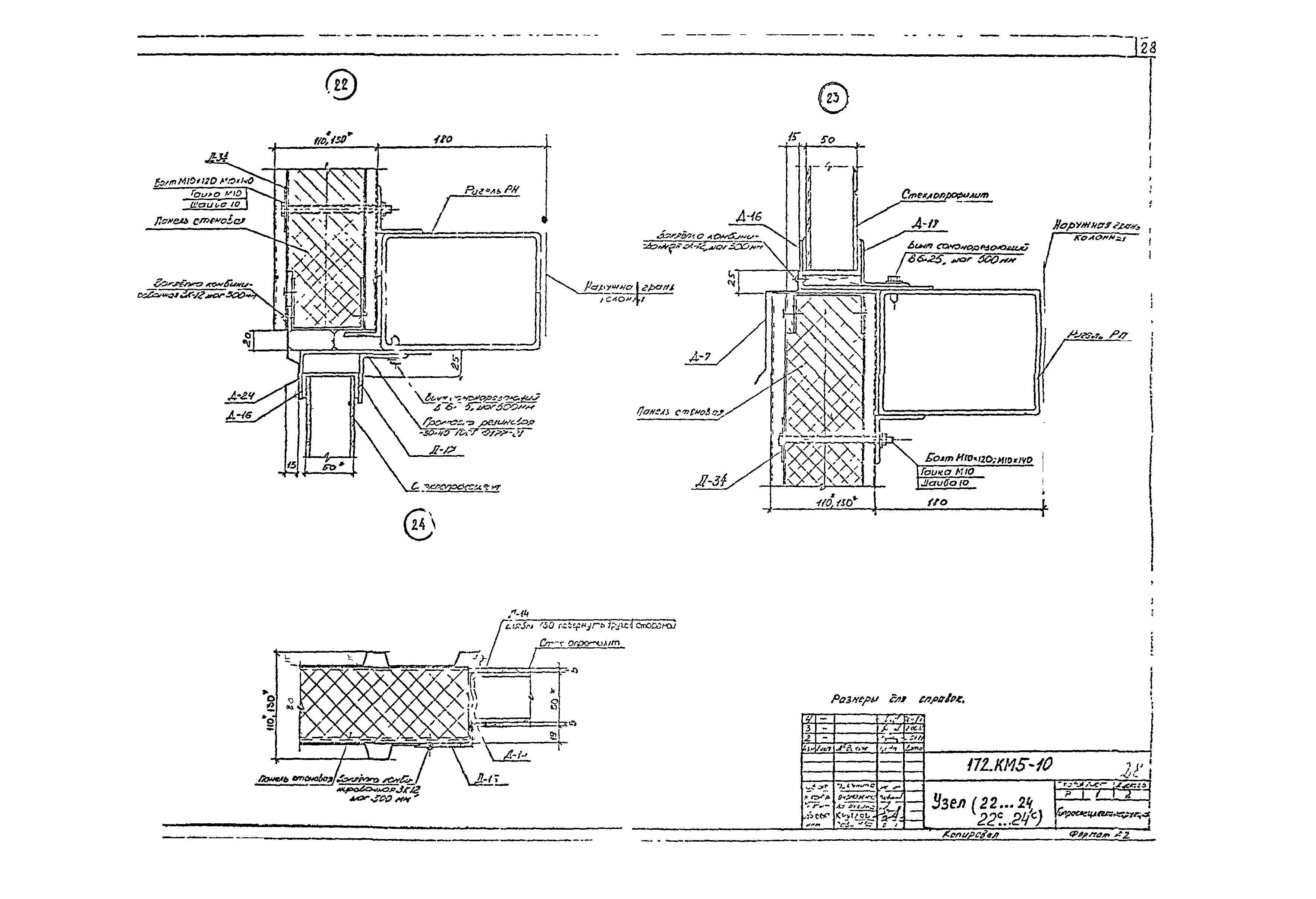

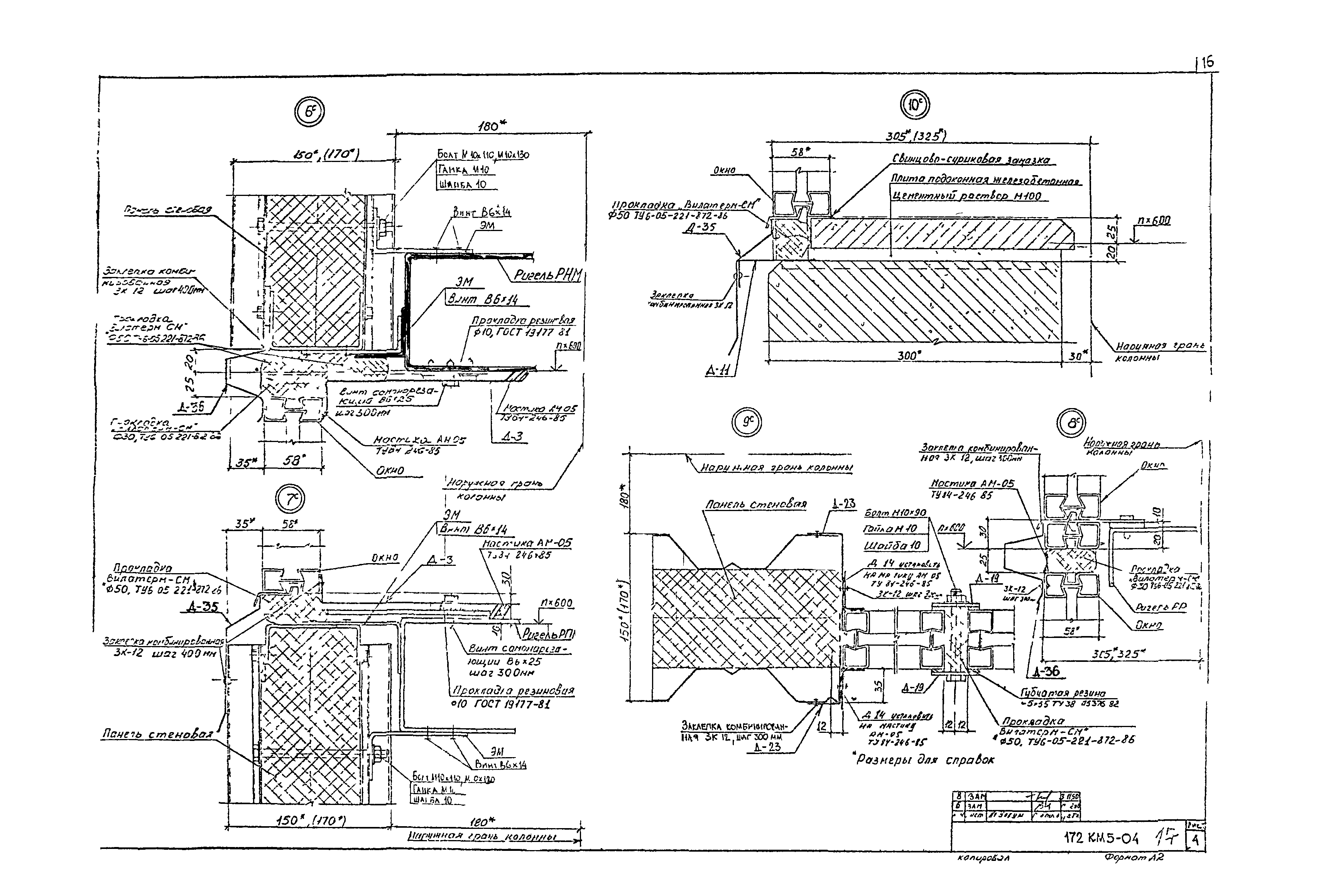

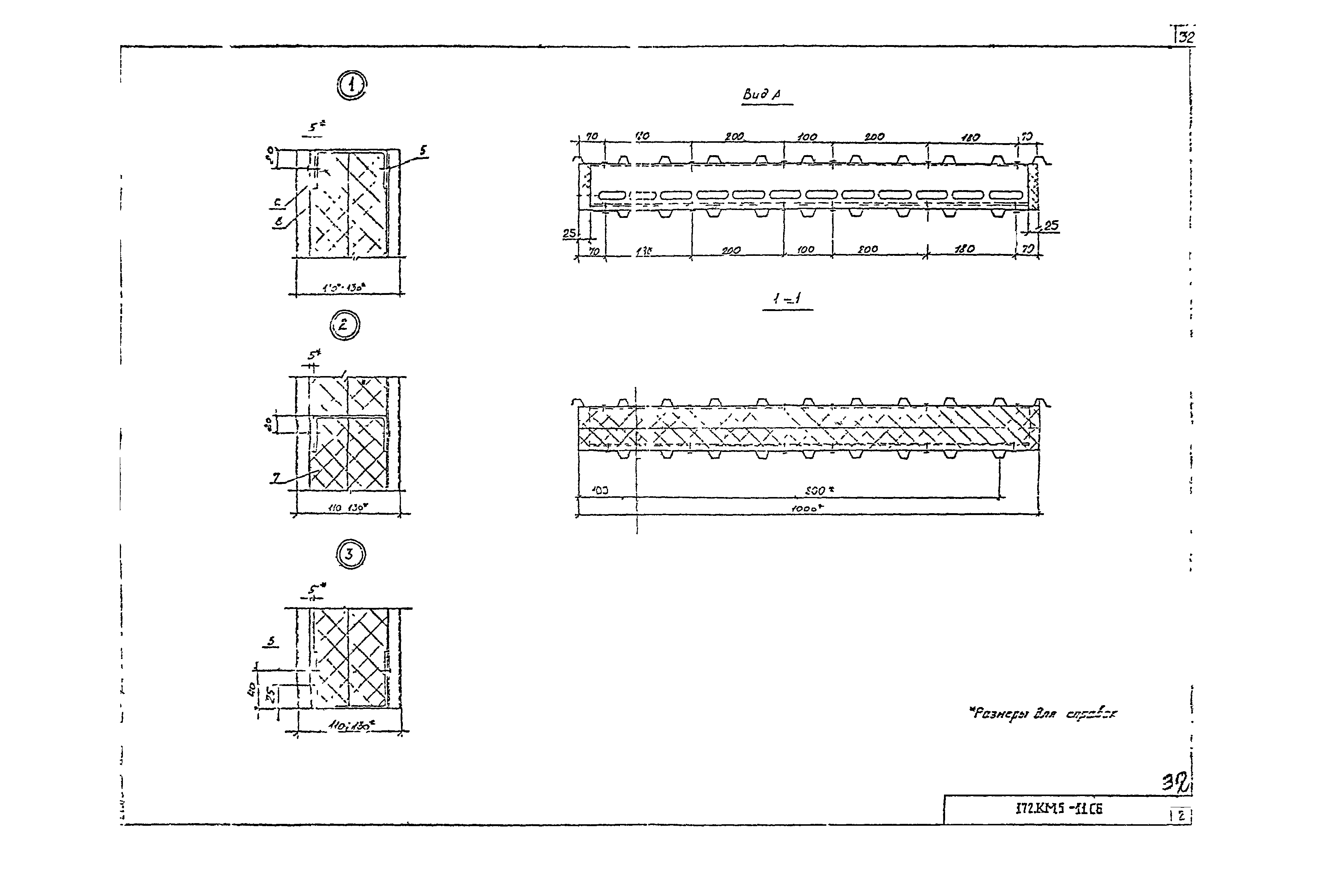

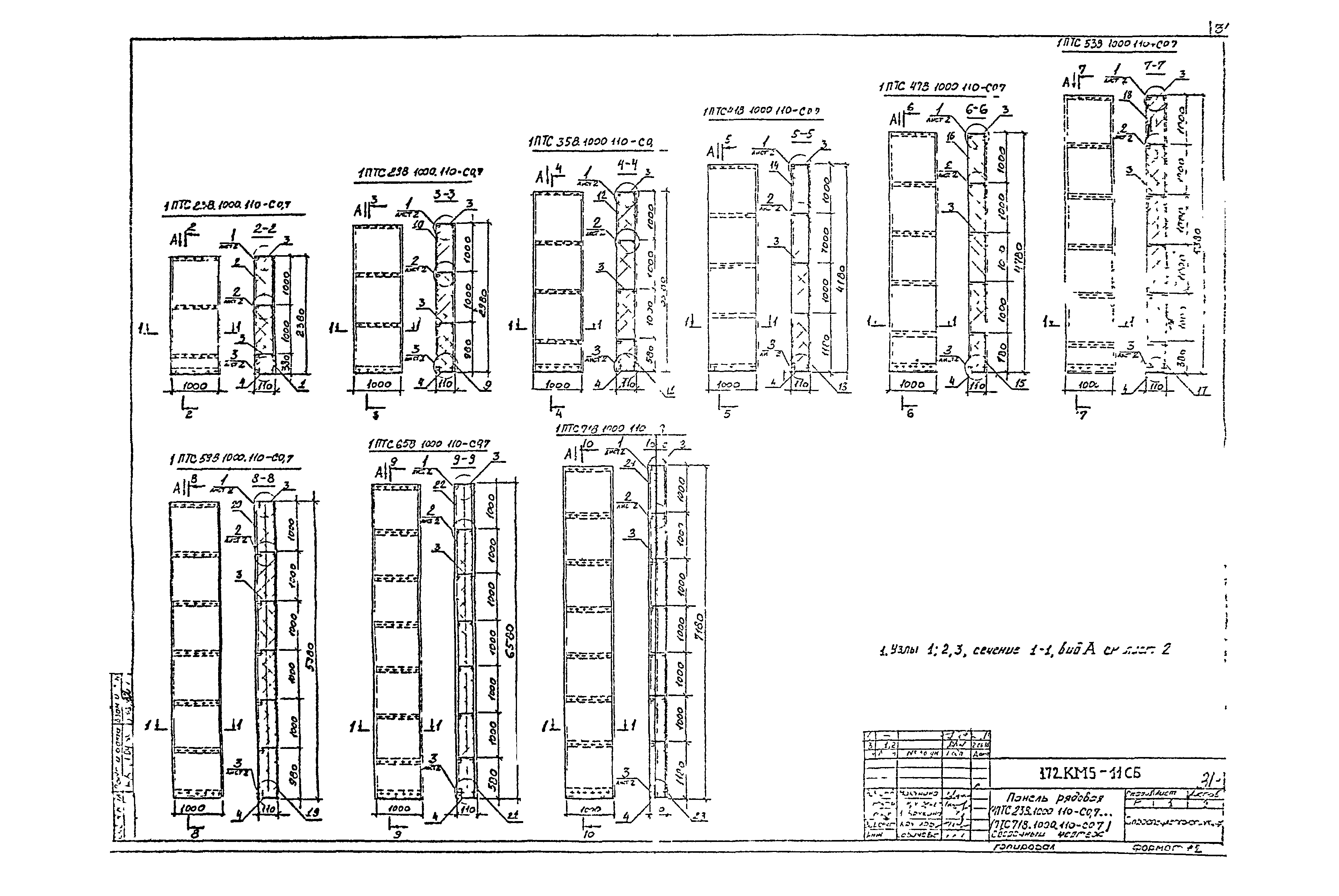

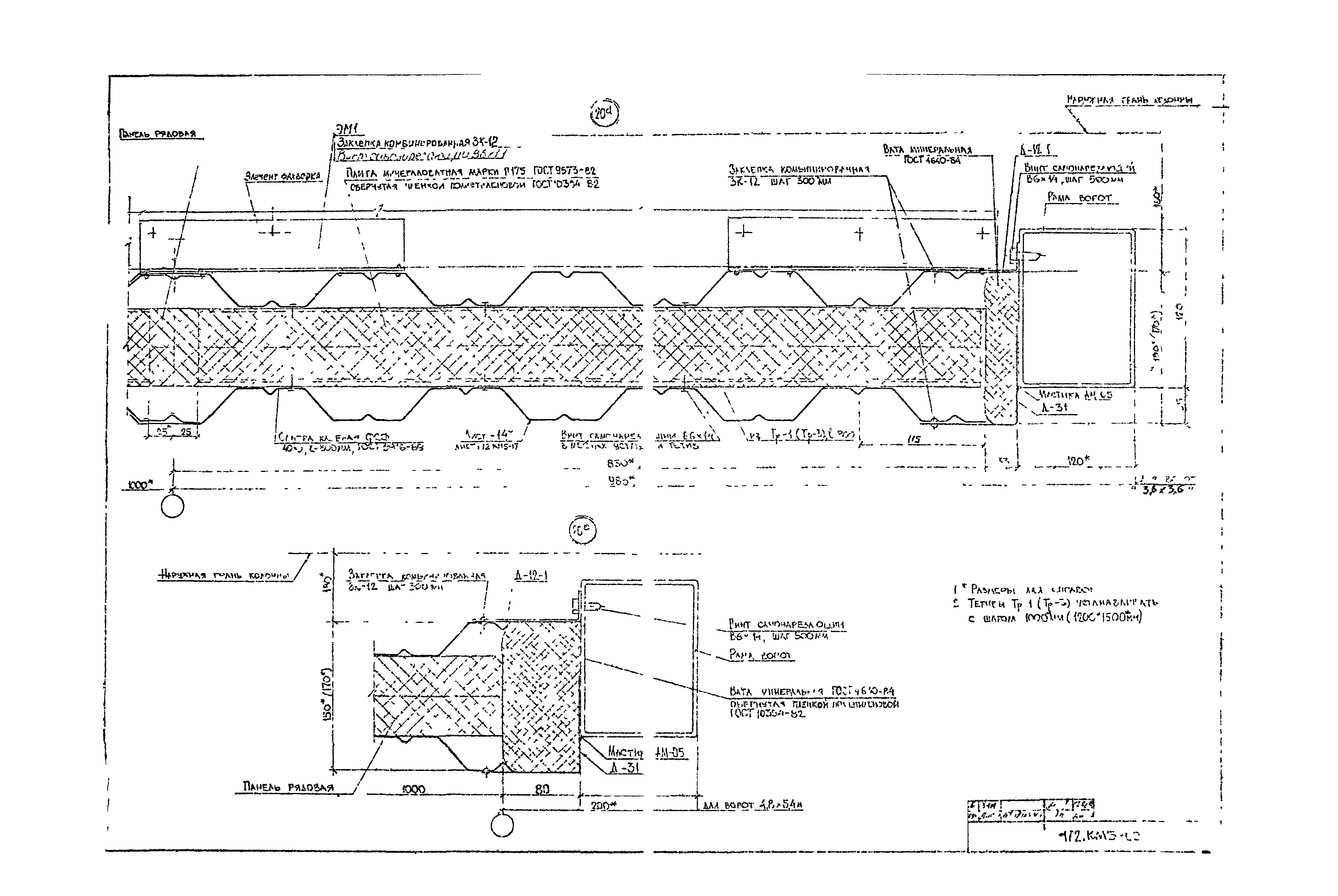

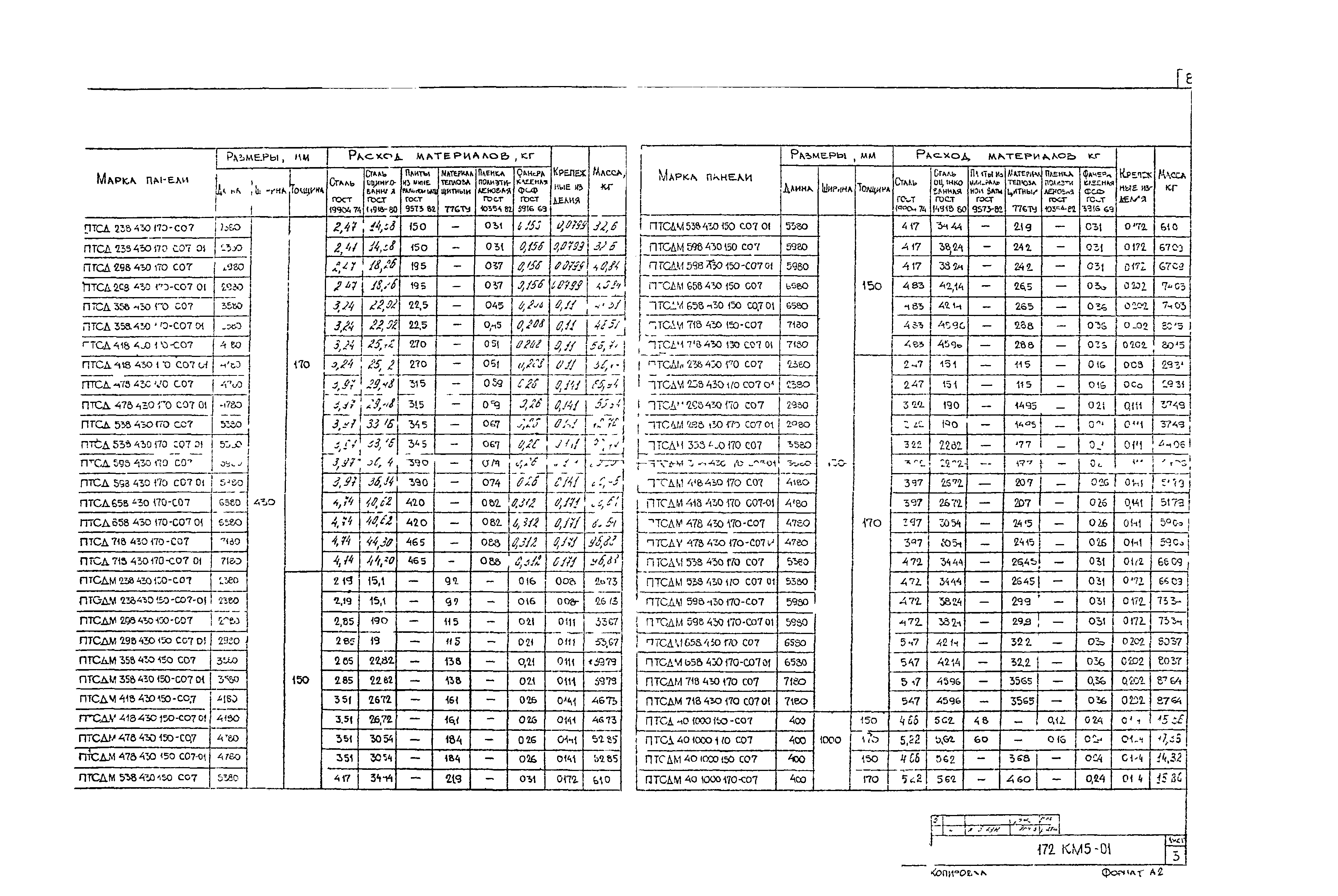

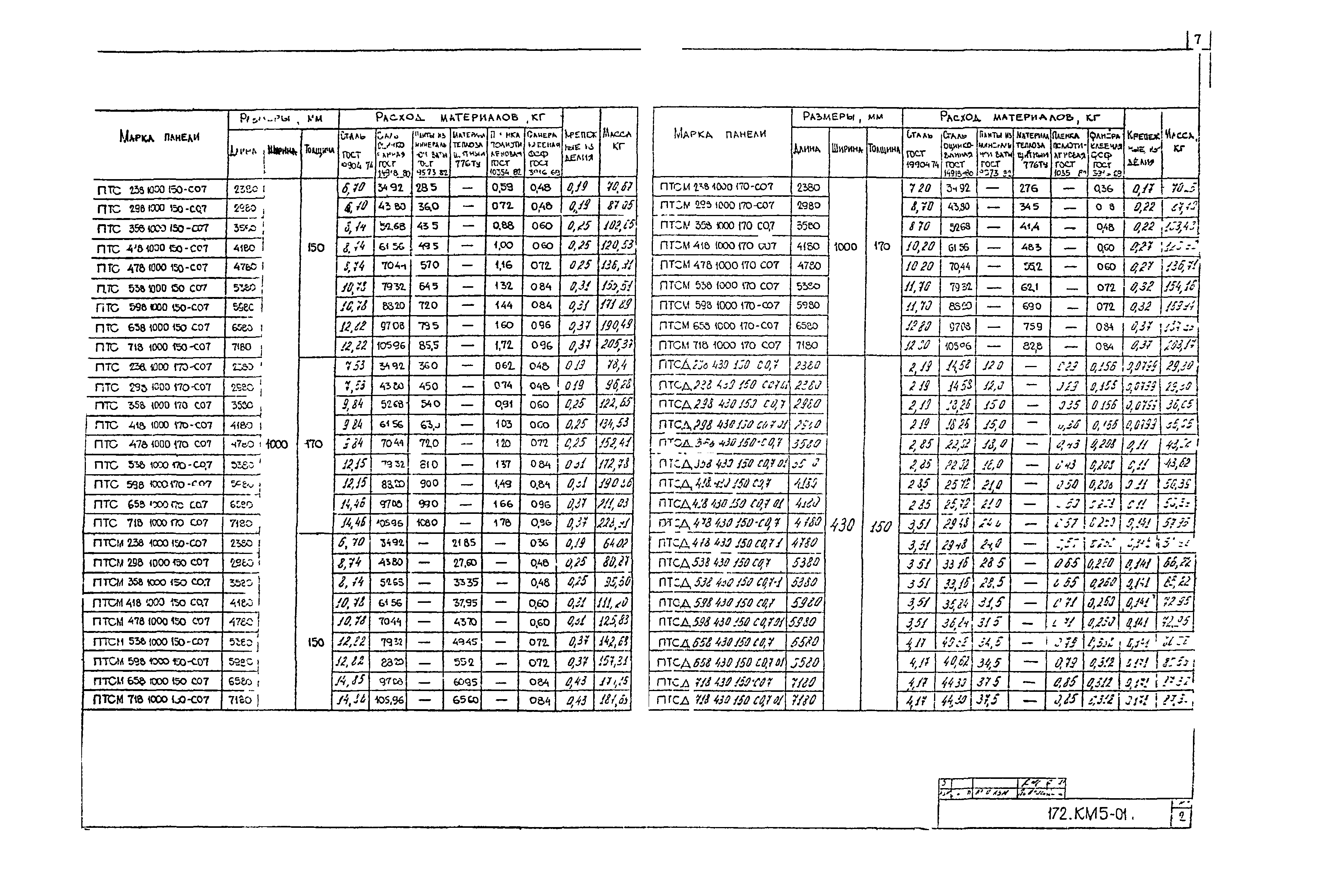

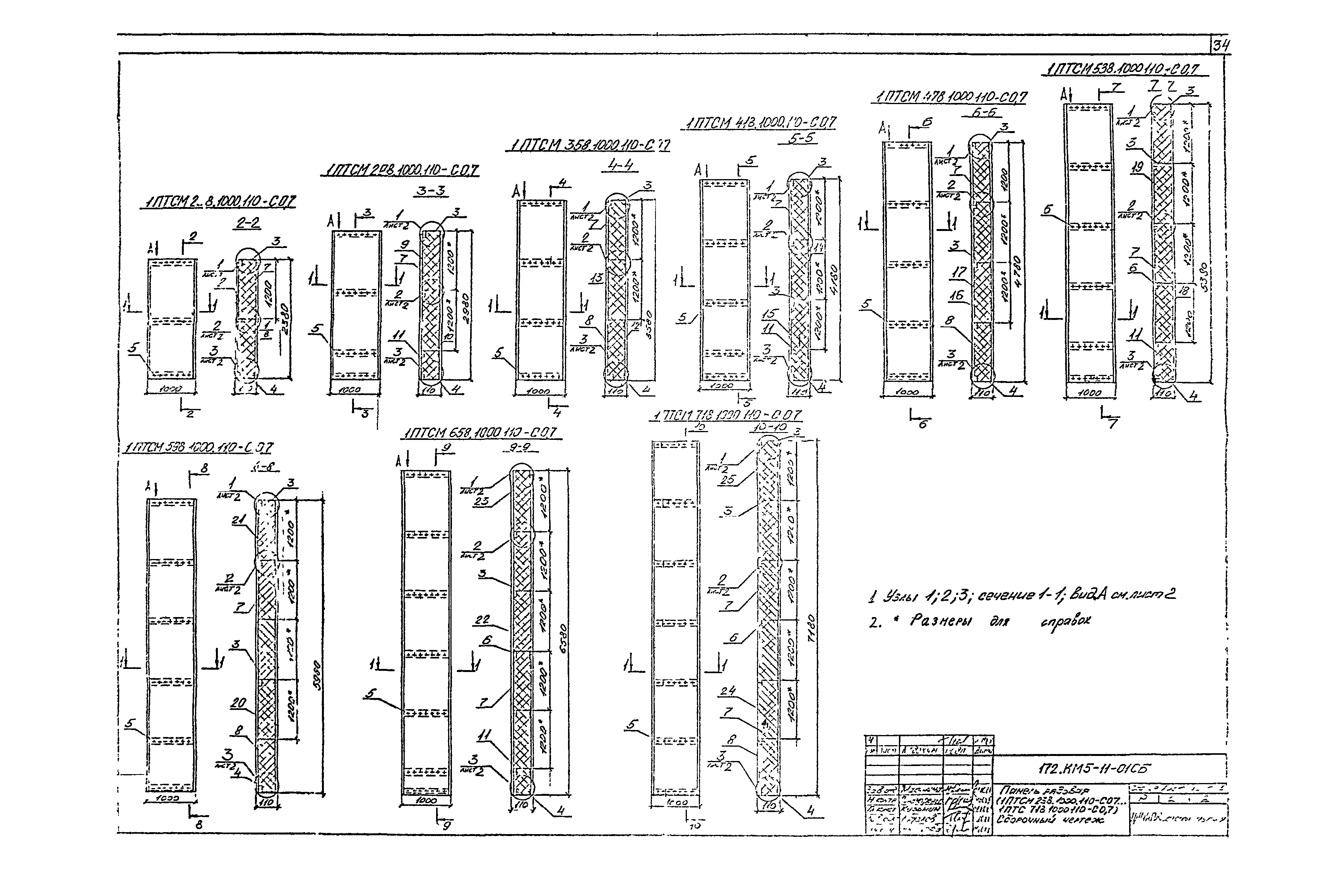

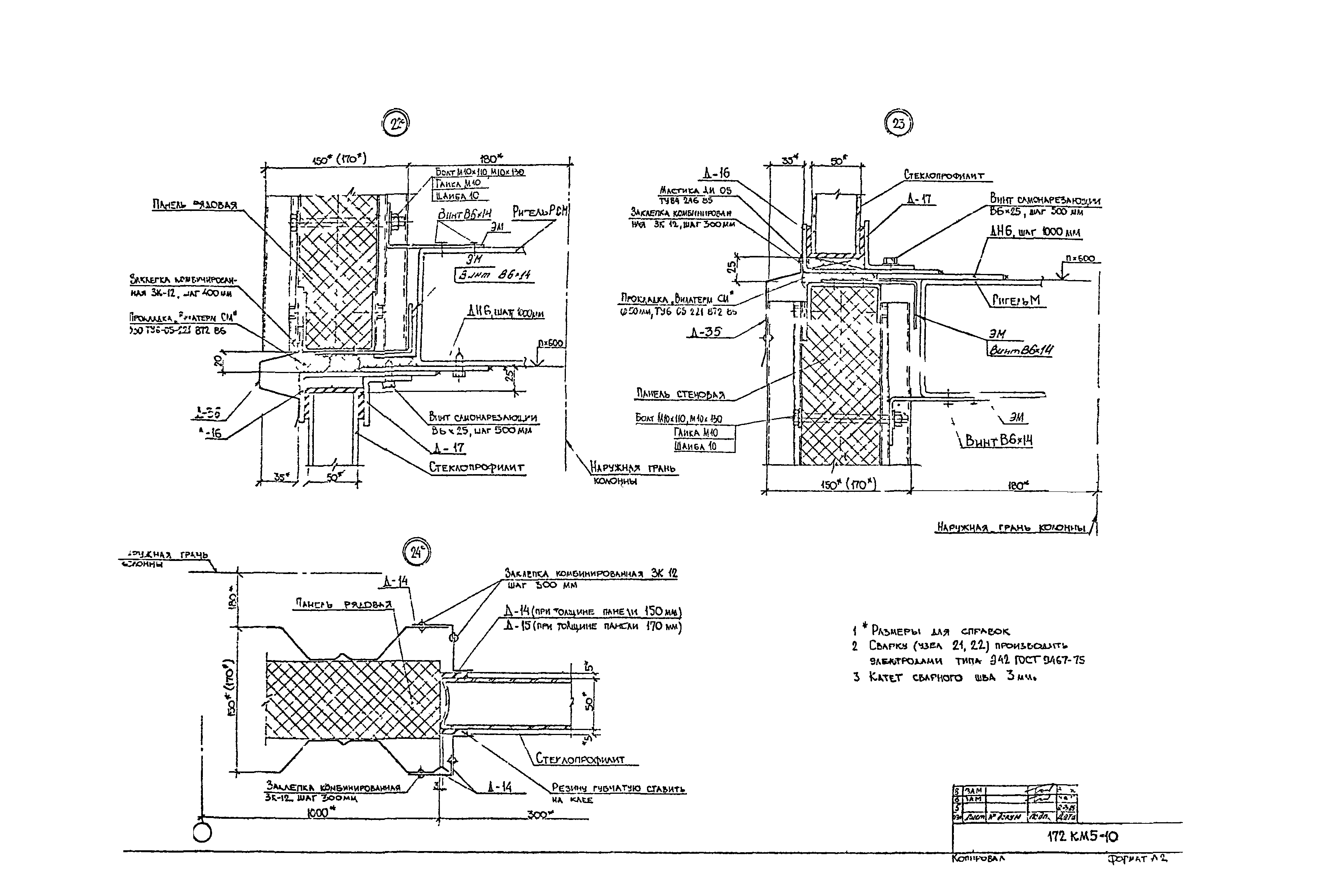

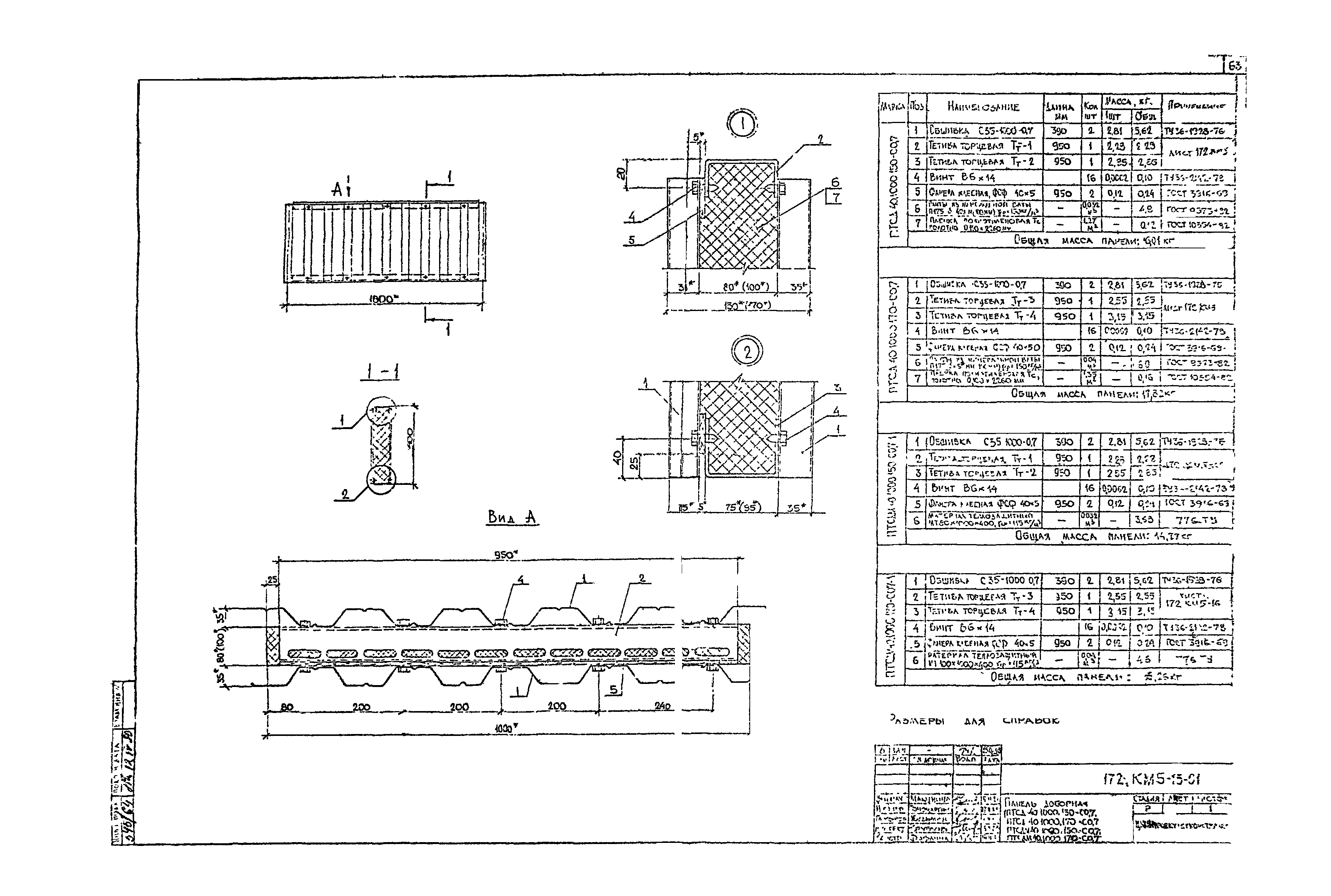

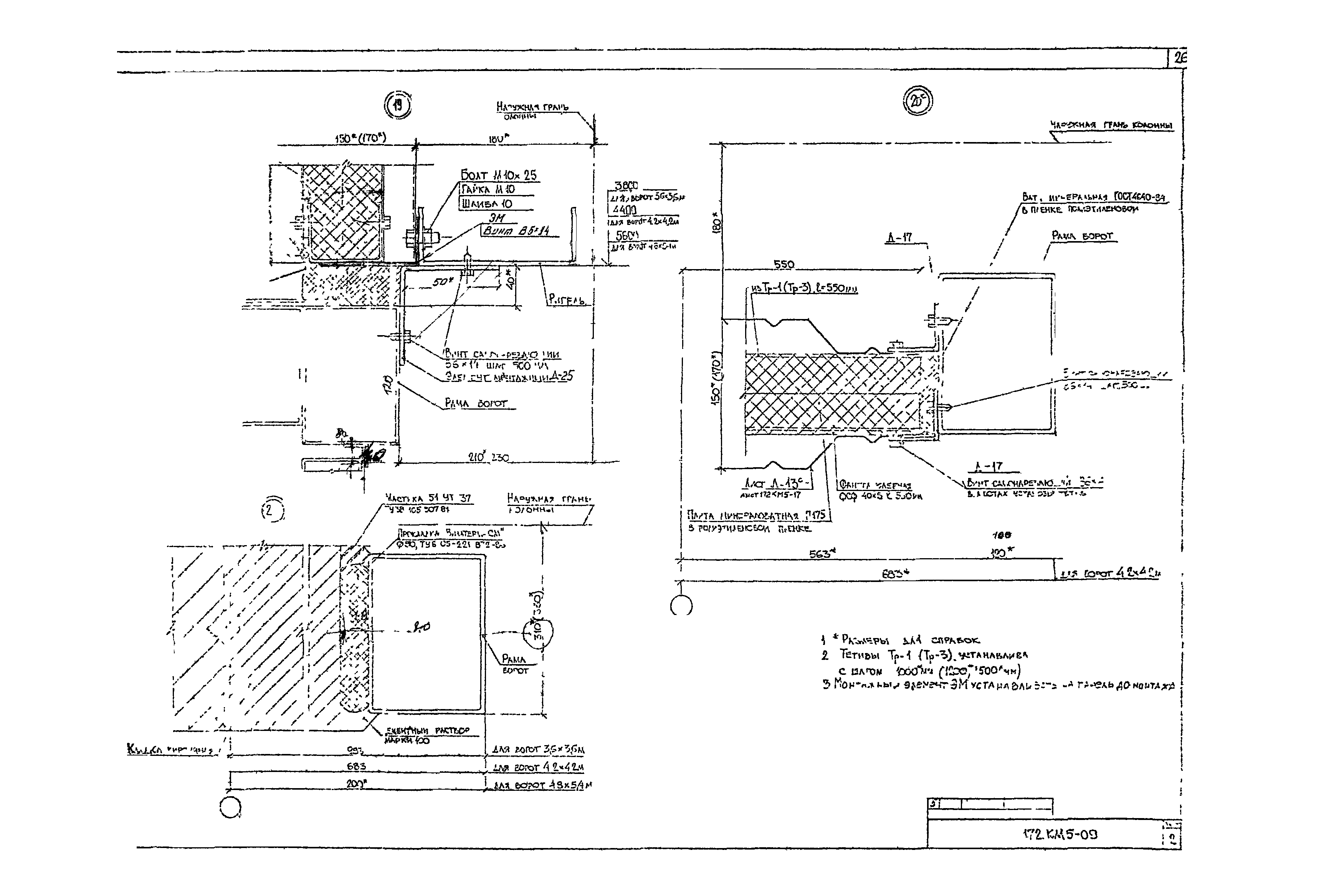

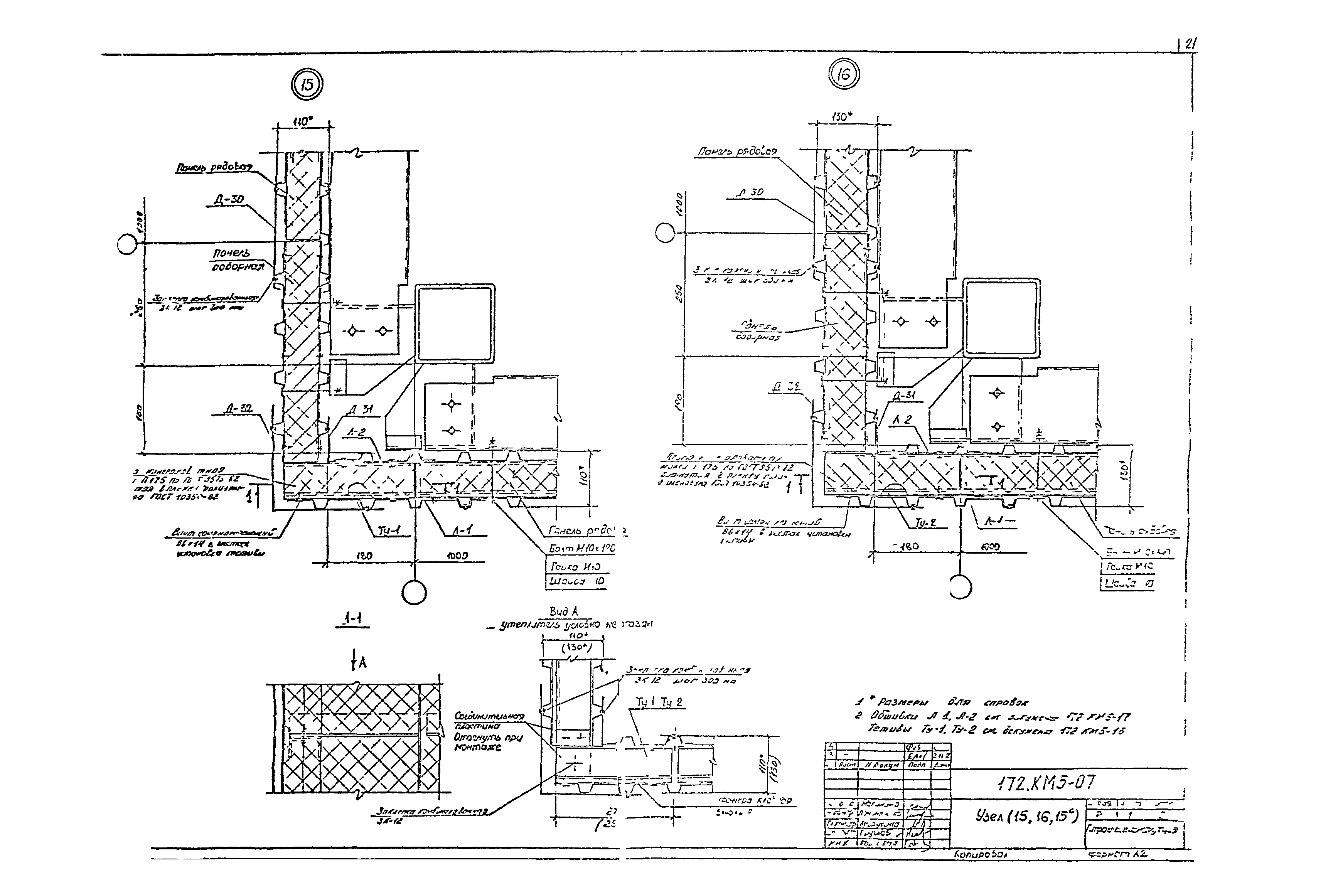

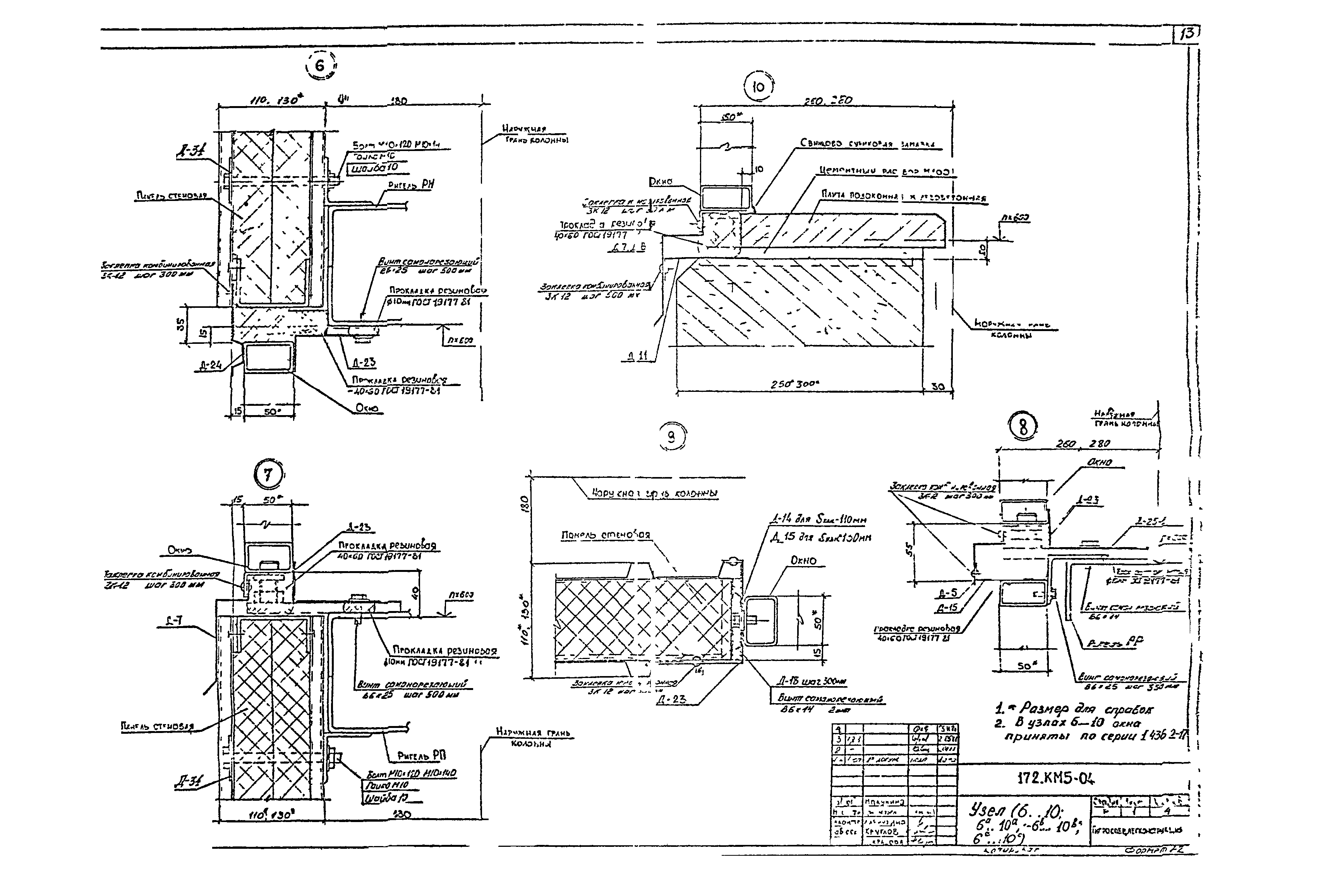

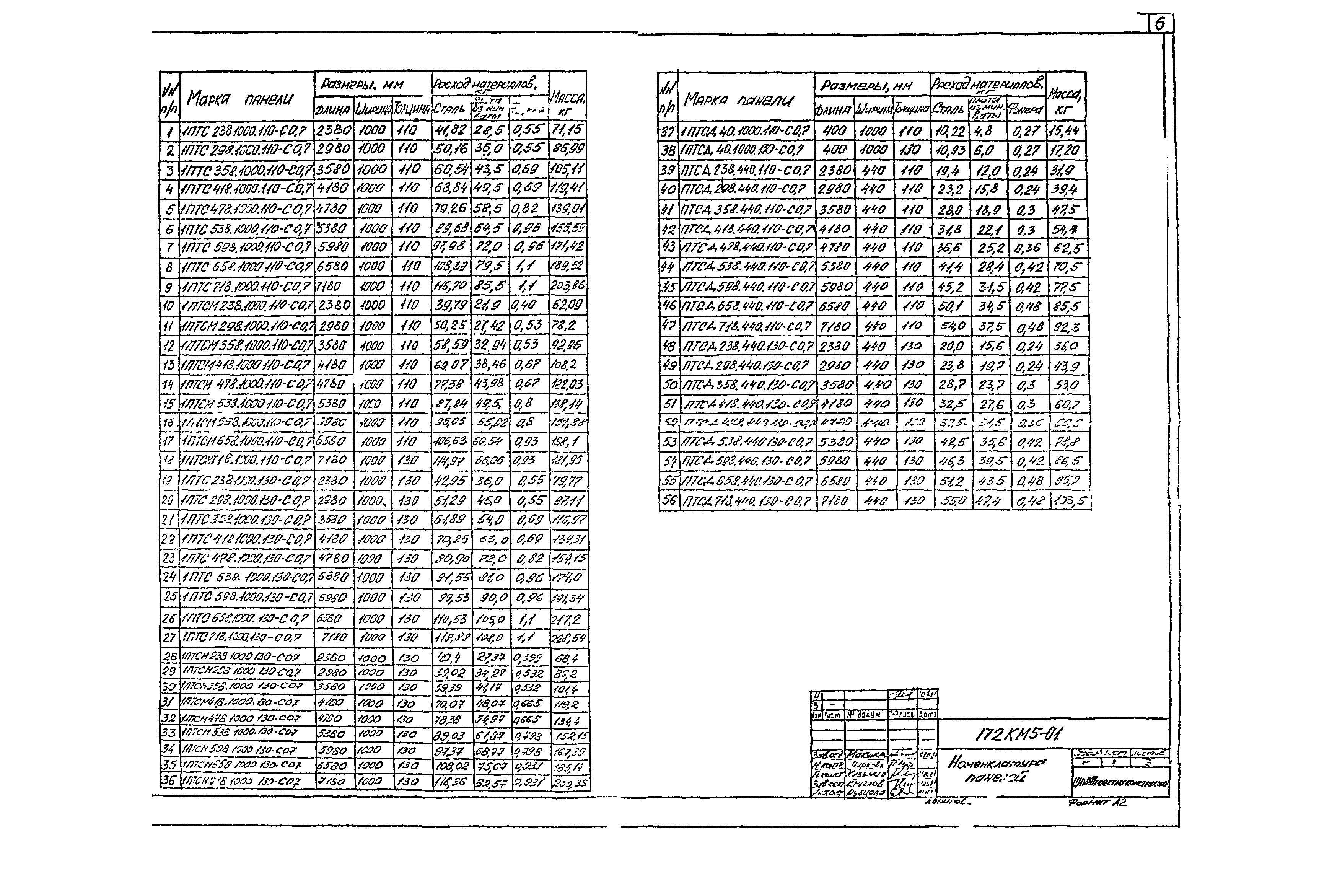

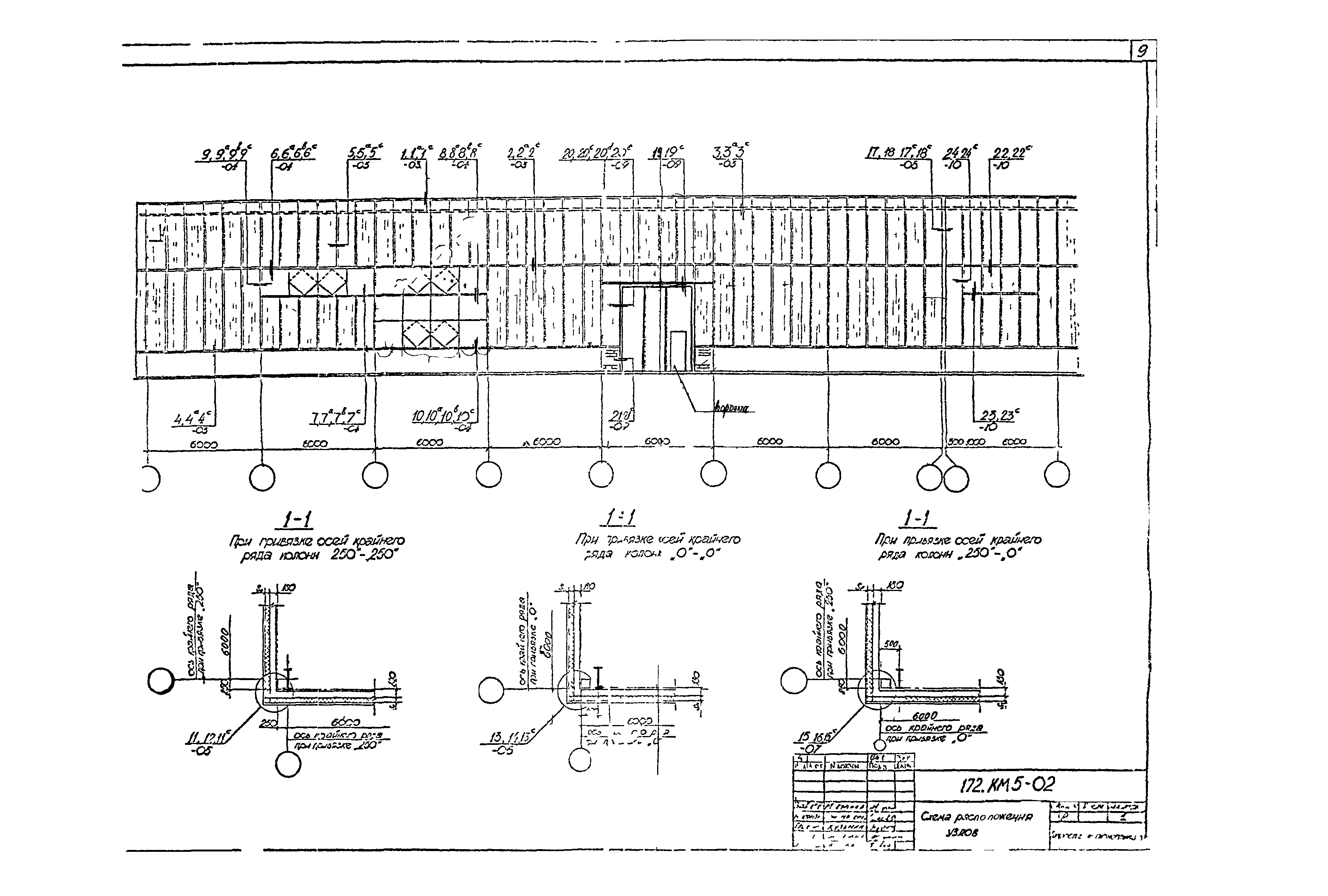

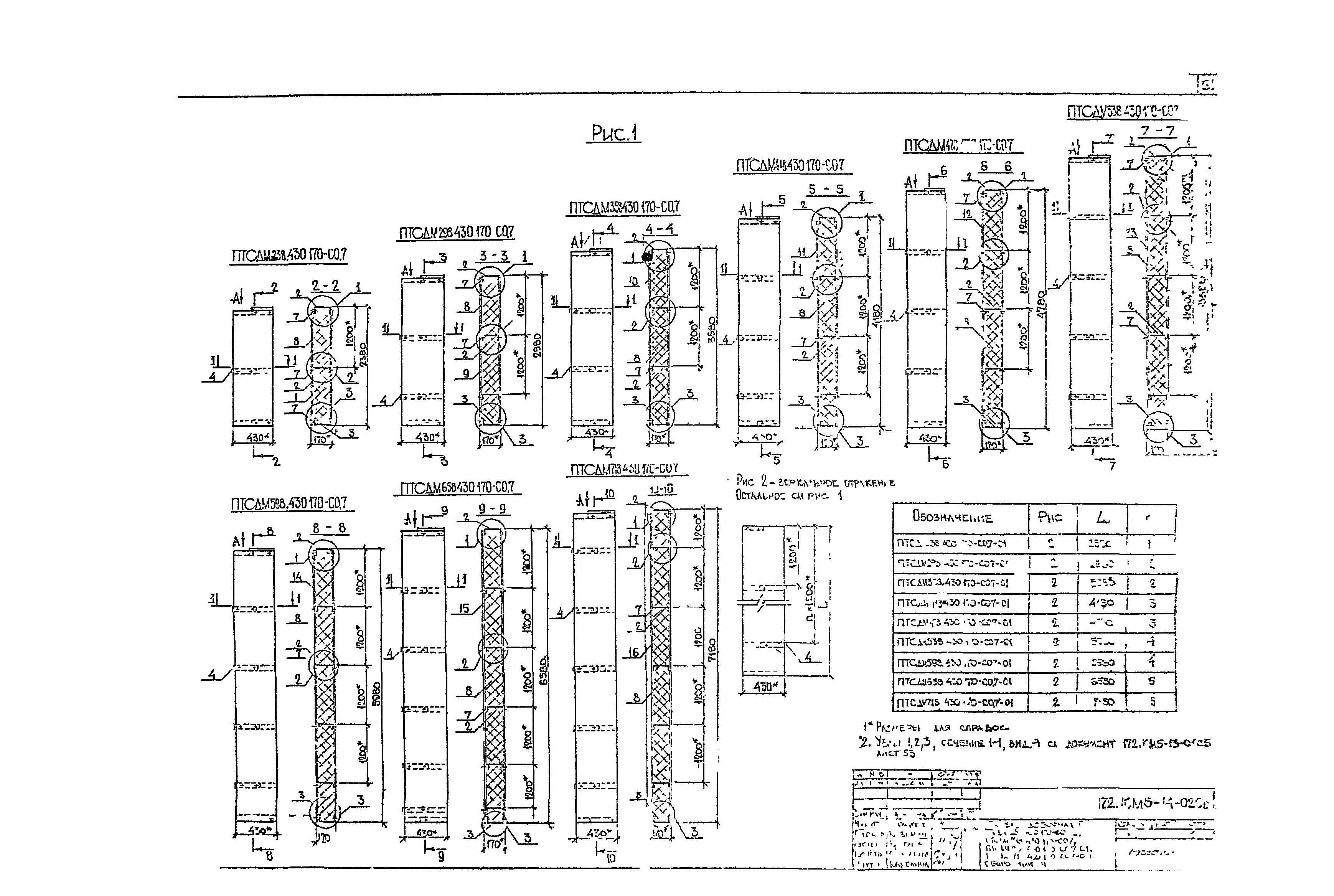

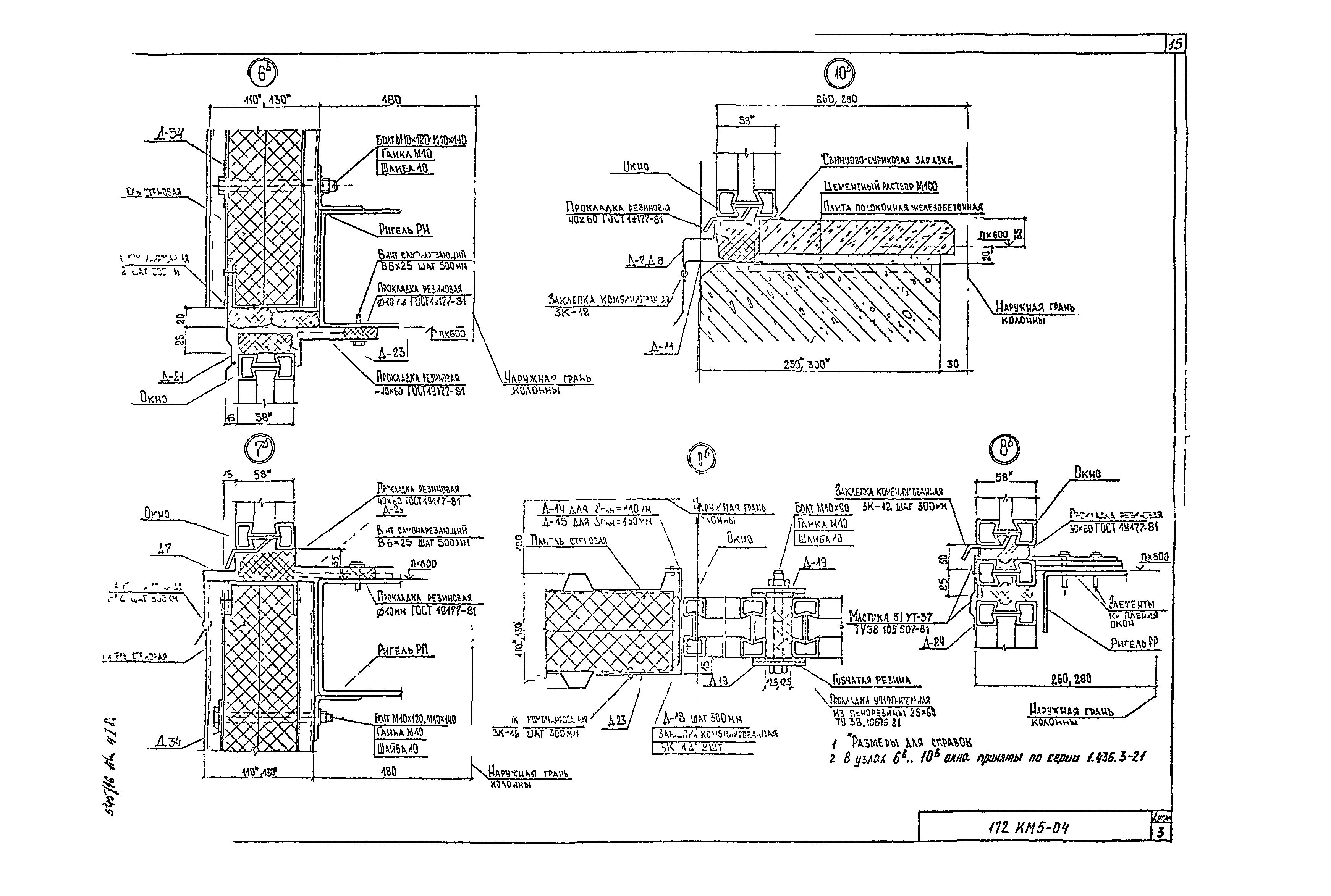

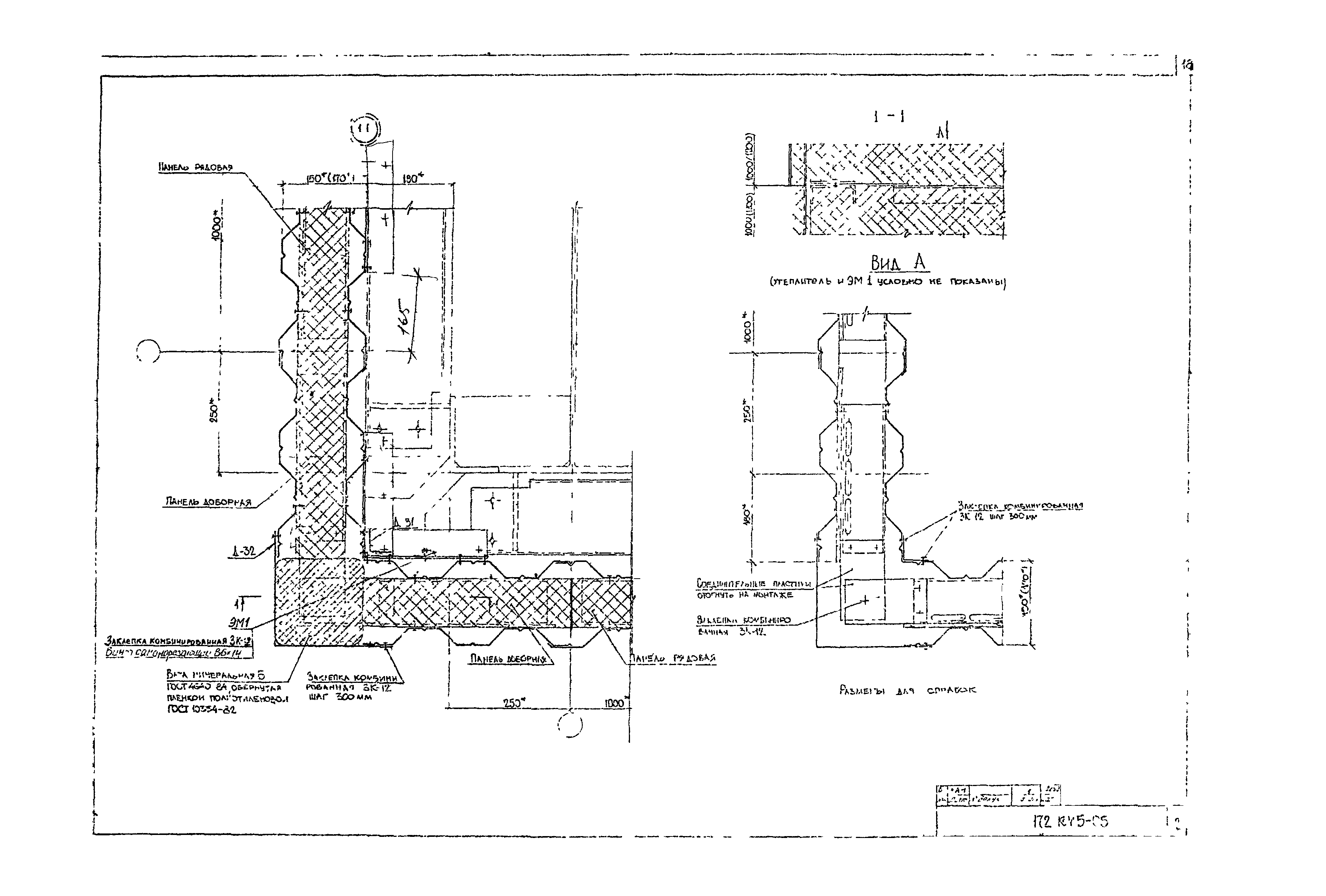

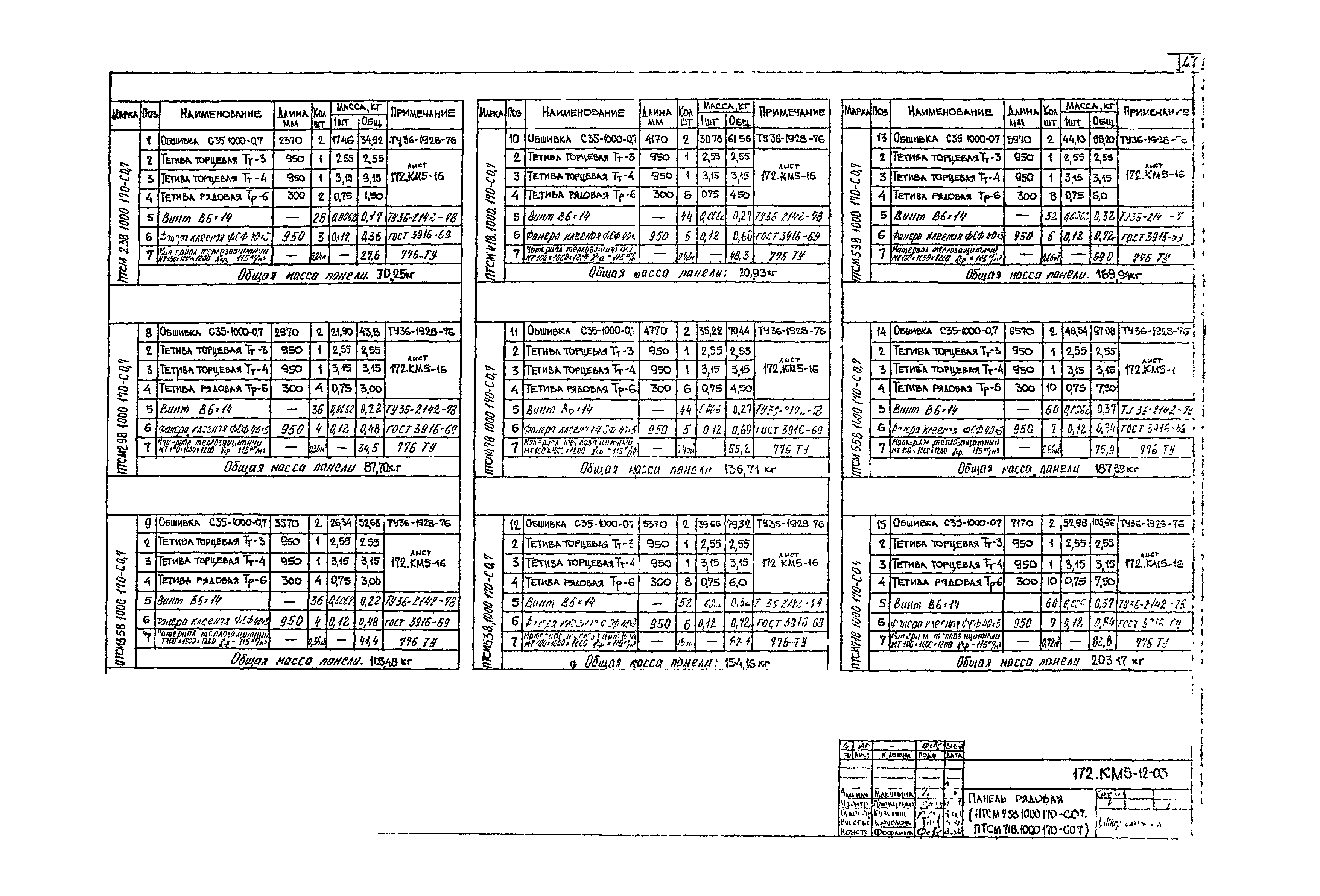

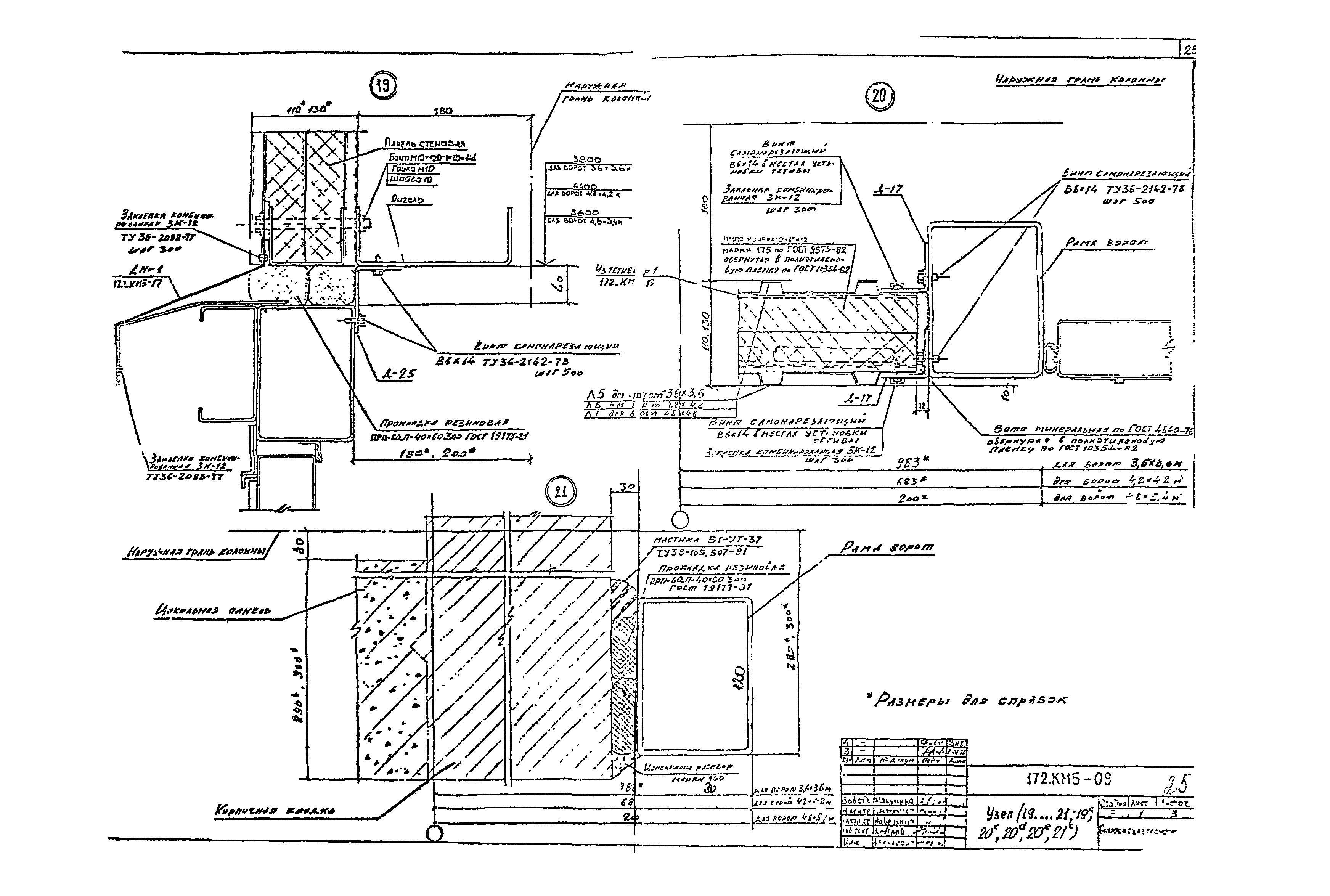

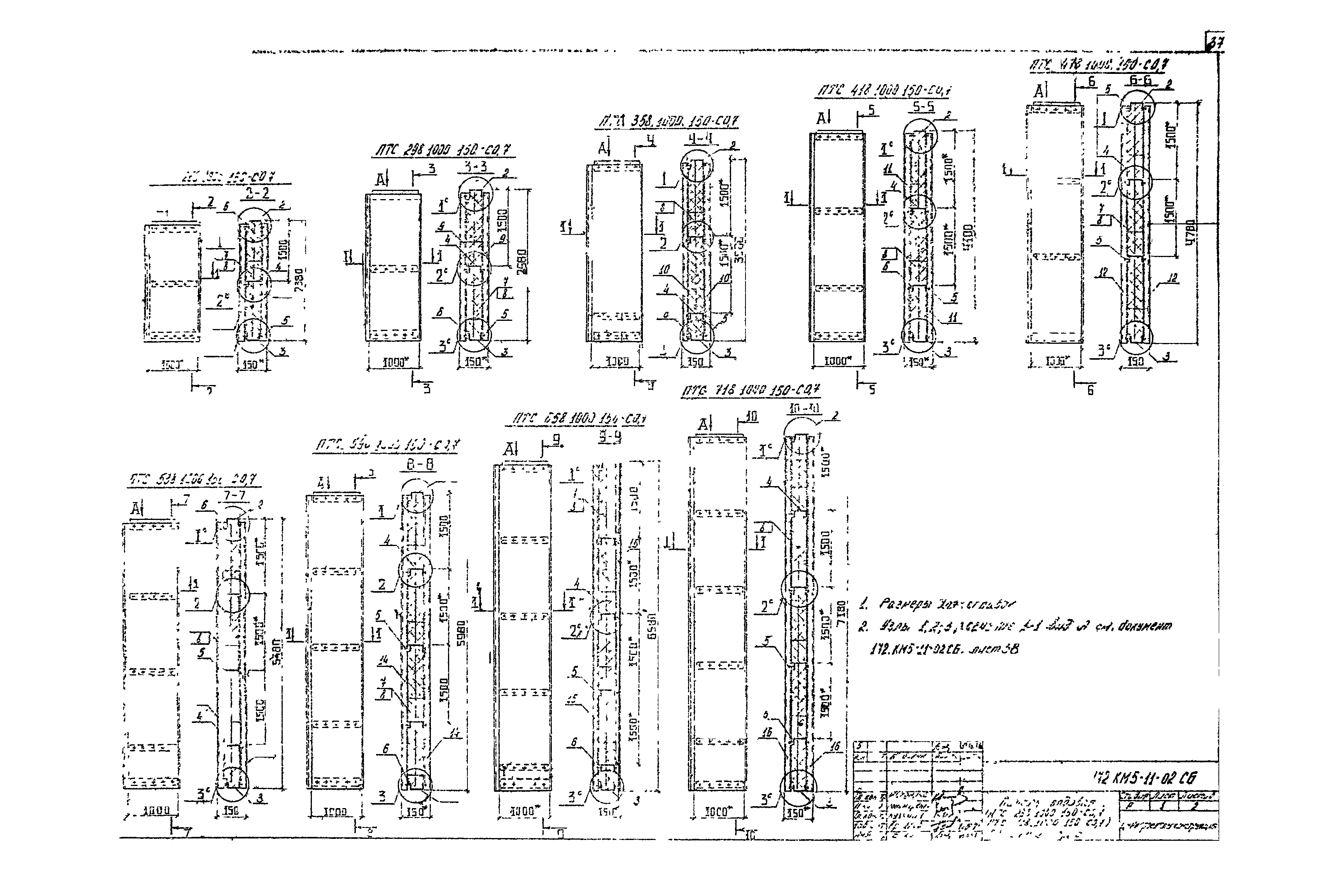

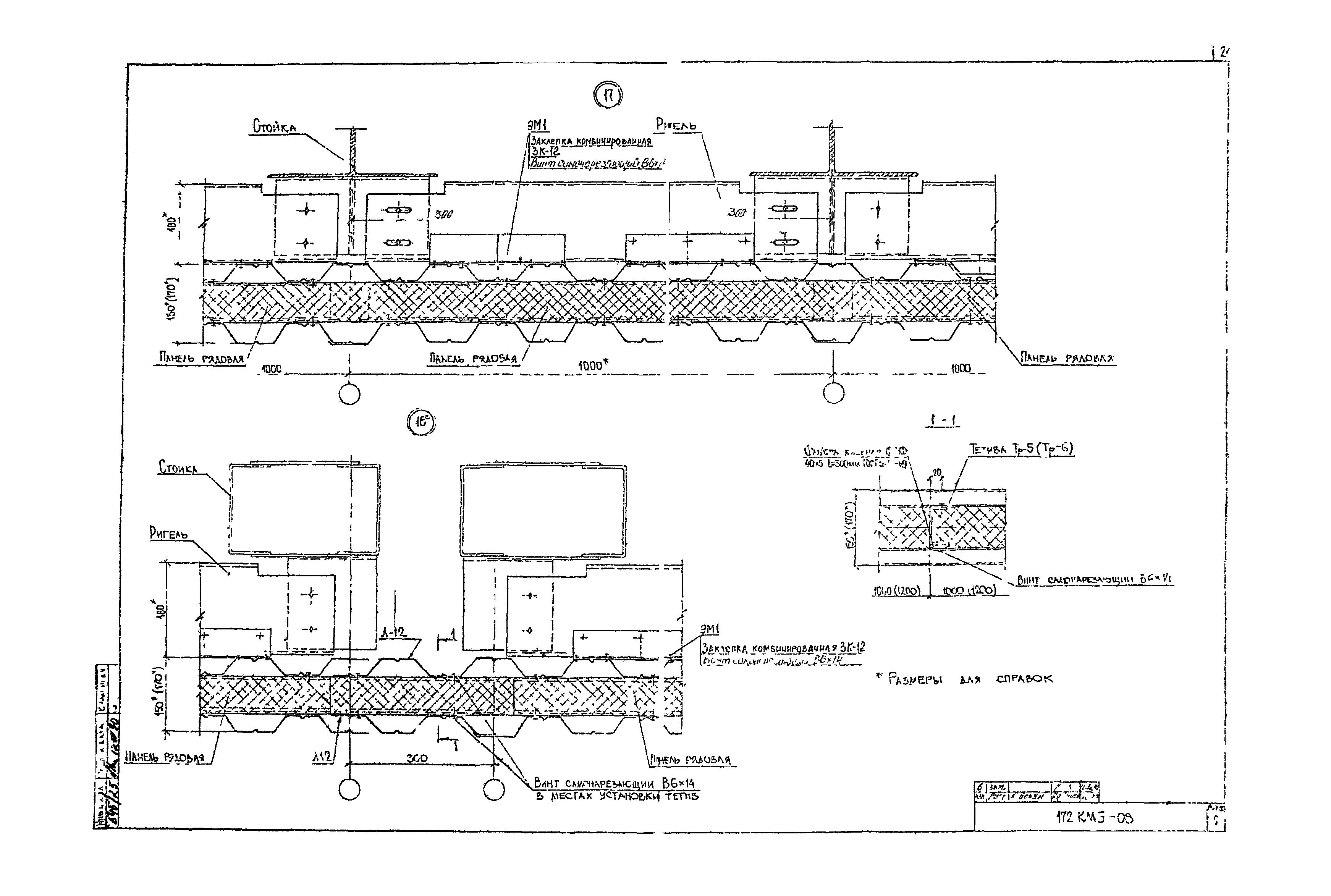

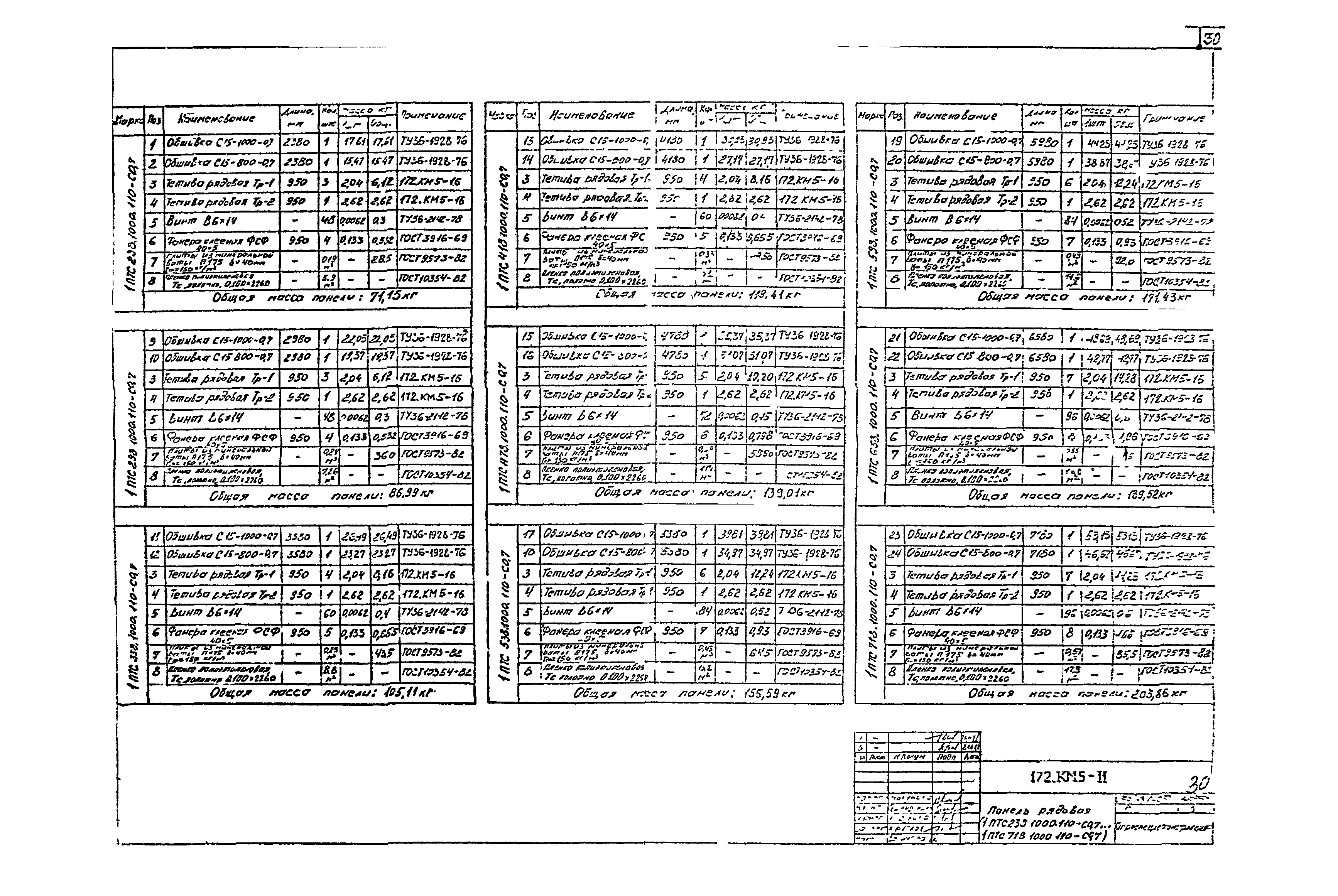

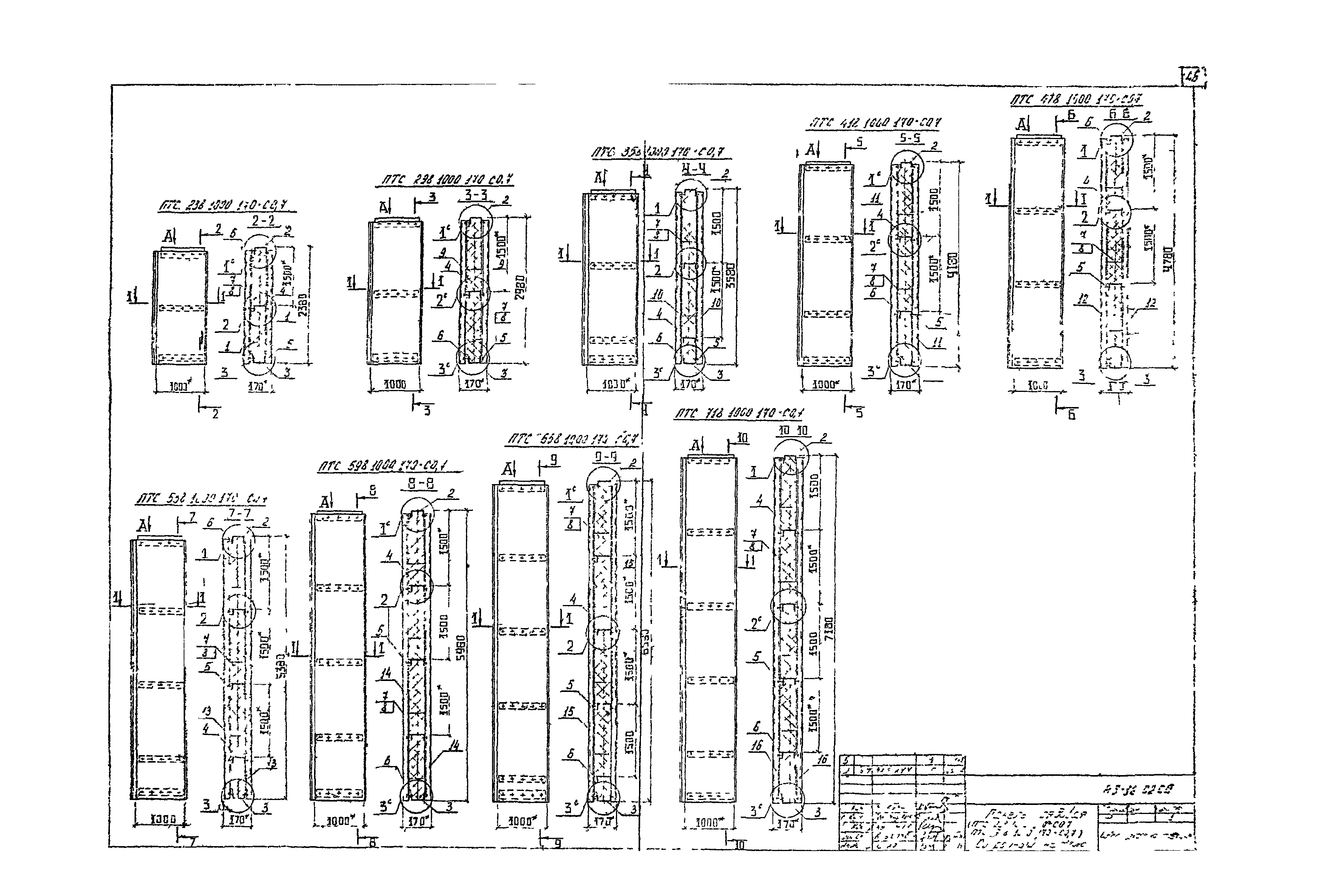

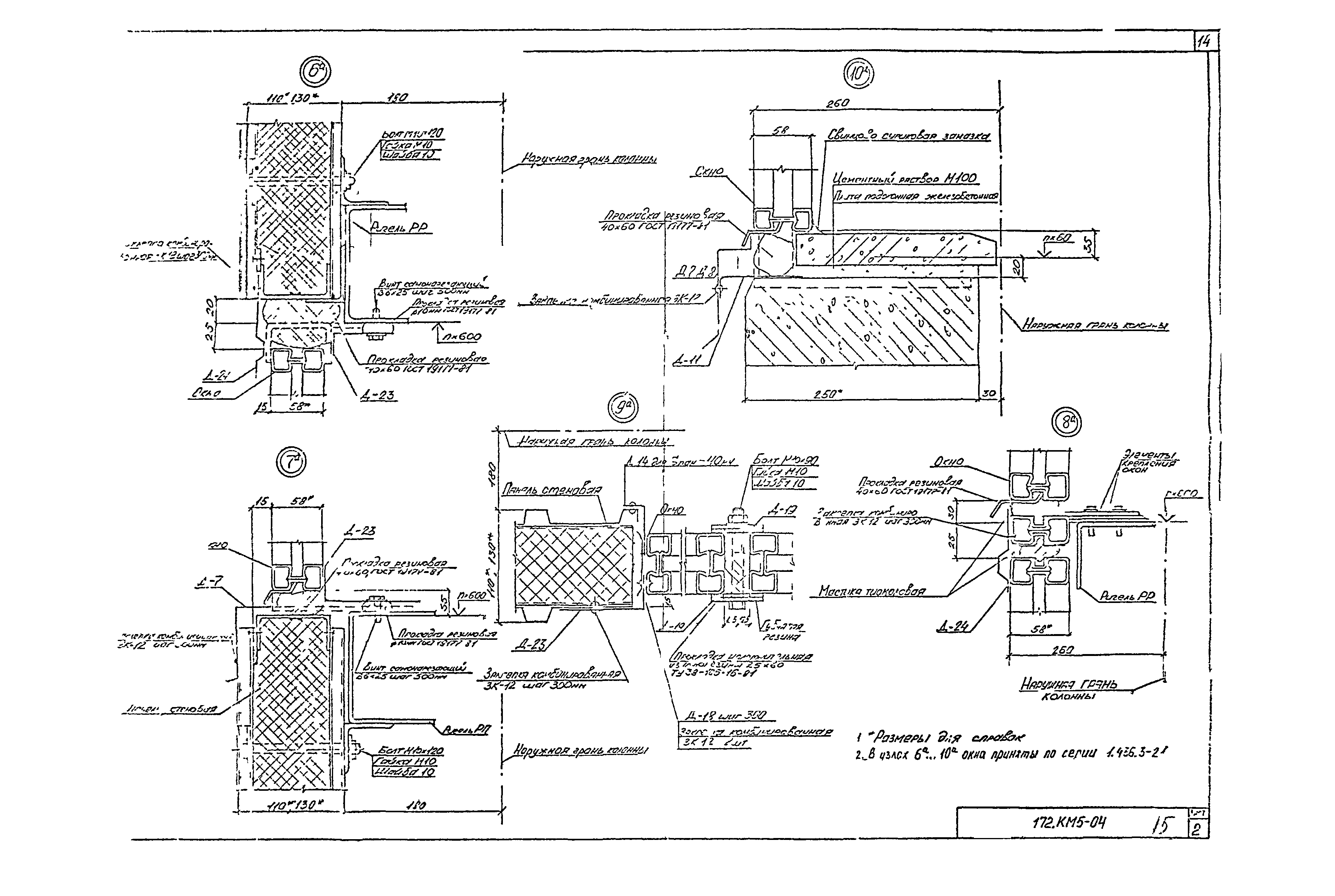

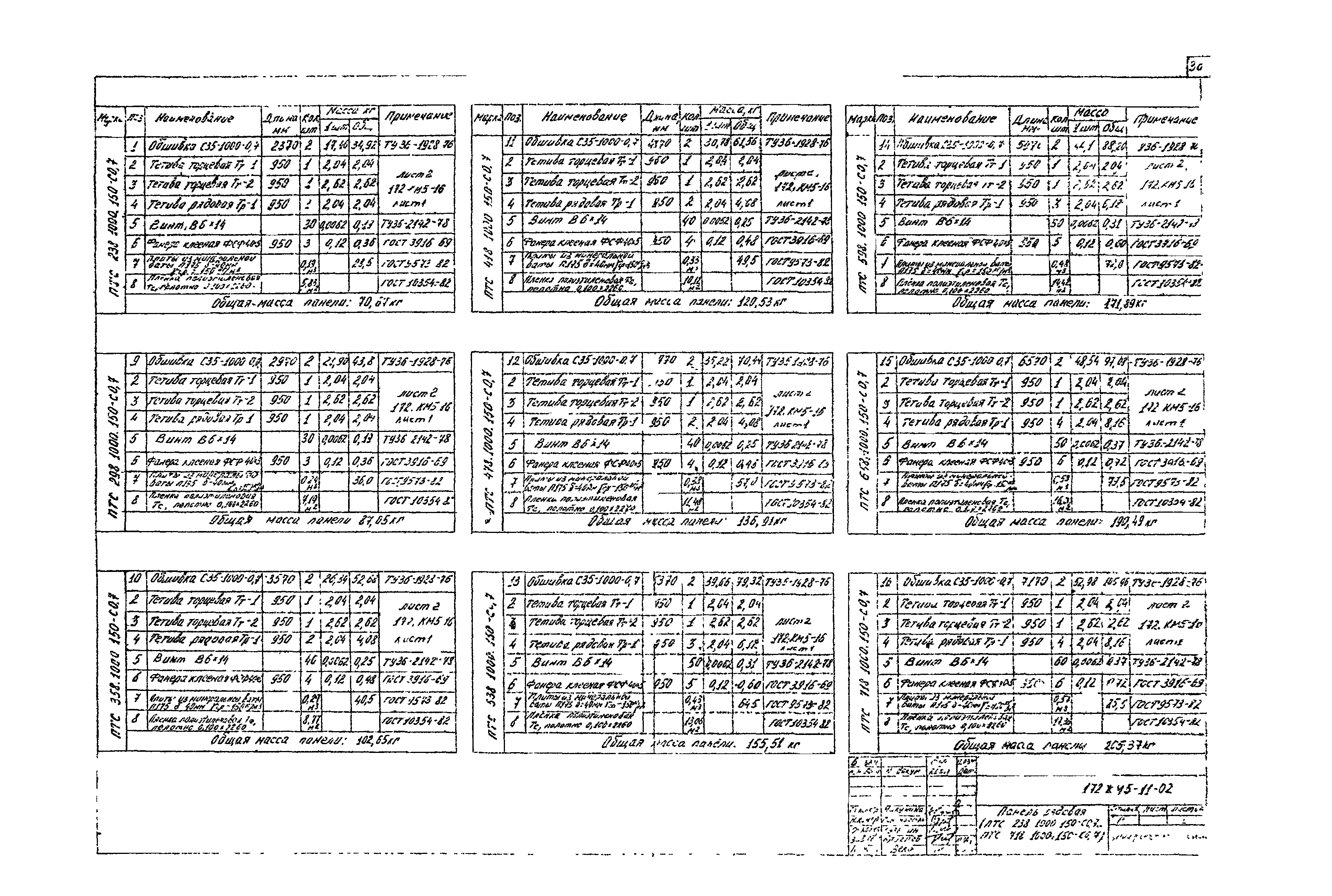

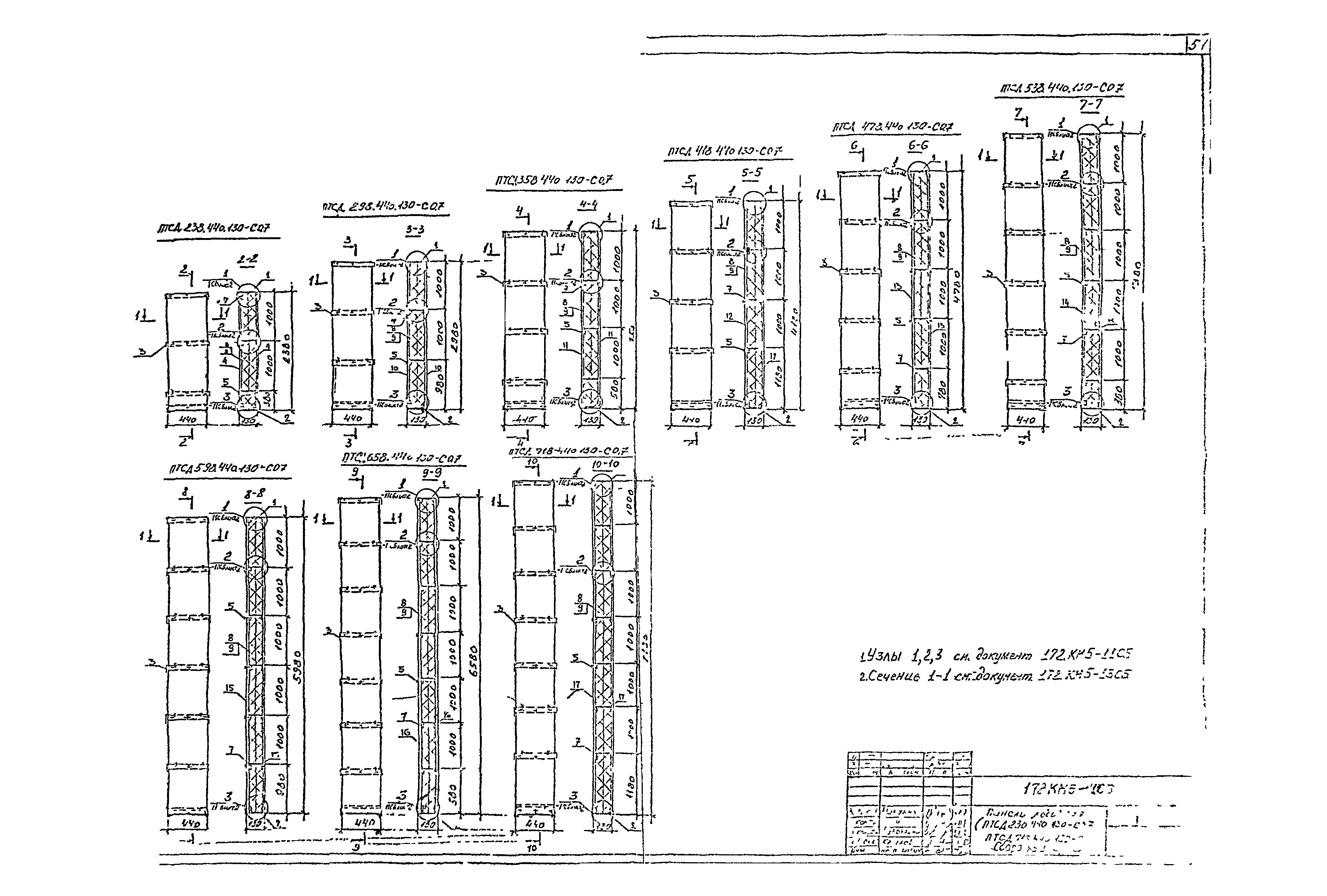

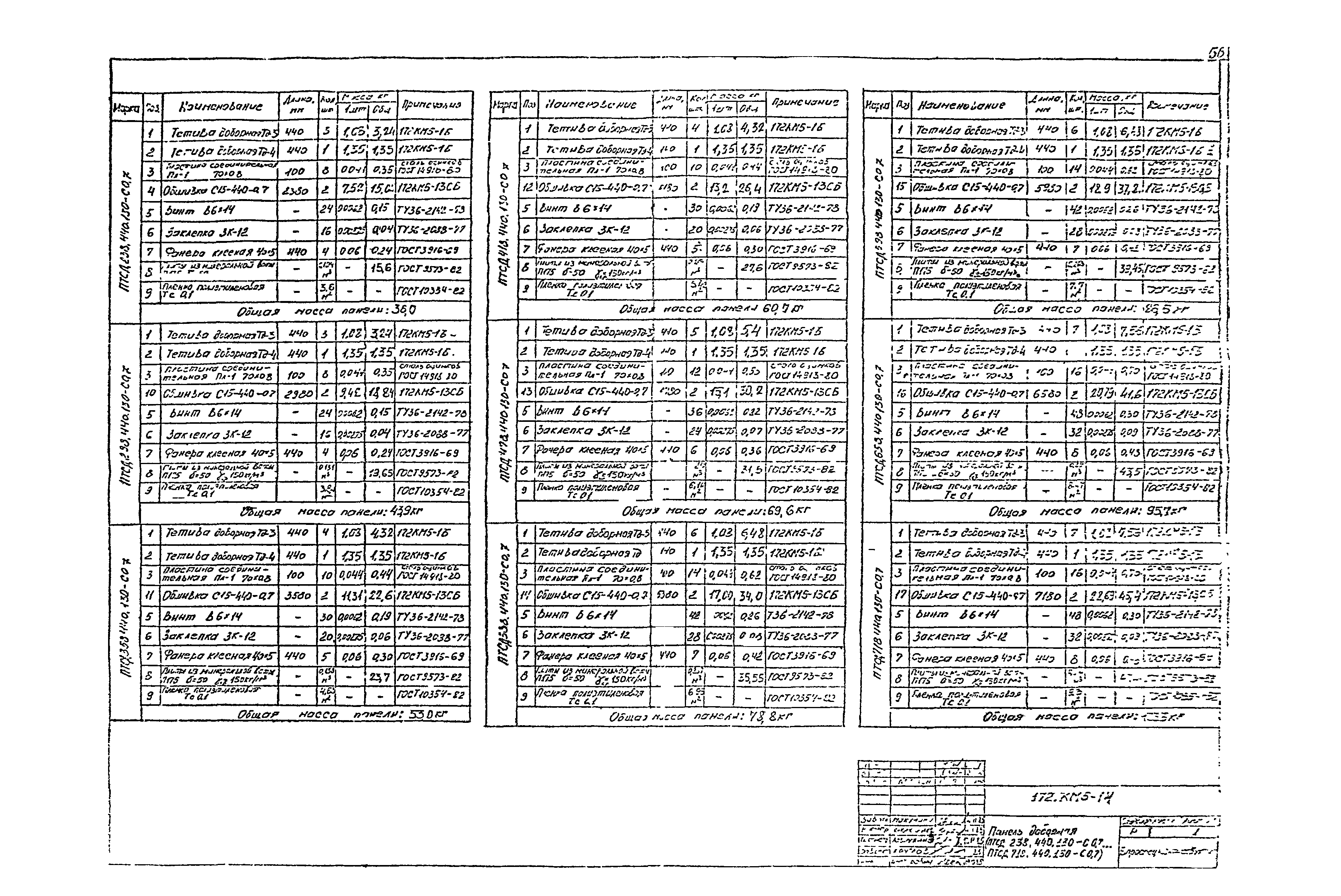

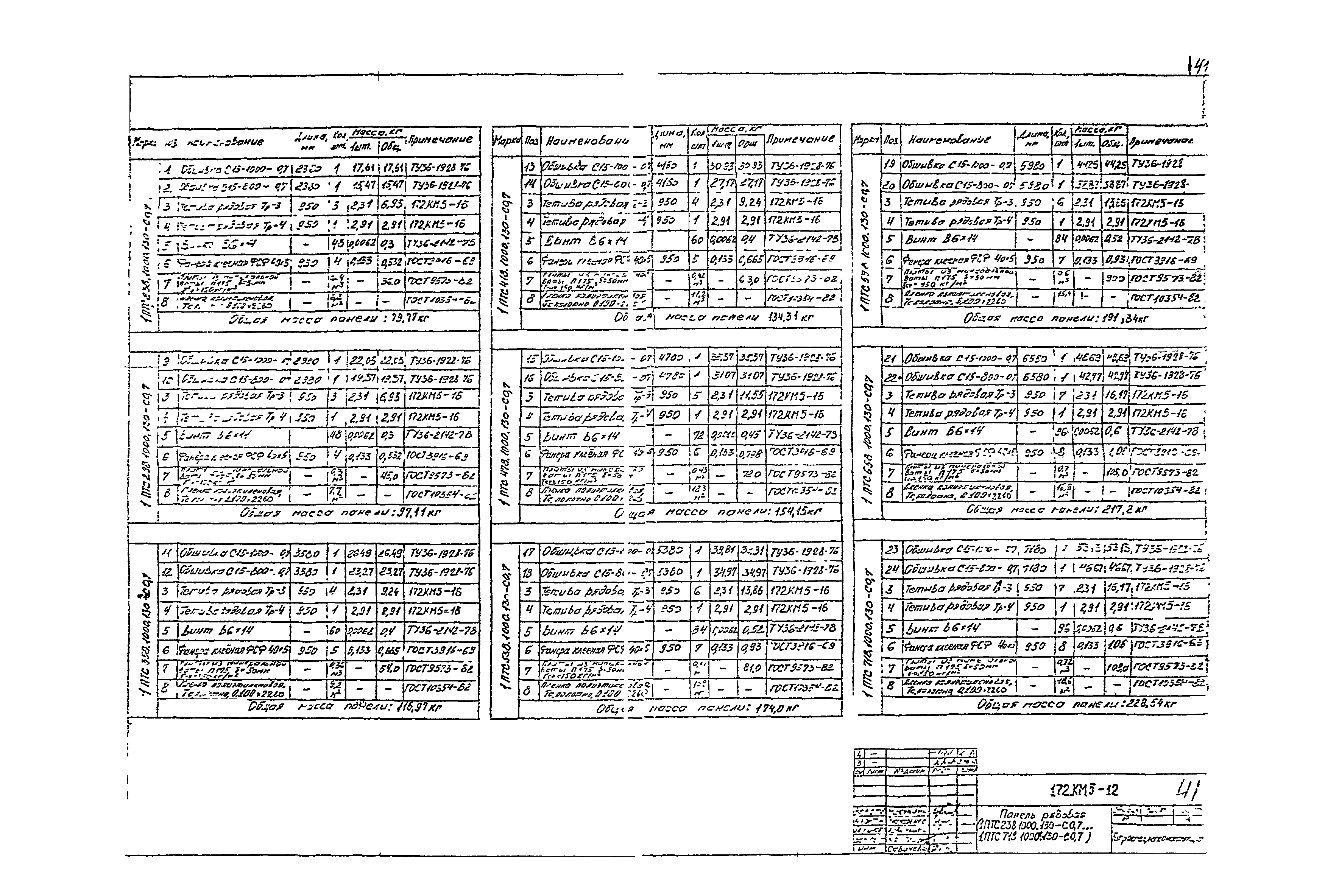

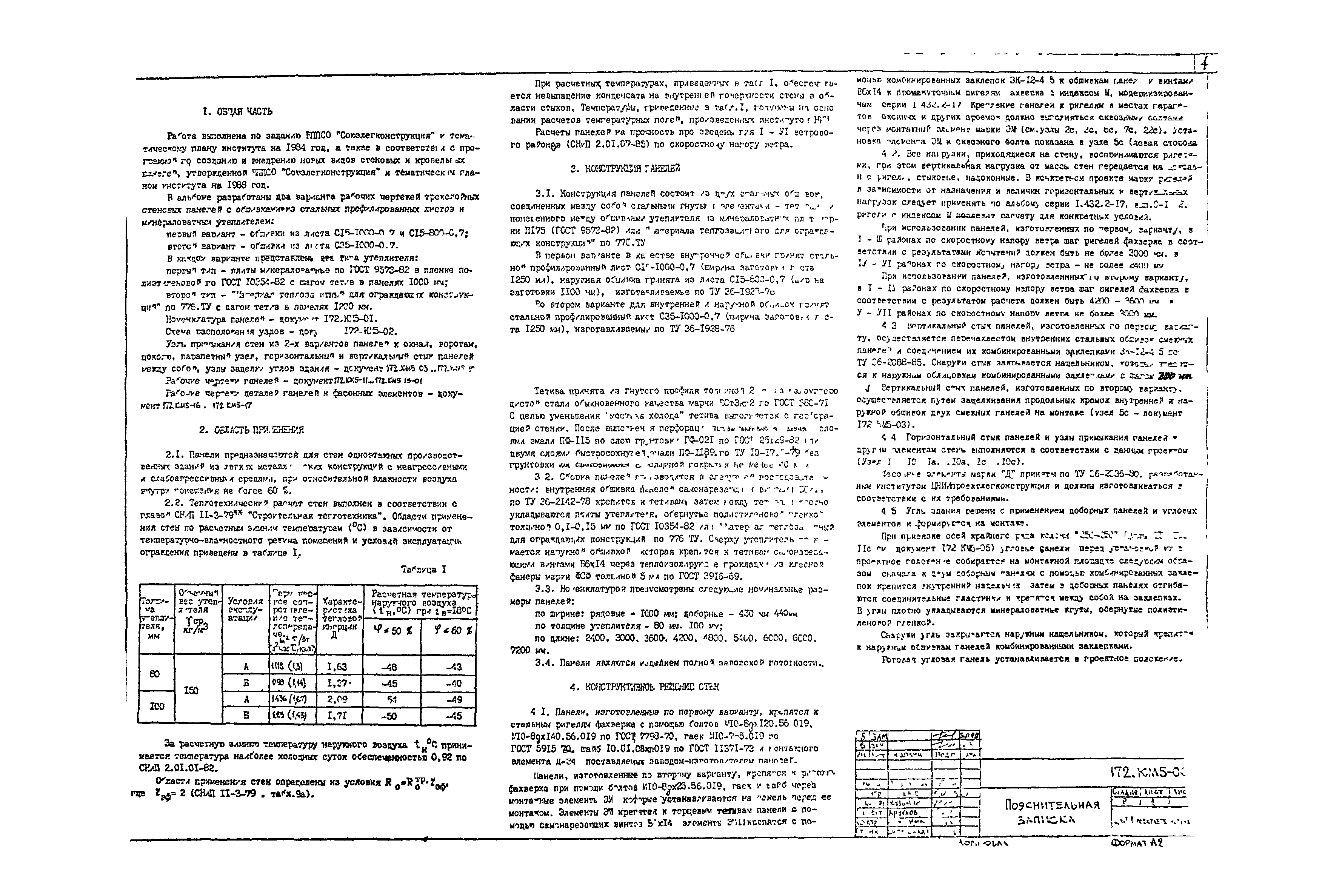

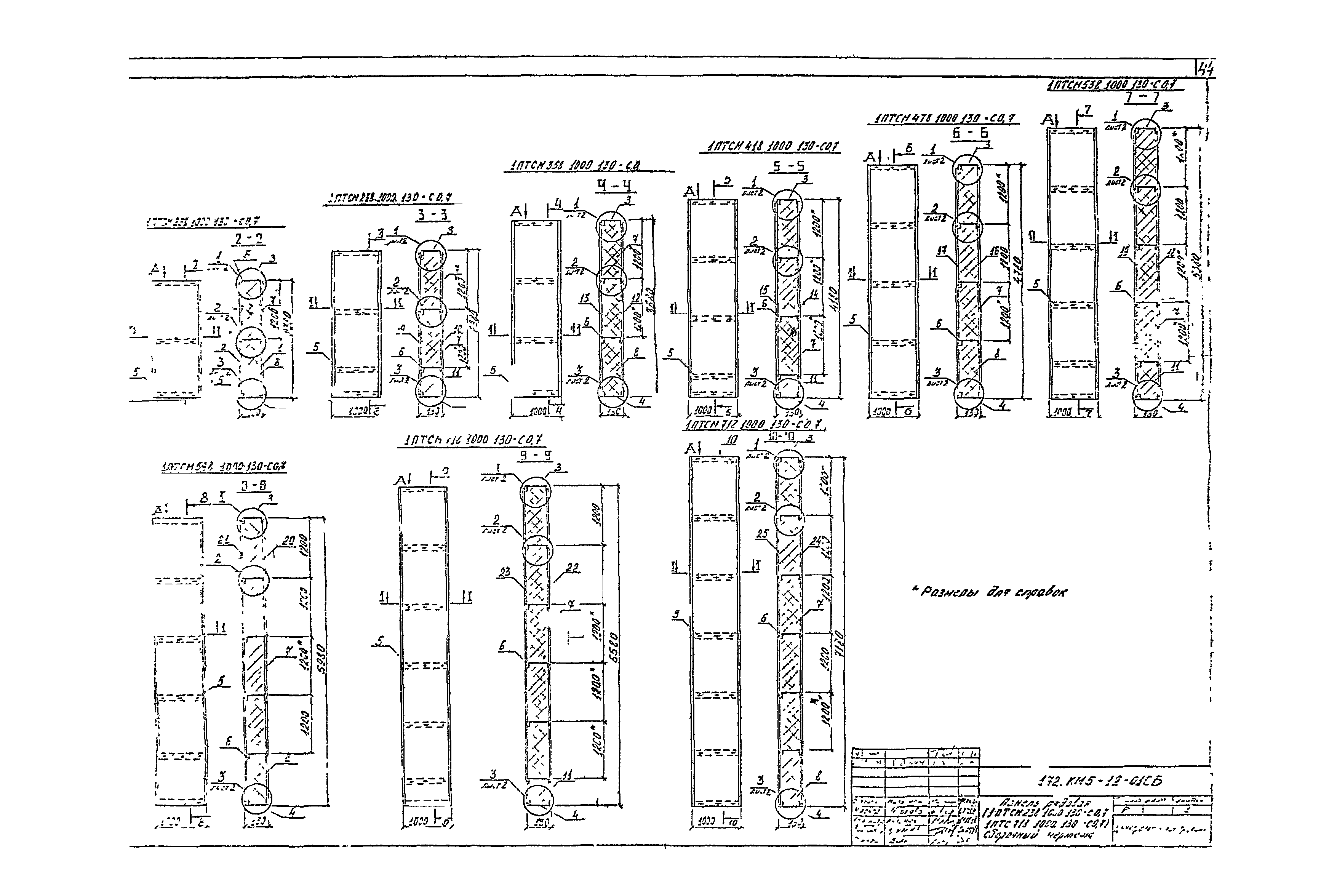

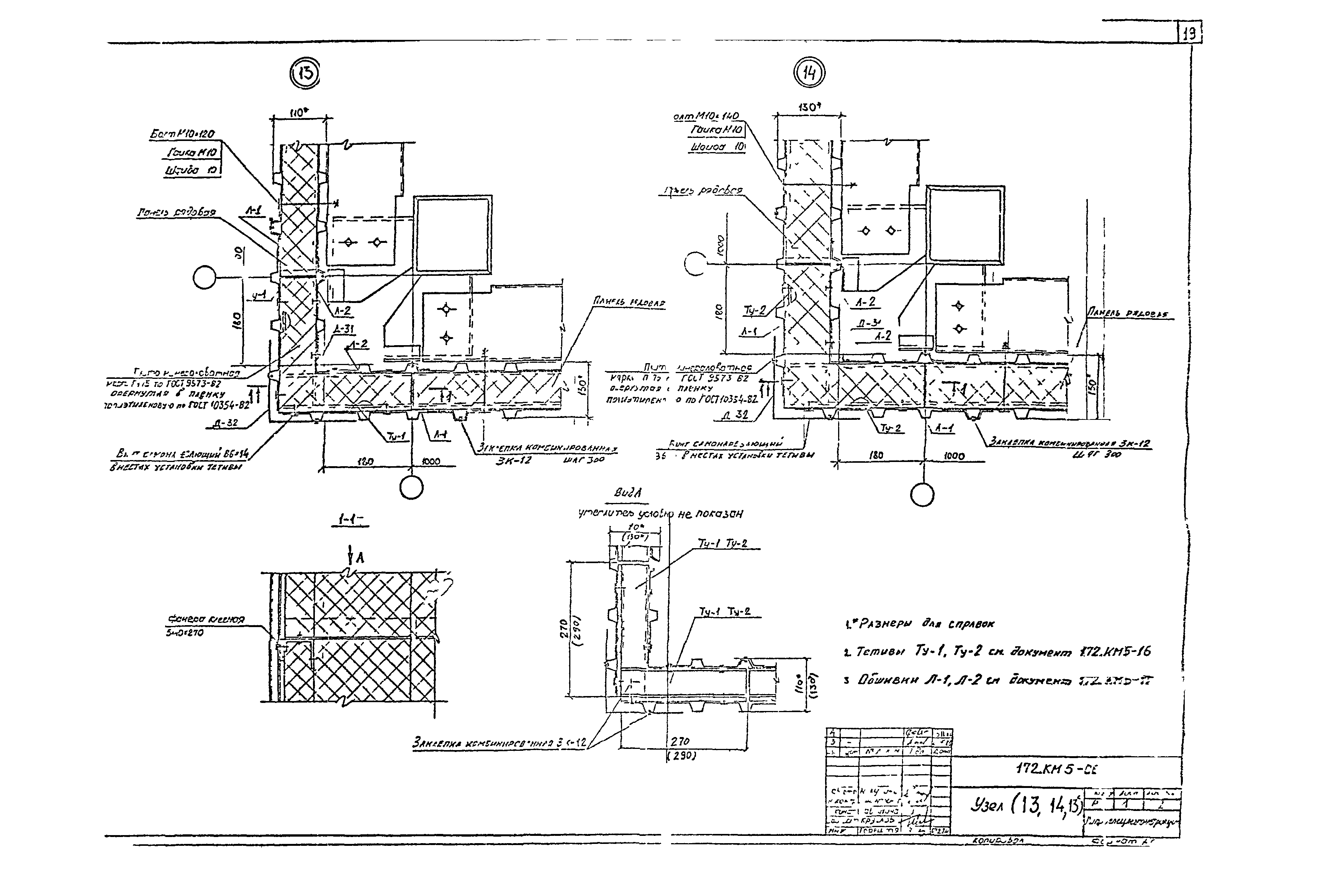

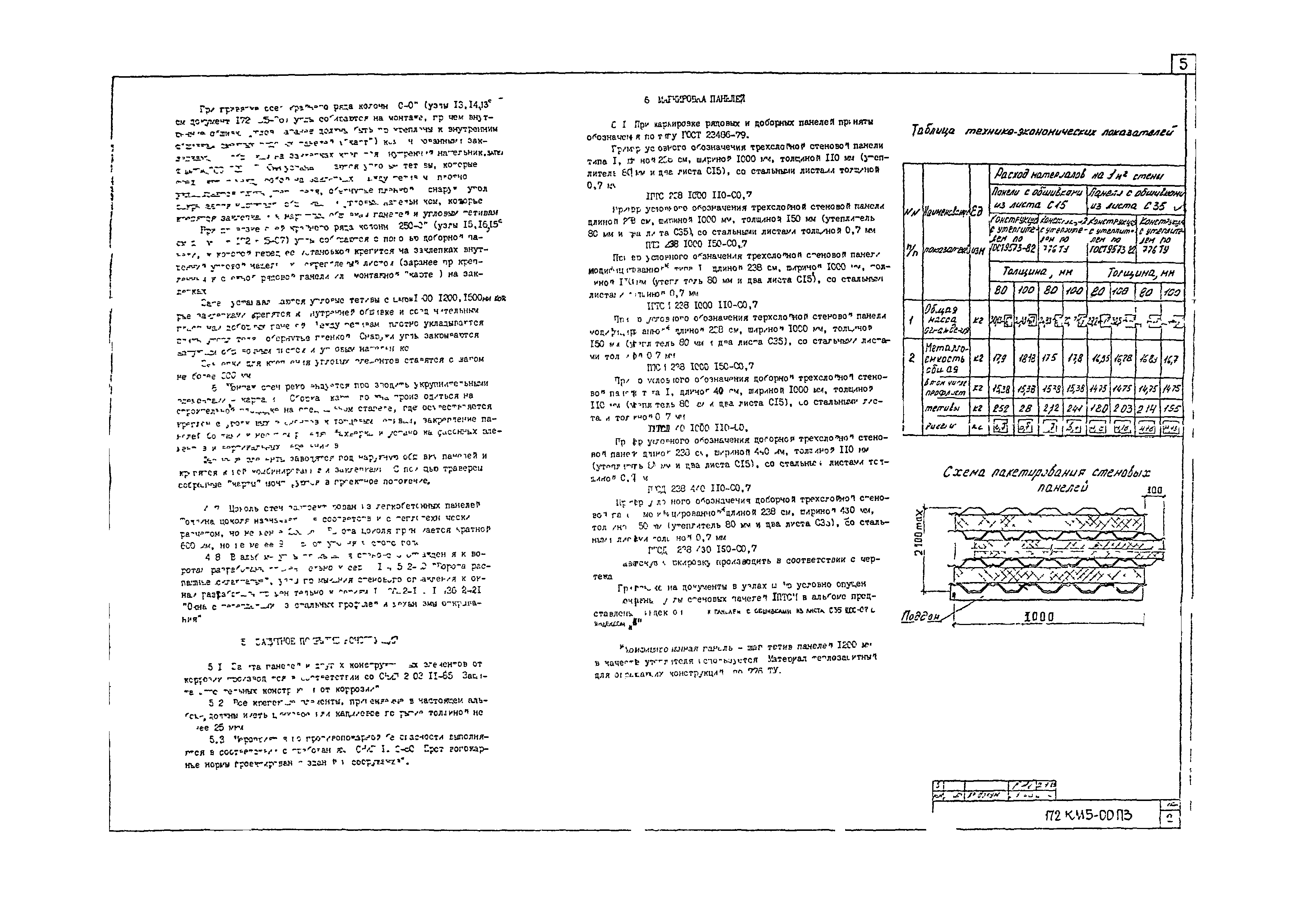

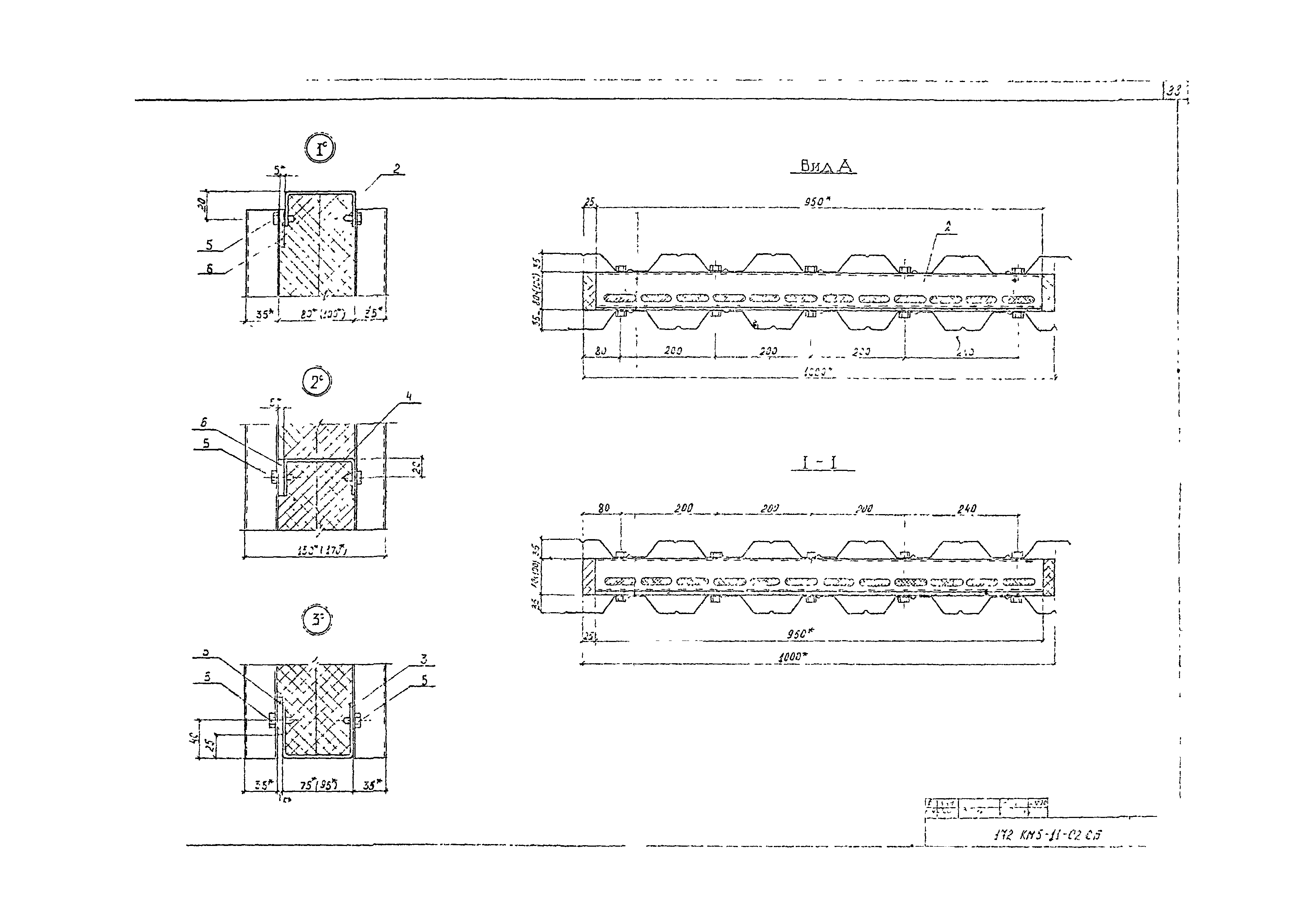

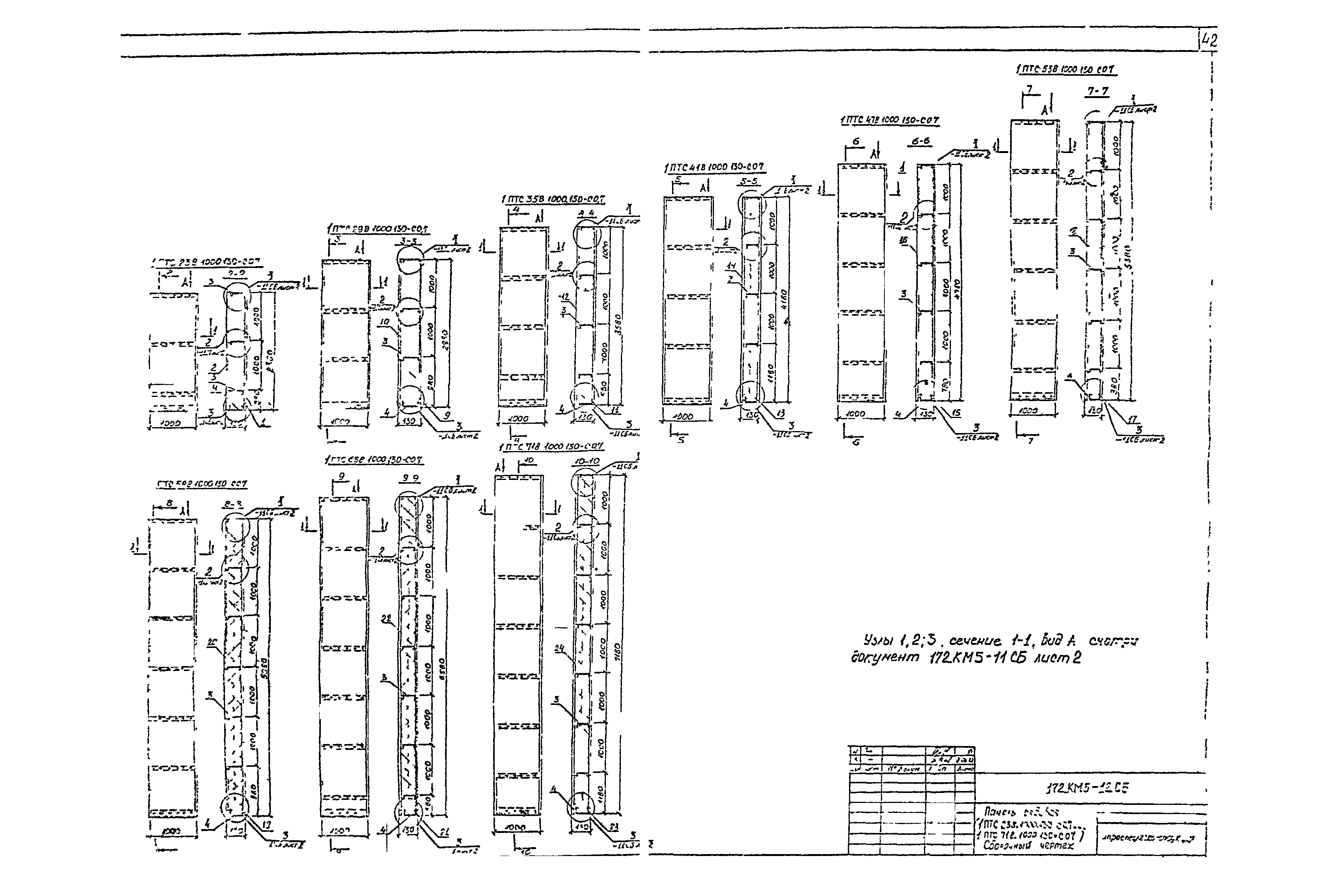

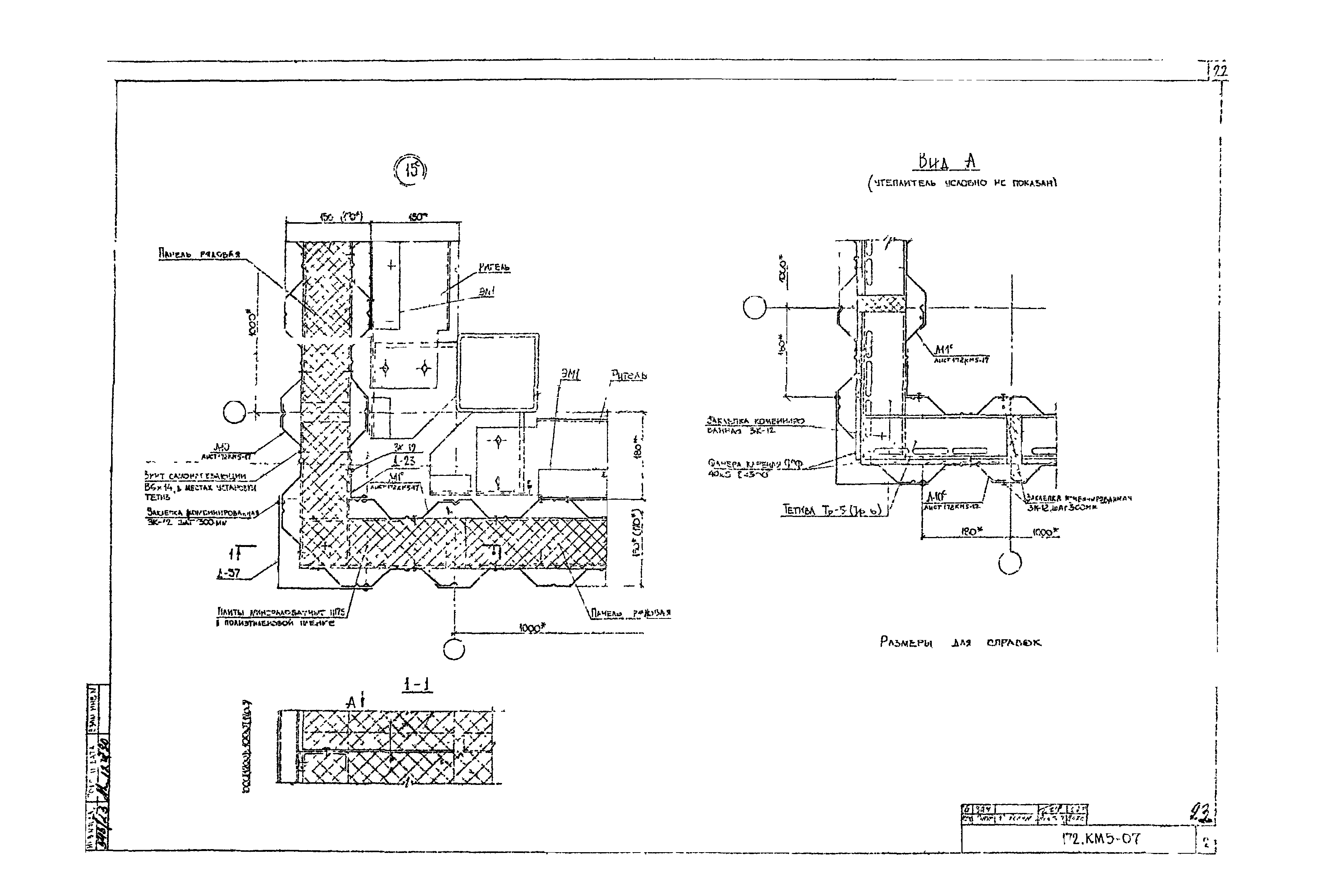

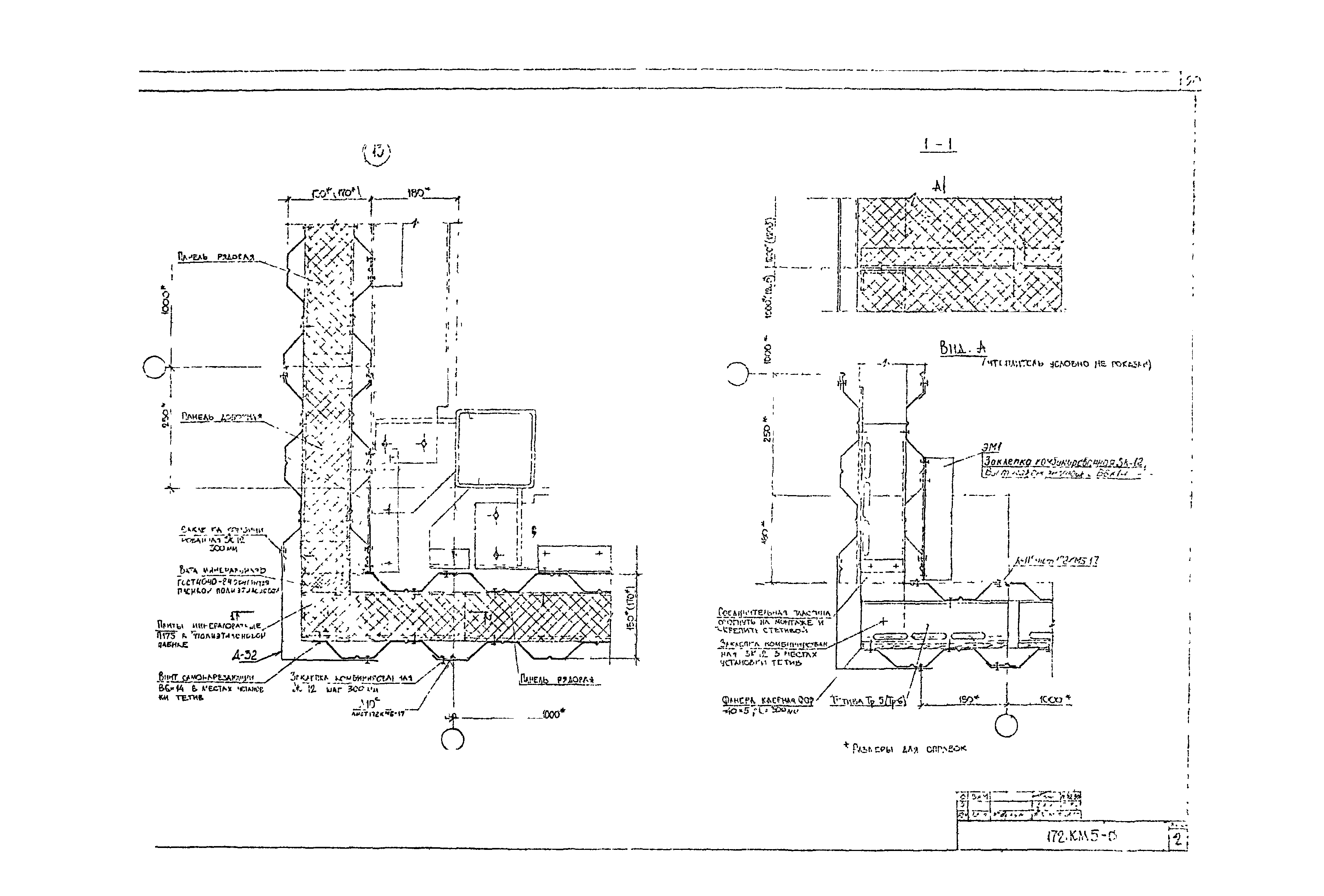

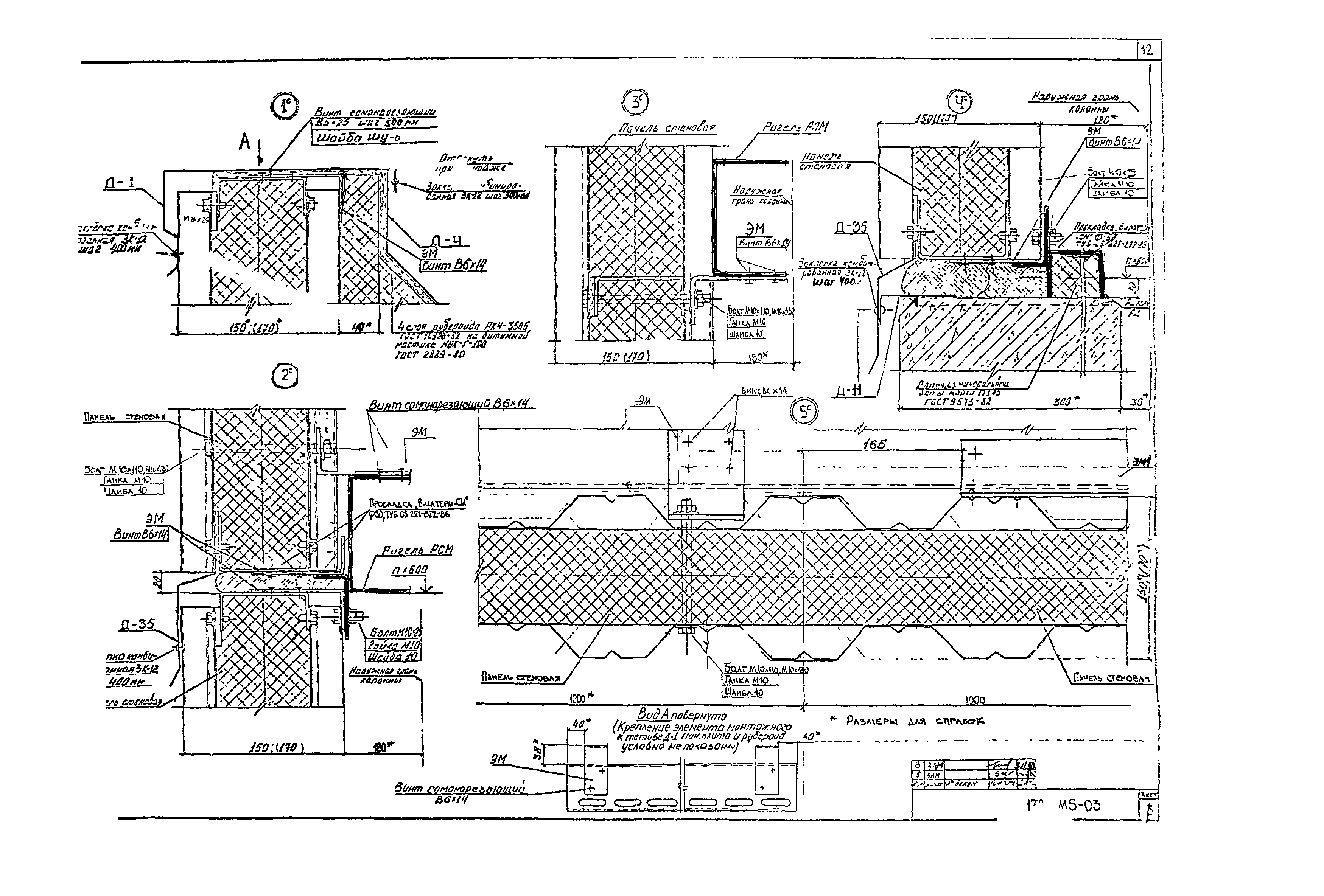

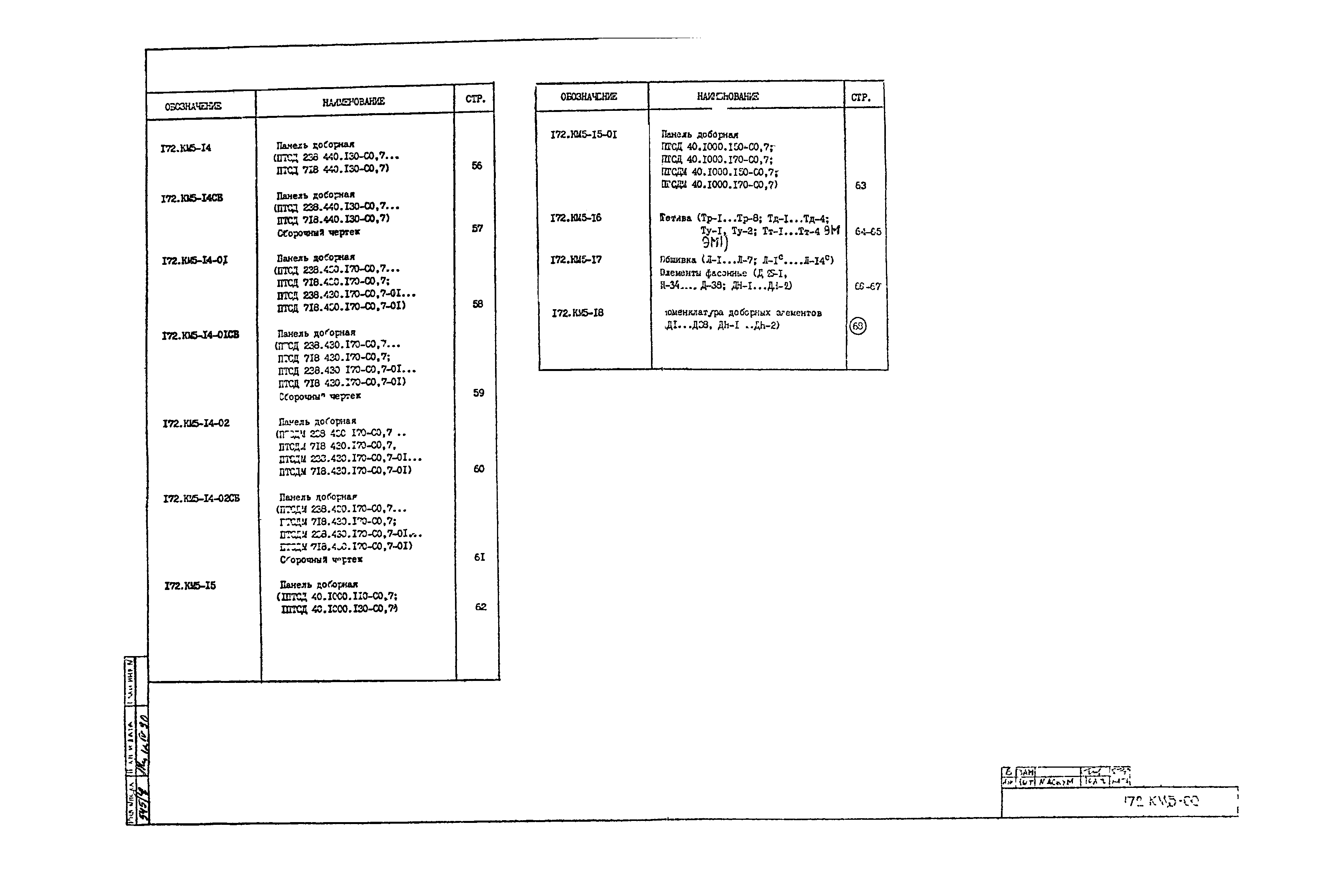

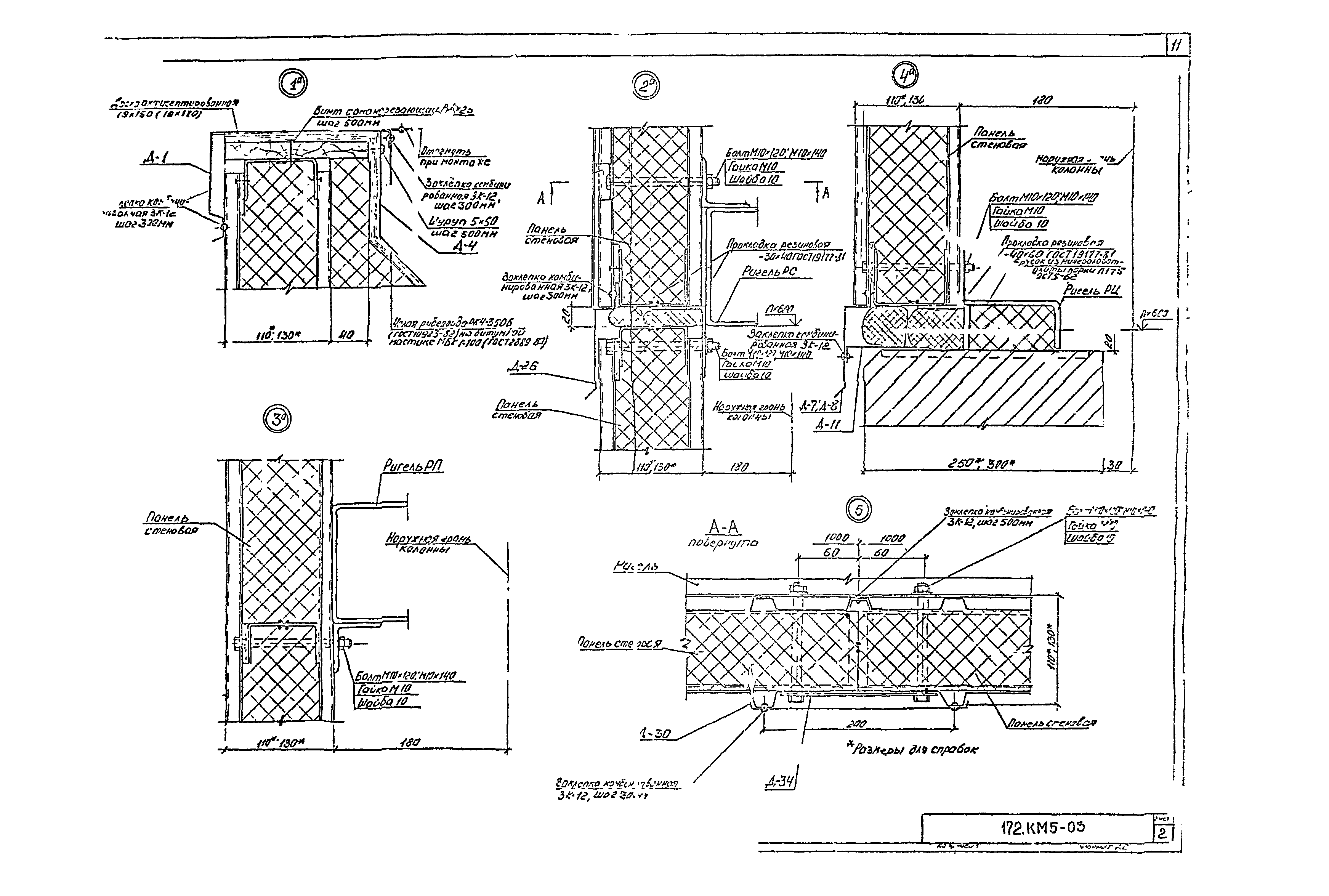

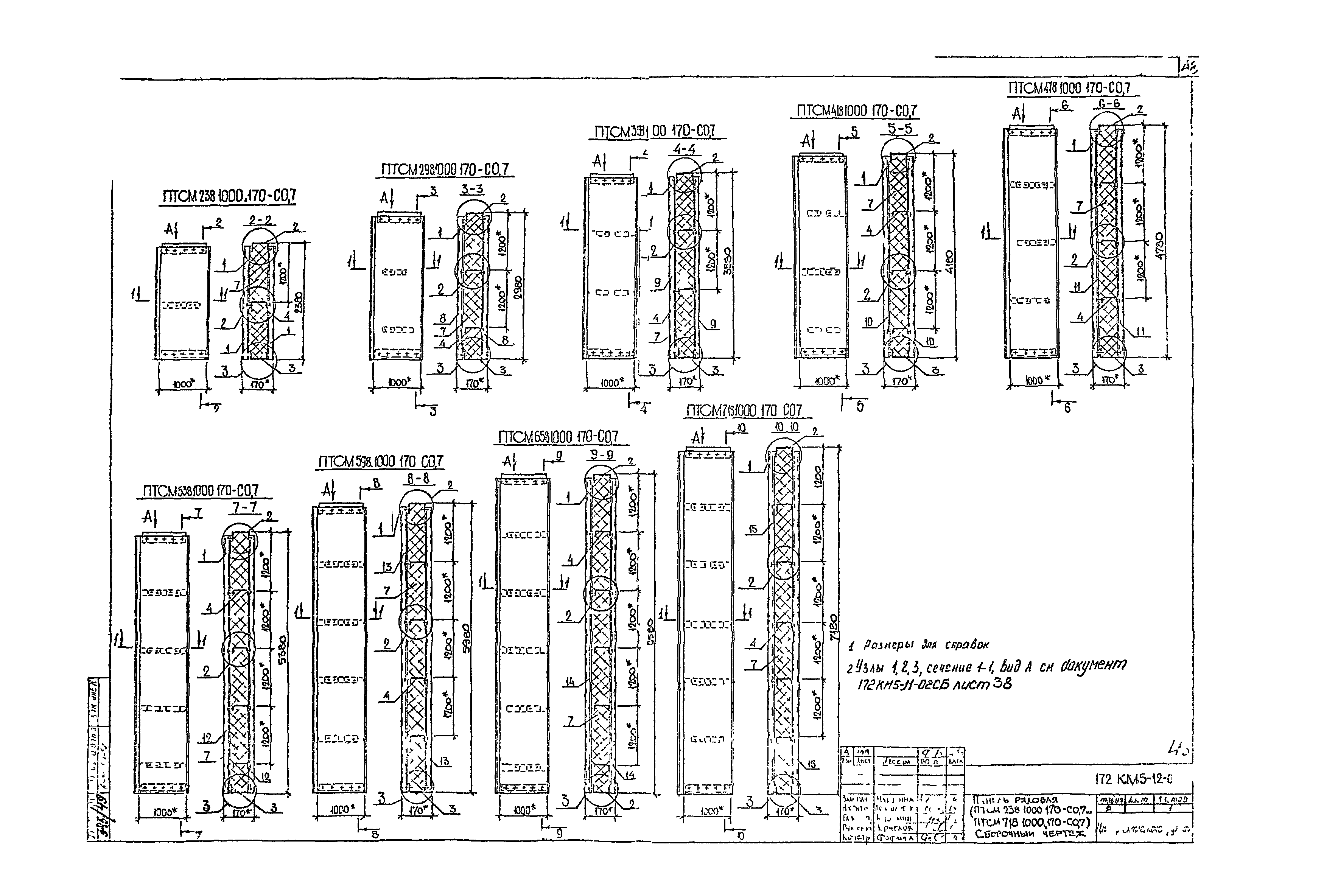

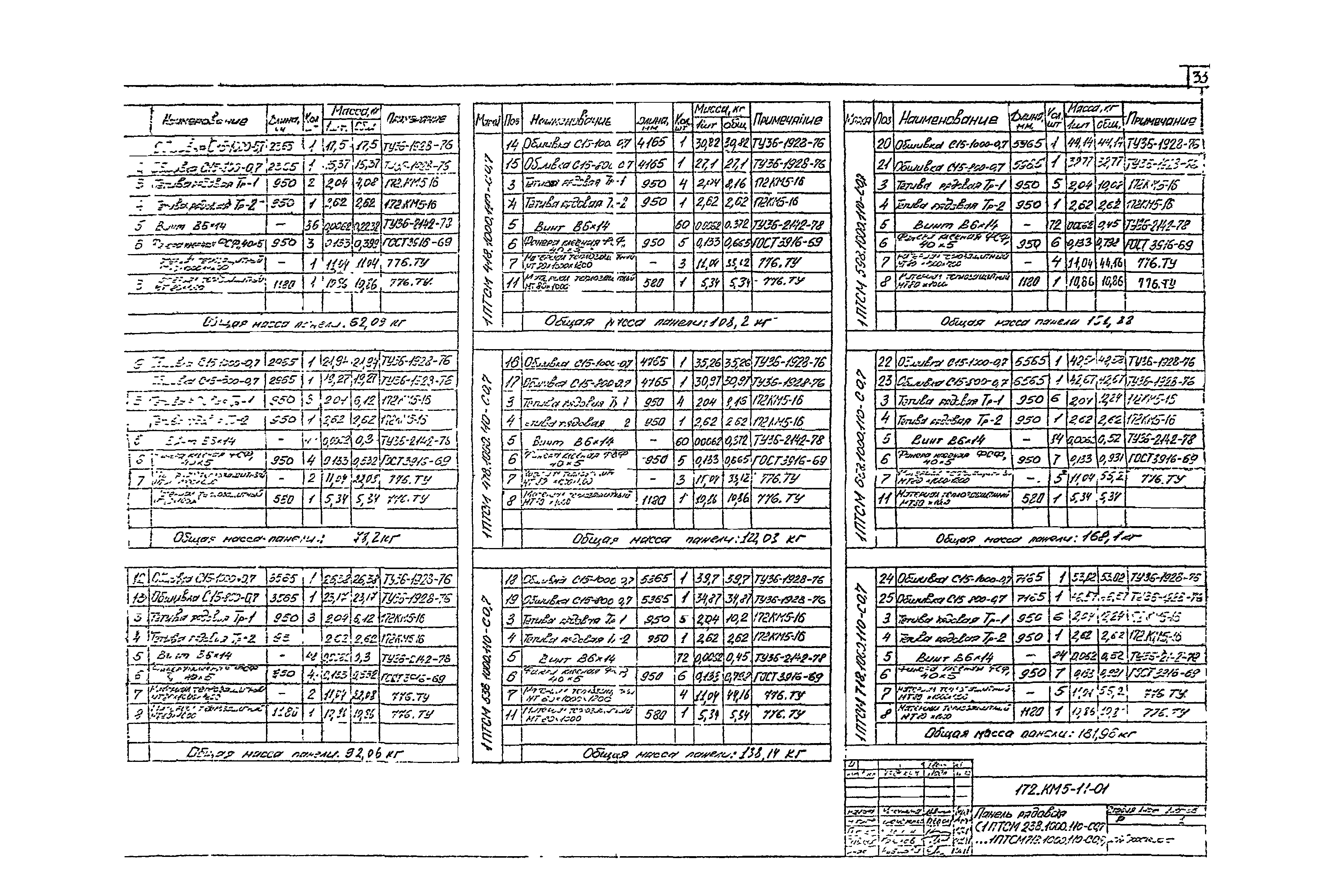

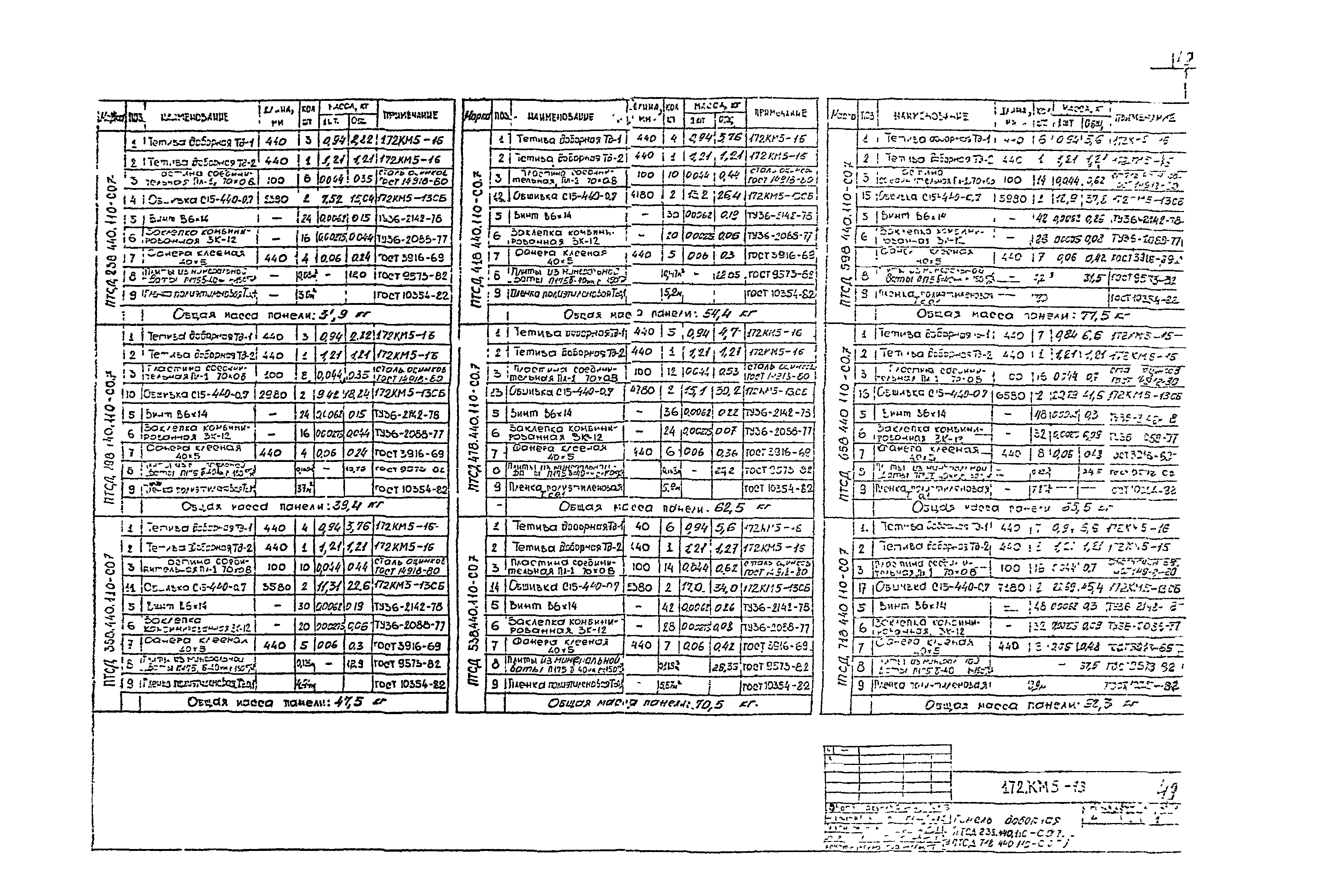

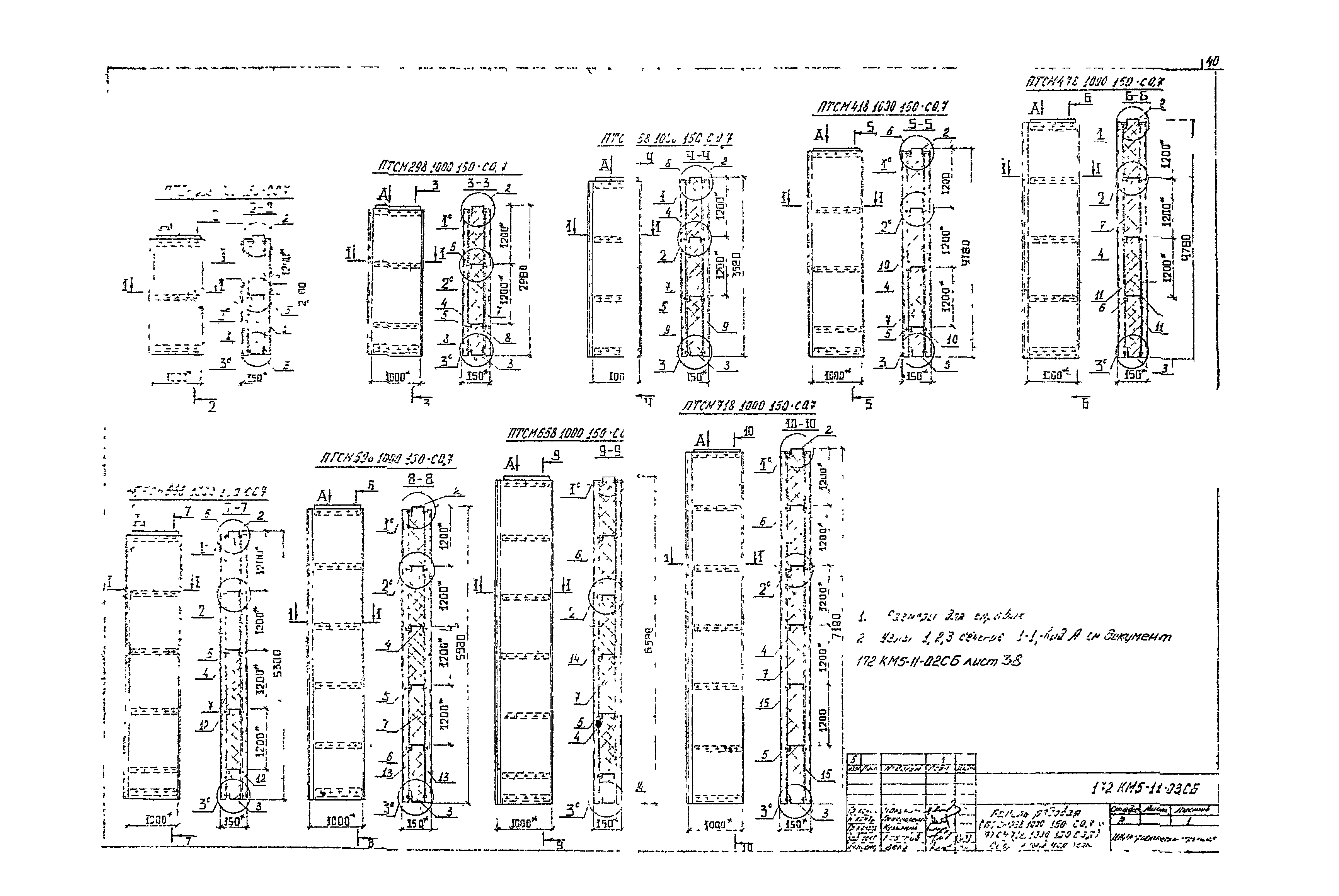

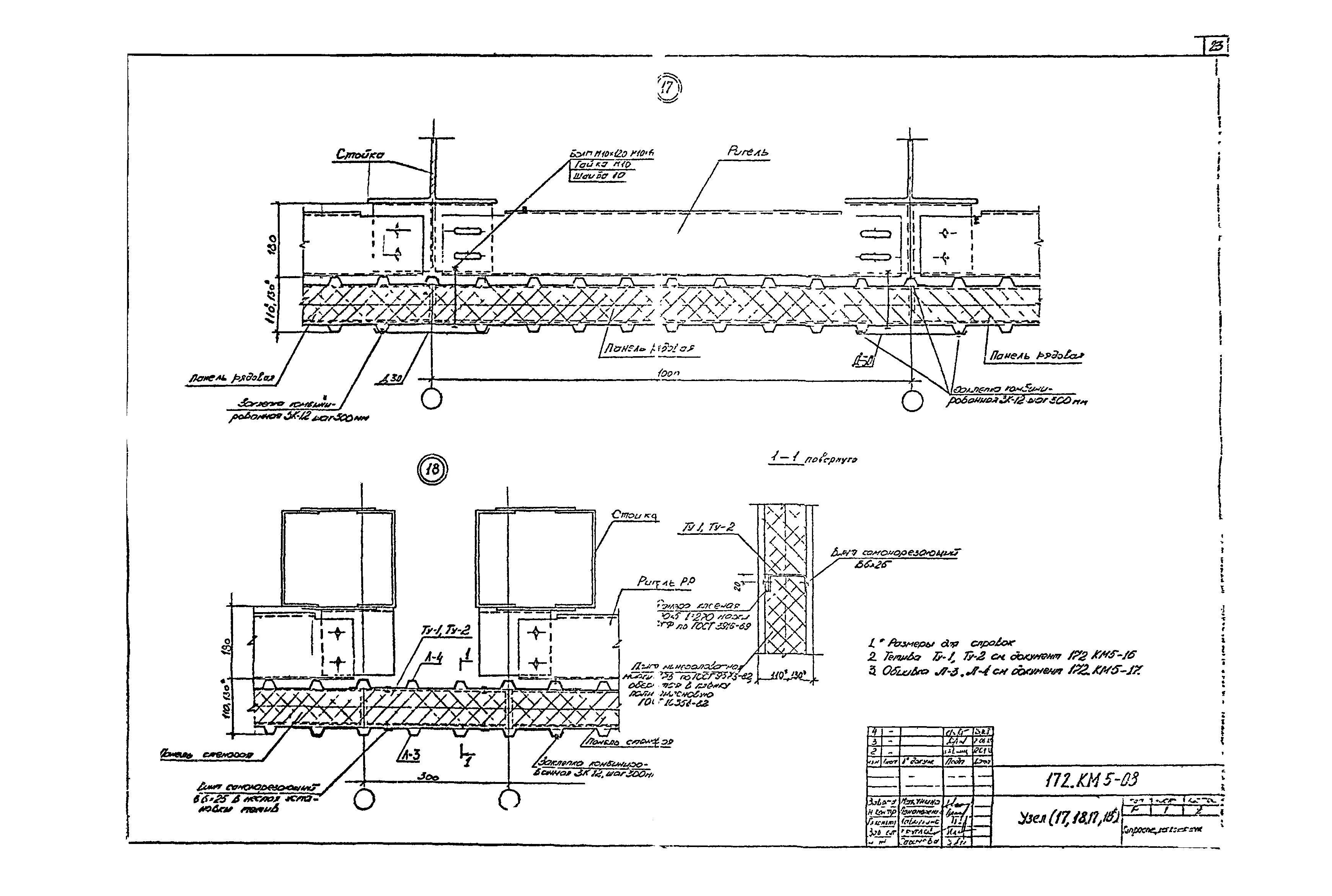

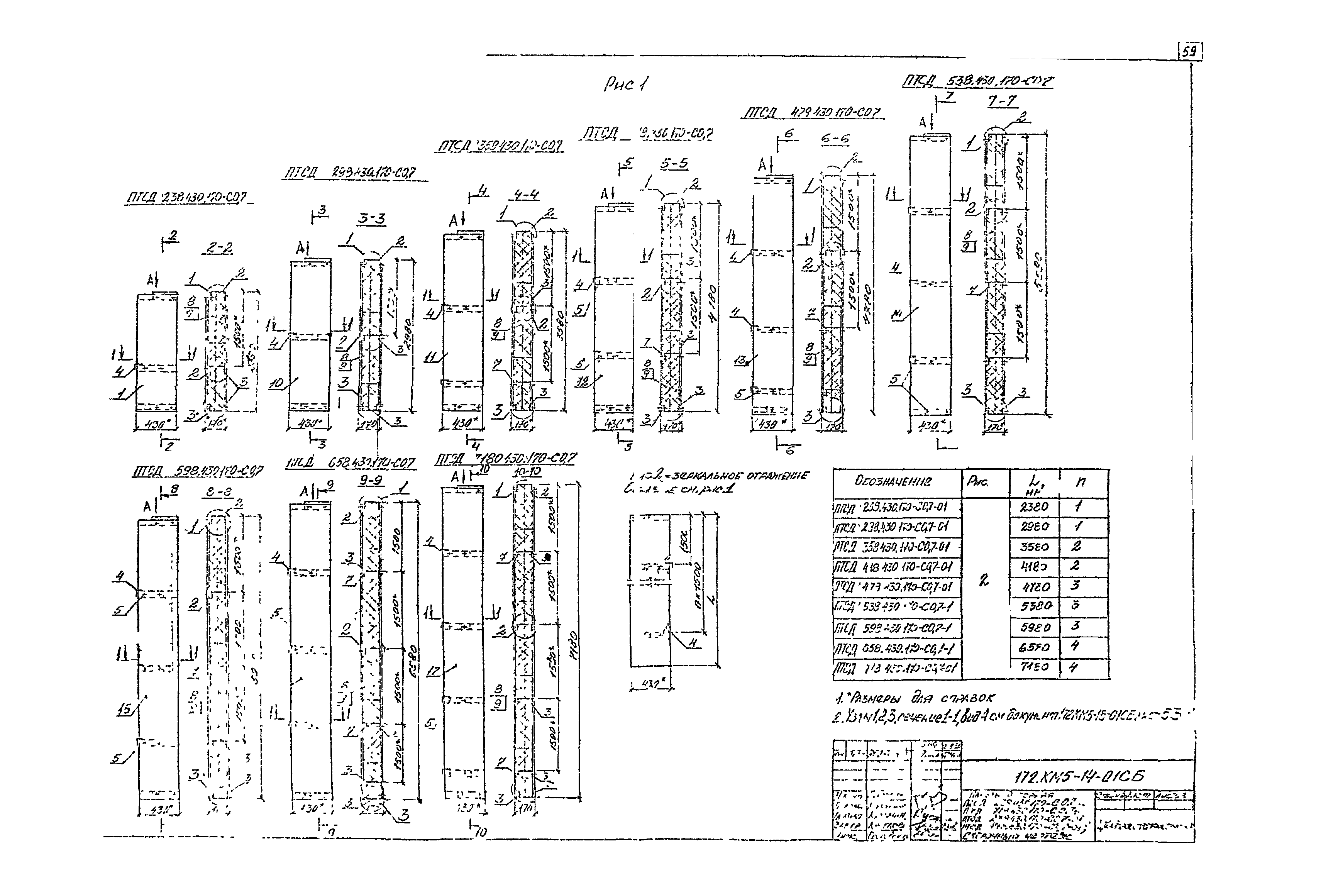

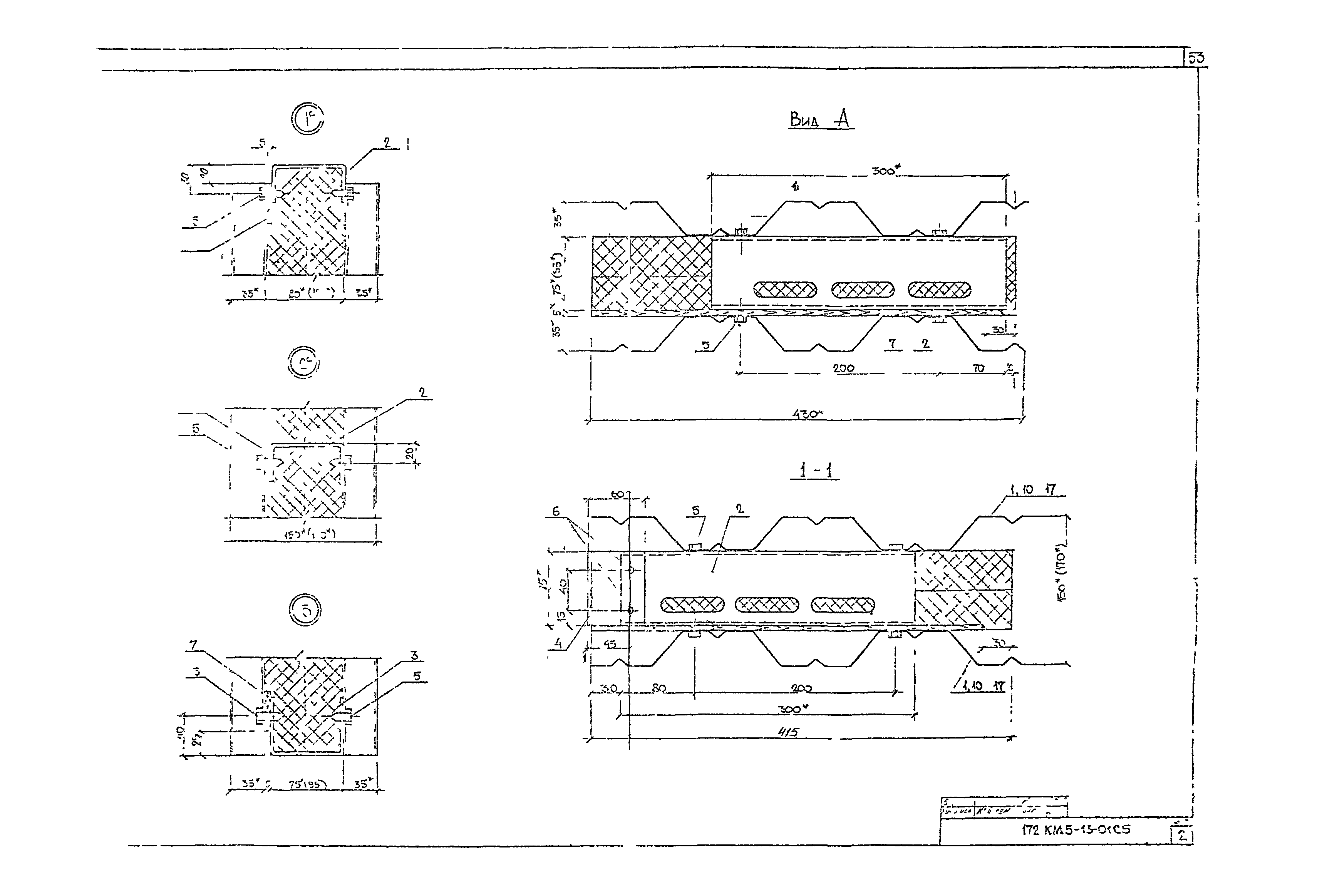

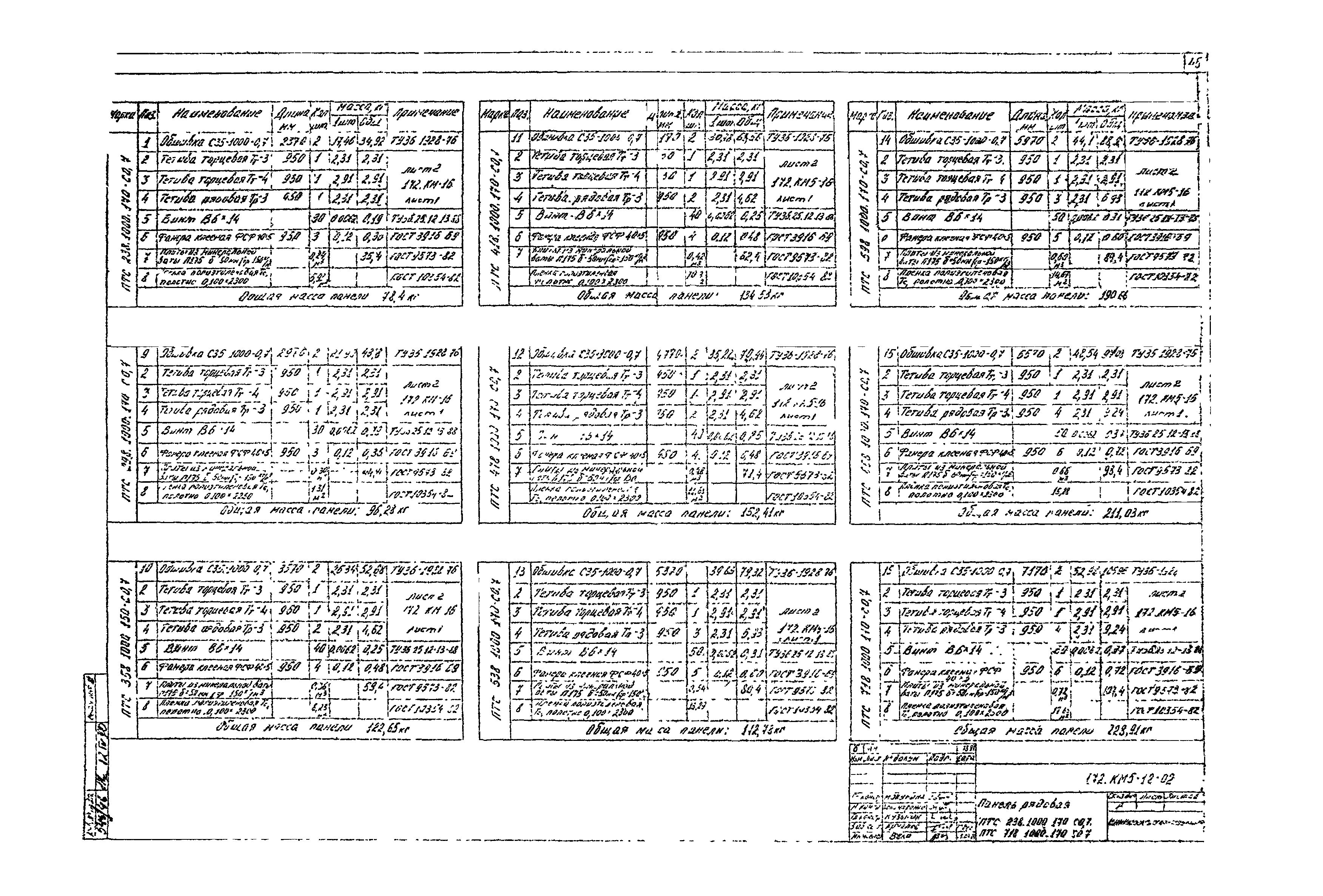

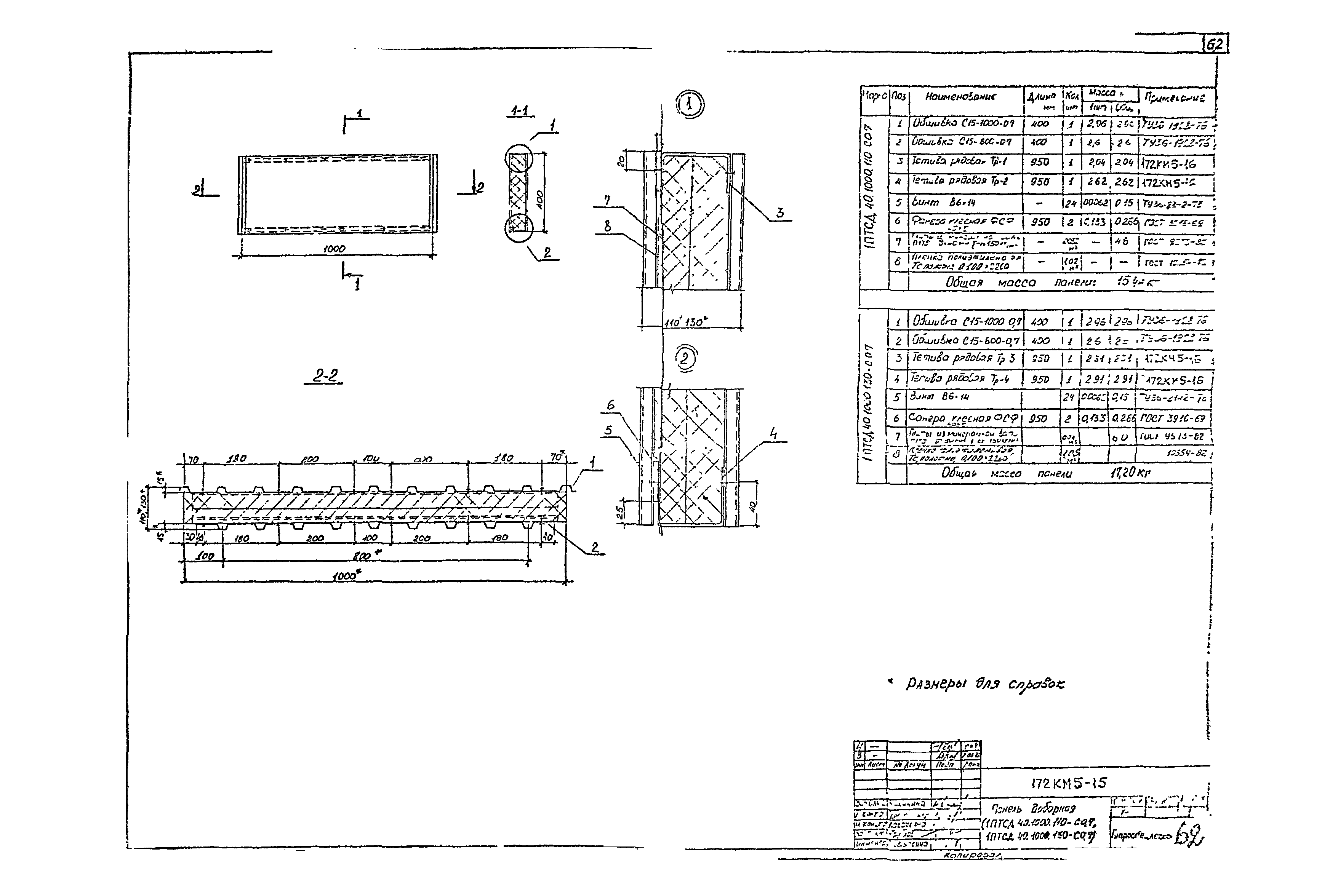

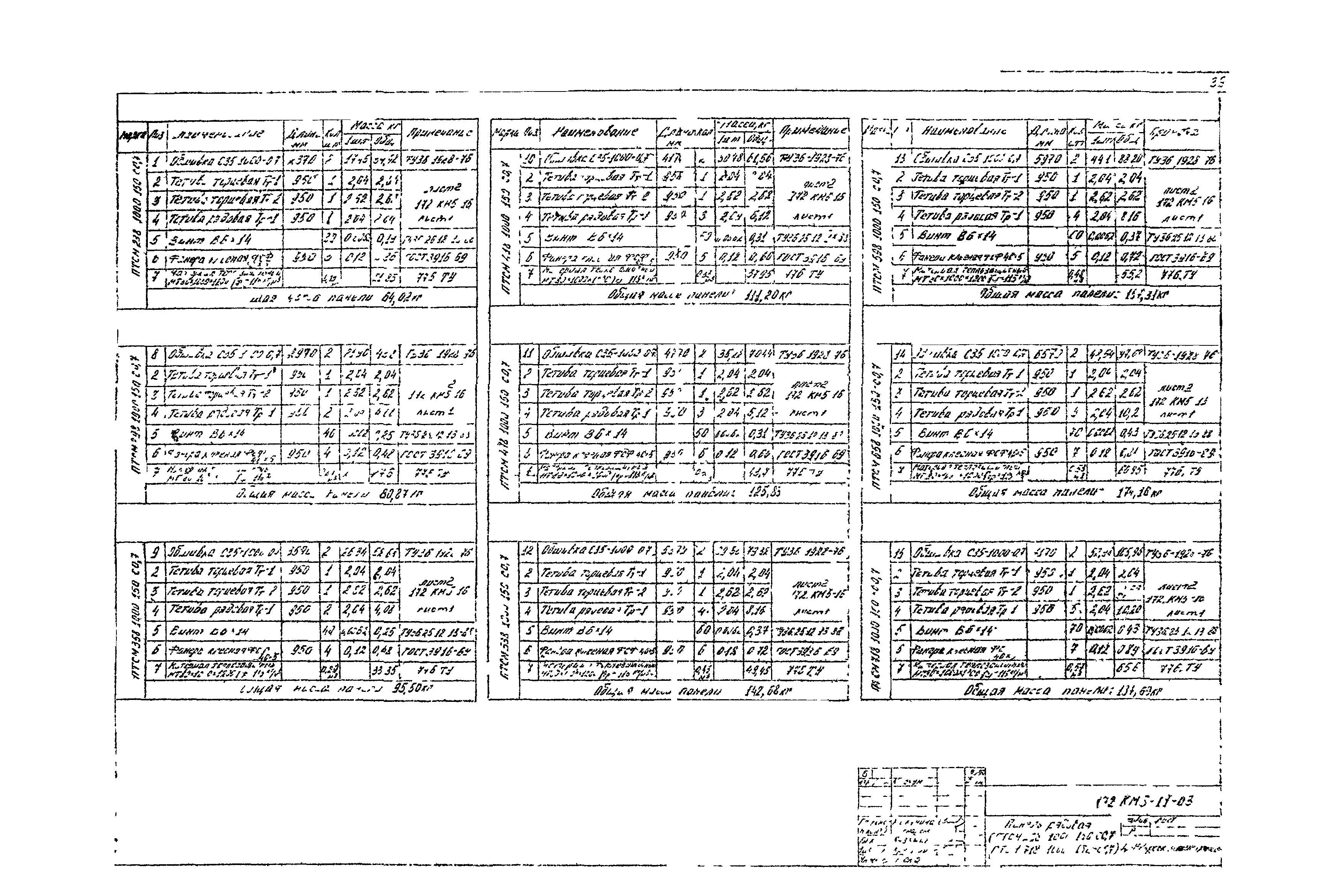

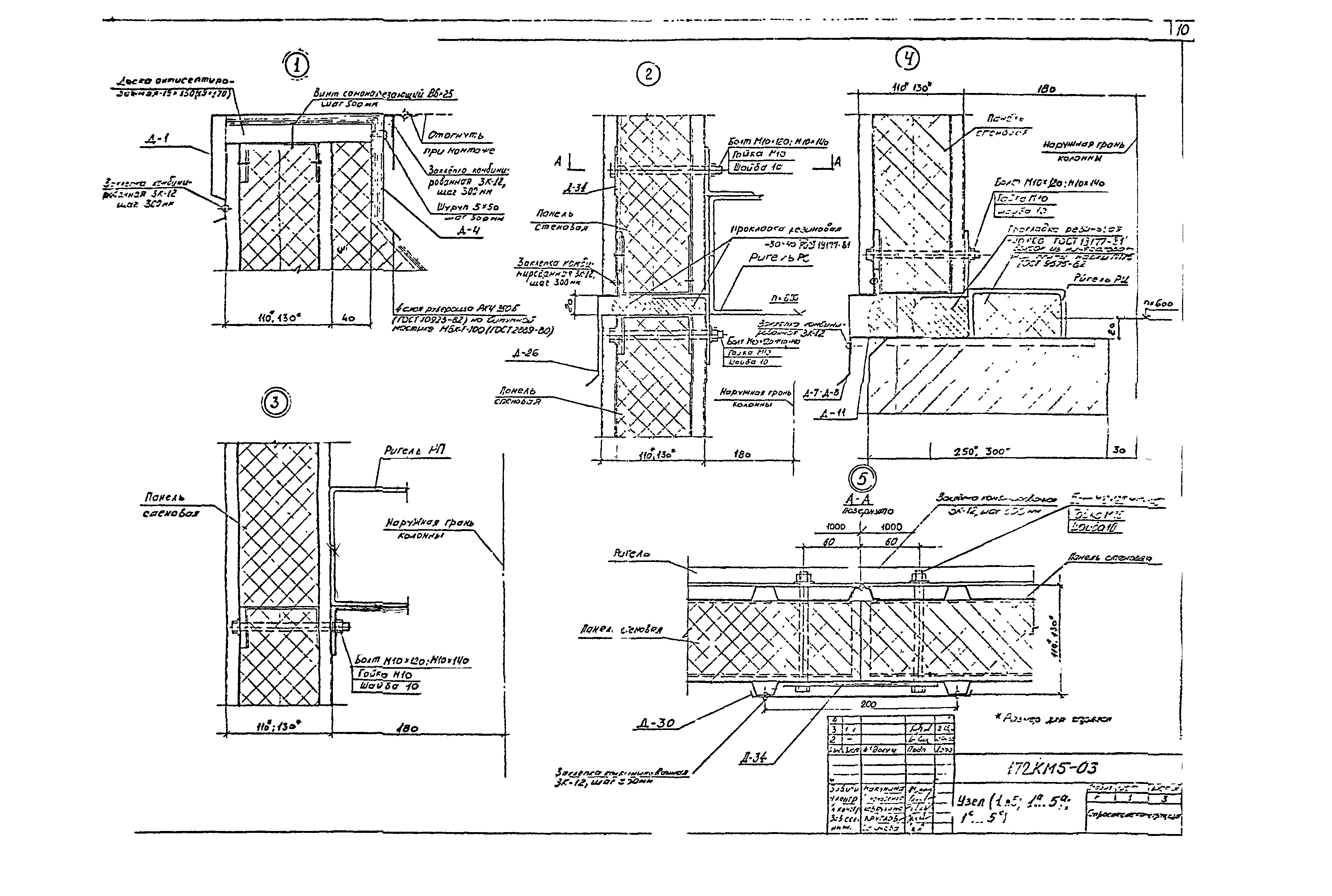

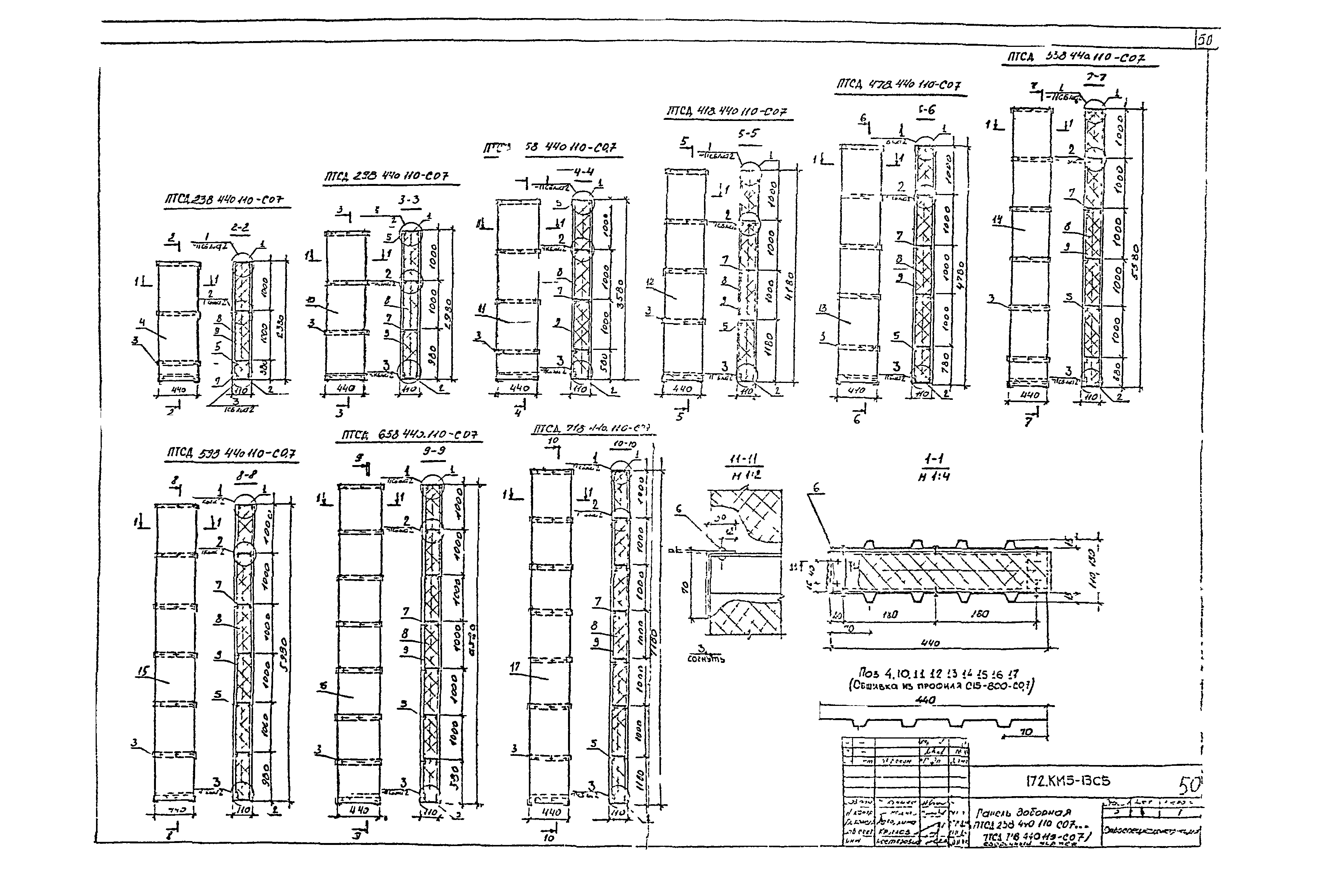

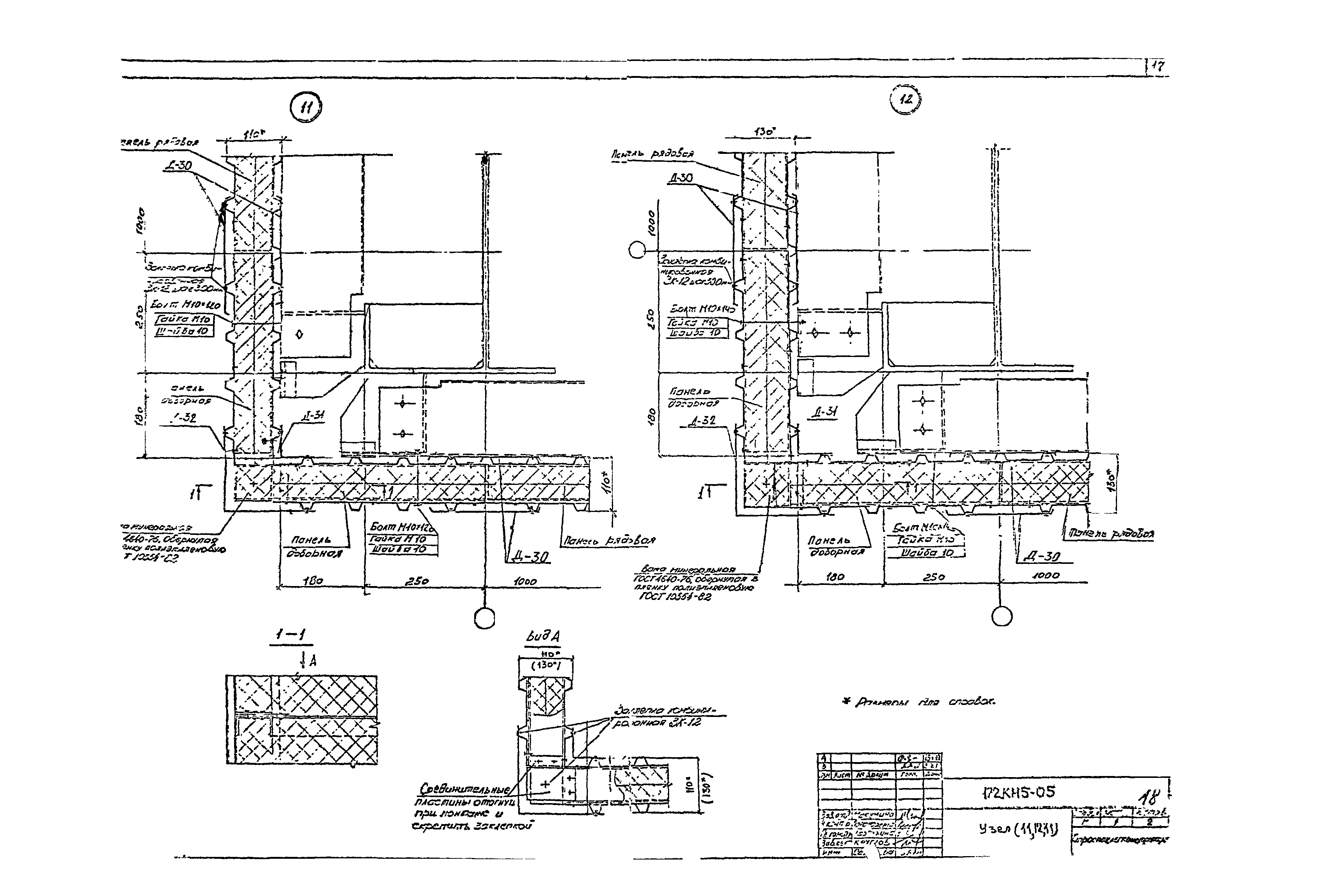

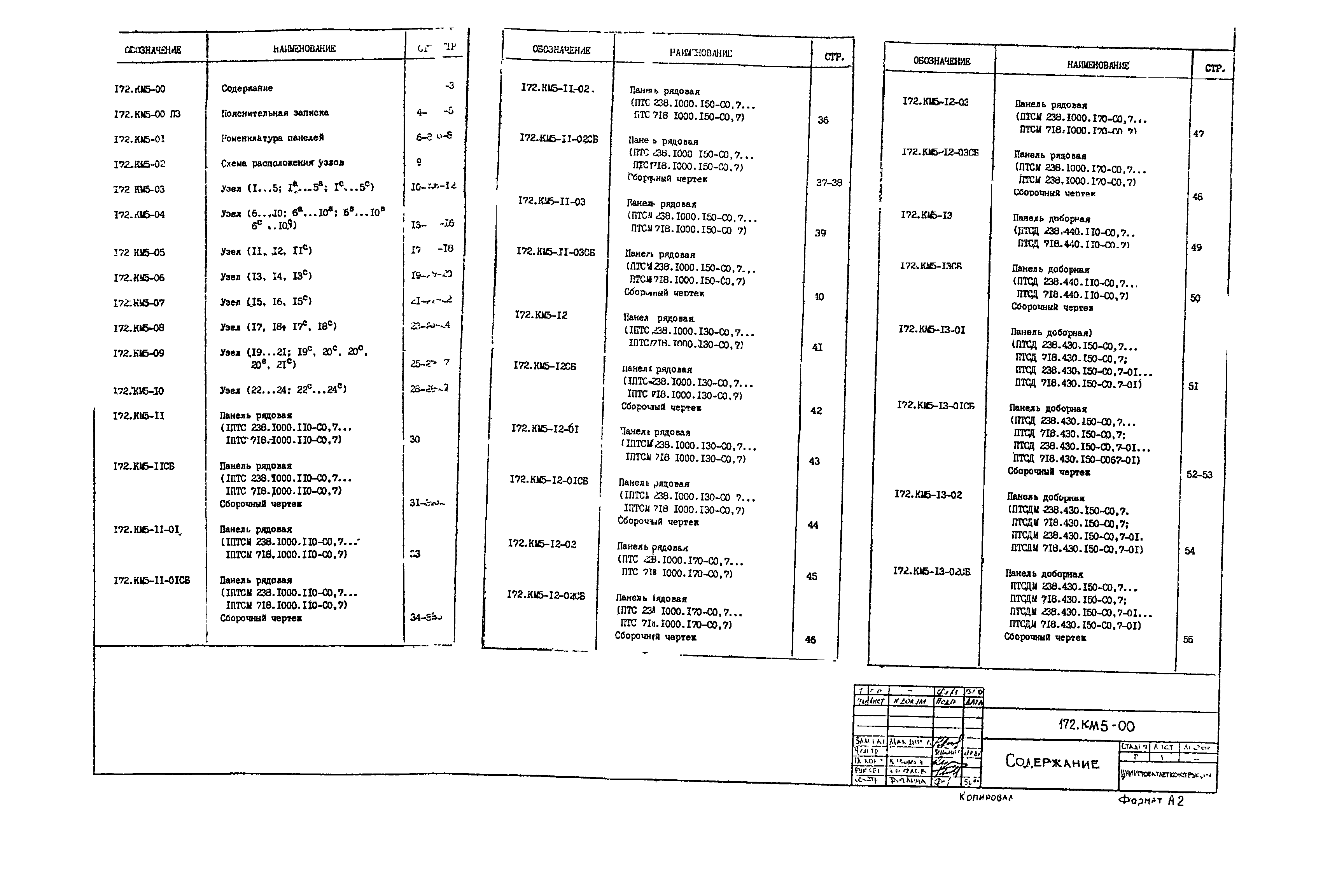

Оглавление:	172.КМ5-00 Содержание 172.КМ5-00 ПЗ Пояснительная записка 172.КМ5-01 Номенклатура панелей 172.КМ5-02 Схема расположения узлов 172.КМ5-03 Узел (1… 5; 1а… 5а; 1с… 5с) 172.КМ5-04 Узел (6… 10; 6а… 10а; 6в… 10в; 6с… 10с) 172.КМ5-05 Узел (11, 12 ,11с) 172.КМ5-06 Узел (13, 14, 13с) 172.КМ5-07 Узел (15, 16, 15с) 172.КМ5-08 Узел (17, 18, 17с, 18с) 172.КМ5-09 Узел (19… 21; 19с, 20с, 20о, 20е, 21с) 172.КМ5-10 Узел (22… 24; 22с… 24с) 172.КМ5-11 Панель рядовая (1ПТС 238.1000.110-CO.7… 1ПТС 718.1000.110-CO.7) 172.КМ5-11 СБ Панель рядовая (1ПТС 238.1000.110-CO.7… 1ПТС 718.1000.110-CO.7). Сборочный чертеж 172.КМ5-11-01 Панель рядовая (1ПТСМ 238.1000.110-CO.7… 1ПТСМ 718.1000.110-CO.7) 172.КМ5-11-01 СБ Панель рядовая (1ПТСМ 238.1000.110-CO.7… 1ПТСМ 718.1000.110-CO.7). Сборочный чертеж 172.КМ5-11-02 Панель рядовая (ПТС 238.1000.150-CO.7… ПТС 718.1000.150-CO.7) 172.КМ5-11-02 СБ Панель рядовая (ПТС 238.1000.150-CO.7… ПТС 718.1000.150-CO.7). Сборочный чертеж 172.КМ5-11-03 Панель рядовая (ПТСМ 238.1000.150-CO.7… ПТСМ 718.1000.150-CO.7) 172.КМ5-11-03 СБ Панель рядовая (ПТСМ 238.1000.150-CO.7… ПТСМ 718.1000.150-CO.7). Сборочный чертеж 172.КМ5-12 Панель рядовая (1ПТС 238.1000.130-CO.7… 1ПТС 718.1000.130-CO.7) 172.КМ5-12 СБ Панель рядовая (1ПТС 238.1000.130-CO.7… 1ПТС 718.1000.130-CO.7). Сборочный чертеж 172.КМ5-12-01 Панель рядовая (1ПТСМ 238.1000.130-CO.7… 1ПТСМ 718.1000.130-CO.7) 172.КМ5-12-01 СБ Панель рядовая (1ПТСМ 238.1000.130-CO.7… 1ПТСМ 718.1000.130-CO.7). Сборочный чертеж 172.КМ5-12-02 Панель рядовая (ПТС 238.1000.170-CO.7… ПТС 718.1000.170-CO.7) 172.КМ5-12-02 СБ Панель рядовая (ПТС 238.1000.170-CO.7… ПТС 718.1000.170-CO.7). Сборочный чертеж 172.КМ5-12-03 Панель рядовая (ПТСМ 238.1000.170-CO.7… ПТСМ 718.1000.170-CO.7) 172.КМ5-12-03 СБ Панель рядовая (ПТСМ 238.1000.170-CO.7… ПТСМ 718.1000.170-CO.7). Сборочный чертеж 172.КМ5-13 Панель доборная (ПТСД 238.1000.110-CO.7… ПТСД 718.1000.110-CO.7) 172.КМ5-13 СБ Панель доборная (ПТСД 238.1000.110-CO.7… ПТСД 718.1000.110-CO.7). Сборочный чертеж 172.КМ5-13-01 Панель доборная (ПТСД 238.430.150-CO.7… ПТСД 718.430.150-CO.7; ПТСД 238.430.150-CO.7-01… ПТСД 718.430.150-CO.7-01) 172.КМ5-13-01 СБ Панель доборная (ПТСД 238.430.150-CO.7… ПТСД 718.430.150-CO.7; ПТСД 238.430.150-CO.7-01… ПТСД 718.430.150-CO.7-01). Сборочный чертеж 172.КМ5-13-02 Панель доборная (ПТСД 238.430.150-CO.7… ПТСД 718.430.150-CO.7; ПТСД 238.430.150-CO.7-01… ПТСД 718.430.150-CO.7-01) 172.КМ5-13-02 СБ Панель доборная (ПТСД 238.430.150-CO.7… ПТСД 718.430.150-CO.7; ПТСД 238.430.150-CO.7-01… ПТСД 718.430.150-CO.7-01). Сборочный чертеж 172.КМ5-14 Панель доборная (ПТСД 238.440.130-CO.7… ПТСД 718.440.130-CO.7) 172.КМ5-14 СБ Панель доборная (ПТСД 238.440.130-CO.7… ПТСД 718.440.130-CO.7). Сборочный чертеж 172.КМ5-14-01 Панель доборная (ПТСД 238.430.170-CO.7… ПТСД 718.430.170-CO.7; ПТСД 238.430.170-CO.7-01… ПТСД 718.430.170-CO.7-01) 172.КМ5-14-01 СБ Панель доборная (ПТСД 238.430.170-CO.7… ПТСД 718.430.170-CO.7; ПТСД 238.430.170-CO.7-01… ПТСД 718.430.170-CO.7-01). Сборочный чертеж 172.КМ5-14-02 Панель доборная (ПТСДМ 238.430.170-CO.7… ПТСДМ 718.430.170-CO.7; ПТСДМ 238.430.170-CO.7-01… ПТСДМ 718.430.170-CO.7-01) 172.КМ5-14-02 СБ Панель доборная (ПТСДМ 238.430.170-CO.7… ПТСДМ 718.430.170-CO.7; ПТСДМ 238.430.170-CO.7-01… ПТСДМ 718.430.170-CO.7-01). Сборочный чертеж 172.КМ5-15 Панель доборная (1ПТСД 40.1000.110-СО.7; 1ПТСД 40.1000.130-СО.7) 172.КМ5-15-01 Панель доборная ПТСД 40.1000.150-СО.7; ПТСД 40.1000.170-СО.7; ПТСД 40.1000.150-СО.7; ПТСДМ 40.1000.150-CO.7; ПТСДМ 40.1000.170-CO.7) 172.КМ5-16 Тетива (Тр-1… Тр-8; Тд-1… Тд-4; Ту-1, Ту-2; Тт-1… Тт4 ЭМ ЭМ1) 172.КМ5-17 Обшивка (Л-1… Л-7; Л-1с… Л-14с). Элементы фасонные (Д25-1, Н-34…, Д-38; ДН-1… Д1-2) 172.КМ5-18 Номенклатура доборных элементов (Д1… Д38, ДН-1… ДН-2)
Разработан:	ЦНИИПроектлегконструкция Гипроспецлегконструкция НИИСФ
Утверждён:	02.12.1985 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 2/3-537)
Принят:	Союзлегконструкция
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Нормативные ссылки:	СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.01.01-82 «Строительная климатология и геофизика» СНиП II-3-79* «Строительная теплотехника» ГОСТ 23486-79 «Панели металлические трехслойные стеновые с утеплителем из пенополиуретана. Технические условия» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» Серия 1.432.2-17 «Стены одноэтажных промышленных зданий из металлических трехслойных панелей с утеплителем из пенополиуретана» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ГОСТ 19904-74 «Прокат листовой холоднокатаный. Сортамент»
