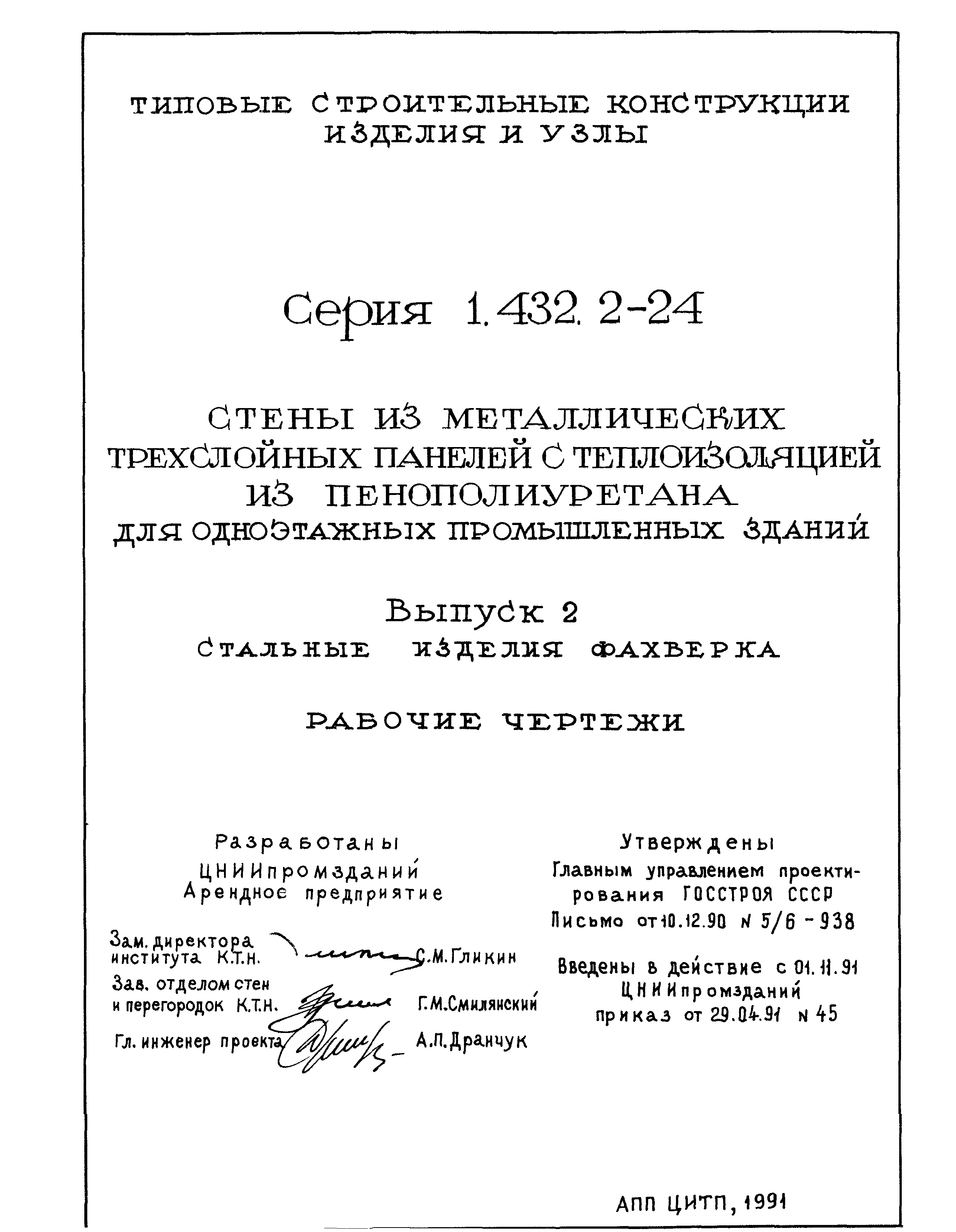

Серия 1.432.2-24

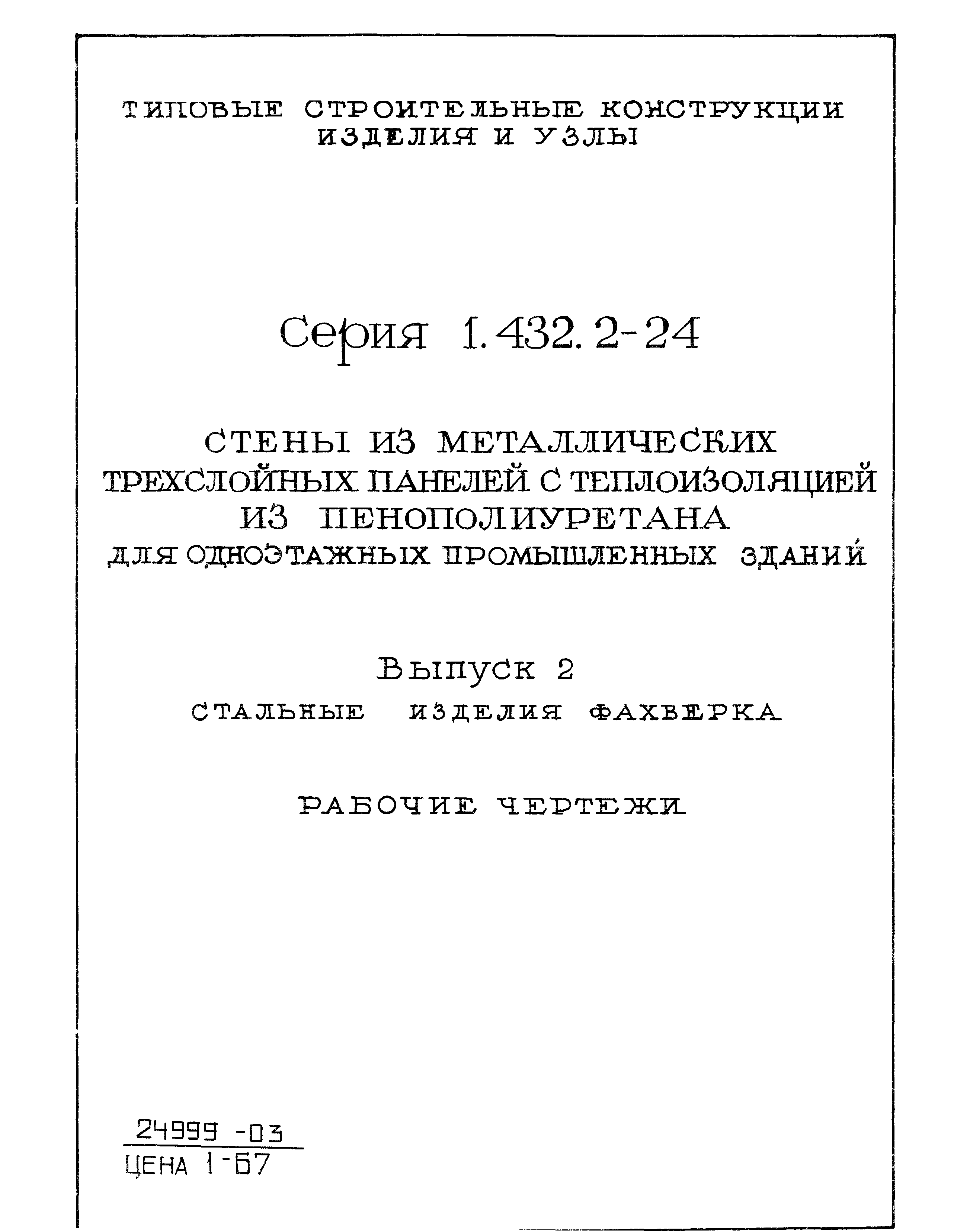

Выпуск 2. Стальные изделия фахверка. Рабочие чертежи

Обозначение:	Серия 1.432.2-24
Обозначение англ:	Series 1.432.2-24
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Стальные изделия фахверка. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.1991
Область применения:	В настоящем выпуске приведены рабочие чертежи стальных изделий фахверка - опорных консолей и ригелей, которые по своему назначению подразделяются на рядовые, стыковые, подоконные, надоконные, опорные и цокольные

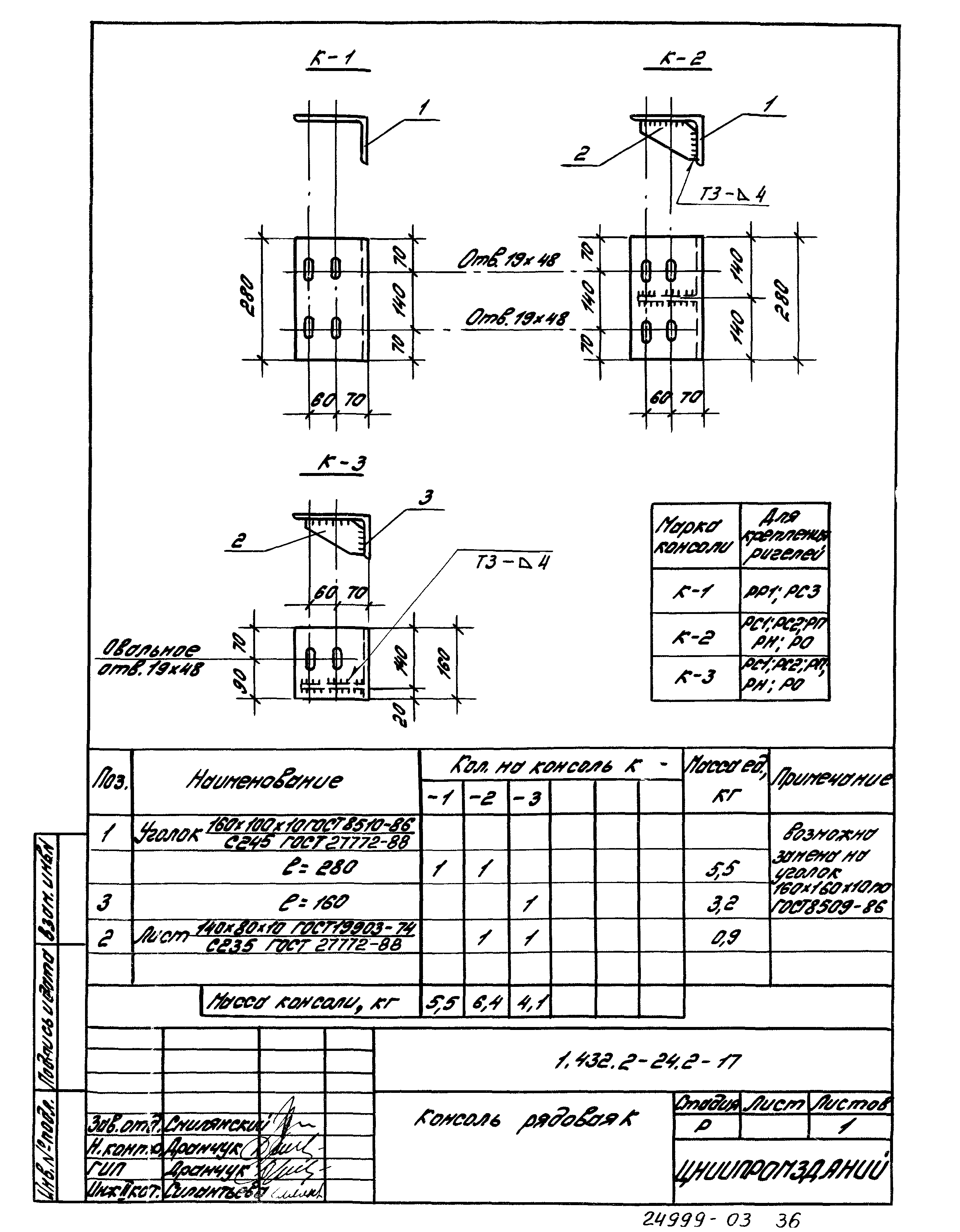

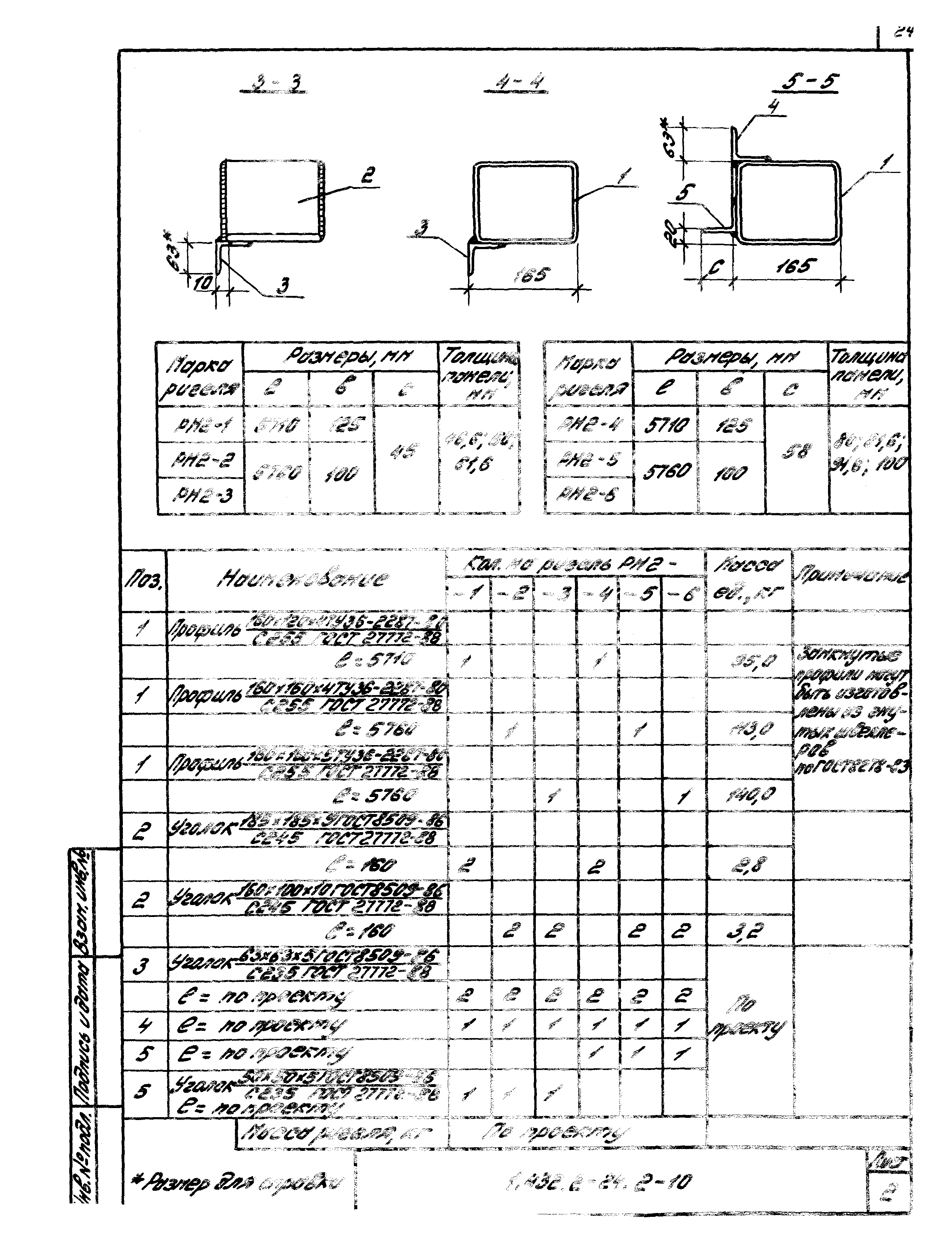

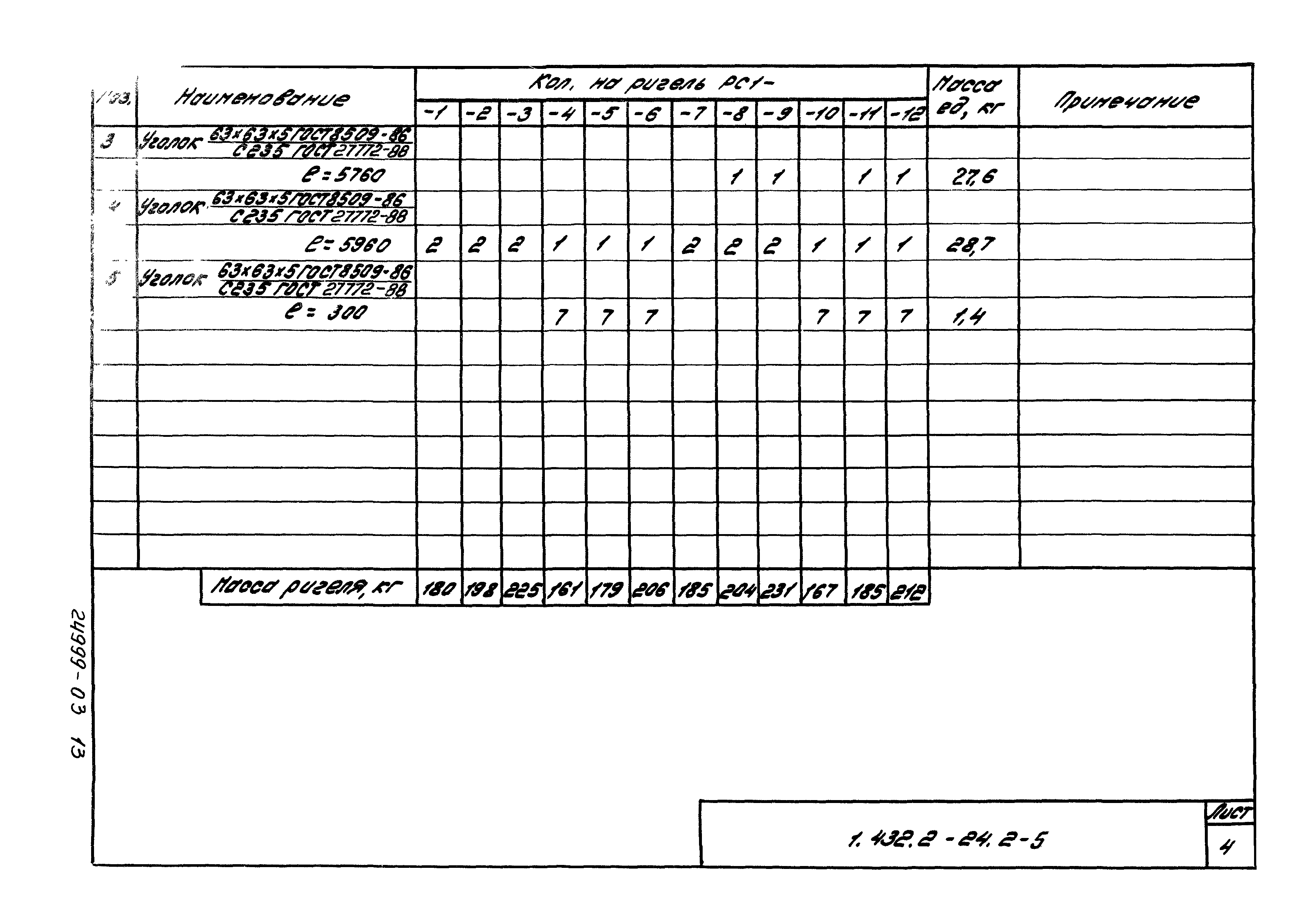

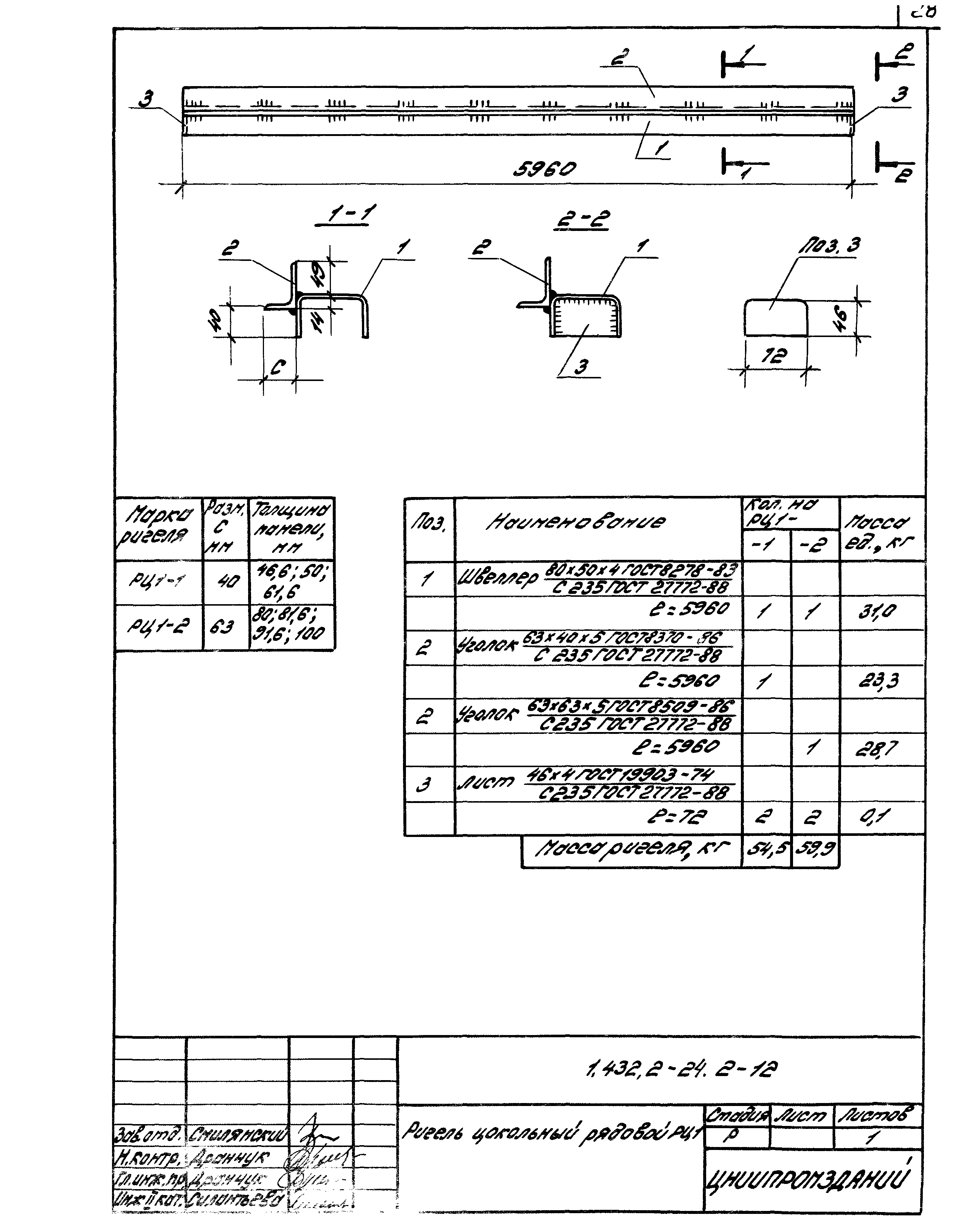

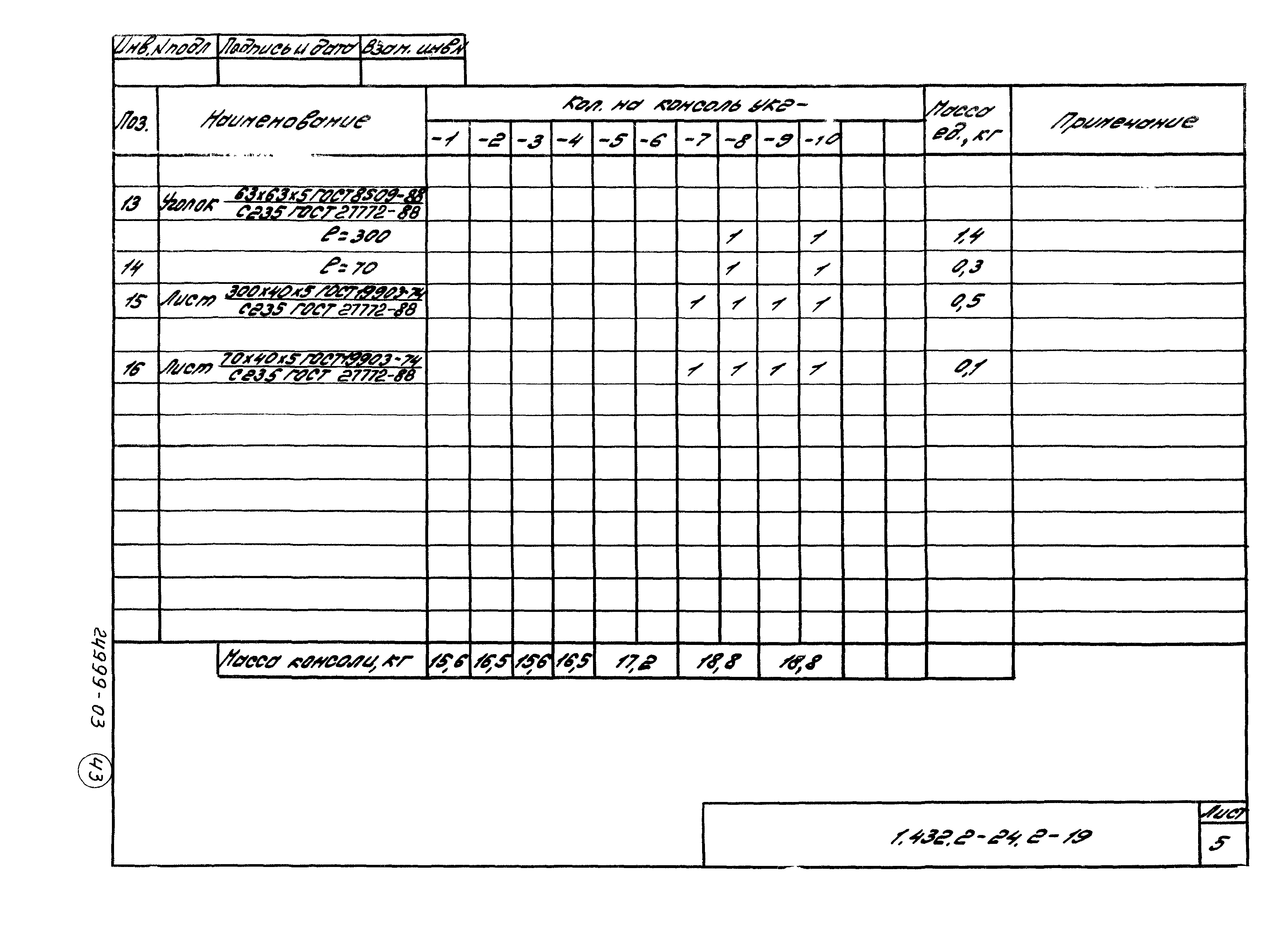

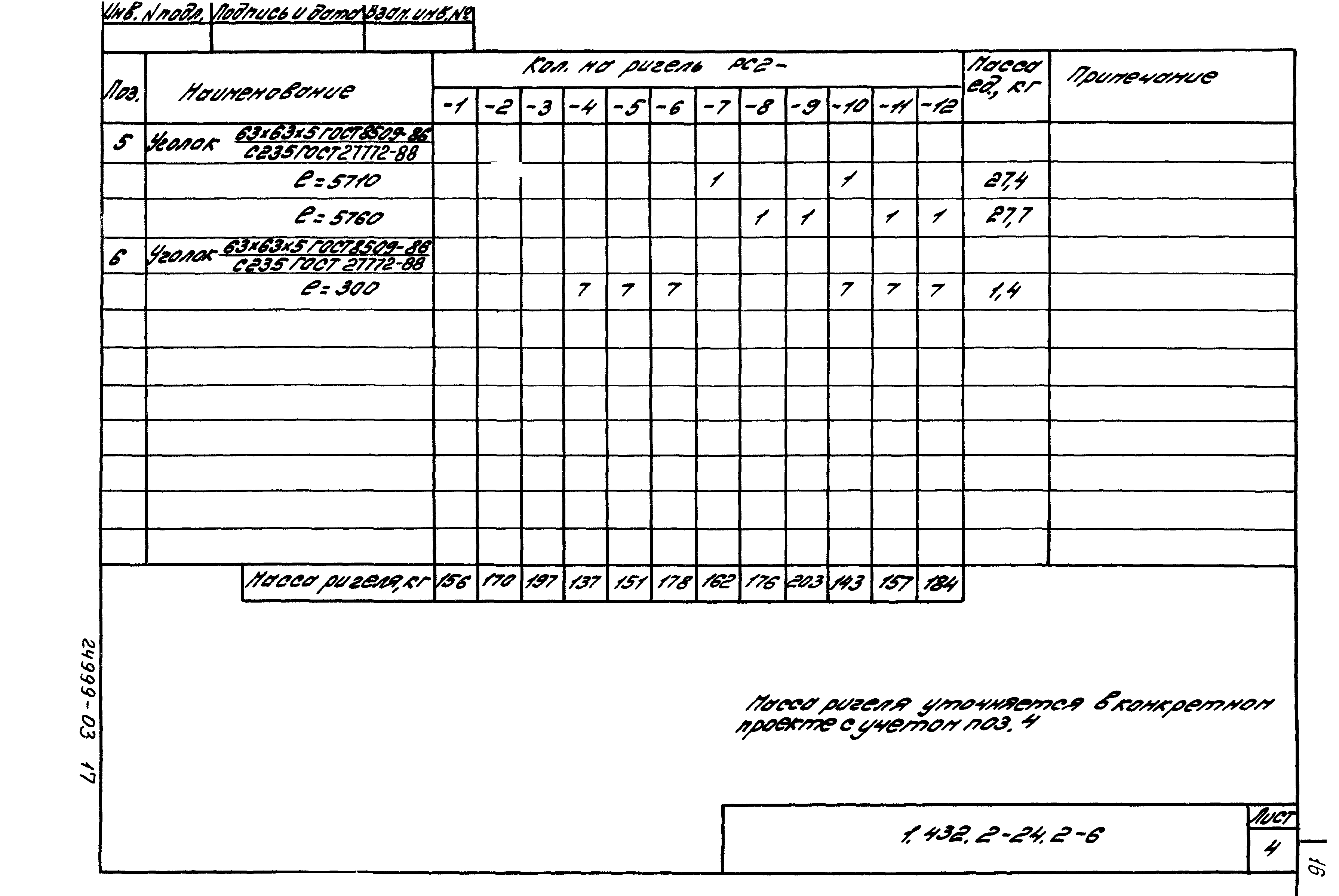

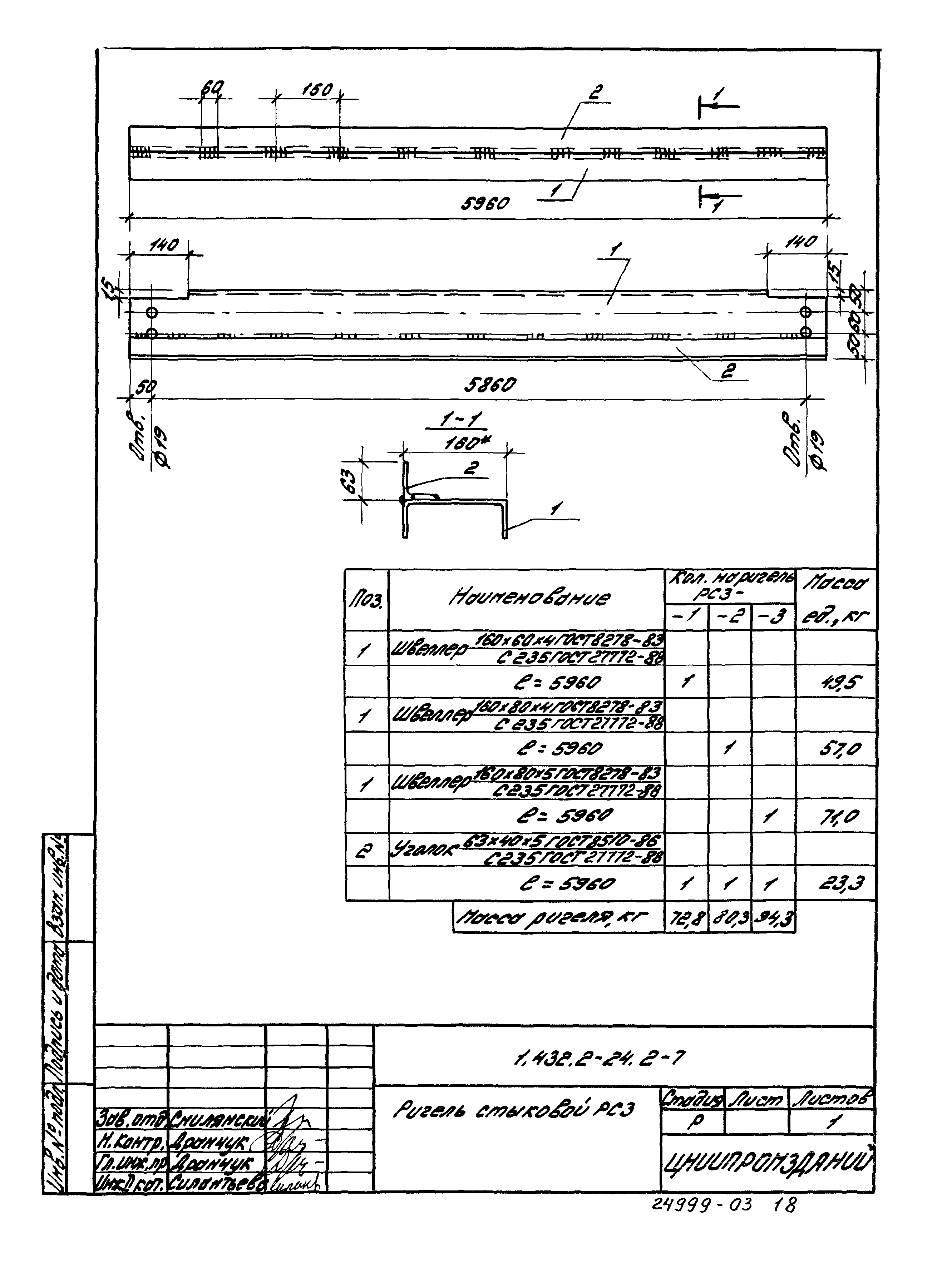

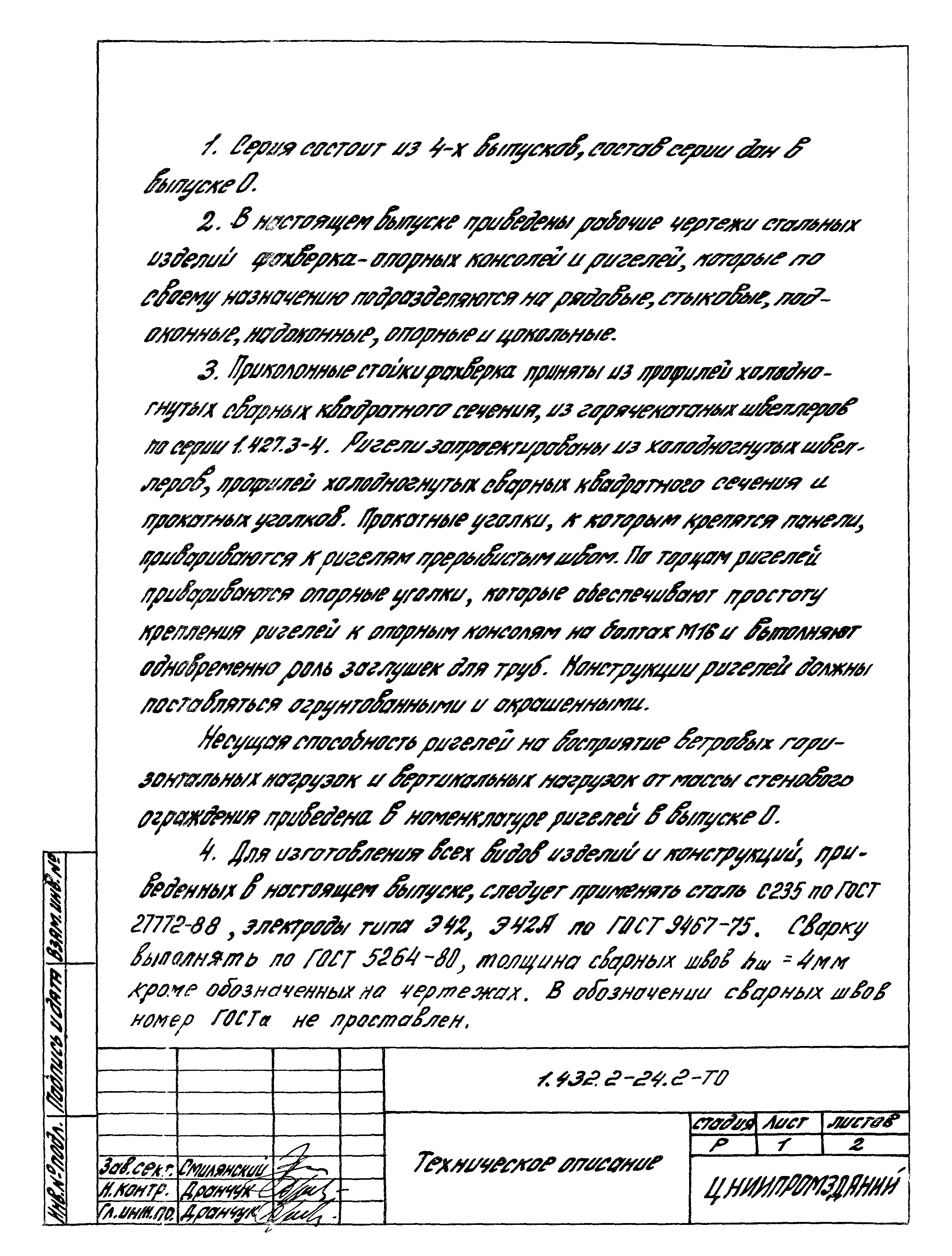

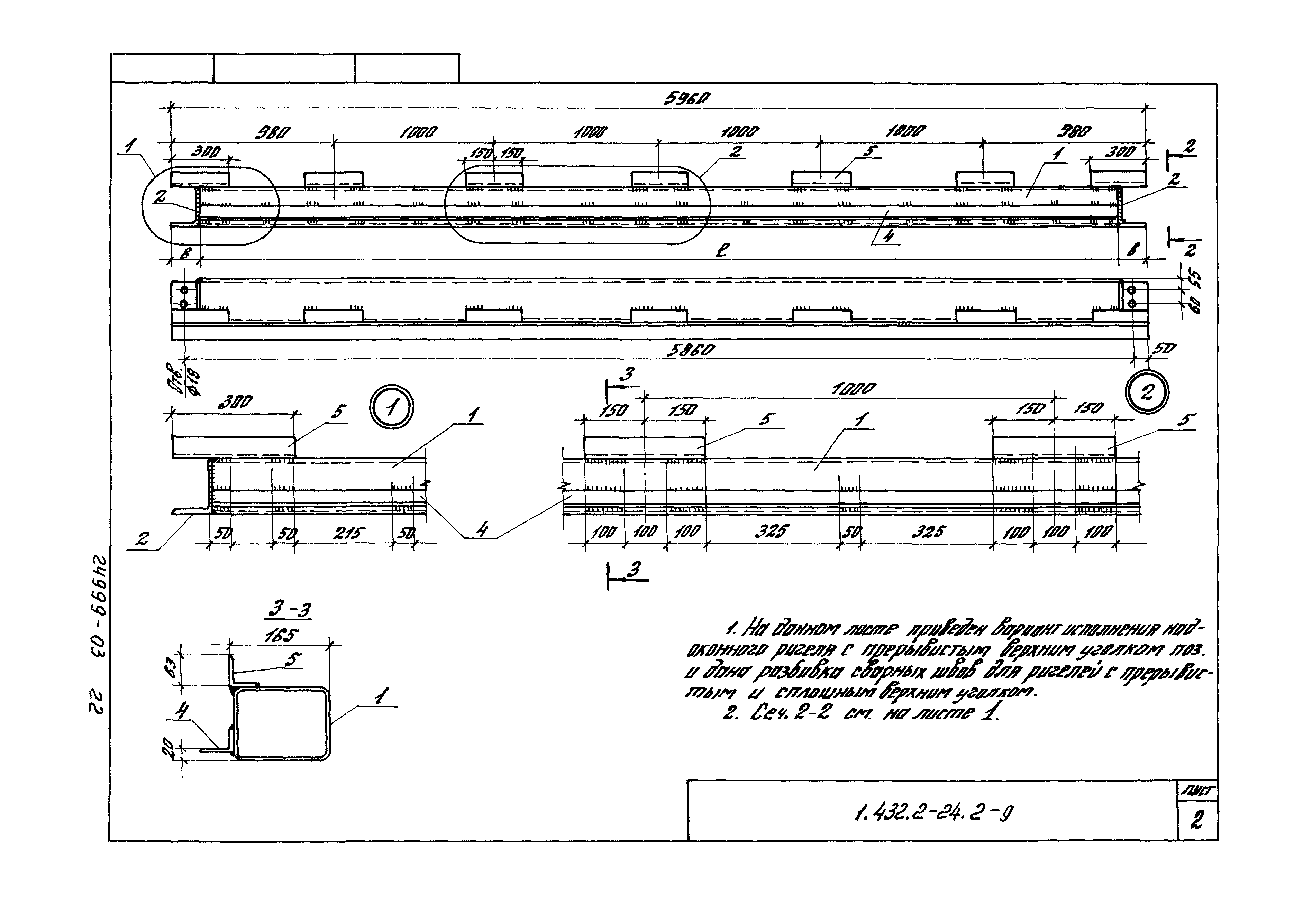

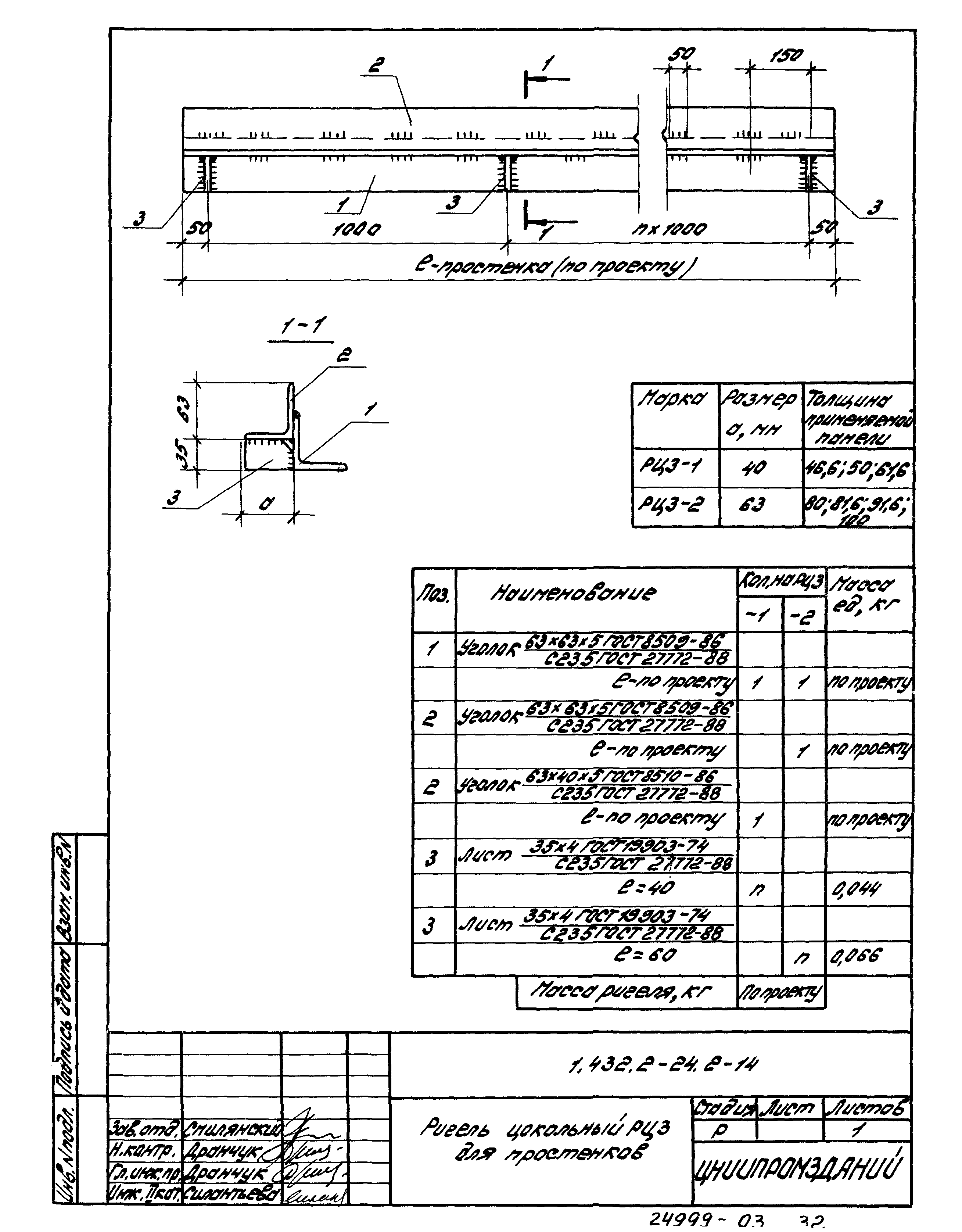

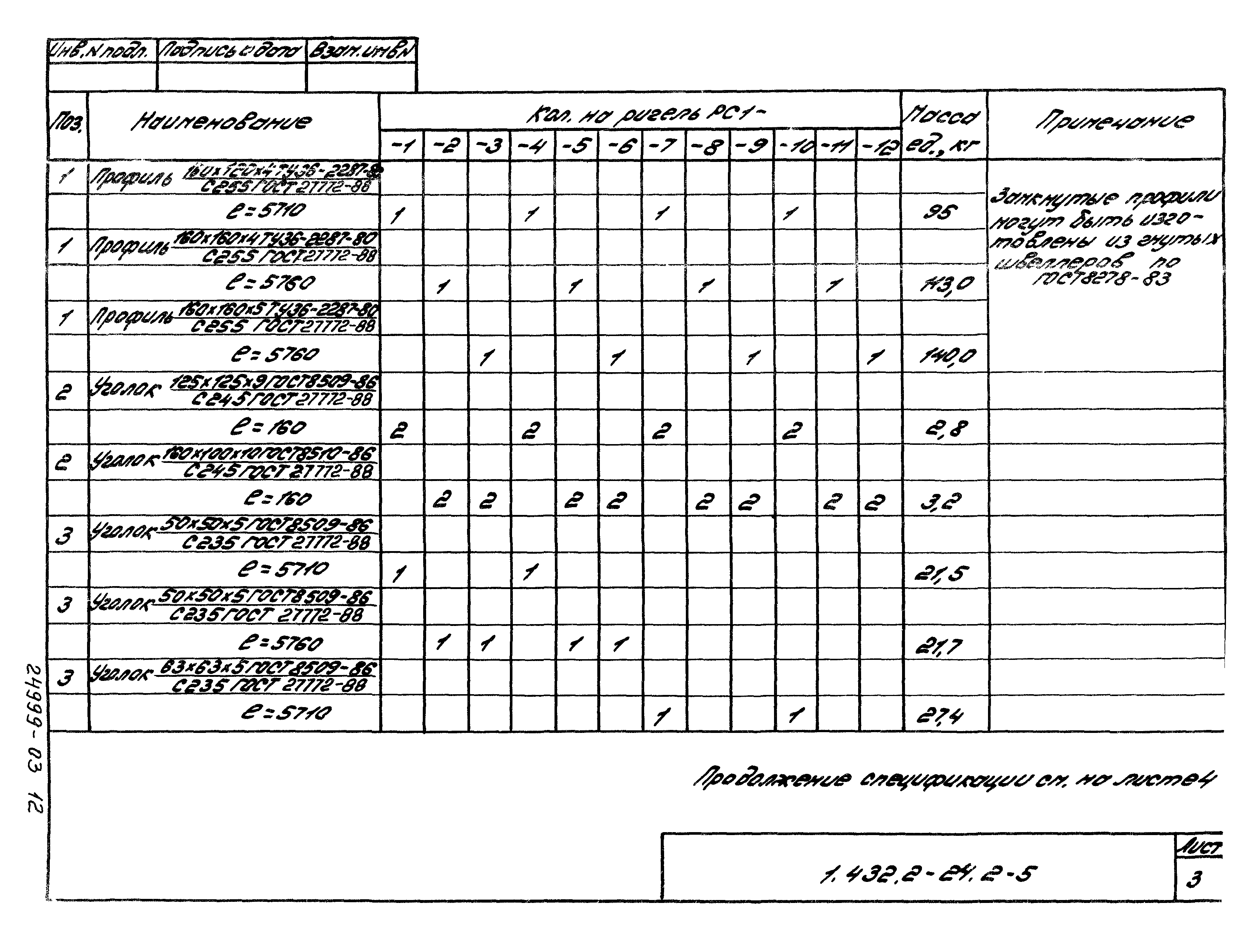

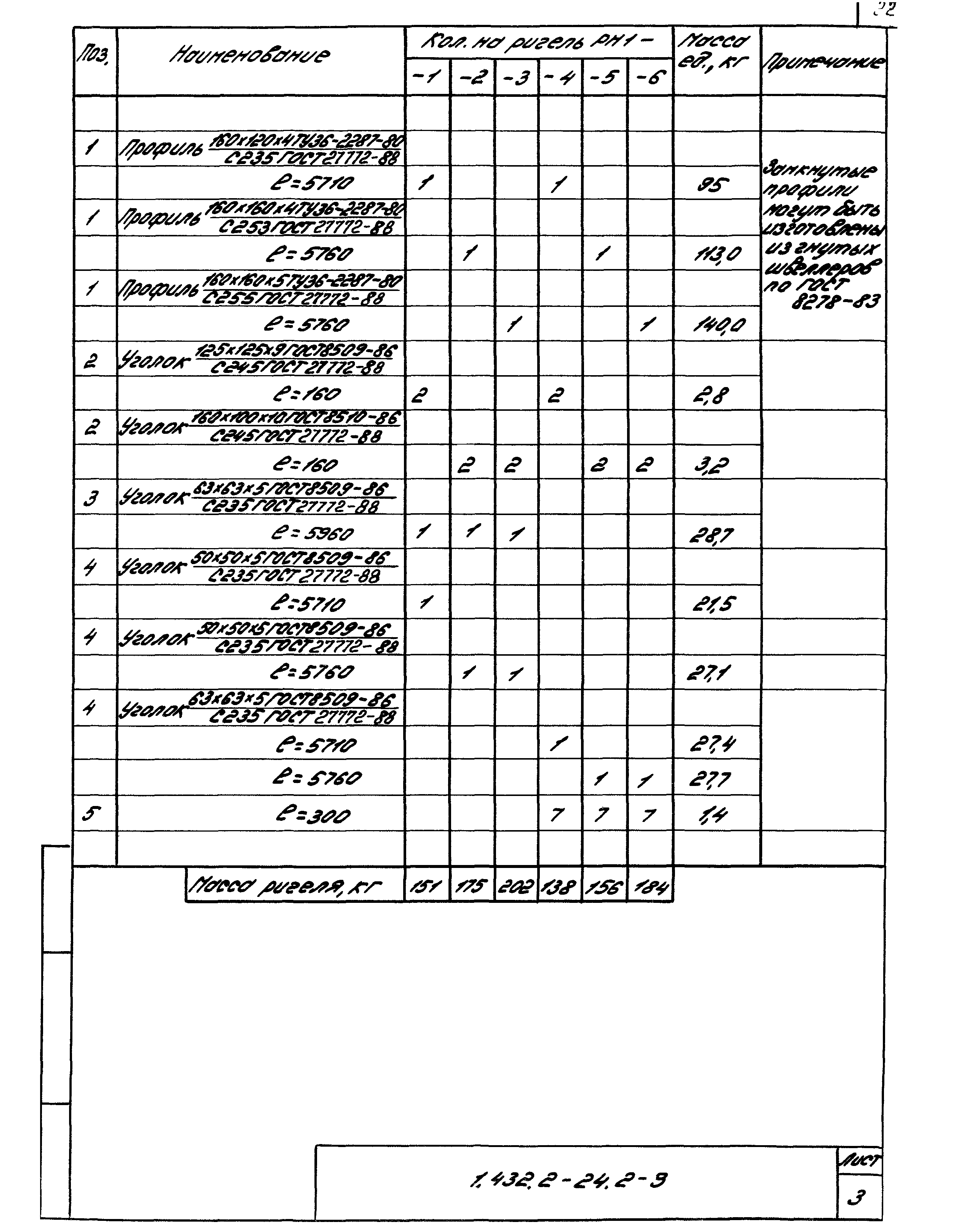

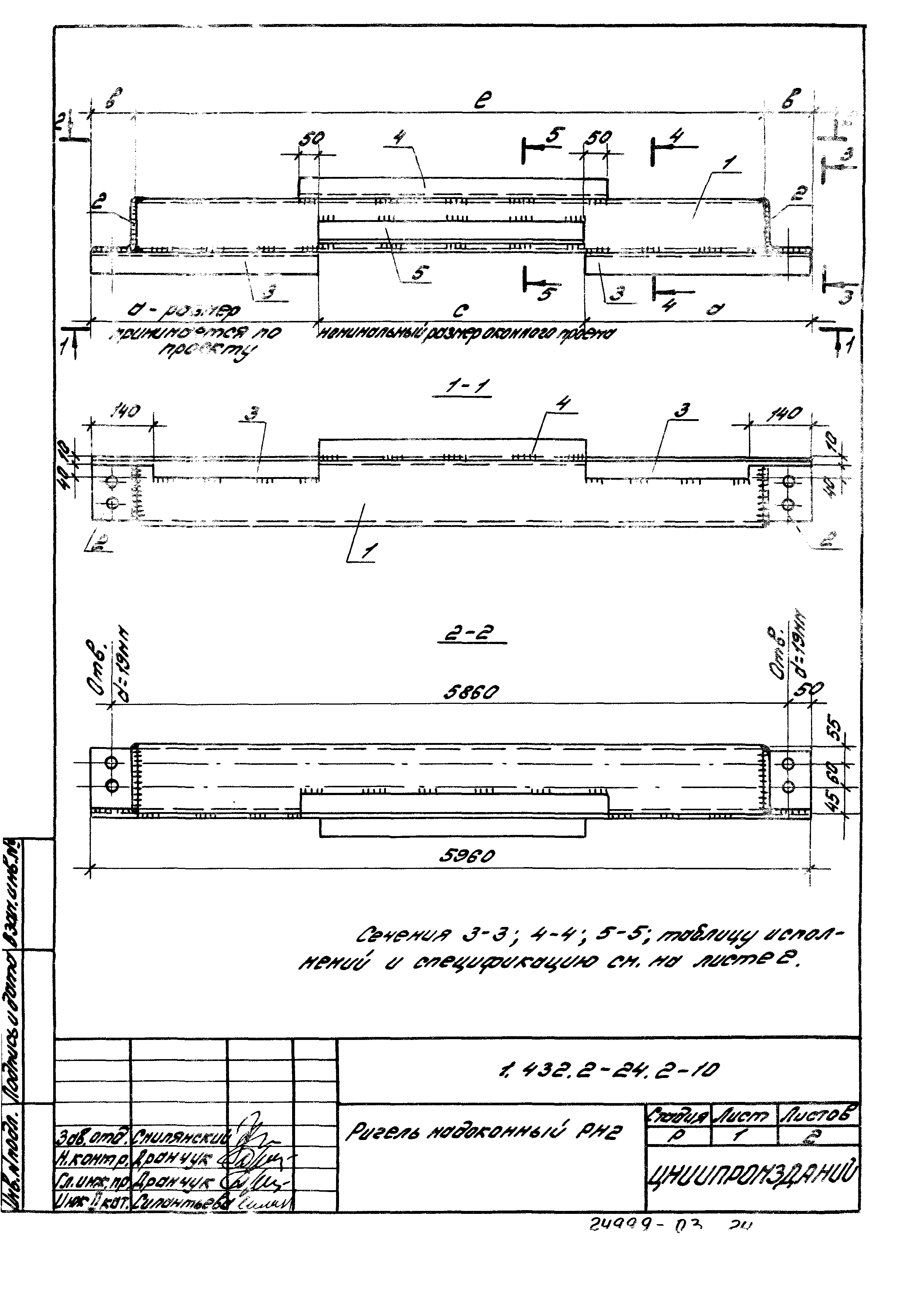

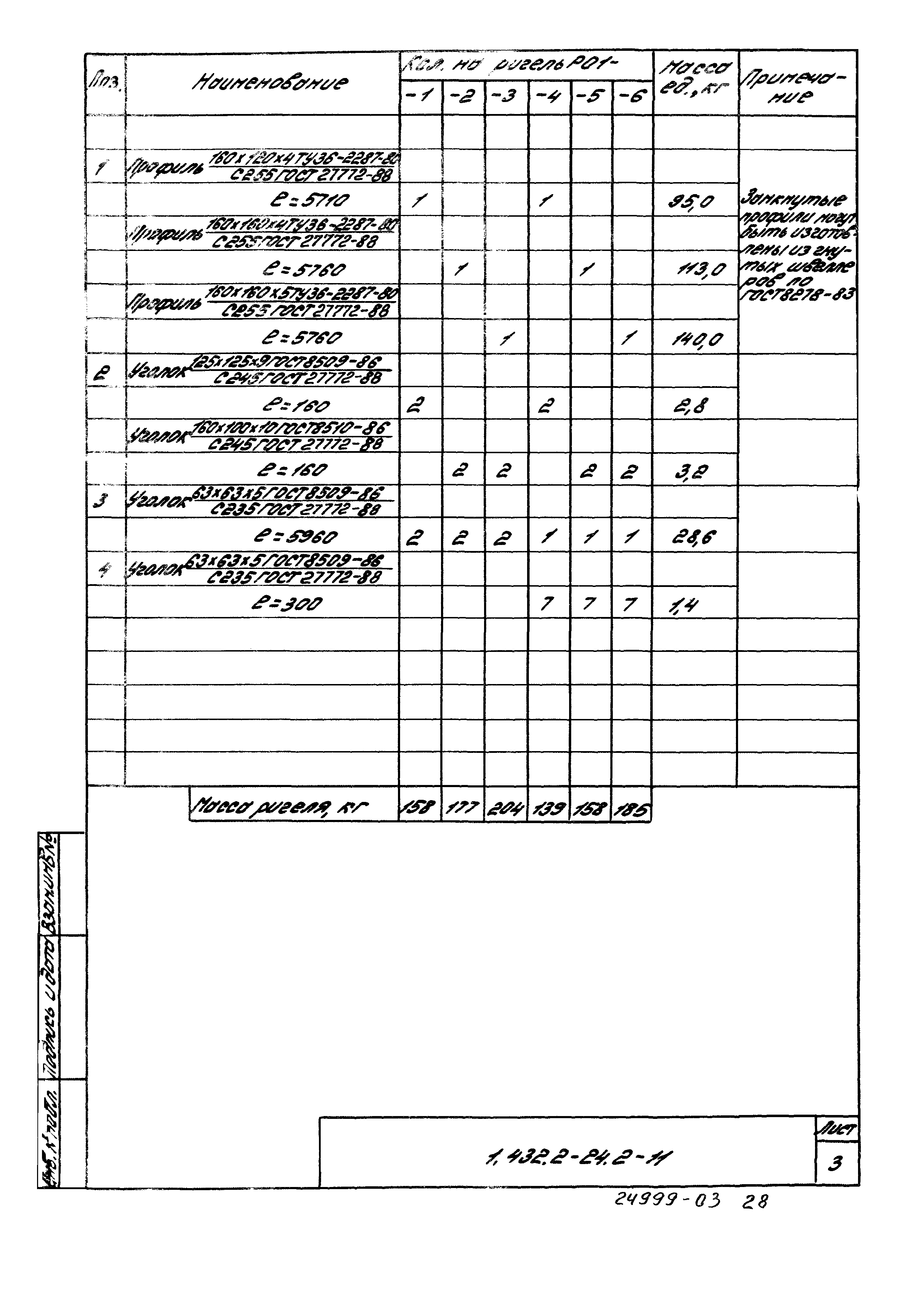

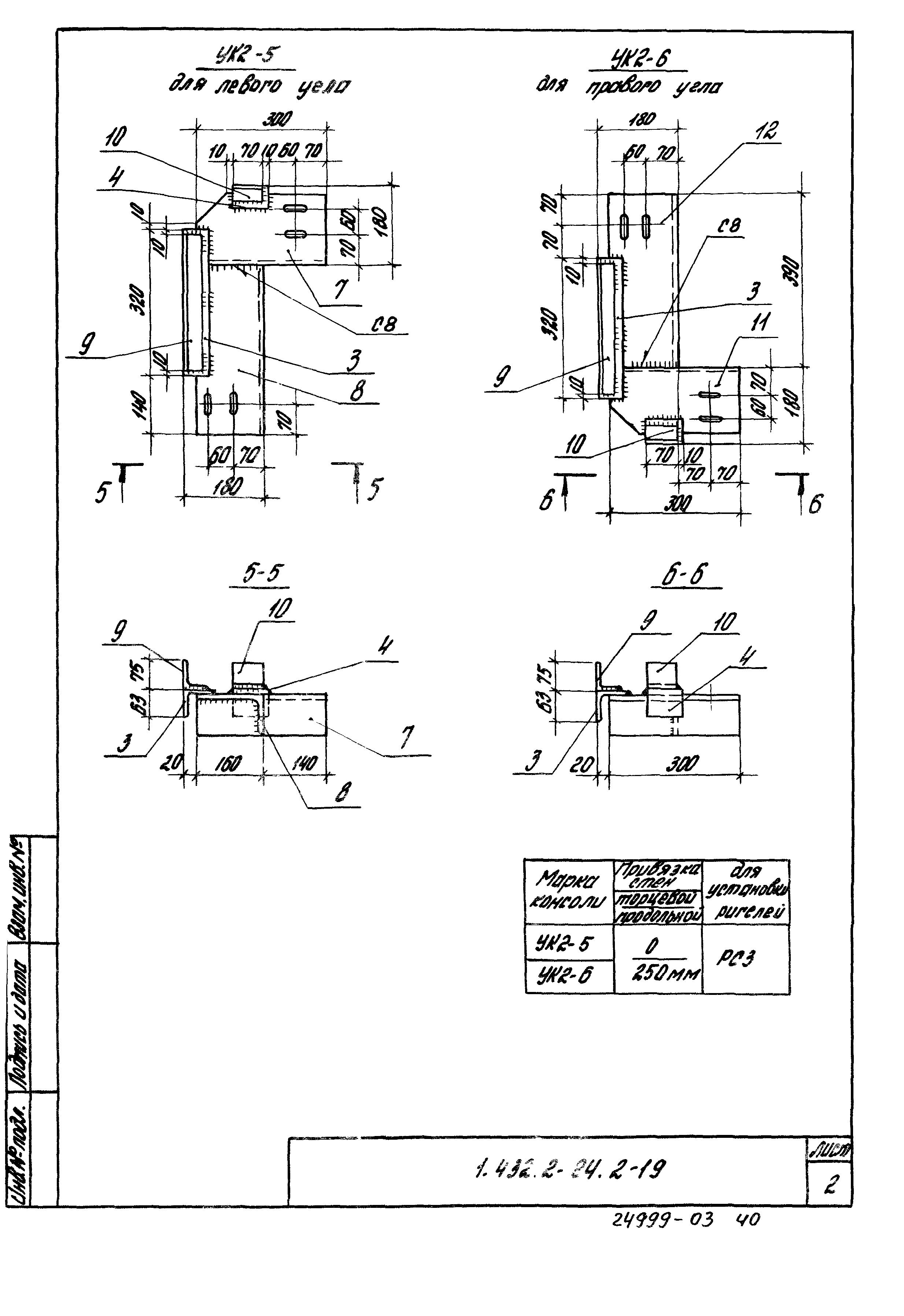

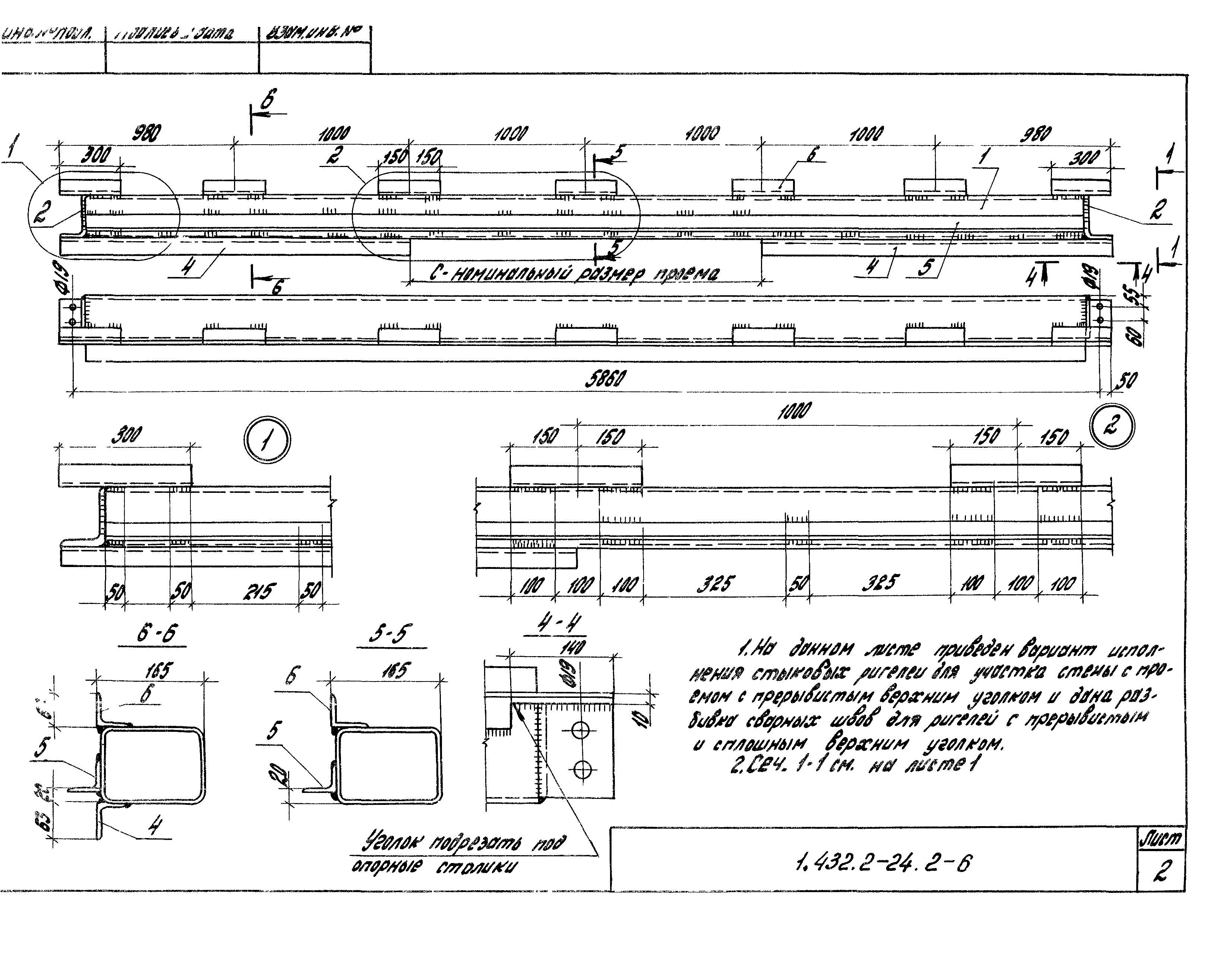

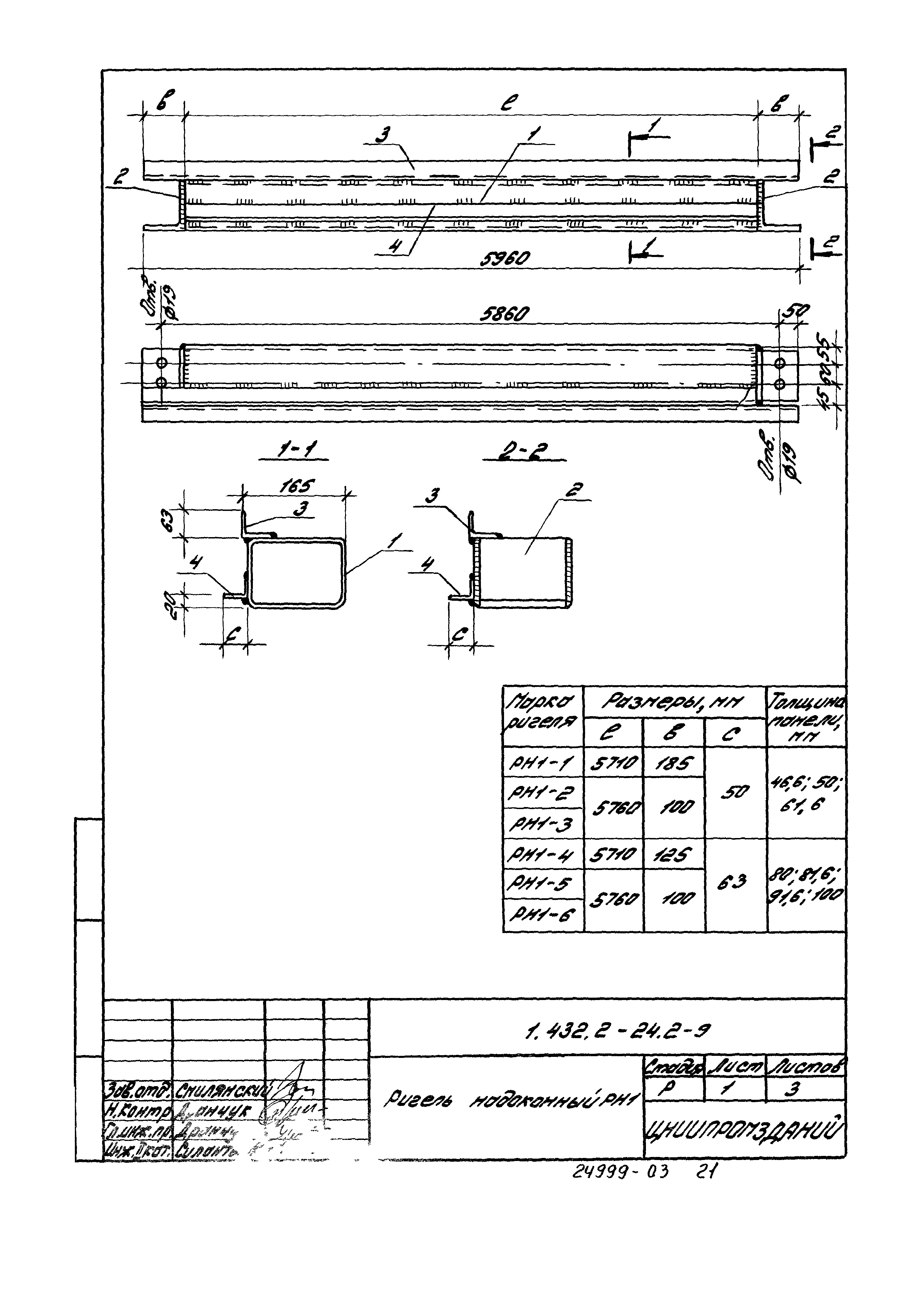

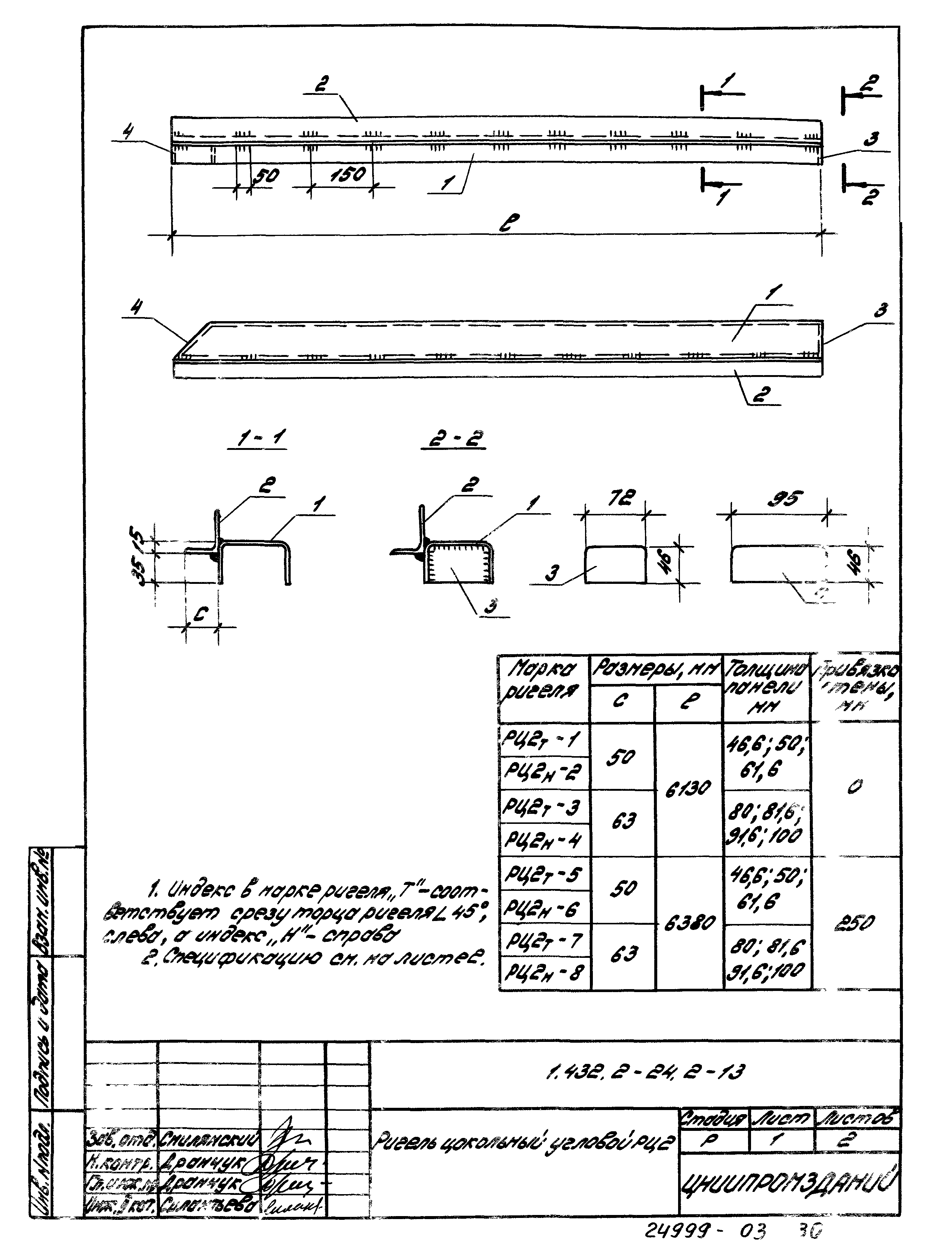

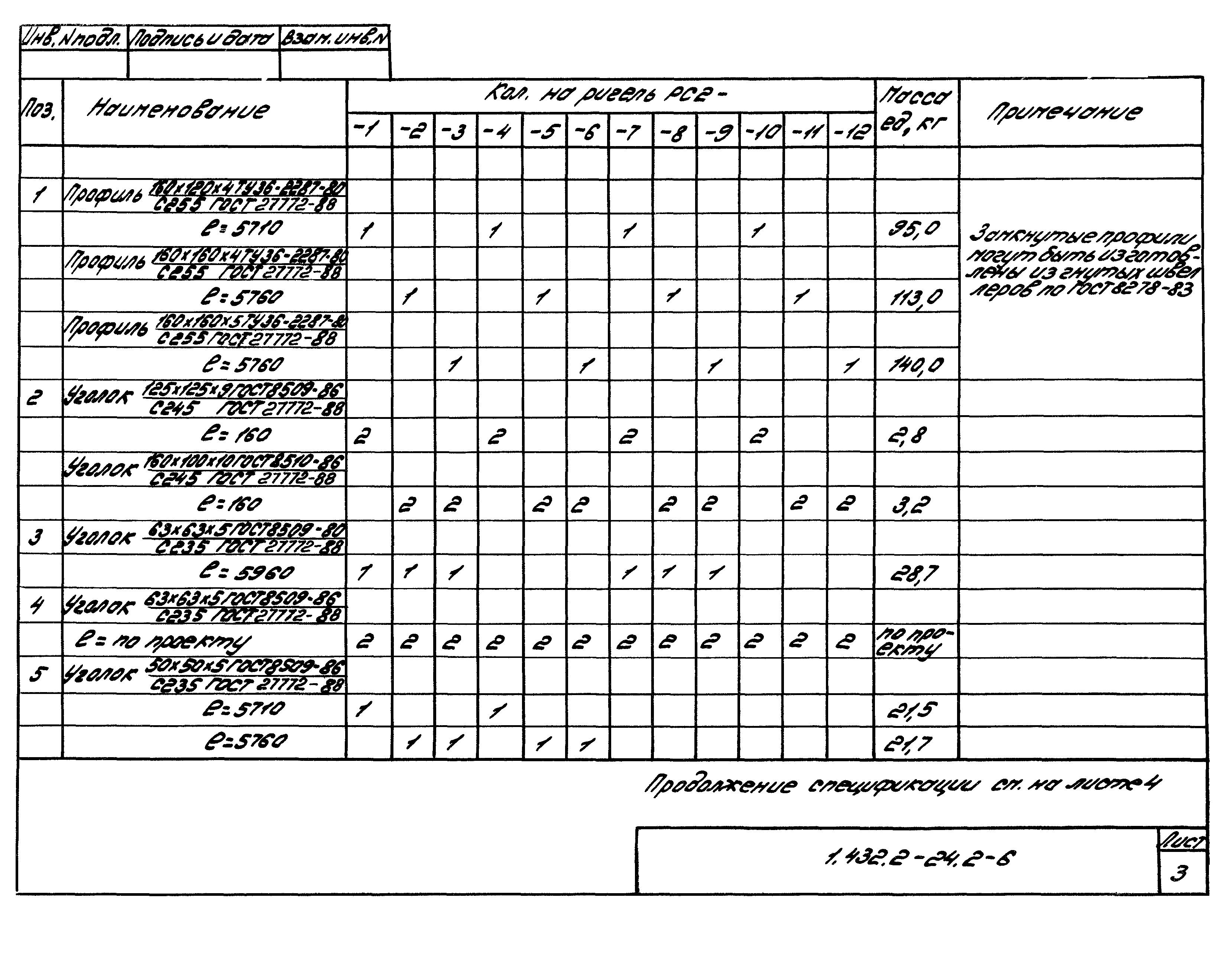

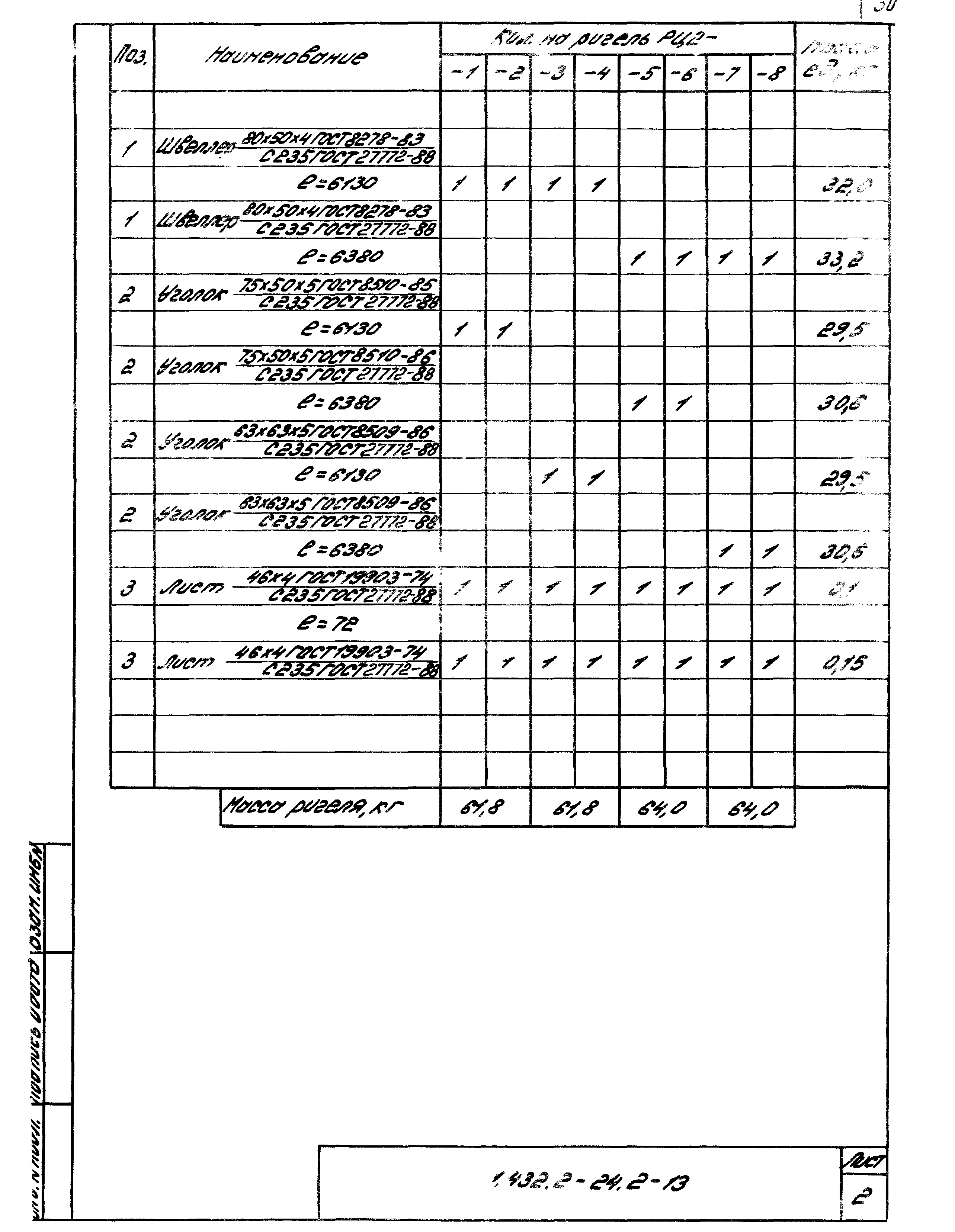

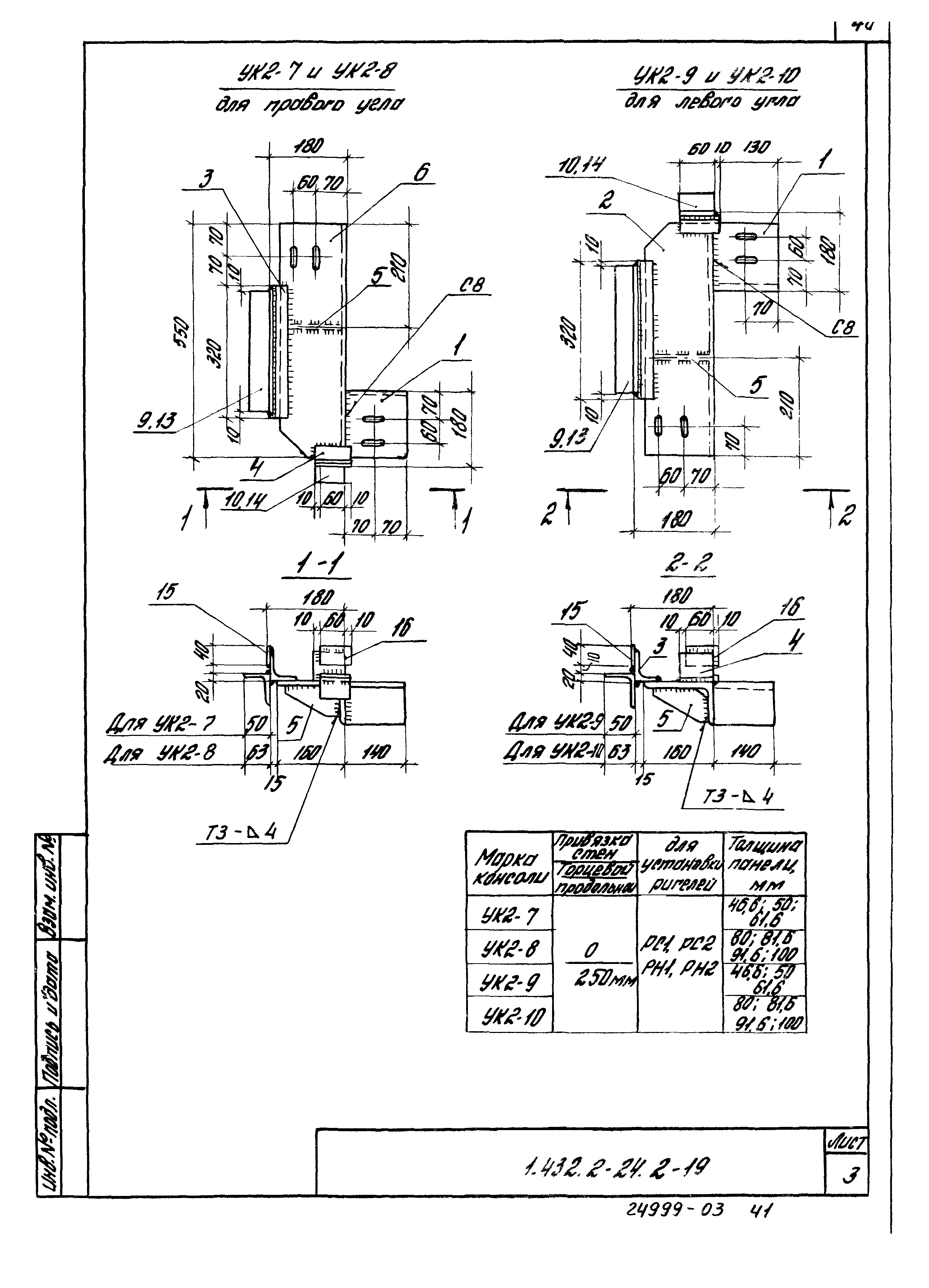

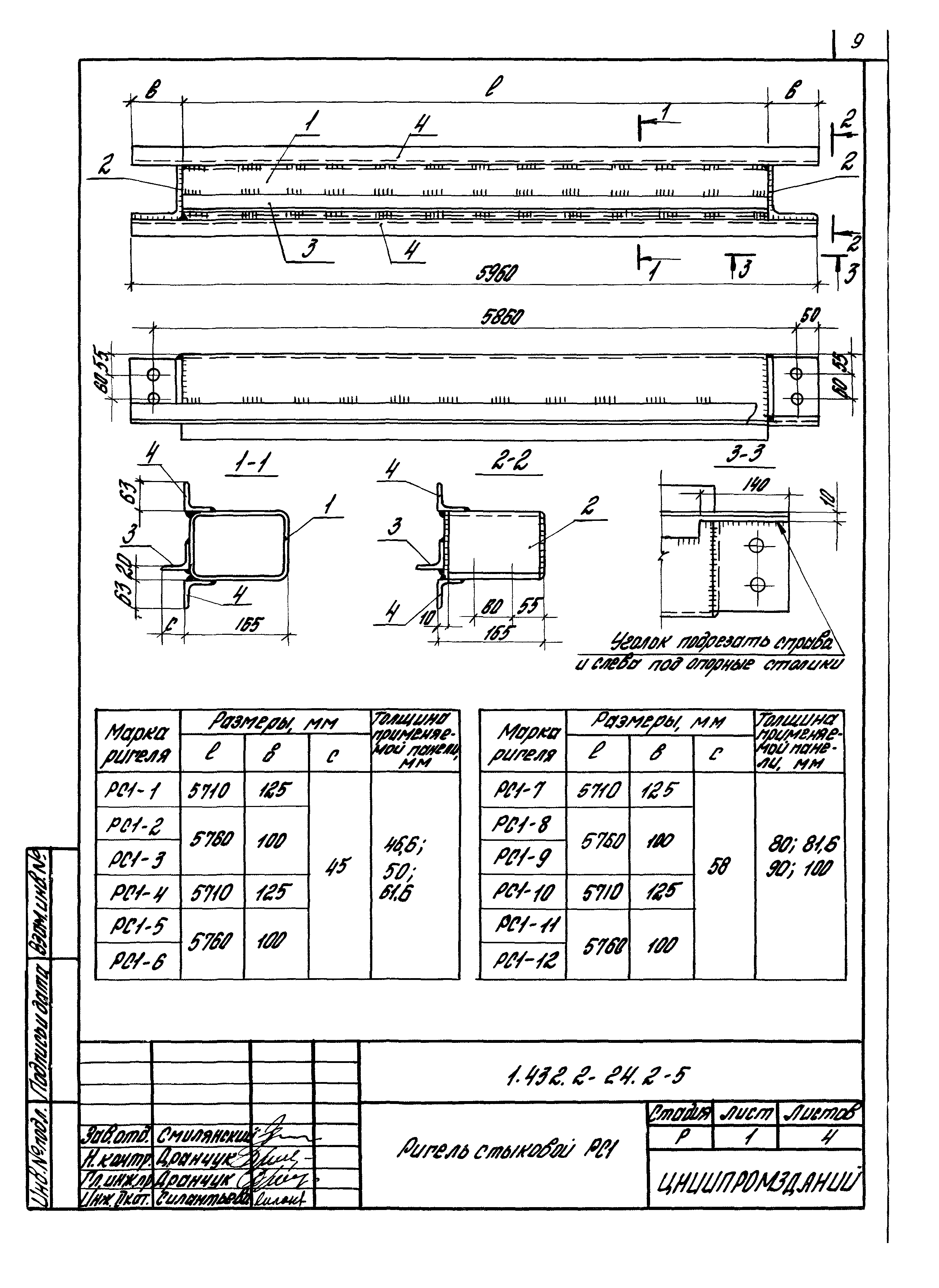

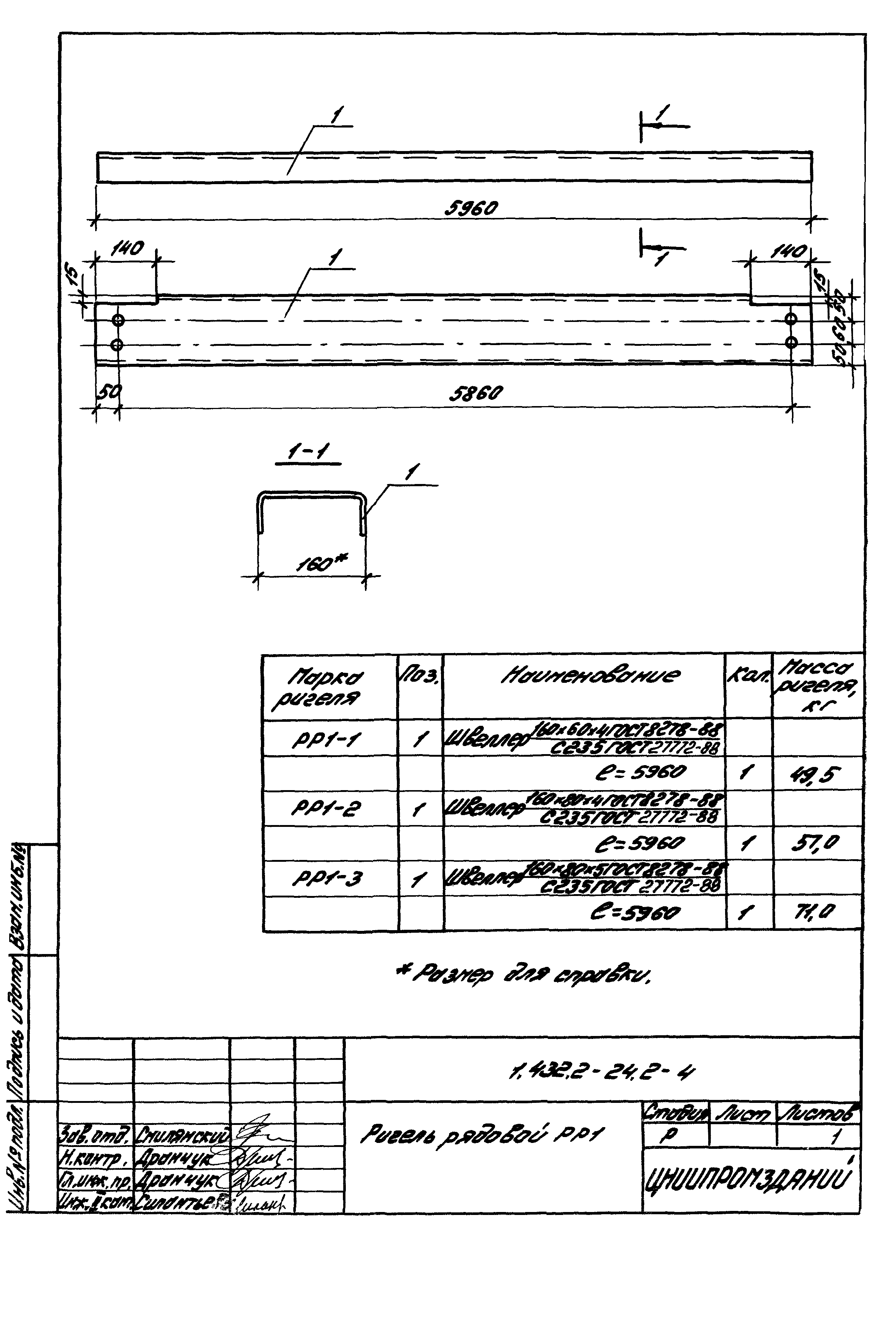

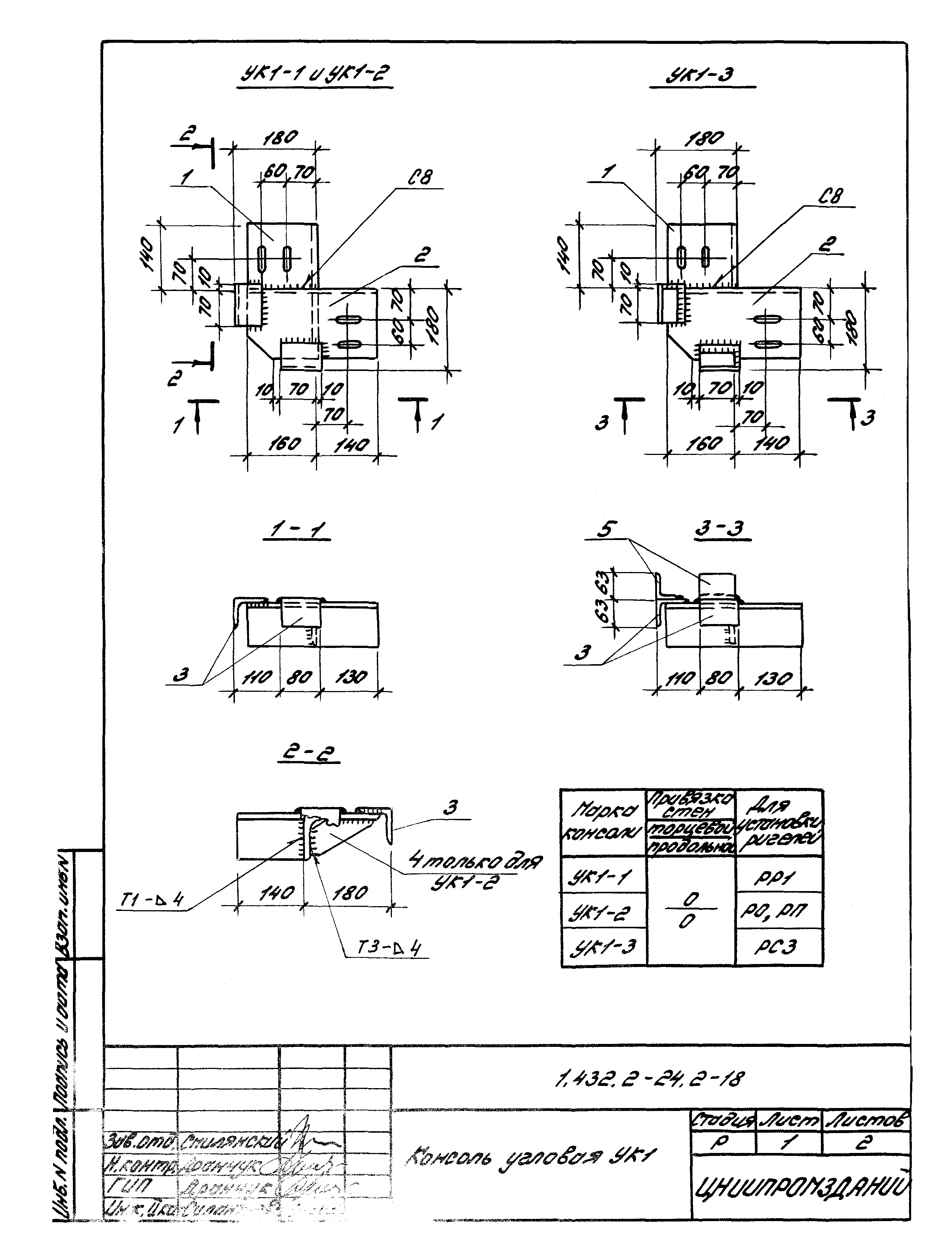

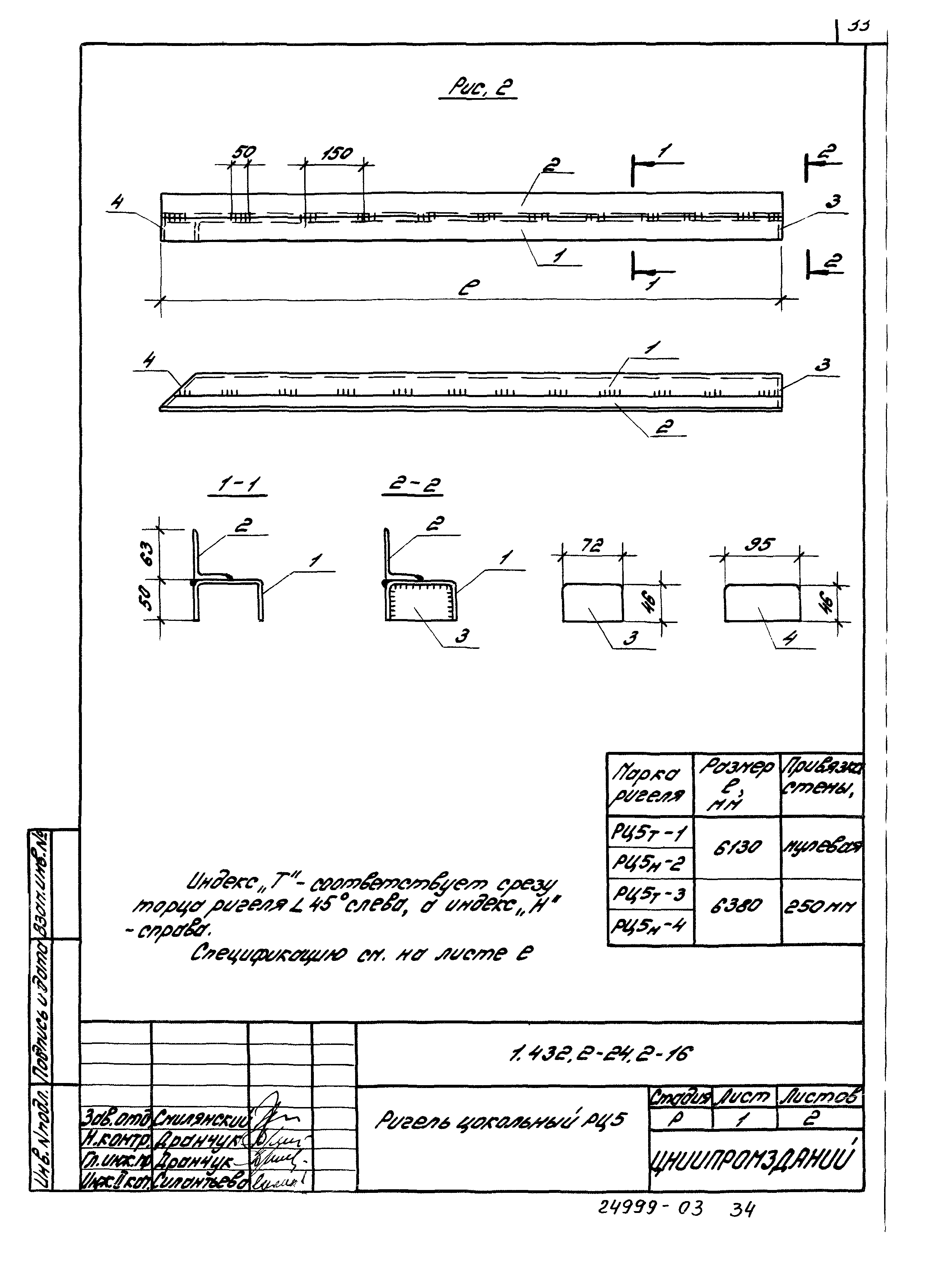

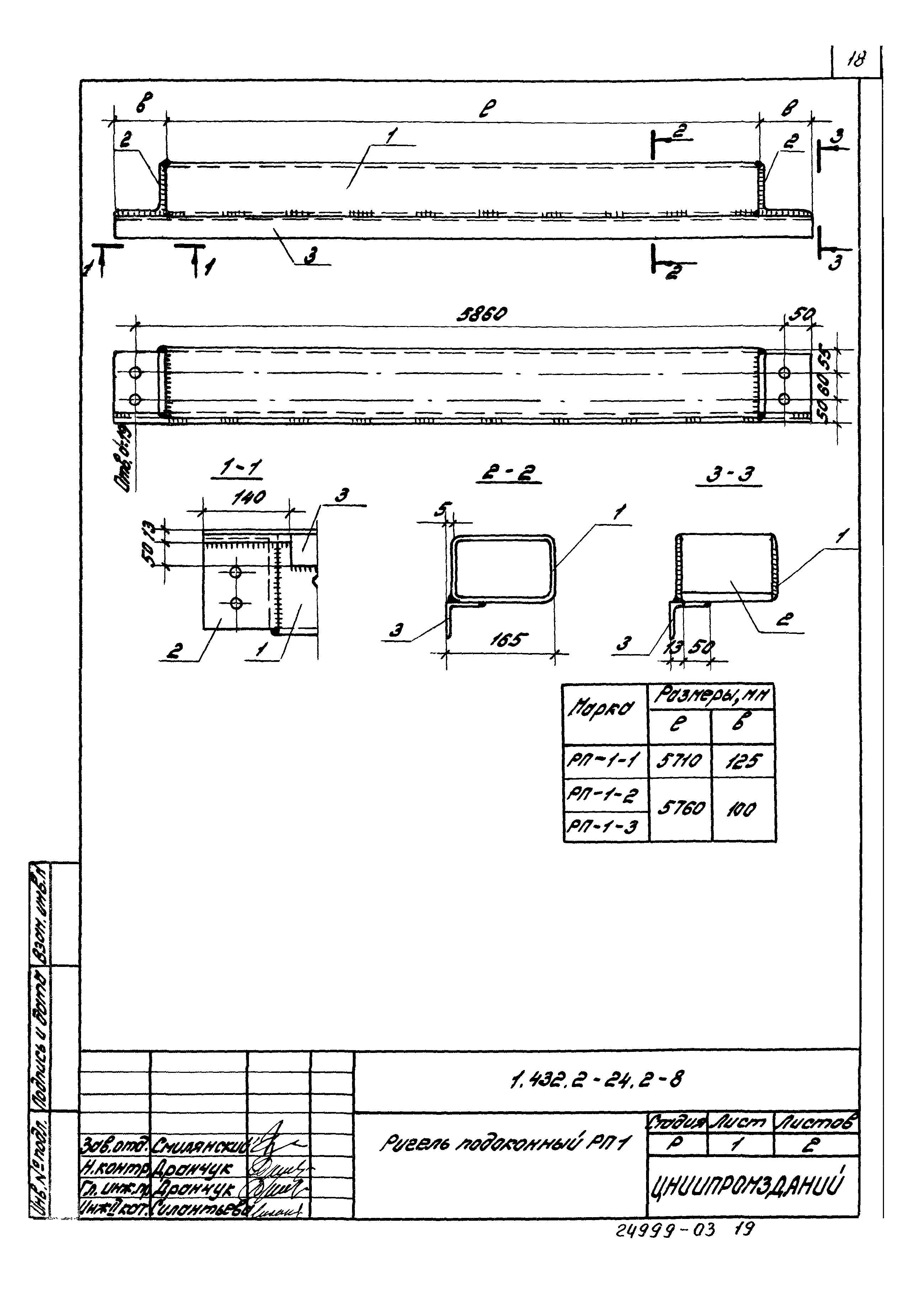

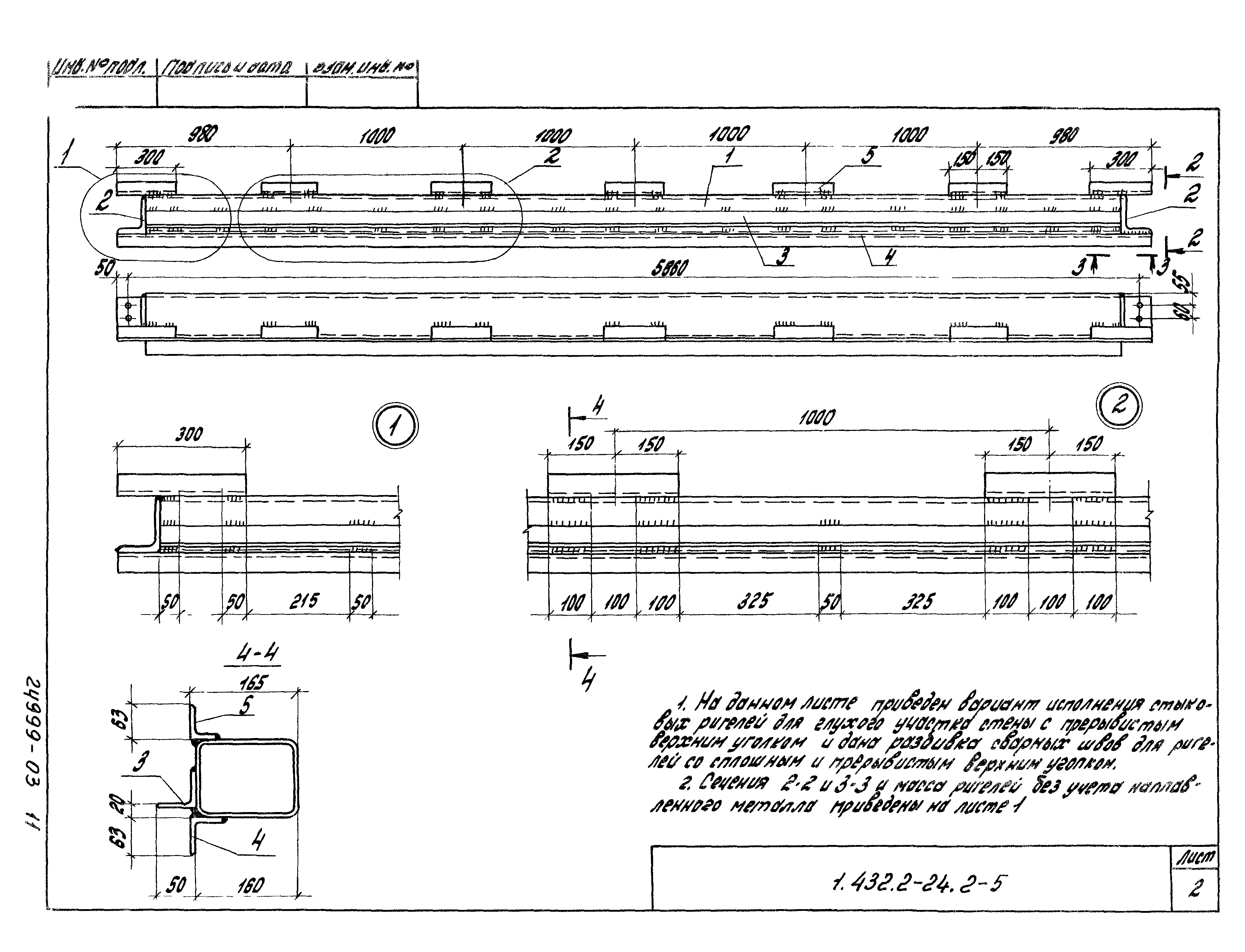

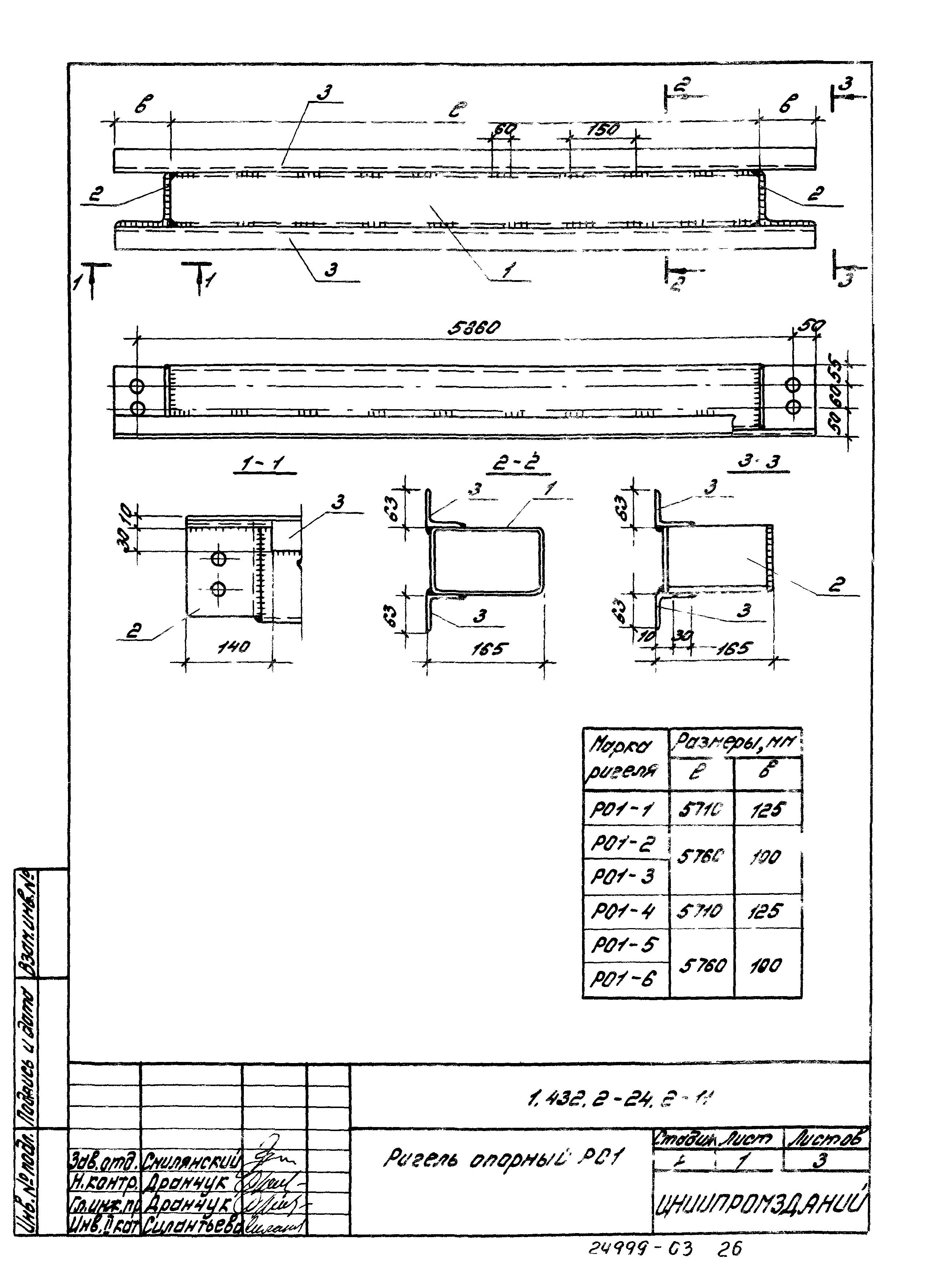

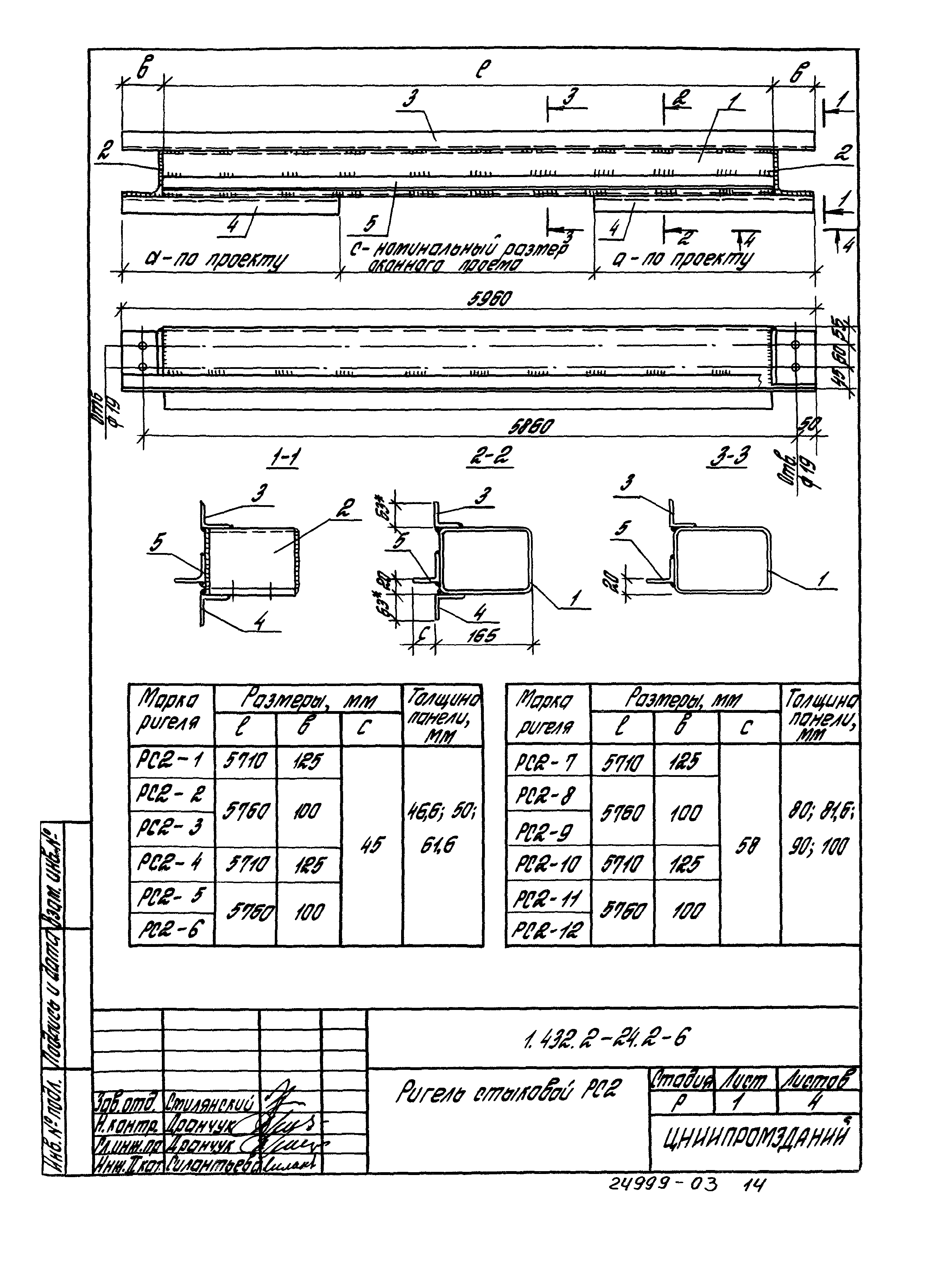

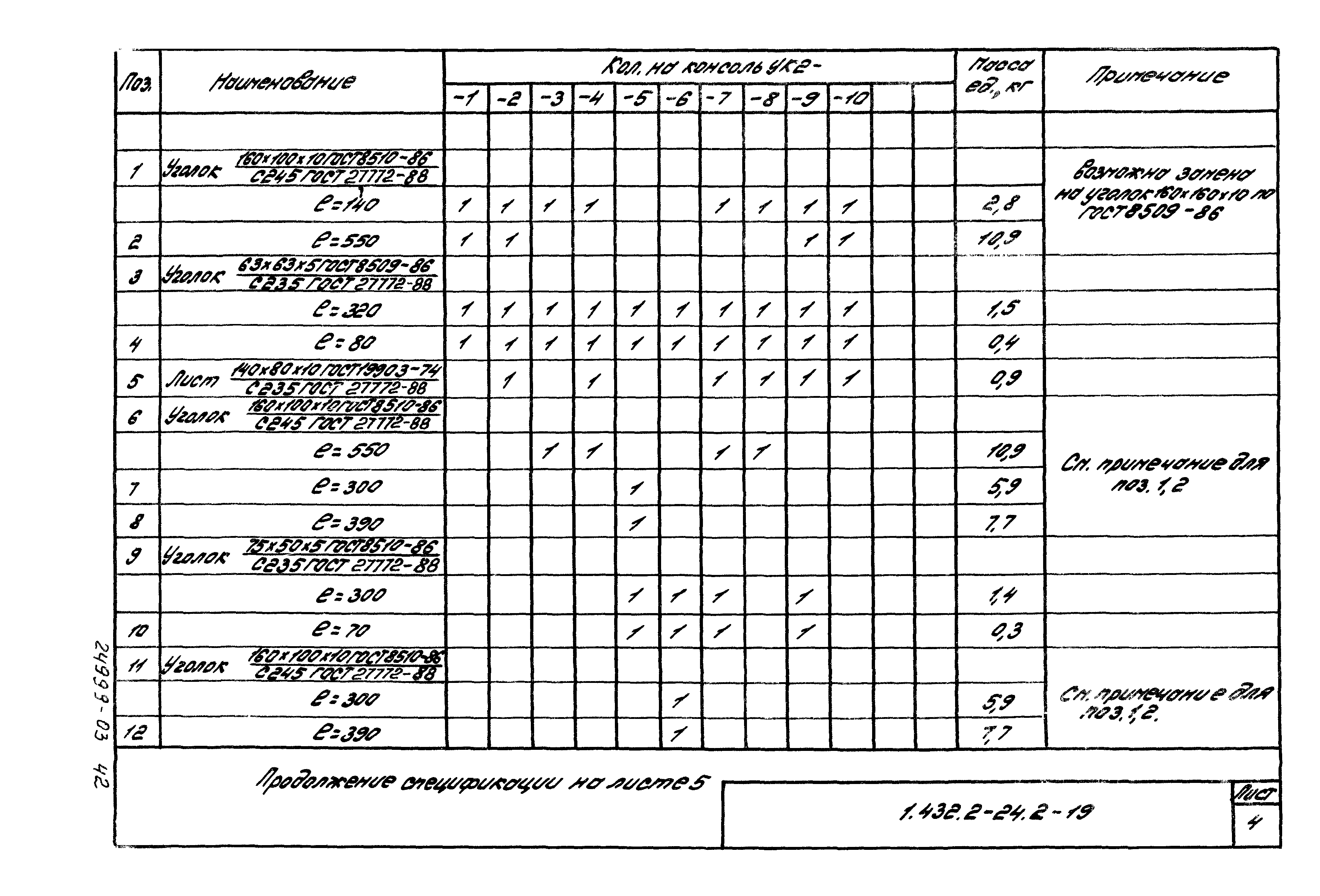

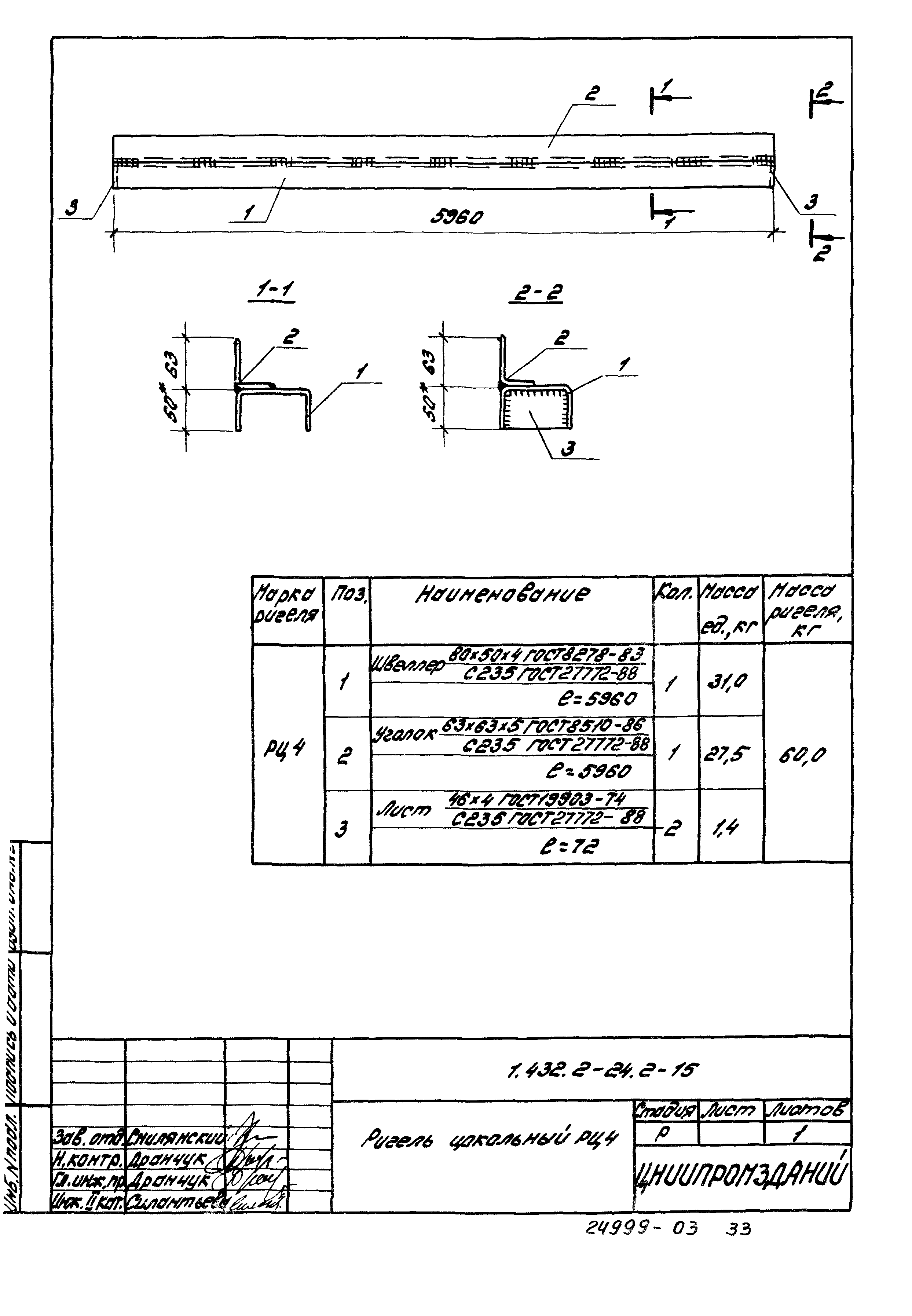

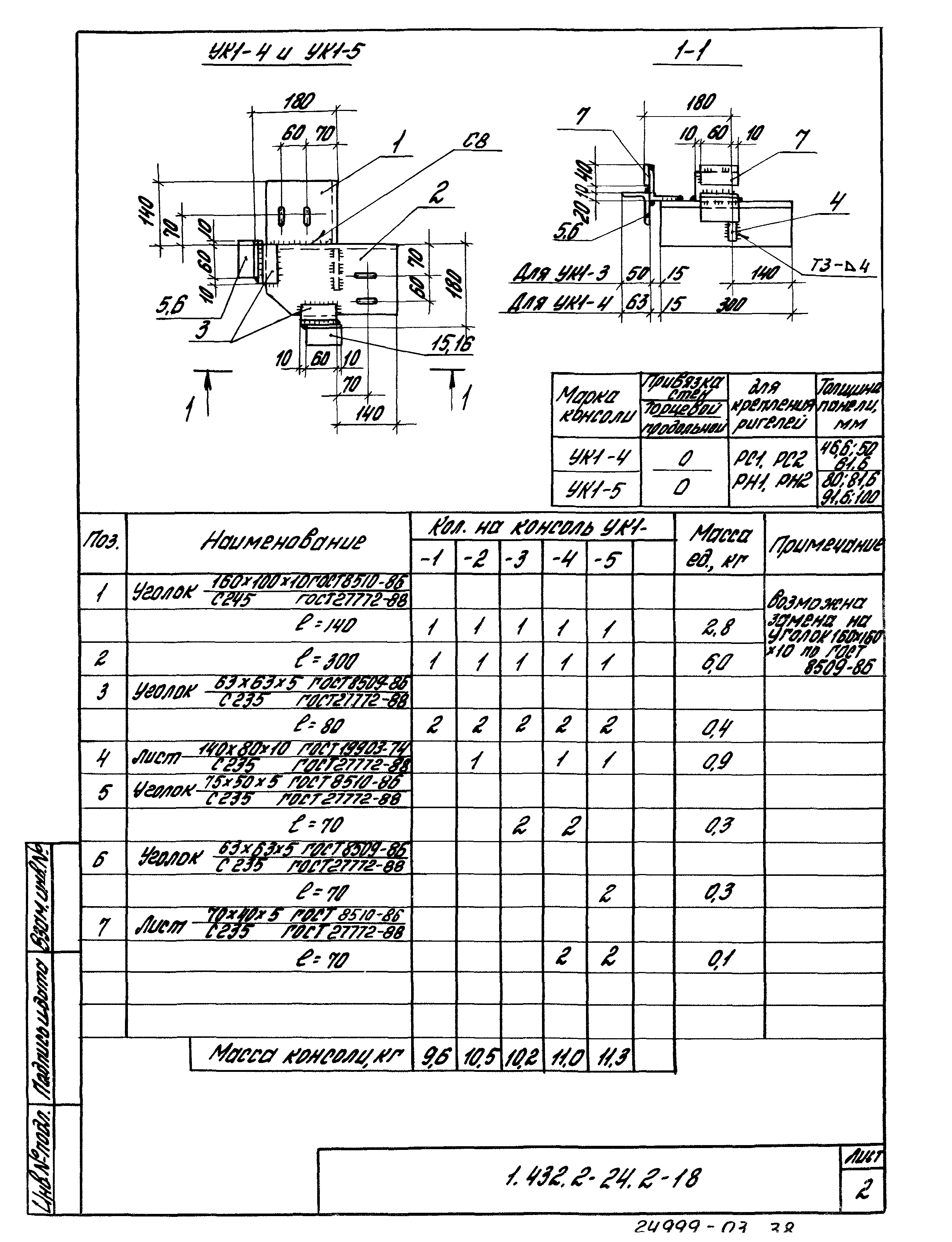

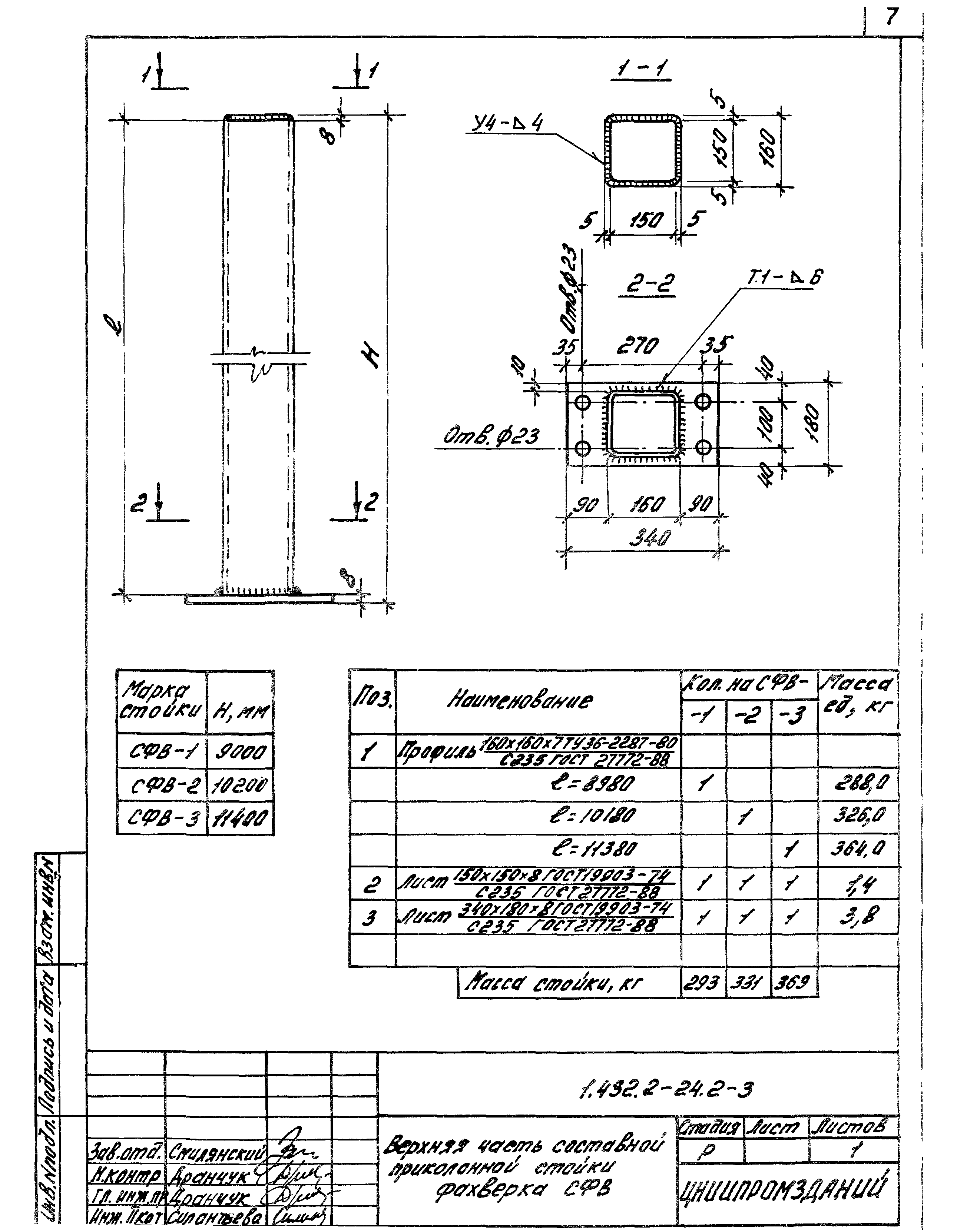

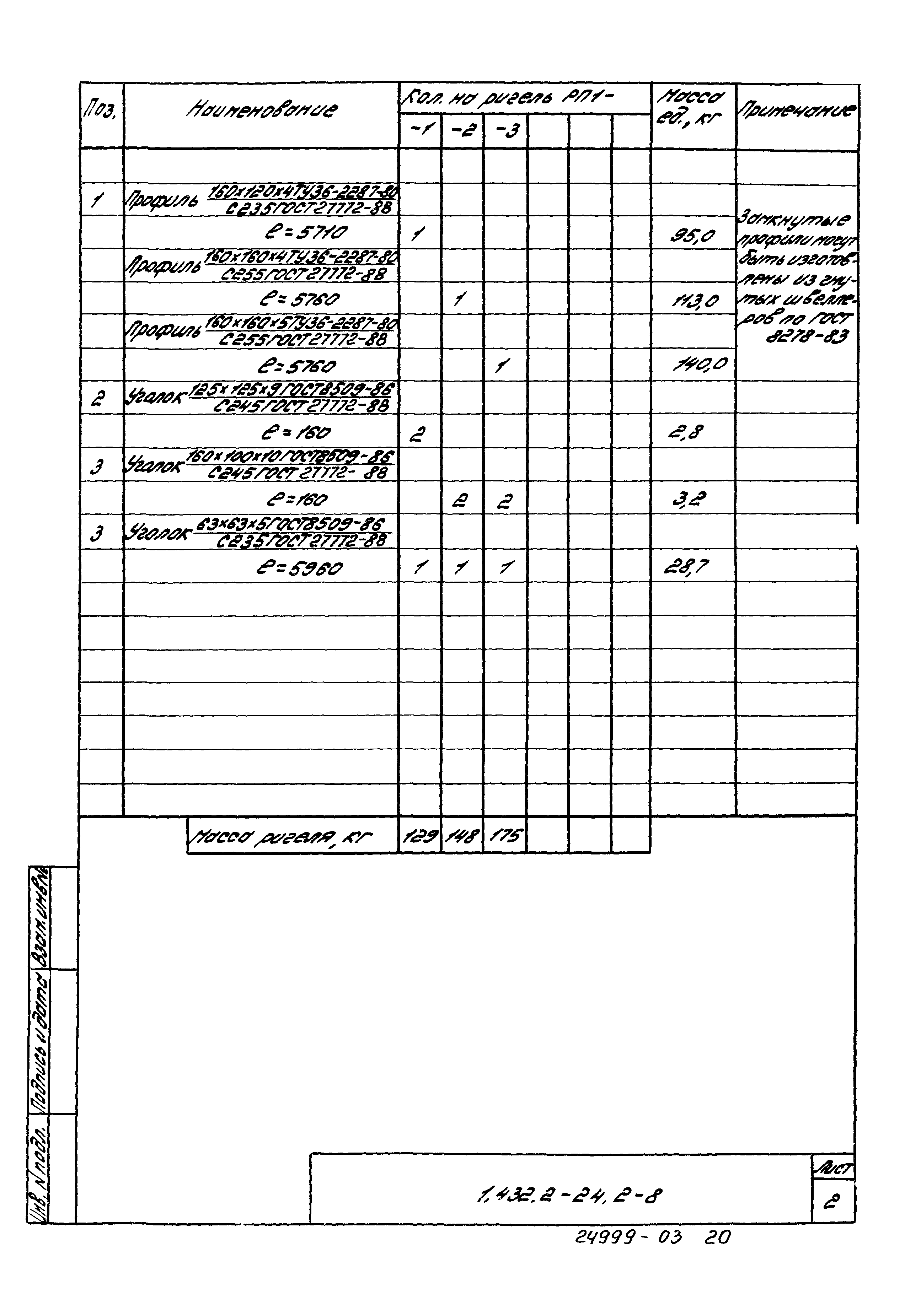

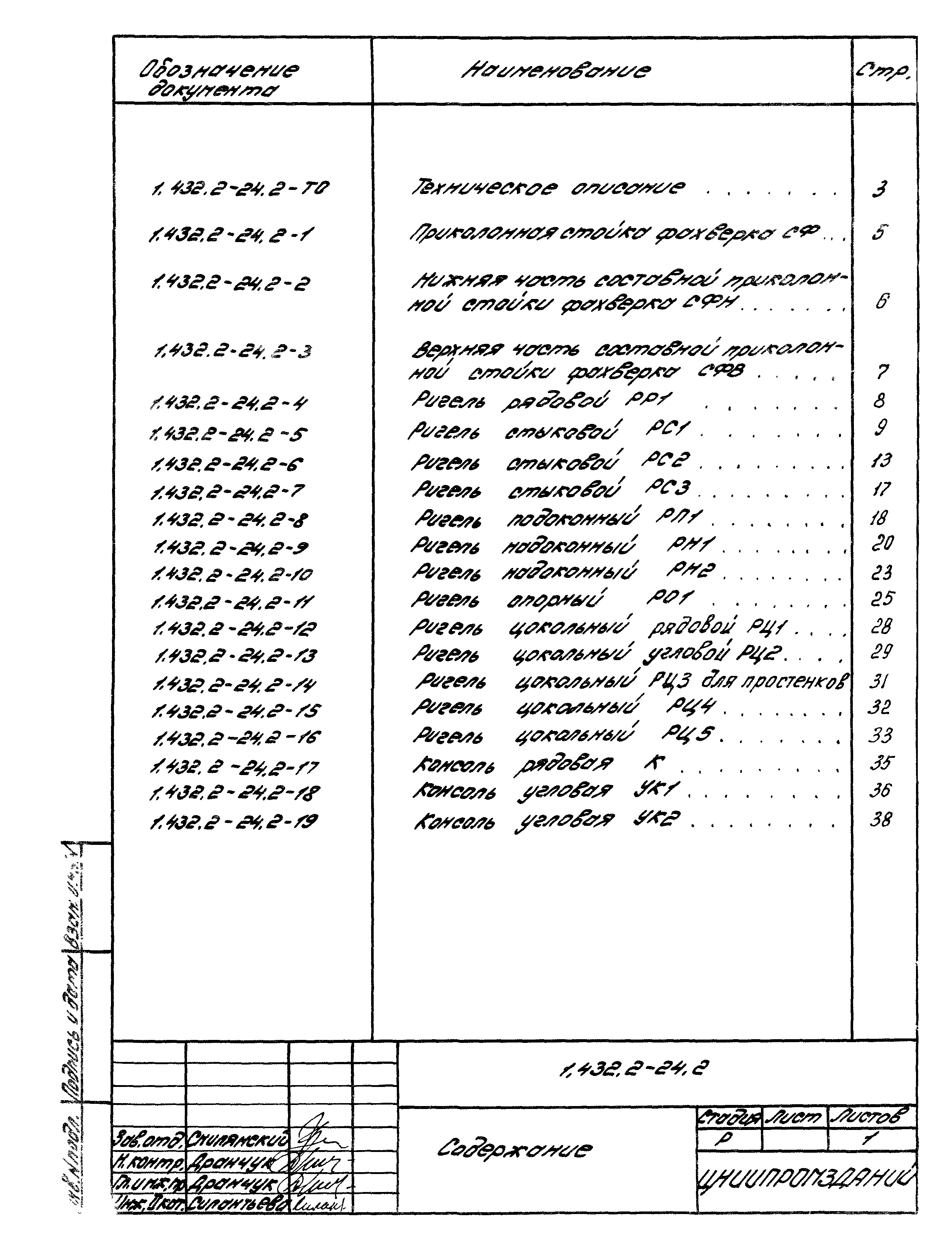

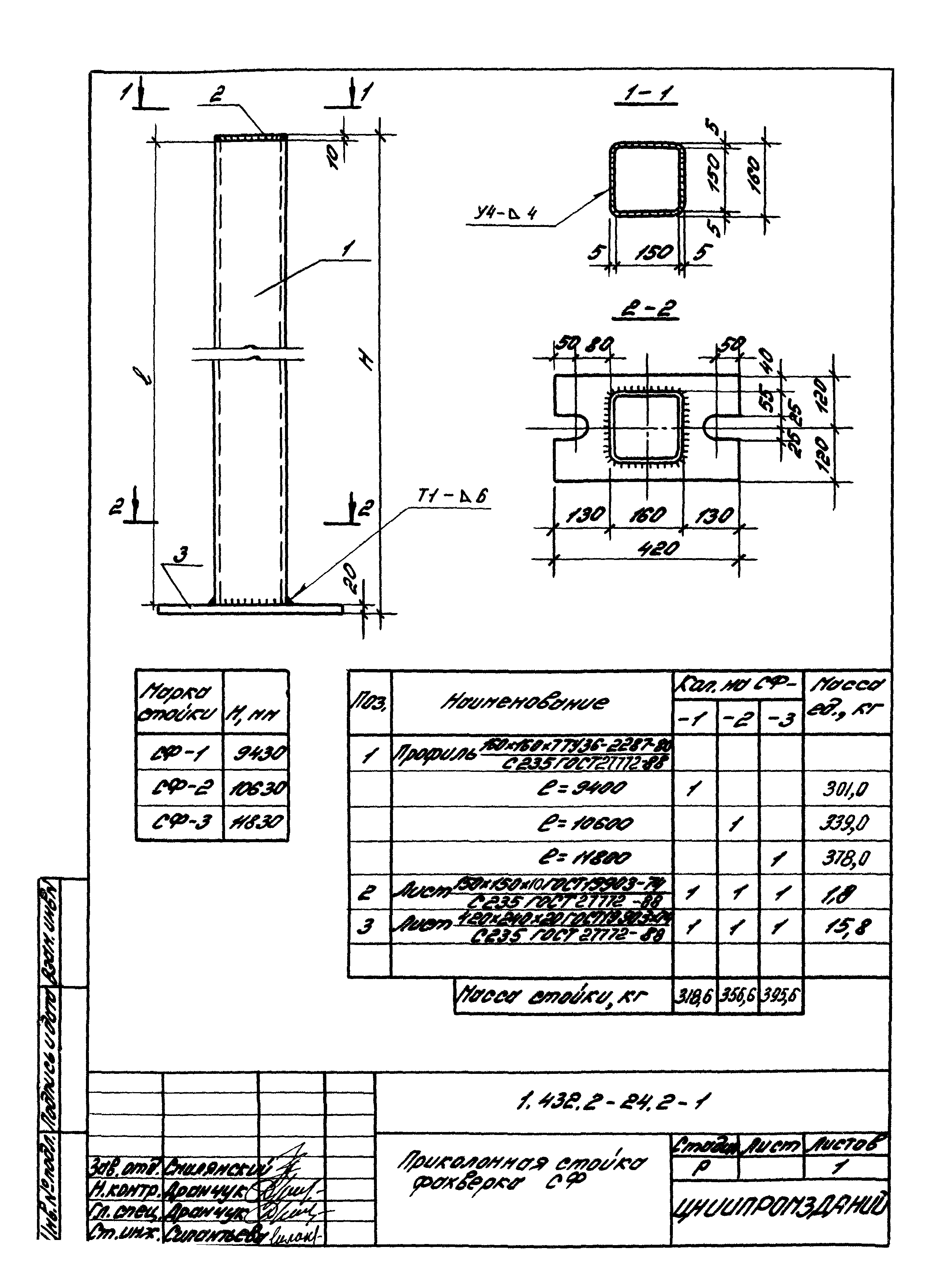

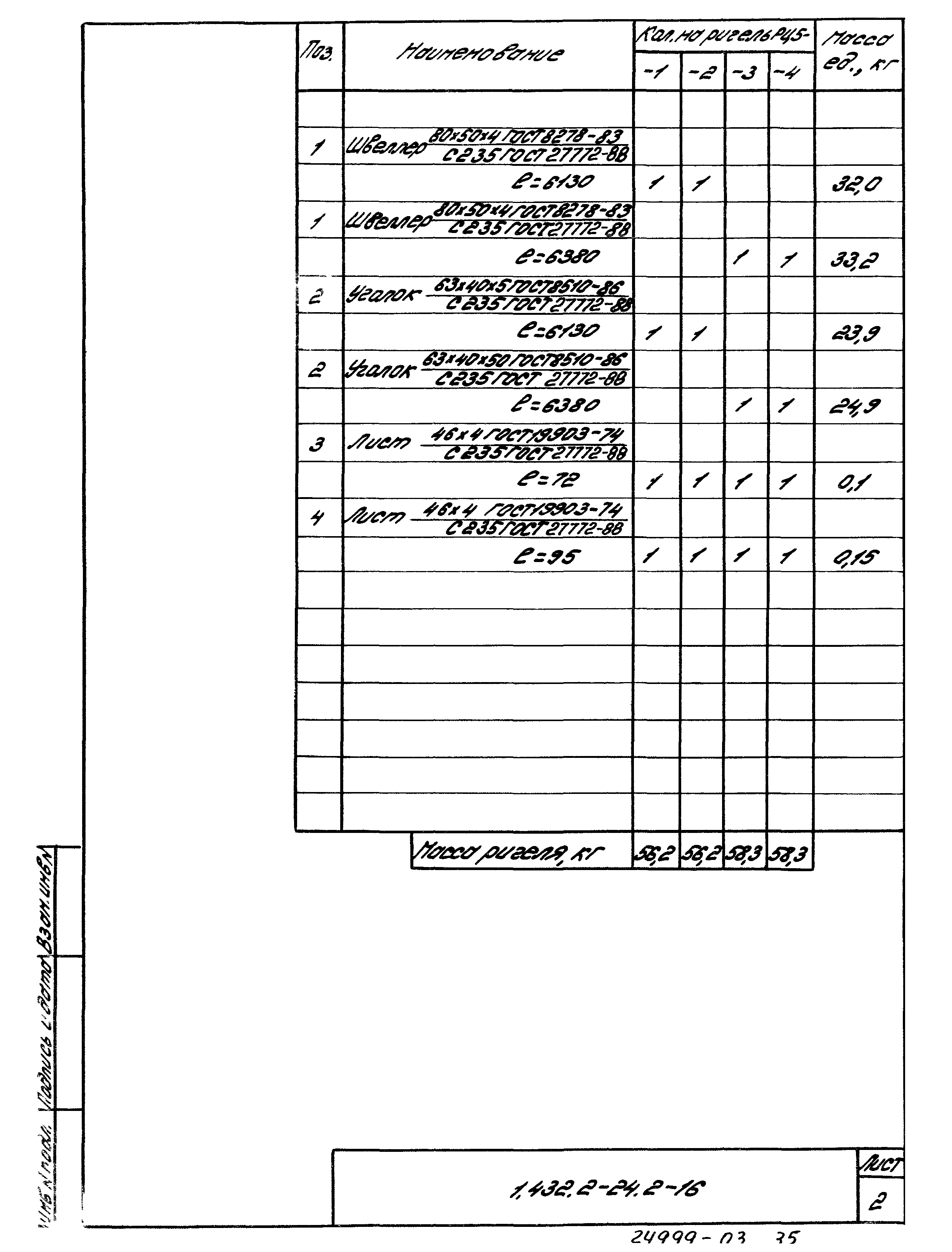

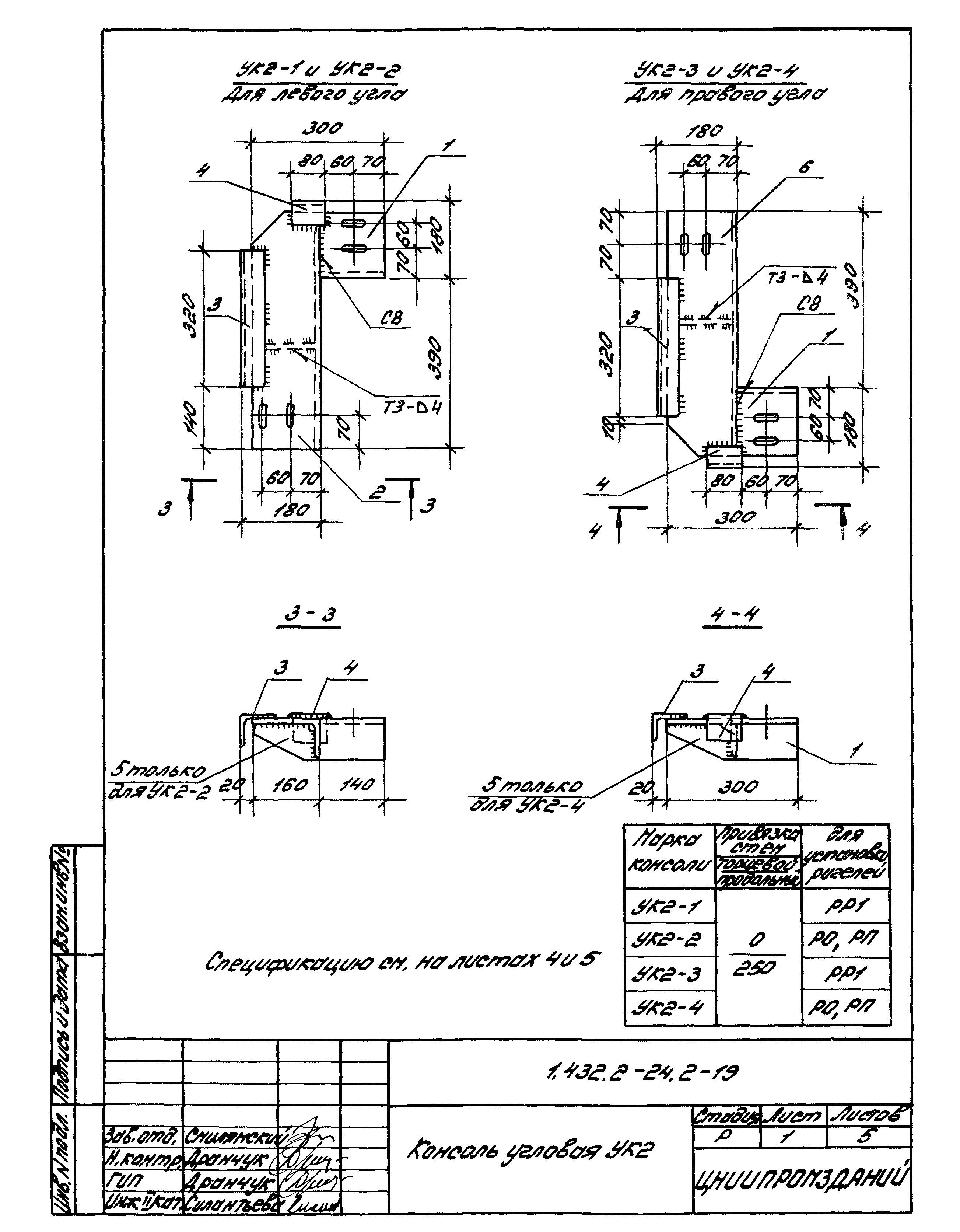

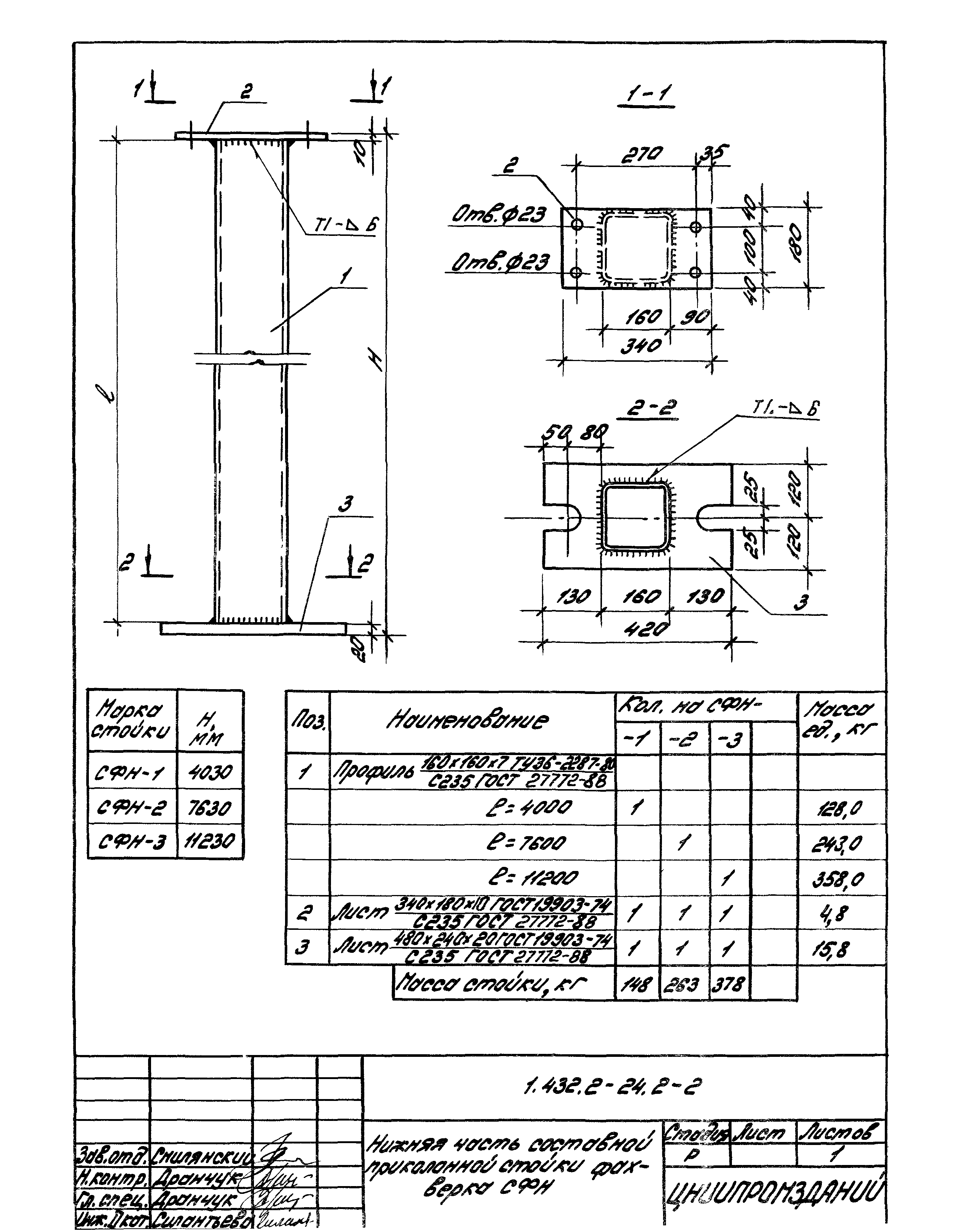

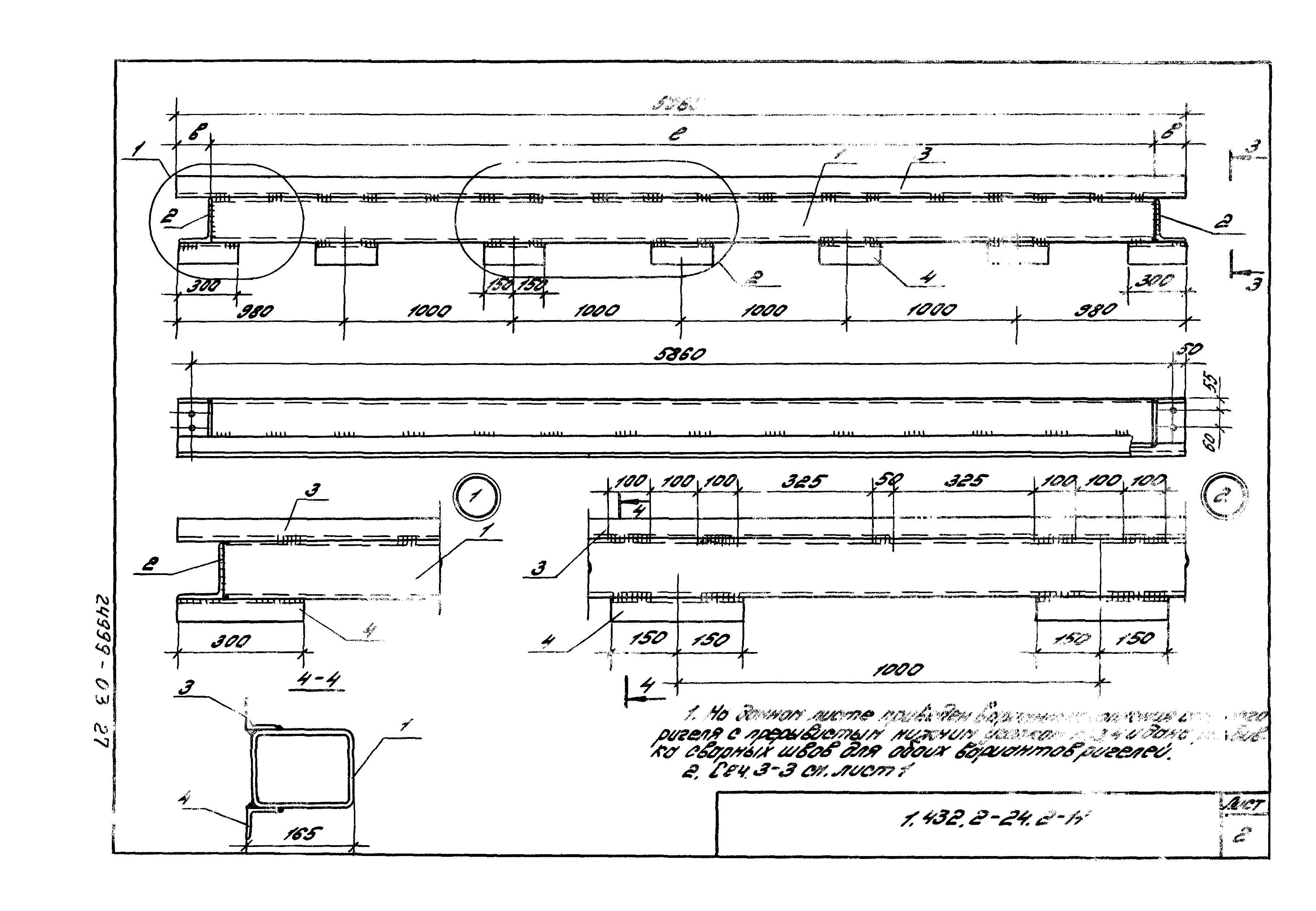

Оглавление:	1.432.2-24.2-ТО Техническое описание 1.432.2-24.2-1Приклонная стойка фахверка СФ 1.432.2-24.2-2 Нижняя часть составной приклонной стойки фахверка СФН 1.432.2-24.2-3 Верхняя часть составной приколонной стойки фахверка СФВ 1.432.2-24.2-4 Ригель рядовой РР1 1.432.2-24.2-5 Ригель стыковой РС1 1.432.2-24.2-6 Ригель стыковой РС2 1.432.2-24.2-7 Ригель стыковой РС3 1.432.2-24.2-8 Ригель стыковой РП1 1.432.2-24.2-9 Ригель стыковой РН1 1.432.2-24.2-10 Ригель стыковой РН2 1.432.2-24.2-11 Ригель стыковой РО1 1.432.2-24.2-12 Ригель цокольный рядовой РЦ1 1.432.2-24.2-13 Ригель цокольный угловой РЦ2 1.432.2-24.2-14 Ригель цокольный рядовой РЦ3 для простенков 1.432.2-24.2-15 Ригель цокольный РЦ4 1.432.2-24.2-16 Ригель цокольный РЦ5 1.432.2-24.2-17 Консоль рядовая К 1.432.2-24.2-18 Консоль угловая УК1 1.432.2-24.2-19 Консоль угловая УК2
Разработан:	ЦНИИпромзданий
Утверждён:	10.12.1990 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 5/6-938)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1991 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Строительные элементы Стены. Перегородки. Фасады Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Заменяет собой:	Серия 1.432.2-17 «Стены одноэтажных промышленных зданий из металлических трехслойных панелей с утеплителем из пенополиуретана» Шифр 143-83 «Стены одноэтажных промышленных зданий из металлических трехслойных панелей с утеплителем из пенополиуретана и обшивками из тонколистовой оцинкованной стали с повышенными прочностными свойствами толщиной 0,6 мм. Рабочие чертежи»
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 8278-83 «Швеллеры стальные гнутые равнополочные. Сортамент» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» Серия 1.427.3-4 «Стальные стойки фахверка одноэтажных производственных зданий»
