Серия 1.432.2-24

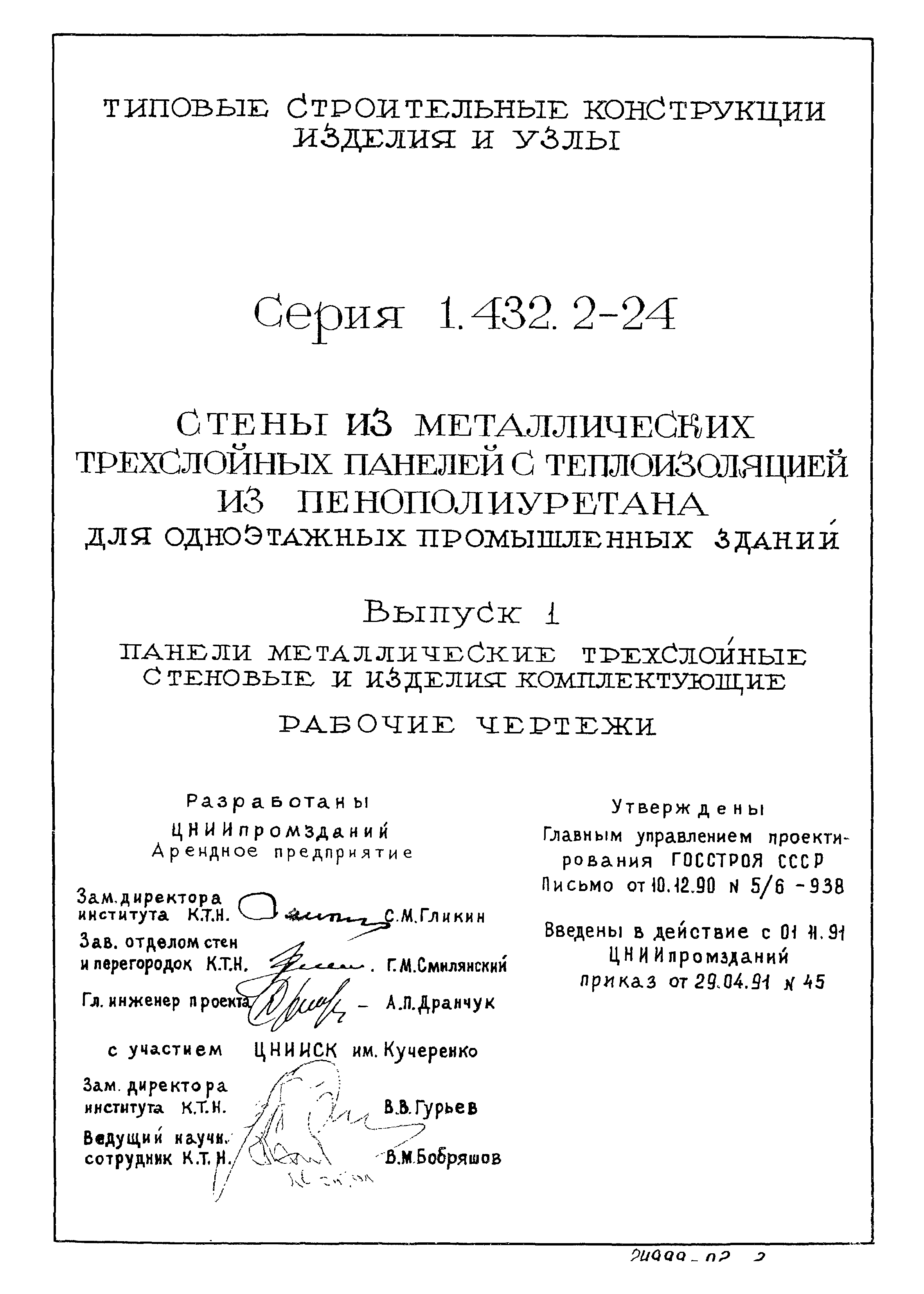

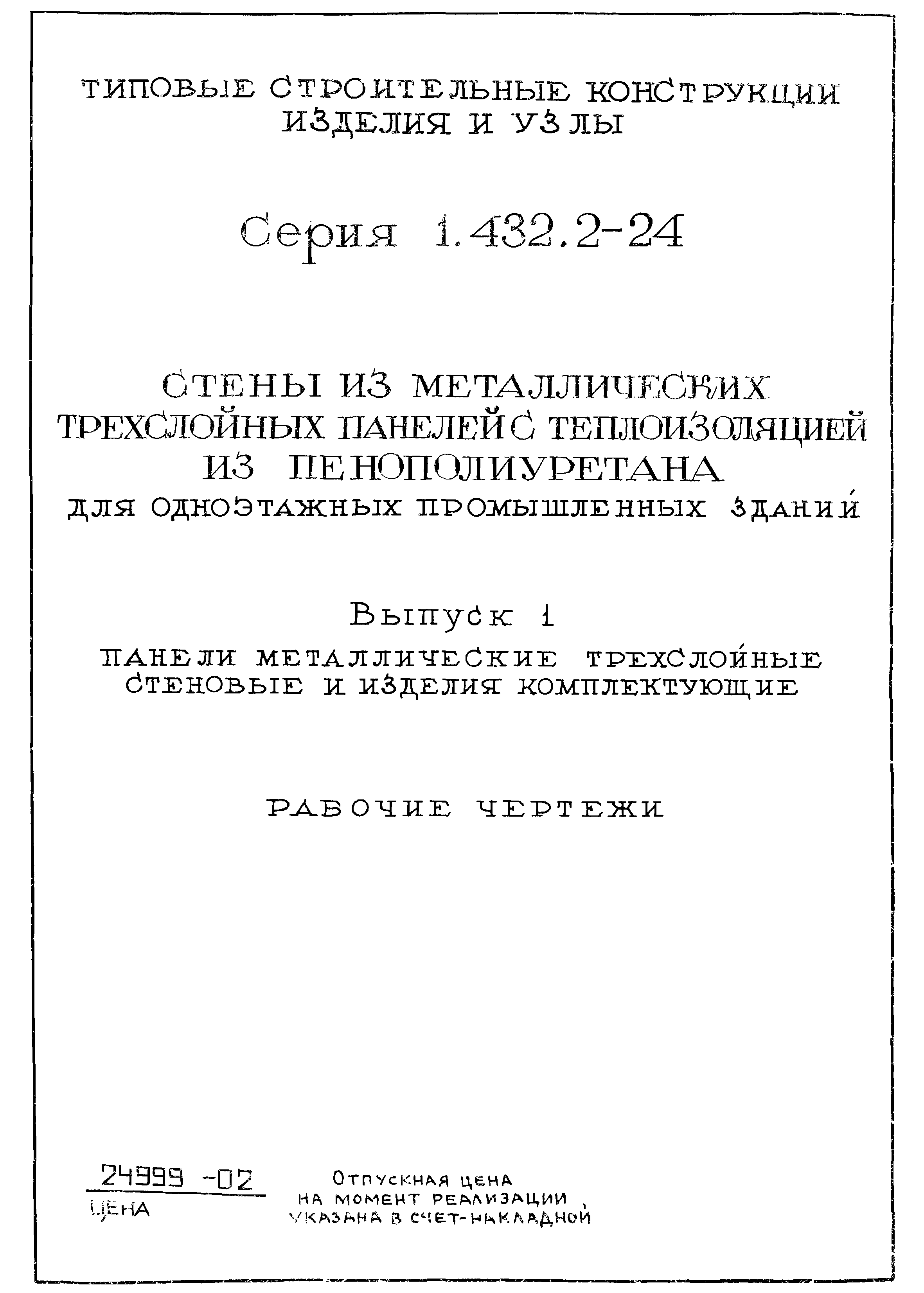

Выпуск 1. Панели металлические трехслойные стеновые и изделия комплектующие. Рабочие чертежи

Обозначение:	Серия 1.432.2-24
Обозначение англ:	Series 1.432.2-24
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Панели металлические трехслойные стеновые и изделия комплектующие. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.1991

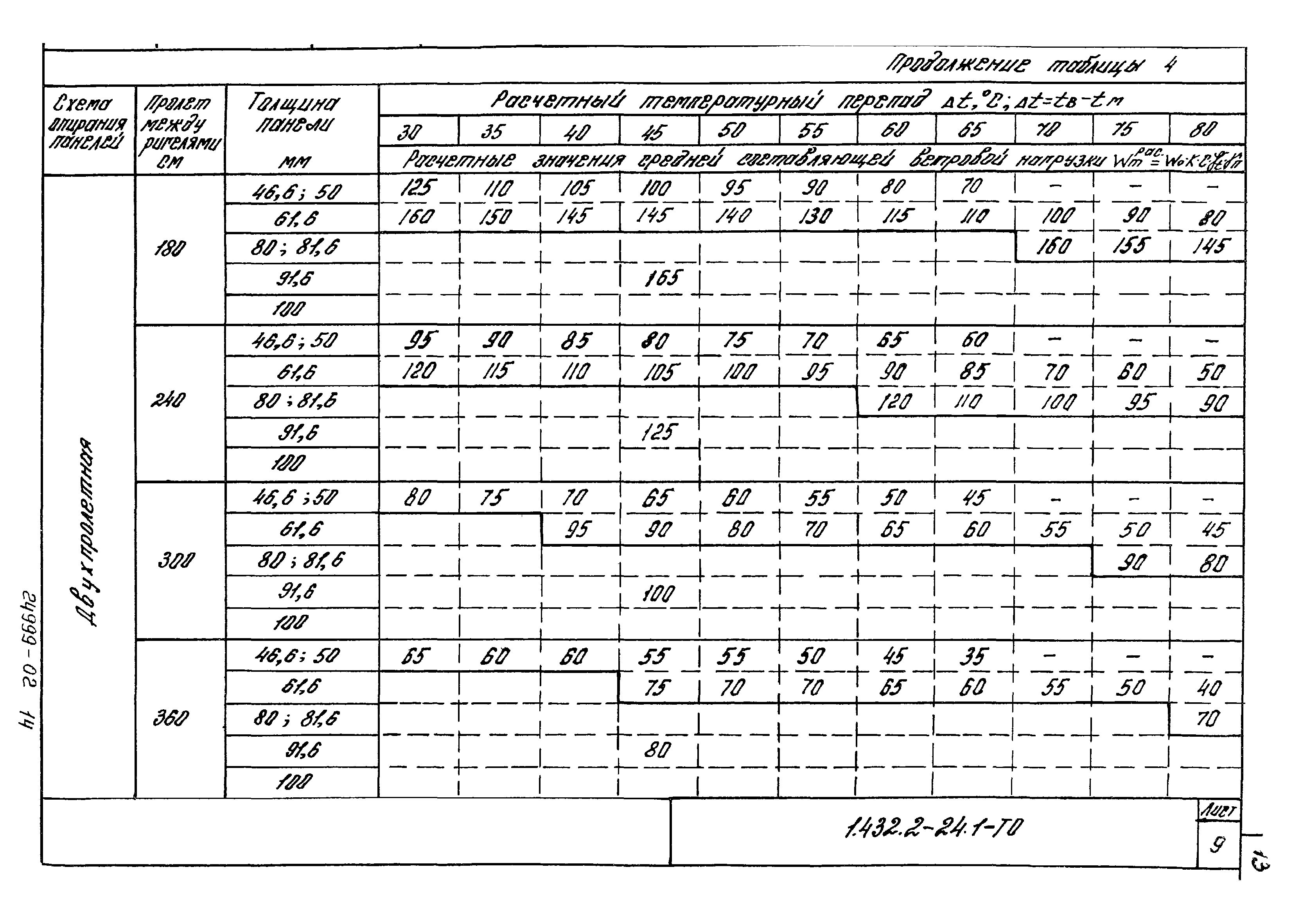

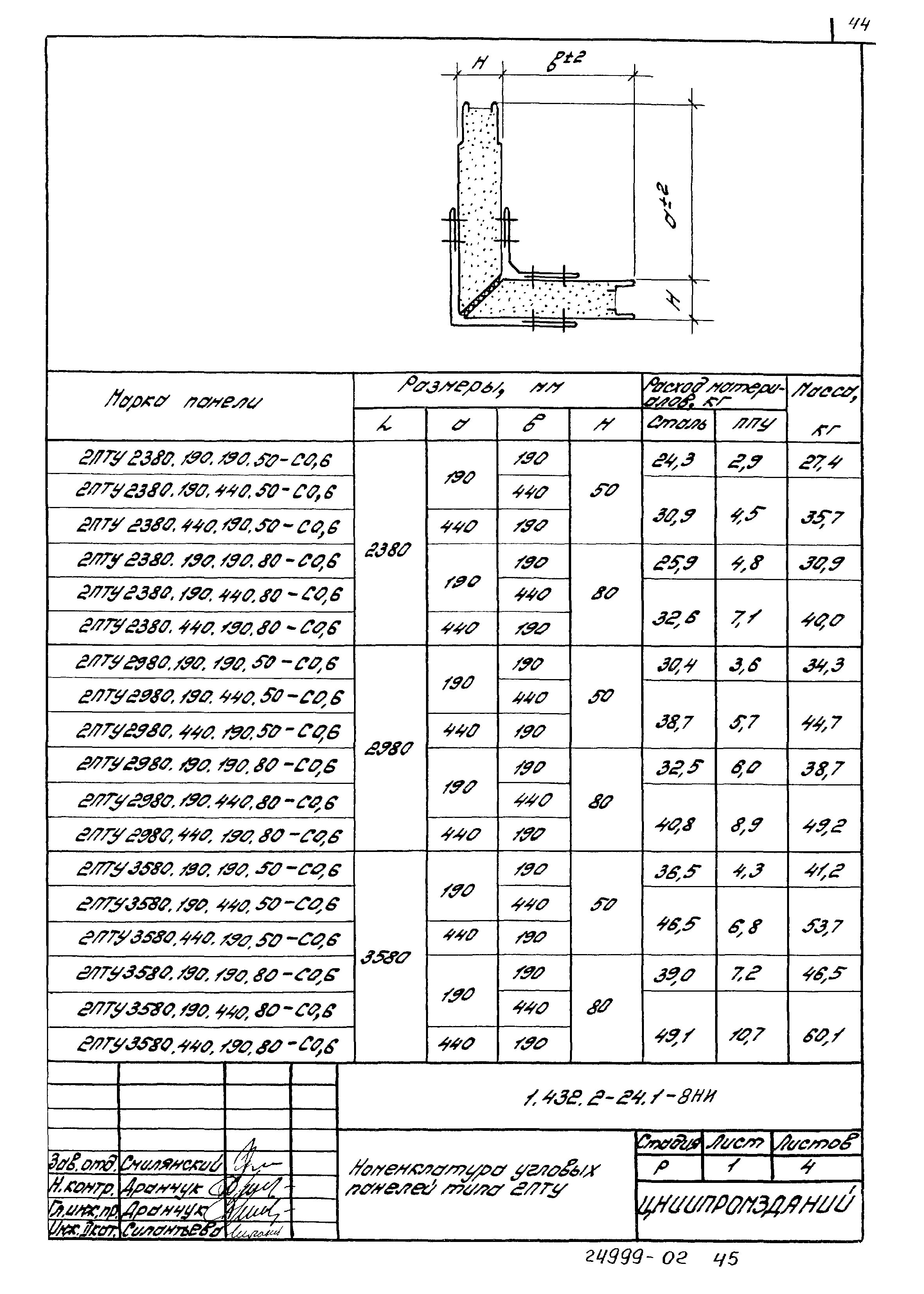

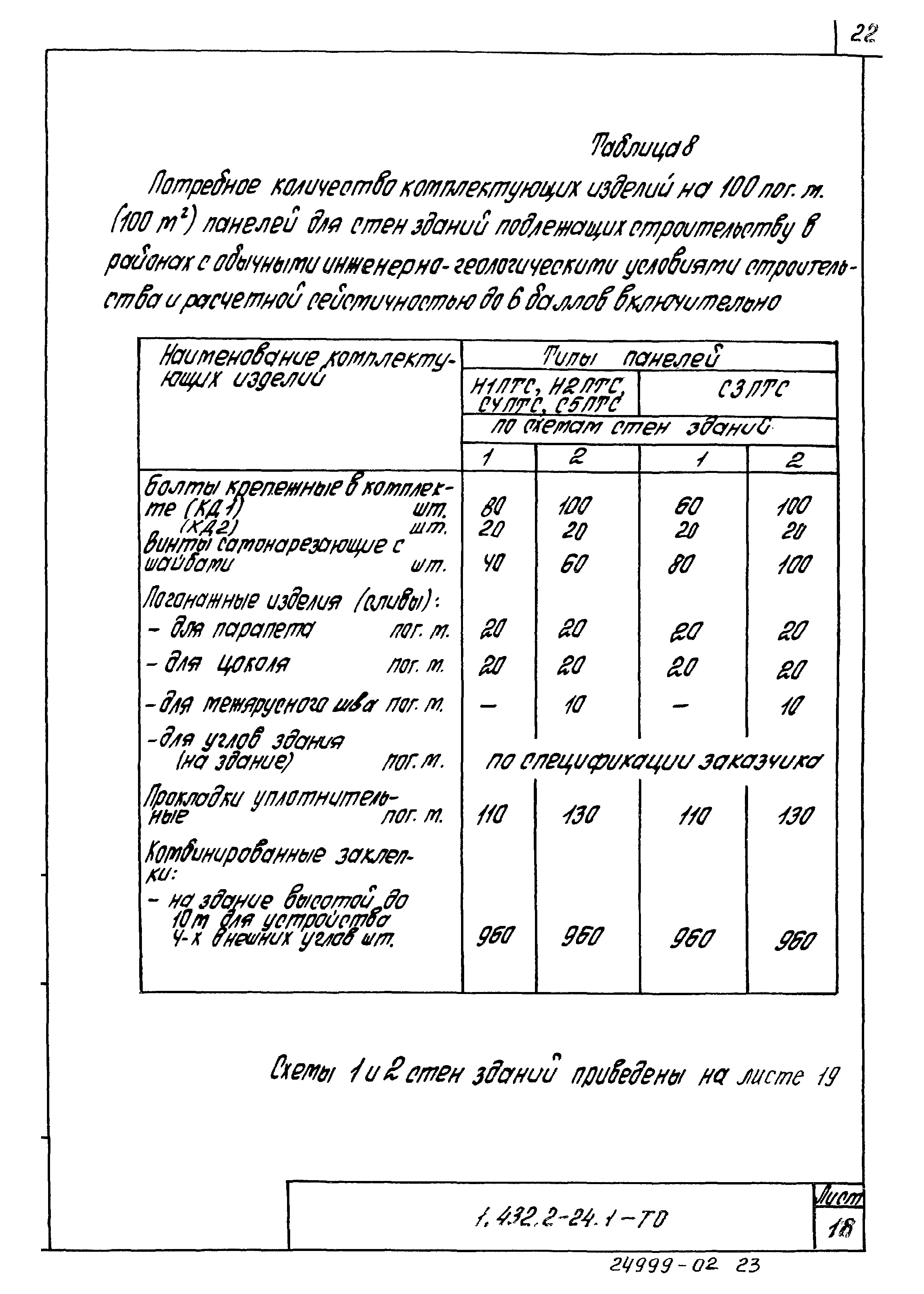

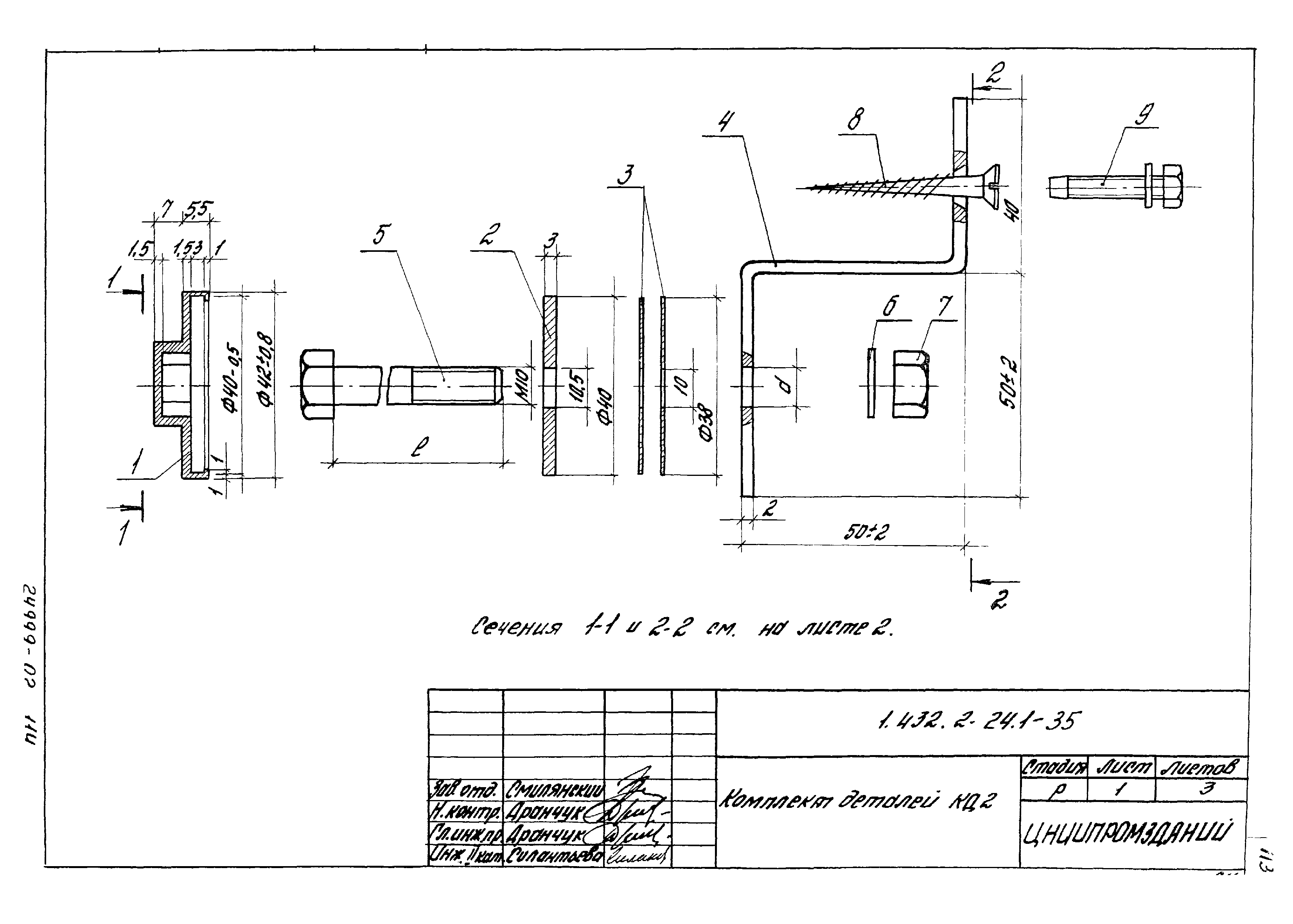

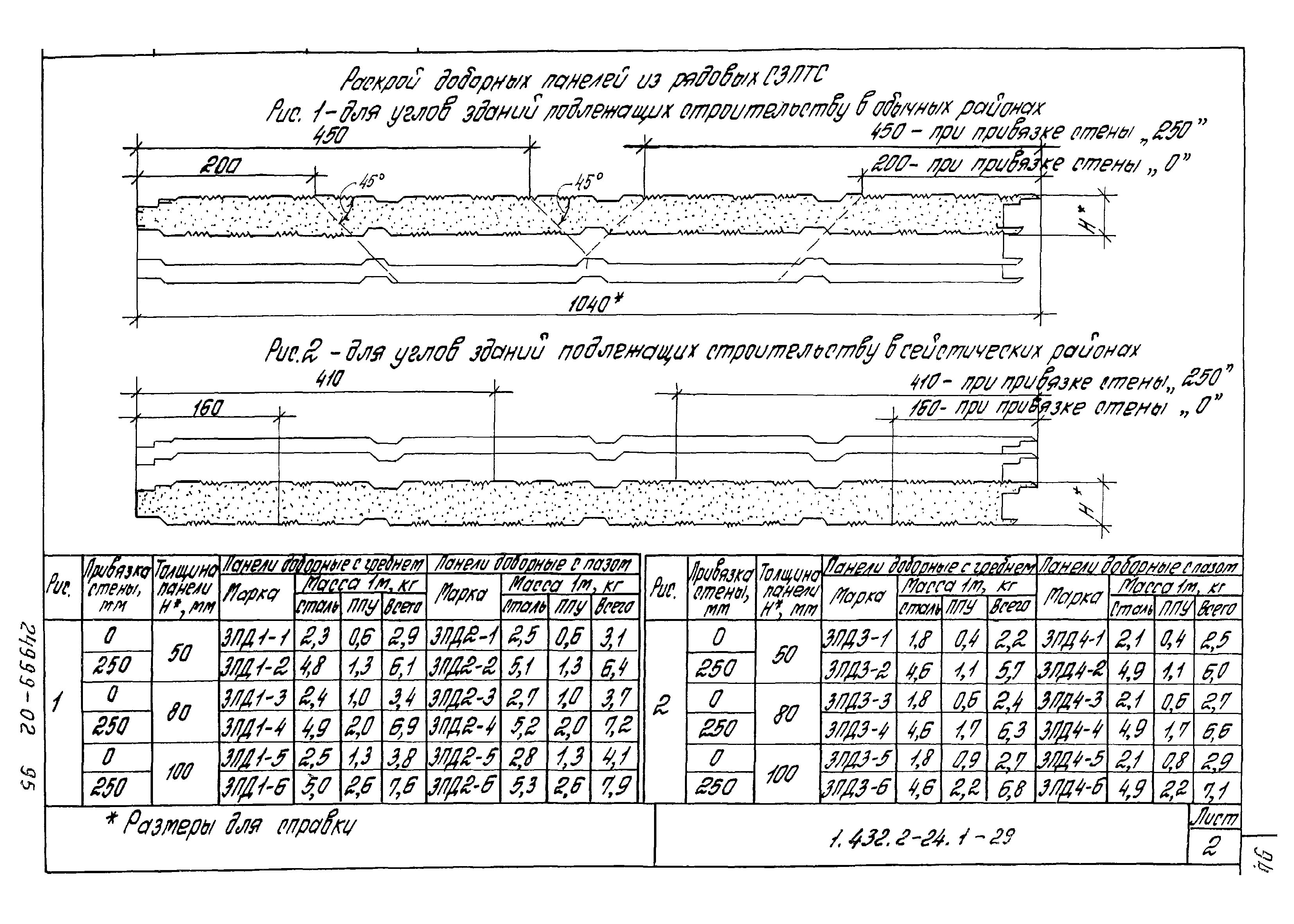

Область применения:	В настоящем выпуске приведены номенклатура и рабочие чертежи металлических трехслойных стеновых панелей с теплоизоляцией из пенополиуретана и область их применения, конструкции угловых панелей, рабочие чертежи комплектующих изделий и нормы потребного их количества на 100 кв. м. стены

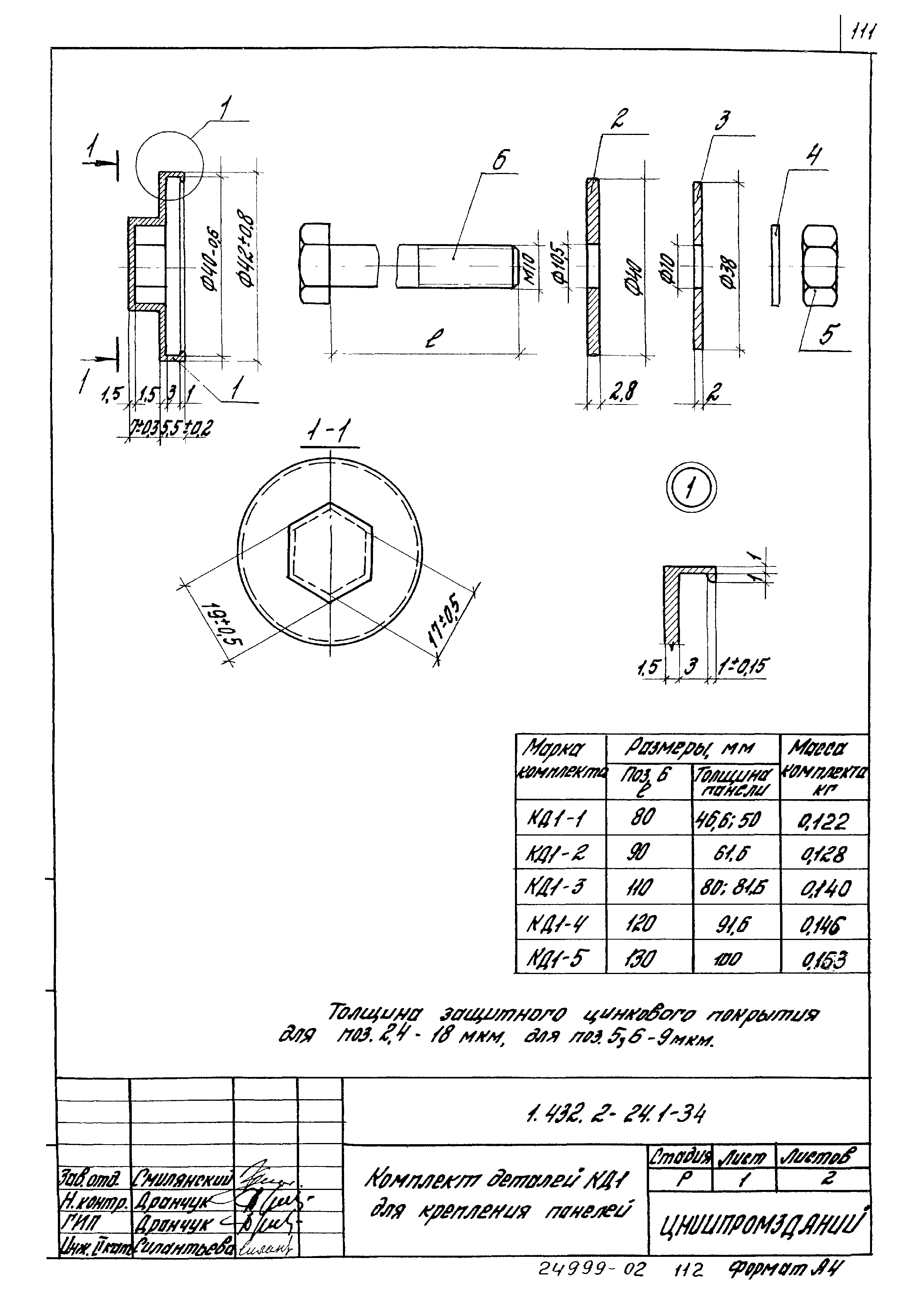

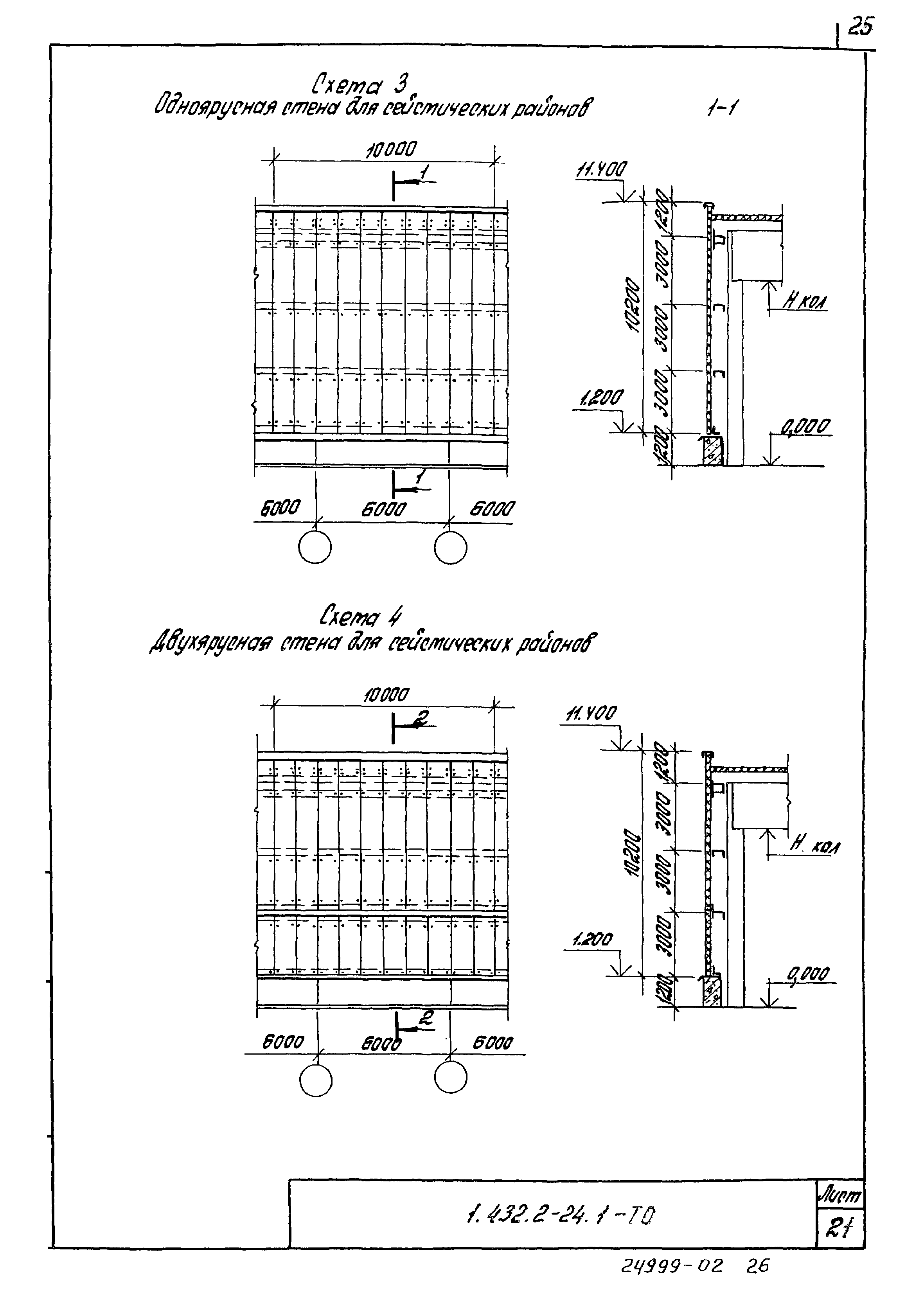

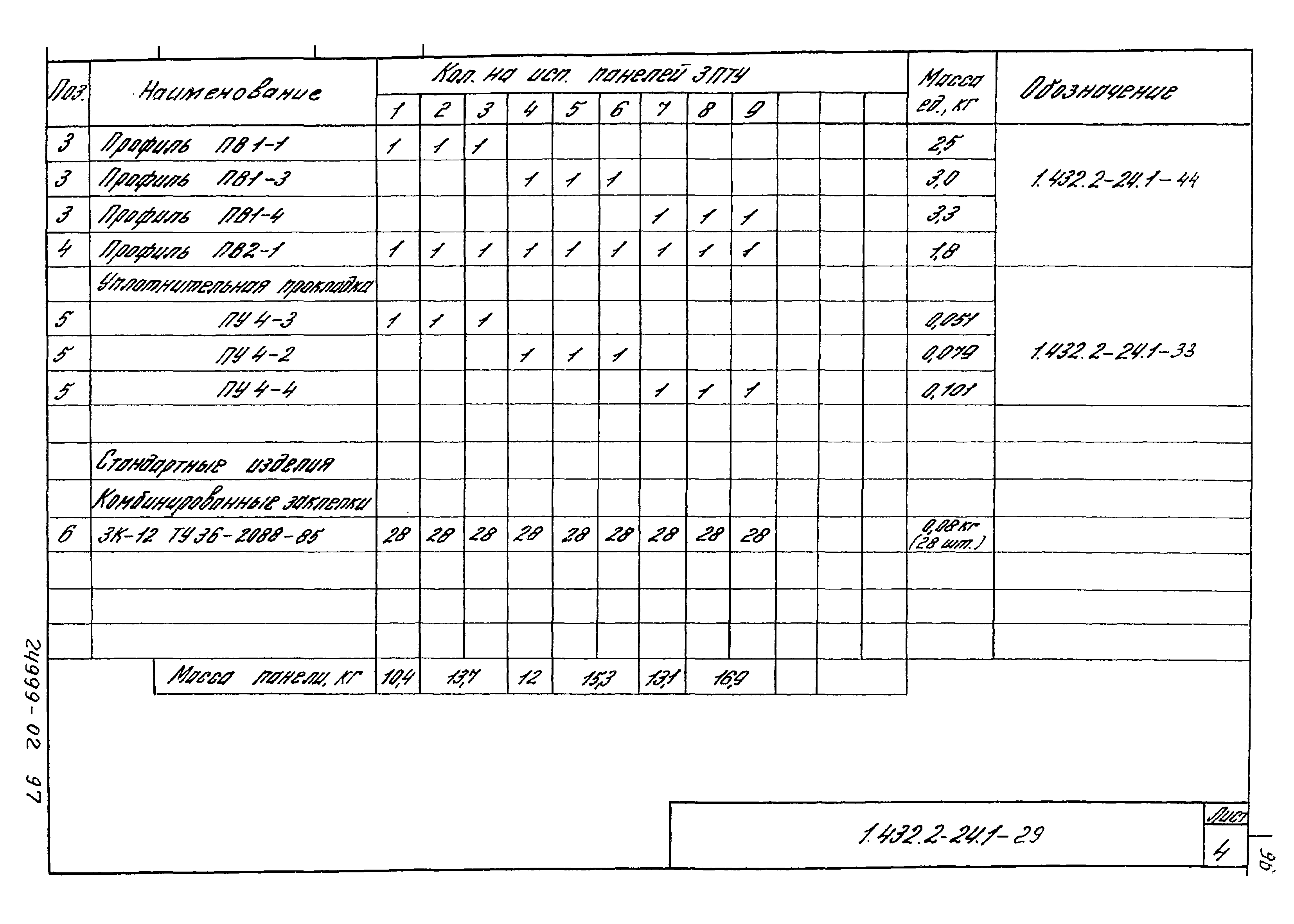

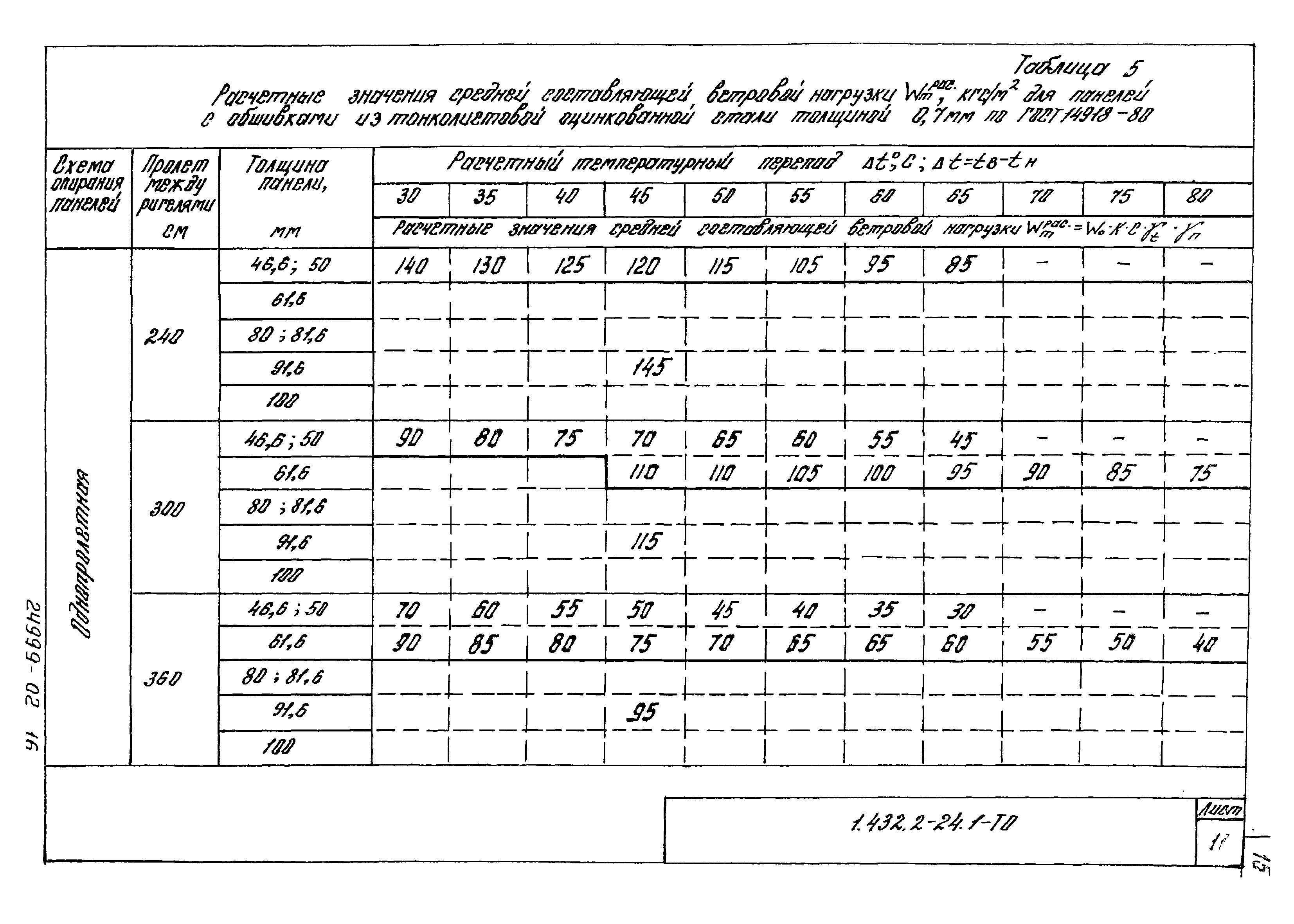

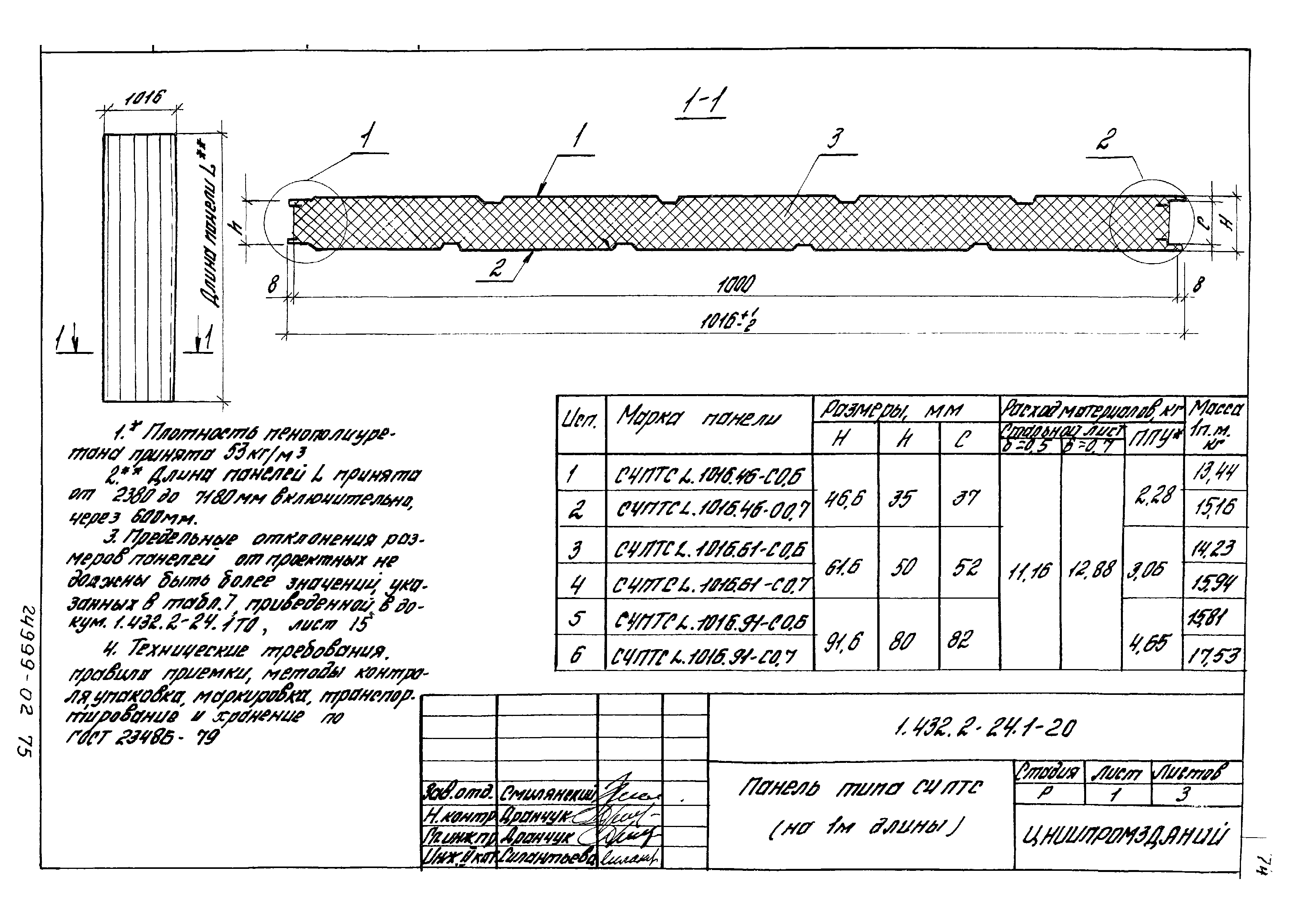

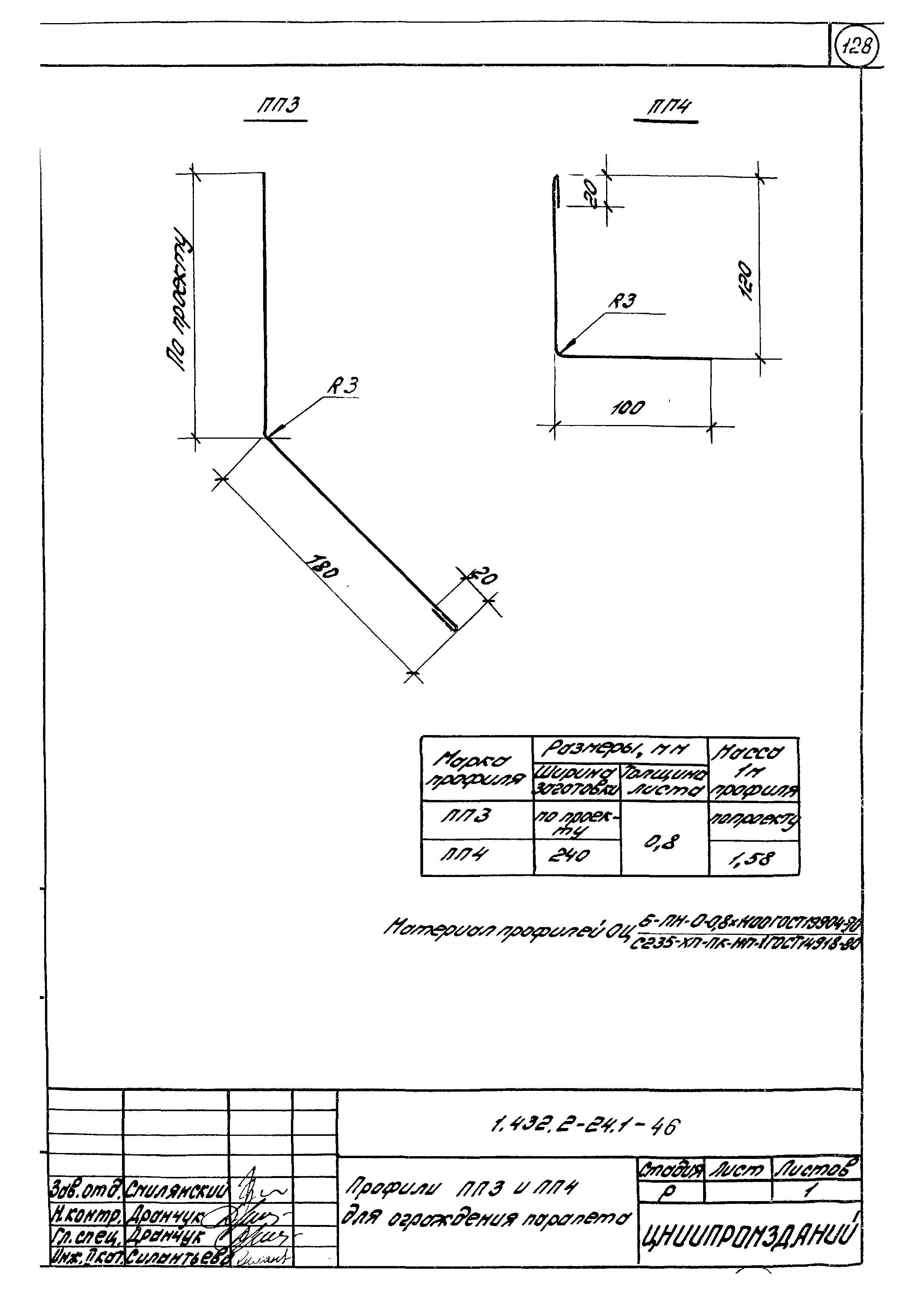

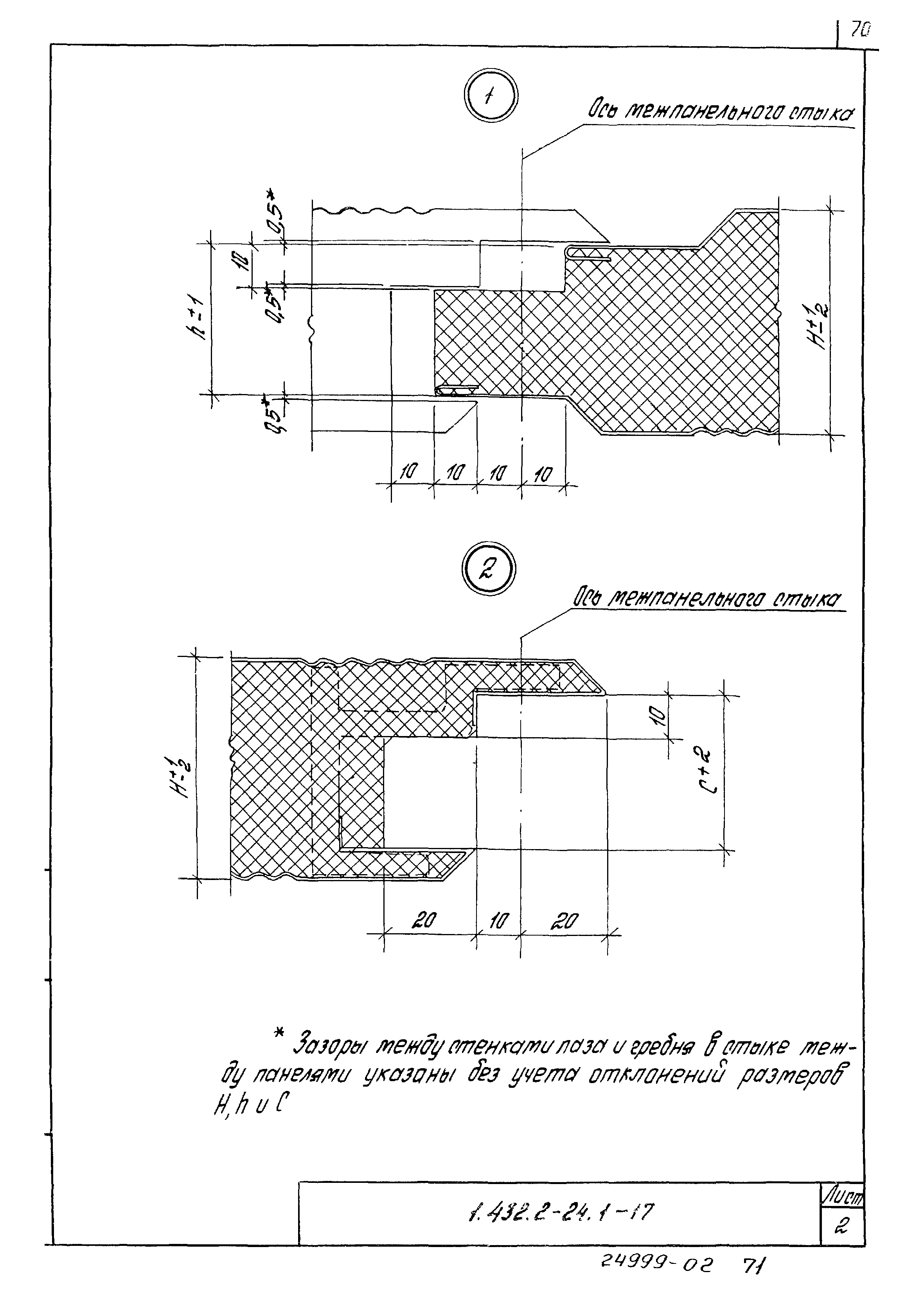

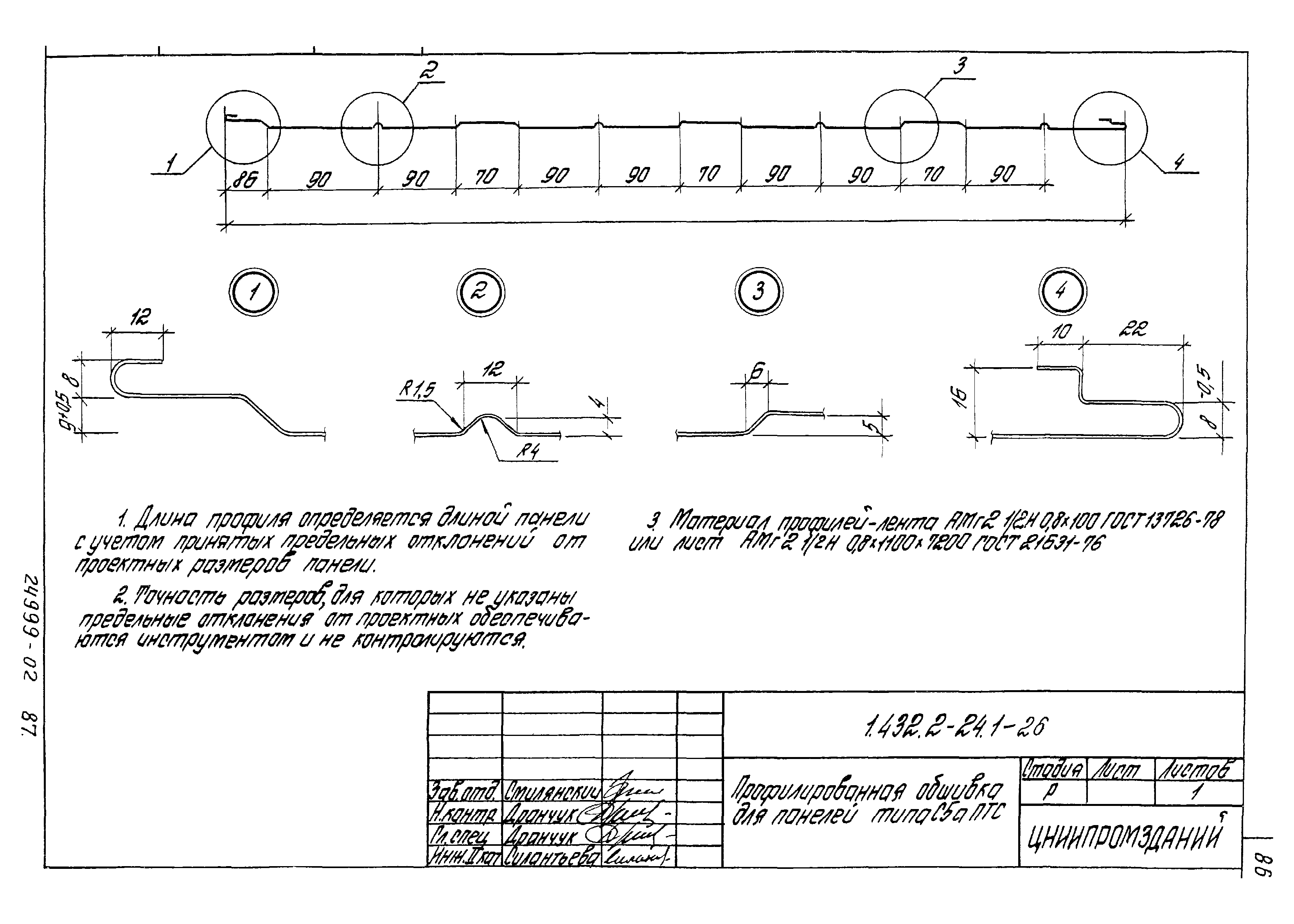

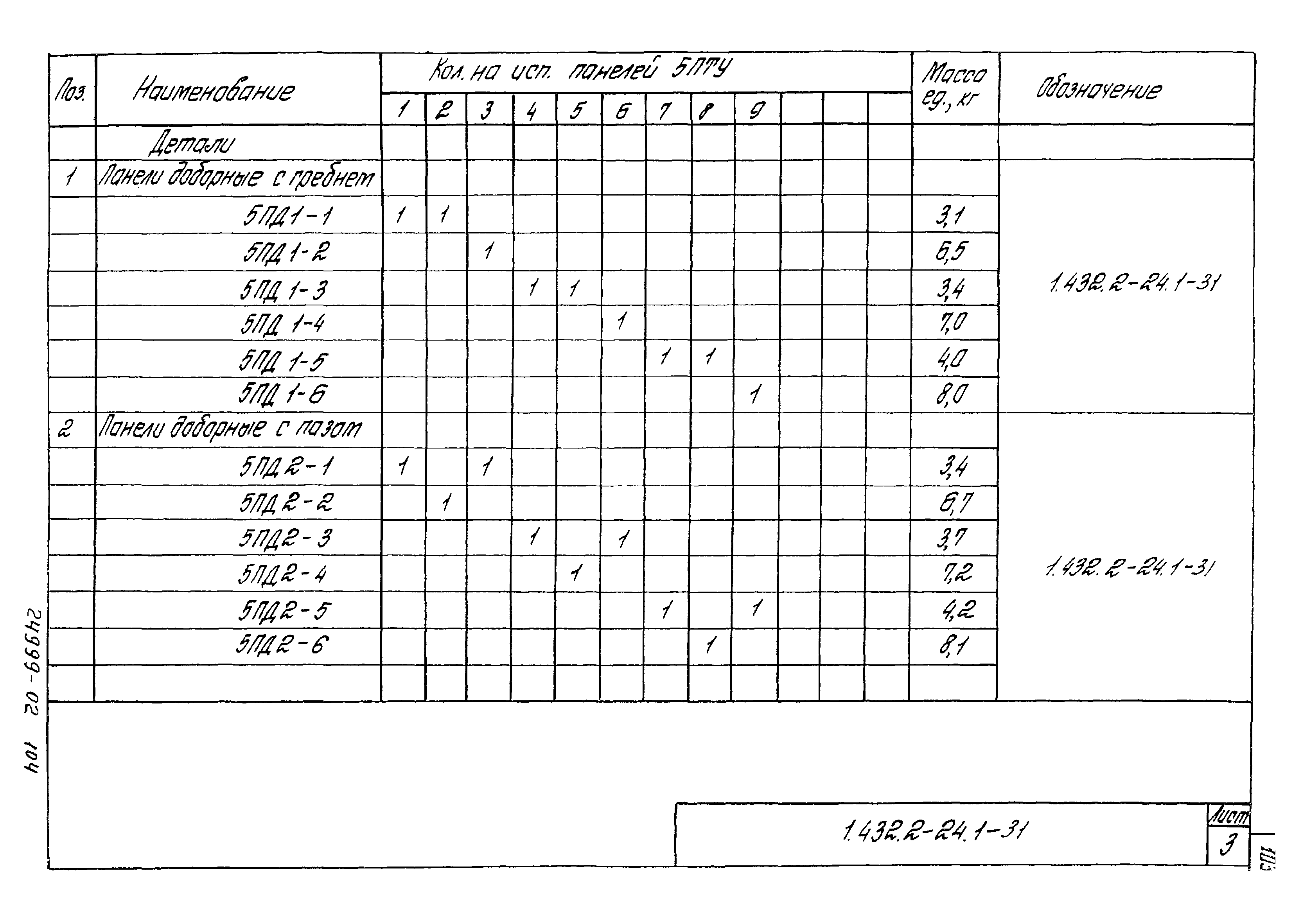

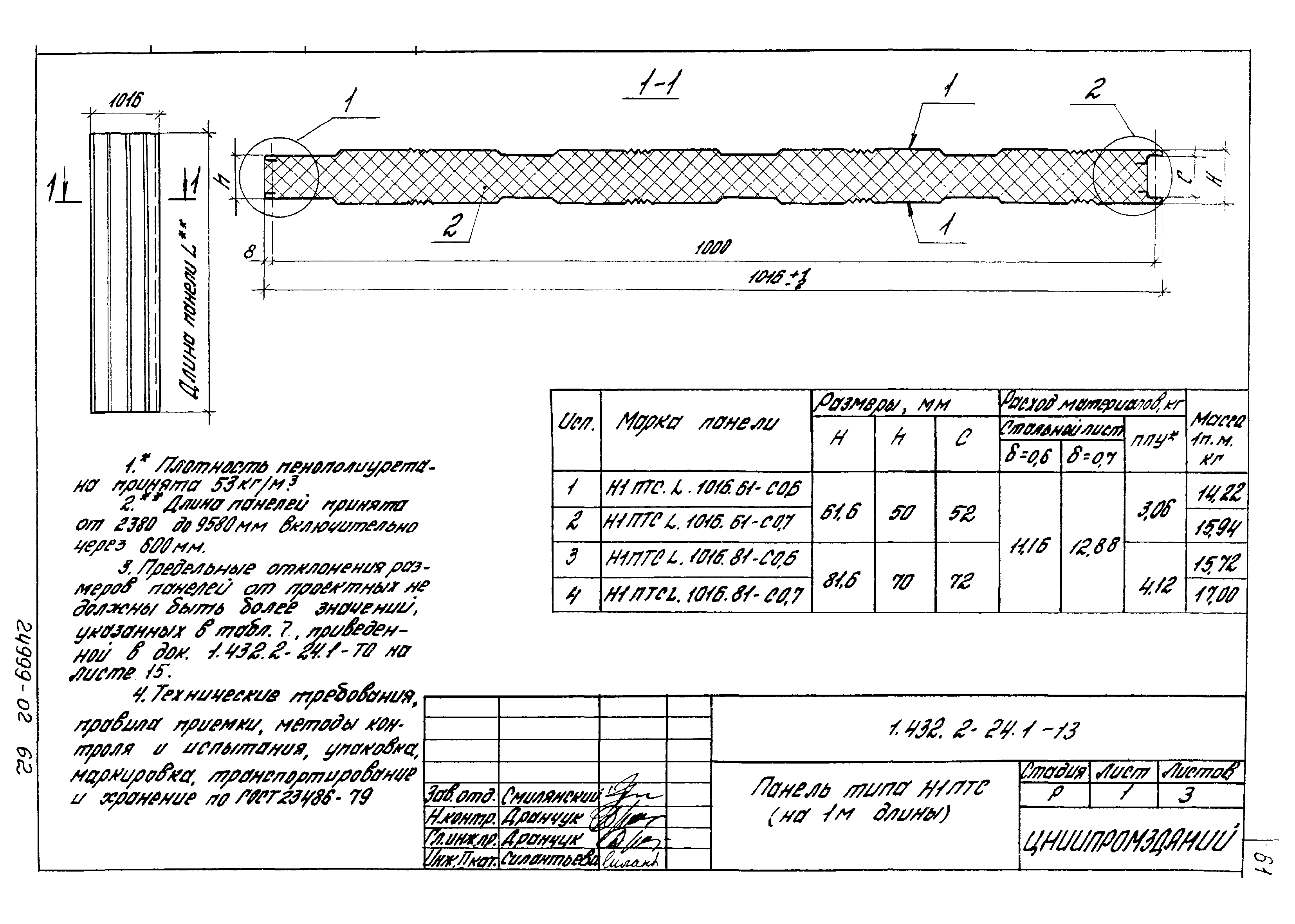

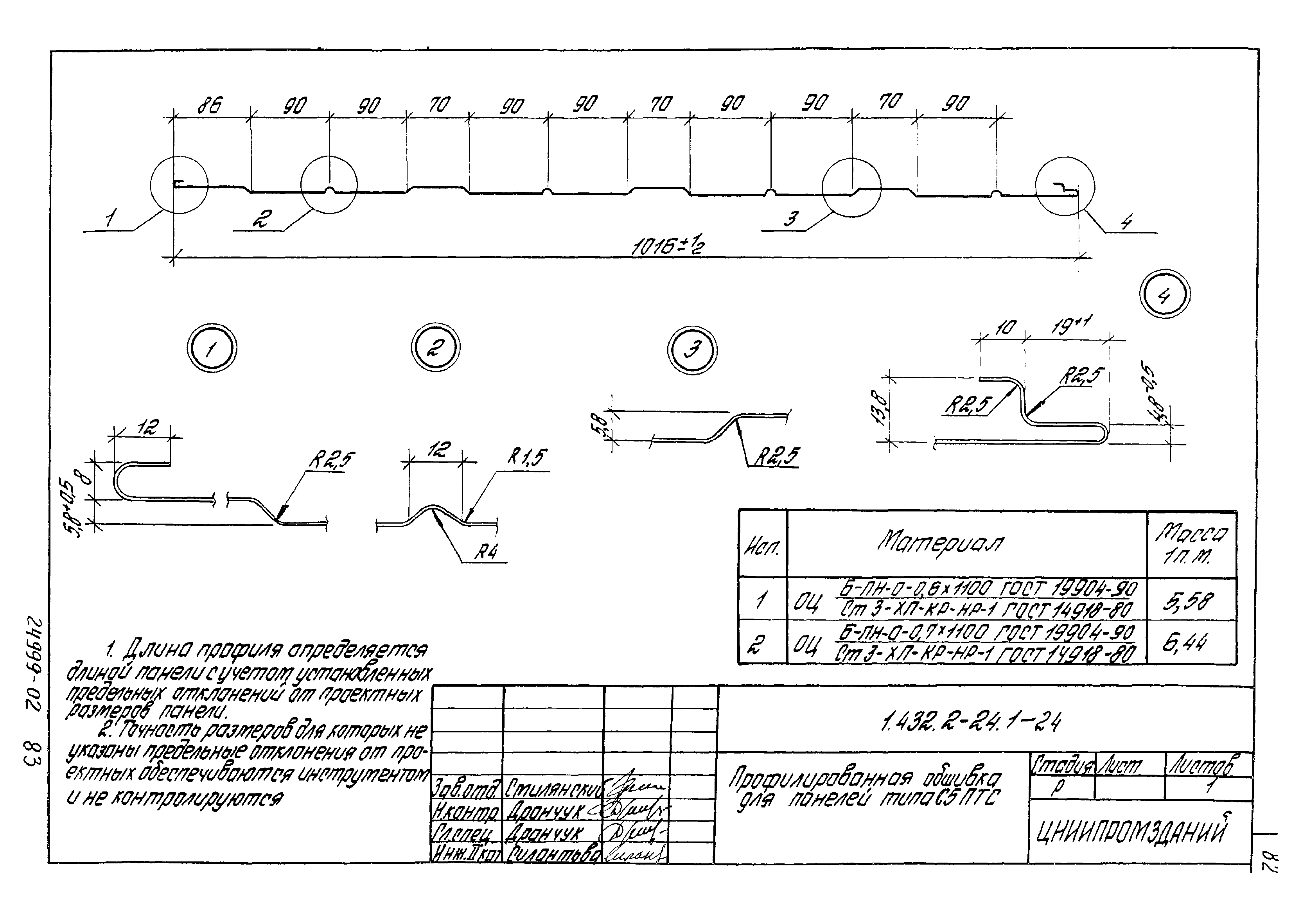

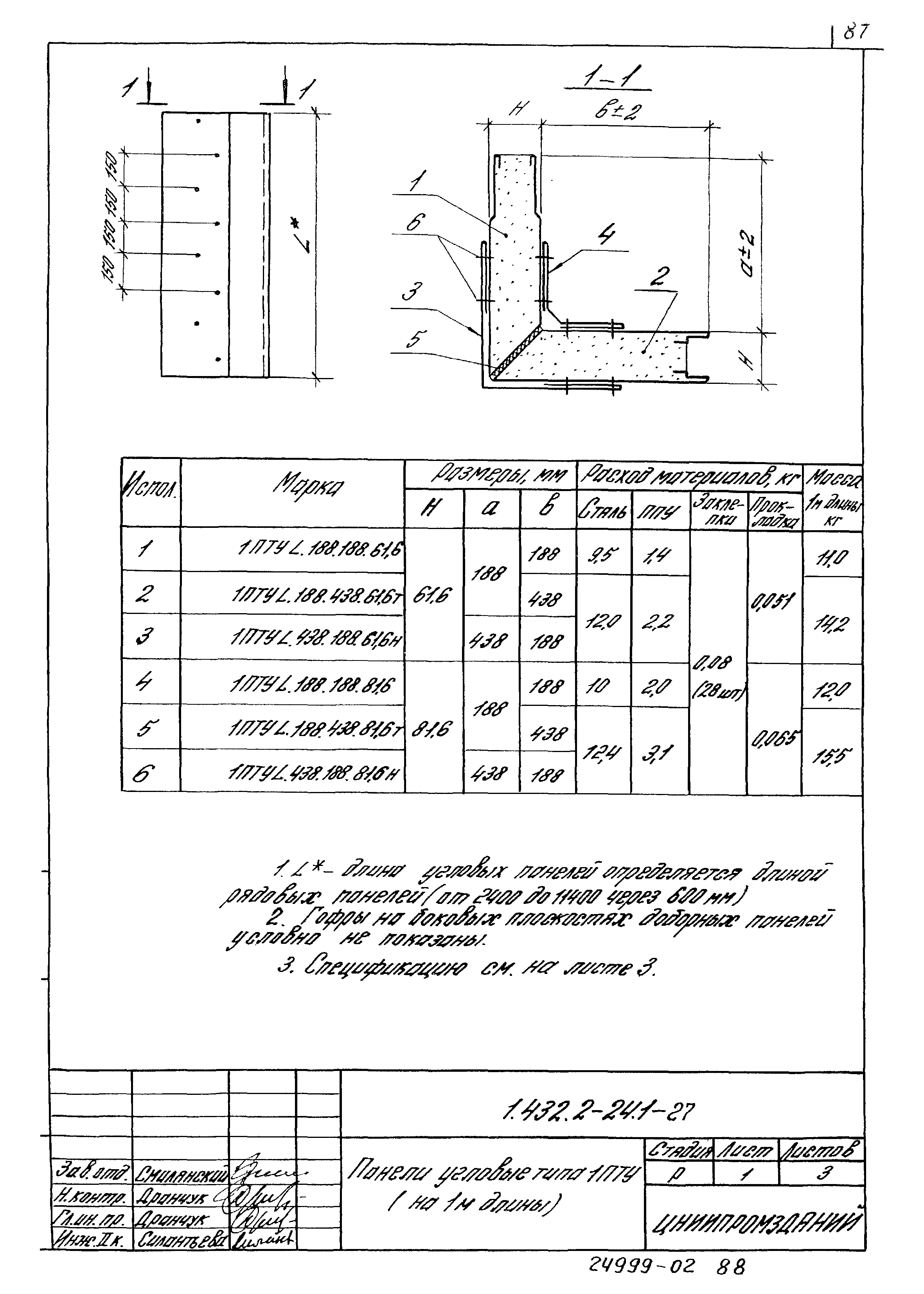

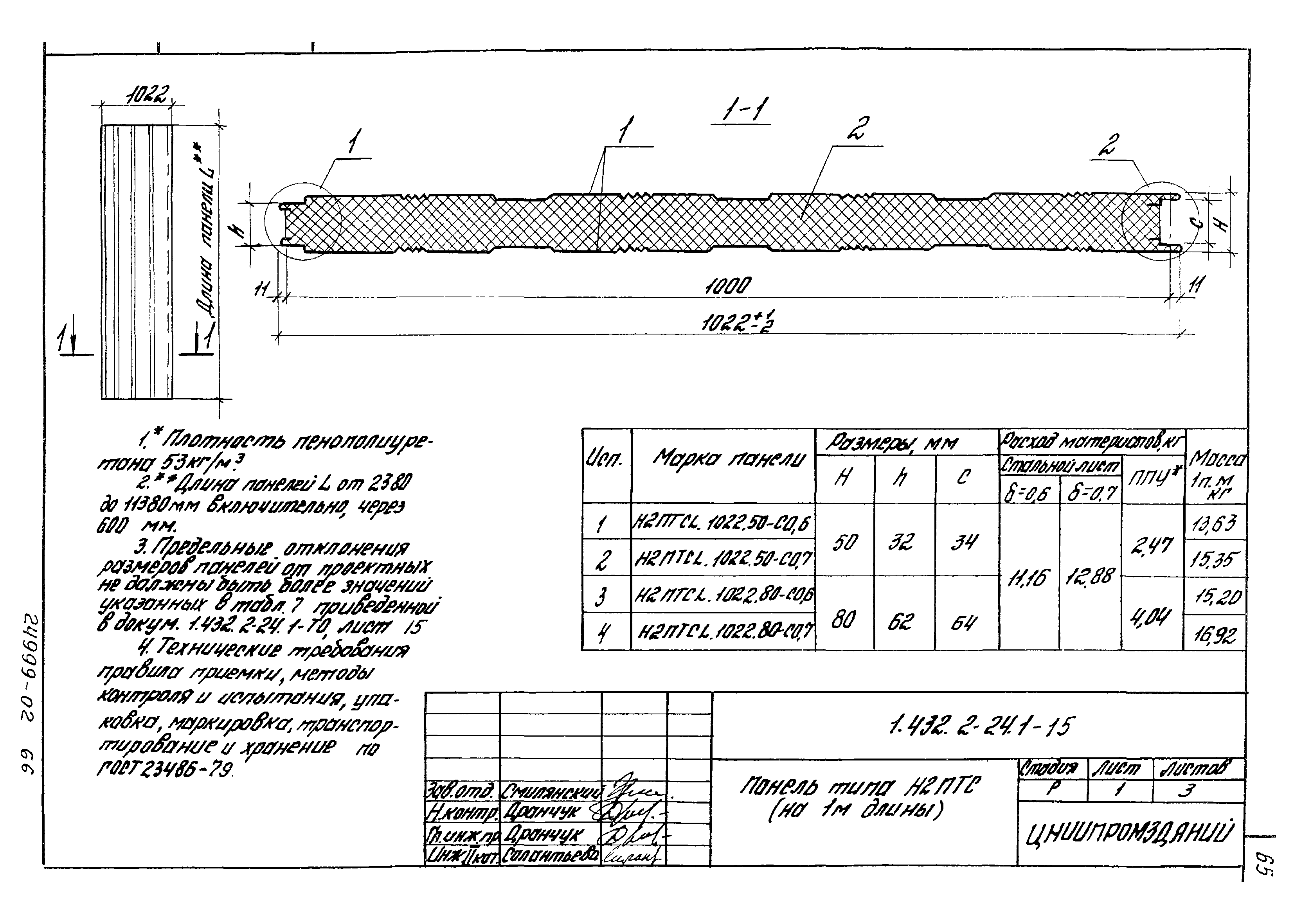

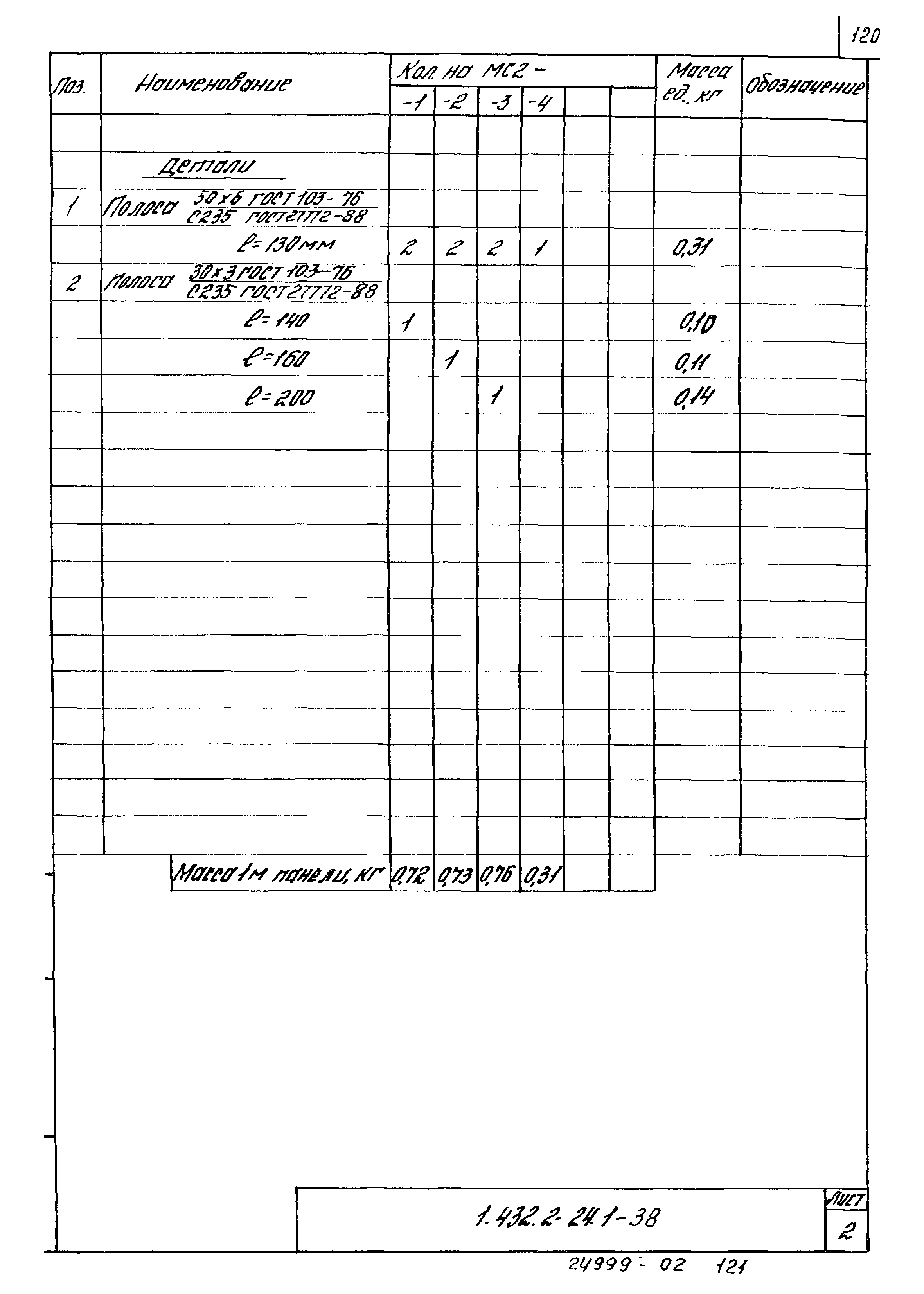

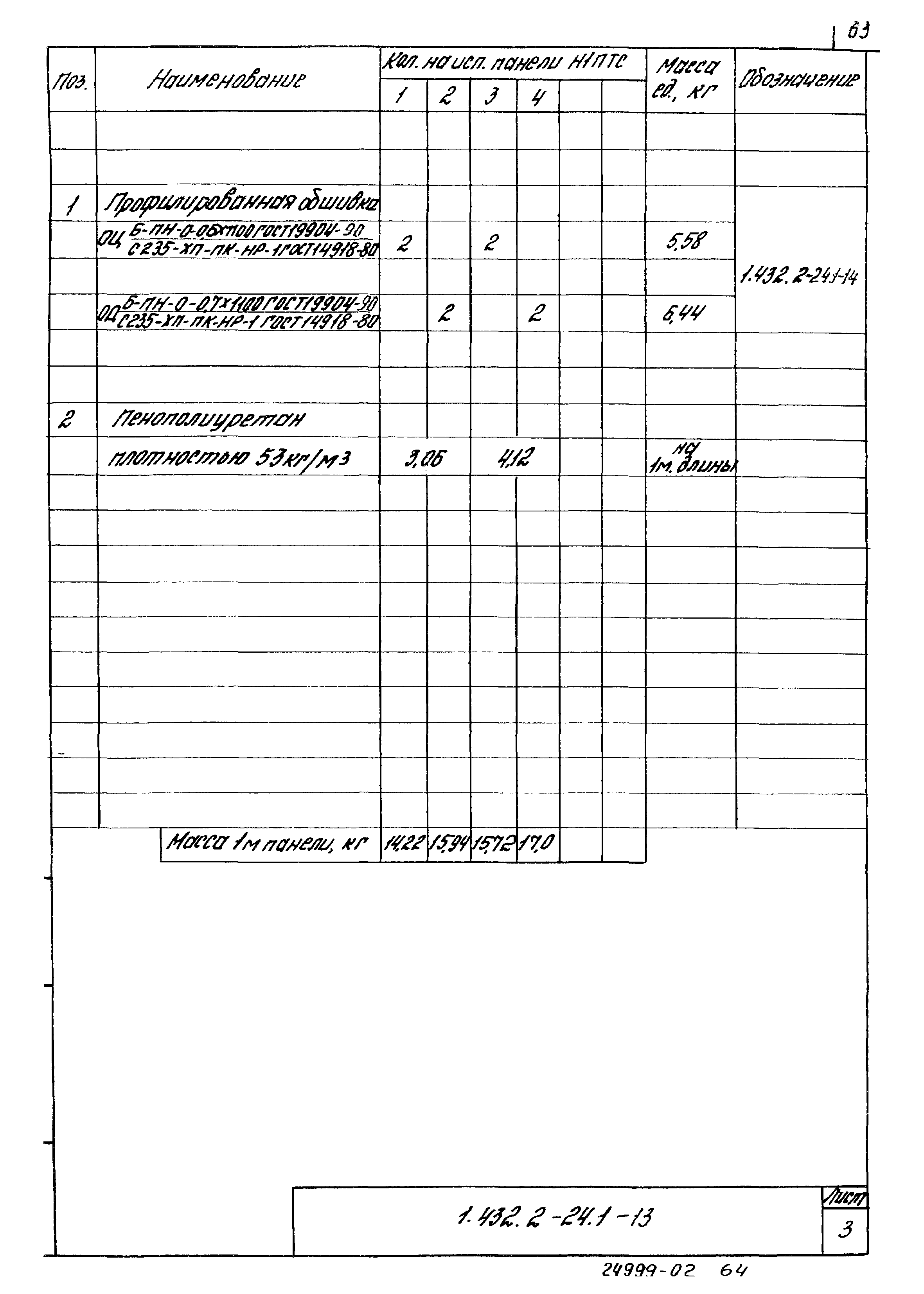

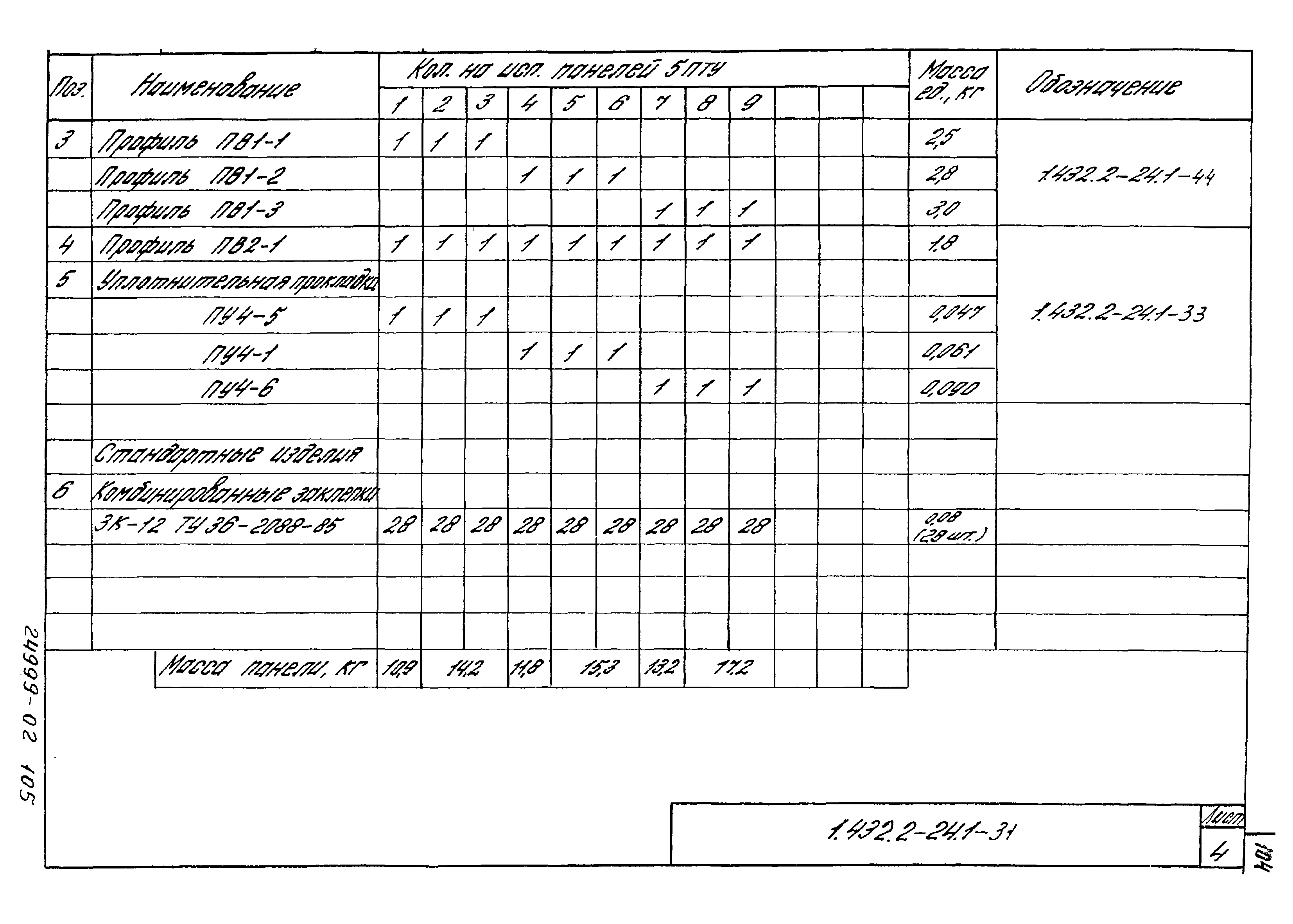

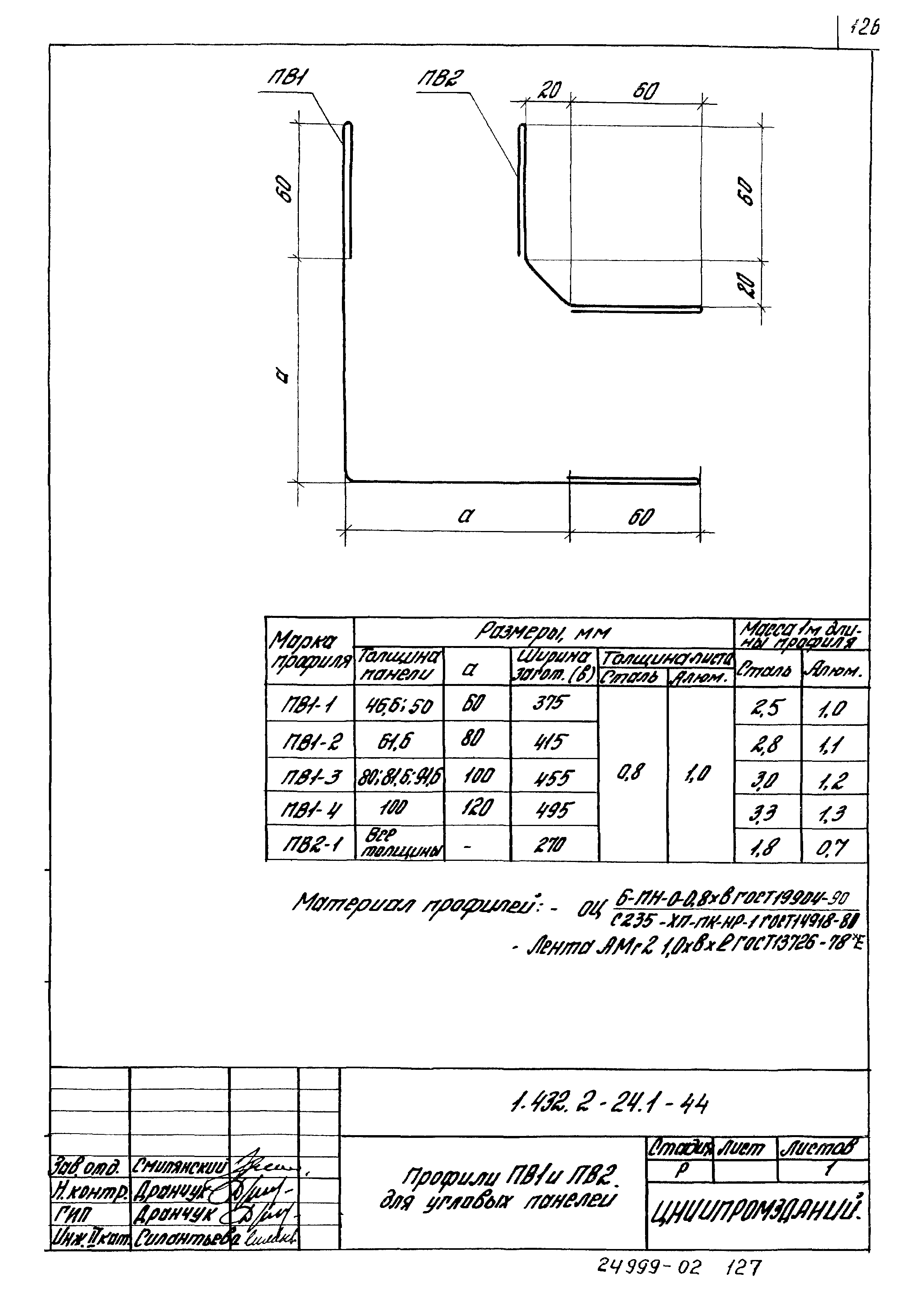

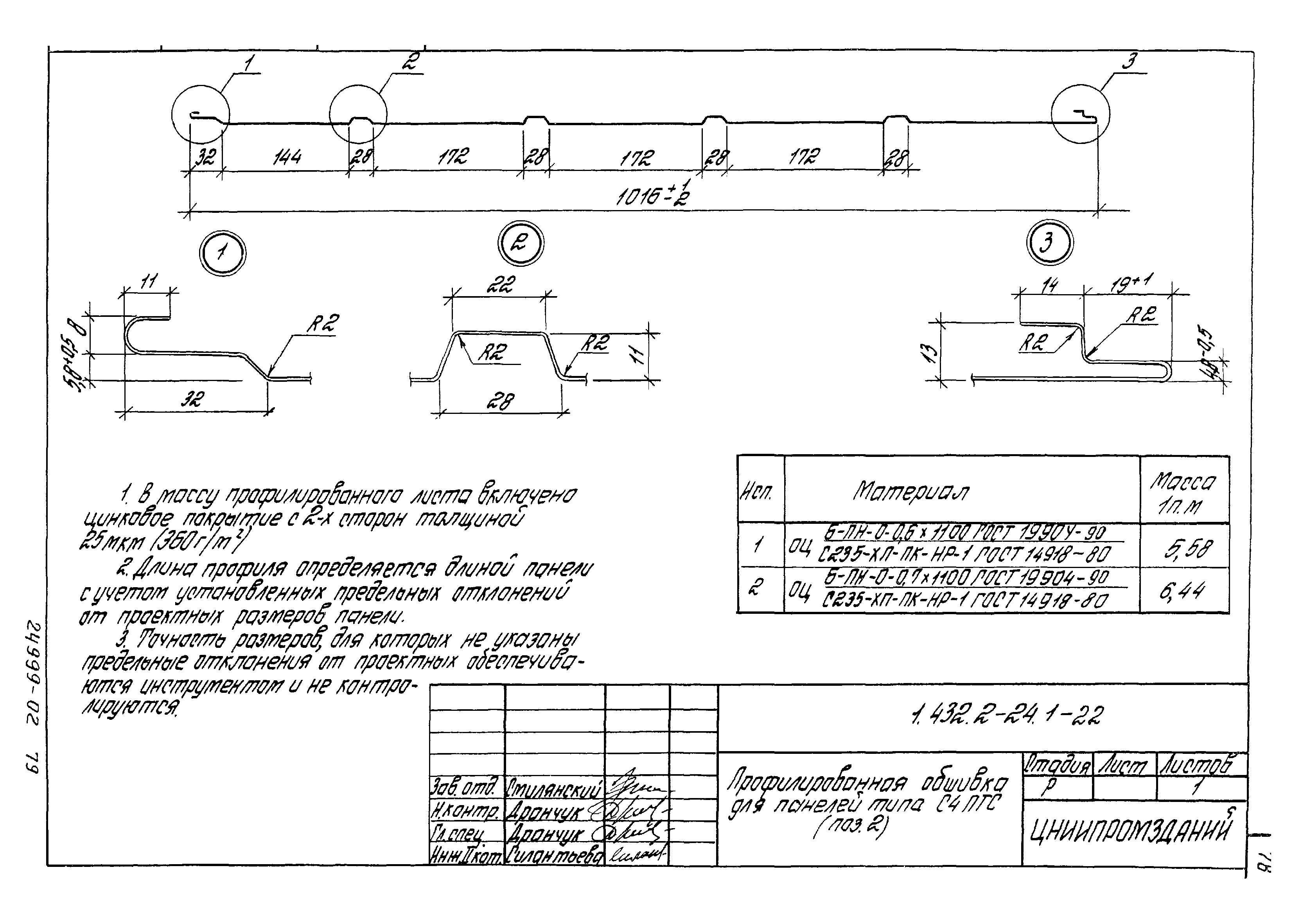

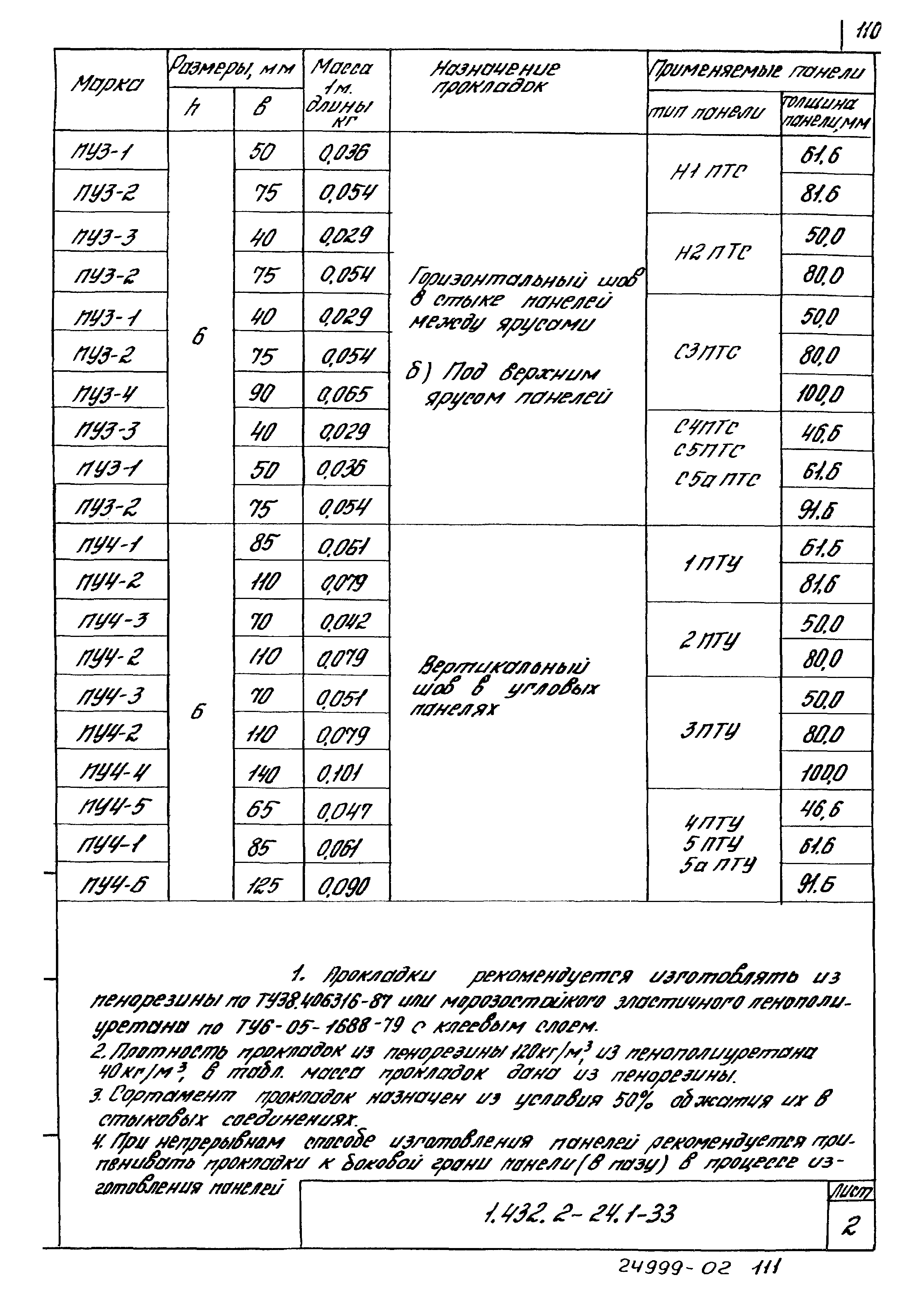

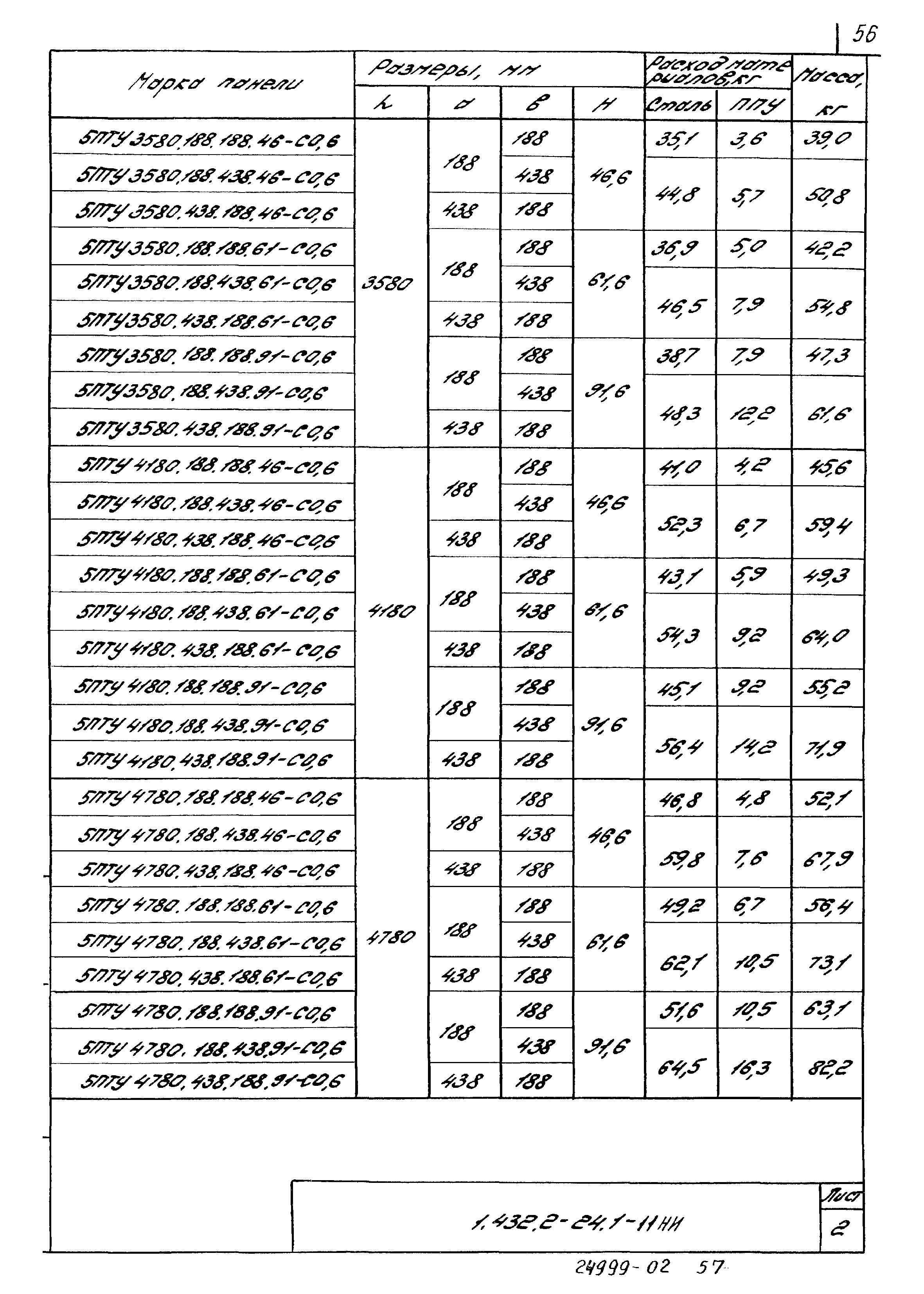

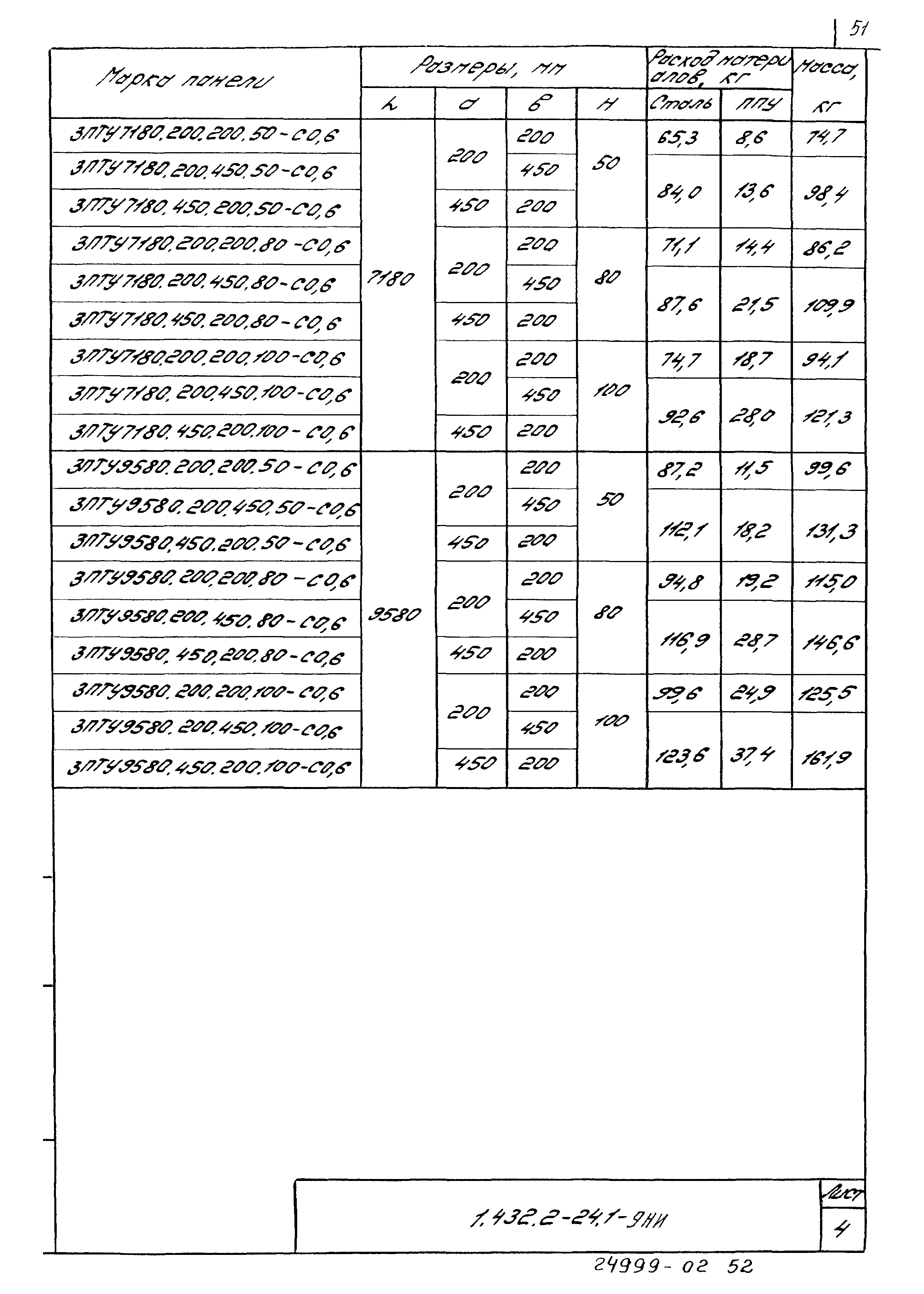

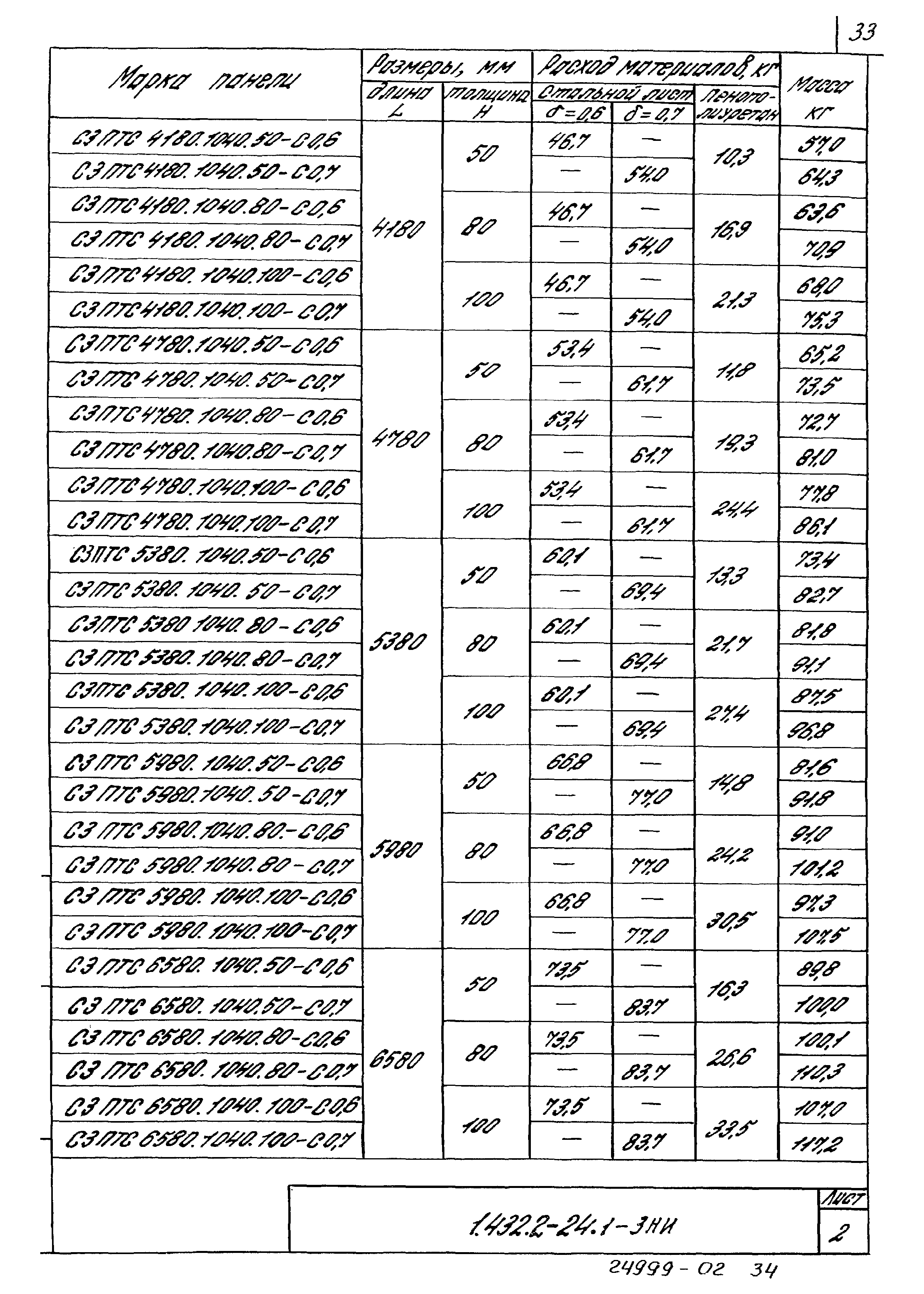

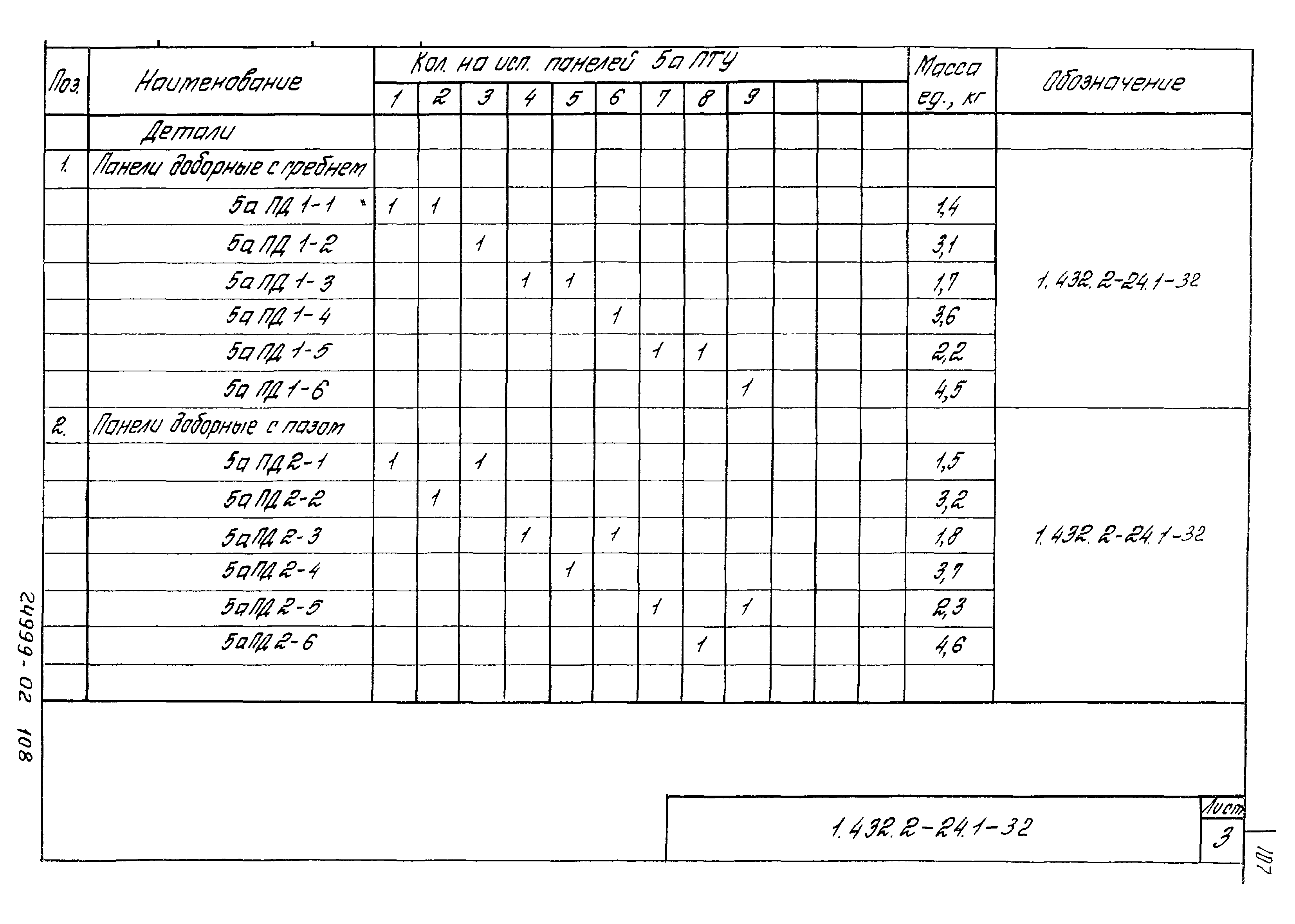

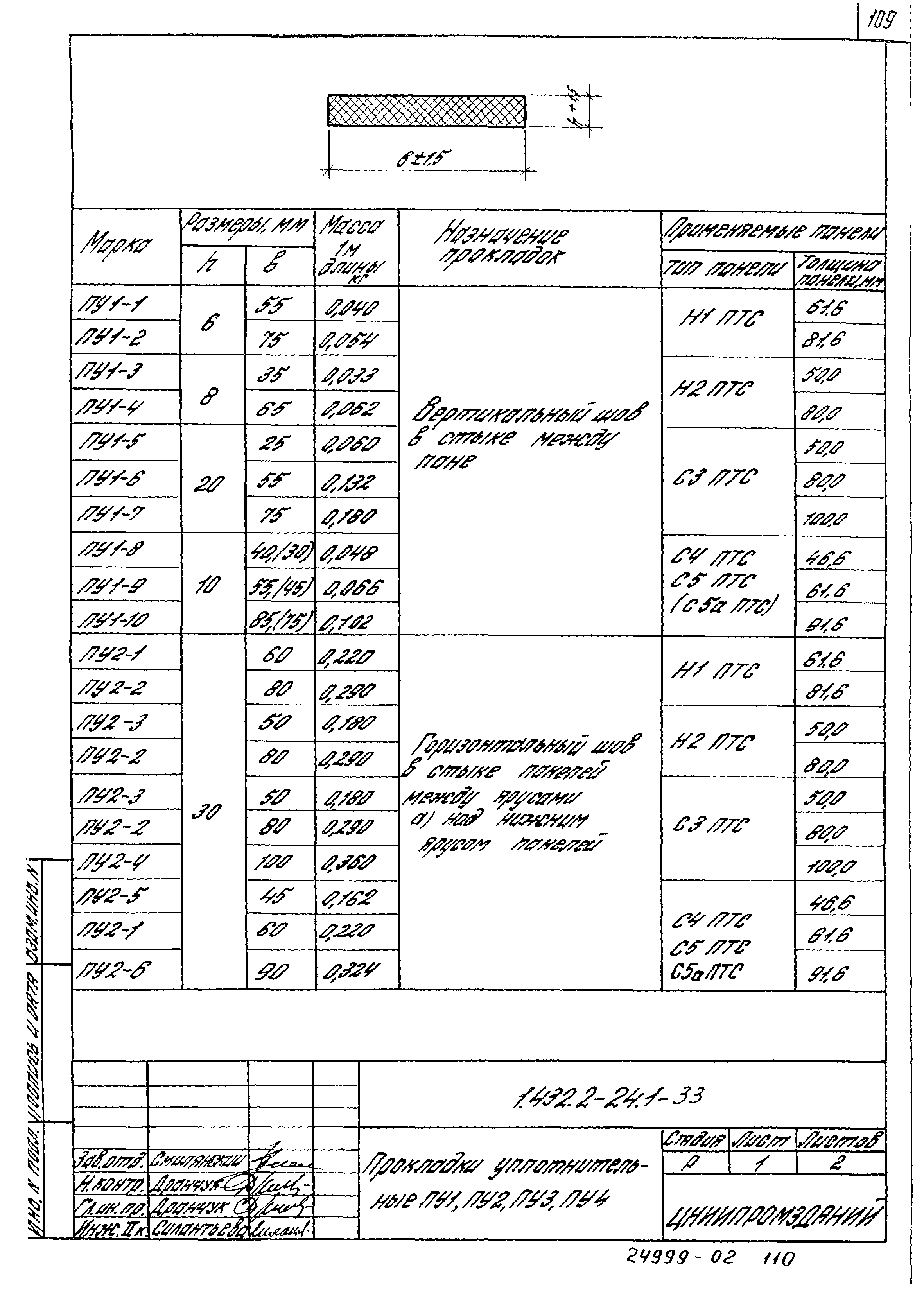

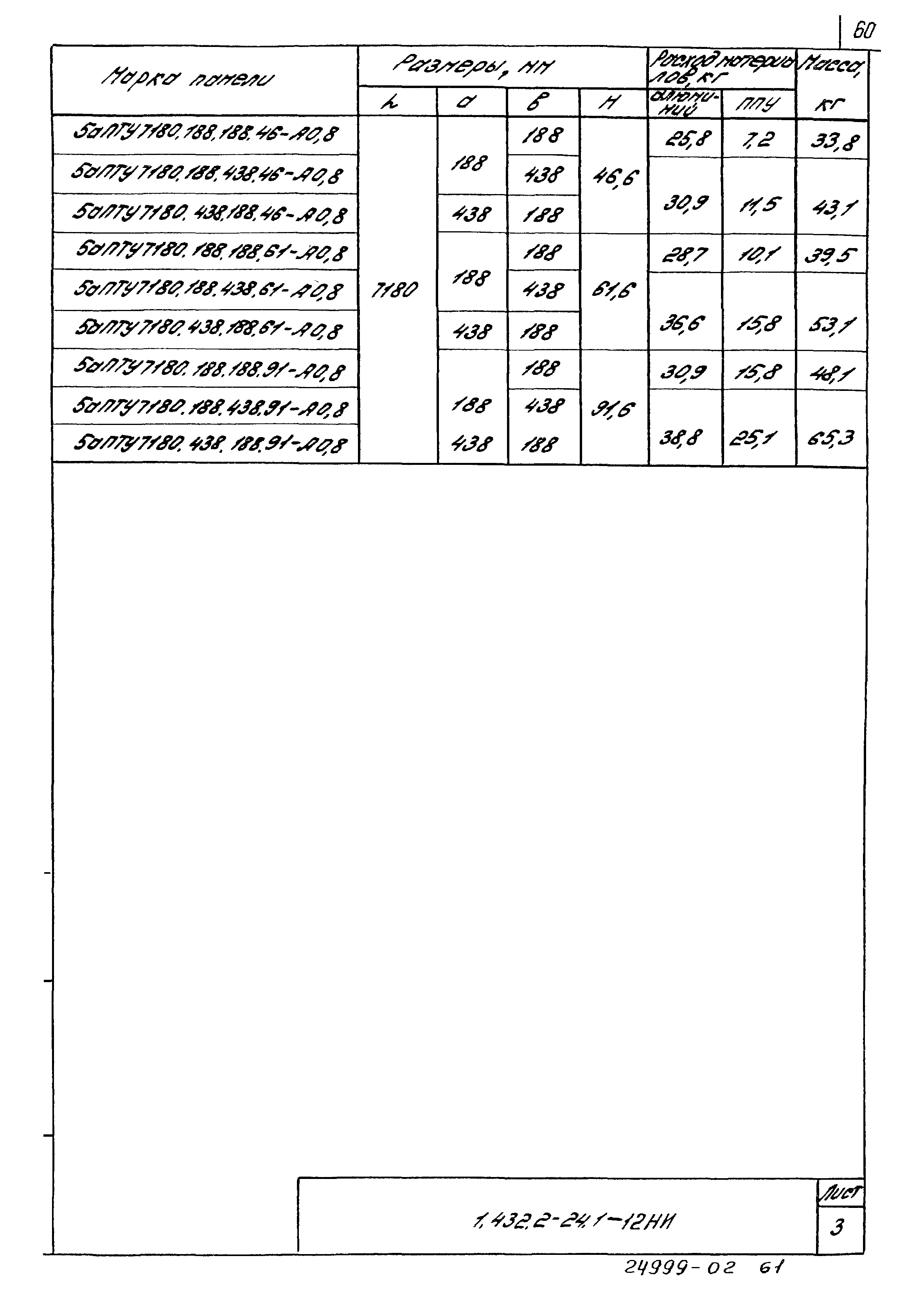

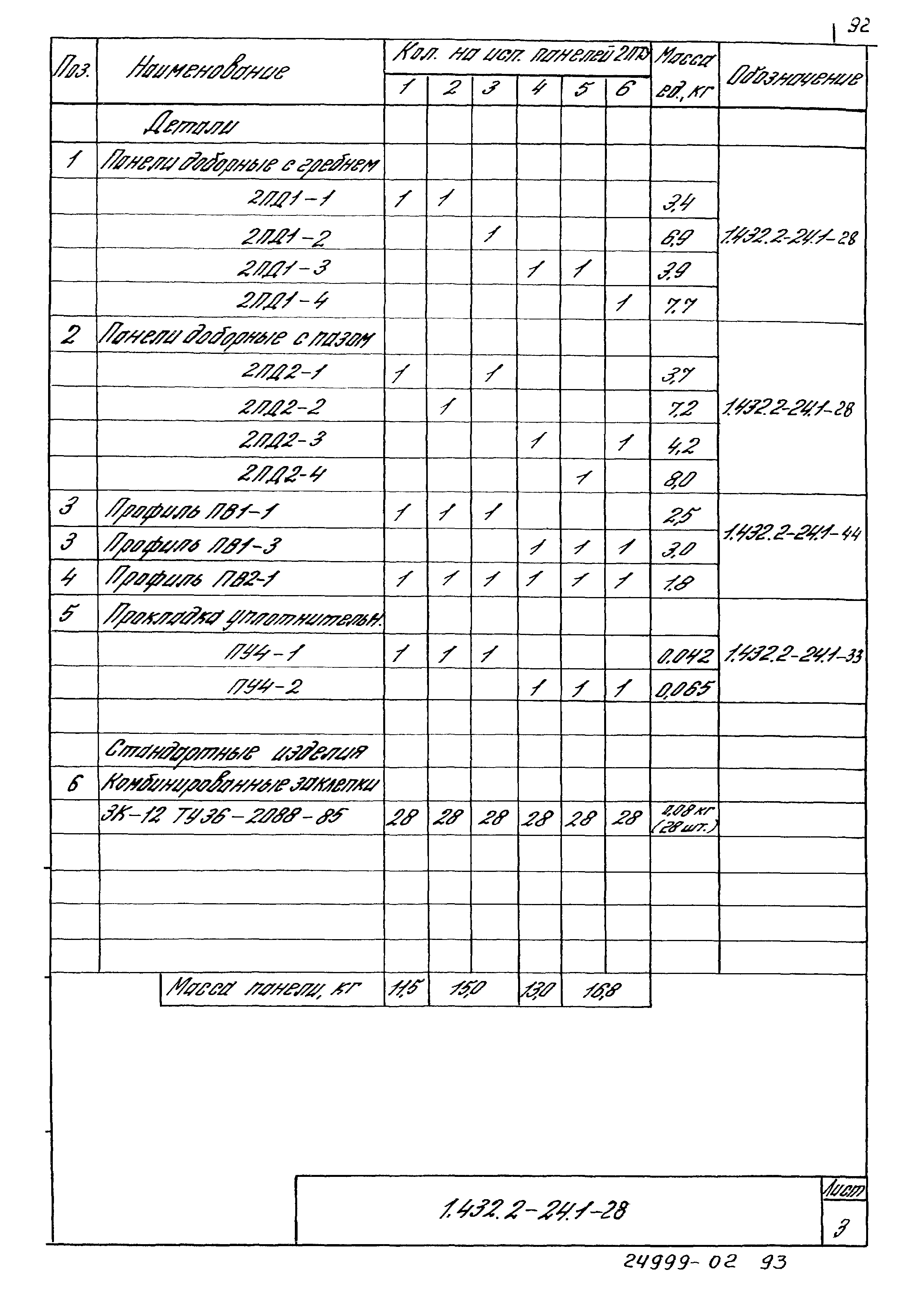

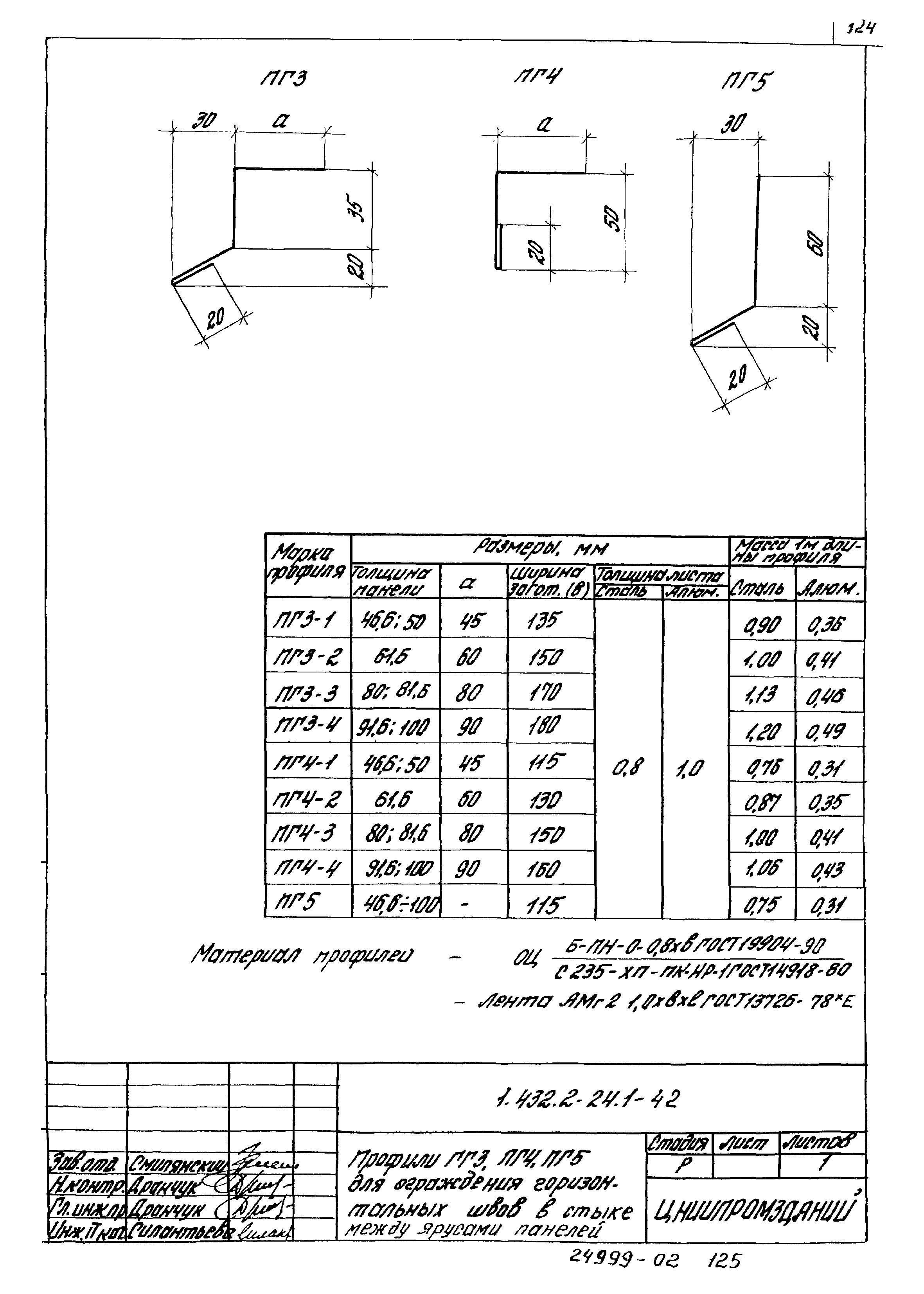

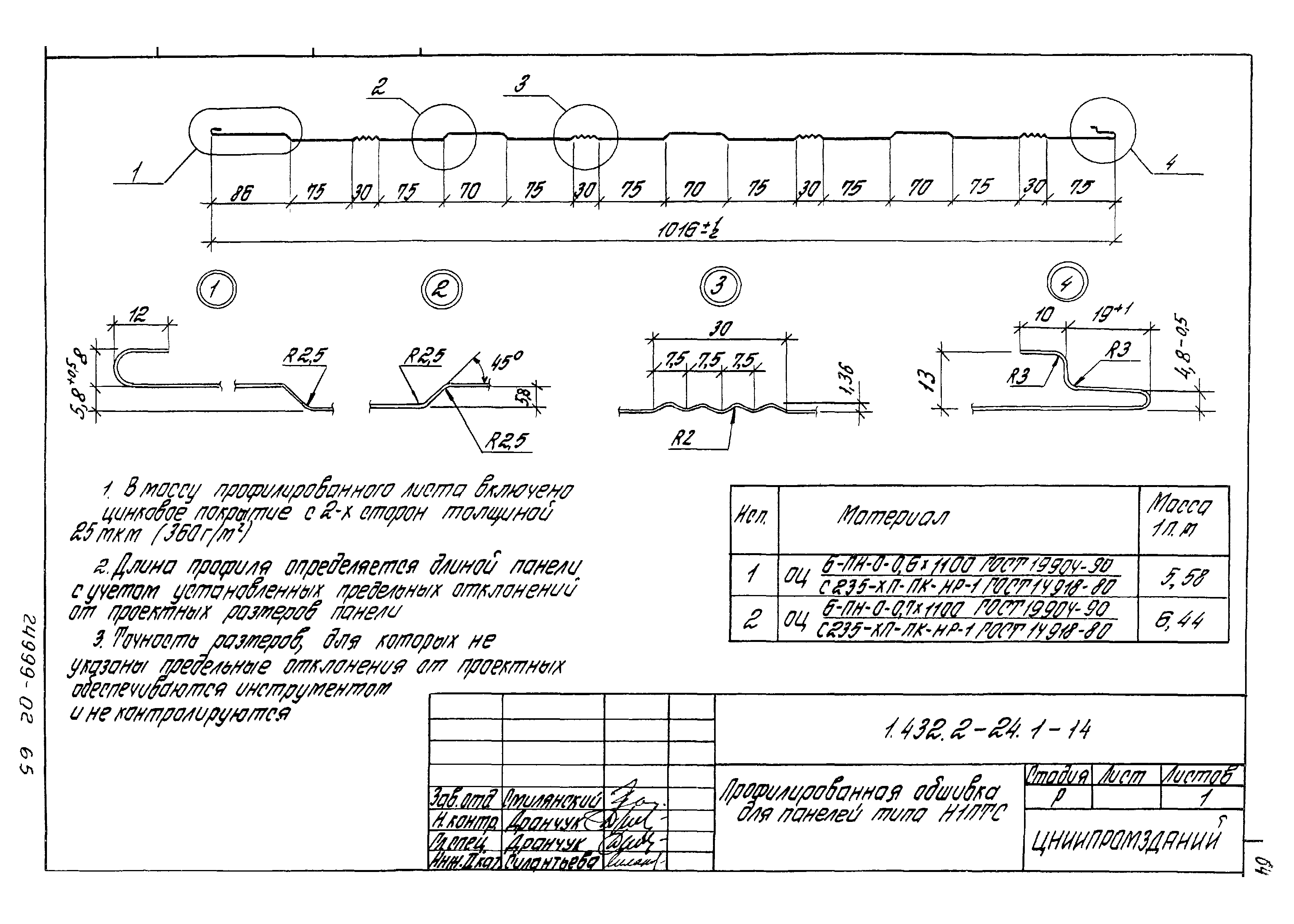

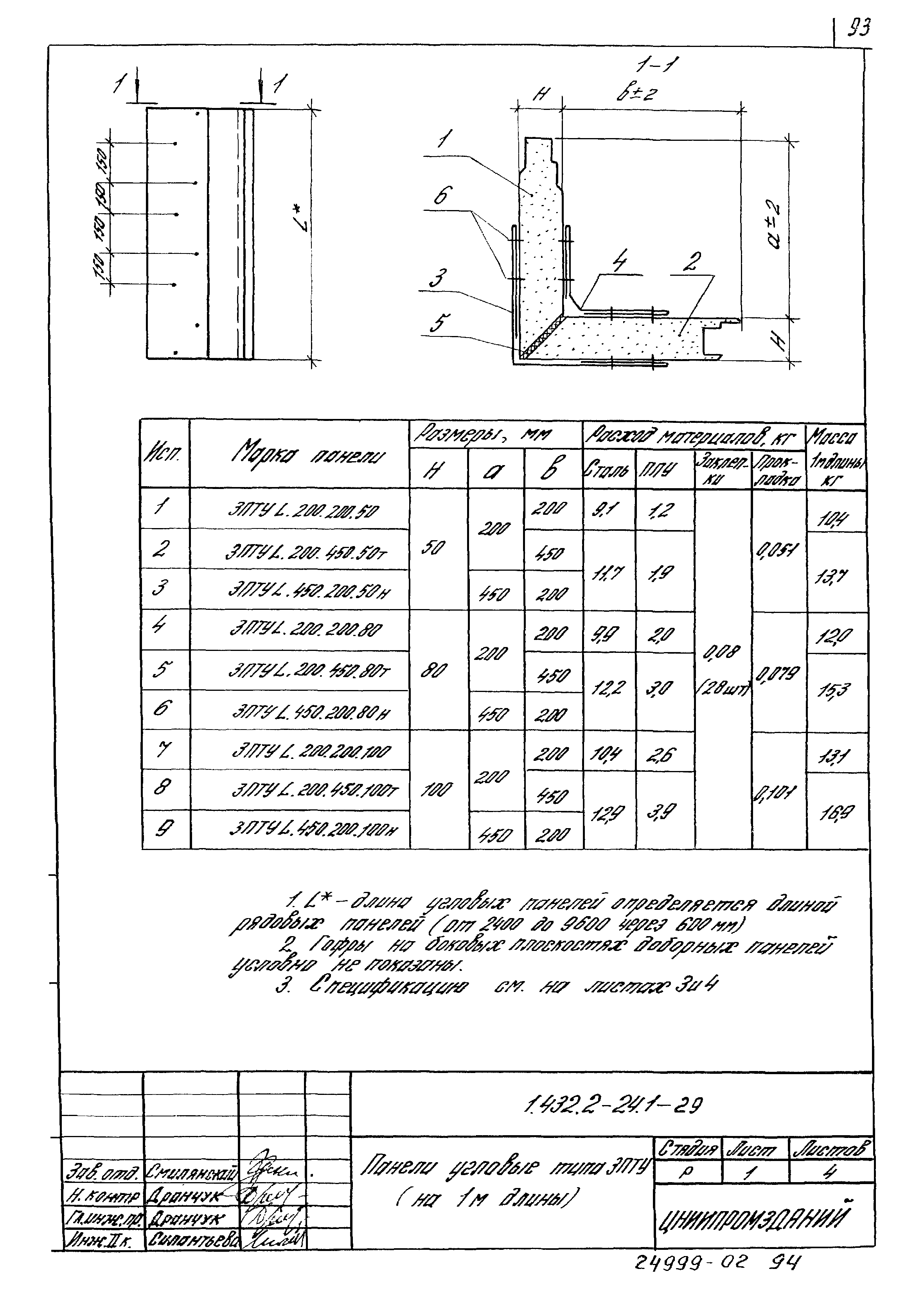

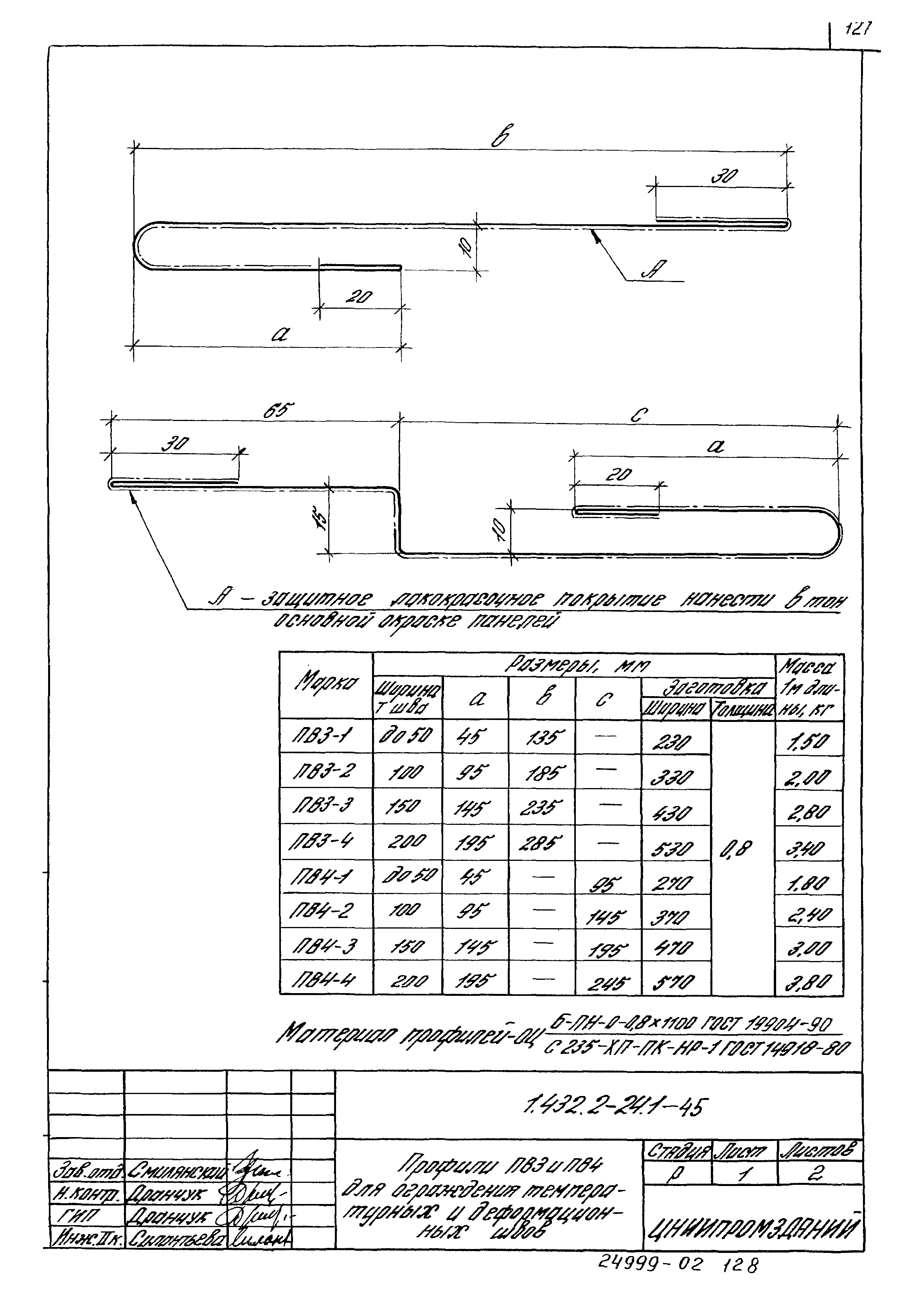

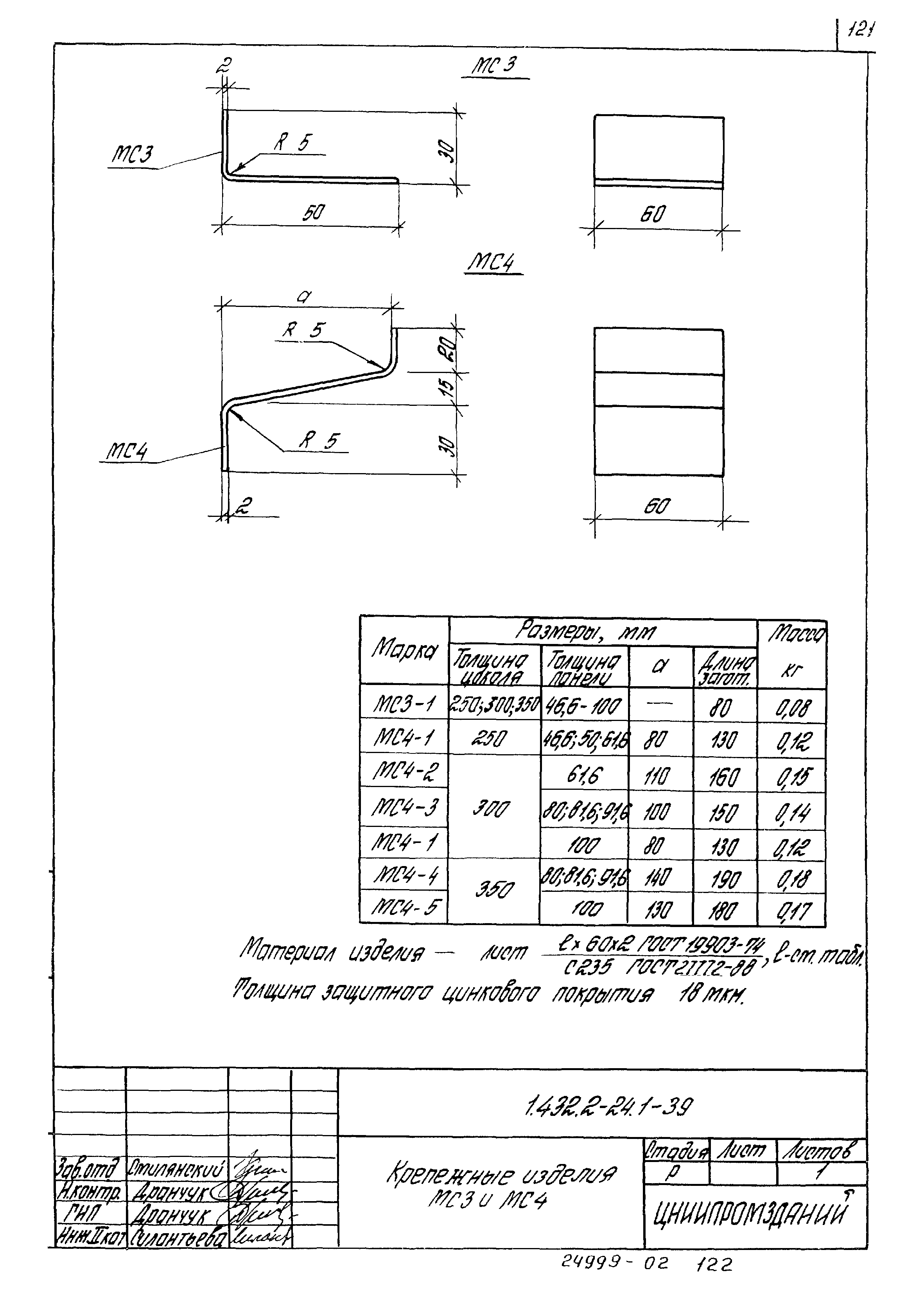

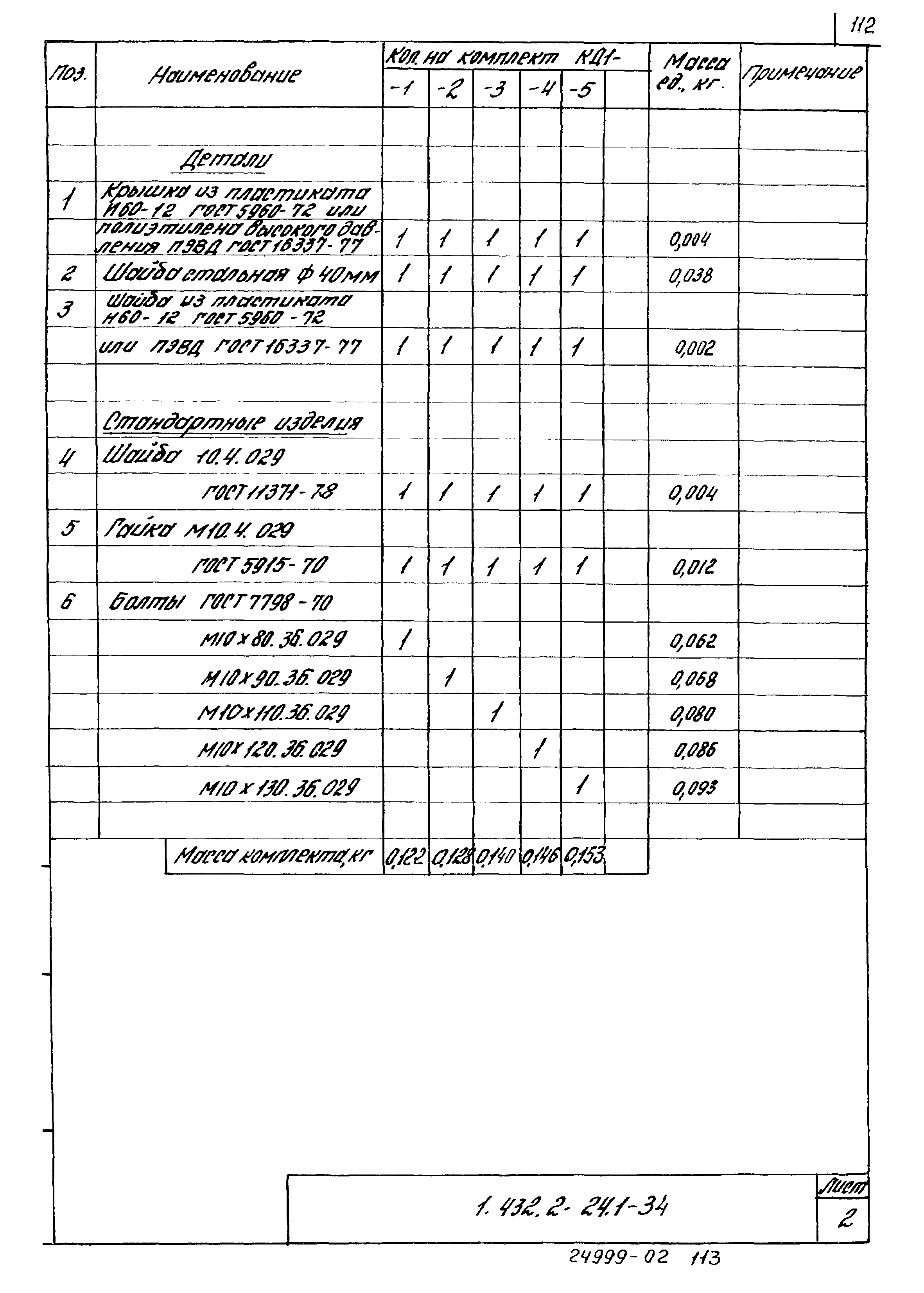

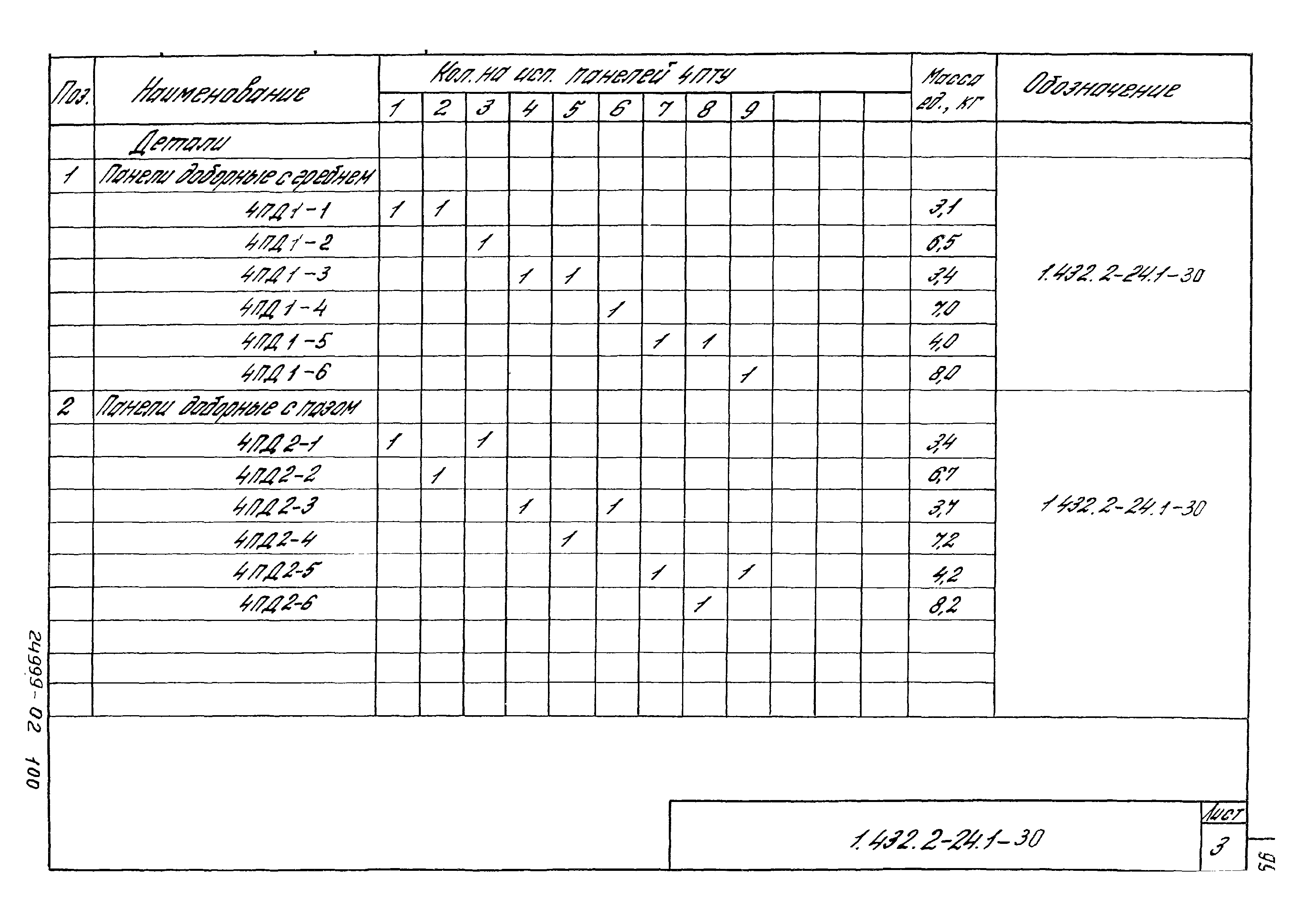

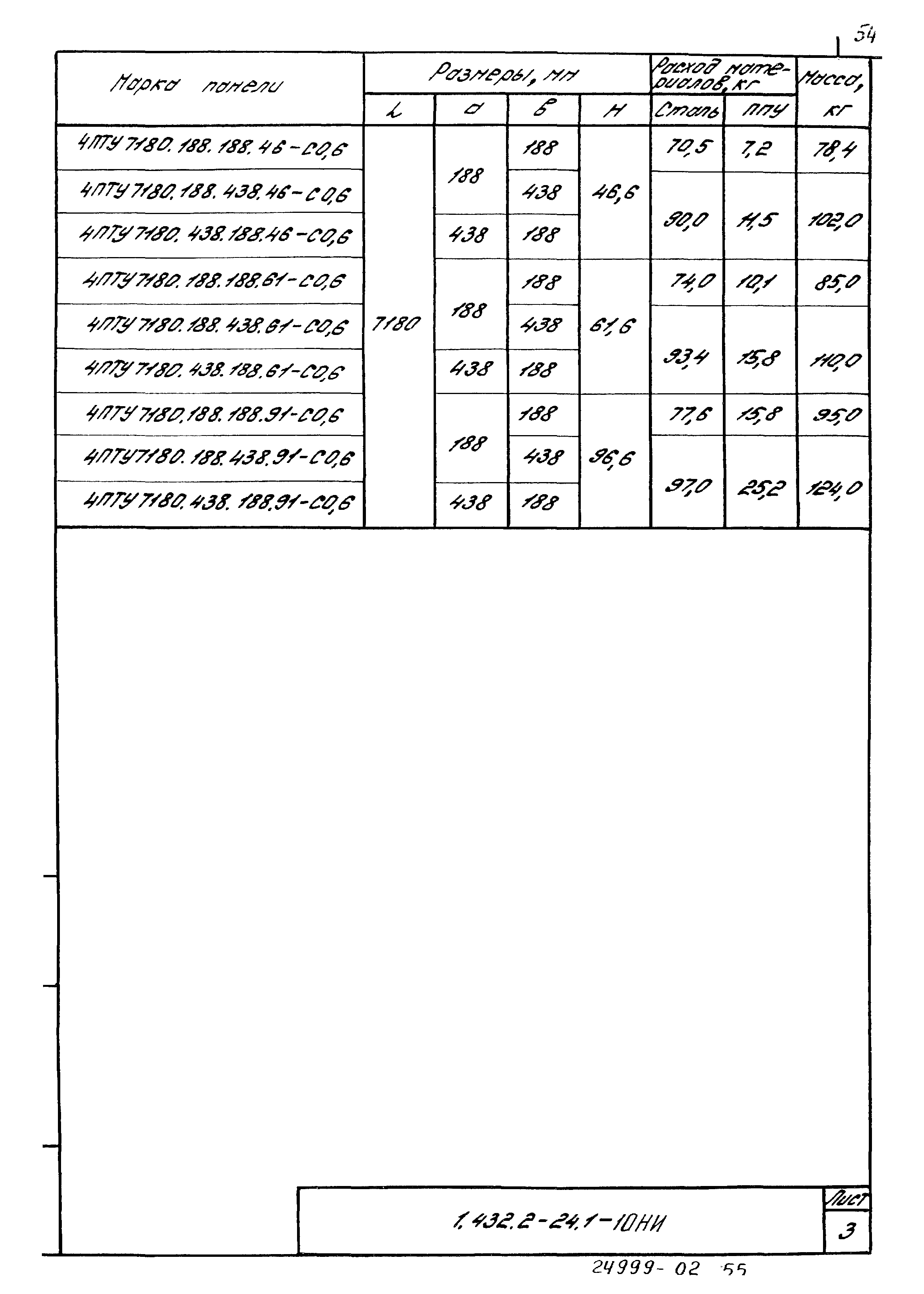

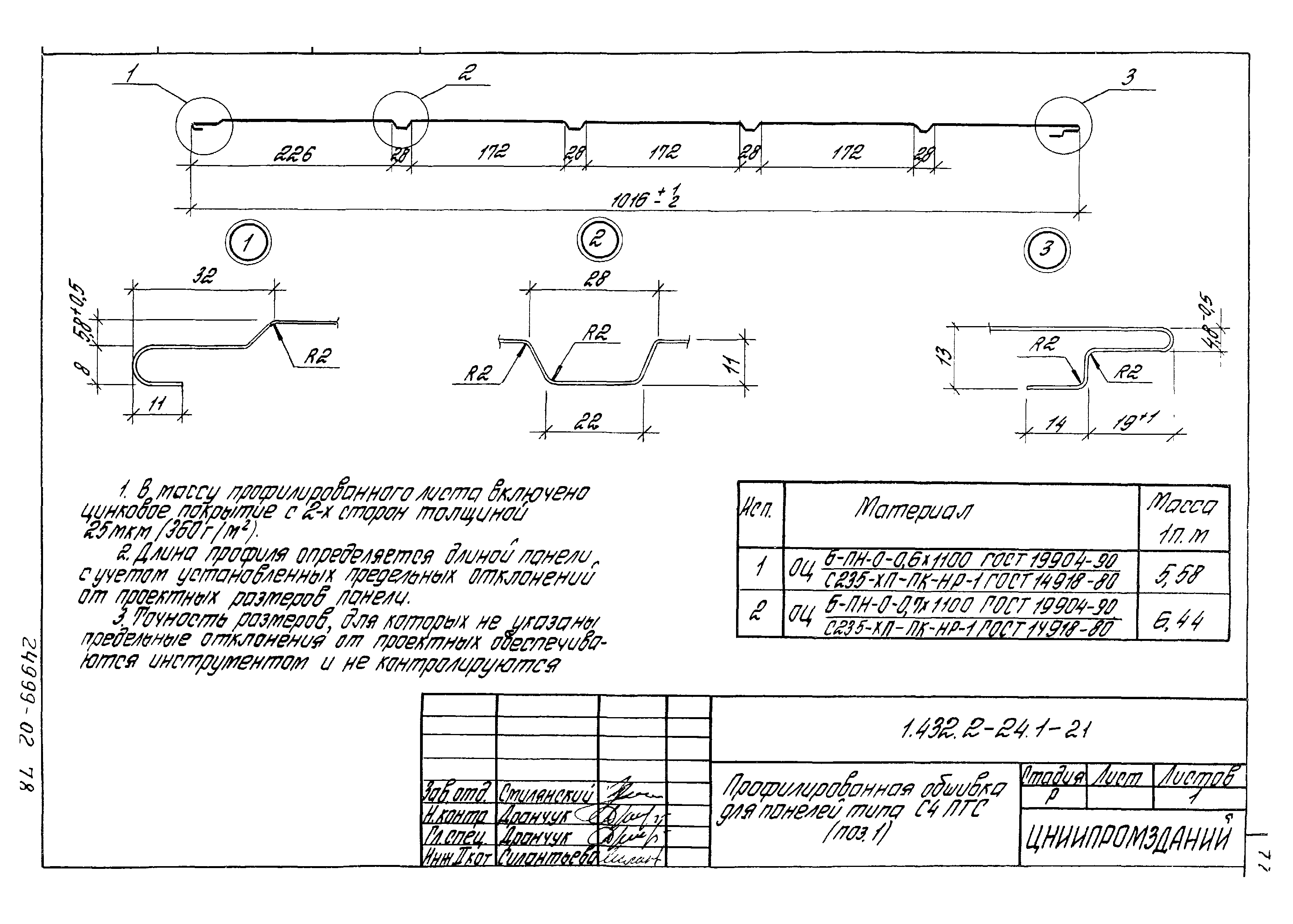

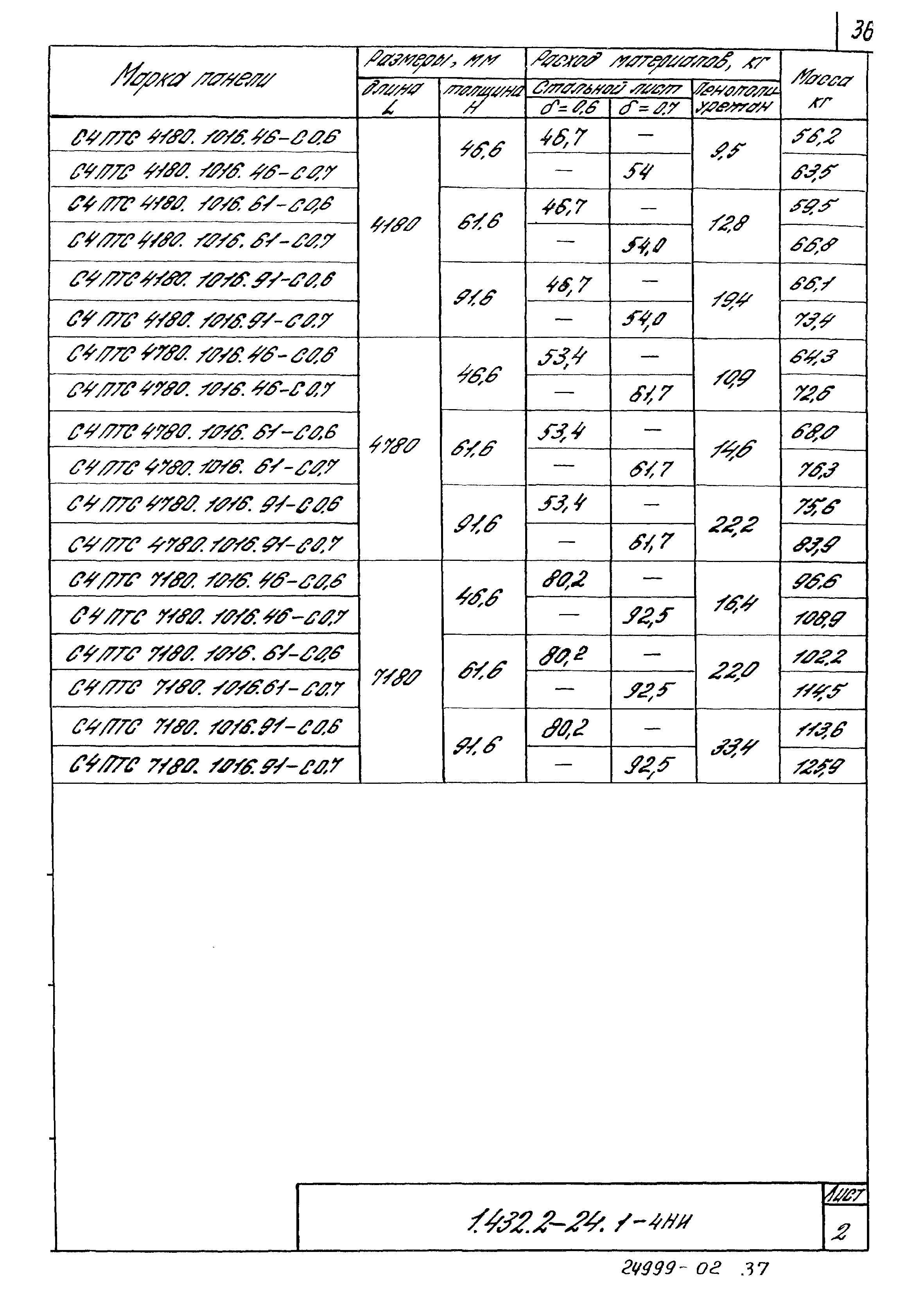

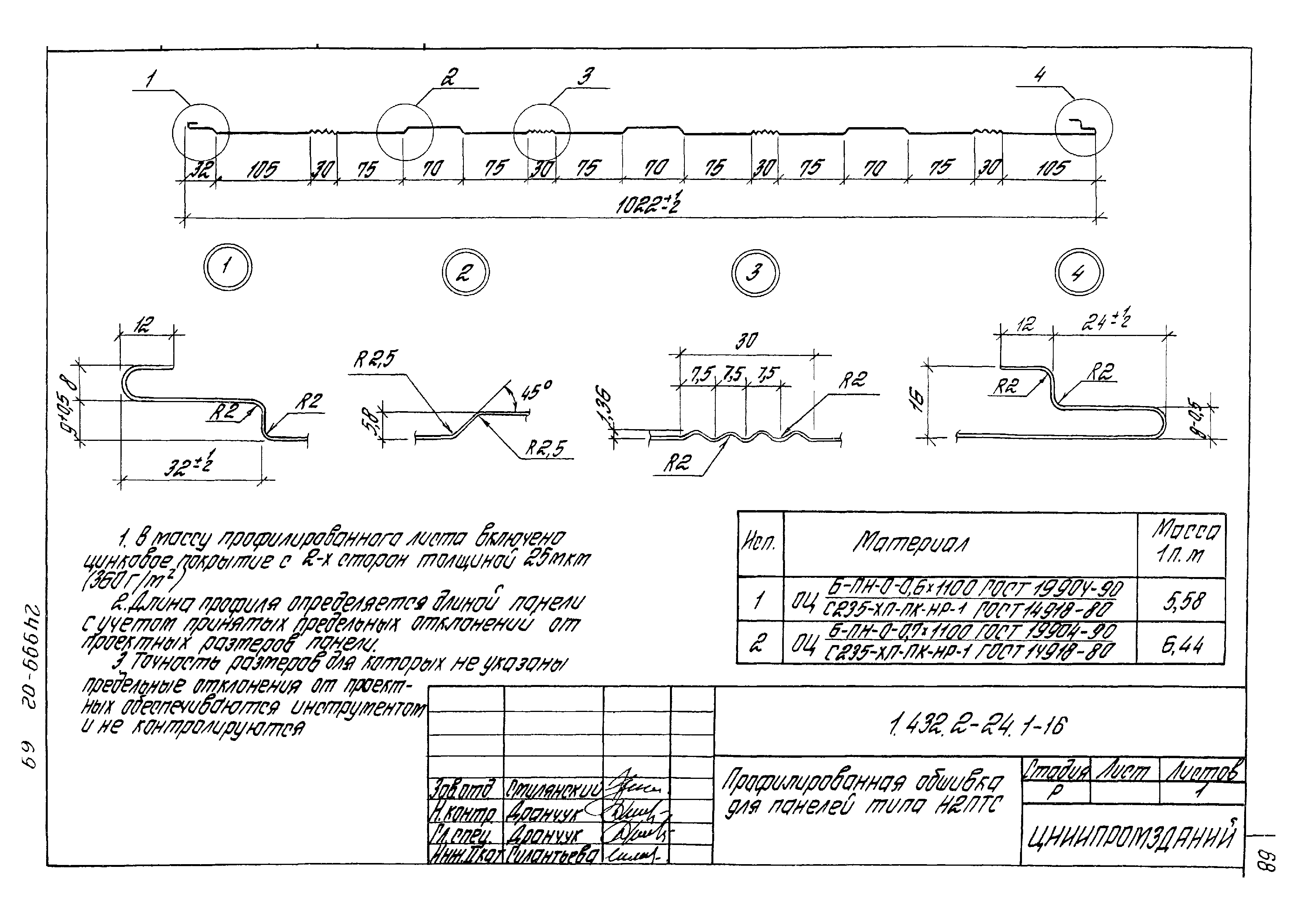

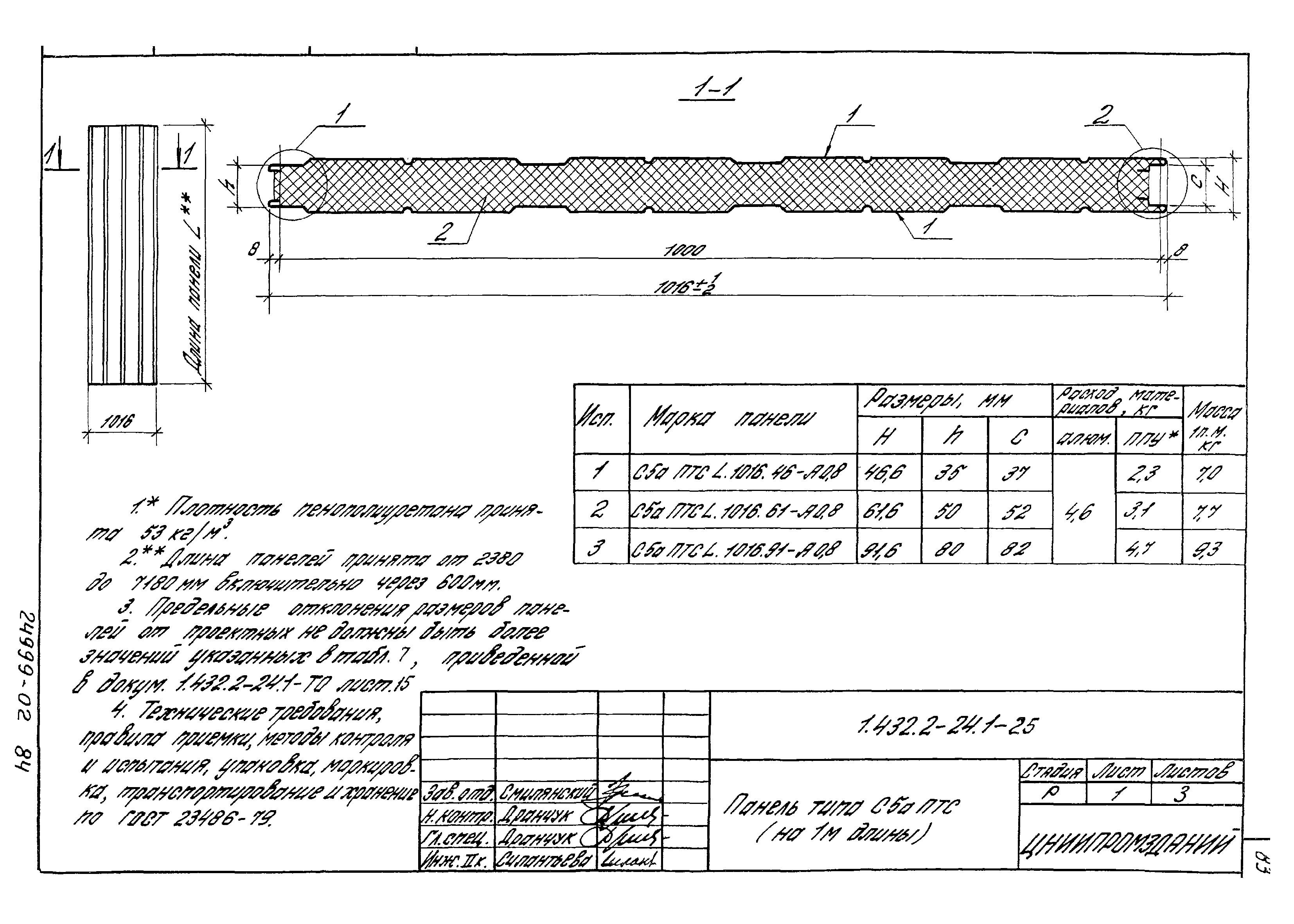

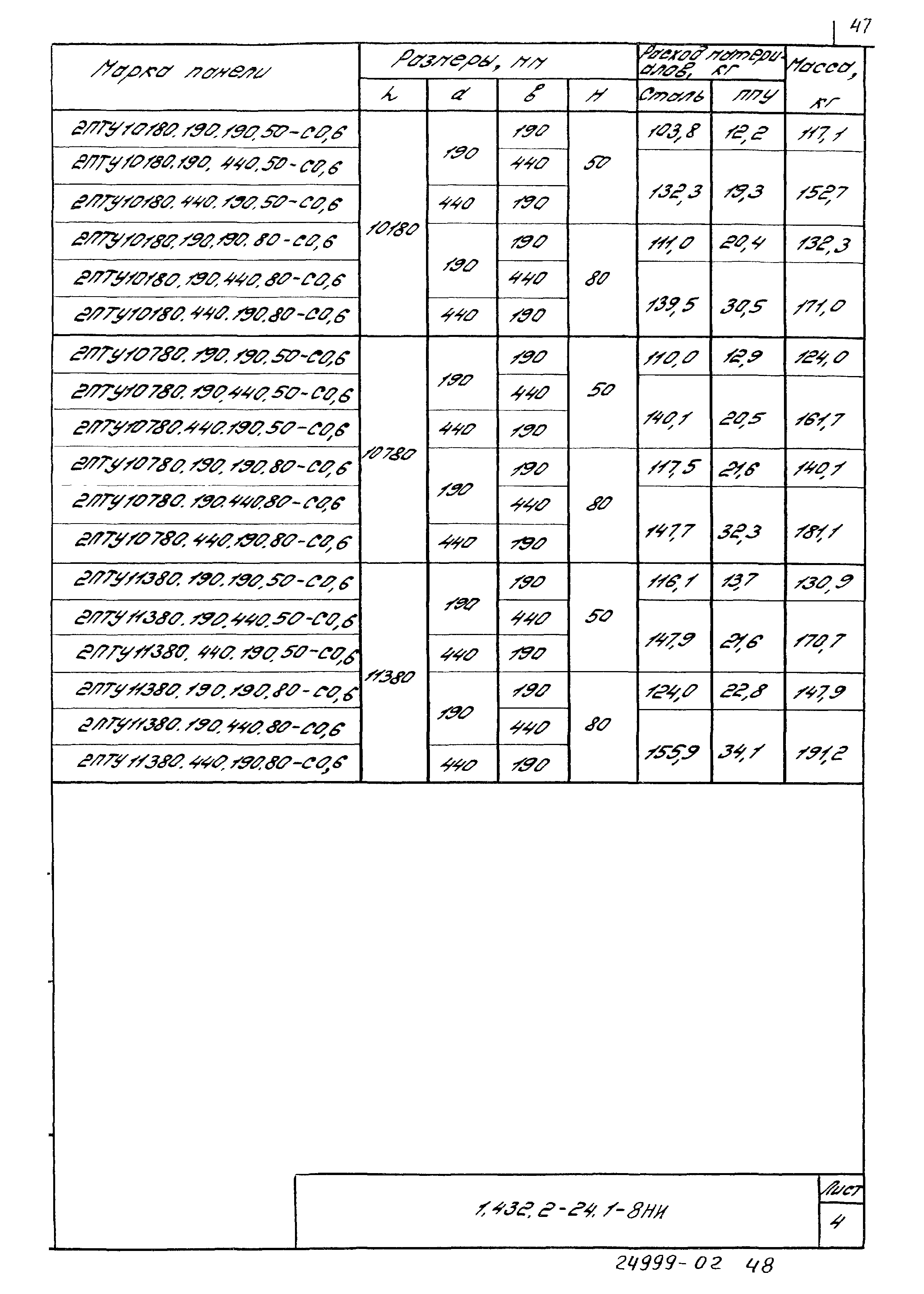

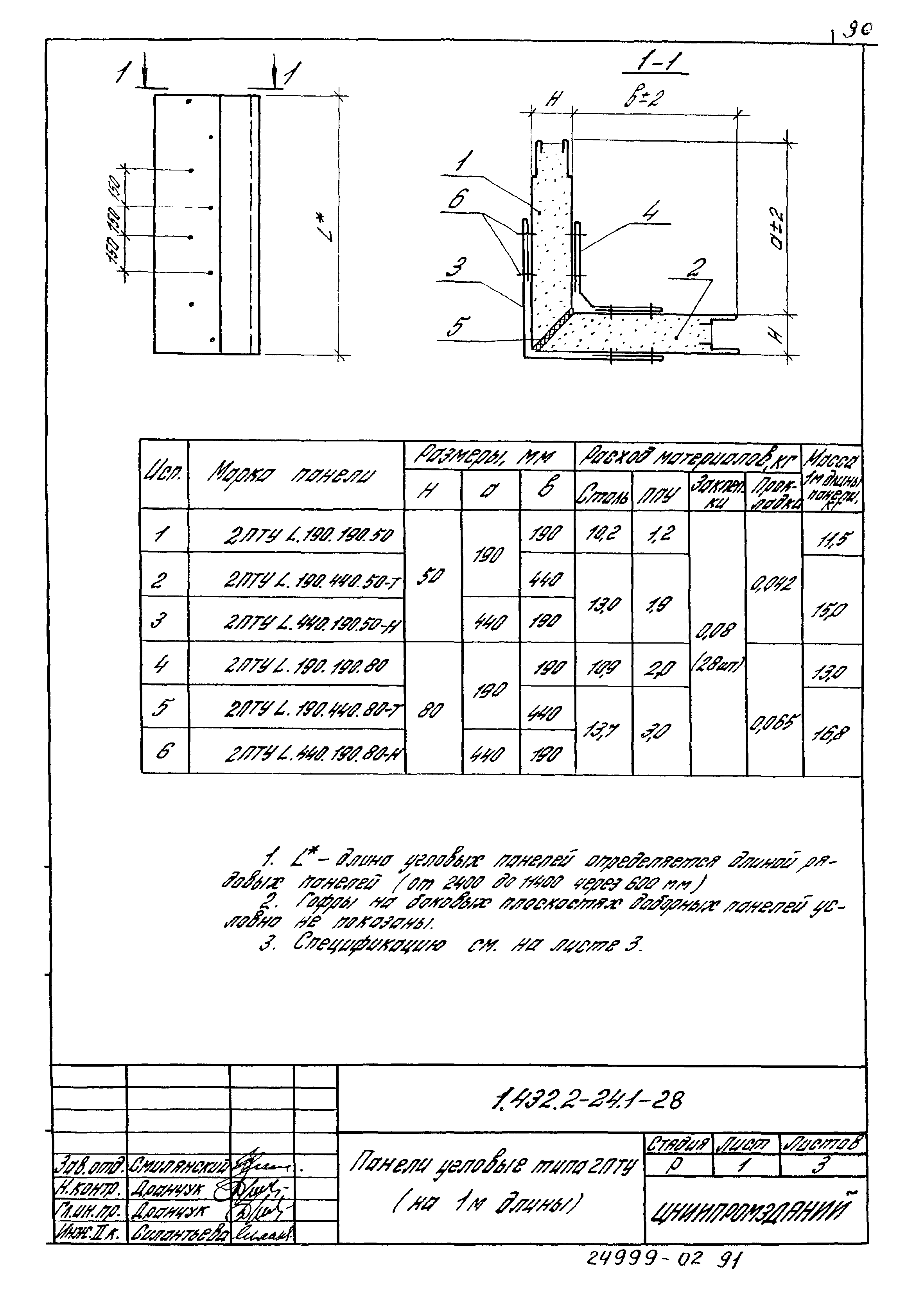

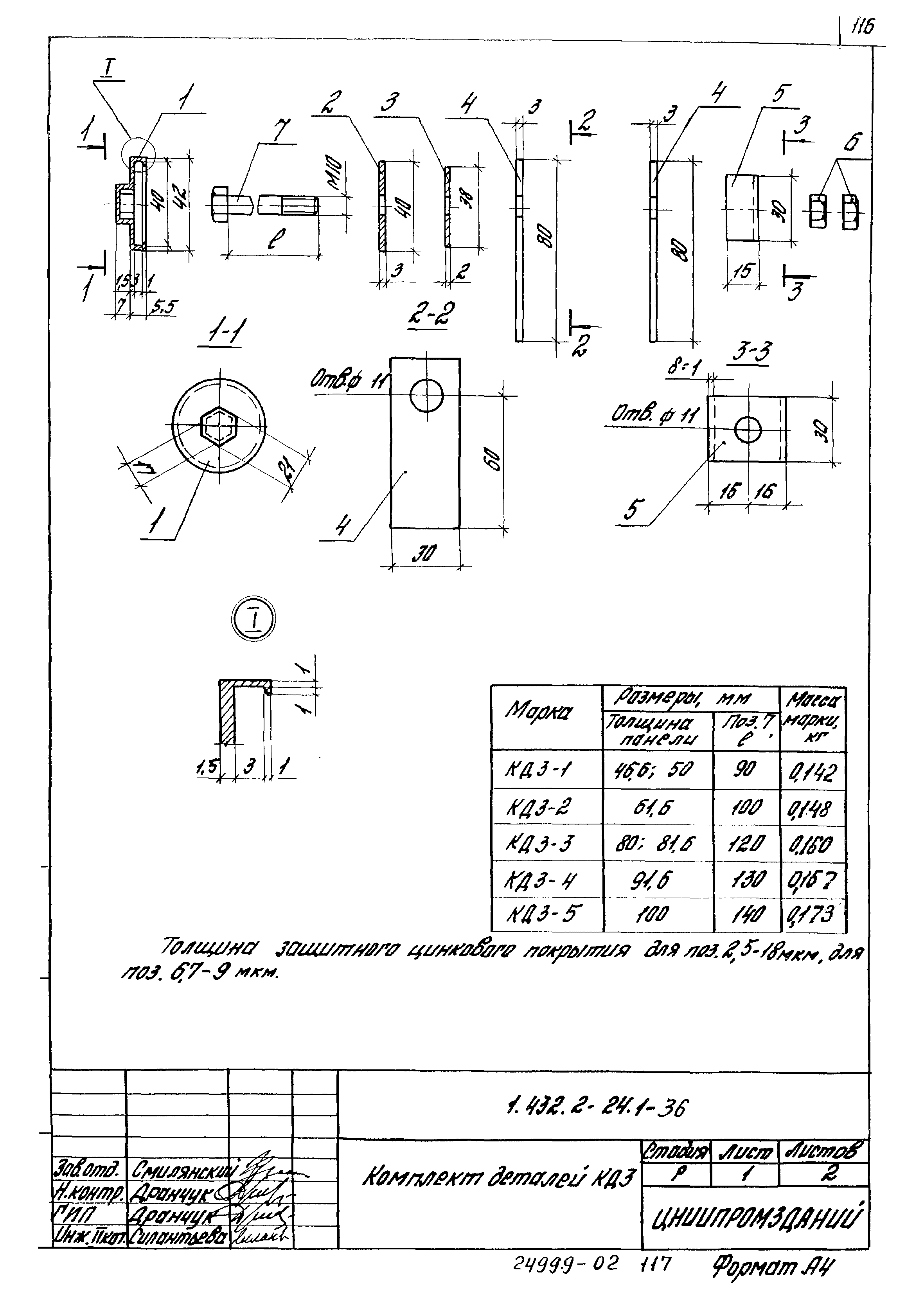

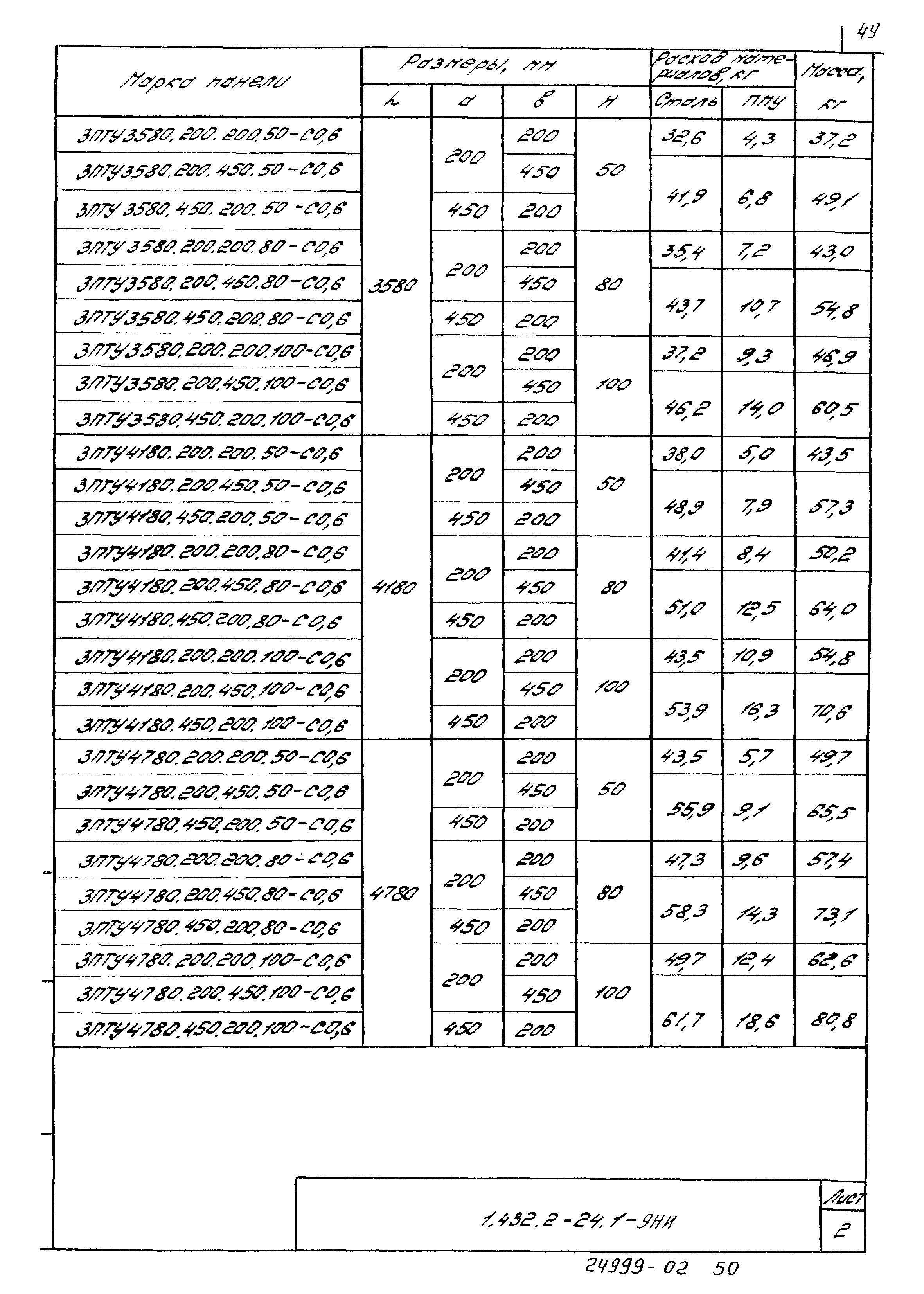

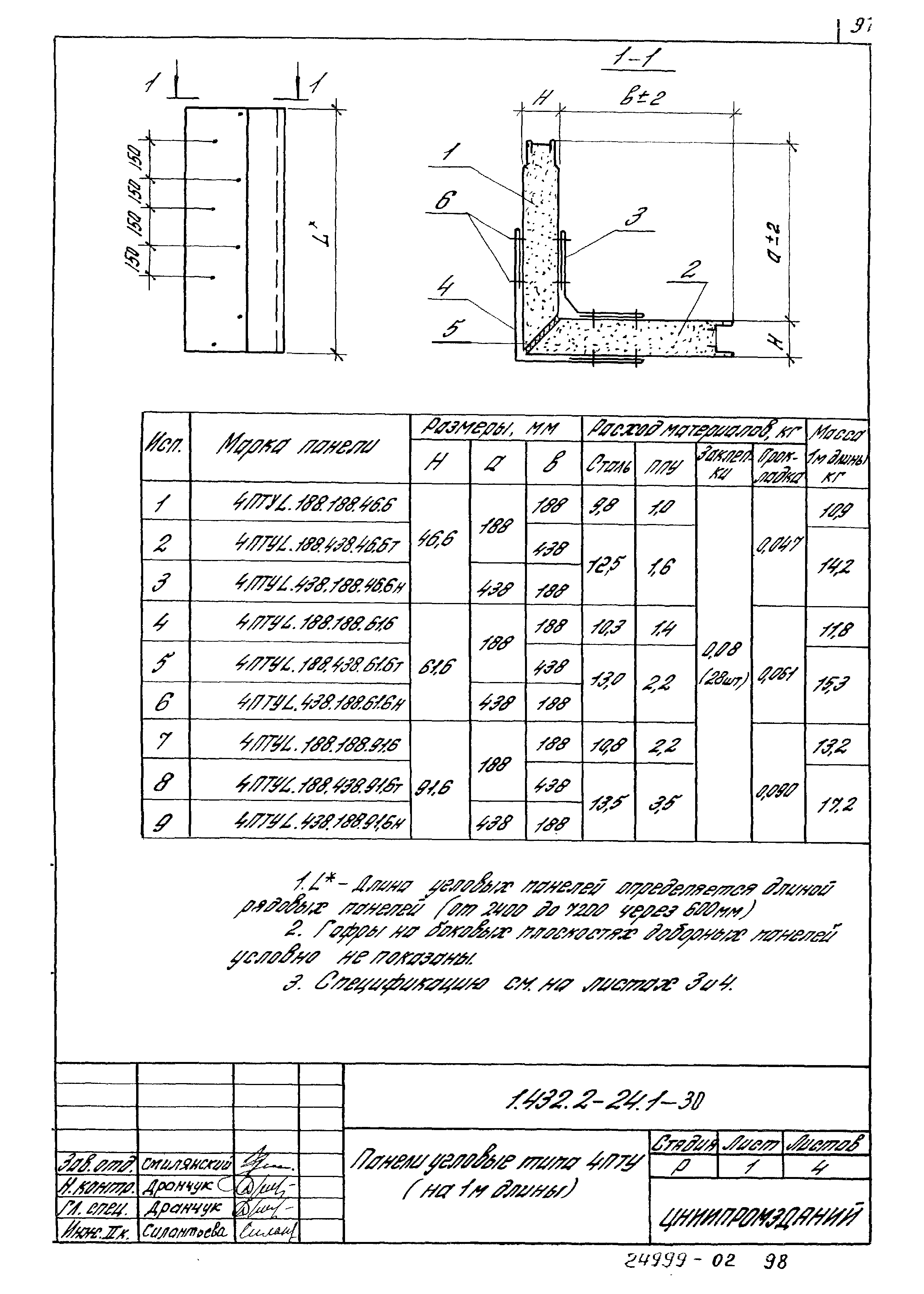

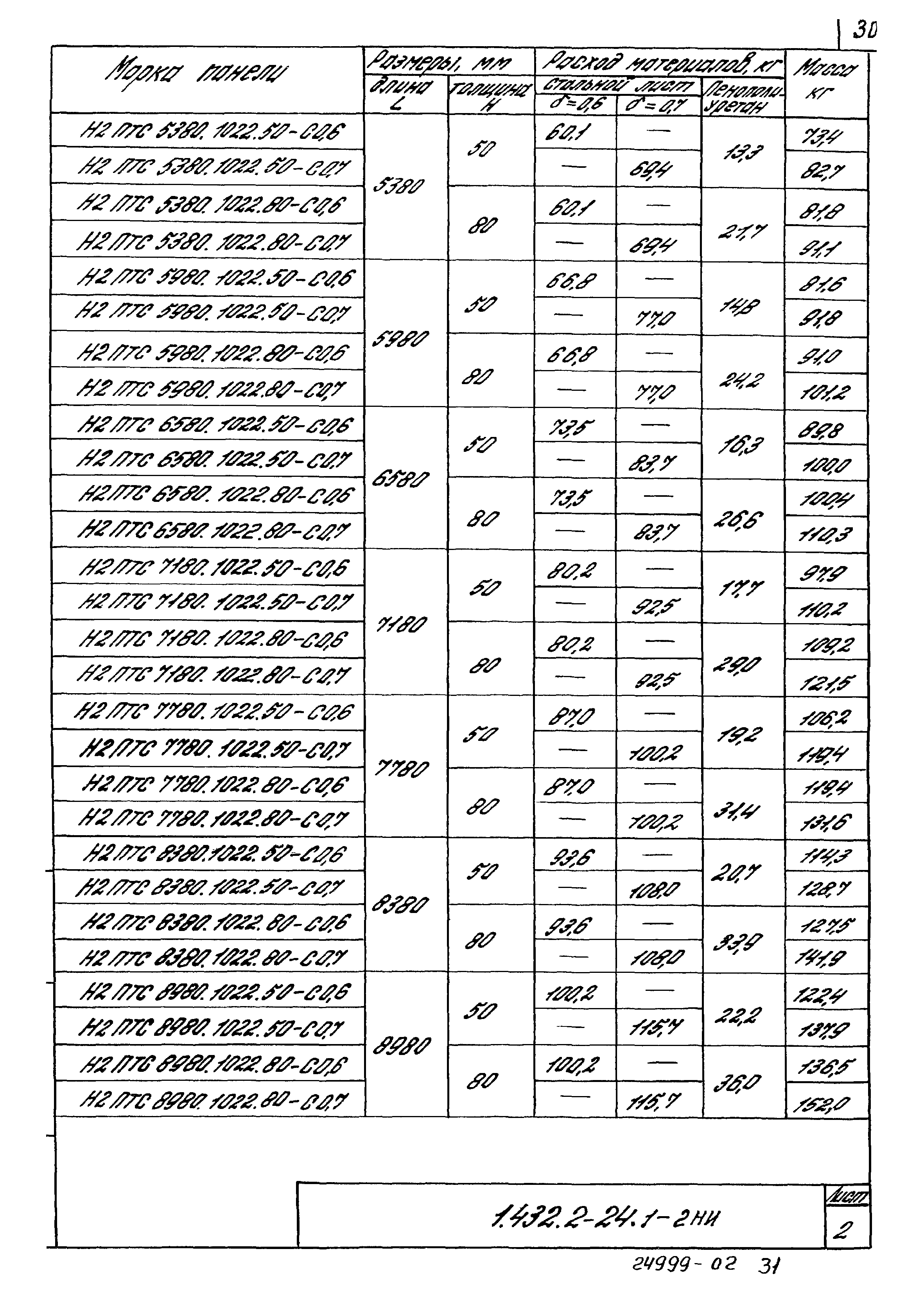

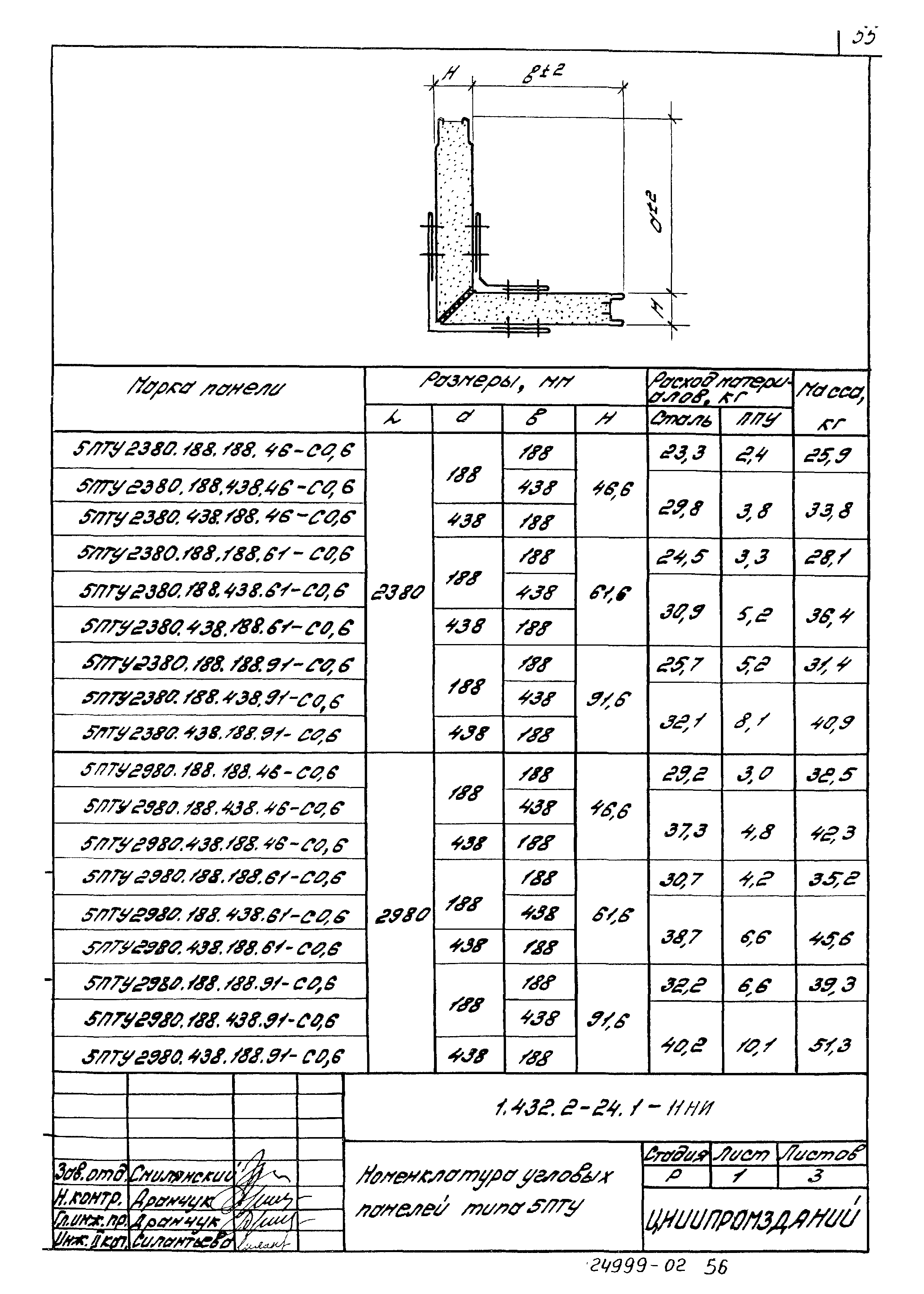

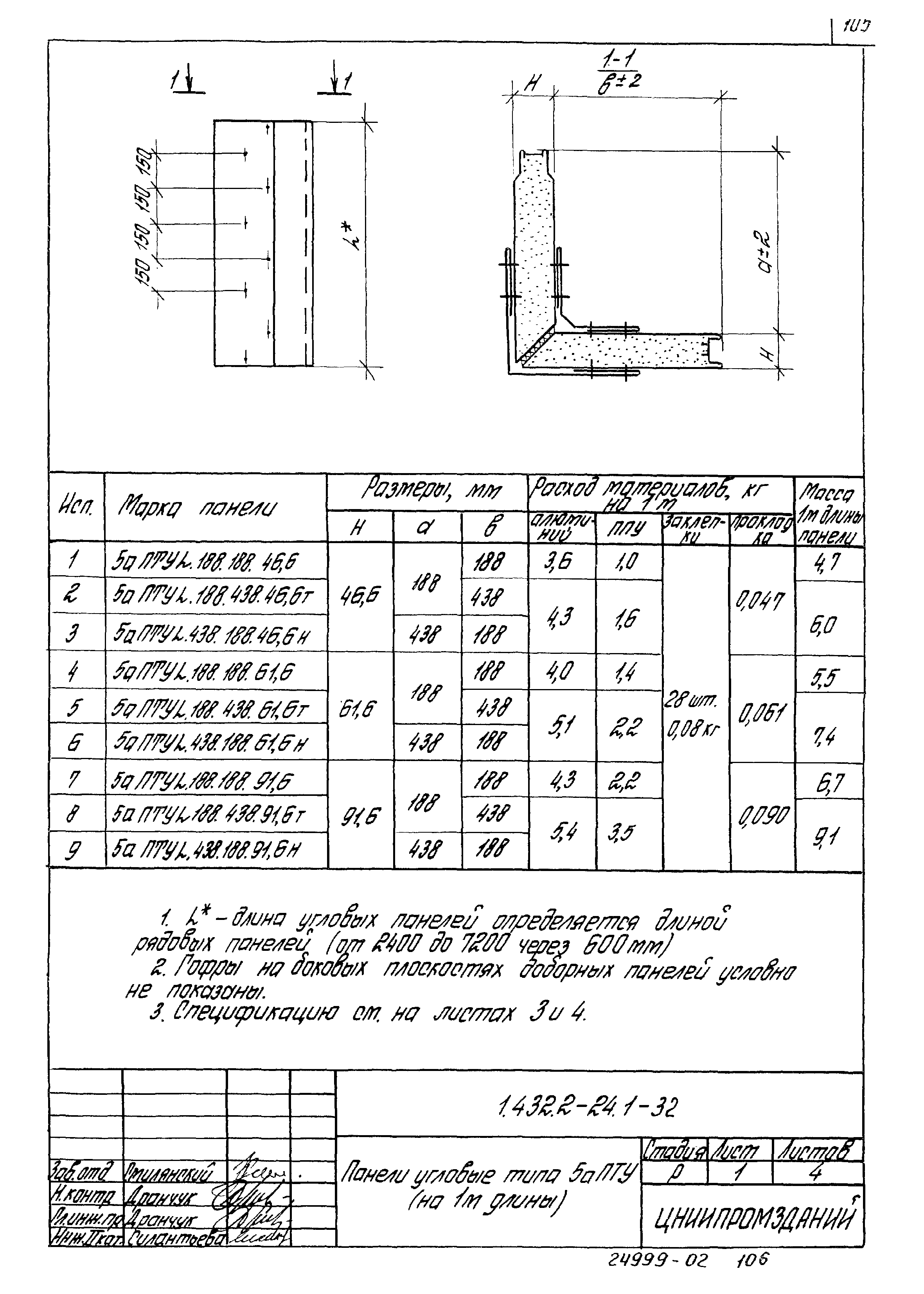

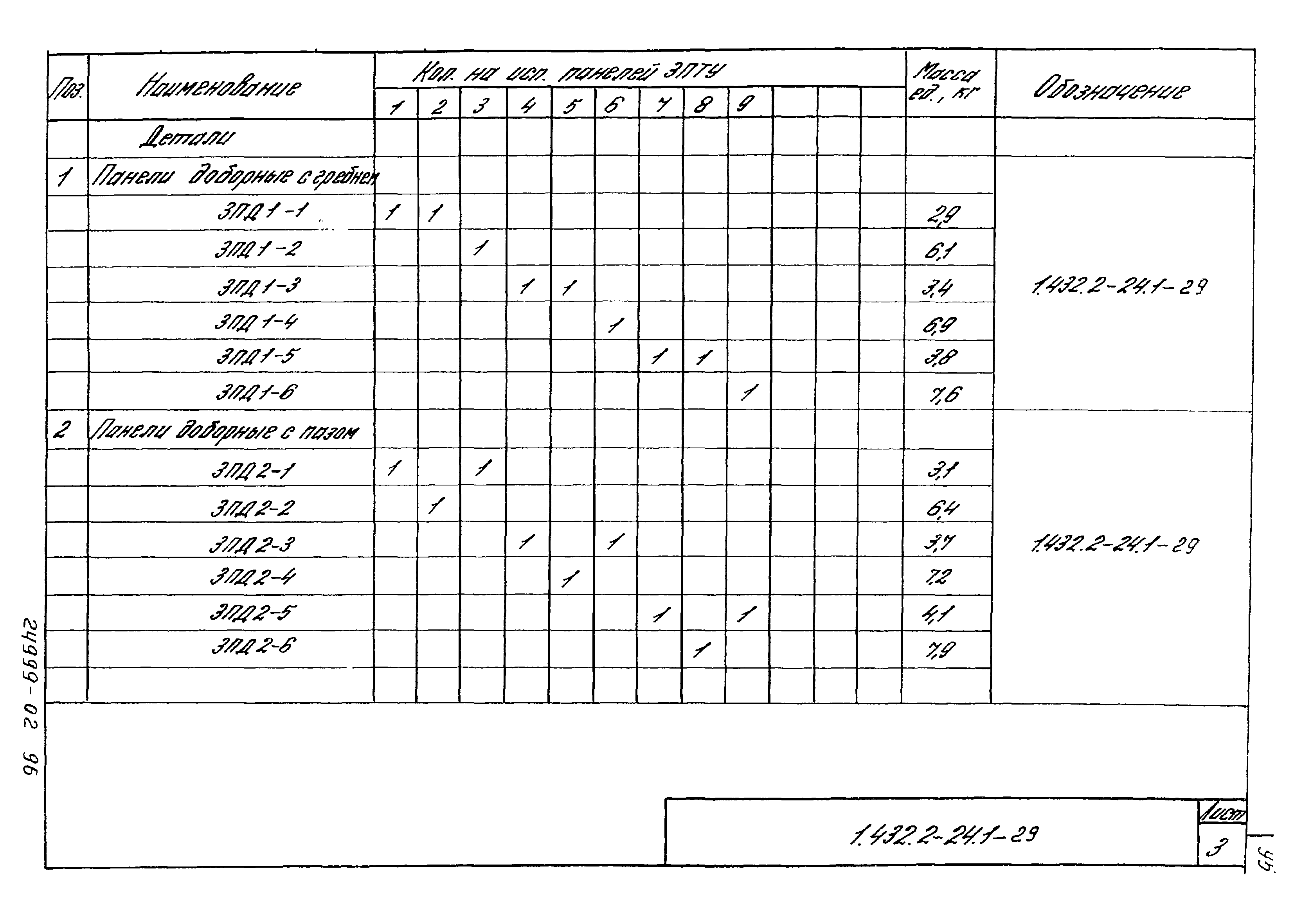

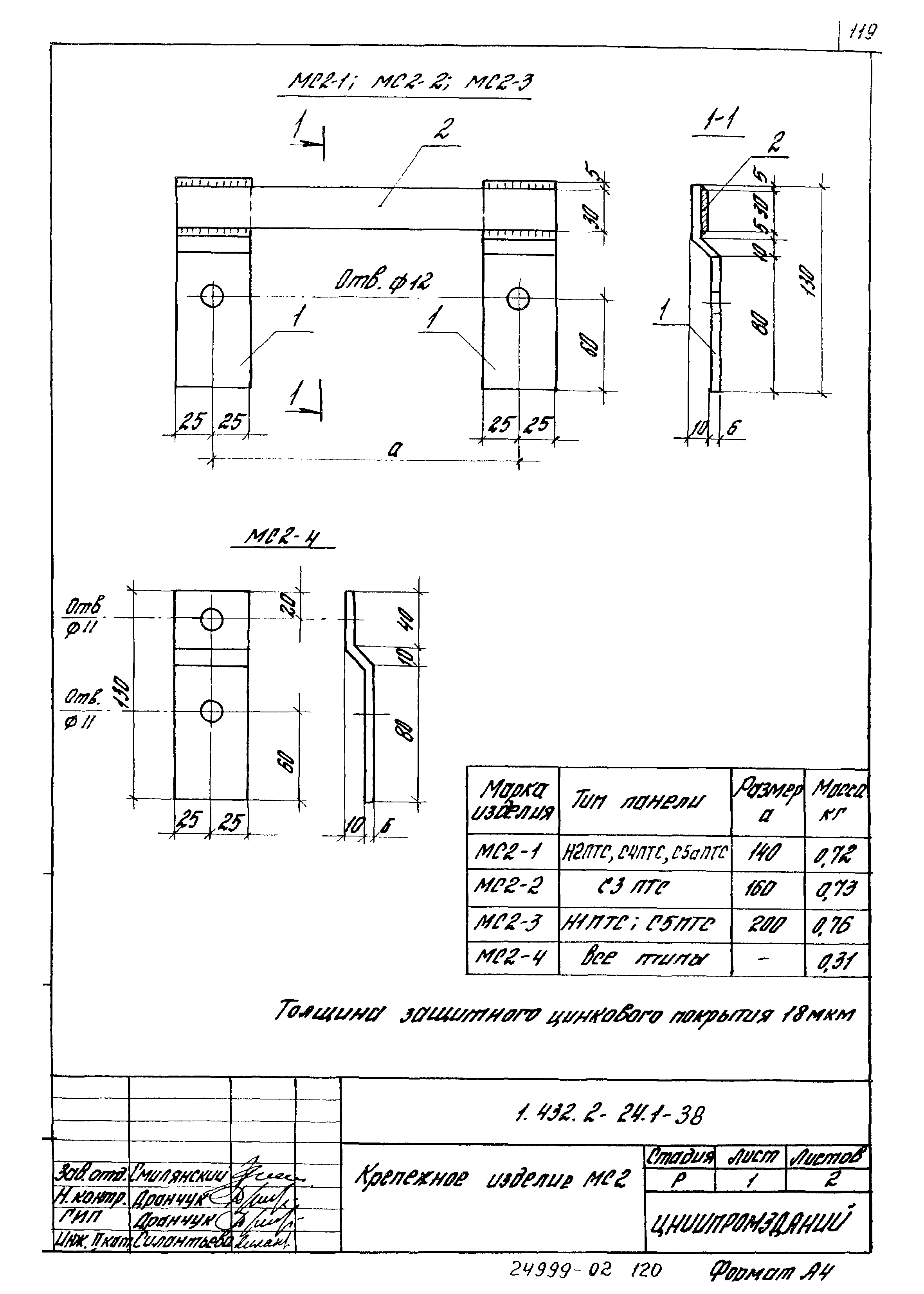

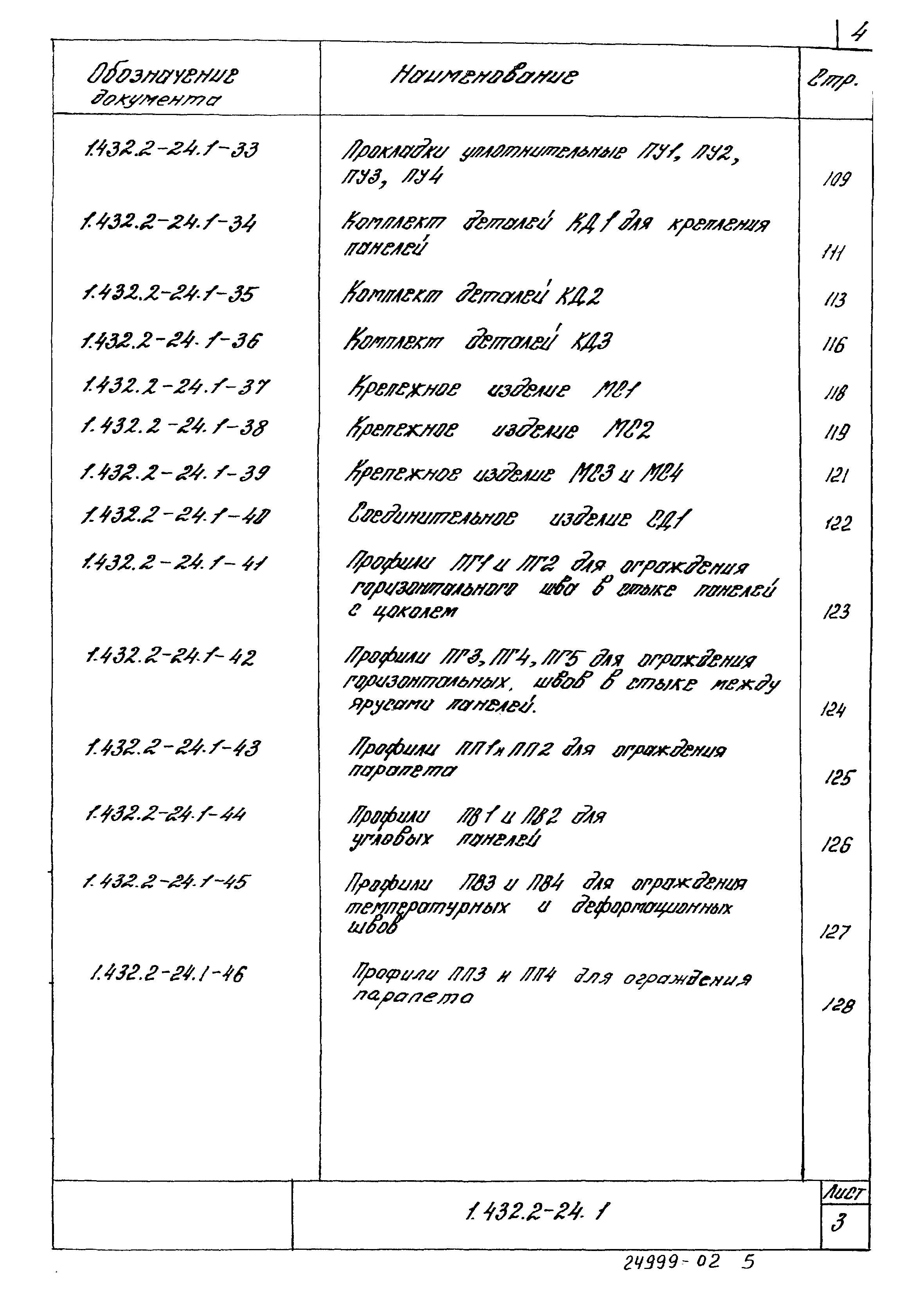

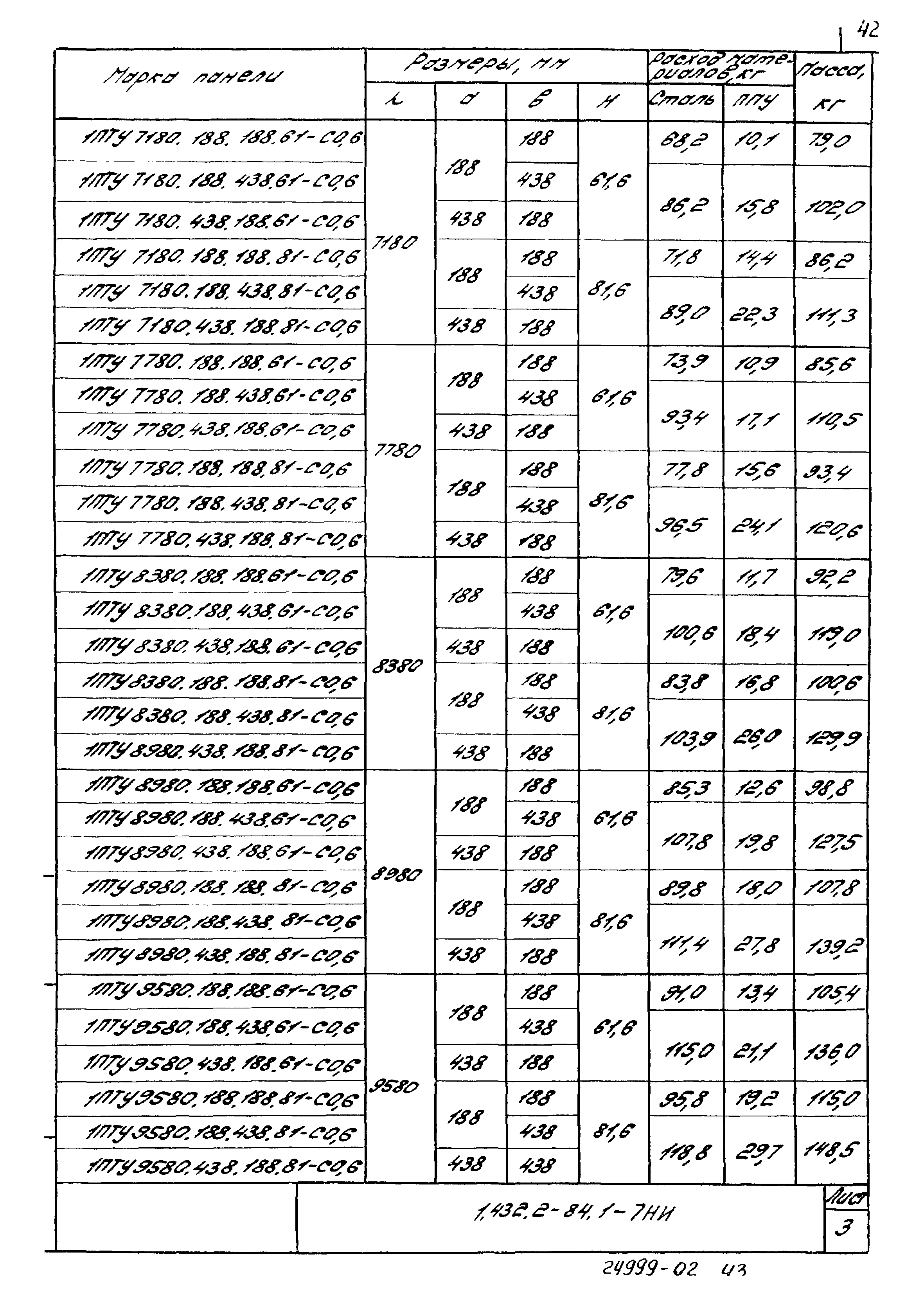

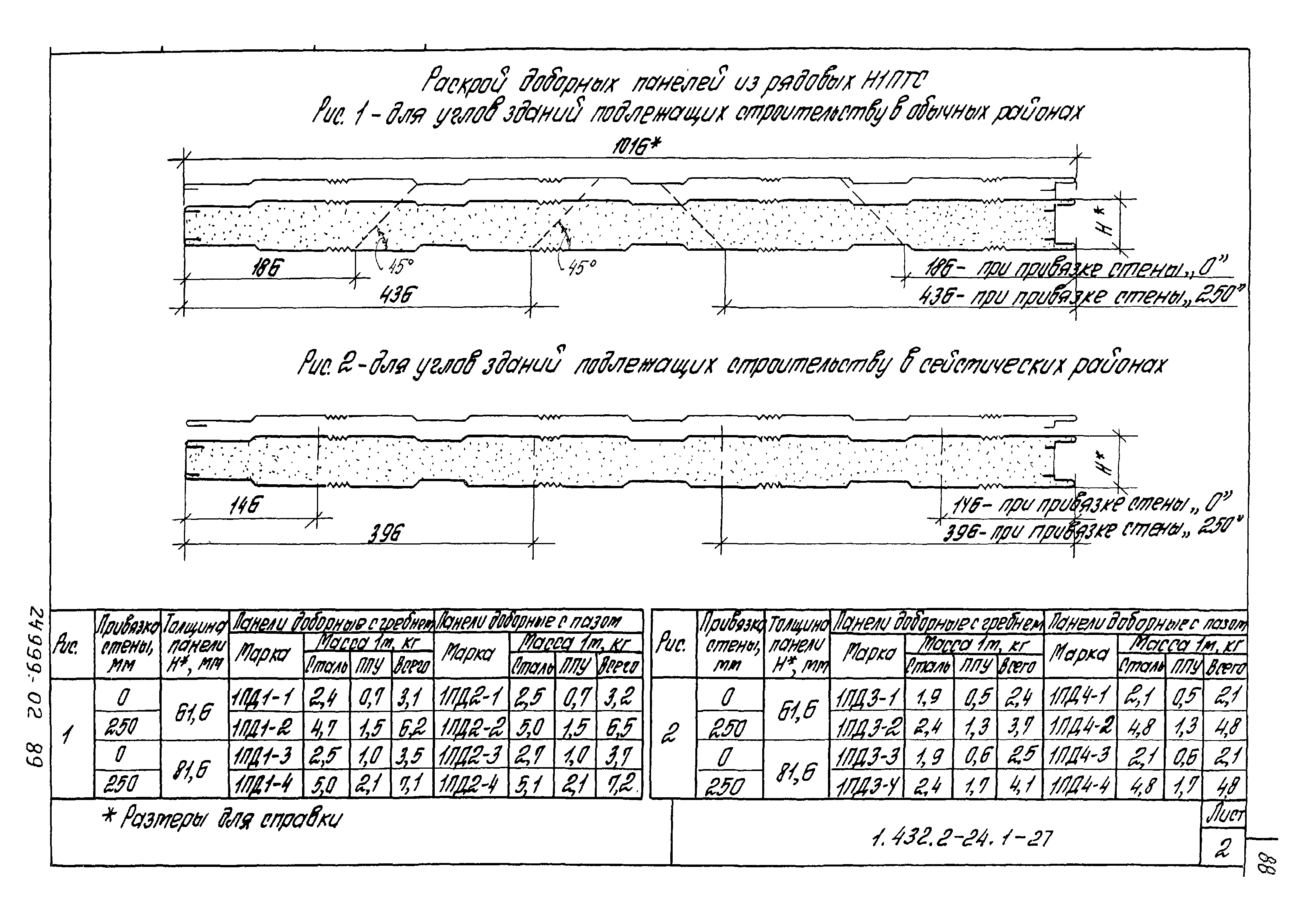

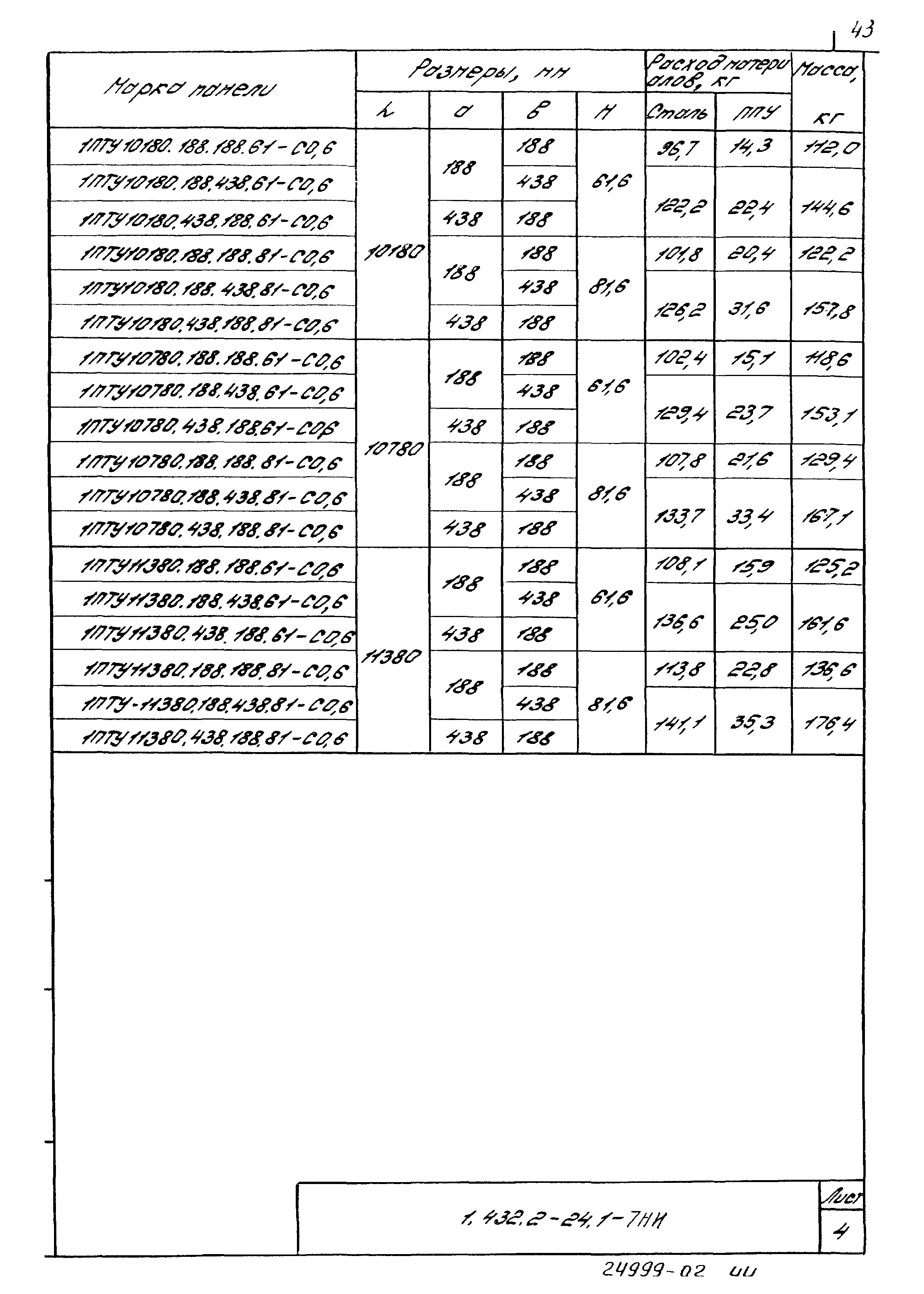

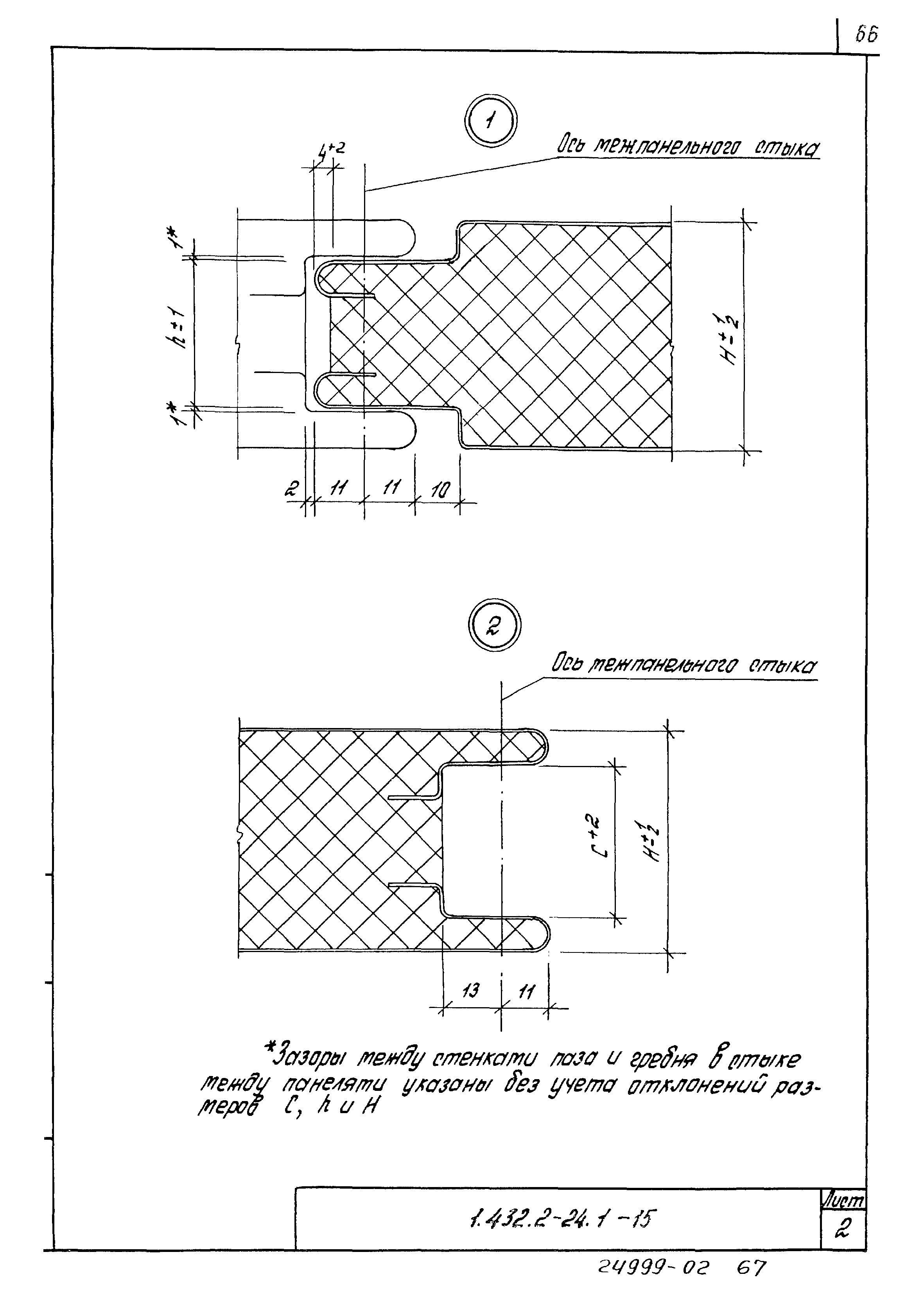

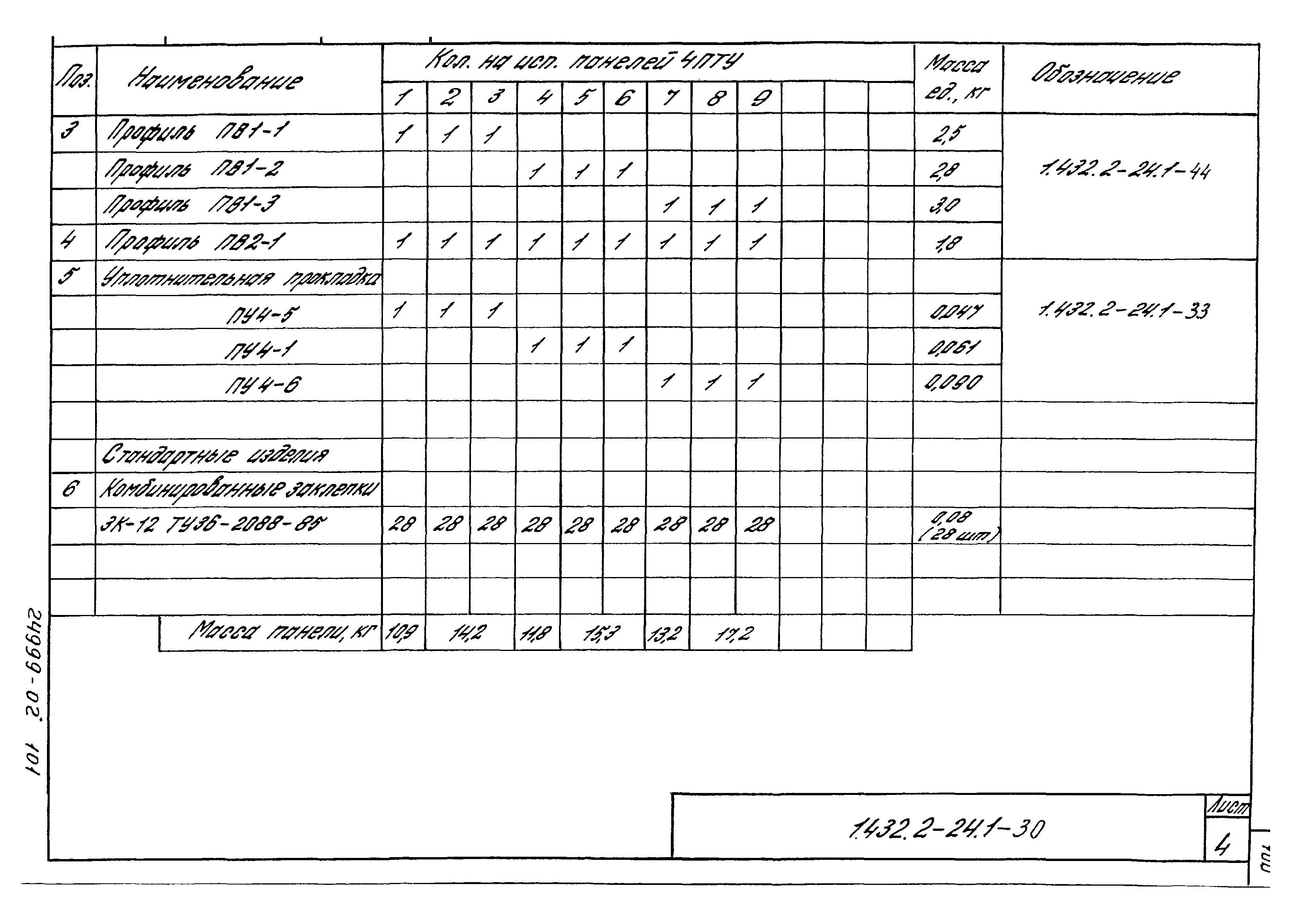

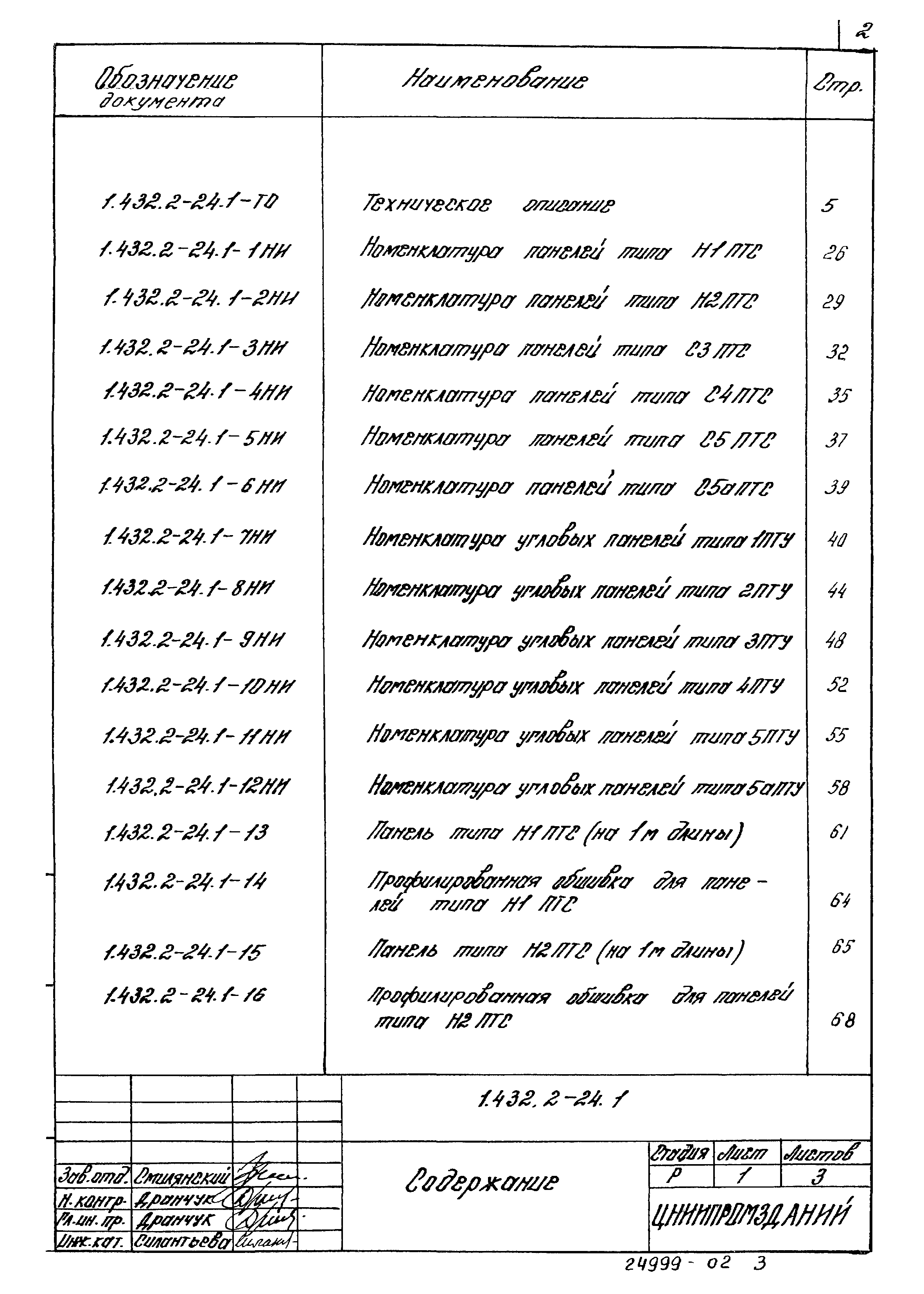

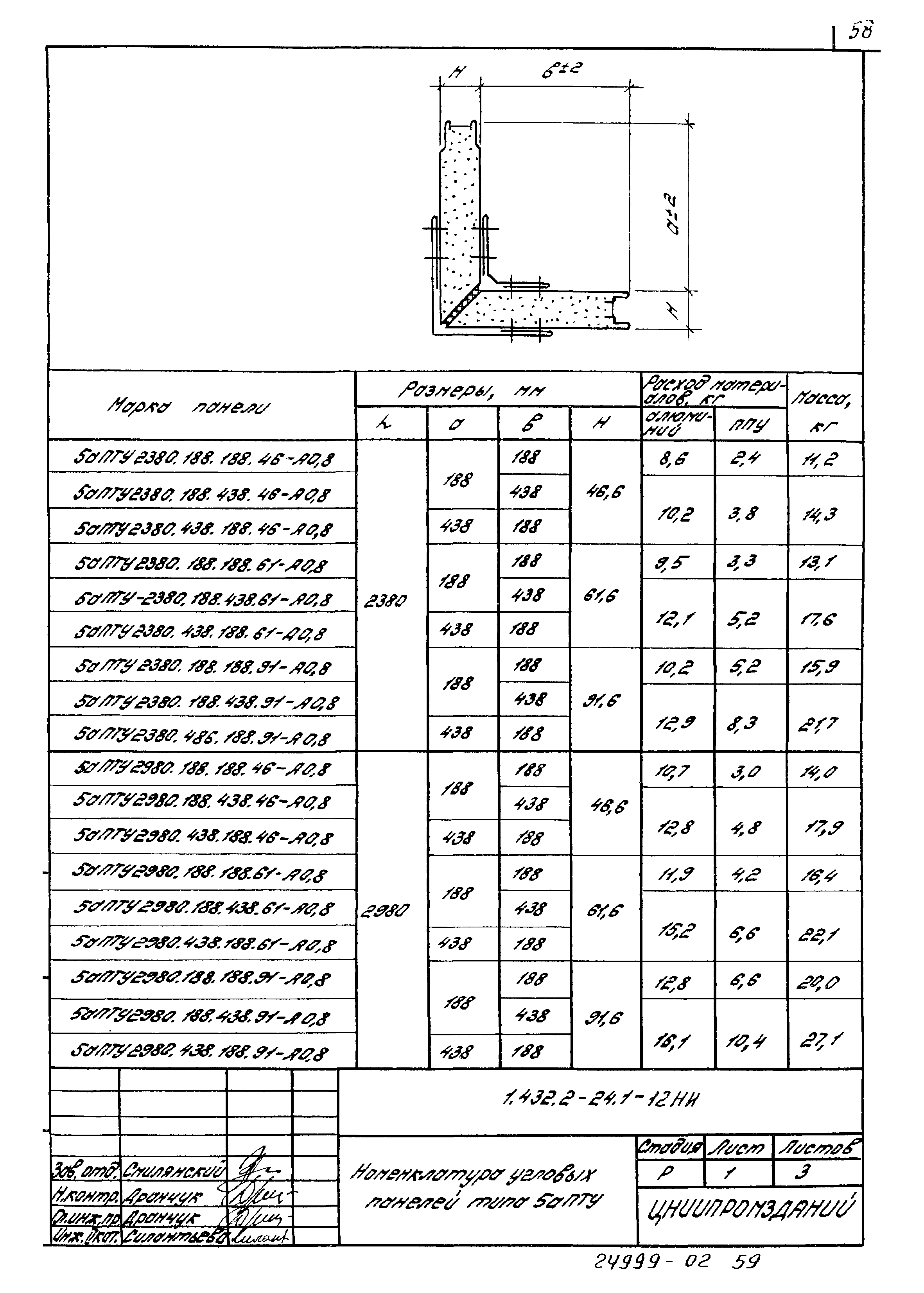

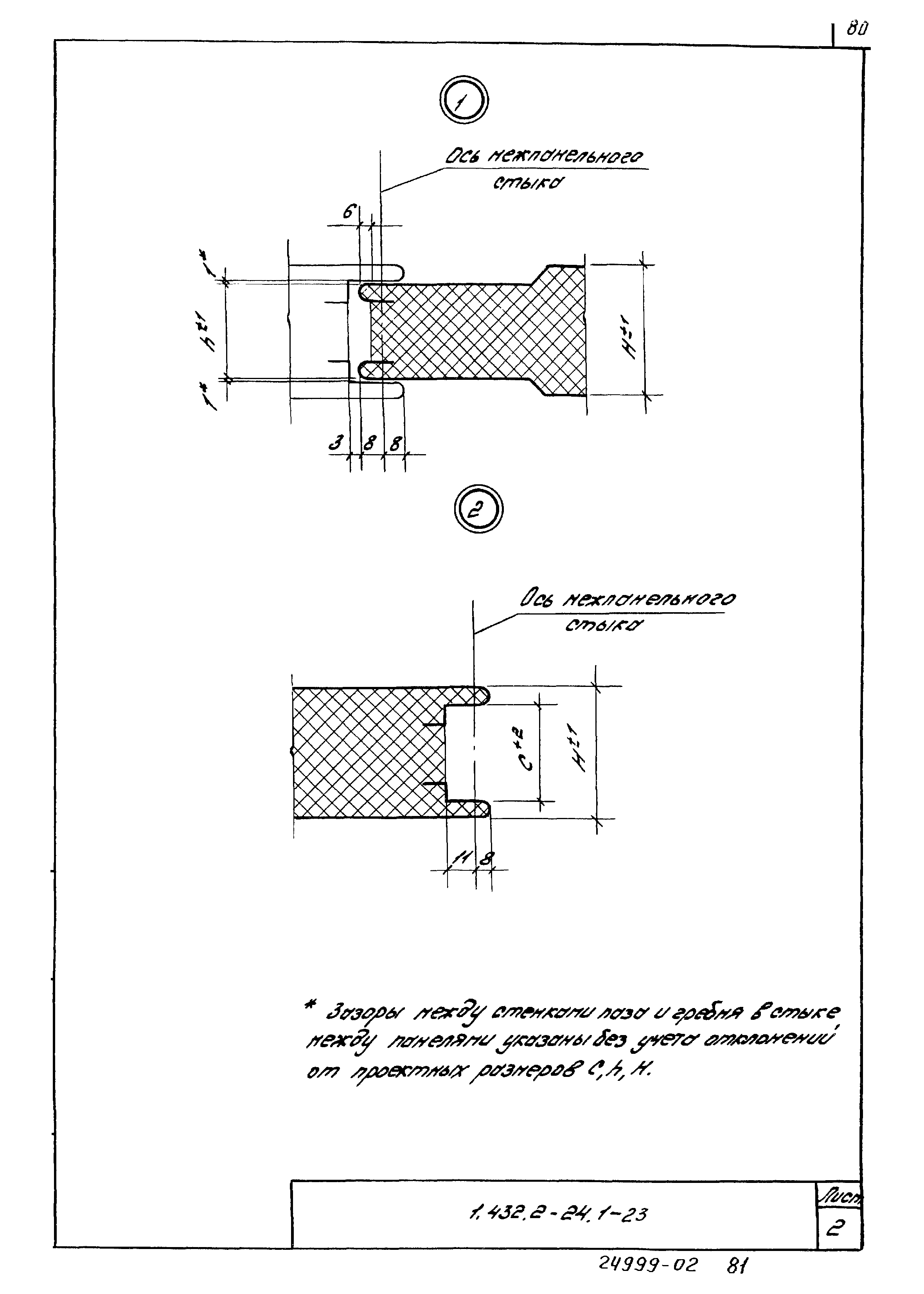

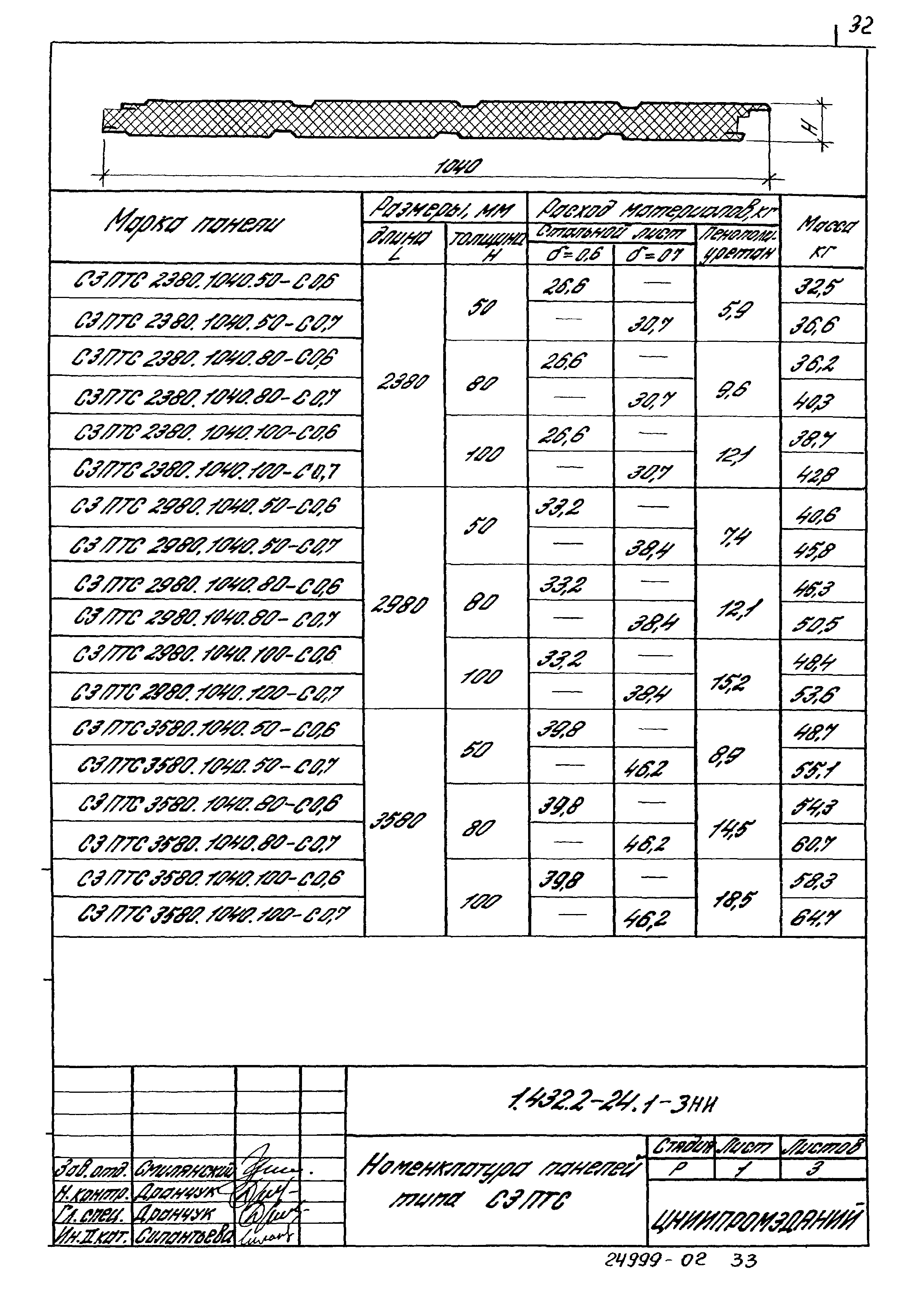

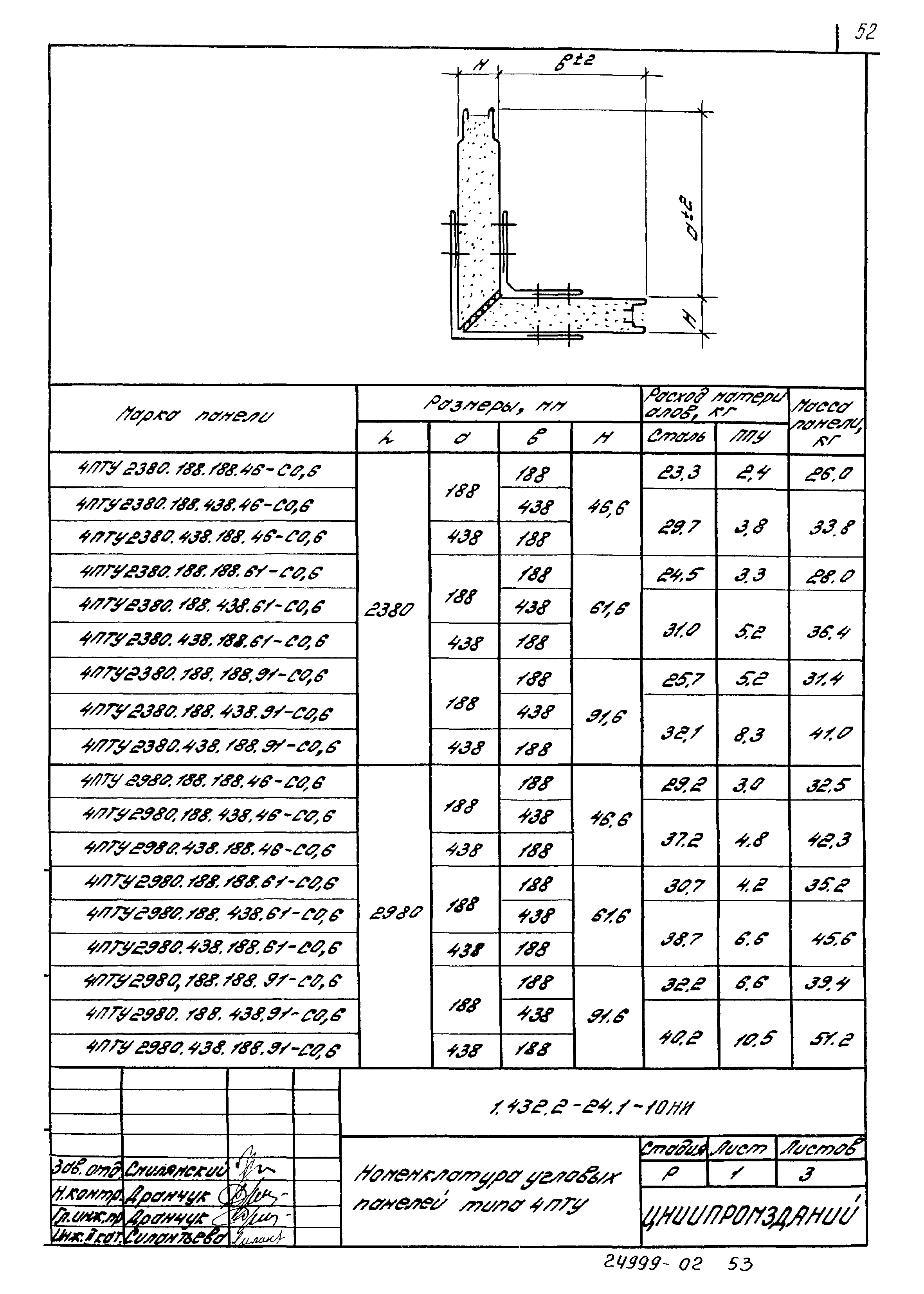

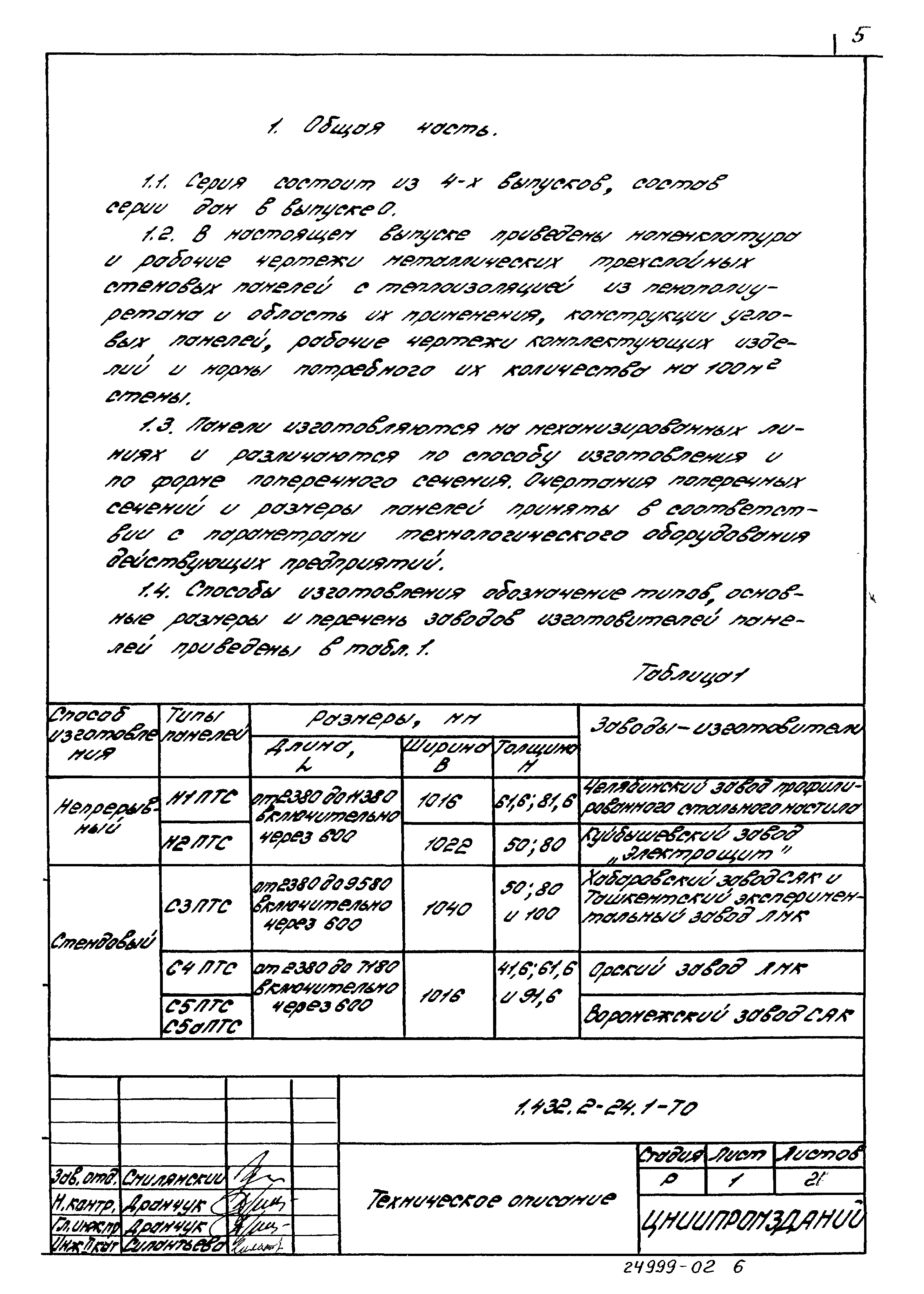

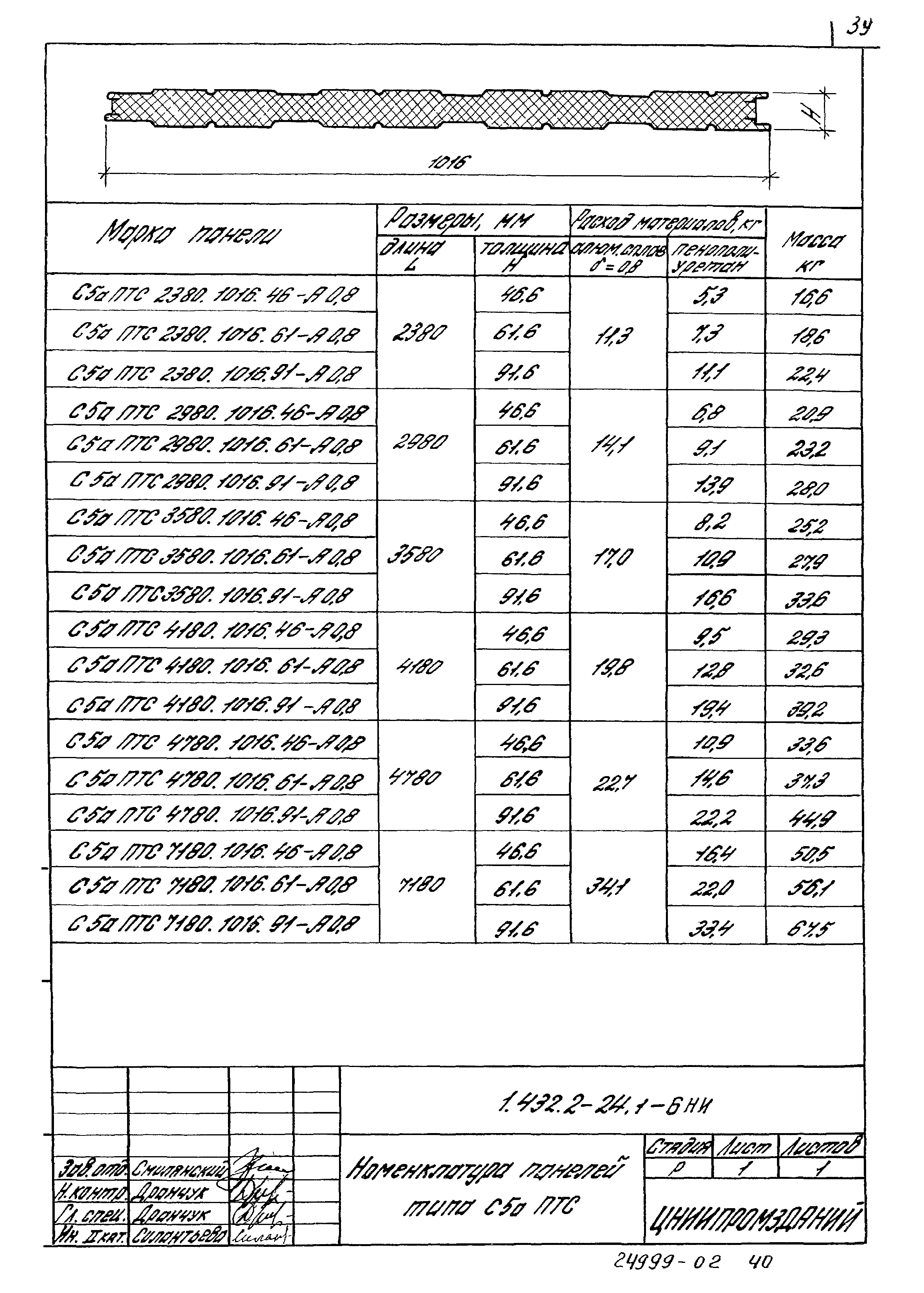

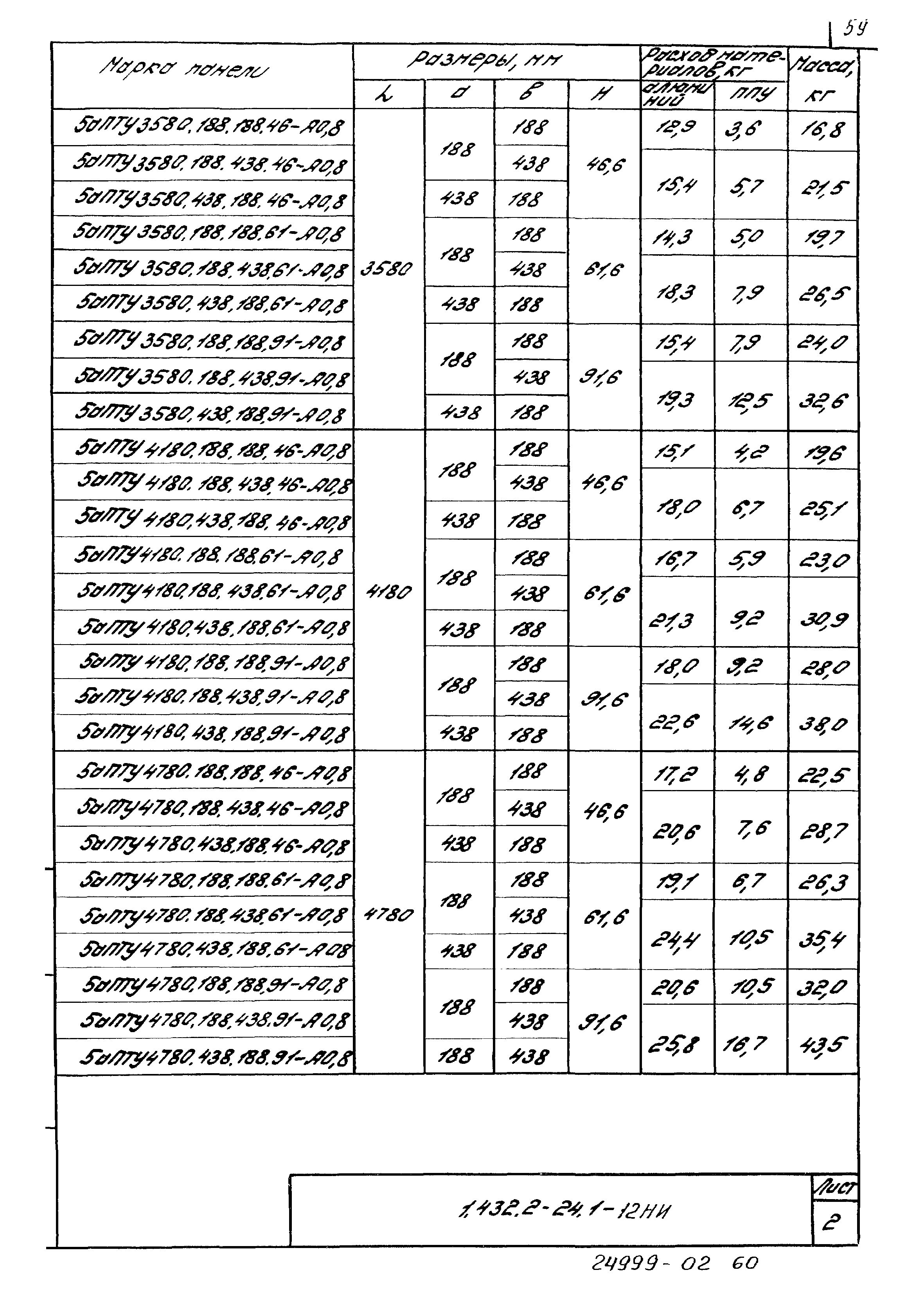

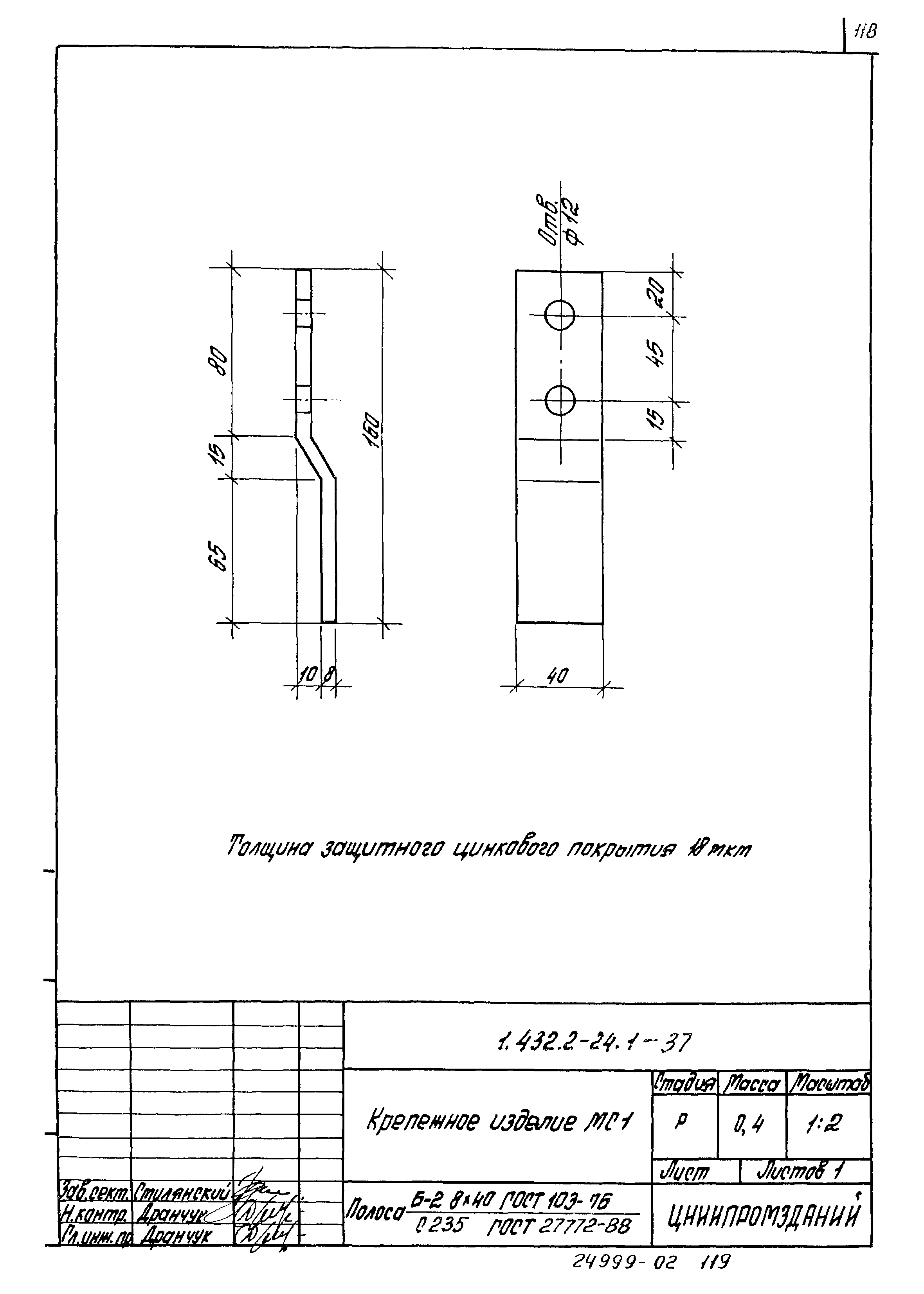

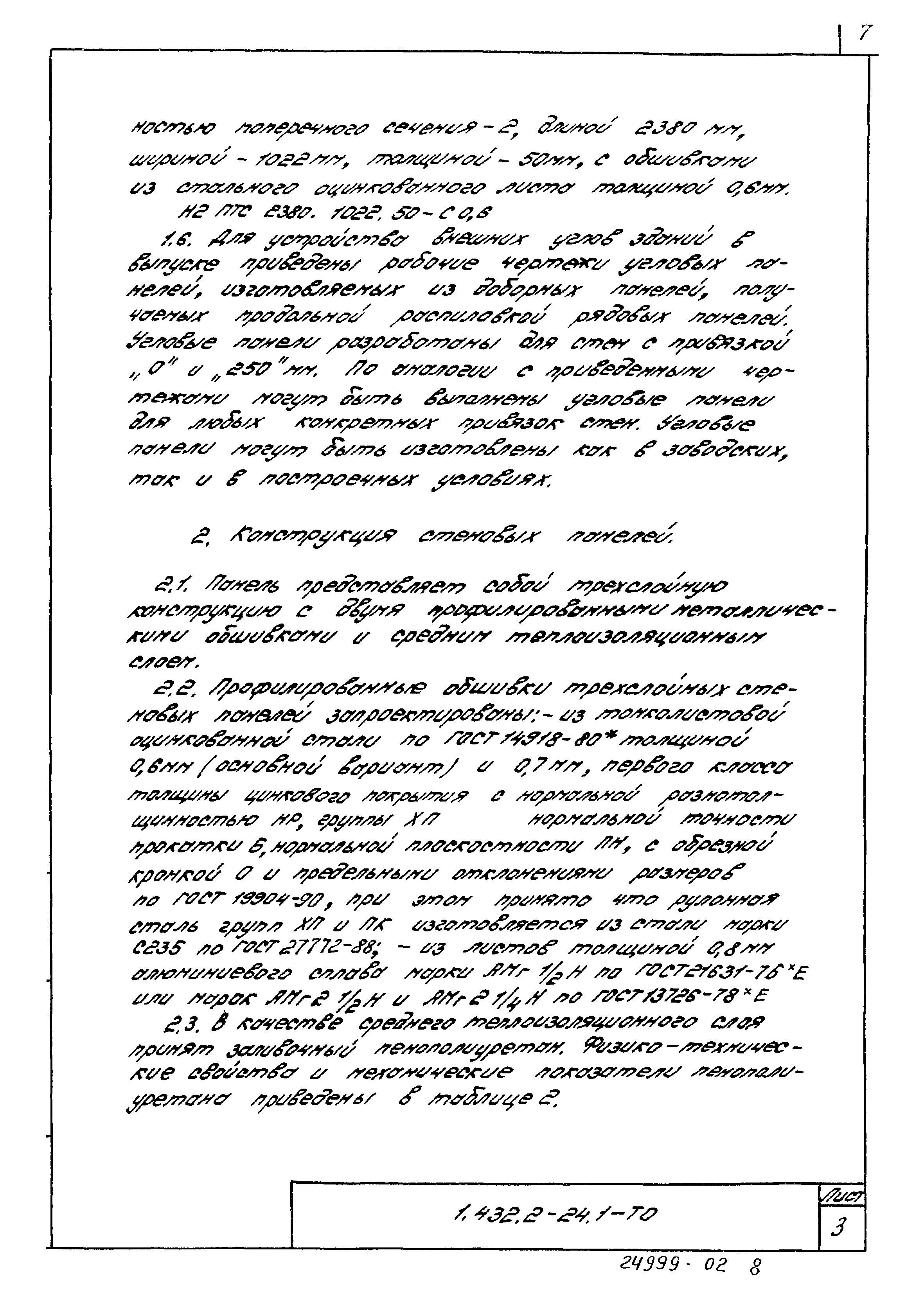

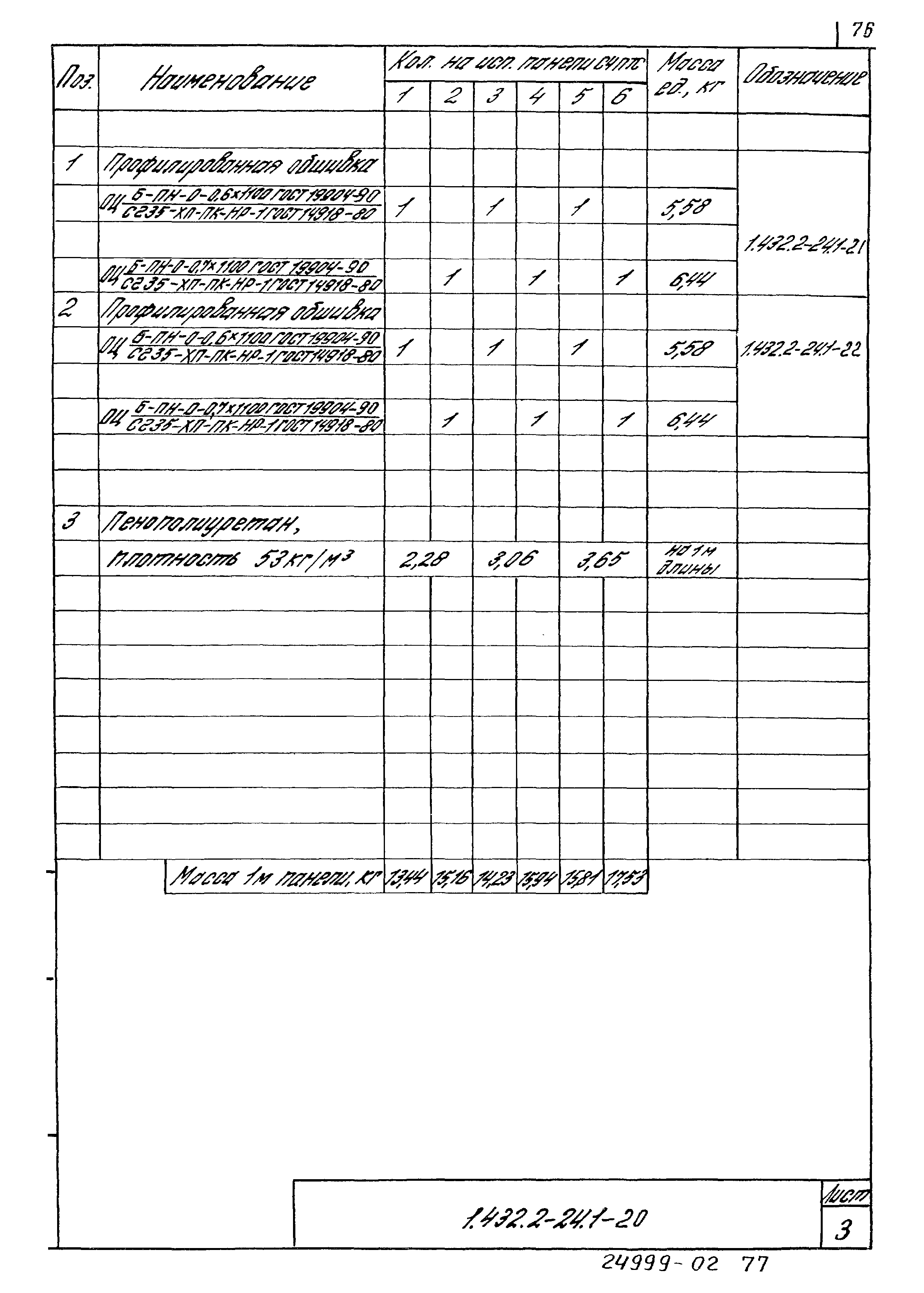

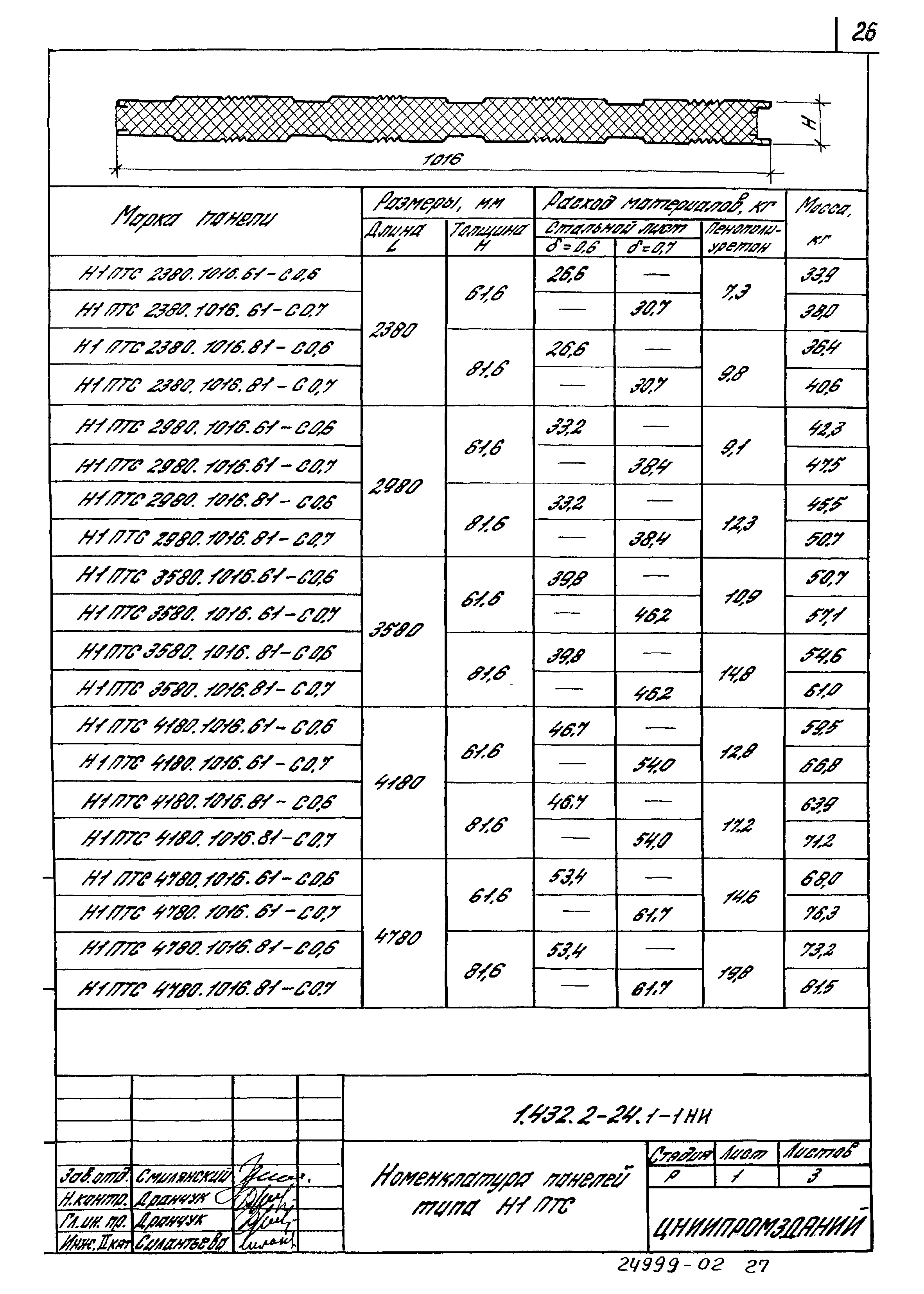

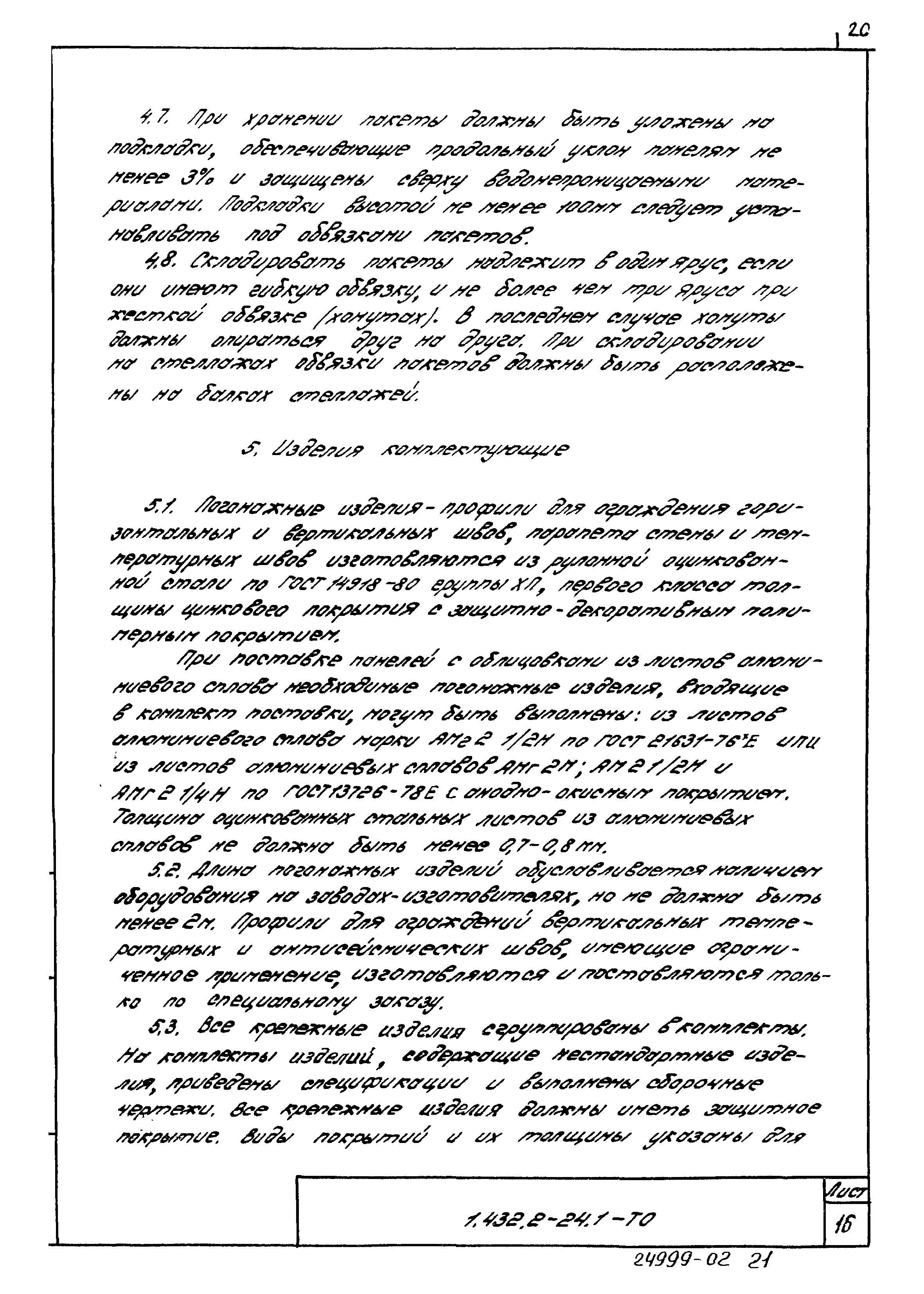

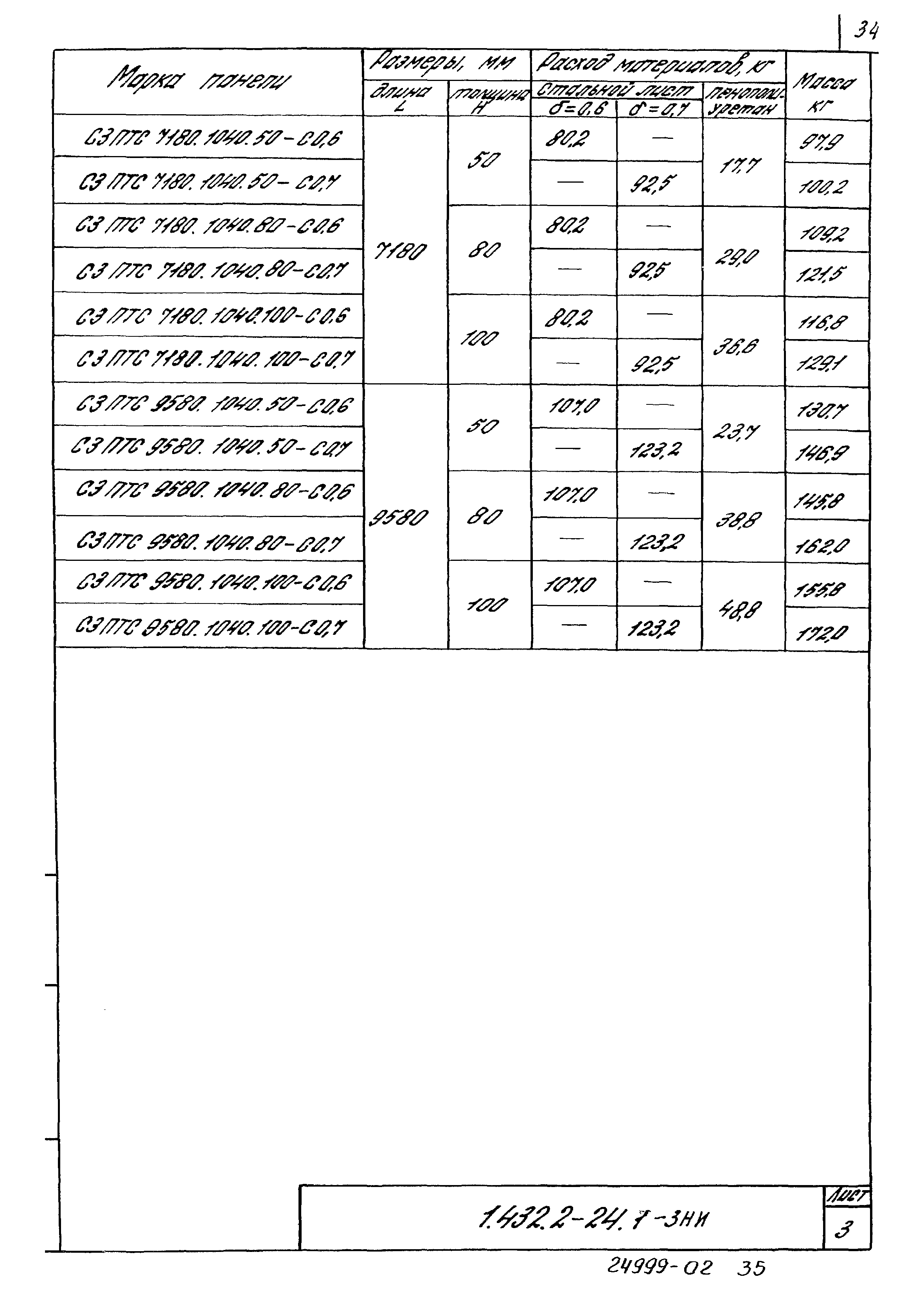

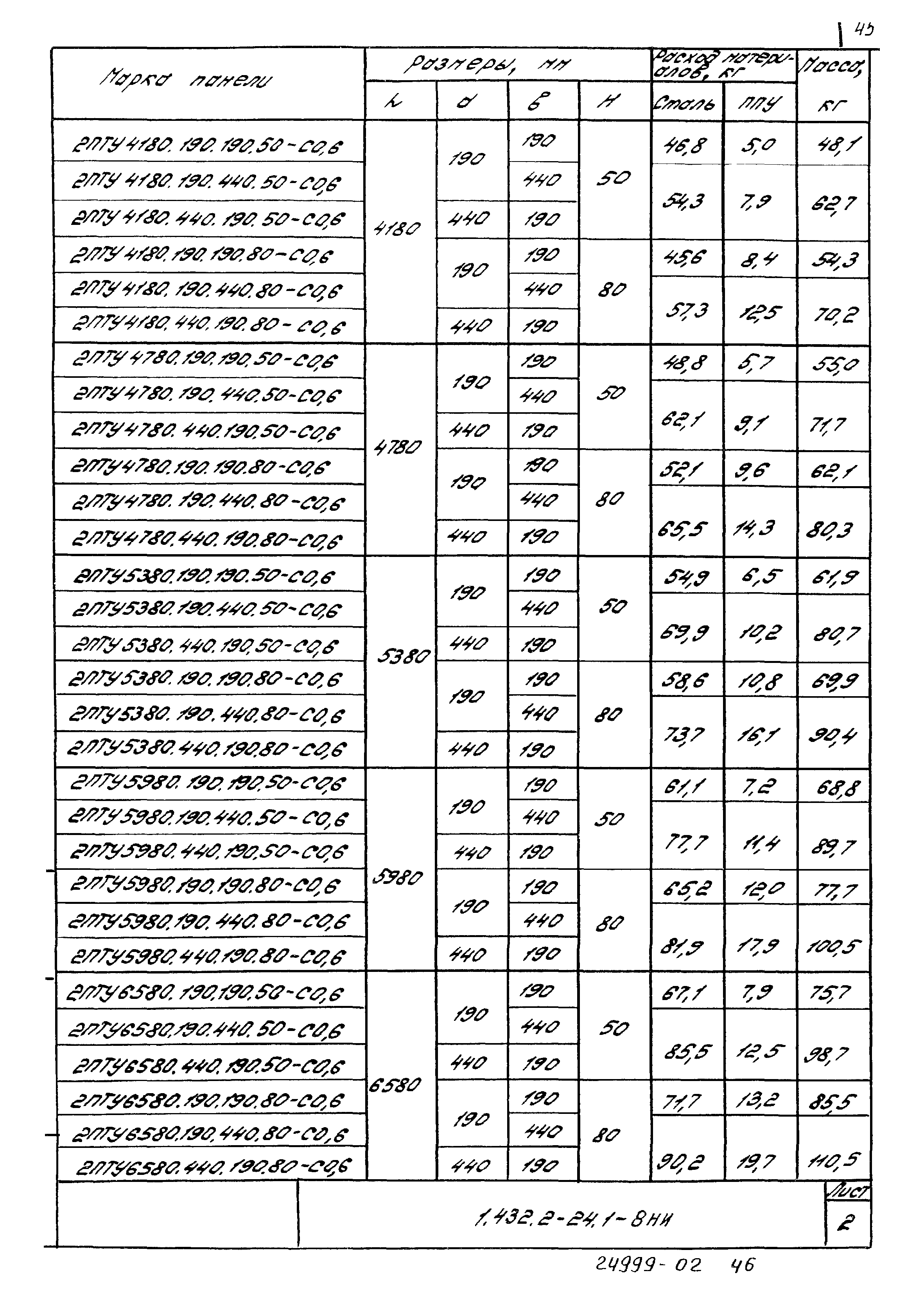

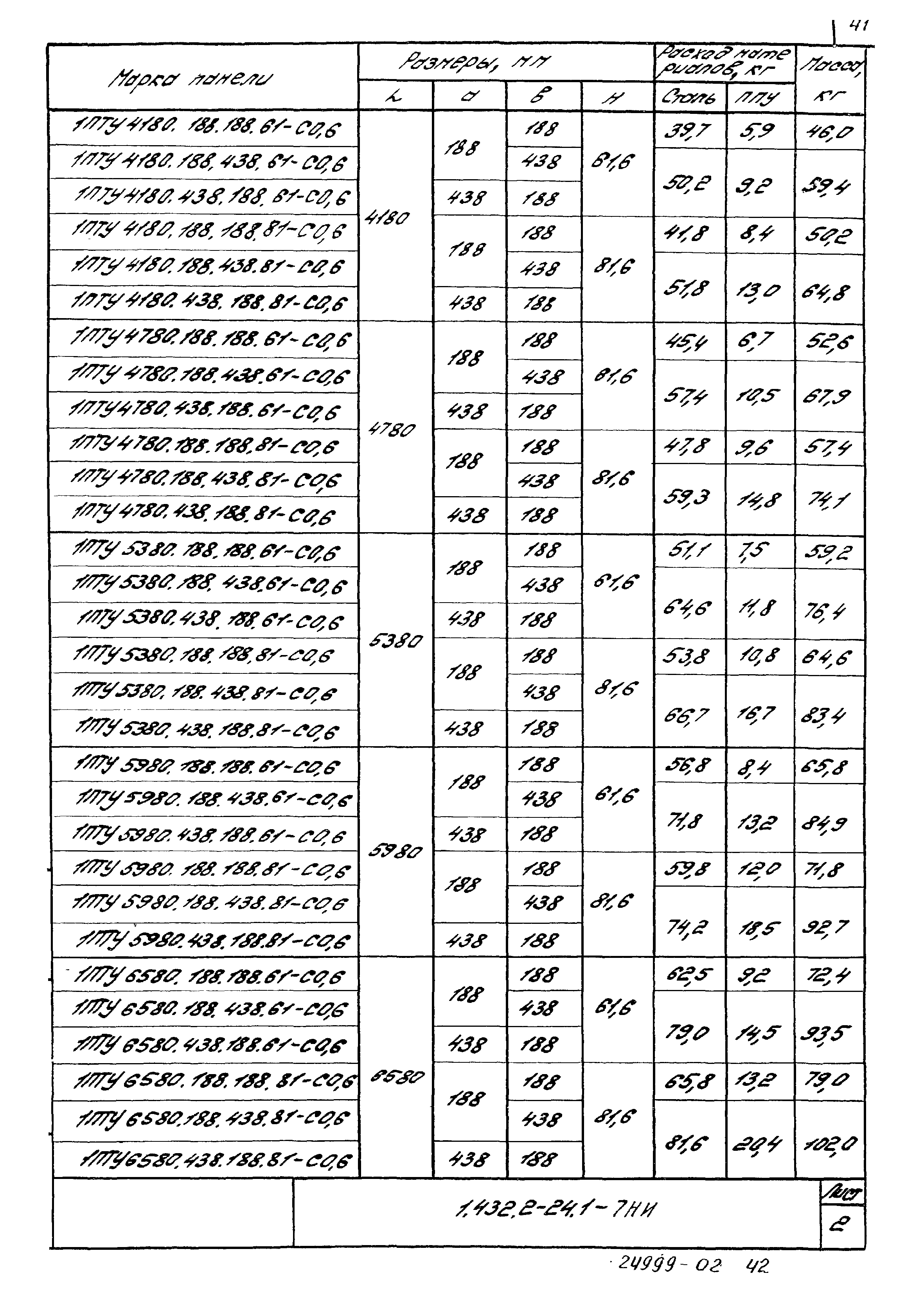

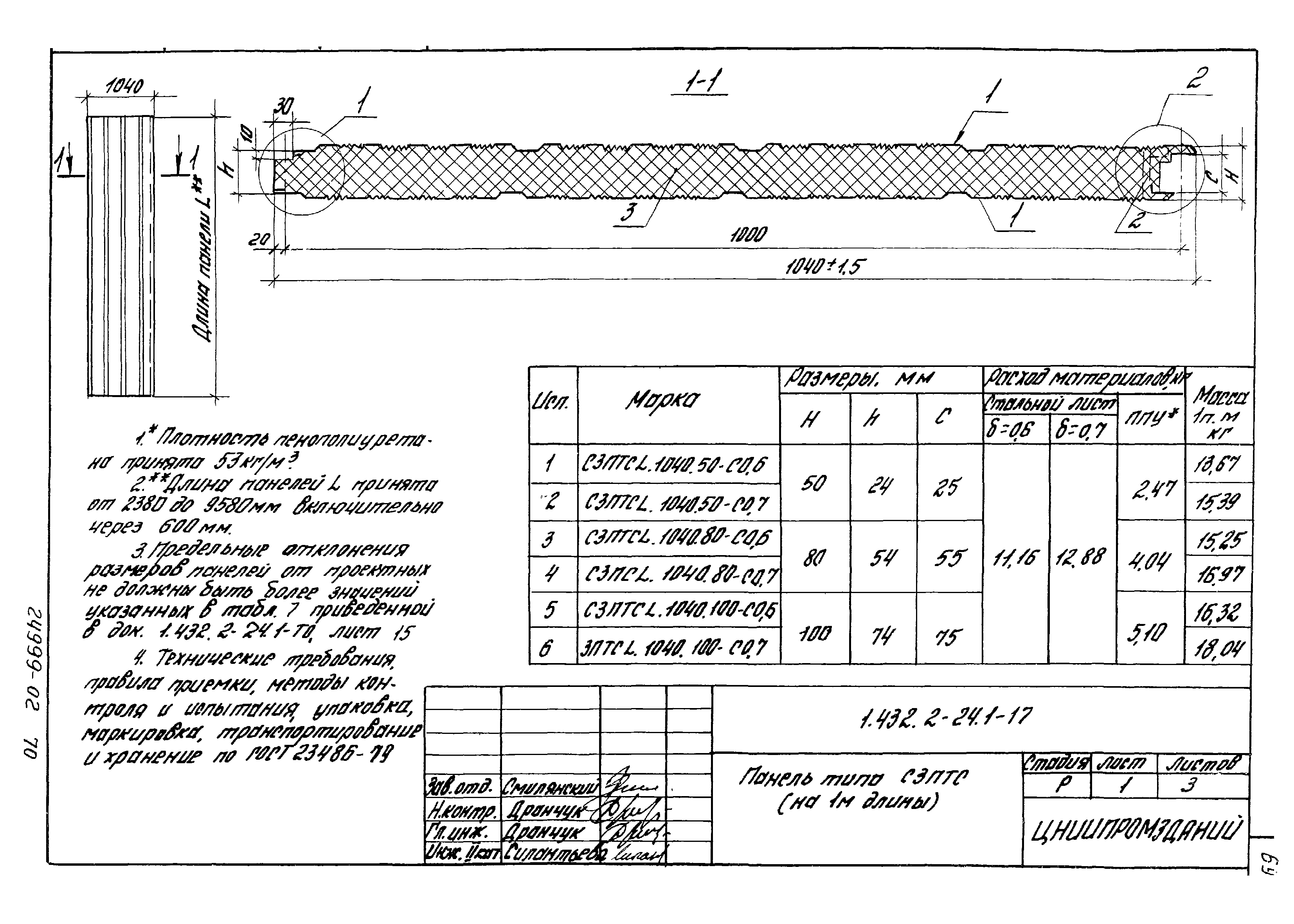

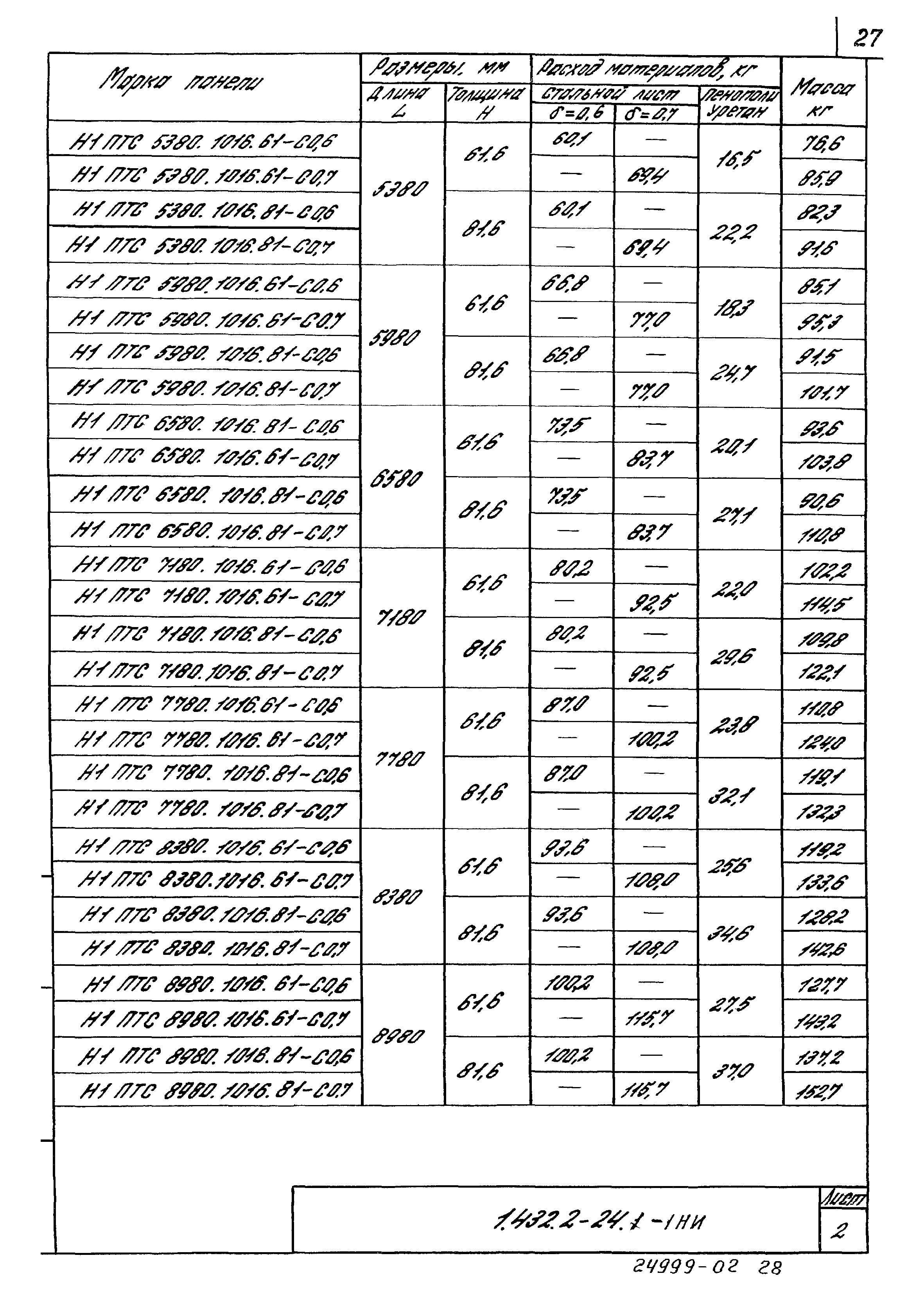

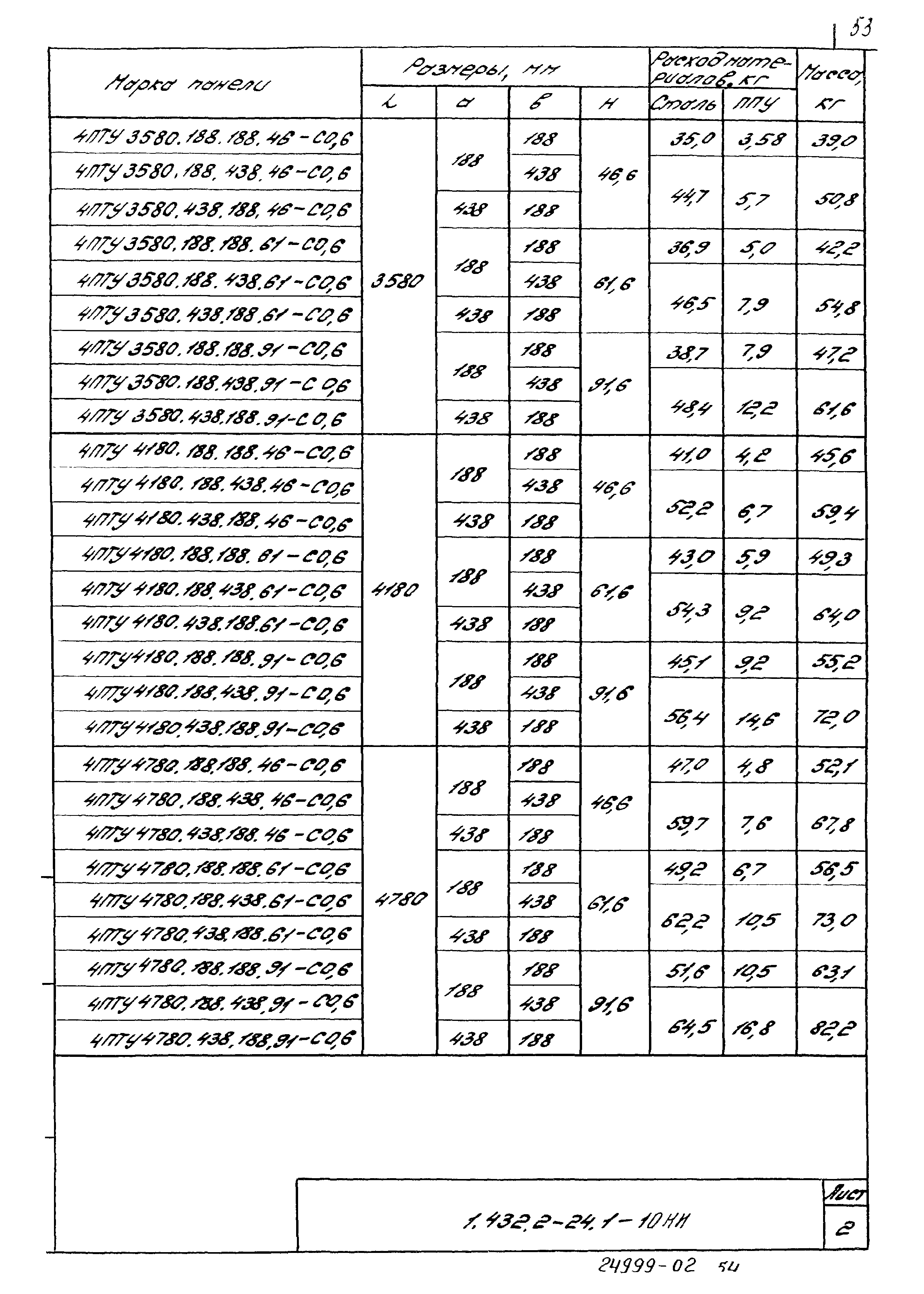

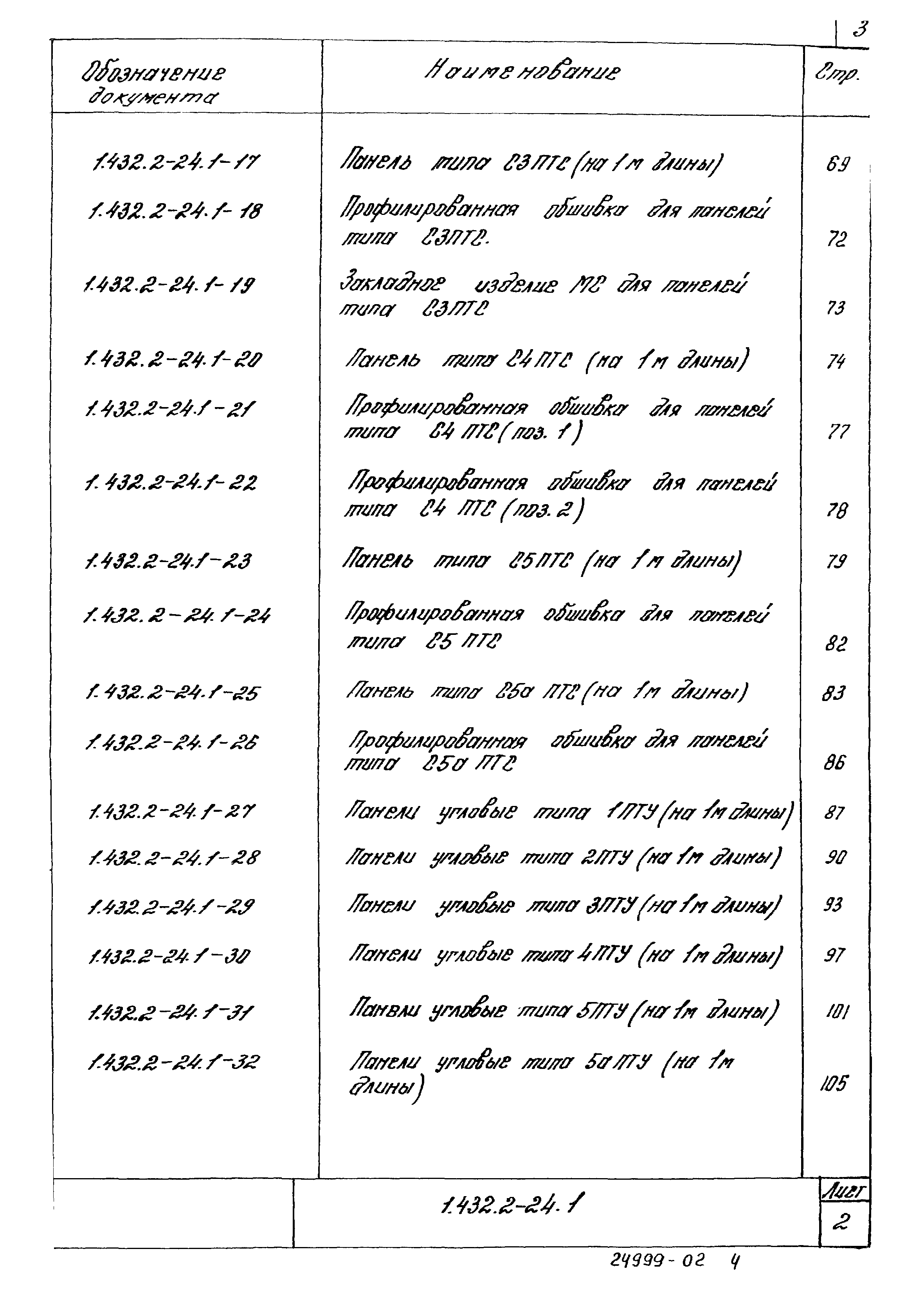

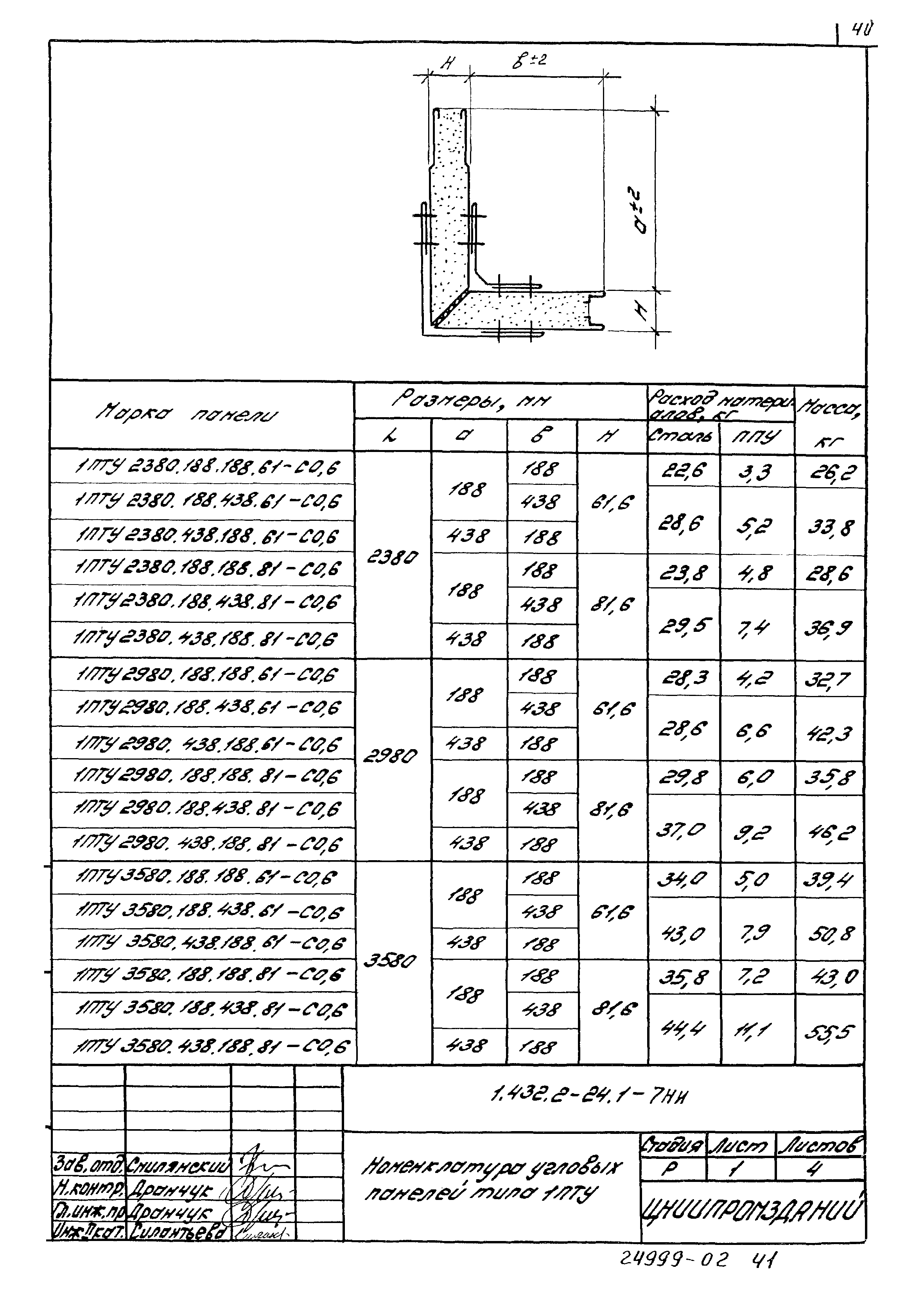

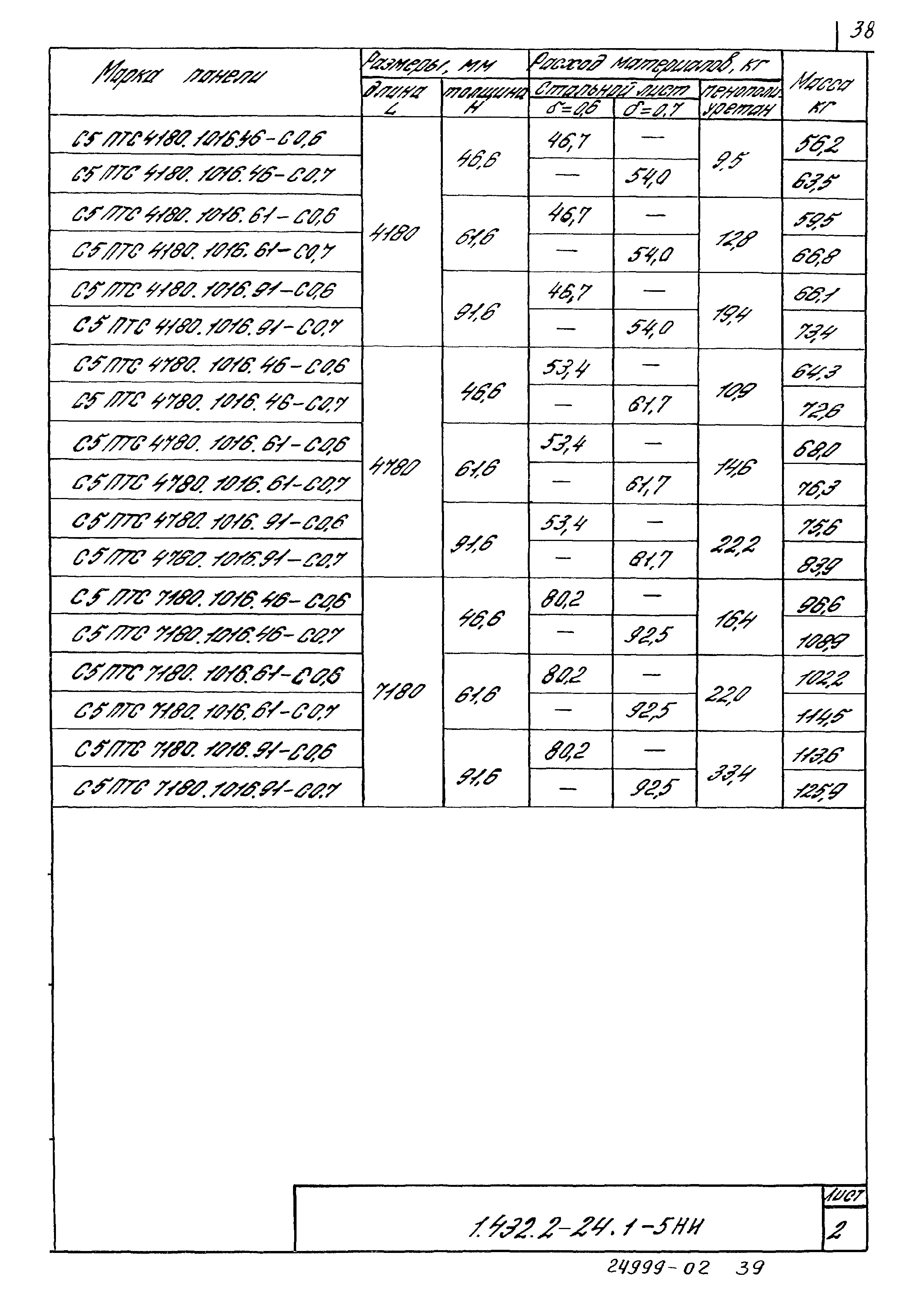

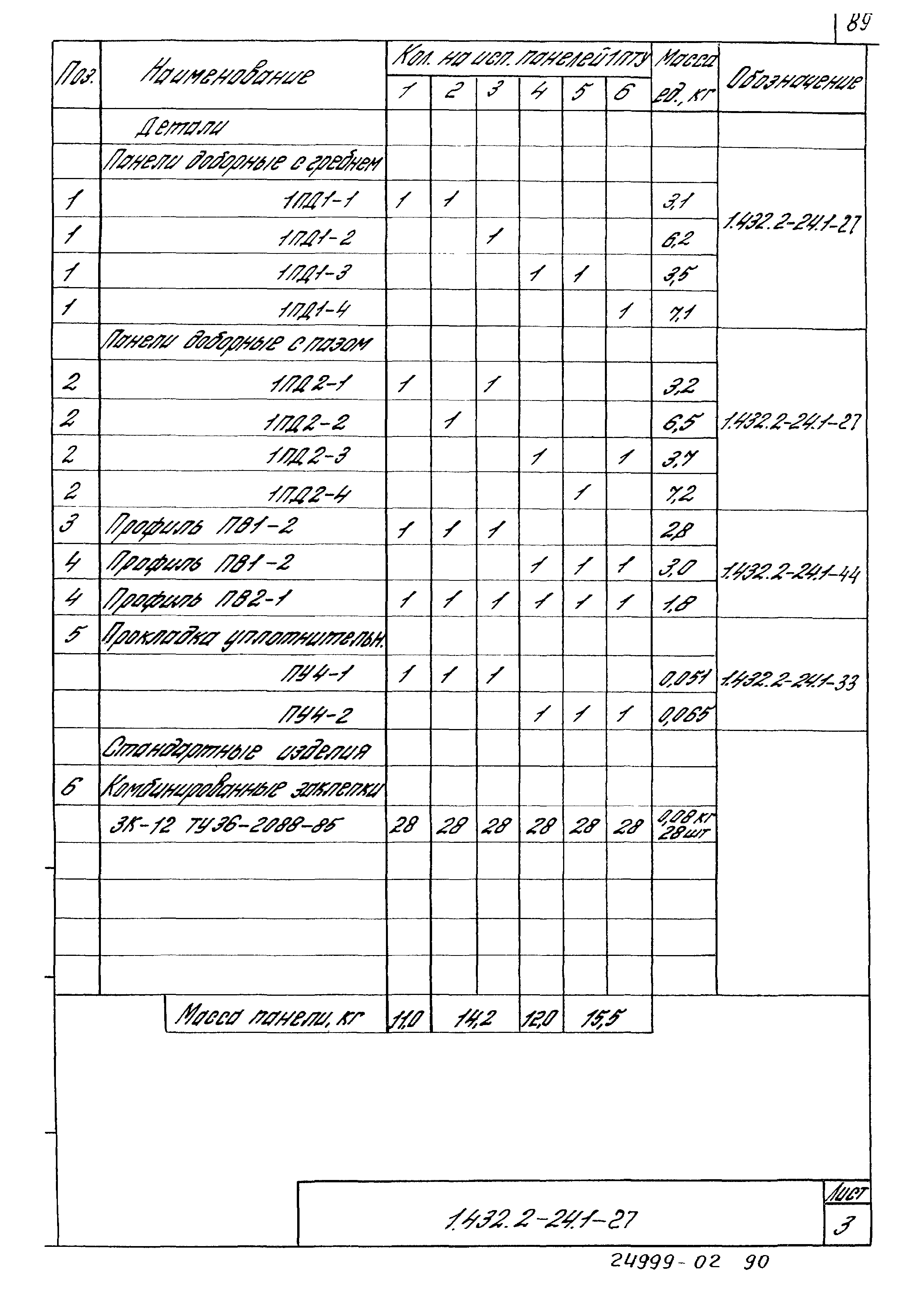

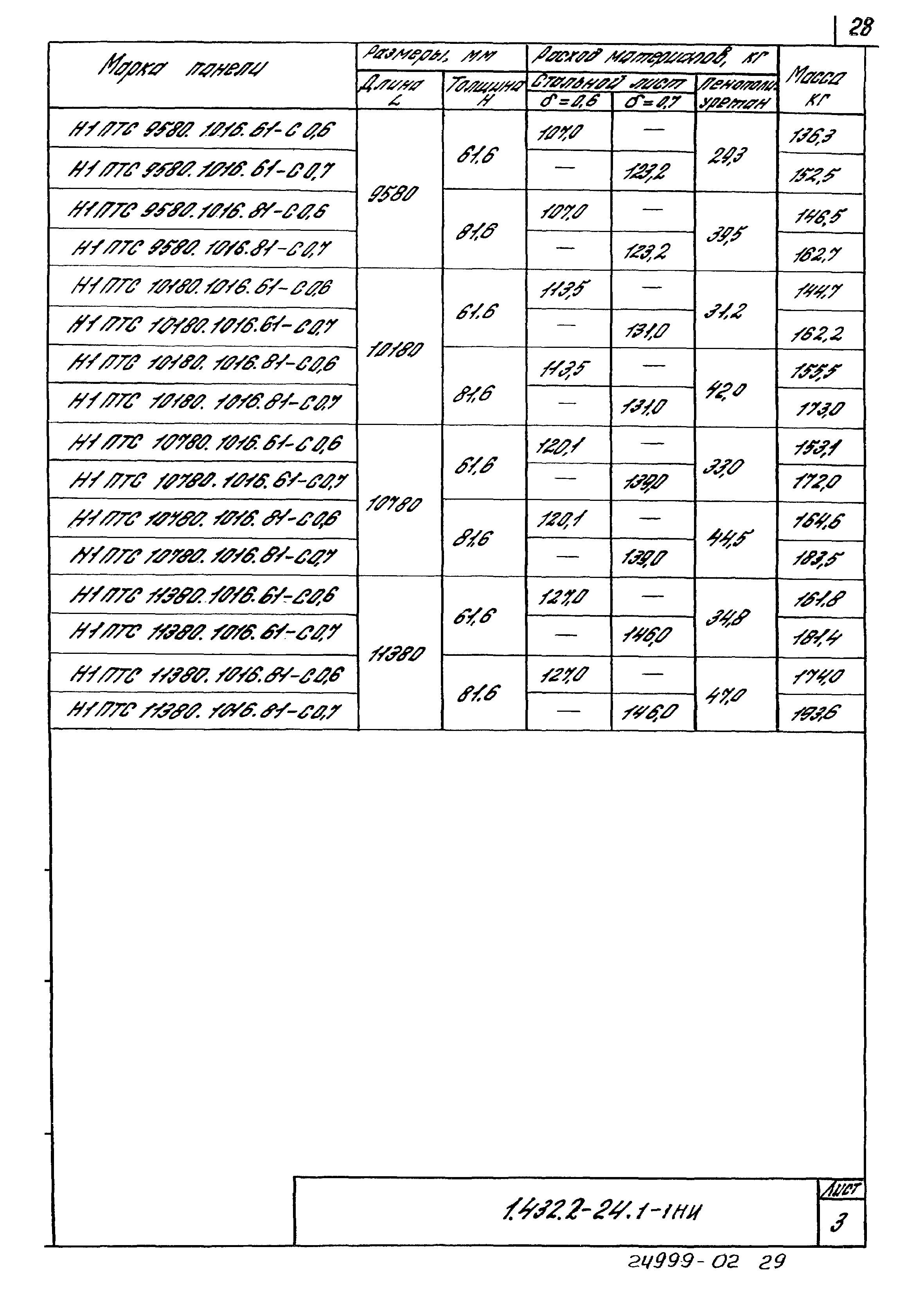

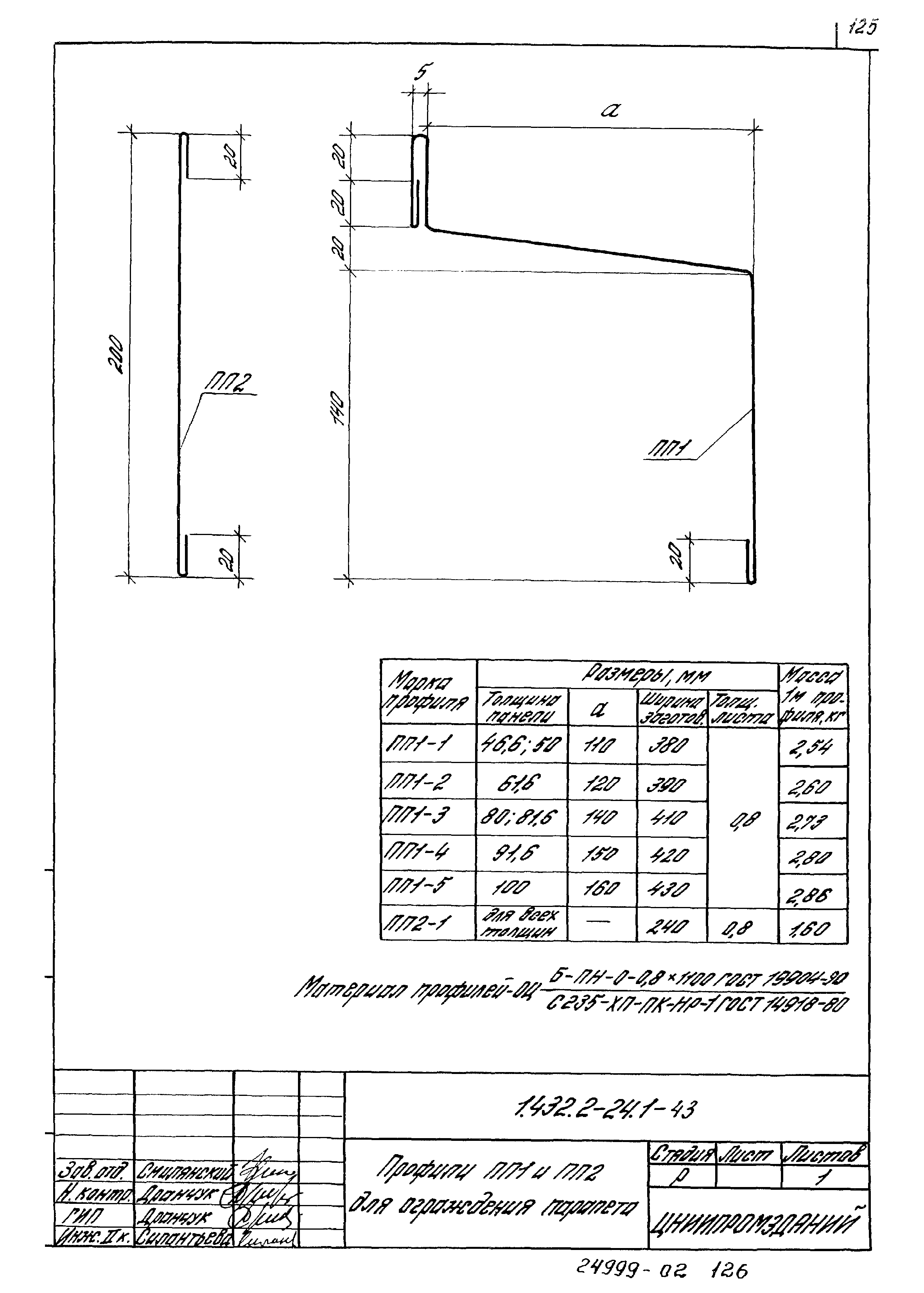

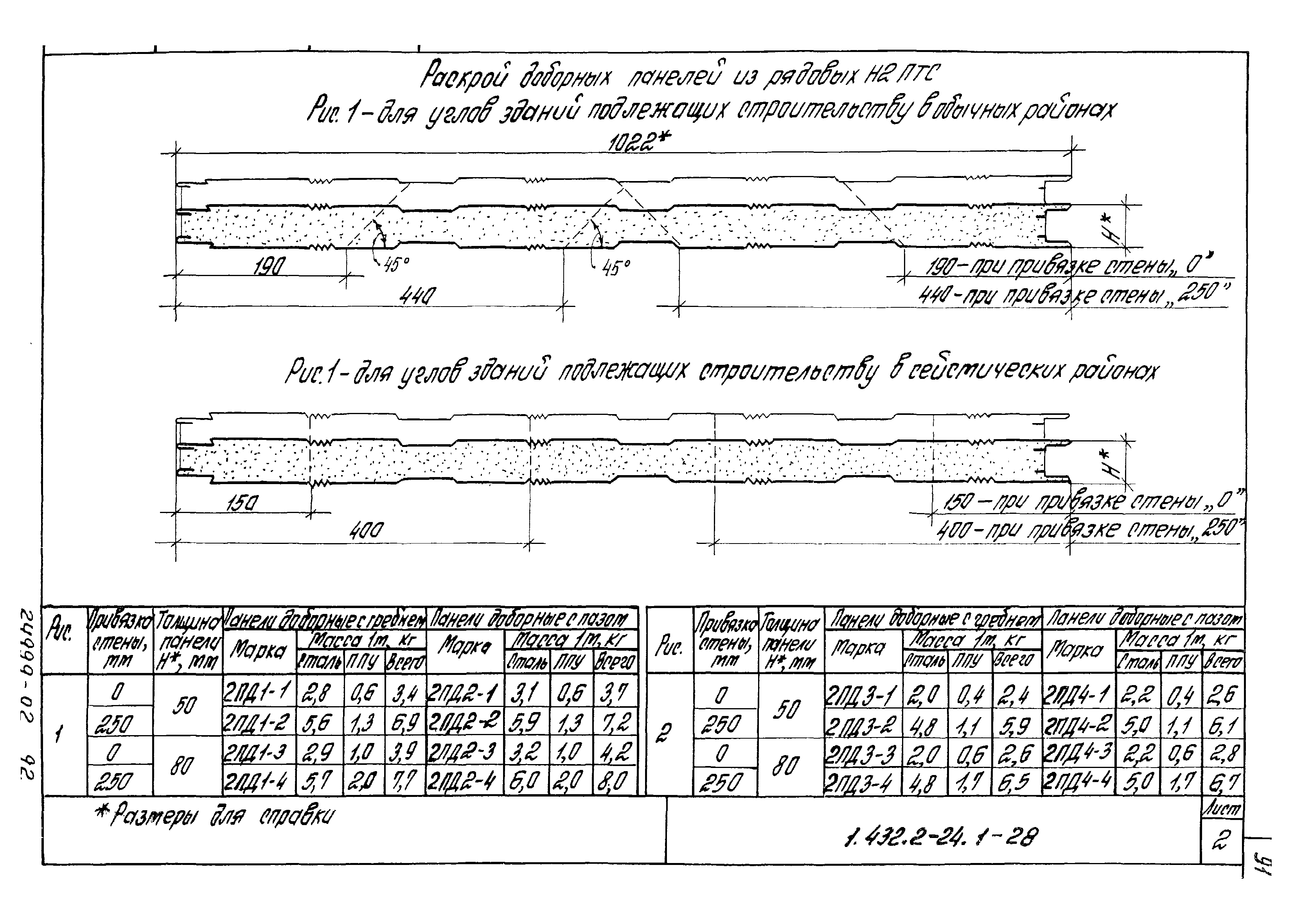

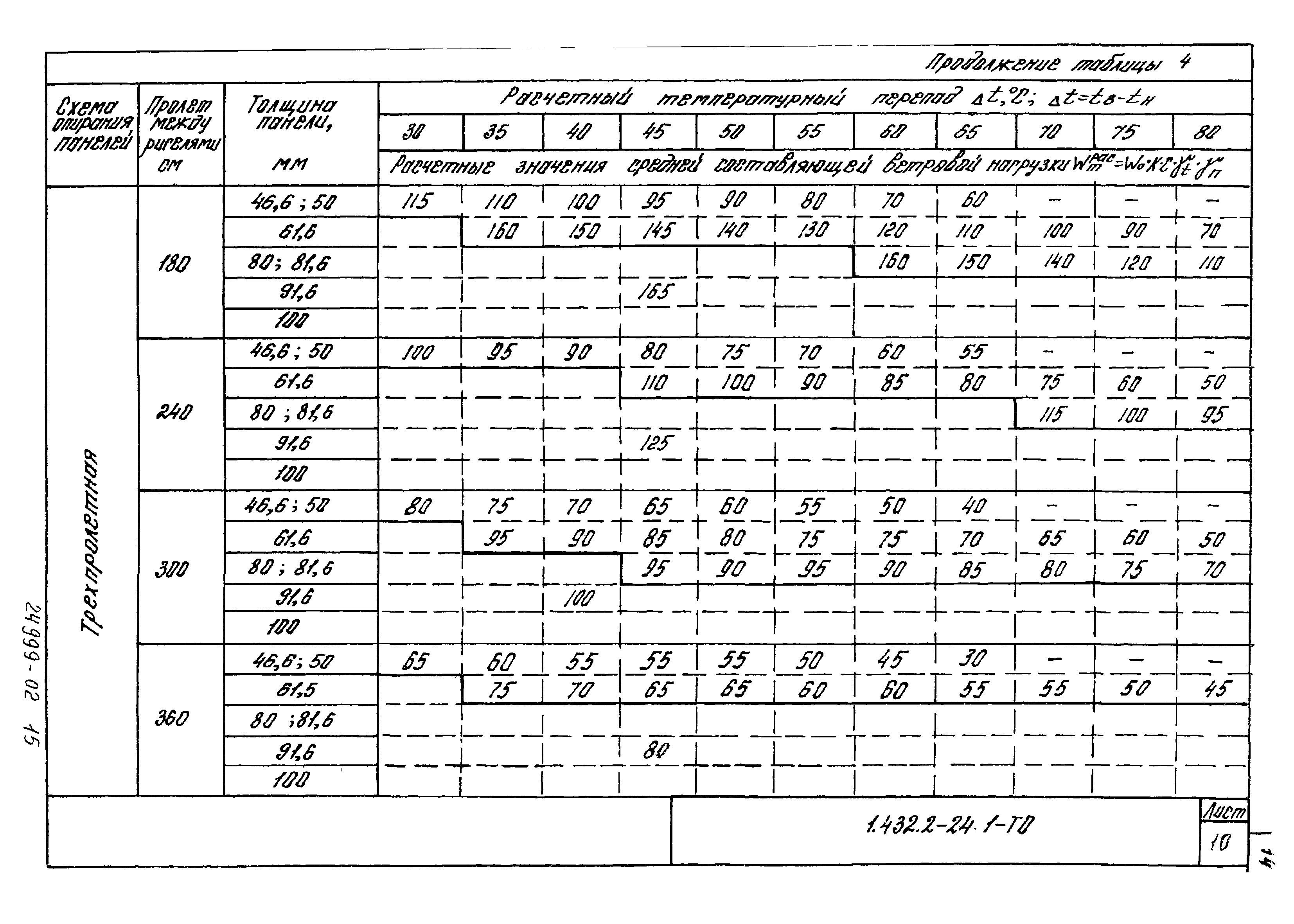

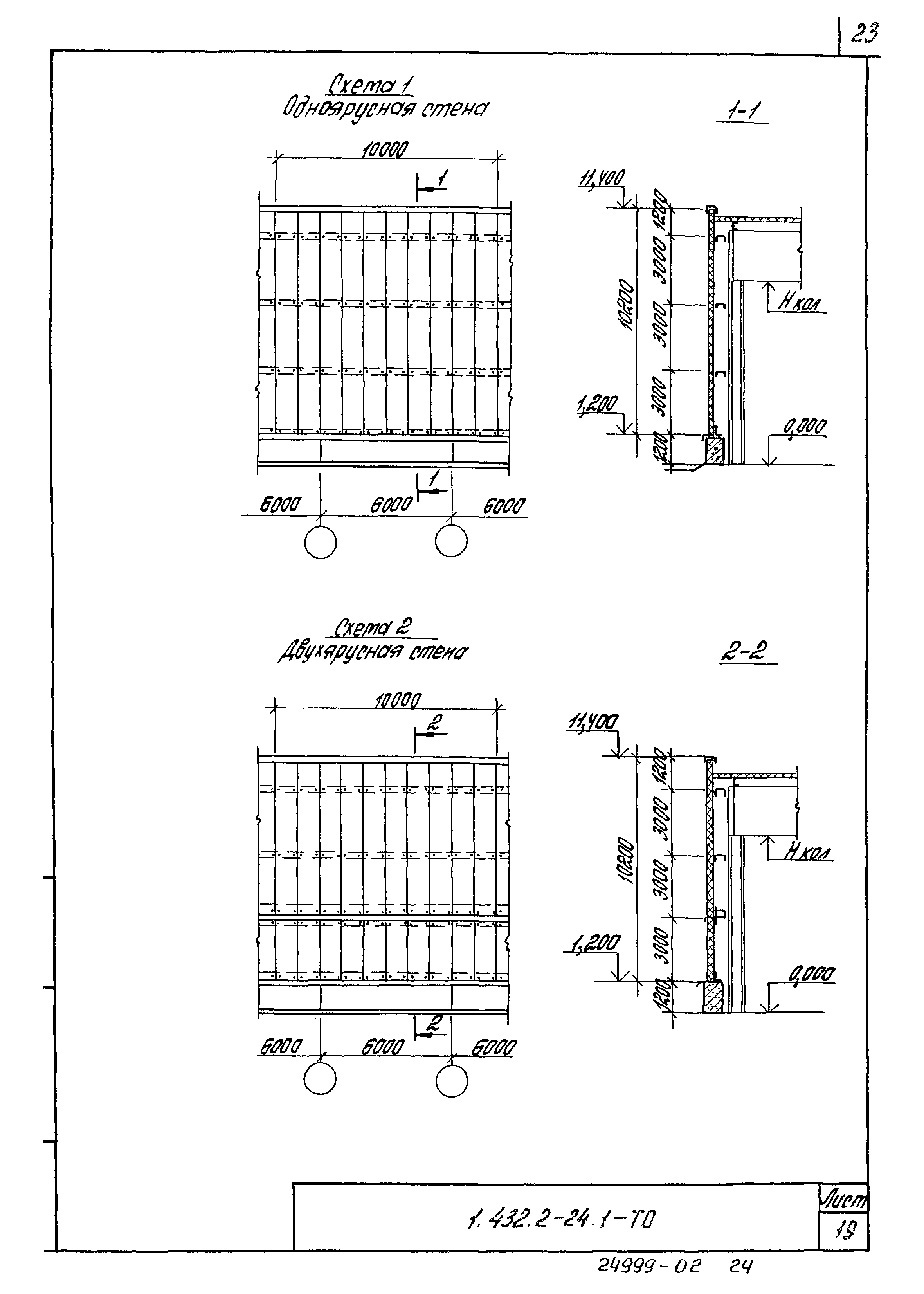

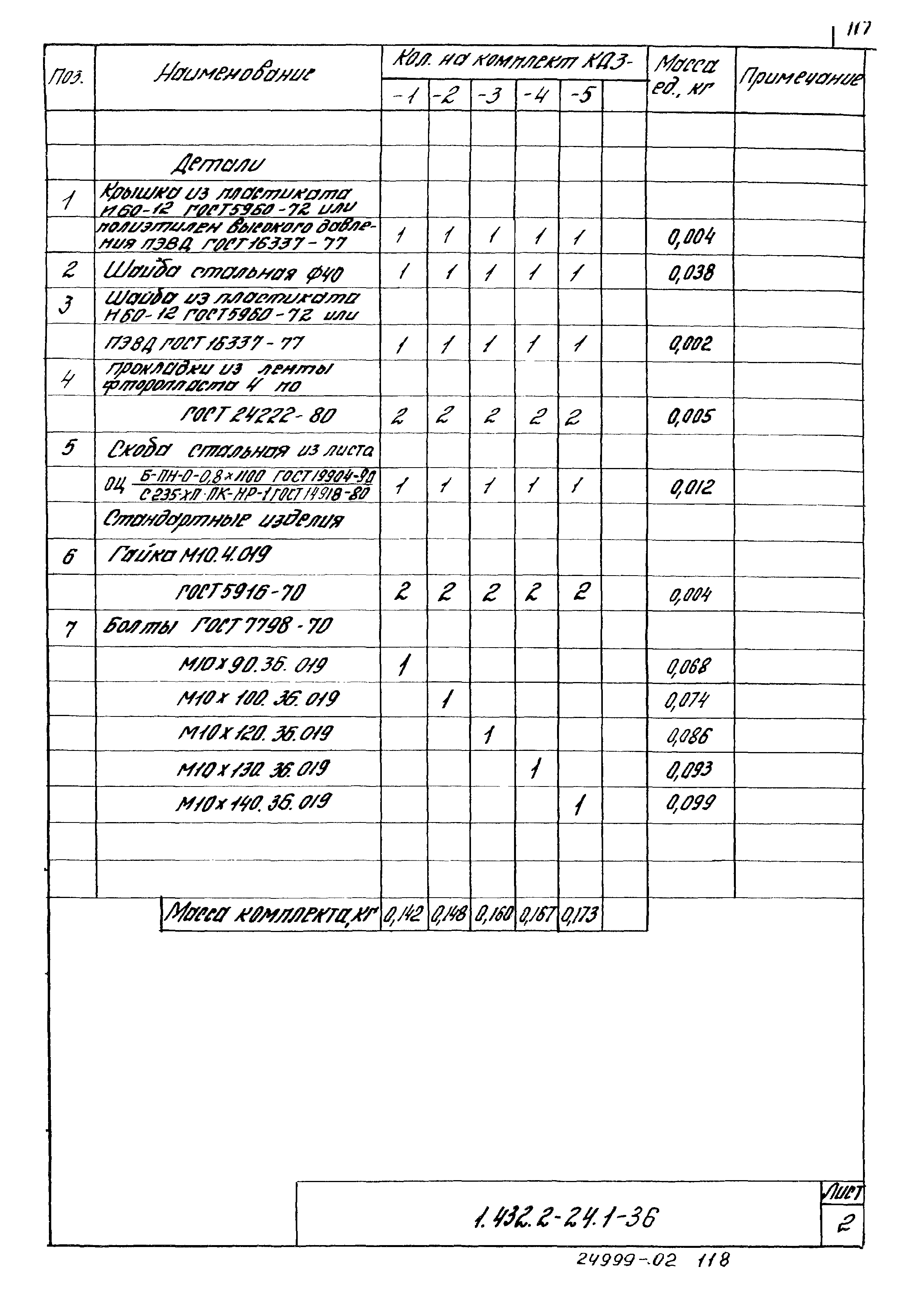

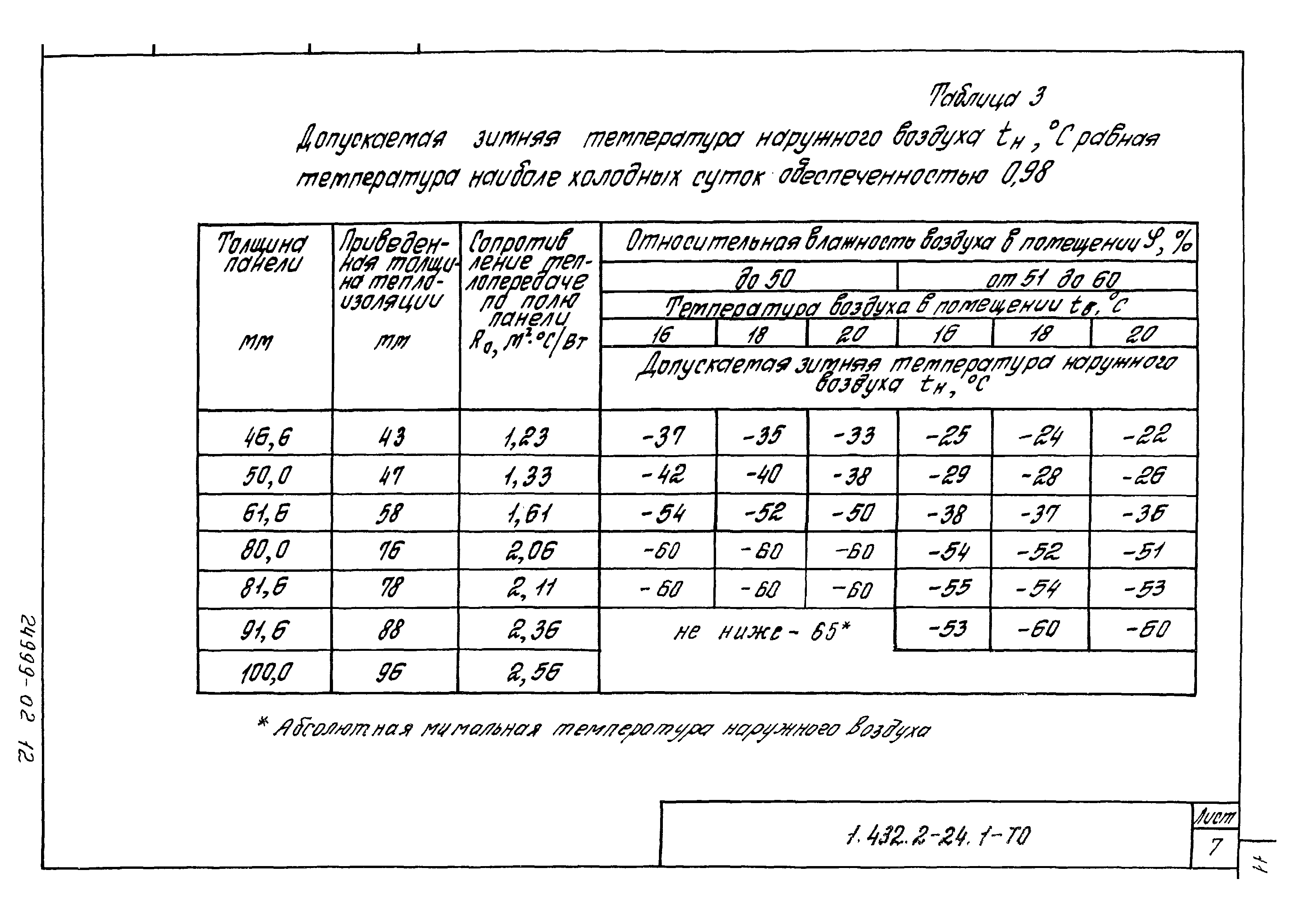

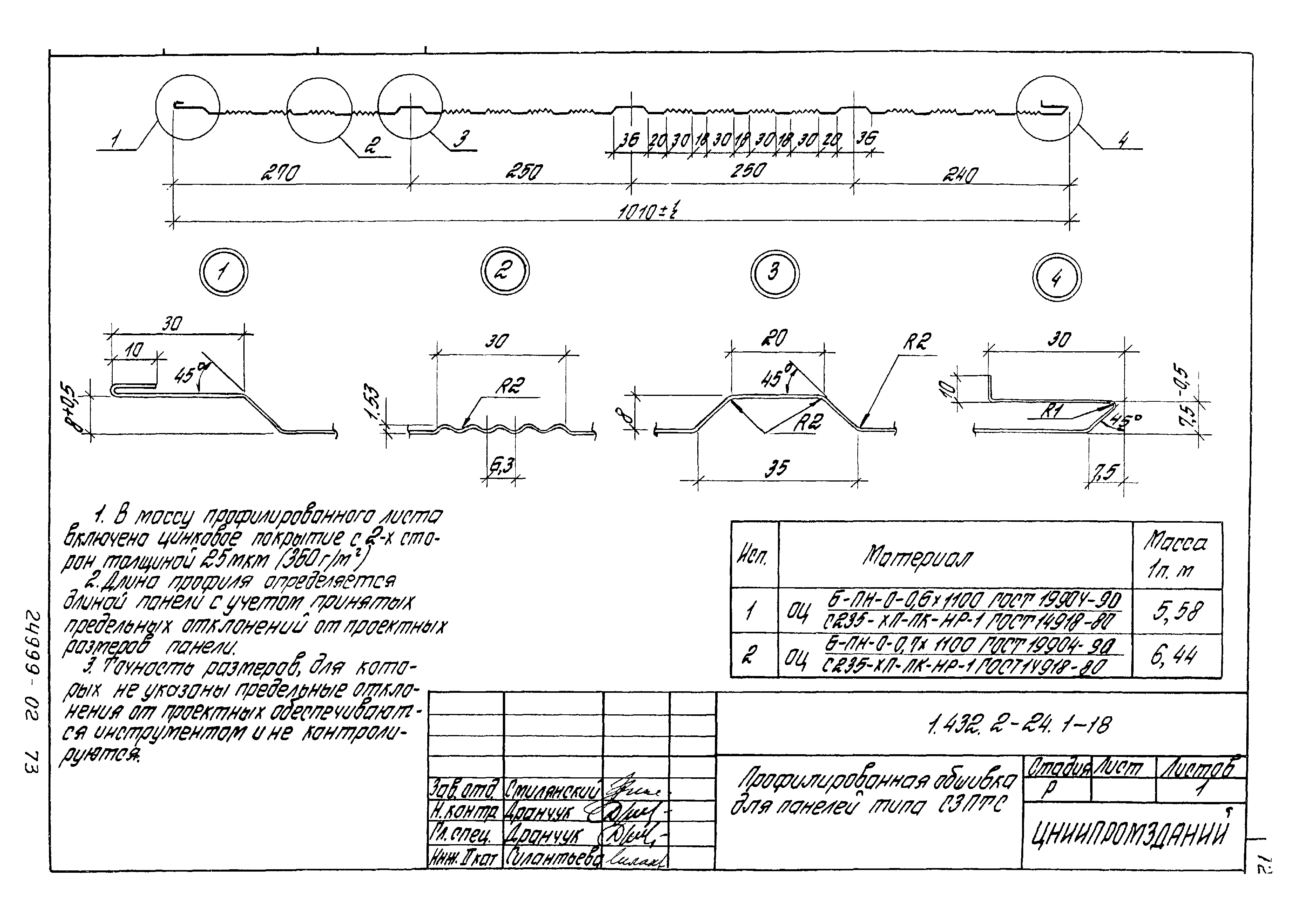

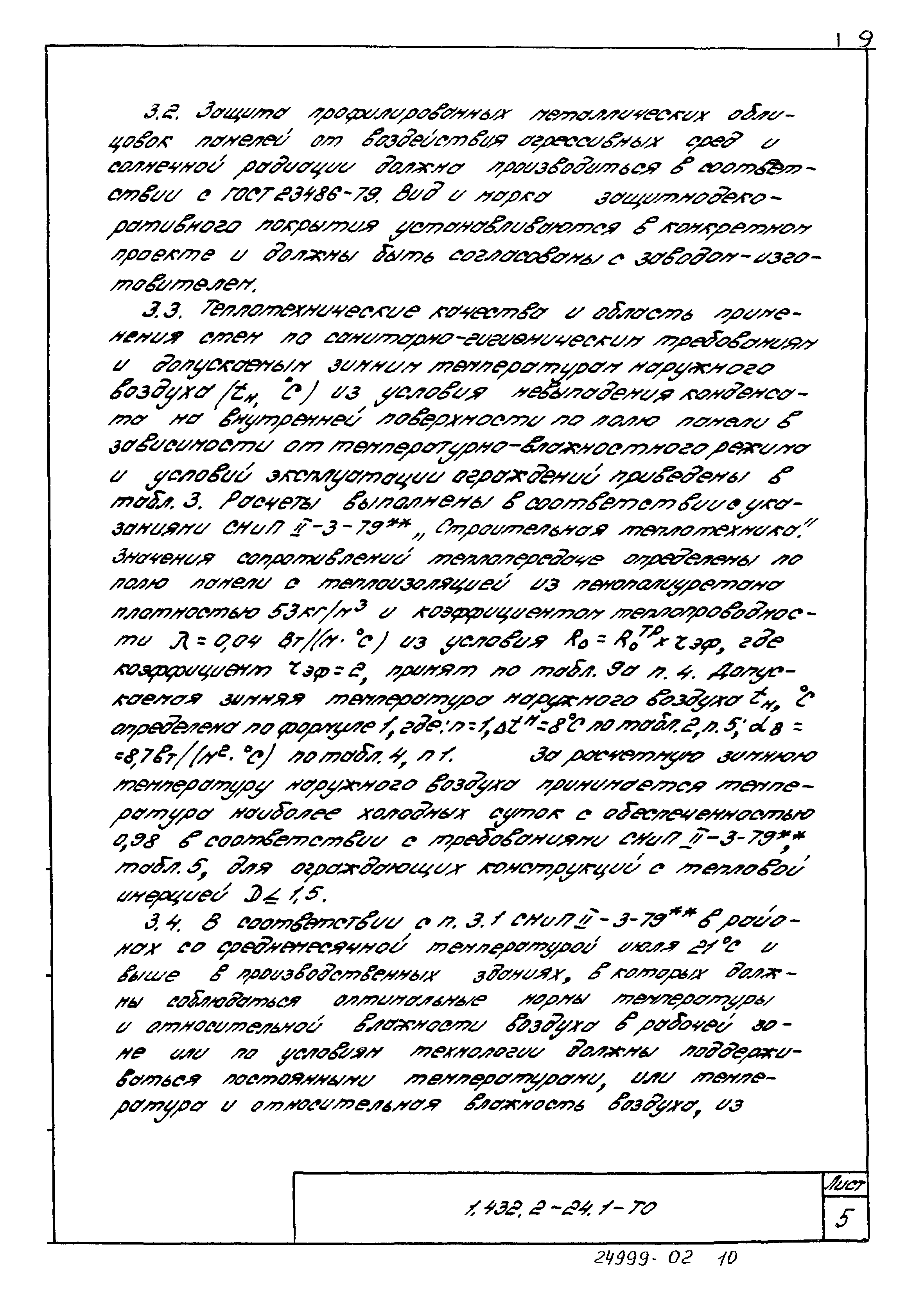

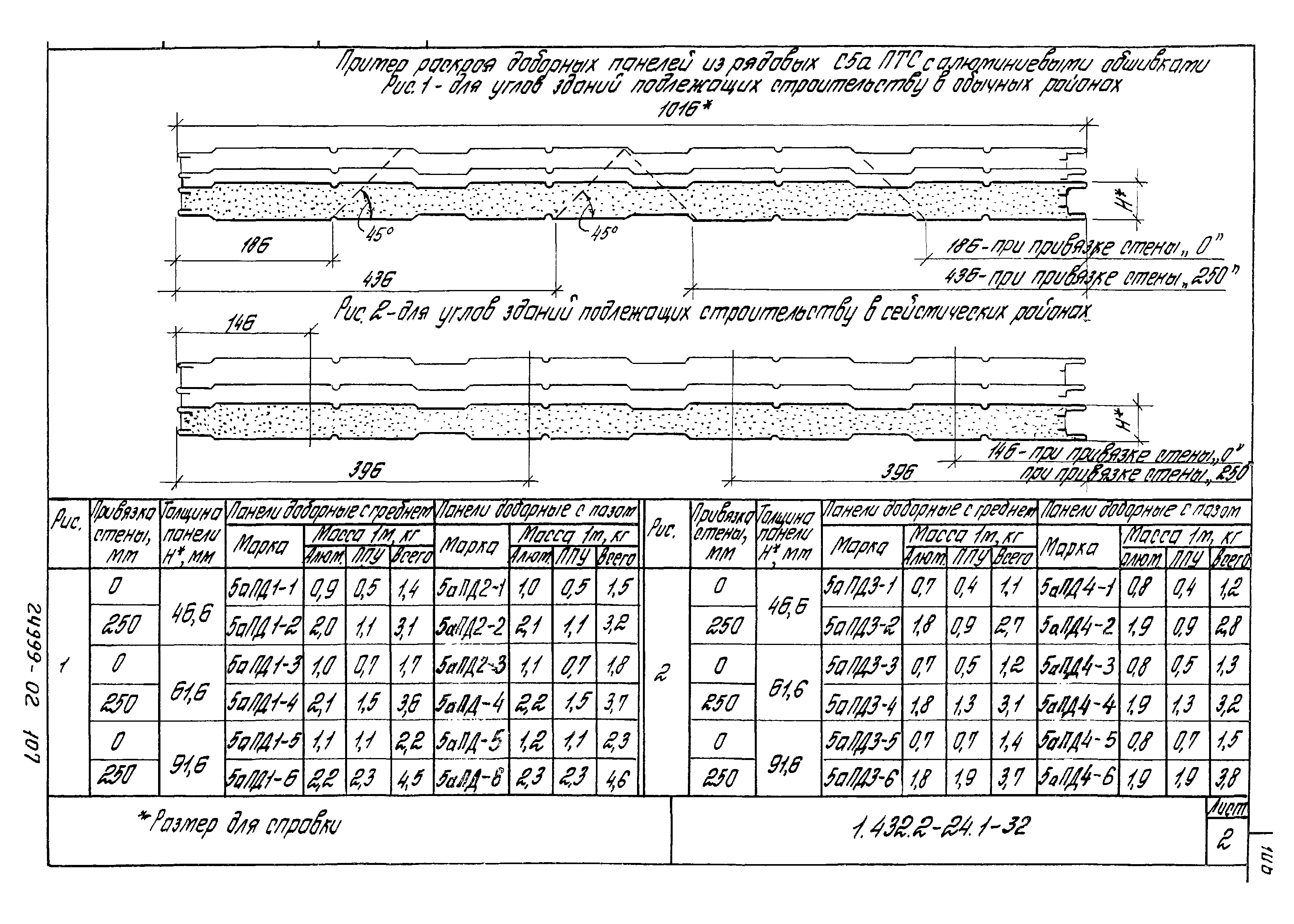

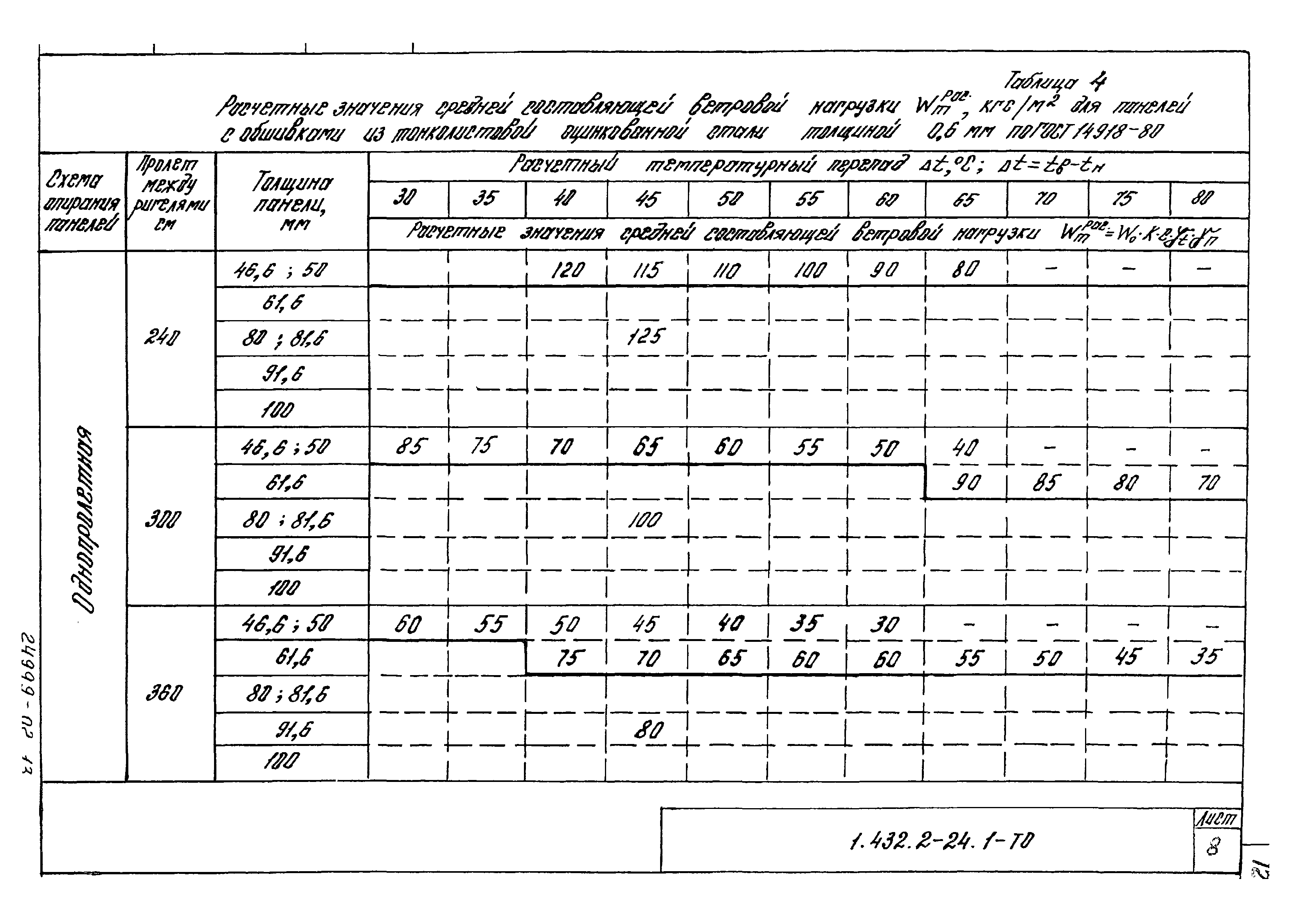

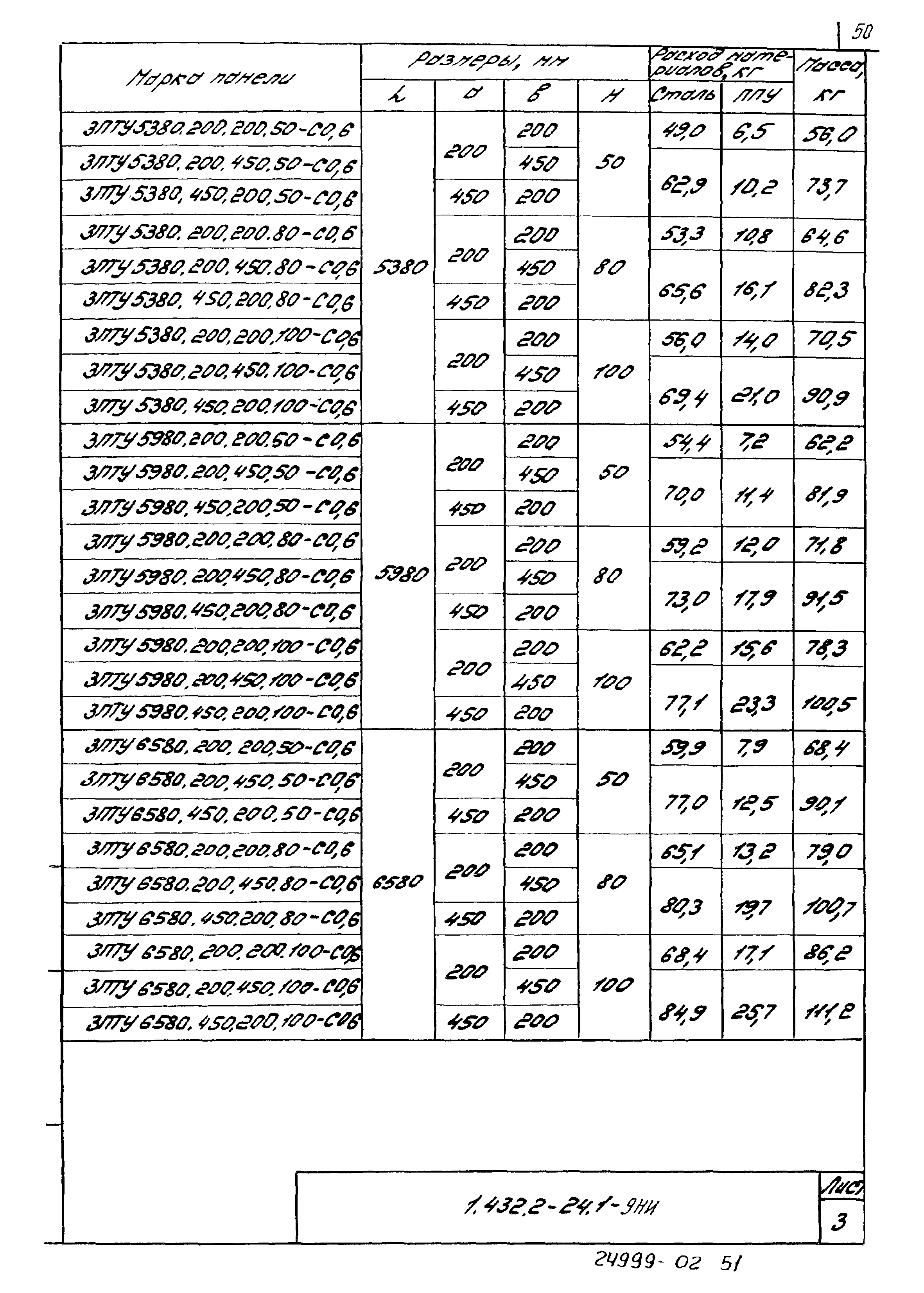

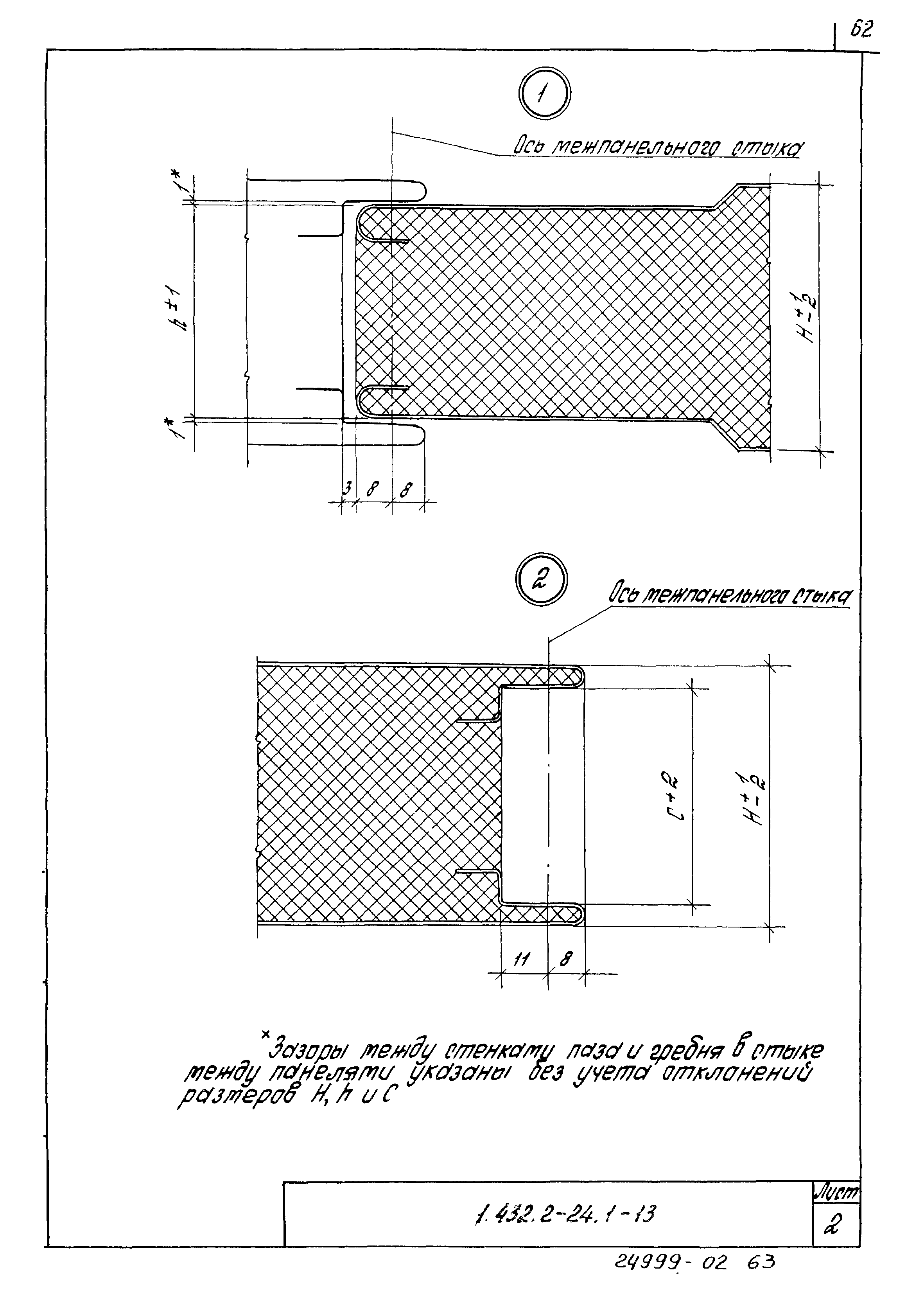

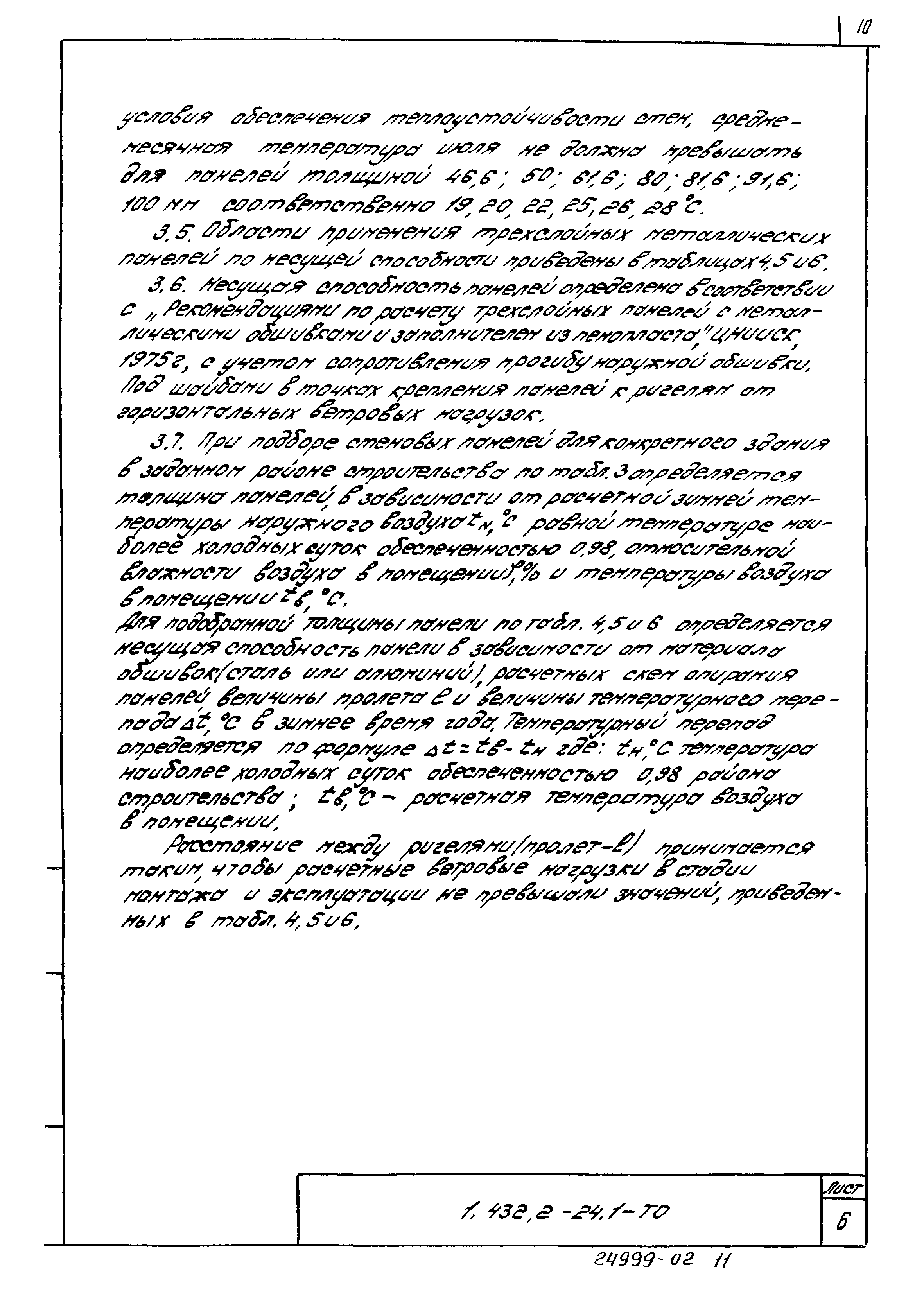

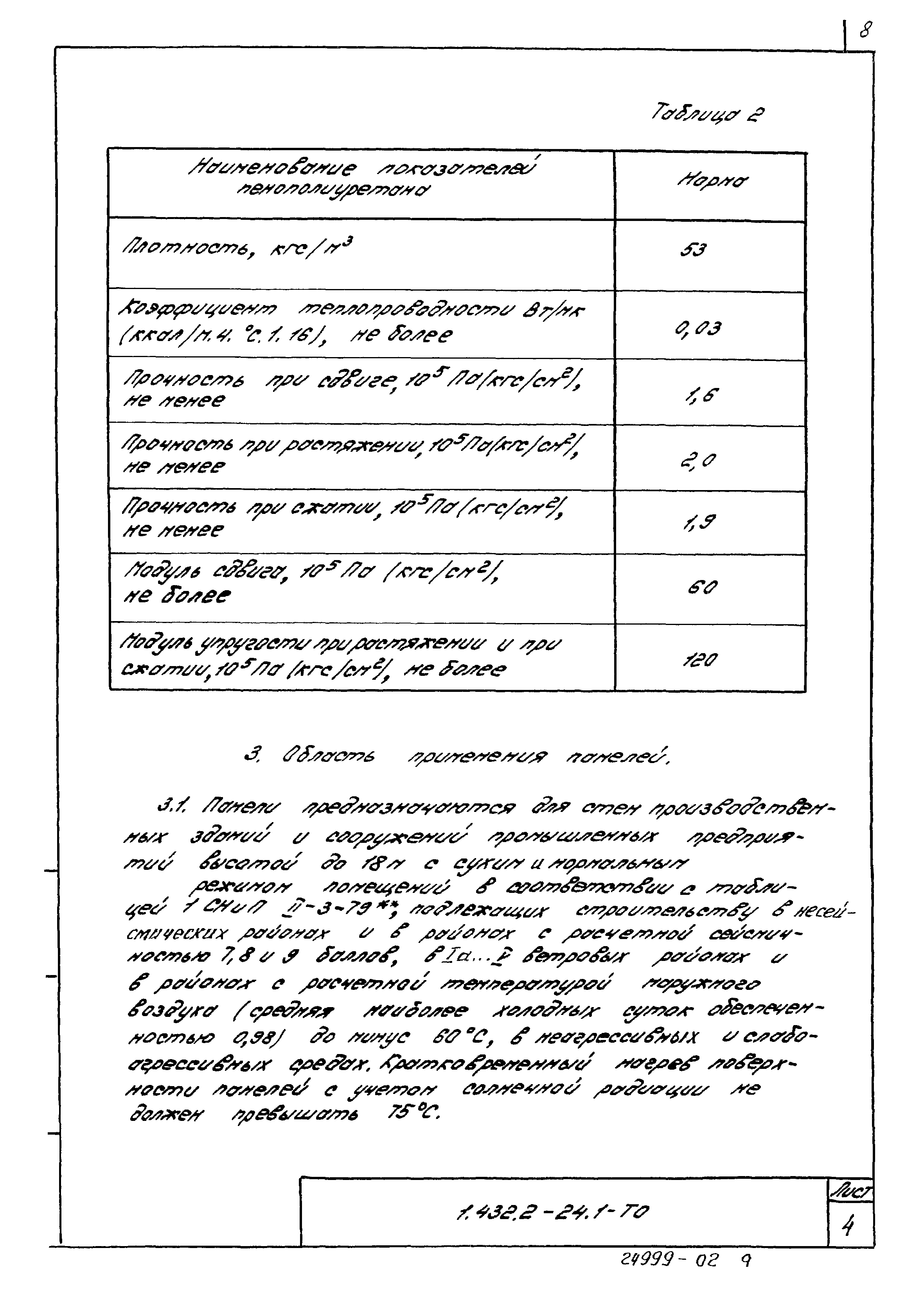

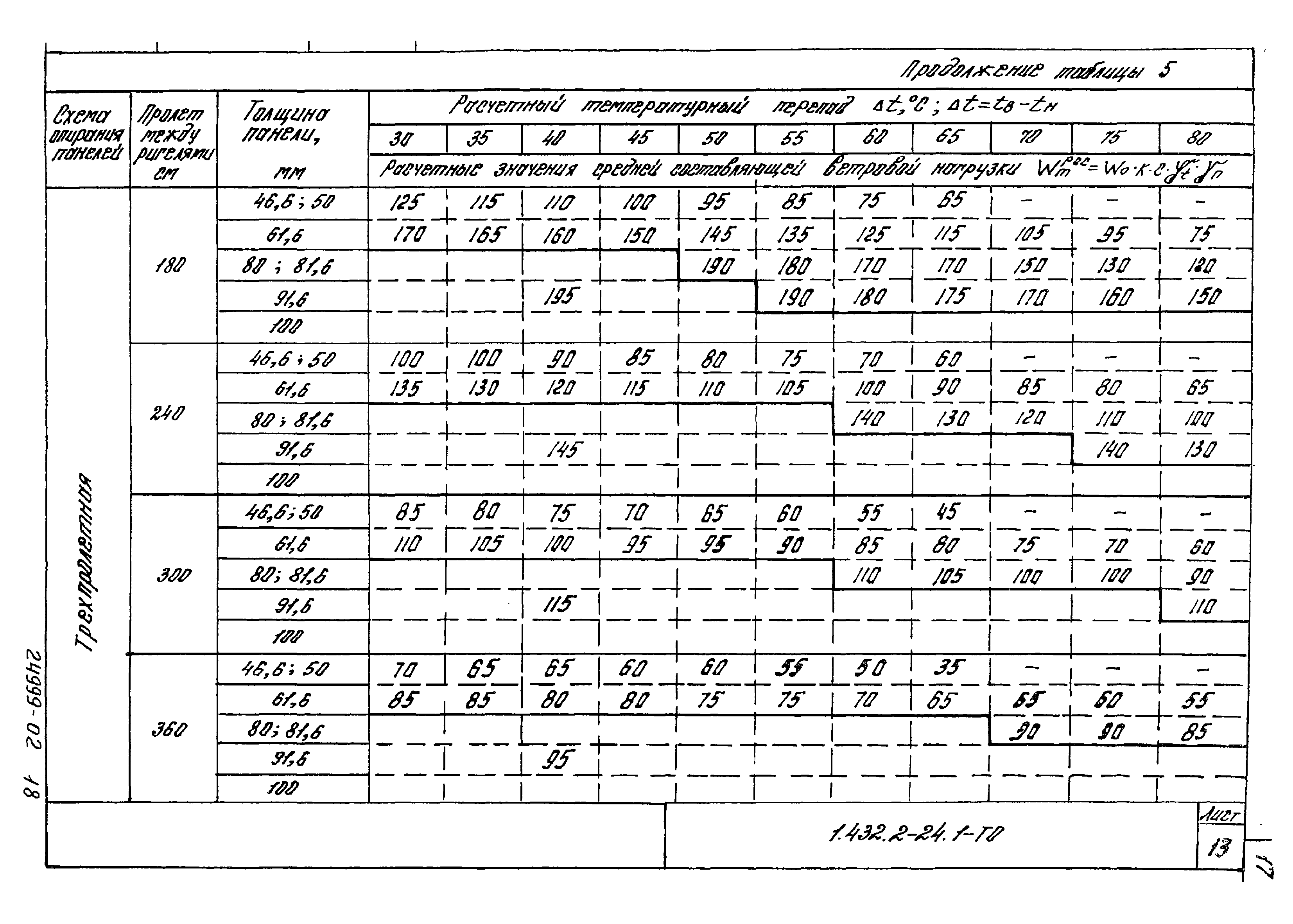

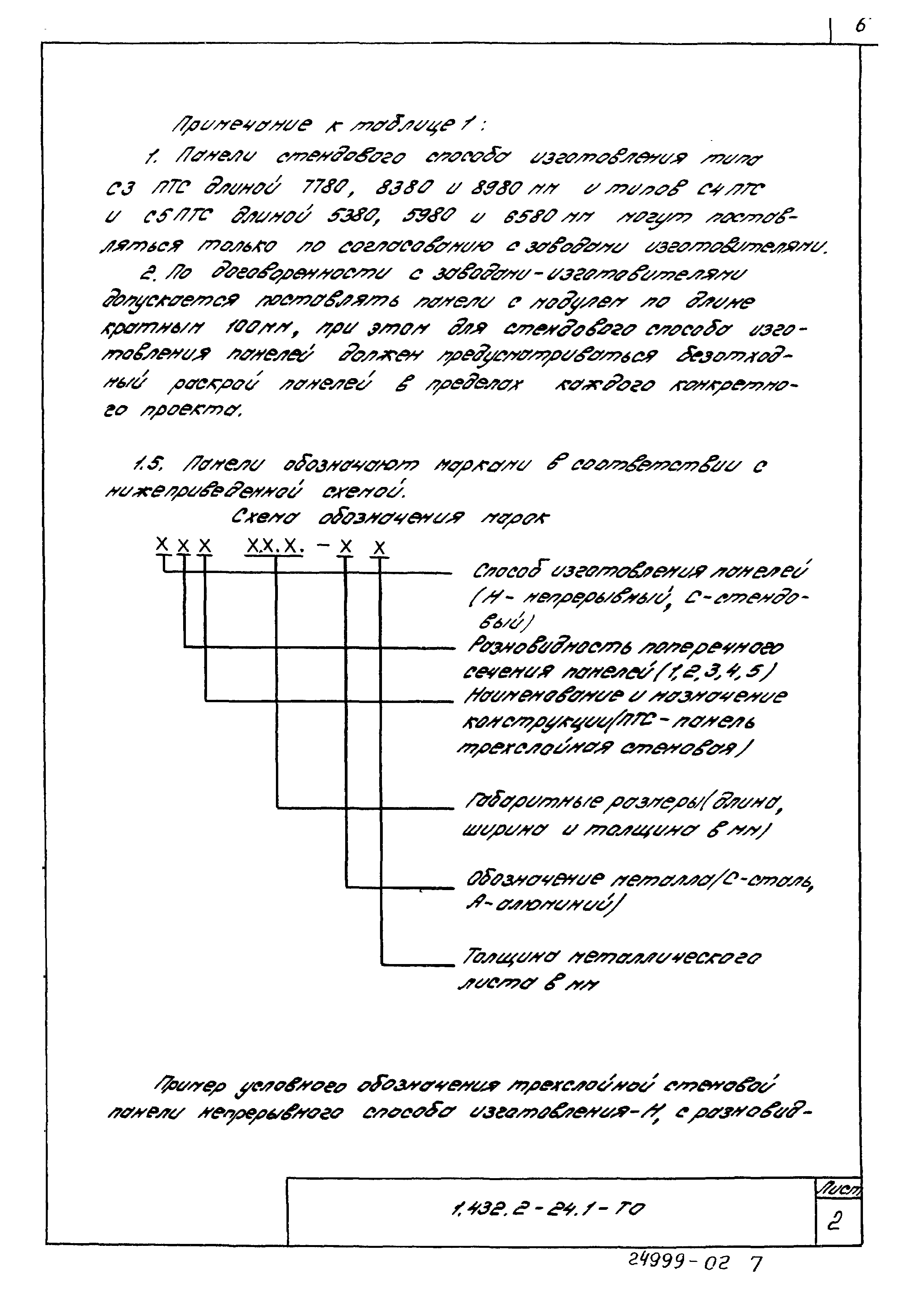

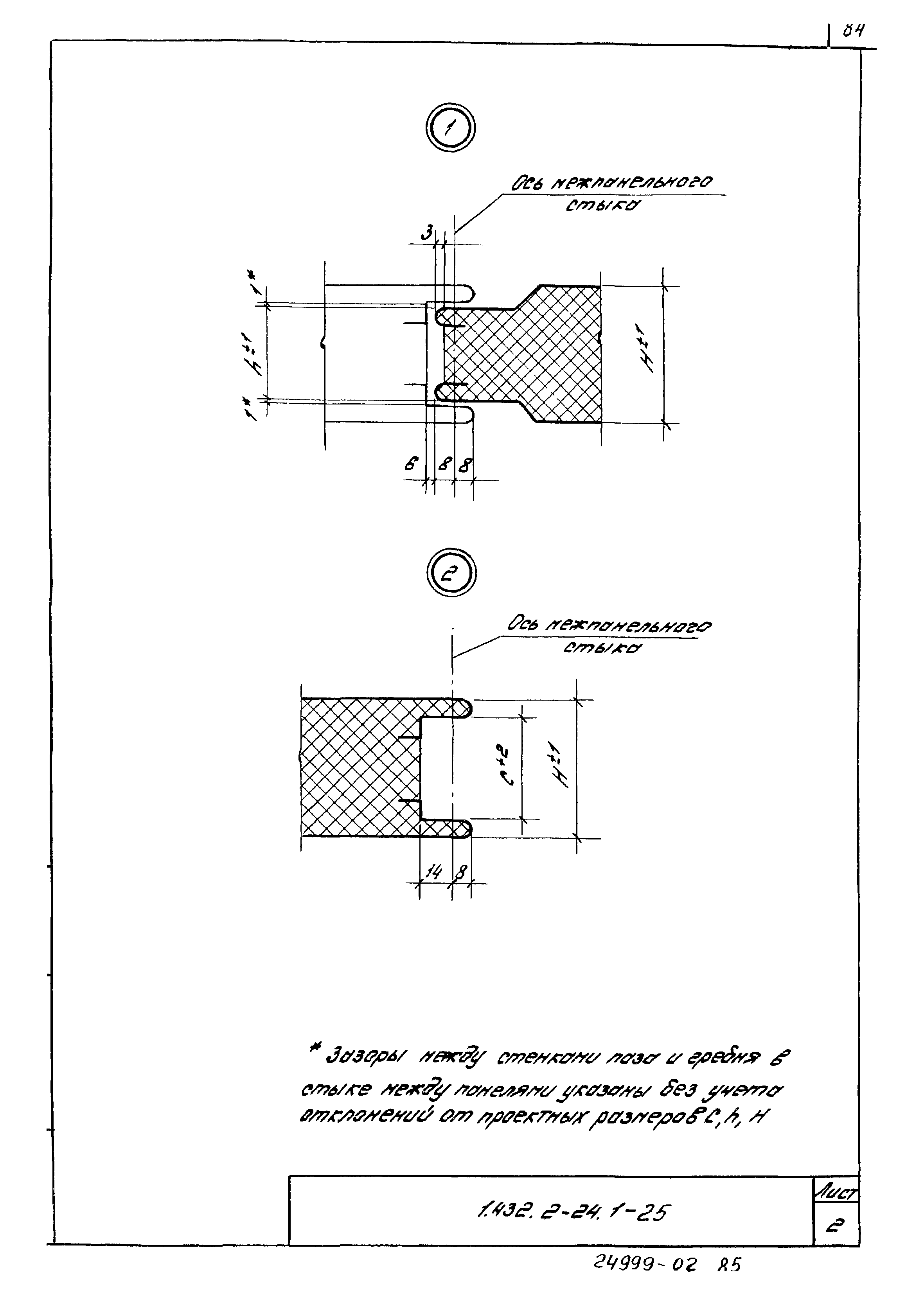

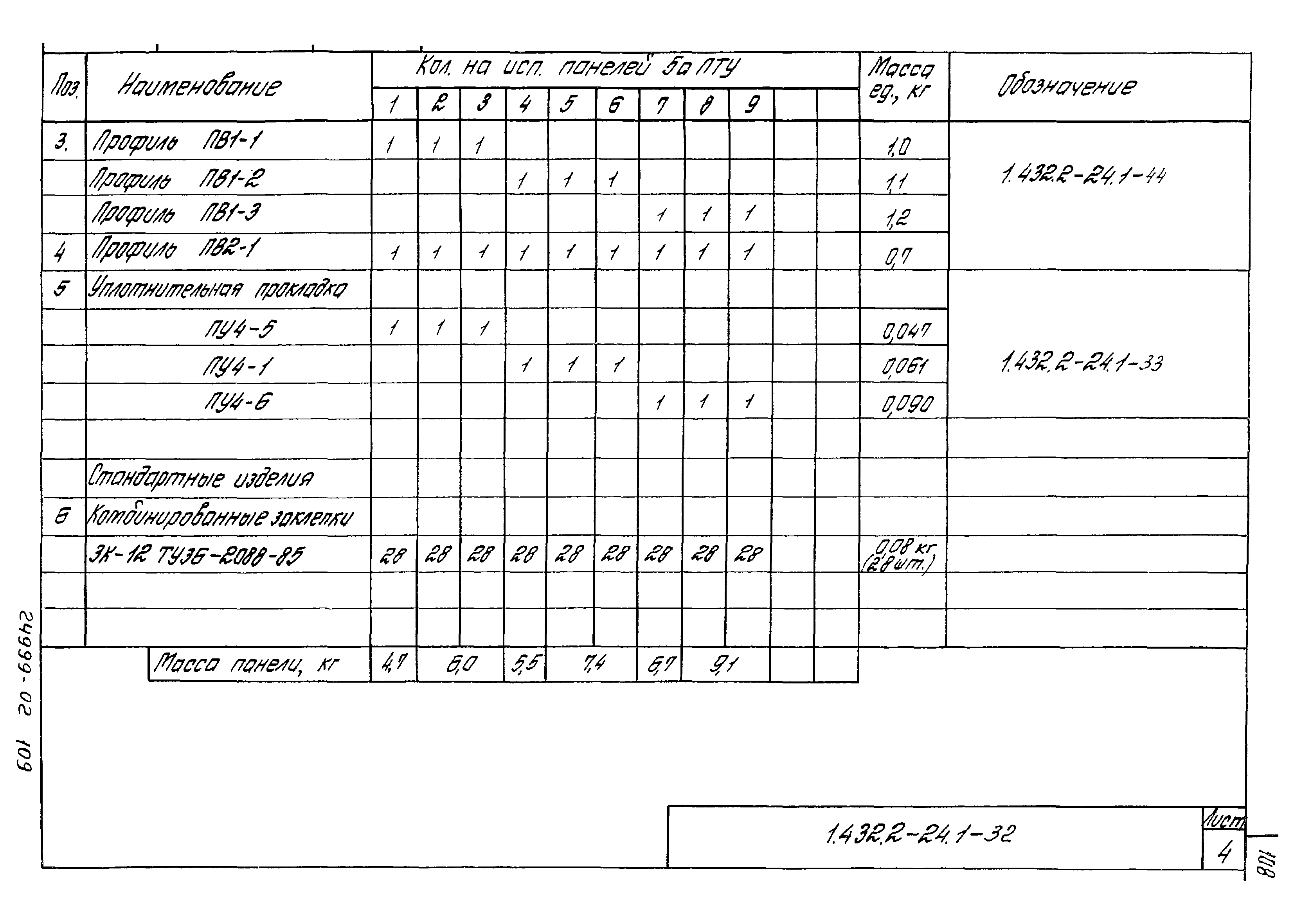

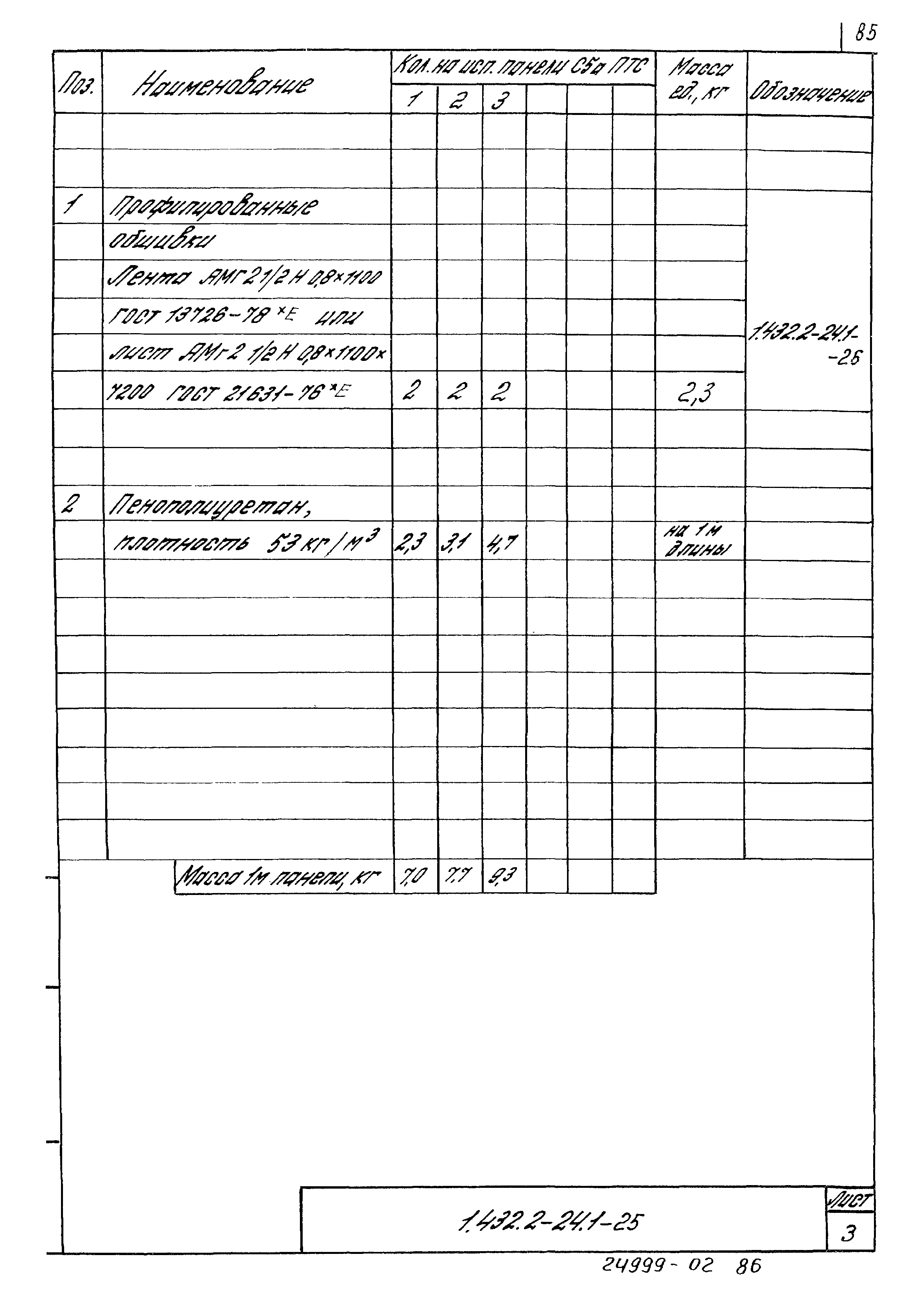

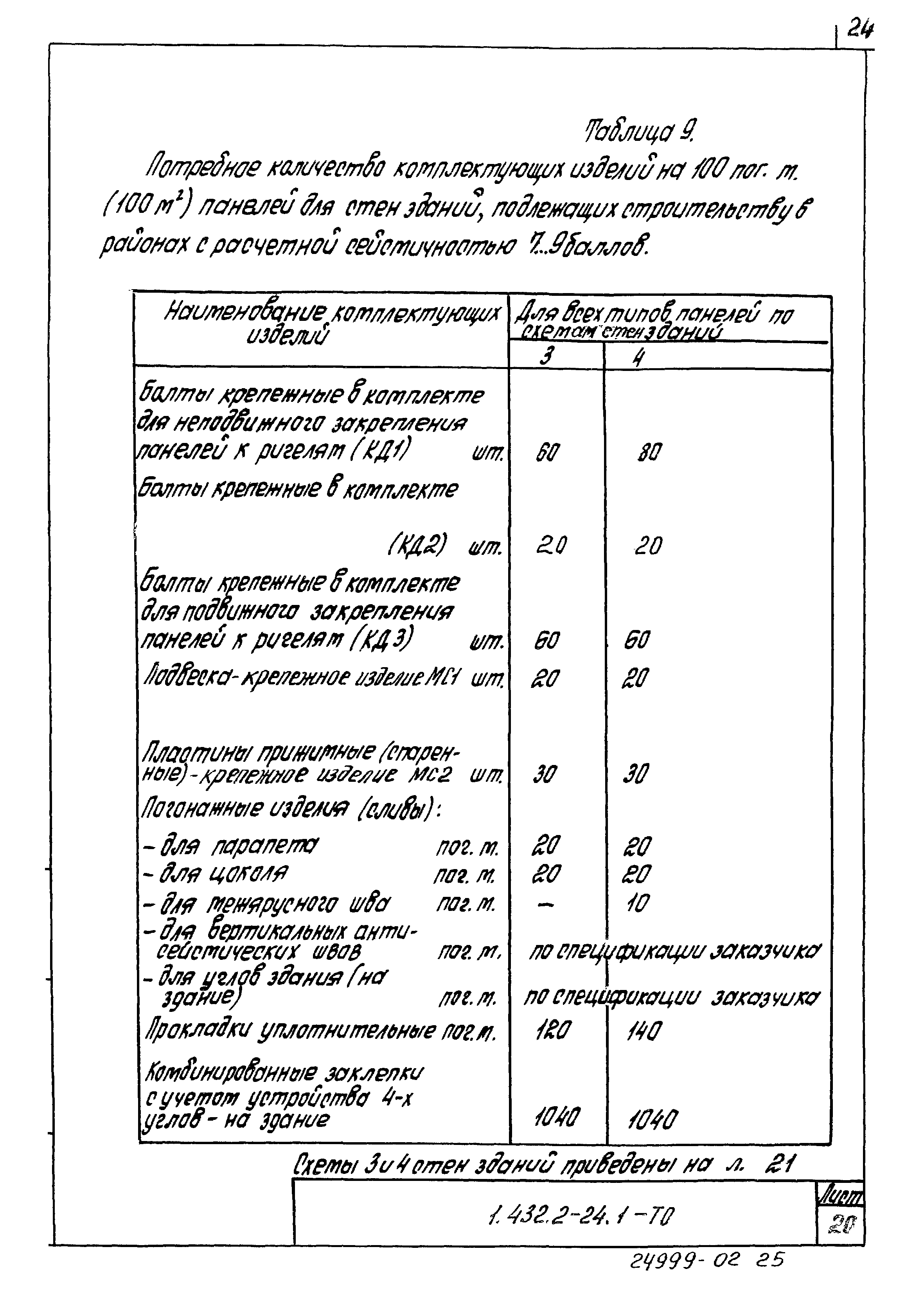

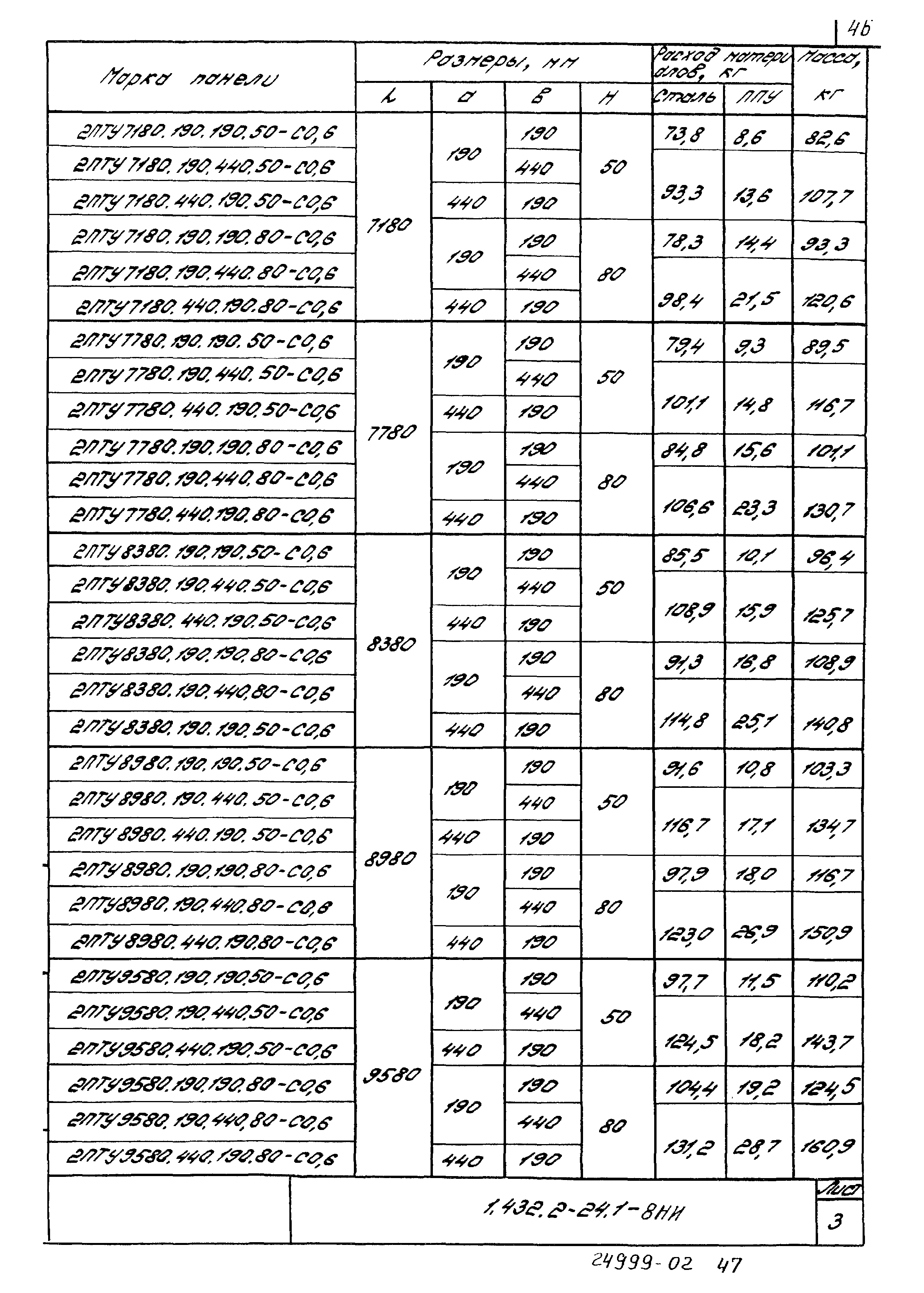

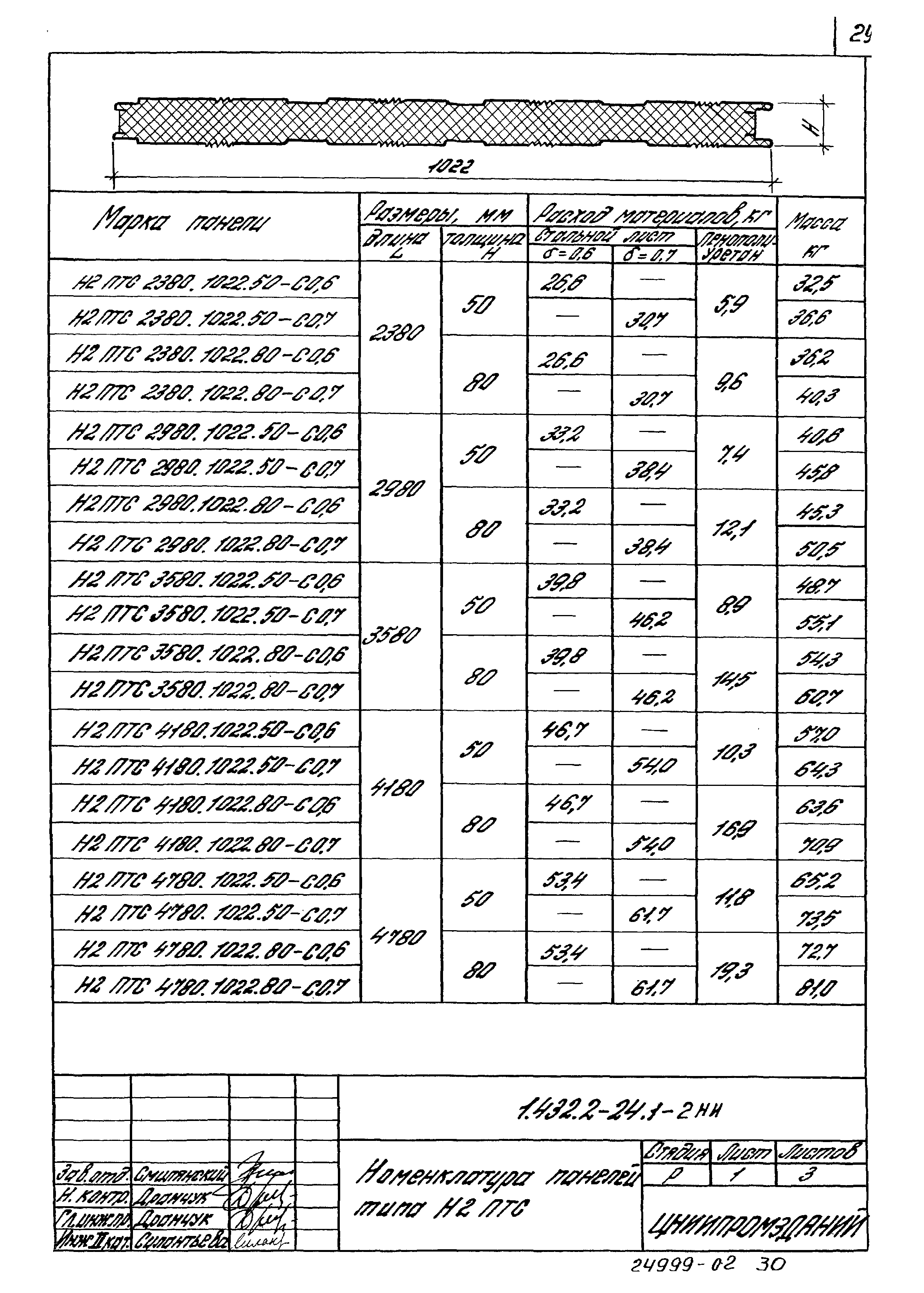

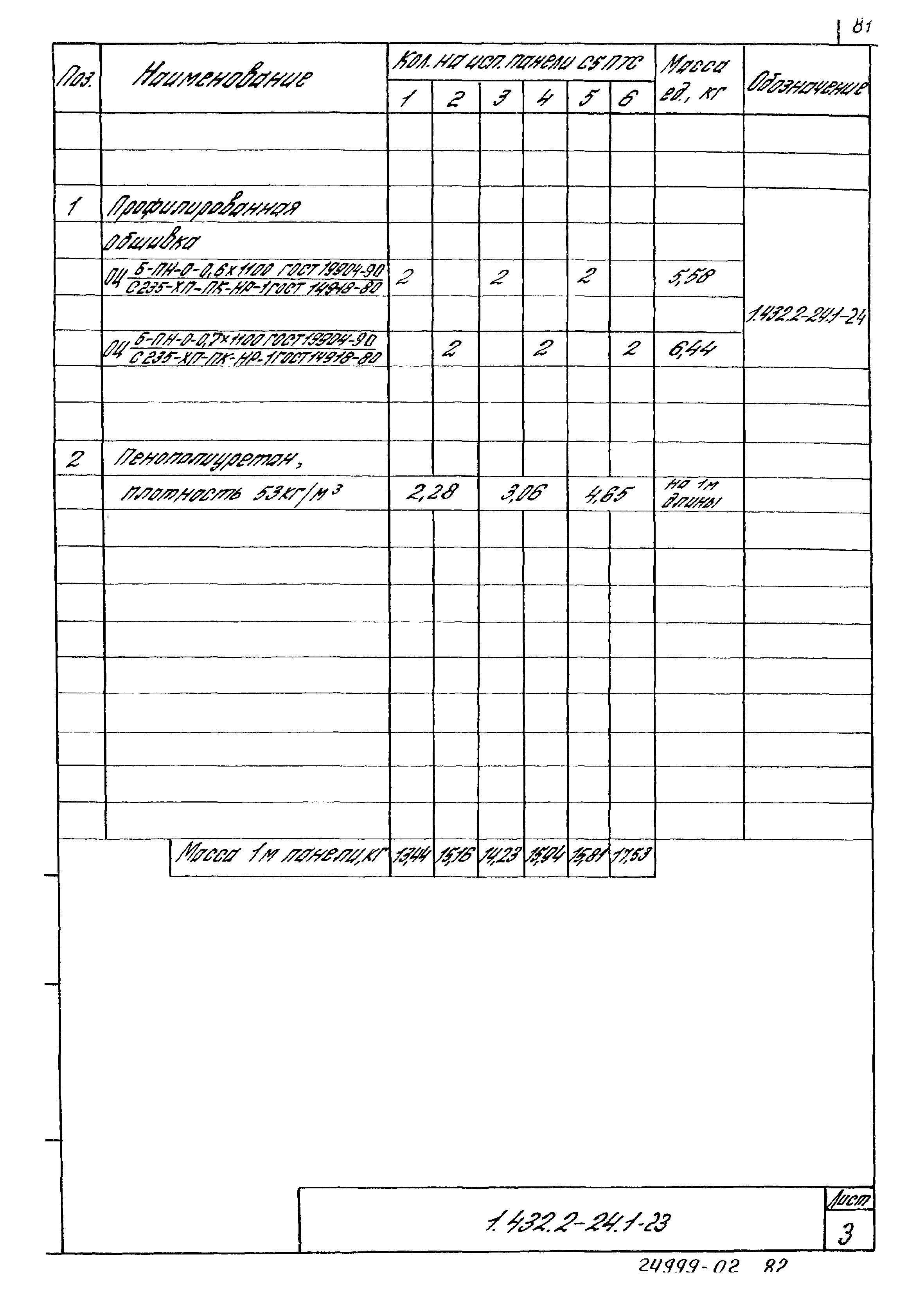

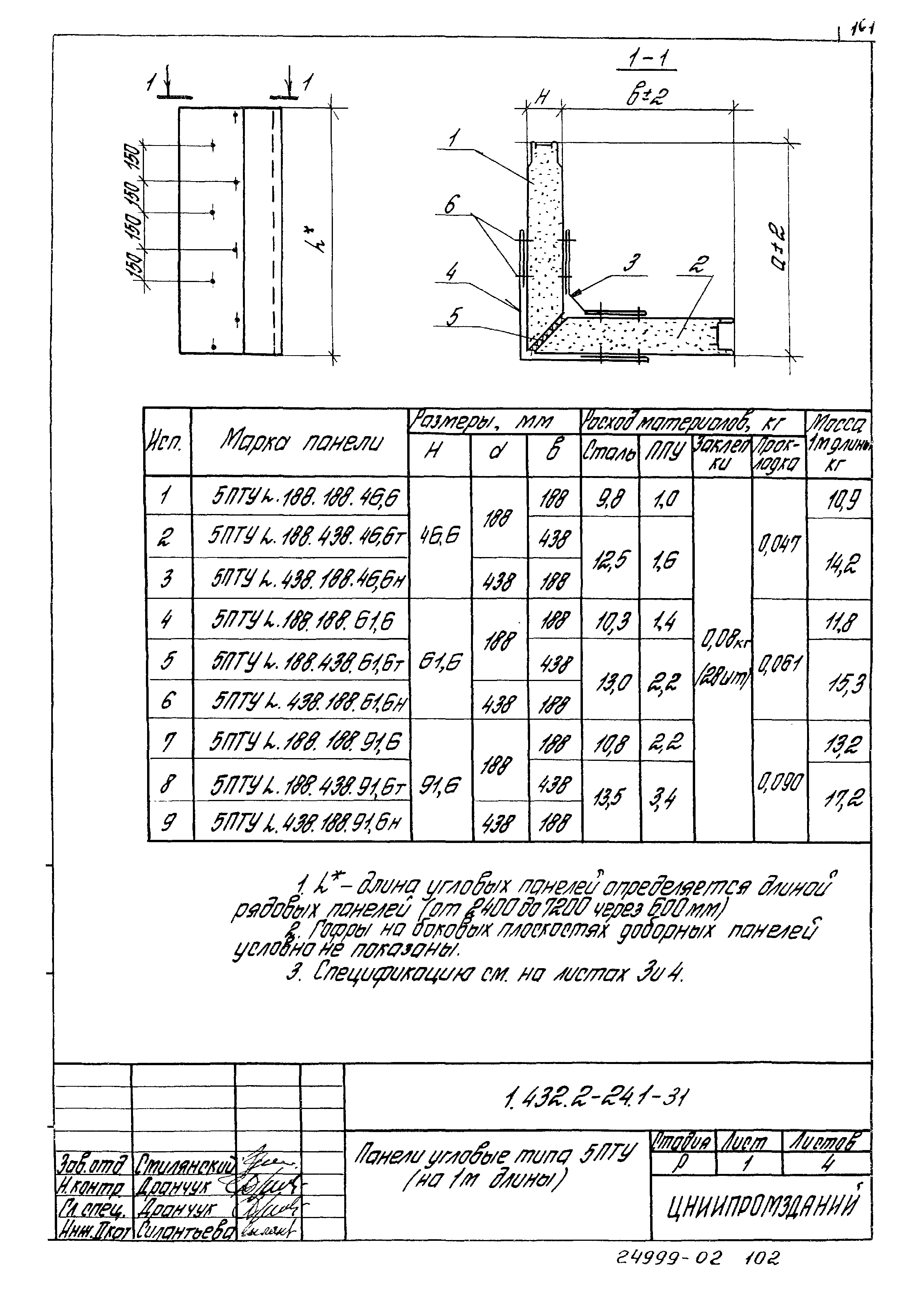

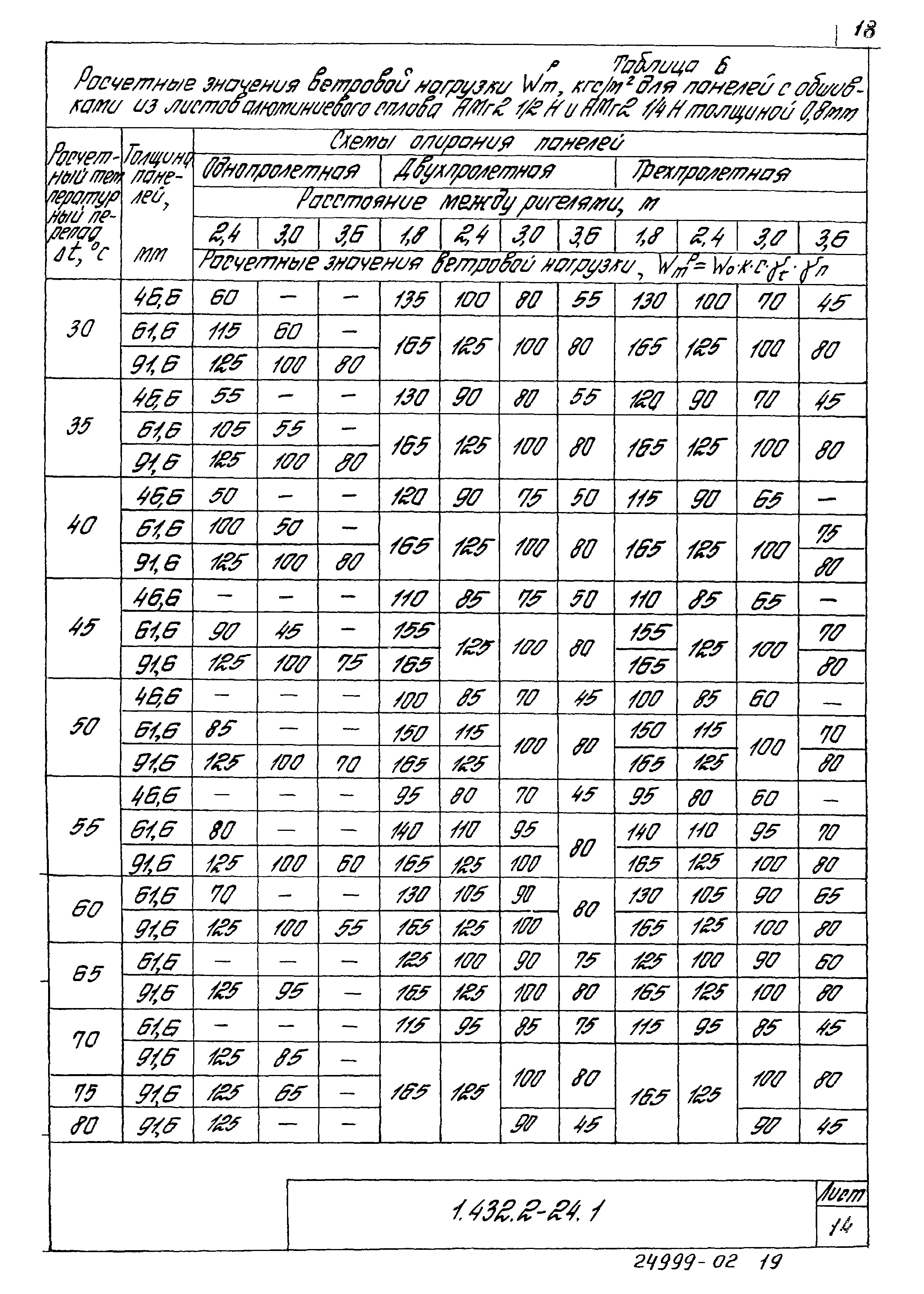

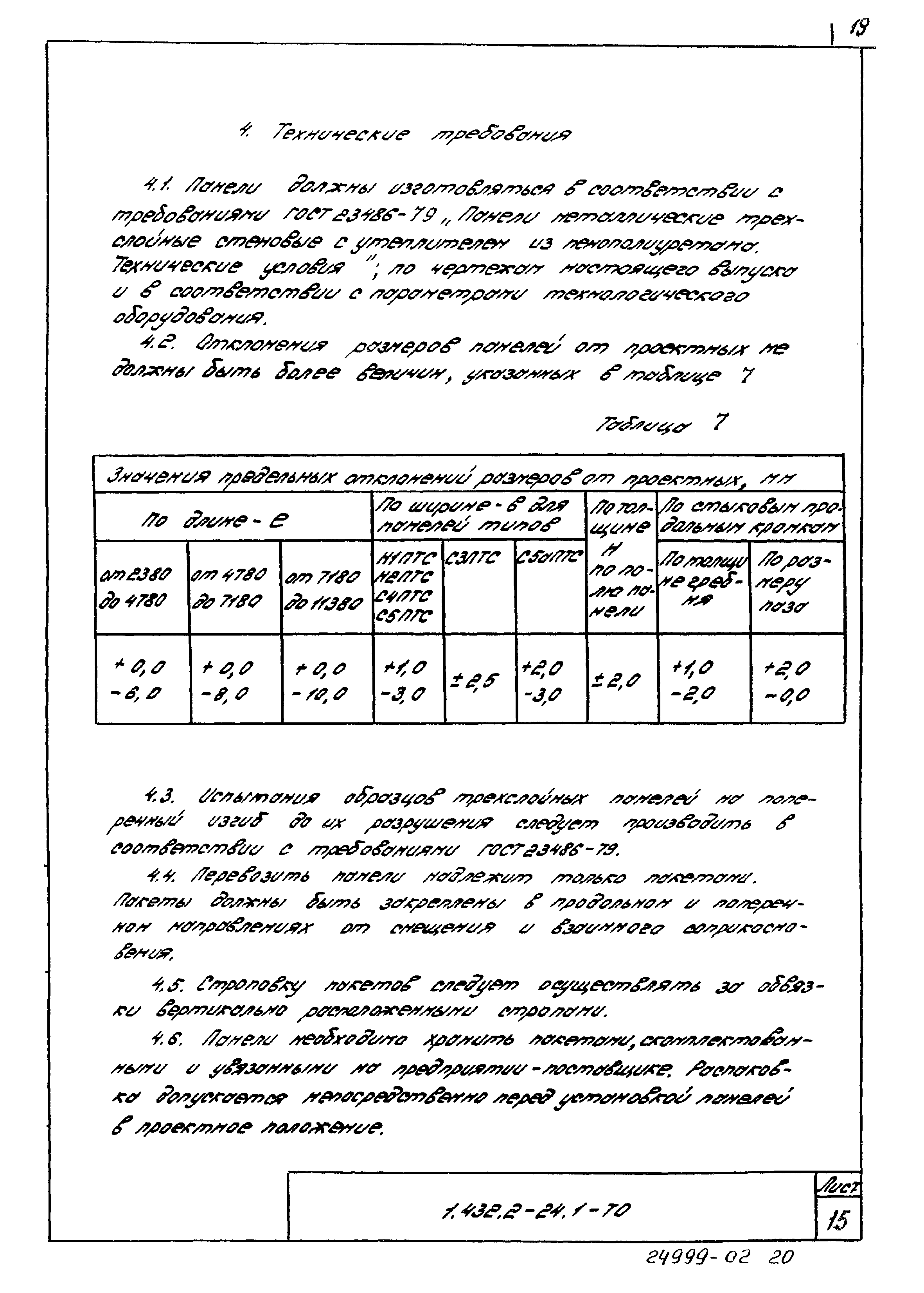

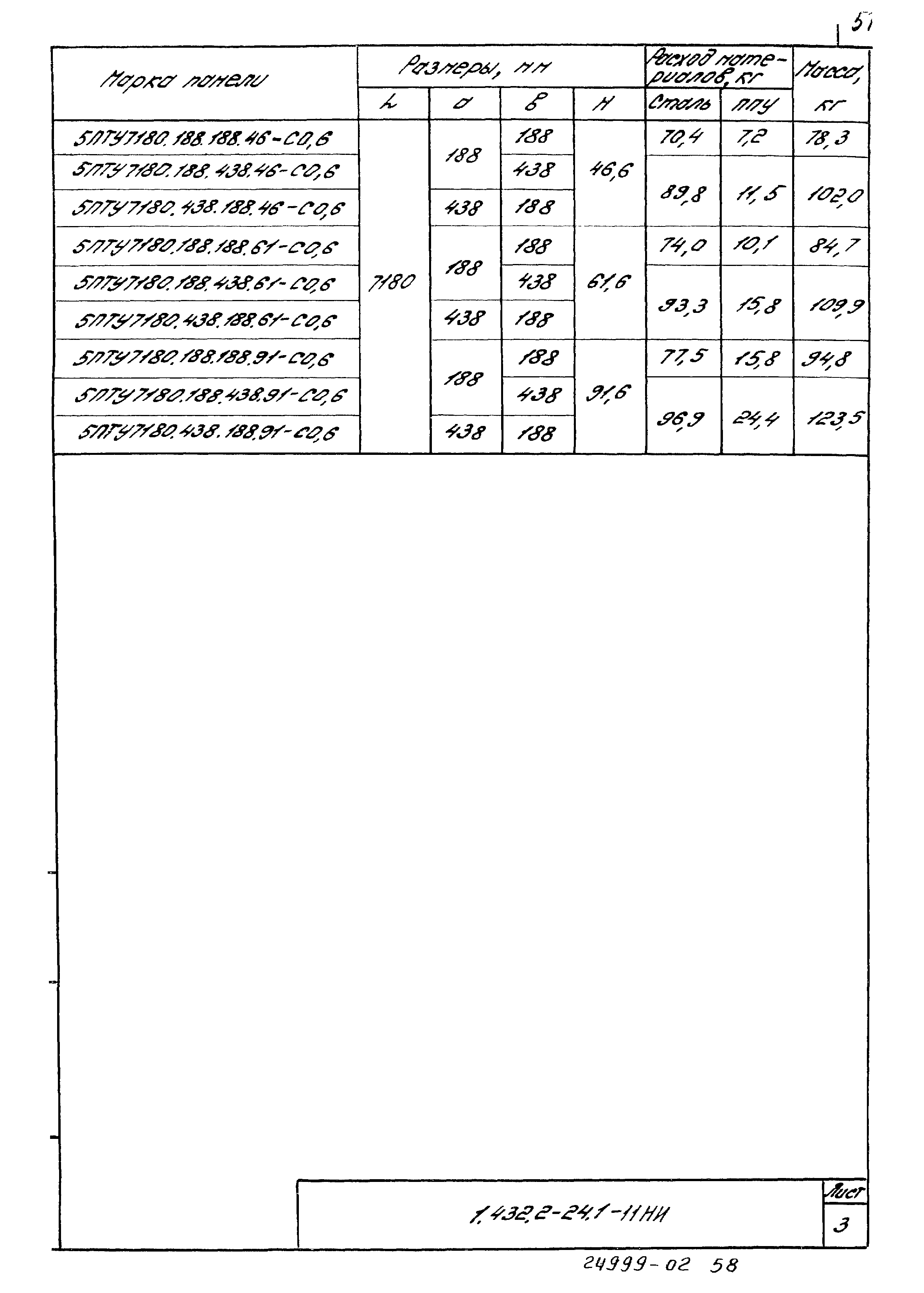

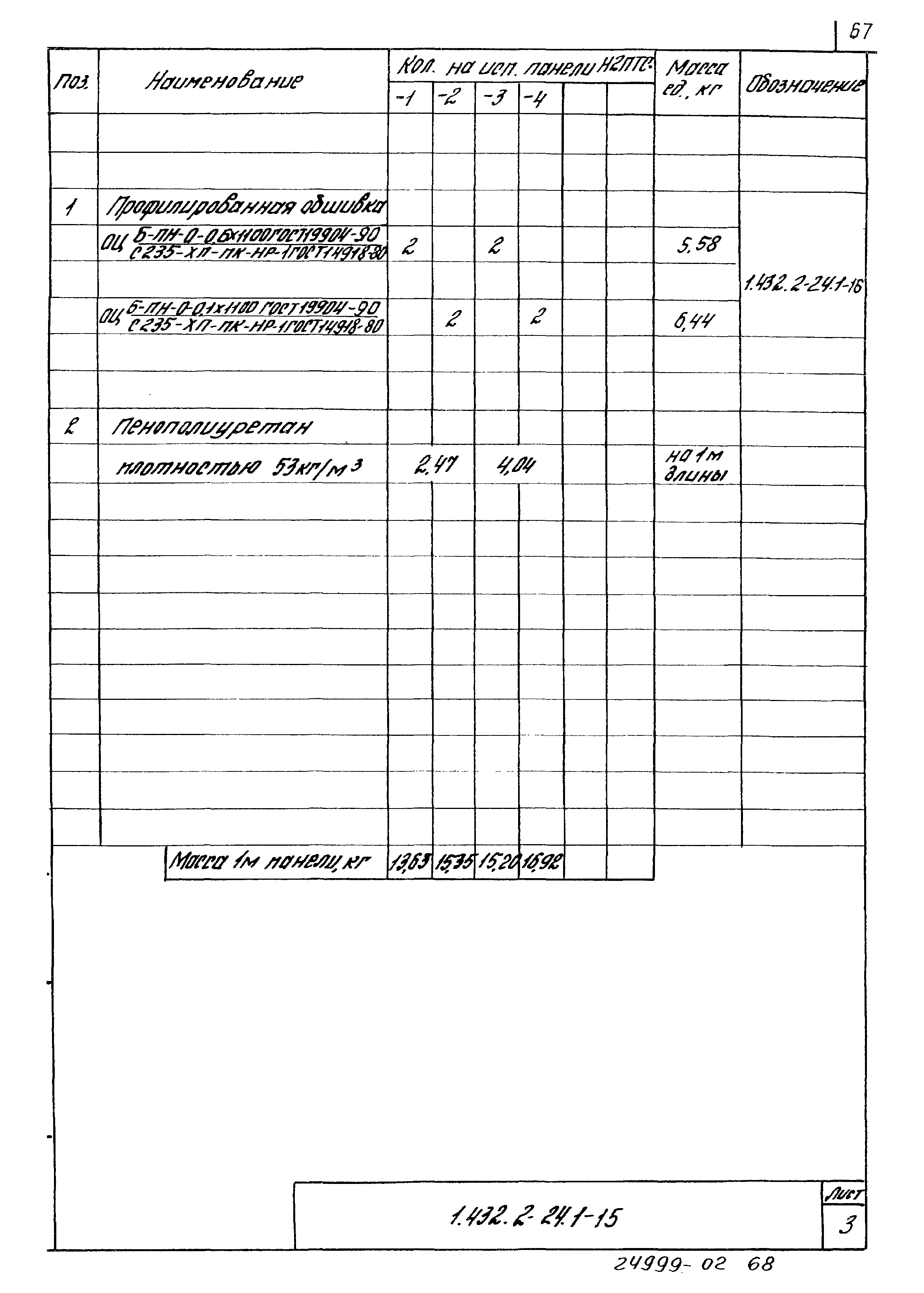

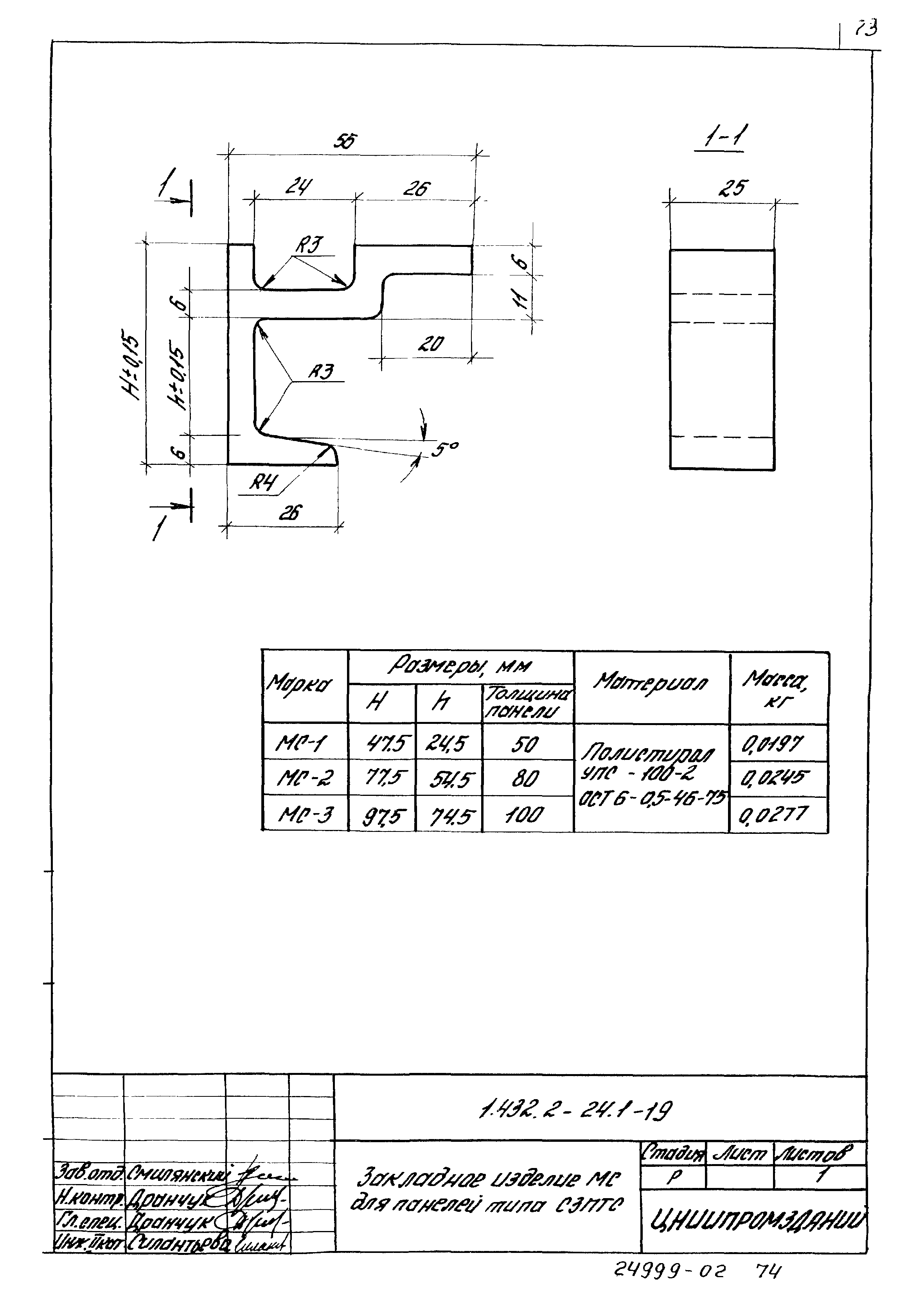

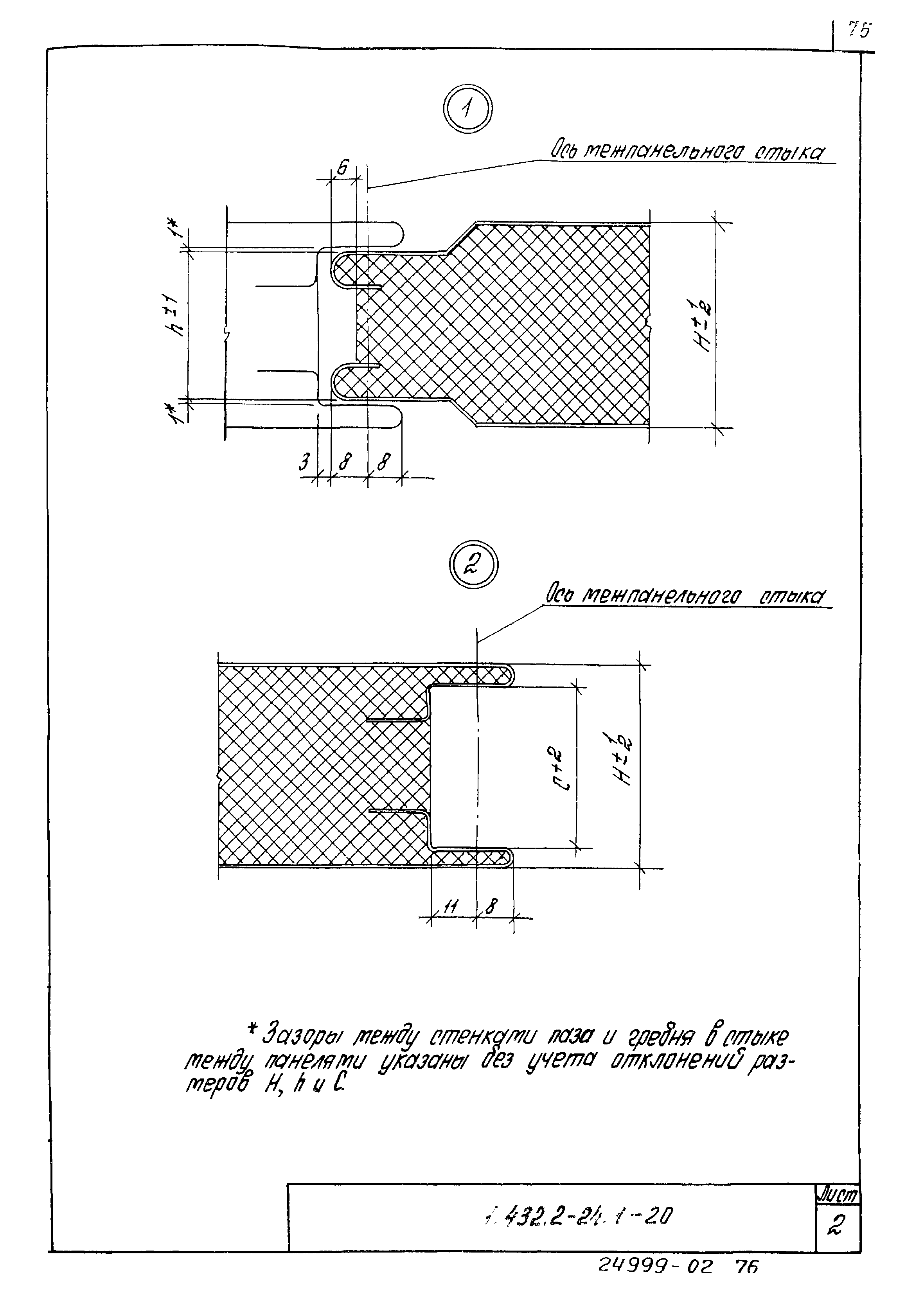

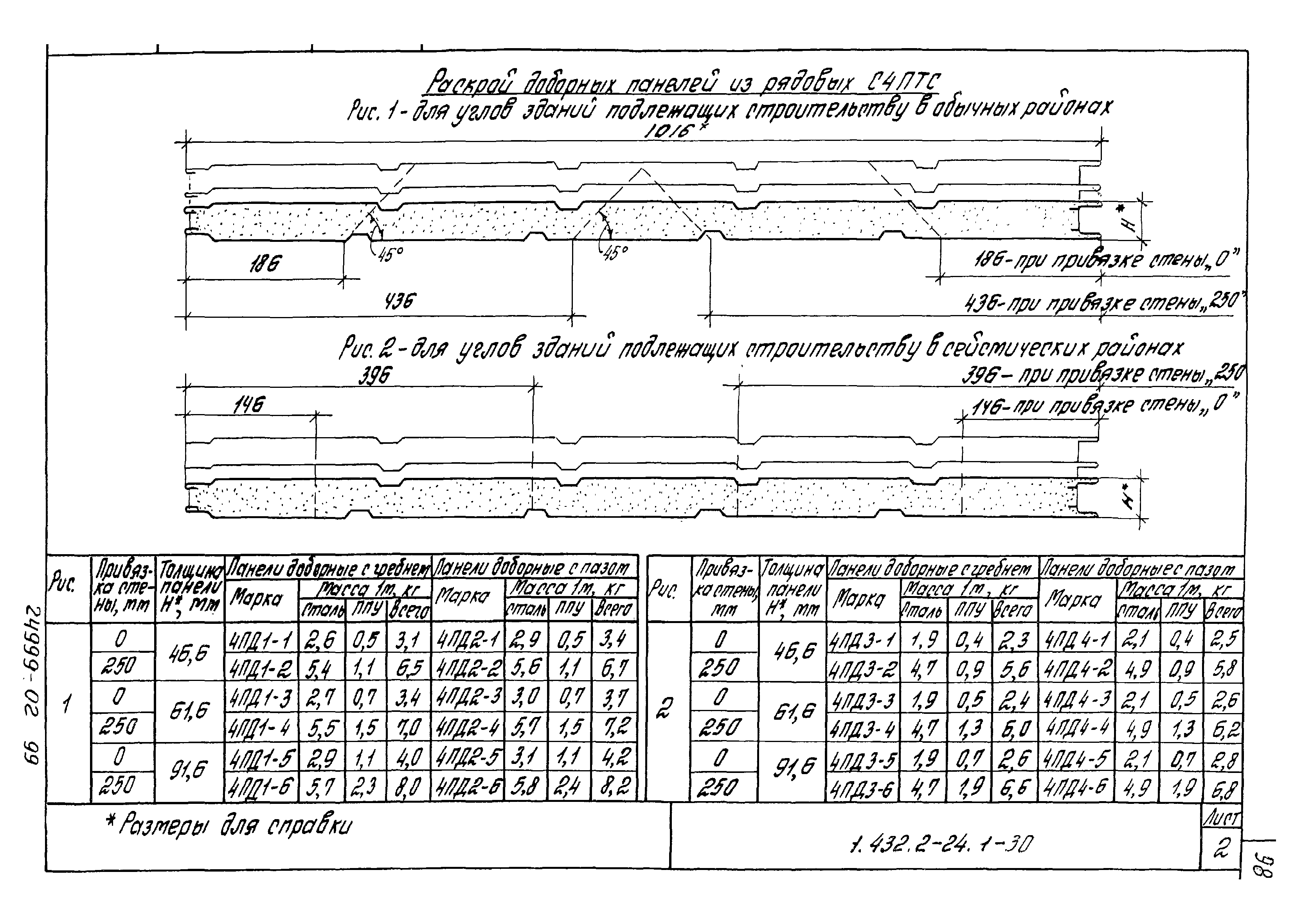

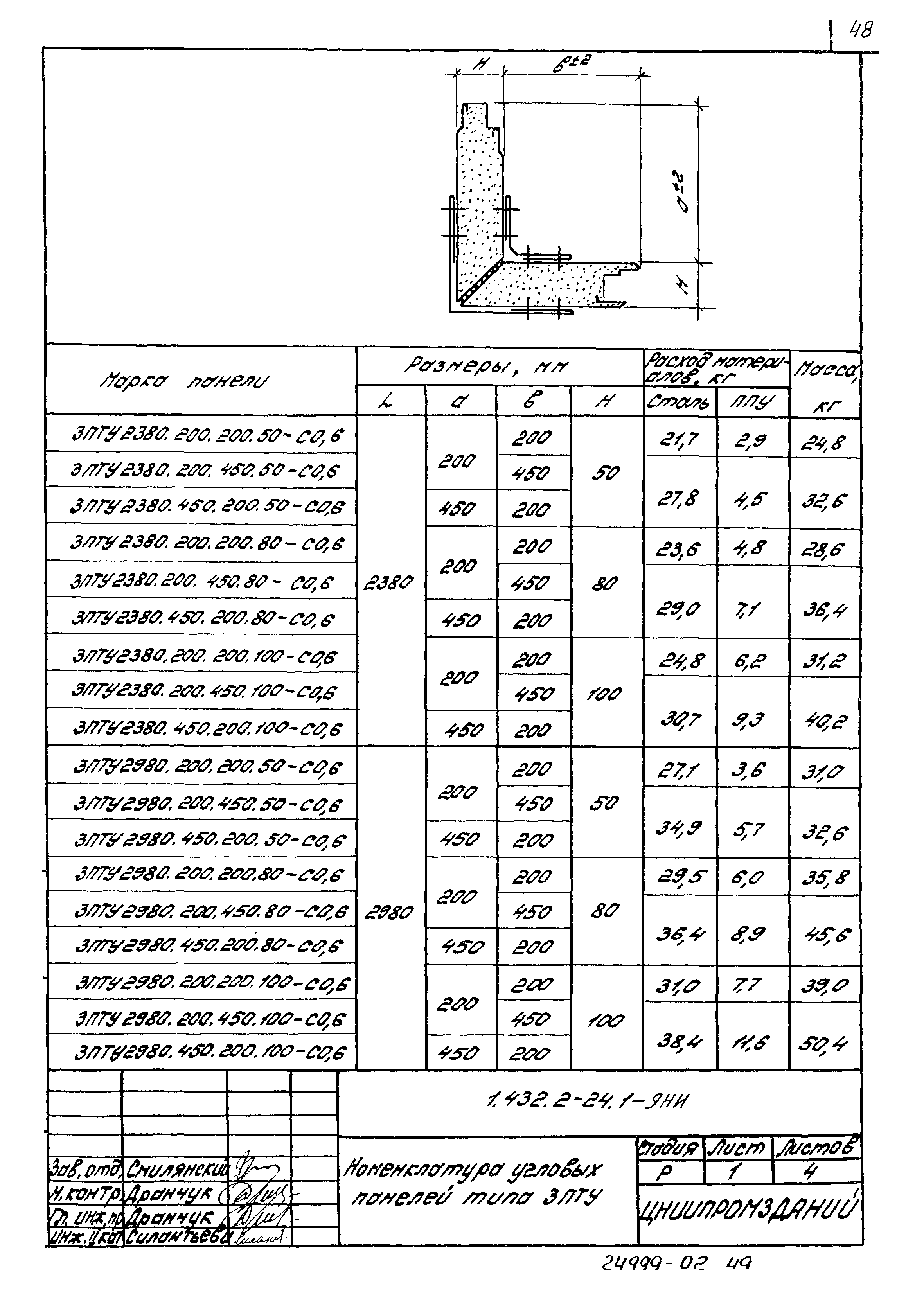

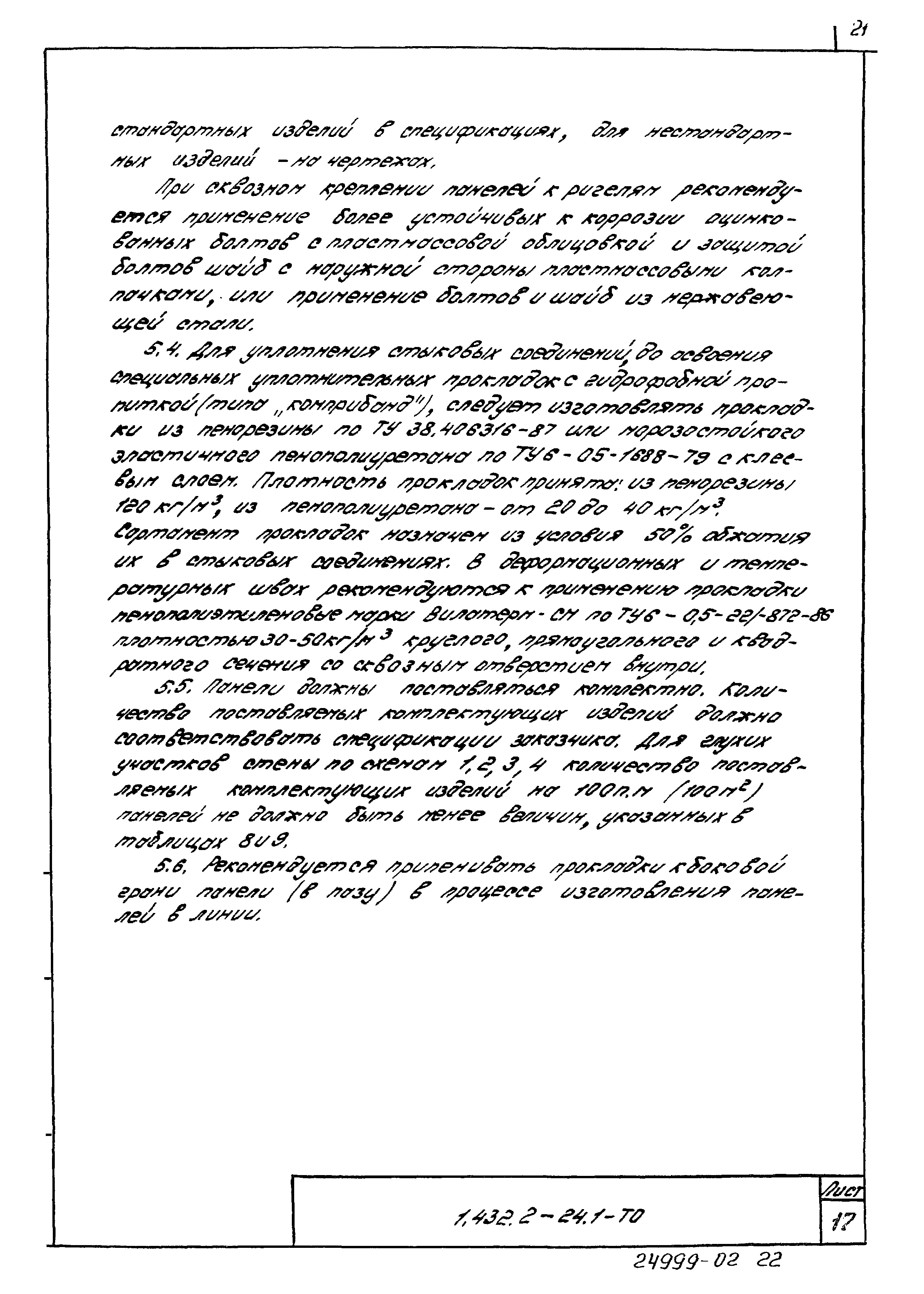

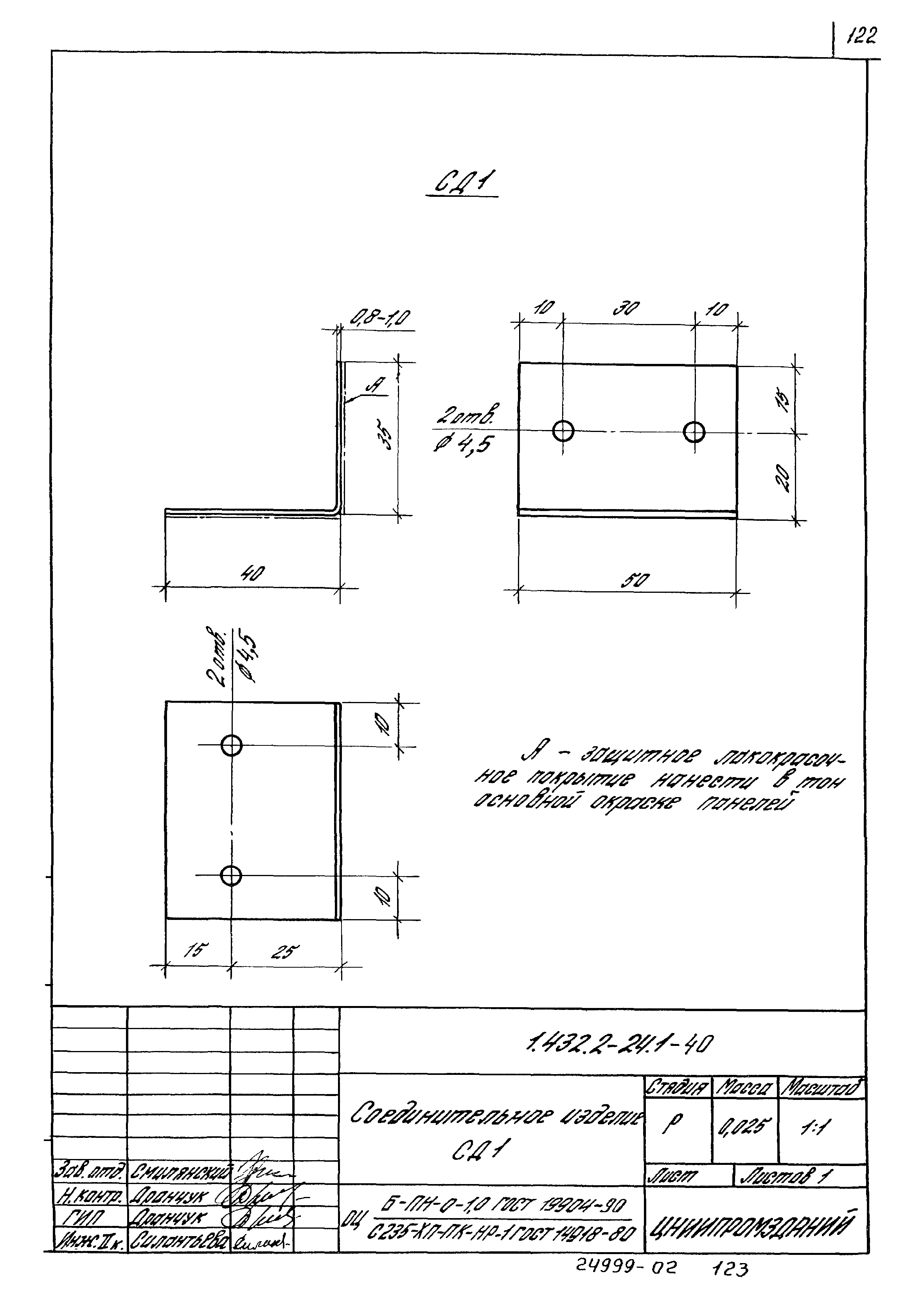

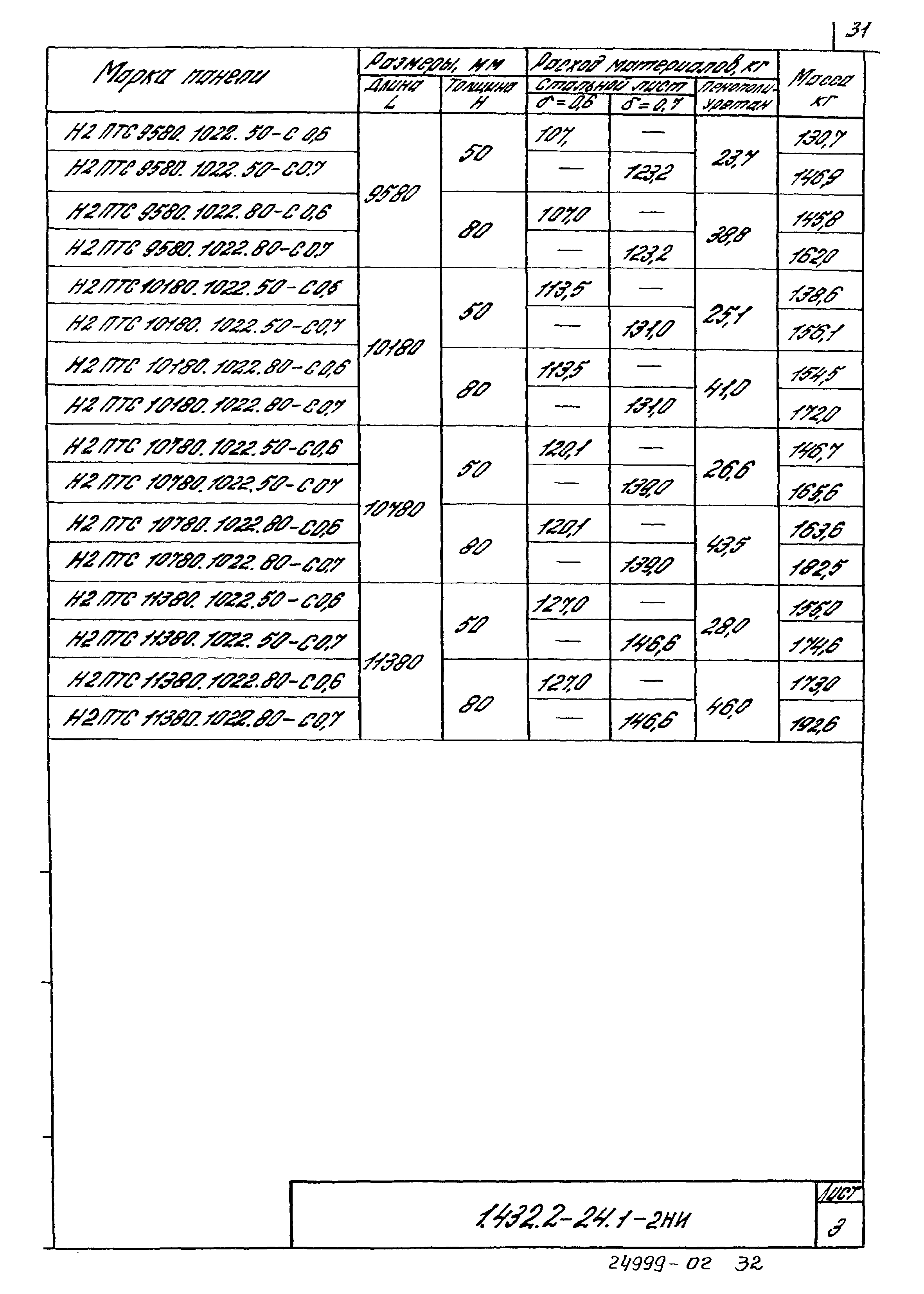

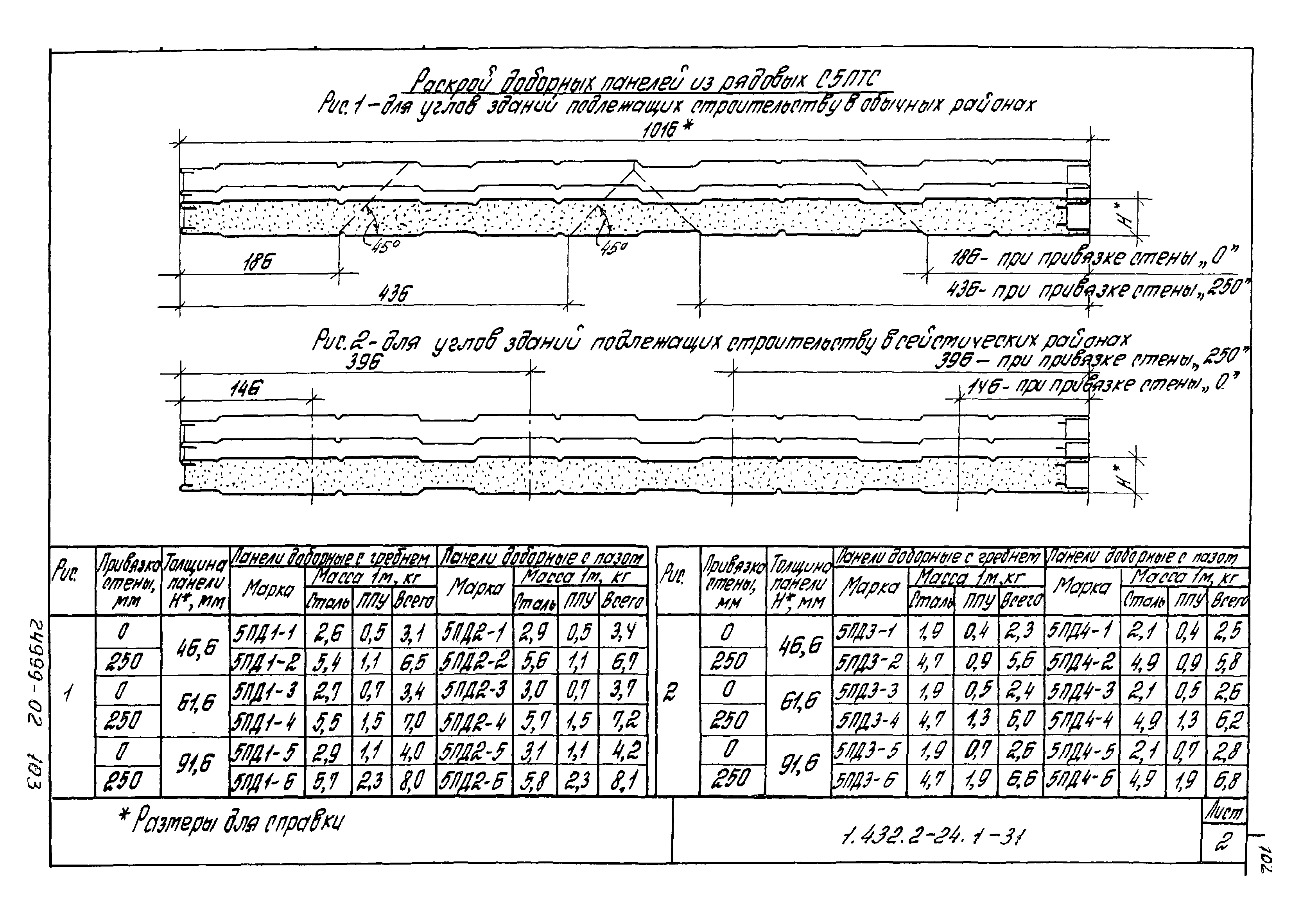

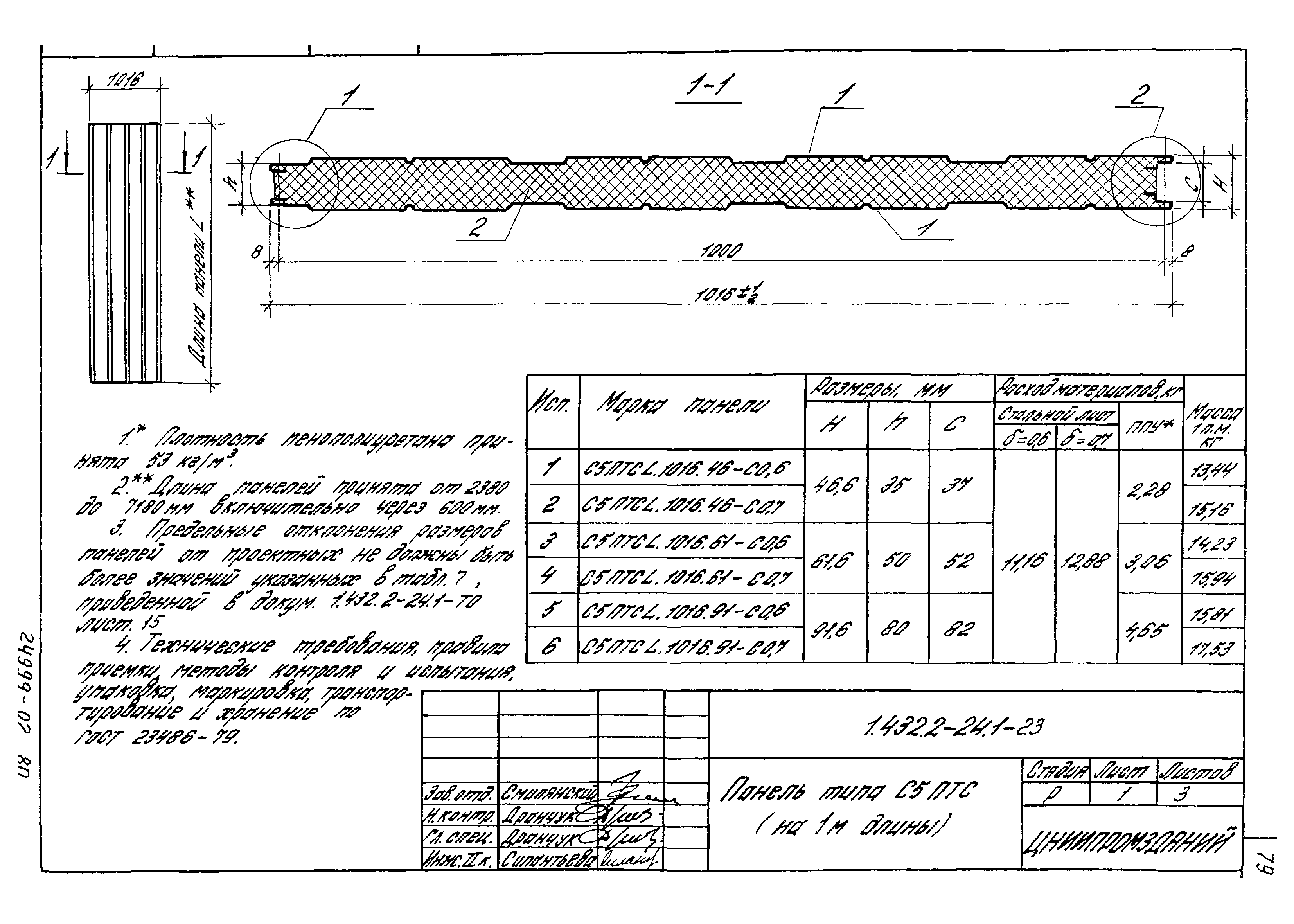

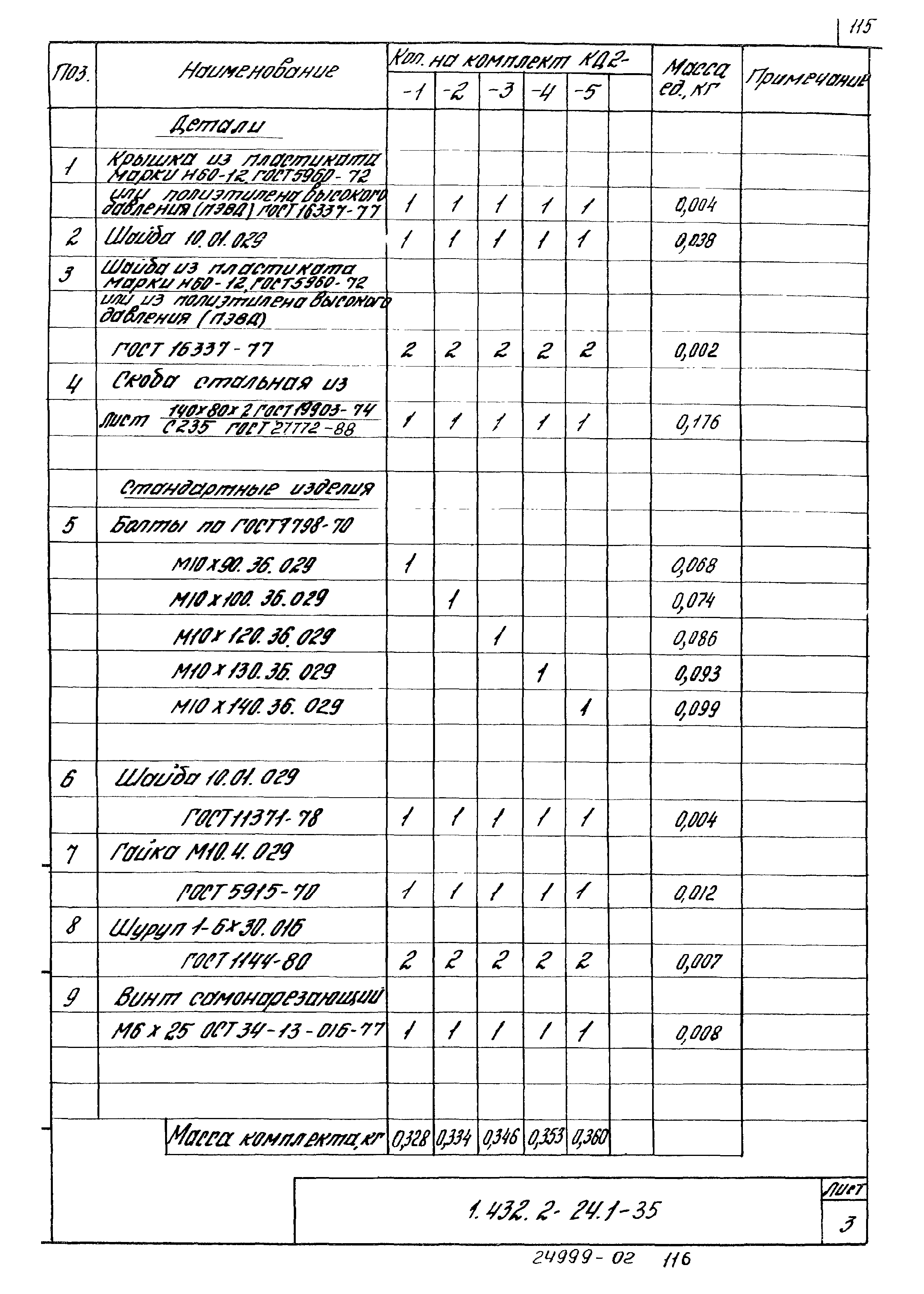

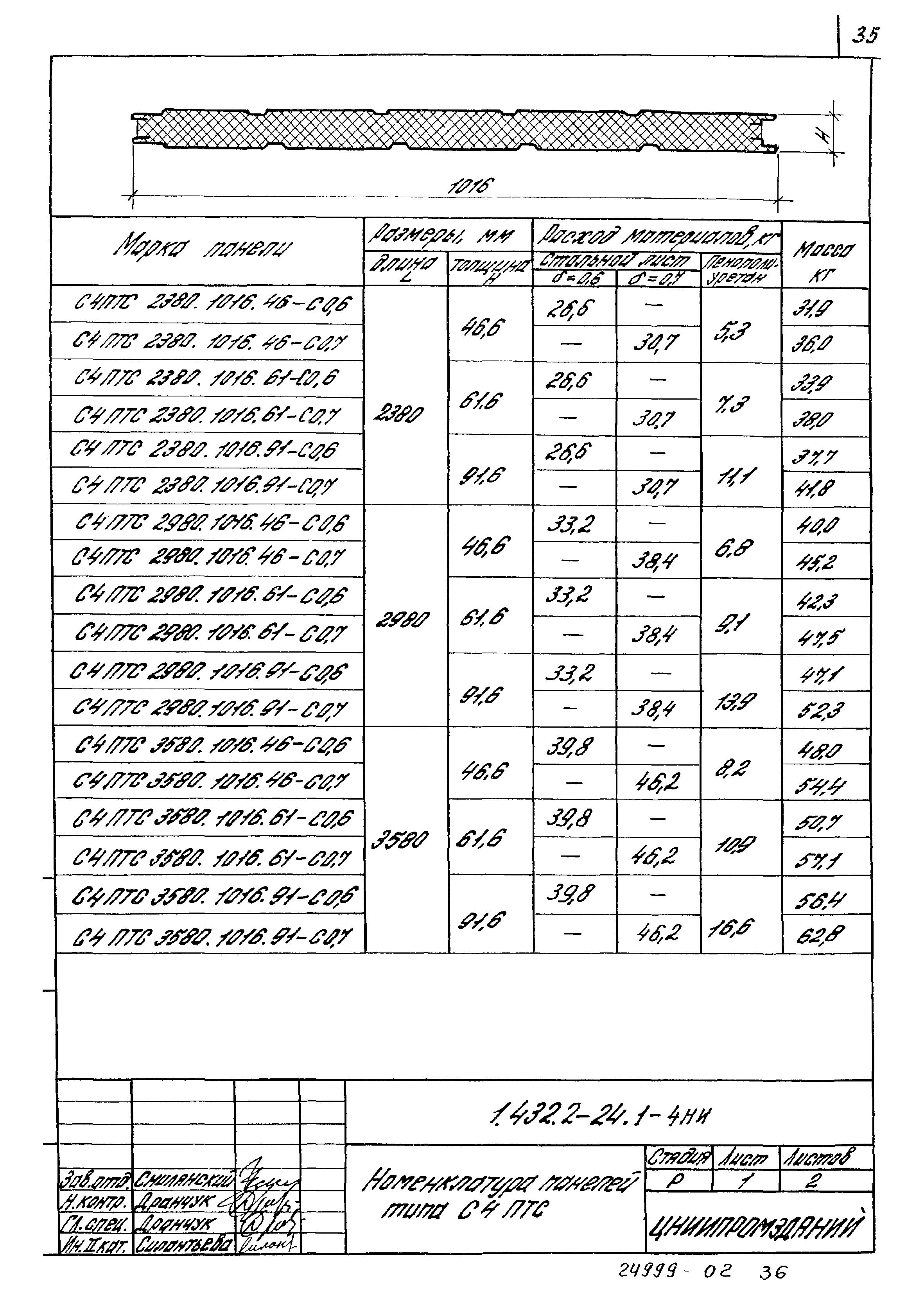

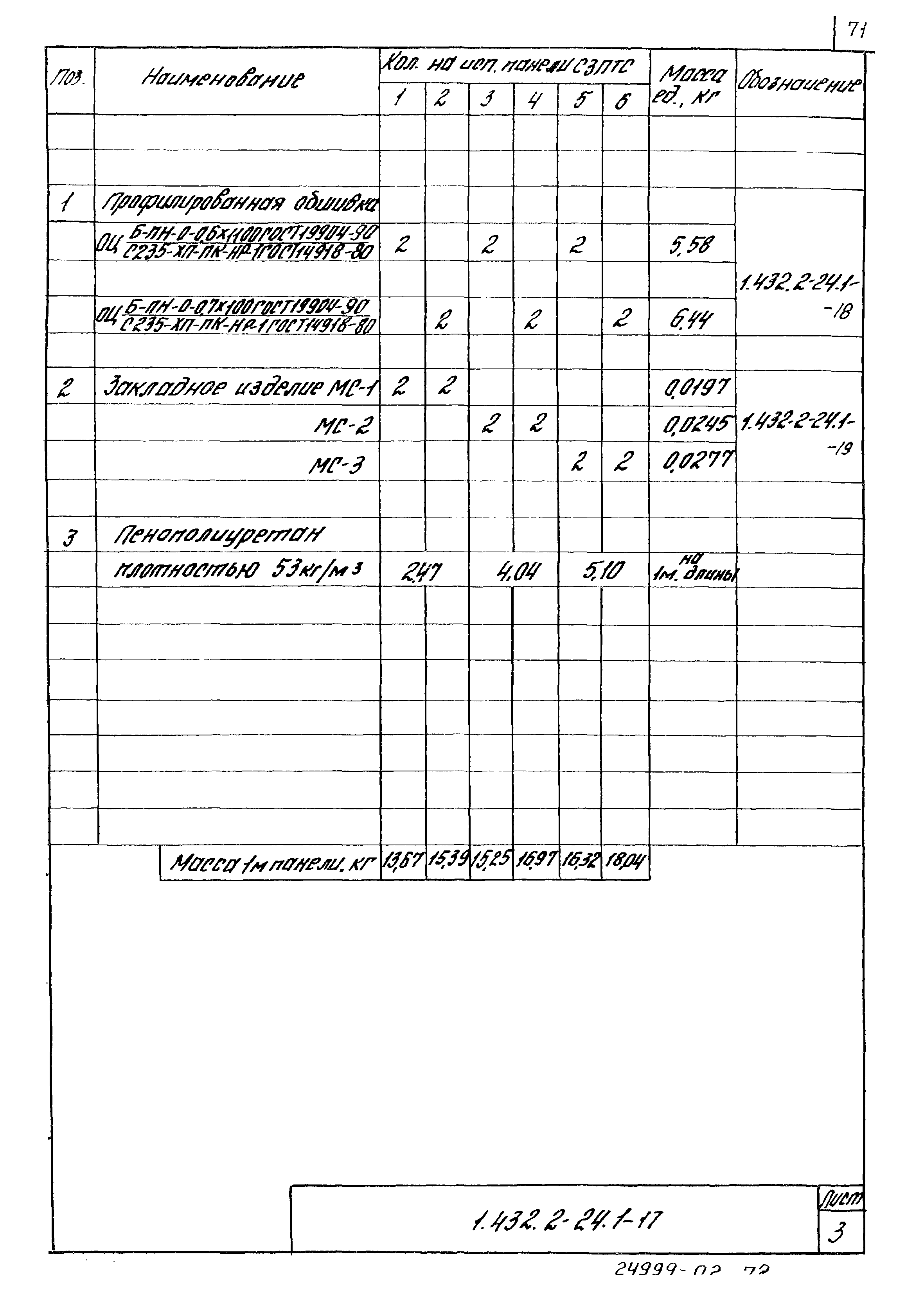

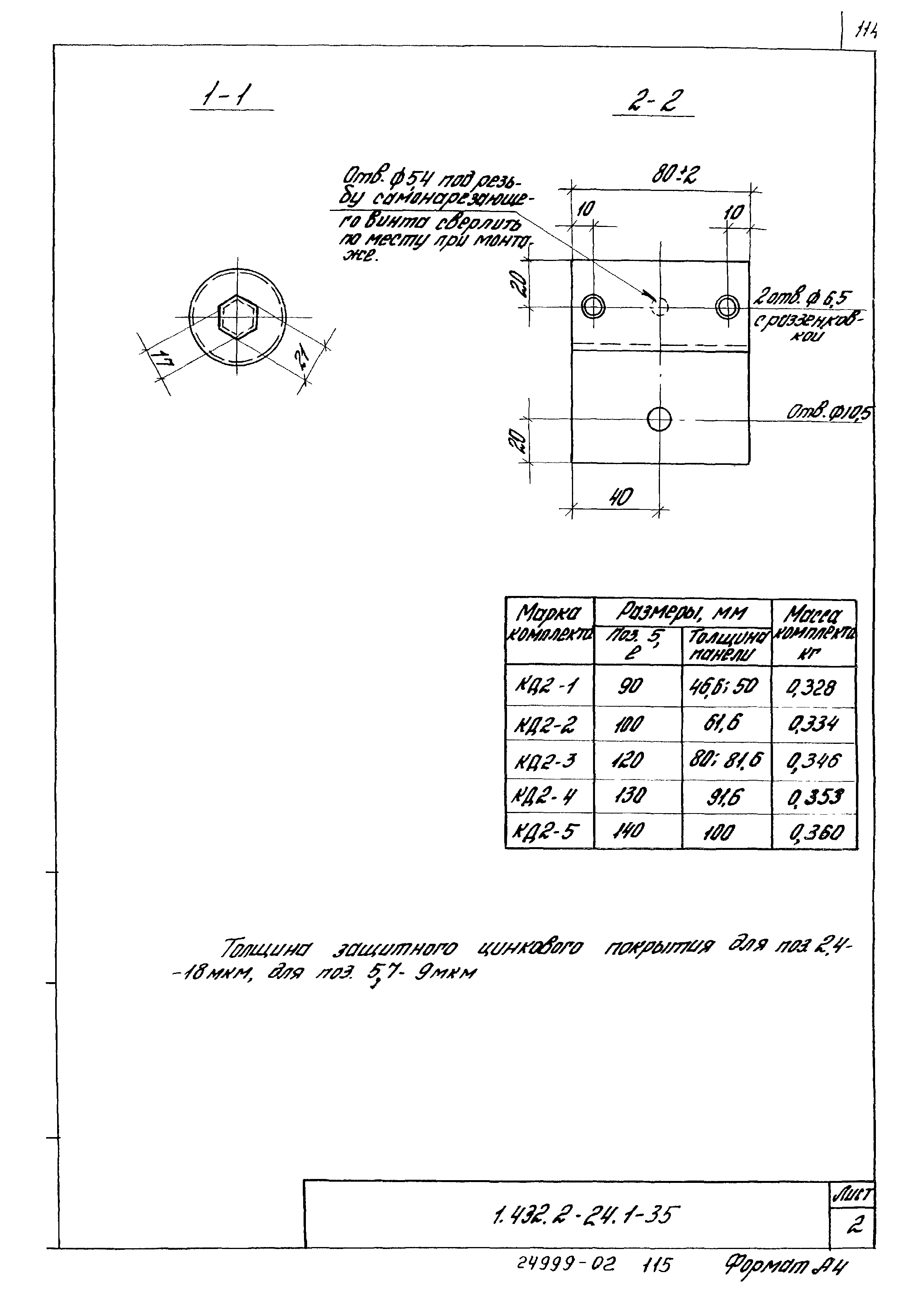

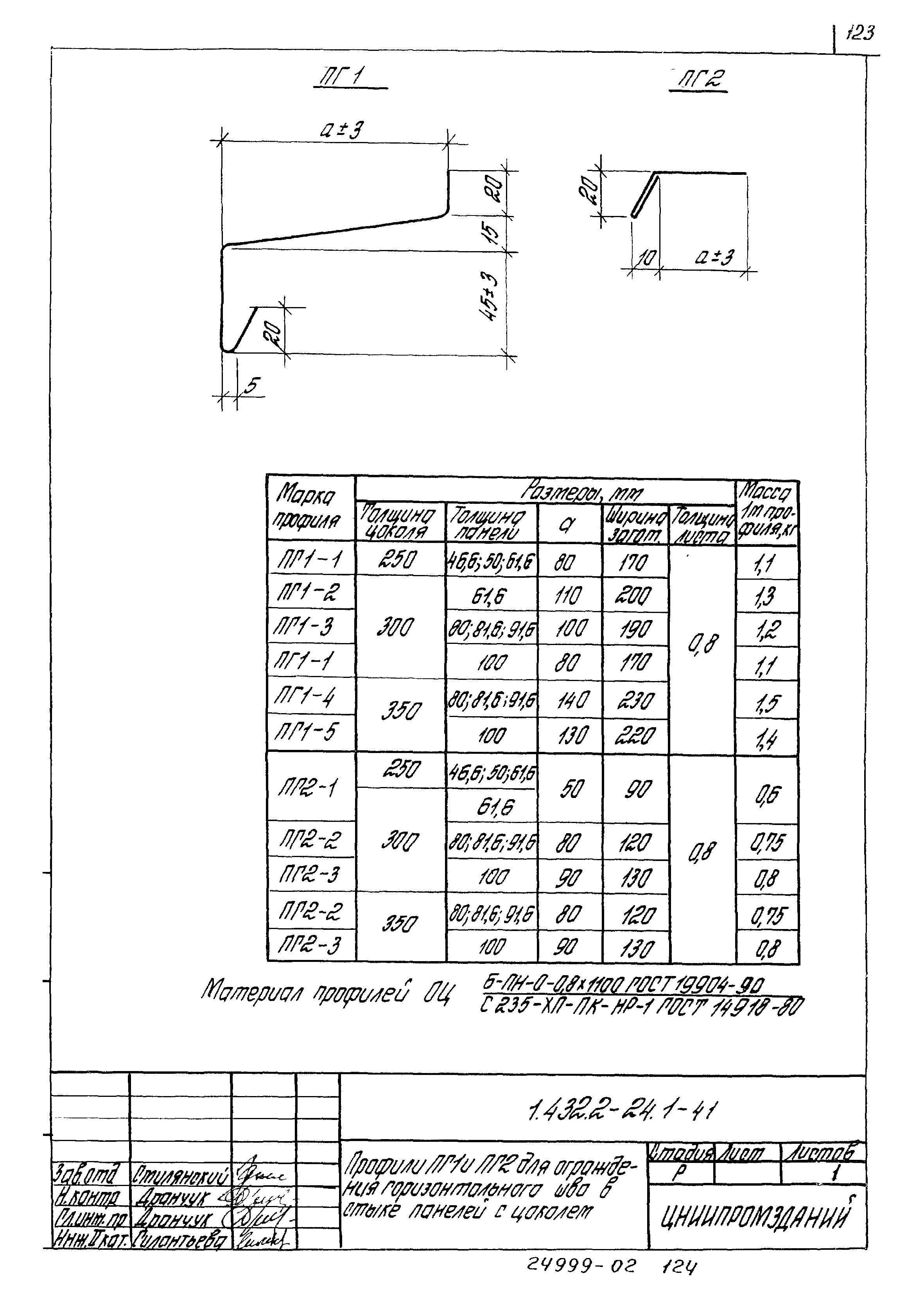

Оглавление:	1.432.2-24.1-ТО Техническое описание 1.432.2-24.1-1НИ Номенклатура панелей типа Н1 ПТС 1.432.2-24.1-2НИ Номенклатура панелей типа Н2 ПТС 1.432.2-24.1-3НИ Номенклатура панелей типа С3 ПТС 1.432.2-24.1-4НИ Номенклатура панелей типа С4 ПТС 1.432.2-24.1-5НИ Номенклатура панелей типа С5 ПТС 1.432.2-24.1-6НИ Номенклатура панелей типа С5о ПТС 1.432.2-24.1-7НИ Номенклатура панелей типа 1ПТУ 1.432.2-24.1-8НИ Номенклатура панелей типа 2ПТУ 1.432.2-24.1-9НИ Номенклатура панелей типа 3ПТУ 1.432.2-24.1-10НИ Номенклатура панелей типа 4ПТУ 1.432.2-24.1-11НИ Номенклатура панелей типа 5ПТУ 1.432.2-24.1-12НИ Номенклатура панелей типа 5оПТУ 1.432.2-24.1-13 Панель типа Н1 ПТС (на 1м длины) 1.432.2-24.1-14 Профилированная обшивка для панелей типа Н1 ПТС 1.432.2-24.1-15 Панель типа Н2 ПТС (на 1 м длины) 1.432.2-24.1-16 Профилированная обшивка для панелей типа Н2 ПТС 1.432.2-24.1-17 Панель типа С3 ПТС (на 1 м длины) 1.432.2-24.1-18 Профилированная обшивка для панелей типа С3 ПТС 1.432.2-24.1-19 Закладное изделие МС для панелей типа С3ПТС 1.432.2-24.1-20 Панель типа С4 ПТС (на 1 м длины) 1.432.2-24.1-21 Профилированная обшивка для панелей типа С4 ПТС (поз. 1) 1.432.2-24.1-22 Профилированная обшивка для панелей типа С4 ПТС (поз. 2) 1.432.2-24.1-23 Панель типа С5 ПТС (на 1 м длины) 1.432.2-24.1-24 Профилированная обшивка для панелей типа С5 ПТС 1.432.2-24.1-25 Панель типа С5а ПТС (на 1 м длины) 1.432.2-24.1-26 Профилированная обшивка для панелей типа С5а ПТС 1.432.2-24.1-27 Панели угловые типа 1 ПТУ (на 1 м длины) 1.432.2-24.1-28 Панели угловые типа 2 ПТУ (на 1 м длины) 1.432.2-24.1-29 Панели угловые типа 3 ПТУ (на 1 м длины) 1.432.2-24.1-30 Панели угловые типа 4 ПТУ (на 1 м длины) 1.432.2-24.1-31 Панели угловые типа 5 ПТУ (на 1 м длины) 1.432.2-24.1-32 Панели угловые типа 5а ПТУ (на 1 м длины) 1.432.2-24.1-33 Прокладки уплотнительные ПУ1, ПУ2, ПУ3, ПУ4 1.432.2-24.1-34 Комплект деталей КД1 для крепления панелей 1.432.2-24.1-35 Комплекс деталей КД2 1.432.2-24.1-36 Комплекс деталей КД3 1.432.2-24.1-37 Креплежное изделие МС1 1.432.2-24.1-38 Креплежное изделие МС2 1.432.2-24.1-39 Креплежное изделие МС3 и МС4 1.432.2-24.1-40 Соединительное изделие СД1 1.432.2-24.1-41 Профили ПГ1 и ПГ2 для ограждения горизонтального шва в стыке панелей с цоколем 1.432.2-24.1-42 Профили ПГ3, ПГ4, ПГ5 для ограждения горизональных, швов в стыке между ярусами панелей 1.432.2-24.1-43 Профили ПП1 и ПП2 для ограждения парапета 1.432.2-24.1-44 Профили ПВ1 и ПВ2 для угловых панелей 1.432.2-24.1-45 Профили ПВ3 и ПВ4 для ограждения температурных и деформационных швов 1.432.2-24.1-46 Профили ПП3 и ПП4 для ограждения парапета
Разработан:	ЦНИИпромзданий
Утверждён:	10.12.1990 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 5/6-938)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1991 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Строительные элементы Стены. Перегородки. Фасады Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Заменяет собой:	Серия 1.432.2-17 «Стены одноэтажных промышленных зданий из металлических трехслойных панелей с утеплителем из пенополиуретана» Шифр 143-83 «Стены одноэтажных промышленных зданий из металлических трехслойных панелей с утеплителем из пенополиуретана и обшивками из тонколистовой оцинкованной стали с повышенными прочностными свойствами толщиной 0,6 мм. Рабочие чертежи»
Нормативные ссылки:	СНиП II-3-79* «Строительная теплотехника» ГОСТ 23486-79 «Панели металлические трехслойные стеновые с утеплителем из пенополиуретана. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 5916-70 «Гайки шестигранные низкие класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 1144-80 «Шурупы с полукруглой головкой. Конструкция и размеры» ГОСТ 5960-72 «Пластикат поливинилхлоридный для изоляции и защитных оболочек проводов и кабелей. Технические условия» ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия» ГОСТ 24222-80 «Пленка и лента из фторопласта-4. Технические условия»
